Монтаж выключателей разъединителей: Монтаж выключателей нагрузки | Разъединители и отделители
Монтаж выключателей нагрузки | Разъединители и отделители
Устройство выключателей нагрузки.
Выключатели нагрузки внутренней установки предназначены для включения и отключения отдельных участков электрических цепей на напряжение 6—10 кВ при отсутствии тока или при токах нагрузки до нескольких сотен ампер. Кроме того, они служат также для защиты электрических сетей от токов к. з., когда к ним последовательно подключены высоковольтные предохранители.
Выпускают выключатели нагрузки разных типов и вариантов: ВНР — для отключения и выключения токов нагрузки и ВНРп — для отключения цепей при коротких замыканиях высоковольтным предохранителем. Условные обозначения выключателей нагрузки расшифровывают так: ВНР-10/400-10з — выключатель нагрузки с ручным приводом напряжением 10 кВ и номинальным током 400 А с заземляющими ножами; ВНР-10/400-10зп — то же, с предохранителями и заземляющими ножами, расположенными за предохранителями; ВНР-10/400-10зпЗ — то же, с устройством, обеспечивающим отключение выключателя при сгорании любого предохранителя.
Выключатели нагрузки без предохранителей применяют как самостоятельный коммутационный аппарат в маломощных сетях, а с предохранителями — в комплектных распределительных устройствах и подстанциях для управления двигателями, а также вместо секционных разъединителей. В конце условного обозначения этих выключателей буква У означает климатическое исполнение, а цифра 3 — категорию размещения.
Выключатели нагрузки относятся к безмасляным, газогенерирующим выключателям и отличаются от трехполюсных разъединителей внутренней установки наличием пластмассовой дугогасительной камеры с газогенерирующим вкладышем. Если размыкание контакта выключателя происходит под нагрузкой (отключение мощности), возникает электрическая дуга. Под действием высокой температуры дуги органическое стекло выделяет большое количество газов, образующих под давлением интенсивный поток, который гасит дугу. Дугогасительное устройство выключателя нагрузки называется автогазовым, поскольку дугогасительная камера генерирует газы, способствующие гашению дуги.
Устройство выключателя ВНР-10/400-10з показано на рис. 1. Он состоит из сварной рамы 1 с валом 15, на которой установлены три пары опорных изоляторов 2. На трех нижних опорных изоляторах укреплены контакты 3 с держателями основных ножей 4, а на верхних — дугогасительные камеры 5 и основной верхний контакт 6. Движение от вала к ножам передается с помощью рычага 8 и изоляционной тяги 7. Вращение вала 15 обеспечивается рычагом 8, который может быть закреплен на любом его конце, и тягой, соединяющей его с приводом.
Рис. 1. Выключатель нагрузки ВНР-10/400-103:
1 — рама, 2 — опорный изолятор, 3 — контакты с держателями, 4, 10 — основной и заземляющий ножи, 5 — дугогасительная камера, 6 — основной верхний контакт, 7, 12 — изоляционная и блокировочная тяги, 8 — рычаг, 9 — гибкий соединитель, 11 — вал заземляющего устройства, 13 — пружины, 14 — резиновые шайбы, 15 — вал выключателя
Два комплекта специальных пружин 13, расположенных на стержне, связанном с валом 15 выключателя, обеспечивают необходимую скорость движения подвижных контактов при отключении выключателя. Для смягчения удара при работе отключающих пружин на стержень надеты резиновые шайбы 14. Для заземления выключателя предусмотрено заземляющее устройство.
1 — пластмассовый корпус, 2 — вкладыши, 3, 5 — подвижный и неподвижный дугогасительные контакты, 4 — отверстия для соединительных винтов, б — основной неподвижный контакт выключателя, 7 — гибкая связь, 8 — пружинящая пластина
Рис. 4. Отключающие пружины (во взведенном состоянии):
Рис. 3. Дугогасительное устройство:
Дугогасительное устройство (рис. 3) выключателя представляет собой пластмассовый разъемный корпус 1, внутри которого в специальных углублениях расположены два вкладыша 2 из оргстекла. В щели, которая образуется между вкладышами, перемещается подвижный дугогасительный контакт 3. В нижней части камеры расположен неподвижный дугогасительный контакт 5. При отключении выключателя размыкаются основные контакты, а затем дугогасительные и образующаяся дуга затягивается в щель между вкладышами. Под действием высокой температуры дуги оргстекло интенсивно выделяет газы, которые с большой скоростью стремятся вырваться из камеры наружу и в сотые доли секунды гасят дугу.
Заземляющие ножи выключателя крепятся к раме дополнительными боковыми пластинами со стороны, противоположной креплению предохранителей. Они состоят из вала с приваренными к нему контактными медными пластинами и блокирующего устройства. Ножи заземляют верхние или нижние контактные стойки выключателя.
При использовании выключателя нагрузки для автоматического включения отключающие пружины 5 и 6 (рис. 4) устанавливают между планкой 4 и резиновыми шайбами 2. В результате при отключенном выключателе пружины будут находиться в сжатом состоянии и освобождение защелки привода приведет к включению выключателя. К выключателю нагрузки может крепиться полурама, на которой смонтированы три опорных изолятора с держателями предохранителей и устройством (рис. 5, а, б), подающим команду на отключение выключателя при сгорании предохранителя.
Выключатель нагрузки работает следующим образом: при включении вал поворачивается и с помощью изоляционных тяг включает контактные ножи; при отключении вал поворачивается под действием отключающих пружин и через изоляционные тяги размыкает контактные ножи. При включении вначале замыкаются дугогасительные контакты, поскольку дугогасительные ножи имеют большую длину; при отключении вначале размыкаются главные контакты, а затем дугогасительные. Замыкание и размыкание главных контактов осуществляется в воздухе, вне дугогасительных камер. Дугогасительные контакты размыкаются в камерах. При размыкании конец дугогасительного ножа проходит путь около 160 мм в канале, образованном вкладышами из органического стекла.
Рис. 5. Устройство для отключения выключателя:
а— установка полурамы над выключателем, б— установка полурамы под выключателем; 1 — флажок, 2 — предохранитель, 3, 8 — тяги, 4 — релейный валик, 5 — КСА, 6 — ролик, 7 — защелка, 9 — хомут, 10 — вал выключателя
Приводы к выключателям нагрузки. Для управления выключателями нагрузки применяют три типа приводов: ручные (например, ПР-17), ручные автоматические (ПРА-17) и электромагнитные (ПЭ-11С). Приводом ПР-17 включают и отключают выключатели нагрузки вручную, а приводом ПРА-17 включают вручную, отключают же вручную или дистанционно с помощью электромагнита отключения. Электромагнитный привод ПЭ-11С обеспечивает ручное или дистанционное включение и дистанционное или автоматическое отключение.
Ручное включение осуществляется перемещением рукоятки включающего рычага привода снизу вверх, а отключение — перемещением рукоятки отключающего рычага сверху или дистанционно — от кнопки с замыкающимися контактами. Ручной привод ПР-17 (ПРА-17) показан на рис. 6, а установка выключателя нагрузки с приводом — на рис. 7.
Рис. 6. Ручной привод ПР-17 (ПРА-17):
1 — рычажок для ручного отключения, 2 — указатель положения, 3 — болт заземления, 4 — рукоятка, 5 — электромагнит отключения (только в приводе ПРА-17), 6 — защелка, 7 — расцепляющая собачка, 8 — секторный рычаг, 9 — вилка тяги, 10 — отключающая со- — бачка
Привод к выключателю нагрузки имеет конструкцию, подобную рычажному приводу разъединителя, а отличается от него только наличием механизма свободного расцепления. Устройство механизма позволяет подвижным частям выключателя нагрузки отсоединяться от частей привода, связанных с рукояткой 4 (см. рис. 7) или отключающим сердечником.
Рис. 7. Установка выключателя нагрузки с приводом ПР:
1 — тяга, 2 — вилка, 3 — привод, 4 — электромагнит дистанционного отключения, 5 — вспомогательный контакт КСА
Монтаж ВН
Ревизию, установку и регулировку выключателей нагрузки производят так же, как и разъединителей. Дополнительной операцией является ревизия дугогасительной камеры, предохранителей, а также механизма автоматического отключения. Перед монтажом необходимо тщательно осмотреть выключатель и привод.
Выключатели нагрузки устанавливают в камерах сборных распределительных устройств или на металлических конструкциях в несборных распределительных устройствах. Выключатели нагрузки поднимают на место установки средствами механизации с учетом массы выключателей и приводов к ним и устанавливают только в вертикальном положении на стене или на специальной конструкции. Раму выключателя сначала подвешивают на двух болтах и выверяют по уровню и отвесу, определив места для прокладок и их толщину, затем приступают к попеременной затяжке болтов, одновременно следя за правильным вхождением ножей в пазы дугогасительных камер. Не допускается включать ножи вручную, так как это очень опасно. После окончательной затяжки крепежных болтов еще раз убеждаются в правильном вхождении ножей в камеры.
Все сочленения выполняют так же, как и при монтаже разъединителей. При монтаже выключателя нагрузки с приводом ПЭ-11С устанавливают под выключателем против вала привода настенный подшипник для дополнительного вала, который соединяют муфтой на штифтах с концом вала привода. После установки выключателя на место и закрепления рамы проверяют, нет ли перекосов и не нарушена ли центровка ножей. Положение ножей регулируют поворотом изоляторов осевых контактов. Ножи должны правильно входить в камеры и неподвижные контакты. Ход ножей в камерах не должен превышать 160 мм. Регулировку хода осуществляют изменением длины тяги.
Для опробования выключателя нагрузки производят 25 включений и отключений, после которых не должно наблюдаться нарушения регулировки работы выключателя с приводом. При наличии в приводе электромагнита отключения часть отключений выполняют дистанционно.
Взамен автогазовых разработаны электромагнитные выключатели нагрузки ВНТЭМ-10-630, условное обозначение которых расшифровывается так: В — выключатель, Н — нагрузка, Т — трехполюсный, ЭМ — электромагнитный, 10 — номинальное напряжение, кВ, 630 — номинальный ток, А. Выключатели служат в качестве оперативного и защитного аппарата для коммутации активной и реактивной нагрузок в сетях переменного тока напряжением 6—10 кВ. Для управления ими применяют приводы — пружинный ГШ-74 и ручные ПР-17 и ПРА-17.
Выключатель ВНТЭМ-10-630 имеет щелевую камеру с магнитным дутьем. Принцип гашения дуги и схема конструкции следующие: каждая из трех систем магнитного дутья выключателя состоит из П-образного электромагнита и дугогасительной камеры, образованной двумя керамическими плитками, между которыми фибровыми прокладками создается узкая щель шириной 1,5 мм.
Электромагнит состоит из сердечника с катушкой и двух боковых полюсных наконечников. В нижней части камеры размещается неподвижный дугогасительный пальцевый контакт, который присоединяется к токоведущему контуру через катушку магнитного дутья.
Рассмотренные вопросы
- Как устроены и работают выключатели нагрузки и приводы к ним?
- Из каких операций состоит монтаж выключателей нагрузки и приводов к ним?
Монтаж разъединителей и выключателей нагрузки
Страница 48 из 66

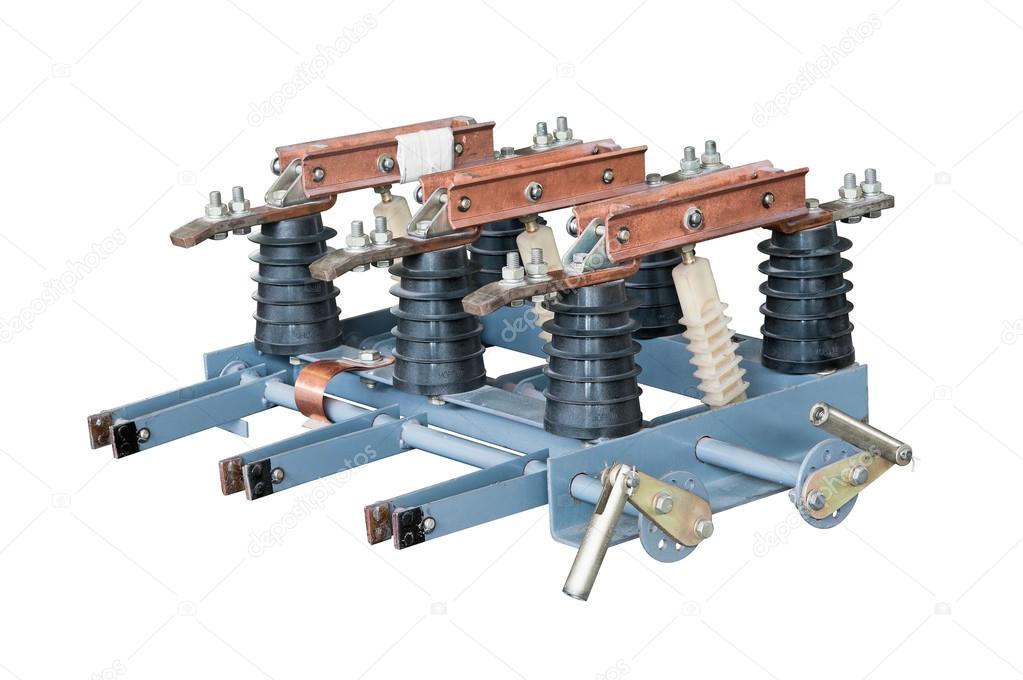

Разъединители и выключатели нагрузки являются безмасляными отключающими аппаратами и имеют почти аналогичное устройство.
Разъединители служат для оперативного изменения схем первичной коммутации и создания видимого разрыва электрической цепи (видимого воздушного промежутка между подвижными и неподвижными контактами), позволяющего персоналу убедиться в безопасности производства работ на отключенном участке электроустановки.
Допускается отключение разъединителями участков электроустановки, линий и отдельных аппаратов при наличии в них только небольших токов, например тока холостого хода силового трансформатора или зарядного тока линии.
Разъединители конструктивно выполняются в виде однополюсных (рис. 165, а) или трехполюсных (рис. 165, б) аппаратов. В электроустановках трехфазного тока в качестве отключающего аппарата применяют три однополюсных разъединителя или один трехполюсный.
Выключатели нагрузки служат для отключения всей или части электроустановки при наличии в них токов нагрузки.
Выключатель нагрузки (рис. 166, а, б) отличается от разъединителя наличием на каждом полюсе дугогасительной камеры. Дугогасительная камера (рис. 166, в и г) состоит из двух пластмассовых щек 9 с вложенными в них вкладышами 10 из органического газогенерирующего материала. Во вкладышах имеются вырезы, по форме и кривизне соответствующие профилю контактного ножа 4. При разрыве выключателем нагрузки электрической цепи с большими токами образуется электрическая дуга, под воздействием которой из стенок вкладышей выделяется большое количество газов. Эти газы могут выйти в атмосферу только через узкое пространство между подвижным ножом и стенками вкладышей камеры, вследствие чего давление в камере резко возрастает, что способствует быстрому гашению дуги.
Рис. 165. Высоковольтные разъединители внутренней установки:
а — однополюсный РВО на 6 кВ, б — трехполюсный РВТ на 10 кВ; 1—цоколь. 5 —опорный изолятор. 3 — неподвижный контакт. 4— ось скобы упора. 5 — скоба, 6 — подвижный контактный нож, 7 — ушко для управления разъединителем, 8 —рама, 9 — вал, 10 — упор, 11 — нож разъединителя с контактными пружинами, 12 — фарфоровая тяга
Рис. 166. Выключатель нагрузки на 6 и 10 кВ;
а — выключатель нагрузки без предохранителей (ВН-161, б — выключатель нагрузки с предохранителями типа ПК (ВНП-16), в — дугогасительная камера со снятой щекой, г — щеки и собранная камера: 1 —рама, 2 —опорный изолятор, 3 — дугогасительная камера, 4 — подвижный контактный нож, 3 — вал, б —тяга, 7 — подвижный контакт, 8 — неподвижный дугогасительный контакт, 9—щека пластмассовой камеры, 10— вкладыш из органического стекла, 11 — положение ножа в камере в момент отключения нагрузки, 12 — неподвижный рабочий контакт
Рис. !67, Приводы разъединителей и выключателей нагрузки:
а —привод ПР-2 разъединителя внутренней установки, б —привод ПРА-12 выключателя нагрузки; I, 2, 13 — рычаги, 3 —сектор, 4, 15 — валы, 5 — передний подшипник. 6— рукоятка, 7 —ось, 8 —фиксатор, 9— шпилька, 10— задний подшипник, 11 — корпус, 12 — секторный рычат, 14 — механизм свободного расцепления, 16 — вилка, 17 — приводная тяга, 13 — включающий рычат, 19 — муфта, 20 — отключающий электромагнит
Управление разъединителями и выключателями нагрузки осуществляется с помощью приводов. Привод ручной ПР-2 (рис. 167, а) состоит из переднего подшипника 5, рукоятки 6, сидящей на оси 7, и заднего подшипника 10. Подшипники крепятся друг с другом четырьмя шпильками 9. Рукоятка связана шарнирно через рычаг 2 с сектором 3, вращающимся на валу 4, закрепленном в заднем подшипнике. К сектору 3 с помощью рычага 1 присоединяется тягой рычаг управляемого разъединителя. На секторе привода ПР-2 имеется шесть отверстий диаметром 8 мм, к одному из которых (в зависимости от требуемого угла поворота сектора) присоединяется рычаг 1.
Расположение осей О1 О2 и О3 в приводе определяет переход через «мертвую» точку и исключает возможность произвольного отключения разъединителя.
Для фиксирования положения разъединителя привод снабжен фиксатором 8. В корпусе привода имеется отверстие для пальца фиксатора, а в рукоятке —два отверстия, одно из которых совпадает с отверстием в корпусе при включенном, а другое — при отключенном положениях управляемого разъединителя. При совпадении отверстия в корпусе с одним из отверстий в рукоятке палец фиксатора входит в отверстие рукоятки и запирает ее.
Для изменения положения разъединителя оттягивают рукой фиксатор за выступающую головку и поворачивают рукоятку на угол до положения, при котором фиксатор уже не может защелкнуться, после чего доводят рукоятку до полного включения или отключения разъединителя.
Привод ручной автоматический ПРА-12 (рис. 167, б) служит для управления выключателями нагрузки ВН-16 и ВНП-16. Для включения приводом ПРА-12 поворачивают вручную снизу вверх включающий рычаг 18, а для отключения поворачивают также вручную включающий рычаг сверху вниз. При необходимости дистанционного отключения привода нажимают кнопку с замыкающими контактами. При дистанционном отключении боек на штоке электромагнита ударяет в звенья механизма свободного расцепления, и Привод отключается, одновременно разъединяя выключатель нагрузки.
Привод ПРА-12 собран в сварном корпусе 11. Включающий рычаг 18 расположен с правой стороны корпуса и посажен на муфту 19, последняя вращается в подшипнике крышки корпуса и соединяется с механизмом свободного расцепления 14 рычагом 13, закрепленным на валу 15. Слева от рычага 13 на валу установлен секторный рычаг 12, к которому присоединяется тяга, соединяющая механизм привода с валом выключателя нагрузки. На правом торце вала укреплен указатель положения, на левом конце — рычаг для присоединения тяги блок-контактов типа КСА, монтируемых отдельно над приводом.
Отключающий электромагнит 20 расположен на нижней стенке корпуса. Приводная тяга 17 присоединяется к секторному рычагу 12 специальной вилкой 16, навинчиваемой на нарезной палец тяги.
Для управления выключателями нагрузки могут применяться также ручные автоматические приводы ПРА-10 и ПРАМ-10, которые по принципу действия аналогичны приводу ПРА-12.
Монтаж разъединителей и приводов состоит из ревизии их, установки, регулировки и испытания.
В процессе ревизии путем внешнего осмотра проверяют комплектность разъединителя и привода, сохранность изолирующих элементов, исправность механизма, правильность сборки и прочность крепления узлов и деталей.
Плотность прилегания контактных поверхностей ножей разъединителя к соответствующим поверхностям неподвижных контактов определяют путем пятикратного включения и отключения разъединителя и с помощью щупа размером 10×0,05 мм, В линейных контактах после пяти циклов включения и отключения разъединителя на контактных поверхностях неподвижных контактов и ножей должны оставаться мелкие риски, а в плоскостных контактах щуп не должен проникать внутрь на глубину более 5 мм. Ножи разъединителя при включении вручную должны входить в губки неподвижных контактов без ударов и заеданий.
Величина вытягивающего усилия, измеренная динамометром, должна быть для каждого полюса разъединителя не ниже 10 кГ при номинальном токе разъединителя 400 а, 20 кГ при токе 600 а.
Установку разъединителя с приводом начинают с разметки и заготовки отверстий под крепежные детали.
Далее устанавливают разъединитель и привод, временно закрепляют рычаги на их валах и соединяют тягу с вилками. В качестве тяги применяют стальные водогазопроводные трубы диаметром 18—25 мм с нормальной толщиной стенок.
Затем регулируют ножи: они при включении должны одновременно касаться губок неподвижных контактов, а при отключении одновременно выходить из них. Ножи при полном включении не должны доходить на 3—5 мм до упора в контактную площадку.
Изменением угла поворота ножей и вала привода, а также сокращением зазоров в сочленениях уменьшают холостой ход привода и системы рычагов до 3—5°.
У смонтированных полностью разъединителя и привода окончательно затягивают гайки, болты, шпильки, стопоры и контргайки, после чего производят более тонкую регулировку.
Установив блок-контакты и соединив их с приводом, регулируют момент замыкания и размыкания контактов, а затем двадцатью включениями и отключениями проверяют совместную работу разъединителя, привода и блок-контактов. Раму разъединителя, плиту привода, а также корпус блок-контактов заземляют.
Рис. 168· Примеры установки разъединителя, выключателя нагрузки и приводов к ним:
а — трехполюсного разъединителя РВТ на 10 кВ с приводом ПР-2, б — выключателя нагрузки ВНП-16 позади привода ПРА, в — выключателя нагрузки ВНП-16 впереди привода ПРА; 1 — рычажный привод ПР-2, 2 —вилка, 3 —тяга, 4 — разъединитель, 5—шина заземления, ъ — привод ПРА, 7—тяга от привода к блок-контактам, 3 — блок-контакты КСА, 9 — предохранители ПК, 10 — выключатель нагрузки
Выключатель нагрузки монтируют аналогично разъединителю. Дополнительно нужно следить, чтобы ножи входили в дугогасительные камеры не менее чем на 160 мм. Правильность монтажа и регулировки выключателя нагрузки проверяют, совершая 25 включений и выключений вручную, а затем 25 включений с дистанционным отключением.
Примеры установки разъединителя, выключателя нагрузки и приводов показаны на рис. 168.
Вновь смонтированный выключатель нагрузки подвергают испытанию повышенным напряжением промышленной частоты в течение 1 мин. Величина испытательного напряжения должна составлять: 29 кВ при номинальном напряжении выключателя нагрузки 6 кВ; 38 кВ при напряжении 10 кВ. Проверку разъединителя, имеющего электрический привод, производят путем 3—5-кратного включения и отключения при напряжениях 110, 100, 90 и 80% номинального.
Монтаж разъединителей и выключателей нагрузки
Главная > Монтаж разъединителей и выключателей нагрузкиЕНиР
§ Е23-6-3. Монтаж разъединителей и выключателей нагрузки
Состав работ
При установке
1. Установка разъединителя или выключателя нагрузки на конструкциях или деталях крепления.
2. Выверка и крепление разъединителя или выключателя нагрузки.
При регулировании
1. Обработка контактных поверхностей.
2 Регулирование синхронности «угла» поворота главных и заземляющих ножей, плотности прилегания контактов и проверка правильности попадания ножей в щеки (центровка ножей).
3. Смазка.
4. Регулирование запирающего механизма.
5. Проверка действия ограничительного устройства и отсутствия ударов, ножей при включении.
6. Проверка одновременности касания ножей.
А. УСТАНОВКА РАЗЪЕДИНИТЕЛЕЙ И ВЫКЛЮЧАТЕЛЕЙ НАГРУЗКИ
Таблица 1
Состав звена
Профессия и разряд рабочих | Масса, кг, до | |
100 | 600 | |
Электромонтажник 5 разр. | 1 | 1 |
» 3 « | 1 | 1 |
» 2 « | — | 1 |
Таблица 2
Нормы времени и расценки на 1 разъединитель или выключатель нагрузки
Способ крепления | Масса, кг, до | ||||||
20 | 50 | 100 | 200 | 350 | 600 | ||
На сквозных болтах | 1,1 0-88,6 | 1,2 0-96,6 | 1,4 1-13 | 1,8 1-35 | 2,7 2-03 | 5,2 3-90 | 1 |
На деталях крепления или на опорных конструкциях | 0,35 0-28,2 | 0,71 0-57,2 | 1,1 0-88,6 | 1,3 0-97,5 | 2,2 1-65 | 4,3 3-23 | 2 |
а | б | в | г | д | е | № |
Б. РЕГУЛИРОВАНИЕ РАЗЪЕДИНИТЕЛЕЙ И ВЫКЛЮЧАТЕЛЕЙ НАГРУЗКИ
Таблица 3
Состав звена
Профессия и разряд рабочих | Напряжение, кВ, до | |
10 | 35 | |
Электромонтажник 5 разр. | 1 | 1 |
» 3 « | — | 1 |
Таблица 4
Нормы времени и расценки на 1 разъединитель или выключатель нагрузки
Выключатели и разъединители напряжением кВ, до: | ||||||
10 | 35 | |||||
Ток, А, до | Трехполюсные | |||||
Однополюсные | Способ установки | |||||
вертикально | горизонтально | вертикально | горизонтально | |||
600 | 0,3 0-27,3 | 1,3 1-18 | 1,6 1-46 | 3,2 2-58 | 4,1 3-30 | 1 |
3000 | 0,52 0-47,3 | 2,2 2-00 | 3 2-73 | 4,4 3-54 | 6,4 5-15 | 2 |
7000 | 0,84 0-76,4 | 3,7 3-37 | 5 4-55 | 7,2 5-80 | 9,8 7-89 | 3 |
а | б | в | г | д | № |
Примечание. Нормами предусмотрено регулирование разъединителей и выключателей нагрузки на напряжение до 10 кВ без заземляющих ножей.
§ Е23-6-3. Монтаж разъединителей и выключателей нагрузки Состав работ
При установке
1. Установка разъединителя или выключателя нагрузки на конструкциях или деталях крепления. 2. Выверка и крепление разъединителя или выключателя нагрузки.
При регулировании
1. Обработка контактных поверхностей. 2. Регулирование синхронности «угла» поворота главных и заземляющих ножей, плотности прилегания контактов и проверка правильности попадания ножей в щеки (центровка ножей). 3. Смазка. 4. Регулирование запирающего механизма. 5. Проверка действия ограничительного устройства и отсутствия ударов ножей при включении. 6. Проверка одновременности касания ножей.
А. УСТАНОВКА РАЗЪЕДИНИТЕЛЕЙ И ВЫКЛЮЧАТЕЛЕЙ НАГРУЗКИ
Таблица 1
Состав звена
Профессия и отряд рабочих | Масса, кг, до | |
100 | 600 | |
Электромонтажник 5 разр. | 1 | 1 |
» 3 » | 1 | 1 |
» 2 » | — | 1 |
Таблица 2
Нормы времени и расценки на 1 разъединитель или выключатель нагрузки
Способ крепления | Масса, кг, до | ||||||
20 | 50 | 100 | 200 | 350 | 600 | ||
На сквозных болтах | 1,1 0-88,6 | 1,2 0-96,6 | 1,4 1-13 | 1,8 1-35 | 2,7 2-03 | 5,2 3-90 | 1 |
На деталях крепления или на опорных конструкциях | 0,35 0-28,2 | 0,71 0-57,2 | 1,1 0-88,6 | 1,3 0-97,5 | 2,2 1-65 | 4,3 3-23 | 2 |
а | б | в | г | д | е | № |
Б. РЕГУЛИРОВАНИЕ РАЗЪЕДИНИТЕЛЕЙ И ВЫКЛЮЧАТЕЛЕЙ НАГРУЗКИ
Таблица 3
Состав звена
Профессия и разряд рабочих | Напряжение, кВ, до | |
10 | 35 | |
Электромонтажник 5 разр. | 1 | 1 |
» 3 » | — | 1 |
Таблица 4
Нормы времени и расценки на 1 разъединитель или выключатель нагрузки
Выключатели и разъединители напряжением кВ, до: | ||||||
10 | 35 | |||||
Ток, А, до | Однополюсные | Трехполюсные | ||||
Способ установки | ||||||
вертикально | горизонтально | вертикально | горизонтально | |||
600 | 0,3 0-27,3 | 1,3 1-18 | 1,6 1-46 | 3,2 2-58 | 4,1 3-30 | 1 |
3000 | 0,52 0-47,3 | 2,2 2-00 | 3 2-73 | 4,4 3-54 | 6,4 5-15 | 2 |
7000 | 0,84 0-76,4 | 3,7 3-37 | 5 4-55 | 7,2 5-80 | 9,8 7-89 | 3 |
а | б | в | г | д | № |
Примечание. Нормами предусмотрено регулирование разъединителей и выключателей нагрузки на напряжение до 10 кВ без заземляющих ножей.
§ Е23-6-4. Монтаж приводов Состав работ
При установке
1. Установка привода на конструкцию. 2. Выверка по осям и крепление привода.
При регулировании
1. Частичная разборка привода. 2. Регулирование пружинного механизма. 3. Регулирование запирающего устройства. 4. Опробование привода на включение и отключение.
Состав звена
При установке
Электромонтажник 5 разр. — 1 »
» 3 » — 1
При регулировании
Электромонтажник 5 разр.
