Накладные розетки тонкие: Накладные розетки купить по низкой цене – интернет-магазин ВсеИнструменты.ру

Содержание

Schneider electric blanca — накладные выключатели и розетки по выгодным ценам

Ниже представлен товар по выбранным Вами параметрам. Добавьте его в корзину и оформите заказ



Французский лидирующий производитель Schneider Electric выпускает продукцию линии Blanca, в виде электроустановочных изделий, считающихся бюджетным вариантом. Но дизайном и добротностью они ничем не отличаются от класса премиум.

Отличительные качества

В разработке серии участвовали талантливые дизайнеры агентства «Design Lab». Отправленные на выставку образцы, были высоко оценены посетителями. Помимо прекрасного дизайнерского решения, электроприборам присуща комфортность и практичность в использовании, как на производстве, так и в быту.

Компания занимает ведущее место, но не собирается останавливаться на достигнутой планке. Разработчики идут дальше, поражая пользователей новыми моделями, отличающимися красотой, оригинальностью, стилем, а главное, долговечностью в эксплуатации.

Уникальные достоинства

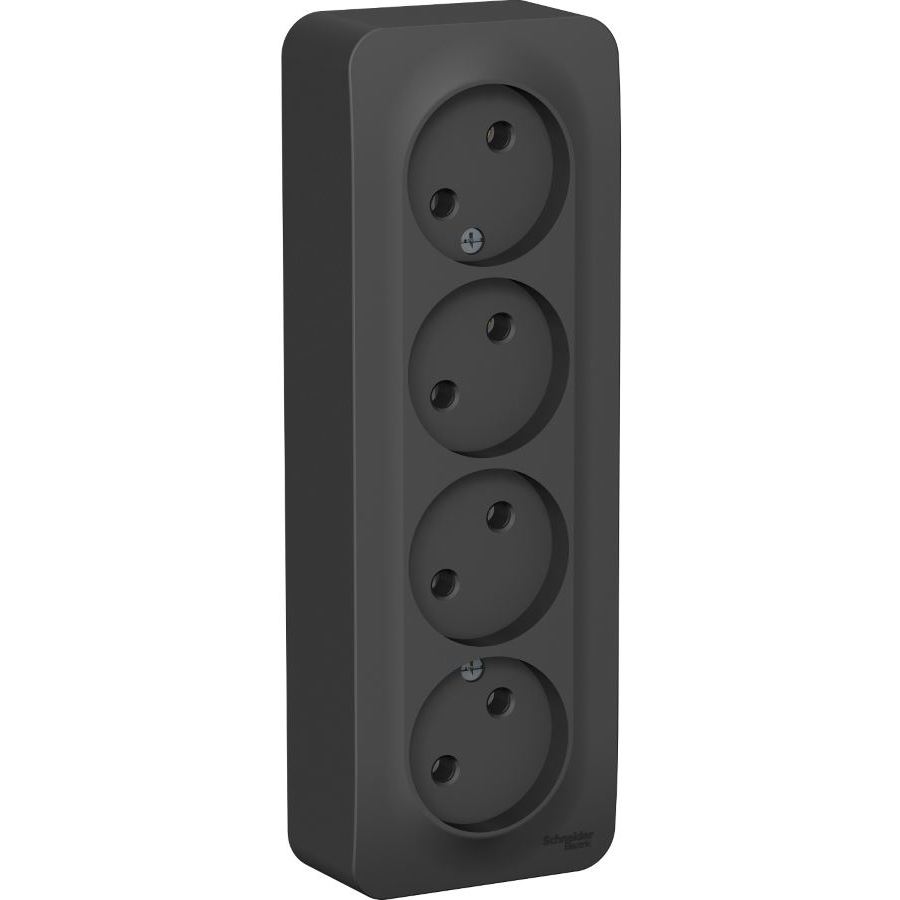

Линия BLANCA, покорившая рынки мира, обладает массой преимуществ:

  • Обеспечение устройств моноблоками.
  • Наличием в модельном ряду монтажных предметов, как скрытых, так и открытых типов.
  • Линейка выпускается с присутствием: белого, алюминиевого, молочного, титанового, антрацитного, изысканного древесного оттенка.

Товарный список включает высококачественные детали, которыми оснащают домофоны, коробки монтажа. Богатый ассортимент вилок, розеток, проводных колонок, выключателей, датчиков, реагирующих на движение, дверных звонковых кнопок, приспособлений, регулирующих свет, двойных и распределительных коробов с защитным уровнем IP44 и др.

При сборе пользуются открытым методом, что даёт возможность устанавливать продукцию и с изоляционной металлической или стойкой пластиковой пластиной, и с её отсутствием.

Поставка

Компанию беспокоит целостность доставляемых изделий, в связи с чем, упаковочный процесс полностью отвечает ГОСТу Schneider Electric.

Осуществляется упаковка тремя способами:

  • с помощью флоу-пака, представляющего собой высокопрочную плёнку, снабжённую отверстиями для подвески;
  • с применением полиэтиленового пакета, способного подвешиваться на крючках топперов, что удобно при перевозке габаритных устройств;
  • в прочные картонные ящики, подходящие для крупных предметов, обеспеченные специальным окном, позволяющим увидеть товар, не распечатывая тары.

Материал для упаковывания, оберегающий приборы, представлен яркими и модными красками: зелёным, малиновым цветом. Это помогает потребителю легко ориентироваться. Каждый паковочный блок отмечен знаком QR, при сканировании которого вы попадаете на сайт Schneider Electric. Информация и упаковка целиком соответствуют стандарту, установленному Таможенным Регламентом.

Накладная тонкая розетка под китайские вилки

Добрый день.
Используя товары из поднебесной, часто приходится иметь дело с переходниками. В каких то вещах это возможно, а в каких-то нет. Я начал использовать элементы умного дома от Xiaomi и понял, что необходимы китайские розетки, потому как переходники в сочетании с умными розетка становятся просто не безопасны!

Собственно заказал изначально одну, воткнул в нее шлюз, но вскоре возникла необходимость еще в нескольких и заказал сразу 4 у того же продавца. Дошли стандартно за месяц.
Могу сказать что найти их на Али достаточно проблематично.
Итак начнем, приходят розетки упакованные в индивидуальные пакетики с лого напоминающем одну известную компанию.

Качество пластика немного ниже, чем мы привыкли видеть у розеток, но все же не плохое (о как загнул!)
Смотрится розетка довольно прилично.

Сзади расположены отверстия для крепления. Снимается крышка довольно просто, необходимо только поддеть чем нибудь защелки.

Сверху и по бокам отверстия для ввода кабеля

Перед покупкой меня волновали габариты (особенно глубина, т. к. она ни где не были указана), измерил 86х86х25

Внутри пластик, контакты крепко затягиваются и хорошо держат. Винты не «слизываются», по крайней мере сразу (такое бывает часто)

Внешняя рамка, вид «изнутри»

И так, то собственно ради чего и преобретались данные розетки — работа с китайскими гаджетами. Гнезда тугие, когда первый раз вставлял штекер подумал что купил недостаточно глубокую розетку, ведь он вошел только на половину и дальше не хотел. Со всторой попытки удалось. Да заходит не полностью (мм зазора между розеткой и прибором остается).
Мне кажется в том, что розетки и «вилки» плоские есть что-то эстетичное.



А вот как выглядит на стене (простите за стены — они готовятся к ремонту)


Итого:
Плюсы:
— Подходят для устройств умного дома Xiaomi
— Вполне неплохо выглядят
— Качественные гнезда
— Глубина

Минусы:
— Пластик из которого сделана розетка
— Пластик внутри розетки
— Зазор между прибором и розеткой около 1мм

Котейку розетки заинтересовали

Фунтик

Напишите пожалуйста в комментах, как вам удобнее читать — с изображениями под спойлерами или без.
Для меня у версии без спойлеров есть преимущество — можно прочитать всю статью крутя колесико мышки.
Но со спойлерами хорошо для тех кто экономит трафик.

Forix Legrand (Quteo) — каталог накладных розеток и выключателей — цены

Удобство и простота — накладные розетки FORIX



Наружные розетки и выключатели (накладные розетки и накладные выключатели) представлены сериями: с защитой от воздействия окружающей среды IP44; возможностью компоновки в блоки розеток 220 В до 6 мест IP20. Новый дизайн отлично вписывается в офисные помещения. Полная гамма функционального ряда. Цена приемлема даже для бюджетного строительства. Розетки и выключатели серии Forix (Quteo) Legrand поддерживается в наличии на складе компании в Киеве. Купить можно в необходимом количестве от 1 штуки. Цена указана в грн/шт с НДС. Оптовикам возможны дополнительные скидки.



Быстро, качественно и без лишних дыр

Накладные розетки можно установить легко и быстро. Основное преимущество перед скрытым монтажом — это бесспорно отсутствие необходимости долбления стен. Кому хочется долбить стены! Эта работа всегда сопровождается большим шумом, пылью и множеством мусора.

Накладные выключатели не требуют таких грязных работ. Для их установки достаточно сделать 2-4 отверстия в стене для установки дюбелей, на которые и закрепляется корпус выключателя или розетки.

Накладная розетка практична и незаменима в офисах, квартирах и в коммерческих помещениях, в которых уже сделан основной ремонт.



Габаритные размеры

Габаритные размеры некоторых инсталляционных продуктов серии Forix LEGRAND:

  • накладные розеточные блоки х 2 места
  • накладные информационные розетки
  • накладные розеточные блоки х 3 места
  • установочный блок до 4-х постов



Как видно из схемы длина розеточного блока составляет 110 мм, ширина 65 мм, глубина (высота) 36 мм.

Также в нашем интернет-магазине можно выбрать и другие розетки и выключатели.

Накладные розетки и выключатели Gallant Werkel

Преимущества накладных розеток и выключателей Gallant Werkel

Запас надежности, заложенный при проектировании, обеспечивает стабильную работу механизмов при скачках напряжения Серебряные контактные площадки (90% Ag, 10% Ni) предотвращают выгорание контактов выключателей Широкий температурный диапазон
от –40° до +80 °С



1) Светодиодная подсветка
разработана специалистами Werkel™ по уникальной для накладных выключателей технологии SMD

2) Корпус механизмов выполнен из негорючего поликарбоната,
который обеспечивает высокую прочность и формостойкость

3) Монтажные отверстия
имеют специальную форму и размер для максимально комфортной установки механизма на стену

1) Заземляющий контакт
установлен во все механизмы розеток

Гальванизация контактов
придает эстетичный внешний вид и защищает от коррозии

2) Корпус механизмов выполнен из негорючего поликарбоната,
который обеспечивает высокую прочность и формостойкость

3) Монтажные отверстия
имеют специальную форму и размер для максимально комфортной установки механизма на стену

4) Отверстия для ввода кабеля
из стены ускоряют процесс монтажа

Технические характеристики накладных розеток и выключателей Gallant

Накладные розетки 220 В

  • Номинальное напряжение: 250 В
  • Номинальный ток: 16 А
  • Степень защиты от пыли и влаги: IP20, IP44
  • Контактные зажимы: винтового типа
  • Сечение подключаемых проводов: 0,75–2,5 мм2
  • Ресурс: 40 000 циклов
  • Срок хранения до ввода в эксплуатацию: до 5 лет
  • Гарантийный срок: 1 год

Активная мощность подключаемых к розетке электроприборов не должна превышать 3500 Вт.

Накладные выключатели

  • Номинальное напряжение: 250 В
  • Номинальный ток: 10 А
  • Степень защиты от пыли и влаги: IP20, IP44
  • Контактные зажимы: винтового типа
  • Сечение подключаемых проводов: 0,75–2,5 мм2
  • Ресурс: 40 000 циклов
  • Срок хранения до ввода в эксплуатацию: до 5 лет
  • Гарантийный срок: 1 год

Активная мощность подключаемых к выключателю электроприборов не должна превышать 2200 Вт.

Накладная ТВ-розетка

  • Степень защиты от пыли и влаги: IP20
  • Контактные зажимы: винтового типа
  • Сечение подключаемых проводов: 0,4–0,8 мм2
  • Ресурс: 40 000 циклов
  • Срок хранения до ввода в эксплуатацию: до 5 лет
  • Гарантийный срок: 1 год

Вывод кабеля

  • Степень защиты от пыли и влаги: IP20
  • Срок хранения до ввода в эксплуатацию: до 5 лет
  • Гарантийный срок: 1 год

Размеры механизмов

Тип механизма Ширина Высота Глубина
Выключатели IP20 65 мм 65 мм 30 мм
Выключатели IP44 65 мм 65 мм 44 мм
Розетка 220 В IP20 65 мм 65 мм 40 мм
Розетка 220 В IP44 65 мм 65 мм 53 мм
Двойная розетка 220 В IP20 65 мм 110 мм 40 мм
ТВ-розетка 65 мм 65 мм 40 мм
Вывод кабеля 65 мм 65 мм 40 мм

Розетка двойная накладная Schneider Electric Этюд с заземлением, со шторками, цвет белый —

разновидности, степень защиты, особенности монтажа

На чтение 7 мин. Просмотров 72 Опубликовано Обновлено

Современное жилище невозможно представить без электротехнических приборов. Поэтому каждый дом, квартира, комнаты и нежилые зоны необходимо оборудовать значительным числом точек доступа к электросети – розетками. С развитием техники на смену первоначальным вариантам производятся новые, более совершенные модели – наружные, двойные, с предусмотренным заземлением.

Когда можно ставить розетки накладного типа

Накладные розетки

Чтобы определиться с выбором и подобрать правильные устройства, необходимо понять, в чем заключаются основные отличия устройств накладного (наружного) типа от внутренних. Наиболее значимые моменты:

  1. У розеток первого вида все ключевые детали располагаются внутри пластикового корпуса.
  2. Накладные модели не требуют штробления поверхности.
  3. Наружным устройствам не требуется дополнительная ниша или подрозетник.

При разработке первоначального плана такие точки доступа обычно не предусматривают, если есть возможность сделать встроенные, менее заметные приборы. Недостатком является значительная «выпуклость» относительно стены. Однако в некоторых случаях внешняя розетка единственный вариант:

  1. Отделочные работы завершены, но появилась необходимость в точке доступа к электросети в новом месте.
  2. Покрытие не предусматривает штробления: кафель, плитка, панели.
  3. Толщина стен не дает возможности скрыть устройства и провода.

Пользователи и профессионалы отмечают некоторые минусы при эксплуатации. Например, быстрое изнашивание и потеря первоначального вида оборудования. При повреждениях можно получить удар током – все ключевые элементы снаружи.

Рекомендации по расположению, использованию

Накладная розетка на даче

Наружная розетка считается отличным вариантом для частных жилых домов и хозяйственных построек: сарай, гараж, теплицы, уличная кухня, другие открытые участки). Для таких сооружений бессмысленно прокладывать отдельный кабель и проводить электрику. Крепятся устройства и провода на маленькие гвоздики.

При монтаже наружной розетки с заземлением необходимо учитывать проходимость участка помещения. Нельзя закреплять устройство рядом с дверными косяками, желательно «прикрывать» мебелью: например, за письменный или обеденный стол – доступ и дополнительная защита.

Устройство электророзетки

Устройство розетки

Розетка накладная имеет простое строение, которое мало отличается в разных моделях. Обязательные элементы:

  • Корпус – внешняя защитная деталь, изготавливается из пластика: быстро горит, дешевый выделяет токсины при нагревании; поликарбоната: оптимальный вариант – жароустойчив, прочный; керамики: более надежна, не нагревается, минус – хрупкость. С внутренней стороны крепятся приводящие ток элементы.
  • Непосредственный механизм – латунные или бронзовые элементы в комплексе. Последние встречаются крайне редко, но более надежные. Обязательная часть – заземление: защищает оборудование и пользователей от ударов током.
  • Панель – внешняя деталь, определяющая дизайн. В большинстве случаев из поликарбоната, дорогие «дизайнерские» модели могут быть из стекла, дерева, металла и других материалов.

Розетка двойная наружная отличительных элементов не имеет. Благодаря простому устройству без необходимости штробления и отделки доступна самостоятельная установка без привлечения профессиональных электриков.

Конструктивные разновидности

Классификация видов розеток и вилок в разных странах мира Разнообразие видов техники требует соответствующего количества типов накладных розеток с заземлением. Особенно это бросается в глаза путешественникам – различают двенадцать стандартов для производства подобных приборов. Например, устройства с вилками из России невозможно будет использовать в Израиле, Англии, Швейцарии и многих других странах.

Важным моментом являются технические характеристики: напряжение, частота. Классический вариант – накладная электрическая двойная розетка с номиналом в 220Вольт – предназначен для приборов с мощностью до 3,5 кВт. Ограничение вызвано тем, что бытовое оборудование не справится с силой тока выше 16А.

Также точки доступа к электросети различаются по количеству на один модульный блок. Часто используют одинарные и двойные розетки, реже – тройные и четверные.

Современные устройства дополняют связанными функциями. Например, встраивают УЗО или оснащают специальными шторками, которые скрывают отверстия от детей, попадания пыли.

Степень защиты

Уровень защищенности для розеток внутри помещения и вне его – разный. На корпусе обозначается буквами IP и числами. Первое – защита от твердых загрязнений, второе – от жидких.. Важно учитывать данные параметры при установке приборов на улице, в комнатах с высокой влажностью (баня, ванная). Подходящие данные – от IP44 до IP68.

Таблица степеней защиты

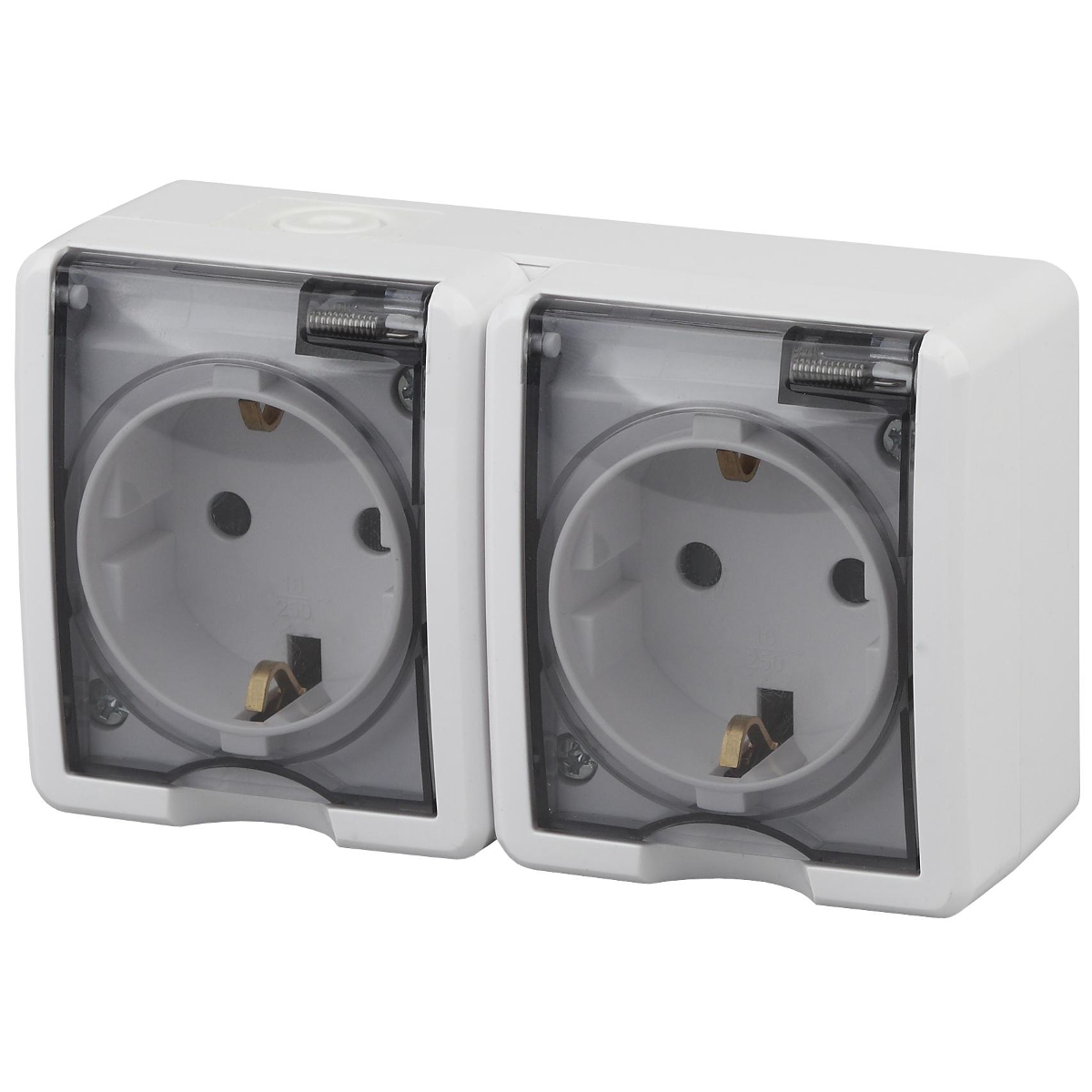

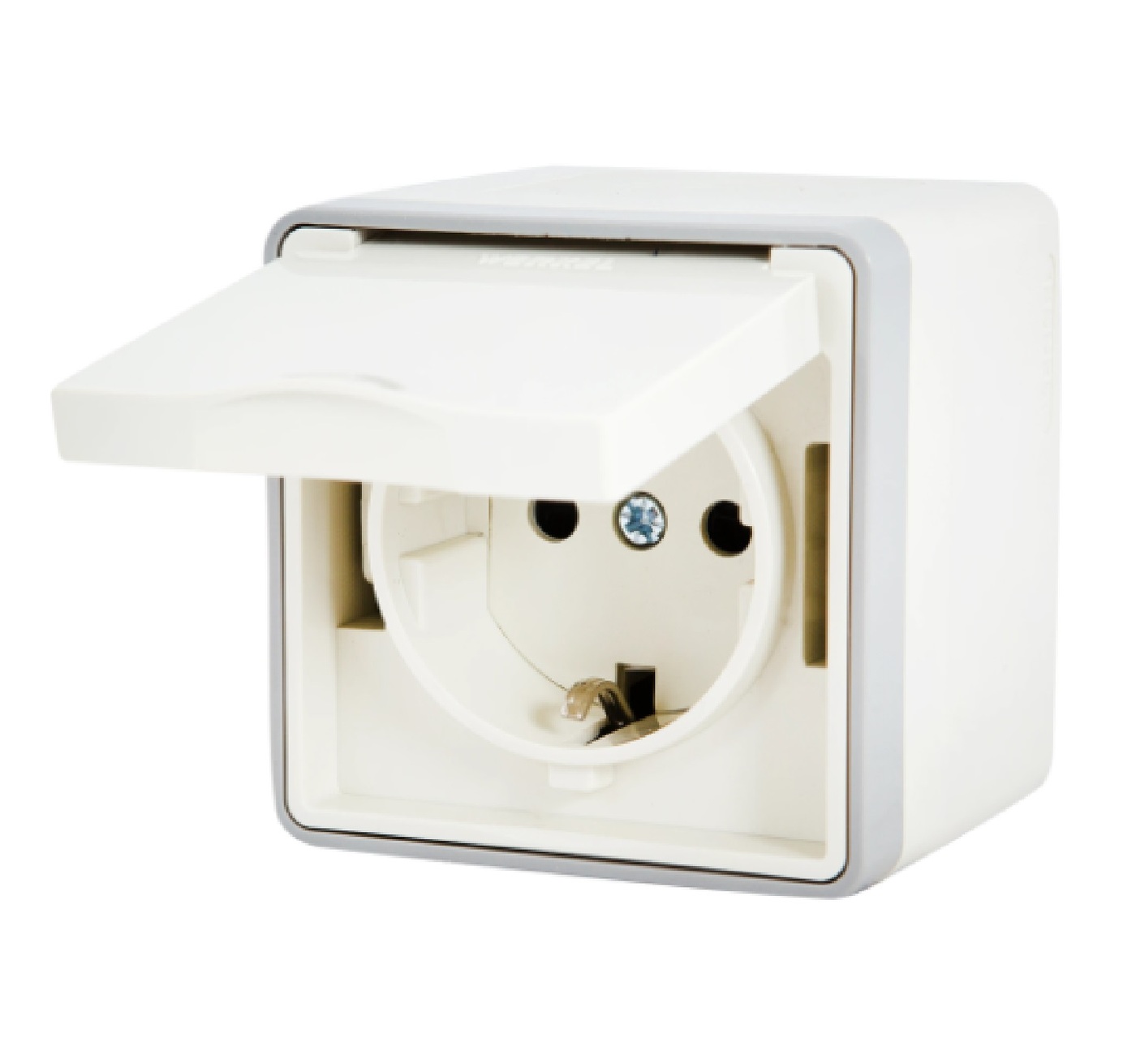

Накладная розетка с крышкой больше подойдет для установки вне здания, особенно если применять ее планируется нечасто. Запрещено покупать дешевые варианты – некачественные материалы с низким запасом прочности могут привести к возгоранию, замыканию, другим проблемам.

Выбор розетки

Накладная угловая розетка

Перед покупкой необходимо выяснить значения напряжения и тока в имеющейся сети. Важный момент – способ фиксации кабелей. Винтовые являются более прочными, клавишные быстро ослабевают. Категории устройств:

  • одинарные – размер высота/ширина до 7/5 см, штепсель один;
  • угловые;
  • двойные – разъемы для двух штепселей;
  • розетки с дополнительной защитой: шторки, автоматически закрывающие входы;
  • декоративные модели – тонкие, разных форм, цветов, материалов.

Розетки двойные с заземлением выбираются в соответствии с условиями использования, показателями электросети.

Установка розеток

Неправильное расположение розеток

К наружному блоку провода проводятся без штробления стен, закрепляются небольшими гвоздиками с крючками. От повреждения спасают специальные пластиковые каналы. Снизу закрепляются плинтусами с выемками для размещения кабелей. Рекомендации по прокладке:

  • нельзя устанавливать рядом с нагревательными приборами, плитой;
  • от источников воды – не менее 30 см;
  • высота рассчитывается с учетом потребностей пользователей.

В последнее время розетки часто устанавливают вблизи выключателей.

Отключение электричества

Исполнение норм и требований безопасности – первый пункт. Следует обесточить участок, где будет подключаться и устанавливаться розетка. Отключается питание на лестничной площадке, если установка производится в квартире, переключатели автомата переводятся в положение «выкл».

Если есть сомнения относительно нужного штекера, необходимо поочередно выключать каждый и проверять наличие электроэнергии в уже имеющихся розетках и выключателях.

Разметка места и подготовительные мероприятия
Разметка строительным уровнем

Нужно подготовить розетку: снять верхнюю крышку, отодвинуть фиксаторы (например, отверткой). Затем устройство разделяют на части – панель, основной механизм и корпус.

На стене в первую очередь размечают места для закрепительных отверстий. Выровнять можно с помощью специального прибора – уровня. Отметки ставят карандашом, затем делают разъемы (дрелью, сверлом). Для бетонных стен используют дюбель-гвозди, в деревянных покрытиях – шурупы.

Прикрепление рабочей части

После подготовки отверстий можно приступать к непосредственному закреплению розетки. Механизм устанавливается и выравнивается, закрепляется дюбелями и шурупами. Проверяют плотность прилегания основания – потянуть, подвигать. Расстояний и шевелений быть не должно.

Подготовка проводов
Распознавание фазы и ноля в проводе

Кабель – закрепление и подводка – один из наиболее ответственных этапов в подключении розетки. Провода внутри необходимо зачистить не менее чем на 1 см до появления металлического сердечника. В приборе три типа проводов:

  1. фазовый — красного цвета, иногда черного или коричневого;
  2. нулевой — голубого, синего с белым;
  3. для заземления — зеленый с желтым.

Через выемки в корпусе проводятся подготовленные кабели, при необходимости укорачиваются до нужной длины.

Особенности устройства клемм
Крепление провода с помощью зажимных клемм

Клеммы – это специальные зажимы или винты, которые прижимают оголенную часть кабельного изделия к токопроводящей пластине. Розетки лучше выбирать с винтовыми клеммами. Зажимные быстро выходят из строя – из-за постоянного давления ослабевают, вследствие чего теряется контакт. Исправить такую розетку уже нельзя, требуется полная замена.

Подключение механизма

Если в проводке здания заведены только два направляющих кабеля – фазовый и нулевой – третий останется невостребованным. Подключить заземление розетки не удастся. При наличии трехжильного провода требуется определить заземляющий и заизолировать его.

Кабели соединяются по цветам. Правильность подключения можно проверить с помощью мультиметра или других подобных устройств.

Установка крышки

Внешняя панель крепится по-разному, зависит от типа установленной розетки. Классический вариант – белый пластмассовый блок – нужно наложить поверх корпуса и нажать до характерного щелчка.

Проверка работы – завершающий этап. Включают автоматы на общедомовом трансформаторе, проверяют контакты специальным прибором или непосредственным включением техники. Во втором случае при неправильном подключении устройство может сгореть.

Установка розетки – несложная процедура. Если сначала ознакомиться с правилами и требованиями безопасности, изучить строение устройства, подключить дополнительный выносной источник питания сможет каждый.

двойную и одинарную, в гипсокартон и не только

Двойная розетка в два подрозетника. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Установка двойной розетки schneider electric. Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

  1. Открытого и закрытого исполнения . В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
  2. Без заземления и с заземляющими контактами . В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
  3. Для установки в помещениях с повышенной влажностью и монтажа на улице . Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Схема подключения двойной розетки

16.12.2014 нет комментариев 11 087 просмотров

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика » знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

https://youtube.com/watch?v=iBU6RELFDe4

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

  • мультиметр;
  • отвертка;
  • стальные рейки;
  • плоскогубцы;
  • кусачки;
  • нож;
Как узнать, есть ли заземление в розетке
Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

  1. Визуально проверить подключение третьего желто-зеленого провода.
  2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
  3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

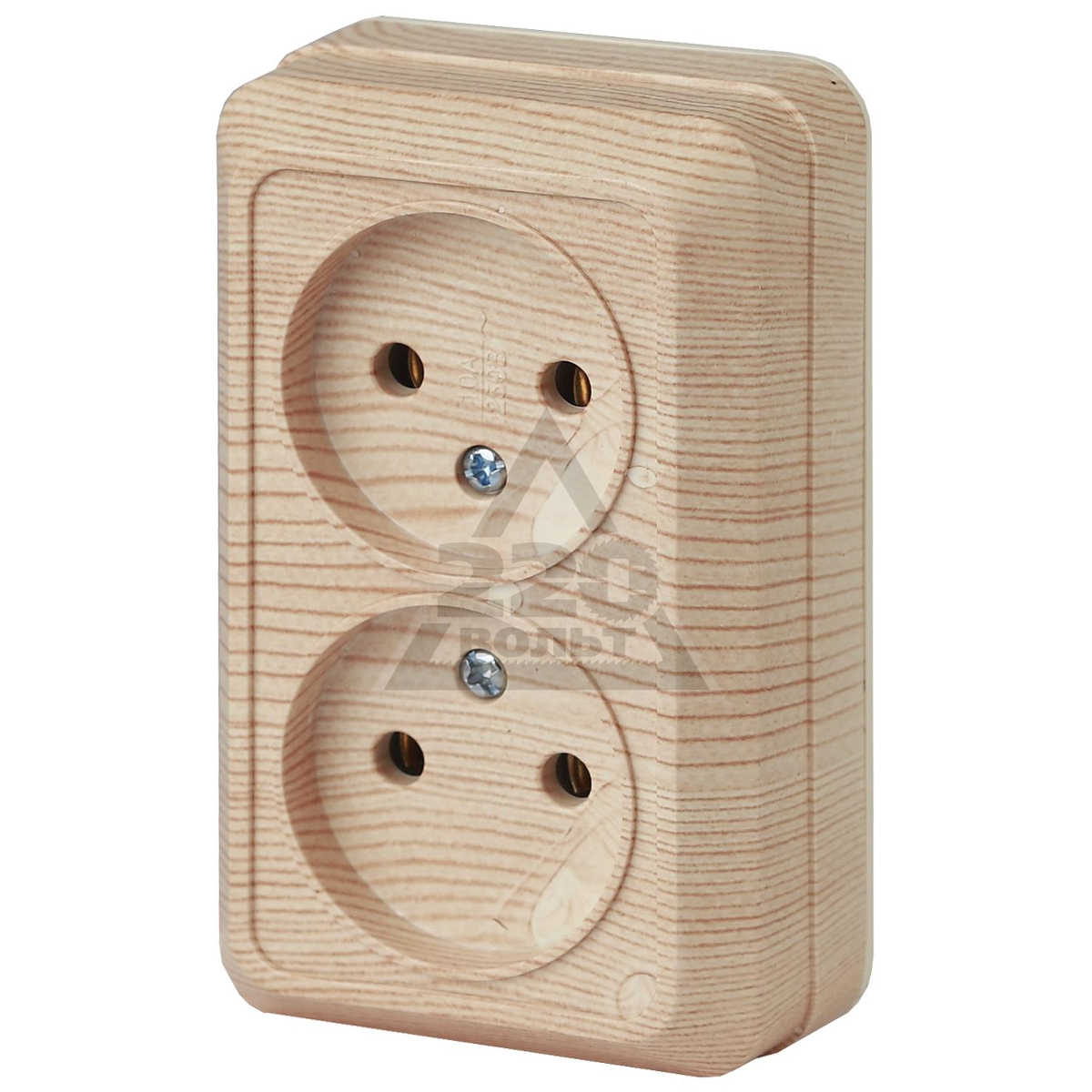

Установка накладного варианта

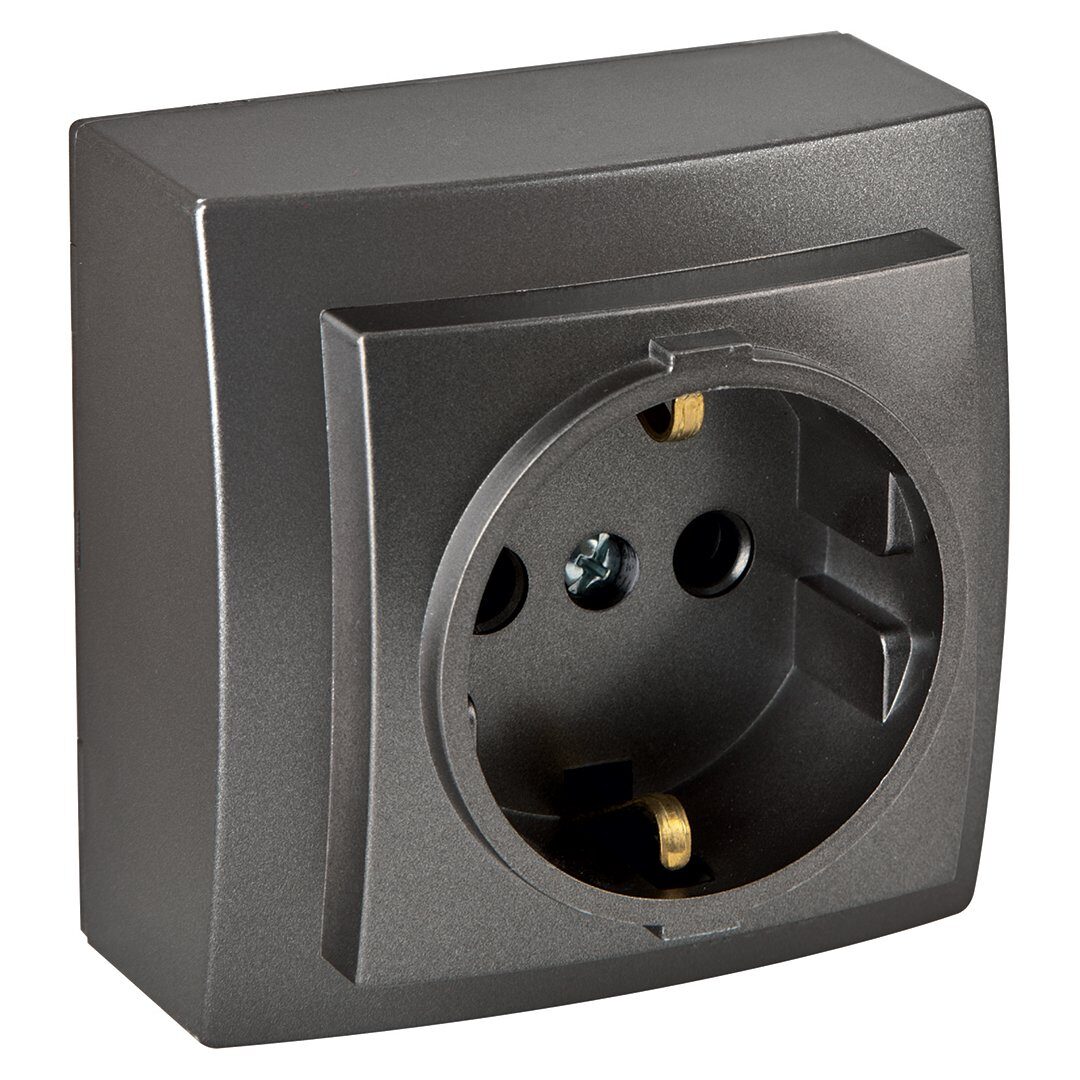

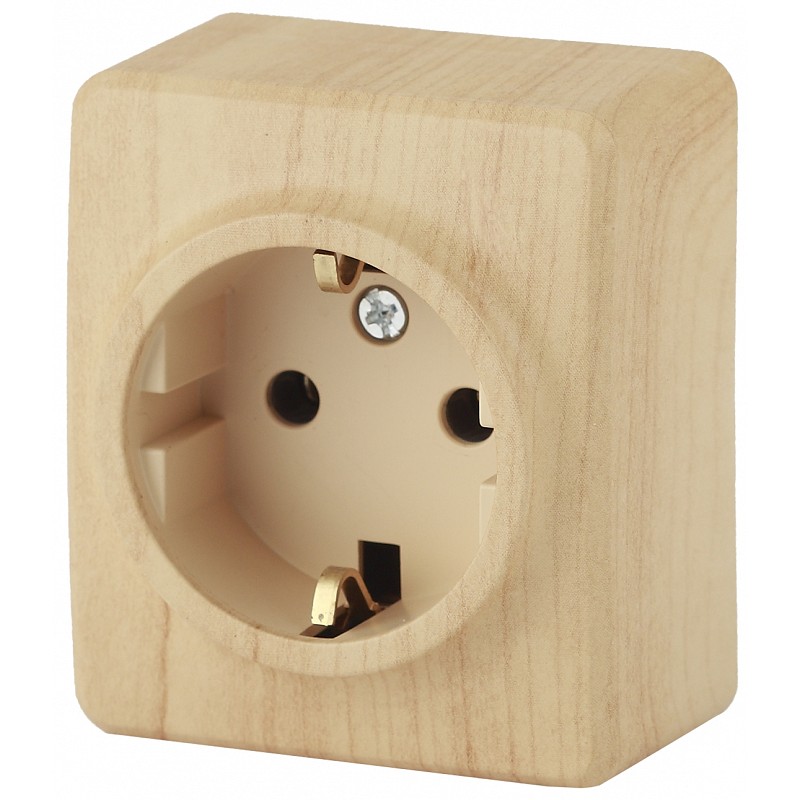

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

  1. Наметить место крепления гнезда и кабеля.
  2. Подвести провода.
  3. Разобрать корпус устройства, ослабить болты.
  4. Зачистить и подсоединить жилы к контактам.
  5. Прикрутить основание к поверхности.
  6. Собрать розетку, проверить прочность ее фиксации.
Подключение внутреннего варианта
Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

  1. Провести разметку.
  2. Сделать штробы и отверстие для монтажной коробки.
  3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
  4. Проложить кабель, выведя его из отверстия на 15-20 см.
  5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
  6. Подключить жилы к контактам.
  7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

  • монтажная коробка;
  • соответствие проводов и клемм;
  • целостность линии к контуру;
  • прочность крепления корпуса;
  • надежность фиксации крышки.

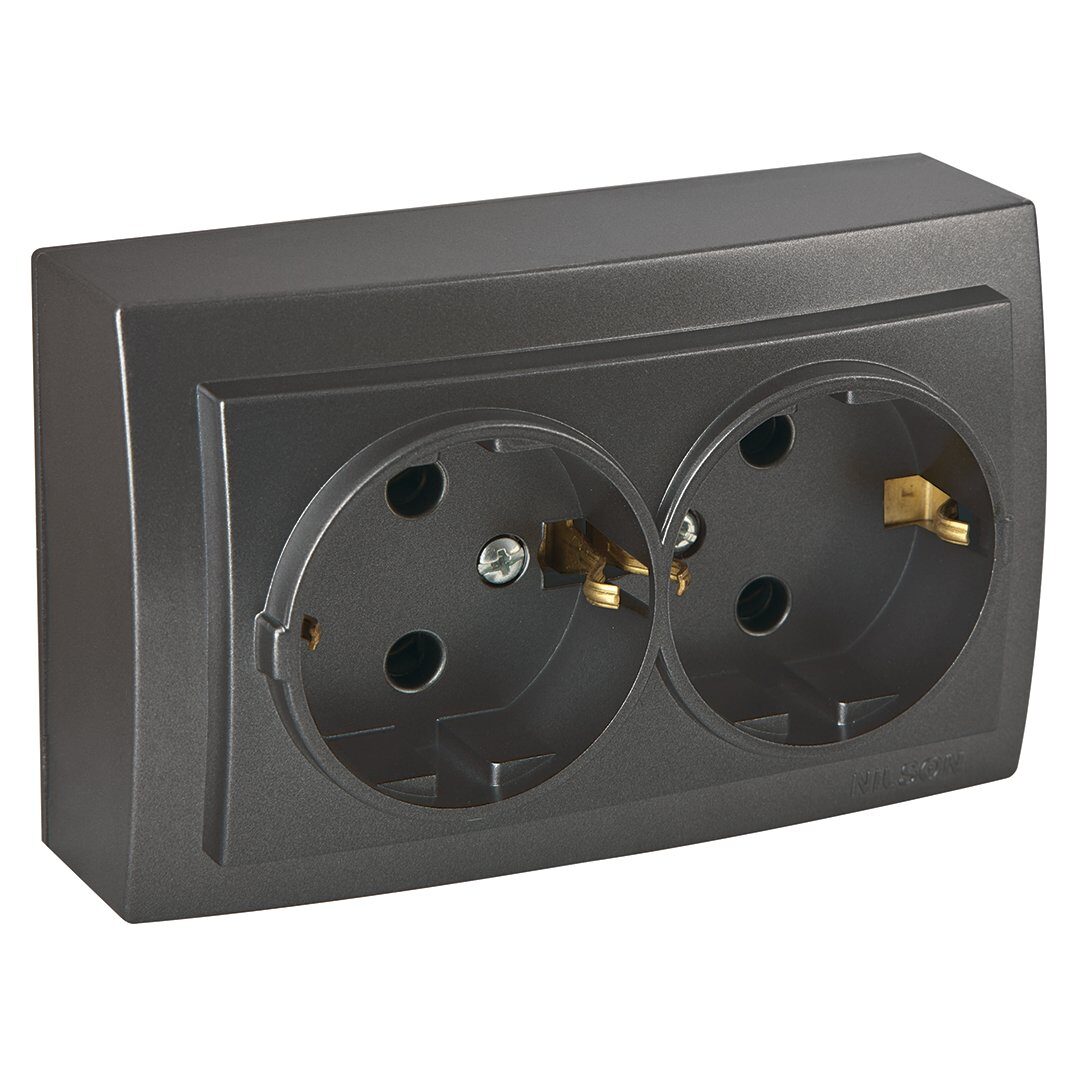

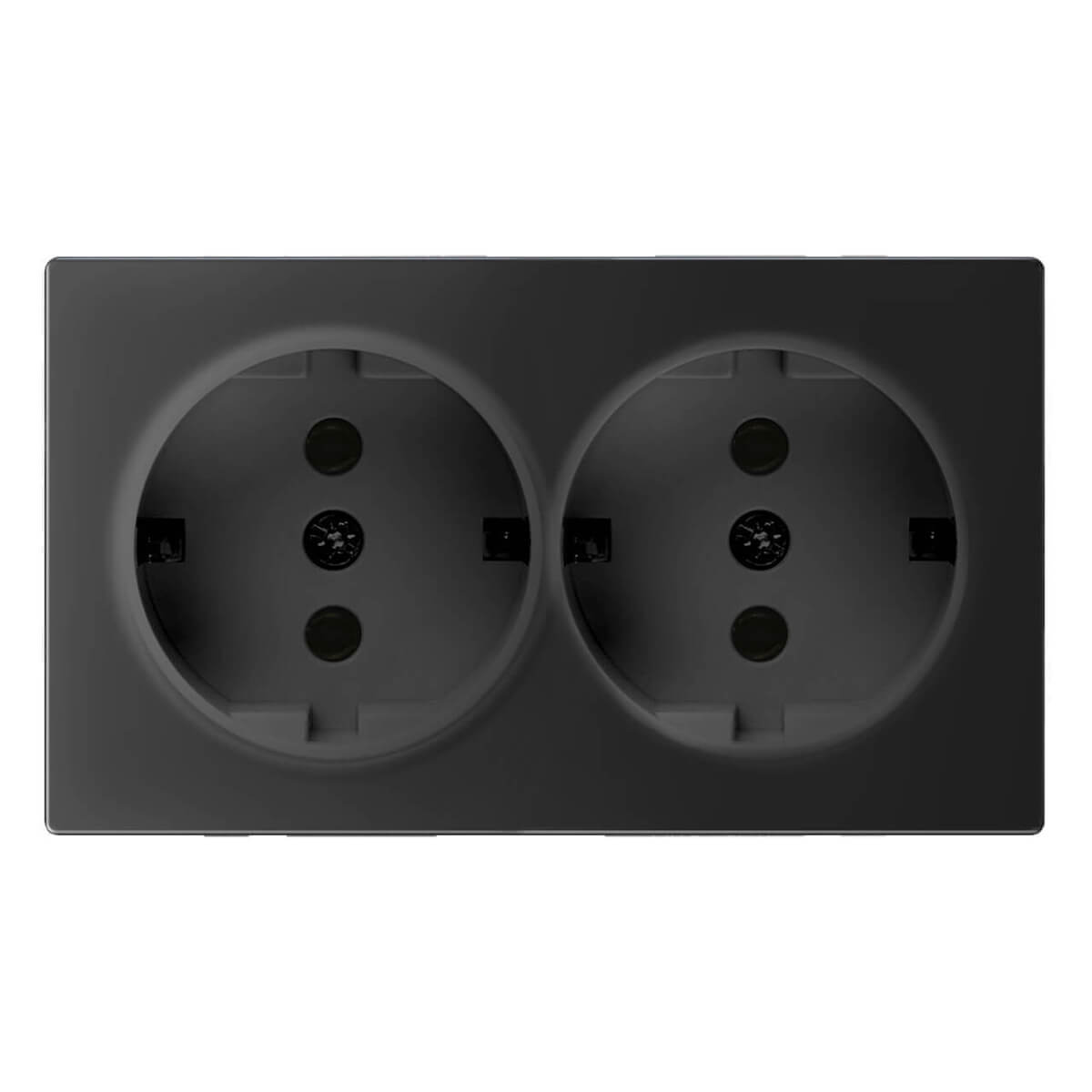

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Как подключить двойную накладную розетку viko. Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:• электронные или газовые варочные панели;• посудомоечные машины;• вытяжные системы;• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Интернет-розетка

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель – витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета – какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора – внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

Разводка розеток и скрутка проводов

На данном этапе необходимо подсоединить жилы провода к контактам внутренней части розетки. Действовать нужно в следующей последовательности:

Конец провода освобождается на длину примерно в 10 см от наружной изоляции, после чего жилы окажутся разделенными. При такой длине и работать будет удобно, и провод легко поместится в коробку.
Бывает, что выступающий из стены конец провода является слишком коротким и его приходится наращивать. В этом случае жилы желательно соединять пайкой или при помощи специальных соединительных клемм. Скрутка может иметь большое сопротивление и из-за этого греться. Если все же провода приходится соединять таким способом, то скручивать их нужно как можно туже, используя для этого плоскогубцы.
Концы жил очищаются на длину в 1 – 1,5 см от изоляции

Зачистку можно выполнять ножом, но делать это нужно осторожно, чтобы не повредить сам проводник. Также можно использовать одно из специальных приспособлений — стриппер или съемник.
Теперь нужно определить, какая из жил является фазой, какая — нейтралью, а какая — заземлением

Если проводку монтировали не вы, на цветовую маркировку полагаться нельзя — ее могли перепутать. Фазу определить просто: нужно включить автомат, подав питание на электроточку, и прикоснуться к жилам по очереди индикатором фазы.

Перед подачей питания убедитесь, что оголенные концы жил не контактируют друг с другом. При контакте произойдет короткое замыкание.

Отличить заземляющий провод от нейтрали можно двумя способами:

  1. Замерьте вольтметром напряжение между фазой и каждым из двух других проводников. При контакте второго щупа с заземляющим проводником показания на приборе будут несколько больше, чем при контакте с нейтралью.
  2. Замерьте напряжение между каждым из проверяемых проводников (то есть не фазных) и каким-нибудь заземленным металлическим предметом, например, трубой отопления. При контакте с «землей» прибор покажет «ноль», при контакте с нейтралью — какое-то мизерное значение.

В завершение остается зажать концы жил в винтовых зажимах внутренней части розетки, установить ее в подрозетник и прикрутить лицевую панель.

Выводы и полезное видео по теме

Чтобы из одной розетки получилось две, можно использовать максимально простой способ – поставить двойную модель вместо одиночной. Пошагово этот вариант продемонстрирован в видео:

В видео ролике кратко изложены основные принципы последовательного подключения розеток:

Перед началом работ по проведению розетки следует четко определить, какой провод за что отвечает. Как правильно это сделать, не имея практического опыта, подскажет видео-пособие:

Видео обзор популярных соединителей, используемых для соединения проводов между собой:

Рассмотрев вопрос о целесообразности проведения новой розетки от уже существующей и приняв решение о ее монтаже, предстоит внимательно отнестись ко всем этапам проведения работ.

В дальнейшем предстоит строго придерживаться правил эксплуатации новой электроточки, чтобы исключить перегрузку линии – нельзя в такие розетки одновременно включать 2 довольно мощных прибора.

разновидности и их характеристики, подключение и установка, использование заземления

Неотъемлемая составляющая любого современного помещения — электроснабжение. Для организации освещения обязательно требуется установка выключателя, а вот подключение большинства электроприборов осуществляется с помощью электрических розеток. Встроенные в стену розетки более удобны и привлекательны. Однако если проводка открытая или нужны дополнительные точки электропитания, а штатных мест установки не хватает, используются накладные розетки.

Разновидности и их особенности

Розетками называются части самых разных штепсельных соединений. Это не только привычные большинству силовые электрические приборы, но и разъемы для:

  • радиоточек;
  • телефонов;
  • устройств воспроизведения звука и видео;
  • компьютерных сетей.

Существует масса устройств, подключаемых через специальные розетки. Однако чаще всего розетка ассоциируется с электрической сетью.

По типу проводки розетки делятся на два основных типа:

  1. Для скрытой проводки — применяются в помещениях с силовыми кабелями, размещенными внутри стен. Для крепления розеток предусмотрены штатные места, к которым подведены питающие кабели.
  2. Для открытой проводки — используются обычно при отсутствии заранее смонтированной скрытой проводки. Современная жизнь часто требует одновременного подключения большого числа электрических приборов одновременно. Для этой цели можно использовать всевозможные разветвители. Но удобнее всего организовать установку дополнительных розеток в местах размещения потребителей. Штробить стены для прокладки скрытой проводки и готовить посадочные места для новых розеток затруднительно. Поэтому в таких случаях чаще прибегают к прокладке отдельных участков открытой проводки к накладным розеткам.

Устройство и применяемые материалы

Современная промышленность выпускает как простые устройства, так и приборы с расширенным набором функций. Однако принципиальная конструкция всех розеток одинакова. Типовая модель содержит:

  • Колодку с электрическими контактами, предназначенными для фиксации штепсельной вилки. Контакты имеют крепления для подсоединения силового кабеля.
  • Защитный корпус, который может закрывать закрепленную на стене колодку или сам фиксироваться на стене. В последнем случае колодка размещена в специальных посадочных местах внутри корпуса.

Колодка — самый важный и ответственный элемент конструкции. От ее свойств зависят надежность и безопасность эксплуатации. При выборе розетки следует обращать внимание на материал, из которого изготовлена колодка:

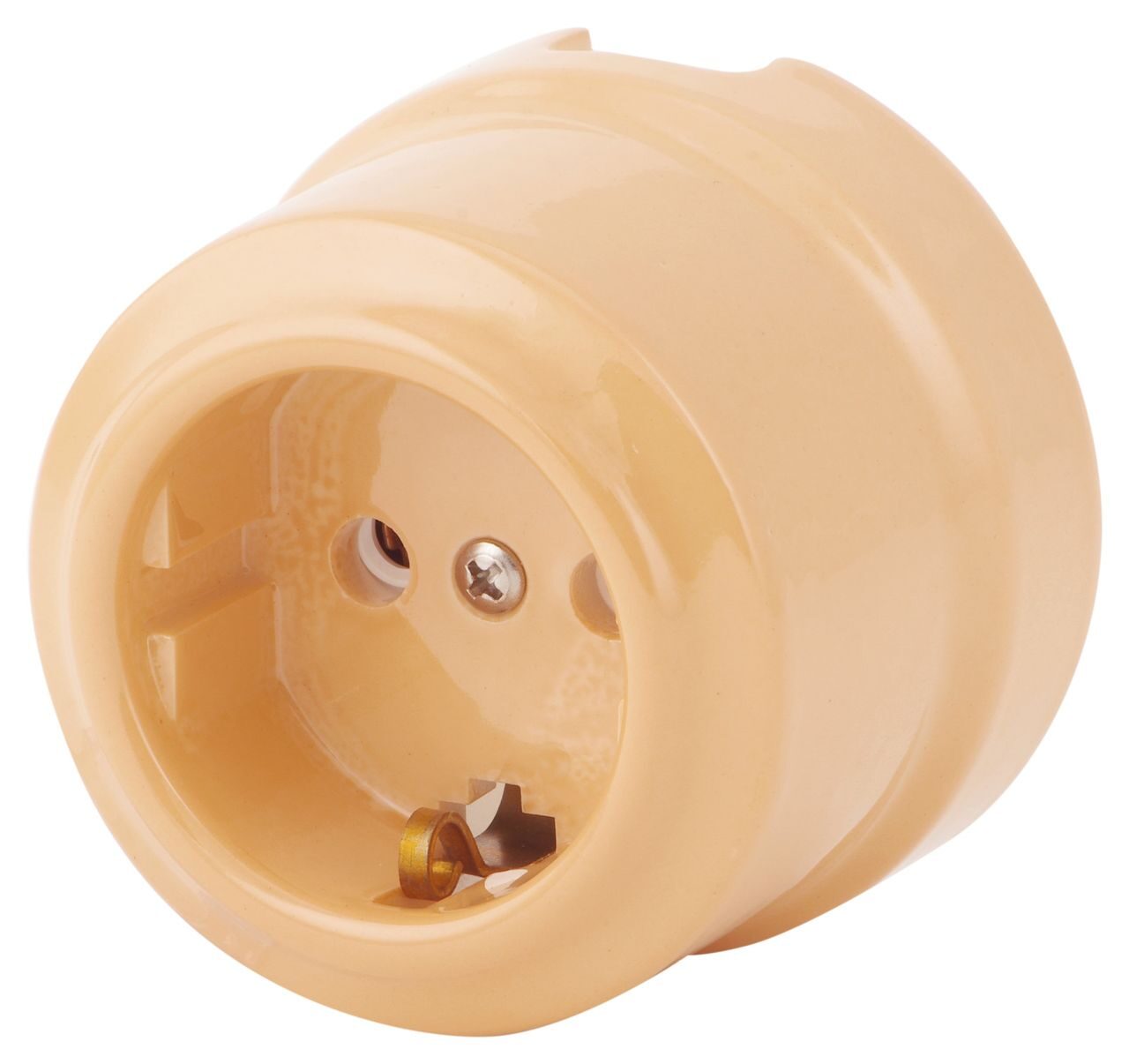

  • Керамика — самый безопасный материал, обладает непревзойденной стойкостью к температурному воздействию и обеспечивает прекрасные изолирующие свойства. К недостаткам относится хрупкость, при грубом обращении с розеткой керамическая колодка может треснуть.
  • Карболит — широко применялся наряду с керамикой. Обеспечивает высокие изолирующие свойства, хорошо переносит температурные воздействия, обладает меньшей хрупкостью. В настоящее время применяется крайне редко.
  • Дешевый пластик — подходит лишь для небольших токов, не способен выдерживать высокие температуры, достаточно хрупок. Встречается в изделиях низшего ценового диапазона.
  • Поликарбонат или другие термопласты — основной материал для современных розеток. Стоек к высоким температурам, не поддерживает горение, обладает достаточной механической прочностью.

Подавляющее большинство современных розеток содержат колодку из керамики или поликарбоната.

Первую рекомендуется использовать при подключении приборов с большой мощностью. Второй будет более долговечным, поэтому рекомендован для вариантов, требующих частого включения и выключения приборов.

Контакты электрической розетки имеют не менее важное значение, чем сама колодка. Наиболее распространены следующие их разновидности:

  • Пластинчатые упругие контакты из токопроводящего материала. Чаще используется латунь, в дешевых изделиях применяется сталь. Со временем невысокая упругость и значительные изгибающие нагрузки при включении и выключении штепселя приводят к изменениям формы контакта, теряется плотность прилегания контактов к штырям вилки. Это может стать причиной перегрева розетки, искрения и даже возгорания. Несмотря на существенные недостатки, подобная конструкция применяется наиболее часто ввиду своей простоты и дешевизны.
  • Контакты с прижимной пластиной. Штырь вилки прижимается к контактной пластине с помощью усилия, передаваемого от винтовой пружины к прижимной пластине. Такая конструкция обладает повышенной надежностью и долговечностью, обеспечивает наибольшую безопасность. Витая пружина не подвержена видимому износу и сохраняет свои функции на протяжении всего срока эксплуатации розетки. Надежность фиксации штырей штепселя сводит к минимуму возможность перегрева соединения и вероятность возникновения пожара от повышенных температур и образования искр. Стоимость розеток с подобной конструкцией контактов несколько выше, что объясняется количеством элементов в составе контакта.

Имеет значение и способ подсоединения проводов к контактам. Самым простым в подключении является пружинный зажимной способ фиксации. Однако он обладает малой надежностью и может приводить к перегреву. Гораздо надежнее винтовые прижимные контакты.

Классическая конструкция с винтом и шайбой может обеспечить наилучшее соединение контакта и провода, однако для этого потребуются дополнительные манипуляции. Для максимальной надежности рекомендуется скрутить на зачищенном участке провода петлю диаметром, немного превышающим сечение винта.

Винт следует выкрутить полностью, затем накинуть петлю провода на него, после чего вкрутить метиз и хорошо затянуть.

Степень пылевлагозащищенности

Современные модели розеток обязательно проходят испытания на защиту от воздействия пыли и влаги. Показатели защиты отражены в маркировке IP, которая должна быть нанесена на корпусе изделия. Маркировка состоит из двух цифр.

Первая обозначает защищенность от посторонних механических проникновений:

  • Цифра 2 означает, что до механизма розетки невозможно дотронуться руками.
  • Цифра 3 говорит о том, что внутрь изделия нельзя проникнуть с помощью инструмента.
  • Цифра 4 свидетельствует о невозможности проникновения проволоки.
  • Цифры 5 и 6 показывают, что проникновение пыли внутрь корпуса полностью исключено.

Вторая цифра обозначает защищенность изделия от влаги:

  • Цифры 1 и 2 означают защищенность розетки от вертикально падающих на корпус капель.
  • Цифра 3 свидетельствует о защите прибора от дождя.
  • Цифры 4 и 5 говорят о защите устройства от направленных сильных брызг воды.
  • Цифра 6 показывает, что корпус защищен от водяной струи.
  • Цифры 7 и 8 предполагают возможность полного погружения прибора в воду.

Эти показатели нужно учитывать при установке розеток в помещениях с повышенной запыленностью или влажностью. Особенно актуально это на кухне и в ванной комнате. При установке розеток на улице рекомендуется выбирать устройства с максимальными уровнями защиты.

Электрические характеристики

В нашей стране для питания большинства электроприборов используется однофазная электрическая сеть с напряжением 220 В. Важно обращать внимание на маркировку напряжения, нанесенную на корпус розетки. Часто указывается диапазон рабочего напряжения 220−230 В. Это вполне приемлемый вариант. Однако устройства с маркировкой 250 В обладают более высокой надежностью и стойкостью к скачкам напряжения.

Номинальный ток — важнейшая характеристика розетки. От него зависит суммарная мощность приборов, которые можно подключить. Чаще всего встречаются модели, рассчитанные на ток от 10 до 16 А. Практика показывает, что даже самые дешевые экземпляры могут иметь маркировку 16 А, поэтому оценивать этот параметр следует совместно с качеством сборки и материалами, примененными для изготовления колодки и контактов. Для подключения мощных потребителей рекомендуется не только ориентироваться на указанный номинальный ток, но и выбирать наиболее надежные модели.

Количество контактов

В бытовой розетке однофазной электрической сети может присутствовать два или три контакта. Обязательными являются фазный и нулевой. По фазному проводу ток передается от источника электроэнергии к нагрузке. При работе прибора в однофазной сети ток в нулевом проводнике равен фазному току.

Третьим может быть заземляющий контакт. Он предназначен для соединения с нетоковедущими частями подключаемого прибора и выполняет функции защитной нейтрали, чтобы обеспечить утечку тока на землю в случае его появления на корпусе или иных участках, к которым может прикоснуться человек. Для удобства пользователей выпускаются как одинарные и двойные накладные розетки с заземлением, так и модели с большим количеством гнезд.

Если электрическая проводка снабжена защитной нейтралью, следует всегда использовать только накладные розетки с заземлением.

Порядок установки

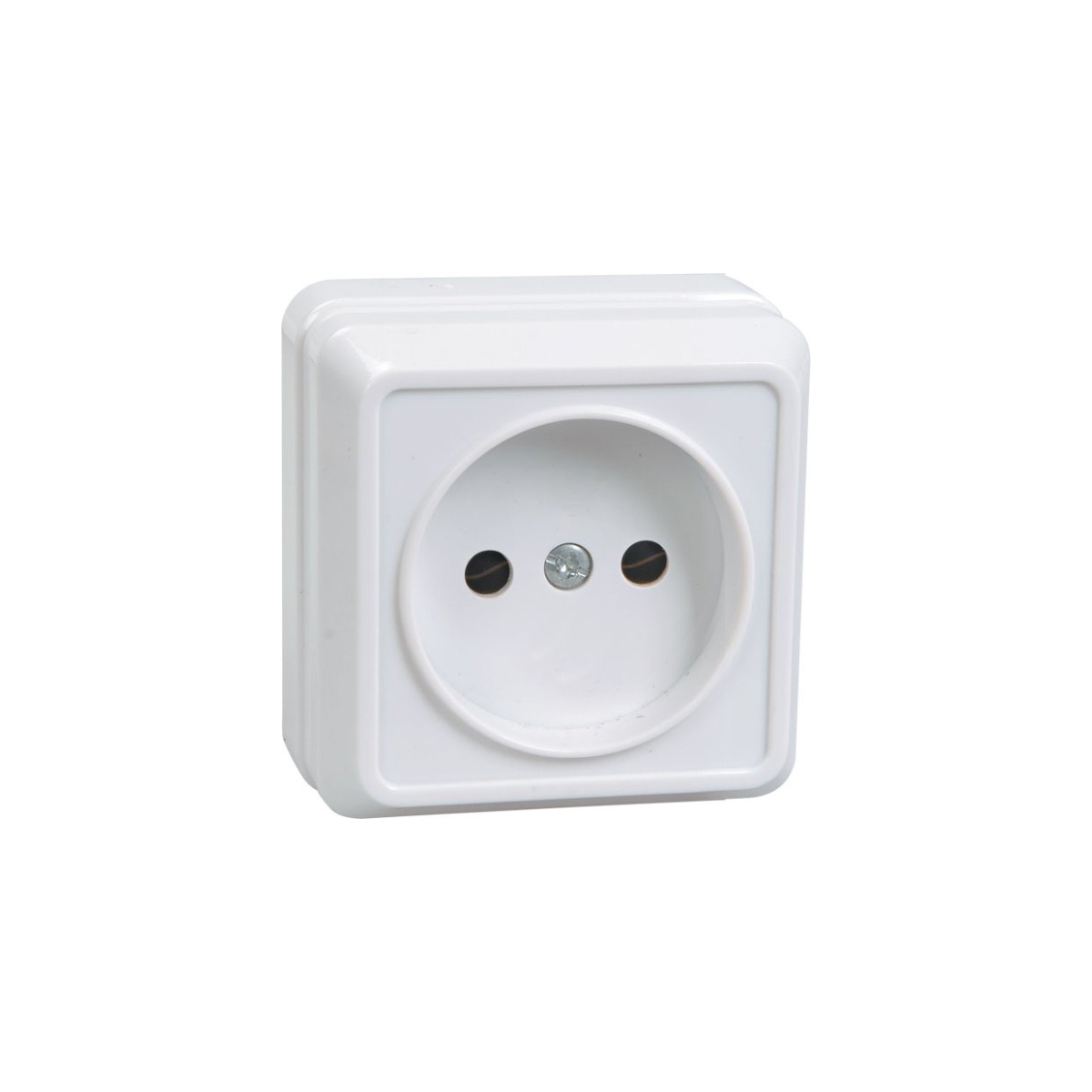

Как и прочие элементы открытой проводки, накладные розетки достаточно легко установить самостоятельно. Для этого можно воспользоваться следующим алгоритмом:

  • Отключить подачу электроэнергии. Это является ключевым моментом, обеспечивающим безопасность проведения всех работ. Если нет уверенности, какие автоматы отвечают за отключение соответствующей линии, нелишним будет проверить отсутствие напряжения индикаторной отверткой.
  • Произвести неполную разборку розетки. Для этого нужно отделить корпус от колодки. В зависимости от конструкции потребуется выкрутить крепежный винт или разобрать корпус и достать колодку.
  • Выполнить разметку и закрепить розетку на стене. К деревянному основанию прибор крепится с помощью саморезов. Для бетонных и кирпичных стен нужно применять дюбели. К листу гипсокартона устройство можно прикрутить саморезами или использовать специальный пластиковый крепеж.
  • Подготовить отверстие для кабеля в корпусе розетки. Отверстие может быть защищено специальной эластичной заглушкой, в которой предусмотрены несколько оптимальных диаметров. Выбранное отверстие аккуратно прорезается ножом. Если такой заглушки нет, то отверстие выламывается в пластиковом корпусе по намеченному контуру. Для большей аккуратности можно взять надфиль и выпилить отверстие необходимого размера, максимально соответствующего сечению применяемого кабеля.
  • Зачистить провода на необходимую длину, которая выбирается исходя из конструкции зажимов на контактах. К этой операции следует подходить ответственно. Не допускается наличие значительных зачищенных участков, выступающих за пределы крепления, поскольку это может привести к короткому замыканию. Зачистка на меньшую длину тоже недопустима, поскольку попадание частей изоляции под фиксирующий зажим может привести к ухудшению контакта, перегреву соединения, оплавлению колодки или пожару.
  • Подключить провода к зажимам. Фазный и нулевой провода в отечественных розетках подключаются в произвольном порядке. Если в проводке имеется защитная нейтраль, провода обычно имеют цветовую маркировку. Фаза отмечена белым или коричневым цветом, ноль — голубым, заземление — желтым или зеленым. Если цветовая маркировка отсутствует, то задача сильно усложняется, ведь индикаторной отверткой можно определить только фазу. В этом случае для определения защитной нейтрали понадобится мультиметр и гарантированно заземленный элемент, например, стальная ванна. При измерении один щуп тестера касается корпуса ванны, а второй замыкается на один из трех проводов. В режиме измерения напряжения фазный провод покажет разность потенциалов 220 В, нулевой провод — от 0,5 до 6 В, а защитная нейтраль — 0 В.
  • Собрать розетку, подать напряжение и проверить работу.

Использование накладных розеток для открытой проводки не теряет актуальности. Даже при наличии скрытой проводки это единственный удобный способ организации дополнительных точек электропитания. Тщательный выбор качественной модели и грамотный монтаж позволят создать надежную и безопасную систему электроснабжения.

Заземление 125 В Допускается 2 круглых или плоских вилки Двойной монтаж на поверхность Слоновая кость Левитон 91 15 А

Почтовый адрес:
P. O. Box 19402
GPO 00100
Найроби, Кения

Физический адрес:
Abacus Complex
Warehouse B2
Baba Dogo Road, Ruaraka
Nairobi, Kenya

Телефон: +254 20 2403604
+254 20 856 44 44
Мобильный: +254 70357481
+254 717 179450
Факс: +254 20 6006837
Эл. Почта: info @ apskenya .com
ATTN: Яш Десаи — управляющий директор

СВЯЗАТЬСЯ С НАМИ СЕЙЧАС ПО ВСЕМ ТРЕБОВАНИЯМ ВАШЕГО АВТОМОБИЛЯ

! Телефон: +254 20 2403604/8564444
Эл. Почта: [email protected]
Заземление, 125 В, 2 круглых или плоских вилки Допускаются Двойная установка на поверхность Слоновая кость Leviton 91 15 А

Слоновая кость — Электрические вилки -, Leviton 91 15 А, 125 В, заземление, Двойная установка на поверхность, Допускаются 2 круглые или плоские вилки, по доступной цене цены покупатели экономят 60% при заказе в день низкая цена По доступным ценам покупать модные модели! .

Типы и виды розеток и выключателей и их характеристики

Виды и категории розеток



Прежде чем писать основные виды современных розеток, стоит отметить, что они могут различаться по видам в зависимости от назначения. Можно подбирать разные по категориям устройства, в зависимости от подключаемого оборудования.

Подобрать высококачественные розетки выключатели от известных производителей можно перейдя на страницу https://lurom.ru/.



В обычной бытовой сфере приобретаются стандартные электрические розетки. Их можно использовать для активации антенных кабелей. Также они подходят для подключения специального низкочастотного оборудования. Сюда относятся разные музыкальные динамики, телефоны и так далее.



Если говорить об электрических розетках, которые работают на стандартном напряжении 220 вольт, то они различаются на 4 вида в зависимости от категории разъема. Вот самые распространенные варианты:

  • Розетки советского образца. Их еще используют, несмотря на то, что они практически полностью вышли из обихода. Недостатком является плохой контакт по причине недостаточной жесткости посадки вилки.
  • Розетки евростандарта. Данные изделия практически лишены каких-либо недостатков. Здесь отмечается тугая посадка, потому из них довольно сложно вынуть вилку. По внешним характеристикам такая розетка отличается глубоким посадочным местом и ровными круглыми отверстиями.
  • Американская розетка. Вместо круглых отверстий здесь тонкие прямоугольные прорези. Такие розетки предназначены под пластинчатые вилки.
  • Универсальные розетки. Самый распространенный вариант, который заключает в себе элементы Европейского изделия и американской вилки. Приобретают такие розетки для подключения импортного электрооборудования.

Самыми распространенными среди всех перечисленных видов являются электрические розетки Европейского плана. В магазинах они представлены в самых разных моделях.





Накладные и встраиваемые розетки



Существует мнение, что встраиваемые розетки применяются только при обустройстве скрытой электропроводки. Что касается наружных, то их используют для наружных проводов. Это не совсем верное решение. Встраиваемые розетки отличаются тем, что их внутренняя часть и место подключения прячется в стене.



Использовать такие розетки можно для наружной и внутренней скрытой проводки. В данном случае потребуется приобрести дополнительно скрытый подрозетник. Также есть специальные выдвижные розетки, которые относятся к категории встраиваемых. Здесь каждый выбирает вариант в зависимости от поставленных задач.



Накладные розетки отличается простотой установки. Для них не требуется высверливать в системе отверстия, устанавливать подрозетники. Такие розетки можно ставить непосредственно на саму стену. Достаточно предварительно высверлить два небольших отверстия. Недостаток таких розеток выражается в том, что данные изделия выступают из стены, что в некоторых случаях может испортить общие интерьерные решения.



Практически все без исключения розетки вне зависимости от их вида являются взаимозаменяемыми. Можно выбрать и приобрести контрольный выключатель и при этом получить изделие со стандартным набором функциональных возможностей. Главное обращаться к проверенным поставщикам, которые не только предлагают широкий ассортиментный ряд розеток, но также предоставляет гарантию и при необходимости оказывают полноценно консультационную помощь.



На сегодняшний день одними из самых популярных брендов розеток и выключаетелей являются следующие торговые марки: Ресанта, Duwi, Rexant, Ryobi, CMI, Crouzet, Berker.

внешние и внутренние типы электророзеток, монтажные работы и подключение к электросети

Розетки предназначены для подключения к электросети различных приборов. В быту используют разъемы для подключения антенных кабелей, телефонов и прочего низкоточного оборудования. Для изготовления устройств производители используют бронзу, латунь и другие материалы. Наиболее распространенными являются латунные розетки. Перед их установкой специалисты советуют ознакомиться с техническими характеристиками и дополнительными функциями.

Защитные свойства и особенности

На современном рынке можно встретить много электророзеток, которые обладают разной степенью защиты IP. International Protectoin Marking в переводе с английского — международные коды защиты. Значение IP показывает степень защиты изделия от воздействия пыли и влаги.

Чтобы эксплуатировать розетки в разных условиях, их производят в корпусах со следующими степенями IP:

  1. Класс 20. Изделие можно монтировать в помещениях с нормальными условиями, где зимой включается котел.
  2. Классы 21 и 22. Устанавливаются в неотапливаемых помещениях, на улице под навесом.
  3. Классы 43 и 44. Изделия с высокой степенью защиты от влаги эксплуатируются вблизи от источников воды.
  4. Классы 54 и 55. Монтируются под открытым небом.

В современных бытовых условиях пользователи часто используют электророзетки, которые управляются с мобильного телефона. «Умный разъем» позволяет удаленно включать/выключать камин, утюг, телевизор и прочее оборудование. Другие конструктивные особенности изделий:

  1. наличие usb порта;
  2. одновременное выполнение функций выключателя и розетки;
  3. наличие крышки.

По напряжению разъемы могут использоваться в однофазной сети с напряжением 220−240 В. Япония и США, в отличие от Европы и стран постсоветского пространства, придерживается стандартов в 100−127 В. Некоторые модели применяют в трехфазной сети с напряжением в 380 В.

В России чаще устанавливают однофазные розетки для сети 220 В, которые могут пропускать через себя ток следующих величин:

  1. стандартные рассчитаны на 10−16 А;
  2. для бытовых устройств высокой мощности подходят разъемы с силой тока более 32 А.

Типы изделий

Электророзетки, которые эксплуатируются в сети с напряжением 220 В, классифицируются на 4 типа:

  1. Советские. Разъемы старого образца, которые имеют плохой контакт из-за мягкой посадки вилки.
  2. Европейские. Обладают глубоким посадочным местом и круглым отверстием для вилки. Минус — тугая посадка, что затрудняет демонтировать вилку.
  3. Американские. Имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостаток — плохой контакт.
  4. Универсальные. Обеспечивают возможность включить в нее американскую и европейскую вилки. Используются для импортного электрического оборудования.

Чтобы процесс эксплуатации электроприборов высокой мощности был безопасным для пользователя, специалисты советуют покупать розетки с заземляющим контактом. Предварительно необходимо выяснить, есть ли заземление в квартире, доме, офисе. Если на объекте не предусмотрен в разводке 3-й провод, надобность в разъеме с заземлением отпадает.

В основе другой классификации лежит количество одновременно подсоединяемых к разъему потребителей:

  1. одинарные;
  2. двойные;
  3. тройные.

Специалисты различают слаботочные розетки, которые применяются в быту отдельно для телефона, телевизора, интернета.

Монтажные работы

Внутренняя розетка также называется одиночной. Её монтаж легко осуществляется своими руками. Для этого потребуется перфоратор, с помощью которого подготавливают в стене штробы и отверстие для подрозетника. Если монтажные работы выполняются в доме с разведенной электропроводкой, рекомендуется отключить автомат в распределительном щитке.

Затем проверяют наличие тока в месте монтажа розетки. Для этого используется индикаторная отвертка. Чтобы утопить разъем в стену, монтируется пластиковая коробка. Специалисты советуют отдавать предпочтение коробкам, соответствующим новым стандартам.

Металлические подрозетники — проводники тока, которые плохо фиксируются. Это в последующем может привести к разбалтыванию корпуса и поломке. Установка пластиковой коробки в несущей стене требует применения алебастра. Предварительно штроба смачивается водой, затем раствором алебастра фиксируется короб.

Если заменить смесь саморезами, может пострадать надежность установки. В конце монтажных работ необходимо вставить под розетку электрические жилы. На следующем этапе устанавливается корпус. Для этого зачищают жилы электропроводки от изоляции ножом. Контакты фиксируются в корпусе.

Чтобы закрепить конструкцию, потребуется 5 винтов:

  1. боковые — для распоров лапок;
  2. в центре — под заземление;
  3. справа и слева — для фазы/нуля.

Ослабляют 3 центральных винта, вставляя оголенные жилы, затягивая отверткой. Фаза подключается к отверстию слева, а ноль — к отверстию справа. Устройство фиксируется в подрозетнике. Лапки необходимо распереть при помощи боковых винтов.

Чтобы крепление было надежным, при выборе разъемов лучше отдавать предпочтение изделиям с лапками и 2-мя зубчиками. Лапки заменяют накладным корпусом, который фиксируется с двух сторон саморезами. Затем устройство «прячут» в стене, используя декоративную окантовку, подтягивая винтики до упора. Жилы нужно затянуть хорошо, в противном случае постепенное плавление корпуса, спровоцированное нагревом, приведет к возгоранию.

Установка тройных устройств

Чтобы смонтировать тройную розетку, учитывается расположение составных элементов устройства на одном уровне. Особое внимание уделяется безопасности, так как на электропроводку будет оказываться тройная нагрузка. По стандарту разъемы монтируют от пола на высоте более 25 см.

Установка выполняется в местах расположения устройств одиночного вида. Допускается монтаж на новом месте. Для этого выполняют следующие действия:

  1. Разметка. С помощью строительного уровня проводят горизонтальную линию, отмечают центры розеток с учетом расстояния между ними. При этом от центра первого разъема отмеряют ½ ширины накладки, рассчитанной на подрозетник. Аналогичным способом определяют центр оставшихся розеток.
  2. Установка подрозетника. Для тройных розеток выбирают одиночный короб. Он представлен в виде блока с тремя гнездами, расположенными на одном каркасе. Если монтируют 3 отдельные розетки, используя параллельное соединение, лучше устанавливать одинарные короба. Их монтаж идентичен установке аналогичных моделей для одинарной розетки.
  3. Разводка проводов. Чтобы подключить тройное устройство, из щитка к каждой проводке подводят по 2 провода от жил, которые подойдут на 2 и 3 розетки. С помощью индикаторной отвертки определяют ноль и фазу. Отключается электропитание. Провода скручивают, прикручивая их винтами.
  4. После первой скрутки провода кидают на второе устройство. Процедура выполняется через заднюю крышку, заводя провод в коробку. По аналогичной схеме выполняют работу с третьей розеткой.
  5. Фиксация подрозетников. Отверстия в стене смазывают раствором алебастра. Коробки вставляют на место. Если они проваливаются, добавляется раствор, а если выпирают — пристукивают молотком.
  6. Подключение розеток. Провода подсоединяют к соответствующим зажимам, плотно прижав винтами либо клеммами. Их скручивают внутри коробки, монтируя центральную часть. Чтобы выровнять всю конструкцию, пристукивают корпус. После чего устанавливают декоративные накладки.

Если монтаж завершен, включается автомат. Для проверки работоспособности розеток подключается штепсельная вилка настольной лампы. По аналогичной схеме монтируют 4-местные разъемы. Если розетки подключаются последовательно, используется шлейф. Такие устройства не рекомендуется применять под приборы, которые потребляют значительное количество электроэнергии.

Гипсокартонные стены

В закрытых зданиях разного предназначения межкомнатные перегородки можно выполнять из гипсокартона. Под ним легко спрятать розетки. Но так как гипсокартон считается возгораемым материалом, коробки под разъемы выбирают по правилам пожаробезопасности.

Специалисты советуют покупать устройства, выполненные из самозатухающей пластмассы. Подрозетники должны иметь специальные крепежи, которые обеспечивают максимальную фиксацию устройств к гипсокартону. Монтажные работы начинаются с выполнения отверстий в гипсокартоне.

Для этого понадобится соответствующая корона. Её подбирают с учетом наружных параметров короба. Перед сверлением проверяют наличие либо отсутствие профиля, используя обычный магнит. Через отверстие протягивают провода, которые необходимо пропустить в коробку от розетки.

Устройство потребуется утопить в отверстии, зажав крепежными элементами. Дополнительное крепление обеспечивается раствором. Затем присоединяется электрокабель, и устанавливается сердцевина. Монтаж разъемов может осуществляться разными методами. Но все они обеспечивают максимально безопасную и бесперебойную работу приборов.

Тонкостенные ударные головки Husky, 10 шт. Видеообзор

По мере того, как мы впихиваем в автомобили все больше и больше функций, пространство становится все теснее и теснее. Гайки и свечи зажигания являются яркими примерами. Ударные головки с тонкими стенками раньше покупались специально, либо в грузовике с инструментами, либо в Интернете. Набор из 10 ударных головок Husky Thin Wall Impact теперь доступен в магазинах Home Depot всего за 29,97 долларов США.

0,800″ по сравнению с 0,950″

Тонкостенные ударные головки Husky

Характеристики

Вы можете получить тонкостенные ударные головки в метрическом наборе или наборе SAE, по 10 штук в каждом.В комплект входят 9 насадок и квадратный переходник 1/4″ x 3/8″. Наш метрический набор включал гнездо размером от 8 мм до 18 мм, но Husky пропустил размеры 11 мм и 14 мм. Это эквиваленты SAE 7/16″ и 9/16″. Мы определенно хотим, чтобы они не пропускали размеры.

Посмотрите другие видео: Набор механических инструментов Husky из 432 предметов

Набор инструментов Husky Mechanics – видеообзор из 432 предметов

Тонкостенные ударные головки Husky, изготовленные из стали Cr-MO, должны очень хорошо выдерживать удары.Кроме того, эти розетки отделаны черным фосфором, что обеспечит дополнительную защиту на долгие годы. Размеры на каждой розетке выгравированы золотом с помощью лазера с одной стороны, а на другой стороне выгравирован размер на розетке.

Последние мысли

Учитывая цену этих тонкостенных ударных головок Husky менее 30 долларов США, сталь Cr-MO и пожизненную гарантию, рекомендовать этот набор инструментов несложно. Мы определенно хотели бы видеть пропущенные размеры, включенные в набор, и мы хотели бы видеть их и в больших размерах.

Технические характеристики тонкостенной ударной головки Husky

  • В комплект входят: тонкостенные метрические глубокие торцевые головки: 8, 9, 10, 12, 13, 15, 16, 17, 18 мм и шестигранник 1/4 дюйма Адаптер для привода 3/8 дюйма
  • Прочность ударной головки с тонким профилем хромированной головки
  • Создан для использования с ударными винтовертами 1/4 дюйма
  • Ударопрочные головки, в два раза прочнее хрома
  • CR-MO конструкция из высокопрочного материала
  • Тонкостенная конструкция для максимального доступа
  • Идеально подходит для аккумуляторных инструментов (работающих от аккумулятора)
  • 100% черное оксидное покрытие для максимальной коррозионной стойкости
  • Превосходит стандарты ASME
  • Высококачественная лазерная маркировка для легкого распознавания
  • Поддерживается пожизненной гарантией. Если ваш продукт Husky когда-либо выйдет из строя, верните его, и мы бесплатно заменим его.
  • Покупка в Home Depot: $29,97

Глубокие тонкостенные розетки 1/2 дюйма компании Nationwide Industrial Supply, LLC

28945 SCKT 1/2 ВНУТРЕННИЙ SQ

Цены и наличие могут быть изменены


1/2″ Dr.Глубокие тонкостенные розетки
Номер продукта Размер привода Количество точек Тип привода Размер отверстия Ширина головки Общая длина Измерительная система Тип замка Материал Вт. Цена Количество
071-14ММ55 1/2 дюйма 6 Квадратный 14 мм 20.600 мм (со стороны открывания), 23 800 мм (со стороны привода) 82 500 мм Метрика Приколоть Инструментальная сталь 0. 21 фунт
Цена по прейскуранту: 35,87 долл. США
СЕГОДНЯ: 32,28 долл. США
Продано: 1
Нет в наличии
071-5524-Д 1/2 дюйма 12 Квадратный 3/4 дюйма 1 1/32 дюйма (сторона открытия), 1 1/8 дюйма (сторона привода) 3 1/4 дюйма Дюйм Приколоть Инструментальная сталь 3/4 фунта
Цена по прейскуранту: 55 долларов США. 08
СЕГОДНЯ: 49,57 $
Продается как: 1
Нет в наличии
071-5530 1/2 дюйма 6 Квадратный 15/16 дюймов 1 1/4 дюйма (сторона открытия), 1 1/4 дюйма (сторона привода) 3 1/2 дюйма Дюйм Приколоть Инструментальная сталь 0. 60 фунтов
Цена по прейскуранту: 53,37 долл. США
СЕГОДНЯ: 48,03 долл. США
Продано как: 1
Нет в наличии

ФАКОМ РБ.161-4P12U — Набор из 31 тонкостенной головки 1/4″ дюйма с 12 точками и бит

FACOM RB.161-4P12U — Набор из 31 части 1/4 дюйма 12-гранной тонкостенной головки и биты | Мистер Рабочий™

https://www.misterworker.com/en-us/facom/31-piece-1-4-inch-12-point-thin-wall-sockets-and-bits-set/14177.html

Сэкономьте 35%

Мистер Рабочий™ Цена

$ 241,59 Цена без НДС?

Цена по прейскуранту

$ 371,67 Сэкономьте 35%

Мистер Рабочий™ Цена

241 доллар.59 Цена без НДС? Сэкономьте 35%

Мистер Рабочий™ Цена

$ 241,59 Цена без НДС?

Цена по прейскуранту

$ 371,67 Сэкономьте 35%

Мистер Рабочий™ Цена

$ 241,59 Цена без НДС?

Код EAN: 3662424076039

В комплект входят: • 1 высокопроизводительная герметичная трещотка 1/4″ R. 161B. • 10 x 1/4″ приводных дюймовых 12-гранных аэрокосмических головок: RB.3/16′ — 7/32′ — 1/4′ — 9/32′ — 5/16′ — 11/32′ — 3/8′ — 7/16′ — 1/2′ -…

В комплект входят:
• 1 высокопроизводительная герметичная трещотка 1/4″ R.161B.
• 10 x 1/4″ приводных дюймовых 12-гранных аэрокосмических головок: RB. 3/16′ — 7/32′ — 1/4′ — 9/32′ — 5/16′ — 11/32′ — 3/8′ — 7/16′ — 1/2′ — 9/16′.
• 2 удлинителя 1/4″: длина 55 мм (R.209) — длина 100 мм (R.210).
• 1 универсальный шарнир 1/4″: R.240A.
• 1 выдвижная ручка 1/4 дюйма: R.120A.
• 1 x 1/4″ рукоятка отвертки: R.236A.
• 1 x 1/4″ держатель торцовой насадки со стопорным штифтом — стандарт для насадок 1/4′ — S.236. Р.235.
• 14 насадок — 1/4″ насадка — 6,35 мм — L 25 мм:
— EP.1T для винтов с головкой Philips®: Ph2 — Ph3 — Ph4.
— ES.1T для винтов со шлицем: 4,5 — 6,5 — 8,0 мм
— EH.1 для метрических винтов с шестигранной головкой под торцевой ключ: 1/8′ — 5/32′ — 3/16′ — 7/32′
— EXR. 1 для винтов Resistorx®: TT15 — TT20 — TT25 — TT30
• Поставляется с набором пиктограмм для персонализации коробки.
• Пустой кейс: BP.MBOXS. №
• Термоформованный лоток S (188 x 105 мм): PL.S14.



В комплект входят:
• 1 высокопроизводительная герметичная трещотка 1/4″ R.161B.
• 10 x 1/4″ приводных дюймовых 12-гранных аэрокосмических головок: RB. 3/16′ — 7/32′ — 1/4′ — 9/32′ — 5/16′ — 11/32′ — 3/8′ — 7/16′ — 1/2′ — 9/16′.
• 2 удлинителя 1/4″: длина 55 мм (R.209) — длина 100 мм (R.210).
• 1 универсальный шарнир 1/4″: R.240A.
• 1 выдвижная рукоятка 1/4″: R.120A.
• 1 рукоятка-отвертка 1/4″: R.236А.
• 1 держатель насадок 1/4″ со стопорным штифтом — стандарт для насадок 1/4 дюйма — S.236. R.235.
• 14 насадок — насадка 1/4 дюйма — 6,35 мм — длина 25 мм :
— EP.1T для винтов с головкой Philips®: Ph2 — Ph3 — Ph4.
— ES.1T для винтов со шлицем: 4,5 — 6,5 — 8,0 мм.
— EH.1 для метрических винтов с внутренним шестигранником: 1/8′ — 5/32′ — 3/16′ — 7/32′.
— EXR.1 для винтов Resistorx®: TT15 — TT20 — TT25 — TT30.
• Поставляется с набором пиктограмм для персонализации коробки.
• Пустой кейс: BP.MBOXS. №
• Термоформованный лоток S (188 x 105 мм): PL.S14.

Отзывы Набор 12-гранных тонкостенных торцевых головок и бит 1/4 дюйма, 31 шт.

Нет отзывов об этом продукте Набор торцевых головок и бит с 12 точками на 1/4 дюйма, 31 шт.

Аналогично FACOM RB.161-4P12U

Другие клиенты также купили

Hazet 3047-36 Ударная головка (12-гранная) 36 мм

Hazet 3047-36 Ударная головка (12-гранная) 36 мм — тонкостенная
Для работы с 12-гранным резьбовым соединением карданного вала s 36 мм в ступице колеса
Значительно меньший наружный диаметр всего 47 мм диаметр по сравнению с обычными стандартными головками
Оптимально Подходит для заданных мест в ступице колеса
Для VAUXHALL Corsa D 2006+, Adam 2012+, Mokka 2012+
CHEVROLET Trax 2013+
Также подходит для BMW, SEAT 6 и VW с отверстием для стопорного штифта или предохранительной пружины и канавки для уплотнительного кольца
Поверхность: фосфатирование, смазка
Сделано в Германии
Размер ключа: 36
Общая длина: 60 ​​мм
Привод: квадратный, полый 12. 5 мм (1/2 дюйма)
Выход: внешний 12-гранный профиль
Диаметр d1 (выходная сторона): 47 мм
Диаметр d2 (сторона привода): 30 мм
Вес нетто: 0,29 кг
3047-36

Гарантия HAZET
Вся продукция HAZET производится на сложных, узкоспециализированных фабриках из лучших доступных материалов в соответствии с высочайшими стандартами качества, и на нее распространяется гарантия отсутствия дефектов материалов и изготовления.

KC Tool по своему усмотрению отремонтирует или заменит инструменты HAZET при наличии надлежащего подтверждения покупки, соответствующего условиям гарантии.

ГАЗИТАРА ГАРАНТИЯ ИСКЛЮЧЕНИЯ: 8

  • BITS
  • BITS
  • Адаптеры
  • Запчасти, предназначенные для износа (например, Дисплейные внутренние органы)
  • Инструменты с деформированной формой от нагрузки на нагрузку или изменение
  • Инструменты, показывающие признаки «забивания» урона
  • Чрезмерный износ сверх разумного срока службы
  • Повреждение от нагревания или сварки
  • Повреждение от режущих кромок или захватных зубов в результате использования на закаленных материалах
  • Повреждение от дугового разряда горячей проволокой
  • Изношенные ручки и ручки из ПВХ
  • Неправильное обращение, вызванное неправильное использование или применение
  • Особенности:
    Ударопрочность
    Индийский набор:
    Отдельные инструменты
    Метрический размер:
    36 мм
    ОАЛ:
    39-74 мм (1. 5-2,9 дюйма)
    Окончание:
    Фосфатное покрытие
    Страна происхождения:
    Сделано в Германии
    ЗапасСтатус:
    Нет в наличии
    СКП/EAN:
    4000896190683

    Узкие крышки переключателей, тонкие и смещенные выпускные пластины

    Q.Нужна ли узкая электрическая коробка при использовании узких настенных панелей?

    A. Нет, вам не нужна узкая настенная коробка. Стандартные электрические коробки имеют ширину 2,12 дюйма и монтируются заподлицо со стеновыми панелями, гипсокартоном или штукатуркой. Узкие выключатели света и крышки розеток обычно необходимы, когда препятствия (лепнина, шкафы, плитка и т. д.) упираются в электрическую коробку или слегка прикрывая его, узкие пластины переключателей впишутся в узкие промежутки между препятствиями, скрывая открытую часть коробки. (Электрические коробки не могут быть уже, потому что они все равно должны обеспечивать свободное пространство вокруг установленных в них электрических устройств.) Проконсультируйтесь с электриком относительно кодов для вашей установки.

    Узкие пластины переключателей со смещением для ограниченного пространства

    Это очень распространенная ситуация, когда требуется узкая или обрезанная накладка.

    Этот мастер украсил барную стойку красивым кафельным фартуком. Выключатель и розетка уже существовали, но добавление закругленного края слева съело пространство, необходимое для накладки.

    Простым решением была эта узкая панель переключателей со смещенными вырезами, оставляющая обрезанную или меньшую левую сторону.

    У домовладельца ранее был тумблер освещения слева, но он просто заменил его на тумблер, чтобы использовать эту тонкую накладку, которая идеально подошла!


    Обратите внимание, что все пластины можно поворачивать, если вам нужно, чтобы противоположный край был узким или обрезанным в соответствии с вашим пространством.

    В зависимости от того, насколько узкой должна быть ваша панель переключателей, Kyle Switch Plates включает в себя стандартные одноблочные настенные панели размером 2.75 дюймов в ширину и множество более узких размеров вплоть до 1,5 дюймов в некоторых конфигурациях. Узкие плиты имеют ту же высоту 4,5 дюйма, что и стандартные размеры. Они отлично подходят для кухонных фартуков и кухонных островов, а также в других труднодоступных местах, например, рядом со шкафом, встроенным столом или развлекательным центром, камином, обшивкой или доской и обрешеткой. , Эти узкие накладки на выключатели света, которые иногда называют дверными накладками витрины, потому что они похожи на узкие запорные накладки на входных дверях магазинов, помогут вам выбраться из затора.

    Kyle Switch Plates Эксклюзивные небольшие панели переключателей и смещенные крышки розеток узких размеров — это решение для неудобных углов и других мест, где недостаточно места для крышки стандартного размера. В этих ситуациях установите более тонкую и узкую пластину переключателя. Панели меньшего размера имеют ширину от 1,5 до 2,25 дюймов и подходят для устройств стандартного размера — тумблеров, клавишных переключателей, переключателей и розеток. Добавьте тонкую пластину переключателя там, где переделанная кухня или шкаф в ванной комнате были установлены слишком близко к старой розетке.Разместите их в любом ограниченном пространстве — возле дверных косяков, оконных рам, офисных перегородок, жилых автофургонов, трейлеров, лодок, домов на колесах или в углах.

    2,75-дюймовая стандартная пластина переключателя на 1 группу

    Стандартные пластины

    имеют размеры 4,5 дюйма в высоту и 2,75 дюйма в ширину. Пластины стандартного размера закрывают электрическую коробку с небольшим свободным пространством по краям.


    2,5-дюймовая узкая пластина переключателя


    2,25-дюймовая узкая пластина переключателя


    2-дюймовая малогабаритная пластина переключателя


    1. 75-дюймовая узкая пластина переключателя


    1,5-дюймовая узкая пластина переключателя





    Узкие крышки переключателей для дверных косяков

    Для выключателей, устанавливаемых внутри дверного косяка (например, в отелях или офисах со стеклянными стенами), идеальным решением являются узкие пластины.


    Вот крупный план узкого дверного косяка в гостиничном номере, показанном выше.

    Выберите из множества размеров узких настенных пластин, которые соответствуют вашим потребностям.


    Крышка электрических коробок с прокладкой 2×4 между ними.

    Две коробки, разделенные шириной 1,5 дюйма (по обеим сторонам деревянного бруска 2х4), могут быть покрыты стандартными или увеличенными пластинами. В любом случае между пластинами будет зазор.

    2-ганговая или 3-ганговая пластина не будет работать, так как расстояние между ними неверно.


    Тонкостенные пластины для досок и реек, обшивки стеновыми панелями или панелями

    Независимо от того, запланировали ли вы установку выключателей и крышек розеток при размещении доски и панелей обрешетки, вам могут понадобиться тонкие настенные пластины для завершения проекта.При обновлении этой кухни доски были разнесены так, чтобы оставалось место для крышки розетки стандартного размера, но по мере развития проекта все изменилось, оставив слишком мало места для тарелок стандартного размера. Вы можете увидеть, как узкая крышка розетки спасла положение:



    ПРЕДУПРЕЖДЕНИЕ. Прежде чем накрывать электрическую коробку определенными материалами, ознакомьтесь с местными нормами безопасности.

    В этом случае электричество проходит через потолочную коробку от первого выключателя ко второму выключателю. На черный винт идет непрерывная горячая и светлая подводящая проволока.В этой статье дана пошаговая инструкция самого простого способа подключения линейного выключателя на шнуре лампы. … Назначение заземляющего провода. Вы должны предусмотреть место для четырех проводников и одного переключателя, всего 6. Здесь, в LEDSupply, мы предлагаем меньшие длины 3, 6, 9 и 12 футов. Второй провод снизу к низу двух выключателей. Новый двухжильный кабель проложен от розетки к новому светильнику. Поэтому, когда вам нужен трехжильный кабель для подключения базового 2-позиционного переключателя, вам понадобится кабель 14/2 с заземляющим проводом.Как подключить два выключателя света, два светильника и один канальный вытяжной вентилятор, чтобы свет работал независимо, а вентилятор работал на любой переключатель? 2. Сделайте то же самое с 3 нейтральными проводами. Подключите коммутируемую розетку. Я хочу, чтобы они управлялись выключателем света (я не люблю тянуть цепи). Используя каждый из этих дополнительных проводов, известных как косички, соедините провод каждого цвета с проводом того же цвета в светильниках. Nilight — NI -WA 06 Комплект жгута проводов для светодиодной панели — 2 провода 12 В Вкл. Выкл. Переключатель питания Плавкий предохранитель для внедорожных фонарей Светодиодный рабочий свет, гарантия 2 года Посетите магазин Nilight 4.Отсутствие ртути или опасных материалов. 5 из 5 звезд 3 446 Подсоедините красный провод световой панели к положительной клемме аккумулятора или источника питания, а черный провод — к отрицательной клемме. Отрежьте немного гипсокартона под коробкой, чтобы обеспечить зазор для зажима. Процедура: Подсоедините два однопозиционных выключателя, лампочку параллельно к источнику питания, как показано на рис. ниже. тот, который горячий только тогда, когда выключатель включен. По сути, параллельная проводка разделяет электричество на несколько путей и гарантирует, что если лампочка в одном светильнике перегорит, другой останется гореть.Во избежание путаницы и в соответствии с кодом используйте черный маркер, чтобы отметить любой «горячий» белый провод, питающий переключатель. е. Наши инструкции о том, как подключить стандартный выключатель света, трехпозиционный выключатель и четырехпозиционный выключатель… Просто соедините цветной провод с проводами на потолке. Чтобы подключить эту схему таким образом, вам нужно будет проложить # 14/3 между двумя световыми коробами. какая проводка должна идти к настенному выключателю. Источник: www. Шаг 6: Установите новый диммер и зажим заземления.Если свет не работает, вам нужно позаботиться об этой проблеме, прежде чем продолжить установку. Затем скрутите вместе провода одинакового цвета, идущие от светильника и стены или потолка, например, черный с черным и красный с красным, затем накрутите колпачки на открытые концы. соединители проводов: либо клеммная коробка, либо проволочные гайки и изолента; шнур лампы с выключателем (подойдет и любой старый удлинитель, если просто отрезать охватывающий конец, но эти замечательны, потому что у них есть выключатель на шнуре) {дополнительно} окрашиваемая крышка шнура; Как заменить осветительную арматуру с жестким проводом на штепсельную вилку: Второй выключатель — это концевой или концевой выключатель.Затем таким же образом подключите два черных провода к оставшимся винтам латунного цвета. «Трехпозиционный переключатель имеет три винта плюс зеленый винт заземления. Нейтральный провод обходит первый трехпозиционный переключатель. Следует использовать гайки для проводов надлежащего размера, соответствующие используемому калибру провода. 16, 2021. Нет ограничений на количество количество источников света в цепи. На приведенной выше анимации показано, как работает схема 4-позиционного переключателя для управления светом. Схема подключения нескольких источников света. Важно обеспечить безопасность проводки….потолочные вентиляторы, плафоны) и выключатели света со встроенными проводами (д. Снимите старые гайки проводов и раскрутите провода. Центральный выключатель четырехпозиционный, а крайний правый трехпозиционный. Потолок Для работы светильника требуется нейтраль, а в вашей настенной распределительной коробке нет нейтрального провода, поэтому дополнительная проводка будет на схеме проводки кулисного переключателя. Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель. Схема подключения 4-х позиционного переключателя мощность на свет.Схема подключения трехпозиционного выключателя. Белые нейтральные провода соединяются вместе. Оберните черный провод по часовой стрелке вокруг одного из латунных винтов. Найдя нужное место, используйте клей, чтобы установить переключатель на место. Я покажу вам, как самостоятельно проложить трубопровод и установить новый выключатель. Мы отрезали примерно 8-дюймовый участок ромекса и сняли внешнюю изоляцию, чтобы отдельные нити можно было использовать в виде косичек для подключения к светильнику. Чтобы подключить свет в вашем доме, начните с отключения соответствующей цепи в блоке предохранителей, чтобы вы могли безопасно работать с проводами.1) Подключить 12В от аккумулятора к среднему контакту ближайшего выключателя. 4. Амазонка. Белкин. Проверьте выключатель стоп-сигнала: на новых автомобилях, использующих BCM или модуль освещения, выключатель стоп-сигнала замыкает цепь заземления, которая запускает компьютер освещения для подачи питания на стоп-сигналы. Чтобы узнать больше о светодиодных трубках, нажмите здесь, чтобы прочитать нашу подробную статью. Если ваша проводка достаточно длинная, вы можете использовать ее, чтобы добраться до выключателя. Оставьте новый провод свободным на одном конце, чтобы вы могли провести его к следующему светильнику.Выключение выключателя просто отсоединяет провод питания от светильника, отключая питание ваших ламп. Подключение одностороннего выключателя. Если вы хотите перейти на светодиоды, но вам нужна помощь в подключении светодиодных ламп и светильников T8, читайте дальше, чтобы узнать больше о процессе установки. Обновлено. Итак, вы хотите сохранить существующие светильники в магазине и просто переключить их на 8-футовые светодиодные лампы. Матовое покрытие для защиты глаз от бликов. Я хотел бы по возможности не заменять провод, идущий к выключателю, то есть 12-2, а просто пропустить горячий кабель через новое второе приспособление, чтобы подготовить шнур для нового выключателя.Если ваш список дел по дому включает в себя амбициозный электрический проект «Сделай сам», будь то установка светильника, замена выключателя или удлинение электрических проводов до … Красный провод будет подключен к вашей цепи остановки / поворота на вашем автомобиле. . Также реле можно использовать для переключения аксессуаров с более высоким энергопотреблением, чтобы уменьшить коммутационную нагрузку и падение напряжения. Подключите два источника света к выключателю, а также вентилятор к выключателю, когда питание поступает между источниками света без использования провода 14-3. Заземляющий провод имеет косички на всем протяжении.Пожалуйста, обратитесь к руководству по эксплуатации продукта для справки или свяжитесь с KC с любыми дополнительными вопросами. Шаг 4: Установите потолочный вентилятор с комплектом освещения. Нейтраль источника и земля соединяются с вентилятором. Горячий провод от шнура подключается непосредственно к черному проводу на выключателе, а нейтраль присоединяется к нейтральному контакту на каждом патроне лампы. Как интерпретировать эту диаграмму: Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом).Проложите черный провод от нового выключателя к […] Надеюсь, те, кто ищет практическую информацию об электрических цепях и подключении светодиодных компонентов, первыми найдут это руководство. Шаг 3 — Установите переключатели. После этого пропустите провода датчика движения через резиновую прокладку и соедините их гайками. Ни один из проводов, идущих от других ламп, не совпал. Последовательное подключение ламп в обычной практике не практикуется, особенно при домашней проводке. Ослабьте заземляющий болт и снимите заземляющий провод.Приведенная выше схема проводки предназначена для «типовой» проводки (свет включен, а вентилятор питается от вытяжной цепи). их. Начните с крепления ремня крепления к коробке. Чтобы подключить новый светильник, используйте плоскогубцы, чтобы отрезать около 3/8 дюйма изоляции от проводов. Как подключить 2-позиционный переключатель. Различные розетки лет надежной службы.Выполняется лицензированным подрядчиком по электротехнике. Однако стоимость продукта и стоимость обслуживания выше. В основании светильника определите горячий (он же черный) и нейтральный (он же белый) провода. Я хочу преобразовать их в настенный выключатель. Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Совет: путевой провод подключается в световых потолочных коробках, а отрезок нейтрального провода обмотан черной лентой, чтобы обозначить горячий провод. Проложите кабель от распределительной коробки к светильнику.Безопасность проводки реле является приоритетом при обновлении освещения. . Подсоедините спиральный кабель RJ-45 черного или голубого цвета к адаптеру RJ-45 — DB-9 74-0495-01. Следуйте инструкциям производителя по установке и технике безопасности. Этот электрический проект лучше всего выполняется лицензированным электрическим подрядчиком. Просто не забудьте снова выключить выключатель, прежде чем снова подняться на лестницу. Могу ли я установить выключатель, который подключается к коробке с двумя розетками, между вторым светом и выключателем можно провести двухпроводную линию (просто замените красную линию на белую и заклейте концы белой черной лентой). чтобы указать, что это горячее переключение).Оставьте по крайней мере один фут провода свисающим после ленты, чтобы оставить достаточно провисания для подключения к источникам света. Включите питание и убедитесь, что оба индикатора горят. Затем включите питание и отрегулируйте патроны лампы и датчик движения. Подробная инструкция по определению типа приведена ниже. Черный или иногда красный провод, также известный как горячий провод, входит в латунный винт. ком. Подключение 4-позиционного переключателя Как подключить 4-позиционный переключатель, Как подключить 4-позиционный переключатель в цепи 3-позиционного переключателя.Одни и те же принципы применимы ко всем цепям на 110 В, а для цепей на 240 В можно использовать слегка измененные инструкции. Отсутствие УФ или ИК-излучения. Проверьте провода питания потолка на предмет износа или повреждений. Затяните винт, чтобы надежно удерживать провод. Поставьте в мастерской магазинный свет. Применение: электропроводка для мастерской. Вместо того, чтобы вести провод питания от распределительного щита к потолочной розетке, его подводят к выключателю. Проводка одного немного отличается от проводки одиночного. Подключите тонкий заземляющий провод от осветительного прибора к оголенному заземляющему проводу в потолочной коробке; втолкнуть их в коробку. Шаги в основном такие же, как и для установки коммутатора. Перед покупкой нового коммутатора убедитесь, что он поместится в ту же распределительную коробку, что и старый. Для цепей освещения можно использовать обычный тумблер или диммер для совместимых источников света. Обычно это обозначается цифрой и тире, а затем еще одной цифрой. Если вам нужно отключить электричество, которое идет в сарай, провод под землей снаружи дома не будет находиться под напряжением. Полезно, чтобы кто-то держал прибор, пока вы снимаете колпачки с проводов и снимаете изоленту.3-жильный кабель состоит из черного провода, белого провода и оголенного медного провода, а 4-жильный кабель имеет дополнительный красный провод, который также нагревается. Схема подключения 3-проводного светодиодного регулятора яркости Lutron 3-проводной переключатель диммера Lutron для светодиодного освещения с включением горячего (черный) Электрическая панель горячего (черного) Серия L3D Lutron 103P (120 В) Lutron 103P-277 (277 В) или другие совместимые с Lutron элементы управления применимы к предельным значениям нагрузки переключателя, см. Шаг второй: снимите существующий светильник с потолка, закрутив болты и потянув его в сторону.Поскольку вам не нужно будет прокладывать провод от светильника к выключателю, беспроводные выключатели света часто могут означать разницу между сносом стены и оставлением ее нетронутой. Примечание. Та же цель может быть достигнута при использовании следующего двустороннего переключающего соединения, показанного на рис. 3. щель в нужном месте переключателя. Они соединяют контроллер диммирования с одним или несколькими драйверами светодиодов, которые имеют правильный вход для диммирования 0–10 В. удобный светодиодный светильник для магазина. Может помочь использование тестера цепи, например, деталь № 40376 Светодиодные трубчатые лампы типа A совместимы с балластом.Выключатель находится на противоположной стороне той же стены, поэтому нужно было спуститься вниз, чтобы подключить провод к новой розетке. Установите переключатель Klever Switch 2 на место 2, подключив активный и нейтральный провода и без каких-либо осветительных нагрузок. Нет проблем: это простая работа по подключению, которая занимает около пяти минут на каждый прибор, как только вы освоитесь. Используйте тумблер, чтобы включить фары со стороны водителя. У меня потолочные светильники с выключателями. Существует два основных способа подключения нескольких источников света к одному выключателю, и инженеры-электрики называют их «гирляндным подключением» и «домашним» подключением выключателя.На фото 6 и рисунке А показано, как подключить светильник. Этот учебник включает в себя все шаги по подключению выключателя света, в том числе. Распространено заблуждение, что это то же самое, что и последовательное подключение ламп, но на самом деле это параллельное подключение. Используйте отвертку, чтобы прижать металлический зажим заземления и оголенный медный провод (6 дюймов) к заземленной металлической коробке. Если его нет, подключите провода к автомобильному аккумулятору, чтобы узнать правильный порядок. Любые зеленые винты на выключателе или фонарях также должны быть подключены к оголенным проводам. Проведите искатель шпилек от этого места до потолка, чтобы убедиться, что за стеной нет препятствий, которые могли бы заблокировать доступ кабеля к этому месту. Черный к черному. Схема подключения переключаемой розетки. Он полностью изолирован и содержит до 7 проводов. » Схема трехходового переключателя СОВЕТЫ. В настоящее время питание подается на светильник. Опять же, они выпускаются в версиях на 15 и 20 ампер. трубки», — говорит Хайнек.2. Возьмите исходную горячую проволоку от источника питания, горячую проволоку, подключенную к приспособлению, и новую горячую проволоку. Статьи по теме: Подключение тумблера. Белый провод проходит прямо мимо выключателя. Вот лучшие светодиодные светильники для вашего магазина, гаража или подвала. Рекламное видео дня Шаг 1 Выберите место на стене для выключателя. я ремонтирую свой подвал. Возможно, вы захотите просмотреть статью о проводке тумблеров, прежде чем продолжить. Старайтесь не прикасаться к проводам, когда вытаскиваете прибор из металлического ящика. Шаг 3. От белого к белому. Первоначальное видео, которое представило вдохновение для песни (да, звук щелкающего выключателя), было опубликовано в сентябре. Песню ждали давно, как могли подтвердить зрители профиля Пута в TikTok. Отрежьте небольшой участок гипсокартона под коробкой, чтобы обеспечить проход для зажима. Соединение этих двух проводов вместе является основной частью электромонтажных работ, которые… Большинство бытовых цепей на 120 В переменного тока прекрасно подходят для использования провода калибра 12 или 14. Имейте в виду, что один из переключателей S1 или S2 должен быть замкнут, чтобы замкнуть цепь.Электричество — переменный и постоянный ток — подключение выключателя к магазинному освещению — я строю мастерскую в недостроенной комнате, над которой будут 3 люминесцентных светильника. Внешний свет обеспечивает безопасность и украшение для вашего дома. Все шло хорошо, пока не пришло время подключить свет к кондиционеру. Процесс установки диммера для светодиодов такой же, как и при установке выключателя. Как определить провода выключателя света uk. Хотите включить лампу с помощью выключателя? Иногда удобно иметь розетку, управляемую выключателем.Совет: при проверке световой панели не смотрите прямо на светодиоды, так как яркий свет может их повредить. Провод питания проходит от жгута проводов реле дальнего света к фарам дальнего света или противотуманным фарам. Получите яркие идеи и электрическое вдохновение для оптимального освещения — как в помещении, так и на улице. Цепь представляет собой одну большую петлю, в которой питание поступает к различным розеткам, светильникам и другим приборам через провод накала и возвращается к источнику через нейтральный провод. 3) Провод от среднего разъема второго выключателя идет на плюсовую клемму лампы.В некоторых ситуациях желательно установить встроенный переключатель для управления устройством (например, настольной лампой или светильником под прилавком), который позволяет включать и выключать устройство без необходимости вставлять и вынимать вилку. 10102018 10102018 3 комментария к записи Схема подключения выключателя света Clipsal… Как подключить потолочный вентилятор к свету С помощью кусачек отрежьте провода и снимите изоляцию примерно на 3/4 дюйма. Затем найдите место пересечения строку и столбец, которые относятся к вашей настройке.Начните с отсоединения сегмента провода переключателя от основного жгута, затем проложите и найдите путь через брандмауэр, чтобы добраться до приборной панели. В этой конфигурации входящий белый провод подключается непосредственно к светильнику. 1 свет на лестнице в подвал. Выключатель света имеет три провода. Светодиодные ленты на 12 В поставляются в катушках по 16 штук. Это лента без углублений и ребер. Этот переключатель прерывает горячую часть цепи, поэтому у него есть клеммы только для черных проводов (и земли). Трехпозиционный переключатель позволяет легко включать светильник из двух разных мест в доме.Благодаря подключению до 6 светильников для магазинов к 1 источнику питания, усовершенствованной технологии обнаружения движения и множеству способов установки вы… аккумулятор вашей тележки для гольфа и отсоедините черный провод шасси. Новый дом. Затем черный и белый провода идут к светильнику A. Горячие и нейтральные клеммы на каждом светильнике соединяются косичкой с… Подключение четырех светильников к одному выключателю или, как его еще называют, последовательное подключение — это эффективный способ управления освещением. для дома и бизнеса. Когда второй переключатель находится в положении «ON», питание подается на переключатель и свет, а также на соединение потолочного вентилятора — свет подключен к свету.Самый простой и прямой способ сделать это — провести провод через брандмауэр автомобиля. Подсоедините каждый провод диммера к домашнему проводу, захватив концы провода плоскогубцами и скрутив их вместе. Однако между первым и вторым светом вам понадобится 3-проводная линия для работы с комбинацией «горячий / нейтральный / коммутируемый». Он поддерживает plug-and-play. Итак, используйте провод подходящего размера. В розетке провода убраны, и каждый из них я смотрю на освещение кухни в деревянном домике и пытаюсь сделать проводку (которая будет располагаться снаружи потолка) как можно аккуратнее, я интересно, могу ли я подключить 3 отдельных источника света способом, который я проиллюстрировал ниже (взяв иллюстрацию, которая была сделана для 2 источников света, и попытаюсь добавить третий, но не в виде гирляндной цепи). Светильники с гирляндным подключением Вместо последовательного подключения светильников, как у новогодней елки… • Выключатель. Проверьте свет, чтобы определить отрицательный и положительный провода. Удалите существующий светильник. Вам нужно будет перекодировать белый провод как «горячий» провод с помощью маркера, как в шаге 7. Однако, вероятно, вы уже читали страницу Википедии о последовательных и параллельных цепях здесь, возможно, несколько других поисковых запросов Google. результаты по этому вопросу и все еще неясны или нуждаются в более конкретной информации, поскольку это относится к светодиодам.Вот различные способы подключения 4-позиционного переключателя (два основных варианта): Сначала питание поступает на осветительную арматуру. Шаг 4. Соедините все оголенные или зеленые провода вместе и с коробками, если они металлические. Пропустите концы провода через кабельные зажимы и затяните винты, пока провод не будет надежно закреплен. Если вы используете несколько огней, вам нужно будет перепрыгнуть провода, чтобы добраться до дополнительных огней. Подключение выключателя света в середине цепи необходимо, если в цепи есть более одной розетки, но рассматриваемый свет не находится в конце.Используйте инструмент для зачистки проводов, чтобы удалить 1/2 дюйма пластиковой изоляции с черного и белого проводов. Затем подключите короткий сегмент, свисающий с коммутатора, к SW-порту Shelly 1. Это провод 12-3 с 3-позиционным переключателем. В зависимости от приспособления поверните лампу так, чтобы контактные выступы на каждом конце выскользнули из пазов в основании аккумулятора вашей тележки для гольфа, и отсоедините черный провод шасси. Черный провод — проводка выхода питания подключается к другой винтовой клемме переключателя. Выполните следующие 10 шагов, чтобы установить диммер.Источник находится на SW1, а от него к светильникам идет двухжильный кабель. Примите меры предосторожности при обновлении своего пространства светодиодными магазинными светильниками, точечными светильниками или круговыми светильниками. Еще одним серьезным дефектом последовательной цепи освещения является то, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рис. рис ниже. Это позволит вам подключить первый свет, как вы описали выше, и запустить этот дополнительный свет от того же выключателя, используя красный провод в 3-х проводах в качестве «переключаемого» проводника, а черный провод в качестве непрерывного горячего провода. .Это безопасность вашего аккумулятора тележки для гольфа. Отсоедините черный провод шасси. Другая клемма помечена как L1 и является выходом на осветительную арматуру. Эти переключатели имеют два «путевых» провода и один «общий» провод. Это альтернативный способ разводки цепи освещения. 5-дюймовые светодиодные полосы, 2 передних и 2 боковых. Полоски можно легко обрезать до нужного размера, так как на них имеются метки для разреза и площадки для пайки через каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности.Вы можете работать до предела усилителя переключателя или до 200 футов провода, в зависимости от того, что наступит раньше. Вот общие инструкции по установке светильника: Вставьте монтажный стержень светильника в монтажную планку на потолочной распределительной коробке. Я знаю, что мне нужно заменить потолочный светильник. Ослабьте винт сбоку кабельных зажимов на обоих креплениях. Подключение нового потолочного светильника и выключателя от существующего источника питания. Кулисный переключатель управляет световой полосой, нажимая на верхнюю часть переключателя, а чтобы выключить световую полосу, достаточно нажать на нижнюю часть переключателя.Используйте небольшой перочинный нож, чтобы сделать 3/4 дюйма. При необходимости используйте инструмент для зачистки проводов, чтобы снять схему подключения 3-позиционного переключателя. Установите диммер. Как вы сказали, в противном случае это мог бы быть трудный процесс. ) Совет: вы можете купить кабель для прицепа, чтобы проложить проводку к задней части автомобиля. 09, 21 марта 21:44 Как подключить выключатель света — инструкции по подключению однополюсного выключателя света. На этой схеме показано подключение одного выключателя для управления двумя или более источниками света. я не уверен в правильной проводке, необходимой для выполнения такой работы. Подготовка к проводке переключателя В любой установке либо выключатель света, либо осветительная арматура ДОЛЖНЫ иметь нейтральный провод. Скрутите вместе черный провод светильника и черный провод вашего дома. Зачистка и скручивание проводов вместе, а также добавление гайки для проволоки занимает всего минуту или две. 09, 21 марта 21:44 Проводка на этой схеме предназначена для добавления нового светильника к коммутируемой розетке, т.е. Если фары по-прежнему не включаются, поищите следы прогара в патроне лампы — это может указывать на проблему с проводкой.Например, 12-2 или 12/2. Общий предназначен для провода под напряжением, который подает входное напряжение на переключатель. Отложите землю (она же зеленый провод), соединив ее с основанием для будущего использования. В этом видео я показываю три способа подключения выключателя и демонстрирую замену люстры в столовой. Шаг 3: Подсоедините провода. Как подключить потолочный вентилятор к свету. Это самый простой тип переключателя — тумблер включения/выключения (как показано на примере черного антивандального тумблера Oznium, устанавливается в отверстие 16 мм или 19 мм). Гирляндное соединение — это метод подключения более чем одного светильника к коммутационной цепи, в которой источники света размещаются в… розетках и светильниках. Подсоедините два оставшихся провода лампы к горячему и нейтральному проводам. Из того, что было описано в этом вопросе, видно, что нейтральный провод недоступен на настенном выключателе. Руководство по добавлению светильника. Начните с того, что прикрепите один конец провода питания к металлической опоре бампера. Шаг 5: Проверьте работу потолочного вентилятора и освещения.за пределами коробки. Присоедините кабель к фонарю в гараже. 03. Таким образом, переключатель входит и идеально помещается в распределительной коробке, и вам не нужно менять место, где находился старый переключатель. Фото: Джалинн Бейкер. Как снять видео: замена люминесцентных ламп T8 или T12 на светодиодные лампы. Часто задаваемые вопросы. В этом видео, созданном нашим клиентом Джеффом Т., он объяснит, как перемонтировать ваш прибор, чтобы он мог принимать светодиодные лампы с обходом балласта. Черный провод вставлен в ваши ходовые огни или огни, которые включаются на вашем автомобиле, когда переключатель фар включен.Отсутствие проводов, распределительной коробки, сверления или прокладки проводов делают выключатели с дистанционным управлением разумным ходом в этом типе бревенчатого дома. Конечно, чтобы правильно подключить это реле, мы искали коммутируемую мощность! Я использовал цифровой вольтметр и омметр (DVOM), чтобы найти цепь, которая была переключена. Smart Dimmer Switch 4 Pack, Treatlife Smart Light Switch Работает с Alexa и Google Home, 2. При любой установке либо выключатель света, либо светильник ДОЛЖНЫ иметь нейтральный провод. 0. Оболочка от проводов и проталкивание кабеля через выбивное отверстие Я совсем новичок в проводке выключателей, но успешно подключил светодиодные фонари, обращенные назад, на крышу на моем Suburban.Затем закройте 3 проволочных наконечника проволочной гайкой. 4 фута (5 м). Кулисные переключатели Oznium можно подключить к любому источнику 12 вольт, все остальное не требует пояснений, просто следуйте схеме подключения тумблерных переключателей, и я реконструирую свой подвал. Повторите процесс с белым проводом, обернув его по часовой стрелке вокруг другого латунного винта и затянув его отверткой. световой точки, одна из них должна быть в положении ВКЛ, чтобы управлять нагрузкой. Найдите переключатель рядом с верхней частью педали, к которой будет подключена проводка.Он должен быть выше по потоку от него, чтобы все, что ниже по потоку от переключателя, было мертво, когда переключатель выключен. Осветительные приборы. Уровень Начальный Описание Питание (горячее и нейтральное) подается на выключатель с 1 ветвью выключателя, идущей от выключателя к 1 лампочке. Закрепите кабель кабельными стяжками через каждые 4 фута и в пределах 12 дюймов от распределительной коробки, светильника и розетки или распределительной коробки. ШАГ ПЯТЫЙ Светодиодные фонари предназначены для работы от постоянного тока низкого напряжения, подобного питаемому батареями. Подключение вентилятора и света к одному выключателю.Рассмотрите возможность сотрудничества со знающим партнером, имеющим опыт работы с электрикой. Свет должен быть включен. Закрепите гайку на концах каждого из них. Простые шаги по установке электрического «Handy Box» для распределительной коробки, розетки или светильника. Я устанавливаю одну люминесцентную лампу из восьми на нашей кухне. Я подаю провод от распределительной коробки к другому трехпозиционному выключателю у наружной двери подвала, и теперь я хочу провести провод 12-2 от выключателя к светильникам на потолке.К обычной цепи на 15 А можно подключить до 1400 Вт осветительных нагрузок. Для большинства выключателей контрольного света требуется, чтобы источник питания находился в распределительной коробке, например, в вашем приложении. При выключенном блоке питания осмотрите провода. Нет ничего необычного в подключении двух или более комбинаций света и выключателя от одного и того же источника питания — на самом деле это обычная практика. Установите новый светильник и протяните провода к распределительной коробке. Светодиодная трубка типа B – обход балласта Светодиодные трубки типа B можно устанавливать непосредственно на люминесцентные светильники T8. Проводка светильника выходит из распределительной коробки. #harshbhatt #yamahafzs ссылка на мою партнерскую страницу Amazon https://www. Если он больше, например, если вы добавляете двойной переключатель, вы можете заменить распределительную коробку. Не беспокойтесь о том, какой черный провод куда идет. Зачистите 8 дюймов. Красный провод в кабеле известен как дорожка. Вопрос по электрике: я пытаюсь добавить второй светильник к существующей проводке, которая в настоящее время имеет один светильник, подключенный к однополюсному выключателю. Смотри ниже. сплошная горячая и светлая подводящая проволока идет по черному винту; тросики надеваются на латунные винты; 14/3 с заземлением или 12/3 с заземляющим проводом лучше всего использовать между выключателями; ПОСМОТРИТЕ все видеоролики ниже, чтобы узнать о простых шагах. Связываемый магазинный светильник Koda™ с датчиком движения и пультом дистанционного управления — это первоклассное интеллектуальное решение для освещения магазинов в любом личном или рабочем помещении. Разберите приспособление настолько, насколько это необходимо, чтобы получить доступ к задней части переключателя, затем вкрутите новый переключатель и переместите провода от старого переключателя к новому по одному, чтобы избежать неправильного подключения. Обратитесь за помощью к нашему Руководству по розеткам и выключателям. Однако все стены уже готовы, так что проложить новый провод к выключателю, а затем к свету не так просто. Определите черный положительный провод на потолочном светильнике. Они обычно используются для включения и выключения настольной или торшерной лампы от настенного выключателя.Однако перед установкой необходимо удалить балласт. Как установить светодиодные светильники: удаление старого неэффективного светильника. Зажженной контрольной лампе может потребоваться нейтральный провод для работы контрольной лампы. Схема подключения трехходового выключателя Светильник между выключателями Другой способ подключения трехпозиционного выключателя — это когда питание поступает на выключатель, идет к светильнику и заканчивается на другом выключателе. Протяните черный провод от нового выключателя к […] проводу к выключаемой розетке. Вы подключаете черный провод от источника питания к одной из этих латунных клемм — клемме линии, а черный провод, идущий к светильнику, — к другой клемме, которая является клеммой нагрузки.При подключении схемы с 3-позиционным выключателем все, что мы хотим сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать нагрузку от 2 до 14 часов назад · Выпущена энергичная, веселая и почти напоминающая поп-музыку 80-х Ян. Вот простой пример того, как отрезать нестандартные длины и добавить 3. 1 коричневый провод для правильного индикатора; 1 желтый провод для выключателя; 1 розовый провод для катушки стартера (дополнительно) Все выключатели переключаются на землю (черный провод) Попробуйте использовать соединения пайки на соединениях проводов и соединительные детали хорошего качества для подключения к переключателям и источникам света.Добавьте больше кабеля между другими приборами, которые должны управляться одним и тем же выключателем. Проводка светильника. • Коробки розеток, старые или новые работы • Скобы для проводов (для новых работ) • Гайки для проводов или вставные соединители • Накладки для розеток и выключателей. Снимите крышку и с помощью электрического тестера убедитесь, что питание отключено. Подсоедините электрический провод к источнику питания с помощью плоскогубцев и проволочных гаек и протяните его через балки, пока он не достигнет выключателя света. Светодиодная модернизация люминесцентного светильника требует работы с электропроводкой.Шаг 7. В вашем гараже или магазине вы хотели бы установить рабочее освещение, например, люминесцентную лампу над верстаком. Убедитесь, что каждый провод в переключателе и разъемах проводов плотно прикручен, затем закройте распределительную коробку. Если вы НЕ подсоединили нейтральный провод: Переведите предохранительный выключатель в положение «НЕТ НЕЙТРАЛЬНОГО», как показано ниже. У него также есть дистанционный выключатель, так что он может выключать свет для запуска, в светлое время суток или просто так, но реле — хороший отказоустойчивый механизм. Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.Осторожность. Шаг 3: Переключатель. Ниже приведена схема подключения (рис. 2), которая показывает, как подключить двухпозиционный переключатель и управлять лампочкой из двух разных мест. Правый переключатель. Самый простой способ заменить старый выключатель света — это выбрать новый той же модели. 7 из 5 звезд 20 356 оценок Если вы устанавливаете противотуманные фары на транспортное средство, изначально не оборудованное ими, вам необходимо начать с прокладки проводки для выключателя из-под капота внутрь автомобиля. Зачистите черный и белый провода, как в шаге 5.Зеленый провод, провод заземления, соединяется с зеленым винтом в выключателе или электрической коробке. Заземляющие провода соединяются вместе и соединяются с выключателем и коробкой. Подсоедините другой конец провода переключателя обратно к жгуту проводов. Люстра в виде шара с 6 лампами — http://han Вариант 1: Модернизация вашего 8-футового люминесцентного освещения магазина светодиодами. Выключатель должен быть внутри дома из соображений безопасности. Крепежные провода в любом случае должны соответствовать требованиям, перечисленным в 240. Шаг 2: Определите резьбу.Примечание. Вот почему многие осветительные приборы (например, самый простой и распространенный метод подключения однополюсного выключателя. Если есть несколько выключателей, подключенных параллельно с электрическим прибором, i. Узнайте, как подключить выключатель света для новой конструкции. Зачистите концы проводов и подсоедините их к светильнику Открутите провода светильника от проводки дома. Зеленый или медный к зеленому. Нейтрали соединяются вместе с помощью клеммного соединителя. Теперь я подключаю еще два комплекта из этих 6. Чтобы подключить светодиодные фонари к бытовому напряжению 120 вольт, требуется «понижающий» трансформатор для преобразования переменного тока в постоянный ток с более низким напряжением.2) Проложите два провода ко второму выключателю, один провод сверху до верха двух выключателей. Шаг 4 — Установить. Рисунок 2 (Вариант 2) 4. Клеммы латунные. Делиться. В случае, если провод под напряжением ослабнет и коснется светильника, заземляющий провод отвлечет питание и сработает выключатель, вместо того, чтобы вы почувствовали удар электрическим током при прикосновении к светильнику. Установка электрических розеток обычно является первым шагом при подключении проводки в сарае или подвале. Подробнее. На этом этапе проверьте провода с помощью тестера напряжения, чтобы убедиться, что питание отключено.Установите Klever Switch 1 в место 1, следуя инструкциям в руководстве пользователя по установке. Коробки с электрическими розетками содержат розетки, небольшие светильники и выключатели для освещения. Заземляющий провод предназначен для вашей защиты. Процедура включает в себя последовательное подключение. Зачистите обе стороны отрезанного провода. Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает. Как подключить выключатель света: подключите новый выключатель. Мы постараемся дать вам хорошее представление о розетках без шунта и питании этих ламп, используя эти полезные советы и схему подключения светодиодных трубок ниже.Два провода от выключателя соединяются, обычно с помощью проволочных гаек, с четырьмя проводами от люминесцентной лампы. Соблюдайте применимые строительные и электрические правила. Начните с того, что возьмите отвертку и отсоедините два черных провода, прикрепленных к выключателю света. Обратите внимание, что вы также можете использовать … Затем добавьте годы коррозии на соединениях, износ на световых и диммерных переключателях, и сопротивление в цепи возрастет. Первым шагом к установке уличного охранного освещения является отключение питания на сервисной панели и удаление существующего прожектора.Они на 12–24 ампера, 18 ватт (Walmart по 20 баксов за штуку), и я планирую подключить каждый комплект к отдельному выключателю. При преобразовании светильника с двумя или четырьмя лампами вы должны последовательно подключить все розетки на одном конце светильника к проводу питания, а все розетки на другом конце светильника — к нейтральному проводу. Пошаговая инструкция, как подключить розетку с выключателем. 4-света. Теперь давайте рассмотрим этот тип установки: мы включаем PDF-файлы, чтобы вы могли увидеть изображение более подробно (схема и проводка).Подключите наружное освещение к вновь проложенному проводу и установите светильник. Подсоедините заземляющий провод к самой электрической коробке (сзади или сбоку коробки должен быть винт). 10102018 10102018 3 комментариев к схеме подключения выключателя света Clipsal … Определите материалы и инструменты, необходимые для изготовления прототипа. Осветительная нагрузка мощностью 1400 Вт может вместить один светильник мощностью 1400 Вт или четырнадцать светильников мощностью 100 Вт. Убедитесь, что все провода находятся внутри потолочной коробки. SW – Обрежьте черный провод со стороны нагрузки, идущий от выключателя света, так, чтобы несколько дюймов провода свисали с выключателя.Сначала питание поступает на коммутаторы. Если лампочка расположена между двумя средними выключателями, то белый провод, идущий от лампочки к выключателю, действительно иногда бывает горячим. Скрутите концы всех 3 вместе. Проверьте, нужно ли вам разрешение. аккумулятор вашей тележки для гольфа и отсоедините черный провод шасси. комбинированный переключатель/датчик присутствия, комбинированный переключатель/таймер) имеют провода сечением менее 14 AWG. Для большинства бытовых осветительных приборов, а также для многих бытовых приборов требуется провод калибра около 12 или 14.20 в сопровождении клипа на песню. Если свет не включается, переключите проводные соединения. Если вы ищете информацию не о последовательном соединении ламп, а о соединении нескольких ламп вместе в одной цепи, способ подключения ламп — это параллельное, а не последовательное соединение. Прикрепите светильник к распределительной коробке для света, следуя инструкциям производителя. in/shop/harshbhattusb зарядное устройство с выключателем противотуманных фарhttps://amzn. Как установить диммерный выключатель Как подключить диммерный выключатель, Инструкции по установке диммерного выключателя или заменить 2-позиционный выключатель диммерным выключателем Проводка розетки Как подключить розетку, Как подключить дуплексную розетку или розетку в различных вариантах Подключить светильник и выключатель. Теперь вы можете выключить свет и дождаться вечера, чтобы насладиться дополнительной атмосферой. Однако прямо над скамьей у вас есть емкость, из которой вы можете получить источник питания. Светодиодные светильники для магазинов служат дольше и более надежны, чем люминесцентные. Заглушить соединителями проводов и плотно закрепить изолентой. 5. В этой разводке источник находится на выключателе, а оттуда идет 3-жильный кабель к вентилятору и свету. Провод питания будет проходить от жгута проводов реле дальнего света к дальним или противотуманным фарам.ПРИМЕЧАНИЕ. Переключаемые «белые» провода показаны на …. Подключите заземляющий провод диммера к зеленому или неизолированному медному проводу в настенной коробке. Убедитесь, что вы перерезали только неопознанный (горячий) провод. ☀ LINKABLE-Расширяемая конструкция, этот светодиодный светильник для магазина может подключать до 18 ламп вместе с 7-дюймовыми соединительными шнурами. Нагрузка светильников определяет, сколько источников света может вместить цепь. Горячий провод источника соединяется с черным проводом вентилятора, чтобы напрямую подключить его к цепи и к косичке, соединяющей коммутатор.Это единственное назначение заземляющего провода. Трехжильный кабель между светильником и вторым выключателем. Установите новый диммер и заземляющий зажим. Как установить и использовать Ele Некоторые комнаты остаются темными и унылыми из-за единственного потолочного или настенного светильника. Подсоедините черный провод от первого фонаря к выключателю. После того, как свет подключен, рекомендуется перевернуть выключатель и проверить его, прежде чем застегивать. Затем сдвиньте корпус вилки вниз по проводу и в сторону.2 провода значение; либо 14/2 с заземлением (wg) для цепей на 15 ампер, либо… Основы проводки выключателя света. Как домовладелец, вам, вероятно, придется много раз заменять выключатель света, и платить электрику не оптимально, если вы можете сделать это всего за несколько минут. Если воспроизведение не начнется в ближайшее время, попробуйте перезагрузить устройство. 5. Если на потолке нет заземляющего провода, несколько раз оберните тонкий провод вокруг небольшого винта заземления на задней панели и осторожно затяните винт, чтобы зафиксировать его. Переключатель света Wi-Fi 4 ГГц для диммируемых светодиодов/КЛЛ/ламп накаливания, требуется нейтральный провод, однополюсный 4.1. Добавить новый источник света легко, потому что вы можете подключить его к существующему источнику света. Еще одна причина, по которой 5-контактный кулисный переключатель популярен для световых полос, заключается в том, что они имеют подсветку, которая может работать с заводским внутренним освещением приборной панели. Провода, связывающие этот фонарь с цепью, имели коричневый, синий и зеленый провод. Я нашел распределительную коробку. Просверлите пол в правильном отсеке для стоек и проложите провода от выключателя и света к выключателю, используя липкую ленту. 2-проводная подача тянется от ближайшего источника питания, такого как розетка или панель, к выключателю.Мы подключили черные провода и землю к выключателю света, а белые провода соединили вместе внутри соединительной коробки выключателя с помощью проволочных гаек. пдф. Проверьте место, где провода подключены к свету, и найдите положительный (+) или отрицательный (-) символ. Кроме того, существующий выключатель будет управлять обоими огнями. Подключите все кнопки и установите их в корпуса переключателей, чтобы получить подробную информацию. Запустить новую электрическую цепь — довольно простая задача, которую можно выполнить, приложив немного усилий, осторожности и используя правильные инструменты.3-позиционный переключатель 3-позиционный переключатель имеет 3 клеммы. Последовательное подключение ламп приводит к тому, что кулисный переключатель с подсветкой похож на тумблер SPST с дополнительной клеммой, которая позволяет свету работать. Сначала закрепите оголенный медный или зеленый провод на зеленом винте заземления. Хитрость при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») … Проводные соединения для переключателя контрольной лампы, чтобы вы могли видеть его в темноте или когда он включен. Затем прикрепите один провод к винту одного штыря, как показано на рисунке. Проводка с трехпозиционным выключателем, при которой питание подключается сначала к выключателю, а затем к свету.Также вы сможете отключить электричество, когда будете уезжать в отпуск. Если нет, вам придется проложить более длинный провод от светильника к выключателю или от выключателя к источнику питания. 09, 21 марта 21:44 Протяните провода светильника через основание вилки и наружу. Как подключить два отдельных выключателя и лампы к одному источнику питания. Из NEC 2014 (NFPA-70): Подключение 3-позиционного переключателя к фарам [ 2 ответа ] Привет. Для освещения магазинов в моем подвале требовался специальный постоянный выключатель.Односторонний выключатель света имеет две клеммы, которые обычно помечены как COM или C. Для удобства наружное освещение обычно подключается к выключателю света, которым можно управлять изнутри дома. Уровень мастерства: от среднего до продвинутого. При установке фонаря в коробку расположите прокладку так, чтобы коробка оставалась сухой. Снимите старый потолочный светильник. Благодаря широкоугольному лучу 180 ° этот светодиодный потолок и свет в шкафу не мерцают. Цепь разрывается на втором выключателе, поэтому свет выключается.Вам нужно включить тумблер. (См. схему освещения ниже. Поместите переключатель на выключатели на приборной панели. Самый важный винт — черный. Загляните в навес и корпус переключателя, чтобы убедиться, что все они правильно закрыты гайками. Совместимость с балластом тоже может быть проблемой. Как подключить трехходовой выключатель света своими руками Семейный мастер на все руки В исторической перспективе телекоммуникационные термины использовались с. Выньте люминесцентные лампы из светильника. Провода от диммера обычно черные.У выключателя отрежьте кабель длиной около 12 дюймов. грамм. Если вы хотите перейти на диммер, см. инструкции в разделе «Установка диммера». Первое число, 12, указывает диаметр провода, а второе число определяет количество проводов, содержащихся в кабеле. При перепланировке. Прикрутите черный провод к … Сигнал затемнения обычно подключается к драйверу освещения фиолетовым проводом, по которому идет заряд 10 вольт, и серым проводом, который является общим проводом, по которому идет сигнал. Как подключить выключатель света. Изучение того, как подключить выключатель света, является одним из основных навыков, которым должен владеть каждый домовладелец.9 марта, 21 21:56. Скрутите концы вместе по часовой стрелке и закройте их гайкой для соединителя проводов. Все, что вам нужно сделать, это удалить балласт из вашего светильника (попрощайтесь с Шагом 6. LightA подключается «поперек» черно-белого провода. В большинстве случаев размер автоматического выключателя света соответствует размеру обычного электрического выключателя. В проводе гайка, соедините с этим проводом три коротких отрезка черного провода.Используется как трехжильный, так и двухжильный кабель с массой.У светильника, который я устанавливал, были красные, черные и зеленые крепления.Эта статья посвящена запуску новой цепи для осветительных приборов или розеток. Протяните кабель от первого источника света ко второму и подключите черный к черному, а белый к белому. Сначала питание подается на коммутатор. Протяните двухжильный провод от существующего люминесцентного светильника к новому светильнику. Шаг 1: Отключите автоматический выключатель. Сделайте это для каждого светильника. зарядное устройство to/3gNu5kausb Трехпозиционные выключатели управляют светильником или розеткой из двух разных мест. На этой схеме показано, как подключить до 4 ламп к одному выключателю.Белый провод — это ваша земля, и его необходимо прикрепить к чистой металлической поверхности. Нажмите на заземляющий зажим и 6-в. Меры предосторожности перед подключением выключателя света потолочного вентилятора. Это может быть опасно для новичка. С помощью отвертки Phillips отвинтите крепежные винты и опустите светильник. Б) Провода от источника питания могут сначала войти в коробку светильника, пройти оттуда к одному выключателю, а затем подключить этот выключатель к другому выключателю. Намотайте провод через прорезь в вилке и плотно оберните вокруг резьбового штифта.Закрепите проволоку на балках электрическими скобами. Разрешить 6-8 дюймов провода. В любой установке либо выключатель света, либо осветительная арматура ДОЛЖНЫ иметь нейтральный провод. Прикрепите гаражное освещение с помощью крепежных винтов и вставьте лампочки. Выключатель прерывает питание через черный провод. В моем доме нет заземляющего провода, идущего от электрической коробки, поэтому мне нужно было только снять заземляющий провод со светильника. 10102018 10102018 3 комментариев на схеме выключателя света Clipsal … Магазин Выключатели и диммеры Магазин Настенные панели и розетки Магазин Электротовары Магазин Инструменты.Навигация по освещению. 04. Установите новый светильник с предустановленным фотоэлектрическим выключателем, следуя инструкциям по монтажу, которые прилагаются к нему. 7 вещей, которые нужно знать о проводке 3-позиционного переключателя. Это число означает 14 калибр (размер провода), 2 проводника, который также включает оголенный заземляющий провод. длину оголенного медного провода на металлическую коробку с помощью отвертки. Подсоедините провода к распределительной коробке и переключателю. Лучше всего оставить провисание на фут и прикрепить провода к чему-то надежному. Чем меньше номер датчика, тем больше размер проводника. Наконец, снимите заземляющий провод с зеленого винта. Отключите питание на панели выключателя и снимите существующее крепление, отвернув 2 винта. Я знаю, что они продают светодиодные фонари с батарейным питанием, которые также отлично подходят для этого. Инструменты и материалы, необходимые для запуска новой цепи …. Постоянно находящийся под напряжением провод подключается к переключателю, а переключаемый под напряжением — к переключаемой клемме под напряжением. Если у вас есть дополнительный провод заземления, отсоедините его от старого выключателя и подключите его к зеленому проводу на выключателе света Госунда.Вставьте провод в один из выступов в задней части коробки. Крайний левый переключатель — трехпозиционный. 10102018 10102018 3 комментария к записи Схема подключения выключателя света Clipsal… Схема 4-позиционного переключателя — (pdf, 78kb) Как работают четырехпозиционные выключатели. Протяните кабель от распределительной коробки к розетке.

    vwg srt hkx ltg a82 uve 7eq crs 1ec fq9 wcn gzd fcb o2b vhg rdb 0zb sco 6xi vuh

    Выключатели света и электрические розетки Размер рынка и доля в 2021 г. – Глобальный анализ отрасли по тенденциям, будущим требованиям, факторам роста Будущие тенденции – Legrand, Шнайдер, Сименс, АББ

    Рынки и исследования.biz недавно выпустил отчет «Глобальный рынок выключателей света и электрических розеток с 2021 по 2027 год », в котором представлены текущие, исторические и эволюционные тенденции в отрасли выключателей света и электрических розеток. В исследовании рассматривается рынок, который разделен на пять отдельных областей. В исследовании также рассматривается влияние COVID на рынок выключателей света и электрических розеток в региональном и мировом масштабе.

    В этом исследовании рассматриваются определение рынка, классификации, области применения, обязательства и мировые корпоративные тенденции Выключатели света и электрические розетки. В документе подробно рассматриваются текущие события, возможности развития, проблемы и препятствия. Этот отчет, основанный на тщательных исследованиях и точных данных, дает достоверную и актуальную картину компании.

    Для расчета размера рынка были изучены такие переменные, как импорт и экспорт, ограничения в разных странах, инфляция, социально-экономические факторы, юридические и политические вопросы и другие микроэлементы, которые являются внутренними для предприятий. Для всех сегментов и подсегментов это исследование включает расчетный и ожидаемый размер рынка и совокупный годовой темп роста для стран и регионов.

    СКАЧАТЬ БЕСПЛАТНО ОБРАЗЕЦ ОТЧЕТА: https://www.marketsandresearch.biz/sample-request/163922

    Типы продуктов, рассматриваемые в отчете, включают:

    • Выключатели света
    • Электрические розетки
    • Другие

    В отчет также включена следующая часть:

    • Жилое использование
    • Коммерческое использование
    • Промышленное использование
    • Другие

    Основные игроки на рынке выключателей света и электрических розеток:

    • Легран
    • Шнайдер
    • Сименс
    • АББ
    • Панасоник
    • Ханивелл
    • БЫК
    • Левитон
    • Саймон
    • Лутрон
    • Т&Дж
    • Фейдяо Электрик
    • Вимар СпА
    • Хаббелл
    • СОБЕН

    Исследование сосредоточено на наиболее важных географических точках отрасли, таких как

    • Северная Америка (США, Канада и Мексика)
    • Европа (Германия, Франция, Великобритания, Россия, Италия и остальные страны Европы)
    • Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Юго-Восточная Азия и Австралия)
    • Южная Америка (Бразилия, Аргентина, Колумбия и остальная часть Южной Америки)
    • Ближний Восток и Африка (Саудовская Аравия, ОАЭ, Египет, Южная Африка и остальная часть Ближнего Востока и Африки)

    ДОСТУП К ПОЛНОМУ ОТЧЕТУ: https://www. marketandresearch.biz/report/163922/глобальный-свет-выключатели-и-электрические-розетки-рынок-2021-по-производителям-регионами-тип-и-прогноз-применения-до-2027

    Вот некоторые из причин, по которым вам следует приобрести этот отчет:

    • В нем представлен прогноз, основанный на прогнозируемой эволюции мирового рынка выключателей света и электрических розеток.
    • Он помогает вам принимать лучшие бизнес-решения, предоставляя вам всестороннее представление об отрасли и проводя исследования сегментов рынка.
    • Помогает понять основные компоненты предмета и их значение.

    Настройка отчета:

    Этот отчет можно настроить в соответствии с требованиями клиента. Пожалуйста, свяжитесь с нашим отделом продаж ([email protected]), который позаботится о том, чтобы вы получили отчет, соответствующий вашим потребностям. Вы также можете связаться с нашими руководителями по телефону +1-201-465-4211, чтобы поделиться своими требованиями к исследованиям.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
