Насос центробежный для воды: Центробежные насосы для воды Pedrollo

Содержание

принцип работы, виды, правила выбора

Насосы центробежные для воды превосходят по популярности многие насосные устройства подобного назначения, что объясняется не только их эксплуатационными характеристиками, но и универсальностью. Использование центробежных насосов для воды позволяет обеспечить эффективное функционирование различных систем, к числу которых относятся системы автономного водоснабжения, водоотведения, орошения и пожаротушения, а также дренажные и канализационные системы.

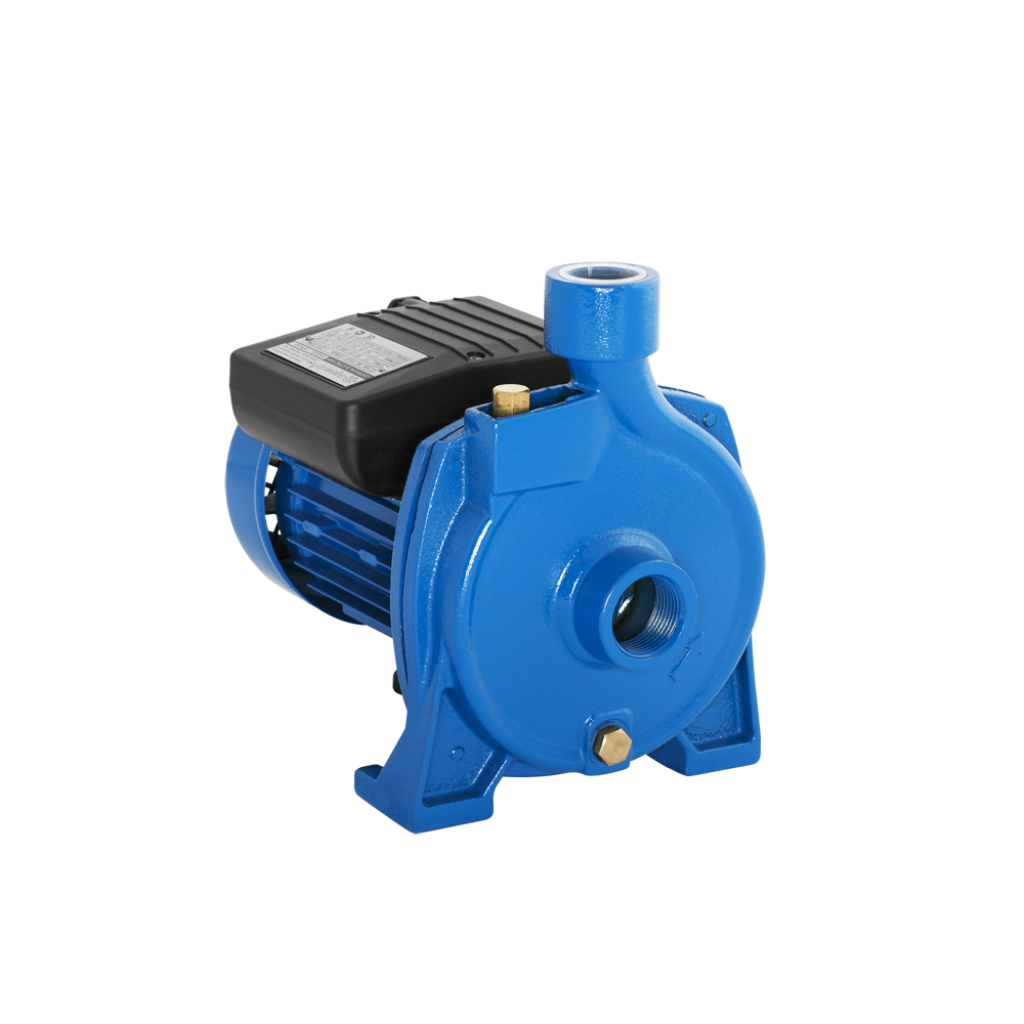

Центробежный насос бытового класса

Конструкция и принцип действия

Основными элементами конструкции центробежных насосов для воды, которые и обеспечивают эффективное функционирование таких устройств, являются:

  • корпус, который может быть изготовлен из чугуна или стального сплава;
  • приводной электродвигатель;
  • вал;
  • рабочее колесо с лопатками, которое фиксируется на приводном валу;
  • подшипниковый узел и уплотнительные элементы.

Принципиальная схема центробежного насоса

Основным рабочим органом центробежного насоса, который и взаимодействует с перекачиваемой водой, обеспечивая ее перемещение, является крыльчатка. На внешней поверхности крыльчатки фиксируются под углом лопатки, их изгиб направлен в сторону, противоположную направлению вращения данного конструктивного элемента, что обеспечивает большую эффективность работы насосного оборудования. Конструктивно рабочее колесо центробежного насоса может состоять из одного диска, на котором зафиксированы лопатки, или двух дисков, разнесенных на определенное расстояние и соединяемых между собой лопатками.

Работают рассматриваемые насосы за счет центробежной силы, воздействующей на перекачиваемую воду при ее перемещении во внутренней части оборудования вместе с лопатками крыльчатки.

Движение воды в центробежном насосе

Более подробно описать принцип действия центробежных водяных насосов можно следующим образом.

  1. Вода, находящаяся во внутренней рабочей камере, захватывается лопатками вращающейся крыльчатки и начинает перемещаться вместе с ними.
  2. При вращении центробежная сила отбрасывает воду к стенкам рабочей камеры. Таким образом, у стенок рабочей камеры формируется избыточное давление воды, что и способствует ее выталкиванию через напорный патрубок.
  3. За счет того, что у стенок рабочей камеры насоса формируется избыточное давление жидкости, в ее центральной части создается разрежение воздуха. Это приводит к всасыванию новой порции жидкой среды через входной патрубок.
Таким образом, действуя по вышеописанному принципу, центробежные насосы для воды всасывают и выталкивают перекачиваемую ими жидкую среду в непрерывном режиме, что практически исключает пульсации напора в обслуживаемой трубопроводной системе.

Основные разновидности

Современные производители выпускают различные виды центробежных насосов для воды, работающих, несмотря на разное конструктивное исполнение, по одному и тому же принципу. Разделяться на категории насосы центробежные могут по целому ряду параметров, что следует учитывать, подбирая такое оборудование для решения определенных задач.

Классификация по особенностям конструктивного исполнения

У насосов бытовых центробежных для перекачивания воды (как и у промышленных) может быть различное количество рабочих колес. Так, в зависимости от данного параметра различают:

  • центробежные насосы одноступенчатого типа, которые оснащаются одним рабочим колесом;
  • многоступенчатые насосные устройства, в оснащении которых может быть две и более крыльчатки, располагаемых последовательно на одном приводном валу.

Схема многоступенчатого секционного центробежного насоса

Насосы центробежного типа могут формировать различное количество потоков перекачиваемой ими воды, в зависимости от чего они могут быть:

  • однопоточными;
  • двухпоточными;
  • многопоточными.

Центробежный насос с двусторонним подводом воды к рабочему колесу

По конструктивному исполнению рабочего колеса центробежные насосы бывают:

  • с крыльчаткой закрытого типа, состоящей из одного диска, на внешней поверхности которого зафиксированы лопатки;
  • с открытым рабочим колесом, которое состоит из двух дисков, разнесенных на определенное расстояние и соединенных между собой лопатками.

Схемы различных рабочих колес

В зависимости от того, каким образом вал электродвигателя соединяется с приводным валом, насосные устройства могут быть:

  1. прямоприводными;
  2. муфтовыми;
  3. редукторного типа.

Насосы с муфтой

По принципу отведения перекачиваемой воды выделяют:

  • гидромашины со спиральным отводом среды;
  • насосы с кольцевыми направляющими отводными канавками.

По расположению оси приводного вала (и, соответственно, оси вращения рабочего колеса) различают:

  • устройства с горизонтальным расположением оси вала;
  • гидромашины вертикального типа.

Классификация по месту установки

В зависимости от того, каким образом центробежный насос располагается относительно перекачиваемой им воды, он может относиться к одному из следующих видов:

  1. погружной насос;
  2. поверхностный центробежный насос.

Погружные насосные устройства в процессе их использования полностью помещаются в толщу перекачиваемой ими воды. Корпус насосов данного типа, который изготавливают преимущественно из нержавеющей стали, должен отличаться абсолютной герметичностью, что обеспечивается использованием при его сборке уплотнительных элементов. Разгерметизация корпуса центробежных водяных насосов погружного типа может привести к тому, что их приводной электродвигатель просто выйдет из строя.

Внутреннее устройство центробежного многоступенчатого насоса погружного типа

Насосы центробежные поверхностного типа, как следует из их названия, устанавливаются вне источника откачивания воды, в приямке скважины, на специально подготовленной площадке или в отдельном помещении, если такое оборудование планируется использовать в круглогодичном режиме. С источником, из которого откачивается вода, такие гидромашины соединяются посредством трубопровода или гибкого шланга.

Многие современные модели центробежных насосов (бытовых и промышленных) оснащаются поплавковыми выключателями, позволяющими автоматизировать работу насосной установки.

Поверхностный насос, оснащенный таким выключателем, сам отключается в тот момент, когда уровень жидкости в обслуживаемом им резервуаре или колодце снижается до определенного значения, и автоматически включается, когда этот уровень повышается.

Многоступенчатый самовсасывающий центробежный насос поверхностного типа

Насосы центробежные поверхностного типа используют в тех случаях, когда глубина скважины, из которой требуется откачивать воду, не превышает десяти метров. Для обслуживания более глубоких скважин применяют погружное насосное оборудование, способное справиться с такой задачей.

Сферы применения

Кроме универсальности центробежное насосное оборудование отличается целым рядом других достоинств, таких как:

  1. отсутствие при подаче воды в трубопровод пульсаций, которые характерны, например, для поршневого насосного оборудования;
  2. доступная стоимость;
  3. высокая надежность;
  4. простота использования и технического обслуживания, которое может быть выполнено своими руками, без привлечения сторонних специалистов.

Центробежный поверхностный насос в системе летнего полива

Если говорить о применении водяных центробежных насосов в бытовой сфере, то она достаточно широка. Чаще всего бытовые центробежные насосы используют для решения следующих задач.

  • С помощью таких гидромашин подают воду в автономную систему водоснабжения частного дома или дачи из колодца или скважины. Насосы, используемые для таких целей, могут работать с жидкостями, в составе которых содержится очень незначительное количество нерастворимых твердых включений.
  • Посредством центробежных насосов откачивают воду из колодца, скважины, наземного резервуара, естественного или искусственного водоема и подают ее под определенным напором в систему орошения приусадебного участка.
  • Используют такое оборудование и для обеспечения постоянной циркуляции теплоносителя в автономных системах отопления загородных домов и дач. Применение специальных моделей центробежных насосов в качестве элемента системы отопления позволяет значительно повысить эффективность ее работы, а также снизить затраты на энергоносители (газ, электричество и топливо для котла). Бытовые центробежные насосы, используемые в системах отопления, могут быть оснащены одним или двумя роторами со специальными лопастями.
  • Для откачивания воды из подвальных помещений и погребов, удаления скопившейся жидкости с территории приусадебного участка, очистки колодцев от иловых отложений, осушения септиков и сточных ям также нужны специальные центробежные насосы. Относятся они к определенному виду – дренажным гидромашинам. Фекальные насосы центробежного типа используют для оснащения канализационных систем, где с их помощью осуществляется откачивание сильно загрязненных жидких сред.

Погружной центробежный насос в системе подачи воды из скважины

Эффективность и удобство применения центробежного насоса можно повысить, если оснастить его дополнительными техническими устройствами, к которым, в частности, относятся:

  • фильтры грубой очистки, не дающие попасть твердым включениям, содержащимся в жидкой среде, во внутреннюю часть устройства;
  • обратный клапан, который не даст перекачиваемой жидкости уйти обратно в источник откачивания;
  • поплавковый выключатель, при помощи которого работу центробежного насоса можно перевести в автоматический режим;
  • сенсорные датчики уровня жидкости;
  • устройства сигнализации и защиты приводного электродвигателя от перегрева.

Как правильно выбрать центробежный насос

На то, насколько эффективным бытовой центробежный насос будет в эксплуатации, большое влияние оказывает правильность его выбора. При покупке следует учитывать целый ряд факторов.

  1. Важно знать качество жидкой среды, для перекачивания которой планируется использовать центробежный насос. Оценивать в данном случае следует не только количество нерастворимых включений в перекачиваемой жидкой среде, но также размеры их частиц и тип. Если пренебречь этим требованием и выбрать насос, который не предназначен для работы с жидкой средой с определенной степенью загрязнения, то можно не рассчитывать на то, что выбранное устройство прослужит долго.
  2. Высота или расстояние, на которые необходимо транспортировать перекачиваемую насосом воду, тоже имеет большое значение. В зависимости от данного параметра центробежный насос подбирают по такой характеристике, как напор, который он способен создавать.
  3. Следует также определить норму расхода воды, требуемую для нормального функционирования обслуживаемой насосом трубопроводной системы. Ориентируясь на данный параметр, бытовой или промышленный центробежный насос подбирают по такой характеристике, как производительность, которая показывает, какое количество жидкости насосное оборудование способно перекачать в единицу времени.

Выбор центробежных насосов по конструкции и характеристикам

Кроме того, на выбор центробежного насосного оборудования оказывают влияние и такие факторы, как глубина скважины, колодца или резервуара, из которого будет откачиваться вода, периодичность эксплуатации, а также характеристики места, где планируется установить гидромашину.

Ориентироваться при выборе насоса центробежного типа следует не только на маркировку, но и на специальные таблицы, по которым можно подобрать устройство, оптимально соответствующее предъявляемым к нему требованиям.

Подготовка к работе

Прежде чем выполнить запуск центробежного насосного оборудования, следует наполнить его внутреннюю рабочую камеру водой. Это необходимо для того, чтобы избежать такого негативного явления, как работа на холостом ходу.

Устанавливая горизонтальные центробежные насосы, помните, что ось вращения их вала и крыльчатки не должна быть наклонена. Кроме того, при установке центробежных насосов для воды следует учитывать и то, что дебет забора жидкости таким устройством должен как минимум на 25 % превышать номинальное значение подачи самой гидромашины. При этом напор жидкости, который способен создавать насос определенной модели, должен на 5–6 % превышать расстояние от динамического уровня (уровень зеркала жидкости в источнике водоснабжения) до уровня, на который перекачиваемую жидкость необходимо поднять.

Схема запуска центробежного насоса

Естественно, ориентироваться при монтаже центробежных насосных гидромашин следует на инструкции производителей или на рекомендации консультантов торговых компаний, в которых такое оборудование приобретается, а не на свою интуицию.

И в заключение небольшое видео с рекомендациями о том, как правильно производить запуск насоса.

Центробежный насос для воды – описание, работа, преимущества

Центробежный насос для воды на сегодняшний день является одним из самых востребованных агрегатов.

Это оборудование широко используется и в промышленности и для бытовых нужд, поэтому центробежные агрегаты представлены на рынке широкой линейкой производителей – Grundfos, Wilo, Dab, Джилекс, водолей и многими другими.

В этой статье рассмотрим принцип работы, устройство, разнообразные типы и модели оборудования, а так же где лучше применять конкретный водяной центробежный насос.

Содержание статьи

Принцип действия центробежного насоса.

Работа центробежного насоса (насоса ЦН) основана на принципе силового взаимодействия лопасти с обтекающим её потоком. Название центробежный насос берет от процесса передачи механической энергии от рабочего тела к потоку.

В центробежном агрегате поток жидкости имеет в области лопастного колеса радиальное направление, и поэтому создаются условия для работы центробежных сил.

Вращение колеса центробежного насоса в потоке жидкости создает разность давлений по обе стороны каждой лопасти и, следовательно, силовое взаимодействие потока с лопастным колесом.

Силы давления лопастей на поток создают вынужденное вращательное и поступательное движение жидкости, увеличивая её давление и скорость, т.е. механическую энергию.

Приращение энергии в лопастном колесе зависит от сочетания скоростей протекания потока, скорости вращения колеса, его размеров и формы, т.е. от сочетания конструкции, размеров, числа оборотов и подачи. При постоянном числе оборотов каждому значению подачи лопастного агрегата соответствует определенный напор.

Принцип работы центробежного насоса, описанный выше относится и к агрегатам погружного и поверхностного типов.

На сегодняшний день этот тип насосного оборудования является самым популярным и продаваемым благодаря большому количеству преимуществ:
  широкий диапазон расходно-напорных характеристик;
  простая конструкция;
  быстрый монтаж;
  длительный срок службы;
  легкость технического обслуживания

Но нельзя обойти и недостатки центробежных насосов:
  невозможность создания больших давлений;
  отсутствие самовсасывания – перед запуском насос должен быть заполнен водой;
  среднее значение КПД – около 45 – 55 %.

Характеристика центробежного насоса

График напор – подача (производительность) изображается плавной кривой. Такая кривая называется характеристика центробежного насоса.

Дополнительно на графике характеристики может быть указана мощность, минимальное давление, коэффициент полезного действия(КПД) и сила тока во всем диапазоне.

Все эти характеристики очень важны при выборе каждой конкретной модели, а если Вы приобретаете насосное оборудование, которое будет работать на общую трассу(например для котельных), то без характеристики не обойтись.

Все параметры конкретного центробежного насоса: напор, подача, мощность и т.д. получают в процессе испытания на стенде. Разберем их по очереди.

Напор – показывает на какую высоту центробежный насос способен поднять столб воды, необходим при расчет сопротивления, которое необходимо преодолевать оборудованию. Измеряется в метрах.

Подача(производительность) центробежного насоса – отображает с какой скоростью будет подаваться жидкость. Выражается в м3/ч или л/ч.

Ток и мощность центробежного насоса – характеризуют затраты электроэнергии на агрегат.

Схема центробежного насоса

В процессе эксплуатации центробежного насосного агрегата для перекачки воды возникает необходимость резко увеличить подачу или давление в системе. Это легко сделать организовав системы центробежных насосов — изменив число совместно работающих центробежных аппаратов.

Совместная работа нескольких насосов на общую систему является одним из возможных методов регулирования параметров работы. Рассмотрим подробнее упомянутые выше способы параллельной и последовательной работы центробежных насосов для воды.

Параллельная работа центробежных насосов

Параллельная работа нескольких машин на общую систему применяется для резкого увеличения подачи.

В большинстве случаев параллельная работа оборудования используется при установке резервного агрегата, например монтаж резервного насоса отопления в параллель к основному.

При этой схеме размещения общая производительность системы центробежных насосов складывается из суммы подач обоих агрегатов. Другими словами если вы установите 2 насоса с производительностью, например 3 3/ч и включите их вместе, то подача в трубопроводе будет равняться 6 м3/ч.

Для параллельной работы наиболее подходящими являются насосы с одинаковыми напорными характеристиками. Однако параллельно могут работать центробежные устройства с различными характеристиками, а также устройства разных типов, например, центробежные и поршневые.

Последовательная работа

Последовательная работа насосов применяется для резкого увеличения напора в системе при незначительном увеличении подачи. При этом возможны случаи, когда насосы цн располагаются в непосредственной близости один от другого и когда насосы цн удалены на значительное расстояние. В первом случае корпус второго агрегата должен воспринимать полное давление первого агрегата.

При такой схеме установки производительность не изменяется, но общий напор равняется сумме напоров 2 установленных единиц.

Последовательное соединение механизмов экономически оправдано при крутых характеристиках системы с малым значением напора. Регулирование дросселированием при последовательном включении экономически неоправданно. Целесообразнее использовать регулирование изменением частоты вращения одного из насосов.

Число последовательно включенных насосов лимитируется прочностью корпусов и надежностью работы концевых уплотнений.

Типы центробежных насосов

Оборудование этого класса принято классифицировать по множеству разнообразных параметров, но несмотря на прочие деления основные типы центробежных насосов это:
  осевые,
  консольный,
  погружной,
  вихревой,
  напорный (бустерный),
  водокольцевой,
  шламовый,
  дренажный,
  фекальный,
  скважинный и другие.

При классификации по уровню создаваемого давления выделяют модели:
  низкого,
  среднего,
  высокого давления.

По количеству рабочих колес модели центробежных насосов бывают:
  одноступенчатые,
  многоступенчатые.

По рабочему положению вала оборудование бывает:   горизонтальное,
  вертикальное.

Насосы центробежные консольные

Центробежные консольные насосы цн выпускаются по ГОСТ. Устройство центробежного насоса консольного типа выглядит следующим образом.

Базовой деталью машины является опорный кронштейн, в котором на двух шарикоподшипниках устанавливают вал. К кронштейну шпильками крепят спиральный корпус, напорный патрубок которого направлен вертикально вверх. В корпусе выполняются отверстия для выпуска воздуха, слива воды и подсоединения манометров.

На консольном конце вала крепят рабочее колесо. Со стороны входной воронки колеса корпус центробежного насоса закрывают крышкой с входным патрубком, обеспечивающим подвод жидкости к рабочему колесу.

Концевое уплотнение насоса сальникового типа, которое при необходимости можно заменить торцевым уплотнением. Незначительные осевые усилия воспринимаются шарикоподшипниками, которые смазываются консистентной смазкой.

Насос с электродвигателем устанавливают на общей плите и соединяют упругой муфтой.

Насосы центробежные консольные широко представлены на рынке, существует несколько разновидностей таких устройств. Подробное описание их конструкции и отличий, а так же технические характеристики мы собрали в этой статье.

Одноступенчатый центробежный насос для отопления

Бытовой центробежный насос для отопления выполняется в двух модификациях – «с мокрым» и «с сухим ротором».

Одноступенчатые насосы с мокрым ротором рассчитаны на постоянный контакт с перекачиваемой жидкостью. Перекачиваемая среда обеспечивает смазывание подшипников и уплотнений, а также снимает лишнее тепло с подшипников и электродвигателя. Конструктивно такие насосы компактны, но характеризуются низкими показателями по мощности. Их используют в качестве насосов подкачки для увеличения давления и в системах отопления.

Одноступенчатые насосы с сухим ротором, отличаются тем, что двигатель вынесен за конструкцию насоса и соединяется с гидравлической частью посредством соединительной муфты.

Такие агрегаты обладают лучшими расходно-напорными характеристиками, большими размерами и высоким уровнем шума. Основное их назначение – централизованные системы подачи воды и отопление.

Насос центробежный погружной

Насос водяной центробежный погружной или скважинный – это ещё одна модификация этого типа оборудования. Оно широко применяется для обеспечения водой частных домов и загородных участков.

Мы собрали для Вас все материалы по центробежным насосам для колодца и скважины в статье про скважинные насосы.

Многоступенчатый насос

Каждому лопастному колесу в агрегате соответствует элементарный насос.

Соединение таких элементарных конструкций в одном агрегате может быть параллельным и последовательным.

При параллельном соединении каждое лопастное колесо подает небольшую часть от общей подачи. Общий поток в агрегате делится на ряд параллельных струй. Такой центробежный насос для воды называется многопоточным.

На входе в многопоточную конструкцию поток делится на две части и поступает в лопастное колесо с двух сторон. Лопастное колесо в этой конструкции представляет собой объединение в одной детали двух лопастных колес, расположенных симметрично.

При выходе из лопастного колеса обе части потока вновь соединяются и поступают в спиральный отвод.

Входной и выходной патрубки машины расположенные в нижней части корпуса, направлены горизонтально в противоположные стороны. Аппарат имеет двусторонние выносные опоры, которые крепятся к его корпусу и фиксируются штифтами. Ротор конструкции опирается на подшипники качения или скольжения в зависимости от размера самой конструкции.

Такая конструкция машины очень компактна и обладает рядом преимуществ.

При последовательном соединении каждое лопастное колесо создает лишь часть полного напора при полной подаче. Напор в центробежном насосе при такой схеме соединения нарастает ступенями.

Такой тип конструкции насоса называется многоступенчатым. Он позволяет увеличить напор во столько раз, сколько у него ступеней. Все колеса многоступенчатого механизма насажены на общий вал и образуют единый ротор насоса.

Корпус механизма имеет торцовый разъем в горизонтальной плоскости. Входной и выходной патрубки расположены в нижней части корпуса и направлены горизонтально в противоположные стороны. Ступени насоса соединены между собой переводными каналами каналами и трубами.

Рабочее колесо, расположенное на первой ступени, обычно имеет повышенную всасывающую способность или двусторонний вход.

Опорами ротора устройства могут быть как подшипники качения, так и подшипники скольжения, устанавливаемые в разъемные корпуса.

Система уравновешивания осевого давления, подшипники, сальники объединяются в одном общем для всех ступеней корпусе, что придает машине компактность, уменьшает вес и снижает стоимость.

Устройство и монтаж

Устройство центробежного насоса в общем случае представляет собой следующую конструкцию:

Насос состоит из крышки корпуса поз.1, корпуса поз.2, нагнетательного патрубка поз.3, всасывающего патрубка поз.11 и свободно вращающегося в нем лопастного колеса поз. 4. Лопастное колесо поз.4 представляет собой камеру, в которой расположена система лопастей.

Центробежный насос не сможет работ без двигателя поз.8, который преобразует электрическую энергию в механическую – вращение ротора.

При вращении колеса лопасти приводят протекающий поток во вращательное движение, увеличивая этим его механическую энергию. Корпус центробежного насоса поз. 2 служит для конструктивного объединения всех элементов в насосе, для подвода жидкости к лопастному колесу, отвода потока от него и для преобразования скорости энергии потока, выходящего из колеса в давление.

Для предупреждения обратного возврата жидкости из области нагнетания в область всасывания через пространство между колесом и корпусом служит уплотнение. Зазор в таком уплотнении делается как можно меньшим для исключения обратных протечек жидкости.

Рабочее колесо центробежного насоса закреплено на валу поз.5, который одновременно служит проводником механической энергии от двигателя. Вал насоса и двигателя соединены муфтой поз.6.

В месте прохода вала через отверстие из корпуса расположено сальниковое уплотнение поз 10, предупреждающее вытекание жидкости из корпуса наружу. Вал опирается на подшипники поз.9, которые воспринимают как радиальную так и осевую нагрузки, возникающие вследствие действия гидравлических сил и вала.

Особенности монтажа

В зависимости от типа устанавливаемого агрегата выбирается конкретная технология на монтаж центробежного насоса. В общем случае установка начинается с закладывания фундамента, которым может служить бетонная плита и стальная рама.

Фундамент центробежного насоса выверяется по высоте относительно общей реперной точки. Далее корпус агрегата закрепляется болтами на раме.

Самой сложной процедурой монтажа является центрирование насосного агрегата и электродвигателя (если оборудование поставляется раздельно), а также центрирование электронасоса и трубопровода.

В случае установки моделей вертикального исполнения плиты фундамента выверяются по высоте с помощью линейки и в горизонтальном направлении с помощью строительного уровня.

Заканчивается монтаж центробежных насосов выравниваем бетонного основания там, где его необходимо подлить. Далее проверяются сальниковые набивки оборудования и устанавливается дополнительное охлаждение (в случае необходимости).

Затем производится пробный пуск и выход на рабочие параметры.

Область применения и эксплуатация центробежных насосов

Бытовые центробежные насосы для воды широко используются в повседневной жизни и не только в системах коммунального хозяйства, но и на частных загородных участках и огородах.

Например:
  Агрегаты этого типа ежедневно подают воду в автономную систему водоснабжения частного дома из колодца или скважины.
  Они способны обеспечивать полив или орошение загородного участка. А так же использоваться как отдельно, так и быть счастью автоматизированной системы полива.
  Центробежный бытовой насос может устанавливаться в систему отопления обеспечения беспрерывной циркуляции теплоносителя. Применение специальных моделей центробежных насосов в качестве элемента системы отопления позволяет значительно повысить эффективность ее работы, а также снизить затраты на энергоносители.
  Дренажные модели используются для откачивания воды при затоплении подвальных помещений и погребов, а так же удаления скопившейся жидкости с территории приусадебного участка, очистки колодцев от иловых отложений, осушения септиков и сточных ям.

Центробежные насосы удобны для непосредственного соединения с быстроходными типами современных электромоторов. Вследствие вращения лопастного колеса с постоянным числом оборотов скорости потока жидкости в центробежных насосах могут быть значительно более высокими чем в поршневых.

Центробежные машины при тех же значениях подачи получаются значительнее компактнее, легче и дешевле.

Коэффициент полезного действия (КПД) центробежной машины при среднем напоре не уступает КПД поршневого аппарата, поэтому в области низких и средних напоров и больших подач применяют исключительно лопастные насосы.

Эксплуатация центробежных насосов

Универсальных правил, регламентирующих перечень работ для каждой модели оборудования нет, конкретные рекомендации к Вашему агрегату описаны в сопроводительной документации, такой как паспорт или руководство по обслуживанию.

Общими рекомендациями для всех типов электронасосов могут служить:
  соблюдение сроков проведения технического обслуживания,
  соблюдение интенсивности нагрузок, таких как контроль перекачиваемой жидкости (её вязкость, температура, наличие загрязнений в перекачиваемой среде и т.д.).
  контроль параметров электросети – напряжение и силы тока.
  контроль внешних параметров окружающей среды, таких как влажность и температура окружающего воздуха.

Чем в более тяжелых условиях работает оборудование, тем чаще его необходимо проверять. В этом случае при появлении каких либо отклонений от нормальной работы Вы сможете вовремя предпринять меры и избежать дополнительных расходов, которые могут появиться в случае поломки или выхода агрегата из строя.

Вместе со статьей «Центробежный насос для воды – описание, работа, преимущества» читают:

Особенности центробежных насосов для воды

Центробежные насосы для воды — наиболее распространенные устройства для перекачки жидкости. Основной рабочий механизм такого насоса – это вращающееся колесо, расположенное на валу внутри корпуса, которое состоит из дисков, соединенных между собой лопастями, имеющими изгиб в противоположную направлению вращения корпуса сторону. Благодаря этому в процессе работы полости между ними заполняются перекачиваемой водой. В результате возникает центробежная сила, которая создает пониженное давление в центре агрегата и повышенное – по краям. Разность давлений и обеспечивает выброс жидкости через выходной патрубок насоса в приемный шланг.

Преимущества центробежных насосов

  • Долговечность
  • Надежность
  • Высокий КПД, уменьшающий нагрузку на пусковой ток и сеть
  • Удобство эксплуатации
  • Простота техобслуживания
  • Низкие пульсации давления, хорошие параметры давления и напора жидкости
  • Невысокая цена
  • Многоступенчатость, позволяющая создавать более высокое давление в зависимости от количества ступеней
  • Возможность перекачивать воду с содержанием примесей в размере 150 грамм на 1 кубический метр.

Единственным недостатком таких насосов можно назвать возможность перекачивать относительно чистые жидкости, т. к. грязь вызывает закупорку гидравлических элементов, что может привести к поломке устройства.

Конструктивные особенности

Центробежные насосы имеют общий принцип действия, но могут отличаться размерами и конструктивными особенностями. В первую очередь они разнятся количеством рабочих колес, расположением вала в корпусе, а также формой выпускного патрубка.

К самым простым моделям относят одноступенчатые центробежные насосы, которые являются наиболее распространенными, но в то же время редко встречающиеся на практике, т.к. образуют относительно низкий напор воды.

Более совершенными являются высоконапорные многоступенчатые секционные насосы (ЦНСГ), которые представляют собой несколько рабочих ступеней и колес, находящихся в одинаковой последовательности друг за другом. В данном случае поток воды проходит от заборного отверстия одной ступени к входному отверстию другой. Решающее значение напора определяется суммарным напором, который развивает каждая ступень. При этом вал может иметь как вертикальную, так и горизонтальную форму. При выборе центробежного насоса стоит обратить внимание, что лучше выбирать насосы с торцевым уплотнением вала, чем устаревшие модели с сальниковой набивкой. Первый вариант обладает несомненным преимуществом, таким как сохранение герметичности и отсутствие утечек. Кроме того, торцевые уплотнения не требуют технического обслуживания и отличаются минимальными энергопотерями от трения.

Центробежные насосы для воды используют для перекачивания чистой воды из различных емкостей, а также неглубоких колодцев и скважин. Также они эксплуатируются для полива участка и наполнения водой бассейна. Прежде чем приобрести данное устройство, следует обращать внимание на расход и напор воды, в том числе на потребляемую мощность агрегата. Их также хорошо использовать для перекачки воды при незначительном напоре.

Центробежные насосы могут применяться для перекачивания горячей и холодной воды в системах теплоснабжении , водоснабжения и конденсата. Чаще всего такие насосы применяются на установках повышения давления и водоснабжения, в подпитке котлов, в промышленных циркуляционных системах, в системах пожаротушения, в контурах водяного охлаждения, оросительных и моечных установках.

Прежде чем купить центробежный насос, необходимо обратить внимание на уровень издаваемого шума. Данный показатель есть во всех технических документах такого устройства. Насосы, отличающиеся низким уровнем шума, могут эксплуатироваться в помещениях.

Чтобы приобрести такой насос, следует учитывать ряд параметров:

  • Месторасположение насоса и окружающая эксплуатационная нагрузка
  • Назначение насоса и его роль в производственном процессе
  • Высота напора, производительность
  • Расположение вала, патрубков и тип корпуса.

Центробежные насосы для воды Grundfos

Одноступенчатые центробежные насосы

Многоступенчатые центробежные насосы

    горизонтальные
  • CHI
    вертикальные
  • CR
  • CRN

Обеспечение циркуляции в установках для кондиционирования и в вентиляции, в системах отопления с управлением, обеспечение повышения и нагнетания давления в водоснабжении, промышленных установках, нагнетания и циркуляции при водяном охлаждении.

Многоступенчатые центробежные насосы Grundfos – одни из лучших в своем рыночном кластере. Они характеризуются устойчивостью к поломкам, высокой степенью ремонтопригодности и небольшими габаритами, что позволяет использовать их в любой ситуации.

Горизонтальный или вертикальный водяной центробежный насос

Самовсасывающий насос с электродвигателем CRT

мощность 0,29 кВт

нет в наличии

Водяные центробежные насосы с электродвигателем CHN

мощность 0,29 кВт

нет в наличии

Электрические центробежные насосы с электродвигателем CV

артикул CV

мощность 0,29 кВт

нет в наличии

Виды и назначение

  • Одноступенчатые горизонтальные консольные
  • Моноблочные консольные
  • Горизонтальные с двусторонним входом жидкости
  • Одноступенчатые вертикальные центробежные насосы
  • Многоступенчатые горизонтальные
  • Насосы для химически активных жидкостей
  • Фекальные центробежные насосы
  • Песковые и землесосы
  • Центробежные скважинные насосы (полупогружные, полупогружные)

Промышленные центробежные насосы бывают различных видов, целевых направленностей. Вертикальные, многоступенчатые, они выполняют различные функции, имеют большое количество областей применения. Так, например, бытовой электрический центробежный насос GRUNDFOS серии CRT предназначены не только для подачи технической воды, но и очистки морской воды. Высоконадёжны, прочны и, что очень важно, занимают немного места. Также есть электрические моноблочные центробежные насосы с электродвигателем серии CH, которые идеальны для оросительных систем, используемых в овощеводческих хозяйствах. Еще есть более сложные агрегаты, например, серия CHIU, созданная для подачи даже питьевой воды нагревания и охлаждения ее в промышленных масштабах. Такие центробежные насосы герметичны, обладают низким уровнем шума. Серия CHN — горизонтальные самовсасывающие центробежные насосы с электродвигателем.

Схема центробежного насоса

Принцип работы

В принципе работы используется центробежная сила. Жидкость в насосе, которая должна присутствовать при первом запуске, раскручивается с помощью лопаток на вращающемся рабочем колесе, а вот благодаря центробежной силе она смещается к краям лопаток, где попадает в нагнетательную трубу, пройдя сквозь спиральную камеру. Кроме этого благодаря этому эффекту в месте входа к колесу создается область с пониженным давлением, поэтому вода через всасывающую трубку самостоятельно всасывается из резервуара. В результате жидкость непрерывно двигается: из резервуара попадает во всасывающую трубку, затем непосредственно в корпус насоса, проходит задвижку, а оттуда через обратный клапан она перетекает в нагревательную трубку. Для контролирования процесса устанавливают вакуумметр вместе с манометром.

Параметры выбора и расчет центробежного насоса

  • Производительность насоса — полезный объемный расход м3
  • Напор — полезная механическая работа сообщенная перекачиваемой жидкости к силе тяжести этой жидкости Величина напора не зависит от плотности перекачиваемой жидкости, значит, что центробежный насос перекачивает жидкости с одним и тем же по величине напором.
  • Выбор типоразмера: Необходимые для выбора типоразмера центробежного насоса данные производительность Q и напор H желаемой рабочей точки известны. Т.о. можно определить типоразмер и частоту вращения при помощи семейства характеристик. Рабочая точка выбирается в непосредственной близости от производительности в точке с наилучшим КПД.
  • Потребляемая мощность центробежного насоса — механическая энергия, предаваемая от привода к муфте или валу.

Она определяется при помощи следующей формулы:

P=ρ·g·Q·H/(1000·η)

ρ — плотность (кг/м3) g — ускорение свободного падения (м/с2) Q — производительность (м3/ч) H — напор (м) η — КПД

Установка центробежных насосов

Для упрощения процесса монтажа насосы поставляются в уже собранном виде и непосредственно на месте требуют лишь расконсервирования, занимающего несколько минут, ведь не требуется никакой разборки и сборки. Перед началом монтажа лишь обязательно необходимо провести внешний осмотр на целостность комплектации и проверку на исправность.

Дополнительное оборудование

В дополнение поставляются: В дополнение поставляются:

Узнать цену и купить центробежный насос можно через наших менеджеров.
Доставка в течение 1-3 рабочих дней
7 (499) 653-58-28

Насос центробежный «Leo» модель ACm220B3 для воды.

Центробежный насос Leo ACm220B3


Центробежный насос Leo ACm220B3 используется для перекачивания водя и других жидкостей схожих по химическому и физическому составу. Применяется для промышленного и городского водоснабжения, повышения давления высотных зданий, полива садовых участков, перекачке воды на большие расстояния, применяется в системах кондиционирования, повышения давления горячей и холодной воды и в качестве вспомогательного оборудования. Производительность насоса 1100 л./мин, Максимальный напор 17,5 метра. Мощность двигателя 2200 Вт.

Насос для воды Leo ACm220B3
имеет чугунный корпус насоса, обработанный специальным антикорозийным покрытием, всех частей кантактирующих с водой.
Рабочее колесо из латуни.
Рабочий вал насоса из нержавеющей стали AISI 304.
Максимальная температура перекачиваемой жидкости +60 гр.
Максимальная глубина всасывания 8 метров. Медная обмотка двигателя.
Защита от перегрева.

Расшифровка обозначений ACm220B3
A — Модельный ряд.
C — Центробежный насос.
m — Однофазный насос (для трёхфазных отсутствует).
220 — Мощность двигателя.
B — Код модели.
3 — Входной и выходной диаметр.

Центробежный насос Leo ACm220B3 Центробежный насос Leo ACm220B3 используется для перекачивания водя и других жидкостей схожих по химическому и физическому составу. Применяется для промышленного и городского водоснабжения, повышения давления высотных зданий, полива садовых участков, перекачке воды на большие расстояния, применяется в системах кондиционирования, повышения давления горячей и холодной воды и в качестве вспомогательного оборудования. Производительность насоса 1100 л./мин, Максимальный напор 17,5 метра. Мощность двигателя 2200 Вт. Насос для воды Leo ACm220B3 имеет чугунный корпус насоса, обработанный специальным антикорозийным покрытием, всех частей кантактирующих с водой. Рабочее колесо из латуни. Рабочий вал насоса из нержавеющей стали AISI 304. Максимальная температура перекачиваемой жидкости +60 гр. Максимальная глубина всасывания 8 метров. Медная обмотка двигателя. Защита от перегрева. Расшифровка обозначений ACm220B3 A — Модельный…

подробнее скрыть

Центробежный насос для воды – основа системы водоснабжения

Центробежный насос для воды является составной частью каждой скважины. Система автономного обеспечения водой загородного дома так же без него станет абсолютно безжизненной. Интерес к насосам возник и у обладателей колодцев. Традиционное ведро для поднятия воды постепенно вытесняется.

Классификация насосов

Бытовые центробежные насосы для воды представлены широкой линейкой их исполнения. Основными видами являются:

  1. Поверхностные (самовсасывающие).
  2. Погружные (скважинные).
  3. Вертикальные.
  4. Горизонтальные.

Помимо этих основных видов существуют еще несколько разновидностей насосов. К ним можно отнести фекальные, одно- и многоступенчатые, консольные.

Поверхностные. Они идеально подходят для колодцев. Компактные, удобные при переноске. В работе используются на поверхности. В воде только заборный конец всасывающего шланга.

Поверхностный насос

Осуществляют подъем воды с глубины до 9 метров. Простые в монтаже и эксплуатации. Могут оснащаться гидроаккумулятором.

Погружные. Их основное предназначение – выкачивание воды из скважины. Отличаются высоким КПД и большой мощностью. Способны поднимать воду с глубины до 200 метров.

Погружные насосы ЭВЦ

В отличие от поверхностных работают в автоматическом режиме. Поэтому имеют несколько усложненную конструкцию и определенные сложности при монтаже. Более подробнее об этом будет рассказано чуть позднее.

Вертикальные. К ним относятся все погружные и частично поверхностные.

Вертикальный насос «Гном»

Свое название получили от формы сборки агрегата. Насосы серии «Гном» могут использоваться для полива и откачки загрязненной воды.

Горизонтальные. Аналог вертикальных, только в другом (горизонтальном) исполнении.

Как работает центробежный насос

Для того, чтобы понять, как работает центробежный насос для воды достаточно вспомнить школьную программу физики. При вращении лопасти колесного механизма создают

Схема работы

центробежную силу, под воздействием которой вода поступает в улитку и выталкивается в трубопровод. Таким образом происходит ее перекачка.

В погружных насосах монтируется несколько рабочих колес – ступеней.

Пятиступенчатый погружной насос в разрезе

Это приводит к уменьшению габаритов агрегата и повышению его производительности.

Выбираем насос

От правильного выбора водяного насоса центробежного типа будет зависеть работоспособность всей системы водоснабжения. Выбирая агрегат учитываются множество факторов, особенно таких, как:

  • производительность;
  • конструктивные особенности;
  • глубина залегания воды;
  • легкость монтажа и эксплуатации.

Не последнюю роль играют цена, страна-производитель и ряд других нюансов.

Производительность. Один из важнейших показателей. Характеризует возможность выкачивания воды за один час. От этого показателя зависит хватит ли воды для жизнедеятельности семьи. Производительность указывается в технической характеристике.

Конструктивные особенности. Учитываются в зависимости от места установки агрегата. Ранее рассматривалось, что в широкой линейке агрегатов имеются погружные, поверхностные, вертикальные и так далее. При покупке выбирается наиболее подходящий вариант.

Глубина залегания воды. От нее зависит мощность насоса. Для откачивания воды из неглубоких колодцев достаточно приобрести небольшой маломощный «Ручеек», и он вполне обеспечит запросы потребителя. А в скважине глубиной 30-60 метров нужно использовать более мощный погружной насос.

Легкость монтажа и эксплуатации. Тоже довольно значимый показатель. В автономном обеспечении водой частных домов предпочтение отдается насосным станциям, которые работают в автоматическом режиме. Монтаж их очень простой – установил, подсоединил трубы для воды, электроэнергию, нажал кнопку и все. Осталось только открыть нужный кран.

Важно. При выборе насоса на эту тему желательно проконсультироваться со специалистом.

Монтаж

Проблем с монтажом обычно не возникает. Рассмотрим более подробнее, как он производится с разными типами насосов.

Поверхностные

Они устанавливаются как можно ближе к источнику воды. Необходимо позаботиться об их укрытии от атмосферных осадков. Наилучшим вариантом расположения центробежного водяного насоса станет размещение в специальном укрытии или помещении. Это создаст для работы наиболее благоприятный температурный режим.

К насосу согласно «Инструкции по эксплуатации» подсоединяются трубопроводы и электропитание. Всасывающая труба или шланг оснащаются обратным клапаном (идет в комплекте или приобретается отдельно) и опускается в воду. Перед первым пуском она заполняется водой через специальное отверстие в корпусе агрегата.

Если предполагается использование насоса в колодце в холодное время года, то необходимо принять меры к их утеплению.

Погружные

Центробежный насос для скважины монтируется по-другому и требует особого внимания и определенных знаний. Специфика работ такова, что его нужно собрать на поверхности, а затем аккуратно опустить в скважину. Последовательность работ будет выглядеть так:

  • к насосу подсоединяется трубопровод;
  • закрепляется тросик;
  • разматывается электрический кабель двигателя;
  • удерживая трос плавно опускаем всю систему в скважину.

Установив насос так, чтобы он был погружен в воду примерно на 1,5-2 метра, надежно закрепляем тросик на оголовке скважины.

Во время спуска не забываем через каждые 1,5 метра электрический кабель прикреплять к трубопроводу пластиковыми хомутиками. После установки соединяем подающий трубопровод с магистралью водоснабжения, а кабель питания электродвигателя с электросистемой. Необходимо обратить внимание на то, чтобы в трубопроводе был установлен обратный клапан.

Подробную информацию о монтаже погружного насоса и обустройстве скважин можно найти на страницах сайта.

Обратить внимание. Опускание насоса в скважину производится только удерживая его тросом. Использовать для этого водопроводную трубу, а тем более электрический кабель, категорически запрещается.

Альтернативный вариант

На дачных участках большую популярность завоевал центробежный бытовой насос. С одинаковым успехом его можно использовать для откачки чистой и загрязненной воды.

Бытовой насос

Например, проводя чистку колодца после зимы им легко откачать загрязненную воду. А затем после промывки использовать для подачи чистой.

Специального монтажа такой насос не требует. Достаточно включить его в электросеть, предварительно подсоединив трубопровод. Поплавок на корпусе выполняет роль выключателя. Когда уровень откачиваемой воды достигает высоты опустившегося поплавка, происходит автоматическое отключение двигателя. Не заменим при откачке воды из подвалов, смотровых ям гаражей и из других подобных объемов в случае их затопления.

Скважинный центробежный насос является необходимой и едва ли не самой основной частью любой автономной системы водоснабжения загородного дома или коттеджа. Широкое применение находят и другие типы насосов, например, поверхностные. Постепенно вытесняя традиционное ведро эти агрегаты становятся все более востребованными там, где нет центрального водопровода.

Одноступенчатые центробежные насосы и центробежные водяные насосы

Одноступенчатые центробежные насосы с длительным сроком службы

Castle Pumps уже более 10 лет поставляет центробежные насосы с длительным сроком службы для морского и промышленного рынка. Подходящие для перекачивания чистых жидкостей с низкой вязкостью, таких как вода, топливо, масла и химикаты, центробежные насосы являются одними из самых популярных насосных решений в мире. Наш всеобъемлющий ассортимент включает одноступенчатые центробежные насосы для более высокого расхода и многоступенчатые центробежные насосы для случаев, когда требуется более высокое давление, варианты магнитного привода для снижения вероятности утечек при перекачивании опасных жидкостей, варианты из литого металла, одобренные для судового типа, а также более экономичный пластик. центробежные насосы.

Итак, если вы ищете много- или одноступенчатый центробежный насос, у нас, вероятно, есть решение для вас. Наши обширные технические знания означают, что мы можем предоставить вам поддержку до и после продажи и ответить на все ваши вопросы. Поговорите с нашими техническими инженерами по продажам сегодня и найдите правильное решение для вашего приложения.

Объемные насосы прямого вытеснения и центробежные насосы

Существует два основных семейства насосов; объемный и центробежный (ротодинамический), оба из которых имеют свое применение и области применения. Однако важно иметь возможность определить, когда следует выбирать каждый тип насоса, что в конечном итоге сводится к их принципу работы и области применения.

Чтобы помочь вам выбрать правильный насос для вашей области применения, мы создали краткое сравнение, в котором подчеркиваются основные различия в производительности центробежных (ротодинамических) насосов и объемных насосов. Прочтите нашу статью, чтобы узнать больше об обоих типах насосов, их применении и преимуществах.

Подробнее

Прошлый проект центробежного насоса

Являясь поставщиком центробежных насосов уже более 10 лет, компания Castle Pumps регулярно помогает промышленным и морским клиентам, предоставляя качественные решения.

Прочтите наше тематическое исследование и узнайте, как мы помогли одному из наших клиентов, подводной нефтегазовой компании, которой понадобились насосы охлаждения забортной водой для использования на их нефтегазовой буровой установке, для охлаждения постоянно используемых лебедок. Мы выбрали одноступенчатые центробежные насосы Azcue с длинной муфтой, известные своей надежной работой, низкими затратами на техническое обслуживание и совместимостью с морской водой.

Подробнее Центробежные насосы

– обзор

8.3.1 Центробежные насосы

Центробежные насосы основаны на простой концепции.Возьмите камень, поместите его в пращу старого образца (наподобие той, которой библейский Давид вывел из строя Голиафа), раскрутите его (развивая центробежную силу) и отпустите, и он полетит со значительной скоростью в направлении выпущен — спросите у Голиафа. Центробежные насосы работают аналогичным образом, разгоняя жидкость до высокой скорости, а затем позволяя ей выйти. Свободный эквивалент скорости породы в момент ее выпуска представляет собой «напор» жидкости, который будет производить насос. Этот напор представляет собой высоту вертикального столба жидкости с открытым верхом, который будет поддерживать насос, скажем, 75 футов.Причина, по которой он упоминается таким образом (вместо более традиционного «давления»), заключается в том, что для центробежного насоса высота (или «напор») столба жидкости будет одинаковой независимо от плотности жидкости . Столб ртути будет стоять на той же высоте, что и столб воды, хотя давление, измеренное на выходе из насоса, будет в 13,5 раз выше у первого, чем у второго (из-за гидростатического давления жидкости, имеющего компоненту плотности, где «голова» нет).Точно так же энергия, необходимая для создания этого напора, будет увеличиваться с жидкостью более высокой плотности.

Иными словами, это означает, что центробежные насосы фактически являются устройствами с постоянным напором при работе с одинаковыми оборотами в минуту, независимо от плотности жидкости.

Когда давление всасывания или давление вблизи лопасти вращающегося рабочего колеса достаточно низкое (ниже давления паров жидкости), может происходить локализованное «кипение» (хотя и при температуре окружающего бурового раствора). Образование газовых карманов само по себе не вызывает беспокойства, но схлопывание пузырьков при последующем повышении давления создает ударные волны, которые могут нанести серьезный ущерб оборудованию или чему-либо еще. Кавитации обычно удается избежать путем предварительной загрузки всасывания насоса другим насосом.

Рабочие колеса разработаны производителями насосов для сведения к минимуму кавитации и максимального повышения эффективности насоса. Поскольку они перекачивают абразивный буровой раствор вокруг буровой установки, они подвергаются эрозии и иному износу и должны время от времени заменяться.

Для равномерной подачи бурового раствора в центробежный насос предпочтителен длинный прямой участок трубы на стороне всасывания насоса, как показано на рис.8.1. Практики рекомендуют как минимум пять диаметров прямой трубы, ведущей на всасывание. Поскольку это часто нецелесообразно, а 90-градусные колена обычно используются относительно близко к стороне всасывания, результирующий поток на входе центробежного насоса неравномерен, как показано на рис. 8.2. Это, в свою очередь, может привести к кавитации, неравномерной загрузке насоса и его преждевременному выходу из строя. Было показано, что использование входных направляющих лопаток (IGV) и других выпрямителей потока, кондиционеров и диффузоров помогает, в том числе в наихудшем случае, когда колено находится близко к входу насоса. IGV и стабилизаторы потока также повышают общую эффективность насоса.

Рисунок 8.1. Длина прямой трубы предпочтительнее между любыми трубными коленами и всасывающим патрубком центробежного насоса из-за неравномерного потока на выходе из колена.

Рисунок 8.2. Неравномерная загрузка всасывающего патрубка центробежного насоса из-за неравномерного профиля потока на выходе из колена трубы.

Центробежные насосы в основном используются для буровой установки для перемещения бурового раствора вокруг объекта, а не для закачки бурового раствора в скважину. Это может быть просто перемещение бурового раствора из одного резервуара в другой, или перекачивание бурового раствора из резервуара в другой насос, или перекачка бурового раствора в начале и конце скважины в/из грузовиков, лодок или в другом месте.Центробежные насосы также используются для питания большинства устройств для удаления твердых частиц, а в случае оборудования для удаления твердых частиц гидроциклонного типа производительность насоса должна соответствовать требованиям этого устройства для удаления твердых частиц.

Чтобы свести к минимуму гироскопические эффекты высокоскоростного вращающегося рабочего колеса в центробежном насосе и соответствующий преждевременный износ подшипников, вызванный этими гироскопическими эффектами, вызываемыми движением судна, ось вращения насоса должна оптимально проходить вдоль линии от носа до кормы ( с плоскостью рабочего колеса, перпендикулярной этой линии).

Исследовательские статьи, журналы, авторы, подписчики, издатели



Крупный международный издатель академических и исследовательских журналов, Science Alert публикует и разрабатывает игры в партнерстве с самыми престижные научные общества и издательства. Наша цель состоит в том, чтобы довести высококачественные исследования до максимально возможного аудитория.



Мы прилагаем все усилия, чтобы поддержать исследователей которые публикуются в наших журналах. Существует огромное количество информации здесь, чтобы помочь вам опубликоваться у нас, а также ценные услуги для авторов, которые уже публиковались у нас.



Цены 2022 уже доступны. Ты может получить личную / институциональную подписку на перечисленные журналы непосредственно из Science Alert. В качестве альтернативы вы возможно, вы захотите связаться с предпочитаемым агентством по подписке.Пожалуйста, направляйте заказы, платежи и запросы в службу поддержки клиентов в службу поддержки клиентов журнала Science Alert.



Science Alert гордится своим тесные и прозрачные отношения с обществом. Так как некоммерческий издатель, мы стремимся к самому широкому возможное распространение материалов, которые мы публикуем, и на предоставление услуг самого высокого качества нашим издательские партнеры.



Здесь вы найдете ответы на наиболее часто задаваемые вопросы (FAQ), которые мы получили по электронной почте или через контактную веб-форму. В соответствии с характером вопросов мы разделили часто задаваемые вопросы на разные категории.



Азиатский индекс научного цитирования (ASCI) обязуется предоставлять авторитетный, надежный и значимая информация путем охвата наиболее важных и влиятельные журналы для удовлетворения потребностей глобального научное сообщество. База данных ASCI также предоставляет ссылку до полнотекстовых статей до более чем 25 000 записей с ссылка на цитируемые источники.



Основные типы насосов: центробежные и объемные

Насосы упрощают транспортировку воды и других жидкостей, что делает их очень полезными во всех типах зданий — жилых, коммерческих и промышленных.Например, пожарные насосы обеспечивают подачу воды под давлением для пожарных и автоматических разбрызгивателей, повысительные водяные насосы подают питьевую воду на верхние этажи высотных зданий, а гидравлические насосы используются в системах ОВКВ, использующих воду для обогрева и охлаждения помещений.

Существует множество конструкций насосов, но большинство типов можно разделить на центробежные и поршневые насосы. В этой статье будет представлен обзор каждого типа насосов со сравнением их рабочих характеристик.


Убедитесь, что насосные системы в вашем здании спроектированы профессионально.


Центробежные насосы

В центробежном насосе используется рабочее колесо , с изогнутыми лопастями, которые при вращении разгоняют жидкость наружу. Рабочие колеса обычно приводятся в действие электродвигателем или двигателем внутреннего сгорания, и их движение создает всасывание на входе насоса, втягивая воду внутрь.

В зависимости от типа потока воды, который они производят, центробежные насосы можно разделить на три подтипа. Схема потока определяется как формой рабочего колеса, так и конструкцией насоса.

ПОДТИП

ОПИСАНИЕ

ПРОИЗВОДИТЕЛЬНОСТЬ

Осевой насос

Также известный как пропеллерный насос, он создает поток воды в направлении вала рабочего колеса.

Высокая скорость потока
Низкое давление

Радиальный насос

Этот тип насоса создает поток в направлении, перпендикулярном валу (угол 90°).

Низкий расход
Высокое давление

Насос смешанного потока

Этот тип насоса сочетает в себе радиальный и осевой поток, образуя коническую форму потока вокруг вала.

Средний расход
Среднее давление

Центробежные насосы являются наиболее распространенным типом, поскольку они подходят для перекачивания воды и относительно просты в изготовлении. Эти насосы также, как правило, имеют более низкую цену, поскольку массовое производство снизило их себестоимость.

Объемные насосы

Насосы прямого вытеснения перемещают фиксированное количество жидкости через равные промежутки времени. Они имеют внутренние полости, которые заполняются со стороны всасывания, чтобы нагнетаться под более высоким давлением на выходе. В зависимости от того, как вытесняется жидкость, поршневые насосы могут быть поршневыми или роторными.

ПОДТИП

ОПИСАНИЕ

ПРИМЕРЫ

Поршневой насос

Поток устанавливается внутри полости, которая расширяется и сжимается, например, в поршне.Вода поступает в полость при расширении и вытесняется при сжатии, а направление потока контролируется с помощью обратных клапанов.

Баллон
Мембрана
Перистальтика
Поршень/плунжер

Роторный насос

В этом типе насоса используется ротор, который улавливает воду в полостях и выпускает ее на выходе. Эти полости могут быть промежутками между зубьями шестерни или винтовой резьбой, помимо других конфигураций.

В некоторых конструкциях используется более одного вала, но принцип тот же: форма ротора предназначена для захвата «карманов» воды и перемещения их в заданном направлении.

Шестерня
Винт
Проходная полость
Вращающийся лепесток
Вращающаяся лопасть

Как сравнить центробежные и поршневые насосы?

Оба типа насосов перемещают жидкости в заданном направлении, но постоянное ускорение жидкости не равносильно перемещению ее в фиксированных количествах.В результате между обоими типами насосов существуют важные различия в производительности.

ТИП НАСОСА

ЦЕНТРОБЕЖНЫЙ НАСОС

ОБЪЕМНЫЙ НАСОС

Влияние давления в системе

Когда система оказывает большее давление на насос, расход уменьшается.

Поток постоянный, независимо от давления в системе.Насос просто создает большее давление в ответ.

Влияние вязкости жидкости

Более высокая вязкость жидкости снижает скорость потока и падает эффективность.

Более высокая вязкость жидкости увеличивает скорость потока.

Когда насосы приводятся в действие электродвигателем, частотно-регулируемый привод (VFD) может обеспечить значительную экономию энергии за счет снижения оборотов двигателя, когда не требуется полная скорость насоса.Однако вы должны обязательно проверить совместимость: некоторые насосы несовместимы с частотно-регулируемыми приводами, а другие позволяют регулировать скорость выше минимального значения оборотов в минуту.

Преобразователи частоты

и другие устройства управления насосами можно комбинировать с двигателями NEMA Premium Efficiency для достижения минимально возможных эксплуатационных расходов.

Заключение

Насосы

имеют множество применений и широко используются в жилых, коммерческих и промышленных зданиях. В результате было разработано большое разнообразие конструкций насосов.Однако разнообразие также может привести к путанице, а использование неправильного насоса для приложения может привести к потере энергии или даже к повреждению оборудования.

Чтобы убедиться, что все системы вашего здания используют правильные типы насосов, лучше всего работать с квалифицированными инженерами по проектированию инженерных систем. Они также могут помочь вам интегрировать частотно-регулируемые приводы и другие функции управления на этапе проектирования, со временем сэкономив тысячи долларов на счетах за электроэнергию.

Насосы для поливной воды | NDSU Сельское хозяйство и расширение

Глубинные турбинные насосы адаптированы для использования в обсаженных скважинах или там, где поверхность воды ниже практических пределов для центробежных насосов.Турбинные насосы также используются в системах поверхностного водоснабжения.

Поскольку всасывающий патрубок турбинного насоса постоянно находится под водой, заливка не является проблемой. Эффективность турбинного насоса сравнима с эффективностью большинства центробежных насосов или превышает ее. Обычно они дороже центробежных насосов, их сложнее осматривать и ремонтировать.

Турбинный насос состоит из трех основных частей: узла головки, узла вала и колонны и узла корпуса насоса, как показано на Рисунке 4. Головка обычно изготавливается из чугуна и предназначена для установки на фундаменте.Он поддерживает узлы колонны, вала и чаши и обеспечивает слив воды. Он также будет поддерживать электродвигатель, прямоугольную или ременную передачу.

Рисунок 4. Глубинный турбинный насос.

Узел вала и колонны обеспечивает соединение между головкой и чашами насоса. Линейный вал передает мощность от двигателя на крыльчатки, а колонна выносит воду на поверхность. Линейный вал турбинного насоса может смазываться водой или маслом.

Насос с масляной смазкой имеет полый вал, в который капает масло, смазывая подшипники. Насос с водяной смазкой имеет открытый вал. Подшипники смазываются перекачиваемой водой. Если есть возможность перекачивать мелкий песок, выберите насос с масляной смазкой, так как он не позволит песку попасть в подшипники.

Если вода предназначена для бытовых нужд или использования в животноводстве, она не должна содержать масла и должен использоваться насос с водяной смазкой. В некоторых штатах, таких как Миннесота, у вас нет выбора; насосы с водяной смазкой требуются во всех новых оросительных колодцах.

Подшипники линейных валов обычно размещаются с межцентровым расстоянием 10 футов для насосов с водяной смазкой, работающих на скорости менее 2200 об/мин, и с межцентровым расстоянием 5 футов для насосов, работающих на более высоких скоростях. Подшипники с масляной смазкой обычно размещаются на центрах с шагом 5 футов.

Стакан насоса закрывает крыльчатку. Из-за ограниченного диаметра каждое рабочее колесо имеет относительно низкий напор. В большинстве глубинных турбинных установок несколько чаш устанавливаются последовательно одна над другой. Это называется постановкой.Четырехступенчатая чаша в сборе содержит четыре рабочих колеса, прикрепленных к общему валу, и будет работать с напором, в четыре раза превышающим напор одноступенчатого насоса.

Рабочие колеса, используемые в турбинных насосах, могут быть полуоткрытыми или закрытыми, как показано на Рисунке 5. Лопасти на полуоткрытых рабочих колесах открыты снизу и вращаются с малым допуском на дно чаши насоса.

Рис. 5. Вид в разрезе двух закрытых рабочих колес внутри чаш насосов.

Допуск имеет решающее значение и должен быть скорректирован, когда насос новый.Во время начального периода обкатки муфты линейных валов затягиваются; поэтому примерно через 100 часов работы следует проверить регулировку крыльчатки. После обкатки допуск необходимо проверять и регулировать каждые три-пять лет или чаще при перекачивании песка.

Оба типа рабочих колес могут привести к неэффективной работе насоса, если они не отрегулированы должным образом. Механические повреждения могут возникнуть, если полуоткрытые рабочие колеса установлены слишком низко и лопасти будут тереться о дно чаш.Регулировка закрытых крыльчаток не так критична; однако их все же необходимо проверить и отрегулировать.

Регулировка крыльчатки осуществляется путем затягивания или ослабления гайки в верхней части узла головки. Регулировка крыльчаток обычно выполняется путем опускания крыльчаток на дно чаш и их регулировки вверх. Величина регулировки вверх определяется тем, насколько растянется вал линии во время накачки. Регулировка должна производиться исходя из минимально возможного уровня откачки в скважине.

Производитель насоса часто предоставляет надлежащую процедуру регулировки. Процедура регулировки для многих распространенных марок глубоководных турбин описана в публикации EC 81-760 Кооперативной службы поддержки штата Небраска, озаглавленной «Как отрегулировать вертикальные турбинные насосы для достижения максимальной эффективности».

Насос центробежный — Аквапедия

Центробежный насос.
Фото: ВОЗ.

Основными компонентами центробежного насоса являются быстровращающееся рабочее колесо и корпус.Вода поступает в центральное «ушко» крыльчатки, где центробежная сила выталкивает воду наружу, к корпусу. Кинетическая энергия воды частично преобразуется в полезное давление, которое нагнетает воду в напорную трубу. Вода, выходящая из центрального отверстия крыльчатки, создает всасывание, засасывающее воду из источника в насос. Рабочее колесо и соответствующая часть корпуса называются «ступенью».

Несколько ступеней могут быть объединены одним валом для увеличения общего давления (многоступенчатый насос).Вода проходит через последовательные ступени с увеличением давления на каждой ступени. Многоступенчатые центробежные насосы обычно используются, когда воду необходимо перекачивать на значительную высоту (200 м и более). Для работы в глубоких скважинах центробежный насос и электрический двигатель размещаются в одном блоке. Когда установка должна располагаться ниже уровня воды, потребуется погружной насос.

Подходящие условия

Одним из ограничений центробежного насоса является то, что высота всасывания не может превышать примерно 7 м над уровнем воды.Чтобы преодолеть это ограничение и сделать возможным размещение насоса выше предела всасывания, некоторые насосы вводят струю воды во входное отверстие всасывающей трубы. Кинетическая энергия нагнетаемой воды частично преобразуется в дополнительное давление, которое помогает поднять воду выше предела всасывания насоса.

Центробежные насосы не являются энергоэффективными, особенно в небольших диапазонах размеров (которые наиболее распространены для сельского водоснабжения). Центробежные насосы по-прежнему используются для накачки солнечной энергии, но поскольку электроника стала дешевле и сложнее, винтовые насосы стали более распространенными.Нередки случаи, когда центробежный насос оказывается слишком большим по размеру из-за того, что он был плохо выбран для его предполагаемой работы. Это приводит к значительным потерям энергии. Как правило, центробежные насосы с инверторами и двигателями переменного тока имеют КПД от 20 до 40%.

Строительство, эксплуатация и техническое обслуживание

Диапазон напора : Обычно от 4 до 50 м на ступень, с многоступенчатыми насосами до 200 м и более.
Выход : Широко варьируется в зависимости от многих вариантов, доступных на рынке.
Область применения : Везде, где доступна мощность двигателя.
Товарные знаки : Grundfos; Сухая продажа; Старит; и другие.

Во время откачки следует проверять состояние двигателя, подачу воды насосом и температуру подшипников, а также сообщать о любых вибрациях. В некоторых системах клапаны необходимо закрывать вручную непосредственно перед выключением насоса, чтобы сохранить воду в системе. Большинство центробежных насосов не самовсасывающие, и если насосная станция работает всухую, в нее приходится заливать чистую воду.Впускное отверстие насоса следует обслуживать, а насос и двигатель содержать в чистоте. Записи о часах работы насоса, проблемах, обслуживании, техническом обслуживании и ремонте должны вестись в журнале учета.

Насос следует разбирать ежегодно, а напорный трубопровод вынимать из скважины и осматривать. Впускной экран, приемный клапан и трубная резьба должны быть проверены, и любая корродированная или поврежденная резьба должна быть повторно нарезана. Сильно проржавевшие трубы следует заменить. Для нижнего клапана может потребоваться новая резина, или его, возможно, придется заменить.Все другие виды ремонта, такие как замена подшипников или крыльчатки, являются дорогостоящими и должны выполняться квалифицированными специалистами.

По ряду причин центробежные насосы не подходят для обслуживания на уровне поселка. Для технического обслуживания насосов требуется организация, которая занимается обучением и надежностью обслуживающего персонала насосов, а также сбором средств для поддержки эксплуатации и обслуживания насоса. В случае поломки насосный комитет должен иметь возможность быстро мобилизовать обученного местного механика. Центробежные насосы рассчитаны на определенные диапазоны расхода и давления, и важно, чтобы характеристики насоса и условия эксплуатации регулировались должным образом обученным персоналом.Пусковой крутящий момент центробежного насоса относительно низок, что является преимуществом для ветряных и солнечных электростанций.

Возможные проблемы

— в насос может попасть мусор, песок или другие частицы, что приведет к абразивному износу;
— забивается впускной патрубок, что приводит к кавитации;
— трубопроводная система повреждена сильными скачками давления воды, вызванными резким пуском и остановкой насоса;
— насос и двигатель плохо соосны, из-за чего быстро изнашиваются подшипники;
— основными ограничениями центробежного насоса являются его стоимость, необходимость обеспечения надежной подачи электроэнергии или топлива, а также потребность в квалифицированных специалистах для обслуживания и ремонта насоса.

Затраты

Сильно зависит от номинальной мощности и качества насоса.

Благодарности

Центробежный водяной насос Майами, Санитарный водяной насос, Южная Флорида

Центробежные насосы представляют собой насосы для сточных вод, которые приводятся в действие электродвигателем или двигателем и имеют одно или несколько рабочих колес, перемещающих сточные воды за счет преобразования кинетической энергии в гидродинамическую. Центробежные насосы сегодня очень популярны из-за их универсального использования и различных жидкостей, которые могут обрабатываться системой.Компания Miami Pumps хорошо разбирается во всех центробежных водяных насосах, и это принесло нам честь быть дистрибьюторами Paco Pump, Pioneer Pump и MP Pump, а также поставщиком водяных насосов Goulds.

Центробежные насосы имеют рабочее колесо, находящееся внутри корпуса. Жидкость поступает во впускное отверстие — всасывающую часть корпуса. Затем он промывается через выпускное отверстие. Скорость, нагнетаемая рабочим колесом в жидкость, преобразуется в давление, также известное как напор.Напор — это высота, на которую жидкость может подняться при перекачивании прямо в воздух. Более крупная и/или более быстро движущаяся крыльчатка приводит к более высокой скорости жидкости, но более медленная жидкость приводит к преобразованию энергии в давление. Благодаря этой способности центробежные насосы используются для различных систем перекачки жидкости. Они чаще всего используются в очистке сточных вод и водоочистных сооружениях, сельскохозяйственной промышленности.

Miami Pumps поможет вам выбрать центробежный насос, который наилучшим образом соответствует вашим потребностям. Наши инженеры являются экспертами во всех центробежных насосах и дистрибьюторах насосов Paco, дистрибьюторах Pioneer Pump, дистрибьюторах насосов MP и водяных насосах Goulds, что позволяет нам предлагать вам лучшие центробежные водяные насосы.

Существуют различные типы центробежных насосов для ваших конкретных нужд. Одноступенчатый центробежный насос содержит одно рабочее колесо. Он используется для перекачки от слабой до умеренной и зарекомендовал себя как очень надежный. Многоступенчатые центробежные насосы имеют два или более рабочих колеса и используются при среднем или высоком общем динамическом напоре (TDH). У вас также есть насосы с открытыми рабочими колесами, частично открытыми или полузакрытыми рабочими колесами и закрытыми рабочими колесами.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
