Настройка датчика движения для включения света: Настройка и регулировка датчика движения для освещения. Датчик движения для включения освещения Как закрепить датчик движения на внутренний угол

Содержание

Настройка и регулировка датчика движения для освещения. Датчик движения для включения освещения Как закрепить датчик движения на внутренний угол

Предисловие

Краткий обзор прожекторных осветительных устройств, оснащенных датчиком движения. Подробное изучение их правильного монтажа, подключения и настройки. Инструкция по подсоединению датчика.

Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.

Датчик движения может располагаться:

  • в корпусе светильника;
  • в отдельном корпусе, который жестко закреплен на прожекторе;
  • в отдельном корпусе, который можно установить в любом нужном месте.

С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.

Прожектор с датчиком движения

Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются . Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.

Для уличного освещения следует выбирать прожектор, имеющий класс защиты от пыли и влаги не ниже IP 44.

Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

  • черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
  • красный либо коричневый к Ф или L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Регулировка работы датчика

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика.

Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите . Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину». Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится.

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно . В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Как правило, термином «датчик движения» в быту определяется электронное инфракрасное устройство, которое позволяет обнаруживать присутствие и перемещение человека и помогает коммутировать питание приборов освещения и других электрических приборов.

Если Вы хотите сделать свой дом безопаснее, покупайте датчики движения, которые станут для Вас не только удобными помощниками, но и помогут сэкономить электроэнергию, включая или отключая его при Вашем входе или выходе из помещения соответственно.

Датчик движения имеет несложный принцип действия – при появлении движения в зоне его чувствительности включаются все подключенные к нему приборы. Отключение всех приборов происходит тогда, когда цепь автоматически размыкается, а это происходит при отсутствии движения.
В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask 1403 имеющий угол обзора 180 гр.

Обычно датчик движения используют для включения освещения, но эти устройства могут использоваться и не только для этой цели. Хочу отметить, что существует датчики с углом обзора на 360 градусов.

То есть датчик, способен обнаружить какие либо перемещения с любой стороны. Поэтому если у вас есть магазин, офис или какой либо объект которому нужна сигнализация то в этом случае может применяться охранная сигнализация.

Датчик движения схема подключения к светильнику

Подключение датчика движения – несложный процесс, который имеет много аналогий с подключением обычного выключателя. Ведь, как и выключатель, датчик движения замыкает (либо размыкает) электрическую цепь с последовательно включенным в нее светильником, в чем заключается схожесть схем подключения датчика и светильника посредством выключателя.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Еще один вариант изучения схемы – посмотреть ее на корпусе самого устройства.

Под задней крышкой находится клеммная колодка, а также подключенные к ней три цветных провода, которые выходят изнутри корпуса. Подключение проводов производится к клеммным зажимам. Если вы используете для подключения многожильный провод тогда лучше использовать специальные изолированные наконечники НШВИ.

Питание на датчик от сети приходит по двум проводом: фаза L (коричневый провод) и ноль N (синий провод). После выхода фазы из датчика, она приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу N.

В случае появления движения в зоне контроля происходит срабатывание датчика, а затем и замыкание контакта реле, что приводит к приходу фазы на лампу и, соответственно, к включению лампы.

Так как клеммная колодка для подключения имеет винтовые зажимы, провода к датчику подключаем при помощи НШВИ наконечников.

Необходимо отметить, что подключение фазного провода лучше всего производить в соответствии с принципиальной схемой, которая дополняет инструкцию.

После того как провода будут подключены одеваем крышку и переходим к следующему этапу — подключение проводов в распредкоробке.

В коробку заходят семь проводов, три от датчика, два от светильника и два питающих фаза и ноль. В питающем кабеле фаза имеет коричневую расцветку, ноль — синюю.

Разбираемся с проводами… У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.

Подключение проводов происходит примерно таким образом: фазный провод питающего кабеля подключаем вместе с фазным проводом от датчика (коричневый и белый провод). Затем соединяем вместе нулевой провод от питающего кабеля, нулевой провод от датчика (тот который зеленый) и нулевой провод от светильника.

Остаются два незадействованных провода (красный от датчика и коричневый от светильника) — их соединяем вместе. Все подключение готово, как видите ничего сложного…

Покажу поближе как подключить датчик движения в коробке . Думаю разобраться с подключением не составит особого труда (если нет тогда пишите в комментариях будем разбирать). Теперь можно подавать питание.

Датчик движения подключен к светильнику. После этого подаем питание, датчик реагирует на движение и замыкая цепь включает светильник.

Можно ли подключить датчик с выключателем

Часто бывает так, что датчик движения необходимо подключить к светильнику вместе с выключателем. Казалось бы два устройства которые предназначены практически для одной и той же задачи — включить освещение.

Действительно выключатель выключает лампу (светильник) и датчик движения при определенный обстоятельствах (обнаружении движения) выполняет такую же задачу — подает питание на светильник. Зачем эти два устройства подключать вместе многие не понимают. Поэтому давайте разберем, и зачем это делать?

Если Вы хотите, чтобы у Вас на протяжении какого-то периода времени было включено освещение, вне зависимости от уровня освещенности и перемещений, попробуйте применить схему подключения датчика с выключателем , подключив обычный выключатель с одной клавишей в схему, параллельно датчику.

Благодаря такому подключению Вы сможете при включении выключателя удерживать включенным освещение в течение желаемого периода времени. В другое же время управление освещением должно полностью перейти к датчику, для чего выключатель следует отключить.

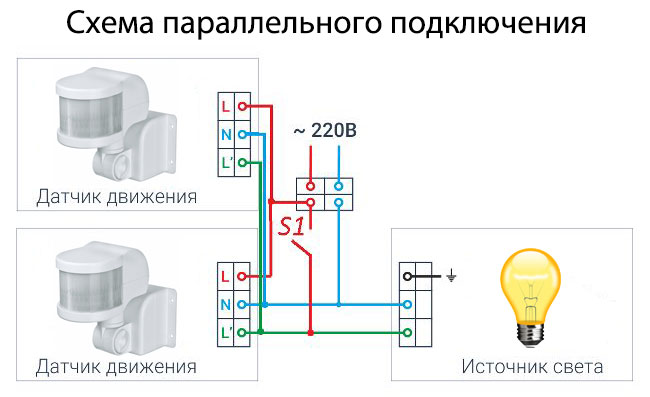

Подключение датчика движения с выключателем — как это сделать и зачем?

Выключатель, который подключен параллельно к датчику, может быть добавлен в схему для постоянной работы светильника в помещении вне зависимости от того, присутствует или отсутствует перемещение в помещении. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Расскажу свою ситуацию для которой мне необходимо . Я проживаю в частном доме и часто прихожу домой поздно вечером в темное время суток, особенно зимой, когда рано темнеет.

Для этого я установил датчик движения для освещения направленный на входную калитку во дворе. То есть, когда я вечером захожу во двор, датчик должен сработать и включить освещение. Причем датчик я настроил так чтобы освещение работало такой промежуток времени достаточный для того чтобы пройти пешком от калитки ворот до двери дома.

А теперь представим что мне вечером или ночью необходимо выйти из дома во двор на улицу, ну например в магазин или скажем, услышу какой то шорох во дворе, а освещения нет (кстати датчик охватывает не весь двор). Для этого мне нужно выходить в потемках и махать руками пока датчик не сработает?

Вот поэтому у меня возникла необходимость подключить выключатель с датчиком движения . И когда я выходу из дома во двор я просто включаю выключатель и лампа горит не зависимо от датчика. Выполнить подключение датчика движения с выключателем абсолютно не сложно.

Теперь схема в которой выключатель с датчиком движения подключены вместе но светильник работает от выключателя (не зависимо от датчика).

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками . Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Ручное включение света не всегда удобно не только в условиях коммерческого предприятия, но и дома. Для автоматического включения освещения применяются специальные датчики-индикаторы, способные распознать человека, находящегося в радиусе их действия. Детекторы движения ультразвукового, микроволнового и инфракрасного типов применяются как в жилых, так и в общественных помещениях. Прочитав эту статью, вы получите ответ на вопрос: как отрегулировать датчик движения для освещения?

Классификация, или какие датчики на освещение лучше

Как уже говорилось, по принципу действия детекторы различают на:

  • ультразвуковые;
  • инфракрасные;
  • микроволновые;
  • смешанные.

Разберемся в их различиях, чтобы выяснить разницу в принципе действия, а соответственно — в том, какие датчики для освещения лучше.

Инфракрасные

Инфракрасные детекторы реагируют на тепловое излучение человеческого тела. Приемник реагирует на инфракрасные лучи. Инфракрасный сигнал преобразуется в электрический, контакты лампы замыкаются, в результате — происходит включение света.

Различают пассивные и активные датчики:

  • Первые реагируют на изменение температуры окружающей среды.
  • Активные устройства производят сканирование помещение.

При прерывании сигнала производится включение света.

Важно! Очень важно при этом избегать загрязнений приемника, передатчика, поскольку ложное прерывание сигнала может быть вызвано засорением.

Микроволновые, ультразвуковые

Микроволновой и ультразвуковой приборы работают по схожему признаку, только их срабатывание происходит от воздействия волн ультразвука. В отличие от инфракрасных приборов, индикаторы этих двух типов могут быть только активными (они постоянно производят сканирование помещения).

Важно! Микроволновое устройство обладает тем весомым преимуществом, что может работать “сквозь стены”.

Различаются индикаторы также по области применения — контроль уличного или бытового освещения. Отличаются они и по конструктивному исполнению. “Уличные” детекторы заключены в защитный корпус, не допускающий проникновения пыли, осадков.

Важно! Кроме того, устройства, предназначенные для размещения на улице, обладают хорошими антивандальными характеристиками. У бытовых индикаторов эта опция отсутствует.

  • Для работ на улице отлично подходят светодиодные прожекторы. Осветительные прибор отлично переносит перепады температур, практически не разбивается.
  • На производстве, для освещения больших площадей выгодны люминесцентные всепогодные фонари.
  • Для домашних нужд удобны сумеречные реле. Это — датчики, реагирующие как на изменения среды, так и на степень освещенности объектов. С наступлением сумерек прибор замыкает контакты электрической цепи, отчего включается свет. Это — хорошее решение для создания эффекта присутствия на даче.
  • Для подъездного освещения можно применять разные лампы, но специалисты советуют обратить внимание на диодные энергосберегающие лампы.

Монтаж и настройка

Теперь о том, как настроить светильник с датчиком движения. Вариантов установки индикаторов на разные поверхности множество. Самый простой и, вместе с тем, надежный вариант — инфракрасный индикатор, смонтированный на потолке.

Важно! Фиксируя присутствие человека в зоне действия, устройство срабатывает. Если объект покидает район приема сигнала, детектор размыкает электрическую цепь.

Схема подключения светильника с индикатором движения:

  1. Датчик имеет 3 кабеля: “светильник”, “ноль”, “питание”. Специалисты рекомендуют, помимо датчика, смонтировать и обычный выключатель.
  2. Соедините провод светильника с соответствующим кабелем на индикаторе.
  3. Соедините ноль с нулем обычного выключателя с лампой.
  4. Отведите кабель фазы на сеть электропитания дома или квартиры.
  5. Проследите, чтобы соединение кнопочного и сенсорного выключателей было параллельным. В противном случае — непрочный индикатор движения при резком изменении напряжения в сети перегорит.
  6. После установки датчика проверьте его работу. Ремонт, а также плановая переустановка делаются дважды в год и чаще, чтобы избежать некорректной работы индикатора.

Важно! Этот вариант больше подходит для установки индикатора в помещении.

Наружные приборы, как правило, подключают непосредственно к лампе:

  1. К светильнику отводят ноль и провод лампы.
  2. Питание подсоединяют к сетевому кабелю.

Важно! Подойдет эта схема и для квартирного тамбура, и для организации подъездного освещения.

Видеоматериал

Что касается регулировки датчика движения для освещения, то настраивать прибор нужно в соответствии с инструкцией — каждая компания-производитель дает свои рекомендации. Придерживайтесь обозначенных правил, и все у вас получится сделать именно так, как вы ожидали.

Специальный детектор, реагирующий на перемещение объекта в поле зрения, способен автоматически подключать и отключать прибор освещения.

Однако для оптимизации работы его необходимо правильно настроить.

Рассмотрим, как выполнить регулировку, позиционирование.

Также изучим корректировку по основным параметрам датчика движения для включения света минимум с тремя регуляторами независимо от места установки.

Чтобы правильно установить датчик движения для автоматического включения света, прежде всего необходимо выполнить его грамотную регулировку в соответствии с предложенной инструкцией. При этом немаловажно, в каком месте он будет установлен – на потолке, в углу, на стене или на опоре. От этого во многом будут зависеть его главные характеристики – угол обзора, возможность пространственного изменения (позиционирование), дальность действия.

В среднем детектор на движение монтируется на высоту от 2 до 3,5-4 метров в зависимости от площади охватываемой территории. В помещении он способен покрыть участок, радиусом от 5 до 10 метров. На улице устанавливают модели с большими параметрами – в несколько десятков метров. Угол, под которым распределяется зона обзора, и аппаратные параметры настраиваются индивидуально – в зависимости от специфики и геометрии объекта или территории, посторонних факторов.

Чем можно регулировать детектор

Для грамотной регулировки датчика включения света, срабатывающего по фиксации движения человека или животного, не потребуется специальных навыков и знаний. Любой, кто знаком с элементами пользования современного бытового электрооборудования, способен выполнить эти настройки, которые сводятся к двум основным процедурам:

  1. Аппаратной регулировке.
  2. Позиционированию.

Важно! Правильная настройка детектора для освещения позволяет снизить затраты на электроэнергию более чем вполовину.

Аппаратная регулировка

В зависимости от модели датчика движения, ее года выпуска и индивидуальных характеристик, аппаратная регулировка возможна по одну, двум или трем параметрам:

  1. Чувствительность.
  2. Время работы.
  3. Степень освещенности.

Регулировка по чувствительности, обозначаемой словом Sens, позволяет настроить детектор для включения света строго по параметрам движущегося объекта. Время работы определяет период, в котором светильник остается во включенном состоянии после срабатывания. Степень освещенности задает момент инициации прибора в зависимости от уровня наступления сумерек.

Как настроить датчик на движение для включения света по вышеприведенным и некоторым другим параметрам, указывается в техническом паспорте изделия.

Позиционирование

Позиционирование – это процесс механической настройки датчика движения для оптимизации работы. Устройство может иметь шарнир или кронштейн для задания лучшего угла обзора. Однако в том случае, когда он имеет неподвижную основу, сущность его регулировки будет заключаться в правильности монтажа на надлежащую поверхность и по высоте – в соответствии с рекомендациями завода-изготовителя.

Позиционирование во многом определяется углом обзора и диаграммой направленности излучения (для ультразвуковых и микроволновых моделей с активным излучением). Как правило, максимальная чувствительность сенсора наблюдается в центре зоны обзора. Поэтому чем ближе к периферии этой области будет активность (движение объекта), тем больше нужно задавать чувствительность. Последствием этого станет сверхвысокая степень обнаружения в середине, что приведет к частым ложным срабатываниям – от движения птиц, движения веток, авто на дальнем плане и т. д.

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания. Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

  1. Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
  2. Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Совет! Настройка датчика движения на включение света по углу установки – довольно тонкая щепетильная работа. Поэтому чтобы облегчить задачу, сначала нужно выполнить регулировку согласно руководству завода-изготовителя, а затем, если условия эксплуатации будут отличаться, довести опытным путем до нужного положения.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:


Читайте также Виды ламп: характеристики и классификация современных моделей

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности – LUX. Настройка состоит из следующих действий:

  1. Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
  2. С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

  1. Перевести регулятор в минимальное значение.
  2. Инициировать датчик посредством движения.
  3. Засечь время.
  4. Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Правильное подключение датчика движения для включения света – далеко не единственное условие надежности его работы. Необходимо также соблюсти ряд условий:

  1. Из зоны действия устройства должны быть удалены все посторонние осветительные приборы, в том числе, не должен падать свет от уличного фонаря.
  2. В объектив сенсора не должны попадать нагревательные радиаторы и другие источники возникновения воздушных потоков, из-за которых он может начать ложно срабатывать.
  3. Между детектором и областью его сканирования не должно располагаться крупных предметов, элементов декора, мебели.

Рекомендации по выбору места установки в разных условиях

В быту датчик движения на включение света может устанавливаться в самых различных ситуациях, при этом существуют индивидуальные рекомендации по его монтажу и регулировке:

  1. В гараже, на чердаке, кладовой, котельной и другом подсобном помещении прибор монтируется напротив двери, чтобы освещение срабатывало сразу.
  2. В ванной комнате, туалете, санузле лучше использовать потолочный датчик, работающий на постоянной основе.
  3. На лестнице необходимо монтировать несколько сенсоров и фонарей из расчета, чтобы вся ее поверхность была охвачена в действие приборов.
  4. На улице, во дворе, над воротами, на тропинке в саду и автостоянке детекторы можно установить для каждого фонаря отдельно с учетом регулировки для охвата всей траектории перемещения.

Рекомендуем также

Как настроить датчик движения » сайт для электриков

Настройка и регулирование ДД для включения света

С помощью датчиков можно регулировать включение лампочек на лестничных клетках

Перед тем как настроить стандартный датчик движения в приборе для освещения, нужно учесть, что такие устройства уже были отрегулированы и настроены в заводских условиях. Владельцу понадобится только установить и закрепить его в нужном месте, а также подключить к сети электрического тока. Если настройки на заводе не соответствуют конкретным условиям, их можно подправить своими руками. Процесс установки проводят, соблюдая основные правила безопасности:

  • Фазный провод устанавливают путем подключения к датчику.
  • Его проводят к светильнику и соединяют с ним при помощи клеммника.
  • Ноль подключают одновременно к двум элементам.
  • Заземление происходит после подсоединения к корпусу прожектора.

Фазный контур находится в отключенном состоянии внутри схемы и проходит сквозь датчик движения. Когда прибор зафиксирует движение на улице, контакт замкнется и ток перейдет на светильник, после остановки произойдет размыкание в автоматическом режиме. Датчик и выключатель также можно устанавливать параллельно друг другу, но эта схема считается не самой удачной. Соединение такого типа способно негативно повлиять на работу системы автоматики датчика.

Во время монтажа надо следить за тем, чтобы элементы сенсоров были направлены в подконтрольное пространство. После регулировки можно проводить настройку датчика с учетом всех необходимых параметров

Особое внимание уделяют двум критериям, влияющим на работу прибора: расстояние действия и угол отклонения по вертикали и горизонтали

С двумя регуляторами

Датчик с двумя регуляторами

В стандартных моделях с двумя регуляторами нужно настраивать только время активации датчика и включение прожектора после наступления вечера. Настройка времени позволяет сделать так, чтобы сенсор срабатывал сразу или спустя несколько минут. Также устройство целесообразно отрегулировать для включения после определенного часа или его непрерывной работы в течение полных суток.

С тремя регуляторами

В более современных устройствах установлено не два, а три регулятора, третий отвечает за настройку четкости реагирования на объект в движении. Такие приборы будут стоить дороже, но при этом отличаются высокой чувствительностью.

Установка и регулировка

Для подключения прибора движения для освещения не требуется специальных навыков, для этого достаточно присоединить провод проводки к сигнализатору.

Чтобы придать конструкции эстетичный вид используют распределительный корпус. Каждое устройство имеет инструкцию, в которой обозначены определенные требования касательно монтажа и подключения датчика.

Выбор места для установки

Место для монтажа прибора движения является важным моментом для его продуктивной работы и недопущения ложных срабатываний

Важно не только верно рассчитать заданную зону отслеживания, но и предохранить устройство от воздействия внешних помех, провоцирующих ложные включения

Не рекомендуется устанавливать регистратор в непосредственной близости от отопительных радиаторов, систем кондиционирования, а также тепловыми и электромагнитными установками.

Процесс установки

Монтаж устройства движения выполняется в несколько этапов:

Схема подключения датчика движения для включения света

Прежде всего, следует определиться со схемой подключения.

Выбирается наиболее подходящее место для установки, зачастую коробку крепят на потолке или в любом углу помещения. Если монтаж будет осуществляться на улице, необходимо учесть угол обзора регистратора, при этом мертвые зоны сводятся к минимуму. Чаще всего местом установки служит несущая стена здания или опора фонаря уличного освещения на расстоянии 2-6 метров от поверхности пола.

Непосредственно перед монтажом обязательно следует отключить электропитание на вводном щите.

Руководствуясь выбранной схемой, подключают провода к зажиму для крепления проводов на коробке датчика и в осветительном приборе

Во избежание перетасовки жил рекомендовано соблюдать цветовую маркировку проводов и обращать внимание на обозначения над соединительными элементами.

Для крепления датчика к поверхности необходимо повернуть предохранительную крышку устройства по часовой стрелке и снять ее. В результате проведенной работы открывается доступ к крепежным отверстиям и винтам регулировки.

Регулировка

Для настройки параметров регистратора движения на его коробке может располагаться 2-4 регулировочные ручки. Рядом с рычагами нанесены определенные буквенные символы, обозначающие:

  1. LUX – настройщик освещенности, позволяющий регулировать уровень яркости света, при превышении которого устройство не будет реагировать на движение. Данный параметр исключает возможность срабатывания прибора в дневное время суток.
  2. TIME – настройщик таймера, с помощью которого устанавливается продолжительность работы лампы после реагирования устройства. Исходный показатель – минимальная продолжительность. Отсчет времени начинается после прекращения передвижения объекта, при этом, если он возобновил движение, таймер в автоматическом режиме начинает перезапуск. Например, таймер выставлен на 2 минуты. В помещение заходит человек и остается в течение 10 минут – на протяжении этого времени в комнате будет гореть свет. После того, как человек покинул помещение, таймер приходит в действие, и освещение будет работать еще 2 минуты. Минимальное время установки таймера составляет 5 секунд, максимальное – 4 минуты.
  3. SENS – регулятор чувствительности. Требует настройки в случае необходимости контроля определенной части помещения. Позволяет устанавливать расстояние, с которого датчик приходит в действие. Предельный показатель составляет около 12 метров.
  4. MIC – настройка чувствительности микрофона. По сути – это прибор, реагирующий на шум. Однако, из-за низкой устойчивости к шумовым помехам используется крайне редко, так как любой внешний звуковой раздражитель может спровоцировать срабатывание устройства.

Датчик движения: принцип работы

Перед тем как устанавливать датчик, нужно обязательно изучить, как он работает. Принцип работы прибора необходимо знать, чтобы правильно поместить его именно в том месте, где он действительно необходим.

В основе функционирования датчика лежит инфракрасное излучение, действие которого позволяет обнаруживать движущиеся объекты и реагировать на них. Инфракрасный спектр излучения дает возможность нормальной работы прибора даже в полной темноте. Принцип работы устройства очень простой. Все движения улавливаются инфракрасным датчиком. После этого происходит подача соответствующего сигнала на реле, с помощью которого электрический ток поступает к электрическим приборам. Светильники будут работать в течение всего времени, пока движение фиксируется инфракрасным излучателем.

В настоящее время применяются потолочные и стеновые датчики движения. Они различаются местом установки и диапазоном, в котором уверенно улавливаются все движения. Потолочные датчики обладают более широким диапазоном. Однако настенные приборы могут устанавливаться не только внутри помещения, но и снаружи. Как правило, именно они используются для устройства автоматического уличного освещения.

Чем можно регулировать детектор

Для грамотной регулировки датчика включения света, срабатывающего по фиксации движения человека или животного, не потребуется специальных навыков и знаний. Любой, кто знаком с элементами пользования современного бытового электрооборудования, способен выполнить эти настройки, которые сводятся к двум основным процедурам:

  1. Аппаратной регулировке.
  2. Позиционированию.

Важно! Правильная настройка детектора для освещения позволяет снизить затраты на электроэнергию более чем вполовину

Аппаратная регулировка

В зависимости от модели датчика движения, ее года выпуска и индивидуальных характеристик, аппаратная регулировка возможна по одну, двум или трем параметрам:

  1. Чувствительность.
  2. Время работы.
  3. Степень освещенности.

Регулировка по чувствительности, обозначаемой словом Sens, позволяет настроить детектор для включения света строго по параметрам движущегося объекта. Время работы определяет период, в котором светильник остается во включенном состоянии после срабатывания. Степень освещенности задает момент инициации прибора в зависимости от уровня наступления сумерек.

Как настроить датчик на движение для включения света по вышеприведенным и некоторым другим параметрам, указывается в техническом паспорте изделия.

Позиционирование

Позиционирование – это процесс механической настройки датчика движения для оптимизации работы. Устройство может иметь шарнир или кронштейн для задания лучшего угла обзора. Однако в том случае, когда он имеет неподвижную основу, сущность его регулировки будет заключаться в правильности монтажа на надлежащую поверхность и по высоте – в соответствии с рекомендациями завода-изготовителя.

Позиционирование во многом определяется углом обзора и диаграммой направленности излучения (для ультразвуковых и микроволновых моделей с активным излучением). Как правило, максимальная чувствительность сенсора наблюдается в центре зоны обзора. Поэтому чем ближе к периферии этой области будет активность (движение объекта), тем больше нужно задавать чувствительность. Последствием этого станет сверхвысокая степень обнаружения в середине, что приведет к частым ложным срабатываниям – от движения птиц, движения веток, авто на дальнем плане и т. д.

Настройка после подключения

Гибкие настройки датчика позволяют учесть особенности объекта и добиться оперативной реакции устройства при появлении признаков движения. Подавляющее большинство современных моделей предлагают владельцу выбрать на свое усмотрение три основных параметра – задержку отключения «TIME», порог освещенности окружающей среды «LUX» и степень чувствительности к инфракрасному излучению «SENS».

  • Настройки времени «TIME» предлагаются в диапазоне от 1 до 600 секунд. Их можно добавить к пороговым значениям – от 5 секунд до 8 минут. В течение выбранного времени электрическая цепь будет замкнута, а подключенные устройства – находиться в рабочем состоянии. Особое значение здесь имеет расположение датчика и его назначение. Если речь идет о территории возле частного домовладения, время работы датчика и подключенного к нему прожектора ночью нужно рассчитать с учетом скорости перемещения человека от калитки ворот до порога дома. Как правило, это – около 15-30 секунд. Для датчиков, расположенных в рабочих или вспомогательных помещениях, продолжительность освещения лучше увеличить на несколько минут.

Все настройки датчика устанавливаются и тестируются в экспериментальном режиме до достижения оптимальных результатов. Высокую частоту срабатывания или низкую чувствительность можно исправить, меняя соответствующую настройку в большую или меньшую сторону. При необходимости, к выполнению монтажных работ и дополнительных настроек можно подключить специалистов компании-продавца. Также у них можно получить консультации по всем аспектам эксплуатации и обслуживания датчика.

https://youtube.com/watch?v=l2EUIC0IKB0

Датчики движения, их назначение, принцип действия

Основная задача датчика движения, как, впрочем, и любого датчика — это управление электрической сетью. Работа может осуществляться с активной нагрузкой или с активно-индуктивной. Обнаружив движение в зоне своей ответственности, датчик начинает определять, насколько она освещена. Если уровень света ниже заданного значения, то освещение включается. Это позволяет устройству работать независимо от времени суток. Порог срабатывания задаётся при помощи особых регуляторов.

Датчики, которые обычно применяют в доме, улавливают колебания электромагнитных волн в спектре инфракрасного света. Отдельно можно настроить и время, которое потребуется, чтобы устройство начало свою работу, если вдруг заметит движение в секторе.

Вращением регулятора мы можем задать значение выдержки. Время зависит от конкретной модели устройства. Оно может варьироваться в пределах от десяти секунд до семи или пятнадцати минут.

Схема подключения и настройки датчика движения на освещение

Датчик движения — это отличный прибор, который позволит без лишних хлопот использовать освещение, например, коридора да при этом еще и экономить, ведь он отключит освещение через заданное время (если в коридоре никого не будет). Только подключить и настроить его нужно правильно, давайте об этом и поговорим.

В этой статье я буду подключать и проверять на работоспособность датчик бренда MJJC с углом обзора в 180 градусов и заявленной дальностью чувствительности в 12 метров. Этот датчик был приобретен на Алиэкспресс (ну, а где ж еще). А теперь к делу.

Схемы подсоединения датчика к освещению

На самом деле подключить датчик так же просто, как подключить самый простой выключатель и принципиальная схема такова:

В некоторых моделях схемы печатают непосредственно на корпусе или же она указана в техническом описании. В моем же случае она была лишь на сайте производителя, ну и ничего страшного. Ну, а теперь про подключение поподробней:

Итак, датчик запитывается от сети двумя проводами L- фаза (в моем случае коричневый проводник) и N – ноль (синий провод). А третий провод (красного цвета L1), выходящий из датчика, монтируется с фазным проводом, соединенным с лампой освещения.

Примечание. У меня не оказалось кабеля с коричнево-сине-красной расцветкой, поэтому я сделал следующее: использовал ВВГ 3*1,5 с бело-сине-желтой (с зеленой полосой) расцветкой, чтобы нарастить вывода с датчика и уже спокойно выполнять монтаж в распределительной коробке. Провода я соединил пайкой с последующей изоляцией с помощью термоусадки. Коммутирующая фаза теперь у меня стала желтая жила с зеленой полосой (выделена красной изолентой).

Подключение будет выглядеть следующим образом: нулевые жилы (синие провода) соединяются в общую точку:

Фазу, пришедшую с сети (белый проводник), соединяем с питающей фазой датчика движения (желтый проводник помеченный красной изолентой), а коммутируемая фаза, вышедшая с датчика, монтируется с фазой, пошедшей на осветительный прибор. Таким образом, соединение в распределительной коробке выглядит так:

Далее включаем питание и проверяем работоспособность датчика

Настройка датчика движения

Следующим важным шагом является правильная настройка датчика, ведь вы не желаете чтобы он реагировал слишком поздно или наоборот рано, или же свет горел когда вокруг и так светло.

Настройка датчика осуществляется специальными потенциометрами, отвечающими за:

Время работы после включения « TIME »;

Регулировку порога освещенности « LUX »;

Чувствительность к инфракрасному излучению « SENS ».

Настройка времени

Регулятором « TIME » выставляется время работы освещения. Обычно этот интервал варьируется от 5 секунд до 8 минут. В моем случае от 6 секунд до 6 минут.

Данная уставка выставляется в зависимости от того, как быстро вы покидаете место, освещенное через этот датчик. Например, если датчик стоит возле входной двери, то 2-3 минуты вполне хватит, чтобы достать ключи, открыть дверь и зайти в помещение.

Срабатывание датчика от уровня освещенности «LUX»

С помощью этой настройки вы выставляете тот порог освещенности, при котором датчик будет реагировать на перемещение в зоне его чувствительности. Иначе говоря с помощью этой настройки вы выставляете когда начнет включаться освещение.

Настройка чувствительности датчика «SENS»

Если после монтажа датчик реагирует не только на вас, но и на домашних питомцев, то необходимо снизить чувствительность датчика регулятором «SENS» до приемлемых пределов (уровень чувствительности подбирается исключительно опытным путем).

Примечание. Если вы монтировали и настраивали датчик в зимний период, то при наступлении лета, вам, скорее всего, придется производить настройку заново.

Схема подключения совместно с выключателем

Иногда возникают такие ситуации, что свет должен гореть в не зависимости от того, есть в зоне срабатывания человек или нет, например, вы ожидаете гостей и специально включили свет перед двором, чтобы им было легче найти ваш дом.

В таком случае вы вполне сможете совместить в одной схеме и датчик движения и обычный выключатель, кстати вот сама схема:

Так выглядит подключение в распределительной коробке

http://elsis24.ru/articles/ulichnoe-osveshchenie/kak-pravilno-nastroit-datchik-dvizheniyahttp://samelectrik.ru/nastrojka-datchika-dvizheniya.htmlhttp://svetilnik.info/lampy-i-svetilniki/regulirovka-datchika-dvizheniya-dlya-vklyucheniya-sveta.html

Параметры, подлежащие регулировке

Чтобы правильно установить датчик движения для автоматического включения света, прежде всего необходимо выполнить его грамотную регулировку в соответствии с предложенной инструкцией

При этом немаловажно, в каком месте он будет установлен – на потолке, в углу, на стене или на опоре. От этого во многом будут зависеть его главные характеристики – угол обзора, возможность пространственного изменения (позиционирование), дальность действия

В среднем детектор на движение монтируется на высоту от 2 до 3,5-4 метров в зависимости от площади охватываемой территории. В помещении он способен покрыть участок, радиусом от 5 до 10 метров. На улице устанавливают модели с большими параметрами – в несколько десятков метров. Угол, под которым распределяется зона обзора, и аппаратные параметры настраиваются индивидуально – в зависимости от специфики и геометрии объекта или территории, посторонних факторов.

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

  1. Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
  2. Снимается крышка корпуса.
  3. Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
  4. Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Беспроводные датчики движения

Беспроводной датчик движения Elmes Electronic PTX50

Отличительной особенностью беспроводных приборов является способность функционировать без привязки к электросети. Питательным элементом в них служит литий-ионный аккумулятор, солнечная батарея либо комплект «пальчиков». Без дополнительной зарядки беспроводной датчик может функционировать полгода-год. Ассортимент поступающих в продажу ДД неоднороден по чувствительности и цене.

Бюджетные варианты подходят только для установки внутри помещения: они способны ошибочно среагировать на домашнее животное, слабо защищены от действия факторов улицы, передают сигнал лишь на небольшое расстояние (до 100 м). Для монтажа снаружи помещения используются дорогие модели, работающие без помех при любой погоде. Осадки или прямые солнечные лучи никак не сказываются на качестве функционирования таких устройств. Они отличаются гибкими возможностями настройки и оснащены опцией игнорирования движущихся объектов, чей вес меньше 40 кг, что позволяет дифференцировать домашних животных.

Выпускаются также ДД, специально заточенные под обзор ограниченной площади. Такой прибор ставят рядом с дверью или окном для предотвращения вторжения посторонних людей. Датчик передает приемному устройству защищенный радиосигнал. Дальность передачи при условии наличия ДД и сигнализационного блока в поле зрения друг друга способна достигать 500 м. В блок вмонтирован GSM-механизм, и когда ДД срабатывает, на модуль управления поступает сигнал, инициирующий передачу смс-послания на телефон владельца. Номер привязывают самостоятельно перед началом эксплуатации беспроводного ДД. Такая схема позволит установить слежение за гаражом или иным помещением, удаленным от жилого дома.

Читайте также:

  • Как настроить камеру на ноутбуке

    Чтобы у пользователя появилась возможность совершать видеозвонки своим друзьям и родственникам, необходимо правильно поставить и…

  • Как установить сифон в ванну

    Сантехнический сифон — это водяной затвор, созданный для предотвращения попадания канализационных газов в здание. Чтобы…

  • Как установить шведскую стенку

    Крепление шведской стенки должно осуществляться в соответствии с инструкцией производителя. Монтаж представляет собой достаточно простое…

Настройка и схема правильного подключения датчика движения для освещения

Прогресс никогда не стоит на месте и помогает человеку получить повышенный уровень комфорта. Очень популярным на сегодняшний день становится датчик движения для включения освещения. Его основные характеристики и функции будут рассмотрены далее.

Что такое датчик движения?

Датчик движения — это специализированный прибор, который по праву можно отнести к устройствам обнаружения. Основной принцип его работы заключается в том, что в момент попадания объекта в зону действия он с помощью встроенных сенсоров фиксирует движение и передает сигнал к лампе, после чего она включается. Использование таких приборов практически незаменимо в больших домах. Для примера: есть длинный коридор, в котором установлены лампы освещения с датчиком движения в начале и в конце. Когда человек входит в помещение, то его сразу фиксируют и включается освещение. После того как объект удаляется, лампы выключаются.

Основные виды датчиков

На сегодняшний день существуют такие виды датчиков движения для освещения: устройства для комнат (внутренние) и для улицы (внешние). Различают датчики также по типу сигнализатора и месту монтажа.

Принцип работы уличного сигнализатора в основном заключается в расчете расстояния. Такой прибор занимается контролем в определенном участке двора и является очень удобным для использования в частных коттеджах и складских помещениях. Датчик движения для уличного освещения имеет большой диапазон охвата — от 100 до 500 метров. Также существуют устройства, которые могут работать и на значительно больших расстояниях. Для этих сигнализаторов очень часто необходимы прожекторы определенного типа, так что будьте внимательны при выборе приборов.

Комнатный или бытовой датчик можно устанавливать в любом месте квартиры. Основным отличием его от уличного аппарата является то, что он не переносит резких перепадов температуры.

Также эти приборы можно разделить в зависимости от места крепления на стеновые и потолочные. Данные аппараты различаются способом размещения, и они неодинаковы по диапазону распространения сигнала для улавливания. Потолочный датчик имеет намного больший импульс, но стеновой можно также монтировать на улицу.

Основные характеристики

На установленный датчик не должен быть направлен прямой свет от ламп. В зоне распространения импульсов желательно избавиться от посторонних объектов, которые будут мешать правильной работе прибора. Также в зоне контроля аппарата не должно находиться перегородок, даже изготовленных из стекла, так как они будут негативно влиять на сам датчик движения для освещения. Характеристики, которые являются основными у прибора, – это радиус обнаружения и движения. Для правильной работы лучи должны дотягиваться до всех углов помещения. Если это не так, то придется ставить несколько аппаратов, чтобы можно было захватить все пространство.

Для прямоугольного помещения понадобятся датчики только с круговыми диаграммами, которые перекрещены. В основном все приборы на сегодняшний день имеют овальные или круговые схемы обнаружения.

Область применения датчиков движения

Чаще всего такими аппаратами пользуются те, кто привык доверять технике и хочет переложить на этот полезный прибор контроль за освещением необходимого места в определенное время. Датчики помогут не спотыкаться в темноте, нащупывая стационарные выключатели, а также при необходимости отпугнуть нежелательных гостей.

Обычно установка датчиков движения для освещения производится на входной двери, лестнице в подвал и в самом помещении, санузле, местах, которые хорошо освещены днем, но требуют качественной подсветки в ночное время. Для ванной комнаты и туалета хорошо бы установить выключатель освещения с датчиком движения, так как многие попросту забывают о свете, выходя оттуда.

Если есть необходимость, то аппарат можно настроить на включение вместе со светом еще нескольких приборов в помещении, к примеру телевизора или кондиционера. Самым лучшим и простым вариантом установки сигнализатора в большинстве комнат является соединение с обычным включателем. Такая схема подключения датчика движения для освещения приведена в инструкции или паспорте устройства. Перед проведением работ обязательно нужно прочитать инструкцию и, конечно же, следовать ее рекомендациям.

Как выбрать место для установки датчика

Одно из самых главных условий правильной работы устройства – это место его установки. Согласитесь, что от аппарата не будет толку, если монтировать его вдали от мест перемещения человека. Поэтому крепить датчик необходимо именно там, где пользователь начинает входить в темный участок помещения или двора.

Немаловажно правильно установить направленность включателя, для этого практически все аппараты сконструированы так, что можно автоматически направить инфракрасное излучение в необходимое место. Настройка датчика движения для освещения должна быть произведена таком образом, чтобы прибор хорошо улавливал присутствие человека, который направляется в зону работы аппарата. Если подумать о конкретном месте для установки прибора, то это должна быть самая высшая точка на стене строения либо комнаты.

Подключение датчика

Для того чтобы правильно прошла установка и регулировка датчика движения для освещения, не понадобится особых умений. Необходимо лишь собрать вместе и соединить соответствующие компоненты (провода) сигнализатора. Чтобы сделать все красиво, нужно использовать специальную распределительную коробку. Для каждого устройства предусмотрена своя инструкция. Также очень важно помнить, что расположить датчик лучше всего в тех местах, где он не будет раздражаться от движений посторонних объектов.

Настройка датчика

Настройка датчика движения для освещения выполняется потенциометрами. В основном для аппаратов используются три компонента:

  • настройка яркости;
  • регулировка движения;
  • калибровка чувствительности.

Также обязательно нужно установить максимальный интервал между появлениями фотоэлемента и сигнала. Если за выставленное время не будет меняться картинка, то аппарат автоматически отключит освещение и вентиляцию, а также все, что к нему еще подключено.

После того как методом проб и ошибок была закончена установка аппарата, должна быть выполнена регулировка датчика движения для освещения. Вся схема настройки описана в инструкции к прибору. В большинстве случаев у устройства для включения настраиваются два параметра – установленное время для срабатывания и зависимость включения аппарата от уровня общей освещенности. Особенно хорошо отрегулировать необходимо в тех местах, куда днем проникает дневной свет, для всех остальных случаев можно попросту выставить минимальные параметры. Большинство приборов, которые сейчас выпускаются, могут позволить задать комбинации времени от нескольких секунд до 10 минут.

Схемы подключения

В настоящее время схема подключения датчика движения для освещения существует не одна, их много. Разные варианты необходимы для того, чтобы каждый из пользователей смог подобрать удобную и комфортную конструкцию именно для себя.

Первый из представленных способов является стандартным. Для его подключения необходимо фазный провод (220 В) пустить через автомат, а затем подключить напрямую к прибору. После нулевой провод в удобном для владельца месте должен разойтись на два витка, первый из которых направляется непосредственно к прибору, а второй протягивается туда же, но только еще и через светильник.

Также можно воспользоваться вариантом, в котором фазный провод направляется непосредственно к датчику и соединяется с контактным включателем. Второй провод подсоединяется и замыкает цепь на лампочке, а с обратной стороны к ней нужно провести все ту же нулевую фазу. Вся разница этих двух способов заключается только в присутствии во втором варианте включателя.

Вторая схема датчика движения для освещения в основном используется, если существует надобность, чтобы свет горел в течение определенного промежутка времени и не зависел от условий, на которые будет реагировать прибор.

Основные рекомендации к монтажу:

  1. Обязательно учтите, что датчик должен начинать включаться при воздействии на уровне не менее 1 м от пола. Иначе аппарат будет срабатывать в тех случаях, когда мимо пробегают кошки или собаки, которым, конечно же, свет особо не нужен.
  2. Если предполагается установка прибора с углом обзора 180 градусов, то идеальным местом для него будет потолок либо стена помещения.
  3. Иногда достаточно полезно вместе с датчиком установить обыкновенный выключатель. Это делается для того, чтобы в нужный момент свет горел и не выключался.
  4. Модели, у которых определяется сектор обзора, можно устанавливать в любом месте, но при этом нужно учесть, что в их поле зрения обязательно должны находиться двери, например в длинном коридоре. Если все правильно сделать, то свет будет включаться и выключаться при открытии и закрытии.
  5. Определяясь с выбором прибора, обратите внимание на его особенности. Если в помещении достаточно сыро, то можно использовать только специализированные влагозащищенные провода. Необходимо предусмотреть заранее, желательно на первоначальном этапе, нужно ли параллельно устанавливать выключатель либо еще какую-то систему, к примеру вентиляцию, так как после установки это будет сделать проблематично.

Установка датчика движения и светодиодного прожектора

Наверное, многие сталкивались с проблемой освещения гаража, подъезда или прилегающей территории дома. Конечно, можно поставить обычный фонарь, но тогда появляются проблемы с контролем света, такие как отключение его днем и включение ночью. Для полной автоматизации и был разработан датчик движения для освещения улицы либо дома. Использование такого механизма упрощает и улучшает жизнь человека.

Схема подключения датчика движения для освещения достаточно проста. После того как в зону действия аппарата попадает объект, он срабатывает. К сигнализатору необязательно подключать только прожектор: это может быть обычный осветительный прибор. Для того чтобы включение света происходило только в темное время суток, в аппарате нужно установить порог дневного освещения.

Плюсы установки датчика движения и прожектора:

  • значительная экономия электричества, так как свет начинает работать только при необходимости;
  • сбережение ресурсов ламп и светодиодов;
  • полное исключение человеческого фактора в освещении объекта;
  • легкость в установке и эксплуатации;
  • дополнительная безопасность жилища при монтаже датчиков по периметру дома.

Когда будет срабатывать датчик движения

Установленный аппарат будет мониторить именно то пространство, которое попадает в зону его обзора. Так что под определенный участок необходимо подбирать соответствующую модель прибора с нужными характеристиками. Если была правильно подобрана схема подключения датчика движения для освещения, то он будет качественно фиксировать уровень ИК-излучения в зоне своей работы. В те моменты, когда будут отсутствовать изменения, и сигнала на выходе также не будет. После того как в поле наблюдения появится человек либо животное, температура которого будет хоть немного превышать заданную датчиками, сразу же произойдут изменения напряжения в лампе. Затем начнет формироваться череда импульсов, которые дадут сигнал управляющей схеме. Прибор для освещения начинает включаться в зависимости от настройки параметра чувствительности.

Следовательно, после того как объект с температурой выше заданной покинет зону контроля, за которую отвечает датчик, и поступление непрерывных импульсов будет завершено, начнет разрываться связь коммуникаций и свет погаснет.

Именно эти функции делают использование таких устройств очень популярным и крайне удобным для разнообразных помещений, так как они могут обеспечить бесконтактное включение приборов для освещения. Благодаря таким аппаратам больше не будет поводов для беспокойства за свой комфорт и удобство, которые так необходимы в современном мире.

Основные преимущества и недостатки датчиков

И все-таки, прежде чем установить датчик движения для освещения, необходимо взвесить все плюсы и минусы данного устройства.

Достоинства:

  1. Экономия электроэнергии. Очень часто люди забывают о выключении света, а при помощи таких устройств этой актуальной проблемы больше не будет существовать, так как она станет находиться под автоматическим контролем.
  2. Функциональность. Большинство современных аппаратов хорошо работают без использования проводов. Также к ним, если есть необходимость, можно с легкостью присоединить еще некоторые гаджеты кроме света, такие как телевизор, кондиционер, магнитофон, вентилятор, радио, вытяжка и т. д.
  3. Удобство. Если в помещении выключатель будет находиться достаточно далеко от входа, то в темноте его найти станет непросто, а маленьким детям, может быть, еще и страшно. Датчик ликвидирует эту проблему.

Недостатки:

  1. Большая стоимость. Не секрет, что за красивую и комфортную жизнь надо дорого платить, и сигнализаторы не являются исключением из этого правила. Цена таких устройств велика, но эффект, который они дают, оправдывает вложения.
  2. Сложность монтажа. Схема датчика движения для освещения легко подключается самостоятельно, но все же никто не может дать полной гарантии того, что установка будет сделана правильно и аппарат заработает. Так что если есть возможность, лучше всего использовать услуги опытного мастера, который не только подключит, но и отрегулирует работу прибора.

Сразу во всем доме установить умных помощников достаточно проблематично, а также затратно. Но монтировать датчик в самый темный уголок необходимо, ведь после этого навсегда можно забыть про все неудобства. За первым появившимся в квартире аппаратом вскоре появятся такие же и в других помещениях, а также во дворе, если это частный дом. К комфорту привыкнуть легко!

Настройка датчика движения для включения. Правильная настройка датчика движения под конкретные задачи. Порядок размещения и настройки

Подключение освещения через датчик движения позволяет не только экономить электроэнергию, но и добавить комфорта и удобств в наши жилища. Выбор места установки, схемы подключения и проверка не требуют высокого уровня квалификации, поэтому сделать это сможет практически каждый домашний мастер.

Потолочные датчики с круговым обзором монтируются обычно в центре помещения, или в наиболее высокой его точке. Куда больше имеется вариантов установки для настенных приборов.

В многоквартирном жилом доме лучше всего договориться со всеми жильцами подъезда и установить общую систему освещения для всех его пролётов. Если такого согласия добиться не удалось, можно сделать персональное освещение входной двери в квартиру, установив над ней датчик и настроив его на минимальную чувствительность срабатывания, только при непосредственном приближении.

В загородном доме или коттедже можно смонтировать систему освещения лестницы, последовательно включающей светильники при движении по ней. В минимальном варианте требуется всего два устройства: внизу и вверху.

В техническом помещении дома, в гараже, кладовке или других подобных местах наиболее целесообразно установить выключатель освещения, совмещённый с датчиком движения, который лучше всего монтировать напротив входной двери, чтобы он срабатывал уже на её открытие.
При входе в помещение освещение будет включаться на время, достаточное для переключения его на постоянный режим. Можно организовать раздельные системы: от датчика включается дежурный светильник небольшой мощности, а основное освещение включается независимо своим выключателем.

Снаружи датчики и осветительные приборы можно установить над въездными воротами, входом в дом, гараж, баню, беседку или другие помещения. Можно поставить отдельные датчики для каждого уличного фонаря в саду или на тропинке около дома. Для целей уличного освещения следует использовать датчики, имеющие анализатор наружной яркости, действующие только при наступлении сумерек.

Сейчас на рынке осветительных приборов можно найти варианты светодиодных ламп для наружного освещения, совмещённых с солнечными панелями и датчиками движения. Они не требуют подведения внешних питающих электрических линий. Существуют также и беспроводные модели, работающие от батареек или аккумуляторов. В этих же целях рационального использования электроэнергии в домашних условиях устанавливают .

Датчики имеют пластиковые корпуса, которые нужно беречь от ударов или других повреждений. Особенно бережно следует обращаться с пластиковой линзой Френеля, которая является важным составным элементом оптической системы прибора.

При наружной установке необходимо следить, чтобы устройства не подвергались действию прямого солнечного света и атмосферных осадков. Лучше в таких случаях предусмотреть для них монтаж защитных козырьков. Также следует учитывать, что сенсоры в ветреную погоду могут срабатывать от движения ветвей расположенных вблизи деревьев.

Внутри помещений эти приборы не рекомендуется размещать вблизи отопительных приборов. Желательно, чтобы горячие батареи или печки также не попадали в поле их зрения. Для этого можно соответствующим образом отрегулировать высоту и вертикальный угол наклона устройства.

При любых работах с сетевым напряжением следует неукоснительно соблюдать правила техники безопасности. Во время подключения питающих проводов к приборам, необходимо их обесточить выключателем на силовом щите или, вывернув пробки-предохранители. Если нет полной уверенности в правильном, точном и безопасном выполнении всех процедур по монтажу приборов, лучше доверить это мастерам-профессионалам.

Для монтажа прибора необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата. Большинство инфракрасных датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона. Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Крепление прибора на стене должно быть надёжным, допускающим последующую ориентацию его в пространстве.
Перед тем, как подключить датчик движения на свет, следует открутить заднюю крышку и внимательно изучить прилагаемую схему подключения. В отличие от обычной электролампочки этот прибор обычно требует наличия не только фазного, но и нулевого провода.

Знаете ли вы, что ответ на вопрос, не так уж однозначен.
А с виду очень несложный процесс подключения выключателя к обычной лампочке требует учитывать много различных нюансов — начиная от монтажа электропроводки и заканчивая установкой лампочки в стене. Все детали можно изучить .

А если внутри есть клемма подсоединения защитного заземления, то необходимо обеспечить и его наличие в месте монтажа. Следовательно, для подключения устройства не годится обычная проводка осветительной сети. Необходимо произвести перекоммутацию проводов в распределительной коробке либо подвести дополнительный провод от коробки или розетки.

Внутри устройства обычно имеется клеммная колодка, на которую выведены стандартно раскрашенные и обозначенные контакты:

Подключение осветительных приборов следует выполнять между контактами A и N. Питание электрической сети подавать на L и N, строго соблюдая фазность подключения.


Классическая стандартная схема включения.


Позволяет обойти датчик, подав напряжение непосредственно на осветительный прибор.


Обычно используется для сложных по конфигурации помещений, длинных коридоров и проходов, лестничных клеток.

Кроме контактов подключения, многие модели инфракрасных датчиков имеют органы регулировки:

Работоспособность этих приборов лучше всего проверить до их установки, подключив по временной схеме. Особенно это касается простых моделей, не имеющих никаких органов регулировки. Если после установки они не срабатывают как полагается, скорее всего, дело в неправильно выполненном монтаже.

Более сложные образцы приборов также можно проверить на их исправность, собрав временную схему подключения и установив регулятор порога освещённости в максимальное положение, а таймер — в минимальное.
Если прибор имеет индикаторный светодиод, то нет необходимости даже подключать нагрузку, его включение при обнаружении движения сенсором, будет свидетельствовать о работоспособности устройства. Если коммутатором в устройстве является электромагнитное реле, то его щёлканье также будет говорить об исправности аппарата. После выполнения монтажных работ обязательно необходимо провести процедуру регулировки датчика движения для освещения.

Настройка и регулировка датчиков движения для освещения

Все настраиваемые параметры выставляются в каждом конкретном помещении строго индивидуально. Как правило, после первичной установки требуется более точная подстройка параметров в процессе эксплуатации, пока не определятся наиболее подходящие значения.

Обычные пределы регулировки времени срабатывания таймера устанавливаются в большинстве приборов от нескольких секунд до десяти минут. Порог срабатывания светочувствительности можно установить только в приборах, имеющих соответствующий датчик освещённости. Он определяет яркость дневного света, при которой устройство перестаёт подавать напряжение на осветительные приборы.

Установка чувствительности сенсора — наиболее тонкая и капризная настройка. В любом случае датчик должен реагировать на появление в помещении человека, а не домашних животных. При изменении угла обзора устройства часто требуется также и подстройка его чувствительности.

Видео о том, как правильно подключить датчик движения

:

Подключая к светильнику или лампе датчик движения, люди избегают больших затрат электроэнергии и, следственно, платят за коммунальную услугу мало. Прибор, фиксирующий перемещение объектов, – это удобное приспособление, ведь оно предоставляет уникальную возможность сделать включение и выключение света автоматическим.

Принцип работы и использование датчика

Датчик движения — это устройство, которое «замечает» изменения местоположения объектов в пространстве и реагирует запуском необходимых действий. Если приспособление подсоединяют к системе электричества, то в ответ на движение человека датчик замыкает цепь и даёт свет. Такая реакция — результат преобразования теплового поля, ведь его температура из-за колебаний воздуха повышается.

Впрочем, принцип работы датчика движения может быть разным. Поэтому устройство бывает инфракрасным, ультразвуковым, микроволновым и комбинированным. На изменение тёплого поля реагирует только инфракрасный датчик. А ультразвуковое и микроволновое приспособление функционирует благодаря получению звуковых колебаний. Датчик, которой ловит ультразвук, считается самым совершенным, так как сканирует движения даже через стены. Комбинированное устройство улавливает несколько видов излучений.

Устройство, фиксирующее движения, используют в качестве приспособления, помогающего экономить на электричестве. Но датчик хорош не только тем, что выключает свет, если это забывают сделать хозяин дома и дети, бегающие из одной комнаты в другую. Устройство избавляет от необходимости нащупывать выключатель в вечерние и ночные часы или позволяет вовсе отказаться от коммутационного аппарата, подающего ток.

Выбор места для устройства

Чтобы датчик движения, включающий свет, срабатывал вовремя, его необходимо устанавливать правильно. При этом следует руководствоваться некоторыми советами:

Схемы подключения

Чтобы подключить датчик движения к сети и лампе, требуется сначала разобраться в схеме монтажа. В противном случае можно запутаться, ведь у приспособления 3 контакта: нулевой, вход и выход на осветительный прибор.

Рисунок 1 — подключение без выключателя, рисунок 2 — подключение с выключателем, гасящим свет, рисунок 3 — подключение с выключателем, дающим свет

При подключении датчика движения к системе освещения можно пойти тремя путями:

  • Присоединить прибор к электрической сети без выключателя, если необходимо сделать датчик полностью ответственным за включение и отключение света, что имеет смысл в случае необходимости освещать придомовую территорию или бассейн.
  • Вместе с прибором, улавливающим колебания воздуха, использовать в комнате выключатель, который принудительно гасит в комнате свет, а это значит, что лампу нужно соединять с электрической сетью в обход датчика движения.
  • Дополнить цепь питания системы освещения не только приспособлением, автоматически подающим свет, но и выключателем, при нажатии на который свет будет гаснуть и не станет загораться из-за движений, сделанных во сне.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:


Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

  1. Найти провод, который тянется от лампы до выключателя.
  2. Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
  3. Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
  4. Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Видео: как подключить устройство

Видео о монтаже прибора

Решение возможных ошибок

При монтаже устройства, включающего свет после улавливания движений человека, можно допустить ошибку, заключающуюся в создании плохого контакта у нулевого провода. Такое случается, если провод вставляют в клемму вместе со строительным мусором или не прожимают, что приводит к образованию плотного слоя нагара, значительному нагреву, окислению и потере контакта. Если датчик не срабатывает, то провода требуется проверить и при необходимости прочистить или прожать.

Неисправность датчика может быть последствием деформации и поломки алюминиевой жилы. Чтобы поверить, так ли это, необходимо применить вольтметр — приблизить его щупы к клеммам. Правда, устройство может не срабатывать даже в случае обнаружения аппаратом напряжения. В такой ситуации следует заменить старую лампу на новую, ведь, скорее всего, проблема кроется в перегорании нити канала в приборе освещения.

Иногда люди, установившие в комнате датчик движения, сталкиваются со следующей проблемой: свет не отключатся, несмотря на то, что устройство, реагирующее на перемещение человека, исправно. Чтобы разобраться с этой неполадкой в работе устройства, необходимо проверить период выставления времени. Вероятно, эта величина слишком большая и не даёт выходному контакту, ответственному за работу светильника, разомкнуться. В таком случае требуется незначительно уменьшить задержку времени на срабатывание.

Регулировка работы датчика движения для включения/выключения света

На устройстве первым делом необходимо проставить время. Датчик позволяет выбрать промежуток от секунды до 10 минут. Определиться со временем будет легче, если прислушаться к следующим советам:

  • оптимальный период подачи света на лестницу — несколько минут, ведь дольше в таком месте задерживаются редко;
  • нормальный промежуток времени для подачи света в подсобное помещение — 10–15 минут, ведь из такой комнаты часто приходится что-либо забирать.

На датчике полагается устанавливать задержку срабатывания после фиксации движения объекта. Эта величина может составлять от нескольких секунд до 10 минут и обусловливается тем, насколько быстро передвигается человек. Например, коридор пересекают быстро, поэтому в нём лучше монтировать датчик с сокращённым параметром «Time».

Уровень освещённости, зависимый от регулятора «Lux», следует отладить таким образом, чтобы датчик выполнял свою задачу в моменты, когда помещение освещается меньше чем обычно. Комнату, куда много света проникает из окон, рекомендуется оснащать датчиком движения с регулятором «Lux», поставленным в начальное или среднее положение.

Чувствительность устройства, запускающего определённые действия в ответ на движение человека, находится под контролем регулятора «Sens». На эту величину влияют отдалённость прибора от передвигающего объекта и вес человека, заставившего датчик заработать. Поэтому в случае включения датчиком света без причин требуется сделать датчик менее чувствительным. А о повышении показателя реакции прибора стоит задуматься лишь при отсутствии действий от датчика во время прохождения мимо него человека.

Датчик движения имеет сложную конструкцию, которую приходится подстраивать под особые условия функционирования. Игнорирование правил чревато тем, что прибор будет работать вразрез с желаниями хозяина помещения.

Предисловие

Краткий обзор прожекторных осветительных устройств, оснащенных датчиком движения. Подробное изучение их правильного монтажа, подключения и настройки. Инструкция по подсоединению датчика.

Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.

Датчик движения может располагаться:

  • в корпусе светильника;
  • в отдельном корпусе, который жестко закреплен на прожекторе;
  • в отдельном корпусе, который можно установить в любом нужном месте.

С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.

Прожектор с датчиком движения

Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются . Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.

Для уличного освещения следует выбирать прожектор, имеющий класс защиты от пыли и влаги не ниже IP 44.

Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм 2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

  • черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
  • красный либо коричневый к Ф или L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Регулировка работы датчика

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика. Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Знать как подключить датчик движения для освещения полезно, поскольку он существенно экономит электроэнергию. Использование такого осветительного прибора подходит для смежных помещений, например в коридоре, подъезде или на крыльце, где неудобно часто нажимать на выключатель. Иногда свет включается одновременно с сигнализацией. Устанавливать устройства данного вида нужно в помещениях, где велик риск незаконного проникновения, например в банках и магазинах.

Установка датчиков движения — трудоемкий процесс. Нужно учесть массу нюансов, правильно приобрести оборудование. Для корректной работы светильника следует тщательно выбрать место расположения и грамотно настраивать прибор.

Размещение устройства

Если вы решили заняться подключением прибора самостоятельно, нужно обеспечить оборудованию хороший обзор контролируемого участка, но в то же время исключить ложные срабатывания. Установить датчик движения необходимо вдали от батарей, тепловых вентиляторов, систем кондиционирования. Рядом не должны находиться электроприборы: магнитные волны от них могут влиять на работу устройства.

Подготовка устройства к установке

Настройка датчика движения осуществляется по трем параметрам:

  1. Минимальная (пороговая) величина освещенности . Это показатель уровня естественного освещения, при котором уже нужно включить лампу. Для этого поверните ручку LUX на то время, когда вам понадобится дополнительный свет. Как только на улице начнет смеркаться, светильник сработает. Есть модели, настроенные на самостоятельное отключение при достаточном естественном освещении. Такие устройства очень экономичны. Но помните, что их нельзя устанавливать в помещениях без окон (ванные, туалеты, подъезды, коридоры).
  2. Чувствительность . Чем выше этот показатель, тем лучше датчик будет реагировать на движения. Это очень трудоемкий процесс, но получить хорошо настроенный прибор вполне реально. Для этого поворачивайте ручку SENS. Передвигать ее нужно буквально по миллиметру, все время контролируя результат. Если прибор не «видит» движения человека, увеличьте чувствительность. Если сенсор реагирует на посторонние незначительные движения, например птиц за окном, уменьшайте чувствительность. Хорошо настроенный датчик реагирует на человека, но не включается от мелких объектов.
  3. Регулировка времени . Проще всего настроить временной промежуток, в течение которого будет гореть свет. Используйте регулятор TIME. Поворачивайте его, выставляя интервал, когда вы будете находиться в комнате. Для проходных помещений (коридор, подъезд) рекомендуется выставить время более 1 минуты. Это нужно, чтобы предотвратить постоянное включение-выключение света.

Установка оборудования

Как настроить датчик движения, вы уже знаете. Осталось только подключить его к общей электрической проводке. Для этого используйте стандартную распределительную коробку. Вместе с датчиками обычно устанавливают сумеречные выключатели — таймеры, регулирующие уровень естественного освещения. Благодаря им датчики будут срабатывать только в темное время суток. Для защиты ваших вещей можно соединить датчик движения с сиреной сигнализации.

Удобнее всего подключить датчик непосредственно к проводам люстры или настенной лампы в двух местах. Тщательно проверяйте выбранное место перед монтажом. Обратите внимание, что необходимо обесточить электропроводку перед началом работы. Это делается для исключения поражения электротоком. Пренебрегая этом правилом, вы рискуете здоровьем и жизнью.

После демонтажа светильника соедините провода с клеммной колодкой, зажав их винтами. Фазный провод соедините с верхним контактом, нулевой — идет к среднему контакту клеммной колодки. Средний контакт подключен к датчику. А к нему уже присоединяются два провода, предназначенные для лампочки и дополнительной розетки. Фазный провод в датчике движения подводится к контактам реле так же, как и у обыкновенного выключателя. Далее с контакта реле провод идет на нижний контакт клеммной колодки и соединяется с контактом светильника. К этому же контакту присоединены вторые выводы светильника и розетки. Когда срабатывает датчик движения, реле замыкает контакты и напряжение подается на лампу и розетку.

Перед тем как окончательно соединить все провода, снимите с кончиков изоляцию и скрутите их между собой по цветам. Подготовленные концы проводов прикрепите к основанию люстры. Основание закрепите на стене или потолке, поместите плафон.

Виды датчиков, выбор наиболее подходящего

Определите, где вы будете размещать датчик, — внутри помещения или на улице. В комнатах используют устройства меньшей мощности. Их можно подсоединить к лампам накаливания. Дальность действия таких сенсоров — около 15 м. Для домашнего использования оптимальны приборы с углом обзора 180º. На открытых территориях применяют мощные датчики, подключая их в сеть 500 Вт. У них увеличен угол обзора, с помощью таких устройств можно зажигать прожекторы и большие промышленные лампы.

Существуют активные и пассивные датчики. Их разделили по способу выявления человека в зоне слежения. Активные датчики считывают и анализируют волны, излучаемые живым существом. Обратите внимание, что некоторые активные датчики работают в ультразвуковом диапазоне. Эти звуки не уловимы для человека, но если в доме находятся животные, это вызовет у них дискомфорт и беспокойство. Пассивные — просто реагируют на тепло. Часто производители комбинируют эти свойства. Для дома лучше всего подойдут пассивные датчики. Они более доступны по цене, а их небольшая чувствительность исключает ложные срабатывания из-за незначительных движений.

По типу срабатывания различают тепловые, звуковые и колебательные датчики движения для включения света. Тепловые — чувствительны к смене температуры в зоне слежения, звуковые — способны улавливать колебания воздуха, а колебательные — реагируют на изменения магнитного поля.

По конструкции различают также неподвижные и подвижные. У первых относительно небольшая зона контроля — 10-12 м. Идеально для применения в квартире. Подвижные датчики хорошо подойдут для больших помещений, где возникает необходимость корректировать зону обзора.

Двадцать первый век — это время энергосберегающих и прогрессивных технологий. Век автоматизации, интернета и всех модернизированных средств. Сейчас много идущих со временем технологий, которые помогают нам почувствовать силу научно-технического прогресса. Не осталось в стороне и такое дело, как освещение рабочих мест и жилых помещений. Датчик движения для включения света — одна из таких технологий.

Датчики движения применяются людьми, которые любят доверять технике и хотят переложить на электронику задачу освещения нужного места в нужное время (автоматизация процесса). Это удобно и практично. Главным преимуществом установки датчика является экономия электроэнергии. Она окупит затраты с лихвой.

На сегодняшний момент цена электроэнергии, например в Европейских странах составляет в среднем 0,18–0,22 евро/кВт (в Москве — 0,08 евро/кВт). Экономию легко вычислить. Даже энергосберегающая лампочка, которую регулярно держат включенной в коридоре без естественного света, потребляет за сутки не менее 100-150 Вт. Нормальный опыт применения датчиков движения показывает, что экономический эффект можно получить в пределах 70–80 % электрической энергии, затрачиваемой на освещение в здании.

Хоть стоимость энергии и отличается в разы, сроки окупаемости монтажа и закупки данного оборудования и присутствия для России составляют 1–2 года, в зависимости от колебания цен на датчики, стоимости электроэнергии и мощности осветительных приборов. В среднем, общий срок эксплуатации зданий — около 40–50 лет, срок окупаемости датчиков — это вполне приемлемая величина, а использование даст владельцу возможность сэкономить на затратах электроэнергии.

Второй вопрос — это место установки. Здесь нужно быть очень внимательным. Во-первых, место должно быть проходным, а датчик должен стоять так, чтобы маршрут человека проходил через зону покрытия. Но он не должен срабатывать на любое постороннее движение. Вот примеры основных мест установки:

  • Входная дверь в жилой дом.
  • Лестница в подвал.
  • Подвальное помещение.
  • Коридоры и проходы с большим «трафиком».*
  • Лестничные марши.*
  • Проходы санузел.**

*Здесь нужно подходить индивидуально и выбирать точки установки так, чтобы обеспечить безопасный проход только там, где это требуется. Также нужно обратить внимание на естественное освещение.

**Если говорить о санузле, то есть смысл ставить команду на выключение освещения, поскольку многие забывают выключать свет в этом помещении.

При необходимости, датчик движения можно настроить на включение вместо света или вместе с ним еще одного или нескольких бытовых устройств, к примеру, телевизора или кондиционера.

Оптимальный вариант установки датчика в большинстве внутридомовых помещений — дублирование его обычным выключателем. Такая схема, как и схема установки, приведена в паспорте или инструкции по установке на приобретаемый датчик движения для включения света. Читать инструкцию и следовать ее указаниям нужно обязательно!

Разновидности датчиков движения

Приборы классифицируются по двум основным признакам:

  1. Тип питания.
  2. Способ определения движения.

Тип питания:

  • Проводные датчики с питанием от сети 220 В.
  • Беспроводные (питание от батареек или аккумуляторов).

Нет ничего проще, чем подключение датчика проводного исполнения к существующей сети электроснабжения (220В). Беспроводные, с автономным питанием устанавливают, если они могут подзарядиться от солнечных батарей, либо если нет технической возможности подключения к электросетям.

Способ определения движения

С этой классификацией всё гораздо сложнее и интереснее. Наука и техника в этом смысле шагнула далеко вперёд за последние полвека. Существует несколько способов индикации движения. Разберём их все по порядку:

  • Инфракрасные датчики движения. Название говорящее — работают в инфракрасном спектре, реагируя на тепловое излучение людей и животных. Являются пассивными устройствами в связи с тем, что ничего не вырабатывают, а лишь фиксируют излучение. Недостаток: ложные срабатывания из-за животных.
  • Акустические датчики движения (шума). Тоже пассивные. Реагируют на звуковые волны. Они применяются на входных дверях различных помещений. В других местах применение ограничено.
  • Микроволновые датчики движения. Они уже являются активными, поскольку отправляют микроволновое излучение и регистрируют движение по возврату сигнала.
  • Ультразвуковые. Технология та же, что и у предыдущей группы, разница в волновом спектре. Применяются они в ультразвуковом волновом диапазоне. Применяются нечасто. Недостаток: могут быть вредными и опасными для человека и животных.
  • Комбинированные (дуальные). Имеют несколько способов регистрации движения. Соответственно, считаются самой надёжной группой.

Наиболее распространены в уличном и домашнем освещении инфракрасные датчики движения. Они недороги, имеют большой регулировочный диапазон и повышенный, в сравнении с другими, радиус действия. На лестницах и в длинных проходах рекомендуется смонтировать датчик с ультразвуком или микроволновой. Они позволят включить свет, даже если вы далеко. В охранных системах наилучший вариант — это микроволновые, они обнаруживают движение даже за перегородками.

Технические характеристики

При выборе данного оборудования, нужно всегда учитывать место его монтажа и различную специфику. Характеристики сетей питания (если он проводной), длительность работы (если он беспроводной), расстояние, на которое он может определить движение. В таблице ниже приведён перечень основных технических характеристик, с примерами заполнения.

Таблица технических характеристик датчиков движения:

*Разберём более подробно угол обзора и дистанцию определения движения. Здесь важно понимать принцип — чем больше зона покрытия датчика, тем больше затраты энергии на его питание. Угол обзора может быть до 360º, и такой датчик есть смысл ставить в большой зал или на улицу для включения прожектора. Такая конструкция должна быть башенного типа. Нет смысла устанавливать его в узком коридоре. То же относится и к расстоянию покрытия.

**Датчик нужно обязательно подбирать, исходя из мощности светильников и суммарного потребляемого тока. Расчёт должен производиться обязательно. Номиналы должны совпадать.

Дополнительные функции

Встроенный датчик освещенности. Это фотореле, встроенное в датчик. Если в освещении нет необходимости (достаточная естественная освещенность, согласно показаниям фотореле), то сигнал о включении на прибор поступать не будет, не смотря на фиксацию движения датчиком. Такую опцию лучше ставить на улице.

Защита от животных. Полезная функция, если есть коты, собаки. Не будет ложных срабатываний. Если собака крупная, даже эта модификация не спасет. Зато с кошками и мелкими собаками она работает удовлетворительно.

Задержка отключения света. Ставится специальное временное реле, которое оттягивает запуск осветительного прибора после фиксации движения. В этой модификации есть смысл, когда датчик и включаемый прибор по проекту находятся на значительном расстоянии друг от друга.

Все модификации могут быть полезны и даже незаменимы. Зависит всё от конкретных условий запуска осветительных приборов и технологии регистрации движения.

Подключение датчиков движения

Для всех вариантов подключения существует общее правило (см. рисунки ниже): красный провод датчика подключается в сеть (на фазу L), чёрный (или коричневый) провод подключается к осветительному прибору. Второй провод осветительного прибора и синий провод датчика подключается в ноль (N) электрической сети. Подключение производится через клеммники. Узловую точку можно сделать на скрутках и завести в общее клеменное гнездо.

Теперь рассмотрим четыре варианта подключения:

1-й вариант. Простейшая схема (она подробно расписана выше).

2-й вариант. Подключение в параллель с клавишным выключателем. Всё точно так же, как в предыдущем пункте, но добавлены две узловые точки и клавишный выключатель между ними. Это сделано для того, чтобы была возможность включать прибор принудительно, в обход датчика.

3-й вариант. Параллельное подключение двух датчиков к одному осветительному прибору. Не трудно догадаться, что нужно это, если прибор должен включаться от движения в нескольких абсолютно независимых зонах.

Настройка датчика движения

Датчик подключен, и нам нужно произвести его настройку. Подход к настройке датчиков индивидуальный, зависит от модели и принципа работы. Подробно регулировка описана в инструкции к прибору. Настройку можно осуществить по двум показателям: время срабатывания и соотношение с общим уровнем освещённости (если стоит встроенное фотореле). Второй показатель нужен там, где есть дневной свет. В противном случае «уставку» этого параметра опускаем на минимум.

Касаемо времени срабатывания тоже есть общее правило: датчик должен подать сигнал в нужное время, то есть, если осветительный прибор удалён, нужно выставить небольшую задержку (методом проб и ошибок). Многие приборы позволяют увеличивать этот параметр на специальном регуляторе до 10 мин.

В заключение хочется отметить, что при установке дорогостоящих датчиков приоритетнее ставить там, где они нужнее. Установить его в самый темный уголок и решить в нём проблему освещённости — просто, быстро и дёшево. А дальше уже захочется ставить приборы повсюду, поскольку к комфорту быстро привыкаешь.

Однако не следует забывать, что эксплуатация любого прибора требует детального изучения инструкций. Будьте внимательны и аккуратны — и всё получится.

Датчик движения для включения света и его схема подключения

Для включения света можно использовать автоматику, в частности, датчики движения. При этом отмечается экономия электроэнергии, так как осветительный прибор задействуется только по мере необходимости – при условии попадания живого организма в радиус действия. Такой способ включения света целесообразно использовать в случае, когда нет необходимости в постоянном освещении территории.

Где используется?

Обычно автоматическое управление осветительными приборами используется в целях обеспечения безопасности различных объектов, как на улице, так и в пределах помещения. В охранных системах нередко выполняется параллельная установка датчиков движения вместе с камерами видеонаблюдения и сиреной. В результате при появлении движущегося объекта в пределах действия датчика приведет к комплексному включению прожектора и звукового сигнала.

Различные виды( потолочный, настенный)

В здании такой способ включения света обычно используется при непродолжительном посещении комнаты. Это может быть подсобное помещение, санузел, коридор, кладовая, лестница. Можно настроить прибор таким образом, чтобы он выключал свет через определенный промежуток времени. Есть и другие параметры, которые корректируются в соответствии с условиями работы.

Принцип действия и обзор видов

Внешне датчик движения для включения света выглядит неприметно: круглый или прямоугольный пластиковый корпус компактных размеров. Конструкцией предусмотрено отверстие, в котором установлена линза Френеля. Именно оптический элемент является наиболее важной частью устройства, так как благодаря ему обеспечивается обзор участка.

Принцип действия датчика заключается в отслеживании движущихся объектов, при появлении которых сенсоры передают сигнал к подключенному прибору. Это может быть прожектор, звуковая сирена. Установка производится в непосредственной близости к светильнику. Датчики движения, автоматически включающие свет, можно расположить на стене или потолке.

Устройство прибора для включения освещения

Кроме того, есть возможность настроить прибор под свои требования. Обычно в датчиках предусмотрено три переключателя:

  1. Уровень чувствительности.
  2. Уровень освещенности участка.
  3. Интервал для отключения света.

Первый из названных переключателей позволяет изменить скорость реакции прибора при появлении подвижного объекта в радиусе действия. Чем выше уровень чувствительности, тем чаще датчик будет включать свет. Нередко скорость реакции определяется моделью датчика. В некоторых случаях требуется многократная настройка прибора, чтобы определить необходимый уровень чувствительности.

Показатель параметра освещенности участка, где установлен датчик, позволяет избежать включения в дневное время. Чтобы правильно его настроить, следует подождать, когда за окном будет недостаточно естественной освещенности и необходимо включать искусственный свет.

Временной интервал настраивается в соответствии с частотой посещений комнаты, где установлен датчик. В зависимости от модели можно изменить значение данного параметра в диапазоне от 5 сек до 10 мин.

В первую очередь разделение датчиков движения происходит на базе различий в особенностях эксплуатации: наружной и внутренней установки. Второй вариант из названных предназначен для работы в более щадящих условиях, так как датчик этого вида плохо переносит перепады температур.

Кроме того, классификация подобных приборов осуществляется на основании функциональных отличий:

  1. Инфракрасные исполнения представляют группу теплочувствительных датчиков, которые включают свет при появлении в радиусе действия объекта с температурой, соответствующей заданному значению прибора. Подобная техника характеризуется некоторыми погрешностями в работе, так как свет может включиться и при воздействии теплых воздушных потоков, исходящих от кондиционеров, батарей и других отопительных приборов.
  2. Ультразвуковые исполнения функционируют по принципу анализа отраженного сигнала, который посылают сами датчики. При наличии сдвига частот отраженного сигнала прибор фиксирует движущийся объект и включается свет. Главный недостаток этих датчиков – недостаточная чувствительность, так как при очень медленном и плавном перемещении они могут не сработать. А еще ультразвук нельзя использовать в помещении, где находятся животные, потому что фактор постоянного звукового воздействия на слух приведет к изменению их поведения, психическим расстройствам.
  3. Микроволновые исполнения. Это самые эффективные приборы, так как обладают высокой чувствительностью и могут включать свет даже при условии движения объекта за пределами радиуса действия. Принцип действия подобной техники основан на излучении электромагнитных волн, что отчасти напоминает работу ультразвукового устройства. Главное преимущество таких датчиков заключается в способности работать при любых погодных условиях, а также на больших расстояниях.

Выделяют несколько групп подобных устройств, отличных по типу источника питания: проводные, требующие подключения к электросети; беспроводные, для питания которых используют аккумулятор или батарейки.

Основные плюсы от применения

Если правильно установить датчик движения, включающий свет, а также выполнить настройки в соответствии с условиями эксплуатации, можно получить на выходе очень полезное устройство:

  • отмечается экономия электроэнергии, так как осветительный прибор включается лишь при появлении человека в радиусе действия, все остальное время свет отключен;
  • комфорт при эксплуатации светильника, что обусловлено отсутствием необходимости искать выключатель и прилагать даже минимальные усилия для коммутации аппаратной части;
  • возможность подключения одновременно нескольких приборов, например, звуковой сирены и системы видеонаблюдения.

Но чтобы добиться эффективной работы подобной техники без ложных срабатываний, иногда приходится многократно настраивать датчик движения.

Схемы подключения

Корректная установка предполагает необходимость учета ряда факторов:

  • соответствие радиуса действия обслуживаемой площади;
  • оценка условий работы, в частности, вероятности воздействия внешних факторов на качество функционирования прибора.

Решая вопрос, как подключить датчик движения, нужно опираться на возможность его установки в непосредственной близости к осветительному прибору. Все настройки выполняются после того, как оборудование было подсоединено к источнику питания. В случае, когда планируется монтаж варианта конструкции на батарейках, проблем с установкой не возникнет.

Если светильник будет работать периодически, схема подключения датчика движения соответствует рис 1. В тех ситуациях, когда есть необходимость самостоятельно контролировать осветительный прибор, параллельно к датчику выполняется монтаж выключателя:

Когда один датчик не охватывает всю площадь участка, можно использовать несколько таких приборов. Схема подключения датчика движения в этом случае будет иметь следующий вид:

Монтаж и подключение к сети питания

Для работы понадобится клеммная колодка с маркировкой: L (фаза), N (ноль), PE (заземление). Не всегда провода используются в общепринятой цветовой гамме, поэтому, чтобы определить «фазу» и «ноль», рекомендуется задействовать индикатор. Схема подключения датчика движения к сети обычно указывается на корпусе. Если на клеммной колодке 4 вывода, то кроме уже названных может присутствовать вывод с маркировкой L с добавочным штрихом, стрелкой.

Монтаж предполагает также необходимость подключения вилки. Для этого берется отрезок двухжильного провода. Снимается изоляция и с одной стороны соединяется с клеммой (резьбовое соединение с колодкой L и N), а с другой – с вилкой. Проверить, правильно ли выполнено подключение датчика движения можно, опять же, с помощью индикатора.

Место расположения

Исходя из того, какая модель прибора была выбрана, можно в дальнейшем обеспечить наиболее подходящие условия для эффективной работы датчика. Например, если планируется монтаж инфракрасного исполнения, то необходимо выбирать место его будущей установки в относительной удаленности от всевозможных отопительных приборов (батареи, кондиционер, калорифер и другие). Также датчики движения правильно располагать подальше от тепловых и электромагнитных устройств.

Для потолочных приборов будет проще подобрать место установки, а вот настенные исполнения характеризуются меньшим углом обзора (от 90 до 240 градусов).

Регулировочные резисты

Таким образом, чтобы правильно установить и смонтировать подобную технику, не требуется много опыта. Ключевыми моментами при организации эффективной работы датчика движения являются: выбор участка для монтажа вдали от воздействия внешних факторов, безошибочное соединение проводов, соответствие по мощности осветительному прибору. В случае, когда требуется установить мощные прожектора, понадобится магнитный пускатель, чтобы подключить осветительные приборы через датчик движения для включения света.

Как заставить свет датчика движения оставаться включенным

Датчики движения

отлично экономят энергию и обеспечивают удобство. Они могут автоматически включать свет для нас при обнаружении движения человека и выключать свет для нас, когда движение не обнаружено. Независимо от того, используется ли он на открытом воздухе или в помещении, выключатель света с датчиком движения в большинстве случаев лучше, чем механический выключатель света.

Почему мы хотим, чтобы свет оставался включенным?

Хотя датчик движения подходит для большинства случаев, в некоторых ситуациях нам нужно, чтобы свет оставался включенным для лучшего восприятия.

Например, светильники с датчиком движения идеально подходят для освещения заднего двора или сада, но иногда может потребоваться, чтобы свет горел всю ночь, независимо от того, есть движение или нет. Это то же самое для использования в помещении, иногда мы хотим, чтобы свет на нашей лестнице или в кабинете оставался включенным в течение длительного времени без обнаружения серьезного движения. Если датчик движения не способен обнаруживать небольшие движения, такие как переворачивание страниц, то он вызовет проблему, постоянно включая и выключая свет.

Как заставить свет датчика движения оставаться включенным?

Быстрое включение и выключение датчика движения

Один из быстрых приемов, который вы можете попробовать, — это быстро включить, выключить и снова включить датчик движения, чтобы отменить обнаружение движения и заставить свет оставаться включенным.

Чтобы вернуться в режим обнаружения движения, выключите датчик движения и подождите около 10 секунд, а затем снова включите его. Датчик движения вернется в обычный режим обнаружения движения.

Этот трюк применим не ко всем датчикам движения, но его определенно стоит попробовать, потому что это самое простое решение, которое не требует дополнительных инструментов.

Проводной байпас с дополнительным ручным переключателем

Следующий трюк, который вы можете попробовать, это добавить дополнительный ручной переключатель для обхода датчика движения, чтобы свет оставался включенным.

Этот проводной обход требует некоторой проводки и ручной работы, но он не слишком сложен.

Просто откройте настенную коробку, добавьте ручной переключатель непосредственно к свету, чтобы обойти переключатель датчика движения, чтобы переключатель датчика движения и ручной переключатель были параллельны, все остальные одинаковы.

Если какой-либо переключатель включен и подает питание на свет, свет включается. Итак, если вы хотите, чтобы свет оставался включенным, просто включите ручной переключатель, и свет будет работать независимо от состояния датчика движения. Теперь датчик движения отключен.

Чтобы вернуться к обычному режиму датчика движения, выключите ручной переключатель, после чего свет полностью будет контролироваться датчиком движения.

В этом трюке у вас будет два переключателя для управления одним светильником.

Использование датчика движения с функцией «Остановка» / «Ручное включение»

Лучший способ, который я бы порекомендовал, — использовать датчик движения с функцией постоянного включения или напрямую с ручным режимом ВКЛ/ВЫКЛ. Датчики движения этих типов имеют встроенный ручной режим, позволяющий датчику движения работать как обычный механический переключатель, не обнаруживая движения. И вы можете вернуться в обычный режим обнаружения движения, просто коснувшись некоторых кнопок на панели датчиков.

Выключатель света с датчиком движения с ручным режимом ВКЛ/ВЫКЛ

Почему мы рекомендуем использовать датчик движения с ручным режимом?

Во-первых, метод включения/выключения датчика работает не на каждом датчике движения.

Во-вторых, датчики движения сегодня очень экономичны. По сравнению с добавлением ручного переключателя стоимость замены новым датчиком движения с ручным режимом практически аналогична.

В-третьих, заменить на новый датчик движения однозначно проще, чем добавить ручной переключатель параллельно существующему датчику движения. И для этого требуется только один выключатель с одной настенной коробкой.

Заключение

Иногда нам нужно включить свет для особых целей, и датчики движения, без сомнения, лучше управляют освещением, чем механический выключатель.Поиск баланса между датчиком движения и механическим переключателем — всегда актуальная и интересная тема.

Мы надеемся, что это руководство поможет вам найти наилучший способ наслаждаться освещением в повседневной жизни.

Фотоэлементы

и датчики движения: в чем разница?

Фотоэлементы и датчики движения — это электронные устройства, которые можно использовать для управления внутренним или наружным освещением. Эти датчики повышают безопасность и безопасность вашего дома, автоматически включая свет, когда становится темно или обнаруживают движение.Они также экономят энергию, отключаясь, когда дополнительный свет не нужен. Изучите различия между фотоэлементами и датчиками движения и узнайте, как эти продукты, наряду с диммерами и другими элементами управления, могут улучшить систему освещения вашего дома.

Наука о фотоэлементах

Доступно несколько типов фотоэлементов, но все они используют одну и ту же базовую технологию, полупроводники, для управления электрическим током. В нормальных условиях полупроводники не проводят электричество, но когда они подвергаются воздействию достаточного количества света, начинает течь ток.В некоторых продуктах функция фотоэлемента регулируется, поэтому вы можете выбрать уровень освещенности, который активирует полупроводник.

Функции фотоэлемента: от заката до рассвета

Одним из наиболее распространенных применений фотоэлементов является включение наружного освещения на закате и выключение на рассвете. Поскольку они определяют уровень окружающего освещения, фотоэлементы автоматически адаптируются к сезонным изменениям в цикле день/ночь и не зависят от перехода на летнее время. Фотоэлементы, управляющие внешним освещением, в сочетании с таймерами, которые включают внутренние светильники, создают иллюзию занятости, когда вас нет дома, что может отпугнуть злоумышленников.Другое использование фотоэлемента включает включение парковочных или уличных фонарей после наступления темноты, регулировку диммеров в помещении для компенсации изменения уровня естественного освещения или включение или выключение светящихся вывесок.

Типы фотоэлементов

Сегодня доступно множество фотоэлементов.

  • Вставные фотоэлементы работают со стандартной настенной розеткой и контролируют сквозную вилку. Это удобный способ включать и выключать одиночный стол или торшер.
  • Фотоэлементы с цоколем лампы или канделябра ввинчиваются в патрон лампочки, превращая почти любую лампу или стационарный светильник в автоматическую систему освещения.Вам нужно будет установить одно из этих устройств в каждую розетку для правильной работы.
  • Сетевые проводные фотоэлементы контролируют всю электрическую цепь и являются идеальным способом управления охранным или ландшафтным освещением.

Датчики движения в действии

Основное различие между фотоэлементами и датчиками движения заключается в том, что первые обнаруживают изменение уровня освещенности, а вторые реагируют на физическое движение. Детекторы движения бывают двух типов. Активные модели излучают свет, радио или ультразвук.Движение в зоне обнаружения изменяет отраженные сигналы и активирует датчик. Некоторые из этих устройств могут даже обнаруживать движение за углами. Пассивные датчики движения обнаруживают инфракрасную энергию, испускаемую теплыми объектами, такими как животные или люди. Когда эти теплые точки перемещаются, это приводит к срабатыванию датчика и любой связанной с ним электрической цепи.

Многие датчики движения используют комбинацию методов обнаружения для обеспечения расширенного охвата и устранения ложных срабатываний. Устройства, предназначенные для использования на открытом воздухе, часто имеют функцию фотоэлемента, которая отключает систему в течение дня, что позволяет экономить энергию.Регулируемые таймеры, встроенные в некоторые датчики, позволяют вам контролировать, как долго подключенные источники света остаются активными после обнаружения движения.

Функциональность детектора

Датчики движения

часто используются для включения наружного освещения при обнаружении движения в зоне их действия. Они также используются в качестве энергосберегающих датчиков присутствия в коммерческих зданиях, выключая свет в пустых офисах. Многие из этих продуктов имеют регулируемые области обнаружения, что позволяет вам охватывать определенные места, такие как подъездные пути или пешеходные дорожки, не улавливая движения от ветвей деревьев или близлежащих улиц.

Разновидности датчиков движения

Большинство датчиков движения, предназначенных для управления наружным освещением, подключаются непосредственно к 120-вольтовой цепи и управляют несколькими светильниками. Датчики системы безопасности часто питаются от батареи и передают оповещения по беспроводной сети на базовую станцию. Некоторые автономные датчики движения имеют встроенную подсветку, что упрощает их установку и использование практически в любом месте.

Яркие идеи для освещения

Различия между фотоэлементами и датчиками движения предлагают множество вариантов управления системами внутреннего и наружного освещения.

  • Используйте комбинацию фотоэлемента и датчика движения, чтобы активировать охранное освещение вокруг вашего дома, но только после наступления темноты.
  • Разместите датчик движения и наружное освещение вдоль тротуара или садовой дорожки, чтобы обеспечить безопасную опору во время прогулки с собакой или выноса мусора ночью.
  • Убедитесь, что декоративные светильники всегда включены после наступления темноты с помощью фотоэлемента.
  • Объедините лампу, съемный фотоэлемент и традиционный выключатель света, чтобы создать автоматическое освещение, которое можно включать только тогда, когда это необходимо.
  • Используйте датчики движения со встроенным освещением для освещения лестницы без помощи рук.

Датчики движения и фотоэлементы включают или выключают питание в зависимости от изменения уровня освещенности или обнаружения движения. Они совместимы со многими типами осветительных приборов, а некоторые работают с системами безопасности. Экономьте энергию и улучшайте внешний вид и безопасность вашего дома с помощью этих гибких элементов управления.

Выключатель света с датчиком движения Maestro — мастер-класс по ремонту дома

Быть занятым человеком непросто, и это одна из причин, по которой вам понравится выключатель света с датчиком движения.

Звучит знакомо: вы входите в прачечную со всей своей одеждой и не можете включить свет.

Или вы забыли выключить свет, а нашли его на после того, как весь день работали!!

Вам нужен выключатель света с датчиком движения, потому что он будет автоматически включать и выключать свет. Сначала моя жена скептически относилась к тому, насколько хорошо будет работать такой переключатель, но теперь она запросила его для нашего шкафа.

Я решил использовать Lutron Maestro, потому что он упоминался в нескольких подкастах и ​​звучал как классный продукт.

Maestro также предотвращает дорогие счета за свет, поскольку вы можете настроить его на отключение через 1 минуту после того, как вы покинете комнату. Но он достаточно чувствителен, чтобы держать свет включенным, пока вы читаете или занимаетесь бумажной работой.

Самое интересное в Maestro то, что у него есть два разных режима. Режим присутствия автоматически включает и выключает свет для вас. Режим работы позволяет вам включить выключатель вручную, а затем свет автоматически выключится, если никто не использует комнату. Как вы думаете? Разве это не идеально для дома с детьми или забывчивых взрослых, таких как я?

Вот материалы, необходимые для установки Maestro:

Святое Толедо, это мой самый короткий список на сегодняшний день! Эти ссылки на Amazon помогают поддерживать HRT, так что большое спасибо, если вы их используете.

Установка Maestro чертовски проста. Вы будете наслаждаться управлением освещением без помощи рук и в то же время снизите счета за электроэнергию. Милая!!

Приступим к делу



Как установить выключатель света с датчиком движения Maestro

Инструкции по установке в этом учебном пособии объясняют, как заменить однополюсный выключатель на однополюсную версию выключателя света с датчиком движения Maestro.

Однополюсные выключатели легко заметить, потому что они имеют две винтовые клеммы и один зеленый винт заземления.

Первым шагом в любом электрическом проекте является отключение электричества в цепи, которая управляет выключателем света, который вы хотите заменить.

Прежде чем продолжить установку, проверьте коммутатор, чтобы убедиться, что на него все еще подается питание. Включите и выключите его.

Снимите лицевую панель коммутатора. Затем удалите крепежные винты, которые крепят переключатель к электрической коробке. В этот момент НЕ прикасайтесь к проводам . Аккуратно вытащите старый выключатель из электрической коробки, держась за выступы на обоих концах.

Проверьте питание, прикоснувшись одним щупом тестера цепи к оголенному медному проводу заземления, а другим щупом к каждой винтовой клемме. Если ваш тестер цепи загорается, как рождественская елка, значит, к выключателю подается питание. Вам нужно будет найти правильную цепь, которая подает электричество на выключатель, и выключить его (если только вы не хотите, чтобы ваши волосы выглядели, как у Эйнштейна). Вы также можете использовать тестер напряжения для проверки мощности.

Убедившись, что питание отключено  СДЕЛАЙТЕ ФОТОГРАФИЮ текущей проводки коммутатора . Поверьте мне, вам понадобится эта фотография в качестве референса.

Существует три различных сценария подключения однополюсного выключателя

  1. Один электрический кабель (в вашей электрической коробке будет черный, белый и оголенный медный провод)
  2. Два электрических кабеля (в вашей электрической коробке будет два черных, два белых и два оголенных медных провода)
  3. Два электрических кабеля (один кабель имеет черный, белый и оголенный медный провод, а второй кабель имеет черный, белый, красный и оголенный медный провод)

Если в электрическую коробку входит один электрический кабель, установка переключателя датчика движения очень просто.Во-первых, соедините оголенный и зеленый заземляющий провод от Maestro с заземляющим проводом в коробке с помощью гайки подходящего размера (желтые гайки, которые поставляются с Maestro, рассчитаны на 3 провода, и я использовал одну для этого шага). Закройте синий провод Maestro второй гайкой. Соедините один черный провод на Maestro с черным проводом в вашей коробке, а второй черный провод от Maestro с белой нейтралью из коробки (опять же, используя гайку для провода подходящего размера).

Если в электрическую коробку входят два электрических кабеля, процесс установки очень похож.Ваши белые провода должны быть соединены вместе с проволочной гайкой и вставлены в заднюю часть коробки. У вас будет два провода заземления вместо одного. Просто подключите оголенный провод и провод заземления от Maestro к двум проводам заземления. Затем подключите один черный провод от Maestro к одному черному проводу в вашей коробке, а второй черный провод от Maestro ко второму черному проводу от вашей электрической коробки.

Третий сценарий подключения, включающий красный провод, немного сложнее. Это очень похоже на вторую процедуру установки в том, что ваши белые провода будут соединены вместе и вставлены в заднюю часть коробки.Красный провод действует как горячий провод и должен быть подключен к одному черному проводу от Maestro.

Следующим шагом является соединение обоих черных проводов от электрической коробки с третьим куском провода, который затем соединится со вторым черным проводом Maestro. К счастью, Lutron предоставляет дополнительный кусок провода на случай, если у вас его нет. Вот такая ситуация с проводкой у нас была в прачечной. Это не очень сложно, но требует немного больше пояснений, чем первые два сценария.И это одна из причин, почему я сделал видео ниже

.

Надежное подключение проводов так же важно, как и правильное подключение нового датчика движения. Следующим шагом является программирование переключателя Maestro.



Программирование переключателя освещения с датчиком движения Maestro

Чтобы по-настоящему насладиться Maestro, вам необходимо настроить

  • Тайм-аут (время, через которое свет выключится после того, как ваша комната освободится)
  • Режим датчика (подробнее об этом ниже)
  • Чувствительность датчика движения (насколько быстро включается свет, когда вы входите в комнату)

В Maestro также есть три части, о которых вы должны знать, чтобы запрограммировать его: большая кнопка, маленькая вкладка справа от кнопки и датчик света/движения.

Установка времени ожидания для Maestro

Вы можете запрограммировать Maestro на отключение через 1, 5, 15 или 30 минут после освобождения комнаты. Для достижения 1-минутного тайм-аута нажмите и удерживайте большую кнопку, пока не увидите, как датчик света/движения мигнет два раза. Чтобы получить 5-минутный тайм-аут, вам нужно нажать и удерживать большую кнопку, пока не увидите 3 вспышки. Вот краткая разбивка



Настройка режима датчика для Maestro

Режим датчика так же легко настроить, как и тайм-аут.Существует три различных типа режимов датчика

.
  • Автоматическое включение и автоматическое выключение (также известный как режим присутствия): ваш свет автоматически включается, когда вы входите в комнату, и автоматически выключается, когда вы выходите, вроде как заставляет вас чувствовать себя Дартом Вейдером
  • Включение вручную и автоматическое Выкл. (режим вакансий): вам нужно вручную включить свет, коснувшись большой кнопки, но свет автоматически выключится при выходе из режима
  • . только в том случае, если естественное освещение в помещении слабое и оно автоматически выключится.

Вы можете «обучить» Maestro в режиме автоматического включения дневного света, чтобы он был более чувствительным.Например, если Maestro включается при достаточном естественном освещении или не включается при недостаточном естественном освещении, вы можете нажать большую кнопку в течение 5 секунд после входа в комнату. Это в конечном итоге научит Маэстро вашей предпочтительной светочувствительности. Если это не круто, то я не знаю что такое 😉

Установите режим датчика, нажав и удерживая маленькую вкладку справа от большой кнопки. Чтобы получить режим автоматического включения и автоматического выключения, нажимайте вкладку, пока не увидите, что датчик света/движения мигнет 1 раз.Ручное включение и автоматическое выключение достигается нажатием и удержанием вкладки, пока вы не увидите, как датчик света / движения мигнет 2 раза. Чтобы включить режим автоматического определения дневного света, нажимайте на вкладку, пока не получите 3 вспышки. Вот вторая разбивка, чтобы помочь вам

Настройка чувствительности датчика движения Maestro

Последним шагом настройки является программирование чувствительности Maestro к движению (я не могу вам передать, сколько раз я ошибся в написании чувствительности в этом посте, черт возьми). В любом случае, вам нужно будет одновременно нажать и большую кнопку, и вкладку режима датчика, чтобы установить уровень чувствительности.Одна вспышка лампы указывает на «низкую» чувствительность, а две вспышки — на «высокую» чувствительность. Я поставил наш Maestro на «Высокий», потому что я хочу, чтобы он быстро включался, когда мы заходим в прачечную. Опять же, вот сетка, чтобы помочь с этим процессом

Вам больше нравятся видео объяснения? Хорошо, тебе повезло, потому что я сделал это специально для тебя

Как обойти выключатель света с датчиком движения?

Большинство детекторов движения имеют встроенную блокировку:

  1. Обычно выключатель постоянно включен.
  2. Если вы выключите и включите выключатель в течение секунды или около того, свет останется включенным, и это перекрывает обнаружение движения.
  3. Чтобы вернуться к нормальной работе, выключите переключатель и подождите ~10 секунд, а затем снова включите его.

Как временно отключить датчики движения?

Большинство производителей довольно легко отключают эту основную функцию освещения.Выключатель на светильнике должен иметь надпись «время», обычно находится прямо под датчиком движения. Установите его в любое положение, кроме тестового, и выключите выключатель, к которому подключен свет.

Почему мой датчик движения продолжает гореть?

Светильник с датчиком движения может включаться сам по себе из-за электрических и радиопомех, перепадов температуры, отражения ультрафиолета и солнечного света, плохой проводки, неисправных проводов, неисправного оборудования. Движущиеся объекты, такие как животные, транспорт, шторы, листва, также могут привести к тому, что свет датчика движения включится сам по себе.

Как сделать, чтобы наружный датчик постоянно горел?

Один из быстрых приемов, который вы можете попробовать, — это быстро включить, выключить и снова включить датчик движения, чтобы отменить обнаружение движения и заставить свет оставаться включенным. Чтобы вернуться в режим обнаружения движения, выключите датчик движения и подождите около 10 секунд, а затем снова включите его.

Как включить датчик движения в ванной?

Принимая душ, просто нажмите кнопку, чтобы переключить режим датчика присутствия в ручной режим включения / выключения, и вы можете держать свет включенным столько, сколько пожелаете, когда душ закончился, просто нажмите ту же кнопку, чтобы получить датчик в режим обнаружения движения, чтобы снова насладиться интеллектуальным управлением освещением и удобством.

Почему мой свет от заката до рассвета горит весь день?

Освещение от заката до рассвета использует светочувствительный фотоэлемент для управления наружным освещением в темное время суток. Ручное отключение света от заката до рассвета отключает его, в то время как отключение света с датчиком движения заставляет его оставаться включенным. Кратковременное отключение электроэнергии, длящееся не более одной или двух секунд, также может перекрыть свет.

Почему датчик движения не выключает свет?

Если датчик движения сработал в течение того короткого промежутка времени, когда выключатель был выключен, ваш светильник мог просто застрять в режиме автоматического включения.Чтобы исправить это, полностью отключите питание движущегося света на целых десять секунд, а затем восстановите питание.

Почему индикатор безопасности не выключается?

Если ваш наружный фонарь безопасности не выключается, это, скорее всего, из-за одной из следующих проблем: Настройки чувствительности слишком высоки. Слишком высокие настройки длительности. Он застрял в автоматическом режиме.

Как заглушить датчик движения?

Как обмануть датчики движения

  1. Узнайте, как работает детектор движения.
  2. Преднамеренно отключать датчик движения, пока домовладелец не выключит его.
  3. Уменьшите количество выделяемого тепла.
  4. Добавить маскирующий звук.
  5. Выяснить пути детекторов.
  6. Двигайтесь очень медленно.

Можно ли заклеить датчик движения скотчем?

Да, закрывая датчик движения, например. ленты или двери шкафа остановят работу датчика движения.

Можно ли отключить прожектор датчика движения?

Установка ручного управления или включение/выключение Убедитесь, что ваш прожектор имеет настройку ручного управления.Если это так, переключите его в это положение. В противном случае выключите переключатель, а затем снова включите его. Это делает датчик стабильным и больше не сможет обнаруживать движение.

Как сбросить датчик наружного освещения?

Лучший способ сбросить датчик движения — выключить и снова включить его на 30 секунд или дольше. Домовладелец также может отключить питание на выключателе, чтобы у него было время перезагрузить себя.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
