Название проводов и кабелей – Виды кабелей и проводов – их назначение и характеристики
Виды кабелей, проводов: их назначение
Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.
Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!
Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.
Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.
Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).
Силовые кабели

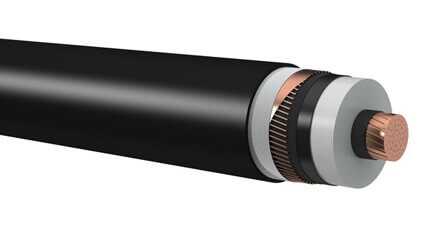

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:
- одной или нескольких металлических жил, предназначенных для передачи тока;
- изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
- внешней оболочки, служащей для защиты всей конструкции кабеля в целом.
Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.
Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.
Силовой кабель — особенности маркировки
Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.
Номер знака в маркировке силового кабеля | Назначение символа | Расшифровка символа |
1 | Материал токоведущих жил | А — алюминий Знак отсутствует — медь |
2 | Материал изоляционного слоя | В — поливинилхлорид Ц — пропитанная бумага НР — негорючая резина П — термопластичный полиэтилен |
3 | Тип внешней оболочки жил | С — свинцовый сплав А — алюминиевый сплав О — отдельная оболочка для каждой жилы П — полиэтилен или полимер В — поливинилхлорид |
4 | Броневая защита | Б — две ленты из стали с покрытием Бн — то же с негорючим покрытием БбГ — профилированная лента из стали К — круглая оцинкованная проволока П — то же с плоской проволокой |
5 | Экранировка | Э — медная по изолированной жиле Эо — общий медный для трех жил г — набухающей в воде лентой га — полимерно-алюминиевой лентой |
6 | Дополнительные характеристики | нг — не горит нг LS — не горит, низкое дымовыделение Г — гибкий кабель |
Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.
Кабель ВВГ
Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.
Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.
Кабель NYM
Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.
В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.
Кабель СИП
Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.
Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.
Кабель ВББШв
Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.
Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.
Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.
Виды электрических проводов и шнуров
Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.
Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.
Провод ПБПП
Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.
Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.
Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!
Провод ППВ и АПВ
Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.
АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.
Провод ПВС
Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.
Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.
Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.
Провод ШВВП
Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.
Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.
Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.
Заключение
В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!
Видео по теме
profazu.ru
Виды кабелей и проводов и их назначение: описание, маркировка и классификация
Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.
Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.
Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.
Содержание статьи:
Структурная основа кабельного изделия
Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.
Классическое исполнение:
- Изоляция кабеля.
- Изоляция жилы.
- Металлическая жила – сплошная/пучковая.
Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.
От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода
Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.
Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.
Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.
Изоляционный компонент проводов и кабеля
Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей
В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.
Диэлектрическим материалом могут выступать:
- керамика;
- стекло;
- поливинилхлорид;
- целлулоид;
- полимеры и др.
Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.
Существует также специальное изоляционное построение, применяемое к электрическим проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок
Отличительные черты кабеля и проводя
Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.
Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.
Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.
Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник
Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.
Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.
Основные типы электрических проводов
Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.
Тип #1 – провод ПБПП (плоской формы)
Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм2.

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки
Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .
Тип #2 – модификация ПБППг
По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.
Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве
Тип #3 – алюминиевая жила АПУНП
О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм2.

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством
Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.
Тип #4 – двух- трех- проводниковый ППВ
Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции
Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.
Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.
Тип #5 – разновидность под маркой АППВ
Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм2.

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики
Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .
Тип #6 – алюминий АПВ с изоляцией ПВХ
Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).
При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм2, а вариант многожильного исполнения доступен в диапазоне 25-95 мм2.

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий
Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.
Тип #7 – модификация ПВ1 – ПВ5
По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения
Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .
Тип #8 – соединительный шнур ПВС с ПВХ изоляцией
Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения
Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.
Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.
Тип #9 – плоский шнур ШВВП в оболочке ПВХ
Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части
Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм2.
Разновидности электрических кабелей
Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:
Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.
Исполнение под маркой ВВГ
Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).
Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий
Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.
Существуют несколько модификаций этого вида кабельной продукции:
- АВВГ
- ВВГнг
- ВВГп
- ВВГз
Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.
Силовой гибкий кабель типа КГ
Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики
Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.
Бронированный кабель ВБбШв
Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.
Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.
Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы
Существуют несколько модификаций этого вида:
- ВБбШвнг – негорючая изоляция;
- ВБбШвнг-LS – при горении не выделяет вредных веществ;
- АВБбШв – наличие алюминиевых жил.
Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)
Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.
Что касается предназначения (Литера 2), то здесь расшифровки следующие:
- «М» – под монтаж;
- «П(У)», «МГ» – под монтаж гибкий;
- «Ш» – инсталляционный; «К» – для контроля.
Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:
- «В(ВР)» – ПВХ;
- «Д» – обмотка двойная;
- «Н (НР)» – резина негорючая;
- «П» – полиэтилен;
- «Р» – резина;
- «С» – стекловолокно;
- «К» – капрон;
- «Ш» – шелк полиамид;
- «Э» – экранированная.
Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:
- «Б» – бронированный;
- «Г» – гибкий;
- «К» – оплетка проволочная;
- «О» – оплетка другая;
- «Т» – для трубной укладки.
Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:
- «нг» – негорючий,
- «з» – заполненный,
- «LS» – без хим. выделений при горении,
- «HF» – без дыма при горении.
Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)
На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:
Выводы и полезное видео по теме
Видеороликом ниже демонстрируется урок «начинающего электрика».
Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:
Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.
Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.
Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.
sovet-ingenera.com
назначение, разновидности, какие провода бывают, марки
Кабель, провод, шнур – все это специализированная продукция, которая выпускается в большом ассортименте. Причем существует множество разновидностей подобных изделий в зависимости от их назначения, сферы применения, составляющих, используемого материала жилы и покрытия.
В основном это бытовые провода, хотя допускаются и другие варианты. Прежде чем приобретать тот или иной кабель, необходимо разобраться во всех отличиях параметров, свойств, характеристик.

Силовые кабели
Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.
ВВГ – мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри – от 1 до 5. В диаметре они от 0,15 до 24 см.
ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации – в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.
Выделяют такие виды силовых кабелей этого типа:
- АВВГ. Бывает многожильным или одножильным алюминиевым.
- ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
- ВВГп. Это плоский защищенный провод.
- ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.
NYM – это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.
Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели – -40…+70°С.
Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.
По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.
ВББШв – это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр – от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.
Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:
- АВББШв. Внутри жилы из алюминия.
- ВББШвнг. Не горит.
- ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.
Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.
Электрические провода
В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.
ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр – 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение – до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.
ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.
АПУНП – это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.
ППВ – провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.
Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.
АПВ – тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором – 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.
Рабочее напряжение – максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.
Это основные электрические провода и их виды.
Шнуры
Шнур представляют собой одновременно гибрид между кабелем и проводом, который имеет внутри несколько жил. Отличается гибкостью, устойчивостью к перегибам, так что подходит для долгой эксплуатации.
Предназначаются шнуры для соединения источников питания с приборами, которые можно переносить с места на место: настольные лампы, чайники и пр.

Профессиональные инструменты тоже подключают с помощью шнуров. Но их называют тогда кабелями питания.
Монтажные провода
Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:
- РКГМ – это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
- ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
- ВПП – провод с медной жилой. Рабочее напряжение – до 380 В, а температура – в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.
Сетевые кабели
Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.
Выделяют такие виды сетевых кабелей:
- Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус – сильная восприимчивость к внешнему электромагнитному воздействию.
- Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр – по 0,5 см.
- Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.
Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.).
Телефонные провода и кабели
Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие – чтобы разводить уже по квартирам.
Несколько примеров:
- ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
- ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
- ТРП (провод “лапша”). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.
Это основные разновидности телефонных кабелей.
Антенный кабель
Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.
Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.
Оптические кабели
Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.
С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.
Электролюминесцентные кабели – ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант – неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.
Акустический кабель
Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.
Применяют такие разновидности:
- ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
- OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
- PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.
odinelectric.ru
виды и типы проводов и кабелей
Провод является электротехническим изделием, которое служит, для того чтобы соединять источник электротока, а кабель — изолированный проводник или оптоволокно, заключенное в оболочку. Какие есть полные определения этих элементов, какие существуют виды и типы кабелей с проводами? Об этом и другом далее.
Что это такое
Электрический провод электрический медный — элемент, передающий электрическую энергию от подстанции к коммунальному, бытовому, промышленному и общественному объекту. Включает в себя жилы, изолирующие покрытия, внешние оболочки, бронь и экран. Делится на классы по структуре со строением, количеством жил, интенсивности и проходящему токовому напряжению. Главной функцией является передача электроэнергии от источника к потребителю.

Функции провода
Кабель электрический является изолированным проводником или оптоволокном. Состоит из экрана, сердечника из меди, заполнителя, стальной или проволочной брони, металлической и внешней оболочки.
Обратите внимание! Отличие заключается в том, что провод проложить в земле или в воде нельзя. Кабель же имеет влагоустойчивость и защитную бронь. Есть кабель, который умеет передавать и излучать радиосигналы, преобразовывать электроэнергию в тепло.

Функции кабеля
Виды и типы кабелей и проводов
Провод это одна с некоторыми токоведущими жилами, которые соединяют несколько участков электроцепи вместе. Жилы бывают одно и многопроволочными. Есть отдельные защищенные провода, которые внешне ничем не отличаются от кабелей. Незаизолированные провода не используются для создания домашней электрики и отделки. Они нужны, чтобы передавать электроэнергию по воздушной линии и прочим местам.
Кабель имеет схожесть с защищенным проводом. Это токоведущая жила с изоляционно-защитным наружным полимерным, пластиковым или резинным слоем.
Главным отличием является наличие наружной оболочки провода. Если провод считается простой трубкой, то кабель является заполненным токоведущим пространством, имеющим мелованный или ленточный состав. Благодаря этому не слипаются жилы. Это упрощает монтаж с дальнейшим обслуживанием.

Основные кабельные и проводные разновидности
Провода
Провода являются кабельным изделием, которое содержит скрученную проволоку или изолированную жилу, поверх которой идет неметаллическая оболочка с обмоткой или оплеткой. Нередко идет проволока, которая не предназначена для прокладки в земле и воде. Состоит из токопроводящей жилы и изоляции. Жилой является медная с алюминиевой проволокой. Изоляцией считается лаковое покрытие с полимером, бумагой, волокнистым материаломили их комбинацией.
Обратите внимание! Голые провода не имеют изоляцию.
Бывают обмоточными, соединительными, выводными, подвижными, авиационными, автомобильными, установочными, связными, изолированными, неизолированными, геофизическими, термостойкими, термоэлектродными и прогревочными. Также бывают медными, константановыми, манганиновыми и нихромовыми.
Провод ПБПП
Является плоским электрическим проводом, имеющим две или три монолитные медные жилы. Обладает внешним защитным слоем и поливинилхлоридной проводниковой изоляцией. Имеет проводниковое сечение до 6 квадратных миллиметров. Работает при температуре от 15 до +50 градусов Цельсия и сетевом напряжении до 250 вольт.
Применяется при создании освещения и питании розеток. Обозначает гибкость провода с токоведущими многопроволочными проводниками. Хорошо распространен, поскольку подходит для того, чтобы можно было подключать освещение или осуществлять монтаж розеток с выключателями, решать другие электротехнические задачи.
Это универсальное проводниковое изделие электротока, пользующееся при помощи высокой популярности благодаря отличному качеству. Провод ПБПП рекомендуется, для того чтобы использовать его во время электромонтажной квартирной или дачной работы. Используется в домашней или бытовой сети. Отлично подходит, для того чтобы совершать монтаж внутренней проводки.

Расшифровка проводника ПБПП
Провод ППВ и АПВ
ППВ является плоским электротехническим изделием, имеющим монолитные медные жилы и поливинилхлоридную изоляцию с проводниковыми перемычками. Проводники имеют площадь сечения до 6 квадратных миллиметров. Работают при температурном диапазоне до 70 градусов Цельсия, сетевом напряжении до 450 вольт и стопроцентной влажности воздуха. Провод используется в освещении и силовой линии. Модификации изделия — электропровод, имеющий алюминиевые жилы. Его можно называть по-разному.
Обратите внимание! АПВ считается самым востребованным алюминиевым проводником, имеющим одну жилу в поливинилхлоридной изоляции. Обладает площадью сечения в 16 квадратных миллиметров и монолитной с многопроволочной жилой.
Провод ПВС
Является самым востребованным электротехническим изделием, которое предназначено, для того чтобы подключать к электросетям осветительное оборудование, бытовую технику и другие электроэнергетические устройства. Провод обладает многожильной конструкцией, которая содержит несколько токопроводящих медных проводниковых элементов. Многопроволочные жилы изделия очень гибкие. Они имеют изоляционный поливинилхлоридный слой и герметичную изоляцию внутреннего объема между жилами.
ПВС считается круглым проводником, имеющим плотную текстуру, с площадью сечения до 16 квадратных миллиметров и 380 вольтным сетевым напряжением. Шнур обладает высокой стойкостью и маркировкой. По нормам не запрещается использовать шнур, чтобы делать скрытую электрическую проводку, подключать электророзетку или организовывать заземление.
Провод ШВВП
Провод ШВВП — элемент, предназначенный, для того чтобы подключить бытовую технику и электроприбор. Главной функцией является присоединение маломощного шнура через розетку с сети. Изделие изготавливается из простого винила, как и его токоведущая жила. Проводники имеют многопроволочную конструкцию. Изоляция не обладает высокой прочностью.
Обратите внимание! Проводниковый элемент является плоским и белым, а изоляционный слой цветным. Работает при температуре до +70 градусов. ШВВП обладает устойчивостью к агрессивной среде и выдерживает влажность воздуха практически полностью.

Расшифровка проводника ШВВП
Кабеля
Силовой кабель является одножильным или многожильным электротехническим изделием, которое предназначено, для того чтобы снабжать электроэнергией стационарные потребители в виде частного дома, квартиры, дачи или передвижного оборудования. Кабель осуществляет соединение главного распределительного щита или линии электрических передач с конечным потребителем. Вне зависимости от того, какие технические характеристики имеет силовой кабель, основа состоит из металлической жилы, изоляционного слоя и внешней оболочки, благодаря которой защищается вся кабельная конструкция.
Силовой кабель дополняется разнообразными элементами в виде поясной внешней изоляции, экранирующего слоя и брони. Конструкция зависит от того, какую функцию и сферу применения имеет источник.
Состоит кабельный элемент из алюминиевой или медной жилы, поливинилхлоридного или полиэтилетонового изоляционного слоя, свинцовой/алюминиевой/полиэтиленовой/полимерной или поливинилхлоридной внешней жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.
Кабель ВВГ
Популярный электрификационный объект, имеющий сетевое напряжение в 1000 вольт. Популярен, для того чтобы выполнять внутренний монтаж электрической проводки. Обладает гибкостью, поливинилхлоридной изоляцией и медной жилой. Число жил изделия варьируется от 2 до 5 единиц. Работает в течение 30 лет.
Обратите внимание! Кабель ВВГ имеет разное исполнение. Есть токоведущий проводник, построенный на алюминии. Есть проводниковый элемент с защитной огнеупорной кожухой, а также плоским видом. Внешняя изоляция черная. Каждая жила имеет свой цвет по стандартной маркировке.

Расшифровка кабельного проводника ВВГ
Кабель NYM
Кабель NYM используется, для того чтобы совершать монтажные работы в момент прокладки освещения или силовых электрических сетей дома или в промышленном здании. Обладает максимальным напряжением в 660 вольт. Эксплуатируется на открытой поверхности, но изоляция имеет свойство разрушаться под солнечными лучами. По этой причине кабельный элемент защищается с помощью гофры или другого защитного элемента. Главная особенность в специальном наполнителе, который находится во внешней оболочке. Эта оболочка дает жилам полноценную герметизацию. Отличается от другой разновидности круглым исполнением и монолитной медной жилой. Благодаря этому факту обеспечивается обычный электромонтаж.

Расшифровка кабельного проводника NYM
Кабель СИП
Кабель СИП является самонесущим электропроводом, имеющим надежную жильную изоляцию. Главной особенностью является выдерживание большой механической нагрузки. Изделие создано из полиэтиленовой изоляции. Имеет стойкость солнцу и влаге. Подходит для монтажа на открытой поверхности.

Расшифровка кабельного проводника СИП
Кабель ВББШв
Это силовой кабель, имеющий броню и токоведущий медный проводник, который выполняется в монолитном и многопроволочном исполнении. Состоит из шести токоведущих жил с поливинилхлоридной изоляцией. Обладает площадью проводникового сечения в 240 квадратных миллиметров.
Обратите внимание! Главная особенность — наличие внешней оболочки и токоведущих жил.

Расшифровка кабельного проводника ВББШв
В чем отличие электрического кабеля от провода
Кабель — изолированный проводник, имеющий изоляционный слой или броневой кожух. Провод — проводник. В отличие от первого, второй не имеет несколько объединенных жил и изоляционной оболочки. Вторые бывают многожильными и монолитными. Благодаря своим конструктивным особенностям, имеют уменьшенное сопротивление. Если нужно большое сопротивление, то используют твердые проводники.

Отличие электрокабеля от провода
В целом, кабель является изолированным токопроводящим проводником, а провод — электротехническим изделием, которое служит, чтобы соединять источник электротока с элементами электросхемы. Бывает кабель ВВГ, NYM, СИП и ВББШв, а провод — ПБПП, ППВ, ПВС, ШВВП и АПВ. Отличаются числом жил, материалом, условием применения, мощностью проводимости и видами оболочек.
rusenergetics.ru
Маркировка проводов, кабелей: расшифровка, цветовая маркировка
При производстве всех проводов и кабелей еще на заводе на них наносят специальную маркировку. Она помогает определить характеристики и назначение проводов. Стандарты маркировки различных проводов помогают безошибочно определить необходимые характеристики проводников.
Показатели, которые поможет определить заводская маркировка:
- Особенности конструкции;
- Материал жил;
- Номинальное напряжение;
- Поперечное сечение;
- Тип изоляции;
- Назначение.
Помимо этого провода маркируются во время монтажа.
Виды проводников
Электромонтажные работы предполагают использование нескольких видов проводящих изделий.
Провода
Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.
Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.
Материал жилы:
- Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется при использовании на открытом воздухе и дорого обходится заказчикам.
- Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.
При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.
Контакты:
- Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
- Голые. Этот вариант примерим в монтаже электропередач.
Назначение:
- Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
- Силовые провода применяют внутри помещений для устройства электропроводки.
- Установочные.
Кабель
Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.
Виды кабелей:
- Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
- Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
- Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
- Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
- Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.
Шнур
Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.
Основные отличия проводников:
- Количество жил: одножильные или многожильные изделия;
- Поперечное сечение жил проводника;
- Напряжение;
- Защитная оболочка и материал, из которого она выполнена;
- Изоляция, материал;
- Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.
Маркировка
Для шифрования проводов и кабелей на заводах применяют одни и те же нормы ГОСТ. На сам кабель или провод на заводе наносят буквенное и цифровое обозначение, помогающее как можно скорее узнать характеристики изделия. Благодаря повсеместному использованию стандартной маркировки любой человек без труда сможет расшифровать ее.
Расшифровка буквенного значения провода
Расшифровку маркировки любых кабелей и проводов производят в соответствии с установленными стандартами.
Первая буква будет характеризовать материал, из которого выполнена жила. Медь не требует присвоения ей обозначения, а алюминиевые жилы обозначены буквой «А».
Вид провода характеризуется второй буквой шифра. У проводов она обозначает следующее:
- Плоский — «П»;
- Контроль — «К»;
- Монтаж — «М»;
- Установка — «П(У)»;
- Монтаж, отличающийся гибкими жилами — «МГ».
С помощью следующей, третьей, буквы определяют вещество, из которого произведена изоляция жил:
- Поливинилхлоридную изоляцию отличают по букве «В» или «ВР»;
- Капроновая изоляция обозначается буквой «К»;
- Для резиновой свойственна «Р»;
- «МЭ» отличает эмалированную изоляцию;
- «Н» или «НР» свойственна негорючему резиновому материалу найриту;
- Полиэтилен обозначают буквой «П»;
- Лак. Изоляция — «Л»;
- Изоляция может обладать несущим тросом, тогда второй буквой будет «Т»;
- Стекловолокно — «С»;
- Гибкой жиле свойственно обозначение «Г»;
- Фальцновая или металлическая — «Ф»;
- Экранированная — «Э»;
- Полиэтиленовая — «П»;
- «О» — так обозначают использование в качестве оплетки шелка полиамидного.
Помимо этого резиновая изоляция может обладать защитой из разных оболочек: «Н» — найрит и «В» — пвх. Эти обозначения идут сразу после маркировки материала, использованного для изоляции жил.
Четвертая буква будет характеризовать отличия конструкций того или иного провода:
- «О» — защищенный оплеткой проводник;
- «А» — асфальтированный провод или кабель;
- «К» — бронировано с помощью круглых проволок;
- «Г» — если речь идет о кабеле, то эта буква означает отсутствие защитного покрова, а если о проводе, то указывает на его гибкость;
- «Т» — создан для применения при прокладке в трубе.
Цифровое обозначение
Когда расшифровка маркировки кабеля в буквенном значении проведена, можно приступать к выяснению обозначений, выполненных цифрами:
- Первая из цифр сообщает о количестве жил. Если маркировка не предполагает присутствия цифр перед буквами, то можно смело заявить, что проводник является одножильным.
- Вторая из цифр сообщает площадь поперечного сечения обязательно в миллиметрах квадратных.
- Последняя из цифр говорит о номинальном напряжении сети.
Таблица для расшифровки
Для удобства использования всех гостов маркировки проводов были созданы специальные таблицы. С их помощью маркировка проводов и кабелей становится гораздо понятней. Некоторые из таблиц помогут разобраться в назначении проводов, а не только в их характеристиках.
Кабельные линии
На всех кабелях, расположенных на открытом воздухе и на каждой из муфт обязательно наличие обозначений, расположенных на бирках. На каждой из соединительных муфт указывают дату монтажа и индивидуальные номера, а на остальных элементах кабельной линии должна быть информация, позволяющая определить марки кабелей, их номера, диаметры сечения и напряжения.
Маркировка всех контрольных кабелей по российским стандартам выполняется в соответствии со следующим списком обозначений:
- Первая буква говорит о материале жилы, если это «А», то кабель выполнен из алюминия, в ином случае она будет медной;
- Во-первых, следует выделить контрольный кабель из многообразия других проводников. Для этого его обозначают буквой «К». Она располагается либо в самом начале, либо после «А».
- При отсутствии первой «А» вторая буква будет «В», что говорит об изоляции из ПВХ;
- Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ;
- Если в качестве изолирующего материала применяют полиэтилен, то третье буквой будет «П»;
- Самозатухающий пожаробезопасный полиэтилен обозначен буквенным сочетанием «Пс»;
- Если кабель не имеет защитного слоя, о это обозначается буквой «Г»;
- Гибкие изделия обозначают сочетанием «КГ»;
- Фотопласт отличают по букве «Ф»;
- Если в конце маркировки или в середине встречается буква «Э», то такой проводник экранирован.
Если кабель находится в специализированном месте, то бирки располагаются по его длине с частотой в 50 м. если линия находится в месте без застройки, то она отмечается специальными знаками, располагаемыми через 500 м или в местах, где меняется направление.
Если линия в кабельном сооружении, то обозначения располагают в местах, где происходит изменение направления и с двух сторон при переходе межэтажного перекрытия. Так же они имеются в местах ввода и вывода в траншеи.
Если кабельная трасса скрыта, то бирки располагаются на ее конечных муфтах, в каждом из колодцев и на каждой соединительной муфте.
Если бирка будет помещена в закрытое пространство, предполагающее некоторую защиту от окружающей среды, то ее выполняют из пластмассы, алюминия или стали. В случае установки бирок в сырых сооружениях, в земле или просто снаружи здания их делают только из пластмассы.
Все информационные знаки на бирках, находящихся в местах с агрессивной средой следует наносить штамповкой или выжиганием. Если условия не являются экстремальными, то допускается выполнять маркировку несмываемой красной.
При закреплении бирок в положенных местах используют оцинкованную проволоку, пластмассовую ленту с кновкой или нить из капрона. Диаметр проволоки должен составлять 1–2 мм. Проволоку дополнительно покрывают битумом, что обеспечивает защиту от негативного воздействия влаги.
По российским нормам маркировка силовых кабелей выполняется по следующим стандартам:
- Как и в случае с контрольным кабелем, «КГ» обозначает гибкость изделия.
- «э» говорит о наличии экрана из спирально наложенной ленты из меди и проволок из того же материала.
- «Пв» — в качестве материала для изоляции выбран вулканизированный полиэтилен.
- «нг» — если полиэтилен не горит.
- «LS», что означает Low Smoke — если он обладает пониженным дымовыделением.
- «нг-LS» если материал сочетает в себе оба вышеуказанных свойства.
- «FR» говорит о высокой способности сопротивления горению.
- «FR LS» сочетает высокое сопротивление огню и малое выделение дыма.
- «Пс» — это изолиция, способная самостоятельно затухать и не поддерживающая горение.
- «П» — так обозначают тепмопластический полиэтилен.
- «НР» — если в качестве материала изоляции применяется резина или резина, не способная поддержать горение.
- «Р» обычная резиновая оболочка.
- «О» говорит об отдельных для каждой фазы оболочках.
- «С» — это оболочка из свинца.
- «К», расположенная в самом начале маркировки сообщает, что кабель является контрольным, если же эта буква расположена в другом месте, то кабель защищен броней из стальных проволок. К тому же поверх этого наложен еще один защитный слой.
- «Шп» — защита, имеющая вид впрессованного шланга из полиэтилена.
- «Шв» — защита, имеющая вид впрессованного шланга из ПВХ.
- Если последняя буква в маркировке «Г», то поверх оболочки или брони не предусмотрен защитный слой.
- «АС» — это жила из алюминия со свинцовой оболочкой.
- «АА» — жила и оболочка выполнены из алюминия.
- «Бн» — броня выполнена из двух стальных лент и обладает антикоррозийным покрытием и негорючим защитным слоем.
- «Б» — то же самое, что и «Бн», но без обеспечения пожарной безопасности.
- При отсутствии «А» вторая буква будет «В», что говорит об изоляции из ПВХ.
- Так же как и в предыдущей букве, отсутствие «А» предполагает оболочку из того же материла — ПВХ.
Маркировка кабельных линий производится после окончания монтажных работ. Каждая кабельная линия в обязательном порядке имеет личный номер. В случае наличия нескольких кабелей в линии, их маркируют одинаковыми цифрами и присваивают различные буквенные значения.
Цветовая маркировка
Для маркировки и обозначения электрических проводов применяют различные цвета, это позволяет очень быстро, а при некоторой сноровке и вовсе «на автомате» определять предназначение провода. Благодаря стандартам, использующимся повсеместно, такая маркировка позволяет разобраться в работе незнакомого мастера-электрика и безошибочно определить все необходимое для производства дальнейших работ.
Цветовая маркировка помогает найти заземление, фазу, ноль, в момент монтажа это помогает сэкономить время на определении вышеуказанных факторов.
Заземление, или просто «земля» по нормам окрашивается в зелено—желтые оттенки. Для обозначения «земли» применяют обозначение «РЕ». Так же стоит обратить внимание на название: иногда желто-зеленый провод именуют нулевой защитой, очень важно не перепутать го с обычным «нулем».
Нулевой рабочий контакт, или просто «ноль» имеет синий оттенок изоляции, допускается и голубой вариант.
Цвет «фазы» может отличаться в зависимости от производителя. Фазный провод может быть любого из не указанных в предыдущих пунктов цветов.
Благодаря этому не придется применять другие способы поиска фазы и нуля. Но при неимении цветовой маркировки можно определить это при помощи индикаторной отвертки в случае наличия только двух проводов, или с помощью мультиметра, если проводов три.
В случае с нестандартным окрасом «ноль» всегда будет окрашен в синий цвет, что сильно упрощает поиск «земли» и «фазы». Тогда можно найти черный или белый провод, так обозначали когда-то «землю», тогда другой провод будет фазным. Но такой способ является крайне опасным и не рекомендуется к применению.
Маркировка проводов очень важна, ведь электричество не щадит никого и в случае ошибки последствия могут быть плачевными.
Видео по теме
profazu.ru
Виды проводов для прокладки электропроводки
Электрический провод, кабель или шнур, представляет собой медные или алюминиевые жилы, по которым проходит ток и изоляцию, предохраняющую линию от короткого замыкания, а человека от воздействия на него опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материалом изоляции, что определяет ее сопротивляемость нагреванию, воздействию окружающей среды и вероятность воспламенения.
Основные разновидности проводов
В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).
С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.
С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.
Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».
Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.
Силовые провода
Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.
Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.
ВВГ – лидер рынка
Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:
- АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
- ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
- ВВГп. Отличается только внешне – плоской формой.
- ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.
Кабель NYM
Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.
КГ – кабель гибкий
Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.
ВББШв – бронированный
Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.
Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:
- АВББШв – с жилами из алюминия;
- ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
- ВББШвнг-LS – минимум дыма и газов при тлении.
Кабели для телефонных линий
Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.
- ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
- ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
- ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
- ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
- ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.
Антенные кабели
Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.
Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:
- Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
- На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
- Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
- Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.
Подробнее о выборе антенного кабеля смотрите в этом видео:
Компьютерные кабели
По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.
Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.
Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:
- UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
- FTP – под внешней оболочкой есть экран из слоя фольги;
- STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
- S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.
Провода специального назначения
Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.
Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.
Нестандартные силовые провода
РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.
ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.
ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.
Нестандартная декоративная проводка
Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.
Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.
К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.
Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.
yaelectrik.ru
Медные провода и кабели: марки, сечения, характеристики
В современной электропроводке жилых, торговых, складских и промышленных помещений используется в основном медь. Исключения составляют случаи, подключения мощного потребителя толстым кабелем – тогда может применяться алюминий. Во всех остальных случаях применяют медь: в цепях освещения, розеточных группах, вся проводка между комнатами, частями здания. Однако как бы популярны медные провода не были, у них есть свои достоинства и недостатки. В этой статье мы их рассмотрим, какие бывают марки медных проводов и кабелей.
Преимущества и недостатки меди
В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди. Алюминиевые кабели сечением ниже 16 кв. мм запрещены ПУЭ. Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.
Преимущества:
- Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть.

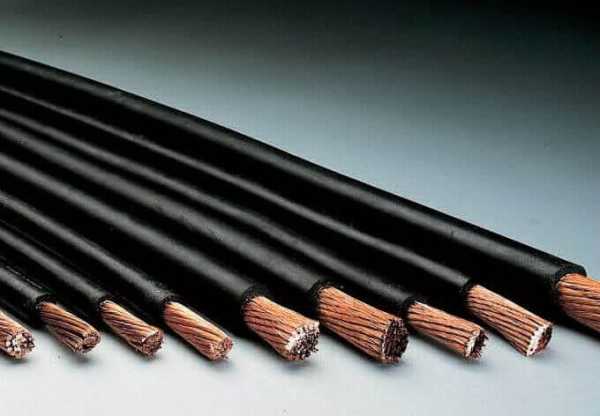

- Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.
- Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий.
- Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт.
- Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.
Недостатки:
- Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия.
- Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.
Марки медных проводов
ПВС – медный провод в виниловой двойной изоляции. Снаружи имеет округлую форму, оболочка нанесена с заполнением междужильного пространства. Количество жил от 2 до 5. Площадь поперечных сечений от 0,5 до 25 кв. мм. Номинальное напряжение до 660 В, при частоте 50 Гц. Может применяться для домашней электропроводки, но рекомендуется использовать в качестве провода для подключения подвижного электрооборудования, достаточно гибкий и имеет толстый слой изоляции.
ПУНП (ПУГНП) – провода этих марок запрещены для использования в электропроводке, по причинам не соответствия стандартам ПУЭ (по толщине изоляции). Однако присутствует на рынке и продается дешевле аналогов, для не очень ответственных цепей и времянок вполне допустим. Максимальное напряжение – 450 В переменного тока 50 Гц, 1000 В постоянного. У ПУНП монолитная однопроволочная жила, а у ПУГНП многопроволочная гибкая минимум из 7 проволок. Материал жил – медь. Изоляция из ПВХ. Количество жил от 2 до 3, а площади поперечных сечений от 0,35 до 6 кв. мм для двухжильного и до 4 кв. мм для трёхжильного провода.
РКГМ – термостойкий провод. Может использоваться для вывода концов обмоток электродвигателей, подключения питания нагревательных приборов, электроплит, утюгов и прочего. Состоит из медной жилы в резиновой изоляции, покрытой термостойким стекловолокном, для повышения устойчивости к температурам оно пропитано кремнийорганическим лаком и эмалью. Номинальное напряжение 660 В. Количество жил – 1, диапазон сечений от 0,75 до 120 кв. мм.
ШВВП – не провод, а шнур с двумя слоями виниловой изоляции. Оболочка плоской формы близкой к прямоугольной. Может использоваться для подключения электрооборудования в цепях 220/380 В. Количество жил 2 или 3. Диапазон сечений от 0,35 до 2,5 кв. мм. Номинальное напряжение 220/380 В 50 Гц.
ПВ-1,2,3,4 – установочный провод, подходит для подключения силовых и осветительных цепей, сборки внутренних схем устройств, электрощитов. ПВ-1 состоит из монолитной медной жилы и виниловой изоляции. Провод жесткий. ПВ-3 и ПВ-4 состоят из одной многопроволочной жилы и слоя виниловой изоляции, отличаются классом гибкости – 3,4 и 4,5 классы соответственно. Она легко гнется. Вариант с резиновой изоляцией называется ПР.

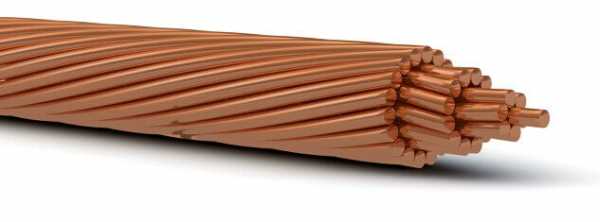

М-10 – Медный провод без изоляции, который используется в воздушных линиях высоковольтных ЛЭП. Состоит из свитых медных проволок.
Марки медных кабелей

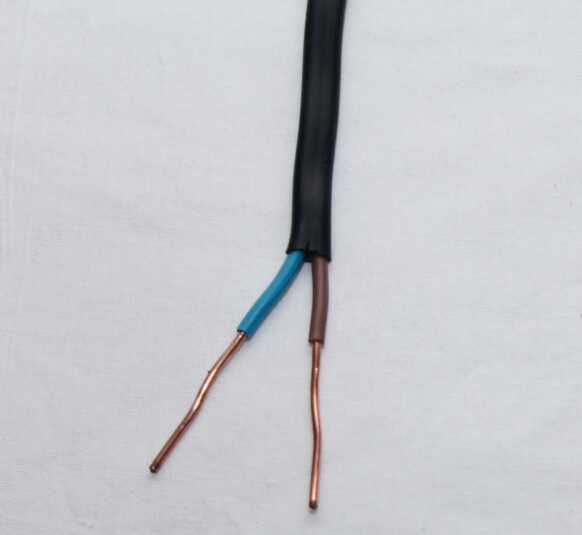

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.

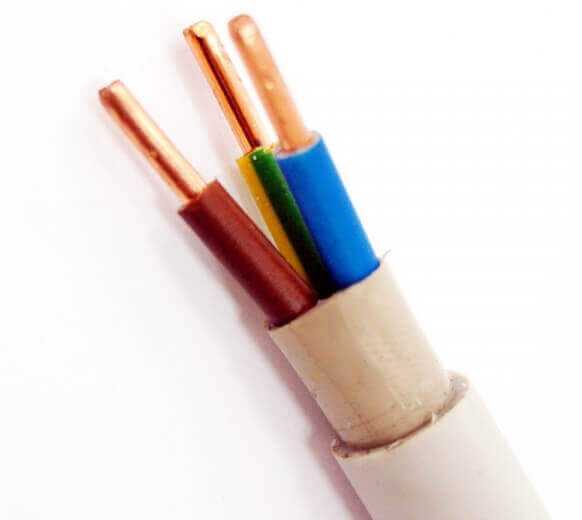

NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.
КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.
ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.
ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.
ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.
Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.
Похожие материалы:
samelectrik.ru
