Нормируемая кратность воздухообмена для производственных помещений: Кратность воздухообмена в производственных помещениях

Содержание

Производственные помещения: кратность воздухообмена


Содержание

  • 1 Роль кратности в зданиях промышленного назначения
  • 2 Таблица кратности воздухообмена
  • 3 Нормы воздухообмена помещений производства
  • 4 Нормы вентиляции в помещениях офисов
  • 5 Нормативные документы и расчет воздухооборота
  • 6 Выводы

Кратность воздухообмена для производственных помещений – это значение, показывающее какое количество раз за определенный промежуток времени, произойдет полная замена воздуха.

При расчетах в качестве контрольного времени принимается промежуток в 60 мин. Требования к организации воздухообмена установлены в СНиП 2.04.05-91. Вентиляция в производственных помещениях и офисах предусматривает увеличенное значение кратности, так как наличие большого количества людей и техники способствуют выделению значительного количества тепла.

Роль кратности в зданиях промышленного назначения

Точно подобранный коэффициент кратности позволяет произвести точный расчет воздухообмена в помещениях производства.

Правильное обеспечение воздухообмена является одним из главных факторов, влияющих на качественный монтаж оборудования, включающего в себя вентиляционное обеспечение.

Показатели воздухообмена по кратности применяются с целью повышения точности определения количества выделяемого тепла. Воздух необходимого объема, выделяемый в цех производственного объекта, позволяет обеспечить условия труда, отвечающие нормам санитарии, и предотвратить перегрев оборудования.

Таблица кратности воздухообмена

Если в производственном комплексе будет интенсивно выделяться тепловая энергия и, кроме этого, образовываться токсичные газообразные вещества, то норма кратности будет максимальна для каждого отдельно взятого производственного объекта.

Кратность воздухообмена в помещениях производства указана в таблице.

Нормы воздухообмена помещений производства

Так как здания промназначения по ряду факторов отличаются от зданий, в которых проживают люди, расчет воздухообменных процессов производится с учетом следующих параметров:

  • количество персонала;
  • число электроприборов;
  • климатических условий;
  • мощность естественной вентиляции;
  • предназначение помещения;
  • тепловыделяющие факторы;
  • наличие примесей пыли и вредных веществ;
  • химическое воздействие.

Нормы обмена воздухом закреплены в отраслевых стандартах предприятия, правилах техники безопасности. К зданиям промышленного назначения применяется СП 60.13330.2012 «СНиП 41-01-2003. Отопления, вентиляция и кондиционирование воздуха». Этими правилами руководствуются, осуществляя проектирование. Для соблюдения норм санитарии необходимо поступление воздушного притока приблизительно 30 м³/час на одного работающего человека, если объем вентилируемого помещения меньше 20 кубических метров. В случае отсутствия естественной вентиляции воздушный приток должен составлять 60-65 м³.

Проветривание проводится с целью обеспечения хорошего самочувствия сотрудников, снижения утомляемости и позволяет избавиться от большого количества накопившегося углекислого газа и токсичных паров. Не существует специальных требований к проветриванию производства. Однако в условиях больших площадей производственных цехов функцию проветривания выполняют непрерывно включенная система воздухооборота.

Нормы вентиляции в помещениях офисов

В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2. 2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:

где t(н.з.) – температура в нижней двухметровой зоне в ⁰С;

∆t – температурный перепад (градиент), приходящийся на 1 м. высоты, в ⁰С/м;
h – высота от пола до потолка в м.

Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.

Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с

Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ.

Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

  1. площади и формы цеха;
  2. количества персонала;
  3. интенсивности физической нагрузки людей;
  4. технологии производства;
  5. тепловых потерь оборудования;
  6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч. ;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;

γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Выводы

Кратность воздушного обмена является важным параметром, от которого зависит монтаж вентиляционного оборудования на объекте производства. Правильный расчет этой величины позволяет повысить качество воздухообмена в помещении и сделать пребывание персонала безопасным и комфортным.

Кратность воздухообмена в производственных помещениях: таблицы, СНиПы

Согласно нормативной документации: СНиП и нормам ТБ по созданию вентиляционных систем, регламентируется кратность воздухообмена, по показателю количества токсичных компонентов.

Содержание

  1. Описание процесса
  2. Циркуляция воздуха в зданиях промназначения
  3. Определение показателя кратности
  4. Таблица кратности
  5. Нормативные документы расчета воздухообмена
  6. Нормы воздухообмена производственных помещений
  7. Санитарные нормы проектирования промышленных предприятий

Описание процесса

Циркуляция воздуха при естественной вентиляции

Для эффективной оценочной характеристики воздухообмена в постройке промышленного назначения применяют значение – «кВ». Такой показатель воздухообмена представляет собой отношение общего объема воздуха, который приходит «L» (м3 \ч) к показателю общего объема очищенного пространства в помещении «Vn», (м3). Расчет ведется на принятый временной отрезок.

Если при проектировании, все расчеты и сам проект организованы грамотно, согласно стандартам, то показатель кратности воздухообмена в производственных помещениях будет колебаться в пределах от 1 до 10 единиц.

Помимо расчетных формул и теоретической основы, для определения необходимого показателя специалисты советуют проводить исследования естественных условий на аналогичных действующих предприятиях, на которых существуют фактические данные выделений токсичных паров, газов и т.д.

Для определения показателя кратности используют документы отраслевого назначения, СНиПы, а также стандарты санитарного состояния.

Циркуляция воздуха в зданиях промназначения

При строительстве и планировании зданий под будущие промышленные нужды, необходимо грамотно рассчитать вентиляционные пути сообщения в помещениях и определить процесс циркуляции воздуха. Для этого понадобится такая характеристика, как кратность воздухообмена, которая определяется по табличным данным наличия в пространстве токсичных веществ: оксиды, окиси ацетилена и т.д.

Рассчитывая процесс циркуляции воздуха в здании, учитывается количество выделяемого тепла таким образом, чтобы полученное количество, большее нормы могло удаляться, круглогодично, без трудностей и препятствий.

Для уменьшения показателя избытка тепла, применяют аэрацию. Такой процесс получил большое распространение в области химпромышленности, к примеру, на термических участках производства. В таком случае кратность воздухообмена, в теплое врем года достигает благодаря аэрации 40-60 пунктов.

При таких показателях воздухообмена, организация воздушных путей, достигаются метеорологические стандарты, предусматриваемые нормами санитарии.

Так, непосредственно обустройство и возведение помещений, влияет впоследствии на расчетную кратность воздухообмена, для этого предусматривают специальные работающие проемы, которые можно открыть, гарантирующие возможность получения работниками свежего воздуха и удаление неблагоприятных элементов.

Таблица относительного воздухопотребления по отраслевому назначению

Определение показателя кратности

Выполняя производственно-технологические расчеты для основных помещений, не учитывается установленное большое оборудование. К примеру, если на основном производстве установлены насосные агрегаты, без специализированных вытяжных вентиляций, тогда количество вредных газов в атмосфере будет выше лимитированных официальными нормами, в 6-7 раз.

Во вспомогательных, дополнительных производственных помещениях, кроме моечных отделений, кратность воздухообмена вычисляется исходя из показателей кратности обмена.

На производстве обязательно должна быть предусмотрена система аварийной вентиляции, которая обеспечивает оперативное удаление высокой концентрации вредных и токсичных частиц из промышленных зданий. Такая система актуальна при отступлении от установленных норм производственного маршрута изготовления и при аварийных ситуациях. Для того чтобы исключить возможность перехода неблагоприятных компонентов через соединительные пути в здании, пути вывода аварийного типа рекомендуется организовывать без компенсационной составляющей притока.

Таблица кратности

Таблица кратности воздухообмена для производственных помещений

Нормативные документы расчета воздухообмена

Кратность воздухообмена системы сообщения вытяжек формируется исходя из отраслевых данных ТБ и регламентированных норм санитарии. Кратность воздухообмена устанавливается под конкретное помещение в индивидуальном порядке, согласно расчетной информации в проекте.

В СНиП, ТБ и специализированных нормах каждой конкретной отрасли промышленности и промышленного проектирования и строительства дается разная информация кратности воздухообмена (часового). Все значения даются в зависимости от типа промпомещения:

  • дополнительные помещения вспомогательного назначения;
  • рабочие цеховые зоны.

Так, в соответствующем СНиП регламентируются характеристики числовые значения (расчетные) для вспомогательных помещений производственного типа.

Также значения кратности воздухообмена занесены в СНиП П-92—76, для второстепенных зданий.

При постоянном образовании в пространстве промзоны токсичных газов и увеличении градуса, в качестве нормы кратности принимают максимально предусмотренное значение, для каждого типа неблагоприятных производственных вредных выделений.

Так, имея в наличии значение общего объема помещения (м3) и норму кратности воздухообмена, используя несложные математические формулы, можно рассчитать требуемый объем поступающего воздуха для определенной зоны, в час.

L = n * S * Н, где:

L — необходимая производительность м3/ч;
n — кратность воздухообмена;
S — площадь помещения, м2;
Н — высота помещения, м.

Нормы воздухообмена производственных помещений

Местная приточная система на производстве

Для зданий производственного типа предусматривается общеобменная вентиляционная система, расчет потребностей которой производится исходя из условий конкретного производства и наличия определенного количества:

  • тепла;
  • жидкости или конденсата;
  • вредных частиц.

При наличии в помещении оборудования с газовыми или паровыми выделениями, количество необходимого воздухообмена вычисляется, учитывая выделения:

  • от данного оборудования;
  • проложенных коммуникаций;
  • предусмотренной арматуры.

Все необходимые показатели заложены в техническую документацию помещения, в противном случае данные берутся от фактических параметров. Данный расчет регламентирован ВСН21—77 и соответствующим СНиП.

Если при расчетах кратность воздухообмена в производственных помещениях превышает десятикратный показатель, необходимо внести корректировку в одну из строительных разделов документов. Так, для понижения уровня производственных вредных и токсичных частиц необходимо предусмотреть дополнительные мероприятия по периметру всей комнаты.

Санитарные нормы проектирования промышленных предприятий

По правилам СНиП, выделяемые в промышленном помещении любые неблагоприятные элементы, такие как влага и тепло принимаются из расчетов технологической части проектной документации.

Если такие данные отсутствуют в технологических нормах проектирования, количество производственных вредных веществ, выделяемых в помещении, допускается принимать, исходя из натуральных собранных фактов исследования. Также искомое значение обозначено в паспортных бумагах приобретенной специализированной техники.

Выбросы токсичных веществ в пространство происходят через сосредоточенные и рассредоточенные устройства общеобменной вентиляционной системы.

Расчет выбрасываемых веществ, должен предусматривать их количество, не превышающее:

  1. Максимального значения для города и населенных пунктов.
  2. Показатели максимального количества в воздухе, которое проникает внутрь жилых построек сквозь окошки по принципу натуральной вентиляции, (30% от нормы установленного лимита количества концентрации вредных, токсичных веществ в рабочей зоне).

Определение коэффициента рассеивания в рабочее пространство токсичных элементов, находящихся на момент выброса в системе, входят в состав вентиляционного проекта предприятия. Так, согласно стандартам, в помещениях промышленного назначения, при условии объема воздуха на одного субъекта – 20 м3 необходимо учесть процесс подачи наружного воздуха. Так в общем количестве он должен составлять до 30 м3\ч для каждого, находящегося в помещении субъекта. Если же, на одного человека приходятся более 20 м3, количество подаваемого снаружи воздуха должен составлять не меньше 20 м3\ч для каждого субъекта.

Для рабочей зоны, в которой объем воздуха составляет более 40 м3, при условии расположения вентиляционных окон и фрамуг и при отсутствии токсичных элементов, стандартами предусматривается работающая (активная) естественная система вентиляции.

При создании проекта рабочей зоны промышленного производственного назначения, в которых отсутствует естественное проветривание, при этом с подачей в них наружного воздуха только по средствам существующей механической вентиляции, общее количество воздуха должно составлять не менее 60 м3/ч на одного субъекта. Показатель может варьироваться в пределах табличных данных, но при этом составлять не менее одного кратного потока воздухообмена в час.

Если расчетный показатель кратности воздуха составляет меньше табличной, и при этом используется рециркуляция, объем подачи наружного потока может быть меньше 60 м3/ч для одного субъекта, но не менее 15-20 % общего потока воздухообмена в системе.

Таблицы кратности воздухообмена | Rudic.ru

При разработке проектов Вентиляции очень часто приходится пользоваться таблицами кратности воздухообмена.

Решил собрать их все на одной странице. Так будет удобнее искать кратность воздухообмена в нужном помещении по названию.

Таблицы буду постоянно дополнять. Если вам встретилась ошибка или неточность, то сообщите мне пожалуйста

Содержание:

Кратности воздухообмена:

  1. Кратность воздухообмена предприятий розничной торговли
  2. Предприятия общественного питания
  3. Физкультурно-оздоровительные учреждения
  4. Кредитно-финансовые учреждения
  5. Административные и бытовые здания
  6. Учреждения здравоохранения
  7. Детские дошкольные учереждения

Дополнительная статья: Кратность вентиляции в помещении прачечной

Кратность воздухообмена в помещении предприятий розничной торговли (магазинов)

Помещение Расчетная температура воздуха для холодного периода года, °С Кратность воздухообмена или количество воздуха, удаляемого из помещений
приток вытяжка
1 Торговые залы магазинов площадью 400 м2 и менее:
продовольственных 16 1
непродовольственных 16 1
2 Торговые залы магазинов площадью более 400 м2:
продовольственных 16 По расчету По расчету
непродовольственных 16 По расчету По расчету
3 Разрубочная 10 3 4
4 Разгрузочные помещения 10 По расчету По расчету
5 Помещения для подготовки товаров к продаже (при размещении в отдельном помещении), комплектовочные, приемочные 16 2 1
6 Кладовые (неохлаждаемые):
хлеба, кондитерских изделий; 16 0,5
гастрономии, рыбы, молока, фруктов, овощей, солений, вина, пива, напитков; 8 1
обуви, парфюмерии, товаров бытовой химии, химикатов; 16 2
прочих товаров 16 0,5
6. 1 Помещение подготовки товаров к продаже (при размещении в отдельном помещении), комплектовочные, приемочные, экспедиции 16 2 1
7 Помещения демонстрации новых товаров (при размещении в отдельном помещении) 16 2 2
8 Гладильные 16 По расчету По расчету
9 Камеры для мусора (неотапливаемые)
10 Помещение для механизированного прессования бумажных отходов 16 1,5
Помещения для хранения:
11 упаковочных материалов и инвентаря 16(8) 1
12 контейнеров обменного фонда 1
13 тары 8 1
14 уборочного инвентаря, моющих средств 16 1,5
15 Бельевая 18 0,5
16 Мастерские, лаборатории 18 2 3(2)
17 Охлаждаемые камеры для содержания:
мяса, полуфабрикатов, гастрономии 0
рыбы -2
овощей, фруктов, кондитерских изделий, напитков 4 4 4
мороженое, пельмени и т. п. -12 Периодически
пищевых отходов 2 10
18 Машинные отделения охлаждаемых камер с воздушным охлаждением 5 По расчету
19 Машинные отделения охлаждаемых камер с водяным охлаждением 5 2 3
20 Конторские помещения, комната персонала, главная касса, помещение охраны, опорный пункт АСУ 18 1
21 Гардеробные, подсобная для персонала предприятия общественного питания, комната для приема пищи 16 1
22 Общественные туалеты для покупателей и туалеты для персонала 16 50 м3/ч на унитаз
23 Душевые 25 5
24 Комната-профилакторий (при размещении магазина в подземных этажах) 20 60 м3/ч на чел.
25 Помещения приема и выдачи заказов 12 1
26 Помещения приема стеклотары 16 1
27 Здравпункт 20 1 1

Кратность воздухообмена в помещениях предприятий общественного питания

Наименования помещений Расчетная температура воздуха, °С Кратность воздухообмена в час
приток вытяжка
1 Зал, раздаточная 16 По расчету, но не менее 30 м3/ч на чел.
2 Вестибюль, аванзал 16 2
3 Магазин кулинарии 16 3 2
4 Горячий цех, помещение выпечки кондитерских изделий 5 По расчету, но не менее 100 м3/ч на чел.
5 Цеха: доготовочный, холодный, мясной, птицегольевой, рыбный, обработки зелени и овощей 18 3 4
6 Помещение заведующего производством 18 2
7 Помещение для мучных изделий и отделки кондитерских изделий, бельевая 18 1 2
8 Помещение для резки хлеба, для подготовки мороженого, сервизная, подсобная 18 1 1
9 Моечная: столовой, кухонной посуды, судков, тары 18 4 6
10 Кабинет директора, контора, главная касса, комнаты официантов, персонала, кладовщика 18 4 6
11 Кладовая сухих продуктов, кладовая инвентаря, кладовая винно-водочных изделий, помещение для хранения пива 12 1
12 Кладовые овощей, солений, тары 5 2
13 Приемная 16 3
14 Машинное отделение охлаждаемых камер с воздушным охлаждением агрегатов По расчету По расчету По расчету
15 То же, с водяным охлаждением агрегатов 3 4
16 Ремонтные мастерские 16 2 3
17 Помещения общественных организаций 16 1 1
18 Охлаждаемые камеры для хранения:
мяса 0
рыбы -2
молочно-жировых продуктов, гастрономии 2
полуфабрикатов, в том числе высокой степени готовности 0
овощей, фруктов, ягод, напитков 4 4 4
кондитерских изделий 4
вин и напитков 6
мороженого и замороженных фруктов -15
пищевых отходов 5 10
19 Курительная комната 16 10
20 Разгрузочные помещения 10 По расчету По расчету

Примечания: 1. Указанные в таблице температуры воздуха в помещениях (кроме охлаждаемых камер) являются расчетными при проектировании систем отопления.

2. В буфетах, барах, коктейль-холлах, банкетных залах, размещаемых в отдельных помещениях, принимается кратность воздуха минус 3.

3. Указанные в таблице температуры воздуха в охлаждаемых камерах поддерживаются круглосуточно в течение всего года. В камерах для одновременного хранения мяса и рыбы или мясных, рыбных полуфабрикатов принимать температуры ±0 °С; для овощных полуфабрикатов +2 °С; для хранения всех продуктов (1 камера в предприятии) ±2 °C.

Расходы воздуха по модулированному оборудованию

Оборудование Марка кВт Количество воздуха, м3/ч
Вытяжного Приточного
1 Плита электрическая ПЭ-0,17 4 250 200
2 ПЭ-0,17-01 4 250 200
3 Плита электрическая ПЭ-0,51 12 750 400
4 ПЭ-0,51-01 12 750 400
5 Шкаф жарочный ШЖЭ-0,51 8 400
6 ШЖЭ-0,51-01 8 400
7 ШЖЭ-0,85 12 500
8 ШЖЭ-0,85-1 12 500
9 Устройство электрическое, варочное УЭВ-60 9,45 650 400
10 Котел передвижной КП-60
11 Фритюрница ФЭ-20 7,5 350 200
12 Котел пищеварочный вместимостью, л:
100 КЭ-100 18,9 550 400
160 КЭ-160 24 650 400
250 КЭ-250 30 750 400
13 Аппарат пароварочный АПЭ-0,23А 7,5 650 400
АПЭ-0,23А-01 7,5 650 400
14 Сковорода электрическая СЭ-0,22 5 450 400
СЭ-0,22-01 5 450 400
СЭ-0,45 11,5 700 400
СЭ-0,45-01 11,5 700 400
15 Мармит МСЭ-0,84 2,5 300 200
МСЭ-0,84-01 2,5 300 200
16 Мармит передвижной МП-28 0,63

Источник: «Проектирование предприятий общественного питания» Справочное пособие к СНиП 2. 08.02-89

Кратность воздухообмена в помещениях физкультурно-оздоровительных учреждений

Наименования помещений Расчетная температура воздуха, °С Кратность воздухообмена в час
приток вытяжка
1 Спортивные залы без мест для зрителей (кроме залов художественной гимнастики) 15 По расчету, но не менее 80 м3/ч на одного занимающегося
2 Залы художественной гимнастики и хореографические классы 18 По расчету, но не менее 80 м3/ч на одного занимающегося
3 Помещения индивидуальной силовой и акробатической подготовки, индивидуальной разминки перед соревнованиями 16 2 3
4 Мастерские 16 2 3
5 Учебные классы, методические кабинеты, комнаты инструкторского и тренерского состава, судей, прессы, административного и инженерно-технического состава 18 3 2
6 Бытовые помещения рабочих, служащих охраны общественного порядка 18 2 3
7 Помещение пожарного поста 18 2
8 Гардеробная верхней одежды для занимающихся 16 2
9 Раздевалка (в том числе при массажных) 25 По балансу с учетом душевых 2 (через душевые)
10 Душевые 25 5 10
11 Массажные 22 4 4
12 Санитарные узлы:
общего пользования 16 100 м3/ч на унитаз или писсуар
для занимающихся (при раздевальных) 20 50 м3/ч на унитаз или писсуар
индивидуального пользования 16 25 м3/ч на унитаз или писсуар
13 Умывальные при санитарных узлах общего пользования 16 За счет санитарных узлов
14 Инвентарные при залах 15 1
15 Кладовые и складские помещения:
с постоянным пребыванием обслуживающего персонала; 16 2
с кратковременным пребыванием обслуживающего персонала 10 1
16 Склады реагентов, хозяйственных химикатов и красок 10 2
17 Помещения для сушки спортивной одежды 22 2 2

Кратность воздухообмена в помещениях кредитно-финансового учреждения

Наименования помещений Расчетная температура воздуха, °С Кратность воздухообмена в час
приток вытяжка
1. Операционный и кассовый залы 18 По расчету на ассимиляцию тепловлагоизбытков, но не менее двухкратного воздухообмена
2. Общие рабочие комнаты, кассы пересчета монет 18 2 2
3. Помещение для совещаний и переговоров 18 3 3
4. Касса пересчета банкнот 18 3 3
5. Помещения средств вычислительной техники, вычислительный центр 18 По расчету на ассимиляцию тепловлагоизбытков
6. Помещение связи (телетайпная) и ксерокопирования 18 2,5 2,5
7. Кабинеты и приемные 18 1,5 1,5
8. Архив, кладовая бланков, кладовая оборудования и инвентаря, кладовая банковских материалов, помещение для хранения личных вещей кассиров 18 1,5
9. Ремонтные мастерские 18 2 2
10. Комната приема пищи, буфет 16 3 4
11. Помещение для хранения оружия, заряжания и чистки оружия 16 1
12. Боксы для инкассаторских машин 18 По нормам проектирования гаражей-стоянок
13. Помещения охраны с пожарным постом 18 1 1,5
14. Помещения личной гигиены женщин 23 5
15. Санитарные узлы 16 50 м3/ч на унитаз или писсуар
16. Вестибюль 16 2
17. Гардеробные 16 2
18. Помещения для размещения источников бесперебойного электроснабжения 16 По расчету на ассимиляцию тепловлагоизбытков

Кратность воздухообмена в административных и бытовых зданиях

СНиП 2.09.04—87*

Помещения Температура в холодный период года Кратность или объем воздухообмена, м3
Приток Вытяжка
1. Вестибюли +16° 2
2. Отапливаемые переходы Не ниже, чем на 6°С расчётной температуры помещений, соединяемых отапливаемых переходами
3. Гардеробные уличной одежды +16° 1
4. Гардеробные для совместного хранения всех видов одежды с неполным переодеванием работающих +18° Из расчета компенсации вытяжки из душевых (но не менее однократного воздухообмена в 1 ч) Согласно п.4.8
5. Гардеробные при душевых (преддушевые), а также с полным переодеванием работающих а) гардеробные спецодежды +23° 5 5
б) гардеробные домашней (уличной и домашней) одежды +23° Из расчета компенсации вытяжки из душевых (но не менее однократного воздухообмена в 1 ч) Согласно п. 4.8
6. Душевые +25° 75 м3/ч на 1 душевую сетку
7. Уборные +16° 50 м3/ч на 1 унитаз и 25 м3/ч на 1 писсуар
8. Умывальные при уборных +16° 1
9. Курительные +16° 10
10. Помещения для отдыха, обогрева или охлаждения +22° 2 (но не менее 30 м3/ч на 1 чел. 3
11. Помещения для личной гигиены женщин +23° 2 2
12. Помещения для ремонта спецодежды +16° 2 3
13. Помещения для ремонта обуви +16° 2 3
14. Помещения управлений, конструкторских бюро, общественных организаций, площадью: а) не более 36 м2 +18° 1,5
б) более 36 м2 +18° По расчёту
15. Помещения для сушки спецодежды По технологическим требованиям в пределах 16—33°С То же
16. Помещения для обеспыливания спецодежды +16° «

Источник: Административные и бытовые здания СНиП 2.09.04—87*

Кратность воздухообмена в учреждениях здравоохранения

Наименование помещений Т,

°C

Кратность воздухообмена Категория по частоте помещения Кратность вытяжки при естественном воздухообмене
приток вытяжка
1 2 3 4 5 6 7
I. Больницы, поликлиники, станции неотложной и скорой медицинской помощи
1. Манипуляционные-туалетные для новорожденных 25 2 Ч 2
2. Манипуляционные с применением аминазина 22 8 10 Г не допускается
3.

Кабинеты врачей, комнаты персонала, комнаты отдыха для больных, пользующихся процедурами водолечения и грязелечения, кабинеты иглотерапии, помещения выписки, кабинеты аудиометрии, антропометрии, диспетчерские приема вызовов и направления бригад, комната заполнения документов, комната отдыха диспетчеров, врачей, фельдшеров, санитаров, шоферов, выездные бригад, медицинской статистики

20 приток из коридора 11 Ч 1
4.

Кабинеты ангиографии, процедурные рентгендиагностичеcких кабинетов, процедурные и раздевальные флюорографических кабинетов кабинеты электросветолечения, массажная

20 3 4 Г не допускается
5. Кабинеты для раздевания при рентгендиагностических кабинетах 20 3 Ч »
6. Процедурные для рентгеновских. снимков зубов, моечные лабораторной посуды, патологоанатомических отделений, комнаты управления рентгеновских кабинетов и радиологических отделений, фотолаборатория 18 3 4 Г »
7. Стерилизационные при операционных 18 3 септические отделения Г 2
      3 асептические отделения Ч 2
8.

Лаборатории и помещения для производства анализов, кабинеты (помещения) радиотелеметрических, эндокринологических и др. исследований, помещения для приема, сортировки и взятия проб для лабораторных анализов монтажные и моечные кабинеты искусственной почки и помещений для аппарата искусственного кровообращения, растворные-деминерализационные, препараторские лаборатории, помещения для окраски мазков, весовые, колориметрические, средоварки, материально-аппаратные лаборатории, фиксационные, рецептурные, помещения для подготовки перевязочных и операционных материалов и белья, контроля, комплектования и упаковки инструментов, приема, разборки, мытья и сушки хирургических инструментов, шприцев, игл, катете-рое, процедурные для лечения нейролептиками, радиопост, диктофонный центр, помещения текущей стерилизации, аппаратная

18 3 см. табл. 3 2
9. Залы лечебной физической культуры 18 50 мз/ч на одного занимающегося в зале 80 % 100 % Г
10. Кабинеты функциональной диагностики, помещения для ректороманоскопии 22 3 Г 2
11. Кабинеты лечебной физической культуры, механотерапии, зубоврачебные кабинеты комнаты зондирования, помещения для дегельментизации 20 2 3 Г 2
12. Помещения (комнаты) для санитарной обработки больных, душевые, кабины личной гигиены, помещения субаквальных, сероводородных и других ванн (кроме радоновых), помещения подогрева парафина и озокерита, лечебные плавательные бассейны 25 3 5 Г 2
13. Помещения для хранения гипсовых бинтов, гипса, музеи и препараторские при них в патологоанатомических отделениях, компрессорные ингаляториев, центральные бельевые, кладовые инфицированного белья и постельных принадлежностей, кладовые хозяйственного инвентаря, кладовые вещей больных и гладильные, инструментально-материальные, кладовые реактивов и аппаратуры в патологоанатомических отделениях, помещения для текущего ремонта физиотерапевтической аппаратуры, хранения ящиков выездных бригад, текущего запаса медикаментов, аптечная комната кладовая месячного запаса медикаментов, кладовая нестерильных материалов и белья 18 1 Г 1
14. Помещения стерилизационных -автоклавных центральных стерилизационных: 18 по расчету     же допускается
  а) чистое отделение   100 % Ч
  б) грязное отделение   100 % Г
15. Помещения для мытья, стерилизации и хранения суден, горшков, мытья и сушки клеенок, сортировки и временного хранения грязного белья, для хранения предметов уборки, помещения для временного хранения белья и твердых отходов, загрязненных радио­активными веществами, кладовые кислот и дезинфицирующих средств, помещения мойки носилок и клеенок, помещение сушки одежды и обуви выездных бригад 18 5 Г 3
16. Регистратуры, справочные вестибюли, гардеробные, помещения для приема передач больным, ожидальная, кладовые теплых вещей при верандах, буфетные, столовые для больных, раздаточные с подсобным помещением в молочно-раздаточных пунктах, кладовые вещей и одежды больных, медицинские архивы 18 1 Г 1
17. Помещения для обработки резиновых перчаток, для мытья и стерилизации столовой и кухонной посуды при буфетных и столовых отделений, парикма­херские для обслуживания больных, муляжные 18 2 3 Г 2
18. Хранилища радиоактивных веществ, фасовочные .и моечные в радиологических отделениях, моечные в лабораториях 18 5 6 Г не допускается
19. Процедурные в кабинетах для статической и подвижной теле-гамматерапии, комнаты для централизований в кабинетах для подвижной теле-гамматерапии, процедурные рентгено-терапевтические, кабинеты микроволновой терапии, кабинеты ультравысокочастотной терапии, кабинеты теплолечения, кабинеты укутывания помещения приготовления растворов для радоновых ваян, кабинеты лечения ультразвуком 20 4 5 Г »
20. Раздевальные и кабинеты для раздевания в отделениях водолечения 23 приток по балансу вытяжки из залов с ванными, грязевых процедур Ч 2
21. Помещения хранения трупов 2 3 Г 3
22. Помещения радоновых ванн, грязелечебные залы. душевой зал с кафедрой, кабинеты грязелечения для гинекологических процедур 25 4 5 Г не опускается
23. Помещения для хранения и регенерации грязи 12 2 10 Г »
24. Помещения одевания трупов, выдачи трупов, кладовые похоронных принадлежностей, для обработки и подготовки к захоронению инфицированных трупов, помещения для хранения хлорной извести 14 3 Г »
25. Помещения дезинфекционных камер:
  а) приемные; 16 из чистого отделения 3 Г »
  б) грязные отделения:   из чистого отделения 5 Г »
  в) разгрузочные (чистые)  отделения   5 Через грязные отделения
26. Шлюзы при сероводородных ваннах 25 3 4 Ч не допускается
27. Кабинеты для раздевания при сероводородных ваннах 25 3 3 Ч »
28. Помещение приготовления раствора сероводородных ванн и хранения реактивов 20 5 6 Г »
29. Помещение для мойки и сушки простыней, холстов, брезентов, грязевые кухни 16 6 10 Г »
30. Ингалятории (процедурные) 20 8 10 Г
31. Секционные 16 4 Г 4
32. Шлюзы перед палатами для новорожденных 22 по расчету, но не менее 5-ти крат­ного обмена   Ч не допускается
33. Помещения выписки родильниц и облучения детей кварцевой лампой 22 1 Ч 1
34. Санузлы 20 50 м3на 1 унитаз и 20 м3на 1 писсуар Г 3
35. Умывальные комнаты 20 3 Г 3
36. Клизменная 20 5 Г 2
37. Шлюзы в боксах и полубоксах инфекционных отделений 22 по расчету, но не менее 5-кратного обмена Ч не допускается
38. Малые операционные 22 10 5 Ч 1
39. Помещения больничных аптек (см. раздел Хозрасчетные аптеки общего типа)
  Виварии5)
40. Карантинное отделение для въезда машин с животными. Приемная с теплым тамбуром 16 1 1 Г 1
41. Мойка для собак, кошек, карликовых свиней с ванной и циркулярным душем 22 3 5 Г 2
42. Тепловоздушная сушка для собак и карликовых свиней 25 3 5 Г 2
43. Помещение для содержания лабораторных животных:6)
  а) мышей 20:22 10 12 Г 2
  б) хомяков 20 10 12 Г 2
  в) морских свинок 14:16 8 10 Г 2
  г) кроликов7) 5 8 10 Г 2
  д) собак (с выходом на выгул) 14 8 10 Г 2
  е) кошек 18 10 12 Г 2
  ж) баранов (с выходом на выгул) 5 10 12 Г 2
  з) карликовых свиней 18 10 12 Г 2
  и) петухов 18 10 12 Г 2
44. Помещение персонала 18 1 1 Ч 1
45. Склад клеток и инвентаря 10 1 Г 1
46. Осмотр больных животных и из дезинфекция 20 8 10 Г 2
47. Изолятор для крупных животных 15 8 10 Г 2
48. Помещения для хранения и приготовления дезсредств (с вытяжным шкафом) 18 по данным технологов Г 3
49. Хранение кормов и подстилок 10 1 Г 1
  Дезинфекционно-моечное отделение
50. Очистка и мойка инвентаря:
  а) при ручной мойке; 16 3 5 Г 2
  б) при машинной мойке:
  помещение грубой очистки 16 3 5 Г 2
  моечная 16 5 6 Г 2
51. Стерилизация и сушка инвентаря 18 по расчету   Ч не допускается
52. Хранение чистых клеток, стеллажей, контейнеров, кормушек, носилок, подстилок 10 1 Г 1
53. Загрузка в клетки кормов, воды, подстилок 18 3 Г 1
54.  Временное хранение трупов животных 2:4 3 Г 3
  Отделение содержания подопытных животных
  Блок для содержания мелких лабораторных грызунов (мышей, крыс, морских свинок) в условиях, исключающих проникновение патогенной флоры8)Помещения барьерной зоны.
55. Принудительный санпропускник 25 3 5 Г не допускается
56. Одевание стерильной одежды:     1
  — чистая зона 25 по расчету   Ч »
  — грязная зона 25 »   Г »
57. Стерилизационная с паровым автоклавом 18 »   Г »
58. Бактерицидный гидрошлюз: 18 3   Ч »
  — чистая зона 18 3   Ч »
  — грязная зона 18   3 Г »
59. Бактерицидный аэрошлюз 18 по расчету   Ч »
  Помещения забарьерной зоны3)
60. Помещение для содержания животных СВиБ и проведения экспериментов:
  а) для мышей 20:22 15 10 ОЧ »
  б) для крыс 18 15 10 ОЧ не допускается
  в) для морских свинок 14:16 15 10 ОЧ »
61. Помещение для экспериментов 20     ОЧ »
62. Персонал 18 1 1 ОЧ »
63. Склад стерильного инвентаря, кормов, подстилок 18 1 1 ОЧ »
64. Распределение и раздача кормов 18 1 1 ОЧ »
65. Стерилизация воды 18 1 1 ОЧ »
  Блок для содержания лабораторных животных в обычных условиях
66. Помещения для содержания лабораторных животных (кроме баранов)     по пунктам 50а : 50и
67. Помещения для экспериментов 18 1 3 Г 2
68. Помещения хирургической секции:
  а) предоперационная с стерилизационной 18 1 2,5 Ч не допускается
  б) операционная, послеоперационная, помещение интенсивного ухода за выздоравливающими животными 20:22 по расчету   ОЧ
69. Помещения для инфицирования животных и работы с ними:
  а) помещения для токсикологических исследований 18
  б) помещения для заражения животных (манипуляционная, боксы для контрольных животных) 18 5 6 Г не допускается
  в) персонал и специалисты 18 1,. 5 Ч »
  г) хранение чистых: инвентаря, кормов, подстилки 18 1 Г »
  д) сбор отходов 10 10 Г »
  Отделение ветеринарного обслуживания
70. Кабинет врача 18 1 1 Ч »
71. Секционная 16 3 3 Г »
72. Лабораторная диагностика с боксом для вскрытий животных 18 1 3 Г »
78. Хранение медикаментов 18 1 3 Г не допускается
74. Блок изоляции больных животных:
  а) помещение больных со шлюзом     по пунктам 50а-50и
  б) хранение кормушек, клеток, инвентаря, хранение подстилки и кормов 10 1 Г »
  в) персонал 18 1 1 Ч »
  г) предметы уборки с краном, трапом и сушкой 10 10 Г »
  Отделение подготовки кормов
75. Подготовка овощей с моечной, подготовка зерносмесей 16 3 4 Г »
76. Пищеварочный зал 16 по расчету     »
77. Моечная -кухонной посуды 18 4 6 Г »
78. Стерилизация кормов 18 1 3 Г »
79. Охлаждаемая камера для пищевых продуктов 2-4 Г »
  II. Хозрасчетные аптеки общего типа
80. Залы обслуживания населения 16 3 4 Г 3
81. Рабочие помещения или изолированные рабочие зоны в зале обслуживания, экспедиционные помещения для приема и оформления заказов прикрепленного учреждения, рецептурная 18 2 1 Ч 1
82. Ассистентская, асептическая, дефекторская, проходной шлюз; заготовочная и фасовочная со шлюзом, закаточная и контроль­но-маркировочная стерилиза­ционная-автоклавная, стерилиза­ционная дистилляционная 18 4 2 Ч 1
83. Расфасовочная, контрольно-аналитический кабинет, моечная, стерилизационная растворов, дистилляционно-стерилизаци­онное помещение, кокторий, распаковочная 18 2 3 Г 1
84. Помещения для приготовления лекарственных форм в асептических условиях 18 4 2 ОЧ не допускается
85. Помещения хранения основного запаса:
  а) лекарственных веществ, готовых лекарственных препаратов в т. ч и термолабильных и предметов медицинского назначения; перевязочных средств 18 2 3 Г 1
  б) лекарственного растительного сырья 18 3 4 Г 3
  в) минеральных вод, медицинской стеклянной и оборотной транспортной тары, очков и других предметов оптики, вспомогательных материалов, чистой посуды 18 1 Г 1
  г) ядовитых препаратов и наркотиков 18 3 Г 3
86. Легковоспламеняющихся и горючих жидкостей 18 10 Г 5
87. Дезинфицирующих средств и кислот, дезинфекционная со шлюзом 18 5 Г 3
88. Административно-бытовые помещения   по пп. 13, 19, 20, 25, 26, 44 настоящей таблицы
89. Машинное отделение холодильной установки 4 3 Г 3
90. Электрощитовая 15 1
  САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКИЕ СТАНЦИИ (СЭС)
  Радиологическая группа
91. Лабораторное помещение 18 3 5 Г не допускается
92. Бактериологическая группа Помещение врачей и лаборантов комнаты для занятий 18 1,5 Ч »
93. Помещение для серологических исследований, посевные, помещения для экспресс-диагностики 18 5 6 Г »
94. Боксы 18 6 5 Ч »
95. Предбоксы 18 10 Г »
96. Помещения энтомологии для гельминтологических исследований, средоварные 18 5 6 Г »
97. Моечные
  а) без моечной машины 18 5 6 Г »
  б) с моечной машиной 18 3 5 Г »
98. Стерилизационные автоклавные 18 3 Г не допускается
99. Термальные комнаты   По требованию технологии Внутренняя температура воздуха обеспечивается технологическим оборудованием
100. Комнаты для приема регистрации, сортировки и выдачи результатов анализов 18 3 Г »
  Вирусологическое отделение и лаборатория отдела особо опасных инфекций
101. Помещения для идентификации респираторных, энтеральных вирусов, для приготовления культуры тканей
  а) рабочие комнаты врачей и лаборантов 18 5 6 Г »
  б) боксы 18 5 6 Г »
  в) предбоксы 18 6 5 Ч »
  г) боксы 18 6 5 Ч »
  д) предбоксы для приготовления культуры тканей 18 10 Г »
102. Помещение для идентификации арбовирусов:
  а) рабочие комнаты врачей и лаборантов 18 5 6 Г не допускается
  б) боксы 18 5 6 Г »
  в) предбоксы 18 10 Г »
103. Комнаты для проведения бакте­риологических исследований, комнаты для обработки ловушек и приготовления приманок, вскрывочные 18 3 6 Г »
104. Комнаты для заражения грызунов (биопробная) 18 8 10 Г »
105. Коридоры 18 По балансу отделения Ч »
  Молочные кухни
106. Варочный цех 5 По расчету Г »
107. Цех приготовления пюре 16 3   Ч »
108. Фасовочная молока и соков 16 2 3 Г »
109. Стерилизация готовой продукции
  а) «чистая зона» 16 6 Ч не допускается
  б) «грязная зона» 16 4 Г »
110. Моечная фляг 20 4 6 Г »
111. Прием молока 16 1 Г »
112. Приготовление биолакта 16 12 12 Ч »
113. Помещение фильтрации и розлива молока 16 19 19 Ч »
114. Помещение тепловой обработки молока и приготовления молочных смесей 16 3 4 Г »
115. Остывочная 16 3 4 Г »
116. Помещение приготовления молочно-кислых продуктов и молочно-кислых смесей:
  а) помещение приготовления заквасок 16 3 4 Ч »
  б) кефирный цех 16 20 20 Ч »
  в) цех ацидофильного молока 16 20 20 Ч »
  г) термостатная 16 12 12 Ч »
117. Помещения приготовления и фасовки творога 16 3 4 Г »
118. Помещения подготовки фруктов, плодов, овощей 16 3 4 Г »
119. Помещения приготовления фруктовых и овощных смесей 16 12 12 Ч »
120. Помещение подготовки рыбы, мяса, приготовления рыбных и мясных блюд 16 3 4 Г »
121. Лаборатория 18 2 3 Г »
122. Помещение приема тары для готовой продукции 16 4 6 Г »
123. Помещение приема сырья 16 3 Г »
124. Помещение мойки и стерилизации 20 4 в «чистую» зону приток 6 вытяжка — через «гряз­ную» зону Г »
125. Моечная кухонной посуды 20 4 6 Г »
126. Моечная:
  а) молокопроводов 20 4 6 Г »
  б) инвентаря 20 4 6
127. Экспедиция, загрузочная 16 3 Ч »
128. Машинное отделение холодильных установок 16 3 Г »
129. Помещение временного хранения 12 1 Г »
  молока   периодическое проветривание
130. Кладовая сухих продуктов 12 2 Ч »
131. Кладовая овощей и фруктов 4 4 (в сутки) 4 (в сутки) Г »
132. Помещение хранения и приема тары 12 4 6 Г 1
133. Кладовая хозяйственного инвентаря 12 2 2 Г »
134. Бельевая 16 2 1 Г »
135. Материальная кладовая 12 1 Г »
136. Охлажденная камера пищевых отходов с тамбуром 2 10 Г не допускается
137. Служебные и бытовые помещения   по разделу I настоящей таблицы
  Донорский пункт
138. Комната сцеживания грудного молока 22 2 Ч »
139. Комната стерилизации 18 3 Ч »
140. Фильтрация и разлив молока 16 19 19 Ч »
141. Тепловая обработка 16 3 4 Г »
142. Остывочная 16 3 4 Ч »
  Молочно-раздаточные пункты
143. Раздаточная 16 2 2 Ч 1
144. Холодильная .камера (для готовой продукции) 2 Периодическое проветривание
145. Помещение приема и хранения посуды от населения 12 1 Г 1
146. Касса 18 1 Ч »
147. Кладовая дезинфицирующих растворов и уборочного инвентаря 16 5 Г 3
  Сауна
148. Ожидальная 18 3 Ч
149. Коридор 18 2 Ч
150. Раздевалка 22 3 Ч
151. Душевая 22 8 Г
152. Парная10) 100/80 (85/80) 5 Г
153. Комната для охлаждения внутри сауны 1 4 Г
154. Комната отдыха 26 3 Ч
155. Комната для массажа 25 4 Г
156. Солярий 23 3 Ч
157. Уборная 22 50 м3на 1 унитаз Г

Источник: Пособие по проектированию учреждений здравоохранения (к СНиП 2.08.02-89)

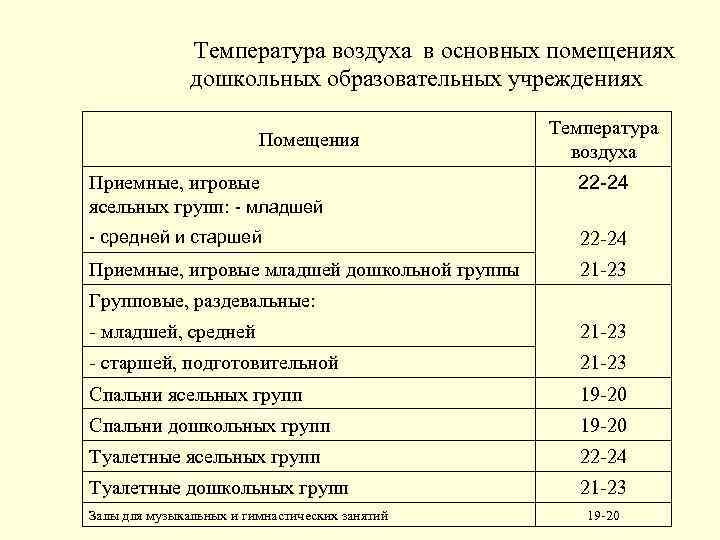

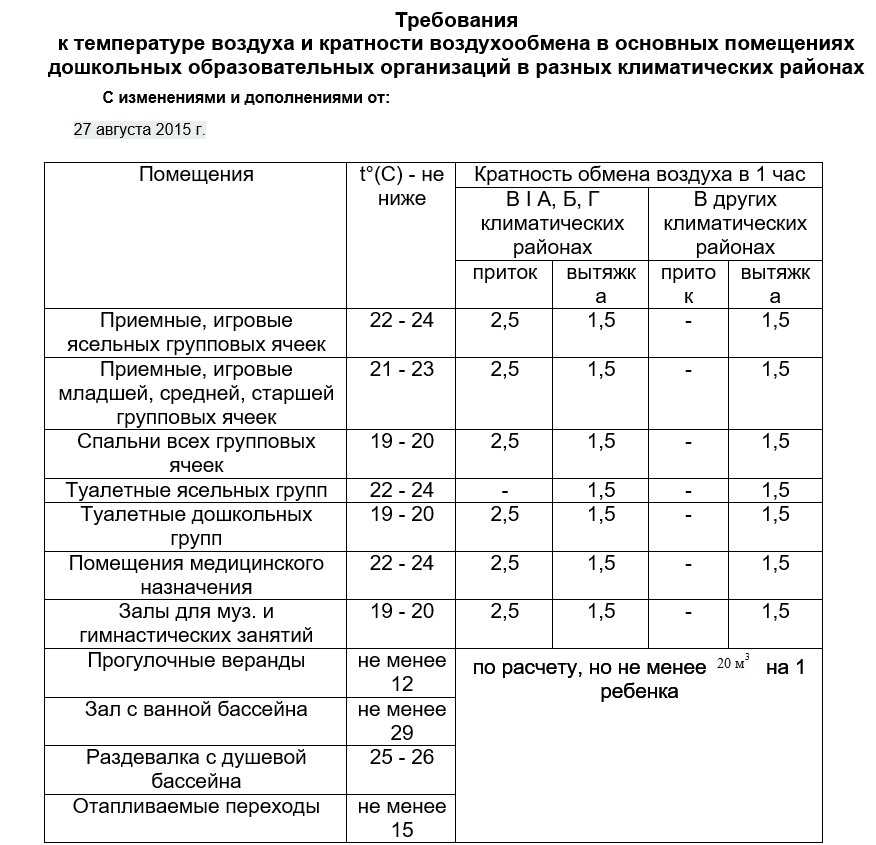

Кратность воздухообмена в помещении детских дошкольных организаций

Помещения t° (С)-не ниже Кратность обмена воздуха в 1 час
В IА, Б, Г климатических районах В других климатических районах
приток вытяжка приток вытяжка
Приемные, игровые ясельных групповых ячеек 22-24 2,5 1,5 1,5
Приемные, игровые младшей, средней, старшей групповых ячеек 21-23 2,5 1,5 1,5
Спальни всех групповых ячеек 19-20 2,5 1,5 1,5
Туалетные ясельных групп 22-24 1,5 1,5
Туалетные дошкольных групп 19-20 2,5 1,5 1,5
Помещения медицинского назначения 22-24 2,5 1,5 1,5
Залы для муз. и гимнастических занятий 19-20 2,5 1,5 1,5
Прогулочные веранды не менее 12 по расчету, но не менее 20 м3 на 1 ребенка
Зал с ванной бассейна не менее 29
Раздевалка с душевой бассейна 25-26
Отапливаемые переходы не менее 15

Источник: Санитарно-эпидемиологические правила и нормативы СанПиН 2.4.1.3049-13. Приложение 3

Ссылки, сноски и условные обозначения

СНиП 2.09.04-87* «Административные и бытовые здания»
4.8. Удаление воздуха из гардеробных следует предусматривать через душевые. В случаях, когда воздухообмен гардеробной превышает воздухообмен душевой, удаление воздуха следует предусматривать через душевую в установленном для нее объеме, а разницу — непосредственно из гардеробной.

Опубликовано: 28 сентября 2015 г.   Автор: Rudic   Рубрики: Нормативы
Метки: вентиляция, кратность, таблицы, Шпаргалка   Просмотров: 255483Комментариев: 1   Подписаться на RSS

Кратность воздухообмена для производственных помещений: таблицы, СНиПы

Содержание

  • Роль кратности в зданиях промышленного назначения
  • Таблица кратности воздухообмена
  • Нормы воздухообмена помещений производства
  • Нормы вентиляции в помещениях офисов
  • Нормативные документы и расчет воздухооборота
  • Выводы
  • Проектирование и монтаж
  • Управление вентиляционными системами
  • Рекомендации по энергосбережению
  • Описание процесса
  • Циркуляция воздуха в зданиях промназначения
  • Определение показателя кратности
  • Таблица кратности
  • Нормативные документы расчета воздухообмена
  • Нормы воздухообмена производственных помещений
  • Санитарные нормы проектирования промышленных предприятий
  • Кратность РІ жилых зданиях по ГОСТ 30494-96.
  • Кратность воздухообмена медицинских организаций РїРѕ РЎРџ 158.13330.2014

Кратность воздухообмена по СНиП — это санитарный показатель состояния воздушной среды в помещении. От его значения зависит комфорт и безопасность пребывания людей в той или иной комнате. Допустимая величина этого параметра регулируется государственными строительными нормами и правилами, которые определяют различные требования для всех возведённых зданий.

1 Общие сведения</span></h3>

Перед тем как определить оптимальный показатель кратности воздухообмена по СНиП в помещениях (жилых или производственных), необходимо подробно изучить не только сам параметр, но и методы его расчёта. Эта информация поможет максимально точно выбрать значение, которое подойдёт для каждого конкретного помещения.

Воздухообмен — это один из количественных параметров, характеризующих работу системы вентиляции в закрытых помещениях. Кроме этого, им считают процесс замещения воздуха во внутренних пространствах здания. Этот показатель считается одним из наиболее важных при проектировании и создании вентиляционных систем.

Воздухообмен бывает двух видов:

  1. 1. Естественный. Он происходит из-за разницы давления воздуха внутри помещения и за его пределами.
  2. 2. Искусственный. Осуществляется при помощи проветривания (открывания окон, фрамуг, форточек). Кроме этого, к нему относят попадания воздушных масс с улицы через щели в стенах и дверях, а также путём применения разнообразных систем кондиционирования и вентиляции.

Кратность обмена воздуха — это параметр, показывающий, какое количество раз (в течение 60 минут) воздух в комнате полностью заменялся на новый.

Его величина определяется не только по СНиП, но и по ГОСТ (государственный стандарт). От этого показателя зависит комплекс мер, которые нужно принимать для поддержания оптимальных условий в жилых квартирах и офисных помещениях.

‘ >Вентиляция в квартире. Что такое естественная вентиляция в квартире?РекомендуемНормативы кратности воздухообмена в помещениях

1. 1 Правила расчёта</span></h4>

Большинство недавно возведённых зданий, оснащены герметичными окнами и утеплёнными стенами. Это помогает снизить затраты на отопление в холодный период года, но приводит к полному прекращению естественной вентиляции. Из-за этого воздух в помещении застаивается, что вызывает быстрое размножение вредоносных микроорганизмов и нарушение санитарно-гигиенических норм. Поэтому в новых строениях важно предусмотреть возможность осуществления искусственной вентиляции воздуха, с учётом показателя кратности.

Таблица: Кратность воздухообмена по СНиП

Нормы воздухообмена в помещениях (жилых или производственных) зависят от нескольких факторов:

  • назначение здания;
  • количество установленных электроприборов;
  • теплопроизводность всех работающих устройств;
  • количество людей, которые постоянно находятся в помещении;
  • уровень и интенсивность естественной вентиляции;
  • влажность и температура воздуха в комнате.

Величину кратности обмена воздуха можно определить по стандартной формуле. Она предусматривает деление необходимого количества чистого воздуха, поступающего в здание за 1 час на объём помещения.

Благодаря естественной аэрации этот показатель может достигать 3 или 4 раз в час. Если требуется значительно более частый воздухообмен, то прибегают к помощи механической вентиляции.

РекомендуемПроект вентиляции здания

2 Значения для разных зданий</span></h3>

Для того чтобы люди, находящиеся в том или ином помещении, чувствовали себя максимально комфортно, необходимо соблюдать предусмотренные строительными нормами и правилами значения кратности воздухообмена. Они значительно отличаются для различных зданий, поэтому следует подойти к их выбору с максимальной ответственностью. Только в этом случае можно добиться желаемого результата и создать в помещении идеальные условия для нахождения людей.

Для всех жилых домов требуется обеспечение не только искусственного, но и естественного притока воздуха. Если одного из них будет недостаточно, то допускается использование комбинированного варианта. При этом нужно обеспечить ещё и удаление застоявшегося кислорода. Сделать это можно путём обустройства вентиляционных каналов из следующих помещений:

  • ванная комната;
  • уборная;
  • кухня.

Кроме этого, все современные здания оснащаются специальными автономными воздушными клапанами. Они могут открываться и закрываться владельцами квартиры, а также выполнять функцию удаления застоявшегося воздуха.

Кратность обмена воздуха в жилом помещении указывается в СНиП 2.08.01−89. Согласно этим нормам, показатель должен быть таким:

  • Отдельная комната в квартире (спальная, детская, игровая) — 3.
  • Ванная и индивидуальная уборная — 25 (при совмещённом расположении значение должно быть в 2 раза больше).
  • Гардеробная комната, а также умывальная в общежитии — 1,5.
  • Кухня с электроплитой — 60.
  • Кухня с газовым оборудованием — 80.
  • Коридор или вестибюль в квартирном доме — 3.
  • Гладильная, сушильная, постирочная в общежитии — 7.
  • Кладовая для хранения спортивного инвентаря, личных и хозяйственных вещей — 0,5.
  • Машинное помещение лифта — 1.
  • Лестничная клетка — 3.

‘ >Расчета воздухообмена в котельной (детальный разбор)РекомендуемСпособы расчета воздухообмена в помещении и электрощитовой

2.1 В офисных центрах</span></h4>

Размер показателя кратности обмена воздуха для административных зданий и офисов значительно больше, чем для жилых помещений. Это связано с тем, что система вентиляции и кондиционирования должна качественно справляться с тепловыделениями, исходимыми не только от работников, но и от различной офисной техники. Если правильно оборудовать вентиляционную систему, то можно улучшить здоровье и увеличить работоспособность сотрудников.

Основные требования, предъявляемые к системе вентиляции офисных зданий:

  • фильтрация, увлажнение, подогрев или охлаждение воздуха перед его подачей в помещение;
  • обеспечение постоянного притока достаточного объёма свежего кислорода;
  • обустройство вытяжной и приточной вентиляционной системы;
  • использование оборудования, которое в процессе воздухообмена не будет создавать много шума;
  • максимально удобное расположение установок для удобства проведения ремонтных и профилактических мероприятий;
  • возможность регулировать параметры вентиляционной системы и адаптировать её работу под меняющиеся погодные условия;
  • способность обеспечивать качественный воздухообмен при минимальных затратах электроэнергии;
  • необходимость иметь небольшие габариты.

Все эти требования помогут быстро удалять из закрытого помещения выдыхаемый углекислый газ и испарения, идущие от работающей техники.

Для правильной настройки системы кондиционирования и вентиляции необходимо точно рассчитать кратность и сопоставить её с нормами СНиП 31−05−2003, которые предусматривают такое значение:

  • Рабочая комната сотрудников — 20 на каждого человека.
  • Кабинет управляющих — 3.
  • Зал для совещаний и конференц-зал — 20 на 1 посетителя.
  • Комнаты для курения — 10.
  • Санузел, умывальная и душевая — 20.
  • Кладовая и комната для хранения документации — 0,5.
  •  В техническом помещении — 1.

2.2 Производственные цеха</span></h4>

Особенно важно обеспечить хороший воздухообмен в помещениях промышленного назначения, где люди трудятся в максимально вредных условиях. Для снижения негативного влияния на их здоровье необходимо правильно оборудовать систему вентиляции и рассчитать кратность воздухообмена.

На итоговые значения влиют нескольких основных факторов:

  • Объём и форма здания цеха. От первого параметра будет зависеть количество воздуха, который нужно будет замещать свежим, а от второго — характер движения воздушных потоков (образование застойных зон, возникновение завихрение и прочее).
  • Количество людей, ежедневно работающих в помещении. Каждому сотруднику требуется примерно одинаковое количество кислорода, поэтому для расчётов берут среднестатистический показатель.
  • Интенсивность физического труда. При выполнении работы, которая не требует значительных усилий, достаточно будет минимальной кратности, а при больших физических нагрузках — максимальной.
  • Характер технологического процесса и степень загрязнения вредными веществами. Для каждого химического соединения рассчитана максимально допустимая концентрация, при которой оно не будет оказывать негативное воздействие на организм человека. Исходя из этого определяется требуемая интенсивность аэрации, позволяющая концентрации оставаться в безопасных пределах.
  • Тепло, которое выделяется при работе оборудования. Система естественной или искусственной вентиляции должна справляться с избыточным теплом, идущим от работающих станков и прочих устройств.
  • Избыточная влага. Этот фактор учитывается только на тех предприятиях, где технологический процесс предусматривает использование различных жидкостей. Они медленно испаряются и постепенно повышают влажность в здании цеха.

Определяют оптимальное значение кратности воздухообмена для производственных помещений по таблице СНиП 2.04.05−91. В ней указана величина этого параметра для каждого конкретного помещения.

Рекомендуемые показатели:

  • Цеха, где выполняется работа, не требующая больших физических усилий — 25.
  • Площадки, где сотрудники выполняют простую работу с редким приложением физической силы — 30.
  • Производственные помещения, где проводятся различные манипуляции, требующие значительных затрат сил — 35.
  • Красильные цеха — 40.
  • Промышленные площадки, где в процессе работы используются токсичные и летучие вещества — 45.

‘ >Системы вентиляции

2.3 Медицинские организации</span></h4>

Не менее важна хорошая работа вентиляционной системы и для медицинских учреждений, особенно тех, где лечатся дети и больные, находящиеся в тяжёлом состоянии. Кратность воздухообмена для лечебных заведений регламентируется СНиП 2.08.02−89. В нём перечислены все имеющиеся в больнице помещения, где могут находиться люди.

Основными из них являются:

  • Палаты для стационарного лечения инфекционных больных — 160.
  • Палаты для взрослых и детей, которые лечатся от заболеваний неинфекционного характера — 80.
  • Кабинеты врачей и лаборантов — 60.
  • Помещения, предназначенные для проведения мануальной и иглорефлексотерапии, а также все другие комнаты с наличием постоянных рабочих мест — 60.
  • Небольшие помещения, где нет постоянных рабочих мест — 1.
  • Помещения, в которых хранятся стерильные материалы и медицинские препараты — 4.
  • Кабинеты ультразвуковой и функциональной диагностики, а также лифтовые холлы — 3.
  • Комнаты, отведённые под процедурные — 4.
  • Места проведения рентгенодиагностических и флюорографических обследований — 4.
  • Комнаты для санитарной обработки больных — 5.
  • Помещения для приёма и сортировки анализов — 3.
  • Чистая зона центрального стерилизационного и дезинфекционного отделения (ЦСО и ДСО) — 3 и более.
  • Грязная зона ЦСО и ДСО — не менее 5.
  • Залы для занятия лечебной физкультурой — 60.
  • Процедурная, предназначенная для введения радиофармацевтических лекарственных средств — 6.
  • Кабинет для проведения обыкновенной и однофотонной позитронно-эмисионной томографии — 6.
  • Лаборантские клинических анализов, а также мастерские по ремонту и обслуживанию различного медицинского оборудования, имеющего небольшие размеры — 3.
  • Комната для мытья, стерилизации суден, сортировки грязного белья, хранения предметов уборки и дезинфицирующих средств — 5.
  • Помещение для хранения чистых материалов, гипса, инвентаря, переносной медицинской аппаратуры — 1.
  • Вестибюли, справочные, места регистрации больных, гардеробные, медицинские архивы, кладовые вещей и одежды — 1.
  • Столовая и буфетная для больных, находящихся на стационарном лечении — 2.

Кратность воздухообмена, нормируемая по СНиП, — это один из наиболее важных показателей состояния воздуха в том или ином помещении. При правильном его расчёте и соблюдении всех рекомендаций, предусмотренных стандартными нормативами, можно значительно увеличить качество аэрации, а также сделать пребывание людей в комнате более комфортным и безопасным.

‘ >Виды вентиляцииФото

Кратность воздухообмена для производственных помещений – это значение, показывающее какое количество раз за определенный промежуток времени, произойдет полная замена воздуха.

При расчетах в качестве контрольного времени принимается промежуток в 60 мин. Требования к организации воздухообмена установлены в СНиП 2.04.05-91. Вентиляция в производственных помещениях и офисах предусматривает увеличенное значение кратности, так как наличие большого количества людей и техники способствуют выделению значительного количества тепла.

Роль кратности в зданиях промышленного назначения

Точно подобранный коэффициент кратности позволяет произвести точный расчет воздухообмена в помещениях производства. Правильное обеспечение воздухообмена является одним из главных факторов, влияющих на качественный монтаж оборудования, включающего в себя вентиляционное обеспечение.

Показатели воздухообмена по кратности применяются с целью повышения точности определения количества выделяемого тепла. Воздух необходимого объема, выделяемый в цех производственного объекта, позволяет обеспечить условия труда, отвечающие нормам санитарии, и предотвратить перегрев оборудования.

Таблица кратности воздухообмена

Если в производственном комплексе будет интенсивно выделяться тепловая энергия и, кроме этого, образовываться токсичные газообразные вещества, то норма кратности будет максимальна для каждого отдельно взятого производственного объекта.

Кратность воздухообмена в помещениях производства указана в таблице.

Нормы воздухообмена помещений производства

Так как здания промназначения по ряду факторов отличаются от зданий, в которых проживают люди, расчет воздухообменных процессов производится с учетом следующих параметров:

  • количество персонала;
  • число электроприборов;
  • климатических условий;
  • мощность естественной вентиляции;
  • предназначение помещения;
  • тепловыделяющие факторы;
  • наличие примесей пыли и вредных веществ;
  • химическое воздействие.

Нормы обмена воздухом закреплены в отраслевых стандартах предприятия, правилах техники безопасности. К зданиям промышленного назначения применяется СП 60.13330.2012 «СНиП 41-01-2003. Отопления, вентиляция и кондиционирование воздуха». Этими правилами руководствуются, осуществляя проектирование. Для соблюдения норм санитарии необходимо поступление воздушного притока приблизительно 30 м³/час на одного работающего человека, если объем вентилируемого помещения меньше 20 кубических метров. В случае отсутствия естественной вентиляции воздушный приток должен составлять 60-65 м³.

Проветривание проводится с целью обеспечения хорошего самочувствия сотрудников, снижения утомляемости и позволяет избавиться от большого количества накопившегося углекислого газа и токсичных паров. Не существует специальных требований к проветриванию производства. Однако в условиях больших площадей производственных цехов функцию проветривания выполняют непрерывно включенная система воздухооборота.

Нормы вентиляции в помещениях офисов

В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2. 2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:

Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.

Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с

Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2. 2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

Значения воздухооборота в помещениях производства зависят от:

</ul>

  1. площади и формы цеха;
  2. количества персонала;
  3. интенсивности физической нагрузки людей;
  4. технологии производства;
  5. тепловых потерь оборудования;
  6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Выводы

Кратность воздушного обмена является важным параметром, от которого зависит монтаж вентиляционного оборудования на объекте производства. Правильный расчет этой величины позволяет повысить качество воздухообмена в помещении и сделать пребывание персонала безопасным и комфортным.

</ol>

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Управление вентиляционными системами

Автоматизация управления вентсистем позволяет оптимизировать процесс и снизить эксплуатационные расходы. Такой подход позволяет минимизировать участие человека в управлении и снизить риск «человеческого фактора». Автоматическое управление подразумевает установку датчиков, регистрирующих температуру/влажность воздуха, концентрацию вредных веществ, степень задымленности или загазованности. Все датчики связаны с блоком управления, который благодаря заданным настройкам включает или отключает оборудование. Таким образом, автоматизация помогает соблюдать требования санитарных норм, быстро реагировать на аварийные ситуации и экономить значительные средства.

Рекомендации по энергосбережению

Вентиляционные системы являются одним из основных потребителей электрической и тепловой энергии, поэтому внедрение мер энергосбережения позволяет снизить себестоимость выпускаемой продукции. К наиболее эффективным мерам можно отнести использование систем рекуперации воздуха, рециркуляции воздуха и эл/двигателей с отсутствием «мертвых зон».

Принцип рекуперации основан на передаче тепла вытесняемого воздуха теплообменнику, в результате чего снижаются расходы на отопление. Наиболее распространение получили рекуператоры пластинчатого и роторного типа, а также установки с промежуточным теплоносителем. КПД этого оборудования достигает 60-85%.

Принцип рециркуляции основан на повторном использовании воздуха после его фильтрации. При этом к нему подмешивается часть воздуха извне. Эта технология применяется в холодное время года в целях экономии расходов на отопление. Она не применяется на вредных производствах, в воздушной среде которых могут присутствовать вредные вещества 1,2 и 3 классов опасности, болезнетворные микроорганизмы, неприятные запахи и там, где велика вероятность возникновения аварийных ситуаций, связанных с резким увеличением концентрации в воздухе пожаро- и взрывоопасных веществ.

Учитывая, что большинство электродвигателей имеют так называемую «мертвую зону», их правильный подбор позволяет экономить электроэнергию. Как правило «мертвые зоны» появляются во время пуска, при работе вентилятора в холостом режиме или когда сопротивление сети значительно меньше того, что требуется для его корректной работы. Для того чтобы избежать этого явления применяют двигатели с возможностью плавной регулировки оборотов и с отсутствием пусковых токов, что позволяет экономить энергию при запуске и в процессе работы.

Необходимо рассчитать величину воздухообмена по наружному воздуху в помещении школьной лаборатории, площадью Fлаб = 40 м2. В лаборатории находится 10 человек. Выделяющаяся вредное вещество — озон в количестве mOЗ = 150 мг/ч. Расход воздуха, удаляемого из обслуживаемой зоны местными отсосами от оборудования, LMO = 200 м3/ч. Предельно допустимая концентрация загрязняющего вещества в обслуживаемой зоне qOЗ = 0,1 мг/м3. Концентрация вредного вещества в наружном воздухе qH = 0 мг/м3. Коэффициент эффективности воздухообмена в помещении Кq = 1.

Варианты расчета воздухообмена:1. По методике на основе удельных норм воздухообмена.Норма воздухообмена составляет 40 м3/ч×чел.Расчетный воздухообмен следует принять Lрасч. нар = 40 × 10 = 400 м3/ч.2. По методике на основе расчета допустимых концентраций загрязняющих веществ.Количество озона, удаляемого местными отсосами, mмоОз = 90 мг/ч. Расход воздуха, удаляемого из обслуживаемой зоны местными отсосами от оборудования, LMO = 200 м3/ч.Количество озона, удаляемого системой общеобменной вентиляции, mOЗ = 60 мг/ч.Расчет по формуле:L расч. нар =  200 +  60 — 200(0,1 — 0)  =  600 м3/ч.                                0,1 — 0Минимальный расход приточного воздуха следует принять Lрасч. нар = 600 м3/ч.Методика на основе расчета допустимых концентраций загрязняющих веществ наиболее приемлема для рассматриваемого случая, т. к. в помещении присутствуют интенсивные источники загрязняющих веществ.Содержание статьи:

Согласно нормативной документации: СНиП и нормам ТБ по созданию вентиляционных систем, регламентируется кратность воздухообмена, по показателю количества токсичных компонентов.

Описание процесса

Циркуляция воздуха при естественной вентиляции

Для эффективной оценочной характеристики воздухообмена в постройке промышленного назначения применяют значение – «кВ». Такой показатель воздухообмена представляет собой отношение общего объема воздуха, который приходит «L» (м3 ч) к показателю общего объема очищенного пространства в помещении «Vn», (м3). Расчет ведется на принятый временной отрезок.

Если при проектировании, все расчеты и сам проект организованы грамотно, согласно стандартам, то показатель кратности воздухообмена для помещений промназначения будет колебаться в пределах от 1 до 10 единиц.

Помимо расчетных формул и теоретической основы, для определения необходимого показателя специалисты советуют проводить исследования естественных условий на аналогичных действующих предприятиях, на которых существуют фактические данные выделений токсичных паров, газов и т. д.

Для определения показателя кратности используют документы отраслевого назначения, СНиПы, а также стандарты санитарного состояния.

Циркуляция воздуха в зданиях промназначения

При строительстве и планировании зданий под будущие промышленные нужды, необходимо грамотно рассчитать вентиляционные пути сообщения в помещениях и определить процесс циркуляции воздуха. Для этого понадобится такая характеристика, как кратность воздухообмена, которая определяется по табличным данным наличия в пространстве токсичных веществ: оксиды, окиси ацетилена и т.д.

Рассчитывая процесс циркуляции воздуха в здании, учитывается количество выделяемого тепла таким образом, чтобы полученное количество, большее нормы могло удаляться, круглогодично, без трудностей и препятствий.

Для уменьшения показателя избытка тепла, применяют аэрацию. Такой процесс получил большое распространение в области химпромышленности, к примеру, на термических участках производства. В таком случае кратность воздухообмена, в теплое врем года достигает благодаря аэрации 40-60 пунктов.

При таких показателях воздухообмена, организация воздушных путей, достигаются метеорологические стандарты, предусматриваемые нормами санитарии.

Так, непосредственно обустройство и возведение помещений, влияет впоследствии на расчетную кратность воздухообмена, для этого предусматривают специальные работающие проемы, которые можно открыть, гарантирующие возможность получения работниками свежего воздуха и удаление неблагоприятных элементов.

Таблица относительного воздухопотребления по отраслевому назначению

Определение показателя кратности

Выполняя производственно-технологические расчеты для основных помещений, не учитывается установленное большое оборудование. К примеру, если на основном производстве установлены насосные агрегаты, без специализированных вытяжных вентиляций, тогда количество вредных газов в атмосфере будет выше лимитированных официальными нормами, в 6-7 раз.

Во вспомогательных, дополнительных производственных помещениях, кроме моечных отделений, кратность воздухообмена вычисляется исходя из показателей кратности обмена.

На производстве обязательно должна быть предусмотрена система аварийной вентиляции, которая обеспечивает оперативное удаление высокой концентрации вредных и токсичных частиц из промышленных зданий. Такая система актуальна при отступлении от установленных норм производственного маршрута изготовления и при аварийных ситуациях. Для того чтобы исключить возможность перехода неблагоприятных компонентов через соединительные пути в здании, пути вывода аварийного типа рекомендуется организовывать без компенсационной составляющей притока.

Таблица кратности

Таблица кратности воздухообмена для производственных помещений

Нормативные документы расчета воздухообмена

Кратность воздухообмена системы сообщения вытяжек формируется исходя из отраслевых данных ТБ и регламентированных норм санитарии. Кратность воздухообмена устанавливается под конкретное помещение в индивидуальном порядке, согласно расчетной информации в проекте.

В СНиП, ТБ и специализированных нормах каждой конкретной отрасли промышленности и промышленного проектирования и строительства дается разная информация кратности воздухообмена (часового). Все значения даются в зависимости от типа промпомещения:

  • дополнительные помещения вспомогательного назначения;
  • рабочие цеховые зоны.

Так, в соответствующем СНиП регламентируются характеристики числовые значения (расчетные) для вспомогательных помещений производственного типа.

Также значения кратности воздухообмена занесены в СНиП П-92—76, для второстепенных зданий.

При постоянном образовании в пространстве промзоны токсичных газов и увеличении градуса, в качестве нормы кратности принимают максимально предусмотренное значение, для каждого типа неблагоприятных производственных вредных выделений.

Так, имея в наличии значение общего объема помещения (м3) и норму кратности воздухообмена, используя несложные математические формулы, можно рассчитать требуемый объем поступающего воздуха для определенной зоны, в час.

L = n * S * Н, где:

L — необходимая производительность м3/ч;n — кратность воздухообмена;S — площадь помещения, м2;Н — высота помещения, м.

Нормы воздухообмена производственных помещений

Местная приточная система на производстве

Для зданий производственного типа предусматривается общеобменная вентиляционная система, расчет потребностей которой производится исходя из условий конкретного производства и наличия определенного количества:

  • тепла;
  • жидкости или конденсата;
  • вредных частиц.

При наличии в помещении оборудования с газовыми или паровыми выделениями, количество необходимого воздухообмена вычисляется, учитывая выделения:

  • от данного оборудования;
  • проложенных коммуникаций;
  • предусмотренной арматуры.

Все необходимые показатели заложены в техническую документацию помещения, в противном случае данные берутся от фактических параметров. Данный расчет регламентирован ВСН21—77 и соответствующим СНиП.

Если при расчетах кратность воздухообмена превышает десятикратный показатель, необходимо внести корректировку в одну из строительных разделов документов. Так, для понижения уровня производственных вредных и токсичных частиц необходимо предусмотреть дополнительные мероприятия по периметру всей комнаты.

Санитарные нормы проектирования промышленных предприятий

По правилам СНиП, выделяемые в промышленном помещении любые неблагоприятные элементы, такие как влага и тепло принимаются из расчетов технологической части проектной документации.

Если такие данные отсутствуют в технологических нормах проектирования, количество производственных вредных веществ, выделяемых в помещении, допускается принимать, исходя из натуральных собранных фактов исследования. Также искомое значение обозначено в паспортных бумагах приобретенной специализированной техники.

Выбросы токсичных веществ в пространство происходят через сосредоточенные и рассредоточенные устройства общеобменной вентиляционной системы.

Расчет выбрасываемых веществ, должен предусматривать их количество, не превышающее:

  1. Максимального значения для города и населенных пунктов.
  2. Показатели максимального количества в воздухе, которое проникает внутрь жилых построек сквозь окошки по принципу натуральной вентиляции, (30% от нормы установленного лимита количества концентрации вредных, токсичных веществ в рабочей зоне).

Определение коэффициента рассеивания в рабочее пространство токсичных элементов, находящихся на момент выброса в системе, входят в состав вентиляционного проекта предприятия. Так, согласно стандартам, в помещениях промышленного назначения, при условии объема воздуха на одного субъекта – 20 м3 необходимо учесть процесс подачи наружного воздуха. Так в общем количестве он должен составлять до 30 м3ч для каждого, находящегося в помещении субъекта. Если же, на одного человека приходятся более 20 м3, количество подаваемого снаружи воздуха должен составлять не меньше 20 м3ч для каждого субъекта.

Для рабочей зоны, в которой объем воздуха составляет более 40 м3, при условии расположения вентиляционных окон и фрамуг и при отсутствии токсичных элементов, стандартами предусматривается работающая (активная) естественная система вентиляции.

При создании проекта рабочей зоны промышленного производственного назначения, в которых отсутствует естественное проветривание, при этом с подачей в них наружного воздуха только по средствам существующей механической вентиляции, общее количество воздуха должно составлять не менее 60 м3/ч на одного субъекта. Показатель может варьироваться в пределах табличных данных, но при этом составлять не менее одного кратного потока воздухообмена в час.

Если расчетный показатель кратности воздуха составляет меньше табличной, и при этом используется рециркуляция, объем подачи наружного потока может быть меньше 60 м3/ч для одного субъекта, но не менее 15-20 % общего потока воздухообмена в системе.

Что такое воздухообмен и как его рассчитывать вы уже знаете. Поэтому эта статья не несет никакой теоретической информации. В помощь проектировщику мы решили собрать все таблицы кратности воздухообмена из СНиПов и других нормативных документов в одном месте.

  • РѰблица кратности воздухообмена РІ жилых зданиях

РїРѕ РЎРќРёРџ 2.08.01-89*

Кратность в жилых зданиях по ГОСТ 30494-96.

Кратность воздухообмена медицинских организаций по СП 158.

13330.2014

Кратность воздухообмена в детских садах по СанПиН 2.4.1.3049-13

Кратность воздухообмена в профессионально-технических заведениях по СНиП 2.04.05-86

Кратность воздухообмена в административных и бытовых зданиях по СП 44.13330.2011

РїРѕВ Р’РќРџ 001-95В

Воздухообмен в помещениях пунктов по приему вторичного сырья

Р“РР“РЕНРЧЕСКРР• ТРЕБОВАНРРЇ Рљ РђР­Р РћРџРћР РўРђРњ РАЭРОВОКЗАЛАМ ГРАЖДАНСКОЙ РђР’РРђР¦РР

Воздухообмен в кинотеатре по СНиП II-Л.15-68

Кратности обмена воздуха в помещениях магазинов по СНиП II-Л.7-62

Читайте также:

Классы фильтрации для вентиляцииВентиляция РІ квартиреКонцепция напольного воздухораспределенияИспользуемые источники:

  • https://oventilyacii. ru/ventilyaciya/kratnost-vozduhoobmena-po-snip.html
  • https://ventilyaciyadom.ru/o-ventilyacii/vozduhoobmen/proizvodstvennye-pomeshheniya-kratnost.html
  • https://www.airfresh.ru/ventilyasiya-proizvodstva.htm
  • https://strojdvor.ru/ventilyaciya/obsluzhivanie-ventilyaciya/kratnost-vozduhoobmena-pomeshhenii/
  • http://airducts.ru/kratnost-po-snipam-v-tablicax/

Таблицы кратности воздухообмена по СНиПам и другим нормам

« Что такое сплит-система. Как ее подобрать

Что такое дестратификатор »

Апр 25

Рубрики:

Вентиляция

Автор: Инженер-проектировщик систем микроклимата

Что такое воздухообмен и как его рассчитывать вы уже знаете. Поэтому эта статья не несет никакой теоретической информации. В помощь проектировщику мы решили собрать все таблицы кратности воздухообмена из СНиПов и других нормативных документов в одном месте.

Содержание статьи:

  • Таблица кратности воздухообмена в жилых зданиях
    • по СНиП 2.08.01-89*
    • по ГОСТ 30494-96.
  • Таблица кратности воздухообмена в медицинских организациях
  • Таблица кратности в в медицинских организациях
    • по СП 158.13330.2014
    • по Инструктивно-методическим указаниям по организации воздухообмена в палатных отделениях и операционных блоках больниц и ДБН В.2.2-10-2001
    • в в вивариях и ветеренарных больницах по методическим указаниям и ДБН В.2.2-10-2001
    • в санитарно-эпидемиологических станциях по методическим указаниям и ДБН В.2.2-10-2001
    • в санитарно-курортных учреждениях по ДБН В.2.2-10-2001
  • Таблица кратности в учебных заведениях
    • в детских дошкольных огранизациях по СанПиН 2.4.1.3049-13
    • в школах по СНиП 31-06.
    • в школах по СНиП 31-06-2009
    • в профессионально-технических учебных заведениях по СНиП 2.04.05-86
    • в высших учебных заведениях по СНиП II-Л. 6-67
  • Таблица кратности воздухообмена в административных  помещениях
    • по СП 44.13330.2011
    • и проектных организаций по Павлову
    • бытового обслуживания населения  СНиП 2.08.02-89
  • Таблица кратности воздухообмена в банке
    • по ВНП 001-95
    • по МГСН 4.10-97
  • Таблица кратности воздухообмена в библиотеках по СНиП 2.08.02-89
  • Таблица кратности воздухообмена в бане
    •  в помещениях пунктов по приему вторичного сырья
    • в бане по СНиП II-Л.13-62
  • Таблица кратности воздухообмена в аэропортах и вокзалах
    • гигиенические требования
    • в аэропортах по ВНТП 3-81
    • на вокзалах по СНиП 2.04.05-91
  • Таблица кратности воздухообмена в заведениях питания по  СНиП 2.08.02-89
  • Таблица кратности воздухообмена в кинотеатрах и клубах
    • в кинотеатре по СНиП II-Л.15-68
    • в клубе по СНиП П-Л.16-71
  • Таблица кратности воздухообмена в гостинице по СНиП II-Л. 17-65
  • Таблица кратности воздухообмена в офисе по СНиП 31-05-2003
  • Таблица кратности воздухообмена на почте по ВСН 333-93
  • Таблица кратности воздухообмена в зданиях суда по СНиП II-84-78.
  • Таблица кратности воздухообмена зданий торговли
    • в помещениях магазинов по СНиП II-Л.7-62
    • неторговых помещений по СНиП 2.09.02-85
    • кратность воздухообмена в охлаждаемых камерах по  СНиП II-Л.7-62
  • Таблица кратности воздухообмена предприятий кондитерской промышленности по ВНТП 21-92
  • Таблица кратности воздухообмена в молочной промышленности по ВСТП 6.01-92

Кратность воздухообмена в жилых помещениях

по СНиП 2.08.01-89*

Кратность в жилых зданиях по ГОСТ 30494-96.

Кратность воздухообмена медицинских организаций по СП 158.13330.2014

по Инструктивно-методическим указаниям по организации воздухообмена в палатных отделениях и операционных блоках больниц

Кратность воздухообмена в вивариях и ветеринарных больницах по методическим указаниям

Кратность воздухообмена в санитврно-эпидемиологических станциях

Кратность воздухообмена в санитарно-курортных учреждениях

Кратность воздухообмена в учебных заведениях

Кратность воздухообмена в детских садах по СанПиН 2.

4.1.3049-13

Кратность воздухообмена в школах по СанПиН и СНиПа 31-06.

по СНиП 31-06-2009

Кратность воздухообмена в профессионально-технических заведениях по СНиП 2.04.05-86

Кратность воздухообмена в высших учебных заведениях по СНиП II-Л.6-67

Кратность воздухообмена в административных помещениях

Кратность воздухообмена в административных и бытовых зданиях по СП 44.13330.2011

Кратность воздухообмена в административных и проектных организаций

Кратность воздухообмена в предприятиях бытового обслуживания населения по СНиП 2.08.02-89

Кратность воздухообмена в банке

по ВНП 001-95

по МГСН 4.10-97

Кратность воздухообмена в библиотеке по СНиП 2.08.02-89

Кратность воздухообмена в бане

Воздухообмен в помещениях пунктов по приему вторичного сырья

в помещениях бани по СНиП II-Л.13-62

Кратность воздухообмена в аэропортах и вокзалах

ГИГИЕНИЧЕСКИЕ ТРЕБОВАНИЯ К АЭРОПОРТАМ И АЭРОВОКЗАЛАМ ГРАЖДАНСКОЙ АВИАЦИИ

Воздухообмен в аэропорте по Рекомендациям проектирования ВНТП 3-81

Воздухообмен в вокзальных помещениях по СНиП 2.

04.05-91

Кратность воздухообмена в заведениях общественного питания по  СНиП 2.08.02-89

Кратность воздухообмена в развлекательных зданиях

Воздухообмен в кинотеатре по СНиП II-Л.15-68

Воздухообмен в клубе по СНиП П-Л.16-71

Кратность воздухообмена в помещениях гостиниц по СНиП II-Л.17-65

Кратность воздухообмена в офисных помещениях по СНиП 31-05-2003

Кратность воздухообмена в зданиях почтовой связи по ВСН 333-93.

Кратность воздухообмена в зданиях суда по СНиП II-84-78

Кратность воздухообмена в торговых зданиях

Таблица кратности обмена воздуха в помещениях магазинов по СНиП II-Л.7-62

Кратность  обмена воздуха в неторговых помещениях СНиП 2.09.02-85

Кратность воздухообмена в охлаждаемых камерах магазинов по  СНиП II-Л.7-62

Кратность воздухообмена в кондитерской промышленности по ВНТП 21-92

Кратность воздухообмена в молочной промышленности

Читайте также:

Понравилась статья? Поделись об этом с друзьями!

Расчет системы вентиляции — Стандарт Климат

Главная › Вентиляция › Расчет системы вентиляции

Вентиляцию Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: +7(499) 350-94-14. Осуществляем проектирование и поставку вентиляции по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

  • Расчет по площади помещения
  • Расчет по санитарно-гигиеническим нормам
  • Расчет по кратностям
  • Кратность воздухообмена в помещениях жилых зданий
  • Рассчет основных параметров при выборе оборудования
  • Производительность по воздуху
  • Мощность калорифера

Отправьте заявку и получите КП

При проектировании систем вентиляции каждый инженер проводит расчеты согласно вышеупомянутых норм.

Для расчета воздухообмена в жилых помещениях  следует руководствоваться этими нормами. Рассмотрим  самые простые методы нахождения воздухообмена:

  • по площади помещения,
  • по санитарно-гигиеническим нормам,
  • по кратностям

Расчет по площади помещения

Это самый простой расчет. Расчет вентиляции по площади делается на основании того, что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.

Расчет по санитарно-гигиеническим нормам

По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

Рассмотрим на примере:

Предположим, в доме живут 2 человека, проведем расчет по санитарным нормам согласно этим данным. Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:

L=n*V (м3/час) , где

  • n – нормируемая кратность воздухообмена, час-1;
  • V – объём помещения, м3

Получим, что для спальни L2=2*60=120 м3/час, для кабинета примем одного постоянного жителя и одного временного L3=1*60+1*20=80 м3/час. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество
постоянных и временных людей, определяется техническим заданием заказчика) L4=2*60+2*20=160 м3/час, запишем полученные данные в таблицу.

Помещение Lпр, м3/час Lвыт, м3/час
Кухня  — ≥ 90
Спальня 120 120
Кабинет 80 80
Гостинная 160 160
Коридор
Санузел ≥ 50
Ванная ≥ 25
360 525

Составив уравнение воздушных балансов ∑ Lпр = ∑ Lвыт:360<525 м3/час, видим, что количество вытяжного воздуха превышает приточный на ∆L=165 м3/час. Поэтому количество приточного воздуха необходимо увеличить на 165 м3/час. Поскольку помещения спальни, кабинета и гостиной сбалансированы то воздух необходимый для санузла, ванны и кухни можно подать в помещение смежное с ними, к примеру, в коридор, т.е. в таблицу добавится Lприт.коридор=165 м3/час. Из коридора воздухбудет перетекать в ванную, санузлы и кухню, а оттуда посредством вытяжных вентиляторов (если они установлены) или естественной тяги удалятся из квартиры. Такое перетекание необходимо для предотвращения распространения неприятных запахов и влаги. Таким образом, уравнение воздушных балансов ∑ Lпр = ∑ Lвыт: 525=525м3/час — выполняется.

Расчет по кратностям

Кратность воздухообмена — это величина, значение которой показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. Она напрямую зависит от конкретного помещения (его объема). То есть, однократный воздухообмен это когда в течение часа в помещение подали свежий и удалили «отработанный» воздух в количестве равном одному объему помещения; 0,5 -кранный воздухообмен – половину объема помещения.

В нормативном документе ДБН В.2.2-15-2005 «Жилые здания» есть таблица с приведенными кратностями по помещениям. Рассмотрим на примере, как производится рассчет по данной методике.

Кратность воздухообмена в помещениях жилых зданий

Помещения Расчетная температура (зимой),ºС Требования к воздухообмену
Приток Вытяжка
Общая комната, спальня,
кабинет
20 1-кратный
Кухня 18  —
Кухня-столовая 20 1-кратный По воздушному
балансу квартиры,
но не менее,
м3/час
90
Ванная 25 25
Уборная 20 50
Совмещенный санузел 25 50
Бассейн 25 По расчету
Помещение для стиральной машины в квартире 18 0,5-кратный
Гардеробная для чистки и
глажения одежды
18 1,5-кратный
Вестибюль, общий коридор,
лестничная клетка, прихожая квартиры
16
Помещение дежурного
персонала
(консъержа/консъержки)
18 1-кратный
Незадымляемая лестничная
клетка
14
Машинное помещение лифтов 14 0,5-кратный
Мусоросборная камера 5 1-кратный
Гараж-стоянка 5 По расчету
Электрощитовая 5 0,5-кратный

Последовательность расчета вентиляции по кратностям следующая:

  1. Считаем объем каждого помещения в доме (объем=высота*длина*ширина).
  2. Подсчитываем для каждого помещения объем воздуха по формуле: L=n*V (n – нормируемая кратность воздухообмена, час-1; V – объём помещения, м3)

Для этого предварительно выбираем из таблицы «Санитарно-гигиенические нормы. Кратности воздухообмена в помещениях жилых зданий» норму по кратности воздухообмена для каждого помещения. Для большинства помещений нормируется только приток или только вытяжка. Для некоторых, например, кухня-столовая и то и другое. Прочерк означает, что в данное помещение не нужно подавать (удалять) воздух.

Для тех помещений, для которых в таблице вместо значения кратности воздухообмена указан минимальный воздухообмен (например, ≥90м3/ч для кухни), считаем требуемый воздухообмен равным этому рекомендуемому. В самом конце расчета, если уравнение баланса (∑ Lпр и ∑ Lвыт) у нас не сойдется, то значения воздухообмена для данных комнат мы можем увеличивать до требуемой цифры. Если в таблице нет какого-либо помещения, то норму воздухообмена для него считаем, учитывая что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2  площади помещения. Т.е. считаем воздухообмен для таких помещений по формуле: L=Sпомещения*3. Все значения L округляем до 5 в большую сторону, т.е. значения должны быть кратны 5.

Суммируем отдельно L тех помещений, для которых нормируется приток воздуха, и отдельно L тех помещений, для которых нормируется вытяжка. Получаем 2 цифры: ∑ Lпр и ∑ Lвыт

Составляем уравнение баланса ∑ Lпр = ∑ Lвыт. Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

Рассчет основных параметров при выборе оборудования

При выборе оборудования для системы вентиляции необходимо рассчитать следующие основные параметры:

  • Производительность по воздуху;
  • Мощность калорифера;
  • Рабочее давление, создаваемое вентилятором;
  • Скорость потока воздуха и площадь сечения воздуховодов;
  • Допустимый уровень шума.

Ниже приводится упрощенная методика подбора основных элементов системы приточной вентиляции, используемой в бытовых условиях.

Производительность по воздуху

Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.

Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:

L = n * S * H, где

  • L — требуемая производительность приточной вентиляции, м3/ч;
  • n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
  • S — площадь помещения, м2;
  • H — высота помещения, м;

Расчет воздухообмена по количеству людей:

L = N * Lнорм, где

  • L — требуемая производительность приточной вентиляции, м3/ч;
  • N — количество людей;
  • Lнорм — норма расхода воздуха на одного человека:

в состоянии покоя — 20 м3/ч;

«офисная работа»  — 40 м3/ч;

при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

  • Для квартир — от 100 до 500 м3/ч;
  • Для коттеджей — от 1000 до 5000 м3/ч;

Мощность калорифера

Калорифер используется в приточной системе вентиляции для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается исходя из производительности системы вентиляции, требуемой температурой воздуха на выходе системы и минимальной температурой наружного воздуха. Два последних параметра определяются СНиП.

Температура воздуха, поступающего в жилое помещение, должна быть не ниже +18°С. Минимальная температура наружного воздуха зависит от климатической зоны, например, для Москвы  она равна -26°С (рассчитывается как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов). Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 44°С. Поскольку сильные морозы в Москве непродолжительны, в приточных системах допускается устанавливать калориферы, имеющие мощность меньше расчетной. Но при этом приточная система должна иметь регулятор производительности для уменьшения скорости вентилятора в холодное время года.

При расчете мощности калорифера необходимо учитывать следующие ограничения:

  • Возможность использования однофазного (220 В) или трехфазного (380 В) напряжения питания. При мощности калорифера свыше 5 кВт необходимо 3-х фазное подключение, но в любом случае 3-х фазное питание предпочтительней, так как рабочий ток в этом случае меньше.
  • Максимально допустимый ток потребления. Величину тока (А), потребляемого калорифером, можно вычислить по формуле:

I = P / U, где

  • I — максимальный потребляемый ток, А;
  • Р — мощность калорифера, Вт;
  • U — напряжение питания: (220 В — для однофазного питания; для трехфазной сети расчёт несколько иной).

В случае, если допустимая нагрузка электрической сети меньше чем требуемая, можно установить калорифер меньшей мощности. Температуру, на которую калорифер сможет нагреть приточный воздух, можно рассчитать по формуле:

T = 2,98 * P / L, где

  • T — разность температур воздуха на входе и выходе системы приточной вентиляции,°С;
  • Р — мощность калорифера, Вт;
  • L — производительность вентиляции, м3/ч.

Типичные значения расчетной мощности калорифера — от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов и загородных домов. Если использовать электрический калорифер с расчетной мощностью не представляется возможным, следует установить калорифер, использующий в качестве источника тепла воду из системы центрального или автономного отопления (водяной или паровой калорифер). В любом случае, если есть возможность, лучше использовать водяные или паровые калориферы. Экономия на обогреве в этом случае получается колоссальная.

Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума

После расчета производительности по воздуху и мощности калорифера приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (решеток или диффузоров). Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Далее по этой схеме рассчитывают три взаимосвязанных параметра — рабочее давление, создаваемое вентилятором, скорость потока воздуха и уровень шума.

Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха.

Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором. От диаметра воздуховодов зависит скорость потока воздуха. Обычно эту скорость ограничивают значением от 2,5 до 4 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать «тихие» воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве и стоят они дороже. Поэтому, при проектировании вентиляции часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов.

Для бытовых систем приточно-вытяжной вентиляции обычно используются воздуховоды диаметром 160…250 мм или сечением 400х200мм…600х350мм и распределительные решетки размером 100200 мм — 1000500 мм.

Вентиляцию Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: +7(499) 350-94-14. Осуществляем проектирование и поставку вентиляции по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

    Приложить файлы

    Отправить заявку

    Коэффициенты воздухообмена в типичных помещениях и зданиях

    Объем свежего воздуха (подпиточного воздуха), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения — типичный номер. людей в помещении, разрешено курение или нет, а также загрязнение от технологических процессов.

    В таблице ниже указаны скорости воздухообмена (обмен воздуха в час), обычно используемые в различных типах помещений и зданий.

    • Внимание! — имейте в виду, что может потребоваться расчет требуемого приточного воздуха на основе №. людей в помещении или здании. Более подробную информацию о необходимом количестве приточного воздуха на человека можно найти здесь.

    9 9 9003 Универсальные магазины

    0 Ювелирные магазины0030 6 — 10 3 музеи0031 2 9003 5 3 0 2000 Склад0031 9057 9057 .

    Подача свежего воздуха – подпиточный воздух – в помещение на основании приведенной выше таблицы можно рассчитать как

    q = n V                                                                                                                     (1)

    0002 q = подача свежего воздуха (футы 3 /ч, м 3 /ч)

    n = скорость воздухообмена (ч -1 )

    Здание / Комната Скорость смены воздуха
    — N —
    (1 / ч)
    9003 4 — 6
    маркировки для охлаждения 12 — 15
    Auditoriums 8 — 15
    Пекарни 20 — 30
    20 — 30
    20 — 30 9 0015 Banks 4 — 10
    Barber Shops 6 — 10
    Bars 20 — 30
    Beauty Shops 6 — 10
    Boiler rooms 15 — 20
    Боулинг Аллис 10 — 15
    Кафетерий 12 — 15
    Церкви 8 — 15
    Классные комнаты 8 — 15
    Классные комнаты 8 — 15
    . 0031 6 — 20
    Club rooms 12
    Clubhouses 20 — 30
    Cocktail Lounges 20 — 30
    Computer Rooms 15 — 20
    Здание суда 4 — 10
    Танцевальные залы 6 — 9
    Стоматологические центры 8 — 12 031 6 — 10
    Dining Halls 12 -15
    Dining rooms (restaurants) 12
    Dress Shops 6 — 10
    Drug Shops 6 — 10
    Машинные отделения 4 — 6
    Фабричные здания, обычные 2 — 4
    Фабричные здания, с дымом или влагой 10031
    Fire Stations 4 — 10
    Foundries 15 — 20
    Galvanizing plants 20 — 30
    Garages repair 20 — 30
    Garages storage 4 — 6
    Дома, ночное охлаждение 10 — 18
    Больничные палаты 4 — 6
    Кухни 15 — 60
    прачец 10 — 15
    Libraries, Public 4
    Labraries, Public 4
    . 12 -15
    Ночные клубы 20 — 30
    Машельные магазины 6 — 12
    Malls 6 — 10
    6 — 10
    6 — 10
    6 — 10
    6 — 10
    6 — 10
    6 — 1000310026
    Medical Centers 8 — 12
    Medical Clinics 8 — 12
    Medical Offices 8 — 12
    Mills, paper 15 — 20
    Mills, текстильные здания общего назначения 4
    Мельницы, текстильные красильные цеха 15 — 20
    Муниципальные здания 4 — 10 12 -15
    Офисы, общественность 3
    Офисы, частные 4
    Paint Shops 10 — 15 9003 Фото темные комнаты 10 — 15
    Свинья домов 6 — 10
    Полицейские станции 4 — 100031
    Post Office
    . 0030 4 — 10
    House Houses 6 — 10
    ПРЕВОСПРАВЛЕНИЯ. 1 — 2
    Рестораны 8 — 12
    Розничная торговля 6 — 10
    Школьные классы10031
    ОБУЧНЫЕ МАГАЗИНА 6 — 10
    Торговые центры 6 — 10
    Shops, Machine 5
    Shops, Paint 5
    Shops, Paint
    Shops, Paint
    . Woodworking 5
    Обучения, электрическая 5 — 10
    Супермаркеты 4 — 10
    Swromans Pools 20 — 30
    20 — 30.0031
    Текстильные мельницы 4
    Текстильные мельницы. 8 — 15
    Трансформаторные 10 — 30
    Машинные электрические 5 — 10
    Зал ожидания, Public 4
    Склады 6 — 30
    Деревянные магазины 8
    8
    объем 3 , м 3 )

    Пример — Подача свежего воздуха в публичную библиотеку

    Подача свежего воздуха в публичную библиотеку объемом 1000 м 3 можно рассчитать как 905 09 0 2 Q 0 9 0 5 0 2 9 0 0 (4 ч -1 ) (1000 м 3 )

    = 4000 м 3

    • Макияж воздух на человека

    Объем воздуха Калькулятор

    Замена воздуха. Частота смены в считанной минуте

    . AS

    N M = 60 / N (2)

    , где

    N M = Частота смены воздуха (минута)

  • Ошибка скорости воздухообмена

    Крис Со

    Крис Со

    Старший инженер по применению в Daikin Comfort Technologies North America, Inc.

    Опубликовано 11 сентября 2021 г.

    + Подписаться

    Скорость воздухообмена (или обмена), сравнивает поток воздуха с объемом помещения и выражается как

    Скорость воздухообмена измеряется 1/время. Когда единицей времени являются часы, скорость воздухообмена также называется воздухообменом в час (ACH). Скорость воздухообмена обычно используется для описания количества наружного воздуха или вентиляционного воздуха, поступающего в здание или жилую зону. Наружный воздух и вентиляционный воздух часто используются взаимозаменяемо, но есть четкое различие, которое часто понимают неправильно.

    • Наружный воздух: Воздух , взятый из внешней атмосферы и, следовательно, ранее не циркулировавший через систему распределения воздуха.
    • Вентиляционный воздух: Та часть приточного воздуха, которая представляет собой наружный воздух плюс любой рециркуляционный воздух, который был обработан [для создания или] поддержания приемлемого качества воздуха в помещении (IAQ) .

    Если у вас есть комната размером 10 x 10 x 10 футов, в ней содержится 1000 кубических футов воздуха. Если в помещение подается 100 кубических футов в минуту (кубических футов в минуту) вентиляционного воздуха, вы получите 100 кубических футов в минуту x 60 минут = 6000 кубических футов в час (кубических футов в час), что соответствует 6 воздухообменам в час (6000/1000 = 6). Другой способ взглянуть на воздухообмен — переключить его с воздухообмена в час на количество часов на воздухообмен. Таким образом, 6 воздухообменов в час означает, что требуется 1/6 часа или 10 минут (1/6 * 60 минут/час = 10) на один воздухообмен, чтобы заменить весь воздух в помещении чистым вентилируемым воздухом.

    ACH различается для разных пространств и зависит от уровня занятости и типа использования (подробнее см. ниже). Воздушный поток, рассчитанный на основе ACH, НЕ является расходом воздуха, необходимым для притока/отдачи тепла в помещении, это всего лишь скорость вентиляции помещения. ACH используется в качестве руководства или справочного материала для проектирования, а не в качестве основы для принятия решения о расчетном параметре воздушного потока; это скорее твердое эмпирическое правило, используемое для проверки конструкции вентиляции в реальном мире.

    В некоторых случаях при обсуждении вентиляции всей конструкции ACH будет использоваться для описания «герметичности» и упоминается во многих нормах как стандарт для конструкции. Например, при тестировании двери с вентилятором специалист по строительным испытаниям будет использовать количество воздухообменов, чтобы продемонстрировать, построен ли дом или здание в соответствии со стандартом герметичности и сколько дополнительного наружного воздуха необходимо добавлять в помещение в час.

    Текущие меры и стандарты по вентиляции в помещении

    Текущие стандарты вентиляции для большинства внутренних помещений установлены ASHRAE. Конкретными стандартами являются 62.1 (коммерческий и институциональный стандарт) и 62.2 (жилой стандарт). ASHRAE 62.2 рекомендует, чтобы дома получали 0,35 ACH, но не менее 15 кубических футов в минуту на человека в качестве минимальной скорости вентиляции, чтобы обеспечить приемлемый уровень качества воздуха в помещении. Для других помещений, таких как офисы, магазины и школы, в стандарте не указан минимальный номер ACH. Вместо этого минимальные требуемые скорости наружного воздуха для ASHRAE 62.1 основаны на размере помещения, его использовании и количестве людей внутри, что можно использовать для расчета точных требований к скорости наружного воздуха для определенного помещения. Эти стандарты предназначены для контроля/разбавления запахов тела для достижения базовых уровней приемлемого качества воздуха в помещении, они не распространяются на среды с высокой концентрацией вирусов, такие как больницы. В этих областях необходимо следовать рекомендациям ASHRAE 170 или CDC. ASHRAE 170 указывает рекомендуемое количество ACH наружного воздуха, равное 2, при этом общее количество требуемых воздухообменов варьируется от 6 до 12 (в зависимости от расположения в больнице). Общий требуемый воздухообмен относится к наружному воздуху плюс рециркуляционный воздух, при этом рециркуляционный воздух проходит либо через фильтр HEPA, либо через фильтр MERV 14.

    Какой ACH рекомендуется для снижения передачи Covid-19?

    • Официальных рекомендаций по идеальному ACH для снижения риска передачи Covid-19 не существует. Это потому, что это частично зависит от чисел, которых мы еще не знаем, например: сколько вирусных частиц распространяет инфицированный человек или сколько может вызвать заболевание у подвергшегося воздействию человека. Однако большинство экспертов предлагают как минимум 3 АЧ, а в идеале 4-6 АЧ.

    Похоже, что скорость наружного воздуха, требуемая в настоящее время нормами, недостаточна для предотвращения распространения COVID-19. и так должно быть увеличено, это правда?

    • Увеличение объема наружного воздуха — не единственный способ обеспечить безопасный и чистый воздух в помещении. Фактически, недавно обновленный документ ASHRAE «Основные рекомендации по снижению воздействия инфекционных аэрозолей в воздухе» признает, что существуют более экономичные способы достижения целевых эффективных воздухообменов с помощью фильтрации и локальной очистки воздуха. Производительность фильтра может быть рассчитана как эквивалентная ACH и добавлена ​​к ACH из наружного воздуха для достижения целевого значения ACH. Например, если в вашей существующей системе HVAC есть фильтр MERV 13, вы можете использовать его для смены воздуха 3 раза в час и использовать дополнительный наружный воздух или локальную фильтрацию HEPA для достижения дополнительных 1-3 ACH. Точно так же, если ваша система HVAC не может обеспечить фильтрацию MERV 13 или лучше, вместо замены HVAC вы можете установить локальную фильтрацию HEPA, которая фильтрует воздух для достижения целевых 4-6 ACH в помещении.

    Должен ли размер оборудования для кондиционирования воздуха рассчитываться на основе кубических футов в минуту для ACH, а не нагрузки на отопление/охлаждение? Должен ли я увеличивать свое оборудование, если ACH не то, что мне нужно?

    • При проектировании систем HVAC первичный поток воздуха в помещении/зоне должен рассчитываться в соответствии с притоком/потерей тепла для поддержания заданного значения термостата. Затем требования к вентиляции приложения будут диктовать необходимость дополнительной механической вентиляции или фильтрации для обеспечения требуемого воздухообмена в час. Мы не рекомендуем использовать слишком большое оборудование для достижения ACH. Слишком большой переменный ток имеет несколько негативных побочных эффектов. Это не только увеличивает ненужные затраты на начальном этапе, но также может вызвать s hort цикл  , который оказывает огромное давление на компоненты кондиционера  и изнашивает их , а также приводит к неадекватному осушению и непостоянной температуре в вашем доме.

    Другие также смотрели

    Исследуйте темы

    ASHRAE Рекомендуемая частота воздухообмена в час — Smart Air

    Пэдди Робертсон

    Данные показывают, что улучшение вентиляции в помещении может снизить риск передачи вируса, и это рекомендуется CDC. В этой статье мы рассмотрим рекомендованный ASHRAE обмен воздуха в час для офисов, домов, школ, жилых домов и больниц, используя рекомендации ASHRAE 62.1 и 62.2.

    Рекомендуемый ASHRAE обмен воздуха в час

    В США ASHRAE устанавливает минимальную скорость вентиляции наружного воздуха для зданий в соответствии с рекомендациями ASNI/ASHRAE Standard 62.1 и 62.2. Эти стандарты определяют, сколько наружный воздух должен подаваться в помещение каждый час и зависит от количества людей и размера помещения.

    Подробнее: Что такое воздухообмен в час (ACH) и как рассчитать

    ASHRAE 62.1 («Вентиляция и приемлемое качество воздуха внутри жилых зданий») рекомендует, чтобы в домах обеспечивался не менее 0,35 воздухообмена в час наружного воздуха. для обеспечения достаточного воздуха в помещении.

    Для других помещений, таких как офисы, магазины и школы, стандарт ASHRAE 62.1 не дает фиксированного номера. Вместо этого скорость воздушного потока зависит от размера помещения, его использования (например, школа, офис, спортивная арена) и количества людей внутри. Их можно использовать для расчета точных требований к воздушному потоку для определенного помещения.

    В таблице ниже представлены рекомендуемые ASHRAE воздухообмены в час для обычных типов зданий. Эти воздухообмены в час основаны на типичных размерах помещений и коэффициентах заполнения, в том числе для домов, гостиничных номеров, офисов, школ и магазинов.

    Узнать больше: Очистители воздуха и защита от COVID-19 для школ »

    В приведенной выше таблице указаны приблизительные воздухообмены в час для школ, домов, гостиниц, магазинов и ресторанов. Точную скорость вентиляции для данного помещения следует рассчитывать на основе стандарта ASHRAE 62.1. Но приведенные ниже правила являются полезными отправными точками для расчета рекомендуемого воздухообмена в час для вашего помещения.

    Вместимость двухместного номера означает удвоение воздухообмена в час

    Норма вентиляции и воздухообмена рассчитывается на человека. Если количество людей в помещении удваивается, требуемая скорость вентиляции или воздухообмен удваивается. Это правило может быть полезно для офисных помещений по мере изменения уровня заполняемости.

    Большие помещения требуют больше наружного воздуха

    Это простое правило. Если не принимать во внимание количество людей в помещении, помещение площадью 100 кв. м (1076 кв. футов) требует в два раза больше наружного воздуха, чем помещение площадью 50 кв. м (538 кв. футов).

    Когда не следует использовать стандарт ASHRAE?

    Стандарт ASHRAE представляет собой полезное руководство по вентиляции и скорости воздухообмена в домах, офисах, больницах и учебных классах. Однако могут быть ситуации, когда рекомендуемая скорость вентиляции здесь слишком низкая. Стандарт ASHRAE описывает две из этих ситуаций:

    • Места, где курят. В помещениях с курильщиками или табачным дымом в окружающей среде требуемый обмен воздуха в час будет выше.
    • Зоны с источниками вредных выбросов. Если в помещении высокий уровень вредных выбросов, таких как летучие органические соединения, вам может потребоваться дополнительно усилить вентиляцию или использовать очиститель воздуха.

    Подробнее: Что такое летучие органические соединения и как их удалить из воздуха →

    Рекомендации ASHRAE по воздухообмену при вирусах и COVID-19

    В рекомендациях ASHRAE приведены общие нормы вентиляции для поддержания комфортной среды в помещении. Они не охватывают среды с высокой концентрацией вирусов. Это могут быть больницы или в контексте COVID-19, офисы, школы или рестораны с инфицированными людьми.

    В зонах повышенного вирусного риска следует следовать стандарту ANSI/ASHRAE/ASHE Standard 170-2017 или рекомендациям CDC. В ASHRAE 170-2017 указано рекомендуемое количество смен наружного воздуха в час, равное 2, при этом общее требуемое количество смен воздуха варьируется от 6 до 12 (в зависимости от расположения в больнице).

    Больничная площадь Минимальный наружный ACH Минимальный общий ACH
    КРИТИЧЕСКИЙ и Интенсивный уход 2 6
    . Комната 2 6

    Точно так же CDC рекомендует 6-12 воздухообменов в час для изолированных комнат для инфекций, передающихся воздушно-капельным путем (AIIB).

    При работе с такими вирусами, как COVID-19 или другими инфекциями, передающимися воздушно-капельным путем, рекомендуется обеспечить более высокую скорость вентиляции, близкую к 6-12 воздухообменам в час.

    Узнайте, как рассчитать обмен воздуха в час, необходимый для дома

    Smart Air


    Если вы ищете очистители воздуха… компании используют для завышения цен на чистый воздух. Smart Air предлагает эмпирически подтвержденные, серьезные очистители и маски, которые удаляют те же частицы, что и крупные компании, за небольшую часть стоимости. Только корпорации выигрывают, когда чистый воздух становится роскошью.

    Линейка мощных коммерческих очистителей воздуха Smart Air Blast разработана специально для компаний, которым нужен чистый воздух. Крупные компании доверяют линейке очистителей воздуха Blast, включая Ford, BBC, CNN и другие.

    Хотите узнать больше о выборе лучшего очистителя воздуха для офиса? Ознакомьтесь с нашим руководством по очистителю воздуха для офиса.

    Готовы узнать больше о линейке коммерческих очистителей воздуха Smart Air Blast?

    Узнайте больше о линейке нагнетательных очистителей воздуха


    Бесплатное руководство по безопасному дыханию

    Хотите узнать больше о качестве воздуха? Присоединяйтесь к тысячам других и будьте в курсе того, как защитить свое здоровье.

    Categories Качество воздуха, Коронавирус, Воздух в помещении Метки бизнес, помещение, качество воздуха в помещении, офис, школа, вентиляция

    Что такое скорость воздухообмена и почему это важно?

    Скорость воздухообмена – это количество раз в час, когда новый воздух снаружи входит в помещение, смешивается и заменяется старым воздухом изнутри.

    Почему это важно? Если у вас слишком высокая скорость воздухообмена, вы теряете воздух, который платите за нагрев или охлаждение. Если скорость слишком низкая, ваш воздух становится спертым и застойным, что также может привести к накоплению токсинов, вирусов, патогенов и тому подобного.

    Знание скорости воздухообмена в вашем доме или строении важно для здоровья. Это также важно знать при установке или замене оборудования HVAC или изоляционных материалов или при планировании нового строительного проекта.

    «Идеальные» скорости воздухообмена даны в диапазоне от высокого до низкого, потому что определение скорости не является точной наукой. Ставки варьируются в зависимости от типа конструкции, используемой воздушной системы, желаемого качества воздуха и эффективности конструкции.

    Что влияет на скорость воздухообмена

    Существует множество факторов, влияющих на скорость воздухообмена, таких как тип местности, наличие зон с вредными выбросами, количество присутствующих людей, наличие мест для курения сигарет , и если вирусы присутствуют.

    Нормы воздухообмена (и вентиляции) рассчитываются на человека. Места, которые будут иметь высокую заполняемость, должны иметь более высокие скорости воздухообмена.

    То же самое относится к строениям, в которых есть места для курения сигарет или места, где могут выделяться вредные выбросы в воздух. При наличии этих загрязняющих веществ в помещении требуется усиленная вентиляция — наряду с установкой хорошей системы ОВКВ — для надлежащего обмена воздуха в помещении.

    В любом здании есть два типа воздушных потоков: контролируемый и неконтролируемый.

    • Неконтролируемый воздушный поток вызван естественными факторами, такими как ветер или повышение температуры, или искусственными элементами, которые не контролируются. Сломанный вентилятор — один из примеров; утечка вентиляции (из воздуховода, например) — другое.
    • Контролируемый воздушный поток является результатом вмешательства человека с помощью механизмов, специально разработанных и расположенных для распределения воздуха по конструкции.

    По мере строительства отверстия в конструкции постоянно создаются и заполняются. Строители должны следить за тем, чтобы после завершения строительства оставались только предусмотренные отверстия.

    Наличие непредусмотренных отверстий может привести к тому, что называется дисбалансом воздушного потока. Это может привести к тому, что воздух будет втягиваться снаружи (известный как обратный поток) быстрее, чем он может подаваться через систему HVAC.

    Вы, вероятно, знакомы с примерами этого из вашего дома. Если вы оставите окно открытым в жаркий день, когда работает кондиционер, источник переменного тока не сможет справиться с горячим воздухом, поступающим снаружи. Этот горячий воздух заменяет его, когда холодный воздух уходит. Другим примером является теплый воздух — или холодный воздух зимой — который может легче проникать через окна с одинарным остеклением или плохо изолированный чердак, в то время как охлажденный или нагретый воздух выходит наружу.

    Отверстия в самом оборудовании HVAC, например, в воздуховодах, трубах или главном стволе воздуховода, могут создавать такие же проблемы. Вот почему важно убедиться, что установлена ​​соответствующая система HVAC, что вентиляция адекватна и что все непредусмотренные отверстия заполнены, чтобы обеспечить максимальный контроль воздушного потока.

    Как рассчитать скорость воздухообмена

    Скорость воздухообмена рассчитывается как воздухообмен в час (ACH). Формула для расчета скорости представляет собой количество кубических футов перемещаемого воздуха в час, деленное на объем конструкции.

    Кубические футы в час часто рассчитываются с помощью теста воздуходувки, чтобы измерить количество кубических футов в минуту, а затем умножить эту скорость на 60 (минут). Объем конструкции рассчитывается путем умножения длины здания на его ширину и высоту.

    Результат расчета показывает, сколько раз в час конструкция может опорожняться и наполняться воздухом.

    Как увеличить скорость воздухообмена

    Увеличение скорости воздухообмена в конструкции не должно быть сложным. Иногда это так же просто, как включить вентиляторы, например, в ванной или кухонной вытяжке, или открыть окна и двери, чтобы впустить свежий воздух.

    Однако использование вентиляторов и открывание дверей и окон не являются долгосрочными решениями для увеличения скорости воздухообмена. Увеличение входящего потока наружного воздуха может быть ограничено погодными условиями и качеством наружного воздуха.

    Внесение изменений в механическую систему отопления, вентиляции и кондиционирования воздуха является более надежным методом, например открытие заслонок.

    Важно постоянно менять воздух, как упоминалось ранее, чтобы воздух не застаивался и чтобы воздух в помещении был здоровым.

    Два других варианта оборудования HVAC могут помочь улучшить качество воздуха в помещении: фильтрация и очистители воздуха.

    Повышение фильтрации может быть достигнуто путем установки в систему соответствующего фильтра в соответствии с рекомендациями специалиста по ОВКВ. Использование очистителей воздуха HEPA может дополнить ваши методы воздухообмена, удаляя переносимые по воздуху частицы, такие как пыль и вирусы, из воздуха в помещении.

    Воздухообмен в час в зависимости от типа местоположения

    Воздухообмен в час варьируется в зависимости от количества присутствующих людей и типа местоположения, различаясь для таких сооружений, как жилые дома, отели, офисы, магазины, школы, спортивные сооружения , или рестораны.

    В соответствии со стандартом ASHRAE 62.1 («Вентиляция и приемлемое качество воздуха в помещениях в жилых зданиях»), в домах должно быть не менее 0,35 воздухообмена между наружным воздухом и воздухом в помещении в час, чтобы поддерживать качество воздуха в помещении.

    Рекомендуемая скорость вентиляции зависит от размера помещения, использования и количества людей, которые будут находиться в помещении.

    В других организациях действуют инструкции для различных типов зданий. Например, Центры по контролю и профилактике заболеваний (CDC) создали таблицу, показывающую, сколько времени требуется для достижения 9Эффективность 9% в медицинских учреждениях в зависимости от количества воздухообменов в час.

    Например, требуется более двух часов (138 минут) для достижения эффективности 99% при двух заменах воздуха в час, но менее получаса (28 минут) при 10 заменах воздуха в час. Время, необходимое для достижения эффективности 99,9 %, еще больше: почти 3,5 часа (207 минут) при двух воздухообменах и 41 минута при 10.

    Количество минут, необходимое для достижения обоих уровней эффективности, уменьшается по мере увеличения количества воздухообмен в час увеличивается, поэтому в большинстве больниц используется от 20 до 25 воздухообменов в час, а иногда и до 30.

    ASHRAE рекомендует низкую скорость вентиляции 2–3 в час для офисов, 5–6 для школ и 6–12 для больниц, но мнения экспертов расходятся. Например, эпидемиолог из Гарварда Джозеф Аллен рекомендует 4-6 воздухообменов в час в школах, в то время как физик Кристиан Келер из Университета федеральных вооруженных сил в Мюнхене, Германия, советует, чтобы шесть были минимумом.

    Плюсы и минусы более высоких воздухообменов в час

    Существуют плюсы и минусы использования вентиляции для достижения рекомендуемых воздухообменов в час.

    Когда речь идет о COVID-19, нет рекомендаций по идеальным показателям для снижения риска, поскольку пока точно неизвестно, сколько частиц распространяется на человека или сколько частиц требуется для заражения.

    Однако рекомендуется скорость воздухообмена от трех до шести. Более высокая скорость может быть достигнута путем открытия дверей и окон и использования систем фильтрации. Компромиссом от увеличения скорости воздухообмена для борьбы с пандемией является снижение энергоэффективности.

    Pros

    • Использование вентиляционных систем для увеличения скорости воздухообмена может помочь контролировать проблемы с влажностью, помогая бороться с плесенью и грибком.
    • Более высокие скорости вентиляции и фильтрации удаляют частицы, в том числе опасные, из воздуха с большей скоростью.

    Минусы

    • Текущие стандарты вентиляции для большинства внутренних помещений установлены ASHRAE.7, и эти стандарты были разработаны для разбавления биологических отходов (таких как запахи от людей) и достижения базовых уровней приемлемого качества воздуха в помещении — чистый воздух — а не инфекционный контроль.
    • Увеличение скорости воздухообмена требует компромиссов, таких как дополнительные затраты на перемещение большего количества воздуха в помещении, а также на нагрев или охлаждение большего объема воздуха. Эти дополнительные расходы могут быть ограничены за счет использования энергосберегающих систем и «умных» систем, обеспечивающих подачу воздуха, когда пространство занято.
    • Объем необходимой вентиляции сильно различается. Факторы меняются в зависимости от размера помещения, количества людей (удвоить количество людей, удвоить необходимую вентиляцию) и загрязняющих веществ в помещении.

    Пассивная вентиляция

    Пассивная вентиляция также известна как естественная вентиляция. Как следует из названия, этот тип вентиляции использует естественные силы (ветер, тепловую плавучесть и т. д.) для перемещения воздуха в помещение и из него.

    Как упоминалось ранее, открывая окна, двери и вентиляционные отверстия, а также используя вентиляторы и вытяжные вентиляционные отверстия, вы будете использовать естественную пассивную вентиляцию для увеличения скорости воздухообмена.

    Активная вентиляция

    Активная вентиляция использует систему, такую ​​как HVAC, для перемещения воздуха с более регулируемой скоростью. Другими словами, системы HVAC могут помочь достичь желаемого количества воздухообменов в час на более постоянной основе.

    Активная система вентиляции также играет большую роль в удалении влаги и переносимых по воздуху загрязнителей из окружающей среды здания. Это приносит пользу как здоровью (меньше вирусов и т. д.), так и комфорту (контроль температуры) людей в здании.

    Преимущества надлежащей вентиляции

    Надлежащая вентиляция увеличивает скорость воздухообмена, уменьшая дисбаланс воздушного потока и обеспечивая распределение чистого воздуха по всему зданию. Однако важно повторить, что правильная вентиляция включает в себя больше, чем дизайн; это включает в себя функциональность, которой могут помешать утечки и незапланированные отверстия.

    Такие утечки могут нарушить работу системы, прервав необходимый поток воздуха и заменив воздух, подаваемый системой HVAC, воздухом, возвращающимся извне помещения, которое нагревается, охлаждается или, в случае очистителя воздуха HVAC, очищается и рециркулирует. Надлежащая вентиляция позволяет воздуху циркулировать там, где вы хотите, поскольку воздух будет втягиваться и выпускаться только за счет контролируемого воздушного потока. Обеспечение этого создает несколько преимуществ.

    Снижает содержание загрязняющих веществ

    Снижает уровень загрязняющих веществ и переносимых по воздуху загрязняющих веществ за счет ограничения проникновения воздуха снаружи здания. Это может быть особенно полезно в районах с плохим качеством воздуха из-за промышленного загрязнения или, как в Калифорнии в последние несколько лет, из-за дыма от крупных лесных пожаров.

    Но системы HVAC в большинстве школ, коммерческих структур и офисных зданий имеют дополнительное преимущество, поскольку оснащены системами фильтрации, которые помогают снизить риск распространения внутренних загрязнителей. Это может быть дым от сигареты или переносимый по воздуху вирус, такой как грипп или COVID-19.

    Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует использовать такие фильтры в системах HVAC. Фильтры, которые обычно используются в домашних условиях, должны иметь минимальное значение рейтинга эффективности (MERV) 13 или выше, уровень, при котором они будут отфильтровывать только 75% частиц размером от 0,3 до 1 микрона.

    Вот почему системы HVAC в таких местах, как коммерческие здания и медицинские центры, содержат высокоэффективные воздушные фильтры для твердых частиц (HEPA), которые имеют максимально возможное число MERV 17-20 и могут отфильтровывать 99,97% или более частиц пыли. этот размер.

    Надлежащая вентиляция также позволяет быстрее удалять частицы из воздуха. Это может уменьшить загрязнение, потому что у некоторых частиц даже не будет шанса попасть на такие поверхности, как столешницы, столы, стулья и другие места, которые могут способствовать передаче инфекции.

    Экономит деньги

    Помимо пользы для здоровья правильная вентиляция также может сэкономить деньги за счет сокращения расходов, необходимых для поддержания микроклимата в помещении. Управление воздушным потоком означает, что вашей системе HVAC не придется работать так часто, чтобы поддерживать постоянную температуру. Это не только сэкономит вам деньги на счетах за электроэнергию, но и предотвратит износ самой системы HVAC и потенциально продлит срок ее службы.

    Заключение

    Воздухообмен и скорость воздухообмена очень важны в таких зданиях, как дома, офисы и больницы.

    Когда воздух в помещении смешивается с наружным воздухом с определенной частотой, качество воздуха повышается, а вероятность инфекций или других опасностей для здоровья снижается.

    Мало того, надлежащая скорость воздухообмена — с использованием как пассивной (двери и окна), так и активной (системы HVAC) вентиляции — помогает обеспечить максимальный комфорт для всех внутри.

    Похожие сообщения










    2-Единицы и меры: Ответы по охране труда

    О чем говорится в этом документе?

    Как измеряется скорость разбавляющей вентиляции?

    Воздухообмен в час (ACH) обычно используется для измерения скорости разбавляющей вентиляции.

    Под воздухообменом понимается замена всего объема воздуха в рабочем помещении. Скорость воздухообмена показывает, сколько раз в час помещение (рабочее место) нуждается в полной замене воздуха.

    Требуемая скорость воздухообмена иногда указывается в правилах вентиляции и стандартах проектирования вентиляции. Например, в помещении для хранения легковоспламеняющихся материалов требуется шесть воздухообменов в час в соответствии с требованиями OSHA США. Канадский стандарт CSA Z 317.2 «Особые требования к системам отопления, вентиляции и кондиционирования воздуха (HVAC) в медицинских учреждениях» устанавливает минимальный общий воздухообмен на уровне 20 обменов в час для операционных.

    Для определения скорости воздухообмена можно использовать следующую формулу:

    Вот пример:

    Объем воздуха в помещении длиной 12,5 м (41 фут), шириной 12,5 м (41 фут) и 4 метра (13 футов) высота составляет:

    V комната = 12,5 * 12,5 * 4 = 625 м 3 (41 * 41 * 13 = 22072 фута 3 )

    Изменить этот объем воздуха только один раз в час, нам нужен расход воздуха:

    Расход воздуха (м3/ч) = Воздухообмен * Объем помещения = 625

    Или

    Если это помещение будет операционной, то рекомендуемая интенсивность вентиляции будет следующей:

    Количество воздухообменов в час (или минуту) может не соответствовать критерию вентиляции при контроле определенных опасностей, тепла и/ или запахи. Скорость вентиляции должна определяться на основе нескольких факторов, таких как количество образовавшегося загрязняющего вещества, токсичность этого загрязняющего вещества, характер выброса (постоянный или циклический) и эффективность смешивания (а не только размер помещения).


    Существуют ли какие-либо стандарты проектирования?

    Хотя существует не так много конкретных государственных кодексов и правил, существует множество рекомендуемых стандартов. Некоторые из них описаны ниже (в произвольном порядке):

    Описание сокращений см. в документе «Ответы по охране труда» «Промышленная вентиляция — глоссарий общих терминов».

    Закон Онтарио о гигиене труда и технике безопасности — Постановление 851 для промышленных предприятий (разделы 127 и 128) упоминает общие требования к адекватной вентиляции и замещению воздуха.

    Регламент OH&S Британской Колумбии — Регламент BC 296/297, часть 5.60-5.71, содержит подробные требования к вентиляции с разбавлением, местной вытяжной вентиляции (LEV), подпиточному воздуху, вытяжному воздуху и рециркуляции выбрасываемого воздуха. Для получения подробной информации посетите веб-сайт WorkSafeBC.

    OSHA — это агентство правительства США обнародовало несколько стандартов вентиляции, например, четыре стандарта в 29CFR1910.94, касающиеся местных вытяжных систем. Строительные стандарты OSHA в 29CFR1926 содержит стандарты вентиляции для сварки. Такие системы вентиляции «требуются», но OSHA обычно не считает свои стандарты вентиляции нарушенными, если не нарушаются также стандарты воздействия.

    NIOSH . Эта исследовательская организация правительства США опубликовала ряд полезных документов по вентиляции, в том числе публикации по литейной вентиляции, рециркуляции и вытяжным колпакам.

    AMCA — Эта торговая ассоциация США разработала стандарты и процедуры испытаний для вентиляторов. Он содержит ряд полезных публикаций, связанных с выбором вентиляторов, тестированием, устранением неполадок и сертификацией (например, AMCA 201).

    ASHRAE — это американское общество инженеров по отоплению и кондиционированию воздуха разработало ряд стандартов, касающихся качества воздуха в помещении (IAQ), производительности фильтров и тестирования комфорта, а также систем HVAC.

    ANSI . Эта организация по установлению стандартов, базирующаяся в США, разработала несколько важных стандартов по вентиляции, включая покрасочные камеры, шлифовальные вытяжные колпаки, выхлопы открытых солнечных резервуаров и лабораторную вентиляцию.

    ACGIH — Комитет по промышленной вентиляции ACGIH публикует руководство по рекомендуемой практике промышленной вентиляции. Руководство было признано во всем мире полезным источником информации по всем аспектам ИВС.

    SMACNA — эта американская ассоциация подрядчиков и поставщиков листового металла устанавливает стандарты для воздуховодов и установки воздуховодов.

    NFPA . Эта ассоциация противопожарной защиты США разработала ряд рекомендаций (которые становятся требованиями после принятия местными пожарными службами), например. NFPA 45 перечисляет ряд требований к вентиляции для использования вытяжных шкафов.

    СТРОИТЕЛЬНЫЕ НОРМЫ — Строительные нормы и правила установлены или приняты почти в каждом городе, округе и муниципалитете. Все промышленные здания должны быть построены в соответствии с этими нормами, чтобы здание было принято. Однако в большинстве из них мало прямых ссылок на промышленную вентиляцию, но эти коды необходимо проверять.

    Калькулятор

    воздухообменов в час (формула на основе CFM + примеры)

    ACH или A ir C hanges P er H наш — это показатель, который говорит нам, сколько раз устройство HVAC может заполнить воздухом весь объем помещения. Это особенно полезно при сравнении различных очистителей воздуха или кондиционеров.

    Пример: Возьмем очиститель воздуха с воздушным потоком 250 CFM. Мы поместили его в комнату площадью 200 кв. футов со стандартной высотой потолков (8 футов). Сколько воздухообменов в час производит установка?

    Расчет: 250 CFM — это 250 кубических футов в минуту. За один час (60 минут) мы получаем 60 * 250 = 15 000 кубических футов в час. Общий объем комнаты составляет 200 кв. футов * 8 футов = 1600 кубических футов. Такой очиститель воздуха способен заменить весь объемный воздух в помещении 15 000/1 600 = 9 375 раз.

    Ответ: ACH = 9,375

    Примечание. К этому сообщению одобрены комментарии [comment_no]. Если у вас возникли трудности с расчетом ACH с помощью приведенного ниже калькулятора, мы можем помочь вам в разделе комментариев.

    Вот аккуратный калькулятор воздухообмена в час, которым вы можете свободно пользоваться. Просто введите площадь, высоту потолка и CFM рассматриваемого устройства HVAC, и вы сможете рассчитать ACH:

    Калькулятор ACH



    Формула воздухообмена в час («Как рассчитать воздухообмен в час»)

    Формула расчета воздухообмена в час из CFM достаточно проста. Практически каждый может рассчитать его с помощью цифрового калькулятора. Все, что вам нужно знать, это площадь помещения, высота и CFM.

    Это формула для ACH (обмен воздуха в час):

    ACH = CFM x 60 / (Площадь x Высота)

    , где «Площадь» — это площадь помещения, в котором вы планируете разместить устройство HVAC. , а «Высота» — высота потолка.

    Формула в основном такова: «сколько кубических футов воздуха может обеспечить каждый час установка HVAC», деленная на объем помещения.

    Вот как рассчитать скорость вентиляции помещения

    Мы всегда получаем CFM, но это объем воздуха в минуту . Чтобы рассчитать воздухообмен в час , мы должны перевести это в часы. Отсюда умножение на 60 в приведенном выше уравнении.

    Объем комнаты рассчитывается как длина*ширина*высота . Умножение длины комнаты на ее ширину даст нам площадь поверхности («Площадь»). Чтобы получить объем, надо площадь умножить на высоту.

    По этой теме мы опубликовали познавательную статью о том, как правильно подобрать размер вытяжного вентилятора для ванной комнаты. Этот расчет включает в себя знание размеров ванной комнаты и применение эмпирического правила 8 ACH для ванных комнат. Вы можете проверить эту статью о том, сколько вентиляторов для ванной комнаты CFM вам нужно здесь (с включенным калькулятором и диаграммой, основанной на 8 ACH).

    Вы также можете использовать калькулятор ACH для расчета различных типов вентиляторов. Вот несколько примеров:

    • Лучшие настенные вентиляторы с 8 ACH.
    • Лучшие высокоскоростные напольные вентиляторы могут использоваться для достижения 16 ACH в плохо вентилируемых помещениях.

    Сколько ACH используют очистители воздуха разных марок

    Расчет рекомендуемой площади покрытия в спецификации очистителя воздуха основан на рейтинге CADR, максимальном воздушном потоке и ACH. Производители воздухоочистителей знают, как рассчитать кратность воздухообмена.

    По сути, для расчета рекомендуемой площади покрытия различные производители воздухоочистителей используют 1-5 воздухообменов в час. Те, которые используют 5 ACH, очень тщательно удаляют загрязнители воздуха для рекомендуемого размера комнаты, используя 2 ACH меньше. 5 ACH рекомендуется людям, склонным к аллергии; мы написали об этом в нашем списке лучших очистителей воздуха от аллергии здесь.

    Вот список того, сколько ACH различных марок очистителей воздуха обычно используют для расчета рекомендуемой зоны покрытия:

    • Очистители воздуха Mediify используют 4 ACH. Это очень тщательное соотношение цены и качества; Вы можете ознакомиться с обзорами очистителей воздуха Mediify здесь.
    • Alen BreatheSmart использует 2 ACH. Пример: Alen BreatheSmart 75i — очиститель воздуха №1 — имеет рекомендуемую площадь покрытия 1300 кв. футов. Его максимальный воздушный поток составляет 350 CFM. При 5 ACH рекомендуемая площадь покрытия составляет 520 кв. футов.
    • Зона покрытия очистителей воздуха Coway
    • основана на 2 ACH или 5 ACH. Пример: Big Airmega 400 имеет зону покрытия 1560 кв. футов с рейтингом CADR 350 (2 ACH). Высокопроизводительный Coway AP-1512HH имеет площадь покрытия 361 кв. фут с рейтингом CADR 246 (5 ACH).
    • Molekule имеет рекомендуемую зону покрытия, но не предоставляет данных ACH, CADR или максимального воздушного потока. Molekule Air, например, имеет площадь покрытия 600 квадратных футов, но невозможно определить, сколько воздухообменов он производит в час.
    • Honeywell использует 5 ACH. Пример: Honeywell HPA300 имеет зону покрытия 465 кв. футов с рейтингом CADR 300 (5 ACH).
    • очистители воздуха Levoit интересны; они используют 3,33 ACH со своей лучшей моделью. Пример: Levoit LV-h235 имеет площадь покрытия 463 кв. фута и рейтинг CADR 360. Воздух меняется каждые 18 минут; таким образом, установка Levoit производит 3,33 воздухообмена в час.
    • Окайсо использует 3 смены воздуха в час. Пример: их самый популярный очиститель воздуха Okaysou AirMax8L имеет площадь покрытия 500 кв. футов с рейтингом CADR 210 (3 ACH).
    • Дайсон очень стесняется раскрывать размеры комнаты. Вот почему невозможно рассчитать ACH для любого очистителя воздуха Dyson.

    Из всех устройств HVAC очистители воздуха уникальны с точки зрения ACH, поскольку их работа наиболее точно соответствует спецификации ACH. По сути, ACH является вторым определяющим фактором, который указывает, насколько хорошо воздухоочистители очищают воздух.

    Важно понимать, что расчет ACH строго основан на расходе воздуха . Это не показатель того, насколько хорошо работает система фильтрации очистителя воздуха; он не измеряет эффективность фильтров HEPA, фильтров с активированным углем или даже фильтров генераторов озона. Высокий ACH, например, напрямую не снижает вероятность роста плесени (об этом могут свидетельствовать осмотр и тестирование плесени).

    Существует еще одна определяющая спецификация, действующая для очистителей воздуха, которая измеряет эффективность системы фильтрации; Рейтинг CADR. Рейтинг CADR пропорционален как ACH, так и различным фильтрам, которые могут использовать очистители воздуха.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
