Как на схеме обозначается розетка и выключатель: расшифровка изображений на чертеже

Для прокладки электропроводки в помещении нужно понимать, как на схеме обозначаются розетки и выключатели. Это очень важный момент, так как от верного их монтажа будет зависеть не только общая эстетика, но и безопасность людей. Схема проводки представляет собой чертеж со всеми узлами электропроводки, а также с учетом масштаба и планировки помещения. К работе можно приступать только после того, как схема будет полностью проработана.

• Необходимость схемы
• Регламент обозначений на чертеже
  • Розетки и выключатели
  • Изображение блоков

Необходимость схемы

Многие владельцы квартир в новостройках сталкиваются с такой проблемой, как замена электропроводки. Не обходит эта тема и старые квартиры, где такая работа просто необходима в силу устаревания коммуникаций. Поэтому жильцам обязательно нужно продумать, как будут располагаться выключатели и розетки согласно планировке.

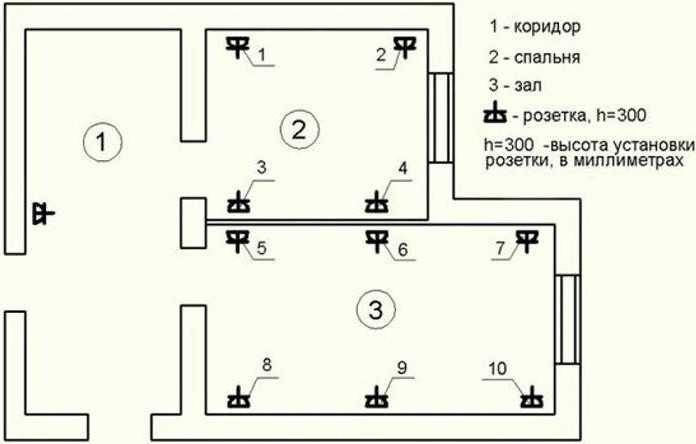

Сначала нужно определиться с расположением мебели и техники, набросать от руки примерную схему и условно обозначить все точки. После можно приглашать специалиста, чтобы он перенес набросок с точным обозначением розеток и выключателей на чертежи. Благодаря этому мастер и хозяева смогут определить, сколько необходимо закупить материала, каких это потребует денежных вложений и как будет проходить работа в целом.

Регламент обозначений на чертеже

Обозначение выключателей и розеток на схемах было разработано и утверждено ГОСТом еще в далекие советские времена. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях. С тех самых пор символы, которыми обозначаются все точки, не претерпели никаких изменений, их используют и сегодня.

Обозначение розетки на электрической схеме, а также выключателя, происходит с использованием элементарных геометрических фигур — линий, окружностей, полуокружностей, точек, квадратов, прямоугольников.

Все они по-разному соединяются друг с другом на чертеже, поэтому могут обозначать не только розетку или выключатель, но и разные механизмы и приборы в электрике, а также указывать на принцип их управления.

Розетки и выключатели

В документах, регламентирующих установку всех точек в электропроводке, можно наглядно увидеть, каким образом нужно рисовать розетки. Там же даны и формулировки основных понятий. Например, розетка — это часть штепсельного соединения, коммуникационный аппарат, который нужен для подключения приборов к сети. Она всегда работает в паре с вилкой.

Любая розетка обозначается на схеме в виде полуокружности выпуклой стороной наверх, от которой отходят линии. Количество этих линий всегда указывает на тип самого аппарата.

Существует два способа монтажа розеток:

1. Для открытой проводки устанавливаются наружные аппараты, которые прикрепляются прямо к стене и выступают на ней. На чертежах они обозначаются в виде полукруга, от которого вверх отходит одна линия. Внутри него нет никаких дополнительных знаков.
2. Для закрытой проводки используются внутренние аппараты, которые монтируются непосредственно в саму стену. Для этого в ней поделывается круглое отверстие, куда устанавливается специальный подрозетник. Такое обозначение розетки на схеме выглядит как полукруг, внутри которого вверх идет прямая вертикальная линия, выходящая за его пределы и пересекающая его по центру.

Часто в современных квартирах можно встретить двойные розетки. Это удобно и практично для современного человека, так как к ним можно подключить сразу два электроприбора.

Их обозначение на схеме производится при помощи всё того же полукруга с учетом проводки (закрытой или открытой):

• двойной аппарат закрытой проводки выглядит как полукруг с двумя вертикальными линиями, отходящими от поверхности окружности;
• двойное устройство открытой проводки — это все тот же полукруг с двумя вертикальными линиями, идущими от его поверхности, и одной вертикальной чертой внутри него по центру.

На сегодняшний день очень часто в быту применяются розетки с заземлением. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством. Такие розетки также имеют свое схематическое обозначение в виде полукруга с вертикальными линиями (в зависимости от типа проводки и количества блоков), а также горизонтальную черту, как бы лежащую на поверхности выпуклой части изображения.

Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. К ним можно отнести электроплиты, котлы или водонагреватели, требующие напряжения в 380 В. В таком случае монтажа требуют трехполюсные розетки с пятью контактами: тремя фазами, нулевым контактом и заземлением. На схеме это выглядит следующим образом:

• полукруг с горизонтальной линией на поверхности — заземление;
• выходящие из одной точки по центру поверхности полукруга три линии — это фазы и нулевой контакт.

Существуют также полностью влагостойкие аппараты, оснащенные защитной крышечкой. На чертежах они обозначаются привычным полукругом и линиями (заземление и контакт), но только первый полностью закрашен черным цветом. Также их обозначают двумя английскими буквами IP, указывающими на сам факт влагостойкости, и двумя цифрами, свидетельствующими о степени защиты от пыли и влаги.

Выключатель представляет собой коммуникационный аппарат, с помощью которого можно управлять осветительными приборами в помещении. При его включении и выключении происходит замыкание и размыкание электроцепи. На схеме выключатель обозначается маленьким кружком, от поверхности которого отходит длинная линия. От неё отходит еще одна маленькая черточка, похожая на крючок. Количество этих маленьких крючков указывает на численность клавиш выключателя. Если от длинной линии отходит два крючка, значит, клавиши две и т. д.

Так же, как и розетки, выключатели могут быть внешними и внутренними.

Если это аппарат первого типа, то схематично его можно изобразить в виде кружочка с линией и крючками, отходящими только в одну сторону. Внутренний прибор будет обозначаться крючками, которые отходят в обе стороны от черты. Выключатели влагостойкого типа на схеме обозначаются закрашенными кружочками. Их также помечают английскими буквами IP и двумя цифрами.

Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками (одна сверху, а вторая снизу). Это обозначает, что переключатель дает возможность управлять одним и тем же осветительным прибором из разных мест помещения. Такие аппараты часто устанавливают в длинных коридорах или на лестничных площадках.

Изображение блоков

Для большего удобства в помещениях розетки и выключатели устанавливаются не отдельно друг от друга, а в блоке. Его, например, можно использовать для управления электричеством и освещением в санузлах. Он также нуждается в особом схематическом обозначении.

Любой блок в чертеже будет иметь основу в виде полукруга, от основания которого отходят линии и пересекают поверхность окружности:

• одна черта обозначает розетку;
• вторая линия указывает на переключатель, здесь же будут крючки клавиш;
• третья горизонтальная черта — это заземление;
• зеркальное расположение линий с крючками свидетельствует о многофункциональности переключателя.

Все подобные аппараты обязательно имеют одну базу: розетка — это полукруг, переключатель — маленький кружок. Закрашенная основа указывает на влагостойкость. Отходящие линии обозначают контакты, а точка, из которой они идут, показывает тип устройства (внутренний или внешний). Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Остальные же детали можно уточнить у мастера, который будет выполнять все электроработы.

Обозначение Розетки На Схеме Электрической Принципиальной

Основные из них это круги, прямоугольники, линии и так далее. Поэтому, при всем многообразии электрических изделий и методах его применения, условные графические обозначения на строительных чертежах и схемах должны иметь один общий вид и стандарт.

Обозначение выключателей

Статья по теме: Измерение сопротивления изоляции требования

Стандарты для обозначений

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.

Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.

Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.

Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.

Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ

Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.

Необходимость схемы

Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга.

Как правило, устанавливаются на высоте 0,9 метра от уровня пола. Основные стандарты, определяющие условные изображения на схемах электропроводок Все, что касается электрики, электротехники и т.

Как и розетки, выключатели света заносятся в проектную документацию. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.

Похожее обозначение ввел и для выключателей. Это видно на схеме таких приборов.

Еще по теме: Мультиметр определение

Нормативные документы

Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. Условное обозначение выключателей Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест.

Прекрасно сочетается с интерьерами, стилизованными под восемнадцатое и девятнадцатое столетие, кроме этого, могут выполнять роль регулятора яркости света Противоположностью поворотному стал сенсорный выключатель. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях.

Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством.

Что такое 1-фазные и 3-фазные разъемы питания переменного тока и стандарты?

Разъемы питания в первую очередь предназначены для обеспечения безопасного и надежного подключения устройств к сети переменного тока, хотя обычно они предназначены для переменного и постоянного напряжения. Розетки и вилки переменного тока бывают различных конфигураций с разной шириной, формой, положением и размерами контактов, что делает их безопасными в использовании и не взаимозаменяемыми с различными комбинациями напряжения, допустимого тока и заземления. Этот FAQ начинается с обзора разъемов питания переменного тока без блокировки и блокировки, соответствующих стандартам Национальной ассоциации производителей электрооборудования (NEMA) в США и IEC 60309.стандартов в Европе и завершается обзором требований к больничным разъемам переменного тока в Северной Америке.

Типичные номиналы разъемов питания переменного тока, соответствующие спецификациям ANSI/NEMA WD 6 Wiring Device в США, составляют от 15 до 60 А, до 600 В и до 400 Гц. В Европе максимальный номинальный ток разъемов IEC 60309 составляет 800 А, номинальное напряжение — до 1000 В, а максимальная частота — 500 Гц. Существует 24 распространенных конфигурации разъемов NEMA без блокировки, которые относятся к четырем классам напряжения (таблица 1).

Таблица 1: Классы разъемов переменного тока NEMA для заземленных и незаземленных соединений. (Таблица: Википедия)

Однофазные розетки классифицируются как двухполюсные (2P) и обеспечивают однофазный контакт и нейтральный контакт. Кроме того, может присутствовать защитное заземление или заземляющий контакт, и в этом случае розетка классифицируется как двухполюсная и заземляющая (2P+E).

Обозначения NEMA разделены на три элемента, разделенных дефисом (-): первая цифра — это класс и указывает напряжение, количество полюсов и наличие заземления; второе число — номинальная мощность разъема; третий элемент представляет собой букву, указывающую, является ли это вилкой (P) или розеткой (R). Как описано ниже, вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. Ниже приводится краткий обзор 24 распространенных классов разъемов NEMA:

NEMA 1 имеет два плоских контакта для двух полюсов, двухпроводные незаземленные соединения, рассчитанные на 125 В. NEMA 1 не используется в новых конструкциях; он был заменен заземленными конфигурациями.

NEMA 2 также устарела, она двухпроводная и рассчитана на 250 В.

NEMA 3 была запланированной серией на 277 В с двумя проводами.

NEMA 4 была запланированной серией, рассчитанной на 600 В, с двумя проводами.

NEMA 5 имеет два полюса, три провода с двумя лезвиями и штырь заземления. Он рассчитан на 120 В. (рис. 2).

Рисунок 2: Устаревший незаземленный разъем NEMA 1 (слева) и заменяющий его заземленный разъем NEMA 5 (справа). (Изображение: Википедия)

NEMA 6 имеет трехпроводное заземление, используемое для коммерческих или промышленных устройств на 208 и 240 В.

NEMA 7 — это двухполюсные заземленные разъемы, рассчитанные на 277 В. Вилка и розетка NEMA 7-15 имеют токоведущие контакты, расположенные под углом друг к другу (Рисунок 3).

Рис. 3. Вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. (Изображение: наборы шнуров World)

Рисунок 3: Вилка NEMA 7-15P представляет собой заземленную двухполюсную вилку, рассчитанную на 277 В и 15 А. (Изображение: World Cord Sets)

NEMA 8 — планируемая серия, состоящая из трех проводов, двух полюсов и заземленная с номиналом 480 В. Планируется, что

NEMA 9 будет аналогичен NEMA 8 с номиналом 600 V.

NEMA 10 устарела и была заменена NEMA 14. NEMA 10 рассчитаны на 125/250 В без заземления (горячая-горячая-нейтраль) и предназначены для использования таким образом, что корпус прибора косвенно заземляется для нейтраль, которая была разрешена до того, как Национальный электротехнический кодекс добавил требование отдельного защитного заземления. Безопасная работа основывалась на соединении нейтрального проводника с заземлением системы на автоматическом выключателе. Если нейтральный провод обрывается, отсоединяется или имеет высокое сопротивление, корпус прибора может оказаться под напряжением опасного уровня.

NEMA 11 — серия трехпроводных, трехполюсных и незаземленных для трехфазного напряжения 250 В.

NEMA 12 — планируемая серия трехпроводных, трехполюсных и незаземленных для трехфазного и V.

NEMA 13 — запланированная серия, аналогичная NEMA 12, рассчитанная на 600 В.

NEMA 14 — четырехпроводная и заземленная, рассчитанная на 250 В. нейтральный проводник.

NEMA 16 — планируемая серия с четырьмя проводами, тремя полюсами, заземлением и тремя фазами с номинальным напряжением 480 В.

NEMA 17 будет аналогичен NEMA 16 с номинальным напряжением 600 В.

NEMA 18 — трехфазное незаземленное напряжение 120Y/208 В.

NEMA 19 — планируемая серия с 277/480Y четырехпроводным, трехполюсным, незаземленным.

NEMA 20 будет аналогичен NEMA 19 с незаземленным 247/600Y.

NEMA 21 — запланированная серия с 120/208Y, пятипроводная, трехполюсная с нейтралью, трехфазная и заземленная.

NEMA 22 будет аналогичен NEMA 21 для использования в 277/480Y.

NEMA 23 также будет аналогичен NEMA 21 для использования с 347/600Y.

NEMA 24 являются двухполюсными и заземленными с номинальным напряжением 347 В, в основном используются в Канаде.

Фиксатор

Коннекторы с фиксатором предназначены для обеспечения надежности соединения и невозможности его случайного разъединения. Эти разъемы имеют вилки с изогнутыми лезвиями, которые можно поворачивать при вставке в розетку. Разъемы с замком обозначаются буквой «L» перед номером серии, как в NEMA L6, NEMA L7 или NEMA L21.

Большинство разъемов с фиксатором имеют соответствующие разъемы без фиксатора. NEMA 21 является исключением. Устройства с прямым лезвием NEMA 21 «зарезервированы для будущих конфигураций», и в настоящее время не существует конструкций для этой серии. Однако существуют фиксирующие разъемы серии NEMA L21.

Рисунок 4: Разъем L21-30. (Изображение: Википедия)

Блокирующие разъемы используются в коммерческих и промышленных системах, а также в бытовых приборах повышенной мощности. Существуют также сверхмалые или миниатюрные разъемы с замком, обозначенные буквой «ML», предназначенные для использования, когда стандартные разъемы с замком слишком велики.

Разъемы IEC 60309

В Европе большинство разъемов соответствуют IEC 60309 (ранее IEC 309) и различным основанным на нем стандартам (включая BS 4343 и BS EN 60309).-2). В Великобритании их часто называют промышленными разъемами CEE, CEEform или CEE. Большинство трехфазных разъемов переменного тока имеют заземление, но могут не включать нейтраль, поскольку некоторым нагрузкам, таким как двигатели, не требуется подключение нейтрали. Эти разъемы имеют четыре соединения, три фазы и заземление, обозначенные как 3P+E.

Общие разъемы IEC 320 доступны в вариантах P+N+E (несимметричная однофазная с нейтралью), 2P+E (симметричная однофазная), 3P+E (трехфазная без нейтрали) и 3P+N+E (трехфазная). с нейтралью) с номиналом тока до 200 А. Разъемы с разным номиналом тока имеют разные габаритные размеры, что делает невозможным подключение несовместимых конфигураций. Как и NEMA, существует множество разновидностей разъемов IEC 320. Вот несколько примеров:

Разъемы IEC 320 C13/C14 широко используются в ПК и AV-индустрии. Ответным разъемом для розетки C13 является вилка C14, которая часто монтируется в утопленную панель или корпус компьютерных блоков питания или силовых трансформаторов.

IEC 320 C5 — это поляризованная розетка, часто используемая в блоках питания ноутбуков.

IEC 320 C7 (неполяризованный) — это двухконтактный разъем с двумя круглыми контактами, расположенными рядом друг с другом, используемый в основном с бытовой электроникой.

IEC 320 C7 (поляризованный) имеет квадратную форму на одном конце гнезда для обеспечения нейтрального соединения.

Соединители CEE 7/7 имеют круглую форму с двумя закругленными штырями и гнездом, в которое можно вставить заземляющий штырь от европейской настенной розетки типа F.

Больничного класса в Северной Америке

В Северной Америке на сетевые разъемы переменного тока больничного класса распространяются общие стандарты медицинского оборудования, а также специальные стандарты, касающиеся подключения к сети и крепления. Общие стандарты медицинского оборудования включают UL 60601-1, разделы 57.2 и 57.3, которые требуют сетевых разъемов переменного тока больничного класса с «оборудованием для ухода за пациентами», используемого «в непосредственной близости от пациента», и CAN / CSA C22.2 №. 21. Требования к соединителю включают:

Стандарты крепления — UL 498 и CAN/CSA C22.2 №. 42 и UL 60601 включают требования к резкому извлечению вилки, удержанию заземляющего штыря, току короткого замыкания, температуре и сопротивлению контакта с землей, безопасности сборки, снятию напряжения с захвата шнура и натяжению шнура, прочности клемм, а также долговечности и ударным испытаниям материала.

Стандарты разъемов питания — UL 817 и CAN/CSA C22.2 №. 21 и NEMA WD-6 включают: лезвия должны быть сплошными, а не гнутыми из латуни; Лезвия могут быть никелированы; Вилка должна иметь внутреннее удерживающее устройство для кабеля или компенсатор натяжения, чтобы предотвратить любую нагрузку на внутренние соединения вилки, а также; На разъеме должна быть зеленая точка, указывающая, что он соответствует требованиям к шнурам питания и комплектам шнуров для больниц (рис. 5).

Рис. 5. Этот шнур питания для больниц сочетает в себе вилку NEMA 5-15 с зеленой точкой и вилку IEC-60320-C13 с защитой от вибрации и растяжения. (Изображение: Memotronics)

Стандарты UL 498 и 817 позволяют маркировать устройства с прямыми лезвиями NEMA 5-15, 5-20, 6-15 и 6-20 только для медицинских учреждений. CSA позволит классифицировать NEMA 1-15 как медицинское оборудование, если оно имеет двойную изоляцию и соответствует всем остальным требованиям.

Краткое описание

Разъемы питания предназначены для безопасного и надежного подключения к электросети. NEMA, IEC и другие органы по стандартизации установили множество подробных стандартов, чтобы гарантировать, что разъемы питания переменного тока от разных производителей совместимы друг с другом и с инфраструктурой распределения электроэнергии. Разработаны десятки форматов соединителей для однофазных и трехфазных систем распределения электроэнергии с различными комбинациями полюсов, нулевого и заземляющего соединений. Помимо соответствия всем общеотраслевым стандартам, сетевые разъемы переменного тока больничного класса должны соответствовать нескольким дополнительным стандартам.

Ссылки

Промышленные и многофазные электростанции и сокеты, Wikipedia
NEMA Connectors, Wikipedia
NEMA Справочное руководство, World Bord Sets
Power Connecter Руководство C2G Legrand

240V 3 Фаза и 240V 3 -физа и 240V 3 -физа и 240V 3 Фаза 340V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 240V 3 и 240V 3 -этап. Панели OEM

Электропитание 240 В используется в США и некоторых странах мира. В США 120/240 В, 1 фаза, 3 провода, является стандартом для домов, а 240 В, 3 фазы, открытый треугольник, является стандартом для небольших зданий с большими нагрузками. В некоторых частях мира стандартом для дома является 240-вольтовая однофазная двухпроводная сеть. Фактическое напряжение энергокомпании варьируется (220 В / 230 В / 240 В) в зависимости от региона, но для упрощения мы сосредоточимся на 240 В.

120/240 В, однофазный, 3 провода (1P3W)

120/240 В, 1 фаза, 3 провода

В США питание 240 В подается в дома и небольшие здания в виде силовой цепи 120/240 В 1P3W. Он обеспечивает 120 В для легких нагрузок (освещение, телевизор и т. д.) и 240 В для средних нагрузок (водонагреватели, компрессоры переменного тока и т. д.).

МАКСИМАЛЬНАЯ МОЩНОСТЬ. В однофазной силовой цепи максимальная мощность рассчитывается как произведение напряжения на силу тока. Если мы предположим, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составит 200 x 240, как показано ниже.0003

• Ток (А): 200 А
• Напряжение (В): 240 В
• Максимальная мощность одной фазы
  • 48 кВА киловольт-ампер или
  • 48 кВт киловатт

240 В, 3 фазы, открытый треугольник (3P4W)

В США питание 240 В подается в небольшие здания с большими нагрузками как 240 В, 3 фазы, открытый треугольник. Это похоже на 120/240 В, но также обеспечивает 3 фазы 240 В для больших нагрузок (машины и т. Д.). Ее часто называют «дикой ногой» или «высокой ногой» дельты, потому что одна ветвь (фаза B) отличается.

• ХОРОШЕЕ. Это недорого для энергетической компании и обеспечивает однофазное напряжение 120 В / 240 В и трехфазное напряжение 240 В.
• ПЛОХОЕ — «Дикая нога» или «Высокая нога» (Фаза B) могут вызвать проблемы, если вы не знаете, что это другое.
• УГРОЗНОЕ — «Дикая ветвь» или «Высокая ветвь» (фаза B) имеет напряжение 208 В относительно нейтрали, поэтому она отличается от других.

240 В, 3 фазы, 4 провода, открытый треугольник

МАКСИМАЛЬНАЯ МОЩНОСТЬ. Максимальная мощность в силовой цепи конфигурации открытого треугольника немного сложнее, потому что вам нужно отдельно рассчитывать одну и три фазы. Если мы предположим, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составит 200 x 240, рассчитанную следующим образом.

• Ток (А): 200 А
• Напряжение Вольт): 240 В
• Максимальная однофазная мощность
  • 48 кВА киловольт-ампер или
  • 48 кВт киловатт
• Максимальная 3-фазная мощность = 1-фазная мощность x 1,732
  • 83 кВА киловольт-ампер или
  • 83 кВт Киловатт

240 В, однофазный, 2-проводной

240 В, однофазный, 2-проводной

В некоторых странах питание 240 В подается в дома и небольшие здания в виде 2-проводной 240 В однофазной цепи питания.

МАКСИМАЛЬНАЯ МОЩНОСТЬ. В однофазной цепи питания максимальная мощность рассчитывается как произведение напряжения на силу тока. Если мы предположим, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составляет 200 x 240, как показано ниже.

• Ток (А): 200 А
• Напряжение (В): 240 В
• Максимальная мощность одной фазы
  • 48 кВА киловольт-ампер или
  • 48 кВт киловатт

415Y / 240 В, 3 фазы, 4 провода (3P4W)

415/240 В, 3 фазы, 4 провода

В некоторых странах питание 240 В подается в здания с большой нагрузкой в ​​виде силовой цепи 415Y/240 В 3P4W.
