Обратный клапан на воду принцип работы: Обратный клапан. Виды и принцип работы затвора

Содержание

Обратный клапан. Виды и принцип работы затвора

Обратный клапан – это устройство, которое пропускает поток воды в трубопроводе только в одном направлении, как ниппель в автомобильной шине. Обратные клапаны являются устройствами прямого действия, это значит, что для их работы не требуется источников энергии или внешнего управления; открытие и закрытие клапана происходит за счёт движения потока воды сквозь него.

Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Когда давление на входе падает, клапан опять закрывается, потому что на какой-то момент поток воды останавливается (давление на входе и на выходе одинаковое) и силы пружины хватает, чтобы закрыть клапан. Вода со стороны выходного отверстия обратного клапана так же давит на захлопку и не даёт ей открыться.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды — клапан межфланцевый, пружинный дисковый и двухстворчатый.

Пружинный

Это самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной. В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток. При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 – 200 мм.

Двустворчатый

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе. В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам.

Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Межфланцевый

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу. За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные. Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка». Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды. При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.


В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана. Поэтому поворотные обратные клапаны разбиваются на две группы: Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.

Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды. Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана. Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный


В обратном подъемном клапане запорным элементом является подъемный золотник. Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана. Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.

Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.

Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.

Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

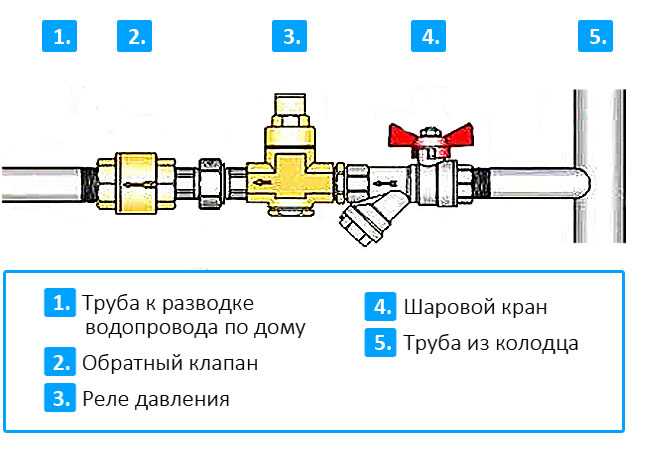

Обратные клапаны применяются, например, в системе водоснабжения: при работающем насосе вода подаётся в трубопровод под давлением, клапан открывается и «пропускает» воду дальше по трубопроводу, а когда насос выключается, обратный клапан закрывается и не выпускает воду обратно. Давление до обратного клапана падает до нуля, но после него остается.

Большой выбор обратного клапана от итальянского производителя RSK и Valtec, австрийского HERZ и германской компании Honeywell можно приобрести на сайте компании Акваленд.

Вернуться к списку

виды, конструкция, принцип работы, как выбрать

Сантехмонтаж ›› Статьи ›› Обратный клапан

Содержимое трубопровода должно перемещаться строго в определенном направлении.

Этот процесс можно сравнить с движением крови в организме: за однонаправленность тока крови отвечают клапаны в сердце и венах. А в трубопроводах для этой цели ставят специальные устройства — обратные клапаны. Однако установка такого элемента не является обязательной на 100%. Чтобы принять правильное решение — монтировать его или нет — стоит познакомиться с принципом работы устройства, достоинствах и недостатках, сферах использования.

Клапан обратный 1/2″ (латунный золотник) VALTEC
Клапан обратный 3/4″ (латунный золотник) VALTEC
Клапан обратный 1″ (латунный золотник) VALTEC
Клапан обратный 1/2″ VALTEC
Клапан обратный 3/4″ VALTEC
Клапан обратный 1″ VALTEC
Клапан обратный 1 1/4″ VALTEC
Клапан обратный 1 1/2″ VALTEC

Содержание

  1. Как устроен обратный клапан
  2. Виды и основные технические характеристики
  3. Нужен ли обратный клапан, его плюсы и минусы
  4. Как выбрать обратный клапан: полезные советы

Как устроен обратный клапан

Конструкция обратного клапана незамысловата. Главная его часть — металлический или пластиковый затвор/захлопка. В быту распространены модели с дисковыми и сферическими формами затвора. Затвор располагается в корпусе без всякого крепления либо его поддерживает вал или пружина. Для герметичности закрытия в местах контакта затвора с корпусом («седла») предусмотрены уплотнители из металла, пластика или резины.

Рассмотрим принцип работы обратного клапана на примере простых конструкций с возвратной пружиной и дисковидной створкой (рис 1).

Рис.1. Принципиальная конструкция обратных клапанов

Когда движения рабочей среды нет, запирающие элементы прижаты к выступающим элементам корпуса («седлам»). Прижатие происходит благодаря пружине либо за счет собственного веса затвора (для моделей без пружины).

Открытие клапана не требует поворотов рукоятки (как, например, у вентилей или шаровых кранов). Как только рабочая среда придет в движение, она начнет давить на запорный элемент и оттолкнет его от «седла».

Если ток по трубопроводу прекратится, затвор снова подтянется к уплотняющим элементам пружиной или силой тяжести. Ток в несанкционированном направлении еще больше прижмет запирающий элемент к «седлу». Таким образом, без рукояток и приводов, обеспечивается автоматическое срабатывание обратной арматуры.

Зная конструкцию и принцип действия, легко понять, почему клапаны без пружин чувствительны к положению, в котором устанавливаются. Ведь закрывание затворного элемента происходит только под силой тяжести. Строго горизонтальное или вертикальное положение сделает захлопывание такого затвора герметичным. Для пружинных моделей угол установки не так критичен.

Виды обратных клапанов и основные технические характеристики

Обратную арматуру классифицирует по множеству критериев. Вот некоторые из них:

  1. Материал корпуса: титан, чугун, сталь, бронза, латунь, пластик. Первые четыре вида обычно применяют в промышленных системах. Типичный материал бытового обратного клапана — латунь. Обратный клапан из пластика получает популярность в полипропиленовых трубопроводах с температурой транспортируемой среды до 950С.
  2. Материал запорного элемента и седла. Обратный клапан с металлическим седлом и запорным элементом стоит дороже. Если для этих деталей обратного клапана использован пластик, то гидроудары, резкие захлопывания затвора с ударом о седло иногда приводят к растрескиванию пластика и разгерметизации. Для высокотемпературных сред предпочтительней металлическая арматура. Но для бытовых сетей обратный клапан на воду и отопление нередко бывает с пластиковыми деталями.
  3. Форма затворного элемента. Массовому потребителю хорошо знакомы обратные клапаны с шаром, золотниковой «тарелкой» или диском. На насосных станциях и в системах транспортировки промышленных сред востребованы двухстворчатые обратные клапаны. Затвор в них выполнен в виде двух полукруглых фрагментов.
  4. Вид возвратного механизма. Для возвращения затвора в закрытое состояние устройство может оснащаться пружиной. Этот тонкий движущийся элемент с минимальной жесткостью — самая уязвимая часть конструкции, особенно в загрязненной среде. Однако пружинный обратный клапан прост в монтаже, недорог, поэтому широко используется в системах водо- и теплоснабжения на трубах с небольшим диаметром. Есть модели, где затвор поворачивается на шарнирах под действием давления среды и силы тяжести. Поворотный обратный клапан (дисковый, двухстворчатый, створчатый) нетребователен к качеству среды, не вносит большого гидравлического сопротивления. Традиционные места его установки — трубы с большим диаметром (например, канализационные).
  5. Типы соединения (рис 2). Муфтовый обратный клапан — самое распространенное решение для монтажа в домашний трубопровод. Его крепят с помощью резьбы, предварительно уплотнив фум-лентой. Фланцевые обратные клапаны, межфланцевые и приварные в быту встречаются редко. Их ставят в места, где идет интенсивная транспортировка сред в промышленных масштабах.
  6. Наличие противоударного механизма. На трубах с диаметром более 40 см удары затвора могут оказать серьезное воздействие на целостность системы. В таком случае предпочтительны обратные клапаны с демпфером. Захлопка с демпфирующим грузом или гидравлическим устройством опускается более плавно и мягко, не создавая лишних поводов для гидравлического удара.
  7. Назначение. В магазинах покупатели редко просят обратный клапан «пружинный» или «демпферный». Чаще обозначают лишь сферу использования: для насоса, для канализации, на воду, на вентиляцию, для отопления и др. Но этот критерий слишком общий и нуждается в уточнениях по другим параметрам.

Рис 2. Клапаны с муфтовым/резьбовым и фланцевым соединением

В паспорте изделия обычно обозначаются:

  • номинальный диаметр (DN) и давление (PN),
  • диапазон рабочих температур,
  • параметры сопротивления току рабочей среды,
  • перепады давлений, при которых клапан начинает открываться и закрываться.

Эти технические характеристики универсальны для любой модели, будь то крошечные 15-миллиметровые экземпляры пружинной серии или фланцевые гиганты весом до полутонны.

Нужен ли обратный клапан, его плюсы и минусы

Большинство специалистов сходятся во мнении, что обратная арматура нужна, если:

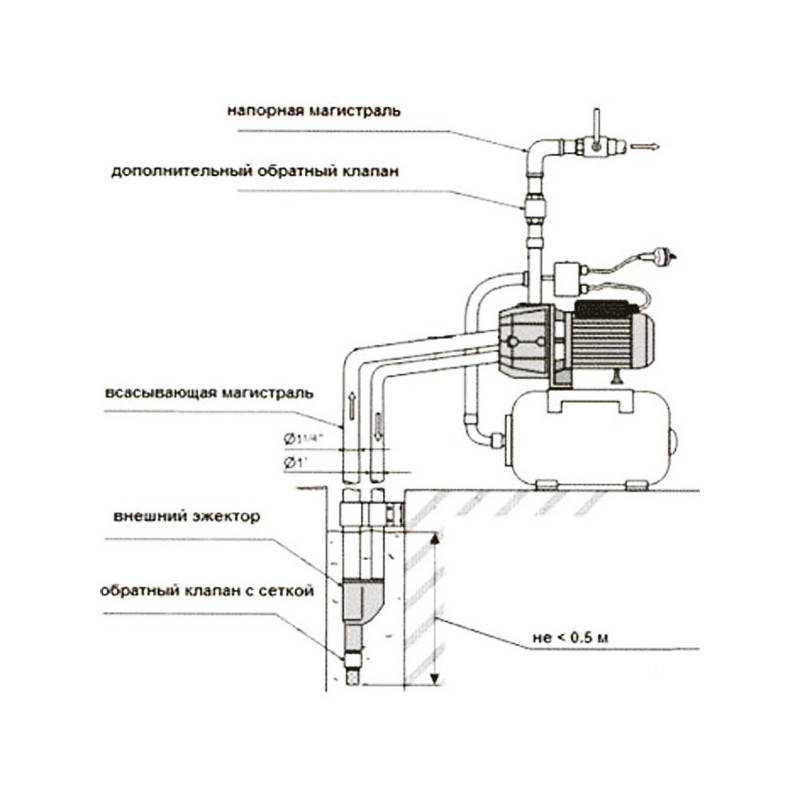

  1. Оборудуется система водозабора с использованием насоса. Обратный клапан на насос характеризуется высокой пропускной способностью: он не должен создавать значительных дополнительных нагрузок на двигатель. Установка клапана препятствует стеканию воды обратно в колодец или скважину. Благодаря ему в трубопроводе всегда есть вода. И после включения насосной станции не придется ждать, пока она из источника дойдет к месту расходования.

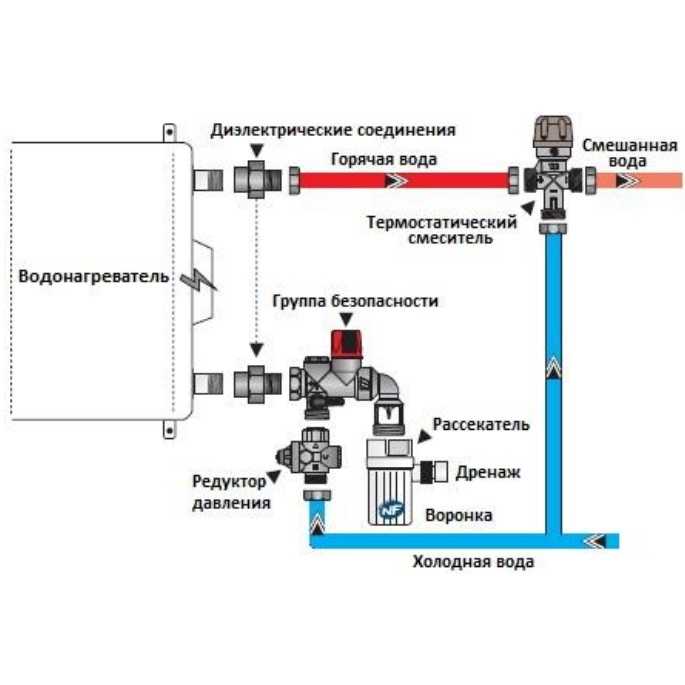

  2. В квартире установлен бойлер. Обратный клапан для водонагревателя препятствует утечке горячей воды к соседям.
  3. Есть прибор учета воды. Счетчик с обратным клапаном не «скрутится» в обратном направлении. Не зря такой клапан часто встроен в саму конструкцию прибора. Однако этот элемент не очень надежен, поэтому после счетчиков клапан ставят отдельно. Часто в квартирах давление в трубах с холодной и горячей водой разное. Клапан должен предотвратить эффект «передавливания».

Распространенные дефекты монтажа канализационной системы приводят к тому, что без надежных обратных клапанов жилье (особенно первые этажи) подвергается риску затопления неприятными субстанциями.

В то же время клапаны критикуют за то, что они создают повышенное гидравлическое сопротивление. Особенно это касается пружинных конструкций. Второй важный недостаток касается уже мембранных механизмов без пружин: при резком закрытии повышается риск гидравлического удара, а система быстрее изнашивается. Сгладить этот недостаток призваны инженерные решения с наклонными затворами и амортизаторами.

Как выбрать обратный клапан: несколько полезных советов

Каждая система имеет свои нюансы, но и модификаций клапанов разработано достаточно, чтобы сделать наиболее точный выбор с учетом технических характеристик и особенностей конструкции клапана.

В системах с чистой водой даже простые механизмы с затвором-сферой или диском на пружине прослужат не один год.

В загрязненных средах, в отопительных системах с металлическим трубопроводом, лучше проявляют себя модели с поворотным затвором.

Некоторые сантехники называют обратный клапан «абсолютным злом», предпочитая другие виды защитной арматуры. Однако если есть сомнения в идеальной сбалансированности системы, в соблюдении всех норм монтажа, то не стоит пренебрегать этим простым и эффективным устройством.

Принцип работы обратного клапана

| Типы обратных клапанов

Обратные клапаны важны для многих различных процессов и применений, включая газовые и жидкостные системы. Но как работает обратный клапан? В этой статье мы обсудим принцип работы обратных клапанов, а также типы и области применения обратных клапанов.

Как работает обратный клапан?

Принцип работы обратного клапана основан на пропускании потока в одном направлении и автоматическом предотвращении потока в обратном направлении. Обратные клапаны являются одними из немногих клапанов, которые полностью автоматические и не требуют вмешательства человека для их ручного цикла.

Конструкция обратного клапана обычно довольно проста, включая такие компоненты, как корпус, седло, диск и крышка. Эти клапаны чувствительны к потоку и зависят от среды, чтобы открывать и закрывать седло. Внутренний диск позволяет среде течь вперед, что заставляет клапан открываться. Затем поток меняет направление, закрывая клапан.

Типы и области применения обратных клапанов

Существует шесть различных типов обратных клапанов, каждый из которых может использоваться в различных областях и процессах. К ним относятся:

• Поворотные обратные клапаны
• Двухдисковые обратные клапаны
• Бесшумные обратные клапаны
• Сопловые обратные клапаны
• Шаровые обратные клапаны
• Наклонные обратные клапаны

При обсуждении применения обратных клапанов мы должны в первую очередь учитывать обрабатываемую среду. Что касается газовых процессов, обратные клапаны часто используются, когда несколько газов смешиваются в один газовый поток. На каждый из отдельных газовых потоков устанавливается обратный клапан для предотвращения смешивания газов в исходном источнике.

Обратные клапаны также используются во многих жидкостных системах, например, на химических и электростанциях. Типичные области применения в атомной промышленности включают системы контроля питательной воды; линии сброса; пополнять запасы воды; разные технологические системы; системы N2; и системы мониторинга и отбора проб. В авиации и космонавтике обратные клапаны используются там, где присутствуют высокая вибрация, большие экстремальные температуры и коррозионно-активные жидкости.

Обратные клапаны от Fluid Controls

Компания Fluid Controls гордится тем, что является дистрибьютором обратных клапанов Parker. Разработанные для однонаправленного регулирования потока жидкостей и газов, обратные клапаны Parker на голову выше остальных, предлагая множество типов обратных клапанов. В основном используемые в таких отраслях, как химическая обработка, добыча и транспортировка нефти и газа, обратные клапаны Parker идеально подходят для любого применения.

Обратный клапан высокой чистоты F9

Обратный клапан серии F9 компании Veriflo Division представляет собой цельносварной обратный клапан высокой чистоты с запатентованной конструкцией асимметричной пружины, обеспечивающей неизменно тихую работу. Обратный клапан серии F9 обеспечивает высокое значение Cv (до Cv = 0,90) при небольшой занимаемой площади, что позволяет экономить столь необходимое пространство на панели.

Обратный клапан Hi

Эти высокоэффективные обратные клапаны предлагаются в двух вариантах для номинального давления в холодном состоянии класса 2500 и класса 4500 с давлением открытия макс. 10 фунтов на кв. дюйм. Предлагая настоящую конструкцию из двух частей, пути утечки через корпус сведены к минимуму.

Обратные клапаны серии CO

Однонаправленные регулирующие клапаны Parker серии CO подходят для регулирования потоков жидкостей и газов в таких отраслях, как химическая обработка, добыча и транспортировка нефти и газа, фармацевтика, целлюлозно-бумажная промышленность, энергетика и коммунальное хозяйство. . Обратный клапан серии CO особенно подходит для применений, требующих высокой скорости герметичности и возможности повторного уплотнения.

Поговорите сегодня со специалистом по управлению потоками о типах обратных клапанов и их применении, позвонив по номеру 9. 0042 0118 970 206 0. Для получения дополнительной информации о том, как работает обратный клапан, отправьте нам электронное письмо по адресу [email protected], наши специалисты будут рады помочь.

Знакомство с обратными клапанами. Технологический трубопровод это только в одном направлении. Обратный клапан открывается при прямом потоке и закрывается при обратном потоке. Обратные клапаны значительно отличаются от других членов семейства клапанов, и основная функция обратного клапана заключается в защите механического оборудования в системе трубопроводов путем предотвращения реверсирования потока жидкости. Обратные клапаны полностью автоматические в своей работе, не требующие какого-либо оператора или внешнего управления; поэтому у большинства нет рукоятки клапана или штока. Обратные клапаны приводятся в действие потоком жидкости и перепадом давления между их впускным и выпускным отверстиями.

Реверсирование потока в системах обработки жидкостей возможно и может быть вызвано случайной
остановкой оборудования или автоматическими предохранительными устройствами. По этой причине на трубопроводах устанавливаются обратные клапаны, чтобы предотвратить такой обратный поток и обеспечить движение продукта только в одном направлении. Когда поток движется в правильном направлении, клапан остается открытым. Когда поток меняется на противоположный, клапан автоматически закрывается. Использование обратного клапана особенно важно в случае насосов и компрессоров, где обратный поток может повредить внутренние части оборудования и вызвать ненужный останов системы, а в тяжелых случаях и всей установки.

Несколько важных технических терминов, используемых при работе с обратным клапаном;

Давление срабатывания  – Относится к минимальному перепаду давления на входе между входом и выходом, при котором клапан будет работать. Обычно обратный клапан рассчитан на конкретное давление срабатывания и поэтому может быть рассчитан на него. Давление срабатывания также известно как напор (давление) или давление открытия.

Давление повторного закрытия  – Относится к перепаду давления между входом и выходом клапана во время процесса закрытия обратного клапана, при котором видимая скорость утечки отсутствует. Давление повторного запечатывания также известно как давление запечатывания, посадочный напор (давление) или давление закрытия.

Обратное давление  – Относится к перепаду давления между входом и выходом обратного клапана, когда давление на выходе клапана выше, чем на входе или в точке перед клапаном.

Обратный клапан Принцип работы

Обратному клапану требуется минимальное давление на входе (перепад давления между входом и выходом), также известное как давление срабатывания, чтобы открыть клапан и пропустить поток жидкости через него. Если давление на входе когда-либо упадет ниже давления открытия или возникнет противодавление (поток пытается перейти от выхода к входу), то обратный клапан автоматически закроется. В зависимости от конструкции обратного клапана механизм закрытия может меняться, а процессу закрытия может способствовать пружина или сила тяжести. Противодавление прижимает закрывающий механизм (задвижку, шар, диафрагму или диск) к отверстию и герметизирует его.

Типы обратных клапанов

Обратные клапаны могут быть сгруппированы в соответствии с тем, как закрывающий элемент перемещается на седло. Несколько основных и наиболее часто используемых типов обратных клапанов перечислены и подробно описаны ниже:

  • Поворотный обратный клапан – Запорный элемент качается вокруг шарнира, который установлен снаружи седла.
  • Поршневые или подъемные обратные клапаны – Запорный элемент перемещается в направлении, нормальном к плоскости седла.
  • Шаровой обратный клапан – Укупорочный элемент состоит из шарика, который движется в направлении, нормальном к плоскости седла, и постоянно вращается.
  • Обратный клапан с откидным диском – Запорный элемент наклоняется вокруг шарнира, который установлен рядом с центром седла, но выше его.
  • Мембранный обратный клапан – Запорный элемент состоит из диафрагмы, которая отклоняется от седла или против него.
  • Запорный обратный клапан – Представляет собой комбинацию подъемного обратного клапана и шарового клапана. Его можно использовать либо как обратный клапан, либо как запорный (запорный) клапан, например шаровой клапан.
  • Подпружиненный обратный клапан — Запорный элемент состоит из узла шток-диск с центральной направляющей и пружины сжатия.
  • Обратный клапан «утконос» – Запорный элемент состоит из мягкой трубки, конец которой имеет естественную уплощенную форму.

Поворотный обратный клапан

Поворотный обратный клапан — самый популярный из всех обратных клапанов, обеспечивающий очень небольшое сопротивление потоку, когда он полностью открыт. Запорный элемент (диск) открывается и закрывается, как люк, вокруг шарнира снаружи сиденья. На диск может быть установлена ​​сменная композиционная шайба, которая берет на себя большую часть износа. Незакрепленный штифтовой шарнир обеспечивает закрытие диска, когда поток уменьшается до нуля.

Поворотные обратные клапаны должны быть установлены в горизонтальном положении, но также могут быть установлены в вертикальном положении, при условии, что диск не достигает положения остановки. Поворотные обратные клапаны дополняют задвижки и обычно используются на всех линиях, где потери жидкости на трение имеют первостепенное значение. Они рекомендуются для применений, где реверсирование потока происходит не так часто, чтобы предотвратить «дребезжание клапана». Грязь и вязкие жидкости не могут легко помешать вращению диска вокруг шарнира.

По мере увеличения размера поворотных обратных клапанов вес и ход диска в конечном итоге становятся чрезмерными для удовлетворительной работы клапана. По этой причине поворотные обратные клапаны размером больше примерно NPS 24 часто конструируются как многодисковые поворотные обратные клапаны и имеют ряд обычных поворотных дисков, установленных на многоседельной диафрагме поперек проходного сечения клапана. Двухдисковый поворотный обратный клапан, как показано на соседнем рисунке, имеет конструкцию, сокращающую длину пути, по которому центр
тяжести перемещения диска, а также снижает вес такого диска примерно на 50% по сравнению с однодисковыми поворотными обратными клапанами того же размера.

Подъемные или Поршневые обратные клапаны

Подъемные обратные клапаны (также известные как поршневые обратные клапаны) имеют направляющую заглушку, которая поднимается за счет более высокого давления жидкости на входе или выше по потоку, чтобы обеспечить поток к выходу или выходной стороне . Когда давление на входе больше не выше, сила тяжести или более высокое давление на выходе заставит диск опуститься на свое седло, закрыв клапан, чтобы остановить обратный поток. Подъемные обратные клапаны имеют преимущество перед большинством других типов обратных клапанов в том, что им требуется лишь относительно короткий подъем для полного открытия клапана.

В большинстве подъемных обратных клапанов запорный элемент перемещается в направляющей, чтобы обеспечить совмещение седла при закрытии. Однако такая направляющая также имеет недостаток, заключающийся в том, что грязь, попадающая в направляющую, может заклинить запорный элемент, а вязкие жидкости вызовут ленивую работу клапана или даже задержат запорный элемент. Таким образом, эти типы подъемных обратных клапанов подходят только для жидкостей с низкой вязкостью, практически не содержащих твердых частиц. Этот тип обратного клапана не имеет тенденции к захлопыванию, как поворотный обратный клапан, и предпочтителен для установок с нерегулярным или частым изменением направления потока.

Поток через подъемный обратный клапан дважды меняет направление, проходя через горизонтальную секцию, на которой сидит диск. Диск перемещается вертикально вверх, чтобы позволить потоку течь, и перемещается вниз, чтобы закрыться, если поток должен измениться. Приборная панель используется для смягчения действия диска. Подъемные обратные клапаны изготавливаются также в вертикальном исполнении для вертикального монтажа на трубопроводе.

Обратный шаровой клапан

Обратный шаровой клапан представляет собой обратный клапан, в котором запорный элемент имеет форму шара и может перемещаться без точного направления. Когда клапан закрывается, шарообразный запорный элемент вкатывается в седло, обеспечивая необходимое выравнивание седла. В некоторых шаровых обратных клапанах шар подпружинен, чтобы удерживать его закрытым. Для этих конструкций без пружины требуется обратный поток для перемещения шара к седлу и создания уплотнения.

Шаровой обратный клапан предназначен для работы с вязкими жидкостями и системами, в которых присутствуют накипь и отложения. Такая конструкция продлевает срок службы клапана, сводя к минимуму износ шара и седла. Шаровые обратные клапаны работают бесшумно и рекомендуются для применений с быстро меняющимися потоками жидкости. Диск имеет истинную сферическую форму и точно направляется к седлу. Седла обычно сменные, и седло, и шар можно снять, не открывая трубу.

Шаровые обратные клапаны не следует путать с шаровыми кранами, которые представляют собой другой тип клапана, в котором шар действует как управляемый ротор для остановки или направления потока.

Обратный клапан с наклонным диском

Обратный клапан с наклонным диском имеет дискообразный запорный элемент, который вращается вокруг точки поворота между центром и краем диска и смещен от плоскости седла. Таким образом, диск опускается в седло при закрытии и поднимается из седла при открытии. Поскольку центр тяжести половинок диска описывает только короткий путь между полностью открытым и закрытым положениями, обратные клапаны с наклонным диском потенциально быстро закрываются. Этот конкретный клапан, кроме того, подпружинен, чтобы обеспечить быструю реакцию на замедление прямого потока.

Обратные клапаны с поворотным диском имеют тот недостаток, что они более дорогие, а также более сложные в ремонте, чем поворотные обратные клапаны. Поэтому использование обратных клапанов с наклонным диском обычно ограничивается приложениями, которые не могут быть выполнены с помощью поворотных обратных клапанов.

Мембранный обратный клапан

Мембранный обратный клапан использует гибкие резиновые диафрагмы для управления обратным или обратным потоком. Самоцентрирующийся гибкий мембранный диск является рабочей частью мембранного обратного клапана. Корпус клапана удерживает диск по центру седла или уплотняющей поверхности клапана. Поверхность уплотнения находится на входной стороне корпуса обратного клапана. Он имеет тонкую гладкую поверхность, которая обычно вогнута или изогнута назад к входному отверстию. В его центре есть отверстие. Обратный или обратный поток приводит к тому, что гибкий резиновый диск ложится на изогнутую уплотняющую поверхность. Это закрывает отверстие впускного отверстия, предотвращая восходящий поток обратно через впускное отверстие.

Обратный клапан с плавающей диафрагмой имеет особую конструкцию на выпускной стороне корпуса клапана. Здесь обычно есть какое-то двухуровневое седло клапана со встроенными каналами. Положительный поток к выпускному отверстию или выходному отверстию приводит к тому, что диск прилегает к этому седлу. Затем среда обтекает диск, проходит по каналам и выходит через выходное отверстие обратного клапана. Жидкости с высокой вязкостью или большим удельным весом могут привести к их неисправности.

Запорный обратный клапан

Запорно-обратные клапаны обычно имеют конструкцию, аналогичную обычному обратному клапану, но имеют дополнительный внешний механизм управления (например, исполнительный механизм, рычаг или маховик), который позволяет преднамеренно закрыть клапан независимо от давления потока. Запорные обратные клапаны представляют собой модифицированную версию стандартного шарового запорного клапана, в котором шток клапана постоянно прикреплен к шаровому диску. В конфигурации стопорной проверки головка штока плавает в шаровом диске (т. е. не прикреплена). Внутренний диск, который не прикреплен к штоку, действует как ограничитель подъема, позволяя ему свободно перемещаться вверх и вниз, когда шток поднимается для регулировки открытия и закрытия. Это регулирует скорость потока, но когда возникает обратный поток, отсоединенный диск действует как запорный поршень и быстро закрывается, тем самым предотвращая обратный поток в котел. При необходимости шток можно опустить вручную, чтобы остановить или полностью перекрыть поток.

Запорные обратные клапаны имеют два основных назначения:

  1. В качестве шарового клапана они перекрывают или регулируют поток.
  2. Модифицированный как обратный клапан, предотвращает обратный поток.

Другими словами, они обычно используются в качестве шарового клапана для запуска или остановки потока среды, но они также действуют как обратный клапан для автоматического закрытия, предотвращая обратный поток, который может привести к повреждению оборудования, такого как котлы. или насосы. Из-за этого наличие запорного обратного клапана похоже на наличие двух клапанов в одном.

Подпружиненный обратный клапан

Подпружиненные обратные клапаны (также известные как обратные клапаны сопла или бесшумные обратные клапаны) обычно включают в себя узел шток-диск с центральной направляющей вместе с пружиной сжатия. Это означает, что диск остается в потоке. Среда обтекает его и не требует ручной или автоматизированной помощи для работы. Когда поток входит во входной порт клапана, он должен иметь достаточное давление (силу), чтобы преодолеть давление открытия и усилие пружины. После преодоления он толкает диск, открывая отверстие и позволяя потоку проходить через клапан. Когда входное давление становится недостаточно высоким или возникает противодавление, противодавление и пружина прижимают диск к отверстию и запирают клапан.

Пружина вместе с коротким ходом диска обеспечивает быструю реакцию на закрытие. Такая конструкция клапана также предотвращает скачки давления в магистрали, а значит, и возникновение гидравлического удара. Они могут быть установлены в вертикальной или горизонтальной ориентации. Однако, поскольку они встроены в систему, их необходимо полностью удалить из линии для проверки и/или выполнения технического обслуживания.

Обратные клапаны типа «утконос»

Обратные клапаны типа «утконос» — это уникальные цельные эластомерные компоненты, которые действуют как устройства предотвращения обратного потока, односторонние клапаны или обратные клапаны. Обратный клапан с утиным носом позволяет потоку проходить через мягкую трубку, которая впадает в выходную сторону клапана, при этом обратное давление сжимает трубку и перекрывает поток. Обратные клапаны типа «утконос» имеют конструкцию гибкого рукава, изготовленную из качественной ткани, такой как армированные эластомерные материалы, для максимальной устойчивости к коррозии и износу, вызванным непрерывной работой с абразивными шламами, осадком или сточными водами.

Обратные клапаны типа «утконос» имеют следующие характеристики;

  • Без механических частей.
  • Не подвергается коррозии.
  • Самодренирующийся, устраняющий стоячую воду.
  • Низкая потеря напора.
  • Низкое давление открытия.
  • Бесшумная работа без хлопка.

Обратный клапан Направление потока

Так как обратный клапан работает только в одном направлении, очень важно понять правильную ориентацию установки. Обычно на корпусе клапана есть стрелка, указывающая направление потока. В противном случае потребуется проверить клапан, чтобы убедиться, что он установлен в предполагаемом направлении потока. Если он направлен назад, поток не сможет проходить через систему, и повышение давления может привести к повреждению.

Мы должны убедиться, что определенный тип обратного клапана будет работать в указанном установленном положении. Например,

  • Не все обратные клапаны будут работать в вертикальной линии с потоком жидкости вниз.
  • Не все обычные или 90-градусные поршневые обратные клапаны работают по вертикальной линии без пружины, толкающей диск обратно в канал потока.
  • Диск в некоторых обратных клапанах выступает в трубопровод, когда клапаны полностью открыты. Это может повлиять на работу другого клапана, прикрепленного болтами непосредственно к обратному клапану.

Области применения обратных клапанов

  • Обратные клапаны используются в насосах и компрессорах, где обратный поток может повредить внутренние компоненты оборудования и вызвать ненужный останов системы.
  • Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, поэтому обратные клапаны необходимы для удержания воды в трубах.
  • Обратные клапаны могут также использоваться в линиях, питающих вторичную систему, в которой давление может подняться выше, чем в первичной системе. Эта разница давлений может вызвать обратный поток.
  • Обратные клапаны часто используются, когда несколько газов или жидкостей смешиваются в один поток. Обратный клапан устанавливается на каждый из отдельных потоков жидкости, чтобы предотвратить смешивание жидкости в исходном источнике, вызывающее загрязнение.
