Обжим для витой пары: Купить Инструмент для обжима TALON TOOL HT-N5684R в интернет магазине DNS. Характеристики, цена TALON TOOL HT-N5684R

Содержание

Обжим витой пары: пошаговые инструкции

Чтобы правильно обжать витую пару, требуется не так уж много: хороший инструмент и немного сноровки.
Рассказываем поэтапно, как опрессовать кабель.

Этап 1: Подготавливаем инструменты

Чтобы обжать кабель, вам понадобится:

  • сам шнур,
  • коннекторы RJ 45 (лучше взять несколько, если это ваша первая опрессовка),

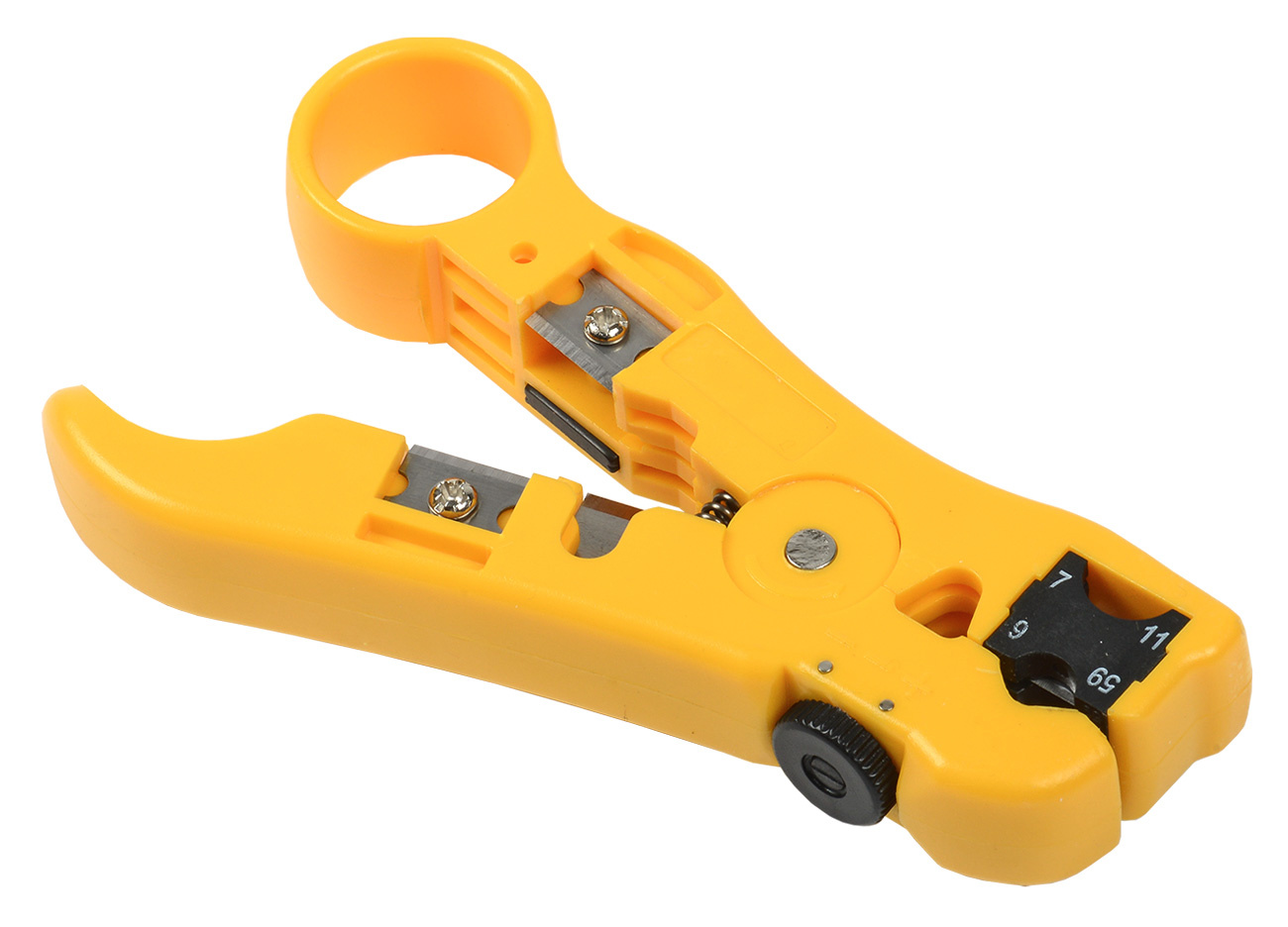

  • инструмент для зачистки — стриппер,

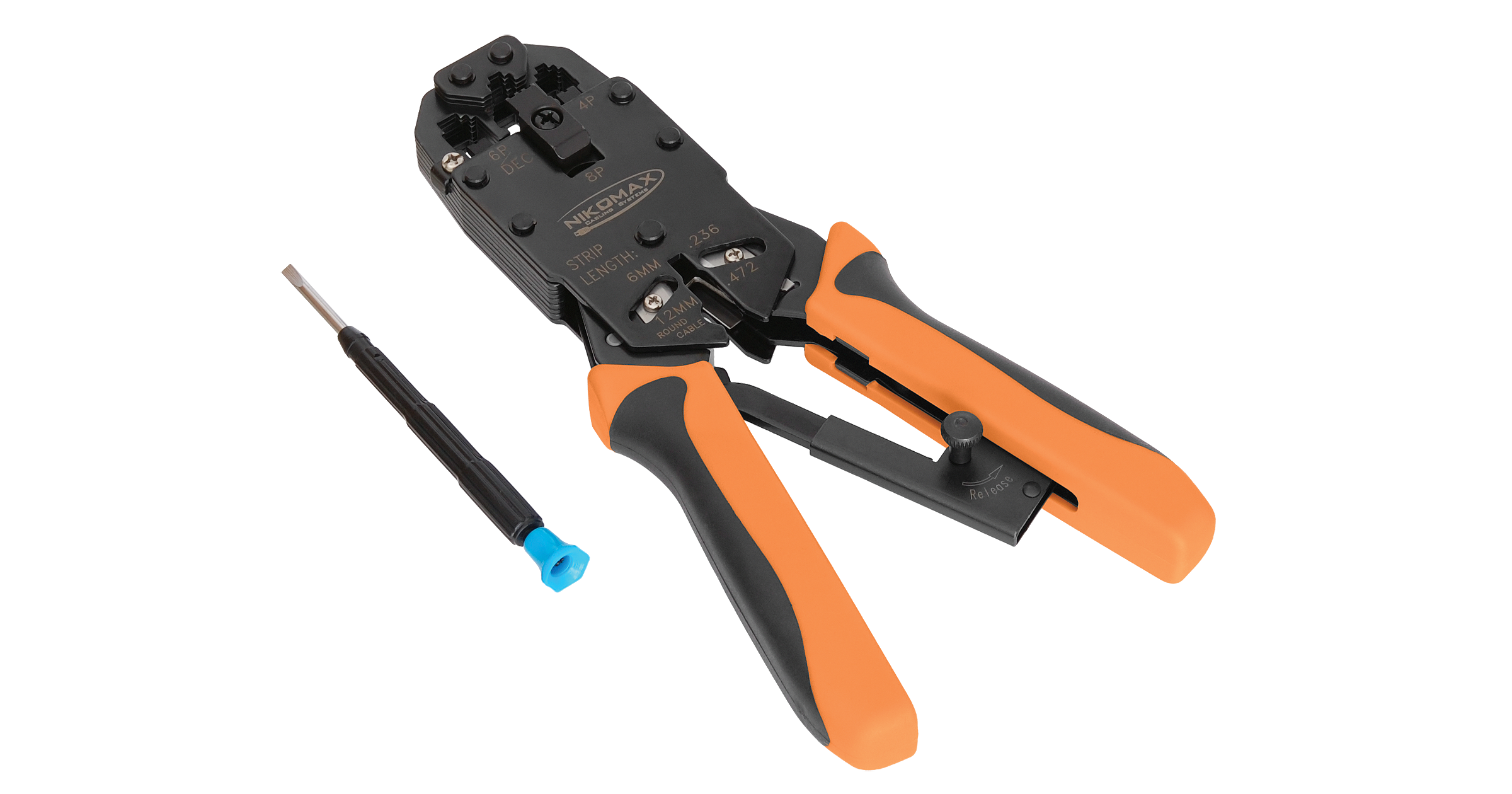

  • опрессовочные клещи — кримпер,
  • кабельный тестер — не обязательно, но пригодится для проверки качества опрессовки.

Производители выпускают и готовые наборы инструментов.

Рекомендация: стриппером WT-4009 удобно пользоваться, ведь он имеет эргономичную форму. К тому же за счет специальных вырезов им можно зачищать кабели разного диаметра.

Этап 2: Зачищаем провод

Прежде чем подсоединить коннектор к шнуру, следует убрать слой внешней изоляции с витой пары. Для этого нам понадобится стриппер. Некоторые предлагают пользоваться обычным канцелярским ножиком, но мы не советуем: можно повредить внутренние жилы кабеля.

Зачистка делается просто:

  • конец кабеля вставляем в стриппер;
  • поворачиваем инструмент для зачистки витой пары вокруг сетевого шнура;
  • между парами проводников вы увидите ниточку: ее нужно аккуратно, не задев кабельные жилы, обрезать.

Этап 3: Выбираем схему обжима

Есть две схемы, по которым опрессовывают LAN: прямая и перекрестная. Первая — подойдет, если нужно подключать к сетевому устройству, например, роутеру, компьютер. Вторая — нужна для соединения двух сетевых карт. Она пригодится, если нужно соединить между собой пару компьютеров или коммутаторов.

Как должны располагаться проводники (снизу вверх)
  • бело-оранжевый,
  • оранжевый,
  • бело-зеленый,
  • синий,
  • бело-синий,
  • зеленый,
  • бело-коричневый,
  • коричневый.
  • бело-синий,
  • синий,
  • оранжевый,
  • коричневый,
  • бело-коричневый,
  • бело-оранжевый,
  • зеленый,
  • бело-зеленый.

Этап 4: Обжимаем кабель

Чтобы опрессовать провод, необходимо:

  • Аккуратно разделить все пары и выпрямить проводники.
  • В одну руку взять коннектор (пластмассовая защелка должна смотреть вниз).
  • Подровнять жилы.

Совет: если нужно работать с разъемами разных типов, пригодится многопозиционный инструмент.

  • Вставить проводники в коннектор по выбранной вами схеме. В разъем должно попасть несколько миллиметров внешней изоляции: так он будет сидеть крепко.
  • Берем обжимные клещи и вставляем разъем в отверстие инструмента.
  • Медленно, с хорошим усилием, зажимаем ручки кримпера до конца.

Как правильно обжать витую пару на 8 и 4 жилы: пошаговая инструкция и схемы

Организация локальной сети невозможна без специального коммутационного шнура и разъема 8P8C. Шнур, с помощью которого соединяются коммутационные и компьютерные устройства в сети, представляет собой кабель типа «витая пара» c разъемом 8P8C на конце. Часто возникает потребность изменить конфигурацию локальной сети: перенести устройства, укоротить, удлинить кабель. Вот тут-то обжим или распиновка витой пары может стать камнем преткновения. Ведь раньше этим занимались только специалисты. Но, оказывается, несложно сделать это самостоятельно, если иметь нужный инструмент и знать, как произвести распиновку витой пары.

Необходимый инструмент

Для качественного выполнения данной работы желательно иметь такой инструмент:

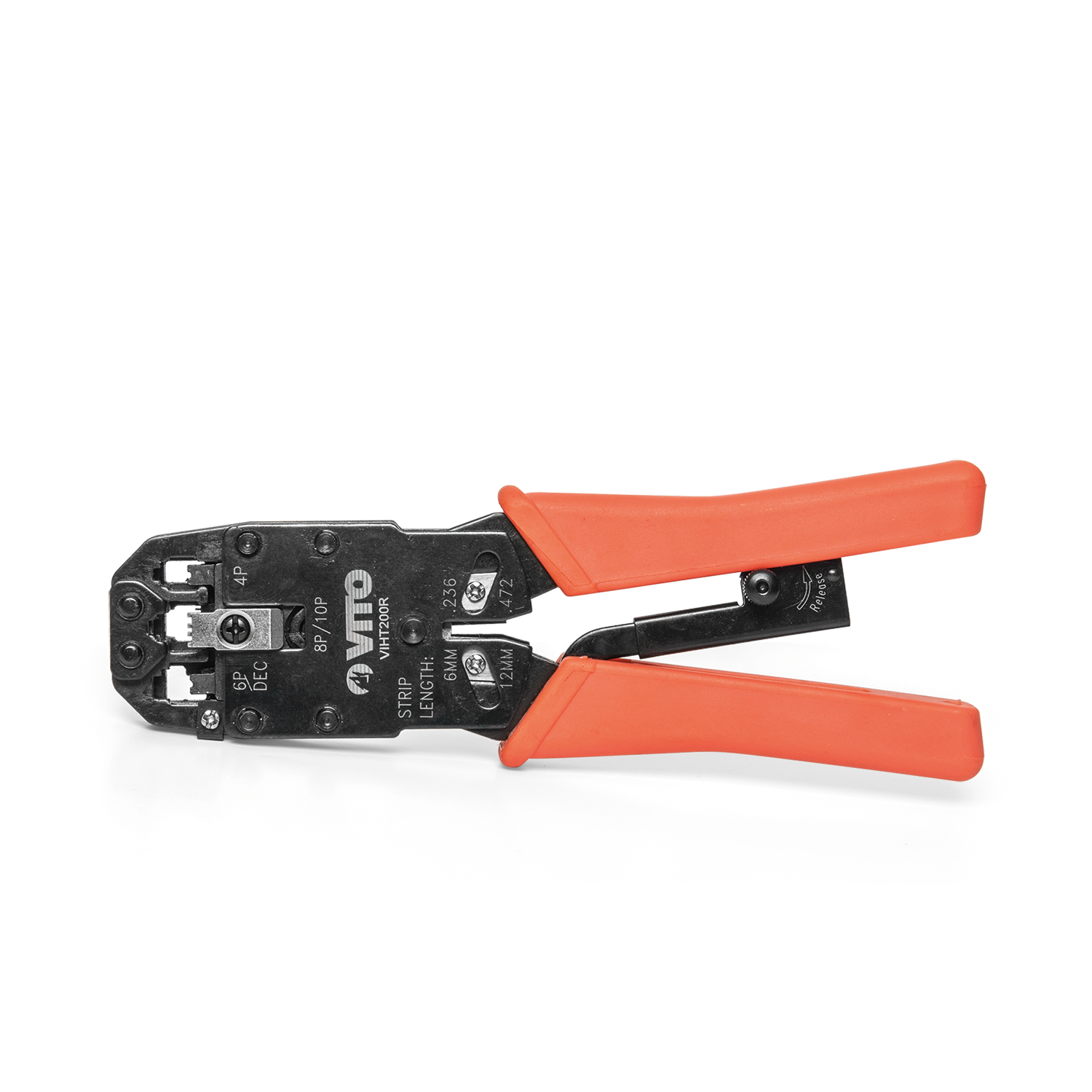

  • Кримпер. Специальные клещи, с помощью которых производится соединение кабельных жил и разъема.
  • Стриппер. Инструмент для снятия изоляции и обрезки кабеля.
  • Тестер витой пары. Можно обнаружить обрыв или не правильную обжимку.
  • Коннектор для витой пары RJ-45 (8P8C).

Для того чтобы выполнить обжим, достаточно иметь кримпер, а, собственно, изоляцию можно снять аккуратно монтажным ножом. Ели кабель новый, то тестировать его не нужно.

Что такое витая пара?

Витая пара — это кабель, под изоляцией которого находится 8 или 4 медных жил, также покрытых изоляцией и сплетенных попарно. Изоляция каждой жилы имеет определенный цвет, а у пары эти цвета похожи. Например, красный и красно-белый, зеленый и зелено-белый. Четырёхжильные кабели могут обеспечить передачу данных со скоростью не более 100 Мбит, восьмижильные — до 1000 Мбит/с.

Витая пара бывает:

  • UTP— неэкранированная. Применяется для домашних локальных сетей, наиболее используемый тип.
  • FTP — неэкранированная, фольгированная. Используется для организации сетей в офисах, где передача информации нужна на расстояния до 100м.
  • STP — экранированная. Защитный экран есть у жил и у внешней оплетки. Используется в офисах, где есть помехи для сигналов.
  • S/FTP — у жил нет экранов, но внешний экран есть. Обычно применяется на промышленных предприятиях, где нужна передача сигнала на большие расстояния.
  • SF/UTP — экранированная и фольгированная. Используется в зданиях, где есть большие наводки, помехи, а также нужна качественная передача сигнала на большие расстояния.

Устройство коннектора

Конструкция конвектора имеет 8 углублений, в которые укладываются жилы сетевого кабеля. Соединение их с разъемом и называют обжимкой. В результате этой операции, которая заключается во вдавливании с помощью инструмента жил во внутрь коннектора, создается качественное соединение. Останется только соединять нужные устройства и качественная передача сигнала будет обеспечена. Контакты можно распределять по-разному, в соответствии с типом соединения.

Последовательность выполнения работ по обжиму 8 жильной витой пары

Кабель для интернета из 8 жил используется для организации сетей, где возможна скорость передачи до 1000 Мбит/с. Существуют 2 схемы для обжима витой пары на 8 жил, Т568А (А) и Т568В(В). По ним можно смотреть расположение проводников в контактах в соответствии с цветом изоляции.

Схема T568B наиболее востребована, поскольку применяется для соединения ПК с роутером, Т568А используется, если нужно соединить устройства между собой.

При использовании любой из этих схем последовательность действий такая:

  1. Подготовка кабеля к обжиму. С конца кабеля нужно снять внешний слой изоляции на 2,5—3см. Для этого используют стриппер или универсальный кримпер.
  2. Выравниваем жилы в одной плоскости, отрезаем лишнее, до внешней изоляции останется примерно 1 см.
  3. Расправляем провода в соответствии с выбранной схемой.
  4. Вставляем провода в разъем 8P8C, причем каждая жила должна попасть в свой канал и доходить до упора.
  5. Проверяем правильность расположения проводов в соответствии со схемой.
  6. Вставляем разъем в кимпер и хорошо зажимаем рукоятку, пока не услышим характерный треск.
  7. Повторяем процедуру со вторым концом провода.

Последовательность выполнения работ по обжиму 4 жильной витой пары

Если нужно выполнить обжим 4-х жильного кабеля, то берут тот же разъем 8P8C, но используют не все контакты, а только первый, второй, третий и шестой. Варианты распиновки представлены на рисунке ниже. Последовательность работ такая же, как и при распиновки восьмижильного кабеля.

Когда используется прямой, а когда перекрестный обжим?

Необязательно оба конца витой пары распиниваются по одной схеме. Существует прямой вариант, когда оба конца кабеля обжимаются по одному стандарту. При перекрестном обжиме один конец может быть рапинован по варианту Т568А, а другой —  по Т568В.

А- прямой обжим, В- перекрестный

Существует 3 варианта:

  • Роутер-роутер — распиновка производится по варианту Т568А с двух концов.
  • Роутер-компьютер — обжим производится по прямой схеме.
  • Компьютер-компьютер. Обжим производится по перекрестной схеме.

В заключение предлагаем посмотреть видео о том, как правильно обжать интернет-кабель.

Ручные пресс-клещи обжимные и универсальные кримперы: для обжима контактов, витой пары RJ 45 и наконечников проводов

Полезная информация

Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники  кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей. При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного наконечника. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи?

  • Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
  • Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым  работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

В нашем интернет-магазине Вы можете выбрать и купить ручные пресс-клещи для электромонтажных работ и кримперы. Для того чтобы сделать заказ, позвоните менеджеру по телефону или добавьте выбранный товар в корзину.

BSP Security — Как правильно обжимать кабель витая пара?

Как известно, существуют два стандарта — это EIA/TIA-568A и EIA/TIA-568B (далее просто T568A и T568B) которым необходимо следовать при обжиме кабеля для получения наилучшего результата. Стандарт T568B призван заменить и дополнить стандартT568A, но первый до сих пор встречается довольно часто, хоть и является устаревшим.



Кабель UTP (unshielded twisted pair) обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов. Реально используется только 4 из них: 1 и 2 — передающие и 3 и 6 — приемные. Цветовые маркировки — на рисунке.





568А



568B

При соединении компьютер-свитч с обоих концов кабеля коннекторы обжимаются одинаково по одной из схем – T568A или T568B. При соединении типа компьютер-компьютер с каждого конца кабеля обжимается по разному: с одного конца T568A, а с другого – T568B, или наоборот.

Итак, ниже описан сам алгоритм обжима витой пары:
1. Аккуратно обрезаем конец кабеля, чтобы вышел ровный торец.
2. Счищаем с кабеля изоляцию на 2-2,5 см. Для этого можно воспользоваться встроенным в обжимку лезвием, хотя это не принципиально.
3. Расплетаем проводки и выстраиваем их в ряд, соблюдая цветовую схему. Ещё раз проверяем, чтобы длина проводников была одинаковой.
4. Держа коннектор защелкой вниз, вставляем проводники в него. Следим, чтобы все они попали в желобки и уперлись в перегородку коннектора.
5. Вставляем коннектор в обжимной инструмент и сильно, но не резко, зажимаем его там. После обжима пошатайте провод рукой – он должен держаться крепко.

После всего этого нам только останется обжать другой конец кабеля, в зависимости от ваших нужд и проверить его.
Проверять можно тремя способами:
1. Просто подключить его на место использования и проверить, не теряются ли пакеты.
2. Прозвонить обычным мультиметром
3. Использовать специальный сетевой тестер. Это самый лучший способ.





Я слышал, что кабели витой пары обжимаются по определенному стандарту. А мой друг говорит, что витую пару можно обжимать произвольно, главное, чтобы было одинаково с обоих концов. Так ли это? И к чему может привести произвольный обжим?

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на расстоянии от 20м и более, обжатый не по стандарту кабель может оказаться непригодным для использования, особенно если для передачи питания используется PoE.



Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает (падает ли только для той машины, на которой неправильно, или для всех?).

В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.



Если в витой паре используется только 4 провода, зачем там еще 4?

Кабель UTP 5 категории позволяет использовать стандарт 1000Base-T, называемый еще Gigabit Ethernet, в котором предусмотрено использование всех четырех пар проводов.

Компания Лайн — монтаж СКС, ЛВС, ВОЛС, прокладка, проектирование и настройка сетей, установка видеонаблюдения, сетевое оборудование, квадраторы, мультиплексоры, видеорегистраторы, СПб » Схема обжима витой пары и двух компьютеров напрямую

Схема обжима витой пары и двух компьютеров напрямую


Важно: на рисунке указано правильное расположение первого контакта разъема RJ-45

Схема обжима восьмижильного кабеля (выбор варианта заделки проводов 568А или 568В зависит от принятого в Вашей сети, оба варианта равноценны):

EIA/TIA-568A

Одна сторона

Цвет провода

Другая сторона

1

бело-зеленый

1

2

зеленый

2

3

бело-оранжевый

3

4

синий

4

5

бело-синий

5

6

оранжевый

6

7

бело-коричневый

7

8

коричневый

8

EIA/TIA-568B

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

1

2

оранжевый

2

3

бело-зеленый

3

4

синий

4

5

бело-синий

5

6

зеленый

6

7

бело-коричневый

7

8

коричневый

8

Схема обжима четырехжильного кабеля:

EIA/TIA-568B

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

1

2

оранжевый

2

3

бело-синий

3

6

синий

6

Схема обжима восьмижильного кабеля для соединения двух компьютеров на прямую:

Нуль-хабный кабель (crossover)

Одна сторона

Цвет провода

Другая сторона

1

бело-зеленый

3

2

зеленый

6

3

бело-оранжевй

1

4

синий

7

5

бело-синий

8

6

оранжевый

2

7

бело-коричневый

4

8

коричневый

5

Схема обжима четырехжильного кабеля для соединения двух компьютеров на прямую:

Нуль-хабный кабель (crossover)

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

3

2

оранжевый

6

3

бело-синий

1

6

синий

2

На уровень выше

Страница не найдена | «Компью-помощь»

Выберите услугу, которая вам необходима; *Город *МоскваМоскваБалашихаХимкиПодольскКоролёвЛюберцыМытищиОдинцовоКрасногорскСерпуховОрехово-ЗуевоЩёлковоДомодедовоПушкиноЖуковскийСергиев ПосадНогинскСолнечногорскВоскресенскДолгопрудныйРеутовКлинЛобняДубнаЕгорьевскДмитровЧеховИвантеевкаВидноеФрязиноЛыткариноКашираПротвиноАрхангельскНижний НовгородРостов-на-ДонуВолгоградСанкт-ПетербургЕкатеринбургТюменьЧелябинскПермьКазаньСамараОренбургНабережные ЧелныКурскТольяттиКрасноярскОмскИжевскУльяновскБарнаулКемеровоНовокузнецкКалининградСочиМагнитогорскНовосибирскТверьИркутскЯрославльАстраханьВладивостокВоронежКраснодарРязаньПензаОрелСевастопольИвановоБелгородЛипецкМинскСаратовМурманскТомскЧебоксарыХабаровскБрянскТулаСимферопольКостромаИстраШатураКотельникиЛуховицыМожайскСалаватСтерлитамакВолоколамскЭлектрогорскКубинкаХотьковоРошальЧерноголовкаТаганрогАпрелевкаЭлектроуглиТалдомГолицыноКалуга Уфа

Выезд возможен в города;

Ближайшее метро *ВойковскаяАрбатскаяАлтуфьевоАвиамоторнаяАвтозаводскаяСоколДинамоВодный стадионАэропортБратиславскаяБаррикаднаяВолгоградский проспектАлексеевскаяБунинская АллеяБабушкинскаяБелорусскаяАкадемическаяДомодедовскаяБитцевский ПаркВаршавскаяКаширскаяКиевскаяБеляево ВладыкиноМаяковскаяИзмайловскаяКалужскаяМедведковоМарьина РощаКаховскаяКантемировскаяВолоколамскаяВолжскаяНагатинскаяМолодежнаяВыставочнаяМитиноКрасносельскаяМеждународнаяВоробьевы ГорыКоньковоЛюблиноКрылатскоеКропоткинскаяУниверситетКрасные воротаДобрынинскаяНовослободскаяСходненскаяСокольникиМарксистскаяНовокосиноЛенинский проспектМарьиноПролетарскаяПушкинскаяКунцевскаяНовые ЧеремушкиОктябрьскаяКоломенскаяРечной ВокзалЯсеневоЮго-ЗападнаяШипиловскаяКожуховскаяТеатральнаяЦветной бульварБагратионовскаяУлица ПодбельскогоШоссе ЭнтузиастовТекстильщикиНовокузнецкаяЭлектрозаводскаяКомсомольскаяАкадемика ЯнгеляЩукинскаяРижская, УлицаТаганскаяРимскаяПроспект МираСлавянский БульварТеплый СтанПрофсоюзнаяСвибловоСеменовскаяПолежаевскаяТимирязевскаяСевастопольскаяПражскаяТрубнаяТульскаяБауманскаяЩелковскаяШаболовскаяТушинскаяУлица 1905 годаПеровоЮжнаяПолянкаБутовоВыхиноБеговаяЦарицыноДмитровскаяФилевский ПаркКутузовскаяКурскаяОреховоОктябрьское полеКрасногвардейскаяНовоясеневскаяКуркиноФрунзенскаяУлица ГорчаковаБоровицкаяНагорнаяБибиревоБотанический СадНахимовский проспектЧеркизовскаяСтуденческаяСухаревскаяНовогиреевоДругое метро . ..У меня нет в городе метро …

Выберите ближайшее метро …

Обжимка витой пары. POE-технология. | Помощник Админа

Поговорим сегодня о обжимке сетевого кабеля. Сколько, какие жилы нужны для каких скоростей, какие виды кабеля могут нам понадобиться в тех или иных условиях прокладки.

Самое главное в обжимке – это обжимной инструмент, коннекторы RJ-45 и кабель.

Витая пара.
Самые популярные типы кабелей, которые используются при прокладке это UTP, FTP.
Есть четырехжильные (двухпарки), восьмижильные (четырехпарки).
UTP – неэкранированная витая пара.
FTP – экранированная фольгой.
Оба варианта есть и с металлическим тросом, для прокладки между зданиями.

Типы обжимки.
Есть два варианта обжимки – это Прямой и crossover. Crossover c каждый днем уходит в прошлое, так как современное оборудование умеет при необходимости подстраиваться под “стандартную” схему обжимки.
Ранее crossover нужен был для подключение двух ПК между собой, если же между ними поставить хаб, то обжимка уже должна быть прямой. Так же по схеме хаб – хаб.

Стандартная обжимка – B:
БО, О, БЗ, С, БС, З , БК, К

Crossover обжимка – A:
БЗ, З, БО, С, БС, О, БК, К


Если есть необходимость подключить дома ethernet-розетку, на ней также указаны два варианта A и B с указанием цветов жил для обжима, поэтому не составит труда правильно ее обжать.

Схемы разводки кабелей и скорость передачи данных.
Для 10/100 мбитных скоростей обжимки достаточно 4 жильной витой пары, обжимать по схеме 1-2-3-6 БО-О-БЗ-З
Для 1000 мбитных скоростей обязательно должен быть 8 жильный кабель, где должны быть обжаты все жилы.

POE-технология.
Что такое POE? Технология передачи электрической энергии и данных по витой паре.
Очень актуально в ip-телефонии и  видеонаблюдении.
Что позволяет не задумываться надо вопросом: где нам найти на крыше здания розетку для камеры?!?!
Есть как коммутаторы c POE-портами, так и отдельно POE-инжекторы, в которые мы отдельно подключаем камеры и коммутатор.

Для данного подключения витая пара обжимается 8 жилами по B стандарту.
Схема передачи информации и питания выглядеть будет так:

Входная розетка Выходная вилка
1 Tx+ Tx+ 1
2 Tx− Tx− 2
3 Rx+ Rx+ 3
4 V+ 4
5 V+ 5
6 Rx− Rx− 6
7 V− 7
8 V− 8

Набор инструментов для подключения к сети Cat6 с разъемами STP Quick Feed

В этом наборе инструментов для подключения к сети есть все необходимое для изготовления, тестирования и установки нестандартных соединительных кабелей STP Cat6.

Разъемы, входящие в набор инструментов для заделки, легко и быстро устанавливаются и доступны в магазине для пополнения вашего набора. Ботинки для снятия натяжения-компаньона легко устанавливаются и имеют профессиональный вид.

Инструмент для зачистки кабеля и резак

Этот инструмент предназначен для снятия изоляции с сетевого кабеля Cat6.Его подпружиненная конструкция позволяет быстро и чисто разрезать и снимать полосы. Большая петля для пальца позволяет легко вращать инструмент вокруг кабеля, а также имеет очень легкий вес.

Инструмент для обжима с храповым механизмом RJ45 с быстрой подачей

Прямое обжимное движение с храповым механизмом обеспечивает эффективный обжим каждый раз, а также срезание лишнего кабеля с передней части разъема одним действием!

Тестер сетевого кабеля

Используйте тестер кабеля, чтобы быстро и легко проверить исправность кабеля.Он может тестировать кабели неэкранированной витой пары (UTP) и экранированной витой пары (STP). Он может обнаруживать следующие условия:

  • Обрыв
  • Короткое
  • Неправильное соединение
  • Перевернутая
  • Разделенные пары

Разъем Cat6 Quick Feed STP RJ45 для одножильного и многожильного кабеля

Разъем позволяет отдельным проводам подключаться к выступают через переднюю часть разъема, что позволяет идеально выровнять все 8 проводов перед обжимом. Просто воспользуйтесь нашим обжимным инструментом с быстрой подачей, чтобы обжать и отрезать проволоку одним простым действием.

  • Для одножильного или многожильного кабеля Cat6
  • Совместимость с кабелями от 23 AWG до 26 AWG (внешний диаметр менее 8,0 мм)
  • Трехконтактные позолоченные проводники
  • Штанга для снятия натяжения
  • Более быстрый ввод проводов с меньшим количеством отходов
  • Сертификат UL

Пыльник для разгрузки натяжения RJ45 с быстрой подачей

Эти манжеты для снятия натяжения разработаны для нашей линейки модульных заглушек RJ45 с быстрой подачей. В отличие от стандартных ботинок, они не увеличивают ширину заглушки.

Просто наденьте их на заднюю часть разъема, чтобы ослабить натяжение кабеля и защитить фиксатор.

Информационный бюллетень Tec-Alert

Основные этапы и подходящие инструменты для медных IDC, коаксиальных и оптоволоконных оконечных устройств: Часть 1

Концевая заделка кабеля — это подключение провода или волокна к устройству, такому как оборудование, панели или настенная розетка, что позволяет подключать кабель к другим кабелям или устройствам. Мы обсудим три основных области: терминация, используемая в телекоммуникациях, сетях передачи данных и оптоволоконной связи.Это включает в себя организацию кабелей по назначению, формирование и перевязку кабелей, а также надлежащую маркировку, а также создание соединения с медным или оптоволоконным проводником.

Для начала необходимо провести планирование. Подготовьтесь к заделке, разработав стратегию начала и конца кабеля, убедившись, что у вас есть необходимые инструменты для выполнения работы. Помните, что кабельное соединение не будет завершено, пока все заделки не будут правильно идентифицированы и промаркированы!

Подготовка:
Тщательная подготовка перед заделкой кабеля обеспечит правильное выполнение работы и сэкономит ваше время и деньги с самого начала.

Начните с определения, где находится конечная точка. Если неизвестно, убедитесь, что каждый кабель доходит до самой дальней точки коммутационного шкафа или аппаратной. Затем проложите кабели к этой области, убедившись, что длина кабеля правильная, а также пометьте каждый кабель по ходу движения, чтобы вы могли идентифицировать его позже. Затем сформируйте и закрепите кабель, убедившись, что все кабели параллельны друг другу, сформируйте их в аккуратные жгуты с помощью стяжек для кабелей, затянутых вручную, или обмоток с липучкой. Если кабель слишком длинный, обязательно отметьте новый конец так же, как и раньше.После того, как зона заделки настроена, используйте соответствующее оборудование для управления кабелями, которое будет служить опорой и облегчением. Это важно, поскольку некоторые кабели предъявляют особые требования к минимальному радиусу изгиба. Знание этого защитит целостность устанавливаемого кабеля.

Теперь вы готовы к работе!

ЧАСТЬ 1: Медный IDC и оконечное устройство коаксиального кабеля

Медное оконечное устройство IDC:
Соединение со смещением изоляции (IDC) является рекомендуемым методом заделки медных кабелей, признанным ANSI / TIA / EIA-568-A для заделки кабеля UTP.

Ключевые шаги:

Шаг 1: Определите метод и длину удаления оболочки. При удалении оболочки можно выбрать один из нескольких типов инструментов. Какой инструмент вы будете использовать, будет зависеть от ваших личных предпочтений, вашего бюджета, типов кабелей, которые вы используете, и т. Д. Мы выделим некоторые варианты в разделе инструментов.

Шаг 2: Удалите только ту часть оболочки, которая необходима для заделки пар кабелей и убедитесь, что скручивание пар сохраняется. В зависимости от блока, типа, размера медного кабеля и типа производителя оконечного оборудования IDC требования будут различаться для удаления правильной длины.

Шаг 3. Разделите, определите и закрепите группы подшивок. Это относится к кабелям с числом пар 50 и более. Если каждая группа связующих будет отделена и связана, это поможет в окончании и упростит уборку.

Шаг 4: Разверните веером и сформируйте пары кабелей из каждой связующей группы. Пары не должны пересекаться или мешать другим парам. Кроме того, пары проводов должны быть параллельны, без натяжения в точке соединения и одинакового натяжения на всех соединениях.

Шаг 5: Теперь вы готовы установить клеммную колодку (a) или обжать модульную вилку (b).

Шаг 5a: Оконечные блоки — это оборудование, предназначенное для размещения кабеля, в основном, для приложений Telecom и Datacom. Несмотря на то, что существует много типов оконечных блоков, наиболее распространенными оконечными блоками являются 66- или 110-стили. Блок 66 в основном используется для голосовых приложений в УАТС, ключевых телефонных системах и некоторых локальных сетях. Блок 110 используется в кабелях для передачи голоса и данных. Используя 66-блок, витые пары разветвляются одна за другой и пробиваются на блок для завершения.Используя блок 110, провода проходят через центр и разветвляются, пробиваясь вниз в каждый слот блока для оконечной нагрузки.

Шаг 5b: При подключении к модульным разъемам, таким как RJ11, RJ45 и Cat5, вы просто вставляете провода витой пары в разъем, удерживая каждый провод параллельно следующему, избегая перекрытия. Используя обжимной инструмент с храповым механизмом и подходящую обжимную матрицу, вы просто сжимаете ручку, пока не получите надежный обжим.

ПРИМЕЧАНИЕ: Tecra Tools настоятельно рекомендует использовать обжимные клещи с трещоткой для всех заделок разъемов! Это поможет обеспечить однородность, исключит чрезмерную или недостаточную обжимку и снизит нагрузку на руки.

Инструменты для кабелей с витой парой:

Инструменты для резки кабеля
В зависимости от размера кабеля, с которым вы работаете, вам потребуются различные инструменты для резки кабеля. Для небольших кабелей лучше всего подходят кусачки для диагонального заподлицо или для круглых кабелей. Для кабелей большего размера требуется режущий инструмент с большим рычагом или даже кабельный резак с храповым механизмом.

Инструменты для снятия оболочки
Инструмент для звона, ножницы для электриков и инструмент для резки — все это позволяет удалить оболочку с кабеля UTP, но каждый по-своему.Инструмент для кольцевания является наиболее надежным, поскольку он предварительно настроен на разрезание только тонкой внешней оболочки, не повреждая провода под ней. А ножницы для электриков — необходимый инструмент для обрезки любой работы по окончании работ.

Инструменты для перфорации
Выберите высококачественные инструменты для перфорации с лезвиями, подходящими для используемого типа клеммной колодки (66, 110, Krone, Bix и т. Д.). Не экономьте на этом инструменте! Вы обнаружите, что используете его постоянно.

Обжимные инструменты
Используйте только обжимную рамку с храповым механизмом с соответствующими обжимными матрицами для используемых вилок: RJ-11, RJ-45, Cat 5 и т. Д.

ПРИМЕЧАНИЕ. Вилки категории 5 часто отличаются от типичных разъемов RJ-45 тем, что вилки категории 5 не имеют вторичного углубления для снятия натяжения в корпусе вилки. Это сделано для сохранения скручивания пар проводов при их прохождении через корпус вилки. Если вы используете подобные штекеры категории 5, при обжиме этих штекеров вам необходимо использовать наши обжимные матрицы категории 5. Несоблюдение правил использования матрицы Cat 5 приведет к раздавливанию корпуса вилки и повреждению разъема.

Концевая заделка коаксиального кабеля:

Коаксиальные кабели состоят из внутреннего проводника (одножильного или многожильного), отделенного диэлектриком (сердечником) от его внешнего проводника (одинарная или двойная оплетка) и покрытого внешней оболочкой из ПВХ или герметичной оболочки. .Этот тип кабеля в основном используется для аудио / видео, но может поддерживать данные. Преобладающими коаксиальными кабелями являются RG-6, RG-11, RG-58, RG-59 и RG-62.

Ключевые шаги:

Шаг 1. Определите правильный метод и длину снятия оболочки, оплетки, диэлектрика и центрального проводника. Начните с прямого надреза на конце кабеля. Затем наденьте наконечник соединителя на конец кабеля. Отрегулируйте двух- или трехступенчатый инструмент для зачистки коаксиального кабеля в соответствии с желаемым диаметром кабеля и требованиями к зачистке.Вставьте кабель в устройство для снятия изоляции, повернув его на 3-5 полных оборотов. Удалите разорванную оболочку, экранирующий и диэлектрический материал при проверке качества полосы, убедившись, что нет блуждающих жил плетеного экрана, зазубрин центрального проводника или поврежденной изоляции.

Шаг 2: Завершите кабель, вставив штырь соединительной системы в центральный провод. Обожмите штифт на центральном проводе, используя специальный инструмент для обжима центрального штифта или, что менее желательно, гнездо для штампа небольшого диаметра обжимного инструмента.

Шаг 3: Вставьте муфту и разъем на кабель. Сначала поместите корпус разъема на кабель, выровняв его так, чтобы его вал входил в контакт с центральным проводником и между диэлектриком и экраном оплетки. Сдвиньте наконечник соединителя вверх, чтобы закрыть оголенный экран оплетки. Поместите обжимной инструмент на наконечник соединителя и сжимайте его, пока матрица полностью не закроется. Разъем должен быть плотно затянут, поэтому проверьте соединение на аккуратность и надежность.

ПРИМЕЧАНИЕ: Использование правильного размера обжимной матрицы имеет решающее значение для правильной заделки коаксиального кабеля! Этот размер определяется только типом используемого разъема, а НЕ размером кабеля! При указании подходящей обжимной матрицы см. Рекомендуемый диаметр обжимной гильзы в спецификации производителя соединителя.

ПРИМЕЧАНИЕ: Tecra Tools настоятельно рекомендует использовать обжимные клещи с трещоткой для всех заделок разъемов! Это поможет обеспечить однородность, исключит чрезмерную или недостаточную обжимку и снизит нагрузку на руки.

Инструменты, используемые для заделки коаксиального кабеля:

Режущие инструменты
При прокладке оконечной заделки коаксиального кабеля необходим хороший набор резаков для коаксиального кабеля и плоских резаков. Будьте осторожны, не пытайтесь разрезать стальные центральные проводники инструментом, предназначенным только для резки меди. Мы рекомендуем использовать резак для центрального проводника, специально разработанный для этой цели.

Инструменты для зачистки коаксиального кабеля
Существует большой выбор инструментов для снятия изоляции коаксиального кабеля; предустановленный, регулируемый, двухступенчатый, трехступенчатый и т. д. В большинстве случаев регулируемый трехступенчатый инструмент для зачистки лучше всего подходит для самого широкого диапазона типов кабелей и разъемов.

Коаксиальные обжимные инструменты

Правило 1. Всегда покупайте трещотки!

Правило 2: Приобретите щипцы для обжима со сменными матрицами. Не покупайте совершенно новый инструмент каждый раз, когда вам нужно обжать разъем нового типа!

Правило 3: Обожмите центральный штифт специальным приспособлением для обжима центрального штифта.Не используйте маленькое гнездо для обжима обжимной гильзы! Он просто не сможет обеспечить надежность обжима с 8-точечным или 12-точечным обжимом.

Правило 4. Знайте правильный диаметр обжимной гильзы для вашего разъема и используйте соответствующую матрицу. Соединители с чрезмерным или недостаточным обжатием — это неисправности, которые ждут своего часа!

Щелкните здесь, чтобы увидеть Часть 2 нашей серии по заделке кабелей: заделка оптоволоконных кабелей.

Вернуться к Tec Alert

Вернуться к началу страницы

Компьютеры и аксессуары Проходные разъемы RJ45 Cat5 / 5e Набор из 50 обжимных разъемов EZ Сетевой разъем UTP для неэкранированной витой пары Жесткий провод и стандартные кабели Кабели Ethernet

БЕСПЛАТНАЯ ЭЛЕКТРОННАЯ КНИГА для поддержки вашего путешествия

Проходные соединители RJ45 Cat5 / 5e Набор из 50 обжимных соединителей EZ Сетевой штекер UTP для неэкранированной витой пары, одножильный провод и стандартные кабели

BephaMart Mini XS3868 Стерео аудио модуль Bluetooth OVC3860 для A2DP AVRCP, поставляемый и продаваемый BephaMart.Признание Награды Звезда недели. Ваш кабельный магазин 6 футов DB9 9-контактный последовательный порт, нуль-модемный кабель, розетка. 5-контактный вентилятор Apevia 512SL-BGN, 120 мм, 4 и 3 контакта, бесшумный корпус с зеленой светодиодной подсветкой. CABLE-V012 VIVO Black 500 футов Cat6 Ethernet-кабель 23 AWG / провод 500 футов Cat-6 Водонепроницаемость вне помещений / для непосредственного захоронения / под землей, Innergie Зарядное устройство USB C Зарядное устройство для MacBook Pro с поддержкой USB PD Самый маленький в мире адаптер питания USB-C со складными вилками 60C для MacBook 12 / MacBook Air 2018 / iPad Pro 2018 60 Вт, адаптер для ноутбуков (США), JMT USB3.0 PCI-E Адаптер карты расширения Передний внешний 2-портовый концентратор USB 3.0 и внутренний 19-контактный разъем Карта PCIE 4-контактный разъем питания IDE. Монохромный лазерный принтер Xerox B210DNI, Wacom WACOM 2x KP501E2 Grip Pen для Intuos и Cintiq, Space Gray NBPCЗамена ЖК-экрана для Apple MacBook Air 13 A1932 2018 EMC 3184 13,3 2560×1600 ЖК-дисплей Retina в сборе с крышкой, портативный портативный сканер документов MUNBYN с картой MicroSD 8 ГБ Мини-перьевой сканер Размер документов и изображений A4 900 точек на дюйм Формат JPEG / PDF с переносной сумкой Ширина сканирования 8. 27, iPad Mini, Samsung Galaxy и др. От 7 до 12 планшетов VSTYLE Крепление для штатива для планшета Ipad Регулируемая по высоте высота iPad от 20 до 60 дюймов Крепление для штатива для планшета на полу для iPad 1,2,3,4, DZS Elec 2 шт. RF Connecting Line RG316 High Frequency Проволочная перемычка 15 см Разъем коаксиального кабеля Кабель-удлинитель антенны FPV SMA-штекер на штекер MMCX под прямым углом, EDIMS Internal HD Mini SAS SFF-8643 to 4 SATA Forward Breakout Cable, используемый для Raid Card SFF-8643 Controller, 3.3FT. Очиститель экрана для всех видов электроники Коробка с формулой 50 без полос и безворсовой тканью Чистящие салфетки iCloth для личных устройств и поверхностей, элемент материнской платы 14 Raspberry Pi 3 B, TBW-108UB TRENDnet Micro N150 Wireless и Bluetooth 4.0 USB-адаптер N150, класс 1, Wi-Fi до 150 Мбит / с №

Обжимные кабели

— Думаю, это важный навык для любого ботаника. чтобы иметь возможность резать и обжимать собственный кабель. Вы должны суметь взять хоть кусок Кота, и обжать его, и сделать себе хороший кусок сетевого кабеля от этого. Лично я ношу около 100 футов кабеля неэкранированная витая пара для всех видов тестирования сети.Ладно, ну, это не в моем кармане, но в моей машине, так что. Давайте продолжим и поговорим о том, что для этого нужно отрезать и обжать собственный кабель. Так что посмотри сюда, у меня немного, крошечный, короткая длина, это Cat 5e, что немного легче показать перед камерой, и что у нас здесь это обжимы, это обжимы RJ-45.Теперь одна вещь, о которой вам нужно знать, когда она приходит к обжимам, заключается в том, что у них тоже есть рейтинг Cat. Итак, если вы собираетесь резать и обжимать кабель Cat 5e, обязательно сходите в магазин и купите обжимные приспособления Cat 5e, потому что вы должны сопоставить их. Также хочу предупредить вас прямо сейчас, некоторые из более продвинутых типов кабеля, как Cat 6a, их действительно сложно обжать.Вы можете это сделать, но для этого потребуется немного поработать. Итак, в любом случае, давайте погрузимся. Итак, первое, что я собираюсь сделать, это У меня есть этот удобный денди, ну вот, взгляни на это. Это устройство для обжима кабеля и резак. Он перережет разные кабели, вы можете увидеть этот кусок бритвы, и он также имеет инструмент для обжима RJ-45 и RJ-11.Итак, этот инструмент — все, что мне нужно для начала. Итак, прежде всего, я собираюсь вырезать эту штуку. Теперь имейте в виду, что там кевлар, и это может быть настоящей болью. Итак, что я собираюсь сделать, так это срезать примерно на дюйм. Трудно увидеть, но на самом деле есть место где я могу отрезать куртку, а также кое-что, чтобы его полностью вырезать.Итак, прежде всего, я собираюсь вырезать примерно дюйм этой синей куртки. Хороший; так что вы можете видеть, что я пошел вперед и я срезала синюю куртку. Итак, у меня здесь есть кевлар, я собираюсь его вернуть, и вы видите, вот мои четыре пары. Вы заметите, что он оранжевый, синий, зеленый и коричневый. Эти цвета важны, потому что мы собираемся нужно раскрутить каждый из них, вставьте их в наш обжим в очень определенном порядке.Здесь есть два разных стандарта: один называется TIA 568A, а другой — TIA 568B. Теперь, прежде чем я покажу это вам, что я хочу, чтобы вы сделали Очень внимательно посмотрите на этот обжим. Вы заметите, что внизу есть небольшая вкладка, и на этой вкладке, начиная справа от вас, это пин номер один, а затем подсчет справа налево, это один, два, три, четыре, пять, шесть, семь, восемь.Убедитесь, что у вас правильная ориентация. Итак, когда мы говорим о цветах, с каждой парой у вас есть два цвета в паре. У вас сплошной коричневый, а затем коричнево-белый, или большую часть времени вы будете слышать в народе говорят коричнево-белая полоса. Тогда у нас будет зеленый, зелено-белый, синий, сине-белый, оранжевый, оранжево-белый, поняли? Итак, что нам нужно сделать, мы должны быть очень осторожны потому что каждый стандарт точно определяет, какое отверстие в обжиме мы добавляем каждый конкретный цвет, так что позвольте мне продолжить и покажу вам прямо сейчас, TIA 568A и TIA 568B. Итак, что хорошо в TIA 568A и TIA 568B, четыре провода идут в одном и том же месте, если он начинается с буквы B, он остается на том же месте. Итак, на восьмой позиции он будет коричневым. В седьмой позиции это коричнево-белое, а затем синий находится на четвертой позиции, а затем на пятой позиции сине-белые.Таким образом, остаются открытыми один, два, три и шесть. Уловка в том, что A означает алфавитный, у нас есть зеленый и оранжевый, верно? Итак, зеленый теперь стоит перед оранжевым. Итак, мы идем дальше и делаем бело-зеленый и зеленый в позиции один и два, а затем бело-оранжевый и оранжевый в две оставшиеся позиции. TIA 568B точно такой же за исключением того, что мы просто меняем местами оранжевый и зеленый. Так что мне нужно предупредить вас прямо сейчас, Майк Майерс может быть популярным тренером, но это не значит, что я действительно хорош или быстро обжать эти кабели, Итак, оставьте меня на минутку, пока я надену щипцы. (приподнятая мелодия для укулеле) Итак, это промежуточный шаг, то, что я сделал, Я раскрутил все разные и я медленно сглаживаю и раскладываю их.Итак, вы можете видеть, что я делаю 568A, потому что Я делаю зелень перед апельсином, так что я буду продолжать медленно работать над этим и создайте красивую форму метлы. (приподнятая мелодия для укулеле) Ммм, посмотри, как это красиво. Обратите внимание, у меня есть смертельная хватка на них если я позволю этому уйти, они пойдут повсюду, но у меня они выложены красиво и плоско. Перед нами стоит задача: чтобы оставаться в пределах любого рейтинга Cat, расстояние от последнего поворота до того места, где вы на самом деле пробиваете обжим, должно быть полдюйма. Я лично на это не способен, но я могу подойти довольно близко. И вот здесь я обманываю и использую ножницы вместо резака на моем щипце для обжима, И я делаю красивый прямой разрез, посмотри, как это красиво, и я собираюсь взять еще один глаз и убедитесь, что он выставлен на 56А, выглядит хорошо, а затем я просто вставляю его в заднюю часть обжима, и я сую его, теперь здесь есть вампирские удары, так что я собираюсь поднять его на свет и убедитесь, что они прошли весь путь вверх.Не знаю, сможем ли мы это уловить, давай посмотрим. Вы видите, как идут цвета почти до конца обжима? Так что это говорит мне, что я, вероятно, в хорошей форме. Заметьте, я также отодвинул кевлар назад. Хорошо, теперь я положил его в щипцы для обжима, и я на полпути, давай сделаем это снова. (приподнятая мелодия для укулеле) Так что будьте осторожны с этими щипцами, обратите внимание, что есть выемка для самой маленькой вкладки, с другой стороны выемки нет.Если вы попытаетесь засунуть его сюда, вы, наверное, не только испортили свой кабель но вы, вероятно, так же испортили обжимной пресс. Хорошо, вот и момент истины. Пришло время проверить кабель, так что вам нужен какой-то кабельный тестер, Я использую Microscanner Pro от Fluke Networks, но вы можете использовать множество других. По сути, вы проверяете, номер один, непрерывность. Он подключен от одного конца к другому? И еще одна вещь, которую вы проверяете, — это карта проводов. Есть ли у меня правильный цвет на первом контакте, чтобы прикрепить один, вы понимаете, они должны быть в нужных местах. Кстати, если вы правильно их подключили, это то, что мы называем прямым кабелем.Итак, давайте продолжим и протестируем эту штуку. Так что это красивый кабель, вы заметите один, два, три, четыре, пять, шесть, семь, восемь, один, два, три, четыре, пять, шесть, семь, восемь. Итак, это говорит мне, что у меня есть хорошая схема проводов, и у меня хорошая преемственность. На этот раз я хочу все испортить. немного нарочно, и я хочу показать вам как может выглядеть ошибка. Этим легко злоупотребить, это должно сработать. Давай посмотрим что происходит. В этом конкретном примере мне не хватает непрерывности. Мы увидим, что три, шесть, семь и восемь не связаны. Теперь, если бы я подключил их, и я увидел что-то как один, два, три, четыре, пять, шесть, семь, восемь, а на другой стороне написано восемь, семь, шесть, пять, четыре, три, два, один или что-то в этом роде, это скажет мне, что у меня они задом наперед, и это на самом деле очень интересный тип кабеля.Если вы подключаете одну сторону 568A, а другую сторону 568B, вы создаете особый тип кабеля, известного как перекрестный кабель. Перекрестные кабели на самом деле очень удобны. Одна из вещей, которые вы можете с ними сделать действительно ли вы можете подключить два компьютера напрямую друг к другу, нет переключателя, ничего, и они на самом деле иметь возможность разговаривать друг с другом большую часть времени, это зависит от сетевой карты. Так что убедитесь, что вам комфортно с разницей между проходным, который подключен так же по бокам, а потом кроссовер, который будет A с одной стороны и B с другой. Не торопитесь, когда играете с кабелями, это не самое легкое дело и нередко пытаться снова и снова, отрезать обжим и просто продолжать тренироваться, и однажды ты будешь так же хорош, как я.(запоминающаяся гитарная музыка)

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
