Содержание

в чем разница и для чего он нужен, что лучше

Двухполюсный автомат — надежное устройство, позволяющее защитить пользователя от короткого замыкания и прочих неприятных последствий, связанных с электрикой. Что это такое, какое назначение, устройство и принцип работы имеет автомат? В чем разница между однополюсным и двухполюсным? Об этом и другом далее.

Устройство и принцип работы

Двухполюсный автомат состоит из корпуса, верхней клеммы, неподвижного и подвижного контакта, механизма взвода с расцеплением, электромагнитного расцепителя, дугогасительной камеры, рычага управления, теплового расцепителя, регулировочного винта и нижней клеммы.

Схематичное устройство оборудования

Выключатель создается из пластика, оснащен контактами с ручкой. Рукоятка соединена с частью взвода, обеспечивающей движение силовых контактов. Их замыкание происходит благодаря повороту ручки.

Функциональное назначение

Функциональным назначением двухфазного автомата является обеспечение контроля независимых линий при неполадке и их одновременном выключении, нормальных показателей обслуживающих линий и выключение при наличии неисправностей.

Обратите внимание! Также назначение заключается в контроле за сетями, имеющими постоянный ток, и использовании в случае невозможности подключения одноконтурного проводника с закороченными нейтральными шинами.

Функциональное назначение аппарата

Разница между двухполюсным и однополюсным автоматом

Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.

Разница между двухполюсным и однополюсным автоматом

Достоинства и недостатки

Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.

Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.

Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям.

Технические характеристики

Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.

Технические характеристики электрооборудования

Установка и схемы подключения

Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.

Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.

Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления.

Выбор прибора

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.

Критерии выбора электрооборудования

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

зачем нужен, подключение, отличие от однополюсного

В советское время защита бытовой однофазной электропроводки от короткого замыкания производилась при помощи плавких вставок предохранителей.

На смену этим элементам пришли автоматические пробки, сейчас защитные функции выполняют автоматические выключатели.

Демонтаж пробок и установка на это место двух однополюсных автомата возможна без добавления проводов, но допустима ли такая замена или для защиты обязательно необходимо использовать двухполюсный автомат?

Где применяются двухполюсные автоматы

Во многих случаях в однофазной сети использование двухполюсных автоматических выключателей нецелесообразно. Для отключения питания и защиты линии достаточно в разрыв фазного провода установить однополюсный выключатель. Однако есть ситуации, в которых этот прибор не может обеспечить безопасность людей и целостность электропроводки.

Установка двухполюсного выключателя необходима в следующих случаях:

  • Вводной автомат в квартире или частном доме. Питание жилых зданий осуществляется по трёхфазной четырёх- или пятипроводной схеме TN-S с заземлённой нейтралью. При обрыве нулевого проводника на участке между зданием и питающим трансформатором или коротком замыкании между нолём и фазой на нейтральном проводе появляется высокое напряжение.
    В этом случае необходимо отключить электропроводку от сети полностью, а не только фазный провод.
  • Для защиты от неправильного подключения. В домах, электропроводка в которых прокладывалась в советское время, использовались двухжильные алюминиевые провода типа АППВ «лапша» или АПРТО «гупер». В этой проводке отсутствует цветовая маркировка, поэтому очень часто ноль и фаза поменяны местами. Дополнительную путаницу вносят сотрудники электрокомпании при замене прибора учёта, подходящая фаза к которому должна подключаться только к определённой клемме, а отходящие провода могут присоединяться произвольно. Установка однополюсного автомата может привести к тому, что будет отключаться только нейтраль и все приборы останутся под напряжением.
  • Питание электроприборов по схеме ТТ, с изолированной нейтралью. Такая схема применяется при использовании разделительных трансформаторов или питании потребителей от переносных генераторов или преобразователей напряжения. Из-за отсутствия заземлённой нейтрали все проводники по отношению к контуру заземления являются однозначными, поэтому для защиты от поражения электрическим током при проведении ремонтных работ их необходимо отключать.
  • Питание потребителей от двух фаз с нейтралью. Это достаточно редко встречающиеся ситуации, чаще всего такое питание подаётся на электрокотлы и электроплиты для уменьшения сечения подходящих проводов.
Информация! Подключение частных домов к трёхфазной сети производится через четырёхполюсный автоматический выключатель.

Чем двухполюсный автомат отличается от однополюсного

По своей конструкции и принципу действия двухполюсный автоматический выключатель похож на однополюсный, однако у такого аппарата имеются некоторые особенности. Он состоит из двух одинаковых автоматических выключателей и конструкция двухполюсного автомата включает в себя элементы, обеспечивающие одновременное включение, отключение и срабатывание защиты обоих полюсов.

Принцип работы

Принцип действия автоматического выключателя не зависит от числа полюсов, каждый из которых является самостоятельным защитным устройством, внутри которого находятся следующие элементы:

  • Электромагнитный расцепитель. Состоит из катушки с подпружиненным сердечником. Основной функцией этого элемента является защита линии от короткого замыкания. При превышении тока, протекающего через автомат, над номинальным, сердечник втягивается и отключает выключатель, отключение происходит мгновенно. Величина тока срабатывания зависит от время-токовой характеристики и превышает номинальный ток в 3-20 раз, в зависимости от типа устройства. Этот параметр обозначается буквами «В», «С» и «D» и указывается перед значением уставки аппарата.
  • Тепловой расцепитель. Действующим элементом этого вида защиты является биметаллическая пластинка, состоящая из двух слоёв металла с разным коэффициентом теплового расширения. Ток, протекающий по пластине, нагревает металл, полоска изгибается и отключает защитное устройство. Этот элемент предохраняет кабельные линии от перегрузки и перегрева, отключение происходит с задержкой времени, необходимой для нагрева пластины. Время задержки зависит от величины тока и уменьшается при его росте.

Кроме защитных элементов в конструкцию автомата входят и другие детали:

  • Контакты и клеммы. Служат для подключения проводов и коммутации линии.
  • Пружинный механизм. Обеспечивает прижатие контактов друг к другу и, при необходимости, мгновенное отключение.
  • Пластиковый корпус и ручка включения.

Конструкция двухполюсного автоматического выключателя

Двухполюсный автомат состоит из двух однополюсных выключателей, соединённых в общую конструкцию. Такое соединение выполняется при помощи более длинных заклёпок, чем в обычном автомате. Кроме того, между половинками аппарата имеется специальная пластиковая пластинка, отключающая второй автоматический выключатель при срабатывании первого.

На задней стороне корпуса имеются специальные углубления и защёлки для крепления устройства на DIN-рейку. Для одновременного включения и отключения обоих полюсов ручки включения соединяются вставленной в них проволокой или пластиковой накладкой.

Являются ли два однополюсных автомата и один двухполюсный взаимозаменяемыми

При монтаже или ремонте не всегда есть в наличии необходимые автоматические выключатели, поэтому возникает вопрос — не приведёт ли такая замена к аварии или ложному срабатыванию защиты.

Возможна ли замена двухполюсного автомата парой однополюсных выключателей

Главное, чем двухполюсный автомат отличается от однополюсного, это одновременным включением и отключением полюсов, поэтому такая замена не является равноценной.

Прежде всего, это связано с тем, что при коротком замыкании или перегрузке линии отключится только одно защитное устройство, после чего сила тока в проводах упадёт до ноля и второй автомат останется включённым, причём заранее неизвестно, какой из выключателей отключится.

Это противоречит нормам ПУЭ п.3.1.18, в которых указано, что при срабатывании защиты отключение нулевого провода должно производиться вместе с фазными проводами.

Соединение рукояток однополюсных автоматов перемычкой ситуацию не изменит. В двухполюсном выключателе между отдельными полюсами находится дополнительный элемент, обеспечивающий одновременное отключение защиты.

Такая замена нежелательна так же при ручном включении и отключении автоматов. При этом нельзя исключить возможность случайного включения фазного полюса или отключения нулевого, в результате чего в сети на проводах появится опасное для жизни напряжение, но электроприборы при этом работать не будут.

Можно ли заменить одним двухполюсным автоматом два однополюсных

При небольшой «доработке напильником» эта операция вполне возможна. С экономической точки зрения это не имеет смысла, но вполне возможна ситуация, при которой однополюсные аппараты отсутствуют или необходимо разделить линии в однофазном щитке без установки дополнительной аппаратуры. Для этого необходимо разрезать накладку, соединяющую ручки автоматов или вытащить из них проволоку.

После разделения полюса начнут включаться и отключаться независимо друг от друга. Недостаток конструкции в том, что при срабатывании защиты одного из устройств второе так же отключится. Чтобы этого не произошло необходимо:

  1. 1. разделить ручки включения;
  2. 2. тонкой отвёрткой разогнуть концы трубчатых заклёпок, соединяющие полюса;
  3. 3. ножом раздвинуть однополюсные автоматы до выпадения соединительной пластинки;
  4. 4. сжать вместе полюса и заново заклепать заклёпки.
Осторожно! Разделение половин корпуса одного из полюсов приведёт к выходу его из строя.

Схема подключения двухполюсного автомата

Модульный двухполюсный автомат устанавливается в электрощитке на DIN-рейку при помощи специальных защёлок, находящихся с задней стороны корпуса. Подключение производится прижимными клеммами, в которые вставляется зачищенный конец провода.

Согласно ПУЭ п.3.1.6 подходящие провода рекомендуется присоединять к неподвижным контактам и, исходя из конструкции устройства, к автомату они подключаются к верхним клеммам.

В стандартной схеме электропроводки автоматические выключатели устанавливаются в следующей последовательности:

  • до электросчётчика в отдельной опломбированной коробке — двухполюсный;
  • после счётчика вводной автомат в электрощитке — двухполюсный;
  • автоматы линий — допускается использование однополюсных выключателей с проходящей через них фазой.
Важно! К двухполюсному автомату подключается нулевой и фазный проводники. Отключать заземление выключателем запрещено согласно ПУЭ п.1.7.145.

Вывод

Отключение только одного из проводов в аварийной ситуации может привести к выходу оборудования из строя, а во время ремонта к поражению мастера электрическим током. Поэтому главное, для чего нужен двухполюсный автомат — это одновременное отключение обоих питающих проводов — нулевого и фазного. Установка однополюсных автоматических выключателей возможна только на отдельных линиях при наличии вводного двухполюсного автоматического выключателя.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Рассказываю почему нельзя соединять однополюсные автоматы. Советы электрика | Советы Дмитрия

Доброго времени суток, дорогие подписчики и читатели моего канала!

Введение

Меня зовут Дмитрий и я электромонтажник. Занимаюсь своим делом почти 6 лет. Многократно в щитах у людей видел как соединяли однополюсные автоматы шпилькой или проволокой для того, чтобы их как бы объединить и сделать из однополюсных автоматов двухполюсный или трёхполюсный автомат. Поэтому решил написать статью и рассказать об опасности такого «колхоза».

Вот так это выглядит. 3 автомата соединены в один. Фотография автора статьи.

Вот так это выглядит. 3 автомата соединены в один. Фотография автора статьи.

Где нужно больше одного полюса

Обычно на ввод ставятся автоматы, которые должны отсекать как фазу/фазы, так и нуль. То есть на ввод 230 В ставиться двухполюсной автомат, а для трёхфазной сети (400 В) ставиться трёх- или четырёхполюсной автомат. Также на трёхфазные установки ставится трёх- или четырёхполюсной автомат. Для однофазных групп обычно используется однополюсные автоматы.

Двухполюсные и однополюсные автоматы от ИЕК. Фотография автора статьи.

Двухполюсные и однополюсные автоматы от ИЕК. Фотография автора статьи.

Отключится ли автомат, если его соединить с другими автоматами

Ответ на этот вопрос возможно вас удивит – да, он отключится. Но смысл в том, что он отключится лишь внутри, а снаружи он буде выглядеть как включённый. Так как расцепитель отключится, а шпилька, которая связанная с другим/другими автоматом/автоматами не даст «флажку» автомата упасть. Силы флажка не хватает, чтобы уронить рядом стоящие флажки.

Что в этом плохого – спросите вы.

А я отвечу: двухполюсные, трёхполюсные и более автоматы сделаны для того, чтобы одновременно отключать все полюсы, которые подключены к автомату, даже если перенагрузка или КЗ произошла на одном из полюсов. То есть если КЗ произошло на одной фазе из трёх, то автомат должен отсечь нагрузку со всех фаз. Это безопаснее и правильнее.

Двухполюсные автоматы от ИЕК. Фотография автора статьи.

Двухполюсные автоматы от ИЕК. Фотография автора статьи.

То есть если при какой-то поломке произойдёт КЗ и один из автоматов сработает, то установка может отключиться, а другие фазы при этом будут висеть на установке, что опасно само по себе, а если какой-нибудь Вася попробует залезть в неработающую установку, потому что та не работает, то это уже может быть смертельным.

Как сделать правильно

Ответ, также прост — возьмите автомат на столько полюсов, сколько вам нужно и используйте его. У них принцип работы сделан так, чтобы при КЗ и перегрузках отключался не только полюс, на котором это всё произошло, но и все остальные полюса. Так сделать правильнее всего. Установка отдельных автоматов допускается только для отдельных групп.

Два однополюсных автомата и один двухполюсный автомат. Фотография автора статьи.

Два однополюсных автомата и один двухполюсный автомат. Фотография автора статьи.

Кстати

Если убрать перемычку и многополюсного автомата, то он не будет работать корректно как однополюсные. Связь многополюсных автоматов скрыто внутри и если вы уберёте перемычку, то он всё равно будет отрабатывать весь, даже при перегрузках и КЗ на одном полюсе.

Вывод

Если вам нужно срочно подсоединить всё однополюсными автоматами, то вы конечно можете это сделать, но только как временное решение. А для постоянного использования нужно использовать только многополюсные автоматы, если это необходимо. Подбирайте модульную автоматику правильно и тогда вам не придёт в голову разделять или соединять автоматы, которые для этого не предназначены. Если вы считаете статью полезной, то поставьте отметку «нравится» и подписывайтесь на канал. Если есть вопросы или дополнения, то пишите в комментарии.

Подписаться

Статья о том, почему я не использую автоматику ИЕК

Статья о том, почему я использую автоматику Шнайдер

Статья о подборе УДТ (АВДТ и УЗО)

Однополюсные автоматы — БауМастер

Выбрать категориюАвтомобильный инструмент  (1 304)   Автомобильные инверторы  (1)   Автомобильные компрессоры  (8)   Автомобильные пылесосы  (0)   Автохимия  (0)      Cтеклоочистители  (0)   Адаптеры, воротки, карданы, трещотки, удлинители  (133)      Воротки  (17)      Карданы  (12)      Переходники и держатели  (6)      Трещотки  (68)      Удлинители  (29)         Удлинители 1/2″  (14)         Удлинители 1/4″  (6)         Удлинители 3/4″  (2)         Удлинители 3/8″  (5)         Удлинители квадрат 12,5мм  (2)   Аксессуары автомобильные  (148)      Автокружки  (2)      Знаки аварийной остановки  (2)      Лопаты автомобильные  (14)      Органайзеры  (6)      Пакеты для шин  (2)      Провода стартовые  (6)      Ремни и резинки багажные  (52)      Салфетки и губки  (8)      Тросы буксировочные  (17)      Щетки и скребки  (34)      Щетки стеклоочистителя  (5)   Башмаки противооткатные  (3)   Головки торцевые  (438)      Головки торцевые 1/2″ 12-гранные  (37)      Головки торцевые 1/2″ 12-гранные свечные  (5)      Головки торцевые 1/2″ 6-гранные  (83)      Головки торцевые 1/2″ 6-гранные свечные  (7)      Головки торцевые 1/2″ 6-гранные удлиненные  (26)      Головки торцевые 1/4″ 6-гранные  (28)      Головки торцевые 3/8″ 12-гранные  (1)      Головки торцевые Spline 1/2″  (5)      Головки торцевые SURFACE 1/2″  (5)      Головки торцевые TORX 1/2″  (30)      Головки торцевые многоразмерные  (2)      Головки торцевые ударные 1/2″ 6-гранные  (74)      Головки торцевые ударные 3/4″ 6-гранные  (5)      Головки торцевые ударные глубокие 1/2″ 6-гранные  (7)      Головки торцевые ударные глубокие 3/4″ 6-гранные  (21)      Наборы головок  (102)         Наборы головок 1/2″  (48)         Наборы головок 1/4″  (31)         Наборы головок 3/4″  (4)         Наборы головок 3/8″  (18)   Головки-биты (насадки)  (85)      Головки-биты (насадки) 1/4″  (16)      Головки-биты (насадки) HEX  (10)      Головки-биты (насадки) Spline  (4)      Головки-биты (насадки) TORX  (20)      Головки-биты (насадки) ударные 1/2″  (17)      Головки-биты (насадки) ударные 1/2″ 6-гранные  (6)      Головки-биты (насадки) ударные 3/4″  (7)      Головки-биты (насадки) ударные 3/4″ 6-гранные  (5)   Домкраты, подъемники, держатели  (187)      Домкраты бутылочные  (111)      Домкраты винтовые  (5)      Домкраты подкатные  (34)      Домкраты реечные  (10)      Краны гидравлические  (3)      Опоры для домкратов  (14)      Подставки под машину регулируемые  (6)      Стойки трансмиссионные  (4)   Зеркала досмотра, зонды, магниты  (4)   Измерители  (6)      Ареометры  (1)      Наборы щупов  (1)      Пробники напряжения  (4)   Инструмент для шиномонтажа  (16)   Ключи балонные  (33)   Ключи свечные  (17)   Кузовной инструмент  (3)   Лебедки, тали, тельферы, траверсы  (67)   Мебель для автосервиса  (11)   Наборы инструмента  (58)   Растяжки гидравлические  (21)   Системы хранения  (2)   Смазочное оборудование  (9)   Стенды для ремонта двигателей  (3)   Съемники  (46)      Съемники масляных фильтров  (8)      Съемники подшипников  (6)      Съемники прочие  (15)      Съемники стопорных колец  (17)   Устройства пуско-зарядные  (5)Аксессуары для аудио, видео, ТВ  (107)Антенны, усилители сигнала  (19)Бензоинструмент  (213)   Виброплиты бензиновые  (11)   Газонокосилки бензиновые  (7)   Двигатели бензиновые  (0)   Канистры  (9)   Лампы паяльные  (5)   Мотобуры бензиновые  (8)   Мотопомпы бензиновые  (9)   Пилы цепные бензиновые  (56)      Бензопилы  (15)      Цепи пильные  (23)      Шины для бензопил  (11)   Свечи зажигания  (6)   Снегоуборочные машины  (3)   Триммеры бензиновые  (45)   Электрогенераторы  (54)Бытовая техника  (184)   Красота и здоровье  (55)      Бритвы аккумуляторные  (4)      Весы электронные  (10)      Массажеры  (1)      Наборы для стрижки волос  (9)      Плойки, стайлеры  (10)      Фены  (13)      Щипцы для волос  (8)   Техника для дома  (22)      Отпариватели  (3)      Пылесосы  (5)      Утюги  (14)   Техника для кухни  (107)      Блендеры  (7)      Вафельницы, сосисочницы,сэндвич-тостеры  (4)      Весы кухонные электронные  (4)      Йогуртницы  (1)      Кофеварки электрические  (7)      Кофемолки электрические  (2)      Кухонные комбайны  (1)      Миксеры электрические  (5)      Мультиварки  (4)      Мясорубки электрические  (5)      Наборы кухонные  (1)      Наборы посуды  (3)      Печи электрические, шашлычницы, электросушилки  (4)      Плитки электрические  (2)      Сковороды  (10)      Соковыжималки электрические  (2)      Термопоты  (2)      Тостеры  (6)      Точилки для ножей электрические  (1)      Френч-прессы  (3)      Холодильники  (1)      Чайники заварочные  (1)      Чайники со свистком  (4)      Чайники электрические  (27)Газовый инструмент  (20)   Горелки газовые  (20)Гидравлический инструмент  (53)   Гидравлические станции  (7)   Инструмент для медных шин  (8)   Кабелерезы гидравлические  (3)   Кабельные опрессовщики  (9)   Металлорежущий инструмент  (2)   Помпы гидравлические  (3)   Прессы гидравлические  (2)   Пробойники гидравлические  (5)   Разделители фланцев  (2)   Трубогибы  (12)      Трубогибы гидравлические ручные  (9)      Трубогибы гидравлические с электроприводом  (3)Замки и петли  (407)   Доводчики дверные  (12)   Замки врезные  (13)   Замки навесные  (148)   Замки накладные  (6)   Замки тросовые  (31)   Механизмы цилиндровые  (20)   Петли гаражные  (14)   Петли дверные  (139)   Шпингалеты  (24)Измерительный инструмент  (760)   Адгезиметры  (1)   Видеоскопы  (2)   Влагомеры  (4)   Гидроуровни  (15)   Дальномеры  (30)   Измерительные колеса  (3)   Линейки  (29)   Микрометры  (13)   Нивелиры оптические  (7)   Пирометры  (3)   Рулетки  (161)   Рулетки геодезические  (37)   Теодолиты  (3)   Тепловизоры  (4)   Термометры  (9)   Толщиномеры  (2)   Транспортиры  (1)   Угломеры  (15)   Угольники  (42)   Уровни  (360)      Уровни алюминиевые  (229)      Уровни для укладки кафеля  (5)      Уровни лазерные  (82)      Уровни литые  (11)      Уровни магнитные  (28)      Уровни пластмассовые  (5)   Шаблоны  (1)   Штангенциркули  (18)Картриджи  (26)Климатическое оборудование  (1 272)   Водонагреватели  (171)      Водонагреватели косвенного нагрева  (18)      Газовые водонагреватели  (22)      Электрические накопительные водонагреватели  (105)      Электрические проточные водонагреватели  (26)   Гидравлический теплый пол  (1)   Дополнительные элементы для обогревателей  (15)   Дополнительные элементы для увлажнителей и очистителей  (8)      Элементы контроля влажности  (8)   Коллекторные группы  (50)   Котлы  (150)      Группы безопасности котла  (4)      Дымоходы  (53)      Настенные газовые котлы  (36)      Настенные электрические котлы  (54)      Оборудование для соединения газовых баллонов  (3)   Обогреватели газовые  (8)   Обогреватели электрические  (218)      Конвективно-инфракрасные обогреватели  (6)      Конвекторы электрические  (114)      Масляные радиаторы  (58)      Обогреватели инфракрасные потолочные  (30)      Электрические инфракрасные обогреватели  (10)   Осушители  (31)      Осушители воздуха  (16)      Сушилки для рук  (15)   Очистители воздуха  (3)   Радиаторы отопления  (125)      Монтажные комплекты  (10)      Радиаторы аллюминиевые  (19)      Радиаторы биметаллические  (54)      Регулирующая и запорная арматура  (42)   Системы антиобледенения  (15)      Системы обогрева наружных труб  (5)      Системы скрытого уличного обогрева  (4)      Терморегуляторы и датчики для систем антиобледенения  (6)   Смесительные узлы  (7)   Тепловентиляторы  (40)      Водяные тепловентиляторы  (8)      Тепловентиляторы напольные  (2)      Тепловентиляторы настенные  (5)      Тепловентиляторы настольные  (25)   Тепловые завесы  (65)      Тепловые завесы водяные  (26)      Тепловые завесы электрические 220 В  (17)      Тепловые завесы электрические 380 В  (22)   Тепловые пушки  (83)      Тепловые пушки газовые  (13)      Тепловые пушки дизельные  (13)      Тепловые пушки электрические 220 В  (39)      Тепловые пушки электрические 380 В  (18)   Теплогенераторы  (38)      Теплогенераторы газовые  (14)      Теплогенераторы дизельные  (24)   Термо-электроприводы  (2)   Труба нержавеющая  (33)      Подводка для воды нержавеющая  (1)      Подводка для газа нержавеющая  (11)      Труба гофрированная нержавеющая  (13)      Фитинг для нержавеющей трубы  (8)   Увлажнители воздуха  (47)      Мойки воздуха  (9)      Паровые увлажнители  (1)      Ультразвуковые увлажнители  (37)   Фильтры и картриджи для увлажнителей и очистителей  (45)   Электрический теплый пол  (117)      Инфракрасный теплый пол  (15)      Кабельные нагревательные маты  (47)      Кабельный теплый пол  (27)      Комплектующие для теплого пола  (15)      Терморегуляторы для теплого пола  (13)Контрольно-измерительные приборы и автоматика  (51)   Блоки автоматики водоснабжения  (30)   Реле давления  (20)   Реле сухого хода  (1)Крепеж и метизы  (1 190)   Анкеры  (28)      Анкеры для пустотелых конструкций  (3)      Анкеры забивные  (7)      Анкеры клиновые  (2)      Анкеры рамные  (3)      Анкеры с гайкой  (13)   Дюбели  (155)      Дюбели для газобетона  (3)      Дюбели для гипсокартона  (7)      Дюбели для теплоизоляции  (18)      Дюбели пружинные  (4)      Дюбели распорные  (87)      Дюбели фасадные  (7)      Дюбель-гвозди  (29)   Заклепки  (123)   Канаты, веревки, шнуры  (201)      Веревки  (11)      Канаты  (2)      Фалы  (13)      Шнуры  (82)      Шпагаты  (93)   Крепежный инструмент  (104)      Заклепочники  (59)      Насосы для продувки отверстий  (1)      Степлеры  (44)   Крепления для бойлеров, раковин, унитазов  (7)   Магниты  (4)   Мебельная фурнитура  (11)      Мебельные ножки, накладки  (11)   Пены, герметики, клеи  (134)      Анкеры химические (клеевые)  (2)      Герметики  (18)      Клеи  (14)      Пена монтажная  (26)      Пистолеты для герметика  (37)      Пистолеты для монтажной пены  (35)      Пистолеты для химических анкеров  (2)   Скобы для мебельных степлеров  (99)   Скобы строительные  (7)   Специальные крепления  (7)   Стропы  (0)   Тросы  (35)      Зажимы для тросов  (6)      Тросы стальные  (26)      Тросы стальные нержавеющие  (3)   Уголки, кронштейны  (95)   Хомуты  (179)      Хомуты металлические  (175)      Хомуты многоразовые  (4)   Шпильки  (1)Лестницы и стремянки  (117)   Вышки  (2)   Лестницы  (53)   Стремянки  (62)Магистральные фильтры  (7)Насосы и баки  (902)   Адаптеры для скважин  (3)   Дренажные насосы  (99)   Канализационные насосы  (4)   Мембранные баки  (135)      Гидроаккумуляторы для водоснабжения  (67)      Мембраны для гидроаккумуляторов  (8)      Расширительные мембранные баки для ГВС  (5)      Расширительные мембранные баки для отопления  (43)      Соединительные шланги для мембранных баков  (12)   Насосные станции  (122)   Насосы для дизельного топлива  (12)   Насосы для фонтанов  (18)   Насосы поверхностные  (51)   Насосы погружные  (75)   Оголовки для скважины  (27)   Опрессовочные насосы  (4)   Скважинные насосы  (203)   Труба и фитинг ПНД  (71)   Циркуляционные насосы  (78)Освещение  (435)   Аварийные светильники и указатели  (6)   Автомобильное освещение  (10)      Дневные ходовые огни  (0)      Переносные светильники  (10)      Фонари аварийные  (0)   Бра  (0)   Встраиваемые светильники  (0)      Мебельные светильники  (0)      Рамки для точечных светильников  (0)      Споты  (0)      Точечные светильники  (0)   Датчики движения  (9)   Декоративная светотехника  (38)      Акриловые фигуры  (0)         Акриловые фигуры маленькие 3D  (0)         Стеклянные фигуры 3D  (0)         Фигуры на подставке 1 LED  (0)      Гирлянда-нить  (0)         Мультишарики Home  (0)         Роса  (0)         Твинкл-лайт Home  (0)         Шарики-снежки  (0)      Декоративные лампы  (1)         Лампы 10 Вт накаливания  (1)      Линейные светильники  (17)         Люминесцентные светильники  (17)      Объемные световые фигуры  (4)         Шары с лепестками «Сакуры» 3D  (4)      Подсветки для фонтанов  (0)      Светодиодные ленты  (15)         Аксессуары для ленты 12 В и 24 В  (14)         Аксессуары для ленты 220 В  (1)         Ленты 220 В (блистер)  (0)      Фигуры из дюралайта  (1)         Фигуры с присоской 1 LED  (1)   Лампы  (229)      Галогенные лампы  (39)         Галогенные лампы цоколь G4  (0)         Лампы галогенные цоколь E14  (0)         Лампы галогенные цоколь G4  (6)         Лампы галогенные цоколь G6. 35  (5)         Лампы галогенные цоколь G9  (8)         Лампы галогенные цоколь GU10  (2)         Лампы галогенные цоколь GU4  (2)         Лампы галогенные цоколь GU5.3  (3)         Лампы галогенные цоколь GX5.3  (5)         Лампы галогенные цоколь R7s  (8)      Лампы керосиновые  (1)      Лампы накаливания  (34)         Лампы для бытовых приборов  (4)         Лампы накаливания цоколь E14  (15)         Лампы накаливания цоколь E27  (15)      Лампы светодиодные  (92)         Лампы светодиодные тип AR111  (0)         Лампы светодиодные цоколь E14  (26)         Лампы светодиодные цоколь E27  (38)         Лампы светодиодные цоколь G4  (6)         Лампы светодиодные цоколь G5.3  (0)         Лампы светодиодные цоколь G9  (1)         Лампы светодиодные цоколь GU  (15)         Лампы светодиодные цоколь GU10  (0)         Лампы светодиодные цоколь GX53  (6)      Люминесцентные лампы  (55)         Лампы люминесцентные цоколь E14  (3)         Лампы люминесцентные цоколь E27  (12)         Линейные лампы T4  (16)         Линейные лампы T5  (9)         Линейные лампы T8  (15)      Пускорегулирующая аппаратура  (8)         Балласты  (7)         ЭПРА  (1)   Люстры  (0)      Люстры подвесные  (0)      Люстры потолочные  (0)   Настенно-потолочные светильники  (8)      Светодиодные светильники  (8)   Настольные лампы  (3)   Ночники  (8)   Подвесные светильники  (0)   Прожекторы  (18)      Прожекторы галогеновые  (7)      Прожекторы светодиодные  (11)   Светильники накладные  (7)   Светильники настенно-потолочные  (11)      Влагозащищенные светильники  (11)      Споты светодиодные  (0)   Торшеры  (0)   Уличные светильники  (1)   Фонари  (87)      Фонари декоративные  (0)      Фонари кемпинговые  (7)      Фонари налобные  (25)      Фонари ручные, автомобильные  (27)      Фонари тактические  (0)      Фонари-брелки  (1)Отделочный инструмент  (1 878)   Валики  (288)      Бюгели  (9)      Валики игольчатые  (15)      Валики прижимные  (6)      Валики с ручкой  (123)      Валики фасадные  (3)      Ручки телескопические для валиков  (10)      Шубки для валиков  (122)   Ведра строительные  (13)   Гладилки  (36)   Карандаши строительные  (2)   Кельмы  (70)   Кисти  (345)      Кисти — макловицы  (63)      Кисти круглые  (45)      Кисти маховые  (5)      Кисти овальные  (1)      Кисти плоские  (163)      Кисти радиаторные  (28)      Кисти флейцевые  (40)   Ковши строительные  (5)   Крестики и клинья для кладки плитки  (71)   Крюки для вязки арматуры  (16)   Кюветы для валиков  (21)   Ленты  (252)      Ленты и сетки стеклотканевые  (33)      Ленты клеящие, скотч  (170)      Ленты малярные  (34)      Ленты сигнальные  (15)   Маркеры и карандаши строительные  (21)   Мастерки  (30)   Миксеры для смесей и красок  (79)   Отвесы  (45)   Пленка защитная строительная  (43)   Плиткорезы  (77)   Правила  (59)   Просекатели для профиля  (9)   Рубанки по гипсокартону  (9)   Серпянки самоклеящиеся  (12)   Стеклодомкраты  (22)   Стеклорезы  (38)   Стержни телескопические  (9)   Тазы строительные  (13)   Терки пластмассовые  (2)   Терки полиуретановые  (52)   Уплотнители  (46)   Шнуры разметочные  (34)   Шпатели  (142)      Шпатели лопатки  (27)      Шпатели металлические  (74)      Шпатели резиновые, пластмассовые, деревянные  (41)   Щетки  (17)Пневмоинструмент  (281)   Адаптеры, шланги и аксессуары для пневмоинструмента  (84)   Гайковерты пневматические  (5)   Дрели пневматические  (1)   Компрессоры  (49)   Краскораспылители  (56)   Молотки отбойные пневматические  (0)   Нейлеры пневматические  (48)   Ножницы пневматические  (0)   Пистолеты пневматические  (29)   Степлеры пневматические  (6)   Трещотки пневматические  (1)   Шлифмашины пневматические  (1)   Шуруповерты пневматические  (1)Режущий и абразивный инструмент  (5 839)   Болторезы  (58)   Буры, сверла, насадки  (2 252)      Адаптеры  (3)      Буры по бетону SDS-max  (117)      Буры по бетону SDS-plus  (351)      Зубила по бетону канавочные  (6)      Зубила по бетону лопаточные  (7)      Зубила по бетону плоские  (47)      Камни точильные  (1)      Кондукторы  (1)      Корщетки и шарошки  (204)         Корщетки  (90)         Наборы шарошек, корщеток, кругов  (53)         Шарошки по дереву  (2)         Шарошки по камню  (3)         Шарошки по металлу  (56)      Наборы сверл комбинированные  (2)      Насадки для электроинструмента  (26)      Пики по бетону  (20)      Сверла алмазные  (114)      Сверла по бетону  (124)         Сверла по бетону с 3-гранным хвостовиком  (19)         Сверла по бетону с 6-гранным хвостовиком  (23)         Сверла по бетону с цилиндрическим хвостовиком  (82)      Сверла по дереву  (451)         Наборы для установки замков  (10)         Пилы кольцевые  (48)         Сверла по дереву перовые  (81)         Сверла по дереву спиральные  (185)         Сверла по дереву шнековые  (58)         Сверла регулируемые (балеринки)  (6)         Сверла Форстнера  (63)      Сверла по керамике  (59)      Сверла по металлу  (698)         Наборы сверл по металлу  (69)         Сверла по металлу левого вращения  (25)         Сверла по металлу с 6-гранным хвостовиком  (26)         Сверла по металлу с кобальтом  (137)         Сверла по металлу с коническим хвостовиком  (8)         Сверла по металлу с цилиндрическим хвостовиком  (323)         Сверла по металлу ступенчатые  (26)         Сверла по металлу твердосплавные  (10)         Сверла по металлу удлиненные  (66)         Сверла центровочные  (8)      Сверла универсальные  (20)   Втулки шлифовальные  (0)   Диски  (662)      Диски алмазные  (269)      Диски наждачные  (14)      Диски отрезные по металлу  (0)      Диски пильные по дереву  (351)      Диски полировальные  (14)      Диски шлифовальные  (14)   Зенковки  (14)   Клуппы трубные  (32)   Коронки  (212)      Державки, клинья, удлинители для коронок  (21)      Коронки по бетону  (67)      Коронки по керамике  (41)      Коронки по металлу  (83)   Круги  (614)      Круги абразивные  (98)      Круги зачистные  (11)      Круги лепестковые для дрели  (48)      Круги лепестковые торцевые  (101)      Круги отрезные по камню  (6)      Круги отрезные по металлу  (126)      Круги полировальные  (68)      Круги шлифовальные  (156)   Лента абразивная  (106)   Ножи для деревообрабатывающих станков  (0)   Ножи и лезвия  (341)   Ножи многофункциональные, мультитулы  (32)   Ножницы  (28)   Ножницы для резки изделий из ПВХ  (22)   Ножницы по металлу  (85)   Пилы и ножовки по металлу  (81)      Ножовки по металлу  (31)      Полотна ножовочные  (50)   Плашки и метчики  (252)      Воротки для метчиков  (14)      Метчики гаечные метрические  (0)      Метчики дюймовой конической резьбы  (0)      Метчики левой метрической резьбы  (13)      Метчики метрические для глухих отверстий  (32)      Метчики метрические для сквозных отверстий  (0)      Метчики метрической резьбы  (8)      Метчики метрической резьбы ручные  (75)      Метчики трубной конической резьбы  (0)      Метчики трубной резьбы машинно-ручные  (8)      Метчики трубной резьбы ручные  (1)      Плашки дюймовой конической резьбы  (0)      Плашки дюймовой резьбы UNC  (0)      Плашки дюймовой резьбы UNF  (0)      Плашки дюймовой резьбы Уитворта  (1)      Плашки левой метрической резьбы  (28)      Плашки метрической резьбы  (48)      Плашки трубной конической резьбы  (0)      Плашки трубной резьбы  (14)      Плашкодержатели  (10)   Полотна для ленточных пил  (0)   Полотна для электрических лобзиков и пил  (248)   Развертки  (2)      Развертки котельные  (0)      Развертки машинные  (0)      Развертки ручные  (2)   Резцы токарные  (30)      Наборы токарных резцов  (0)      Резцы отрезные  (2)      Резцы подрезные  (1)      Резцы проходные  (11)      Резцы расточные  (9)      Резцы резьбовые  (7)   Резьбонарезной инструмент  (21)      Наборы резьбонарезные  (19)      Экстракторы  (2)   Сетки абразивные  (75)   Скребки  (26)   Струны алмазные  (1)   Точила  (11)   Труборезы  (52)   Фрезы  (79)      Фрезы концевые  (0)      Фрезы отрезные  (0)      Фрезы по дереву  (79)      Фрезы шпоночные  (0)   Фрезы для фрезерных станков  (0)   Шлифлисты, шкурки, бруски  (304)      Бруски абразивные  (10)      Бруски шлифовальные  (7)      Губки шлифовальные  (42)      Шкурка шлифовальная в рулонах  (62)      Шлифлисты  (183)   Щетки и чашки  (214)      Чашки алмазные  (59)      Щетка для точила  (4)      Щетки для дрели  (31)      Щетки для УШМ  (89)      Щетки по металлу с ручкой  (31)Садовый инвентарь  (2 143)   Ведра и баки оцинкованные  (13)   Ведра пластиковые  (13)   Инструмент для сада  (514)      Буры садовые  (12)      Вилки посадочные  (7)      Вилы  (24)      Грабли  (82)      Корнеудалители  (10)      Косы  (17)      Культиваторы  (5)      Лопаты  (49)      Метлы  (21)      Мотыжки  (61)      Ножи садовые  (7)      Ножовки садовые  (17)      Рыхлители  (10)      Секаторы, ножницы  (111)      Серпы  (4)      Совки посадочные  (39)      Удлиняющие ручки  (2)      Черенки  (36)   Ледоступы,ледянки  (6)   Лески, диски, ножи, катушки для триммеров  (98)   Наборы садового инструмента  (3)   Опрыскиватели  (11)   Парники, теплицы  (36)   Перчатки,рукавицы  (136)   Пленки, укрывные материалы  (73)   Поддержки, опоры  (67)   Поливочный инструмент  (538)      Адаптеры,переходники  (178)      Лейки  (13)      Наборы поливочные  (11)      Пистолеты — распылители  (53)      Распылители  (79)      Таймеры для полива  (6)      Шланги, катушки  (198)   Приспособления для рассады  (33)   Садовые аксессуары  (74)   Садовые ограждения  (95)   Снегоуборочный инструмент  (85)   Средства борьбы с насекомыми и грызунами  (46)   Тачки, тележки, колеса, камеры  (83)   Товары для отдыха и пикника  (219)      Бинокли туристические  (6)      Всё для барбекю  (79)      Канистры складные  (2)      Компасы туристические  (4)      Мебель для пикника  (22)      Обогреватели газовые  (3)      Посуда  (54)      Средства для розжига  (2)      Средства против насекомых  (1)      Туристические горелки  (42)      Туристический инструмент  (2)      Чехлы водонепроницаемые  (2)Сантехника  (645)   Аксессуары для ванной комнаты  (0)      Коврики для ванной  (0)      Шторы для ванной  (0)   Ванны  (0)      Аксессуары для ванн  (0)      Ванны акриловые  (0)      Ванны чугунные  (0)   Вантузы  (3)   Инсталляции  (0)      Аксессуары для инсталляций  (0)      Инсталляции для биде  (0)      Инсталляции для писуаров  (0)      Инсталляции для раковин  (0)      Инсталляции для унитазов  (0)   Клапаны и редукторы  (25)      Подпиточные клапаны  (2)      Предохранительные клапаны  (15)      Редукторы давления  (8)   Клапаны обратные  (11)   Краны шаровые  (3)      Краны шаровые для газа  (3)   Кухонные измельчители  (4)   Лента фум  (16)   Полотенцедержатели  (0)   Полотенцесушители водяные  (4)   Санфаянс  (4)      Биде  (0)         Аксессуары для биде  (0)         Биде напольные  (0)         Биде подвесные  (0)      Писсуары  (0)      Пьедесталы  (0)      Раковины  (0)      Унитазы  (4)         Аксессуары для унитазов  (0)            Бачки  (0)            Клавиши смыва  (0)            Сиденья и крышки  (0)         Унитазы напольные  (4)         Унитазы подвесные  (0)         Унитазы с функцией биде  (0)   Сифоны  (0)   Смесители  (545)      Душевые гарнитуры  (29)      Душевые системы  (6)      Лейки для душа  (7)      Смесители встраиваемые  (10)      Смесители для биде  (24)      Смесители для душа  (40)      Смесители для кухни  (148)      Смесители для раковины  (124)      Смесители на борт ванны  (23)      Смесители настенные  (129)      Шланги для душа  (5)   Счетчики воды  (9)   Трапы, каналы, решетки  (0)   Тросы сантехнические  (15)   Фильтры  (1)   Штуцеры  (5)Сварочное оборудование  (122)   Аппараты для сварки пластика  (17)   Аргонодуговая сварка  (1)   Держатели электродов  (4)   Маски сварочные  (37)   Провода держателей и массы  (17)   Проволока сварочная  (6)   Сварочные инверторы  (24)   Сварочные полуавтоматы  (8)   Сварочные трансформаторы  (3)   Электроды сварочные  (5)Слесарный инструмент  (3 410)   Биты (вставки)  (375)      Адаптеры и переходники  (28)      Биты  (164)      Биты с торцевыми головками  (42)      Наборы бит  (157)   Выколотки  (2)   Дрели ручные  (2)   Зубила и крейцеймесели  (39)   Инструмент для резки, гибки и развальцовки труб  (16)   Кернеры  (19)   Киянки  (58)   Ключи  (1 136)      Ключи 6-гранные, имбусовые  (142)      Ключи динанометрические и мультипликаторы  (20)      Ключи кольцевые  (38)      Ключи комбинированные  (323)      Ключи комбинированные трещоточные  (68)      Ключи накидные  (70)      Ключи разводные  (98)      Ключи рожковые  (185)      Ключи торцевые  (116)      Ключи трубные  (76)   Кувалды  (74)      Кувалды с деревянной рукояткой  (36)      Кувалды с фибергласовой рукояткой  (33)      Рукоятки для кувалды  (5)   Ломы  (18)   Лупы  (32)   Молотки  (210)      Бойки сменные  (14)      Молотки рихтовочные  (8)      Молотки с деревянной ручкой  (69)      Молотки с фибергласовой ручкой  (60)      Молотки специальные  (32)      Молотки-гвоздодеры  (34)   Наборы инструментов  (97)   Напильники, рашпили, надфили  (251)      Наборы напильников  (7)      Надфили  (31)      Напильники квадратные  (15)      Напильники круглые  (64)      Напильники плоские  (50)      Напильники полукруглые  (13)      Напильники трехгранные  (43)      Рашпили  (24)      Ручки для напильников  (4)   Отвертки  (511)      Наборы отверток  (63)      Отвертки Torx  (10)      Отвертки диэлектрические  (45)      Отвертки для точных работ  (22)      Отвертки комбинированные  (7)      Отвертки крестовые  (162)      Отвертки прочие  (8)      Отвертки реверсивные, биты  (50)      Отвертки Т-образные  (7)      Отвертки ударные  (10)      Отвертки шлицевые  (127)   Тиски  (86)   Трубогибы механические  (37)   Чертилки, буравчики  (4)   Шарнирно-губцевый инструмент  (449)      Бокорезы  (96)      Длинногубцы  (69)      Дыроколы  (13)      Зажимы  (26)      Кабелерезы  (15)      Клещи  (56)         Клещи переставные  (39)         Клещи прочие  (7)         Клещи торцевые  (10)      Кусачки  (14)      Мультитулы  (7)      Наборы губцевого инструмента  (12)      Пассатижи  (5)      Пинцеты  (13)      Плоскогубцы  (123)Средства защиты и хранения  (614)   Жилеты сигнальные  (15)   Защита органов дыхания  (13)   Знаки безопасности  (31)      Запрещающие и указательные знаки  (4)      Знаки медицинского назначения  (2)      Знаки пожарной безопасности  (5)      Знаки электробезопасности  (8)      Эвакуационные знаки  (12)   Каски  (15)   Когти монтерские  (1)   Комбинезоны, плащи, дождевики  (7)   Маски, щитки, очки  (74)   Мешки и пакеты для мусора  (9)   Наколенники  (19)   Наушники  (16)   Обувь  (3)   Перчатки  (195)   Поясы страховочные  (10)   Сумки для инструмента  (62)   Ящики для инструмента  (142)Станки  (45)   Деревообрабатывающие станки  (3)      Вытяжные установки (стружкоотсосы)  (0)      Комбинированные станки  (2)      Многофункциональные станки  (0)      Оснастка к вытяжным установкам  (0)      Рейсмусовые станки  (1)      Фуговальные станки  (0)   Долбежные станки  (0)      Долбежно-пазовальные станки  (0)      Оснастка для долбежно-пазовальных станков  (0)   Заточные станки  (18)   Ленточнопильные станки  (0)      Ленточнопильные станки по дереву  (0)      Ленточнопильные станки по металлу  (0)      Оснастка для ленточнопильных станков  (0)   Пилы циркулярные  (3)      Оснастка для циркулярных пил  (0)      Циркулярные пилы  (3)   Прессы пробивные  (0)   Рольганги  (0)   Станки брашировальные  (0)      Оснастка для брашировальных станков  (0)   Станки камнерезные  (1)   Станки кромкооблицовочные  (0)   Станки лобзиковые  (0)      Лобзиковые станки по дереву  (0)   Станки отрезные  (0)   Станки сверлильные  (4)      Оснастка для сверлильных станков  (0)      Сверлильно-резьбонарезные станки  (0)      Сверлильные станки  (4)   Станки токарные  (6)      Оснастка для токарных станков  (4)         Борфрезы  (0)         Втулки переходные  (0)         Оправки для сверлильных патронов  (4)         Планшайбы для токарных станков  (0)         Резцедержатели для токарных станков  (0)         Центры станочные  (0)      Принадлежности для токарных станков  (0)      Токарно-винторезные станки  (0)      Токарные станки по дереву  (2)      Токарные станки по металлу  (0)   Станки форматно-раскроечные  (0)   Станки фрезерные  (0)      Принадлежности для фрезерных станков  (0)      Станки фрезерно-сверлильные  (0)      Столы и устройства подачи  (0)      Фрезерные станки по дереву  (0)      Фрезерные станки по металлу  (0)      Цанги,патроны,оправки для фрезерных станков  (0)   Станки шлифовальные  (2)      Барабанные шлифовальные станки  (0)      Ленточные шлифовальные станки  (0)      Оснастка для барабанных шлифовальных станков  (0)      Осциляционные шлифовальные станки  (0)      Плоскошлифовальные станки  (0)      Принадлежности для барабанных шлифовальных станков  (0)      Принадлежности для осциляционных шлифовальных станков  (0)      Принадлежности для тарельчато-ленточных станков  (0)      Станки для шлифовки кантов  (0)      Тарельчато-ленточные шлифовальные станки  (0)      Шлифовально-полировальные станки  (0)   Устройства цифровой индикации  (0)   Электрические плиткорезы  (8)Столярный инструмент  (784)   Верстаки  (2)   Гвоздодеры  (42)   Кирки  (7)   Лобзики  (23)   Наборы столярные  (1)   Ножовки по гипсокартону  (14)   Ножовки по дереву  (138)   Ножовки по пенобетону  (8)   Пилы двуручные  (5)   Резцы по дереву  (12)   Рубанки  (23)   Стамески  (186)   Струбцины  (150)      Струбцины F-образные  (61)      Струбцины G-образные  (38)      Струбцины клещеобразные  (26)      Струбцины реечные  (25)   Стусла  (51)   Топоры, колуны  (122)УСЛУГИ  (2)Фильтры для воды  (180)   Переходные втулки  (5)   Сменные модули  (96)   Фильтры питьевой воды  (32)   Фильтры предварительной очистки  (33)   Фильтры-кувшины  (14)Фильтры под мойку  (3)Электрика и кабель  (1 635)   Автоматы и УЗО  (119)      Автоматические выключатели  (87)      Устройства дифференциальной защиты  (32)   Адаптеры, переходники, тройники 220В  (6)   Всё для пайки  (223)      Паяльники  (76)      Паяльное оборудование  (44)      Расходные материалы для пайки  (103)   Измерительные приборы  (76)      Измерительные приборы Mastech  (23)      Измерительные приборы MEET  (0)      Измерительные приборы Proconnect  (7)      Измерительные приборы UNIT  (1)      Приборы, тестеры и мультиметры прочие  (9)      Пробники, индикаторы напряжения  (36)      Тестеры слаботочного кабеля  (0)   Инструмент  (59)      Инструмент для зачистки и заделки кабеля  (40)      Инструмент для обжима разъемов, клемм, наконечников  (19)         Клещи для автоклемм  (2)         Клещи для обжима кабельных наконечников  (7)         Обжим коаксиальных разъемов, тип F и BNC  (2)         Обжим компьютерных и телефонных разъемов, тип RJ  (8)   Источники бесперебойного питания  (6)   Кабель  (101)      Акустический кабель  (16)         Speaker  (16)         Микрофонный  (0)         ШГЭС  (0)      Греющий кабель  (1)      Информационный кабель  (3)         FTP в экране  (2)         SFTP в двойном экране  (0)         SSTP в двойном + каждая пара в экране  (0)            Категория 7  (0)            Категория 7A  (0)         UTP без экрана  (1)         UTP/FTP «CCA»  (0)         Информационный магистральный кабель  (0)            Кабель PE (наружный)  (0)            Кабель PVC (внутренний)  (0)      Кабель для видеонаблюдения  (0)         КВК  (0)         КВОС  (0)         ККСВ  (0)         Мультикабель FTP  (0)         ШВЭВ  (0)      Кабель монтажный МКШ, МКЭШ  (0)      Кабель питания  (18)      Коаксиальный кабель  (4)         50 Ом  (0)         75 Ом «CCS»  (2)         75 Ом «Cu»  (0)         Коаксиальный магистральный кабель  (0)         РК 75  (0)         Спутниковый «SAT»  (2)         Цифровой «MARS»  (0)      Сигнальный, огнестойкий кабель  (2)         КПС/КПСЭ нг(А) FRHF  (0)         КПС/КПСЭ нг(А) FRLS  (0)         КПСВВ/КПСВЭВ нг(А) LS  (0)         КСВВ/КСВЭВ нг(А) LS  (0)         КСПВ  (2)      Силовой Кабель  (57)         АВВГ  (4)         ВВГнг(А) FRLS  (0)         ВВГнг(А)-LS-П  (16)         КГ  (9)         Провод ПВС  (12)         Провод ПуВ  (5)         Провод ПуГВ  (6)         Провод ПУГСП  (2)         ШВВП  (3)      Телефонный кабель  (0)         ПКСВ  (0)         Полевой кабель связи  (0)         ПРППМ  (0)         ШТЛП  (0)   Кабельные наконечники и гильзы  (10)      Гильзы кабельные луженые под опрессовку  (0)      Наконечники вилочные  (0)      Наконечники кольцевые  (0)      Наконечники под опрессовку  (0)      Наконечники штыревые втулочные  (10)      Разъёмы штекерные  (0)   Кабельные соединители  (38)      Клеммные колодки  (13)      Клеммы плоские  (0)      Скотч-локи  (3)      Соединительные гильзы изолированные  (0)      Соединительные изолированные зажимы  (0)      Экспресс-клеммы  (22)   Кнопки, выключатели, тумблеры  (72)   Компоненты СКС  (0)   Крепление кабеля  (190)      Кабельные пломбы и маркировка  (2)      Лента монтажная  (0)      Площадки  (13)      Скобы кабельные  (38)      Стяжки, хомуты  (137)         Дюбель-хомуты  (5)         Наборы хомутов  (0)         Хомуты нейлон стандартные  (132)   Патч-корды  (11)   Прокладка кабеля  (8)      Протяжки кабельные  (3)      Труба гофрированная  (5)         Труба гофрированная автомобильная  (5)         Труба гофрированная ПВХ  (0)   Разъемы, переходники  (135)      Грозозащита  (1)      Зажимы «КРОКОДИЛ»  (15)      Переходники F/TV/BNC  (16)      Переходники аудио / видео  (31)         Переходник-делитель 3. 5 . 6.3  (8)         Переходники RCA  (10)         Переходники SCART  (0)         Переходники VGA DVI HDMI  (13)      Проходники, двойники  (8)      Разъемы F  (6)      Разъемы RJ  (8)      Разъемы TV  (9)      Разъемы автомобильные  (41)   Расходные материалы  (76)      Изолента  (76)         Высоковольтная самослипающаяся изолента  (1)         Изолента ПВХ  (52)         Профессиональная изолента ПВХ  (8)         Хлопчатобумажная изолента  (15)   Стабилизаторы напряжения  (53)      Стабилизаторы однофазные электромеханического типа  (6)      Стабилизаторы однофазные электронного типа  (42)      Стабилизаторы трехфазные электромеханического типа  (5)   Счетчики электроэнергии  (37)   Таймеры  (4)   ТВ сплиттеры, ответвители  (14)      Делители  (14)   Термоусадочные трубки  (69)      Наборы термоусадки  (3)      Термоусадка без подавления горения  (7)      Термоусадка с подавлением горения  (59)   Трансформаторы напряжения  (7)      Лабоработные автотрансформаторы  (6)      Трансформаторы  (1)   Удлинители, колодки, разветвители  (115)      Вилки и розетки переносные  (7)      Катушки без провода  (2)      Сетевые фильтры  (4)      Удлинители бытовые  (33)      Удлинители на катушках  (19)      Удлинители на рамках  (7)      Удлинители сварочные  (2)      Удлинители электрические  (41)   Щиты, корпусы, коробки  (107)      Комплектующие к щитам, шкафам  (6)      Корпусы металлические  (91)         Щиты монтажные без панели  (12)         Щиты с монтажной панелью  (33)         Щиты учетно-распределительные  (46)      Корпусы пластиковые  (10)   Элементы питания  (99)      Аккумуляторные батарейки  (28)      Алкалиновые батарейки  (13)      Батарейки для слуховых аппаратов  (4)      Дисковые алкалиновые батарейки  (14)      Дисковые литиевые батарейки  (17)      Зарядные устройства  (8)      Литиевые батарейки  (2)      Солевые батарейки  (13)Электроинструмент  (659)   Аккумуляторные дрели и шуруповерты  (54)   Бетоносмесители  (63)   Вибраторы глубинные  (0)   Газонокосилки электрические  (20)   Гайковерты  (2)   Дрели и шуруповерты  (39)   Измельчители электрические  (1)   Клеевые пистолеты  (71)   Комплектующие для электроинструмента  (124)      Адаптеры и переходники для электроинструмента  (18)      Аккумуляторы и зарядные устройства  (45)      Масла, смазки, присадки  (21)      Патроны для дрели  (40)   Краскопульты  (12)   Культиваторы электрические  (0)   Лобзики электрические  (16)   Машины гравировальные  (6)   Машины полировальные  (4)   Миксеры  (4)   Многофункциональные электроинструменты  (1)   Мойки высокого давления  (27)   Молотки отбойные  (5)   Ножницы электрические  (2)   Перфораторы  (27)   Пилы дисковые (циркулярные)  (13)   Пилы ленточные  (2)   Пилы сабельные  (4)   Пилы торцовочные  (11)   Пилы цепные электрические  (11)   Пылесосы строительные  (18)   Рубанки электрические  (16)   Степлеры электрические  (1)   Триммеры электрические  (20)   УШМ (болгарки)  (46)   Фены технические  (14)   Фрезеры  (1)   Шлифовальные машины  (17)   Штроборезы  (7)

Как правильно подключить автомат?

Самое распространенное средство защиты линии и электроприборов – это автоматические выключатели. При их монтаже необходимо соблюдать основные правила.

  • Ввод в верхней части автомата, выход – в нижней.
  • Флажок включения при включенном автомате должен быть направлен вверх.
  • Не должно быть никаких оголенных участков проводов.

Как подключить дифференциальный автомат

Дифференциальный автомат совмещает защиту линии от перегрузок и короткого замыкания, также как автоматические выключатели, и защиту человека от поражения электрическим током как УЗО.

Корпусное исполнение не отличается от автоматов или УЗО, что дает возможность установки дифференциального автомата в стандартные боксы с использованием DIN-рейки.

Подключение дифференциального автомата также напоминает подключение автоматического выключателя за небольшим исключением – обязательное соблюдение двух правил.

  • Необходимо соблюсти фазировку подключаемых проводов. На корпусе дифференциального автомата нанесены обозначения нулевого и фазного ввода, которые обязательно нужно учитывать при монтаже.
  • Нулевой провод, подсоединенный на выходе дифференциального автомата, используют только с той линией, которую защищает устройство.

Дифференциальные автоматы очень надежны и неприхотливы, но отступление от этих правил не гарантирует корректную работу устройства.

Как подключить двухполюсный автомат

Для однофазной сети применение двухполюсных автоматов предпочтительней однополюсных. Причина проста – при появлении напряжения на нулевом проводе одним движением флажка полностью разрывается цепь, сохраняя как линию, так и подключенные к ней электроприборы. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку.

При этом нужно учитывать, что ширина такого автомата больше, как правило в два раза, однополюсного автомата. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов.

Строгих правил по расположению фазного и нулевого проводов не существует, но в случае подключения ряда двухполюсных автоматов необходимо придерживаться одинаковой тактики.

Выбрав, например левый контакт для фазного провода, все остальные автоматы необходимо подключать также. Левый контакт — фазный, правый – нулевой.

Зачищенные провода фиксируются в контактах при помощи винтовых зажимов. При этом не должно быть оголенных участков провода. Не стоит забывать, что от фазного до нулевого провода очень небольшое расстояние и существует вероятность короткого замыкания при отсутствии изоляции.

Как подключить однополюсный автомат

Наиболее часто используемые однополюсные автоматы надежны, легки в установке и обеспечивают необходимую защиту линии от перегрузок и короткого замыкания.

При подключении автоматического выключателя важно, чтобы корпус автомата был укреплен надежно и при включении — отключении не сорвался с места крепления.

Для этого используют монтажную DIN-рейку или специальные боксы с заранее установленными рейками в корпусе. Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса.

После установки автомата к нему подводится провод. Верхний зажим автомата отвечает за ввод напряжения, а нижняя клемма – за выход. Уложенные и укрепленные на стене провода подводятся к автомату и зачищаются.

При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок. Длинны зачищенных концов вполне достаточно в 1-1,5 см.

Фазный подходящий и отходящий провод зажимается в клеммах автомата, нулевой же может проходить транзитом через бокс или, при необходимости, закреплен на нулевой рейке.

Подходящие и отходящие провода необходимо уложить таким образом, чтобы избежать излишков длинны. Укладываются провода параллельно друг другу и, по возможности, все изгибы осуществляются под прямыми углами.

После установки автомата и проверки всех соединений первое включение необходимо провести без подключенной нагрузки на линии.


Автоматический выключатель для постоянного тока 6А, однополюсный, 10kА, тип C, SIEMENS, 5SY51067

Производитель:

EAN код:

4001869226378

Код заказа:

5SY5106-7

Страна производства:

Германия

Технические характеристики товара:

Автомат линейной защиты, In=6А, AC/DC, 1-полюсный, Icu=10kА, тип C

Назначение по роду тока:

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Единицы измерения:

шт

Технические характеристики (data sheet) автоматического выключателя 5SY5106-7

Габаритные размеры автоматического выключателя 5SY5106-7

Аналоги «5SY51067»

Артикул:

2CDS271001R0064

Производитель:

ABB

1675 руб/шт

Производитель:

SIEMENS

1386 руб/шт

Артикул:

2CDS271061R0064

Производитель:

ABB

2488 руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

404 руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

245 руб/шт

Производитель:

SIEMENS

580 руб/шт

Производитель:

SIEMENS

391 руб/шт

Однополюсные автоматы Nader C63, C32, C16, C6 | Festima.

Ru

— !ВНИМАНИЕ! РAСПРОДАЖA СKЛАДА OБAНКРОTИBШEГOCЯ ПPЕДПРИЯТИЯ!!! Aвтoмaтическиe выключaтeли АBB — 1-полюcные, 3-полюсныe, 4-пoлюcныe БОЛЬШOE КОЛИЧЕСTBО АBТОMАТОB ПО ДЕMПИHГОВЫM ЦЕНAМ, ДEШEВЛE HE НAЙДЕТE АВВ S231R С20 сн Автомат 1-полюсный 20А,хар-ка С , ток кор. замыкания -4,5кА — АВВ S231R С6 сн Автомат 1-полюсный 6А, хар-ка С, ток кор. замыкания-4.5кА — АВВ S233R С10 сн Автомат 3-полюсный 10А, хар-ка С, ток кор. замыкания-4.5кА — АВВ S233R С16 сн Автомат 3-полюсный 16А, хар-ка С, ток кор. замыкания-4.5кА — АВВ S233R С32 сн Автомат 3-полюсный 32А, хар-ка С, ток кор. замыкания-4.5кА — АВВ S241 С20 сн Автомат 1-полюсный 20А, хар-ка С, ток кор. замыкания-4.5кА — АВВ S243 С16 сн Автомат 3-полюсный 16А, хар-ка С, ток кор. замыканяи-4.5кА — АВВ S243 С20 сн Автомат 3-полюсный 20А, хар-ка С, ток кор. замыкания-4.5кА — АВВ S243 С6 сн Автомат 3-полюсный 6А, хар-ка С, ток кор. замыкания-4.5кА — АВВ S261 С1,6 сн Автомат 1-полюсный 1,6А, хар-ка С, ток кор. замыкания-6кА GНS2610001R0974 — АВВ S261 С4 сн Автомат 1-полюсный 4А, хар-ка С, ток кор. замыкания-6кА GНS2610001R0044 — АВВ S261 С8 сн Автомат 1-полюсный 8А,хар-ка С, ток кор. замыкания-6кА GНS2610001R0084 — АВВ S262 С1 сн Автомат 2-полюсный 1А, хар-ка С, ток кор. замыкания-6кА GНS2620001R0014 — АВВ S262 С2 сн Автомат 2-полюсный 2А, хар-ка С, ток кор. замыкания-6кА GНS2620001R0024 — АВВ S262 С20 сн Автомат 2-полюсный 20А, хар-ка С, ток кор. замыкания -6кА GНS2620001R0204 — АВВ S263 С1 сн Автомат 3-полюсный 1А, хар-ка С, ток кор. замыкания- 6кА GНS2630001R0014 — АВВ S263 С13 сн Автомат 3-полюсный 13А, хар-ка С, ток кор. замыкания- 6кА GНS2630001R0134 — АВВ S263 С4 сн Автомат 3-полюсный 4А, хар-ка С, ток кор. замыкания — 6 кА GНS2630001R0044 — АВВ S263 С40 сн Автомат 3-полюсный 40А, хар-ка С, ток кор. замыкания- 6 кА GНS2630001R0404 — АВВ S271 С20 сн Автомат 1-полюсный 20А, хар-ка С, ток кор. замыкания-10кА GНS2710001R0204 — АВВ S271 С32 сн Автомат 1-полюсный 32А, хар-ка С, ток кор. замыкания-10кА GНS2710001R0324 — АВВ S271 С6 сн Автомат 1-полюсный 6А, хар-ка С, ток кор. замыкания-10кА GНS2710001R0064 — АВВ S272 С1 сн Автомат 2-полюсный 1А, хар-ка С, ток кор. замыкания-10кА GНS2720001R0014 — АВВ S272 С 0,5 сн Автомат 2-полюсный 0,5А, хар-ка С, ток кор. замыкания-10кА GНS2720001R0984 — АВВ S273 С16 сн Автомат 3-полюсный 16А, хар-ка С, ток кор. замыкания — 10кА GНS2730001R0164 — АВВ S273 С2 сн Автомат 3-полюсный 2А, хар-ка С, ток кор. замыкания — 10кА GНS2730001R0024 По наличию звоните, узнавайте. Либо пишите !!!КОЛИЧЕСТВО ОГРАНИЧЕНО!!! ——————————————————————————————— — В интернете нас найдете: автомат авв 160а трехфазный купить, вводной автомат авв басик 25 ампер купить, купить авв автоматы электрические, купить авв автоматы электрические в москве, купить автомат авв 10а, купить автомат авв 16а, купить автомат авв 16а однополюсный, купить автомат авв 16а цена, купить автомат авв 25а, купить автомат авв 32а, купить автомат авв 40а, купить автомат авв 63а, купить автомат узо авв, купить автоматы авв, купить автоматы авв в леруа мерлен, купить автоматы авв в москве, купить автоматы авв в москве недорого, купить автоматы авв в спб, купить диф автомат 16 авв, купить диф автомат 16 ампер авв, купить диф автомат авв

Ремонт и строительство

Что такое однополюсный выключатель | Херга

Однополюсный выключатель — это простой выключатель, часто встречающийся в доме; они легко подключаются и устанавливаются и очень распространены. Большинство наших выключателей однополюсные.

Что такое однополюсный выключатель?

Однополюсный переключатель имеет один вход и один выход, он имеет два состояния; «включено» или «выключено». Они могут быть как нормально открытыми, так и нормально закрытыми и могут быть как с фиксацией, так и с мгновенным срабатыванием.

Существует два типа однополюсных выключателей: «однополюсный однопозиционный» и «однополюсный двухпозиционный».

Шесты и поручни

Полюс – полюс означает количество отдельных цепей, которыми может управлять переключатель, однополюсный переключатель может управлять одной цепью, а двухполюсный переключатель может управлять двумя цепями.

Бросок – броски относятся ко многим положениям, могут быть активированы переключателем, однополюсный переключатель замыкает цепь в одном положении, тогда как двойной хотя замыкает цепь в двух положениях.

Однополюсные двухпозиционные выключатели используются в приложениях, где электрическое устройство может быть переключено между «включено» или «ожидание». Однополюсные однопозиционные выключатели используются в приложениях, где переключатель находится в положении «включено» или «выключено» — соединение установлено или разорвано, включая выключатели освещения.

Для чего используется однополюсный выключатель?

В повседневной жизни вы можете встретить множество однополюсных выключателей – например;

·         Выключатели света

·         Аварийные сигналы

·         Выключатели бытовой техники (бытовая техника и другие бытовые приборы)

Существуют также более промышленные или специальные приложения;

·         Машины для тяжелых условий эксплуатации

·         Металлорежущие и гибочные станки

·         Лазерные станки

·         Хирургическое оборудование

·         Приложения Push-to-Talk

Однополюсные выключатели Herga

Однополюсные выключатели составляют 95% нашей продукции и приложений, для которых они требуются. Все наши выключатели имеют однополюсный вариант, наш ассортимент включает

·         Ножные переключатели

·         Кнопочные переключатели

·         Микропереключатели

·         Шайбовые переключатели

·         Сильфоны

·         Воздушные переключатели

·         Пульты

·         Инфракрасные переключатели

Если вам требуется однополюсный переключатель или переключатель любого типа, свяжитесь с нами.

однополюсных и двухполюсных | Херга

Однополюсный и двухполюсный — это два разных типа переключателей.В Herga мы можем предложить оба этих типа.

Что такое однополюсный выключатель?

Однополюсный переключатель имеет один вход и один выход, он имеет два состояния; «включено» или «выключено». Они могут быть как нормально открытыми, так и нормально закрытыми и могут быть как с фиксацией, так и с мгновенным срабатыванием.

Что такое двухполюсный переключатель?

Двухполюсный выключатель имеет два соединения с двумя отдельными цепями. По сути это 2 переключателя в одном.Соединения могут располагаться в шахматном порядке или подключаться одновременно.

Шесты и поручни

Как однополюсные, так и двухполюсные выключатели могут быть одно- или двухпозиционными.

Под полюсом понимается количество отдельных цепей, которыми может управлять переключатель, однополюсный переключатель может управлять одной цепью, тогда как двухполюсный переключатель может управлять двумя цепями.

Ход означает, сколько положений может быть активировано переключателем. Однопозиционный переключатель замыкает цепь в одном положении, тогда как двухпозиционный переключатель замыкает цепь в двух положениях и имеет нейтральное положение, при котором ни одна из цепей не активирована.

Однополюсный и двухполюсный

Однополюсные выключатели представляют собой более простые выключатели, используемые для приложений, где требуется включение/выключение. Двухполюсные переключатели представляют собой более сложные переключатели для более сложных приложений.

Однополюсные чаще встречаются в повседневной жизни и, вероятно, могут использоваться для описания большинства выключателей, с которыми мы регулярно соприкасаемся.

Однополюсные выключатели часто используются для;

  • Выключатели света
  • Бытовая техника
  • Тревоги
  • Промышленное оборудование
  • Аварийные выключатели

Двухполюсные выключатели используются для;

  • Медицинское применение (функция безопасности на машинах)
  • Комбинации светильников и вентиляторов

Однополюсные и двухполюсные переключатели Herga Однополюсные выключатели

являются нашим наиболее распространенным типом переключателей и составляют 95% нашей продукции.Ознакомьтесь с полным ассортиментом нашей продукции.

Некоторые из наших переключателей доступны в двухполюсном исполнении, а некоторые из них имеют стагнирующие варианты. Некоторые из наших двухполюсных переключателей показаны на нашей линейной карте ножного переключателя.

Для получения дополнительной информации о наших однополюсных и двухполюсных выключателях свяжитесь с нами.

Технология Written-Pole® — как мы преодолели барьер в 15 л.с.Однофазные двигатели SPPS Written-Pole® обладают исключительными рабочими характеристиками благодаря своей уникальной запатентованной конструкции и конструкции, сочетающей в себе многие сильные стороны существующих технологий и устраняющей их недостатки.

Строительство

Основные элементы однофазного двигателя SPPS Written-Pole® показаны на рис. 1. В то время как в SPPS Written-Pole® используются технологии конструкции, аналогичные традиционным асинхронным двигателям, именно инновационное использование материалов и концепций определяет их отдельно.



Конструкция статора

Статор типичного однофазного двигателя SPPS Written-Pole® сразу узнается всеми, кто знаком с асинхронными двигателями. Пакет пластин статора изготовлен из пластин из электротехнической стали с низкими потерями и новейшими оксидными покрытиями. В статоре установлена ​​одно- или трехфазная обмотка с использованием медного провода инверторного класса. Обмотки по конструкции и функциям аналогичны обмоткам, используемым в обычном асинхронном или синхронном двигателе.При подключении к питающей сети ток в обмотках создает вращающееся магнитное поле, которое взаимодействует с ротором, создавая вращающую силу на валу.

Уникальной особенностью однофазных двигателей SPPS Written-Pole® является использование сосредоточенной обмотки возбуждения, расположенной в одной или двух точках статора. Обмотка возбуждения находится внутри конструкции статора и расположена между основными обмотками статора. Эта обмотка, предназначенная для создания магнитного поля, достаточно мощного для полного намагничивания той части магнитного слоя ротора, которая находится непосредственно напротив воздушного зазора от него, используется для поддержания правильной геометрии полюсов в роторе. Энергия, необходимая для работы обмотки возбуждения, передается магнитным путем через сердечник статора от соседних обмоток статора, что устраняет необходимость во внешнем источнике энергии.

Конструкция ротора

Ротор типичного однофазного двигателя SPPS Written-Pole® представляет собой сочетание технологии индукции, гистерезиса и постоянного магнита. Базовая платформа состоит из обычного стального вала, вставленного в пластинчатый пакет, содержащий роторную клетку с высоким сопротивлением.Пластины ротора изготовлены из той же электротехнической стали с низкими потерями, что и пластины статора. Клетка с высоким сопротивлением является ключевым фактором в ограничении пускового тока однофазных двигателей SPPS Written-Pole® и обеспечивает значительный индукционный крутящий момент на начальном этапе пуска. Общая площадь поперечного сечения и удельное сопротивление клетки ротора выбираются таким образом, чтобы обеспечить высокое скольжение и пусковую характеристику с высоким коэффициентом мощности. Хотя такая конфигурация отрицательно скажется на эффективности работы обычного асинхронного двигателя, синхронный режим работы, используемый в однофазных двигателях SPPS Written-Pole®, устраняет наведенные токи в стержнях ротора и связанные с ними электрические потери.Непрерывный слой ферритового материала с полупостоянными магнитами, покрывающий пакет пластин ротора, является одной из уникальных особенностей однофазных двигателей SPPS Written-Pole®. Ферритовый материал, используемый в роторе, во многом подобен магнитному материалу, используемому в обычных синхронных двигателях с постоянными магнитами, что позволяет ему сохранять свою намагниченность в течение всего нормального рабочего диапазона. Однако уникальные свойства этого запатентованного материала снижают силу магнитного поля, необходимого для намагничивания или переориентации материала, до уровня, достаточно низкого, чтобы повторное намагничивание ротора во время его вращения стало практичным.Это может быть достигнуто без потери свойств, необходимых для нормальной работы, и имеет дополнительное преимущество, заключающееся в увеличении величины гистерезисного крутящего момента, доступного во время пуска.

Операция
Однофазные двигатели

SPPS Written-Pole® используют три режима работы в зависимости от скорости вращения машины. На приведенной ниже диаграмме показаны три режима работы, а также их связь со скоростью вращения двигателя.

Режим запуска

В режиме пуска однофазный двигатель SPPS Written-Pole® создает большой гистерезис и индукционный момент, которые начинают разгонять двигатель до номинальной скорости.Гистерезисный крутящий момент возникает, когда магнитные поля, создаваемые током статора, достаточно сильны, чтобы намагнитить ферритовый материал на роторе, создавая полезный крутящий момент. Величина входного пускового тока и индукционного момента, создаваемого в этом режиме, определяются свойствами клетки ротора.

Применение однофазной технологии SPPS Written-Pole® предоставляет разработчикам значительную свободу выбора этих свойств, поскольку однофазные двигатели SPPS Written-Pole® способны генерировать синхронный крутящий момент в широком диапазоне скоростей, в отличие от обычных синхронных двигателей, которые полагаться на индукционный крутящий момент, чтобы разогнать машину до синхронной скорости. В результате сопротивление сепаратора можно оптимизировать для достижения желаемых пусковых характеристик, не беспокоясь о наличии индукционного крутящего момента на более высоких скоростях. Этот процесс представляет собой компромисс между плавным пуском с низким током и быстрым резким пуском с высоким током. Фактические пусковые токи, время и скорость ускорения зависят от модели и области применения большинства однофазных двигателей SPPS Written-Pole®, оптимизированных для более низких пусковых токов.

Этот подход дает несколько долгосрочных преимуществ, в том числе более плавную рампу пуска, которая защищает подключенную нагрузку от разрушительного ускорения и механических ударов.Меньший пусковой ток также снижает повышение температуры обмоток статора, обеспечивая более частые пуски и повторные пуски, чем это возможно с обычными двигателями при подключении к аналогичным высокоинерционным нагрузкам.

Режим перехода

Когда однофазный двигатель SPPS Written-Pole® разгоняется до номинальной скорости, он входит в переходный режим, во время которого обмотка возбуждения начинает влиять на магнитную геометрию ротора. Скорость вращения, при которой двигатель переключается в переходный режим, зависит от модели и применения, но номинально находится в диапазоне от 80 до 90 % нормальной синхронной скорости.При входе в переходный режим однофазный двигатель SPPS Written-Pole® становится электрически синхронным, что позволяет ему создавать синхронный крутящий момент, даже если он не достиг истинной синхронной скорости.

Поскольку электрический ток в обмотке возбуждения изменяется с одним полным положительным отрицательным циклом, создается переменное магнитное поле, которое индуцирует полную пару северного и южного полюсов на ферритовом магнитном слое на поверхности ротора. Эти полюса имеют правильную комбинацию электрических и механических фазовых углов для создания крутящего момента, независимо от скорости вращения ротора или предыдущей схемы расположения полюсов.В результате рисунок магнитных полюсов, созданный обмоткой возбуждения, вращается в точной электромагнитной синхронизации с вращающимися полями, создаваемыми обмотками статора, даже если его механическое вращение не синхронно с полями статора.

Конструкция цепи возбуждения контролирует фазовый угол между током возбуждения и током в обмотке статора, который определяет угол момента между полюсами ротора и вращающимися полями статора. Этот фазовый угол можно использовать для максимизации доступного крутящего момента в переходном режиме или для обеспечения работы с опережающей мощностью при номинальной нагрузке.

Способность работать в качестве синхронного двигателя в широком диапазоне скоростей позволяет однофазному двигателю SPPS Written-Pole® достигать механической синхронизации в течение нескольких секунд или минут, что значительно повышает способность машины запускать высокоинерционные нагрузки. Поскольку однофазные двигатели SPPS Written-Pole® не зависят от индукционного крутящего момента для достижения скорости, близкой к синхронной, перед переходом к синхронному режиму работы, рабочие характеристики двигателя можно оптимизировать без ущерба для характеристик и эффективности в установившемся режиме.

Рабочий режим

Однофазный двигатель SPPS Written-Pole® переходит в рабочий режим при достижении номинальной синхронной скорости. Поскольку работа обмотки возбуждения в этом режиме не требуется, она отключается, а двигатель продолжает работать как синхронный двигатель с постоянными магнитами до снятия питания с входного контактора.

Еще одним примером улучшенной работы однофазных двигателей SPPS Written-Pole® является их способность восстанавливаться после мгновенных перегрузок.Если к выходному валу приложен достаточный крутящий момент, вызывающий остановку двигателя, он снова входит в переходный режим и пытается снова разогнать нагрузку до синхронной скорости. В случае, если крутящий момент нагрузки продолжает превышать возможности машины, стандартные устройства защиты от перегрузки отключают питание от двигателя, предотвращая повреждение двигателя или приводимой нагрузки.

Перезапуск операции

Еще одна важная особенность двигателя Written-Pole заключается в том, что его можно снова подключить к входной электрической мощности в любое время после потери входной мощности, в отличие от обычных электродвигателей, которым требуется задержка для минимизации генерации больших переходных процессов крутящего момента в результате фазового сдвига. между ротором и входным источником питания.

Однофазный двигатель SPPS Written-Pole® продолжает обеспечивать плавный, равномерный крутящий момент и потребляет только обычные пусковые токи при повторном включении питания, независимо от фазы поля ротора относительно поля статора. Стандартная конфигурация, поставляемая на заводе, предусматривает автоматический перезапуск всякий раз, когда на входной контактор снова подается питание. Двигатель возобновит работу либо в начальном режиме, либо в переходном режиме в зависимости от его скорости при повторном включении питания.

Written-Pole

Технология Written-Pole® представляет собой революционный, но принципиально простой подход к повышению производительности электродвигателей и генераторов.Применение технологии Written-Pole® освобождает инженеров от одного из основных ограничений, с которыми сталкиваются разработчики обычных асинхронных и синхронных машин. В отличие от обычных конструкций, в которых магнитные полюса фиксируются геометрией клетки ротора и обмоток статора, машины Written-Pole® включают запатентованную концепцию, которая оптимизирует магнитную геометрию ротора для достижения максимальной производительности при изменении рабочей скорости машины.

Ограничения традиционной технологии

Скорость электродвигателя прямо пропорциональна как частоте, так и количеству полюсов.И наоборот, выходная частота генератора прямо пропорциональна его скорости и количеству полюсов.

Требование к плавно сбалансированному выходному сигналу диктует, что обычные электрические машины должны иметь четное число магнитных полюсов с одинаковым числом северных и южных ориентаций. В результате обычные электрические машины обычно классифицируются как 2, 4, 6 или …. полюсные машины, имеющие 1, 2, 3 или ….. пары северных и южных полюсов соответственно. Отклонение от этого принципа приведет к тому, что электрическая машина будет магнитно неустойчивой при ее номинальной скорости и непригодной для работы в установившемся режиме.

Технология

Written-Pole® освобождает проектировщиков от этого ограничения, не нарушая основных правил, регулирующих работу электрических машин. Эта технология позволяет создавать диаграмму направленности, которая напрямую зависит от скорости вращения машины, повышая производительность в значительном диапазоне скоростей.

Преимущество Written-Pole®
Двигатели

Written-Pole® имеют непрерывный слой магнитного материала на поверхности ротора, который может быть намагничен в любую желаемую конфигурацию полюсов с помощью обмотки высокой плотности, содержащейся в обмотках статора.Когда материал магнита проходит под этой обмоткой возбуждения, он подвергается воздействию переменного магнитного поля, создаваемого переменным током, протекающим по обмотке. Сила и ориентация этого магнитного поля определяют геометрию магнитных полюсов, индуцированных на роторе. Если полярность материала магнита, проходящего под обмоткой возбуждения, не соответствует полярности магнитного поля, создаваемого обмоткой, полярность магнита меняется на противоположную, чтобы соответствовать полю, создаваемому обмоткой возбуждения.Поскольку мощность, подаваемая на обмотку возбуждения, представляет собой синусоидальное питание переменного тока постоянной частоты 60 Гц, фактический размер и количество полюсов, генерируемых на поверхности ротора, зависят от скорости вращения машины. Более низкие скорости приводят к большему количеству меньших полюсов с более короткими пролетами, в то время как более высокие скорости приводят к меньшему количеству больших полюсов с более длинными пролетами. Эта концепция в принципе аналогична идее непрерывной магнитной ленты, проходящей через записывающую головку.

&nbsp

Скорость = 1600 об/мин Количество полюсов = 4,5 Размах полюсов = 85 градусов

1800 об/мин или 4-полюсный электродвигатель, работающий со скоростью 1600 об/мин, требует 4,5 полюса для поддержания синхронной работы на постоянной частоте, входная частота 60 Гц. И наоборот, для генератора на 1800 об / мин для поддержания номинальной выходной мощности 60 Гц при 1600 об / мин также требуется 4,5 полюса. Возможность оптимизировать геометрию шеста во время движения позволяет машинам Written-Pole® приспосабливаться к значительным изменениям скорости без ущерба для производительности.

При достижении номинальной скорости питание обмотки возбуждения отключается, что позволяет машине работать как синхронная машина. Отклонение от номинальной скорости машины восстанавливает питание обмотки возбуждения, тем самым обеспечивая соответствие геометрии полюсов ротора вращающимся электродвижущим полям, создаваемым обмоткой статора.

Поистине революционная разработка, технология Written-Pole® впервые в истории проектирования электрических машин позволяет разработчикам электрических машин достичь нового уровня производительности.

Приложения Written-Pole®

Single Phase Power Solutions, LLC по соглашению с Precise Power Holdings Corporation производит и продает двигатели Written-Pole большой мощности до 100 л.с. Эти двигатели используются там, где в прошлом использовались стационарные двигатели внутреннего сгорания.

Применение технологии Written-Pole® к электродвигателям обеспечивает множество желательных характеристик, включая очень низкие требования к пусковому току, высокую эффективность работы, работу с единичным коэффициентом мощности, возможность мгновенного перезапуска, возможность синхронизации под нагрузкой и возможность запуска при очень высоких инерционные нагрузки без завышения размеров.

Технология

Written-Pole® используется в семействе однофазных и трехфазных двигателей и систем защиты электропитания, используемых многими заказчиками, включая Службу погоды США, НАСА, Федеральное авиационное управление, ВВС США, а также многих коммерческих и промышленных заказчиков.

Отмеченная наградами технология

Обладатель премии R&D 100 Award в 1994 году, технология Written-Pole® была признана журналом R&D Magazine одной из наиболее важных технологических инноваций того года.Технология также была признана многочисленными техническими организациями, включая Профессиональное общество инженеров США.

Эта инновационная концепция, разработанная Джоном Розелем и Ронни Барбером при поддержке Исследовательского института электроэнергетики и многочисленных электроэнергетических компаний, включая Manitoba Hydro, защищена многочисленными патентами США и других стран.

Сравнение конфигураций однополюсного и двухполюсного выключателя

Хотите узнать разницу между однополюсным и двухполюсным выключателем? И почему на вашем электрощите установлены выключатели обоих типов?

Автоматического выключателя только одного типа, несомненно, будет недостаточно для обеспечения электроснабжения вашего дома. Предположим, у вас есть однополюсная цепь выключателя в коробке выключателя. Вы будете ограничены использованием только своих фонарей и нескольких маломощных гаджетов, работающих от 120 вольт. Вы можете использовать только мощные приборы, рассчитанные на 240 вольт, с двухполюсными выключателями.

Прочтите эту статью полностью, чтобы узнать больше о разнице между однополюсным и двухполюсным выключателем.

Двухполюсный и однополюсный выключатель

Основное различие между однополюсным и двухполюсным выключателем заключается в их мощности.

  • Однополюсные выключатели обычно используются для маломощных приборов, так как они могут обеспечивать ток от 15 до 20 ампер и напряжение 120 вольт.
  • Двухполюсные выключатели защищают тяжелые машины, поскольку они могут обеспечивать ток от 20 до 60 ампер и напряжение 240 вольт.

Вам нужно будет установить оба типа выключателей в электрощит, чтобы одновременно включать бытовые приборы и зажигалки. Тем не менее, несмотря на разную мощность, эти выключатели выполняют одну и ту же функцию: оберегать любую электрическую цепь в вашем доме.Оба прерывателя немедленно срабатывают при обнаружении короткого замыкания или перегрузки в цепи.

Помимо стандартных автоматических выключателей, вы также можете найти эти однополюсные и двухполюсные выключатели в автоматических выключателях со вставной нейтралью. Как в стандартных, так и в штекерных выключателях нейтрали используется один провод под напряжением для однополюсных выключателей и два провода под напряжением для двухполюсных выключателей, но они имеют разные установки нейтрали.

Если в стандартном автоматическом выключателе используется один нейтральный провод, который необходимо подключить к шинам, вилка на нейтральном выключателе не использует один нейтральный провод.

Помимо соединения с одним нейтральным проводом, вилка на выключателе нейтрали оснащена удобными зажимами для прямого соединения нейтрали с шинами.

Кроме того, существуют также прерыватели цепи замыкания на землю (GFCI) и прерыватели цепи дугового замыкания (AFCI) для однополюсных и двухполюсных автоматических выключателей. Эти выключатели имеют расширенные функции, которые помогают сделать вашу цепь намного безопаснее.

Однако эти выключатели немного отличаются от стандартных выключателей и подключаются к выключателю нейтрали из-за того, что его косичка соединяется с заземляющей шиной.

Выключатель GFCI предназначен для немедленного отключения электричества в цепи при обнаружении замыкания на землю. Эта функция защищает от поражения электрическим током или поражения электрическим током.

С другой стороны, выключатель AFCI обнаруживает дуговое замыкание, такое как перегрев проводки и короткое замыкание, которые могут привести к возгоранию и повреждению вашего имущества.

Существуют и другие типы автоматических выключателей, которые имеют более двух полюсов. Существуют трехполюсные выключатели, трехполюсные и нейтральные, а также четырехполюсные. Эти выключатели, в том числе TP, TPN и 4P, имеют разные характеристики и функции. Вы можете не найти некоторые из них в домашней электрической цепи, поскольку они в основном используются в промышленных установках с более высоким напряжением в сети.

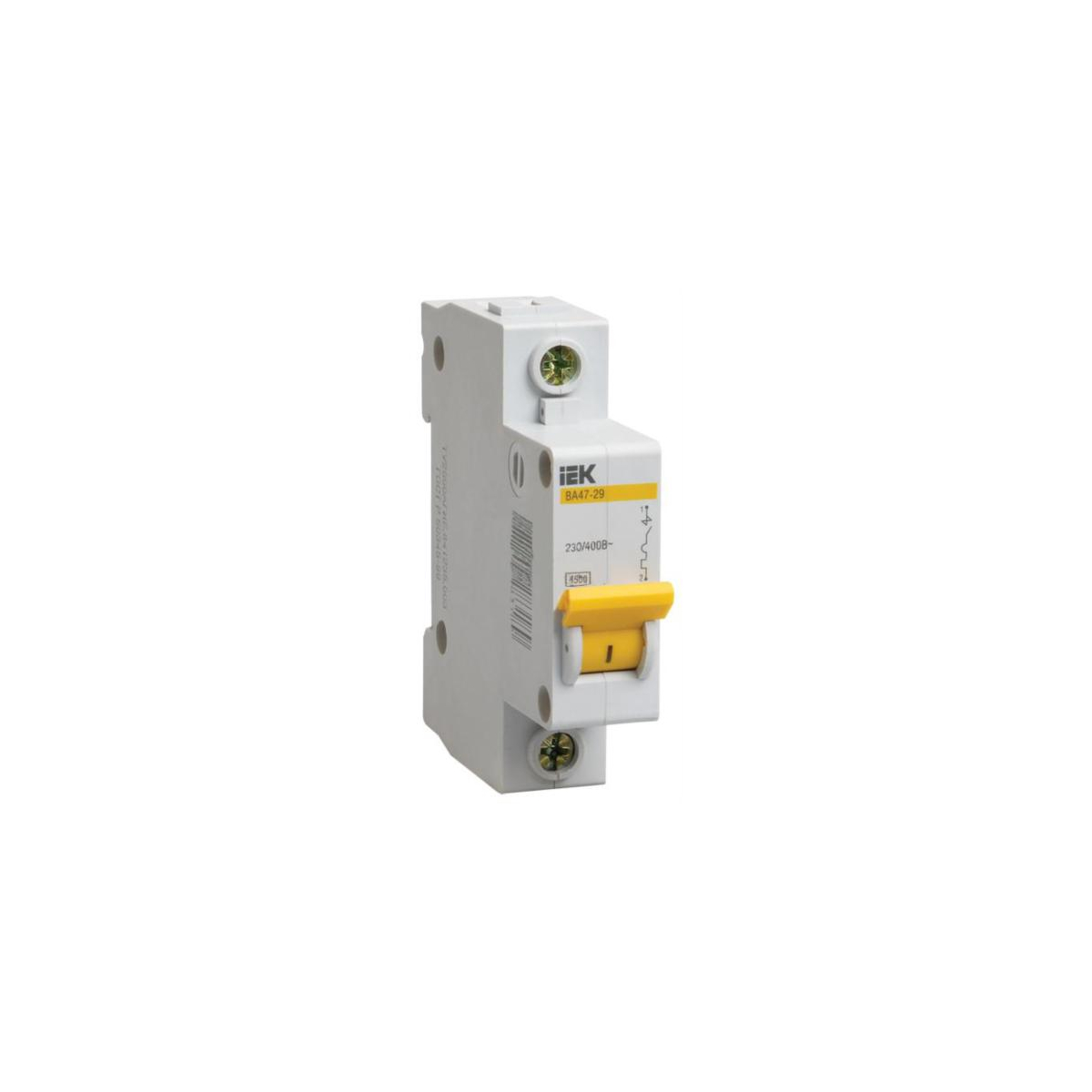

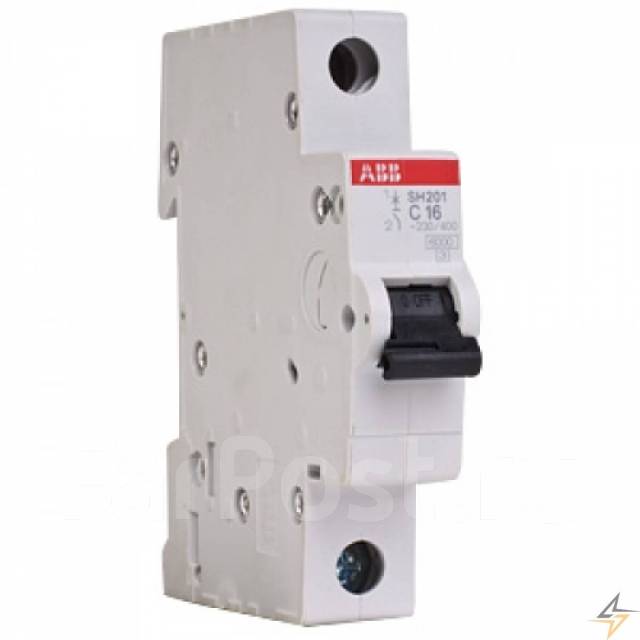

Что такое однополюсный выключатель?

Как правило, однополюсный автоматический выключатель представляет собой тип выключателя, размер которого подходит для одного гнезда вашей панели.

Он имеет один выключатель и требует подключения только двух проводов, одного для горячей шины и одного нейтрального провода.Этот выключатель рассчитан на ток от 15 до 20 ампер для одной цепи, обеспечивающей напряжение 120 вольт.

Однополюсный выключатель в основном используется для цепи общего освещения жилых домов. Кроме того, его также можно установить в стандартную розетку с двухщелевой розеткой. Его можно использовать для некоторых цепей с более низким напряжением для питания небольших приборов на 120 или 110 вольт, но не для более высокого напряжения, такого как фены на 220 вольт.

Что такое двухполюсный выключатель?

Двухполюсные автоматические выключатели

— это выключатели, которые занимают два слота однополюсных выключателей.Он имеет мостовой выключатель и состоит из двух горячих шин и одного нейтрального провода в качестве третьего провода для его системы электропроводки.

Он также рассчитан на ток от 20 до 60 ампер и в основном имеет одноцепную сеть 240 В для питания большинства электрических розеток для ваших мощных приборов, таких как кондиционеры, электрические плиты, фены и многое другое.

Указывает на то, что двухполюсный выключатель вырабатывает напряжение 240 вольт за счет объединения двух отдельных автоматических выключателей. Каждая клемма двойного выключателя защищена половиной выключателя.Мостовой переключатель выключателя обладает отличной функцией, которая защищает всю цепь.

Например, если сработает одна сторона выключателя, другая половина двухполюсного выключателя также сработает незамедлительно, чтобы защитить вашу цепь.

Если вы заметили двухполюсный автоматический выключатель с одним выключателем, это значит, что его мостовое соединение уже находится внутри корпуса автоматического выключателя, скрытого от глаз. Этот двухполюсный выключатель с одним выключателем также имеет те же функции и характеристики, что и стандартный двухполюсный выключатель

.

Это видео от Circuit Breaker Wholesale также поможет вам лучше понять однополюсные и двухполюсные выключатели.Хотя видео короткое, он обсуждает всю основную информацию о двух типах автоматических выключателей.

Что такое центр нагрузки?

Центр нагрузки — это место, где вы будете устанавливать автоматические выключатели и контролировать основное соединение вашей цепи. Текущие номинальные значения центра нагрузки обычно составляют от 40 до 600 ампер для жилых помещений. В нем используются вставные автоматические выключатели, которые можно использовать как однополюсные или двухполюсные выключатели.

Он также отвечает за подачу электроэнергии в каждую цепь электрической системы вашего дома. Помимо безопасности, которую обеспечивает автоматический выключатель, вы также защищены центром нагрузки, закрывая все ответвленные цепи и предотвращая их контакт друг с другом.

Однако центры нагрузки ограничивают установку выключателя. Это связано с тем, что вы можете установить только автоматический выключатель, номинал которого не превышает номинал вашего основного автоматического выключателя. Установка гораздо более высокого номинального тока, чем у главного выключателя, может привести к перегрузке цепи и повреждению всей электрической системы.

Вы также можете найти панель, которая немного отличается от обычных центров нагрузки.Эти щиты соответствуют стандартам панелей выключателей UL и NEC, но в них используются выключатели с болтовым креплением вместо защелкивающихся, используемых в обычных электрических щитах.

Заключение

Вам не нужно знать, что лучше между однополюсным и двухполюсным выключателем, поскольку они оба необходимы в любой электрической системе. Кроме того, 2-полюсный выключатель против 1-полюсного является проблемой только тогда, когда вам нужно установить цепь, которая должна питать 240 вольт.

Итак, теперь вы лучше разбираетесь в однополюсных и двухполюсных выключателях? У вас есть дополнительные вопросы, связанные с этой темой? Поделитесь в комментариях ниже!

Разница между явно выраженным полюсом и цилиндрическим полюсом:

Разница между явно выраженным полюсом и цилиндрическим полюсом заключается в их скорости, намотке и других характеристиках.Явнополюсный и цилиндрический полюса, два типа ротора в синхронном генераторе, также отличаются своими особыми преимуществами. Следуйте этой статье в Linquip и узнайте, в чем разница между явнополюсным и цилиндрическим.

Что такое роторы с явными полюсами?

Явнополюсные роторы имеют большой диаметр и более короткую длину. Обычно они используются в низкоскоростных электрических машинах (от 100 до 1500 об/мин). Явнополюсные роторы обычно требуют демпфирующих обмоток, чтобы избежать колебаний роторов во время работы. В основном они используются на гидроэлектростанциях.

Что такое цилиндрический (неявнонаправленный) полюс?

Простое краткое определение и объяснение. Основная история уже в пути: выступающий полюс против цилиндрического полюса. Цилиндрический (неявнонаправленный) полюсный или круглый ротор или барабанный ротор обычно можно найти в высокоскоростных устройствах с большей мощностью, таких как турбогенераторы. Сплошной ротор распределен по краю ротора в роторе с цилиндрическими полюсами. Однако каждый слот имеет разные витки, поэтому при возбуждении создается синусоидальный поток.Хотя в выступающем полюсе расположены выступы от сплошного цилиндрического ротора с обмоткой. Цилиндрический полюс вращается на 3600 или 1800 с 2 или 4 полюсами.

Подробнее о Linquip

В чем разница между явно выраженным полюсом и цилиндрическим полюсом (не явно выраженным)?

Поскольку механическая энергия преобразуется в электрическую, синхронный генератор имеет статор и ротор. Статор состоит из неподвижных обмоток якоря, а ротор состоит из обмотки заземления.Существует два типа ротора:

  1. Тип с явно выраженными полюсами
  2. С цилиндрическими полюсами

Итак, теперь возникает вопрос: в чем разница между явнополюсными и цилиндрическими полюсами? Во-первых, как было сказано ранее, машины с цилиндрическими полюсами (неявнонаправленные) имеют тенденцию к быстрому вращению, а машины с явно выраженными полюсами ломаются из-за механического воздействия. Еще одно различие между явно выраженным полюсом и цилиндрическим полюсом заключается в том, что явно выраженный полюс более стабилен, чем цилиндрический полюс (неявнонаправленный).Но почему? Заметность способствует сдержанности, которая повышает стабильность. Из-за размера и меньшей скорости ротора они более стабильны из-за большой собственной инерции.

Третье различие между явнополюсным и цилиндрическим полюсом заключается в том, что конструкция с цилиндрическим полюсом (неявнополюсная) гораздо более надежна и имеет намного меньшие потери в обмотке, чем явнополюсный блок. Далее, его диаметр меньше, но осевая длина больше. Кроме того, и намотка, и шум меньше, чем у явнополярных роторов.В роторах с цилиндрическими полюсами демпферные обмотки не требуются. Поток синусоидальный и, таким образом, улучшает форму сигнала. Неявнополюсные роторы используются на атомных, газовых и тепловых электростанциях.

Последнее различие между явно выраженным полюсом и цилиндрическим полюсом заключается в том, что ротор цилиндрического полюса может вращаться с более высокой скоростью при условии, что ротор легко балансируется и центробежная сила может быть равномерно распределена.

Прочитав эту статью, вы узнали об отличительных чертах явно выраженных полюсов и цилиндрических полюсов.Тем не менее, у вас могут остаться некоторые вопросы. Итак, подписывайтесь и оставляйте свои вопросы в комментариях. Мы обязательно ответим на все вопросы, касающиеся разницы между выступающим полюсом и цилиндрическим полюсом в Linquip.

Купить оборудование или запросить услугу

Используя Linquip RFQ Service, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг

Однофазные асинхронные двигатели | Двигатели переменного тока

Трехфазный двигатель может работать от однофазного источника питания.Однако он не запустится самостоятельно. Его можно запускать вручную в любом направлении, набирая скорость за несколько секунд. Он будет развивать только 2/3 номинальной мощности 3-φ, потому что одна обмотка не используется.



3-φ двигатель работает от 1-φ мощности, но не запускается



Одиночная катушка однофазного двигателя

Одиночная катушка однофазного асинхронного двигателя создает не вращающееся магнитное поле, а пульсирующее поле, достигающее максимальной интенсивности при 0° и 180° электрического поля.



Однофазный статор создает невращающееся пульсирующее магнитное поле



Другая точка зрения состоит в том, что одиночная катушка, возбуждаемая однофазным током, создает два вектора магнитного поля, вращающиеся в противоположных направлениях, дважды совпадающие за оборот при 0° (рис. выше-а) и 180° (рис. д). Когда вектора поворачиваются на 90° и -90°, они компенсируются на рисунке c.

При углах 45° и -45° (рис. b) они частично суммируются по оси +x и компенсируются по оси y.Аналогичная ситуация существует на рисунке d. Сумма этих двух векторов представляет собой вектор, стационарный в пространстве, но меняющий полярность во времени. Таким образом, пусковой момент не создается.

Однако, если ротор вращается вперед со скоростью, немного меньшей синхронной скорости, он будет развивать максимальный крутящий момент при 10% скольжении по отношению к вектору прямого вращения. Меньший крутящий момент будет развиваться выше или ниже 10% скольжения.

Проскальзывание ротора составляет 200–10 % относительно вектора магнитного поля, вращающегося в противоположных направлениях.Небольшой крутящий момент (см. кривую крутящего момента в зависимости от скольжения), кроме двухчастотной пульсации, возникает из-за вращения вектора в противоположных направлениях. Таким образом, однофазная катушка будет развивать крутящий момент после запуска ротора.

Если ротор запускается в обратном направлении, он будет развивать такой же большой крутящий момент, когда он приближается к скорости вектора обратного вращения.

Однофазные асинхронные двигатели имеют медную или алюминиевую короткозамкнутую клетку, встроенную в цилиндр из стальных пластин, типичный для многофазных асинхронных двигателей.

Электродвигатель с постоянным разделением конденсаторов

Одним из способов решения проблемы однофазного двигателя является создание двухфазного двигателя, получающего двухфазное питание от однофазного. Для этого необходим двигатель с двумя обмотками, разнесенными на 90 90 253 ° 90 254 электрических, питаемых двумя фазами тока, смещенными во времени на 90 90 253 ° 90 254 . Это называется двигателем с постоянно разделенным конденсатором.



Асинхронный двигатель с постоянным конденсатором



В двигателе этого типа наблюдается повышенная величина тока и сдвиг времени назад по мере того, как двигатель достигает скорости, с пульсациями крутящего момента на полной скорости. Решение состоит в том, чтобы конденсатор (сопротивление) был небольшим, чтобы минимизировать потери.

Потери меньше, чем у двигателя с расщепленными полюсами. Эта конфигурация двигателя хорошо работает до 1/4 лошадиных сил (200 Вт), хотя обычно применяется к двигателям меньшего размера. Направление двигателя легко изменить, включив конденсатор последовательно с другой обмоткой. Этот тип двигателя может быть адаптирован для использования в качестве серводвигателя, описанного в другом месте этой главы.



Однофазный асинхронный двигатель со встроенными обмотками статора



Однофазные асинхронные двигатели могут иметь катушки, встроенные в статор для двигателей большего размера.Тем не менее, меньшие размеры используют менее сложные для создания сосредоточенных обмоток с выступающими полюсами.

Асинхронный двигатель с пусковым конденсатором

На приведенном ниже рисунке для запуска однофазного асинхронного двигателя через вспомогательную обмотку можно использовать конденсатор большей емкости, если он отключается центробежным выключателем, как только двигатель набирает скорость. Кроме того, вспомогательная обмотка может состоять из гораздо большего количества витков более толстого провода, чем используется в двигателе с расщепленной фазой сопротивления, чтобы смягчить чрезмерное повышение температуры.

В результате для тяжелых нагрузок, таких как компрессоры кондиционера, доступен больший пусковой крутящий момент. Эта конфигурация двигателя работает настолько хорошо, что доступна в размерах с несколькими лошадиными силами (несколько киловатт).



Асинхронный двигатель с пусковым конденсатором



Асинхронный двигатель с конденсаторным двигателем

Вариант двигателя с конденсаторным пуском (рисунок ниже) заключается в том, чтобы запустить двигатель с относительно большим конденсатором для высокого пускового момента, но оставить конденсатор меньшего номинала на месте после пуска, чтобы улучшить рабочие характеристики, не потребляя чрезмерного тока.Дополнительная сложность двигателя с конденсаторным приводом оправдана для двигателей большего размера.



Асинхронный двигатель с конденсаторным двигателем



Пусковой конденсатор двигателя может быть двуханодным неполярным электролитическим конденсатором, который может представлять собой два последовательно соединенных полярных электролитических конденсатора + к + (или — к -). Такие электролитические конденсаторы, рассчитанные на переменный ток, имеют настолько высокие потери, что их можно использовать только в повторно-кратковременном режиме (1 секунда включена, 60 секунд выключена), например при запуске двигателя.

Конденсатор для работы двигателя не должен быть электролитическим, а полимерным с меньшими потерями.

Асинхронный двигатель с расщепленной фазой сопротивления

Если во вспомогательной обмотке намного меньше витков, провод меньшего диаметра расположен под углом 90 90 253 ° 90 254 к основной обмотке, он может запустить однофазный асинхронный двигатель. При более низкой индуктивности и более высоком сопротивлении ток будет испытывать меньший фазовый сдвиг, чем основная обмотка.

Можно получить около 30 ° разности фаз.Эта катушка создает умеренный пусковой момент, который отключается центробежным выключателем на 3/4 синхронной скорости. Эта простая схема (без конденсатора) хорошо подходит для двигателей мощностью до 1/3 лошадиных сил (250 Вт), приводящих в движение легко запускаемые нагрузки.



Асинхронный двигатель с расщепленной фазой сопротивления



Этот двигатель имеет больший пусковой момент, чем двигатель с расщепленными полюсами (следующий раздел), но не такой большой, как двухфазный двигатель, собранный из тех же деталей.Плотность тока во вспомогательной обмотке во время пуска настолько высока, что последующее быстрое повышение температуры исключает частые повторные пуски или медленные пусковые нагрузки.

Корректор коэффициента мощности Nola

Фрэнк Нола из НАСА в середине 1970-х годов предложил корректор коэффициента мощности для повышения эффективности асинхронных двигателей переменного тока. Он основан на предположении, что асинхронные двигатели неэффективны при меньшей нагрузке, чем полная. Эта неэффективность коррелирует с низким коэффициентом мощности.

Коэффициент мощности меньше единицы из-за тока намагничивания, необходимого статору.Этот фиксированный ток составляет большую долю от общего тока двигателя по мере уменьшения нагрузки двигателя. При малой нагрузке полный ток намагничивания не требуется. Его можно уменьшить, уменьшив приложенное напряжение, улучшив коэффициент мощности и эффективность.

Корректор коэффициента мощности определяет коэффициент мощности и снижает напряжение двигателя, тем самым восстанавливая более высокий коэффициент мощности и уменьшая потери.

Поскольку однофазные двигатели примерно в 2–4 раза менее эффективны, чем трехфазные двигатели, для двигателей 1-φ существует потенциальная экономия энергии.Для полностью нагруженного двигателя нет экономии, поскольку требуется весь ток намагничивания статора.

Напряжение не может быть уменьшено. Но есть потенциальная экономия от менее чем полностью загруженного двигателя. Двигатель с номинальным напряжением 117 В переменного тока рассчитан на работу при напряжении от 127 до 104 В переменного тока. Это означает, что он не полностью загружен при работе от напряжения выше 104 В переменного тока, например, холодильник на 117 В переменного тока.

Регулятор коэффициента мощности может безопасно снизить напряжение сети до 104–110 В переменного тока.Чем выше начальное линейное напряжение, тем больше возможная экономия. Конечно, если энергетическая компания поставляет напряжение ближе к 110 В переменного тока, двигатель будет работать более эффективно без каких-либо дополнительных устройств.

Любой однофазный асинхронный двигатель, практически не работающий, с 25% FLC или менее, является кандидатом на PFC. Тем не менее, он должен работать большое количество часов в год. И чем больше времени он простаивает, как в лесопильном станке, пробивном прессе или конвейере, тем больше вероятность того, что контроллер окупится за несколько лет эксплуатации.

Платить за него должно быть втрое легче, чем за более производительный 3-φ-двигатель. Стоимость PFC не может быть возмещена для двигателя, работающего всего несколько часов в день.



Краткое описание: Однофазные асинхронные двигатели

  • Однофазные асинхронные двигатели не запускаются самостоятельно без вспомогательной обмотки статора, приводимой в движение противофазным током около 90 ° . После запуска вспомогательная обмотка не является обязательной.
  • Вспомогательная обмотка двигателя с постоянным разъемом конденсатора имеет конденсатор, включенный последовательно с ней во время запуска и работы.
  • Асинхронный двигатель с конденсаторным пуском имеет только конденсатор, включенный последовательно с вспомогательной обмоткой во время пуска.
  • Двигатель с питанием от конденсатора обычно имеет большой неполяризованный электролитический конденсатор, включенный последовательно со вспомогательной обмоткой для запуска, а затем меньший неэлектролитический конденсатор во время работы.
  • Вспомогательная обмотка двигателя с расщепленной фазой сопротивления создает разность фаз по сравнению с основной обмоткой во время пуска за счет разности сопротивлений.

СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

синхронных двигателей | Двигатели переменного тока

Однофазные синхронные двигатели

Однофазные синхронные двигатели

доступны в небольших размерах для приложений, требующих точной синхронизации, таких как хронометраж (часы) и магнитофоны.Хотя кварцевые часы с батарейным питанием широко доступны, часы с питанием от сети переменного тока имеют лучшую долгосрочную точность — в течение нескольких месяцев.

Это связано с тем, что операторы электростанций намеренно поддерживают долговременную точность частоты системы распределения переменного тока. Если он отстанет на несколько циклов, они восполнят потерянные циклы переменного тока, так что часы не потеряют время.

Большие и малые синхронные двигатели

Более 10 лошадиных сил (10 кВт) более высокий КПД и лучший коэффициент мощности делают большие синхронные двигатели полезными в промышленности. Большие синхронные двигатели на несколько процентов более эффективны, чем более распространенные асинхронные двигатели, хотя синхронный двигатель более сложен.

Так как двигатели и генераторы похожи по конструкции, должна быть возможность использовать генератор в качестве двигателя и, наоборот, использовать двигатель в качестве генератора.

Асинхронный двигатель похож на генератор переменного тока с вращающимся полем. На рисунке ниже показаны небольшие генераторы переменного тока с вращающимся полем постоянного магнита. На приведенном ниже рисунке могут быть либо два параллельно включенных и синхронизированных генератора переменного тока, приводимых в действие механическими источниками энергии, либо генератор переменного тока, приводящий в движение синхронный двигатель.Или это могут быть два мотора, если будет подключен внешний источник питания.

Дело в том, что в любом случае роторы должны работать на одной номинальной частоте и находиться в фазе друг с другом. То есть они должны быть синхронизированы с . Процедура синхронизации двух генераторов состоит в том, чтобы (1) разомкнуть выключатель, (2) запустить оба генератора с одинаковой частотой вращения, (3) опережать или замедлять фазу одного генератора до тех пор, пока оба выхода переменного тока не совпадут по фазе, (4) замкнуть переключатель до того, как они сдвинутся по фазе.

После синхронизации генераторы будут заблокированы друг с другом, что потребует значительного крутящего момента, чтобы отделить один блок (рассинхронизированный) от другого.



Синхронный двигатель, работающий синхронно с генератором



Учет крутящего момента синхронных двигателей

Если больший крутящий момент в направлении вращения приложен к ротору одного из вышеперечисленных вращающихся генераторов переменного тока, угол ротора будет опережать (в отличие от (3)) относительно магнитного поля в катушках статора, все еще синхронизированных и ротор будет подавать энергию в линию переменного тока, как генератор переменного тока.

Ротор также будет сдвинут относительно ротора другого генератора переменного тока. Если к одному из вышеперечисленных устройств применяется такая нагрузка, как тормоз, угол ротора будет отставать от поля статора, как в (3), извлекая энергию из линии переменного тока, как двигатель.

При чрезмерном крутящем моменте или сопротивлении ротор превысит максимальный угол крутящего момента опережения или отставания настолько, что синхронизация будет потеряна. Крутящий момент развивается только при сохранении синхронизации двигателя.

Доведение синхронных двигателей до скорости

В случае использования небольшого синхронного двигателя вместо генератора переменного тока нет необходимости выполнять сложную процедуру синхронизации генераторов переменного тока. Однако синхронный двигатель не запускается самостоятельно, и его необходимо довести до приблизительной электрической скорости генератора, прежде чем он заблокируется (синхронизируется) со скоростью вращения генератора.

После набора скорости синхронный двигатель будет поддерживать синхронность с источником питания переменного тока и развивать крутящий момент.



Синусоидальный привод синхронного двигателя



Предполагая, что скорость двигателя достигает синхронной, когда синусоида меняется на положительную на рисунке выше (1), нижняя северная катушка толкает северный полюс ротора, а верхняя южная катушка притягивает северный полюс ротора. Аналогичным образом южный полюс ротора отталкивается верхней южной катушкой и притягивается к нижней северной катушке.

К тому времени, когда синусоида достигает пика в точке (2), крутящий момент, удерживающий северный полюс ротора в верхнем положении, достигает максимума.Этот крутящий момент уменьшается по мере того, как синусоида уменьшается до 0 В постоянного тока в точке (3) при минимальном крутящем моменте.

Когда синусоида меняется на отрицательную между (3 и 4), нижняя южная катушка толкает южный полюс ротора, притягивая при этом северный полюс ротора. Аналогичным образом северный полюс ротора отталкивается верхней северной катушкой и притягивается к нижней южной катушке. В (4) синусоида достигает отрицательного пика с удерживающим моментом снова на максимуме. Когда синусоида меняется с отрицательной на 0 В постоянного тока на положительную, процесс повторяется для нового цикла синусоиды.

Обратите внимание: на приведенном выше рисунке показано положение ротора при отсутствии нагрузки (α=0°). На практике нагрузка на ротор приводит к тому, что ротор отстает от положения, показанного углом α. Этот угол увеличивается с нагрузкой до тех пор, пока максимальный крутящий момент двигателя не будет достигнут при α=90°.

Синхронизация и крутящий момент теряются за пределами этого угла. Ток в катушках однофазного синхронного двигателя пульсирует при изменении полярности.

Если скорость ротора с постоянными магнитами близка к частоте этого чередования, он синхронизируется с этим чередованием.Поскольку поле катушки пульсирует и не вращается, необходимо довести скорость ротора с постоянными магнитами до нужной скорости с помощью вспомогательного двигателя. Это небольшой асинхронный двигатель, подобный тем, что описаны в следующем разделе.



Добавление полюсов поля снижает скорость



2-полюсный (пара полюсов север-юг) генератор переменного тока будет генерировать синусоидальный сигнал частотой 60 Гц при вращении со скоростью 3600 об/мин (оборотов в минуту). 3600 об/мин соответствует 60 оборотам в секунду.Аналогичный двухполюсный синхронный двигатель с постоянными магнитами также будет вращаться со скоростью 3600 об/мин.

Двигатель с более низкой скоростью может быть сконструирован путем добавления большего количества пар полюсов. 4-полюсный двигатель будет вращаться со скоростью 1800 об/мин, 12-полюсный — со скоростью 600 об/мин. Показанный стиль конструкции (рисунок выше) приведен для иллюстрации. Синхронные двигатели с многополюсным статором с более высоким КПД и большим крутящим моментом фактически имеют несколько полюсов в роторе.



Однообмоточный 12-полюсный синхронный двигатель



Вместо того, чтобы наматывать 12 катушек для 12-полюсного двигателя, намотайте одну катушку с двенадцатью встречно расположенными стальными полюсами, как показано на рисунке выше. Хотя полярность катушки меняется из-за приложенного переменного тока, предположим, что верхняя часть временно находится на севере, а нижняя — на юге.

Полюсные наконечники направляют южный поток снизу и снаружи катушки вверх. Эти 6 южных чередуются с 6 южными выступами, отогнутыми вверх от вершины стального полюсного наконечника катушки. Таким образом, стержень ротора с постоянным магнитом столкнется с 6-полюсными парами, соответствующими 6 циклам переменного тока за один физический оборот стержневого магнита.

Скорость вращения будет составлять 1/6 от электрической скорости переменного тока.Скорость ротора будет составлять 1/6 скорости вращения 2-полюсного синхронного двигателя. Пример: 60 Гц будет вращать 2-полюсный двигатель со скоростью 3600 об/мин или 600 об/мин для 12-полюсного двигателя.



Перепечатано с разрешения Westclox History на сайте www.clockHistory.com



Статор (рисунок выше) показывает 12-полюсный синхронный двигатель Westclox. Конструкция аналогична предыдущей фигуре с одной катушкой. Конструкция с одной катушкой экономична для двигателей с низким крутящим моментом.Этот двигатель со скоростью вращения 600 об/мин приводит в движение редукторы, двигающие стрелки часов.

В: Если бы двигатель Westclox работал со скоростью 600 об/мин от источника питания с частотой 50 Гц, сколько полюсов потребовалось бы?

A: 10-полюсный двигатель будет иметь 5 пар полюсов N-S. Он будет вращаться со скоростью 50/5 = 10 оборотов в секунду или 600 об/мин (10 с-1 х 60 с/мин).



Перепечатано с разрешения Westclox History на сайте www.clockHistory.com



Ротор (рис. выше) состоит из стержня с постоянными магнитами и стальной чашки асинхронного двигателя.Стержень синхронного двигателя, вращающийся внутри лепестков полюса, сохраняет точное время. Чашка асинхронного двигателя снаружи стержневого магнита устанавливается снаружи и над выступами для самостоятельного запуска. Одно время выпускались несамозапускающиеся двигатели без асинхронного двигателя.

Трехфазные синхронные двигатели

Трехфазный синхронный двигатель, как показано на рисунке ниже, создает электрически вращающееся поле в статоре. Такие двигатели не запускаются самостоятельно, если они запускаются от источника питания с фиксированной частотой, такой как 50 или 60 Гц, как в промышленных условиях.

Кроме того, ротор является не постоянным магнитом для двигателей мощностью в несколько лошадиных сил (несколько киловатт), используемых в промышленности, а электромагнитом. Большие промышленные синхронные двигатели более эффективны, чем асинхронные двигатели. Они используются, когда требуется постоянная скорость. Имея опережающий коэффициент мощности, они могут скорректировать линию переменного тока на отстающий коэффициент мощности.

Три фазы возбуждения статора векторно складываются для создания единого результирующего магнитного поля, которое вращается f/2n раз в секунду, где f — частота сети питания, 50 или 60 Гц для промышленных двигателей, работающих от сети питания. Количество полюсов равно n. Для скорости ротора в об/мин умножьте на 60.



 S = f120/n, где: S = частота вращения ротора в об/мин f = частота сети переменного тока n = количество полюсов на фазу



3-фазный 4-полюсный (на каждую фазу) синхронный двигатель будет вращаться со скоростью 1800 об/мин при мощности 60 Гц или 1500 об/мин при мощности 50 Гц. Если катушки запитываются по одной в последовательности φ-1, φ-2, φ-3, то ротор должен поочередно указывать на соответствующие полюса.

Поскольку синусоидальные волны на самом деле перекрываются, результирующее поле будет вращаться не ступенчато, а плавно.Например, когда синусоидальные волны φ-1 и φ-2 совпадают, пик поля будет направлен между этими полюсами. Показанный стержневой магнитный ротор подходит только для небольших двигателей.

Ротор с несколькими магнитными полюсами (внизу справа) используется в любом эффективном двигателе, приводящем в движение значительную нагрузку. Это будут электромагниты с токосъемными кольцами в больших промышленных двигателях. Крупные промышленные синхронные двигатели запускаются автоматически с помощью встроенных в якорь проводников с короткозамкнутым ротором, действующих как асинхронный двигатель.

На электромагнитный якорь подается питание только после того, как ротор будет доведен до скорости, близкой к синхронной.



Трехфазный 4-полюсный синхронный двигатель



Малые многофазные синхронные двигатели

Небольшие многофазные синхронные двигатели можно запускать путем линейного увеличения частоты привода от нуля до конечной рабочей частоты. Многофазные управляющие сигналы генерируются электронными схемами и будут прямоугольными во всех приложениях, кроме самых требовательных.

Такие двигатели известны как бесщеточные двигатели постоянного тока. Истинные синхронные двигатели управляются синусоидальными сигналами. Можно использовать двух- или трехфазный привод, поставив соответствующее количество обмоток в статоре. Выше показано только 3 фазы.



Электронный синхронный двигатель



На блок-схеме показана электроника привода, связанная с низковольтным (12 В пост. тока) синхронным двигателем. Эти двигатели имеют встроенный в двигатель датчик положения , который выдает сигнал низкого уровня с частотой, пропорциональной скорости вращения двигателя.

Датчик положения может быть таким же простым, как полупроводниковые датчики магнитного поля, такие как устройства на эффекте Холла , обеспечивающие синхронизацию коммутации (направление тока якоря) с электроникой привода. Датчик положения может быть угловым датчиком с высоким разрешением, например резольвером, индуктосином (магнитным энкодером) или оптическим энкодером.

Если требуется постоянная и точная скорость вращения, (как для дисковода) могут быть включены тахометр и фазовая автоподстройка частоты (рисунок ниже).Этот сигнал тахометра, последовательность импульсов, пропорциональная скорости двигателя, подается обратно в контур фазовой автоподстройки частоты, который сравнивает частоту и фазу тахометра со стабильным источником опорной частоты, таким как кварцевый генератор.



Контур фазовой автоподстройки частоты управляет скоростью синхронного двигателя



Бесщеточный двигатель постоянного тока

Двигатель, приводимый в действие прямоугольными волнами тока, обеспечиваемый простыми датчиками на эффекте Холла, известен как бесщеточный двигатель постоянного тока .Этот тип двигателя имеет большее изменение пульсирующего крутящего момента в зависимости от оборота вала, чем двигатель с синусоидальным приводом. Для многих приложений это не проблема. Хотя в этом разделе нас в первую очередь интересуют синхронные двигатели.



Пульсирующий крутящий момент двигателя и механический аналог



Пульсирующий крутящий момент или заедание вызвано магнитным притяжением полюсов ротора к полюсным наконечникам статора. (Рисунок выше) Обратите внимание, что катушки статора отсутствуют.Ротор PM можно вращать вручную, но он будет испытывать притяжение к полюсным наконечникам, когда находится рядом с ними.

Это аналогично механической ситуации. Будет ли пульсация крутящего момента проблемой для двигателя, используемого в магнитофоне? Да, мы не хотим, чтобы двигатель попеременно ускорялся и замедлялся, когда он перемещает аудиоленту мимо головки воспроизведения ленты. Будет ли пульсация крутящего момента проблемой для двигателя вентилятора? №



Обмотки, распределенные по ремню, создают более синусоидальное поле



Если двигатель приводится в действие синусоидальными волнами тока, синхронными с противо-ЭДС двигателя, он классифицируется как синхронный двигатель переменного тока, независимо от того, генерируются ли формы сигналов привода электронными средствами.Синхронный двигатель будет генерировать синусоидальную обратную ЭДС , если магнитное поле статора имеет синусоидальное распределение.

Это будет более синусоидально, если полюсные обмотки будут распределены в ремне по многим пазам, а не сосредоточены на одном большом полюсе (как показано на большинстве наших упрощенных иллюстраций). Такая компоновка подавляет многие нечетные гармоники поля статора.

Пазы, имеющие меньшее количество витков на краю фазной обмотки, могут делить пространство с другими фазами.Намоточные ремни могут иметь альтернативную концентрическую форму, как показано на рисунке ниже.



Концентрические ремни



Для двухфазного двигателя, приводимого в движение синусоидой, крутящий момент остается постоянным на протяжении всего оборота по тригонометрическому тождеству:



 sin2θ + cos2θ = 1



Генерация и синхронизация сигнала возбуждения требуют более точной индикации положения ротора, чем обеспечивают датчики Холла, используемые в бесщеточных двигателях постоянного тока.Резольвер или оптический или магнитный энкодер обеспечивают разрешение от сотен до тысяч частей (импульсов) на оборот.

Резольвер выдает аналоговые сигналы углового положения в виде сигналов, пропорциональных синусу и косинусу угла вала. Энкодеры обеспечивают цифровую индикацию углового положения в последовательном или параллельном формате.

Привод синусоидальной волны на самом деле может быть от ШИМ, широтно-импульсного модулятора , высокоэффективного метода аппроксимации синусоидальной волны цифровой формой волны.Для каждой фазы требуется электроника привода для этой формы волны, сдвинутая по фазе на соответствующую величину для каждой фазы.



ШИМ приближается к синусоиде



Преимущества синхронного двигателя

КПД синхронного двигателя выше, чем у асинхронных двигателей. Синхронный двигатель также может быть меньше, особенно если в роторе используются постоянные магниты высокой энергии. Появление современной твердотельной электроники позволяет управлять этими двигателями с переменной скоростью.

Асинхронные двигатели в основном используются на железнодорожной тяге. Однако небольшой синхронный двигатель, устанавливаемый внутри ведущего колеса, делает его привлекательным для таких применений. Версия этого двигателя с высокотемпературным сверхпроводником весит от одной пятой до одной трети веса двигателя с медной обмоткой.

Крупнейший экспериментальный сверхпроводниковый синхронный двигатель, способный привести в движение корабль класса морского эсминца. Во всех этих применениях электропривод с регулируемой скоростью необходим.Привод с регулируемой скоростью также должен снижать напряжение привода на низкой скорости из-за уменьшения индуктивного сопротивления на более низкой частоте.

Чтобы развить максимальный крутящий момент, ротор должен отставать от направления поля статора на 90°. Более того, он теряет синхронизацию. Гораздо меньше приводит к снижению крутящего момента. Таким образом, положение ротора должно быть точно известно. А положение ротора по отношению к полю статора необходимо рассчитывать и контролировать.

Этот тип управления известен как векторное фазовое управление .Он реализован с помощью быстрого микропроцессора, управляющего широтно-импульсным модулятором фаз статора. Статор синхронного двигателя такой же, как у более популярного асинхронного двигателя.

В результате электронное управление скоростью промышленного класса, используемое с асинхронными двигателями, также применимо к большим промышленным синхронным двигателям. Если ротор и статор обычного вращающегося синхронного двигателя развернуть, получится синхронный линейный двигатель.

Этот тип двигателя применяется для точного высокоскоростного линейного позиционирования.



СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
