Одножильный теплый пол подключение: Одножильный или двужильный теплый пол: энергопотребление, подключение

Содержание

Одножильный или двужильный теплый пол: энергопотребление, подключение

Электрический пол может иметь различные модификации, отличающиеся друг от друга, к примеру, по конструкции, методам регулировки тепла и комплектации. Поэтому выбор системы требует тщательного анализа. Подбирая комплектацию для той или иной конструкции, важно правильно выбрать будет ли это одножильный или двужильный теплый пол.

Прежде всего, необходимо разобраться в принципе функционирования электрических нагревательных элементов. В основе получения тепловой энергии лежат свойства металлов вырабатывать тепло при прохождении электрического тока. В зависимости от показателя сопротивления можно регулировать мощность. На этот параметр влияет материал изготовления жилы и ее диаметр. Чем больше сечение – тем интенсивнее будет происходить нагрев. Но в то же время значительно возрастает потребление электроэнергии.

Чтобы выполнять монтаж было удобнее, и система получилась и по возможности долговечной уже в процессе производства отрезок кабеля с двух концов оснащают «холодными концами» – проводниками питания из меди.

Внимание

Удлинять или укорачивать можно только сам кабель, но не медные концы.

Если вы стоите перед выбором какой нагревательный элемент пола с подогревом предпочесть – одно- или двужильный, прежде, нужно знать основные характеристики каждого из них, включая потребление электроэнергии теплым полом для данного варианта.

Одножильный теплый пол

Нагревательным элементом одножильного пола служит не что иное, как кабель, имеющий определенный диаметр. В качестве материала для единственной жилы используют нихром, оцинковку, латунь или другого материала. Когда на него подается электричество, то благодаря имеющемуся у него сопротивлению материал нагревается.

Чтобы максимально обезопасить эксплуатацию системы, обязательно наличие определенной изоляции в два–четыре слоя.

  • Термостойкий изолирующий слой из поливинилхлорида, фторопласта, силиконовой резины или сшитого полиэтилена для тепловой жилы;
  • Частичная защита от электромагнитного излучения за счет оболочки из фольгированного алюминия фольги и сетки из меди.
  • Внешняя изоляция из гибкого пластика, обладающая механической прочностью.
  • Роль заземления выполняет оболочка из меди, которую подключают к подающему кабелю.

При правильном подключении нагревательная жила нагревается не более, чем на 80°С, а изоляция способна выдержать 100°С и более.

На заметку

Очевидно, что эксплуатационный срок кабеля зависит от того, сколько нагревается теплый пол. К примеру, при малых расчетных значениях он возрастает, так как изоляции в этом случае легче справляться с перегрузками. Однако, при этом понижается удельная мощность, а это значит, что кабеля придется покупать больше и укладывать с меньшим шагом.

Двужильный теплый пол

Подобные конструкции имеют несколько иную структуру – два тепловых проводника значительно увеличивают нагревательную мощность системы. Эти модели по сравнению с одножильными более энергоемкие и проще в установке. Для кабелей с одним проводником необходимо предусмотреть подвод 2-х концов провода для подключения к электропитанию. Во втором случае замыкание цепи происходит на окончании кабеля – контакты просто соединяются друг с другом.

Установка одножильной системы

Подключение одножильного теплого пола, в отличие от двужильного осуществляют через подвод двух его «холодных» концов, тогда как двужильные замыкают соединяя контакты на концах кабеля между собой.

Весь процесс самостоятельного монтажа можно разбить на несколько обязательных этапов:

  • расчет мощности нагрева, наиболее приемлемой для данного помещения;
  • выбор оптимальной модели с учетом общей поверхности и площади покрытия нагревательными элементами;
  • подготовка схемы с указанием плана укладки кабеля, места расположения датчика и термостата и их подключения.

Главным показателем системы обогрева считается энергопотребление теплого пола, которое полностью определяется мощностью выбранного варианта и схемы устройства, в частности, высоты защитной стяжки из бетона.

Для жилых помещений толщина защитного верхнего слоя равняется 5–10 см, а для «мокрых» – высота пола может несколько увеличиться, поскольку необходимо уложить также дополнительную гидроизоляцию.

Расчет мощности

Сначала необходимо определить будет ли одножильный или двужильный теплый пол служить в качестве основной или вспомогательной системы обогрева, так как именно этим и определяется в первую очередь их выбор. Покажем на примере, как рассчитать тепловые потери в комнате и наиболее соответствующую условиям мощность нагревающих элементов.

Допустим, что для обычной квартиры из двух комнат общий расход тепла с учетом соответствующих коэффициентов сопротивления теплопередачи поверхностей равен 6 кВт.

На заметку

Если расчет проводят для вспомогательной системы учитывается также и мощность и основной.

В среднем для обогрева 10 кв. м жилого помещения должно быть сгенерировано порядка 1 кВт тепла. К примеру, при обогревании основным отоплением на 90%, за счет нагреваемого пола компенсируют недостающие 10%. То есть при наших исходных данных 90% составляет 5,4 кВт и недостает 0,6 кВт, конечно, при условии, что полы прогревают на всей площади квартиры.

Такое положение вещей довольно большая редкость – чаще всего полы с подогревом устанавливают в конкретных помещениях: на кухне, в ванной. Для облегчения расчетов принято использовать усредненные значения мощностей для помещений этого типа:

  • для кухонного и жилого помещения – 110-150 ватт на кв. м;
  • для душевой, ванной – 140-150 ватт на кв. м

Еще одним определяющим фактором считается комфортность температуры. Как правило, более усиленный нагрев обеспечивают двужильные модели. Необходимый тепловой микроклимат будет регулироваться в зависимости от времени, необходимого на нагрев пола. Если особых требований к температурному режиму нет, можно использовать одножильную модель.

Специфика монтажа

После предварительных расчетов мощности можно выбрать определенную модель теплого электрического пола. В настоящее время существует 2 вида продукции этого назначения – готовые маты с уже укрепленными нагревательными элементами и кабели, которые можно монтировать с произвольным шагом.

Для стандартных помещений можно устанавливать маты. Они могут комплектоваться одножильными или двужильными кабелями. Высокую скорость нагрева температуры можно достичь, используя последний вариант. Также следует обращать внимание на диаметр проводника – чем он больше, тем выше будет температура на максимальном режиме работы.

Особенность монтажа одножильного кабеля заключается в обязательном замыкании цепи питания. Недостаток такой особенности установки заключается в обязательной проводке 2-х концов кабеля к месту их подключения к источнику питания. Это может быть крайне неудобно для больших площадей, когда схема укладки представляет собой стандартную «змейку». Однако для комнат малой площади это проблем не составит. Кроме этого учитывается доступная стоимость одножильного теплого пола.

В двужильных моделях замыкание цепи происходит по другой схеме. В этом случае на концевых окончаниях кабеля соединяются два провода. Питание от терморегулятора получается при подключении 2-х жил от нагревательных элементов. Из-за сложности конструкции подобные модели стоят дороже, чем одножильные. Но их эксплуатационные свойства дают возможность утеплить большие площади.

Совет

Потребление электроэнергии теплым полом напрямую зависит от его мощности. Поэтому необходимо рассчитать максимально допустимую нагрузку электропроводки. В случае необходимости – провести ее модернизацию или замену

.

Нюансы выбора пола с обогревом в соответствии с особенностями нагревательного кабеля


  • Указанная выше схема подключения двужильного кабеля, точнее отсутствие необходимости возвращать его второе окончание к термостату существенно облегчает установку в помещениях, имеющих непростую конфигурацию. Немаловажно, что на всю установку уходит не более четырех–пяти часов.
  • С точки зрения вреда для организма человека, обе модели полов считаются безвредными. Однако, и здесь есть свои тонкости: электромагнитное поле, создаваемое двужильным кабелем меньше, чем допустимое по норме раза в 300, а одножильного – в 60. Поэтому для таких помещений, как кухня или гостиная, где, как правило, люди остаются подолгу, чаще используют двужильные полы. Одножильный же будет более уместен, к примеру, в ванной, на балконе или в любом другом помещении, где обычно человек задерживается ненадолго.

Но что же все-таки выбрать — одножильный или двужильный теплый пол? Все зависит от удельной тепловой емкости и параметров комнаты. Для больших площадей лучше всего монтировать кабели с 2-мя жилами. Системы с небольшим энергопотреблением могут быть обустроены одножильным теплым полом.

© 2022 prestigpol.ru

Одножильный или двужильный кабель для теплого пола, какой лучше

Электрический теплый пол – популярный, удобный и доступный вариант обогрева квартир и частных домов. Эту систему можно использовать в качества основного или дополнительного источника тепла в любых помещениях. Она обладает целым рядом преимуществ:

  • создает и поддерживает комфортную температуру, распределенную по всей комнате равномерно;
  • не сушит воздух;
  • потребляет мало электроэнергии;
  • подходит для любой типовой квартиры с низкими потолками, так как при монтаже уровень пола поднимается незначительно;
  • служит 50 и более лет.

В нашем магазине большой ассортимент электрических теплых полов на основе нагревательного кабеля. Он может быть одножильным или двужильным. Какой же кабель для создания теплого пола лучше выбирать? Чтобы ответить на этот вопрос, необходимо ознакомиться с их конструкцией и особенностями монтажа.

Одножильный теплый пол

Изделие состоит из кабеля с одной нагревательной жилой, соединительными муфтами и монтажными проводами с двух сторон. Кабель имеет двухслойную изоляцию и экранирующую оплетку, которые дают механическую и электрическую защиту. Соединительные муфты надежно герметизируют места соединения нагревательной жилы и экрана с двумя медными проводами монтажного конца. Оба монтажных провода должны подвиться к месту подключения к питанию и терморегулятору.

Одножильный электрический теплый пол рекомендуется использовать для обогрева нежилых помещений, таких как санузлы, прихожие, коридоры, лоджии, балконы, зимние сады.

Двужильный теплый пол

В основе двужильного греющего кабеля два проводника, которые, соответственно, увеличивают мощность системы. В отличие от одножильных, такие изделия имеют соединительную муфту и установочный провод только с одной стороны, а с другой стороны они оснащены концевой муфтой. Такая конструкция позволяет подключать к питанию и терморегулятору только один конец кабеля. А это упрощает раскладку секции.

Состав двужильной нагревательной секции

Конструкция двужильного нагревательного кабеля

Двухжильный теплый пол подходит для обогрева помещений, где люди проводят значительную часть времени, например, кухня, спальня, гостиная.

Монтаж теплого пола

Монтаж и одножильной, и двужильной нагревательной секции проходит в несколько этапов:

  • Расчет мощности для обогреваемого помещения и выбор оптимальной модели.
  • Подготовка плана с указанием схемы раскладки кабеля, места установки терморегулятора, датчика температуры и их подключения.
  • Собственно монтаж.

Расчет мощности

В первую очередь определяют, будет ли теплый пол основной или дополнительной системой отопления. Если планируется использовать его как вспомогательный источник обогрева, то удельная мощность секции должна составлять не менее 150 Вт на кв. метр свободной площади. При расчете необходимо учитывать мощность главного источника тепла.

Если комплект будет основной системой отопления, удельная мощность нагревательной секции должна составлять 180 Вт на кв. метр. При этом кабель должен занимать не менее 70% от общей площади обогреваемой комнаты.

Значения мощности приведены для помещений с высотой потолков не более 4 м. Стоит также понимать, что чем выше мощность теплого пола, тем больше электроэнергии он потребляет. Поэтому нужно правильно рассчитать нагрузку на электропроводку и при несоответствии последнюю нужно заменить. Нагревательные секции мощностью 2 кВт и более необходимо подключать через специальную проводку и отдельный автомат.

Важно! Одной нагревательной секцией нельзя греть сразу два помещения.

Иногда в одной комнате комбинируют два разных напольных покрытия, например, ламинат и плитку. Они обладают разной теплопроводностью, потому под каждый материал необходимо укладывать отдельный греющий кабель и подключать ее к собственному терморегулятору.

Подготовка плана

Сначала определяют обогреваемую площадь. Систему не следует устанавливать под мебелью без ножек и бытовой техникой. От стен и мебели отступают 5 см.

Затем рассчитывают шаг укладки кабеля по формуле:

Шаг укладки (см) = (100хS)/L, где

S – площадь обогреваемой поверхности, м2;

L – длина нагревательного кабеля, м.

При укладке кабеля допускается отклонение от расчетного шага на 1 см в сторону увеличения. Расстояние между витками не должно быть меньше 8 см.

Если для обогрева выбраны целостные маты с закрепленными на сетке нагревательными элементами, то этот этап пропускают. У таких видов изделий одно- или двужильный кабель уже уложен с необходимым шагом. Нагревательные маты подходят для стандартных по конфигурации комнат.

Определяют место установки терморегулятора. Устройство нельзя располагать в помещениях с повышенной влажностью, поэтому его нужно вынести за его пределы. Регулятор температуры устанавливают на высоте 80 см от уровня напольного покрытия, в удобном и легкодоступном месте.

Далее чертят схему раскладки кабеля, отмечают место установки регулятора, датчика температуры пола, соединительных и концевых муфт. Если на обогреваемой площади имеются термокомпенсационные швы, то схема раскладки планируется так, чтобы нагревательная секция их не пересекала. Монтажные концы должны быть подведены к терморегулятору. При планировании раскладки одножильного кабеля теплого пола необходимо учитывать, что к регулятору нужно подвести два установочных провода.

Все муфты располагают в полу. Между секцией и другими нагревательными приборами не должно быть меньше 10 см. Помещенный в гофрированную трубку датчик температуры пола располагают в полу на расстоянии 50 см от стены, где установлен терморегулятор. Для максимально точного измерения температуры пола трубку с датчиком внутри следует располагать посередине витков кабеля.

Схема раскладки одножильной нагревательной секции

Монтаж

Перед началом монтажа необходимо подготовить основание для укладки. Оно должно быть ровным, чистым и грунтованным.

Непосредственно монтаж выполняется в следующей последовательности:

1. В стене делают углубление для установки терморегулятора и штробу для прокладки электропроводки, установочных проводов нагревательного кабеля и гофрированной трубки.

2. Укладывают теплоизоляцию.

3. Закрепляют монтажную ленту.

4. Укладывают с постоянным шагом кабель, закрепляя его зажимами монтажной ленты.

5. Устанавливают датчик температуры пола. Сначала помещают его в гофрированную трубку так, чтобы он оказался в ее конце, и плотно закрывают заглушкой. Затем монтажную трубку с датчиком размещают в месте в соответствии с планом. Чтобы она не смещалась в процессе дальнейшего монтажа, ее закрепляют на полу небольшим количеством плиточного клея или раствора. Открытый конец трубки с выведенными установочными проводами подводят к регулятору температуры или распаечной коробке. Последняя применяется, когда к одному терморегулятору подсоединяется две и более нагревательных секций. Трубку у стены нельзя заламывать, радиус изгиба должен быть не меньше 5 см.

Если же используется нагревательный мат, то порядок немного меняется. Сначала устанавливают датчик температуры, а затем сверху раскладывают мат.

6. Устанавливают терморегулятор в соответствии с приложенной к нему инструкцией.

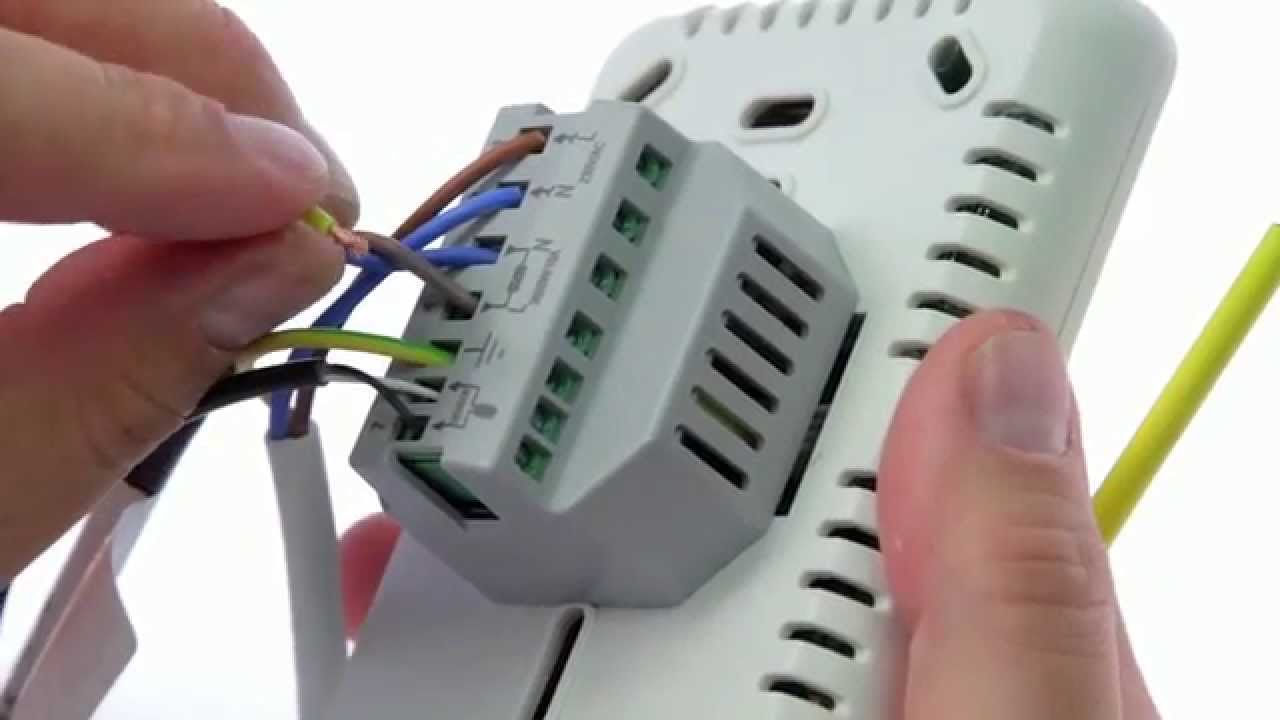

7. Подключают к регулятору температуры установочные провода нагревательной секции, датчика температуры пола, питание.

8. Проверяют работоспособность системы, включив питание и убедившись, что кабель нагревается.

9. Заливают цементно-песчаную стяжку или плиточный клей.

10. Укладывают напольное покрытие.

Запускать систему «теплый пол» разрешается только после полного высыхания цементно-песчаной стяжки, иначе она растрескается. Монтаж и подключение прибора рекомендуем доверить специалистам.

Итоги

Однозначного ответа на вопрос, что лучше использовать для электрического подогрева пола одно- или двужильный кабель нет. Обе разновидности эффективно работают.

Для правильного выбора модификации теплого пола, необходимо рассчитать удельную тепловую емкость и параметры помещения. В больших комнатах рекомендуется использовать двужильную нагревательную секцию, у одножильной тепловая отдача меньше. В помещениях сложной конфигурации проще монтировать двужильный кабель для пола, так как его второй конец не нужно подводить к термостату.

Сравнительная таблица:

Одножильный Двужильный
Место установки ванные, коридоры, прихожие, балконы, лоджии, зимние сады, дорожки бассейнов кухни, гостиные, спальни, детские
Монтаж более сложный, что связано с необходимость подведения двух концов кабеля к терморегулятору простой – подключение к терморегулятору с одного конца
Уровень электромагнитного излучения 0,2-0,4 мкТл, что примерно в 60 раз ниже допустимой нормы 0,02-0,05 мкТл, что примерно в 300 раз ниже допустимой нормы

В нашем магазине можно купить одножильные и двужильные электрические теплые полы как в виде нагревательных кабелей, так и матов. Цена зависит от их мощности. Есть доставка по Москве и в регионы.


Особенности монтажа нагревательных матов « Блог NewPol

Преимущество теплых полов вообще и нагревательных матов в частности в том, что их легко монтировать самостоятельно, не прибегая к услугам специалистов. При желании любой человек может осуществить монтаж нагревательных матов своими руками, хотя их подключение лучше доверить профессиональному электрику. Всю работу по укладке теплого пола следует проводить при выключенном напряжении и придерживаясь инструкции, ведь дальнейшее функционирование вашей напольной системы обогрева будет зависеть от того, насколько правильной была установка.

В зависимости от греющего элемента маты бывают двух типов, потому обращайте на это внимание, так как их монтаж будет отличаться:

  • В основе первого лежит одножильный греющий кабель. Он характеризуется тем, что у него два «холодных» конца, которые необходимо подключать к терморегулятору. Это означает, что укладка такого мата будет начинаться и заканчиваться у термодатчика.
  • В основе второго – двужильный греющий кабель, имеющий один «холодный», а второй «глухой» конец, что упрощает установку, ведь подключение будет осуществляться с одной стороны. Он отличается большей теплоотдачей и меньшим электромагнитным излучением.

Укладка теплого пола под плитку

Монтаж электрического теплого пола, а именно термоматов, можно осуществлять под любое финишное покрытие – плитку, камень, керамогранит, линолеум, ковролин, ламинат, Рассмотрим, пошаговый монтаж нагревательных матов под плитку. Перед тем, как к нему приступить, проверьте, чтоб поверхность пола была ровной и не повредила кабель — все трещины, острые выступы необходимо убрать, например, самовыравнивающей смесью. Затем сделайте на полу разметку, определив место для мебели и бытовой техники — это важно, так как мат не должен укладываться на данные участки. После сделайте отступы 5-10 сантиметров от стен и 10 сантиметров от бытовой техники, а также батарей и разложите мат на разметку. Обратите внимание, что там, где мат разворачивается, для поворота нужно разрезать только сетку, кабель ни в коем случае резать нельзя.

Если нагревательный мат закрыл нужную площадь комнаты, сделайте разметку под канал – штробу размером 20х20 мм, где будет размещаться гофрированная трубка с термодатчиком. Он берет начало в зоне обогрева и идет на стену к месту размещения терморегулятора, где должен быть выведен провод 220 В. После сверните нагревательный мат, вырежьте штробу и место под монтажную коробку, загрунтуйте поверхность и поэтапно продолжайте работу по монтажу электрического теплого пола под плитку:

  1. Поместите датчик температуры в гофрированную трубку, закрыв ее конец заглушкой во избежание попадания туда мусора. Утопите трубку в штробу так, чтобы она оказалась немного ниже уровня термомата, при этом ее изгиб был не более 6 сантиметров.
  2. Убедившись, что грунтовка высохла, закрепите нагревательный мат на полу (основании). Если у него нет самоклеющейся основы, используйте клеящий пистолет либо скобы.
  3. После монтажа нагревательных матов измерьте омическое сопротивление греющего кабеля, чтобы оно было в пределах -/+ 10% от заявленного в сопроводительных документах.
  4. Доверьте специалисту подключение терморегулятора, проверьте работоспособность всей системы обогрева, затем лучше снимите регулятор температуры до завершения всех работ, чтобы не повредить его.
  5. Залейте термомат самовыравнивающейся смесью, либо плиточным клеем, подождите пока высохнет, а уже после укладывайте плитку.
  6. Окончательное подключение терморегулятора и включение системы напольного обогрева производите после полного высыхания клея либо выравнивающей смеси.

Если вам нужно сделать укладку теплого пола под плитку на первом этаже частного дома, или в холодных помещениях, то работы будет немного больше, так как схема монтажа будет следующей:

  • на основание укладывается теплоизоляция;
  • осуществляется заливка стяжки высотой около 3 сантиметров;
  • выполняется монтаж нагревательного мата;
  • заливается плиточный клей;
  • укладывается плитка, камень, керамогранит и т. п.

Установка матов теплого пола под линолеум

Как вы могли убедиться, монтаж теплого пола под плитку легко сделать самостоятельно, придерживаясь пошагово рекомендаций. То же самое касается укладки нагревательных матов под другие напольные покрытия, среди которых ламинат, линолеум, паркет, ковролин. Если вы выбрали одно из них, то очередность установки напольной системы обогрева будет немного отличаться и состоять из:

  • основания;
  • матов теплого пола;
  • цементной стяжки высотой около 3 сантиметров;
  • подложки под напольное покрытие;
  • самого покрытия.

Если говорить об общих рекомендациях при монтаже нагревательных матов, то они довольно просты и легко запоминаются:

  1. Один мат используйте для укладки в одной комнате.
  2. Не режьте кабель и не наступайте на него во время монтажа.
  3. Не монтируйте термоматы там, где будет стоять бытовая техника и мебель.
  4. Используйте клей и выравнивающие смеси, которые подходят для теплого пола.

При возникновении любых проблем во время установки и подключении теплого пола лучше обратитесь за консультацией к специалистам!

Монтаж электрического теплого пола под паркет » Теплый пол Thermo

Монтаж электрического теплого пола паркет желательно доверить профессионалам, так как в процессе этой работы существует ряд нюансов. Изначально необходимо грамотно выбрать паркетную доску, то есть древесину, из которой она изготовлена. Основное внимание следует уделять устойчивости деформациям при изменении температуры. Например, такие породы древесины как бук или клен более подвержены к деформации, что может привести к растрескиванию. Другие же породы дерева менее подвержены к изменениям температуры. Помимо выбора паркета также следует учесть, что температура теплого пола не должна превышать 27 градусов, следовательно, потребуется теплый пол с качественным терморегулятором.

Прежде чем монтировать электрический теплый пол под паркет, все напольное основание выравнивается песчано-цементной стяжкой с минимальными погрешностями. Когда стяжка хорошо затвердеет, в заранее размеченном месте в стене изготавливают нишу под размеры терморегулятора и термостата. От ниши вниз по стене к стяжке перфорируют две канавки. В одной канавке укладывают гофрированную трубку, по которой будут идти силовые провода для нагревательного кабеля. Вторая же канавка предназначена для укладки проводов для термодатчика. При этом канавку для проводов термодатчика продолжают перфорировать по поверхности стяжки на расстояние около 1 м от стены. На следующем этапе монтажа электрического теплого пола под паркет по всему периметру стяжки на стены закрепляют демпферную ленту.

До начала монтажа электрического теплого пола под паркет в стяжке закрепляется термодатчик и подключается к терморегулятору, а на всю поверхность стяжки укладывается термоизоляционный материал. Поверх термоизоляционного материала закрепляют монтажную ленту и приступают к укладке нагревательного кабеля. Существует два способа укладки нагревательного кабеля, параллельный и спиралевидный. При параллельном способе кабель укладывается в виде змейки. Спиралевидный же способ характерен укладкой кабеля по спирали, в виде улитки. При этом на эксплуатацию электрического теплого пола под паркет способ укладки кабеля никак не влияет. Первый способ банально легче.

Уложив нагревательный кабель и выполнив его подключение к терморегулятору по гофрированной трубке, дальнейший монтаж электрического теплого пола под паркет заключается в изготовлении тонкой песчано-цементной стяжке. После высыхания стяжки электрический теплый пол проверяют на работоспособность и приступают к монтажу фанерных листов для укладки паркета. На данном этапе важно не повредить нагревательный кабель. Закончив монтаж фанеры, края между ней сравнивают и начинают непосредственно укладку паркета.
