Детекторы скрытой проводки — приборы для поиска скрытой проводки

В работе электрика необходимо применять самые разные инструменты, помогающее сделать работу быстрее и качественнее. Но ни один из них не может представить рабочий процесс без такого важного прибора, как детектор напряжения.

Особенность детектора напряжения

Основная задача детектора напряжения – определение напряжения в сети электропитания. При этом существует несколько разновидностей. Например:

• прямого контакта;
• бесконтактные.

При прямом контакте определяется фаза в электрической сети. Для этого необходимо вставить в розетку контактный конец устройства. При положительном результате загорится световой индикатор.

Но бывают случаи, в которых нужно найти проводку, скрытую в стене. Для этого применяют детекторы напряжения скрытой проводки. Чтобы найти необходимый провод, находящийся под напряжением, нужно поднести прибор к предполагаемому месту его нахождения.

В случае обнаружения подастся звуковой или световой сигнал. Некоторые инструменты оснащены функцией настройки чувствительности и запоминания ее уровней.

Детектор напряжения – это простой инструмент. Но все же он имеет некоторые нюансы. Поэтому, в случае возникновения затруднений в выборе, обратитесь к специалистам магазина Electronoff. Мы поможем вам выбрать то устройство, которое выполнит все необходимые задачи.

Польза приспособления

Детектор електропроводки – важный измерительный инструмент, который помогает найти напряжение от проводов внутри объекта. Чаще всего он требуется при выполнении строительно-ремонтных работ в домах с существующей разводкой электропроводов. Для того, чтобы быстро понять, если ли фаза в штукатурке, строительной панели или в кирпичной кладке и стоит купить прибор для обнаружения скрытой проводки.

Он действует на основе инфракрасной технологии и дает понять, какой вольтаж на глубине в предметах до 10 сантиметров. Конечно, намного лучше такой детектор напряжения скрытой проводки определяет протекает ли ток в металлических объектах.

Но и тут есть ограничения. Например, в меди детектор поиск скрытой проводки произведет на глубине 7-8 сантиметров, в железе – до 10 см, а в более легких металлах – до пяти сантиметров.

Другое дело в прочих материалах. Сигнал такого прибора для определения провода в стене может проникать в среднем на 3-4 сантиметра. Если стена выполнена из кирпича, камня или гипсокартона, а также строительной панели. Если же прибору для определения электропроводки стена попадется из древесины, то сигнал получится уловить не глубже, чем на 2-3 см. Это необходимо учитывать при поиске и тщательно, не спеша проводить проверку.

Ведь, если торопиться, то ваш обнаружитель скрытой электрической проводки может не найти фазного кабеля, что чревато его повреждением. А это в свою очередь сулит проблемы с током и наличием электричества, а также ставит под угрозу безопасность здоровья и жизни работника, который пробивает штробу, сверлит отверстие и т.п.

Разновидности и модели

Детектор обнаружения скрытой проводки может быть выполнен в двух основных видах в зависимости от технологии: бесконтактный датчик или штырьковый. Первый метод подразумевает сканирование предмета на фазу ультразвуковым способом, а второй – контактно, инфракрасным методом при помощи двух металлических штырьков у верхней части устройства. Штырьковый прибор для нахождения проводки в стене необходимо во время использования плотно приставлять, ведь именно его чувствительные контакты и считывают наличие напряжения. В древесине можно даже углубить их на пару миллиметров, если небольшие следы на поверхности несущественны. Поэтому, прежде чем тестер скрытой проводки купить в таком варианте, стоит понять, подходит ли для ваших целей использование данной технологии. Ведь так можно обнаружить только наличие переменного напряжения.

Прибор для определения электрической проводки по форме может быть, как в виде ручки или маркера, так и схожим на лазерную рулетку с маленьким жидкокристаллическим дисплеем. Такие различия влияют на функциональность. Первый прибор для нахождения провода в стене имеет аналоговую индикацию. На нем есть несколько световых светодиодных лампочек, установленных линейно, которые визуализируют полученный сигнал: чем больше лампочек загорается, тем ближе по глубине ток. Такой прибор для отыскания скрытой проводки не имеет дисплея, что делает его компактным карманным вариантом для профессионала и домашнего мастера. Такое приспособление – следующий шаг после индикаторной отвертки.

Где лучше приобрести?

Индикатор скрытой проводки купить в Киеве лучше всего в интернет-магазине радиооборудования и комплектующих Electronoff. Это большой онлайн-маркет, где можно найти массу качественных и надежных инструментов, радиодеталей, элементов светодиодного освещения, измерительных приборов по оптимальной стоимости. Здесь, к примеру, купить прибор для обнаружения скрытой электропроводки не составит труда – в каталоге есть масса моделей от ведущих мировых производителей с сертификатом и гарантией качества. Вся продукция тщательно проверяется на исправность перед отправкой потребителю.

За счет прямого сотрудничества с заводами-производителями на сайте прибор поиска скрытой проводки по цене будет дешевле, чем у других продавцов. Поскольку большинство из них являются не дистрибьютерами, а посредниками.

Почему в столице дешевле?

Прибор для обнаружения скрытой проводки в стене обязательно дополнит ваш арсенал необходимых современных измерительных инструментов, в числе которых должны быть мультиметр, амперметр, осциллограф, цифровой электронный термометр или пирометр, тепловизор и анемометр. Стоит обзавестись и шумомером для измерения уровня шума в помещениях.

Почему же детектор скрытой проводки купить в Киеве проще? Все объясняется тем, что в столице расположен центральный склад интернет-магазина Electronoff, в котором заказать и забрать товар с функцией самовывоза можно абсолютно бесплатно. Поэтому рекомендуем устройство поиска скрытой проводки купить именно здесь. Или оформить доставку в пределах множества регионов страны – в перечне не только Киев, но и Харьков, Одесса, Львов, словом практически вся Украина, кроме временно оккупированных территорий.

И все же есть способ купить детектор для металла скрытой проводки с доставкой бесплатно – в случае оптового заказа на сумму не менее 3 тысяч гривен.

Можно оформить курьерскую службу или же воспользоваться адресной доставкой на отделение почты.

Предложения торговых марок

На сайте интернет-магазина можно детекторы скрытой проводки купить в Украине от таких известных торговых марок как APPA, BOSCH, INTERTOOL, MASTECH, Skil, Sunco, UNI-T и прочие. Все зависит от ваших возможностей. Традиционно считается у профессионалов, что лучше прибор для определения проводки стены купить от немецкого бренда BOSCH – популярного, надежного, но весьма разрекламированного. На самом деле модели других брендов этого товара практически ничем не уступают этому мировому лидеру строительных и измерительных инструментов.

Ведь у прибора для обнаружения скрытой проводки цена зависит зачастую от параметров, технологии сканирования, погрешности в миллиметрах и точности измерения. А также наличия цифровой или светозвуковой индикации. Поэтому только вам решать, стоит ли прибор для определения скрытой проводки купить исключительно из-за его известного бренда.

Целевая аудитория

Кому стоит заказать такой товар? Отчасти тем, кому нужно прибор для поиска проводки в стене купить на подарок, для профессиональной деятельности, а также домашнего использования. Ведь прибор для нахождения электропроводки в стене – это легкий, доступный, надежный и безопасный способ узнать, где протекает ток, чтобы не повредить электропитания в доме.

Что весьма актуально, когда нужно повесить полку, картинку, рамку, сделать еще одну розетку, повесить светильник, настенные шкафы на кухне и т.п. В таких случаях прибор для поиска скрытой электропроводки становится незаменимым предметом.

Функциональность и характеристики

У каждого датчика проводки есть встроенная светозвуковая сигнализации при попадании на фазу, а также индикация низкого заряда батареи. Кстати, такое устройство обнаружения проводки в стене работает от аккумуляторной батарейки типа « Крона» на 9 вольт, которой хватает на год активного использования. Этого достаточно, чтобы определитель электропроводки провел около 400-500 измерений подряд.

Находит детектор провод с погрешностью до двух миллиметров. Такой точности вполне достаточно для выполнения большинства работ с электричеством. Некоторые детекторы скрытых проводок обнаруживают при помощи разноцветной светодиодной индикации, где каждый оттенок соответствует глубине сигнала. Таким определителем проводки в стене является, например, модель WT55 от компании Wintact. Этот поисковик скрытой проводки покажет наличие металлических элементов или протекание тока, как под слоем краски, так и бетона или шпаклевки. Будет полезен строителям и электрикам.

Такой тестер проводки стен или указатель скрытой проводки оснащен кнопкой фиксации результатов измерения на ЖК-дисплеи и является цифровым. Т.е.непосредственно на экране появляется глубина, на которой расположен искомый предмет. Есть у данного определителя скрытой проводки и кнопка для переключения видов материала для исследования – металла, дерева или бетона, камня. Устройству доступно обнаружение вольтажа в пределах от 110 и до 220 В. Доступно такому детектору определения скрытой проводки и проведение анализа частоты: этот аппарат для поиска провода в стене дает сигнал при частоте 50-60 герц. Это соответствует наличию тока в месте проведения исследования.

Условия работы

Средняя рабочая температура у детектора обнаружения скрытой электропроводки – от -10 С и до плюс 50 градусов по Цельсию. Величину температурного режима можно изменить на Кельвины или Фаренгейты. Для этого у цифрового индикатора поиска проводки в стене есть также специальная кнопка на передней панели. Автоматическое отключение происходит после пяти минут бездействия прибора для нахождения скрытой проводки.

Перед работой стоит провести калибровку вашего прибора для определения скрытой электропроводки, чтобы его значения были поставлены на ноль. Некоторые модели могут делать это автоматически. После этого инструмент поиска скрытой проводки готов к использованию и покажет верное значение.

Какой лучше?

Рекомендуем купить детектор скрытой электропроводки только у проверенных реализаторов – в частности, в интернет-магазине компании Electronoff по доступной стоимости. Такой прибор для поиска проводов в стенах точно найдет свое применение в вашем доме.

А также на рабочем месте, в условиях производства. В целом купить детекторы проводки в стенах можно с чувствительностью к вольтажу от 120 и до 600 В, с возможностью записи результатов во встроенную память. Позже эти данные легко передать на компьютер и сравнить или проанализировать. Однако таких ультрасовременных устройств поиска проводов в стене еще не так много. Большинство может запоминать лишь до 5 последних измерений.

Если вам требуется искатель скрытой проводки купить для непрофессионального использования, то остановитесь на более бюджетных моделях – от торговых марок INTERTOOL или UNI-T. Ведь их возможностей вполне достаточно для мелких работ. А вот в случае необходимости расширенной функциональности от устройства поиска проводки стен, лучше заказать более высокоточное приспособление.

Так вы не будете сомневаться в качестве сканирования. Хотя и у этих двух категорий детекторов скрытой проводки цена, конечно, существенно отличается. Китайские приборы поиска скрытой проводки купить в Украине можно за несколько сотен гривен, а европейские стоят больше тысячи и выше. Конечно, что лучше – решать только вам! Однако, как бы там не было, а наличие устройства обнаружения скрытой проводки намного сокращает риски попасть в фазный кабель и перебить поступлении электроэнергии.

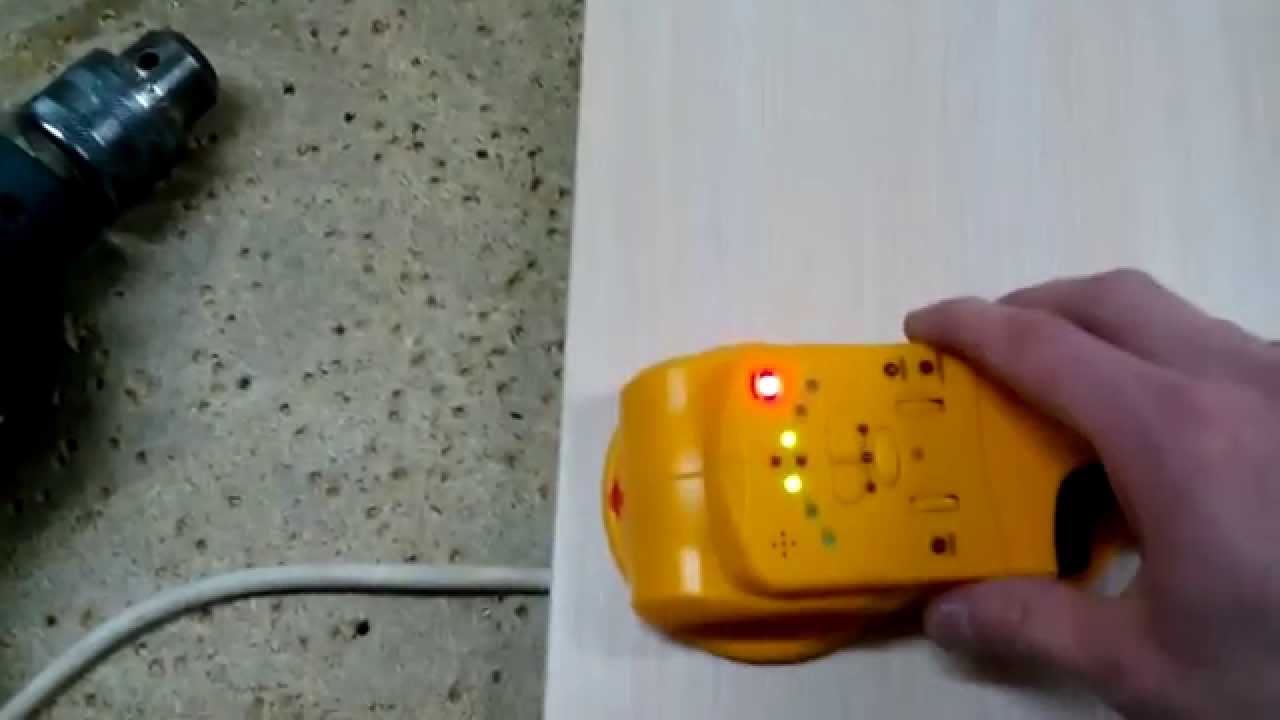

Видеообзор детектора скрытой проводки и металлодетектора MS8902B от MASTECH

Купить детектор напряжения (скрытой проводки) и металлодетектор можно в Интернет—магазине Electronoff в Киеве. Доставка по всей Украине.

Electronoff

LA-1012, Комплект для поиска скрытой проводки без напряжения (трассоискатель), CEM

Детектор скрытой проводки (кабелеискатель) функции и назначение LA-1012 детектор скрытой проводки и коммуникаций (трассоискатель)
• Обнаружение любых видов проводников на глубине до 2,5 метров
• Два устройства: приёмник и передатчик
• Возможность использования нескольких передатчиков с одним приёмником
• Однополюсный и двухполюсный режимы работы
• Автоматическая или ручная регулировка чувствительности
• Бесконтактное обнаружение напряжения
• Звуковая сигнализация (с возможностью отключения)
• Встроенный фонарик
• Автоматическое отключение после 60 минут бездействия
• Графическая шкала
• Индикация низкого заряда батареи

Детектор скрытой проводки LA-1012 предназначен для поиска трубопроводоов, электропроводов под напряжением и без, предохранителей, аварийных в ы- ключателей, розеток, предохранительных коробок, мест разрыва и коротко- го замыкания проводов и т. п.
Трассоискатель состоит из приёмника и передатчика.
Трассоискатель работает по принципу электромагнитной индукции:
электромагнитное поле, создаваемое в передатчиком вокруг проводника, порождает в пров о- днике электрический ток, кото- рый в свою очередь создаёт на- пряжение на катушке приёмника.
Полученный приёмником сигнал усиливается, обрабатывается, и выводится на дисплей.

Комплект искателя скрытой проводки LA-1012 :
Генератор —1 шт.;
приемник – 1 шт ;
руководство по эксплуатации на русском языке – 1шт.;
кейс для переноски трассоискателя – 1шт.;
зажимы типа „крокодил” – 2 шт.;
провода соединительные – 2 шт.;
щуп измерительный – 2 шт.

Обзор режимов работы искателя скрытой проводки LA-1012:
Однополюсный режим детектора скрытой проводки Применение:
— Обнаружение проводников, розеток, и выключателей, обнаружение обрыва проводника.
-Обнаружение обрыва проводников в изолированном многожильном кабеле
-Обнаружение обрыва проводников в изолированном многожильном кабеле с использованием двух передатчиков.
-Обнаружение проводников в земле.
-Обнаружение обрыва проводников в системе электрического обогрева полов.
Двухполюсный режим кабелеискателя Применение:
Обнаружение обрыва проводников в глубокозалегающем изолированном кабеле.
Обнаружение предохранителя.
Обнаружение короткого замыкания.

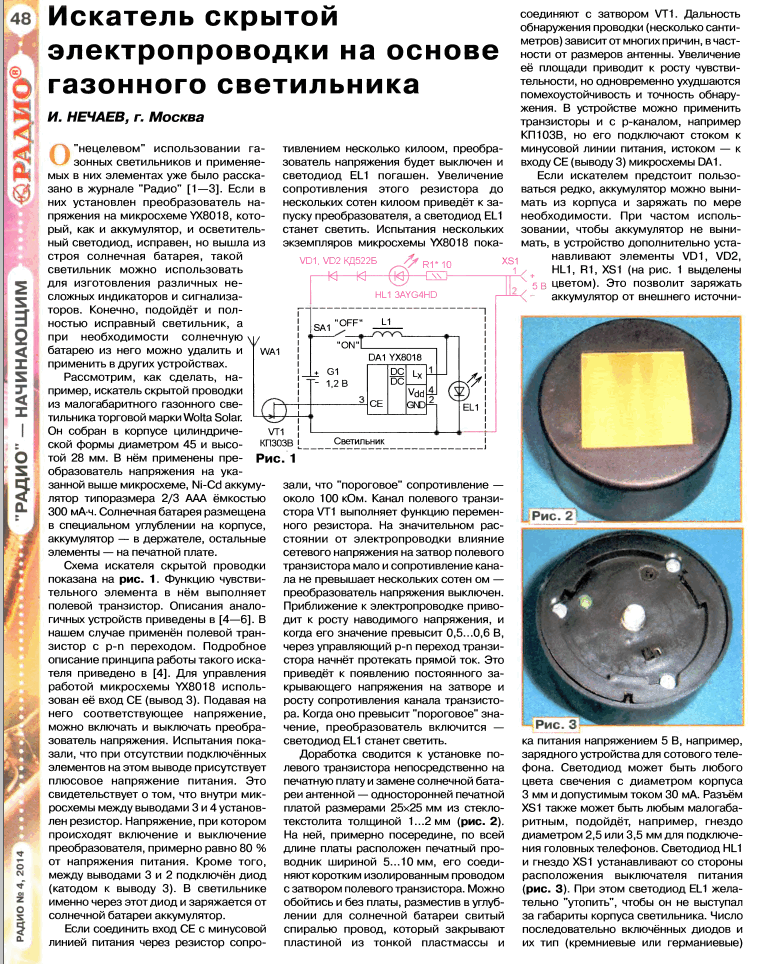

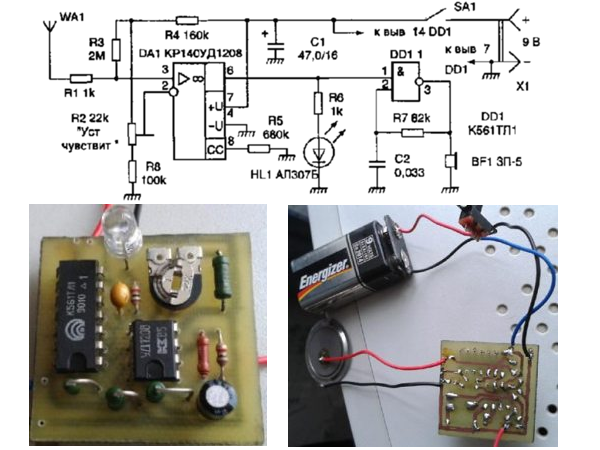

Схемы лучших самодельных детекторов скрытой проводки

Иногда возникает необходимость просверлить стену, забить гвоздь или дюбель, но как знать не находится ли в том месте в стене электрический провод? Согласитесь, если гвоздь или сверло перфоратора продырявит электрический провод в стене, то как минимум одна электроточка в доме работать не будет, а возможно и вовсе проедется переделывать ремонт.

Точно также при ремонте или обрыве электропровода в стене, возникает необходимость точного определения места где проложены провода.

Один из вариантов определения местонахождения провода под напряжением или без… – прибор (детектор — индикатор) для поиска скрытой проводки.

Существуют множество моделей таких специфических устройств различного ценового сегмента.

Модели таких топовых производителей как Bosсh, Stanley, Garrett, Skil и др.

Так же и более дешевые их аналоги отечественных и китайских производств.

Дешёвые приборы могут находить провода только под напряжением. Более дорогие устройства являются многофункциональными и умеют обнаруживать обесточенные провода различных металлов.

По принципу работы все «электродетекторы» можно поделить на такие виды:

• электромагнитные
• электростатические
• детектор металлов (материалов)
• комбинированные

Для начинающего электрика или просто хозяйственного человека который не желает тратить от 100 долларов и больше, на хороший профессиональный детектор скрытой проводки, я предложу два самодельных устройства которые по своей эффективности и практичности (проверенной на практике) могут сравнится с дорогими моделями.

В поисках «идеального» устройства для поиска скрытых проводов, было перепробовано много заводских детекторов дешевой ценовой категории, было спаяно и собрано много популярных в интернете схем.
В результате одна из схем оказалась достойной повторению, а другое устройство было переделкой и по большой мере модификацией которой в интернете негде не было.

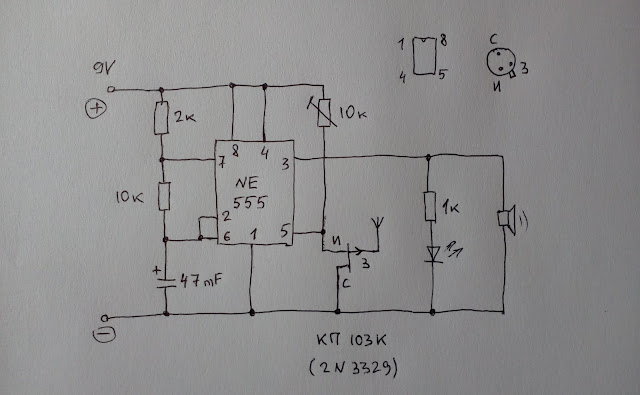

Детектор скрытой проводки №1

Данный детектор может быть полезен при ремонте или например когда требуется просверлить стену, особенно в том случае когда разводка трасс проводов в доме заведомо не известна.

Устройство имеет мало количество деталей. Основой схемы служит популярная микросхема — таймер NE555

В большинстве схем этой микросхемы, ее 5й вывод не используется и часто просто соединяется на минус питания через конденсатор.

Но если подать на этот вывод небольшое напряжение то можно сдвинуть пороги срабатывания компараторов самой микросхемы.

В данной схеме величину подаваемого напряжения, на 5й вывод микросхемы, будет регулировать полевой транзистор который будет выполнять роль датчика электромагнитного поля.

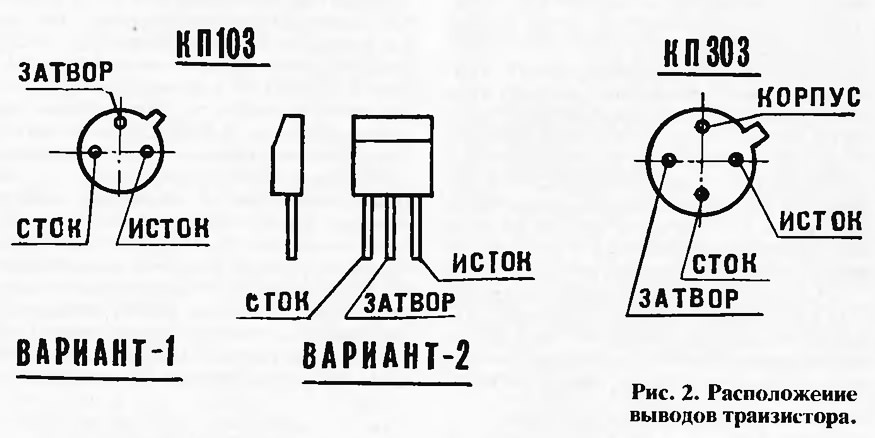

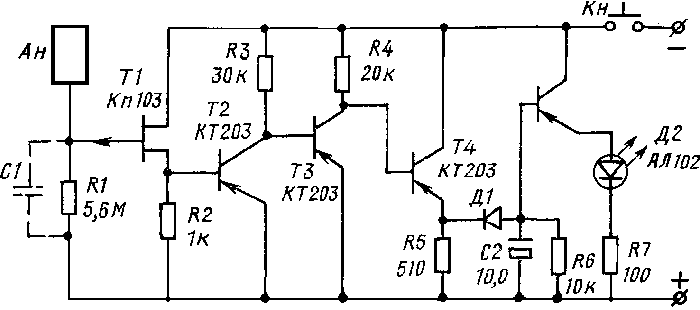

Для этой цели отлично подойдет отечественный полевой транзистор КП103 так как он имеет хорошую чувствительность, но его трудно найти так как он довольно старинный и уже не производится, но ему можно найти аналог — другой p-канальный полевой транзистор (не мосфет), например 2n3329.

Между 5м выводом и плюсом питания, стоит построечный резистор, так как разные транзисторы имеют разные параметры и с помощью данного подстроечного резистора можно настроить чувствительность при поиске проводки с разной толщиной стен.

Затвор транзистора выполняет роль антенны, которой служит кусок толстого медного провода.

В роли индикации служат светодиод (любого цвета) и пэзоизлучатель, который обязательно должен быть с встроенным генератором, то есть при подаче напряжения он должен пищать и быть росчитаным на 12 вольт.

В дали от источников электромагнитного поля, детектор производит звук и мигания с одинаковым интервалом, но при приближение к токопроводящим проводам — звук (интервал) меняется и становится более частым по мере приближения.

Как настроить прибор. В непосредственной близости с кабелем или розеткой устанавливаем максимальную чувствительность то есть чтоб частота звуковых интервалов была наиболее частой.

В других случаях, например если нужно определить прохождения провода в стене с большей точностью (до 0.5 см), чувствительность можно уменьшить.

Детектор скрытой проводки №2

Данный детектор обладает более высокой чувствительностью и может находить провода на большей глубине чем предыдущее устройство.

С помощью такого детектора можно находить не только провода под напряжением, но и без напряжения, а так же искать места обрывов провода, и это становится возможным в виду того что устройство можно использовать в паре с «звуковым» генератором.

В паре эти два устройства дают возможность найти провод даже на глубине до 10-20 см в бетоне, при определенной настройке чувствительности и мощности работы генератора.

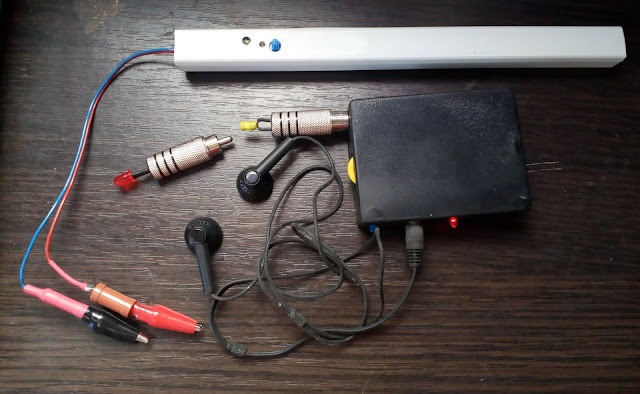

Первое устройство — плата от обычного кассетного плеера.

Для удобства можно снять все лишнее, оставив лишь плату или можно собрать в другом небольшом корпусе (желательно металлическом)

Вместо магнитной головки плеера, его вход выведен на гнездо установленное на корпусе детектора. Через аналогичный штекер, к гнезду можно подключать различные датчики поля.

Экспериментальным путем было найдено 3 таких «датчика»:

1. Небольшой дроссель на феросердечнике с тонкого провода

2. Электромагнитный «телефон» ТК — 67

3. Красный светодиод В каждого датчика свои особенности, которые в различие материалов стены, глубины и ситуации дают возможность с большей точностью определить где находится провод. В качестве питания служит небольшая батарея от любого мобильного телефона напряжением 3.7 вольт

В качестве индикации в детекторе служит выходной каскад усилителя звука в плате плеера. На выходе стоит гнездо подключения наушников, но когда наушники не подключены звук воспроизводится встроенным в детектор малогабаритным динамиком.

В несильно шумных местах звук динамика недостаточен, тогда с помощью наушников можно достаточно точно определять неоднородность звуковой частоты. Это может быть или звук сети частотой 50 герц или звук подаваемый устройством генератора.

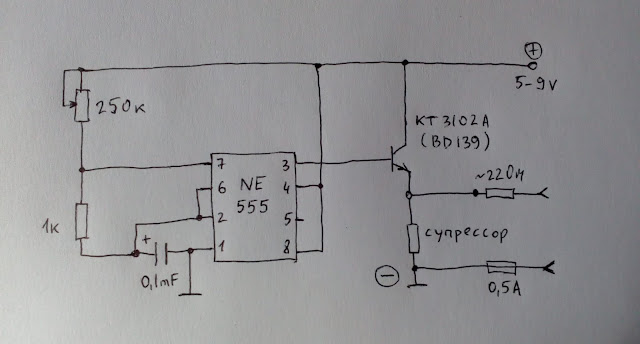

Второе устройство — генератор звуковой частоты, с умощненным выходом способный выдавать мощность в нагрузке где то примерно до 5 — 10 ватт.

Устройство собрано на популярной микросхеме — таймере NE555 по стандартной схеме звукового генератора с регулировкой частоты на подстроечном резисторе. В ходе экспериментов было выявлено что с изменением частоты звука можно находить провод на большей глубине при одинаковой мощности работы генератора. На транзисторе bd139 собран выходной каскад усилителя способный выдавать большую мощность в нагрузке. Транзистор установлен на небольшой алюминиевый радиатор.

Нагрузкой служит провод который проложен в стене, он должен быть замкнутым контуром. В качестве ограничения тока применен резистор на 1 — 2 вата который для удобства замены установлен возле выходного «крокодила».

Данный генератор дает возможность с помощью приемника находить не только местонахождения трасс проводки которая под напряжением, но и обесточенных проводов, а так же искать места обрывов.

Ниже представлены несколько способов работы генератора в паре с приемником.

Поиск провода в обесточенной комнате:

Поиск обрывов провода в стене или на полу, с помощью общего (естественного) заземления: Практика показала что для нахождения провода на глубине 1-1.5 см в бетоне, достаточно тока в нагрузке в 0.15 — 0.3 ампера. Для этого резистор был подобран сопротивлением в 22 Ом. При большой протяжности трассы провода в стене — сопротивление «нагрузки» возрастает и возможно придется уменьшить ограничивающий резистор в плоть до подключения на прямую (без резистора) Работа генератора на большой мощности (с малым сопротивлением резистора) будет быстро садить аккумуляторы и не даст точно определить центр прохождения провода, поэтому резистор нужно подбирать в зависимости от ситуации.

В качестве защиты устройства генератора установлено предохранитель и супрессор который должен защитить устройство от случайного попадания сетевого напряжения на вход генератора.

Супрессор должен быть двунаправленным, на напряжение примерно 30 вольт

Напряжение питания схемы должно быть не меньше 5 вольт и не больше 12.

Как показывает многолетняя практика, совсем не обязательно покупать профессиональные детекторы скрытой проводки и трассоискатели, как и дешевые индикаторы скрытой проводки которые годятся лишь для индикации напряжения в открытом кабеле.
   Протестировав множество схем которые блуждают в интернете, а также различных способов нахождения проводов в стене были созданы вполне работоспособные, надежные и эффективные устройства которые отлично справляются как с поиском провода под напряжением, так и без, а так же определением обрывов в стене или под полом.

Простой детектор скрытой проводки своими руками

Детектор переменного напряжения — это устройство, которое определяет наличие переменного тока, на небольшом расстоянии без каких-либо электрических подключений к линии.

Этот простой прибор поможет определить вам наличие опасного для жизни напряжения в сети и проводах, поможет найти место прокладки кабеля в бетонной или кирпичной стене.

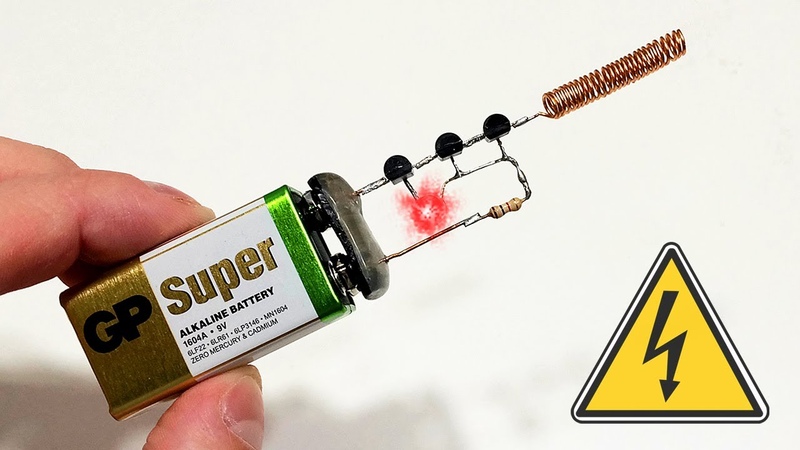

Схема очень простая и из минимального количества деталей. Схема устройства представляет собой составной транзистор, состоящий из трех обычных. В итоге получается чувствительный усилитель (с коэффициентом передачи по постоянному току более 100000), нагрузкой которого служит светодиод.
При наличии всех компонентов на сборку уйдет не более часа. Эта схема, наверное, самая распространенная и самая действенная для начинающих радиолюбителей.

Требуемые компоненты

• Батарея типа «Крона» — 1 штука.

• Светодиод — 1 штука.

• Транзистор 2N3704 (или отечественные кт3102 или кт315) — 3 штуки.
  Резисторы:

• -1MOhm — 1 штука.

• -100 кОм -1 штука.

• -330 Ом — 1 штука.

• -220Ом — 1 штука.

• Переключатель — 1 штука.


Алюминиевая или медная сплошная тонкая проволока — 5 см

Конструкция детектора

Я травил плату и припаял все элементы как полагается, но можно собрать и на макетной плате, запаяв перемычки обычным проводом. Схема получилась очень чувствительной.

После сборки детектор готов к работе и в настройке не нуждается. Если по какой-то причине устройство не реагирует ни на что – проверьте правильность включения всех элементов и работоспособность транзисторов.
Строительство детектора и тестирование на видео:

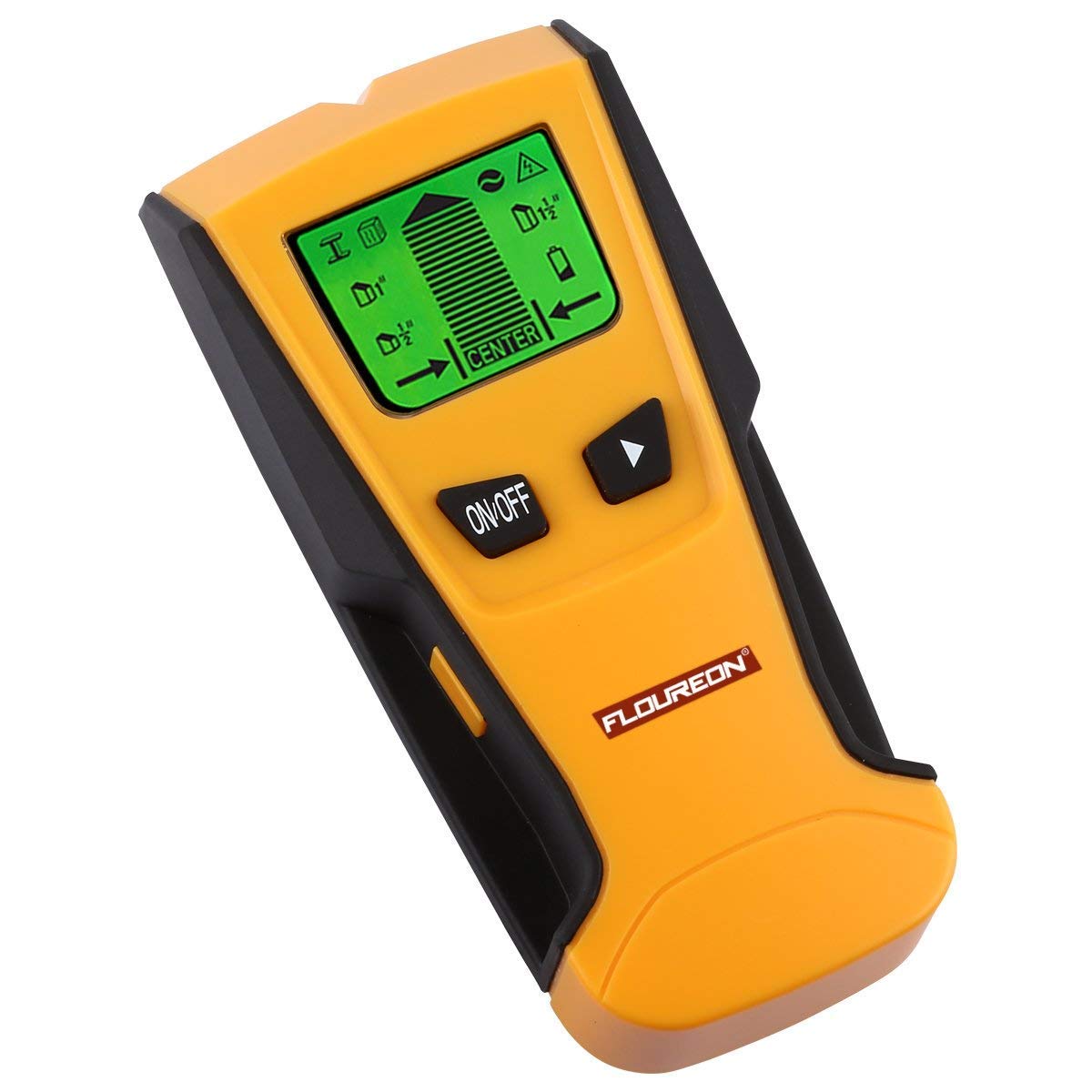

Детектор Для Обнаружения Скрытой Проводки — Блог про инструменты с Алиэкспресс

Это устройство представляет собой детектор для обнаружения скрытой проводки с функцией металлоискателя. С помощью его можно с высокой точностью находить скрытую проводку в стенах, а также находить любые металлические элементы в стенах и потолках (арматура, профиль для гипсокартона, металлическая труба и т.д.).

Сфера применения

Такое устройство может сослужить хорошую службу монтажникам натяжных и гипсокартонных потолков, любых конструкций из гипсокартона, отделочникам и другим мастерам. Применение такого детектора для обнаружения скрытой проводки позволит обнаружить места, где идёт в стене проводка, или где в стене арматура, есть ли в проводке напряжение, а также во многих других подобных ситуациях.

В своей практике немногие применяют какие-либо детекторы для обнаружения скрытой проводки. Из опыта общения с некоторыми мастерами — монтажниками натяжных потолков известно, что не все мастера заботятся о том, чтобы не повредить электропроводку. Они говорят, что, если попадают в кабель сверлом, то просто соединяют его и работают дальше. С точки зрения правильного электромонтажа это грубое нарушение правил монтажа, ведущее к возможным негативным последствиям вплоть до возгорания электропроводки.

Понятно, что ни один человек не захочет себе такого монтажа.

Каждый мастер, работающий в сфере создания интерьеров, который имеет желание работать аккуратно и качественно задавался вопросом — как избежать повреждения скрытой проводки при проведении монтажных работ?

После изучения цен на детекторы для обнаружения скрытой проводки у многих мастеров это желание ослабевало или вовсе исчезало, так как цены на такой прибор часто измеряются в сотнях долларов, а пользоваться им нужно, возможно, не так уж и часто.

Поэтому недорогой, и при этом точно показывающий проводку в стене прибор — это как раз то, что нужно для большинства мастеров.

Данный прибор был приобретен и проверен автором данной статьи. Цель была — найти недорогой детектор для обнаружения скрытой проводки. И можно сказать, что она достигнута.

У данного прибора две функции:

1. детектор для обнаружения скрытой проводки (определяет электропроводку под напряжением)

2. металлоискатель (черный и цветные металлы).

В режиме детектора для обнаружения скрытой проводки прибор определяет электрический кабель, который находится под напряжением. То есть, это режим детектора напряжения. Но в этом режиме он определяет электрический кабель под напряжением не глубже, чем 1см, а иногда и 5мм (наверное зависит от плотности материала стены; также имеет значения то, насколько точно установлена чувствительность прибора.)

Итак, кабель под напряжением в штукатурке это устройство не всегда пределяет — зависит от глубины залегания. Что поначалу расстроило. Но нужно было находить проводку в стенах. Было замечено, что металл этот прибор очень хорошо определяет. И в режиме металлоискателя проводку находит чётко. А в большинстве случаев проводка под напряжением, поэтому главное — в неё не попасть. Было принято решение использовать прибор в режиме металлоискателя для определения проводки в стенах.

После практического применения был сделан вывод: электропроводка осталась целой, хотя много отверстий приходилось сверлить прямо между заложенными в стене электрическими кабелями под напряжением. Обнаруживались они в режиме металлоискателя (глубина обнаружения — до 3см спокойно), эти места помечались и работа шла без ненужных переживаний.

Принцип работы

Поиск металла производится таким образом:

Для поиска металла, например, в стене, устройство прикладывают к поверхности нижней частью и ведут по поверхности. Об обнаружении металла прибор сигнализирует непрерывным свечением LED индикатора (светодиода) и непрерывным звуковым сигналом.

Поиск скрытой проводки производится таким образом:

Для использования устройства в качестве детектора для обнаружения скрытой проводки, его нужно приставить к поверхности передней частью и вести по поверхности. Об обнаружении проводки и других элементов, находящихся под напряжением сигнализирует мигание LED индикатора и прерывистый звуковой сигнал.

Описание

Продаётся этот детектор для обнаружения скрытой проводки без элемента питания, его нужно покупать отдельно. Устанавливается он путем снятия боковой части устройства, для чего нужно поддеть её около регулировочного колёсика и аккуратно снять боковую часть.

Так выглядит детектор в разобранном виде.

Инструкция по эксплуатации:

Заявленные характеристики:

Диаметр обнаруживаем ого металлического прута : 20мм

Максимальная глубина обнаружения металла: 25мм

Поиск напряжения от 110В и выше.

Максимальная глубина обнаружения напряжения : 40мм.

Питание: 6F22, 9V («крона»)

Масса: 142г

Габариты, Д х В х Ш, мм : 148 х 82 х 25

Из практики использования

При поиске скрытой проводки в стене прибор не обнаруживает напряжение даже под самым тонким слоем штукатурки. Это опечалило, но после просмотра видео «Стоит ли покупать дорогой детектор проводки» (см. ниже) стало понятно, что даже очень дорогие детекторы не определяют напряжение в скрытой проводке или определяют очень слабо.

При этом данный детектор отлично находит проводку в режиме металлоискателя на глубине до 2-3см, чем можно спокойно пользоваться, проверяя стену в режиме металлоискателя, перед тем, как, например сверлить отверстие в стене.

Напряжение в проводке этот девайс обнаруживает при прямой видимости проводки (не скрытой в стене) на расстоянии 2-3см.

Арматуру в плитах перекрытия находит очень хорошо, можно чётко определить, где сверлить, чтобы не попасть в арматуру.

Находит даже саморезы в дюбелях из цветного металла под штукатуркой, на которые раньше крепили маяки (проверяли после заделки штробы после того, как выняли штукатурные маяки). Также определяет медь, алюминий, черный металл.

Применение этого детектора позволит избежать попадания в арматуру при сверлении, поможет найти скрытую проводку в стенах, находить другие скрытые металлические элементы. Это поможет избежать многих ненужных проблем в работе, сэкономить время, работать более спокойно. И, что важно, стоит этот детектор очень недорого, по сравнению с теми проблемами, которые он решает.

Продается данный детектор для обнаружения скрытой проводки на Aliexpress за 8,58$ ЗДЕСЬ

Видеообзоры по теме :

Детектор скрытой проводки и металла:

Стоит ли покупать дорогой детектор скрытой проводки (часть1) :

Стоит ли покупать дорогой детектор скрытой проводки (часть 2) :

Отвёртка — детектор скрытой проводки. Слышал, что такими отвертками тоже находят скрытую в стене проводку. Купил, проверил. Понял, что, разве что если кабель будет почти на самой поверхности в штукатурке, то, может быть и определит его такая отвёртка. Поэтому для поиска скрытой проводки такая отвёртка не подходит.

Вот пара видео про такую отвёртку:

Детектор напряжения:

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

Объяснение разноцветных электрических проводов

Перед тем, как приступить к электромонтажным работам, отключите электропитание домашней электрической панели от розетки, над которой вы будете работать. Оберните переключатель в коробке выключателя лентой, чтобы никто случайно не перевернул выключатель. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.

Вот краткое изложение электрических проводов:

Черный провод — это «горячий» провод, он передает электричество от панели выключателя к выключателю или источнику света.

Белый провод — это «нейтральный» провод, он забирает неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

Зеленый провод (иногда он может быть неокрашенным) провод является «заземляющим» проводом, он отводит электричество обратно к панели выключателя, а затем выводится наружу к стержню, который закопан в землю. Это сделано для того, чтобы электричество не проходило через вас!

Когда в розетку входит только один кабель, это означает, что розетка является последним приспособлением в цепи. Питание поступает от сервисной панели по черному (горячему) проводу через другие розетки, выключатели и осветительные приборы в цепи и начинает свое возвращение к источнику через белый (нейтральный) провод. Черный провод подключается к латунной клемме; белый провод к серебряному выводу.

Два кабеля, входящие в розетку, указывают на то, что розетка — не последнее приспособление в цепи. Один из черных проводов получает питание от сервисной панели; другой отправляет его на другие нагрузки в цепи.Белые провода позволяют току проходить через розетку, а другие нагрузки в цепи возвращаются к панели.

Если вы опасаетесь проводить электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта. Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.

% PDF-1.4 % 156 0 объект > эндобдж xref 156 89 0000000016 00000 н. 0000002149 00000 п. 0000002371 00000 п. 0000003270 00000 н. 0000003920 00000 н. 0000004003 00000 п. 0000004137 00000 п. 0000004205 00000 н. 0000004339 00000 н. 0000004407 00000 н. 0000004511 00000 н. 0000004572 00000 н. 0000004637 00000 н. 0000004700 00000 н. 0000004771 00000 п. 0000004912 00000 н. 0000005053 00000 н. 0000005195 00000 н. 0000005337 00000 н. 0000005479 00000 н. 0000005620 00000 н. 0000005844 00000 н. 0000005895 00000 н. 0000006111 00000 п. 0000006599 00000 н. 0000006629 00000 н. 0000006670 00000 н. 0000006722 00000 н. 0000006774 00000 н. 0000007406 00000 н. 0000007458 00000 п. 0000007678 00000 н. 0000007894 00000 н. 0000008116 00000 п. 0000008501 00000 п. 0000008745 00000 н. 0000008796 00000 н. 0000009193 00000 п. 0000009395 00000 н. 0000009615 00000 н. 0000009637 00000 н. 0000010557 00000 п. 0000010794 00000 п. 0000011351 00000 п. 0000011373 00000 п. 0000012323 00000 п. 0000012345 00000 п. 0000013290 00000 н. 0000013312 00000 п. 0000014091 00000 п. 0000014113 00000 п. 0000014903 00000 п. 0000014925 00000 п. 0000015783 00000 п. 0000015805 00000 п. 0000016762 00000 п. 0000017224 00000 п. 0000017504 00000 п. 0000017704 00000 п. 0000017922 00000 п. 0000018200 00000 н. 0000018453 00000 п. 0000018475 00000 п. 0000019252 00000 п. 0000021931 00000 п. 0000022096 00000 п. 0000024792 00000 п. 0000029293 00000 п. 0000032164 00000 п. 0000032371 00000 п. 0000032450 00000 п. 0000051099 00000 п. 0000073293 00000 п. 0000073396 00000 п. 0000073511 00000 п. 0000102163 00000 п. 0000102270 00000 н. 0000106226 00000 п. 0000106411 00000 п. 0000106490 00000 н. 0000106558 00000 н. 0000106627 00000 н. 0000106674 00000 н. 0000106724 00000 н. 0000106776 00000 н. 0000106829 00000 н. 0000106897 00000 н. 0000002524 00000 н. 0000003248 00000 н. трейлер ] >> startxref 0 %% EOF 157 0 объект > >> эндобдж 158 0 объект qlJ ֿ \ n> œ ek) / U (ۙ *:] Ai].ApOD) / П -44 / V 1 / Длина 40 >> эндобдж 243 0 объект > ручей D) fD s}) 5- * Bl ‘\ XtgV% \ 6R {| W71 & Xqr \ + O-oqd. 7k ‡ &] / J] \ VKz Fjs «89 / $` #! 7f! K {JfIUA- \ ɣ $ — (dl @ vR / Qn » ߩ

Как отследить электропроводку в стене

Вы можете использовать ряд инструментов для прослеживания электропроводки в стенах, и некоторые из инструментов, которые у вас уже есть, также могут помочь вам в вашем проекте. Одним из таких инструментов является поисковик, и есть несколько разных видов.Магнитный искатель гвоздей обнаруживает металлические гвозди в стойках стены, в то время как электронный искатель гвоздей создает небольшое электрическое поле, которое изменяется, когда достигает более плотной области стены — например, области над стойкой. Схема прибора для поиска точек обнаруживает это изменение и сообщает об этом с помощью светового или звукового сигнала.

Некоторые электронные устройства поиска точек также могут обнаруживать следы электрического тока за стенами. Искатели шпилек с этой функцией дадут вам общее представление о том, где находятся провода и куда они направляются, но не скажут точно, сколько проводов находится в этом месте.

Детекторы напряжения полезны, когда вы найдете свои провода; они позволяют проверить, находятся ли провода под напряжением. Версия с неоновой лампой, также известная как тестер неоновых цепей, представляет собой недорогой инструмент, используемый для определения напряжения. Другой вариант — детектор напряжения со звуковой сигнализацией. Они также известны как вольт-клещи или пробники. Эти детекторы издают звук, когда находят провод под напряжением.

В пробниках

вольт обычно используются острые штыри, которые можно воткнуть в электрические розетки или выключатели.В другом типе используются зажимы с датчиком цепи, которые можно размещать поверх изоляции проводов.

Любой тип детектора напряжения является важным инструментом при работе с электричеством, так как он позволит вам проверить правильность работы цепи или убедиться, что она отключена, прежде чем вносить изменения в проводку. Зонды также могут быть соединены с электронным вольтметром для получения точных данных о потребляемом токе и сопротивлении.

Если вы запутались в путанице проводов и не можете понять, какой из них куда идет, вы также можете использовать тональный генератор, чтобы определить, какой провод какой.Тональный генератор состоит из двух устройств: одно, которое отправляет высокочастотный сигнал, и приемник, предназначенный для обнаружения этого же сигнала. Конец генератора зажимается к определенному проводу, посылая сигнал через него. Конец приемника затем можно провести по пучку проводов, и он издаст щебетание, когда найдет тот, который совпадает. Это простой способ найти оба конца цепи без необходимости физического прослеживания провода через стену.

Вы также можете купить средства обнаружения цепей и проводов, специально предназначенные для обнаружения электропроводки за стенами и под землей, часто с использованием радиолокационного обнаружения.Однако эти инструменты, как правило, дороги, что делает их наиболее подходящими для профессионалов и людей, которые планируют много электромонтажных работ.

Объявление

Объявление

10 лучших трассировщиков электрических цепей, рассмотренные и оцененные в 2021 году

В то время проблемы с электросистемой решались с помощью ручных проверок электропроводки, прерывателей и всего, что специалисты считают уместным. Таким образом, ремонт и даже новая электрическая схема требуют много времени.

Но теперь, с помощью современных технологий, отслеживание цепей стало менее сложным благодаря лучшему трассировщику электрических цепей. Это устройство, используемое профессионалами, предназначено для поиска неисправных линий и помощи в создании сложных электрических соединений в зданиях.

Признать, что у вас внутри, означает знать, что ремонтировать и как сделать ваш дом более безопасным. Планируйте свои проекты по благоустройству дома и получайте удовольствие от использования энергоемкой бытовой техники. Позже вы узнаете больше, когда я поделюсь своим опытом работы с этим электрическим инструментом.

Обзоры лучшего трассировщика электрических цепей

1. Устройство трассировки проводов и тестер цепей PTE

Отслеживание проводов, стационарных кабелей и автомобильных линий стало для меня намного проще, когда я начал использовать PTE Wire Tracer & Circuit Tester. Это позволяет мне быстро обнаруживать соединения с разумной точностью. Таким образом я могу сэкономить время и работать над тем, что касается моей электрической системы.

Независимо от того, какой метод вы используете, например, при поиске коаксиальных кабелей, ложные срабатывания все равно могут возникать и вводить вас в заблуждение.Но с регулируемыми уровнями чувствительности PTE я смог определить линию, которую искал, вращая ручку чувствительности. Таким образом, даже если приемник находится рядом с пучком проводов, это устройство может реагировать на конкретный.

Что касается гибкости, я очень доволен наличием двух зажимов типа «крокодил» для непрерывного режима и тонального режима, а также разъема RJ11 для легкого тестирования телефонных систем. Независимо от того, ищу ли я провод в тональном режиме или проверяю на короткое замыкание и целостность в непрерывном режиме, PTE — надежный и безопасный инструмент в использовании.

Кроме того, меня не беспокоит долговечность, поскольку продавец дает мне год гарантии. Таким образом, это означает, что этому искателю цепей могут доверять многие. Я помню, как скептически относился к покупке этого продукта из-за его доступной цены, но производительность доказала, что это хороший прибор для трассировки цепей за свои деньги.

Некоторые пользователи утверждали, что этот электрический прибор для отслеживания проводов не работает с проводами на расстоянии более 10 футов. Тем не менее, для меня это хороший инструмент, и он позволяет калибровать мою электрическую схему.

Плюсы

• Экономия времени при поиске путей цепи
• Поставляется с регулируемыми уровнями чувствительности для более четкого обнаружения проводов.
• Гибкое использование с двумя зажимами типа «крокодил» и вилкой RJ11
• Гарантия 1 год от продавца
• Хорошая инвестиция по доступной цене

Минусы

• Для некоторых клиентов не работает на расстоянии более 10 футов

В целом, у меня нет проблем с поиском и устранением неисправностей с помощью этого трассировщика электрических линий. Я всегда могу сэкономить время и силы, отслеживая связи. Я предложу это своим друзьям.

2. Amprobe 3472789 Устройство контроля цепей BT-120

Для вашего дома, офиса и систем отопления, вентиляции и кондиционирования воздуха вам, вероятно, понадобится Amprobe — 3472789 BT-120 Circuit Breaker Tracer. С микропроцессорным контроллером это надежное устройство для моих небольших электрических установок. Устройство поиска автоматических выключателей Amprobe совместимо с системами выключателей переменного тока от 90 до 120 В с частотой 50/60 Гц.

Мне нравится этот продукт, потому что в комплект поставки входят передатчик, приемник, установленная батарея на 9 В и руководство пользователя. Так что мне больше не нужно обращаться за помощью к техническому специалисту для трассировки цепей.

В отличие от некоторых индикаторов, которые требуют, чтобы вы вращали датчик чувствительности, как шестеренку регулировки громкости, этот индикатор имеет автоматическую настройку чувствительности. Таким образом устраняется неопределенность в моем поиске, и я могу легко найти единственный правильный выключатель со световыми и звуковыми сигналами.

Этот продукт также оснащен светодиодным индикатором для дополнительной распознаваемой информации. Розетки под напряжением включат свет перед фактическим отслеживанием. А правильно выключенные автоматические выключатели для технического обслуживания заставят свет не погаснуть.

Я считаю, что компания Amprobe также имеет авторитетную репутацию, поскольку она имеет сертификат UL. Даже европейские стандарты признают этот продукт надежным и эффективным в использовании.

С другой стороны, этот элемент может обнаруживать только выключатели под напряжением, а не выключатели без напряжения.Тем не менее, он работает так, как задумано, и я могу максимально использовать его возможности.

Плюсы

• Надежный продукт, совместимый с автоматическими выключателями от 90 до 120 В переменного тока
• Поставляется в полной комплектации
• Позволяет автоматически регулировать чувствительность для вспомогательного отслеживания
• Предоставляет более важную информацию через светодиодный индикатор
• Изделие, внесенное в список UL, соответствующее европейскому стандарту

Минусы

• Только для поиска выключателей под напряжением

Для таких систем, как моя небольшая установка, это лучший индикатор, который вы можете использовать. Изделие надежное, выполняет свою работу по назначению и простое в использовании.

3. Кабельный трассировщик Klein Tools VDV500-820

Обладая профессиональным тон-генератором и пробником для неактивной проводки, Klein Tools VDV500-820 Cable Tracer может передавать сигналы на расстояние до 1000 футов с пятью различными тональными ритмами. В передатчике Кляйна используется технология Toner-Pro, которая проверяет полярность и целостность цепи и отображает результаты с помощью светодиодов устройства.

На одном конце передатчика находится разъем RJ11 для моего телефона и кабель данных RJ45 для пар тональных проводов.Этот продукт позволяет надежно прикреплять провода с помощью угловых зажимов для гвоздей. Таким образом, соединения будут плотными, и передача сигнала будет четкой.

Если вы беспокоитесь об отслеживании цепей в шумной среде, пробник имеет разъем для наушников 3,5 мм, чтобы вы могли сосредоточиться на звуке, исходящем от передачи. Мне нравится, что в нем есть рабочий свет, поэтому я могу видеть нужную схему в темноте.

Кроме того, приемный конец этого продукта позволяет мне регулировать громкость, видеть состояние батареи и отслеживать провода в идентичных системах с его отзывчивым, прочным и проводящим наконечником.Для дополнительной точности также присутствуют клеммные колодки для подтверждения пар проводов.

В комплект входит 8 батареек AAA, которые мне не пришлось менять каждый раз, потому что устройство автоматически отключается, когда не используется. Таким образом, я могу сохранить и продлить использование этих источников энергии.

Я предлагаю использовать для этого продукта наушники, так как я считаю, что динамики ресивера немного слабые. Вы можете использовать динамики, когда наконечник непосредственно контактирует с проводом, который вы отслеживаете.

Плюсы

• Передача сигнала на 1000 футов, 5 различных ритмов тона и клеммные колодки
• Профессиональный, проверка целостности и полярности
• Угловые зажимы с гвоздями для лучшей передачи сигнала
• Удобное отслеживание с опцией использования рабочего освещения и наушников
• Отзывчивый, прочный приемник, кабели RJ11 и RJ45
• Включение батареи и автоматическое отключение питания

Минусы

• Слабые динамики могут быть помехой

С помощью этого устройства я смог определить свои проблемы со связью. Таким образом, я сэкономил время и силы, проверяя, что нужно ремонтировать. Я рад, что это сработало мне на пользу.

4. Устройство Ideal SureTrace 61-959 Circuit Tracer

Если вы не уверены, есть ли в цепи напряжение, я бы посоветовал использовать Ideal SureTrace 61-959 Circuit Tracer. Этот измеритель напряжения работает как с включенными, так и с обесточенными цепями.

Чтобы избавиться от хлопот, связанных с переключением выключателей, в измерителе цепей Ideal предусмотрено четыре режима чувствительности вместе с приемником.Высокий калибр помогает мне определить точную панель, а режим выключателя или низкий режим помогает выбрать единственный правый выключатель. Мне нравится, как его гибкость приводит меня к тому конкретному выключателю, через который передается сигнал.

Я считаю, что этот продукт очень помогает мне, как члену группы по настройке электрооборудования, и с точки зрения эффективности. Мы наносим на карту коммерческие здания, и благодаря сильному сигналу SureTrace мы можем сэкономить время и убедиться, что макеты находятся в нужном месте.

Известный производством качественных и разнообразных продуктов, этот пакет для трассировки от Ideal добавляет индуктивный зажим для высокочастотного поиска.Этот зажим передает сигнал на кабель, не отсоединяя его. Кроме того, в каждом наборе есть руководство, которое поможет покупателям, особенно начинающим пользователям.

Учитывая, что в комплекте с изделием идут всего 4 батарейки АА, лучше подготовить дополнительные части при работе на месте, чтобы избежать неприятностей. И вы должны отключать свои трассеры, когда они не используются, чтобы сэкономить энергию.

Плюсы

• Работает как с включенными, так и с обесточенными цепями
• Четыре режима чувствительности для определения правильной панели и выключателя
• Помогает сэкономить время и повысить эффективность
• Ценные дополнения, такие как индукционный зажим и ручной

Я считаю, что это идеальный продукт для крупных предприятий, которые в основном используют схемы, особенно высокочастотные. Кроме того, у меня не было трудностей с калибровкой продукта, потому что он удобен в использовании.

5. Устройство отслеживания проводов Sperry Instruments ET64220

Некоторые трассеры разработаны с определенной целью. Внутри пакета Sperry Instruments ET64220 Wire Tracker находятся различные вилки, такие как RJ11, RJ45, Coax, автомобильный предохранитель и изолированные зажимы. Таким образом, это делает его важным для установщиков аудио или видео и техников COM данных.

Раньше я застревал после определения неправильного провода.Но с этим устройством отслеживания электрических цепей уровни чувствительности можно изменять, и это помогло мне выяснить соединения, которые я отслеживал.

Еще одна вещь, которая мне нравится в этом элементе, — это вид индикации, которую отправляет передатчик. Со своим старым трассером я полагался на звук, который создает мой ресивер. В этом новом я не только слышу сигналы, но и вижу их. Так я увереннее выбираю правильный провод.

Это устройство также экономит заряд батареи.Что происходит, так это то, что через 45 минут передатчик выключается, и вам потребуется нажать кнопку ON, чтобы продолжить поиск. Так что в случаях, когда я забываю выключить его, я уверен, что мои батареи сохранены.

По своей конструкции я могу сказать, что это сверхпрочный аппарат после того, как пару раз случайно уронил его. Кроме того, он поставляется с батареями, специально предназначенными для этого предмета.

Однако не забудьте знать, какой индикатор вам нужен, потому что он не работает на установках более 40 футов.Поэтому использовать домашнюю разводку не рекомендуется. Вы не получите желаемых результатов.

Плюсы

• Идеально подходит для установщиков аудио- или видеотехники и технических специалистов по обработке данных
• Регулировка чувствительности для правильной идентификации провода
• Особенности звуковых и световых сигналов
• Автоматическое отключение через 45 минут для экономии заряда батареи
• Изготовлен из прочного материала и поставляется с батареями

Минусы

• Не работает на расстоянии более 40 футов
• Не подходит для домашнего использования

Поиск и устранение неисправностей

Telecommunication не кажется мне таким сложным с помощью этого трассировщика. Планирую рекомендовать это своим коллегам. Я считаю, что Сперри создал этот продукт на заказ.

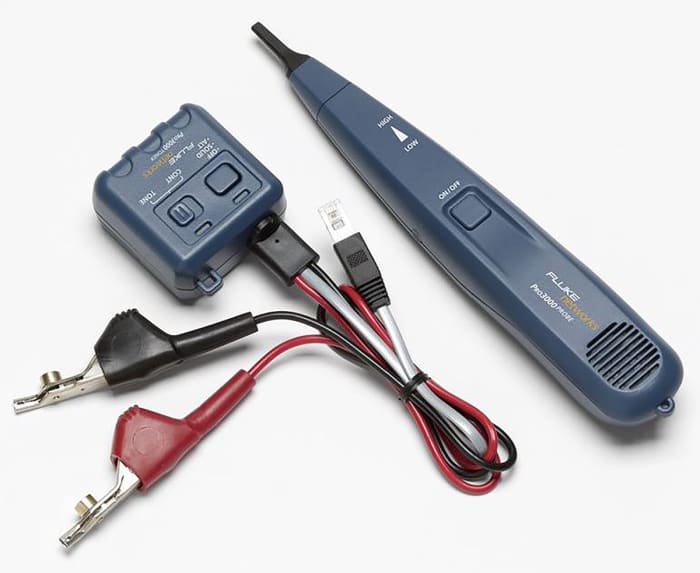

6. Комплект пробника Fluke Networks Pro3000

Тонизируйте и отслеживайте неактивные сетевые провода с помощью тонального генератора и зонда Fluke Networks 26000900 Pro3000. Благодаря точной технологии SmartTone, этот продукт обеспечивает пять уникальных тонов и ритмов для изоляции отдельных пар проводов. Благодаря этому я могу плавно определить точную пару проводов.

Шумная обстановка всегда была проблемой при нахождении проводов.Хорошо, что этот измеритель цепей Fluke поставляется с нефильтрованным пробником Pro 3000 с эргономичным гладким дизайном и громкоговорителем. В большинстве кабелей громкие тональные сигналы могут достигать 16 км, что делает их отчетливо слышимыми.

На конце передатчика свисают скошенные под углом зажимы с гвоздями для облегчения доступа к отдельным проводам и штекер RJ11 для телефонных розеток. К ресиверу также можно прикрепить аксессуары, такие как сменные насадки и наушники, если я не хочу никого беспокоить шумом, исходящим от трассировки.

Безопасность дома не ограничивается воротами и забором. С помощью этого устройства для отслеживания проводов Fluke я смог создать идеальную схему проводки моей системы безопасности. Итак, от внешних аспектов до внутренних устройств, я могу отслеживать свои схемы. Кроме того, он хорошо работает с некоторыми проводами низкого напряжения в моем доме.

Единственная проблема, с которой я столкнулся с этим устройством, — это невозможность автоматического отключения питания. Таким образом, я всегда имел в виду выключить его вручную, иначе у меня разрядятся батареи в одно мгновение.

Плюсы

• Технология Smart Tone для изоляции проводов
• Характеристики Пробник Pro 3000 с громкоговорителем для усиления идентифицируемых сигналов
• Доступ к отдельным проводам и телефонным розеткам
• Позволяет использовать сменные насадки и наушники
• Совместимость с проводкой систем безопасности и низкого напряжения

Минусы

• Нет опции автоматического отключения питания

Пока у меня нет проблем с получением звуковых сигналов. Я доволен тем, как это устройство идеально подходит для моей настройки. Я уверен, что это будет в вашем списке для домашних и охранных проводов.

7. General Technologies FF310 Устройство поиска цепей

Работающий от 6–42 В постоянного тока, искатель короткого замыкания и обрыва General Technologies FF310 — это то, что мне нужно для моего мотоцикла. Этот продукт работает в смешанных или одиночных системах 42 В, таких как автомобили, грузовики, тракторы и многие другие транспортные средства для отдыха. Мне нравится этот продукт, потому что он помогает мне решать проблемы, с которыми я сталкиваюсь с автомобильной проводкой.

Приемник

General Technologies имеет антенну, способную легко улавливать сигнал, исходящий от передатчика. Благодаря регулируемой чувствительности и бесконтактной технологии, которая позволяет мне устранять полный спектр распространенных электрических проблем, не снимая жгуты проводов или снимая панели. Я всегда могу сэкономить время и решить проблемы с меньшими хлопотами.

8-дюймовый гибкий зонд упрощает отслеживание труднодоступных или перегруженных проводов.С другой стороны, передатчик может автоматически устанавливать полярность с помощью проводов 5 А и зажимов типа «крокодил». Таким образом, обвинения будут отличаться, и их будет легко идентифицировать.

Помимо внутренней защиты от скачков напряжения и перегрузок, General Technologies выполняет автоматическое обнаружение коротких и разомкнутых цепей. Передатчик и приемник отображают обнаруженные состояния своими светодиодами. Кроме того, близость проводов отражается на приемник через переменные звуковые и визуальные сигналы.

Я посоветую потренироваться с этим прибором для трассировки цепей, поскольку переполненные провода в автомобильных приложениях имеют тенденцию поглощать сигналы.В результате короткие и разомкнутые цепи посылают слабые сигналы, а иногда их даже невозможно идентифицировать для приемника.

Плюсы

• Работает с автомобильной проводкой и работает от 6 до 42 В постоянного тока
• Регулируемая чувствительность и бесконтактная технология поиска неисправностей
• Простое обнаружение заряда и отслеживание упакованных проводов
• Автоматическая идентификация коротких / обрывов и близости проводов

Минусы

• Может быть менее эффективным при переполненных проводах

Решение проблем с моими автомобильными цепями стало намного проще благодаря этому продукту. Я всегда нахожу нужные точки передачи сигнала и диагностирую соответствующие условия.

8. Ideal Industries 61-534 Цифровой искатель цепей

Одной из лучших особенностей этого продукта является его быстрая и простая идентификация цепей. В отличие от некоторых брендов, количество попыток проб и ошибок с этим индикатором заметно меньше. Это означает, что у меня всегда будет больше шансов попасть в нужный провод.

Учитывая, что срок службы батареи является приоритетом, этот измеритель цепей переменного тока автоматически отключает питание, если в течение 10 минут не поступают сигналы переменного тока или передатчика, находящиеся под напряжением.Срок службы батареи указан на этом устройстве, чтобы напомнить владельцу о необходимости заряжать батареи при низком уровне заряда и предотвратить возможное выгорание.

Трехколоночные светодиодные индикаторы на приемнике уведомляют пользователя об особом состоянии выключателей. Таким образом, я не буду гадать, что происходит с моей электрической системой. Кроме того, у меня меньше шансов получить ложные срабатывания.

Он не только позволяет мне определить правильный выключатель, который подает питание на мои розетки переменного тока, но также проверяет розетки.Таким образом, я могу быстро обнаружить неправильно настроенные и неправильно установленные розетки. Кроме того, я делаю все это, не вызывая перебоев в подаче электроэнергии.

Хотя некоторые могут посчитать этот предмет слишком дорогим, я все же считаю его разумным. Он работает очень хорошо после короткой калибровки, и я, похоже, вообще не обнаружил никаких проблем.

Плюсы

• Быстрая и простая идентификация цепи для повышения точности отслеживания проводов
• Автоматическое отключение приемника через 10 минут простоя
• Имеется уведомление о низком заряде батареи
• Светодиодные индикаторы для более точного обнаружения проблем
• Может проводить тесты розеток без прерывания питания

Минусы

• Может быть немного дороговато для

Я считаю, что этот продукт стоит моих вложений. Картографирование точек стало намного удобнее благодаря трассировщику Ideal. Детальная диагностика схемы также является для меня важным фактором.

9. Многофункциональный прибор для отслеживания проводов Elegiant

Гибкость — это преимущество многофункционального устройства отслеживания проводов Elegiant RJ11 RJ45. Этот продукт предлагает широкий спектр приложений, таких как промышленность, офис, рынок, бытовая техника и даже образование. Так что всякий раз, когда вы не уверены, какой трейсер выбрать, я бы посоветовал взять этот.У меня есть одна такая единица, и она работает эффективно, как описано.

Четыре функции отслеживания со светодиодными индикаторами помогают пользователям указать проблему, которую они хотят решить. В моем случае я чаще использую сетевой режим для решения проблем с телефонными кабелями. Другие функции, доступные с помощью поворотной ручки, — это режимы сканирования, тона и непрерывности.

Приятно видеть, как этот продукт выделяется над своим легким корпусом. Сначала я подумал, что он хлипкий и может сломаться в любой момент.Но на самом деле он был прочным. Изделие такое легкое и доступное. Наличие этого для домашнего использования является преимуществом.

Помехи — обычная проблема при отслеживании цепей. В качестве разрешения Elegiant поставляется с наушниками, чтобы помочь пользователю сосредоточиться на сигнале, а не на назойливых звуках вокруг. В темноте я могу проверить провод с помощью встроенного фонарика.

Если вы впервые пользуетесь данным устройством, руководство, входящее в комплект поставки, может быть недостаточно простым для понимания.В моем случае я попросил совета специалиста, который поможет мне оптимально использовать продукт.

Плюсы

• Работает в различных приложениях
• Четыре функции отслеживания со светодиодами для более точного обнаружения проблем
• Имеет легкий и прочный корпус по доступной цене
• В комплекте наушники и фонарик

Минусы

• Руководство по продукту может доставить неприятности некоторым начинающим пользователям

Я использую этот продукт дома более года, и он хорошо устраняет проблемы с моими кабелями. Итак, если вы ищете доступный по цене комплект для отслеживания для самых разных целей, то Elegiant может быть лучшим выбором для вас.

10. Локатор подземных проводов Kolsol F02

Провода, спрятанные между стенами, характерны практически для всех типов заведений. Но пробовали ли вы когда-нибудь отследить невидимые контуры забора под землей? Локатор подземных проводов Kolsol F02 определяет местонахождение подземных проводов глубиной до 3 футов и длиной до 1000 футов.Этот вид отслеживания проводов обычно работает с неисправными соленоидами.

Kolsol поставляется с уникальной свисающей антенной на приемном конце. Все, что вам нужно сделать, это раскачивать его взад и вперед и прислушиваться к звуку, который он издает. В тот момент, когда антенна оказывается прямо над проводкой, которую вы пытаетесь найти, звук исчезает. Я считаю эту функцию важной, потому что она помогает мне быстро находить подземные переходы на большой территории.

С точки зрения точности, этот продукт помогает мне решать проблемы с невидимым забором всего за 30 минут. Подобные решения становятся возможными, потому что я могу быстро и правильно отобразить поврежденные соединения. Я наслаждаюсь всеми этими преимуществами по доступной цене.

Kolsol также поставляется с батареями, совместимыми с функциями устройства, такими как обнаружение кабеля и проверка полярности. Таким образом, я могу сэкономить деньги и силы на поиске источников питания в дополнение к моему индикатору.

Обратной стороной, которую я заметил в этом наборе для трассировки, является его неспособность тестировать многожильные провода и спринклерные клапаны, специально расположенные на моем газоне.Помните, что этот элемент может работать только в ситуациях, когда напряжение ниже 24 В и провода кабеля не находятся под напряжением.

Плюсы

• Подземный трассоискатель, который лучше всего работает с сломанными соленоидами
• Поставляется с болтающейся антенной для обнаружения кабеля на большой площади.
• Устранение проблем с невидимым ограждением, позволяющее сэкономить время
• В комплект входят батареи для поддержки функций трассера
• Доступный, позволяет определять местонахождение подземных проводов на глубине 3 фута и длине 1000 футов

Минусы

• Не для спринклерных клапанов и многожильных проводов
• Ситуации менее 24 В и только провода без напряжения

Устранение проблем с проводом под землей оказалось для меня быстрым. В целом мне нравится дизайн продукта и простота использования. Этот комплект для трассировки хорош для наружных цепей.

11. Комплект для отслеживания проволоки Triplett 3388 Hound

Обладая способностью определять местонахождение проводов через гипсокартон, штукатурку, дерево и цемент, Triplett 3388 Fox & Hound Wire Tracing Kit генерирует импульсные или трели для идентификации соединений. Triplett может обнаруживать провода, проложенные на глубине до 6 дюймов и длиной до 1000 футов.

В пакет интегрирована функция True Trace, которая позволяет пользователю определять конкретный ID кабелей.Кроме того, тест Triplatch позволяет мне проверить, высвобождается ли энергия пружины, которая необходима для отключения выключателей.

Индикатор наличия напряжения проверяет наличие питания на проводе. Чтобы еще больше поддержать это, устройство имеет прочную конструкцию и может противостоять влаге в своем корпусе. Таким образом, наличие энергии не зависит от других факторов, кроме электричества.

Triplett не может работать только как трассирующее устройство под напряжением. Он также может работать с кабелями телевизора и Ethernet, что делает его идеальным вариантом для домашнего использования.

Усовершенствованная система фильтрации обеспечивает отслеживание даже с проводами под напряжением. Шумовые помехи, создаваемые люминесцентными лампами, подавляются полосовым фильтром нажатием кнопки. Эта функция помогает мне определять сигналы, которые я должен идентифицировать.

Этот трассировщик вступает в контакт с радиочастотой, что может быть неприятно и неприятно. Я бы посоветовал выключить автоматические выключатели и подключить черный зажим «крокодил» к земле, а красный — к проводу, который вы хотите найти.

Плюсы

• Воспроизводит тоны пульса и трели, работает для проводов глубиной 6 дюймов и 1000 футов.-длинный
• Функция TrueTrace и тест Triplatch
• Индикатор наличия напряжения для проверки мощности, проходящей через провод
• Прочный и влагостойкий корпус
• Идеально для домашнего ТВ и кабеля Ethernet
• Расширенная система фильтрации для исключения ненужных помех

Минусы

• Может устанавливать связь с радиочастотой

В целом, мне нравится, как этот индикатор работает мне на пользу. Мне нужно определить провода, которые я пытаюсь найти. Кроме того, он пытается устранить нежелательные помехи сигнала.

12. Klein Tools ET300 Устройство поиска автоматических выключателей

Моя домашняя панель в основном состоит из старых автоматических выключателей. Но когда пришли новые, мне пришлось поменять свой трассер на этот. В отличие от других устройств трассировки цепей, этот продукт работает даже с комбинацией старых и новых предохранительных выключателей. Я проверил обнаружение сигнала на всех своих выключателях, и все они сработали.

Klein поставляется с микропроцессорной технологией, которая позволяет мне создавать подходящие решения, точно определяя состояние моих выключателей. Мне нравится эта функция, потому что ее можно адаптировать для людей, которые только начали калибровать свои электрические системы.

Этот продукт также гарантирует получение адекватных сигналов, необходимых для диагностики. Передатчик Кляйна — мощный передатчик, который может излучать волны на провода длиной до 1000 футов. Таким образом, мне не нужно беспокоиться о соединениях, лишенных сигналов.И путаница со связанными проводами больше не будет проблемой.

Устройство экономит заряд батареи благодаря функции автоматического отключения. Таким образом, если пользователь каким-либо образом забудет выключить индикатор, он автоматически отключится, предотвращая тем самым разряд батарей.

Владельцы также должны знать о ложных срабатываниях, которые может вызвать этот комплект для отслеживания. Я бы посоветовал начинающим пользователям внимательно следить за панелью и внимательно следить за сигналами, исходящими от передатчика.

Плюсы

• Работает со старыми и новыми отбойными молотками
• Трассировка щитка с комбинированными старыми и новыми автоматическими выключателями
• Поставляется с микропроцессорной техникой для начинающих
• Посылает сильные сигналы на расстояние до 1000 футов
• Функция автоматического отключения для продления срока службы батареи

Минусы

• Может создавать ложные срабатывания

Я рад, что этот индикатор может проверить мои выключатели и даже розетки дома. Кроме того, я не испытываю затруднений при поиске и устранении неисправностей, возникающих в моей электрической системе.

На что обращать внимание при покупке измерителей электрических цепей

Трассеры, как правило, есть на рынке электроники. Но хитрость в выборе лучшего трассоискателя заключается в следующих факторах.

Тип пользователя

Область применения для технических специалистов и простых домовладельцев явно различается. Профессионалы нуждаются в трассировщиках, которые они могут использовать в широком спектре приложений, чтобы не тратить деньги на новые при каждом изменении операций.С другой стороны, домашнее использование трассировщиков включает ознакомление с электрической схемой, телевизорами, Ethernet и другими телекоммуникационными кабелями.

Регулировка чувствительности

Этот аспект необходим пользователю для сбора нужного количества сигнала. Это также помогает предотвратить ложные срабатывания и помехи от других проводов. Чувствительность регулируется с помощью автоматических и неавтоматических средств до тех пор, пока не останется единственное соединение, являющееся точкой передачи.

Проникающая способность

Хотя большинству приемников не требуется прямой контакт с проводкой, их эффективность по-прежнему заключается в их способности проходить сквозь стены, пол и многие другие материалы, где скрываются соединения.Убедитесь, что вы знаете цифры того, насколько глубоко ваш приемник может проникать и улавливать сигналы.

Мощность передатчика

Вам не всегда нужен самый длинный провод, по которому могут проходить сигналы. Мощность передатчиков для создания идентифицируемых индикаций может варьироваться в зависимости от цены, установки и конфигурации. Некоторые могут передавать до 100-футовых проводов, в то время как другие достаточно сильны, чтобы дотянуться до приемника на расстоянии 1000 футов.

Стоимость

Диапазон цен на приборы для отслеживания цепей достаточно широк, поэтому покупатели должны учитывать свои потребности. Возможно, вы слишком много тратите на устройство, которое вам не нужно, или выбираете некачественные индикаторы, которые, по сути, бесполезны для вашего дела.

Прочность

На упаковке написаны материалы, которые есть у вашего трассировщика. Таким образом, вы можете проверить, не повредит ли устройство ваше интенсивное использование. Вы также узнаете, устойчив ли ваш прибор для проверки цепей к элементам, которые могут его повредить.

Режим уведомления

Некоторым, особенно начинающим пользователям, трудно идентифицировать звуковые сигналы, отправленные на принимающую сторону.Поэтому в идеале выберите индикатор, который может создавать визуальные сигналы, чтобы вы были уверены, что не проведете неправильный провод.

Аккумуляторы

Хорошо иметь трассировщик цепи вообще. Но не тогда, когда вам нужно искать источники питания, чтобы ваше устройство работало. Наличие аккумуляторов в комплекте с трассировщиком цепей — это настоящая жемчужина. Таким образом, вам не составит труда найти аккумуляторы в магазине или, что еще хуже, выбрать аккумуляторы, которые не подходят вашему устройству.

Напряжение

Не все устройства для отслеживания электропроводки работают при одинаковом напряжении. Чтобы предотвратить дисбаланс мощности и повреждение вашего трассировщика, убедитесь, что вы знаете допустимое напряжение вашего устройства. Таким образом, ваш трассировщик не будет испытывать перегрузки, и вы сможете найти правильные соединения.

Гарантия

Одна проблема, которую мы обычно видим в обзорах средств трассировки электрических цепей, заключается в том, получают ли клиенты обслуживание продукта после покупки элемента.Необходимо обеспечить гарантии от дефектов и отсутствия компонентов, чтобы не зависнуть, когда с устройством что-то не так.

Часто задаваемые вопросы

Какие бренды Circuit Tracer пользуются наибольшим доверием?

Устройства для трассировки цепей

, представленные на рынке, вполне конкурентоспособны, но ниже представлены лучшие бренды устройств для трассировки цепей для вас.

• Ideal Industries — известная компания по производству качественных ручных инструментов, тестеров и разъемов для широкого спектра применений.
• Klein Tools — имеет высокую репутацию в сфере телекоммуникаций и, в идеале, лучший индикатор автоматического выключателя.
• Zircon Electrical Tools — известна производством непревзойденных металлоискателей, металлоискателей и электрических сканеров.
• Triplett — известны точностью и стабильностью своих индикаторов
• Extech Instruments — предлагает инструменты, которые работают на профессиональном, коммерческом и домашнем уровнях.

Как отследить электрическую цепь под напряжением?

• Вставьте адаптер розетки в электрическую цепь, подлежащую отслеживанию.Молния указывает на наличие силы.
• Передатчик посылает сигналы по проводу, чтобы приемник их уловил.
• Установите режим максимальной чувствительности при сканировании стен, полов и потолков.
• Поверните приемник, чтобы получить максимальное числовое значение.
• Сохраняйте ориентацию и продолжайте отслеживать провод.
• Если показание становится слишком высоким, отрегулируйте чувствительность. В противном случае казалось бы, что все провода несут сигналы, посылаемые передатчиком.
• Отметьте путь прохождения проводов на отслеживаемой поверхности, чтобы отслеживать направление кабеля.

Как вы используете Ideal Circuit Tracer?

Идеальные трассировщики цепей, в отличие от других трассировщиков большого калибра, работают с непревзойденной точностью. Позвольте мне поделиться этими шагами, которые помогут вам максимально эффективно использовать средства трассировки и тестеры Ideal Industries.

• Для скрытой проводки
• Вставьте передатчик
• Начните сканирование правильных проводов с помощью приемника.
• Рассмотрите возможность наблюдения за сигналами, посылаемыми с другого конца.
• Как только место для провода зафиксировано, начните проделывать отверстие в стене, потолке или земле.
• Сделайте необходимые решения с разводкой.
• Для автоматических выключателей
• Вставьте передатчик
• Установите максимальную чувствительность при поиске правой панели.
• Постепенно уменьшайте чувствительность при переходе через каждый выключатель.
• Посмотрите, какой прерыватель передает сигнал на приемник.
• Устраните проблемы с вашими грузами.

Как пользоваться и хранить?

Ниже приведены советы, которые должен соблюдать каждый пользователь при работе с трассировщиком цепей:

• Большинство схем трассировщиков имеют идентичные механизмы. Их работа включает в себя традиционный плагин передатчиков и запуск приемников над объектом.
• Отличительные черты индикаторов заключаются в цифрах на упаковке. Обязательно обратите на них внимание, чтобы установить объем и ограничения вашего использования.
• Не забывайте содержать устройство в чистоте и сухом, чтобы предотвратить коррозию и элементы, которые потенциально могут повредить ваш индикатор.
• Сохраните все детали, а также зажимы передатчика в целости и сохранности.
• Поместите весь набор для трассировки проводов только в одном месте, чтобы вам не было трудностей при поиске каждого компонента, когда они вам понадобятся.
• Держите свой пакет для отслеживания в недоступном для тех, кто ничего не знает о средствах отслеживания цепей.
• Не забывайте следовать инструкциям, включенным в ваш пакет, чтобы избежать неудач и даже несчастных случаев.

Заключение

Электрические системы — это совсем не игрушки. Вы должны серьезно относиться к каждой детали, независимо от того, какова ваша цель. Независимо от того, создаете ли вы электрическую схему вашего дома, устраняете неисправности в соединениях или просто занимаетесь своей электропроводкой, наличие лучшего измерителя электрических цепей сделает каждый шаг легче.

Всегда учитывайте свои потребности и объем инвестиций, которые вы собираетесь вложить. Найдите время, чтобы прочитать инструкции и обзоры экспертов по этим устройствам.

Не стесняйтесь оставлять свои проблемы и вопросы в разделе комментариев. Следите с умом! Хорошего дня!

Система отображения цепей

| Идентификатор ответвления

Описание

СИСТЕМА КАРТЕРЫ ЦЕПЕЙ — CMT24DS / CMT42DS / CMT84DS
Революционная система отображения цепей от TASCO быстро и легко отображает все ответвленные цепи. Плохо маркированные панели выключателей — досадный факт, но они не должны вас задерживать. Система Circuit Mapper позволяет вам работать быстро и точно. Этот идентификатор ответвленной цепи полностью отображает все цепи и соединения выключателя с одной панели выключателя. Его цифровой выход показывает всю схему, которую вы тестируете. С помощью этого средства трассировки цепей ответвлений вы можете отобразить сразу всю панель выключателя.

Забудьте о светодиодах и запутанных дисплеях, которые поставляются с обычным прибором для отслеживания электрических цепей. Система Circuit Mapper представлена ​​тремя моделями. CMT24DS отображает панель с 24 цепями, подходящую для жилых или небольших зданий.CMT42DS отображает полную панель с 42 автоматическими выключателями, обычно используемую в большинстве новых жилых или легких офисных помещений. CMT84DS отображает 2-42 коммутационные панели в одном помещении с панелями или даже может одновременно отображать 2-42 коммутационные панели на разных этажах. Система сопоставления цепей имеет несколько явных преимуществ по сравнению с обычным идентификатором электрических цепей. Это может сэкономить огромное количество времени и быстро окупить себя. Устройство устраняет ошибки, которые могут возникнуть с конкурирующим локатором электропроводки.

КАК ЭТО РАБОТАЕТ
Каждый из зажимов, соединенных от передатчика вокруг проводящей цепи, индуцирует кодированный сигнал, модулированный с частотой 166 кГц и 250 кГц. Для каждой ответвленной цепи существует уникальный код. Приемник может измерять сигнал на проводнике, когда зонд вставлен в розетку. Благодаря уникальной частоте и коду передаваемого сигнала приемник может определять самый сильный сигнал в любой розетке или выключателе и отображать это показание пользователю.

---

Вкратце, система TASCO Circuit Mapper System позволит вам выполнять работу лучше, точнее и эффективнее. Кроме того, вы можете рассчитывать на то, что TASCO предоставит непревзойденную поддержку этого прибора для трассировки электропроводки. Помощь — это всего лишь телефонный звонок, и один звонок — это все, что обычно требуется для решения проблемы. В том маловероятном случае, если система Circuit Mapper вам не подойдет, TASCO без проблем вернет ее обратно. TASCO предоставляет надежные инструменты для торговли с 1986 года.

---

CMT24DS / CMT42DS / CMT84DS ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРИЕМНИК CMT2R

ПИТАНИЕ: Стандартная щелочная батарея 9 В постоянного тока (в комплекте)

ТОК: 35 мА ср.

РАСПОЗНАВАНИЕ СИГНАЛА: Цифровой импульсный код

РАБОЧЕЕ НАПРЯЖЕНИЕ: 0-600 В переменного / постоянного тока

РАБОЧАЯ ТЕМПЕРАТУРА: 0º F — 120º F (-18ºC -50ºC)

РАЗМЕР: 105 мм x 69 мм x 23 мм (6,5 x 2,7 x 0,9 дюйма)

ПЕРЕДАТЧИК CMT24DT / CMT42DT / CMT84DT

МОЩНОСТЬ: Стандартная батарея 9 В (в комплекте)

ТОК: 90 мА ср.

ПЕРЕДАВАЕМАЯ ЧАСТОТА: Модуляция 166 кГц, 250 кГц

РАБОЧАЯ ТЕМПЕРАТУРА: 0º F — 120º F (-18ºC -50ºC)

РАЗМЕР: 9,0 дюймов x 3,0 дюйма x 1,2 дюйма (229 мм x 76 мм x 30 мм)

California Prop 65 Предупреждение
ПРЕДУПРЕЖДЕНИЕ: Этот продукт содержит химическое вещество, которое, как известно в штате Калифорния, вызывает рак.
ПРЕДУПРЕЖДЕНИЕ: Этот продукт содержит химическое вещество, которое, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе.
ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая [название одного или нескольких химических веществ], которые [известны] в штате Калифорния как вызывающие рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov

. Руководство по кабельным разъемам

и справочное изображение

Используйте наши руководства по разъемам, чтобы узнать о технологии разъемов

Для начала просто выберите тип подключения, о котором вы хотите узнать больше:

Наши удобные руководства по разъемам иллюстрируют разнообразие кабелей доступные разъемы и подробные изображения, которые помогут вам определить, какой кабель вам нужен.Если вы не можете найти нужный кабель или разъем, возможно, мы сможем разработать продукт в соответствии с вашими спецификациями с помощью наших специальных кабелей и решений OEM.

Аудио

Аудиоразъемы, такие как 3,5 мм, RCA, TOSLINK ^® и XLR, можно использовать для домашнего кинотеатра, MP3-плеера или даже микшерного пульта.

Centronics

Разъемы Centronics, такие как Centronics 36 (или IEEE-1284 тип B), можно использовать на многих параллельных многофункциональных устройствах для печати, сканирования, копирования и отправки факсов.

DB Style

Разъемы DB (или D-sub), такие как DB9, HD15 и DB25, можно использовать для многих типов устройств, включая мониторы, клавиатуры и мыши.

Цифровое видео

Цифровые видеоразъемы, такие как HDMI и DisplayPort, обеспечивают высочайшее качество видео- и аудиосигналов для вашего развлечения на телевизоре или ноутбуке.

DIN

Разъемы DIN, такие как S-Video и PS / 2, могут использоваться для клавиатур, MIDI-инструментов и другого специализированного оборудования.

Волоконно и сеть

Волоконно-оптические соединители, такие как ST, SC и LC, передают сетевые данные посредством световых импульсов, а не электрических сигналов для достижения максимальной скорости.

FireWire

Разъемы Firewire ^® (или IEEE-1394) были разработаны Apple ^® в качестве интерфейса для использования с цифровым видео и портативными запоминающими устройствами.

Внутренний

Внутренние разъемы, такие как SATA, 4-контактный разъем питания и SAS, обычно находятся внутри компьютера, передающего данные или обеспечивающего питание.

Модульный

Модульные разъемы, такие как RJ12 и RJ45, используются для передачи данных в телефонных системах, сетях передачи данных и низкоскоростных последовательных соединениях.

Питание

Разъемы питания, такие как NEMA 5-15-P и IEC 320 C13, позволяют электронным устройствам подключаться к доступным розеткам.

SCSI

Разъемы SCSI, такие как внутренний 68-контактный SCSI и Micro DB68, могут использоваться как внутри, так и снаружи для подключения различных периферийных устройств.

Speciality

Специальные разъемы, такие как RJ21 и IEEE-488 (или HP-IB), являются собственностью по своей природе и имеют ограниченную функциональность за пределами предполагаемого применения.

USB

Разъемы USB (универсальная последовательная шина) прошли несколько итераций от USB 1.1 до USB 3.0 — они могут использоваться для передачи данных и питания.

Видео

Видеоразъемы, такие как BNC, коаксиальный и VGA, могут передавать видеосигналы на ваш компьютер, проектор или телевизор.

Не уверены?

Если вы не уверены, какой разъем вам нужен, попробуйте ConnectXpress! ConnectXpress проведет вас через пошаговые инструкции и подскажет, какой кабель вам нужен.

Что такое разъем?

Разъем — это проводящее устройство, обеспечивающее физический интерфейс между устройствами. Разъемы бывают самых разных форм-факторов и выполняют множество различных функций с устройствами, которые вы используете каждый день! Такие функции, как: подключение оборудования с помощью кабеля ПК, подключение к сети или сети с помощью сетевого кабеля), передача аудио / видео в систему с помощью кабеля аудио / видео, обеспечение цифрового или аналогового подключения или питание устройства с кабель питания, среди прочего.

Идеальный автоматический идентификатор цепи с приемником

Идентификатор идеальной автоматической цепи с приемником

Роберт Робиллард о электрике

Идентификатор идеальной цепи 61-534 Обзор

Ральф Мроз

Мы все были там. Нам нужно отключить питание цепи, но мы не знаем, какой выключатель им управляет. Если у нас есть партнер, возможно, панель будет достаточно близко к рабочей зоне, чтобы мы могли кричать друг другу, когда один из нас щелкает выключателями один за другим.Если мы не так близко, то, надеюсь, в каждом месте есть прием сотовой связи (я использовал для этой цели портативные CB-радиомодули еще до того, как сотовые телефоны стали обычным явлением). Если мы одни, мы можем использовать старый трюк, подключив шумный инструмент к цепи, и надеяться, что услышим его отключение при проверке каждого выключателя. Мы рассмотрели идеальный автоматический идентификатор цепи с цифровым приемником.

Идеальный автоматический идентификатор цепи с цифровым приемником — особенности

• Цифровой приемник и тестер цепей GFCI
• Полностью автоматический режим
• Обозначает автоматические выключатели и предохранители без прерывания работы
• Самокалибровка
• Визуальные и звуковые индикаторы
• Гарантия 2 года

Идеальный идентификатор цепи с цифровым приемником — преимущества!

Но что, если мы одни и панель находится слишком далеко от схемы для любого из этих подходов? Такое случается часто. Мы могли бы подключить к цепи элемент с большой нагрузкой (например, нагреватель), а затем использовать амперметр, чтобы увидеть, какой прерыватель потребляет большую токовую нагрузку … но это ненадежно, если есть много одинаковых нагрузок, питаемых от панель. Если бы только был инструмент, предназначенный именно для этой ситуации…

Идентификатор идеальной цепи

Есть. Идеальный автоматический идентификатор цепи с цифровым приемником и розеткой GFCI был разработан как раз для таких ситуаций. Он состоит из двух компонентов.Розетка GFCI выглядит как стандартный тестер проводки розеток и работает так же. Подключите его к любой розетке, и его светодиодная матрица сообщит вам, правильно ли подключена розетка, а если нет, то сообщит о проблеме. Но он также генерирует радиочастотный сигнал, который передается по линии. Если затем вы подойдете к панели и проведете цифровой приемник вдоль прерывателей, он укажет (визуально и звуком), когда будет обнаружен прерыватель, который управляет розеткой, к которой подключена розетка. Вот и все! Очень просто. Не нужно никуда отключать питание.

Один человек Операция

Идеальный автоматический идентификатор цепи с приемником настолько прост, что о нем особо нечего сказать, кроме того, что он работает и работает хорошо. Я опробовал его на нескольких домах, и он отлично сработал.

Необходимый инструмент для вашей сумки для инструментов

Почти у каждого трейдера есть потребность в одиночку отключать определенную цепь — некоторые часто, а некоторые время от времени, — но это потребность, которая есть почти у каждого.Идеальный автоматический идентификатор цепи с приемником — это, в общем, , идеальный для работы. Это инструмент, который может сэкономить часы времени и сэкономить неудобства. Кроме того, кто знает, каких неприятных результатов вы избежите, если случайно отключите не ту цепь, пытаясь найти ту, которую хотите отключить.

Я настоятельно рекомендую, чтобы каждый «традиционный» получил по одному.

Где купить

Идеальный автоматический идентификатор цепи можно приобрести в Интернете примерно за 95 долларов США.
