Отключение насосной станции на зиму: Как слить воду из насосной станции на зиму

Содержание

Как слить воду из насосной станции на зиму

На чтение 2 мин. Просмотров 2.6k. Опубликовано 07.01.2019 Обновлено 02.12.2019

Такая необходимость возникает, когда насосное оборудование остается подключенным к системе водоснабжения дачи. Зимой, оставшаяся в полостях вода замерзнет, а лед расширится, и разорвет прибор. Но перед тем, как слить воду из насосной станции, нужно изучить, что по этому поводу советуют профессионалы. Процедура консервации простая, но имеет ряд особенностей.

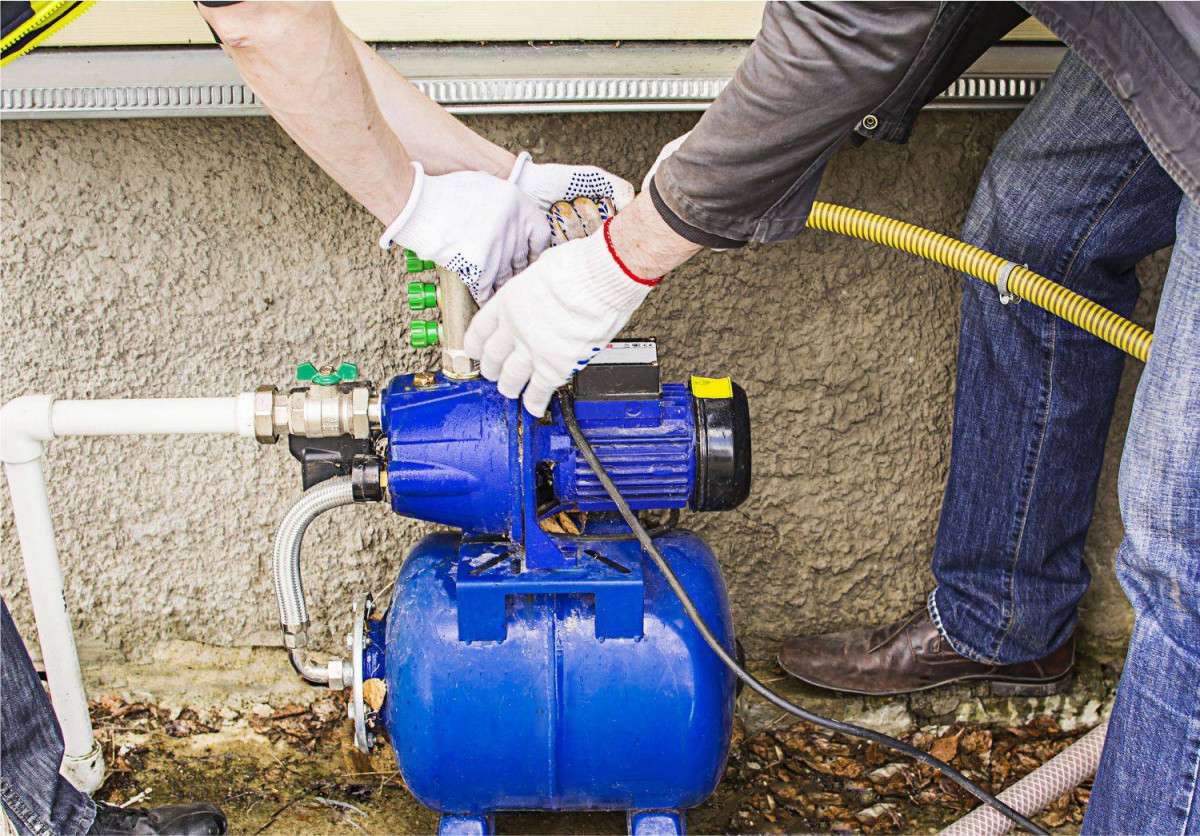

Слив воды и консервация насосной станции

Последовательность действий следующая:

Насосное оборудование отключается от электрической сети.
Отсоединяется шланг, через который всасывается жидкость.
Все клапаны и выпускные краны открываются, вода должна стечь полностью.
Насосная станция отличается от трубопровода, из труб стекает остаток жидкости.
Проверяется давление в гидробаке (норма – 1,5 бар, как указано в техпаспорте).

Когда давления недостаточно требуется при помощи другого насоса выкачать остатки воды из насосной станции. Если жидкость останется хоть где-нибудь, оснащение весной придется вбросить, и купить новое.

Помимо этого необходимо пройти по контуру системы, проверяя, чтобы воды не было ни в одном из узлов. Бойлер опустошается. Накопительный бак, циркуляционный насос, фильтры должны быть пустыми. В этот период удобно проверить картриджи, промыть сетки, провести профилактику. Весной, когда придется запускать систему, будет достаточно подключать насос, заполнить трубы и нажать кнопку пуска.

Большинство сантехнического оборудования имеет специальные отсечные клапаны, предназначенные для того, чтобы слить воду из рабочих камер. Но если клапан не предусмотрен, придется отсоединять оборудование не только от электросети, но и от труб, соединяющих прибор с другими приспособлениями.

Как отключить насосную станцию на зиму

Насосная станция в своем доме – это залог комфортной жизни. Затратив немного времени на ее установку и обслуживание, вы можете отдохнуть или заняться полезными делами, ведь больше не придется таскать воду ведрами. Насос закачает воду из колодца или скважины в накопительный бак, поможет работе центрального водопровода, увеличив напор. Он сам включится в нужный момент и отключится, когда давление в системе водоснабжения достигнет нормы. Однако всякое оборудование требует правильной эксплуатации, поэтому надо точно знать как правильно запустить или обслужить насосную станцию для подачи воды в любое время года.

Особенности и алгоритм действий при запуске насосной станции

Монтаж, заземление и запуск насосной станции должны осуществляться специалистом, имеющим допуск и квалификацию для проведения данных работ. При выполнении этого условия не будет поводов для отказа в гарантийном ремонте при поломке насоса. Однако грамотный и мастеровитый мужчина может самостоятельно подключить станцию, прочитав инструкцию и соблюдая меры безопасности.

Насосная станция устанавливается в утепленном помещении и защищается от воздействия отрицательных температур или затопления. Учитывая шумность агрегата, необходимо размещать его на удалении от жилых комнат или предусмотреть звукоизолирующий кожух, который, кстати, сможет одновременно служить утеплителем. Станция должна быть жестко закреплена на бетонном основании или стальном каркасе. Необходимо электроснабжение 220 В.

Насосная станция имеет 1 класс защиты, поэтому перед включением в сеть для обеспечения электробезопасности ее необходимо заземлять (занулять).

Перед тем как запустить новую насосную станцию первый раз необходимо в гидроаккумуляторе проверить давление воздуха. Оно должно находиться в пределах 1,4-1,7 атм. для небольших емкостей до 25 л; 1,7-1,9 атм. для более крупных. Для измерений применяется автонасос с манометром, им же можно подкачать воздух через клапан при необходимости.

Чтобы правильно запустить насосную станцию первый раз, следует поэтапно проделать следующие работы:

Установить станцию на твердую ровную поверхность, закрепить.
Проверить гидроаккумулятор. При незаполненном баке нормативное давление составляет 1,5 атм., если больше, надо стравить воздух через ниппель, меньше – подкачать.
В начальной точке всасывания установить на трубе обратный клапан с фильтр-сеткой грубой очистки, опустить в водозабор. Должен соблюдаться угол наклона всасывающей магистрали от насоса к источнику 10 и более градусов к горизонту. Для всасывания используются жесткие металлические или ПНД трубы, а также армированные шланги диаметром 25-32 мм.
Всасывающую магистраль подсоединить к входному патрубку на корпусе.
Подсоединить напорную магистраль через соединительный штуцер.

Заполнить насос и всасывающую трубу водой: на корпусе открыть отверстие для залива, закрытое пробкой или вентилем; лить пока жидкость не начнет вытекать обратно; плотно закрыть.
Подключить кабель питания к заземленной розетке, нажать «пуск».
Открыть ближайший кран, чтобы стравить остатки воздуха из водопровода.
Через 3-5 минут работы насоса из крана должна политься вода. Если этого не произошло: отключить станцию, повторно залить воду, снова запустить.

Рабочий цикл: насос нагнетает давление в 3-4 атм. и отключается, включается только после открытия кранов в доме, чтобы снова нормализовать давление в системе.

Запрещается применять насосную станцию для перекачивания агрессивных химических или горючих жидкостей.

При успешном запуске насосной станции следует настроить автоматику.

Отключите станцию от сети, слейте воду, откройте реле давления, там находятся большая и малая регулировочные пружины.

Включите насос, чтобы в бак стала набираться жидкость. Когда давление повысится и насос отключится, манометр покажет верхнее давление, запишите его.
Для понижения давления в системе, откройте дальний кран или тот, который расположен на самом верхнем этаже. Спустя некоторое время реле подключит насос – на манометре отразится нижнее давление, запишите.

Сравните показания с эталоном. Нормативное давление отключения – 3 атмосферы или 2,8 бар, включения – 1,5 атм. или 1,4 бар, интервал между границами должен быть 1,5 атм. (1,4 бар).

Если показатели насосной станции не отличаются от нормы, ничего не изменяйте.

Если разница давлений меньше нормы, для увеличения следует при выключенном насосе слегка подтянуть гайку на малой пружине, для уменьшения разницы – ослабить.

Слишком высокое давление в баке станет причиной частых включений/отключений. Заниженное давление заставит насос работать без остановки. Любой вариант станет причиной быстрого износа оборудования

Во время проверки можно отрегулировать и напор. Слабый напор в системе приводит к тому, что вода из крана вытекает без энтузиазма – это некомфортно для пользователей. Чтобы его усилить, следует при отключенной станции немного затянуть гайку на большой пружине реле, для уменьшения напора – ослабить.

Не стоит сразу самостоятельно изменять заводские настройки гидроаккумулятора в большую или меньшую сторону. Новый агрегат должен поработать несколько дней, чтобы выявились все имеющиеся недостатки.

Чтобы подача воды не прекращалась в любое время года, водовод и насосную станцию следует защищать от отрицательных температур, так как замерзание воды в системе может полностью вывести оборудование из строя. Подобная поломка не подлежит гарантийному ремонту. Поэтому трубы холодного водопровода прокладываются в траншеях на глубине ниже точки промерзания почвы на 0,5 м или оснащаются электрокабелем для подогрева. Сама насосная станция устанавливается в отапливаемых помещениях, утепленных подвалах или сараях, а также кессонах или камерах, расположенных ниже уровня земли на 2 м.

При использовании системы водоснабжения сезонно, только в теплое время года, необходимо до наступления заморозков полностью слить воду из насосной станции и водопровода

После длительной консервации водопровода, если дом пустует, с окончанием дачного сезона происходит завоздушивание системы. Перед тем как вновь запустить насосную станцию после простоя или холодной зимы, следует провести подготовительные работы, направленные на очистку оборудования и вытеснение воздуха.

Очистить фильтр-сетку обратного клапана, расположенную на горизонтальном участке всасывающей трубы в водозаборе. За время простоя водопровода она могла забиться мусором или заилиться.

Проверить работоспособность всасывающей магистрали. Для этого нужно пролить через нее воду от точки входа в насосную станцию до точки выхода в водозабор. Не забудьте снять обратный клапан с фильтром. Если есть проблема: образовалась ледяная пробка, труба сплющилась, появились трещины или произошла разгерметизация стыков, – надо все устранить до момента подключения, иначе насос не сможет поднимать воду из скважины или колодца.
Заполнить насос и всасывающий шланг через заливное отверстие или вентиль. Закончить заливать следует только после того, как вода польется через край и установится в горловине на постоянном уровне. Закрыть отверстие.
Проверить давление воздуха в гидроаккумуляторе. При необходимости, повысить его до нормативного подкачав через клапан.

После проведения всех процедур можно спокойно запускать насосную станцию.

Распространенные ошибки при запуске станции и как их избежать

При запуске насосной станции проблемы могут возникнуть по разным причинам. Самые распространенные из них – неполадки в работе двигателя или насоса, например:

Двигатель не запускается. Проверьте включен ли он в розетку. Проверьте предохранители, замените при надобности. Если не крутится крыльчатка вентилятора, отключите двигатель от сети и проверните ее отверткой.
Двигатель работает, но вода не качается. Возможно, не заполнили насос водой при запуске. Надо отключить двигатель и залить воду.
Агрегат работает не отключаясь. Возможно, на реле выставлено более высокое верхнее давление. Необходимо отрегулировать.
Насос включается и отключается чаще 20 раз в час. Вероятная причина: в гидроаккумуляторе понижено давление, например, из-за повреждения мембраны. Надо заменить деталь и подкачать давление до нормы.

Иногда неполадки проще предупредить, чем устранить. Если осенью не провести консервацию станции и зимой хранить ее в неотапливаемом помещении, остатки неслитой воды при замерзании могут повредить важные детали механизма или водовода, весной придется покупать новую станцию или проводить дорогостоящий ремонт. Поэтому соблюдение правил эксплуатации позволит продлить срок жизни оборудования, существенно сократит расходы.

Дачный период пребывания заканчивается практически с наступлением зимнего периода. Чтобы избежать неисправности насосной станции весной, и иметь бесперебойное водоснабжение, нужно подготовить насосную станцию к зиме правильно. Для этого нужно следовать рекомендациям нашей инструкции по этому вопросу.

Подготовка насосной станции к зиме включает в себя полное сливание воды из самой станции и водопровода дачного домика. Для этого нужно выполнить следующие манипуляции:

Первым делом нужно отключить насосную станцию от сети.
Для полного сброса давления открываем дренажную заслонку или кран. Перед этим всасывающий шланг нужно снять, при этом нужно учитывать, что будет вытекать вода, оставшаяся в системе.
Потом нужно убрать напорный шланг.
Замер давления воздуха в гидроаккумуляторе советуют измерить, но если нужного прибора для этого нет, не стоит паниковать. Для такой цели подойдет любой насос, не прекращая накачивать до тех пор, пока не прекратится вытекание воды из всасывающего шланга. Эту процедуру нужно сделать обязательно, потому что может выйти из строя гидроаккумулятор насосной станции, а это несомненно приведет к дополнительным затратам на следующий год.

Успешным результатом подготовки насосной станции к зиме

, будет полное отсутствие воды в насосе и трубах системы. И лишь после этого можно с легкостью собрать насосную станцию и упрятать в надежное место до наступления весны. При детальном следовании советах данной инструкции, можете быть спокойны, насосной станции ни холод, ни морозы не страшны.

Дачник

Регистрация: 30.12.2008
Сообщений: 2250

Дача в Владимирская обл.

Всё гудит, вода хлещит.

А теперь серьёзно. Показания неисправного манометра не влияют на работу. «Железо» не сломается от мороза.

Поэтично )))))))))
Начинать «копать» надо с манометра. Непонятно что с ним случилось.

Железо тоже полезно проверить. Говорим одно, делаем другое, получается третье.
Возможно что-то и из железа разморозилось. В любом случае определить неисправность и отремонтировать лучше сейчас, чем весной когда дел не в проворот и сервисы завалены работой по ремонту садово-огородного инвентаря.

В 2009г. мне деталь на электрокосу 2 месяца везли под заказ. Да я собственно сильно не торопил – в феврале (2010) привезли, заменил не спеша. Не люблю бегать в «выпученными фишками» по магазинам когда припрет и платить двойную цену. А припирает, как правило, в самый неподходящий момент.

Слив воды на зиму — важный аспект системы автономного водоснабжения

Случаев, когда после зимы люди приезжали на дачу и обнаруживали, что система вышла из строя и надо штробить стены, дабы менять трубы, демонтировать и отдавать в ремонт насос, – немало. Причиной всему элементарная забывчивость или непродуманные решения при проектировке дома и приусадебного участка.

Как и в отношении других инженерных систем, о водоснабжении следует заботиться на стадии проектирования. Именно тогда нужно принять принципиальное решение: будет ли эксплуатироваться загородный дом зимой или перед наступлением холодов его ждет консервация. От этого зависит устройство системы водоснабжения и ее сезонное обслуживание.

Если хозяева планируют жить в загородном доме только в теплое время года, проблем с установкой системы возникнуть не должно. Насос подключается к электрической сети, шланг опускается в колодец, а напорный патрубок присоединяется к водопроводной сети. Перед наступлением холодов насос снимают (его лучше увезти в город), вода из всех резервуаров – баков, водопроводных труб, батарей – сливается, спускные краны и пробки при этом следует оставить открытыми. Питьевой колодец необходимо очистить и обработать. Это можно сделать с помощью специальных составов, например хлоринола, который продается в аптеках. После обработки вода из колодца полностью откачивается, колодец закрывается на зиму крышкой. А к весне он наполнится свежей питьевой водой, и останется лишь воспользоваться насосом, чтобы брать из него живительную влагу. Скважина, не эксплуатирующаяся зимой, не утепляется.

Если дом предназначен для круглогодичного проживания, потребуются достаточно серьезные и затратные подготовительные работы. Насосную станцию надо устанавливать в утепленном помещении, так как она может работать при температуре не ниже плюс пяти градусов.

Примечание

Стоимость системы автономного водоснабжения дома, включая скважину, разводку, погружной насос или насосную станцию и фильтры, составляет до 15% стоимости всего дома. Затраты на ее восстановление в случае разморозки могут оказаться весьма велики: только демонтаж и повторный монтаж насоса (без учета ремонта) обойдется от 500 до 800 долларов, а смена разорванных труб, спрятанных в стенах, неизбежно повлечет за собой капитальный ремонт помещений.

Трубу от колодца или скважины до дома прокладывают ниже уровня промерзания грунта и для подстраховки утепляют – для этой цели обычно используют электрический саморегулирующийся двухжильный кабель, который нагревается до 65 градусов. Тем, у кого скважина под домом, будет проще, так как насосная станция при этом находится в подвале, а не на открытом воздухе.

Чтобы избежать образования наледи на стенках колодца и льда на поверхности воды, оголовок и крышку колодца утепляют любым экологически чистым материалом. Тогда в колодце будет постоянная температура – от плюс пяти до плюс десяти градусов. Что касается скважины, предназначенной для зимней эксплуатации, она обустраивается в кессоне, из которого ниже уровня промерзания грунта выходит трубопровод. Кессон представляет собой металлический бункер с люком, который с внешней стороны гидроизолирован, а изнутри покрыт грунтовкой и утеплен пенопластом.

Примечание

Если используется погружной насос, закачивающий воду в накопительный бак, его на зиму оставляют в воде, которая в скважине или в колодце не замерзает, так как находится ниже уровня промерзания грунта. Трубопровод, равно как и накопительный бак на чердаке, утепляются.

Как упростить процедуру подготовки системы водоснабжения к зимнему сезону? Заключить договор на ее обслуживание со специализированной компанией, сотрудники которой проведут необходимые профилактические мероприятия и будут нести ответственность за работоспособность всех составных звеньев сложной цепочки по снабжению загородного дома водой.

Слово экспертам

Мнение специалиста

Процесс подготовки любой системы к сезону эксплуатации или консервации очень важен. И особенно это касается систем водоснабжения, которые необходимо законсервировать на зимний период. Хотелось бы обратить внимание читателей на самый важный момент в этом не очень простом деле – выбор организации, которая может точно и правильно спроектировать и смонтировать систему, опираясь на опыт своих сотрудников и особенно – специалистов из сервисного отдела. Мне хотелось бы поделиться некоторыми знаниями, которые могут вам пригодиться:

1. Трубопроводы, прокладываемые за гипроком в наружных стенах, могут замерзнуть даже при незначительных морозах. Чтобы избежать этого, необходимо защищать стеновые конструкции дома от ветра. При сильном ветре создается давление воздуха перед стеной, и холодный воздух, естественно, проникает за гипрок. Необходимо также дополнительно утеплять такие участки влагостойкими материалами. По возможности трубы лучше прокладывать снаружи или делать дополнительные вентиляционные окна в гипроке для удаления холодного воздуха.

2. Современная запорная арматура на 90 процентов состоит из кранов шарового типа. Причем такой кран можно разморозить даже при полностью слитой системе. Так вот, в этих конструкциях есть маленький секрет: в конструкции крана предусмотрена дополнительная пазуха, которая полностью перекрыта при открытом кране и, естественно, с водой. Поэтому после слива воды кран необходимо повернуть в положение 45 градусов.

3. При устройстве или проектировании систем водоснабжения необходимо знать, что не все системы можно слить простым способом. Например – открыванием специальных кранов. Некоторые системы необходимо продувать сжатым воздухом для полного удаления воды. Из унитазов и сифонов раковин воду придется удалять до капли. Большие проблемы при сливе возникают с бойлерами. Некоторые из них совсем не предусматривают подобную операцию, поэтому для каждого бойлера необходимо индивидуальное решение по опорожнению.

4. Есть такой вид водопровода, как уличный. Например, для автоматического полива газонов. Его необходимо консервировать тщательным образом: выдувать воду из труб и форсунок по каждому сектору, демонтировать насосные станции и системы фильтров. Эта работа кропотлива, и на ее выполнение лучше заключить договор со специализированной организацией.

5. Устройство современной скважины предусматривает очень простой и надежный вывод трубы от насоса. Этот элемент состоит из двух частей, одна из которых крепится непосредственно на трубу скважины ниже глубины промерзания. Ко второй части крепятся труба и насос и специальным ключом опускаются в скважину и защелкиваются в первый элемент. Вода выходит из скважины ниже уровня промерзания, тем самым защищая водопровод от холода. Кстати, располагать скважину в каком-либо здании нельзя. При выборе места под скважину необходимо учесть, что ее, возможно, придется ремонтировать. А для этого на скважину должна быть установлена буровая установка.

6. При монтаже трубы от источника до здания утеплять ее дополнительно не нужно, если она проходит в грунте ниже промерзания. Вот только при входе в дом, если у вас продуваемое подполье, необходимо продумать тип утепления. Это может быть просто минвата или пеноплекс. Но в любом случае необходимо проложить греющий кабель. Либо купить уже готовую трубу в утеплителе, с защитной оболочкой и греющим кабелем. Это самый правильный и надежный выбор.

Александр Иванов, ген. директор компании «Эй-Си»

Как слить воду из системы водоснабжения на зиму

Автор Монтажник На чтение 9 мин. Просмотров 11.3k. Обновлено 08.12.2020

Некоторые владельцы загородных домов и дач используют дома для жительства только в теплое время года, организуя соответствующее автономное водоснабжение из скважины или колодца. После окончания проживания с наступлением холодов перед многими домовладельцами встает вопрос — как слить воду из системы водоснабжения на зиму.

Освобождать от водных масс придется не только наружный и внутренний трубопровод, но и элементы автоматики электронасоса и насосное оборудование. Задача не столь проста из-за присутствия в доме большого количества сантехнических и бытовых электроприборов, работа которых связана с водопотреблением и остатки воды могут длительное время храниться в данных устройствах.

Рис. 1 Слив воды из дома в колодец – пример схемы как слить воду из системы водоснабжения на зиму

Когда и зачем необходимо сливать воду из водопроводной системы

Нахождение воды в водопроводных трубах может привести к неприятным последствиям в зимнее время при ее замерзании, связанном с общеизвестным физическим эффектом меньшей плотности льда и его расширении в сравнении с жидкостью на 10%. Вторая причина, по которой следует сливать воду при длительном отсутствии хозяев — коррозия металлов, образующаяся при ее присутствии.

Угрозу повреждения, выхода из строя с финансовыми потерями, в случае нахождения в них воды зимой, представляют следующие объекты:

В автономном водоснабжении водозабор в основном производится из скважинных и колодезных источников, при этом трубопровод обычно размещают под землей ниже глубины промерзания. Если труба находится выше глубины промерзания, то ее обязательно нужно обезвожить.
Рис. 2 Схема слива в кессоне для скважины
При водозаборе в напорном трубопроводе, погруженном в колодец или скважину, обычно всегда находится вода. Связано это с тем, что погружные насосы или всасывающий отрезок трубопровода поверхностной насосной станции часто оснащены обратным клапаном. У глубинного электронасоса он находится на выходе и часто встроен в конструкцию, у трубы станции — на конце ее всасывающего патрубка. Поэтому для освобождения отрезка напорного трубопровода от водных масс в конструкции используют различного вида инженерные решения или извлекают из источника всасывающий патрубок, электронасос.
В покинутом зимой доме хозяева стараются поддерживать минимальный обогрев, иначе сильные морозы повредят внутреннюю отделку стен, потолков, напольного покрытия, мебель, бытовую технику, предметы обихода. Однако во избежание непредвиденных ситуаций воду из внутренней водопроводной системы на всякий случай сливают.
Насосное оборудование и сам электронасос к зиме обычно демонтируют, при этом вода должна быть слита из всех узлов.
В дачной бытовой (стиральная, посудомоечная машины) и водонагревательной технике при отсутствии эксплуатации находятся водные остатки, которые приводят от коррозии и могут вызвать повреждение агрегатов при замерзании.
Также вода присутствует в гидрозатворах сантехнических приборов и ее желательно убрать.

Рис. 3 Вентильный слив в колодцах

Как слить воду из системы водоснабжения на зиму — этапы работ

Задачу, как правильно слить воду из системы водоснабжения на зиму, многие пользователи решают по-разному, если процедура не была ранее конструктивно предусмотрена, ее проведение усложняется. Некоторые «интернет-специалисты» рекомендуют использовать продувку всей системы компрессором для откачки воды.

Данный совет вызывает большие сомнения в эффективности в связи с тем, что вода может находиться на дне труб и прочих узлов, а воздух проходить над ней не затрагивая поверхность, и мало кто понимает, откуда и в каком направлении продувать систему. К тому же далеко не у каждого хозяина есть в распоряжении свободный компрессор, а задача освобождения труб от водных остатков успешно решаема и без него.

Похожие «полезные» советы можно услышать и относительно бытовой техники по поводу переворачивания стиральных машин вверх ногами, разборки леек душевых кабин и прочее.

Рис. 4 Зимний вентиль в кессонах для скважин

Система водоснабжения летней дачи

Освобождение от воды наружной системы летней дачи, загородного дома состоит из следующих этапов:

На зиму обычно извлекают погружной насос из труб скважины или колодца, также демонтируют поверхностную насосную станцию. При этом погружной электронасос, наружный насос и гидроаккумулятор станции освобождают от водных остатков, просушивают и складируют в доме, подсобном помещении, сарае.
Если хозяин отсутствует зимой в доме короткий период времени и не демонтирует оборудование, для слива воды из наружного трубопровода используют следующие методы (при этом предполагается, что подземный водопровод проложен с уклоном в сторону источника):

Применяют встроенный в напорный трубопровод поверхностный тройник с шаровым краном. Для слива воды кран поворачивают, и она вытекает в кессон или колодец, в первом случае нахождение водных масс в закрытой камере нежелательно, поэтому ее собирают в удобную емкость и выливают наружу. В глубоком колодце, если нет возможности в него спуститься, шаровый кран поворачивают с помощью длинной палки, рейки, веревки, привязанной за ручки.

Промышленностью выпускается подобная разновидность прибора со встроенной штангой для открывания запорного вентиля.

Рис. 5 Принцип работы клапана автоматического слива

В продаже имеются ручные запорные клапаны, представляющие собой муфту с отверстием, одеваемые на напорный трубопровод, в боковой стенке которого предварительно сверлят отверстие. Слив закрыт заслонкой, к которой привязан прочный шнур, при его вытаскивании пластина поднимается, освобождает отверстие, и вода выливается сбоку напорного трубопровода.

Еще одна разновидность такой конструкции — обратный клапан в паре со сливным, устанавливаемый в разрез напорного трубопровода или после электронасоса, не имеющего внутреннего клапана.

Конструкция автоматического запорного клапана представляет собой подпружиненный шар в седле, перекрывающий выходное отверстие при находящейся в рабочем состоянии системе с высоким давлением. Как только напор ослабевает при отключении автоматики управления насосным оборудованием, пружина отталкивает шар от выходного штуцера и вода вытекает через освободившееся отверстие.

Рис. 6 Автоклапаны зимнего слива Debe G15 и пример их размещения

Можно использовать вместо обычного обратного электрический клапан для слива воды из водопровода на даче — его устанавливают на входе напорного трубопровода или выходе погружного электронасоса, подключают к электропитанию и открывают нажатием кнопки.
Самый бюджетный метод слива — пробивка в стенке напорного трубопровода мелкого отверстия, его заматывают изолентой (из-за малых водопотерь это можно не делать), а при необходимости обезвоживания трубопровода освобождают от преграды.

Рис. 7 Ручной зимний вентиль для скважины с управляющей штангой – конструкция, расположение

Центральный и автономный водопровод

Внутренний водопровод дома проектируются с таким условием, чтобы уклоны в сторону его самой нижней точки были соблюдены, а для слива в канализацию использовались два крана отдельно для холодной и горячей воды.

Операции по освобождению от воды труб, электробытового и сантехнического оборудования проводят в следующей последовательности:

Отключают всю автоматику от сети электропитания.
Открывают все вентильные краны на смесителях в ванной, душевой, на кухне, устанавливая их в среднее положение — таким образом освобождают гидроаккумулятор (его положение должно быть строго вертикально) от скопившейся воды.
Открывают при их наличии сливные краны под мойкой, если гидробак установлен на ножках, вентиль включают и под ним.
Затем открывают общие краны слива холодной и горячей воды в канализацию.
Сливают воду из водонагревателя, для этого используют обводной байпас, специальный предохранительный клапан от повышения давления (приподнимают его флажок), или различные запорные вентили.

Рис. 8 Зимний клапан с подвижной заслонкой Джилекс Фокус 32

Для освобождения гидрозатвора унитаза от воды берут большую тряпку с хорошей впитывающей способностью, после ликвидации водных масс отверстие затыкают сухой материей. Для получения незамерзающего гидрозатвора можно использовать антифриз или раствор соленой воды, вылив их в сток.
Душевую лейку опускают вниз кабины или ванной, освобождая ее от водных остатков.
Откручивают колпаки фильтров грубой, тонкой очистки и вынимают картриджи, оставляя их в нетронутом состоянии или промывая при сильных загрязнениях.
Освобождают от воды сифоны кухонной мойки, ванной или душевой кабины, откручивая внизу крышки для слива, если в помещении появились неприятные запахи, сливные отверстия закрывают пробками или тряпками в целлофановых пакетах. Как и в случае с унитазом, в сливы можно залить антифриз или по стакану воды с размешанной в ней двумя столовыми ложками соли.
В стиральной машине откручивают внизу с фронтальной стороны пробку для слива воды и подставляют под нее емкость с низкими бортами для сбора жидкости, дверцы для лучшей просушки открывают.
С посудомоечной машиной дело обстоит сложнее, может понадобиться откручивать подводку воды и слив в канализацию, укладывать их горизонтально на пол и впитывать вытекающую жидкость тряпкой.

Рис. 9 Схема слива во внутреннем водопроводе

Консервация уличного водопровода

Уличный бытовой водопровод в подавляющем большинстве случаев прокладывают из длинных отрезков полиэтиленовых ПНД труб, технические характеристики которых регламентированы ГОСТ 18599-2001. Согласно приведенному документу, рабочей температурой труб из ПНД для хозяйственно-питьевого назначения является диапазон от 0 до +40 °С (стандартное значение + 20 °С), при этом они должны выдерживать номинальное давление не менее 25 Бар.

Температура хрупкости трубопровода из ПНД составляет -70 °С, в бытовых условиях они легко выдерживает температуру до -20 °С, а свои свойства начинает терять от -40 °С.

Учитывая, что обычно полиэтиленовый водопровод прокладывают под землей на глубине ниже промерзания, при отсутствии внутри воды ему не грозит разрушение оболочки ни при каких погодных условиях, следовательно, он не нуждается в консервации.

Теоретически возможно нахождение труб ПНД на поверхности зимой в открытых кессонных ямах и колодцах в условиях Крайнего Севера при очень низких температурах, в этом случае для их защиты от окружающей среды отлично подойдет любой трубчатый утеплитель из вспененного полиэтилена или каучука — Джермафлекс, Порилекс, Energoflex, Вилатерм.

Но при этом следует учитывать, что любой теплоизолятор лишь замедляет процессы замерзания, а не останавливает их. Поэтому при длительном отсутствии хозяев надежно защитить любой наружный трубопровод от мороза можно лишь с помощью электрического нагревательного (саморегулирующего) кабеля, работающего в автоматическом режиме. Его привязывают к трубе или размещают внутри, используя модификации из пищевых полимеров.

Рис. 10 Примеры организации зимнего слива в канализацию внутри дома

Если в конструкции наружного и внутреннего водопровода при индивидуальном водоснабжении соблюдены все основные технические требования — нужные уклоны, краны для слива в канализацию внутри дома, специальные клапаны в скважинном трубопроводе, то подготовка системы к зиме не отнимет много времени и пройдет эффективно. При проведении работ главное — точное выполнение всех пунктов инструкции, которая состоит из большого числа мелких операций.

Ремонт насосной станции своими руками: причины, устранение

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Содержание статьи

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Каждая из частей выполняет свою работу

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Варианты установки насосной станции

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
- Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
- Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
- Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Чтобы разблокировать или заменить крыльчатку снимаем кожух

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
Откручиваем все болты, снимаем фланец.
Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
Вынимаем мембрану через отверстие в нижней части емкости.
Бак промываем — в нем обычно много осадка ржавого цвета.
Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
Устанавливаем мембрану в бак гидроаккумулятора.
Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

вопросы и ответы специалистов от компании Траст Билдинг

Вопрос №1: У нас в городе перебои с холодной водой по 5-6 часов. Можно ли поставить какой нибудь бак с насосом примерно на 50 литров, чтобы он пока есть напор набирал воду а при отключении отдавал с помощью насоса. (9 этаж)

Ответ: Можно поставить, только, думаю, мембранный бак на 50 литров будет маловато, т.к. фактически воды в нем 60% от номинала, соответственно остается около 30 литров, т.е. на две минуты пользования при нормальном расходе и минуты на 4-е, если экономно.

Разумнее будет поставить более емкий бак, рассчитав его соответственно Ваших потребностей, если бак будет мембранный, то никаких насосов не надо будет, а если открытый, то насос понадобится.

Вопрос №2: Что такое мембранный бак?

Ответ: Мембранный бак (гидроаккумулятор, гидропневмоаккумулятор) — это вещь, вместе с которой работает насос или вообще без насоса, состоит оно из металлической емкости (сейчас применяют и не только металл), внутри которой расположена камера из пищевой резины, внутри которой и содержится Ваша вода, между стенками бака и этой камеры, накачан воздух, применяется для того, что бы демпфировать гидроудары насоса, а так же удлинить время бездействия и работы насоса и соответственно иметь запас воды под давлением на случай отключения электричества или случая, отключения воды из магистрали

Вопрос №3: Собираюсь купить 3-эт стройвариант, но подозреваю что на этой улице проблема с напором воды, что нужно сделать чтобы точно это определить и что нужно сделать чтобы и на 3-ем этаже был хороший напор воды?

Ответ: Проверить можно только опытным путем, т.е. наблюдать с установленным манометром.

А для повышения давления — поставить насос, но не всегда и это может помочь. Обычно проблемы бывают более серьезные: отсутствие частичное (иногда) воды, плохое её качество (загрязненность и т.п.). Обычно со временем люди приходят к желанию (другого выхода просто нет) сделать автономную систему водоснабжения и не только водоснабжения.

Вопрос №4: Я строю дом в деревне, очень простой и недорогой, но хочу, чтобы у меня были вода на кухне, в том числе и горячая, душ, туалет и, главное, чтобы работала автоматическая стиральная машина. Пока у меня есть дом, электричество, стиральная машина, колодец, сливные колодцы и насос малыш. Мой вопрос состоит в следующем: можно ли и как создать систему из насоса, гидроаккумулятора, электрического водонагревателя, чтобы все работало?

Ответ: Возможна организация системы на базе погружного насоса (конечно же не «малыша»), гидроаккумулятора и автоматики, примерные расчеты в разных ценовых диапазонах, можно увидеть по этой ссылке различные варианты по цене и качеству

Вопрос №5: Вода в скважине.

У нас такая проблема. В скважине воды хватает только на одну минуту работы насоса.

Глубина скважины 18 метров, насос глубинный GrundFos. Скважиной пользуемся пять лет, до сих пор такого не было, а буквально два месяца назад начались проблемы.

Ответ: это обычная ситуация с «песочными» скважинами

Есть некоторые полумеры:

1. Попробуйте её раскачать, т.е. упорно вытаскивайте из неё воду, если через пару недель постоянной откачки ничего не выйдет, то можно попробовать пункт 2

2. Найдите внешний источник воды, надо большие объемы, заливаете скважину, не менее 5-6 кубов воды, если вода начнет быстро уходить, то можно считать, что что-то начинает получаться, если вода не уходит, то пробуем откачивать её максимально близко ко дну мощным! (только мощным) насосом, если нет результатов, то операцию нужно повторить 2-3 раза, воду можно взять заказав пожарную машину или что-то подобное, если и так ничего не получается, то

3. Некоторые бурильщики переделывают такие скважины, но гарантии и тут никакой нет

4. Делаем артезианскую скважину и забываем о проблемах с водой навсегда

Вопрос №6: Хочу использовать поверхностный насос в качестве насоса-повысителя давления. Будет ли проходить вода через насосную станцию при отсутствии давления в водопроводе и при отключении электричества?

Ответ: Применение поверхностного насоса (насосной станции) совершенно правильно. Вода будет проходить через насос во время его отключения, но если давление будет очень мало, то будут конечно немного заметные помехи, в таком случае лучше устанавливать систему типа BY-PASS, которую Вы сможете переключить во время отсутствия напряжения в сети и т.п.

Вопрос №7: Частный дом (3 человека, 4 потребителя, одновременно включены не более 2-х) подключён к городскому водоснабжению. Летом напор ослабевает. Посоветуйте, исправит ли ситуацию накопительная ёмкость со станцией подкачки воды. Какие характеристики рекомендуете для ёмкости, насоса, гидроакамулятора и автоматики? По каким параметрам выбирать ёмкость, всасывающиё насос, гидроакамулятор и автоматику.

Ответ: Ставьте станцию MQ 3-45 (Grundfos) + бак на не менее 300 литров (по желанию), если хочется какой-нить маленький бак (менее 100 литров) поставить, то лучше вообще никакой не ставить никаких других емкостей не надо конечно же насос или станцию можно рассматривать и других производителей, но MQ — это лучший вариант, аналогов нет.

Вопрос №8: Пробурили скважину — 70 метров опускать насос планируем сами. В связи с чем имеются некоторые вопросы, как то 1. Какой должен быть пластиковый трубопровод, который доставляет воду от скважинного насоса? Какой обычно используется. 2. Какой лучше брать электрический кабель (однофазный) . 3. Брать 3-мм трос из нержавейки , или в виниле? 4. Если возможно, что где посмотреть-купить.

Ответ: 1. ПНД или PP (полипропилен) 2. если хочется сэкономить, то ПВС или подобное, если нужды в экономии нет, то ставьте специальный импортный (в осносном немецкий) кабель 3. только нержавейка! 4. см.

Вопрос №9: Возьмем, к примеру, повысительные насосы- UPA 15-90 (Grundfos) и PB-168 EA (Wilo). Если емкость стоит наверху, то тут все понятно — в соответствие со своей характеристикой насосы повышают давление (создают напор). Все зависит от емкости резервуара и мощности насоса. Но ведь эти же насосы позиционируются и как насосы, повышающие давление в системах коммунального водоснабжения. Вот живешь на последнем этаже, стояк выше не идет. Давление упало. Откуда насос возьмет больше воды? (если нет гидроаккумулятора). Ведь говорят, что эти насосы не обладают манометрической глубиной всасывания. Или же они могут, как нормальновсасывающие насосы, хоть совсем немного, но тянуть воду? Или же потребление воды должно быть на самом минимальном уровне, чтобы насос просто успевал набиватьводу в систему и соответственно повышать давление при этом разборе. Хотелось бы услышать Ваши мнения по этому вопросу.

Ответ: Данные насосы не являются насосами повысительными, можно посмотреть график и убедиться в том, что более, чем на 0,5 атм они ничего не повысят — это обычные циркуляционные насосы для горячей воды и не более того, в информации от GRUNDFOS дезинформация, хотя в общем-то её нет, т.к. на 0,5 атм они повышают 🙂

Вопрос №10: В частном доме из 2-х этажей смонтирована система водопровода из скважины открытого типа с накопительным баком на 200 литров на чердаке. Вода самотеком по той же трубе, по которой поступает из скважины, идет на разбор в краны и унитаз. Проблема в давлении, его не хватает для комфортного использования. Струя воды на 2-м этаже очень слабая и в ванну вода бежит очень медленно. Хочу поставить насосик на чердаке на магистральную трубу прямо при выходе из бака, чтобы давление включенного насоса было направлено в магистраль, а при выключенном насосе чтобы вода проходила сквозь него в момент заполнения накопительного бака из скважинного насоса. Это вообще реально? Или моя идея утопична? Если это реально, то подскажите что за насосик поставить в магистраль?

Ответ: Не стоит мудрить, сделайте систему от насоса, которая будет работать под давлением и разделите систему наполнения бака и систему высокого давления — это первый вариант и достаточно примитивный. Вариант номер два — поставьте в скважину погружной насос, поставьте гидроаккумулятор и пользуйтесь водой по «старой системе», только незабудьте загушить вход в бак (если бак будет убираться) или поставить кран, если вы хотите оставить старую систему как резервную (например отключение электричества)

Вопрос №11: 1. В тех. описаниях самовсасывающих насосов сказано, что диаметр труб должен быть не меньше соответствующих отверстий на насосе. А что делать, если стояк 3/4, а далее после вентиля 1/2? Можно ли на насос присоединить переходник с 1 на 1/2 дюйма? Не отразится ли это на его работе? Особенно это интересует для насоса MQ 3-45.

2. Немного не понятен алгоритм работы насоса вообще (MQ, в частности). Давление, при котором он включается, как я понял-2 бара. Если открыт кран, пошел водоразбор, и давление на входе меньше 2 бар — насос начинает работать. Давление нагнетается на выходе. Насос после этого отключится или дальше будет работать, пока не прекратится водоразбор в системе? Если он отключается, когда давление на выходе повышается, то не будут ли постоянные рывки — включение — отключение? Если не отключается- не перегружается ли двигатель насоса, ведь нагрузка велика, т.к. не вся вода уходит на выходе (точка водоразбора потребляет примерно 0,5 м3/ч), но двигатель при этом все равно работает?

3. Можно ли в насосе MQ вручную выставить срабатывание на 3 барах? В инструкции про ручную регулировку ничего не написано.

4. Хочу поставить пред и за насосом редукционные клапаны. На входе на 3 бар и на выходе 3 бар. Для насоса такой режим будет нормальный?

5. Может ли такой насос работать с частотным преобразователем для уменьшения скорости вращения двигателя насоса?

6. Как работа насоса отразится на соседях по этажам снизу? При падении давления, допустим до 2 бар и включении насоса, какое давление будет на входе системы (до насоса)?

Ответ: 1. нет проблем — ставьте переходы, данные размеры существуют для всасывания из колодца, там их надо соблюдать

2. Т.к. бак у насоса очень маленький, то примерно такой режим работы и будет, но насос на него рассчитан, если есть возможность — поставьте доп. бак и будет все плавнее

3. Нет, нельзя

4. Вы же пишете, что давление на входе падает до 1 атм и т.п., причем же тут клапана? На самом деле эти клапана тут не нужны вовсе.

5. Нет

6. Т.к. потребление воды небольшое, то особых проблем не должно быть

Вопрос №12: Какой гидроаккумулятор, необходимо установить в двухэтажном доме с двумя санузлами, душевыми кабинами, посудомоечной и стиральной машинами, без саун и бассейнов, с семьей из 3-4 человек. Как часто должен оптимально включаться насос. (В час, за сутки, какой-то иной показатель?)

Ответ: минимально, что можно рекомендовать, это — 200 литровый ГА, чем реже включается насос — тем лучше, самый частый режим 1 раз в минуту, лучше если реже, хорошо, когда раз в 6-10 минут при полном разборе воды

Вопрос №13: Нужна вода для бани. Воду предполагается брать из озера. Расстояние от озера до бани 70 м. высота 10-15 м. Предполагается в бане накопит.водогрей.Вода нужна и для полива.Нужен автоматический насос.

Ответ: насколько чистая вода в озере? если нет механических примесей, то можно поставить обычный погружник, если примеси есть, то желательно узнать их количество и если их там достаточно много (более 100 г на м3), то возможно организовать систему на базе дренажного насоса если Вы собираетесь пользоваться насосом зимой, то необходимо будет закапывать трубопровод, соответственно нужно иметь ввиду вопрос сохранности насоса

Вопрос №14: Присматриваю скважинный насос для дачи. Скважина 10 м от дома, в доме ванна (раковина,душевая кабина, унитаз), кухня(раковина)+ 1 точка для полива. Скважина 20м, до воды 7,5м. Что посоветуете по насосам: от недогогих и выше.

Ответ: ниже чем Грундфос (SQ) ставить не рекомендую, т.к. проработает 1-1,5 года и выйдет значительно дороже. Следует обратить внимание на то, что если у Вас скважина не песочный водонос, то любой нормальный насос не любит большого кол-ва механических примесей в воде

Вопрос №15: Есть насос со следующими характеристиками: напор 40м (наверное максимальная глубина), макс подача воды 1.5 куб.м в час( я так понимаю при почти нулевом напоре-глубине, 0,4 м3 минимальная), диаметр патрубка 20мм. Какоке давление будет на выходе 20мм трубы, подсоединенной к насосу, если насос опущен на глубину 20метров? Какая формула для расчета?

Ответ: Формула достаточно простая 10 метров водяного столба = 1 атм, а вот 20 мм трубу вести от насоса не следует — это плохо и насосу и системе в целом, минимальный проходной диаметр 1″ для подобного насоса, но что бы не гадать, смотрите какой диаметр на выходе насоса, такую и ведите трубу. Давление на выходе должно быть что-то около 2-х атм, если Вы правильно изложили данные

Вопрос №16: Живу на 4 этаже 5-ти этажного дома. Очень слабый напор воды, газколонка работает через раз. Боюсь что и стиральная машинка-автомат не будет работать. Может установить насос повышающий давление? Подскажите модель.

Ответ: Грундфос MQ 3-45 или MQ 3-35. В принципе подойдет и другой поверхнотный насос, но MQ — это новое поколение насосов, которое значительно отличается в лучшую сторону от предшественников.

Вопрос №17: Чем нужно руководствоваться, при настройке насосной станции, для обеспечения ее нормальной и высокоэффективной работы. В частности, как должны соотносится давление воздуха в гидроакумуляторе с давлением воды в системе?

Ответ: Если имеется ввиду поверхностный насос с баком, то к примеру насос MQ вообще не надо настраивать, а если остальныйе варианты поверхностных насосов, а так же погружные насосы, то давление воздуха в баке должно быть в пределах 1,3-1,5 атм, а давление воды ставится в пределах min 2-2,5 max 3-3,5 атм. Если требуются другие технические задания, то нужно смотреть отдельно.

Вопрос №18: Чем плох насос «малыш»? Водопроводчики посоветовали для колодца Грундфос, но он дорогой. Не проще ли купить «малыш» и даже если он будет ломаться раз в 1 год, то все равно выйдет дешевле покупать каждый год по «малышу»?

Ответ: Как правило, указанные Вами насосы работают не год, а месяц.

Вопрос №19: Я строю дом в деревне, очень простой и недорогой. Но хочу. чтобы у меня были вода на кухне, в том числе и горячая, душ, туалет и, главное, чтобы работала автоматическая стиральная машина. Пока у меня есть дом, электричество, стиральная машина, колодец, сливные колодцы и насос малыш. Мой вопрос состоит в следующем: можно ли и как создать систему из насоса, гидроаккумулятора, электрического водонагревателя, чтобы все работало?

Ответ: Можно, но лучше без «малыша», а с другим оборудованием ….

Вопрос №20: Проконсультируйте пожалуйста по поводу дачного насоса. Какой насос оптимален для подачи воды в дом и работы накопительного водонагревателя Ariston .Имеется колодец 7 колец, от знакомых слышал что существуют насосы итальянские, включающиеся/выключающиеся при изменении давления, т.е. при открытии/закрытии крана. Сколько их ориетировочная стоимость и где их можно приобрести.

Ответ: Существуют еще и немецкие — они намного лучше. Насосы бывают погружные и поверхностные, Вам подходит и то и другое, погружные надежнее, менее прихотливы, работают без звука и еще много плюсов. вот примерные расценки на насосы (без оборудования): поверхностные италия — от 80 у.е. поверхностные немецкие — от 180 у.е. погружные италия — от 175 у.е. немецкие — от 450 у.е.

Вопрос №21: Только что поставил поверхностный самовсасывающий насос Aspri 15 3M, управляемый автоматом KIT-02. Насос подает воду из колодца с глубины около 3.5 м. Кроме того всасывающий шланг внутренним сечением 25 мм тянется по горизонтали еще 23 м до насоса. Всасывающий шланг — ластиковый армированный, с обратным клапаном. Напорная труба от насоса (через автомат) — металлопластик 16 мм. Максимальная высота напора — около 2.5 м. При запуске системы после того, как вода доходит до насоса, автомат ждет, пока напорное давление поднимется до 2 бар, затем отключает насос. При снижении давления до 1,5 бар, опять его включает. Это соответствует штатным характеристикам автомата. Проблема в следующем. Если после отключения насоса проходит некоторое время (пока специально не засекал), то при открытиии крана в напорной части системы насос включается на некоторое время, примерно 10-15 секунд, давление в автомате при этом не восстанавливается, а падает до 0, автомат отключает насос, после чего всю систему опять надо запускать вручную при помощи специальной кнопки на автомате до заполнения системы водой, после чего все опять повторяется. Удалось установить, что после отключения автоматом насоса вода начинает уходить по всасывающему шлангу. Если насос справляется за 10-15 сек поднять ее на вход, все нормально, а если нет, то автомат отключает его из-за срабатывания защиты «сухого хода». Буду весьма признателен, если кто-нибудь сможет посоветовать, что можно сделать в этой ситуации. Интересно, она вообще исправима, или я где-то сильно налетел?

Ответ: 1. давление должно быть в передлах не менее 2-3 атм, соответственно включение-выключение, надо подстроить реле давления

2. Устранить уход воды по всасывающему шлангу и вообще надо пользоваться специальными трубами, а шланги использовать для полива грядок

3. Желательно что бы от клапана, до насоса не было контруклонов, т.е. труба или шланг шел все время по восходящей

4. Сколько литровый бачок у Вас стоит?

5. На будущее, лучше ставить погружные насосы, там все значительно проще и надежнее

Вопрос №22: Требуется поднять напор воды в подъездом стояке. 5 этажей по 4-е квартиры на этаж.

Ответ: 5 этажей обычной станцией не протянуть, соответственно нужно делать на базе насоса CRE (Grundfos), стоимость его составит около 3,5 тыс. евро + доп оборудование примерно на такую же сумму + монтаж и пуско-наладка — около 1,5 тыс. евро, если нужно, можно сделать более корректный расчет, а так же можно выслать информацию по данному оборудованию. Установка будет располагаться в подвале, т.е. там, где начинается стояк.

Как вариант, можно рассмотреть установку бытовых насосов, типа MQ с баками на 500-1000 литров через этаж.

3-ий вариант — установка открытого накопительного бака на чердаке (примерно на 3-4 кубометра) + установку бытового насоса, типа MQ + мемранного (ых) бака (ов) на 2-3 куба — этот вариант, самый дешевый и простой imho

Вопрос №23: имеется открытый бак, в котором греется вода для душа, хотелось бы поднять давление после этого бака, как это сделать?

Ответ: есть насосные станции для ГВС, но они дорогие даже если на холодную воду попробуйте поставить насос типа UPА 15-90 (3/4″; 1х230В) — для него это как раз единственная толковая схема применения только не надо ставить прям в душе со всеми брызгами и прочим он все-таки электрический и обязательно с УЗО

Вопрос №24: Скупой платит дважды, а на самом деле гораздо больше. (выдержка). Джон Раскин (1819-1900).

Ответ: В этом мире нет почти ничего, что бы кто-нибудь не смог бы сделать немножко похуже и продать немножко подешевле, и люди, ориентирующиеся только на цену, становятся заслуженной добычей подобных дельцов. Глупо платить слишком много, но ещё хуже платить слишком мало. Если Вы платите слишком много, Вы теряете какую-то сумму. И всё. Если же Вы платите слишком мало, то тогда Вы теряете всё, потому что купленная вещь не может выполнить своей задачи. Законы экономики не позволяют получить что-то ценное — задёшево. Если Вы решаетесь в пользу самого дешёвого предложения, Вы должны учитывать и риск, на который Вы идёте. А если Вы на него идёте, то у Вас достаточно денег, чтобы заплатить и за что-нибудь получше.

Джон Раскин (1819-1900)

Вопрос №25: Такая проблема: дома поменяли трубы на пластиковые и конечно сразу поменяли все краны.Проблема. В ванной стоит смеситель, на кухне стоит шаровый кран они подключены к колонке. в ванной давление воды нормальное . а на кухне если включить кран колонка не включается .. из этого вывод плохое давление посоветуйте какой насос поставить?

Ответ: если до этого давление было нормально, а после замены труб начались проблемы, то imho надо разбираться с трубами (например если ПП, то могли сделать запайки с сужением диаметра), ну а если насос. то оптимален, как уже не раз писалось MQ-Grundfos

Вопрос №26: ПРивезли новый гидроаккумулятор на 200 литров — вертикальный бак на ножках Внизу — на флянце резьбовой вход на один дюйм с четвертью, наверху (немного сбоку) — клапан-нипель для закачки — стравливания воздуха. Вверху — еще один выход с резьбой наружней на три четверти дюйма.. Не могу разобраться. что к чему. Видел смонтированный гидроаккумулятор на 60 литров . Там все вроде просто. Вход (выход) для воды — один. Там было реле в комплекте+ манометр. Сомонтировано все было просто. На специальный штуцер слева подается вода,сверху — манометр, спереди — прикреплено реле, от реле — труб! а идет на бак. Справа из штуцера — выход воды в систему. А тут как соединять? Если схема монтажа такая же как для 60 литров, то зачем тогда сверху бака сделан выход с резьбой на три четверти? Подскажите пожалуйста чайнику..

Ответ: дело в том, что на моделях от 100 литров включительно, имеется верхний (в вертикальных моделях) или боковой (в горизонтальных) выход

на этот выход удобнее всего ставить реле давления, а лучше две релюхи, что бы не запороть насос на некоторых режимах, манометр и автоматический воздушник, при желании, реле и манометр, можно поставить и до бака, где-то на трассе, но там крепить будет неудобно, а воздушник наворачиваем на бак сверху, всё при желании можно вообще верхний выход заглушить или поставить кран на 1/2″ или 3/4″ там есть и та и та резьба, внутренняя и наружная, соответственно, но воздушник удобнее на порядок основная трасса подходит, естественно снизу незабудьте стравить воздух, он закачивается туда с запасом успехов.

Вопрос №27: Как организовать водоснабжение зимой (кроме канализации от унитаза) на даче? Летом всё понятно — насос -> труба-> бак-> труба -> раковина ->труба -> (песчаный/угольный фильтр)-> сливная канава/яма. А зимой трубы ведь могут перемерзать, тем более использовать планируется только периодически — на выходных.

Ответ: Если начинать с самого начала, то:

1. На скважине (если у вас скважина) ставится колодец из ж/б, металла. дерева — что угодно. труба вводится в дом на глубине не менее 1,7 метра от поверхности земли, после захода под отмостку — поднимается вверх — в дом или заходит в подвал, бываю еще варианты, но это уже по месту, пространство между черновым полом и землей под домом должно быть утеплено.

2. Канаизация выходит практически так же. только глубина поменьше может быть, достаточно 1 метра

3. На время отъезда, водяная система сливается в прямке на скважине

4. Следует иметь ввиду, что помимо слива трассы от насоса, требует слива, каждый сантехприбор (смеситель, унитаз, гидрозатоворы, стир. машинка, фильтры, водогрейки и т.д. и т.п.), некоторые фильтра вообще нельзя сливать (напр. обратный осмос, умягчители, обезжелезиватели), поэтому разумнее оставлять в доме дежурное отопление, что бы в местах установки водопроводных точек. температура не опускалась ниже +1 градуса

Вопрос №28: Установил повысительную насосную станцию, но при включении одновременно двух смесителей и бачка с/у напор воды в смесителях резко падает, помогите плиз!

Ответ: причин может быть несколько:

1. До насосной станции нехватает давления и объема воды, в данном случае, надо или бороться с коммунальщаками или ставить гидроаккумулятор, емкость которого рассчитывается, исходя из потребителей, примерно не менее 200-300 литров

2. В вашей разводке заужены трубы или соединения, соответственно надо переделывать

3. Неверные расчеты и подсодинения насоса и его подводки вообще, лучше вызвать специалиста, что бы он определил и посчитал все более корректно

Вопрос №29: В настоящее время я решаю вопрос водоснабжения своего загородного дома, в котором проживает 5 чел. плюс полив огорода. На основе Вашей статьи у меня в основном сложилось оптимальное решение, но есть вопросы, по которым хотелось бы получить ответы профессионала. Скважину бурили 5 лет назад — о паспорте скважины я узнал, прочитав Вашу статью. Итак : -Московская обл. пос. Салтыковка, глубина бурения скважины на воду – 22 м, от поверхности до «зеркала» воды – 7 м,. сейчас стоит насос Малыш. Сейчас хочу поставить погружной насос Водомет 60/64 Джилекс и автоматику. Пожалуйста, уточните: — на какую глубину опускать насос — 2 мм нержавеющий трос можно ли ставить — как Вы оцениваете качество насосов Водомет (на SQ не хватает средств)

Ответ: 1. глубина погружения должна быть указана в паспорте на скважину, можно предположить, что где-то на 18-20 метров, но это только предположения 2. т.к. скважина мелкая, то 2 мм — можно 3. для монтажа, мы используем только немецкие оборудование, т.к. несем ответственность в течениие 2-х лет, как минимум, за исправную работу насоса, а отечественным производителям мы не доверяем по определению и не было ни одного факта их преимущества, не считая сельскохозяйственных производсвт, но слава Богу, там без отчественного криворукого производителя обходится, все делает сама природа, иначе б и там все изгадили по статистике немецкие насосы, работают около 8 лет, прочие не более 1,5-2 лет, разница в стоимости 2-2,5 раза, т.е. уже выгоднее немцы, но монтаж-демонтаж + нервы, время и т.д. и т.п. имейте ввиду, что скважина у Вас песочная и есть вероятность выхода любого насоса, если имеется большое кол-ва песка в воде.

Вопрос №30: Насосная станция с некоторого времени не включается. Попытки были разные — сливали воду из крана полностью, спускали воздух и снова накачивали до различных значений давления. В определенный момент слышался щелчок в регулируемом реле давления и тогда при включении в сеть все шло как надо. Но проработал неделю, опять таже ситуация и снова те же манипуляции, повезло, но сегодня делали тоже самое — не включается. Очень бы хотелось ознакомиться с принципом работы этой станции, а описания нет. Помогите советом.

Ответ: Если все таки дело в реле давления, то можно попробовать его отрегулировать подкручивая внутри большую гайку, а потом выставляя дельту маленькой, а можно сразу поменять, итальянские (скорее всего такая у вас и стоит) РД дешевые (около 10 евро) и ненадженые, но можно поставить немецкие (цены в диапазоне 60-100 евро), на то же самое посадочное место встанет реле FF 4-8 стоимость около 90 евро

Вопрос №31: расскажите пожалуйста как правильно подключать гидроаккумулятор на 100 литров, он вертикального типа — два вывода под 3/4 (вверху и внизу)

Ответ: вверху подключается через крестовину специальную или что-то другое (если соберете) манометр, автоматический воздушник и реле давления, а лучше два, снизу подходит основная водная магистраль (от насоса) соответствующего диаметра. давление воздуха в мембране спустить до 1,3 атм (мерить при отсутствии давления воды)

Вопрос №32: подскажите, глубинный насос фирмы Jilex перестал качать с 32м, на манометре — 0, гидропневмобак пустой, (слили), а электросчетчик вращается, предохранитель — в норме, пробовал менять пусковой конденсатор (как-то в аналогичной ситуации помогало) -не помогло. может подающая труба подмерзла (на 1.5м закопана)? — ну вроде должна была уже оттаять. Обычно подмерзает возле розлива, у скважины, прогревом тепловентилятором ликвидируется, как в прошедшие морозы. Может как-то можно обмотки насоса прозвонить?Желательно НЕ резонансным методом. Как еще проверить, не умер ли насос?

Ответ: если расход электричества есть, автомат не выбивает, то значит насос живой, след. остаются два варианта или замёрзло, тога нужно проверить воду максимально ближе к насосу, например на кессоне, или разорвало, оторвало, прохудилась и т.д. трубу, соответственно искать место свища или разрыва и исправлять как правило, разрыв может произойти, если во время работы автоматика из-за заморозки, например не смогла отследить увеличения давления и насос продолжает «молотить» на закрытый кран, тут кто сильнее или насос или труба, в таком случае, труба, как правило рвётся около насоса, т.к. там давление больше, соответственно вынимаем насос и смотрим

Вопрос №33: Есть ли неоходимость устанавливать насосную станцию,если после насоса планируется гидробак на 10-150л или достаточно поверхностного насоса.

Ответ: насосная станция, отличается от насоса именно наличием бака и автоматики, поэтому если у Вас будет насос+бак+автоматика, то это = насосная станция

Вопрос №34: Какая необходима глубина всасывания поверхностного насоса?

Ответ: не более 7-8 метров по вертикали, без контруклонов, 10 метров горизонтали = 1 метру вертикали, труба не менее 40 мм диам, если в пластике для насосов до 3 м.куб/час

Вопрос №35: Прошу вашего совета в следующей ситуации. Есть дом в деревне, который находится в самой верхней точке относительно других домов. Водоснабжение, видимо организованно из скважины с водонапорным баком. Вода не заходит в каждый дом деревни, просто организованно несколько точек, где можно набрать воду. Суть проблемы в следующем: до нашего дома напора не хватает (от крана до дома примерно 200 м и все в горку). Есть идея протянуть трубу или шланг, но так как напора не хватает необходимо «докачать» воду до дома. Какой тип насоса нужен (повышения давления, поверхностный, самовсасывающий и т. д.), его характеристики?

P.S. Вода нужна для полива, предполагается заполнять большую емкость, а потом по мере необходимости расходовать.

Ответ: если вода вообще не доходит, то вариантов нет, кроме как ставить насос там, где она есть и им подвать туда, куда не доходит, если же она есть и не хватает просто давления, то решения есть

Вопрос №36: здравствуйте, я работаю сантехником-монтажником хочу спросить у вас совета вот по какой проблеме недавно я закончил монтаж сантех оборудование небольшого коттеджа + дом охраны на участке есть своя скважина глубиной около 100 метров привожу список устройства водопроводной сети (последовательно) вдруг пригодиться диметр трубопровода 2″ 1)скважинный насос 2)реле отключения 3)манометр №1 4)кран шаровый 5)промывной фильтр «honejwel» 1 14″ 6)насыпной фильтр с байпасом 7)картриджные фильтры jambo 1″ 2шт запаралелены 8)разветвление трубы через тройник 2″*1″*2″ 2″-уходят на основной дом 63 трубой синерайт 9)в доме устроен разводящий коллектор,на коллектора местного значения 10)в частности к этому коллектору подключен залив бассейна трубой rehau 32(4.4) а теперь собственно сама суть проблемы 1а)при заливе бассейна исчезает вода и в основном доме и в доме охраны 2а)на манометре скважинного насоса давление 3.6bar,а на манометре промывного фильтра 0bar наполнение бассейна при этом происходит очень медленно НО!!! сложившиеся обстоятельства заставили искать выход из положения и он был найден я слил гидроаккумулятор при выключенном насосе после чего включил насос и получил вот какой результат на скважинном манометре те же 3.6 а на промывном фильтре 2.9 и медленное падение примерно через 3-4часа процедуру надо повторять но бассейн был залит 100кубов при этом присутствовала не большая вибрация на трубопроводе ЕСЛИ ЕСТЬ ВОЗМОЖНОСТЬ ПОМОЧЬ ПОЖАЛУЙСТА ПОДСКАЖИТЕ ГДЕ ИСКАТЬ ПРИЧИНУ ЗАРАНЕЕ !СПАСИБО!

Ответ: 1. все фильтры нужно ставить после гидробака и автоматики

2. То что при заливке бассейна исчезает вода, говорит о том, что маловата мощность насоса, можно поправить положение, установкой доп. гидробака бОльшей ёмкости, можно дополнительно к существующему, но надо понимать, что заполнение бассейна процедура, которая делается 1-2 раза в год и стоит ли из-за этого заморачиваться

3. Относительно замедления тока, очевидно, что вопрос с фильтром, скорее всего неправильно подобрана ячейка в хоневелле, сначала нужно сделать анализ воды, посмотреть что там по механике, а потом уже подбирать фильтр, либо ставить ступенчатую очистку, т.е. сначала фильтр с крупной ячейкой, потом более мелкой и совсем мелкий сейчас получается, что мелкая сетка забивается за первые минуты работы насоса и становится как будто просто закрытым краном-преградой, о чём свидельствуют показания на манометре, при закрытых кранах, давление на манометре фильтра должно быть равным давлению на входе, при открытых кранах, может отличаться, но не на много, если резко закрыть крын(ы), то выравнивание должно происходит практически мгновенно, если такого нет, то разбирайтесь с фильтрами, так же посмотрите, что бы фильтры соответствовали диаметру трубы непонятно, зачем вообще фильтровать воду на бассейн, у бассейна есть свой фильтр, который разберется со всеми вопросами сам не наргужая систему.

Вопрос №37: Скважина глубиной 35 м. диаметр 100. какой нужен насос чтобы в доме было не менее 3 атм. давление для автоматики

Ответ: Зависит от желаемого расхода, например GRUNDFOS SQ 2-70 или 2-85 будет выдавать около 2-3 куб.м. Можно меньше кубов, и тогда надо ставить насос типа SQ 1-80, расход будет в пределах 1-2 куб.м, можно достичь и большей производительности, до 7-ми включительно, но не более, чем указан в паспорте скважины бурильщиками

Вода. Дачный водопровод своими руками запускаем после зимы.

Купить насос или сразу готовую насосную станцию, найти место для правильной её установки и собрать систему -всё это только начало вашего знакомства с системой водоснабжения дома.
Разный подход у тех, кто живет в доме постоянно и у тех, кто пользуется водопроводом только летом.
Советы и рекомендации этой заметки предназначены, в основном, для дачников.
Дачный водопровод своими руками, а то и оплатив стоимость работ специалистам , в конце концов делает себе каждый.
Те, кто оказался готов разобраться и сделать водопровод самостоятельно уже » на ты» со своим детищем.
Для них, как правило, вопросы осенней консервации и весенней расконсервации не так сложны и непонятны как для тех, кто сам не очень в теме , а просто оплатил стоимость работ.
Безусловно, можно вновь и вновь вызывать спецов и каждый сезон оплачивать водопроводные работы.
Однако, вода, при таком подходе, будет у вас на даче не дешевой.
Надеюсь эта заметка поможет вам сэкономить.

Если приходится каждый сезон отключать насосную станцию от системы труб, постарайтесь хранить её в отапливаемом помещении.
Это существенно продлит срок службы станции — её насоса, гидроаккумулятора, реле давления …
Если целиком убрать всю станцию на зиму в тепло ну никакой возможности нет .
Совет. Снимите насос с гидроаккумулятора, слейте из него воду и храните хотя бы только его зимой в тепле «дома в кладовке» . Он не займет много места.
А из гидроаккумулятора и из шланга подачи ( всасывающего шланга) тщательно сливаем всю воду и храним это на даче в неотапливаемом помещении.
Ремонт или покупка нового насоса , вместо промерзшего и погибшего зимой, обойдется значительно дороже, чем хлопоты по его хранению в теплом помещении.
Но вот и весна. Перезимовали.
Пора восстанавливать водопровод на даче.
Вынимаем из сарая на солнышко гидроаккумулятор — пусть погреется немного ( внутри резиновая груша — ей хорошо сейчас погреться — вернуть себе пластичность) .
А в это время .
Вынимаем из сарая всасывающий шланг

У меня на фото не гибкий шланг, а жесткая труба, однако в данном случае это не принципиально, а вот отсутствие на фото сетчатого фильтра — принципиально!
Он у вас обязан быть! Если нет — бегом покупать эту копеечную детальку и прикрутить её к обратному клапану ( на фото видна внутренняя резьба обратного клапана , отлично подходящая для установки сетчатого фильтра)

Внимательно осматриваем весь всасывающий шланг.
Нет ли заметных трещин, разрывов, не оказался ли пережат где то , не ослабли хомуты.
Особенное внимание к обратному клапану. Цел ли корпус? Надежно ли соединение со шлангом. При малейших сомнениях проще открутить , отремонтировать,проверить сейчас, пока шланг еще не не погружен в колодец.
Всасывающий шланг проверен и готов к следующему сезону.
Хорошо.
Берем автомобильный насос, автомобильный манометр и идем к уже прогревшемуся на весенем солнышке гидроаккумулятору.
Пусть вас не смущает здоровенное открытое отверстие для дюймовой трубы на одном из торцов гидроаккумулятора ,

это отверстие нам в данный момент не помешает ( если кому важно, нужно и интересно почему рекомендую смотреть фильм на канале строитель дачник про гидроаккумулятор).
Через ниппель гидроаккумулятора

накачиваем в него воздух до тех пор, пока не увидим на манометре насоса значение 1,4 .
Сразу предупреждаю — механическим насосом придется попотеть, а вот автомобильный компрессор тут ой как порадует 😊.
Накачали . Отсоединили насос ( компрессор).
Пусть стоит, через час проверим сохранит ли он давление воздуха внутри .
Если, проверив манометром через час, вы заметите давление ниже 1,4
смело останавливайте процесс.
Купить новый гидроаккумулятор или отремонтировать старый потребуется вам в этом случае. Как купить гидроаккумулятор — отдельная тема не этой заметки. Как отремонтировать гидроаккумулятор ? Смотреть фильм с подробнейшими инструкциями на канале строитель дачник , и смело ремонтировать самому, на мой взгляд это лучшая рекомендация.
Так.
Вот и гидроаккумулятор проверен и готов к сезону.
Насос.
Вынимаем бережно сохранённый зимой в тепле насос нашей станции.
Прикручиваем его на полочку гидроаккумулятора — на его штатные места
(смотри фото гидроаккумулятора ).
Проверяем гибкую дюймовую подводку, не забываем проверить наличие резиновой прокладки под накидной гайкой.
Присоединяем гибкую подводку насоса к штуцеру гидроаккумулятора.

Если ваша насосная станция прячется на полке под крышей колодезного домика, тогда теперь нам именно туда, вместе со всеми нашими проверенными деталями насосной станции.

Первым делом опускаем в колодец всасывающий шланг.
Опустить его надо так, чтобы сетка фильтра обратного клапана не «зарылась» в грунт на дне колодца но, при этом, была бы на максимально возможной глубине
( чтоб не ошибиться можно предварительно промерить грубину веревкой с грузом 🙂).
Опустили. Надежно закрепите ( привяжите, или хомутом …) свободный конец шланга, чтобы не свалился в колодец и чтобы прямо на вас удобно смотрело дюймовое открытое отверстие шланга.
Так.
Теперь водружаем станцию на полку под крышу колодезного домика.
Готово.
Не поленитесь приобрести и поставить на входе насосной станции дополнительный фильтр .

Фильтр существенно увеличит ресурс насоса .
Установили фильтр на вход насоса.
Теперь возвращаемся к шлангу.
Берем лейку, кувшин или любую другую ёмкость с чистой водой, такую из которой вам удобно будет тонкой струйкой наливать воду внутрь вашего всасывающего шланга , через удобно смотрящее на вас дюймовое открытое отверстие шланга.
Советы предварительно заполнить водой всасывающий шланг могут показаться излишними. Да, если этого не сделать но сделать правильно все остальные операции, станция ,скорее всего , запустится, но, насос заплатит за такой пуск своим повышенным износом.
Насос предназначен для воды, а не воздуха из пустого всасывающего шланга.
Поэтому, до запуска рекомендую залить внутрь всасывающего шланга воду.
Заполнили всасывающий шланг водичкой?
Отлично.
Прикручиваем всасывающий шланг на вход фильтра ( того, который поставили на всасывающем патрубке нашей станции).

Не забудьте подключить выход станции ( труба идущая из станции вверх)

к системе водопроводных труб!
Если, конечно, не желаете принять освежающий апрельский душ под ледяной колодезной водичкой😳
Все везде подключено?
Отлично.

Дальше по наглядной инструкции удачно расположившейся прямо на корпусе насоса.

Отворачиваем заливную ( на фото это пробка сверху на насосе)

пробку
и тонкой струйкой чистой холодной воды заполняем водой корпус самого насоса.
Внимание!
Операция важная и необходимая, не сделав её убьёте свой насос!
Залили доверху?
Закручиваем на место заливную пробку.
Всё.
Включаем вилку электрического шнура насоса во влагозащищённую электрическую розетку и станция начинает в автоматическом режиме снабжать водой дачный водопровод .
И так каждый сезон. Осенью консервируем , зимой храним, весной расконсервируем, а летом используем насосную станцию летнего водопровода на даче🙂.
(В статье нет упоминаний о шаровых кранах, которые , для дополнительного удобства, имеет смысл предусмотреть в системе, однако это уже несколько иная тема).

Смотреть фильм — устройство, ремонт и самостоятельное обслуживание гидроаккумулятора рекомендую на канале Строитель Дачник

Техас отключение электричества: почему во время зимнего шторма упал природный газ

Подпишитесь на The Brief , наш ежедневный информационный бюллетень, который держит читателей в курсе самых важных новостей Техаса.

Сбои в операциях с природным газом и цепях поставок в Техасе из-за экстремальных температур являются наиболее серьезной причиной энергетического кризиса, в результате которого миллионы техасцев остались без тепла и электричества во время зимнего шторма, охватившего США.С.

От замерзших газовых скважин до замерзших ветряных турбин — все источники выработки электроэнергии столкнулись с трудностями во время зимнего шторма. Но техасцы в значительной степени полагаются на природный газ для выработки электроэнергии и тепла, особенно в периоды пиковой нагрузки, считают эксперты.

Представители Совета по надежности электроснабжения Техаса, который управляет большей частью энергосистемы Техаса, заявили, что основной причиной отключений во вторник, по всей видимости, были поставщики природного газа в штате. Многие из них не предназначены для выдерживания таких низких температур на оборудовании или во время производства.

Февраль Зимняя буря 2021

Когда вернется моя вода? Как мне тем временем достать воду?
Мы не знаем. Власти штата и города призывают к терпению и советуют техасцам, у которых есть проточная вода, кипятить ее. Примите все необходимые меры, чтобы подготовиться к нескольким дням без воды. Официальные лица в Остине, например, заявили.19, что восстановление водоснабжения, вероятно, станет многодневным процессом для всего города. Здесь у нас есть некоторые ресурсы, но лучший вариант, чтобы найти бесплатную воду, — это проверить местные СМИ.
Получу ли я большой счет за электроэнергию?
Не надо сразу. Власти Техаса подписали приказ, временно запрещающий поставщикам электроэнергии отправлять счета жителям.Приказ является временной мерой, дающей чиновникам время для решения проблемы резкого роста счетов некоторых жителей. Чиновники также подписали приказ, запрещающий поставщикам коммунальных услуг отключать обслуживание жителей, не оплативших счет. Подробнее читайте здесь.
Как я могу получать обновления?
Подпишитесь на наши новости, отправив текстовое сообщение «привет» на номер 512-967-6919 или посетив эту страницу.
Я был без электричества больше суток. Почему люди называют это откатывающимися отключениями?
Когда 15 февраля в 1:25 утра по московскому времени оператор электросетей штата начал отключать электричество, это планировалось как временная мера на случай экстремальных зимних явлений. Вместо этого некоторые техасцы остаются без электричества намного дольше, сталкиваясь с днями без электричества вместо первоначально запланированных 45 минут. Электросеть была спроектирована так, чтобы пользоваться большим спросом летом, когда техасцы включают дома кондиционеры.Но некоторые источники энергии, питающие сеть летом, отключены зимой. Поэтому, когда техасцы остались дома во время шторма в воскресенье и потребовали рекордное количество электроэнергии, энергосистема штата не выдержала.
Подождите, у нас есть своя электросеть? Почему?
Да, в Техасе есть своя собственная энергосистема, управляемая агентством ERCOT, Совет по надежности электроснабжения Техаса.История длинная, но короткая версия такова: в Техасе есть своя собственная сеть, чтобы избежать соблюдения федеральных правил. В 1935 году президент Франклин Д. Рузвельт подписал Закон о федеральной энергетике, согласно которому Федеральная энергетическая комиссия возлагала на Федеральную комиссию по энергетике ответственность за межгосударственные продажи электроэнергии. Но коммунальные предприятия Техаса не пересекают границы штата. ERCOT была образована в 1970 году после крупного отключения электроэнергии на северо-востоке в ноябре 1965 года, и ей было поручено управлять надежностью сети в соответствии с национальными стандартами.Обратите внимание, что не весь Техас находится в одной электросети. Эль-Пасо находится на другой сетке, как и верхний Панхэндл и кусок Восточного Техаса.
Я читал в Интернете, что ветряные турбины — причина того, что мы потеряли электроэнергию. Это правда?
Нет. Потеря энергии ветра составляет лишь часть сокращения генерирующих мощностей, которое привело к отключениям миллионов техасцев.Представитель Совета по надежности электроснабжения Техаса заявил 16 февраля, что 16 гигаватт возобновляемой энергии, в основном ветровой, отключены. Почти вдвое больше, 30 гигаватт, было потеряно из-за источников тепла, включая газ, уголь и ядерную энергию. «Техас — это газовый штат», — сказал Майкл Уэббер, профессор энергетических ресурсов Техасского университета в Остине. «Газ сейчас терпит крах самым зрелищным образом».
Как мне согреться? Как я могу помочь другим?
Национальная метеорологическая служба призывает людей закрывать шторы и шторы, по возможности собираться в одной комнате и закрывать двери для других, а также засовывать полотенца в щели под дверями.Носите свободные слои теплой легкой одежды. Закуски и потребление жидкости помогут согреть тело. В некоторых городах есть центры обогрева и транспорт по мере необходимости — местные ресурсы можно найти здесь. Если у вас есть ресурсы или вы можете сделать финансовые пожертвования, найдите здесь некоммерческие организации, которые помогают людям.
Посмотреть больше материалов

По некоторым оценкам, почти половина добычи природного газа в штате остановлена из-за чрезвычайно низких температур, в то время как замораживание компонентов на электростанциях, работающих на природном газе, вынудило некоторых операторов прекратить работу.

«Техас — это газовый штат», — сказал Майкл Уэббер, профессор энергетических ресурсов Техасского университета в Остине. Хотя он сказал, что все источники энергии Техаса разделяют вину за энергетический кризис –, по крайней мере, одна атомная электростанция частично остановилась, особенно –, газовая промышленность производит значительно меньше электроэнергии, чем обычно.

«Газ сейчас терпит крах, — сказал Уэббер.

По словам Дэна Вудфина, старшего директора ERCOT, более половины зимних генерирующих мощностей ERCOT, в основном работающих на природном газе, было отключено из-за шторма, примерно 45 гигаватт.

Количество отключений во время этого шторма намного превысило то, что ERCOT предсказал в ноябре для экстремальных зимних явлений. Прогноз пикового спроса составлял 67 гигаватт; пиковая нагрузка во время шторма составила более 69 гигаватт в воскресенье.

По оценкам, около 80% мощности сети, или 67 гигаватт, может быть произведено за счет природного газа, угля и некоторой части ядерной энергии.Ожидалось, что только 7% прогнозируемой зимней мощности ERCOT, или 6 гигаватт, будет приходиться на различные источники ветровой энергии по всему штату.

Woodfin заявил во вторник, что 16 гигаватт возобновляемой энергии, в основном ветровой, отключены, а 30 гигаватт тепловых источников, включая газ, уголь и ядерную энергию, отключены.

«Похоже, что большая часть поколения, которое сегодня отключилось от сети, в основном связано с проблемами в системе природного газа», — сказал Вудфин во время телефонного разговора с журналистами во вторник.

Производство природного газа в штате резко упало, что затрудняет получение электростанциями топлива, необходимого для их работы. По словам экспертов, на электростанциях, работающих на природном газе, обычно не так много топлива. Вместо этого заводы полагаются на постоянный поток природного газа из трубопроводов, которые проходят через штат от таких областей, как Пермский бассейн в Западном Техасе, до крупных центров спроса, таких как Хьюстон и Даллас.

По оценке S&P Global Platts, в начале февраля техасские операторы производили около 24 миллиардов кубических футов в день.Но в понедельник добыча в Техасе упала до доли от этого: операторы в штате производили где-то от 12 до 17 миллиардов кубических футов в день.

Системы, получающие газ из земли, не приспособлены для работы в холодную погоду. По словам аналитиков, операторы Пермского бассейна Западного Техаса, одного из самых продуктивных нефтяных месторождений в мире, особенно изо всех сил пытаются вывести природный газ на поверхность, поскольку холодная погода и снег закрывают скважины или вызывают перебои в подаче электроэнергии, которые препятствуют перекачке ископаемого топлива. с земли.

«Линии сбора замерзают, и скважины становятся настолько холодными, что не могут производить добычу», — сказал Паркер Фосетт, аналитик по природному газу из S&P Global Platts. «А насосы используют электричество, поэтому они даже не могут поднять этот газ и жидкость, потому что нет энергии для производства».

По словам экспертов,

Техас не имеет такой большой емкости хранения, как другие штаты, потому что богатый ресурсами штат может легко вытащить его из земли, когда это необходимо — обычно.

Из хранилища, которое есть у государства, ресурсы получить довольно сложно. Люк Джексон, другой аналитик по природному газу из S&P Global Platts, сказал, что физическое изъятие хранимого природного газа происходит медленнее, чем немедленная готовая поставка производственных линий, и этого недостаточно, чтобы компенсировать резкое падение добычи.

Некоторые электростанции были отключены еще до начала кризиса, что усугубило проблемы, считают эксперты.ERCOT ожидала, что зимой будет отключено 4 гигаватта технического обслуживания. Электростанции в Техасе обычно проводят техническое обслуживание и модернизацию своих электростанций в обычно мягкие зимние месяцы, чтобы подготовиться к экстремальному спросу на электроэнергию и мощность летом. Это тоже затрудняет электроснабжение.

Еще одна зимняя проблема: отопление домов и больниц за счет сжигания природного газа.

«Летом у вас не так много прямого сжигания природного газа», — сказал Дэниел Кохан, доцент кафедры гражданского строительства и экологической инженерии в Университете Райса, указывая на то, что во время пикового использования в летние месяцы потребность в нем снижается. все на электричество.

В последний раз подобное сильное замораживание в штате происходило десять лет назад, в 2011 году. В то время также возникли трудности с производством природного газа — если бы ERCOT не снизил нагрузку за счет отключения электроэнергии во время этого шторма, это привело бы к в федеральном отчете о шторме предупреждается, что во всем регионе повсеместно отключились электричество.

По словам экспертов, можно «подготовить к зиме» электростанции, производящие природный газ, и ветряные турбины, что предотвратит такие серьезные перебои в работе в других штатах с более регулярными экстремальными зимними погодными условиями.Но даже после того, как после зимнего шторма 2011 года была проведена модернизация, многие электрогенераторы Техаса до сих пор не вложили всех необходимых средств для предотвращения подобных сбоев в работе оборудования, говорят эксперты.

Директора

ERCOT также заявили, что ураган на этой неделе перешел в ранние утренние часы понедельника, когда из-за экстремально низких температур отключилось гораздо больше генераторов, чем ожидало ERCOT.

«Оказалось, что подготовка к зиме, которую мы проводили, работала, но эта погода была более суровой, чем [прошлые штормы]», — сказал Вудфин.«Потеря поколения утром в понедельник, после полуночи, действительно сделала это событие более экстремальным, чем мы планировали».

Модернизация оборудования, позволяющая выдерживать экстремально низкие температуры и другие изменения, например, стимулирование клиентов к экономии электроэнергии или переходу на интеллектуальные устройства, может помочь избежать подобных катастроф, сказал Ле Се, профессор электротехники и компьютерной инженерии в Техасском университете A&M. и заместитель директора по цифровизации энергии в Энергетическом институте A&M.

«Раньше мы не слишком беспокоились о такой экстремально холодной погоде в таких местах, как Техас, но, вероятно, нам нужно подготовиться к большему в будущем», — сказал Се. По его словам, с изменением климата «у нас будет больше экстремальных погодных условий по всей стране».

Джоли Маккалоу предоставила репортаж.

Раскрытие информации: Университет Райса, Техасский университет A&M и Техасский университет в Остине оказывали финансовую поддержку The Texas Tribune, некоммерческой, беспартийной новостной организации, которая частично финансируется за счет пожертвований членов, фондов и корпоративных спонсоров.Финансовые спонсоры не играют никакой роли в журналистике Tribune. Здесь вы найдете их полный список.

По мере углубления кризиса CPS Energy отключила электричество водяных насосов SAWS

Подпишитесь на The Daily Reach и получайте все новости, которые подходят для вашего почтового ящика.

CPS Energy намеренно отключила подачу электроэнергии некоторым насосным станциям системы водоснабжения Сан-Антонио в начале этой недели, поскольку энергокомпания изо всех сил пыталась добиться сокращения спроса, необходимого для стабилизации энергосистемы Техаса.

Водопроводная система Сан-Антонио борется с падением давления, замерзшая водопроводная система, утечки и перебои с водоснабжением — все это усугубляет проблему. По данным SAWS, к концу среды 30% ее клиентов не имеют водоснабжения, и в среду выпустили общесистемное уведомление о кипячении питьевой воды отчасти из-за того, что официальные лица не были уверены, что низкое давление привело к попаданию нежелательных загрязняющих веществ в систему.

CPS Energy сообщила в четверг утром о значительных улучшениях в восстановлении связи между жителями.Представители коммунального предприятия заявляют, что они не вводят никаких контролируемых отключений электроэнергии, поскольку менее 8000 домохозяйств остаются без электричества, в основном из-за повреждения оборудования.

Но во время самых серьезных отключений электроэнергии на фоне отрицательных температур в понедельник и вторник, CPS Energy и SAWS решили отключить подачу электроэнергии на некоторые насосные станции SAWS, чтобы пощадить другие объекты, включая больницы, полицейские и пожарные депо, а также медицинские исследовательские центры, заявили официальные лица.

«Мы координировали свои действия с [CPS Energy], осознавая проблему, которую мы создавали на водной стороне, но также признавая проблемы, с которыми они столкнулись в области электроснабжения», — сказал в среду главный операционный директор SAWS Стив Клаус.

Клаус добавил, что «почти все объекты SAWS определены как критически важные активы в CPS [Energy]».

«Другими словами, когда они отключают цепь — большую часть города — они знают, есть ли у нас там насосная станция, и, если возможно, они защищают электроснабжение этой насосной станции», — сказал он.

Отключение электроэнергии во время плановых отключений электроэнергии происходит на уровне цепей, при этом CPS Energy выбирает, какие цепи отключать, а какие оставаться открытыми. Примерно две трети его системы — 250 контуров — подлежат отключению.

Еще одна треть — примерно 125 цепей — не имеет права. По данным CPS Energy, они подключаются к медицинским учреждениям и объектам общественной безопасности.

Карты или подробные чертежи этих схем тщательно охраняются и хранятся в недоступном для широкой публики. Электроэнергетические компании никогда не делятся подробностями о точной компоновке своих систем, ссылаясь на огромное количество угроз безопасности, которые это может представлять.

«Мы будем защищать эту информацию на уровне цепей только на этой основе», — заявил ранее на этой неделе директор CPS Energy по взаимодействию с клиентами Руди Гарза.

Во время телефонного разговора с журналистами в четверг президент и главный исполнительный директор CPS Energy Паула Голд-Уильямс подтвердила, что большинство насосов SAWS находятся в цепях, которые считаются критическими. Но она добавила, что CPS Energy необходимо было так резко сократить спрос, чтобы отключить электричество в некоторых цепях из критического списка.

«Когда кризис усугубился, нам, в свою очередь, пришлось выйти на некоторые из этих критических цепей», — сказал Голд-Вильямс. «Не все из них, но некоторые из них».

Представители энергокомпании SAWS и CPS Energy описывают отключение водяного насоса как трудное, но необходимое решение с учетом обстоятельств.

«Нам это не понравилось, это последнее, чем мы когда-либо хотели бы заниматься, но мы поняли, что люди буквально замерзают там, и что CPS [Energy] нужно дать людям больше времени, чтобы позволить электричеству в домах», — сказал Клаус.

Однако этот вопрос поднимает вопросы устойчивости и готовности Сан-Антонио к аналогичным событиям в будущем.

«Нам невероятно трудно управлять водяной системой, когда мы работаем с такой системой отключения», — сказал Клаус.

CPS Energy оказывает финансовую поддержку San Antonio Report. Чтобы просмотреть полный список бизнес-участников, щелкните здесь.

Mesquite поднимает уведомление о закипании воды после зимнего шторма

Обновлено в 10:28 утра, воскресенье, , при этом уведомление о закипании воды отменяется.

Мескит поднял объявление, в котором жителям северной и центральной частей города рекомендуется кипятить воду для питья и приготовления пищи.

В среду из-за сбоя в работе муниципального водного округа Северного Техаса городские власти вынудили отключить водонасосную станцию Барнс-Бридж, говорится в письменном заявлении города.

Эта авария в сочетании с несколькими крупными прорывами водопроводной сети привела к снижению давления воды, что, по словам города, может создать небезопасные условия для питьевой воды.

Пострадавший район включает дома и предприятия к северу и западу от Пайонир-роуд до городской черты Далласа.

Мескит предупредил жителей, что из-за погоды может потребоваться несколько дней. Город по-прежнему просит жителей максимально ограничить водопользование.

На прошлой неделе городские власти сообщили об «изолированной проблеме» на одной из своих насосных станций, но заявили жителям, что это не повлияло на качество воды.

«Город Мескит работает с должностными лицами NTMWD, чтобы гарантировать, что округ доставляет воду, необходимую для предотвращения постоянных проблем с давлением. Первоначальная проблема была прямым результатом погоды, и бригады работают над ее устранением », — сказал городской менеджер Клифф Кехли. «Мы понимаем, какое влияние это окажет на наших жителей во время и без того сложного погодного явления. Мы ценим сотрудничество наших жителей и поддержку наших трудолюбивых и преданных своему делу сотрудников ».

Для получения дополнительной информации клиенты должны позвонить на городскую горячую линию по вопросам водоснабжения по номеру 972-204-4888.

Десяткам тысяч жителей других городов, включая Саутлейк и Норт-Форт-Уэрт, было приказано вскипятить воду после того, как отключение электроэнергии повлияло на водоочистные сооружения.

Больше воды из других городов

Вода в Далласе стабильна, но другие города Северного Техаса предупреждают о необходимости ее консервирования или кипячения

Плано, Фриско, Ричардсон, МакКинни, Аллен, Гарланд, Мескит и другие города попросили беречь воду

Уведомление о кипящей воде включает северный Форт-Уэрт, Саутлейк и другие города; рестораны должны закрыться

Саутлейк говорит, что уведомление о кипячении воды может длиться до недели дольше

Жителям Арлингтона велели вскипятить воду после того, как некоторые останутся без обслуживания, возможно, из-за разрыва водопровода

‘Не паникуйте’, говорят официальные лица Ирвинга, призывая за водой консервация

Гранд-Прери просит жителей беречь воду после зимнего шторма

МакКинни просит жителей беречь воду, поскольку все больше городов попадают под запрет кипения

Обзор проектирования, строительства и эксплуатации межгосударственных трубопроводов для жидкого топлива.(Технический отчет)

Фаррис, Т. С., и Колпа, Р. Л. Обзор проектирования, строительства и эксплуатации межгосударственных трубопроводов для перекачки нефти. . США: Н. П., 2008. Интернет. DOI: 10,2172 / 925387.

Фаррис, Т. К., и Колпа, Р. Л. Обзор проектирования, строительства и эксплуатации межгосударственных трубопроводов для перекачки нефти.. Соединенные Штаты. https://doi.org/10.2172/925387

Фаррис, Т. К., и Колпа, Р. Л. Чт. «Обзор проектирования, строительства и эксплуатации межгосударственных нефтепроводов.». Соединенные Штаты. https://doi.org/10.2172/925387. https://www.osti.gov/servlets/purl/925387.

@article {osti_925387, title = {Обзор проектирования, строительства и эксплуатации межгосударственных нефтепроводов.}, author = {Фаррис, Т. К. и Колпа, Р. Л.}, abstractNote = {Промышленность трубопроводов для перекачки жидкого топлива в США обширна, разнообразна и жизненно важна для экономики страны. Состоящие из примерно 200 000 миль труб во всех пятидесяти штатах, трубопроводы для жидкой нефти перевозили более 40 миллионов баррелей в день, или 4 триллиона баррелей-миль, сырой нефти и нефтепродуктов в 2001 году. Соединенные Штаты, однако затраты на это составили всего 2% от общего фрахта страны.Примерно 66% внутренних перевозок нефти (на тонно-милю) осуществляется по трубопроводам, при этом морские перевозки составляют 28%, а железнодорожные и автомобильные перевозки составляют остаток. В 2004 году перемещение сырой нефти по внутренним трубопроводам, регулируемым на федеральном уровне, составило 599,6 миллиарда тонно-миль, а перемещение нефтепродуктов - 315,9 миллиарда тонно-миль (AOPL 2006). В качестве иллюстрации низкой стоимости транспортировки по трубопроводу стоимость транспортировки барреля бензина из Хьюстона, штат Техас, в гавань Нью-Йорка составляет всего 3 цента за галлон, что составляет небольшую часть стоимости бензина для потребителей.Трубопроводы могут быть маленькими или большими, до 48 дюймов в диаметре. Почти вся магистральная труба находится под землей, но другие компоненты трубопровода, такие как насосные станции, находятся над землей. Некоторые линии имеют длину всего милю, в то время как другие могут простираться на 1000 миль и более. Некоторые из них очень просты, соединяют один источник с одним пунктом назначения, в то время как другие очень сложны, имея множество источников, пунктов назначения и взаимосвязей. Многие трубопроводы пересекают одну или несколько государственных границ (между штатами), в то время как некоторые расположены в пределах одного штата (внутри штата), а третьи работают на внешнем континентальном шельфе и могут или не могут простираться на одно или несколько государств.Трубопроводы США расположены в прибрежных равнинах, пустынях, арктических тундрах, горах и на глубине более мили под поверхностью воды в Мексиканском заливе (Rabinow 2004; AOPL 2006). Сеть трубопроводов сырой нефти в США обширна. В Соединенных Штатах есть около 55 000 миль магистральных нефтепроводов (обычно от 8 до 24 дюймов в диаметре), которые соединяют региональные рынки. В Соединенных Штатах также имеется от 30 000 до 40 000 миль небольших сборных линий (обычно от 2 до 6 дюймов в диаметре), расположенных в основном в Техасе, Оклахоме, Луизиане и Вайоминге, с небольшими системами в ряде других нефтедобывающих штатов.Эти небольшие трубопроводы собирают нефть из многих скважин, как на суше, так и на море, и соединяются с более крупными магистральными трубопроводами диаметром от 8 до 24 дюймов. По стране протяженность трубопроводов для нефтепродуктов составляет около 95 000 миль. Трубопроводы для нефтепродуктов есть почти в каждом штате США, за исключением некоторых штатов Новой Англии. Эти трубопроводы для очищенного продукта различаются по размеру от относительно небольших, диаметром от 8 до 12 дюймов, до 42 дюймов в диаметре. Обзор конструкции, монтажа и эксплуатации трубопроводов, представленный в следующих разделах, является лишь беглым обзором.Читателям, заинтересованным в более подробном обсуждении, предлагается ознакомиться с бесчисленным количеством доступных технических публикаций, которые предоставляют такие подробности. Двумя основными публикациями, на которых основаны следующие обсуждения, являются: «Основы нефтегазовых трубопроводов» (Kennedy, 1993) и «Практическое руководство по трубопроводным правилам» (McAllister, 2002). Оба рекомендуются для дополнительного чтения для тех, кому требуются дополнительные сведения. Веб-сайты, поддерживаемые различными операторами трубопроводов, также могут предоставить много полезной информации, а также ссылки на другие источники информации.В частности, рекомендуется использовать веб-сайт Управления энергетической информации (EIA) Министерства энергетики США (http://www.eia.doe.gov). Отличная библиография по стандартам и практике трубопроводов, включая особые соображения для трубопроводов в арктическом климате, была опубликована совместно библиотекарями компании Alyeska Pipeline Service (операторы Трансаляскинской трубопроводной системы [TAPS]) и Геофизического института / Международной Арктики. Исследовательский центр, оба расположены в Фэрбенксе (Barboza and Trebelhorn, 2001), доступны в электронном виде по адресу http: // www.gi.alaska.edu/services/library/pipeline.html коды. Ассоциация нефтепроводов (AOPL) и Американский институт нефти (API) совместно предоставляют обзор, охватывающий жизненный цикл проектирования, строительства, эксплуатации, технического обслуживания, экономического регулирования и отключения трубопроводов для жидкости (AOPL / API 2007).} , doi = {10.2172 / 925387}, url = {https://www.osti.gov/biblio/925387}, journal = {}, number =, объем =, place = {United States}, год = {2008}, месяц = {1} }

Перекачивание из Дельты в Южную Калифорнию ограничено, несмотря на дождливую зиму

Впервые за пять лет реки Северной Калифорнии бурят, а ее водоемы заполнены почти до краев.

Но вы вряд ли это узнаете, судя по тому, как тихо было на двух гигантских насосных станциях в южной части дельты Сакраменто-Сан-Хоакин. Насосы доставляют воду из долины Сакраменто 19 миллионам жителей Южной Калифорнии и миллионам акров сельскохозяйственных угодий в долине Сан-Хоакин.

Хотя количество осадков было примерно в четыре раза больше, чем год назад, насосы Delta привели к увеличению поставок воды всего на 35 процентов. На каждый галлон, перекачанный в водохозяйственные агентства к югу от Дельты с января.1, 3 1/2 галлона были допущены к утечке в море. Насосная активность значительно снизилась за последние три недели к растущему раздражению подрядчиков южных штатов.

Причина кроется в сочетании плохого времени, разоренного засухой состояния нескольких исчезающих видов рыб Дельты, набора экологических законов и постановлений, регулирующих работу насосов, а также сложности сложной сети речных каналов и каналов Дельты. и болота. Поскольку регулирующие органы предприняли экстраординарные шаги для защиты почти вымерших видов рыб, их решения ограничить откачку стали еще одной горячей точкой в калифорнийских войнах за воду — той, которая показывает, что ослабление засухи не успокаивает борьбу за распределение воды.

Конгресс внес свой вклад, и республиканцы Палаты представителей и старший сенатор-демократ Калифорнии настаивают на усилении давления. В Сакраменто федеральная бюрократия и бюрократия штата бодаются друг с другом в ответ на конкурирующие потребности в воде Дельты.

С одной стороны — Департамент водных ресурсов Калифорнии, который управляет водным проектом штата, и Бюро мелиорации США, которое руководит проектом федерального правительства в Центральной долине. Эти агентства контролируют обширную сеть плотин, насосов и каналов штата, и они находятся под давлением со стороны своих клиентов к югу от Дельты, чтобы помочь пополнить запасы подземных вод и водохранилища южного штата, которые сократились после четырех лет засухи.

С другой стороны, два федеральных агентства, ответственных за охрану дельты рыбы, охраняемой Законом об исчезающих видах: Служба рыбы и дикой природы США и Национальная служба морского рыболовства. Постановления суда наделяют агентства полномочиями управлять водотоками Дельты, что часто приводит к ограничению откачки, чтобы рыба не пострадала.

«В этом году мы стали свидетелями того, как рыболовные агентства, в частности Служба рыбной ловли и дикой природы, сделали более консервативные заявления», — сказал Марк Коуин, директор Департамента водных ресурсов.«Я считаю, что они были вынуждены предпринять все возможные консервативные меры … чтобы предотвратить исчезновение». Он сказал, что его агентство вело «оживленные беседы» с рыболовными агентствами об их решениях в этом году.

Многие водные агентства, зависящие от насосов Delta, говорят, что ограничения основаны на неверных научных данных и наносят ущерб экономике.

«Штат никогда не оправится от этой нехватки воды, если они будут продолжать работать (насосы), как в первые три месяца года», — сказал Джонни Амарал, заместитель генерального директора Westlands Water District, влиятельный сан. Подрядчик по водоснабжению на ферме в долине Хоакин.Westlands было сказано ожидать, что в этом году от проекта Central Valley будет выделено всего 5 процентов воды.

Должностные лица рыболовных агентств говорят, что их правила основаны на учете рыбы, гидрологических потоках и других факторах.

«Это научно обосновано», — сказал Стив Мартарано, представитель отделения Fish and Wildlife в Сакраменто.

Построенные несколько десятилетий назад недалеко от Трейси, насосы настолько мощные, что способны перекачивать воду на две реки вверх по каналам, которые направляют воду на юг и запад через Калифорнию.Федеральные насосы перемещают воду вверх на милю, прежде чем сбрасывать ее в канал Дельта-Мендота.

При увеличении оборотов насосы буквально заставляют сточные и средние реки — участки реки Сан-Хоакин — течь в обратном направлении. Эти «обратные потоки» могут сбить с толку мигрирующих рыб и подтолкнуть их к хищникам. Рыба также может погибнуть, когда ее засосет в воздухозаборник, несмотря на наличие экранов, предназначенных для ее защиты.

«Причина, по которой они не (откачивают) сейчас, состоит в том, что мы знаем, что исчезающая рыба находится в непосредственной близости от этих экспортных насосов», — сказал Джонатан Розенфилд, морской биолог из некоммерческой организации Bay Institute в Сан-Франциско.

Даже с учетом ограничений, агентства к югу от Дельты наблюдают улучшение подачи воды в этом году по сравнению с 2015 годом, и ожидается, что этим летом насосы будут работать на полную мощность. Но подрядчики говорят, что поставки могли бы быть более щедрыми, учитывая количество воды, плещущейся через Северную Калифорнию.

«У нас действительно дождливый год», — сказал Терри Эрлевин из State Water Contractors, ассоциации заказчиков государственных проектов. «В такой год мы в идеале могли бы пополнить бассейны подземных вод.”

С 1 января для клиентов в Южной Калифорнии, долине Сан-Хоакин и небольших частях района залива было перекачано 1,1 миллиона акро-футов воды. В океан попало около 3,6 миллиона акров футов. В тот же период прошлого года, когда дождей было мало, распределение было более равномерным: насосы отправили 806 000 акров футов на юг, в то время как 875 000 акров футов прошли каскадом через Дельту и вышли в море.

Напряжение между поддержанием популяций рыб и обеспечением государственных и федеральных проектов водоснабжения дошло до кипения в марте.Сильные дожди превратили среднюю зиму в влажную, по крайней мере, в Северной Калифорнии. Представитель Бюро мелиорации Шейн Хант сказал, что почти половина воды, которая поступила в основные водохранилища проекта Central Valley этой зимой, материализовалась за 11 дней.

«Это все изменило», — сказал он.

Но это был также момент, когда биологи утверждали, что рыба подвергалась наибольшей опасности.

В конце марта, когда ливневые воды хлынули в Дельту, откачки были сокращены примерно вдвое, чтобы защитить вид, который является наиболее символическим из экологических проблем Дельты, его тезка — корюшка.Каждый год в ответ на попадание ливневой воды в устье дельты корюшка мигрирует вверх из соленой бухты Суисун и нерестится в пресной воде устья.

Мартарано сказал, что популяция корюшки Delta настолько сократилась, что регулирующим органам не оставалось иного выбора, кроме как более осторожно эксплуатировать насосы в этом году. Еще в 1970-х годах эти рыбы длиной до пальца когда-то насчитывали миллионы. В этом году государственные траловые исследования обнаруживают лишь горстки взрослых особей.

«Цифры такие ужасные, — сказал Мартарано.

Другой вид, находящийся под угрозой исчезновения, зимняя чавычь, также вызвала озабоченность регулирующих органов в области промысла в марте.

В то время как дельта-корюшка часто описывается фермерами и другими лицами, стремящимися ослабить защиту Закона об исчезающих видах, как «бесполезный гольян», чавычи имеют прямое влияние на калифорнийскую индустрию лосося с доходом 1,4 миллиарда долларов в год. На прошлой неделе официальные лица объявили, что возможности для промысла лосося у прибрежных рыболовов сократятся почти вдвое по сравнению с прошлым годом, отчасти из-за истощенных зимних пробегов.

Рыба нерестится летом на участке реки Сакраменто ниже плотины Шаста. В прошлом году регулирующие органы ограничили потоки в Шасте, чтобы сохранить больше холодной воды в системе, что нарушило подачу воды фермерам, расположенным ниже по течению. План провалился, и только 3 процента диких молодых особей выжили в слишком теплых речных водах. Это был второй унылый год подряд для численности зимних видов, поставивший вид на грань исчезновения.

Зимние чавычи полагаются на мощные речные потоки, которые подталкивают их к Тихому океану.Биологи говорят, что рыба, пережившая знойное лето 2015 года, находилась в Дельте, направляясь к морю во время мартовских штормов. К ним присоединились десятки тысяч выращиваемых в инкубаториях лосося, которых ранее зимой выпустили в реку Сакраменто в рамках федеральной программы, направленной на предотвращение исчезновения этого вида. Некоторые заводские рыбы были оснащены акустическими метками, позволяющими биологам узнать, когда они вошли в Дельту.

Наряду с корюшкой и лососем, опасения по поводу другой рыбы повлияли на решение о выкачивании.С 1 апреля объем откачивания был приостановлен, в основном для защиты стальной форели, еще одной рыбы, защищенной Законом о исчезающих видах. Подобно чинуку, молодые стальные головы мигрируют через систему реки Сан-Хоакин и плавают опасно близко к насосам на пути к Тихому океану.

Регулирующие органы заявляют, что опасения должны уменьшиться с приближением лета, и рыба будет в безопасности, что позволит насосам работать с большим объемом. «По мере того, как сезон заканчивается, вы увидите очень большие изменения по сравнению с тем, что было год назад», — заявило Охотничье бюро мелиорации.

В некоторой степени замедление откачки было вопросом времени и географии. По словам Ханта, представителя Бюро мелиорации, если бы в ноябре и декабре было больше дождей, когда рыба не находилась в непосредственной близости от насосов, больше воды можно было бы отправить на юг.

Кроме того, если бы в бассейне реки Сан-Хоакин выпало больше дождей, как первоначально прогнозировалось для Эль-Ниньо, это вызвало бы более здоровый поток воды, поступающий в дельту с юга. По словам Марии Ри, помощника регионального менеджера Национальной службы морского рыболовства, больше воды, поступающей из Сан-Хоакина, в значительной степени решило бы проблему «обратного потока» на Старой и Средней реках, позволив насосам работать больше.

Государственные чиновники указывают на «обратный ход» вопрос, как еще один аргумент для строительства туннелей Delta, противоречивым $ 15500000000 план губернатора Джерри Брауна, чтобы реорганизовать дельту.

Проект предусматривает отвод части потока реки Сакраменто вверх по течению, недалеко от Кортленда, и транспортировку ее через пару туннелей к насосам в Трейси. Государственные инженеры говорят, что это устранит проблему «обратного потока» и позволит насосам работать более надежно, не причиняя вреда рыбе.

«Единственное долгосрочное решение, на которое я могу указать здесь, — это ремонт водопровода, который мы пропагандируем», — сказал Коуин, директор Департамента водных ресурсов.

План строительства туннелей Delta сталкивается со все более неопределенным будущим, учитывая множество юридических угроз и нерешенных проблем с финансированием. Водные подрядчики Южного штата заявляют, что они сосредоточены на настоящем — и утверждают, что этой весной насосы не заработали из-за научных ошибок.

«Рыболовные агентства в этом году полностью испортили науку, ее гидродинамику», — сказал Джефф Кайтлингер, генеральный директор Metropolitan Water District в Южной Калифорнии, агентства, которое полагается на воду Delta для снабжения своих 19 миллионов клиентов.«Это тот год, в который они должны были включить насосы».

Сенатор от Демократической партии США Дайан Файнштейн и республиканцы в Конгрессе поддержали жалобу, призывая Белый дом приказать агентствам по рыболовству ослабить ограничения на откачку воды. На прошлой неделе республиканский подкомитет по распределению электроэнергии и воды одобрил законопроект, который потребует дополнительной откачки. Файнштейн публично призвал федеральных ученых использовать «более точные научные данные и моделирование в реальном времени» при принятии решений по откачке.

Это вызывает раздражение у защитников рыбной ловли и защитников окружающей среды, таких как Розенфилд из Института залива.

Розенфилд сказал, что федеральные биологи используют чрезвычайно сложный набор данных в реальном времени, включая подсчет рыбы, потоки и состояние реки, чтобы определить, какой объем откачки может быть разрешен законом. Он сказал, что ошибочна не наука; Дело в том, что агентства южных штатов хотят услышать другой результат.

«Я получаю сообщение:« Нам нужно больше науки, чтобы сказать нам, когда мы сможем качать больше », — сказал Розенфилд.«Когда мы получаем науку, которая говорит нам, что мы можем качать меньше, (они заявляют), нам нужно больше науки».

Примечание редактора: 18 апреля эта история была изменена, чтобы исправить неверное утверждение о том, сколько воды реки Сакраменто будет протекать через предполагаемые туннели Дельты.

Повышение производительности насосной станции бытовой канализации

Сегодняшние коммунальные предприятия часто обнаруживают, что существующие насосные станции не имеют необходимой мощности или мощности для удовлетворения спроса. Из-за частых поломок и отключений электричества станции часто останавливаются, вызывая наводнения, создавая финансовое бремя и разрушая общины.

Набирает обороты тенденция, которая позволяет городам экономно контролировать переполнение канализационных стоков. Традиционный метод установки насосных станций по всей системе дополняется подземными системами задержания. Изготовленные из полиолефиновых труб большого диаметра, системы экономичны, просты в установке, могут быть сконфигурированы в соответствии с любой компоновкой, соответствовать потребностям в производительности и могут служить от 50 до 75 лет или дольше.

Большинство систем бытовой канализации рассчитаны на насосные станции, которые устанавливаются через определенные промежутки времени в системе сбора.В некоторых системах сбора бытовые сточные воды поднимаются на 20–70 футов к очистным сооружениям, поскольку для продолжения самотечного потока труба должна быть глубокой. Это может быть дорого. Дизайн, компоненты и установка дороги.

Помимо стоимости, насосные станции могут быть механически ненадежными. Даже если они новые, они могут быть перегружены. Электронасосы плохо работают при затоплении. Во время урагана «Сэнди» в сентябре 2012 года на канализационной станции Bay Park в Ист-Рокавей, штат Нью-Йорк.Y., на южном берегу Лонг-Айленда, отказ насосов из-за наводнения вызвал экологическую проблему: 100 миллионов галлонов неочищенных сточных вод попали в соседний залив и окружающий жилой район. Когда насосные станции затопляют, наводнения наводняют муниципалитеты, и сточные воды восстанавливаются.

В большинстве муниципалитетов есть несколько насосных станций, на которых часто установлены насосы разных размеров, от разных производителей или с разными компонентами.

Муниципалитет должен обслуживать эти насосы, для чего требуются рабочая сила, опыт, запасные насосы, запасные уплотнения насосов, запасные панели выключателей насосов и электрические компоненты.Этот инвентарь, естественно, связывает капитал и может означать дополнительные расходы для налогоплательщиков. Также есть кадры, на которые стоит обратить внимание. Кто-то должен быть доступен в 2 часа ночи в субботу или в праздничный день, когда насос отключается.

Мандат ОГО

Муниципалитеты обязаны поддерживать систему чистой воды в соответствии с Законом о чистой воде и сохранять разрешение NPDES на очистку ливневой воды.

Политика управления комбинированными стоками (CSO) Агентства по охране окружающей среды США (EPA) представляет собой национальную основу для контроля над ОГО через разрешительную программу NPDES.В нем представлены рекомендации о том, как сообщества с ОГО могут гибко и экономично достичь целей Закона о чистой воде.

Во время дождя ливневая канализация может перетекать в бытовую часть совмещенной канализации, а бытовые сточные воды сбрасываются в водоемы. Системы хранения качества воды помогают удовлетворить требования EPA и NPDES, задерживая ливневую воду, чтобы уменьшить затопление в ливневой канализации, чтобы стоки можно было хранить и обрабатывать позже.

Для некоторых муниципалитетов разделение систем может оказаться слишком дорогим.Жители часто не хотят, чтобы их дороги были разорваны для прокладки нового трубопровода, поэтому системы остаются объединенными, а ливневые стоки удерживаются в системе задержания.

Для города с населением 40 000 жителей с водоочистной станцией, рассчитанной на 2,5 миллиона галлонов в день (мг / сут) переполнения бытовых сточных вод, что является стандартным для города с населением 40000 человек, через установку для очистки сточных вод обычно проходит более 3 мг / сут воды. . Но во время дождя этот поток может достигать 6 мг / сут, и растение не имеет возможности обработать лишнюю воду.Обводная система может быть спроектирована так, чтобы впадать в озеро или ручей, но муниципалитету не разрешается выпуск в этот водоем. Это приведет к штрафу.

Одной из основных проблем труб в канализационной системе является сероводород. Когда сточные воды подвергаются воздействию кислорода, в основном выше линии потока, они начинают разлагаться с выделением сероводорода. Затем, соединяясь с кислородом и водой, сконденсировавшейся на стенках трубы, сероводород создает высококоррозионную серную кислоту.Бетонные коллекторы нашей страны гниют из-за природного сероводорода и образующейся серной кислоты.

Разработка полиэтилена высокого давления (HDPE) и полипропиленовых труб дала решение с благоприятными экономическими показателями и была инертной к воздействию сероводорода в виде газа и серной кислоты в виде жидкости.

Рассмотрим автомобильный аккумулятор. Жидкая серная кислота находится внутри автомобильного аккумулятора, а корпус выполнен из полипропилена. Труба SaniTite HP также изготавливается из полипропилена.Традиционные материалы не могут противостоять коррозионной природе кислоты. ПВХ одинаково устойчив к воздействию сероводорода, но промышленность ПВХ не может изготавливать детали, которые необходимы для многих проектов. Advanced Drainage Systems (ADS) обеспечивает инертный продукт, устойчивый к сероводородной и сернокислотной коррозии, а также делает арматуру и коллекторную систему более рентабельной, чем сборный резервуар.

Труба обеспечивает гладкую внутреннюю и внешнюю стену, поддерживаемую гофрированной структурной сердцевиной для обеспечения жесткости и прочности балки, чтобы минимизировать прогиб и улучшить долговременные характеристики.Он соответствует ASTM F2736, ASTM F2764 и превосходит ASTM D3212 по водонепроницаемости с двойными прокладками и усиленным колпаком.

Pipe обеспечивает гибкость во многих областях, включая диаметр, длину участков и конфигурацию, например L-образную конструкцию. Его можно устанавливать везде, где это необходимо, особенно вблизи линий сервитута и на мелководье. Система удержания труб не обязательно сводит на нет насосные станции. Вместо того, чтобы требовать большого насоса, способного перекачивать канализационную линию диаметром 30 дюймов, система трубопроводов может снизить требования к насосной станции до более стандартных 8, 12, 16 или 18 дюймов.насос. В городе может быть 50 таких же 8-дюймовых. например, перекачивает всю свою систему сбора. При использовании одних и тех же насосов коммунальному предприятию или муниципалитету не нужно иметь различные детали. Техническое обслуживание намного проще, экономия труда и электроэнергии.

Есть и другие примеры такого экономичного решения проблемы избытка канализационной канализации и аварийного перелива. Некоторые из недавних проектов включают:

Американские приложения

Форт Мэдисон, штат Айова, решил установить систему дезинфекции рядом с одним из своих ОГО в реке Миссисипи.Обработанная вода должна выдерживать время для дезинфекции и очистки. Первоначально город считал бетонный свод для хранения 20 000 кубических футов канализационной воды, но из-за высокой стоимости бетона было решено использовать подземную систему удержания труб, состоящую из трубы диаметром 1 000 футов 60 дюймов с изготовленными фитингами. SaniTite HP был выбран для проекта из-за прочности трубы и ее длительного срока службы, который основан на ее устойчивости к коррозии и истиранию. Он также имеет систему соединения с двумя прокладками и возможность изготавливать трубы в изгибы и преобразовывать тройники RCP в экономичные трубы высокого давления с стояками.

В Уортингтоне, штат Кентукки, городу нужно было свести к минимуму переливы канализационных стоков в реку Огайо из небольшой насосной станции на берегу реки. Проект состоял из 860 футов трубы SaniTite HP диаметром 60 дюймов. Установлены в трехрядной конфигурации, сборные фитинги коллектора с 24-дюйм. Линейные водостоки Nyloplast были построены на заводе ADS и доставлены на площадку в готовом к установке месте.

В рамках продолжающейся программы CSO в Северном Верноне, штат Индиана, доплата за одну подъемную станцию была решена за счет использования длинных параллельных участков труб большого диаметра вместо замены или увеличения подъемной станции.

Расположенная на реке Маскататак в юго-восточной части штата и к северу от перекрестка Индианы, Кентукки и Огайо, юго-западная подъемная станция города — подъемная станция № 22 — будет переполняться несколько раз в год. С тремя насосами, каждый производительностью 634 галлона в минуту, обслуживающими 988 акров, это самая большая из 21 станции в системе. В новой системе трубопроводов временно хранятся объемы влажной погоды перед подъемной станцией. Вода будет течь из труб к подъемной станции и перекачиваться на очистные сооружения.Трубопровод был спроектирован так, чтобы выдерживать 10-летнее одночасовое событие, для чего требовался объем хранилища 128 000 галлонов — емкость, которая также учитывала существующую мощность перекачки. Новая система трубопроводов обеспечивает хранение более 147 000 галлонов.

Использовалась полипропиленовая труба

SaniTite HP. Он был одобрен Департаментом управления окружающей средой штата Индиана в 2010 году. По завершении проекта система была протестирована на отсутствие утечек.

Проект предусматривал два участка трубопровода длиной 316 футов для половины проекта, а затем еще три участка длиной 335 футов выше по течению.Всего было использовано 1600 футов трубы диаметром 48 дюймов. Имеется восемь стояков и диапазоны перекрытий от 3 до 4 футов. Изготовление всей арматуры производилось на заводе-изготовителе ADS.

Вода остается в системе водоотводящих труб от одного до двух часов в зависимости от силы и количества дождя. Он течет на станцию, затем в другой бассейн, а затем самотеком на очистные сооружения.

«Преимущество этой автономной системы задержания хранилища заключается в ее относительной простоте», — сказал Майкл Гангстад, П.Э., старший инженер проекта Lochmueller Group Inc. «Это пассивная гравитационная система. Нет никаких механических или электрических элементов управления. Затраты на эксплуатацию и техническое обслуживание низкие ».

Оптимизация промышленного предприятия

Метод использования трубы для строительства канализационной системы не ограничивается инженерными коммуникациями. Промышленные предприятия также считают этот метод ценным подспорьем в борьбе со сточными водами. Завод в Огайо построил систему для подъемной станции, используя 416 футов 48 дюймов.-диаметр трубы SaniTite HP для подачи воды, используемой для ополаскивания и охлаждения деталей в процессе производства. Трубопровод был проложен на глубине 15 футов с минимальным уклоном от завода до новой подъемной станции. Горячая вода содержит загрязняющие вещества, которые нельзя сбрасывать в ливневую канализацию. Линия слишком велика, поэтому она может хранить сточные воды в течение определенного периода времени, а затем задействовать подъемную станцию, чтобы перекачивать их в городскую канализационную систему для очистки. SaniTite HP был использован в этом приложении из-за химической стойкости полипропилена и его инертности по отношению к сточным водам, избыточного соединения с двойными прокладками и рентабельности.

Повышение производительности насосной станции бытовой канализации теперь возможно за счет добавления системы задержания большого объема, построенной из трубы большого диаметра. На протяжении десятилетий этот метод успешно справлялся со стоком ливневых вод. Теперь, благодаря специально разработанным сортам полипропилена, дизайну и конструкции трубы, водонепроницаемым соединениям и выгодным установочным ценам использование задерживающих систем расширилось даже до самых едких канализационных систем.

Денисон оценивает зимние штормы 1 месяц спустя

Денисон ищет способы уменьшить ущерб от штормов, подобных тем, которые опустошили регион месяц назад.Городские сотрудники недавно предоставили обновленную информацию об ущербе, восстановлении и уроках, извлеченных из штормов, в результате которых многие жители Техаса остались без воды и электроэнергии во время длительных рекордно низких температур.

Как и во многих других городах, в Денисоне был нанесен значительный ущерб инфраструктуре: во время зимних штормов производство воды прекратилось, а трубы замерзли. Тем не менее городские бригады и персонал неустанно работали над восстановлением вышедших из строя систем и поддержанием тех, которые не вышли из строя.

«По сути, я хотел, чтобы они (городской совет) знали, сколько людей было связано с городскими служащими, что мы делали, какие вещи мы извлекли из этого», — сказал временный городской менеджер Бобби Аттеберри.«Кроме того, мы будем смотреть на вещи в бюджете, чтобы это не повторилось».

Всего 173 рабочих помогли городу отреагировать на ураганы и их последствия. Сюда входят более десятка общественных работ и коммунальных служб, которые работали, в некоторых случаях круглосуточно, без выходных, чтобы восстановить водоснабжение в городе. В число других входят сотрудники полиции и административных органов, которые помогали в различных областях.

Одно из самых сильных последствий урагана нанесло городским системам водоснабжения и водоснабжения, которые вызвали длительные перебои в работе некоторых потребителей и 87 основных поломок по всему городу.Аттеберри сказал, что городская насосная станция была отключена во время запланированных изначально отключений для обслуживания энергосистемы штата. Вместо этого станция была бессильна с 14 февраля до позднего утра следующего дня.

Насосная станция оборудована двумя контурами, которые предназначены для поддержания питания во время аварийной ситуации, однако обе были отключены во время шторма. После урагана городские сотрудники приняли меры, чтобы насосная станция была освобождена от будущих отключений электроэнергии.

«Не имеет большого смысла, что это не было (освобождено), потому что больница была освобождена. Если насосная станция не может доставить им воду, эта больница должна быть закрыта», — сказал Аттеберри. отмечая, что медицинский центр Texoma не был вынужден закрыться.
