Отличие драйвера от блока питания для светодиодов: FAQ. В чем отличия блока питания от драйвера для светодиодов?

Содержание

Блок питания или драйвер? Что выбрать?

Если речь идет о светодиодах, то существует два источника их питания:

— классические блоки питания, которые стабилизируют напряжение,

— специальные блоки питания, которые стали называть драйверами. Они стабилизируют силу тока.

Каждый из этих приборов обладает своими задачами, своим назначением, преимуществами и недостатками для разных ситуаций. Давайте попробуем понять, какой из видов оборудования необходим именно Вам.

Особенности питания светодиодов

Светодиоды разных производителей имеют различное сопротивление, зависящее от напряжения питания, поступающего на них. Если поднять напряжение выше нормы, то сопротивление может начать резко падать. Как следствие, вырастет потребление тока, что приведет к гарантированному перегреву кристалла светодиода и, скорее всего, к выходу из строя.

Именно поэтому напряжение должно быть на 5-7% меньше от заявленного максимального порога.

Блоки питания

Если речь идет о светодиодной ленты, Вам стоит знать о том, что на ней через каждые 2-3 кристалла установлены резисторы, которые и выполняют роль ограничителя для силы тока. Это продлевает жизненный цикл светодиодов и всей ленты. Именно поэтому ленту необходимо резать только в специально обозначенных местах, а не где угодно. Так как блок питания призван выдавать стабильное напряжение независимо от силы тока, использование его со светодиодной лентой приветствуется. Вы получите стабильное напряжение, а резисторы ограничат силу тока, не давая кристаллам перегреться и сгореть.

Чисто теоретически использование драйвера с лентой также возможно. Но так как драйвер выдает стабильный ток, а напряжение может колебаться, то практические применение тандема «лента + драйвер»практически нереально.

Вам бы пришлось рассчитать драйвер четко под ток, который потребляет четкая длина вашей ленты.

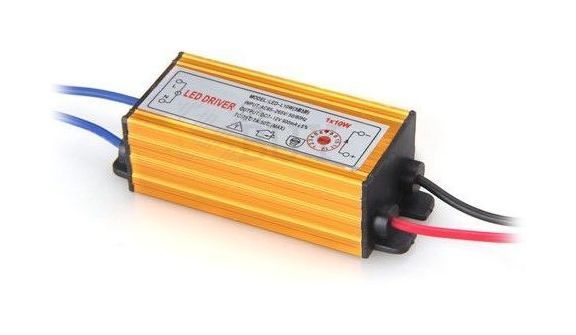

Драйверы питания светодиодов

Преимуществом драйвера перед блоками питания является то,что он выдает кристаллам полную мощность, не теряя ее на резисторах и сопротивлении. Соответственно светодиод светится гораздо ярче, чем при использовании блока питания с такой же мощностью. Также драйвер значительно увеличивает жизненный цикл светодиодов, так как никогда не превышает силу тока, оптимальную для него.

Есть у драйвера и что-то вроде минусов. Как мы уже сказали, драйвер весьма проблематично использовать с произвольным количеством светодиодов. В зависимости от параметров драйвера к нему может быть подключено строгое количество светодиодов, что может выглядеть как недостаток. Также к минусам можно отнести и то, что покупая драйвер для определенных светодиодов с определенными характеристиками, вы не сможете использовать его больше нигде. А блоки питания могут быть использованы и для других целей.

Итог…

Драйвер всегда будет лучшим решением если:

— Вы собираете осветительную систему на светодиодах без использования резисторов (например, модули или линейки),

— планируется стабильная работа всех подключенных светодиодов без необходимости отключения части из них.

Блоки питания более предпочтительны когда:

— Вы используете светодиоды с резисторами (например, ленты),

— Вы хотите периодически отключать часть осветительной системы, меняя тем самым необходимые напряжение и силу тока.

Драйвер или блок питания: в чем различие?

На сегодняшний день светодиоды – это один из самых популярных источников света. Несмотря на все их преимущества, они тоже не лишены недостатков.

Основные из них – чувствительность к стабильности тока и плохая переносимость высоких температур эксплуатации. Эти недостатки требуют определенных решений для их компенсации, и использование драйвера – одно из них. Для того чтобы разобраться в отличиях драйвера от блока питания, приведем немного теории.

Источник тока или источник напряжения?

Блок питания – это общее наименование части устройства, отвечающей за подачу и регуляцию поступающей электроэнергии для питания устройства. Он может располагаться как отдельно снаружи, так и в корпусе самого устройства.

Драйвер – общее наименование специализированного коммутатора, регулятора или источника питания для определенных типов оборудования.

Источники питания глобально делятся на источники напряжения и источники тока. В чем их отличия?

Источник напряжения – это источник питания, для которого изменение входного тока не влияет на напряжение на выходе.

Идеальный источник напряжения отличается отсутствием внутреннего сопротивления, а его выходной ток может принимать бесконечно большое значение. В реальности, естественно, все выглядит несколько иначе.

Любой источник напряжения имеет внутреннее сопротивление того или иного значения. Поэтому при подключении мощной нагрузки с большим током потребления напряжение может отклоняться от номинального (величина отклонения соразмерна мощности нагрузки). Выходной ток в этом случае обуславливается внутренним устройством источника.

Аварийным режим работы для такого источника — режим короткого замыкания. Ток в такой ситуации резко увеличивается, и кроме внутреннего сопротивления источника ничем не ограничен. Это сопротивление обычно невелико, поэтому если источник питания не защищен от КЗ,оно приведет его в негодность.

Источник тока – это такой источник питания, ток которого не меняется при изменении сопротивления подключенной нагрузки.

Основная цель источника тока – поддерживать заданный его уровень. Поэтому аварийный режим для него – режим холостого хода.

В режиме холостого хода к источнику питания не подключено никакой нагрузки. Для источника это означает, что ее сопротивление бексонечно велико. Он будет увеличивать напряжение в цепи до тех пор, пока по ней не потечет номинальный для источника питания ток. Хороший пример такой ситуации – свеча зажигания в автомобиле.

Когда цепь питания разомкнута, напряжение на электродах будет расти до тех пор, пока не достигнет величины напряжения пробоя, после чего в месте пробоя протечет ток, и накопленная в катушке энергия рассеется.

При этом состояние КЗ для источника тока аварийным или опасным не является. В таком режиме сопротивление нагрузки бесконечно мало, и соответственно напряжение на выходе источника также будет исчезающе маленьким, как и выделяемая мощность.

Вернемся к практике

Относительно современной номенклатуры и названий, блоком питания принято называть источник напряжения.
К ним можно отнести:

Зарядные устройства планшетов, смартфонов и т.п.;
Зарядные устройства для ноутбуков;
Блоки питания для светодиодных лент.

За источниками тока, в свою очередь, закрепилось название драйвер. В большинстве своем они применяются для питания светодиодов или светодиодных матриц (имеющих высокую мощность).

Электропитание светодиодов

Во вступительной части статьи нами было сказано, что требования светодиода к питанию довольно специфичны и строги. Обусловлено это тем, что светодиод питается током. Это, в свою очередь, связано с вольтамперной характеристикой полупроводниковых диодов.

На картинке приведены ВАХ диодов различных цветов:

Похожая на параболу форма ветвей является следствием характеристик полупроводников и наличествующих в них примесей, и, кроме того, особенностей pn-перехода. Пока приложенное к диоду напряжение ниже порогового, ток практически не растет. По достижении порогового значения напряжения значение тока начинает резко увеличиваться.

В случае, если ток через резистор увеличивается линейно в зависимости от сопротивления и приложенного напряжения, увеличение тока в диоде этому закону подчиняться уже не будет. В такой ситуации увеличение напряжения на 5% может дать увеличение тока в 500%. Помимо прочего, если в металлах сопротивление при нагреве увеличивается, то у полупроводников оно падает, а ток начинает расти. Причины такого поведения кроются в физических основах электроники, а конкретно типах носителей зарядов, ширине запрещенной зоны и прочем. Подробнее эти вещи будут затронуты нами в будущих статьях.

В технических характеристиках диодов пороговое напряжение обычно обозначают как падение напряжения в прямом смещении. Для светодиодов с белым светом свечения оно чаще всего составляет приблизительно 3 вольта.

Казалось бы, эту проблему можно решить на стадии проектирования светильника – установив правильные токоограничивающие резисторы и выставив стабильное напряжение на выходе блока питания. Именно так и проектируются светодиодные ленты, однако разница в том, что питают их от стабилизированных источников питания, и мощность применяемых в лентах светодиодов сравнительно мала и составляет десятые и сотые доли ватт. Конечно, и для этого правила существуют исключения, но подробнее виды светодиодов мы рассмотрим позднее.

Мощные же светодиоды, для которых и рекомендовано осуществлять питание через драйвер, нагреваются во время работы довольно значительно. Светодиод мощностью в 1Вт может нагреться до 50 градусов менее чем за 15 секунд при отсутствии радиатора.

Если такой мощный светодиод работает от драйвера со стабильным выходным током, то при нагреве ток на нем возрастать не будет, а для компенсации изменения сопротивления напряжение на его выходах несколько снизится. В случае работы от источника напряжения (блока питания), то после нагрева ток увеличится, что приведет к еще большему нагреву.

Подключение светодиодов

Известно, что к части драйверов можно подключать более одного светодиода. Светодиоды к драйверу подключаются последовательно, т.к. ток через все элементы при таком подключении одинаков. Подключать светодиоды параллельно нельзя, т.к. падения значений напряжения на светодиодах могут несколько различаться, и в результате один из светодиодов будет перегружен, а второй работать в режиме ниже номинального.

Подключать большее количество светодиодов, чем указано в спецификации, не рекомендуется. Это обусловлено тем, что любой источник питания (и драйвер в том числе) имеет максимально допустимую мощность. Каждый следующий подключенный светодиод будет увеличивать напряжение на выходах драйвера. Учитывая, что общая мощность равна току, помноженному на напряжение, рано или поздно она будет превышена.

Заключение

Драйвер – это тот же блок питания, предназначенный для обеспечения подключенного к нему элемента заданным током. Строго говоря, сами названия «блок питания» и «драйвер» были разработаны скорее маркетологами, чем инженерами, и потому нет особой разницы в том, что и как называть. Главное – обращать внимание на тип источника питания и выбирать его в соответствии с вашими задачами. В большинстве светильников, находящихся в продаже, драйвер для управления питанием уже включен в комплект поставки, однако при его отсутствии вы будете знать, по каким принципам осуществлять его выбор.

Что лучше выбрать для светодиодов — трансформатор или драйвер

Сегодня светодиоды семимильными шагами входят в обыденную жизнь человека. С их помощью производится либо полное освещение помещения, либо декоративная подсветка каких-либо элементов интерьера. Уже никого не удивишь подсветкой рабочей зоны на кухне, подсветкой потолков комнат по периметру, подсветкой картин и т.д. Данная тема стала очень популярной, так как начала пользоваться спросом. Поэтому во многих магазинах электротоваров можно найти большое количество компонентов, касающихся светодиодного освещения.

Большим преимуществом использования светодиодов в быту над обычными лампами стало следующее:

Большой срок службы до 50 000 часов.
Низкое потребление, что составляет некую экономию при оплате счетов за электроэнергию.
Высокая светоотдача. Практически вся энергия преобразуется в свет, а не в тепло как у ламп накаливания.
Можно реализовываться любые дизайнерские решения.
Имеется возможность менять цвет освещения с помощью RGB светодиодов.
Отсутствуют вредные вещества (ртуть, фосфор и т.д.)

Напрямую в электросеть включать светодиоды нельзя. Для этого существуют разные устройства: блоки питания на основе трансформаторов и драйверы. Все они преобразуют переменное напряжение в постоянное, ограничивают выходное напряжение или ток. Дальше попробуем разобраться в чем различия и что лучше выбрать для светодиодов — трансформатор или драйвер. Более доступными и дешевыми являются трансформаторы.

Это блоки питания, которые преобразуют переменное напряжение 220 В в постоянное, например, 12 В. Они имеют достаточно простую, но громоздкую конструкцию. Например, блок мощностью 100 Вт будет занимать место ориентировочно 70×140×40 мм. Поэтому необходимо сразу продумывать, где их можно размещать. Например, для подсветки рабочей зоны кухни для трансформатора придется выделить место в шкафчике.

При использовании трансформатора обязательно нужно считать мощность подключаемых светодиодов или светодиодных лент. Иначе можно его просто перегрузить, что приведет к перегреву блока и выходу из строя. Трансформатор не имеет встроенного ограничения по потребляемому току. При электропитании от него светодиоды будут брать такой ток, который им необходим. Также нагружать на 100% такие блоки питания нельзя. Рекомендуется подбирать трансформаторы, таким образом, чтобы их мощность превышала мощность подключаемой нагрузки ориентировочно на 30 процентов.

К плюсам использования трансформаторов можно отнести: наличие гальванической развязки с сетью, что обеспечивает электробезопасность для человека, более низкую стоимость, доступность во многих магазинах. К минусам можно отнести большие габаритные размеры, возможность появления гула во время работы и отсутствие контроля потребляемого тока светодиодами. Драйвер немного отличается от трансформатора, хотя эти оба устройства предназначены для электропитания светодиодов.

Можно сказать, что драйвер является источником тока для светодиодов. Внутри него находится некая схема, которая выдает стабилизированный ток. У него выходное напряжение варьируется в зависимости от количества подключенных светодиодов и от их мощности. Например, если к драйверу с током 300 мА подключить один светодиод на 300 мА мощностью 1 Вт, то падение напряжения на диоде будет 3,3 В и он будет потреблять ток 300 мА. При последовательном подключении двух аналогичных светодиодов ток останется на прежнем уровне 300 мА, а суммарное напряжение будет составлять 6,6 В. Поэтому при выборе драйвера нужно смотреть не только на его ток, но и на пороги выходного напряжения. Даже при покупке мощных светодиодов с ними идет информация только о потребляемом токе и их мощности.

При планировании подключения драйверов у себя дома необходимо учитывать еще такой параметр, как пусковой ток. Блок мощностью 150 Вт может кратковременно иметь пусковой ток до 65 А. Это указывается в его паспорте. Поэтому на это обращайте особое внимание при выборе модели драйвера и при выборе номинала и время-токовой характеристики , который будет защищать цепь освещения.

К минусам использования драйверов можно отнести большую их стоимость и соответственно они реже встречаются в продаже. Выше мы рассмотрели два разных блока питания для подключения светодиодов и светодиодных лент. Узнали, что они из себя представляют, в чем их различия, плюсы и минусы. Что лучше выбрать трансформатор или драйвер однозначно сложно сказать. Тут нужно исходить из конкретной ситуации и какие функции от светодиодного освещения необходимо реализовать. Поэтому перед выбором необходимо взвесить все преимущества и недостатки использования обоих устройств в данной ситуации и только потом принимать решение.

Источник: Компания «Уралэнерго».

Блок питания для светодиодных лент. Виды и подключение. Мощность

Большинство светодиодных лент рассчитаны на напряжение питания 12 В или 24 В. Бытовая сеть дает 220 В, поэтому напрямую подключать к ней осветительный прибор никак нельзя. Чтобы решить задачу, предусмотрен блок питания для светодиодных лент. Он понижает напряжение и делает его стабильным, важно лишь правильно подобрать мощность.

Блок питания для светодиодных лент: основные характеристики

При покупке устройства обращают внимание на его напряжение и мощность. Для бытовых нужд чаще всего применяются светодиодные ленты на 12 вольт. Таким и должно быть выходное напряжение блока питания.

Минимальная мощность источника напряжения составляет 5 Вт, далее идет повышение до 15, 30, 60 Вт и так далее. Наиболее мощные модели характеризуются показателем в 200 и 350 Вт. Иногда блоки называют LED драйверами, поскольку они запускают работу ленты.

Для охлаждения электронной системы в открытые модели могут устанавливать вентилятор. Надо учитывать, что в процессе работы вентилятор шумит, поэтому в жилых комнатах его применять не рекомендуется.

Самый обычный блок питания для светодиодных лент обеспечивает только требуемое напряжение и мощность. Но встречаются со встроенным диммером или с возможностью дистанционного управления.

Габариты LED драйверов тоже отличаются, поэтому лучше уточнять их при заказе через интернет. В этом случае не возникнет проблем с размещением устройства. Под него заранее можно будет выделить место.

Отличие по герметичности

Для любого электрического прибора важно, чтобы в него не попадала влага. В зависимости от защищенности от внешних воздействий блок питания бывает:

В пластиковом кожухе.

Герметично закрытый в металлическом корпусе.

Блоки в пластиковой оболочке отличаются легкостью и небольшими размерами. В основном у них мощность не более 75 Вт, хотя последние время встречаются и 100-ватные модели. Их легко замаскировать, спрятать в нишу, что важно при оформлении интерьера жилого помещения или выставочного зала.

Герметичные блоки питания применяют на улице и в помещениях с повышенной влажностью. У них высокая мощность (100 Вт и выше), что позволяет подключать ленты большой длины и высокой яркости. Степень защиты достигает уровня IP67.

Открытые блоки стоят дешевле герметичных, хотя по мощности они не уступают. Чтобы предотвратить попадание внутрь воды, пыли и посторонних предметов, открытые LED драйверы помещают внутрь шкафов управления.

Как рассчитать мощность

Одна из основных характеристик импульсного блока питания – мощность. Ее обязательно учитывают при покупке. Но вначале надо определить потребляемую мощность ленты или системы лент, которые вы собираетесь подключать.

Допустим, необходимо подключить 5 метров ленты SMD 3528 с плотностью светодиодов 60 штук на метр. Один метр такой ленты потребляет 4,8 Ватт. Необходимо умножить метраж на мощность единицы метра.

5×4,8=24 Ватт

Блок питания всегда берут с запасом. Коэффициент запаса составляет 1,25 или добавляют 20-30% мощности, чтобы не допустить перегрева.

24×1,25=30 Ватт

Итак, мощность источника питания для ленты SMD 3528 длиной 5 м должна составлять не менее 30 Ватт.

Если мощности одного блока не хватает, то можно запитать осветительный прибор от двух, трех и так далее источников, которые соединены между собой параллельно. А чтобы запитать ленту на 24 вольта от двух драйверов на 12 вольт, надо соединить их последовательно.

Если блок будет неправильно рассчитан, то это приведет к перегрузкам, скачкам тока. Повышение тока заставит светодиоды перегреться. Постоянный перегрев приведет к тому, что лента выйдет из строя через 1-2 недели эксплуатации.

Правильный блок питания для светодиодных лент помогает сделать срок службы светодиодной ленты максимально долгим. Лента светит стабильно, не перегревается, не мерцает, она защищена от скачков напряжения.

Отличие блока питания от драйвера и трансформатора

В связи с переходом большинства потребителей на современное осветительное оборудование все более актуально получение измененного напряжения для их питания. Для этого могут использоваться различные преобразователи. Однако выходные параметры таких устройств, как и принцип их работы имеют некоторые различия. Для понимания принципов разделения в данной статье мы рассмотрим отличие блока питания от драйвера и трансформатора.

Блок питания

Под блоком питания подразумевается довольно обширный спектр электронных приборов, предназначенных для передачи пониженного выпрямленного напряжения от внешней сети к слаботочным потребителям. Как правило, блок питания состоит из понижающего трансформатора, который снижает привычные 220 В до нужного номинала. Затем передается на выпрямительный блок, преобразующий переменное напряжение в постоянное.

Пример работы блока питания приведен на рисунке ниже:

Рис. 1. Принцип работы блока питания

Современные модели содержат дополнительные блоки, повышающие эффективность агрегата, их применяют для питания:

всех составляющих компьютерных блоков от сетевого фильтра;
подзарядки устройств от сети блоком питания;
организации безопасного электроснабжения через блок питания в помещениях, где недопустимо использование 220В по соображениям безопасности;
подключения ленты со светодиодами от блока;
для питания бытовых и промышленных приборов.

Теоретически блок питания это универсальное устройство, которое может подходить сразу для нескольких целей. Однако на практике существует и узкая специализация, к примеру, компьютерные БП оснащаются системой принудительного охлаждения, поэтому блоки питания без куллера не подойдут для этих целей.

В каждом конкретном случае блок питания подбирается не только по назначению, но и должен учитывать номинал питающего напряжения и мощность запитываемой нагрузки. Напряжение блока питания должно точно соответствовать номиналу питаемого устройства, а мощность должна быть не меньше, желательно даже иметь определенный запас.

Классический блок питания обладает целым рядом преимуществ:

простота конструкции;
высокая надежность агрегата;
низкая себестоимость.

Однако вместе с тем блоки питания имеют большие габариты и вес, что усложняет их эксплуатацию в определенных местах, и относительно низкий КПД, так как значительная часть электрической энергии тратится на потери в стали.

Электронный трансформатор

Принцип действия электронного трансформатора схож с классическим – при подаче переменного напряжения на первичную обмотку, с его вторички снимается тоже переменное напряжение, но уже другого значения. Отличие заключается в том, что пониженное напряжение имеет совсем другую частоту и форму кривой, так как его искусственно создает генератор импульсов.

Пример схемы электронного трансформатора и принцип действия приведен на рисунке ниже:

Рис. 2. Электронный трансформатор

Как видите, в нем напряжение питания от сети 220 В не подается на обмотки трансформатора, а использует диодный мост в качестве основного преобразователя с переменной электрической величины в постоянную. Затем сигнал подается на выходные транзисторы, выступающие в роли электронного ключа, которые производят генерацию импульсов определенного количества и частоты. Следует отметить, что частота от генератора импульсов может достигать нескольких десятков кГц, но затем подается на импульсный преобразователь, который представлен силовым трансформатором.

Импульсные трансформаторы или, как их еще называют, импульсные БП нашли широкое применение в питании люминесцентных ламп. Однако его расположение по отношению к питаемым приборам освещения должно выполняться в непосредственной близи, чтобы сократить потери, нагрузку в сетевых проводах и нагрев. В сравнении с трансформаторным БП, импульсный имеет ряд весомых преимуществ:

Меньшие габариты для такой же мощности, что снижает и стоимость устройства;
Обладает лучшими параметрами в регулировке подаваемого напряжения;
Отличается более высоким КПД.

Но наряду с преимуществами импульсный блок имеет и некоторые недостатки. У электронного трансформатора куда более сложная схема, что влечет за собой снижение надежности. Если продешевить с моделью трансформатора, то выходной ток выдаст в сеть много импульсных помех, способных повлиять на работу смежного оборудования.

Драйвер

Применение драйвера вместо трансформаторного блока обусловлено особенностями работы светодиода, как неотъемлемого элемента современного осветительного оборудования. Все дело в том, что любой светодиод является нелинейной нагрузкой, электрические параметры которого меняются в зависимости от условий работы.

Рис. 3. Вольт-амперная характеристика светодиода

Как видите, даже при незначительных колебаниях напряжения произойдет существенное изменение силы тока. Особенно явно такие перепады ощущают мощные светодиоды. Также в работе присутствует температурная зависимость, поэтому от нагревания элемента снижается падение напряжения, а ток при этом возрастает. Такой режим работы крайне негативно сказывается на работе светодиода, из-за чего он быстрее выходит со строя. Подключать его напрямую от сетевого выпрямителя нельзя, для чего и применяются драйверы.

Особенность светодиодного драйвера заключается в том, что он выдает одинаковый ток с выходного фильтра, несмотря на размер, подаваемого на вход напряжения. Конструктивно современные драйверы для подключения светодиодов могут выполняться как на транзисторах, так и на базе микросхемы. Второй вариант приобретает все большую популярность за счет лучших характеристик драйвера, более простого управления параметрами работы.

Ниже приведен пример схемы работы драйвера:

Рис. 4. Пример схемы драйвера

Здесь на вход выпрямителя сетевого напряжения VDS1 поступает переменная величина, далее выпрямленное напряжение в драйвере передается через сглаживающий конденсатор C1 и полуплечо R1 — R2 на микросхему BP9022. Последняя генерирует серию импульсов ШИМ и передает ее через трансформатор на выходной выпрямитель D2 и выходной фильтр R3 — C3, применяемый для стабилизации выходных параметров. Благодаря введению дополнительных резисторов в схему питания микросхемы, такой драйвер может регулировать значение мощности на выходе и управлять интенсивностью светового потока.

В чем их различие и что лучше выбрать: подведем итог

И так, если говорить в общем, то и блок питания, и электронный трансформатор, и драйвер относятся к категории электрических преобразователей. Но, каждый из них имеет свое назначение в прикладной электронике. Исходя из теоретических рассуждений, они взаимозаменяемы, но большинство оборудования, для которых они предназначены, не будет работать с аналогичными устройствами или будет работать некорректно.

Для чего же можно использовать каждое из них:

Драйвер – используется, чтобы подключить светодиод, для остальных приборов использовать драйвер нецелесообразно. Драйвер уже установлен в светодиодных лампочках, как обязательный компонент. Однако следует отметить, что конкретный драйвер, используется исключительно для подходящего под его параметры полупроводника или группы полупроводников. Если один из светодиодов перегорит, то драйвер перестанет соответствовать новому току.
Блок питания – подходит для включения низковольтного оборудования с постоянным напряжением питания на 12 В, 24 В и т.д. Часто применяется для подключения светодиодных лент, так как ленты уже имеют переменные резисторы и не нуждаются в ограничении тока. Но им нужно применять выпрямитель, который и предоставляет блок питания, так как светодиод чувствителен к любым колебаниям питающих величин.
Электронный трансформатор – часто используется для галогенных ламп, что обуславливается наличием минимальной нагрузки, без которой он попросту не запустится. Светодиодных приборов для электронного трансформатора может быть недостаточно, а вот галогенных более чем хватает. Но сами галогенки можно включать как от трансформатора, так и от блока питания, так как они работают от действующего напряжения.

Блоки питания для светодиодных лент

Для начала, необходимо определиться в терминологии. Блоки питания для светодиодных лент, трансформаторы, драйверы светодиодов (led драйверы) — это термины, которыми на бытовом уровне, зачастую, обозначают одно и тоже устройство. Однако следует подчеркнуть отличия блока питания от драйвера для светодиодов.

Блок питания — устройство, которое выдает на выходе определенное напряжение. Драйвер выдает определенный ток, но не напряжение. Драйверы обычно используются для обеспечения электропитанием отдельных светодиодов, которые не имеют ограничителей тока. Светодиодная лента в качестве ограничителей тока содержит сопротивления, поэтому для электроснабжения светодиодных лент применяют блоки питания, которые иногда также называют трансформаторами, что также неточно.

Что такое блок питания для светодиодной ленты?

Преобразовывая напряжение 220 вольт в напряжение 24 или 12 вольт данное устройство, является источником электрической энергии для светодиодной ленты. Блок питания подключается к электрической сети 220 вольт и к ленте. Существуют блоки питания различных форм и размеров. В зависимости от характеристик они могут питать различное количество светодиодов.

Какие существует виды блоков питания?

По форме и конструкции (основные виды):

-закрытые пластиковые, степень защищенности IP 54;

закрытый металлический блок питания

-закрытые пластиковые, степень защищенности, IP65;

— закрытые металлические, степень защищенности IP 67;

— открытые металлические, степень защищенности IP20.

По выходному напряжению:

— 12 вольт;

— 24 вольта.

Какой мощности необходим блок питания?

Производители светодиодных лент указывают потребляемую мощность в ваттах в расчете на погонный метр ленты, например 5 ватт на метр.

Для того, чтобы определить необходимую мощность источника питания умножьте необходимое количество метров на мощность в ваттах на метр вашей ленты. К примеру, для семиметровой ленты мощностью 5 ватт на метр необходим трансформатор мощностью как минимум 35 ватт. Необходимо также учитывать, что трансформатор не должен работать на полную мощность. Это значительно сократит его срок службы. Производители трансформаторов рекомендуют подключать нагрузку на 10-20% меньшую, чем мощность трансформатора.

На каком расстоянии от светодиодной ленты можно установить источник питания?

Расстояние зависит от того насколько падает напряжение с увеличением длины провода от источника питания до ленты.

Исходя из практического опыта установщиков светодиодного освещения, для 24 вольтовой ленты актуальны следующие значения:

Сечение провода	Максимальное расстояние в метрах
0.75	5
1	10
1.5	15
2.5	20

Данную таблицу следует считать ориентировочной, а для точного расчета следует воспользоваться калькулятором, который можно найти в интернете.

Как подключить светодиодную ленту к блоку питания?

Смотрите простую и наглядную инструкцию в этом видео:

Где следует устанавливать источник питания?

Главное правило — не подвергать трансформатор воздействию высокой температуры. Идеальным будет расположение, где он будет охлаждаться естественным потоком воздуха. В остальном следует выбирать место, соответствующее степени защиты оболочки (IP) устройства.

Блоки питания (драйверы) LRC-60-1050 и LRC-60-1400 для светодиодов мощностью до 60Вт. Обзоры источников питания. Купоны на скидки. Фото и видео обзоры блоков питания

Вторая часть знакомства с продукцией фирмы Лайт Роут. В предыдущей части я рассказывал о блоках питания мощностью 60Вт, напряжением 12 и 24 вольта, а сегодня речь пойдет о драйверах для питания мощных светодиодных модулей, которые применяются в светильниках, прожекторах и уличных фонарях.

Начну с того, что часто эти устройства именуют блоками питания, по сути примерно так и есть, но на мой взгляд корректнее называть их именно драйверами, так как их задача стабилизировать ток, а напряжение они лишь ограничивают на безопасном для себя уровне.

В заголовке ссылка ведет на одну из показанных моделей, также будет показана модель на больший ток, но меньшей мощности — LRC-60-1400.
Купить их можно как минимум в двух местах:
По 425грн в Розетке — LRC-60-1050, LRC-60-1400
По 375грн в Радиомаге — LRC-60-1050, LRC-60-1400

Цена не зависит от выходного тока, а определяется лишь мощностью и «аппетитом» продавца, в будущем надеюсь Лайт Роут сам начнет напрямую продавать в розницу свою продукцию, тогда можно надеяться на еще более приятные цены.

И так, начнем.
Внешне они полностью повторяют блоки питания из предыдущего обзора, те же размеры (130х40х30мм), та же длина проводов (150-170мм).
Кстати, на мой взгляд производителю стоит как-то разделить блоки питания и драйверы, так как они имеют сходную маркировку, но разное функциональное назначение, что может запутать неподготовленного покупателя.

Разница только в маркировке и указанных параметрах.

Драйверы данной мощности выпускаются на шесть вариантов комбинации ток/напряжение, так как чем выше ток, тем на меньшее напряжение рассчитан драйвер. В обзоре приведены версии на 1050 и 1400мА.
К сожалению инструкция есть только на украинском, но что для нас, привыкших не только к английском, а иногда и к китайскому, тем более что цифры переводить не надо.

Как и у блоков питания, здесь на входе белые провода, на выходе цветные соответственно полярности. В прошлый раз мне задавали вопрос насчет сечения проводов, измерять было неудобно, но для примера на фото справа провод 0.5мм.кв, слева 1.5мм.кв, так что родные имеют не менее 0.75мм.кв.

Заявлена степень защиты IP66, здесь это решено путем заливки внутренностей резиноподобным компаундом. Как и у блоков питания снизу имеется съемная крышка.

Благодаря одному из моих постоянных читателей у меня есть несколько драйверов производства Минвелл, потому могу сравнить их хотя бы в плане габаритов, так как работают они не все.
Мощность драйверов сверху вниз — 75-80 (зависит от питающего напряжения), 80, 25 и соответственно 56Вт.

Внешне наиболее похож 25Вт драйвер, непосредственное сравнение сделать не получится, так как мощность сильно разная, но несколько тестов я все таки покажу. Кроме того данный вариант от Минвела не является защищенным от влаги, если открыть корпус то сразу видны все компоненты.

Чтобы избежать путаницы, в каждом тесте сначала будет проверяться драйвер с меньшим током (1050мА), потом с большим (1400мА).
Начну с измерения выходного тока и мощности потребления без нагрузки, хотя последний режим не является штатным, из-за наличия на выходе большой емкости следует коммутировать питание только по входу, выход отключать при работе нельзя во избежание повреждения светодиодного модуля.
У обоих драйверов выходное напряжение немного «плавает», что также отражается и на потребляемой мощности, от 0.2 до 0.4Вт.
Слева максимальное напряжение у LRC-60-1050, справа LRC-60-1400.

В динамике выглядит процесс так как показано ниже.

Как я писал выше, в отличие от обычных блоков питания драйверы, предназначенные для питания светодиодов, работают в режиме стабилизации тока, это обусловлено тем, что светодиоды и модули на их основе сами ограничивают напряжение на необходимом уровне.

В тесте применялась электронная нагрузка умеющая работать в режиме CV (Constant voltage), я уже расскказывал эту особенность в обзоре зарядного устройства, если коротко, то блоки питания (источники напряжения) тестируют в режиме ограничения тока, а зарядные и драйверы (источники тока), в режиме ограничения напряжения.

Первый драйвер имеет выходной ток 1025-1045мА, стабилизируя его в диапазоне напряжений 27.2-57.5 вольта.

Далее я проверил КПД, тест производился в пяти точках, штатное минимальное/среднее/максимальное напряжение, а также полный минимум/максимум (за пределами рабочего диапазона).
Также измерил и коэффициент мощности, который составляет около 0.99 в полном диапазоне нагрузок.

Второй драйвер имеет диапазон чуть шире и обеспечивает стабилизацию тока при напряжении от 19.5 до 48.2 вольта при заявленном рабочем диапазоне 25-40 вольт.

Заявлялся КПД до 92%, с тем что мой ваттметр немного завышает показания на малой мощности, то у 60-1050 вверху диапазона примерно так и выйдет, 60-1400 отстает на пару процентов.

Напряжение на выходе контролировал по показаниям электронной нагрузки, уже потом на всякий случай перепроверил вторым мультиметром, все сходится.

Тепловой режим.
Блок питания лежал просто на столе, температура в комнате 26-27 градусов.
Также в этом тесте контролировался уход тока от прогрева.

Через час работы при максимальном заявленном напряжении ток никак не изменился, потому выставил максимально возможное напряжение и продолжил тест еще 15 минут, после этого ток снизился, но буквально на 5мА.

1. Температура после часового теста при 100% нагрузки
2, 3. Еще 15 минут в режиме перегрузки сверху и снизу, под крышкой.

В штатном максимальном режиме я получил 54 градуса, или 30 градусов перегрева, заявленная относительная температура составляет 50 градусов, максимальная абсолютная 80, так что еще около 20-24 в запасе, соответственно перегрев будет при температуре воздуха 50 градусов, вполне нормально.

Модель 60-1400 тестировалась аналогично, час при максимальной заявленной и еще 15 минут при предельной.

Ради интереса сделал термофото начала прогрева, видно место где нагрев больше всего.

Интересно что в даташите кроме размеров и назначения проводов указана и точка максимальной температуры, собственно примерно так и вышло.

Температура здесь примерно на 4 градуса выше, сказывается более низкий КПД. Для данного блока питания максимальная расчетная температура окружающего воздуха составит уже около 45 градусов.

Измерение пульсаций напряжения и тока.
В качестве нагрузки использовалась мощная светодиодная матрица 10S10P, соответственно рабочее напряжение около 30-35 вольт, что подходит обоим драйверам, а также резистивная нагрузка 30 и 20 Ом соответственно параметрам драйверов.

Для измерения пульсаций по току в отрицательный полюс был включен резистор 1Ом, к которому был подключен осциллограф. Возможно данный тест некорректен, хотя как по мне, то вполне нормально.

Измерялось два вида пульсаций, на 100Гц и на частоте преобразования.
1, 2. Пульсации тока, нагрузка — светодиодный модуль.
3, 4. Пульсации напряжения, нагрузка — светодиодный модуль
5, 6. Пульсации напряжения, нагрузка — резистор 30 Ом.

При заявленных 10% пульсаций по току реально оказалось что полный размах на частоте 100Гц составляет в 5 раз больше. Т.е. при токе 1А размах должен был быть 100мВ, я получил 500мВ.
Пульсации по напряжению приведены в качестве дополнения, так как в данном случае не критичны, но при этом отмечу, что блок упорно не хотел стартовать с резистивной нагрузкой сваливаясь в защиту, запустить его получилось только в таком порядке:
Запускаем со светодиодным модулем
Подключаем параллельно резистор
Отключаем светодиодный модуль.

Кроме того, пульсации напряжения по ВЧ всего 60-80мВ в зависимости от нагрузки, что при таком напряжении очень даже хорошо.

У второго модуля размах пульсаций по току больше, но и ток здесь 1. 4А против 1.05 у предыдущего, так что в процентном соотношении получилось меньше.
Но в целом картина очень похожая, единственно, здесь блок без проблем стартовал с резистивной нагрузкой (20 Ом).

Меня данная ситуация смутила и было решено проверить как себя ведет в таких тестах Минвелл, для чего я нагрузил его на тот же модуль и измерил пульсации по току и напряжению.
И тест показал, что у него все еще хуже, если у предыдущих было 500мВ при токе 1.05А и около 600 при 1.4А, то здесь 600 но при токе 0.7А, т.е. относительно версии 60-1400 размах в два раза больше.
Но Минвелл поступил хитрее, они вообще не нормируют этот параметр.

Уже немного позже стало любопытно, а может есть ошибка в методике или какие-то наводки и тест был повторен с осциллографом DS203, но в режиме DC, кроме того сам осциллограф не связан с сетью.
Результаты абсолютно те же самые, ток с частотой 100Гц меняется в диапазоне 0.75-1.25А со средним значением около 1А.

Не менее важный момент — время выхода блока питания на рабочий режим, в описании заявлено менее одной секунды.
Тест показал что после длительной выдержки время запуска составляет 2 секунды, последующие запуски гораздо быстрее, около 1-1.2сек.

Насчет долгого времени старта выводы немного неоднозначные, если это будет вспомогательный светильник дома (например кладовка) или уличный, то нормально, но сли это освещение комнаты, то раздражать будет однозначно даже если включение будет и 0.5сек, проверено.

Для примера Минвел стартует почти мгновенно, предположу что из-за меньшей выходной емкости, соответственно из-за неё и пульсации тока у него больше.

Диапазон рабочих напряжений.
В качестве минимального напряжения заявлено 175 вольт, но тест показал, что отключается драйвер примерно при 140 вольт, это может быть полезно на случай кратковременных просадок напряжения, но длительную эксплуатацию при таких напряжениях я бы не рекомендовал.

Но гораздо интереснее работа при повышенном напряжении. У данного блока заявлена «киллер-фича», а точнее — защита от высокого напряжения на входе.
В вольном переводе ниже написано — блок питания выдерживает на входе напряжение 380 вольт в течение суток, отключая при этом нагрузку, но после возвращения напряжения в рабочий диапазон включает её автоматически.

В принципе при бытовом применении и особенно если на вводе в дом/квартиру стоит реле напряжения, вы не столкнетесь с необходимостью в подобной защите, но вот при установке драйверов для питания уличных светильников она может сильно помочь.
Дело в том, что часто уличные светильники питают от проводов на столбах, которые в случае форсмажоров (сильные ветры, падающие ветки, нерадивые электрики) могут перехлестнуться. При этом есть довольно высокая вероятность поступления на вход светильника полного линейного напряжения. Примерно такая же ситуация может быть если при подключении что-то напутали и подали вместо фазы и нуля две фазы.
Я уже как-то затрагивал эту тему в рассказе о варисторах и могу сказать, что она актуальна и сейчас.

Но вернемся к нашим подопытным.
В случае описанных выше проблем вместо привычных 220/230 вольт вы на входе своей техники можете увидеть примерно такую, не сильно приятную картину.
Кстати, хотел сделать небольшое пожелание разработчикам, в описании указано — 380 вольт в течение суток, но я должен напомнить, что у нас в стране уже принято напряжение 230/400, а не 220/380.

У драйверов серии LRC-40-ххх и LRC-60-ххх заявлена защита от таких воздействий и мне было очень интересно её проверить, для этого я взял ЛАТР, подключил к нему трансформатор вольтодобавки и начал экспериментировать.
Видно что при превышении напряжения выше критического драйвер отключает нагрузку и после снижения подключает её снова.

В процессе обнаружилось некоторое несоответствие описанию. Было указано, что отключение производится при напряжении 300 вольт, а повторное включение при 290 или ниже, т.е. имеется небольшой защитный гистерезис.
При тестах у меня получилось так, что отключение происходило примерно при 307-308, а повторное включение при 310, скачки напряжения после выключения/отключения вызваны тем, что драйвер включен через трансформатор, но это никак не влияет на порог срабатывания так как напряжение меняется уже после отработки порогов.

Таким образом есть шанс попасть на «мигалку», если напряжение окажется около порогового значения. Шанс конечно невысокий, да и вряд ли драйверу что-то от этого будет, но я бы все таки сделал гистерезис.

Но на этом я не остановился и решил проверить подольше. Конечно сутки держать мне было не очень удобно потому решил ограничиться часом, хотя на самом деле тест суммарно в итоге длился почти полтора часа.

И так, берем блок, подаем на вход около 415 вольт, т.е. линейное 400 по новому стандарту плюс небольшой запас.
В течение часа напряжение плавало в диапазоне 404-419 вольт, а среднее составило около 414.

После этого измерил температуру, которая в самом горячем месте (фактически в единственном) была 42 градуса.

Ну а после этого вернул напряжение в норму и драйвер заработал как ни в чем ни бывало.

В процессе тестов с повышением/понижением напряжения вылезла «недокументированная особенность» проявляющаяся в виде кратковременного изменения режима работы, заметном по морганию светодиода.
При переходе зоны с напряжением 275-280 вольт светодиод кратковременно моргает и можно было бы назвать это недостатком если бы не одно но. Так как происходит это при достаточно высоком напряжении, то по такому морганию можно определить что с сетью что-то не так и пора пинать электриков.

Как обычно принято в моих обзорах, блок был разобран. Для начала аккуратно прорезаем по периметру и потом вынимаем за провода брусок с электроникой. Здесь с заливкой все отлично.

Далее примерно час работы пинцетом, а потом зубочисткой и получаем горку компаунда и относительно чистую плату, к сожалению вычистить все полностью довольно сложно, потому оставил как есть.

На странице производителя есть фото трех моделей, а так как в производстве идет три варианта мощности: 25, 40 и 60Вт, то получается что средняя самая мощная и именно её я ожидал увидеть внутри.

Но оказалось что плата заметно отличается, причем как конструктивно, так и с точки зрения схемотехники. Думаю отличия связаны с введением защиты от перенапряжений, т.е. это уже второе поколение драйверов.

В отличие от показанной на фото, компоновка более плотная и при этом более аккуратная.

На сайте есть видео и в нем также показана старая версия платы (видно с 1:38), думаю производителю пора обновить фото на странице товара, тем более что эта версия мне нравится больше.

По некоторым причинам я не буду сегодня глубоко вникать в схемотехнику и делать реверс-инжиниринг, скажу лишь что модуль состоит из двух плат, основной и субмодуля с ШИМ контроллером и его обвязкой, основная фильтрующая емкость находится на вторичной стороне. Да и сама схемотехника похожа на показанную блок схему из родного описания.
Между субмодулем и трансформатором установлен конденсатор 0.22мкФ 630 вольт, который в данном случае работает в качестве фильтрующего, потому максимальное длительное напряжение у блока будет ограничено на уровне 440-445 вольт.

1. На входе имеется полноценный входной фильтр, состоящий из двух дросселей и двух Х-конденсаторов
2. По входу есть предохранитель 1А и варистор на 680 вольт, судя по термофото именно он и грелся при повышенном напряжении.
3. Пара конденсаторов 10мкФ 400 вольт соединенных последовательно.
4. Межобмоточный Y-конденсатор, стоит как-то немного странно, при том что для него есть и более удобные отверстия, предположу что при установке вдоль платы он выступал за её пределы (Y-конденсаторы часто толстые), потому его запаяли в другое отверстие.
5. По выходу применена диодная сборка SFF1605CT на 300 вольт 16 ампер что для выходного тока 1А как-то даже слишком круто. Также как и высоковольтный транзистора она установлена на радиаторе через двухсторонний скотч.
6. Выходная фильтрующая емкость 2200мкФ 63 вольта, думаю этим частично обусловлен затянутый старт.

Снизу находится только несколько пассивных компонентов, в том числе элементы снабберов.

Теперь на основании проведенных тестов можно сделать некоторые выводы, причем они будут одинаковы для обоих блоков.

Начну с хорошего.
Драйвер работает, причем работает хорошо, обеспечивает отличную стабилизацию тока не только в заявленных пределах выходного напряжения, но и за ними. Не было претензий и к нагреву, ну а за возможность длительно выдерживать высокое напряжение на входе отдельный плюс.
Конструкция не вызвала нареканий, внутри все аккуратно даже с учетом того что корпус залит компаундом и там никто и ничего не увидит, ну разве что кроме сильно любопытных.

Не обошлось и без «ложки дегтя»
Заявленное время старта менее одной секунды драйверы «на холодную» не обеспечивают, что относит драйверы в сегмент «не бытового» применения. Т.е. если вы его поставите в уличном фонаре, освещении гаража, кладовой и т.п., то будет отлично, но если драйвер допустим будет питать освещение прихожей, то будет сильно раздражать длительной паузой перед включением.
Ну а насчет пульсаций скажу, что зрительно и на видео они незаметны, да и Минвел имеет в два раза больше и вообще не заморачивается.

В процессе обнаружилась «особенность» в виде короткого моргания при переходе напряжения через диапазон 275-280 вольт, но как я писал, это одновременно и плохо и хорошо, зависит от того с какой стороны посмотреть.

Если коротко, то вполне годная замена бюджетным Минвелам, причем имеющая защиту от наших реалий типа отгорания нуля и перехлеста проводов на столбах, при этом имеющая защиту от влаги.

На этом у меня все, надеюсь что было полезно и как всегда буду рад вопросам.

Простое определение: в чем разница между адаптером питания и светодиодным драйвером

Автор Hestia, 22.07.2016

Традиционные преобразователи постоянного и переменного тока чаще всего используются для преобразования входного напряжения в «постоянное напряжение». Напротив, светодиоды работают лучше и безопаснее при использовании с драйвером «постоянного тока». Чтобы удовлетворить ежедневно увеличивающееся использование светодиодов, существует множество конструкций устройств, отвечающих требованиям.

Источники питания

для светодиодов, которые были разработаны для регулирования выходного тока, называются драйверами светодиодов, в то время как обычные источники питания переменного и постоянного тока, которые использовались для обеспечения «постоянного напряжения», в основном называются источниками питания светодиодов.Это может показаться немного запутанным, но в настоящее время термины «светодиодный дайвер» и «светодиодный источник питания» могут использоваться соответственно.

При покупке такого устройства наиболее важно отметить, дает ли выходное напряжение «постоянное напряжение» или «постоянный ток», который необходим светодиодному изделию, которое будет получать питание.

Когда мне нужен драйвер светодиода для регулирования напряжения? Одна из самых важных частей в светодиодном устройстве — это световые модули. Световые модули состоят из ряда светодиодов, соединенных вместе, чтобы образовать серию или параллель, которые затем образуют конфигурацию массива или цепочки.Если световые модули светодиодного устройства включают в себя драйвер постоянного тока в своей сборке, потребуется дополнительный внешний драйвер постоянного напряжения или источник питания.

Источник питания для среднего колодца https://www.amazon.com/MEAN-WELL-Switching-Current-Voltage/dp/B00YF3FIFU?ie=UTF8&*Version*=1&*entries*=0

Более дешевые схемы светодиодов ограничивают ток, проходящий через светодиод, с помощью простого резистора. В этом случае необходим источник питания «постоянного напряжения». Другие примеры применения источников постоянного напряжения включают световые рекламные вывески, дорожные указатели, светодиодные HD-экраны и т. Д.

Драйверы

«постоянного напряжения» бывают разных форм. Некоторые из них выглядят как обычные блоки питания, а некоторые могут использоваться в закрытых светильниках для использования во влажной и влажной среде.

Когда мне нужен драйвер «постоянного тока»? Для светодиода, не имеющего внутреннего «постоянного» драйвера в своих световых модулях, потребуется дополнительный внешний светодиодный драйвер или источник питания для регулирования тока. Драйверы светодиодов «постоянного тока» доступны в различных корпусах и формах, от закрытых влагозащищенных корпусов до интегральных схем для решения любых задач и требований к выходной мощности.

Когда светодиоды соединены последовательно, прямое падение напряжения для каждого светодиода в группе складывается. Например, когда 15 светодиодов были подключены последовательно, и каждый из светодиодов имеет падение напряжения 3 В, вам понадобится источник напряжения 45 В (15 x 3 В = 45 В), чтобы обеспечить напряжение, необходимое для светодиодного устройства. работают нормально. Таким образом, драйверы «постоянного тока» всегда включают диапазон выходного напряжения, на который он способен преодолевать падения напряжения, в их спецификации.

4 причины, по которым правильный светодиодный источник питания или драйвер могут сделать или сломать ваш светодиодный осветительный прибор — MX LightForce

Светодиоды

универсальны и могут удовлетворить различные потребности в освещении. В зависимости от производителя и настроек температуры светодиодная полоса может либо акцентировать пространство мягким теплым свечением, либо создать футуристическую прохладную среду.

Часто термины «драйвер светодиода» и «источник питания светодиодов» могут привести к путанице. Хотя сейчас эти термины используются как синонимы, использование неправильного типа драйвера может привести к преждевременному выходу ленты из строя и угрозе безопасности.

1. Источник постоянного тока или постоянного напряжения важен для увеличения срока службы светодиодных фонарей.

На сегодняшний день доступны два типа источников питания для светодиодов: постоянного тока и постоянного напряжения. Источники питания для светодиодов постоянного тока для обеспечения заданного тока для гибкой светодиодной ленты с использованием резисторов внутри устройства. Хотя названия звучат примерно одинаково, характеристики световой ленты должны соответствовать типу выхода светодиода.

Например, для гибкой светодиодной ленты, использующей электронные драйверы светодиодов в MX LightForce, требуется драйвер светодиода с постоянным напряжением.Они обеспечивают установленное выходное напряжение 12 или 24 В (В).

2. Потребляемая мощность светильников определит требуемый источник питания.

Следующим фактором, который необходимо учитывать, является общая мощность гибкой светодиодной ленты. Гибкая светодиодная лента заданной длины требует X Вт (Вт) для достижения желаемого индекса цветопередачи (CRI). Для дополнительных светодиодных лент потребуется блок питания большей мощности. Например, драйверы светодиодов в MX LightForce имеют выходную мощность от 25 Вт до 200 Вт.Отсутствие необходимой мощности может привести к недостаточной передаче цветов полосы или к выгоранию внутри полосы. Это также увеличивает риск возгорания.

3. На выходное напряжение может влиять механизм регулирования яркости

Отчасти привлекательность гибких светодиодных лент заключается в возможности их затемнения, однако различные механизмы затемнения (например, триод для переменного тока (TRIAC) и драйверы с регулируемой яркостью 1–10 В) могут влиять на общую выходную мощность. Таким образом, предварительное знание необходимой мощности имеет важное значение для выбора правильного драйвера.

4. Степень защиты от проникновения показывает долговечность блока питания.

Применение гибких светодиодных лент является решающим фактором при выборе источника питания для светодиодов. Как и гибкие светодиодные ленты, источники питания для светодиодов имеют степень защиты от проникновения (IP), которая показывает устойчивость драйвера к твердым телам, жидкостям и давлению. Двухзначный рейтинг IP показывает его устойчивость к твердым телам с помощью первой цифры, а вторая цифра указывает на его устойчивость к разбрызгиванию или разбрызгиванию воды и давлению при погружении.Уровень сопротивления увеличивается с ростом числа.

Например, драйвер MX LightForce TRIAC с регулируемой яркостью IP 66 указывает на пыленепроницаемый драйвер питания с защитой от водяных струй. Это означает, что он идеально подходит для использования вне помещений, где вероятны разбрызгивание и разбрызгивание воды. Однако он не защищает от полного и продолжительного погружения на глубину 5 дюймов.

Знание потребностей ленты защитит ваше светодиодное освещение

Как видно из приведенных выше причин, для вашего проекта необходимо обязательно выбрать подходящий источник питания для светодиодов.Отсутствие учета факторов, влияющих на спрос и мощность источника питания светодиодов, может привести к нежелательным результатам при использовании гибких светодиодных лент. Понимая характер источников питания светодиодов с постоянным током или постоянным напряжением, их мощность, степень защиты и степень защиты IP, вы можете подобрать подходящий источник питания для своего проекта. Чтобы получить дополнительную помощь в поиске подходящего блока питания для вашего следующего проекта, отправьте свой вопрос на сайте MX LightForce онлайн.

Силовые трансформаторы, производимые по индивидуальному заказу — Перрис, Калифорния

Популярность светодиодного освещения в последние годы выросла в геометрической прогрессии, и не зря.Светодиодные фонари потребляют гораздо меньше электроэнергии, экономя деньги людей и помогая планете в виде сокращения выбросов углекислого газа электростанциями, сжигающими ископаемое топливо.

Просмотрите наш онлайн-каталог Поиск продукции по параметрам

Инженеры по тройной магнитной системе оптимально проектируют магниты на заказ, а также предлагают тысячи стандартных и готовых к продаже номеров деталей. Как специализированный производитель трансформаторов, катушек индуктивности, высокочастотных магнитов и источников питания, Triad предлагает широкий ассортимент стандартных продуктов, связанных с светодиодным освещением, включая источники питания и драйверы светодиодов.Мы также можем создать собственные блоки питания и драйверы светодиодов.

Драйверы светодиодов являются важным элементом любого проекта или установки светодиодного освещения. Проблема в том, что светодиодное освещение уязвимо для теплового разгона. При повышении температуры окружающей среды величина прямого напряжения (вольт, необходимого светоизлучающему диоду для проведения электричества и фактического зажигания) уменьшается, и светодиоды будут потреблять больше тока, нагреваясь до тех пор, пока не перегорят.

Для решения этой проблемы драйвер светодиода представляет собой автономный источник питания, который регулирует свой выходной ток в соответствии с потребностями светодиодных ламп, тем самым поддерживая постоянный ток и избегая теплового разгона.

Сегодня на рынке доступно огромное количество драйверов для светодиодов, поэтому выбор правильного драйвера может показаться непреодолимой и разочаровывающей. Движущие факторы при таком выборе зависят от типа и количества используемых светодиодов (определяет прямое напряжение, рекомендуемый ток возбуждения), типа используемой мощности (постоянный ток, переменный ток, батареи и т. Д.), Пространственных ограничений, основных целей приложения (размер, стоимость, эффективность, производительность) и любые необходимые специальные функции, такие как регулировка яркости, пульсации, микропроцессорное управление и т. д.

Технические характеристики и применение Драйверы светодиодов

делятся на две основные категории — для входного питания постоянного тока низкого напряжения и для входного питания переменного тока высокого напряжения. Драйверы светодиодов с низким напряжением питания постоянного тока предпочтительнее для большинства осветительных приборов, поскольку они очень эффективны и надежны. Они также хороши, когда требуется возможность диммирования. Использование потенциометра дает полный диапазон диммирования от 0 до 100%. Драйверы переменного тока

особенно подходят для небольших приложений, требующих более широкого диапазона диммирования и выходных параметров, но также иногда являются лучшим выбором для некоторых крупных жилых и коммерческих светодиодных осветительных установок.Рассчитать максимальное количество светодиодных фонарей, которым вы можете управлять с одним драйвером, легко. Просто разделите максимальное выходное напряжение драйвера на прямое напряжение (Vf) ваших конкретных светодиодных фонарей.

Источники питания и драйверы светодиодов от Triad Magnetics
Triad Magnetics предлагает полные индивидуальные возможности проектирования и производства источников питания и драйверов светодиодов в нашем сертифицированном по стандарту ISO 9001: 2015 Центре проектирования в Перри, Калифорния. Обладая такими возможностями, как быстрое проектирование, создание прототипов и тестирование, наша команда инженеров может помочь вам найти решение, подходящее для вашего приложения.

В дополнение к нашим индивидуальным возможностям Triad Magnetics с гордостью предлагает 10 различных линеек продуктов, связанных с источниками питания и драйверами светодиодов, в том числе следующие:

ALS 50 Series — 50-ваттная (Вт) мощность переключения с одним выходом и открытой рамой Расходные материалы отлично подходят для общего применения.

Серия ALS 75 — импульсные источники питания с открытым корпусом мощностью 75 Вт (Вт) с одним выходом также подходят для приложений общего назначения на уровне 75 Вт.

Серия ABU 125 — импульсные источники питания открытого типа мощностью 125 Вт (Вт) с одним выходом спроектированы как источники питания переменного / постоянного тока с одним выходом для широкого спектра приложений, где надежность является определяющим требованием, включая промышленные и телекоммуникационные рынки.Они соответствуют европейским нормам электромагнитной совместимости (EN55022, класс B и EN61000-3-2) и Директиве по низковольтному оборудованию (TUV EN60950).

AWSP 40 Series — 40-ваттные (Вт) закрытые импульсные источники питания с одним выходом — это закрытые импульсные источники питания для приложений общего назначения мощностью 40 Вт.

AWSP 60 Series — закрытые импульсные источники питания на 60 Вт (Вт) с одним выходом — это закрытые импульсные источники питания для приложений общего назначения мощностью 60 Вт.

Серия AEU 65 — закрытые импульсные источники питания мощностью 65 Вт (Вт) с одним выходом — это источники питания переменного / постоянного тока с одним выходом для широкого спектра приложений, где требуется высокая надежность, включая приложения для промышленного и телекоммуникационного рынков, соответствующие требованиям Европейской электромагнитной совместимости (EN55022, класс B и EN61000-3-2) и Директиве по низковольтному оборудованию (TUV EN60950).

100-ваттные закрытые импульсные источники питания с одним выходом AWSP100 серии с PFC для универсальных приложений на уровне 100 Вт.

AWSP 150 Series — закрытые импульсные источники питания на 150 Вт (Вт) с одним выходом с PFC для приложений общего назначения на уровне 150 Вт.

TLD1020 / 1040 Series — инкапсулированные импульсные источники питания с одним выходом 20-40 Вт (Вт) , инкапсулированные с PFC, для внутреннего / наружного применения со степенью защиты IP66 / NEMA 4.

Серия TLM40 — 26 Вт (Вт), инкапсулированные импульсные блоки питания постоянного / постоянного тока с максимальным постоянным током — это инкапсулированные импульсные блоки питания постоянного / постоянного тока для внутреннего / внешнего применения и приложений IP66 / NEMA 4.

Если вы готовы найти светодиодный драйвер, который вам понадобится для вашего следующего проекта освещения, просмотрите нашу обширную коллекцию, проверив наш онлайн-каталог источников питания и светодиодных драйверов сегодня!
