Определение места повреждения кабеля — 3 проверенных метода

Производство и обслуживание кабелей и кабельных сетей – это хорошо знакомый и отлаженный процесс. Но повреждения кабеля всё равно случаются даже у профессионалов. Поэтому для ликвидации и предупредительной локализации повреждений очень важно иметь не только квалифицированный персонал, но и профессиональное оборудование.

Содержание статьи

Виды повреждений кабельных линий

Кабельные линии регулярно подвергаются неблагоприятному воздействию капризов природы. Но чаще всего неприятности происходят по вине человека. Например, при земляных работах или сдвигах грунта, среди самых частых причин повреждений можно назвать следующие: старение или окончание расчётного срока эксплуатации, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, дефекты производства, а также дефекты, возникающие при транспортировке и хранении.

  1. Короткое замыкание
    Поврежденная изоляция приводит к низкоомному замыканию двух или более проводников в месте повреждения.
  2. Замыкание на землю/ короткое замыкание на землю
    Повреждения могут возникать из-за замыкания на землю (низкоомное соединение с потенциалом земли) индуктивно заземленной сети или изолированной сети, и/или из-за короткого замыкания на землю заземленной сети. Еще один вид повреждения — двойное замыкание на землю, характеризующееся двумя замыканиями на землю на разных проводниках с отдельно расположенными начальными точками.
  3. Обрывы кабеля
    Механические повреждения и движение земной поверхности могут вызвать обрывы одного или нескольких проводников.
  4. Заплывающие повреждения
    Зачастую повреждение не стабильно, носит эпизодический характер и зависит от нагрузки на кабель. Причиной может быть высыхание кабелей с масляной изоляцией при низкой нагрузке.
    Еще одна причина — частичный разряд вследствие старения или электрического триинга в кабелях с полимерной изоляцией.
  5. Повреждения кабельной оболочки
    Повреждения внешней кабельной оболочки не всегда ведут к немедленному выходу кабельной линии из строя, но с течением времени могут вызывать повреждения кабеля, в частности, из-за проникновения влаги и повреждений изоляции.

Один участок может состоять из отрезков различных типов кабелей, особенно в густонаселённых местах с большим скоплением инженерных коммуникаций. Используются кабели с полимерной изоляцией или пропитанной бумажной изоляцией. На практике повреждения кабеля приходится определять на всех уровнях напряжения — как в низковольтных, так и в средне- и высоковольтных системах. Поэтому для каждодневного использования целесообразно применять оборудование для поиска повреждений кабеля, разработанное для средне- и высоковольтного диапазона, однако с таким же успехом могло бы использоваться и в низковольтных системах.

Поиск повреждений кабеля в нестандартных ситуациях к содержанию

Методика поиска повреждений кабеля предполагает следующий логический порядок выполнения действий в четыре этапа: При анализе повреждения устанавливаются характеристики дефекта и определяется дальнейшие действия. При предварительной локализации дефекта определяется место дефекта с точностью до одного метра. Далее выполняется точная локализация места повреждения, чтобы по возможности ограничить объем экскавации грунта и минимизировать время ремонта.

  1. анализ повреждения;
  2. предварительная локализация
  3. идентификация кабелей
  4. точная локализация

Повреждения кабеля необходимо локализовать быстро и точно, чтобы обеспечить условия для последующих ремонтных работ и ввода линии в эксплуатацию. Как можно быстрее и как можно точнее: главное — правильно выбрать метод измерения!

При работе с протяжёнными кабельными линиями может случиться так, что распространённый метод импульсной рефлектометрии окажется непригодным по причине слишком сильного угасания измерительного импульса или его отражения. Здесь на помощь может прийти метод импульсного тока (ICM). Для поиска заплывающих, т.е. нерегулярных и зависящих от напряжения повреждений – отлично подходит метод затухающего сигнала (Decay).

В случае, если наиболее распространённые методы определения мест повреждений кабеля, такие как метод импульсной рефлектометрии (TDR) или метод вторичного импульса/мультиимпульсный метод (SIM/MIM) оказались неэффективными, причиной может быть слишком сильное угасание измерительного сигнала на больших расстояниях, существенно усложняющее оценку импульса. Другой причиной может стать высокая ёмкость кабеля, препятствующая импульсному разряду, используемому в методе SIM/MIM, поскольку при выполнении SIM-измерения емкость импульсного конденсатора должна значительно превышать ёмкость кабеля. Поэтому в случае очень длинных кабелей рекомендуется использовать другой метод, а именно — метод импульсного тока ICM (Impulse Current Method).

Первая возможность — с помощью импульсного генератора с замкнутым импульсным переключателем зарядить кабель постоянным током до напряжения пробоя, что позволит использовать собственную ёмкость кабеля. Это повысит потенциальную ёмкость импульса. Тогда расстояние от импульсного генератора до повреждения импульсная энергия будет преодолевать не самостоятельно, а «переноситься» ёмкостью кабеля. Кроме того не требуется учитывать время ионизации, как в случае с импульсами.

Обнаружение повреждения с помощью импульсов тока к содержанию

При использовании метода импульсного тока в кабель подается импульс напряжения, чтобы в месте повреждения спровоцировать пробой. Этот пробой приводит к возникновению переходной волны, которая несколько раз проходит между местом повреждения и концом кабеля. При этом в каждой точке отражения она меняет свою полярность, поскольку в обоих случаях речь идет о низкоомных соединениях.

На основании интервала времени, с которым повторяется это отражение, можно определить расстояние до места повреждения (l=t*v/2 — измерительный кабель). Такой метод лучше всего предназначен для работы с длинными кабелями, поскольку распространяющийся по кабелю импульс очень широк (высокая энергия импульса).

У коротких кабелей множественные отражения накладываются друг на друга, что не позволяет определить временной интервал. Однако при использовании с длинными кабелями метод импульсного тока даёт хорошие результаты предварительной локализации дефектов.

Для анализа переходного импульса служит индуктивный датчик, регистрирующий ток в кабельной оболочке. Сигналы датчика отображаются с помощью импульсного рефлектометра (приборы BAUR серии IRG). На основании интервала времени между вторым и третьим, или между третьим и четвертым импульсом можно рассчитать расстояние. Для этого пользователю необходимо лишь отметить два следующих друг за другом пика или фронта отображаемой прибором IRG переходной волны. Расстояние от генератора импульсного напряжения до места повреждения равняется разнице рассчитанных прибором расстояний в метрах до обоих пиков (см. рис. ниже).

Расстояние до повреждения наглядно определяется по графику программного обеспечения импульсного рефлектометра.

Чтобы на экране были отображены по возможности все пики этой переходной волны, диапазон расстояния импульсного рефлектометра IRG следует настроить таким образом, чтобы он в несколько раз превышал длину кабеля.

Метод затухающего сигнала к содержанию

Для трудно обнаруживаемых повреждений и, прежде всего, для повреждений, возникающих при высоких напряжениях подходит метод затухающего сигнала.

Большинство повреждений средне- и даже высоковольтных кабелей можно определить с помощью стандартного импульсного напряжения до 32 кВ. Однако в случае периодически возникающих повреждений (заплывающих повреждений) может произойти так, что это напряжение является недостаточным для возникновения пробоя и не даёт возможности достоверно определить место повреждения. Тогда добиться цели позволит метод затухающего сигнала (метод Decay).

При использовании данного метода кабель подключается к источнику испытательного напряжения и его ёмкость «заряжается» до тех пор, пока воздействующее напряжение не приведет к пробою.

В случае использования метода затухающего сигнала, импульсный рефлектометр выполняет оценку волны напряжения, осциллирующей после пробоя между источником напряжения и местом повреждения. В качестве датчика используется емкостный делитель напряжения.

Оценка полученных данных также проста, как и при использовании метода ICM, выполняется с помощью импульсного рефлектометра IRG. На диаграмме оценки пользователь отмечает два следующих друг за другом положительных пика напряжения, фронта кривой напряжения или, например, две точки прохождения кривой через нуль и считывает расстояние. Разница этих двух значений, деленная на 2, за вычетом длины измерительного кабеля образует расстояние до повреждения.

Поскольку у источника генератора высокий выходной импеданс, напряжение отражается только в месте повреждения, прибор самостоятельно рассчитывает отображаемое расстояние по заданной формуле.

Как и при использовании метода импульсного тока, настройки для отображения результата должны быть сделаны таким образом, чтобы зона отображения в несколько крат превышала длину кабеля. Это позволит показать несколько осцилляций.

Дифференциальный метод сравнения к содержанию

Ещё один проверенный метод определения повреждений кабельных линий – это дифференциальный метод сравнения.

Дифференциальный метод сравнения или дифференциальный метод относится к методам предварительной локализации повреждений кабеля. Используется в разветвленных электросетях, где стандартные рефлектометрические методы не могут дать необходимых результатов. Этот метод позволяет выполнять предварительную локализацию высокоомных и заплывающих повреждений. Название «дифференциальный метод сравнения» происходит от того, что выполняется сравнение двух параллельно полученных ICM-графиков, возникающих после подачи импульсной волны. Для этого генератор импульсной волны одновременно подсоединяется к поврежденной и к исправной фазе. Измерение методом импульсного тока выполняется один раз без перемычки и второй раз — с установленной в конце кабеля перемычкой между исправной и поврежденной фазой.

Если повреждение расположено на главной жиле между генератором и перемычкой, измерительный прибор выдаёт расстояние от перемычки до места повреждения. Однако если повреждение расположено на ответвлении, то измерение показывает расстояние от перемычки до начала этого ответвления.

По причине сложности и трудоемкости процесса реализации данного метода, он используется относительно редко – только в случае нечасто встречающихся разветвленных средневольтных сетей.

В оборудовании BAUR используются все современные методы измерения с максимальным уровнем поддержки в процессе поиска повреждений.

Определение места повреждения кабеля — 3 проверенных метода

Производство и обслуживание кабелей и кабельных сетей – это хорошо знакомый и отлаженный процесс. Но повреждения кабеля всё равно случаются даже у профессионалов. Поэтому для ликвидации и предупредительной локализации повреждений очень важно иметь не только квалифицированный персонал, но и профессиональное оборудование.

Содержание статьи

Виды повреждений кабельных линий

Кабельные линии регулярно подвергаются неблагоприятному воздействию капризов природы. Но чаще всего неприятности происходят по вине человека. Например, при земляных работах или сдвигах грунта, среди самых частых причин повреждений можно назвать следующие: старение или окончание расчётного срока эксплуатации, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, дефекты производства, а также дефекты, возникающие при транспортировке и хранении.

  1. Короткое замыкание
    Поврежденная изоляция приводит к низкоомному замыканию двух или более проводников в месте повреждения.
  2. Замыкание на землю/ короткое замыкание на землю
    Повреждения могут возникать из-за замыкания на землю (низкоомное соединение с потенциалом земли) индуктивно заземленной сети или изолированной сети, и/или из-за короткого замыкания на землю заземленной сети. Еще один вид повреждения — двойное замыкание на землю, характеризующееся двумя замыканиями на землю на разных проводниках с отдельно расположенными начальными точками.
  3. Обрывы кабеля
    Механические повреждения и движение земной поверхности могут вызвать обрывы одного или нескольких проводников.
  4. Заплывающие повреждения
    Зачастую повреждение не стабильно, носит эпизодический характер и зависит от нагрузки на кабель. Причиной может быть высыхание кабелей с масляной изоляцией при низкой нагрузке. Еще одна причина — частичный разряд вследствие старения или электрического триинга в кабелях с полимерной изоляцией.
  5. Повреждения кабельной оболочки
    Повреждения внешней кабельной оболочки не всегда ведут к немедленному выходу кабельной линии из строя, но с течением времени могут вызывать повреждения кабеля, в частности, из-за проникновения влаги и повреждений изоляции.

Один участок может состоять из отрезков различных типов кабелей, особенно в густонаселённых местах с большим скоплением инженерных коммуникаций. Используются кабели с полимерной изоляцией или пропитанной бумажной изоляцией. На практике повреждения кабеля приходится определять на всех уровнях напряжения — как в низковольтных, так и в средне- и высоковольтных системах. Поэтому для каждодневного использования целесообразно применять оборудование для поиска повреждений кабеля, разработанное для средне- и высоковольтного диапазона, однако с таким же успехом могло бы использоваться и в низковольтных системах.

Поиск повреждений кабеля в нестандартных ситуациях к содержанию

Методика поиска повреждений кабеля предполагает следующий логический порядок выполнения действий в четыре этапа: При анализе повреждения устанавливаются характеристики дефекта и определяется дальнейшие действия. При предварительной локализации дефекта определяется место дефекта с точностью до одного метра. Далее выполняется точная локализация места повреждения, чтобы по возможности ограничить объем экскавации грунта и минимизировать время ремонта.

  1. анализ повреждения;
  2. предварительная локализация
  3. идентификация кабелей
  4. точная локализация

Повреждения кабеля необходимо локализовать быстро и точно, чтобы обеспечить условия для последующих ремонтных работ и ввода линии в эксплуатацию. Как можно быстрее и как можно точнее: главное — правильно выбрать метод измерения!

При работе с протяжёнными кабельными линиями может случиться так, что распространённый метод импульсной рефлектометрии окажется непригодным по причине слишком сильного угасания измерительного импульса или его отражения. Здесь на помощь может прийти метод импульсного тока (ICM). Для поиска заплывающих, т.е. нерегулярных и зависящих от напряжения повреждений – отлично подходит метод затухающего сигнала (Decay).

В случае, если наиболее распространённые методы определения мест повреждений кабеля, такие как метод импульсной рефлектометрии (TDR) или метод вторичного импульса/мультиимпульсный метод (SIM/MIM) оказались неэффективными, причиной может быть слишком сильное угасание измерительного сигнала на больших расстояниях, существенно усложняющее оценку импульса. Другой причиной может стать высокая ёмкость кабеля, препятствующая импульсному разряду, используемому в методе SIM/MIM, поскольку при выполнении SIM-измерения емкость импульсного конденсатора должна значительно превышать ёмкость кабеля. Поэтому в случае очень длинных кабелей рекомендуется использовать другой метод, а именно — метод импульсного тока ICM (Impulse Current Method).

Первая возможность — с помощью импульсного генератора с замкнутым импульсным переключателем зарядить кабель постоянным током до напряжения пробоя, что позволит использовать собственную ёмкость кабеля. Это повысит потенциальную ёмкость импульса. Тогда расстояние от импульсного генератора до повреждения импульсная энергия будет преодолевать не самостоятельно, а «переноситься» ёмкостью кабеля. Кроме того не требуется учитывать время ионизации, как в случае с импульсами.

Обнаружение повреждения с помощью импульсов тока к содержанию

При использовании метода импульсного тока в кабель подается импульс напряжения, чтобы в месте повреждения спровоцировать пробой. Этот пробой приводит к возникновению переходной волны, которая несколько раз проходит между местом повреждения и концом кабеля. При этом в каждой точке отражения она меняет свою полярность, поскольку в обоих случаях речь идет о низкоомных соединениях.

На основании интервала времени, с которым повторяется это отражение, можно определить расстояние до места повреждения (l=t*v/2 — измерительный кабель). Такой метод лучше всего предназначен для работы с длинными кабелями, поскольку распространяющийся по кабелю импульс очень широк (высокая энергия импульса).

У коротких кабелей множественные отражения накладываются друг на друга, что не позволяет определить временной интервал. Однако при использовании с длинными кабелями метод импульсного тока даёт хорошие результаты предварительной локализации дефектов.

Для анализа переходного импульса служит индуктивный датчик, регистрирующий ток в кабельной оболочке. Сигналы датчика отображаются с помощью импульсного рефлектометра (приборы BAUR серии IRG). На основании интервала времени между вторым и третьим, или между третьим и четвертым импульсом можно рассчитать расстояние. Для этого пользователю необходимо лишь отметить два следующих друг за другом пика или фронта отображаемой прибором IRG переходной волны. Расстояние от генератора импульсного напряжения до места повреждения равняется разнице рассчитанных прибором расстояний в метрах до обоих пиков (см. рис. ниже).

Расстояние до повреждения наглядно определяется по графику программного обеспечения импульсного рефлектометра. Чтобы на экране были отображены по возможности все пики этой переходной волны, диапазон расстояния импульсного рефлектометра IRG следует настроить таким образом, чтобы он в несколько раз превышал длину кабеля.

Метод затухающего сигнала к содержанию

Для трудно обнаруживаемых повреждений и, прежде всего, для повреждений, возникающих при высоких напряжениях подходит метод затухающего сигнала.

Большинство повреждений средне- и даже высоковольтных кабелей можно определить с помощью стандартного импульсного напряжения до 32 кВ. Однако в случае периодически возникающих повреждений (заплывающих повреждений) может произойти так, что это напряжение является недостаточным для возникновения пробоя и не даёт возможности достоверно определить место повреждения. Тогда добиться цели позволит метод затухающего сигнала (метод Decay).

При использовании данного метода кабель подключается к источнику испытательного напряжения и его ёмкость «заряжается» до тех пор, пока воздействующее напряжение не приведет к пробою.

В случае использования метода затухающего сигнала, импульсный рефлектометр выполняет оценку волны напряжения, осциллирующей после пробоя между источником напряжения и местом повреждения. В качестве датчика используется емкостный делитель напряжения.

Оценка полученных данных также проста, как и при использовании метода ICM, выполняется с помощью импульсного рефлектометра IRG. На диаграмме оценки пользователь отмечает два следующих друг за другом положительных пика напряжения, фронта кривой напряжения или, например, две точки прохождения кривой через нуль и считывает расстояние. Разница этих двух значений, деленная на 2, за вычетом длины измерительного кабеля образует расстояние до повреждения.

Поскольку у источника генератора высокий выходной импеданс, напряжение отражается только в месте повреждения, прибор самостоятельно рассчитывает отображаемое расстояние по заданной формуле.

Как и при использовании метода импульсного тока, настройки для отображения результата должны быть сделаны таким образом, чтобы зона отображения в несколько крат превышала длину кабеля. Это позволит показать несколько осцилляций.

Дифференциальный метод сравнения к содержанию

Ещё один проверенный метод определения повреждений кабельных линий – это дифференциальный метод сравнения.

Дифференциальный метод сравнения или дифференциальный метод относится к методам предварительной локализации повреждений кабеля. Используется в разветвленных электросетях, где стандартные рефлектометрические методы не могут дать необходимых результатов. Этот метод позволяет выполнять предварительную локализацию высокоомных и заплывающих повреждений. Название «дифференциальный метод сравнения» происходит от того, что выполняется сравнение двух параллельно полученных ICM-графиков, возникающих после подачи импульсной волны. Для этого генератор импульсной волны одновременно подсоединяется к поврежденной и к исправной фазе. Измерение методом импульсного тока выполняется один раз без перемычки и второй раз — с установленной в конце кабеля перемычкой между исправной и поврежденной фазой.

Если повреждение расположено на главной жиле между генератором и перемычкой, измерительный прибор выдаёт расстояние от перемычки до места повреждения. Однако если повреждение расположено на ответвлении, то измерение показывает расстояние от перемычки до начала этого ответвления.

По причине сложности и трудоемкости процесса реализации данного метода, он используется относительно редко – только в случае нечасто встречающихся разветвленных средневольтных сетей.

В оборудовании BAUR используются все современные методы измерения с максимальным уровнем поддержки в процессе поиска повреждений.

Повреждение изоляции кабеля, методы поиска места пробоя кабеля в СПб

Что такое пробой кабеля и чем он опасен

Пробои изоляционной оболочки КЛ характеризуются скачками напряжения, перегревом, возникновением электродуги, что влечет за собой серьезные повреждения изоляции, оплавление токопроводящих жил, возгорания и прочие непоправимые последствия.

Пробои кабеля по характеру происхождения делятся на 2 типа:

1. Тепловой пробой

Случается, когда уровень нагрева кабельной изоляции выше отводимого тепла. Это приводит к уменьшению диэлектрической прочности (к примеру, в высоковольтных КЛ, обладающих толстой защитной оболочкой). Пробои данной разновидности не бывают спонтанными – они развиваются постепенно и возникаю, как правило, на участках, в которых высокие температуры особо активно развиваются по причине увеличения диэлектрических потерь. Возникновению теплового пробоя часто предшествует высокие температуры среды эксплуатации.

2. Электрический (прокалывающий)

Электрический пробой – это повреждение на самом уязвимом участке изоляционной оболочки. Случаются такие пробои кабеля с кратковременными интервалами и как правило обусловлены местным разрушением защитного слоя кабельной продукции.

Электрический пробой кабеля может быть еще и ионизационным. Он возникает из-за присутствия газовых включений в технической твердой изоляции. В этих включениях существенно увеличивается напряженность поля. Электрическая прочность газа меньше прочности твёрдых диэлектриков, поэтому в газовых включениях образуется ионизация, оказывающая на диэлектрик химическое, электрическое и механическое воздействия, влекущие за собой пробой кабельной изоляции.

Пробои изоляции электропроводки, характеризующиеся почти 100% исчезновением сопротивления либо соприкосновением 2-х металлических проводников, именуют глухими (полными).

Также существует понятие частичной утечки (неполного пробоя). Такое повреждение изоляции сопровождается частичными разрядами, влекущими за собой значительное ослабление сопротивления защитной оболочки кабеля и существенный ток утечки. Как итог – активация защитного устройства. Визуальные следы наличия повреждений зачастую отсутствуют, что существенно осложняет отыскание мест неисправностей.

При этом существуют и открытые – поверхностные пробои кабеля. Как правило, открытые пробои случаются при существенно меньшем напряжении, чем в случае с пробоем сквозь толщину диэлектрика. При этом напряжение, благоприятное для возникновения открытых пробоев, по большому счёту зависит от расстояния, на котором токоведущие части отстоят друг от друга, а также текущего физического состояния поверхности диэлектрика (шершавость, наличие грязи, влажность и т.д.). В случае возникновения поверхностного пробоя непосредственного повреждения твёрдой изоляции не происходит, за исключением случаев, когда защитная оболочка подвергается оплавлению или обожигу электрической дугой, которая образовалась из-за сильного поверхностного разряда.

Отыскание места повреждения кабеля — Испытания и измерения — Каталог статей

          При эксплуатации кабеля могут возникать повреждения кабеля различного характера и происхождения. Их причиной могут являться дефекты при изготовлении, нарушения правил эксплуатации, низкокачественные монтажные работы.

             Наши специалисты классифицируют повреждений кабеля следующими типами:

         — однофазные (являются самыми распространенными) – это повреждения, при которых происходит замыкание одной из кабельных жил на его оболочку;

         — междуфазные (эти повреждения составляют примерно 1/5 часть от общего числа всех повреждений) — это повреждения, при которых происходит замыкание между жилами кабеля или между жилами кабеля и оболочкой;

         — разрыв кабельных жил — происходит в результате смещения почвенных слоев в местах размещения кабельной муфты. В некоторых случаях причиной разрывы может стать заводской брак или внешнее повреждение;

      — повреждение пластиковой оболочки кабеля — происходит в результате механического воздействия из-за перемещений грунтовых слоев, а также при неправильных и неосторожных действиях при прокладке.

          Для отыскания места повреждения кабеля вы можете связаться с нами по телефону или электронной почте.

          Поиск повреждения кабеля

     Кабельные линии характеризуются большой протяженностью и крайне ограниченным доступом, поэтому особой сложностью является поиск обрыва кабеля. Осуществить поиск места повреждения кабеля визуально невозможно, так как кабельные линии прокладываются глубоко под землей. Неправильным, затратным и весьма сомнительным будет такой вариант, как поиск повреждения силового кабеля на «авось».

      В наши дни поиск места повреждения кабеля осуществляется с помощью современных мобильных лабораторий электрических измерений. Эти электролаборатории обладают необходимым набором для проведения электрических измерений, включающими себя такие приборы, как кабелеискатель.

      Мобильность нашей электролаборатории позволяет в кратчайшие сроки выполнять поиск места обрыва и точно определить глубину залегания кабеля.

          Для поиска места повреждения кабеля на кабельной трассе применяются абсолютные методы, которые позволяют с высокой точностью определить место повреждения.

          Классификация абсолютных методов:

        — акустический метод. Основан на прослушивании звуковых колебаний, вызванных искровым разрядом в канале над местом повреждения кабеля. Данный метод считается практически универсальным и применяется в качестве основного для множества кабельных сетей. Хорошо подходит для определения различных видов повреждений, позволяет в некоторых случаях обнаружить сразу несколько повреждений на одной кабельной линии.

         — индукционно-импульсный метод. Выполняет поиск места повреждения кабеля типа «заплывающий пробой». Этот вид повреждения сопровождается особыми сложностями. «Заплывающий пробой» — это пробой изоляции, создавшийся под воздействием тепла, которое образовалось в результате электрического пробоя. Он «плывет», плавится, и в итоге место пробоя заплавляется, а кабель работает при пониженных напряжениях. Определение места повреждения этого типа может длиться в течении довольно длительного промежутка время, пока не случится полный пробой изоляции кабеля и обрыв не станет заметным. А это может произойти практически в любой момент. Задача электролаборатории заключается в том, чтобы своевременно найти кабель в пучке и оперативно устранить повреждение. Метод обнаружения заключается в проведении измерения времени полупериода колебательного электромагнитного процесса при нарушении целостности изолирующего материала. При пробое электромагнитные волны направляются от места пробоя к конечным участкам. По месту, в котором отмечено изменение направления распространения сигнала, мы вычисляем поврежденный участок кабеля.

         — индукционный метод. Основан на принципе определения магнитного поля над кабелем, пропускающим ток частоты от 1 кГц до 10 кГц, который подается от генератора звуковой частоты. Индукционный метод поиска повреждений кабеля заключается в том, что при пропускании через кабель переменного тока от генератора звуковой частоты, вокруг кабеля образуется магнитное поле, характер распределения которого зависит от многих факторов (конструкции кабеля, способа подключения генератора, вида неисправности, наличия контактов оболочки кабеля с землей и пр. ). Это поле индукционным датчиком преобразуется в электрический, сигнал, который в приемнике П-806 усиливается, селектируется по частоте и преобразуется в звук головными телефонами. При определенных условиях магнитное поле кабеля за местом повреждения резко ослабевает, что является поисковым признаком.

           В следующией нашей статье мы рассмотрим приемник П-806 более подробно.

Способы и методы поиска мест повреждения кабельной линий

Автор Alexey На чтение 7 мин. Просмотров 965 Опубликовано Обновлено

Если кабельная линия повреждена, то это чревато экономическими потерями при передачах электрического тока, может возникнуть короткое замыкание, что приведет к поломке запитанных приборов или подстанций. При нарушении целостности изоляционного материала может возникнуть опасность удара электрическим током.

Поиск повреждений кабельный линий

Повреждение линии может стать причиной отключения от электропитания жилых домов, хозяйственных объектов, системы управления и контроля цехов и предприятий, транспортных средств. Отыскивание нарушений в роботе кабельной линии имеет первоочередное значение.

Какие бывают повреждения

Подземные и надземные линии передачи электрического тока могут повреждаться по многим причинам. Самые распространены следующее ситуации:

  1. Замыкание одной или более жил на землю;
  2. Замыкание нескольких жил одновременно между собой;
  3. Нарушение целостности жил и заземление их как оборванных;
  4. Обрыв жил без заземления;
  5. Возникновение коротких замыканий даже при незначительном повышении напряжения (заплывающий пробой), которые пропадают при нормализации напряжения;
  6. Нарушение целостности изоляционного материала.

Для установления истинного типа нарушения передачи электроэнергии пользуются специальным прибором – мегаомметром.

Мегаомметр

Предполагаемый поврежденный кабель отсоединяют от источников питания и рабочего прибора. На обоих концах провода измеряют такие показатели:

  • Фазной изоляции;
  • Линейной изоляции
  • Отсутствие нарушений целостности жил, проводящих электрический ток.

Этапы определение мест повреждения кабельных линий

Отыскивание проблематичных зон в кабеле включает три основных этапа, благодаря которым достаточно быстро устраняется нерабочий участок:

  1. Прожигание кабеля – проводят для понижения сопротивления на поврежденном участке;

    Процесс прожигания кабеля

  2. Поиск поврежденного участка;
  3. Отыскание места повреждения кабеля (поврежденных жил).

Первый этап осуществляется с использованием специального оборудования. В этих целях используют трансформаторы, кенотрономы или же приборы способные генерировать высокие частоты. При прожигании за 20 — 30 сек показатель сопротивления значительно падает. Если в проводнике присутствует влага, то необходимая процедура прожигания проходит намного дольше и максимальное сопротивление, которого удается достигнуть составляет 2 -3 тыс Ом.

АИП-70 установка для прожигания кабеля

Намного дольше происходит этот процесс в муфтах, при этом показатели сопротивления могут изменятся волнообразно, то повышаются, то обратно падают. Процедуру прожигания проводят до тех пор, пока не наблюдается линейное понижение сопротивления.

Сложность определение места повреждения кабеля состоит в том, что длина кабельной линии может достигать несколько десятков километров. Поэтому на втором этапе нужно определить зону повреждения. Чтобы справиться с поставленной задачей используют эффективные методики:

  • Методика измерения ёмкости проводника;
  • Методика зондирующего импульса;
  • Создание петли между жилами;
  • Создание в проводнике колебательного разряда.

Выбор методики зависит от предполагаемого типа повреждений.

Емкостный метод

На основе емкости проводника вычисляют длину от свободного конца проводника до зоны разрыва жилы.

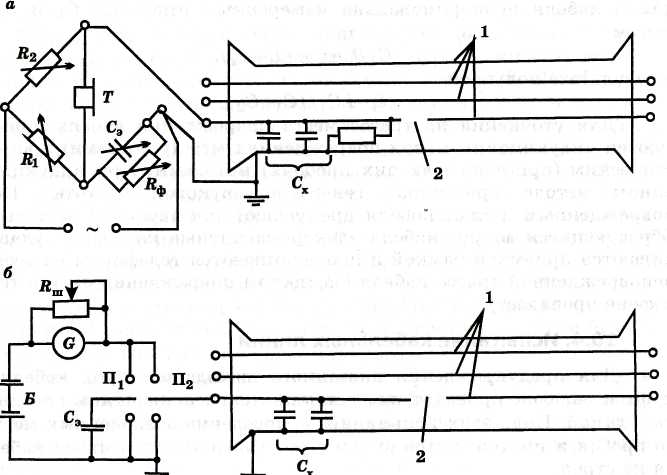

Схема определения повреждений емкостным методом

Применяя переменный и постоянный ток измеряют емкость жилы, что повреждена. Расстояние измеряют, основываясь на том, что емкость проводника напрямую зависит от его длины.

с1/lx = c2/l – lx,

где, c1 и c2 – емкость кабеля на обоих концах, l –длина исследуемого проводника, lх – искомое растения до места предполагаемого обрыва.

Из представленной формулы не трудно определить длину кабеля до зоны обрыва, которая равняется:

lх = l * c1/(c1 + c2).

Импульсный метод

Методика применима практически во всех случаях повреждения проводника, за исключением заплывающих пробоев, причиной которых является повышенная влажность. Поскольку в таких случаях сопротивление в проводнике свыше 150 Ом, что является недопустимым для импульсного метода. Он основывается на подаче, с помощью переменного тока, импульса-зонда к поврежденной области и улавливании ответного сигнала.

Временная развертка зондирующих отраженных сигналов при импульсном методе определения мест повреждения: 1, 2, …, m – единичные процессы, повторяющиеся с частотой 500 — 1000 Гц.

Эта процедура осуществляется с помощью специального оборудования. Поскольку скорость передачи импульса постоянная и составляет 160 метров за микросекунду, то легко рассчитать расстояние до зоны повреждения.

Проверка кабеля производится на приборе ИКЛ-5 или же ИКЛ-4.

Прибор ИКЛ-5

Экран сканера отображает импульсы разной формы. Исходя из формы можно примерно определить тип повреждения. Также импульсный метод дает возможность найти место где возникло нарушение в передаче электрического тока. Хорошо данный метод работает если оборвана одна или несколько жил, а плохой результат получается при коротком замыкании.

Метод петли

В этом методе применяется специальный мост из переменного тока, позволяющий измерять изменения сопротивления. Создание петли возможно при наличии хотя бы одной рабочей жили в кабеле. Если возникла ситуация с обрыванием всех жил, следует воспользоваться жилами кабеля, что располагается параллельно. При соединении перебитой жилы с рабочей по одну сторону проводника образуется петля. К противоположной стороне жил подсоединяют мост, который может регулировать сопротивление.

Схема определения повреждений кабеля методом петли

Поиск повреждения силового кабеля при помощи данной методики имеет ряд недостатков, а именно:

  • Продолжительное время подготовки и измерений;
  • Полученные измерения не совсем точны.
  • Необходимо наличие закороток.

В силу этих причин метод применяют крайне редко.

Метод колебательного РАЗРЯДА

Используют метод если причиной повреждения послужил заплывающий пробой. Метод подразумевает использование кенотронной установки, от которой по поврежденной жиле подается напряжение. Если в процессе работы возникает пробой в кабеле, там обязательно формируется разряд с устойчивой частотой колебаний.

Учитывая тот факт, что электромагнитная волна имеет постоянную скорость, то можно легко определить место повреждения на линии. Это можно сделать, сопоставив периодичность колебания и скорость.

Схема определения повреждений методом колебательного разряда

Установив область повреждения, в предполагаемую зону отправляют оператора, который найдет точку повреждения силового кабеля. Для этого используют уже совсем другие методы, такие как:

  • Акустическое улавливание искрового разряду;
  • Метод индукции;
  • Метод вращающейся рамки.

Акустический метод

Этот вариант отыскивания повреждения используется для подземных линий. При этом оператору нужно создать искровой разряд в мести нарушения работы кабеля в земле. Метод работает в случае если в точке повреждения есть возможность создать сопротивление более 40 Ом. Сила звуковой волны, которую может создать искровой разряд, зависит от глубины, на которой размещается кабель, а также от структуры грунта.

Схема определения повреждений акустическим методом

На открытых трассах не рекомендуется применять акустический метод, поскольку звук по металлической трубке распространяется в широком диапазоне и распознать точны источник звука сложно.

В качестве прибора способного генерировать необходимый импульс используют кенотрон, в схему которого необходимо дополнительное включить шаровой разрядник и высоковольтный конденсатор. В роли акустического приемника используется электромагнитный датчик или же датчик-пьезо. Дополнительно используют усилители звуковой волны.

Метод индукции

Это универсальный метод для поиска всех возможных типов нарушений в работе кабеля, кроме этого, позволяет определить поврежденную кабельную линию и глубину на которой она залегает под землей. Используют для обнаружения муфт, соединяющих кабель.

Схема определения повреждений кабеля методом индукции

Основой данного метода является возможность уловить изменений в электромагнитном поле, что возникают при движении тока по электрической линии. Для этого пропускают ток, что имеет частоту 850 — 1250 Гц. Сила тока при этом может находиться в пределах нескольких долей ампера до 25 А.

Зная каким образом происходят изменения исследуемого электромагнитного поля не составит труда отыскать место нарушения целостности кабеля. Для того чтобы достаточно точно определить место, можно воспользоваться выжиганием кабеля и переводом однофазного замыкание в двух- или трехфазное.

В этом случае нужно создать цепь «жила-жила». Преимуществом такой цепи является то, что ток направляется по противоположных направлениях (по одной жиле вперед, по второй – обратно). Таким образом концентрация поля значительно возрастает и отыскать место повреждения значительно легче.

Метод рамки

Схема определения повреждений кабеля методом рамки

Это хороший способ для отыскивания нерабочих зон на поверхности линии электропередач. Принцип действия очень схож с методом индукции. Подключается генератор к двум жилами или же к одной жиле и оболочке. Затем на кабель с повреждением накладывается рамка, что вращается вокруг оси.

К месту нарушения должны отчетливо проявляются два сигнала – минимум и максимум. За предполагаемой зоной сигнал не будет колебаться, не давая пиков (монотонный сигнал).

Ремонт электропроводки. Причины и устранение неисправности

Многие из нас помнят тот сладковатый запах и легкую дымку, которые могут появиться в любой квартире, доме, производственном цехе. Это явный признак того, что проблема уже возникла и ее нужно срочно решать, иначе дальше может разгореться настоящий пожар. Речь идет о неисправности электрической проводки, оплавлении изоляции, выходе из строя электросети, а также возможном поражении электротоком.


И не столь важно, является ли электрик, пользователь электрооборудования или просто житель квартиры профессионалом или любителем. Каждый человек обязан понимать хотя бы на элементарном уровне причины неисправностей, возникающих в электросетях, и возможные варианты методик их устранения. Конечно же, в сложных ситуациях необходимо обратиться к мастерам электрических дел, но наиболее простые поломки вполне можно исправить своими руками.

В этой статье-инструкции мы постараемся «разложить по полочкам» и сделать доступнее для понимания весь тот многочисленный массив информации, который можно найти в интернете по данной тематике.

Причины возникновения аварий с электропроводкой

Как гласит народная мудрость, «мы не настолько богаты, чтобы покупать дешевые вещи». Да-да, именно желание сэкономить является одной из наиболее распространенных причин возникновения неисправностей в электрике. Силовой кабель, ремонт которого придется оплатить из своего же кармана, зачастую покупается с меньшим сечением, чем требует техзадание или спецификация электроприбора. Некачественная, и необязательно китайская, фурнитура с радующей глаз ценой, которая плавится от малейшего перегрева. Поручение электроработ «дяде Васе» из соседнего подъезда, уважаемого человека, постоянно меняющего одни и те же сгоревшие розетки, которые сам же и устанавливал, из-за неправильного подсоединения или работы «спустя рукава». Все это может привести к банальной порче недорогих элементов декора, например, выключателей, но с коротким замыканием шутить нельзя – неизвестно, когда оно возникнет и успеете ли вы потушить пожар.

Старая проводка в домах почтенного возраста, иногда проложенная открытым способом, не рассчитанная на современные и мощные электроприборы или рассыпающаяся под «грузом лет», также иногда представляет опасность. Включите одновременно в электросеть квартиры-«хрущевки» бойлер, пару-тройку обогревателей – эффект в виде перегрузки и «ароматных спецэффектов» вы обнаружите очень скоро. Вообще, полную замену кабельных линий в домовой проводке следует реализовывать каждые 10-15 лет, ведь сами провода изнашиваются, ослабевают контакты в многочисленных  соединениях, ухудшается изоляционная защита. И еще, с развитием электротехники геометрически растет уровень потребления электричества, поэтому старые сети могут элементарно не справляться с токовыми нагрузками.

Неправильный и некачественный электромонтаж, как уже было сказано, может быть связан с просчетами в выборе сечение провода, непрофессиональном повреждении изоляционного покрытия или ошибочном выборе типа соединения (более подробно об этом написано в материале «Способы соединения электрических проводов»). В результате возникает утечка электротока, плавление изолятора, возгорание проводки, выход из строя электроприборов и прочие печальные последствия.

Новая, правильно смонтированная и мощная проводка, фурнитура отличного качества не всегда являются гарантом отсутствия проблем. К любым вещам следует относиться бережно, особенно к потенциально опасным. Если выдергивать вилку из розетки, применяя силу, которой хватит для выталкивания застрявшего в грязи автомобиля, то не стоит удивляться, если она повиснет на одних только проводах. Иногда происходит повреждение скрытых в стенах кабелей после бездумного сверления отверстий в стенах и потолках или замены плинтусов. Случается и форс-мажор: нерадивые соседи затапливают жилье, «дозревает» коррозия соединений или проводку сжигает вышедшая из строя электротехника.

Классификация неисправностей проводки

Рассмотрим более подробно перечень возможных поломок электропроводки и варианты их устранения:

  • механические и прочие повреждения изоляционного слоя вызывают утечку тока, что чревато электроударом для человека или перегревом электроцепей. Рецепт простой – следует восстановить изоляцию, в зависимости от масштаба повреждений, применив ПВХ-ленту или заменив дефектный участок провода,
  • повреждение электрожилы происходит в результате неаккуратной прокладки кабеля или неосторожных ремонтных работ. Иногда слишком сильное фиксирование или скручивание алюминиевых проводников приводит к их излому. Для решения проблемы может понадобиться замена кабеля или его части,
  • оплавление изоляционного слоя обычно возникает после критического перегрева, вызванного неверно подобранным сечением провода, а также некачественным контактом проводного сопряжения. Дабы избежать короткого замыкания и возгорания, придется провести ремонт силового кабеля, заменив его на более мощный или новый аналогичный. При этом особое внимание следует уделить соединениям, применяя современные клеммные колодки или пружинные клеммы, например, Wago.
  • если стиральная машинка, холодильник или электрочайник начинают пропускать ток или испускать нехарактерные для них запахи, их следует немедленно отключить от электропитания и начать поиск неисправности, самостоятельно или посредством вызванного мастера,
  • низкое качество электроконтакта в места сопряжения проводов, например, на автоматах, в светильниках, выключателях или розетках приводит к повышенному сопротивлению и перегреву проводников. Чтобы не привести к оплавлению изолятора и пожару, следует периодически проверять места сопряжения, подтягивать зажимы и применять наиболее подходящие типы соединителей (см. статью «Способы соединения электрических проводов»),
  • окончание паспортного срока службы электротехнического изделия. Розетки, выключателя и прочая фурнитура обычно не предназначены для «сверхсрочной» работы после 5-10 лет верной службы. Ослабляются их проводные контакты, изнашиваются внутренние механизмы, что может создать аварийную ситуацию. Проблема решается установкой новых приспособлений,
  • отгорание нейтрального провода на щитке способно привести к поражению током или скачку напряжения, которого достаточно для полной «нейтрализации» большинства домашних электроприборов. Необходимо оперативно вернуть нулевой контакт и обеспокоиться установкой контрольного реле на вводном электрокабеле,
  • если отсутствует освещение во всей квартире, но «автомат» включен, то нужно искать проблему на щите или в первой же распредкоробке. Проверку можно производить обычным тестером (индикаторной отверткой), контрольной лампой или мультимером, которые четко покажут, уходит ли электроток от автоматического выключателя. Если на его входных зажимах есть все 3 фазы, а на выходных нет ни одного, значит «автомат» придется заменить. При отсутствии неисправностей на щитке, необходимо последовательно проверять кабельную линию на предмет наличия напряжения,
  • в одной из комнат не горит свет – это значит, что сломан сам светильник, его выключатель или возникла неисправность где-то на пути электротока. Обычно, задача решается после проверки контактов на приборах и их восстановления. Для этого следует перевести выключатель в положение «Вкл» и с тестером выявить наличие/отсутствие напряжение на соединениях, Очередность действий при отыскании неисправности в проводке
  • при неисправности части домашних розеток важно помнить, что эта группа приспособлений подключается последовательно. Поэтому проверку желательно начать именно с работающих розеток. Вначале нужно коснуться пары приходящих кабелей, а затем фазы и нейтрали. Если есть окисление контакта, то электроток не пройдет – поможет зачистка соединения и повторный зажим. Неработающую розетку необходимо заменить.

При появлении первых признаков проблем следует начать тщательную проверку по приблизительной схеме, изображенной на рисунке. Рекомендуем просмотреть видеоролик о том, как найти короткое замыкание:

Меры предотвращения опасности

Знать о причинах и дальнейших действиях по устранению неисправностей электропроводки необходимо, но еще лучше и безопаснее не допускать возникновения форс-мажора. Для это следует выполнить ряд несложных и вполне доступных по затратам действий:

  • установить на распределительном щитке особые предохранительные приспособления. В первую очередь, защиты требует вводной кабель, и с этим отлично справляется УЗО/УДТ (устройство защитного отключения/дифференциального тока). Этот контактный коммутационный прибор, функции которого обычно выполняет автоматический выключатель, умеет следить за токовыми значениями и размыкать контакты, если оно превышает заданные параметры, т.е. предохраняет от перегрузок в электросети или короткого замыкания. Реле контроля напряжения предотвращает внезапное появление пары рабочих фаз в розетках, а также «успокаивает» избыточный ток,

  • главные и наиболее явные признаки того, что проводка или электроприбор неисправны – характерный треск, искрение, неприятный запах. При их появлении медлить нельзя,

  • тщательное соблюдение ТБ во время ремонта должно стать нормой. Например, перед сверлением отверстий, обязательно проверьте стены при помощи специального детектора-сигнализатора на наличие скрытых кабелей,

  •  силовой кабель, ремонт которого запланировано провести, должен быть обесточен,

  • создание проводных соединений требует особого внимания (см. статью «Способы соединения электрических проводов»),

  • хотя бы один раз в 6-12 месяцев необходимо проводить проверку электропроводки, тщательно оценивая состояние старых кабелей, вовремя обнаруживая ослабевшие контакты, повреждения изоляционного слоя и перегрев жил, розеток и прочей фурнитуры.

Покупайте качественный кабель у проверенных поставщиков!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку


Передвижная электротехническая лаборатория «ЭТЛ ТЕХНОАС 4.2»

НаименованиеНазначение
1 Стойка управления

В комплекте:

  • Переключатель высоковольтный выбора режимов
  • Переключатель высоковольтный “ПРОЖИГ — ЗАРЯД ГАУВ”
  • Автотрансформатор регулировочный АОМН-40-220-75У4
  • Короткозамыкатель трёхфазный с электроприводом
2 ЦБУ (центральный блок управления) + Система обеспечения электробезопасности Основной цифровой блок управления предназначенный для управления ЭТЛ, мониторинга заземления, мониторинга потенциала на корпусе ЭТЛ, мониторинга положения дверей в высоковольтном отсеке.
3 Блок низковольтных измерений БНИ Блок низковольтных измерений.
4 Рефлектометр высоковольтный осциллографический “Искра-3” Предназначен для определения характера повреждения и расстояния до места повреждения без прожига изоляции кабеля.
5 Устройство высоковольтных испытаний УВИ

В составе:

  • Трансформатор вольтодобавочный ТВ с короткозамыкателем КЗМК-100
  • Блок высоковольтных испытаний БВИ-60/50-М2
  • Измеритель тока высокопотенциальный ИТВ-2-4
  • Короткозамыкатель КЗМК-60 с конденсатором ИК-100-0,25УХЛ4
6 Измеритель диэлектрических потерь ИДП-10

В составе:

  • Мост переменного тока высоковольтный автоматический СА7100-2
  • Трансформатор высоковольтный НОМ-10
  • Переключатель вида измерений
  • Короткозамыкатель КЗМК-10
  • Трансформатор ОСМ-1,0-220/380
7 Блок прожига БПР-25/8
  • Максимальное напряжение — 20 кВ
  • Максимальный ток короткого замыкания – 40 А
  • Выходная мощность мощность – 8 кВ
  • Максимальный потребляемый ток – 80 А
8 Генератор акустики ГАУВ-6-04 Предназначен для отыскания мест повреждения кабельных линий с переходным сопротивлением R=>500 Ом акустическим методом.
9 Сирена СС-1 Подача мощных звуковых сигналов, отличающихся от производственных шумов, что обеспечивает их хорошую слышимость.
10 Светильник сигнальный красный Светильник сигнальный красный.
11 Блок трёх барабанов с проводами защитного и рабочего заземления и сетевым кабелем Блок трёх барабанов с проводами защитного и рабочего заземления и сетевым кабелем.
12 Провод высоковольтный Провод высоковольтный.
13 Удлинитель сетевой 4-х проводный с автоматами для подключения к 3-х фазной сети Удлинитель сетевой с автоматами для подключения к 3-х фазной сети.
14 Блок трёх барабанов с высоковольтными коаксиальными кабелями Блок трёх барабанов с высоковольтными коаксиальными кабелями.
15 Кабель коаксиальный высокопотенциальный Кабель коаксиальный высокопотенциальный.
16 Кабель ПВС-4*2,5 для соединения БНИ с объектом испытаний Кабель для соединения БНИ с объектом испытаний.
17 Провода соединительные для подключений БНИ Провода соединительные для подключений БНИ.
18 Стойки изоляционные переносные Стойки изоляционные переносные.
19 Изолятор проходной трубчатый Изолятор проходной трубчатый.
20 Комплект ограждений
  • Штыри изоляционные
  • Шнур изоляционны
21 Мегаомметр Е6-31 Подача мощных звуковых сигналов, отличающихся от производственных шумов, что обеспечивает их хорошую слышимость.
22* Высоковольтный кабеледефектоискатель «Успех-3М» (GPS/ГЛОНАСС)

Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функции и решаемые задачи

  • поиск неисправностей кабельных линий;
  • определение положения подземных коммуникаций в режиме «Трасса» и «График»;
  • прямое цифровое измерение глубины их залегания на всех рабочих частотах;
  • указание направления отклонения от оси коммуникации в режиме «Трасса»;
  • измерение силы тока в коммуникации;
  • поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
  • функция «Выбор кабеля из пучка» при помощи датчика КИ-110;
  • одновременная работа со встроенными и внешними датчиками;
  • определение и сохранение координат GPS\ГЛОНАСС в память приемника для последующей обработки с помощью ПО, поставляемого в комплекте.

Особенности приемника

Встроенный GPS/ГЛОНАСС-модуль и функция «Зонд».

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.

Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.

Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.

Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.

Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции кабеля.

Идентификация отдельных кабелей, функция «выбор кабеля из пучка».

Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.

Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.

Различные режимы индикации (цифровая, график).

Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.

Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.

Работа в зимних условиях до -20°С.

Особенности генератора индукционного

  • Возможность выбора частоты генерируемого сигнала;
  • Возможность выбора мощности генератора в зависимости от решаемых задач;
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
  • Автоматические выключения генерации при длительном простое;
  • Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

Особенности генератора импульсного

Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ: импульсно-дуговой метод — ИДМ; метод колебательного разряда по току — МКР.

  • Диапазон выходного напряжения от 0 до 10 кВ
  • Ступени выходного напряжения 4 кВ, 10 кВ
  • Режимы заряда — прямой заряд кабеля до пробоя (AUTO), заряд встроенного конденсатора (MANUAL)
  • Максимально запасенная энергия  200 Дж

Комплект поставки

  • Приемник «АП-019.3»
  • Генератор «АГ-120Т»
  • Индукционная антенна «ИА-305.3М»
  • Датчик контроля изоляции «ДКИ-127»
  • Датчик определитель дефектов коммуникаций «ДОДК-227.3М»
  • Индукционные клещи «КИ-205.3М»
  • Накладная рамка «НР-317.3М»
  • Малогабаритный датчик МД-01
  • Приёмник «АП-027»
  • Электромагнитный датчик «ЭМД-247»
  • Комплект акустического датчика «АД-247»
  • Головные телефоны
  • Генератор дуговых разрядов ТЕХНО-АСGI/TA-200
  • Батарейки
  • Кабель мини-USB
  • Чехол
  • Кабель для подключения внешнего аккумулятора
  • Кабель для подключения нагрузки
  • Контакт магнитный
  • Штырь заземления
  • CD-диск с ПО
  • Сумка для приемника
  • Сумка для комплекта
  • Руководство по эксплуатации
Кабеледефектоискатель «Успех 4М»
  • Особенностью данного комплекта является генератор с низкочастотной модуляцией выходного сигнала.
  • Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода — с частотой 2048 Гц.
  • Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.
  • В режиме непрерывной генерации генератор генерирует сигнал с частотой 1024 Гц.
23 Термометр (термогигрометр) «ТК-5.06» с функцией измерения относительной влажности воздуха и температуры точки росы Измерение температуры различных сред, относительной влажности воздуха путем непосредственного контакта зонда с объектом измерения.
24 Вольтамперфазометр ПАРМА ВАФ-А(С)

Эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок.

Фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей.

Контроль правильной фазировки цепей учета присоединения.

Снятие вольт-амперной характеристики и измерения углов.

Советы по поиску и устранению неисправностей: Неисправности кабелей

Если вы уделите столько же инженерного внимания проектированию и прокладке кабелей, как и остальной части вашей системы движения, это поможет обеспечить надежную долгосрочную работу.

Кабельная система является самой распространенной точкой отказа в системах управления движением. Эти неисправности довольно сложно диагностировать, и все же слишком часто кабельная разводка — это последнее, о чем думают машиностроители и OEM-производители при разработке конструкции. Причин множество, начиная от неправильной установки и заканчивая плохой конфигурацией и неправильным выбором кабеля.Результатом является множество ненужных сбоев, которых можно было бы избежать с помощью надлежащих методов. Мы попросили группу экспертов рассказать о распространенных ошибках и подводных камнях, а также о решениях.

Кристин Левотски: Каковы наиболее распространенные причины неисправности кабелей?

Неправильный выбор кабеля для приложения и/или окружающей среды. Все кабели подходят для определенного применения и среды, но не обязательно для той, которая нужна. Далее, неправильные методы установки, такие как слишком много силы.Плохое завершение является очень распространенным источником неисправностей. Наконец, гибкость в приложениях управления движением значительно сократит среднее время наработки на отказ (MTBF). Кабели, проложенные статически, должны прослужить годы. Кабели на роботах часто служат месяцами.

— Брайан Шуман, старший инженер по разработке продуктов, Belden

Проблемы с шумом, возникшие из-за того, что заказчик использовал ненадлежащим образом экранированный кабель или из-за неправильного заземления.

— Грег Хоэлл, инженер-проектировщик, Minarik Applied Products & Systems

Вибрация и неплотная проводка, а также коррозия и попадание влаги из окружающей среды.Кроме того, неправильная маркировка проводки и кабелей в зависимости от того, к чему они подключены.

— Марио Митчелл, менеджер по продукции подразделения электроники, Parker Hannifin Automation Group


К.Л.: Как вы определяете, вызвана ли неисправность в вашей системе кабелями/проводкой, особенно когда они неустойчивы? Каковы ваши стандартные шаги по устранению неполадок?

Осмотрите кабель на наличие явных признаков повреждения.Наблюдайте за используемой системой. Проверьте все диагностические данные от контроллеров, компьютера ПЛК и т. д. Оцените кабель, отсоединенный от системы. Проверьте непрерывность. Пошевелите разъем на интерфейсе и на задней панели! Если ничего не помогает, замените кабель, желательно из другой партии, и убедитесь, что проблема исчезла.

—Б.С.

Я использую графический интерфейс для определения неисправности кабеля в системе управления движением. Если что-то не так с кабелем обратной связи, привод выдаст ошибку обратной связи по положению, когда вы будете поворачивать вал вручную.Если это связано с кабелем двигателя, двигатель разбежится, если вы дадите ему команду скорости. Если это связано с вводом/выводом, то включение/выключение выхода или входа и считывание их в контроллере (или ПЛК) помогает устранить проблему.

Джо Фигероа, инженер проекта MAPS, Minarik Automation & Control


В быстро меняющейся производственной среде время простоя может быть критическим. Если вы считаете, что неисправность может быть связана с кабелем, имеется запасной, а прокладка нового кабеля не представляет сложности, замена кабелей для возобновления работы машины может быть быстрее.Это также может зависеть от наличия кого-либо, обладающего техническими знаниями для диагностики неисправности с помощью графического интерфейса пользователя/человеко-машинного интерфейса и возможности выполнить ремонт с установленным кабелем.

— Тим Макаду, системный инженер/механик, Minarik Automation & Control

Эти проблемы часто проявляются в виде шума, и будь то из-за обрыва кабеля или неправильной установки, все они могут выглядеть одинаково. Это может быть признаком плохой практики — возможно, у вас есть линии высокой мощности, идущие параллельно цифровым линиям, или кабели, свернутые в спираль для создания антенн.Соединение кабеля двигателя с шасси привода может решить 80% проблем, связанных с шумом. Когда проблемы кажутся прерывистыми, вам действительно нужно вернуться к основам и начать разбирать вещи одну за другой. Всякий раз, когда у вас есть возможность сократить до трех элементов в системе — скажем, двигатель, привод и кабель — если у вас есть запасные части, иногда вы можете заменить один или несколько элементов, чтобы попытаться изолировать проблему. Это часто приводит к простоям и увеличению объема работы, но помогает раскрыть всю проблему. Вы также можете «прозвонить» кабель, просто поставив метр на любой конец и проверяя наличие коротких замыканий штырь за штырем, но это кропотливый процесс.

— Джим Уайли, менеджер по разработке приложений, Parker Hannifine Automation


К.Л.: Как вы изолируете физическое местонахождение неисправности в кабеле и как с этим справляетесь? Если неисправность кроется, например, в разъеме, можете ли вы просто заменить его, а остальную часть кабеля оставить себе, или вам придется менять весь кабель, несмотря ни на что?

Если кабель неисправен, пытаемся найти место неисправности.Это может помочь нам определить характер сбоя и способы предотвращения его в будущем. Если кабель вызвал отказ, мы его выбрасываем и строим новый кабель. Если причина оказывается в разъеме, чаще всего заменяем кабель и разъем (новинка).

— Лэнс Бредесон; директор по связям с общественностью; Турк

Проверьте на наличие очевидных повреждений или проблем, например, проводники не подключены! Многие кабели могут быть сращены. Тем не менее, если конкретная первопричина неисправности не может быть точно определена, следует заменить весь кабель.

—Б.С.

Визуальный осмотр покажет наличие порезов или повреждений кабеля/разъемов, которые могут привести к потере/перебоям в соединении. Если кабель не поврежден, разъемы являются следующими виновниками, которые необходимо проверить, и, как правило, в них заключается большинство проблем. Контакт мог быть неправильно припаян или обжат. Кроме того, при зачистке провода или кабеля установщики могут случайно срезать лишние жилы провода или изоляцию провода.

—Г.Х.

Рекомендую заменить весь кабель и покончить с этим. Я бы предпочел сосредоточиться на запуске системы (настройка, проверка ввода-вывода и т. д.), а не на кабеле.

—Дж.Ф.


К.Л.: Какой случай неисправности кабеля за всю вашу карьеру было труднее всего локализовать и исправить? Что вы могли бы сделать по-другому, чтобы быстрее изолировать его или предотвратить сбой?

Самой трудной для устранения неисправностью был прерывистый контакт в разъеме, который усугублялся вибрациями от работающей машины и соседних машин. Контакт фактически показал непрерывность на частоте 1 кГц. Однако на постоянном токе (0 Гц) контакт был прерывистым. На решение ушло почти два месяца. Оглядываясь назад, я должен был сразу же собрать образец и отправить его в нашу лабораторию для полной оценки, включая рентгеновский контроль. В конце концов, мы сделали это после долгих переговоров между поставщиками компонентов, сборочным цехом, системными интеграторами, производителями электроники и конечным пользователем.

—Б.С.

Штифт был обжат в обратном направлении и вставлен в разъем.Поскольку он был обратным, штифт не зафиксировался на месте в разъеме и либо имел прерывистое соединение, либо не имел соединения в зависимости от разъема, к которому он был подключен. Трудность здесь заключалась в том, чтобы найти проблему; с прерывистыми соединениями, если визуальный осмотр не дает никаких результатов, проверка непрерывности может стать затруднительной. Поскольку соединение прерывистое, вы можете получить хорошие показания непрерывности за несколько проходов, прежде чем обнаружите виновника.

—Г.Х.

Сложнее всего диагностировать неисправности кабелей, связанные с разъемом. Наличие запасного комплекта кабелей стоит денег.


—Дж.Ф.

Разъем обратной связи на двигателе имел незакрепленный контакт. Все выглядело нормально, но при подключении кабеля штифт вставлялся обратно в разъем.

—Т.М.


К.Л.: Какую самую большую ошибку допускают инженеры при определении или прокладке кабелей? Существуют ли ключевые методы проектирования, которые они могут использовать, чтобы свести к минимуму вероятность отказа?

Думая, что они могут сэкономить несколько долларов, изготовив кабель самостоятельно, а не покупая готовый кабель.Кабели обратной связи двигателя могут иметь до 15 или 20 проводов внутри кабеля. Вы должны правильно подобрать все эти контакты, затем выбрать правильный калибр провода, правильный тип экранирования, и если вы примете неправильные решения, это может привести к проблемам.

—Дж.В.

Некоторые могут подумать, что это всего лишь кабель, но это гораздо больше, чем передача питания и сигнала. Для того, чтобы кабель/шнур работал должным образом в течение длительного времени, кабель должен быть правильно указан.У нас были случаи, когда кабель вытягивали или растягивали (маленький размер проводника ~ 24AWG или меньше) и «порвали» проводник. Чаще мы сталкиваемся с [неправильно примененными] типами кабеля. Удивительно, как много вариантов кабелей доступно на рынке и как каждый рынок/приложение требует конкретных решений (относящихся, например, к температуре, изгибу, химическому воздействию, промывке, требованиям агентства и т. д.). Кроме того, особенно в связи с изгибом/движением, внутренние части кабеля не менее важны, чем внешняя оболочка.В приложениях с движением/изгибом все дело в минимизации трения (которое вызывает сбои). Вот почему так важно указать правильный тип кабеля в зависимости от области применения.

—Л. Б.

Недостаток спецификации является основной причиной неисправностей кабелей. Очень часто спецификация стандартного продукта предназначена для приложений, которым требуется больше времени. Крайне важно понимать все проблемы, с которыми кабель столкнется в приложении, включая тип и частоту движения, требования к мощности, температуры, будет ли он иметь открытую установку, какие типы погоды, химикаты или другие жидкости он может соприкасаться, и если он столкнется с опасностью истирания или пореза.Все эти аспекты можно и нужно учитывать при конструировании кабеля.

— Крис Берк, совладелец и представитель по работе с ключевыми клиентами, Allied Wire & Cable

Дисконтирование воздействия окружающей среды. Температура окружающей среды может существенно повлиять на электрические характеристики кабеля. Воздействие механических или даже химических факторов, воздействующих на кабель, может изменить его характеристики или даже сократить срок службы. Я бы порекомендовал провести тщательный анализ среды и приложения.

—Б.С.

Обеспечение того, чтобы наружный диаметр кабеля подходил к задней стенке разъема, зажиму шнура или кабелепроводу. Другой распространенной ошибкой является забывание заказать соответствующие инструменты для конкретных соединителей.

—Г.Х.

Думаю длина (обычно слишком длинная или слишком короткая). Обычно расположение панели управления меняется в полевых условиях.

—Дж.Ф.

Я часто видел, как кабели с несколькими разъемами на одном или обоих концах имеют слишком короткие концы, чтобы обеспечить правильную прокладку и/или компенсацию натяжения. Другой распространенной ошибкой является использование кабельных держателей, размеры которых недостаточно велики, чтобы пропустить разъем рядом с другими кабелями при прокладке/замене кабелей, или использование стандартных кабелей в приложениях с высокой гибкостью.

—Т.М.

Неспособность планировать заранее. Все сводится к тому, как вы прокладываете кабели через машину.Если бы об этом не подумали заранее, вы могли бы получить более узкие радиусы изгиба и неправильную трассировку. У лучших машиностроителей есть инженеры, специализирующиеся на прокладке кабелей. Они понимают, как прокладывать проводку в машинах, они хорошо документируют это и объединяют свои методы работы, чтобы их монтажникам было легче выполнять монтаж, и они добивались более высокого уровня успеха.

—Дж.В.

Использование кабелей неправильного типа — стандартный кабель Ethernet, который вы используете в офисе, а не промышленный экранированный кабель Ethernet.Очень важно иметь промышленный экранированный кабель Ethernet, чтобы уменьшить шум.

—М.М.


К.Л.: Что бы вы хотели, чтобы ваши клиенты знали о спецификации/установке/устранении неполадок кабелей?

Существует так много атрибутов кабеля, которые можно настроить в соответствии с потребностями приложения. Например, вы можете увеличить количество прядей проводника, чтобы увеличить гибкость и срок службы при изгибе; перейти на более гибкие материалы; отрегулировать способ укладки кабеля; добавьте другую броню или экранирование, чтобы обеспечить дополнительную защиту от физического повреждения или электромагнитных помех.

—К.Б.

Различные материалы, используемые в кабелях, даже различные сорта материала. Существуют буквально сотни марок ПВХ для различных применений. Также сертификаты, стандарты и коды.

—Б.С.

Клиенты должны знать о влиянии шума на кабели, особенно от высоких индуктивных нагрузок.Клиенты должны знать, что прокладка кабеля обратной связи с выводами двигателя может быть очень проблематичной.

—Дж.Ф.

На оси, где двигатель может двигаться, оставьте достаточную длину кабеля от компенсатора натяжения до разъема двигателя, чтобы обеспечить перемещение оси в каждый конец ее пределов перемещения и не натягивать кабель и/или резко изгибать его в соединители.

—Т.М.


К.Л.: Что бы вы хотели знать, когда впервые начали работать с кабелями?

Как быстро найти решение проблем с кабелями, вместо того, чтобы пробовать все на свете. Иногда вы не добираетесь до первопричины, но исправляете систему. Хорошо.

—Б.С.

Важность и методология надлежащего экранирования и заземления. Хотя это не обязательно относится к кабелям, применение надлежащих методов экранирования и заземления может сэкономить вам годы попыток отследить проблемы с заземлением/шумом.

—Г.Х.

Как инженер-конструктор, я хотел бы, чтобы при проектировании и сборке моего первого станка с ЧПУ я понял, что однажды я могу летать через всю страну, чтобы устранить неполадки в прототипе и заменить некоторые кабели, которые мне было очень трудно проложить после установки станка. .

—Т.М.


К. Л.: По мере роста требований к системному интеллекту и пропускной способности кабели становятся все более сложными, дорогими и тяжелыми.Это хорошая тенденция или она ставит новые задачи? Что дизайнеры должны знать об этой тенденции, чтобы получить наилучшие результаты от своей системы?

Fieldbus упрощает развертывание систем. Вместо того, чтобы прокладывать множество кабелепроводов и проводов, все, что нам нужно, это магистраль. Это здорово. Кроме того, устройства становятся умнее и предлагают диагностическую информацию, позволяющую лучше устранять неполадки. Клиенты должны понимать правильные методы установки для предотвращения шума.

—Дж.Ф.

Я видел как положительные, так и отрицательные стороны технологических достижений. Положительным моментом является то, что устройства становятся умнее. Примером обратной стороны может быть конечный пользователь, желающий расширить свои возможности, и более новая версия той же машины, которую они купили, может быть, пять лет назад, теперь имеет более новую систему / платформу движения. Это может означать, что их специалисты по обслуживанию, программисты, вспомогательный персонал также должны быть обновлены.

—Т.М.

Я считаю, что увеличение пропускной способности и системного интеллекта — это здорово. Да, есть последствия прогресса, но я бы сказал, что они намного перевешиваются ростом производительности, эффективности, качества и безопасности. Я бы порекомендовал всем специалистам по управлению движением получить базовое представление о существующих и новых технологиях. Выстраивайте отношения с технологическими лидерами и поставщиками решений. Продавцы великолепны, особенно в обеденный перерыв, но партнеры по решениям бесценны, особенно когда вам больше всего нужна помощь.

—B.S

Поиск и устранение неисправностей кабельного модема

Вы часто теряете интернет-соединение? Отставание потоковой передачи или низкая скорость Интернета? Может быть несколько причин, по которым это может происходить, но прежде чем звонить своему интернет-провайдеру (ISP), вы должны сначала попытаться устранить неполадки с кабельным модемом, чтобы определить, вызывает ли он проблемы.



Ваш кабельный модем соединяет ваш компьютер с вашим интернет-провайдером.Кабельный модем использует коаксиальные кабели или коаксиальную телевизионную проводку в вашем доме, чтобы обеспечить высокоскоростное подключение к Интернету для ваших устройств. Эта коаксиальная проводка или коаксиальный кабель могут быть подвержены проблемам с проводкой и также должны быть проверены, но мы рассмотрим это позже в этой статье.



Прежде чем звонить своему интернет-провайдеру, попробуйте выполнить следующие действия по устранению неполадок, чтобы убедиться, что ваш кабельный модем неисправен:



  1. Для новой услуги — проверьте, активен ли Интернет. ated — если ваша услуга новая, убедитесь, что вы активировали интернет-услугу у своего интернет-провайдера.Чтобы активировать интернет-услугу, посетите веб-сайт своего кабельного интернет-провайдера и следуйте инструкциям по активации интернет-услуги.
  2. Проверьте коаксиальный кабель – убедитесь, что коаксиальные соединения на модеме и коаксиальном выходе надежно закреплены. Вы можете использовать тестер коаксиального кабеля, такой как тестер коаксиального кабеля Hitron DSS-01 , чтобы убедиться, что ваша коаксиальная розетка или проводка получают интернет-сигнал от вашего интернет-провайдера.
  3. Проверьте кабель Ethernet — убедитесь, что ваши соединения Ethernet на модеме и порте Ethernet компьютера защищены.
  4. Выключите модем — перезагрузите модем, выключив его как минимум на 10 секунд, а затем снова включив.
  5. Перезагрузите компьютер или маршрутизатор , подключенный к кабельному модему. Это гарантирует, что они получат правильный IP-адрес от модема.



С тестером коаксиального кабеля DSS-01 от Hitron вы можете избавить себя от хлопот, связанных с ожиданием вызова у своего провайдера кабельного Интернета, и самостоятельно устранить некоторые из основных неисправностей с помощью этого удобного инструмента.Он проверяет ваши коаксиальные розетки и проводку, подключенную к кабельному модему, чтобы убедиться, что ваш кабельный модем получает действительный интернет-сигнал. Коаксиальные провода и кабели могут легко защемиться или погнуться в повседневной деятельности, например, если кто-то случайно наступит на кабель, споткнется о него или его прогрыз домашний питомец. Проверив коаксиальный кабель, вы можете определить, связана ли проблема с кабельным модемом, коаксиальным кабелем или вашим интернет-провайдером.



Тестер коаксиального кабеля DSS-01 прост в использовании.Через 10 секунд или меньше вы получите точные результаты. Попрощайтесь с разочарованием и хлопотами переноса кабельного модема от коаксиальной розетки к коаксиальной розетке для его проверки. Тестер коаксиального кабеля DSS-01 можно приобрести на Amazon.



Все еще нужна помощь с кабельным модемом? Ознакомьтесь с другими нашими статьями о кабельных модемах и маршрутизаторах или о тестировании коаксиальных кабелей в разделе Hitron «Обучение».



Новый инструмент для устранения неполадок промышленных кабелей Ethernet

Растущее распространение Ethernet на заводах было очевидным уже много лет, но рост удаленной работы, вызванный пандемией, только подчеркнул важность Ethernet в промышленности. Другие факторы, обуславливающие более широкое использование Ethernet на заводе, такие как возможность подключения к корпоративным системам и возможность передачи больших объемов данных, а также общее стремление к приложениям Industrie 4.0 и Industrial Internet of Things, остаются ключевыми причинами, по которым Ethernet продолжает развиваться. заменить многие установки fieldbus.

LinkIQ-IE Cable+Network Промышленный тестер Ethernet от Fluke. Как и для любой промышленной коммуникационной технологии, для Ethernet требуются специальные инструменты обслуживания, чтобы обеспечить бесперебойную работу сети с минимальным временем простоя или вообще без него.Чтобы решить определенные проблемы с Ethernet, компания Fluke Networks недавно представила промышленный тестер Ethernet LinkIQ-IE Cable+Network, предназначенный для устранения неполадок в сетевых кабелях.

Чтобы понять влияние проблем с кабелями Ethernet в промышленности, Indu-Sol, организация по поддержке промышленных сетей, сообщает, что более половины их вызовов службы промышленного Ethernet связаны с проблемами, связанными с кабелями.



Компания Fluke Networks заявляет, что LinkIQ-IE ускоряет и упрощает обнаружение сетевых сбоев с помощью интерфейса сенсорного экрана, похожего на интерфейс смартфона, за счет сочетания передовой технологии измерения кабелей и базовых тестов для промышленных Ethernet-коммутаторов. .

Комплект Fluke LinkIQ-IE Cable+Network Industrial Ethernet Tester. «Устранение неполадок промышленного Ethernet часто требует использования сложных инструментов, таких как анализаторы протоколов, которые требуют многолетнего обучения, или методов проб и ошибок, таких как прокладка обходного кабеля в надежде, что решения проблемы», — сказал Уолтер Хок, вице-президент по продуктам Fluke. «Мы разработали LinkIQ-IE для предоставления ответов на ключевые вопросы по устранению неполадок за считанные секунды благодаря простому в использовании интерфейсу с сенсорным экраном и цене, которая делает его доступным для заводских команд.

Джеймс Синн, владелец Sinn Development, поставщика услуг по проектированию, установке и устранению неполадок из Оквилла, Онтарио, сказал: «Благодаря возможности отображать информацию о порте коммутатора, VLAN и PoE (питание через Ethernet) -IE — отличное дополнение к нашему инструментарию. Первое, что я сделал с LinkIQ-IE, — это протестировал кабели для линии по производству лицевых щитков. Это сразу же показало мне, что причиной проблемы был отсоединенный экран, из-за которого кабель был восприимчив к ЭМП (электромагнитным помехам) от расположенного поблизости станка с большим асинхронным двигателем.

Согласно Fluke, LinkIQ-IE основан на подходе с одним тестом, который автоматически обеспечивает соответствующие измерения в зависимости от того, что находится на другом конце кабеля. Для открытого кабеля отображается длина и сопряжение. Если он подключен с помощью прилагаемого пульта дистанционного управления, результат теста показывает максимальную скорость передачи данных, которую может поддерживать кабель, — до 10 Гбит/с. Если кабель подключен к порту коммутатора, LinkIQ-IE показывает имя коммутатора, а также имя порта, скорость и дуплекс. Если используется PoE, он отобразит мощность и класс (до 90 Вт или класс 8), а затем загрузит коммутатор, чтобы убедиться, что мощность может быть доставлена.

LinkIQ-IE имеет разъем типа RJ-45 и включает в себя кабели и адаптеры для подключения к разъемам M12-D, M12-X и M8-D, обычно используемым в промышленных приложениях.



Поиск и устранение неисправностей компьютера — iFixit

Ваш первый ремонт или апгрейд ПК может быть довольно пугающим. Что, если это не сработает? Что еще хуже, что, если компьютер загорится при первом включении? Успокойтесь. Это не ракетная хирургия. Любой разумный человек может отремонтировать или модернизировать ПК с высокой степенью уверенности в том, что после этого он будет нормально работать.Если вы используете хорошие компоненты и работаете аккуратно, обычно все просто работает.

Тем не менее всякое бывает. Таким образом, хотя в этом руководстве мы даем более подробные рекомендации по устранению неполадок для конкретных компонентов, мы подумали, что было бы неплохо кратко изложить в начале руководства некоторые основные шаги по устранению неполадок, чтобы охватить наиболее распространенные проблемы, возникающие во время восстановления или обновления системы.

Возможные проблемы относятся к одной из четырех категорий: простые и сложные для устранения, вероятные и маловероятные.Всегда сначала проверяйте легкие/вероятные проблемы. В противном случае вы можете снова разобрать систему, прежде чем заметите, что шнур питания не подключен к розетке. навряд ли.

Не забудьте фонарик

Один из наших технических обозревателей отмечает: «Хороший фонарик с узким лучом (я использую мини-Maglite) действительно помогает обнаружить проблемы со смещением шлейфового разъема, даже если в остальном освещение рабочего места адекватное.Я создавал системы, в которых ручная лупа становилась незаменимым инструментом.»

Большинство проблем, возникающих во время ремонта и обновления системы, возникают в результате одного или нескольких из следующих действий:

Отсоединенные, неправильно подключенные и неисправные кабели вызывают больше проблем, чем что-либо еще. Изобилие кабелей внутри ПК позволяет очень легко не заметить отсоединенный кабель для передачи данных или забыть подключить питание к диску. Некоторые кабели можно подключить наоборот. Ленточные кабели представляют собой особенно распространенную проблему, потому что некоторые из них могут казаться подключенными, но быть смещенными рядом или столбцом контактов.Да и самим кабелям не всегда можно доверять, даже если они новые. Если у вас есть проблема, которая кажется необъяснимой, всегда сначала подозревайте проблему с кабелем.

КАБЕЛИ ОБЫЧНЫЕ

К счастью, большинство проблем с неисправными кабелями связаны с ленточными кабелями, и их довольно легко найти. Например, когда мы недавно собирали новый ПК, к материнской плате прилагались два кабеля IDE и кабель дисковода. Дисковод шел с кабелем, жесткий диск с другим кабелем IDE и оптический дисковод с еще одним кабелем IDE.Это дало нам четыре кабеля IDE и два кабеля для гибких дисков, так что у нас осталось два запасных кабеля IDE и запасной кабель для гибких дисков. Они вошли в наш запасной комплект, где они будут доступны, если нам понадобится поменять местами кабели для устранения неполадок в другой системе.

Несколько лет назад материнские платы требовали намного больше ручной настройки, чем современные материнские платы. Было много переключателей и перемычек, и все они должны были быть установлены правильно, иначе система не загружалась. Современные материнские платы автоматически настраивают большинство своих необходимых параметров, но все же могут потребоваться некоторые ручные настройки, либо путем установки физических перемычек на материнской плате, либо путем изменения параметров в программе настройки CMOS.На материнских платах рядом с перемычками и разъемами нанесены этикетки с трафаретной печатью, чтобы задокументировать их назначение и перечислить действительные параметры конфигурации. Эти настройки также перечислены в руководстве по материнской плате. Всегда проверяйте этикетки материнской платы и руководство, чтобы проверить настройки конфигурации. Если производитель материнской платы публикует обновленные руководства в Интернете, проверьте и их.

В общем, вы можете смешивать и сочетать современные компоненты ПК, не беспокоясь о совместимости. Например, любой жесткий диск IDE или оптический привод работает с любым интерфейсом IDE, а любой блок питания ATX12V совместим с любой материнской платой ATX12V (хотя дешевый или старый блок питания может не обеспечивать достаточную мощность, а это значит, что вам нужно посетить компьютерные блоки питания). и защита).Большинство проблем совместимости компонентов малозаметны. Например, в вашей системе может быть установлен модуль памяти объемом 1 ГБ. Когда вы включаете его, система видит только 256 МБ или 512 МБ, потому что материнская плата не распознает модули памяти объемом 1 ГБ должным образом. Стоит проверить подробную документацию на веб-сайтах производителей, чтобы убедиться в совместимости.

Современные компоненты ПК чрезвычайно надежны, но если вам не повезет, один из ваших компонентов может быть DOA. Однако это наименее вероятная причина проблемы.Многие новички думают, что у них есть компонент DOA, но истинной причиной почти всегда является что-то другое, обычно проблема с кабелем или конфигурацией. Прежде чем вернуть подозрительный компонент, выполните подробные шаги по устранению неполадок, которые мы описываем. Велика вероятность, что с компонентом все в порядке.

СЧАСТЛИВЫЙ ШУМ

Исправный компьютер завершает POST (самотестирование при включении) одним радостным звуковым сигналом. Если во время запуска вы слышите другую последовательность звуковых сигналов, значит, возникла какая-то проблема.Звуковые коды BIOS предоставляют полезную информацию об устранении неполадок, например, идентификацию конкретной затронутой подсистемы. Коды звуковых сигналов различаются, поэтому ознакомьтесь с документацией по материнской плате, чтобы узнать, что означает каждый код.

Вот проблемы, с которыми вы, скорее всего, столкнетесь при ремонте или обновлении системы, и что с ними делать:

  • Убедитесь, что кабель питания подсоединен к ПК и настенной розетке, а в настенной розетке есть питание.Не предполагай. Мы видели сосуды, в которых одна половина работала, а другая нет. Используйте лампу или другой прибор, чтобы убедиться, что розетка, к которой вы подключаете компьютер, действительно находится под напряжением. Если блок питания имеет собственный выключатель питания, убедитесь, что он находится в положении «включено» или «1». Если напряжение вашей местной сети составляет 110/115/120 В, убедитесь, что селекторный переключатель напряжения питания, если он есть, не установлен на 220/230/240 В. (Если вам нужно переместить этот переключатель, перед этим отключите питание.)
  • Если вы используете блок розеток или ИБП, убедитесь, что его выключатель (если имеется) включен, а автоматический выключатель или предохранитель не перегорели.
  • Если вы установили видеоадаптер, откройте крышку и убедитесь, что адаптер полностью вошел в гнездо. Даже если вы изначально были уверены, что он полностью встал на место, и даже если вы думали, что он встал на место со щелчком, адаптер все равно не может быть установлен должным образом. Извлеките карту и переустановите ее, убедившись, что она полностью встала на место. Если на материнской плате есть фиксирующий механизм, убедитесь, что выемка на видеокарте полностью входит в фиксирующий механизм.По иронии судьбы, одной из наиболее распространенных причин ослабления крепления видеокарты является то, что винт, которым она крепится к корпусу, может закручивать карту, частично вытягивая ее из гнезда. Эта проблема редко возникает с качественными корпусами и видеокартами, но довольно часто встречается с дешевыми комплектующими.
  • Убедитесь, что основной кабель питания ATX и кабель питания ATX12V надежно подключены к материнской плате и все контакты соприкасаются. При необходимости отсоедините кабели и снова подключите их. Убедитесь, что защелка на каждом штекере кабеля защелкнулась на разъеме материнской платы.
  • Убедитесь, что кабель выключателя питания на передней панели правильно подключен к блоку разъемов на передней панели. Проверьте наклейку с шелкографией на материнской плате и руководство по материнской плате, чтобы убедиться, что вы подключаете кабель к правильному набору контактов. Очень редко можно столкнуться с неисправным выключателем питания. Вы можете устранить эту возможность, временно подключив кабель переключателя сброса на передней панели к контактам переключателя питания на блоке разъемов на передней панели. (Оба являются просто мгновенными на переключателях, поэтому их можно использовать взаимозаменяемо.) В качестве альтернативы, вы можете осторожно использовать маленькую плоскую отвертку, чтобы на короткое время закоротить контакты переключателя питания на блоке разъемов на передней панели. Если система запускается любым из этих способов, проблема заключается в выключателе питания.
  • Начните устранять менее вероятные возможности, наиболее распространенной из которых является хорошо замаскированное короткое замыкание. Начните с отсоединения кабелей питания и данных от жестких дисков, оптических дисков и дисководов по одному за раз. После отключения каждого попробуйте запустить систему.Если система запускается, проблема заключается в диске, который вы только что отключили. Сам диск может быть неисправен, но гораздо более вероятно, что кабель неисправен или был неправильно подключен. Замените кабель данных и подключите накопитель к другому кабелю питания.

ЗАМЕНА БЛОКОВ ПИТАНИЯ

Если у вас есть запасной блок питания или вы можете временно одолжить его у другой системы, вы можете попробовать его, если у вас отсоединены кабели.Новый блок питания с дефектом DOA встречается довольно редко, по крайней мере, среди хороших брендов, но пока у вас отключен оригинальный блок питания, не составит труда попробовать другой блок питания.

  • Если у вас установлены карты расширения, удалите их одну за другой. Удалите все, кроме видеоадаптера. Если на материнской плате есть встроенное видео, временно подключите к нему свой дисплей, а также извлеките видеокарту. Попытайтесь запустить систему после извлечения каждой карты. Если система запускается, причиной проблемы является карта, которую вы только что удалили. Попробуйте другую карту или установите эту карту в другой слот.
  • Извлеките и переустановите модули памяти, осмотрев их, чтобы убедиться, что они не повреждены, а затем попытайтесь запустить систему. Если у вас установлено два модуля памяти, сначала установите только один из них. Попробуйте в оба (или все) слоты памяти. Если этот модуль не работает ни в одном слоте, возможно, он неисправен. Попробуйте другой модуль, снова в каждом доступном слоте памяти. Используя этот подход, вы можете определить, неисправен ли один из модулей памяти или один из слотов.
  • Снимите кулер ЦП и ЦП. Проверьте ЦП, чтобы убедиться, что нет согнутых контактов. Если они есть, вы можете выпрямить их с помощью кредитной карты или подобного тонкого жесткого предмета, но, по всей вероятности, вам придется заменить процессор. Проверьте сокет процессора, чтобы убедиться, что в нем нет заблокированных отверстий или посторонних предметов.

КАЖДЫЙ РАЗ ИСПОЛЬЗУЙТЕ НОВУЮ ТЕРМОСМАЗКУ

Перед переустановкой ЦП всегда удаляйте старую термопасту и наносите новую. Обычно вы можете стереть старый состав бумажным полотенцем или, возможно, осторожно потереть его большим пальцем. (Держите процессор в гнезде во время удаления компаунда.) Если компаунд удаляется с трудом, попробуйте осторожно нагреть его феном. Никогда не эксплуатируйте систему без установленного процессорного кулера.

  • Снимите системную плату и убедитесь, что посторонние винты или другие токопроводящие предметы не замыкают системную плату на корпус. Хотя встряхивание корпуса обычно вызывает дребезжание таких предметов, винт или другой небольшой предмет может настолько сильно застрять между материнской платой и корпусом, что он не будет виден во время теста на встряхивание.
  • Если проблема не устранена, наиболее вероятной причиной является неисправная материнская плата.
  • Убедитесь, что на дисплей подается питание и подключен видеокабель. Если к дисплею подключен неразъемный кабель питания, убедитесь, что шнур питания подключен как к дисплею, так и к настенной розетке. Если у вас есть запасной шнур питания, используйте его для подключения дисплея.
  • Убедитесь, что элементы управления яркостью и контрастностью дисплея установлены на средние значения или выше.
  • Отсоедините видеокабель и внимательно осмотрите его, чтобы убедиться, что контакты не согнуты и не закорочены.Обратите внимание, что видеокабель на некоторых аналоговых (VGA) мониторах не имеет некоторых контактов и может иметь короткую перемычку, соединяющую другие контакты, что является нормальным явлением. Также проверьте видеопорт на ПК, чтобы убедиться, что все отверстия чисты и в нем нет посторонних предметов.
  • Если вы используете автономный видеоадаптер на материнской плате со встроенным видео, убедитесь, что видеокабель подключен к соответствующему видеопорту. Попробуйте другой видеопорт, чтобы убедиться. Большинство материнских плат со встроенным видео автоматически отключают его, когда обнаруживают, что установлена ​​видеокарта, но это не всегда так.Возможно, вам придется подключить дисплей к встроенному видео, войти в CMOS Setup и перенастроить материнскую плату для использования видеокарты.
  • Попробуйте использовать другой дисплей, если он у вас есть. В качестве альтернативы попробуйте использовать отображение проблемы в другой системе.
  • Если вы используете видеокарту, убедитесь, что она полностью установлена. Многие комбинации видеокарты и материнской платы затрудняют правильную установку карты. Вы можете подумать, что карта села. Вы даже можете почувствовать, как он встал на место.Это не обязательно означает, что он действительно полностью сидит. Внимательно посмотрите на нижний край карты и видеоразъем и убедитесь, что карта полностью вставлена ​​в слот и параллельна ему. Убедитесь, что при установке винта, которым видеокарта крепится к корпусу, плата не закручивается, что приводит к выталкиванию одного конца из слота.
  • Если для вашей видеокарты требуется дополнительный кабель питания, обязательно подсоедините его и убедитесь, что он защелкнулся.
  • Если в системе установлены карты расширения PCI или PCIe, удалите их одну за другой. (Обязательно отключите питание системы перед извлечением или установкой платы.) Каждый раз при извлечении платы перезагружайте систему. Если система отображает видео после извлечения карты, эта карта либо неисправна, либо конфликтует с видеоадаптером. Попробуйте установить карту PCI или PCIe в другой слот. Если это по-прежнему вызывает проблему с видео, возможно, карта неисправна. Замени это.

Все следующие шаги предполагают, что источник питания соответствует конфигурации системы.Этот симптом также может возникнуть, если вы используете источник питания с очень низкой мощностью. Что еще хуже, это может привести к повреждению блока питания, материнской платы и других компонентов.

  • Это может быть нормальным поведением. Когда вы подключаете питание к источнику питания, он определяет питание и начинает процедуру запуска. В течение доли секунды блок питания замечает, что материнская плата не приказала ему запускаться, поэтому немедленно отключается. Нажмите главный выключатель питания на корпусе, и система должна нормально запуститься.
  • Если при нажатии на главный выключатель питания система не запускается, возможно, вы забыли подключить один из кабелей от блока питания или передней панели к материнской плате. Убедитесь, что кабель выключателя питания подключен к блоку разъемов на передней панели, а 20-контактный или 24-контактный основной кабель питания ATX и 4-контактный кабель питания ATX12V подключены к материнской плате. Подсоедините все неподключенные кабели, нажмите главный выключатель питания, и система должна нормально запуститься.
  • Если предыдущие шаги не помогли решить проблему, наиболее вероятной причиной является неисправный блок питания.Если у вас есть запасной блок питания или вы можете временно позаимствовать его из другой системы, временно установите его в новую систему. В качестве альтернативы подключите проблемный блок питания к другой системе, чтобы убедиться, что он неисправен.
  • Если предыдущий шаг не решил проблему, наиболее вероятной причиной является неисправная материнская плата. Замени это.
  • Кабель FDD (дисковода гибких дисков) неисправен или смещен. Убедитесь, что кабель FDD правильно подключен к FDD и к интерфейсу FDD на материнской плате.Эта проблема вызвана установкой кабеля FDD задом наперед или его установкой со смещением на один ряд или столбец контактов.
  • Если кабель FDD установлен правильно, возможно, он неисправен. Временно отключите его и запустите систему. Если система запускается нормально, замените кабель FDD.
  • Если кабель FDD заведомо исправен и установлен правильно, возможно, неисправен сам FDD или интерфейс FDD материнской платы. Замените ФДД. Если это не решит проблему, и вы настаиваете на наличии FDD, либо замените материнскую плату, либо отключите интерфейс FDD на материнской плате и установите адаптер PCI, обеспечивающий интерфейс FDD, или, если ваша материнская плата позволяет вам загружаться с USB-устройств, приобретите для этой цели внешний USB-дисковод.
  • Убедитесь, что громкость/микшер установлены правильно; то есть громкость увеличена, а звук CD Audio не отключен. В системе может быть несколько регуляторов громкости. Проверьте их все.
  • Попробуйте другой аудио компакт-диск. Некоторые последние аудио компакт-диски защищены от копирования таким образом, что они отказываются воспроизводиться на оптическом приводе компьютера.
  • Если вы безуспешно попробовали несколько аудио компакт-дисков, это может быть нормальным поведением, в зависимости от того, какое приложение проигрывателя вы используете.Оптические приводы могут передавать аудиоданные через аналоговый аудиовыход на задней панели привода или в виде цифрового битового потока по шине. Если приложение проигрывателя извлекает цифровой битовый поток из шины, звук выводится на динамики в обычном режиме. Если приложение проигрывателя использует аналоговый звук, необходимо подключить кабель от разъема аналогового аудиовыхода на задней панели дисковода к разъему аудиовхода на материнской плате или звуковой карте.
  • Если после подключения аудиокабеля звук из динамиков по-прежнему отсутствует, попробуйте подключить наушники или динамики с усилителем непосредственно к разъему для наушников на передней панели дисковода для оптических дисков (при его наличии). Если вы по-прежнему не слышите звук, возможно, накопитель неисправен. Если вы слышите звук через разъем для наушников на передней панели, но не слышите его через динамики компьютера, скорее всего, установленный вами аудиокабель неисправен или установлен неправильно.

СПЕЦИАЛЬНЫЕ АУДИОКАБЕЛИ

Немногие оптические приводы или материнские платы включают в себя аналоговый аудиокабель, поэтому вам, вероятно, придется купить кабель. В прошлом аудиокабели часто были проприетарными, но современные приводы и материнские платы используют стандартный аудиокабель ATAPI.Однако большинство современных оптических приводов отправляют звук по кабелю передачи данных ATAPI.

  • То, как диски SATA (Serial ATA) обнаруживаются (или не обнаруживаются), зависит от конкретной комбинации набора микросхем, версии BIOS, интерфейса SATA и используемой операционной системы. Неспособность распознать устройства SATA может быть нормальным поведением.
  • Если вы используете автономную карту адаптера PCI SATA, система, как правило, не распознает подключенный(е) диск(и) SATA во время запуска. Это нормальное поведение.Вам нужно будет предоставить драйвер устройства SATA при установке операционной системы.
  • Если ваша материнская плата использует новейший набор микросхем, например, Intel 865 или новее, и имеет встроенные интерфейсы SATA, она должна обнаруживать устройства SATA во время запуска и отображать их на экране загрузки BIOS. Если диск не распознается и вы еще этого не сделали, обновите BIOS до последней версии. Перезагрузите систему и посмотрите экран загрузки BIOS, чтобы узнать, распознает ли система диск SATA. Запустите программу настройки BIOS (обычно нажатием клавиши Delete или F1 во время запуска) и выберите пункт меню, позволяющий настроить устройства ATA.Если вашего диска SATA нет в списке, вы все равно можете его использовать, но вам нужно будет предоставить драйвер на дискете во время установки ОС.
  • Распознавание дисков SATA во время установки операционной системы зависит от версии ОС и набора микросхем. Первоначальный выпуск Windows 2000 не обнаруживает диски SATA ни с одним набором микросхем. Чтобы установить Windows 2000 на диск SATA, обратите внимание на начальную часть программы установки, чтобы не нажать клавишу F6, если вам нужно установить сторонние драйверы устройств хранения данных. При появлении запроса нажмите F6 и вставьте дискету с драйвером SATA.Windows XP может распознавать или не распознавать диски SATA, в зависимости от набора микросхем, используемого материнской платой. В последних наборах микросхем, например, в серии Intel 865 и более поздних версиях Windows XP изначально распознает и использует диски SATA. С более ранними наборами микросхем, например, Intel D845 и более ранние версии Windows XP не распознают диск SATA изначально, поэтому вам придется нажать F6 при появлении запроса и предоставить драйвер SATA на дискете. Самые последние дистрибутивы Linux (основанные на ядре 2.4 или более поздней версии) изначально распознают диски SATA.
  • Если диск SATA по-прежнему не распознается, откройте крышку и убедитесь, что кабель данных SATA и кабель питания подключены правильно. Попробуйте удалить и переустановить кабели и, при необходимости, подключить диск SATA к другому интерфейсному разъему материнской платы. Если диск по-прежнему недоступен, попробуйте заменить кабель данных SATA. Если ничего из этого не работает, вероятно, диск SATA неисправен.

Почему только 128 ГБ или 137 ГБ?

Если вы устанавливаете Windows XP с раннего дистрибутива, она распознает не более 137 ГБ (в десятичном формате) или 128 ГБ (в двоичном формате) емкости жесткого диска, даже если диск намного больше.Вы можете использовать оставшееся место после установки Windows, но только если отформатируете его как отдельный том. Если вы хотите, чтобы Windows XP использовала всю емкость большого жесткого диска как единый том, вам потребуется более свежий дистрибутив, содержащий пакет обновления 2 (SP2) или более позднюю версию.

  • Это может быть нормальным поведением. Перезагрузите систему и войдите в программу настройки BIOS. Выберите опцию меню, чтобы использовать настройки CMOS по умолчанию, сохраните изменения, выйдите и перезапустите систему.
  • Если система не принимает ввод с клавиатуры и вы используете USB-клавиатуру и мышь, временно замените клавиатуру и мышь PS/2.Если вы используете клавиатуру и мышь PS/2, убедитесь, что вы не подключили клавиатуру к порту мыши и наоборот.
  • Если система по-прежнему не загружается, снова запустите программу настройки BIOS и проверьте все параметры, в частности частоту ЦП, частоту системной шины и тайминги памяти.
  • Если система зависает с сообщением об ошибке пула DMI, перезапустите систему и снова запустите программу настройки BIOS. Найдите в меню параметр для сброса данных конфигурации. Включите эту опцию, сохраните изменения и перезапустите систему.
  • Если вы используете материнскую плату Intel, выключите систему и переставьте перемычку конфигурации из положения 1-2 (нормальное) в положение 2-3 (конфигурация). Перезагрузите систему, и программа настройки BIOS появится автоматически. Выберите вариант использования настроек CMOS по умолчанию, сохраните изменения и выключите систему. Верните перемычку конфигурации в положение 1-2 и перезапустите систему. (На самом деле, мы делаем это регулярно каждый раз, когда собираем систему на материнской плате Intel. Возможно, это не обязательно, но мы обнаружили, что это сводит к минимуму проблемы.)
  • Если вы по-прежнему не можете получить доступ к программе настройки BIOS, выключите систему, отсоедините все кабели данных дисков и перезапустите систему. Если система отображает сообщение об ошибке «Сбой жесткого диска» или «Нет загрузочного устройства», проблема заключается в неисправном кабеле (что более вероятно) или неисправном диске. Замените кабель данных диска и повторите попытку. Если система не отображает такое сообщение об ошибке, проблема, вероятно, вызвана неисправной материнской платой.
  • Эта проблема почти всегда связана с аппаратным обеспечением.Убедитесь, что кабель данных жесткого диска правильно подключен к диску и интерфейсу, а кабель питания диска подключен.
  • Используйте другой кабель данных диска и подключите диск к другому кабелю питания.
  • Подсоедините кабель данных привода к другому интерфейсу.
  • Если ни один из этих шагов не устраняет проблему, наиболее вероятной причиной является неисправный диск.
  • Такое поведение является нормальным, если вы еще не установили операционную систему.Подобные сообщения об ошибках обычно означают, что диск физически установлен и доступен, но компьютер не может загрузиться, поскольку не может найти операционную систему. Установите операционную систему.
  • Если доступ к диску недоступен, убедитесь, что все кабели данных и питания подключены правильно. Если это параллельный диск ATA, убедитесь, что перемычки ведущий/ведомый установлены правильно и что диск подключен к основному интерфейсу.
  • Если вы модернизируете материнскую плату, но сохраняете исходный жесткий диск (или используете такую ​​утилиту, как Norton Ghost, для клонирования исходного), в установленной операционной системе могут отсутствовать драйверы, необходимые для работы с новым оборудованием. Если вы обновляете свою материнскую плату, велика вероятность, что достаточное количество вещей отличается, и Windows не сможет загрузиться. Вам потребуется переустановить Windows.
  • Все современные материнские платы и оптические приводы поддерживают спецификацию El Torito, которая позволяет системе загружаться с оптического диска. Если ваша новая система отказывается загружаться с компакт-диска, сначала убедитесь, что компакт-диск является загрузочным. Большинство, но не все компакт-диски с дистрибутивами операционной системы являются загрузочными. Некоторые компакт-диски с ОС не являются загрузочными, но содержат утилиту для создания загрузочных дискет.Проверьте документацию, чтобы убедиться, что компакт-диск является загрузочным, или попробуйте загрузиться с компакт-диска в другой системе.
  • Запустите программу установки CMOS и найдите раздел, в котором можно определить последовательность загрузки. Последовательность по умолчанию часто следующая: (1) дисковод для гибких дисков, (2) жесткий диск и (3) оптический дисковод. Иногда, когда система решает, что не может загрузиться с FDD или жесткого диска, она «сдается» перед попыткой загрузиться с оптического привода. Сбросьте последовательность загрузки на (1) оптический привод и (2) жесткий диск. Обычно мы оставляем систему с этой последовательностью загрузки.Большинство систем, настроенных таким образом, предлагают вам «Нажмите любую клавишу для загрузки с компакт-диска» или что-то подобное. Если вы не нажмете клавишу, они попытаются загрузиться с жесткого диска, поэтому внимательно следите за последовательностью загрузки и нажимайте клавишу при появлении запроса.
  • Некоторым высокоскоростным оптическим приводам требуется несколько секунд для загрузки компакт-диска, раскрутки и подачи сигнала системе о готовности. В то же время BIOS, возможно, отказался от оптического дисковода и начал пробовать другие загрузочные устройства. Если вы думаете, что это произошло, попробуйте нажать кнопку сброса, чтобы перезагрузить систему, когда оптический привод уже вращается и набирает скорость. Если вы получаете постоянное приглашение «нажмите любую клавишу для загрузки с компакт-диска», попробуйте оставить это приглашение включенным, пока оптический привод не наберет скорость. Если это не сработает, запустите программу установки CMOS и измените последовательность загрузки, чтобы сначала поставить FDD, а затем оптический дисковод. (Убедитесь, что в FDD нет дискеты.) Вы также можете попробовать поместить другие параметры загрузочного устройства, такие как Zip-диск, сетевой диск или загрузочное PROM, перед оптическим дисководом в последовательности загрузки. Цель состоит в том, чтобы обеспечить достаточную задержку для раскрутки оптического привода до того, как материнская плата попытается загрузиться с него.
  • Если ни один из этих шагов не решает проблему, проверьте правильность подключения всех кабелей передачи данных и кабелей питания, правильность установки перемычек ведущий/ведомый и т. д. Если система по-прежнему не загружается, замените кабель данных дисковода для оптических дисков.
  • Если система по-прежнему не загружается, отключите все диски, кроме основного жесткого диска и дисковода для оптических дисков. Если это параллельные устройства ATA, подключите жесткий диск в качестве ведущего устройства на первичном канале и оптический дисковод в качестве ведущего устройства на вторичном канале и перезапустите систему.
  • Если это не помогло решить проблему, подключите и жесткий диск, и дисковод для оптических дисков к основному интерфейсу ATA, при этом жесткий диск будет ведущим, а дисковод для оптических дисков — ведомым.
  • Если система по-прежнему не загружается, возможно, оптический дисковод неисправен. Попробуйте использовать другой диск.
  • Наиболее вероятная причина заключается в том, что один из системных вентиляторов имеет дефектный подшипник или провод касается вращающегося вентилятора. Осмотрите все системные вентиляторы, вентилятор ЦП, вентилятор блока питания и любые дополнительные вентиляторы, чтобы убедиться, что они не забиты проводом. Иногда бывает сложно определить, какой вентилятор шумит. В этом случае используйте картонную трубку или свернутый лист бумаги в качестве стетоскопа, чтобы локализовать шум. Если вентилятор загрязнен, устраните проблему. Если вентилятор не загрязнен, но продолжает шуметь, замените вентилятор.
  • В редких случаях новый жесткий диск может иметь производственный дефект или быть поврежденным при транспортировке. Если это так, проблема обычно очевидна из-за количества и местоположения шума и, возможно, из-за вибрации жесткого диска.При необходимости используйте стетоскоп с картонной трубкой, чтобы локализовать шум. Если источником является жесткий диск, единственной альтернативой является его замена.

Подробнее о начале работы по ремонту компьютеров

Устранение неполадок с телевизором — University Housing — UW–Madison

Как подключиться

Что вам понадобится:

  1. Кабельное телевидение.  Кроме того, если вы хотите смотреть каналы высокой четкости, предлагаемые в телевизионной сети кампуса, вам понадобится телевизор высокой четкости со встроенным тюнером «clear qam».
  2. Коаксиальный видеокабель:  Если вам нужен коаксиальный кабель, его можно приобрести в любом магазине Housing Dining Services. Если вы не покупаете кабель в Housing, вам необходимо убедиться, что ваш кабель имеет резьбовые разъемы. Использование вставных разъемов может привести к утечке сигнала и нечеткому приему. Если мы обнаружим утечку из-за некачественного видеокабеля (это действительно может повлиять на системы авиационной связи), мы попросим вас заменить кабель на одобренную модель.

Соединительный:

  1. Вкрутите один конец видеокабеля в коаксиальный разъем с резьбой на настенной панели. Вкрутите другой конец в соответствующий коаксиальный разъем на телевизоре.
    • Если ваша установка включает только телевизор, убедитесь, что ваш видеокабель идет от настенной розетки к разъему IN или ANTENNA на телевизоре.
    • Если ваша установка состоит из телевизора и DVD/видеомагнитофона, убедитесь, что ваш видеокабель проходит между настенной розеткой и гнездом IN или ANTENNA на вашем DVD/видеомагнитофоне. Затем убедитесь, что у вас есть второй кабель, идущий от гнезда OUT на DVD/видеомагнитофоне к гнезду IN или ANTENNA на вашем телевизоре.Пожалуйста, ознакомьтесь с инструкциями производителя для правильной настройки, так как UWNet поддерживает только соединение между телевизором и настенной розеткой.
  2. Ваш ТВ-тюнер должен быть настроен на CABLE или CATV. Вы можете проверить это, войдя в меню настройки на вашем телевизоре.
    • Убедитесь, что вы запустили функцию автоматического программирования, чтобы ваш телевизор мог искать и запоминать все доступные кабельные каналы.
    • Мы рекомендуем взять с собой руководство и все пульты дистанционного управления, прилагаемые к телевизору, поскольку доступ к меню настройки на многих телевизорах возможен только с помощью пульта дистанционного управления.

Видео Поиск и устранение неисправностей

Не удается получить ничего выше канала 13 ИЛИ вы принимаете только каналы 2–36.

  • Возможно, ваш телевизор не настроен для приема сигнала CATV (см. примечания по настройке выше). Вы также должны запустить функцию автоматического программирования на своем телевизоре, чтобы найти все доступные кабельные каналы.

Снег или нет изображения на всех каналах.

  • Кабель подключен к неправильному разъему на телевизоре (см. примечания по настройке выше).
  • Вставьте коаксиальный кабель в другую розетку в вашей комнате. Если это решит проблему, обратитесь в службу поддержки DoIT (608-264-4357, опция №3), чтобы договориться о ремонте неисправного домкрата. Если это не решит проблему, попробуйте использовать другой коаксиальный кабель и проверьте подключение. Если вам нужен коаксиальный кабель, его можно приобрести в любом магазине Housing Dining Services.

Не удается получить определенный канал.

  • В вашем телевизоре может быть функция отключения отдельных каналов. Обратитесь к документации вашего телевизора для получения информации об этой проблеме.

Помехи на каналах 3, 13, 18 или 19.

  • Помехи сигналам — электрическое устройство рядом с телевизором может создавать помехи. Эта проблема иногда возникает, когда телевизоры размещаются на холодильниках.

Проблемы с цветом на изображении (например, нет цвета, все выглядит зеленовато-морским).

  • Проверьте другие телевизоры на вашем этаже, чтобы увидеть, возникает ли такая же проблема.Если это так, обратитесь в службу поддержки DoIT (608-264-4357). Если проблема затрагивает только ваш телевизор, проблема, скорее всего, в вашем телевизоре (например, неисправная трубка, неисправная электроника). Вам нужно будет связаться с мастерской по ремонту телевизоров для дальнейшей диагностики и/или ремонта.

Информация о поддержке

Если у вас возникли проблемы с подключением телевизора, позвоните в службу поддержки DoIT по телефону 608-264-4357, чтобы поговорить с сотрудником службы поддержки DoIT в обычное рабочее время, понедельник. – пт., с 7:00 до 23:00.В нерабочее время оставьте подробное голосовое сообщение, и мы перезвоним на следующий рабочий день.

Устранение неполадок кабельного телевидения и Интернета

Если у вас возникли проблемы с массовыми кабельными или интернет-услугами Charter-Spectrum, начните с обращения в службу поддержки клиентов Sandy Pines по телефону 616-896-8315 .

Поиск и устранение неисправностей кабельного телевидения

Кабель Charter-Spectrum

включен в членство в Sandy Pines и предоставляется всем участникам в парке и в кондоминиумах.Предоставляемая услуга — кабель Charter-Spectrum Clear QAM со 159 HD-каналами. Вам понадобится телевизор с цифровым/QAM-тюнером для декодирования и программирования каналов. Более дешевые телевизоры, такие как бренд Element, обычно не имеют цифровых тюнеров и не будут работать в нашей системе без дополнительного блока цифрового преобразователя. Блоки цифрового преобразователя можно приобрести в магазине Sandy Pines Park & ​​Garden. Обратите внимание, что эти блоки цифрового преобразователя отличаются от бытовых кабельных блоков, которые могут быть у вас за пределами парка, и не являются взаимозаменяемыми.

На каждом объекте-участнике есть серая кабельная коробка Charter-Spectrum (домашняя коробка), которая подает основной кабель/интернет на прицеп. Нет необходимости вызывать кого-либо для настройки услуги. Все, что вам нужно сделать, это подключить свой трейлер к коробке дома на вашем сайте, и вы должны быть готовы к работе. Пожалуйста, позвоните в отдел обслуживания участников Sandy Pines, если вы не можете найти или у вас нет серого домашнего ящика. Кондоминиумы построены и внутренне подключены к кабелю. Если вы переедете в новый кондоминиум, вам придется позвонить в службу поддержки клиентов Sandy Pines, чтобы подключить вашу кондоминиум извне к сети Charter-Spectrum.

 Список каналов кабельного телевидения  опубликован на нашем веб-сайте, доступен в офисе обслуживания участников или может быть просмотрен на канале 9. 4. Цифровая кабельная система QAM не предлагает интерактивный телегид или услугу DVR, как большинство традиционных бытовых услуг. Некоторые участники приобрели DVR-системы, такие как Magnavox MDR867H HD DVR/DVD-плеер, которые работают с нашей кабельной службой QAM.

При подключении нового телевизора или при возврате на сезон вам, скорее всего, потребуется просканировать или перепрограммировать каналы.На своем телевизоре вам нужно убедиться, что вы находитесь на правильном входе для подключения коаксиального кабеля, а затем перейдите в меню каналов и отсканируйте каналы. Это отсканирует и запрограммирует частоты каналов в цифровой тюнер вашего телевизора. Если в вашем телевизоре нет цифрового тюнера, вы не сможете запрограммировать или принимать какие-либо каналы.

Устранение неполадок с Интернетом

Если у вас возникли проблемы с подключением к Интернету, первым делом выключите и снова включите модем и маршрутизатор (при использовании WIFI).Это решает большинство проблем с подключением к Интернету. Выполните следующие действия:

  1. Начните с полного отключения блока питания модема и коаксиального кабеля; отключите роутер. Дайте обоим твердый 2-минутный отдых, чтобы отключиться и перезагрузиться. Вы можете оставить маршрутизатор подключенным к модему во время этого процесса.
  2. Аккуратно снова подключите коаксиальный кабель к модему, подключите блок питания и подождите, пока не загорятся индикаторы питания, DS, US и Online (обычно это занимает пару минут). Все индикаторы могут не гореть постоянно, они могут мерцать, и это нормально.
  3. Подключите маршрутизатор и дайте ему установить соединение с модемом, в этот момент должен загореться индикатор Link. Этот полный цикл сбросит ваше соединение, назначит новый IP-адрес и устранит большинство проблем с подключением.
  4. Проверьте сетевое подключение на вашем интернет-устройстве, чтобы убедиться, что вы повторно подключены к вашему конкретному маршрутизатору.
  5. Если вы все еще не подключены, обновите браузер или перезагрузите интернет-устройство.

Если вам предлагается ввести логин, сетевой ключ или пароль, проблема может быть не в вашем модеме, а в вашем маршрутизаторе.Ознакомьтесь с документацией и техническими характеристиками маршрутизатора, чтобы узнать, как устранить неполадки и проблемы. Мы рекомендуем двухдиапазонные беспроводные маршрутизаторы для использования полной скорости, предоставляемой услугой «Хартия-Спектр». На более новых маршрутизаторах обычно есть наклейка с вашими учетными данными для входа в сеть и паролем. Важно: Если ваш маршрутизатор предлагает загрузить приложение производителя для завершения установки, не игнорируйте это, так как это не реклама. Именно через приложение ваша установка будет завершена.

Вы также можете устранить проблему с маршрутизатором, обойдя его. Если у вас есть ноутбук или планшет с портом Ethernet, отсоедините кабель Ethernet от маршрутизатора (проходит между модемом и маршрутизатором). Подключите кабель Ethernet от модема напрямую к ноутбуку или планшету. Перезагрузите устройство, и оно должно установить подключение к Интернету напрямую через модем. После сброса попробуйте подключиться через интернет-браузер. Используйте параметры устранения неполадок браузера, чтобы убедиться, что он пытается подключиться.Если по-прежнему написано «нет подключения к Интернету», обратитесь в службу поддержки участников или в службу поддержки клиентов Charter-Spectrum.

Если все попытки восстановить соединение не увенчались успехом, позвоните в Службу поддержки клиентов «Хартия-Спектр» для проверки сигнала вашего модема. Используя индивидуальный номер C-MAC вашего модема, они могут удаленно подключаться к вашему модему. Обратите внимание: вам нужно будет находиться на месте во время этого теста, чтобы при необходимости физически перезагрузить модем и проверить соединение после его сброса.

Чартер-Спектр отвечает за свое оборудование и следит за тем, чтобы у вас был сильный сигнал на ваш прицеп.Вы несете ответственность за все, что находится на трейлере, внутри или под ним. Если запланирован вызов по устранению неполадок и проблема не связана с их линией или оборудованием, вам будет выставлен счет в размере 165 долларов США за вызов службы поддержки . Вот почему очень важно устранять неполадки и перезагружать маршрутизатор.

Обращение в службу поддержки клиентов Charter-Spectrum — только через Интернет

Служба поддержки клиентов Charter-Spectrum может помочь вам только с проблемами подключения к Интернету, они не могут помочь вам устранить неполадки или обслуживать проблемы с цифровым телевидением.Если у вас возникли проблемы, связанные с телевизором, позвоните в службу поддержки участников напрямую по телефону 616-896-8315. Если у вас проблемы с Интернетом, найдите свой номер C-MAC (12 буквенно-цифровых символов) на этикетке модема. Модем похож на ваш маршрутизатор, но модем является источником, к которому подключен ваш коаксиальный кабель. Позвоните по телефону Charter – Служба поддержки клиентов Spectrum по телефону 833-267-6094

.
  1. Слушайте приветствие….
  2. Когда он спросит, звоните ли вы с номера, связанного с вашей учетной записью, ответьте «Нет».
  3. In затем запросит номер учетной записи или номер телефона, связанный с учетной записью. Введите 616-896-8315, который является нашим основным 10-значным номером телефона, связанным с учетной записью.
  4. При появлении запроса вы звоните по поводу учетной записи «Бизнес» — скажите «Бизнес» или введите «1».
  5. Когда/если он запрашивает почтовый индекс, введите 49328.
  6. Он спросит, о чем вы звоните; сказать «Техническая поддержка».
  7. Он спросит, с чем вам нужна помощь; сказать «Интернет.’   (Не говорите «кабельное» или «кабельное и интернет» – просто «интернет».)
  8. В этот момент, независимо от подсказки, говорите «Агент», пока не будете перенаправлены к агенту.
  9. Когда у вас есть агент на линии, сообщите ему, что вы являетесь частью массовой учетной записи Sandy Pines. Наша основная учетная запись указана под номером телефона 616-896-8315 и адресом нашего офиса 2745 136 th Avenue, Hopkins, MI 49328. Сообщите агенту свой номер Этапа и Сайта: «Я — Фаза 1, Зона 123; утра Фаза 4, Зона 345.
  10. Скажите агенту, что у вас есть CMAC, и так они узнают, под какой учетной записью вы находитесь. Опять же, CMAC указан на этикетке вашего модема.
  1. Если агент «Хартия-Спектр» подключен и активен, он может удаленно подключиться к вашему модему для проверки, тестирования и сброса вашего сигнала. Если агент может проверить и обнаружил низкий уровень сигнала на вашем модеме, вам следует запланировать сервисный вызов, чтобы местный технический специалист физически проверил вашу проводку и настройку.
  2. Чтобы успешно запланировать вызов службы поддержки, обязательно сообщите им свое имя, номер телефона, номер этапа, номер сайта и адрес административного офиса, как в следующем примере:
    «Пожалуйста, удалите мою информацию — меня зовут Джон Смит, мой номер телефона 616-123-4567, я на четвертом этапе, в Зоне 999.» Чтобы должным образом подтвердить встречу, попросите номер подтверждения, так как это единственный способ связаться с нашими местными техническими специалистами. Если они попытаются добавить вас к текущему сервисному вызову, ранее запланированному в парке, настаивайте на том, чтобы они настроили вас. с вашим собственным звонком в службу поддержки, так как нет возможности отследить ваш индивидуальный запрос, если вы добавлены на другую работу.
  3. Из-за размера и масштаба нашей учетной записи некоторые агенты могут настаивать на том, чтобы вы связались с жилым отделом, или они могут сказать, что вы находитесь в необслуживаемом районе или что они не могут вам помочь.Если это так, пожалуйста, предоставьте им номер нашего группового счета: 8245-1264-8002-4398. Это номер нашей основной учетной записи, с которой связано множество дополнительных учетных записей. Если вы живете в кондоминиуме в Сэнди-Пайнс, используйте этот общий номер счета: 8245-1264-8004-7654. С любого из этих номеров они должны иметь доступ к нашей учетной записи и просматривать примечания, касающиеся нашей учетной записи.
  4.  Если агент по-прежнему говорит, что не может вам помочь, попросите менеджера, который может глубже изучить нашу учетную запись.

Если по какой-либо причине у вас возникли трудности со службой поддержки клиентов Charter-Spectrum, обратитесь в службу поддержки клиентов Sandy Pines по телефону 616-896-8315, и мы поможем вам разобраться в проблеме.

Устранение неполадок волокна | Сети Fluke

БЕЛАЯ БУМАГА

Скачать PDF

Возможные причины

Проблемы в оптоволоконной линии связи могут возникать по самым разным причинам. Очень распространенная проблема заключается в том, что разъем не полностью подключен, что часто трудно заметить в переполненной коммутационной панели.Или это может быть вызвано качеством самого соединителя, например плохой геометрией торца, которая не соответствует параметрам, определенным стандартами IEC PAS 61755-3, включая угол полировки, высоту волокна, радиус кривизны или вершину. компенсировать.

Более распространенной причиной является плохая терминация поля, которая приводит к воздушным зазорам и высоким вносимым потерям или царапинам, дефектам и загрязнениям на торцевой поверхности разъема. На самом деле загрязнение остается основной причиной выхода из строя волокна: пыль, отпечатки пальцев и другие маслянистые вещества вызывают чрезмерные потери, а иногда и необратимое повреждение торцов разъемов.

Проблема также может быть вызвана неисправным сварным соединением, несоосностью или неправильной полярностью. Плохое управление кабелем может создать нагрузку на разъем, что приведет к смещению, или разъем может быть неправильно установлен и соединен с ответной частью. Иногда причиной этого являются изношенные или поврежденные фиксирующие механизмы на разъемах или адаптерах. Внутри самого звена волокно могло иметь микроизгибы или макроизгибы, или оно могло быть повреждено из-за разрыва где-то по длине волокна.

Общий дизайн кабельной системы также может быть причиной проблем с вносимыми потерями и производительностью оптоволоконного канала. Даже если все соединители высокого качества, не загрязнены и правильно подключены, если в канале слишком много соединений, потери могут превысить спецификации для данного приложения. То же самое может произойти из-за нарушения ограничений по расстоянию для многомодового волокна, что приводит к высокой модовой дисперсии.

Визуальные локаторы повреждений

Самый простой инструмент для устранения неполадок — визуальный локатор неисправностей, или VFL.Этот недорогой инструмент, который должен быть в сумке для инструментов практически каждого специалиста по оптоволокну, использует яркий лазерный луч света (обычно красного цвета), который можно легко увидеть человеческим глазом, в отличие от невидимого инфракрасного света, используемого активной электроникой в ​​системе. VFL идеально подходит для проверки непрерывности и полярности от одного конца линии до другого, а также для обнаружения разрывов в кабелях, разъемах и сращиваниях. Это также отличный инструмент для поиска другого конца одиночного волокна, оканчивающегося в стойке.Некоторые полевые коннекторы также имеют окно VFL, которое позволяет подключить VFL к коннектору сразу после терминации, чтобы убедиться, что терминация была выполнена правильно — если свет от VFL выходит и появляется в окне VFL коннектора, два оптоволокна торцы внутри соединителя не были состыкованы должным образом.

VFL, такие как VisiFault™ VFL от Fluke Networks, которые включают как непрерывный, так и мигающий режимы, могут упростить идентификацию. VFL, совместимые с различными типами разъемов через простые сменные адаптеры, означают, что для тестирования требуется только один VFL 2.Разъемы 5 мм, такие как разъемы SC, ST, FC и FJ, и разъемы 1,25 мм, такие как разъемы LC и MU. Ключевым фактором также является длительный срок службы батареи, а также общая прочная конструкция для поддержания надежности.

VFL также можно использовать для обнаружения обрывов, потерь на макроизгибах, вызванных изгибом волокна и плохими точками сращивания. Красный видимый свет VFL достаточно ярок, чтобы его можно было увидеть сквозь оболочку волокна в месте излома или макроизгиба, особенно в условиях низкой освещенности.Это также делает VFL полезным для выявления плохих сростков в корпусах для сращивания.

Хотя VFL считается инструментом устранения неполадок более низкого уровня по сравнению с другими, он также является хорошим дополнением к рефлектометрам, поскольку он может обнаруживать неисправности, которые расположены слишком близко друг к другу, чтобы рефлектометр мог их правильно изолировать, а также неисправности, которые расположены слишком близко к рефлектометру. в «мертвой зоне». Это может быть особенно полезно для выявления плохих сращиваний при использовании вставных пигтейлов, поскольку они находятся ближе к концу канала.

Источник света и измеритель мощности (LSPM) и набор для измерения оптических потерь (OLTS)

Измеритель источника света и мощности (LSPM) или набор для измерения оптических потерь (OLTS), который в основном используется для сертификации и приемочных испытаний уровня 1, а также является наиболее точным инструментом для измерения потерь, также может использоваться для устранения неполадок. Сравнивая потерю канала с требованиями технологии, вы можете определить, является ли оптоволоконный канал источником проблемы. Их также можно использовать для проверки выходной мощности устройства, такого как переключатель, а также непрерывности и полярности.

Используйте LSPM или OLTS, чтобы выявить потери в одном волокне или во всех волокнах кабеля. Если есть потери на всех волокнах кабеля, это хороший признак того, что кабель поврежден или перекручен. Если есть потери на одном волокне, проблема, скорее всего, связана с плохим сращиванием или разъемом. Важно отметить, что ни LSPM, ни OLTS не идентифицируют и не обнаруживают конкретные события потери в канале. Вот тут-то и приходят на помощь дефектоскопы и рефлектометры.

Оптические дефектоскопы

В то время как VFL хорошо работают на открытых участках волокна, освещая плохие соединения и обрывы, они не очень полезны для длинных кабелей, когда кабель не виден или недоступен или когда лазерный луч не может проникнуть через оболочку.Оптические рефлектометры во временной области (OTDR) предоставляют графические данные и анализ по всей длине кабеля, но они могут быть дорогими и требуют больше времени и навыков для работы. Когда дело доходит до устранения неполадок, оптические дефектоскопы заполняют пробел между VFL и OTDR.

Оптические искатели неисправностей, такие как Fiber QuickMap от Fluke Networks, быстро и эффективно измеряют длину и выявляют события с большими потерями и обрывы на многомодовых кабелях на расстоянии до 1500 метров (4921 фут). Этот очень простой в использовании односторонний оптический дефектоскоп использует технологию, аналогичную рефлектометру, отправляя лазерный световой импульс по волокну и измеряя мощность и синхронизацию света, отраженного от соединений и сростков с высокими потерями, а также от конца волокна. .Они идеально подходят для измерения сростков, соединений и разрывов оптоволоконной линии с высокими потерями, а также общей длины линии. QuickMap также обнаруживает живые оптические сигналы перед тестированием.

Возможность быстрого измерения длины волокна делает этот инструмент очень полезным. Если вы тестируете 3-километровое волокно, а прибор сообщает о длине 1,2 км, значит, оно повреждено. Это также очень удобно для поиска MPO-соединений, где оба непреднамеренно отсоединены — это распространенная проблема, которая приводит к полному сбою соединения.Эту проблему может быть особенно сложно обнаружить в коммутационных панелях, где вы не можете легко или безопасно смотреть в порт, чтобы увидеть, есть ли контакт там или нет.

Эти агрегаты просты в эксплуатации. После очистки соединений к тестеру подключается пусковое волокно. Использование пускового и хвостового оптоволокна позволяет тестировщикам находить инциденты вблизи или на концах канала. Затем пользователь нажимает TEST, и через несколько секунд устройство отображает количество инцидентов, обнаруженных на оптоволокне. Инциденты включают соединители, сращивания и конец соединения.Инциденты определяются как события, которые превышают запрограммированный предел потерь или отражения. Пользователь может прокручивать каждое происшествие и просматривать расстояние и количество потерь каждого. См. пример на рис. 3.

Рис. 3. Оптические дефектоскопы определяют расстояние до отражающих повреждений по длине оптоволоконной линии.

Расширенный поиск и устранение неисправностей с оптическими рефлектометрами во временной области (OTDR)

Хотя вы можете точно определить проблему с помощью VFL или оптического дефектоскопа, иногда вам просто нужно знать больше. Оптический рефлектометр (OTDR) вычисляет потери сигнала на основе количества отраженного света или обратного рассеяния, которое он обнаруживает. Используя эту технологию, рефлектометр можно использовать для обнаружения обрывов, изгибов, сращиваний и разъемов оптоволокна, а также для измерения потерь при этих конкретных событиях. Доступ к такому уровню детализации с помощью рефлектометра дает вам полное представление об установке оптоволокна и общем качестве изготовления. Рефлектометры дороже, чем VFL, LSPM/OLTS и оптические дефектоскопы, и они требуют определенных знаний, но, поскольку они измеряют местоположение, потери и характеристики отдельных событий, они считаются лучшим средством устранения неполадок.

OTDR является оптическим эквивалентом электронного рефлектометра во временной области. Он вводит серию оптических импульсов в тестируемое волокно и извлекает с того же конца волокна свет, который рассеивается (рэлеевское обратное рассеяние) или отражается обратно от точек вдоль волокна. Собранный рассеянный или отраженный свет используется для характеристики оптического волокна. Это эквивалентно тому, как электронный измеритель во временной области измеряет отражения, вызванные изменениями импеданса тестируемого кабеля.Сила обратного импульса измеряется и интегрируется как функция времени, и наносится на график как функция длины волокна.

Линия рассеяния или трассировка используется для определения потерь на основе падения силы сигнала обратного рассеяния Роли. Если бы обратного рассеяния Рэлея не происходило, то рефлектометр никогда бы не был разработан. Рэлеевское рассеяние встречается во всех волоконно-оптических кабелях. Не вся световая энергия может быть поглощена молекулами стекла в сердцевине оптоволоконного кабеля, поэтому этот непоглощенный свет рассеивается во всех направлениях.Лишь небольшая часть света, инжектированного в волокно, отражается обратно в рефлектометр. Это линия обратного рассеяния (иногда называемая рассеянной).

Когда свет, проходящий по оптоволоконному кабелю, сталкивается с материалом другой плотности, например с воздухом, до 8% света отражается обратно к источнику, а остальная часть продолжает проникать в новый материал. Это называется отражением Френеля и показывает, где находятся связи. Сравнивая линию трассировки до и после соединителя, можно сделать вывод о потерях и отражении от соединителя.

Кабели запуска и приема и компенсация

Свет, рассеянный обратно в рефлектометр для измерения, составляет ничтожную долю того, что находится в тестовом импульсе. Следовательно, схема приемника OTDR должна быть очень чувствительной. Разъем рефлектометра создает сильное отражение, которое насыщает приемник рефлектометра. Датчику требуется некоторое время, чтобы восстановиться после такого сильного отражения — так же, как вашим глазам нужно время, чтобы восстановиться после яркой вспышки. Время равно расстоянию, поэтому, добавив пусковой кабель между рефлектометром и первым разъемом, у датчика будет достаточно времени, чтобы восстановиться и быть готовым увидеть отражение от первого разъема в линии связи.Длина пускового волокна должна быть достаточно большой, чтобы поддерживать максимальную ширину импульса, необходимую для тестирования длины волокна. При соответствующем пусковом волокне (обычно 100 м или более) имеется линия рассеяния перед первым событием и линия рассеяния после него, что позволяет измерить первое соединение.

Когда световой импульс достигает последнего соединения в звене, происходит сильное отражение из-за перехода света от стекла к воздуху. Поскольку в конце соединения больше нет волокна, обратного рассеяния больше нет, и измерение падает до уровня шума датчика OTDR.Использование приемного кабеля (иногда называемого хвостовым кабелем) расширяет обратное рассеяние, поэтому обратное рассеяние возникает до и после последнего события. Это позволяет техническому специалисту измерить и включить в тест потерю последнего соединения.

Рис. 4. Без приемного или «хвостового» кабеля невозможно оценить работу последнего разъема.

Рис. 5. Добавление волокон ввода и вывода на дальнем конце кабеля позволяет рефлектометру
измерять потери в первом и последнем разъемах канала.

Однако технические специалисты и лица, принимающие результаты испытаний, не хотят, чтобы измерения пускового и приемного кабелей включались в их отчеты. Рефлектометры позволяют компенсировать (по сути, удалить) пусковой и приемный кабели, поэтому все, что сообщается, — это результаты тестируемого канала.

Рис. 6. Трассировка включает волокна запуска и приема в начале и конце тестируемого канала
. Карта событий, показанная справа, использует компенсацию запуска, чтобы удалить их эффекты
из результатов теста.

Понимание результатов OTDR

При устранении неполадок с помощью рефлектометра вы в конечном итоге получаете графическую характеристику потерь в волокне по его длине. Хотя трассировка OTDR может показаться немного запутанной, она рассказывает историю о проверяемом оптоволоконном соединении, где каждый провал или всплеск раскрывают тип события.

Рис. 7. Результат рефлектограммы.

Опытные пользователи рефлектометра распознают события отражения для разъемов тестера, пусковых шнуров, разъемов, механических соединений, сварных соединений, несоответствующих волокон и конца соединения.И они будут знать, что маленькие метки, которые они видят после окончания ссылки, — это призраки, которые не являются реальными событиями, с которыми нужно иметь дело.

Но если вы не эксперт по анализу следов, не беспокойтесь. OptiFiber® Pro также использует расширенную логику для интерпретации трассировки и предоставления EventMap™, характеризующей фактические события. А ошибочные события выделяются красными значками, чтобы вы могли найти проблему еще быстрее.

Доступный через значок справки в левом нижнем углу карты событий, OptiFiber Pro даже предлагает корректирующие действия для решения любых проблем.

При поиске и устранении неполадок в канале с несколькими сомнительными событиями рекомендуется сначала обращаться к событиям, ближайшим к рефлектометру. Как только они будут прояснены, рефлектометр будет лучше видеть события, происходящие дальше по течению.

Рис. 8. Представление EventMap с экранной справкой

Современные рефлектометры автоматизируют многие функции рефлектометра, чтобы практически любой мог легко выполнять анализ, как эксперт.Однако в некоторых случаях можно использовать дополнительные знания для дальнейшего анализа волокна и получения дополнительной информации. В следующих двух разделах будут обсуждаться расширенные настройки рефлектометра и анализ трасс.

Расширенные настройки OTDR — ширина импульса

Регулировка ширины импульса позволяет оператору обменивать возможность измерения на более длинных волокнах на способность идентифицировать дискретные события в волокне. Чтобы обратное рассеяние возвращалось в рефлектометр с больших расстояний, тестер должен направить больше энергии в кабель, включив свет на более длительный период времени — увеличив ширину импульса. Однако чем больше ширина импульса, тем больше мертвая зона — минимальное расстояние между событиями, которое может различить рефлектометр. Поскольку свет в волокне распространяется со скоростью около 0,2 метра в наносекунду, узкий импульс длительностью 3 нс не сможет «увидеть» два события, которые находятся на расстоянии менее 0,6 метра друг от друга. Широкий импульс длительностью 1000 нс позволит увидеть два отдельных события, только если они находятся на расстоянии более 200 метров друг от друга.

Рис. 9. Более узкий входной импульс позволяет различать события, расположенные ближе друг к другу.

Длина волны

Всегда следует проводить тестирование на нескольких длинах волн, так как это лучший способ убедиться, что вы найдете изгибы или трещины в волокне. Даже если приложение будет использовать для передачи только более низкую длину волны, при поиске и устранении неполадок с помощью рефлектометра лучше всего проводить испытания как на 850, так и на 1300 нм для многомодового режима и на 1300 и 1550 нм для одномодового режима. Обычно более высокая длина волны будет показывать меньшие потери, но если волокно подвергается нагрузке, более высокая длина волны будет показывать значительно более высокие потери, и проблему будет легче обнаружить.Обратите внимание, что длины волн являются «связанными», что означает, что длины волн, указанные выше, достаточны для тестирования, даже если в работе будут использоваться другие длины волн. Если проблема локализована в соединенном пигтейле, вам может понадобиться VFL, чтобы определить, является ли проблема треснувшим или перегнутым волокном, а не коннектором пигтейла, поскольку событие на трассе обычно проявляется примерно на расстоянии до коннектора. . OptiFiber Pro имеет удобный встроенный VFL как раз для таких ситуаций.

Пороги и усреднение

Также могут возникнуть случаи устранения неполадок, когда настройки рефлектометра необходимо настроить вручную.Например, при правильном выполнении соединение может иметь потери менее <0,1 дБ. Если вам нужно найти стык с очень низкими потерями, он может не отображаться в рефлектометре, если пороговое значение потерь установлено выше, чем потери в стыке. Параметр Fluke Network OptiFiber Pro Auto для порога потерь составляет 0,15 дБ, что означает, что он будет находить только события на этом уровне или выше. Порог потерь можно вручную установить на более низкое значение, чтобы найти соединения с чрезвычайно низкими потерями.

Обратите внимание, что меньшие пороговые значения означают, что тестер выполняет больше измерений или использует более широкие импульсы, что может увеличить время тестирования или мертвые зоны на трассе.Пороговое значение потерь менее 0,15 дБ также может привести к тому, что рефлектометр будет обнаруживать ложные события из-за внутренних дефектов волокна. Изменение времени усреднения также может помочь найти места сварки. Время усреднения задает количество измерений, усредняемых вместе для создания окончательной трассы — более длительное время уменьшает шум, чтобы выявить больше деталей, таких как неотражающие события сращивания. При поиске и устранении неполадок на длинных линиях может потребоваться увеличение динамического диапазона рефлектометра для измерения до конца волокна, что также означает более широкую ширину импульса, что приводит к увеличению времени тестирования и мертвых зон.

Расширенный анализ трассировки

Трассировки показывают небольшую нисходящую линию тренда по мере удаления от места запуска, что указывает на уменьшение обратного рассеяния в результате потерь по длине кабеля. Соединители отображаются на трассе с характерным «всплеском», возникающим в результате отражения, за которым следует падение от линии тренда, что указывает на потери (затухание), связанные с соединителем.

Рисунок 10. Падение линии тренда указывает на потерю коннектора.

Неотражающие события

На неотражающие события указывает падение мощности сигнала обратного рассеяния без «всплеска», показанного от разъемов. Одним из примеров являются «скрытые» события, вызванные двумя разъемами, расположенными достаточно близко друг к другу, чтобы оказаться в мертвой зоне рефлектометра.

Другим примером являются «призраки», вызванные возвратом от сильно отражающего соединения, что приводит к отраженному сигналу, который прыгает туда и обратно между соединениями. Большинство фантомных событий будут отображаться как отражающие события за пределами конца волокна. Тем не менее, некоторые из них могут появиться в трассировке. Эти фантомные события могут быть идентифицированы, потому что они являются отражающими событиями без потерь. OptiFiber Pro обнаруживает фантомы, а затем идентифицирует источник, что упрощает устранение основной причины.

Рис. 11. «Призраки» — несуществующие события, возникающие в результате сильных отраженных сигналов от реальных событий.

Трассировка в реальном времени

Трассировка в реальном времени — это постоянно обновляемое отображение линии трассировки обратного рассеяния волокна.Эту функцию можно использовать для проверки волокна на катушке, чтобы убедиться в отсутствии повреждений при транспортировке. Это делается перед протягиванием или закапыванием волокна. Еще одно применение — «тест на покачивание»: при подозрении на ослабление соединения или повреждение разъема технический специалист использует трассировку в реальном времени, покачивая разъем или нажимая на разъем, чтобы увидеть, восстанавливается ли соединение или оно окончательно разорвано.

Поиск и устранение неисправностей оптоволоконных перемычек

Оптоволоконные перемычки являются неотъемлемой частью любой волоконно-оптической сети — независимо от того, используются ли они для соединения между областями коммутации оптоволокна и коммутаторами в центре обработки данных или в локальной сети для подключения конечных устройств в приложении «оптоволокно к рабочему столу».

К сожалению, оптоволоконные перемычки также обычно являются самым слабым звеном в сети. С ними обращаются и манипулируют чаще, чем с любым другим компонентом, что делает их более подверженными повреждениям. Они также часто считаются товаром, и некоторые конечные пользователи будут стремиться сэкономить деньги, покупая их у менее известных источников-генериков, которые могут экономить на качестве и соответствии требованиям.

После постоянного тестирования канала, которое не включает волоконно-оптические перемычки и считается передовым методом для новых установок, последующее тестирование канала может выявить проблемы. Устранение неполадок отдельных перемычек можно выполнить с помощью набора для проверки оптических потерь (OLTS), такого как CertiFiber Pro от Fluke Networks. Это достигается с помощью эталонного метода с одной перемычкой для установки эталона и адаптера для подключения перемычки к контрольному шнуру для испытаний. Когда другой конец перемычки подключен к удаленному блоку, проверяется только потеря соединения между эталонным кабелем и перемычкой. Просто перевернув перемычку, можно проверить разъем на другом конце перемычки.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
