Перекрестный переключатель двухклавишный: Переключатель двухклавишный перекрестный 10A 250В SE Unica NEW, алюминий

Содержание

Перекрестный выключатель | Simon

Компания Simon предлагает широкий выбор перекрестных выключателей для установки в важных местах дома, отеля, офиса и многих других помещений.

Типы перекрестных выключателей



Все они обладают общими особенностями: Высокий уровень механизации и гарантированная надежность. Перекрестные выключатели устанавливаются в тех случаях, когда необходимо управление освещением из трех или более мест. Перекрестные выключатели Simon рассчитаны на максимальную силу тока 10 А при рабочем напряжении 220 В и максимальном сечении кабеля 1,5 мм2.



Кроме того, мы обеспечиваем совместимость элементов различных серий Simon, например перекрестные выключатели являются универсальными элементами для серий Simon 75, 82 и 88.



Перекрестные выключатели всегда устанавливаются между двумя коммутаторами, что позволяет управлять освещением из более чем двух мест — такая ситуация очень часто встречается в комнатах или длинных коридорах.



В нашем онлайн-каталоге вы найдете более полную информацию о перекрестных выключателях. Компания Simon делает ставку на качество электрических систем и разнообразие оборудования, поэтому в нашем каталоге представлены изделия, которые сделают вашу жизнь намного проще в любом помещении — от дома до офиса.

Простой и надежный монтаж



Удобство и скорость монтажа является еще одним преимуществом этих выключателей. Каждый продукт отличается инновационной, более удобной, безопасной и быстрой системой подключения зажимов. Она удобна, так как монтаж выполняется с одной стороны, что позволяет вам прокладывать кабели по одному или одновременно.



Она более безопасна, так как не требуется зачищать кабель — он вставляется в зажим без снятия изоляции, после чего рычаг зажима нажимается до щелчка. Это позволяет сократить время установки на 50 %.

Выключатель двухклавишный перекрестный скрытый SCHNEIDER ELECTRIC Unica New белый (NU521518)

Адрес ПВЗ Выберите городг. Минскг. БрестВитебскг. Гомельг. Гродног. Могилевг. Барановичиг. Березаг. Бобруйскг. БорисовВолковыскг. Жлобинг. Жодиног. Ивацевичиг. Калинковичиг. Кобринг. Кричевг. Лепельг. Лидаг. Мозырьг. Молодечног. Новополоцкг. Оршаг. Пинскг. Полоцкг. Речицаг. Светлогорскг. Слонимг. Слуцкг. Смолевичиг. Сморгоньг. Солигорскг. Уздаул. Социалистическая, 65/1ул. Брикета, дом 31ст.м. Восток, ул. Кирилла Туровского, д. 10, ТЦ «Променад», вход №5, павильон 145ул. Морозова, 1ул. Cоветской Конституции, 18ул. Куйбышева 9-14ул. Ленина, 54ул. Ленинградская, 138Дпр. Ленина, 30ул. 2-я Гражданская, д. 5пр-т Октября, 93-1 апр. Румлевский, д. 8ул. Горького, 91ул. Захарова, 24, пом. 220ул. Чигринова, 3магазин «Мастак», Минское шоссе, 29Аул. Калужская, 37ул. Царюка, 18Аул. 50 лет БССР, д. 31ул. Ленина, 66-1ул. Социалистическая, 139ул. Чехова д. 33магазин «Мастак», ул. Дёмина, 16ул. Ленина, 13ул. Зенитчиков, 46Гул. Войкова, 4ул. Козлова, 23/4магазин «Мастак», ул. Кузнечная, д. 28ул. 40 лет Октября, 3ул. Радищева, 6ул.

Трудовая, 1ул. Оршанское шоссе, 1пр. Победы, 3ул. Дзержинского, 73ул. Притыцкого, 46ул. Советская, 130, офис 49ул. Великий Гостинец, 80Вул. Городокская, 104ул. Калинина, 5аул. Комсомольская 2/16, пом. 2ул. Владимира Ленина, 217 Аул. Владимира Ленина, 50, пом. 21ул. Пучкова, 14аул. Базовая, 16/2ул. Ленина, 2, пом. 18-19ул. Пролетарская, 6ул. Гоголя, 27/41, пом. 110ул. Советская, д. 47ст.м. Михалово, ТЦ «Глобо», ул. Уманская 54, 0 этаж, павильон 138ст.м. Кунцевщина, ул. Тимошенко, 8, офис 19НМинск Мир, ул. Аэродромная, 18ул. Я. Коласа,120Баг. Сеница, магазин «Мастак», ул. Мирутко, 68ул. Красноармейская, 73Лул. Парижской Коммуны, 2-12-ой Ленинский переулок, 3ул. К.Заслонова, 48/1ул. Советская, 31ул.Интернациональная,1Б

Подключение перекрестного выключателя: схема, видео, инструкция

При организации освещения в местах, где необходимо управление источником света из трёх мест и больше, применяются промежуточные или же перекрёстные выключатели. Данный тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными выключателями. Установка и подключение их имеет свои особенности, о которых вы должны знать. Далее для читателей сайта Сам Электрик будет предоставлена инструкция, доходчиво объясняющая, как выполнить подключение перекрестного выключателя света с трех мест и более.

Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

  • выходных контактных клемм для подключения проводов;
  • механизма крепежа к стене;
  • токопроводящих перемычек, находящихся внутри корпуса;
  • группы контактов;
  • механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

  1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
  2. Маркировки пары — вход и выход.
  3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

  • Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением.
    Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
  • Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Схема подключения перекрестного переключателя с проходными:

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

На видео ниже наглядно показывается, как подключить перекрестный выключатель и 2 проходных выключателя:

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Схема подключения промежуточного переключателя с двумя клавишами:

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Схема подключения двух перекрестных выключателей:

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Также рекомендуем просмотреть видео, на котором наглядно разобрана схема подключения двух перекрестных выключателей с проходными двухклавишными:

Теперь вы знаете, как выполнить подключение перекрестного выключателя к проходным. Надеемся, предоставленные схемы монтажа и видео уроки помогли вам разобраться в правильном расключении проводов!

Будет интересно прочитать:

конструкция и схема подключения двухклавишного перекрестного выключателя

Когда требуется управление освещением в длинных помещениях с несколькими входами, может оказаться очень полезным промежуточный выключатель. В результате использования этого устройства любой желающий может включить или выключить освещение с помощью выключателя, расположенного у каждой из дверей. Благодаря таким выключателям можно управлять светильниками с нескольких точек.

Содержание

  • Конструктивные особенности
  • Рекомендации по подключению
    • Схема контактной группы
    • Монтаж устройства
  • Использование двухкулисного переключателя

Конструктивные особенности

Переключатели крестового типа оснащены четырьмя контактами вместо трех. Такая конструкция устройства позволяет одновременно замыкать или размыкать два контакта, воздействуя сразу на несколько силовых линий.

Часто пользователей интересует, что такое кроссоверный коммутатор и чем он отличается от проходного коммутатора. Основное отличие между ними в том, что устройства промежуточного типа не могут работать самостоятельно и используются только в комплексе с вентилями. В этом случае на схемах подключения они обозначаются одинаково. Конструкция крестового переключателя состоит из следующих элементов:

  • механизм для крепления к стене;
  • контактная группа с блоком управления;
  • выходные клеммы
  • ;
  • токопроводящих перемычек, расположенных в корпусе.

Как и все типы выключателей, перекрестные выключатели могут иметь накладное или встраиваемое исполнение и применяться с открытым или скрытым способом проводки. Также следует помнить, что иногда используется комбинация этих методов. В продаже можно найти не только однокнопочный или двухкнопочный перекрестный переключатель, но даже устройство с тремя кнопками. Некоторые устройства снабжены поворотным механизмом переключения, но принцип их работы от этого не меняется.

Рекомендации по подключению

С помощью этих устройств можно легко создать гибкую и удобную схему управления освещением.Выключатели крестового типа немного сложнее в подключении , если сравнивать с классическими выключателями, поэтому начинающим электрикам стоит ознакомиться с особенностями этого процесса.

Схема контактной группы

Разобравшись с одноклавишным устройством, будет легче разобраться в схеме подключения перекидного двухклавишного выключателя. Повернув устройство обратно к пользователю, можно найти четыре пары контактов. Если используется переключатель известной марки, то на нем они будут отмечены определенными символами, например, стрелками.

Значки входящих сигналов указывают на общие или переключающие клеммы. Исходящие стрелки указывают на постоянную контактную группу. Общие контакты предназначены для подключения к первому включенному в цепь выключателю проходного типа.

Постоянные клеммы подключены ко второму выключателю. Эта схема подключения является классической и позволяет управлять освещением с трех точек.

Следует помнить, что устройства крестового типа могут использоваться в одном из двух режимов. :

  1. Прямое включение — работает как два проходных переключателя.
  2. Кросс-соединение является основным режимом.

Таким образом, по своему функционалу промежуточные выключатели являются универсальными. Это позволяет использовать их в различных вариантах крепления.

Монтаж устройства

Для установки перекрестного выключателя требуются провода, проходной выключатель и распределительные коробки. Целесообразно использовать прибор в трехточечной схеме управления лампой.Предварительно необходимо подготовить жилы, очистив их концы от изоляционного слоя.

Переключатель крестового типа подключается между двумя проходными устройствами. Для этого выполняются следующие подключения:

  1. Фаза подключена к входу первого проходного переключателя.
  2. Его выходы подключены к входным клеммам промежуточного устройства.
  3. Нейтральный провод подключается напрямую к одному из контактов лампы.
  4. Выходные клеммы крестового переключателя подключены к выходам второго проходного переключателя.
  5. Свободный контакт светильника подключается к входу проходного устройства №2.

Использование двухкулисного переключателя

Часто необходимо контролировать две группы источников света. Для решения этой проблемы используется перекрестный двухкнопочный переключатель. Особенность его установки в том, что он используется в сочетании с проходными устройствами, имеющими две кнопки.

Может показаться, что процесс подключения очень сложен. Однако необходимо помнить, что конструкция выключателя с двумя клавишами по сути представляет собой два одноклавишных устройства, заключенных в один корпус. В итоге принцип установки идентичен , просто увеличивается количество задействованных терминалов. Следует отметить, что двухклавишные переключатели используются редко.

Разобраться в нюансах работы с устройством промежуточного типа не так сложно, как может показаться.Чтобы не запутаться в проводах, их достаточно промаркировать. В такой ситуации проблем точно не возникнет.

Что такое промежуточный коммутатор?

Промежуточный выключатель представляет собой трехпозиционный выключатель света. Он используется, когда у вас есть три или более переключателя, управляющих одним светом, средний переключатель должен быть промежуточным переключателем света.

Типичным примером этого является лестничная площадка в доме, когда, возможно, есть переключатель внизу лестницы, один наверху лестницы и один в конце лестничной площадки.В этой схеме вам понадобится средний переключатель (например, тот, что наверху лестницы) в качестве промежуточного переключателя.

Это можно продолжить для нескольких коммутаторов, поэтому это относится к трем или более коммутаторам. Например, подумайте о общей площадке в многоквартирном доме.

Подробнее о различных переключателях

читайте ниже.

Промежуточный переключатель используется только в определенных случаях, поэтому прежде всего давайте рассмотрим другие переключатели и когда они вам понадобятся.

Стоит отметить, что все эти переключатели выглядят одинаково спереди, хотя и по-разному сзади.

Что такое обычный переключатель?

Существует два типа «обычных переключателей»: односторонний и двусторонний.

Односторонние переключатели

Односторонний выключатель используется, когда у вас есть только один выключатель для освещения.



Схема одностороннего переключения



Двусторонние переключатели

Двухпозиционные выключатели можно использовать, когда есть только один выключатель для освещения, в качестве замены одностороннего выключателя. Нажмите здесь, чтобы узнать больше о двухпозиционном выключателе света.

Их также можно использовать, когда на один светильник приходится два выключателя. Классическими двумя примерами этого являются либо комната с двумя разными входами (например, сквозная комната), либо свет для лестничной площадки, где есть выключатель наверху лестницы и один внизу. Люди часто ошибочно заказывают для этого промежуточный переключатель. Хотя для этого подойдет промежуточный переключатель, он, безусловно, не нужен, и двухпозиционный переключатель отлично справится с этой задачей.

Схема двухстороннего переключателя



Промежуточные переключатели

И так на промежуточный переключатель.

Это очень универсальный переключатель, который можно использовать в большинстве ситуаций освещения, но на самом деле он дороже, поэтому обычно его можно использовать только при необходимости. То есть, когда у вас есть три переключателя, управляющих одним светом, тогда средний должен быть промежуточным переключателем (остальные должны быть двунаправленными).

Схема промежуточного переключателя



Иерархия переключателей

Промежуточный переключатель можно использовать как односторонний или двусторонний переключатель (но он дороже, поэтому обычно не используется для этого).

Двухпозиционный переключатель можно использовать как односторонний или двухсторонний переключатель. Они часто используются как оба. На самом деле многие розничные продавцы электротоваров (включая Socket Store) не продают односторонние выключатели, поскольку разница в цене незначительна, а двухсторонние подойдут для обоих.

Почему так много больше?

Последний вопрос, который нам часто задают. Почему это стоит намного дороже? Что ж, ответ прост. Это более сложная схема (см. иллюстрации выше), поэтому ее производство обходится дороже.

Мы надеемся, что все это поможет, но, конечно, если вы все еще не уверены, позвоните нам по телефону 02920 004887, и мы будем рады ответить на любые ваши вопросы.

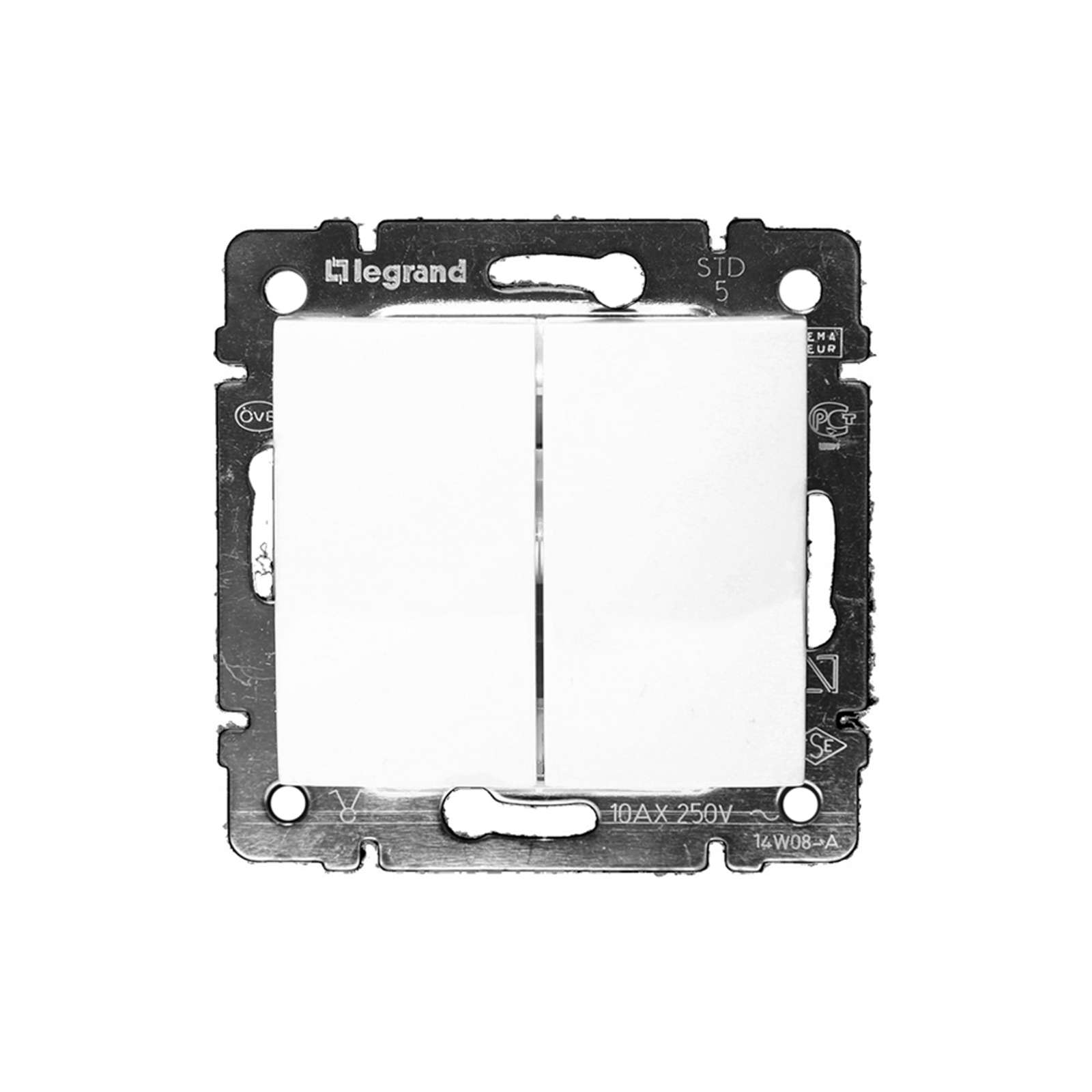

Выключатель двухклавишный на клипсах. Как самостоятельно подключить двухклавишный выключатель

Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных переключателя будут работать в двух направлениях.

Инструкции по установке:

  1. Два двухклавишных выключателя монтируются в выбранных местах в монтажных коробках (розетках).
  2. Размещаются все группы связного освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
  3. Кабель необходимой длины (3х1,5 мм2) выбирается с учетом того, что к выключателям подходит 6 контактов — два трехжильных кабеля.
  4. В распределительной коробке (РК) провода соединяются по схеме.
  5. Возможна установка такой схемы с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных выключателей более выгодна, так как происходит экономия кабеля и распределительных коробок.

Двойной переключатель можно преобразовать в одинарный перекрестный переключатель. Для этого контакты соединяются между собой, а клавиши фиксируются между собой для совместной одновременной работы.

намного проще и позволяет организовать управление электроосвещением с двух точек.

О том, как выбрать и установить систему вентиляции для загородного дома, вы можете узнать, нажав на эту.

Также любой проходной коммутатор можно использовать как обычный. В этом случае один из контактов либо вообще не подключается, либо также подключается для другой самостоятельной регулировки существующей линии освещения. Теперь вы знаете, как правильно подключить, или, как говорят электрики, выключить двухклавишный проходной выключатель.

Перед началом любых работ, связанных с установкой или подключением двухклавишного выключателя, необходимо ознакомиться с основными особенностями его устройства. Внешний вид устройства стандартный и привычный для пользователей: 2 кнопки в пластиковой рамке.

Гораздо сложнее внутреннее устройство механизма, оно описано ниже:

  1. Для визуального изучения и понимания устройства двойного выключателя рекомендуется снять все пластмассовые детали. Кнопки можно снять, слегка поддев их отверткой или другим подобным инструментом. На некоторых современных моделях предусмотрены специальные отверстия, позволяющие без труда разобрать устройство.Для фиксации рамки используются шурупы или защелкивающиеся механизмы, поэтому снять ее также не составит труда.
  2. Первый , на который подается электрический ток, имеет соединение с 2-мя проводниками и контактами, они необходимы для осуществления процессов замыкания и размыкания ключей устройства.
  3. К выходным клеммам подключаются контакты, к которым подключаются провода, обеспечивающие взаимодействие двойного выключателя и источника света.
  4. В устройство любого выключателя обязательно входят специальные механизмы , оснащенные самозажимными клеммами, они необходимы для соединения проводов.
  5. Некоторые современные модели имеют винтовые клеммы , состоящие из специальной колодки, заменяющей клеммы. В него таким же образом вставляется зачищенный провод, но процесс крепления осуществляется с помощью витых шурупов.

Как видите, двойной переключатель имеет очень похожую внутреннюю структуру с классической одноклавишной разновидностью. Проще говоря, по сути, обсуждаемый механизм — это два совмещенных.

Схема подключения и характеристики


схема подключения

В связи с большим сходством с одноклавишным вариантом схема подключения не имеет принципиальных отличий.

Сам процесс будет выглядеть так:

  1. Изначально нужно изучить расположение и назначение контактов, иногда дополнительная информация об этом имеется на задней панели устройства. Впрочем, если он отсутствует, то разобраться не составит труда: контактов с выходом в этой разновидности должно быть 2 и традиционно они расположены с противоположной стороны от единственного входа.
  2. К вводному контакту подключается фаза, тянущаяся от распределителя, а контакты с выводами предназначены для управления источниками света, их количество равно количеству клавиш, в данном случае их будет 2.
  3. Выключатель желательно подключать таким образом , чтобы центральный контакт был внизу.
  4. Необходимо подключить 3 нулевых провода: от распределителя и от каждого из источников света.
  5. фазный провод , выходящий из распределителя, подключается к одному входному контакту в выключателе.
  6. Выключатель имеет 2 фазных провода , каждый из них подключается к аналогичному проводнику, идущему от светильника.
  7. Внутри распределителя эти фазные провода должны быть подключены к группам ламп или отдельным источникам света, которыми планируется управлять. После этого обоими проводниками будут коммутированы фазы двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который подключается к аналогичному проводнику, идущему к источникам света. Механизм может только переключать фазы разных групп устройств.
  9. После выполнения всех соединений можно приступать к пайке и оснащению скрутки изолирующим слоем, но перед этим рекомендуется проверить все выполненные соединения.

Процесс подключения двойного выключателя имеет ряд различных нюансов, к основным особенностям можно отнести:

  1. Установка двойного варианта выключателя должна производиться исключительно в, диагональ которого составляет 67 мм. Он не только идеально вписывается в габариты устройства, но и обеспечивает широкий спектр различных видов крепления. Розетки старого образца имеют диагональ 70 мм, так как старые устройства были крупнее и плохо подходили к современным моделям.Кроме того, в старину их делали из металла, а не из пластика.
  2. Подготовка проводов зависит не только от типа выключателя, но и от типа лампы. Этот процесс осуществляется на заводе, поэтому, если их расположение вас не устраивает, для изменения этих параметров придется демонтировать устройство.
  3. Внутри монтажной коробки традиционно находятся 3 проводника, рекомендуемая длина для них не должна превышать 10 см.
  4. Некоторые современные модели двойных выключателей относятся к модульному типу, то есть фактически состоят из 2-х одинарных устройств.В этом случае необходимо будет подать питание на каждую часть механизма, делается это с помощью перемычки, которую можно изготовить самостоятельно из обычного провода. С его помощью соединяются оба механизма.

Необходимые инструменты и материалы

Чтобы начать подключение автоматического выключателя, убедитесь, что у вас есть следующие инструменты и материалы:

  1. Набор отверток. Могут быть полезны инструменты как с крестообразной, так и с прямой рабочей частью.
  2. Отвертка с индикатором фаз , которую при необходимости можно заменить мультиметром.
  3. Специальные кусачки , позволяющие перерезать провода.
  4. Плоскогубцы.
  5. Рулон изоленты.
  6. колодки , в которых проводники зажимаются болтами.
  7. Изоляционные зажимы любого типа.
  8. Нож с острым лезвием , который потребуется для зачистки концов проводников перед подключением к клеммам или колодкам.

Пошаговая инструкция по установке


После того, как все провода подключены к клеммам соответствующих модулей и процесс подключения остался позади, можно переходить к завершающему этапу – установке выключателя.

Для осуществления данного процесса необходимо следовать следующему алгоритму действий:

  1. Соединяемый механизм поместите в специальную монтажную коробку. Делать это нужно аккуратно и осторожно, все торчащие провода нужно загнуть возле корпуса.
  2. Устройство фиксируется и крепится по отмеченному уровню. Надежная фиксация осуществляется с помощью крепежного механизма, входящего в состав монтажной коробки. Также можно использовать специальные фиксаторы, расположенные на корпусе механизма, они представляют собой два стопорных болта.
  3. Если устанавливается модульная разновидность , то она помещается в специально предназначенный для этого суппорт. Его крепление осуществляется затяжкой болтов после того, как механизм вставлен в коробку.
  4. К механизму, вставляемому в поверхность стены , крепится пластиковая рамка, этот процесс обычно не вызывает затруднений, так как на ней всегда есть специальные защелки или другие приспособления, обеспечивающие надежность креплений.
  5. Ключи вставлены в рамку.
  6. После восстановления подачи питания систему можно протестировать. Если свет включается или выключается в комнате после нажатия клавиш, значит все сделано правильно.

Безопасность


В первую очередь необходимо обратить внимание на следующие основные меры безопасности:

  1. Перед выполнением любых работ обязательно отключить напряжение в распределительном щите. После этого нужно убедиться, что все провода действительно были обесточены и только после этого приступать к рабочему процессу.
  2. Отсутствие инструкций или символов на механизме может потребовать проверки проводников.Их нужно предварительно отсоединить, иначе слишком велик риск случайного прикосновения.
  3. Проверка проводников не будет работать, если на них не подается напряжение. Однако после полного завершения этого процесса важно не забыть снова обесточить сеть.

При выполнении работ по монтажу сетей электроосвещения 220В в бытовых и производственных помещениях часто возникает необходимость управления несколькими осветительными приборами из одной точки.Для этих целей используется переключатель с двумя клавишами. Устройства данной конструкции обеспечивают включение и выключение осветительных приборов с двумя и более лампами. Иногда схема разводки осветительной сети предусматривает управление несколькими группами светильников или отдельными светильниками на одном светильнике. Двухключевой для этих целей тоже подойдет.

Для правильной работы двойного выключателя его необходимо правильно подключить. При этом необходимо соблюдать определенную последовательность действий для обеспечения личной безопасности и безопасности окружающих.Ниже рассмотрены рекомендации по безопасной установке на две лампочки.

Подготовительные работы

Подготовка к монтажу электрокоммутационных аппаратов (в данном случае выключателей) предусматривает понимание их конструкции, назначения, конструкции, принципа действия и наличие инструмента для их монтажа в бытовых и производственных условиях.

Количество включенных осветительных приборов регулируется выключателем, имеющим дополнительный отходящий контакт и отдельную кнопку управления. Он обычно не отличается размерами от одноклавишных. Это сделано для удобства замены их друг другом. Основное отличие заключается в их коммутационной «начинке».

Устройство двухклавишное имеет рабочую часть, включающую в себя три контакта. Один из контактов входящий, а два других исходящие. Исходящие контакты имеют независимое управление включением/выключением.

При установке располагается так, чтобы отходящие контакты располагались вверху. Это связано с общепринятым стандартом положения вкл/выкл.

Фазный провод, идущий от распределительной коробки, подключается к входной контактной клемме. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельные лампы одной лампы, отдельные лампы, отдельные группы ламп.

Нулевой провод (рабочий ноль) к потребителям выведен из распределительной коробки, через выключатель не проходит.

По своей конструкции двухклавишные модели делятся на модели для установки непосредственно на стену (для открытой проводки) и модели для внутренней установки в стену (для скрытой проводки).

Схема подключения двухклавишного выключателя на две лампочки

Для правильного подключения к электрической сети следует понимать электрическую схему его установки.

Современная электрическая сеть предусматривает наличие заземлителя в питающих сетях всех электропотребителей. В сетях электропроводки домов советских времен такой проводник отсутствует. А во многих частных домах он есть не всегда, особенно в сетях освещения.Это можно объяснить относительно небольшой электрической мощностью бытовых осветительных приборов.

Поэтому будет объективно рассмотреть схему подключения двухклавишного выключателя для проводки без заземлителя.

На этой схеме показан пример подключения двух ламп одной лампы или двух независимых ламп. В этом случае фазный провод приходит на вводной зажим выключателя и направляется к потребителям через независимые отходящие контакты двумя отдельными проводами.

Для большей наглядности дана схема подключения двух независимых групп ламп, или ламп, соединенных последовательно.

При использовании такой схемы подключение рабочей части устройства не меняется и выполняется аналогично предыдущему примеру.

Какие инструменты и материалы потребуются для установки двойного выключателя

Для завершения установки вам понадобится следующий инструмент. Рассматривается для моделей двух стандартных версий.

Выключатель для открытой проводки:

  • Электродрель.
  • Сверло диаметром 6 мм (по дереву) или сверло диаметром 6 мм (по бетону, кирпичным стенам).
  • Крестовая отвертка для зажима провода в клеммных контактах и ​​крепления корпуса выключателя.
  • Отвертка-индикатор для определения наличия напряжения в сети.
  • Нож для зачистки изоляционного слоя провода. (при отсутствии специального инструмента для снятия изоляции с кабельно-проводниковой продукции). А также нож нужен для подготовки входных и выходных отверстий в корпусе выключателя для проводов (троса).
  • Клещи для обжима гибкого провода. Если проволока монолитная, пассатижи могут не понадобиться. Но также можно использовать обжимные наконечники, соответствующие сечению провода (для гибкого провода).
  • Дюбель с дюбелем 6х40 (указан стандартный размер, может варьироваться в зависимости от местных условий).
  • Маркер или фломастер для маркировки «фаза/ноль» на проводах (в целях безопасности).

Для обеспечения безопасности от поражения электрическим током все инструменты должны быть с изолированными рукоятками, обеспечивающими изоляцию металлических частей инструмента от рук монтажника.На качественном инструменте указывается класс изоляции или максимальное значение напряжения, в сети которого допускается работа с таким инструментом.

Выключатель для скрытой проводки.

Для установки выключателя в сети со скрытой проводкой потребуется тот же набор инструментов, что и в предыдущем примере, но со значительным дополнением. Вам понадобится перфоратор со специальным оборудованием – коронкой для сверления стандартных отверстий в бетонных и кирпичных стенах. Поскольку рабочая часть утоплена в стену, без перфоратора не обойтись.

Также вам понадобится специальный раствор, чтобы закрепить пластиковый корпус переключателя в просверленном отверстии. Для этого используют строительный гипс, штукатурку и т.п.

Инструкция по подключению

Рассмотрим процесс монтажа на примере выключателя скрытой проводки. Этот процесс предпочтительнее, так как эстетика домашнего интерьера требует скрытой проводки.

1. Перфоратором и специальной коронкой сверлим отверстие в стене.

2. Зубилом или отверткой удалить разрушенные элементы стены.

3. Убедитесь, что размер отверстия соответствует размеру пластикового корпуса переключателя.

4. Пробойник для электропроводки. (Спуск к плинтусу, как в этом примере, или к распределительной коробке).

5.Вырезание по шаблону отверстия в пластиковом корпусе выключателя для электропроводки.

6. Смачивание подготовленного отверстия водой для лучшего контакта с фиксирующим раствором.

7. Нанесение раствора на отверстие и установка корпуса.

8. Установка пластикового корпуса.

9. Удаление лишнего раствора смеси.

10. Выравнивание поверхности раствора.

11. Окончательное положение корпуса переключателя после затвердевания раствора.

12. Следующим шагом является подключение рабочей части выключателя и установка его в корпус.

Для безопасной эксплуатации отключаем напряжение сети, к которой подключаем устройство.Сначала определяем фазный и нулевой провода с помощью индикатора напряжения. Провода маркируем, чтобы в дальнейшем не запутаться.

По завершении монтажа пластикового корпуса и застывания смеси фазный провод укладываем в корпус выключателя. Подключаем фазный провод к клемме входящего контакта устройства.

Два отходящих фазных провода подключаем соответственно к отходящим контактным клеммам. Получаем следующее.

13.Осталось только установить ключи выключателя и он готов к работе.

При условии, что светильники уже подключены, подаем напряжение в сеть и проверяем работу.

Для большей наглядности процесса подключения ниже приведено видео на эту тему.

Как установить и подключить двухклавишный выключатель своими руками: видео

Возможные ошибки и пути их решения

При подключении рабочей части возможно перепутать фазный и нулевой провода; во избежание этого необходимо своевременно их маркировать.

Положение клавиш переключателей обычно устанавливается следующим образом:

Установка переключателей не является особо трудоемким, хотя и многоэтапным процессом. При соблюдении вышеперечисленных рекомендаций и их последовательности проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электроприборов и оборудования) отключите электропитание и убедитесь в отсутствии напряжения на рабочем месте. Очень важно принять меры при ошибочном включении сетевого напряжения.Чтобы никто не включил по ошибке выключатель, который вы отключили перед началом работы, на него следует повесить плакат «Не включать, работают люди!» или запереть эту машину в ящике на висячий замок (если он есть). Безопасность прежде всего!

Вопрос как подключить двойной выключатель Света для многих кажется огромной проблемой. С одноклавишным выключателем проблем нет, все понятно и легко, а вот тут у многих возникают сложности. На самом деле волк не так страшен, как его рисуют. Подключить двухклавишный выключатель Света так же просто, как забить гвоздь в стену. В этой статье мы подробно рассмотрим пример такого подключения. Для лучшего восприятия информации и наглядности примера будем использовать подробные комментарии, дополненные тематическими фотографиями.

Перед тем, как приступить к подключению двойного выключателя, необходимо иметь хотя бы поверхностное представление об устройстве его механизма, назначении выводов и контактов на нем, при желании можно и поинтересоваться.

Как устроен двухклавишный выключатель

Мы проведем для вас краткий обзор и создадим общее представление об этом механизме, а заодно подготовимся к подключению. В собранном виде переключатель имеет для нас привычный вид, снаружи рамки и клавиш, а внутри то, что нас сейчас заинтересует.

Нам нужно добраться до работающего механизма, так как основные манипуляции будут производиться именно с ним. Снимаем защитные пластиковые элементы. С помощью плоской отвертки отсоединяем клавиши, для этого их нужно аккуратно поддеть сбоку или сверху.На некоторых выключателях для этого предусмотрены специальные выступы.

Рамка снимается очень просто, защелки легко отстегиваются руками.

Если на вашем коммутаторе рамка крепится по-другому, то обычно это диагонально расположенные винты. Открутите их и снимите рамку.

Механизм готов к подключению.

Подключение двухклавишного выключателя

Теперь разберем какие клеммы и контакты для чего предназначены, и что куда будем подключать.

В настоящее время на рынке электротоваров представлены два основных типа выключателей:

Первый, с обычными винтовыми контактами.

Второй, с самозажимными (втычными) контактами.

Рассмотрим оба примера подключения.

Как подключить двойной выключатель света с втычными контактами

В настоящее время это уже не редкость на рынке электротоваров, и новичкам я бы порекомендовал именно этот тип выключателя.

На задней стенке механизма переключателя нанесены обозначения контактов, в некоторых случаях также может быть показана схема подключения.

Символы основных контактов, используемые на выключателях:

  • «L» и две стрелки вниз — «L» подходящая фаза питания, стрелки две отходящие фазы
  • 1, 2, 3 — 1 подходящая фаза питания, 1 и 2 две исходящие фазы
  • «L», 1, 2 — «L» подходящая фаза питания, 1 и 2 две отходящие фазы
  • на старых советских выключателях и очень плохая китайская маркировка не используются, тут нужен наглядный, логический подход, чтобы найти нужный контакт фазы питания. В крайнем случае можно использовать циферблатный индикатор.

На нашем выключателе нет схемы, но есть символы.

«L» — контакт фазы питания, фаза подходит для выключателя.

Стрелками указаны контакты отходящих фаз. Слева два контакта одной клавиши, справа другой, с них фаза подается в ту или иную сторону путем переключения клавиш (на разные комнаты, на разные лампочки в люстре).

Для подключения двухклавишного выключателя всегда используется трехжильный провод, каждая жила выполняет свою функцию. Для наглядности лучше всего использовать провод с разноцветными жилами, это ускорит процесс подключения и вы гарантированно не запутаетесь.

С каждой жилы снимаем изоляцию, для втычных контактов 1 сантиметр.

Перед подключением нужно определить фазный провод, если на проводе уже есть напряжение, то это можно сделать с помощью .Определив фазу, отключите подачу электроэнергии на провода. Проверяем их отсутствие индикатором напряжения и только после этого приступаем к работе.

В нашем случае схема новая и фазу выбираем на свое усмотрение — белая жила. Подключаем его к контакту «L».

Этот тип выключателей самый простой и безопасный в подключении. Зачищенный провод просто вставляется в контактное отверстие и фиксируется там самостоятельно с помощью пружинного зажима.

Потом еще, со второго ключа, будет желтый.

Проверяем качество фиксации провода протягивая провода от контактов обратно.

При необходимости выдернуть провод из контакта, предусмотрены специальные кнопки. Они расположены над каждым контактом с торца механизма.

Провода подключены и можно приступать к установке механизма в розетку. Но хочу предупредить, что здесь есть одна особенность, о которой, к сожалению, при покупке выключателя продавцы почему-то не сообщают.Его установка будет осуществлена ​​правильно только в пластике, так как, во-первых, он идеально подходит по размеру механизма и, во-вторых, имеет две возможности его установки. Стандартный, с использованием прокладок и дополнительных, с использованием винтов для крепления рамы. Старые советские подрозетники изготавливались в основном из металла, очень редко из пластика, они имеют диагональ 70 миллиметров, так как старые механизмы были крупнее. При установке нового выключателя в старую подрозетник добиться надежной фиксации не удастся, так как распорные ножки просто напросто не доходят до края подрозетника.

Распорки этого переключателя расположены на его задней стороне слева и справа.

Приводятся в действие винтами, расположенными на передней части механизма.

Устанавливаем механизм в розетку. Так как мы используем новую розеточную коробку, мы можем быстро и просто починить ее, используя крепежные винты. . Для этой установки двухклавишный выключатель снабжен железной рамкой, жестко закрепленной на механизме устройства и имеющей четыре специальных отверстия.

Выравниваем механизм по горизонтали, фиксируем хитростями, надеваем рамку и ключи.

Подключение двухклавишного выключателя света с винтовыми контактами

Выключатель, который мы используем в нашем примере, не имеет схемы подключения и обозначения контактов, но все же можно узнать, где какой контакт. Разберемся, как устроен двухклавишный выключатель.

Сначала включаем логику, два контакта снизу, по идее отходящие и один сверху, наверное для подключения фазы питания.Проверим догадки, попробуем увидеть контактную группу визуально. Посмотрите внимательно на контакт, там как правило группа подвижных контактов сделана разомкнутой и видна длинная пластина, которая в свою очередь соединена с общим контактом фазы питания. Это явно тот контакт, который нам нужен, оба ключа в выключенном положении, цепь на них разомкнута.

Теперь ключи включены, цепь замкнута, фаза, если есть, по отходящим проводам шла бы.

Теперь отключим одну клавишу.

Итак, мы определили контакт фаз и заодно увидели принцип работы подвижных контактов двухклавишного выключателя.

Есть двойные выключатели, в которых контакты скрыты корпусом, в этом случае поможет.

Пройдемся по контактам. Этот тип выключателя имеет три винтовых контакта, к которым подключаются провода и два распорных винта, они приводят в движение распорные ножки.

Верхний контакт предназначен для подключения фазы питания.

Два нижних отходящих.

Слева и справа расположены два распорных винта.

Перемещают распорные ножки, предназначенные для фиксации механизма в гнезде (крепление стакана).

Разобрался с контактами. Теперь перейдем к основной теме статьи, ответу на вопрос, как подключить двойной выключатель.

Подключение двойного выключателя с винтовыми клеммами

Теперь подготавливаем провода.Снимаем изоляцию с жил. Глубина винтового контакта составляет 6-7 миллиметров. И переходим к разбору главного вопроса, как подключить двойной выключатель.

Подключаем фазу питания к верхнему контакту. Ослабьте контактный винт. Вставляем провод.

Следим, чтобы изоляция не попала в хомут и затягиваем винт.

Таким же образом подключите отходящие провода.

Проверяем надежность фиксации проводов в контактах.

Соединение завершено.

Устанавливаем механизм в подрозетник, надеваем рамку и ключи.

Подаем напряжение, двухклавишный выключатель готов к работе. В этой статье мы подробно рассмотрели, как подключить двойной выключатель.

О том, как это делается, вы можете узнать на нашем сайте в соответствующей инструкции.

Очень подробно описано подключение других элементов электропроводки (розетки с заземляющим контактом и без, выключатели с подсветкой, люстры, светильники).

Инструменты, которые мы использовали в работе:

Инструмент

  • плоская отвертка
  • крестовая отвертка
  • Индикатор напряжения
Сколько мы сэкономили подключив двухклавишный выключатель своими руками:
  • вызов электрика — 200 руб
  • установка двухклавишного выключателя — 150 руб.
  • выбрали понравившийся переключатель, который нравится нам и устраивает дизайн

РЕЗУЛЬТАТ: экономия финансовых средств составила 350 рублей, а также мы подробно разобрали вопрос, как подключить двойной выключатель света, получили бесценный опыт его установки.

Спасибо за внимание. Я очень надеюсь, что эта статья была вам полезна.

Выключатели света

являются одним из наиболее распространенных изделий для электроустановок. В каждой квартире, доме, офисе есть хотя бы несколько штук. Для экономии места и уменьшения объема работы выключатели могут быть не с одной клавишей, а с двумя и даже с тремя. Но двойные, все же, более популярны. Поэтому продолжим разговор о сдвоенных (с двумя кнопками) переключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д.Подключение двойного выключателя вполне по силам начинающему электрику. Даже не имея специальных навыков, можно справиться самостоятельно.

Если необходимо подключить две лампочки или две группы ламп, при этом необходимо, чтобы они включались независимо друг от друга, нужен двухклавишный выключатель. Их очень легко отличить – в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки на подключение не влияет. Ни схемы, ни принципы не меняются.

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это означает, что в исходном состоянии через переключатель ток не протекает, так как контакты разомкнуты. Нажатием клавиши замыкаем контакты, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный отличается только тем, что имеет две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, то мы увидим, что он имеет один вход и два выхода.К входу выключателя подключается фаза, к выходу подключаются провода, которые идут к лампочкам/люстре.

Меры предосторожности — будьте осторожны

Самостоятельное подключение двойного выключателя – дело нехитрое. Справиться можно даже без специальных знаний и навыков. Но надо быть предельно осторожным — это все-таки электричество. Мы обязательно соблюдаем меры безопасности. Что нужно помнить:


Самый простой способ проверки — использовать индикаторную отвертку.Если он коснется провода под напряжением, на нем загорится сигнальная лампочка. Так определяется фаза. Если лампочка не горит, то это ноль или провода идут от лампочек/люстр. Только разобравшись со всеми проводами, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это основное правило. Только так соединение будет правильным.Фаза берется в распределительной коробке, которая обычно находится над выключателем (иногда при нижней проводке — под ним) в распределительной коробке.

Обратите внимание, что работы выполняются при выключенном питании. Если есть автомат, через который запитано освещение, выключите его. Если проводка старая, выкрутите пробки. Перед работой убедитесь, что на проводах нет напряжения (пощупайте все индикаторной отверткой).

Для двух фонарей

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или группу ламп.В любом случае схема будет та же.

К входу переключателя подключен фазный провод. Ослабляется контакт в верхней части переключателя (поверните болт на пару оборотов против часовой стрелки), вдоль пластины вставляется зачищенный от изоляции провод (зачистка 4-6 мм), затягивается фиксирующий винт. Затягивая болт, прилагайте солидное усилие. Вы можете проверить, правильно ли закреплен провод, потянув его пару раз. Если вы не можете получить его, все в порядке.

Таким же образом подключаются два провода, которые шьются от лампочек/люстр.Контакты, к которым нужно подключиться, находятся ниже. Принцип тот же — ослабляем винт, вставляем провод, затягиваем, тянем.

Куда какой провод подключать (к правому или левому контакту) не важно. Это зависит только от того, какой ключ зажжет какую лампочку. Затем вы можете поменять их местами, если хотите.

После завершения подключения установить ключи, включить питание, проверить работу коммутатора. Если все сделано правильно, проблем быть не должно.

Помимо просто выключателей с двумя клавишами, есть блоки с розеткой. При этом подключение двойного выключателя не меняется, но к розетке также должны быть подключены ноль и земля.

Итак, подаем фазу на блок выключателей, с выхода выключателей фаза идет на лампочки. Подводим фазу к блоку розеток (можно взять от входа в блок выключателей), на втором контакте заводим «ноль» — от соответствующей шины на щитке.Подключаем землю к специальному заземляющему контакту.

Что делать, если проводов больше

В описанной выше схеме подключения двойного выключателя необходимо три провода – фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре или больше. Что делать тогда?

  • Найдите фазу и отметьте ее. Ее желательно согнуть, чтобы не задевать в дальнейшем.
  • Найдите два провода, которые идут к лампочкам. Это можно сделать с помощью режима вызова.
  • Оставшийся провод, скорее всего, заземлен. По новому стандарту он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть провод заземления и он подключен к выключателю, то просто скручиваем оба проводника. Если лампочки или люстра не имеют провода «массы», провод просто изолируем и оставляем. Отрезать его не нужно — можно потом купить люстру с «земляным» проводом.

В указанном алгоритме есть слабое место — мы предположили, что оставшийся провод — это земля.Логически это правильно. Но, к сожалению, есть исключения. Поэтому перед манипуляциями стоит определиться, действительно ли перед вами «земля». Для этого можно мультиметром измерить напряжение (поставить предел измерения 1000 В — на всякий случай, потом можно уменьшить). Одним щупом прикасаемся к фазе, вторым — к безымянному. Если он показывает 220 В или близкую к этому цифру, перед вами «ноль», а не «земля». Если показания ниже 220 В — это «масса».

С помощью этого «измерительного прибора» вы можете определить «ноль» или «землю» вашего неизвестного провода

Если нет мультиметра, можно использовать лампочку, к которой можно подключить два провода (можно взять настольную лампу, намотать два провода на вилку). Провода берите одножильные, жесткие, достаточного диаметра. Их концы необходимо зачистить, но вы только удержите изоляцию. Одним концом прикасаемся к фазному проводу, другим — к «неизвестному». Горит — это «ноль», выключенный и выбитый автомат — это «ноль».Этот способ опасен для здоровья, поэтому действуем очень осторожно.

Если соединение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подключена не фаза, а ноль, это неправильно и нужно срочно все исправлять. Лампочки будут работать, но при таком подключении они всегда под напряжением. В этом случае даже замена перегоревшей лампы — смертельно опасное мероприятие. Я не шучу. Это верно. Поэтому при неправильном подключении переключателя (если на него приходит ноль) необходимо все исправлять.Здесь есть два варианта:


Если вы делаете подключение двойного выключателя своими руками впервые, то лучше несколько раз перепроверить свои действия и работать очень внимательно.

Установка переключателя

Наконец, поговорим о том, как монтировать коммутаторы. Неважно, сколько у них ключей. Последовательность работы та же:

  • Из распределительной коробки вертикально вниз (или вверх при нижней проводке) опускается.
  • На выбранной высоте в стене делается отверстие под розетку.Обычно используют насадку на дрель – коронку.
  • Розетка установлена ​​в отверстие. Пустоты между подрозетником и стеной заполняются раствором, желательно с хорошей адгезией к бетону и пластику.
  • От распределительной коробки до входа в розетку проложен гофрированный шланг малого диаметра. Затем в него пропускаются провода. При таком способе прокладки всегда есть возможность заменить поврежденную проводку.
  • Выключатель разобран (ключи, декоративная рамка сняты), провода подсоединены.
  • Устанавливаются в гнездо, фиксируются распорными лепестками затяжкой крепежных болтов.
  • Установите рамку, затем клавиши.

На этом установка и подключение двойного выключателя завершены. Вы можете проверить свою работу.

Разница между односторонними и двусторонними электрическими выключателями

Разница между односторонними и двусторонними электрическими переключателями

Выключатель — это простое устройство, которое замыкает или размыкает цепь.Выключатель может выполнять в основном две функции: ВКЛ, замыкая контакты, или полностью ВЫКЛ, размыкая контакты. Когда контакты замкнуты, это создает путь для протекания тока, и наоборот, открытый контакт не позволяет протекать току. В электропроводке выключатели чаще всего используются для управления электрическим освещением, постоянно подключенными приборами или электрическими розетками.

В 1884 году Джон Генри Холмс изобрел быстродействующий выключатель света. Его технология обеспечивала достаточно быстрое размыкание внутренних контактов, чтобы предотвратить электрическое дугообразование, которое могло привести к пожару и сократить срок службы переключателя.Эта технология быстрого отключения до сих пор используется в современных бытовых и промышленных выключателях света.

Наиболее часто используемые электрические выключатели в наших домах — это односторонние выключатели. Но существует и двусторонний переключатель, хотя он и не используется повсеместно. В его работе основное различие между ними заключается в количестве контактов, которые они имеют. Односторонний переключатель имеет два контакта, а двухсторонний переключатель имеет три контакта. В двухстороннем переключателе два односторонних переключателя объединены в один.Один из терминалов может быть подключен к любому из двух, но не к обоим одновременно.

Преимущество двустороннего переключателя заключается в возможности управлять одним устройством из двух разных мест. Их удобно и удачно использовать для таких мест, как лестницы, длинный коридор или очень большая комната. Итак, представьте, уже поздняя ночь, и вы стоите внизу лестницы. Вы включаете выключатель, чтобы осветить лестницу, когда вы поднимаетесь. Как только вы достигли вершины лестницы, с помощью двухпозиционного переключателя вы можете просто щелкнуть переключатель, чтобы выключить свет на лестнице.То же самое касается длинного коридора или большой комнаты с более чем одним входом. Двусторонний переключатель также очень удобен для использования в качестве выключателя света и, возможно, потолочного вентилятора, с доступом к месту 2 и , кроме вашей кровати. Таким образом, не нужно вставать с кровати, чтобы управлять этими приборами.

Еще одно интересное различие между односторонним и двусторонним переключателями заключается в их определенных состояниях. Односторонний переключатель имеет определенные состояния ON и OFF, тогда как двухсторонний переключатель не имеет.Таким образом, наиболее вероятно, что односторонние переключатели будут отмечены положениями ВКЛ и ВЫКЛ либо точечной маркировкой, либо каким-либо индикатором положения ВКЛ. На двухпозиционном переключателе такой маркировки нет, потому что нет последовательного включения или выключения. ВКЛ-ВЫКЛ может меняться в зависимости от положения второго двухпозиционного переключателя.

Таким образом, выбор одностороннего или двухстороннего выключателя зависит только от вас и ваших потребностей. Односторонний переключатель, также называемый однополюсным переключателем, эффективен в небольших помещениях и для бытовых электроприборов.А двусторонний переключатель подходит для многодверных больших комнат, лестниц и длинных коридоров. Простой переключатель в эксплуатации, но немного сложный в установке.

Обратите внимание на линейку Finoswitch от Finolex, изготовленную из высококачественного поликарбоната и покрытых серебром оксида кадмия контактных точек, винтов и клемм. Они долговечны и протестированы на срок более 1 00 000 кликов. Выключатели доступны с уникальной флуоресцентной полосой, которая светится в темноте и действует как направляющая.

Односторонний переключатель – Источник изображения: www. finolex.com

Двухпозиционный переключатель — Источник изображения: www.finolex.com

14 лучших умных выключателей света Великобритании 2022

Если вы хотите пользоваться преимуществами интеллектуального освещения без необходимости вкладывать средства в интеллектуальные лампочки, тогда интеллектуальные выключатели света — это то, что вам нужно.

Прежде чем мы начнем, кратко пробежимся по важным вещам, которые нужно знать…

  • Вообще говоря, у вас есть выбор между интеллектуальным включением/выключением и диммером, если вы заменяете существующий переключатель.
  • Некоторые коммутаторы работают без Wi-Fi и не нуждаются в смарт-концентраторе, а другие совместимы с Z-Wave и Zigbee.
  • Некоторым переключателям требуется нейтральный провод для обеспечения постоянного питания, а другим — нет, поэтому лучше проверить это в первую очередь.
  • Если вы хотите сохранить имеющиеся выключатели света, вы можете установить мини-реле за выключателем или над светильником, которым затем можно будет управлять через интеллектуальный концентратор.
  • Если у вас уже есть умные лампочки Philips Hue, для них также доступны выключатели, чтобы обеспечить более традиционный опыт

Лучший умный диммер в Великобритании

Top Smart Dimmer SwitchИнтеллектуальный диммер Wi-Fi

Смарт-переключатель Top On/OffСовременный стеклянный дизайн

Top Retrofit OptionКомплект переключателей света и концентратор

Top Philips Hue SwitchУправление до 10 лампами оттенка

Верхний переключатель Z-Wave Pick2 Gang Z-Wave Switch

Смарт-переключатели Top Zigbee Pick1, 2 и 3 Gang

Top Lighting Mini-RelayLights, управляемые через приложение Lightwave

Лучший умный диммер в Великобритании

Интеллектуальный диммер Wi-Fi

Диммер серии Lightwave Smart позволяет вам легко добавить его в свой дом, не требуя дополнительных проводных работ.Его полностью беспроводная конструкция позволяет управлять им удаленно с помощью приложения Lightwave, доступного как для iOS, так и для Android.

Основные характеристики

  • Совместим со светодиодными лампами с регулируемой яркостью
  • Запуск нескольких устройств Lightwave
  • Совместимость с Amazon Alexa/Google Assistant/Apple Homekit

Итак, хотите ли вы включить освещение в своем доме, когда опаздываете из продуктового магазина, или хотите удивить любимого человека в другой комнате спокойной, уютной атмосферой — этот британский интеллектуальный выключатель света даст вам все необходимое. контроль.

Для еще большей производительности диммерный переключатель совместим с Amazon Alexa, Apple Home Kit и Google Home для функций голосового управления. Как будто этого недостаточно, диммерный выключатель оснащен несколькими автоматами.

Благодаря встроенным средствам автоматизации вы можете настроить такие функции, как планирование активации выключателя света, когда вас нет дома. Он также может включать и выключать свет, когда вы отсутствуете, в случайное время, чтобы имитировать занятость.

Лучший умный выключатель света в Великобритании

Интеллектуальный настенный выключатель света ENER-J Wifi, оснащенный сверхчувствительными и интеллектуальными функциями времени, позволяет вам настроить расписание домашнего освещения по своему усмотрению.

Основные характеристики

  • Управление удаленным доступом
  • Управление удаленным доступом
  • Интеллектуальные функции времени

Используя умный настенный выключатель света ENER-J Wifi, вы всегда будете иметь удаленный доступ к домашнему освещению. Без какой-либо ежемесячной платы или платы за концентратор вы можете подключать и контролировать свои устройства с помощью бесплатного приложения ENER на своем смартфоне.

Кроме того, британский вариант интеллектуального выключателя света позволяет управлять выключателем с помощью голосовых команд через приложение Amazon Alexa.Вы можете сделать то же самое, используя Amazon Echo/Dot/Tap и Google Assistant. Кроме того, интеллектуальный выключатель света включает в себя интеллектуальную функцию синхронизации, которая позволяет автоматически включать и выключать электронику в зависимости от установленного вами времени.

Тем не менее, переключатель освещения имеет функцию энергосбережения для экономии энергии, предотвращая расточительное потребление энергии в режиме ожидания, перезарядку и перегрев. Выключатель света не только обеспечивает отличную функциональность и удобство использования.

Он также придает изюминку и класс любому дому.Сенсорный экран из белого закаленного стекла с шикарной элегантной плоской поверхностью придает стильный вид. Встроенный светодиод на другом конце надежно загорается в темноте, обеспечивая удобство работы.

Что понравилось

  • Привлекательная, шикарная и элегантная плоская поверхность – гладкий интуитивно понятный сенсорный экран
  • Светодиодное освещение для дополнительной видимости во время работы в темноте
  • Интеллектуальные функции времени позволяют вам устанавливать функции переключателя так, как вы хотите, в зависимости от времени
  • Функция энергосбережения поддерживает функции переключателя без лишнего энергопотребления
  • Подключается к нескольким устройствам с помощью всего одного переключателя

Что нам не понравилось

  • Некоторые пользователи жаловались на длину винтов поставщика

Технические характеристики

LED
Размеры (ДхШхВ) 86мм х 86мм х 37мм
Мощность (макс) 600W за бандой
Напряжение 230
Тип лампы

Комплект переключателей света и концентратор

Используя интеллектуальные выключатели освещения Energenie MiHome, вы можете управлять домашним освещением, используя ряд функций. Во-первых, в отличие от других моделей, эти интеллектуальные выключатели света обладают универсальностью — они позволяют управлять как светодиодным, так и галогенным освещением, а также лампами накаливания.

Основные характеристики

  • Функция геолокации
  • Совместимость со светодиодами, галогенными лампами и лампами накаливания
  • 3 одноклавишных выключателя

Выключатели поставляются со шлюзом MiHome, 3 одинарными выключателями и пультом дистанционного управления для полной модернизации дома для управления существующим освещением. Коммутаторы разработаны с учетом совместимости с Amazon Alexa, Google Home и IFTTT.Вы также можете использовать функции геолокации для удаленной настройки и управления системами автоматизации освещения.

Встроенный светодиодный индикатор обратной связи

С интеллектуальным переключателем освещения SONOFF вы можете в полной мере воспользоваться функцией интеллектуального сценария. Интеллектуальная сцена объединяет несколько триггеров в одной настройке. Вы можете настроить одно устройство SONOFF на включение/выключение другого устройства. Кроме того, вы можете запустить все устройства одновременно с помощью одной команды.

Основные характеристики

  • ПК V0 и панель из закаленного стекла
  • Дистанционное приложение и голосовое управление
  • Функции синхронизации

Кроме того, интеллектуальный выключатель света для Великобритании поставляется с несколькими функциями синхронизации — независимо от того, хотите ли вы выбрать одиночный, повторный, обратный отсчет или циклический таймер.Функции синхронизации позволяют настроить функции освещения в вашем доме в соответствии с вашим графиком и привычками. Приложение и переключатель с голосовым управлением совместимы с Amazon Alexa/Echo и Google Home/Assistant. Вы даже можете использовать его приложение для отслеживания статуса в реальном времени, где бы вы ни находились.

Интеллектуальный переключатель Wi-Fi

Настенный выключатель TCP Smart Wifi позволяет легко автоматизировать время включения/выключения освещения в вашем доме. Для удобства использования интеллектуальный выключатель света позволяет подключить его к существующей домашней сети Wi-Fi и использовать его с помощью таких инструментов, как Amazon Alexa и Google Assistant.

Основные характеристики

  • Синий светодиод
  • Работа Wi-Fi 2,4 ГГц
  • Сенсорный экран из закаленного стекла

Кроме того, вы можете использовать приложение TCP Smart для настройки функций в соответствии с вашими предпочтениями — будь то включение света на крыльце с наступлением темноты или выключение света в детской комнате на время выключения света.

Умный настенный выключатель Yagusmart оснащен интуитивно понятным таймером, который позволяет настраивать до 30 раз в день.Вы даже можете выбрать настройки для ежедневного или еженедельного повторения.

Основные характеристики

  • Функция дистанционного управления анти-РЧ
  • Голосовое управление
  • 30-ти интервальный таймер

Кроме того, функции управления таймером позволяют вам выполнять множество различных настроек — даже если вы хотите адаптировать свои настройки к тому времени, когда вы просыпаетесь или ложитесь спать.

Кроме того, интеллектуальный выключатель света совместим с несколькими инструментами голосового управления, такими как Amazon Alexa, IFTTT и Google Home, чтобы сделать вашу жизнь намного проще.

Интеллектуальный переключатель на 2 группы

Умный сенсорный настенный выключатель MOES WiFi RF433 с панелью из закаленного стекла, устойчивым к царапинам, украсит внешний вид любого интерьера или экстерьера.

Основные характеристики

  • Однопроводной переключатель
  • Режим отсутствия помех
  • Множественное управление

Подсветка переключателя позволяет легко работать в темноте, обеспечивая достаточное освещение, чтобы не мешать другим занятиям или вашему сну.

Использование нескольких элементов управления через приложение дает вам доступ к различным настройкам, включая таймеры, расписания и обратный отсчет. Обратный отсчет можно вести с интервалами в 1, 5, 30 и 60 минут. Вы даже можете поделиться несколькими функциями управления со своей семьей.

Лучшие переключатели и элементы управления Philips Hue в Великобритании

Контроль до 10 лампочек hue

Используя белый диммерный переключатель Phillips Hue, вы можете контролировать до 10 источников света в своей комнате или доме.

Основные характеристики

  • До 10 ламп
  • Устанавливается в любом месте
  • Совместимость с Nest и Samsung SmartThings

Диммер совместим со всеми светильниками Phillips Hue, однако для полноценного интеллектуального освещения ему требуется мост Hue. Тем не менее, диммируемый переключатель работает по беспроводной связи и удаленно без необходимости дополнительной установки.

Кроме того, выключатель света на батарейках поставляется со всеми необходимыми аксессуарами, позволяющими установить его в любом месте.Для упрощения работы диммерный переключатель даже совместим с системами Nest и Samsung SmartThings.

Беспроводной переключатель сцен Philips Hue

С помощью переключателя сцен Philips hue вы сможете без усилий одновременно управлять до 50 различными источниками света Phillip Hue.

Основные характеристики

  • Управляет до 50 светильниками Phillip Hue
  • Крытый радиус действия 20 м
  • Дальность стрельбы на открытом пространстве 300 м

Благодаря простой конструкции интеллектуальный выключатель света для Великобритании работает без сложной проводки или батареек.Благодаря технологии En Ocean Energy выключатель света генерирует достаточную мощность для радиоимпульса.

Кроме того, выключатель света можно использовать как для обычных функций включения/выключения, так и для диммирования. Левые клавиши на переключателе можно использовать для световых сцен, в то время как правая клавиша может использоваться для обычного включения и выключения, удерживая их нажатыми, можно использовать функции затемнения.

Магнитная беспроводная кнопка

Кнопка Phillips Hue Button не требует установки, что упрощает использование — просто установите ее или прикрепите к магнитной конструкции в любом месте вашего дома и начните пользоваться ее функциями.

Основные характеристики

  • Магнитная кнопка
  • Управление несколькими комнатами
  • Управление без установки

Что делает выключатель особенным, так это его портативная и магнитная конструкция, позволяющая перемещаться с ним по дому.

Когда вы закончите использовать его в течение дня, просто прикрепите его к настенной пластине для хранения. Единая интеллектуальная кнопка на другом конце обеспечивает плавное управление освещением в вашем доме. Индивидуальные настройки освещения на другом конце позволяют вам устанавливать предпочтения освещения в вашем доме в зависимости от времени, которое вы хотите.

Лучший смарт-коммутатор Z-Wave в Великобритании

С переключателем света Neo CoolCam Z-Wave A-Plus вы можете интегрировать домашнее освещение в систему Z-wave Smart Home Secure.

Основные характеристики

  • Совместимость с Z-Wave
  • 2-клавишный интеллектуальный выключатель света
  • Сенсорные и дистанционно управляемые режимы

Однако, чтобы воспользоваться этими функциями, вы должны иметь в виду, что для этого выключателя света во время установки требуются нейтральные и находящиеся под напряжением провода.Интеллектуальный выключатель света для Великобритании, разработанный как двухклавишный переключатель, поддерживает до двух устройств вывода.

Кроме того, сенсорный выключатель света совместим с домашней автоматикой Z-Wave серий 300 и 500. Вы можете управлять коммутатором удаленно из любого места с помощью приложения для смартфона или с помощью сенсорной кнопки на панели.

Лучший смарт-коммутатор Zigbee в Великобритании

Интеллектуальные переключатели на 1, 2 и 3 группы

Умный настенный выключатель Yagusmart Zigbee дает вам свободу управлять выключателями света с помощью жесткой ручной кнопки, приложений голосового управления или дистанционного управления приложениями.

Основные характеристики

  • Совместимость с Amazon Alexa/Google Home/IFTTT
  • Одноклавишный переключатель
  • Функция синхронизации

Разработанный с инновационной настройкой расписания управления по таймеру, интеллектуальный переключатель позволяет вам настраивать предпочитаемые расписания освещения 30 раз в день.

Кроме того, вы можете дополнительно автоматизировать настройки для ежедневной и еженедельной настройки. Одинарный выключатель света также совместим с несколькими голосовыми приложениями, такими как Amazon Alexa, Google Home и IFTTT, для удобной работы без помощи рук.

Лучшее интеллектуальное мини-реле Великобритании

Освещение, управляемое через приложение Lightwave

Интеллектуальное мини-реле Lightwave отличается повышенной универсальностью, что позволяет вам управлять не только домашним освещением.

Основные характеристики

  • 3 положения фиксации
  • Требуется питание от сети
  • Интеллектуальное реле срабатывает

С помощью умного мини-реле можно управлять воротами, шторами, светодиодными лентами и другими электрическими цепями. Что отличает мини-реле, так это его дистанционное управление, позволяющее настраивать электрические цепи и управлять ими из любого места.

Фактически, мини-реле даже совместимо с Amazon Alexa, Google Assistant и комплектом Apple Home для удобного голосового управления. Кроме того, мини-реле также облегчает регулярное включение/выключение, а также функции диммирования. Его водонепроницаемый корпус позволяет использовать его на открытом воздухе для садового освещения, прудовых насосов и автоматических открывателей ворот.

Лучший умный переключатель DIY в Великобритании

Ленивый вариант!

Устройство SwitchBot Smart Switch Button Pusher предназначено для работы с любой кнопкой электроприбора или кулисным переключателем.

Основные характеристики

  • 5-секундная установка
  • 2,4 ГГц Wi-Fi поддерживается
  • Встроенный таймер планирования

Кнопочная кнопка оснащена собственным приложением, позволяющим планировать работу встроенных таймеров без использования концентратора или смартфона. Нажимной переключатель с батарейным питанием имеет увеличенный срок службы батареи благодаря функции энергосбережения Bluetooth с низким энергопотреблением (BLE), что позволяет использовать его до 600 дней.

Настройка и установка толкателя кнопки переключателя также очень просты – просто поднесите его к тумблеру или кнопке, используя наклейку 3M.Интеллектуальный переключатель совместим с Amazon Alexa, Google Assistant, Siri и IFTTT для удобного голосового управления.

Особенности интеллектуальных выключателей света

Голосовое управление

Некоторые из лучших британских интеллектуальных выключателей света совместимы с инструментами голосового управления. Некоторые из распространенных включают IFTTT, Amazon Alexa, Google Home/помощник и Apple Home Kit/Siri.

Позволяет легко управлять освещением без помощи рук. Все, что вам нужно сделать, это пробормотать голосовые команды.Эта функция также позволяет интегрировать домашнее освещение в систему «умный дом».

Пульт дистанционного управления

Что отличает умные выключатели света, так это их функция дистанционного управления. Некоторые интеллектуальные выключатели света управляются через Wi-Fi, что позволяет подключать их к домашней сети Wi-Fi. Это означает, что вы можете управлять ими удаленно, используя их собственное приложение. Другие работают по протоколам Z-Wave или Zigbee, поэтому вы можете интегрироваться с совместимым интеллектуальным концентратором.

В зависимости от конструкции и мощности выключателя эта функция позволяет не только дистанционно включать и выключать освещение.Вы также можете использовать эту функцию для настройки расписания и адаптации домашнего освещения в соответствии с вашими потребностями.

Технология

Большинство умных выключателей света в Великобритании используют технологию, которую вы, возможно, уже используете в своем доме. Поэтому, прежде чем инвестировать в один, рекомендуется перепроверить эту информацию, чтобы вы могли выяснить, как воспользоваться преимуществами технологии и обеспечить эффективную функциональность.

Как правило, интеллектуальный выключатель света совместим как минимум с iPad, устройством Android, Nest или Ecobee в вашем доме.Например, устройства Apple Homekit, такие как Ecobee или iPad, идеально подходят для iDevices и настенных розеток. С другой стороны, технология SmartThings поддерживает устройства Z-Wave и Zigbee.

Переключатель или вилка

При покупке умных выключателей света вы встретите выключатели и вилки. Выключатели удобны тем, что работают как обычные выключатели света с естественной работой, а также могут похвастаться такими функциями, как дистанционное управление через приложение и автоматизация времени.

Они отлично подходят для тех, кто хочет автоматизировать свои обычные осветительные приборы.Умные штекеры на другом конце, как правило, более гибкие, так как вы можете подключить к ним любое устройство, которое захотите — отлично подходит для ламп!

Вердикт

Мы надеемся, что это руководство помогло вам выбрать умный выключатель света для вашего дома в Великобритании.

Если мы что-то пропустили, оставьте комментарий ниже!

Интеллектуальный диммер Wi-Fi

Диммер серии Lightwave Smart позволяет вам легко добавить его в свой дом, не требуя дополнительных проводных работ. Его полностью беспроводная конструкция позволяет управлять им удаленно с помощью приложения Lightwave, доступного как для iOS, так и для Android.

Основные характеристики

  • Совместим со светодиодными лампами с регулируемой яркостью
  • Запуск нескольких устройств Lightwave
  • Совместимость с Amazon Alexa/Google Assistant/Apple Homekit

Источники

Энергия

Крышка выключателя диммера / Двойная / Шестерня и рычаг / Сталь

Сделайте включение света веселым! Эта двухблочная конструкция управляет двумя отдельными источниками света. Он оснащен подоконником (ручкой садового шланга), который вы просто поворачиваете, чтобы приглушить или сделать свет ярче. Он также имеет форму шестеренки с рычагом, который включает и выключает тумблер (переключатели — это те, которые вы щелкаете пальцем вверх и вниз).

Этот выключатель света поставляется полностью собранным с уже установленными электрическими диммерами. Подходит для любой двухблочной электрической коробки стандартного размера. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, ЧТО, В отличие от моих других КРЫШЕК ВЫКЛЮЧАТЕЛЯ СВЕТА, ЭТИ ДИММЕРЫ ТРЕБУЮТ НЕКОТОРОЙ ЭЛЕКТРИЧЕСКОЙ ПРОВОДКИ ДЛЯ ИХ УСТАНОВКИ. Ваш заказ включает инструкции по установке, хотя я рекомендую, чтобы установка выполнялась квалифицированным электриком.

Диммерные выключатели рассчитаны на 150 Вт светодиодов, 150 КЛЛ, 600 Вт ламп накаливания и 120 В переменного тока, 60 Гц. Это однополюсные поворотные диммеры.

Если вам также требуется тумблер, сообщите мне об этом, и я могу установить его бесплатно.

Моя система рычагов имеет конструкцию болта и гайки, что позволяет регулировать величину крутящего момента, необходимого для подъема и опускания рычагов. В комплект поставки входит небольшой подходящий стальной ключ, который поможет вам отрегулировать натяжение болтов. Он также поставляется со стальной прокладкой, которая обеспечивает плотное прилегание к стене и предотвращает шатание и появление неприглядных зазоров между выключателем и стеной.

Хорошим вариантом при установке будет перевернуть имеющийся тумблер (перевернуть его вверх дном), чтобы действие рычагов вкл/выкл, вверх/вниз не было обратным.

Опорная пластина имеет размеры 4 ¾ дюйма в высоту и 4 ¼ дюйма в ширину. Рычаги выдвигаются на 4 ¾ дюйма от стены.

Изготовлено на совесть и изготовлено в США из стальных листов толщиной 1/4 дюйма, обработанных плазменной резкой с ЧПУ. До отправки товара может пройти 3-5 рабочих дней. Индивидуальные заказы или очень большие заказы могут занять больше времени.

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ТРЕХПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 20 А-250 В (ЕВРОПЕЙСКИЙ 2-ПОЗИЦИОННЫЙ), ДВУХПОЛЮСНОГО ДЕЙСТВИЯ (РАЗРЫВАЕТ КАК ЛИНИЮ, ТАК И НЕЙТРАЛЬНОЕ СОЕДИНЕНИЕ), БАЛАНСНОГО ТИПА, ВИНТОВЫЕ КЛЕММЫ, МОДУЛЬНЫЙ РАЗМЕР 45 мм X 45 мм, ЗАЩЕЛОЧНЫЙ МОНТАЖ.

БЕЛЫЙ. Сопутствующие товары:

79512×45

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ДВУХПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ 20A-250V, МОДУЛЬНЫЕ РАЗМЕРЫ 22,5 мм X 45 мм, БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Не используется с монтажной рамой #79100X45.
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79515×45

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ТРЕХПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 20A-250V (ЕВРОПЕЙСКИЙ 2-ПОЗИЦИОННЫЙ), ДВУХПОЛЮСНОГО ДЕЙСТВИЯ, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79514×45

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ДВУХПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ 20А-250В, МОДУЛЬНЫЕ РАЗМЕРЫ 45ммХ45мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79513×45

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ДВУХПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ 10A-250V, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79510×45

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ОДНОПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ 20A-250V, МОДУЛЬНЫЕ РАЗМЕРЫ 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79511×45

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ОДНОПОЛЮСНЫЙ ВЫКЛЮЧАТЕЛЬ 20A-250V, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79520X45

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ТРЕХПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 20A-250V (ЕВРОПЕЙСКИЙ ДВУСТОРОННИЙ), МОДУЛЬНЫЙ РАЗМЕР 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79516×45

ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ ТРЕХПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 20A-250V (ЕВРОПЕЙСКИЙ ДВУСТОРОННИЙ), СВЕТИЛЬНЫЙ ИНДИКАТОР, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79530×45

СВЕТИЛЬНЫЙ ИНДИКАТОР (КОНТРОЛЬНЫЙ СВЕТ), ЛАМПОЧКА 230 В, 50/60 Гц, ОДНА ВАТТ, МОДУЛЬНЫЕ РАЗМЕРЫ 22,5 мм x 45 мм, ВИНТОВЫЕ КЛЕММЫ. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

79550X45

ЕВРОПЕЙСКИЙ МЕЖДУНАРОДНЫЙ ДИММЕРНЫЙ ВЫКЛЮЧАТЕЛЬ, 100–240 В, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74458×45

ЕВРОПЕЙСКИЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ УЗО / УЗО, (УЗО / УЗО С ЗАЩИТОЙ ОТ МАКСИМАЛЬНОГО ТОКА), 16 А-230 В, ОДНОПОЛЮСНЫЙ + НЕЙТРАЛЬ, 50/60 ГЦ, 10 мА ОТКЛЮЧЕНИЕ, 45 мм X 45 мм, МОДУЛЬНАЯ ВЫКЛЮЧАТЕЛЬ СВЕТ, НАСТЕННАЯ КОРОБКА, ПАНЕЛЬ, МОНТАЖ НА DIN-РЕЙКУ. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов.Modular Devices Link

74459×45

ЕВРОПЕЙСКИЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ УЗО / УЗО, (УЗО / УЗО С ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ ПО ТОКУ), 16 А-230 В, ОДНОПОЛЮСНЫЙ + НЕЙТРАЛЬ, 50/60 ГЦ, 30 мА ОТКЛЮЧЕНИЕ, 45 ммX45ZE КНОПКА, ИНДИКАТОР, НАСТЕННАЯ КОРОБКА, ПАНЕЛЬ, МОНТАЖ НА DIN-РЕЙКУ. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

74456×45

ЕВРОПЕЙСКИЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ УЗО / УЗО, (УЗО / УЗО С ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ ПО ТОКУ), 10 А-230 В, 50/60 Гц, 10 мА ОТКЛЮЧЕНИЕ, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм, НАСТЕННАЯ, КОРОБКА DINIL RA УСТАНАВЛИВАТЬ.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

74457×45

ЕВРОПЕЙСКИЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ УЗО / УЗО, (УЗО / УЗО С ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ ПО ТОКУ), 10 А-230 В, 50/60 Гц, ОТКЛЮЧЕНИЕ 30 мА, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм, НАСТЕННАЯ, КОРОБКА DINIL RA, ПАНЕЛЬ УСТАНАВЛИВАТЬ. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74453×45

ЕВРОПЕЙСКИЙ ВЫКЛЮЧАТЕЛЬ «MCB» 16A-230V, 50/60HZ, МОДУЛЬНЫЕ РАЗМЕРЫ 45mmX45mm, НАСТЕННАЯ КОРОБКА, ПАНЕЛЬ, МОНТАЖ НА DIN-РЕЙКУ.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74452×45

ЕВРОПЕЙСКИЙ ВЫКЛЮЧАТЕЛЬ «MCB» 10A-230V, 50/60HZ, МОДУЛЬНЫЕ РАЗМЕРЫ 22,5mmX45mm, НАСТЕННАЯ КОРОБКА, ПАНЕЛЬ, МОНТАЖ НА DIN-РЕЙКУ. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74344×45

RJ45, CAT6 UTP LCS2 ГНЕЗДО (ISDN/ИНТЕРНЕТ) 45 мм X 45 мм МОДУЛЬНЫЙ РАЗМЕР.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74280×45

RJ45, CAT6 UTP LCS2 ГНЕЗДО (ISDN/ИНТЕРНЕТ) 22,5 мм X 45 мм МОДУЛЬНЫЙ РАЗМЕР. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

572078X45

ЗАРЯДНОЕ УСТРОЙСТВО ПИТАНИЯ USB, ДВОЙНЫЕ РАЗЪЕМЫ USB, МОДУЛЬНЫЙ РАЗМЕР 45X45 мм, 5 В-1500 мА, НОМИНАЛЬНОЕ ВХОДНОЕ НАПРЯЖЕНИЕ 100–240 В перем. тока, 50–60 Гц, 200 мА, НОМИНАЛЬНАЯ ЧАСТОТА IPSCБЕЛЫЙ.
Примечания:
* Для подзарядки портативных устройств, таких как телефоны, смартфоны, MP3- или MP4-плееры.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

572071X45

ЗАРЯДНОЕ УСТРОЙСТВО ПИТАНИЯ USB, ОДИН РАЗЪЕМ USB, МОДУЛЬНЫЙ РАЗМЕР 22,5X45 мм, 5 В-750 мА, НОМИНАЛЬНОЕ ВХОДНОЕ НАПРЯЖЕНИЕ 100–240 В перем.БЕЛЫЙ.
Примечания:
* Для подзарядки портативных устройств, таких как телефоны, смартфоны, MP3- или MP4-плееры.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

70100×45

ЕВРОПЕЙСКАЯ «SCHUKO» 16A-250V МОДУЛЬНАЯ РОЗЕТКА CEE 7/3 TYPE F (EU1-16R), ЗАКРЫТЫЕ КОНТАКТЫ, РАЗМЕР 45mmX45mm, НАСТЕННАЯ КОРОБКА, ПАНЕЛЬ, МОНТАЖ НА DIN-РЕЙКУ. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

70100X45-WDC

ЕВРОПЕЙСКАЯ «SCHUKO» 16A-250V МОДУЛЬНАЯ РОЗЕТКА CEE 7/3 TYPE F (EU1-16R) С ПОДЪЕМНОЙ КРЫШКОЙ, ЗАКРЫТЫМИ КОНТАКТАМИ, СТЕПЕНЬЮ IP40, РАЗМЕРОМ 45mmX45mm, НА ВСЕ ПАНЕЛИ ИЛИ W. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

70100×45-BLK

ЕВРОПЕЙСКАЯ «SCHUKO» 16A-250V МОДУЛЬНАЯ РОЗЕТКА CEE 7/3 TYPE E, F (EU1-16R), РАЗМЕР 45mmX45mm, ЗАКРЫТЫЕ КОНТАКТЫ.ЧЕРНЫЙ (МАГНИЕВЫЙ ЦВЕТ).
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45.Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

70100×45-КРАСНЫЙ

ЕВРОПЕЙСКАЯ МОДУЛЬНАЯ РОЗЕТКА «SCHUKO», 16 АМПРЕНОВ, 250 ВОЛЬТ, CEE 7/3, ТИП E, F (EU1-16R), РАЗМЕР 45 мм X 45 мм, КОНТАКТЫ С ЗАКРЫТЫМИ ЗАСЛОНКАМИ, КРАСНАЯ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов.Ссылка на модульные устройства

70100X45-GRN

ЕВРОПЕЙСКАЯ «SCHUKO» МОДУЛЬНАЯ РОЗЕТКА 16А-250В CEE 7/3 ТИП E, F (EU1-16R), РАЗМЕР 45ммX45мм, ЗАКРЫТЫЕ КОНТАКТЫ. ЗЕЛЕНЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

71100×45

ФРАНЦИЯ, БЕЛЬГИЯ РОЗЕТКА 16A-250В CEE 7/5 TYPE E (FR1-16R), КОНТАКТЫ С ЗАКРЫТЫМИ ЗАСЛОНКАМИ, МОДУЛЬНЫЕ РАЗМЕРЫ 45ммX45мм. БЕЛЫЙ.
Примечания:
* Вилки и шнуры питания европейского типа CEE 7/7 совместимы с розетками, розетками и разъемами Франции / Бельгии.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

72100×45

ВЕЛИКОБРИТАНИЯ, СОЕДИНЕННОЕ КОРОЛЕВСТВО, ВЕЛИКОБРИТАНИИ BS 1363A, САУДОВСКАЯ АРАВИЯ SASO 2203 13A-250V РАЗМЕР 45mmX45mm МОДУЛЬНЫЙ ВЫХОД (SA1-13R) (UK1-13R) ТИП G РОЗЕТКА, ЗАКРЫТАЯ ЗАСЛОНКАМИБЕЛЫЙ. ASTA, SASO 2203, (ИНТЕРТЕК) УТВЕРЖДЕНО.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45.Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

72100×45-BLK

ВЕЛИКОБРИТАНИЯ, СОЕДИНЕННОЕ КОРОЛЕВСТВО, ВЕЛИКОБРИТАНИЯ BS 1363A, САУДОВСКАЯ АРАВИЯ SASO 2203,13A-250V, РАЗМЕР 45mmX45mm МОДУЛЬНЫЙ ВЫПУСК (SA1-13R) (UK1-13R) МОДУЛЬНЫЙ РОЗЕТКА ТИПА G, СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ ).УТВЕРЖДЕНО ASTA, SASO 2203 (ИНТЕРТЕК).
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45.Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74900×45-W

УНИВЕРСАЛЬНЫЙ, МЕЖДУНАРОДНЫЙ, ЕВРОПЕЙСКИЙ, БРИТАНСКИЙ, АВСТРАЛИЯ, АЗИЯ, ТАИЛАНД, 13A-250В, 15A-127В [МАКС. НОМИНАЛЫ], МНОГОКОНФИГУРАЦИОННАЯ РОЗЕТКА, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм, ЗАКРЫТЫЕ КОНТАКТЫ, 2 ПОЛЮСА-3 ПРОВОДА ЗАЗЕМЛЕНИЯ [2P+E].БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74900X45-WS

УНИВЕРСАЛЬНАЯ, МЕЖДУНАРОДНАЯ, ЕВРОПЕЙСКАЯ, БРИТАНСКАЯ, АВСТРАЛИЯ, АЗИЯ, ТАИЛАНД, 16A-250V, 15A-127V (МАКС. НОМИНАЛЬНАЯ МОЩНОСТЬ), МНОГОКОНФИГУРАЦИЯ РОЗЕТКА, 67,5 мм X 45 мм, МОДУЛЬНЫЙ РАЗМЕР РАСПРЕДЕЛИТЕЛЯ, РАЗМЕР РАСПРЕДЕЛИТЕЛЯ , 2 ПОЛЮСА-3 ПРОВОДА ЗАЗЕМЛЕНИЯ (2P+E). БЕЛЫЙ.
Примечания:
* Доступен штепсельный переходник # 30140, обеспечивающий заземляющее соединение «Земля» (2P+E) для европейских, немецких, французских вилок Schuko CEE 7/7, CEE 7/4 при использовании с розеткой.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79180X45-N (белая, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь) и заглушка 79590X45.
* Устанавливается на европейские настенные коробки (121 мм по центру), требуется рама № 730093X45.
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов.Ссылка на модульные устройства

74900×45

УНИВЕРСАЛЬНЫЙ, МЕЖДУНАРОДНЫЙ, ЕВРОПЕЙСКИЙ, БРИТАНСКИЙ, АВСТРАЛИЯ, АЗИЯ, ТАИЛАНД, 13A-250В, 15A-127В [МАКС. НОМИНАЛЫ], МНОГОКОНФИГУРАЦИОННАЯ РОЗЕТКА, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм, ЗАКРЫТЫЕ КОНТАКТЫ, 2 ПОЛЮСА-3 ПРОВОДА ЗАЗЕМЛЕНИЯ [2P+E]. ЧЕРНЫЙ [МАГНИЕВЫЙ ЦВЕТ].
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74105×45

АВСТРАЛИЯ, НОВАЯ ЗЕЛАНДИЯ 10A-240V ТИП I РОЗЕТКА AS/NZS 4417, AS/NZS 3112 (AU1-10R), МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74505×45

АВСТРАЛИЯ, НОВАЯ ЗЕЛАНДИЯ 15А-250В ТИП I РОЗЕТКА AS/NZS 3112, AS/NZS 4417, (AU2-15R), МОДУЛЬНЫЕ РАЗМЕРЫ 45ммX45мм. БЕЛЫЙ.
Примечания:
* Розетка рассчитана на 10 ампер. и 15 Ампер. Австралийские/новозеландские вилки.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

76143×45

15 А-127 В, (15A-125 В NEMA 5-15R) РОЗЕТКА, ТИП A, ТИП B, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм, 2 КОНТАКТ-3 ПРОВОДА ЗАЗЕМЛЕНИЯ (2P+E).БЕЛЫЙ.
Примечания:
* Розетка подходит для американских вилок NEMA 1-15P (2P), NEMA 515-P (2P+E).
* Доступна дуплексная розетка # 76143X45D. Дуплекс GFCI доступен # 1597-W.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

85100×45

ТАИЛАНД, АЗИЯ, ЮЖНАЯ АМЕРИКА, АМЕРИКА, ЕВРОПЕЙСКИЙ, МЕЖДУНАРОДНЫЙ 16 А-250 В, 15 А-127 В, ТИП A (2P), ТИП B (2P+E), ТИП C (2P +E), ТИП O (2P+E), МНОГОКОНФИГУРАЦИОННАЯ РОЗЕТКА, МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм, ЗАКРЫТЫЕ КОНТАКТЫ, 2 ПОЛЮСА-3 ПРОВОДА ЗАЗЕМЛЕНИЯ (2P+E).БЕЛЫЙ.
Примечания:
* Розетка подходит для вилок TYPE A (2P), TYPE B (2P+E) American NEMA 1-15P, 515-P, 615-P, 5-20P, 6-20P, Тайланд TIS 166-2549 Th2-16P Type O вилки, европейские (2P) вилки с контактами диаметром 0,40 мм / 0,48 мм.
* Доступна дуплексная розетка # 85100X45D. GFCI (RCD) Дуплексная розетка доступна # 85100-RCD.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

73105×45

ЮЖНАЯ АФРИКА 16 А-250 В, ТИП M SANS 164-1, BS 546, (UK2-15R) РОЗЕТКА, 5/6 АМПЕР-250 В, ТИП D [UK3-5R] ВЫХОД, ЗАТВОР , МОДУЛЬНЫЙ РАЗМЕР 45 мм X 45 мм, 2 ПОЛЮСА-3 ПРОВОДА ЗАЗЕМЛЕНИЯ [2P+E].БЕЛЫЙ. Сертификация
BIS при 16A-250В, 5/6A-250В. Заводские испытания при 25A-250V.

Примечания:
* Розетка подходит для вилок Южной Африки 16A-250В типа M, 6A-250В типа D, 25A-250В типа M.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

73310×45

ЮЖНАЯ АФРИКА 5A/6A-250V РОЗЕТКА, 45 мм X 45 мм МОДУЛЬНЫЙ РАЗМЕР, РОЗЕТКА ТИПА D, SANS 164-3, BS 546 (UK3-5R), ЗАКРЫТЫЕ КОНТАКТЫ, 2 ПОЛЮСА + ЗАЗЕМЛЕНИЕ Е). БЕЛЫЙ.
Примечания:
* Розетка подходит для вилок типа D 5/6A-250V для Южной Африки.
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45.Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

74700×45

КИТАЙ 10А-250В РОЗЕТКА GB 1002, GB 2099 (Ch2-10R), ТИП I, МОДУЛЬНЫЕ РАЗМЕРЫ 45ммX45мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов.Ссылка на модульные устройства

77508×45

ДАНИЯ, ДАТИЯ 13A-250V РОЗЕТКА ТИПА K (DE1-13R), МОДУЛЬНЫЕ РАЗМЕРЫ 45ммX45мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

77509×45

ДАНИЯ, ДАТИЯ 13A-250V «EDP» РОЗЕТКА (AFSNIT 107-2-D)(DE2-13R), МОДУЛЬНЫЕ РАЗМЕРЫ 45ммX45мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов.Modular Devices Link

77100×45

ИЗРАИЛЬ 16A-250V РОЗЕТКА ТИПА H, SI 32 (IS1-16R), МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

84100×45

АРГЕНТИНА 10A-250V IRAM 1073 TYPE I (AR1-10R) МОДУЛЬНЫЙ ВЫХОД, РАЗМЕР 45ммX45мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов.Modular Devices Link

76105×45

ШВЕЙЦАРИЯ 16A-250V T-23 (SW2-16R и SW1-10R) ВЫХОД ТИП J, МОДУЛЬНЫЙ РАЗМЕР 45 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

76101×45

ШВЕЙЦАРИЯ 10A-250V РОЗЕТКА, РОЗЕТКА, РОЗЕТКА, ТИП J (SW1-10R), МОДУЛЬНЫЕ РАЗМЕРЫ 45 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов.Ссылка на модульные устройства

76100×45

ШВЕЙЦАРИЯ 10A-250V РОЗЕТКА ТИПА J (SW1-10R), МОДУЛЬНЫЕ РАЗМЕРЫ 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

75500×45

ИТАЛИЯ, ЧИЛИ, ЮЖНАЯ АМЕРИКА 16/10A-250V РОЗЕТКА CEI 23-16/VII (IT1-10R/IT2-16R), МОДУЛЬНЫЕ РАЗМЕРЫ 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов.Ссылка на модульные устройства

75100×45

ИТАЛИЯ, ЧИЛИ, ЮЖНАЯ АМЕРИКА 10А-250В РОЗЕТКА CEI 23-16/VII (IT1-10R), МОДУЛЬНЫЕ РАЗМЕРЫ 22,5ммХ45мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Рама для монтажа на DIN-рейку. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

685041×45

БРАЗИЛИЯ 10A-250В, NBR 14136 ТИП N (BR2-10R) ВЫХОД, 22,5 мм X 45 мм МОДУЛЬНЫЙ РАЗМЕР. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Изолированные настенные коробки для поверхностного монтажа серии # 680601X45. Монтаж на поверхность Металлические настенные коробки серии # 79240X45.
* Защита от атмосферных воздействий для поверхностного монтажа, степень защиты IP66. Требуется рама № 730091X45 и настенная коробка № 74790X45.
* Рамы для монтажа на панель # 79110X45, # 79110X45-ALU.Руководство по монтажу на панели
* Не используется с настенными коробками #79230X45, 79235X45, 79280X45.
* Не используется с монтажными рамами #79100X45, 79100X45-ALU, 69580X45, 69582X45, 79595X45, 79575X45.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

685042×45

БРАЗИЛИЯ 16/20 АМПЕР-250 Вольт NBR 14136 ТИП N (BR3-20R), ВЫХОД, ЗАКРЫТЫЕ КОНТАКТЫ. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Изолированные настенные коробки для поверхностного монтажа серии # 680601X45. Монтаж на поверхность Металлические настенные коробки серии # 79240X45.
* Защита от атмосферных воздействий для поверхностного монтажа, степень защиты IP66. Требуется рама № 730091X45 и настенная коробка № 74790X45.
* Рамы для монтажа на панель # 79110X45, # 79110X45-ALU.Руководство по монтажу на панели
* Не используется с настенными коробками #79230X45, 79235X45, 79280X45.
* Не используется с монтажными рамами #79100X45, 79100X45-ALU, 69580X45, 69582X45, 79595X45, 79575X45.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79100×45

ОПОРНАЯ РАМА ДЛЯ МОНТАЖА НА ПАНЕЛИ ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРОМ 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ РАЗМЕРОМ 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Не используется с розетками #70100X45-IT, 74600X45, 685041X45, 685042X45, выключателем #79512X45.
* Доступна рамка для монтажа на панель # 79110X45, вмещает одно модульное устройство 22,5 мм X 45 мм.
* Рама может быть объединена для установки нескольких розеток, автоматических выключателей и панелей выключателей. Подробнее см. в руководстве по установке ниже.

79110×45

ОПОРНАЯ РАМА ДЛЯ МОНТАЖА НА ПАНЕЛИ, ПОДХОДИТ ДЛЯ ОДНОГО МОДУЛЬНОГО УСТРОЙСТВА РАЗМЕРА 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Доступна рамка для монтажа на панель #79100X45, вмещает два модульных устройства 22,5 мм X 45 мм.

79100X45-ALU

ОПОРНАЯ РАМА ДЛЯ МОНТАЖА НА ПАНЕЛИ. ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ РАЗМЕРОМ 22,5 X 45 мм. СЕРЕБРЯНЫЙ / АЛЮМИНИЕВЫЙ ЦВЕТ ОТДЕЛКИ.
Примечания:
* Не используется с розетками #70100X45-IT, 74600X45, 685041X45, 685042X45, выключателем #79512X45.

79110X45-ALU

ОПОРНАЯ РАМА ДЛЯ МОНТАЖА НА ПАНЕЛИ. СЕРЕБРЯНЫЙ / АЛЮМИНИЕВЫЙ ЦВЕТ ОТДЕЛКИ. ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 22,5 мм X 45 мм.

79591X45

МОДУЛЬНОЕ УСТРОЙСТВО ЗАГЛУШЕННАЯ ВСТАВКА, РАЗМЕР 45 мм x 45 мм.БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79120X45-N и настенная пластина № 79130X45-N (белая, черная, алюминий, нержавеющая сталь).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79220X45-N (белая, нержавеющая сталь).
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79265X45-N.
* Рама для монтажа на панель # 79100X45. Монтаж на DIN-рейку Рама # 79595X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Modular Devices Link

79590X45

ГЛУХАЯ ВСТАВКА МОДУЛЬНОГО УСТРОЙСТВА, РАЗМЕР 22,5 мм x 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается на настенные коробки American 2X4, требуется рама № 79170X45-N и настенная пластина № 79140X45-N (белая).
* Устанавливается на настенные коробки American 4X4, требуется рама № 79210X45-N и настенная пластина № 79215X45-N (белая) и заглушка 79590X45.
* Устанавливается в европейские настенные коробки (60 мм по центру), требуется рама № 79250X45-N и настенная пластина № 79266X45-N.
* Рама для монтажа на панель # 79110X45. Руководство по монтажу на панели
* Доступны коробки для поверхностного монтажа, коробки для скрытого монтажа, корпуса IP66 / IP55 и электрические розетки GFCI / RCD европейского / международного стандарта.
* Полный ассортимент модульных устройств и вариантов монтажных компонентов. Ссылка на модульные устройства

79595X45

КРОНШТЕЙН ДЛЯ МОНТАЖА НА DIN-РЕЙКУ. ПРИНИМАЕТ МОДУЛЬНЫЕ РОЗЕТКИ 45 мм X 45 мм, 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Не используется с модульными розетками #70100X45-IT, 74600X45, 685041X45, 685042X45, 685043X45, модульным выключателем #79512X45.

РОЗЕТКИ НА DIN-РЕЙКУ

ЕВРОПЕЙСКАЯ, МЕЖДУНАРОДНАЯ, АМЕРИКАНСКАЯ МОДУЛЬНАЯ РЕЙКА DIN, МОНТАЖ НА ПАНЕЛИ, РОЗЕТКИ, РОЗЕТКИ, РОЗЕТКИ, АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ GFCI / RCD / RCBO, USB-РАЗЪЕМЫ, ВЫКЛЮЧАТЕЛИ, RJ45 / INDITOR РАЗЪЕМЫ КОНТРОЛЬНЫЕ СВЕТИЛЬНИКИ.
Примечания:
* Модульные устройства также монтируются в настенные коробки American 2×4, 4×4.

730091X45

НАСТЕННАЯ ПАНЕЛЬ / МОНТАЖНАЯ РАМА, ОДНА, РАЗМЕР 86 мм X 86 мм, ПРИСОЕДИНЯЕТСЯ (1) 22,5 мм X 45 мм МЕЖДУНАРОДНАЯ МОДУЛЬНАЯ РОЗЕТКА ПИТАНИЯ, АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ, ВЫКЛЮЧАТЕЛЬ.БЕЛЫЙ.
Примечания:
* 60мм-60мм монтажные центры. Крепежные винты M3.5 в комплекте,
* Панельный монтаж или установка на европейскую скрытую коробку #72350X35D, накладную коробку #72360, водонепроницаемую крышку #74790, 74790-A, защищенную от непогоды оболочку #74790-B1.
* Примечание: не используется с настенной коробкой # 77190.

730092X45

НАСТЕННАЯ ПАНЕЛЬ / МОНТАЖНАЯ РАМА, ОДНА ГРУППА, РАЗМЕР 86 мм X 86 мм, ПРИСОЕДИНЯЕТСЯ (1) 45 мм X 45 мм ИЛИ (2) 22,5 мм X 45 мм МОДУЛЬНЫЕ РОЗЕТКИ ПИТАНИЯ, АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ.БЕЛЫЙ.
Примечания:
* 60 мм-60 мм монтажные центры, крепежные винты M3,5 включены.
* Панельный монтаж или установка на европейскую скрытую коробку #72350X35D, накладную коробку #72360, водонепроницаемую крышку #74790, 74790-A, защищенную от непогоды оболочку #74790-B1.
* Примечание: не используется с настенной коробкой # 77190.

730093X45

НАСТЕННАЯ ПЛАСТИНА / МОНТАЖНАЯ РАМА, ДВУХМЕСТНАЯ, РАЗМЕР 86 мм X 146 мм, ПРИНИМАЕТ (1) 67,5 мм X 45 мм ИЛИ КОМБИНАЦИЯ (1) 45 мм X 45 мм (1) 22.5 мм X 45 мм ИЛИ (3) 22,5 мм X 45 мм МЕЖДУНАРОДНЫЕ МОДУЛЬНЫЕ РОЗЕТКИ ПИТАНИЯ, АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, ВЫКЛЮЧАТЕЛИ. БЕЛЫЙ.
Примечания:
* 120 мм-120 мм монтажные центры, крепежные винты M3,5 включены.
* Монтаж на панель или на европейские атмосферостойкие крышки, настенные коробки, корпуса.
* Примечание: не используется с настенной коробкой # 77190-D. 22.5 мм X 45 мм ИЛИ (4) 22,5 мм X 45 мм МЕЖДУНАРОДНЫЕ МОДУЛЬНЫЕ РОЗЕТКИ GFCI / RCBO, USB-РАЗЪЕМЫ, РОЗЕТКИ ПИТАНИЯ, ВЫКЛЮЧАТЕЛИ. БЕЛЫЙ.
Примечания:
* 120 мм-120 мм монтажные центры, крепежные винты M3,5 включены.
* Монтаж на панель или на европейские атмосферостойкие крышки, настенные коробки, корпуса.
* Примечание: не используется с настенной коробкой # 77190-D.

79130×45-N

НАСТЕННАЯ ПЛИТА, БЕЛЫЙ ЦВЕТ. ОДИН РАЗМЕР БАНДЫ. ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ РАЗМЕРОМ 22,5 X 45 мм.
Примечания:
* Устанавливается в настенные коробки американского размера 2×4, требуется одна монтажная рама #79120X45-N.

79130X45-BLK

НАСТЕННАЯ ПАНЕЛЬ, ЧЕРНАЯ (МАГНИЕВЫЙ ЦВЕТ). ОДИН РАЗМЕР БАНДЫ. ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ РАЗМЕРОМ 22,5 X 45 мм.
Примечания:
* Требуется монтажная рама #79120X45-N. Рама крепится на американские настенные коробки 2×4.

79130X45-ALU

НАСТЕННАЯ ПЛИТА, АЛЮМИНИЕВАЯ ОТДЕЛКА. ОДИН РАЗМЕР БАНДЫ. ПРИНИМАЕТ ОДИН 45 мм X 45 мм ИЛИ ДВА 22.МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРА 5 мм X 45 мм.
Примечания:
* Требуется монтажная рама #79120X45-N. Рама крепится на американские настенные коробки 2×4.

79135×45-N

НАСТЕННАЯ ПЛАСТИНА, ОДНА. ОТДЕЛКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ. ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ РАЗМЕРОМ 22,5 X 45 мм.
Примечания:
* Требуется монтажная рама #79120X45-N. Рама крепится на американские настенные коробки 2×4.

79120×45-N

МОНТАЖНАЯ РАМА ДЛЯ АМЕРИКАНСКИХ НАСТЕННЫХ КОРОБОК 2×4.ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ РАЗМЕРОМ 22,5 X 45 мм.
Примечания:
* Устанавливается в настенные коробки 2×4 типа American, требуется одна настенная пластина #79130X45-N или #79135X45-N.

79180×45-N

НАСТЕННАЯ ПАНЕЛЬ, ОДИН РАЗМЕР. ПРИНИМАЕТ КОМБИНАЦИИ УСТРОЙСТВ 22,5 мм X 45 мм, 45 мм X 45 мм ИЛИ ОДНОГО МОДУЛЬНОГО УСТРОЙСТВА 67,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Устанавливается в американские настенные коробки 2×4, требуется одна монтажная рама #79170X45-N.

79185×45-N

НАСТЕННАЯ ПЛАСТИНА, ОДНА, ОТДЕЛКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПРИНИМАЕТ КОМБИНАЦИИ ИЗ 22.УСТРОЙСТВА 5 мм X 45 мм, 45 мм X 45 мм ИЛИ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО 67,5 мм X 45 мм.
Примечания:
* Устанавливается в американские настенные коробки 2×4, требуется одна монтажная рама #79170X45-N.

79140×45-N

НАСТЕННАЯ ПАНЕЛЬ, ОДИН РАЗМЕР, ПОДХОДИТ ДЛЯ ОДНОГО МОДУЛЬНОГО ЭЛЕКТРОМОНТАЖНОГО УСТРОЙСТВА 22,5 мм X 45 мм, ИЗ ТЕРМОПЛАСТИКА. БЕЛЫЙ.
Примечания:
* Устанавливается в американские настенные коробки 2×4, требуется одна монтажная рама #79170X45-N.

79145×45-N

НАСТЕННАЯ ПАНЕЛЬ, ОДНОМЕСТНАЯ ОТДЕЛКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПРИНИМАЕТ ОДИН 22. МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 5mmX45mm.
Примечания:
* Устанавливается в американские настенные коробки 2×4, требуется одна монтажная рама #79170X45-N.
* Материал = нержавеющая сталь с матовым покрытием, корпус из термопласта.

79170×45-N

МОНТАЖНАЯ РАМА ДЛЯ АМЕРИКАНСКИХ НАСТЕННЫХ КОРОБОК 2×4. ПРИНИМАЕТ КОМБИНАЦИИ УСТРОЙСТВ 22,5 мм X 45 мм, 45 мм X 45 мм ИЛИ ОДНОГО МОДУЛЬНОГО УСТРОЙСТВА 67,5 мм X 45 мм.
Примечания:
* Устанавливается в настенные коробки 2×4 типа American, требуется одна настенная пластина #79180X45-N, #79140X45-N или #79145X45-N.

79220×45-N

НАСТЕННАЯ ПЛАСТИНА, ДВА РАЗМЕРА, ПРИНИМАЕТ КОМБИНАЦИЮ ИЗ ДВУХ МОДУЛЕЙ УСТРОЙСТВ 45 мм X 45 мм, ОДНОЙ 67,5 мм X 45 мм И ОДНОЙ 22,5 мм X 45 мм, ИЛИ КОМБИНАЦИИ МОДУЛЕЙ УСТРОЙСТВ 22,5 мм X 45 мм, 45 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Требуется монтажная рама настенной коробки # 79210X45-N. Рама крепится к американским (4×4) двухсекционным настенным коробкам.

79225×45-N

НАСТЕННАЯ ПЛАСТИНА, ДВА РАЗМЕРА, ПРИНИМАЕТ КОМБИНАЦИИ ИЗ ДВУХ 45 мм X 45 мм, ОДНОЙ 67,5 мм X 45 мм И ОДНОЙ 22.5 мм X 45 мм ИЛИ КОМБИНАЦИИ МОДУЛЬНЫХ УСТРОЙСТВ 22,5 мм X 45 мм, 45 мм X 45 мм. ОТДЕЛКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ.
Примечания:
* Требуется монтажная рама настенной коробки # 79210X45-N. Рама крепится к американским (4×4) двухсекционным настенным коробкам.

79215X45-N

НАСТЕННАЯ ПЛАСТИНА, ДВУХМЕСТНАЯ. ПРИНИМАЕТ ОДИН МОДУЛЬНЫЙ РАЗМЕР 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Требуется одна монтажная рама настенной коробки #79210X45-N. Рама крепится к американским (4×4) двухсекционным настенным коробкам.

79210×45-N

МОНТАЖНАЯ РАМА ДЛЯ АМЕРИКАНСКИХ (4×4) НАСТЕННЫХ КОРОБОК С ДВУМЯ ПОСАДКАМИ. ПРИНИМАЕТ КОМБИНАЦИИ ИЗ ДВУХ 45 мм X 45 мм, ОДНОГО 67,5 мм X 45 мм И ОДНОГО 22,5 мм X 45 мм ИЛИ КОМБИНАЦИИ МОДУЛЬНЫХ УСТРОЙСТВ 22,5 мм X 45 мм, 45 мм X 45 мм.
Примечания:
* Требуется настенная пластина # 79220X45-N.

79285×45-N

НАСТЕННАЯ ПЛАСТИНА, ДВУХМЕСТНАЯ. ПРИНИМАЕТ КОМБИНАЦИИ УСТРОЙСТВ 22,5 мм X 45 мм, 45 мм X 45 мм ИЛИ ДВУХ МОДУЛЬНЫХ УСТРОЙСТВ 67,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Требуется одна монтажная рама #79275X45-N.Рама крепится к американским (4×4) двухсекционным настенным коробкам.

79275×45-N

МОНТАЖНАЯ РАМА ДЛЯ АМЕРИКАНСКИХ (4×4) НАСТЕННЫХ КОРОБОК С ДВУМЯ ПОСАДКАМИ. ПРИНИМАЕТ КОМБИНАЦИИ УСТРОЙСТВ 22,5 мм X 45 мм, 45 мм X 45 мм ИЛИ ДВУХ МОДУЛЬНЫХ УСТРОЙСТВ 67,5 мм X 45 мм.

79570X45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP44 КРЫШКА ДЛЯ КРЕПЛЕНИЯ НАСТЕННОЙ КОРОБКИ (*) С ПРОЗРАЧНОЙ КРЫШКОЙ. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА 45 мм X 45 мм И 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* (*) Погодостойкая крышка имеет гибкую прозрачную мембранную вставку, которая позволяет включать и выключать выключатели, GFCI/RCD и автоматические выключатели при закрытой крышке.

79575X45

ВЛАГОЗАЩИТНАЯ (NEMA TYPE 3R) МОДУЛЬНАЯ КРЫШКА УСТРОЙСТВА, ЗАКРЫТАЯ ПРОЗРАЧНОЙ КРЫШКОЙ. КРЕПЛЕНИЕ НА ПАНЕЛИ ИЛИ НА НАСТЕННОЙ КОРОБКЕ НА 2 ПОСТАВКИ AMERICAN. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА 45 мм X 45 мм и 22,5 мм X 45 мм.
Примечания:
* Розетки #70100X45-IT, 74600X45, 685041X45, 685042X45 нельзя использовать с этой крышкой.

68063×45

ВЛАГОЗАЩИТНОЕ КРЕПЛЕНИЕ НА ПАНЕЛИ IP55 КРЫШКА (*) С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ. ПРИНИМАЕТ 67,5 мм X 45 мм, 45 мм X 45 мм, 22.МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРА 5mmX45mm. СЕРЫЙ.
Примечания:
* Устанавливается на горизонтально устанавливаемые настенные коробки американского типа 2×4 «утопленного типа».
* (*) Погодостойкая крышка имеет гибкую прозрачную мембранную вставку, которая позволяет включать и выключать выключатели, GFCI/RCD и автоматические выключатели при закрытой крышке.

680635X45

ВЛАГОЗАЩИТНАЯ КРЫШКА ДЛЯ МОНТАЖА НА ПАНЕЛИ IP55 (*) С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 67,5 мм X 45 мм, 45 мм X 45 мм, 22,5 мм X 45 мм.СЕРЫЙ.
Примечания:
* (*) Погодостойкая крышка имеет гибкую прозрачную мембранную вставку, которая позволяет включать и выключать выключатели, GFCI/RCD и автоматические выключатели при закрытой крышке.

680611x45CV

ВЛАГОЗАЩИТНАЯ КРЫШКА ДЛЯ МОНТАЖА НА ПАНЕЛИ IP55 (*) С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ. ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 22,5 x 45 мм. СЕРЫЙ.
Примечания:
* (*) Погодостойкая крышка имеет гибкую прозрачную мембранную вставку, которая позволяет включать и выключать выключатели, GFCI/RCD и автоматические выключатели при закрытой крышке.

680612x45CV

ВЛАГОЗАЩИТНАЯ КРЫШКА ДЛЯ МОНТАЖА НА ПАНЕЛИ IP55 (*) С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ. ПРИНИМАЕТ ОДИН МОДУЛЬНЫЙ РАЗМЕР 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ 22,5 мм X 45 мм. СЕРЫЙ.
Примечания:
* (*) Погодостойкая крышка имеет гибкую прозрачную мембранную вставку, которая позволяет включать и выключать выключатели, GFCI/RCD и автоматические выключатели при закрытой крышке.

684585×45

ВЛАГОЗАЩИТНАЯ (IP66) НАСТЕННАЯ КОРОБКА ИЛИ КРЫШКА ДЛЯ МОНТАЖА НА ПАНЕЛИ. ПРИНИМАЕТ 22.МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРА 5 мм X 45 мм и 45 мм X 45 мм. БЕЛЫЙ.

680611×45

ВЛАГОЗАЩИТНЫЙ, 1 ПОЛОС, СТЕПЕНЬ IP55, ИЗОЛИРОВАННАЯ КОРОБКА ДЛЯ КРЕПЛЕНИЯ НА ПОВЕРХНОСТИ И КРЫШКА (*) С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ. ПРИНИМАЕТ ОДНО МОДУЛЬНОЕ УСТРОЙСТВО РАЗМЕРА 22,5 x 45 мм. СЕРЫЙ.
Примечания:
* Не используется с автоматическим выключателем #74452X45.
* (*) Всепогодная крышка имеет гибкую прозрачную мембранную вставку, которая позволяет переключателям, GFC/RCD и автоматическим выключателям перегрузки включаться и выключаться при закрытой крышке.

680612×45

ВЛАГОЗАЩИТНЫЙ, 2-МЕСТНЫЙ, СТЕПЕНЬ IP55, ИЗОЛИРОВАННАЯ КОРОБКА ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ И КРЫШКА (*) С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ. ПРИНИМАЕТ ОДИН МОДУЛЬНЫЙ РАЗМЕР 45 мм X 45 мм ИЛИ ДВА МОДУЛЬНЫХ УСТРОЙСТВ 22,5 мм X 45 мм.
Примечания:
* Не используется с автоматическим выключателем #74452X45.
* (*) Погодостойкая крышка имеет гибкую прозрачную мембранную вставку, которая позволяет включать и выключать выключатели, GFCI/RCD и автоматические выключатели при закрытой крышке.

680613X45

ВЛАГОЗАЩИТНАЯ, 3-МЕСТНАЯ, СТЕПЕНЬ IP55, ИЗОЛИРОВАННАЯ НАСТЕННАЯ КОРОБКА ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ (*).ВАРИАНТЫ МОНТАЖА НАСТЕННОЙ КОРОБКИ = ВВОД ШНУРА СВЕРХУ ИЛИ СНИЗУ. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 67,5 мм X 45 мм, 45 мм X 45 мм, 22,5 мм X 45 мм. СЕРЫЙ.
Примечания:
* (*) Погодостойкая крышка имеет гибкую прозрачную мембранную вставку, которая позволяет включать и выключать выключатели, GFCI/RCD и автоматические выключатели при закрытой крышке.

680614X45

ВЛАГОЗАЩИТНАЯ, 4-МЕСТНАЯ, СТЕПЕНЬ IP55, ИЗОЛИРОВАННАЯ НАСТЕННАЯ КОРОБКА ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ (*). ПРИНИМАЕТ 22,5 мм X 45 мм, 45 мм X 45 мм, 67.МОДУЛЬНЫЕ УСТРОЙСТВА 5ммХ45мм. СЕРЫЙ.
Примечания:
* (*) Погодостойкая крышка имеет гибкую прозрачную мембранную вставку, которая позволяет включать и выключать выключатели, GFCI/RCD и автоматические выключатели при закрытой крышке.

684636×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP66 НА ПОВЕРХНОСТНОЙ МОНТАЖЕ, 1 ГРУППОВАЯ КОРОБКА С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ. ПРИНИМАЕТ УСТРОЙСТВА МОДУЛЬНЫХ РАЗМЕРОВ 22,5 мм X 45 мм, 45 мм X 45 мм. СЕРЫЙ.

684638×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP66 НАСТЕННАЯ КОРОБКА ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ, 1 ПОЛОС С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ.ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 22,5 мм X 45 мм, 45 мм X 45 мм, 67,5 мм X 45 мм. СЕРЫЙ.

684628×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP66 КРЕПЛЕНИЕ НА ПОВЕРХНОСТИ (НИЗКИЙ ПРОФИЛЬ) НАСТЕННАЯ КОРОБКА НА 2 ПОЛОСЫ, ПОДНИМАЙТЕ КРЫШКИ КРЫШКИ. СЕРЫЙ.
Примечания:
* Подходит только для розеток #72100X45, 72100X45-BLK, 73310X45, 74600X45, 74700X45, 77508X45, 77509X45, 84100X45.
* Нельзя использовать с другими устройствами модульного типа.

684628X45D

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP66 ДЛЯ 2-МЕСТНОГО МОНТАЖА НА ПОВЕРХНОСТИ (СВЕРХГЛУБОКАЯ НАСТЕННАЯ КОРОБКА) С ПРОЗРАЧНЫМИ КРЫШКАМИ ДЛЯ ПОДЪЕМНЫХ КРЫШЕК. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА 45 мм X 45 мм, 22,5 мм X 45 мм. СЕРЫЙ.

74790X45

ВЛАГОЗАЩИТНЫЙ КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ СТЕПЕНЬ IP66 (КРЫШКА ЗАКРЫТА**) КОРПУС, УДАРОСТОЙКИЙ. СЕРЫЙ.
Примечания:
* Подходит для всех модульных розеток, выключателей. Для модульных устройств требуется монтажная рама/настенная пластина #730092X45, 730091X45.
* Крышка может быть закрыта и заблокирована над наклонными заглушками (не все варианты угловых заглушек).

74792X45

ВЛАГОЗАЩИТНЫЙ МОНТАЖ НА ПОВЕРХНОСТИ СТЕПЕНЬ IP66 (КРЫШКА ЗАКРЫТА**) ДВОЙНОЙ КОРПУС ВЫХОДА, УДАРОСТОЙКИЙ.
Примечания:
* Подходит для модульных розеток, выключателей. Для модульных устройств требуются монтажные рамы #730094X45, 730093X45.
** Крышку можно закрыть и зафиксировать над наклонными заглушками (не все варианты угловых заглушек).

79240X45

МОНТАЖ НА ПОВЕРХНОСТИ 1-МЕТАЛЬНАЯ МЕТАЛЛИЧЕСКАЯ КОРОБКА И КРЫШКА. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРОМ 22,5 Х 45 ММ. СЕРЫЙ.
Примечания:
* Опция = Изолированная настенная коробка для поверхностного монтажа # 680601X45 подходит для розеток # 685041X45, 685042X45, автоматического выключателя # 74452X45.

79235X45

МОНТАЖ НА ПОВЕРХНОСТИ 1-МЕТАЛЬНАЯ МЕТАЛЛИЧЕСКАЯ КОРОБКА И КРЫШКА. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм. СЕРЫЙ.
Примечания:
* Примечание: Не использовать с розетками # 70100X45-IT, 685041X45, 685042X45.
* Опция = Используйте изолированную настенную коробку для поверхностного монтажа № 680602X45 для вышеуказанных розеток.

79230X45

МОНТАЖ НА ПОВЕРХНОСТИ МЕТАЛЛИЧЕСКАЯ КОРОБКА И КРЫШКА. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм.СЕРЫЙ.
Примечания:
* Примечание: Не использовать с розетками # 70100X45-IT, 685041X45, 685042X45.
* Опция = Используйте изолированную настенную коробку для поверхностного монтажа # 680604X45 для вышеуказанных розеток.

79280X45

МОНТАЖ НА ПОВЕРХНОСТИ МЕТАЛЛИЧЕСКАЯ КОРОБКА И КРЫШКА. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 67,5 мм X 45 мм, 45 мм X 45 мм, 22,5 мм X 45 мм. СЕРЫЙ.
Примечания:
* Примечание: Не использовать с розетками # 70100X45-IT, 685041X45, 685042X45.
* Опция = Используйте изолированную настенную коробку для поверхностного монтажа # 680603X45 для вышеуказанных розеток.

680601X45

КРЕПЛЕНИЕ НА ПОВЕРХНОСТЬ 1-МЕСТНАЯ ИЗОЛИРОВАННАЯ НАСТЕННАЯ КОРОБКА, СТЕПЕНЬ IP40. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРА 22,5 x 45 мм.

680602X45

ИЗОЛИРОВАННАЯ НАСТЕННАЯ КОРОБКА ДЛЯ НАНЕСНОГО МОНТАЖА, 2 ПОЛОСЫ, СТЕПЕНЬ IP40. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА 45 мм X 45 мм, 22,5 мм X 45 мм.

680603X45

ИЗОЛЯЦИОННАЯ НАСТЕННАЯ КОРОБКА НА 3 ПОЛОСЫ ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ, СТЕПЕНЬ IP40. ПРИНИМАЕТ 67,5 мм X 45 мм, 45 мм X 45 мм, 22.МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРА 5mmX45mm.

680604X45

ИЗОЛИРОВАННАЯ НАСТЕННАЯ КОРОБКА НА 4 ПОЛОСЫ ДЛЯ УСТАНОВКИ НА ПОВЕРХНОСТЬ, СТЕПЕНЬ IP40. ПРИНИМАЕТ ОДИН МОДУЛЬНЫЙ РАЗМЕР 67,5 мм X 45 мм И ОДИН 22,5 мм X 45 мм ИЛИ ДВА 45 мм X 45 мм ИЛИ ЧЕТЫРЕ МОДУЛЬНЫХ УСТРОЙСТВ 22,5 мм X 45 мм.

680606X45

ИЗОЛЯЦИОННАЯ НАСТЕННАЯ КОРОБКА НА 6 ПОЛОС ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ, СТЕПЕНЬ IP40. ПРИНИМАЕТ РАЗЛИЧНЫЕ КОМБИНАЦИИ МОДУЛЬНЫХ УСТРОЙСТВ РАЗМЕРАМИ 67,5 Х 45 ММ, 45 Х 45 ММ И 25 Х 45 ММ.

680608X45

ИЗОЛЯЦИОННАЯ НАСТЕННАЯ КОРОБКА НА 8 ПОЛОС ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ, СТЕПЕНЬ IP40. ПРИНИМАЕТ РАЗЛИЧНЫЕ КОМБИНАЦИИ 67.МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 5 мм X 45 мм, 45 мм X 45 мм И 25 мм X 45 мм.

54016X45

НАПОЛЬНАЯ КОРОБКА С КРЫШКОЙ. КРЕПЛЕНИЕ НА ПОЛУ, ПАНЕЛИ, СТОЛЕ, СТОЛЕ ИЛИ РАБОЧЕМ МОНТАЖЕ. ПРИНИМАЕТ МОДУЛЬНЫЕ РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И СООТВЕТСТВУЮЩИЕ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм. ОТДЕЛКА МАТОВАЯ ЛАТУНЬ.

54021X45

НАПОЛЬНАЯ КОРОБКА С КРЫШКОЙ. КРЕПЛЕНИЕ НА ПОЛУ, ПАНЕЛИ, СТОЛЕ, СТОЛЕ ИЛИ РАБОЧЕМ МОНТАЖЕ. ПРИНИМАЕТ МОДУЛЬНЫЕ РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И СООТВЕТСТВУЮЩИЕ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм. ОТДЕЛКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ.

54011X45

НАПОЛЬНАЯ КОРОБКА С КРЫШКОЙ. КРЕПЛЕНИЕ НА ПОЛУ, ПАНЕЛИ, СТОЛЕ, СТОЛЕ ИЛИ РАБОЧЕМ МОНТАЖЕ. ПРИНИМАЕТ МОДУЛЬНЫЕ РОЗЕТКИ, ВЫКЛЮЧАТЕЛИ И СООТВЕТСТВУЮЩИЕ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм. АЛЮМИНИЕВАЯ ОТДЕЛКА.

54006X45

КОМПЛЕКТ ПЕРЕХОДНИКОВ ОТКЛАДЫВАЮЩЕЙСЯ КРЫШКИ ДЛЯ МОНТАЖА #54011X45, #54016X45, #54021X45 НА ФАЛЬШПЛАХ, СТОЛАХ, СТОЛАХ И РАБОЧИХ СТОЛАХ.

54001X45

НАСТЕННАЯ КОРОБКА ДЛЯ МОНТАЖА КРЫШЕК ДЛЯ НАПОЛЬНЫХ КОРОБОК № 54011X45, 54016X45, 54021X45 В БЕТОННЫХ ПОЛАХ, 20-мм и 25-мм ОТВЕРСТИЯ ДЛЯ ПРОВОДОВ, КЛЕММА ЗАЗЕМЛЕНИЯ.ЧЕРНИТЬ.

79260×45-N

НАВЕРХНЫЙ МОНТАЖ ОДНОСТУПЕНЧАТАЯ ИЗОЛИРОВАННАЯ КОРОБКА И КРЫШКА. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Требуется одна монтажная рама #79250X45-N и одна настенная пластина #79265X45-N при использовании с модульными устройствами.
* #79250X45-N и #79265X45-N не требуются при использовании с розетками #70114-S, 71114-S, 74615, 74715, 76101-S, 77110-S, 78117-S.

79250×45-N

РАМА ДЛЯ МОНТАЖА МОДУЛЬНОГО УСТРОЙСТВА НА ОДНУ СТАНКУ ДЛЯ НАСТЕННОЙ КОРОБКИ НА ПОВЕРХНОСТЬ #79260X45-N.МОНТАЖНАЯ РАМА ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X X 45 мм.
Примечания:
* Требуется одна настенная пластина #79265X45-N.

79265×45-N

НАСТЕННАЯ ПАНЕЛЬ ДЛЯ МОДУЛЬНЫХ УСТРОЙСТВ. ПОДХОДИТ ДЛЯ КОРОБКИ ДЛЯ УСТАНОВКИ НА ПОВЕРХНОСТЬ #79260X45-N ИЛИ КОРОБКИ ДЛЯ УСТАНОВЛЕННОЙ НАСТЕННОЙ КОРОБКИ #72350X35D. ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Требуется одна модульная монтажная рама #79250X45-N.

79245×45-N

НАНЕСИТЕЛЬНЫЙ МОНТАЖ, 2 ПОЛОСЫ, ИЗОЛИРОВАННАЯ КОРОБКА И КРЫШКА.ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Требуется одна монтажная рама #79270X45-N и одна настенная пластина #79255X45-N.

79270×45-N

РАМА ДЛЯ МОНТАЖА МОДУЛЬНОГО УСТРОЙСТВА НА ДВУХ СТАНКАХ ДЛЯ НАСТЕННОЙ КОРОБКИ НА ПОВЕРХНОСТЬ #79245X45-N. МОНТАЖНАЯ РАМА ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм.
Примечания:
* Требуется одна настенная пластина #79255X45-N.

79255×45-N

ДВУХМЕСТНАЯ НАСТЕННАЯ ПЛАСТИНА ДЛЯ НАСТЕННОЙ КОРОБКИ ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ МОДУЛЬНЫХ УСТРОЙСТВ #79245X45-N.ПРИНИМАЕТ МОДУЛЬНЫЕ УСТРОЙСТВА РАЗМЕРАМИ 45 мм X 45 мм И 22,5 мм X 45 мм. БЕЛЫЙ.
Примечания:
* Требуется одна модульная монтажная рама #79270X45-N.

69580X45

ВСТАВКА ПОДДЕРЖКИ МОДУЛЬНОГО УСТРОЙСТВА, ЗАЩИЩЕННАЯ от ПОГОДЫ, СТЕПЕНЬ IP55, КРЫШКА С ПРОЗРАЧНОЙ ПОДЪЕМНОЙ КРЫШКОЙ. ПРЕДНАЗНАЧЕН ДЛЯ УСТАНОВКИ В МОДУЛЬНЫЕ КОРОБКИ ДЛЯ НАКЛОННОГО МОНТАЖА, ВСТРОЕННЫЕ НАСТЕННЫЕ КОРОБКИ И РАМЫ ДЛЯ МОНТАЖА НА ПАНЕЛЯХ. СЕРЫЙ.
Примечания:
* #69580X45 Вставка с подъемной крышкой подходит для 45 мм X 45 мм и 22.Розетки модульного размера 5 мм X 45 мм, выключатели и сопутствующие устройства.
* Не используется с розетками #70100X45-IT, 74600X45, 685041X45, 685042X45, выключателем #79512X45.

69582×45

ОПОРНАЯ ВСТАВКА МОДУЛЬНОГО УСТРОЙСТВА, СТЕПЕНЬ IP20. ПРЕДНАЗНАЧЕН ДЛЯ УСТАНОВКИ В МОДУЛЬНЫЕ КОРОБКИ ДЛЯ НАКЛОННОГО МОНТАЖА, ВСТРОЕННЫЕ НАСТЕННЫЕ КОРОБКИ И РАМЫ ДЛЯ МОНТАЖА НА ПАНЕЛЯХ. СЕРЫЙ.
Примечания: Вставка
* #69582X45 подходит для модульных розеток 45 мм X 45 мм и 22,5 мм X 45 мм, выключателей и сопутствующих устройств.
* Не используется с розетками #70100X45-IT, 74600X45, 685041X45, 685042X45, выключателем #79512X45.

69651×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP55 НАСТЕННАЯ КОРОБКА ДЛЯ УСТАНОВКИ НА ПОВЕРХНОСТЬ, МЕМБРАНА, УПЛОТНИТЕЛЬНЫЕ САЛЬНИКИ НА ВЕРХУ И НИЗУ КОРОБКИ. СЕРЫЙ.
Примечания:
* Подходит для модульных устройств размером 22,5 мм X 45 мм и 45 мм X 45 мм.

69656×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP55 НАСТЕННАЯ КОРОБКА ДЛЯ УСТАНОВКИ НА ПОВЕРХНОСТЬ, МУФТА ДЛЯ ВВОДА КАБЕЛЕЙ / ПРОВОДОВ M20 (*), ВАРИАНТЫ ОРИЕНТАЦИИ ДЛЯ МОНТАЖА НА СТЕНЕ = МУФТА СВЕРХУ ИЛИ СНИЖЕНИИ.СЕРЫЙ.
Примечания:
* Подходит для модульных устройств размером 22,5 мм X 45 мм и 45 мм X 45 мм.
* (*) Доступен переходник M20 #01614. Преобразует M20 в 1/2-дюймовую национальную трубную резьбу (NPT).

69672×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP55, ДВУХСТАНКОВАЯ КОРОБКА ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ, ГОРИЗОНТАЛЬНАЯ НАСТЕННАЯ КОРОБКА, МЕМБРАННЫЕ УПЛОТНИТЕЛЬНЫЕ УПЛОТНЕНИЯ ДЛЯ КАБЕЛЕЙ / КАБЕЛОВ НА ВЕРХУ И НИЗУ КОРОБКИ. СЕРЫЙ.
Примечания:
* Подходит для модульных устройств размером 22,5 мм X 45 мм и 45 мм X 45 мм.

69678×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP55 ДЛЯ ДВУХ ПОСАДОК, ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ, ГОРИЗОНТАЛЬНАЯ НАСТЕННАЯ КОРОБКА, ДВЕ КОНСТРУКЦИИ ДЛЯ ВВОДА КАБЕЛЕЙ / ПРОВОДОВ M20 (*), ВАРИАНТЫ ОРИЕНТАЦИИ ДЛЯ МОНТАЖА СТЕНОВОЙ КОРОБКИ = КОНЦЕНТРАЦИИ НА ВЕРХУ ИЛИ НИЗ.СЕРЫЙ.
Примечания:
* Подходит для модульных устройств размером 22,5 мм X 45 мм и 45 мм X 45 мм.
* (*) Доступен переходник M20 #01614. Преобразует M20 в 1/2-дюймовую национальную трубную резьбу (NPT).

69680×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP55, ТРЕХМЕСТНАЯ КОРОБКА ДЛЯ УСТАНОВКИ НА ПОВЕРХНОСТЬ, ГОРИЗОНТАЛЬНАЯ НАСТЕННАЯ КОРОБКА, МЕМБРАННЫЕ УПЛОТНИТЕЛЬНЫЕ УПЛОТНЕНИЯ ДЛЯ КАБЕЛЕЙ / КАБЕЛЯ В ВЕРХУ И НИЗУ КОРОБКИ. СЕРЫЙ.
Примечания:
* Подходит для модульных устройств размером 22,5 мм X 45 мм, 45 мм X 45 мм.

69661×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP55 ДЛЯ ДВУХ СТАНКОВ ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ ВЕРТИКАЛЬНАЯ НАСТЕННАЯ КОРОБКА, МЕМБРАННЫЕ УПЛОТНИТЕЛЬНЫЕ УПЛОТНЕНИЯ ДЛЯ КАБЕЛЕЙ / КАБЕЛЯ НА ВЕРХУ И ДНИЩЕ КОРОБКИ.СЕРЫЙ.
Примечания:
* Подходит для модульных устройств размером 22,5 мм X 45 мм, 45 мм X 45 мм.

69668×45

СТЕПЕНЬ ЗАЩИТЫ ОТ ПОГОДЫ IP55 ДЛЯ ДВУХ ПОСАДОК, ДЛЯ МОНТАЖА НА ПОВЕРХНОСТИ, ВЕРТИКАЛЬНАЯ НАСТЕННАЯ КОРОБКА, ДВЕ КОНСТРУКЦИИ ДЛЯ ВВОДА КАБЕЛЕЙ / ПРОВОДОВ M20 (*), ВАРИАНТЫ ОРИЕНТАЦИИ ДЛЯ МОНТАЖА СТЕНОВОЙ КОРОБКИ = КОНТАКТЫ СВЕРХУ ИЛИ СНИЖЕНИИ. СЕРЫЙ.
Примечания:
* Подходит для модульных устройств размером 22,5 мм X 45 мм, 45 мм X 45 мм.
* (*) Доступен переходник M20 #01614. Преобразует M20 в 1/2-дюймовую национальную трубную резьбу (NPT).

69681×45

КРЕПЛЕНИЕ НА ПАНЕЛИ ИЛИ НАСТЕННУЮ КОРОБКУ, ГОРИЗОНТАЛЬНАЯ МОДУЛЬНАЯ РАМА УСТРОЙСТВА НА ОДНУ БАНКУ, СТЕПЕНЬ IP55.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
