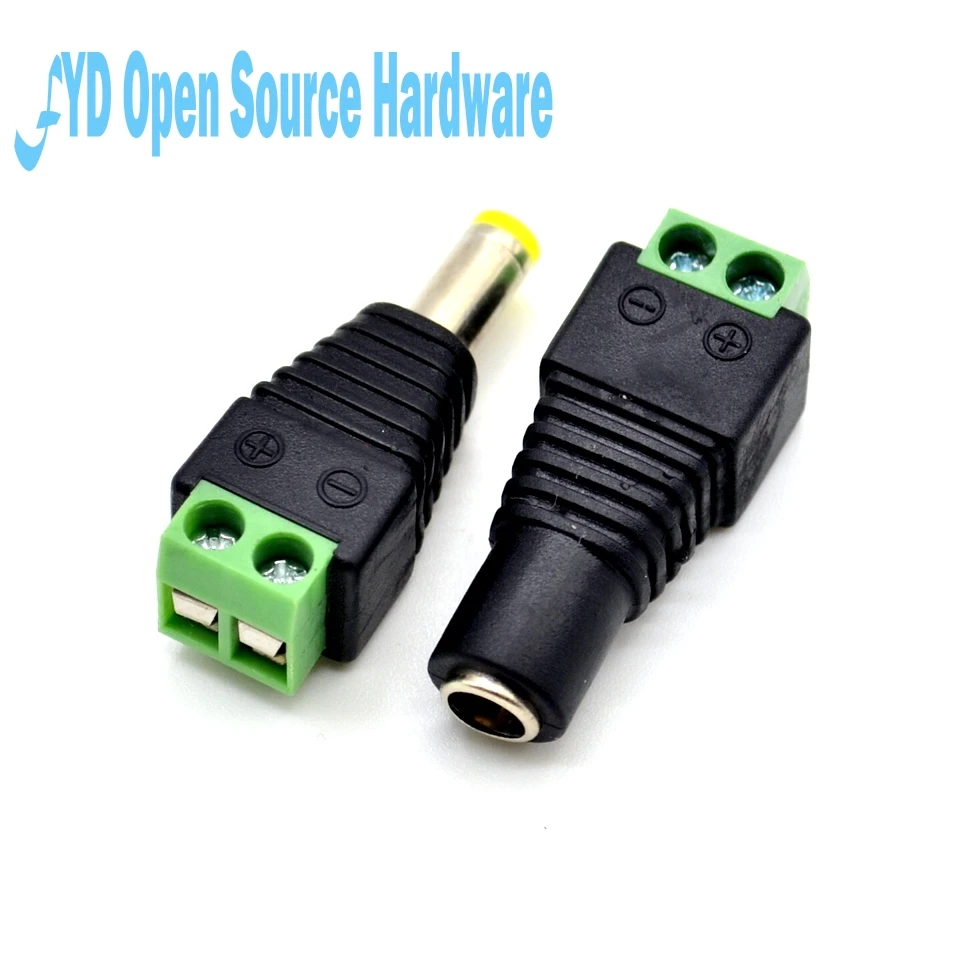

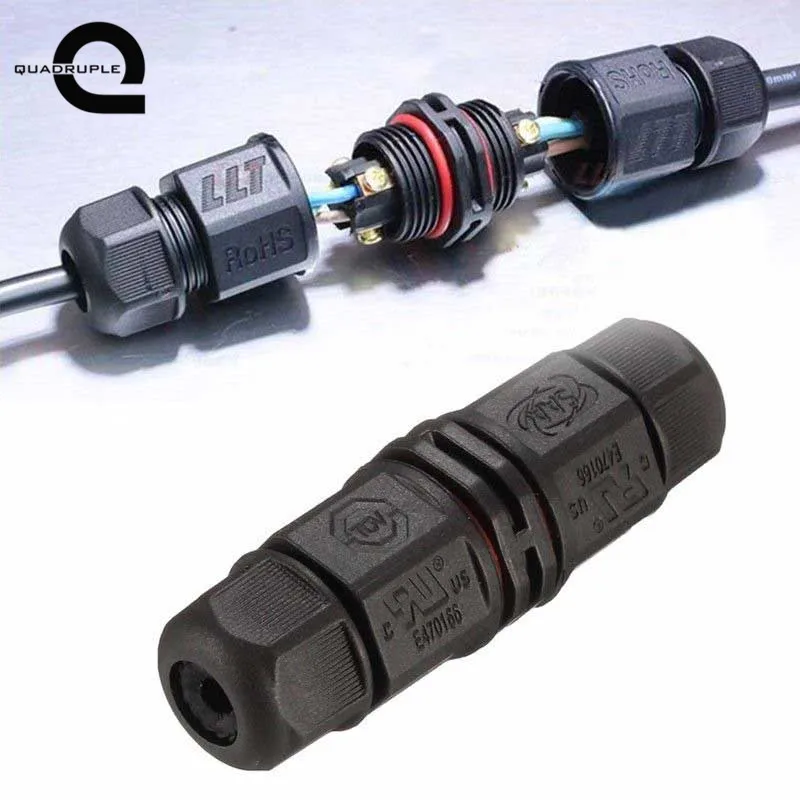

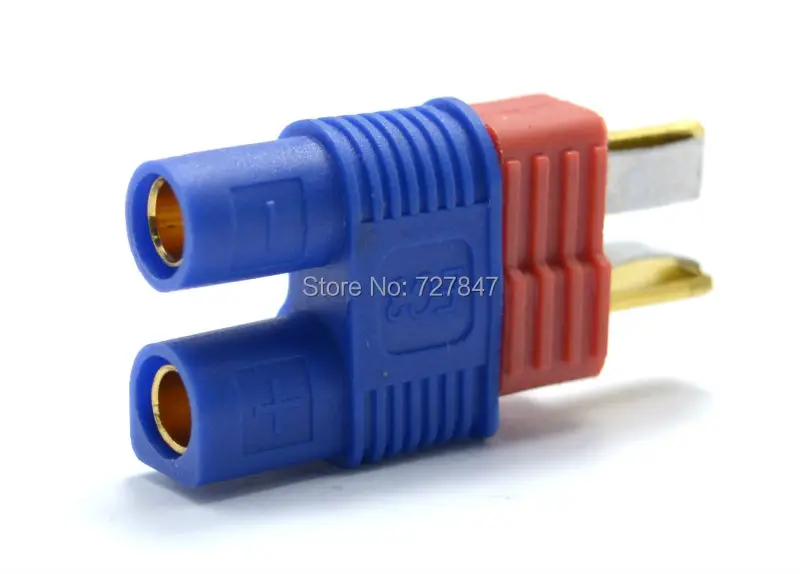

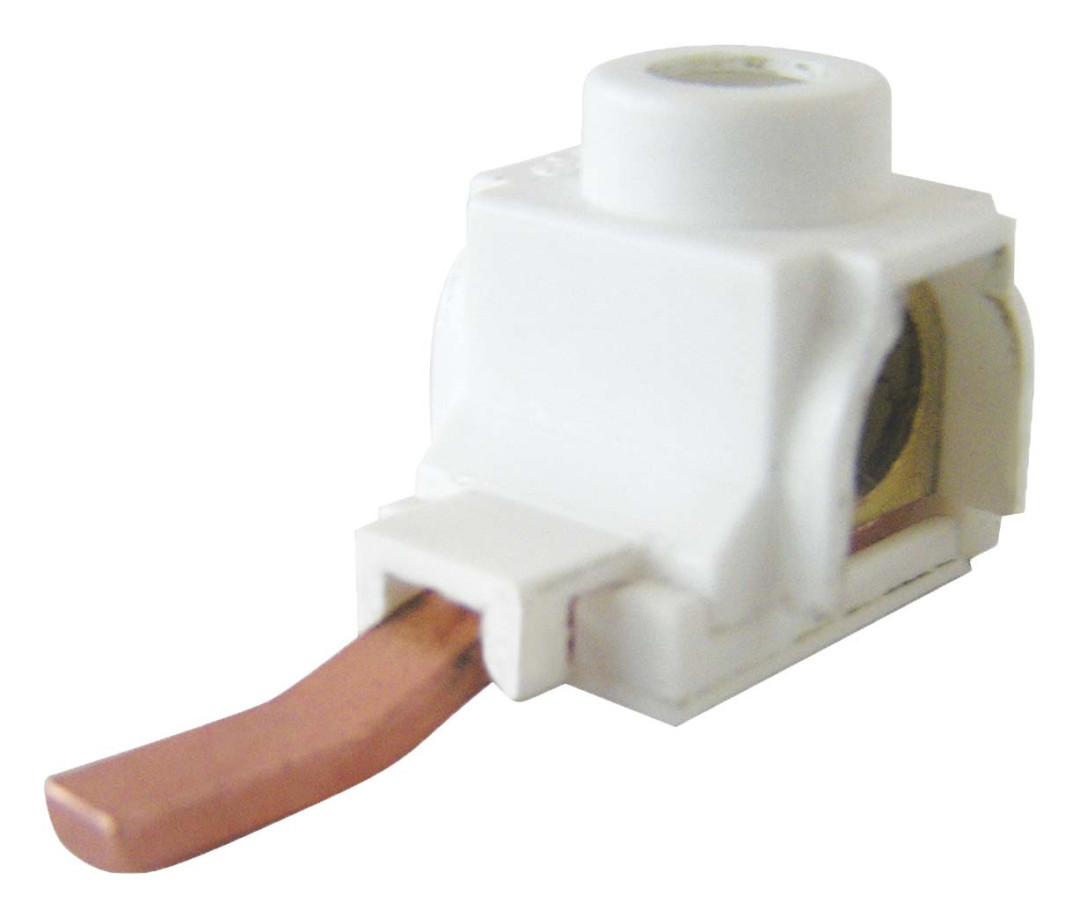

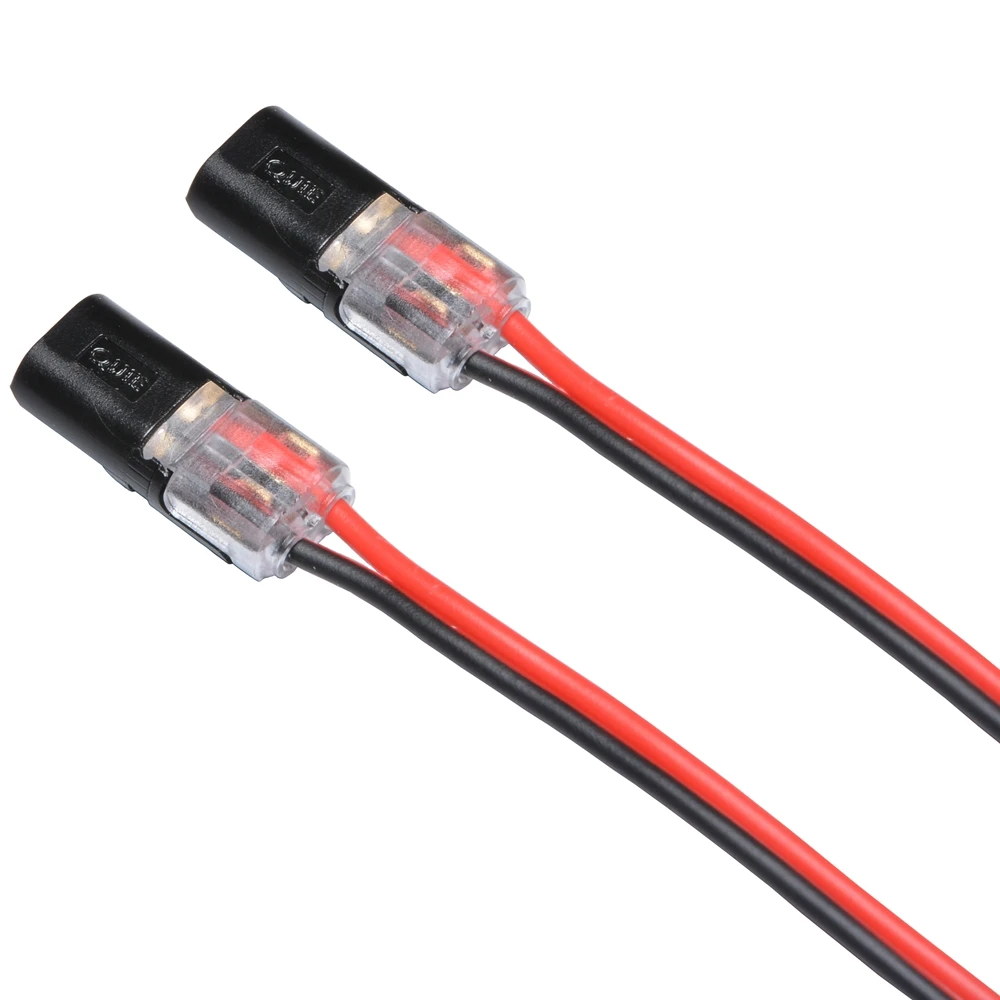

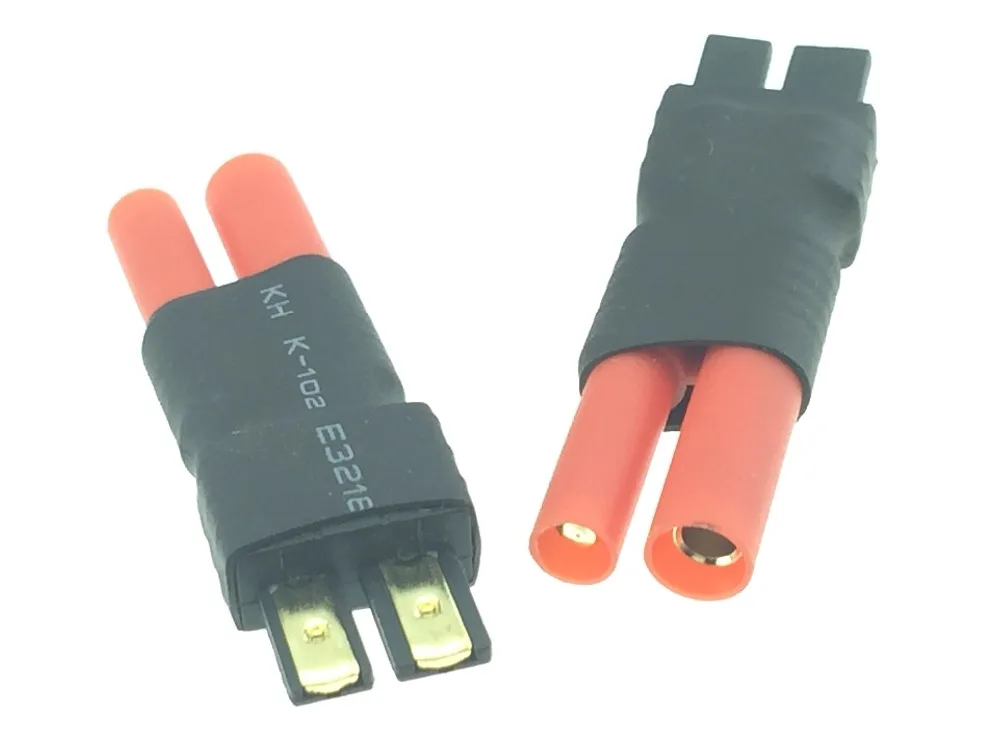

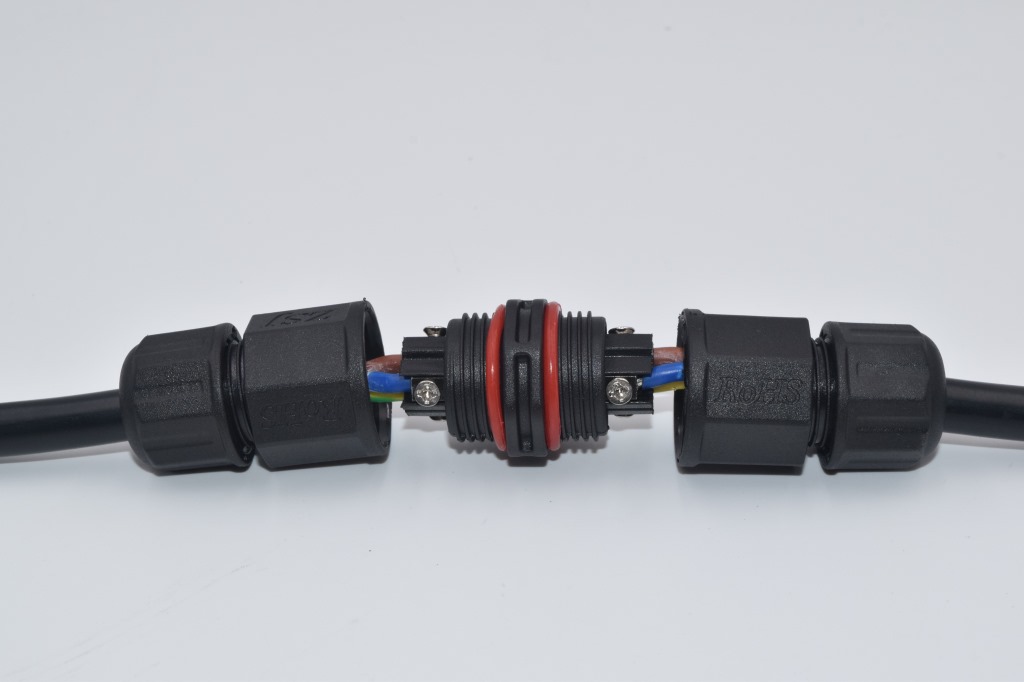

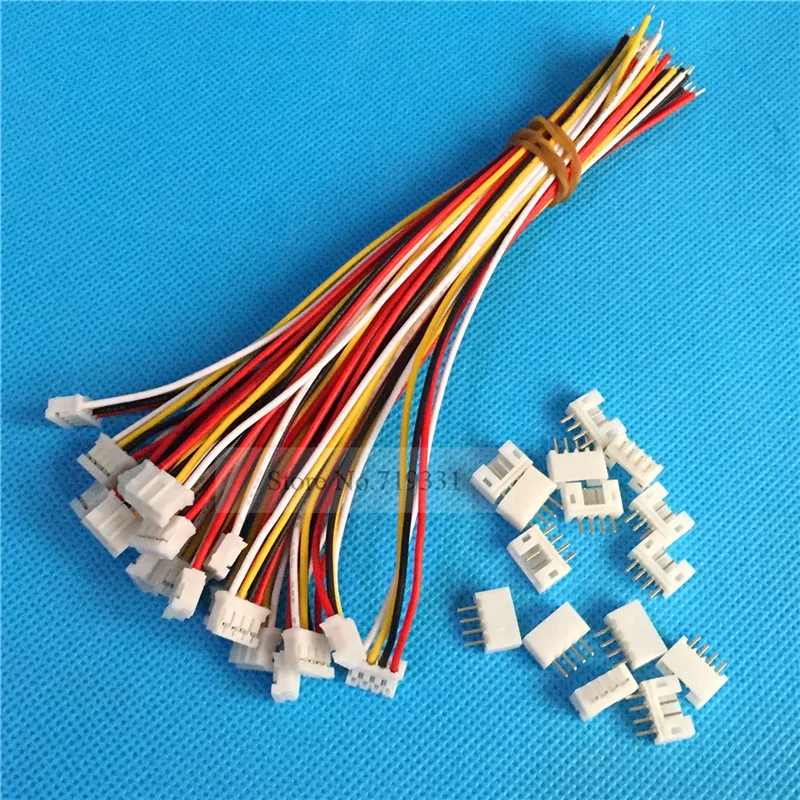

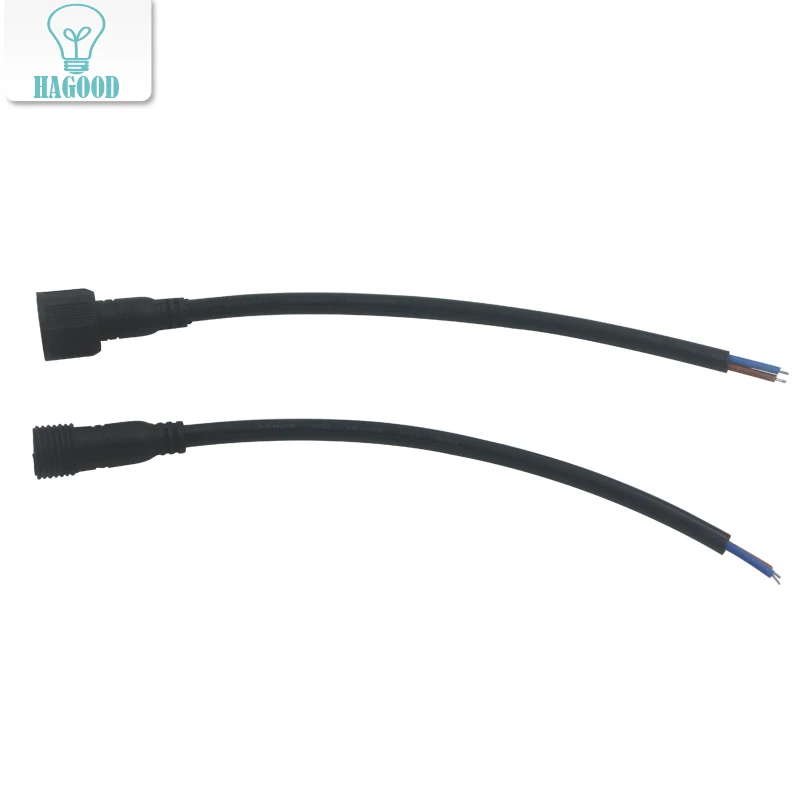

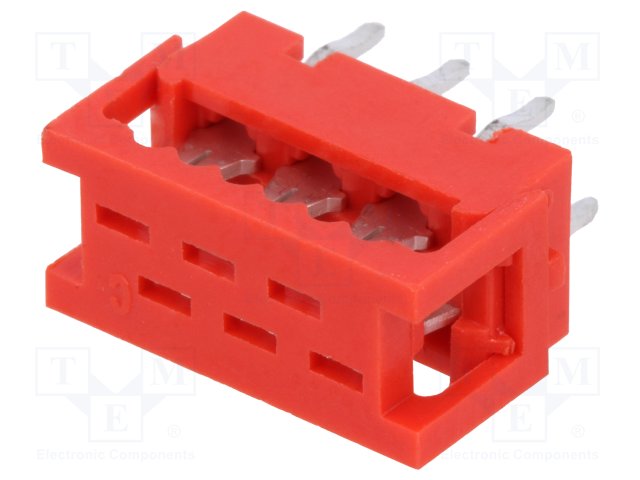

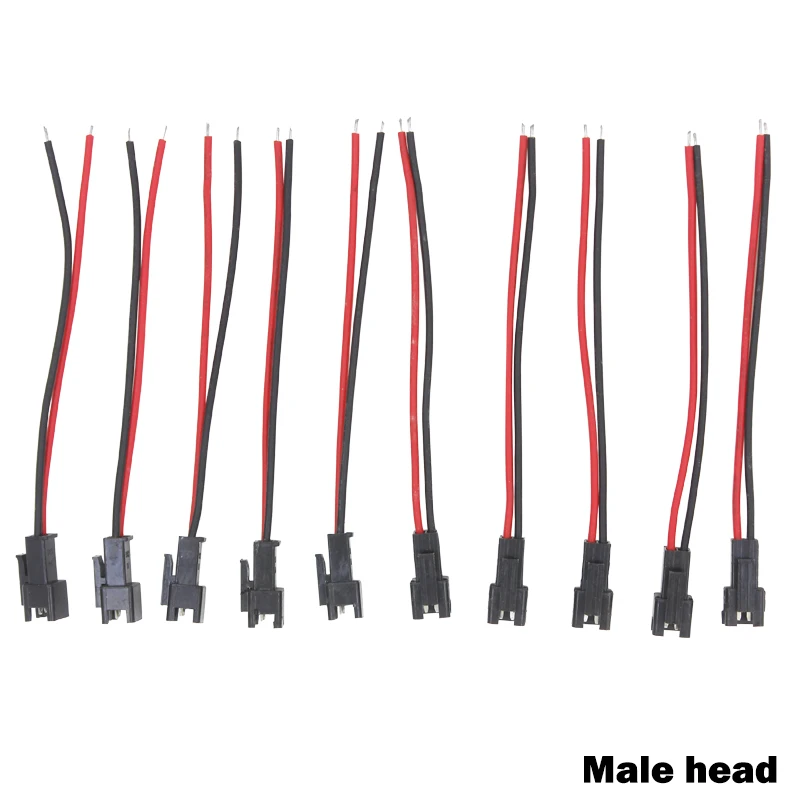

Переходник для проводов электрических: Способы соединения алюминиевого и медного проводов, как правильно соединить провода, советы специалиста

Содержание

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый.

Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

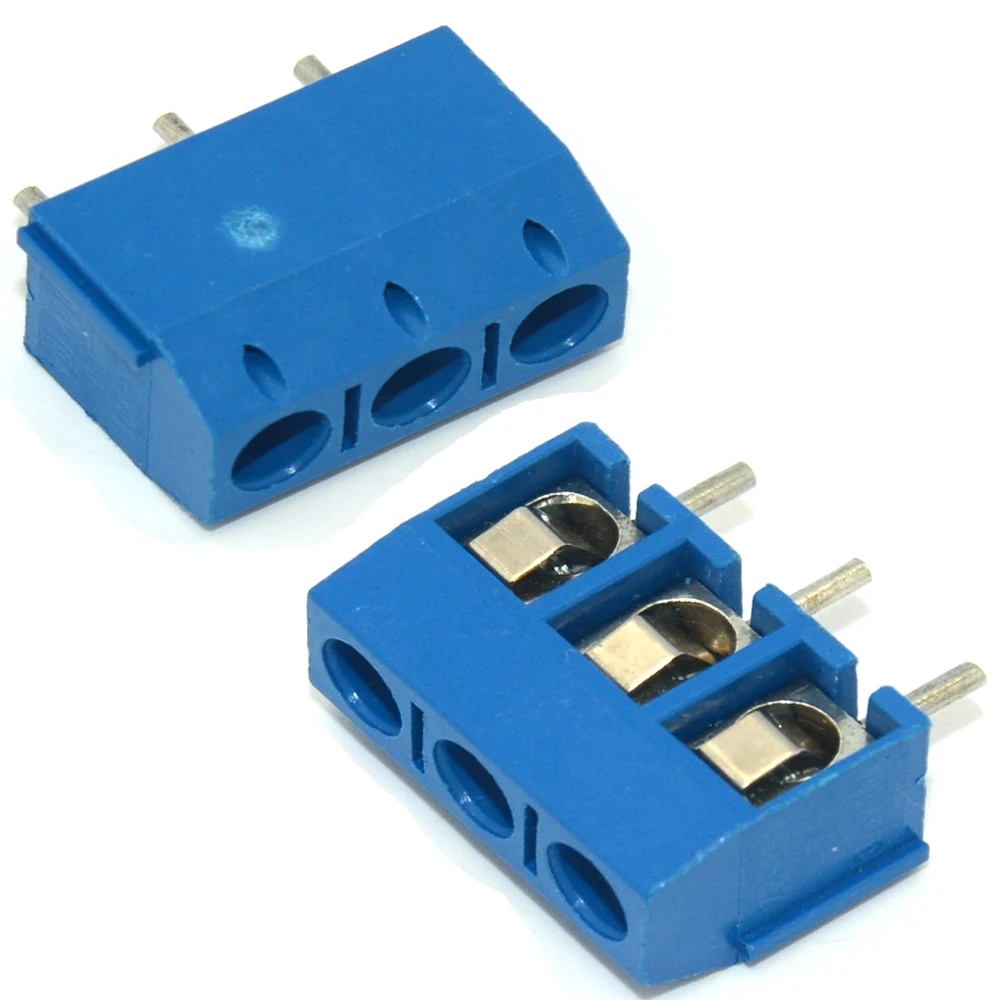

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.



Тип винтового зажима Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
ЗВИ-3 1 — 2,5 3
ЗВИ-5 1,5 — 4 5
ЗВИ-10 2,5 — 6
10
ЗВИ-15 4 — 10 15
ЗВИ-20 4 — 10 20
ЗВИ-30 6 — 16 30
ЗВИ-60 6 — 16 60
ЗВИ-80 10 — 25 80
ЗВИ-100 10 — 25 100
ЗВИ-150 16 — 35 150



Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

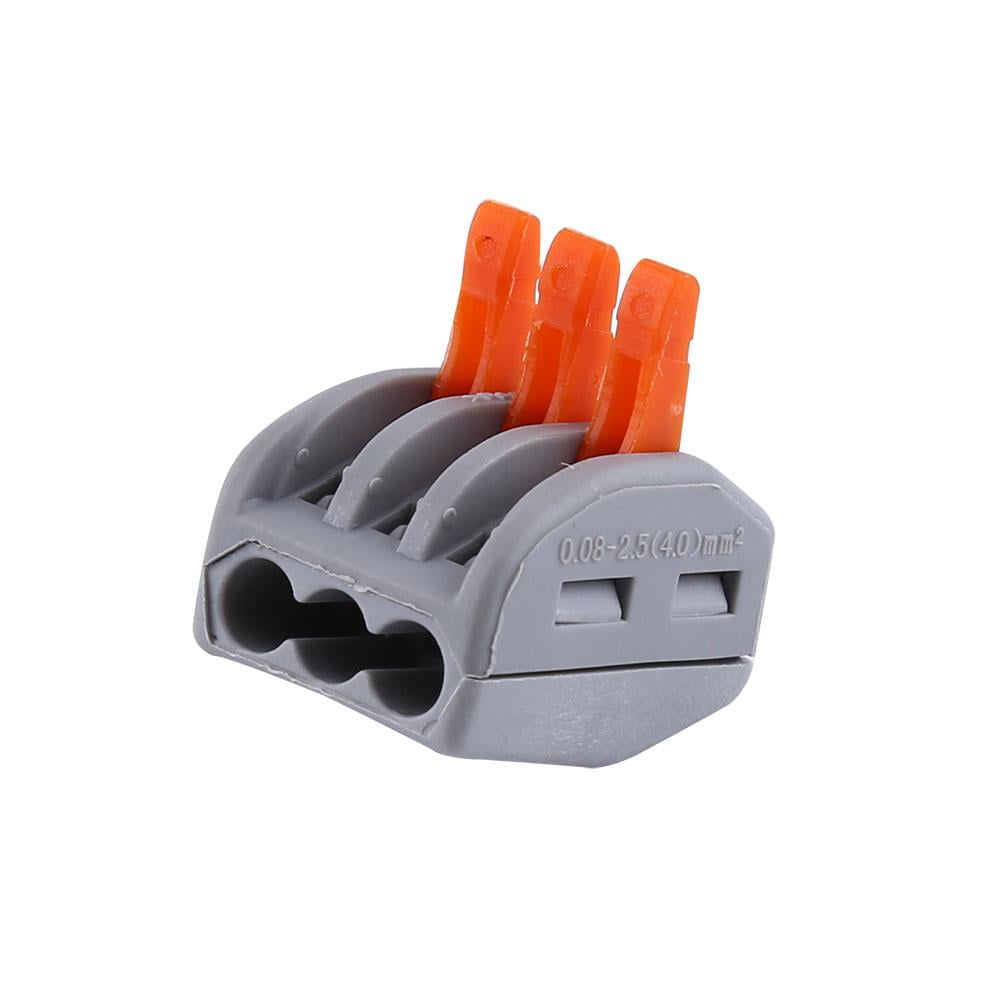

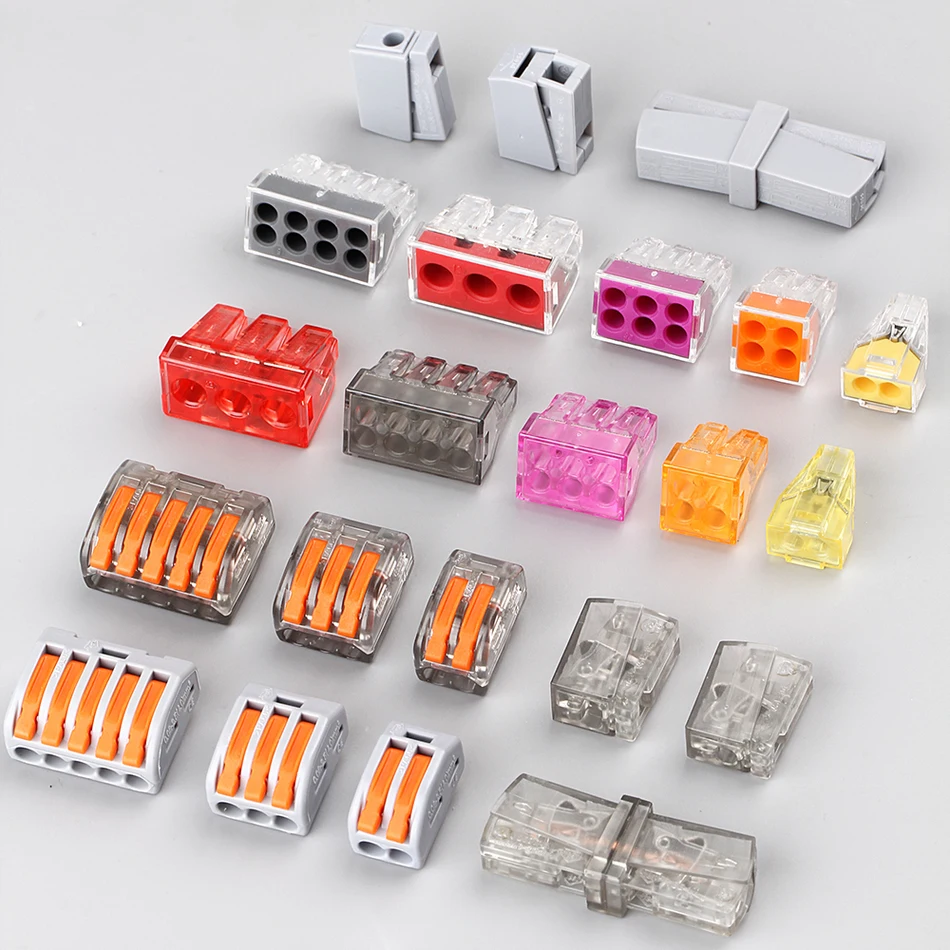

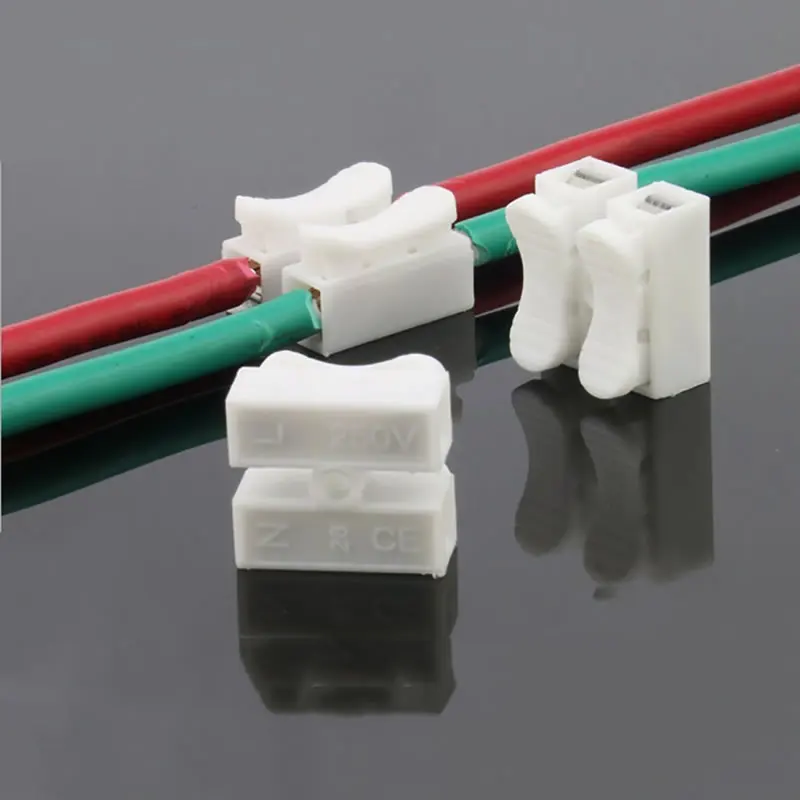

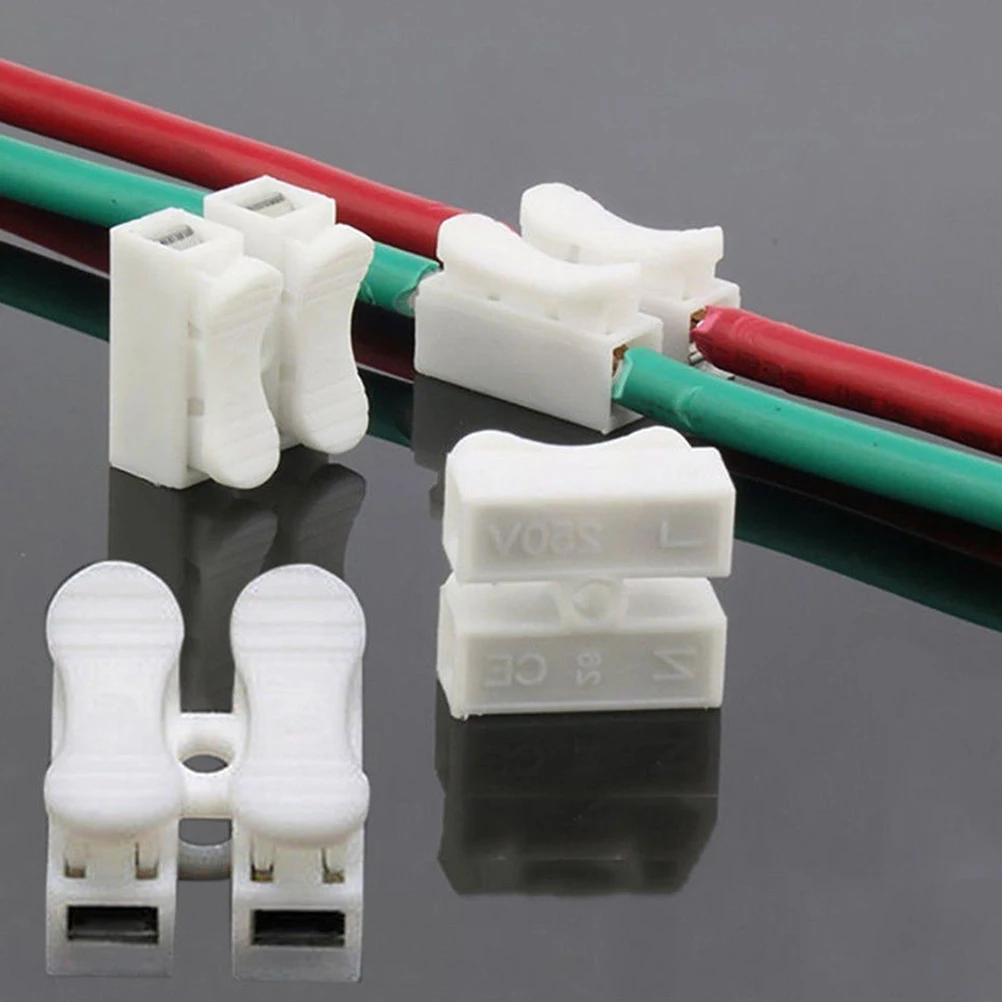

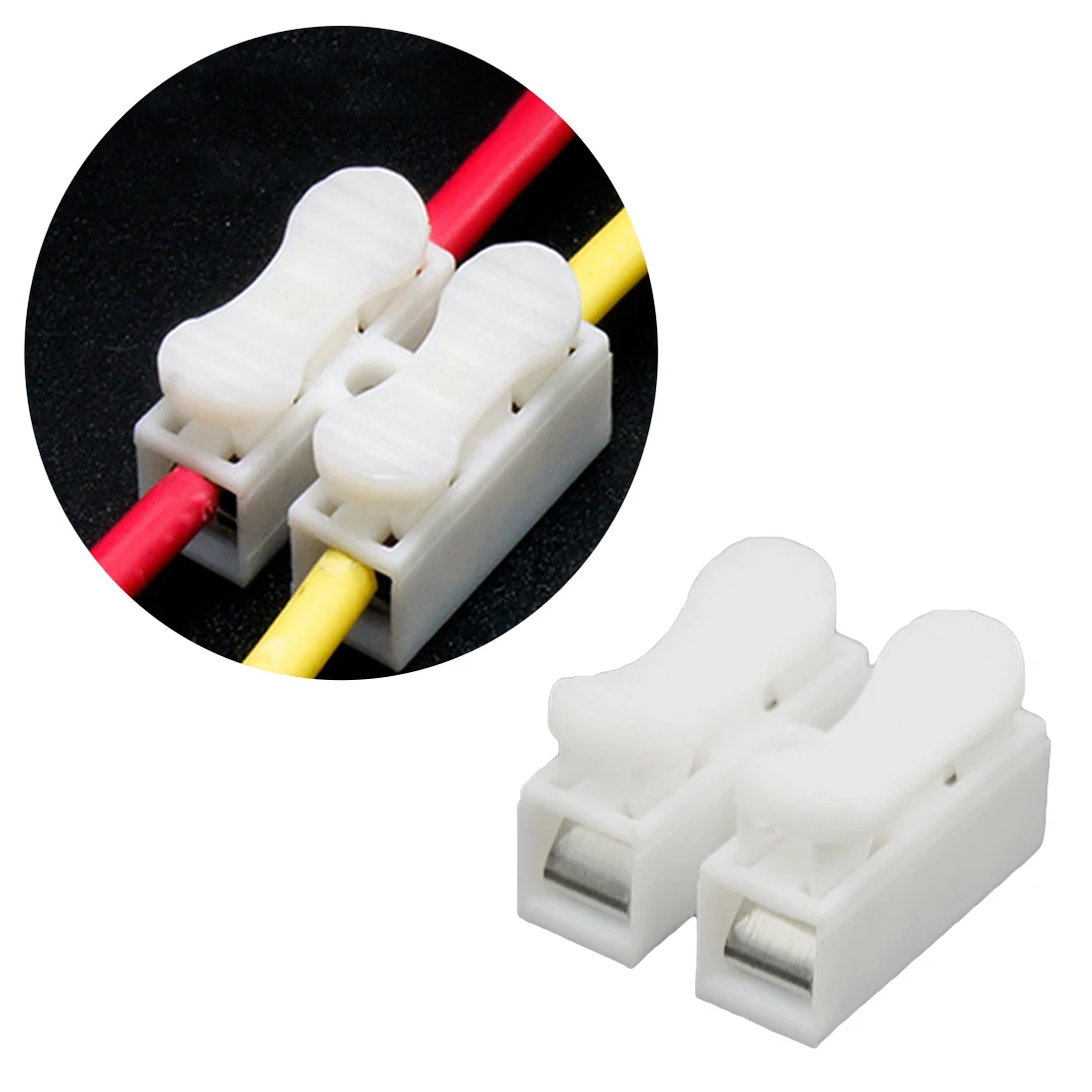

3. С помощью универсальных самозажимных клемм Wago.

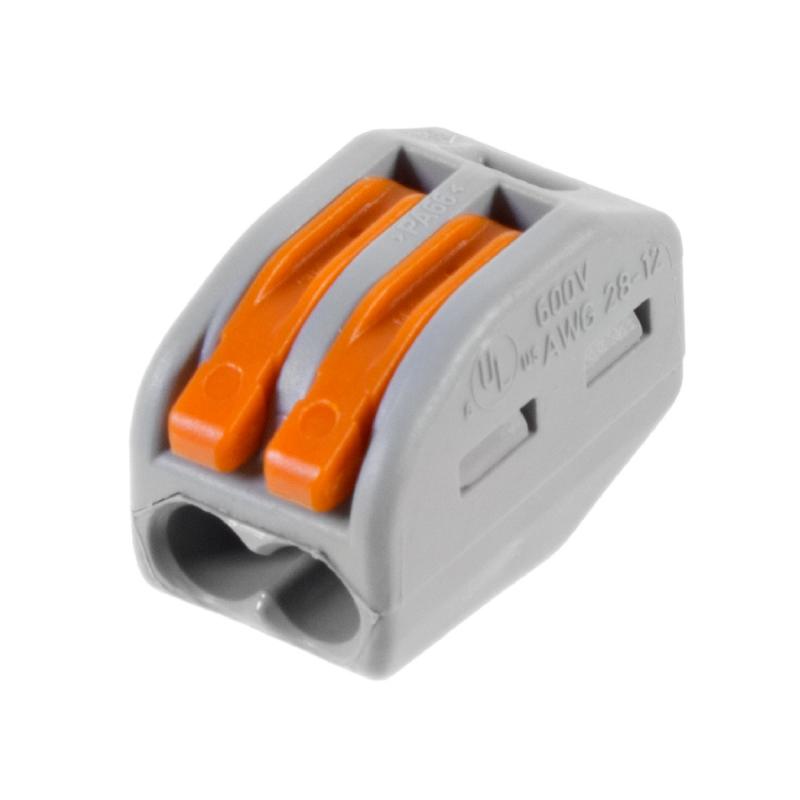

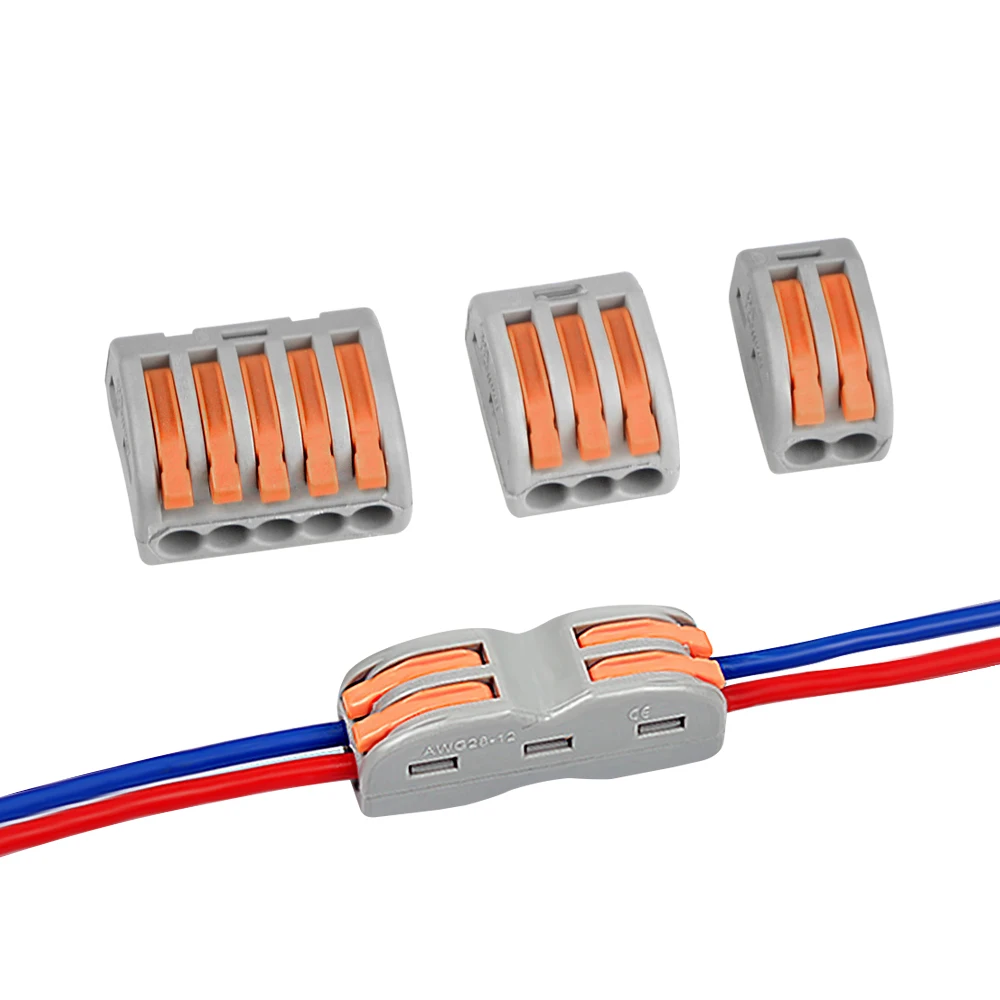

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда «втыкается» каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:



Серия клеммы Wago Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
243 0,6 до 0,8 6
222 0,8 — 4,0 32
773-3 0,75 до 2,5 мм2 24
273
1,5 до 4,0
24
773-173 2,5 до 6,0 мм2 32



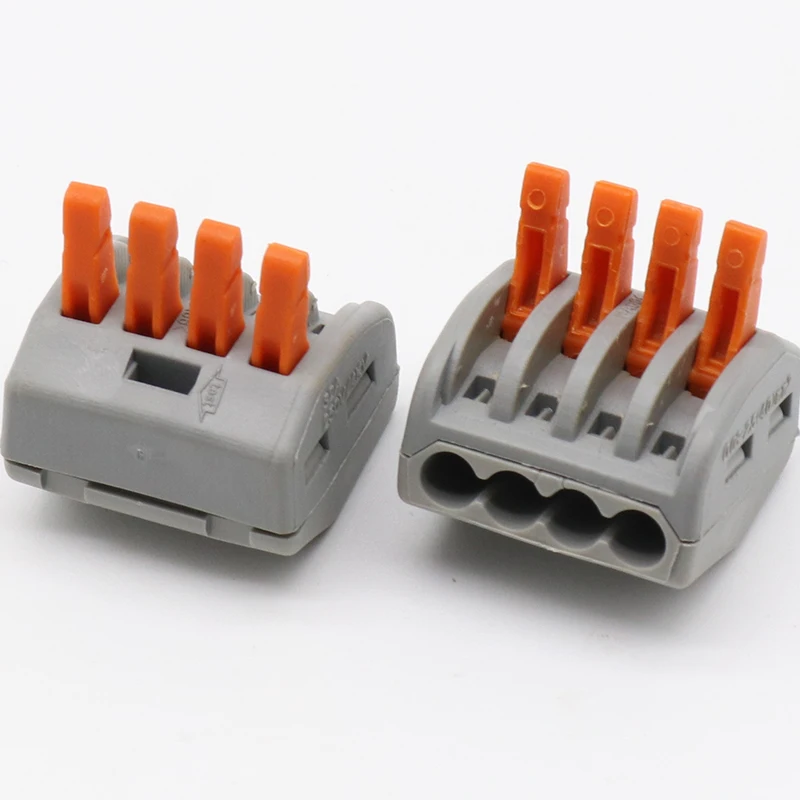

Вот ниже пример с серией 222. ..



4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

  1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
  2. делаем кольцо из жилы по диаметру болта;
  3. берем болт и надеваем на не шайбу;
  4. на болт одеваем кольцо из проводника одного сечения;
  5. затем одеваем промежуточную шайбу;
  6. одеваем кольцо из проводника другого сечения;
  7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного «орех».

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа «орех». Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Вроде все перечислил. Если Вы знаете другие способы соединения проводов разных сечений, то пишите в комментариях.

Улыбнемся:

Сидят в камере двое:
— За что сидишь?
— За убийство.
— Сколько дали?
— 7 лет. А ты за что?
— За браконьерство.
— Сколько?
— Пятнашка.
— Это на кого же ты охотился?!
— Иду, значит, я на охоте, вижу столб телеграфный, на столбе орёл сидит. Ну, я дуплетом…
— И че?! За орла 15 лет? Ты его хоть убил?
— Ага… выстрелил, когти в одну сторону, плоскогубцы в другую.

Электротехническая продукция в Уфе

ФОТО-КАТАЛОГ
  • Лампы, световые устройства, комплектующие светильников
    • Лампы накаливания (ЛН)
    • Лампы накаливания галогенные (ГЛ)
    • Лампы люминесцентные (линейные (ЛЛ), компактные (КЛЛ))
      • Линейные люминесцентные лампы
      • Компактные лампы Osram (цоколь 2G7, 2G11, G23, G24, GX24, E14, E27 и др.)
      • Компактные лампы Philips (цоколь GX24, E14, E27 и др.)
      • Компактные лампы Selecta (цоколь G23, G24, GX53, GX70, E14, E27 и др. )
      • Компактные лампы Ecola (цоколь GU5.3, GU10, GX24, GX40, GX53, GX70, R7s, E14. E27 и др.)
      • Компактные лампы Maysun (цоколь Е14, Е27 и др.)
      • Компактные лампы Uniel (цоколь R7s, Е14, Е27 и др.)
      • Компактные лампы Compak (цоколь 2G7, 2G11, Gx10q и др.)
      • Распродажа компактных ламп различных брендов
      • КЛЛ TDM с колбой типа свеча, шар и пр.
      • КЛЛ TDM с трубкой дугообразной (3U, 4U)
      • КЛЛ TDM с трубкой спиралевидной полной (FS)
      • КЛЛ TDM с трубкой малого диаметра (FST2)
      • КЛЛ TDM неинтегрированные (без ПРА)
      • КЛЛ TDM промышленные (мощные)
    • Лампы газоразрядные
    • Светодиодные (LED) лампы и модули
    • Лампы бактерицидные, облучатели
    • Фитолампы и световые устройства для растений
    • Декоративная иллюминация
    • Светодиодные (LED) ленты, контроллеры и аксессуары
    • Пускорегулирующая и светотехническая арматура
  • Светильники наружного освещения и универсального применения
    • Прожекторы (опции — переносной, с датчиком движения, RGB) IP44, 54, 65
      • Прожекторы светодиодные брендовые (ASD, JazzWay, GeniLED, General и др.
        )
      • Прожекторы светодиодные Народные СДО
      • Прожекторы светодиодные Народные СДО-04
      • Прожекторы светодиодные Народные СДО-3 Компакт
      • Прожекторы цокольные R7s под галогенные лампы брендовые (+ опции)
      • Прожекторы цокольные R7s под галогенные лампы TDM (+ опции)
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНаТ, ДРЛ и пр.) брендовые
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНат, ДРЛ и пр.) TDM
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы брендовые
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы TDM
      • Прожекторы на штативе, штативы
    • Светильники садово-парковые комбинированные брендовые
    • Светильники консольные на трубу (+ опции) брендовые
    • Светильники настенно-потолочные (накладные, подвесные и пр.)
      • Светильники под цокольные лампы Е27, Е40
      • Светильники под цокольные лампы G5.3, GU5.3, GU10, GX53, GX70
      • Накладные люминесцентные светильники типа ЛСП под цокольные лампы G13
      • Накладные светильники типа НПП, НПБ, НБП, НББ под цокольные лампы Е27, Е40
      • Светильники подвесные (на трос, профиль, трубу) светодиодные и цокольные Е27, Е40
      • Светильники вертикально-подвесные типа НСП под цокольные лампы Е27, Е40
    • Фонари, светильники переносные/с аккумулятором и аксессуары
    • Светильники садово-парковые (с/п) TDM и комплектующие к ним
    • Светильники взрывозащищенные
  • Светильники внутреннего освещения
    • Встраиваемые светильники общего и дополнительного освещения
    • Светильники накладные люминесцентные (под лампы с цоколем G5, G13, G23, GR10q и пр.
      ) IP20, 23, 40
    • Светильники настенно-потолочные цокольные Е14, Е27, G10 и пр. под лампы ЛН, КЛЛ, LED
    • Светильники светодиодные настенно-потолочные
    • Светильники подвесные (на шнур, трос, трубу и пр.)
      • Светильники подвесные светодиодные
      • Светильники подвесные типа НСО, НСБ цокольные Е27, G9 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники подвесные (люстры) CITILUX цокольные Е14, Е27 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 (под лампы ДРЛ, ДНаТ, ДРИ (МГЛ))
    • Светильники накладные специальные — с датчиками (фото-, шума, движения и пр.), антивандальные
    • Светильники аварийные/с аккумулятором и световые указатели
    • Светильники точечные (опции — поворотные, с рефлектором, с декоративным элементом)
      • Встраиваемые светодиодные светильники
      • Встраиваемые светильники с цоколем E14, E27
      • Встраиваемые светильники с цоколем G4, GU4, G9, GU9, GU10
      • Встраиваемые светильники с цоколем G5. 3, GU5.3
      • Встраиваемые светильники с цоколем GX40, GX53, GX70
      • Встраиваемые декоративные потолочные светильники E14, G4, G9, G5.3, GU5.3, GU10
      • Накладные светильники с цоколем GX53
    • Светильники локального и акцентного освещения
  • Электроустановочные изделия (ЭУИ)
  • Кабельные разъемы, удлинители, фильтры сети
    • Бытовые электрические вилки, розетки
    • Колодки (посты) розеточные, разветвители
      • Колодки бытовые белые (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые черные (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО сосна (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО бук (IP20, 2P б/заземления, 2P+E)
      • Розеточные посты каучуковые IP44, 55
      • Разветвители (двойники, тройники и пр.)
      • Разветвители с гнездами под плоскую вилку
    • Удлинители офисно-бытовые IP20
    • Удлинители производственные IP20, 44
    • Удлинители-переноски под лампу
    • Разъемы, переходники, шнуры соединительные для сетевого оборудования
    • Силовые вилки, розетки (разъемы)
  • Автоматические выключатели и устройства защиты
    • Автоматические выключатели силовые
    • Автоматические выключатели модульные
    • Дифференциальные автоматические выключатели
    • Устройства защиты от перенапряжений
    • Предохранители (типа ПАР, плавкие вставки, держатели и пр. )
      • Предохранители ПАР (автоматические резьбовые)
      • Плавкие вставки ВПБ, Н520Б (быстрого действия), ВПТ, Н520Т (замедленного действия), держатели ДПВ 5х20
      • Плавкие вставки цилиндрические ПВЦ, держатели ДПВ 10х38, 14х51, 22х58
      • Предохранители плавкие серии ППНН, держатели, аксессуары
      • Предохранители плавкие вставки ПН-2, контакты-основания и пр.
      • Патроны ПТ высоковольтных предохранителей ПКТ
    • Устройства защитного отключения
    • Реле (блоки) контроля и защиты
    • Устройства заземления (комплекты и пр.)
  • Электрокоммутационная аппаратура
    • Устройства модульные
    • Устройства в оболочке, с функцией доп/оболочки и без нее
      • Выключатели кнопочные IP40
      • Выключатели путевые, концевые IP54, 55, 67
      • Рубильники кулачковые IP40, 44
      • Посты кнопочные IP40, 54, оболочки для кнопок
      • Посты кнопочные тельферные IP30, 54
      • Переключатели кулачковые IP20, 40, 54
      • Пакетные выключатели/переключатели IP00, 30, 56
      • Контакторы в оболочке IP54
    • Арматура ручного управления
    • Выключатели-разъединители
    • Устройства электромагнитные для частых коммутаций
    • Контакторы малогабаритные КМН, катушки и пр.
    • Контакторы промышленные КТН, катушки и пр.
    • Контакторы электромагнитные КТ серии 6600
    • Пускатели ПМ12 Вольтмик, реле и аксессуары
    • Пускатели ПМ-12 TDM electric, реле и аксессуары
    • Пускатели ПМЛ
  • Корпуса и устройства для сборки щитов, электрощиты в сборе
    • Щиты распределительные встраиваемые (типа ЩРВ) пластиковые, металлические IP31, 40, 41
    • Щиты распределительные навесные (типа ЩРН) пластиковые, металлические IP20, 30, 31, 40, 41
      • Щиты (боксы) навесные пластиковые ABB, Schneider Electric IP40
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 белый
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 ЭКО сосна, бук
      • Щиты (боксы) навесные пластиковые Tekfor IP41
      • Щиты (боксы) навесные пластиковые Vi-ko, U-plast, Legrand Nedbox IP30, 40
      • Щиты (боксы) навесные пластиковые ТУСО IP40
      • Щиты (боксы) навесные пластиковые IEK, СЩит IP30,31
      • Щиты (боксы) навесные металлические Узола IP31
      • Щиты (боксы) навесные металлические TDM IP31
      • Щиты (боксы) навесные металлические СЩит, ЭРА, RUCELF IP31
    • Щиты учетные и учетно-распределительные IP30, 31
      • Щиты учета и распределения встраиваемые (ЩУРВ, ЩРУВ, ЩРУ-В и др. ) IP31
      • Щиты учета и распределения навесные (ЩУН, ЩУРН, ЩРУН, ЩРУ и др.) IP31
      • Щиты квартирные (ЩК, ЩКВ, ЩКН, оболочки, корпуса, панели и др.) IP30, 31
    • Щиты с монтажной панелью IP31, 54, 55, 66
      • Щиты ЩМП, ЩРН-М металлические IP31 TDM
      • Щиты ЩМП, ЩРН-М металлические IP31 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические IP66 TDM
      • Щиты ЩМП, ЩРН-М металлические IP54, 55, 65 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические напольные IP31, 66 TDM и аксессуары
      • Щиты антивандальные ЩПМП пластиковые
      • Щиты ЩМП пластиковые IP65 TDM
    • Щиты учета и распределения герметичные IP54, 55, 66
    • Каркасы и аксессуары (панели, рамы и пр.) для сборки щитов
      • Каркасы TDM серии ВРУ-1 (цельносварные, сборно-разборные) IP31
      • Каркасы TDM серии ВРУ-2, ВРУ-3 (цельносварные, сборно-разборные) IP31
      • Панели, рамы и аксессуары для каркасов ВРУ TDM (-1,-2,-3)
      • Каркасы TDM серии ВРУ-1 IP54
      • Корпуса TDM ШРС, ВРУ-моноблочный IP31, 54
      • Корпуса TDM для сборки НКУ (ШРС, ВРУ, ГРЩ, ЩО-70, Щиты автоматики и пр. ) серия КСРМ сборно-разборные IP31
      • Корпуса TDM щитов этажных ЩЭ IP30
    • Средства обеспечения микроклимата
    • Электрические счетчики, приборы измерительные
    • Электрощитовые сборки
  • Аксессуары для щитов и шкафов
  • Устройства трансформации, питания и стабилизации
    • Трансформаторы и комплектные устройства
    • Авто- и мотосвязанные устройства
    • Аккумуляторы, батарейки и источники (системы) бесперебойного питания
      • Аккумуляторные батарейки AAA (R03 10,5мм), AA (R06 D14,5мм), C (R14 D26,2мм), D (R20 D34,2мм) и др., зарядные устройства
      • Батарейки цилиндрические 1,5В (AAA, AA, C, D), дисковые 1,5; 3,0В) и др.
      • ИБП (плюс реле напряжения, стабилизатор, аккумулятор)
    • Устройства питания пониженным напряжением
    • Стабилизаторы напряжения для однофазной сети
    • Стабилизаторы напряжения для трехфазной сети
  • Аксессуары управления электрической нагрузкой
  • Кабель, провод
    • Силовой для стационарной прокладки
    • Силовой для подвижных соединений
    • Установочные (монтажные) и соединительные провода
      • Провод ПуВ, ПВ-1
      • Провод ПуВ, ПВ-1 бухтами (TDM)
      • Провод ПуГВ, ПВ-3
      • Провод ПуГВ, ПВ-3 бухтами (TDM)
      • Провод АПВ
      • Провод ПВС, кабель гибкий КГ-ВВ
      • Провод ПВС бухтами (TDM)
      • Провод плоский гибкий ШВВП, ШВП-2, ПУБГ-П, ПГВВ-П
      • Провод монтажный НВ, МПО, МГШВ, БПВЛ
    • Для вторичных сетей контроля, управления, связи, сигнализации и блокировки
    • Кабель информационный и речевой
    • Ретро-провод витой
    • Специальный провод (водопогружной, термо- и жаростойкий и пр. )
    • Греющий кабель (саморегулирующийся и резистивный)
  • Кабеленесущие изделия и системы
  • Изделия монтажные соединением с кабельной жилой
  • Изделия для изоляции и защиты соединений
  • Изделия крепежные и смежные
  • Электрический инструмент для работы и измерений, расходники
    • Электроинструмент для электромонтажных и общестроительных работ
    • Расходные материалы для электроинструмента
    • Расходные материалы для электроинструмента (продолжение)
      • Круги отрезные по металлу и др.
      • Круги отрезные по бетону, кирпичу и пр.
      • Круги зачистные, обдирочные, заточные
      • Штроберы, зубила плоские, пики для перфораторов
      • Паяльные материалы (припои, канифоль и пр.), клеевые стержни
      • Щетки-крацовки
      • Шкурка шлифовальная, лента абразивная, паста полировальная, насадки
      • Метчики, плашки, клуппы, фрезы, резцы машинные и машинно-ручные, держатели (воротки)
    • Сварочные аппараты и аксессуары
    • Средства обеспечения электромонтажных и общестроительных работ
  • Ручной инструмент, расходники
    • Ручной электромонтажный инструмент и приспособления
    • Ручной общестроительный инструмент и аксессуары
      • Бокорезы, пассатижи, длинногубцы слесарные
      • Ключи разводные, раздвижные (трубные), клещи переставные
      • Отвертки слесарные и аксессуары (биты, переходники и пр. ), наборы
      • Ключи слесарные (рожковые, накидные, комбинированные, имбусовые и пр.), наборы
      • Ключи головочного типа (торцевые), головки и державки (трещетки, воротки), наборы
      • Ножовки по дереву, гипсокартону и пр., стусла
      • Ножи, ножницы, болто- и тросорезы, лезвия и пр.
    • Ручной общестроительный инструмент (продолжение), приспособления и аксессуары
      • Кисти для покраски
      • Ролики и аксессуары для покраски
      • Шпатели, мастерки, кельмы, правило, миксеры и др.
      • Напильники, надфили, рашпили, щетки (обдирочные, зачистные)
      • Ударный инструмент (молотки, кувалды, топоры, киянки, аксессуары)
      • Мерительный инструмент (рулетки, угольники и пр.)
      • Уровни (пузырьковые, лазерные), нивелиры, отвесы и др.
      • Специнструмент (стамески, стекло- и плиткорезы и др.)
    • Расходные материалы и ручной инструмент (приспособления) их использования
      • Полотна ножовочные по металлу, державки полотен
      • Баллоны цанговые заполненные для газовых горелок, горелки, лампы паяльные
      • Тубовая пена монтажная и очистители, распределители (пистолеты)
      • Герметики в тубах и тюбиках, распределители (пистолеты)
      • Заклепки, заклепочники
      • Скобы, степлеры
      • Бруски, шкурка (сетка) абразивные (шлифовальные), оправки (державки)
      • Захваты колец, подшипников (съемники), крюки монтажные и пр.
    • Приспособления и легкая техника для производства работ
  • Электрические водо- и воздухонагреватели (прямые и косвенные)
  • Электронасосные агрегаты
  • Электродвигатели, частотные преобразователи
  • Электротовары для хозяйства, аналоги и хозинвентарь
  • Инженерная сантехника для дома
    • Вентили, краны, смесители
    • Резьбовые фитинги, коллекторы/разделители, радиаторы
    • Арматура и устройства безопасности, управления и учета
    • Трубы, фитинги, аксессуары для монтажа систем водоснабжения, отопления и канализации
    • Сантехнические монтажные аксессуары и запчасти
      • Хомуты трубные, червячные, ремонтные и пр.
      • Лента-фум, лен, паста, нить для герметизации резьбы
      • Арматура запорная (картриджи, кран-буксы, клапаны и пр.)
      • Теплоизоляция (трубки, рулоны и аксессуары)
      • Трос сантехнический
      • Теплоносители (антифриз)
      • Аэраторы, лейки и пр.
      • Прокладки, манжеты, кольца и пр.
      • Запчасти (мембраны, фланцы) к гидроаккумуляторам (бакам), крепления
      • Дюбеля для крепления сантехники
    • Гибкая подводка, труба/фитинги из нержавеющей стали и пр.
    • Элементы магистральной очистки воды

Торговая сеть ATOM electric работает на рынке электротехнической продукции с 2003 года и предлагает своим клиентам товары оптимального соотношения цена-качество.

Магазины Атом electric работают 22 и 23 февраля по субботнему графику (с 10-00 до 16-00)


Лампы, световые устройства, комплектующие светильников

Светильники наружного освещения

Светильники внутреннего освещения

Электроустановочные изделия

Кабельные разъемы, удлинители, фильтры сети

Автоматические выключатели и устройства защиты

Электрокоммутационная аппаратура

Корпуса и комплектующие для сборки щитов, электрощиты в сборе

Аксессуары для щитов и шкафов

Устройства трансформации, питания и стабилизации

Аксессуары управления электрической нагрузкой

Кабель, провод

Кабеленесущие системы

Изделия монтажные соединением с кабельной жилой

Изделия для изоляции и защиты соединений

Изделия крепежные и смежные

Электрический инструмент для работы и измерений, расходники

Ручной инструмент для электромонтажных и общестроительных работ, расходники

Электрические водо- и воздухонагреватели (прямые и косвенные)

Электронасосные агрегаты

Электродвигатели, частотные преобразователи

Электротовары для хозяйства и хозинвентарь

Инженерная сантехника























ЭлектроМИР

    • Лампы светодиодные
      • Лампы светодиодные 220В = лампы «груша» колба A
      • Лампы светодиодные 220В = свечки C35, C37
      • Лампы светодиодные 220В = шарики G45, G50
      • Лампы светодиодные 220В = линейные T8, Т5
      • Лампы светодиодные 220В = галогенные MR11, MR16 цоколь GU5. 3, GU10
      • Лампы светодиодные 12В = галогенные MR11, MR16 цоколь GU5.3, GU4
      • Лампы светодиодные 220В = таблетки GX53, GX70
      • Лампы светодиодные 220В = «цилиндр» Т25 /Т32 /Т50, «Кукуруза»
      • Лампы светодиодные 220В = декоративные, шары G95/105, РЕТРО
      • Лампы светодиодные 220В диммируемые
      • Лампы светодиодные 220В = капсульные галогенные лампы G4, G9
      • Лампы светодиодные 12В = капсульные галогенные лампы G4
      • Лампы светодиодные 220В = рефлекторные R39, R50, R63
      • Лампы светодиодные 220В = галогенные AR111, линейные R7s, LINESTRA
      • Лампы светодиодные 220В = лампы специальные и низковольтные
      • Лампы светодиодные 220В = лампы высокой мощности E40, Е27
      • Лампы светодиодные 220В = цветные
      • +  ЕЩЕ 13
    • Лампы накаливания
    • Лампы люминесцентные компактные
    • Лампы люминесцентные линейные
    • Лампы люминесцентные кольцевые и квадратные
    • Лампы люминесцентные энергосберегающие
    • Лампы галогенные
    • Лампы специального назначения
    • Лампы смешанного света (ДРВ)
    • Лампы металлогалогенные (МГЛ,ДРИ) линейные с цоколем RX7S, Fc2
    • Лампы металлогалогенные (МГЛ,ДРИ) промышленные с цоколем E40, E27, K12S
    • Лампы металлогалогенные (МГЛ,ДРИ) компактные с цоколем G12, G8,5, E27 PAR
    • Лампы натриевые (ДНаТ)
    • Лампы ртутные (ДРЛ)
    • Smart Home
    • Автоматические выключатели модульные
      • Автоматические выключатели IEK серия ВА 47-29 на токи 1-63А 4,5кА
      • Автоматические выключатели Dekraft
      • Автоматические выключатели ABB серия Basic M на токи 6-63А 4,5кА
      • Автоматические выключатели Legrand серия RX3 на токи 6-63А 4. 5кА
      • Автоматические выключатели Schneider Electric серии Easy9 на токи 6-63А 4,5кА
      • Автоматические выключатели ABB серия Sh300L на токи 6-63А 4,5кА
      • Автоматические выключатели Legrand серия TX3 на токи 1-63А 6кА
      • Автоматические выключатели Schneider Electric серии Домовой на токи 6-63А 4,5кА
      • Автоматические выключатели IEK серия ВА 47-60 на токи 1-63А 6кА
      • Автоматические выключатели ABB серия S200 на токи 0,5-100А 6 кА
      • Автоматические выключатели ABL SURSUM на токи 6-63А, 6кА, 10кА
      • Автоматические выключатели Legrand серия DX3 на токи 1-125А 6кА
      • Автоматические выключатели Schneider Electric серии Acti9 iK60N на токи 1-63А 6кА
      • Автоматические выключатели Schneider Electric серии Acti9 iC60N на токи 0,5-63А 6кА
      • Автоматические выключатели Schneider Electric серии Acti9 C60H-DC на токи 0,5-63А DC
      • Автоматические выключатели IEK серия ВА 47-100 на токи 10-100А 10кА
      • Автоматические выключатели ABB cерия S400 MC на токи 0,5-63А 10кА
      • Автоматические выключатели Schneider Electric серии Acti9 C120N на токи 63-125А 10кА
      • Автоматические выключатели Schneider Electric серии Acti9 iС60H, iС60L на токи 0,5-63А 10-16кА
      • Автоматические выключатели Schneider Electric серия C60L, C60H, C120H, NG125
      • Автоматические выключатели ABB серия S800 на токи 10-125А до 50 кА
      • Автоматические выключатели КЭАЗ
      • Автоматические выключатели TDM серия ВА 47-29 на токи 1-63А 4,5кА
      • Автоматические выключатели EKF
      • +  ЕЩЕ 20
    • Дифференциальная защита
    • Автоматические выключатели для защиты двигателя
    • Автоматические выключатели силовые
    • Предохранители
    • Устройства защиты от импульсных перенапряжений
    • Устройства релейной защиты и автоматики SEPAM, Schneider Electric
    • Устройства релейной защиты REF, вакуумные выключатели ABB
    • Щиты настенные пластиковые
    • Щиты настенные металлические
    • Аксессуары для щитов
    • Щиты встраиваемые пластиковые
    • Щиты встраиваемые металлические
    • Шкафы и аксессуары для шкафов
      • Шкафы Dekraft
      • Аксессуары для шкафов ABB Striebel & John
      • Аксессуары для шкафов ABB Turatti серии SR
      • Аксессуары для шкафов ДКС серии RAM block
      • Крепеж, метизы для шкафов ABB Striebel & John
      • Панели для шкафов ABB Striebel & John
      • Шина медная, алюминиевая
      • Шинные крепления, держатели шин для шкафов ABB Striebel & John
      • Шинопровод Schneider Electric
      • Шины медные для шкафов ABB Striebel & John
      • Шкафы ABB Striebel & John серия A, B
      • Шкафы ABB Striebel & John серия C, G, W, H
      • Шкафы ABB Striebel & John серия Triline
      • Шкафы ABB Striebel & John серия Triline FlatPack
      • Шкафы ABB Striebel & John серия TwinLine
      • Шкафы ABB Striebel & John серия U
      • Шкафы ABB Turatti серия AM2, IS2, консоли С2
      • Шкафы ABB серия System pro E power
      • Шкафы EKF
      • Шкафы IEK (КСРМ)
      • Шкафы IEK ВРУ SMART, TITAN, корпуса ЩО
      • Шкафы Legrand cерия Marina
      • Шкафы Legrand cерия XL
      • Шкафы Legrand серия Altis
      • Шкафы Legrand серия Atlantic
      • Шкафы Rittal
      • Шкафы Schneider Electric серия Easy-S M до 4000А
      • Шкафы Schneider Electric серия Prisma Pack до 160А
      • Шкафы Schneider Electric серия Prisma Plus G до 630А
      • Шкафы Schneider Electric серия Prisma Plus P до 3200А
      • Шкафы Schneider Electric серия Sarel
      • Шкафы АСД-электрик
      • Шкафы ДКС серия RAM block
      • Шкафы телекоммуникационные
      • Шкафы из фибергласа Conchiglia, ДКС
      • Шкафы КЭАЗ
      • Шкафы Провенто
      • +  ЕЩЕ 33
    • Щиты учетно-распределительные и этажные
    • Щиты распределительные переносные
    • Компенсация реактивной мощности
    • Электроинструмент
    • Оснастка для электроинструмента
      • Алмазные диски, сверла, коронки
      • Биты, аккумуляторы, зарядные устройства
      • Буры
      • Коронки, зубила, патроны
      • Оснастка для лобзиков, пылесосов, клеевых пистолетов, циркулярных пил
      • Отрезные и зачистные круги для УШМ
      • Сверла, безударные коронки
      • +  ЕЩЕ 3
    • Измерительные приборы и инструменты
    • Слесарно-монтажный инструмент
    • Средства индивидуальной защиты и знаки безопасности
    • Паяльники, горелки, припой, канифоль, флюсы
    • Сварочное оборудование
    • Съемники изоляции
    • Кабелерезы
    • Шарнирно-губцевый инструмент
    • Пресс-клещи, прессы
    • Отвертки
    • Органайзеры, сумки, ящики для инструмента
    • Лестницы
    • Преобразователи частоты ATV
      • ATV12 на мощности 0,18-4кВт
      • ATV21 на мощности от 0,75-75кВт
      • ATV212 на мощности от 0,75-75кВт
      • ATV312, ATV320 на мощности 0,18-15кВт
      • ATV32 на мощности 0,18-15кВт
      • ATV61 на мощности 0,37-800кВт
      • ATV630 на мощности 0,75-315кВт
      • ATV71, ATV930 на мощности 0,37-630кВт
      • Дополнительные принадлежности для ATV
      • +  ЕЩЕ 5
    • Преобразователи частоты АCS
    • Преобразователи частоты Danfoss
    • Устройства плавного пуска АВВ
    • Устройства плавного пуска Schneider Electric
    • Электродвигатели

Universal electrical drill bit cable quick connect adapter 4 square 5 wire/3 wire Sale

Доставка

Общее расчетное время, необходимое для получения заказа, показано ниже:

  • Вы размещаете свой заказ
  • (Время обработки)
  • Мы отправляем ваш заказ
  • (Время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки. Общее время доставки разбито на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего(их) товара (ов) для отправки из нашего склада. Это включая подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время нужно вашему(им) товару(ам) для отправления из нашего склада в вашего назначения.

Рекомендуемые способы доставки для вашей страны/региона приведены ниже:

Доставка до: Отправка из

Этот склад не может быть отправлен к вам.

Метод(ы) доставкиСрока доставкиИнформация о треке

Примечание:

(1) Время доставки, указанное выше, относится к расчетному времени рабочих дней, которое будет отправлена после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и любые праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любого форс-мажорного события, такого как стихийное бедствие, непогоды, войны, таможенные вопросы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может использоваться для адресов PO Box

расчетные налоги:предполагаемые налоги: может применяться налог на товары и услуги.

Способ оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы запутались в как платить.

*В настоящее время мы предлагаем COD платежи для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы подтвердить правильность ваших контактных данных. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

*Оплата с рассрочкой (кредитная карта) или Boleto Bancário доступна только для заказов с доставкой в Бразилии.

Рекомендации, какой провод использовать для проводки в доме


Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

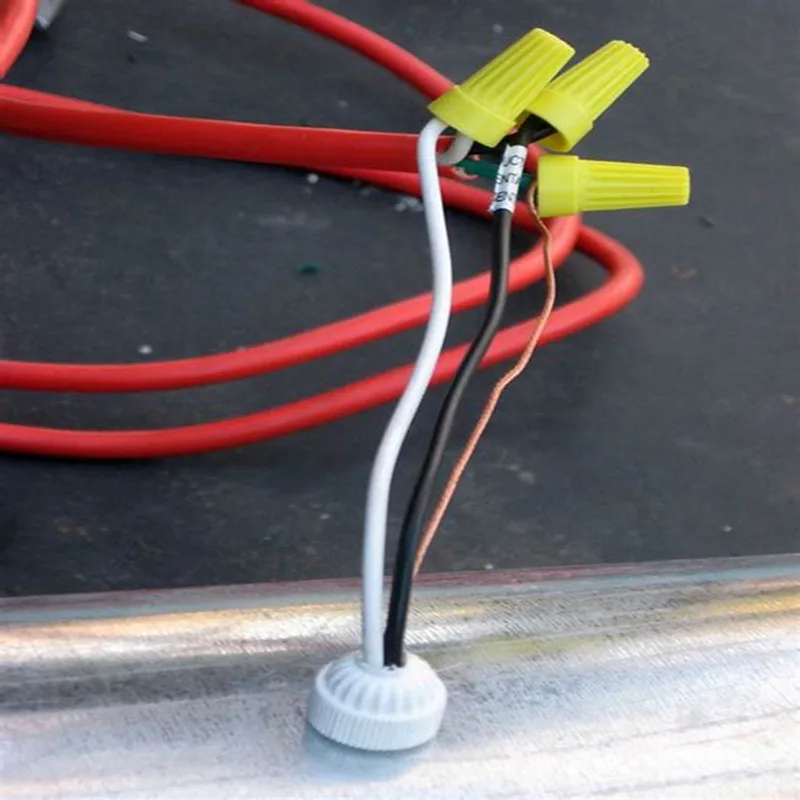

Скрутки как способ соединения токоведущих жил

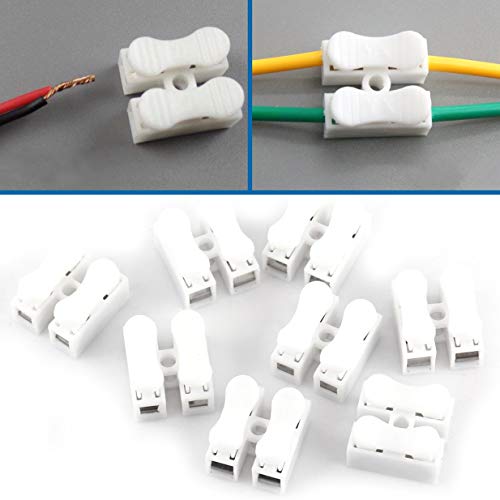

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» – указывает на плоский тип сечения;
  • «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

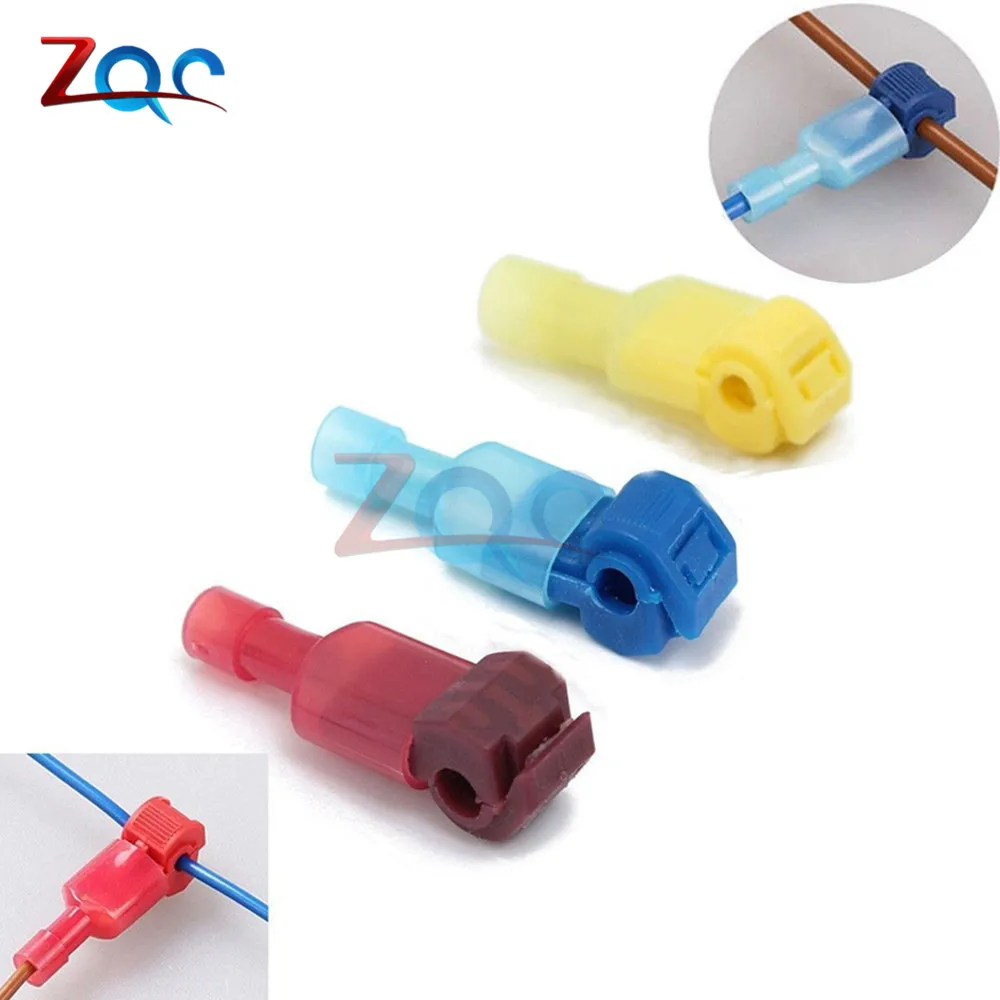

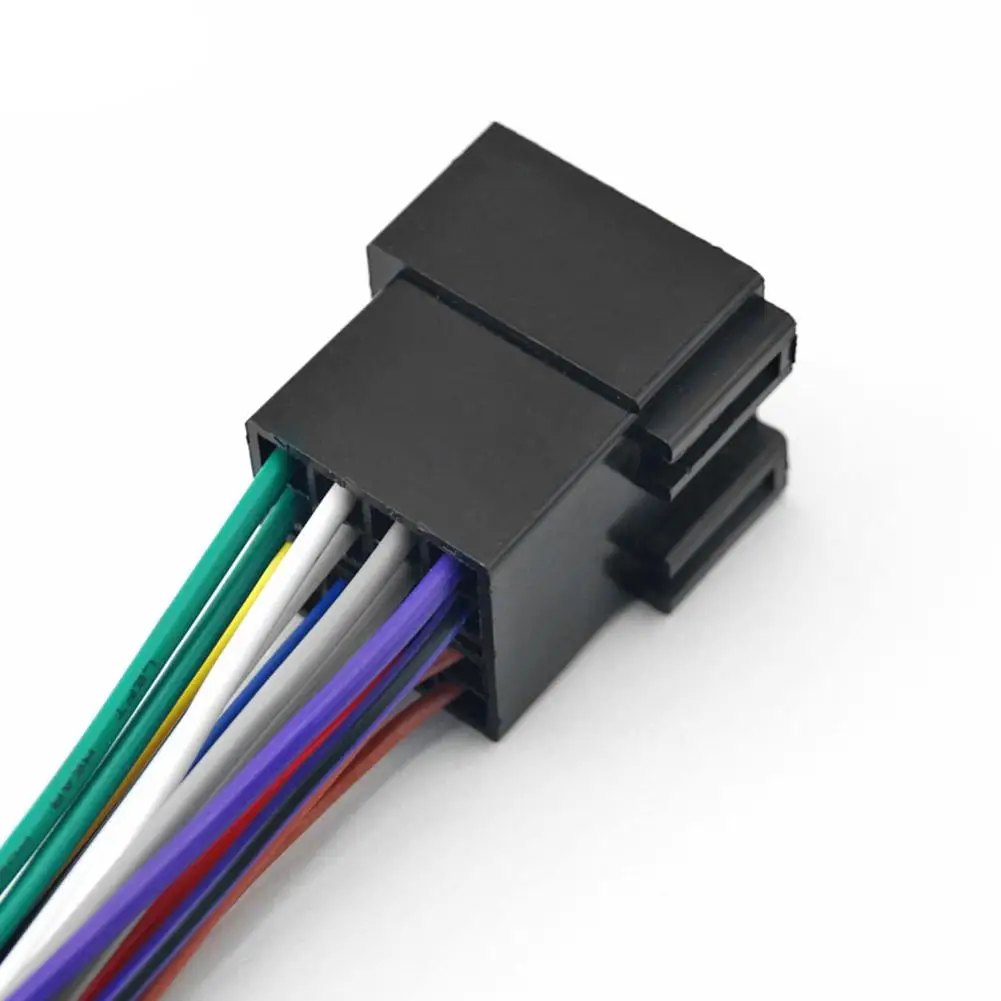

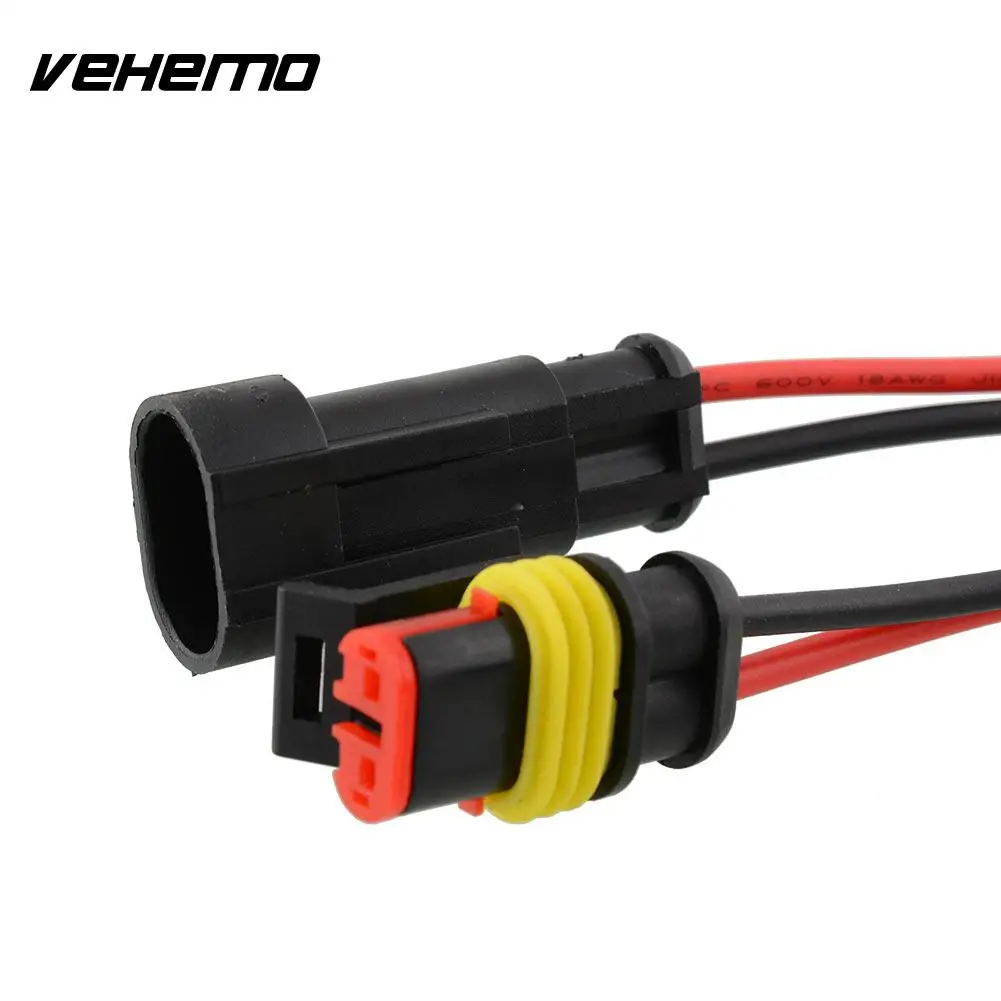

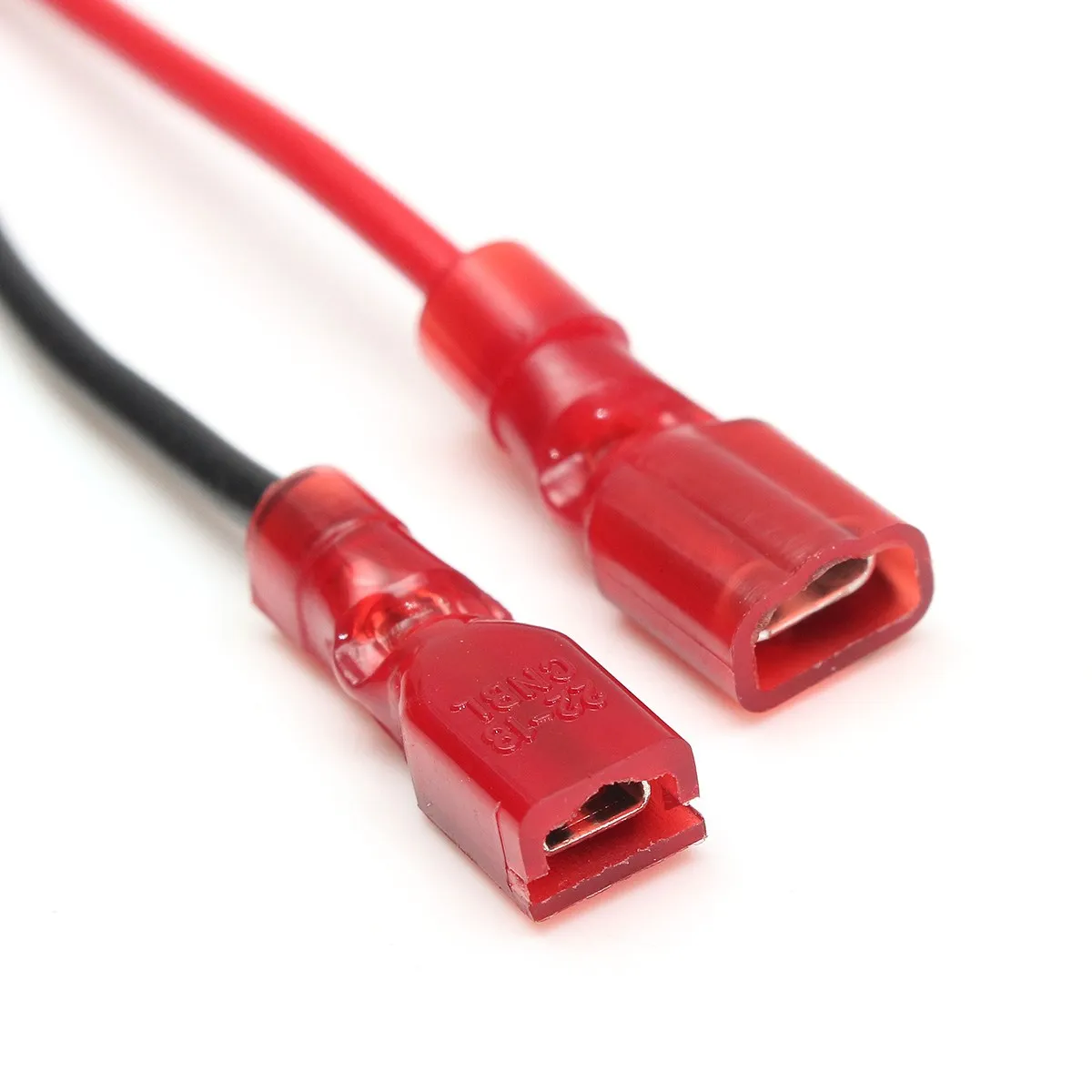

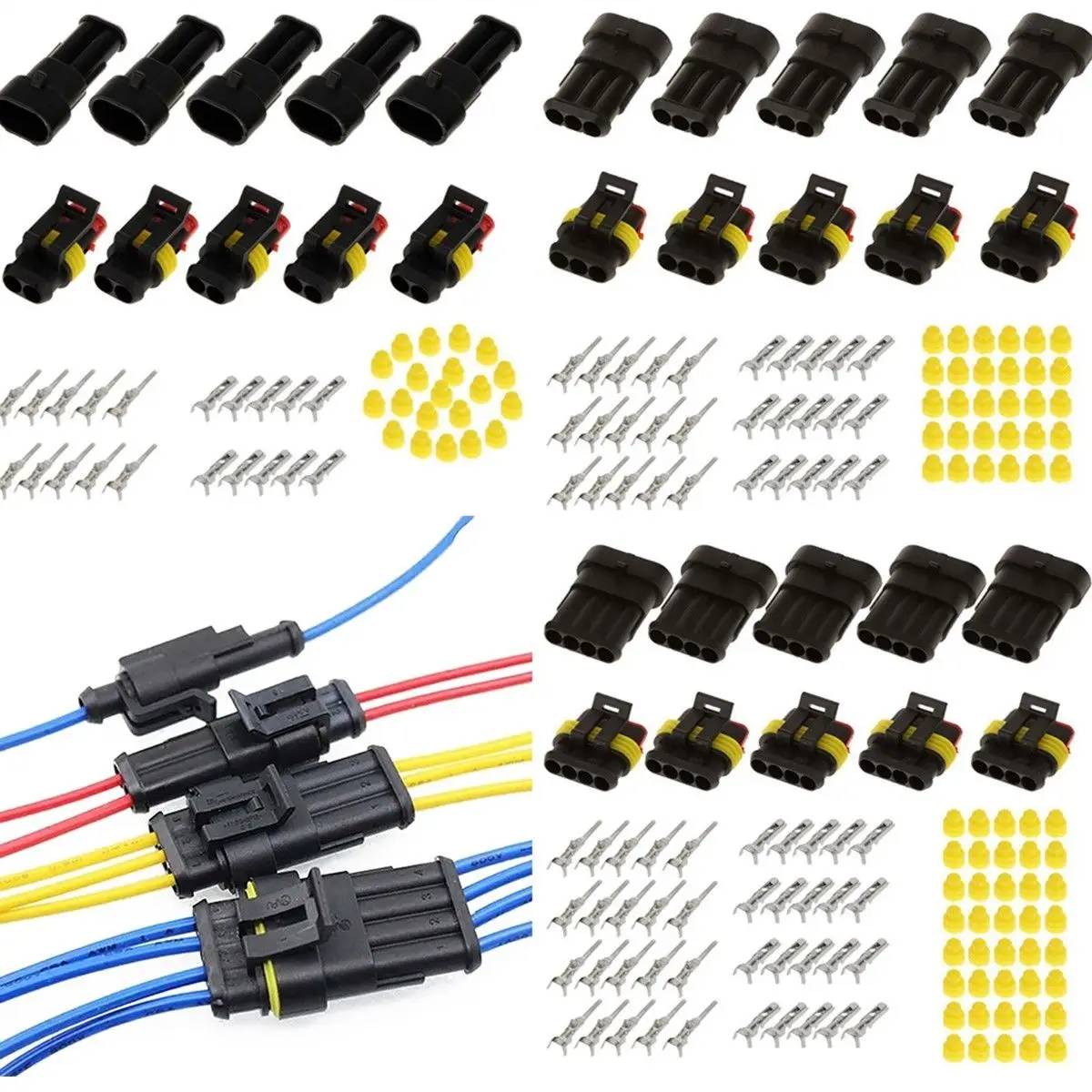

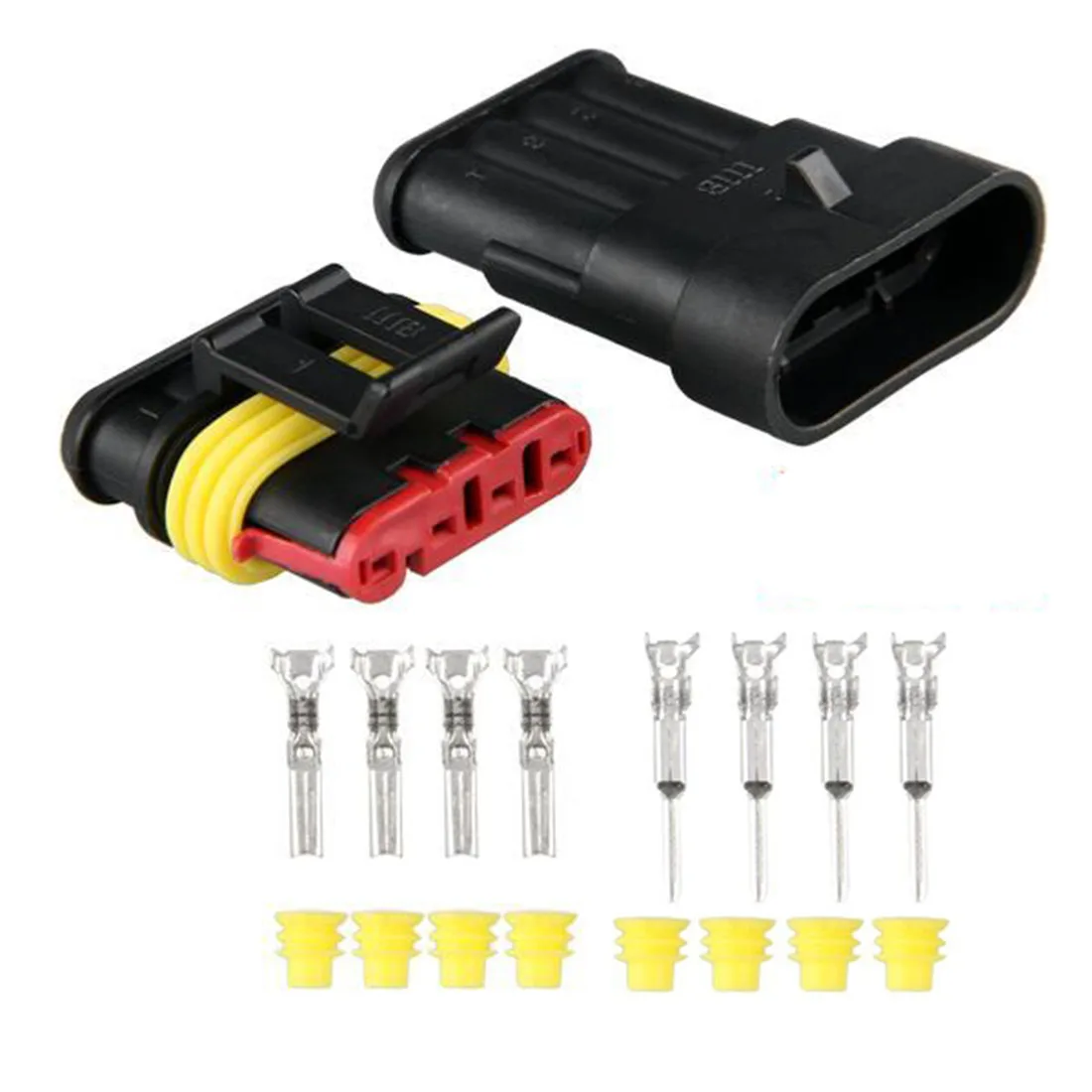

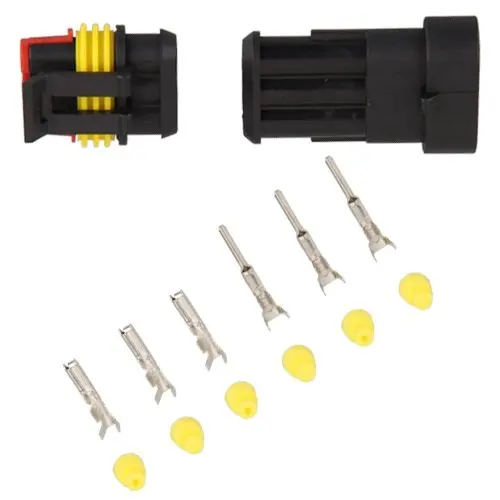

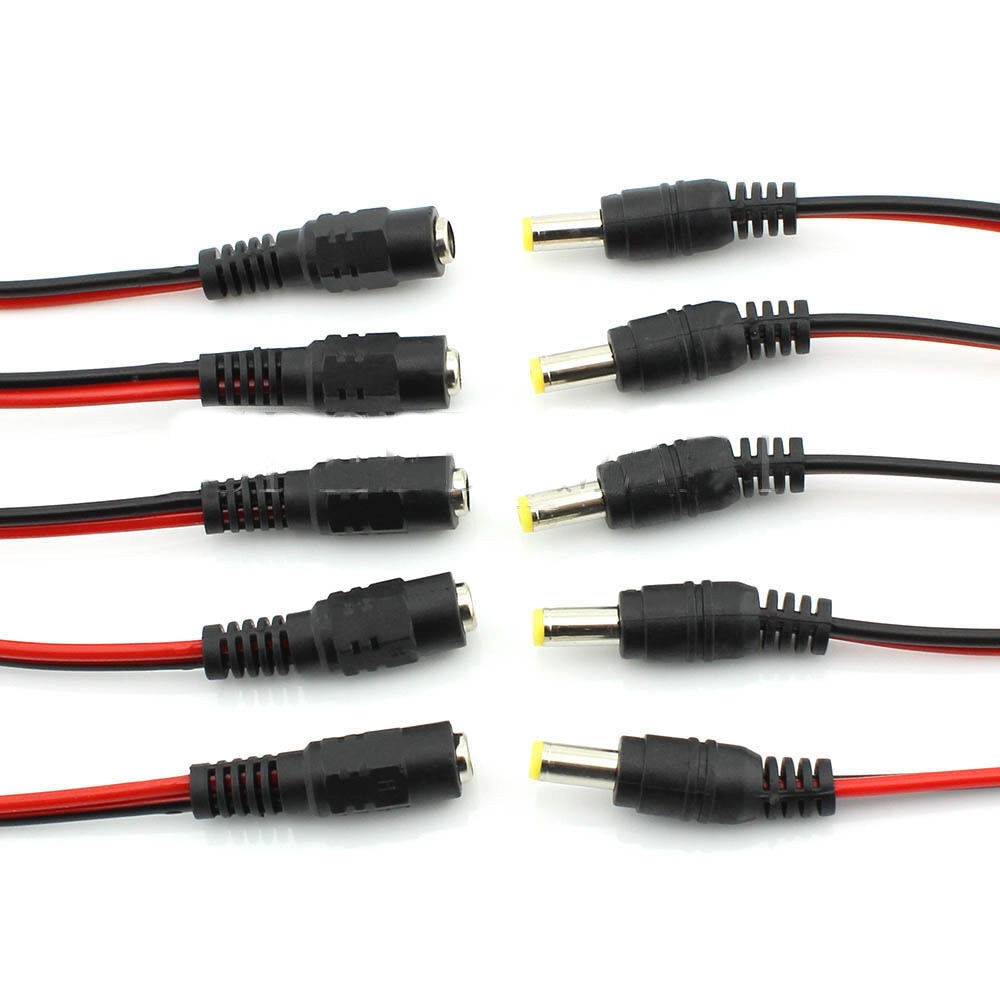

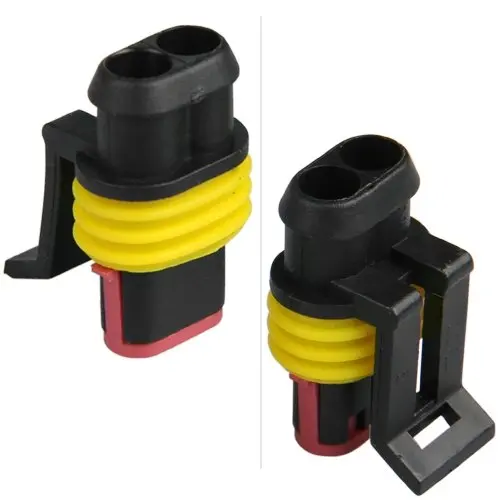

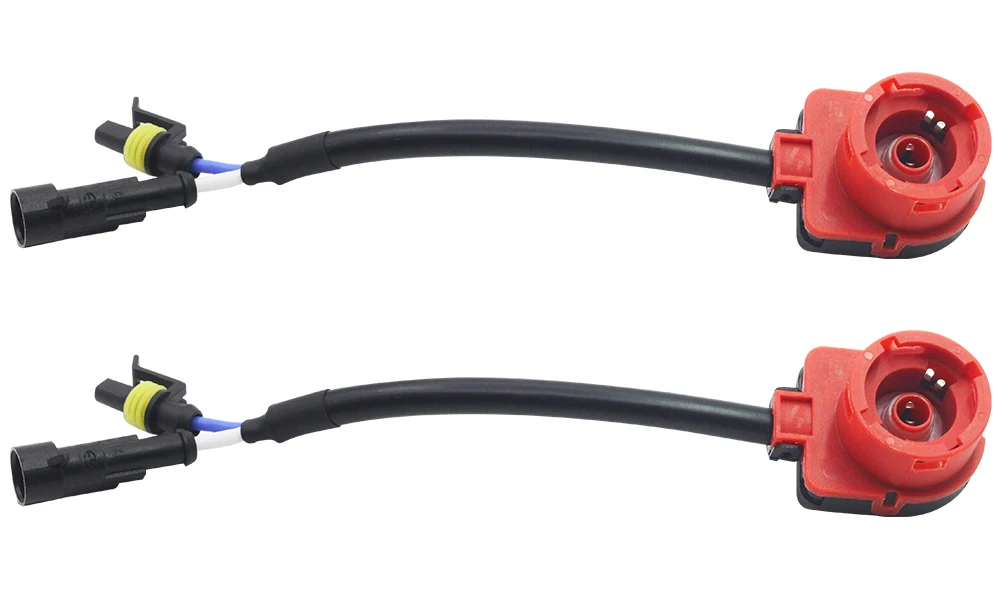

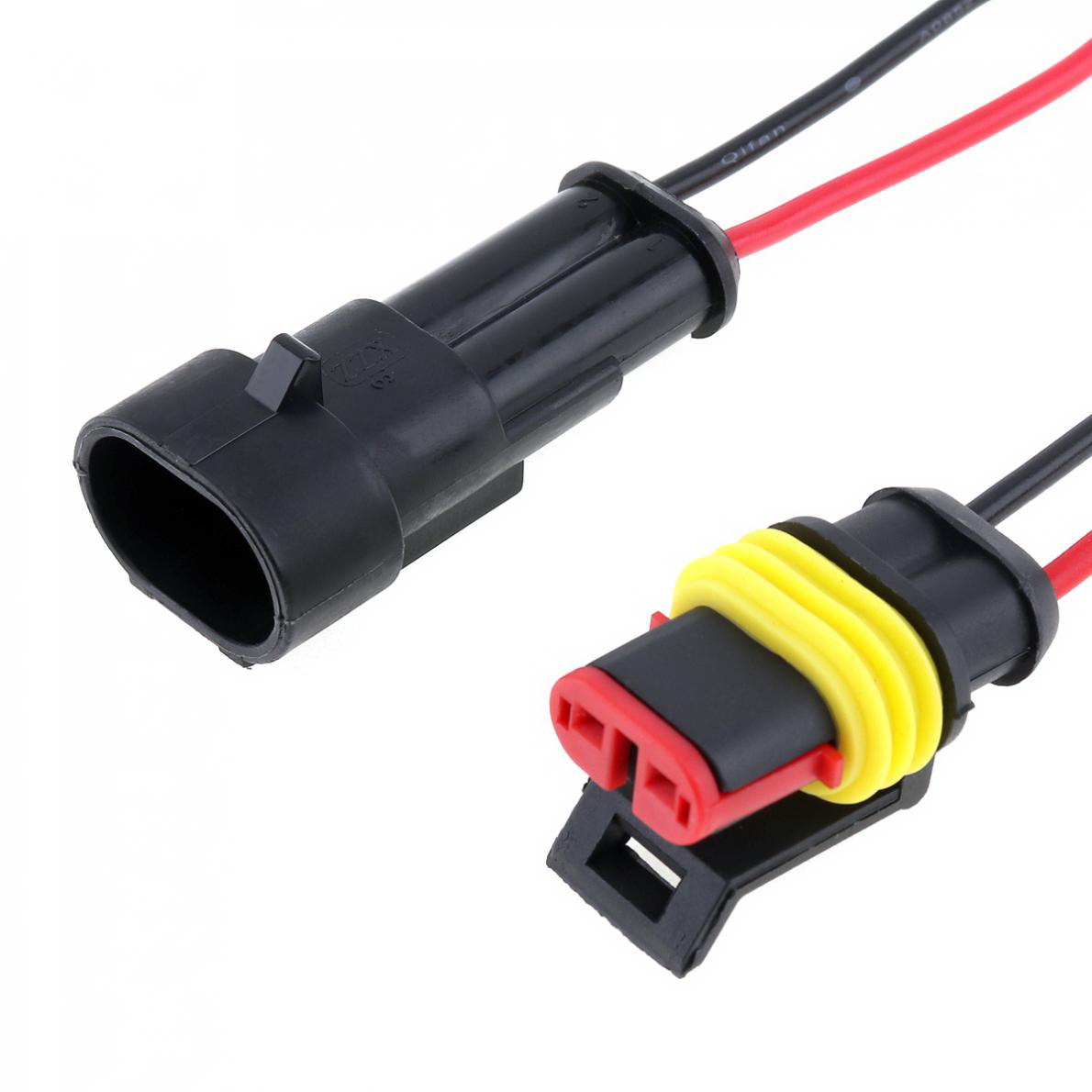

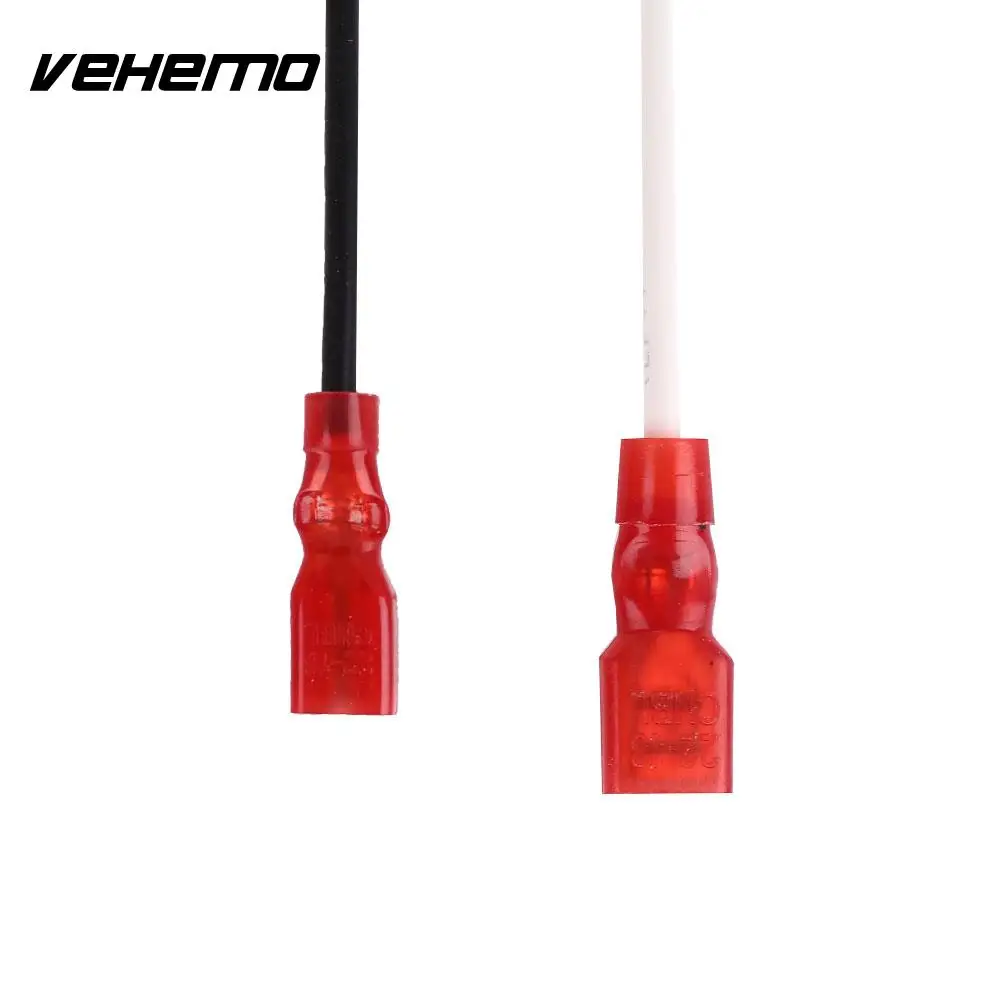

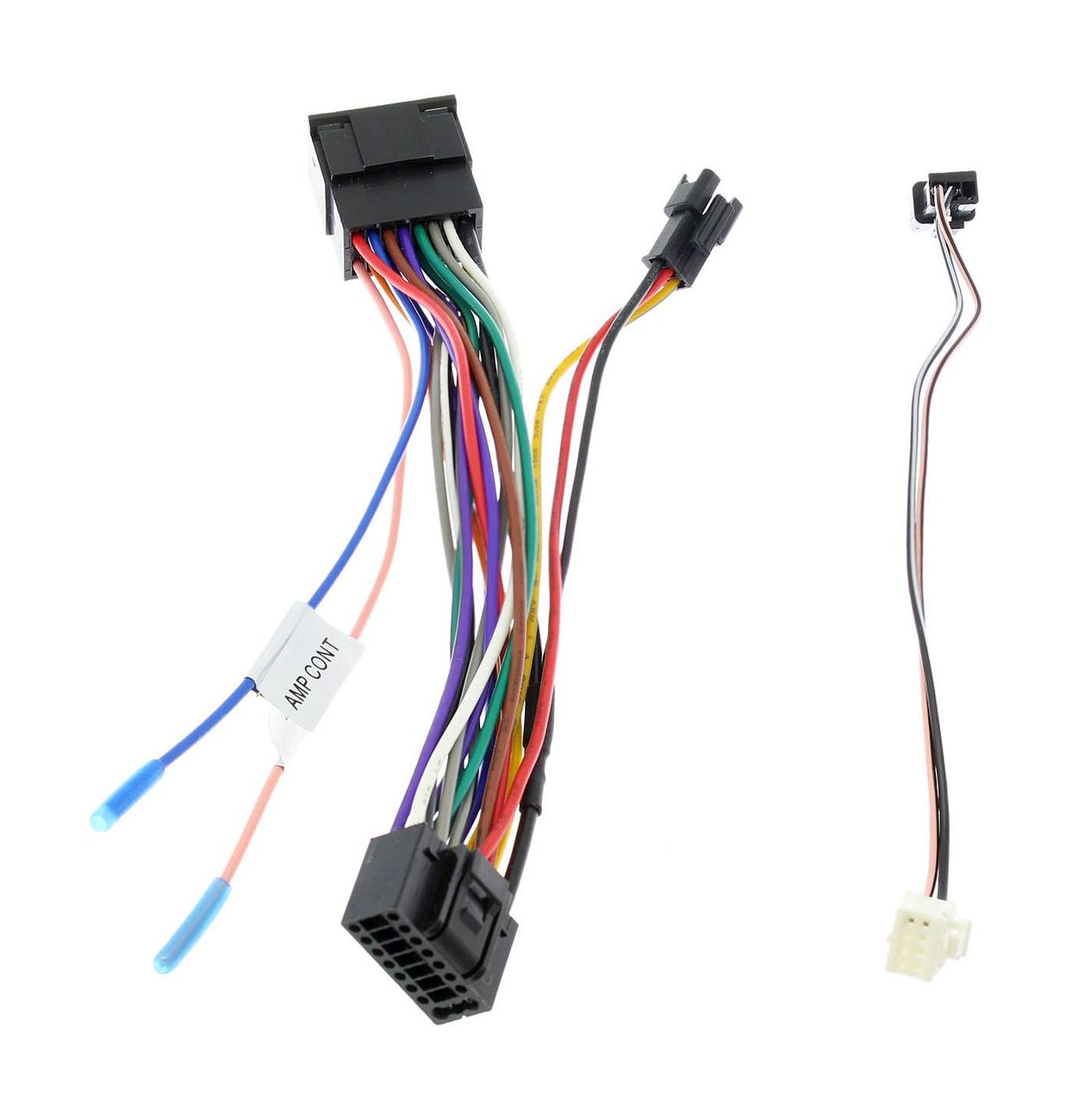

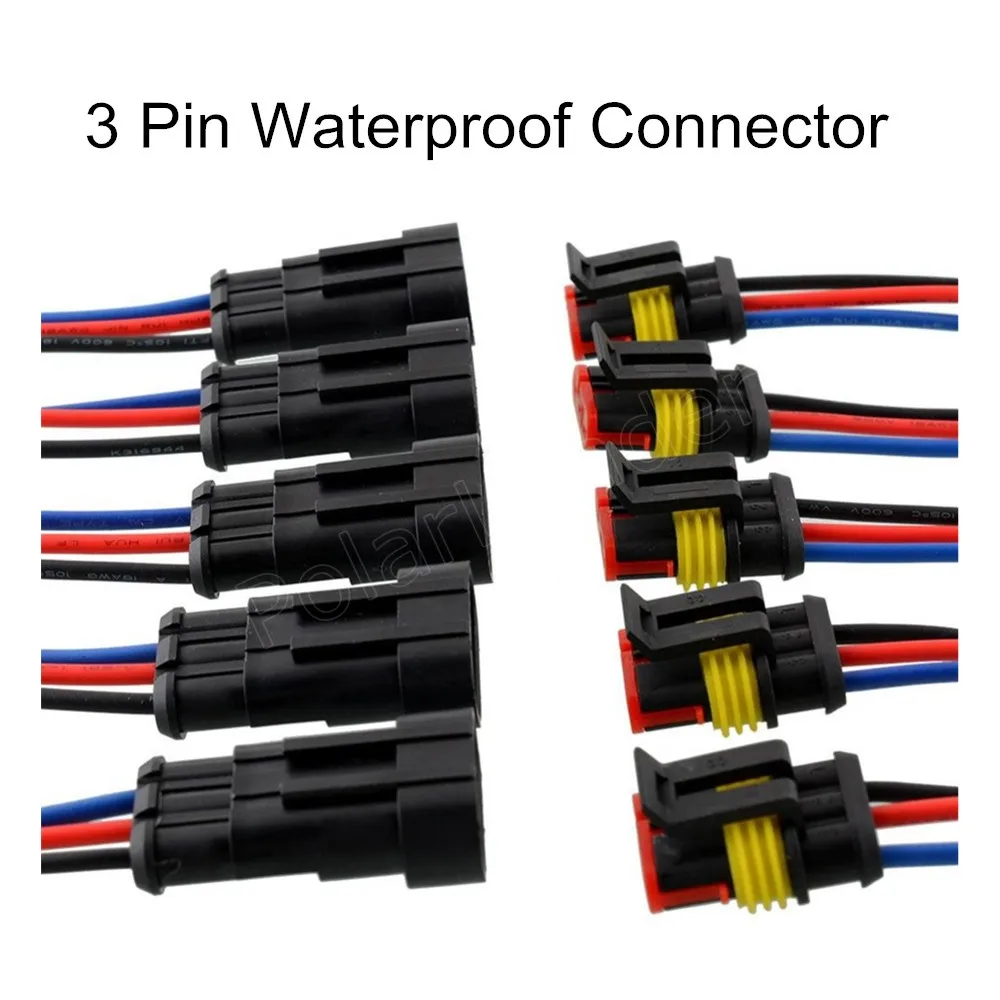

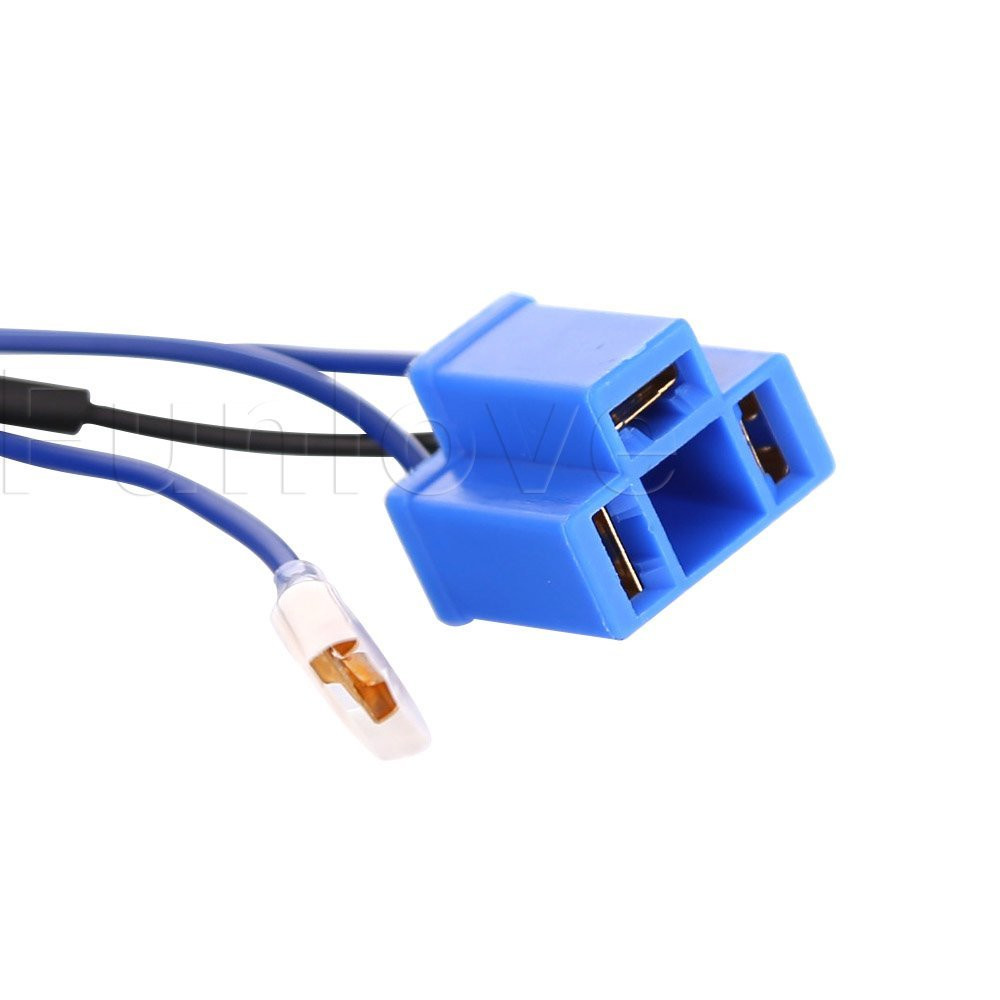

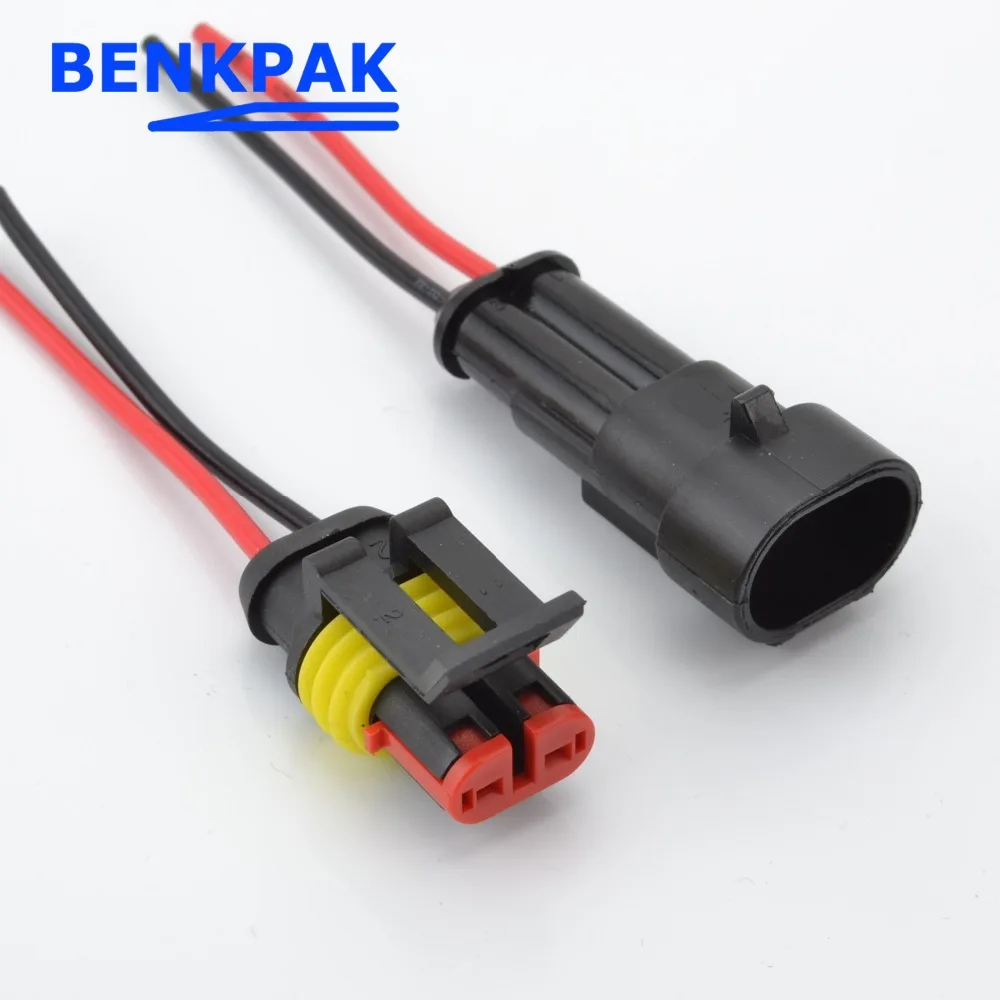

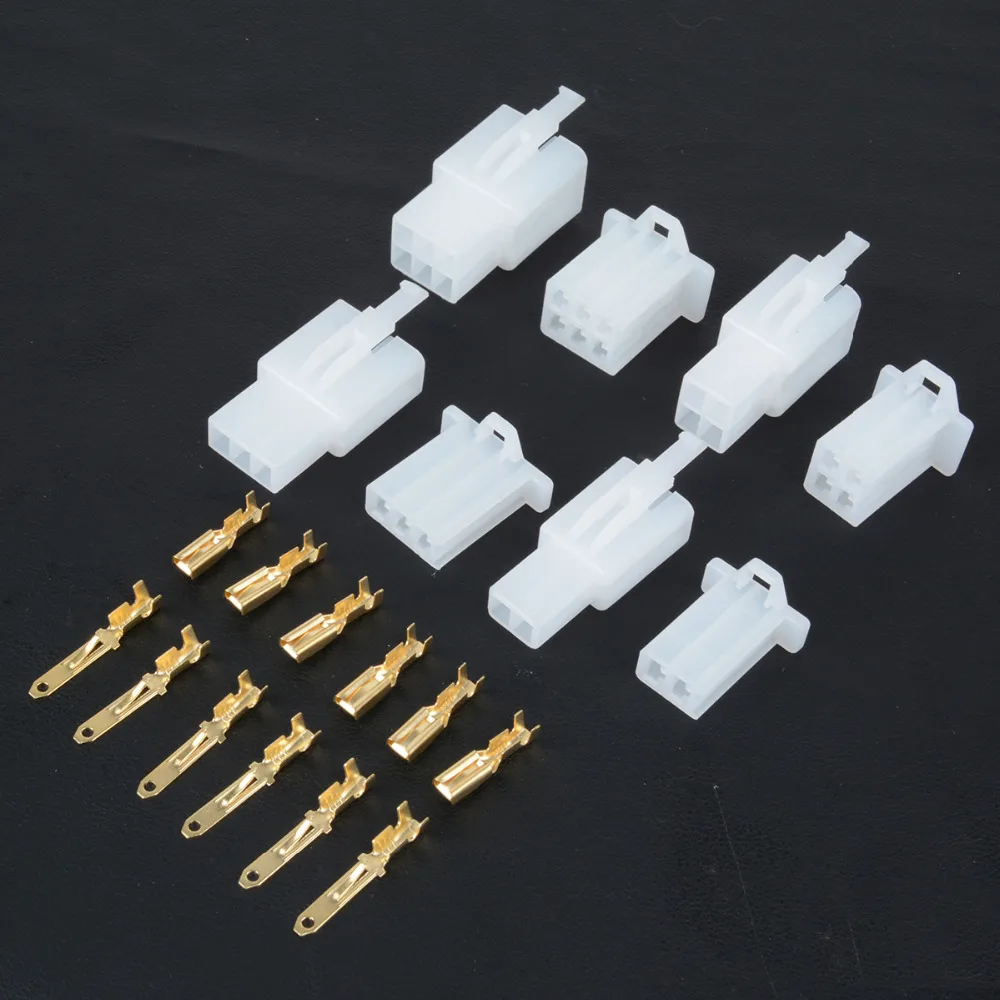

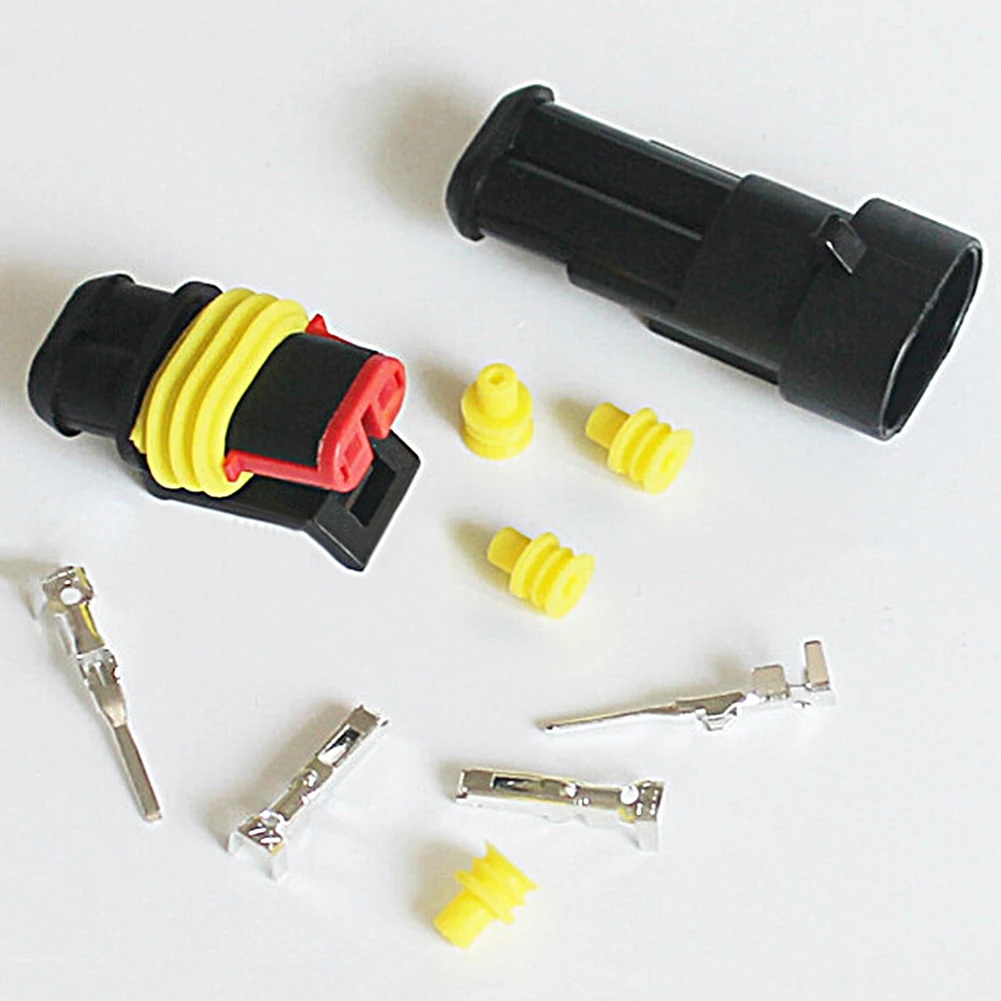

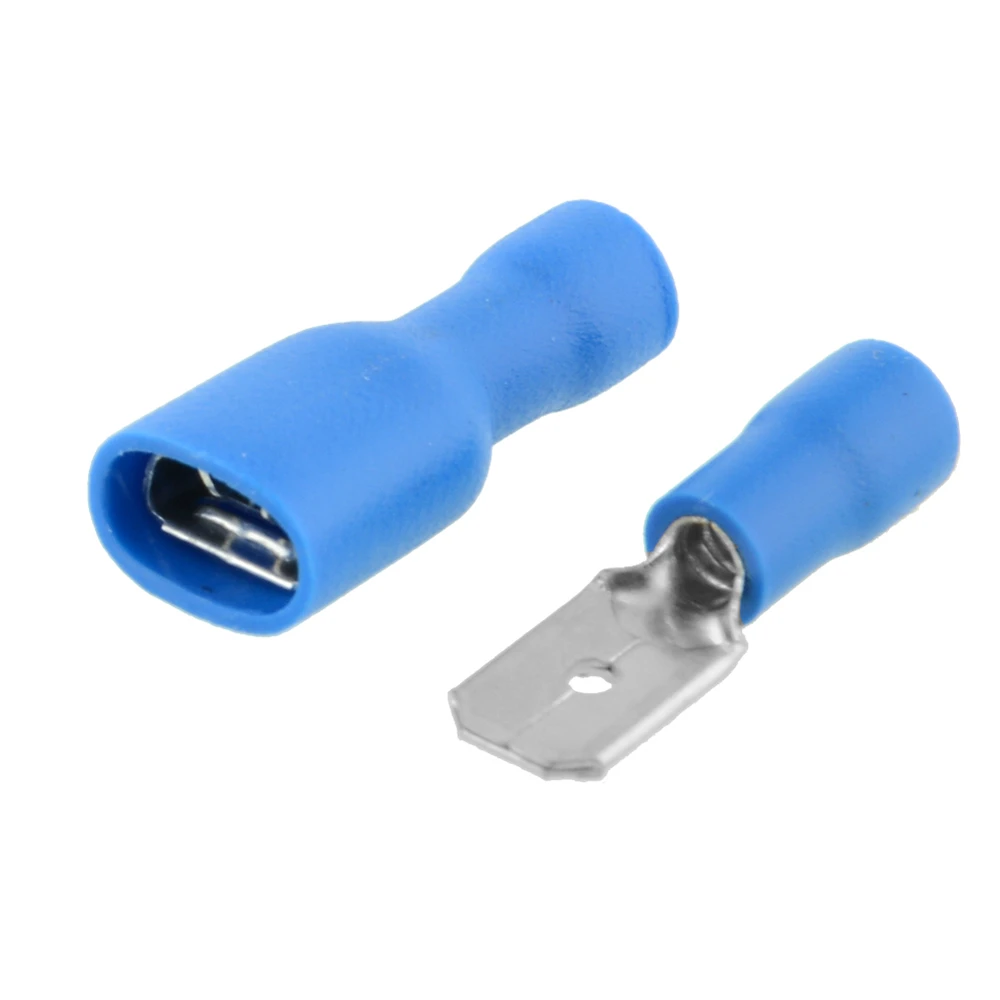

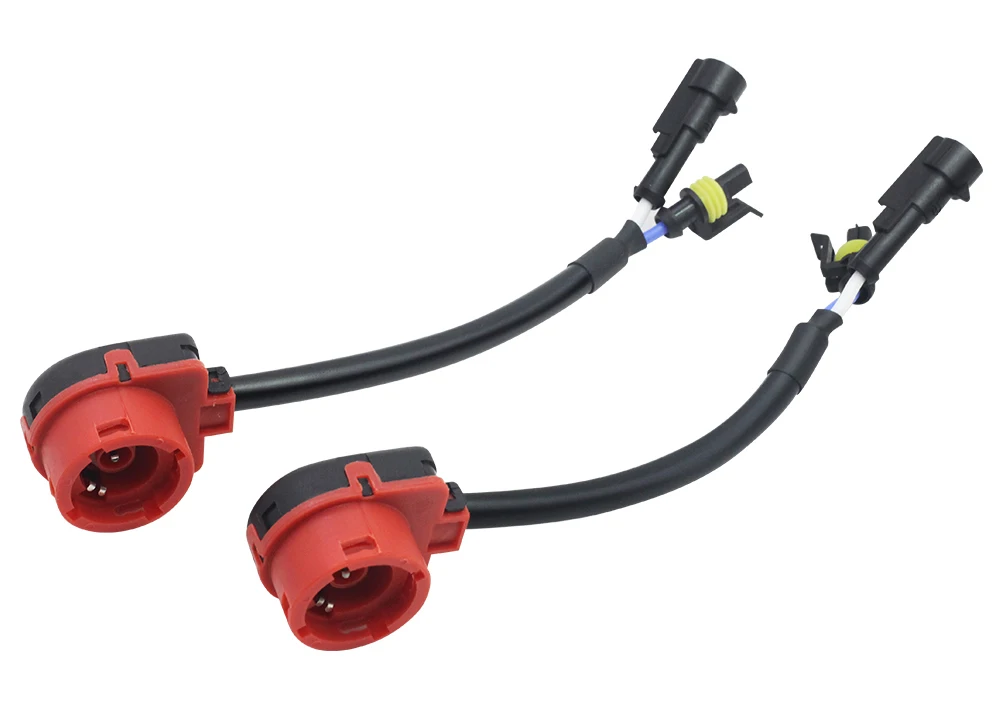

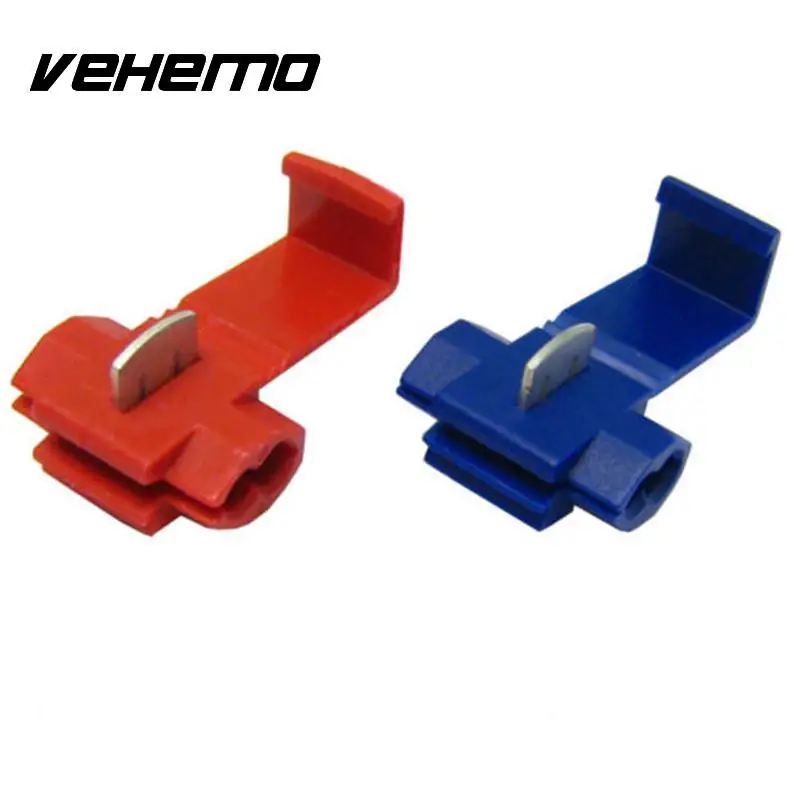

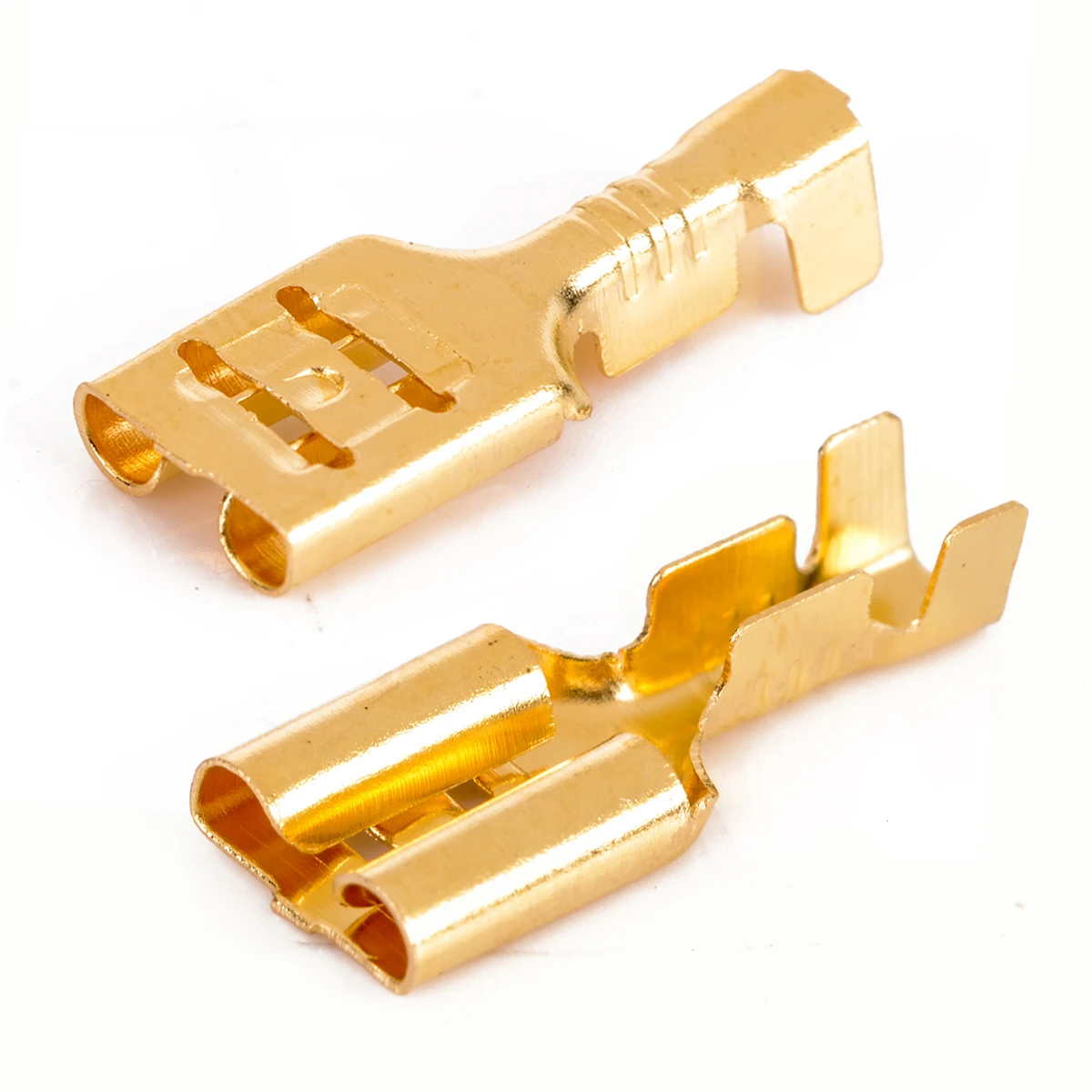

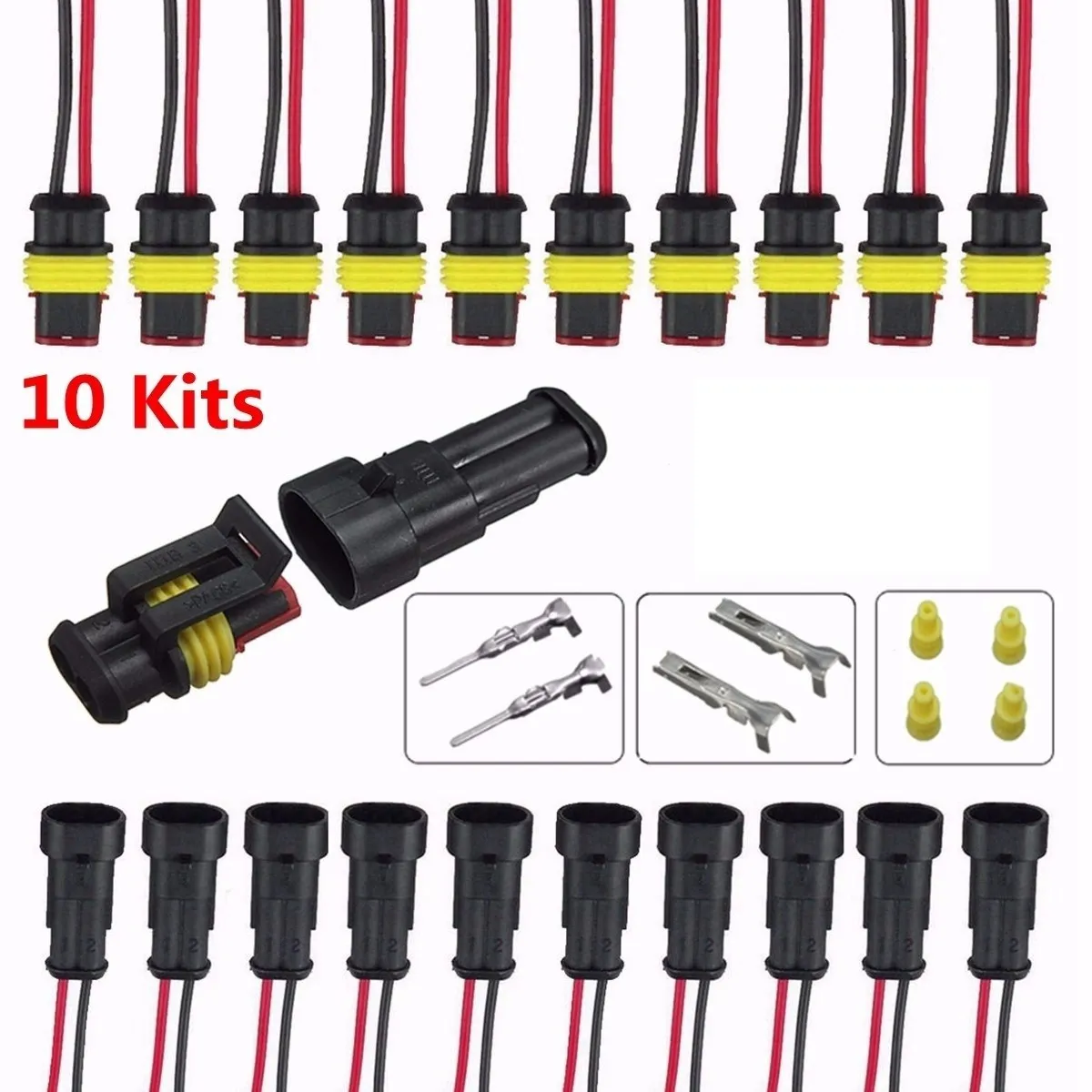

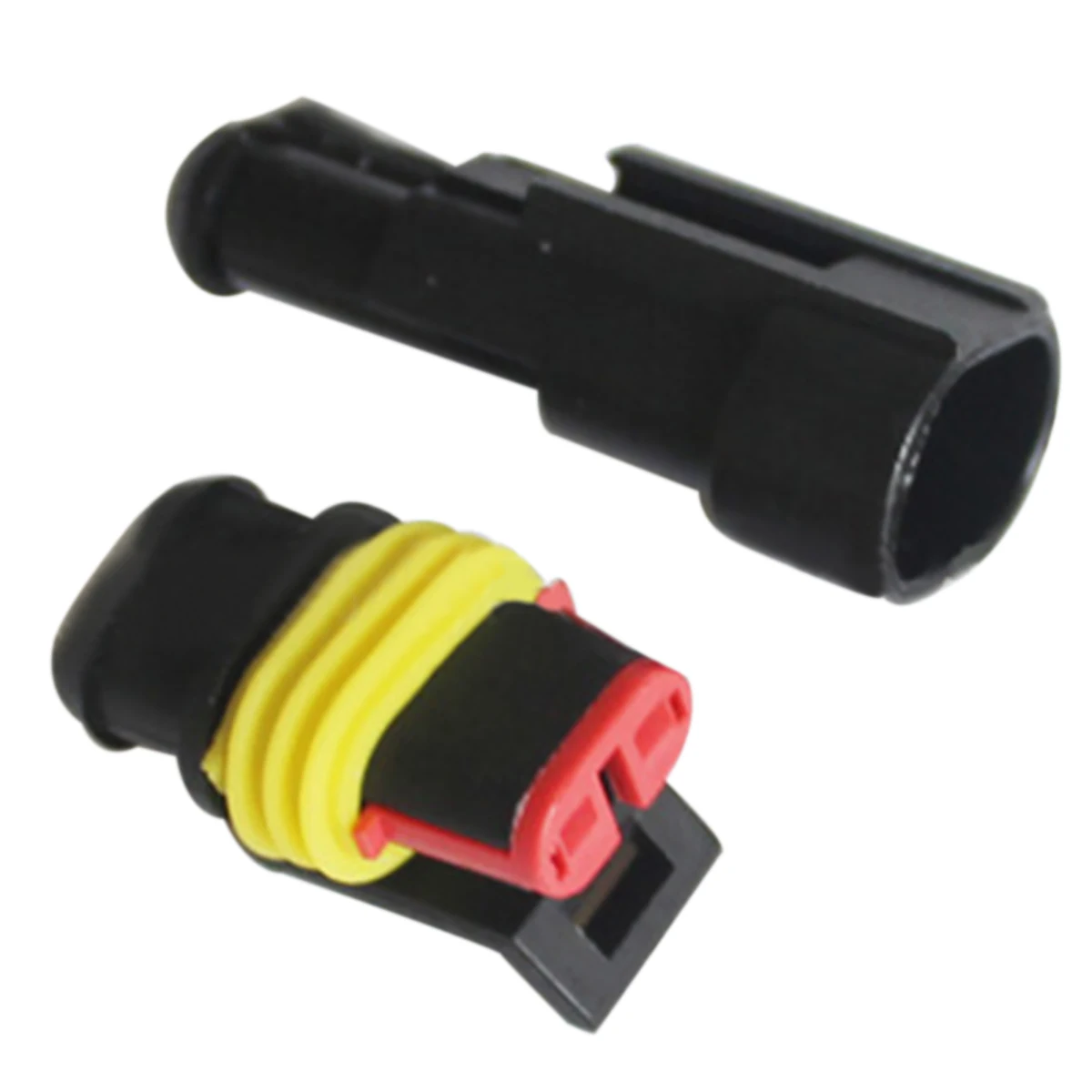

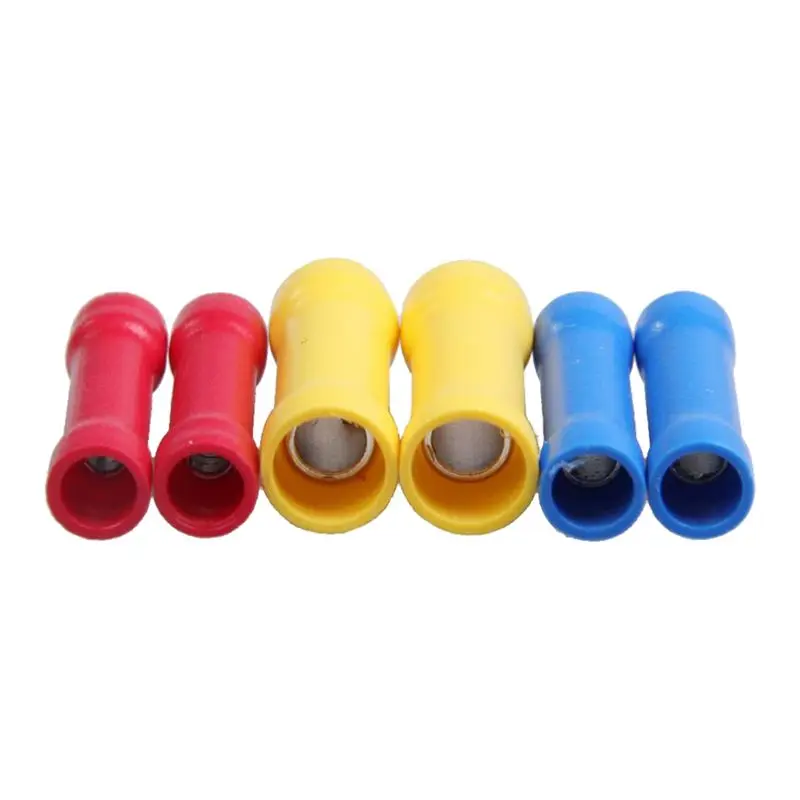

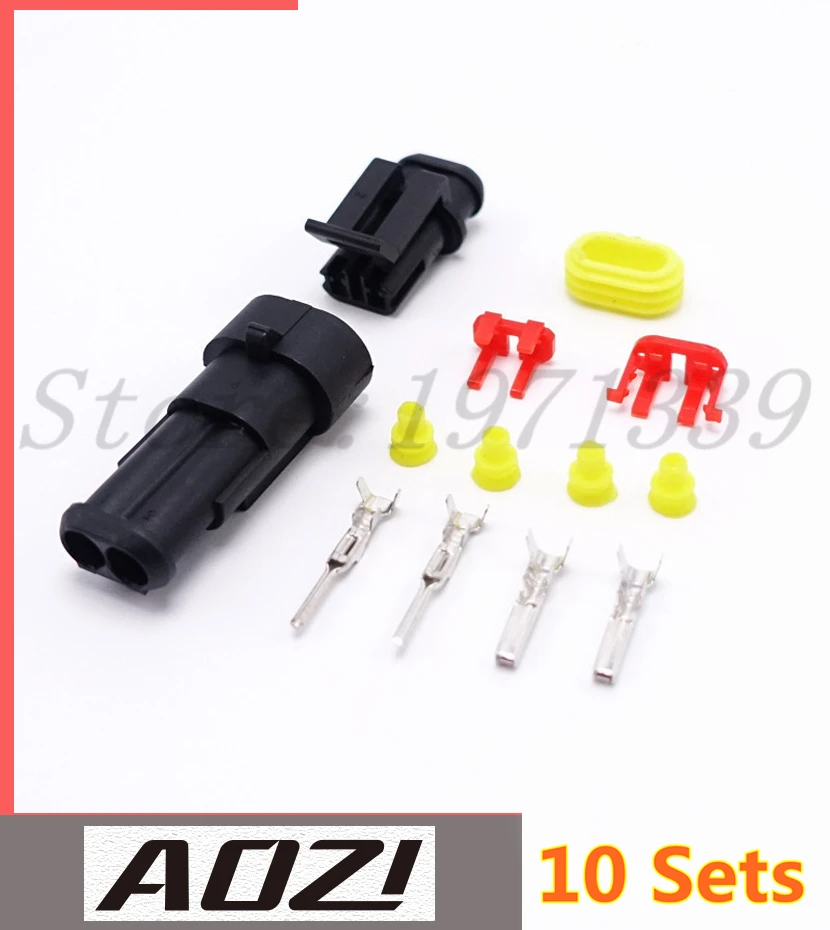

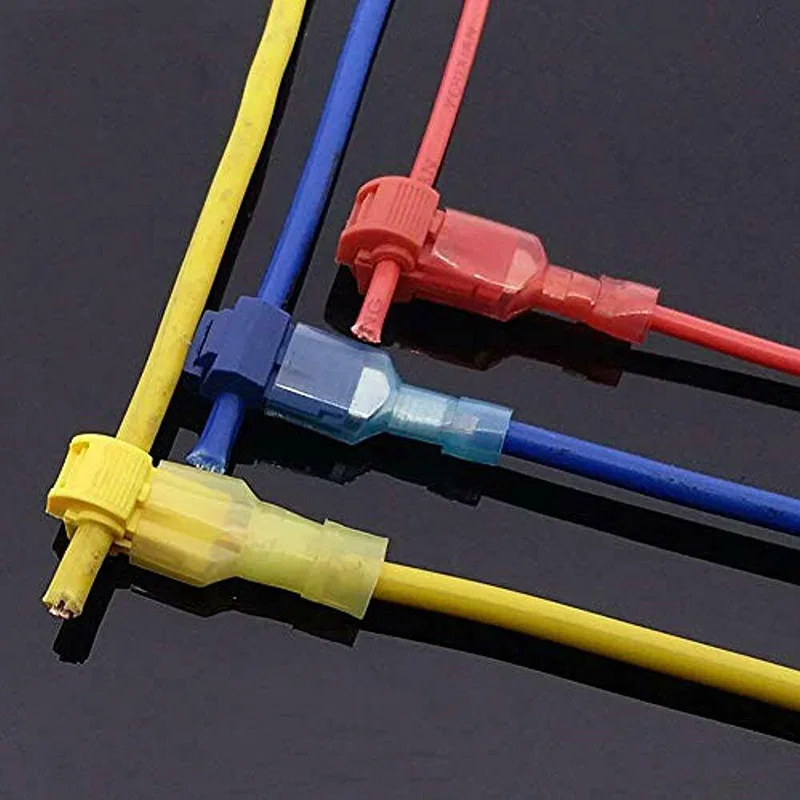

приспособления для подключения к электропроводке машины и её ремонта

Обилие разных гаджетов все чаще заставляет для их подключения внедряться в электрическую схему автомобиля. Кто-то, не разбираясь в электричестве, доверяет это профессионалам, а кто-то вполне способен сам запитать видеорегистратор или камеру заднего вида. Думаем, этот материал будет интересен как профессионалам, так и самоделкиным, ведь в нем мы расскажем об устройствах и приспособлениях, которые помогут легко и главное безопасно внедриться в электросхему автомобиля или восстановить ее.

Олег Славин

ОТСЕКАТЕЛЬ МАССЫ

Электричество, как известно, своих не трогает, но перед тем как приступить к работе с проводкой, его все же следует отключить. Как правило, это можно сделать, скинув с аккумулятора минусовую клемму, то есть «отключив массу». В большинстве случаев для этого потребуется взяться за гаечный ключ и, ослабив крепление клеммы к минусовому выводу аккумулятора, снять ее. А между тем существует немало способов сделать это быстро и без применения инструмента, например, заменив штатные плюсовую и минусовую клеммы быстросъемными. Вариантов их исполнения сейчас предлагается большое количество, но при покупке такого узла нужно быть очень внимательным.

Большинство из них выполнены из тонкого листа стали, что не обеспечивает надежность конструкции и электрического контакта. Другой вариант – поставить отсекатель массы, который позволит одним движением полностью обесточить автомобиль. Внешне он очень напоминает рубильник и по сути таковым и является, только в уменьшенных до применимых к автомобилю размерах.

Медная контактная группа обеспечивает надежный контакт, а долговечность – конструкция, в которой, по сути, нечему ломаться.

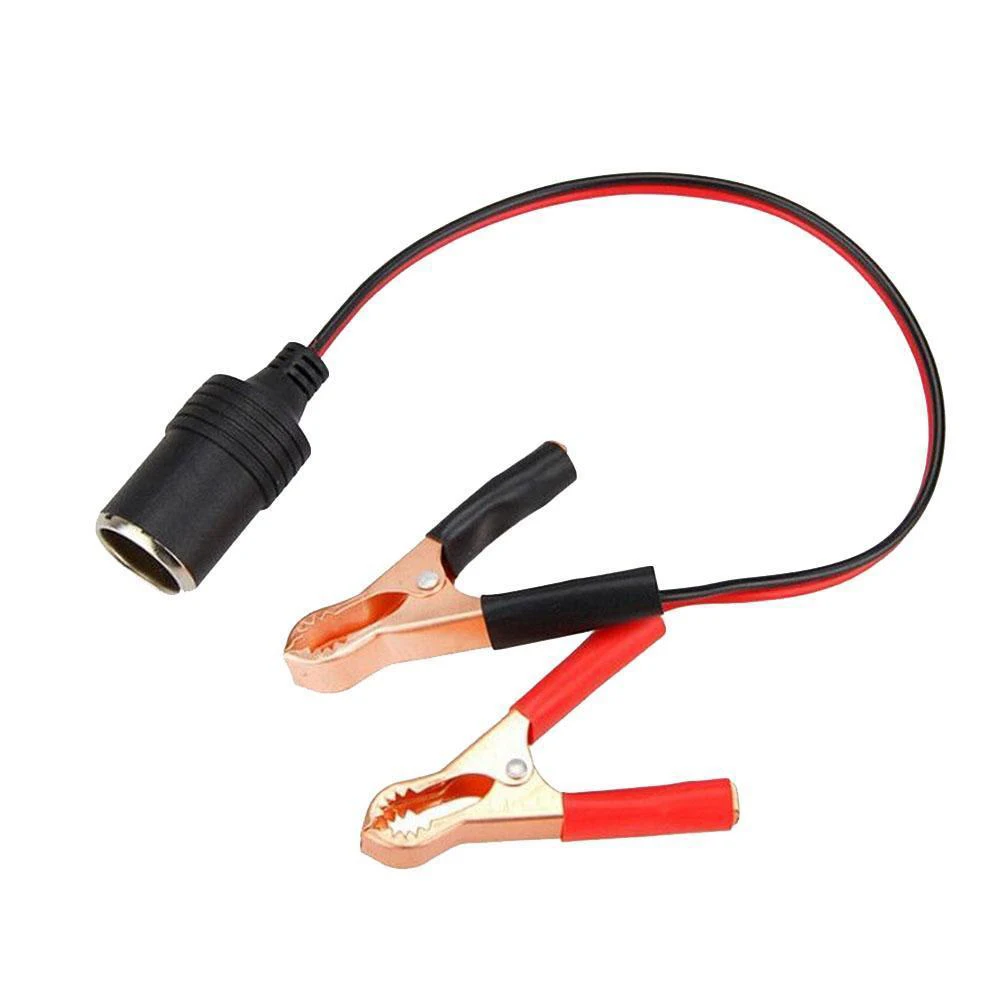

КЛЕММЫ АККУМУЛЯТОРА

Раз уж зашла речь о клеммах, стоит отметить появившиеся на рынке клеммы аккумулятора с возможностью подключения к ним дополнительных проводов. Такое часто случается, когда нужно запитать что-либо непосредственно от батареи, а не от бортовой сети автомобиля.

Эти клеммы позволяют подсоединить к ним и штатный плюсовой контакт, и еще несколько, зажав каждый в отверстии соответствующим сечению провода мощным винтом. Такое крепление обеспечивает надежный механический и электрический контакт провода с клеммой. Помимо этого, есть модели с инсталлированным в клемму вольтметром.

В этом случае на цифровом дисплее отображается, сколько вольт на аккумуляторе в данный момент и сколько вольт выдает генератор при работающем двигателе. Нужно признать такое решение насколько оригинальным, настолько и полезным.

Крепление провода в клемме путем обжима винтом есть и для минусовых клемм, и для отдельных проводов. Часто случается так, что контакт от силового минусового провода, крепящегося на массу, либо отгнивает, либо обламывается.

Прийти на помощь в этой ситуации может отдельная клемма, в которую так же вставляется обломленный провод, после чего обжимается винтом и уже затем крепится к кузову автомобиля в штатном месте.

ПОДКЛЮЧЕНИЕ К БЛОКУ ПРЕДОХРАНИТЕЛЕЙ

Нередко инсталляторам приходится подключать что-либо в блоке предохранителей. Кто-то режет нужные провода, чтобы спаять их с подключаемыми, кто-то подматывает провод непосредственно к ножке предохранителя. Упростить эту процедуру может специальный переходник с клеммами на концах.

Одна часть, схожая с формой предохранителя, вставляется на место нужного предохранителя, ко второй подключается провод от устройства. Такое подключение очень удобно, к тому же при этом штатная цепь автомобиля и подключенное устройство защищены предохранителем, который устанавливается в этот переходник. Главное – правильно вставить переходник в блок предохранителей. «Плюс» на конце отвода должен появиться только после установки в переходник предохранителя.

ОБЖИМЫ ДЛЯ ВРЕЗКИ

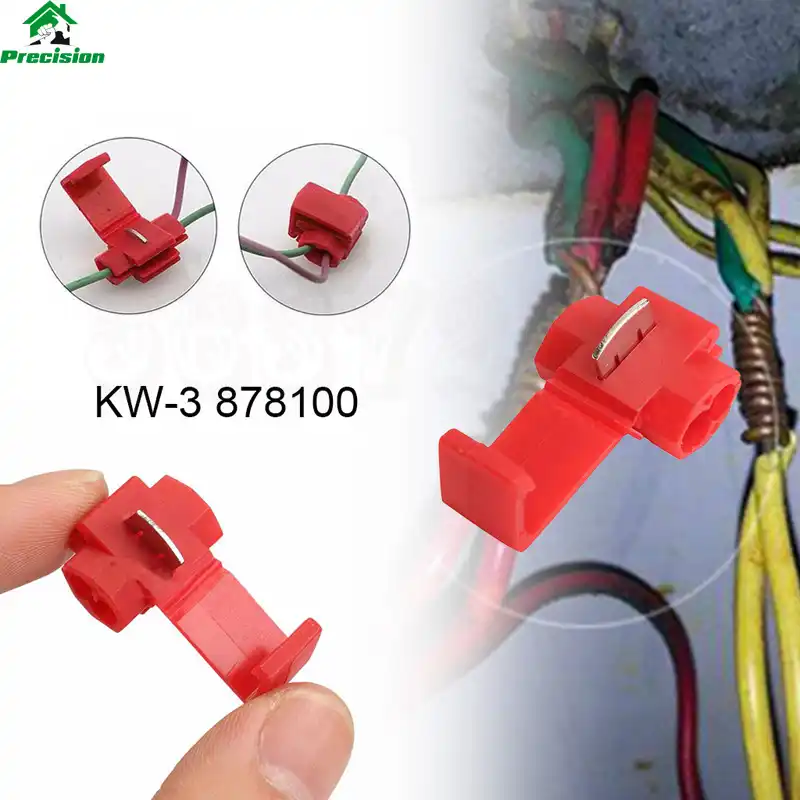

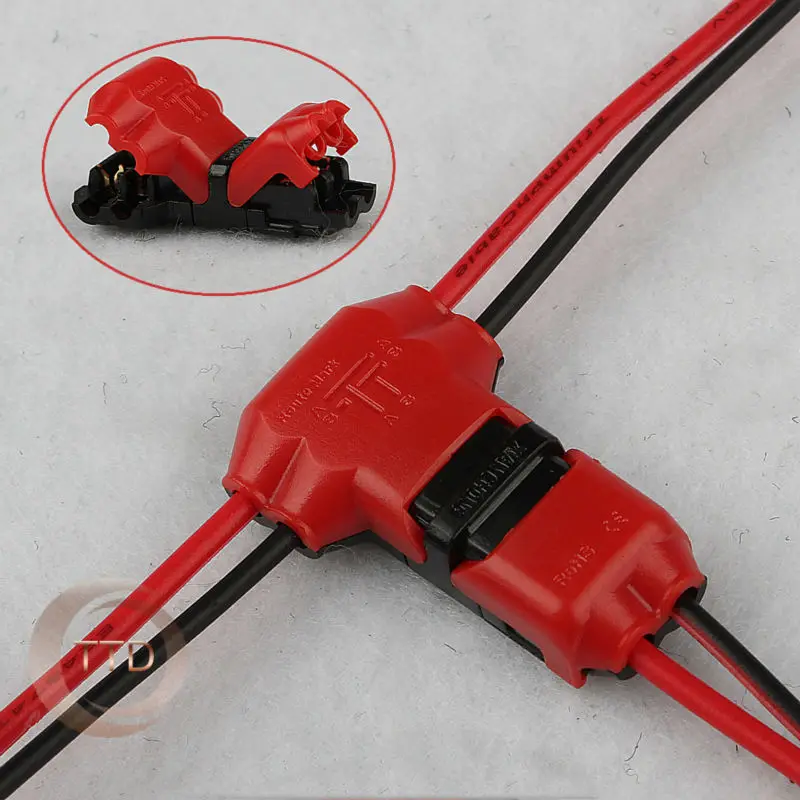

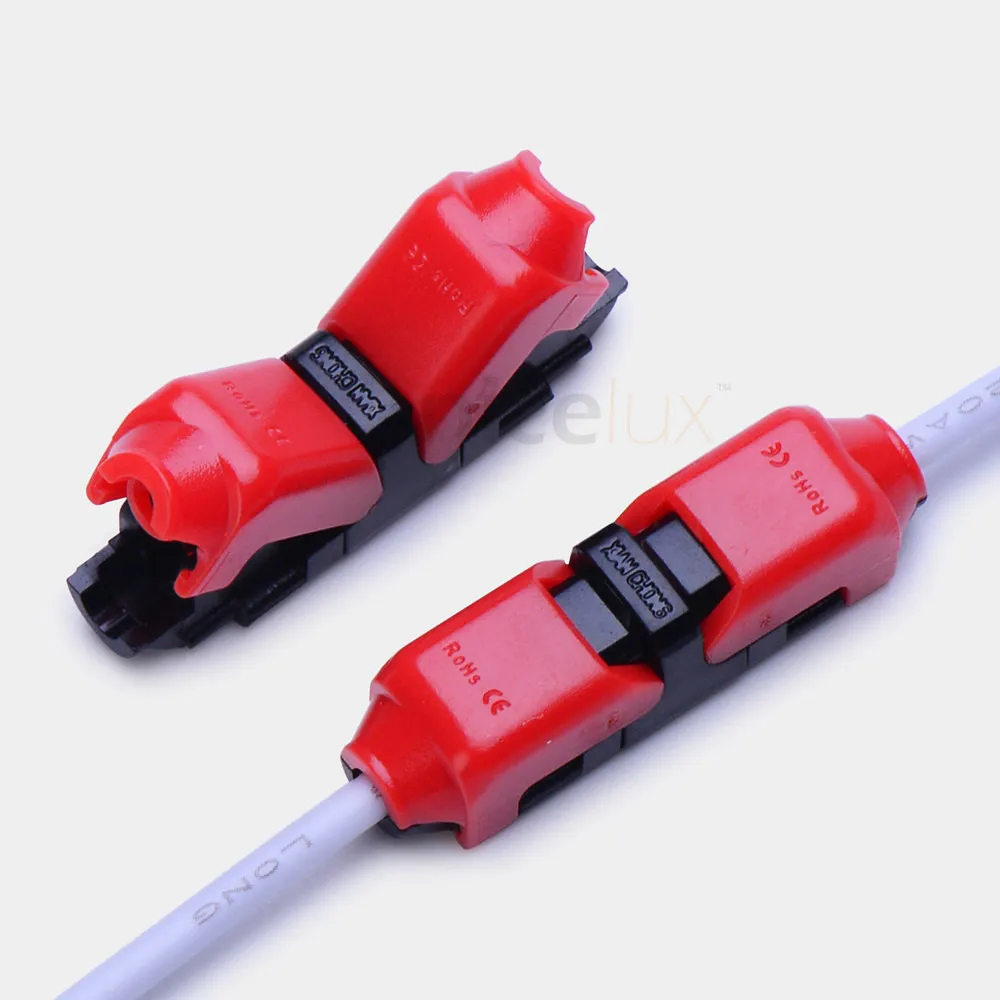

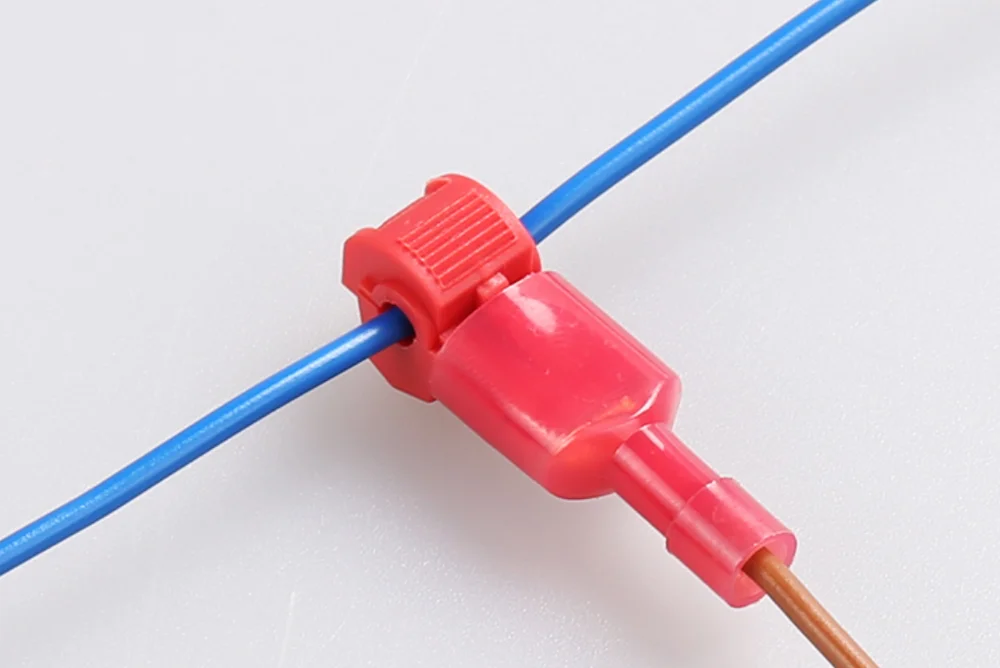

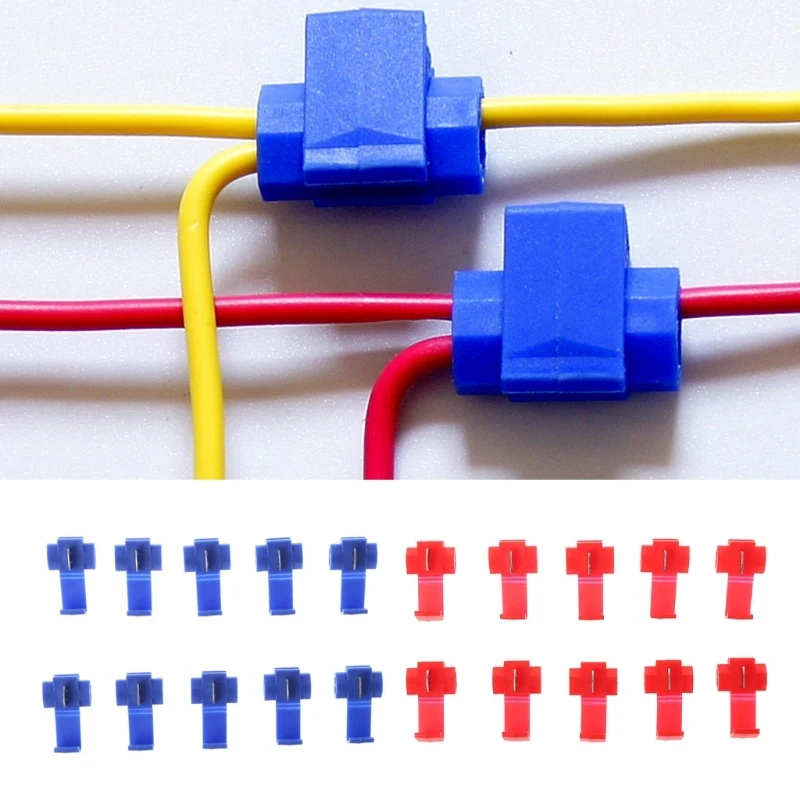

Случается так, что при монтаже того или иного устройства нужно подключиться к штатной проводке автомобиля непосредственно в косе. Облегчить эту процедуру поможет специальный обжим.

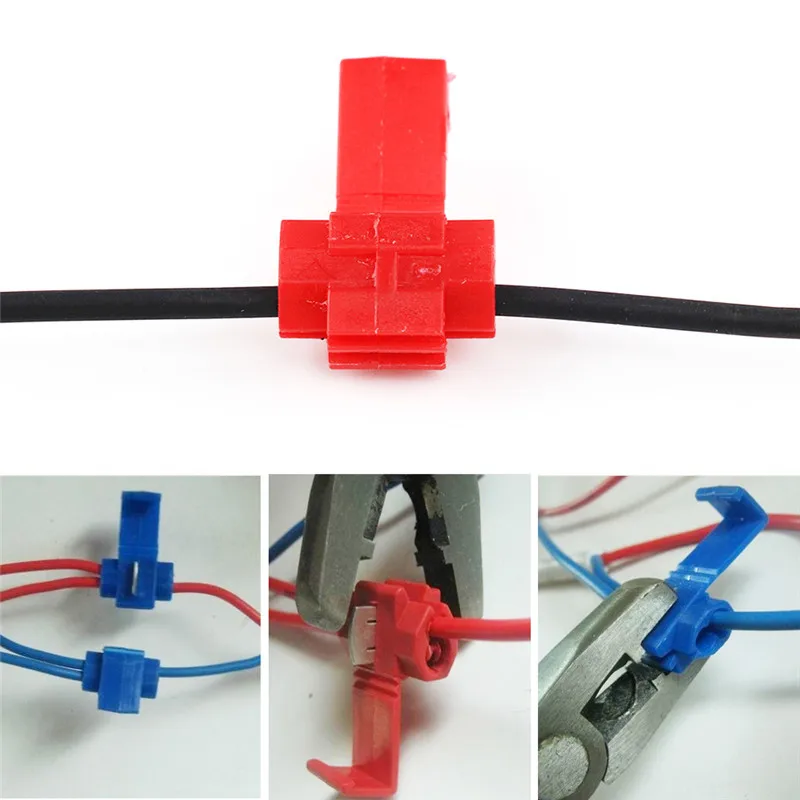

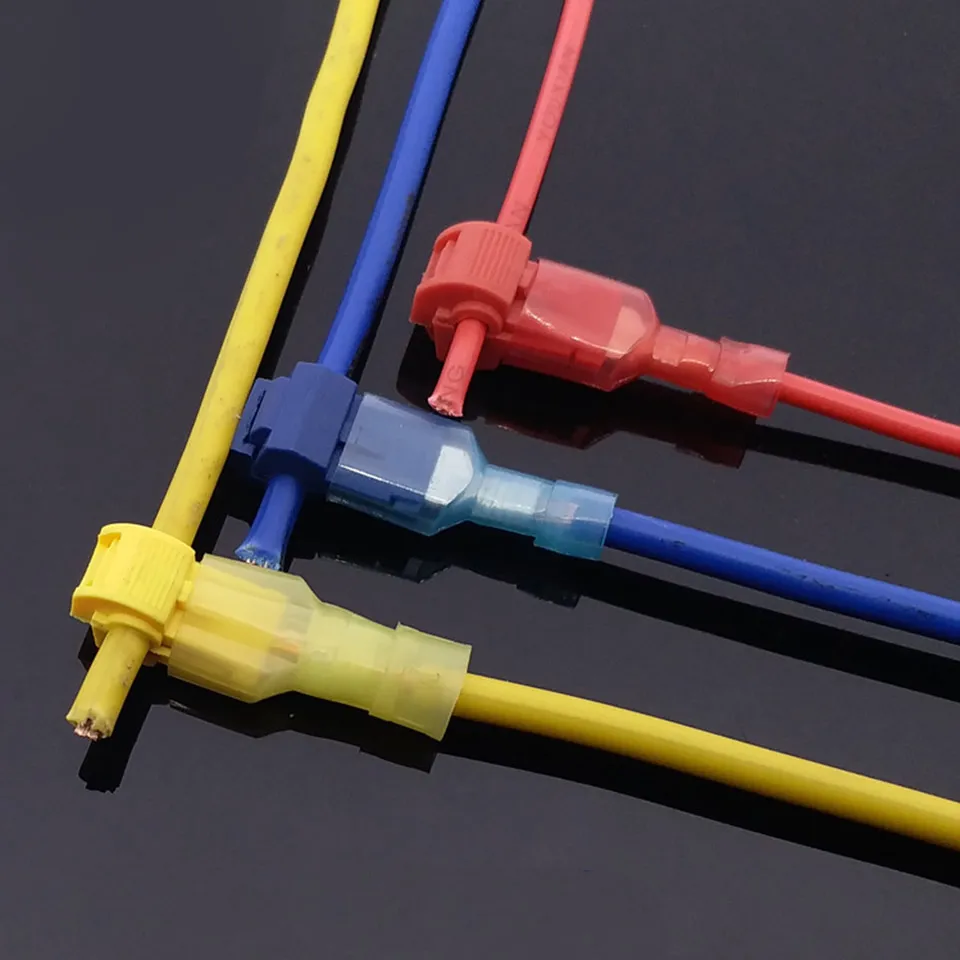

Ножи-контакты при обжиме такой «врезки» надрезают изоляцию и металлической частью замыкают контакт на проводе, при этом провод за счет пластикового корпуса остается надежно изолирован. После такой несложной процедуры инсталлятору остается лишь подключить в образовавшийся разъем соответствующий провод.

ТЕРМОУСАДОЧНАЯ ПАЙКА

Разорванный, перебитый или перетертый провод тоже довольно частая неисправность, встречающаяся в автомобилях, особенно если ему уже немало лет. Как правило, восстанавливают такую напасть, скрутив провода с последующей изоляцией восстановленного контакта либо изолентой, либо термоусадочной трубкой. Но скрутка со временем начинает окисляться, особенно если изоляция была некачественной и в место ремонта попадала влага, и тогда контакт вновь начинает барахлить. Исключить это позволяет новинка рынка – термоусадочная пайка.

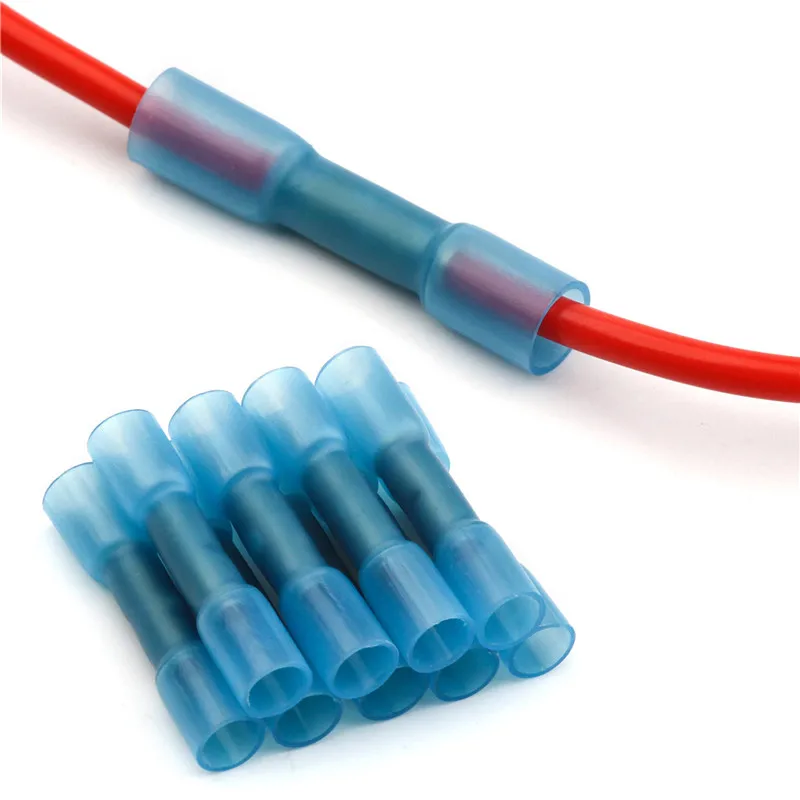

Принцип действия ее очень схож с принципом действия термоусадочной трубки-изолятора. Ее точно так же нужно нагреть феном либо зажигалкой, чтобы она плотно охватила провод, только здесь еще присутствует припой, а на концах трубки – герметизирующие вставки. Принцип действия прост. На один из проводов натягивается трубка, после чего зачищенные концы проводов распушаются и вставляются друг в друга. После чего трубка натягивается на оба повода таким образом, чтобы припой оказался аккурат посередине оголенных проводов. Далее соединение обжигается зажигалкой или термофеном, трубка усаживается, припой плавится, скрепляя провода, а концы надежно герметизируются от попадания влаги. Все, надежный контакт обеспечен.

ЭКСТРАКТОРЫ

Обломившийся или отгнивший провод у самого конца штекера тоже проблема, довольно часто встречающаяся.

Для того чтобы заменить в штекере пин, порой приходится попотеть, выковыривая его при помощи шила или других подручных средств. Облегчить эту ювелирную операцию можно при помощи набора специальных экстракторов для пинов. Набор включает в себя несколько экстракторов для работы с наиболее типовыми видами штекеров.

Восстановить штекер при помощи этих нехитрых, но таких нужных приспособлений труда не составит даже начинающему автоэлектрику.

КЛИПСЫ ДЛЯ ПРОВОДКИ

После инсталляции того или иного устройства до него требуется проложить проводку. Часто она идет в скрытых от глаз местах, что существенно облегчает ее монтаж – провод достаточно закрепить изолентой либо притянуть к соседней косе стяжками. Но как быть, когда провод выходит на поверхность и, что называется, мозолит глаза?

Красиво проложить провод и исключить его провисание позволят специальные клипсы. В месте прокладки провода или проводов они приклеиваются на идущий в комплекте двухсторонний скотч с определенным шагом к элементам интерьера, после чего в них и закрепляется провод. После такой инсталляции салон выглядит куда опрятнее.

Хочу получать самые интересные статьи

Автоматизация котельных, оборудование, автоматика котлов — ООО Конструкторское Бюро АГАВА

Дорогие друзья!

Команда КБ АГАВА продолжает работать над совершенствованием своей продукции. Вы можете помочь нам в этой работе, ответив на вопросы анкеты, адресованной тем, кто на практике познакомился с тем или иным нашим изделием.

Итак, вы купили программируемый логический контроллер АГАВА. ..

Пройти опрос

менее 3 месяцев назад от 3 месяцев до 1 года от 1 года до 3 лет более 3 лет

да, очень серьезные несущественные никаких проблем

устраивает не устраивает в общем, устраивает, но хотелось бы более подробного описания в документации с примерами реализации

нет да, однократно да, неоднократно

очень помогло кое в чем помогло никак не помогло

таких нет есть

да, устраивает не устраивает – бумажный вариант удобнее

нужный и полезный документ нет, пользуюсь только полной версией

это очень ценно хорошая опция неплохо, но это не так уж важно мне это не важно

вполне устраивает более-менее не устраивает

вполне устраивает более-менее не устраивает

продумано и исполнено на высоком уровне приемлемо удобно, но невыразительно выглядит неплохо, но пользоваться неудобно все плохо

устраивает хотелось бы побыстрее

никаких нареканий иногда глючит по мелочи, но можно не обращать внимания были проблемы, но их удалось решить работает плохо сломался, пришлось заменить

непременно с высокой вероятностью не исключено вряд ли ни за что

от коллег, партнеров из Интернета (реклама на общедоступных сайтах) из Интернета (информация на отраслевых ресурсах) из печатных источников (буклеты, листовки и т. д.) из рекламы в СМИ из наружной рекламы из социальных сетей

Благодарим за помощь в работе! Постараемся учесть все ваши замечания.


Команда КБ АГАВА
