В этой статье  я развею все мифы и догадки по поводу пиролизных котлов.

Для тех, кто еще ни разу не сталкивался с этими котлами – само слово «пиролизный» таит в себе загадку и овеяно каким-то магическим смыслом.

Но для бывалых котельщиков это еще один котел на твердом топливе. Давайте прольем свет на таинство этого магического пиролизного котла.

Что такое пиролиз

Согласно сайта Wikipedia.org

«Пиро́лиз (от др.-греч. πῦρ — огонь, жар и λύσις — разложение, распад) — термическое разложение органических и многих неорганических соединений. В узком смысле, разложение органических природных соединений при недостатке кислорода (нефтепродуктов и прочего).»

Пиролиз древесины – это разложение самой древесины при нагревании до + 450 градусов Цельсия без доступа воздуха с образованием газообразных (древесный газ) и жидких (древесная смола) продуктов сгорания, а также твердого остатка – древесного угля.

Поэтому пиролизный котел – это такой котел, в котором возможно эффективное сгорание древесины с использованием пиролиза этой древесины. Замечу, что не во всех котлах при работе с дровами возможен процесс пиролиза.

У пиролизных котлов есть ряд конструктивных особенностей, отличающих их от традиционных твердотопливных котлов. Это связано с тем, что:

1. Нужна специальная камера сгорания для сжигания древесного газа, который образуется в результате пиролиза
2. Нужно сконструировать топку таким образом, чтобы в ней полноценно и эффективно проходил сам процесс пиролиза

Давайте рассмотрим технологию процесса образования древесного газа на примере котла Orlanski Orligno 200:

Еще одной отличительной особенностью пиролизных котлов является большая камера сгорания. Дело в том, что все производители пиролизных котлов позиционируют эти котла как котлы длительного горения на дровах. И им «жизненно важно» заложить в конструкцию котла большой «топливный бак» как залог длительности горения.

Говоря о топке котла, я невзначай обозначил, что не только КПД и сам принцип сжигания топлива влияют на длительность горения.

Обратите внимание на то, что маркетинг пиролизных котлов говорит вам, что успех в долгом горении достигается двумя ключевыми словами «КПД» котла и «Пиролиз» котла. Однако рекламщики лукавят!

Суровая правда говорит о том, что 80%  это заслуга большой и вместительной топки, а 20 % — это КПД и принцип пиролиза.

В интернете можно встретить информацию, что пиролизные котлы имеют время горения одной закладки дров до 10 часов. Эта информация является и правдой и ложью одновременно. На своей практике я получал разное время горения в зависимости от таких факторов:

• Влажность древесины
• Порода древесины
• Правильность подбора мощности котла
• Степень утепленносли дома
• Современность системы отопления
• Автоматизация системы отопления
• Правильность обвязки котла
• Конструктивные особенности котла
• Время или случай когда ведутся измерения (в случае с полностью прогретым домом и с прогретой системой отопления или в случае растопки котла в холодном доме и на холодную систему)

Все эти факторы влияют на время горения закладки дров в пиролизном котле. Поэтому 10 часов горения – это некий идеал, к которому не каждому дано дойти со своим котлом и своей системой отопления.



КПД пиролизного котла

В вопросе эффективности пиролизные котлы сильно обошли своих собратьев, поскольку КПД таких котлов составляет от 85 до 92.5 %.

В сравнении традиционные котлы могут похвастаться 70-85 % КПД. В традиционных котлах при сжигании древесины теряется до 15 % тепла так как нет специально отведенной камеры сгорания, где можно было бы полноценно сжечь древесный газ. В результате часть этого газа бесполезно улетает в дымоход, так и не отдав свое тепло нагреваемой воде.

Российские и европейские пиролизные котлы

Между многими пиролизными котлами российского и европейского производства есть существенные конструктивные отличия. Для примера приведу принцип работы российского котла Lavoro Eco C

У котла Lavoro Eco C камера, где сгорает древесный газ, расположена выше основной топки. Работают эти котлы на естественной тяге. Котлы такой конструкции способны также сжигать уголь в обычном, не пиролизном режиме. Такие котлы имеют КПД до 85 %.

У европейских пиролизных котлов камера сжигания древесных газов расположена ниже топки. Также эти котлы оборудуются вентилятором или дымососом со специальной автоматикой. Конструктивно эти котлы гораздо сложнее и, как результат, имеют КПД приближенный к 90 %

Пиролизный котел своими руками

В интернете можно найти множество схем для самостоятельного изготовления пиролизного котла. Однако, хочу отговорить всех желающих от самостоятельной работы. И призываю выбирать заводские проверенные и отточенные решения. Покупая фирменный заводской котел, вы получаете:

• Заводскую гарантию
• Проверенный временем котел
• Уверенность в том, что котел соответствует своей мощности
• Уверенность в том, что все будет работать правильно

Также рекомендую обращаться к нам для решения вопроса отопления, так как мы официальные представители котельного оборудования и работаем напрямую с заводами-изготовителями.

Имя

*

Телефон *

Сообщение

Вы хотите получить консультацию?

…

Заполните контакт форму — и наш инженер- консультант свяжется с Вами.

Это быстро и абсолютно бесплатно

Пиролизные твердотопливные котлы

Содержание

1. Что такое пиролизный котел?
 1.1. Определение
 1.2. Принцип работы
 1.3. КПД пиролизных и традиционных твердотопливных котлов
 1.4. Топливо
2. Водогрейные котлы
 2.1. Назначение
 2. 2. Устройство водогрейного котла
3.

Воздухогрейные котлы
 3.1. Назначение
 3.2. Преимущества воздухогрейных котлов «Буржуй-К»
4.0. Комбинированные котлы

Что такое пиролизный котел?

Определение

Пиролизный котел – разновидность твердотопливных котлов, где процесс пиролиза древесины используется в целях повышения КПД. Пиролиз древесины – химический процесс, происходящий на первой стадии её горения. В ходе данного процесса образуется пиролизный газ, сжигание которого в специальном отсеке топочной камеры и отличает пиролизные котлы от традиционных твердотопливных моделей. Как следствие – экономичный расход топлива и высокий уровень экологичности.

Принцип работы

Основной принцип работы заключается в поэтапном сжигании твердого топлива и выделяющегося из него пиролизного газа.

При ограниченном доступе кислорода под действием высокой температуры твердое топливо пиролизируется, а выделяющийся при этом древесный газ протекает через слой жара и попадает в т.н. камеру дожига, смешиваясь там с разогретым вторичным воздухом, подаваемым через инжекторные горелки. Полученная смесь воздуха и пиролизного газа сжигается, отдавая образующееся тепло через теплообменные поверхности теплоносителю.
Эффективность процессов теплопередачи обуславливается рядом факторов:
• Непрерывный подвод воздуха в пропорции, необходимой для обеспечения газогенерации в загрузочном пространстве и горения пиролизного газа в камере дожига;
• Особенности конструкции топочных пространств;
• Удаление продуктов горения после их охлаждения за счет естественной тяги;
• Использование «водяной рубашки» – системы омывания поверхностей нагрева, обеспечивающей высокий коэффициент теплопередачи.
Сумма потерь теплоты с уходящими газами от химической и механической неполноты сгорания минимальны (затраты на тягу и дутье отсутствуют), что во многом определяет экономичность всех процессов горения.

КПД пиролизных и традиционных твердотопливных котлов

В простом котле, работающем на естественной тяге, невозможно понижение мощности котла ниже оптимальной без определенных потерь. Обычно это около 80% от максимальной мощности. В противном случае происходит неполное сгорание топлива, а следовательно — значительное снижение КПД, образование большого количества шлака и увеличение топливного расхода.
Проблема в том, что средняя мощность работы котла в отопительный сезон не должна превышать 30% от номинальной мощности, определяемой теплотехническим расчетом. Именно возможность работы в таком режиме без снижения КПД является главным достоинством современных пиролизных котлов. Их конструкция обеспечивает регулировку мощности в диапазоне от 10 до 100%, при постоянном КПД не ниже 82%. Причем котлы «Буржуй-К» в этом отношении превосходят абсолютное большинство своих аналогов: их конструкция позволяет работать еще более эффективно на мощностях в диапазоне 10-30% от своего максимума, достигая значения КПД 85-92%!

Топливо

Основными видами топлива являются:
• Древесина
• Кусковой торф
• Топливные брикеты
• Уголь калорийностью до 5000 ккал
Еще одним преимуществом котлов «Буржуй-К» является их «всеядность», т. е. для наших котлов годятся все вышеперечисленные виды твердого топлива.

Оптимальный диаметр дров – 40-100 мм. Длина дров определяется габаритами топочной камеры. Минимальная глубина топки в котлах «Буржуй-К» – 500 мм (бытовой котел «Буржуй-К Стандарт-10»), максимальная – 2000 мм (промышленный котёл «Буржуй-К Т-1000»).

---

Важно!
Топливо, используемое в пиролизных котлах, должно быть достаточно сухим. Максимальная допустимая влажность – 20%. В противном случае происходит снижение теплотворной мощности котла.

---

Следовательно, владельцам пиролизных котлов стоит позаботиться о том, чтобы держать дрова в сухом месте.
Но в каждом правиле есть исключения. Глубина топки котлов «Буржуй-К» позволяет использовать самые дешевые виды твердого топлива, а именно круглую, не колотую древесину, лучше хвою, пролежавшую под навесом в проветриваемом месте более трех месяцев, влажностью 35-50% и диаметром 70-150 мм (верхняя часть деревьев, обычно отход первичной деревообработки, хвойный тонкомер, горбыль). Это позволяет достичь минимального расхода топлива.
Различают водогрейные, воздухогрейные и комбинированные твердотопливные котлы.

Водогрейные котлы

Назначение

Наибольшей популярностью пользуется именно этот вид котлов, т.к. его назначение – нагрев теплоносителя в традиционной системе отопления, когда обогрев объекта требуется на протяжении всего отопительного сезона. Для отопления производственных цехов, строительных и прочих крупных объектов используются промышленные водогрейные котлы, для отопления частных домов, дач и прочих небольших объектов – бытовые.

Устройство водогрейного котла

Водогрейный твердотопливный котел имеет специальный контур «водяной рубашки», который опоясывает камеру сгорания. Внутри контура постоянно циркулирует вода или другой жидкий теплоноситель со схожими свойствами. Тепло от топочной камеры нагревает циркулирующую воду, после чего она поступает по трубам в систему отопления и возвращается обратно в котел.
Самый простой водогрейный котел на твердом топливе представляет собой автономную отопительную станцию и состоит из следующих элементов:

• Теплообменник
• Топка
• Портал для подачи топлива
• Регулятор тяги
• Дымоход
• Зольник

Двухконтурные котлы позволяют обеспечивают владельцам обогрев помещений и горячее водоснабжение. Если же требуется что-то одно, используются одноконтурный котел.

Воздухогрейные котлы

Назначение

Воздухогрейный котел – это котел, который не требует подключения к системе отопления. Принцип его работы, как следует из названия, заключается в заборе воздуха из помещения, нагрева до требуемой температуры и подаче обратно. Данный вид твердотопливных котлов обычно используется в тех случаях, когда отсутствует необходимость монтажа полноценной системы отопления, или когда обогрев объекта требуется не на протяжении всего отопительного периода, а эпизодически. Главными достоинствамми воздухогрейных котлов являются их способность быстро прогреть воздух в промерзшем помещении и возможность выключить его в любой момент, не опасаясь промерзания отопительной системы.

Воздухогрейные котлы широко используются для обогрева следующих объектов:

• Теплица;
• Гараж;
• Ангар;
• Производственный цех;
• Мастерская и т.д.

Возможности современных воздухогрейных котлов не ограничиваются обогревом лишь одного помещения. Существуют разновидности, в конструкции которых предусмотрены выходные конвекционные трубы, позволяющие присоединиться к воздуховодам и направить нагретый воздух в соседние помещения через систему вентиляции. Примером такого котла является наш «Буржуй-К» в комплектации «Канал», оснащаемый электронагнетателем воздуха.

Преимущества и особенности воздухогрейных котлов «Буржуй-К»:

• Не требуется система отопления;
• Технология пиролизной газогенерации и большой объем топочной камеры обеспечивают более длительное горение топлива и минимум отходов;
• Простота монтажа – для установки котла требуется лишь подключение к дымоходу;
• Обеспечение эффективной циркуляции воздуха в помещении;
• Быстрый нагрев воздуха в помещении до заданной температуры и возможность регулирования температуры выходного воздуха в диапазоне от 60 до 300 ⁰С;
• Превосходный внешний вид.

Комбинированные котлы

Котлы, одновременно являющиеся водо- и воздухогрейными, и объединяющие в себе их преимущества, называются комбинированными. Компания «ТеплоГарант» производит комбинированные котлы «Буржуй-К» серии КОМБО на основе воздухогрейных котлов с добавлением водяного контура отопления. Возможна и установка дополнительного контура для получения горячей воды.
Комбинированные котлы позволяют быстро прогревать помещение горячим воздухом и сохранять тепло на протяжении длительного времени, благодаря водяному контуру. Данные котлы смело можно назвать универсальными. Хорошим примером применения подобных котлов могут послужить тепличные комплексы, где для создания оптимального микроклимата наряду с воздушным отоплением требуется осуществить подогрев почвы.

Если Вам требуется твердотопливный котел, рекомендуем ознакомиться с инструкцией по подбору.

---

Твердотопливный пиролизный котел | Служба сервера

Принцип работы, который лежит в основе работы пиролизного котла, принципиально отличается от принципа работы классического твердотопливного котла. На схеме ниже показаны основные конструктивные элементы пиролизного котла, а также принцип пиролизного сжигания и нагрева теплоносителя:

Внешний вид пиролизного котла мощностью 25-80 кВт

Как видно Из приведенной схемы видно разделение фаз горения в пиролизном котле:

На первой фазе горят не дрова, а газ, который выделяется из древесины под действием высокой температуры и недостатка кислорода,
На второй фазе сгорает твердый остаток.

Преимуществом пиролизных котлов является высокий КПД данного типа котлов, достигающий 85%, практически полное отсутствие золы и копоти, возможность регулировки мощности в пределах 100%-30% от номинальной мощности. Однако стоимость пиролизных котлов намного выше стоимости простых классических твердотопливных аналогов.

Установка твердотопливного пиролизного котла потребует тщательного соблюдения всех требований, в том числе по высоте и внутреннему сечению дымохода. Параметры дымохода будут зависеть от типа и мощности котла. Наконец, их определяют по мануалу по обслуживанию конкретного котла.

Важным обстоятельством является возможность дальнейшего подключения газа. Котел может быть как с одним контуром, так и с несколькими, также возможно использование одноконтурного котла с бойлерным подключением. Твердотопливные котлы по конструкции топки могут быть стальными и чугунными, что также необходимо учитывать перед монтажом – материал различается по весу. Котлы можно устанавливать как на стяжку – жесткое основание, так и непосредственно на фундамент.

Монтаж пиролизного твердотопливного котла должен производиться с соблюдением требований техники безопасности. Обязательное требование – оборудование вентиляции и дымохода в помещении, где установлен котел. В течение одного часа воздухообмен должен проходить трижды, без учета того воздуха, который потребуется для горения. В этом помещении запрещено хранить легковоспламеняющиеся и взрывоопасные вещества. Монтаж твердотопливного пиролизного котла должен осуществляться методом размещения котла на огнеупорном основании – металлическом листе толщиной до 0,6 мм или асбокартоне толщиной не менее полсантиметра. Перед самим котлом к ​​полу крепится металлический лист размером не менее 0,5 х 0,7 м.

Котел должен быть установлен на расстоянии не менее полуметра от горючих конструкций. Проход между передней стороной котла и противоположной стеной должен быть не менее одного метра для нормального обслуживания агрегата. Зазоры в дымоходе и патрубках дымохода после подсоединения необходимо заполнить глиняным раствором или любым другим термостойким герметиком во избежание возникновения пожароопасной ситуации или неудовлетворительной работы котельного оборудования. При монтаже в качестве уплотняющего материала резьбовых соединений желательно использовать льняную нить с пропиткой из белого цинка на олифе или свинцовой смоле, а также ленту ФУМ. Допустимы и другие способы герметизации резьбовых соединений, гарантирующие герметичность соединения.

Монтаж пиролизного котла на твердом топливе должен производиться только специалистом!

Запрещается использовать воду из системы отопления для хозяйственно-бытовых нужд во избежание выхода из строя котла, системы отопления и автоматических систем безопасности (возможна коррозия защитной гильзы регулятора температуры воды).
Запрещается кипячение воды в котле отопления и системе отопления, температура воды на выходе из котла не должна превышать 90 градусов. Если в системе появился стук – из-за образования пара начались гидроудары, – необходимо отвести тепло от топки.
Чистку камеры котла можно производить только после ее полного остывания.

  Если вам нужен качественный монтаж твердотопливного пиролизного котла – звоните нам по телефонам Ташкента:

+998 (71) 207-33-32

видов, устройство, обзор лучших производителей

Годы идут, наука и техника идут вперед, а твердое топливо по-прежнему востребовано. Сжигание дров в традиционной печи или в буржуйке малоэффективно, но ситуацию изменили пиролизные отопительные котлы – агрегаты отличаются высоким КПД и относительно простой эксплуатацией.

Согласитесь, это достаточно весомые аргументы при обустройстве автономного отопления. Если вы ищете эффективный котел для дома, то вам стоит присмотреться к пиролизным котлам.

Мы расскажем вам, как долго устроены и работают топочные агрегаты, каковы их технические и эксплуатационные особенности, а также предоставим обзор наиболее рейтинговых моделей отечественных и зарубежных производителей.

Содержание статьи:

• Что такое пиролиз
• Устройство и работа пиролизного котла
• Котлы верхнего горения
• Особенности эксплуатации газогенераторных котлов
• Обзор популярных моделей
• Выводы и полезное видео по теме

Что такое пиролизные дрова

6 пожалуй

6 самое первое топливо в истории человечества. Почти все знают, как быстро они сгорают на открытом воздухе, и что тепла выделяется не так много. Но ситуация кардинально меняется, если создать иные условия для процесса горения.

Так называемое пиролизное сжигание осуществляется в закрытых камерах. Туда загружаются дрова или другое твердое топливо аналогичного вида: пеллеты, опилки, древесные отходы и т.п.

Топливо поджигается и затем уменьшается количество воздуха, поступающего в камеру.

Фотогалерея

Фото

К пиролизным котлам относятся все твердотопливные теплогенераторы длительного горения, работающие на твердом топливе

Значительная часть тепловой энергии, поставляемой котлами длительного горения, обеспечивается за счет сжигания пиролизного газа

В пирокотле сложные химические соединения расщепляются на более простые составляющие под действием высокой температуры без применения реагентов

В результате термической обработки топлива образуется газ, который сгорает проще и легче. Потому что пиролизные котлы относятся к газогенераторным

В пиролизной установке непрерывно выделяется огромное количество тепловой энергии, а вывозить можно только необходимый объем

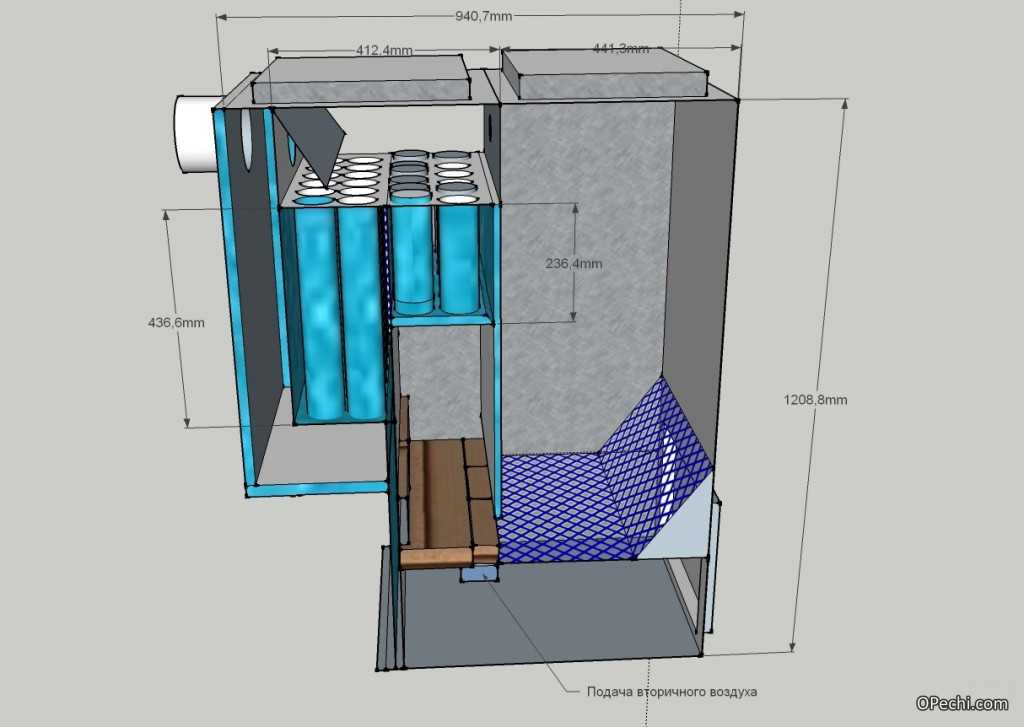

Желающим сделать пирокотель своими руками следует принять во внимание учитывать, что в связи с постоянно происходящими процессами высокотемпературного горения для изготовления топки 9 необходима термостойкая футеровка0003

По схеме сжигания пиролизные котлы делятся на агрегаты естественного и форсированного типа. Натуральные дешевле, но менее эффективны, чем форсированные, безнаддувные

По специфике обслуживания системы пирокотлы делятся на одноконтурные и двухконтурные. Первые предназначены только для отопления, вторые служат для отопления и ГВС

Пиролизные котлы заводского изготовления

Схема увеличения мощности агрегата

Принцип работы и КПД пиролизного котла

Основа работы газогенераторного оборудования

Экономические преимущества пирокотля

Специфика самодельных изделий

Естественный и принудительный тип горения

Одноконтурное пиролизное оборудование

Как известно, при горении происходят окислительные процессы, т. одним из основных участников которого является кислород, содержащийся в воздухе. Если кислорода мало, реакция замедляется и дрова горят медленно, ведь в таких условиях они просто тлеют. При этом выделяется некоторое количество тепловой энергии, золы и горючего газа.

Процесс пиролиза на этом не заканчивается. Газ, полученный при сжигании первичного топлива, смешивается с воздушными массами и также сгорает. В результате он выделяет гораздо больше тепловой энергии, чем при использовании стандартных теплогенераторов.

Поэтому пиролизные котлы демонстрируют очень приличный КПД по сравнению со своими чисто , а также часто дают возможность существенно сэкономить на отоплении.

Преимущество отопительного оборудования данного типа в том, что принцип его действия и устройство относительно несложны. Количество воздуха, поступающего в камеру сгорания, регулируется обычной механической заслонкой. Простая конструкция обеспечивает надежность устройства, поломки для пиролизных котлов – явление не частое.

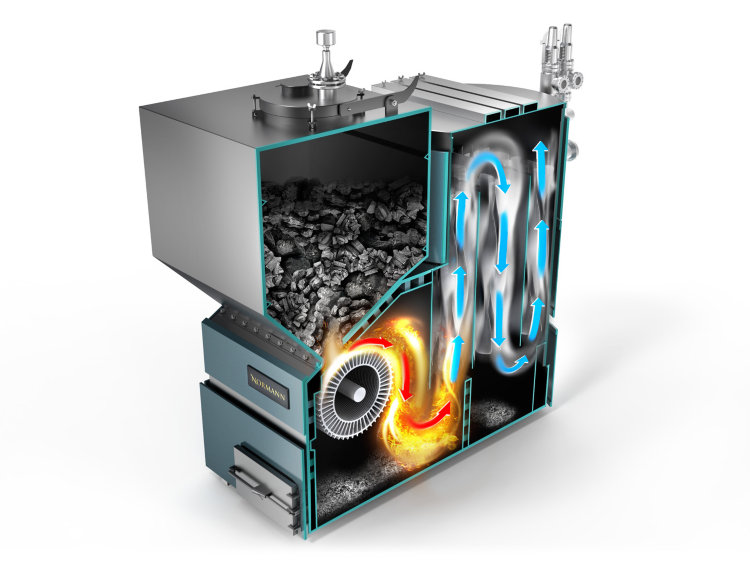

На этой схеме наглядно показаны все стадии процесса пиролизного горения. Температура внутри устройства может достигать 1200°С (+)

Еще один плюс пиролизных котлов – длительный период горения. Полная загрузка устройства топливом позволяет не мешать процессу в течение нескольких часов, иногда более суток, т. е. нет необходимости постоянно подбрасывать дрова в топку, как это бывает при открытом горении.

Конечно, это не значит, что пиролизный котел можно оставлять без присмотра. Как и в случае с другим отопительным оборудованием, существуют строгие правила техники безопасности.

Стоит помнить, что пиролизный котел не всеяден — влажность топлива должна быть низкой. В противном случае часть драгоценной тепловой энергии будет расходоваться не на нагрев теплоносителя, а на сушку топлива.

Котлы пиролизного сжигания, особенно из чугуна, имеют значительный физический вес, поэтому всегда представлены только напольными моделями

При реализации пиролизного сжигания топливо выгорает практически полностью, потребуется много чистить устройство реже, чем при использовании традиционного твердотопливного котла. Мелкая зола, полученная после очистки, используется в качестве удобрения. Сгорание топлива в таких котлах осуществляется сверху вниз.

Поэтому возможности естественной циркуляции воздуха в топке заметно ограничены. Использование принудительного нагнетания воздуха с помощью вентилятора значительно повышает КПД устройства, но в то же время делает котел энергозависимым, так как вентилятору требуется электроэнергия.

Устройство и работа пиролизного котла

Топка пиролизного котла разделена на два отсека. В первом сжигают дрова, а во втором вторично сжигают смесь пиролизных газов и воздуха. Отделяет первую камеру от второй колосниковой решетки, на которой укладывается топливо.

Воздух обычно нагнетается небольшим вентилятором. Хотя в небольших моделях иногда для создания тяги используется дымосос.

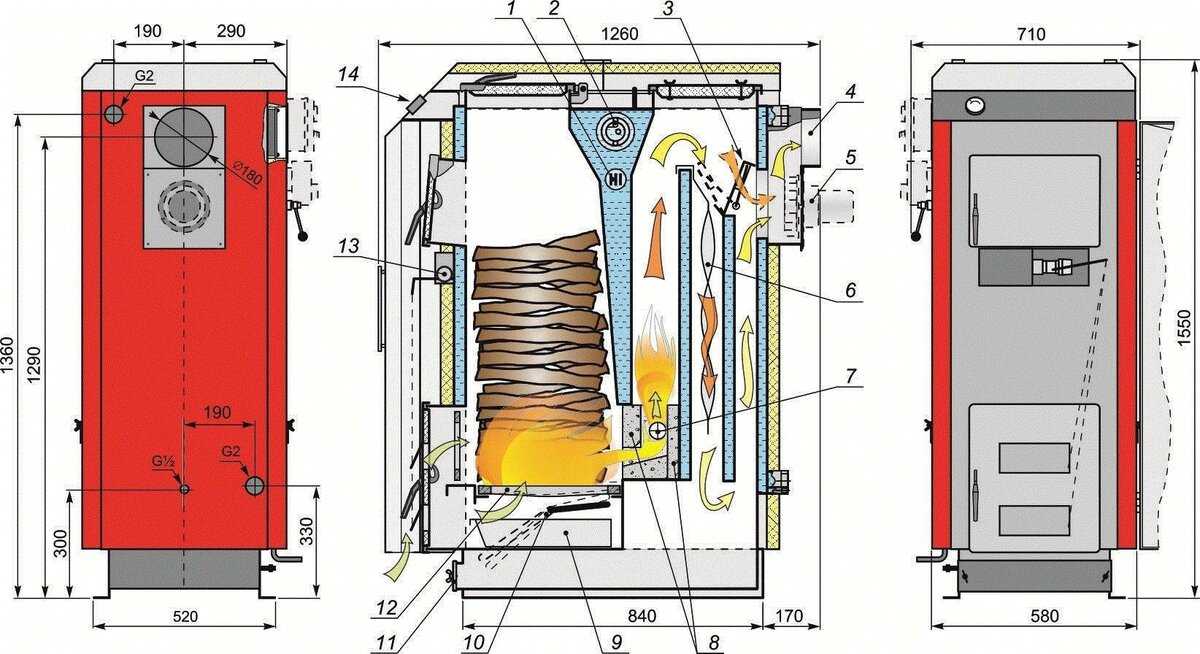

На этой схеме показано устройство пиролизного котла нижнего горения. Дрова горят медленно с небольшим количеством кислорода и выделяют горючий газ (+)

Главным отличием пиролизного котла от классической твердотопливной модели можно считать наличие принудительной вентиляции. Корпус устройства состоит из двух вставленных друг в друга частей. Пространство между стенками заполнено теплоносителем, роль которого традиционно играет вода.

Сначала в первый отсек топки пиролизного котла загружается топливо, затем включается вентилятор и поджигается топливо. Образовавшиеся горючие газы передаются во второй отсек, смешиваются с воздухом и сжигаются.

Температура горения может достигать 1200°С. Вода в наружном теплообменнике нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В относительно высокой цене можно упрекнуть приборы, использующие пиролизный принцип горения. Обычный твердотопливный котел стоит значительно дешевле. А вот в котлах длительного горения дрова прогорают практически полностью, чего не скажешь о классическом котле.

Дрова для пиролизного котла имеют определенные требования к размеру и влажности. Подробную информацию можно найти в инструкциях производителя.

При выборе пиролизного котла следует помнить, что недорогие маломощные модели обычно рассчитаны только на дрова. Дорогие модификации способны работать на разных .

Причем загружать топливо в устройство придется по максимуму, снижение загрузки приводит к повышенному образованию золы и сажи, а также негативно сказывается на работе агрегата в целом.

Котлы с верхним горением

Одним из вариантов пиролизного устройства является котел с верхним горением. Принцип работы этих двух агрегатов очень похож.

Таким же образом в топку загружается большое количество твердого топлива низкой влажности, принудительно нагнетается воздух и топливо тлеет с пониженным количеством кислорода. Клапан, контролирующий поток кислорода, устанавливается в нужное положение.

Схема устройства котла верхнего горения Топка такого котла имеет глухое дно, частицы продуктов сгорания выводятся через дымовую трубу (+)

Но у котлов длительного горения нет ни зольника, ни колосника. Нижняя часть представляет собой глухую металлическую пластину. Такие котлы устроены так, что дрова сгорают полностью, а небольшое количество золы, оставшейся в топке, выдувается воздухом.

Такие устройства отличаются высоким КПД, а также работают при температурах выше 1000°С.

Главная особенность таких устройств в том, что они действительно обеспечивают длительный срок службы при полной нагрузке. Топливная камера в таких устройствах обычно имеет форму цилиндра.

Топливо загружается в него сверху, сверху, по центру, закачивается необходимый для горения воздух.

В котлах верхнего горения устройство нагнетания воздуха представляет собой подвижный элемент, опускающийся по мере горения дров

Таким образом, происходит медленное тление верхнего слоя топлива. Топливо постепенно выгорает, его уровень в топке снижается. При этом меняется положение устройства подачи воздуха в топку, этот элемент в таких моделях подвижен и практически лежит на верхнем слое дров.

Вторая стадия сжигания осуществляется в верхней части топки, которая отделена от нижнего отсека толстым металлическим диском. Горячие пиролизные газы, образующиеся при сгорании топлива внизу, расширяются и движутся вверх.

Здесь они смешиваются с воздухом и сгорают, дополнительно передавая теплообменнику солидную порцию тепловой энергии.

Балка, удерживающая диск, разделяющий камеру сгорания на две части, как и сам этот диск, при работе котла верхнего горения постоянно подвергается воздействию высокой температуры. Со временем эти элементы выгорают, их придется периодически заменять.

На выходе из второй части топливной камеры обычно устанавливается регулятор тяги. Это автоматическое устройство, которое определяет температуру теплоносителя и в зависимости от полученных данных регулирует интенсивность движения горючего газа. Он защищает устройство от возможного перегрева.

Стоит отметить, что внешний теплообменник в таких котлах реагирует на изменение скорости циркуляции жидкости в теплообменнике, т.е. колебания температуры. На поверхности устройства сразу же образуется слой конденсата, который вызывает коррозию, особенно если речь идет о стальных котлах.

Желательно брать устройство из чугуна, которое гораздо лучше противостоит такому удару.

Хотя топливо в пиролизных котлах длительного горения должно сгорать без остатка, на практике это происходит не всегда. Иногда зола спекается, образуя частицы, которые трудно удалить с помощью воздушного потока.

При скоплении в топке большого количества таких остатков может наблюдаться заметное снижение тепловой мощности агрегата. Поэтому котел верхнего горения необходимо периодически очищать.

Особенностью устройств этого типа является то, что по мере сгорания топлива его можно загружать, не дожидаясь, пока сгорит вся топливная закладка. Это удобно, когда нужно избавиться от горючих бытовых отходов.

Существуют также разновидности котлов верхнего горения, которые работают не только на древесном топливе, но и на угле. В пиролизных котлах этого типа нет сложных блоков автоматики, поэтому серьезные поломки случаются крайне редко.

Конструкция котла верхнего горения позволяет при необходимости загружать топку только частично. Однако в этом случае воспламенение верхнего слоя топлива может оказаться непростым делом. Само топливо необходимо просушить, дрова из открытых поленьев для такого котла не подходят.

Топливо крупных фракций также нельзя использовать для данного вида техники, т.е. дрова придется колоть на мелкие куски.

Особенности эксплуатации газогенераторных котлов

КПД пиролизного котла зависит от вида и качества топлива. Технически в топку можно загрузить не только дрова, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива.

Древесина сгорает примерно через 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.

Современные модели пиролизных котлов могут работать на различных видах древесного топлива: дрова, брикеты, пеллеты, уголь, торф и др.

Около десяти часов уйдет на сжигание каменного угля, столько же бурого уголь тлеет в течение восьми часов. На практике метод пиролиза демонстрирует наибольшую теплоотдачу при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20% и длиной около 45-65 см.

При отсутствии доступа к такому топливу можно использовать уголь или другое ископаемое топливо: специальные и древесные пеллеты, отходы деревообработки, торф, целлюлозные материалы и др.

Перед началом эксплуатации котла внимательно изучить рекомендации производитель устройства в отношении топлива.

В пиролизных котлах подача воздуха регулируется обычными механическими клапанами. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость

Слишком влажное топливо в таких устройствах недопустимо. При его сжигании в топке образуются дополнительные водяные пары, которые способствуют образованию побочных продуктов, таких как смола и сажа.

Загрязняются стенки котла, снижается теплоотдача, со временем котел может даже перестать работать и заглохнуть.

При использовании для пиролизного котла дров со слишком высокой влажностью внутри устройства возникнут условия для образования смолы, что ухудшит теплоотдачу устройства и может привести к поломкам

Если в топку закладывать сухое топливо топка и котел настроены правильно, пиролизный газ, полученный в результате работы устройства, будет давать желто-белое пламя. Такое горение сопровождается незначительным выбросом побочных продуктов сгорания топлива.

Если цвет пламени окрашен по-другому, есть смысл проверить качество топлива, а также настройки прибора.

Пиролизные газы в смеси с воздухом горят ровным желто-белым пламенем. Если цвет пламени изменился, может потребоваться проверка настроек котла или качества топлива

В отличие от обычных твердотопливных аппаратов, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует протопить.

Для этого выполните следующие действия:

1. Мелкая сухая растопка (бумага, щепа и т.д.) загружается на дно печи
2. Поджигается факелом из подобных материалов.
3. Закрыть дверцу камеры сгорания.
4. Дверь загрузочной камеры слегка приоткрыта.
5. Добавляйте порции растопки по мере ее горения.
6. Процесс повторяется до образования на дне слоя тлеющего угля.

К этому моменту топка уже прогревается примерно до 500-800°С, создавая условия для загрузки основного топлива. Не используйте бензин, керосин или другие подобные жидкие вещества для розжига растопки. Прежде чем разогревать топку котла длительного горения, убедитесь, что устройство готово к работе.

Характерной особенностью котлов пиролизного сжигания является малое количество золы и золы, что облегчает процесс очистки устройства и его обслуживания

Для этого проверяют на тягу, герметичность дверей, исправность запорных механизмов и регулировочное оборудование, наличие и т.д.

Затем включите термостат, чтобы убедиться, что на устройство подается напряжение. После этого открывают заслонку прямой тяги и котел проветривают в течение 5-10 минут.

Обзор популярных моделей

Следует понимать, что любой пиролизный котел представляет собой достаточно тяжелый агрегат, который не предназначен для подвешивания на стену. Такие устройства можно использовать как для обогрева небольшого дома, так и для просторных дач. Как и другие отопительные агрегаты, различаются по мощности.

При выборе котла пиролизного сжигания следует руководствоваться такими показателями, как тепловая мощность устройства, размер загрузочной камеры, наличие второго контура и др.

На этот индикатор обычно ориентируются покупатели.

Среди популярных моделей данной техники следует отметить:

• Атмос (Украина) — представлены аппаратами, которые могут работать на дровах и угле, мощность варьируется от 14 до 75 киловатт.
• Attack (Словакия) — способен справиться с обогревом помещений до 950 кв. м, некоторые модели способны продолжать работу даже при отключении электроэнергии.
• Bosch (Германия) — качественная продукция известного бренда, мощность варьируется в пределах 21-38 киловатт.
• Buderus (Германия) представлены линейками Elektromet и Logano , первая хорошо известна в Европе как классический вариант пиролизного котла, вторая представляет собой более современные варианты, предназначенные для частных домов.
• Гефест (Украина) — мощные устройства с КПД до 95%.
• КТ-2Е (Россия) специально разработан для больших жилых помещений, мощность агрегата 95 киловатт.
• Опоп (Чехия) — относительно недорогие котлы, надежные и долговечные, мощность 25-45 киловатт.
• Stropuva (производства Литвы или Украины) мощностью семь киловатт вполне подойдет для небольшого дома, но в модельном ряду представлены и более мощные устройства.
• Viessmann (Германия) — идеальный выбор для частного домовладения, мощность от 12 киловатт, использование современных технологий позволяет экономить топливо.
• «Буран» (Украина) мощностью до 40 киловатт — еще один популярный вариант для владельцев больших коттеджей.
• «Логика» (Польша) мощные устройства мощностью 20 киловатт легко отапливают помещения площадью до 2 тыс. кв. м, это скорее котел для производственных нужд: отопление цехов, офисов, теплиц и т.
