Плата газового котла ремонт | Санкт -Петербург

Электронная плата — «мозг» газового котла, с помощью платы происходит управление всеми исполнительными механизмами котла (циркуляционными насосами, вентилятором, клапаном газовым и т. д.), а также осуществляется управление всеми электронными и электрическими компонентами газового котла.

Ремонт электронной платы газового котла

Стоимость новых электронных плат газовых котлов составляет около трети цены всего газового котла. Поэтому пользователи оборудования могут прибегнуть к услуге ремонта платы управления. Работоспособность электронного компонента после произведенного ремонта нисколько не снижается. В некоторых случаях это единственный вариант, который позволит избежать замены газового котла, так как некоторые модели котлов сняты с производства и поставки запчастей прекращены.

Технические факторы, которые влияют на поломки системы управления газового котла:

​

•Механическое повреждение.

•Свойства рабочих режимов котла.

•Частота выдаваемых ошибок и закономерность памяти.

•Наличие стабилизатора напряжения.

•Наличие и мощность электроприборов на линии газового аппарата.

•Характеристики стабилизирующего устройства для поступающего электротока.

•Качество электрического тока.

•Неправильное подключение питания платы и внешних устройств.

•Отсутствие реального рабочего заземления.

•Атмосферные электрические разряды.

Что в плате может поломаться?

​

Плата сложное устройство, состоящее из множества деталей. Зачастую, поломка блока управления газового котла, спровоцирована выходом из строя нескольких деталей либо одной из них:

​

•Процессор;

•Резистор;

•Конденсатор.

​

Замена процессора — мероприятие дорогостоящее, но, как показывает практика, эта деталь редко выходит из строя. Зачастую ремонт плат для газовых котлов ограничивается заменой доступных по цене комплектующих.

Процессор платы газового котла

​

Какие действия выполняем мы:

​

•Выполняем диагностику.

•Устанавливаем причины неисправности и неисправные элементы.

•Если причина была внешней определяем действия для заказчика по устранению и предупреждению возникновения этой причины.

•Устанавливаем элементы максимально высокого качества для увеличения времени наработки на отказ в разы.

•Устраняем причину выхода из строя платы

•Мы тестируем и испытываем плату на собственном стенде в процессе нашей работы с ней.

(после ремонта необходимо провести полную диагностику платы, с замерами температур и токовых, частотных показателей работы остальных элементов платы)

В нашей компании работают высококлассные специалисты, хорошо разбирающиеся во всех тонкостях работы электронного узла. В их распоряжении передовое оборудование для ремонта электроники, а также схемы и оригинальные запчасти. В кратчайшие сроки они вернут к жизни газовый котел марки Buderus, Baxi, Protherm, Vaillant, Ferroli, Bosch и других марок, в том числе снятых с производства.

Реле платы управления

Ремонт платы котла

Устраняем первичную причину выхода из строя, а также реализуем ремонт платы (блока) управления котлом (отопительным контуром), головной контроллер — модуль отопления, панели управления и подобных электронных управляющих частей отопления в жилых домах и пром. котельных. Вы можете обратиться в наше предприятие и получить техническую помощь в любое время и по любому вопросу ремонта газового котла и его автоматики. Для вас мы работем уже 20 лет по Москве и Московской области, а также по соседним областям.

Сервисный центр отопительных котлов и автоматики 8 (495) 761 16 82 для автоматического соединения нажмите здесь Аварийно-диспетчерская служба  8 (901) 540 45 21 круглосуточно

Чаще всего реанимация проводится после определения ремонтопригодности электронных плат управления газовых котов.

Действительно, что делать, если отопительная автоматика, от которой напрямую зависит рабочий ход всего тепла в частом доме (котельной предприятия), остановила отопление и не запускается? Сейчас вы уже знаете куда обратиться за технической помощью.

Обратиться лучше к подготовленным специалистам, к нашим экспертам КИПиА, к группе сервисных мастеров с двадцатилетним стажем. Электронщики чётко проведут диагностику не только газовой платы, но и внешних факторов, которые повлияли на неисправность автоматики котла. Признаки, о которых вы и не догадывались, трепали нервы вашему отопительному котлу, издеваясь над электронникой.

Десятки фирм по техническому обеспечению газовой (иной) техники отопления сделают однозначное предложение: «заменить электронную плату управления газового котла». Да, эта процедура проста по динамике, качественная для гарантийных обязательств и дальнейшего сервиса.

Но если не разобраться до конца в природе местного комплекса импульсов и тока, то примерно два десятка тысяч (российских единиц) можно спокойно отправить к Никанору, который для вашего навесного газового котла даже полярность не проверил.

Рекомендуем для заинтересованных владельцев напольных и стенных газовых котлов произвести аналитические мероприятия, включающие в себя проверку и наладку, действующих плат управления котлов импортного производства.

Учитывая настоящие цены на запчасти и платы управления европейских, корейских, китайских заводов-изготовителей, здравое решение всегда в цене. Ремонт системной платы дешевле почти в два раза, чем замена на новую.

Технический центр отопительных установок осуществляет сервис электронники управляющих плат газовых котлов российского и европейского (не корейского) производителя в Московской области и Новой Москве для предприятий и частных лиц.

• Устраняем неисправности электронной платы французского газового котла FRISQUET (Фриске, Фрискет), выезд на дом для компонентного ремонта блока управления.
• Восстанавливем блок управления Baxi (Бакси) во время ремонта настенного турбированного котла и модели чугунного Slim данного производителя.
• Ремонт автоматики платы управления газового котла HANSA (Ханса).
• Ремонт управляющей газовой платы котлом IMMERGAS (Имергаз).
• Срочный ремонт платы управления газовым котлом SAUNIER DUVAL (Сеньор Дюваль).
• Наладка электронной платы котлов HERMANN (Эрманн, Херманн) HABITAT (Херман Хабитат 2).
• Ремонт прогоревшей от перепада напряжения платы электронного управления газового (дизельного) котла BUDERUS (Будерус).
• Плановый ремонт управляющих плат навесных котлов BIASI (Биаси).
• Ремонт блока розжига и платы управления котлом TERMET (Термет).
• Ремонт блока управления чугунного котла VIADRUS (Виадрус).
• Установка устройства предохраняющего от перепада напряжения эл. тока.

---

Нужное читайте дальше:

Ремонт платы управления газового котла Бакси.

Ремонт платы управления напольного котла Бакси Слим.

BAXI slim 1.300 fi периодическая проблема нет розжига.

Ремонт платы управления газового котла Ферроли.

Honeywell ремонт платы управления котлом.

Куплю платы котлов и запчасти к ним.

07.11.2019

07.11.2019

07.11.2019

07.11.2019

07.11.2019

Ремонт платы управления котла Уфа – сервисный центр по ремонту плат управления в Уфе

В 80% процентов случаев плату управления котлом можно восстановить при условии, что главный микропроцессор платы не пострадал. Поэтому в любом случае мастером предварительно проводится диагностика блока управления котлом, учитывая при этом известные данные о неисправностях в работе котла, полученные от владельца – какие узлы котла не работали, какие ошибки котла показывались на дисплее, проводились ли какие-либо ремонты самого котла и т. д.



Факторы, которые могут повлиять на работу платы управления котла:



– механические повреждения, атмосферные разряды

– качество электроснабжения, отклонения напряжения

– наличие/отсутствие стабилизатора напряжения

– характеристики стабилизатора

– присутствие сторонних электроприборов

– особенности эксплуатации котла, режимы его работы

– проведенные ранее ремонты котла

– срок эксплуатации котельного оборудования



Диагностика платы управления котла осуществляется в 2 этапа: осмотр и электрический тест – с помощью приборов и инструментов. Большинство электронных компонентов плат управления (реле, диоды, транзисторы, конденсаторы и пр.), а также их аналоги для замены обычно есть на складе сервисного центра, в том числе находящиеся на донорских платах.



Любая современная плата управления газового котла  – это печатные платы из текстолита либо гетинакса, дополненная помимо печатных дорожек (токопроводников) дополнительными элементами в виде транзисторов, реле, диодов и пр. При восстановлении работоспособности блока управления от котла мастерами используются увеличительные инструменты от луп до микроскопов. Данное оборудование незаменимо при выявлении обрывов цепей и не до конца пропаянных соединений или дорожек печатной платы. Также с помощью увеличения можно обнаружить изменение цвета элементов платы управления котла, что говорит о возможном перегреве платы, а также токопроводящие перемычки из магнитной пыли, способные осуществлять короткое замыкание внутренних цепей платы.



Диагностика платы управления котла начинается с визуального осмотра самой платы. Плата исследуется в первую очередь на наличие повреждений физического характера, на следы гари, какого цвета элементы на плате, возможные разводы от жидкостей, и прочее.



В случае долгого срока службы платы в котле, плата очищается от пыли, с помощью спирта зачищаются точки окисления, химических перемычек между токопроводящими элементами. Ножки микросхем и контроллеров довольно часто окисляются и нарушают логику работы электроники. Далее элементы проверяются  на нарушение соединений, наличие распаянных точек – со временем от нагрева у некоторых элементов платы управления под нагрузкой могут отпаиваться соединения, в результате контакт с платой становится неустойчивый. Такая проблема может стать причиной переменных ошибок в работе платы, которые не сразу возможно определить.



Ремонт платы управления не рекомендуется производить самостоятельно, также не рекомендуется отдавать плату управления котла на ремонт в обычный бытовой сервис-центр электроники. Для квалифицированного ремонта электроники котла отопления необходимо понимать взаимодействие работы платы управления с работой всех узлов котла – различных деталей котла под управлением платы, либо датчиков, передающих блоку управления котлом показания работы котла.



Мастер по ремонту плат управления котлов должен иметь квалификацию как специалиста по ремонту котлов, так и специалиста-электронщика. Другими словами, ремонт плат котлов отопления должен осуществляться квалифицированным специалистом, обладающим техническими знаниями по ремонту электроники именно котельного оборудования.

Электронные платы для газового котла

Электронные платы для газового котла

Все современные газовые котлы оснащаются электроникой, которая служит для контроля их функционирования, управления всеми рабочими процессами и обеспечения в автоматическом режиме безопасности работы котла. Плата электронная является неотъемлемой составной частью электронной системы газового оборудования: она осуществляет прием данных от различных датчиков, вырабатывает управляющий сигнал и передает его на исполнительный механизм котла. Количество, назначение, схема, характеристики и место расположения электронных плат в газовых котлах разных моделей – различные.

Виды электронных плат, используемые в современных котлах

В зависимости от модели газового котла, в нем могут устанавливаться электронные платы следующих видов:

• плата управления – главный узел электронной системы, ее «мозговой центр», осуществляющий взаимодействие с другими платами, электронными и электрическими компонентами газового оборудования, контролирующий все рабочие процессы. При выходе из строя, этот узел не подлежит ремонту – требуется только его замена;
• плата розжига, контролирующая наличие пламени и служащая для розжига газовых горелок и управления ими. При отсутствии пламени, она блокирует подачу газа;
• модуляционная плата газового котла, предназначенная для плавной автоматической регулировки подачи газа с целью точного поддержания заданного параметра температуры;
• плата дисплея или индикации, выполняющая функцию обмена данными с пользователем о рабочих параметрах котла, чтобы при необходимости он мог отрегулировать работу оборудования с помощью ручек регулировки или кнопок, предусмотренных на панели управления, задав новые параметры.

Плата управления для газового котла обычно устанавливается под его откидной крышкой, а рядом с ней находятся другие электронные платы: розжига и индикации. В некоторых моделях котлов плата розжига крепится непосредственно на газовом клапане, при этом она обязательно заключена в кожух из термостойкого пластика для защиты от воздействия высокой температуры.

Купить платы для газового котла в Украине

При необходимости замены любой из электрических плат электронной системы газового котла, необходимо учитывать, что это – сугубо индивидуальный узел для каждой модели оборудования. Поэтому нужно покупать запчасть, абсолютно идентичную той, которая была установлена заводом-изготовителем.

Если вы хотите купить электронную плату для своего котла взамен вышедшей из строя – закажите ее в интернет-магазине Piramida24. Основные преимущества покупки на нашем сайте:

• самый широкий в Украине выбор плат для любой модели газового котла;
• высокое качество товаров, поскольку мы продаем оригинальные платы от лучших производителей электроники для современного газового оборудования;
• наиболее привлекательные цены на украинском рынке.

Покупайте у нас платы электронные недорого, с гарантией и доставкой по стране!

Электронная плата управления котла Baxi

Электронная плата управления котла Baxi купить в Санкт-Петербурге.

Электронная плата котла один из важнейших элементов управления отопительным прибором. Но бывают случаи когда плата котла вышла из строя. Причин этому множество, такие как перепады напряжения и отсутствие элементарного заземления в котельной. Но если данная ситуация уже случилась и вам необходимо срочно купить электронную плату управления котла Baxi в Санкт-Петербурге. Мы всегда стараемся держать в наличии основной перечень востребованных плат для котла Baxi таких как моделей как Luna-3 Comfort, SLIM, Main Four, ECO Four, FOURTECH, ECO Compact, Main 5, NUVOLA-3 COMFORT, ECO-3.

Но купить электронную плату это не устранение самой поломки котла, необходимо разобраться в причинах выхода из строя старой платы.

Установлен ли у вас стабилизатор напряжения? Какой производитель?

Стабилизатор напряжения очень важная деталь в работе электроники котла. Но многие пытаются сэкономить и купить дешевый китайский стабилизатор, который выполняет у вас котельной функцию «стабилизатор есть». На нашем рынке существует всего два производителя на которых следует обратить внимание при выборе стабилизатора напряжения, это компании Бастион и Лидер.

Есть ли защита котла от скачков напряжения?

На нашем рынке также также представлены приборы позволяющие защитить плату котла от скачков напряжения и перенапряжения, импульсных скачков, сетевых помех.

Электронная плата управления котла

Baxi SLIM (LMU33 SIEMENS) арт. 3624110

 В наличии

Электронная плата используется в котлах Baxi SLIM:

SLIM 1.300 iN, SLIM 1.400 iN,  SLIM 1.490 iN, SLIM 1.620 iN, SLIM 2.230 iSLIM 2.300 Fi, SLIM 2.300 i

Узнать подробнее

---

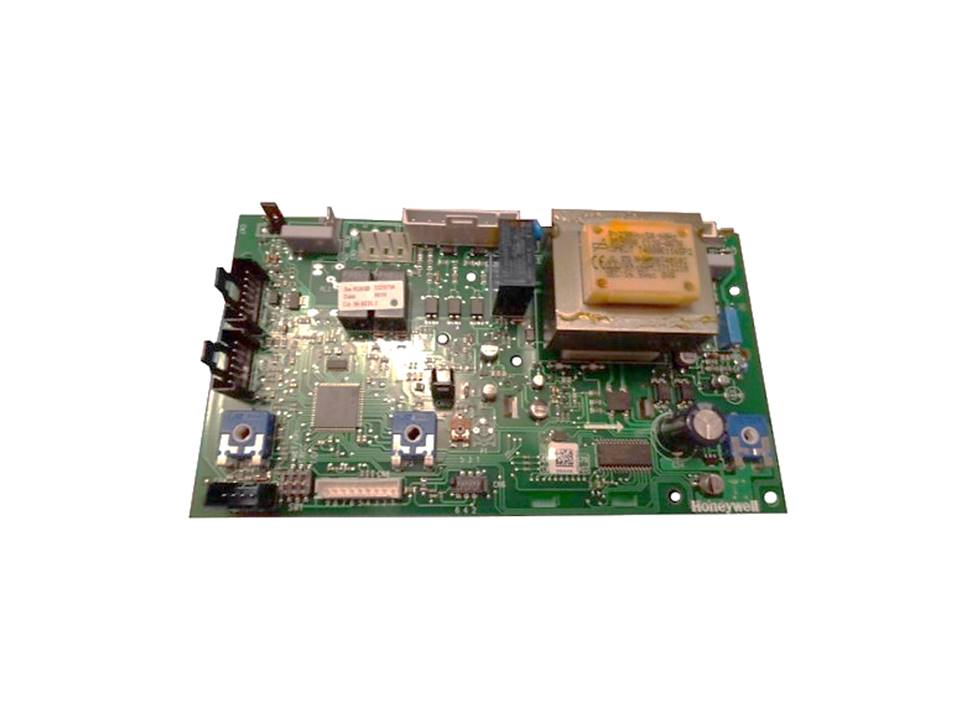

Электронная плата управления  котла

Baxi Main Four арт. 710591300

 (PCB HONEYWELL) производство Германия

В наличии

БЕСПЛАТНАЯ ДОСТАВКА по СПБ!!! Россия Крым

Электронная плата используется в котлах Main Four:

Baxi Main Four, MAIN Four 24,  MAIN Four 24F, MAIN Four 240 F, MAIN Four 240 F

Узнать подробнее

---

Электронная плата управления котла

Baxi Main Four, ECO Four, ECO Home, ECO-4s, FOURTECH  арт.

5702450

(PCB GROUP BERTELLI) производство Италия

 В наличии

БЕСПЛАТНАЯ ДОСТАВКА по СПБ!!! Россия Крым

Электронная плата используется в котлах:

ECO Four 1.14, ECO Four 1.14 F, ECO Four 1.24, ECO Four 1.24 F, ECO Four  24, ECO Four 24 F, FOURTECH 1.14, FOURTECH 1.24, FOURTECH 1.24 F, FOURTECH 24, FOURTECH 240, MAIN Four 18 F, MAIN Four 24, MAIN Four 24 MAIN Four 24, MAIN Four 24,  MAIN Four 240 F, MAIN Four 240 F, MAIN Four 240 F,  MAIN Four 240 F

Узнать подробнее

---

Электронная плата управления котла

Baxi ECO Compact, ECO-5 Compact, ECO-5 Compact+, MAIN-5 (арт. старый 721824700), арт. новый 766487600

 В наличии

Электронная плата используется в котлах Baxi:

ECO Compact 1.14 F, ECO Compact 1.24, ECO Compact 1.24 F, ECO Compact 14 F, ECO Compact 18 F, ECO Compact 24, ECO Compact 24 F, ECO-5 COMPACT 14 F, ECO-5 COMPACT 18 F, ECO-5 COMPACT 24, ECO-5 COMPACT 24 F, ECO-5 COMPACT 24 F GPL, ECO-5 Compact+ 1.24, ECO-5 Compact+ 24, MAIN-5 14 F, MAIN-5 18 F, MAIN-5 24 F

Узнать подробнее

---

 Электронная плата управления котла

Baxi Main арт. 5685480

В наличии

Электронная плата используется в котлах:

MAIN 24 Fi, MAIN 24 Fi, MAIN 24i, MAIN 24i

Узнать подробнее

---



Электронная плата управления котла

Baxi Luna  PCB LUNA-3 COMFORT (Bertelli) арт. 5687020

 В наличии

БЕСПЛАТНАЯ ДОСТАВКА по СПБ!!! Россия Крым

Электронная плата используется в котлах:

LUNA-3 COMFORT 1.240 Fi, LUNA-3 COMFORT 1.310 Fi, LUNA-3 COMFORT 240 Fi, LUNA-3 COMFORT 240 Fi, LUNA-3 COMFORT 240 i, LUNA-3 COMFORT 310 Fi, LUNA-3 COMFORT AIR 250 Fi, LUNA-3 COMFORT AIR 310 Fi, LUNA-3 SILVER SPACE 250 Fi, LUNA-3 SILVER SPACE 310 Fi, NUVOLA-3 COMFORT 140 Fi, NUVOLA-3 COMFORT 240 Fi, NUVOLA-3 COMFORT 240 i, NUVOLA-3 COMFORT 280 Fi, NUVOLA-3 COMFORT 280 i, NUVOLA-3 COMFORT 320 Fi

Узнать подробнее

---

Электронная плата управления котла

Baxi Есо-3 Compact арт.

5680410

В наличии

Электронная плата используется в котлах:

ECO-3 COMPACT 1.140 Fi, ECO-3 COMPACT 1.240 Fi, ECO-3 COMPACT 1.240 Fi, ECO-3 COMPACT 1.240 i, ECO-3 COMPACT 240 Fi, ECO-3  COMPACT 240 i

Узнать подробнее

---

Купить электронную плату для котла Baxi вы всегда можете в компании ТеплоПрофф. Гарантия на запасные части распространяется только при установке сертифицированным специалистом.

Если вы сами про диагностировали не исправность котла и пришли к выводу что вам необходима плата управления. Звоните мы всегда постараемся помочь, и предложить нашу квалифицированную помощь в ремонте котла Baxi.

Электронные платы возврату и обмену не подлежат при самостоятельной установке. Если вы поставили плату сами или пригласили «знакомого сантехника» и ситуация с поломкой котла не изменилась, и еще хуже снова сгорела плата. То данный электронный прибор остается вам на память в качестве «не дешевого сувенира».

Купить электронную плату для котла Baxi узнать стоимость, наличие а так же заказать квалифицированный ремонт котла Baxi вы можете по телефонам нашего сервиса.

+7(812) 989-60-49   +7 (812) 983-86-65

Схемы электрические принципиальные платы управления газовым котлом

В последнее время стоимость централизованного отопления растет месяц от месяца, а качество предоставляемых услуг не всегда соответствует установленным нормам. В качестве выхода из положения многие жители сделали для себя выбор в пользу индивидуального отопления, в основе которого лежит котел и независимая разводка труб по жилищу. Хозяева ставят перед собой цель получить как можно более дешевое отопление с максимальной эффективностью и теплоотдачей. На данный момент в этой связи все большую популярность набирают одно- и двухконтурные газовые котлы отечественного и импортного производства. Отдельного внимания заслуживает схема электрического отопления, но целью этой статьи является объяснить, как работает электрическая схема котла, работающего на газу.

Современный газовый котел – это сложное электротехническое устройство, способное с помощью подводимого газа нагревать проходящую через него воду, которая, проходя через радиаторы, будет не только согревать комнаты, но и поступать к кранам горячего водоснабжения. Газовые котлы, как известно, могут быть настенными и напольными, атмосферными и турбированными. В независимости, имеет ли оборудование один контур или два, любой из современных экземпляров снабжен довольно сложной электрической схемой, отвечающей за многие его функции. В этой статье мы рассмотрим основные его узлы, принцип их работы, предназначение и управление функциональными модулями и блоками. В окончании статьи мы приведем пример схемы электрического котла, который используется в качестве замены газовому оборудованию в регионах, где цена газа довольно высока.

Основные функциональные блоки котла

Перед тем, как приступить к описанию электрической схемы котла нам необходимо описать его основные функциональные блоки, а так же объяснить их предназначение и принцип работы. В качестве примера будем использовать известный и популярный газовый настенный котел Ariston модели City (для Италии) / Uno (для других стран) модификации 24MFFI. В данном случае 24 – это максимальная мощность подогрева горячей воды в кВт, M – комбинированная система отопления и приготовления горячей воды, FF – определяет наличие в котле закрытой камеры сгорания и применение дополнительного вытяжного вентилятора (котел турбированный), I – электронный контроль пламени горелки. Открыв переднюю защитную крышку котла, мы увидим:

1. Реле с датчиком, определяющее давление воздуха, которое отслеживает состояние вытяжной системы и, в случае изменения давления за пределы допустимых границ, электроника отключает подачу пламени на газовую горелку, а индикатор внешней панели сигнализирует об ошибке. Это устройство называют релейным датчиком тяги.

2. Вентилятор – собственно, основной элемент «турбированности» котла, который осуществляет принудительную вытяжную вентиляцию продуктов горения газа, а так же дает возможность прикреплять к котлу довольно длинную вытяжную трубу. Причем прошивкой главного управляющего процессора предусмотрен неотключаемый режим предварительного управления вентиляцией, когда перед воспламенением горелки включается вентилятор. Если с ним возникнут проблемы, котел уйдет в ошибку.

3. Датчик температуры на выходе основного теплообменника (NTC) – очень важный элемент в электрической схеме любого котла, который контролирует температуру воды, передает данные в виде изменения напряжения на нем электронной плате управления. С помощью этого датчика котел может поддерживать постоянную заданную температуру на выходе, а так же сможет оперативно отключить горелку в случае неисправности отопительного водяного конура или отсутствия минимального давления воды в системе. Данный датчик имеет отрицательную температурную характеристику. При температуре в 0 С градусов его контакты имеют сопротивление 27кОм, а при температуре + 80 С, сопротивление датчика уменьшается до 1,5 кОм. Таким образом, при увеличении температуры воды на выходе теплообменника, на плату поступает большее напряжение управления, которое котел отрабатывает, уменьшая степень горения пламени. Датчик температуры организует обратную связь по температуре воды на выходе.

4. Электронная плата – основной контролирующий и регулирующий узел работы газового котла. На процессор платы приходят все напряжения с установленных датчиков, а так же подключены регуляторы температуры, индикатор давления/температуры и кнопки управления котлом. Электронная плата является «мозгом» котла. Ее описание и принцип работы мы рассмотрим ниже.

5. Расширительный бак – включен в контур отопительной системы как элемент регулировки избытка воды в случае ее неизбежного расширения при нагреве. За счет применения расширительного бака давление системы остается стабильным вне зависимости от температуры. Максимальная температура воды не должна превышать + 90 С градусов, а давление в системе не выше 3 bar.

6. Датчик температуры воды (NTC), приходящей по «обратке» в основной теплообменник (втекающей воды). Благодаря этому датчику процессор знает, насколько открыть газовую горелку и увеличить подачу газа, чтобы достичь подогрева воды в теплообменнике до заданного уровня.

7. Основной теплообменник – представляет собой змеевик с радиатором из цветных металлов (из меди или алюминия), в котором происходит подогрев воды с использованием специальной газовой горелки (8), расположенной непосредственно под ним. В теплообменнике предусмотрены отверстия для установки температурных датчиков 3 и 6.

8. Газовая горелка – управляется газовым клапаном, который представляет собой сложное устройство с управляемым процессором газовым портом. Газовый клапан состоит из: 1 основного газового порта, 2 управляющего порта, 3 модулятора давления газа (датчика, фиксирующего давления газа в системе). Газовый клапан – это очень сложное устройство, отъюстированное на заводе изготовителе. Его ремонт и настройка должны осуществляться только опытным и подготовленным специалистом.

9. Привод трехходового клапана – представляет собой 3-х выводное электромагнитное реле, которое переключает ход протекающей подогретой воды либо в отопительную систему, либо на кран горячей воды. Из-за ее плохого качества 3-х ходовой клапан часто ломается, в результате чего перестает работать отопление или из горячего крана течет холодная вода. Таким образом, происходит реализация и отопления, и подогрев горячей воды с помощью одного контура подогрева (котел одноконтурный).

10. Циркуляционный насос – производит прокачку воды по отопительной системе. Такие насосы так же устанавливают в газовые котлы Ferroli, Immergas, Hermann. Со временем, из-за старения и качества воды «мокрый» ротор насоса имеет свойство подклинивать, поэтому на его передней части предусмотрен винтовой болт, под которым присутствует сам ротор, который можно провернуть отверткой и осуществить принудительный пуск. Данная заглушка предназначена для спуска воздуха из жидкой роторной камеры. Подклинивание насоса с уходом котла в защиту из-за перегрева теплообменника – второй признак того, что котел и, собственно, сам насос нуждается в чистке и ревизии. Первым признаком является ухудшение обогрева помещения котлом, в результате чего владелец вынужден увеличивать температуру регулятором.

Кроме указанных элементов в процессе розжига особую роль играет генератор искры со специальным трансформатором зажигания. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Он состоит из: 1 – вывода, подсоединенного к электроду розжига, 2 – крепление к датчику протока с заземляющим контактом, 3 – защищенным гнездом для подключения переменного сетевого напряжения 220 В.

Датчик протока воды – крепится за генератором искры и трансформатором зажигания непосредственно в систему ГВС. С помощью этого датчика система определяет наличие движения воды, а так же осуществляется контроль работы циркуляционного насоса. Как правило такие датчики бывают двух типов. Дешевые датчики имеют магнитный поплавок с герконом. Более дорогие модели – вентилятор и датчик Холла. Дорогие датчики могут определять не только наличие потока воды, но и ее скорость.

Электронная плата управления и электрическая схема котла

Электронная плата управления

Как мы уже говорили, плата управления осуществляет полный контроль и управление всеми режимами и функциями нашего котла. В основе ее работы лежит фирменный микропроцессор, который управляет работой всей электронной части и память Atmel 93C56WP, в которую зашита прошивка котла. Блок питания аналоговый, со стабилизацией напряжения на «кренках». Он не имеет защит от перегрузки и превышения лимитов напряжения питания. Именно поэтому стоит заранее побеспокоиться о специализированных сетевых фильтрах и барьерах. Это же утверждение касается любого другого котла. Для управления прессостатом, трехходовым и газовым клапаном, используются электромагнитные реле на 33 вольта. Утеря контроля пламени – основная болезнь этой модели. В этом случае необходимо проверить радиоэлементы, которые относятся к этой функции, а особенно неполярный конденсатор C903 на 0. 1 мкФ х 275В (на рисунке внизу синий). Так же необходимо проверить рядом стоящие транзисторы, оптрон cny17-3 и обрыв резисторов мощностью 1 Вт. Так же можно воспользоваться схемой ниже. В различного рода проблемах часто бывают виноваты сами управляющие реле (при включении/выключении режимов котла они должны тихо щелкать), а так же микросхема ULN2003N, в которой находятся 7 ключей Дарлингтона. Сигналы с микропроцессора приходят на микросхему, усиливаются ею и передаются на реле.

Электрическая схема котла

Электрическая схема котла состоит из обозначения основных блоков электронных плат и радиоэлементов на них, которые участвуют в работе, настройке и управлении газовым котлом. На рисунке ниже:

А – регулятор температуры котла (по паспорту переключатель зима – лето), а по сути, переменное сопротивление, варьирующее напряжением управления.

B – кнопка сброса ошибки и перезапуска котла (Reset).

С – включение/выключение котла (Power).

D – кнопка включения режима комфорта.

E – сопротивление, регулирующее температуру горячей воды в кране.

F, G, H, I – светодиоды – индикаторы контроля работы или неисправности оборудования.

J – гнездо для подключения внешнего таймера

K и L – реле подачи питания на насос и трехходовой клапан соответственно.

M и N – реле управления вентилятором и газовым клапаном.

O – разъем подключения пульта управления.

P, Q, R, S – перемычки, которые устанавливают мощность искрообразования, задержки воспламенения, выбор температурного режима и плавного воспламенения с максимальной мощностью.

T – специальный двухпроводный разъем, позволяющий подключить внешний термостат для поддержания заданной температуры в точке расположения термостата.

U – питающий трансформатор, являющийся составной частью бока питания электронной схемы управления котлом.

А11 – датчик наличия пламени

Разъем CN301 содержит контактную колодку A02 – A05, к которой подключаются газовый клапан, привод трехходового клапана, циркуляционный насос, трансформатор розжига.

К разъему CN201 (контакты А06 – А10) подключаются температурные датчики подачи и возврата воды, датчик дымохода (прессостат), датчик протока воды, модулятор.

Перемычка CN102 в положении А позволяет настроить регулятором температуры отопления мощность воспламенения горелки котла при использовании разного газа (сжиженного или газообразного) с различной калорийностью. Во время настройки красный индикатор будет мигать. Настройка подразумевает регулировку давления газа. Согласно заводским настройкам она соответствует 60% от общей мощности котла.

CN101 в положении А отключает задержку воспламенения, в положении B – задержка на 2 минуты.

CN104 – устанавливает пределы потенциометра температуры отопления. В положении А это 38 – 44 градуса, в положении В это 42 – 82 градуса.

CN100 производится настройка максимальной мощности отопления и воспламенения.

Конечно, приведенный котел Ariston UNO 24MFFI далек от эталонного примера, однако он в большей части раскрывает суть работы многих настенных газовых котлов. О принципе работы котла, его функциональности можно более подробно узнать из сервисной инструкции, которую можно скачать в интернете.

Принцип работы и электрическая схема котла, работающего на электричестве

Судя по названию, становится понятно, что основным источником энергии для такого котла является электричество. Основным нагревательным элементом электрического котла является нагревательный элемент или ТЭН. Визуально такой котел ничем не отличается от обыкновенного газового котла, однако, принцип его работы полностью другой. Использование электричества позволяет удешевить его внутренний конструктив, но отказаться от основных датчиков температуры невозможно, поскольку это в значительной степени увеличит его аварийность. Именно поэтому в электрическом котле присутствует не менее сложная система электронного управления и стабилизации мощности ТЭНа. Электрический котел состоит из:

1. Воздушного автоматического клапана, стравливающего воздух и защищающий от «завоздушивания» системы.

2. Ограничителя температуры, защищающего систему котла и внутренние радиаторы помещения от перегрева.

3. Электронного пульта управления – представляющего собой специальную схему гибрида ПИД регулятора, анализирующую данные от различных датчиков котла и поддерживающую постоянную установленную температуру, а так же регулятора мощности. В самом простом варианте это тиристорная схема. В нашем случае это отдельная плата.

4. Управляемый электронным пультом управления регулятор мощности.

5. Термобак, в который встраивается нагревательный элемент. Производится из малоокисляемых цветных металлов.

6. Циркуляционный насос с «мокрым ротором» – нагнетает давление горячей воды в системе.

7. Водный узел – используется в связке с платой управления для подачи сигнала о достаточном давлении в системе и наличию циркуляции воды для подачи напряжения на ТЭНы.

8. Манометр – отображает текущее значение давления в системе.

9. Сбросовый клапан безопасности – в случае превышения критического давления (обычно более 3 бар) открывается и сбрасывает излишки воды в системе.

Данные котлы имеют высокое энергопотребление до 15 кВт. Поэтому их применяют большей частью для больших помещений и подключают к трехфазной сети переменного тока. На рисунке ниже представлен пример подключения электрического трехфазного котла.

Предлагаемый микроконтроллерный блок управления разработан и изготовлен взамен не обеспечивающего достаточного удобства эксплуатации штатного блока управления электрического котла отопления «ЭВАН ЭПО-7,5/220 B». Он может быть применён и для управления другими электронагревательными приборами.

После покупки и установки котла «ЭВАН ЭПО-7,5/220 B» выявились недостатки блока управления, которым он укомплектован. Главный из них – одновременное включение и выключение трёх установленных в котле электронагревателей. Возникающие при этом броски тока и перепады напряжения в сети настолько велики, что вызывают сбои в работе некоторых, питающихся от неё же, электронных приборов. Случались даже выходы их из строя. Кроме того, мощный контактор, периодически включавший и выключавший нагреватели для поддержания заданной температуры, грохотал на весь дом, а висевший на стене блок, в котором он был установлен, при этом «подпрыгивал», пока не упал и не разбился. Было решено не ремонтировать этот блок, а разработать и изготовить новый, по возможности устранив недостатки и расширив выполняемые функции.

Новый блок управления был сделан четырёхканальным с электронной коммутацией. Три канала управляют нагревателями с разносом по времени, что значительно снижает броски потребляемого от сети тока. Контактор используется лишь для аварийного отключения нагревателей в случае перегрева котла. Четвёртый канал управляет водяным насосом системы отопления. Предусмотрен режим быстрого разогрева котла до заданной температуры при выключенном насосе с последующим его включением для подачи горячей воды в систему отопления.

Новая система, как и старая, стабилизирует температуру воды на выходе из котла, хотя есть возможность переключиться на её стабилизацию на входе. Если подключить к блоку управления датчик температуры воздуха в помещении, система автоматически переходит в режим стабилизации этого параметра.

Схема нового блока управления вместе с датчиками температуры и исполнительными устройствами (нагревателями и водяным насосом) изображена на рис. 1. Систему отопления включают и выключают выключателем SA1, подающим сетевое напряжение на модуль питания. После этого начинают работать все остальные модули блока управления. На нагреватели ЕК1-ЕК3 напряжение 220 В поступает через контактор KM1, автоматы защиты сети SA3-SA5 и модуль симисторных коммутаторов, управляемых сигналами, формируемыми в микроконтроллерном модуле. Тип контактора – NC1 -25. Когда котёл нормально работает, его контакты замкнуты.

Цепь управления двигателем M2, приводящим в движение водяной насос, в которую входят автомат SA2 и один из каналов симисторного модуля, отличается лишь тем, что её размыкание контактором KM1 не предусмотрено. Это необходимо, чтобы в случае аварийного отключения нагревателей насос продолжил работать, обеспечивая циркуляцию воды в системе отопления и её ускоренное охлаждение. Теплоотводы симисторов, коммутирующих нагреватели и насос, обдувает двухскоростной компьютерный вентилятор M1 типоразмера 80x80x20 мм с напряжением питания 12 В.

К модулю симисторных коммутаторов подключены двухцветные светодиоды HL1-HL4. Их кристаллы красного цвета свечения включаются при подаче сетевого напряжения на входы соответствующих симисторных коммутаторов, а зелёные – при открывании их симисторов. В последнем случае цвет свечения светодиода становится жёлтым, это сигнализирует о том, что на нагреватель или насос сетевое напряжение подано. Диоды VD1-VD8 защищают светодиоды от обратного напряжения.

Датчики температуры воды на выходе из котла (BK1), на его входе (BK2), а также температуры воздуха в отапливаемом помещении (BK3) подключены к микроконтроллерному модулю через модуль питания и межмодульных соединений. На выводах датчиков BK1 – BK3 смонтированы детали фильтров (соответственно R1C1, R2C2, R3C3). К выводам 1, 2 датчиков и свободным выводам резисторов припаяны, согласно схеме, провода коротких отрезков стандартных USB-кабелей с вилками разъёмов USB-A.

В качестве корпусов для датчиков ВК1 и ВК2 использованы стандартные автомобильные датчики температуры охлаждающей жидкости 19-3828, из которых удалены все «внутренности». Датчики DS18B20 вместе с припаянными к ним деталями и концами кабелей вставлены в образовавшиеся полости и залиты автомобильным герметиком.

После затвердевания герметика датчик ВК1 ввинчивают на место ранее имевшегося датчика температуры воды на выходе из котла. Диаметр и шаг резьбы подходят. Чтобы установить датчик ВК2, необходимо сделать вставку с резьбовым отверстием в трубопроводе, подводящем воду к котлу.

На датчик ВКЗ и конец ведущего к нему кабеля для защиты от внешних воздействий надевают отрезок термоусаживаемой трубки. Этот датчик помещают в удалённом от источников тепла и защищённом от сквозняков месте отапливаемого помещения.

С разъёмом Х5 модуля питания и межмодульных соединений датчики ВК1-ВКЗ соединены кабелями, сделанными из USB-удлинителей с кабельными розетками USB-A. качестве термовыключателя SF1, сигнализирующего о недопустимом перегреве воды, использован ТМ108 – стандартный автомобильный выключатель вентилятора системы охлаждения двигателя. Место для его установки в котле имеется, шаг и диаметр резьбы подходят. Контакты этого выключателя замыкаются, когда температура воды в котле достигает 92 о С, что приводит к немедленному отпусканию якоря контактором KM1 и выключению всех нагревателей. Размыкаются контакты выключателя SF1 при понижении температуры воды до 87 о С.

Для анализа сигналов датчиков и формирования сигналов управления нагревателями и другими устройствами системы применён универсальный микроконтроллерный модуль, описанный в [1], со специально разработанной программой. Чтобы взамен графического ЖКИ подключить к нему светодиодные индикаторы, модуль подвергся небольшой доработке. Удалён регулировавший контрастность ЖКИ подстроечный резистор R15 (нумерация элементов модуля – согласно схеме на рис. 1 в [1]). Освободившиеся в результате этого два контакта разъёма X4 использованы для передачи дополнительных сигналов управления светодиодными индикаторами. Для этого контакт 2 соединён с выходом PC7 (выводом 28), а контакт 18 – с выходом PD7 (выводом 30) микроконтроллера DD1.

Схема подключаемого к микроконтроллерному модулю взамен ЖКИ модуля светодиодной индикации и управления изображена на рис. 2. В нём установлены трёхразрядные семиэлементные светодиодные индикаторы HG1 – HG3 с общим катодом, на которые выводятся сведения о работе котла. Они зависят от выбранного режима работы системы отопления.

Информацию для отображения на индикаторах HG1-HG3 микроконтроллер формирует в виде последовательного 24-разрядного кода, который три соединённых последовательно восьмиразрядных сдвиговых регистра преобразуют в параллельный код, подаваемый на аноды элементов индикаторов. Первый из этих регистров находится в микроконтроллерном модуле (DD2 по его схеме). Он обслуживает индикатор HG1. Два других (DD1 и DD2 в рассматриваемом модуле индикации) обслуживают соответственно индикаторы HG2 и HG3. Первым в 24-разрядный регистр загружается значение старшего разряда регистра DD2, последним – значение младшего разряда регистра DD2 микроконтроллерного модуля.

Светодиоды HL1-HL3 модуля индикации отображают сформированные микроконтроллерным модулем сигналы управления нагревателями, соответственно ЕК1, ЕК2 и ЕКЗ. Светодиод HL4 включается, когда температура воды в котле падает, а HL5 – когда она растёт. С помощью кнопок SB1-SB4 переключают режимы работы системы и изменяют их параметры.

Схема модуля симисторных коммутаторов представлена на рис. 3. В нём четыре одинаковых канала. Позиционные обозначения элементов каждого из них снабжены префиксами, совпадающими с номерами каналов. Управляющие сигналы, сформированные мик-роконтроллерным модулем, поступают через разъём X1 на излучающие диоды симисторных оптронов 1U1-4U1, обеспечивающих гальваническую развязку между управляющими и исполнительными цепями.

Применённые оптроны MOC3063 [2] имеют узлы привязки моментов открывания фотосимисторов к моментам перехода приложенного к ним напряжения через ноль. Это значительно уменьшает уровень коммутационных помех. Исполнительные элементы коммутаторов – мощные симисторы 1VS1-4VS1, установленные на теплоотводах, которые обдувает вентилятор M1 (см. рис. 1).

Узел управления этим вентилятором, подключаемым к разъёму X3, собран на транзисторе VT1. Сигнал включения вентилятора поступает от микроконтроллера на разъём X2 одновременно с появлением на X1 сигнала, включающего любой из нагревателей, а снимается спустя установленное время после выключения последнего из работавших нагревателей. Это обеспечивает быстрое охлаждение нагревшихся симисторов.

Все силовые входы (через резисторы 1R5-4R5) и выходы (через резисторы 1R6-4R6) каналов коммутации соединены c разъёмом XP4, к которому подключают светодиоды-индикаторы подачи сетевого напряжения на входы (контакты XT1-XT4) коммутаторов и его появления на контактах разъёма X5, к которым подключены нагреватели и насос.

На рис. 4 изображена схема модуля межмодульных соединений и питания маломощных узлов. Трансформатор Т1 понижает сетевое напряжение 220 В до 15 В, которое затем выпрямляет диодный мост VD1. После сглаживания пульсаций конденсаторами С2 и С3 выпрямленное напряжение стабилизируют интегральные стабилизаторы DA1 и DA2. Первый выдаёт напряжение 12 В для питания реле K1 и вентилятора М1 (см. рис. 1), второй – 5 В для питания микроконтроллерного модуля. В модуле питания находится также узел управления контактором аварийного отключения нагревателей, состоящий из транзистора VT1 и реле K1.

Разъём ХЗ соединяют с микроконт-роллерным модулем, а Х4 – с датчиками температуры. На разъём Х5 выведены сигналы управления нагревателями и насосом, а также питающие напряжения для модуля коммутации.

Детали каждого модуля блока управления котлом монтируют на отдельной печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм. Чертёж платы микроконтроллерного модуля имеется в [1]. Подстроечный резистор R15 на ней не устанавливают, а контакты 2 и 18 разъёмаX4 соединяют с указанными ранее выводами микроконтроллера перемычками из изолированного провода. Других доработок не требуется.

1. Киба В. Универсальный микроконтрол-лерный модуль с графическим ЖКИ. – Радио, 2010, № 3, с. 28-30.

2. 6-pin DIP zero-cross phototriac driver optocoupler. – http://mkpochtoi.narod.ru/ MOC3061_MOC3062_MOC3063_zerocross_ ds.pdf.

Автор: В. Киба, г. Каменск-Шахтинский Ростовской обл.

2017-08-09 Евгений Фоменко

Устройство котлов Вайлант

Электрическая схема

Рассмотрим устройство котла Вайлант, используя картинки и схемы из руководства по монтажу. Для правильной настройки при установке и устранению неисправностей, необходима принципиальная электрическая схема. На ней показано, куда именно подключаются все узлы устройства к электрической плате управления.

Электросхема для конкретной модели газового нагревательного аппарата может немного отличаться от стандартной. Чтобы сделать ремонт и отрегулировать конкретную модель, нужно использовать инструкцию по эксплуатации, которая идет в комплекте к каждому аппарату.

Гидравлическая схема

На гидравлической схеме работы котла обозначены все узлы, которые проходит жидкость в процессе нагревания. Снизу расположены пять труб, по две на ГВС и отопление и одна, подающая газ.

В правый крайний патрубок поступает охлажденный теплоноситель из отопительной системы. Жидкость проходит через трехходовой клапан, циркуляционный насос и поступает в первичный теплообменник. Там она нагревается и выходит через фильтр из левого крайнего патрубка в систему отопления. Если выставлен приоритет горячего водоснабжения, то она проходит через вторичный теплообменник, нагревая при этом воду для бытового пользования. Управляет направлением потока теплоносителя трехходовой клапан.

Во второй с правой стороны патрубок поступает холодая чистая вода, идет во вторичный теплообменник и оттуда уже нагретая выходит во вторую слева трубу.

Особенности одно и двухконтурных моделей

Одноконтурные настенные котлы, такие как Vaillant Turbotec plus VU, отличаются простотой конструкции и компактностью. Их главным недостатком является то, что они не обеспечивают пользователя горячим водоснабжением. Для того, чтобы с помощью него нагреть проточную воду придется дополнительно покупать и устанавливать бойлер косвенного нагрева.

Котлы Vaillant Turbotec plus VU

Двухконтурные модели, такие как Vaillant 240 оборудованы стальным вторичным теплообменником с тонкими стенками, позволяющим передавать тепло от теплоносителя к проточной воде.

Также выпускаются двухконтурные устройства с встроенным бойлером. Они отличаются большими габаритами. Бак с водой располагается у них внизу корпуса. Так устроены такие модели Вайлант как AtmoCompact и AtmoVit Combi. Рассмотрим, как работает типичный двухконтурный котел.

Принцип работы

Рассмотрим принцип работы газовых котлов Вайлант. Они предназначены для отопления помещений и нагрева воды для бытового использования. Подключаются к системе отопления с радиаторами, которые располагаются по всему дому. Когда теплоноситель внутри остывает до определенной температуры, срабатывает термостат. Он подает сигнал на плату управления.

Оттуда идет сигнал для включения циркуляционного насоса, открытия газового клапана и подачи электричества на электроды розжига. Начинает гореть газ в горелке, над которой расположен основной трубчатый теплообменник. В нем тепло передается от сгорания газа к теплоносителю в трубках.

Когда вода в системе отопления нагревается до выставленной в настройках температуры, снова срабатывает термостат и работа котла прекращается. При включении крана с горячей водой, срабатывает трехходовой клапан, который направляет нагретый теплоноситель во вторичный теплообменник. Там, через тонкие стенки тепло передается водопроводной жидкости.

В некоторых сериях, к примеру, Vailllant Turbo, возможно подключение выносного комнатного термостата. В этом случае можно настраивать обогрев на нужную температуру в помещении.

Котлы Vailllant Turbo

Конденсационные модели, такие как Вайлант ecoTEC имеют теплообменник особенной конструкции, который позволяет дополнительно использовать тепло летучих продуктов сгорания во время их конденсации.

Область использования и технические характеристики

Газовые котлы Вайлант предназначены для отопления бытовых и производственных помещений. В зависимости от модели имеют различный диапазон мощностей. От небольших аппаратов, к примеру, Eco Compact на 4 кВт, до устройств повышенной мощности, например, Eco Craft VKK на 294 кВт. Также, при необходимости, ряд моделей способны соединяться в каскад, для складывания вырабатываемой тепловой энергии.

Выпускаются как настенные, так и напольные приборы. В зависимости от типа камеры сгорания выпускаются атмосферные и турбированные серии. К примеру, Вайлант Т3 и Т4, где Т3 оснащен атмосферной, а Т4 закрытой камерой сгорания. Теплообменник изготовляется из меди, нержавеющей стали или чугуна.

Все аппараты оснащены современными устройствами защиты: от замерзания, перегрева, тушения пламени и отсутствия тяги. Отдельные приборы могут работать как от природного, так и от сжиженного газа. Все котлы имеют электронную систему управления и автоматический розжиг. Модулируемые горелки позволяют плавно изменять необходимую интенсивность работы.

Ремонт платы газового котла в Санкт-Петербурге

Электронная плата — неотъемлемая составляющая современных газовых котлов, их «мозг». Именно она осуществляет управление всеми исполнительными механизмами агрегата (циркуляционными насосами, вентилятором, клапаном газовым и т. д.), а также в целом обеспечивает диагностику и контроль функционирования оборудования при помощи датчиков и защитных устройств.

Заявка на ремонт платы газового котла

К поломке электронного модуля газового котла могут привести:

• неграмотный монтаж электропроводки;
• естественный износ платы;
• повышенная влага;
• броски напряжения в бытовой электросети;
• заводской дефект и другие.

Замена или ремонт

Стоимость новых электронных модулей составляет около трети цены всего газового котла. А потому пользователи оборудования, чтобы сэкономить финансы, могут прибегнуть к услуге ремонта платы управления. Причем надо заметить, что работоспособность электронного узла после починки нисколько не снижается. В пользу ремонта говорит еще и тот факт, что есть некоторые модели котлов, которые сняты с производства, и поставки запчастей к ним на российский рынок прекращены.

Что в плате может поломаться?

Блок управления довольно сложное устройство, включающее множество деталей. Зачастую его поломка спровоцирована выходом из строя нескольких либо одной из них:

• процессор;
• резистор;
• конденсатор.

Что касаемо процессора, то его ремонт либо замена — мероприятие дорогостоящее, однако эта деталь редко «огорчает» владельцев. Обычно починка плат для газовых котлов ограничивается заменой доступных по цене комплектующих.

Как предупредить поломки

Чтобы обезопасить котел от поломок, нужно:

• соблюдать предписанные производителем условия эксплуатации котла;
• не пренебрегать сервисным обслуживанием;
• защитить котел от скачков напряжения, оборудовав его стабилизатором.

Помимо того, если изначально выбрать котел, в котором электронный узел надежно защищен от проникновения влаги и частичек пыли, то долгое время ремонт или замена платы не понадобятся.

Наши услуги

Вышла из строя плата для газового котла? Не торопитесь производить ее замену новым дорогостоящим блоком, лучше обратитесь за помощью к нам в наш сервисный центр в Санкт-Петербурге. У нас работают высококлассные специалисты, хорошо разбирающиеся во всех тонкостях работы электронного узла. В их распоряжении специализированная лаборатория, оснащенная передовым оборудованием для ремонта электроники, а также схемы и оригинальные запчасти. В кратчайшие сроки они вернут к жизни газовый котел марки Buderus, Baxi, Protherm, Vaillant, Ferroli, Bosch и иных именитых брендов.

Неисправность печатной платы котла: неисправна печатная плата? Вот почему (с затратами на замену)

Печатная плата (PCB) в вашем котле, по сути, является центром управления вашего котла, где все электронные компоненты встречаются и получают свои инструкции, гарантируя, что все компоненты поют в гармонии, как ABBA.

Неисправность печатной платы является одной из основных причин вызова аварийного ремонта, поэтому в этой статье мы ответим на некоторые из наиболее часто задаваемых вопросов, касающихся неисправностей и проблем печатной платы котла.

Нужно быстро узнать стоимость нового котла? Узнайте, какая замена вам нужна, а также затраты (занимает 60 секунд).

Во-первых, что такое печатная плата котла?

Как уже упоминалось, печатная плата подобна мозгу котла, где электронные компоненты встречаются и обмениваются данными, позволяя им работать вместе синхронно, чтобы котел функционировал должным образом.

Вот как выглядит печатная плата (от котла Worcester Bosch):

Например, механизм безопасности ключа управляется печатной платой.Перед тем, как котел загорится, печатная плата подает сигнал о запуске вентилятора, это очень важно, поскольку для удаления вредных выхлопных газов из котла во время работы требуется изменение давления воздуха.

Когда вентилятор работает, срабатывает газовый клапан, позволяя газу течь в горелку, где он воспламеняется, так что может происходить сгорание с выделением тепла.

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок (личные данные не требуются).

На печатной плате имеются контуры отрицательной обратной связи, это означает, что при обнаружении какой-либо неисправности, например, не работает вентилятор или забита трубка для конденсата, котел перестанет работать и отобразит код ошибки.

Этот механизм обеспечивает ограниченное повреждение котла и приоритет безопасности.

Любопытно узнать, какая марка котла показала худшие результаты? Узнайте в нашем отчете о самых худших котлах.

Что делать, если вы подозреваете, что печатная плата неисправна?

Ну, для ясности, никогда не открывайте корпус котла и не трогайте котел — это опасно.

Если вы подозреваете проблему, вам всегда следует обращаться за помощью и советом к зарегистрированному инженеру по газобезопасности.

Если ваш котел безумно старый, то вероятность дорогостоящего ремонта возрастает. Вам действительно стоит подумать об установке нового котла по гарантии.

Если ваш котел не работает и отображает код ошибки, может возникнуть соблазн перезапустить котел, но этого делать не следует. Код ошибки указывает на то, что с вашим бойлером что-то не так, поэтому вам не следует продолжать использовать его, пока проблема не будет исследована и решена.

Обычно котел перестает работать и отображает код ошибки, чтобы снизить риски, связанные с одним из следующих:

• Чтобы предотвратить повреждение компонентов вашего котла, например, теплообменник или насос.
• Чтобы люди в вашей собственности в безопасности например, если есть утечка газа.

Не уверены, есть ли у вас неисправная печатная плата или что-то еще? Ознакомьтесь с нашим списком из 10 основных проблем котлов, характерных для всех типов котлов.

Неисправная PCB котла: общие признаки

В конечном счете, проблемы с вашим котлом могут быть вызваны множеством различных компонентов, поэтому важно, чтобы все коды ошибок исследовал квалифицированный инженер по газобезопасности.

Имея это в виду, вот некоторые из наиболее распространенных признаков неисправности печатной платы котла:

Панель дисплея не работает

Если интерфейс вашего котла не горит и ничего не отображает, или если он отображается только с перерывами, это может быть признаком слабого соединения между платой и интерфейсом.

Чтобы диагностировать это как причину, зарегистрированному инженеру по газобезопасности необходимо будет открыть ваш котел, чтобы исследовать и проверить соединение, и при необходимости произвести ремонт.

Однако имейте в виду, что некоторые производители котлов имеют настройку, которая заставляет интерфейс мигать в случае неисправности, поэтому в этом случае это может не быть признаком ослабленных проводов, вызывающих прерывистое отображение.

Хотите ежемесячно платить за новый котел? Обратитесь к нашему руководству по финансированию котлов для получения дополнительной информации.

Котел издает запах гари

Если вы заметили запах гари, исходящий от вашего котла в сочетании с прерывистой работой, и коды ошибок, связанные с электрическими сбоями — бегите, быстро.

Нет, но серьезно, внутри вашего котла может произойти внутренняя утечка, что приведет к перегоранию печатной платы.

Конечно, вода и электричество несовместимы, поэтому, когда они смешиваются (внутри вашего бойлера), у вас могут возникнуть проблемы.

…воды и электрика не смешиваются

Чтобы определить, вызван ли запах гари утечки, специалисту по газобезопасности необходимо открыть котел, и если это вызвано утечкой, он должен будет локализовать и устранить утечку, а также произвести любой ремонт. к печатной плате.

Если ущерб от воды значительный, вы можете рассчитывать на полную замену — ой.

Ваш котел издает много шума? Узнайте, почему, в нашем руководстве по шумному котлу.

Нет питания на печатной плате или панели дисплея

Если на вашу печатную плату не подается питание, то у вас, скорее всего, не будет никакого дисплея на вашем интерфейсе, и котел вообще не будет работать.

Опять же, инженеру нужно будет вскрыть ваш котел, чтобы определить это. Если он полностью вышел из строя, вам, вероятно, понадобится новая замена печатной платы. Даже если есть возможность попытаться отремонтировать, часто имеет больший финансовый смысл пойти сразу на замену.

Ваш котел протекает или теряет давление? Воспользуйтесь нашим быстрым и простым инструментом для замены котла по фиксированной цене.

Ошибка памяти печатной платы

Если вы обнаружите код ошибки на панели дисплея котла «, ошибка памяти », то это признак того, что ваша печатная плата может нуждаться в перенастройке.

Обычно это происходит при установке нового котла или сразу после замены старой печатной платы на новую.

Если вы только что установили новый бойлер, обратитесь к руководству пользователя и найдите соответствующий код продукта. Вам нужно будет ввести это, чтобы синхронизировать котел с платой.

Если вы заменили свою печатную плату, вы можете попытаться исправить то же самое, но это маловероятно, поскольку ваш инженер, вероятно, проверит котел во время установки.

Ознакомьтесь с нашим новым руководством по стоимости котлов и воспользуйтесь нашим калькулятором размеров котла, если хотите лучше понять, как работает наш инструмент расчета котировок с фиксированной ценой.

Проблемы с проводкой на печатной плате

Поскольку все ключевые компоненты котла подключены к печатной плате, при возникновении проблемы с подключением, т.е. обрыва провода между ними, компоненты могут перестать работать.

Котел изготовлен с установленными предохранительными механизмами, поэтому, если какой-либо компонент больше не работает, он полностью перестанет работать, пока не будет зафиксирован.

Например, в случае вентилятора, который неправильно подключен к печатной плате, котел выключится, поскольку в процессе сгорания образуются токсичные выхлопные газы, которые необходимо удалить с помощью вентилятора.

Другим примером может быть нарушение соединения между газовым клапаном и платой. Газовый клапан откроется только после того, как он получит сигнал от печатной платы о том, что вентилятор работает, поэтому, если эти сигналы не передаются последовательно из-за проблем с проводкой между клапаном, вентилятором и / или печатной платой, котел будет не работать.

Что вызывает неисправность печатной платы?

Самый большой фактор риска возникновения неисправной печатной платы — это возраст вашего котла. Например, в комбинированных котлах много движущихся частей, и после многих лет эксплуатации износ, естественно, сказывается на себе, а компоненты котла могут выйти из строя и выйти из строя.

Повреждение водой и неисправная печатная плата

Как упоминалось ранее, вода и электричество несовместимы, поэтому, если в вашем бойлере есть утечка, и вода в конечном итоге капает на вашу печатную плату, это может очень легко вызвать выгорание.

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок котла (ваша фиксированная цена появится на экране).

Обычно утечки происходят из теплообменника или насоса.

Почему?

Как и все компоненты котла, с течением времени износ может привести к необратимым повреждениям, причем двумя распространенными причинами являются трещины и сломанные уплотнения.

Вибрация котла

Заметили ли вы, что ваш котел вибрирует больше, чем обычно, до того, как возникнет подозрение на неисправность печатной платы?

Котел, который начинает вибрировать, может быть признаком основной проблемы, которую следует изучить, а поскольку чрезмерная вибрация может вызвать повреждение компонентов, они могут быть причиной неисправности печатной платы.

Сколько будет стоить замена новой печатной платы котла?

Нельзя избежать того факта, что печатная плата обычно является самым дорогим компонентом в котле (аналогично теплообменнику). Точная стоимость зависит от модели вашего котла и производителя котла, но в среднем она составляет около 500 фунтов стерлингов.

Учитывая, что большинство отказов печатных плат приводит к тому, что старые котлы уже прошли гарантийный срок, вы должны спросить себя, стоит ли того заменять?

Разве новый котел со свежей гарантией не имеет больше смысла?

Используйте эту интерактивную форму, чтобы мгновенно отобразить на экране фиксированную цену.

В компании Heatable мы устанавливаем новые бойлеры всего за 1545 фунтов стерлингов по всей Великобритании.

Более того, как мы уже писали, на наши котлы предоставляется гарантия сроком до 10 лет.

Более того, мы можем предложить низкие ежемесячные платежи с финансированием котла и даже варианты беспроцентного финансирования котла.

Получите фиксированное предложение на установку нового котла за 60 секунд здесь.

Сколько времени нужно, чтобы починить печатную плату?

В среднем замена печатной платы котла занимает несколько часов.Однако имейте в виду, что у инженера вряд ли будет ваша конкретная модель печатной платы на складе, поэтому вы можете подождать, пока они не поставят ее от вашего имени.

Обнаружение неисправностей печатной платы котла и стоимость замены печатной платы

HeatingForce поддерживается считывателем. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Это 5-минутное руководство по поиску неисправностей печатной платы котла является общим и охватывает все марки котлов.

Работа печатной платы во всех котлах одинакова.Итак, это охватывает все, от старого Potterton Suprima до старого Ideal Isar и даже более новых Worcester Greenstars.

Устали от дорогих счетов за ремонт? Вы можете приобрести бойлер Worcester Bosch по цене от 1639 фунтов стерлингов и за счет средств, используя эту интерактивную онлайн-форму (цены отображаются на экране).

Что такое печатная плата котла?

PCB (печатная плата) — это сердце электронных компонентов вашего котла. Все электронные компоненты связываются с печатной платой.

Например, реле давления воздуха отправит сигнал на печатную плату, чтобы сообщить, что вентилятор работает (помогает отводить газы из дымохода) и, следовательно, воспламеняется безопасно.

И термисторы NTC сообщаются с панелью дисплея, чтобы сообщить котлу, что разница температур между подающей и обратной трубами находится в пределах рабочего диапазона.

Он также контролирует давление, температуру и ток, чтобы гарантировать, что котел:

• Работа без повреждения внутренних деталей
• Не представляет угрозы для людей, находящихся в собственности

Признаки неисправной печатной платы

Прежде чем мы продолжим, стоит отметить, что, если вы не зарегистрированы как Gas Safe, вам не следует открывать кожух котла или работать с ним.

Если вы не готовы потратить 300-550 фунтов стерлингов на старый и ненадежный котел, вы можете получить замену прямо сейчас в WarmZilla. Они проводят летнюю акцию, поэтому, если вам нужен котел Worcester, это самое дешевое место для его приобретения.

Кроме того, симптомы могут быть легко диагностированы неправильно. Большинство симптомов не ограничиваются одной неисправной деталью.

Например. Неисправность панели дисплея может быть связана с печатной платой, но это может быть проблема с электропитанием.

Неисправность, из-за которой вентилятор не работает, может быть проблемой на печатной плате, но это также может быть вентилятор.

# 1 — Прерывистая работа панели дисплея

Котел соединяется со всеми электрическими компонентами котла, включая панель дисплея.

Если вы видите мерцающие индикаторы (зеленый, красный и синий, в зависимости от вашего котла), это может быть признаком неисправности печатной платы.

Однако не путайте это с перепрошивкой. Некоторые котлы используют мигание как сигнал о том, что они работают или неисправны.

# 2 — запах горения от котла

Запах гари от периодически работающего котла или отказ панели дисплея могут означать, что части печатной платы сгорели.

# 3 — Панель дисплея не включается

Если на дисплейную панель не подается питание, возможно, неисправна печатная плата. Инженеру нужно будет проверить, убедившись, что на печатную плату подается питание.

Если это так, они затем перейдут к другим частям, таким как вентилятор, чтобы определить, связана ли проблема с печатной платой или другими частями котла.

# 4 — Котел работает спорадически

Поскольку печатная плата на котле эффективно контролирует все внутренние электрические компоненты, при выходе из строя они могут выйти из строя.

Он не взаимодействует с такими вещами, как программатор (заставляя его циклически включаться и выключаться без причины) или реле давления воздуха (и не срабатывает).

Поиск неисправностей с помощью печатной платы котла

Найти неисправность не обязательно легко. Потому что существует масса вещей, которые могут привести к выходу из строя вашей печатной платы.

Лучше всего попросить инженера провести некоторые электрические испытания с помощью мультиметра на вашем котле.

Чтобы определить причину, они могут искать любое из следующего.

# 1 — Текущий котел

Убийца электрических компонентов в котлах — вода. Это может быть небольшая утечка из насоса или треснувший теплообменник.

Эта влага превращается в конденсацию благодаря внутренней температуре деталей котла и попадает в электрические компоненты, такие как провод зажигания и, конечно же, печатная плата.

Если в котле есть утечки, их необходимо найти и устранить перед заменой печатной платы.

№ 2 — Трещины и переломы

Трещины и изломы на печатной плате приведут к ее неисправности. Если есть признаки того или иного, вероятно, пришло время заменить.

# 3 — Слабые или поврежденные паяные соединения

Небольшие электронные компоненты, из которых состоит ваша печатная плата, спаяны вместе. Если этот припой испортится, сломается или повредится, устройство выйдет из строя.

Конечно, есть возможность точечной сварки для ремонта печатной платы. Но время, которое требуется, означает, что гораздо разумнее заменить весь блок.

Стоимость ремонта печатной платы

Эти агрегаты редко требуют ремонта. Гораздо лучше подумать о замене, особенно если на ваш бойлер нет гарантии.

Время, затрачиваемое на ремонт котла (а следовательно, и стоимость рабочей силы), в любом случае обычно приближается к стоимости замены детали.

Стоимость замены печатной платы котла

Расценки на оплату труда по стране различаются.Точно так же различаются и детали для разных котлов.

Но стоит ожидать заплатить где-то от 300 до 550 фунтов за замену печатной платы.

Эта цена снижается, если вы рассматриваете отремонтированное или отремонтированное устройство, но опять же, небольшая экономия денег редко стоит иметь подержанное устройство (на которое нет гарантии).

Стоит ли менять котел?

Если у вашего бойлера нет гарантии и он начинает показывать свой возраст, нет смысла вкладывать в него более 300 фунтов стерлингов.

Есть большая вероятность, что в недалеком будущем отпустят другие дорогие детали.

Стоит взвесить разницу в стоимости ремонта и замены по прибытии инженера. Или вы можете узнать точную цену, которую вы заплатите за установку Worcester Bosch здесь.

Сколько времени нужно для установки печатной платы?

В зависимости от сложности котла на диагностику и примерку уйдет 2-3 часа.

Предыдущая

Почему выходят из строя панели управления газовой печью?

Плохая панель управления — не редкость пару раз в неделю во время напряженной зимы, связанной со звонками в службу поддержки здесь, в долине Сакраменто.Какие детали на плате управления выходят из строя и почему?

Печатная плата печи — это мозг всей операции. Это квотербек вызывает критику в области схем высокого и низкого напряжения, над которыми мы работаем каждый день. В блоге Fox Family Heating and Air Blog на этой неделе мы поговорим о частях платы управления, которые выходят из строя, и рассмотрим некоторые из наиболее распространенных причин.

Что не так?

Итак, что же не так на этих платах? Кусочек кремния возрастом 10 лет должен быть тот же состав, что и доска годовалой давности, не так ли? Похоже на то.Несмотря на это, старение системы действительно начинают доставлять больше проблем, чем новые.

Печатные платы в наши дни состоят из усадочных реле и переключатели, смонтированные на жесткой зеленой плате для управления последовательность операций, запускающих печь и отдающих нам тепло. Печи 30 и 40 лет, которые мы видим до сих пор в полевых условиях есть эти реле и переключатели. Они просто больше и прочнее, потому что сделаны из более прочного части.

На прошлой неделе мы обсуждали, чем меньше становится плата управления, тем слабее материал, из которого он сделан. В материал тоньше, паяные соединения меньше, а реле сделаны из более мелких кусочков пластика и металла.

Ожидаемый срок службы платы управления

Наши клиенты могут подумать, что плата управления должна прослужить срок службы печи. И я бы сказал, что 50% из них делают! Но все детали на печи плата управления рассчитана на срок службы, и многие вещи могут ускориться процесс старения деталей на этой плате.

Если на плату есть питание, она должна работать должным образом.Если это не так, мы ничего не можем сделать, чтобы вернуть его к заводским спецификациям. Вы не можете делать паяные соединения в полевых условиях прямо на месте, которые будут соответствовать любому стандарту производители устанавливают при создании платы. Различные паяльные сплавы будут конфликтовать, что приведет к временному устранению неисправностей. Лучший.

Неудачные соединения под пайку

Это подводит меня к моей первой распространенной ошибке на плате управления. Я не могу сказать вам, сколько раз я говорил о неисправных паяных соединениях на задней панели платы управления.Штоки заглушек Molex крепятся к плату и припаян на месте, чтобы приклеить к металлической схеме, которая действует как провода делаю в доме. Если на проводе есть клюв в нем, эта схема не будет работать.

Когда на тыльной стороне заглушек Molex появляется трещина, делает зазор между стержнем, который проходит через доску на заднюю сторону, где он соответствует схемотехнике. Любые переломы в это паяное соединение начнет создавать периодические отклонения от нормы. Есть штепсельная вилка Molex низкого напряжения и штепсельная вилка высокого вилка напряжения, которая будет частью любой системы управления печью, над которой мы работаем.

Тепловое расширение

Вы можете спросить: «Почему ломаются паяные соединения? как это?» Два слова, тепловое расширение. После того, как припой нанесен и сформирован, он остается очень жестким металлом с очень небольшой пластичностью. Тепло создает расширение. И такое расширение внутри припоя суставы создадут зазор между ним и стеблем, который должен быть прикреплен к. Это вызовет проблемы с вашими досками сейчас или позже.

Когда я вижу плату управления, на которой треснул припой соединения на обратной стороне платы, я сообщаю покупателю, что он не соответствует заводских спецификаций и предлагают заменить их, чтобы у них не было проблемы в будущем.

Реле и переключатели могут заедать, гореть и задевать

Так же, как контактор на конденсаторе снаружи, на плате печи есть миниатюрные реле, которые позволяют некоторым двигателям получать напряжение, необходимое им для работы. И точно так же, как контактор на конденсаторе, эти реле печи начинают питаться и ожог от электрической дуги, которая возникает на контактах при их замыкании.

Высокие температуры могут привести к расплавлению защитного покрытия обмоток. катушки реле, что может предотвратить замыкание контактов в первое место.Пластиковые детали, которые контактируют установлены таким образом, чтобы они могли потерять устойчивость при нагревании реле, тоже. Это может исказить контакты реле, из-за чего они не выровнены и не могут работать должным образом.

Застрявшие переключатели

Когда электромеханический переключатель, как на нашем доски внезапно стали использоваться после длительного периода простоя, как будто закончился один зимой до начала следующей зимы, он может застрять навсегда. Нажатие на реле иногда может помочь, но только отсрочивает неизбежный выход платы из строя.

Перенапряжение, такое как броски напряжения и другие всплески напряжения, создает постоянный перегрев. Пониженное напряжение может предотвратить контакты реле не должны оставаться замкнутыми. И дело не только в напряжении. эти части. Это также текущее существо переносится с тем напряжением, которое преждевременно изнашивает переключатели.

Транзисторы

Транзисторы обычно выходят из строя в первую очередь. пульт управления. И снова разрушительный тепло и энергия, которые попадают в эти транзисторы из-за скачков напряжения или даже небольшое количество статического электричества может привести к преждевременному износу платы.Это изменит состав материалы, из которых они сделаны. Над время они просто выдают, не позволяя плате управления работать должным образом.

Скачки напряжения

Задавая вопросы домовладельцу, можно многое узнать, когда нырять в систему HVAC, которая не работает должным образом. Недавно произошла гроза или молния. эта область может вызвать скачок напряжения в электрической системе дома. Этот всплеск может не повлиять на свет или кухонная техника в доме.Они может даже не сработать выключатель, если печь включена на главной панели. Но он может вывести трансформатор раньше плата, посылая толчок этой чувствительной плате управления.

Отключения энергокомпании печально известны тем, что наносят ущерб Оборудование HVAC. Снижение мощности, которое внезапно включается без предупреждения, может повредить защитные покрытия на части, из-за чего они выходят из строя либо сейчас, либо даже через пару лет.

Еще один скачок напряжения, который может испытать дом, — это автомобильная авария. в зоне, где могла быть отключена линия электропередачи.Как связи тех высоких провода напряжения, прикрепленные к полюсам, разрываются или растягиваются, приток энергия и ущерб, который она причиняет, случаются мгновенно.

Многие детали HVAC были вывезены этими тремя ситуации, причиняющие ущерб от нескольких тысяч долларов до просто перегорел небольшой 3-амперный предохранитель на плате управления. Никто никогда не должен недооценивать причудливое повреждение, которое может произойти с системой HVAC, когда скачки напряжения происходят внутри или вокруг дом.

Статическое электричество

Неосторожные или ничего не подозревающие техники, которые переходят пол с ковровым покрытием, чтобы добраться до печи, может создавать большее напряжение на теле, чем он может хранить. В результате это напряжение нужно будет перенести на следующий кусок металла, с которым он соприкасается с. Вы не хотите, чтобы это был металл на плате управления. Электростатический разряд (ESD) может развиться даже после того, как вы заземлились на печь первый раз. Стоять на ковре можно создать эту статику очень легко.

Повреждение выводов платы управления при попадании электростатического разряда. доска. Есть очень тонкие изоляционные слои в транзисторах, реле, переключателях платы управления и паять соединения, которые сломают это. Что еще хуже то, что иногда этот разряд не приводит к повреждению доски немедленно. Это повредит изоляцию до такой степени, что иногда устройство выходит из строя через несколько часов или даже лет.

Деградация платы управления со временем

Диагностика неисправной платы управления — не редкость один.Но это заставляет меня задуматься, что это доска прошла через свою жизнь, чтобы дошла до точки, когда она теперь не удалось. Сами детали имеют ожидаемая продолжительность жизни. Все согласны с который. Но такие факторы, как термический расширение, скачки напряжения и статическое электричество — все это играет большую роль в деградация платы управления с течением времени.

Мы получаем отличные отзывы от наших коллег-техников, которые работают над этим каждый день в полевых условиях. Пожалуйста, не стесняйтесь выражать свое мнение и делиться своими историями о неисправных панелях управления в разделе комментариев ниже.Как специалисты по HVAC, мы всегда стараемся учиться, и нет лучшей информации, чем уроки, которые вы усвоили и которые можете передать нам.

Спасибо, что остановились. Увидимся в следующей записи блога!

Панель управления печью

— Назначение и функции — Часть 1 (из 3)

02
Dec

Панель управления печью — Назначение и функции — Часть 1 (из 3)

Статья посвящена управлению газовой печью доска (его мозг). Компания Al’s Plumbing, Heating & A / C в Плано, штат Техас, обеспечивает обслуживание и ремонт всех марок центральных кондиционеров, газовых и электрических печей и тепловых насосов. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (принадлежит American Standard) и Coleman HVAC (принадлежит York HVAC).

Al’s также предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехнического оборудования в вашем доме. Al’s продает и устанавливает газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Al’s находится недалеко от вашего дома в Плано, штат Техас; Аллен, Техас; и Фриско, Техас.Мы обслуживаем все дома в южных округах Коллин и Дентон без транспортных расходов.

Позвоните Але сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой отопления, вентиляции и кондиционирования воздуха или водопроводом. Мы назначим встречу в удобное для вас время.

Источник изображения: Pexels.com

Плата управления печью очень похожа на любую печатную плату (показана), которая есть в любом персональном компьютере.

Это часть 1 статьи из 3 частей; Платы управления печью, как защитить их от скачков напряжения, + другие способы минимизировать риск преждевременного выхода из строя.

• Часть 1: Плата управления печью — назначение и функции
• Часть 2: Защита от скачков напряжения
• Часть 3: Способы минимизации выхода из строя платы управления печью на раннем этапе.

Щелкните здесь, чтобы увидеть ЧАСТЬ 2 этой статьи: Плата управления сантехнической печью — часть 2

Источник изображения: DreamsTime

Плата управления печи — это его мозг. Он почти такой же, как и на любой компьютерной плате. Он управляет всеми функциями — и в том порядке, в котором они происходят.Он контролирует все, что делает печь во время каждого цикла нагрева. Поскольку они представляют собой сложную электронику, печатные платы — они могут выйти из строя и должны быть заменены — и могут потребовать дорогостоящего ремонта в печи Hi-E. Есть причины, по которым можно рано потерпеть неудачу.

Замена платы управления печи стоит до 1000 долларов, поэтому стоит приложить все усилия, чтобы обеспечить как можно более длительный срок службы вашей. В этой статье из трех частей вы узнаете о наиболее распространенных причинах поломки и о том, как продлить срок ее службы.

Источник изображения: ShutterStock

Показано: Интеллектуальный термостат Nest

Цикл нагрева:

• Термостат требует тепла.
• Включается двигатель с принудительной тягой Двигатель . Этот вентилятор удаляет выхлопные газы на улицу.
• Реле давления определяет падение давления (вызванное двигателем с принудительной тягой). Он сообщает плате управления, что давление упало.
• Реле давления представляет собой предохранительный механизм .Это гарантирует, что выхлоп из печи будет удален в дымоход еще до того, как горелки зажгутся.

• Горелки Запальник начинает нагревать , пока не загорится оранжевым светом.
• Газовый клапан подает газ к горелкам, когда запальник готов.
• Горелки зажгутся. Они не получают сообщение от платы о воспламенении, скорее они воспламеняются, когда к ним выпускается газ.
• Воспламенитель выключается.

• Датчик пламени определяет наличие пламени и сообщает плате управления о наличии пламени.
• Если датчик пламени не обнаруживает пламя, он сообщает об этом плате управления. Плата закрывает газовый вентиль и отключает печь.
• Если датчик пламени не обнаруживает пламени — обычно это связано с загрязнением датчика.
• Датчик пламени — это предохранительный механизм. Обеспечивает горение пламени при выпуске газа.

Источник изображения: встроенное видео YouTube

Видео показывает, как горелки печи горят в течение 3 секунд и гаснут. Это связано с тем, что датчик пламени загрязнен и не обнаруживает пламя, поэтому плата управления перекрывает подачу газа.

• (Flame) Rollout Switch контролирует пламя горелки, чтобы убедиться, что пламя не выходит за пределы предполагаемого места. Если выключатель Rollout обнаруживает нерегулярное пламя или пламя слишком большого размера, он уведомляет об этом плату управления.Плата управления отключает газ и отключает печь.
• Выключатели выхода пламени — это предохранительный механизм. Они вызывают отключение печи, если обнаруживают, что пламя выходит за пределы правильной области. Если позволить пламени загореться за пределами этой области, это, скорее всего, вызовет пожар в печи.

Источник изображения: YouTube Embedded Video

Щелкните белую стрелку в центре изображения, чтобы увидеть пример развертывания Flame

Вы можете увидеть развертывание Flame на изображении выше. Пламя должно быть достаточно большим, чтобы пройти через отверстия перед горелками.

ПРИМЕЧАНИЕ: Часто владельцы обнаруживают, что у них есть трещина в теплообменнике во время обращения в службу поддержки. Их печь отключилась, потому что воздух (проходящий через трещину в теплообменнике) выдувал пламя за пределы назначенной зоны. Выключатели развертывания отправили сообщение на плату управления, и она отключила печь.

• Концевой выключатель сообщает плате управления, что печь достаточно теплая, чтобы включить вентилятор.Он также отслеживает, не нагревается ли печь. Слишком жарко, сообщает концевой выключатель панели управления. Плата управления перекрывает газ. Если он отключит печь временно (пока она не остынет) или полностью (потому что перегрев продолжает происходить).

Плата управления включает нагнетательный вентилятор . Вентилятор перемещает воздух через топку, снимая тепло и отправляя его в дом.

• Термостат определяет, что температура в доме соответствует его настройке, и сообщает об этом на плату управления.Плата управления отключает подачу газа к горелкам, затем к двигателю вытяжной вентиляции и, наконец, к двигателю нагнетательного вентилятора. Цикл нагрева завершен.

Источник изображения: YouTube Embedded Video

Щелкните белую стрелку в центре изображения, чтобы просмотреть видео

Если индикатор платы управления мигает — что-то не так с печью

Маленький мигающий индикатор свет на печатной плате вашей печи помогает диагностировать проблему печи.Мигающий свет виден через крошечное окошко на дверце топки.

Количество миганий между паузами соответствует проблеме печи. Этот номер соответствует таблице, расположенной где-то на печи (обычно на съемных дверцах спереди).

Пример: «мигание… мигание… пауза… мигание… мигание… пауза…» будет представлять элемент № 2 на графике. На диаграмме может быть указано: «Отказ зажигания» или «Реле давления разомкнуто».

Плата управления контролирует каждую из функций печи для обеспечения безопасной работы. Если он определяет, что что-то не так, он отключает печь, чтобы защитить себя и вас.

Пример: При выходе из строя запальника горелки печи не зажигаются. Когда требуется тепло, плата управления открывает газовый клапан для горелок и ожидает немедленного сообщения от датчика пламени о наличии пламени. Если это подтверждение не поступает, плата управления закрывает газовый клапан и отключает печь до тех пор, пока воспламенитель не будет заменен.

Al’s Plumbing, Heating & A / C в Плано, Техас обеспечивает обслуживание и ремонт всех марок центральных кондиционеров, газовых и электрических печей и тепловых насосов. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (принадлежит American Standard) и Coleman HVAC (принадлежит York HVAC).

Al’s также предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехники для каждого сантехнического компонента в вашем доме. Al’s продает и устанавливает газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Эл находится рядом с вашим домом в Роулетт, Техас: Мерфи, Техас; и Уайли, штат Техас.Мы обслуживаем все дома в южных округах Коллин и Дентон без транспортных расходов.

Позвоните Al’s сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой отопления и охлаждения или водопроводом. Мы назначим встречу в удобное для вас время.

Замена и установка газового котла

Когда я должен заменить свой котел?

Если вы часто испытываете проблемы с котлом, постоянно требуя ремонта котла, подумайте, подходит ли вам замена котла .

Конечно, регулярного обслуживания вашего котла должно быть достаточно, чтобы он работал эффективно и продлил срок его службы. Bord Gáis Energy предлагает широкий спектр услуг по ремонту котлов и сервисному обслуживанию котлов, чтобы поддерживать ваш котел в хорошем состоянии. А с нашими квалифицированными специалистами и 60-дневной гарантией вы можете быть уверены, что у вас будет теплый дом круглый год.

Но мы понимаем, что иногда бывает трудно понять, когда поможет простой ремонт или обслуживание, а когда вам нужно заменить или обновить систему.Итак, вот список признаков, которые помогут вам решить, пора ли выключить старый котел.

«Мой котел ломается»

В целом срок службы котла составляет 10-15 лет. Чем старше становится ваш котел, тем чаще могут потребоваться ремонтные работы.

Обслуживания котла один раз в год должно быть достаточно, чтобы он работал бесперебойно в течение всего года, но если вы сталкиваетесь с проблемами с отоплением каждые пару месяцев, а установщик газа теперь стал знакомым лицом, возможно, пришло время вычислить некоторые цифры и посмотрите, не позволили бы вам купить новый котел за счет оплаты труда и запчастей.

«Мой счет за газ слишком высок»

К настоящему времени вы, вероятно, знаете, что котлы имеют рейтинг энергоэффективности, и как вы можете проверить мощность своего котла. Но не могли бы вы объяснить, как работает этот рейтинг?

Котлы

имеют рейтинг от A до G: «A» — наиболее эффективный, а «G» — наименее эффективный. Эффективность определяется тем, сколько топлива оборудование может преобразовать в энергию. Котлы класса G имеют КПД менее 70%, что означает, что 30% потребляемого топлива тратится впустую, в то время как котлы класса A имеют КПД 90%.

Замена котла с рейтингом G на котел с рейтингом A может означать значительную экономию на ваших ежегодных расходах на газ.

«Мои радиаторы и котел издают странные звуки»

Это обычная жалоба, и обычно потому, что со временем в вашей системе центрального отопления накапливаются отложения и накипь, что делает их менее эффективными и менее рентабельными в эксплуатации. Иногда с этим справляется простая очистка Powerflush.

Но если проблемы сохраняются даже после процедуры и не ограничиваются шумами.Например: вы заметили, что ваши радиаторы шипят, вибрируют или стучат, это может указывать на более серьезную проблему с котлом или системой центрального отопления, и вам может быть полезно заменить котел или обновить систему.

«Не могу найти запасные части»

Потеря КПД — не единственная проблема при обслуживании старого котла. Запасные части не только дороги, но и их трудно найти. Представьте, что вам нужно срочно решить проблему, но вы обнаружите, что нужную деталь невозможно найти! Иногда они даже не новые, а выведенные из строя котлы, в результате чего у вас нет гарантии на эту деталь.

«Мой котел не работает как раньше»

Иногда это не ваша вина, вы оказали своему котлу всю заслуженную любовь и отношение, но кажется, что лучшие дни вашего котла уже позади. Некоторыми признаками этого могут быть радиаторы, которым требуется больше времени для нагрева, или постоянная необходимость перенастроить давление в котле.

Если это так, и вы решили, что новый бойлер — правильный вариант для вас, то не о чем беспокоиться. Местные герои — инновация Bord Gáis Energy — здесь, чтобы помочь.

Зайдите на LocalHeroes.ie, чтобы узнать цену на замену или установку котла, или если вы просто хотите обсудить свои варианты с местным героем; безопасно, зная, что вся работа гарантирована Bord Gáis Energy * на 12 месяцев.

Закажите замену или установку котла на LocalHeros.ru.

«Что такое LocalHeroes.ie»

Local Heroes — это компания Bord Gáis Energy Innovation, а — онлайн-платформа, где вы можете искать квалифицированных и квалифицированных местных специалистов в нескольких областях знаний.Вот сделки, которые вы можете найти на LocalHeroes.ie:

• Сантехник
• Инженер по масляному отоплению
• Инженер по дренажу
• Электрик
• Ремонт и обслуживание газа
• Установка газового котла

Все торговцы на платформе Local Heroes проходят проверку при регистрации в качестве Local Hero, чтобы убедиться, что они обладают необходимой квалификацией для выполнения работы. Гарантия на работу Bord Gáis Energy * составляет 12 месяцев.

Найдите местного героя, который соответствует вашим потребностям

Закон Техаса о котлах

КОД ЗДОРОВЬЯ И БЕЗОПАСНОСТИ
НАЗВАНИЕ 9. БЕЗОПАСНОСТЬ
ПОДРАЗДЕЛЕНИЕ A. ОБЩЕСТВЕННАЯ БЕЗОПАСНОСТЬ
ГЛАВА 755. КОТЛЫ
(действует с 1 сентября 2019 г.)

ПОДРАЗДЕЛ A.ОСНОВНЫЕ ПОЛОЖЕНИЯ.

п. 755.001. ОПРЕДЕЛЕНИЯ.

В этом разделе:

• (1) «Изменение» означает существенное изменение оригинального дизайна.
• (2) «Доска» означает свод правил котла.
• (3) «Котел» означает:
  • (А) отопительный котел;
  • (В) атомный котел;
  • (C) энергетический котел;
  • (D) необожженный паровой котел; или
  • (E) технологический парогенератор.
• (4) «Сертификат проверки» означает необходимую внутреннюю или внешнюю проверку котла, отчет которой используется главным инспектором для принятия решения о выдаче сертификата эксплуатации.
• (5) «Сертификат эксплуатации» означает сертификат, выданный исполнительным директором для разрешения эксплуатации котла.
• (6) «Комиссия» означает Техасскую комиссию по лицензированию и регулированию.
• (7) «Департамент» означает Департамент лицензирования и регулирования штата Техас.
• (7-а) «Исполнительный директор» означает исполнительного директора департамента.
• (8) «Внешний осмотр» означает осмотр снаружи котла и его принадлежностей, который проводится, если возможно, во время работы котла.
• (9) «Отопительный котел» означает паровой отопительный котел, водогрейный котел, водогрейный котел или водонагреватель для питьевой воды, который напрямую работает на нефти, газе, солнечной энергии, электричестве, угле или другом твердом или жидком топливе. .
• (10) «Высокотемпературный водогрейный котел» означает водогрейный котел, предназначенный для работы при давлении, превышающем 160 фунтов на квадратный дюйм, или температуре, превышающей 250 градусов по Фаренгейту.
• (11) «Водогрейный котел» означает бойлер, предназначенный для работы при давлении, не превышающем 160 фунтов на квадратный дюйм, или температуре, не превышающей 250 градусов по Фаренгейту на выходе из бойлера или рядом с ним.
• (12) «Котел для горячего водоснабжения» означает котел, предназначенный для работы при давлении, не превышающем 160 фунтов на квадратный дюйм, или температуре, не превышающей 250 градусов по Фаренгейту на выходе из котла или рядом с ним, если котел:
  • (A) тепловложение превышает 200 000 британских тепловых единиц в час;
  • (B) температура воды превышает 210 градусов по Фаренгейту; или
  • (C) номинальная емкость для воды превышает 120 галлонов.
• (13) «Инспекционное агентство» означает уполномоченное инспекционное агентство, предоставляющее инспекционные услуги.
• (14) «Инспектор» означает главного инспектора, заместителя инспектора или уполномоченного инспектора.
• (15) «Внутренний осмотр» означает полный и тщательный осмотр внутренней водной и пожарной частей котла, если это позволяет конструкция.
• (16) «Ядерный котел» означает систему атомной электростанции, включая ее сосуды высокого давления, системы трубопроводов, насосы, клапаны и резервуары для хранения, которая производит и контролирует выход тепловой энергии из ядерного топлива и связанных систем, необходимых для функция энергосистемы.
• (17) «Переносной котел» означает котел, в основном предназначенный для использования на временном месте.
• (18) «Водонагреватель для питьевой воды» означает бойлер, предназначенный для работы при давлении, не превышающем 160 фунтов на квадратный дюйм, и температуре воды, не превышающей 210 ​​градусов по Фаренгейту, если котел:
  • (A) тепловложение превышает 200 000 британских тепловых единиц в час; или
  Номинальная емкость
  • (B) по содержанию воды превышает 120 галлонов.
• (19) «Энергетический котел» означает:
  • (А) водогрейный высокотемпературный котел; или
  • (B) котел, в котором пар вырабатывается под давлением, превышающим 15 фунтов на квадратный дюйм, для внешней по отношению к котлу цели.
• (20) «Генератор технологического пара» означает испаритель, теплообменник или резервуар, в котором пар генерируется за счет использования тепла, возникающего в результате работы технологической системы, которая содержит несколько резервуаров высокого давления, например, используемых в производстве. химических и нефтепродуктов.
• (21) «Ремонт» означает работы, необходимые для приведения котла в безопасное и удовлетворительное рабочее состояние без изменения первоначальной конструкции.
• (22) «Предохранительное устройство» означает предохранительное устройство, такое как предохранительный клапан или предохранительный клапан для котла, предназначенное для уменьшения опасности несчастных случаев.
• (23) «Стандартный котел» означает котел с печатью Техаса, печатью признанного на национальном уровне профессионального инженерного общества или печатью любой юрисдикции, которая приняла конструктивный стандарт, эквивалентный стандарту, требуемому исполнительным директором.
• (23-а) «Пароварка» означает паровой отопительный котел, который:
  • (А) предназначен для приготовления пищи на пару;
  • (B) работал при давлении, не превышающем пяти фунтов на квадратный дюйм; и
  • (C) с предохранительным устройством, работающим при давлении, не превышающем пяти фунтов на квадратный дюйм.
• (24) «Паровой отопительный котел» означает котел, предназначенный для работы при давлении, не превышающем 15 фунтов на квадратный дюйм.
• (25) «Необжигаемый паровой котел» означает необожженный сосуд высокого давления, в котором вырабатывается пар. Термин не включает:
  • (A) сосуды, известные как испарители или теплообменники; или
  • (B) сосуды, в которых пар вырабатывается за счет использования тепла, возникающего в результате работы технологической системы, содержащей несколько сосудов высокого давления, используемых при производстве химических продуктов и нефтепродуктов.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 1991 г., 72-й лег., Гл. 14, п. 229, эфф. 1 сентября 1991 г.
С изменениями, внесенными законами 1999 г., 76-й лег., Гл. 352, п. 1, эфф. 1 сентября 1999 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.001, эфф. 1 сентября 2003 г.
С изменениями, внесенными законами 2013 г., 83-й этап., Р.С., гл. 88 (S.B. 506 ), разд. 1, эфф. 18 мая 2013 г.
С изменениями, внесенными законами 2017 г., 85-й лег., Р.С., гл. 284 (H.B. 3257 ), разд. 1, эфф. 29 мая 2017 г.

ПОДРАЗДЕЛ B. СОВЕТ ПО ПРАВИЛАМ КОТЛА.

п. 755.011. СОСТАВ ПЛАТЫ.

• (а) Совет по котельным правилам находится в отделе.
• (b) Правление состоит из следующих 11 членов, назначаемых председателем комиссии с одобрения комиссии:
  • (1) три члена, представляющие лиц, которые владеют или используют котлы в этом штате;
  • (2) три члена, представляющие компании, которые страхуют котлы в этом штате;
  • (3) один член, представляющий производителей или установщиков котлов;
  • (4) один член, представляющий организации, которые ремонтируют или модифицируют котлы в этом состоянии;
  • (5) один член, представляющий профсоюз; и
  • (6) два общественных члена.
• (c) Все участники, кроме членов, назначенных в соответствии с Подразделом (b) (6), должны иметь опыт работы с котлами. По возможности, по крайней мере, четыре члена должны быть профессиональными инженерами, зарегистрированными в этом штате.
• (d) Исполнительный директор является членом совета директоров ex officio.

Закон 1989 г., 71-й лег., гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 18, п. 1, эфф. 1 сентября 2003 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.002, эфф. 1 сентября 2003 г.
С изменениями, внесенными законами 2009 г., 81-й лег., Р.С., гл. 457 (H.B. 2548 ), разд. 1, эфф. 1 сентября 2009 г.

п. 755.012. ТЕРМИНЫ.

членов Правления избираются на шестилетний срок в шахматном порядке, при этом срок полномочий трех членов истекает 31 января каждого нечетного года.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.

п. 755.013. ПРЕЗИДЕНТ.

Главный инспектор является председателем совета директоров.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п.5.003, эфф. 1 сентября 2003 г.

п. 755.014. ИЗВЛЕЧЕНИЕ ЧЛЕНОВ СОВЕТА; ВАКАНСИЯ.

• (a) Комиссия может отстранить члена правления за неэффективность или пренебрежение служебными обязанностями.
• (b) Должность члена совета директоров становится вакантной в случае отставки, смерти, отстранения от должности или недееспособности члена. Председательствующий в комиссии назначает таким же образом, как и при первоначальном назначении, лицо, которое будет исполнять обязанности до конца неистекшего срока.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.004, эфф. 1 сентября 2003 г.

п. 755.015. КОМПЕНСАЦИЯ.

Член совета директоров может не получать заработную плату, но имеет право на компенсацию фактических расходов, понесенных при исполнении обязанностей совета директоров.

Закон 1989 г., 71-й лег., гл. 678, п. 1, эфф. 1 сентября 1989 г.

п. 755.016. ВСТРЕЧИ.

Правление собирается не реже двух раз в год по требованию председательствующего в месте, указанном правлением.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.005, эфф. 1 сентября 2003 г.

п.755.017. ПОЛНОМОЧИЯ И ОБЯЗАННОСТИ.

Совет должен информировать комиссию о принятии определений и правил, касающихся безопасного строительства, монтажа, проверки, эксплуатационных ограничений, изменения и ремонта котлов и их принадлежностей.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.006, эфф. 1 сентября 2003 г.

п. 755.018. НЕОБХОДИМО БОЛЬШИНСТВО.

Решение совета директоров не вступает в силу, если за него не проголосовали не менее пяти членов совета директоров.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.

ПОДРАЗДЕЛ C. РЕГИСТРАЦИЯ И ПРОВЕРКА КОТЛА.

п.755.021. РЕГИСТРАЦИЯ И СЕРТИФИКАТ.

За исключением случаев, предусмотренных статьей 755.022, каждый котел, работающий в этом состоянии, должен:

• (1) зарегистрироваться в отделении; и
• (2) имеют право на действующий сертификат эксплуатации.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. Сентябрь1, 1989.

п. 755.022. ИСКЛЮЧЕНИЯ ДЛЯ ОПРЕДЕЛЕННЫХ КОТЛОВ.

• (а) Данная глава не применяется к:
  • (1) котлы, принадлежащие или эксплуатируемые федеральным правительством;
  • (2) сосуды под давлением или технологические парогенераторы, кроме паросборных или выпускных барабанов парогенераторов;
  • (3) миниатюрные котлы с ручным обогревом, которые:
    • (A) сконструированы или обслуживаются для локомотивов, лодок, тракторов или стационарных двигателей только в качестве хобби для выставок, отдыха, образования или исторических целей, а не для коммерческого использования;
    • (B) иметь внутренний диаметр 12 дюймов или меньше или площадь решетки не более двух квадратных футов; и
    • (C) оснащены предохранительным клапаном соответствующего размера, индикатором уровня воды и манометром;
  • (4) котлы, предназначенные для работы только при атмосферном давлении и оснащенные двумя независимыми средствами предотвращения повышения давления;
  • (5) пароварки; или
  • (6) эспрессо-машины.
• (b) Отопительные котлы, используемые для обогрева зданий, предназначенных исключительно для жилых помещений и в которых могут проживать не более четырех семей, освобождены от положений Разделов 755.025, 755.027, 755.029 и 755.030.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С изменениями, внесенными законами 1995 г., 74-й этап., гл. 498, п. 1, эфф. 28 августа 1995 г.
С изменениями, внесенными законами 1999 г., 76-й лег., Гл. 352, п. 2, эфф. 1 сентября 1999 г.
С изменениями, внесенными законами 2013 г., 83-й лег., РС, гл. 88 (S.B. 506 ), разд. 2, эфф. 18 мая 2013 г.

Деяния 2017 г., 85-й лег., Р.С., гл. 284 (H.B. 3257 ), разд. 2, эфф. 29 мая 2017 г.

п. 755.023.НАЗНАЧЕНИЕ ИНСПЕКТОРОВ И ДРУГОГО ПЕРСОНАЛА.

• (a) Исполнительный директор должен назначить главного инспектора котлов для управления программой котлов. Главный инспектор обязан:
  • (1) быть резидентом этого штата и гражданином США;
  • (2) иметь не менее пяти лет опыта в строительстве, установке, проверке, эксплуатации, техническом обслуживании или ремонте котлов; и
  • (3) сдать письменный экзамен, демонстрирующий необходимую способность судить о безопасности котлов.
• (b) Главный инспектор не может иметь коммерческую заинтересованность в производстве, владении, страховании или агентстве по продаже котлов или принадлежностей для котлов.
• (c) При необходимости исполнительный директор назначает лиц с квалификацией, аналогичной квалификации главного инспектора, в качестве заместителей инспектора.
• (d) Исполнительный директор может нанимать канцелярских помощников, если это необходимо для выполнения этой главы.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 26.008, эфф. 1 сентября 2003 г.

п. 755.024. УПОЛНОМОЧЕННЫЕ ИНСПЕКТОРА; ОБСЛЕДОВАНИЯ.

• (a) Чтобы быть уполномоченным инспектором, лицо должно получить комиссию в качестве инспектора котла от исполнительного директора и должно постоянно работать в инспекционном агентстве.
• (b) Исполнительный директор посредством письменного экзамена определяет квалификацию претендента на вступление в комиссию в качестве уполномоченного инспектора.
• (c) Отменена законами 2003 г., 78-й лег., Гл. 816, п. 5,014 (1).
• (d) Отменена законами 2003 г., 78-й лег., Гл. 816, п. 5,014 (1).
• (e) Отменена законами 2003 г., 78-й лег., гл. 816, п. 5,014 (1).
• (f) После надлежащего расследования исполнительный директор может принять инспекционную комиссию, выданную лицу любой другой юрисдикцией, которая имеет письменный экзамен, равный таковому в этом штате.
• (g) По уважительной причине исполнительный директор может отменить комиссию, выданную этим штатом.
• (h) Отменена законами 2003 г. , 78-й лег., гл. 816, п. 5,014 (1).

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 1991 г., 72-й лег., Гл. 14, п. 230, эфф. 1 сентября 1991 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.014 (1), 26.009, эфф. 1 сентября 2003 г.

п. 755.025. ОСМОТР.

• (a) Исполнительный директор требует, чтобы каждый котел подвергался внутреннему и внешнему осмотру во время первоначальной установки и с последующими интервалами, предусмотренными настоящим разделом.Исполнительный директор может обеспечить проведение проверки любым инспектором.
• (b) Энергетические котлы, необожженные паровые котлы и паросборные или выпускные барабаны технологических парогенераторов должны проходить ежегодный сертификат и ежегодный внешний осмотр.
• (c) Паровые отопительные котлы и водогрейные котлы должны проходить сертификационную проверку раз в два года.
• (d) Котлы для горячего водоснабжения и водонагреватели для питьевой воды должны проходить сертификационную проверку каждые три года.
• (e) Комиссия по правилам устанавливает последующие интервалы и порядок проверки переносного котла.
• (f) Исполнительный директор определяет способ проверки ядерных котлов, форму отчета об инспекции и информацию, которую необходимо сообщить.Сроки проверок котла устанавливаются исполнительным директором и владельцем атомного котла.
• (g) Исполнительный директор может разрешить осмотр котла в любое разумное время, если исполнительный директор определит, что котел может быть в небезопасном состоянии. Исполнительный директор должен уведомить инспекционный орган, осуществляющий страхование этого котла, и попросить уполномоченного инспектора, нанятого этим агентством, принять участие с главным инспектором или заместителем инспектора в совместной проверке котла не позднее 20-го дня после даты, когда исполнительный директор уведомляет инспектирующий орган.За совместный осмотр не может взиматься дополнительная плата.
• (h) Невзирая на любой другой закон, адрес электронной почты, предоставленный департаменту в связи с проверкой в ​​соответствии с этой главой, не является конфиденциальным и подлежит раскрытию в соответствии с главой 552 Правительственного кодекса.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 1999 г., 76-й лег., гл. 352, п. 3, эфф. 1 сентября 1999 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 26.010, эфф. 1 сентября 2003 г.
С поправками, внесенными законами 2017 г., 85-й лег., РС, гл. 284 (H.B. 3257 ), разд. 3, эфф. 29 мая 2017 г.
С изменениями, внесенными законами 2019 г., 86-й лег., Р.С., гл. 1144 (H.B. 2847 ), разд. 6.001, эфф. 1 сентября 2019 г.

п. 755.026. РАСШИРЕНИЯ.

• (a) С одобрения исполнительного директора и инспекционного агентства, которое имеет юрисдикцию в отношении энергетического котла, интервал между внутренними инспекциями может быть увеличен до периода, не превышающего в общей сложности 60 месяцев.Для необожженных паровых котлов или паросборных или выпускных барабанов технологических парогенераторов интервал проверки может быть увеличен до следующего планового простоя котла, но не более чем в сумме:
  • (1) 84 месяца для паровых котлов без топлива;
  • (2) 120 месяцев для паросборных или выпускных барабанов парогенераторов, изготовленных до 1 января 1970 г . ; или
  • (3) 144 месяца для паросборных или выпускных барабанов парогенераторов, изготовленных 1 января 1970 г. или позднее.
• (b) Интервал между внутренними проверками котла может быть увеличен только в том случае, если:
  • (1) непрерывная обработка воды под компетентным и опытным надзором для контроля и ограничения коррозии и отложений действует с момента ее последней внутренней проверки;
  • (2) последняя внутренняя и текущая внешняя проверка котла показывает, что интервал можно безопасно продлить; и
  Доступны точные и полные записи
  • (3), которые показывают:
    • (A) что после последней внутренней проверки пробы котловой воды отбирались или контролировались через регулярные промежутки времени, не превышающие 24 часов работы, и что состояние воды в котле контролировалось удовлетворительно;
    • (B) даты, когда котел не работал с момента последней внутренней проверки, и причины, по которым котел был выведен из эксплуатации; и
    • (C) характер ремонта котла и причины, по которым этот ремонт был произведен.
• (c) В дополнение к продлению, разрешенному в соответствии с Подразделом (а), исполнительный директор и инспекционное агентство могут предоставить экстренное продление на период, не превышающий 120 дней, к интервалу проверки, предусмотренному сертификатом работы котла, по получении запрос на продление, в котором указано, что существует аварийная ситуация. Перед тем, как продление может быть предоставлено, инспекционное агентство должно провести внешний осмотр котла и выполнить условия, указанные в Подразделе (b). Комиссар и инспекционный орган не могут предоставить более одного экстренного продления в соответствии с настоящим подразделом в промежутке между внутренними инспекциями.
• (c-1) Исполнительный директор и инспекционное агентство по запросу могут предоставить продление на период, не превышающий 24 месяцев в дополнение к продлению, разрешенному в соответствии с Подразделом (a) (2).Запрос должен включать отчет, выданный инженером, имеющим лицензию Техасского совета профессиональных инженеров, подтверждающий:
  • (1) завершение в соответствии с отраслевыми стандартами количественной инженерной оценки эксплуатационного оборудования, ремонта и изменений, предписанных Национальным советом инспекционного кодекса NB23; и
  • (2) на основании оценки, паросборные или выпускные барабаны парогенератора процесса безопасны в эксплуатации.
• (d) Если продленный период между внутренними инспекциями утверждается исполнительным директором и инспекционным агентством, исполнительный директор должен выдать новый сертификат работы на продленный период эксплуатации.
• (e) Если интервал между внутренними проверками газового котла продлен в соответствии с Подразделом (a), исполнительный директор и инспекционное агентство должны потребовать, чтобы проверка газового регулятора или редукционного клапана давления, обслуживающего котел, проводилась как часть очередного планового внешнего сертификационного осмотра котла для проверки надлежащего отвода газа к безопасному месту слива.

Закон 1989 г. , 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 1997 г., 75-й лег., Гл. 1242, п. 1, эфф. 1 сентября 1997 г.
С поправками, внесенными законами 1999 г., 76-й лег., Гл. 352, п. 4, эфф. 1 сентября 1999 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 18, п. 2, эфф. 1 сентября 2003 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 26.011, эфф. 1 сентября 2003 г.
С изменениями, внесенными законами 2019 г., 86-й этап., Р.С., гл. 190 (H.B. 2228 ), разд. 1, эфф. 1 сентября 2019 г.

п. 755.027. ОТЧЕТЫ ИНСПЕКЦИОННОГО АГЕНТСТВА; СОВМЕСТНЫЕ ИНСПЕКЦИИ.

• (a) Не позднее 30-го дня после даты проведения проверки сертификата уполномоченным инспектором инспекционное агентство, нанимающее уполномоченного инспектора, должно представить отчет исполнительному директору в порядке, установленном исполнительным директором.
• (b) Котел, проверенный уполномоченным инспектором, освобождается от других проверок и сборов за проверки в соответствии с данной главой, кроме проверки, санкционированной в соответствии с Разделом 755.025 (g).
• (c) Инспекционное агентство должно уведомить исполнительного директора в письменной форме об отмене или истечении срока действия любого страхового полиса, выданного этим агентством для покрытия котла, расположенного в этом штате, и должно указать в уведомлении причину отмены или истечения срока действия.В уведомлении должна быть указана дата выдачи полиса и дата, когда отмена или истечение срока вступает в силу.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С изменениями, внесенными законами 1999 г. , 76-й лег., Гл. 352, п. 5, эфф. 1 сентября 1999 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 26.012, эфф. 1 сентября 2003 г.

п. 755.028.СПЕЦИАЛЬНЫЕ ОСМОТРЫ.

Исполнительный директор может предоставлять специальные инспекционные услуги владельцам, операторам и производителям котлов. Услуга может включать исследования, необходимые для сертификации при строительстве, сборке или ремонте котлов или сосудов под давлением.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 26.013, эфф.1 сентября 2003 г.

п. 755.029. СВИДЕТЕЛЬСТВО О РАБОТЕ.

• (a) Исполнительный директор выдает владельцу или оператору котла сертификат эксплуатации котла, если после проверки сертификата:
  • (1) котел находится в безопасном для эксплуатации состоянии; и
  • (2) владелец или оператор оплатил сборы, установленные в соответствии с разделом 755.030.
• (b) Сертификат эксплуатации действителен не дольше интервала, необходимого для сертификационных проверок этого котла.
• (c) Свидетельство о эксплуатации должно быть вывешено на видном месте на котле или рядом с ним, для которого он выдан.

Закон 1989 г., 71-й лег., гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 1991 г., 72-й лег., Гл. 14, п. 231, эфф. 1 сентября 1991 г.
С изменениями, внесенными законами 1999 г. , 76-й лег., Гл. 352, п. 6, эфф. 1 сентября 1999 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 26.014, эфф. 1 сентября 2003 г.
С изменениями, внесенными законами 2019 г., 86-й лег., РС, гл. 1144 (H.B. 2847 ), разд. 6.002, эфф. 1 сентября 2019 г.

п.755.030. СБОРЫ.

• (a) Помимо сборов, описанных в Разделе 51.202 Кодекса профессий, комиссия может разрешить сбор сборов за:
  • (1) проверки котлов, включая плату за специальные проверки; и
  • (2) другие виды деятельности, администрируемые отделом котельной инспекции и санкционированные постановлением комиссии.
• (b) Комиссия должна учитывать рекомендации правления при установлении размера вознаграждения за:
  • (1) осмотр котла, включая плату за особый осмотр;
  • (2) справка о эксплуатации;
  • (3) проведение экзамена в соответствии с данной главой; или
  • (4) любая другая деятельность, находящаяся в ведении отдела проверки котлов.
• (c) Гонорары, командировочные и суточные, взимаемые в соответствии с данной главой, могут быть переданы только департаменту.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 1991 г., 72-й лег., Гл. 474, п. 1, эфф. 11 июня 1991 г.
С изменениями, внесенными законами 2001 г. , 77-й этап., гл. 836, п. 4, эфф. 14 июня 2001 г.
С изменениями, внесенными законами 2001 г., 77-й лег., Гл. 1420, п. 14.807, эфф. 1 сентября 2001 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.007, эфф. 1 сентября 2003 г.

п. 755.032. ПРАВИЛА.

• (a) Комиссия может принимать и применять правила в соответствии со стандартным использованием котлов для строительства, проверки, установки, использования, технического обслуживания, ремонта, изменения и эксплуатации котлов.Комиссия может принять стандарты для инспекционного агентства, которое будет уполномочено департаментом проводить инспекции в соответствии с настоящей главой.
• (b) Исполнительный директор может обмениваться информацией, включая данные об опыте, с другими органами, которые проверяют котлы или их принадлежности, для получения информации, необходимой для принятия правил.
• (c) Исполнительный директор или сотрудник отдела не имеет права предписывать приобретаемую марку, марку или тип котлов или каких-либо принадлежностей к котлу.
• (d) Исполнительный директор или сотрудник отдела не имеет права предписывать марку, марку или тип котлов для покупки.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С изменениями, внесенными законами 1999 г., 76-й лег., Гл. 352, п. 7, эфф. 1 сентября 1999 г.
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.008, эфф. 1 сентября 2003 г.
С изменениями, внесенными законами 2015 г., 84-й этап., Р.С., гл. 574 (H.B. 3091 ), разд. 1, эфф. 16 июня 2015 года.

п. 755.

033. ДОГОВОРЫ ОБ ИНСПЕКЦИИ.

• (a) Исполнительный директор должен заключить межведомственные соглашения с Департаментом здравоохранения штата, Комиссией Техаса по противопожарной защите и Департаментом страхования Техаса, согласно которым инспекторы, приставы или следователи из тех агентств, которые обнаруживают небезопасные или незарегистрированные котлов в ходе и объеме проверок, проводимых в рамках программ регулирования или безопасности, проводимых этими агентствами, обязаны сообщать исполнительному директору о небезопасных или незарегистрированных котлах.
• (b) Исполнительный директор может заключать аналогичные соглашения с местными начальниками пожарной охраны.
• (c) Комиссия должна принять правила, относящиеся к условиям межведомственного соглашения, заключенного в соответствии с настоящим разделом.

Добавлен законами 1991 г., 72-й этап, гл. 14, п. 233, эфф. 1 сентября 1991 г.
С изменениями, внесенными законами 1991 г., 72-й этап., гл. 628, п. 8, эфф. 1 сентября 1991 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.009, эфф. 1 сентября 2003 г.
С изменениями, внесенными законами 2015 г., 84-й лег., РС, гл. 1 (S.B. 219 ), разд. 3.1508, эфф. 2 апреля 2015 г.

ПОДРАЗДЕЛ D. ПРИНУЖДЕНИЕ И НАКАЗАНИЯ.

п. 755.041. РЕГУЛИРОВАНИЕ НЕБЕЗОПАСНЫХ КОТЛОВ.

• (a) Если проверка показывает, что котел небезопасен, главный инспектор или любой заместитель инспектора должны издать письменный предварительный приказ, требующий ремонта и изменений, необходимых для обеспечения безопасности использования котла.Инспектор также может приказать прекратить использование котла до тех пор, пока не будут произведены ремонтные работы и изменения или пока не будут устранены опасные условия.
• (b) По письменному запросу владелец или оператор, который не выполняет предварительное распоряжение, имеет право на слушание перед исполнительным директором, чтобы показать причину неисполнения предварительного распоряжения. Если после слушания исполнительный директор определяет, что котел небезопасен и что предварительный приказ должен быть исполнен, или что для обеспечения безопасности котла необходимы другие действия, исполнительный директор может приказать или подтвердить удержание сертификата эксплуатации. для этого котла, и может налагать дополнительные требования, необходимые для ремонта или изменения котла или исправления небезопасных условий.
• (c) Главный инспектор может выдать временный сертификат эксплуатации на период, не превышающий 30 дней, до завершения замены или ремонта.
• (d) Этот раздел не ограничивает полномочия исполнительного директора в соответствии с разделом 755.028 или полномочия комиссии в соответствии с разделом 755.032.
• (e) Котел, использование которого невозможно сделать безопасным, подлежит изъятию, а использование этого котла запрещено.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.010, эфф. 1 сентября 2003 г.

п. 755.042. ПРЕСЛЕДОВАНИЕ; ВСТУПЛЕНИЕ.

• (a) Судебное преследование не может быть продолжено, если выдача или продление сертификата эксплуатации котла было запрошено, но не было предпринято никаких действий.Однако исполнительный директор может обратиться в районный суд с ходатайством о запрете эксплуатации котла до тех пор, пока не будет исправлено условие, ограничивающее его использование, и не будет выдан сертификат эксплуатации, если исполнительный директор определит, что работа котла без сертификата эксплуатация представляет собой серьезную угрозу для жизни и безопасности людей, находящихся в помещении или около него. Генеральный прокурор, окружной или окружной прокурор может подать иск, и место его проведения находится в округе, в котором расположена котельная, или в округе Трэвис.Прокурор не обязан проверять состязательные бумаги или государство исполняет залог.
• (b) Заявление исполнительного директора о том, что для котла не существует сертификата эксплуатации или заявки на сертификат, а также письменное заявление главного инспектора или заместителя инспектора о том, что эксплуатация котла представляет собой угрозу для жизни и безопасность людей в помещении или около него являются достаточным доказательством, гарантирующим немедленную выдачу временного запретительного судебного приказа.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 1991 г., 72-й лег., Гл. 14, п. 234, эфф. 1 сентября 1991 г .;
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 26.015, эфф. 1 сентября 2003 г.

п. 755.043. ОБЩЕЕ УГОЛОВНОЕ КАЗНИ.

• (a) Лицо, фирма или корпорация совершают правонарушение, если:
  • (1) физическое лицо, фирма или корпорация владеют котлом в этом штате, находятся на хранении, управлении, использовании или эксплуатации котла в этом состоянии или иным образом подпадают под действие данной главы или правила, принятого в соответствии с этой главой. ; и
  • (2) лицо, фирма или корпорация нарушают эту главу, правило, принятое в соответствии с этой главой, или приказ, изданный комиссией, исполнительным директором или регулярно нанимаемым инспектором, уполномоченным обеспечивать соблюдение этой главы, а также правил и приказов.
• (b) Правонарушение по этому разделу является проступком класса B.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 1991 г., 72-й лег., Гл. 14, п. 235, эфф. 1 сентября 1991 г .;
С изменениями, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.011, эфф. 1 сентября 2003 г.

п.755.045. УВЕДОМЛЕНИЕ О ПРАВИЛЕ ИЛИ ПОРЯДОКЕ, ТРЕБУЮЩЕГОСЯ ПЕРЕД ПРОКУРАТОРОМ

Уголовное дело не может быть возбуждено против любого лица, связанного с нарушением принятого правила или приказа, изданного в соответствии с настоящей главой, до тех пор, пока комиссия не уведомит о правиле или приказе.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.012, эфф.1 сентября 2003 г.

п. 755.046. АФФИДАВИТ ЗАКАЗОВ.

Заявление под присягой допускается в качестве доказательства в любом гражданском или уголовном иске, связанном с приказом, принятым комиссией или исполнительным директором, и публикацией приказа без дополнительных доказательств выпуска или публикации приказа или содержания приказа, если аффидевит:

№

• (1) выдается за печатью комиссии или исполнительного директора;
• (2) исполняется комиссией, исполнительным директором, главным инспектором или заместителем инспектора;
• (3) устанавливает условия заказа;
• (4) гласит, что приказ был издан и опубликован; и
• (5) заявляет, что приказ действовал в течение периода, указанного в аффидевите.

Закон 1989 г., 71-й лег., Гл. 678, п. 1, эфф. 1 сентября 1989 г.
С поправками, внесенными законами 2003 г., 78-й лег., Гл. 816, п. 5.013, эфф. 1 сентября 2003 г.

ПОДРАЗДЕЛ E. РЕГУЛИРОВАНИЕ КОТЛОВ И ТОПЛИВНЫХ ГАЗОВЫХ СИСТЕМ.

п. 755.071. ОГРАНИЧЕНИЕ НА РЕГУЛИРОВАНИЕ.

Невзирая на любой другой закон, государственное агентство или политическое подразделение не может ограничивать использование или установку определенного продукта трубопровода топливного газа, который одобрен для использования и установки Международным кодексом топливного газа.

Добавлен законами 2017 г., 85-й лег., Р.С., гл. 284 (H.B. 3257 ), разд. 4, эфф. 29 мая 2017 г.

п. 755.072. КОНФЛИКТ ЗАКОНОДАТЕЛЬСТВА.

В случае противоречия между этим подразделом и другим законом, этот подраздел имеет преимущественную силу.

Добавлен законами 2017 г., 85-й лег., Р.С., гл.284 (H.B. 3257 ), разд. 4, эфф. 29 мая 2017 г.

Детали котла Crown — Parts4Heating.com

Crown Boiler 3505020 Модуль управления зажиганием, природный и пропан, замена на заводе Honeywell S8610M3009		Crown Boiler BWC070, BWC150, BWC151, 233031, КОМПЛЕКТ ЗАЖИГАНИЯ		Пилотный узел, Spark, LP
Пилотный узел котла Crown 35-4700, искровый природный газ		1/8 дюймаПИЛОТНАЯ ТРУБКА X 30 дюймов		Горелка Crown Boiler 150502, 1 дюйм с пилотным блоком питания (пилотный блок Q350)
Crown Boiler 2710001 Прокладка змеевика		Crown 3505025 Модуль управления зажиганием, природный и пропан		Crown Boiler 35-5000 Модуль управления зажиганием, природный газ
НАБОР ВОЗДУХОДУВКИ BWC070-120, 151		НАБОР ВОЗДУХОДУВКИ BWC / CHG-150 NAT		VR8200C6008
VR8204C6000		Газовый клапан Honeywell VR8204C6018		Crown Boiler 96-022 Roll Out Swith для пламени горелки
НАБОР ВОЗДУХОДУВКИ BWC / CHG-150 NAT		Crown 233003 BLOWER Fan KIT BWC-150 Только для пропановых обогревателей		Crown 130068 21981U ГАЗОВЫЙ КЛАПАН
Crown 220325 AM-1 ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬНЫЙ КЛАПАН		Crown 233004 НАБОР НАДУВКИ BWC-225		Crown 233006 НАБОР НАДУВКИ BWC-399/425
Crown 233011 КОМПЛЕКТ ГАЗОВЫХ КЛАПАНОВ BWC070-120, 151		Crown 233012 КОМПЛЕКТ ГАЗОВЫХ КЛАПАНОВ BWC-150 NAT		Crown 233013 КОМПЛЕКТ ГАЗОВЫХ КЛАПАНОВ BWC-150 LP
Crown 320152 ДВИГАТЕЛЬ ВОЗДУХА 1/3 л.с.		Crown 340350 ГАЗОВЫЙ КЛАПАН HONEYWELL		Crown 35-7700 ГАЗОВЫЙ КЛАПАН — ПЕЧЬ (SV9501)
Crown 433011 КОМПЛЕКТ ГАЗОВЫХ КЛАПАНОВ PHANTOM 080-120		Crown 433012 КОМПЛЕКТ ГАЗОВЫХ КЛАПАНОВ PHANTOM 150-180		Crown 95-082 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 50 PSI 10-614-10
Crown 950535 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 75 PSI 10-614-15		НАБОР ДОСКИ MCBA BWC-150		Crown 352000 Трансформатор, 120 В первичная, 24 В вторичная, 40 ВА
Honeywell AT72D1006 Трансформатор 120 В первичная, 24 В вторичная, 40 ВА		Raypak 501581 Обратный клапан		ТЕМП / ДАВЛЕНИЕ.ДАТЧИК (ЖИЛЫЙ)
ТЕМП / ДАВЛ.МАНОМЕТР 3,5 дюйма (РЕЗ.)		Crown Boiler 95-068 Датчик температуры и давления		ДАТЧИК ДАВЛЕНИЯ ПАРА
Crown Boiler 950039 Датчик температуры и давления		Crown 330010 ПОЛИЭТИЛЕНОВЫЙ БЛОК		Корона 340035 РИД БЛОК (Д.H.W. ПОТОК SW)
Crown 13-055 CI3001 BECKETT CF-1400 ГОРЕЛКА		ГОРЕЛКА Crown 13-056 CI3101 BECKETT CF-2300		ПРОКЛАДКА ГОРЕЛКИ Crown 13-200 BECKETT — КВАДРАТНАЯ
alexxlab Разное Особенности темперамента дошкольников и рекомендации по взаимодействию alexxlab 10.10.2024 0 Разное К чему снится кормить грудью младенца: толкование по сонникам alexxlab 08.10.2024 0 Разное Что такое фанкойл: как устроен, виды и принцип работы alexxlab 17.01.2022 0 Разное Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик alexxlab 15.01.2022 0 Разное Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24» alexxlab 14.01.2022 0 Разное Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года alexxlab 13.01.2022 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
