Посудомоечная техника, как и другие автоматические приборы, оснащена различными датчиками. Их работа направлена на контроль воды, температуры, количества оборотов. Все эти показания позволяют электронной плате регулировать работу машины. Прессостат посудомоечной машины — это еще один сенсор. Он контролирует уровень воды в баке, а потому является неотъемлемой частью для нормальной работы техники. Что делать, если прессостат не работает? Подробности в статье.

Устройство и принцип работы датчика уровня воды

Машины разных торговых марок (Electrolux, Bosch, Krupps) состоят из одних и тех же элементов, только разновидности и принцип работы деталей могут отличаться.

Прессостат представляет собой круглую деталь, которая измеряет количество набранной жидкости в бункере.

Он не контактирует с водой. Для контроля уровня в камеру опускается трубка, которая реагирует на перепады давления. Чем больше набрано жидкости, тем больше повышается давление. Внутри датчика переключаются контакты, на что реагирует модуль управления. Поэтому деталь также называют реле давления. Подробнее об устройстве детали смотрите на видео:

Различают два типа датчиков:

Механический. Отличается наличием мембраны, которая и переключает контакты при повышении давления. Повреждение мембраны приводит к замене детали.

Электрический. Срабатывает с помощью электронной платы, которая переключает показания. При поломке такого элемента на табло ПММ покажется ошибка.

Интересно! Посудомойки с проточным ТЭНом оснащены датчиком потока (расхода) вместо реле уровня.

Как понять, что прессостат ПММ не работает? Вы это заметите по сбоям в работе техники.

Признаки неисправности реле давления

Когда деталь выходит из строя, модуль управления «не знает», сколько воды уже набрано в камере и когда пора остановить забор. Поэтому может случиться:

Перелив. Жидкости в бункере больше, чем нужно. Проблема грозит превратиться в потоп, поэтому с ремонтом не стоит медлить.
Недолив. Недостаток воды в системе может привести к перегоранию нагревателя.

Происходит забор и одновременно слив воды.
Техника не забирает жидкость либо останавливается посреди цикла с полным баком.

Все эти признаки указывают на неисправность прессостата. А что же является причиной поломки:

Естественный износ.
Нарушение соединений, окисление контактов.
Повреждение одного из составляющих датчика.
Засоры.

Возможна ли настройка датчика, если его показания сбились? Да, это возможно сделать в заводских условиях. Болты на корпусе реле затягиваются до определенного уровня, чтобы отрегулировать показатели.

Как проверить и поменять реле давления?

Для начала определитесь, есть ли в вашей машине такой датчик либо она оснащена расходометром. В таких моделях ПММ, как «Электролюкс», «Бош», «Аристон», короб прессостата находится возле циркуляционного насоса.

Как добраться к детали:

Отключите посудомойку от питания.
Перекройте впускной вентиль. Отключите коммуникации. Заранее подготовьте емкость, со шлангов польется вода.
Уложите корпус набок.
Если ПММ «Самсунг» или «Аристон» имеет на дне панель, демонтируйте ее. Чаще всего она крепится на защелках, иногда на болтах.
Возле ТЭНа и насоса вы увидите короб. От него идет шланг давления.

Снимите с места шланг, выкрутите крепежные винты и демонтируйте прессостат.
На место крепления шланга установите короткую трубку и подуйте в нее. При рабочем элементе внутри должны послышаться щелчки переключения контактов. Если ничего не слышно — прибор неисправен.
Чтобы провести диагностику электрической составляющей, возьмите мультиметр.

Приложите щупы к контактам реле. Если деталь исправна, сопротивление будет опускаться до нуля.

В ремонте датчика нет смысла, проводится замена. Выбирайте только оригинальную запчасть для вашей модели посудомойки. Отслеживайте работу техники, иногда незначительные неполадки приводят к серьезным неисправностям.

Прессостат посудомоечной машины: как проверить и заменить

В комплектации любой посудомоечной машины есть датчик уровня воды, который также называют прессостатом. За счет наличия этой детали машина способна определять уровень воды и даже регулировать его.

Прессостат

Любая современная посудомоечная машина марок Bosch или еще эту марку часто пишут на русском как «Бош», Electrolux, Zanussi, Аристон, Beko, Индезит и прочих дает возможность быть занятым другими делами по дому, пока чудо-техника моет посуду. Однако вне зависимости от того владельцем какой именно техники Вы являетесь (Bosch или Бош, Electrolux, Zanussi, Аристон, Beko, Индезит, AEG) неисправный датчик в конечном счете даст такие сбои, которые не позволят технике функционировать корректно, а значит будет необходим ремонт.

Прессостат посудомоечной машины

При этом важно понимать, что многое зависит от производителя. Например, прессостат посудомоечной машины Bosch (Бош) ломается гораздо реже, чем прессостат посудомоечной машины Электролюкс. В связи с этим лучше не экономить на стоимости такой помощницы в быту. Сегодня существует достаточно много доступных по цене, но качественных посудомоечных машин (например, Аристон CIS LI 480 A 2).

Диагностика поломки

Какие бывают датчики и как проверить прессостат посудомоечной машины

Выделяют два вида прессостатов:

Механический датчик;
Электронный датчик.

Механический прессостат можно проверить буквально на слух и определить неисправность (работа должна сопровождаться характерными щелчками) для этого достаточно знать его примерное расположение и внимательно послушать свою технику, а вот неисправность электронного так проверить не получится, его неисправность станет ясна благодаря коду ошибки, который выдаст Ваша техника.

Внутри посудомоечной машины

Главная задача прессостата любой посудомоечной машины (Bosch, Electrolux или Электролюкс, Zanussi, Аристон, Beko, Индезит, AEG) заключается в поддержании определенного уровня воды в камере. Если прессостат неисправен, то вполне вероятно, что рабочая камера машины будет переполнена водой. Важно понимать, что этот факт, вероятней всего, приведет к бытовому потопу, а значит необходима замена детали.

Датчик

Диагностировать поломку можно с помощью наблюдением за водой, которая расположена в камере посудомоечной машины. Если разница с нормой очень велика, значит, скорее всего, датчик неисправен.

Причины поломки и замена датчика

Причинами поломки могут стать:

износ;
окисление контактов;
низкое качество узлов.

Прежде всего нужно знать, что каждая машина оснащена уникальным прессостатом и где он находится. Например, датчик уровня посудомоечной машины Аристон CIS LI 480 A 2 выдает особый код, который свидетельствует о его поломке. Прессостат посудомоечной машины Electrolux (Электролюкс) также может выдавать много разных кодовых сообщений, говорящих о различных ошибках.

Перед процедурой замены необходимо понимать, где находится датчик и как он выглядит. Для этого можно найти фото в интернете и даже схематические изображения, которые помогут Вам решить проблему.

Прессостат для посудомоечной машины Индезит и любой другой марки можно купить в специализированном магазине. После приобретения и изучения того, где он находится, можно приступать к установке новой запчасти.

Процедура замены прессостата выгляди так:

Снимаем заднюю панельку.
Снимаем соединительный шланг, расположенный под датчиком.
Отсоединяем узел от посадочного места.
Вытягиваем разъем для подключения.
Собираем новый прессостат в обратном порядке.

После того, как новый датчик установлен, нужно запустить технику в тестовом режиме, чтобы проверить работу прессостата. Если все было сделано верно, то вода будет поддерживаться на оптимальном уровне.

Если же в Вашем доме нет необходимых инструментов (это разводной или гаечный ключ), а также Вы сомневаетесь в собственных силах (хотя процедура замены достаточно проста), то всегда можно обратиться за помощью к специалисту, который вернет Вашу помощницу в строй.

Прессостаты для посудомоечной машины — Всем Запчасть

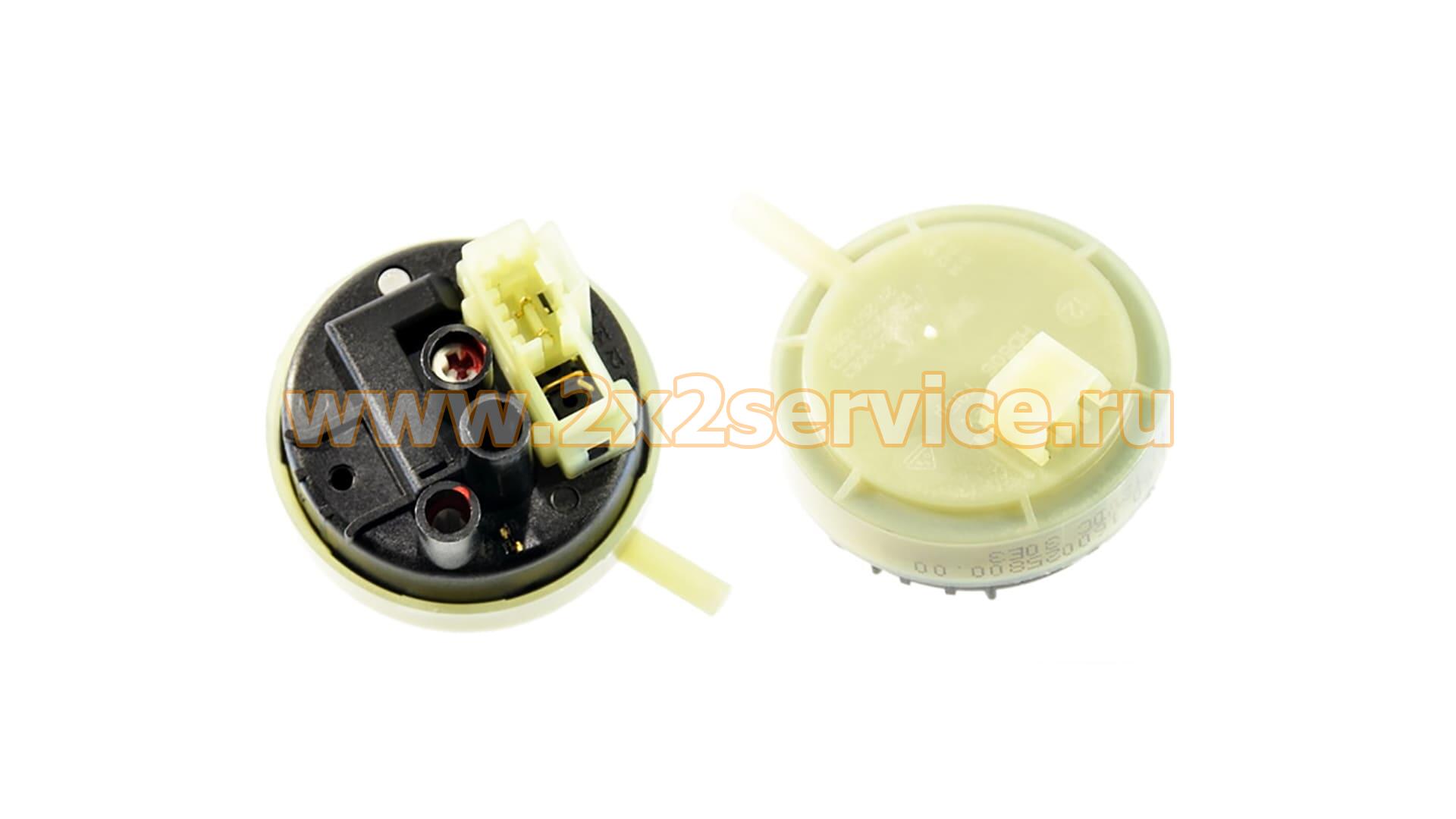

Датчик уровня воды в посудомоечной машине

В комплектацию каждой посудомоечной машины входит одна очень важная деталь, это датчик уровня воды, или прессостат.

Датчик уровня воды в посудомоечной машине отвечает за определение количества поступающей воды, и за своевременное отключение её подачи, как только уровень достигнет необходимой отметки.

Посудомоечная машина относится к разряду полностью автоматизированной бытовой техники, это означает, что можно включить необходимый режим, и заниматься своими делами. Но, чтобы бесконтрольно оставлять посудомоечную машину во время её работы, необходимо, чтобы все детали были исправны. Датчик уровня посудомоечной машины отвечает за набор того количества воды, которое предусмотрено выбранной программой, и если он придёт в негодность, то протечек воды не избежать.

Как работает прессостат посудомоечной машины?

Прессостат посудомоечной машины выполняет следующие функции, от которых зависит налаженная и бесперебойная работа всего устройства:

Каждая программа машины подразумевает набор определённого количества воды, определить которое без исправного датчика будет абсолютно невозможно;

Когда вода внутри машина набралась в достаточном объёме, датчик посылает сигнал на отключение подачи воды, что собственно предотвращает протечку.

Хотя датчик уровня воды в посудомоечной машине Electrolux, казалось бы, имеет незамысловатую конструкцию, в которой не используются особые сложные технологи, но без этой детали использовать в нормальном режиме посудомоечную машину будет невозможно.

Замена прессостата в посудомоечной машине

О том, что именно прессостат пришёл в негодность догадаться не трудно, первые симптомы поломки выглядят именно так:

Воды для мытья набирается либо слишком много, либо слишком мало, по звуку набора воды это можно определить;
Воды либо переливается через края машины, либо вообще не набирается;
После включения программы мытья, горит датчик «нет воды», хотя кран подачи воды не перекрыт.

Как только был обнаружен хоть один из этих симптомов, нужно незамедлительно сменить датчик уровня воды в посудомоечной машине bosch. Заменить датчик можно как самостоятельно, так и предоставить эту процедуру специалисту. Чтобы извлечь сломавшуюся деталь, первым делом нужно аккуратно снять заднюю крышку посудомоечной машины, затем отсоединить шланг, который находится под датчиком. Потом нужно вытащить узел детали, вытащив его из крепления. В конце отсоединяются все разъёмы подключения. Новый датчик уровня воды в посудомоечной машине самсунг подсоединяется в обратном порядке.

Где купить датчик уровня посудомоечной машины? У нас!

Неисправность прессостата посудомоечной машины требует скорейшей его замены, и именно в нашем интернет-магазине вы всегда можете купить новый датчик для вашей модели машины. У нас представлены прессостаты практически для всех посудомоечных машин, поэтому отыскать нужный не составит труда и не отнимет много времени.

Прессостат посудомоечной машины аристон — как поменять

Если посудомоечная машина начинает работать не так, как обычно, то не стоит на это закрывать глаза. Любая поломка не должна оставаться без внимания, даже если это на первый взгляд что-то несерьезное, через какое-то время оно может привести к дорогостоящему ремонту посудомоечной машины. Поэтому поговорим о том, что делать, если не работает прессостат, и как вообще понять, что датчик уровня воды сломался и требует замены.

Прессостат: разновидности и принцип работы

Устройство посудомоечной машины напоминает устройство машины стиральной, а потому в ней также встроен датчик уровня воды, второе название которого прессостат. Основная задача, которую выполняет прессостат в посудомоечной машине, это следить за уровнем воды в ее баке, при этом в контакт с водой датчик не вступает. Для определения того, какое количество воды поступило в бак, прессостат использует давление воздуха.

При наборе воды в посудомойку, повышается давление воздуха в шланге или в специальном резервуаре. Это давление передается по трубку в прессостат, внутри которого находится резиновая мембрана. Мембрана расширяется под давлением и приводит в действие переключатели, которые настроены на разное давление воздуха, что соответствует разному количеству воды в посудомойке.

Прессостат может иметь разное устройство: механическое и электронное. Механический датчик уровня воды имеет в своем устройстве реле и переключатель, в электронный датчик вместо реле устанавливают электронную плату. Оба датчика при поломке требуют замены.

К сведению! В посудомоечных машинах с проточным тэном вместо датчика уровня воды устанавливают расходомер лопастного типа.

Признаки поломки датчика уровня воды

Как понять, что в посудомоечной машине сломался датчик уровня воды? Для этого нужно внимательно следить за водой, которая поступает в камеру посудомойки. Признаки неисправности могут быть следующие:

если воды в камере машины слишком много или наоборот мало;
если вода вообще не набирается;
воды наливается слишком много, и она начинает сливаться;
машина остановилась в процессе работы, не откачивается вода.

Причинами выхода из строя и сбоев датчика уровня воды могут быть:

износ датчика в течение длительного срока эксплуатации;
окисление контактов датчика;
дефект элементов прессостата, например, прокол в трубке, в результате чего уходит воздух, и давление не достигает нужного значения, прессостат не срабатывает;
засор трубки давления. Поскольку давление в ней очень маленькое, то к сбою может привести попадание в трубку даже моющего средства, не говоря уже об остатках пищи.

Вывод! Если в гидравлической цепи, по какой-то из описанных выше причин, отсутствует давление, то посудомоечная машина работать не будет.

Алгоритм проверки и замены

Прежде чем менять сам прессостат, стоит проверить его на работоспособность. Для этого нужно обеспечить доступ к датчику. В большинстве моделей посудомоечных машин, в том числе Бош, Электролюкс и Аристон, он находится в нижней части посудомойки. Делаем следующее:

отключаем машину от водопровода, канализации и электрической сети;
переворачиваем посудомойку набок или вверх дном, для этого подготовьте место, застелите его тряпкой, чтобы остатки воды не попали на пол.
если в вашей модели посудомоечной машины Аристон или Электролюкс есть крышка на дне, то снимите ее, возможно, потребуется открутить заднюю панель;
теперь найдите прессостат, от которого идет трубка к резервуару давления (небольшой пластиковый короб) закрепленный на два болта;
при помощи плоскогубцев нужно аккуратно снять трубку с резервуара. А затем демонтировать и сам резервуар давления и проверить его на наличие засоров;
чтобы проверить работает ли датчик, нужно дунуть в трубку и прислушаться. Если есть щелчок, то датчик исправен, в противном случае нет;
Важно! Так как вода постоянно движется, то давление воздуха на мембрану прессостата все время меняется, а значит, он бы срабатывал очень часто. Во избежание этого установили задержку на пару секунд, поэтому дунув в трубку немного подождите.
для проверки электрической составляющей датчика потребуется мультиметр, если наблюдается плавное понижение сопротивление до нуля, то это означает, что все исправно;
при обнаружении неисправности, меняем датчик на новый оригинальный, в ремонте смысла нет. В посудомойках разных брендов Аристон, Бош, Миле или других прессостаты могут отличаться, покупайте только подходящие запчасти;
для замены отключите все датчики, трубку давления и подсоедините новый агрегат. Соберите посудомоечную машину.

Итак, поменять датчик уровня в посудомоечной машине не составит труда, если знать устройство машины. Если сомневаетесь в своих способностях, обратитесь в сервисный центр к специалистам. Вместе с датчиком иногда требуется заменить насос посудомоечной машины, сделать это также можно своими руками, хотя ремонт обойдется дороже.

Расходомер (датчик потока воды) ПММ 607138 Bosch Siemens

Описание

Совместимые модели

Карта ПВЗ

Крыльчатка, датчик уровня воды.

Видео: меняем прессостат на ПММ

В вашей посудомойке произошел сбой? Машина не добирает или берет излишнее количество воды? Причина может быть одна – прессостат посудомоечной машины, отвечающий за регулировку уровня жидкости и отправляющий сигнал на управленческую плату. Начальные признаки проблемы игнорировать не рекомендуется, так как безобидный отказ датчика способен обернуться серьезными неисправностями.

Каждая посудомоечная машина известного бренда – Аристон, Electrolux, Самсунг, Bosch или Indesit – в своем оснащении имеет датчик, контролирующий уровень воды. Элемент важный, ведь различные рабочие режимы такой техники требуют определенного количества жидкости.

Датчик реагирует на показатель давления внутри камеры. Внутри его имеется мембрана из резинового материала, которая, увеличиваясь с ростом напора воды, активирует переключатели, регулировка которых выполнена на различные показатели давления, сигнализируя об уровне жидкости в моечной камере на плату.

Каким образом можно распознать, что в вашей посудомоечной технике отказал датчик, отвечающий за уровень жидкости? Придется внимательно проследить за водой, набирающейся в посудомоечную камеру. Об неисправности вам заявят определенные признаки:

Чтобы сменить неисправную деталь на новый аналог, следует выполнить проверку прессостата на предмет работоспособности. В первую очередь необходимо уточнить, где находится прессостат в вашей посудомоечной технике и обеспечить к нему нормальный доступ. Как правило, этот датчик располагается в нижней части посудомоечной машины (характерно для Бош, Аристон, Электролюкс).

если выявлена неисправность, датчик меняется полностью, так как ремонтировать его нет никакого смысла. В посудомоечных машинах разных производителей прессостаты имеют отличия, так что приобретать придется аналогичные элементы;

Как видите, замена вышедшего из строя прессостата в посудомоечной технике особого труда не составляет. Все, что требуется для этого – знать конструктивные особенности своей машины для мытья тарелок. В случае, если есть сомнения в собственных силах, можно пригласить на помощь специалиста сервисного центра. Порой случается так, что вместе с датчиком воды ломается и насос, замена которого обойдется дороже, но вполне осуществима своими силами.

Все посудомоечные машины в обязательном порядке оснащаются таким прибором как датчик уровня воды, который еще именуется прессостатом. Благодаря его установке моечный агрегат определяет автоматически уровень жидкости, прибор с легкостью регулируется для последующего мытья посуды.

До тех пор, пока посудомойка нормально работает вмешательства в ее функции не требуется, это относится к современным моделям –electrolux и другим. Если устройство для мытья кухонной утвари стало набирать излишнюю воду либо посудомойка вообще не набирает воду, чем нужно для качественного мытья, изначально следует проверить исправен ли прессостат. В том случае, когда прибор дает сбои при эксплуатации, некорректно начинают работать и прочие узлы аппарата, тогда и следует обратиться к услугам профессиональных мастеров.

Приборы механического типа. В случае появления на паластине реле небольших дырочек имеются все основания предполагать, что подобный элемент может пропускать жидкость. Но если таком случает при работе слышны характерные для переключения режимов работы щелчки, проблем не появится. Если не слышатся такие щелкающие звуки, следует произвести проверку реле на залипание контактных групп.

Датчики электронные. Производят переключение режимов работы посредством электронной конструкции, работающей в условиях невысокого напряжения. Проверка функциональности рабочей электронной платы нельзя производить с использованием приборов, имеющих высокое напряжение. При возникновении неисправности прибора, посудомоечная машина произведет оповещении кодом ошибки.

Основной функцией данного устройства, установленного в посудомоечной машине bosch является постоянный контроль необходимого уровня жидкости. В случае, когда прибор начинает некорректно работать, это значит вероятно перенаполнился рабочий бак агрегата, что приведет к некачественной мойке кухонной утвари и затоплению

Прежде чем начать процесс замены данного устройства необходимо учесть, что на каждую отдельно взятую марку посудомойки устанавливается свой уникальный прибор. Это значит, что при выборе нового элемента необходимо внимательно ознакомиться с его параметрами для правильного подбора детали. После приобретения требуемого устройства следует его заменить.

Безопасность эксплуатации и качественную мойку может обеспечить только исправное устройство, поэтому почаще следует проверять его на исправность. В любом случае лучшее предупредить его выход из строя чем в дальнейшем терять время и денежные средства на его замену. Поэтому обязательно соблюдайте правила эксплуатации посудомоечного агрегата и очищайте слив от засора и 2-3 раза в месяц.

Посудомоечный агрегат значительно облегчил труд хозяйки избавив ее от ежедневного мытья посуды. Загрузив в машину грязную посуду и запустив ее вы можете уделять время другим делам, а кухонная утварь тем временем будет качественно помыта и высушена. Но рано или поздно на табло машины замигает индикатор, что обращает внимание пользователя на поломку или выход из строя деталей.

Посудомоечные машины высокого качества и стоимости сигнализируют миганием индикатора при засоре фильтра. Подобная неприятность обычно случается если хозяйка не очищает вовремя кухонную утварь перед закладкой в бак от остатков еды. По прохождении некоторого времени, остатки пищи засоряют фильтровальный элемент. Как только фильтр заполнится тут же мигает индикатор подачи воды.

Имеются и несколько прочих проблем посудомойки, при которых происходит мигание индикатора на дисплее управления. В случае невозможности самостоятельного обнаружения и решения проблемы, наилучшим выходом из ситуации будет вызов мастера по ремонту данного оборудования.

«Аква-сенсор» — это датчик показания мутности воды для посудомоечной машины, состоящий из фототранзистора и инфракрасного светодиода, расположенных на одной плате. Их месторасположение защищено светонепроницаемой коробочкой выгнутой конфигурации похожей на букву «U». Поток инфракрасных лучей от фотодиода проходит через воду в баке и достигает фототранзистора. Если вода чистая тогда управляющая плата получает сигнал, программа мойки изменяет функции при которых чистая вода используется снова, другая не заливается и отменяется дополнительное полоскание. Когда вода достаточно загрязнена и интенсивности потока света не хватает для срабатывания фототранзистора, процессор «Аква-сенсора» информирует управляющий блок о том, что нет сигнала что воспринимается как помутнение воды. После каждого полоскания датчик калибруется и происходит определение чистоты жидкости. Подобный автоматический метод мойки кухонной утвари дает возможность экономии до 4,5 л воды с хорошим качеством отмывания загруженных изделий.

Реле давления
PMM | Application Engineering
Мы рады предложить широкий ассортимент реле давления PMM. На сегодняшний день у нас есть запас всех следующих запчастей.
Чтобы заказать реле давления PMM или узнать о них больше, свяжитесь с нами сегодня.
PMM10A N 1 / 4P BRASS
Реле давления — корпус из латуни
PMM10A N 1 / 4P ZN
Реле давления — оцинкованное
PMM10A N 1 / 8K BRASS
Реле давления — корпус из латуни
PMM10A N 3 / 8P BRASS
Реле давления — корпус из латуни
PMM10A NI 1 / 4P S / S 303
Реле давления S / S 303 Корпус
PMM10A NI 1 / 8K SUS 316
Реле давления S / S 316 Корпус
PMM10A VI 1 / 4K SUS 303
Реле давления S / S 303 Корпус
PMM10C N 1 / 4P ZN
Реле давления — оцинкованное
PMM10C VI 1 / 4K SUS 303
Реле давления — S / S 303 Body
PMM150A N 1 / 4K ZN
Реле давления — оцинкованное
PMM150A N 1 / 4P ZN
Реле давления — оцинкованное
PMM150A N 1 / 8K ZN
Реле давления — оцинкованное
PMM150A N 1 / 8NPT ZN
Реле давления — оцинкованное
PMM150A VI 1 / 4K SS 303
Реле давления — S / S 303 Body
PMM150C N 1 / 4P ZN
Реле давления — оцинкованное
PMM150C VI 1 / 4K SS 303
Реле давления — S / S 303 Body
PMM1A N 1 / 4K ZN
Реле давления — оцинкованное
PMM20A IM VI 1 / 8K
Реле давления S / S 316 Корпус
PMM20A N 1 / 4K ZN
Реле давления — оцинкованное
PMM20A N 1 / 4P ZN
Реле давления — оцинкованное
PMM20A N 1 / 4P ZN 9MM
Реле давления — оцинкованное
PMM20A N 1 / 8K ZN
Реле давления — оцинкованное
PMM20A N M10 ZN
Реле давления — оцинкованное
PMM20A VI 1 / 8K
Реле давления из нержавеющей стали 316 Корпус
PMM20C IM VI 1 / 8K
Реле давления из нержавеющей стали 316 Корпус
PMM2A IM VI 1 / 8K
Реле давления S / S 316
PMM2A N 1 / 4K ZN
Реле давления — оцинкованное
PMM2A N 1 / 8K BRASS
Реле давления — корпус из латуни
PMM2A NI 1 / 8K SUS 316
Реле давления S / S 316 Корпус
0. Бар 15-2, 1/8 Bspt
Винтовые клеммы и заземление
PMM2A V 1 / 8P BRASS
Реле давления — латунный корпус
0,15–2 бар, винтовые клеммы
Резьба 1/8 Bspp.
PMM2A VI 1 / 4K SUS 316
Реле давления — Корпус из нержавеющей стали 316
PMM300A V 1 / 4P ZN
Реле давления — оцинкованное
PMM50A N 1 / 4P ZN
Реле давления — оцинкованное
PMM50A N 1 / 8K ZN
Реле давления — оцинкованная Мембрана
Nbr, 1/8 Bspt
PMM50A N M10 ZN
Реле давления — оцинкованное
Мембрана Nbr, резьба M10 X 1
PMM50A NI 1 / 8K SUS 316
Реле давления S / S 316 Корпус
PMM50C NI 1 / 8K SUS 316
Реле давления S / S 316 Корпус
PMMF-12BR-4G-A-SP
Реле давления — латунь
См. Ниже видео о том, как отрегулировать реле давления:

DA-E PNEUMTIC HYDRAULIC CO., ООО.
Реле давления с небольшой регулировкой времени PME
Элемент
В этой серии раз для небольших реле давления мембранного типа часто используется давление гидравлической / гидравлической / пневматической / масляной системы смазки, корпус шестиугольный, использование резиновой противомасляной пленки NBR, серебряные контакты и прикрепили зажимные клеммы кабеля балансирную пружину.Ослабьте винты крышки распределительной коробки, откройте крышку соединительной коробки GAPS, вы увидите регулировочный винт, поверните регулировочный винт, чтобы отрегулировать давление пружины, будьте осторожны, чтобы не изменить изображение. Реле давления настраивается в соответствии с потребностями клиента. НО или НЗ контакты в качестве условия отсутствия давления мы рекомендуем использовать клемму CAP3 крышки распределительной коробки и внутренние компоненты, чтобы избежать попадания влаги или пыли.
Код заказа
Спецификация
МОДЕЛЬ РЕГУЛИРОВКА
ОТНОСИТЕЛЬНОЕ
ДАВЛЕНИЕ
ДИАПАЗОН
бар РАЗМЕРЫ
“A” мм МАКС.СТАТИЧЕСКОЕ
ДАВЛЕНИЕ
бар ФИКСИРОВАННЫЙ
ГИСТЕРЕЗИС
ПРИ 25 ° C
бар ДОПУСК
ПРИ 25 ° C
бар ВЫПОЛНЕНИЕ
ВЕРСИЯ ДЛЯ КРЫШКИ
1 ВЕРСИЯ ДЛЯ КРЫШКИ
3 ЛАТУНЬ
КОРПУС
ИСПОЛНЕНИЕ ЦИНК
ПОКРЫТИЕ
КОРПУС
ИСПОЛНЕНИЕ КОРПУС
ИСПОЛНЕНИЕ
PME 1 0,1 — 1 40 46 300 300 300 0,1 ± 0,1 Мембрана
PME 2 0,15 — 2 40 46 300 300 300 0,15 ± 0,2
PME 10 2–10 40 46 300 300 300 0,2 ± 0,3
PME 20 10–20 40 46 300 300 300 0,3 ± 0,4
PME 50 20–50 40 46 300 300 300 0,8 ± 1
PME 80 50–80 40 46 300 300 300 5,5 ± 2
PME 150 50–150 40 46 300 300 10 ± 5 Стальной поршень
PME 250 100–250 40 46 600 600 15 ± 10
PME 300 50–300 42 49 600 600 20 ± 15

Онлайн-запрос
% PDF-1. 4 % 2371 0 объект > эндобдж xref 2371 94 0000000016 00000 н. 0000003109 00000 н. 0000003272 00000 н. 0000004613 00000 н. 0000004726 00000 н. 0000004843 00000 н. 0000004958 00000 н. 0000005123 00000 н. 0000005302 00000 н. 0000007083 00000 н. 0000007805 00000 н. 0000008303 00000 п. 0000008432 00000 н. 0000009103 00000 п. 0000009583 00000 н. 0000010043 00000 п. 0000010758 00000 п. 0000011198 00000 п. 0000011707 00000 п. 0000012272 00000 п. 0000012454 00000 п. 0000014078 00000 п. 0000014509 00000 п. 0000015065 00000 п. 0000015588 00000 п. 0000015673 00000 п. 0000016953 00000 п. 0000017334 00000 п. 0000018563 00000 п. 0000018957 00000 п. 0000019393 00000 п. 0000019843 00000 п. 0000021071 00000 п. 0000022816 00000 п. 0000024295 00000 п. 0000024687 00000 п. 0000025051 00000 п. 0000026619 00000 п. 0000030910 00000 п. 0000037558 00000 п. 0000042241 00000 п. 0000042355 00000 п. 0000042431 00000 п. 0000042530 00000 п. 0000042681 00000 п. 0000045375 00000 п. 0000045454 00000 п. 0000218705 00000 н. 0000224219 00000 н. 0000227514 00000 н. 0000227593 00000 н. 0000227949 00000 н. 0000228028 00000 н. 0000265294 00000 н. 0000266044 00000 н. 0000266162 00000 н. 0000266219 00000 п. 0000266540 00000 н. 0000266619 00000 н. 0000266698 00000 п. 0000267014 00000 н. 0000267071 00000 н. 0000267189 00000 н. 0000267225 00000 н. 0000267304 00000 н. 0000277541 00000 н. 0000277876 00000 н. 0000277945 00000 н. 0000278063 00000 н. 0000278188 00000 н. 0000280170 00000 н. 0000280496 00000 н. 0000280868 00000 н. 0000305104 00000 п. 0000305145 00000 н. 0000328959 00000 н. 0000329000 00000 н. 0000351714 00000 н. 0000351755 00000 н. 0000351834 00000 п. 0000351960 00000 н. 0000352232 00000 н. 0000352311 00000 н. 0000352390 00000 н. 0000352707 00000 н. 0000352764 00000 н. 0000352882 00000 н. 0000352961 00000 н. 0000353230 00000 н. 0000353513 00000 н. 0000358923 00000 н. 0000416186 00000 н. 0000002889 00000 н. 0000002219 00000 н. трейлер ] / Назад 5096865 / XRefStm 2889 >> startxref 0 %% EOF 2464 0 объект > поток hb«a`b`g`X ̀
% PDF-1.6 % 1 0 obj > / Метаданные 4 0 R / Страницы 2 0 R / StructTreeRoot 85 0 R / Тип / Каталог >> эндобдж 4 0 obj > поток 2017-06-28T14: 04: 53 + 02: 002017-06-28T14: 04: 53 + 02: 002017-06-28T14: 04: 53 + 02: 00Приложение Adobe InDesign CS6 (Macintosh) / pdfuuid: 0e6273f0-1e75- Библиотека Adobe PDF 10.0.1 944d-9f57-f06dbb01f975uuid: 73c0c198-71b0-2646-9161-65fd06733fa3 конечный поток эндобдж 2 0 obj > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 284 0 объект > эндобдж 285 0 объект > эндобдж 286 0 объект > эндобдж 287 0 объект > эндобдж 288 0 объект > эндобдж 289 0 объект > эндобдж 290 0 объект > эндобдж 291 0 объект > эндобдж 292 0 объект > эндобдж 293 0 объект > эндобдж 294 0 объект > эндобдж 295 0 объект > эндобдж 296 0 объект > эндобдж 297 0 объект > эндобдж 298 0 объект > эндобдж 299 0 объект > эндобдж 300 0 объект > эндобдж 301 0 объект > эндобдж 302 0 объект > эндобдж 303 0 объект > эндобдж 304 0 объект > эндобдж 305 0 объект > эндобдж 306 0 объект > эндобдж 307 0 объект > эндобдж 308 0 объект > эндобдж 309 0 объект > эндобдж 310 0 объект > эндобдж 311 0 объект > эндобдж 312 0 объект > эндобдж 313 0 объект > эндобдж 314 0 объект > эндобдж 315 0 объект > эндобдж 316 0 объект > эндобдж 318 0 объект > эндобдж 317 0 объект > эндобдж 319 0 объект > эндобдж 320 0 объект > эндобдж 321 0 объект > эндобдж 322 0 объект > эндобдж 323 0 объект > эндобдж 324 0 объект > эндобдж 325 0 объект > эндобдж 326 0 объект > эндобдж 327 0 объект > эндобдж 328 0 объект > эндобдж 329 0 объект > эндобдж 330 0 объект > эндобдж 331 0 объект > эндобдж 332 0 объект > эндобдж 333 0 объект > эндобдж 334 0 объект > эндобдж 335 0 объект > эндобдж 336 0 объект > эндобдж 337 0 объект > эндобдж 338 0 объект > эндобдж 90 0 объект > эндобдж 93 0 объект > эндобдж 95 0 объект > эндобдж 150 0 объект > эндобдж 152 0 объект > эндобдж 154 0 объект > эндобдж 156 0 объект > эндобдж 158 0 объект > эндобдж 160 0 объект > эндобдж 162 0 объект > эндобдж 164 0 объект > эндобдж 166 0 объект > эндобдж 168 0 объект > эндобдж 170 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 174 0 объект > эндобдж 176 0 объект > эндобдж 179 0 объект > эндобдж 181 0 объект > эндобдж 183 0 объект > эндобдж 185 0 объект > эндобдж 187 0 объект > эндобдж 189 0 объект > эндобдж 191 0 объект > эндобдж 193 0 объект > эндобдж 195 0 объект > эндобдж 197 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 201 0 объект > эндобдж 203 0 объект > эндобдж 205 0 объект > эндобдж 105 0 объект > эндобдж 98 0 объект > эндобдж 107 0 объект > эндобдж 96 0 объект > эндобдж 102 0 объект > эндобдж 104 0 объект > эндобдж 124 0 объект > эндобдж 126 0 объект > эндобдж 111 0 объект > эндобдж 135 0 объект > эндобдж 129 0 объект > эндобдж 144 0 объект > эндобдж 141 0 объект > эндобдж 138 0 объект > эндобдж 132 0 объект > эндобдж 147 0 объект > эндобдж 208 0 объект > эндобдж 209 0 объект > эндобдж 247 0 объект > эндобдж 266 0 объект > эндобдж 245 0 объект > эндобдж 264 0 объект > эндобдж 268 0 объект > эндобдж 270 0 объект > эндобдж 212 0 объект > эндобдж 213 0 объект > эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 220 0 объект > эндобдж 222 0 объект > эндобдж 224 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 256 0 объект > эндобдж 258 0 объект > эндобдж 229 0 объект > эндобдж 231 0 объект > эндобдж 233 0 объект > эндобдж 234 0 объект > эндобдж 235 0 объект > эндобдж 238 0 объект > эндобдж 240 0 объект > эндобдж 242 0 объект > эндобдж 243 0 объект > эндобдж 244 0 объект > эндобдж 261 0 объект > эндобдж 263 0 объект > эндобдж 277 0 объект > эндобдж 283 0 объект > эндобдж 274 0 объект > эндобдж 280 0 объект > эндобдж 251 0 объект > эндобдж 253 0 объект > эндобдж 114 0 объект > эндобдж 116 0 объект > эндобдж 119 0 объект > эндобдж 121 0 объект > эндобдж 120 0 объект > эндобдж 5 0 obj > / ColorSpace> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / ExtGState >>> / Type / Page >> эндобдж 84 0 объект > поток HW] o8} ׯ࣍ EhR۴imtBfe; d ~) ٖ X] — «ûh ۄ Yy> EU KҊz5HF ~ Doh $» KYZjEULрl]] e = kFS46XɩudE $ I0? Dvy $ \ Rb, `pI ~> l ޝ1 bR $ BSCRWTV6 [[% , 2M4 & [| V9 (^ ARxS «4; C) cƅ \ ^ \ 3 [UM uOqU_ῢ) E (dq2 G? `ZN> dyr6 || z6 {u (Ӣu:} z} Y%] eeyH9jWMV
T ޝ0> M qikkCc- | D
Добро пожаловать в службу поддержки Delavan — Delavan Fluid Power
Если вы не видите то, что ищете, свяжитесь с нами!
У нас есть команда специалистов по обслуживанию клиентов, готовых помочь.
Отправьте нам электронное письмо или позвоните по телефону 612-333-3189
(без инструментов: 1-866-335-2826)
Мембранный насос FAQ
Моя помпа не включается.
Проверить питание (напряжение питания +/- 10%)
Проверить реле давления. См. ESR-008.
Проверьте реле — в случае сбоя оно издаст щелчок. (ТНВД серии FB2 / FB3)
Заменить мотор
Мой насос не работает.
Моя помпа не выключается или не создает давление.
Проверить правильность напряжения (напряжение питания +/- 10%)
Проверьте систему на наличие мусора, утечек и захваченного воздуха.
Проверить на низкий расход. Замените нижнюю часть корпуса в сборе. См. ESR-003.
Проверить герметичность головки насоса (затянуть винты или новая головка насоса)
Отрегулируйте реле давления. См. ESR-001.
Моя помпа быстро включается и выключается (езда на велосипеде).
«Циклический режим» насоса — это когда реле давления любого насоса по запросу быстро включается и выключается. Понимание того, почему ваша помпа делает это, необходимо для решения проблемы.
Описание реле давления
Чтобы понять, почему ваш насос работает циклически, важно понимать, как работает реле давления. В верхней части всех насосов в стиле спроса есть реле давления. Внутри реле давления находится небольшая диафрагма, подключенная к электрическому переключателю включения / выключения.Как только давление в головке насоса достигает определенного предустановленного предела (например, 60 фунтов на квадратный дюйм), диафрагма надувается и ударяет по электрическому переключателю включения / выключения, выключая насос. Как только давление в насосе упадет ниже установленного предела (например, 60 фунтов на кв. Дюйм), диафрагма спустится, и насос снова включится.
Расход вашей помпы Делаван и ограничения вашей системы — следующие факторы, которые следует учитывать. Расход вашей помпы Delavan указан на этикетке помпы. В этом примере у вас есть насос Delavan на 5 галлонов в минуту, который подсоединен к форсункам или распылительной трубке.Сопло или палочка могут подавать только 2 галлона в минуту, это ограничение вашей системы. Помпа всегда хочет подавать 5 галлонов в минуту, но ограничение системы не позволяет этого. Это приводит к быстрому включению и выключению реле давления вашего насоса. Как и любая другая электрическая система, быстрое включение / выключение помпы вызывает повреждение и может привести к преждевременной поломке помпы.
Как остановить цикл помпы?
Определите причину ограничения. Это может быть размер ваших форсунок, трубка, которую вы используете, изогнутый шланг в вашей системе, диаметр шланга или слишком много фитингов 90º.Это может быть одна или несколько из этих проблем. Устранение ограничения и увеличение потока в вашей системе остановят цикл.
Если вы используете систему распылителя или палочки, вы можете легко добавить возврат в бак или «байпас», который будет направлять любую лишнюю жидкость обратно в бак. Сделайте это, добавив Т-образный фитинг и клапан сразу за выпускным отверстием и шлангом, который будет направлять избыточный поток обратно в резервуар. У нас есть видео на Youtube, объясняющее это; https://www.youtube.com/watch?v=QEN6AXZrAGM
Наконец, вы можете отрегулировать давление, в котором реле давления будет отключать питание вашей помпы, отрегулировав установочный винт наверху.Перейдите по этой ссылке, чтобы узнать, как это сделать. См. ESR-001.
Мой насос протекает.
Проверьте затяжку винтов на переключателе или головке насоса.
Убедитесь, что диафрагма переключателя повреждена или защемлена. Заменить реле давления. См. ESR-008.
Проверьте наличие жидкости в головке насоса. Если есть, замените нижнюю часть корпуса в сборе. См. ESR-003.
Если у вас серийный номер 7822FS, а насос протекает через гибкие порты, см. Пожалуйста, см. ESR-027.
или это видео на YouTube. https://youtu.be/jVeK0pmCcdo
Почему моя помпа сильно нагревается? Насосы
Delavan оснащены двигателями с непрерывным рабочим циклом и высоким крутящим моментом. Они предназначены для непрерывной работы при давлении менее 50-60 фунтов на квадратный дюйм.
Если двигатель нагревается, обычно из-за высокого давления двигатель работает тяжелее.
Решения:
1. Уменьшите рабочее давление до 30-40 фунтов на квадратный дюйм
2.Если требуется давление выше 50-60 фунтов на квадратный дюйм, введите рабочий цикл, используйте насос в течение 50 минут, а затем дайте ему отдохнуть в течение 10 минут, чтобы дать двигателю остыть.
Список фитингов
МОДЕЛЬ СТАНДАРТ ДОСТУПНА ОПЦИЯ
5800 1/2 ″ NPT
5900 3/4 ″ Быстрое соединение
7800 Быстроразъемное соединение 5/8 ″ 3/8 ″ NPT
7800 FLEX 3/4 ″ Быстрое соединение Быстроразъемное соединение 5/8 ″ (требуется адаптер QA FA-7822FS)
7870/7871 FB 1/2 ″ NPT
7970 3/4 ″ Быстрое соединение
Импорт и отечественный насос
Любой насос со знаком «-I» в конце номера модели является импортным насосом. Узел верхнего корпуса и пластина клапана не подлежат замене на стандартном бытовом насосе. Реле давления взаимозаменяемы на всех моделях, как и нижние узлы корпуса.
Спрос против байпаса
Насос по запросу отключается при заданном давлении. Вы можете определить требующийся насос по проводам, выводящим из головки насоса (реле давления). Перепускной насос работает постоянно, когда на него подается питание. Вы можете идентифицировать байпасный насос, поскольку у них есть только 2 провода от двигателя.
Являются ли мембранные насосы Delavan самовсасывающими? Могут ли они высохнуть?
Мембранные насосы самовсасывающие и могут работать всухую.
Какие модели безопасны для питьевой воды (NSF)?
Все модели сертифицированы NSF, за исключением импортных насосов и насосов серии FB3 (7871/7971).
Размер предохранителя / провода
Химическая совместимость
Могу ли я отрегулировать реле давления?
Регулировка реле давления может увеличить износ насоса, что сокращает срок его службы.
Что означает Extreme Duty? Насосы
Extreme Duty изготовлены с более прочными и тяжелыми диафрагмами Geolast. Насосы с диафрагмой Geolast обладают повышенной маслостойкостью и низким разбуханием, что делает их идеальными для применений на масляной основе. Geolast обеспечивает умеренный срок службы при изгибе и хорошую стойкость к истиранию в широком диапазоне температур. Не использовать с бензином.
Могу ли я перекачивать дизельное топливо через свой насос?
Запрещается перекачивать бензин, легковоспламеняющиеся или горючие жидкости.Насосы с диафрагмами из сантопрена предназначены для использования только с продуктами на водной основе. Насосы с обозначением Extreme Diaphragm (ED) изготавливаются с диафрагмами Geolast и совместимы с негорючими и негорючими жидкостями на масляной основе.
Могу ли я прокачать отбеливатель через помпу?
Да, вы можете перекачивать отбеливатель через любой насос Delavan PowerFLO.
Гипохлорит натрия или отбеливатель — ключевой компонент в тысячах производственных и дезинфекционных процессов в различных отраслях промышленности.Хотя испытания мы обнаружили, что гипохлорит натрия действительно влияет на эластомеры (или эластичность) диафрагмы насоса с течением времени. Проще говоря, диафрагма помпы похожа на эластичную ленту, и постоянное использование в течение долгого времени с отбеливателем приведет к ее высыханию и уменьшению эластичности.
Есть меры, которые можно предпринять, чтобы продлить срок службы диафрагменного насоса, используемого вместе с отбеливателем.
1. Промывайте помпу пресной водой в течение 90 секунд после каждого использования.
2. Разбавьте отбеливатель.Делаван рекомендует концентрацию 12%. (Аналогично концентрации, используемой в большинстве применений для мягкой стирки)
3. Заменяйте диафрагму насоса каждые 12-18 месяцев (в зависимости от использования) или когда вы начинаете видеть значительное падение потока.
Насос какого размера мне следует использовать в моем случае?
Для того, чтобы оптимизировать производительность и срок службы вашего насоса Delavan Fluid Power, мы рекомендуем согласовывать производительность вашей системы в галлонах в минуту как можно ближе к насосам в галлонах в минуту.Например, если у вас есть штанга с четырьмя соплами, и каждое сопло выдает 0,5 галлона в минуту при 40 фунтах на квадратный дюйм, вам понадобится насос, близкий к 2,0 галлонов в минуту.
Если вы заменяете насос в системе опрыскивания, постарайтесь максимально приблизить галлоны в минуту заменяемого насоса. Переход на более крупный насос с более высокой производительностью галлонов в минуту вызовет цикл насоса, что приведет к сокращению срока службы диафрагмы и реле давления.
Чтобы решить, какой насос лучше всего подходит для вас, позвоните по телефону 1-866-DELAVAN, и один из наших представителей будет рад вам помочь.
Почему необходимо заменить реле на моем насосе FB?
Ваш насос FB всегда пытается перекачать 7 галлонов в минуту от входа к выходу. Когда какая-либо сторона помпы имеет ограничение, помпа начинает «работать усерднее», чтобы получить желаемую производительность 7 галлонов в минуту. Когда его просят «работать усерднее», он потребляет больше AMPS от вашего источника электроэнергии, чтобы получить больше энергии. При достаточном ограничении системы это может вызвать всплеск AMP, который, в свою очередь, может сжечь ваше реле.(Ваше реле на самом деле работает как предохранитель, защищающий помпу от дальнейшего повреждения.)
Что такое ограничение?
Ограничение, касающееся настройки вашей помпы, — это все, что мешает вашей помпе перекачивать 7 галлонов в минуту. Это могут быть форсунки неправильного размера, слишком маленький диаметр шланга, фитинги под углом 90 °, перегибы в шлангах и т. Д.
Если вы можете уменьшить ограничение, вы можете уменьшить вероятность того, что это повторится снова.
Водопровод «возврата в резервуар» для отвода лишнего потока обратно в ваш резервуар — лучший и самый простой способ предотвратить преждевременный выход из строя вашего насоса Делаван. После выхода помпы установите тройник с шаровым краном и проложите шланг обратно к резервуару. Открыв этот шаровой кран, вы сможете отвести лишний поток обратно в резервуар.
Калибр провода, используемого в вашей насосной установке, также может считаться ограничением для вашей электрической системы. Обязательно используйте проводку 12AWG с помпой FB.
Гидравлический цилиндр FAQ
Может ли регулятор хода повредить мой вал?
№Сегменты изготовлены из алюминия, который мягче, чем хромовое покрытие на вашем валу, и не вызывает повреждений.
Как установить регуляторы хода?
Сегменты управления ходом или «шайбы» зажимаются на валу цилиндра
Для чего используется регулировка хода цилиндра?
Сегмент управления ходом используется для управления обратным ходом гидроцилиндра.
Могу ли я использовать цилиндр Делавана в режиме одностороннего действия?
Да. Требуется сапун, который предотвращает попадание загрязнений и влаги в сторону цилиндра, противоположную маслу. Пожалуйста, см. ESR-021 для инструкций по установке.
Что означает ASAE?
ASAE означает Американское общество инженеров сельского хозяйства. ASAE был разработан с целью создания стандартов для продуктов на сельскохозяйственном рынке.Придерживаясь этих стандартов, потребители могут гарантировать, что получат те же характеристики продукта, независимо от того, где они его покупают.
ASAE применяется только к гидроцилиндрам с ходом 8 ″ и 16 ″.
Цилиндры с маркировкой 8 ″ ASAE будут иметь длину во втянутом состоянии 20,25 ″ (от штифта к штифту)
16 ″ ASAE будет иметь длину во втянутом состоянии 31,5 ″ (от выводов к выводам)
Что означает одностороннее действие для гидроцилиндра?
Масло течет, перемещая поршень / шток в одном направлении, и нагрузка / сила тяжести возвращают цилиндр в исходное состояние.
Почему мой цилиндр Delavan PowerMax протекает?
Влага на штоке поршня — признак возможной течи цилиндра. Утечки гидравлической жидкости вызваны изношенными уплотнениями сальника штока цилиндра. (Мусор проходит сквозь фильтры, боковая нагрузка, ударные нагрузки и т. Д.) Хорошей новостью является то, что гидроцилиндры являются одними из самых простых гидравлических компонентов, что упрощает их ремонт. Фактически, вы можете сделать некоторые из этих ремонтов самостоятельно.
Рекомендуется выяснить причину утечки уплотнения, чтобы предотвратить утечку в цилиндре и повторную необходимость ремонта.
Delavan Fluid Power предлагает ремонтные комплекты уплотнений для всех гидроцилиндров Tie-Rod PMH и PML. Чтобы найти и приобрести подходящее уплотнение для вашего цилиндра, позвоните по телефону 1-866-DELAVAN.
При звонке убедитесь, что у вас есть;
1) Номер детали цилиндра (например, PML4024-150)
2) Серийный номер цилиндра, выгравированный на основании цилиндра.
Наша служба поддержки клиентов будет рада помочь вам подобрать комплект уплотнений для вашего цилиндра.
Роликовый насос FAQ
Как заправить роликовый насос?
Delavan Fluid Power требует, чтобы все роликовые насосы работали под действием силы тяжести во время заливки.Роликовые насосы нуждаются в жидкости в насосе во время заливки, иначе тепло из-за трения может привести к расплавлению роликов и уплотнений. Никогда не запускайте роликовый насос всухую.
Перечень ремонтных комплектов для роликовых насосов
НАСОС НОМЕР КОМПЛЕКТА
Старые 4 ролика 44-4000РК
4900C RK-4900
Старые 6 роликов 65-6600РК
6900C RK-6900
6900C-R RK-6900
Старый 7 роликов 70-7700РК
7900C RK-7900
8900C RK-8900
8900C-R RK-8900
6900DSS RK-6900
6900DSS-R RK-6900
8900DSS RK-8900
8900DSS-R RK-8900
Список оборотов и приводов роликового насоса
Список муфт насоса
ТОВАР № ОПИСАНИЕ
50101-1 Муфта установочного винта
Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, двухскоростное, вал 5/8 ″, сталь
Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, двухскоростное, вал 15/16 ″, сталь
Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, двухскоростное, вал 5/8 ″, алюминий
Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, двухскоростное, вал 15/16 ″, алюминий
Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, 1000 об / мин, вал 5/8 ″
Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, 1000 об / мин, вал 15/16 ″
Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, 540 об / мин, вал 5/8 ″
Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, 540 об / мин, вал 15/16 ″
Устройство для быстрой смены навесного оборудования 1-3 / 4 ″, 1000 об / мин, вал 15/16 ″
Могут ли все роликовые насосы напрямую подключаться к ВОМ?
№4-роликовый насос — единственный насос, который нельзя напрямую подсоединить к карданному валу трактора. Если вы хотите использовать его на ВОМ, потребуется коробка передач для увеличения скорости до 1800-2600 об / мин.
Нужно ли смазывать игольчатый подшипник?
Нет, он запломбирован и готов к работе.
Может ли роликовый насос работать всухую?
Нет, детали насоса расплавятся.
Могу ли я использовать Round-up с чугунным насосом?
Не рекомендуется использовать Round-up с чугунным насосом.Для этого лучше всего подходит насос из нержавеющей стали.
Можно ли использовать насосы Delavan с этанолом?
Нет, наши насосы нельзя использовать с этанолом. Внутренние части набухнут и заблокируются.
Ролики установлены определенным образом?
Никакой разницы, даже если концы не совпадают.
Как лучше всего хранить мою помпу RollerPRO в межсезонье?
Промойте роликовый насос чистой водой достаточно хорошо, чтобы избавиться от использованных химикатов. (при необходимости снимите крышку, чтобы обнажить ролики, и промойте таким же образом для более полной очистки)
Нанесите легкое масло на внутреннюю часть насоса, чтобы покрыть детали, если можете, поверните насос для полного покрытия
Для наилучшего хранения поместите в среду с контролируемой температурой.
См. ESR-013.
Мой роликовый насос не имеет того давления, которое было раньше. Почему?
Со временем мелкие частицы могут попасть в насос и вызвать повреждение из-за износа роликов.Как только это произойдет, насос потеряет прочное уплотнение между каждым роликом, что препятствует эффективной перекачке.
Мой насос заржавел. Как мне его очистить?
Что мне следует проверить, если мой насос не работает?
Сначала попробуйте залить насос, налив воды во входное отверстие насоса.
Проверить ролики на наличие повреждений. Если они повреждены, приобретите ремонтный комплект. См. Список ремонтных комплектов для роликовых насосов.
Что мне следует проверить, если моя помпа не вращается?
Почему сломался вал на моем роликовом насосе?
Вал роликовых насосов Delavan может сломаться по нескольким причинам. Причина номер один, которую мы видим, — это несовпадение вала насоса с валом отбора мощности, вызывающее нагрузку на вал. Это похоже на боковую нагрузку на вал. У нас есть ремонтный комплект для насоса каждого размера, который включает сменный вал, ротор, ключ для таблеток, уплотнение вала и шарикоподшипник, которые можно использовать для его ремонта.
Пожалуйста, смотрите ниже правильные ремонтные комплекты и номера деталей;
Насосы серии 4900: RK-31410-RT
Насосы серии 6900: RK-31610-RT
Насосы серии 7900: RK-31710-RT
Насосы серии 8900: RK-31810-RT
Также, если насос работал всухую, дополнительное тепло могло вызвать нагрев и ослабление вала насоса. В этом случае вам может потребоваться также приобрести СЕРИЮ КОМПЛЕКТОВ ДЛЯ РЕМОНТА РОЛИКОВЫХ НАСОСОВ RK, которые содержат уплотнение вала, роликовый подшипник, уплотнение концевой пластины и 4, 6, 7 или 8 роликов.Легко увидеть, работал ли насос всухую, если снять концевую пластину, вынув четыре болта по углам и проверив, нет ли расплавленных роликов или уплотнений.
Пожалуйста, смотрите ниже правильные ремонтные комплекты и номера деталей;
Насосы серии 4900: RK-4900
Насосы серии 6900: RK-6900
Насосы серии 7900: RK-7900
Насосы серии 8900: RK-8900
Ресурсы поддержки
Список ресурсов внешней поддержки
НАИМЕНОВАНИЕ НАЗВАНИЕ ДАТА ВЫПУСКА РЕДАКЦИЯ
ESR-001 НАСТРОЙКА ДАВЛЕНИЯ НАСОСА 2018‑12‑05 1
ESR-002 ФУНКЦИЯ ИСПЫТАТЕЛЬНОГО КЛАПАНА 2018‑12‑04 1
ESR-003 ЗАМЕНИТЕ ВЕРХНУЮ ИЛИ НИЖНЮЮ КОРПУС В СБОРЕ 2018‑12‑05 1
ESR-004 ИНСТРУКЦИЯ ПО FLEX PORT 2018‑12‑05 1
ESR-007 ЗАМЕНИТЕ ГОЛОВКУ НАСОСА В СБОРЕ 2018‑12‑11 1
ESR-008 РЕЛЕ ИСПЫТАНИЯ ДАВЛЕНИЯ 2018‑12‑05 1
ESR-009 РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ 2018‑12‑13 1
ESR-010 ОБОЗНАЧЕНИЕ НОМЕРА МОДЕЛИ 2018‑12‑17 1
ESR-011 ЗАМЕНА РОЛИКОВ / УСТАНОВКА РЕМОНТНОГО КОМПЛЕКТА 2019‑04‑25 1
ESR-013 ОЧИСТКА РОЛИКОВОГО НАСОСА 2018‑12‑11 1
ESR-014 ОБЩИЕ СЦЕНАРИИ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ НАСОСА — Часто задаваемые вопросы (Езда на велосипеде, выброс, перегрев, утечка и т. Д.) 2018‑12‑11 1
ESR-015 УСТАНОВИТЕ КОМПЛЕКТ СТОЙКИ 2018‑12‑18 1
ESR-016 МОЩНОСТЬ ЗА ПРЕДЕЛАМИ МОДИФИКАЦИИ 2018‑12‑10 1
ESR-020 РАЗРЕШЕНИЕ НА ВОЗВРАТ МАТЕРИАЛОВ ПРОЦЕСС ПРЕТЕНЗИИ 2018‑12‑19 1
ESR-021 ПРЕОБРАЗОВАТЕЛЬ ЦИЛИНДРА ОДИНОЧНОГО ДЕЙСТВИЯ 2019‑01‑02 1
ESR-023 ИМПОРТ VS.БЫТОВЫЙ ТРЕХКАМЕРНЫЙ НАСОС 2018‑12‑11 1
ESR-024 ЗАМЕНА РЕЛЕ НА 7870/7970 2019-05-22 1
ESR-025 УСТАНОВИТЕ ЗАКРЫТУЮ ЦЕНТРАЛЬНУЮ ПРОБКУ 2018‑12‑18 1
ESR-026 ТАБЛИЦА СКОРОСТИ РОЛИКОВОГО НАСОСА 2019‑05-22 1
ESR-027 КАК УСТАНОВИТЬ ВТУЛКУ АДАПТЕРА ГИБКОГО ПОРТА / СОЕДИНИТЕЛЬ 2019‑05-22 1
ESR-028 РАСПОЛОЖЕНИЕ УПЛОТНЕНИЯ PMH 2020-06-01 1
ESR-029 РАСПОЛОЖЕНИЕ УПЛОТНЕНИЯ PML 2020-06-01 1
Руководство для заказа
Номера деталей насосов — списки кроссоверов PDF
Мембранные насосы серии 2200
Насосы серии 2200
Клапаны Порты
Вкл. 90588
Арт. № Описание GPM Тип насоса PSI Мембрана Провода 2-контактный встроенный переключатель
2200-101 1 ГПМ, 12 В ПОСТОЯННОГО ТОКА, ПРОВОДНИКИ 1 Demand 40 Viton Santoprene Зубья 3⁄8 дюйма X X
2200-201 1 гал / мин, 12 В постоянного тока, 2-КОНТАКТНОЕ ПОДКЛЮЧЕНИЕ 1 Demand 40 Viton Santoprene 3⁄8 ”Барб X
2200-201-CE 1 гал / мин, 12 В постоянного тока, 2-КОНТАКТНОЕ ПОДКЛЮЧЕНИЕ, CE CERT 1 Demand 40 Viton Santoprene 3⁄8 ”Barb
2200-201-QA-1 1GPM, 12VDC, QA, NO FIT 1 Demand 40 Viton Santoprene Quick Attach
X
2200-201-QA-18 1GPM, 18VDC, 50PSI, QA 1 Demand 50 Viton Santoprene Quick Attach X
2200-201-SB 1 гал / мин, 12 В постоянного тока, 2-КОНТАКТНОЕ СОЕДИНЕНИЕ, РОЗНИЧНАЯ 1 Demand 40 Viton Santoprene 3⁄8 ”Barb
2200-301 1 гал / мин, 12 В постоянного тока, W / SW, 2-КОНТАКТНОЕ ПОДКЛЮЧЕНИЕ 1 Demand 40 Viton Santoprene 3⁄8 ”Barb X X X 90
Мембранные насосы серии 7800 Клапаны Порты882626826 FNPT 9026 X268888
Старый номер детали Номер новой детали галлонов в минуту Тип насоса PSI Мембрана Выводы проводов 2-штырьковый соединитель, встроенный в корпус, выкл. Переключатель 6 ‘Power
Шнур
7801-111 3010-411E 1 Байпас 60 Витон Сантопрен Быстроразъемное соединение 5/8 « X
7801-201 3010-401E 1 Demand 60 Viton Santoprene 5/8 «Quick Attach X
7801-301 3010-403E
1 Demand 60 Viton Santoprene 5/8 «Quick Attach X
7811-104 3110-404E 1 Demand 60 Viton Santoprene 3⁄8 ”FNPT X
7811-111 3110-411E 1 Байпас 60 Витон Сантопрен 3⁄8 ”FNPT X
7811-201 3110-401E
1 Demand 60 Viton Santoprene 3⁄8 ”FNPT X
7802-104 3020-404E 2 Demand 60 Viton Santoprene 5/8 «Quick Attach X
7802-111 3020-411E
2 Байпас 60 Витон Santoprene Быстроразъемное соединение 5/8 « X
7802-201 3020-401E
2 Demand 60 Viton Santoprene 5/8 «Quick Attach X
7802-201F-HS 3020-401Y-HS
2 Demand 100 Витон Santoprene Быстроразъемное соединение 5/8 « X 905
7802-201-SB 3020-401E-SB
2 Demand 60 Viton Santoprene 5/8 «Quick Attach X
7802-301 3020-403E
2 Demand 60 Viton Santoprene 5/8 «Quick Attach X
7812-104 3120-404E
2 Demand 60 Viton Santoprene 3⁄8 ”FNPT
X
7812-111 3120-411E
2 Байпас 60 Витон Santoprene 3⁄8 ”FNPT X
7812-114 3120-414E
2 Байпас 60 Витон Santoprene 3⁄8 ”FNPT
X
7812-201 3120-401E
2 Demand 60 Viton Santoprene 3⁄8 ”FNPT X
7812-201-BBI 7812-201-BBI 2 Demand 60 Santoprene Santoprene 3⁄8 ”FNPT X
7812-201-CE 3120-401E-CE
2 Demand 60 Viton Santoprene 3⁄8 ”FNPT X
7812-201F-HS-CE 3120-401Y-HS-CE
2 Спрос 100 Витон Сантопрен 3⁄8 ”FNPT X
7812-201-SB 3120-401E-SB
2 Demand 60 Витон Santoprene 3⁄8 ”FNPT X
7812-201-SB-HS 3120-401E-SB-HS
2 Demand 60 Viton Santoprene 3⁄8 ”FNPT
7812-201-SB-HS-24 3120-405E-SB-HS
2 Demand 60 Витон Santoprene 3⁄8
7812-201-SBI 7812-201-SBI 2 Demand 60 Santoprene Santoprene 3⁄8 ”FNPT X
7812-301 3120-403E
2 Спрос 60 Витон Сантопрен 3⁄8 ”FNPT X X
7812-301-BBI 7812-301-BBI 2 Спрос 60 Сантопрен Сантопрен 3⁄8 ”FNPT X X
7812-301-SB 3120-403E-SB
2 Demand 60 Viton Santoprene 3⁄8 ”FNPT X X 9020
7812A-201-HS 3120-401N-HS
2 Demand 80 Viton Santoprene 3⁄8 ”FNPT X X
7812ED-104 3120ED-404E
2 Demand 60 Viton Geolast 3⁄8 ”FNPT X
7812ED-201 3120ED-401E
2 Demand 60 Viton Geolast 3⁄8 ”FNPT X
7812ED-201-24 3120ED-405E
2 Demand 60 Viton Geolast 3⁄8 ”FNPT X
7812ED-201-SB 3120ED-401E-SB
2 Demand 60 Viton Geolast 3⁄8 ”FNPT
7822-201 3222-401E
2. 2 Demand 60 Viton Santoprene Быстроразъемное соединение 5/8 « X
7822-201-SB 3222-401E-SB
2.2 Demand 60 Viton Santoprene 5/8 «Quick Attach X
7822FS-104 3222-404E
2,2 Demand 60 Витон Santoprene 3/4 «Быстроразъемное соединение X X X 60
7822FS-201-24 3222-405E
2.2 Demand 60 Viton Santoprene 3/4 «Quick Attach X
7822FS-201-BBI 7822FS-201-BBI 2,2 Demand 60 Santoprene Santoprene 3/4 «Quick Attach X
7822FS-201-CE 3222-401E-CE
2,2 Demand 60 Viton Santoprene 3/4 «Быстроразъемное соединение X
7822FS-201-SB 3222-401E-SB
2. 2 Demand 60 Viton Santoprene 3/4 «Quick Attach X
7822FS-201-SBI 7822FS-201-SBI 2,2 Demand 60 Santoprene Santoprene 3/4 «Quick Attach X
7822FS-201-SBIP 7822FS-201-SBIP 2,2 Demand 60 Santoprene Santoprene 3/4 «быстроразъемное соединение X
Мембранные насосы серии 5800 ‘Шнур питания
Деталь # галлонов в минуту Тип насоса PSI Vavles Мембрана Порты Всепогодная заглушка Delphi 2-контактный встроенный литой87 Разъем
5825A-101-HS 2 Demand 60 Viton Santoprene 1⁄2 ”FNPT X
5825A-101-SB-HS 2 Demand 60 Viton Santoprene 1⁄2 ”FNPT X
5830-104C 3 Demand 45 Viton Santoprene 1⁄2 ”FNPT X
5830-104C-SB 3 Demand 45 Viton Santoprene 1⁄2 ”FNPT X
5830-104E 3 Demand 60 Viton Santoprene 1⁄2 ”FNPT X
5830-111E 3 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT X
5830-114E 3 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT X
5830-201C 3 Demand 45 Viton Santoprene 1⁄2 ”FNPT X
5830-201C-SB 3 Demand 45 Viton Santoprene 1⁄2 ”FNPT X
5830-201E 3 Demand 60 Viton Santoprene 1⁄2 ”FNPT X
5830-201E-CE 3 Demand 60 Viton Santoprene 1⁄2 ”FNPT X
5830-301C 3 Demand 45 Viton Santoprene 1⁄2 ”FNPT X X
5836-104C 3. 6 Demand 45 Viton Santoprene 1⁄2 ”FNPT X
5836-104C-SB 3,6 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5836-104E 3,6 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5836-111C 3.6 Байпас 45 Витон Сантопрен 1⁄2 ”FNPT x
5836-111E 3,6 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT x
5836-114E 3,6 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT x
5836-201C 3. 6 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5836-201C-MC 3,6 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5836-201C-SB 3,6 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5836-201E 3.6 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5836-301C 3,6 Demand 45 Viton Santoprene 1⁄2 ”FNPT x x
5840-104C 4 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5840-104E 4 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5840-111C 4 Байпас 45 Витон Сантопрен 1⁄2 ”FNPT x
5840-111C-SB-HS 4 Байпас 45 Витон Santoprene 1⁄2 ”FNPT x
5840-111E 4 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT x
5840-114E 4 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT x
5840-201C-SB 4 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5840-201E 4 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5840-301C 4 Demand 45 Viton Santoprene 1⁄2 ”FNPT x x
5840-301E 4 Demand 60 Viton Santoprene 1⁄2 ”FNPT x x
5850-104C 5 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5850-104C-SB 5 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5850-104E 5 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5850-104E-SB 5 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5850-111E 5 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT x
5850-111E-24 5 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT x
5850-111E-SB-HS 5 Байпас 60 Viton Santoprene 1⁄2 ”FNPT x
5850-114E 5 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT x
5850-114E-SB 5 Байпас 60 Витон Сантопрен 1⁄2 ”FNPT x
5850-201C 5 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5850-201C-SB 5 Demand 45 Viton Santoprene 1⁄2 ”FNPT x
5850-201E 5 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5850-201E-24 5 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5850-201E-SB 5 Demand 60 Viton Santoprene 1⁄2 ”FNPT x
5850-301C 5 Demand 45 Viton Santoprene 1⁄2 ”FNPT x x
5850ED-201C 5 Demand 45 Viton Geolast 1⁄2 ”FNPT x
5850ED-201C-SB 5 Demand 45 Viton Geolast 1⁄2 ”FNPT x
Мембранные насосы серии 5900 ‘Шнур питания
Деталь # галлонов в минуту Тип насоса PSI Vavles Мембрана Порты Всепогодная заглушка Delphi 2-контактный встроенный литой87 Разъем
5930-104E 3 Demand 60 Viton Santoprene 3/4 «Quick Attach X
5930-111C 3 Байпас 45 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5930-111E 3 Байпас 60 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5930-114E 3 Байпас 60 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5930-201C 3 Demand 45 Viton Santoprene 3/4 «Quick Attach X
5930-201E 3 Demand 60 Viton Santoprene 3/4 «Quick Attach X
5930-201E-CE 3 Demand 60 Viton Santoprene 3/4 «Quick Attach X
5930-301C 3 Demand 45 Витон Santoprene 3/4 «Быстроразъемное соединение X X
5936-111E 3. 6 Байпас 60 Витон Сантопрен Быстроразъемное соединение 3/4 дюйма X
5936-201C 3,6 Demand 45 Viton Santoprene 3/4 «Quick Attach X
5940-111C 4 Байпас 45 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5940-111E 4 Байпас 60 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5940-201C 4 Demand 45 Viton Santoprene 3/4 «Quick Attach X
5940-201C-24 4 Demand 45 Viton Santoprene 3/4 «Quick Attach X
5940-201E 4 Demand 60 Viton Santoprene 3/4 «Quick Attach X
5940-201E-24 4 Demand 60 Viton Santoprene 3/4 «Quick Attach X
5940-201E-CE 4 Demand 60 Viton Santoprene 3/4 «Quick Attach X
5940-301C 4 Demand 45 Витон Santoprene 3/4 «Быстроразъемное соединение X X
5950-104E 5 Demand 60 Viton Santoprene 3/4 «Quick Attach X
5950-111C 5 Байпас 45 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5950-111E 5 Байпас 60 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5950-111E-LT 5 Байпас 60 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5950-111E-LTW 5 Байпас 60 Витон Santoprene 3/4 «Быстроразъемное соединение X
5950-114E 5 Байпас 60 Витон Сантопрен 3/4 «Быстроразъемное соединение X
5950-201C 5 Demand 45 Viton Santoprene 3/4 «Quick Attach X
5950-201C-BP 5 Demand 45 Viton Santoprene 3/4 «Quick Attach X
5950-201E 5 Demand 60 Viton Santoprene 3/4 «Quick Attach X
5950-201E-CE 5 Demand 60 Viton Santoprene 3/4 «Quick Attach X
Мембранные насосы серий FB2 и FB3
Арт. № галлонов в минуту Тип насоса PSI Vavles Мембрана Порты Провода Всепогодная вилка Delphi Style
158
Встроенный выключатель питания
7870-101E 7 Demand 60 Santoprene Santoprene 1⁄2 ”FNPT X
7870-101E-CE 7 Demand 60 Santoprene Santoprene 1⁄2 ”FNPT X
7870-101E-SB 7 Demand 60 Santoprene Santoprene 1⁄2 ”FNPT X
7870-101E-SB-HS 7 Demand 60 Santoprene Santoprene 1⁄2 ”FNPT X
7870-101Y-CE 7 Demand 100 Santoprene Santoprene 1⁄2 ”FNPT X
7870-101Y-SB 7 Demand 100 Santoprene Santoprene 1⁄2 ”FNPT X
7870-111E-SB 7 Байпас 60 Santoprene Santoprene 1⁄2 ”FNPT X
7870-111E-SB-HS 7 Байпас 60 Сантопрен Сантопрен 1⁄2 дюйма FNPT X
7870-111Y-SB 7 Байпас 100 Santoprene Santoprene 1⁄2 ”FNPT X
7970-101E-CE 7 Demand 60 Santoprene Santoprene 3/4 «Quick Attach X
7970-101E-SB 7 Demand 60 Santoprene Santoprene 3/4 «Quick Attach X
7970-101Y-SB 7 Demand 100 Santoprene Santoprene 3/4 «Quick Attach X
7970-111E 7 Байпас 60 Сантопрен Сантопрен 3/4 «Быстроразъемное соединение X
7970-111E-HS 7 Байпас 60 Сантопрен Сантопрен 3/4 «Быстроразъемное соединение X
7970-111E-SB 7 Байпас 60 Сантопрен Сантопрен 3/4 «Быстроразъемное соединение X
7970-111Y-SB 7 Байпас 100 Сантопрен Сантопрен 3/4 «Быстроразъемное соединение X
7871-101E-SB 7 Demand 60 Santoprene Santoprene 1⁄2 ”FNPT X
7871-101E-SB-HS 7 Demand 60 Santoprene Santoprene 1⁄2 ”FNPT X
7871-101Y-SB 7 Demand 100 Santoprene Santoprene 1⁄2 ”FNPT X
7871-104E 7 Demand 60 Santoprene Santoprene 1⁄2 ”FNPT •
7871-111E-SB 7 Байпас 60 Santoprene Santoprene 1⁄2 ”FNPT X
7871-111E-SB-HS 7 Байпас 60 Сантопрен Сантопрен 1⁄2 ”FNPT X
7871-111Y-SB 7 Байпас 100 Santoprene Santoprene 1⁄2 ”FNPT X
7971-101Y-SB 7 Demand 100 Santoprene Santoprene 3/4 «Quick Attach X
7971-111E 7 Байпас 60 Сантопрен Сантопрен 3/4 «Быстроразъемное соединение X
7971-111E-SBD 7 Байпас 60 Сантопрен Сантопрен 3/4 дюйма, быстрое соединение X
7971-111Y-SB 7 Байпас 100 Сантопрен Сантопрен 3/4 «Быстроразъемное соединение X

Generac Power Management Module (PMM) (заменяет 5937) 0061860 — Genpartsupply
GenPartSupply. com разработан, чтобы быть максимально честным и беспроблемным. Мы предлагаем 30-дневный период возврата, при котором любой товар может быть возвращен нам по любой причине *. Пожалуйста, свяжитесь с нами перед возвратом товара, чтобы получить разрешение на возврат.
* См. Исключения ниже
Как вернуть товар
Чтобы начать процесс возврата, нажмите здесь, чтобы перейти на страницу «Моя учетная запись» (вам нужно будет войти в свою учетную запись GenPartSupply.com, если вы еще этого не сделали). Найдите заказ, содержащий товары, которые вы хотите вернуть, и щелкните ссылку «вернуть товары».Перед отправкой запроса вам будет предложено предоставить дополнительную информацию о причине вашего запроса на возврат. Обязательно свяжитесь с нами перед тем, как что-то вернуть, чтобы сделать процесс как можно более беспроблемным.
Неисправные предметы (передумано, неправильно заказаны)
Вы несете ответственность за все расходы по обратной доставке исправных товаров, а также за возврат до 25%. По запросу GenPartSupply может предоставить этикетку возврата UPS с фиксированной ставкой для исправных товаров за 10 долларов США (вычитается из суммы возмещения).
Неисправные крупные предметы (передумано, неправильно упорядочены)
При возврате исправного крупного товара (ов) вы несете ответственность за оплату обратного фрахта. Плата за фрахт крупных отправлений колеблется от 50 до 500 долларов. Комиссия за пополнение запасов до 25% будет вычтена из любого возмещения / кредита на товары, которые не повреждены или имеют дефекты.
Политика возврата крупных предметов (дефектные, поврежденные и т. Д.)
В связи с расходами на доставку тяжелых предметов, на крупные предметы распространяются дополнительные условия.
Обязательно внимательно осмотрите все доставленные тяжелые предметы (фрахт) на предмет повреждений перед подписанием коносамента, так как расходы на транспортировку не могут быть возмещены. Если товар (ы) будет доставлен поврежденным или дефектным, вы должны указать это в квитанции об отправке и отказаться от доставки, чтобы избежать оплаты стоимости обратной перевозки. Если этого не сделать, вы будете нести ответственность за возврат стоимости перевозки нам или производителю. Пожалуйста, сообщите нам о любых проблемах с доставкой как можно скорее, чтобы ускорить процесс возврата.
В ситуациях, когда поврежденный продукт может быть отремонтирован либо заводским техником, либо конечным пользователем, GenPartSupply.com может решить предоставить запасные части и / или сервисного техника вместо того, чтобы возвращать весь товар
Обратите внимание, что вы будете нести ответственность за дополнительные транспортные расходы в следующих случаях:
Вы пропустили дату доставки
Вы отказываетесь или возвращаете неповрежденный, исправный товар
Важные исключения
Электронные детали
Электронные компоненты не подлежат возврату, если они не имеют дефектов.Сюда входят платы управления генератором, шаговые двигатели, магнето и т. Д.
Перед размещением заказа убедитесь, что вы покупаете ту часть, которая подходит для вашего приложения. SPS может найти нужную деталь с вашей моделью и серийным номером. Позвоните по телефону 248-437-9299, чтобы мы смогли найти нужную деталь.
Бензиновые двигатели
Из-за правил перевозки опасных предметов, предметы с бензиновыми двигателями не подлежат возврату или возмещению после того, как бензин был залит в бак.Эти детали необходимо отремонтировать в авторизованном заводском сервисном центре.
Восстановленные предметы без риска
Все восстановленные товары, предлагаемые GenPartSupply.com, продаются без риска и, следовательно, имеют расширенный период возврата, составляющий 90 дней. Все остальные условия возврата, описанные на этой странице, применяются как есть.
Международный возврат
Заказы, отправленные за пределы США, являются окончательными и не подлежат возврату, независимо от характера возврата. Мы принимаем обмен только по международным заказам, и покупатель несет ответственность за оплату всех расходов по доставке для возврата товара в GenPartSupply. GenPartSupply не несет ответственности за транспортные расходы, связанные с обменом международных заказов.
Упаковка и отправка возврата
При отправке товара обратно на GenPartSupply.com убедитесь в следующем:
Товар находится в оригинальной коробке со всей оригинальной упаковкой, аксессуарами и документами. За возвращенные товары без оригинальной упаковки, аксессуаров или документов взимается плата за возврат.
Продукт надежно и правильно упакован, чтобы избежать повреждений при транспортировке.
Сборы за пополнение запасов
Чтобы наши цены оставались низкими, в некоторых случаях мы будем взимать плату за пополнение запасов, чтобы возместить расходы, связанные с возвратом.Комиссия за пополнение запасов до 25% будет взиматься в следующих ситуациях.
Товар без дефектов
Товар, который был явно использован или изношен
Заказы «Отказано» без разрешения
Возвраты, которые были отправлены обратно через 30 дней с даты получения (Примечание: если не разрешено, поздний возврат будет отклонен)
Любой возврат, который не является результатом дефектного / поврежденного товара или ошибки при доставке.
Важное примечание. Некоторые товары, которые отправляются напрямую от производителя, подлежат пополнению запасов до 25% независимо от их состояния.
Информация о гарантии и деталях
По истечении 30 дней на покупки, сделанные через GenPartSupply, больше не распространяется действие нашей Политики возврата. По истечении этого времени на продукты распространяется гарантия соответствующего производителя, и в большинстве случаев они могут быть доставлены в авторизованный сервисный центр для ремонта.
Чтобы узнать, как обрабатываются претензии по гарантии для конкретного производителя, посетите страницу информации о гарантии GenPartSupply.
Чтобы найти ближайший авторизованный сервисный центр в вашем регионе, вы можете напрямую связаться с производителем или «Связаться с GenPartSupply» за помощью.
Гарантия производителя и соответствие требованиям. варьируется в других странах, кроме США.GenPartSupply.com не дает никаких гарантий относительно гарантии производителя за пределами США.
Если у вас есть какие-либо вопросы о нашей политике возврата, свяжитесь с нашей службой поддержки клиентов.
Powersoft Training for PMM в Майами
Майами, США. 26 января 2017 года. После различных мероприятий по интеграции, проведенных на территории Латинской Америки, Powersoft и ее дистрибьютор Universal Music организовали индивидуальный тренинг для кубинской прокатной компании PMM в Майами с участием владельца Гектора Диаса и системного инженера Мияла Диаса
На этот раз собрание было сосредоточено на настройке и точной настройке системы Clair Brothers с усилителями Powersoft X4, недавно приобретенными PMM.
По сути, это был практический тренинг под руководством Каду Мело, специалиста по продуктам Powersoft в Латинской Америке, который не только объяснил техническим специалистам все функции усилителей Powersoft X4 и управляющего программного обеспечения Armonía, но и помог со звуком. системное программирование на специальной площадке, где должно было проходить одно из мероприятий PMM.
«Инженер, отвечающий за систему, Михайль, уже был знаком с программным обеспечением Armonía. Итак, вместе мы установили 16 усилителей X4 — важно сказать, что компания купила в общей сложности 38 таких усилителей — для использования вместе с системой Clair Brothers i218 для этого мероприятия, мы добавили предустановки, сделанные Clair, и запрограммировали Armonía, чтобы иметь контроль всей системы », — пояснил Каду.
«Самое замечательное в работе с этой системой — это когда вы видите реакцию технических специалистов, когда они ее слушают. Выражение их глаз говорит само за себя, их удовлетворенная улыбка, они были поражены. Это был очень богатый опыт, когда мы вместе научились и даже смогли улучшить производительность системы », — сказал специалист по продукту.
D
Во время обучения у них также присутствовали Рафаэль Гусман, менеджер по продажам Universal Music, Жан Коста, президент Universal Music, и Жилберто Морехон, менеджер по продажам Powersoft в Латинской Америке и Карибском бассейне.

МОДЕЛЬ	РЕГУЛИРОВКА ОТНОСИТЕЛЬНОЕ ДАВЛЕНИЕ ДИАПАЗОН бар	РАЗМЕРЫ “A” мм		МАКС.СТАТИЧЕСКОЕ ДАВЛЕНИЕ бар			ФИКСИРОВАННЫЙ ГИСТЕРЕЗИС ПРИ 25 ° C бар	ДОПУСК ПРИ 25 ° C бар	ВЫПОЛНЕНИЕ
МОДЕЛЬ	РЕГУЛИРОВКА ОТНОСИТЕЛЬНОЕ ДАВЛЕНИЕ ДИАПАЗОН бар	ВЕРСИЯ ДЛЯ КРЫШКИ 1	ВЕРСИЯ ДЛЯ КРЫШКИ 3	ЛАТУНЬ КОРПУС ИСПОЛНЕНИЕ	ЦИНК ПОКРЫТИЕ КОРПУС ИСПОЛНЕНИЕ	КОРПУС ИСПОЛНЕНИЕ	ФИКСИРОВАННЫЙ ГИСТЕРЕЗИС ПРИ 25 ° C бар	ДОПУСК ПРИ 25 ° C бар	ВЫПОЛНЕНИЕ
PME 1	0,1 — 1	40	46	300	300	300	0,1	± 0,1	Мембрана
PME 2	0,15 — 2	40	46	300	300	300	0,15	± 0,2
PME 10	2–10	40	46	300	300	300	0,2	± 0,3
PME 20	10–20	40	46	300	300	300	0,3	± 0,4
PME 50	20–50	40	46	300	300	300	0,8	± 1
PME 80	50–80	40	46	300	300	300	5,5	± 2
PME 150	50–150	40	46		300	300	10	± 5	Стальной поршень
PME 250	100–250	40	46		600	600	15	± 10
PME 300	50–300	42	49		600	600	20	± 15

МОДЕЛЬ	СТАНДАРТ	ДОСТУПНА ОПЦИЯ
5800	1/2 ″ NPT
5900	3/4 ″ Быстрое соединение
7800	Быстроразъемное соединение 5/8 ″	3/8 ″ NPT
7800 FLEX	3/4 ″ Быстрое соединение	Быстроразъемное соединение 5/8 ″ (требуется адаптер QA FA-7822FS)
7870/7871 FB	1/2 ″ NPT
7970	3/4 ″ Быстрое соединение

НАСОС	НОМЕР КОМПЛЕКТА
Старые 4 ролика	44-4000РК
4900C	RK-4900
Старые 6 роликов	65-6600РК
6900C	RK-6900
6900C-R	RK-6900
Старый 7 роликов	70-7700РК
7900C	RK-7900
8900C	RK-8900
8900C-R	RK-8900
6900DSS	RK-6900
6900DSS-R	RK-6900
8900DSS	RK-8900
8900DSS-R	RK-8900

ТОВАР №	ОПИСАНИЕ
50101-1	Муфта установочного винта
	Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, двухскоростное, вал 5/8 ″, сталь
	Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, двухскоростное, вал 15/16 ″, сталь
		Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, двухскоростное, вал 5/8 ″, алюминий
	Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, двухскоростное, вал 15/16 ″, алюминий
	Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, 1000 об / мин, вал 5/8 ″
	Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, 1000 об / мин, вал 15/16 ″
	Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, 540 об / мин, вал 5/8 ″
	Устройство для быстрой смены навесного оборудования 1-3 / 8 ″, 540 об / мин, вал 15/16 ″
	Устройство для быстрой смены навесного оборудования 1-3 / 4 ″, 1000 об / мин, вал 15/16 ″

НАИМЕНОВАНИЕ	НАЗВАНИЕ	ДАТА ВЫПУСКА	РЕДАКЦИЯ
ESR-001	НАСТРОЙКА ДАВЛЕНИЯ НАСОСА	2018‑12‑05	1
ESR-002	ФУНКЦИЯ ИСПЫТАТЕЛЬНОГО КЛАПАНА	2018‑12‑04	1
ESR-003	ЗАМЕНИТЕ ВЕРХНУЮ ИЛИ НИЖНЮЮ КОРПУС В СБОРЕ	2018‑12‑05	1
ESR-004	ИНСТРУКЦИЯ ПО FLEX PORT	2018‑12‑05	1
ESR-007	ЗАМЕНИТЕ ГОЛОВКУ НАСОСА В СБОРЕ	2018‑12‑11	1
ESR-008	РЕЛЕ ИСПЫТАНИЯ ДАВЛЕНИЯ	2018‑12‑05	1
ESR-009	РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ	2018‑12‑13	1
ESR-010	ОБОЗНАЧЕНИЕ НОМЕРА МОДЕЛИ	2018‑12‑17	1
ESR-011	ЗАМЕНА РОЛИКОВ / УСТАНОВКА РЕМОНТНОГО КОМПЛЕКТА	2019‑04‑25	1
ESR-013	ОЧИСТКА РОЛИКОВОГО НАСОСА	2018‑12‑11	1
ESR-014	ОБЩИЕ СЦЕНАРИИ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ НАСОСА — Часто задаваемые вопросы (Езда на велосипеде, выброс, перегрев, утечка и т. Д.)	2018‑12‑11	1
ESR-015	УСТАНОВИТЕ КОМПЛЕКТ СТОЙКИ	2018‑12‑18	1
ESR-016	МОЩНОСТЬ ЗА ПРЕДЕЛАМИ МОДИФИКАЦИИ	2018‑12‑10	1
ESR-020	РАЗРЕШЕНИЕ НА ВОЗВРАТ МАТЕРИАЛОВ ПРОЦЕСС ПРЕТЕНЗИИ	2018‑12‑19	1
ESR-021	ПРЕОБРАЗОВАТЕЛЬ ЦИЛИНДРА ОДИНОЧНОГО ДЕЙСТВИЯ	2019‑01‑02	1
ESR-023	ИМПОРТ VS.БЫТОВЫЙ ТРЕХКАМЕРНЫЙ НАСОС	2018‑12‑11	1
ESR-024	ЗАМЕНА РЕЛЕ НА 7870/7970	2019-05-22	1
ESR-025	УСТАНОВИТЕ ЗАКРЫТУЮ ЦЕНТРАЛЬНУЮ ПРОБКУ	2018‑12‑18	1
ESR-026	ТАБЛИЦА СКОРОСТИ РОЛИКОВОГО НАСОСА	2019‑05-22	1
ESR-027	КАК УСТАНОВИТЬ ВТУЛКУ АДАПТЕРА ГИБКОГО ПОРТА / СОЕДИНИТЕЛЬ	2019‑05-22	1
ESR-028	РАСПОЛОЖЕНИЕ УПЛОТНЕНИЯ PMH	2020-06-01	1
ESR-029	РАСПОЛОЖЕНИЕ УПЛОТНЕНИЯ PML	2020-06-01	1

Арт. №	Описание	GPM	Тип насоса	PSI		Мембрана		Провода	2-контактный встроенный переключатель

2200-101	1 ГПМ, 12 В ПОСТОЯННОГО ТОКА, ПРОВОДНИКИ	1	Demand	40	Viton	Santoprene	Зубья 3⁄8 дюйма	X			X
2200-201	1 гал / мин, 12 В постоянного тока, 2-КОНТАКТНОЕ ПОДКЛЮЧЕНИЕ	1	Demand	40	Viton	Santoprene	3⁄8 ”Барб		X
2200-201-CE	1 гал / мин, 12 В постоянного тока, 2-КОНТАКТНОЕ ПОДКЛЮЧЕНИЕ, CE CERT	1	Demand	40	Viton	Santoprene	3⁄8 ”Barb

2200-201-QA-1	1GPM, 12VDC, QA, NO FIT	1	Demand	40	Viton	Santoprene	Quick Attach
X
2200-201-QA-18	1GPM, 18VDC, 50PSI, QA	1	Demand	50	Viton	Santoprene	Quick Attach	X
2200-201-SB	1 гал / мин, 12 В постоянного тока, 2-КОНТАКТНОЕ СОЕДИНЕНИЕ, РОЗНИЧНАЯ	1	Demand	40	Viton	Santoprene	3⁄8 ”Barb
2200-301	1 гал / мин, 12 В постоянного тока, W / SW, 2-КОНТАКТНОЕ ПОДКЛЮЧЕНИЕ	1	Demand	40	Viton	Santoprene	3⁄8 ”Barb		X	X	X 90

Старый номер детали	Номер новой детали	галлонов в минуту	Тип насоса	PSI		Мембрана		Выводы проводов	2-штырьковый соединитель, встроенный в корпус, выкл. Переключатель	6 ‘Power Шнур

7801-111	3010-411E	1	Байпас	60	Витон	Сантопрен	Быстроразъемное соединение 5/8 «	X
7801-201	3010-401E	1	Demand	60	Viton	Santoprene	5/8 «Quick Attach		X
7801-301	3010-403E	1	Demand	60	Viton	Santoprene	5/8 «Quick Attach		X
7811-104	3110-404E	1	Demand	60	Viton	Santoprene	3⁄8 ”FNPT				X
7811-111	3110-411E	1	Байпас	60	Витон	Сантопрен	3⁄8 ”FNPT	X
7811-201	3110-401E	1	Demand	60	Viton	Santoprene	3⁄8 ”FNPT		X
7802-104	3020-404E	2	Demand	60	Viton	Santoprene	5/8 «Quick Attach				X
7802-111	3020-411E	2	Байпас	60	Витон	Santoprene	Быстроразъемное соединение 5/8 «	X
7802-201	3020-401E	2	Demand	60	Viton	Santoprene	5/8 «Quick Attach		X
7802-201F-HS	3020-401Y-HS	2	Demand	100	Витон	Santoprene	Быстроразъемное соединение 5/8 «		X 905
7802-201-SB	3020-401E-SB	2	Demand	60	Viton	Santoprene	5/8 «Quick Attach		X
7802-301	3020-403E	2	Demand	60	Viton	Santoprene	5/8 «Quick Attach		X
7812-104	3120-404E	2	Demand	60	Viton	Santoprene	3⁄8 ”FNPT
X
7812-111	3120-411E	2	Байпас	60	Витон	Santoprene	3⁄8 ”FNPT	X
7812-114	3120-414E	2	Байпас	60	Витон	Santoprene	3⁄8 ”FNPT
X
7812-201	3120-401E	2	Demand	60	Viton	Santoprene	3⁄8 ”FNPT		X
7812-201-BBI	7812-201-BBI	2	Demand	60	Santoprene	Santoprene	3⁄8 ”FNPT		X
7812-201-CE	3120-401E-CE	2	Demand	60	Viton	Santoprene	3⁄8 ”FNPT		X
7812-201F-HS-CE	3120-401Y-HS-CE	2	Спрос	100	Витон	Сантопрен	3⁄8 ”FNPT	X
7812-201-SB	3120-401E-SB	2	Demand	60	Витон	Santoprene	3⁄8 ”FNPT		X
7812-201-SB-HS	3120-401E-SB-HS	2	Demand	60	Viton	Santoprene	3⁄8 ”FNPT
7812-201-SB-HS-24	3120-405E-SB-HS	2	Demand	60	Витон	Santoprene	3⁄8

7812-201-SBI	7812-201-SBI	2	Demand	60	Santoprene	Santoprene	3⁄8 ”FNPT		X
7812-301	3120-403E	2	Спрос	60	Витон	Сантопрен	3⁄8 ”FNPT		X	X
7812-301-BBI	7812-301-BBI	2	Спрос	60	Сантопрен	Сантопрен	3⁄8 ”FNPT		X	X
7812-301-SB	3120-403E-SB	2	Demand	60	Viton	Santoprene	3⁄8 ”FNPT		X	X 9020
7812A-201-HS	3120-401N-HS	2	Demand	80	Viton	Santoprene	3⁄8 ”FNPT		X		X
7812ED-104	3120ED-404E	2	Demand	60	Viton	Geolast	3⁄8 ”FNPT		X
7812ED-201	3120ED-401E	2	Demand	60	Viton	Geolast	3⁄8 ”FNPT		X
7812ED-201-24	3120ED-405E	2	Demand	60	Viton	Geolast	3⁄8 ”FNPT		X
7812ED-201-SB	3120ED-401E-SB	2	Demand	60	Viton	Geolast	3⁄8 ”FNPT

7822-201	3222-401E	2. 2	Demand	60	Viton	Santoprene	Быстроразъемное соединение 5/8 «		X
7822-201-SB	3222-401E-SB	2.2	Demand	60	Viton	Santoprene	5/8 «Quick Attach		X
7822FS-104	3222-404E	2,2	Demand	60	Витон	Santoprene	3/4 «Быстроразъемное соединение				X	X	X	60
7822FS-201-24	3222-405E	2.2	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X
7822FS-201-BBI	7822FS-201-BBI	2,2	Demand	60	Santoprene	Santoprene	3/4 «Quick Attach		X
7822FS-201-CE	3222-401E-CE	2,2	Demand	60	Viton	Santoprene	3/4 «Быстроразъемное соединение		X
7822FS-201-SB	3222-401E-SB	2. 2	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X
7822FS-201-SBI	7822FS-201-SBI	2,2	Demand	60	Santoprene	Santoprene	3/4 «Quick Attach		X
7822FS-201-SBIP	7822FS-201-SBIP	2,2	Demand	60	Santoprene	Santoprene	3/4 «быстроразъемное соединение		X

Деталь #	галлонов в минуту	Тип насоса	PSI	Vavles	Мембрана	Порты	Всепогодная заглушка Delphi	2-контактный встроенный литой87 Разъем

5825A-101-HS	2	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		X
5825A-101-SB-HS	2	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		X
5830-104C	3	Demand	45	Viton	Santoprene	1⁄2 ”FNPT				X
5830-104C-SB	3	Demand	45	Viton	Santoprene	1⁄2 ”FNPT				X
5830-104E	3	Demand	60	Viton	Santoprene	1⁄2 ”FNPT				X
5830-111E	3	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT	X
5830-114E	3	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT				X
5830-201C	3	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		X
5830-201C-SB	3	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		X
5830-201E	3	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		X
5830-201E-CE	3	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		X
5830-301C	3	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		X	X

5836-104C	3. 6	Demand	45	Viton	Santoprene	1⁄2 ”FNPT				X
5836-104C-SB	3,6	Demand	45	Viton	Santoprene	1⁄2 ”FNPT				x
5836-104E	3,6	Demand	60	Viton	Santoprene	1⁄2 ”FNPT				x
5836-111C	3.6	Байпас	45	Витон	Сантопрен	1⁄2 ”FNPT	x
5836-111E	3,6	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT	x
5836-114E	3,6	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT				x
5836-201C	3. 6	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		x
5836-201C-MC	3,6	Demand	45	Viton	Santoprene	1⁄2 ”FNPT	x
5836-201C-SB	3,6	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		x
5836-201E	3.6	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		x
5836-301C	3,6	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		x	x

5840-104C	4	Demand	45	Viton	Santoprene	1⁄2 ”FNPT				x
5840-104E	4	Demand	60	Viton	Santoprene	1⁄2 ”FNPT				x
5840-111C	4	Байпас	45	Витон	Сантопрен	1⁄2 ”FNPT	x
5840-111C-SB-HS	4	Байпас	45	Витон	Santoprene	1⁄2 ”FNPT	x
5840-111E	4	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT	x
5840-114E	4	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT				x
5840-201C-SB	4	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		x
5840-201E	4	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		x
5840-301C	4	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		x	x
5840-301E	4	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		x	x

5850-104C	5	Demand	45	Viton	Santoprene	1⁄2 ”FNPT				x
5850-104C-SB	5	Demand	45	Viton	Santoprene	1⁄2 ”FNPT				x
5850-104E	5	Demand	60	Viton	Santoprene	1⁄2 ”FNPT				x
5850-104E-SB	5	Demand	60	Viton	Santoprene	1⁄2 ”FNPT				x
5850-111E	5	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT	x
5850-111E-24	5	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT	x
5850-111E-SB-HS	5	Байпас	60	Viton	Santoprene	1⁄2 ”FNPT	x
5850-114E	5	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT				x
5850-114E-SB	5	Байпас	60	Витон	Сантопрен	1⁄2 ”FNPT				x
5850-201C	5	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		x
5850-201C-SB	5	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		x
5850-201E	5	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		x
5850-201E-24	5	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		x
5850-201E-SB	5	Demand	60	Viton	Santoprene	1⁄2 ”FNPT		x
5850-301C	5	Demand	45	Viton	Santoprene	1⁄2 ”FNPT		x	x
5850ED-201C	5	Demand	45	Viton	Geolast	1⁄2 ”FNPT		x
5850ED-201C-SB	5	Demand	45	Viton	Geolast	1⁄2 ”FNPT		x

Деталь #	галлонов в минуту	Тип насоса	PSI	Vavles	Мембрана	Порты	Всепогодная заглушка Delphi	2-контактный встроенный литой87 Разъем

5930-104E	3	Demand	60	Viton	Santoprene	3/4 «Quick Attach				X
5930-111C	3	Байпас	45	Витон	Сантопрен	3/4 «Быстроразъемное соединение	X
5930-111E	3	Байпас	60	Витон	Сантопрен	3/4 «Быстроразъемное соединение	X
5930-114E	3	Байпас	60	Витон	Сантопрен	3/4 «Быстроразъемное соединение				X
5930-201C	3	Demand	45	Viton	Santoprene	3/4 «Quick Attach		X
5930-201E	3	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X
5930-201E-CE	3	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X
5930-301C	3	Demand	45	Витон	Santoprene	3/4 «Быстроразъемное соединение		X	X

5936-111E	3. 6	Байпас	60	Витон	Сантопрен	Быстроразъемное соединение 3/4 дюйма	X
5936-201C	3,6	Demand	45	Viton	Santoprene	3/4 «Quick Attach		X

5940-111C	4	Байпас	45	Витон	Сантопрен	3/4 «Быстроразъемное соединение	X
5940-111E	4	Байпас	60	Витон	Сантопрен	3/4 «Быстроразъемное соединение	X
5940-201C	4	Demand	45	Viton	Santoprene	3/4 «Quick Attach		X
5940-201C-24	4	Demand	45	Viton	Santoprene	3/4 «Quick Attach		X
5940-201E	4	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X
5940-201E-24	4	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X
5940-201E-CE	4	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X
5940-301C	4	Demand	45	Витон	Santoprene	3/4 «Быстроразъемное соединение		X	X

5950-104E	5	Demand	60	Viton	Santoprene	3/4 «Quick Attach				X
5950-111C	5	Байпас	45	Витон	Сантопрен	3/4 «Быстроразъемное соединение	X
5950-111E	5	Байпас	60	Витон	Сантопрен	3/4 «Быстроразъемное соединение	X
5950-111E-LT	5	Байпас	60	Витон	Сантопрен	3/4 «Быстроразъемное соединение	X
5950-111E-LTW	5	Байпас	60	Витон	Santoprene	3/4 «Быстроразъемное соединение	X
5950-114E	5	Байпас	60	Витон	Сантопрен	3/4 «Быстроразъемное соединение				X
5950-201C	5	Demand	45	Viton	Santoprene	3/4 «Quick Attach		X
5950-201C-BP	5	Demand	45	Viton	Santoprene	3/4 «Quick Attach		X
5950-201E	5	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X
5950-201E-CE	5	Demand	60	Viton	Santoprene	3/4 «Quick Attach		X

Арт. №	галлонов в минуту	Тип насоса	PSI	Vavles	Мембрана	Порты	Провода	Всепогодная вилка Delphi Style 158

7870-101E	7	Demand	60	Santoprene	Santoprene	1⁄2 ”FNPT	X
7870-101E-CE	7	Demand	60	Santoprene	Santoprene	1⁄2 ”FNPT	X
7870-101E-SB	7	Demand	60	Santoprene	Santoprene	1⁄2 ”FNPT	X
7870-101E-SB-HS	7	Demand	60	Santoprene	Santoprene	1⁄2 ”FNPT	X
7870-101Y-CE	7	Demand	100	Santoprene	Santoprene	1⁄2 ”FNPT	X
7870-101Y-SB	7	Demand	100	Santoprene	Santoprene	1⁄2 ”FNPT	X
7870-111E-SB	7	Байпас	60	Santoprene	Santoprene	1⁄2 ”FNPT	X
7870-111E-SB-HS	7	Байпас	60	Сантопрен	Сантопрен	1⁄2 дюйма FNPT	X
7870-111Y-SB	7	Байпас	100	Santoprene	Santoprene	1⁄2 ”FNPT	X
7970-101E-CE	7	Demand	60	Santoprene	Santoprene	3/4 «Quick Attach	X
7970-101E-SB	7	Demand	60	Santoprene	Santoprene	3/4 «Quick Attach	X
7970-101Y-SB	7	Demand	100	Santoprene	Santoprene	3/4 «Quick Attach	X
7970-111E	7	Байпас	60	Сантопрен	Сантопрен	3/4 «Быстроразъемное соединение	X
7970-111E-HS	7	Байпас	60	Сантопрен	Сантопрен	3/4 «Быстроразъемное соединение	X
7970-111E-SB	7	Байпас	60	Сантопрен	Сантопрен	3/4 «Быстроразъемное соединение	X
7970-111Y-SB	7	Байпас	100	Сантопрен	Сантопрен	3/4 «Быстроразъемное соединение	X

7871-101E-SB	7	Demand	60	Santoprene	Santoprene	1⁄2 ”FNPT	X
7871-101E-SB-HS	7	Demand	60	Santoprene	Santoprene	1⁄2 ”FNPT	X
7871-101Y-SB	7	Demand	100	Santoprene	Santoprene	1⁄2 ”FNPT	X
7871-104E	7	Demand	60	Santoprene	Santoprene	1⁄2 ”FNPT			•
7871-111E-SB	7	Байпас	60	Santoprene	Santoprene	1⁄2 ”FNPT	X
7871-111E-SB-HS	7	Байпас	60	Сантопрен	Сантопрен	1⁄2 ”FNPT	X
7871-111Y-SB	7	Байпас	100	Santoprene	Santoprene	1⁄2 ”FNPT	X
7971-101Y-SB	7	Demand	100	Santoprene	Santoprene	3/4 «Quick Attach	X
7971-111E	7	Байпас	60	Сантопрен	Сантопрен	3/4 «Быстроразъемное соединение	X
7971-111E-SBD	7	Байпас	60	Сантопрен	Сантопрен	3/4 дюйма, быстрое соединение		X
7971-111Y-SB	7	Байпас	100	Сантопрен	Сантопрен	3/4 «Быстроразъемное соединение	X
