Подбор циркуляционного насоса: Расчет циркуляционного насоса, гидравлический расчет системы отопления. Подбор насоса

Содержание

Обзоры — насосы DAB

Для качественного отопления и ГВС частных домов или коттеджей собственного давления в системах часто бывает недостаточно. Для экономии семейного бюджета и более быстрого прогрева помещений владельцам рекомендуется усовершенствовать эти системы с помощью циркуляционных насосов. Как показывает практика, благодаря улучшению циркуляции горячей жидкости затраты на отопление снижаются более чем на 20-30%.

Чтобы сделать быстрый и правильный выбор наиболее подходящего именно вам циркуляционного оборудования, следует более близко познакомиться с этими приборами, а также побольше узнать об их разновидностях и сфере применения.

Типы циркуляционных насосов

Конструкции этих устройств бывают двух видов: с воздушных охлаждением электродвигателя и мокрым ротором.

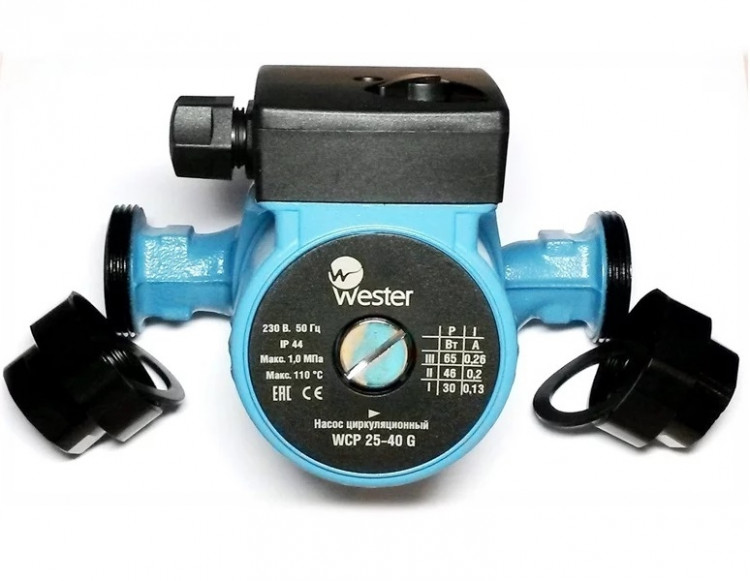

Циркуляционный насос с мокрым ротором. В этом насосном оборудовании ротор мотора находится в воде. То есть перекачиваемая жидкость проходит через него, одновременно смазывая подшипники и охлаждая сам двигатель.

Такие устройства обладают большим количеством преимуществ:

  • Не требуют дополнительного ухода и техобслуживания;
  • Надежны в эксплуатации;
  • Низкий уровень шума;
  • Невысокая стоимость.

Единственный его минус – сниженный КПД , равный примерно 50%.

Циркуляционный насос с воздушным охлаждением электродвигателя. У этого устройства ротор не соприкасается с перекачиваемой жидкостью. Между ним и двигателем стоит специальное торцевое уплотнение вала.

Такие насосы обладают большим КПД – около 85%. Но следует учитывать, что они очень шумные. Поэтому производить установку циркуляционных насосов с воздушным охлаждением рекомендуется в отдельных помещениях с хорошей звукоизоляцией.

Циркуляционники с воздушным охлаждением используют, как правило, в системах отопления и водоснабжения большой производительности (общепромышленные), когда применение устройств с мокрым ротором нецелесообразно при необходимости напора свыше 15 м или расходе более 100 куб. м/час. Например, в больших котельных. В то время как насосами с мокрым ротором пользуются в основном на небольших системах (преимущественно в частных домах и коттеджах). В зависимости от модификации они могут работать как от однофазной, так и трехфазной электрической сети.

Сфера применения циркуляционных насосов с мокрым ротором

Это насосное оборудование широко применяется в бытовых системах отопления, холодоснабжения, вентиляции и кондиционирования.

Для системы отопления «теплый пол» рекомендуется использование насоса с частотным регулированием. Объясняется это тем, что на теплом контуре зачастую устанавливается термореле с сервоприводом, которые служат для поддержания заданной температуры пола. Сервопривод может с высокой переодичностью менять расход в системе, следовательно происходит постоянное изменение расхода . Только в насосах с частотным регулированием есть автоматическая настройка под постоянное изменение расхода а системе (режим постоянного перепада), он способен сам подстраивать скорость вращения рабочего колеса.

Если установить обычный насос в такую систему, он не сможет определить изменение нагрузки и будет работать в максимальном режиме, отсюда появляется шум от скорости потока, проходящего через сервоклапан и повышенное потребление электроэнергии. Например, при равных характеристиках насос с частотным регулированием потребляет в час от 4 до 44 Вт,  обычный насос потребляет около 70 Вт в час.

Похожий принцип работы в современных системах отопления, где расход системы регулируется термостатическими клапанами на радиаторах.

Для систем горячего водоснабжения инженеры советуют использовать насосное оборудование, корпус которого выполнен из бронзы. Это обусловленно санитарными нормами, поскольку при использовании насосов с чугунным корпусом без катафорезного покрытия со временем может появиться неприятный «железный» запах. К тому же для этого вида циркуляционных насосов в целях экономии электроэнергии целесообразно применять модели с частотным регулированием. Справедливо напомнить, что рекомендуется производить нагрев жидкости в таких системах не выше, чем до 65 градусов Цельсия. Таким образом можно избежать образования в системе накипи. Ведь из-за скопления отложений на его поверхности ротор может заклинить и устройство выйдет из строя.

Преимущества использования циркуляционника в системе отопления

Установка циркуляционных насосов в системе отопления частного дома дает следующие преимущества:

  • Появляется возможность использовать более современные двухтрубные схемы отопления. При установке такого насоса владельцы могут самостоятельно регулировать температуру на каждом отдельном радиаторе системы или вовсе перекрыть какой-то из них в случае ненадобности.
  • Принудительная циркуляция жидкости в трубах увеличивает в них давление, за счет чего уменьшается частота и вероятность образования в системе воздушных пробок.

К тому же энергопотребление такого насоса является весьма небольшим, всего около 60-100 Вт/час.

Рекомендации по установке насосов такого типа
  • Кусочки ржавчины и окалины могут забивать рабочее колесо в насосах с мокрым ротором. Поэтому перед устройством рекомендуется ставить специальные фильтры, улавливающие мусор.
  • Установка насоса должна выполняться так, чтобы его рабочая ось была строго параллельна полу. В противном случае электродвигатель может выйти из строя по причине плохой смазки подшипников и завоздушивания.
  • Производить установку насоса необходимо в удобном месте, чтобы к нему всегда имелся свободный доступ для осуществления работ по ремонту или замене.
  • Устанавливать устройство с мощностью больше расчетной не рекомендуется. Установка более мощного насоса может стать причиной повышенных шумовых эффектов. К тому же, подвижные детали оборудования будут изнашиваться быстрее.
  • Устанавливать циркуляционник желательно на обратном трубопроводе, перед котлом, так как температура воды здесь является более низкой, что благоприятно сказывается на сроке службы устройства.

Как подобрать подходящий насос для дома

Для подбора подходящего циркуляционного насоса для дома необходимо знать следующую информацию:

  • Высоту от точки установки насоса до самой высоко расположенной в доме трубы радиатора.
  • Площадь отапливаемого помещения.
  • Примерные гидравлические потери, возникающие в трубе при движении жидкости.

Как правило, в стандартном частном доме величина гидравлического сопротивления приводит к потерям не более 0,1-0,2 атм или 1-2 метрам.

Сделаем примерный подбор для условного небольшого коттеджа площадью 150 кв.м. Первоначально определим напор насоса, который нам подойдет. Если брать за основу, что контур заполнен полностью водой и она циркулирует, напор нужно подобирать по гидравлическому сопротивлению. Например, если сопротивление = 6 метров, Нужно подбирвать насос на 6 метров напора.

Теперь определяем производительность оборудования.

Для этого отапливаемую мощность переведем в нужное количество тепла. Для 10 м отапливаемой площади это 1кВт. Если дом качественно утеплен, то можно условно брать 0,8 кВт, при плохом утеплении – 1,2 кВт.

Итак, берем за основу, что у нас дом площадью 150 квадратных метров с толстыми и хорошо утепленными стенами. В этом случае 150/10 х 0,8 = 12 кВт или 12 х 0,86 = 10,32 ккал.

Теперь определяемся с разницей температур в системе отопления на подаче и на обратке. Рекомендуем брать за основу 20 градусов Цельсия. Большая разница может спровоцировать быстрый износ котла, а меньшая подразумевает покупку более мощного, а соответственно, и более дорогостоящего циркуляционного оборудования. К тому же оно будет потреблять гораздо больше электроэнергии.

Итого получаем: 10,32/20 = 0,516 куб.м/час.

Таким образом мы высчитали, что для хорошо утепленного двухэтажного дома площадью 150 кв.м нужен насос производительностью около 0,5 куб.м/час и напором 6 метров. Эти параметры нужно определять по второй скорости подбираемого насоса, а сам он должен быть трехскоростным.

Одним из мировых лидеров по производству циркуляционных насосов, предназначенных как для систем отопления, холодоснабжения, вентиляции и кондиционирования, является итальянская компания DAB PUMPS S.p.A.

Если вы не можете самостоятельно определиться, какой из предложенных нами насосов подходит именно вам, обращайтесь к нашим менеджерам. Они профессионально проконсультируют вас по всем интересующим вопросам, а также помогут просчитать и подобрать наиболее соответствующее по мощности и прочим параметрам насосное оборудование.

Выбор насоса, рабочая точка

Главная Выбор циркуляционного насоса для системы отопления. Часть 4

Зависимости напора и расхода при работе насоса, рабочая точка насоса и системы отопления.

Давайте возьмем условный циркуляционный насос с напором 4 м и максимальным расходом 4 л/мин. и проделаем следующий эксперимент.

Для начала входную часть насоса (сторону, где он создает область пониженного давления) присоединим к емкости с водой, а другую часть — к тройнику, куда вкручена вертикальная труба (высотой чуть больше 4 м) и вентиль (см. рисунок). Вентиль закроем.

Теперь включим его и увидим, как столб жидкости поднимется на высоту 4 м. В этом состоянии расход насоса нулевой, а напор максимальный.

Теперь полностью откроем вентиль. Мы увидим, что вода, вместо того, чтобы подняться по трубе, льется полным потоком через горизонтальную часть тройника (см. следующий рисунок).

В этом эксперименте мы с вами наблюдали два важных состояния работы циркуляционного насоса: работу насоса, когда расход нулевой (работа на закрытую задвижку) и работу насоса на максимальный расход, когда расход настолько велик, что насос не может больше «дать» воде дополнительного усилия, достаточного не только на свободный излив, но еще и на подъем по трубе.

Построим график и отметим на нем оба состояния работы циркуляционного насоса точками.

Теперь прикроем наш вентиль настолько, чтобы вода по трубе поднялась до отметки 1 м, а расход составил бы 3 л/мин. Отметим и эту точку на нашем графике.

Проделаем то же самое еще 2 раза. Каждый раз будем прикрывать вентиль так, чтобы вода смогла подняться сначала на 2 м, а потом на 3 м. В каждом случае мы будем наблюдать, как расход будет уменьшаться. Сначала он упадет с 3 л/мин до 2 л/мин, а затем он снизится до 1 л/мин.

Отметим эти изменения на графике.

Теперь соединим эти точки. Мы получили линию работы насоса, из которой ясно видны зависимости:

  • при увеличении расхода напор падает;

  • при уменьшении расхода напор увеличивается;

  • при нулевом расходе (закрытом вентиле) напор достигает своей максимальной величины;

  • при нулевом напоре расход достигает своего наибольшего значения.

Точки, которые мы с вами получили называются рабочими точками. Это точки, в которых пересекаются характеристики насоса и системы отопления.

Два состояния работы насоса на закрытую задвижку, когда напор максимальный или когда максимальный расход, а напор нулевой являются недопустимыми.

В этом положении насос не создает никакой полезной работы. Более  того, он находится в аварийном режиме, что быстро приведет его к выходу из строя.

Давайте создадим еще один график, отражающий параметры проектируемой системы отопления (водьмем пример из 2 и 3 статей).

Напомню, за основу мы брали четырехуровневый дом площадью 490 м2 с цокольным этажом, где расположен котел и циркуляционный насос.

В результате расчетов мы получили расход G = 2,11 м3/час и напор H = 2,48 м. (У производителей насосного оборудования принято расход обозначать буквой Q).

Какой насос нужен для таких значений этих параметров?

Берем каталог фирмы Grundfos и, просматривая графики циркуляционных насосов для бытового назначения, находим, что это UPS 32 — 60.

Первые две цифры обозначают диаметры подключаемых штуцеров насоса, а вторые две цифры — напор, выраженный в дециметрах (1 м = 10 дм).

Подобрав циркуляционный насос, давайте задумаемся. А что весь отопительный сезон насос так и работает в этой точке?

Конечно же, нет!

Весь расчет системы отопления делается согласно нормативам, которые гласят: «Расчетная тепловая мощность системы определяется на основе составления теплового баланса в обогреваемых помещениях при температуре наружного воздуха, называемой расчетной (средняя температура наиболее холодной пятидневки с обеспеченностью 0,92).

А где можно посмотреть эту расчетную температуру наиболее холодной пятидневки?

В таблицах СНиП 23-01-99 «Строительная климатология».

Там в алфавитном порядке представлены наименования областных  и краевых центров по всей территории РФ.

Для Воронежа температура наиболее холодной пятидневки с обеспеченностью 0,92 составляет — 26 оС. Именно на эту температуру считаются теплопотери и мощность отопительной системы.

Всегда ли в течение отопительного периода стоит такая температура? Нет.

Когда тепло или не очень холодно, владельцы частных домов прикрывают отдельные отопительные приборы, чтобы не было жарко (в современных системах отопления это делается автоматически за счет термостатических клапанов или датчиков, которые подключены к узлам автоматики).

Иными словами изменяется гидравлическое сопротивление, как отдельных узлов системы отопления, так и всей системы.

Изменяется также и расход теплоносителя. Соответственно рабочая точка насоса не стоит на месте, она перемещается. И большую свою часть циркуляционник работает не в этой крайней правой зоне, а левее.

Осознание этого помогает понять, почему нужно стараться, чтобы подбираемая на самый холодный период отопительного сезона рабочая точка лежала в правой части графика.

В этом случае (при смещении этой точки левее) большую часть времени насос будет работать в самой продуктивной области — области наибольшего КПД.

Подбор характеристик циркуляционного насоса по рабочей точке, находящейся в зоне максимального КПД.

Мы с вами подошли к последнему важному параметру (если опустить явление кавитации), который обязательно нужно учитывать, подбирая насос для системы отопления. К счастью, нам с вами не нужно делать никаких расчетов, потому что уважающие себя производители насосного оборудования размещают в паспортах своих изделий не только график зависимости напора H от расхода Q, но и график КПД. Этот график накладывается или располагается чуть ниже графика Q/H. Ниже вы можете посмотреть пример такого графика.

Для долговечной работы циркуляционного насоса необходимо, чтобы перпендикуляр, опущенный из рабочей точки насоса на график, расположенный ниже, попадал в зону наибольшего КПД или чуть правее (в некоторых случаях кривая КПД уже начинает идти на спад).

Как было отмечено выше, рабочая точка рассчитывается на самую холодную пятидневку, т.е. насос в этой точке будет работать очень короткое время.

В остальное же время его рабочая точка будет перемещаться левее по графику. Точно также, левее, будет передвигаться и опущенный на кривую перпендикуляр КПД.

Для более точного позиционирования, давайте опустим направления «левее», «правее» и введем более точные определения.

Разобьм горизонтальную часть графика, на которую нанесена характеристика расхода, на три зоны — 3/3. (См. рисунок).

Теперь поднимем от размеченных границ этих зон три перпендикуляра так, чтобы они пересеклись с кривой характеристики насоса.

Рабочая зона насоса у нас с вами разделилась на три части.

Подбирая насос, старайтесь убедиться, что большую часть отопительного сезона он проработает во второй трети характеристики насоса. Это гарантирует работу насоса при оптимальном КПД.

Чем большее времени насос отработает в зоне повышенного КПД, тем больше полезной работы он совершит, радуя своей долговечной работой владельцев частных домов.

Часть 1; Часть 2; Часть 3; Часть 4.

Подбор насосов по характеристикам

Подбор центробежного насоса

Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.

Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.

Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.

Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.

Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.

Подбор циркуляционных насосов

Насосы подбираются по графической характеристике отображающей зависимость напора, развиваемого насосом от расхода воды проходящего через него. На графическую характеристику насоса наносят рабочую точку системы, которая находится на пересечении расчётного расхода и напора. Рабочая точка системы должна находиться либо на кривой насосной характеристики, либо немножко выше неё и как можно ближе к точке насосной характеристики с максимальным КПД. Если несколько насосов отвечает заданным характеристикам, следует отдать предпочтение насосу меньшей мощности, а если расход будет изменяться в широком диапазоне следует выбрать насос с пологой рабочей характеристикой.

Выбирая циркуляционный насос для системы отопления или горячего водоснабжения, следует учесть возможную гидравлическую разбалансированность, основное проявление которой заключается в неудовлетворительной циркуляции воды через отдалённые от насосного узла циркуляционные кольца. Выбрав насос с запасом по расходу и напору можно компенсировать незначительную гидравлическую разбалансированность, поэтому при подборе циркуляционного насоса для системы отопления рекомендуют выбирать насос с 10-20% запасом по напору и 20-30% запасом по расходу. При этом следует учесть, что при увеличении расхода в 1,3 раза потери напора в системе возрастут в 1,3*1,3=1,7 раза.

Для систем отопления с радиаторными термостатическими клапанами допускается незначительный дефицит расхода насоса, обоснованный 10% увеличением площади поверхности отопительных приборов и нелинейностью уменьшения теплоотдачи отопительного прибора с изменением расхода.

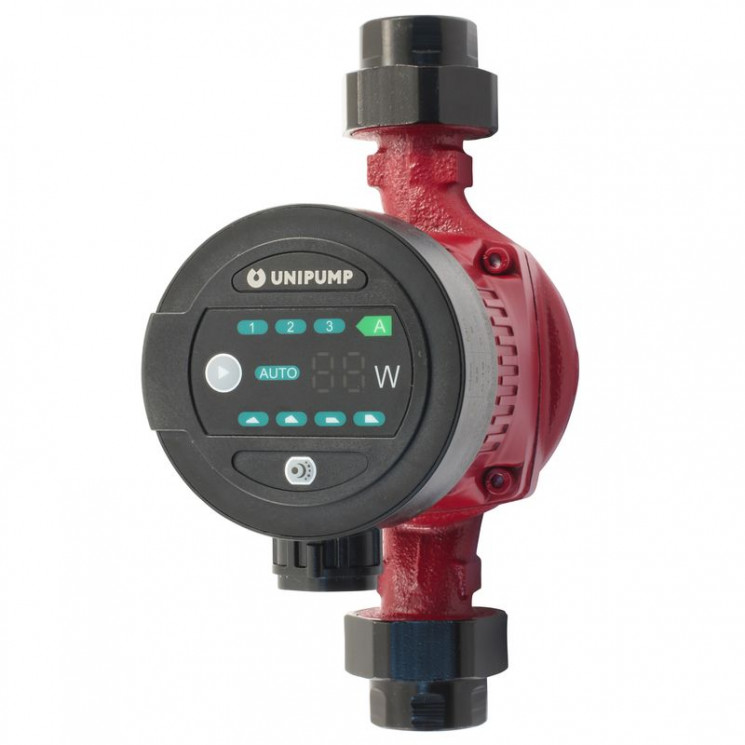

Циркуляционные насосы с электронными регуляторами частоты вращения рабочего колеса позволяют существенно сократить расходы на электроэнергию в системах с динамическим гидравлическим режимом.

Шумовые характеристики насоса, часто становятся преобладающим фактором при выборе циркуляционных насосов, устанавливаемых в инженерных системах жилых домов, для установки в помещениях с постоянным пребыванием людей или смежных с ними помещениях, рекомендуется отдать предпочтение насосам с мокрым ротором, так как они отличаются наиболее тихой работой.

Что еще влияет на выбор

На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой.

Качественные насосы надежных производителей, таких как «Grundfos», «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле. Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации. Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110оС. Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70оС.

Все вопросы о продукции Вы можете задать нашим специалистам по телефону +7(915) 060-90-25 и они подберут наиболее подходящий для Вас вариант по выгодной цене!

Таблица выбора циркуляционных насосов «WILO» для систем отопления

Таблица выбора циркуляционных насосов «WILO» для систем отопления

Таблица выбора циркуляционных насосов «WILO» для систем отопления в зависимости от тепловой мощности системы и площади помещения.



Марка насоса

Рабочие Q, м3

параметры H, м

Тепловая мощность при ΔТ=10°С, кВт

Тепловая мощность при ΔТ=15°С, кВт

Тепловая мощность при ΔТ=20 °С, кВт

Отапливаемая площадь, м2, не более

1

RS 25/2

1,25

1

14

21

28

200

2

RS 25/4

2

2

23

35

46

350

3

RS 25/6

3

2

35

52

70

520

4

RS 30/4

2

2

23

35

46

350

5

RS 30/6

3

2

35

52

70

520

6

RSD 30/4

2

2

23

35

46

350

7

RSD 30/6

3

2

35

52

70

520

8

RL 30/40

7

2

70

105

140

1100

9

RL 30/70

5

3

58

87

116

900

10

RL 30/75

8

3

90

140

180

1400

11

TOP-S 25/7

6

3

70

105

140

1100

12

TOP-S 30/7

6

3

70

105

140

1100

13

TOP-S 30/10

8

5

90

140

180

1400

14

TOP-S 40/4

8

2,5

90

140

180

1400

15

TOP-S 40/7

12

4,3

140

210

280

2200

16

TOP-S 40/10

12

6,5

140

210

280

2200

17

TOP-S 50/4

20

2,2

230

350

460

3600

IX

TOP-S 50/7

20

4,5

230

350

460

3600

19

TOP-S 50/10

20

7

230

350

460

3600

20

TOP-S 65/7

20

4,2

230

350

460

3600

21

TOP-S 65/10

30

4,5

350

520

700

5300

22

TOP- S 65 /13

30

9

350

520

700

5300

23

TOP-S 80/7

30

3,8

350

520

700

5300

24

TOP-S 80/10

40

7

460

700

920

7200

25

TOP-S 100/10

45

6,7

525

790

1050

8000

26

E 25/2

0-2,7

1,5-2,5

23

35

46

350

27

E 25/1-3

0-3

0,5-3,5

23

35

46

350

28

E 25/1-5

0-3,7

1-5

35

52

70

520

29

E 30/1-3

0-3

0,5-3,5

23

35

46

350

30

E 30/ 1-5

0-3,7

1-5

35

52

70

520

Последняя цифра в марке насоса указывает на максимальный напор в метрах нагнетаемый насосом. Для насосов серии RL. напор указан в дециметрах. Для электронных насосов напор, поддерживаемый насосом, устанавливается вручную в диапазоне указанном в маркировке. Насосы, маркированные буквой Е, имеют электронное регулирование числа оборотов, все остальные насосы имеют 3-х скоростной ручной переключатель частоты вращения, рабочие параметры для которых обозначены на максимальной скорости вращения.

Выбор насоса для системы отопления в зависимости от тепловой мощности и требуемого напора


Тепловая мощность, Напор, м

кВт

2

3

4

5

6

7

8

9

10

<50

RS 25/4 RS 30/4

RS 25/6 RS 30/6

RS 25/6 RS 30/6

TOP-S25/7 TOP-S30/7

TOP-S25/7 TOP-S30/7

<100

RS 25/6 RS 30/6

RL 30. 40 RL 30/70

TOP-S30/7 RL 30/70

TOP-S30/10 RL 30/75

TOP-S30/10 RL 30/75

TOP-S30/10

< 150

TOP-S 40/4 RL 30/40

TOP-S30/10 RL 30/75

TOP-S30/10 RL 30/75

TOP-S 40/7 TOP-S30/10

TOP-S 40/7 TOP-S30/10

TOP-S 40/ 10

<200

TOP-S 40/4

TOP-S 50/4

TOP-S 40/7

TOP-S 40/7

TOP-S 40/ 10

TOP-S 40/ 10

TOP-S 40/ 10

<250

TOP-S 50/4

TOP-S 50/4

TOP-S 40/7

TOP-S 40/10

TOP-S 40/ 10

TOP-S 40/ 10

TOP-S 5 0/10

<300

TOP-S 50/4

TOP-S 40/7

TOP-S 40/ 10

TOP-S 40/10

TOP-S 50/10

TOP-S 50/10

TOP-S 5 0/10

<350

TOP-S 50/4

TOP-S40/10

TOP-S 40/ 10

TOP-S 65/7

TOP-S 50/10

TOP-S 50/10

TOP-S 50/10

TOP-S 65/13

TOP-S 65/ 13

<400

TOP-S 50/4

TOP-S 50/7

TOP-S 50/7

TOP-S 50/10

TOP-S 50/10

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

<450

TOP-S 50/4

TOP-S 50/7

TOP-S 65/7

TOP-S 50/10

TOP-S 65/10

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

<500

TOP-S 50/7

TOP-S 65/7

TOP-S 50/10

TOP-S 65/10

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

<550

TOP-S 65/7

TOP-S 65/7

TOP-S 50/10

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

<600

TOP-S50/10

TOP-S 50/10

TOP-S 65/10

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

<650

TOP-S50/10

TOP-S 65/10

TOP-S 80/7

TOP-S 65/ 13

TOP-S 65/13

TOP-S 65/ 13

TOP-S 65/13

TOP-S 80/10

<700

TOP-S 65/10

TOP-S 65/10

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

<750

TOP-S 65/10

TOP-S 80/7

TOP-S 65/13

TOP-S 65/ 13

TOP-S 65/13

TOP-S 65/13

TOP-S 80/ 10

<800

TOP-S 65/10

TOP-S 80/7

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 80/ 10

<850

TOP-S 80/7

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 80/10

<900

TOP-S 65/13

TOP-S 65/ 13

TOP-S 65/13

TOP-S 65/13

TOP-S 80/10

<950

TOP-S 65/13

TOP-S 65/13

TOP-S 65/13

TOP-S 80/10

TOP-S 80/10

<1000

ТОР-S 65/13

TOP-S 65/13

TOP-S 80/10

TOP-S 80/10

Документация по насосному оборудованию

Подбор насоса для отопления без расчётов

Можно ли сделать подбор насоса для отопления, не занимаясь длинными расчётами гидравлических сопротивлений в программе? Конечно можно, об этом и пойдёт речь.

По какому параметру в маркировке выполняется подбор насоса?

Как говорилось в статье о циркуляционных насосах, каждый насос имеет маркировку, состоящую из двух чисел (например, 25/60, 25/40 и т. д.). Первое число – это присоединительный размер, оно нам здесь не интересно. Второе число – высота подъёма насоса. Вот его-то и нужно учитывать при подборе насоса, чтобы гидравлические сопротивления в системе преодолевались без проблем.

Внимание! Есть ошибочное мнение, что высота подъёма насоса, указываемая в маркировке насоса, это высота, на которую насос может поднять воду (теплоноситель). Это не так. Потому что назначение циркуляционного насоса не в том, чтобы поднимать воду на какую-то высоту, а в том, чтобы преодолевать гидравлическое сопротивление системы.

Подбор циркуляционного насоса для различных систем отопления

Насос для отопления подбирается, исходя из размеров отопительной системы, количества и видов отопительного оборудования.

Насос нужно подбирать по второй (!) скорости. Тогда, если в расчётах будет ошибка, то на третьей (самой большой) скорости насос будет работать всё равно нормально.

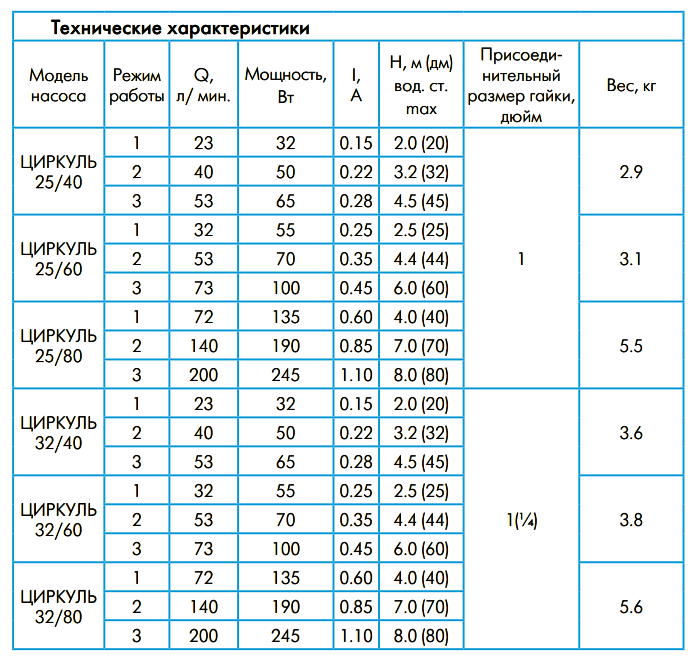

Ниже приведён такой подбор насоса для отопления для различных отопительных систем.

Насос 25/40 — это самый слабый из насосов, обычно применяется для нагрева бойлера: этой мощности достаточно, чтобы создавать поток через змеевик бойлера. Либо при очень маленькой системе (например, твердотопливный котёл плюс 5-6 радиаторов).

Важно! Система должна быть собрана правильно, в противном случае насос систему не «продавит» (причём, любой насос, а не только с самой малой мощностью).

Насос 25/60 —  это самый распространённый в применении насос, который ставится в большинстве случаев. Его можно ставить на радиаторную систему отопления на 10…15 радиаторов. Также в водяных теплых полах площадью 80…100 м2. (Некоторые считают, что он идёт на площадь пола 130…150 м2., а для радиаторный систем его можно смело использовать на площади до 250 м2. Я бы порекомендовал проверить эти утверждения в программе, чтобы не обмахнуться.)

Опять же, система должна быть собрана правильно.

Насос 25/80.  Такой насос ставится для достаточно больших площадей теплых полов (120…150 м2). Или на два этажа дома с общей площадью 200…250 м2 с радиаторной системой.

Но если у вас два этажа и радиаторная система отопления, то лучше ставить на каждый этаж отдельные насосы. В этом случае можно предусмотреть вариант, когда один из насосов выходит из строя, и подключается второй для обслуживания уже всего дома, обоих этажей. Кроме такого дублирования на случай аварийной ситуации, два насоса позволяют организовать климат-контроль поэтажный: каждый насос будет срабатывать по своему собственному комнатному термостату.

Вот, собственно, и весь подбор насоса для отопления. Однако, если опыта устройства систем отопления у вас мало или нет совсем, то лучше всё же не полениться, а проверить себя ещё раз, рассчитав гидравлические сопротивления в программе, о чём рассказывается в следующей статье и видео. А затем сравнить свои расчёты с приведёнными выше рекомендациями по подбору насоса.

подбор насоса для отопления

Критерии выбора Циркуляционные насосы

Методология

Topten.eu (Лучшие продукты Европы) представляет самые энергоэффективные циркуляционные насосы для систем отопления Европы — автономные насосы или интегрированные в изделие.

Для отбора насосы должны соответствовать следующим критериям:

  • Индекс энергоэффективности равен или ниже 0,18 (0,23 является обязательным с августа 2015 г. в соответствии с Положением об экодизайне № 641/2009)

Источники данных

Порядок представления

Продукты классифицируются в соответствии с их расходом.Например, если вы хотите упорядочить их в соответствии с их силой, вам просто нужно щелкнуть по этому ярлыку. Точно так же вы можете заказать их по интересующему вас параметру.

Глоссарий

Марка и модель

Марка и название продукта.

Индекс энергоэффективности (EEI)

EEI — это показатель эффективности циркуляционного насоса. EEI определен в Регламенте по экодизайну для циркуляционных насосов № 641/2009 и должен быть указан на заводской табличке, упаковке и в технической документации.Чем ниже EEI, тем выше энергоэффективность продукта.

Расход (м3/ч)

Расход (Q) при максимальной гидравлической мощности (где Q*H максимальное значение, согласно Регламенту ЕС № 641/2009). Производительность является основным критерием выбора насоса. В домах на одну семью с хорошей изоляцией требуется менее 0,5 м3/ч — в большинстве таких домов установлены насосы увеличенной мощности. В старых домах (до четырехквартирных) требуется от 1 до 2 м3/ч.

Напор (м)

Напор (Н) (измеряется в метрах) вырабатывается циркуляционным насосом в заданной точке работы.В списке Topten напор указан в точке максимальной гидравлической мощности.

Доступно в странах

Этот товар отображает доступность моделей в странах Европы согласно декларациям производителей и национальным сайтам Topten. «ЕС» означает все страны Европейского Союза. Тем не менее, наличие иногда трудно точно определить в зависимости от решений розничных продавцов о продаже или если предложение указано как возможное в каталогах, но в некоторых странах нет маркетинга для конкретных продуктов.
Коды стран соответствуют ISO.

Infoplus

  • Регламент Европейской Комиссии № 622/2012 от июля 2012 г., вносящий изменения в Регламент № 641/2009.
  • Регламент Комиссии (ЕС) № 641/2009 от июля 2009 г. о требованиях к экодизайну циркуляционных насосов (бессальниковых автономных и встроенных в изделия).
  • Европейский совет по энергоэффективной экономике Eceee предоставляет обзор состояния всех продуктов, включенных в процесс экодизайна и энергетической маркировки ЕС
  • Coolproducts информирует о процессе экодизайна ЕС.Это коалиция НПО со всей Европы, работающая над тем, чтобы политика экодизайна работала на благо европейцев и окружающей среды. Они выступают за более жесткую политику по всей Европе и настаивают на более эффективных и амбициозных правилах.

Производителей и розничных продавцов просят связаться с info(at)topten.info, чтобы сообщить о других продуктах, которые соответствуют критериям отбора Topten.

05/2020 Гросс, Бергер-Вей, Буш

Циркуляционные насосы

: зачем их устанавливать

Если установлен циркуляционный насос водонагревателя, горячая вода будет подаваться почти мгновенно при каждом открытии крана горячей воды.Это происходит потому, что насос обеспечивает движение горячей воды по всей водопроводной системе, поэтому горячая вода всегда доступна.

В домах без циркуляционного насоса из крана с горячей водой будет течь холодная вода до тех пор, пока горячая вода из водонагревателя не достигнет крана. В течение года сотни и даже тысячи галлонов воды могут быть потрачены впустую в ожидании горячей воды. Это может привести не только к потере времени и воды, но и к деньгам!

Что делает циркуляционный насос?

Если в вашем доме нет циркуляционного насоса, при закрытии крана горячая вода остается в трубах и со временем остывает. Когда кран снова открывается, холодную воду необходимо протолкнуть через водопроводную систему. Поток воды не горячий, пока холодная вода в трубах не будет заменена горячей водой из водонагревателя. В результате много потраченной впустую воды уходит в канализацию!

Циркуляционный насос для горячей воды, также известный как рециркуляционный насос, решает эту проблему. Эти насосы непрерывно циркулируют горячую воду по всему дому, поддерживая воду в ваших трубах всегда горячей и готовой к использованию.При открытии крана горячей воды сразу же подается горячая вода. Однако, как бы хорошо это ни звучало, есть некоторые вещи, которые вы должны рассмотреть, прежде чем устанавливать циркуляционный насос на водонагреватель.

Преимущества установки циркуляционного насоса

Циркуляционные насосы для горячей воды существуют уже много лет. Многие высококлассные отели и рестораны предоставляют своим гостям горячую воду по запросу в качестве стандартного удобства. Однако в последнее время все больше домовладельцев начинают пользоваться многими преимуществами, которые может обеспечить циркуляционный насос.

Вот несколько преимуществ:

Удобство: Циркуляционный насос подает горячую воду практически сразу после открытия крана. Возможность иметь доступ к почти мгновенной горячей воде, вероятно, является преимуществом номер один.

Использование воды:  Поскольку горячая вода доставляется почти сразу, тратится меньше воды. После установки отпадает необходимость ждать, пока поток воды достигнет желаемой температуры. Это особенно полезно в районах, где не хватает воды.Огромным преимуществом использования циркуляционного насоса является его способность экономить значительное количество воды, что приводит к экономии денег и времени.

Простота установки:  Установка циркуляционного насоса относительно проста, и у вас, скорее всего, уже есть необходимые инструменты. Большинство моделей насосов рассчитаны на обычную водопроводную систему дома. Кроме того, для добавления насоса к водонагревателю не требуется никаких специальных разрешений.

Простота эксплуатации:  Как правило, циркуляционные насосы очень просты и просты в эксплуатации.

Ассортимент: Циркуляционные насосы для водонагревателей можно найти почти везде, среди множества производителей и вариантов на выбор.

Недостатки установки циркуляционного насоса

Удобство почти мгновенного получения горячей воды имеет свою цену, но даже в этом случае у установки циркуляционного насоса очень мало недостатков.

Первоначальная стоимость: Существует широкий диапазон цен на выбор, но рекомендуется приобрести модель высокого класса.Покупка качественного насоса поможет вам максимально сэкономить в будущем.

Потребляемая мощность: Многие из более ранних циркуляционных насосов работали без остановок и были более дорогими в эксплуатации, поскольку постоянно потребляли электричество. Кроме того, они также требовали, чтобы ваш водонагреватель работал усерднее, чтобы вода оставалась горячей круглосуточно. К счастью, многие современные модели сделаны с учетом энергосбережения и предназначены для подачи горячей воды по требованию, а не для постоянной работы.

Потери тепла: Так как ваша сантехника будет постоянно заполнена горячей водой, вы будете испытывать потери тепла от самих труб. Однако, изолируя трубы горячего водоснабжения, вы можете свести потери тепла к минимуму.

Bokywox производит циркуляционные насосы по цене практически для любого бюджета.


Типы циркуляционных насосов

В простейшей системе (здесь не рассматривается) используется небольшой насос, который работает непрерывно. Он медленно обеспечивает циркуляцию воды по основным водопроводным линиям дома (магистральным линиям) и возвращает воду обратно в водонагреватель, если она не используется.Мы не рекомендуем этот тип системы, потому что он вызывает ненужный износ водонагревателя, потому что система работает постоянно.

Мы рекомендуем 2 основных типа циркуляционных насосов для вашего водонагревателя. Оба очень энергоэффективны и эффективны.

Циркуляционные насосы по требованию

Эти системы спроектированы таким образом, что насос работает только тогда, когда есть потребность в горячей воде, например, при открытии крана или набирании ванны. Они оснащены дистанционным выключателем или датчиком движения, который включает насос при обнаружении движения в линии горячей воды.

После активации вода циркулирует до достижения заданной температуры; или насос выключается вручную; или время таймера истекло. В зависимости от размера вашего дома, эти устройства обычно стоят от 300 до 600 долларов.

Pros

  • При правильной настройке циркуляционный насос по требованию может снизить количество энергии, потребляемой вашим водонагревателем.
  • При необходимости горячая вода доставляется быстро. Это значительно сократит потери воды и время ожидания подачи горячей воды из крана.
  • В домах, в которых водопроводная система была модернизирована с помощью циркуляционного насоса по требованию, будет уменьшен переход горячей воды в трубы холодной воды.
  • Возможность отключить датчик движения и вручную активировать насос.

Минусы

  • При модернизации водопроводных систем необходимо иметь источник питания и насос на каждом контуре горячей воды.
  • Горячая вода подается быстро, но не мгновенно, потому что насос нужно будет активировать.
  • Время, необходимое для подачи горячей воды, зависит от конфигурации водопровода в вашем доме.

Циркуляционные насосы времени и температуры

Система этого типа автоматически подает горячую воду в контур подачи в заданное время. Насос изготовлен с регулируемым таймером и регулируемым аквастатом, который контролирует температуру воды, а также включает и выключает насос. Эти устройства обычно стоят около 300 долларов.

Плюсы

  • Возможность переопределить настройки, если вы выберете.
  • Горячая вода подается почти мгновенно, что значительно сокращает потери воды и времени.
  • Настройки можно легко изменить в соответствии с вашими потребностями в горячей воде.
  • Горячая вода циркулирует по водопроводу только тогда, когда соблюдаются настройки температуры и времени.

Минусы

  • Если система перегружена, это может отрицательно сказаться на потреблении энергии.
  • Хотя это и не часто, но если вы модернизировали свою сантехнику насосом такого типа, существует вероятность того, что линии холодной воды будут нагреваться от крана, расположенного дальше всего от водонагревателя.

Этот циркуляционный насос производства Grundfos даже имеет резервный аккумулятор на случай отключения электроэнергии.


Модернизация водопровода с помощью циркуляционного насоса

Если в доме есть циркуляционный насос, он соединяется с выделенной обратной линией, по которой горячая вода циркулирует обратно в водонагреватель. Даже если у вас нет такой роскоши, как выделенная обратная линия, есть простой способ модернизировать вашу сантехнику, которая позволит вам установить насос в существующем доме с помощью циркуляционного насоса времени и температуры.

Перепускной клапан обычно устанавливается под раковиной, которая находится на самом дальнем расстоянии от водонагревателя. При работе циркуляционного насоса горячая вода будет течь по магистральным трубопроводам вашей сантехники. Перепускной клапан активируется температурой и открывается, когда температура воды в линии горячей воды падает ниже 95° по Фаренгейту.

Как только клапан откроется, он позволит «охлаждающей горячей воде» течь в линию холодной воды. Поскольку «охлаждающая горячая вода» направляется в линию холодной воды, температура в линии горячей воды будет повышаться до тех пор, пока не будет достигнута заданная температура (обычно около 105 ° по Фаренгейту). Как только вода достигает заданной температуры, перепускной клапан закрывается.

Следует отметить, что когда перепускной клапан открыт и позволяет теплой воде течь в линию холодной воды, холодная вода может быть теплее, чем ожидалось. Особенно при работающем циркуляционном насосе.

Удобство системы Time and Temperature трудно отрицать, однако система On-Demand имеет много преимуществ при модернизации вашего дома. На самом деле, его может быть немного проще установить, и при правильном использовании он может быть чрезвычайно энергоэффективным.

Руководство по выбору водяного насоса | Бромовая сантехника и газ

Выбор наилучшего водяного насоса для ваших нужд жизненно важен, чтобы убедиться, что у вас есть насос нужного размера для выполняемой работы. Вы должны понимать несколько факторов при выборе водяных насосов, таких как:

  1. Чистая вода, серая вода и грязная вода
  2. Применение водяного насоса
  3. Размер дома с водяным насосом
  4. Требуемый объем воды
  5. Тип водяного насоса



Немного о системах сбора дождевой воды : они позволяют собирать и использовать дождевую воду с крыш и других твердых поверхностей на территории. Использование этого обильного ресурса дает вам полный контроль над личным водоснабжением, уменьшая при этом зависимость от водопроводной воды. Исследование, проведенное CSIRO в 2014 году, показало, что 96% объектов недвижимости считают свою систему сбора дождевой воды полезной, собирая в среднем 42 000 литров в год. Экономия затрат — это лишь малая часть ценности, предлагаемой за счет сбора дождевой воды, поскольку вы не будете ограничены в использовании ваших экологически чистых запасов дождевой воды, независимо от нехватки или ограничений на подачу водопроводной воды.


1. Тип воды, проходящей через водяной насос

Чтобы выбрать лучший водяной насос для ваших нужд, вы должны определить тип воды, с которой будете иметь дело. 3 основных типа приведены ниже:
Чистая вода — это питьевая вода, также известная как питьевая вода, это вода, которую можно пить или использовать для приготовления пищи. Часто подается из водопровода в дома. Соответствует стандартам AS4020.
Серая вода обычно представляет собой дождевую воду, собираемую с крыш, а также повторно используемые сточные воды из стиральных машин, душевых и других источников.Серая вода заменяет необходимость использования водопроводной воды для полива садов или газонов и потенциально может сэкономить тысячи литров питьевой воды.
Грязная вода — это обычно вода, содержащая мелкие частицы. Используется для полива садов или газонов, что потенциально может сэкономить тысячи литров питьевой воды. Включая дождевую или серую воду.


2. Применение водяного насоса

Насосы для перекачки воды созданы для использования в самых различных областях, например, для подачи и перекачки воды.Приложения включают

    • жилые дома
    • сады
    • орошение
    • сельское хозяйство

Водяные насосы обычно используются для сбора дождевой воды. Подробнее об этом читайте в разделе «Что такое сбор дождевой воды» ниже.


3. Размер жилища с использованием водяного насоса

Домохозяйство или другое жилище какого размера использует водяной насос? Одноэтажное жилище будет иметь другие потребности по сравнению с двухэтажным жилищем.
В домах меньшего размера, скорее всего, будет использоваться меньше кранов, и, следовательно, у них будут другие потребности, чем в домах большего размера, в которых будет использоваться больше кранов и различных комбинаций.
Кроме того, если вам необходимо учитывать внешний полив или ирригацию, вы должны включить это при рассмотрении размера жилища для вашего водяного насоса.


4. Требуемый объем воды

Чтобы понять, какой объем воды требуется в жилище, где работает водяной насос, вам необходимо рассчитать количество кранов или выходов, как внутри, так и снаружи, которые, вероятно, будут использоваться одновременно.
Имейте в виду, что разные выходы будут иметь разную скорость потока.
Чтобы рассчитать расход воды в вашем домашнем хозяйстве, вы можете измерить время, необходимое для заполнения ведра из каждого крана или выхода. Существует также приведенная ниже таблица из AS/NZS 3500 — Австралийская национальная сантехника и канализация, часть 1 — Водоснабжение.

Скорость потока в арматуре или приборах
Скорость потока в арматуре, приборах, кранах, клапанах и цистернах должна быть не менее скорости потока, указанной ниже.
Максимальный расход воды из душа, умывальника и кухонной раковины или желоба для белья не должен превышать 9 л/мин.

Светильник/прибор

Расход л/мин

Туалет

6

Ванна

18

Бассейн

6

Распылитель

1. 8

Душ

6

Раковина (стандартный смеситель)

7

Раковина (вентилируемый кран)

6

Бак для стирки

7

Стиральная машина Mahcine

12

Система горячего водоснабжения

12

Отвод для шланга (DN20)

18

Отвод для шланга (DN15)

12



5.Тип водяного насоса

Что касается водяных насосов, существует несколько типов, включая струйный насос, многоступенчатый насос, погружной насос и циркуляционный насос.

Струйный насос Приводится в действие электродвигателем, который содержит и приводит в движение крыльчатку/центробежный насос. Рабочее колесо перемещает воду через струйный насос и увеличивает давление воды, чтобы помочь в областях, где требуется большая высота всасывания (например, двухэтажные дома).

Многоступенчатый струйный насос Центробежный насос с двумя или более рабочими колесами называется многоступенчатым центробежным насосом.Рабочие колеса могут быть установлены на одном и том же валу или на разных валах. Для более высоких давлений на выходе рабочие колеса могут быть соединены последовательно. Для более высокого расхода крыльчатки могут быть соединены параллельно. Многоступенчатые насосы работают тише и идеально подходят для применений, где требуется низкий уровень шума.

Погружной насос Погружной насос представляет собой устройство с герметично закрытым двигателем, плотно соединенным с корпусом насоса, при этом весь узел погружен в резервуар для воды или яму. Основное преимущество этого типа насоса заключается в том, что он предотвращает кавитацию насоса, проблему, связанную с большой разницей высот между насосом и поверхностью жидкости. Погружные насосы выталкивают жидкость на поверхность, в отличие от струйных насосов, которые должны вытягивать жидкости. Погружные насосы более эффективны, чем струйные насосы.

Циркуляционный насос Циркуляционный насос — это особый тип насоса, который используется для циркуляции горячей воды в замкнутом контуре дома или квартиры. Они очень эффективны, потому что им нужно только распределять жидкость в замкнутом контуре, чтобы преодолеть трение фиксированной внутренней системы трубопроводов.

О водяных насосах Bromic Waterboy

Обладая более чем 40-летним опытом, компания Bromic является экспертом в производстве и поставке качественной сантехнической продукции. Наш ассортимент насосов предлагает комплексное решение для перекачки воды. Системы сбора дождевой воды Bromic Waterboy™ предлагают комплексные решения для эффективного управления дождевой водой с возможностью автоматического добавления водопроводной воды, когда это необходимо для эксплуатации с низкими эксплуатационными расходами. Мы предлагаем варианты как погружных, так и внешних насосов в универсальных конфигурациях, чтобы удовлетворить потребности всех систем сбора дождевой воды, больших или малых.Waterboy Jet Kit и Waterboy Wizard™ Pack специально разработаны как комплексные решения для безболезненной установки, и на них распространяется ведущая в отрасли гарантия Bromic.

Знаете ли вы разницу между насосом и циркуляционным насосом?

Они выглядят одинаково и оба создают перепад давления для перемещения жидкостей, но разница становится очевидной, когда вы смотрите на область применения.

Когда оборудование используется для физического «подъема» воды для противодействия атмосферному давлению, оно называется «насосом».Ярким примером является погружной скважинный насос, который поднимает воду из-под земли и перемещает ее по трубам к конечному использованию. Когда он достигает ирригационной системы, он должен иметь достаточное давление для работы ирригационной системы.

Циркуляционный насос используется для перемещения воды в водяной системе отопления или охлаждения. Циркуляционный насос, используемый в гидравлических системах, обычно представляет собой центробежный насос с электрическим приводом.

Поскольку они циркулируют жидкость только в замкнутом контуре, им нужно только преодолеть трение в системе трубопроводов (в отличие от подъема жидкости из точки с более низкой потенциальной энергией в точку с более высокой потенциальной энергией).

Циркуляционный насос  чаще всего используется для подачи горячей воды для бытовых нужд, так что кран подает горячую воду сразу по запросу или (для экономии энергии) через короткое время после запроса пользователя на горячую воду.

В регионах, где вопросы сохранения воды приобретают все большее значение из-за быстрого роста и урбанизации населения, местные органы управления водными ресурсами предлагают скидки домовладельцам и строителям, устанавливающим циркуляционные насосы для экономии воды.

Технологические достижения в отрасли теперь включают таймеры для ограничения операций в определенные часы дня, чтобы уменьшить потери энергии, работая только тогда, когда жильцы, скорее всего, будут использовать горячую воду.

Дополнительные технологические достижения включают блоки, которые включаются и выключаются для поддержания температуры горячей воды по сравнению с постоянно работающим оборудованием, потребляющим больше электроэнергии.

В IER Services мы поставляем и обслуживаем насосное оборудование для любой работы и применения. У нас есть полностью оборудованная ремонтная мастерская с большим запасом запчастей, чтобы сократить время простоя. Позвоните нам, чтобы узнать о решениях по продаже и ремонту коммерческих насосов. 614.298.1600.



Энергии | Бесплатный полнотекстовый | Проектирование и выбор инновационных циркуляционных насосов первого контура для свинцовых реакторов на быстрых нейтронах GEN-IV

Как правило, расчеты несжимаемой жидкости проводились на основе давления с моделированием изотермического и турбулентного течения. Для этой цели не проводились исследования влияния температуры, поскольку ограничивающими ограничениями являются максимальная скорость и перепад давления при выключенном насосе: влияние различных рабочих температур очень мало, так что в модели приняты все пристеночные граничные условия задаются адиабатическими, а свойства свинца задаются постоянными и рассчитываются при средней температуре потока жидкости на выходе из активной зоны, равной 480 °С.

Что касается модели турбулентности, то для всех выполненных расчетов была принята k-ω SST [9].Выбранная модель позволяет создавать различную структуру сетки на стенке, с разным разрешением уравнений узлов пристенного течения в зависимости от значений y + , что показывает, в каком из подслоев (вязком, буферном или логарифмическом) слой закона) размещаются узлы (подробнее см. [10,11]). Принимая во внимание отсутствие реализации специальных пристеночных функций для жидких металлов в ANSYS FLUENT ® 17.0 и предпочтение разрешений пристеночного потока, требующих, чтобы значение y + было меньше 1, сетка и размер ячейки увеличивают вычислительные затраты. расчета.Поэтому при работе с жидким свинцом расчетная сетка создавалась с очень мелкой сеткой в ​​области лопатки и рециркуляционных/критических зон, а в прямолинейной части области выбирался больший размер ячеек (по нормали к поверхности стенки), в чтобы ограничить вычислительный вес сетки (около 32 ГБ ОЗУ).

Поиск оптимальных характеристик для каждой исследуемой геометрии был проведен с двумя основными целями:

Очевидно, что для каждого насоса разрабатываются дальнейшие оптимизации с точки зрения эффективности или исключения зон рециркуляции в определенных секциях, хотя первичные требования к конструкции основаны на ранее выставленном массовом расходе и требуемом напоре в сочетании с соображениями конструкции и безопасности. в зависимости от скорости и потерь давления.Ниже представлены исследования этих аспектов.

3.1. Теоретическое и CFD-моделирование струйного насоса

Причины подробного анализа струйного насоса связаны с требованиями безопасности ПЦН реактора GEN-IV: обеспечить НК теплоносителя даже в аварийных сценариях, гарантировать отвод тепла от активной зоны даже в случае выхода из строя любого (Проектный сценарий) или всех (Сценарий обесточивания станции) из 8 ПХЗ. Геометрия струйного насоса особенно подходит для использования ЧПУ, поскольку внутри насоса нет движущихся частей и препятствий (таких как лопасти или винты), которые могли бы препятствовать потоку жидкости.

В этом параграфе представлена ​​вычислительная модель струйного насоса, выделяющего жидкий свинец в качестве PCP для атомной электростанции GEN-IV LFR с использованием условий эксплуатации ALFRED путем оценки его поведения при различных массовых расходах и различных геометриях, а также оптимизации его производительности за счет углубленный 3D CFD анализ на основе установленного пакета ANSYS Fluent [13]. В дополнение к анализу 3D CFD на этапах проектирования и оптимизации для функции 1D Jet Mixer был использован системный код [14].В [15] представлен углубленный анализ струйного насоса, вырабатывающего расплавленный свинец для ALFRED. Необходимость обеспечения движущего потока и требование извлечения насоса из реактора требует перепроектирования всего реактора в отношении концептуальный проект, представленный на рисунке 1. Геометрическая схема реактора для струйного насоса предусматривает, что движущий поток течет вниз, поток со стороны всасывания входит в струйный насос близко к свободной поверхности, а выпуск струйного насоса происходит в камере давления непосредственно под ним. ядро.Геометрическая схема и сравнение с концептуальным проектом представлены на рис. 3. Из-за отсутствия обширного набора экспериментальных данных для струйных насосов, использующих жидкий свинец в качестве рабочей жидкости, в качестве первого подхода струйный насос, использующий воду в качестве рабочей жидкости, была смоделирована в соответствии с классической теоретической моделью [16] для проверки имитационной модели путем сравнения теоретических предсказаний с набором экспериментальных данных для водоструйного насоса [17], получения большей чувствительности о поведении струйного насоса и анализа того, как параметры влияют на его характеристики.Результаты теоретической модели эжектирующей воды струйного насоса превосходно согласуются с экспериментальными данными с усредненной ошибкой менее 5%, как сообщается в [6], подтверждая правильность подхода и методики моделирования. Кроме того, в литературе [18] сообщается о наборе моделирования, в котором исследуется сопло Вентури (очень похожее на струйный насос), выделяющее жидкий свинец, и ясно показано очень хорошее соответствие между CFD и экспериментальными результатами [18] со средней ошибкой, превышающей моделирования с водой, но не превышает 8% в стационарных расчетах.

Струйный насос, использующий жидкий свинец в качестве рабочей жидкости и предназначенный для установки в ALFRED, имеет следующие ограничения:

  • Насос размещается внутри насосной трубы диаметром 0,6 м и продольной длиной 8 м

  • поверхности бассейна и/или из отверстий в верхней части трубы

  • На давление на входе и выходе влияет гидростатический напор

  • Насос должен обеспечивать напор не менее 1.5 бар для обеспечения необходимой циркуляции теплоносителя и компенсации потерь давления в контуре

  • Объемный массовый расход должен быть 0,31 м 3 /с (3274 кг/с) на каждом насосе

  • Должны быть предусмотрены соответствующие меры применяться для минимизации потерь давления в условиях NC.

Используя гидродинамическое подобие и вводя термомеханические свойства свинца [8] в теоретические корреляции [16], геометрию первого предположения для свинцового струйного насоса (рис. 4а) и режимы течения (рис. 4б) были получены.Для физической модели были выбраны вязкие, изотермические и адиабатические характеристики с использованием модели k-ε для турбулентности и стандартной пристеночной функции в качестве обработки вблизи стенки. Что касается пристеночной обработки, диапазон 30 ÷ 300 был выбран для y + , как это предлагается в литературе [15]. Кроме того, было смоделировано стационарное состояние. Граничное условие давления на входе было установлено для входной зоны всасывания, граничное условие давления на выходе было установлено для зоны выходного диффузора, а граничное условие входного массового расхода было установлено для приводной зоны.Для оценки качества моделирования были выбраны два критерия:
  • Массовый расход на входе на всасывании: этот параметр оценивался до тех пор, пока он не останется постоянным −5 .

Начиная с первоначальной конфигурации, было проведено параметрическое CFD-исследование, позволяющее варьировать геометрические и физические параметры насоса.Конечной целью параметрического исследования является достижение оптимальной конфигурации струйного насоса, т. е. уточнение массового расхода, создание напора, получение как можно более низкого статического давления на входе в привод, чтобы облегчить проектирование струйного насоса. центробежный насос привода, поддерживать скорость на конце привода ниже 15 м/с (и вообще как можно более низкую), иметь равномерный профиль скорости на выходе из диффузора (с максимальным значением, равным 3,5 м/с). /s) и, наконец, соблюдать геометрические ограничения и поддерживать хорошие характеристики с точки зрения N, определяемого как:

N=Pdiffuser-PsuctionPinlet драйвер-Pdiffuser

(1)

и отношения М между массовым расходом жидкости на всасывании (Q2 vs.массовый расход на драйвере Q1): Несколько различных геометрий и граничных условий были проверены в параметрическом исследовании (сообщено в [15]). Оптимальная производительность в соответствии с геометрическими характеристиками с точки зрения максимально допустимого размера была достигнута при условиях, указанных в таблице 4, по сравнению с эталонным случаем, полученным теоретическим расчетом с параметрами водоструйного насоса: оптимальная конфигурация была достигнута. существенно увеличивая длину диффузора и диаметр сопла.Векторы скорости (величины) и контурный график скорости (величины) в средней части сечения струйного насоса показаны на рис. 5 и рис. 6 соответственно.

Несмотря на то, что струйный насос соответствует требованиям, его использованию в ALFRED препятствуют две основные проблемы:

  • Скорость подачи жидкости 15 м/с на кончике привода. В то время как современная технология обеспечивает различные виды обработки поверхности для борьбы с явлениями эрозии, вызванными свинцом, долгосрочная устойчивость струйного насоса, работающего с приводом, требующим максимальной скорости 15 м/с, как минимум сомнительна. В настоящее время невозможно гарантировать, что это устройство будет работать в этих условиях без повреждений конструкции.

  • Рабочее давление не менее 23 бар для водителя. Авторам не известны какие-либо универсальные или специально разработанные насосы, перерабатывающие жидкий свинец и создающие такое давление. Возможно, конструкция такого насоса того же порядка технологической сложности, что и струйный насос, который он должен приводить в действие.

3.2. Теоретическое и компьютерное моделирование архимедова насоса

Как и в случае со струйным насосом, причины подробного анализа архимедова насоса в качестве основного насоса для ядерного реактора связаны с требованиями безопасности реактора GEN-IV:

  • Включение НЗ теплоносителя в аварийных или только заблокированных условиях ротора

  • Отвод тепла от активной зоны даже в случае отказа любого (проектный сценарий) или всех (сценарий обесточивания станции) из восьми насосов.

Целью моделирования архимедова насоса является определение того, может ли устройство генерировать требуемое повышение давления при нормальных условиях эксплуатации и не препятствует ли потеря давления в условиях НК установлению самого НК.

Архимедов (или винтовой насос) — старейший тип вращающегося насоса. Несмотря на то, что этот насос был изобретен в древние времена, со временем он совершенствовался и до сих пор широко используется. Насос Архимеда используется в основном для перемещения жидкости с нижнего уровня на верхний.В специальном приложении для ALFRED архимедов насос должен иметь тот же диаметр, что и струйный насос, перекачивающий жидкий отвод вниз и имеющий сторону всасывания в бассейне прямо под свободной поверхностью. Детальный 3D CFD анализ был выполнен с использованием установленного пакета ANSYS CFX [13]. В [19] представлен углубленный анализ архимедова насоса, выделяющего жидкий свинец для АЛЬФРЕД. геометрия с использованием архимедова насоса, предполагающая 4 основных циркуляционных насоса) и создать 1. 5 бар дифференциального давления [6]. Налагаемые внешние ограничения (из-за геометрического дизайна реактора и/или совместимости свинца и конструкционных материалов) конструкции:
  • Скорость вращения: скорость внутри насоса не должна превышать 10 м/с из-за явлений эрозии

  • Диаметр канала насоса: диаметр должен быть менее 1,2 м, чтобы ограничить диаметр сосуда, содержащего каждый компонент

  • Длина канала насоса: около 5 м от свободной поверхности бассейна до места расположения рабочего колеса, из-за требований безопасности в части возможного уноса газа в потоке, который в случае попадания этого газа в активную зону может дать неожиданный положительный пик реактивности.

На рис. 7 показано, что с кинематической точки зрения традиционный архимедов насос с прямой цилиндрической балкой можно рассматривать как осевой насос с прямыми лопастями. Из теоретического анализа можно показать, что этот насос не может производить работу, потому что треугольники скоростей в секциях на входе и выходе не различаются. Действительно, в невязком случае и согласно каноническому уравнению [19], если треугольник скоростей не меняется между входным и выходным участками, давление (полное и статическое) остается неизменным.Таким образом, для создания необходимого повышения давления насосное устройство должно отклонять поле потока на выходе (т. е. треугольник скоростей на выходе) по отношению к условиям на входе (т. е. треугольник скоростей на входе). ).

Существует две реальных возможности отклонения потока между входной и выходной секциями шнека:

  • Путем изменения осевого шага шнека (рис. 8). При этом относительная скорость W внутри устройства уменьшается, а значит, на основании канонического уравнения [19] статическое давление увеличивается при движении от входной к выходной части насоса.
  • Путем отклонения потока за счет изменения диаметра ступицы винтового насоса (рис. 9). При этом поток увеличивает свою абсолютную скорость, переходя от участка в колбе к сечению в винте. Тогда, согласно каноническим уравнениям [19], статическое давление в этой части насоса уменьшается, хотя при переходе от ввинтовой к внешнековой части статическое давление возрастает больше, чем при предыдущем уменьшении. Таким образом, этот архимедов насос с переменным диаметром ступицы может создавать необходимое повышение давления.
Обе геометрии представляют собой оригинальную конструкцию, которая, насколько известно авторам, ранее не анализировалась на предмет использования на АЭС. Из-за соображений технологичности в отношении винта с переменным шагом этот анализ был сосредоточен на винтовом насосе с фиксированным шагом и ступицей переменного диаметра. Оптимизационное исследование было выполнено [19] для многих геометрий и граничных условий, и результаты для оптимального проектирования, удовлетворяющего спецификациям и граничным условиям, представлены ниже.

В очень сложной геометрии, такой как ступица переменного диаметра, винтовой насос, каждый параметр (например, длина/угол каждой ступицы переменного диаметра, режим вращения (об/мин), шаг спирали/угол атаки) имеет большое влияние на производительность насоса, и все они должны быть оптимизированы вместе для достижения оптимальной производительности.

Было определено, что скорость вращения 315 об/мин представляет собой оптимальный компромисс между необходимостью иметь низкую окружную скорость и необходимостью передачи энергии жидкости, предотвращающей любой отрыв потока, причем последняя также зависит от длины ступицы из секции out_screw в секцию out.Дифференциальное статическое давление новой конструкции составляет 1,2 бар, а дифференциальное полное давление — 2,2 бар.

Поле расхода в расчетной точке показано на рис. 10. Кривая перепада полного давления в зависимости от массового расхода для моделирования оптимальной геометрии в непроектных условиях показана на рис. 11. Как указано выше, ключевое требование для проектирования насоса не должно препятствовать или ухудшать установление потока в условиях NC. Поэтому основное внимание было уделено сочетанию конструкции, максимально увеличивающей энергию, передаваемую хладагенту в нормальных условиях эксплуатации, и сводящей к минимуму потери давления в нормально работающих условиях. Потеря давления оптимальной конструкции насоса составляет 0,04 бар при расходе НК 644 кг/с. На рис. 12 показаны основные характеристики течения в условиях NC. На рис. 13 показаны линии тока скорости на поверхности усеченного конуса ротора в НК (нерасчетных) условиях. Несмотря на незначительное изменение массового расхода, поле потока не показывает никакого отрыва от поверхности, что сводит к минимуму любое нежелательное ухудшение характеристик. Чтобы обеспечить независимость результатов от входных и выходных граничных условий, было выполнено моделирование, включающее насос в контуре: этот случай был разработан в ANSYS Fluent, поскольку модель, подготовленная с помощью этого кода, уже была доступна.Схема показана на следующем рисунке. Этот набор симуляций был выполнен с помощью модели скользящей сетки: во время выполнения зоны ячеек скользят (т. е. в данном случае вращаются) относительно других вдоль интерфейса сетки дискретными шагами, решение является точным по времени, а решатель способный моделировать взаимодействие ротор/статор (подробнее см. [13]). Модель со скользящей сеткой является наиболее точным методом моделирования потоков в нескольких движущихся системах отсчета, но также и наиболее требовательным к вычислительным ресурсам.В этой модели нет входного и выходного участков, поэтому граничные условия на входе и выходе не требуются, а моделирование выполняется только с заданием стационарной области в петле и вращающейся области вокруг лопастей (как показано на рисунке 14). . Красная поверхность в левой части контура необходима для имитации концентрированного перепада давления, реализованного в программе в виде пористого скачка. Изменяя коэффициент скачка давления, можно изменять потери давления в контуре: это позволяет определить характеристическую кривую насоса.На следующем рисунке 14 показаны результаты моделирования со значением коэффициента скачка давления 12,5 и 315 об/мин.

Контуры скорости и статического давления подтверждают согласованность с моделированием прямого воздуховода. Выполнен внепроектный анализ с изменением значения коэффициента скачка давления BCs (наложенного на произвольный участок контура с противоположной стороны насоса), результаты которого представлены ниже.

На рис. 15 показана характеристическая кривая насоса, и она правильно имеет типичную форму характеристической кривой осевого насоса.Зеленые кривые представляют собой характеристические кривые контура в зависимости от значений коэффициента скачка давления, аналитически рассчитанные, как в следующем уравнении (3), с учетом потери давления из-за длины контура (1-й член в квадратных скобках ), из-за изменения направления потока (2-й член в квадратных скобках, по существу кривых) и из-за введения пористого скачка ВС (3-й член в квадратных скобках) с определенным коэффициентом K pj :

hloop=[(fLD)distr+Kcurv+Kpj]×ρw22[Па]

(3)

с участием:
  • F = фактор трения Дарси

  • л / д = геометрические петли размеры

  • K CURV = Концентрированные потери давления Коэффициент кривых

  • K PJ = Концентрированные потери давления пористым скачок (коэффициент скачка давления).

Достоверность расчетов подтверждается частичным, а в некоторых случаях и полным совпадением рабочей точки насоса и характеристической кривой контура при одинаковых значениях коэффициента скачка давления. Например, рабочая точка насоса при K pj = 7,5 полностью соответствует характеристикам контура, рассчитанным по уравнению (3) с K pj = 7,5.

Наконец, темно-красная точка представляет собой условия работы насоса в прямом канале, описанные в предыдущих разделах, и ее близость к характеристической кривой насоса подтверждает справедливость использованных граничных условий.

Представленный насос Архимеда соответствует техническим характеристикам. Хотя необходимо решить некоторые механические проблемы (например, механическое соединение винта со ступицей, самоцентрирование балки насоса внутри воздуховода), это решение может представлять собой жизнеспособное решение в качестве основного насоса для ALFRED.

3.3. Теоретическое и CFD-моделирование лопастного насоса

Обычный осевой насос может быть возможным решением в качестве основного насоса ядерного реактора ALFRED, но полуосевые решения могут быть более интересной альтернативой с точки зрения максимальных размеров, в частности, в отношении длина вала насоса, что предполагает меньшую высоту сосуда. Винтовой насос требует длинного вала, как сообщалось в предыдущем разделе, вместо этого лопастной насос позволяет иметь меньшую площадь, на которой расположены лопасти.

Кроме того, конструкция лопасти должна быть максимально простой, без закручивания лопасти и равномерной кривизны в средней плоскости.

Чтобы изучить производительность и жизнеспособность традиционного решения, обычный лопастной насос был проанализирован как первичный жидкий насос. Как и в случае с предыдущей геометрией, цель состоит в том, чтобы получить требуемую производительность с точки зрения массового расхода и напора насоса при компактной конструкции компонента, но с особым вниманием к требованиям безопасности.В то время как два предыдущих насоса были насосами «напорного» типа (сторона всасывания вверху, сторона нагнетания внизу), лопастной насос представляет собой насос «тянущего» типа (сторона всасывания внизу, сторона нагнетания вверху).

Общая геометрия спроектирована в соответствии с рекомендациями по проектированию рабочего колеса обычных полуосевых насосов, изложенными в [20], в то время как геометрия балки/ступицы заменяется конкретным профилем балки, следующим образом кривизна бандажа рассчитана, как предложено в [20], но с расширением меридионального сечения, полученного при увеличении диаметра проушины насоса (рис. 16).Кроме того, была разработана нетрадиционная конструкция лопаток: в то время как традиционный профиль лопатки в плоскости, нормальной к оси насоса, имеет угол β 1 лопатка ≠ 0, чтобы максимально ограничить падение между относительной скоростью и профиль передней кромки лопатки, в данном конкретном случае угол лопатки β 1лопасти выбран равным нулю с целью минимизации потерь давления на рабочем колесе в NC и в условиях заблокированного ротора. На рис. 16 показано обычное полуосевое рабочее колесо разработана схема [20] и изменена конструкция рабочего колеса.Видно:
  • Наибольшее сечение на входе (дуга А-А’ на рис. 16а) по сравнению с сегментом А-А’ на рис. 16б и на выходе (участок В-В’ на рис. 16а) по сравнению с сегментом В-В’ на рис. секция 16b: это снижает скорость потока, связанные с этим явления коррозии и нагрузку на конструкцию из-за высокого удельного веса расплавленного свинца
  • Прямая задняя и передняя кромки: высокая инерция потока расплавленного мельчайшие детали геометрии масштаба (такие как элементы с большой кривизной или маленькое скругление) в отношении отклонений потока.

Расчет лопатки выполнен по простой графогеометрической методике, предложенной в [21] (рис. 17), а именно:
  • Построение профиля лопасти

  • Построение дуги окружности одного радиуса с использованием рассчитанного угла β 1 , β 2 и радиусов R 1 , R 3 .

В рамках этого метода проводится первая линия AM¯, образующая угол β 2 с AO¯, как показано на рисунке 17. Затем в точке O проводится угол β 1 + β 2 с радиусом OB ¯ и проведена линия из А в точку В, точка пересечения на радиусе R 1 и продолжена до D.Затем через середину AD¯ проводится перпендикулярная линия, пересекающаяся в точке M. MA¯ будет радиусом дуги, а дуга AD – профилем лопасти. следующее уравнение:

H=ηh×u22g×{γ−QLAA2×u2×tanβ2,лезвие×[τ2+A2×d1m*×tanβ2,лезвие]}

(4)

где определение каждого символа можно найти в [20]. Различные конфигурации для моделирования с различным количеством лопастей, различными размерами и формой ступицы и впускного отверстия показаны на рисунке 18. Оптимальная конфигурация этого насоса показана на Рисунке 18с и Рисунке 19: этот насос достигает давления 1,9 бар и может развивать требуемый массовый расход с эффективностью около 85%, как того требуют конструктивные ограничения.

Кроме того, благодаря малой смачиваемой поверхности (по сравнению с винтовым насосом) и выбору угла лопасти β 1лопасти равным нулю, потери давления при выключении насоса очень малы, порядка 10 − 3 бар.

Полученная конструкция представляет собой инновационный полуаксиальный насос с геометрией, специально адаптированной для текучей среды и обеспечивающей повышенную производительность по сравнению с традиционным аксиальным насосом, при этом повышая требуемые характеристики безопасности традиционного аксиального насоса.

Затем насос был помещен в контур с Т-образным патрубком, предназначенным для имитации соединения канала насоса с парогенератором. Размещение насоса внутри контура с парогенератором, смоделированным с помощью пористого скачка, представляет собой реалистическое приближение конфигурации, доступное с точки зрения моделирования (вычисления), поскольку пористый скачок был размещен в том же месте внутренней сетки парогенератора, который работает как простая сетка и сосредоточенные потери давления для изотермического потока и который естественным образом эволюционирует к рабочей точке с учетом различных условий работы контура и исключения каких-либо зависимостей, вызванных выбором численных БК.

Насос обеспечивает требуемый массовый расход и напор, но, как показано на рис. 20 и рис. 21, некоторые побочные эффекты требуют дальнейшей оптимизации конструкции:
  • Поток, выходящий из ротора (на выходе из насоса), закручен и в соответствии с Т-образным переходом приводит к очень «хаотическому» полю скоростей. Следовательно, поток, поступающий в парогенератор, является очень неравномерным с потенциальными проблемами неравномерного охвата трубного пучка, различных тепловых нагрузок на трубный пучок и прерывистого потока

  • к потоку, выходящему из активной зоны

(PDF) Проектирование и выбор инновационных циркуляционных насосов первого контура для реакторов на быстрых свинцах GEN-IV

Energies 2017,10, 2079 24 из 24

7.

Серулло, Северная Каролина; Ломонако, Г. Конструкции, эксплуатация и топливный цикл реакторов поколения IV. В ядерном топливном цикле

Наука и техника; Кроссленд, И., изд.; Издательство Woodhead: Кембридж, Великобритания, 2012 г. ; стр. 333–395.

[CrossRef]

8.

Агентство по ядерной энергии. Справочник по эвтектическому сплаву свинец-висмут и свойствам свинца, совместимости материалов,

Термогидравлика и технологии; Агентство по ядерной энергии: Булонь-Бийанкур, Франция, 2015 г.;

Доступно онлайн: https://www.oecd-nea.org/science/pubs/2015/7268-lead-bismuth-2015.pdf (по состоянию на

30 сентября 2017 г.).

9.

Ментер, Ф.Р. Зональное двойное уравнение k-

ω

Модели турбулентности для аэродинамических течений. В материалах 23-й конференции Fluid

Dynamics, Plasmadynamics, and Lasers Conference, Орландо, Флорида, США, 6–9 июля 1993 г. Документ AIAA 93-2906.

10.

Теннекес, Х.; Ламли, Дж. Л. Первый курс турбулентности, 1-е изд.; MIT Press: Кембридж, Массачусетс, США, 1972;

ISBN 9780262200196.

11.

Хирш, К. Численный расчет внутренних и внешних течений: основы вычислительной жидкости

Динамика, 2-е изд. ; Баттерворт-Хайнеманн: Оксфорд, Великобритания, 2007 г.; ISBN 9780750665940.

12.

Борреани, В. Термогидравлический анализ с помощью различных кодов CFD некоторых компонентов первичной системы

демонстратора Gen-IV со свинцовым охлаждением ALFRED. Кандидат наук. Диссертация, Университет Генуи, Генуя,

Италия, 2017.

13.АНСИС. Доступно в Интернете: http://www.ansys.com/Products/Fluids/ (по состоянию на 30 сентября 2017 г.).

14.

Команда разработчиков кода RELAP5-3D. RELAP5-3D

©

Руководство по кодам, том I: Структура кода, система

Модели и методы решения; INEEL-EXT-98-00834, редакция 2.3; Национальная лаборатория Айдахо: Айдахо-Фолс, штат Айдахо,

США, 2005 г.

15.

Мангиалардо, А.; Борреани, В.; Ломонако, Г.; Магульяни, Ф. Численное исследование струйного насоса, выделяющего

жидкого свинца для реакторов GEN-IV.Нукл. англ. Дес. 2014, 280, 608–618. [CrossRef]

16.

Cunningham, R. G. Теория струйного насоса. В Справочнике по насосам, 3-е изд.; Karassik, I.J., Messina, J.P., Cooper, P.,

Heald, C.C., Eds.; McGraw-Hill: New York, NY, USA, 2007.

17.

El-Sawaf, IA; Халава, Массачусетс; Юнес, Массачусетс; Теима, И.Р. Изучение различных параметров, влияющих на

производительность водоструйного насоса. В материалах 15-й Международной конференции по водным технологиям

(IWTC 15), Александрия, Египет, 31 марта – 2 апреля 2011 г.

18.

Лиццоли, М.; Борреани, В.; Девиа, Ф .; Ломонако, Г.; Тарантино, М. Предварительная оценка CFD экспериментальной испытательной установки

, работающей с тяжелыми жидкими металлами. науч. Технол. Нукл. Установить.

2017

,2017,

1949673. [CrossRef]

19.

Ferrini, M.; Борреани, В.; Ломонако, Г.; Магульяни, Ф. Расчет с помощью теоретического анализа и анализа CFD многолопастного винтового насоса

, выделяющего жидкий свинец, для LFR поколения IV. Нукл. англ. Дес.

2016

,297, 276–290.

[CrossRef]

20. Gülich, J.F. Центробежные насосы, 3-е изд.; Springer: Berlin, Germany, 2014.

21. Саху, Г.К. Насосы; New Age International Ltd.: Нью-Дели, Индия, 2005 г.; ISBN 81-224-1224-6.

22.

Шринивасан, К.М. Ротодинамические насосы (центробежные и осевые); New Age International: Нью-Дели, Индия, 2008.

23.

Несбитт, Б. Справочник по насосам и насосам; Elsevier: Амстердам, Нидерланды, 2006 г.;

ISBN 9781856174763

.

©

2017 авторами. Лицензиат MDPI, Базель, Швейцария. Эта статья находится в открытом доступе

и распространяется на условиях лицензии Creative Commons Attribution

(CC BY) (http://creativecommons.org/licenses/by/4.0/).

%PDF-1.5 % 1 0 объект > эндообъект 3 0 объект > поток конечный поток эндообъект 4 0 объект > поток Приложение / postscriptAdobe Illustrator CS32011-07-28T13: 55: 09-04: 002011-07-28T13: 55: 09-04: 002011-07-28T13: 55: 09-04: 00uuid: 995478E6A9BAE0118BD4D43C5FB4E5A9uuid: 9A5478E6A9BAE0118BD4D43C5FB4E5A9uuid: 965478E6A9BAE0118BD4D43C5FB4E5A9uuid: 955478E6A9BAE0118BD4D43C5FB4E5A91FalseFalse11. 0000008.500000Дюймы

  • Черный
  • ПАНТОНОН 137 С
  • Группа образцов по умолчанию0
  • БелыйCMYKPROCESS0.0000000.0000000.0000000.000000
  • ЧерныйCMYKPROCESS0.0000000.0000000.000000100.000000
  • ПАНТОНЭ 137 КСПОТ100.000000ЛАБ76.07843031 81
  • конечный поток эндообъект 5 0 объект > эндообъект 6 0 объект > поток
  • alexxlab

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
