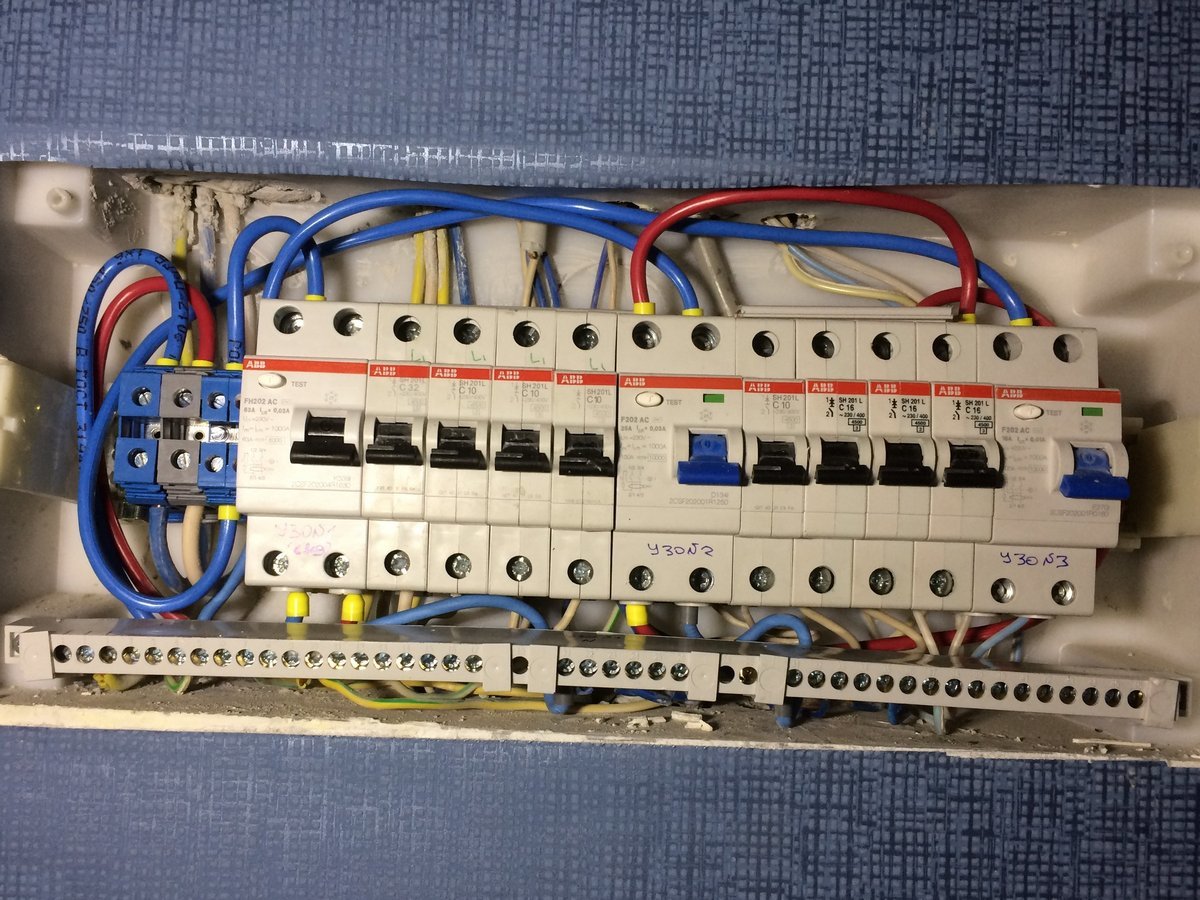

Подключение автомата в распределительном щите

Очень часто выполняем мелкий ремонт, и может возникнуть необходимость подключения автомата в распределительном щите. Будь то подключение нового, или замена старого автомата, в данной статье мы расскажем детально об этом процессе.

Питание автомата: сверху, или снизу

Внимание!

Если Вы не обладаете необходимыми навыками работы с электричеством, то лучше доверить работу профессионалам. Электричество не прощает ошибок. А верный алгоритм подключения будет полезно знать при приеме работы электрика.

Начнём с первого важного момента подключения автомата: с какой стороны питание должно подходить к автомату.

Согласно ПУЭ пункт 3.1.6, подключение в случае одностороннего питания должно осуществляться к неподвижным контактам. Это требование лишь условно можно отнести к современным автоматам, в которых допустимо подключение как снизу, так и сверху.

Подводка питания к автомату всегда осуществляется сверху. Исключения допустимы только в случае невозможности подключить по-другому.

Важно! После отключения автомата нужно взять мультиметр и лично убедиться что, подводка питания произведена сверху.

Подключение одножильного провода к автомату

Изоляция жилы

С одной стороны, всё просто: зачистил – вставил – затянул. Но, не смотря на кажущуюся простоту, здесь легко наделать ошибок. И первая из них — это случайное зажатие изоляции жилы.

Данная ситуация неприятна тем, что будет либо полностью отсутствовать контакт. В ином варианте, контакт будет слабым, а протекание нагрузки нагреет это место до результата, указанного на картинке ниже:

Как видите, такая вроде бы простая ошибка крайне чревата — может дойти до пожара. В работе с электричеством необходимо быть внимательным, соблюдать правила и, в данном случае, следить, чтобы жила жила длина зачистки жилы была достаточной и чтобы затягивалась только оголённая часть проводника.

Провода разного сечения нельзя зажимать

Чаще всего мы соединяем не один автомат, а несколько. В таких случаях, лучше воспользоваться специальной серией автоматов и специальными соединительными гребёнками.

Однако, в большинстве проектов и соединении автоматов, используют перемычку.

Важно! Главное при подобном соединении, чтобы соединяемые провода и провод, по которому подводится питание, были одного сечения!

В противном случае, может произойти следующее:

При затяжке клеммы, провод большего сечения будет зажат хорошо, а провод меньшего сечения максимум — слегка прихвачен. Как следствие — надёжного контакта не будет.

Это значит, что при протекании нагрузки в месте плохого контакта будет сильный нагрев, который может привести к воспламенению

Увеличение площади контактов

В большинстве случаев любой электромонтер просто зачистит провод, вставит его в автомат и затянет. Это приемлемо и правильно. Но, чтобы контакт получился более надежным, следует воспользоваться следующим лайфхаком. Сделаем вот такую петельку:

Как следствие, будет дополнительно увеличена площадь контакта и снизится переходное сопротивление, а значит, соединение будет более надежным!

Как правильно подсоединять многожильные провода к автомату

Чтобы правильно подключить многожильный провод, недостаточно просто зачистить проводник и зажать его в автомате. Надёжный контакт так реализовать не получится. Ещё и велика вероятность повредить многопроволочную жилу контактами автомата.

Верный вариант: это предварительный обжим жилы специальными наконечниками типа НШВИ. Для того, чтобы сделать перемычку из гибкого многожильного провода, необходимо использовать специальные наконечники НШВИ-2.

Некоторые специалисты могут возразить и сказать, что можно просто облудить концы гибкого провода и зажать их в автомате. Мы против такого типа подключения и вот почему:

Безусловно, первое время такое подключение будет достаточно надёжным, но беда в том, что у припоя есть свойство «течь» со временем, и данный процесс ускоряется при росте нагрузки на месте соединения.

При таком типе соединения нужно чаще выполнять протяжку контактов. А кто занимается этим в частном секторе? Практически никто.

Это значит, что пропаянный гибкий проводник может потечь. Это приведет к нагреву места контакта и, как следствие, к оплавлению изоляции, короткому замыканию и даже пожару!

Потому, лучше применять исключительно обжим, а не использовать пропайку при подключении гибких проводников к автомату.

Вот таким образом можно грамотно подключить автомат в распределительном щитке, а зная алгоритм действий еще и проконтролировать работу нанятого специалиста.

Другие полезные советы:

Автоматические выключатели: 4,5кА, 6кА или 10кА. Какие выбрать?

Системы заземления: виды и применение.

Автоматы ABB. Отличия в сериях. Плюсы и минусы

Правила заземления: 5 тонкостей из ПУЭ.

Обратитесь к специалистам xiot.ru и мы разработаем для Вас детальный проект любой сложности.

Приобрести оборудование автоматизации Вы можете в нашем магазине xiot-shop.ru

Больше полезных советов, обзоров, интересных статей, оборудования умных домов и новостей о нём Вы можете найти в Яндекс Дзен, Ютубе

и Инстаграм.

Комплектация распределительного щитка, автоматы защиты, клеммы подключения

От автора

Здравствуй Уважаемый читатель! Снова с вами Elesant.ru. В предыдущей статье (Установка электрощита навесного) я рассказывал, зачем нужен распределительный щиток, как подобрать нужный щиток и как правильно выбрать место под его установку. Здесь расскажу о комплектации щитка.

Комплектация навесного распределительного щитка

Перед покупкой щитка вы четко должны знать, сколько модульных устройств защиты и управления необходимо для проводки вашей квартиры. Информацию об этом вы можете узнать из проекта электропроводки или от вашего мастера. Вы также сами можете просчитать нужное количество устройств защиты и отключения, если прочитаете статью сайта:Силовые цепи квартиры.

Устройство навесного распределительного щитка

На рисунке ниже вы видите навесной щиток в разобранном виде.

В квартирный электрощиток устанавливаются следующие модульные устройства:

Вводной автомат защиты и отключения. К нему подключается питающий кабель для квартиры;
Автоматы защиты от короткого замыкания (сверхтоков). Они же служат устройствами для принудительного отключения отдельных линий электропроводки от электропитания;

Устройства защитного отключении (УЗО). Они служат для защиты людей и домашних животных от паражения электрическим током при прикосновении к корпусам электрооборудования,которые оказались под напряжением.

Важно! УЗО устанавливается в электрическую цепь, после автомата защиты. Отдельно УЗО не устанвливается. Но есть устройства, объединяющие в себе функции автомата защиты и УЗО. Это Дифференциальные автоматы.

Кроме автоматов электрощиток квартиры необходимо укомплектовать устройствами подключения, распределения и дополнительным оборудованием.О них дальше.

Устройства крепления автоматов защиты,дин-рейка

Дин-рейка это специальная металлическая пластина для крепления устройств защиты и управления в распределительном щите.
Дин-рейка устройство универсальное и подходит для устройств любого производителя.
Кроме автоматов защиты и управления на дин-реке крепятся контактные колодки для подключения и соеденения проводов.

Устройства распределения устанавливаемые в навесной электрощиток

Любой электрощиток должен быть укомплектован устройствами распределения. К устройствам распределения подключаются провода одного функционального назначения.Называются они клемные колодки.Их нужно,как минимум две:

Одна для подключения нулевых рабочих проводов (нейтрали N).
Вторая колодка для подключения проводов заземления(PE).

Количество клемных колодок может быть больше двух,если в щите устанавливаются много автоматов защиты и управления.

Важно! Нельзя обьеденять клемную колодку для N проводов и PE проводов, даже если система заземления в вашем доме сделана по схеме TN-C-S.

Устройства соеденения автоматов защиты

Все автоматы защиты одной группы электропроводки должны быть соеденены со стороны ввода. Для их соединения используются распределительные гребенки. Повторюсь:гребенки соединяют вводные клеммы автоматов защиты (клеммы вверху автоматов защиты).

Гребенки бывают однополюсные, двухполюсные и трехполюсные, для одновременного соединения вводных полюсов соответствующих автматических устройств защиты (однополюсных, двухполюсных и трехполюсных).

Распределительные гребенки можно заменить соединительными проводами.

Соеденительные провода могут быть заводского изготовления или их можно сделать самостоятельно из гибкого одножильного провода сечением 4 мм

2. Концы такого провода-перемычки нужно опаять или опресовать наконечником. Для этого понадабится специальный инструмент.

Устройства подключения, устанавливаемые в электрощитке

При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.

На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.

Соеденительная клемма;
Разветвительная гребенка;
Автоматы звщиты;
Дин-рейка.

Клемные размножители. Крышка открывается:

В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.

На этом о комплектации распределительного щитка все!

Другие статьи раздела: Электромонтаж

Нормативные документы

ГОСТ Р 51628-2000, Щиты распределительные

Схемы электрощитков(функциональные)

Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

схема самостоятельного подключения электро-распределительного щита

Сборка и подключение электрораспределительного щита производится во время капитального ремонта всей электропроводки в здании. Электрораспределительный щит является связующим центром всех электросетей в доме. От его сборки и установки зависит нормальное функционирование электросетей.

В основном для такой работы приглашают специалистов, однако эту задачу можно выполнить и самостоятельно, достаточно лишь хорошо разобраться в сути проблемы.

Для сборки и подключения электрораспределительного щита в домашних условиях могут потребоваться следующие инструменты:

Различные виды отверток
Бокорезы
Инструмент для измерения электричества
Маркирующие инструменты
Изолирующий материал
Кусачки
Монтажные ножи
Инструмент, при помощи которого осуществляется снятие изоляции с кабеля
Пассатижи

Выбор электрораспределительного щита

Прежде чем начинать сборку и подключение щита, необходимо определиться с его типом и функциональными особенностями. При выборе электрораспределительного щита следует руководствоваться следующими характеристиками:

Способ установки. По этому критерию можно разделить все электрораспределительные щиты на устройства внутреннего и наружного исполнения. При выборе электрораспределительного щита, необходимо обязательно обращать внимание на материал, к которому он будет крепиться
Количество модулей. В обычных городских квартирах и небольших частных домах, как правило, устанавливаются щиты, в которых предусмотрена установка модулей до 63 А
Уровень защищенности. Если речь идет о внутреннем монтаже, то в большинстве случаев используются электрораспределительные щиты с системой защиты ИП30 или ИП40, в то время как для помещений с нестандартными параметрами температуры и влажности используются ИП 44-ИП65
Сырье, из которого изготовлен щит. Основным материалом, из которого изготавливается это устройство, являются металлические или пластиковые соединения

Если электрораспределительный щит размещен в жилом помещении, то должен быть снабжен закрывающейся дверцей (в идеале – из металла).

Где правильно поместить электрораспределительный щит

Для приборов, связанных с процессом электропитания или телекоммуникаций, в жилом помещении нужно отвести специальное место. В нем и будет произведена установка электрораспределительного щита, системы оповещения при пожаре, охранных сигнализационных систем, приборов для автоматизации, а также средств обеспечения телефонной связью, кабельным телевидением и соединением с сетью интернет.

Если все эти устройства будут размещены в одном месте, то доступ к ним будет более комфортным. Кроме того, это позволит быстро обслуживать все приборы, обеспечивающие нормальное функционирование всего электрооборудования. Электрораспределительный щит следует устанавливать либо в предварительно подготовленную нишу, либо на основание.

Электрораспределительный щит устанавливается на высоте не менее одного метра от нижнего края и не более 180 сантиметров от верхнего. Установка электрораспределительных щитов для квартир или приватных домов строго запрещена:

На территории ванных комнат, душевых и прочих мест, стены которых регулярно контактируют с водой
Внутри шкафа, шкафа-купе или же гардероба
В тех местах, где под ними будет размещен отопительный прибор
Под раковиной или под умывальником, а также над ними
Над местом, где происходит варка
В местах за пределами жилого помещения
На балконах, верандах или лоджиях
В уборных
В шахтах вентиляции

Как правильно выбрать сечение кабеля

Сечение кабельных жил, которые обеспечивают питание внутреннего электрораспределительного щита жилого помещения, зависит от таких параметров:

Номинал сетевого напряжения (380–220 вольт). В современных квартирах трехфазовое напряжение практически не используется, однако в частных коттеджах оно будет как раз лучшим вариантом (до четырехсот вольт)
Выделенная мощность, расстояние между двумя соседними щитами, а также номинал основного автомата для питания. В тех ситуациях, когда дистанция между основными автоматами питания (или же просто рубильниками) не превышает тридцати метров, сечение кабелей для квартирных щитов определяется по стандартной схеме

Для обеспечения качественного питания щитка в обычной квартире предпочтительнее не использовать кабель, который может поддерживать горение. А для щитков в загородных домах или коттеджах идеальным выбором будет прочный бронированный кабель, прокладка которого производится под землей.

Для сообщения посредством проводов в самом электрораспределительном щитке лучше всего использовать однопроволочные и многожильные детали. Они также будут отличным выбором для установки модулей и прочих устройств в самом щите. Они не способствуют горению и способны выдерживать серьезные перепады температур (от –50̊ до +70̊ С). Также они долговечны – могут нормально функционировать в течение пятнадцати лет.

Какое сечение кабеля лучше всего подходит для сборки электрораспределительного щита

Для того, чтобы качественно подключить силовое оборудование в электрораспределительном щите, лучше всего свериться со специальным европейским стандартом качества, который предусматривает конкретное сечение провода для каждого из значений максимальной силы электрического тока в устройствах, а именно:

Десять квадратных миллиметров для максимальной силы тока в сорок пять Ампер
Шестнадцать квадратных миллиметров для максимальной силы тока в шестьдесят Ампер
Двадцать пять квадратных миллиметров для максимальной силы тока в девяноста Ампер

Однако по факту происходит так:

От шести до десяти квадратных миллиметров для тока силой в сорок Ампер
От десяти до шестнадцати квадратных миллиметров для максимальной силы тока в шестьдесят три Ампера

О чем стоит помнить, выбирая электрораспределительный щит

Существует целый набор правил и установок, которыми лучше не пренебрегать при монтаже электрораспределительных щитов или модульной аппаратуры.

К ним относятся:

В комплекте с каждым электрораспределительным щитом в обязательном порядке должен быть его техпаспорт, в котором должна быть полная информация о приборе
Прокладка кабелей, а также линий подключения под дин-рейкой строго запрещена
Согласно рекомендациям специалистов, момент затяжки зажимов должен находиться в диапазоне от двух до трех с половиной нанометров
Заземление металлического корпуса щита должно быть обязательно обеспечено
Для кабеля необходимо оставить запас, составляющий примерно полторы–две его высоты, но не менее четырехсот миллиметров
Все линии, имеющиеся в электрораспределительном щите, а также вся вмонтированная аппаратура должны иметь соответствующую маркировочную отметку

Какие элементы входят в состав электрораспределительного щитка

Если вы хотите собрать электрораспределительный щиток самостоятельно, вам следует знать, из чего он состоит.

Основные его компоненты:

Дин-линейка. Это особое устройство, которое служит местом крепления автоматов защиты (при помощи специальных защелок). Дин-линейка изготавливается из металлической пластины и прикрепляется к каркасу щита посредством особого крепления
Шина для распределения. Она служит пунктом соединения в полости щитка всех нулевых работающих кабелей. Еще одна шина в электрораспределительном щите требуется для объединения кабелей, которые осуществляют заземление. Монтаж шин разделения может быть как закрытым, так и открытым
Защитные автоматы (устройства выключения) – их число и функциональные особенности напрямую зависят от числа и мощности всех приборов, которым требуется электричество
Провода конкретного сечения, посредством которых происходит соединение различных узлов
Электросчетчик

Схема сборки и подключения электрораспределительного щитка

Основными компонентами самого обычного электрораспределительного щита являются электросчетчик, приборы автоматического отключения, дифференциальные автоматы, вводный автомат и две шины.

После того, как щит был вмонтирован в стену, можно приступать к его сборке. К электрораспределительному щиту требуется подключить конкретное количество проводов, которые маркируются во время закладки. Если пренебречь этим процессом, то можно столкнуться с необходимостью прозванивать каждый из них по определенной схеме, что занимает очень много времени.

После этого нужно каждый провод (в том числе и вводный) очистить от верхней изоляции и отметить фазную жилу в том случае, если их цвета будут совпадать.

Далее следует приступить к процессу установки монтажной дин-рейки при помощи специальных саморезов. В дальнейшем на нее будут установлены защитные автоматы. В современных моделях этого устройства крепление осуществляется при помощи автоматического защелкивающегося крепления.

Схема установки защитных автоматов на дин-рейку очень проста: оттягиваем защелку тонкой отверткой с одной стороны устройства, приставляем защитный автомат к панели и защелкиваем его. По этой схеме монтируются все защитные автоматы на щите.

Существует строгий порядок установки автоматов: сперва вводной, затем УЗО, а после этого устанавливаются уже все прочие по удобной для пользователя схеме. Монтируя щит, нужно обязательно помнить такое правило: если сеть однофазовая, то количество фаз во вводном устройстве должно равняться двум, а если трехфазовая – трем.

После этого производится монтаж нулевой планки, к которой впоследствии будут подключены все нулевые провода (их нужно перед этим обязательно подогнать по длине), помимо тех групп, подключение которых производится строго через УЗО.

Теперь можно заняться непосредственным подключением автоматов. Питание следует подвести напрямую к высшим клеммам, к низшим клеммам подсоединяются фазовые провода, которые подпитывают линии электропроводки в данном жилом помещении.

При подключении электричества к клеммам всех автоматов могут быть использованы перемычки. Площадь сечения кабеля, используемого как перемычка должна быть больше площади сечения провода, который подключен к нижней клемме. Используется тот же провод, посредством которого осуществляется ввод. Помимо защитных автоматов в электрораспределительном щите устанавливается дифференциальный автомат (который еще называют УЗО). Он обеспечивает подключение тех групп в электросети, которые расположены на участках с высокой влажностью воздуха.

Правовые особенности подключения электрораспределительных щитов

Перед тем как осуществлять подключение счетчика к линии электропередачи, необходимо обязательно поинтересоваться у представителей электросбыта, кто может выполнять эти работы с точки зрения законодательства. В большинстве случаев, получить разрешение на самостоятельную установку щита очень просто, однако представителю компании по энергоснабжению все равно придется вас посетить для составления акта установки электрощитка и его опломбировки.

Если же вы не получили разрешение на самостоятельную установку и подключение электрораспределительного щитка, просто подведите к нему необходимые провода, после чего придет мастер и подключит их сам. В любом случае следует обязательно согласовывать все свои действия, касающиеся подключении электрощита с представителями компании, которая выступает в роли поставщика электроэнергии, так как в противном случае это чревато большими проблемами.

Если вы думаете, что схема подключения электрораспределительного щита очень сложна для вас, можно обратиться к специалистам. При помощи платформы Юду вы за пятнадцать минут найдете и закажете услуги мастера по установке и подключению электрощитков.

Как подключить автомат к проводке в распределительном щитке

Каждый дом или квартира требует подключения к электроснабжению, осуществляемого посредством установки распределительных коробок. С целью безопасности и учета электроэнергии в щитках устанавливаются различные модули — приборы контроля, автоматы и другие средства защитного отключения. Существует множество различных вариантов, как можно подключить автоматический выключатель в цепь электрощита.

Как подключить автомат в щитке без ошибок

Современные распределительные электрощиты оснащаются различными модулями учета и защиты. Таковыми являются системы защитного отключения, различные реле, автоматические выключатели и многофункциональные автоматы. Часто происходит их ошибочное подключение, вследствие чего нарушается работоспособность целого устройства.

При техобслуживании щитов неоднократно замечались нарушения монтажа сторонних модулей, приводивших к нестабильности работы системы. Подсоединение автоматических устройств не подразумевает особых знаний, тем более многие оснащены инструкцией или схемой подключения. Теоретически электрики знают, как правильно подключить автомат в электрическом щите, но в практике по невнимательности либо в спешке часто допускают ошибки.

Что представляют собой автоматические выключатели

Автовыключатели – это специализированные устройства, основной задачей которых является защита электропроводки от возгорания. Конечно, они не способны защитить от удара током и от поломки бытовых приборов, но контролируют перегревание.

Функционирование основано на том, что устройства разрывают электрическую цепочку при следующих ситуациях:

замыкание;
резкое повышение напряжения в проводнике (выше определенной нормы).

Обычно автомат фиксируют на входе, что позволяет защитить идущий за ним участок цепочки. Поскольку ко всем элементам применяется разная проводка, устройства защиты должны работать при различной мощности тока.

Некоторым начинающим электрикам может показаться, что достаточно зафиксировать энергоемкий автомат, но это распространенное заблуждение. Ведь если защитное устройство не сработает при наличии тока большой силы, то произойдет возгорание проводки.

Автовыключатель российского производства

Подключение автоматов в щитке вход сверху или снизу

Перед тем как подключать автомат сверху или снизу, рекомендуется осмотреть соединительные гнезда. Автоматические модули отключения имеют одну или несколько пар соединительных контактов. Одни являются фиксированными, другие подвижными, что часто приводит к заблуждению. Согласно пункту 3.1.6 правил установки электрооборудования, при одностороннем включении, подводка цепи на распределительную коробку должна осуществляться к неподвижным контактам.

Данное условие распространяется как на подключение автоматов, так и сторонние модули защиты. Иногда встречаются исключения, зависящие от марки, даты изготовления и других технических факторов. Чтобы верно смонтировать автомат в щиткесвоими руками, нужно разобраться, где находиться подвижный и неподвижный контакты.

На примере АВ серии ВА47-29, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Это определяется по маркировке на самом тумблере. Идентичное расположение клемм имеют многие изготовители. На них устанавливают условное обозначение, подтверждающее назначение и расположение соединительных клемм. Аналогичными изготовителями являются компании Schneider Electric и Hager.

Средства УЗО предназначены для предотвращения коротких замыканий или перегрузок цепи. При возникновении угрозы скачков напряжения, срабатывает специальный разъединитель, локализующийся внутри блока. Его действие основано на тепловой или электромагнитной индукции. При этом неважно, к какой клемме будет подключена фаза. Поэтому включение автомата сверху или снизу не имеет существенной разницы, и в обоих случаях произойдет его отключение.

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
Включающий механизм.
Контакты. Соединяют и разрывают общую цепочку.
Зажимы. Используются для подключения к защитному устройству.
Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
Дугогасительная камера. Располагается в любом полюсе прибора.

В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.

Расположение маркировки

Почему не рекомендуется подключать АВ снизу

Некоторые модели современных изготовителей допускают подключение автоматов в распределительных щитах к нижним клеммам. Они оснащены специальными фиксирующими рейкамиили шинами.

Такое подключение к автоматам в щитке перечит правилам ПУЭ, но не запрещает осуществлять соединение на нижний контакт. Данное правило работает как общепринятый порядок, благодаря которому, опытный электрик понимает, что перед обслуживанием электрощита необходимо обесточить его. Первое, что он сделает — отключит автомат, предполагая, что фаза находитсясверху. Следовательно, после отключения на нижних контактах и отходящих цепях, напряжение отключится.

Если представить ситуацию, когда нижняя клемма используются для подключения фазных проводов, электриком, который не счел нужным соблюдать правила подключения согласно ПУЭ. Когда пришло время заменить автомат, другой специалист по привычке отключает питание верхнего контакта и пытается отсоединить автомат, касаясь нижних контактов голыми руками. В результате получает поражение электрическим током. Вот почему принято соблюдать правила, установленные в ПУЭ.

При Союзе все автоматические выключатели имели один стандарт, который предполагал расположение неподвижных клемм сверху. Теперь, учитывая разнообразие и широкий ассортимент АВ импортных производителей, трудно сказать, где какой расположен контакт. Одни компании придерживаются общепринятых правил, другие наоборот пытаются разнообразить свою продукцию, внося свои новшества.

На промышленных предприятиях вместо обычных автоматов защиты ставят рубильники, питание которых подключается по всем правилам ПУЭ. Если же сделать наоборот и перевернуть РБ, то его положение будет выглядеть непривычным и даже быть неудобным. Если посмотреть опытным глазом сразу видно правильность подключения. Если рубильник выставлен правильно, то, отключив его, можно быть уверенным, что нижние контакты остались без напряжения.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Однополюсной автомат

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

Цены на дифавтоматы

Дифавтомат

Видео – УЗО или дифференциальный автомат: что выбрать

Попадание изоляции под контакт — ошибка?

Самой частой ошибкой при установке автомата в электрощитке является наличие изоляции, попавшей под крепление контакта. Часто случается так, что при установке автоматических выключателей либо смены коробки, спустя время, внутри него происходит выгорание проводки. Это случается, когда концы проводов плохо зачищены и частицы изоляции попадают под фиксатор, тем самым ухудшая плотность соединения. В связи с этим и происходит плавление изолирующего слоя электропроводкии изоляции автомата, что может вызвать возгорание.

Чтобы не сделать подобных ошибок, необходимо тщательно очистить концы проводов подсоединяемых к автоматической защите, после чего убедиться, что на зачищенных концах не осталось изолирующих частиц. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом.

Как закрепить модуль удобнее

Если в перспективе сеть будет расширяться, а количество АВ соответственно расти, то рекомендуем крепить защиту на DIN-реку на две подвижные защелки вместо одной. Почему так? Потому что при заменен прибора на одной защелке потребуется полностью разбирать щиток. Автоматы с парой подвижных защелок как раз решают эту проблему в пользу быстрого и простого монтажа/демонтажа. Понадобится несколько минут времени и отвертка.

Почему нельзя подключать несколько жил разных сечений на одну клемму?

Иногда возникает потребность установки нескольких автоматов, питаемых одной жилой и для этого целесообразно употреблять специальные рейки или гребенчатые шины. Однако они редкооказываются в наличии, поэтому приходится воспользоваться обычными перемычками — кусочками проводов, соединяющих питание с АВ.

Такое соединение можно осуществить в щитке своими руками. Для этого потребуются перемычки из электропровода идентичной площади поперечного сечения. Чтобы изготовить перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Достаточно отмерить необходимую длину, чтобы хватило объединить все контакты АВ, а затем, придав необходимую форму, зачистить провод на изгибах, вставляющихся в зажимы автоматов. Таким образом, выходит целостная, непрерывная перемычка.

Не рекомендуется соединять автоматы посредством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся хорошо, а жилы меньшего сечения, расположенные рядом окажутся ослабленными. Впоследствии, на этом месте начнет плавиться оболочка проводов и контактов АВ, что может спровоцировать возгорание.

При установке АВ в квартире или частном доме, применяют проводку сечением 2.5 мм2. Это обуславливается нагрузкой, объемом затрачиваемой энергии, а также указывает, на сколько ампер нужно ставить автомат.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Монтаж

Перед монтажом защитных устройств необходимо заранее определить, сколько проводов можно подключить к автомату, как будут соединяться питательные жилы, только после этого думать о подсоединении АВ к электроцепи. Если есть какие-то сомнения, то лучше обратится к основам установки электрооборудования. В них подробно описано, как правильно подключать автоматы в электрическом щите, подготавливать провода и осуществлять обслуживание электрощитов.

Для установки автомата в электрощит потребуются некоторые инструменты и материалы:

Кабели одного сечения для основной цепи и перемычек при монтаже нескольких АВ.
Изоляционная лента.
Нож для очистки концов от изоляции.
Отвертки различных типов — крестовая или шлицевая.
Приборы для определения фазы — индикатор или мультиметр.
Пассатижи или обычные кусачки.

Для того чтобы понять какие действия необходимо выполнять в разных ситуациях, нужно рассмотреть разные способы подключения — однополюсный и двухполюсный.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
Для монтажа не нужны такие инструменты как штроборез или перфоратор.
В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

Для монтажа надо резать стены.
Тяжело выполнять ремонтные работы.
Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Однополюсный

При однополюсном подключении, необходимо наличие минусового и силового проводника. Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Нулевой проводник также запитывается посредством подключения через счетчик.

Иногда допускается монтаж АВ на нулевой проводник, хотя это перечит правилам, указанным в ПУЭ, где сказано, что расцепители ставятся тогда, когда при срабатывании будут обесточиваться всепроводники относящиеся к данной цепи. Многие устанавливают два автомата, один на плюс, второй на минус. Поэтому стоит задуматься, нужно ли ставить автоматы на ноль, когда существуетугроза несработки оборудования согласно описанию ПУЭ.

Двухполюсный

При таком подключении АВ в однофазных сетях, применяют три типа проводника — заземление, питание и нейтраль. Входные контакты, расположенные на верхней части АВ, маркированы нечетными числами, а выход — четными.

Питающая жила соединяется с входом 1, после чего плотно зажимается в клемме. Идентичным способом подсоединяется нейтраль, подходящая к клемме 3. Затем силовая жила проводится через прибор учета и равномерно разводится по всем группам включателей. С контакта 4, желто-зеленый провод присоединяется к заземляющей шине, посредством прохождения через трехфазные считывающие и защитные блоки.

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.

Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется (+)

Существует несколько способов запуска процесса расцепления:

ручное управление – включение/отключение с помощью небольшого рычага;
воздействие токов короткого замыкания;
избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.

Почему необходимы знания об электрике

Информации об электрических устройствах, известной со школьных уроков физики, для практического применения недостаточно.

Рядовой потребитель чаще сталкивается с автоматическими выключателями, так как именно они срабатывают в связи с сетевыми перегрузками. Недостаточно просто вернуть рычажок в привычное положение, нужно обязательно разобраться в причинах отключения, иначе в ближайшее время ситуация может повториться.

Чтобы ориентироваться в начинке электрощитка (который, кстати, является обязательным элементом энергосистемы частных домов), необходимо знать состав и назначение всех устройств – импульсных реле, выключателей нагрузки, УЗО и т.д.

Нужно ли уметь самостоятельно менять автоматику? Рекомендуем для начала изучить теорию, а при первом же отключении – и практику.

Дело в том, что не всегда существует возможность быстрой помощи профессионалов: в выходной день электрики отдыхают наравне с остальными. А если дом находится на даче или в деревне, лучше познакомиться с электросетью и сопутствующими устройствами досконально.

Провод для сборки электрощита: марка, сечение, нюансы выбора

В электроснабжении любого объекта начиная от хозяйственных, складских помещений, заканчивая высокотехнологичными производствами нельзя обойтись без электрических щитов. Сам по себе щит содержит коммутационную аппаратуру и автоматику, а также средства для распределения и подключения потребителей к питающей сети. Говоря простым языком, щит может являться вводно-распределительным устройством (ВРУ) или щитом автоматики и управления. Для нормального функционирования системы нужно использовать установочные провода соответствующего качества с соблюдением условий их прокладки и монтажа. В этой статье мы расскажем, каким должен быть провод для сборки электрощита (имеется в виду марка, сечение и т.д.).

Из чего состоит электрощит

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Каким должен быть провод

Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.

Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.

С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.

С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:

ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.

Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.

Сечение подбирается в соответствии с токами, которые будут протекать через проводник.

Также стоит помнить, что есть стандартные цвета для проводов по назначению:

фаза – серый или черный;
ноль – синий;
земля – желто-зеленый.

При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.

Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

Этажный щит | Заметки электрика

Доброго времени суток, уважаемые гости и читатели сайта «Заметки электрика».

Буквально вчера, один из родственников попросил меня заменить электросчетчик у него в подъезде. Откладывать замену в долгий ящик мы не стали, т.к. счетчик у него уже был куплен, а свой ящик с инструментом я всегда вожу с собой в машине.

Старый однофазный индукционный счетчик СО-И466, который он захотел заменить на более новый СОЭ-55, находился у него на лестничной площадке в этажном щите.

В данной статье я остановлюсь более подробно не на замене счетчика, а на самом этажном щите и его схеме.

Итак, поехали.

Скажу сразу, что цель замены электросчетчика заключается в переходе на двухтарифный учет электроэнергии, что согласитесь, имеет ряд преимуществ перед учетом электроэнергии на одном общем тарифе.

Советую Всем прочитать статью, о том кто должен менять счетчик, расположенный на лестничной площадке в этажном щите: замена электросчетчика — за чей счет? Особенно, почитайте комментарии к этой статье, т.к. изначально я сам ошибался в этом вопросе.

Если Вы еще думаете какой счетчик приобрести, то рекомендую прочитать статьи о том, как правильно выбрать и купить счетчик электрической энергии.

Как я уже сказал выше, старый счетчик у моего родственника находился на лестничной площадке (клетке) в этажном щите.

Этажный щит предназначен для получения и распределения электрической энергии по квартирам граждан-потребителей. Также его основное назначение является в защите отходящих линий в квартиры от коротких замыканий и перегрузок.

А теперь подробнее рассмотрим из чего состоит этажный щит и схему его присоединений.

Из чего состоит этажный щит на 3 квартиры

Забыл упомянуть, что на лестничной площадке расположены 3 квартиры, а значит и этажный щит предназначен для 3 квартир и не более. Вот так он выглядит:

Если быть точнее, то данный этажный щит имеет обозначение ЩЭ-3302. Расшифруем:

ЩЭ — щит этажный
3 — имеет отделение для слаботочных и низковольтных сетей
3 — на 3 квартиры
02 — исполнение схемы щита (о ней я расскажу чуть ниже)

Этажный щит этой маркировки состоит из 3 отделений:

вводное
распределительное
для слаботочных и низковольтных сетей

Каждое отделение закрывается своей дверкой. Для снятия показаний электросчетчика предусмотрены смотровые окна.

Теперь о каждом отделении поговорим отдельно.

Вводное отделение в этажном щите

Вводное отделение этажного щита состоит из магистральных проводов, которые идут по специальным каналам (междуэтажным пустотам). Электропроводка магистральных линий выполнена четырехпроводной, проводом марки АПВ (алюминий), сечением 16 кв.мм с системой заземления TN-C.

Все три фазы магистральных проводов (А, В и С), а также ноль (PEN), присоединяются к клеммным колодкам без разрыва самого провода. Это отчетливо видно на фотографии.

С этих клеммных колодок алюминиевые провода марки АПВ, сечением 4 кв.мм уходят в распределительное отделение.

Распределительное отделение этажного щита

Распределительное отделение этажного щита состоит из съемной рамы, на которой располагаются специальные планки для установки счетчиков. В нашем случае там располагаются электросчетчики трех квартир.

Также на этой раме установлены DIN-рейки под автоматические выключатели групповых линий квартир и пакетные выключатели, которые закрываются защитной панелью.

Отделение для низковольтных и слаботочных сетей

Осталось еще одно отделение в этажном щите, которое мы не рассмотрели. Это отделение для низковольтных и слаботочных сетей. В нем прокладываются кабели телефонной и домофонной связи, линии охранной сигнализации, интернет и спутниковых антенн. Фотографию этого отделения я не сделал, т.к. не было необходимости туда заглядывать.

Схема этажного щита

Схема этажного щита изображена ниже.

Как я уже говорил выше, магистральные провода без разрыва подключаются на клеммные колодки. Всего 4 клеммные колодки: фаза А, B и С, а также нулевая колодка PEN.

С клеммных колодок проводами марки АПВ сечением 4 кв.мм провода идут на пакетные выключатели в следующем порядке.

фаза А и ноль идет на пакетник квартиры № 2
фаза В и ноль идут на пакетник квартиры № 3
фаза С и ноль идут на пакетник квартиры № 1

Далее с каждого пакетника провода уходят на счетчик электрической энергии соответствующей квартиры. С электросчетчика провода уходят на 3 групповых автомата. Два автомата имеют номинальный ток 16 (А), а один — 25 (А). С этих групповых автоматов провода уходят уже в разные распределительные коробки квартиры.

Кстати цветовая маркировка проводов была практически соблюдена. Фазные провода были белого цвета, а нулевые — черного. На фотографии изображены провода, которые шли на заменяемый счетчик.

Еще на схеме этажного щита Вы можете увидеть отдельно 3 нулевых провода с пометкой 40 (А) «звездочка». Это предназначалось для квартир, где были установлены электрические плиты мощностью от 5 до 8 (кВт). В рассматриваемом этажном щите эта часть схемы отсутствует, т.к. все квартиры на площадке применяют газовые плиты.

Если Вы заметили, то в распределительном отделении находится розетка, которая запитывается тремя алюминиевыми проводами АПВ, сечением 4 кв. мм от отдельной двухпроводной магистрали (А-N).

Кстати, новый счетчик СОЭ-55 я установил прямо на место старого СО-И446. Это не заняло много времени, т.к. крепление нового счетчика выполнено строго по ГОСТу крепления старого, т.е. они полностью взаимозаменяемые. Про схему подключения счетчиков я Вам рассказывал в других статьях, переходите по ссылке и читайте материал.

Единственное добавлю, что перед заменой счетчика необходимо отключить соответствующий пакетный выключатель, и с помощью указателя низкого напряжения, электроизмерительных клещей или мультиметра проверить отсутствие напряжения на выводах счетчика.

Вот снятый однофазный индукционный счетчик СО-И466.

А вот новый установленный в этажном щите электронный двухтарифный СОЭ-55.

О счетчике СОЭ-55 я хочу подробно рассказать Вам в отдельной статье. На данное время это самый распространенный, широко применяемый и дешевый однофазный двухтарифный счетчик электрической энергии. Чтобы не пропустить выход новой статьи на сайте, подпишитесь на мою рассылку, либо в конце статьи, либо в правой колонке сайта.

P.S. Ну вот в принципе и все, что я хотел Вам рассказать про этажный щит. Если есть вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Основы распределительных щитов, распределительных устройств и щитов

Гарт Стивенс, ЧП

Статья 240 Национального электрического кодекса (NEC) охватывает защиту от сверхтоков и отмечает, что все электрические проводники должны быть защищены. Устройства защиты от сверхтоков (OCPD) состоят из предохранителей и автоматических выключателей.

Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году.Хотя предохранители были первыми OCPD, широко использовавшимися в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электрических установок и очень распространены сегодня. В этой статье рассматриваются основы щитовых щитов, распределительных щитов и распределительного устройства, которые представляют собой три основных варианта организации, размещения и использования OCPD. Для простоты при обсуждении OCPD здесь будут упоминаться только выключатели.

Провода соединяют выключатели с электрическими нагрузками, которые они питают.Каждый из трех типов снаряжения обладает уникальными характеристиками, и в различных ситуациях каждый предпочтительнее другого.
Garth Stevens, PE

В каждом из этих трех типов редукторов есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения обладает уникальными характеристиками, и в различных ситуациях каждый предпочтительнее другого.Краткое описание каждого типа зубчатой передачи и таблица общих характеристик помогают определить предпочтительное применение каждого типа зубчатой передачи.

Щиты щитовые

NEC определяет щитовой щит как: «Одиночная панель или группа панельных блоков, предназначенная для сборки в виде единой панели, включая шины и автоматические устройства максимального тока, и оснащенная переключателями для управления светом, теплом и т. Д. Или без них. силовые цепи; предназначены для размещения в шкафу или ящике с вырезом в стене, перегородке или другой опоре или напротив нее; и доступен только спереди »[NEC 100].Их можно разделить на центры нагрузки и щитовые панели, которые часто называют «панелями».

Типичный образец щитка.

Центры нагрузки обычно используются в жилых и небольших коммерческих помещениях. Так как почти в каждом доме в Америке есть один, это самый дешевый способ установки автоматических выключателей. Сами выключатели обычно дешевле, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в основном предназначены для приложений с напряжением до 240 В и обычно рассчитаны только на ток до 225 А. При таких номиналах они достаточно мелкие, чтобы врезаться в стену стойки 2 × 4, и достаточно узкие, чтобы поместиться между стойками с центрами 16 дюймов.

С более крупными корпусами для поверхностного монтажа один производитель предлагает центры нагрузки на токи до 600 А. Также могут быть получены напряжения до 277 В, но они не являются обычным явлением. И центры нагрузки, и щитовые панели монтируются в шкафах ». . . снабжены рамой, циновкой или обшивкой, на которую можно повесить распашную дверь или двери »[NEC 100]. Как требуется в NEC 408.38, у них также есть мертвые зоны, что означает отсутствие «.. . токоведущие части, контактирующие с человеком на рабочей стороне оборудования »[NEC 100]. Обычно щитовые панели используются для напряжений до 600 В, но также доступны и более высокие значения напряжения. Щиты могут быть рассчитаны на ток до 1200 А. На панели меньшего размера могут быть установлены выключатели со вставным или болтовым креплением. В более крупных щитах используются только автоматические выключатели с болтовым креплением и могут быть стандартные термомагнитные выключатели или электронные выключатели с регулируемыми настройками. Панели глубже центров нагрузки. Стена, в которую монтируется утопленная панель, должна быть построена с использованием шпилек 2 × 6.Панели на 600 А и выше имеют большую глубину и крепятся к стене.

Коммутаторы

определены в NEC как «Большая одиночная панель, рама или сборка панелей, на которых монтируются на лицевой, задней или обеих сторонах переключатели, устройства защиты от сверхтока и другие защитные устройства, шины и обычно приборы. Эти узлы обычно доступны как сзади, так и спереди, и не предназначены для установки в шкафах »[NEC 100].

Типичный пример распределительного щита.Коммутаторы

похожи на щиты в том смысле, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щиты и центры нагрузки. Они монтируются на полу и имеют большую глубину, чем щиты, обычно начиная с 18 дюймов. Поскольку распределительные щиты больше и дороже щитовых, они редко используются для шин с номинальным током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели.Часто требуется только доступ к передней части, но также может потребоваться доступ сзади и сбоку.

Распределительное устройство

NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий переключатели первичных силовых цепей, устройства прерывания или и то, и другое, с шинами и соединениями. В состав сборки могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса обеспечивается дверцами, съемными крышками или обоими способами.”

Типичный пример распределительного устройства. Распределительное устройство

— самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части шестерни. Коммутационные устройства проходят испытания на соответствие стандартам UL, отличным от щитовых и распределительных щитов. Поскольку каждый выключатель в распределительном устройстве находится в своем собственном отсеке, редуктор рассчитан на то, чтобы выдерживать состояние короткого замыкания до 30 циклов.Щиты и распределительные щиты рассчитаны на выдержку только в условиях короткого замыкания до 3 циклов.

В распределительном устройстве

часто используются выкатные выключатели. Эти прерыватели могут быть отсоединены от шины и сняты для обслуживания или замены, не отключая главный выключатель и не влияя на другие прерыватели в линейке зубчатых передач. Что касается движущихся частей, выкатной выключатель необходимо регулярно обслуживать, чтобы обеспечить надлежащую смазку механизмов и правильную работу при необходимости.Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового короткого замыкания, и необходимо использовать средства индивидуальной защиты.

Когда один тип снаряжения предпочтительнее другого

Факторы, влияющие на принятие решения о том, какой тип оборудования использовать, включают экономику, ограниченное пространство, требования к коммунальным службам, возможность выключить объект и размер электрической системы (номинальное напряжение и ток).

Экономика часто определяет, какой тип оборудования использовать.Если нагрузка небольшая и небольшая, центр нагрузки может справиться с этой задачей. Поскольку специальные шкафы могут быть очень дорогими, если окружающая среда требует такого ограждения, обычно используются панели наименьшего возможного размера.
Требуемое пространство для распределительных щитов или распределительного устройства часто становится проблемой, особенно на арендованном объекте, где квадратные метры равны доходу владельца. По возможности используются щитовые панели, чтобы минимизировать пространство на стенах и полу, необходимое для размещения электрического оборудования.
Чтобы удовлетворить потребности коммунального предприятия в обслуживании или сэкономить место внутри, часто главное распределительное устройство монтируется снаружи здания.Это устраняет необходимость в кожухе трансформатора тока (C / T) для служебного входа, так как часть редуктора может вместить общий C / T и счетчик.
Отключение электрической системы для технического обслуживания может быть экономически нецелесообразным на промышленных или критически важных объектах. Поэтому применяется распределительное устройство с выкатными выключателями.
В зависимости от требований объекта к питанию, для основного распределительного оборудования могут потребоваться распределительные щиты или распределительное устройство.Тем не менее, по экономическим соображениям и соображениям экономии места, упомянутым выше, по возможности во всем здании используются панели.

Щит, распределительный щит, сравнительная таблица распределительных устройств

Щелкните по таблице слева, чтобы развернуть ее. В этом документе приводится сравнение различных аспектов различных стилей снаряжения. Обратите внимание, что NEC не ограничивает использование каких-либо типов передач определенными диапазонами напряжения или тока. Это продукты, которые производители электрического оборудования создали в соответствии с требованиями Кодекса и потребностями электротехнической промышленности.Эта таблица основана на номинальных характеристиках и размерах зубчатых передач ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. На промышленных предприятиях допускается использование оборудования других производителей с дополнительными номинальными характеристиками и размерами.

Заключение

Предлагая варианты панелей, распределительных щитов и распределительного устройства, проектировщик электрической системы имеет надежную палитру опций для обеспечения необходимой защиты от перегрузки по току для проводов на всем объекте.В зависимости от факторов, действующих на конкретном объекте, всегда есть работающие решения.

Эта статья впервые появилась в июльском / августовском выпуске журнала IAEI Magazine — журнала Международной ассоциации электрических инспекторов. Узнать больше.

Гарт Стивенс, ЧП, — старший инженер-электрик в компании Morrison-Maierle в Монтане. У него 31-летний опыт проектирования электрических систем для зданий.Наряду с обязанностями по проектированию он пишет технические спецификации и выполняет контроль качества для многих комплектов электрических схем своих коллег. С ним можно связаться по адресу [email protected].

% PDF-1.3 % 2 0 obj > / PageLabels 6 0 R / Pages 7 0 R / Тип / Каталог / Viewer Настройки >>> эндобдж 3 0 obj >>> / Поля [] >> эндобдж 236 0 объект > поток Ложь 10.9616666944444448.461666694444444262018-11-01T20: 34: 22.361Z Библиотека Adobe PDF 15.06e6e008e6a47668d7f9b01bcadd4f89cf5c988cd2412834

страны: Канада

Adobe InDesign CC 13.

1 (Windows) 2018-09-27T10: 53: 40.000-04: 002018-11-01T14: 16: 52.000Z2018-09-27T14: 53: 30.000Zapplication / pdf2018-11-01T20: 44: 01.594Z

язык: en

Сименс

xmp.id:3497edc3-bf80-e042-a6b2-7d08b964d4e0adobe:docid:indd:5119ed04-38be-11df-8df2-bf2df3b37bf0proof:pdfuuid:2081d428-4ad2ad5-4ae1-b6cf3cf7-edc88-b6cf7-dc8-b6cf7-d2-88-b6-b6e6-777-777-777-a2-a5-a6-a2-a2-a2a 058ded520937adobe: docid: indd: 5119ed04-38be-11df-8df2-bf2df3b37bf0defaultxmp.сделал: 8c57cd46-332c-0445-be00-9cc0e6005bb6

преобразованный Adobe InDesign CC 13.1 (Windows) 2018-09-27T10: 53: 30.000-04: 00из приложения / x-indesign в приложение / pdf /

Siemens AGAdobe PDF Library 15.0false

Monotype TypographyArialMT0OpenType — TT5.20Arial235634349623563434960

Monotype TypographyArial-BoldMT0OpenType — TT5.22Arial157755240815775524080

Линотип AGHelvetica0PostScript1.

006Helvetica4099248247409924824728777

Adobe SystemsUniversLTStd-Bold0OpenType — PS1.029Univers LT Стандарт 348937209434893720940

Adobe SystemsUniversLTStd0OpenType — PS1.029Univers LT Std164271403416427140340

Adobe SystemsUniversLTStd-Light0OpenType — PS1.029Univers LT Std267519740526751974050

Adobe SystemsUniversLTStd-Black0OpenType — PS1.029Univers LT Std403716819240371681920

Adobe SystemsUniversLTStd-LightObl0OpenType — PS1.029Univers LT Std328204618132820461810

Adobe SystemsЕвропейскийPi-One0PostScript1.000ЕвропейскийPi3985669742398566974214789

Adobe SystemsЕвропейскийPi-Two0PostScript1.000ЕвропейскийPi1636110678163611067813782

Adobe SystemsTimesLTStd-Roman0OpenType — PS1.

040Times LT Std7702541957702541950

Монотипная типография

URWSiemensSans-Black0TrueType1.00Siemens Sans Black1676654651676654650

Линотип AGUniversS-Roman0TrueType1.0Университеты 55 Роман 295233006829523300680

Monotype TypographyTimesNewRomanPSMT0OpenType — TT3.00Times New Roman101645559910164555990

Adobe SystemsUniversal-NewswithCommPi0PostScript1.000Universal1069102371106910237120812

International Typeface CorpZapfDingbats0PostScript1.004ITC Zapf Dingbats1345771107134577110740858

конечный поток эндобдж 6 0 объект > эндобдж 7 0 объект > эндобдж 12 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 58 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [33.

0 33.0 636.0 816.0] / Тип / Страница >> эндобдж 59 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [33.0 33.0 636.0 816.0] / Type / Page >> эндобдж 60 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [33.0 33.0 636.0 816.0] / Type / Page >> эндобдж 61 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [33.0 33.0 636.0 816.0] / Type / Page >> эндобдж 62 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [33.0 33.0 636.0 816.0] / Тип / Страница >> эндобдж 63 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [33.0 33.0 636.0 816.0] / Type / Page >> эндобдж 154 0 объект > поток HRM0W1> XdK M.], 衔 $ ސ6 N! L? Ћ} `Fb ݳ Gz / 0 dk ر gvS = z / ⟙BYe: YRInwykW-oЭ} 5L0ww «ar ~} O L &. & % r פ * pGD څ + SƂ) y% $) se2ʑ [

Как работают коммутаторы с автоматическими выключателями

Получаете ли вы максимальную эффективность от распределительного щита с автоматическим выключателем?

Если вы не модернизировали распределительный щит годами или увеличили потребность в энергии, вероятный ответ на этот вопрос — «нет». Компания Dara Switchboards уже почти десять лет поставляет отличные системы управления питанием некоторым крупнейшим компаниям мира.

Мы гордимся своей способностью удовлетворить особые потребности наших клиентов в энергии, подключить их к сети с помощью наших специализированных продуктов и максимально повысить эффективность их деловых операций.

Одна из самых важных особенностей каждого здания

Распределительный выключатель — это элемент оборудования, о котором часто забывают, и которое необходимо в современном мире.Они являются одним из наиболее важных механизмов безопасности, которые можно найти в каждом домашнем хозяйстве и в любой электрической установке. Когда через электрическую проводку в здании проходит слишком много электрического тока, эти простые машины отключают электричество до тех пор, пока проблема не будет устранена.

Без автоматических выключателей было бы непрактично и небезопасно снабжать электроэнергией дом из-за высокого потенциала короткого замыкания проводки и возникновения пожара. Поскольку предприятия могут потреблять больше электроэнергии и, следовательно, представлять более серьезную угрозу короткого замыкания, для безопасного управления прохождением тока требуются гораздо более сложные электрические системы.Вот тут-то и пригодится Dara Switchboards.

Мы проектируем и производим первоклассные механические распределительные щиты в соответствии с потребностями наших клиентов в энергии, чтобы гарантировать, что они получают необходимую мощность без потери тока, который может угрожать их работе. Dara Switchboards может помочь с вашим:

Системы управления зданием
Управление оборудованием для отопления, вентиляции и кондиционирования
Системы контроля вентиляции

Обучение наших будущих инженеров работе с автоматическими тормозами

Помимо предоставления предприятиям превосходных энергетических систем, мы также обеспечиваем бесценную подготовку нового поколения инженеров в рамках нашей программы инженерной стажировки. Каждый год мы набираем молодых выпускников, которые стремятся получить практический опыт, работая в следующих областях:

Электротехника
Машиностроение
Мультимедийный дизайн
Информационные и коммуникационные технологии
Развитие бизнеса
Маркетинг

Студенты, заинтересованные в подаче заявки на стажировку у нас, могут получить доступ ко всей соответствующей информации на нашем веб-сайте или по электронной почте, телефону или Skype с членом нашей команды, который будет рад подробно рассказать о процессе.

Заявки также можно подавать непосредственно через наш веб-сайт. Почему бы не просмотреть некоторые из наших прошлых отзывов о стажировках, чтобы понять, что может предложить наша программа?

Умный способ управления потоком электроэнергии

Если вы подумываете об обновлении вашей системы управления электрооборудованием, то лучше распределительного щита Dara вы не найдете ничего лучше.

Вы можете найти полный список наших продуктов и услуг на нашем сайте. Пока вы там, почему бы не просмотреть наши недавно завершенные проекты, а также опубликованные нами отраслевые обновления.

Когда вы будете готовы сделать следующий шаг, вы можете связаться с нами по телефону или напрямую через наш веб-сайт, и агент по обслуживанию клиентов проведет вас через весь процесс.

Свод правил штата Калифорния, раздел 8, раздел 2552.53. Строительство.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен.См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 5. Приказы по электробезопасности
Группа 1. Приказы по низковольтной электробезопасности.
Статья 70. Театры и аналогичные места.

Переносные распределительные щиты для использования на сценах должны соответствовать требованиям (a) — (j) ниже:

(а) Приложение. Переносные распределительные щиты должны быть помещены в корпус прочной конструкции, который должен быть расположен таким образом, чтобы корпус был открыт во время работы.Корпуса из дерева должны быть полностью облицованы листовым металлом не ниже № 24 MSG и должны быть хорошо оцинкованы, покрыты эмалью или иным образом должным образом покрыты для предотвращения коррозии или должны быть из коррозионно-стойкого материала.

(б) Токовые части. Внутри корпуса не должно быть открытых токоведущих частей.

ИСКЛЮЧЕНИЕ: Для лицевых панелей диммера, как указано в подпункте (e) ниже.

(c) Выключатели и автоматические выключатели. Все выключатели и автоматические выключатели должны быть закрытого типа с внешним управлением.

(d) Защита цепи. Устройства максимального тока должны быть предусмотрены в каждом незаземленном проводе каждой цепи, питаемой через распределительный щит. Для всех устройств максимального тока должны быть предусмотрены кожухи в дополнение к кожуху распределительного щита.

(д) Диммеры. Выводы диммеров должны быть снабжены кожухами, а лицевые панели диммеров должны быть расположены таким образом, чтобы исключить возможность случайного контакта с контактами лицевой панели.

(е) Внутренние проводники.Все проводники внутри корпуса распределительного щита должны быть многожильными и иметь допуск на рабочую температуру 200 ° C (392 ° F).

Каждый проводник должен иметь допустимую силу тока, по крайней мере, равную номиналу автоматического выключателя, переключателя или предохранителя, которые он питает.

ИСКЛЮЧЕНИЕ: Проводники для цепей ламп накаливания с максимальной токовой защитой не более 20 ампер.

Проводники должны быть заключены в металлические кабельные каналы или должны быть надежно закреплены на месте и должны быть загнуты втулками там, где они проходят через металл.

(g) Пилотный фонарь. Внутри кожуха должен быть предусмотрен контрольный светильник, который должен быть подключен к цепи, питающей плату, таким образом, чтобы размыкание главного выключателя не прервало подачу питания на лампу. Эта лампа должна подключаться к независимой цепи с максимальной токовой защитой, номинальной или установленной не более 15 ампер.

(h) Подключение к источнику питания. Электропитание переносного распределительного щита должно осуществляться с помощью гибкого шнура типа S, SO, ST или STO, оканчивающегося внутри корпуса распределительного щита, либо в главном выключателе или автоматическом выключателе с предохранителями с внешним управлением.Питающий кабель должен иметь достаточную допустимую нагрузку, чтобы выдерживать общую нагрузку, подключенную к распределительному щиту, и должен быть защищен устройствами максимального тока.

ИСКЛЮЧЕНИЕ: № 1: подводящие провода длиной не более 10 футов. В случаях, когда длина питающих проводов не превышает 10 футов между источником питания и распределительным щитом или источником питания и последующим устройством защиты от максимального тока, допустимая токовая нагрузка питающих проводов должна составлять не менее одной четверти допустимой токовой нагрузки устройства защиты от сверхтоков питания, где все соблюдены следующие условия:

а.Провода питания должны оканчиваться одним устройством защиты от перегрузки по току, которое ограничит нагрузку допустимой токовой нагрузкой проводов питания. Этому одиночному устройству максимального тока разрешается питать дополнительные устройства максимального тока на стороне нагрузки.

г. Провода питания не должны проходить через стены, полы или потолки, а также проходить через двери или зоны движения. Провода питания должны быть надлежащим образом защищены от физического повреждения.

г. Подводящие провода должны иметь соответствующие заделки утвержденным способом.

г. Проводники должны быть непрерывными, без стыков и соединителей.

эл. Жгуты проводов не связаны.

ф. Проводники должны поддерживаться над полом утвержденным способом.

ИСКЛЮЧЕНИЕ: № 2: подводящие провода длиной не более 20 футов. В случаях, когда длина питающих проводов не превышает 20 футов между источником питания и распределительным щитом или источником питания и последующим устройством защиты от перегрузки по току, допустимая токовая нагрузка питающих проводов должна быть не менее половины номинальной мощности устройства защиты от перегрузки по току, если все соблюдены следующие условия:

г. Подводящие провода должны иметь соответствующие заделки утвержденным способом.

г. Провода питания должны поддерживаться утвержденным способом на высоте не менее 7 футов над полом, за исключением оконечных устройств.

эл. Жгуты проводов питания не должны быть связаны.

ф. Отводы должны быть непрерывной длины.

(i) Расположение кабелей. Кабели должны быть защищены втулками в местах их прохождения через оболочки и должны быть расположены таким образом, чтобы натяжение кабеля не передавалось на соединения.

(j) Клеммы.Клеммы, к которым подключаются кабели ступени, должны располагаться таким образом, чтобы обеспечить удобный доступ к клеммам.

(Титул 24, Часть 3, Раздел 520-53.)

ПРИМЕЧАНИЕ: Уполномоченный орган: Раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса; и Раздел 18943 (c), Кодекс здоровья и безопасности.

ИСТОРИЯ

1. Редакционная поправка подана 11-2-83 (регистр 83, № 45).

2.Поправка подана 8-27-86; начиная с тридцатого дня после этого (Регистр 86, № 37).

Вернуться к статье 70 Содержание

Как работают автоматические выключатели | HowStuffWorks

Распределительная электросеть доставляет электроэнергию от электростанции в ваш дом. Внутри вашего дома электрический заряд движется по большой цепи, состоящей из множества более мелких цепей. Один конец цепи, провод под напряжением , ведет к электростанции. Другой конец, называемый нулевым проводом , ведет к заземлению .Поскольку горячий провод подключается к источнику высокой энергии, а нейтральный провод подключается к электрически нейтральному источнику (земле), в цепи есть напряжение — заряд перемещается всякий раз, когда цепь замыкается. Считается, что ток равен переменному току , потому что он быстро меняет направление. (Для получения дополнительной информации см. Как работают распределительные сети.)

Распределительная электросеть подает электроэнергию с постоянным напряжением (120 и 240 вольт в США), но сопротивление (и, следовательно, ток) варьируется в доме.Все различные лампочки и электроприборы обладают определенным сопротивлением, которое также называется нагрузкой и . Это сопротивление заставляет прибор работать. Например, у лампочки внутри есть нить накала, которая очень устойчива к протекающему заряду. Заряд должен с большим трудом двигаться, что нагревает нить накала, заставляя ее светиться.

В проводке здания горячий провод и нейтральный провод никогда не соприкасаются напрямую. Заряд, проходящий через цепь, всегда проходит через прибор, который действует как резистор.Таким образом, электрическое сопротивление в приборах ограничивает количество заряда, которое может проходить через цепь (при постоянном напряжении и постоянном сопротивлении ток также должен быть постоянным). Приборы предназначены для поддержания относительно низкого уровня тока в целях безопасности. Слишком большой заряд, протекающий по цепи в определенное время, приведет к нагреву проводов устройства и электропроводки здания до опасного уровня, что может вызвать пожар.

Это обеспечивает бесперебойную работу электрической системы.Но иногда что-то подключает горячий провод непосредственно к нейтральному проводу или что-то еще, ведущее к земле. Например, двигатель вентилятора может перегреться и расплавиться, в результате чего соединятся горячий и нейтральный провода. Или кто-то может вбить гвоздь в стену, случайно пробив одну из линий электропередачи. Когда горячий провод подключен непосредственно к земле, сопротивление в цепи минимальное, поэтому напряжение проталкивает через провод огромное количество заряда. Если это будет продолжаться, провода могут перегреться и вызвать возгорание.

Задача автоматического выключателя — отключать цепь всякий раз, когда ток поднимается выше безопасного уровня. В следующих разделах мы узнаем, как это происходит.

Объявление

Выключатели, автоматические выключатели и распределительные щиты

Цели обучения … должны понять:

• переключатели типов
• виды защиты
• основы распределения энергии

Введение

Для размыкания или замыкания электрической цепи требуется переключающее устройство.В Кроме того, для защиты электрической цепи требуется устройство защиты.

Низковольтные выключатели с предохранителями в корпусе из HRC керамики широко используются. в промышленности, хотя в настоящее время тенденция заключается в использовании автоматических выключателей с защита от перегрузки и короткого замыкания вместо предохранителя. Там различные типы переключателей и защитных устройств, используемых в промышленности для разных приложений. Все эти устройства принято называть распределительными устройствами.

Помимо включения или выключения любой части электроустановки, в распределительном устройстве должны быть предусмотрены необходимые защитные устройства.Эти защитные устройства автоматически изолируют определенный участок установки в условиях неисправности.

Распределительное устройство должно выдерживать короткое замыкание без термических или механические повреждения и поэтому имеют кратковременную стойкость (обычно 1 с в LV), хотя этот рейтинг в основном применим к шине стержни и другие проводники, устройства управления, такие как переключатели и цепи выключатели также должны иметь такой рейтинг (кратковременный или динамический ожидаемого тока короткого замыкания) в соответствии с их функцией.

Выключатели и автоматические выключатели

Коммутаторы

Рубильные переключатели применяются в цепях низкого напряжения. Они установлены в перед платой или панелью и управляются вручную. Рубильники должен быть установлен для вертикального броска так, чтобы выключатель был сбоку. либо мертв, либо отключен от источника питания в открытом состоянии. Этот сводит к минимуму риск случайного контакта.

Изначально все распределительные устройства состояли из рубильных рубильников.Защитный такие устройства, как предохранители, устанавливались рядом с выключателем. Использование высоковольтных Переменный ток и значительное увеличение общей мощности в системе потребовали использование распределительных устройств с масляным, воздушным, вакуумным, воздушным или элегазовым.

В низковольтных установках рубильники бывают в металлическом корпусе или шкафном исполнении. навесной, с двойным разрывом, в комплекте с дугогасительными камерами. Внецепное НН изоляторы были в значительной степени заменены выключателями либо отключения нагрузки, либо возможность отключения нагрузки и замыкания.В некоторых приложениях платы открытого типа установлены, но, как правило, большая часть распределительного устройства сегодня закрыта. Рубильные переключатели обычно имеют пружинное управление, что обеспечивает быстрое включение и выключение. со свободным действием ручки. Это делает работу переключателя независимой. скорости, с которой перемещается ручка.

Во всех случаях невозможно открыть крышку с переключателем в на позиции. Номинальная токовая нагрузка выключателей низковольтного типа с независимое ручное управление ограничено до 630А у некоторых производителей даже Предлагаем переключатели на 800 или 1000А по запросу.

Выключатели с медной щеткой заменяют пластинчатую медную щетку с очищающим контактом для контакта ножа с лезвием и использовать вспомогательный разрыв между угольные блоки, чтобы предотвратить возгорание медных листов из-за дугового разряда. Этот тип переключателя использовался в качестве выключателя, в частности в диапазоне СН с дистанционным действием за счет добавления катушек отключения, хотя закрытие удаленно не производится. Выключатели со встроенными предохранителями среднего напряжения также имеют положение для размыкания переключателя при сгорании предохранителя.

Автоматические выключатели

Автоматический выключатель работает как переключающее устройство, так и как прерыватель тока. устройство. Для этого он выполняет две следующие функции:

1. Коммутационная операция при нормальной работе, эксплуатации и техобслуживании

2. Операция переключения при ненормальных условиях, которые могут возникнуть, например как перегрузка по току, короткое замыкание и т. д.

Следовательно, возникает необходимость выдерживать аномальный ток. условиях, кроме нормального рабочего тока.Все обсуждаемые переключатели выше, снабжены отключающим устройством, которое представляет собой элементарный выключатель прерывателя нагрузки. Разница между выключателем прерывателя нагрузки и выключателем автоматический выключатель заключается в отключающей способности по току. Автоматический выключатель должен успешно размыкать цепь в условиях короткого замыкания. В ток через контакты может быть на несколько порядков больше чем номинальный ток. При размыкании цепи устройство должно выдерживать сопутствующие механические силы и тепло возникающей дуги, пока ток постоянно снижается до нуля.

При обрыве любой высоковольтной цепи существует тенденция образование дуги между двумя разделяющими контактами.

Если действие происходит на воздухе, воздух ионизируется и образуется плазма. по прохождению тока. При ионизации воздух становится проводником электричества. Таким образом, пространство между разделяющими контактами имеет относительно низкий импеданс и область, близкая к поверхности контактов, имеет относительно высокое напряжение уронить.Таким образом, тепловая нагрузка на контактную поверхность относительно большие и могут быть очень разрушительными. Таким образом, основная цель схемы Конструкция выключателя должна гасить дугу достаточно быстро, чтобы сохранить контакты в многоразовом состоянии одним из следующих способов:

1. Прерывание с высоким сопротивлением:

В этом методе увеличивается сопротивление дуги. Этот метод обычно используется в автоматических выключателях постоянного тока и автоматических выключателях переменного тока низкого и среднего напряжения.Увеличение сопротивления дуги вызвано удлинением дуги относительно дугогасительная камера, содержащая дугоделительные пластины.

Дуга возбуждается наружу с помощью комбинации контактного профиля, воздуха движение и в некоторых случаях с помощью магнитного продувочного устройства.

2. Низкое сопротивление нулевой точки затухания:

В этом методе дуга прерывается при достижении текущего нуля. В В этом случае воздух между разделяющими контактами объединяется подачу свежего воздуха, элегаза или масла между контактами.Естественно, этот метод используется для прерывания дуги переменного тока. Используя комбинацию шунтирующих и последовательных катушек автоматический выключатель может срабатывать при энергия меняется на противоположную. Автоматические выключатели могут сработать, когда местный выключатель или предохранитель немедленно устраняет затруднение.

Чтобы обеспечить бесперебойную работу службы, автоматические схемы повторного закрытия часто используются для подключения автоматических выключателей к воздушным линиям может произойти устранение сбоев (например, сбой птицы).После отключения автоматический действует схема повторного включения выключателя с короткой задержкой, дающей возможность по вине, чтобы очистить. Если короткое замыкание все еще существует, выключатель срабатывает. снова. Выключатель пытается повторно включиться два-три раза, и если короткое замыкание сохраняется, оно остается заблокированным навсегда.

Автоматические выключатели

Автоматические выключатели (MCB) широко используются в качестве защитных устройств. для переключения и защиты в бытовых, коммерческих и промышленных Приложения.Они популярны, потому что заменяют обычные предохранители и выключатели и дают больше гибкости.

Во время нормальной работы работает как переключатель; во время перегрузки или состояние короткого замыкания, он работает как устройство защиты, изолируя неисправный раздел.

Магнитные или термочувствительные устройства, расположенные внутри него, приводят в действие срабатывание механизм.

Типичное номинальное напряжение: 240 В / 415 В переменного тока; 50 В / 110 В постоянного тока Типичный ток рейтинг: 1-55 А 5.2.4 Автоматические выключатели в литом корпусе

Это автоматические выключатели с отключающими механизмами и клеммными контактами. собраны вместе в литом корпусе.

Это помогает получить высокую электрическую прочность, а также механическую прочность. сила к нему. Кроме того, предусмотрена дугогасительная камера для увеличения длины. дуги и в то же время ограничивая соприкосновение горячих газов с важными частями выключателя.

Автоматические выключатели в литом корпусе (MCCB) с номиналами до 3000 A способны отключающих токов до 200 кА.Они используются для контроля низковольтные сети.

Выключатели масляные

Дуга разлагается в диэлектрическом масле. Газы, образовавшиеся в результате разложения проходят через вентиляционное отверстие в камере. Масляные выключатели популярны для высоковольтных распределительных сетей, несмотря на предполагаемый риск возгорания. Они состоят из масляного кожуха, в котором находятся контакты и регулятор дуги. устройство смонтировано. Дуга поддерживается устройством управления, а возникающее в результате давление газа перемещает дугу через вентиляционные отверстия в сторона горшка.Возможен взрыв из-за подъема давление. Кроме того, эти автоматические выключатели требуют регулярной замены. масла, так как электрическая прочность диэлектрика снижается во время образования дуги. Они не подходят для приложений, в которых выключатели работают повторно. Масляные выключатели обычно используются до уровня напряжения 145 кВ.

Выключатели воздушные

В выключателях этого типа для дугового разряда используется воздух (при атмосферном давлении). тушение.В нем используется принцип прерывания с высоким сопротивлением. В Длина дуги увеличивается за счет использования дугогасительных камер и дугогасителей.

Применяются в цепях переменного и постоянного тока до 11 кВ. Они вообще внутреннего типа для среднего и низкого напряжения. Они есть простая по конструкции, комнатная, панельная, с токоограничивающими характеристики. Они особенно подходят для приложений, где повторяется требуется взлом. Операция может быть как ручной, так и автоматической.

Механизмы ручного управления могут быть пружинными или моторными, тогда как в автоматическом режиме это может быть через катушку соленоида.

Автоматический выключатель на 3,3-11 кВ с устройством контроля дуги, который подходит для переключения двигателей и используется в основном на электростанциях.

Типовые характеристики воздушного выключателя.

++++ 1 Типовые характеристики воздушного выключателя.Если ACB снабжен отключением от короткого замыкания с выдержкой времени, он сработает после истекло установленное время задержки; Магнитный расцепитель вступит во владение установка короткого замыкания, мгновенное отключение ACB. Текущее время 30 мс 40 мс 460 мс S / C срабатывание с задержкой времени S / C Inst. поездка

Вакуумные выключатели используются для задач, требующих следующего:

• Очень высокий электрический и механический ресурс

• Скрытый путь тока

• Компактность.

Ниже перечислены преимущества вакуумного силового выключателя:

• Отсутствие открытой дуги

• Высокая эксплуатационная безопасность за счет надежного переключения при сильном коротком замыкании. неисправности

• Увеличенный электрический срок службы до 30 000 рабочих циклов при номинальном токе

• Высокая стойкость к кратковременному току

• Чрезвычайно короткое время устранения неисправности

• Встроенный ограничитель напряжения

• Контактный индикатор эрозии для мониторинга эрозии

• Токовый тракт, не требующий обслуживания.

SF6 автоматические выключатели

SF6 — инертный газ с диэлектрической прочностью и гашением дуги. качества. В элегазовых выключателях скорость роста диэлектрической прочности составляет очень высокий, а постоянная времени очень мала. Это дает еще один тип безмасляного выключателя. Однако срок службы контактов ограничен. короткое замыкание по сравнению с вакуумным выключателем.

У элегазового выключателя есть и другие преимущества, которые делают его одинаково приемлемым. для промышленного использования.Все системы выключателей до 36 кВ трехфазные. системы. Однако для более высоких напряжений до 420 кВ три отдельных однофазных прерыватели иногда используются для облегчения однофазного размыкания и закрытие при кратковременных неисправностях.

Преимущества элегазовых выключателей следующие:

• Нет опасности взрыва или пожара

• Отличные возможности гашения дуги за минимальное время

• Износ контактов меньше

• Наружные элегазовые выключатели просты, дешевы, не требуют обслуживания и компактны.

• Подходит для уровней напряжения от 3.От 6 до 760 кВ

• Минимальное обслуживание

• Отсутствие попадания влаги или пыли благодаря герметичной конструкции.

Выключатели высоковольтные

Высоковольтные выключатели бывают масляного типа, в которых контакты размыкаются под маслом или под действием УВВ. В выключателях этого типа Воздух высокого давления подается на дугу через сопло в момент разъединения контактов. Доля ионизированного воздуха между контактами уносится струей воздуха под высоким давлением.Поэтому их называют автоматический выключатель или выключатель сжатого воздуха.

А ТТ, на реле с обратнозависимой выдержкой времени, в котором время включения реле контакты являются функцией, обратной времени по отношению к току, инициируют отключение высоковольтного выключателя.

Следовательно, чем больше ток, тем короче время закрытия. Когда цепь постоянного тока замыкается контактом реле, отключается катушка отключения постоянного тока. выключатель.

Автоматические выключатели должны размыкать цепь в течение 6 циклов от время замыкания контактов реле. Воздушные автоматические выключатели имеют получили широкое признание во всех областях как для внутренних, так и для наружных работ Приложения. Доступны внутренние выключатели до 40 кВ и отключающие. мощностью до 2,5 ГВА. Доступны трехполюсные выключатели наружной установки. в сверхвысоких номиналах напряжения до 765 кВ, способных отключать 55 ГВА или 40 000 А симметричного тока.

Моторные выключатели

Моторные выключатели обеспечивают защиту от перегрузки, короткого замыкания и однофазного защита трехфазных двигателей. Автоматический выключатель двигателя имеет тумблер. переключатель для простоты эксплуатации и вспомогательные контакты, индикация срабатывания контакты, а также U / V или независимый расцепитель. Трехполюсный автоматический выключатель могут быть подключены параллельно предохранителям. В случае сгорания одного предохранителя, выключатель, приведенный в действие своим расцепителем, подает сигнал отключения через его вспомогательные контакты к устройству управления двигателем для отключения двигателя.Таким образом, двигатель не подвергается однофазной работе, а дорогостоящий двигатель выгорание исключены. Автоматические выключатели двигателя работают от токоограничивающего принцип. В случае короткого замыкания контакты размыкаются электродинамически. по току короткого замыкания. Мгновенные расцепители сверхтока, через механизм переключения отключает все три полюса выключателя. В дуговой камере быстро создается большое напряжение дуги, ограничивая короткое замыкание.Автоматические выключатели имеют механизм без срабатывания, срабатывающий. не может быть предотвращено положением тумблера. После устранения неисправности , вызвавшего короткое замыкание, ограничитель необходимо сбросить вручную перед автоматический выключатель можно снова включить.

Типовые характеристики расцепителя перегрузки и короткого замыкания, а также функция ограничения тока автоматического выключателя двигателя.

++++ 2 Типовые характеристики автоматического выключателя двигателя при перегрузке и коротком замыкании функция выпуска и ограничения тока.Время установленный ток Короткое замыкание текущий ИК (действующий). Время отлова; Двухфазная нагрузка; Трехфазная нагрузка

Защита от перегрузок и отказов

Устройства защиты от электрических неисправностей можно условно разделить на предохранители или автоматические выключатели. В некоторых приложениях предохранители используются с автоматические выключатели для прерывания более высоких коротких замыканий токи, особенно с миниатюрными выключателями или выключателями с меньшим номиналом.

Защита от перегрузки и короткого замыкания в цепях двигателя

Часто двигатель нагружается сверх своей номинальной мощности из-за неправильной работы. условия.

Это приводит к перегрузке двигателя, увеличению тока, протекающего через обмотка и повышение температуры обмотки. Это результаты в необратимом повреждении обмотки двигателя и кабелей.

В цепи двигателя реле перегрузки стартера защищают двигатель и соответствующие кабели от перегрузки и предохранители в цепи обеспечивают необходимая степень защиты от короткого замыкания. Защита от короткого замыкания требуется для защиты проводов двигателя, реле перегрузки и двигателей. от состояния короткого замыкания.Это достигается за счет использования безвременной задержки. плавкий предохранитель, прерыватель с мгновенным срабатыванием или прерыватель с инверсной выдержкой времени.

Обычно производители дают рекомендации относительно номиналов предохранителей. требуется, чтобы справиться с скачками при запуске двигателя и указать минимальный размеры кабелей, необходимые для защиты от короткого замыкания. В хорошо продуманном комбинации, пускатель сам прерывает все перегрузки до состояние остановки ротора. Предохранители должны срабатывать только в случае электрическая неисправность.Производители стартера указывают максимальный предохранитель. номинал, который может использоваться с данным стартером для обеспечения удовлетворительной защиты.

Биметаллическое реле с однофазной защитой

Это защита от перегрузки, установленная снаружи двигателя. Его соединены последовательно с источником питания двигателя. Биметаллическая полоса действует как только температура превышает заданные пределы, в результате чего контакты открыть. После срабатывания реле и разомкнутых контактов проблема следует решить до нажатия кнопки сброса.Биметаллические реле обеспечивают точная защита от перегрузки и ускоренная однофазная защита для трехфазные двигатели. Он включает в себя принцип двойного слайдера для ускоренного срабатывание под однофазной защитой.

Биметаллическое реле также обеспечивает защиту от сильных несимметричных напряжений. Биметаллические реле защищают себя от перегрузок до 10 раз. максимальная настройка. За пределами этого предела они должны быть защищены от короткие замыкания.Обязательно использовать резервные предохранители. I-t характеристики для трехфазного режима и однофазного режима.

Реле обрыва фазы

Эта защита отключает питание на всех фазах при выходе из строя любой из них. фаза. Обычные реле перегрузки или предохранители не могут защитить двигатель от повреждений. за счет однофазности.

Реле обрыва фазы определяет составляющую напряжения обратной последовательности питания и предлагает защиту от обрыва фазы, несимметричных фаз, смена фаз и неисправности из-за повышенного и пониженного напряжения.

++++… характеристики для трехфазного режима и однофазного режима состояние. Кратные установленному току; Время в секундах; Холодно; Кратные установить текущий; Время в секундах; I-т характеристики на 3-м срабатывании I-т характеристики на 3-х эксплуатацию

Реле защиты обмоток

Реле защиты обмоток обеспечивают защиту от перегрева обмотки двигателей, генераторов, трансформаторов и т. д. Измеряется температура с помощью термистора PTC, встроенного в обмотку, который дает сигнал отключения, когда температура превышает температуру срабатывания термистор.

В некоторых случаях термопары или RTD (датчики температуры сопротивления) установлены внутри обмотки, чтобы точно указывать температуру обмотка.

Коммутаторы

Коммутатор — это распределительный щит (БД), на который поступает большая сумма мощности и отправляет ее небольшими пакетами на различное электрическое оборудование.

Он имеет устройства управления мощностью, такие как выключатели, переключатели, а также защитные устройства, такие как предохранители и т. д.

Коммутаторы

в целом делятся на следующие четыре класса:

• Панель прямого управления
• Выносная механическая панель управления типа
• Тележка с прямым управлением
• С электрическим приводом

Распределительные щиты прямого управления

С панелью прямого управления, переключателями, реостатами, сборными шинами, счетчиками и др. Аппараты устанавливаются на плате или рядом с ней, а переключатели и реостаты управляются непосредственно с помощью рукояток управления, если они установлены сзади доски.Как для переменного, так и для постоянного тока напряжения ограничены до 600 В или ниже. но с масляными выключателями они могут срабатывать до 2500 В. Такие панели не рекомендуются для мощностей более 3000 кВА. 5.4.2 Удаленный Щиты механические щитовые

Платы выносного механического типа панельного типа — это распределительные щиты переменного тока с шины и соединения сняты с панелей и смонтированы отдельно подальше от груза.

Масляные выключатели приводятся в действие рычагами и тягами.Этот тип платы рассчитана на более тяжелые условия эксплуатации, чем распределительные щиты прямого управления, и является используется до 25 000 кВА. 5.4.3 Распределительные устройства грузового типа с прямым управлением Прямое управление Распределительные устройства грузового типа используются для напряжения 15 000 В и ниже и состоят из оборудование заключено в стальные отсеки в полностью собранном виде. Высоковольтный части закрыты, а оборудование заблокировано для предотвращения любых работоспособных ошибки. Этот тип распределительного щита предназначен для малой и средней мощности. заводов и для вспомогательной энергии на крупных генерирующих станциях.

Щиты с электрическим управлением

В распределительных щитах с электрическим приводом используется цепь с электромагнитным или моторным приводом. выключатели.

Реостаты и т. Д. Управляются небольшими переключателями, установленными на панелях. Электрически управляемые распределительные устройства позволяют размещать высоковольтные и другие оборудование независимо от расположения распределительного щита.

Распределительные щиты следует устанавливать на расстоянии не менее 1-2 м (3-4 фута) от стен.Каркасы и конструкции распределительных щитов должны быть заземлены. Для низкопотенциальных оборудования, проводники на тыльной стороне распределительного щита обычно выполняются плоской медной полосы, известной как медная шина. Алюминиевые шины также используется из-за невысокой стоимости. Распределительные щиты должны быть адаптированы индивидуально для каждого конкретного электрооборудования / системы.

Центр управления двигателем

На крупных предприятиях ряд электродвигателей размещается за пределами предприятия. К удобно расположить все кабели питания, схемы управления и различные защиты в одном месте, есть Центр управления двигателем (MCC).В размер MCC зависит от количества электрических цепей и двигателей он контролирует.

MCC состоит из нескольких ячеек или отсеков в компактном, напольный монтаж. Для начала, кабины имеют разный размер. в зависимости от мощности двигателя, которым он управляет.

Коммутатор / Сборная шина / Автоматический выключатель / Счетчик | sitem.co.th

Коммутатор

Коммутатор — одна из самых важных систем в системе распределения.Он отвечает за предотвращение повреждений, контроль подачи электроэнергии и получение электроэнергии от электрической системы, генераторов или трансформатора перед распределением между организациями, которым необходимо использовать электроэнергию.

Основные компоненты распределительного щита

Корпус
Изготавливается из листового металла и собирается в виде шкафа. Его можно открывать только спереди или со всех сторон в зависимости от конструкции. Его основные характеристики:

1.Механические свойства. Достаточно поддерживать внешнюю механическую прочность для нормального и нестандартного использования.

2. Тепловые свойства. Способен противостоять теплу окружающей среды, сбоям в системе и дуге от короткого замыкания.

3. Коррозионные свойства. Устойчив к влаге и химической коррозии. Шкаф также служит для предотвращения любого возможного вреда, который составляет

а. Не позволяйте людям, находящимся рядом с распределительным щитом, прикасаться к открытым частям.
б. Защищайте оборудование внутри шкафа от внешних воздействий, таких как вода, твердые предметы, рептилии и т. Д.
c. Избегайте серьезных повреждений от дуги, которые могут привести к разложению оборудования.

Сборная шина
Проводник может быть медным или алюминиевым. Чаще всего используются шины плоской формы с прямоугольным поперечным сечением, поскольку их легко установить и они эффективно охлаждаются. Делится на 2 типа.

1. Шина голая

2. Шина с покрытием

Советы по использованию сборной шины

1. Шину следует размещать вертикально, чтобы она хорошо охлаждалась.

2. Плоскую шину следует размещать так, чтобы не более 4 шин параллельно. При превышении возникает проблема со скин-эффектом.

3. Для шин с покрытием цвета покрытия должны иметь коэффициент охлаждения около 0,9.

4. Покрытая шина имеет более высокую проводимость, чем голая шина.

5. Указаны красный, желтый, синий для фаз R, Y, B соответственно.

6. Расположение фаз в распределительном щите (R, Y, B) должно быть расположено спереди назад шкафа, сверху вниз или слева направо.

7. Другое расположение фаз допускается только при подключении к существующей системе. Однако знак должен быть четко обозначен.

Автоматический выключатель для распределительного щита

Для низковольтного распределительного щита обычно используются 2 типа прерывателей: воздушный прерыватель цепи и прерыватель цепи корпуса пресс-формы.Воздушный выключатель используется в качестве главных выключателей в сильноточных цепях. Mold Case CB (MCCB) используется для ответвленной цепи или в качестве выключателя в небольшом распределительном щите.

При выборе прерывателя следует учитывать его ширину, длину, высоту, чтобы он мог правильно поместиться в плату, токи IC, включая координацию.

Счетчик для распределительного щита

Основным измерительным оборудованием, используемым в распределительном щите, является вольтметр и амперметр, которые должны использоваться с селекторным переключателем для измерения напряжения или тока в каждой фазе.Номинальное напряжение вольтметра колеблется от 0 до 500 В. Номинальный ток амперметра зависит от коэффициента передачи трансформатора тока, например 100 / 5A.

Для больших распределительных щитов может быть P.F. Метр, ваттметр или варметр в зависимости от конструкции платы. Некоторые платы также могут быть оснащены P.F. Контроллер для управления коэффициентом мощности в цепи.

Принадлежности для распределительного щита

В распределительном щите есть несколько компонентов, например

1. Трансформатор тока (ТТ) для распределительного щита. Устройство используется для измерения тока путем подключения к амперметру CT. Измеритель CT, используемый на рынке, делится на 2 группы: коэффициент 1 и коэффициент 5. Коэффициент 5 обычно используется в распределительном щите, например, 50/5, 100/5, 300/5 и т. Д. Обычно CT будет выбираться в зависимости от размера главного выключателя, но он должен быть выше номинала выключателя, например, главный выключатель на 100 А должен использоваться с ТТ на 100/5 А. Будьте осторожны с трансформатором тока, чтобы не размыкать вторичную цепь трансформатора тока, поскольку это вызывает высокое напряжение на катушке и вызывает возгорание трансформатора тока.Если ТТ не используется, две клеммы ТТ должны быть замкнуты накоротко.

2. Селекторный переключатель для распределительного щита. Селекторный переключатель амперметра используется с трансформатором тока и панельным амперметром для измерения тока в распределительном щите. Селекторный переключатель вольтметра используется с панельным вольтметром для измерения напряжения на распределительном щите. Чтобы подключить схему, пользователь должен свериться со схемой, которая идет в комплекте с устройством. Потому что у каждой марки разные схемы подключения.

3. Сюжетная лампа для щита. Это лампа, которая показывает рабочее состояние и информирует, есть ли питание на распределительном щите или нет. Пилотная лампа бывает двух типов.

3,1 с трансформатором напряжения
3,2 без трансформатора напряжения

Трансформатор напряжения снизит напряжение в соответствии с напряжением лампы, например 220 / 6,3 В.
