Электрокотел Теплотех ЭВП-9М на 380

Электрокотел Теплотех ЭВП-9М на 380 — это нагревательные электрические приборы, нашедшие широкое применение в качестве основного или дополнительного отопления складских и производственных помещений, а также коттеджей и дачных домов. Электроводоподогревател предназначен для водяного отопления помещений, имеющих открытую или закрытую отопительную систему, работающую при давлении не более 0,15 МПа. (15м водяного столба) при напряжении однофазной сети 220В или трехфазной сети 380В. Водонагреватели могут работать автономно или совместно с котлами, работающими на твердом топливе.

Скачать инструкцию

Обзор

Водонагреватели предназначены для эксплуатации в помещениях с невзрывоопасной средой с температурой окружающего воздуха от +1° С до +35° С (климатическое исполнение УХЛ4 по ГОСТ 15150). Водонагреватели соответствуют требованиям обеспечивающим безопасность потребителя согласно ГОСТ Р МЭК 60335-2-21, ГОСТ Р 51318. 14.1 и ГОСТ 12.2.007.9

Преимущества электрокотлов:

  • Конструктивная особенность внутренней емкости (колбы)
    Увеличенный объем колбы позволяет блоку нагревателей эффективнее нагревать теплоноситель системы отопления. Пропускные патрубки, расположенные прямолинейно вверх-вниз, повышают циркуляцию нагреваемой жидкости.
  • Управление и защита
    Ступенчатое переключение мощности и ручной регулятор температуры нагреваемой жидкости обеспечивают простое и надежное управление системой отопления. Так же конструкцией предусмотрена возможность подключения выносного комнатного терморегулятора и подключение насоса к пульту управления котла. В конструкции котла имеется аварийный термодатчик, который отключает блок нагревателей в случае, если температура теплоносителя превысит 90 ºС.
  • Разборный корпус со съемной панелью
    Для электромонтажа достаточно отсоединить от корпуса съемную панель и произвести подключение к электросети. Так же снятие наружной части корпуса позволяет производить ремонт, не демонтируя котел  из системы отопления.

Характеристики

ХарактеристикиПоказатель
Параметры сети, В/Гц380/50
Номинальная мощность, кВт9
Ступени регулирование мощности, кВт3 / 6 / 9
Площадь отапливаемых помещений, м²82
ХарактеристикиПоказатель
Регулировка температуры теплоносителя (от 0°С до 85°С)да
Габариты (ДхШхВ), мм255х130×670
Вес, кг11.4

Гарантия

Заводская гарантия

Гарантия покрывает дефекты в изделиях, поставляемых компанией ТССП Казахстан, причиненные дефектным материалом или исполнением. Гарантия покрывает только дефекты, выявленные в пределах гарантийного периода определенного Договором, но не более 12 (двенадцати) месяцев с даты поставки. Заводская гарантия имеет силу только, если изделие используется в целях, для которых оно было разработано, и если изделие введено в эксплуатацию, используется и обслуживается в соответствии с оригинальной инструкцией изготовителя и инструкцией по эксплуатации.

Гарантия покрывает исправление квалифицированным обслуживающим персоналом, уполномоченным ТССП Казахстан, любого попадающего под гарантию завода-изготовителя дефекта. Гарантия также покрывает затраты на запасные части и непосредственно труд, необходимый для замены или ремонта дефектного изделия.

Специальные гарантийные условия, исключения и ограничения

На ряд типов и моделей оборудования действуют специальные гарантийные условия от заводов-изготовителей или от компании ТССП Казахстан.

Уточните перед покупкой, действуют ли специальные условия, исключения или ограничения на выбранный вами продукт.

Запасные части

Кредо нашего сервиса крайне простое и емкое: «Техника должна работать».

В Нур-Султане (Астане), Алмате, Шымкенте, Атырау и в Усть-каменогорске находятся сервисные центры с мастерами для проведения ремонтных работ в мастерской и на выезде. Разделение по специализации, позволяет нам растить и развивать профильных сервисных специалистов, способных оперативно решать вопросы по ремонту и обслуживанию техники.

При подготовке к продвижению линейки оборудования, мы проводим предварительную работу по подбору и формированию склада запасных частей для технического обслуживания и ремонта. На складах ТССП Казахстан хранится более 5000 наименований запчастей и мы неустанно работаем над повышением качества склада и обеспечением постоянного наличия критичных позиций для бесперебойной работы наших клиентов.

Электрокотёл ЭВП-3 Теплотех

Класс оборудованияЭконом
Технические особенностиуправление ступенями мощности с помощью автомата защиты
Масса без упаковки, кг7,5
Гарантия с момента продажи1 год
Отапливаемая площадь, м2До 30
Номинальная тепловая мощность, кВт3
Ступени мощности, кВт. 1//2//3 кВт.
Напряжение, В220
КПД, %99
Присоединительный размерG1
Габаритные размеры, в*ш*г, мм255*440*130

Электроводоподогреватели (ЭВП) — это нагревательные электрические приборы, нашедшие широкое применение в качестве основного или дополнительного отопления складских и производственных помещений, а также коттеджей и дачных домов.


  Предприятие Теплотех производит шестнадцать моделей электрокотлов, мощностью от 3 до 36 кВт, позволяющие в качестве основного нагревателя отапливать помещения площадью от 30 до 325 кв. м.

преимущества электрокотлов Теплотех:

  • Увеличенный объем нагреваемой емкости (колбы)
    Большой объем колбы позволяет ТЭНам без перегрева равномерно нагревать теплоноситель системы отопления, что существенно продлевает им срок эксплуатации.

  • Улучшенная циркуляция теплоносителя
    В электрокотлах нашего производства присоединительные патрубки расположены линейно вверх-вниз, что улучшает циркуляцию нагреваемой жидкости, позволяя эффективнее нагревать систему отопления. Так же конструкцией предусмотрено подключение насоса к пульту управления котла.

  • Различные варианты режимов отопления

    Конструкция электрокотлов обеспечивает режим отопления по температуре  теплоносителя, а также предусмотрена возможность подключения выносного  терморегулятора, что позволяет установить режим отопления по комнатной температуре.

  • Ступенчатое переключение мощности и регулировка температуры
    Благодаря ступенчатому переключению мощности и регулировке температуры вы можете выбрать оптимальный режим работы, тем самым сохраняя тепло, экономите электроэнергию.

  • Цельный корпус со съемной  панелью
     Для электромонтажа достаточно отсоединить от корпуса съемную панель и произвести подключение к электросети.

Срок службы котлов — 7 лет

СПОСОБЫ ДОСТАВКИ

1) Доставка курьером

Осуществляется только на территории Нижнего Новгорода и Нижегородской области. Мы согласуем с вами время, стоимость доставки, которая будет зависеть от  веса и габаритов груза, а также расстояния до места. Тел. отдела продаж: +7 (831) 424-14-64

2) Самовывоз

Вы можете забрать свой заказ самостоятельно со складов в Нижнем Новгороде, по адресу:

г. Н. Новгород, ул. Геологов 1, п.63, складской комплекс «Марьина Горка»

3) Транспортной компанией

  Мы согласуем с Вами транспортную компанию и сообщим стоимость доставки, которая будет зависеть о веса, габаритов груза, а также от расстояния до места. Заказ отправляется в транспортную компанию в течение 24 часов после поступления оплаты на наш расчетный счет.  Затем, товар, незамедлительно и бережно будет доставлен транспортной компанией до терминала вашего региона. Свой заказ Вы сможете забрать имея при себе паспорт. Сроки доставки до терминала в городе получателя определяются внутренними регламентными документами транспортных компаний

СТОИМОСТЬ ДОСТАВКИ

  На некоторые группы товаров могут действовать акции по бесплатной доставке. Мы уточним вам и поможем выбрать самый экономичный способ. Более подробную информацию по доставке, оплатам и способам заказа Вы можете получить на нашем сайте в разделе

Полная информация по способам доставки >>>



СПОСОБ ОПЛАТЫ

ОПЛАТА ON LINE

Вы можете оплатить товар, предварительно положив его поштучно в корзину и в форме оформления заказа выбрать удобную форму оплаты.

ОПЛАТА В ОФИСЕ

Вы можете оплатить товар любым способом в нашем офисе по адресу ул. Геологов д.1. П63, офис 7 с 9.00 до 18.00. Предварительно зарезервируйте товар, оформив заказ без оплаты, или позвоните по телефонам: +7 (831) 424-14-64

ОПЛАТА КУРЬЕРУ

Вы можете оплатить товар нашему курьеру при получении.  Данный способ оплаты доступен только на территории Нижегородской области и города Нижнего Новгорода. Вместе с товаром вам передадут необходимые документы. Форма оплаты при данном способе только наличными средствами.

ФОРМА ОПЛАТЫ

1) По безналичному расчёту

 Доступна всем юридическим и физическим лицам. После оформления заказа c Вами свяжется менеджер и сформирует счет на оплату, который Вы можете оплатить в любом филиале сбербанка или через терминал. Счет высылается счет по электронной почте или по факсу.

2) Наличными

 Данный способ оплаты доступен только на территории Нижегородской области и города Нижнего Новгорода. Вы можете произвести оплату при  получении товара в нашем офисе или курьеру. Вместе с товаром вам передадут необходимые документы.

3) Оплата через онлайн систему YANDEX

  Онлайн системы YANDEX предлагают огромный выбор способов оплаты: банковской картой; через терминал; электронный кошелек; прочие способы.  Онлайн-платеж посредством Yandex предоставляет возможность совершать покупки безопасно. При оформлении заказа выберите пункт «Онлай оплата». Это просто!  Покупатель оплачивает только цену покупки, указанную на сайте магазина (комиссия не взимается, за исключением некоторых способов: электронные деньги, смс-платежи, денежные переводы и пр.). Подробнее можно ознакомиться на сайте яндекс >>>

4) Оплата банковской картой через YANDEX

  предоставляет возможность совершать покупки безопасно.  Все данные в Yandex надежно защищены протоколом Secure Sockets Layer (SSL). Комиссия платежей с использованием системы Yandex не взимается.  При оформлении заказа выберите пункт «Онлай оплата — банковской картой».





Гарантия и возврат

 Если полученный товар не соответствует описанию или не устроило качество, продавец обязуется принять возврат товара и вернуть полную стоимость. Покупатели могут обратиться для замены в течение 30 дней после получения оборудования. Покупатель должен вернуть товар в первоначальной виде и оплатить расходы по доставке, связанные с возвратом. Пожалуйста, убедитесь, что товар в первоначальном состоянии и упаковке.

   Гарантия на срок эксплуатации указана в паспорте оборудования. Вы можете скачать руководство по эксплуатации в карточке товара.



Монтаж системы отопления на электрокотле в доме ИЖС своими руками

Монтаж системы отопления на электрокотле, смета и сборка

Смета на оборудование электрокотлом дома

Электрокотел Теплотех 6 кВт = 3190 руб

Провода 2,5 мм2, автомат, гофра = 300 руб

Насос Hoffman 25/40 = 2600 руб

Подача в котел по полипропилену (фитинги, трубы) = 800 руб

Выход котла по металлопласту (фитинги, трубы) = 1800 руб

Воздухоотводчик = 200 руб

Итого = 8900 руб

Изначально я был категорически против отопительного оборудования работающего на электротяге, даже при монтаже электропроводки не тянул специально провод в котельную для его подключения, вобщем то может и зря. С дальнейшей жизнью захотелось немного теплового комфорта в межсезонье, мирясь с тратами на электричество. Так как трехфазку тянуть в котельную уже было достаточно проблематично, таки все под слоем штукатурки а отдельно по фасаду тянуть провод — нуеонафиг. Посему было решено использовать проводку для бойлера, сам котел предусматривался общей мощностью не выше 5 квт. Сожалению из более менее адекватных цен и в наличи была моделька на 6 квт, цена адекватная — 3 тыр.

котел

Оборудование сделано не очень складно на первый взгляд, посему решил разобрать и посмотреть косяки внутри, и они были в наличии — это практически непротянутые соединения электропроводки, не до конца вставленные клеммники, незатянутые болты…

изнутри

Термоэлемент регулятора температуры на корпусе бака «ходил пешком» в крепежных элементах. Закрепил как следует…

термоэлемент котла.

К клеммнику подцепил ввод 3 провода, так как котел может работать как от трех фаз так и от одной, пришлось смонтировать перемычки на каждую фазу и тэн, также вывел провод питания насоса. ..

клеммная коробка

Корпус собирал заново тщательно протягивая все болты, т.е. качество сборки было ну просто ужасное, два крепежных «уха» на корпусе были настолько хлипкие что установил дополнительные оцинкованые крепежные полоски на корпус…

собрал заново

…Под впечателением от увиденного прежде чем монтировать на стену произвел натурные испытания, заглушил нижний патрубок и налил воды, включил тэны и проверил, фунциклирует ли он вообще! Вода нагрелась, но, работали ли все тэны пока непонятно. Тем паче что почемуто при нагрузке 6 квт дифавтомат номиналом 25А не выбило! Это немного напрягло, ктож виноват, загрубленный автомат или неработающий тэн? Разберемся видимо позже, при наработке и опыте эксплуатации.

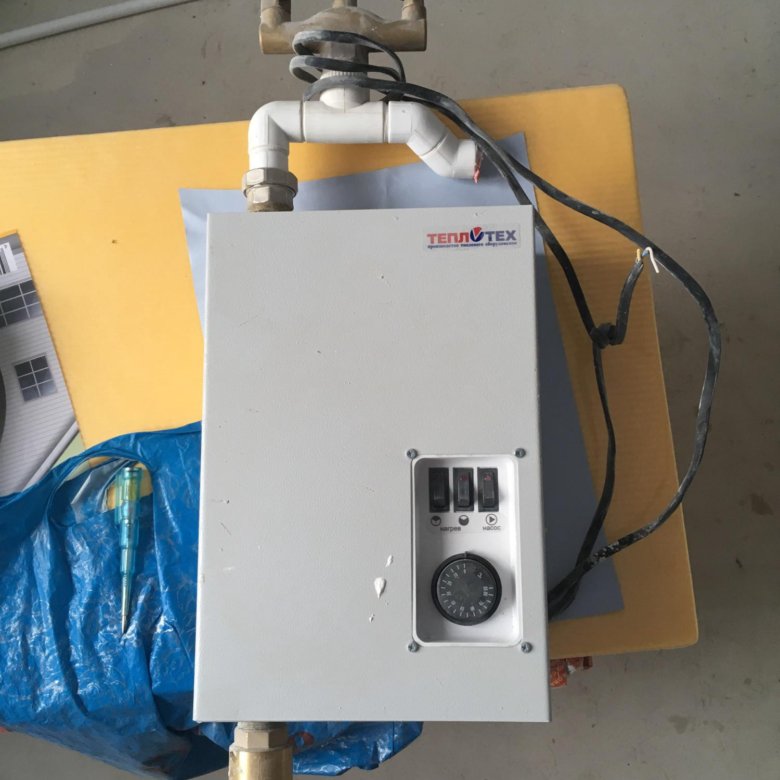

повесил котел

Котел повесил в удобном для монтажа обвязки месте.

Преимущества котлов Теплотех — Компания Метеорит

Промышленные котлы отопления  Теплотех отличаются увеличенным объемом колбы и линейным расположением впуска/выпуска, что улучшает циркуляцию и равномерность нагревания теплоносителя.

Устройство электрокотла

Преимущества электрокотлов нашего производства

Конструктивная особенность внутренней емкости (колбы)
Увеличенный объем колбы позволяет блоку нагревателей эффективнее нагревать теплоноситель системы отопления. Пропускные патрубки, расположенные прямолинейно вверх-вниз, повышают циркуляцию нагреваемой жидкости.

Управление и защита
Ступенчатое переключение мощности и ручной регулятор температуры нагреваемой жидкости обеспечивают простое и надежное управление системой отопления. Так же конструкцией предусмотрена возможность подключения выносного комнатного терморегулятора и подключение насоса к пульту управления котла. В конструкции котла имеется аварийный термодатчик, который отключает блок нагревателей в случае, если температура теплоносителя превысит 90 ºС.

Разборный корпус со съемной панелью
Для электромонтажа достаточно отсоединить от корпуса съемную панель и произвести подключение к электросети. Так же снятие наружной части корпуса позволяет производить ремонт, не демонтируя котел  из системы отопления.

Электроводоподогреватели (ЭВП) — это нагревательные электрические приборы, нашедшие широкое применение в качестве основного или дополнительного отопления складских и производственных помещений, а также коттеджей и дачных домов.


 На данный момент предприятие производит шестнадцать моделей электрокотлов, мощностью от 3 до 36 кВт, позволяющие в качестве основного нагревателя отапливать помещения площадью от 30 до 325 кв. м.

Схема монтажа электрокотла:
