Подключение газового котла к электросети: Схема подключения газового котла к системе отопления

Содержание

Ремонт Газовых Котлов Киев 2022 — Цены на Ремонт Газового Котла Vaillant, Protherm, Baxi, Junkers

Ремонт газового котла в Киеве от проверенных опытных мастеров

Готовить сани нужно летом, а профилактику и ремонт газовых котлов в Киеве лучше заказывать до начала отопительного сезона. Но если проблема возникнет и в разгар сезона, найти мастера для срочного ремонта тоже реально. Главное – приглашать для проведения работ профессионала, хорошо разбирающегося в диагностике и восстановлении сложного оборудования. Онлайн-сервис Kabanchik.ua поможет за 5 минут выбрать проверенного исполнителя с доступными расценками.

Особенности современных газовых котлов

В Киеве особую популярность завоевали настенные газовые котлы благодаря компактным размерам и высокой эффективности. Их можно разместить в любом месте квартиры, быстро и без особых проблем подключить к коммуникациям, настроить на обогрев помещений и контура горячего водоснабжения (вместе или по отдельности). Но компактность одновременно является главным недостатком настенного оборудования: благодаря маленьким размерам его размещают в нишах.

Из-за этого доступ к ним ограничен, и мастеру придется потратить больше времени. Стоит это учитывать, особенно если вы заинтересованы в срочном ремонте.

Ремонт газовых котлов: почему они ломаются

Наиболее распространенные причины выхода бытового газового оборудования из строя:

  • неправильный монтаж оборудования;
  • ошибки при эксплуатации котла;
  • неверный проект отопительной системы;
  • полное отсутствие профилактики;
  • некачественная вода в отопительной системе.

Факторов, влияющих на работоспособность оборудования, достаточно много, поэтому ремонт бытовых котлов остается актуальной услугой. Если вы почувствовали запах газа, если некоторые функции агрегата нарушены, если его правильная работа вызывает сомнения – без промедления вызывайте мастера.

Особенности ремонта газовых котлов

Правильная диагностика – основа любых работ по ремонту бытового газового оборудования. Каждая модель требует специфических действий и определенного набора инструмента.

Но в любом случае все операции направлены на сохранение безопасности, поиск всех отклонений, проверку целостности и степени износа, выяснение причин поломки. Особенности услуг мастера:

  1. Ремонт котлов Vaillant. Это оборудование стало одним из самых востребованных среди киевлян. Сочетание компактности, эффективности и доступной цены сыграло свою роль. Однако сложная конструкция котла и низкое качество украинского газа и воды не всегда совместимы. Для восстановления агрегата лучше приглашать мастера, умеющего работать с оборудованием этого бренда.
  2. Ремонт после диагностики. Когда проблема выявлена, мастер проведет определенные работы. Это может быть восстановление либо замена сломанных деталей, чистка форсунок, фильтров, камеры сгорания либо горелки, регулировка электроподжига и клапанов, настройка автоматики.
  3. Ремонт котлов Ферроли. Еще один популярный среди киевлян производитель, создающий эффективное, надежное и доступное по цене оборудование. Даже самые надежные модели выходят из строя – из-за некачественного газа, воды либо отсутствия профилактики. Для ремонта нужно пригласить специалиста, знающего конструкцию агрегатов этого производителя.
Цены на ремонт газового котлаЦена, грн.
Диагностика от 150 грн
Ввод в эксплуатацию газового оборудования от 100 грн
Ремонт (наладка, замена) водяной арматуры от 100 грн
Ремонт (наладка, замена) механизма розжига от 100 грн
Ремонт (наладка, замена) газовой арматуры от 100 грн
Чистка фильтра водной арматуры от 100 грн
Диагностика (наладка) компрессионного бака от 100 грн
Замена электронного блока (платы) от 250 грн
Замена (чистка) вторичного теплообменника от 120 грн
Замена (чистка) основного теплообменника снаружи от 120 грн
Замена электронных датчиков от 90 грн
Замена (ремонт) циркуляционного насоса от 150 грн
Установка газового котла от 450 грн
Демонтаж старого прибора от 300 грн

*Цена актуальная на Март 2022

У кого заказать ремонт котлов в Киеве?

Недорогой, быстрый, профессиональный ремонт котла Вайлант или модели от другого производителя возможен, если найти мастера с помощью нашего сервиса.

У нас зарегистрированы частные специалисты и компании с проверенными данными, портфолио и реальными отзывами от заказчиков.

Рейтинг, составленный на основе оценок за качество, оперативность и вежливость, позволит сделать правильный выбор. Вам понадобится всего 5 минут: оформляйте задание, укажите оптимальную для вас цену и сроки, дождитесь заявок и сделайте свой выбор. Оплата услуг – только по факту. Сервис заботится о вашей экономии, безопасности и достижении идеального результата при заказе услуги.

Cамостоятельное подключение газового котла

Если вы хотите сделать в доме или квартире автономное отопление, то можете приобрести котел, работающий от электросети либо на газе, твердом или жидком топливе. Наибольшее распространение получили газовые котлы, благодаря которым можно значительно экономить. Вы можете подключить газовый котел напольного либо настенного типа. Многие используют навесное двухконтурное оборудование, благодаря которому можно не только нагреть воздух в помещении, но и получить горячую воду.

Давайте узнаем, как производится самостоятельное подключение газового котла.

Еще перед покупкой обогревательного прибора важно учесть особенности его монтажа. Чтобы установка оборудования прошла без дополнительных сложностей, при выборе котла необходимо руководствоваться требованиями, изложенными в СниП II-35-76. Для монтажа газового котла может использоваться подсобное помещение или кухня.

Основные этапы подключения котла

Чтобы подключение газового котла было выполнено правильно, необходимо разработать проект обогревательной системы, подобрать подходящее оборудование, подготовить место для установки и выполнить монтаж. В завершение собирается трубопровод и устанавливаются радиаторы отопления.

Если газовое отопление будет использоваться в частном доме, который только строится, тогда можно заранее вывести дымоход над коньком. В этом случае вы сможет подключить его к котлу и обеспечить естественную тягу. Оборудование, предназначенное для использования в квартире, оснащается закрытой камерой сгорания, что позволяет получить принудительную тягу.

Подключение газового котла предусматривает  установку фильтра для воды: так вы защитите теплообменник от засорения. С обеих сторон фильтра и на трубки котла монтируются шаровые краны. Они позволят мгновенно прекратить подачу жидкой среды. Это поможет быстро устранить аварийную ситуацию или просто прочистить фильтр. Если не установить очистительный элемент, отопительный прибор может сломаться из-за высокого содержания в воде солей. Специальное оборудование позволяет получить воду требуемой жесткости.

Без посторонней помощи не обойтись!

Хотя обустроить отопительную систему можно и самостоятельно, все же подключать котел к газопроводу нужно только с помощью специалистов. И не просто специалистов требуемой квалификации, но и имеющих соответствующее разрешение. Перед входом на котле имеется газовый либо шаровой кран, предназначенный для газа. К нему всегда обеспечивается простой доступ. Кроме того, подключение газового котла сопровождается установкой термозапорного клапана, сигнализатора загазованности и газового счетчика.

Для подключения газа к котлу используются исключительно металлические трубы. На них устанавливается апаранитовая прокладка, но ни в коем случае не резиновая. Она не повлияет на диаметр трубы.

Сегодня существуют специальные организации, которые предоставляют услуги по подключению газового котла. Они имеют все требуемые разрешения и сертификаты на выполнение работ. Специалисты таких фирм не только запустят котел, но и настроят его, ознакомят хозяев с правилами использования оборудования, а также предоставят гарантию на него. Воспользовавшись их услугами, вы получите гарантийный паспорт и при возникновении трудностей сможете к ним обратиться.

Использование газового отопления имеет массу преимуществ. Если же вы самостоятельно выполните монтаж оборудования, то сохраните семейный бюджет. Пусть тепло и уют никогда не покидают ваш дом!

Как подключить газовый котел к электричеству. Электрические схемы котлов. Подключение электрического котла

Общие правила установки газовых котлов

В зависимости от модели котла применяются разные технологии монтажа, но общие правила сохраняются для любого газового оборудования.

Котельная в частном доме

Правило первое .

Отопительные установки относятся к оборудованию повышенной опасности, поэтому рекомендуется проводить их монтаж в отельном помещении (котельной). В случаях с маломощными бытовыми котлами допускается их установка в любых хозяйственных помещениях, но при монтаже одного или нескольких котлов суммарной мощности более 60 кВт необходима отдельная комната.

Правило второе . В большинстве случаев разработка плана установки отопительного оборудования возлагается на проектный отдел газового хозяйства, контролирующего эксплуатацию котлов и разрешающего подачу газа на него. Поэтому установка осуществляется только после получения схемы монтажа и документированных условий подвода газа.

Безусловно, собственник устанавливаемого газового котла может высказывать свои пожелания по его расположению оборудования, но ответственное решение, выдвижение условий к помещению и составление плана подключения оборудования возлагается на газовую службу. Это делается исходя из того, что существует целый ряд ограничений по монтажу котлов: минимальный объем помещения и высота потолков, вентиляция, освещение, относительное между собой расположение всех элементов отопительной системы.

Правило третье . Правильная установка газового котла выполняется в соответствии с инструкцией-описанием его паспорта, причем особое внимание уделяется расположению аппарат относительно стен и системе отведения отработанных газов.

Отвод газов недопустимо осуществлять на веранды, под навесами, арками или открывающимися окнами во избежание отравления.

Напольные котлы монтируются только на несгораемой поверхности пола (плитка, бетон, металл) значительно больших размеров, чем габариты котла, а настенные агрегаты должны сохранять дистанционный зазор и иметь тепловой экран на стене.

Правило четвертое . Схема расположения всего газового оборудования в помещении должна обеспечивать минимальное расстояние между ними в 0,5 м, при этом должен сохраняться легкий доступ к горелкам для их обслуживания и изъятия на ремонт.

Каждый газовый аппарат должен иметь отдельный от общей магистрали газопровод с запорным краном, который выполняется только из металлической трубы и его скрытый монтаж не допускается. В местах прохождения газопровода через стены, труба прокладывается с закладными стальными гильзами.

Правило пятое . Соединение котла с коммуникациями осуществляется за счет резьбовых соединений, а подключение его к электросети должно иметь систему защиты от перепада напряжения и короткого замыкания.

Принципы установки газовых котлов

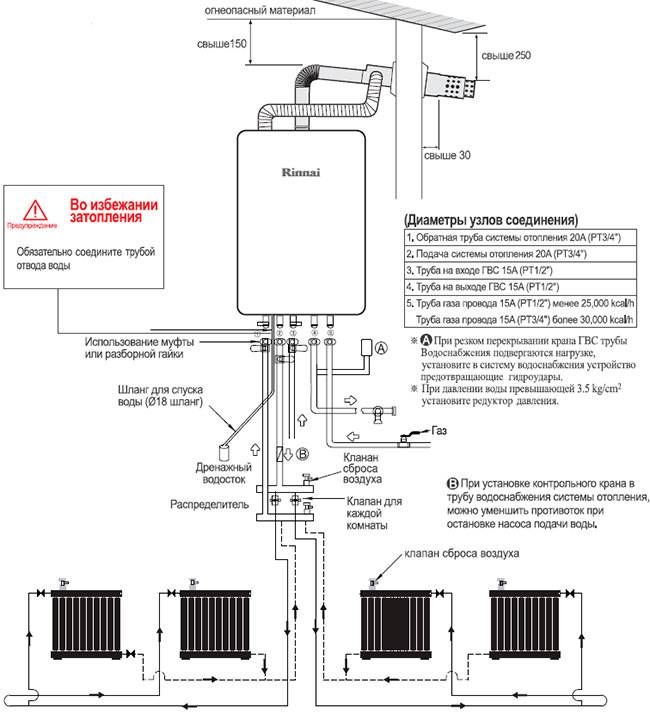

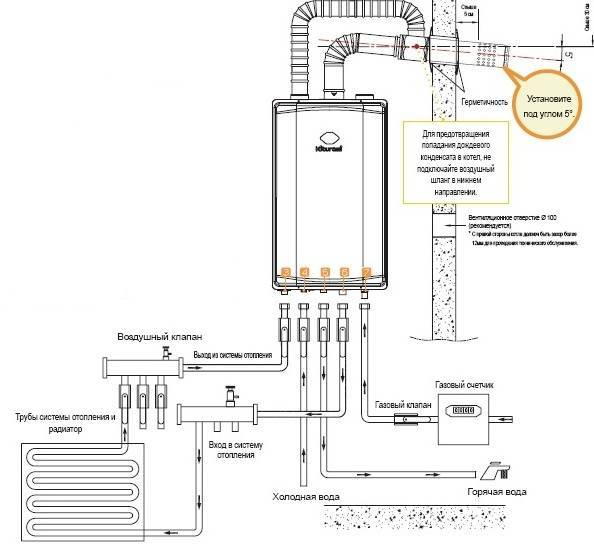

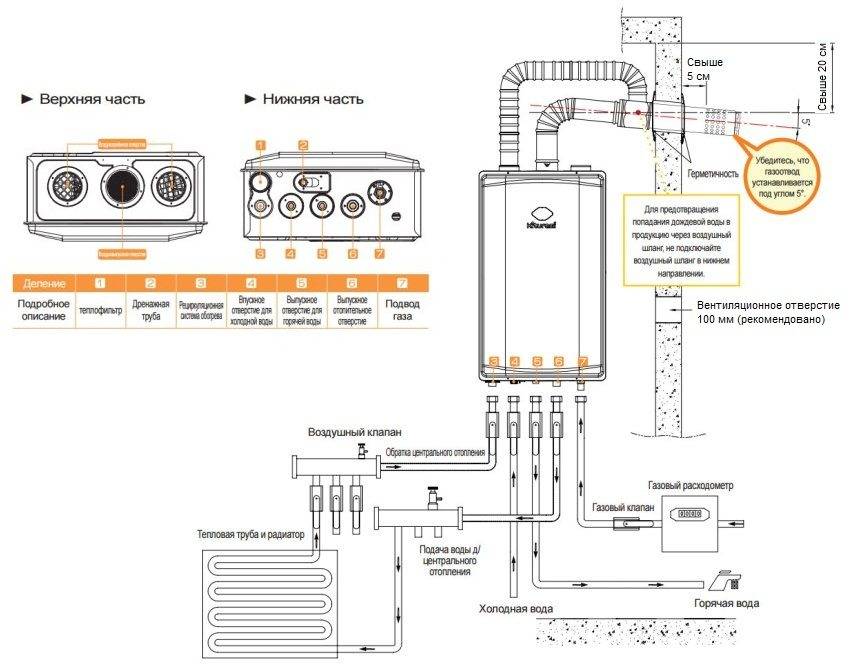

Типовая схема подключения газового котла подразделяется на пять ответственных участков по специфике и последовательности выполнения работ.

Монтаж котла

Котел должен устанавливаться точно в указанной производителем позиции: расстояние до стены, уровень его монтажа от пола (для навесных). Крепление настенных котлов должно осуществляться на анкерные болты длиной не менее 100 мм с запасом прочности к крепким поверхностям стены, чтобы обеспечить выдерживание нагрузки от веса котла.

Если стена недостаточно прочная, используются анкера двойной длины, вплоть до просверливания стены насквозь с установкой вместо анкеров шпилек и широких закладных пластин с внешней стороны стены.

Правильно установленный котел должен учитывать точное сохранение горизонтального и вертикального уровня, т.к. отклонения может вызывать скопление воздуха в водяном контуре, что снизит тепловой КПД.

Организация системы отведения отработанных газов

Правильная установка дымохода обеспечивает отвод продуктов сгорания, а также, в случае использования коаксиального дымохода, потока воздуха для качественного сжигания газа. Недостаточная тяга в системе теплообменника вызывает неполное сгорание газа, что может вызвать скопление взрывоопасной смеси.

Разгерметизация дымохода или отвод отработанных газов вблизи открывающихся окон и дверей может спровоцировать отравление организма. Поэтому системе дымоотведения уделяется особое внимание, а герметичность проверяется периодически в процессе эксплуатации.

Не допускается установка дымохода уменьшенного сечения или с укороченным каналом. Для котлов с открытой камерой сгорания необходимо обеспечить постоянный приток свежего воздуха в зону горелок, для чего необходима поддержка достаточной вентиляции помещения (естественная или принудительная).

Подключение водных коммуникаций

На этом шаге происходит присоединение котла в систему отопления и горячего водоснабжения, которое организуется только за счет резьбовых соединений (рекомендуются «американки») для сохранения возможности легкого отключения или демонтажа прибора.

Не допускается уменьшения сечения подводящих трубопроводов во избежание снижения КПД и перегрева котла.

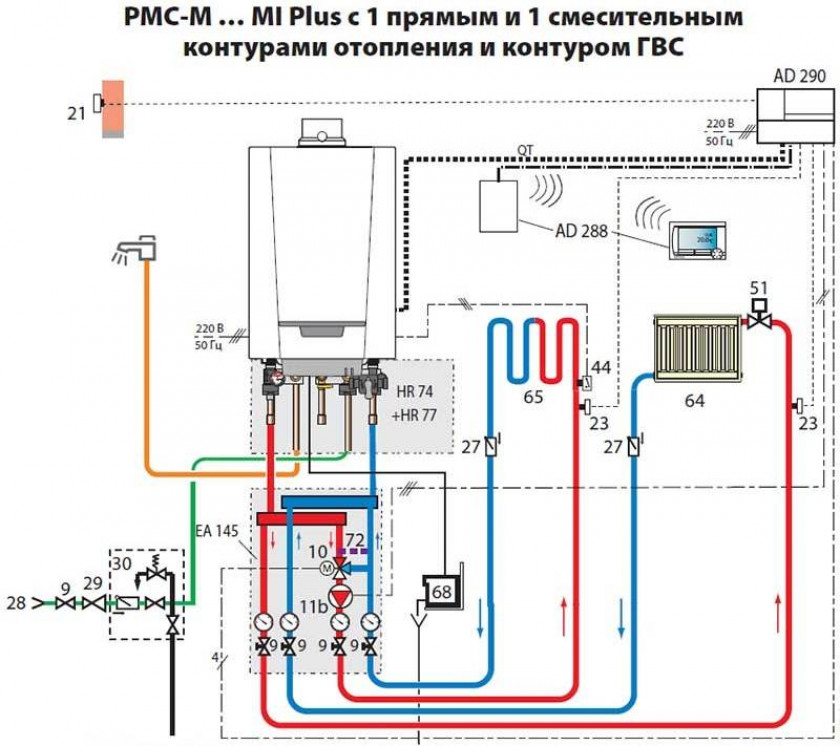

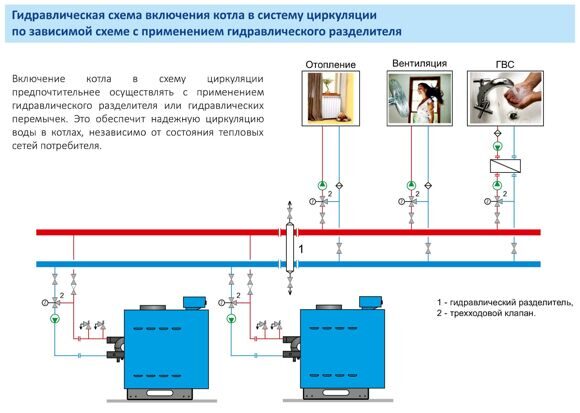

Типовая схема подключения газового котла в отопительную систему имеет несколько основных элементов.

Во-первых, это расширительный бак для теплоносителя, который может быть открытого или закрытого типа.

Бак открытого типа имеет сообщение с атмосферной средой для своевременного удаления воздуха из отопительной системы, и должен устанавливаться в самой верхней точке отопительной разводки.

Бак закрытого типа не имеет соединения с атмосферой и снабжен компенсационной мембраной для расширяющейся при нагреве жидкости. Такой бак может монтироваться в любом удобном месте в комплексе с клапаном, стравливающим избыточное давление жидкости и скопившийся воздух, расположенным в самой верхней точке системы.

Установка запорной арматуры на расширительный бак открытого типа не допустима, т.к. разогрев теплоносителя вызывает его расширение и повышение давления в системе, способного разрушить теплообменник котла.

Следующий элемент — фильтры грубой и тонкой очистки воды, причем их установка рекомендуется как на отопительный контур, так и на контур горячего водоснабжения, так как в процессе циркуляции воды по трубам накапливается мусор в виде песка и рыхлых отложений накипи. Фильтры устанавливаются на входные патрубки котлов, что снижает засорение и повышает КПД отопителей.

Разобранный фильтр отопительной системы

Нельзя не сказать и про циркуляционные насосы, которые не всегда имеются в конструкции котлов. Они позволяют добиться повышения эффективности отопления и горячего водоснабжения.

Установка насосов осуществляется в разрыв между фильтрами и обогревателями, при этом монтаж насоса на водоснабжение актуален только при заниженном давлении в трубопроводе, т.к. в противном случае не будет срабатывать автоматика котла-колонки на подачу газа.

И последний штрих — коммуникационно-распределительный блок с запорной арматурой. Система развязки трубопроводов с коллектором для нескольких котлов и контурными отводами отопления позволяет оптимально отрегулировать циркуляцию теплоносителя на разных участках дома.

Распределительный блок обязательно имеет подключение к водоснабжению для подпитки отопительной системы, и снабжен отводом на улицу или в канализацию для слива теплоносителя в экстренных случаях.

Подключение котлов к электросети

Включает в себя подведение качественной электропроводки с обязательной установкой УЗО (устройство защитного отключения), которое обеспечит отсечение электроэнергии при коротком замыкании или токовой перегрузке.

В силу чувствительности электронных блоков многих газовых котлов к скачкам напряжения рекомендуется устанавливать нормализаторы напряжения или, в крайнем случае, блоки отсечения электроэнергии при ее скачках.

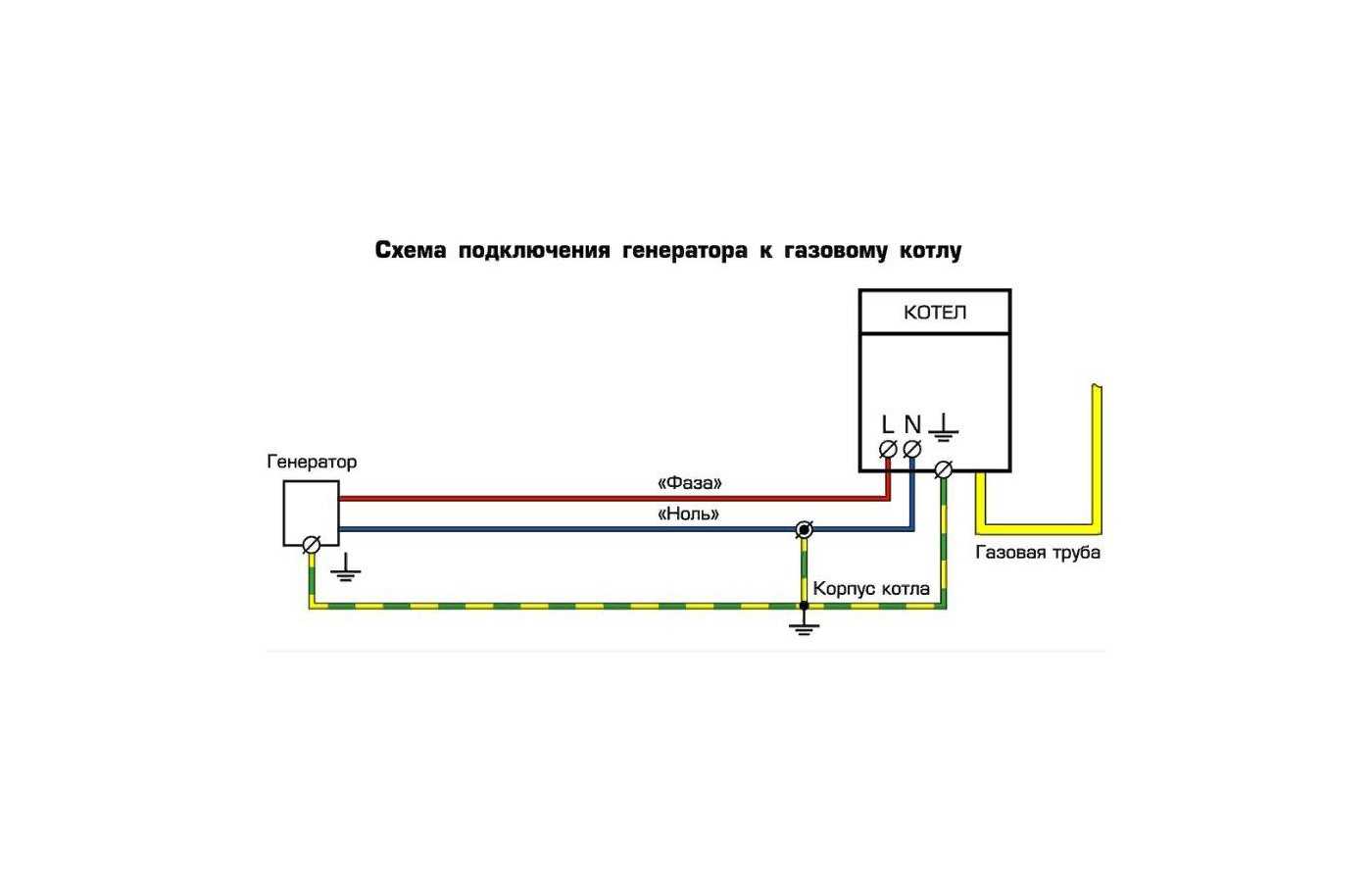

В случаях, когда наблюдаются периодические отключения электричества, настоятельно рекомендуется подключать систему бесперебойного питания (во избежание замораживания системы отопления) параллельно к электросети, в которую могут входить аккумуляторы с конвертором или генератор.

Подвод и подключение газа к котлам

Этот шаг осуществляется только при наличии разрешающей документации от газовой службы и при выполнении всех вышеописанных работ. Подводящие трубопроводы газа должны выполняться только внешней проводкой из стальной трубы, причем герметичность всех соединений должна быть безупречной. Каждый газовый прибор должен иметь свой кран, который располагается на уровне «глаз», т.е. 1,2-1,5 м от уровня пола.

Подключение газопровода

Газовая магистраль обязательно должна иметь фильтр, который задерживает механический мусор и частично конденсат. Новые коммуникации перед подключением газовой автоматики котлов должны тщательно продуваться, т.к. даже мелкий мусор, подхваченный газом, может вывести из строя автоматику или забить ее калиброванные каналы малого сечения.

Уважаемые посетители!!!

В данной теме будут рассмотрены:

  • электрические схемы котлов;
  • возможные причины поломки котлов и способы их устранения,

также будут рассмотрены варианты подключения электрических котлов для:

  • двухпроводной однофазной сети;
  • четырехпроводной трехфазной сети с нулевым проводом.

Для двух способов подключений необходимо знать, что при подключении какого либо электрооборудования, а речь у нас идет об электрокотлах, которые приравниваются к этой категории, — подключение выполняется с заземлением.

В этой теме, заземлению подлежат корпуса электрический котлов.

Зачем это необходимо учитывать? — Затем, что в случае пробоя изоляции фазы проводника на металлические части корпуса и случайном прикосновении человека к корпусу электрического котла,- уменьшается потенциал тока в теле человека.

Далее, подключение электрических котлов как к двухпроводной однофазной сети так и к четырехпроводной трехфазной сети с нулевым проводом,- выполняется с обязательным подключением через \УЗО\.

Замена ТЭНа

Замена ТЭНа и других элементов, а также, диагностика для установления причины неисправности,- проводится пассивным способом при отключенном электрооборудовании от внешнего источника переменного напряжения.

Самостоятельно такой вопрос не решается если Вы не являетесь электриком и работы такие выполняются соответственно при наличии знаний нормативных документов \группы допуска по электробезопасности\.

Так какая необходимость в этих подробностях? — Спросите Вы, если в том или ином случае неисправности, можно вызвать непосредственно самого электрика.

Ну скажем так,- знания по электрике и электротехнике лишними для Вас не будут.

Подключение электрического котла

Рассмотрим подключение электрического котла ЭВАН С1-30 к четырехпроводной трехфазной сети с нулевым проводом.

Пятый проводник РЕ в схеме рис.1 является заземляющим и соединен с корпусом электрического котла ЭВАН С1-30. Читаем схему соединений:

В электрическом котле установлены так называемые шины, сетевой кабель со штепсельной вилкой соединен с шинами \N, А, В, С \. От шин, три фазы \А, В, С \ имеют разветвление. Одно ответвление фаз \А, В, С \ подключены к первым контактам ТЭНов двух блоков.

Второе ответвление от этих же четырех шин, через пускатель соединены ко вторым контактам ТЭНов двух блоков.

Здесь следует учитывать, что для каждого отдельного блока с ТЭНами, каждый отдельный ТЭН подключен с фазными проводами следующим образом:

  • первый ТЭН \С-А\;
  • второй ТЭН \А-В\;
  • третий ТЭН \В-С\.

Фаза \А\ и нулевой провод \N\ от шин подключены к пульту управления. В своем сочетании, пульт управления подключен к напряжению \220 В\, проводники от пульта управления соединены:

  • с насосом;
  • с датчиком терморегулятора;

Пульт управления состоит из элементов электроники, которые в схеме не указаны.

Для элементов электроники проведение диагностики изложены в этом блоге.

После проведения ремонта по замене той или иной детали по электрике:

  • блока с ТЭНами;
  • термовыключателя с самовозвратом

и других деталей состоящих в электрической цепи, необходимо, перед подключением электрического котла к внешнему источнику переменного напряжения,- проверить электрическую схему котла на сопротивление. Диагностика сопротивления в электрической цепи данной схемы проводится либо прибором \омметр\ либо прибором \мультиметр\ с соответствующей функцией.

Если в результате измерения сопротивления прибор будет указывать на нулевое значение,- в этом примере следует пересмотреть выполненные Вами соединения. Показатель нулевого числа сопротивления указывает на КЗ \короткое замыкание\ в электрической цепи.

Рассмотрим следующую электрическую схему для двух типов котлов \ЭПО-7,5\ и \ЭПО-9,45\. Приведенная электрическая схема \рис.2\ идентична и различие здесь составляет лишь в мощности электрических котлов. Прослеживаем схему соединений:

Данные типы электрических котлов подключаются к двухпроводной однофазной сети. Провод заземления \РЕ \ соединен с блоком ТЭНов и с корпусом электрического котла. Фазный провод от фазной шины в этой схеме имеет разветвление, один провод с фазным потенциалом поступает на пульт управления и с пульта управления соединен к первым контактам ТЭНов,

второй провод с фазным потенциалом через пускатель поступает на электроприбор ТЭНов, также от пускателя провод с фазным потенциалом в последовательном соединении через выключатель соединен с платой управления. Плата управления имеет соединения:

  1. с датчиком температуры воздуха;
  2. с температурным реле ТЭНов;
  3. с датчиком терморегулятора

Нулевой провод имеет последовательное соединение:

  1. с пускателем;
  2. с платой управления;
  3. со вторыми контактами ТЭНов.

Схема подключения электрического котла \рис.3\ предназначена для двухпроводной однофазной сети. Мощность электрических котлов для данной схемы составляет 5-6 кВт.

Фазный провод от шины в последовательном соединении через пускатель,- соединен с первым контактом ТЭНа. Нулевой провод от шины соединен со вторым контактом ТЭНа. От фазной и нулевой шины питание поступает на пульт управления. Пульт управления

имеет соединения:

  1. с насосом;
  2. с датчиком температуры воздуха;
  3. с датчиком терморегулятора;
  4. с термовыключателем \с самовозвратом\.

Защитный проводник РЕ соединен с корпусом электрического котла.

Электрические котлы своего различия в электрических схемах имеют незначительное.

Расчет силы тока

УЗО подбирается с учетом силы тока. Подставляем значения по формуле мощности,

два значения по формуле у нас известны — это мощность электрического котла и напряжение. Отсюда мы можем найти значение силы тока.

Результат силы тока Вам известен, остается лишь подобрать устройство защитного отключения исходя из расчетного значения силы тока.

Электрические котлы для отопления дома – это разумная альтернатива твердотопливным и газовым агрегатам. Такие отопительные аппараты имеют высокий КПД, бесшумны в работе, не требуют отдельного помещения и дополнительных разрешений для установки.

В зависимости от номинальной мощности, электрокотлы разделяют на два вида: однофазные (мощность 1–10 кВт) и трехфазные (мощность от 12 кВт и выше). Сегодня познакомимся с более мощными аппаратами, требующими подключения к напряжению 380 вольт.

Виды электрических котлов

В зависимости от способа передачи тепловой энергии теплоносителю, электрические котлы разделяют на три вида:

  1. Тэновые.
  2. Индукционные.
  3. Электродные.

Все эти отопительные агрегаты производятся в двух вариантах: 220 и 380 вольт.

Тэновые котлы

Такие электрические котлы для отопления дома самые популярные. Принцип их действия такой:

  • Трубчатый элемент нагревает циркулирующую в замкнутой системе воду.
  • Благодаря циркуляции обеспечивается быстрое и равномерное нагревание всей системы.
  • Количество необходимых нагревательных элементов зависит от мощности аппарата и может варьироваться от 1 до 6 тэнов.

Такие котлы оборудуются надежной системой автоматики, позволяющей следить за температурой теплоносителя и регулировать ее. Преимуществами тэновых агрегатов отопления является:

  • Простота и надежность конструкции.
  • Легкость установки.
  • Дешевизна конструкции.
  • Возможность использования в качестве теплоносителя практически любые жидкости.
  • Такие котлы 380 вольт имеют современный дизайн и удачно вписываются в любой интерьер.

Индукционные котлы

Принцип электромагнитной индукции давно и с успехом используют для отопления жилых помещений. Такой котел имеет следующее устройство:

  • В цилиндрический корпус (обычно используется отрезок трубы) вставляется металлический сердечник, на который намотана катушка.
  • При подаче напряжения на катушку и обмотку возникают вихревые потоки, в результате чего труба, через которую циркулирует теплоноситель, нагревается и передает тепло воде.
  • Циркуляция воды должна быть постоянной, чтобы катушка и сердечник не перегревались.

Эта система электроотопления имеет такие плюсы:

  • Высокий КПД, достигающий отметки в 98%.
  • Такой котел 380 вольт не подвержен образованию накипи.
  • Повышенная безопасность – отсутствуют нагревательные элементы.
  • Малые размеры и незначительный вес обеспечивают легкий и быстрый монтаж индукционных котлов.

Совет! Индукционные электрокотлы могут обходиться без циркуляционного насоса. Но это не относится к большой системе отопления двухэтажного дома.

Электродные системы

В своей работе электродный котел 380 вольт использует специально подготовленную воду. Подготовка теплоносителя заключается в растворении в нем определенного количества солей для придания нужной плотности. Общий принцип работы электродных аппаратов отопления следующий:

  • В трубу подходящего диаметра вставлены два электрода.
  • Благодаря разнице потенциалов и частой смене полярности, ионы начинают хаотичное перемещение. Так теплоноситель быстро нагревается.
  • Вследствие быстрого нагрева теплоносителя, создаются мощные конвекционные потоки, позволяющие быстро прогреть большой объем без применения циркуляционного насоса.

Электродный котел обладает очевидными преимуществами, среди которых:

  • Небольшие размеры.
  • Быстрый выход на номинальную мощность.
  • Компактность и простота конструкции.
  • Отсутствие аварийной ситуации, даже если вода вытечет из системы отопления.

Совет! Электродные котлы требуют особого подхода к оборудованию заземления. Подключается к заземляющему контуру не только сам котел, но и система отопления дома, особенно металлические радиаторы.

Производители электрических котлов

На отечественном рынке представлен довольно большой выбор популярных брендов, выпускающих электрические котлы отопления 380 вольт. Среди всего разнообразия производителей, наиболее полный модельный ряд электрического отопительного оборудования представляют такие отечественные и зарубежные компании:

  1. Bosch.
  2. Данко.
  3. Ferroli.
  4. Kospel.
  5. TermIT.
  6. Protherm.

Все эти компании представляют электрокотлы разного принципа действия, широкого мощностного диапазона и всех видов подключения: однофазного и 380 вольт.

Правила монтажа и эксплуатации электрических котлов

В процессе подключения электрического котла необходимо следовать определенным правилам, которые сейчас более детально разберем.

Электрическое подключение

Подключая электрический котел, необходимо правильно рассчитать сечение силового кабеля. Именно от этого показателя зависит безопасность всей системы отопления.

Стоит отметить, что электрокотлы 380 вольт довольно мощные, поэтому и кабель должен быть соответствующим. Для расчета сечения провода применяется формула, согласно которой на 1 мм2 сечения кабеля должно приходиться не более 8 A тока.

Согласно этой формуле, чтобы подключить 10 кВт агрегат отопления к напряжению 380 вольт, необходимо произвести такие расчеты: 10000/380/8. Результат показывает, что каждая токопроводящая жила кабеля должна иметь сечение не менее 3,3 мм.

Совет! При выборе сечения кабеля, округлять дробные значения необходимо только в большую сторону!

Подключение в систему отопления

Все электрические котлы к системе отопления подключаются по схожей схеме:

  • Для подсоединения используют пластиковые трубы или перемычки из диэлектрического материала.
  • Циркуляционный насос необходимо устанавливать на трубе обратной подачи.
  • На трубе подачи горячего теплоносителя (не далее 50 см от котла) необходимо установить группу безопасности.
  • Если в системе отопления используется малый контур, то устанавливать запорную арматуру необходимо после него.
  • Расширительный бак открытого типа устанавливается в самой верхней точке системы труб без применения запорных приспособлений. Расширительный бак закрытого типа устанавливается недалеко от котла, до запорной арматуры.

Во время эксплуатации электрокотла 380 вольт необходимо следить за исправностью электропроводки и не допускать протечек теплоносителя.

Совет! Особое внимание при эксплуатации отопительного электрооборудования следует уделять исправности заземляющей жилы. При повреждениях следует немедленно обесточить котел и заняться восстановлением заземления.

В заключение хотелось бы отметить, что электрокотлы 380 вольт отлично показывают себя при длительной эксплуатации. За счет большей мощности они реже работают на пределе возможностей, что положительно отражается на их сроке службы. Установить такой котел – отличное решение, позволяющее решить проблему отопления большого дома.

Подключение газового котла: схема, инструкция, рекомендации

Подключение газовых котлов осуществить самостоятельно довольно сложно. Во-первых, указанные виды оборудования относятся к высокотехнологичным и опасным устройствам. Во-вторых, существует несколько вариантов подсоединения, вид и этапы монтажа которых зависят от индивидуальных условий и типа приспособления.

Схема подключения газового котла с одним контуром

Односекционный агрегат оснащен одним теплообменником, служащим для нагрева воды в одном контурном отсеке. До недавнего времени такое оборудование применялось только для отопления домов, сейчас они успешно работают на обеспечение горячим водоснабжением при помощи добавления в систему накопителя косвенного нагрева.

В зависимости от габаритов и вырабатываемой мощности, «одноконтурники» выпускаются в напольной или настенной конфигурации. Первые варианты тяжелее и мощнее двухконтурных аналогов, применяются для отопления больших по площади коттеджей и домов, а также снабжения жильцов горячей водой. К особенностям подключения такого приспособления относят то, что к нему допускается подсоединение только пары труб с теплоносителем. По одному элементу он подается для нагрева, а по другой трубе выходит уже теплым. В таком варианте жидкость циркулирует в системе отопления, возвращаясь в резервуар для повторного нагрева. Для стравливания излишков давления в конструкцию монтируется расширительный бачок и предохранительный клапан.

Подсоединение к бойлеру косвенного нагрева

Самая простая схема подключения газового котла к накопителю косвенного прогрева — использование трехходового клапана. В этом случае бойлер представляет собой герметическую термоемкость, служащую для хранения запасов воды, которую и нужно нагреть. Внутри накопителя предусмотрен теплообменник в виде спирали, по которому проходит горячая жидкость.

В указанной схеме приоритетом является обеспечение горячего водоснабжения. После срабатывания датчика на бойлере в работу вступает трехрежимный клапан, после чего нагретый носитель подается в накопитель. Там тепло передается воде, после чего она возвращается назад для повторного нагрева. Циркуляция будет продолжаться до момента нагрев воды в бойлере до требуемого температурного показателя. Затем срабатывает клапан, теплоноситель переходит в режим отопления до тех пор, пока в накопителе снова не остынет вода.

Пока вода греется, тепловой носитель не транспортируется по трубам отопления. Время нагрева накопителя зависит непосредственно от его объема. Например, резервуар вместимостью 200 литров нагревается за шесть часов, при этом подогрев воды займет около пятидесяти минут. На внутреннем климате жилища это критически не сказывается, за такой промежуток времени дом не успевает остыть.

С двумя контурами

Указанный агрегат отличается от одноконтурного аналога наличием двух теплообменников. Главный из них греет жидкость для отопления, второй элемент — обеспечивает горячее водоснабжение. Подобная конструкция обычно представляет собой автоматизированную котельную, а основные элементы крепятся на стенке.

Какова схема подключения газового котла с двумя контурами? Автоматика такого котла встроенная. В стандартном режиме нагретый в основном контуре теплоноситель попадает в отопительную систему, а после остывания подается обратно. По такой схеме функционирует режим «котел-отопление-котел». При открывании крана с горячей водой по другой трубе поступает холодная вода для нагрева. Трехходовой клапан автоматически переправляет носитель в добавочный теплообменник, вода для ГВС греется, пока не перекроют кран. После этого снова включается режим отопления.

Практика показывает, что котел с двумя контурами не в состоянии гарантировать горячее водоснабжение в большом объеме. Обеспечивается подача на один источник, например, кухню или душ. При этом вода будет умеренно теплой. Это связано с тем, что агрегат просто не успевает нагревать жидкость в должном количестве. Такое оборудование подходит для небольших семей, в противном случае требуется подключение бойлера.

Двухконтурный котел и накопитель

Правильное подключение настенных газовых котлов отопления к бойлерному резервуару косвенного нагрева по стандартной схеме дает возможность подогревать воду непосредственно в баке. При этом подача жидкости в дополнительный контур будет циркулировать по замкнутому кругу. Этот нюанс дает возможность продлить рабочий ресурс котла, на который негативно действует водопроводная вода.

Теплообменник для ГВС изнашивается и выходит из строя за 1-2 года. По этой причине работа очищенного теплоносителя — экономичный вариант. Вполне реально подключение газовых котлов с двумя контурами к стандартному электрическому накопительному бойлеру. При этом вода будет поступать в бойлер, а при уменьшении объема до критической отметки автоматика сработает, бак заполняется водой из котла, рабочая температура поддерживается при помощи тэна.

Обустройство отопления

Подключение отопления к газовому котлу следует начинать с изучения инструкции. Это необходимо для определения конфигурации труб и выводов. Если система использовалась ранее и требуется просто заменить котел, конструкцию освобождают от теплоносителя и несколько раз промывают. Это позволит очистить стенки элементов от солей и отложений, которые будут засорять элементы теплообменника.

Рабочим агентом в блоке отопления может выступать вода или антифриз. Во втором случае необходимо убедиться, что агрегат рассчитан на работу с таким видом жидкости. Некоторые производители дают рекомендации, какой тип антифриза использовать, некоторые производят его сами. Если в доме проживают круглогодично, лучше использовать воду. Антифриз имеет ряд недостатков:

  • заниженная теплоемкость;
  • увеличенный показатель теплового расширения;
  • значительная вязкость;
  • требуется насос и котел повышенной мощности.

В пользу воды свидетельствует тот факт, что на современных моделях можно выставить страховочный режим. Жидкость, достигнув температуры +5 градусов, начинает нагреваться автоматически.

Подключение

Для подключения газовых котлов отопления потребуются следующие элементы:

  • шаровой кран;
  • фильтр первичной очистки;
  • помпа циркуляционная, при необходимости;
  • разъемное соединение «американка».

Насос циркуляционного типа всегда монтируется на «обратке». Краны шаровые служат для облегчения отсоединения системы от агрегата без слива теплоносителя, позволяют быстро извлечь фильтр для профилактических целей и очистки. Фильтр необходим, чтобы защитить теплообменник от солей и прочих отложений. Он устанавливается перед котлом по возможности в горизонтальном положении, при этом улавливатель должен смотреть вниз. Направление потока жидкости должно совпадать с соответствующим показателем стрелки на корпусе элемента.

При подключении газовых котлов следует трубу с нагретым носителем соединить с патрубком котла. Для этой цели используют резьбовое соединение типа «американка» и отсекающую запорную арматуру в виде шарового крана. На подводах и отводах монтируют краники для слива хладагента летом или при необходимости проведения ремонтных работ.

Агрегация двухконтурного котла с ГВС

Подключение газового котла к системе потребует обязательных элементов:

  • фильтр грубой тонкой очистки или магнитный аналог;
  • краны шаровые;
  • резьбовое быстросъемное соединение «американка».

Для защиты теплообменника от накипи и продления его срока службы на подводящей трубке с холодной водой монтируют магнитный фильтр и аналог грубой очистки. Если один из элементов уже установлен перед водомерным счетчиком, ставить его повторно не имеет смысла. Отводящий элемент с горячей водой подсоединяют при помощи шарового крана к патрубку с обратным клапаном. Все соединительные места обрабатывают герметичной пастой.

Электрическое подключение

Подключение напольных газовых котлов к электросети может осуществляться двумя способами. В первом варианте используется кабель с вилкой для розетки, во втором случае — трехжильный заизолированный провод. Независимо от способа, необходимо подсоединять агрегат через автономный защитный автомат прямо к щитку, при этом нужно не забывать о заземлении. Не лишними в конструкции станут стабилизирующие элементы и резервные источники питания. Отключающий предохранительный автомат монтируется возле котла для быстрого и безопасного отключения.

Помните, что заземлять котел на детали отопления или газопровода запрещается. Качество работ в этом направлении обусловлено обустройством специального или точечного заземления. Сопротивление заземляющего контура не должно превышать 10 Ом. Это связано с отсутствием на большинстве столбов ЛЭП повторных элементов заземления.

Соединение с дымоходом

Схема подключения газового котла к дымоходу зависит от того, какой вид вытяжки используется: коаксиальный или обычный. Парапетным версиям он вообще не нужен. В инструкции к агрегату эти требования также указаны. Во многих комплектах дымоход поставляется совместно с котлом, его только нужно правильно установить.

Следует учитывать, что диаметр вытяжного элемента должен соответствовать или быть немного больше аналогичного размера выходного патрубка. Обычно этот показатель зависит от мощности агрегата. Обычные модификации выводятся вверх, возвышаясь над коньком крыши на 500 миллиметров. Они могут монтироваться в стене, внутри жилища либо за стеной. На всем участке допускается не более трех изгибов.

Первый отсек трубного соединения котла с дымоходом — не более 250 мм. В элементе обязательно должно иметься контрольное отверстие для профилактической чистки. Для моделей с обычными дымоходами и открытым отсеком сгорания необходим значительный приток воздуха, который обеспечивается при помощи отдельного приточного узла или открытой форточки.

Инструкция подключения газовых котлов гласит, что дымоход должен изготавливаться из кровельной жести либо аналогичного материала, не подверженного воздействию кислот. Это же правило применимо к участкам соединений, поворотов и колен. Запрещается соединять котел и основной дымоход посредством гофры или кирпичной конструкции. Дело в том, что в процессе сгорания вырабатывается парообразные массы, насыщенные активными кислотами, которые конденсируются, выпадают в осадок, разъедая стенки отводящего элемента.

Коаксиальный дымоход устанавливается в горизонтальном положении, выводится прямо в стену. Эта конструкция представляет собой трубу, помещенную в другую, отличающуюся по диаметру. По внутренней части пары отводятся от основного агрегата, а по внешней воздух подается в камеру сгорания. Такая особенность дает возможность активно нагреть воздух и повысить КПД системы.

При подключении газового котла своими руками учитывайте, что коаксиальный дымоотвод должен отходить от стены не менее чем на 500 миллиметров. При монтаже обычного котла выводная труба ставится с небольшим уклоном в сторону улицы. Это позволит конденсату стекать в специальный сифон, отводящийся в канализацию. Как правило, все нюансы монтажа прописаны в руководстве по эксплуатации. Предельная длина коаксиального элемента — 3-5 метров, она тем меньше, чем больше в конструкции изгибов и поворотов.

Внедрение термостата

Термостат подключается к котлу для обеспечения экономичности работы системы. Прибор монтируется в самом отдаленном помещении либо в месте, служащим ориентиром для определения температурной нормы. Указанное приспособление будет информировать автоматику агрегата о критическом снижении температуры, после чего теплоноситель автоматически нагревается до момента, пока термостат не просигнализирует о том, что нужная температура достигнута.

При подключении газовых котлов в частных домах указанное оборудование монтируется на внутреннем стеновом перекрытии жилища на расстоянии 1,5 метра от пола по высоте. На устройство не должны воздействовать посторонние тепловые источники, прямые солнечные лучи, сквозняки и вибрационные силы. На новейших моделях котлов предусмотрены специальные клеммы, на которых контакты замкнуты, что свидетельствует о необходимости подачи сигнала для подогрева теплоносителя. Для нормальной работы термостата фиксирующую перемычку убирают, а затем подключают прибор при помощи двухжильного провода сечением 0,75 кв. мм.

Итог

Чтобы подключить котел в систему отопления или горячего водоснабжения, необходимо обратиться к специалистам. Самостоятельные действия приводят не только к нарушениям безопасности, но и штрафам за самовольное подключение. Если все-таки решили рискнуть, помните, что подводить газ нужно только через гофрированную трубу из нержавейки или стали, резиновые шланги здесь категорически неуместны.

Подключение газового котла через стабилизатор

Для автономной системы отопления частного дома его владельцы нередко выбирают газовое оборудование, обеспечивающее экономию и полную независимость от всех внешних источников. Однако этим приборам надо гарантировать идеальные условия для работы. Современные газовые котлы оснащаются сложным, чувствительным электронным оборудованием, поэтому качество электрического питания для них очень важно. Поскольку нестабильность сети у нас явление привычное, любые проблемы с напряжением отражаются на «нежной» технике не лучшим образом. Чтобы гарантировать ее идеальное функционирование, хозяевам приходится использовать подключение газового котла через стабилизатор. Отношение к дополнительному прибору в электросети разное.

Стабилизатор: быть ему или не быть?

Большинство российских электросетей очень далеко от идеала. В низком их качестве виновато устаревшее оборудование, нередкие нарушения, которые имели место при монтаже. Что касается напряжения, оно зачастую ниже стандартных показателей — 220 В — на 10-15%.

Защитник нужен: доводы «за»

Уже считаются нормальным явлением скачки напряжения, которые происходят из-за пришедшего грозового фронта, ураганного ветра, включения хозяевами или соседями мощной техники — стиральной машины, нового «крутого» холодильника, пылесоса, инструментов или электрообогревателей.

Если посмотреть на цифры и поверить этой статистике, то некачественное питающее напряжение виновато в поломках почти в четверти всех случаев выхода из строя газового оборудования. Эти отказы техники не относятся к гарантийным, по этой причине владельцам приходится оплачивать дорогой ремонт из собственного кармана.

Стабилизатор напряжения (электрический или электромеханический) поддерживает это значение в определенном диапазоне. При 200 В современные модели функционировать могут, но при снижении до 180 В повышается риск сбоев в работе или полной остановки оборудования. Скачок напряжения до 250 В приводит к перегоранию электрических схем. Замена их обходится дорого: за ремонт потребуется отдать 30-50% от цены газового котла.

Риск остаться с неработающей техникой устраняет подключение газового котла через стабилизатор. На его вход подается нестабильное напряжение электросети, на выходе оно преобразуется в идеальные 220 В с чистой синусоидой. Система будет функционировать без перегрузок, а значит, исключены поломки из-за напряжения. При невозможности стабилизации параметров устройство попросту разрывает цепь, защищая агрегат от перегрузки.

Прибор не нужен: аргументы «против»

Некоторые хозяева скептически относятся к такой защите. Они утверждают, что покупка стабилизатора — пустая трата денег. Типичный аргумент — отсутствие серьезных сетевых скачков. Однако от них не может быть застрахован никто. Есть и другие аргументы «за».

  1. Любое стихийное бедствие, даже сильный ветер, может негативно повлиять на линию электропередач.
  2. Человеческий фактор тоже играет немалую роль. Никто не может быть застрахован от «прихода в гости» недобросовестного электрика, либо от случайного повреждения электропроводки.

Другая потенциальная угроза — постоянно ширящийся ассортимент бытовой техники. Изобилие ее приводит в «обрастанию» домов всевозможными мощными потребителями энергии, а это уже почти стопроцентная гарантия скачка напряжения.

Когда стабилизатор не спасет?

Подключение газового котла через стабилизатор необходимо в том случае, если скачки напряжения кратковременны, а отключение электричества — явление редкое. Большинство приборов не поможет в следующих случаях:

  • когда в линию электропередач ударила молния, от нее спасет автомат УЗИП;
  • если внезапно и надолго отключают электроэнергию, для таких ситуаций нужен ИБП;
  • когда надо исправить частоту входного напряжения: это по силам только инверторным моделям.

Возможная альтернатива инверторному стабилизатору — ИБП онлайн (технология двойного преобразования).

Потенциальная, более дешевая замена

С той задачей, что возложена на стабилизатор, способны справиться менее дорогие приборы:

  1. Защитить газовый котел сможет обычный сетевой фильтр. Или тот, что входит в состав ИБП, хотя его уже не назвать дешевой покупкой.
  2. Предотвратить прекращение питания при высоком либо низком напряжении легко с помощью реле контроля питания.

Оптимальный вариант — недорогой ИБП онлайн. Если на вооружение взять еще сетевой фильтр и реле напряжения, то такую комплексную защиту уже можно назвать почти непробиваемой. Быть или не быть отдельному устройству, каждый решает сам. Подключение газового котла через стабилизатор — один из вариантов, но выбирать способ защиты должны хозяева оборудования.

Виды стабилизирующих устройств

Если владельцы дома планируют подключение газового котла через стабилизатор, то первым делом надо рассмотреть ассортимент таких приборов. После знакомства с видами устройств легче подобрать тот, что будет оптимальным в конкретных условиях. При выборе идеального варианта учитывают:

  • цену прибора;
  • срок его эксплуатации;
  • принцип работы устройства;
  • быстродействие стабилизатора;
  • диапазон напряжения: входного и выходного.

Еще одна характеристика — бесшумность работы, однако она не так важна, как основные. Рабочий диапазон температур для стабилизирующей техники — от +5° до +40°. Последний критерий — способ размещения. Настенные модели легки, компактны, поэтому удобны. Напольные (настольные) устройства требуются для оборудования большой мощности.

Симисторные (тиристорные)

Эти модели стабилизаторов сейчас считаются лучшими. Они имеют долгий срок службы, абсолютно бесшумны. Другие достоинства:

  • быстродействие — максимум 10-20 мс;
  • диапазон напряжения на входе — 120-280 В;
  • точность выходного напряжения — 1-2,5%;
  • максимальная погрешность точности контроля — 0,5%.

Принцип работы прибора — использование электронных ключей для коммутации трансформатора. Благодаря такому решению гарантируется скорость срабатывания устройств. При выходе из строя одного из симисторов стабилизатор остается в рабочем состоянии, поэтому он подойдет для тех сетей, в которых перепады напряжения и скачки считаются нормой. Минус моделей — сравнительно высокая цена. Однако найти прибор с идеальным соотношением стоимость-качество возможно.

Инверторные

У этих новейших моделей практически нет слабых мест. Если не считать высокую стоимость. Стабилизаторы двойного преобразования имеют такие характеристики:

  • быстродействие — максимальное, так как задержек нет;
  • диапазон напряжения на входе — 120-300 В;
  • долгий срок эксплуатации;
  • отсутствие помех.

Принцип их работы — двойное преобразование. Сначала переменный ток трансформируется в постоянный, потом он опять преобразуется, но уже в переменный ток с постоянной частотой. Результат — устойчивая синусоида. Недостаток инверторных стабилизаторов — низкий КПД, если сравнивать их с другими видами приборов. Высокая цена — причина, из-за которой многие хозяева газовых котлов решают купить не стабилизатор, а ИБП.

Электронные (релейные)

Эти устройства окажутся полезными там, где перепады незначительны и относительно редкое явление. Их характеристики:

  • быстродействие — 100 мс;
  • диапазон напряжения — 135-315 В;
  • точность на выходе — 7,5%.

К преимуществам приборов относится отсутствие искажений сетевой синусоиды, незначительный шум, поскольку для управления используется микропроцессор. Недостатки его: не слишком высокое качество, небольшой срок эксплуатации. Последнего минуса лишены гибридные модели, защищенные резисторами.

Электромеханические (сервоприводные)

В этих приборах используются ползунок, который двигает щетки с помощью электродвигателя. Таким образом происходит переключение витков вторичной обмотки. Плюсы устройств:

  • плавная регулировка, точность работы;
  • стабильность, возможность выдерживать предельные нагрузки;
  • невысокая цена сервоприводного стабилизатора.

Механика уже имеет значительные недостатки. Срок службы приборов — 12 месяцев. После года эксплуатации требуется замена щеток и других подвижных элементов. По сравнению с конкурентами сервоприводная станция довольно «шумная».

Из-за нагревания она небезопасна, так как легко может спровоцировать возгорание. По этой причине для газового оборудования сервоприводные модели из списка кандидатов лучше исключить. Как вариант их можно рассматривать для установки в другом помещении.

Стабилизаторы с ШИМ

В устройствах с широтно-импульсной модуляцией используют специальный генератор импульсов. В зависимости от разницы входного и выходного напряжения параметры генерируемых волн меняются. Результатом становится стабильная частота на выходе. Плюс импульсных стабилизаторов — полная защита и гарантия максимальной производительности оборудования, работоспособности его процессора. Такие модели выбирают для сетей, для которых характерно постоянно низкое напряжение.

ФРС

Феррорезонансные стабилизаторы — еще одна разновидность, однако в быту их практически не используют. Эти станции устанавливают в котельных большой мощности. Причина — высокая цена, которая сравнима со стоимостью ИБП. В этом случае подключение газового котла через стабилизатор в частном доме совершенно не оправдано.

Как рассчитать мощность стабилизатора?

Если владельцы отопительного оборудования определились с типом устройства, то следующий шаг — выбор идеальной модели. Чтобы не ошибиться при покупке, обязательно высчитывают мощность прибора. Делают это так:

  1. Сначала определяют электрическую (потребляемую) мощность котла, она всегда указана в паспорте оборудования. Электрическую мощность нельзя путать с тепловым параметром. Если первое значение составляет 100-300 Вт, то второе гораздо выше — от 10 до 100 кВт.
  2. Если через стабилизатор будет работать и внешний циркуляционный насос, то его мощность умножают на 3. Причина — необходимость учитывать пусковые токи, которые превышают номинальные втрое. Подключение газового котла через стабилизатор, а затем «навешивание» на него насоса не рекомендуют, однако многие игнорируют это предупреждение.
  3. Полученные значения складывают, а результат умножают на коэффициент 1,3. Это и будет мощностью стабилизатора, который необходимо купить для отопительного оборудования.

Для понимания можно рассмотреть решение простой задачи. Например, есть котел со встроенный циркуляционным насосом. Мощность первого 63 Вт, второго — 65 Вт. Для получения мощности стабилизатора необходимо произвести такие вычисления: 65х3 и приплюсовать 63: 195 + 63 = 258. Эту цифру умножают на 1,3, получая 335,4. Итак, для такого оборудования потребуется стабилизатор мощностью 335 ВА. Вольт-амперы обозначают полную мощность, которая должна быть выше полезной (в ваттах) на 30%, еще лучше — на 40%.

Другие характеристики стабилизаторов

Есть несколько ключевых параметров, которые влияют на работу этих приборов. Чтобы приобрести оптимальное устройство, их необходимо учитывать.

Фазность

В большинстве домов электросеть однофазная: с напряжением 220 В, частотой тока 50 Гц. В этом случае необходимы однофазные приборы. Иногда встречаются дома, где ввод трехфазный, однако разделенные линии выдают стандартные 220 В. Преимущество решения — более равномерное распределения нагрузки. Для таких домов тоже приобретают однофазные модели.

Трехфазные стабилизаторы гораздо чаще встречаются на производствах и предприятиях, где используют котлы большой мощности. Подключить такие устройства можно и в частном доме, если в нем есть сеть, имеющая напряжение 380 В. Однако для бытового газового котла такая предусмотрительность ни к чему, поэтому трехфазные модели обычно не используют. Кроме того, все настенное газовое оборудование имеют однофазное подключение. Стабилизатор для него подбирают из такой же категории.

Напряжение: диапазон и точность

Главная задача стабилизаторов — обеспечение оптимального напряжения в 220 В. Поэтому прибор надо выбирать после определения масштабов его падения. Лишь в этом случае можно купить идеальное устройство, с определенным диапазоном входного тока.

Для исследований необходим вольтметр (цифровой либо стрелочный мультиметр). Прибор устанавливают на переменный ток, верхнее значение — более 500 В. Замеры проводят в течение дня: например с 6.00 до 24.00. Промежуток — 2-3 часа. Все данные записывают в тетрадь в течение недели. После окончания замеров определяют диапазон, затем к нижнему и верхнему значению для прибавляют 10-15 В, для запаса. Выбирают устройство, ориентируясь на полученные границы.

Выходное напряжение обязано соответствовать параметрам газового котла. Нормой считается 220 В плюс/минус 10%. Так как в электросети возможен недостаток мощности, то приборам необходима точность плюс/минус 5%. В этом случае прибор будет гарантировать бесперебойную работу оборудования.

Быстродействие стабилизации

Этот показатель может обозначаться 2 единицами измерения:

  • временем срабатывания — миллисекундами, которые необходимы прибору для изменения сетевого сигнала;
  • скоростью реакции — вольтами в секунду (или В/с): они показывают, какой период затрачивается стабилизатором на преобразование колебаний в нормальное напряжение.

Идеальное время срабатывания — 5 мс или менее. Приемлемым можно считать 10 мс, удовлетворительным — 20 мс. Некоторый риск для оборудования есть при больших значениях. Инверторный тип этого показателя не имеет, так как принцип его работы — двойное преобразование тока.

Понятно, что максимальная скорость, меньшее время срабатывания — надежная защита газового котла при любых скачках напряжения. Первый параметр самых чувствительных моделей составляет как минимум 100 В/с. Если скорость реакции устройств 10-20 В/с, то возможен кратковременный период некорректной работы газового котла.

Защита, функция рестарта

Приборы низкого ценового сегмента могут не иметь полноценной защиты, а такие условия не гарантируют, что устройство будет надежным. Поэтому на дополнительные опции надо обращать внимание всегда.

  1. Отключение при перегрузке. Плата или витки трансформатора могут сгореть, если устройство долго работает при слабом входящем напряжении. Чтобы этого не произошло, такие приборы отключаются самостоятельно. От высоких скачков, которые нет возможности понизить, прибор также защищается отключением источника тока.
  2. Защита от перегрева. Необходимость этой функции зависит от места монтажа, температуры в помещении, от нагрузок, которые испытывает стабилизатор. Если перегрев значителен, то лучше покупать прибор, отключающийся сам, но начинающий работу сразу после остывания.
  3. Способность включаться без вмешательства людей. Эта функция — возможность отслеживания работы газового котла стабилизатором в выключенном состоянии, восстановление питания в тот момент, когда аппарат уже способен включиться в работу.

Стабилизатор, не имеющий функции рестарта, придется включать в ручном режиме, что бывает проблематично, если хозяев дома нет. Поэтому на данную опцию рекомендуют обращать внимание тем, кто предпочитает комфорт во всем.

Подключение газового котла через стабилизатор

Операция эта проста, однако есть правила, которых надо придерживаться при установке оборудования. Их выполнение гарантирует безопасность людей, долгую, бесперебойную работу отопительной системы: как стабилизатора, так и газового котла. Основные правила:

  1. Как и другие электроприборы, стабилизатор должен располагаться в сухом помещении. Повышенная влажность ему противопоказана.
  2. Корпус нельзя располагать вблизи легковоспламеняющихся, горючих веществ.
  3. Постоянный приток свежего воздуха — условие обязательное.

К электросети прибор подключают через розетку, имеющую заземление. Настенные модели крепят в непосредственной близости от газового котла. К нему устройство подключают с помощью розетки на корпусе стабилизатора. Разобраться в подключении поможет следующая схема:

Подключение газового котла через стабилизатор — операция, которая защитит дорогое оборудование от скачков напряжения, даст ему возможность бесперебойной работы, поможет прослужить долгие годы без поломок. Однако при выборе модели надо учитывать все важные параметры. Иначе можно купить неподходящее или ненадежное устройство, которое не станет системе достойной защитой.

Чтобы завершить тему стабилизаторов, можно посмотреть видео, посвященное этим приборам:

Видео загружается…

Как правильно подключить двухконтурный газовый котел

Газовый котел – это незаменимая вещь в каждом доме. Данное оборудование позволяет поддерживать подходящую температуру внутри помещения.

Чтобы купить газовый котел, можно заглянуть в специализированный магазин, а можно воспользоваться услугами интернета. Но как же подключить двухфазное оборудование?

Особенности подключения двухфазного газового котла

Прежде всего, необходимо установить оборудование. Если вы выбираете место для монтажа, то решите, как именно будет происходить отвод продуктов сгорания.

В комплекте с котлом обычно идут планки, которые позволяют закрепить настенный модуль. Если вы убедились, что оборудование надежно прикреплено, то можете заниматься его непосредственным монтажом к различным сетям.

Стоит обратить внимание на то, что фильтры необходимо подключать в любом случае. Оборудование без данных элементов прослужит недолго, ведь оно вскоре забьется мельчайшими частичками мусора.

Устанавливать контура отопления и водоснабжения можно по-разному. Легче всего, когда у вас есть весь необходимый набор деталей.

Если модель котла можно подключать к электросети, то обязательно предусматривайте наличие отдельного защитного автомата. Он подключается к щитку, однако стоит провести процедуру заземления.

Завершающий этап – это подключение газовой магистрали. Однако в этом случае не стоит надеяться только на свои силы, ведь данным вопросом должны заниматься исключительно специалисты.

Когда вы установите газовый котел, то пригласите газоснабжающую организацию. Ее работники проверят, соответствует ли оборудование всем требованиям безопасности.

Преимущества газовых котлов

С основными особенностями установки вы разобрались. А теперь стоит упомянуть о преимуществах газовых котлов:

  • тип топлива довольно доступный, поэтому вам не придется тратить лишнее время на его поиски;
  • стоимость топлива доступна каждому человеку, что дает возможность сэкономить немало финансовых средств;
  • все необходимое оборудование расположено в одном корпусе, поэтому нет необходимости покупать какие-либо детали отдельно;
  • использование такого агрегата абсолютно безопасно для здоровья человека, но нужно соблюдать определенные правила и требования.

Это основные моменты, которые касаются использования газовых котлов. Если вы сделаете выбор в пользу такого оборудования, то сможете самостоятельно оценить все его преимущества.

Подключение газового котла. Монтаж газового котла смотрим в видео:

Источник №1: http://tehnostar.com.ua/gazovye_kotly.html

Твитнуть

Электрическое подключение котлов

Большинство производителей котельного оборудования создают свои изделия в соответствии с международными стандартами. Иными словами, котел, сделанный в Италии, Германии, другой европейской стране, полностью соответствует существующим нормам Украины, о чем свидетельствуют сертификаты соответствия.

Производители априори считают, что потребители при эксплуатации оборудования будут следовать национальным стандартам и нормам, и излишне напоминать о них в пособиях и инструкциях. Ведь не прикладывают продавцы автомобилей с инструкциями сборник «Правил дорожного движения» и КоАП. А зря …

В этой статье хотелось бы коснуться одного из аспектов эксплуатации современного газового котла, а именно правильной организации электроснабжения. Именно в этой области происходит большинство нарушений, недоразумения, а часто откровенной халатности. Современные системы отопления практически все являются зависимыми от электропитания. Электричество требуют насосы, системы дымоудаления, безопасности, горелки, в целом управляющие блоки и контроллеры. Качество электроэнергии и корректное подключение оборудования является залогом долгой и безотказной его службы.

Дело в том, что газовый котел, как электроприбор, гораздо более открытый негативному влиянию чем утюг, телевизор или компьютер: к нему присоединяются не только провода из розетки, но и дымовая, газовая труба, трубы отопления и водоснабжения. Хотя в последнее время они изготавливаются из полимерных материалов, сама вода, теплоноситель являются проводниками электрического тока. Все эти элементы при некорректном подключении могут стать источниками опасного для котла напряжения или тока.

Существует распространенное заблуждение, что применение стабилизаторов, источников бесперебойного питания является достаточным условием для нормального функционирования оборудования. Но это не так … Эти устройства являются дополнительными элементами, которые производители котельного оборудования вольны рекомендовать или не рекомендовать. По большому счету если поставщики электроэнергии выдерживают параметры электроснабжения в пределах стандартов Украины, то ни стабилизаторы, ни источники бесперебойного питания не нужны. Однако из реальной жизни мы знаем, что именно эти местные монополисты и являются основными нарушителями. «Уважительные причины» всегда найдутся: устаревшее оборудование, отсутствие финансирования, текучка или отсутствие квалифицированных кадров, нерасчетное потребления потребителями электроэнергии, «не нравится — мы вас вообще отключим» и т.д …

Как же правильно организовать электроснабжение своего котла?

Основными нормативными документами, определяющими требования к электроснабжению оборудования BAXI в Украине, является ПУЭ «Правила устройства электроустановок» и НПАОП 40.1-1.32 «Правила устройства электроустановок. Электрооборудование специальных установок» согласно которым:

  • синусоидальное напряжение электроприемников должно находиться в пределах 230 +/- 10%;
  • частота напряжения 50Гц + 0,5 / -1Гц;
  • электроснабжения электроприемников должно выполняться от сети с глухозаземленной нейтралью с системой заземления TN-S или TN-C-S. — требование НПАОП 40.1-1.32, пункт 2.3.1;
  • подключение электроприемников (в том числе и котла) должно быть трехпроводным: L — фазный, N — нейтраль ( «ноль»), PE — защитный ( «земля») — требование НПАОП 40.1-1.32, пункт 2.5.5.
Дополнительные меры по обеспечению безаварийной работы оборудования BAXI, в части касающейся электроснабжения:
  • установка на вводных металлических трубопроводах (газоснабжение, водоснабжение) изолирующих соединений;
  • устройство СУП (системы уравнивания потенциалов) — требование ПУЭ, пункт 1. 7.84;
  • установка УЗИП (от перенапряжений при ударах молний и переключений мощных нагрузок в сети) и реле напряжения — требования НПАОП 40.1-1.32, пункты 2.3.8 и 2.4.1, ведь в летнее время резко возрастает количество выходов из строя электронных блоков котельной автоматики. Начинаются грозы с молниями, в поселках начинается интенсивное строительство с подключением мощного строительного, сварочного оборудования. Все это порождает в сети мощные импульсы, с которыми в отсутствии обязательных УЗИП штатная защита электронных блоков справиться уже не в состоянии, что приводит к выходу из строя дорогостоящих электронных плат. Даже сильный ветер, вызывающий перекрещивание слишком провислых проводов может «убить» электронику.
  • при выходе напряжения питания за пределы функционирования котла дополнительно рекомендуется установка различных стабилизаторов напряжения. При этом надо понимать, что установка стабилизатора не заменяет требования норм ПУЭ, НПАОП и других обязательных мероприятий.
  • при длительных перерывах в энергоснабжении возможно применение различных аккумуляторных «источников бесперебойного питания», моторных генераторов.
Источники питания (ИБП, моторные генераторы) должны соответствовать следующим требованиям:
  • P ≥ 300 Вт
  • фиксированный ноль;
  • форма кривой напряжения — правильная синусоида;
  • частота 50 Гц

Неукоснительное соблюдение ПУЭ, НПАОП и сопутствующих нормативов — залог безаварийной и бесперебойной работы котлов BAXI.
НЕ ломайтесь!

В чем разница и какой выбрать

Если вы подключены к центральному газу, весьма вероятно, что вы используете традиционный газовый котел для обогрева своего дома, как и большинство населения Великобритании.

Так что вы, вероятно, не знаете, что существуют другие альтернативы отопления.

Например, у вас есть отопление на сжиженном газе, мазутное отопление, отопление с использованием твердого топлива и, в последнее время, возобновляемое отопление с тепловыми насосами, работающими на воздухе, солнечными панелями и т.  д. мы не собираемся проводить вас через них все.В этом коротком сообщении в блоге мы собираемся быстро рассказать о сжиженном нефтяном газе, о том, чем он отличается от использования газа и стоит ли вам подумать о переходе на него для обогрева вашего дома.

Чем газовое отопление отличается от газового?

Газ подается в здания через трубопроводную инфраструктуру, также известную как магистральный газ. Затем этот газ используется вашим бойлером для нагрева кранов и обогрева вашего дома.

СНГ очень разные.

При использовании СНГ топливо доставляется к вам домой и хранится в резервуаре для хранения, который обычно находится рядом с вашим домом или в саду.Каждый раз, когда у вас заканчивается топливо, вам нужно будет заказывать еще и добавлять его в свой резервуар для хранения. После того, как у вас будет топливо, ваш котел подключится к баку и нагреет ваш дом, как любой газовый котел.

Плюсы и минусы газового котла

Плюсы
  • Газовые котлы дешевле, чем большинство других видов отопления, особенно масляные котлы
  • Газовые котлы так же эффективны, как и газовые котлы, до 90% в современных котлах. Они также являются экологически чистыми.
  • Газовые котлы производятся многими крупными производителями, как и газовые
Минусы
  • Цена за единицу сжиженного нефтяного газа дороже, чем газ и мазут
  • Ожидание доставки может быть болезненным
  • Вы также нужно найти место для хранения баллона и нести ответственность за его поддержание в хорошем рабочем состоянии

Должен ли я перейти на сжиженный газ, если я работаю на сетевом газе?

Если вы подключены к центральному газу и думаете о переходе на сжиженный газ, мы рекомендуем этого не делать.

При более высоких удельных затратах и ​​необходимости платить не только за обслуживание котла, но и за накопительный бак, вы собираетесь раскошелиться на гораздо больше денег за то, что мог бы сделать газовый котел.

Ищете инженера в Йорке?

Если вы ищете инженера для установки нового котла в вашем доме в Йорке, позвоните нам по телефону 07834 168464 или 01904 373075 или отправьте нам сообщение, используя нашу контактную форму.

Мы с нетерпением ждем вашего ответа.

ДК076А_Навод_СТАЦИОНАРНЕ_РУ_06_2017_внутри_А5_принт

%PDF-1.3 % 383 0 объект >/OCGs[385 0 R 386 0 R]>>/Outlines 367 0 R/OutputIntents[>]/PageLabels 371 0 R/Pages 373 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 384 0 объект >/Шрифт>>>/Поля[]>> эндообъект 379 0 объект >поток 2016-01-12T10:34:31+01:002018-11-30T10:05:58+01:002018-11-30T10:05:58+01:00Adobe InDesign CS4 (6.0.6)

  • JPEG256256/9j/4AAQSkZJRgABAgEASABIAAD /7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAArEj/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA ALQDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwDAXRPNqSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUp JSv46JE0oAk6Nj7G+sxlWV4vPttJ36djXW172z/KaFEcwOwtsDlSPmIis4dPaxp9a17z9Iek1jB4 Q83OJ/zAhxZOwTwYB1J8mdTuljd61WS/93ZfWyPjONYl+tOxCCcAO0mB+xdhc3UxLmWaf5lSP6zw VfLn95d9WEXO9DKIaBI+0VGony/ROyB95CHuTG4+xQw4pfLL7Vow7KbaxlzVQ97WuvZFrQDBMOYX NmDxMhh4gR6d0jlTGY4/l7obBW217aXmytriGPI2lzQdDBT4EmOrDmjGMyInRinLFJKUkpSSnph0 bGwG9O+2YRtfb6py/WNrAWNrpyN1ex1cFjC5vcSCqnumfFUvL8m57Ihw8Ue939C1sSnH6lRXVT02 iu/LyPs1NjHZJ2gM3Wv2m98lm9p/gu+RMDrI0BfT+CyERkGkRZNdfr1X6tgYXSrjkjDcarSxlONk OeNhFNNtvqbXVv3B1ojUJYpyyCr+o8yrNCGM3w+QPkL/ADWyMHpODbifaRNWQyt1z2bnCpwY11jI 3au3u11+jxqdFGc5A10TLHjgY31/ByMsYwybBiEup3ewkESPgdY8JU0brVrz4eI8OyFOWqSUpJSk lKSUpJTaDrcfp7LsIB2TlXvxy4D31NY2t42H831PUPu8GxP0lXyG50dg3uXiRiuO5LQFbAQ031l5 MbWbnGfiGbT8iUePwQcAJ1k7nTTV04vury6q7sSqy64gWNsbbArprn0j7Q+wbmt1JmRACgyEz6bt nFGOK6O26FmBhl9ByMxpJofmZZPqTtMurbJr/PG3Xn3/AAT/AHZa0PAMf3aBIMj4lz24+RZXZYyH Nqr9ZxE617hXv40lxETBUnuhg+6yNlv9P6TljIFpDLH0susNNbg57LKmsDBY2CP5y1mnfUcqPJmB FM+DlTGVlzr8/Nxs+z1LG3PbFNgnfXYysBjWEHlsNH+9OEYmKJTmMhT5lLcfLuoa0sDHkbHauZ4s dPdp0PwUuKRlAFqczAQyEBCpGFsV4OTawWMaC13GoVafOY4SotmHJZZxBDL9m5f7o+8Jv3/Eu/0f m8GVeBm1WNtY0bmeObO0iQZ4MgpHnsJCRyGYG9E7W9Ybvh3tpsc8ktJJtaa7DJ/ea4hN+94F33Pm Fq6+rVUfZ6yG1xYI9v8AhQwWa8+4VgJHnMBNqHJZwK0ZNPWG1Gn2PrLAzbY2t4AA2gt3tdDo/OGq h4vBd6p+6cxVaMMirquUHC8hwdY64j2gb3gBxERE7RoNNEY85gjsiXJZ5b0g/ZuX+6PvCd9/xLP9 H5vBX7Ny/wB0feEvv+JX+j83gs/p+VWxz3NENBcdRwEY87ikaRLkcsQSWz0bDozHWturdaGgfQc1 PaPcS6XvY3t3TedzzwxBiz/C+UxczKQma+39lt2npWA/1T6brG0zAY+oFw2sdud+su0935sqiPiO ez6ersz+B8oBh2CyP62up8HH9Kv7d6P5nq7Plujx/itbiPt31p5r24+9w9Lr8UCkYk+Jl3YVwupI keetMwdplv0S1wI7FpBHYpmTGJjVlw55YjomflPuJ9DNvwXWDa/fL2QRtdNlIFkeWw6dyoDhMelt 0c3Cf6XC029Ly3VWVUXYtjA4OcTfXU520Oja3IdU48nsiZgHUFAhYoEJDd9YGDb6ryHMa322McC1 u3YDDiNNgj4BNrGyfr/5Uyqh2hsituT6QcwMPqZVVQLWkOAcX2t4I0lI+32RWbqVwc8Hfd1NtTmv Y/bQXPeXNO5rw6poYS09y9HhvaKDlr5p/Yo3VVXOvxw+y8kkZWRHqDwLK2ktYfm6O0J8cJI1+xhy c4B8o17lrqfZpEkm1JKSsyL2NDWWODRwAVFLl8cjZDHmcsRQLvv6FksFrjnP24+8Xe1rjuqrdba 1gZc6doA526mCAqoGI16N22feF+vZpU4tll+TXZmuqqx6xY2xwALi7bsY5htEOg6hpcdNAVIcWIA ehijmykm57M8vAvxa8hxzXPfQHWs2j2WVNv+ybg/f9IvEgRx3QjjxSI9H8qtM8uaIPr2/jTO7pmT QxrnZrtx9Jz2xw19dllhB3+41mlwI+HeQBGGIn5EynmjvP8Al/II2YGVbnWYtWW4110NyvVcIOx7 K7GgtDne79IGwCddBKJx4hG+HrSBlzGRHH0tWXgZOLj3Zf2qw105FmL7mlrjZWKiGkb3AE73d/zS ldHikQOEbWqeTNEE8expTSHIb1Svpgy37thde87B6ZY1z7B/PlvtDfznN84SGPFwcXCo5M3ucPH+ S/2Rr8ujEpz7ZtY+y02tZX6bWtL26/aCwlzWyJcBxql7WMRJMB/L6J93JxACZ/D+LnZV1jLraGZB vqa5zG2CQHtBIDoPiFLDl8eh5aLBPmctkcVhCy22sFrHuaHfSAJAMeKmMQd2KM5R2LIZOSHNcLXg s+iQ4yPhqh7cey73sn7x+1Hudu3yd0zPefFGhTHZu1kVKSUpJSklKSUpJSklKSUpJSklKSU2z1Xq hs9U5mQbOd/qv3fmd93/AAbfuHgme1CqoL/dyXdlFbl5Nzt9ljifb3jWsbWnTupFERAQZyO5TP6x 1WxjmW5l1jXzuFljnzuaaz9Inlpj4JoxQHRcc2Q7ksR1TqbQQ3MvAc7e4C1+rg71Nx93O47p8dUf ah3CPdn3Kn9T6g+wXHIsFg/Pa4tcff60ktgk7wHSfAeCXtxqqUcsybtazqOfd6nr5Flvqja82OLy R7e7p/cHy0SGOI2Cjlmdyyd1bqj7GXOy7jbWXFlvqO3gvAa4753ataB8EvahVUo5Zk3a2R1TqWWx rMrKtuDd0eo8uPvADhuJJjThKOKEdgqWWchqWqnrFJKUkpSSnRe7DA0xav8AOt/9KqiMuQnd0/u2 LslqZguMPxa/k6z/ANKp2TLOI3THlcROoTZGNgVNDm41fzdZ/wClFHHPlI3ZDyeDsqjFwbWy7FZ5 e63/ANKJ4zT7qHJYezYHT+mkf0Vs/wBaz/0ol7s+6jyeHskZ0rph+ljN/wA+z/0ogc2TuoclhPRc 9L6TyMZv+fZ/6US97J3V9yw9mTul9FDRFDSfDfZ/6UVaPN8zx0dlx5Ll62YHp3R+BjNn+vZ/6UR/ 0gfcEL1R9wxVdNa3Awxd6deKyBz7rf8A0opJ8xlEwAVo5PDWzbb0jpsS7Fb/AJ9n/pRS+9PutPKY uyVnROkvbIxmz/Xs/wDSiac8x1SOTxHop3Q+mNOUKI/r2f8ApRIcxM9VHk8Q6LHovSgJGM3/AD7P /SiPvT7rfuuIdGsOjUWZDg3GrZUGkNBdYXOd2P8AocKHLzGeNm9GWPL8pwi4ky/YmxOgYZxq7MzH a2ySXtBsGmoA1sVPlfimfNMx7MnNclysJegaebad9X+itZu+zif69n/k1Lh57mTlMZbMB5TDWyJv Q+ku5xm/59n/AKUVjmOcnixmVrPuuK6pDf0TCZrXitI83Wf+lFh5/j/MyO4+xklyWIfo/m0/snT2 5rcd+KzaaXWGh3TIc1v+k81ZyfFObGPiiR9io8rgrUNujpnSLBLsZo+D7P8A0oqf/KHm4yo19i77 lhrZDd07AY/azFaR/Ws/9KK5P41l4LidVkeTxE7fmk+xdG/m/sf6SJ/nLIn4b1T/ANP87W8fsZ/u HL18rlvwXtZu7La5bmI5JaKnCghpbZv07d1alDi3YtW/sfeC2J0+CZkuEbiGzywhKYEzolww/wB1 b2emWcbuD8FVhnkYmRjs383JY4zAjMES2bNV1TxztPgZBUmHmYZdmDmuSycuLO3dKXtiJUpNNQHV fHw3ZRd7oA4VbmOaOKOgtkEeJnXgiprvUMlVuVlzGWfFLQKIiETcSHl0q2OXiMnEni0pv4mO17tx jcoeanKGqE9umBopMHMDJFjIXpobWAeU4yiGSEW7+hczUCVRlzMRl3ZjG4uddXDyGiAtOMrDUmGL GFpDkJREo0siEpDriABwo8WCGEaLrsquoe1snhSAhRadljqwXDQATqYUXMxjkxELYgykKabfrHiF tlWQ01WNB2SZaSATEhcjm5DKCDE6W78PhUjEEGwXM6l1O2z7LlYFIeGn9LPG61rmNYYj84q5gjKI MJy8mKfwuOOYiTuUeP12hoPqBzbgGn04I3Fw7c6IZOWMjpswy+HyE6Bbo61gNuYG2NetTBjvBEqPH gmBqGKXLZMM/UG59ux/X+1dtkblHw+qmx7elpGUVegRZBEaFHk+cyY+YFNOUAYuIRFrgB7V2eLNx BrGDbxXaaBPOQtmOZkMpILg47uzBuP3SCqfM8wMejp8hycs0eLp/LUftcurMyRksdmucdo0c4EkM AOmscLOhlMZiQDuy5aM8MoWNXYqtNrmsawiRyRE/JTjnZWOMU5HMfCogGWOQPh/ao9Us6fkPotrP baRpMn+5NlzRBOjaw/CYZsIIOvX+X8tG+cqi1xY18uaNzm9wP9SrsOYxy2LlZeQzQ1I0JpkDKnu2 qQQWzVa2kAnQqOcRIapTHJ9ThZ848B0ZBG09ZBYSdCBOpgKplzmGts0cYcbP+seHiPkBztpAMfmk +JWccOXJPi/l/vuji+HSiLPVodL+suTlPxcOxrSdxF1p7sA0+BV/LnyYoEgsvN/DcNTnEb9Hoqb6 LZ9NwcJiW6j70eR5/Jxet5/NgOPcU26ixmp4WtO8kdGMIcrJZtICjxwnHQrjRcl49bczbva7Qg6g p8sPHA6qHFjNuc/6r1nI+0VEVM/ObzqCCICxQcsZcBFuvy/xUwgTMcR+xrdWrv6b053pWCwUvZdD 2iIqe2wDSD28/krh4OiJyHh9qpczj52Rr0kC9/ta+U39rOZlY9Xo31FpJYZLuG6n2wAAq5IxDXYu jHlYctrKVjf+XdbL6ZbXbVaytjm1jaQwjcR5ktCix8zAggljxHlc0SDf1/3yi3u9bd7vT+jt36bo 8I5+SfQ4WWsfscNnttr5W2cLNzcqsSDsHJCbPHjxyvq8xZKW123QCPJbWEngBTdtrCZI3HwVvDIk arZBWXhsywA5zmxxtMIZuWGU3bb5T4jPlomIFgrupY2n0g3QCA7uPmpBiiBTBLPOUiba9mWanFjh yIBCyanKMyC73JcrjzY4yj0P8gv61HU2uY9pa5rQWudAJJ19uqfj4c4o7hjlDL8OncTcZFZmBYw PdVaWuLY2jQnyTvuM4g0WT/TGKdCUev8ixxepX4o23sdbqGtLdTpoZUWHmzisFn5v4Zj5ijE06pz aLC1oeDu4Hh8fBWcnO46FHdxZfDM44tNvxSUHdJrdInkGQmARnG7tqSjkxyqQrzb7WXGuRqR2XP/ ABbIMbPjJLz3V+j5hFpq2Cmz3P7Fsansmcp8RxkAS+Z3cHN4zACe7inDycdnr2MdRWT6Z3NLJGk6 ETqtCOfHklQIJbcc2GRoHxeo6Vm4gw6KxbVW6drap2mZjQO1M+KzeZHMRyExGjjc/wAhknlMhE13 dxmyxkEwVe5L43CEakXJOA3ogyKK2MLwNxGsAgT96tz+OYTSV+HD6tdHkHdbysbKyDQNtdjztlpl OBIKAxB8U6OeYuju9P8A6PxZIQExrEO9g9QHU6y3Gl7q2s9QwQNxHn8FP95wgDi3cDnfh+TDLTY7 NbPxg/dTkt3CwFrmnwKdm5qOSHp2aEYzxz7IejCtmA179bYAtbH0XtG1zT8wsD4iakAC6Us+XNEc XRr39SrZlObq1pEOABOnw5QhglwWjFPo5n7W6b9tndbG6Nke3dxO2JlWvYy+1VBdwZL8HV6a5uLj FjmiVNHkTzMt3M4qDXyHGx5cBC1ceIwiAoFv4boqA8VbxQoLTIWkJmSpVpU97S0apsgvigrax7i1 wDhzqFFLBCY9QbGHmsmE+k0kdj41dJZj1hlpJcbR9IyAIPiNE3HysIbMmbn8mY+pfHDmtG8cfnD+ Kl1i1jUjaR2NjZRbaT9JpDXN8Y5+Sq8xysMhvq3+U+IZcMa3DUr+r17jvNzYPZwOn4qhLkzEal05 fВИЧpEu22rHxK68fHJMCPdGpPwUuOQjDhDi8znlmyGZbbqc5tbhS2HFpDXj3bTHPCocz8JyZ5WSE Y88YnZxrumdfuy68ovoaWNLS0OftJd3j00MfwSMYGPi3MfO8sAQRL8P4tqjofUbKQ3LfTbuJDgZg g/2SpP8AQ8RPiEq+n9rDPnhxXCNfVoZX1OyG2syKLa6GtIJAJcQZ5BO1WzymlW28Xx3JGNTjbqYW JkUAsuyfV8JIn5nQrN5j4D7hsUGrzHOYsnyw4U12h2J4d9nax4gbQ5xBJ7zoVXH/ABelH9Jbjy4i RxW0M76tmxu6zDlwMl9QguJ8m6nlWcHL8xiHq1/Fmj8Tyw2lp4uUTlfV3I9VmHFPsHqPB3xDtwl3 EpZcXuijYdPlsg52HqPqZVdaHU7HNsHpvJhgEmQUBGeGPdg5z4WY6x1RdNzKcHLvxsx2yr1C8OcO TZ7nfiVU57FLPEShu1OXiSKpo9btxcrIfbiOGwAjcO5adI+5WOTxThjAluzQ5HKcmg0c79o4/p+r SP2vbG6dPCFY9mV1+ivo1Wn2Oz6jiSCt+cI4zo87E2zZ7zCfjpdTex9rWbUZT4VnDqp4eSWj5J0Z WvpC2t4MP7FOVslaA08RKCCU7GjbuKBSCsWWvpcKHbX9iePOdCoOYhOUfSdW3yeXFDJ+sFxRE2by 20bCwAl7SA3xO4HQz8FVhPNdTGjeyYeWkLxHXoENub1avIaxzQ6kmN8aCfhqq/MYchlRZRi5TJgu PzUnzXOPpOa9zXhzTPO4SE2PLmEt2lj5oRgYSG7udKybaqmFjjtge3tC0pAFzgaenpc1zedOR8FA WUJJagpy/rFjVX9PNjiQ6khzS07Sd3t2yPGVDzF8BpfDd5Ku57KGv9K6vc8MNbi4lukl3fTsqRlI fpNgQilvzm1HZbaWyJgNJn/NB/ImCcz1WcIafUs3LpqZZjbBuImWNkgkaAkRwe5T8UzI6lBAdD6u WvyMz7Pmh2sXNqNVlLtWbmbn7gD8FLgnc+Eqsw9UTRQt6DjdO6neGOeGsdIAc4AtPubwRMcayFX+ IVijrR828fi2TJDhkAS5nWKsU5NTjtd61bqXb+Bt94OkckqjypyGEvA2x4YykbiHln4+Uy4soMgk gBswPkVqRyRrVtR5uUetM/2Vlbogcbt/aUPvEE+9jq7du1xpEHkrossARbzMSQUVGQd2ipe5wFsA WG/RYd4APPKsYyMgWHQugxg+lMlPApcVn7e4hOCwoXl8TW3eRy2YPylNymQFxFs/LxxSlWQ0O6vt AFfquDhW3RxjVseIUc+YEY8VaMuPkJTmYAji6eIZ052PaWMpfLnjcG94/wBQhDmccyBeq7N8M5jC JEj0jq4/Wc2/HyX1OaGixhbo7duB8W6bSqnNzlx6On8KjAY/UNbsaNnpmfbZjP8AtAcXANO5whob AABnueU/lM1ggsHxflxACUdL6dba92VffktraSypjh8zI8e2iqZcn6ynKjI9dXqunmaGxoYELSYn byOrYvTMQZOdZ6VctaSGufqeBDQT+CijjlOVBeZCIstVv1t6TbfXj1Xy+17amBzLWy5/0RJqjWfF PPK5ALr8lg5iBP8AYXVe5tjCx/uDhBB/3qAxBFFmumu7ExthDamA/mlwmPxH5Uz2MfZPHJgzp+K5 hbl01W/1G7B/0nPR9nH0Cums/sWDBAoZB5BAP8EBhgOgVxliMOlm047RjuadHVtZInzc13inRxwi BARxEvNdazrauqZNIrdcQxn0SJOh/NGv+vZZnxPAMkhrVNrl8Vizs8Hm5T7LTtc7ZO5ofrHwiU/F DhDrYyYRq1sfPtFrGmCJjQaozxghi5s+8L6u/wDZcv0PUj2x9GDM88rP9/HxU1Pa9PiwzGW21B4h 4HdvMLqsuYEaOUINatgrPtmVWlC2S6b+MC73EwpMM/bYp2W/i2+/03GSeFbEhIWERPduuw7LocwS FHLmMcDRK4hjZQ2oAOEOT7tWi4xXuod6bo3AyYmJ/KuY574rLHnMC6HIyhh2EW87U12LlOquqIey DW7iYOsg/HhTRnoJB6SOX3o6HQtjOZXnuLyzUCIACXfE6aJ+XmeOW1MfLYRy8TG7BalPS3bmXsvN YsI9kFzhoPyKxy8DPYtTnMohfFEkOqMIMqa4nc4FoJPJ1Vg8nUrLz05AysCnW6Yf0DVPbGXbyun4 nU8UYuaz1apa7buc3VvBlhaUyM5QNheYiQotXH+q/Qca5mRRiBtlTxYx255hwIIOrj3CdLmcshRK yODHE2A6qhZVJIXSUpJSySnjuptafrTY4gOLWMgH75Czufo6Hq3uX5rhxGDg9droOTsbU1rgZ3gc 9ocFBhHANDosHM5AavRH0XFxbdj8kCq/GscBtMl7DqwmdYE7fkoudlkiDw6iX4M2LOeHV2/tx+2e htd6O31N/wCb4RKzfu36ri67NmvRxW4NGTfikNb7mT9FdrLl71DiRyU6zmYuQ1pYwNedSo+Iw0K8 xEtmx9jpFY2Ha7ggpmQSKhEKrp2nU6g6KTljIGitlEOhj5rsYQ7Vv5Ez4jyX3iFjcLBPhK2TezLH qDQDVUvhvMzw3DJ0ZIYDml6dkdOawhrA74wsv4pgjmzmcdi38fw/PjgLCPrhx68ZmU/HOTbWSGFu jmbwQYKs8rGocPRl5e8c7BeWZ1llIY3a94bG6t5JDpOrJOohTDFq6XvdnR6W9+RYL7KQygyNHHdB 1A1MKflYnj9IY+fyAYTxnfYN432kek9oGwgtcHTLS6GmHSfzVp8ZMTTgyxAS1dHpJJqA+5NtrF6e r6A+AURZAzQUpJSklKSSpJSkkPJ9Wtqo6ze9zgx5a2J8AFj/ABTEMkxq28GkXnMjJZk2m2trbmnl 8xof7k2EBAUS2uXGInhnHXp0amVSxljbuntdc6oFznAlkg7pbGs8BTwo+klOXkZYfVHbzaf6WPV1 iPW7xuj/AFCPD0+jPcfauhbqvaHlpaIhdHHHQecMtW5WbNrXCJbwUyfLxkoZJB0m24+VT7/0d7R4 8psYnHodmWxMeLU3NrJeX8c9088A1WRhKRoM33teI3A6ceSMJxlsV2TBkh8wa1vUcVlL8ZzwXRu2 8H5Ss/n8WI/3mzyEs2CQnFHiOx3t9eu0jQOIJkEEnk8rFz8UTVOtP4tOuExFvS4eG6/H9Ul0lp9N 0CWSPpAOnX4qjy3NzHMCI26tKR4vUXEd9WsKm51hfZZYT7nWkOPmR7Rqun+6CYFHzXYviUsRJIHg 6FWPVXX6dTfYYgfAR/BWsWCOK6anM83k5ggyQZ+O1ra7WiHMIB51bKdLTVhEtKbXSjDBKgBY3p6v on+ATCvDNBSklLpKVKSlJJWSQ8H9bcGvL6va42Ore1rYjg6eCz+blKM9tG5y2c4w8rk4uRhvdUwk tfztnVMhOMxZb0c2OW7PAtzMCMhrTEENDjAmY8CjLhkdGSOES9QDd+1GfW9UelHr/Zdg2+pO3n8Y 47pWeHh/Fj9k8dUeHdt14uS4trFbpPEtP9y6aU4xFl52iXXw8K7a6i2stf20Kyue504uHJHWPVnw 4+IEHdFn9OyMWr1HsdHiwEkKeHxHDkja/DyOTJPhBAc7FqyLN1djLHTMO2kfwUsMmHMDEFkycvzH JyE/y1WPRy2wP9Szcw6saJ15HgdIVInDikKkXT4+Z5iJ4wNtNQ5PUKMuz03iiwlokywtIHg7zVee UzlqWYYscI+iNedfxbvSsPIvtFtNVjawQLGPbEbQI2y7XlV8sOLTqjNix5cZkdOz2XT+p2saah51 4cPojZIdrGjgS0f2iFDPk/ZjbmwjE/pBPdQy4b7GOptJgscOTz7Tw75J2h5vPHCqJ+hWZsIGxYjF BrL2gtA8QY0VrlPi0skuEwLAcZDk52VU2Ki9u7cNCQDytLj4ltEJ+ln2N18EwLHqavoN+ATSvDNB SkkqSQpJSklLJKeH+sLnn6wva0Eja3gE9lW5mJplxtW7GfkENbW6R4tKzRxDoqZMjo1cvBczbTY1 26NCGkgCe+ifilInZ1vhvNjF6JEVu0/sGTv2+k+P3tjojx4Ut6On98we3x3oj3O8SuzfLqCtzvEp KoK3O8Skqgrc7xKSqCtzvEpKoK3O8Skqgrc7xKSqCtzvEpKoK3O8Skqgrc7xKSqC7HO9arU/Tb+U JmT5Sy8up1get6W72N81iO49ZT9AfAIFcGaClSkpaUlkSUpJSySnzz63kjr9kE/zbP4rV5H+bcr4 j87j7neJVto0FbneJSVQVud4lJVBZJKklKSUpJSklKSUpJSklKSUpJS7P52r+u38oTMnyllwfOHr Ol/zY8ViO29bT9AfAJpXBmkpaUlK+CSl0lLJKUkp87+uH/L9n/Fs/itXkf5ty/iHzuOrbRUkpSSl JKdHpfR3dUY8stFb2uDGMIJ3uLXkAfFwa3+0osmXgZcWA5Amq6HQbqaL8l7XXWtoca6g5tT3CNtm 66vaQ78NfJA5jRIC4YBYBO+jLI6DVXhDOqyLDU6s2t9an0i5vuA2RbYHe4AO103N8UI5iZUR+KZc ubHivx1H8v5FgOi015VGJl32MsytopFNQsJJd6R3brq4/SNc35InMSCQNkewBIAndg7pOMKvtbMh 7sX1BUHmoB5c6dnsFpGpY/8AO4HnCIym6rVBwxrivTyZZ31fvwafWssa/U1+wS31Q/b6e7+p75Qh nEzScnLSgLP8ilyfq8MfLGJ61jXWWuxqjbT6e61m0kwbSRXtsad58eEI5+KN14ply1Sq/Db+WiPK 6C/FyKsZ9jm2OrsstZZWWPYKmeo923cZbodp7wdEY5xIWifL8MgCWeN0Cu0V+влекбG73e1sVtNP 2hu91ltbRvBAZJ114hCWcjYfyukx5cGrP8qvu5LmsblNbU4uYLQGucACQHaEhrnAfeVJO+БЖ/нБ 5vU9LP6NoWI7j1tP0G/AJpSzlJSklKSUpJSklKSU+d/W/wD5es/4tv5XLV5H+acv4h87jq20VJKU kpSSk9WdlUUux6bCyt+rgI191b+eeampphEm1wnICgUtvVs+1xe+wbnPNri1jGlzzv8Ae/a0bj73 QTxOiAxRC45pkrN6pnM0FgLdrWFrmtc0ta1rGgtc0g6Mh4TykccUDLILDqedDJs3Orf6jLHta6xr pc/22OaXAbnExMTql7cVe7JVfU86qtlTLfZWA1jS1pDdrnvaRIPuDrHQ7kSkccSVDLIKPVM8gA3E hrqrACARuob6dRiOzdPype3Ht/Iq92fft+DGvPy6azUyyGkudqASC8Bry0kEt3AQY5RMikoGSQDI 9UzzkNynWl9rN8OcA4RaXusBa4EEONjpB01Q9uNVSfdlxX1SVda6jS1zWPYW2GXtfVU8P7DcHsdu 2j6M8dkDhgVwzzH8g0C8Me2x3DXBxjyMp0xcSjCakC9Z0mPSHyWEHdL11X8234BApZpKUkpSSVJI UklSSnzv63/8vWf8W38rlq8j/NOT8Q+dx1baSklKSUpJSklKSUpJSklKSUpJSklKSUpJTF4lpCBT E0Xpfq7kuycYueZe1xa/t5j8CsfPhGKdDZ28OU5IWXtav5tvwCgLOGaSlJKUkpSClEgd0lLb2+KV pfOPrTc27r+QGz+jDWh5xu/78tbkf5oOR8QP6xzFbaSklKSUpJSklKSUpJSklKSUpJSklKSUpJSk lOj9XMltGa7He/aLo2tPBcJ4Ko8/AkAulyExRD6B9sqox/WucGsYzc9xMAACXFZhLpANTI+snS8a t9j7QRX6gMA81N3vGsawR80OJNNPI+uODW0iplj37bHNaRtE1tr9ruXN3OSDR7eZQ4wnhamZ9cMp lr68WljtrrWlznGAGOrrY6RA1cXaeASBJ2CuFpn66ZFps/S1UtM+kQJcGm3a0ukvG4VDdHiU8Yss v0SjiiOrTd9b77XVF+S9hZse8NbtDiDY9zPb21Y34Ap45XMei05cY6tNn1oya767R6mQ6vbLrHn3 FlZqHjp7nO+LvJSw5DITqWKfN44hepdkXWZN5my1xe4+ZMrVxwEI0HHz5OOVsk9hUkpSSlJKUkp SSLJKUkpSSlJKUkpSSlJKUkpg7ex7bqjD63B7T4FpkJs4iQosuHIYStt3fWLq92E7Bu2PY9rq3uL fcWueEaEBUj8Phboj4ga2aN2Vm5BdvIh5eXADQmwtc/medoRHIYuyD8QLGz7VdPqWEzoe0yd2see qljymMfohiPPzPVgMU91KMYYpc3IpBit7p3AGI55FcYzAlwhacpLMVMHZGlpmSz4RWqSUpJSklKS UpJSklKSUpJSklKSUpJSklKSUpJSklKgJKVASUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklK SUpJSklKSUpJSklKSUvtd4H7kz3Ydwv9nJ+6WQqsd9FjjHMApe7j7hXs5P3Sr0bon03R8Ch72P8A eCfYyfun7Fix4MFpB+CPuw7hHs5P3Stttd4H7kvdh4CvZyfulW13gfuS92HcK9nJ+6VJ6xZJSklKS UpJSklKSUpJSklKSUpJSklKSUpJSklKSU1eqNy4poxbPSFjC+xzTtfEubtEe6Ib8Fi/EeaIyGHQO 98J5DjxCY3LWxPq2bqG3ZeWzBreC4WWObY5wBP5jX79dfzeyzzzMZWIiyPPp+NOiOSkPmS4nRMb1H U05xtBc1zriNjANQHgOduP0tEZyEQDPS+2qcWOWohr56JOqdLyHVtw8AOLsb23PIeJI1cXQ3x11H 3q1Hk5SqQ2auXn4w9B3+n8XLt6OXWCtuQ59mgcSCBPlOv3qb7l0tg+8cUeM7eafD6ezHtJbSM+yC 1tT3OOsEbw2uOPMpfdxE90iZkOyHIN9dhL621xywVho/IEMlg7D7F8arR0ulWdRvJqyiXsLXOrLy C5mxrnkHvEN4U/K+7CQJ2LV5zHDJA/vDVtrTcZSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKb VZxMnH+z5TvSdWCK3hjTuaZds3RuBk6HjVY3xT4dkyz9zHv1Du/B/i0OXj7eTboWpk9Iw8itz2WF r2gbQXM93l9IRHzWbDlOcB1g6+T4jyc/0whw8bLwbqy8i9m4ENFrQGtnVriT9E+EKeXKZ5x4TASU Of5THKxPdt9Z6p1rItLMIGvHAABULmEefuaGSPIqaOLPY9JodGvl5vldakCe7Sw6eosZNoY5ugNL 3tIPfQ7pie0q9h90DWP0c/IcEj81HwLoU01ii4tqxq7iA1gftcNTq5jhJkeakr+rX0UMsI/p39Wj Vj5TrG+sGhkw5zXVh5b/ACXHyUdSkdYMozYR+l+Lbprpw2OLBX6rmmtnpgjY130i48FzhppI18VY xYiDtQanN81Ax4Ym0asOcpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklJKDULWm8F1eu4D4GPD uo8wmYejdkw8HGOPZt+p0n/RP+8/+SVTh5zv+Tc4uS7fmr1Ok/6J/wB5/wDJJcPOd/yVxcl2/NXq dJ/0T/vP/kkuHnO/5K4uS7fmr1Ok/wCif95/8klw853/ACVxcl2/NXqdJ/0T/vP/AJJLh5zv+SuL ku35q9TpP+if95/8klw853/JXFyXb82tknHdYDjNLWRqD46+JKs4BkEfXu1eYOIy/V7IVMwqSUpJ SklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklK SUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJ SklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklK SUpJSklKSUpJSklKSUpJT//Z
  • UUID: 1c85316d-1765-4ad3-b868-6028af793bbaxmp. сделал: D4BA8904B063E211826DB543E0FC7CC5proof: pdf1uuid: b2328c1f-cc78-4973-B083-bb56bc6889bd
  • createdxmp.iid: D4BA8904B063E211826DB543E0FC7CC52013-01-21T12: 13: 51 + 01: 00Adobe InDesign 6.0
  • сохраненныйxmp.iid:D5BA8904B063E211826DB543E0FC7CC52013-01-21T12:27:43+01:00Adobe InDesign 6.0/
  • savexmp.iid:D6BA8904B063E211826DB543E0FC7CC52013-01-21T12:27:43+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:D7BA8904B063E211826DB543E0FC7CC52013-01-21T12:31:52+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:D8BA8904B063E211826DB543E0FC7CC52013-01-21T12:36:01+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:D9BA8904B063E211826DB543E0FC7CC52013-01-22T09:32:59+01:00Adobe InDesign 6.0/
  • сохраненныйxmp. iid:7B42F02D7364E211826DB543E0FC7CC52013-01-22T10:07:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7C42F02D7364E211826DB543E0FC7CC52013-01-22T10:25:47+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:7D42F02D7364E211826DB543E0FC7CC52013-01-22T11:23:40+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7E42F02D7364E211826DB543E0FC7CC52013-01-22T11:26:10+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:7F42F02D7364E211826DB543E0FC7CC52013-01-22T11:35:11+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8042F02D7364E211826DB543E0FC7CC52013-01-22T11:36:17+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8142F02D7364E211826DB543E0FC7CC52013-01-22T11:49:33+01:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:8242F02D7364E211826DB543E0FC7CC52013-01-22T11:54:40+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8342F02D7364E211826DB543E0FC7CC52013-01-22T11:58:16+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8442F02D7364E211826DB543E0FC7CC52013-01-22T12:03:16+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8542F02D7364E211826DB543E0FC7CC52013-01-22T12:19:38+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:B3216AA58664E211826DB543E0FC7CC52013-01-22T12:27:03+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:B4216AA58664E211826DB543E0FC7CC52013-01-22T12:28:36+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B9216AA58664E211826DB543E0FC7CC52013-01-22T14:41:35+01:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:87399E8D2D65E211826DB543E0FC7CC52013-01-23T10:39:21+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:47FD17B16A69E211A898DAB66F6CDC482013-01-29T16:25:34+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:48FD17B16A69E211A898DAB66F6CDC482013-01-29T16:39:47+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:49FD17B16A69E211A898DAB66F6CDC482013-01-29T16:50:34+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4AFD17B16A69E211A898DAB66F6CDC482013-01-29T17:07:50+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4BFD17B16A69E211A898DAB66F6CDC482013-01-29T17:28:28+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:4CFD17B16A69E211A898DAB66F6CDC482013-01-29T17:31:29+01:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:4DFD17B16A69E211A898DAB66F6CDC482013-01-29T17:35:20+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74117F9D20071168BCC4B2FD7A94DAF72013-01-30T02:24:35+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74117F9E20071168BCC4B2FD7A94DAF72013-01-30T04:01:50+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74117F9F20071168BCC4B2FD7A94DAF72013-01-30T04:07:26+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74117FA020071168BCC4B2FD7A94DAF72013-01-30T05:10:11+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74117FA120071168BCC4B2FD7A94DAF72013-01-30T05:28:35+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B8A0B1FEA36AE211AA2989A941335AC72013-01-30T07:12:15+01:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:B9A0B1FEA36AE211AA2989A941335AC72013-01-30T07:25:32+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:BAA0B1FEA36AE211AA2989A941335AC72013-01-30T07:50:10+01:00Adobe InDesign 6.0/
  • savexmp.iid:BBA0B1FEA36AE211AA2989A941335AC72013-01-30T08:04:58+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:BCA0B1FEA36AE211AA2989A941335AC72013-01-30T08:13:47+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B82DA8220CACE211900FB74AFF5C2B822013-04-23T13:51:29+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:B92DA8220CACE211900FB74AFF5C2B822013-04-23T13:51:29+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:BA2DA8220CACE211900FB74AFF5C2B822013-04-23T13:54:35+02:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:BB2DA8220CACE211900FB74AFF5C2B822013-04-23T14:01:27+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BC2DA8220CACE211900FB74AFF5C2B822013-04-23T14:06:46+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BE2DA8220CACE211900FB74AFF5C2B822013-04-23T15:40:05+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:BF2DA8220CACE211900FB74AFF5C2B822013-04-23T15:49:32+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C12DA8220CACE211900FB74AFF5C2B822013-04-23T17:04:29+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4FA73D9027ACE211900FB74AFF5C2B822013-04-23T17:07:49+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:50A73D9027ACE211900FB74AFF5C2B822013-04-23T17:38:11+02:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:C7702449E0ACE2118619BB6C1217B68B2013-04-24T16:02:09+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C9702449E0ACE2118619BB6C1217B68B2013-04-25T07:16:38+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:CB702449E0ACE2118619BB6C1217B68B2013-04-25T07:52:31+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:CC702449E0ACE2118619BB6C1217B68B2013-04-25T10:06:56+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:CE702449E0ACE2118619BB6C1217B68B2013-04-25T10:28:26+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:CF702449E0ACE2118619BB6C1217B68B2013-04-25T10:29:34+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:CA2A11ED84ADE2118619BB6C1217B68B2013-04-25T10:48:39+02:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:CB2A11ED84ADE2118619BB6C1217B68B2013-04-25T10:55:38+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:CC2A11ED84ADE2118619BB6C1217B68B2013-04-25T11:33:53+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:76EC90A09EB0E211A4F5A519BE7CF58D2013-04-29T11:09:09+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:77EC90A09EB0E211A4F5A519BE7CF58D2013-04-29T11:40:44+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:78EC90A09EB0E211A4F5A519BE7CF58D2013-04-29T11:54:13+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:79EC90A09EB0E211A4F5A519BE7CF58D2013-04-29T13:12:53+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7AEC90A09EB0E211A4F5A519BE7CF58D2013-04-29T13:17:03+02:00Adobe InDesign 6.0/
  • сохраненныйxmp. iid:7BEC90A09EB0E211A4F5A519BE7CF58D2013-04-29T14:29:30+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:44CAED9F69B1E211A4F5A519BE7CF58D2013-04-30T15:42:01+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:71C2B6588AB2E211A4F5A519BE7CF58D2013-05-02T16:46:29+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:72C2B6588AB2E211A4F5A519BE7CF58D2013-05-02T16:47:02+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:73C2B6588AB2E211A4F5A519BE7CF58D2013-05-02T16:50:16+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:DC4F79CEC7B7E211A4B291DC784FD3B02013-05-08T15:03:15+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:DD4F79CEC7B7E211A4B291DC784FD3B02013-05-08T15:08:28+02:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:7B55D74448B9E2119543E72177DC9ACA2013-05-10T14:05:19+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7C55D74448B9E2119543E72177DC9ACA2013-05-10T14:10:17+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:7D55D74448B9E2119543E72177DC9ACA2013-05-10T14:11:17+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7E55D74448B9E2119543E72177DC9ACA2013-05-10T14:12:20+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7F55D74448B9E2119543E72177DC9ACA2013-05-10T14:50:37+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C9699C3574BCE2119A7FE28296DE47292013-05-14T13:59:13+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7B95B3E6DCF5E211A480EB2666156FA52013-07-26T12:19:48+02:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:2295F58014F8E211BB0FACA86BA1F2F52013-07-29T11:02:04+02:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:2395F58014F8E211BB0FACA86BA1F2F52013-07-29T11:02:04+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:2495F58014F8E211BB0FACA86BA1F2F52013-07-29T11:26:41+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:3D393D2750F8E211BB0FACA86BA1F2F52013-07-29T15:15:20+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:3E393D2750F8E211BB0FACA86BA1F2F52013-07-29T15:24:12+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:675D5EC0FDF8E211BB0FACA86BA1F2F52013-07-30T13:06:22+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:EED5C3961DF9E211BB0FACA86BA1F2F52013-07-30T16:22:54+02:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:861CE9EFB0F9E211BA39E25BD76174E72013-08-01T08:47:22+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:79430D205850E311AB5090BD7A52535F2013-11-18T14:48:37+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:7A430D205850E311AB5090BD7A52535F2013-11-18T14:48:37+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:7B430D205850E311AB5090BD7A52535F2013-11-18T15:04:33+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7C430D205850E311AB5090BD7A52535F2013-11-18T15:48:17+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:81430D205850E311AB5090BD7A52535F2013-11-18T16:16:04+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:D33EC4A56550E311AB5090BD7A52535F2013-11-18T16:49:03+01:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:D43EC4A56550E311AB5090BD7A52535F2013-11-18T17:00:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D53EC4A56550E311AB5090BD7A52535F2013-11-18T17:02:17+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D63EC4A56550E311AB5090BD7A52535F2013-11-19T09:21:03+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D73EC4A56550E311AB5090BD7A52535F2013-11-19T09:34:28+01:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:D83EC4A56550E311AB5090BD7A52535F2013-11-19T09:34:28+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:FA1362F10451E311915DAC88664BDC282013-11-19T11:25:42+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FB1362F10451E311915DAC88664BDC282013-11-19T14:42:18+01:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:FC1362F10451E311915DAC88664BDC282013-11-19T17:09:13+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FD1362F10451E311915DAC88664BDC282013-11-19T17:31:07+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1016BF832858E311BA299ED791370A682013-11-28T16:30:38+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1116BF832858E311BA299ED791370A682013-11-29T11:35:59+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1216BF832858E311BA299ED791370A682013-11-29T12:13:35+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:298C77600559E311BA299ED791370A682013-12-02T10:57:41+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2A8C77600559E311BA299ED791370A682013-12-02T11:38:30+01:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:2B8C77600559E311BA299ED791370A682013-12-02T14:58:06+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2C8C77600559E311BA299ED791370A682013-12-02T14:58:33+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:9DDA1DA15C5BE311BA299ED791370A682013-12-02T16:39:34+01:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:9EDA1DA15C5BE311BA299ED791370A682013-12-03T10:19:38+01:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:9FDA1DA15C5BE311BA299ED791370A682013-12-03T10:23:40+01:00Adobe InDesign 6.0/
  • savexmp.iid:699A413AB4ADE31183B398C43E6A4D462014-03-17T10:12:13+01:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:6A9A413AB4ADE31183B398C43E6A4D462014-03-17T10:12:13+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp. iid:6B9A413AB4ADE31183B398C43E6A4D462014-03-17T10:17:58+01:00Adobe InDesign 6.0/
  • savexmp.iid:CCDFE1042BF6E3118859E563C3F7A7532014-06-17T16:43:25+02:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:CDDFE1042BF6E3118859E563C3F7A7532014-06-17T16:43:25+02:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:CEDFE1042BF6E3118859E563C3F7A7532014-06-17T17:03:43+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:CFDFE1042BF6E3118859E563C3F7A7532014-06-17T17:29:24+02:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:AF642B7AC5F6E3118859E563C3F7A7532014-06-18T11:48:53+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B0642B7AC5F6E3118859E563C3F7A7532014-06-18T14:34:33+02:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:B2642B7AC5F6E3118859E563C3F7A7532014-06-18T16:03:34+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B3642B7AC5F6E3118859E563C3F7A7532014-06-18T16:30:31+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B4642B7AC5F6E3118859E563C3F7A7532014-06-18T16:33:43+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B5642B7AC5F6E3118859E563C3F7A7532014-06-18T16:48:57+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B8FF2F44FDF6E3118859E563C3F7A7532014-06-19T11:02:17+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B9FF2F44FDF6E3118859E563C3F7A7532014-06-19T11:15:12+02:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:3592C70D93F7E3118641B789E6CE52342014-06-19T11:21:11+02:00Adobe InDesign 6.0/
  • сохраненныйxmp. iid:062BA8D36CB8E511A96FFA2DDE11B26E2016-01-12T09:03:31+01:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:072BA8D36CB8E511A96FFA2DDE11B26E2016-01-12T09:03:32+01:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:082BA8D36CB8E511A96FFA2DDE11B26E2016-01-12T09:33:37+01:00Adobe InDesign 6.0/
  • savexmp.iid:092BA8D36CB8E511A96FFA2DDE11B26E2016-01-12T10:21:54+01:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:0A2BA8D36CB8E511A96FFA2DDE11B26E2016-01-12T10:21:54+01:00Adobe InDesign 6.0/;/метаданные
  • xmp.iid: 092BA8D36CB8E511A96FFA2DDE11B26Exmp.did: 072BA8D36CB8E511A96FFA2DDE11B26Exmp.did: D4BA8904B063E211826DB543E0FC7CC5default
  • ReferenceStream72.0072.00Inchesuuid: 1c98ea8e-8dab-477c-a8a4-17e6ce00acc2xmp.did: 37FE67C72667E311B3CED6418A15C7AD1
  • ReferenceStream72. 0072.00Inches1
  • ReferenceStream72.0072.00Inches1
  • Референсный поток72.0072.00дюймов1
  • ReferenceStream72.0072.00Inchesuuid:2990e26c-f55f-4994-a646-3e21111f6505xmp.did:8515943DF7F6E311B9CEE134D48B50B51
  • ReferenceStream72.0072.00Inchesuuid:2990e26c-f55f-4994-a646-3e21111f6505xmp.did:8515943DF7F6E311B9CEE134D48B50B51
  • ReferenceStream72.0072.00Inches1
  • ReferenceStream72.0072.00Inchesuuid:efc56ade-6288-4504-85e5-b361fe986715uuid:7fffe94b-089e-4e16-95f0-103889b302c61
  • Ссылочный поток414.00414.00Inchesxmp.iid:1C05DD7F91F7E3118251D1BA3905FE5Exmp.did:E908BC923D5BE311A9B8EBD44AB9D4D7
  • ReferenceStream72. 0072.00Inchesuuid:2932574b-fdca-42f0-aff3-225cafe38697uuid:9df2ab25-d0ce-4c93-8711-0cd9258c3be11
  • ReferenceStream72.0072.00Inchesuuid:9e5a7bb8-c6dd-4afe-a442-a66c8e95f3cauuid:2d2724e8-f1bf-4c13-88fd-2385d401ea521
  • ReferenceStream72.0072.00Inchesuuid:5ff599c3-fa6f-4136-b939-e4ce4015d7c9uuid:e37b8ea0-f9da-42a2-bcd6-902ee3847ab11
  • Референсный поток72.0072.00Inchesuuid:e763a458-9d25-4956-8c4d-4214044d60f1uuid:6cd5ab0e-8105-4d99-82de-728a273d36f31
  • ReferenceStream72.0072.00Inchesuuid:9d6bc2cd-774b-42d6-94ca-0e9856185409uuid:22fb7dcb-8e6c-4e28-95b3-76b2ff3df6ee1
  • ReferenceStream72.0072.00Inchesuuid:ee6bec66-8cb1-4027-af33-5bfbd7a81ecfuuid:0bc1d66a-51a6-4e5e-85db-2fa45665de1c1
  • 10328application/pdf
  • DK076A_Navod_STACIONARNE_RU_06_2017_vnutro_A5_print
  • Библиотека Adobe PDF 9. 0FalsePDF/X-1a:2001PDF/X-1:2001PDF/X-1:2001
  • http://ns.adobe.com/pdf/1.3/pdfAdobe PDF Schema
  • internalИмя объекта, указывающее, был ли документ изменен для включения захват информацииTrappedText
  • http://ns.adobe.com/xap/1.0/mm/xmpMMXMP Схема управления мультимедиа
  • внутренний идентификатор на основе UUID для конкретного воплощения документаInstanceIDURI
  • http://ns.adobe.com.com/pdfx/1.3/pdfxPDF/X ID Schema
  • внутренний идентификатор стандарта PDF/XGTS_PDFXVersionText
  • внутренний уровень соответствия стандарту PDF/XGTS_PDFXConformanceText
  • http://www.npes.org/pdfx/ns/id/pdfxidPDF/X ID Schema
  • InternalID стандарта PDF/XGTS_PDFXVersionText
  • конечный поток эндообъект 367 0 объект > эндообъект 371 0 объект > эндообъект 373 0 объект > эндообъект 374 0 объект > эндообъект 375 0 объект > эндообъект 376 0 объект > эндообъект 377 0 объект > эндообъект 378 0 объект > эндообъект 117 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0. 0 0,0 419,528 595,276]/Тип/Страница>> эндообъект 138 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>>>/Rotate 0/TrimBox[0.0 0.0 419,528 595,276]/Type/Page>> эндообъект 157 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Properties>>>/Rotate 0/TrimBox[0.0 0.0 419,528 595,276]/Type/Page>> эндообъект 443 0 объект > эндообъект 444 0 объект > эндообъект 445 0 объект > эндообъект 177 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Shading>>>/Rotate 0/TrimBox[0.е\1V,w~3, vAHDzv C+ק8xgɼn%h`\В L

    Подать заявку на финансирование установки центрального отопления в вашем доме

    Резюме

    YES Energy Solutions работает в партнерстве с газораспределительной сетью SGN, чтобы помочь жильцам подключиться к центральному газу и впервые получить центральное отопление за небольшие деньги или бесплатно.

    Схема в деталях

    Программа SGN Help to Heat обеспечивает финансирование для помощи домовладельцы в Шотландии и южной Англии, которые в настоящее время не находятся на магистральная газовая сеть.

    Для большинства правомочных жителей, проживающих рядом с газоснабжение, подключение будет полностью финансироваться по схеме.

    Как правило, газ является более дешевым источником топлива, чем электричество и поможет вам жить в более теплом и уютном доме.

    Например, если вы в настоящее время используете электрические накопительные обогреватели. или твердое топливо для обогрева вашего дома, вы можете сэкономить сотни фунтов каждый год с новой энергоэффективной системой отопления.

    Вы можете претендовать на получение финансирования на подключение к газу и центральное отопление в первый раз по схеме Help to Heat, если вы живете в Шотландии или некоторые районы Южной Англии и:

    • Вы получаете определенные пособия, связанные с доходом, или
    • У вас низкий семейный доход (после расходы на аренду/ипотеку) по отношению к затратам, необходимым для надлежащего обогрева вашего дома или
    • Вы соответствуете требованиям вашего местного органа власти. критерии приемлемости, известные как «Заявление о намерениях» (найти если у вашего совета есть дополнительные квалификационные критерии)

    Заштрихованная область на карте ниже показывает районы Южной Англии, охваченные схемой.


    Работающая мать-одиночка Лиза Харт из Эшфорда в графстве Кент получила финансирование на подключение к газу и полную систему центрального отопления, чтобы заменить ее нагреватель Rayburn, потребляющий уголь.

    Подключение к газу было полностью профинансировано, и, кроме того, было выделено более 4000 фунтов стерлингов на установку котла Worcester и пяти радиаторов, установленных в ее доме.

    Лиза сказала:

    «Я была просто поражена, чмокнула! Я никогда не обращался за чем-то по-настоящему, и я не мог поверить, насколько много помощи действительно доступно для людей.«Это было невероятно, я не мог в это поверить, я был так благодарен».

    Раньше в доме Лизы не было центрального отопления и радиаторов. Она объяснила:

    «Эта зима была совершенно иной, чем любая другая зима!

    «Я всегда ненавидел добывать уголь, и он всегда был грязным. Но теперь, с газовым центральным отоплением, я просто чувствую, что полностью разобрался в новых технологиях, просто нажав кнопку, чтобы включить или выключить систему. Я никогда не испытывал этого раньше, так что это было абсолютное удовольствие.

    «Раньше, когда я приходил домой, и если Рейберн кончился, это была такая чепуха, надо его опустошить, снова зажечь, потом надо ждать, пока дом прогреется. Теперь достаточно нажать кнопку, и через десять минут в доме тепло, это просто фантастика».

    Живя со своей 13-летней дочерью, двумя кошками и бассет-хаундом, Лиза говорит, что всем нравится новое центральное отопление, даже домашние животные.

    Теперь Лиза экономит деньги благодаря своей новой системе центрального отопления, а комбинированные счета за газ и электричество составляют около 100 фунтов стерлингов в месяц, в отличие от стоимости угля, мешка которого стоимостью 13 фунтов стерлингов хватало семье только на два дня зимой.

    Лиза признается:

    «Я даже немного пошалила, включив отопление, хотя раньше меня беспокоила стоимость угля.

    «Мне 50 лет, у меня никогда в жизни не было центрального отопления, так что это действительно фантастика, и я действительно рекомендую эту схему всем».

    Нажмите здесь, чтобы узнать больше о Лизе и ее истории.


    Контакт: Бесплатный телефон: 0800 0155174

    (часы работы: с 9:00 до 17:00, пн-пт)

    Или свяжитесь с нами


    Наше участие


    Компания SGN назначила YES Energy Solutions своим топливом для бедных домохозяйств Партнер поддержки.

    Мы управляем маршрутом клиента для клиентов SGN в Шотландия и южная Англия и проверка их на финансирование через Топливный Схема расширения сети бедных.

    Чтобы покрыть затраты на установку, мы используем нашу систему ECO средства для внесения вклада в финансирование.


    Как работают котлы | Руководство по комбинированным и обычным котлам

    Органы управления котлом и их использование

    Некоторые котлы имеют так много функций, что их бывает трудно понять. Здесь мы познакомим вас с некоторыми из наиболее распространенных циферблатов и элементов управления на газовых котлах. Если у вас есть какие-либо сомнения по поводу замены элементов управления на вашем котле, не стесняйтесь вызывать профессионального сантехника, так как вы можете нанести ущерб.


    Манометр

    Ваше центральное отопление представляет собой закрытую систему, то есть в нем циркулирует одна и та же вода по трубам и радиаторам в вашем доме. Эта вода расширяется при нагревании, поэтому одна из самых важных вещей, на которую следует обратить внимание в ваших котлах, — это манометр.Это покажет вам (в метрике измерения «бар»), какое давление воды в системе. Слишком много, и вы рискуете лопнуть трубы или части вашего котла. Слишком мало, и ваш котел не сможет обеспечить циркуляцию достаточного количества горячей воды к радиаторам, особенно к тем, которые расположены выше или дальше от котла.

    Когда отопление работает некоторое время и вода в системе расширилась, вы должны увидеть, как этот манометр поднимается до отметки. Эта отметка будет оптимальной настройкой давления для вашей системы.

    Если он слишком низкий, ваше центральное отопление не будет работать должным образом. Это может быть связано с тем, что:

    • В ваших радиаторах есть воздух. Это довольно распространенное явление, и его можно решить путем прокачки радиаторов. Вы можете проверить, пощупав верхнюю часть ваших радиаторов — если некоторые из них не такие горячие, как нижняя часть, это может означать, что в системе есть воздух.
    • Где-то в вашем центральном отоплении утечка. Это должно быть диагностировано и исправлено как можно скорее профессионалом.

    Если он слишком высок, это означает, что ваша система переполнена. Попробуйте спустить немного воды из радиаторов, чтобы снизить давление. Если вы не знаете, как прокачать радиатор, всегда обращайтесь к профессионалу.




    Выключатель/кнопка питания

    Котел можно включать и выключать с помощью переключателя или кнопки. Как правило, бойлеры рассчитаны на длительную работу, поэтому вам не нужно их использовать. Однако, если вы уезжаете надолго, возможно, вы захотите, чтобы котел вообще не включался, и эта кнопка питания является наиболее эффективной.




    Циферблат центрального отопления

    Вы можете контролировать, насколько горячей ваш бойлер будет нагревать воду в вашей системе центрального отопления. Как правило, это будет довольно высокое значение, так как в вашем доме будут установлены термостаты, контролирующие, когда котел выключается и включается или когда радиаторы подают горячую воду.

    Обычно один из них используется для горячей воды – картинка возле циферблата, показывающая, что есть что.

    В большинстве случаев их не нужно трогать.




    Кнопка Eco

    Некоторые котлы, такие как Worcester-Bosch Greenstar 30CDi (combi), имеют кнопку Eco. Когда эта кнопка нажата (индикатор горит), ваш котел не будет предварительно нагревать воду в ваших трубах горячей воды.

    Хотя это означает, что вам придется немного подождать, пока у вас не появится горячая вода из ваших кранов, вы будете использовать газ только тогда, когда он вам нужен.

    Подключить отопление

    При выборе котла, подходящего для вашего дома, необходимо учитывать множество факторов.Немедленный выбор самого дешевого варианта может не окупиться в долгосрочной перспективе, так как инвестиции в более эффективный котел со временем на самом деле будут более экономичными. Вам также необходимо проверить, какой тип котла будет работать с установкой вашего дома. Тип энергии, доступной для вашего дома, повлияет на доступные вам варианты котлов. Чтобы помочь вам принять решение, мы рассмотрим разницу между комбинированным котлом и масляным котлом. Это поможет вам понять, какой котел подходит именно вам и вашим потребностям в отоплении.

    Что такое комбинированный котел?

    Комбинированный котел обеспечивает горячую воду по требованию. Комбинированный котел устраняет необходимость в резервуаре для хранения горячей воды, так как комбинированный котел имеет конструкцию газового котла по требованию. Можно купить комбинированный котел на жидком топливе, но чаще встречаются газовые и сжиженные модели. Люди, живущие в небольших домах и квартирах, могут захотеть рассмотреть комбинированный котел из-за его компактного дизайна. Те, кто заботится об окружающей среде, будут впечатлены способностью комбинированного котла экономить энергию.Поскольку энергия не тратится впустую, поддерживая воду определенной температуры в течение дня.

    Однако комбинированный котел сложен в установке, и вы должны быть готовы к любой необходимой замене электропроводки и установке новых труб для подключения сантехники. Комбинированный котел является идеальным выбором для тех, кто хочет сэкономить до 30% энергии.

    Что такое масляный котел?

    Котел на жидком топливе, как и следовало ожидать, питается от мазута, который подается из резервуаров на вашей территории.Жители сельской местности часто пользуются мазутным котлом, так как могут не иметь доступа к газовым сетям, но могут рассчитывать на поставки мазута. В настоящее время конструкции масляных котлов так же продвинуты, как и комбинированные котлы, поэтому они могут обеспечить горячую воду, когда это необходимо.

    Нефть имеет более высокую плотность энергии по сравнению с природным газом. Масляные котлы могут достигать КПД не менее 95% при превращении топлива в тепло. Если в вашем доме установлен необходимый топливный бак, то масляный котел может быть для вас правильным выбором.

    Каковы преимущества комбинированного котла?

    Экономичный и энергоэффективный

    Комбинированный котел является самым популярным котлом среди домовладельцев в Великобритании. Стоимость и энергоэффективность комбинированного котла способствуют его популярности, поскольку он снижает счета за газ и электричество для вашего дома. Замена старого котла новым комбинированным котлом может помочь вам сэкономить до 300 фунтов стерлингов в год на счетах за отопление.

    Установка обычно дешевле

    Комбинированные котлы

    дешевле, так как они менее сложны, чем традиционные котлы. Это означает, что установки часто дешевле. Также проще найти запчасти для пароконвектомата в случае необходимости.

    Мгновенная горячая вода

    Комбинированные котлы

    также быстрее, так как нет резервуара для нагрева воды. Это означает, что вы можете иметь горячую воду по требованию. Холодная вода из пароконвектомата всегда безопасна для питья, так как поступает прямо из водопровода. Это не всегда относится к традиционным системам, которые могут хранить
    холодной воды в резервуаре до того, как она будет подана в остальную часть дома.

    Меньше проблем

    Комбинированные котлы

    также менее подвержены проблемам с давлением, так как горячая вода берется непосредственно из водопроводной сети. Еще одним преимуществом комбинированного котла является тот факт, что он чище, с меньшим количеством шлама. Это связано с тем, что вода поступает прямо из сети, а не хранится в резервуаре, где со временем может развиться ржавчина.

    Простота обслуживания

    Котлы

    Combi просты в обслуживании, так как их популярность означает, что большинство инженеров по котлам обучены их ремонту и обслуживанию. Найти квалифицированного инженера в вашем регионе будет несложно. Поскольку комбинированные котлы популярны и более эффективны, это может быть преимуществом, если вы хотите продать или сдать в аренду свою недвижимость.

    Маленький и компактный

    Небольшие размеры комбинированного котла позволяют разместить его в небольшом пространстве. Это делает его идеальным для небольших домов и квартир, в которых не так много места для хранения.

    Каковы преимущества масляного котла?

    Экономичность для сельской местности

    Известно, что масло

    в качестве топлива эффективно, поэтому вы увидите возврат своих денег.Если вы живете в сельской местности, масляный котел может быть лучшим вариантом, так как вы не можете быть подключены к центральному газоснабжению. Стоимость жидкотопливного котла обычно ниже, чем у электрического котла. И масляные котлы также энергоэффективны, поскольку они нагревают воду только по требованию.

    Нет контрактов

    Котлы на жидком топливе также предоставляют домовладельцу свободу менять поставщиков в любое время, поскольку нет договоров с поставщиком магистрального газа. У вас не было бы такой же свободы с поставщиком газа или электричества.Чтобы сэкономить деньги, вы также можете купить масло оптом, если у вас есть достаточно большой резервуар для хранения. Вы можете покупать и хранить масло по требованию, при этом цена колеблется в зависимости от сезона.

    использует возобновляемые ресурсы

    Котлы на жидком топливе могут использоваться с обогревателями на возобновляемых источниках энергии, что позволяет домовладельцу гибко подходить к их отоплению. Возобновляемые технологии включают солнечное отопление и геотермальные тепловые насосы, которые совместимы с масляными котлами. Дополнение вашего масляного котла нагревателями на возобновляемых источниках энергии может со временем еще больше снизить ваши ежемесячные счета за топливо.

    Какой котел выбрать?

    Какой котел выбрать, зависит от ваших личных потребностей и вашего местоположения. Если вы живете в небольшой квартире или доме с небольшим пространством для хранения, скорее всего, вам подойдет комбинированный котел, поскольку он сможет поместиться в вашем доме.

    Однако, если вы живете в сельской местности, лучшим вариантом для вас может быть бойлер на жидком топливе, так как магистральный газ может быть недоступен.

    Выбор нового котла может быть трудным решением.Но, учитывая преимущества как мазутного, так и комбинированного котла, изложенные в этой статье, мы надеемся, что принять решение будет немного проще. Как видите, у обоих типов котлов есть свои преимущества. Ваши потребности будут зависеть от типа котла, который вы выберете для установки в своем доме.

    В заключение: комбинированный котел VS жидкотопливный котел

    При выборе между комбинированным котлом и жидкотопливным котлом важно помнить о нескольких вещах. Рекомендуется учитывать размер вашего дома, ваше местоположение, сколько горячей воды вам нужно за один раз, а также существующую систему в вашем доме.Подумайте о своих потребностях в отоплении и горячей воде. Это поможет вам решить, какой котел подходит для вашего дома.

    Мы в компании Heating Connect всегда советуем по возможности установить газовый комбинированный котел. С этими универсальными узлами легко работать, ремонтировать и заменять. По нашему опыту, масляные котлы, как правило, имеют больше сложностей, и их следует использовать, когда вы не подключены к газовой сети.

    Если вы все еще не определились с этим решением, вы можете получить совет от компании Heating Connect о том, что вам больше подходит: комбинированный котел или масляный котел.Вы можете связаться с нами и поговорить с нашей командой опытных инженеров. Они посоветуют вам, какой котел подходит для вашего дома.

    Котел не работает? Руководство по устранению неполадок с котлами

    Если вы только что обнаружили, что ваш котел не работает, вы, вероятно, немного паникуете. В конце концов, поломка котла означает отсутствие горячей воды и центрального отопления, поэтому поддержание тепла, стирка и множество других повседневных задач вдруг кажутся непреодолимыми.

    В этом руководстве мы рассмотрим несколько возможных причин, по которым ваш котел перестал работать. Мы также объясним, когда ремонт оправдан, когда может потребоваться замена и как лучше всего приобрести новый котел.

    Если ваш котел перестал работать, первый совет: не паникуйте. Многие распространенные проблемы с котлами гораздо менее серьезны, чем вы думаете, а некоторые из них можно даже быстро устранить своими руками.

    Тем не менее, прежде чем мы двинемся дальше — любые проверки или исправления, связанные с внутренними компонентами котла или газовыми соединениями, должны выполняться инженером по газовой безопасности.

    Если ваш котел не работает из-за серьезной неисправности, мы поможем с расчетом стоимости котла и службой доставки, которая может установить и запустить новый котел так же быстро, как на следующий день.

    В спешке? Вот краткое изложение причин поломки котла

    Если у вас нет времени, чтобы прочитать все руководство, вы можете использовать приведенные ниже ссылки, чтобы сразу перейти к проблеме с котлом, с которой вы столкнулись.

    1. Котел не на
    2. Там нет газоснабжения
    3. с низким давлением котла
    4. термостат установлен слишком низкий
    5. Pilot Light выходит
    6. Замороженные конденсатные трубы

    Бойлер не работает — наихудший сценарий

    Скорее всего, ваш бойлер перестал работать из-за относительно незначительной проблемы.Но прежде чем мы начнем подробно описывать несколько исправлений, которые вы можете попробовать, вот что вы можете сделать, если ваш котел действительно не подлежит ремонту.

    Бойлеры имеют срок службы, и многие люди не знают, что их бойлер умирает, пока он не сдохнет. Это создает большую проблему, так как внезапный выход из строя котла означает резкое прекращение подачи горячей воды и центрального отопления. Это усложняет жизнь всем, особенно пожилым людям и детям.

    Итак, какие у вас есть варианты?

    Вы можете попробовать вызвать местного сантехника для установки нового котла. Возможно, вам повезет, и вы найдете человека со временем, чтобы выполнить эту работу. Но из-за того, что количество сантехников сокращается, они становятся все более занятыми, поэтому найти сантехника, который приедет и отремонтирует котел как можно скорее, — дело неблагодарное.

    Можно купить котел онлайн, но ни при каких обстоятельствах вы должны попробовать установить его самостоятельно. Котлы работают на газе или сжиженном нефтяном газе, поэтому их могут устанавливать только специалисты по газовой безопасности.

    Итак, если ваш котел внезапно перестал работать, ваш лучший путь к быстрой замене — это получить онлайн-предложение по установке котла от Heatable.

    Как Heatable может установить новый котел на следующий день

    Heatable — это онлайн-компания по установке котлов. Основатели чувствовали, что существует рынок для быстрой онлайн-расценки и установки котлов, поэтому они запустили службу онлайн-установки с минимальными накладными расходами и вариантами установки на следующий день. Вот цитата, которую мы получили от них для нового комбинированного котла Worcester Bosch Greenstar 4000 — вы можете получить свой собственный, заполнив их быструю анонимную анкету.

    Почему мой бойлер не работает?

    В приведенном ниже руководстве по устранению неполадок мы подробно опишем некоторые из наиболее распространенных возможных причин, по которым котел перестал работать, и предложим возможные решения. Итак, если ваш котел не работает, спросите себя:

    1. Включен ли котел?

    Это может показаться глупым вопросом, но удивительно, как часто сантехников вызывают, чтобы починить котел, который просто не включен.

    Большинство котлов имеют сетевой источник питания, и если его случайно или намеренно отключить, котел перестанет работать.

    Отключение электроэнергии может быть еще одной проблемой. Отключение электроэнергии может привести к срабатыванию предохранителей в вашем доме или просто к выключению котла, пока вы не включите его вручную.

    Исправление:

    Убедитесь, что котел включен, подключен к основному источнику питания и не сработал ни один из предохранителей. Кроме того, проверьте настройку таймера вашего котла — неправильная настройка также может привести к остановке работы вашего котла.

    2. Были ли перебои с подачей газа?

    Если ваш газовый котел подключен к центральному газоснабжению, его работа зависит от этого газового подключения.Если возникнут проблемы с подачей газа в сеть или недостаточное давление газа, ваш котел перестанет работать.

    Очевидно, что вам не следует самостоятельно возиться с магистральным газом, если вы не являетесь квалифицированным инженером по газовой безопасности.

    Однако есть несколько простых способов узнать, есть ли проблемы с подачей газа.

    Исправление:

    Проверьте другие газовые приборы в доме, чтобы убедиться, что они все еще работают. Это может быть газовая плита или газовая плита. Кроме того, проверьте веб-сайт вашего поставщика газа — там должны быть подробно описаны любые проблемы с обслуживанием.

    Вы также можете связаться с их службой поддержки и спросить, почему нет подачи газа. Например, частой причиной прекращения подачи газа является задержка платежей.

    Если вы получаете счета за газ и платите вовремя, ваш поставщик газа должен связаться с вами по поводу любых проблем с оплатой и предложить различные услуги поддержки, если вы изо всех сил пытаетесь не отставать от платежей. Отключение поставок всегда является для них крайней мерой. Итак, позвоните своему поставщику газа и попросите его сверить показания вашего газового счетчика с оплаченными вами счетами, чтобы проверить, не произошла ли ошибка.

    Если ваш поставщик газа вам не поможет, вы всегда можете обратиться в такие службы, как Citizens Advice, для получения поддержки по вопросам оплаты.

    Перебои с поставками — гораздо более распространенная проблема для тех, кто использует счетчики предоплаты. Если вы используете один из них, убедитесь, что на вашем счетчике достаточно кредита, и если нет, добавьте его. Это должно быстро восстановить подачу газа.

    В любом случае, если проблема связана с подачей газа, вам придется подождать, пока поставщик газа решит проблему; после этого ваш котел должен снова начать работать.

    Какое топливо использует ваш котел?

    3. В вашем котле низкое давление?

    В большинстве случаев низкое давление в котле указывает на утечку где-то в системе. Если манометр вашего котла показывает ниже 1 бара, вам следует искать утечку где-то в котле или системе центрального отопления. К сожалению, заполнение системы является лишь временным решением проблем с котлом с низким давлением — пока утечка сохраняется, ваш котел будет продолжать терять давление и даже может перестать работать, если оно упадет слишком сильно.

    Исправление :

    Если ваш котел не работает, и вы обнаружили, что давление воды слишком низкое, вы должны найти явные признаки протечки котла и попытаться устранить ее. После того, как вы устранили утечку, вы можете долить систему через контур заполнения и перезапустить котел — теперь проблема с давлением должна исчезнуть, и котел должен работать без проблем. Однако, если утечка не устранена, вам следует позвонить инженеру по газовой безопасности для расследования.

    Если давление в вашем котле слишком высокое, котел также может перестать работать.Вы можете прочитать больше об этой проблеме в нашем руководстве здесь.

    4. Вы установили термостат на достаточно высокую температуру?

    Если у вас не включается отопление, возможно, ваш термостат не установлен на достаточно высокую температуру, и ваш котел не получает запрос на тепло. Это не проблема вашего котла, и решение простое — поднимите настройку температуры и посмотрите, что произойдет.

    Исправление:

    Просто переключите термостат на более высокую температуру и посмотрите, загорится ли ваш котел.

    5. Не погасла ли контрольная лампа?

    Все котлы имеют запальник, который представляет собой небольшое внутреннее пламя, позволяющее зажечь котел. Если ваш котел перестал работать или вы застряли с котлом, который не работает, виновником может быть контрольная лампочка.

    Иногда контрольная лампа может случайно погаснуть. Безобидных вещей, таких как сильный сквозняк, может быть достаточно, но как только он погаснет, ваш котел не будет работать, пока вы его не зажжете.

    Проверить, горит ли контрольная лампочка, просто — ее должно быть видно через маленькое окошко.Повторное зажигание обычно так же просто, как щелкнуть выключателем — проверьте руководство по эксплуатации вашего котла, чтобы узнать, где он находится. Если контрольная лампа по-прежнему не загорается, к сожалению, вам необходимо обратиться за помощью к зарегистрированному инженеру Gas Safe. Возможна проблема с газовым клапаном, который перекрывает подачу газа к запальнику.

    Исправление :

    Повторно зажгите пилотную лампу с помощью кнопки повторного включения. Если это не сработает, придется вызывать инженера-теплотехника.

    6. У вас замерзла труба для конденсата?

    Если на улице зимняя погода, это может привести к замерзанию воды в конденсатной трубе вашего котла.

    Эта труба обычно соединяет ваш котел с ближайшей наружной стеной и, таким образом, удаляет жидкий конденсат.

    Итак, если у вас замерзла труба конденсата, этой лишней воде некуда деваться. Ваш котел быстро обнаружит это и перестанет работать.

    Исправление :

    К счастью, эту проблему легко решить.Все, что вам нужно сделать, это налить немного теплой воды на открытый конец трубы для конденсата, и это должно быстро растопить любую замерзшую жидкость внутри трубы. Далее перезагрузите устройство. Теперь блокировка вашего котла должна быть устранена, и прибор должен работать без дальнейших перерывов.

    Котел все еще не работает? Подумайте о замене

    Если ваш старый котел часто ломается и на него не распространяется гарантия, возможно, пришло время подумать о замене. Последнее, что вы хотите сделать, это потратить сотни фунтов на ремонт котла, только для того, чтобы поломки продолжались по мере старения котла, пока в один зимний день он полностью не испустит дух на вас.

    Чтобы получить представление о том, как могут выглядеть котировки замены, мы предлагаем вам попробовать Heatable. Это авторитетная монтажная компания с отличными связями с лучшими производителями котлов на рынке (включая лучшие системные и комбинированные модели котлов Worcester Bosch и Viessmann). Вы можете получить от них котировку котла с фиксированной ценой за 90 секунд на своем экране, заполнив анонимную форму.

    Резюме

    Если ваш котел перестал работать, это не означает конец света.Часто проблема очень проста, и вы можете быстро решить ее самостоятельно. Конечно, если проблема связана с внутренними компонентами газового котла, вам всегда следует обращаться за помощью к инженеру-теплотехнику Gas Safe.

    Ваш котел перестал работать по причинам, не указанным здесь? Или у вас есть другие вопросы? Пожалуйста, оставьте нам комментарий ниже с кодами ошибок, которые вы видите, и мы свяжемся с вами как можно скорее.

    Как работают комбинированные котлы?

    • Руководства и советы

    Комбинированные бойлеры

    работают, забирая воду непосредственно из водопровода, чтобы обеспечить мгновенную горячую воду для кранов и душей под сильным напором.

    Как компактные устройства, которым не нужны внешние баки или цилиндры, это одна из причин, по которой комбинированные котлы стали предпочтительным выбором для домовладельцев по всей Великобритании.





    Что такое комбинированный котел?

    Существует 3 разных типа котлов, каждый из которых работает по-разному:

    • Комбинированный котел
    • Системные котлы
    • Обычные котлы

    Как системные, так и обычные бойлеры хранят горячую воду в баке для горячей воды, который по мере необходимости подается в краны. Это отлично подходит для подачи горячей воды в несколько кранов одновременно, но когда цилиндр пуст, вам придется ждать, пока он снова наполнится. Обычные котлы также нуждаются в резервуаре для холодной воды и питательном и расширительном баке на чердаке, который подает воду в котел для нагрева. Системные котлы, как и комби, нагревают воду из водопровода.

    Комбинированные котлы

    полностью избавляются от необходимости в цилиндрах или баках, вместо этого нагревая воду непосредственно из сети и подавая ее прямо в кран.

    Узнайте больше: Что такое комбинированный котел?

    Как работают комбинированные котлы?

    При включении центрального отопления или крана горячей воды комбинированный котел мгновенно запускается. Холодная вода из сети проходит через котел, где нагревается, а затем по трубам поступает либо к радиаторам, либо к крану, либо к душе.

    В отличие от системных и обычных котлов, здесь нет ни цилиндров, ни баков. Двухконтурные котлы мгновенно нагревают и подают горячую воду по мере необходимости.

    Тип комбинированного котла

    Котлы

    Combi могут работать на разных видах топлива, что позволяет устанавливать их как в домах, подключенных к сети, так и в домах, не подключенных к сети.

    Природный газ

    Наиболее часто устанавливаемый тип комбинированных котлов работает на природном газе, который подается непосредственно в дом и не требует хранения на месте.

    Масло

    Масло

    уже несколько лет является популярным выбором для автономных объектов. Он должен храниться в резервуаре на территории (что приведет к тому, что комбинированная система потеряет некоторые из своих возможностей для экономии места) и должен пополняться поставщиком по мере того, как он заканчивается.

    СНГ

    Сжиженный нефтяной газ (LPG) является еще одной альтернативой для внесетевой собственности. Произведенный при добыче природного газа и нефти, а также при переработке нефти, сжиженный нефтяной газ необходимо хранить в резервуаре в саду.

    Электрический

    Электрические котлы вполне могут быть частью будущего домашнего отопления, поскольку они не сжигают топливо для производства центрального отопления и горячей воды. При сжигании топлива, такого как газ и нефть, в атмосферу выбрасывается углерод, который является основной причиной изменения климата.Сжигание ископаемого топлива просто не является устойчивым, и электричество предлагает решение.

    Они не могут удовлетворить высокие потребности в отоплении и горячей воде, поэтому лучше всего подходят для небольших домов и квартир с одной ванной комнатой. И хотя электричество, как правило, дорогое, вы можете сэкономить на эксплуатационных расходах, запустив электрический комбинированный котел с солнечной фотоэлектрической системой.

    Преимущества комбинированных котлов

    Котел, который обеспечивает отопление и горячую воду по требованию, имеет ряд преимуществ.

    Компактный

    С комбинированным котлом вы сэкономите много места в доме по сравнению с установкой системного или обычного котла. Эти громоздкие резервуары и цилиндры могут занимать очень много места, но благодаря тому, что комбинированные котлы представляют собой моноблочные агрегаты, все, что вам нужно, это установить котел.

    Простая установка

    Поскольку комбинированный котел не требует установки рядом с какими-либо цилиндрами или баками, установка комбинированного котла относительно проста.

    Давление водопроводной воды

    Обычные котлы (также известные под названиями обычные, традиционные и только для обогрева) полагаются на гравитацию для подачи воды вниз с чердака, создавая относительно слабое давление. Забирая воду из водопровода и направляя ее прямо в краны и душевые, вы сможете наслаждаться напором водопроводной воды.

    Примечание: Перед установкой комбинированного водонагревателя рекомендуется обратиться к специалисту для проверки того, подходит ли давление водопроводной воды в вашей собственности для комбинированного водонагревателя.

    Снижение счетов за электроэнергию

    Комбинированные котлы

    хорошо известны своей эффективностью. Лучшие комбинированные котлы имеют КПД не менее 93%, а это означает, что на каждый фунт стерлингов, потраченный на отопление вашего дома, тратится только 7 пенсов на потраченную впустую энергию (все газовые и жидкотопливные котлы производят ненужную энергию во время работы). Это может привести к значительной экономии, если вы хотите заменить старый котел с рейтингом эффективности в районе 70%.

    В системных и обычных котлах много энергии тратится на нагрев воды в баке.Поскольку для комбинированных котлов не требуется цилиндр, вы также будете экономить энергию.





    Недостатки комбинированных котлов

    Несмотря на все свои преимущества, комбинированные котлы не являются лучшей системой отопления для всех домов. В большинстве случаев они лучше всего подходят для небольших домов с одной ванной комнатой, поэтому, если вы живете в большой собственности, вам, вероятно, лучше обратиться к системе или обычному бойлеру.

    Если напор водопроводной воды в вашем доме будет слабым, вода, вытекающая из кранов и душевых, будет такой же.Если вы настроены на комби, то можно установить насос для повышения давления, но это увеличит расходы.

    Кроме того, поскольку пароконвектоматы являются относительно новым типом котлов, они не всегда совместимы со старыми трубопроводами, поскольку они были рассчитаны на более слабое давление воды. Поэтому, если вы заменяете старую систему отопления, вам потребуются трубопроводы и радиаторы, способные выдерживать более высокое давление. Ваш установщик сможет посоветовать и порекомендовать лучшую систему отопления для вашего дома — получите бесплатное предложение сегодня.

    Какой пароконвектомат лучше?

    Лучшие комбинированные котлы с отличной репутацией эффективности, надежности и производительности:

    • Бакси 800
    • Идеал Логик Плюс
    • Vaillant ecoTEC Plus
    • Viessmann Vitodens 200-W
    • Вустер Bosch Greenstar i

    Мы сравнили ключевые характеристики каждого из них в нашем руководстве «Какой пароконвектомат лучше», чтобы помочь вам принять решение, когда дело доходит до поиска нового пароконвектомата для вашей собственности.

    Как работают накопительные комбинированные котлы?

    Одно из самых больших преимуществ комбинированных котлов заключается в том, что они экономят место, поскольку им не нужен водонагреватель. Хотя это отлично подходит для небольших домов, в домах с высоким спросом на горячую воду потребуется цилиндр для хранения горячей воды. Это связано с тем, что подача от комбинированного котла будет ослабевать при подаче более чем на 1 кран одновременно.

    Накопительные комбинированные котлы

    решают эту проблему за счет наличия внутри блока водонагревателя для хранения воды.Таким образом, вы по-прежнему будете экономить место, а также удовлетворять повышенный спрос на горячую воду.

    В настоящее время на рынке не так много накопительных комбинированных котлов, наиболее популярными из которых являются Vaillant ecoTEC Plus 938, Glow-worm Energy 35 и Viessmann 111-W.

    Сколько стоят двухконтурные котлы?

    Комбинированные котлы

    являются наиболее экономичным решением для отопления и, как правило, стоят от 500 до 1500 фунтов стерлингов без учета установки. Если вернуться к нашему списку лучших пароконвектоматов, то мы сравним потенциальную стоимость каждого из них.

    Комбинированный котел Возможная стоимость (до установки)
    Бакси 800 900 фунтов стерлингов – 1200 фунтов стерлингов
    Идеал Логик Плюс 700–900 фунтов стерлингов
    Vaillant ecoTEC Plus 1000–1400 фунтов стерлингов
    Viessmann Vitodens 200-W 1 445 фунтов стерлингов – 1 565 фунтов стерлингов
    Вустер Бош Гринстар и 800–950 фунтов стерлингов

    Установка комбинированного котла

    Помимо стоимости самого устройства, вам также необходимо учитывать его установку.Типичная установка комбинированного котла будет стоить примерно от 500 до 700 фунтов стерлингов, но в зависимости от сложности может доходить до 2000 фунтов стерлингов.

    Чтобы убедиться, что вы получите наиболее конкурентоспособную цену, мы настоятельно рекомендуем сравнить предложения от нескольких инженеров-теплотехников. В Boiler Guide мы максимально упростили связь с инженерами-теплотехниками в вашем регионе.

    Просто потратьте несколько минут, чтобы заполнить нашу онлайн-форму, и у нас будет все, что нам нужно, чтобы начать поиск ближайших к вам установщиков пароконвектоматов.Вы получите бесплатные предложения от трех полностью квалифицированных инженеров без каких-либо обязательств их принимать.





    Об авторе

    Адам

    Адам — наш эксперт по домашнему отоплению. Его опыт и советы помогли миллионам клиентов повысить эффективность своих домов и сэкономить деньги.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
