Подключение проточного водонагревателя: Как подключить проточный водонагреватель, необходимые инструменты

Содержание

Как подключить проточный водонагреватель, необходимые инструменты

Не каждый дом или даже квартира могут быть подключены к центральной системе горячего водоснабжения, поэтому у владельцев жилой недвижимости возникает необходимость устанавливать разные приспособления, обеспечивающие постоянное наличие горячей воды в доме. Отличным выбором для этого считается установка проточного водонагревателя, выступающего в качестве качественного, надежного и долговечного оборудования, нагревающего воду при процессе ее поступления в сантехнические приборы. Данные устройства представлены на рынке во многих видах, отличающихся мощностью, внешним видом, размерами, стоимостью и иными параметрами. Важно грамотно выбрать изделие, а также знать, как подключить проточный водонагреватель к основным сантехническим приборам дома. Выполнить все процессы несложно, поэтому допускается реализовать их своими руками. Следует отличать проточный нагреватель от накопительного, так как они по-разному подключаются к системе электроснабжения.

Необходимые инструменты и материалы

Подключение проточного водонагревателя должно производиться с использованием подходящих инструментов и материалов. Весь процесс делится на три крупных этапа:

  • подключаемый элемент монтируется на выбранное место на стене жилого помещения;
  • он подключается к электричеству;
  • далее подсоединяется к системе холодного водоснабжения.

Схемы проточных водонагревателей разного вида обладают практически одинаковыми параметрами, поэтому для установки любого типа требуются инструменты и материалы:

  • для монтажа конструкции требуется дрель, оснащенная подходящими сверлами, причем их выбор зависит от того, из какого материала выполнена стена помещения, где планируется выполнять монтажные работы, так как стандартные сверла для бетона не будут подходить для плиточного покрытия;
  • для крепежа устройства требуются дюбели с саморезами;
  • для подключения к электричеству требуется медный провод с тремя жилами, оснащенный качественной двойной изоляцией, причем сечение должно быть минимально равно 2,5 кв мм;
  • молоток, отвертки, газовый ключ, плоскогубцы, рожковый ключ;
  • для герметизации различных соединений применяется ФУМ лента;
  • для подключения проточного водонагревателя к системе холодного водоснабжения требуется труба, причем оптимальным выбором считаются металлопластиковые изделия.

Инструменты и материалы

Проточный электрический водонагреватель

При процессе выбора места расположения конструкции учитывается, что она должна быть на уровне головы взрослых людей, чтобы предотвратить перегрев оборудования или его заполнение водой.

Этапы подключения проточного водонагревателя

После подготовительных работ можно приступать к непосредственному монтажу. Он делится на несколько крупных этапов, причем каждый из них является значимым и важным, так как от грамотного выполнения всех задач зависит идеальный результат работы.

Выбор места

Первоначально важно определиться с местом расположения оборудования. Установить проточный водонагреватель надо правильно, поэтому при выборе места монтажа учитываются рекомендации специалистов:

  • важно, чтобы пользоваться конструкцией было удобно для непосредственных пользователей, так как обычно на внешней панели располагаются разные кнопки для управления бойлером;
  • не допускается, чтобы на прибор попадала влага во время работы, так как это может стать причиной короткого замыкания, а также поломки дорогостоящего оборудования;
  • во время выбора места учитывается удобство подводки к водонагревателю электрической проводки и труб холодного водоснабжения;
  • допускается выполнять установку на любую стену, так как проточные изделия не обладают большими размерами, поэтому на стену не будет оказываться существенное воздействие.

Варианты расположения водонагревателя

Как только оптимальное месторасположения для установки проточного водонагревателя своими руками будет выбрано, наносится на него разметка. Для этого необходимо пользоваться уровнем и карандашом.

Нанесению разметки уделяется много внимания, так как не допускается, чтобы нагреватель воды был установлен с какими-либо перекосами или неровностями, поскольку это негативно скажется на эффективности его применения, а также на сроке его службы.

 По крышке изделия отмечаются на стене места расположений отверстий для крепления. После этого с помощью дюбелей и саморезов конструкция прикрепляется к стене помещения при ориентации на заранее нанесенную разметку.

Чаще всего проточные водонагреватели выпускаются в комплекте со всеми необходимыми элементам для крепежа, но нередко приходится сталкиваться с тем, что дюбеля являются чрезмерно короткими, поэтому невозможно прикрепить оборудование к стенам, на которых имеется значительный слой из штукатурки. Поэтому придется дополнительно покупать подходящие крепежи.

Устройство проточного водонагревателя

Нюансы подключения

Подключение к водопроводу

Далее следует разобраться, как подключить проточный водонагреватель в квартире к системе холодного водоснабжения. Для этого выбирается один из возможных методов. Простой метод используется обычно новичками. Он предполагает, что откручивается первоначально с душевого шланга лейка, после чего он прикрепляется к входу воды в оборудование. Смеситель далее устанавливается в положение душ, после чего можно пользоваться обогревателем по его назначению. Если перекрывается ручка в положение кран, то будет поступать из крана холодная вода. Такой метод обычно применяется для временного решения проблемы, связанной с отсутствием горячей воды в квартире, например, когда произошла поломка в централизованной системе. Для основного способа получения горячей воды он считается неподходящим.

Второй достаточно сложный метод предполагает выполнять установку бойлеров, использующихся в качестве основных элементов для получения горячей воды. Для этого применяется отвод, предназначенный для подключения стиральной машины. Приобретается тройник, а также подготавливается фум лента. После прикрепления тройника к отводу, устанавливается кран, позволяющий регулировать поступление холодной воды к водонагревателю, а также это облегчит управление устанавливаемой температуры в оборудовании. Во время выбора места расположения крана учитывается, что он должен находиться в доступном и удобном месте, а также не допускается, чтобы его перекрывали какие-либо коробы или иные элементы. К этому крану от водонагревателя прокладывается трубопровод, причем чаще всего для этого используются металлопластиковые трубы. Допускается применять пластиковые трубы или пользоваться гибкой подводкой.

Для эстетичного внешнего вида всего помещения желательно прокладывать трубы таким образом, чтобы они не были видны, а если это сделать невозможно, то они закрываются коробами.

Таким образом, разобравшись в том, как подключить проточные водонагреватели к системе водоснабжения, каждый владелец жилой недвижимости сможет легко справиться с этим процессом своими силами.  Если для подключения используются трубы, то все резьбовые соединения должны оставаться в свободном доступе, поэтому их нельзя замуровывать в стены или закрывать какими-либо герметичными и целостными конструкциями.

Подключение к смесителю

Монтаж к водопроводу

Следует использовать обратный клапан

Подключение к электричеству

Как установить проточный нагревательный прибор? Для этого надо не только подключить его к холодному водоснабжению, но и к электричеству. Большинство современного оборудования являются мощными устройствами. Их мощность может варьироваться от 3 до 9 кВт. Поэтому для их грамотного монтажа желательно выделить отдельную электрическую линию, оснащенную автоматом УЗО, чтобы в случае какого-либо непредвиденного перебоя в сети прибор автоматически отключался от электричества.

Не допускается для такого мощного электрического прибора пользоваться обычными розетками, так как чаще всего в них заземление является некачественным.

Расположение розетки в ванной комнате

Розетка для ванной комнаты

Так как выделяется для оборудования отдельная электрическая линия, желательно все работы проводить в процессе осуществления капитального ремонта в доме или квартире. Для этого все провода прячутся в штробах, сделанных в стенах помещений. Желательно укладывать все кабеля в специальные коробы, обеспечивающие защиту от возгорания. Непременно выбирается качественная розетка, обладающая хорошим заземлением.

При подключении проводов к зажимам обязательно учитывается правильная фаза. Подключение прочного водонагревателя к электричеству непременно осуществляется до того момента, пока поступит вода. Сам процесс работы с электрической проводкой считается достаточно сложным, поэтому если у владельца помещения отсутствует опыт работы, то желательно доверить процедуру специалистам. Схема подключения является простой только для квалифицированных электриков.

Для грамотного монтажа рекомендуется следовать советам специалистов:

  • во время работы используются только те насадки, которые продаются в комплекте к оборудованию;
  • подключать прибор следует непосредственно к электрощиту дома, поскольку если выполнить этот процесс к обычной розетке, то возможны разные проблемы в электроснабжении дома;
  • для работы рекомендуется выбирать медный кабель, обеспечивающий высокое качество установки;
  • обязательно монтируется УЗО в качестве предохранительного автомата, так как приходится работать с мощным и сложным устройством;
  • желательно изначально выбирать такое место установки, которое будет оптимальным не только для использования прибора по назначению, но и для его подключения к разным системам, чтобы в процессе работы не возникали сложности;
  • нельзя, чтобы под нагревателем располагалась кухонная плита или холодильник, а также другое электрическое оборудование, так как если в процессе эксплуатации возникнет протечка, то могут сломаться приборы, а также нарушится проводка в квартире.

Таким образом, если следовать основным рекомендациям специалистов, то обеспечивается быстрая и качественная установка. При точном следовании инструкции не будет возникать никаких проблем, а также уже в процессе эксплуатации прибора не будут образовываться какие-либо сложности.

Схема подключения электропитания

Схема заземления

Частые ошибки

Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.

Наиболее частыми ошибками являются:

  • такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
  • включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
  • для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
  • трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
  • неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
  • неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
  • неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.

Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.

К электропитанию нужно подключать оборудование внимательно

Подключите нагреватель к водопроводу

Особенности монтажа

Видео

Подключение бойлера к электросети - 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:
  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл.сети бойлера
  • выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье "Розетка в ванной комнате - 5 правил размещения".

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО - устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант - это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть "выбита".

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.
  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Статьи по теме

Как подключить проточный водонагреватель в водопроводу и электросети?

Для обеспечения бесперебойного горячего водоснабжения в квартире или загородном доме нужно установить водонагреватель. Производители предлагают огромный выбор водогрейных приборов. Самыми экономными и простыми в монтаже являются проточные модели, работающие от электричества. Чтобы самостоятельно выполнить монтажные работы, хозяин квартиры должен знать, как подключать водонагреватель проточный к водопроводу и электрической сети.

Инструменты и материалы для монтажа

Монтажные работы состоят из трех этапов:

  • крепление проточного электроприбора на стену или раковину;
  • подключение к водопроводу;
  • подсоединение к электрической сети.

Учитывая специфику выполнения каждого этапа монтажных работ, подбирают необходимые инструменты и материалы:

  • Проточные водонагреватели, к которым подключаются несколько водоразборных точек, крепят на стену. Для монтажа понадобится электрическая ударная дрель, набор сверл, отвертка, молоток, уровень. Дюбеля и саморезы обычно идут в комплекте с изделием.
  • Проточные электроприборы характеризуются большой мощностью и требуют подвода отдельной линии. Из материалов понадобится трехжильный медный кабель сечением минимум 2,5 мм2, УЗО, изолента. Из инструментов пригодится отвертка, пассатижи, тестер, штроборез для нарезки канавок в случае укладки новой линии проводки.
  • Соединение с водопроводом осуществляют металлопластиковой трубой или гибким шлангом. Уплотнение резьбового соединения выполняют паклей или фум лентой. Из инструмента надо иметь разводной и набор рожковых ключей, ножницы для резки металлопластиковой трубы, отвертку, пассатижи.

Все материалы и инструменты подготавливают заранее, чтобы они находились под рукой.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период. В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

  • количество проживающих в доме людей;
  • максимальный расход горячей воды при одновременно открытых всех кранах;
  • количество водоразборных точек;
  • требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности. Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей.

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

  • Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
  • Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
  • Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

  • Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
  • Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

  • Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
  • При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий. Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Подключение водонагревателя к водопроводу

Так как приборы бывают напорного и безнапорного типа, подключение проточного водонагревателя к водопроводу осуществляют двумя способами.

Простое подключение безнапорного нагревателя

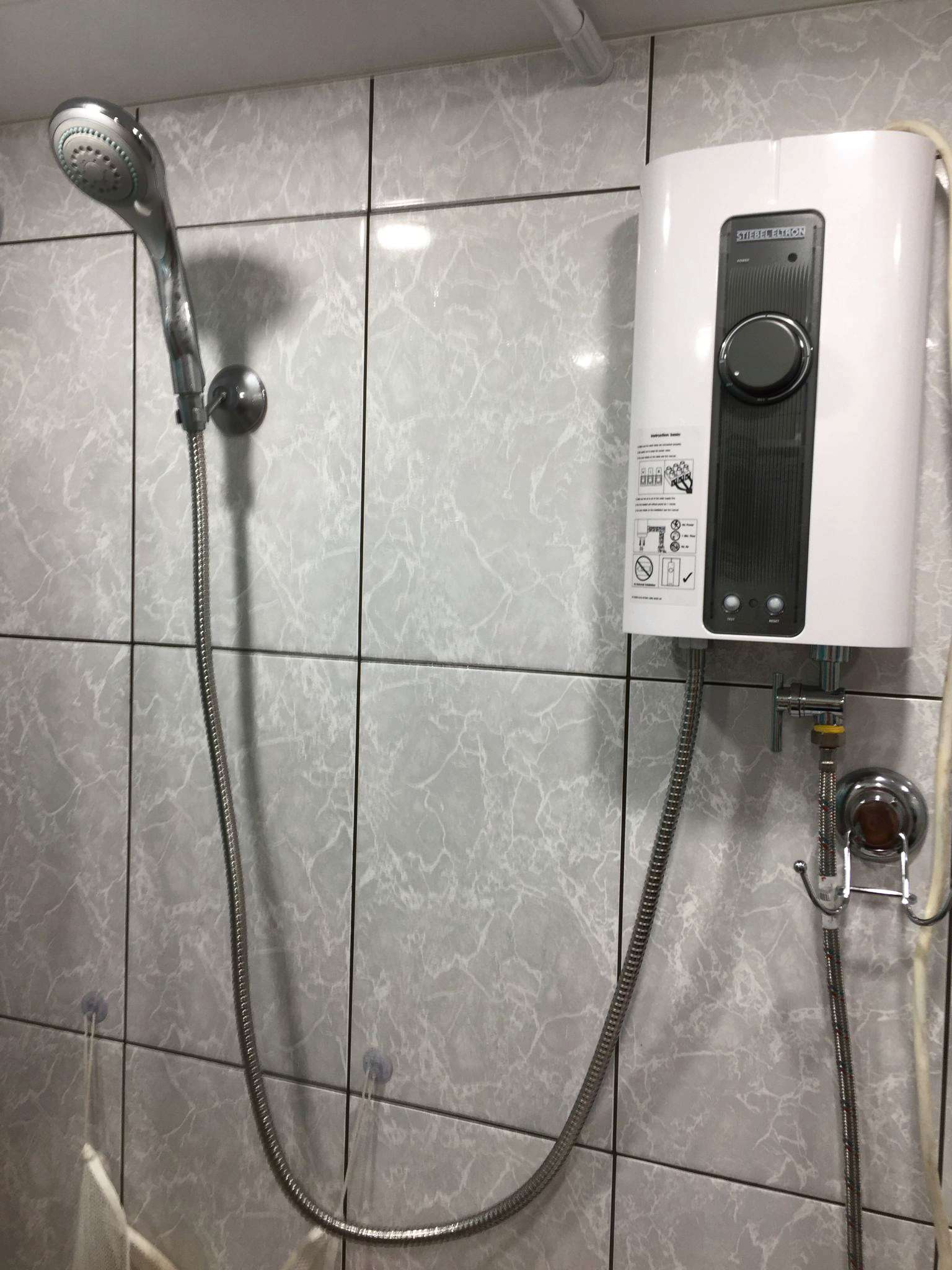

Для примера рассмотрим подсоединение к душевой кабинке. Допустим, в квартире отключили горячую воду, а срочно надо скупаться:

  • душевую лейку откручивают от шланга и прикручивают его к входному патрубку холодной воды проточного нагревателя;
  • для пользования водонагревателем рукоятку смесителя переключают в положение «душ»;
  • чтобы пользоваться холодной водой мимо нагревателя, рукоятку смесителя переводят в положение «кран».

После появления централизованного ГВС безнапорный водонагреватель отсоединяют, а лейку накручивают на шланг смесителя душевой кабинки.

Правильная схема подключения отображена слева. Справа показано неправильное подсоединение. В схеме присутствует кран на патрубке выхода горячей воды из безнапорного водонагревателя. Запорную арматуру перед душевой лейкой нельзя ставить.

Правильное подключение напорного нагревателя

Напорный водогрейный прибор врезают возле стояка. Если позволяет разводка водопровода, подсоединение проще сделать тройником на отводе, где подключена стиральная машинка. В любом случае, возле стояка централизованного ГВС врезают шаровой кран. Во время пользования водонагревателем запорную арматуру переводят в положение «закрыто». Дополнительно краны врезают возле стояка ХВС, а также на входном и выходном патрубке проточного нагревателя.

Для подсоединения прибора от отвода на водопроводе откручивают шланг стиральной машинки вместе с краном. На резьбу отвода накручивают бронзовый тройник. В боковой выход вкручивают кран, а к нему подсоединяют шланг стиральной машины. Ко второму выходу тройника прикручивают фитинг, фиксируют кусок металлопластиковой трубы и подводят ее к крану входа холодной воды на водонагревателе.

Подключение к электросети

Для подключения проточного водонагревателя к электросети используют трехжильный кабель (2 на рисунке). Безнапорную модель мощностью 3 кВт разрешается подсоединять к розетке, но обязательно должно быть заземление. Мощный прибор напорного типа подключается к отдельной линии. Ее прокладывают во время ремонта. Под проводку штроборезом нарезают канавки от места расположения водонагревателя до электрического щита.

Подсоединение проводов к клеммам осуществляют согласно цвету изоляции:

  • нуль (N) – синий провод;
  • фаза (L) – красный или коричневый провод;
  • заземление – провод в зеленой изоляции с желтыми полосами.

УЗО и автомат защиты ставят внутри электрического щита. После монтажа электропроводки линию проверяют тестером. Контур заземления должен иметь сопротивление 4 Ом. Напряжение на водонагреватель подают после заполнения его водой, во избежание перегорания ТЭНа.

Частые ошибки монтажа

Установить проточный электрический водонагреватель способен любой человек без навыков сантехника и опыта работы с электричеством. Чтобы прибор работал исправно, важно учесть ряд частых ошибок монтажа:

  • при нежелании прокладывать отдельную линию происходит перегрузка общей электропроводки, что приводит к ее перегоранию;
  • подсоединение к водопроводу некачественными трубами с зауженным сечением грозит затоплением квартиры и выходом из строя нагревателя;
  • при неправильно подобранной мощности электроприбора из крана течет холодная вода или идет перерасход электроэнергии;
  • перепутанные на клеммах провода образуют короткое замыкание;
  • если водогрейный прибор далеко установлен от водоразборной точки, приходится много сливать холодной воды до появления жидкости нужной температуры.

Ошибки монтажа продумывают еще до начала выбора модели, а также места расположения водонагревателя.

Проточный водонагреватель занимает мало места в квартире. Электроприбор удобен для использования в виде вспомогательного источника ГВС при отключении централизованной подачи горячей воды.

Как подключить проточный водонагреватель к системе водоснабжения и электросети

Благодаря компактным размерам и доступной стоимости водонагреватели проточного типа всегда пользовались хорошим спросом.

Казалось бы, монтаж столь миниатюрного устройства не должен вызывать никаких затруднений и многие владельцы без лишних раздумий берутся за самостоятельную установку.

Однако, приборчик этот не так уж прост: внушительная электрическая мощность плюс контакт с водой обуславливают целый ряд правил, несоблюдение которых может привести к трагедии.

Из нижеизложенного материала вы узнаете, как подключить проточный водонагреватель в квартире и что необходимо предпринять, чтобы пользование им было комфортным и безопасным.

Инструменты для монтажа

Перед установкой проточника удостоверьтесь в наличии таких изделий, инструментов и материалов:

  • Розетка с заземлением, минимальный класс по влаго- и пылезащите – IP55.
  • Медный трехжильный провод в двойной изоляции: для водонагревателей мощностью до 4,5 кВт – провод марки ПВС 3х2,5, для более мощных (до 9 кВт) – провод ПВС 3х4.
  • Отрезок металлопластиковой трубы подходящей длины + тройник для нее.
  • Запорная арматура – шаровый кран или вентиль.
  • Электродрель с перфоратором.
  • Сверла по бетону.
  • Гаечный ключ на 22.
  • Газовый ключ.
  • Отвертка.
  • Молоток.
  • Пассатижи.
  • Дюбели (обычно поставляются в комплекте, но иногда их приходится менять на более длинные).
  • Фум-лента, пакля или сантехнический лен.

Советы по установке

Перед началом монтажных работ домашнему умельцу предстоит заняться двумя важными вопросами:

  • выбрать место для установки устройства;
  • организовать его электроснабжение.

Организация электроснабжения

Во многих источниках, публикуемых в Сети, авторы настоятельно советуют подключать проточник к распределительному щиту отдельным проводом.

Такие рекомендации, безусловно, абсолютно справедливы, но начинать нужно не с этого.

Первым делом необходимо взглянуть на вводный автомат, установленный перед счетчиком.

Если умножить указанный на нем ток отключения на 220 (напряжение в сети), вы получите максимально допустимую электрическую мощность для всей квартиры в целом.

Если, к примеру, автомат рассчитан на токи до 25 А, то более 5,5 кВт имеющиеся в квартире приборы одновременно потреблять никак не смогут. Подключить в таких условиях водонагреватель мощностью 6 кВт хоть отдельным проводом, хоть общим конечно же не получится. А ведь в некоторых домах старой постройки установлены автоматы на 16 А и даже на 10 А.

Что делать, если возможности системы электроснабжения оказались недостаточными? Замены вводного автомата будет мало – следует обратиться в энергокомпанию с просьбой проложить к квартире новый подводящий кабель. При расчетах учтите, что помимо проточника у вас будут работать холодильник, пылесос, освещение и многое другое.

Считается, что при нынешнем уровне энергопотребления вводный автомат и ведущий в квартиру или дом кабель должны быть рассчитаны на ток в 50 – 60 А.

Выбор места установки

Любой проточный водонагреватель необходимо устанавливать так, чтобы доступ к нему для включения/отключения или изменения настроек не имел никаких препятствий.

Важно, также, чтобы на месте установки ничто не мешало расположить прибор ровно.

При перекосах в любой плоскости ТЭН будет омываться водой только частично, что приведет к его перегреву.

Третье условие – на водонагреватель не должны попадать брызги. Шутить с этим не стоит, ведь в устройстве мощностью, к примеру, 8 кВт сила тока достигает 36 А, а вода, как известно, является отличным проводником. С так называемыми напорными проточниками особых проблем нет. Они обычно врезаются в трубу где-нибудь у стояка, на достаточном удалении от точек водоразбора.

А вот с безнапорными все обстоит иначе. Эти приборы устанавливаются в непосредственной близости от ванны, душевой кабины или кухонной мойки, где по неосторожности легко могут быть залиты водой. Чтобы этого не произошло, такой водонагреватель лучше устанавливать выше уровня излива воды. Таким образом, если проточник монтируется в душевой, его следует закрепить выше головы пользователя, то есть – с учетом высоты поддона или ванны – примерно в 2-х метрах над уровнем пола.

Приборы, контактирующие с горячей водой со временем покрываются накипью, от которой нужно избавляться, чтобы прибор служил долго. Как слить воду с водонагревателя? Поговорим о возможных способах слива.

Подробную инструкцию по установке водонагревателя вы найдете здесь.

Решили приобрести проточный э

Как устроен проточный электрический водонагреватель | Другая бытовая техника | Блог

Есть давняя традиция — воду нагревать. Это приходится делать независимо от того, где вы живете — в квартире или частном доме. Для этой цели используют накопительные и проточные нагреватели, которые работают от различных источников энергии. В данной статье расскажем подробно про проточные электрические водонагреватели (далее — ПЭВН).

Если максимально кратко описать принцип работы ПЭВН, то получим следующее:

  1. Холодная вода поступает в устройство непосредственно из магистрали;

  2. Вода непрерывно проходит через нагревательный контур прибора;

  3. На выходе из прибора получаем горячую воду.

Теперь более подробно рассмотрим как это работает.

Устройство  ПЭВН

ПЭВН конструктивно можно поделить на два типа: универсальный и «кран мгновенного нагрева». Водонагреватели первого типа выполнены в виде закрытого корпуса с двумя патрубками для впуска и выпуска воды. Такие ПЭВН монтируются вблизи точки водоразбора, например, над раковиной. Некоторые приборы поддерживают работу с несколькими точками. В качестве примера рассмотрим внутреннее устройство одного из подобных ПЭВН фирмы Thermex.

На видео показан разбор этого же водонагревателя:

Механизмы безопасности ПЭВН

Сразу после впуска холодной воды в приборе располагаются датчики протока и температуры. Первый измеряет давление воды и при достижении заданного уровня генерирует сигнал на своих контактах. Именно этот сигнал служит отправной точкой для работы остальной схемы. Если давление падает ниже порогового значения, цепь размыкается. Так работает защита от «сухого хода».

Следующий обязательный элемент — термовыключатель. Существует несколько вариантов исполнения. В самых простых моделях термовыключатель подключен к нагревательному контуру и размыкает его при срабатывании. В некоторых моделях устанавливается дополнительный предохранитель с механическим включением. Для возврата его в исходное состояние придется открыть корпус и нажать кнопку. Ниже приведена принципиальная схема такого ПЭВН.

В приборах с электронным управлением температура контролируется по показаниям выходного термодатчика. Плата управления следит, чтобы своевременно отключить питание нагревательного контура. По такому принципу реализована защита от перегрева.

Третий компонент, защищающий прибор от выхода из строя — предохранительный клапан. Он срабатывает при гидроударе или повышенном давлении воды. При стравливании давлении из предохранительного клапана может просачиваться вода. При использовании предохранительного клапана необходимо позаботиться о дренажной системе.

Нагревательные элементы ПЭВН

Остановимся подробнее на процессе нагрева воды. В большинстве приборов контур состоит из закрытой колбы и находящихся внутри нагревательных элементов — трубчатых (ТЭН) или спиральных. Они подключаются через управляющее реле к цепи питания и преобразуют электрическую энергию в тепловую. Клеммы находятся снаружи колбы, их контакт с водой исключен. Колба обычно используется медная, есть варианты из термостойкого пластика и нержавеющей стали.

ТЭНы бывают медными или стальными, при этом металлы легируют и наносят защитный слой, чтобы лучше противостоять образованию накипи. Именно накипь — злейший враг металлических элементов, неизбежно приводящий к их износу.

Известны также и «сухие» ТЭНы. Это продвинутая версия, в которой исключается контакт нагревателей с водой. Вместо этого ТЭНы помещаются в защитную металлическую колбу, которая уже участвует в теплообмене. Для сухих ТЭНов есть апгрейд — керамический наполнитель. Он служит накопителем тепла, поскольку плавно нагревается и остывает, имеет увеличенную рабочую площадь.

Спиральные элементы изготавливают из специальных сплавов. При протоке воды спираль вибрирует и сбрасывает с себя известковые отложения. В целом спиральный элемент более устойчив к работе в жесткой воде.

Плата управления

Плата управления отвечает за сохранность прибора и его корректное функционирование. Напомним про два обязательных защитных механизма, рассмотренных выше: защита от работы без воды и защита от перегрева. Следующая важная функция — управление температурным режимом. В случае бюджетных моделей с механическим управлением это может быть простое включение и выключение ТЭНов или регулировка их мощности. В более дорогих ПЭВН с электронным управлением можно задавать температуру. Тогда в приборе появляется контроллер, который отрабатывает обратную связь по температуре и давлению воды и управляет мощностью нагрева. Такие модели комплектуются дисплеем и несколькими сенсорными кнопками для интеллектуального управления.

Цепь питания

Заключительная часть, которую рассмотрим — цепь питания. ПЭВН — это мощный потребитель, требующий особого внимания к проводке и соединениям. Поэтому в приборе находится крупная клеммная колодка. Это не случайно — провода должны быть подходящего сечения. Минимальные значения указываются в документации на прибор.

В цепь питания входят клеммы нагревателей и плата управления, от которой запитывается вся остальная электроника прибора. ПЭВН, рассчитанные на несколько точек потребления, обладают мощностью в несколько десятков киловатт и питаются от трехфазной сети. Для защиты от поражения током кабели питания прибора снабжаются УЗО.

Краны мгновенного нагрева

Отдельную нишу занимают так называемые «краны мгновенного нагрева». Это ПЭВН, выполненные в виде смесителя. Устройство таких ПЭВН немного отличается. Здесь ТЭН находится либо в основании смесителя в горизонтальном положении, либо внутри излива в вертикальном.

В таком приборе реализовано гидравлическое управление. Напор и температура находятся в обратной зависимости и регулируются ручкой смесителя. Электроники здесь практически нет, но все рассмотренные защитные механизмы быть обязаны. На некоторых моделях есть дисплей, на который выводится температура, измеряемая термодатчиком.

Проточный электрический водонагреватель — полезный в быту прибор. Принцип его работы прост, но подразумевает потребление большого количества электроэнергии. Помните об этом при выборе нагревателя и подключения его к электросети.

Установка проточного водонагревателя своими руками

Здесь вы узнаете:

Проточный водонагреватель позволяет быстро решить проблему с организацией горячего водоснабжения. Он мгновенно подогревает воду, даря возможность принять душ или помыть посуду. Можно ли установить проточный водонагреватель на кран своими руками и что для этого нужно? Справиться с данной задачей сможет любой человек, умеющий держать в руках инструменты.

Установку нагревателя воды регистрировать не нужно – вопросы с монтажом водяного оборудования потребители решают самостоятельно. Поэтому нам ничто не мешает выбрать подходящую модель и смонтировать ее в ванной комнате или на кухне. Какие-либо специальные инструменты для этого не понадобятся, как не понадобится и помощь профессионального сантехника.

Инструменты и материалы

Установка нагревателя своими руками начинается с подходящей модели. Нужно учесть, сколько точек водоразбора будет подключаться к прибору – от этого зависит мощность нагревателя. Также следует обратить внимание на состояние электропроводки в квартире. Помните, что она не предназначена для подключения электроприборов мощностью выше 2 кВт. Если планируется использовать мощный нагреватель воды, следует провести к нему отдельный провод с автоматом УЗО.

На следующем этапе выбирается место установки. Здесь требуется соблюдение следующих условий:

  • Место должно быть сухим – убедитесь, что на устройство не будет попадать вода. В противном случае он может выйти из строя или вызвать поражение электрическим током;
  • Наличие доступа для обслуживания и настройки – не прячьте прибор в труднодоступные места. Помните, что его нужно периодически осматривать на предмет протечек. Также должна быть возможность беспрепятственно отрегулировать температуру – некоторые модели оснащаются плавными или ступенчатыми регуляторами.

Также нужно помнить о возможных тепловых потерях – проследите, чтобы водонагреватель располагался как можно ближе к точкам водоразбора.

Инструменты и материалы, необходимые для установки водонагревателя

Теперь поговорим о материалах и инструментах. Нам понадобятся:

  • Дрель со сверлами – нужно просверлить в стенах отверстия для крепления;
  • Пластиковые дюбели или деревянные чопики – в них будут закручиваться крепежные саморезы;
  • Пластиковые или металлические трубы – по ним будет течь вода. Мы рекомендуем выбрать пластиковые трубы, так как работать с ними намного легче;
  • Тройники и краны – они обеспечат «правильное» подключение оборудования;
  • Фум-лента – с ее помощью мы будем герметизировать подключения;
  • Провода и автомат УЗО – с их помощью выполняется подключение мощных водонагревателей.

Если есть возможность, можно использовать для подключения проточного водонагревателя своими руками гибкие шланги различной длины. Благодаря этому вы избавитесь от возни с металлическими и пластиковыми трубами.

В некоторых случаях можно обойтись без тех или иных инструментов и материалов, так как схем подключения довольно много. Также во внимание принимается расположение труб и точек разбора воды.

Крепление и подключение

Схема подключения проточного водонагревателя с тремя точками водозабора.

В нашем обзоре мы рассмотрим процесс установки выбранного вами проточного электрического водонагревателя своими руками в систему с несколькими точками водоразбора – это будут душ, умывальник и раковина на кухне. Также предполагается, что квартира уже подключена к горячему водоснабжению, но нужно его продублировать (актуально в летний период, когда выполняются плановые работы по ремонту систем водоснабжения).

Для начала нам нужно определиться с местом установки – схема подключения проточного водонагревателя в квартире должна быть такова, чтобы горячей водой смогли воспользоваться все потребители. Поэтому мы будем устанавливать нагреватель воды там, где поблизости проходят трубы с горячей и холодной водой.

С помощью карандаша размечаем отверстия для крепления нашего нагревателя воды

Берем в руки карандаш и размечаем на стене места, где мы будем сверлить отверстия под дюбели – для этого нужно глянуть на заднюю стенку водонагревателя, где находятся монтажные отверстия. После этого берем в руки дрель и приступаем к сверлению. В готовые отверстия загоняем дюбели, затем с помощью отвертки закручиваем шурупы и вешаем на них нагреватель воды.

В отдельных моделях нужно снять переднюю крышку и закрепить прибор шурупами изнутри. Необходимости в использовании мощных шурупов или анкерных болтов нет – в отличие от накопительных водонагревателей, проточные модели весят очень мало.

Для подключения холодной воды к проточному водонагревателю необходимо к крану, идущему от стояка, (если крана нет, то его необходимо врезать) присоединить тройник. К одному выходу тройника подключаем старую систему водопровода, а ко второму, через еще один кран, подключаем нагреватель воды.

На следующем этапе подводим холодную воду. Для этого врезаем в трубу кран, а после него – тройник. Кран необходим для полного отключения всей системы от водопровода (как правило, он уже есть в квартире). От тройника делаем отвод к нагревателю воды, для герметизации подключений используем фум-ленту. В отводе к нагревателю желательно установить еще один кран.

С выхода водонагревателя горячая вода отправляется к точкам водоразбора. Врезаем в трубу с горячей водой тройник, перед ним ставим кран, который будет отсекать центральное горячее водоснабжение. На трубе, ведущей от нагревателя к водопроводу, ставим еще один кран (все делается по аналогии с входными трубами).

Подключаем проточный водонагреватель к домашней электросети через УЗО.

На следующем этапе выполняем подключение к электрической сети. Так как у нас имеется несколько точек водоразбора, то водонагреватель нужен мощный. Следовательно, нам нужно проложить от электрического щита отдельный многожильный провод с сечением не менее 6 мм – посредством такого провода подключаются нагрузки до 10 кВт (при максимальном токе до 40 А). Не забываем установить на этот провод дополнительный автомат УЗО.

Если у вас нет опыта работы с электрическими щитами и электропроводкой, пригласите опытного специалиста. Работая с электрическим щитом, не забывайте соблюдать правила техники безопасности.

Как только все будет готово, можно приступать к тестированию системы. Нужно удостовериться, что наши соединения не имеют протечек. Перед включением проточного нагревателя воды следует убедиться, что в трубах имеется вода – включать нагреватель в «сухом» состоянии нельзя, так как это приведет к его выходу из строя.

Как пользоваться всей этой системой?

В летний период, когда горячего водоснабжение нет, нужно перекрыть подачу горячей воды и открыть краны на входе в водонагреватель и на его выходе. После этого включаем автомат УЗО и устанавливаем требуемую температуру нагрева (если есть подобные регулировки). Помните, что при использовании сразу двух точек водоразбора температура воды может несколько меняться.

При восстановлении централизованной подачи горячей воды, нужно отключить автомат УЗО, перекрыть краны на входе в водонагреватель и на выходе, после чего открыть кран подачи горячей воды из центрального водопровода. В случае повторных перебоев с горячим водоснабжением, мы сможем опять переключиться на проточный водонагреватель.

Схемы подключения

Мы уже знаем, как установить проточный водонагреватель своими руками и обеспечить его правильное подключение. Теперь мы кратко пробежимся по основным схемам подключения.

Три варианта использования электрического водонагревателя:
1. Кран-водонагреватель - устанавливается прямо на мойку или умывальник.
2. Ко входу устройства подключается шланг от лейки душа, а к выходу шланг с лейкой.
3. Ко входу устройства подключается холодная вода от стояка через мягкий шланг, к выходу, с помощью специального тройника, кран для умывальника и лейка для душа.

В некоторых случаях горячая вода нужна исключительно для мытья посуды. Здесь мы можем установить кран-нагреватель, например Делимано, или водонагреватель прямо у крана, в разрыв трубы. Но можно поступить проще, выбрав модель со встроенным краном с лейкой – такие водонагреватели устанавливаются прямо над раковинами. Подключение выполняется через тройник или вместо крана (в этом случае достаточно снять кран и прикрутить к нему гибкий шланг, через который будет поступать вода в нашу систему).

Следующая схема подключения проточного водонагревателя в квартире является временной. Для этого откручиваем душевую лейку и подключаем душевой шланг прямо к нагревателю. К выходу прибора подключаем еще один шланг с лейкой – теперь можно принимать душ. Как только подача горячей воды из водопровода будет восстановлена, систему можно привести в первоначальный вид.

Если в доме вообще нет горячего водоснабжения, но нужно организовать горячую воду в душе, мы можем выполнить прямое подключение к трубе с холодной водой, а к выходу прибора подключить шланг с душевой лейкой. В некоторых случаях сюда ставится небольшой тройник, позволяющий переключать выход горячей воды в душевую лейку или в кран.

Газовый проточный водонагреватель

- Скачать PDF

бесплатно

E-gas Мгновенные газовые водонагреватели

Проверенный выбор! Учебное и информационное руководство по газовым водонагревателям мгновенного действия на E-gas: Существуют важные функциональные и эксплуатационные различия между обычным гейзером с горячей водой и

Дополнительная информация

orlando РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

orlando РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2 Руководство по сборке и эксплуатации Orlando 30 мбар - ПОРТАТИВНЫЙ ГАЗОВЫЙ БАРБЕКЮ 1.2. 3. Неправильная установка, регулировка, изменение, обслуживание или ремонт может привести к травмам или повреждению имущества.

Дополнительная информация

Получите максимум от урны

444448538 Standard 444448539 Deluxe Получите максимум от урны Удалите с урны всю пластиковую пленку перед использованием. Вода в урне возникла в результате тестирования и считается нормальным явлением. Урну необходимо использовать на квартире

Дополнительная информация

Сан-Хосе РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

San josé РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Руководство по сборке и эксплуатации San josé 30 мбар - ПОРТАТИВНЫЙ ГАЗОВЫЙ БАРБЕКЮ 1.2. 3. Неправильная установка, регулировка, изменение, обслуживание или ремонт может привести к травмам или повреждению имущества.

Дополнительная информация

Проточный газовый водонагреватель

Проточный газовый водонагреватель Модели W 125 ... T1 при эксплуатации и обслуживании Проточный водонагреватель Bosch - это высокоэффективный и компактный ответ на ваши потребности в нагреве воды. Все Bosch

Дополнительная информация

Инструкция по эксплуатации

6302 6959 02/2006 RU Для пользователя Руководство по эксплуатации Logano G215 WS Газовые и газовые котлы Внимательно прочтите перед использованием.Обзор Нормы и директивы Установка: газовая установка 90/396 / EEC

Дополнительная информация

инструкции по установке

GC 3 (ТРЕХ ПЕЧИ) Инструкции по установке ПОМНИТЕ: при замене какой-либо части этого устройства используйте только запасные части, которые, как вы можете быть уверены, соответствуют требованиям безопасности и производительности, которые мы требуем.

Дополнительная информация

УХОД ЗА ВОДОНАГРЕВАТЕЛЕМ

http: // водонагреватель.org / Troubleshoot-rheem-tankless-water-heating.html Осмотр водонагревателя УХОД ЗА ВАШЕМ ВОДЯНЫМ НАГРЕВАТЕЛЕМ Система вентиляции (только прямая вентиляция) Необходимо проверить систему вентиляции

Дополнительная информация

ТЯЖЕЛЫЙ ХРАНЕНИЕ ГАЗА

Технология дымохода Multi-Fin. Заслонка дымохода экономит энергию. Электронное управление. ТЯЖЕЛЫЕ УСЛОВИЯ ХРАНЕНИЯ НАДЕЖНОСТЬ ГАЗА. Дополнительная информация

Инструкция по эксплуатации

6300 9681 02/2006 RU Для пользователя Руководство по эксплуатации Logano GE315 Котел для жидкотопливных / газовых струйных горелок Внимательно прочтите перед использованием.Руководство по эксплуатации Logano GE315 Уважаемый покупатель,

Дополнительная информация

Бесконтактный водонагреватель

Бесконтактный водонагреватель ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ Модели WGRTNG199 / WGRTLP199 WGRTCNG199 / WGRTCLP199 УВЕДОМЛЕНИЕ: Westinghouse оставляет за собой право вносить изменения или обновления продукта без предварительного уведомления и не будет

Дополнительная информация

Алюдизайн К А Т А Л О Г

Aludesign K A T A L O G plynové radiátory ДИЗАЙН В результате многолетнего опыта и технологических исследований GAZELLE TECHNO сегодня является общепризнанным газовым радиатором *.Полностью переработан

Дополнительная информация

Нагреватель HeatSource HS1800

Нагреватель HeatSource HS1800 Инструкции по установке и эксплуатации Propex Heatsource Ltd Unit 5, Second Avenue Buisness Park, Milbrook, Southampton, SO15 OLP Тел: 023 8052 8555 Факс: 023 8052 8800 Веб-сайт:

Дополнительная информация

СФ15К СФ05КСС, СФ10КСС

Руководство по эксплуатации продукта Speedflow SF05K, SF10K и SF15K SF05KSS, SF10KSS и SF15KSS Невентилируемый водонагреватель с нижней опорой V15.6/6 Версия 3.2, январь 2015 г. Благодарим вас за покупку безвентиляторной системы Hyco Speedflow

. Дополнительная информация

IH 17025 E Остров Сигма 90

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Кухонная вытяжка Тип: IH 17025 E Sigma Island 90 Уважаемый покупатель! Теперь вы пользуетесь вытяжкой для кухни нового поколения типа IH 17025 E Sigma Island 90. Эта вытяжка

Дополнительная информация

6720646148-11 / 2010 США / Калифорния

6720646148-11 / 2010 US / CA (en) Для пользователя Инструкция для пользователя Конденсационный газовый котел Logamax plus GB162- L.B. 80 квт / 100 квт Пожалуйста, внимательно прочтите перед работой. Это руководство доступно на английском языке

. Дополнительная информация

Инструкция по эксплуатации

Инструкция по эксплуатации Газовые конденсационные котлы MGK-130 MGK-170 MGK-210 MGK-250 MGK-300 Wolf GmbH Postfach 1380 D-84048 Mainburg Тел. +49 8751 / 74-0 Факс +49 8751/741600 Интернет: www.wolf-heiztechnik.de Документ

Дополнительная информация

Baxi Combi 80e и 105e

Baxi Combi 8e и 15e Храните эти инструкции в надежном месте.Если вы переедете в дом, передайте его следующему жильцу. Газовый настенный комбинированный котел Инструкция по эксплуатации Natural

Дополнительная информация

МГНОВЕННЫЙ ГАЗ

МГНОВЕННЫЙ ГАЗ Celt Star C Britony II T Britony FlexiFlue Горячая вода по запросу Проточные газовые водонагреватели Мгновенное приготовление горячей воды от мирового лидера Еще в 1925 году Chaffoteaux & Maury изобрели

Дополнительная информация

Контроль предела перегрева

Электрическая каменка Pahlén Maxi Heat с цифровым управлением - это компактная и эффективная каменка для бассейнов.Он состоит из полипропиленового бака, армированного стекловолокном, с резистивным нагревателем

. Дополнительная информация

Сборка и инструкция

Сборка и инструкции Franke Minerva 3-в-1 кран для чайника Сохраните для справки Примечание: для использования только с нагревательным баком Franke ВВЕДЕНИЕ кран для чайника подходит для подачи кипящей воды (100 C) и

Дополнительная информация

ИНСТРУКЦИИ ПО УСТАНОВКЕ ДЛЯ МОДЕЛЕЙ 16NG50 / 16LP50, 16NG60 / 16LP60, 20NG50 / 20LP50, 20NG60 / 20LP60, 26NG50 / 26LP50, 26NG60 / 26LP60

ГАЗОВЫЕ НАГРЕВАТЕЛИ НЕПРЕРЫВНОГО ПОТОКА ИНСТРУКЦИИ ПО УСТАНОВКЕ ДЛЯ МОДЕЛЕЙ 16NG50 / 16LP50, 16NG60 / 16LP60, 20NG50 / 20LP50, 20NG60 / 20LP60, 26NG50 / 26LP50, 26NG60 / 26LP60 2 ИНСТРУКЦИИ ПО УСТАНОВКЕ ВАЖНО

Дополнительная информация

Оборудование для обогрева ископаемого топлива

Принципы работы с оборудованием, работающим на ископаемом топливе, и методы поиска и устранения неисправностей Примечание по применению Это руководство по применению было написано, чтобы дать вам понимание основных принципов нагрева ископаемого топлива

Дополнительная информация

PPT - ЭЛЕКТРИЧЕСКИЙ МГНОВЕННЫЙ ВОДОНАГРЕВАТЕЛЬ Презентация PowerPoint, скачать бесплатно

  • ЭЛЕКТРИЧЕСКИЙ МГНОВЕННЫЙ ВОДОНАГРЕВАТЕЛЬ РУКОВОДСТВО ПО УСТАНОВКЕ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ EEMAX «ЧЕТЫРЕМОДУЛЬНЫЙ, ОДНОФАЗНЫЙ ОДНОФАЗНЫЙ НАГРЕВАТЕЛЬ 4/280 - НАГРЕВАТЕЛЬ ВОДЫ 240/280 - НАГРЕВАТЕЛЬ ВОДЫ 220/280 240 В СПЕЦИАЛЬНОЕ _________, ______ V ПРЕДУПРЕЖДЕНИЕ ПЕРЕД УСТАНОВКОЙ И ЭКСПЛУАТАЦИЕЙ НАГРЕВАТЕЛЯ ПРОЧИТАЙТЕ ОБЩИЙ РАЗДЕЛ ПО БЕЗОПАСНОСТИ НА ВНУТРЕННЕЙ КРЫШКЕ, И ЗАТЕМ ДАННОЕ РУКОВОДСТВО.ЕСЛИ ВЫ НЕ СОБЛЮДАЕТЕ ПРАВИЛА БЕЗОПАСНОСТИ, АППАРАТ НЕ БУДЕТ РАБОТАТЬ НАДЛЕЖАЩИМ И МОЖЕТ ПРИВЕСТИ К СМЕРТИ, СЕРЬЕЗНЫМ ТРАВМАМ И / ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА. ПРОЧИТАЙТЕ ТАКЖЕ ПРИЛОЖЕННУЮ ГАРАНТИЙНУЮ КАРТУ. ГАРАНТИЯ НА ДАННЫЙ ВОДОНАГРЕВАТЕЛЬ будет ЗАВИСИТ ОТ ПРАВИЛЬНОЙ УСТАНОВКИ И ЭКСПЛУАТАЦИИ. ГАРАНТИЯ АННУЛИРУЕТСЯ, ЕСЛИ В КОНСТРУКЦИЮ БЫЛИ ИЗМЕНЕНЫ ЛЮБОЙ СПОСОБ. ПРОИЗВОДИТЕЛЬ НАГРЕВАТЕЛЯ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ИЗ-ЗА НЕВЫПОЛНЕНИЯ ИНСТРУКЦИЙ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ, ПРЕДСТАВЛЕННЫХ НА СЛЕДУЮЩИХ СТРАНИЦАХ.УСТАНОВКА ДОЛЖНА СООТВЕТСТВОВАТЬ ИНСТРУКЦИЯМ ДАННОГО РУКОВОДСТВА; ПРАВИЛА ЭЛЕКТРОКОМПАНИИ; И МЕСТНЫЕ КОДЕКСЫ, ИЛИ ПРИ ОТСУТСТВИИ МЕСТНЫХ КОДЕКСОВ, С ПОСЛЕДНИМ ИЗДАНИЕМ НАЦИОНАЛЬНОГО ЭЛЕКТРИЧЕСКОГО КОДЕКСА. ДАННАЯ ПУБЛИКАЦИЯ ДОСТУПНА ОТ ВАШЕГО МЕСТНОГО ПРАВИТЕЛЬСТВА, ПУБЛИЧНОЙ БИБЛИОТЕКИ ИЛИ ЭЛЕКТРИЧЕСКОЙ КОМПАНИИ, ЛИБО НАПИСАТЬ ЛАБОРАТОРИИ ДЛЯ ПОДДЕРЖКИ ПИСАТЕЛЯ, 333 PFINGSTEN ROAD NORTHBROOK, IL, 60062. ЕСЛИ ВЫ ПОЛУЧИТЕ ЛЮБОЙ ЗАПРОС, ПОЛУЧИТЕ ВОПРОСЫ HEALTH, ПОЛУЧИТЕ ВОПРОСЫ БЕСПЛАТНЫЙ ОТДЕЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ: 1-800-543-6163.ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ПЕРЕД ВЫЗОВОМ: СЕРИЙНЫЙ НОМЕР. МОДЕЛЬ №. EX380 ДАТА УСТАНОВКИ 1

  • ДАННЫЙ ОБОГРЕВАТЕЛЬ ДОЛЖЕН ИМЕТЬ ЧЕТЫРЕ ВЫДЕЛЕННЫЕ НЕЗАВИСИМЫЕ ЦЕПИ 220/240 В С ИСПОЛЬЗОВАНИЕМ ПРОВОДОВ С ПРАВИЛЬНЫМ НОМИНАЛОМ И ВЫКЛЮЧАТЕЛЕЙ. ПРЕДУПРЕЖДЕНИЕ ОТКАЗ ОТ ЗАЗЕМЛЕНИЯ СИСТЕМЫ МОЖЕТ ПРИВЕСТИ К СМЕРТИ ИЛИ СЕРЬЕЗНЫМ ТРАВМАМ. ПРЕДУПРЕЖДЕНИЕ НЕПРАВИЛЬНАЯ УСТАНОВКА, РЕГУЛИРОВКА, ИЗМЕНЕНИЕ, ОБСЛУЖИВАНИЕ ИЛИ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МОГУТ ПРИВЕСТИ К СМЕРТИ, СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА.СМОТРИТЕ ДАННОЕ РУКОВОДСТВО ДЛЯ ПОМОЩИ ИЛИ ПОЛУЧИТЕ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ ОБРАЩАЙТЕСЬ К МЕСТНОМУ ЭЛЕКТРОСЕТИ ПРЕДУПРЕЖДЕНИЕ ВОДЯНЫЕ НАГРЕВАТЕЛИ, ОБОРУДОВАННЫЕ ТОЛЬКО ДЛЯ ОДНОГО НАПРЯЖЕНИЯ: ДАННЫЙ ВОДОНАГРЕВАТЕЛЬ МОЖЕТ БЫТЬ ОБОРУДОВАН ТОЛЬКО ДЛЯ ОДНОГО ТИПА НАПРЯЖЕНИЯ: ПРОВЕРЬТЕ НОМИНАЛЬНУЮ ТАБЛИЧКУ НА ПЕРЕДНЕЙ КРЫШКЕ АППАРАТА НА ПРАВИЛЬНОЕ НАПРЯЖЕНИЕ. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННЫЙ ВОДОНАГРЕВАТЕЛЬ С НАПРЯЖЕНИЕМ, ОТЛИЧНЫМ ОТ НАПРЯЖЕНИЯ, ПОКАЗАННОГО НА ТАБЛИЦЕ МОДЕЛИ. НЕИСПОЛЬЗОВАНИЕ ПРАВИЛЬНОГО НАПРЯЖЕНИЯ МОЖЕТ ВЫЗВАТЬ ПРОБЛЕМЫ, ЧТО МОЖЕТ ПРИВЕСТИ К СМЕРТИ, СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА.ЕСЛИ У ВАС ЕСТЬ ВОПРОСЫ ИЛИ СОМНЕНИЯ, ОБРАЩАЙТЕСЬ В EEMAX ИЛИ В ВАШУ ЭЛЕКТРОПРОГРАММУ. ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! ПЕРЕД СНЯТИЕМ КРЫШКИ ИЛИ ОБСЛУЖИВАНИЕМ ВОДОНАГРЕВАТЕЛЯ УБЕДИТЕСЬ, ЧТО ПОДАЧА ЭЛЕКТРОПИТАНИЯ К ВОДОНАГРЕВАТЕЛЮ ОТКЛЮЧЕНА. ОТСУТСТВИЕ ЭТОГО МОЖЕТ ПРИВЕСТИ К СМЕРТИ, СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ИМУЩЕСТВА. ОБЩАЯ БЕЗОПАСНОСТЬ Четырехмодульный однофазный обогреватель Eemax разработан специально для приема холодной воды и нагрева ее до температур, подходящих для обычного домашнего использования, до максимум 140 F (60 C).Для достижения оптимальной производительности и экономии энергии устройство следует размещать как можно ближе к месту использования. «Термостатические» модели, обозначенные буквами «T2T2 или T4» после номера модели, эти модели и только они могут питаться предварительно нагретой водой и использоваться для повышения температуры. Устройство поставляется с трубными соединениями 3/4 дюйма NPT. . Ни при каких обстоятельствах не используйте паяльную лампу на трубе, подключенной к обогревателю (это может привести к серьезному повреждению электронного реле протока). Осторожно используйте тефлоновую ленту, чтобы мусор не попал в нагреватель.Не используйте смазку для труб. Кроме того, перед установкой обогревателя убедитесь, что в трубах нет мусора. 2

  • I. УСТАНОВКА УСТРОЙСТВА 1) Устройство должно быть установлено как можно ближе к месту использования. Не устанавливайте обогреватель над краном или «местом использования», потому что эффект сифона может истощить обогреватель, что может вызвать преждевременное сгорание элемента. 2) Данное устройство должно быть установлено только в вертикальном положении, при этом водяные фитинги расположены в нижней части устройства.Установка в другом положении, кроме вертикального, ПРИВЕДЕТ к прогоранию элемента и необратимому повреждению водонагревателя. 3) Вход холодной воды находится с правой стороны, а выход горячей воды - с левой стороны. Ни при каких обстоятельствах они не могут быть отменены. 4) Оставьте не менее 8 дюймов над устройством для легкой замены элемента. 5) Обогреватель следует прикрепить к стене, используя все четыре монтажных отверстия на задней панели. Вес устройства составляет примерно 15 фунтов. Используйте подходящую застежку для этого веса.Для установки агрегата у полых стен рекомендуется использовать стальные анкеры для стен с правильным диапазоном захвата и минимальным размером винтов № 6-32. ПРИМЕЧАНИЕ: Нагреватель должен быть установлен ниже уровня всех выпусков горячей воды, обслуживаемых этим водонагревателем. ПРИМЕЧАНИЕ: КЛАПАН СНЯТИЯ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ UL не требует, чтобы эти устройства имели клапан сброса давления и температуры (PTRV). Вы должны проверить местные коды, чтобы узнать, требуется ли он в вашем районе.Если местные нормы требуют использования клапана сброса температуры и давления, его следует установить на выпускной трубе горячей воды перед выпускным шаровым клапаном. Рисунок 2 Души и весь дом, каюта или кондоминиум МОДЕЛИ: EX380T2T2 Требования для душа: Мощность: 38 кВт при 240 В 32 кВт при 220 В Около 0,85–4,0 галлона в минуту при температуре душа. Лучше всего использовать при одновременном использовании одной или двух розеток. Кухня Eemax Выход горячей воды Вход холодной воды 3

  • МОНТАЖ ОТВЕРСТИЯ L1 L2 C / B # 2 L1 L2 C / B # 3 L1 L2 C / B # 4 L1 L2 C / B # 1 МИНИМАЛЬНЫЙ - 8 ”ЗАЗОР НАД БЛОК Серийный номер ЗАЖИМЫ НА РЕЛЕ ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ЗАЗЕМЛЕНИЕ 220/240 В К 4 независимым автоматическим выключателям Рисунок 1A 4

  • МИНИМУМ - 8 ”ЗАЗОР НАД БЛОКОМ Угол EemaX Union с резьбой только тефлоновая лента NPT (только тефлоновая лента NPT) s) Опора трубы Впускной запорный клапан - шаровой кран.(Всегда оставляйте полностью открытым, когда устройство находится в эксплуатации.) Опора трубы Соединение Только тефлоновая лента резьбового типа Отсутствие смазки на трубе Выходной изолирующий шаровой клапан (дроссельная заслонка открыта ровно настолько, чтобы обеспечить достаточный поток горячей воды) ПРИМЕЧАНИЕ: При пайке стыков труб снимите нагреватель с стена. Серьезные повреждения могут возникнуть, если пайка будет произведена при подсоединении труб к нагревателю. Следите за тем, чтобы трубы были правильно выровнены с входными и выходными бобышками, чтобы избежать чрезмерной нагрузки на молдинг корпуса нагревателя.Рисунок 1B 5

  • ПРИМЕЧАНИЕ: ВСЕ МОНТАЖ И ПОДКЛЮЧЕНИЕ ДОЛЖНЫ БЫТЬ ЗАВЕРШЕНЫ, ПРЕЖДЕ ЧЕМ ВЫ ИМЕЕТЕ ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ. ПРОВЕРЬТЕ УСТАНОВКУ НА УТЕЧКИ ПЕРЕД ПОДКЛЮЧЕНИЕМ ЭЛЕКТРОПИТАНИЯ. II. ПОДКЛЮЧЕНИЕ К САНТЕХНИКЕ 1) Агрегат поставляется с фитингами ’’ NPT (Рисунок 3), ИСПОЛЬЗУЙТЕ ЭТИ. НЕ ИСПОЛЬЗУЙТЕ ТРУБКУ И НЕ ЗАПАЙТЕ НА ВХОДНОЙ ИЛИ ВЫПУСКНОЙ ВЫПУСК. 2) Следите за тем, чтобы трубы были правильно выровнены с входными и выходными бобышками, чтобы избежать чрезмерных нагрузок на молдинг корпуса нагревателя.ПРИМЕЧАНИЕ: При пайке стыков труб снимите обогреватель со стены. Серьезные повреждения могут произойти, если пайка будет произведена при подсоединении труб к нагревателю. При затяжке фитингов убедитесь, что они закреплены внутри нагревателя, чтобы обеспечить плотное соединение. Пропустите воду через подающую трубу, чтобы удалить весь мусор из трубы перед подключением нагревателя. Несоблюдение этого правила может привести к повреждению реле потока. 3) Установите запорные клапаны (тип полнопоточного шарового клапана) как на впускной, так и на выпускной трубах.Это позволяет изолировать агрегат для целей обслуживания. (Рис. 1B) 4) Когда все водопроводные работы завершены, полностью проверьте систему на утечку воды во всех водопроводных соединениях. Если есть утечка, примите меры по ее устранению. Полностью откройте впускной и выпускной ШАРОВЫЕ КЛАПАНЫ. Запустите все выпускные отверстия для горячей воды, питаемые этим нагревателем, по очереди на одну или две минуты, пока поток воды не станет непрерывным, без «глотания» и всех видимых воздушных карманов. Рисунок 3 ГОРЯЧИЙ ВЫХОД '' ФИТИНГ NPT НЕ ПОДПИВАЙТЕ ХОЛОДНЫЙ ВХОД ¾ '' ФИТИНГ NPT НЕ ЗАПАЙТЕ 10 дюймов 6

  • ВЫКЛ ВЫКЛ ВЫКЛ ВКЛ ВКЛ ВКЛ ВКЛ ВКЛ ВКЛ ВЫКЛ ВЫКЛ ВЫКЛ выключатели полюсов (220/240 В) ВЫКЛЮЧЕНЫ ПРИ ОПАСНОСТИ ОТКАЗ ОТ ЗАЗЕМЛЕНИЯ СИСТЕМЫ МОЖЕТ ПРИВЕСТИ К СМЕРТИ ИЛИ ТЯЖЕЛЫМ ТРАВМАМ.III. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПЕРЕД НАЧАЛОМ КАКИХ-ЛИБО РАБОТ ПО УСТАНОВКЕ ЭЛЕКТРИЧЕСКОГО УСТАНОВКИ УБЕДИТЕСЬ, ЧТО ВЫКЛЮЧАТЕЛЬ НА ПАНЕЛИ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ ВЫКЛЮЧЕН, ВО ИЗБЕЖАНИЕ ЛЮБОЙ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. «Четырехмодульные, однофазные» нагреватели производятся в соответствии со следующими спецификациями: Рис. 4 * * * Агрегаты на 240 В могут работать при 220 В с пониженной мощностью. Выходная мощность будет изменяться в соответствии со следующими соотношениями: вольт 220 вольт 240 вольт.84 Выходное соотношение 1,0 Это устройство должно иметь свои собственные независимые цепи с использованием 4 КОМПЛЕКТОВ перечисленных UL 2-проводных и заземляющих медных проводов соответствующего размера, защищенных 4 отдельными и независимыми двухполюсными выключателями с правильными номиналами. (220, 240 В, см. Рисунки 4 и 5). Ввод проводов в блок должен производиться через 4 отверстия во фланце на задней панели. «Живые» провода должны быть подключены к гнездам клеммной колодки, обозначенным L1 и L2. Провод заземления должен быть подключен к разъему с маркировкой GND.ЗАЗЕМЛЕНИЕ ДОЛЖНО БЫТЬ ДОЛЖНО ДОПОЛНИТЬСЯ НА «ЗАЗЕМЛЕНИЕ» НА ПАНЕЛИ ВЫКЛЮЧАТЕЛЯ. Рисунок 5 Панель автоматического выключателя ВКЛ. ВЫКЛ. 7

  • ВАЖНО ПЕРЕД ВКЛЮЧЕНИЕМ ПИТАНИЯ НА ПАНЕЛИ ВЫКЛЮЧАТЕЛЯ ГЛАВНОЙ ЦЕПИ УБЕДИТЕСЬ, ЧТО В КОНТУРЕ ГОРЯЧЕЙ ВОДЫ НЕ ИМЕЕТСЯ ВОЗДУШНЫЕ КАРМАНЫ ИЛИ ЭЛЕКТРИЧЕСКИЙ ПРОИЗВОДИТЕЛЬНЫЙ ОТКАЗ. ДЛЯ ЭТОГО ОТКРЫВАЙТЕ ВСЕ ОТВЕРСТИЯ ДЛЯ ГОРЯЧЕЙ ВОДЫ ОДНО НА МИНУТУ ИЛИ ДВА, ДО КОГДА ПОТОК ВОДЫ НЕ ПРОДОЛЖАЕТСЯ, БЕЗ ГЛОТНЕНИЯ И БЕЗ ВИДИМЫХ КАРМАНОВ ВОЗДУХА.IV ВВОД В ЭКСПЛУАТАЦИЮ ОБОГРЕВАТЕЛЯ 1) Полностью откройте впускной и выпускной клапаны на обогревателе. 2) Откройте любой выпуск горячей воды в системе. Если выходное отверстие смесителя однорычажное, установите самое горячее положение. Подождите одну минуту, чтобы очистить систему от воздуха. 3) Медленно закройте ВЫПУСКНОЙ шаровой кран, пока поток воды из крана не начнет уменьшаться. ПРИМЕЧАНИЕ. Этот процесс имеет два эффекта. Во-первых, весь воздух из системы будет удален. Во-вторых, блоки нагревателя будут находиться под давлением питания.Это предотвратит образование воздушных карманов в элементах, когда они находятся под напряжением. (Поддерживайте поток воды при выполнении процедур, описанных ниже. Скорость потока должна составлять 2–3 галлона в минуту, чтобы обеспечить активацию всех 4 модулей). ПЕРЕЙДИТЕ К СООТВЕТСТВУЮЩЕМУ РАЗДЕЛУ ДЛЯ ВАШЕЙ МОДЕЛИ ПРИМЕЧАНИЕ: В следующих разделах первая единица - правая нагревательный модуль и второй блок - справа в центре, крайняя левая рука - четвертый нагревательный модуль. МОДЕЛИ «T2T2» a) Включите питание первого блока.Индикатор питания должен загореться. б) Включите питание второго блока, снова должны загореться индикаторы питания. Примечание. Эти индикаторы должны сначала мигать, а затем гаснуть, а примерно через 20-30 секунд должны полностью гореть. c) Включите питание третьего блока, снова должны загореться индикаторы питания. Примечание. Этот индикатор должен сначала мигать, а затем гаснуть примерно через 20-30 секунд. Он может не оставаться включенным полностью. г) Включите питание четвертого блока, снова должны загореться индикаторы питания.Примечание. Этот индикатор должен сначала мигать, а затем гаснуть примерно через 20-30 секунд. Он может не оставаться включенным полностью. e) Используйте шаровой клапан OUTLET, чтобы постепенно уменьшать поток воды, пока световой индикатор питания на третьем блоке не начнет пульсировать. Температура воды теперь должна быть приблизительно 140 F. f) Теперь термостат установлен, и температура воды всегда будет одинаковой, когда световой индикатор мигает. g) Увеличение потока воды (выше скорости потока, при которой термостатическое регулирование больше не действует) приведет к снижению температуры воды.8

  • КОНТРОЛЬ ТЕМПЕРАТУРЫ ПОТЕНЦИОМЕТР ЯВЛЯЕТСЯ ТОЧНЫМ КОМПОНЕНТОМ. ОТРЕГУЛИРУЙТЕ Бережно И НЕ ПОВОРАЧИВАЙТЕ ЗА МИН. И МАКС. МАКСИМАЛЬНАЯ УСТАНОВКА ТОЧЕК ОСТАНОВА МИНИМАЛЬНАЯ УСТАНОВКА Для моделей «T2T2» Если требуется более низкая температура, поверните винт (ы) регулировки температуры против часовой стрелки примерно на 1/8 оборота (см. Рисунок). Подождите 15-20 секунд и проверьте температуру на приборе. Повторяйте этот процесс, пока не будет достигнута желаемая температура. (Для моделей T2T2 попробуйте отрегулировать оба винта регулировки температуры примерно на одинаковую величину, чтобы свет мигал с одинаковой частотой.) Если вы значительно снизили температуру по сравнению с настройкой 140 F, теперь вы можете слегка приоткрыть выпускной шаровой клапан, чтобы добиться более высокой скорости потока. Если индикатор горит постоянно, устройство работает на полную мощность. Когда он пульсирует, устройство регулирует мощность для достижения температуры, установленной с помощью винта регулировки температуры. ВСЕ НАГРЕВАТЕЛИ Чтобы обеспечить хорошее управление смесителями с «однорычажным» смесителем (с одним изливом), подача холодной воды в смеситель должна быть ограничена, чтобы обеспечить примерно такой же расход холодной воды в смеситель, как и поток горячей воды, поступающей из вашего смесителя. Нагреватель Eemax.Самый простой способ сделать это - частично закрыть кран холодной воды под раковиной, если это не отключит давление в вашем нагревателе Eemax. ТАБЛИЦА МАКСИМАЛЬНОГО ПОДЪЕМА ТЕМПЕРАТУРЫ (0F) 9

  • УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СИМПТОМ «A»: НЕТ ИНДИКАТОРА НАГРЕВА НЕ ВЫКЛЮЧЕН 1) ЭЛЕКТРИЧЕСКОЕ ПОДАЧА ВЫКЛЮЧЕНО Включите ЧЕТЫРЕ главных автоматических выключателя. 2) НЕТ ИЛИ НИЗКИЙ ПОТОК ВОДЫ Убедитесь, что соблюдается минимальный расход для включения нагревателя. Минимальный расход модели «T2T2» = 0,85 галлона в минуту.Также убедитесь, что на сетке входного фильтра нет мусора. Он расположен в латунной входной втулке. 3) ПОДКЛЮЧЕНИЯ ВОДЫ ПЕРЕКЛЮЧЕНЫ Вход холодной воды = правая сторона, выход горячей воды = левая сторона. 4) СГОРАЛ ЭЛЕМЕНТ ВЫКЛЮЧИТЕ ЧЕТЫРЕ ГЛАВНЫХ ВЫКЛЮЧАТЕЛЯ! С помощью омметра проверьте сопротивление нагревательного элемента на двух резьбовых концевых стержнях наверху элемента. Показание сопротивления должно быть менее 10 Ом. Если сопротивление намного больше, чем это значение, обратитесь в Eemax для замены элемента.5) СРАБОТАЛ ЭКО (термостат верхнего предела) ВЫКЛЮЧИТЕ ЧЕТЫРЕ ГЛАВНЫХ ВЫКЛЮЧАТЕЛЯ! Выполните сброс, нажав красную кнопку на каждом модуле нагревателя. СИМПТОМ «B»: ОТСУТСТВИЕ НАГРЕВА ИЛИ НИЗКАЯ ТЕМПЕРАТУРА ПРИ ВКЛЮЧЕННОМ ИНДИКАТОРЕ 1) СЛИШКОМ ВЫСОКИЙ ПОТОК ВОДЫ Уменьшите поток воды, используя выпускной шаровой кран. См. Страницу 9 для получения информации о повышении температуры при различных расходах. 2) НЕПРАВИЛЬНОЕ ПИТАНИЕ Убедитесь, что устройство подключено к источнику напряжения, указанному на паспортной табличке на передней крышке устройства, и никакому другому. 3) СГОРАЛ ЭЛЕМЕНТ ВЫКЛЮЧИТЕ ЧЕТЫРЕ ГЛАВНЫХ ВЫКЛЮЧАТЕЛЯ! Повторите шаги из пункта 4 выше.4) РЕГУЛИРОВОЧНЫЙ ВИНТ ТЕРМОСТАТА НЕ ЗАКРУЧЕН (только для моделей «T2T2».) Поворачивайте оба регулировочных винта термостата по часовой стрелке небольшими приращениями, пока не загорится световой индикатор. уход Take не форсировать винт мимо него в положении остановки. См., Например, страницу 9. 5) СРАБОТАЛ ЭКО (термостат верхнего предела) ВЫКЛЮЧИТЕ ЧЕТЫРЕ ГЛАВНЫХ ВЫКЛЮЧАТЕЛЯ! Выполните сброс, нажав красную кнопку на каждом модуле нагревателя. 10

  • 7 - Провод EX 100G к 4 независимым автоматическим выключателям ECO (термостат верхнего предела) Нажмите для сброса СХЕМА ЗАПАСНЫХ ЧАСТЕЙ EEMAX серийный номер ЗАМЕНА СИСТЕМЫ СИСТЕМЫ НАГРЕВАТЕЛЯ СИСТЕМЫ СИСТЕМЫ - EX 18 EX630 - 9.5 кВт при 240 В ПЛАТЫ УПРАВЛЕНИЯ 8 - Wire EX 284 EEMAX INC., 353 Christian Street, Oxford, CT 06478 Тел .: (203) 267-7890 11

  • 20 отзывов о лучших бесконтактных водонагревателях I smartwheater.com

    Контрольные показатели Best Tankless Water Heater зависит от его мощности (галлонов в минуту), габаритов, коэффициента полезного действия, гарантии и многих других факторов. Бесконтактные водонагреватели могут работать на газе или использовать электричество в качестве источника энергии. Как правило, газовые водонагреватели работают лучше и нагревают воду быстрее, чем электрические водонагреватели.У лучших водонагревателей более высокие гарантийные сроки и отличное послепродажное обслуживание. Вы не хотите оставаться с компанией, которая никогда не отвечает на ваш запрос или жалобы. Дополнительные функции, такие как встроенный рециркуляционный насос, клапан управления потоком, микропроцессорная технология, выводят водонагреватель Tankless на новый уровень. Такие устройства оплачивают долгий путь, устраняя вначале ожидание горячей воды и уравновешивая расход с разной температурой.

    Итак, давайте заглянем в некоторые обзоры лидирующих на рынке водонагревателей по запросу и углубимся в их особенности.

    20 обзоров лучших водонагревателей без резервуаров 2019 - Сравнительная таблица

    # Предварительный просмотр Продукт
    1 EcoSmart ECO 11 Электрический водонагреватель без резервуара, 13 кВт, 240 В с ... Купить на Amazon
    2 Rheem RTEX-18 18kW 240V Электрический безрезервуарный водонагреватель, малый, серый Купить на Amazon
    3 EcoSmart ECO 27 Электрический безрезервуарный водонагреватель, 27 кВт, 240 Вольт... Купить на Amazon
    4 Электрический водонагреватель Bosch Tronic 3000 T 2,5 галлона (ES2,5) ... Купить на Amazon
    5 Camplux 10L Наружный цифровой дисплей с цифровым дисплеем 2,64 галлона в минуту Портативный пропан ... Купить на Amazon
    6 Rinnai RU199iN Бесконтактные водонагреватели, 11 галлонов в минуту, RU199in-Natural Gas / 11 Купить на Amazon
    7 Экосмарт ПОУ 3.Электрический водонагреватель на 5 мест использования, ... Купить на Amazon
    8 Rinnai V65IN Водонагреватель без резервуара, большой, V65iN-природный газ / 6,5 галлонов в минуту Купить на Amazon
    9 Бесконтактный водонагреватель Titan Купить на Amazon
    10 Rinnai V65EN Наружный водонагреватель на природном газе с низким уровнем выбросов NOx, 6,6 галлонов в минуту, Купить на Amazon

    Последнее обновление 2020-12-24 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    Наши рекомендуемые модели безбаквальных водонагревателей

    Безбаквальные водонагреватели - это водонагреватели по требованию .Они работают без танка. Таким образом, вы можете получить горячую воду по запросу для всех ваших нужд. На рынке доступны два вида водонагревателей Tankless. Они могут быть электрическими или пропановыми / газовыми. Основное различие между ними - это топливо, которое они используют для мгновенного получения горячей воды. Есть множество причин, чтобы начать использовать водонагреватель Tankless. Эти обогреватели энергоэффективны и дешевы.

    Eccotemp L5

    Более 40 миллионов человек ежегодно отправляются в походы в США.Интересно, скольким из них пришла в голову идея принять горячий душ во время кемпинга! Если вы один из них, или если у вас есть дом на колесах или бассейн, и вы почувствовали необходимость в водонагревателе для этого устройства, то Eccotemp L5 - ваша находка.

    Распродажа Eccotemp L5 1,5 галлона в минуту портативный наружный безрезервуарный водонагреватель
    • Eccotemp L5, спроектированный и разработанный в Саммервилле, Южная Каролина, США, является единственным законным CSA ...
    • Легкий, удобный для переноски и компактный, позволяет использовать его для кемпинга, охоты, в вашем Tiny...
    • Работает на стандартном баке с жидким пропаном на 20 фунтов и оснащен электронным зажиганием ....
    • Настоящая, специализированная поддержка по предварительной записи доступна с понедельника по пятницу, с 8:00 до 20:00 по восточному стандартному времени. Eccotemp также предлагает живые ...

    Последнее обновление 2020-12-24 / Партнерские ссылки / Изображения из Amazon Product Advertising API

    Он весит всего 13 фунтов, поэтому его очень легко носить с собой, где бы вы ни были. У него простой процесс установки; вам нужно только прикрепить его к насадке садового шланга и баллону с пропаном для работы.Он имеет относительно низкий расход от 0,5 галлона в минуту до 1,4 галлона в минуту. Поскольку скорость потока слишком мала, в него может быть встроено устройство против ожогов.

    Он имеет 20-минутный период отключения во избежание несчастных случаев. Зажигание батареи 2 D Cell позволяет легко использовать устройство вне электросети. Одно выключение - это ограниченный гарантийный срок в один год. Однако регулярное обслуживание и небольшая осторожность позволят вам забыть об этом надолго. Вот почему, несмотря на небольшой срок гарантии и относительно низкую скорость потока, 1064 довольных клиента поставили его на 4 место.2 из 5. А для всего этого вам понадобится водонагреватель быстрого приготовления с насадкой для душа . Цены на этот водонагреватель не так высоки, как его полезность.

    Takagi T-KJr2-IN-LP

    Когда вы выбираете размер, который подходит для вашего дома, вы обычно находите его путем сложения расхода

    MCX3 3.5kW | Zip Water

    Подробнее о продукте

    «Миниатюрный проточный водонагреватель с электронным управлением, включающий блокируемое пользователем сенсорное управление температурой, в комплекте с водосберегающим аэратором с низким расходом.Ограничено максимумом 50 ° C в соответствии с AS3498; не требуется темперирующий клапан. "

    Характеристики

    Давление воды
    Мин. 200 кПа - Макс. 1000 кПа

    Подключение к водопроводу
    12,7 мм BSP

    Номинальная мощность
    3.5кВт 220-240В 50/60 Гц

    Размеры
    х 235 мм x 186 мм x 87 мм

    Одобрения продукта
    WaterMark, CE,

    Гарантия
    Коммерческое использование 12 месяцев. Жилое использование 5 лет

    Установка

    Требования для установки

    «1.Автоматический выбор продукта не заменяет планирование специалистом. Проконсультируйтесь с местным представителем Zip, чтобы убедиться, что выбранный вами продукт подходит для предполагаемого применения. 2. Проточные водонагреватели требуют специальных одно- или трехфазных источников питания с высоким током. Проконсультируйтесь с электриком или инженером-электриком, чтобы убедиться, что у вас есть подходящий источник питания для выбранного вами продукта. 3. Должен быть установлен квалифицированным персоналом в соответствии с инструкциями производителя и всеми соответствующими правилами по сантехнике и электричеству.

    "

    • Детали установки

    Безрезервуарный водонагреватель серии NPE-A | Серия

    • Жилой
      • Бесконтактные водонагреватели
        • NPE ‑ A Серия
          • Модели
          • Гарантия
          • Где купить
          • Кредиты и скидки
          • Загрузки
          • Часто задаваемые вопросы Модель
          • Модель NPE ‑
          • Гарантия
          • Где купить
          • Кредиты и скидки
          • Загрузки
          • Часто задаваемые вопросы
        • Серия NPN ‑ U
            Модели
          • Гарантия
          • Где купить
          • ‑E Series
            • Модели
            • Гарантия
            • Где купить
            • Кредиты и скидки
            • Загрузки
        • Комбинированные котлы
          • NCB ‑ E Series
            • Модели
            • Кредиты и скидки
            • Загрузки
          • Серия NFC
            • M odels
            • Гарантия
            • Где купить
            • Кредиты и скидки
            • Загрузки
        • Котлы
          • NHB Series
            • Модели
            • Гарантия
                • 903
                • Серия NFB
                    Модели
                  • Гарантия
                  • Где купить
                  • Кредиты и скидки
                  • Загрузки
            • Professional
              • Гарантия на безрезервуарные водонагреватели 9012 серии
                • NPE Модель
                  • NPE Дистрибьютор / торговый представитель
                  • Кредиты и скидки
                  • Загрузки
                  • Часто задаваемые вопросы
                • NPE ‑ S Series
                  • Модели
                  • Гарантия
                  • Дистрибьютор / торговый представитель
                  • Кредиты и скидки
                  • NPN ‑ U Серия
                    • Модели
                    • Гарантия
                    • Дистрибьютор / торговый представитель
                    • Кредиты и скидки
                    • Загрузки
                  • NPN ‑ E Series
                    • Модели
                    • Гарантия
                    • Дистрибьютор / торговый представитель
                    • 9033 9033
                    • Комбинированные котлы
                      • Серия NCB ‑ E
                          Модели
                        • Гарантия
                        • Дистрибьютор / торговый представитель
                        • Кредиты и скидки
                        • Загрузки
                      • Серия NFC
                        • Модели
                          • 532 Гарантия Дистрибьютор
                              532 И скидки
                            • Загрузки
                        • Котлы
                          • NHB Series
                            • Модели
                            • Гарантия
                            • Дистрибьютор / Торговый представитель
                            • Кредиты и скидки
                            • Модель
                            • Дистрибьютор / торговый представитель
                            • 9032 5 Кредиты и скидки
                            • Загрузки
                          • Серия NFB ‑ C
                              Модели
                            • Гарантия
                            • Дистрибьютор / торговый представитель
                            • Кредиты и скидки
                            • Загрузки
                        • Серия NPE ‑ A
                            Модели
                          • Гарантия
                          • Дистрибьютор / торговый представитель
                          • Кредиты и скидки
                          • Загрузки
                          • Часто задаваемые вопросы
                        • NPE ‑ S Series
                          • Модели
                            • 532 Гарантия Продажи
                            • 32 И скидки
                            • Загрузки
                            • Часто задаваемые вопросы
                          • Серия NPN ‑ U
                            • Модели
                            • Гарантия
                            • Дистрибьютор / торговый представитель
                            • Кредиты и скидки
                            • Загрузки
                          • 9032
                          • Дистрибьютор / торговый представитель
                          • Кредиты и скидки
                          • Загрузки
                      • Комбинированные котлы
                        • Серия NFC
                          • Модели
                          • Гарантия
                          • Дистрибьютор / Торговый представитель
                          • Кредиты и скидки
                          • Загрузки
                          • Гарантия
                          • Дистрибьютор / Торговый представитель
                          • Кредиты и скидки
                          • Загрузки
                        • NFB Series
                          • Модели
                          • Гарантия
                          • Дистрибьютор / торговый представитель
                          • Загрузки
                          • ‑ 9032 Серия
                              Модели
                            • Гарантия
                            • Дистрибьютор / торговый представитель
                            • Кредиты и скидки
                            • Загрузки
                      • Инженеры
                      • Продукты
                        • Нагреватели воды без резервуаров
                        • Куда бу y
                        • Кредиты и скидки
                        • Загрузки
                        • Часто задаваемые вопросы
                      • Серия NPE ‑ S
                          Модели
                        • Гарантия
                        • Где купить
                        • Кредиты и скидки
                        • серии
                        • 9012 NPE ‑ S Часто задаваемые вопросы 9012 NPE ‑ S 9012
                          • Модели
                          • Гарантия
                          • Где купить
                          • Кредиты и скидки
                          • Загрузки
                        • NPN ‑ E Series
                          • Модели
                          • Гарантия
                          • Где купить
                          • 9033
                          • Комбинированные котлы
                            • Серия NCB ‑ E
                                Модели
                              • Гарантия
                              • Где купить
                              • Кредиты и скидки
                              • Загрузки
                            • Серия NFC
                              • Модели
                              • 9032 9032 Гарантия
                              • 9032 И скидки
                              • Загрузки
                          • Котлы
                              903 25 NHB Series
                              • Модели
                              • Гарантия
                              • Где купить
                              • Кредиты и скидки
                              • Загрузки
                            • NFB Series
                              • Модели
                              • Гарантия
                              • Загрузки
                              • NFB ‑ C Series
                                • Модели
                                • Гарантия
                                • Где купить
                                • Кредиты и скидки
                                • Загрузки
                            • Аксессуары
                              • NaviClean
                              • PeakFlow 9012E Link4325 NaviLink
                              • HotButton
                          • Ресурсы
                          • Инструменты
                            • NaviSizer
                            • Rebate Finder
                            • Местонахождение установщика / сервисного центра
                            • Дистрибьютор / торговый представитель
                            • 9033 Обучение продукции
                            • 9033 - определение ition

                              Примеры предложений с «проточными водонагревателями», память переводов

                              патент-wipoElectric проточный водонагревательtmClassControl Аппарат (регуляторы) для проточных водонагревателей, водонагревателей, водонагревательных аппаратов и водоподготовительных аппаратовmClass Проточные водонагреватели, малые и подвесные резервуары 2Бытовые и аналогичные электрические приборы - Безопасность - Часть 2-35: Особые требования к проточным водонагревателям Водонагреватели EurLex-2, работающие как проточные водонагреватели, так и водонагреватели; Проточные электрические водонагреватели EurLex-2 закрытые, Методы измерения производительности.tmClassОтопительные котлы, проточные водонагреватели, водонагреватели и резервуары для горячей водыEurlex20191. водонагреватели, работающие как проточные водонагреватели, так и водонагреватели; EurLex-2 Процедура испытаний проточных электрических водонагревателей Giga-fren-Проточные или накопительные водонагреватели, неэлектрические: 8419.11.00 --Проточные газовые водонагревателиEurLex-2 Проточные водонагреватели, накопители и неаккумулирующие водонагревателиstmClassВодонагреватели, Накопительные водонагреватели и проточные водонагревателиstmClassВодонагреватели, накопительные водонагреватели и проточные водонагревателиEurLex-2Давление холодной воды другое (кроме проточных электрических водонагревателей) eurlex-diff-2018-06-20 (за исключением проточных водонагревателей) EurLex-2 БЫСТРЫЕ ВОДОНАГРЕВАТЕЛИ, НАГРЕВАТЕЛИ ДЛЯ ХРАНЕНИЯ, НЕХРАНИТЕЛЬНЫЕ НАГРЕВАТЕЛИ : Особые требования к Instantaneo us водонагревательsoj4 проточные водонагреватели

                              Показаны страницы 1.Найдено 372 предложения с фразой проточные водонагреватели.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
