Схемы подключения проходных и перекрестных выключателей

Что такое проходной выключатель

В отличие от простого выключателя, где происходит обычное прерывание цепи, проходной выключатель имеет три контакта и механизм переключения между ними. Двухклавишный проходной выключатель имеет шесть контактов и, по сути, является двумя независимыми друг от друга одноклавишными проходными выключателями. Главным преимуществом проходных выключателей является возможность включения и выключения светильника (группы светильников) из двух и более точек. Часто эти выключатели ещё называют дублирующими или перекидными.

Область применения

  1. Лестницы — выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
  2. Спальни — один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати.
    Вошли в комнату — включили свет, легли спать — выключили. Для включения освещения из 3 мест используется схема с перекрестным выключателем (см. рис. 2).
  3. Коридоры — в начале коридора включили свет, прошли по коридору и на другом конце выключили.
  4. На дачных участках — для освещения дорожек.

Разумеется, список далеко не исчерпывающий и можно придумать множество других вариантов.

Схемы подключения проходных выключателей:

Здесь представлены правильные схемы проходных выключателей для управления освещением из двух, трех и более мест.

Две точки управления:

Схема управления проходными выключателями из двух точек предельно проста. Для ее воплощения потребуется два переключателя на два направления (два одноклавишных проходных выключателя).

Три точки управления:

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели — это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек.

Он имеет четыре контакта и его подключение в цепь весьма простое.

Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

Четыре точки управления и более:

Принцип действия данной схемы не отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться хоть до бесконечности.

Проходной выключатель — схема правильного подключения. Подключение проходных выключателей Legrand

Попадая в помещение, не отличающееся высоким уровнем освещенности, мы сразу же включаем свет. Для осуществления данной манипуляции существует специальное устройство – выключатель. Казалось бы, что может быть проще? Но при тщательном изучении данного вопроса окажется, что оно тоже имеет свои секреты.

В данной статье приведена детальная информация о выключателях различных типов, указана их область применения. Также вам предоставляется возможность ознакомиться со схемой их подключения. Детально изучив весь изложенный ниже материал, вы без особого труда сумеете установить выключатель любого типа у себя дома, главное — соблюдайте все меры предосторожности.

Какие бывают выключатели

Выключатели (переключатели) бывают разные: в зависимости от функциональности, дизайна, способа установки и т. д. Данное устройство должно быть изготовлено из ударопрочного материала (как правило, используется пластик) высокого качества, имеющего гладкую поверхность. Устанавливать выключатели следует в местах, к которым будет легкий доступ. Данное устройство функционирует в цепях скрытой, а также открытой электропроводки.

Что касается дизайна выключателей, то он отличается разнообразием. Существуют устройства классического типа. Есть модели, которые придадут интерьеру определенного помещения оригинальность, изюминку. Цветовой спектр выключателей может удовлетворить самого взыскательного покупателя, поэтому никаких проблем с сочетанием мебели, обоев и других предметов интерьера и выключателя возникнуть не должно. Некоторые компании изготавливают также выключатели, имеющие декоративные сменные панели. Уже после того как устройство будет смонтировано, на него можно устанавливать различные накладки.

Выключатели могут быть обычными и проходными; одиночными, двойными и тройными. В данной статье речь будет идти о проходных выключателях, предназначенных для того, чтобы иметь возможность включить одну световую группу из двух и более мест. Также будет рассмотрен следующая важная тема: «Проходной выключатель — схема подключения данного устройства».

Проходной выключатель

В обычных выключателях имеет место прерывание цепи тока. В отличие от них, у переходных моделей имеется три контакта с устройством, которое обеспечивает между ними процесс переключения. А двойной проходной выключатель имеет таких контактов шесть.

Главное преимущество переходного выключателя — у вас есть возможность включать и выключать освещение из нескольких мест.

Проходные выключатели еще называют перекидными, или дублирующими.

Область применения проходных выключателей

Есть четыре основные области, в которых применяются проходные выключатели.

  1. Лестницы. При этом они должны находиться на первом и втором этаже: можно включить свет на одном из этих этажей, а потом подняться/спуститься по лестнице и выключить это же освещение, но уже другим проходным выключателем.
  2. Спальные комнаты. При этом одно устройство размещается сразу же на входе в комнату, а другие – возле кровати. Это очень удобно, ведь, чтобы включить перед сном свет, больше не придется вставать с кровати и идти через всю комнату.
  3. Коридоры. При этом включение проходного выключателя может происходить в начале коридора и в его конце.
  4. Дачи. Переходные выключатели используются для того, чтобы можно было без проблем освещать двор и дорожки.

Проходной выключатель: схема подключения

Схема функционирования проходного устройства напоминает переключение стрелок железнодорожных путей, так как оно может быть задействовано при любом положении клавиш, ведь они переключаются с одной линии на другую.

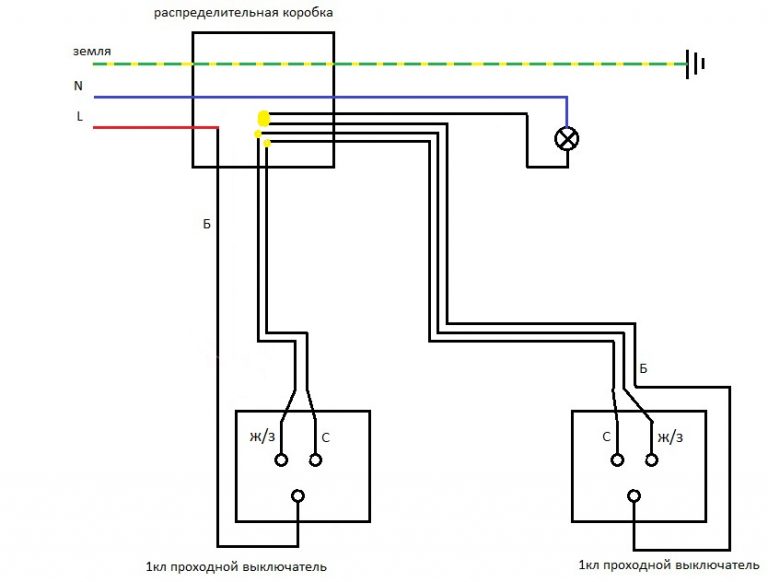

Итак, проходной выключатель: схема подключения данного устройства объясняется следующим образом. Два проходных переключателя, на один из которых фаза поступает, а со второго перемещается на светильник, нужно объединить при помощи специального провода или кабеля. Но, как правило, напрямую их не соединяют, вместо этого помещая в распределительную коробку от каждого по три провода, а два из них соединяя между собой.

Схема проходного выключателя, к которой дополнительно при необходимости может присоединиться еще определенное количество кабелей, в сущности, не меняется. Разница заключается только в том, что у первых двух кабелей в наличии имеется только один входной контакт, а выходных – два. А если увеличить количество кабелей, то, соответственно, придется увеличить и количество входного и выходного контактов: по два на каждый. Это будет гарантировать их использование между двумя линиями перекрестным способом.

Третий проходной выключатель

Что же касается третьего проходного переключателя, то прежде всего нужно удостовериться, что он имеет возможность исполнять функции перекрестного – это следует проверять при самой покупке. Схему работы такого выключателя можно описать так: происходит переключение, третий выключатель на входе соединяет первый контакт со вторым, находящимся на выходе, и наоборот, второй контакт на входе — с первым на выходе. Чтобы произвести подключение данного проходного устройства, можно просто соединить его двухжильным кабелем с двумя другими проходными выключателями. Но чаще всего вместо этого берут четырехжильный кабель, заводят его в распределительную коробку, и уже там совершают расключение.

По тому же принципу в схему подключения проходного выключателя можно добавить и четвертый. Тогда он будет размещаться между первым/вторым и третьим выключателем.

Двухклавишный проходной выключатель

Итак, проходной выключатель, схема подключения данного устройства, принципы функционирования его – этот вопрос был рассмотрен. Теперь остановимся на одном из видов переходного включателя – двойном, который еще можно назвать двухклавишным.

Обычно двухклавишные выключатели размещают в помещениях, где будет применяться раздельное включение, направленное с разных мест двух линий освещения. В коридорах, а также в районе лестниц будет вполне достаточно одиночного проходного устройства.

В двойном выключателе на клавишах должны быть стрелки: они выполняют функцию указания на направление клавиши для выключения или же включения освещения.

В структуру двухклавишного проходного выключателя входят два одноклавишных устройства. Они совмещаются в едином корпусе и работают при помощи перекидывания контактов.

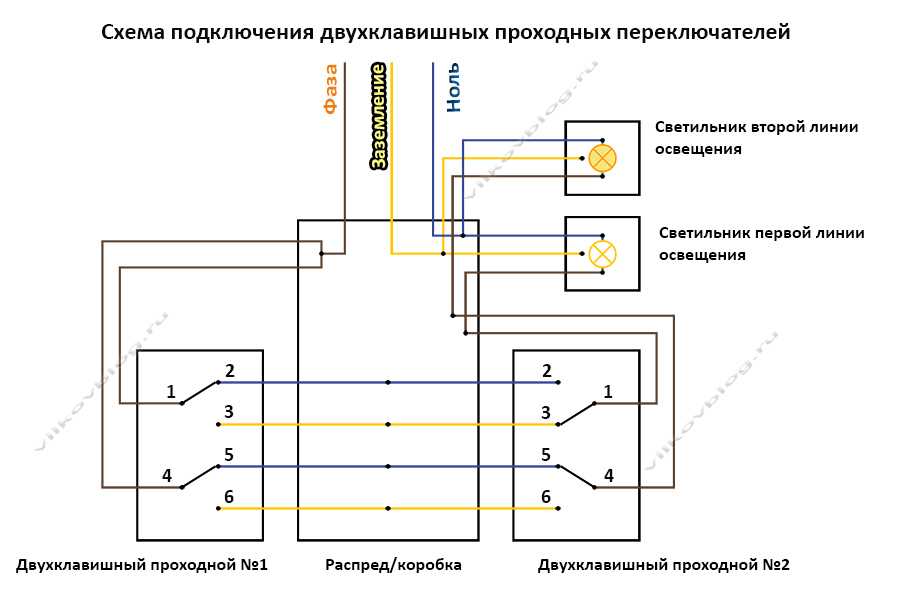

Двухклавишный проходной выключатель: схема подключения

Устройство двухклавишного проходного выключателя подразумевает две независимые группы контактов. При нажатии клавиш они переключаются с верхних линий, которые никак не взаимосвязаны между собой, на нижние, которые, в свою очередь, следуют на второй такой же выключатель.

Итак, у нас есть две группы контактов: правая (контакты № 1 и 2) и левая (контакты № 1 и 2). Тогда схему двухклавишного проходного переключателя можно объяснить следующим образом. Фаза с распределительной коробки вашего дома приходит на контакт № 2 правого выключателя. Далее контакты этой же группы объединяются перемычкой, а из левой группы — перемещаются на два независимых друг от друга светильника. При этом следует отметить, что эти два контакта не должны пересекаться между собой. Теперь эти четыре перекрестных контакта должны соединиться между собой по парам.

Перекрестный тип подключения

Итак, двухклавишный проходной выключатель — схема такого устройства вполне понятна. Немного усложняется задача, если вы решите реализовать перекрестное подключение.

Для подключения перекрестного проходного выключателя нужно будет объединить его четырьмя проводами с каждым из концевых. Обычно для этого заводится восемь проводов с перекрестного и шесть с каждого проходного выключателя в одну распределительную коробку. При этом нельзя забывать также о том, что необходимо поместить там кабель электропитания – это нужно для того, чтобы подключить люстры или небольшие светильники.

Осуществляя такое подключение двухклавишных проходных выключателей, нужно очень внимательно следить за всеми своими действиями, чтобы не перепутать пары и не подключить провода с разных линий в одно и то же включение. Так схема работать не будет. Советуют в уме представлять, что происходит подключение двух независимых друг от друга одноклавишных проходных переключателей, которые объединяются между собой в одном корпусе.

Проходной выключатель фирмы Legrand

Legrand – это компания, которая занимает одну из лидирующих позиций на мировом рынке производства электрофурнитуры. Выключатели – это обязательные составляющие каждой серии продукции данной французской компании. Legrand славится разнообразием своих устройств, которые имеют разные формы и цвета. Также следует отметить, что в надежности и качестве выключателей данной фирмы усомниться точно не придется.

Чтобы примерно представлять, что вообще собой представляет проходная модель, приведем характеристику такого устройства, как одноклавишный проходной выключатель Legrand Valena:

  1. Потребление тока составляет 16 А.
  2. Сечение провода – 2,5 мм2.
  3. Безвинтовые контактные зажимы.
  4. Степень влагозащиты – IP 20.

Меры предосторожности при работе с выключателями

Каким бы ни был выключатель – одноклавишным или двухклавишным, белым или черным, фирмы Legrand или нет, но работа с ним – это манипуляции, прежде всего, с электричеством, а оно, как известно, весьма опасно. Поэтому не следует забывать об элементарном правиле безопасности: необходимо выключать электроснабжение в том помещении, в котором будет осуществляться процесс их установки. А лучше и вовсе обесточить весь дом – так будет надежнее.

Схема подключения лестничных выключателей.

Схема подключения проходного двухклавишного выключателя. Известные производители проходных переключателей

При организации освещения в местах, где необходимо управление источником света из трёх мест и больше, применяются промежуточные или же перекрёстные выключатели. Данный тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными выключателями. Установка и подключение их имеет свои особенности, о которых вы должны знать. Далее для читателей сайта будет предоставлена инструкция, доходчиво объясняющая, как выполнить подключение перекрестного выключателя света с трех мест и более.

Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

  • выходных контактных клемм для подключения проводов;
  • механизма крепежа к стене;
  • токопроводящих перемычек, находящихся внутри корпуса;
  • группы контактов;
  • механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

  1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
  2. Маркировки пары — вход и выход.
  3. Невозможности использоваться отдельно, а только с парой .

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже .

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

  • Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
  • Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Схема подключения перекрестного переключателя с проходными:

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

На видео ниже наглядно показывается, как подключить перекрестный выключатель и 2 проходных выключателя:

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Схема подключения промежуточного переключателя с двумя клавишами:

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Схема подключения двух перекрестных выключателей:

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Теперь вы знаете, как выполнить подключение перекрестного выключателя к проходным. Надеемся, предоставленные схемы монтажа и видео уроки помогли вам разобраться в правильном расключении проводов!

Приветствую всех читателей моего ! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т. п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели .

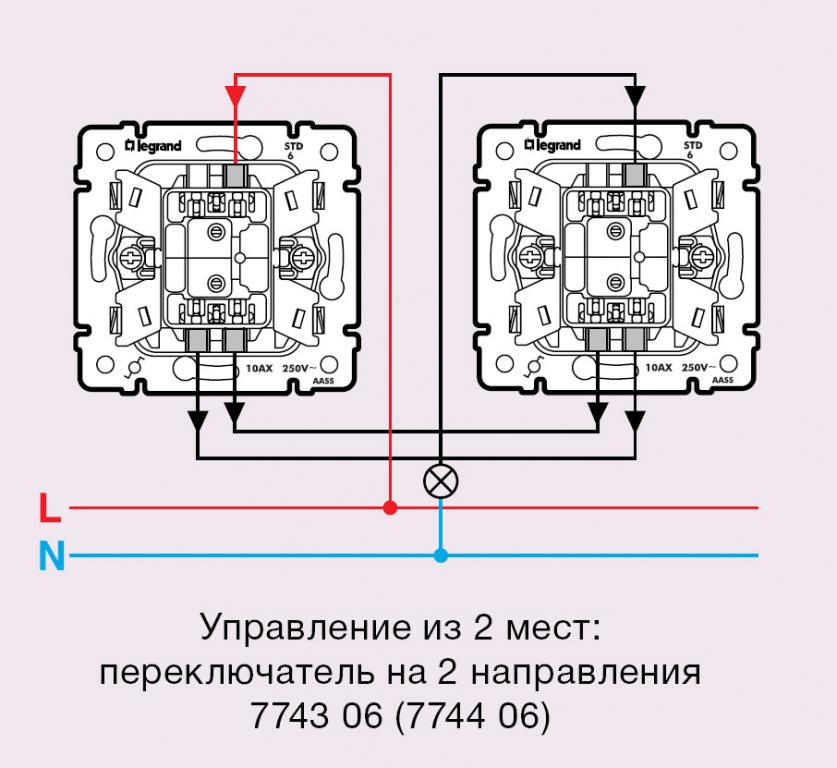

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- .

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на Ютубе ! Смотрите еще много видео по электрике для дома!

Если необходимо из разных комнат управлять одним светильником одновременно, тогда для подключения применяется схема подключения проходного выключателя . Но такую схему при помощи обычных выключателей собрать достаточно сложно, тогда требуется использование проходных выключателей или переключателей, как их еще принято называть.

Для организации управления светильниками из нескольких мест, используются такие выключатели. не только очень удобна, но она позволяет еще и экономить существенно электроэнергию.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

Применение проходных выключателей особенно актуально для управления освещением лестничных пролетов. Для такой цели часто используются схемы с применением реле времени, но такие схемы менее экономичны и надежны, а также не очень удобны в использовании.

Люди по лестницам передвигаются с различной скоростью, одни быстрее, а другие медленнее, поэтому ставить большие временные задержки с учетом запаса, значит — уменьшать экономию.

Схема подключения проходного светильника внизу одним выключателем позволяет включить светильники, а поднявшись вверх по лестнице, другим выключателем — выключить. Если же требуется спуститься, то для включения света используется проходной выключатель наверху, а для его выключения — внизу. Подобную схему удобно применять для освещения длинных коридоров.

Проходные выключатели будут весьма полезны не только для обладателей длинных коридоров и многоэтажек, очень пригодятся они и жителям небольших квартир. Например, в квартире есть проходная комната, при входе в которую включается свет, затем пройдя в следующую комнату, свет включается в ней, а в проходной комнате отключается проходным выключателем , ставшее уже ненужным освещение. Такая схема очень удобна и избавляет от лишнего хождения, а также экономит электричество.

Или еще пример. Когда обитатель квартиры заходит в спальню, то свет у двери включает, а укладываясь в постель включает бра или настольную лампу, чтобы перед сном почитать, но теперь ему необходимо встать, подойти к двери и выключить люстру. А если заранее установить проходной выключатель у изголовья кровати, то всех этих манипуляций можно не делать.

Чтобы была реализована такая схема управления, то для этого применяются так называемые «проходные выключатели», которые являются переключателями. Они имеют в отличие от обычных выключателей не два, а три контакта и переключать могут «фазу» из первого контакта — на второй либо третий.

Любые типы ламп (от ламп накаливания до люминесцентных , светодиодных и энергосберегающих) можно использовать в качестве источника освещения для такой схемы. Можно выполнять подключение по такой схеме не только ламп, но и любой другой нагрузки, включением которой требуется управлять из нескольких мест.

Мало чем отличается процедура подключения проходного выключателя от выполнения подключения обычного выключателя. Разница состоит лишь в количестве подводимых проводов и контактных клемм, их три у проходного выключателя.

Необходимо заранее учесть, что к такому выключателю от распределительной коробки нужно будет протянуть трехжильный провод.

В такой схеме применяются два проходных выключателя и распределительная коробка, в которую от управляемого светильника заведены провода и трехжильные провода от выключателей.

От распаечной коробки фазный провод подключается к общему входному контакту первого проходного выключателя . Соединяются с проводами два других (выходных) контакта, которые идут от аналогичных контактов второго выключателя. Затем соединяется с идущим от светильника проводом, общий (входной) контакт второго выключателя.

С нулем распаечной коробки соединяется напрямую второй провод от светильника

В соответствии с мощностью управляемого светильника необходимо подбирать сечение трехжильного провода, который подводится к проходным выключателям.

Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат — ситуация такая же.

Для реализации данной схемы, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре — два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.

Схема подключения проходного выключателя — управление светильником из 3-х мест.

Используются в таком схеме управления на первом и последнем пункте управления светильниками — обычные проходные выключатели , на всех остальных перекрестные выключатели.

Не ограничено количество пунктов управления, однако сложность коммутации в распределительной коробке возрастает, из-за подведения к ней большого количества проводов. При прокладке которых, без грамотной маркировки проводов просто не обойтись, иначе в них можно легко запутаться.

Принцип подключения выглядит следующим образом, выходная пара контактов первого проходного выключателя соединяется с проводами, которые идут к входной паре следующего перекрестного выключателя и дальше, вплоть до последнего проходного выключателя, соединяется общий контакт которого с идущим к светильнику проводом. К входному контакту первого выключателя выполняется подключение фазного провода, а второго провода от светильника к нулю распаечной коробки.

Трехжильный провод протягивается к каждому проходному выключателю, а четырехжильный — к каждому перекрестному.

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Проходные выключатели — незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

  • В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
  • Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Распределитель группы проходных выключателей

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

  • Общее число клемм контактного типа
  • Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.

Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

  • От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
  • Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
  • Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
  • Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.

Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.

Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

  • Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
  • Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
  • Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
  • Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его — ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

  • Выключатели проходного типа;
  • Коробки;
  • Провода, на определенных этапах заменяемые кабелями;
  • Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.

Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.

В статье рассматривается принцип работы проходного и перекидного выключателя, приводятся схемы подключения выключателей, предназначенных для управления освещением с двух, трех и более мест. Приведены советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.

Идея, по которой создан проходной выключатель, не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность она набрала в 90-е, когда на рынке появились первые импортные выключатели, «заточенные» под управление светильником из разных мест.

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10-16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм 2 .

  1. На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый).
  3. Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  4. На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  5. В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  6. Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  7. Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  8. Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода , согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

Проверка работы схемы

Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.


Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

Двухклавишные проходные переключатели

Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

1 — проходной двухклавишный выключатель; 2 — проходные выключатели

Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

Например, включим лампу № 1, изменив положение первого перекидного переключателя.


Аналогично можно включить вторую лампу.

Отключение можно выполнять как с помощью первого, так и второго переключателя.

Управление освещением с трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

Полезные статьи » Проходной выключатель

Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

Выключатель или переключатель

Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

  • На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
  • В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

Как сделать проходной переключатель

Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

Чтобы изготовить самостоятельно такой переключатель, нужно:

  • снять клавишу у одноклавишного устройства;
  • выдавить сердцевину;
  • отжать зажимы между механизмом и корпусом;
  • вынуть из гнезда одну клемму;
  • переустановить контакт с одного на другое место;
  • установить коромысло на контакты и собрать всё в обратной последовательности.

Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

Схемы подключения

Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

Для работы необходимо подготовить изоленту и инструмент:

  • отвертки — плоскую, крестовую, индикаторную;
  • рулетку;
  • нож, бокорез;
  • перфоратор, болгарку.

Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

Схема проходного выключателя с несколькими точками

В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

Проходной выключатель на несколько точек монтируется в следующей последовательности:

  • нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
  • фазовый провод определяется с помощью тестера
  • фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
  • соединить клеммы заземления переключателей
  • к светильнику подсоединить второй переключатель
  • провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

Основные плюсы проходных выключателей

Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

Преимущество проходных выключателей есть в следующем:

  • безопасности эксплуатации и надежности здания
  • оперативности управления освещением, следовательно, и экономии времени
  • более низкой себестоимости электрооснащения помещений
  • простоте монтажа
  • отсутствии сложности настроек схем
  • оптимальном использовании и экономии энергоресурсов.

Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

Лучшие производители выключателей проходного типа

Legrand

Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

Проходной выключатель схема подключения. Как подключить проходной выключатель

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель — схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения — управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Подача питания через переключатель | Как подключить выключатель света

В этой 4-ходовой схеме освещения источник питания подается через первый переключатель (SW1). Горячее соединяется с общим на этом выключателе, а нейтраль подключается через все распределительные коробки к нейтральной клемме фонаря. Трехжильный кабель проходит между всеми выключателями, соединяющими путников.

Двухжильный кабель (C4) соединяет последний выключатель (SW3) с осветительной арматурой, общий провод этого выключателя подключается к горячей клемме на светильнике.


Теги:  4-позиционный переключатель света, 4-позиционный переключатель, перекрестный переключатель, 4-позиционный переключатель, как подключить выключатель света, Подача питания через переключатель, путешественники

Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется со светильником (LT1) и, через кабель C3, со вторым светильником LT2. Горячее напряжение от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на клемму горячего освещения LT1 и соединить с LT2 кабелем C3.


Теги:  2 лампы, 2-позиционный переключатель, как подключить 2-позиционный переключатель, как подключить световой выключатель, Подача питания через переключатель, два источника света, двухсторонний, двухпозиционный переключатель света, двухпозиционный переключатель

Здесь у нас есть несколько источников света, управляемых 3-позиционными переключателями.

Горячая от источника питания (кабель С1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль приправлена, в распределительной коробке SB1, через ко второму трехходовому переключателю (SW2) через 3-жильный кабель (кабель C2, который также содержит бегунки, соединяющие два выключателя), где он соединяется с первым приспособлением (F1) и соединяется с нейтралью каждого фонаря.Таким же образом горячий вывод от общей клеммы трехпозиционного переключателя SW2 соединяется с горячим выводом на каждом светильнике через кабель C3 (соединенный в приспособлении F1).


Теги:  2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, несколько источников света, Подача питания через выключатель, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, два источника света

Питание поступает в цепь на распределительной коробке (SB1), горячая часть подключается к общей клемме трехпозиционного переключателя (SW1), а нейтраль подключается к нейтральной клемме фонаря. Переходники от SW1 (через кабель C1) сращиваются на приспособлении и проходят ко второму трехпозиционному переключателю (SW2) через кабель C2. Общий вывод SW2 подает питание на горячий вывод фонаря.


Метки:  3-позиционный переключатель, Подача питания через переключатель, Трехпозиционный переключатель, путешественники

Здесь у нас есть один свет, управляемый 3-позиционными переключателями.

Горячее напряжение от источника питания подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль припаивается через (SB1) ко второму трехходовому переключателю (SW2) через трехжильный кабель (C2, который также несет дорожки, соединяющие два выключателя), где он соединяется (SB2) с нейтральной клеммой фонаря.Горячий провод от общего вывода второго трехпозиционного переключателя (SW2) подключается к горячему выводу фонаря.


Теги:  3-позиционный выключатель, 3-позиционный выключатель, Как подключить свет, как подключить световой выключатель, Подача питания через выключатель, трехпозиционный выключатель света, Трехпозиционный выключатель, путешественники

Источник питания входит в распределительную коробку, где нейтраль соединяется с клеммой нейтрали светильника. Тепло от источника подключается к 2-позиционному переключателю, где его можно переключить на горячий вывод осветительного прибора.


Теги:  2-позиционный переключатель, как подключить 2-позиционный переключатель, как подключить выключатель света, Подача питания через переключатель, двусторонний, двухпозиционный переключатель света, двухпозиционный переключатель

3-точечный проходной переключатель. Автоматический выключатель. Назначение, способы применения и схема подключения

Очень часто мы сталкиваемся с непониманием Покупателями разницы между выключателями и выключателями. Также не совсем понятно, что это за проходные, промежуточные и перекрестные выключатели и «двусторонние» выключатели.

Давайте посмотрим, в чем разница между этими устройствами.

Мы постараемся писать доступным для всех языком, поэтому заранее просим вас не придираться к стилю написания, терминам и т.д.

Переключатель

Выключатель — это устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии, соответственно, размыкает контакты (выключает лампу). Здесь все очень очевидно и понятно.Как устроен белый переключатель артикул серии Valena (Вален) с обратной стороны показано на фото справа.

Обычно производители стрелками указывают, где находятся контакты. Стрелками указано, что «фазный» проводник должен быть подключен к «входу» (это стрелка, указывающая на центр выключателя) выключателя, а проводник, идущий к нагрузке (т.е. лампочке), к « выход» (стрелка указывает направление от центра переключателя). «Почему переключатель должен подключаться именно так?» Это будет работать, если вы подключите его наоборот! «- ты спрашиваешь.Все верно, работать будет в обе стороны, но есть два нюанса:

  • При правильно установленных выключателях при включении ключ находится в верхнем положении, а в выключенном — в нижнем. При подключении по схеме, если фазный провод подключен к «выходу» выключателя, а «нагрузка» к входу, то ключ выключателя всегда будет «перевернут». То есть во включенном состоянии клавиша будет занимать положение «вниз», а должна быть в положении «вверх», и наоборот.
  • При подключении по схеме «фаза» -> нагрузка (лампа) -> выключатель -> «ноль» фаза сначала пройдет через лампу и обрывается на выключателе (т.е. лампа всегда будет включается при выключении выключателя). И это неправильно! При правильной схеме подключения «фаза» в выключенном состоянии на выключателе обрывается и напряжения на лампе не будет (т.е. при замене перегоревшей лампы ток вас не ударит).


Рисунок 1.Схема подключения переключателя.

Существуют также двухполюсные выключатели, разрывающие не только фазный провод, но и нулевой (нейтральный) проводник, но обычно они применяются только в особых случаях.

Переключатель

Переключатель — это устройство с тремя контактами (или более). В состоянии «Вкл» он замыкает первый и второй контакты, а в состоянии «Выкл» — первый и третий контакты. На самом деле выключатель всегда включен, то в одном, то в другом.

Отсюда и название «Переключатель» — переключает с одного контакта на другой. Если переключатель использует только два контакта, он будет работать как переключатель.

В своих каталогах Legrand использует понятие «двухпозиционный переключатель» — так оно и есть, потому что переключатель переключается между двумя контактами. В общем случае переключатель может переключаться между тремя и более контактами, но в механизмах электроустановок такое если и происходит, то крайне редко, поэтому никто не указывает, на сколько направлений переключаются переключатели. Чаще коммутаторы называют «проходными коммутаторами», но это понятие, на наш взгляд, неверно и не должно использоваться.

Одно из самых популярных приложений для коммутаторов. Для управления освещением необходимо всего два выключателя, а для управления освещением с трех и более мест не обойтись без использования проходных (перекидных) выключателей.

Промежуточный (он же перекрестный) переключатель — это устройство, которое переключает две отдельные линии крест-накрест (то есть, если до перекрестного переключателя фаза шла вправо, а ноль — влево, то они будут переключаться места при переключении). Внешний вид промежуточных выключателей ничем не отличается от обычных выключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно используется для.

Этот переключатель называется «перекрестным», потому что при переключении он как бы пересекает линии, а «Промежуточным» называется потому, что находится в цепи включения при управлении из трех и более мест в промежутке между «двухсторонними переключатели».


Рис. 3. Переключатель цикла карты состояний.

Элеко — Интернет магазин электрики в Иркутске www.сайт

Михаил, 01 сентября 2013 г.

В статье рассматривается принцип работы проходного и тумблера, приводятся схемы подключения выключателей, предназначенных для управления освещением с двух, трех и более мест. Есть советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.

Идея, на которой был создан проходной переключатель, не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность он приобрел в 90-х, когда первые импортные переключатели, «заточенные» под управление лампа из разных мест

Устройство и принцип работы проходного выключателя

Самый простой представитель семейства проходных выключателей — одноклавишный вариант.


Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.


Принцип работы петлевого выключателя прост: при перемещении ключа выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — коммутационный выход.

Принципиальная схема проходного выключателя выглядит так:


Используя этот эффект, вы можете создать максимально простую схему проходного выключателя, при которой одна лампа будет управляться сразу с двух разных мест:


1,2 — выключатели проходные; 3 — к корпусу фонаря

Подключение выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны быть цветными заводскими.Сечение выбранного провода должно выдерживать подключенную через него нагрузку. Поскольку мощность контактов выключателя ограничена 10-16 А, для монтажа чаще всего используют медный гибкий кабель с сечением жил от 1 до 1,5 мм 2 .

  1. На выключателе нужно найти общий вывод (на схеме он обозначен цифрой «1»).
  2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый яркий провод (обычно красный или оранжевый, на пояснительном рисунке используется белый).
  3. Заземляем два оставшихся провода на выходные клеммы непрерывного выключателя (по схеме это выводы «2» и «3»), помните соответствие цвета используемого провода и маркировку на клеммной колодке непрерывного выключатель.
  4. На втором выключателе делаем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответствующих клемм выключателя).
  5. В распределительную коробку подключаем самый светлый провод (на пояснительном рисунке он белый), идущий от второго выключателя с фазой светильника.
  6. Остальные два провода в соответствии с цветовой маркировкой, соединяем с проводом того же выключателя, который шел от первого выключателя (например, зеленый с зеленым, синий с синим и т.д.), зеленый и красный провода соединяем на пояснительной схеме.
  7. Нулевой и заземляющий провод в распределительной коробке сразу соединить с кабелем того же назначения, что идет к светильнику.
  8. Подтягиваем скрутку, при необходимости прибиваем, качественно изолируем оголенные участки проводов.

Вы также можете использовать следующее соединение:


1 — коробка соединительная; 2 — к корпусу фонаря; 3, 4 — подрозетники

Сборка шлейфового выключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю по схеме.


3.Вставьте выключатель в монтажную коробку и зафиксируйте его в ней.


4. Закрыть выключатель защитными декоративными накладками.


Важно! С помощью контроля уточните, какой провод находится в распределительной коробке «фазы». Перед выполнением монтажных работ отключите питание. Не соединяйте медные и алюминиевые провода в одну скрутку.

Проверка работы схемы

Вы должны убедиться, что каждый переключатель может включать и выключать лампу независимо от положения другого переключателя.


Каждое включение автоматического выключателя должно вызывать выключение или включение электрических ламп; если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

Переключатели прохода двухкнопочные

Эти сквозные переключатели физически состоят из двух отдельных проходных переключателей, собранных в одном корпусе.


1 — двухвтулочный переключатель; 2 — проходные выключатели

Двойной переключатель позволяет управлять несколькими лампами одновременно.Для этого соберите следующую схему:


1, 2 — переключатель проходной двойной; 3 — к корпусу фонаря

Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестижильные, главное не ошибиться при подключении.

Собранная схема позволяет самостоятельно включать и выключать два светильника или два светильника с двух разных мест.

Например, включить лампу №1, изменив положение первого тумблера.

Аналогично можно включить вторую лампу.


Отключение можно производить как с помощью первого, так и второго выключателя.

Управление освещением с трех и более мест

В некоторых случаях недостаточно управлять освещением с двух мест. Для эффективного управления освещением трехэтажной лестницы вам потребуется не менее трех точек управления. В этом случае используется дополнительный тип выключателя совместно с классическими проходными выключателями.


Перекидной выключатель устанавливается для разрыва связи между двумя проходными выключателями, это позволяет создать еще один пункт управления освещением.


1, 3 — выключатели проходные; 2 — крестовой переключатель; 4 — к корпусу фонаря

При дополнительной последовательной установке перекидных выключателей возможно увеличение количества мест, с которых осуществляется управление освещением.

Как видно из схемы, переключение любого из выключателей будет включать или выключать освещение.


Сборку схемы управления лампой из трех разных мест можно выполнить следующим образом:


1 — переключатель проходной; 2 — крестовой переключатель; 3, 5 — подрозетники для проходных выключателей; 4 — гнездо под перекрестный переключатель; 6 — распределительная коробка; 7 — к корпусу фонаря

Установка осуществляется аналогично рассмотренному выше варианту с однопроходным выключателем; для монтажа понадобится двух- и трехжильный кабель.

Как видно из рассмотренного материала управлять одним светильником можно с двух разных мест с помощью проходных переключателей. Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

Влад Тараненко, rmnt.ru


Очень часто в новых квартирах нас встречают длинные коридоры или лестничные клетки, и тогда сразу возникает вопрос с их освещением. Многие ставят один выключатель, а когда темно и есть необходимость выключить свет, чтобы вернуться в темноту.Но есть решение, которое поможет. Решение старое и достаточно простое — кроссовер или непрерывный переключатель.

Что такое проходной выключатель

В обычном выключателе у нас 2 контакта, т.е. выключая или включая свет ключом, мы просто разрываем цепь. Таких контактов в кроссовом прерывателе три, т.е. при выключении или включении выключателя выключатель переключается не на воздух, а на другой контакт. Соответственно, если такие выключатели поставить в разных концах коридора, свет можно будет выключать и включать в обоих концах! Конечно, для этого потребуется не только наличие 2-х специальных выключателей, но и немного другая проводка, поэтому наличие таких выключателей необходимо предусмотреть при ремонте помещения.Также есть 2 клавишных кросс-переключателя, они позволяют реализовать более сложные и нетрадиционные световые задачи.

Схема подключения

  На анимации ниже показана разводка проходных выключателей, данная схема подходит для лестниц, длинных коридоров, дорожек и т. д. По краям установлены сквозные выключатели, т.е. куда бы мы ни пошли, мы можем включать и выключать свет с любой стороны коридора.

Что такое перекрестный переключатель

Устройство перекрестного переключателя сложнее проходного.У него не 3, а 4 контакта, а сам выключатель может замыкать любую из двух линий. Такой выключатель используется для включения, например, сложной группы светильников.

Схема подключения

  На анимации ниже показана схема подключения 2 проходных и 1 перекрестного выключателя. Внимательно смотрите анимацию и принцип работы вам сразу станет понятен.

Видео подключения

Проходной выключатель, он же — выключатель. Некоторые люди называют это «переключателем».Алгоритм его работы однозначно определяется названием. Выключатель обеспечивает соединение одного общего контакта с тем или иным из двух вариантов. Редко, но встречаются и трехклавишные выключатели.

Следует отметить, что цены на проходные выключатели в последнее время зачастую даже ниже, чем на обычные выключатели того же производителя (например, это относится к Legrand).

Поэтому многие продавцы перестают покупать коммутаторы, предлагая взамен коммутаторы.На самом деле, в этом нет ничего плохого. Просто используйте два из трех контактов выключателя — общий и один из альтернативных. И внешне такие устройства похожи.

Управление освещением с двух мест

Использование выключателей позволяет организовать включение и выключение нагрузки (обычно — освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в цепи, состоящей из двух противоположно включенных выключателей (подключены чередующиеся контакты), изменение положения любого из выключателей немедленно вызывает замыкание или размыкание общих контактов.


Фото 1

Для обычного выключателя состояние «включено» и «выключено» определяется положением ключа. Для цепочки из двух выключателей при любом фиксированном положении ключа одного выключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого выключателя.

Основной проблемой при установке проходных выключателей является очень точное определение назначения всех контактов устанавливаемых устройств. Одна и та же принципиальная схема Конструктивно устройство может быть реализовано очень по-разному.

Все три контакта могут быть на одной стороне механизма, могут быть распределены в любой точке в любом сочетании. Выключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric…).


Пример расположения проходных выключателей на рисунке (рисунок 2)

Если принципиальная схема использования выключателей для управления светом из двух мест выглядит очень просто, то реальное подключение с помощью распределительных коробок требует особого внимания.

Как показано на рисунке, к цепи подключено не менее двух двухжильных и двух трехжильных проводов.

Схема подключения двух выключателей из разных мест (рисунок 3)

При использовании двухкнопочных выключателей количество подходящих к ним проводов удваивается.

Трехточечное управление освещением

Если внимательно посмотреть на следующую картинку, то видно, что управлять освещением можно с трех мест и вообще с любого количества мест. Для этого необходимо лишь поставить дополнительное устройство в разрыв между нашими простыми выключателями.

Это устройство называется перекрестным (или промежуточным) переключателем.Если внимательно посмотреть на рисунок 4, то становится понятно, что данное устройство состоит из двух проходных переключателей, между которыми устанавливается механическая связь.


Рисунок 4. Подключение из трех мест и более

С одной стороны двухпроводная линия от первого выключателя в цепи подключается к общим контактам обоих выключателей, входящих в состав промежуточного выключателя. Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.


Рисунок 5. Пример расположения 3-х переключателей

В итоге имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого выключателя «как есть», либо после выключателя линии меняются местами («крест», отсюда и название). Таким образом, мы имеем устройство, выполняющее функцию, аналогичную той, что выполняет первый или последний переключатель в цепи.


Рисунок 6

В состоянии, показанном на рисунке, цепь замкнута.Его можно открыть, изменив состояние любого из переключающих устройств.

Монтаж такой схемы (см. схемы подключения на рисунках) сложен только обилием подключаемых проводов. При использовании в ней одной распределительной коробки необходимо подключать в двух точках (скрутка, клеммные соединители) два двухжильных, два трехжильных и один четырехжильный провод. Для такого количества проводов и соединений необходима распределительная коробка достаточного размера.

Ситуацию можно несколько облегчить, используя дополнительную распределительную коробку (как показано на следующем рисунке).


Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

Двухкнопочные переключатели

Все рассматриваемые устройства доступны в двухклавишном исполнении. Схема подключения проходного двухкнопочного выключателя Legrand представлена ​​на рисунке 8. Следует отметить, что двухкнопочные выключатели выполнены в виде комбинации двух выключателей, установленных в механизме напротив друг друга.


Рисунок 8

При монтаже таких устройств необходимо очень внимательно понимать назначение всех контактов.

Вообще говоря, двухкнопочные выключатели используются достаточно редко. При этом количество коммутируемых проводов удваивается по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отмечали, что количество проводов и соединений в таких схемах далеко не мало.

Несколько слов об использовании проходных и промежуточных коммутаторов. В первую очередь они удобны в помещениях и на площадках, размеры которых большие, а вход и выход находятся далеко друг от друга. Этот прием удобно использовать для освещения дорожек в саду, прихожей или крыльце дома, очень часто их используют для управления светом на лестнице многоэтажки.

Для управления освещением от большого количества точек применение проходных и промежуточных выключателей является методом надежным, но весьма затратным по расходу провода и трудоемкости коммутационных работ.


Рисунок 9

В этом случае более приемлемо использование бистабильных (т.е. имеющих два устойчивых состояния) реле.Для управления такими реле используются импульсные сигналы от кнопок (переключателей без фиксации положения). Сигналы со всех таких кнопок подключены к бистабильному реле параллельно.


Рис. 10. Бистабильное реле

Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством точек управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, устанавливаемого на DIN-рейку в коробе. Основной недостаток этой схемы в том, что купить бистабильное реле можно, как правило, только в специализированной фирме.

Что такое проходной выключатель

  В отличие от простого выключателя, где происходит обычное прерывание цепи, проходной выключатель имеет три контакта и механизм переключения между ними. Двухклавишный проходной выключатель имеет шесть контактов и, по сути, представляет собой два независимых друг от друга одноклавишных проходных выключателя. Основным преимуществом проходных выключателей является возможность включения и выключения светильника (группы светильников) с двух и более точек. Часто эти переключатели также называют дублирующими или перекидными.

Область применения

1.   Лестницы — выключатели установлены на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если ваш дом трех- или четырехэтажный, то вы можете воспользоваться схемой, представленной на рисунках 2 и 3.
2. Спальни — один выключатель устанавливается при входе в комнату, а второй и третий по обеим сторонам кровати. Зашел в комнату — включил свет, лег спать — выключил. Для включения освещения с 3-х мест используется схема перекрестного включения (см.2).
3.   Коридоры — в начале коридора включили свет, прошли по коридору и выключили на другом конце.
4.   На дачных участках — для освещения путей.
Конечно, этот список далеко не исчерпывающий, и можно придумать множество других вариантов.

Pic1

Три точки управления:

 Для управления с трех точек вам понадобятся два переключателя на два направления и один перекрестный переключатель. Перекрестные выключатели представляют собой тип непрерывных выключателей, которые были специально разработаны для включения/выключения одной и той же лампы (группы ламп) из трех и более точек.Он имеет четыре контакта и его подключение к схеме достаточно простое.

Перекрестный переключатель можно купить в магазине или сделать из проходного двухкнопочного переключателя. Для этого нужно поставить пару перемычек, затем аккуратно приклеить клеем клавиши или заменить их одной большой клавишей от одноклавишного выключателя.

Схема подключения проходных и перекрестных выключателей на 3 точки управления выглядит так:

Рис2

Четыре точки управления и более:

Принцип работы данной схемы не отличается от предыдущей ; просто в схему добавляется еще один промежуточный перекрестный переключатель.Таким образом, количество проходных переключателей может увеличиваться даже до бесконечности.

Рис.3

%PDF-1.4 % 1302 0 объект > эндообъект внешняя ссылка 1302 126 0000000016 00000 н 0000006528 00000 н 0000006674 00000 н 0000006807 00000 н 0000007370 00000 н 0000007507 00000 н 0000007648 00000 н 0000007789 00000 н 0000007930 00000 н 0000008070 00000 н 0000008211 00000 н 0000008352 00000 н 0000008492 00000 н 0000008633 00000 н 0000008774 00000 н 0000008915 00000 н 0000009055 00000 н 0000009196 00000 н 0000009336 00000 н 0000009375 00000 н 0000009431 00000 н 0000009482 00000 н 0000009533 00000 н 0000009584 00000 н 0000009663 00000 н 0000009741 00000 н 0000009818 00000 н 0000011002 00000 н 0000011956 00000 н 0000013297 00000 н 0000014540 00000 н 0000015779 00000 н 0000016313 00000 н 0000016848 00000 н 0000017017 00000 н 0000018931 00000 н 0000019210 00000 н 0000019607 00000 н 0000020769 00000 н 0000021414 00000 н 0000021791 00000 н 0000022235 00000 н 0000022855 00000 н 0000024070 00000 н 0000024941 00000 н 0000027636 00000 н 0000033032 00000 н 0000033990 00000 н 0000034725 00000 н 0000035511 00000 н 0000036279 00000 н 0000036474 00000 н 0000038804 00000 н 0000039095 00000 н 0000039499 00000 н 0000041075 00000 н 0000041354 00000 н 0000044618 00000 н 0000045001 00000 н 0000085346 00000 н 0000085387 00000 н 0000092838 00000 н 0000104165 00000 н 0000137875 00000 н 0000173278 00000 н 0000208662 00000 н 0000208715 00000 н 0000208769 00000 н 0000208823 00000 н 0000208877 00000 н 0000208931 00000 н 0000208986 00000 н 0000209041 00000 н 0000209096 00000 н 0000209152 00000 н 0000209208 00000 н 0000209264 00000 н 0000209320 00000 н 0000209376 00000 н 0000209451 00000 н 0000209576 00000 н 0000209658 00000 н 0000209704 00000 н 0000209805 00000 н 0000209851 00000 н 0000209948 00000 н 0000209994 00000 н 0000210095 00000 н 0000210141 00000 н 0000210254 00000 н 0000210299 00000 н 0000210410 00000 н 0000210455 00000 н 0000210569 00000 н 0000210614 00000 н 0000210726 00000 н 0000210771 00000 н 0000210911 00000 н 0000210955 00000 н 0000211055 00000 н 0000211137 00000 н 0000211254 00000 н 0000211298 00000 н 0000211415 00000 н 0000211459 00000 н 0000211575 00000 н 0000211619 00000 н 0000211736 00000 н 0000211780 00000 н 0000211874 00000 н 0000211917 00000 н 0000212014 00000 н 0000212057 00000 н 0000212102 00000 н 0000212196 00000 н 0000212241 00000 н 0000212344 00000 н 0000212389 00000 н 0000212504 00000 н 0000212549 00000 н 0000212667 00000 н 0000212712 00000 н 0000212831 00000 н 0000212876 00000 н 0000212920 00000 н 0000002816 00000 н трейлер ]/предыдущая 11696430>> startxref 0 %%EOF 1427 0 объект >поток hY{X?K! ~!\VDd^Эл ѵvIZ,j*QֶC*RxkivZε[\[B=wr~s

Схема подключения 4-позиционного переключателя



найдите схему подключения четырехпозиционного переключателя или пошаговую инструкцию, как подключить электрическую цепь четырехпозиционного переключателя света
. 4-позиционный переключатель представляет собой двухполюсный двухпозиционный переключатель (DPDT).Он имеет 4 клеммы или полюса и состоит из двух модифицированных трехпозиционных переключателей. Переключатель можно использовать для управления освещением, питающим электричеством, из трех мест. Все четыре клеммы всегда латунного цвета. Коммутационные провода получают и передают электричество от каждого из двух трехпозиционных переключателей.
4-позиционный переключатель можно использовать в сценариях, где нужно управлять освещением конкретного места с 3-х точек. Например, у вас могут быть выключатели в каждом конце коридора и выключатель в середине коридора.У вас также могут быть переключатели вверху и внизу лестницы и переключатель у входной двери.
Один важный фактор, о котором следует всегда помнить, заключается в том, что у вас не может быть 4-позиционного переключателя без двух 3-позиционных переключателей.
Указания:
Примечание : На приведенных ниже схемах показано подключение кабеля типа NM. Эти кабели всегда имеют провод заземления. Заземляющий провод очень необходим для обеспечения того, чтобы путь заземления был твердым и не вышел из строя. При использовании металлических коробок заземляющий проводник всегда следует прикреплять к каждой металлической коробке с помощью заземляющего винта с резьбой или других средств крепления.Корпуса всех выключателей также должны быть прикреплены к заземляющему проводнику. Коробки крепления и распределительные коробки не показаны, но они необходимы. Схема подключения 4-позиционного выключателя как выполнить подключение для пути

ОПАСНО : Перед началом любых работ необходимо всегда отключать электропитание. Во избежание поражения электрическим током питание цепи должно быть обесточено. Выключите питание самостоятельно и используйте отвертку-тестер для дополнительной уверенности. Быть предупрежденным значит быть вооруженным. Нельзя быть слишком осторожным, когда дело доходит до работы с электричеством.

Ниже показаны два метода подключения 4-позиционного переключателя:

  • Схема подключения 4-позиционного переключателя с подачей питания через переключатель:

В этой схеме питание поступает через первый ключ. Горячее соединяется с общим на выключателе, а нейтраль подключается ко всем распределительным коробкам через нейтральную клемму света.Выключатели, соединяющие путников, соединяются трехжильным кабелем. Двухжильный кабель используется для подключения последнего выключателя к светильнику. Общий на последнем выключателе подключается к горячей клемме светильника.
  • Схема подключения 4-позиционного выключателя с подачей питания через светильник:
  • В этом методе источник питания находится на осветительном приборе, а два трехпозиционных переключателя следуют за осветительным прибором.
    Двухжильный кабель подключается от светильника к первому трехпозиционному выключателю.Горячий источник подключается к общему проводу первого выключателя, а горячий вывод светильника подключается через все осветительные приборы к общему проводу последнего выключателя.
    Здесь путешественники бегут от первого переключателя к набору клемм на 4-ходовом переключателе и от второго переключателя к путешественникам на последнем 3-ходовом переключателе. Источником горячего света является общая клемма, которая проходит через каждую распределительную коробку.

     Схема подключения 4-позиционного выключателя с питанием от нескольких источников питания через выключатель :


    Схема подключения 4-позиционного переключателя с питанием от нескольких источников питания через свет:




    Вас интересует статья:

    Односторонний выключатель света

    Простая цепь освещения, в которой выключатель света устанавливается между источником питания и светильником.Обычное место, где можно найти линейные выключатели, может быть на чердаке, в гараже или сарае.

    Линейная схема односторонней цепи освещения с использованием линейного метода (рис. 1).

    рис. 1



    Односторонний выключатель света очень легко подключить.

    рис. 2

    Кабель, идущий к выключателю света, подключается следующим образом (рис. 2). Красный провод от питающего кабеля подключается к верхней клемме, красный провод, идущий к фонарю, подключается к нижней клемме, черные провода обоих кабелей соединяются вместе в пластиковой клеммной колодке, а заземляющие провода подключаются к клемма заземления.Если вы используете пластиковый переключатель, провода заземления должны быть подключены к клемме в клеммной коробке (как показано выше), потому что на пластиковых переключателях нет клемм заземления.

    Двунаправленный выключатель света также можно использовать вместо одностороннего выключателя света, в этом случае красный провод от питающего кабеля подключается к общей клемме (C), а красный провод, идущий к свету, подключается к терминал (L1). Клемма (L2) не используется.



    Металлический выключатель света должен быть заземлен, как показано ниже.

    рис. 3

    Если вы используете металлические выключатели освещения (рис. 3), убедитесь, что вы подсоединили провод заземления к клемме заземления на выключателе и подключите провод заземления от выключателя к клемме заземления в заднем корпусе.

    При использовании потолочной розетки в цепи, использующей метод линейной коммутации, проводка снова довольно проста, трудная часть — это работа на высоте и над вашей головой.

    рис. 4

    Кабель, идущий к потолочной розетке, подключается следующим образом (рис. 4).Красный провод подключается к той же клеммной колодке, в которой находится коричневый провод, идущий к патрону, черный провод подключается к той же клеммной колодке, в которой находится синий провод, идущий к патрону, а заземляющий провод подключается к клемме заземления.

    Лестничная электрическая схема — Как управлять лампой из 2-х мест?

    Как управлять одной лампой из двух разных мест с помощью двухпозиционных переключателей света (

    Лестничная схема )?

    Двухпозиционный переключатель или трехпозиционный переключатель : «Трехходовой» — это термин, используемый в Северной Америке (США) для этого типа переключателя, который используется в следующем учебном пособии. Большинство англоязычных стран (Великобритания/ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стрэпперы» для британцев и «путешественники» для США.

    Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-позиционный переключатель вместо 3-позиционный переключатель , поскольку все, что мы использовали, является одним и тем же для конкретной цели.

    В сегодняшнем учебном пособии по базовой установке электропроводки мы обсудим пошаговый метод установки лестничной электропроводки с использованием 2-позиционных переключателей (SPDT = однополюсный двухпозиционный переключатель).Кроме того, одну и ту же электрическую схему можно использовать для двустороннего освещения или управления электроприборами из двух разных мест с помощью двухпозиционных выключателей. Основная цель схемы двухстороннего переключения заключается в том, что приборы могут включаться и выключаться независимо от любого переключателя, независимо от текущего положения переключателя.

    Схема подключения лестничной клетки

    Ниже приведена принципиальная электрическая схема лестницы старой школы. Здесь мы можем управлять лампочкой из двух разных мест с помощью двух двухпозиционных переключателей.

    Работа и эксплуатация лестничной электропроводки – двухстороннее включение освещения

    Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который использовался для управления лампочкой на лестнице. На схеме показано, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью верхнего выключателя наверху лестницы ((верхняя часть лестницы)) просто выключите выключатель, после чего цепь разорвется, и лампочка погаснет. Чтобы снова включить лампочку, просто включите тот же выключатель в верхней части лестницы.Другими словами, вы можете ВЫКЛЮЧАТЬ и ВКЛЮЧАТЬ лампочку с помощью верхнего переключателя наверху лестницы. Очевидно; Вы можете выполнить ту же операцию с нижних выключателей, установленных на лестнице.

    Теперь давайте посмотрим, как это сделать с помощью другого переключателя, установленного внизу лестницы.

    Для этого рассмотрим рисунок, приведенный выше. В этом случае вы можете видеть, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью нижнего переключателя внизу лестницы. Просто выключите переключатель, затем цепь снова разорвется, и лампочка погаснет.Вы можете снова включить лампочку, чтобы включить тот же выключатель, установленный внизу или внизу, как показано на рис.

    Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности логического элемента Exclusive-NOR (EX-NOR), которая приведена ниже.

    Переключатель 1 Переключатель 2 Положение лампы
    0 = ВЫКЛ 0 = ВЫКЛ 1 = ВКЛ
    0 = ВЫКЛ 1 = ВКЛ 0 = ВЫКЛ
    1 = ВКЛ 0 = ВЫКЛ 0 = ВЫКЛ
    1 = ВКЛ 1 = ВКЛ 1 = ВКЛ

    Управление двухсторонним переключением по трем проводам

    Это новый двухсторонний метод коммутационного соединения, который можно использовать для лестничной проводки, а также он более эффективен по сравнению со старым методом, когда вместо трех проводов используются 2 провода.

    Текущее положение двустороннего коммутационного соединения с использованием трехпроводной цепи – ВКЛ., лампочка светится. Работа схемы такая же, как показано на рисунках выше, но способ подключения отличается, так как первые клеммы обоих переключателей подключены к проводу под напряжением (фаза). Вторые клеммы обоих переключателей подключены к лампочке для обеспечения питания от линии, в то время как нейтраль напрямую подключена к лампочке, что является обычным способом подключения.

    Эта базовая схема немного сбивает с толку, так как, глядя на нее, она создает короткое замыкание (к тому же проводу, который в данном случае не вреден), когда оба переключателя находятся в положении ВКЛ или ВЫКЛ, что создает петлю для отключения питания от источника питания. лампочка, Следовательно, лампочка не будет светиться в этом случае.

    Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности логического элемента исключающее ИЛИ (ИСКЛЮЧАЮЩЕЕ ИЛИ), которая приведена ниже.

    Переключатель 1 Переключатель 2 Положение лампы
    0 = ВЫКЛ 0 = ВЫКЛ 0 = ВЫКЛ
    0 = ВЫКЛ 1 = ВКЛ 1 = ВКЛ
    1 = ВКЛ 0 = ВЫКЛ 1 = ВКЛ
    1 = ВКЛ 1 = ВКЛ 0 = ВЫКЛ

    Лестничная проводка с использованием промежуточного выключателя

    Это не всегда так, но в некоторых случаях, например, в общих квартирах и на длинных лестницах, мы можем управлять точкой освещения в лестничной проводке из трех разных мест, используя два двухпозиционных переключателя и промежуточный переключатель, как показано на рис. ниже.

    Нажмите на картинку, чтобы увеличить

    Соединение лестничной электропроводки с использованием 2 двухпозиционных переключателей и промежуточного переключателя для управления точкой освещения из трех разных мест.

    2-стороннее переключение Применение и использование

    • Основная цель двустороннего коммутационного соединения — подключение и управление устройствами и оборудованием переменного тока из двух разных мест.
    • В основном используется в лестничной электропроводке, где лампочкой можно управлять (включать/выключать) из разных мест, независимо от того, находитесь ли вы на верхней или нижней части лестницы.Кроме того, это не зависит от положения переключателей. Вам просто нужно нажать кнопку переключения в положение OFF / ON, чтобы выполнить операцию переключения.
    • Применяется также в помещениях большой площади с двумя входными и выходными воротами.
    • Он используется для управления любым электрическим устройством (переменного или постоянного тока) или оборудованием, таким как вентилятор, лампочки и т. д., из двух разных мест.

    Читайте также:

    Схема параллельного включения света. Управление освещением с двух, трех и более мест

    Альтернативой проходным резервным выключателям могут быть бистабильные реле или электрические светильники, оснащенные датчиками движения и освещенности.

    Бистабильные реле выгоднее ставить , если вы хотите управлять освещением не двумя, а четырьмя и более электрическими выключателями. Лампы с не так практичны, как проходной выключатель. Скорость движения, количество остановок и другие факторы будут влиять на постоянное включение/выключение электрического освещения, что крайне неудобно.

    Простота использования проходных электрических выключателей в быту сделала вышеописанную схему управления осветительными лампами очень популярной.В настоящее время трудно представить себе жилое или промышленное здание, в котором не использовались бы реверсивные коммутационные конструкции.

    Значительная экономия энергии приводит к повсеместной установке таких устройств.
    Произвести данный вид управления электроосветительными приборами в своем доме несложно, если следовать рекомендациям, данным в нашей статье, и соблюдать технику безопасности.

    В завершение предлагаем вам посмотреть еще одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2-х мест:

    Существует несколько способов управления освещением из разных мест. Я уже писал о некоторых из них в одном из моих собственных. Сегодня я хочу рассмотреть самый простой способ управления освещением из двух мест, который вы с легкостью сможете применить в домашних условиях.

    Представим, что у вас есть длинный коридор или проходная комната без естественного освещения. В таких случаях лучше всего предусмотреть управление освещением с двух мест. На входе возле каждой двери необходимо поставить по одному выключателю.

    В простейшем случае советую использовать следующую схему управления освещением из двух мест:

    Самое интересное, что для этой схемы не нужно будет покупать никаких дополнительных проходных выключателей или импульсных реле.

    Для реализации предложенной схемы управления светильником из двух мест потребуются два обычных выключателя, клеммная коробка и соединительные кабели (трехжильный и двухжильный). Я не думаю, что это должно быть сложно собрать эту схему.

    В данном случае прокладываем двухжильный кабель от второго выключателя до люстры. В люстре отсоединяем один из присоединенных проводов, в данном случае на картинке взят провод N. Подключаем один конец кабеля от выключателя к люстре, а другой к проводу N.

    Схема подключения проводного выключателя на 2 места. Вы знаете все преимущества и недостатки этой электрической схемы? 3 важных нюанса подключения

    ТЕСТ:

    Если вы решили реализовать описанную в статье электрическую схему, вам будет полезно пройти небольшой тест, чтобы убедиться, что вы готовы к работе.

    Сколько контактов у PV?

    Объяснение: PV содержит три контакта. Один из них «общий», а два других подключены к следующему ФВ.

    В комнате нет света. Сначала нажималась кнопка первого ИП, затем второго, а после этого снова первого. Будет ли свет гореть после этих действий?

    Объяснение: Да, потому что после третьего действия фазное напряжение достигнет лампочки.

    Можно ли реализовать фотоэлектрическую схему для работы с двумя лампами?

    Объяснение: Да, для этого используются двухкнопочные PV.

    Электрическое освещение — незаменимый спутник любой современной квартиры.Управление освещением осуществляется с помощью выключателей: на один источник света (обычная лампочка или несколько светильников) приходится один выключатель. Но это не всегда устраивает владельцев помещений по каким-то причинам. Именно поэтому возникает вопрос, как сделать так, чтобы лампочка включалась сразу из двух и более мест? В этом материале мы дадим развернутый ответ на этот вопрос, а также приведем схему такого включения, и расскажем, как оно работает. ПВ схема.

    Зачем может понадобиться фотоэлектрическая схема освещения для 2 выключателей?

    Ситуации, когда необходима реализация такой схемы в комнате или другом помещении проходного выключателя , бывают самыми разнообразными.Например, большая спальня. Очень удобно разместить выключатель света у каждой кровати, чтобы каждый жилец мог контролировать освещение. Кроме того, вам не придется добираться до своего спального места в темноте. Когда вы входите в комнату, вы включаете свет, а после того, как заняли свое место в постели, выключаете его.

    Подобную схему также выгодно использовать в небольших домах, размер 3-5 этажа. Если сделать выключатель света в холле для каждого этажа отдельно, то это повлечет за собой необходимость сборки дополнительных цепей управления.

    При использовании проходного выключателя из двух мест жилец дома будет включать свет при входе в подъезд, и выключать его, находясь на своем этаже.

    Другой пример — большой офис на несколько рабочих мест. Возможность выключать/включать свет сразу из двух и более точек делает такой офис намного комфортнее.

    Как выглядит проходной переключатель на 2 или более мест?

    Проходные автоматические выключатели

    Внешне невозможно отличить выключатель, подключенный к аналогичной цепи снаружи.Это обычный однокнопочный переключатель/переключатель. Существует версия с двумя или более кнопками, которая используется, когда освещение более сложное, и каждая кнопка включает определенную лампу. Вместо кнопочного выключателя и сенсорного, но принцип работы остался прежним.

    Преимущества и недостатки схемы ФЭ из 2-х мест

    Такие схемы включения имеют преимущества и недостатки. Они вытекают из самой сути работы такого выключателя.Преимущества включают в себя:

    1. Повышение уровня комфорта. Из приведенных примеров делается вывод, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
    2. Простота исполнения. Данная схема подключения очень проста в исполнении, и не требует применения какого-либо дополнительного специфического оборудования;

    Недостатком такой реализации управления освещением называют только перерасход электроэнергии.Вспомним приведенный выше пример про вход. Войдя в нее, человек включает свет, а уже поднявшись на свой этаж, выключает. Освещение будет продолжать работать на всех этажах до тех пор, пока жилец не нажмет выключатель. Такой расход не может быть внушительным, а если речь идет о небольших помещениях, то он и вовсе отсутствует.

    Схема проходного выключателя из двух мест

    На рисунке показана простейшая схема управления освещением из двух мест с использованием проходных выключателей .Под цифрами 1 и 2 находятся сами переключатели. Фазный провод выделен красным цветом — то есть провод, по которому течет напряжение. На схеме одиночный светильник в качестве источника света показан упрощенно, но вместо него допускается более сложное освещение.

    На рисунке показано, как работает PV схема: нажатие любого из переключателей выключит/включит лампочку. Если первый выключатель подал напряжение на лампу, то нажатие второго выключателя выключит свет — в этот момент фазный провод «оборвется».Обратное тоже верно. На схеме показана ситуация, когда оба переключателя выключены. Лампочка не будет активна ни при каких положениях кнопки. Но что происходит в других ситуациях? Рассмотрим каждый из возможных вариантов.


    На этой диаграмме последовательно нажимался первый переключатель, а затем второй. Зеленой стрелкой показано как связаться, после нажатия второй кнопки. Он отключает подачу электрического тока, поэтому лампочка становится неактивной.


    После этого снова включился первый выключатель. Лампочка снова загорится — фазное напряжение дойдет до источника света. После нажатия первой кнопки свет погаснет.

    Так работает электрическая схема проходного выключателя с двух мест на одну лампу. Его механизм довольно прост и понятен, кратко он описывается так:

    1. Если оба переключателя включены, источник света активен;
    2. Если один из переключателей включен, источник света активен.
    3. Оба переключателя выключены — источник света неактивен.

    Как подключить пропускной переключатель

    Применение схемы включения из 2-х мест

    Каждый из переключателей имеет две клеммы. Для реализации вышеописанной схемы необходимо в каждом из них найти ту контактную клемму, где контакт закреплен с одной стороны. Такой терминал называется «общим». В одном из выключателей к нему подключено фазное напряжение, а в другом провод от источника света.

    Остальные терминалы соединены друг с другом. Любая последовательность подключения. Нейтральный провод обозначен на схеме синим цветом. Он подводится непосредственно к источнику света из распределительной коробки.

    В распределительной коробке имеется пять проводных соединений.

    3 нюанса безопасности

    При внедрении электрической схемы в жизнь следует помнить 3 нюанса:

    1. Для того чтобы определить какой провод фазный — используйте специальный щуп.
    2. Не используйте провода из разных металлов при соединении их «витыми».Из-за разности потенциалов провоцируется воспламенение;
    3. При работе используйте толстые резиновые перчатки.

    Как избежать 2 основных ошибок подключения

    1. PV не установлен на ноль. Он всегда подключен к фазному проводу. В противном случае, при необходимости проведения ремонтных работ, даже при отключении электричества PV не обесточится, что вызовет опасную ситуацию;
    2. PV Не имеет положения «Выкл» или «Вкл». Положение кнопки указывает только на одно из двух возможных состояний.

    Простая схема подключения из четырех мест

    Принцип работы остался прежним. Но в схему включены еще два дополнительных перекрестных переключателя, необходимых для того, чтобы обеспечить соединение всех контактов.

    Коммутаторы

    Work cross не зависят от других. Они могут передавать напряжение на источник света, даже если кнопочные выключатели находятся в неактивном положении. На схематичном изображении видно, что если свет горит, то нажатие любой из кнопок его выключит.Обратное также верно.

    Эта схема распространяется на любое количество точек управления освещением. Но главный принцип сохраняется: в начале и конце пути (к лампочке) фазного провода два проходных выключателя. Между ними креста. Их количество равно количеству желаемых точек управления освещением.

    Пять наиболее часто задаваемых вопросов

    Можно ли сделать управление несколькими источниками света с двух мест с помощью ФЭ?

    Да, такая реализация возможна. Двойная схема ФЭ на две лампочки будет отличаться только тем, что на каждом выключателе будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет управлять работой только соответствующей ей лампочки и не повлияет на работу остальных.

    Можно ли сделать управление лампочкой из трех и более мест с помощью ФЭ?

    Воплотить в жизнь такую ​​схему, используя только проходные выключатели, невозможно. Для решения этой проблемы дополнительно реализованы параллельные выключатели, которые позволяют увеличить количество точек управления освещением до любого желаемого числа.

    Чем отличается проходной переключатель от обычного?

    Принцип работы обычного выключателя достаточно прост – при нажатии на кнопку он либо разрывает электрическую цепь, либо, наоборот, передает электрический ток дальше. ПВ работает сильнее. Нажатие кнопки переключает между различными контактами. Конечный результат (будет ли лампочка активирована или нет) зависит от положения других переключателей.

    В чем разница между сквозным коммутатором и параллельным коммутатором?

    Параллельный выключатель, в отличие от проходного, содержит целых 5 контактов, что обеспечивает более сложную схему управления освещением, имеющую гораздо большее количество вариантов.В ПВ всего три контакта, один общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

    На что обратить внимание при выборе фотоэлектрического модуля?

    При выборе ФВ следует обращать пристальное внимание на конкретный тип устройства. Они могут отличаться по своим характеристикам, а также по форме. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого типа (для соединения с проводкой, идущей внутри стен).Контакты устройства рассчитаны на определенный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

    Как подключить 4 ФВ?

    Четыре PV подключены с помощью перекрестных переключателей, как описано выше.

    Заключение

    В статье мы рассмотрели все часто задаваемые вопросы по теме подключения проходных выключателей. Используя этот материал и пройдя тест самопроверки, вы без труда воплотите в жизнь приведенную выше электрическую схему.

    Коммутация источников света по принципу «подошел, включил — проехал, выключил» — один из вариантов эффективного использования электрической энергии. Функционал такой системы управления обеспечивается теми же традиционными устройствами — переключателями, но конструктивно несколько модернизированными.

    Модернизация коммутации позволяет подключить проходной выключатель из двух или трех мест, чтобы управлять источником света из каждой отдельной точки. Согласитесь, такое решение особенно удобно для длинных комнат, например, коридора.

    Предлагаем разобраться в принципах подключения проходного выключателя на две и три точки управления. В статье представлены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

    Логика экономии электроэнергии, затрачиваемой на осветительные приборы или другое, объясняется простыми действиями пользователя.

    Если необходим осветительный прибор, электричество к нему подается простым замыканием контакта выключателя.В противном случае выполняется обратное действие.

    Выключатель источника света — на электрическом сленге — проходной выключатель. Обеспечивает принципиально новый подход в части эксплуатации электрических участков сетей, предназначенных для установки осветительных приборов (+)

    Однако допустим, что помещение (жилого или иного назначения) является проходным. Тогда пользователь включит световые приборы на входе, но выйдя из комнаты через другую дверь, он уже не сможет обесточить цепь.Существует неэффективное использование электроэнергии.

    Но ситуацию легко исправить. А поможет в этом вариант подключения из двух мест в помещении по проходной схеме.

    Длинные коридоры помещений различного назначения являются потенциальными объектами для установки систем управления источниками света из разных мест. Именно при эксплуатации таких помещений остро стоит вопрос экономии электроэнергии.

    Например, есть помещение функционального назначения — коридор.Требуется управлять общей группой светильников в этом помещении с двух точек — у первой (проходной) и у второй (проходной) двери.

    Включение света с двух мест

    Освещение проектного коридора состоит из двух световых групп, поэтому логично в данном случае использовать для управления два двухкнопочных выключателя.

    Соответственно, кроме них вам понадобятся:

    • две розетки;
    • один ;
    • трехжильный кабель.

    Метраж электрических проводников следует рассчитывать после составления схемы и схемы разводки.Кабель рекомендуется приобретать с небольшим запасом.

    Схема управления двумя группами света через двухкнопочные выключатели выглядит примерно так:

    Это тот же самый выключатель, но по схеме он выполнен на пяти контактных выводах, два из которых закорочены перемычкой. Коммутационная группа такого выключателя содержит четыре контактные площадки.

    Распространенный вариант схемного решения для жилых домов: Н, Л — домашняя сеть; РК — коробка распределительная; L1 — легкая группа; ПВ1, ПВ2 — проходные выключатели; ПРК — перекрестный выключатель (+)

    Устройство для перекрестного переключения линий является дополнительным элементом схемы, который также предполагает установку двух проходных выключателей.

    Применяются простые одноклавишные устройства.

    Принцип работы тройной схемы следующий:

    1. К «общему» выводу PV1 подключается фаза.
    2. От клемм переключающих контактов подключаются 1 и 2 контакты перекрестного выключателя.
    3. От клемм 3 и 4 перекрестного переключателя подключение к клеммам 1 и 2 переключающих контактов PV2.
    4. Общая клемма «общая» PV2 подключается к одной клемме световой группы.
    5. Второй вывод световой группы переключен на электрический ноль.

    Такие решения с использованием простых одноклавишных устройств рекомендуются для помещений, где количество входов/выходов равно количеству точек управления.

    Реализация схемы по рис. 6 в «натуральном» виде. Вот так выглядит завершенная внутренняя установка, где нужна трехточечная система управления

    Например, такую ​​схему явно нецелесообразно создавать для условий прохождения длинного коридора, на 1 вход и 1 выход, с переключение в центральной зоне.Очевидно, что нет смысла выключать свет, когда человек прошел только первую половину коридора. Между тем в сети можно найти аналогичные рекомендации «профессиональных» электриков.

    Схемы с управлением более чем с трех мест

    Количество мест управления в принципе не ограничено. Другой вопрос, насколько сложными оказываются такие решения. Чем больше устройств задействовано в реализации системы управления, тем сложнее схема построения.

    Количество коммутируемых линий, контактных клемм увеличивается. Соответственно увеличивается стоимость комплектующих и установки. Однако достаточно активно используются проекты на 4-5 контрольных точек. Например, этот проект:

    В нем используется пара одноклавишных простых проходных выключателей и пара выключателей с функцией реверсивного переключения. На схеме показана только одна световая группа. При этом возможно подключение дополнительных световых групп.

    Дополнительные группы света

    Дополнительные источники света (группы света) могут отключаться свободными клеммами и выступать в качестве источников света для промежуточных переходных зон.То есть в тех же длинных коридорах появляется возможность использовать схему для большего количества контрольных точек.

    Пятиточечная схема управления системой включения света: L1 — группа света; Н, Л – сеть; На 1, На 2 — проходные выключатели; На 3, На 4, На 5 — реверсивные выключатели (+)

    При этом группы света следует разделить на зоны действия — входная, промежуточная, выходная. При таком решении уже можно пройти длинный коридор до половины пути, выключить освещение на пройденной половине и включить свет на участке оставшейся половины.

    Многоэлементные схемы, конечно, малопригодны для жилого частного сектора, так как проекты такого рода редко имеют длинные коридоры или большие комнаты с несколькими дверями. Но для коммерческого сектора или производственной среды такие решения востребованы.

    Принципы устройства системы управления

    Особенности монтажа для установки проходных выключателей, в общем, отсутствуют. Все монтажные работы выполняются в стандартном варианте, в соответствии с правилами установки обычных коммутационных аппаратов.

    Классическая монтажная деталь для проводки внутри стен. Установлена ​​розетка (герметично закрыта). Электрический кабель выведен внутрь розетки. Устройство управления подключаемое (двухкнопочное)

    Если позволяет бюджет, целесообразно оснастить каждое отдельное устройство распределительной коробкой. Затем необходимо приобрести коробки небольшого размера по количеству монтируемых выключателей. Но вариант с одним РК тоже не исключен.

    Факторы выбора здесь напрямую связаны с конкретными условиями установки.Обычно выключатели размещают «вровень» с поверхностью стены — схема внутренней разводки.

    Между тем, реализация проектов для частной (загородной) недвижимости часто происходит с установкой «накладных» (накладных) схем монтажа, несмотря на то, что такой подход считается устаревшим.

    В первом случае для установки потребуются розетки. Для второго — накладные плиты. Эти аксессуары необходимы для надежного крепления выключателей в нишах стеновых панелей или непосредственно на стенах.

    Кабель подключается строго по схеме, указанной на задней стороне устройства. Схема одноклавишного выключателя проста. Однако несовпадение проводников при неправильном разводе грозит поломкой устройства.

    Как правило, в качестве электрического проводника выступают трехжильные кабели, где две жилы необходимы для питания системы, а третья используется в качестве контура защитного заземления.

    Бытовые лампы можно использовать без «земли», если корпус неметаллический.Промышленные светильники должны иметь шину заземления.

    Разумеется, независимо от назначения, бытового или промышленного, смонтированная сеть всегда подключается через дополнительную защиту — . Это устройство должно рассчитываться по мощности и току отсечки по отношению к встроенной системе управления освещением.

    Анализ возможных ошибок:

    Появление и внедрение устройств такого рода в электрические сети может быть не столь значительным, но все же повлияло на удобство использования.Более того, решения на основе проходных выключателей действительно приводят к экономии электроэнергии.

    Тем временем совершенствование устройств не прекращается. Периодически появляются новые разработки, например, похожие на сенсорные выключатели.

    Есть что добавить или есть вопросы по подключению проходного выключателя? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом обустройства электросети. Форма обратной связи находится в нижнем блоке.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
