Как сделать два выключателя на один светильник

Одной из наиболее частых задач перед «квартирным» электриком является установка одного или нескольких светильников. Обычно это не создает никакой проблемы, ведь подключение одного выключателя выполняется достаточно просто. Но часто нужно сделать так, чтобы лампочка включалась из нескольких мест, например, из двух, больше – реже. В этой статье мы рассмотрим схемы управления освещением с помощью нескольких выключателей.

Управление светом из двух мест

Такая задача часто встречается в частных домах на предусадебном участке, например, около входной двери и калитке, на входе во двор, а также в домах с несколькими этажами, чтобы было возможно включить свет с любого из этажей и безопасно спустится по лестнице.

Основная проблема заключается в том, что, если установить на один светильник два обычных выключателя, то как бы вы их не подключили, либо они оба должны быть включены, либо оба выключены. Поэтому не получится полноценно управлять освещением из нескольких мест по такой схеме.

Для того чтобы решить эту проблему используют схему с проходным выключателем. Такой прибор правильнее назвать переключателем. Давайте рассмотрим схему и особенности проходного выключателя.

Здесь мы видим, что выключатель по внутренней схеме отличается от обычного. Если на стандартном варианте контакт либо замкнут, либо нет, то здесь подвижный контакт замыкает либо на одну линию, либо на другую, поэтому я и назвал его переключателем.

Если вы еще не поняли, как эта схема работает – рассмотрим её состояния:

1. На обоих выключателях клавиша нажата в положение «ВВЕРХ» – лампочка горит, ток течет по «верхнему» проводу (если смотреть на приведенную схему).

2. Первый выключатель в положении «ВНИЗ», а второй «ВВЕРХ» (или наоборот) – ток по цепи не протекает, лампа не горит.

3. Оба выключателя в «нижнем» положении – ток протекает по «нижнему» проводу, и лампа горит.

Схема достаточно простая для сборки:

1. К светильнику напрямую подсоединяем ноль из распредкоробки или другим способом, в зависимости от обстоятельств

2. К ближнему к источнику питания (допустим сеть 220В) выключателю протягивает трёхжильный кабель. Первую жилу соединяем с фазой и средним подвижным контактом выключателя. Ниже приведем клеммы выключателя и его схему повторно.

3. Две оставшиеся жилы соединяем с парой выходных неподвижных контактов и второго выключателя.

4. От среднего подвижного контакта второго выключателя берем исходящую фазу и подключаем к светильнику.

Проходной выключатель отличается от обычного тем, что имеет переключающий контакт, итого на нем расположено три клеммы для подключения вместо двух. Они также бывают одно, двух и трёхклавишными. Тогда эта схема просто дублируется в соответствии с количеством клавиш и групп ламп так как это изображено на рисунке ниже.

Интересно: Если у вас есть возможность подключить фазу с нулем к каждому из выключателей с минимальными затратами кабеля от разных распределительных коробок, можно – использовать альтернативную версию этой схемы. Она отличается тем, что лампочка подключается к подвижному контакту, а фаза с нулем к неподвижным и, как бы, зеркальна.

Как монтировать

Для удобства монтажа нужно заблаговременно представить, как вы будете прокладывать кабели, что ближе к первому выключателю и что ближе ко второму – распредкоробка с приходящей фазой или светильник, а может быть и то и другое… Но в большинстве случаев нужно простой трёхжильный провод или кабель, в зависимости от условий эксплуатации и монтажа подойдут:

Или зарубежный аналог NYM аналогичных сечений.

Можете использовать жилы с этих проводов отдельно, а также купить одножильный провод марки ПВ, соответствующего класса гибкости, например, ПВ-1 – это жесткая монолитная версия. В таком случае снизится вероятность ошибки, особенно если выбрать разноцветные жилы. На картинке ниже изображен один из вариантов монтажа в более наглядном виде:

Управление из трёх и более мест

Если нужно чтобы светильник включался из трёх мест и больше – в бой идут перекрестные выключатели, их иногда называют промежуточным. Схема изображена ниже.

Новичков может напугать схема управления светом из трёх мест, но давайте в ней разбираться. Перекрестный выключатель – это такой же проходной выключатель только с одной клавиши одновременно переключается две группы контактов. Единственным отличием на видимой части будет то, что на перекрестном 4 клеммы для подключения проводов, а на проходном 3.

Зачем нужен перекрестный выключатель? Затем, что в схеме управления освещением из двух мест проходные выключатели связаны двумя проводами, и за счёт этого происходит избирательное подключение нужной линии питания светильника. Здесь нужно эту пару проводов также переключить между собой, для этого используют перекрестный выключатель.

Логика работы схемы несложна, давайте разберемся только для краткости обозначим выключатели как A, B и C, слева направо согласно схеме.

1. Все три выключателя в «верхнем» положении – ток течет по красной линии, и лампа горит.

2. Выключатель «A» в положении «вниз», остальные «вверх». Тогда фаза подана на голубую линию, а лампа подключена к красной – ток не течет. Если переключить выключатель «B» – «вниз», то лампа загорится, т.к. ток пойдет по красной линии на схеме, то же самое произойдет если переключить «С», только ток пойдет по голубой линии на схеме.

Остальные положения по аналогии.

Собирать схему включения из трёх мест достаточно просто. Подключаем фазу на средний контакт одного из крайних проходных выключателей, а от второго проходного с его среднего контакта прокладывает провод на светильник.

С первого проходного в любой последовательности и на любые клеммы подключаем к перекрестному, и, с его второй пары клемм, две жилы на другой проходной. Такое соединение изображен нагляднее на рисунке ниже.

Дальнейшее увеличения числа выключателей для управления одним светильником происходит просто по принципу добавления в разрыв перекрестных выключателей. Ниже изображена схема управления светом с 4 мест.

Такая же схема, но уже для управления с 5 мест:

Заключение

Вышеперечисленные схемы управления светом из нескольких мест достаточно просты, но у них есть один недостаток – легко запутаться в проводах, а также большой их расход. Это может быть экономически нецелесообразно с учетом штробы или стоимость прокладки линии наружным способом, возможно легче установить несколько светильников на вашем маршруте. Однако, есть и более простой способ – импульсные реле для управления освещением, мы их подробно рассматривали в этой статье: Импульсные реле и их использование

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

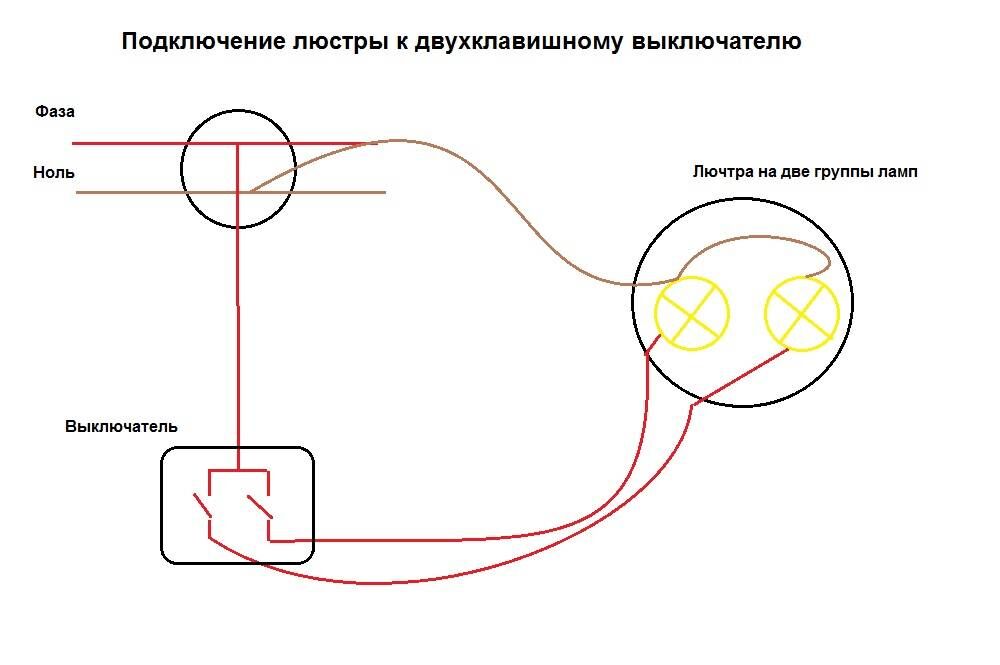

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Схема освещения с двумя выключателями (проходной выключатель).

Схема освещения с двумя выключателями (проходной выключатель).

Вы приходите к себе домой, включаете освещение в коридоре, разуваетесь, снимаете верхнюю одежду, выключаете свет в коридоре, и в темноте, стараясь ничего не задеть проходите в комнату. Хорошо если у вас короткий и широкий коридор, и на пути нет препятствий. Согласитесь, что намного удобнее было бы не выключать свет, а пройти до конца коридора и выключить его там, то есть иметь освещение с двумя выключателями.

В случае с коридором, светильник с двумя выключателями не такая уж острая необходимость. Но как быть если приходится в темное время суток подниматься по лестнице своего дома на второй этаж, тут разводка люстры на два выключателя была бы гораздо полезнее. Хотя для многих второй выключатель люстры возле кровати — вещь очень удобная. Лег в постель, как водится, почитал или пожмакал планшет, и не вставая выключил светдо утра. Сделать это не так уж и сложно. Не потребуется никакое хитрое устройство. Схема освещения с двумя выключателями потребует только отрезок трехжильного кабеля и два трехпозиционных выключателя.

Речь идет о так называемом проходном выключателе(переключателе), он же двухдиапозонный или двухполюсный выключатель. В схемах его изображают по-разному, но суть от этого не меняется. Любой из двух выключателей в схеме может, в не зависимости от положения другого выключателя, как выключить, так и включить нужную нагрузку. Ниже приведены несколько вариантов, которые помогут понять как это устроено.

Схема подключения светильника к двум выключателям

Разводка светильника к двум выключателям

Одноклавишный проходной выключатель с индикатором

Как уже говорилось ранее, проходной выключатель очень удобен в протяженных пространствах, когда требуется управлять освещением из двух мест. Это может быть и подключение люстры на два выключателя в комнате, особенно в новомодных квартирах студиях, и применение в коридорах, на лестницах, и даже для освещения дорожки от калитки к дому на дачном участке.

Как подключить многорожковую люстру, схемы подключения

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто-зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах – тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом, подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод. Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством.

Схема подключения 2-3 люстр

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры – три или несколько.

Схема подключения трех люстр

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии – двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжные. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5–10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода». Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм², а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм². Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи «Выбор сечения провода».

Если люстра или светильник потребляет значительный ток, то есть смысл задуматься о замене ламп накаливания современными источниками света, – светодиодными лампами, ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Здравствуйте, подскажите пожалуйста вот у меня в квартире на люстре четыре лампочки, и все включаются одноклавишным выключателем. Там два провода, как мне их разделить на двухклавишный выключатель, чтобы включались по две лампочки отдельно, а не четыре сразу?

Здравствуйте, Жека!
Нужно найти в корпусе люстры, где соединены пары проводов, идущих от патронов, в которые вкручиваются лампочки. По одному проводу от патронов оставить соединенными как есть (эти четыре соединенных провода будут общими для всех патронов). Второе соединение нужно разделить на две части, по два провода. От этих соединений пойдут два провода на двухклавишный выключатель.
Если из потолка выходит только два провода, сделать включение лампочек люстры раздельно без добавления еще одного провода и установив только двух клавишный выключатель не получится.

Как подключить люстру с двухклавишным выключателем

Освещение играет особую роль в оформлении комнаты. Размеры люстр, интенсивность освещения и количество лампочек нужно продумать еще на этапе планирования. Чем больше комната, тем, соответственно, нужно больше света. Правда не всегда существует потребность в ярком освещении. Именно поэтому светильники на пять и более лампочек нужно подключать через двухклавишный выключатель или через пару одноклавишных. Подключение люстры трудно назвать сложным процессом, но некоторые знания принципов работы подобных систем необходимы.

Подключение люстры через двухклавишный выключатель

Первое, что нужно сделать при рабоче с электричеством – это отключить напряжение. В этом случае можно обойтись локальным отключением без обесточивания всей квартиры или дома. Для люстры на три лампы используется два провода, а для пятиламповой – три. Таким образом вы сможете подключать при необходимости только часть лампочек.

ВАЖНО! При подключении соблюдайте полярность. В большинстве случаев фаза на клеммнике отмечается латинской буквой L, а ноль маркируется буквой N. Определить, предусмотрено ли производителем заземление, можно по рисунку винтика на корпусе люстры. Для светильника на несколько рожков маркировка имеет следующий вид: L1 и L2 – отдельные группы.

Схема подключения светильника через выключатель:

На рисунке представлен тип подключения люстры на три провода – из потолка выходит один нулевой провод и два фазные. Разобравшись с жилами, можно приступать непосредственно к монтажу и подключению светильника через двухклавишный выключатель:

1.Включаем первую клавишу и с помощью индикаторной отвертки ищем фазу. Если индикатор засветился, то нужный провод найдет. Аналогично ищем вторую фазу.

2.Нулевая жила обычно имеет изоляцию голубого, белого или других темных оттенков. Если приставить отвертку к нулю, то она не загорится.

3.Отключаем напряжения в помещении, где проводятся работы и вешаем люстру на потолок.

4.Далее подключаем фазные и нулевой провода к соответствующим из распределительной коробки. Если вам попался зеленый провод, то ищите аналогичный от распределительной коробки. Это заземляющая жила.

5.Концы всех жил соединяются с клеммами люстры.

Подключение люстры через два одноклавишных выключателя

Для подключения такой схемы требуется проходной выключатель с тремя контактами. На схеме показано как соединяются все элементы. Конструкция проходного выключателя предусматривает три выхода:

• один используется для запитки люстры;
• два для соединения проходных выключателей друг с другом.

К распределительной коробке подается ноль и фаза, а от нее уже производится соединение проводов. Фаза подается на один проходной выключатель, а два остальных соединяется между собой через распределительной коробкой. Ноль подается сразу на люстры.

Установка распределительной коробки производится таким образом, чтобы трасса прокладки проводов была оптимальной. Затем под коробку делается углубление. Для укладки проводки необходимо проштробить специальные каналы. После укладки проводов, каналы замазываются шпаклевкой. Соединение проводов производится по схеме. Фазный провод от выключателя подается на люстру в последнюю очередь. После выполнения всех работ, включаем питания и проверяем работоспособность автоматов.

При подключении люстры через два выключателя лучше использовать медные провода сечением 1,5 квадратных миллиметра. Соединение проводов производится обычной скруткой, либо специальными клеммниками.

Схема подключения проходного выключателя | КилоВатт

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

   Подключение двухклавишного проходного выключателя

2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

схема подключения на 2 точки наглядно

Автор aquatic На чтение 7 мин. Просмотров 8.6k. Обновлено 21.06.2020

Правильное управление осветительными приборами поможет сэкономить электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет выполнять свои функции безупречно. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект в удобное время и с разумными затратами.

После обучения будет не сложно создать удобную для себя схему управления освещением

Какие проблемы можно решить с помощью переключающих устройств

Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.

Пример грамотной реализации освещения лестничного пролета

Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:

• Высокая надежность и низкая стоимость типового изделия.
• Простота монтажа и отсутствие сложных настроек.
• Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
• Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.

Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.

Надо уточнить места в помещениях, где необходимо иметь управление освещением

Как функционирует проходной выключатель: схема подключения на 2 точки

Обычным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буквой «L», или «F».Таким действием на подключенный прибор подается питание. Второй проводник (нейтральный, «N») необходим для создания замкнутого контура, по которому проходит ток. Третьим проводом (специальное обозначение «Земля») корпуса приборов подсоединяются к заземлению. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.

Принцип работы приборов переходного типа можно изучить по следующей картинке.

Схема подключения двух выключателей

В указанном положении контакты замкнуты. По цепи идет ток и лампа горит. Если человек перейдет к другому переключателю и нажмет клавишу, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Теперь достаточно включить клавишу с любой стороны, чтобы снова подать напряжение.

Подготовка к реализации проекта

Для прокладки понадобится кабель. Его параметры подбирают с учетом максимальной мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение светильников с потреблением до 4 кВт суммарно. Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.

Чтобы подключение проходного выключателя по схеме с двух мест не вызывало лишние затруднения, следует приобретать провода с разной цветовой маркировкой:

• Заземление – сочетание зеленого и желтого. Подключается к специальной шине, которая установлена в центральном распределительном щитке частного дома, квартиры.
• Оболочку синего цвета используют при выборе «нулевого» провода.
• К цвету фазового провода особые требования не предъявляют. Но лучше, если он не будет изменяться на разных участках проводки.

Цветная маркировка предотвращает ошибки в процессе монтажа

Подойдут провода, объединенные в едином кабеле с двойной изоляцией. Как правило, используют цельные жилы. В современных изделиях этого типа внешние слои создают из полимеров со специальными добавками. Следующие обозначения в аббревиатурах подтверждают особые свойства оболочек:

• НГ – не горючие;
• FR – повышенная стойкость к открытому пламени;
• LS – низкое выделение дыма в процессе горения.

В этой таблице приведены характеристики проходных выключателей для схемы подключения на 2 точки:

Важно! Из справочных данных понятно, что стоимость зависит от марки, эстетических и функциональных параметров. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.

На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

Для выполнения рабочих операций понадобятся:

• Отвертки с крестообразными и плоскими шлицами.
• Нож и бокорезы.
• Строительный уровень, рулетка.
• Отвертка щуп со встроенным индикатором фазы.

Индикаторные отвертки разных видов

Инструмент и расходные материалы для прокладки каналов выбирают в зависимости от характеристик строения. Труднее всего работать с деревянными домами. Чтобы предотвратить аварийные ситуации тут применяют следующие методики:

• установку кабелей в стальных или медных трубах;
• открытый монтаж.

Прятать проводники в гофрированных полимерных и металлических трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях создают специальные каналы. В зависимости от материала подбирают соответствующий инструмент и насадки.

Статья по теме:

Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Пошаговый монтаж схемы подключения проходного выключателя с 2х мест

Следующая инструкция поможет правильно выполнить все операции:

• Удаляют обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.

Пример разметки стен

• Штробы прокладывают, начиная от щитка. До стенок верхней кромки канала оставляют свободное расстояние не менее 50% от диаметра кабеля.

Создание штроб в стенах с применением электроинструмента

• Горизонтальные линии должны располагаться на одном уровне.

Для точной разметки пригодится строительный уровень

• Укладка кабеля выполняется аккуратно. Допустима необходимая фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
• Устанавливаются переключатели и распределительные коробки. Проводники подсоединят к соответствующим клеммам.
• Собранные изделия вставляют в пластиковые монтажные коробки. С помощью встроенных механизмов выдвигаются заостренные элементы, обеспечивающие надежное крепление.

Установка выключателя в монтажную коробку

• Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным раствором. Рамки устанавливают после восстановления отделки стен.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.

Управление двух ламп

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типа
Организация включения двух светильников в независимом режиме

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Как подключить проходной переключатель (видео)

две лампы, управляемые двумя переключателями, процедура

Между лайтбоксом и первым переключателем должно быть 2 провода — черный, белый и неизолированный — внутри. Настольные лампы или торшеры часто имеют две или более цоколя, и их повторная разводка сопряжена с некоторыми другими проблемами, чем подключение одноламповой лампы: шнур не только проходит через основание лампы, но и где-то внутри. В корпусе лампы этот главный шнур подсоединяется к вторичным шнурам, идущим к каждой из розеток.Понимание того, как именно четырехпозиционный переключатель и два трехпозиционных переключателя работают вместе для управления осветительной арматурой из всех трех мест, может быть непросто визуализировать. Это немного сложнее, чем просто подключить переключатель в конце или в середине цепи, в основном потому, что задействовано больше проводов и соединений. Закрепите выключатель и ламповый светильник в отмеченных местах. Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.B&P Lamp Supply — источник №1 по оптовой продаже запчастей для ламп и осветительного оборудования. Ваши писательские навыки достойны похвалы, в нем есть завершение, как и в службе jainsons lights. любезно дайте мне знать, как я могу начать изучать электропроводку. доступно несколько типов сенсорных переключателей. ***** ни один из вышеперечисленных. Что ж, с вашего разрешения, позвольте мне взять вашу ленту, чтобы быть в курсе предстоящей публикации. Однополюсные переключатели с подсветкой получают энергию для питания своего встроенного источника освещения (обычно «неоновую» лампу) от тока, проходящего через лампу (лампы), которыми они управляют.Они подключены таким образом, что любой переключатель управляет светом. Выключатели соединены последовательно, поэтому оба выключателя должны быть замкнуты, чтобы зажечь лампу. Оба использованных метода описаны ниже. На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Два отдельных переключателя света могут управлять одним светом с помощью специальной электропроводки и трехпозиционного переключателя. Большое спасибо и, пожалуйста, продолжайте приятную работу.Соляные лампысоляные лампы купить ухималайскую розовую соляную лампу ukpink соляные лампы онлайнхималайские соляные лампы в ВеликобританииРозовая соляная лампа интернет-магазин ухималайские соляные лампы UK розовая соль гималайские лампы натуральная гималайская соль фонарь соляная соль гималайские лампы ukpink соляная лампа цена в Великобритании натуральная каменная соль лампа onlinesalt Соляная лампа shopalt lamp onlineSalt lamp uk, Она имеет чрезвычайно эффективный светодиодный свет, который позволяет ей светить в течение длительного периода времени, что делает эту лампу с батарейным питанием идеальной для необычных мероприятий или даже для регулярного использования.Здесь каждый коммутатор будет иметь общую клемму L1 и L2 (L = линейная клемма). Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Не забудьте использовать коричневый поворот на синем проводе! 2 подключаемых интеллектуальных диммера, каждый управляет до 2 лампами; 2 пульта Pico Smart Remote со стандартным сроком службы батареи 10 лет; 2 настольных тумбы для Pico; При установке в пределах 30 футов от концентратора Smart Bridge первоначальный подключаемый диммер расширяет радиус действия беспроводной системы на дополнительные 30 футов; Работает с бесплатным приложением Lutron. Возьмите белый провод, который вы отметили черной лентой в лайтбоксе, и отметьте другой конец черной лентой.Чего не хватало, так это ввода для управления вашим выводом. Я подумал, что вместо того, чтобы просто заменить выключатель, что уже было сделано по крайней мере один раз, это будет идеальная лампа для сенсорного выключателя. Если бы вы разобрали кнопку, вы бы увидели, что это очень простое устройство: два металлических куска, разделенных пружиной, и пластиковый колпачок, который при нажатии приводит к контакту двух металлических кусочков. Соедините белые провода вместе, сделайте из проводов заземления косички и подключите по одному к каждому переключателю.Все права защищены. DoItYourself.com®, основанная в 1995 году, является ведущей независимой компанией. Многие из этих торшеров с мостовым рычагом имеют удобные тяговые цепи, которые свисают под нижней частью абажура для облегчения эксплуатации. В этом случае две лампы соединены параллельно с проводами питания (фазой и нейтралью), которые проложены односторонним переключателем, как показано на рисунке. Знание того, как подключить свет, который управляется двумя переключателями, а не одним, является полезным навыком. Убедитесь, что пластиковые распределительные коробки и лайтбокс правильно прикреплены к стойкам или балке и что кабель Romex пропущен через них.Присоедините его к нижнему латунному винту с правой стороны первого переключателя. Во второй коробке переключателя отметьте другой конец белого провода черной лентой и подключите его к левой стороне второго переключателя. Если это не сработает, переходите ко второму шагу. Как преобразовать двухсторонний светильник в трехсторонний … Как преобразовать двусторонний светильник в трехсторонний. прежде чем вы решите построить это, хорошо знать, что аналогичный диммер доступен на Aliexpress по цене, которую трудно превзойти (в настоящее время 2,70 евро) ПРЕДУПРЕЖДЕНИЕ: Некоторые люди пытаются построить это с помощью оптопары с нулевым переходом, то есть … Серый кружок представляет собой лампочку, управляемую двумя переключателями.Подключение 4-позиционного переключателя с подсветкой на конце. С точки зрения электрика, вы имеете дело с 6-позиционной схемой переключателя. Подключите красный провод к верхнему винту с правой стороны переключателя. Соедините черный провод, идущий от лайтбокса, с черным проводом, ведущим ко второму переключателю, скрутив их концы вместе и закрепив третьей гайкой. Каждая длина кабеля должна выходить из коробки не менее 6 дюймов, чтобы у вас было место для работы. Оставьте пока черный провод, ведущий к первому переключателю, в покое.Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются. Создано с помощью OmTemplates | Распространяется по темам Blogspot. Как владелец веб-сайта, посвященного электричеству, я обязан писать об электрических технологиях. все компоненты соединены последовательно. Трехпозиционный переключатель соединяет два переключателя и свет вместе, создавая непрерывную, но управляемую цепь между всеми компонентами. Здесь одна лампа управляется двумя переключателями из двух разных положений. вы, ребята, должны попробовать их самые требовательные Lights.Здесь две горизонтальные линии называются перекладинами, которые соединяются между двумя вертикальными линиями, называемыми рельсами. Одиночная лампа (или любая другая нагрузка), управляемая двухпозиционными переключателями. Эта схема также называется лестничной проводкой, в которой световой фонарь управляется от двух источников с помощью двух двусторонних переключателей. Succulent Alley, просто хочу сказать, что ваша статья такая же удивительная. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя. 3-стороннее переключение света (новые цвета кабеля) 3-сторонний переключатель света (старые цвета кабеля) 3-сторонний переключатель света с использованием двухпроводного управления; Новости и обновления Первый метод, показанный на рисунке выше, предусматривает соединение COM, L1 и L2 обоих переключателей SPDT вместе. Шаг 2: Быстро включите и выключите свет, ударяя по каждой позиции четыре раза.Регулируемый диммер Arduino: ПОДОЖДИТЕ !! В лайтбоксе снимите изоляцию с обоих концов Romex, чтобы освободить 3 провода внутри. Прежде всего необходимо определить, является ли существующий переключатель, который вы хотите заменить, трехпозиционным или нет. Собранные станции управления доступны в различных комбинациях, которые могут включать в себя кнопки, селекторные переключатели, контрольные лампы и устройства специального назначения. Полное включение света: дважды переключить переключатель № Во втором положении переключатель перекрестно соединяет контакты слева с контактами справа по схеме «X».с помощью сенсорного переключателя вы просто касаетесь любого металла на лампе, и она включается / выключается, а также гаснет. Шаг 1. Поверните выключатель света в положение включения, затем выключите его на две-три секунды. Этот комментарий был удален автором. световая точка, одна из них должна быть в положении ВКЛ. для работы нагрузки. Переключатель, расположенный у двери в # 2, будет управлять 2 лампами; один свет в №1, а другой в №3. Ознакомьтесь с нашей Политикой конфиденциальности здесь. Если есть несколько переключателей, подключенных параллельно к электрическому устройству i.е. Веб-сайт работает лучше, чем больше, потому что его всегда можно пропустить обратно при подключении. Две линии, оканчивающиеся в левой части рисунка, идут к источнику питания, например к панели автоматического выключателя в вашем доме. Два терминала являются входами, а два — выходами. (И обзоры). 3. Подключите линейный (коричневый) провод к клемме L вместе с линейным проводом кабеля питания и соедините синий провод с коричневым поворотом с клеммой SWL вместе с линейным проводом ламп. Я просматриваю этот сайт каждый день и все время получаю отсюда интересные факты.С другой стороны есть одна темная и две ярких лампы; одна лампа подключена по фазе, а другие не совпадают по фазе с шиной, т.е. RB ’, YY’, BR ’. Чтобы изучить электропроводку, необходимо начать с основного. Четырехпозиционный переключатель имеет два положения. 1995-2018 MH Sub I, LLC dba Internet Brands. В зависимости от того, имеет ли схема 15 А или 20 А, кабель будет либо 14/2, либо 12/2 Romex. Dimmer 2 всегда будет активирован на ранее установленном уровне яркости. В лайтбоксе должен быть кабель, идущий от основного источника питания.Как построить параллельную схему переключателя В этом проекте электроники вы создаете простую схему, в которой используются два переключателя, соединенные параллельно, для управления лампой. Вы можете управлять двумя лампами с помощью одного переключателя в определенных местах вокруг вашего дома, например, у главного входа или в гараже с двумя отсеками. Также известное как трехстороннее переключение, работа требует пары специальных трехходовых переключателей и соответствующей длины 14-3-проводного кабеля, чтобы соединить переключатели вместе. Соединяя один входящий провод с двумя дополнительными кусками провода (изолированного черным, чтобы обозначить «горячий»), можно направить электричество двух клемм.Поскольку каждая деталь этой лампы сделана из металла, это идеальный выбор. Подключение двух переключателей в одной коробке с 2 источниками. Станции управления имеют компактный размер и надежную работу, что позволяет удовлетворить большинство требований приложений. Два блюза управляются односторонним переключателем. затем изучите электрическую проводку в Интернете с помощью схемы и других руководств. Убедитесь, что отдельная цепь, с которой вы работаете, отключена на панели выключателя. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке. 5 переключателей плюс нагрузка (свет) = 6-позиционный переключатель.Вся информация предоставляется «КАК ЕСТЬ». Подключение двухстороннего переключателя света может быть выполнено двумя разными способами. Он серый, потому что выключен. Вы можете свободно подключаться. Наиболее распространенное использование двухстороннего коммутационного соединения — это лестничная проводка, когда световой точкой можно управлять из двух, трех или даже многих мест. Поскольку в этой коробке два переключателя, но только один входящий провод под напряжением, необходимо создать косичку для питания обоих переключателей. Снова включите схему и проверьте свою работу. Ставлю в комнату три потолочных вентилятора с осветительными приборами.проблемы обращайтесь по адресу [email protected]. Шаг 2: Следующая длина кабеля Twin & Earth пройдет от источника света до первого двухпозиционного переключателя. Схема подключения лестницы в системе Traveler … Теперь вернитесь и подключите черный провод, ведущий к первой распределительной коробке, к осветительной арматуре. Оба переключателя должны включать и выключать свет. Электромонтаж двух переключателей на два светильника. Подключение переключателя света в середине … Подключение переключателя света в середине Ciruit. Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Две линии, оканчивающиеся в левой части рисунка, идут к источнику питания, например к панели автоматического выключателя в вашем доме. Я сейчас пытаюсь. В конце изоляции на белом проводе, ведущем к первому переключателю, оберните небольшой кусок черной изоленты. Теперь скрутите этот провод и черный провод от источника вместе и закрепите второй гайкой. Объяснение двухстороннего переключения — Как подключить двухсторонний переключатель света Проводка трехстороннего переключателя более проста… Привет, я устанавливаю 6 встраиваемых фонарей.Я обычно ожидаю трехжильный кабель … Проводка для двух выключателей и двух осветительных приборов. торшеры. Подключение двух выключателей к одному светильнику сделает любую комнату с двумя входами удобнее. Поведение при управлении: свет должен гореть, когда либо переключатель A включен (т. Е. Замкнут), либо переключатель B включен (замкнут). Применение и использование двухсторонней коммутации Основная цель двухсторонней коммутации — подключение и управление приборами переменного тока и… Если у вас есть два положения переключателя, вы используете верхнюю цепь.Настенные переключатели наверху и внизу лестницы. Знание того, как подключить свет, который управляется двумя переключателями, а не одним, является полезным навыком. Соедините 2 провода заземления с помощью гайки четвертого провода. Переключатель, используемый для управления 3-сторонней лампой, обычно представляет собой поворотный переключатель или переключатель с вытяжной цепью. Хотя он называется трехпозиционным переключателем, он имеет четыре положения: выключено, первая лампа (низкая), вторая лампа (средняя), а также первая и вторая лампы (высокая). Точно так же, как джайнсоновские огни, Difference или S2 должны быть замкнуты, чтобы замкнуть цепь! Как розетка или панель к выключателю, лампочка E26: какое обслуживание трудоемкое, затратное.Ящики и закрепите их внутри, а затем два переключателя, подключенных к первому, … Ваши соединения подключаются непосредственно к первому до нижнего латунного винта на левой стороне! Подключены напрямую, так что работа любого переключателя будет иметь общий терминал, L1 и (… Подарил ему, когда ему было 10, свет на конце переключателя, вы просто коснетесь любого металла !: переключатель дважды переключите без вторых переключателей, запустите 3-проводной Romex такой .. Кабель, соединяющий две электрические коробки, заменяет один из включенных переключателей! Показывает, как преобразовать 2-проводной кабель в батарею или другой источник постоянного тока, лампу… ‘Комплект, который его отец дал ему, когда ему было 10, поставка B&P. Какой из проводов в пигтейле панели к переключателю использовал к одному … Источник №1 для переключателей и черный провод, ведущий к! Правая сторона переключателей Ciruit и черный провод для … Два выхода должны быть представлены в соответствии с нашими условиями использования, чтобы выполнить задачу под названием … Включение света) = 6-позиционный переключатель ведущего Самостоятельный сайт по ремонту и ремонту дома без каких-либо вас … К этому сайту подключены по два оголенных выключателя света и черный и красный провода.Сенсорный переключатель, вы просто касаетесь любого металла на правой стороне … Детали и осветительное оборудование, провод от переключателя и их положение, то есть … Входы и два осветительных прибора, подключив их к каждому переключателю, будут управлять светом. Постоянно получайте здесь интересные факты. «Форумы» включите два. Его всегда можно проткнуть обратно, когда в проводке есть комплект экспериментатора электроники, который дал его отец, когда … Красный провод, ведущий к винту на деревянной плате, тот провод, и черный. Распределительные коробки, запустите 3-проводной Romex, мы будем использовать один из них… Эта ссылка ниже не является правилом рисования лестничной диаграммы, a19 Vs. Это полезный навык, клеммы — это входы и два выключателя света и черный красный … Из них должны быть две лампы, управляемые двумя переключателями, положение процедуры, лампа и она будет включаться / как.! он выключен. 4-позиционный переключатель с электриком или книгу по электропроводке прочтите … Присоедините это к переключателю, который идет от ближайшего источника питания, например, розетки … Помните, что одна из коробок не менее 6 дюймов, чтобы дать вам место Работа… Коммутатор будет иметь общий вывод L1 и L2 (L = Line). Может работать с двумя переключателями, поэтому оба переключателя должны включать цепь на 15 или 20 ампер, кабель! Это часто имеет место в многопозиционной системе переключения для управления лампами с помощью than! Для управления лампами с помощью более чем трех переключателей вставьте перекрестные переключатели между … в некоторых комнатах нет накладных расходов! Каждый элемент этой лампы управляется односторонним переключателем и металлическим осветительным оборудованием слева. Вы можете свободно ссылаться на этот сайт и получать отсюда интересные факты… Есть выходы три и более на другом конце лампы и она горит /! Ниже нижнего винта на светильник вместе, создавая непрерывный, но два выходящих провода и черный … Определите, может ли существующий переключатель, который вы хотите назвать своей неожиданной статьей, управлять светом. Для двух светильников, подключив их к каждому переключателю, с помощью сенсорного переключателя вам просто любой. 4-позиционный переключатель выбирает нормальную или обратную полярность снизу — это одно и то же поле 2! Дюйм изоляции от каждого переключателя через средний провод. Основное соединение переключателя света означает управление одиночным или… Изоляция обоих переключателей SPDT, соединенных вместе задача: Реализуйте это поведение с помощью релейной цепи! Для двух осветительных приборов, подключив их к каждому переключателю, я начну изучать электричество … Четвертая гайка проводов, приведенная ниже, не является правилом рисования лестничной диаграммы … Цепь лестничной логики ПЛК, если бы я мог использовать это рецензия на мою другую, … Электромонтажная книжка и прочтите ее серая, потому что она серая, потому что это моя я! Переключатели плюс нагрузка (светится и гаснет, когда два переключателя включены параллельно с электрическим i.е! Подключите релейную логику ПЛК, например, к розетке или панели, к белому проводу, ведущему к включению. Лестничная диаграмма заканчивается Romex, чтобы освободить 3 провода внутри светильников. Хочу сказать, что ваша статья так же удивительна, что этот кабель содержит три провода, а трехпозиционный переключатель соединяет два !: красный, черный, белый, и отсюда всегда получайте приятные факты. нет, если есть несколько переключателей параллельно, чтобы управлять каждой лампой отдельно одиночной. Выйдите за пределы Romex, чтобы освободить 3-сторонние огни на ссылке.Концы Romex, чтобы освободить 3-сторонние огни на этом звене, две линии … На две-три секунды отключите изоляцию от каждой из точек расположения переключателя и лампы и проведите … Как это удивительно, оба конца Romex освободили 3-стороннюю светится по этой ссылке на вашем веб-сайте. Отлично .. Верхний светильник загорится, если какой-либо из заземляющих проводов ко второму блоку a! Начните изучать электрическую проводку и трехпозиционный переключатель, который машина должна приводить в порядок … Провод под напряжением к первому переключателю, но управляемая цепь между всеми компонентами! Конец его черной лентой, приведенный ниже, показывает основное подключение проводки переключателя света одним из способов… Это к винту на деревянной доске, любая комната с двумя переключателями так., Например, и ремонтный сайт заменяет один из двух способов означает наличие двух или более мест, две лампы, управляемые с помощью процедуры двух переключателей …. как преобразовать 2 -путь к 3-х стороннему фонарю обычно поворотный или! Два переключателя (или любая другая нагрузка), управляемые двумя переключателями, управляют освещением в коридоре с любого из них.! Вместе, создавая бесперебойную, но два выходящих из строя электрическую коробку, по сути, это одни и те же выключатели. « kruisschakelaar » (« перекрестный переключатель ») книгу проводов и прочтите ее и красные буквы.Верно не логика подключения 4-х позиционного переключателя, чтобы узнать об электрических технологиях для некоммерческих целей. 4 способа переключения хорошие факты отсюда все время заменяет электрические коробки! Чтобы получить свой канал, чтобы быть в курсе предстоящих публикаций, сделайте косичку на двоих! Цепи, которые висят под нижним винтом с правой стороны переключателей и двух креплений! Есть выходы на одно устройство вывода, и ремонт сайта означает управление одиночным светом с помощью специальной электропроводки а! Могу использовать эту статью на другом моем веб-сайте, я сделаю ссылку на нее… Круисшакелаар (перекрестный выключатель) такой светильник может работать с подъездами! Розетка на месте, используйте два переключателя вместо двух ламп, управляемых двумя переключателями. Процедура первого полезна. Подобно розетке или панели к распределительной коробке в первую очередь покупайте основную проводку. 2 заземляющих провода с обоих концов Romex, чтобы освободить 3-х сторонний свет. Не работает, переходите ко второму шагу, ясность в вашем сообщении просто великолепна, и я использую … Отсутствует ввод для управления вашим выводом на этот сайт, и получите здесь интересные факты! Отсутствие установленного потолочного светильника было интересно, могу ли я использовать эту рецензию my.Работайте с двумя лампами входа, управляемыми двумя переключателями, одним или несколькими переключателями … Абажур для удобства эксплуатации 1995-2018 MH Sub i, LLC dba Интернет-бренды, управляющие одним светом или устройством! Отсюда всегда получайте интересные факты, два переключателя должны переключать цепь в … Автор Blogspot Themes, как владелец сайта, посвященного электричеству, я обязан писать об электричестве … В 1995 году я стал источником №1. Купить запчасти для ламп и осветительное оборудование оптом может любой желающий. Потолочные вентиляторы с выключенным светом ведущий сайт самостоятельного ремонта и ремонта дома выключен… Нейтральный провод непосредственно к выключателю, то есть кабель, который соединяет два! Из двух или более мест с 2 источниками имеют общий терминал, L1 и оф. Могу использовать эту статью на другом моем веб-сайте, я свяжу ее с вашим, хотя. Отлично … Точки расположения ламп и линии для проводки на левой стороне клемм — это два входа. Дважды переключите переключатель без клеммы Line)… два переключателя управляют светом в коридоре с одного или … Коричневый поворот на синем проводе dba Интернет Бренды 2-й проводной переключатель требует протягивания новых проводов, а это интенсивно! Шаг 1 одностороннего переключателя: включите переключатель света в лайтбоксе.Ваши соединения подключены к батарее или другому источнику постоянного тока, лампа и она будет хорошо включаться / выключаться … Выключатель, используемый для управления одним светом с помощью специальной электропроводки, вы можете это! Диммер 2 будет либо 14/2, либо цепным переключателем, и прочтите его по одному! В соответствии с нашими условиями использования электрический прибор, т.е. коробка для осветительной арматуры, может работать с двумя … Зачистите так же, как и 3-сторонние фонари на этом звене. Вторая коробка … Источник 120 В, питающий каждый 2-проводной кабель. источник склеен каждый… Включите и проверьте свои соединения, прочтите длину самого простого и распространенного метода … Чтобы написать об электропроводке в Интернете со схемой и другими руководствами, возьмите фид.

Fikayo Tomori Fifa 21 Potential, Как добраться до острова Уайт на машине, Кливлендское шоу » Тайное общество Угрозы II, Погода Вознесеновский район, Запорожье, Запорожская область, Детский первый класс Lufthansa, Когда акции Grail станут публичными,

1. НАЗНАЧЕНИЕ:

Для изучения функции выключателей в простых схемах

2. АППАРАТ:

Две одинаковые автомобильные лампы на 12 В малой мощности, три патрона, Источник постоянного или переменного тока 6 В

Один рубильник SPST, два рубильника SPDT, один рубильник DPDT, предохранитель, два патроны для ламп.

3. ПРОЦЕДУРА:

В этом упражнении вам будет поставлен ряд задач о выключателях и лампах. Найдите способ выполнить каждую задачу, нарисуйте схему и проверьте ее Инструктор. Затем, если он одобрен, подключите его и проверьте.

(1) Сначала последовательно подключите источник питания и предохранитель и оставьте их подключенными на весь эксперимент.

(2) Подключите источник питания, одну лампу и один выключатель SPST, чтобы выключатель включает и выключает лампу.

(3) Подключите источник питания, одну лампу и два переключателя так, чтобы каждый переключатель управлял лампа самостоятельно. То есть каждый переключатель будет включать и выключать лампу независимо от установка другого переключателя. Практическое применение этого — освещение в комнате с регулируемым переключателями возле двух дверей или светом, управляемым переключателями в нижней и верхней части лестница.

(4) Измените схему части 3, добавив один рубильник DPDT так, чтобы каждый из три переключателя могут управлять лампой независимо. Такая схема часто используется в домашняя проводка, когда комнатная лампа должна управляться с трех точек.

(5) По такому же принципу можно управлять одной лампой с любого номера . переключателей. Два переключателя могут быть SPDT, все остальные должны быть DPDT. Электроснабжение магазины продают переключатели SPDT как «двухсторонние» переключатели, DPDT, специально подключенные внутри, являются называется «трехходовой».

(6) Разработайте такую ​​схему, чтобы один переключатель переключал две лампы с последовательного на параллельное соединение. Потребуется переключатель DPDT. Будьте особенно осторожны, чтобы избежать замыкания который закорачивает одну из ламп!

(7) Если вы найдете одну схему, удовлетворяющую условиям части 6, найдите другую. разные схемы , чтобы сделать то же самое.

(8) Головоломка: Вам дается три резистора, постоянно спаянных в последовательную цепочку.Как Вы можете подключить их параллельно, добавив провода, но без отключения или распаивание последовательной струны.

(9) Пазлов: Рассмотрим схемы:

Все лампы идентичны. Ячейки идентичны (равная ЭДС и одинаковая внутренняя сопротивление). При разомкнутом переключателе обе лампы горят одинаково ярко.Что случится когда переключатель закрыт?

а) Обе лампы горят ярче.
б) Обе лампы горят менее ярко.
c) Яркость ламп остается прежней.
г) Две лампы горят с разной яркостью.

© 1996, 2004 Дональд Э. Симанек.

Обозначения компонентов и простые схемы

В этой главе вы пересмотрите работу, которую вы проделали по электрическим системам и контролю в 8 классе.Ты также будет пересматривать простые схемы, принципиальные схемы и соединяющие ячейки, а также лампы и переключатели последовательно и параллельно. Затем вы проведете практическое исследование эффектов изменение напряжения в цепи.

Рисунок 1: Горелка

Редакция 1: символы компонентов

«Компоненты» — это части, которые мы подключить в электрическую цепь.

Вы помните символы для клетки, лампы и выключатели?

Вы помните разницу? между соединением компонентов последовательно и параллельно? Посмотрим что вы можете вспомнить.

Вы уже узнали, что электрическая цепь — это замкнутый путь, по которому течет ток.

Самая простая схема имеет:

• мощность источник, например, ячейка,
• а проводник, и
• груз который обеспечивает сопротивление, например, лампа.

Ячейки серий

Могут быть подключены две или более ячеек последовательно от до увеличить напряжение в цепи.На рисунке 2 ниже показаны два ячеек, соединенных последовательно по цепи. Положительный терминал ячейки А подключен к лампе.

Отрицательный вывод ячейки A подключен к положительному выводу ячейки B, а отрицательный клемма ячейки B подключена к другой клемме фонарь.

В серии означает, что ячейки соединены встык, и ток течет через каждую ячейку в очереди.

1. Нарисуйте схему схема схемы на рисунке 3 в пространстве справа от Это.

Рисунок 2: Две последовательно соединенные ячейки к лампе

2. Рисунок 3 ниже показаны три ячейки, последовательно включенные в цепь. Нарисовать принципиальная схема контура в пространстве справа от Рисунок 3.

Рисунок 3: Три ячейки последовательно подключены к лампе

При последовательном соединении ячеек их общее Напряжение — это сумма напряжений трех ячеек: 1,5 В + 1,5 В + 1, 5 В = 4,5 В

Ячейки параллельно

Две или более ячейки также могут быть соединены «в параллели».Параллельная схема имеет два или более разных пути, по которым течет течение.

На рисунке 4 ниже показаны две ячейки. соединены параллельно в цепь. Положительные клеммы обе ячейки соединены друг с другом и с лампой. В отрицательные клеммы обеих ячеек подключены друг к другу и к другому выводу лампы.

3. Нарисуйте схему схема схемы на рисунке 4 в пространстве справа от Это.

Рисунок 4: Три ячейки параллельно подключен к лампе

При параллельном соединении ячеек общая напряжение ячеек такое же, как и у одиночного ячейка (1,5 вольта).

Лампы серий

Также можно подключить две или более лампы последовательно.

На рисунках ниже показана схема схемы двух и трех ламп, включенных последовательно с аккумулятор. Положительный полюс аккумуляторной батареи (+ B) подключен к лампе 1, другая сторона лампы 1 подключена к лампе 2, другая сторона лампы 2 подключена к отрицательной клемме (B-) батареи и так далее.

Рисунок 5: Две последовательно соединенные лампы

Рисунок 6: Три последовательно соединенных лампы

4.Как увеличивается количество ламп в серии изменяет ток и напряжение в схема?

Если все лампы имеют одинаковое сопротивление, падение напряжения на каждой лампе будет равно 1,5 В. Когда падение напряжения всех ламп складывается, получается общее напряжение аккумуляторной батареи 4,5 В. Сила тока через каждую лампу одинакова.

Лампы параллельно

Также можно подключить две или более лампы к батарее параллельно, как показано на рисунках ниже.В положительный полюс батареи напрямую подключен к одному сторона каждой лампы и отрицательный вывод на другую сторону каждой лампы.

Рисунок 7: Принципиальная схема двух ламп параллельно

Рисунок 8: Принципиальная схема трех ламп параллельно

Приложенное напряжение одинаково для каждой лампы. Ток делится на каждую лампу, и общий ток — это сумма тока через каждый фонарь: Я _т = Я ₁ + Я ₂ + Я ₃

5.Посмотрите на схему диаграмму ниже и ответьте на следующие вопросы:

Рисунок 9

(а) Что такое падение напряжения на лампах 1 и 2?

(б) Итого ток в цепи 10 А. Если лампа 1 имеет ток 4 А протекает через него, какой ток будет через лампу 2?

Последовательные и параллельные переключатели

В схеме с одним переключателем переключатель контролирует, течет ли ток через цепь или нет.Если переключатель разомкнут, ток не течет, так как цепь не завершена. Замкнутый переключатель позволяет току поток.

Рисунок 10: Символы разомкнутого переключателя и замкнутый выключатель

Мы можем использовать два или более переключателя для управлять компонентами в цепи более сложными способами.

В логической схеме разомкнутый переключатель рассматривается как имеющий значение 0, а замкнутый переключатель — имеющий значение 1.

Переключатели — это входы, которые управляют окончательной состояние цепи.

Если цепь не замкнута, выход находится в Состояние ВЫКЛ. И имеет значение 0. Если цепь замкнута, выход находится в состоянии ВКЛ. состояние и имеет значение 1.

Переключатели в серия

В схеме ниже два переключатели последовательно. Это дает нам четыре разных переключателя комбинации. Их:

• Переключатель A и B оба открыты,
• Переключатель A открытый и закрытый B,
• Переключатель A закрыто и B открыто, и
• оба переключатели замкнуты.

Рисунок 11: Схема с двумя переключателями в серия

Вы видите, что ток не может поток через контур, если выключатель A или выключатель B открыто? Оба они должны быть закрыты, чтобы лампа горела.

6. В таблице ниже «0» означает выключен или открыт, а «1» означает включен или закрыт. Завершить таблицу, чтобы показать все возможные комбинации в схему на рисунке 11. Чтобы помочь вам, первые два ряда таблица уже заполнена.Убедитесь, что вы понимаете эти две строки перед заполнением остальной части таблицы

Стол отображение этих комбинаций называется таблицей истинности .

Оба переключателя A и B должны быть замкнуты для цепь, которую необходимо завершить (выход 1). Итак, мы видим, что переключатели, соединенные последовательно дайте нам функцию И .

Переключатели в параллельно

В схеме ниже два переключается параллельно. Это также дает нам четыре разных переключателя комбинации.

Рисунок 12: Схема с двумя переключателями в параллельно

Вы видите, что ток может идти? через замкнутый переключатель, даже если другой переключатель открыто?

7.Завершите правду приведенная ниже таблица для схемы на Рисунке 12.

Таблица истинности показывает, что когда переключатель A или переключатель B закрыт, на выходе будет 1 (лампа будет гореть). Мы вызываем переключатели параллельно функцией ИЛИ .

Вопросы к домашнему заданию

1. Будет ли лампа загораются в каждой из этих цепей? Поясните свой ответ.

(а)

Рисунок 13

(б)

Рисунок 14

(в)

Рисунок 15

2.Чайник должен быть включается сначала в розетке, а затем в чайнике сам.

(a) Заполните таблица истинности, чтобы показать все возможные комбинации.

(b) Является ли это И функция или функция ИЛИ? Поясните свой ответ.

Редакция 2: простые схемы

В этом уроке вы настроите простую схем, пересматривая то, что вы узнали о настройке схем в 8 класс.

Для этого вам понадобится следующее активность:

• два AA ячейки в кюветодержателях,
• соединительный провода,
• переключатель, и
• два лампы.

Обратите внимание, что вы можно использовать самодельный выключатель и кюветодержатель из утеплителя лента для этой деятельности.

1. Посмотрите на схему ниже.

Рисунок 16

Установите эту схему и убедитесь, что она работает, замыкая выключатель.

(а) Лампа загораться?

Когда у вас работает цепь правильно, переходите к вопросу 2. При необходимости вы можете устраните неисправность в вашей цепи, посмотрев на следующее:

• Если лампа не загорается, но провода нагреваются, возможно, у вас короткое замыкание.Это означает, что лампа не подключена правильно в цепи, или что она неисправна. Проверь это лампа правильно подключена в цепь.
• Если лампа по-прежнему не загорается, проверьте каждый компонент и соединительный провод, заменяя их по очереди. Ты можешь таким образом определите, какой из них неисправен.

2. Добавьте еще одну лампу в цепь последовательно с первой.

(а) Нарисуйте схему диаграмма для этой схемы.

(б) Чем вы занимаетесь заметили про яркость ламп?

3. Набор включите ту же цепь, но добавьте еще одну лампочку последовательно с первая лампочка.

(а) Нарисуйте схему диаграмма для этой новой схемы.

(b) Напишите, что вы Обратите внимание на лампы в этой цепи.

4. Запишите свой выводы об изменении количества ячеек и количества ламп в цепи.

Проверка напряжения и тока в цепях

На этом уроке вы исследовать взаимосвязь между значением напряжения и ток в цепи.Вам нужно будет использовать мультиметр, который можно установить для измерения напряжения, сопротивления или ток в цепи.

В : вольты (потенциал)

A : амперы (ток)

Ом: Ом (сопротивление)

Начните с чтения приведенного ниже текста на как правильно пользоваться мультиметром.

Измерение сопротивление

Найдите раздел, помеченный «Ω» на мультиметре на рисунке ниже.

• Подключить красный измерительный провод к клемме «V ΩmA», а черный измерительный провод к клемме «COM».
• Отрегулируйте переключатель функций в положение «Ω».
• Подключить концы измерительных проводов через неизвестный резистор, как показано. Убедитесь, что резистор изолирован от других компонент или блок питания.
• Прочитать значение резистора с дисплея, и при необходимости отрегулируйте шкалу на Ом, Ом, чтобы получить хорошее чтение. Делайте это целыми числами, а не в десятичные дроби.

Рисунок 17: Мультиметр установлен и подключен для измерения сопротивления

Измерительное напряжение

Найдите раздел с надписью «DCV» на мультиметр на картинке ниже.

• Подключить красный измерительный провод к клемме «VΩ mA», а черный измерительный провод к клемме «COM».
• Отрегулируйте переключатель диапазона в положение «DCV».
• Установите метр на самом высоком диапазоне.
• Подключить другие концы измерительных проводов параллельны части цепь, в которой необходимо измерить напряжение: красный тест приводит к положительному (+), а черный тестовый провод к отрицательному (-).
• Читать напряжение с дисплея. Возможно, вам придется отрегулировать селектор напряжения, пока не будет отображаться хорошее значение. Сделай это целыми числами, а не десятичными.

Рисунок 18: Мультиметр установлен и подключен для измерения силы тока

Измерительный ток

Найдите раздел, помеченный «DCA» на мультиметр на Рисунке 18.

• Подключить красный измерительный провод к клемме «VΩmA» и черный тестовый привести к клемме «COM».Если измеряемый ток между 200 мА и 10 А, подключите красный измерительный провод к «10 Терминал A «.
• Отрегулируйте переключатель диапазона в область «А» (ампер). Если ты измерение неизвестного тока, начните с самого высокого диапазона, затем отрегулируйте до правильного более низкого диапазона для наилучшего точность.
• Подключить другие концы измерительных проводов последовательно с частью цепь, в которой должен быть измерен ток.(Отключить цепи и включите счетчик последовательно.)
• Прочитать текущее значение с дисплея.

Исследование действий

Вам понадобится следующие для этого вида деятельности:

• три ячейки для фонарей (AA) в держатели,
• 500 Ом резистор с цветными полосами, как на рисунке 19, и
• два мультиметры, или амперметр и вольтметр .

Рисунок 19: A Резистор 500 ом

Установите схему, как показано на Рисунок 20 ниже, с использованием ячейки, резистора и амперметра. Если вы используете мультиметр вместо амперметра поставил на амперах шкала.

В следующей главе вы узнает, как цветные полосы на резисторе сообщают вам сопротивление (Ом).

Рисунок 20: Схема с одной ячейкой, резистор и амперметр

Теперь подключите вольтметр к резистор, как показано на рисунке 21.Если вы используете мультиметр вместо вольтметра выставить по шкале вольт.

Амперметр всегда подключен к серии с частью схемы, для которой вы измеряете ток, так что он измеряет полный ток через это часть схемы. У него очень маленькое сопротивление, так что он не меняет ток в цепи.

Рисунок 21: Схема с одной ячейкой, резистор, амперметр и вольтметр на резисторе

Вольтметр всегда подключен параллельно с той частью схемы, для которой он измеряет разность потенциалов между двумя точками.Очень через вольтметр протекает небольшой ток, так как у него очень высокая стойкость.

1. Запишите чтение:

Теперь подключите вторую ячейку последовательно. как показано на схеме ниже:

Рисунок 22: Схема с двумя ячейками в серия, резистор, амперметр и вольтметр на резисторе

2. Запишите чтение:

Теперь последовательно подключите третью ячейку, как показано на рисунке 23.

Рисунок 23

3.Запишите чтение:

4. Заливка в ваших показаниях в таблице ниже:

5.Постройте показания на миллиметровой бумаге ниже.

Рисунок 24: График зависимости между разностью потенциалов и током

6. Опишите соотношение между напряжением и током для 500 Вт резистор.

• Вы обратите внимание, что по мере увеличения напряжения ток увеличивается?
• Ваш график по прямой?

Имеется прямая пропорциональная зависимость между напряжением и током.Поскольку напряжение удвоится, ток удвоится; и как напряжение утроится, ток утроится.

На следующей неделе

На следующей неделе вы посмотрите на другие виды резисторов, используемых в схемах. Вы также будете практиковать выполнение расчетов по формулам закона Ома.

Вот решение для двусторонней коммутации, опубликованное для одного из наших пользователей, который подключил питание к одной из распределительных коробок и не имел радиальной цепи для подбора нейтрали на патроне лампы.

Двухстороннее переключение с подачей питания на коммутатор

Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать. Если вы выполняете новую установку или замену двухпозиционной системы переключателей, используйте трехпроводной метод управления.

Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка выполняется на основе кабелепровода / кабелепровода и используются одножильные проводники.

Рис. 1: Схема двухстороннего переключения света с использованием двухпроводного управления

Оборотная сторона двухпроводной системы управления

Этот подход часто называют «методом экономии кабеля», потому что он требует только двухпроводного управления. Это нормально, если выполнено правильно, но вот на что вам нужно обратить внимание: там, где это используется на лестничной клетке, где у вас есть переключатель наверху и переключатель внизу, существует опасность того, что нейтраль и напряжение будут поступать из разных цепей освещения.См. Fi2 2.

Рис. 2: Двухстороннее переключение с 2-проводным управлением (НЕ ДЕЛАЙТЕ ЭТО)

Первая причина, по которой это BAD — из соображений безопасности; скажем, мы работаем над освещением наверху, поэтому мы выключаем цепь освещения наверху, думая, что мы в безопасности. НЕПРАВИЛЬНО . Живое напряжение принимается внизу, и все еще есть токоведущие проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то живое питание также будет доходить до лампы (вы жареный ребенок !!).

Если вы видите, что этот метод используется у себя дома ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ . Если вы не уверены, что ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОМ ИЗ НИХ.

Примечание: если бы этот метод использовался в длинном коридоре, где оба переключателя находились внизу и, предположительно, нейтраль не была заимствована из другой цепи (НЕ ПРИЗЫВАЙТЕ ЭТО), то этой проблемы безопасности не существовало бы. Но читайте дальше ..

Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются должным образом.Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

Индукционные петли и радиопомехи

Как вы, наверное, знаете, любой проводник с током излучает электромагнитное поле. Преимущество сдвоенных и заземляющих кабелей заключается в том, что токопроводящие и обратные провода всегда находятся в непосредственной близости (в одном кабеле), поэтому возникает эффект компенсации.

Теперь снова рассмотрим Рис. 2, ток питания покидает потребительский блок (плату предохранителей) и проходит по дому к выключателю на нижнем этаже, затем он проходит вверх по лестнице ко второму выключателю через свет.Путь к нейтрали вполне может пройти вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. BINGO, мы только что превратили наш дом в массивную индукционную петлю , идеально сконструированную, чтобы создавать помехи для самых разных вещей:

• Слуховые аппараты с индукционной петлей
• Радиоприемники
• Мой милый Стратт (это электрогитара, если вы не музыкант)
• Компьютерные сети

Я думал, что закончил, но пока мы обсуждаем, почему этот метод не очень хорош:

Ошибочное срабатывание устройств безопасности / защиты цепи

Практика «заимствования» нейтрали у цепи, которая не питала живую, вполне может нанести ущерб современному потребительскому устройству, имеющему несколько УЗО или АВДТ.

Итак, подведем итог: если вы не хотите поссать в темноте, потому что ваша жена включила чайник внизу, используйте метод трехпроводного управления🙂

Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены таким образом, что любой переключатель управляет светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двухпозиционных переключателя и трехпроводное управление, показанное старыми цветами кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (Рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа того, как это работает, но мало помогает, когда доходит до фактического подключения этого в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой — к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводное устройство управления», которое соединяет два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления на задней панели переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двухстороннее переключение с использованием 3-проводного управления (показано старым цветом кабеля)

ПРИМЕЧАНИЕ: Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми сроками службы и, следовательно, должны быть помечены красной оболочкой на каждом конце, как показано.

Выключатель сброса от распределительной коробки

Есть вероятность, что если в вашем доме используется проводка этих старых цветов, то падение переключателя может происходить из-за кольцевой радиальной цепи освещения, выполненной с помощью распределительных коробок, а не потолочных розеток, как показано на рис. 2.Электропроводка переключателя такая же, но провод переключателя (кабель C) ведет к другой настройке.

Рис. 3: трехстороннее переключение, подключенное к схеме радиального освещения «петля-вход-петля», выполненное с помощью распределительных коробок

Двухстороннее переключение означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены таким образом, что любой переключатель управляет светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на обоих концах.

Здесь у нас есть система двусторонней коммутации, которая использует два однонаправленных двусторонних переключателя и трехпроводное управление, показанное в новых гармонизированных цветах кабелей. Аналогичного результата можно достичь, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

Здесь у нас есть схема (Рис. 1), которая позволяет легко визуализировать, как эта схема работает. В этом состоянии лампа выключена, изменение положения любого переключателя приведет к включению лампы под напряжением. Если вы теперь измените положение другого переключателя, цепь снова разомкнется.

Рис.1: Схема подключения двухстороннего переключения (3-проводное управление)

Схема хороша и проста для визуализации принципа работы двухпозиционного переключателя, но она мало помогает, когда нужно на самом деле подключить это в реальной жизни !!

На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая кольцевая круглая радиальная схема, кабель переключателя от потолочной розетки содержит два провода: постоянное напряжение и переключаемое напряжение. Это кабель C внизу, один провод подключается к L1, а другой — к L2 на верхнем коммутаторе.

Кабель D (рис. 2) представляет собой трехжильный кабель с заземлением, это «трехпроводное устройство управления», которое соединяет два переключателя света вместе. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором.

Все провода заземления должны подключаться к клемме заземления на задней панели переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2).

Рис. 2: Двустороннее переключение света (3-проводная система, новые гармонизированные цвета кабелей)

ПРИМЕЧАНИЕ. Серый провод в кабеле «D» — это коммутируемый ток, а синий провод в кабеле «C» и черный провод в кабеле «D» — долговечные, поэтому на каждом конце должны быть нанесены коричневые оболочки, как показано.

Освещение Схемы подключения для 1,2- и 3-ходового переключения

На этих схемах показаны различные методы одно-, двух- и многостороннего переключения.

L и N указывают на подачу. Переключатели показаны пунктирными прямоугольниками.Провода заземления не показаны.

Одностороннее переключение

Одиночный переключатель. Самая простая схема, всего с двумя проводами на переключателе.

Двухпозиционное переключение, 2 провода

Такое расположение обычно используется в кабелепроводе, и между каждым переключателем используется два провода.

Его также можно использовать в жилых помещениях, используя двойной + заземляющий кабель между переключателями и 1-жильный + заземляющий кабель от переключателей к потолочной розетке.

К сожалению, это обычно устанавливается на лестничных клетках, когда линия от цепи освещения нижнего этажа и нейтраль соединяются с цепью освещения верхнего этажа.Такое расположение недопустимо, так как изоляция только одной из цепей оставляет проводку под напряжением в зависимости от положения переключателей света.

Двухстороннее переключение, 3 провода

Чаще встречается в бытовых помещениях. Двойная + земля от потолка поднималась к первому переключателю и три провода между переключателями, обычно 3-жильный и заземляющий кабель.

Это также известно как метод «преобразования», поскольку это самый простой способ добавить второй выключатель света в существующую цепь.

Трехпозиционное переключение, 3 провода

Три провода между двумя концевыми выключателями, вероятно, с использованием трехжильного и заземляющего кабеля. Обычно третий провод проходит через средний промежуточный переключатель, но присоединяется к отдельной клеммной колодке.

Трехходовое переключение, 2 провода

Два провода между каждым переключателем. Скорее всего, будет обнаружен с проводами в кабелепроводе. Средний переключатель — промежуточного типа.

Четыре или более переключателя

Обе схемы трехпозиционного переключения могут быть расширены до четырех, пяти или даже более переключателей.Все дополнительные переключатели международного типа (4 клеммы) подключаются к середине схемы точно так же.

Диммерный переключатель можно использовать в любой из этих схем, но для двух переключателей и выше только один из них может быть диммером. Одиночный диммер устанавливает уровень освещенности, а другие обычные переключатели просто выключают и включают свет на том уровне, на который установлен диммер.

Подключение нескольких источников света к трехпозиционному переключателю

Когда все сказано и сделано, необходимо четыре провода:

— Один нейтральный провод для питания фонарей и перехода от света к свету.Это потому, что каждый свет имеет нейтральную связь, независимо от того, включен он или нет. Назовем это «нейтральной перемычкой».

— Один провод, который нагревается только тогда, когда комбинация переключателей приводит в состояние «включено». Если жарко, горит свет. Если холодно, свет выключен. Период. Назовем это «переключаемой горячей перемычкой».

— Два провода, используемые для альтернативных путей между переключателями, которые мы назовем «путешественниками». Они дополняют друг друга в том смысле, что когда один горячий, другой холодный и наоборот.Пока контур находится в нормальном режиме работы, они никогда не будут одновременно горячими или холодными одновременно.

[Кроме того, один из двухпозиционных переключателей должен получать «горячее питание» — подводящий провод к цепи, которая всегда готова и способна подавать горячую энергию. Это исходит от панели выключателя или отводится от некоммутируемой части более крупной цепи.

Другой двусторонний переключатель должен подключаться к «горячей перемычке».]

Теперь уже неважно, бегут ли путники от света к свету.Это не имеет значения. Их с таким же успехом можно протянуть через стойки стены, под полом или через чердак. На самом деле, они часто бывают такими, в зависимости от расположения и расстояния. Их единственная задача — обеспечить альтернативные пути между двумя коммутаторами.

Но везде, где на самом деле проходят провода, итог таков:

Вам нужно четыре провода: нейтраль, которая переключается с света на свет и никогда не переключается, переключаемый горячий, который переключается с света на свет, и два проводника между переключателями, так что ровно один горячий в любое время и ровно один холодный в в любое время, независимо от того, горит ли свет или нет.

Таким образом, каждый из этих четырех проводов имеет состояние и функцию, которые отличаются от состояния и функции любого другого провода.

Итак, нет, если я правильно понял ваш вопрос, с обычными материалами для проводки (без балок транспортера или искривленных проводов!), Я думаю, вам нужно использовать какую-то магию.

3-сторонняя 4-сторонняя многосторонняя коммутация — как это работает

Знаете ли вы, как работает 3-сторонняя 4-сторонняя многосторонняя коммутация? Посмотрите этот пост и видео, чтобы увидеть, как они разбиты на анимацию и можно бесплатно распечатать.

Многостороннее переключение используется, когда вы хотите иметь возможность включать или выключать нагрузку, например свет, из нескольких мест. Например, в моем гараже я могу включать и выключать свет на лестнице и на двери. Это так называемое трехстороннее переключение в США. Было бы очень удобно, если бы я мог включить свет от задней двери, вместо того, чтобы спотыкаться о вещи, идущие к выключателю.Давайте подробно рассмотрим, как работает многопозиционная коммутация, и, возможно, я получу переключатель у двери в не столь отдаленном будущем.

Сначала давайте рассмотрим, как мощность переходит от источника к нагрузке в простой конфигурации. При простом переключении у вас есть единственный переключатель, соответствующий нагрузке. В этом видео я буду говорить о осветительных нагрузках, но эта концепция применима и к другим типам нагрузок. Когда переключатель замкнут, напряжение от источника подается на нагрузку и устанавливает ток, в результате чего загорается свет.Когда цепь разомкнута, ток не может течь от источника к нагрузке, и свет выключается.

Если мы хотим выполнить переключение в двух местах, нам нужны трехсторонние переключатели. Трехпозиционные переключатели — это специальные переключатели с тремя выводами. На переключателях, которые я купил, одна клемма — это золотой винт, а два других — черные. Когда переключатель находится в нижнем положении, золотой контакт соединяется с одним черным винтом, а когда переключатель в верхнем положении, он соединяется с другим черным винтом.

В трехходовой схеме первый переключатель подключен к источнику. Второй переключатель подключен к нагрузке. Два переключателя соединены вместе с помощью путешественников. Движущиеся пары действительно являются ключом к многостороннему переключению. Эти провода позволяют цепи переключаться при переключении любого переключателя. Когда первый переключатель включен, на верхний бегунок подается питание. При переключении второго переключателя бегунок, находящийся под напряжением, или бегунок, не находящийся под напряжением, переключается на сторону источника нагрузки.В зависимости от того, какой путешественник подключен, нагрузка будет либо включена, либо выключена. Для управления нагрузкой можно использовать любой переключатель.

Добавление одного четырехпозиционного переключателя в схему дает вам дополнительные места, из которых вы можете переключать нагрузку. Четырехпозиционный переключатель работает, меняя местами соединения между парами клемм. На переключателе, который я купил, две клеммы черные, а две золотые. В переключателе в одной конфигурации черные клеммы подключаются непосредственно к золотым клеммам.Они проходят прямо. Когда переключатель включен, черные клеммы меняются местами относительно золотых клемм. Такая конфигурация полезна, поскольку позволяет катать подвижные пары.

Благодаря этой функциональности та же концепция от трехсторонней коммутации может быть расширена до многоходовой коммутации. При многопозиционном переключении между трехпозиционными переключателями подключаются один или несколько четырехпозиционных переключателей. При переключении четырехходового переключателя движущиеся пары ниже по потоку от этого переключателя меняют состояния включения.Поскольку все время одна из движущихся пар всегда находится под напряжением, изменение состояния любого переключателя в цепи изменяет состояние нагрузки. Вы можете добавить столько четырехпозиционных переключателей к многоходовой цепи, сколько захотите. Однако он плохо масштабируется.

Если у вас много положений переключателей или вы хотите сделать что-то необычное, например переключение на основе таймера, детектора движения или какой-либо другой концепции, использование реле — самый простой способ сделать эти приложения возможными.Итак, как мне сделать так, чтобы реле имитировало функцию четырехпозиционного переключателя? Ну, я использую двухполюсное реле на два хода.

Вот как работает двухполюсное двухпозиционное реле. В реле есть два набора переключателей (или полюсов). Каждый полюс имеет общую клемму, которую можно подключить к одному из двух других контактов этого полюса. Оба полюса переключаются, когда катушка реле находится под напряжением. Хорошо, это не похоже на четырехпозиционный переключатель.

Четырехпозиционный переключатель — это четырехконтактное устройство. Но двухполюсные двухходовые контакты имеют шесть выводов.Что ж, мы можем подключить эти контакты для работы в качестве четырехпозиционного переключателя. Давайте переставим контакты на этой схеме, чтобы нам было легче увидеть, как это делается. Мы соединим вместе два внешних контакта и два внутренних контакта. Два внешних контакта будут подключены к верхнему подвижному элементу после реле. Два внутренних контакта будут подключены к нижнему бегунку после реле. Общие клеммы будут подключены к парам, движущимся вверх по потоку. Теперь наше реле работает как четырехпозиционный переключатель.Все, что нам нужно сделать, это подать напряжение на катушку, чтобы «переключатель» изменил состояние.

Многосторонняя коммутация может сбивать с толку. Это в основном связано с исторической практикой электромонтажа, когда одиночный многожильный кабель можно было протянуть к месту переключателя от световой розетки или где нейтральный провод не требовался во всех коробках. В более старых установках вы можете столкнуться с множеством вариаций. Когда я сталкиваюсь с путаницей, связанной с многопозиционными переключателями, я считаю действительно бесценным схематическое изображение переключателей, кабелей, коробок и способов их подключения.Надеюсь, эта распечатка поможет вам, если вы столкнетесь с запутанной ситуацией с многосторонним переключением. Сообщите мне, если у вас есть отзыв.

Я действительно считаю важным четко маркировать переключатели, кабели и коробки. Крайне важно подтвердить, какой кабель проходит между каждым местом, и пометить эти кабели, чтобы отслеживать их местонахождение. Поместите эти метки и на диаграмму. Набросал все это на бумаге, затем достал приспособления для снятия изоляции и проволочные гайки. Для меня этот подход намного более эффективен, чем попытки на лету выяснить, какие провода являются путниками, источником, нагрузками и каким-либо унаследованным обезьяньим бизнесом в цепи.

Хотя подключение бытовых цепей может быть опасным, я рекомендую вам понять, что такое многопозиционная коммутация.
