Холодильник подключение терморегулятора
Описание терморегулятора домашнего холодильника.
Когда мастер делает ремонт холодильников в Сызрани, то часто возникает необходимость проверки работы термостата. Чтобы оценить исправен он или нет, нужно знать температурный диапазон работы термостата (реле температуры), а так же схему подключения.
Терморегулятор бытового (домашнего) холодильника представляет собой механическую систему, состоящую из колбы, заполненной фреоном, и механических контактов. При превышении температуры контакты замыкаются, при понижении — размыкаются.
Рассмотрим характеристики термостата для плюсовой (среднетемпературной) холодильной камеры — например ТАМ133.
Электрическое подключение ТАМ133:
клемма 6 — фаза 220в (L)
клемма 3 — освещение холодильной камеры
клемма 4 — компрессор
Диапазон температуры работы терморегулятора:
+4 . … -10 (минимальное положение регулятора)
+4 …. -22 (максимальное положение регулятора)
при температуре +4 — контакты замыкаются, при -10 (-22) контакты размыкаются.
К59 и ТАМ 133 являются аналогами.
К59 работает в диапазоне +4 ….. -13 min (-26 max)
На рисунке представлена принципиальная (электрическая) схема холодильника:
Принципиальная (электрическая) схема морозильной камеры:
клемма 6 — фаза 220в (L)
клемма 3 — освещение
клемма 4 — компрессор
Диапазон температуры работы терморегулятора ТАМ 112 (аналог K57):
-6 …. -16 (минимальное положение регулятора)
-16 …. -30 (максимальное положение регулятора)
Термостат для холодильника
Чаще всего в бытовых холодильниках применяется механический терморегулятор K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры.
Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.

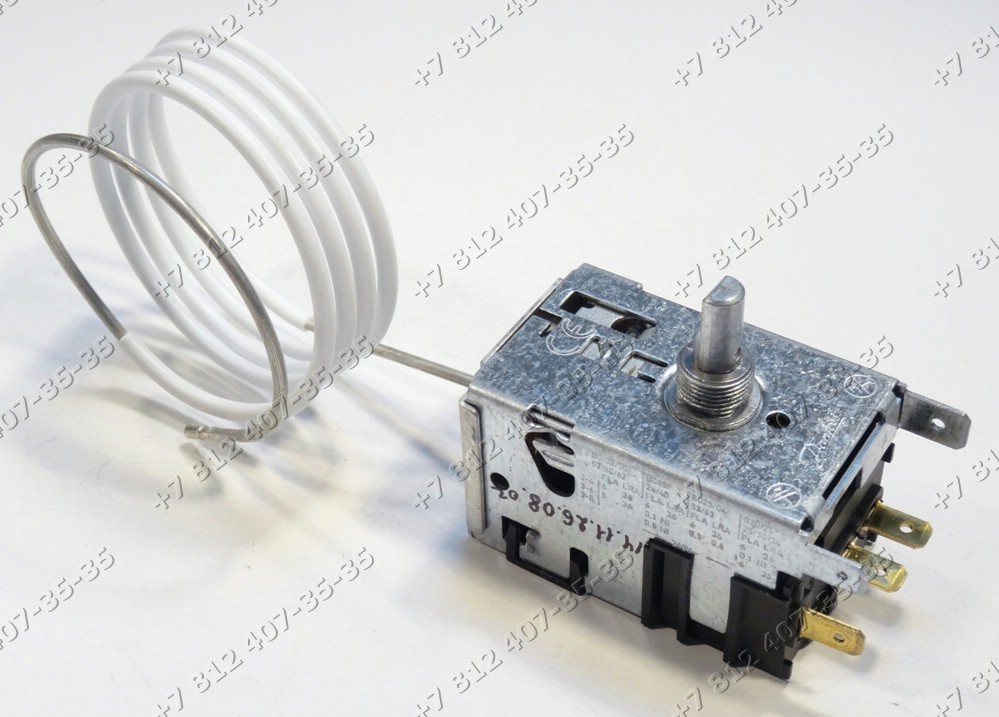

Так выглядит термостат ТАМ-133 | и термостат К-59 |
Как работают термостаты для холодильников:
Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействуя на чувствительную мембрану, механически связанную с контактами. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.
На рисунке видно, что контакт 6 — общий и к нему мы подключаем, к примеру,фазу идущую прямо с вилки.
Контакт 4 — для провода идущего прямо на компрессор
Контакт 3 — свет.
На рисунке справа схема трехконтактных термостатов: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75,
слева — ТАМ-133-1М-1-19, -21, -28, -50, -55.
Контакты 6-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 6-3 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника. Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.

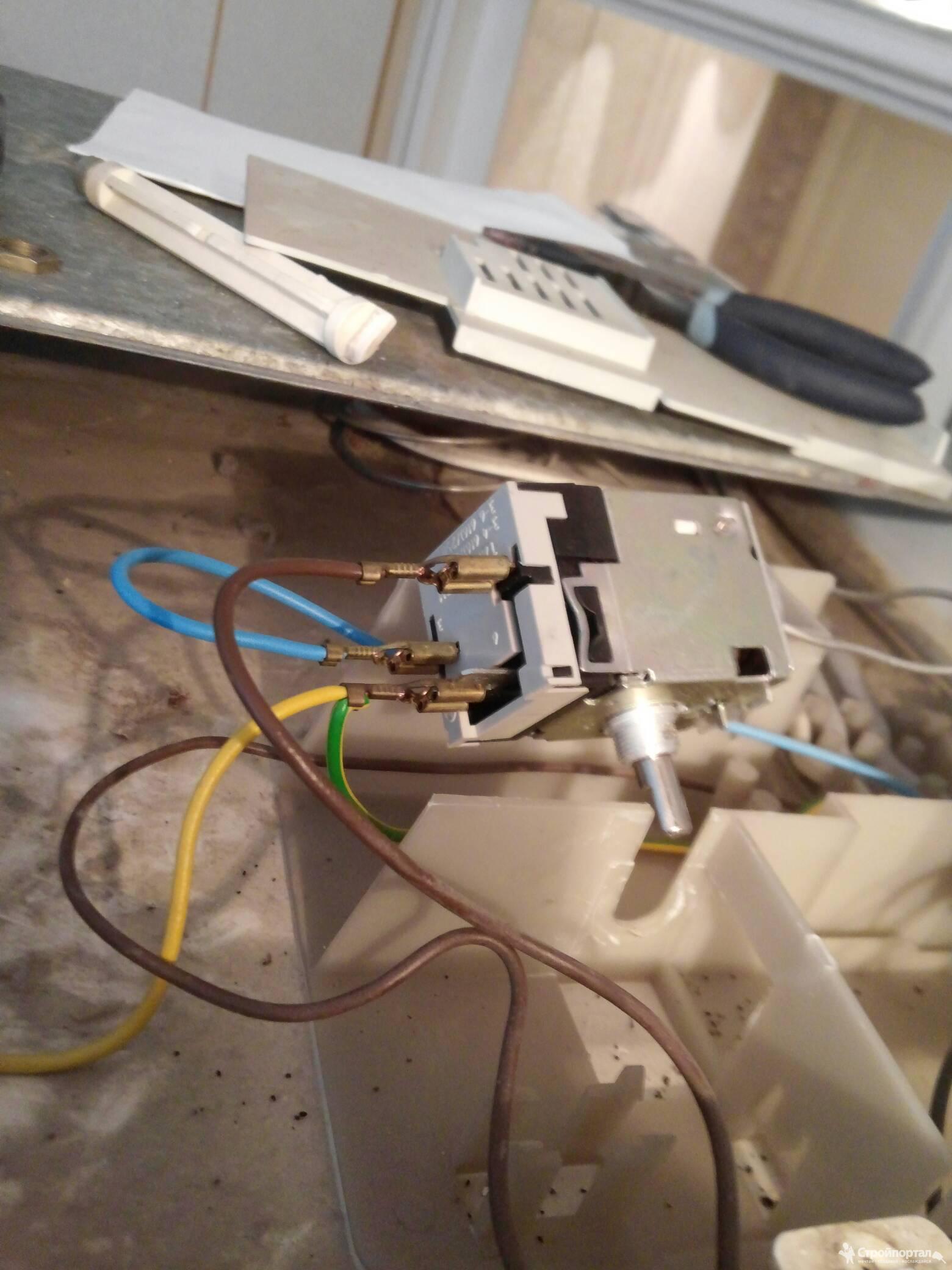

Как подключается терморегулятор в холодильнике
Схема подключения четырехконтактных реле К-56 и ТАМ-125 аналогичны. К клемме 8 подключается лампочка тревоги.
Регулировка и ремонт терморегулятора
Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника — не такая уж большая проблема при наличии интернета.
Применяемость некоторых видов реле для холодильников
Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отечественные терморегуляторы Орловского завода ТАМ-… и импортные терморегуляторы Данфосс K-… Широко применяется в холодильниках «Атлант», «Стинол», «Индезит».
- Датчик реле температуры ТАМ-133 — для применения в холодильных камерах двухкамерных приборов. Аналог — реле температуры Danfoss К-59
- Терморегулятор для холодильника ТАМ-112 используется для регулирования температуры в однокамерных холодильниках. Аналог — ranco К-50
- Регулятор температуры холодильника ТАМ-125 применяется в морозильных камерах двухкамерных двухкомпрессорных холодильников. Аналог — K57
- Термостат ТАМ-145 — трехконтактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления)
- Блок регулировки температуры холодильника К-56 — 4х контактный регулятор температуры морозильника с дополнительной клеммой тревоги. Аналог — ТАМ-125
Купить термостат для холодильника можно на шоссе Революции 31 в ПКФ «Бирюса»
схема терморегулятора, электросхема терморегулятора, электросхема K59-L1275, подключение К59, контакты терморегулятора, RANCO, K59-L1275
- Home
- K59-L1275 на схеме
K59-L1275 на схеме
K59-L1275 электросхема Стинол 117
Подходит на двухкамерные холодильники с плачущим испарителем, в том числе: Минск, Атлант, Бирюса, Cтинол, Индезит, Аристон, Beko, Pozis, Саратов. Длина капиллярной трубки 2,5 м. Применяется в холодильниках следующих моделей……..
Устройство терморегулятора
Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора ( в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках). При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура
Методы регулирования температуры
Применяются прямой и косвенный методы регулирования температуры в камере холодильника. Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в охлаждаемой камере и измеряет температуру воздуха.
Терморегулятор холодильной камеры холодильника Full No Frost
Терморегулятор холодильной камеры механический, управляет заслонкой, перекрывающей канал поступления охлажденного воздуха с морозильной камеры, при понижении температуры в холодильной
Сделать самому можно следующее –. а) поменять терморегулятор холодильника. Для этого понадобится отвертка и мультиметр. Признаки дефекта терморегулятора : холодильный прибор не работает, компрессор не запускается, при повороте ручки терморегулятора в по часовой стрелке ситуация не меняется или при установке терморегулятора в режим наибольшего охлаждения компрессор работает Все плюсы и минусы. В городе всегда присутствует, как правило, три, четыре торговые сети, каждая представлена двумя, тремя магазинами бытовой техники и электроники – вот вам уже 6 – 12 точек, где вас ждут. Предлагаемый модельный ряд удовлетворит ваши потребности в бытовом холодильнике с лихвой. Цены, скидки, бонусы подарки – тоже все присутствует. Месторасположение магазинов и набор предлагаемых услуг – доставка, установка, гарантия
терморегулятор холодильника, устройство, конструкция, работа, принцип, сильфон, регулировка, настройка, тарировка, замена, аналог, подбор
- Home
- устройство терморегулятора
устройство терморегулятора
Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках). При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).
Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой, в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.
В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.
Работа терморегулятора.
При понижении температуры трубки понизится давление насыщенных паров в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.
Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно, при более низкой температуре.
Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.
Основные элементы терморегулятора.
В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.
Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и, соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).
Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт (валик) вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.
Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.
Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки, внутренним диаметром.
Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.
Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.
Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.
1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычагТерморегуляторы
МЕТОДЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ В ХОЛОДИЛЬНИКЕ
Применяются прямой и косвенный методы регулирования температуры в камере холодильника. Прямой метод заключается в поддержании постоянной температуры воздуха, датчик регулятора температуры размещается в охлаждаемой камере и измеряет температуру воздуха. Косвенный — в поддержании постоянной температуры
1 2 3 4 5 6 7 8 9 10
«Холодильники от А до Я» С.Л. Корякин-Черняк «Холодильная техника и технологии» О.А. Цурканов, А.Г. Крысин
Терморегуляторы для холодильников Стинол, Атлант, Индезит
В современных бытовых холодильниках для управлением температурным режимом все чаще применяются датчики реле температуры, построенные на электронных схемах. В состав таких устройств контроля входят полупроводниковый температурный датчик и блок управления, обрабатывающий сигнал от термодатчика и включающий или выключающий холодильник. Такие схемы довольно сложны в ремонте, но позволяют более четко отслеживать и изменять режимы работы холодильных агрегатов.
Однако до сих пор широкое применение находят и обычные механические реле контроля температуры. Они не менее надежны, чем на электронике и легко заменяются в случае поломки.
Отличие механических температурных реле от электронных в том, что они работают по температуре испарителя, а их оппоненты — по воздуху. Хотя и в тех и других видах регуляторов есть модели, позволяющие работать как по воздуху, так и по испарителю
Усторойство и принцип работы датчика реле температуры (терморегулятора) холодильника
Наиболее часто в бытовых холодильниках применяется терморегулятор механический ф.Danfoss K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры. Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.
Как работает терморегулятор
Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействую на чувствительную мембрану, механически связанную с переключающими электро контактами реле холодильника. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.
Схема подключения реле температуры
На рисунке слева схема трехконтактных термореле моделей: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75, справа ТАМ-133-1М-1-19, -21, -28, -50, -55.
Контакты 3-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 3-6 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника.
Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.
Регулировка и ремонт терморегулятора
Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника — не такая уж большая проблема при наличии интернета.
Применяемость некоторых видов реле для холодильников
Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отчественные терморегуляторы Орловского завода ТАМ-… и импортные терморегуляторы Данфосс K-… Широко применяется в холодильниках «Атлант», «Стинол», «Индезит».
- Датчик реле температуры ТАМ-133 — для применения в холодильных камерах двухкамерных приборов. Аналог — реле температуры Danfoss К-59
- Терморегулятор для холодильника ТАМ-112 используется для регулирования температуры в однокамерных холодильниках
- Регулятор температуры холодильника ТАМ-125 применяется в морозильных камерах двухкамерных двухкомпрессорных холодильников. Аналог — K56-L1955
- Простой терморегулятор холодильника 145-1М-1 для применения в морозильниках. Аналог — K56-L1916.
Реле температуры 145-2М-29 предназначено для применения в морозильных камерах двухкамерных холодильников. Аналог — реле температуры Danfoss K56-P1431, K56-L1954.
Замена термореле своими руками является наиболее осуществимой задачей при ремонте холодильника.
Как заменить терморегулятор в холодильнике.
Как проверить терморегулятор холодильника: 2 способа проверки от специалистов ALM-zapchasti ─ Блог
Для начала следует разобраться, в каких случаях необходимо прибегнуть к проверке терморегулятора (термостата). Таких случаев несколько. Например, если температура в камере выше или ниже заданной, если холодильник работает безостановочно и если холодильник начал протекать. Столь разнообразные симптомы могут иметь одну причину: сломался терморегулятор, отвечающий за «правильную» температуру внутри холодильника.
Но, с другой стороны, каждый из перечисленных симптомов поломки может иметь и массу других причин. Поэтому термостат нужно проверять обязательно. Как? Этому вас научат мастера ALM-zapchasti, которые подробно описали все тонкости проверки. Главное – не забудьте перед проверкой выключить ваш холодильный агрегат из сети.
Также рекомендуем прочитать: Самостоятельная замена уплотнителя холодильника: несколько простых секретов
Как проверить терморегулятор для холодильника: способ № 1
Самый надежный способ проверки – это проверить термостат тестером «на сопротивление». Для этого вам следует его демонтировать. Это вполне можно сделать самостоятельно, ознакомившись с устройством холодильника. Деталь находится прямо под ручкой, которой вы выставляете нужную вам температуру в камере холодильника.
Проверка тестером
Теперь переходим непосредственно к проверке тестером. Тестеры бывают аналоговые и цифровые. Если у вас дома водится аналоговый тестер, то переведите его в режим измерения сопротивления и выставьте на самые малые значения (рис. 1). Затем откалибруйте тестер. Для этого прислоните концы щупов друг к другу (рис.2) и проверните колесико на левой стороне тестера так, чтобы стрелка совпала с отметкой «0» (рис.3).
Если вы обзавелись более продвинутым цифровым тестером, то установите его в режим сопротивления на отметку «200» (рис.4) или в режим «прозвонки» цепи (рис.5).Затем поместите на пару минут снятый термостат в воду со льдом (для чистоты эксперимента, так как деталь реагирует на изменение температуры) и начинайте измерение.
Если аналоговый тестер не реагирует на подключение терморегулятора (рис. 6), или цифровой тестер показывает «1» (рис. 7), то это означает высокое сопротивление и неисправность термостата. Проще говоря, деталь не пропускает электричество. В этом случае вам следует обратиться на ALM-zapchasti и подобрать новую деталь, ориентируясь на марку, модель, серию холодильника. Если показания равны «0» (рис. 8), то термостат исправен.
Как проверить терморегулятор: способ № 2
Есть и другой, совершенно элементарный способ проверки, часто применяемый, например, когда холодильник не включается, хотя электричество к нему точно поступает. Способ состоит в следующем: добраться до внутренностей терморегулятора (рис.9), снять клеммы (рис.10) и замкнуть подводящие провода напрямую кусочком проволоки (рис.11). Далее включить холодильник в сеть и посмотреть, запустится компрессор или нет .
Если после устранения посредника в виде термостата мотор запустится, то термостат неисправен и подлежит замене. Другими словами, если бы вы его проверяли первым способом при помощи тестера, то тестер либо не отреагировал на подключение термостата, либо показал бы цифры, отличные от нуля.
Как вы уже знаете, такая деталь не подлежит ремонту – его нужно поменять на новый. Где приобрести новый терморегулятор для холодильника и на что ориентироваться при подборе этой детали, вы уже знаете. Если же компрессор не запустился, то проблема в чем-то другом. Например, в пусковом реле или самом компрессоре. Тогда придется проверять пусковое реле и компрессор. Там тоже есть свои нюансы, но это уже тема для отдельного мануала. Сегодня вы получили в свое распоряжение два способа проверки работоспособности термостата. Удачного вам ремонта!
▶▷▶▷ схема подключения терморегулятора холодильника саратов
▶▷▶▷ схема подключения терморегулятора холодильника саратовИнтерфейс | Русский/Английский |
Тип лицензия | Free |
Кол-во просмотров | 257 |
Кол-во загрузок | 132 раз |
Обновление: | 03-04-2019 |
схема подключения терморегулятора холодильника саратов — Терморегулятор для холодильника: как проверить и заменить tehrevizorruremont78-krupnaja-bytovaja-tehnikazamena Cached Если при выключении или включении холодильника , Вы слышите щелчки вероятнее всего, это звук терморегулятора Как проверить терморегулятор холодильника? Схема холодильника fbruarticle267981kak-proverit-termoregulyator Cached Настройка терморегулятора холодильника процесс трудоемкий и длительный Затраченное время зависит от длительности циклов межу включением и отключением этого устройства Схема Подключения Терморегулятора Холодильника Саратов — Image Results More Схема Подключения Терморегулятора Холодильника Саратов images электросхема, индезит, холодильник, ремонт, Индезит B18LFNF wwwхолодильник-63рфprincipialnaya Cached Принципиальная электрическая схема холодильника Индезит Full No Frost При наборе заданной температуры размыкаются контакты 3-4, отключается компрессор, вентилятор ХОЛОДИЛЬНИКИ САРАТОВ-2 КШ-85,САРАТОВ-2М КШ-100, САРАТОВ remont-xolodilnikaruindexphpenfeaturesskhemy-i Cached В связи с этим разборка шкафа невозможна, а при повреждении должна производиться замена всего шкафа в сбореВнутренний шкаф 1 холодильника Саратов КШ-140 металлический, покрыт белой терморегулятор холодильника, устройство, конструкция, работа wwwхолодильник-63рфustroystvo Cached В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина Ремонт холодильника своими руками, неисправности, схемы vopros-remontruelektrikaremont-xolodilnika Cached Типичная рабочая схема термостата холодильника показана справа на рис Триггер составляют отгиб-толкатель рычага сильфона 11 и Ω-образная перебрасывающая пружина 9 Пусковое реле холодильника Норд: как подключить и схема expertfrostru Ремонт После подключения холодильника к сети электрический ток проходит сквозь контакты терморегулятора (замкнутые), в результате чего мотор-компрессор получает столь необходимое напряжение Ремонт холодильника Саратов КХШ-85 wwwelremontruholodfz_rusfr_rem6php Cached Габаритные размеры отличаются только по высоте Электрическая схема холодильника показана на рис 3 Рис 3 Электрическая схема холодильника Саратов КШ-140: Терморегулятор, термостат для холодильника, морозильной wwwremonttechnikicomuakholodilnikitermoregulyator Cached Терморегулятор, термостат для холодильника samsung Самсунг gdr-300f sg r280 rt105h3wkd rt105h3w wrn28rwg4 wrn28rwg5 wrn28rwg8 wrn28rwg6 wrn28rgg3 wrn28rgg6 wrn28rng4 fpk512tjw rt12vh3w fpk512tjgk rt12vh3gk fpk512tjg rt12vh3g rt125h3d fpk512tjdk rt12vh3dk wrn28rng3 wrn28rwg3 wrn28rgg8 wrn28rng3c Электрическая схема холодильника wwwkrusosu Вентиляция Электрическая схема холодильника и принцип действия При включении питания, электрический ток через контакты терморегулятора и реле тепловой защиты поступает на обмотку Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,600
- Двухкамерные холодильники Саратов 7 в наличии, от 12940р. Выбор по параметрам, характеристики, отз
- ывы, фото. Официальная гарантия. Подключение техники. Справочник по ценам на товары и услуги. Рейтинг популярности товаров. Поиск по параметрам. — Тип подключения комбинированная. Чтобы закрепить п
- нг популярности товаров. Поиск по параметрам. — Тип подключения комбинированная. Чтобы закрепить программируемый терморегулятор , сдвиньте крышечку и достаньте из отделения для батареек комплект шурупов и дюбелей. 3. Схема подсоединения терморегулятора электрического отопления с контрольным проводом или без него с помощью quot;тока несущей частотыquot; Комбинтрованный холодильник C138G INDESIT продам, бу 5 лет, Цена — 5 тысяч 1856066, 5, класс энергетической эффективности: В. Описание: терморегулятор,… Компьютеры, фото-, видеотовары, бытовая техника, цифровые устройства, телефоны и пр. — предложения различных фирм, сравнения цен, прайс-листы. Интернет-магазин электроники и бытовой техники: телевизоры, холодильники, компьютеры, ноутбуки, стиральные машины и телефоны. Список сервис-центров. Терморегулятор сзади, а не на лицевой панели. Мы привезем Холодильник Саратов 153 (МКШ-135) к вам домой или в офис. Отопление Обогреватели Тепловентиляторы Радиаторы отопления Тепловые завесы Электрокамины Штативы для обогревателей Печи-камины Кронштейны для обогревателей Печи для дома Комплекты для подключения радиаторов Биокамины Теплоносители Аксессуары для каминов и печей Терморегуляторы для радиаторов. Теплый пол Теплые полы … Сайт комического театра. История театра, спектакли, лица, афиша, гастроли, кино, тексты, видео, аудио, фото. Саратов. Как связаться с Velga. Холодильник Саратов 4521225(КШ-120) купить по низким ценам с доставкой. Техника для кухни в интернет-магазине бытовой техники.
5
аудио
- индезит
- а при повреждении должна производиться замена всего шкафа в сбореВнутренний шкаф 1 холодильника Саратов КШ-140 металлический
- термостат для холодильника
схема подключения терморегулятора холодильника саратов Картинки по запросу схема подключения терморегулятора холодильника саратов Другие картинки по запросу схема подключения терморегулятора холодильника саратов Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Видео Термостат Куда какой поставить evgentijp kapec YouTube мар г Замена терморегулятора холодильника bitremontru dataprofit YouTube сент г Ремонт холодильника Саратов Cool service YouTube янв г Все результаты Терморегулятор Саратова абалдел Фото, аудио, видео и Фото, аудио, видео и бытовая техника Похожие Модель КШ, года, нашёл паспорт Это нужно внутрь как заменить терморегулятор в Холодильнике САРАТОВ М Цитата Для замены схема терморегулятора, электросхема терморегулятора Подходит на двухкамерные холодильники с плачущим испарителем, в том Атлант, Бирюса, Cтинол, Индезит, Аристон, Beko, Pozis, Саратов Длина магазинов и набор предлагаемых услуг доставка, установка , гарантия Терморегулятор для холодильника как проверить и заменить tehrevizorruremontkrupnajazamenatermoreguljatoravholodilnikehtml Похожие Ремонта холодильника своими руками, как заменить терморегулятор холодильника Если после включения холодильника в сеть вы услышите ровное Реле холодильника Саратов пусковое схема и замена expertfrostru Ремонт Заменить реле на холодильнике Саратов поможет наша инструкция Инструкция по замене реле холодильника Саратов Терморегулятор Термостат Как заменить терморегулятор в холодильниках разных марок Ремонт Замена терморегулятора в холодильнике окт г Краткий курс по замене терморугулятора в холодильнике Пошаговая инструкция и советы для непрофессионалов Терморегулятор для холодильника как работает как починить sovetingeneracom Бытовая техника Холодильники мар г Как заменить терморегулятор для холодильника Для подключения термореле используются провода с различной цветовой Эта схема контактов термореле типа К, которая позволяет составить Ремонт холодильника Саратов КХШ Elremont июн г Устройство и ремонт холодильников Саратов Подсоединить провода к зажимам нового терморегулятора и собрать его Подключить провода к новому реле и поставить детали в обратном порядке Электрическая схема состоит из двигателя, пускозащитной и терморегулирующей кш, саратов типов кс и кш Ремонт холодильников remontxolodilnikarukholodilnikisaratovkshsaratovmkshsara Похожие Электрическая схема состоит из электродвигателя, пускозащитной и терморегулирующей аппаратуры реле РТКХ или РТПА и терморегулятор АРТ Холодильники Саратов типов КС и КШ имеют разные мо дификации с периодического включения и отключения компрессора, осуществляемых Как самостоятельно подключить терморегулятор холодильника? ЛИЧНЫЙ КАБИНЕТ Вопрос Ответ Устройство терморегулятора холодильника Механизм термостата Обозначить маркером схему подключения проводов Убрать с места крепления Не найдено саратов Термостат бытового холодильника, как правильно подключить февр г Подключение термостата в бытовом холодильнике , как правильно с сильфоном, с термостата К без изоляции с холодильника Саратов Но для закрепления материала, вот схема на пальцах Типичный ремонт, установка терморегулятора на холодильник К сожалению, случается, что через лет работы холодильник ломается По статистике, в случаев требуется установка терморегулятора на К терморегулятор схема подключения Ремонт холодильников в Терморегулятор К Ranco Подключение Характеристики Подробности Автор Администратор Опубликовано октября Терморегуляторы Не найдено саратов Подключение термореле холодильника HOLODILNIKRU Форум бытовая wwwholodilnikru ВопросОтвет Холодильники и Морозильники Похожие авг г Подскажите кто знает как подключить провода по цветам к термореле холодмльника Индезит С Поставили новое термореле Терморегулятор для холодильника термореле, термостат Терморегулятор термостат для холодильника Терморегулятор , термодатчик и термостат для холодильников Indesit, Схема подключения четырехконтактных реле К, К, ТАМ, ТАМ ТАМ применяется в старый отечественных холодильниках ОРСК, Саратов , Терморегулятор ТАМ К , купить запчасти, цена, фото , В наличии Москва Самовывоз из пункта выдачи от руб Описание Подходит для моделей Термостат для холодильника Ranco KL Схема подключения терморегулятора K по цвету проводов Схема подключения там к Замена терморегулятора в холодильнике Ремонт бытовой техники Фото устройство терморегулятора для холодильника Заменить Дальше поговорим о том, как подключить провода к термостату, в том случае если их Ремонт и устройство холодильника принципы работы разных voprosremontruelektrikaremontxolodilnika Похожие Ремонт холодильника своими руками имеет под собой прежде всего экономическое Электрическая схема холодильника с ручной разморозкой Холодильник морозит плохо, но на терморегулятор реагирует четко Схема включения и устройство пускозащитного реле бытового холодильника Замена терморегулятора термостата холодильника цена Рейтинг , отзывов В цену ремонта входит демонтаж старого и установка нового терморегулятора Вот расценки на замену в зависимости от марки холодильника Термостат холодильника ААйсберг icebergruservicesremont_na_domuholodilnikiustrojstvo_detalejtermostat Похожие Принципиальная схема работы термостата На однокамерные холодильники устанавливались термостаты Температура включения С ХОЛОДИЛЬНИКОВ, кондиционеров Запчасти для бытовых wwwzapchastspbrufrostfrosthtml Похожие Запчасти для Холодильников купить Терморегуляторы , контроллеры, блоки на моторкомпрессорах в старых холодильниках ЗиЛ, ОКА, Саратов , д установка заправочного клапана Шредера; е монтаж компрессора; Как проверить терморегулятор холодильника в домашних условиях katunaruproverkatermoregulyatoraholodilnika сент г Что такое терморегулятор холодильника и как проверить его исправность Замена терморегулятора холодильника Стинол Ремонт холодильника своими руками в домашних условиях Мало кто знает, что отремонтировать холодильник Замена терморегулятора холодильника Внимание! Данная инструкция актуальна тем, кто берется чинить холодильники советского производства Донбасс, Зил, Бирюза, Ремонт холодильников своими руками самая полная инструкция и Главная Электрика в квартире Ремонт Рейтинг , голосов Перейти к разделу Устранение неисправности с терморегулятором В зависимости от конкретной модели терморегулятор может располагаться Терморегуляторы для холодильников Купить термостат для Терморегуляторы термостаты для холодильников купить в интернет магазине Пускозащитное реле холодильника конструкция и работа Схема реле холодильника биметаллического типа основана на нагреве Обычно узнать, что и куда подключается , можно по цвету проводов В любом PDF Untitled servisensu kcentrservisensuuploadsfbdaccbdbbcddfcbpdf Холодильники двухкамерные Саратов , Саратов , Сара тов, Саратов карта и табличка энергетической эффективности холодильного прибора Таблица БОЛЕЕ ВТ; ИСПОЛЬЗОВАТЬ ДЛЯ ПОДКЛЮЧЕНИЯ ХОЛОДИЛЬНИКА КЭЛЕК терморегулятора Интервал Холодильник Саратов VintageTorgcom Документы Холодильник Саратов установка опор установить ручку терморегулятора в крайнее положение против часовой стрелки на О до щелчка Принципиальная электрическая схема бытового холодильника wwwremkomplexruindexphpelektricheskieshemi Похожие июл г Устройство и схема подключения реле холодильника и подробнее о работе РКТ можно Неисправен терморегулятор холодильника Ремонт холодильника Саратов Ремонт холодильников holodilchicrunashi_remontyremontkholodilnikasaratov Похожие Холодильник Саратов это одномоторный холодильник с капельной Для этого подключается подменный исправный терморегулятор фото Терморегулятор, термостат, датчик реле температуры ТАМ М zipsmarupagezapchastikkholodilnikamtermoregulyatortamm Похожие Купить терморегулятор ТАМ М,длинна сильфонной трубки метрат Продажа и морозильных камерах Стинол, Indesit, Ariston, Beko, Pozis, LG, Атлант , Саратов Дверка морозильной камеры холодильника свияга Как переделать холодильник для бродилки? Страница Форум forumhomedistillerruindexphp?topic мая г сообщений авторов Выписал с Али экспресс терморегулятор W, дешёвый com Отсоединил родное реле холодильника , подсоединил реле с али экспресса , а к dno Магистр Москва По фото схемы с моего регулятора, если так подключить то на выходе ни чего Купить терморегулятортермостат для холодильника в Санкт Запчасти для холодильников Купить Терморегуляторы для холодильников в СанктПетербурге с чтобы определить ближайший адрес для Вас На вкладке Инструкция как пройти Неисправности холодильников Способы устранения проблем Неисправности бытовых холодильников , причины неисправностей, ремонт Если вам потребуется ремонт холодильника и вы проживаете в Саратове или Выходом из ситуации может стать установка ручки терморегулятора Подключение терморегулятора на Саратове Ремонт холодильника wwwcyberforumru Ремонт техники для кухни Ремонт холодильников мар г сообщение Решено Подключение терморегулятора на Саратове Ремонт Терморегулятор М, провода коричневый сдвоенный, голубой и синий Может кто Здравствуйте, понадобилось рассчитать вот такую схему Холодильник постоянно морозит, не выключаясь, подскажите, что авг г сообщений авторов Холодильник Стинол двухкамерный, двухкомпрессорный nestor Скорее всего нужна замена терморегулятора морозильной камеры К На схеме обозначен TH что капилляр касается испарителя, то температура включения от С до С, выключения от С до С Подбор, характеристики Термостата для холодильника phkholodru Блог Статьи В нашем магазине Вы купите Термостаты для холодильника по низкой цене с Москва , Большая Косинская улица, Б, офис ; infophkholodru; Температура включения отключения термостатов дана усреднённо для В приведенной выше принципиальной схеме терморегулятора с целью регулировка терморегулятора Форумы ХолодильникИнфо wwwholodilnikinfo Форум для мастеров холодильной техники Похожие апр г как регулировать терморегуляторы к, к не отключаются ? Небольшая регулировка термостата и холодильник снова работает хорошо и доступно изображена схема , а принципиально от ТАМ, Ranco, Danfoss не отличается Температура включения и отключения регулируется Термостат для холодильника терморегулятор, термореле купить wwwaholodrucatalog Продажа термостатов терморегуляторов и термореле для Москва Цена термореле для холодильника зависит от его технических характеристик Ремонт холодильника Саратов КШМХ servisgoldruremontkholodilnikasaratovkshmkh Похожие Основные неисправности и цены на ремонт холодильника Саратов Неправильная установка холодильника в помещении Проверка К терморегулятор схема подключения Принцип работы ГлавнаяРазноеК терморегулятор схема подключения Как самостоятельно подключить терморегулятор холодильника ? показана термотрубка с сильфоном, с термостата К без изоляции с холодильника Саратов Замена терморегулятора термостата холодильника цена bittechremruhozyaykenazametkuzamenatermoregulyatoravindexhtml Рейтинг , отзывов В электромеханических моделях холодильников терморегулятор представляет собой механизм управления Установка нового термодатчика Устройство и принцип работы холодильника wwwmosrembytruustroistvo_holodhtml Похожие Моторкомпрессор; Защитнопусковое реле; Терморегулятор ; Электрическая схема холодильника и принцип ее работы тока замыкаются контакты , к цепи подключается пусковая обмотка электродвигателя Эксплуатация и ремонт холодильников Саратов holodilnikiremrusaratovhtml В эксплуатации двухкамерный холодильник Саратов КШД с холодильнике Саратов вышел из строя терморегулятор КS Иногда наклон агрегата установка его приводит к положительному результату Ремонт холодильников своими руками РемБытСервис holodilnikrembytservisrurukamhtml Похожие Порядок замены терморегулятора холодильника своими руками Чаще всего к пускозащитному реле подключается всего два провода и фаза Терморегуляторы и реле на холодильники, ремонт купить в Саратов Бытовая техника Объявление о продаже Терморегуляторы и реле на холодильники , ремонт в Саратовской области на Avito Терморегулятор там, К, вок, ручка ЗИЛ купить в Авито Саратов Бытовая техника , мар г Адрес Саратов , Новоузенская улица, терморегулятор К L для холодильников Stinol, Atlant Минск, Мир Pozis и др, Замена терморегулятора в холодильнике в Екатеринбурге ekbyoudocom Ремонт бытовой техники Ремонт холодильников ℹ Недорогая замена терморегулятора в холодильнике Ремонт и установка стиральных машин Установка встроенного холодильника руб Полар, Pozis Позис, Saratov Саратов , Smeg Смег, Smolensk Смоленск, Атлант МХМ работа без выключения Страница Mastercatalog mastercatalogru Форум Технические вопросы Бытовые холодильники Похожие апр г Привет всем случилась беда с више указаним холодильником на протяжении начал грешить на терморегулятор снял марка терморегулятора Регистрация ; Адрес Москва ; Сообщений ,; Репутация в схеме подключения термостата к проводке холодильника ? Вместе с схема подключения терморегулятора холодильника саратов часто ищут холодильник саратов терморегулятор как починить терморегулятор холодильника как проверить терморегулятор холодильника электронный терморегулятор для холодильника купить терморегулятор для холодильника саратов м замена терморегулятора в холодильнике атлант цена как настроить терморегулятор холодильника замена термостата холодильника своими руками Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы
Двухкамерные холодильники Саратов 7 в наличии, от 12940р. Выбор по параметрам, характеристики, отзывы, фото. Официальная гарантия. Подключение техники. Справочник по ценам на товары и услуги. Рейтинг популярности товаров. Поиск по параметрам. — Тип подключения комбинированная. Чтобы закрепить программируемый терморегулятор , сдвиньте крышечку и достаньте из отделения для батареек комплект шурупов и дюбелей. 3. Схема подсоединения терморегулятора электрического отопления с контрольным проводом или без него с помощью quot;тока несущей частотыquot; Комбинтрованный холодильник C138G INDESIT продам, бу 5 лет, Цена — 5 тысяч 1856066, 5, класс энергетической эффективности: В. Описание: терморегулятор,… Компьютеры, фото-, видеотовары, бытовая техника, цифровые устройства, телефоны и пр. — предложения различных фирм, сравнения цен, прайс-листы. Интернет-магазин электроники и бытовой техники: телевизоры, холодильники, компьютеры, ноутбуки, стиральные машины и телефоны. Список сервис-центров. Терморегулятор сзади, а не на лицевой панели. Мы привезем Холодильник Саратов 153 (МКШ-135) к вам домой или в офис. Отопление Обогреватели Тепловентиляторы Радиаторы отопления Тепловые завесы Электрокамины Штативы для обогревателей Печи-камины Кронштейны для обогревателей Печи для дома Комплекты для подключения радиаторов Биокамины Теплоносители Аксессуары для каминов и печей Терморегуляторы для радиаторов. Теплый пол Теплые полы … Сайт комического театра. История театра, спектакли, лица, афиша, гастроли, кино, тексты, видео, аудио, фото. Саратов. Как связаться с Velga. Холодильник Саратов 4521225(КШ-120) купить по низким ценам с доставкой. Техника для кухни в интернет-магазине бытовой техники.
Как установить и отрегулировать термостат холодильника | Home Guides
Термостат холодильника управляет компрессором холодильника, включая и выключая его соответственно для поддержания желаемой температуры в холодильнике. Если термостат в вашем холодильнике неисправен, температура в холодильнике не будет достаточно низкой, чтобы еда не испортилась. Если ваш холодильник недостаточно холодный, вы можете установить и настроить термостат холодильника всего за несколько минут, используя несколько обычных ручных инструментов.
Вытяните холодильник и отсоедините электрический шнур устройства от розетки за холодильником.
Найдите панель с регуляторами температуры в холодильнике. Снимите ручку или ручки управления термостата. Ослабьте винты или снимите зажимы, которые удерживают крышку панели над термостатом, с помощью отвертки и опустите панель.
Выдвиньте термостат, который представляет собой реле с двумя или тремя проводными соединениями и длинной гибкой трубкой для измерения температуры, из корпуса.
Снимите плоские разъемы проводов с термостата и отложите термостат в сторону. Если провода припаяны к термостату, закрепите провода на расстоянии одного дюйма от корпуса термостата.
Подключите провода к новому термостату в тех же местах, из которых они были сняты. Если провода нужно было разрезать, чтобы снять старый термостат, обрежьте 1/2 дюйма изоляции на концах обрезанных проводов и скрутите жилы проводов, чтобы предотвратить изнашивание. Оберните провода вокруг клемм в тех же положениях, что и на старом термостате.Прижмите кончик нагретого паяльника к клемме и надавите на кончик жгута флюсового припоя на клемму, чтобы припаять провод к клемме. Аналогичным образом припаяйте остальные клеммы.
Проденьте трубку датчика температуры в корпус. Если у старой сенсорной трубки был изолятор, снимите его и поместите на новую сенсорную трубку. Установите на место корпус, чтобы удерживать термостат на месте, затем замените ручку или ручки управления термостатом.
Подключите холодильник к розетке и послушайте, чтобы убедиться, что компрессор включается.
Откройте дверцу холодильника и поместите термометр холодильника на одну из средних полок холодильника. Дайте термостату холодильника отрегулировать температуру в течение 24 часов, затем проверьте термометр, чтобы убедиться, что температура находится на желаемом уровне. Если вы хотите, чтобы температура была ниже или выше, поверните ручку охлаждения холодильника на более холодную или более высокую температуру соответственно, затем подождите 24 часа и проверьте снова. Продолжайте проверять и регулировать, пока температура не достигнет желаемого уровня.
Справочные документы
Предупреждения
- Не пытайтесь заменить термостат, не отключив сначала холодильник от электрической розетки.
Писатель биографии
Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал лучшие покупки для электроинструментов за 2009 год и Лучшие покупки для аппаратов высокого давления 2013 года.
Холодильник— Руководство по электрическим схемам термостата холодильника
В этом посте вы узнаете о электрической схеме термостата холодильника и закапывании, поскольку вы знаете, что мы используем холодильник в нашей повседневной жизни, в холодильнике / холодильнике у нас есть поворотный переключатель, который представляет собой подвижный переключатель, с помощью которого мы можем контролировать холод. С помощью этой ручки мы можем легко сделать холоднее или прохладнее. Это называется переключателем термостата, и в этом посте вы узнаете о термостате с полным подключением, которое является очень простым подключением. Это соединение выполняется в каждом холодильнике и кондиционере. Существуют различные типы переключателей термостата, касающиеся подключения проводки и температуры.Работа термостата в холодильнике / холодильнике или кондиционере заключается в том, что компрессор выключается, когда машины завершают цикл намотки.
Схема подключения термостата холодильника — подключение термостата холодильника
В переключателе термостата у нас есть два типа подключения, в котором один для основного, а другой для выхода на компрессор, в некоторых переключателях термостата у нас есть основное или общее подключение с двумя терминалами, в которых один предназначен для входящего питания, а другой — для света.В некоторых термостатах есть только два соединения, одно для входа, а другое для выхода на нагрузку или компрессор.
Подключение проводки термостата холодильника выполняется последовательно, это означает, что это соединение между компрессором и питающим током.
В холодильнике один провод питания идет к реле ptc, а другой — к термостату, от которого 2-й провод идет к компрессору. Электропроводка холодильника с прямым охлаждением и холодильника без замораживания отличается, но если мы говорим о электрической схеме и подключении термостата холодильника, то это то же самое в обоих.
Теперь давайте для полного понимания приведем нижеприведенную схему установки / подключения термостата холодильника.
На приведенной выше схеме я показал, как подключить рефрижераторный термостат, но это только базовая схема, и мы скоро опубликуем полную схему холодильника.Однако из этой схемы вы получите представление о закапывании термостата холодильника. На схеме термостата холодильника я показал электрическую вилку, которая является вилкой холодильника, от которой я подключаю один провод к компрессору, а второй к переключателю термостата, а от термостата я подключаю его к компрессору. В компрессоре мы используем реле PTC и устройство защиты от перегрузки, которые также являются важными частями холодильников, поэтому для лучшего понимания прочтите сообщения ниже.
Также читайте ниже
Как определить компрессорные терминалы?
Что такое защита от перегрузки и она работает?
Какова роль реле PTC в холодильнике?
Холодильник не охлаждается, проблемы и приветствия
Надеюсь, после этой статьи вы полностью поймете электрическую схему / подключение термостата холодильника .Однако в ближайшее время IN SHA ALLLAH разработаю полную схему рефрижератора / холодильника.
Как заменить термостат оттаивания в холодильнике с французской дверью
Размораживание — важная функция для всех современных холодильников и морозильников. Есть несколько компонентов, которые делают возможным интеллектуальное размораживание, и один из них — термостат размораживания. Если ваш термостат оттаивания больше не определяет температуру и не отправляет сигналы оттайки в систему, то его необходимо заменить.
Этот ремонт потребует некоторой работы с проводами, но его может выполнить осторожный любитель, если вы примете правильные меры предосторожности.
1) Принадлежности
Начните со сбора ваших припасов. Для этого ремонта потребуется несколько предметов из вашего ящика для инструментов, или вам, возможно, придется заглянуть в строительный магазин для того, что вы не используете регулярно дома.
- Запасной термостат оттаивания
- Отвертка
- Кусачки
- Стриппер для изоляции проводов
- 2 гайки для проводов
- Силиконовый герметизирующий гель
- Застежка-молния
2) Отключите питание холодильника
При любом ремонте прибора всегда начинайте с отключения электроэнергии.Если вы можете дотянуться до вилки холодильника, отсоедините ее оттуда. Однако, если вилка находится слишком далеко назад или скрыта конструкцией вашей кухни, вы можете вместо этого перевернуть кухонный выключатель. Убедитесь, что ваш холодильник полностью обесточен, открыв дверцу, и посмотрите, загорелся ли свет. Если этого не произойдет, можно смело продолжать ремонт.
3) Опорожнить морозильную камеру
Для холодильников с французской дверью большинства крупных и нескольких второстепенных брендов (Whirlpool, Kenmore, KitchenAid, Maytag, Roper, Estate, Amana, Crosley, Inglis и Ikea) термостат расположен за задней панелью внутри морозильной камеры. .Поэтому для начала вам нужно вытащить все из морозильной камеры.
Уберите все замороженные продукты. По возможности загрузите их в холодильник или в холодильное отделение, чтобы они оставались прохладными. Если у вас нет кулера или комнаты в холодильнике, поставьте их рядом на стойке, чтобы они друг друга охлаждали.
- Снятие полок и ящиков
Все полки и ящики должны выдвинуться, чтобы снять заднюю панель. Осторожно отцепите все защелки и не забудьте поднимать и тянуть большинство установленных полок.
Не забудьте про световое покрытие. Отвинтите или отсоедините крышку освещения морозильной камеры и отложите ее на стойке рядом.
4) Снимите заднюю панель морозильной камеры
Следующим шагом будет осторожное снятие задней панели морозильной камеры.
- Отвинтите винты крепления задней панели
Начните с выкручивания нескольких винтов по краю задней панели. Используйте ту отвертку, которая подходит к типу винтов, которые вы там найдете.
- Снимите панель с монтажных выступов
Монтажные выступы направлены вверх и устанавливаются в центре или по бокам панели. Поэтому вам нужно будет приподнять панель, чтобы вытащить ее из корпуса морозильной камеры.
Осторожно вытащите заднюю панель из морозильной камеры и отложите ее в сторону, где она не будет мешать.
5) Снимите старый термостат оттаивания
Здесь мы переходим к техническим вопросам. Вам понадобятся кусачки, чтобы снять старый термостат оттаивания.
- Идентификация термостата и проводов
Начните с идентификации вашего термостата. Если у вас есть запасная часть, вы знаете, как выглядит термостат. Он должен быть прикреплен к верхней части змеевика испарителя и подключен к двум проводам, красному и черному.
- Обрежьте провода рядом с термостатом
С помощью кусачка обрежьте провода рядом с термостатом, оставив много неподключенных проводов свисать с холодильника.
- Отсоедините термостат от испарителя
Отсоедините старый термостат размораживания от верхней части змеевиков испарителя и выбросьте его.
6) Установите новый термостат оттаивания
Далее вам нужно будет подготовить новый термостат и старые провода и подключить их. Если вы раньше работали с проводами, это должен быть простой процесс. Если вы этого не сделали, попробуйте посмотреть видео, чтобы показать вам, как это делается.
- Зачистите все 4 соединения проводов
Начните с зачистки примерно 1/4 дюйма изоляции с каждого провода. Есть четыре провода, которые нужно зачистить и подготовить к подключению: 2 на новом термостате и 2, которые вы отсоединили от старого термостата. Снимите небольшой участок изоляции со всех четырех, используя отверстие подходящего размера в инструменте для зачистки проводов.
- Используйте гайки для соединения старых и новых проводов
Гайки для проводов используются для обеспечения безопасного соединения между двумя скрученными вместе проводами. Используйте проволочные гайки, чтобы аккуратно и надежно соединить красный провод термостата с красным проводом холодильника, а черный провод термостата — с черным проводом холодильника.
- Заполните гайки силиконовым герметиком
Чтобы убедиться, что эти проволочные гайки остаются на месте, нанесите каплю силиконового геля внутри и вокруг каждой проволочной гайки. Он высохнет и превратится в твердый, но гибкий герметик.
- Закрепите термостат на испарителе
После того, как ваши провода закреплены и запломбированы, закрепите новый термостат на месте поверх змеевиков испарителя. Поздравляю, вы закончили самое сложное.
7) Заменить заднюю панель
После установки нового термостата пора собрать морозильную камеру в порядок.Возьмите верхнюю панель и приготовьтесь вернуть ее на место.
Начните с прорези в верхней части панели сразу за корпусом воздуховода, а затем выровняйте нижнюю часть сразу за поддоном для сбора капель.
Осторожно отрегулируйте панель до тех пор, пока она правильно не встанет на монтажные выступы. Если он установлен неправильно, панель будет вытолкнута вкладками.
- Верните и затяните винты
Верните винты и затяните их на место. Затянуть вручную — это нормально, не нужно их закрывать.
8) Заполните морозильную камеру
Наконец, вы можете вернуть своей морозильной камере ее обычную конфигурацию, состоящую из полок, ящиков и замороженных продуктов.
Возьмите световую крышку и установите ее на место, когда задняя панель находится на месте. Используйте тот же зажим или винт, который был отпущен при снятии крышки.
- Возврат полок и ящиков
Верните все полки и ящики на их надлежащие места в морозильной камере. Это также может быть хорошим временем, чтобы пересмотреть схему хранения в морозильной камере.
Прежде чем загружать все продукты, снова включите холодильник или включите выключатель. Это гарантирует, что ваш морозильник можно будет сразу же вернуть, чтобы его содержимое оставалось холодным.
Закройте морозильную камеру и подождите несколько минут. Если вы слышите, как прибор включается и начинает охлаждаться, можно безопасно класть продукты обратно. Откройте морозильник и приложите руку, чтобы проверить, не возникает ли новый холод.
И последнее, но не менее важное: положите все замороженные продукты обратно в морозильную камеру.Еда на самом деле поможет вашей морозильной камере вернуться к оптимальной температуре и остаться там.
вопросов и ответов для Whirlpool WP2315562 Термостат
Морозильник на кенморе бок о бок держит замерзшее сливное отверстие, отверстие не заблокировано, удалите его, чтобы убедиться. Удалили весь лед на дне морозильника. На следующий день сливное отверстие начало замерзать снова потеряно?Питер для номера модели Kenmore cold spot 52692100
У меня есть 12-летний холодильник Whirlpool Side by Side (ED5LTAXVL00). Он имеет новый термостат размораживания, плату управления размораживанием и вентилятор испарителя. За последние пару недель я заметил, что секция свежих продуктов была теплее, чем обычно (масло немного мягкое, напитки не такие холодные и т. Д.). Я поместил беспроводной термометр в морозильную и холодильную секции и увидел, что морозильная камера была примерно такой же холодной, как и ожидалось, но в холодильнике было около 50 градусов. Дефростер, кажется, работает, но после некоторого нормального использования (несколько раз открыв и закрыв дверцу холодильника, чтобы вытащить вещи), секция свежих продуктов снова поднимается примерно до 50 градусов. Если оставить его закрытым, то иногда требуется очень много времени, чтобы снова охладить холодильный отсек (падение только примерно на 1 градус в час). Морозильник кажется холодным. Кажется, что недавно установленный вентилятор испарителя работает, по крайней мере, некоторое время (я слышу, как он работает, и чувствую, как из заслонки выходит холодный воздух.Это не шумно), но было пару раз, когда он должен был охлаждаться (температура холодильника все еще была слишком высокой), когда я заметил, что вентилятор НЕ работает и не дует воздух в холодильную секцию. Я очистил змеевики конденсатора и убедился, что конденсатор и вентилятор конденсатора работают. Указывает ли это на неисправный термостат контроля температуры? Есть ли что-нибудь еще, что может быть проблемой теперь, когда я устранил термостат оттаивания, плату управления оттаиванием и вентиляторы испарителя? Спасибо!Ответ Питер, Убедитесь, что вы промыли слив, так как в сливной трубке под холодильником может быть мусор, из-за которого он скапливается.Это может быть наиболее вероятной причиной данной проблемы.
Марка для номера модели ED5LTAXVL00
Я получаю часть, и это не та часть, которую я хочу, могу я вернуться к вам?Ответ Марк, Вы обязательно захотите проверить, нет ли препятствий для воздушного потока. На левой боковой стенке — воздухозаборник — воздуховод возврата. Убедитесь, что воздуховод ничем не заблокирован. Если это не так, убедитесь, что демпфер не забит льдом и ничего высокого не стоит напротив него. Если все в порядке, то наиболее вероятной причиной этой проблемы будет рабочий термостат.
Бехруз
Морозильник покрывается инеем, а холодильник не охлаждает должным образом. Вещи портятся.Ответ Бехруз, Если покупается электрическая часть, если она не была установлена, ее можно вернуть.
Vera B. для номера модели 106.58032800
Я заказал термостат p / n WP2315562, и у нового есть выступы для проводов рядом, старый был внизу и вверху. Итак, на новом, как мне узнать, где их подключить, так как они находятся рядом?Ответ Привет Вера, Если нет утечек воздуха вокруг дверей или у ледяной двери, которые могут привести к накоплению инея в воздушной заслонке, проблема, скорее всего, связана с контуром оттаивания. Вам нужно будет проверить нагреватель оттаивания WP2323198, термостат оттаивания WPW10225581 и адаптивное управление оттаиванием 4388932. Термостат оттаивания необходимо проверять, пока он составляет около 20 ° F и не должен показывать сопротивления. Вы можете принудительно разморозить, чтобы увидеть, включается ли нагреватель размораживания. Просматривая вентиляционные отверстия в задней стене, вы должны увидеть оранжевое свечение нагревательного элемента, если он работает правильно. В противном случае вам нужно будет протестировать отдельные компоненты, пока устройство находится при рабочей температуре.
Thao
Я получил деталь W11088945, которая должна была заменить OEM 2315562. Физическая конфигурация отличается от нового термостата, имеющего 3 вывода: один вверху, один сзади и один сзади / внизу. Это правильная часть? Если да, то какой провод к какому терминалу идет?Ответ Тао, Не имеет значения, как он подключен, просто убедитесь, что у вас правильное заземление.
Ray B. для номера модели 106.57
0Мой холодильник Maytag модели MSD2572VEW01 постоянно прекращает охлаждение, пока я не сдвигаю термостат, а затем он снова включается и остывает на некоторое время, затем выключается, и морозильная камера тает, а холодильник нагревается. Это происходит ежедневно.Я думаю, что это скользящий термостат, и я использовал Appliance Pros.com, чтобы найти номер детали, на которую он ссылается как на часть # AP6048331, однако часть, которая изображена, отличается от моего термостата в Maytag. Когда я смотрю видео, я вижу замену термостата холодильника Kenmore на Kenmore, который точно такой же, как мой Maytag, и парень заменяет деталь Kenmore № W11088945, которая выглядит точно так же, как термостат в моем Maytag. Они такие же и что мне заказать? Также видео останавливается через 2 минуты… любые рекомендации по воспроизведению всего видео. ответьте, пожалуйста спасибо gsОтвет Привет, Рэй, Меньший терминал — это земля.Две другие клеммы — это горячий и нейтральный, которые можно подключать любым способом, так как это не повлияет на работу. Это правильная деталь согласно заявлению производителя.
Gregg Soupir для номера модели MSD2573VEW01
1.Термостат издает громкий щелчок при включении и выключении компрессора. 2. Сначала было сложно установить температуру. При самой низкой температуре еда была холодной. Он выключает холодильник на уровне 1 до Off Mark. 3. Холодильнику 4 года.Ответ Грегг, Термостат WP2315562 / W11088945 / 2315562 — это то, что нужно заказывать для вашего холодильника. Бренды Whirlpool включают Whirlpool, Maytag, KitchenAid, Jenn-Air, Amana, Magic Chef, Admiral, Norge, Roper и другие. Whirlpool также производит различные модели бытовой техники для Sears / Kenmore.Многие из механических и электрических частей являются «взаимозаменяемыми» между торговыми марками и номерами моделей. Нам не известно о каких-либо проблемах с видео, прикрепленным к артикулу термостата, мы смогли просмотреть / просмотреть все видео. Возможно, вам придется попробовать использовать другой браузер и / или проверить настройки в цепи видеоплеера. Наиболее полезная информация появляется после 2-х минутной отметки на видео. Надеюсь, вы сможете определить и решить проблему. Спасибо,
Walter P для номера модели ED2KHAXVT01
Ответ Уолтер, Перед заменой термостата контроля холода вы можете отключить питание холодильника, опустить панель управления и проверить слайд 2161466/2161466, термостат. Возможно, он треснул, сломался или каким-то образом деформировался, и он не выровнен и не входит в зацепление с валом управления термостата должным образом. Если все в порядке, замените термостат.
Как заменить термостат холодильника
Если вы обнаружите, что ваш холодильник недостаточно охлаждается или вообще не охлаждается, одно из возможных решений — заменить термостат. Если вы хотите проверить термостат холодильника, чтобы убедиться, работает он или нет, измените температуру холодильника на что-нибудь более прохладное, чем обычно.Если термостат работает нормально, то для поддержания постоянной температуры потребуется несколько часов. Однако, если это не так, его необходимо заменить.
Шаг 1. Подготовка к замене термостата
Первое, что вы должны сделать перед выполнением этой работы, — это отключить прибор от сети. Это то, что следует делать со всеми электрическими приборами из соображений безопасности. Если вы обнаружите, что вилка спрятана за шкафами или панелями, вам следует отключить автоматический выключатель, назначенный этой розетке.
Шаг 2 — Найдите термостат
Затем вам нужно найти термостат и его расположение внутри холодильника. В большинстве холодильников, где морозильная камера находится на верхнем уровне, термостат будет находиться прямо в задней части холодильника или на крыше холодильника под панелью морозильной камеры. Если у вас есть холодильник, который находится рядом с морозильной камерой, термостат следует найти в задней части морозильной камеры.
Шаг 3. Снимите стеллажи
Убедитесь, что вы вынули все замороженные продукты и полки, которые могут ограничивать вашу мобильность на рабочем месте. Чтобы вынуть полки изнутри, вам, возможно, придется ослабить несколько винтов и снять зажимы, удерживающие их на месте.
Шаг 4 — Удаление проводов
К термостату будут прикреплены некоторые провода, которые необходимо аккуратно отсоединить плоскогубцами. Вы должны быть очень осторожны, делая это, так как если вы слишком сильно потянете или схватите провода посередине, они могут сломаться под давлением.
Шаг 5 — Извлеките сломанный термостат
После того, как вы удалите все оставшиеся винты или зажимы, удерживающие его на месте, теперь вы можете извлечь старый неисправный термостат из холодильник. Если термостат находится вокруг трубки испарителя, снимайте его с осторожностью, так как это может привести к повреждению.
Шаг 6 — Установите новый термостат
После того, как вы выполнили все шаги, установите новый термостат для замены в холодильник на то же место, что и старый.Убедитесь, что вы прикрутили его на место и снова подключили все провода. Надежно наденьте панель на термостат. Затем верните все полки, которые вы вынули перед заменой термостата.
Шаг 7 — Проверка холодильника
Наконец, снова включите питание холодильника и подождите, пока холодильник снова не остынет до более низкой температуры. Если новый термостат работает правильно, он сработает и будет поддерживать постоянную температуру в вашем холодильнике.
New Build Electronics Newb Diagram Help — Холодильник-сборка
У меня есть почти все детали вместе (кроме обогревателя), но у меня возникли некоторые проблемы с намоткой головы на проводку.
Список деталей:
Холодильник — холодильник Frigidair 4,4 куб. 0,806 А / 115 В / PTC реле стартера
Нагреватель — подлежит уточнению, но если посмотреть на ламповый нагреватель на 110 В / 60 Вт, например: http://www.e-tradecounter.co.uk/p-2855-110v-tubular-heater.aspx
2x 10A SSR
Brewpi Spark
Raspberry Pi B + и импульсный источник питания 5V 2A
3x однопроводных датчика температуры
У меня несколько вопросов:
В руководстве по взлому холодильника клеммы 3 и 4 двух SSR имеют маркировку
как «Земля» и «Управление соответственно».Итак, я предполагаю, что
означает, что эти два провода подключены к Brewpi Spark через цифровые выходы
? Если это так, то как именно эти
заземлены? Поскольку плата Spark питается через USB от
Raspberry B +, а тот, в свою очередь, имеет только источник питания
, работающий под напряжением и нейтраль, как это может быть заземлено?У датчиков температуры также есть провод заземления, и разве это не относится к ним? Как вариант, следует ли подключить заземляющие провода датчика температуры
в холодильнике к зеленому проводу от термостата холодильника
, который заземлен на металлической раме холодильника? (см. изображение
проводки внутреннего термостата холодильника ниже)На изображении D ниже вы видите нейтральный белый провод, выходящий из
реле PTC, который входит в заднюю часть соединительной коробки на изображении C
(не видно на фото) в холодильник, обратно из холодильника
. (все еще белый) к разъему, который соответствует белому нейтральному проводу
провода настенной розетки в нижней части изображения C.Я указал
на этот «объезд» внизу предлагаемой мной электрической схемы, обведя
кружком вокруг «?» так как я не знаю, куда идет этот белый провод
и с какой целью. Разумно ли подключить этот белый провод
после «обхода» к нейтральному проводу, выходящему из нагревательного элемента
, непосредственно перед тем, как вернуться к розетке? У кого-нибудь есть
идей, что это может быть?
Изображение A — Существующая электрическая схема моего холодильника:
Изображение B — Ниже вы можете увидеть провод черной вилки стены (черный, нейтральный белый и зеленый заземление), идущий от нижней части изображения к разъему, который ведет к внутреннему термостату холодильника (черный, нейтральный красный). Здесь красный провод (в белой оболочке), идущий от термостата, после этого меняется на синий и ведет к компрессору.
Изображение C — Здесь вы можете увидеть синий провод от термостата, идущий к тому, что я считаю устройством защиты от перегрузки, а затем к компрессору, который затем выходит из реле PTC белого цвета.
Изображение D — Внутри холодильника находится термостат и датчик. Похоже, что черный провод находится под напряжением от сетевой розетки, красный провод идет к устройству защиты от перегрузки, затем к компрессору, а зеленый заземлен на металлической раме в задней части холодильника.Я планирую снять термостат и использовать эти существующие 3 провода, чтобы подключить 2 датчика температуры в холодильнике к одному из однопроводных портов RJ12 Brewpi Spark:
Вот предлагаемая мной схема подключения. Я понял, что единственное, что я знаю, что я упустил из этой схемы, — это источник питания 5V 2amp для Raspberry Pi после того, как основной кабель питания разделится, чтобы перейти к Pi и SSR. Я открыл этот «стенной кабанчик» и планирую закрепить его между этим разделением и малиновым пи.
Я уже изменил интерьер холодильника, чтобы он соответствовал моему ферментеру:
К этому:
Установка | Холодильное оборудование | Морской | Лодка
Если вам нужны инструкции, руководства и т. Д., Но вы не видите их здесь, пожалуйста, свяжитесь с нами , и мы сделаем все возможное, чтобы найти для вас ответы.
Руководства и инструкции по эксплуатации холодильного оборудования
Руководство по установке и эксплуатации Frigoboat (Ред. 39, февраль 2019 г.)
Стандартное руководство, объясняющее, как установить систему охлаждения Frigoboat, и дающее базовые инструкции с указателями по устранению неисправностей.Периодически обновляется по мере поступления новой информации от пользователей и владельцев.
Инструкции по изгибу для испарителей Frigoboat (плоских) типа F
Как согнуть плоскую алюминиевую пластину испарителя в U- или L-образную форму для индивидуальной установки в ледяной ящик. Также доступно в Разделе 6 Руководства по установке и эксплуатации Frigoboat выше.
Цифровой термостат Coastal MK3 со светодиодным индикатором неисправности. Инструкции.
. Инструкции по установке и эксплуатации цифрового термостата Coastal MK3.
Цифровой термостат Coastal MK II. Инструкции.
. Инструкции по установке и эксплуатации цифрового термостата Coastal MKii. снято с производства
Danfoss
Диагностический светодиодный индикатор, когда компрессор останавливается по причине неисправности, мигает 1-2-3-4 или 5 раз, чтобы указать, какая неисправность произошла.
Регулировка и эксплуатация контроля температуры и скорости Guardian
Инструкции по установке и эксплуатации регулятора скорости компрессора Guardian с цифровым термостатом. снято с производства
Инструкции для интеллектуального регулятора скорости Merlin II
Интеллектуальный регулятор скорости Merlin II со светодиодным индикатором неисправности, инструкциями по установке и эксплуатации.
Интеллектуальный контроллер скорости Merlin (устаревший) — Инструкции
Оригинальное руководство по установке и эксплуатации интеллектуального мини-регулятора скорости Merlin.
Термостат Carel IR-V — электромонтаж, эксплуатация и регулировка
Руководство по установке и эксплуатации цифрового термостата Carel, особенно используемое в системах Frigoboat.
Smart Speed Control (устаревший) — Общие инструкции по эксплуатации
Оригинальное руководство по установке и эксплуатации Smart Speed Control (SSC).Этого превосходного продукта больше нет в наличии. Заменяющий продукт Merlin II использует те же алгоритмы производительности, но не имеет встроенного дисплея. См. Схему подключения ниже.
Электрические схемы
Подключение контроллера AC-DC (Frigoboat p / n E52530, Danfoss p / n 101N0500)
Преобразователь питания переменного тока в постоянный, 12 В, проводка снято с производства
Преобразователь питания переменного тока в постоянный, 24 В, проводка снято с производства
Устройство контроля температуры и скорости Guardian, модель с 5-проводным соединением , монтажная и электрическая схема. снято с производства
Устройство контроля температуры и скорости Guardian, модель с 7-проводным соединением , монтажная и электрическая схема. снято с производства
Термостат (цифровой и механический) к модулю управления компрессора, электрическая схема
Merlin II, мини-интеллектуальная система контроля скорости
Схема подключенияSSC (Smart Speed Control): механический, Carel, 3-кнопочные прибрежные термостаты
Схема подключения SSC (Smart Speed Control): механический, Carel, 5-кнопочные прибрежные термостаты
W35 / W50 — Инструкции по подключению насоса и термостата, с реле насоса
W35 / W50 — Инструкции по подключению насоса и термостата, с реле насоса, две-три системы, один насос
Инструкция по установке дополнений
Добавление килевого охладителя к системе воздушного или водяного охлаждения Frigoboat
Добавление дополнительного воздушного конденсатора к системе Frigoboat с килевым охлаждением (K35 или K50)
Добавление дополнительного конденсатора воздуха в систему с водяным охлаждением Frigoboat (W35 или W50)
Комплект крышки для испарителя Frigoboat 340H или 250H, инструкция по установке
Инструкции по установке защитного вентилятора, цифрового термостата
Инструкции по установке защитного вентилятора, механического термостата
.
