Схема подключения трехфазного УЗО к сети

• Статья
• Видео

Подключение трехфазного УЗО находит широкое применение в вопросах обеспечения безопасности электрохозяйства. Четырехполюсные модули защиты от утечек предназначены для установки в распределительных сетях, на клеммы вводного устройства которых поступает три фазы напряжения. Как правило, в квартире многоэтажки система электроснабжения на 380 Вольт не находит применения, а вот в частном доме, в гараже или на даче это вполне приемлемый вариант. Устройства защитного отключения подключаются в распределительном щите вводного устройства и служат для защиты проводки от возгорания в случае возникновения утечки, порог их срабатывания рассчитан на большие токи. На практике также находит применение подсоединение трехфазного защитного устройства от утечек в цепь электродвигателя. Чтобы обезопасить человека от поражений током утечки необходимо подсоединение дополнительного устройства защиты к группам однофазной электросети, токовая уставка которых составляет порядка 10-30 мА.

В этой статье будут рассмотрены различные схемы подключения трехфазного УЗО к сети 380 Вольт.

• Что важно знать?
• Обзор схем

Что важно знать?

Перед тем, как приступить к монтажу аппарата необходимо ознакомиться с правилами цветовой маркировки проводов. В соответствии с требованиями ПУЭ принят следующий порядок маркировки проводников по цветам:

Назначение	Цвет	Буквенное обозначение
нулевой рабочий	голубой	N
Нулевой рабочий и защитный (совмещенный)	Голубой, на концах желто-зеленные полосы	PEN
Нулевой защитный	Желто-зеленый	PE
фаза	желтый	А
фаза	зеленый	В
фаза	красный	С

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату.

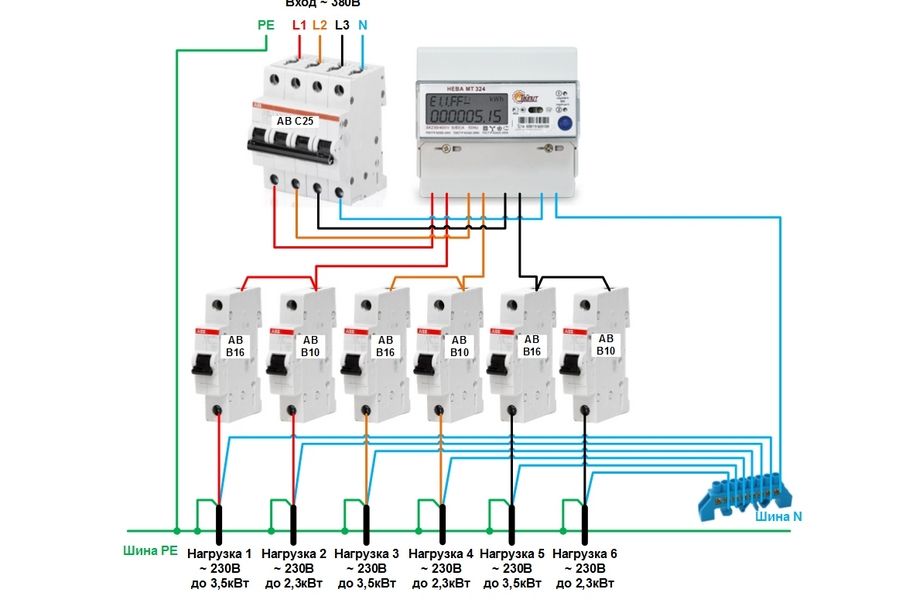

Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

• Как собрать распределительный щит на 380 В
• Ошибки при монтаже электропроводки
• Причины срабатывания устройства защитного отключения

Трехфазное УЗО — назначение, устройство, как работает. Принцип работы трехфазного УЗО

УЗО – устройство защитного отключения. Это устройство знакомо многим, но почему-то не все верят в то, что УЗО действительно работает. При этом, никто еще не смог дать конкретного ответа, почему он так думает. Спешу вас заверить: устройство защитного отключения действительно работает, поэтому в целях собственной безопасности и предотвращения несчастных случаев, связанных с поражением электрическим током, такое устройство стоит установить каждому.

Схема подключения УЗО достаточно проста, и с финансовой точки зрения тоже себя оправдывает.

Да и экономить на собственной безопасности неправильно. Поэтому еще раз: устройство защитного отключения НЕОБХОДИМО, если вы задумываетесь о своей безопасности и безопасности ваших домочадцев.

Электроэнергия по потребителям распространяется через однофазные либо трехфазные сети. В зависимости от количества фаз в сети, меняются и схемы подключения автоматов (автоматических выключателей) и схемы подключения УЗО.

В данной статье поговорим о подключении устройств защитного отключения именно к трехфазным сетям, рассмотрим схемы правильного подключения, а также узнаем, как работает трехфазное УЗО.

Внимание! Чтобы правильно рассчитать и выбрать аппараты защиты, необходимо соблюдать следующие пункты:

1. 1. Знать назначение, конструкцию и принцип действия всех компонентов
2. 2. Разбираться в параметрах и характеристиках
3. 3. Знать нормативные документы и методику выбора

Понятно, что рядовой обыватель скорее всего с этими вещами не знаком, поэтому будет приглашать мастера. А вот мастеру уже можно задать вопросы, и если он уверенно и правильно расскажет о назначении устройства, схеме его работы, то это хороший мастер. Вот если он не сможет этого сделать – лучше вызовите другого. Большинство несчастных случаев связано именно с некомпетентностью.

Назначение трехфазного УЗО

Итак, для начала разберемся с однофазными и трехфазными сетями. Нужно знать следующее: в обычных квартирах сеть – однофазная, а вот в частных домах – нередко присутствует трехфазная сеть. УЗО, применяемое в однофазной сети, называется двухполюсным. То есть, один контакт подключается к фазе, второй – для подключения нулевого провода. Нетрудно вычислить, что в трехфазной сети будет применяться 4-х полюсное УЗО: три контакта подключаются к фазам, четвертый, соответственно, ноль

Как мы уже поняли, трехфазные УЗО применяются в трехфазных сетях. Их задача ничем не отличается от устройств, применяемых в однофазной сети: защищать от утечки тока.

Вкратце напомним принцип работы УЗО: определяет и реагирует на разницу тока, проходящего через устройство. При этом, в отличие от УЗО в однофазной сети, трехфазное УЗО можно подключить как и с нулевым проводом, так и без него. Соответственно, при подключении с нулевым проводом задействованы все четыре провода сети, а если подключать без нейтрали, то только три провода, четвертый контакт остается незадействованным.

Теперь познакомимся с номиналами защитных устройств, используемых в трехфазных сетях. Маленький нюанс: одни производители указывают величину тока утечки в миллиамперах, другие в амперах. Четырехполюсные УЗО бывают 10, 30, 100, 300, 500 миллиампер (0.01, 0.03, 0.1, 0.3, 0.5 ампер соответственно).

Важно! Если вы планируете установку УЗО для защиты человека, то номинал устройства защиты не должен превышать 30 миллиампер. Остальные номиналы используются для защиты от возгораний и сохранности потребителей, как правило, устанавливаются на входе щитка.

Обычно к частным домам подводят три фазы мощностью 15 кВт. В этом случае для обеспечения защиты человека от удара током не имеет смысла устанавливать трехфазное УЗО на входе, так как если на одной из фаз произойдет утечка тока, устройство отключит все три фазы. В этом случае имеет смысл устанавливать трехфазное УЗО для отдельных трехфазных потребителей, коими могут быть котлы, электроплиты и другое трехфазное электрооборудование.

Однако не всегда их используют для трехфазных потребителей. Трехфазное УЗО можно использовать не только в трехфазной, но и в однофазной сети и такие устройства часто можно встретить в обычном квартирном щите. Изюминка в том, что используя трехфазное устройство защитного отключения в однофазной сети грамотно распределив нагрузку можно добиться существенной экономии бюджета. У многих профессионалов они пользуются все большей популярностью.

Но, такие манипуляции должен проводить опытный мастер, иначе, при неравномерном распределении нагрузки получится перекос между фазами (проще – аварийная ситуация). А как собрать такой щит мы рассмотрим в отдельной статье.

Устройство трехфазного УЗО

Теперь подробно поговорим об устройстве трехфазного УЗО. Как уже было сказано, в трехфазной сети имеется три фазных проводника и один нулевой.

Напряжение между любой фазой и нулем – 220 вольт, как положено, а напряжение между фазами – 380 вольт.

Основным компонентом устройства защитного отключения является дифференциальный трансформатор. Это обычный магнитопровод из ферромагнитного материала с обмоткой. Помимо дифференциального трансформатора в УЗО присутствуют следующие компоненты:

1. 1. Корпус
2. 2. Силовые контакты (подвижные и неподвижные)
3. 3. Механизм независимого сцепления
4. 4. Силовые провода
5. 5. Реле расцепления
6. 6. Кнопка “Тест”

Теперь узнаем, что же происходит. Через катушку ЭДС, которая является частью трансформатора устройства защитного отключения проходят все провода трехфазного питания, включая нулевой провод. Так как при нормальном потреблении прибора суммарные токи всех 4-х проводов равны нулю, ЭДС в катушке не возникает.

При возникновении утечки тока по любому из проводов, происходит разбаланс, и, как следствие, сердечник трансформатора намагничивается.

Все это приводит к возникновению тока в обмотке трансформатора. Если величина этого тока превышает ток срабатывания УЗО, автоматика отключает питание.

Пояснение работы устройства

Понятное дело, что неподготовленному человеку будет сложно понять принцип работы УЗО, поэтому в качестве примера возьмем обычные батареи водяного отопления. Итак, мы имеем следующее:

1. 1. Замкнутый контур отопления – наши провода
2. 2. Вода – ток, протекающий по проводам.

Теперь всем понятно, что пока вода спокойно протекает по трубам, система работает без проблем. Но вдруг в одной из труб контура образовалась дыра.

Понятное дело, что часть воды будет через эту дыру утекать. Получается, в начале замкнутого контура в трубу подали, к примеру, четыре куба воды, а на выходе из контура воды стало только три куба. Так как наша система замкнута (сколько вошло – столько и должно выйти), то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка.



По этому же принципу работает и УЗО. Это устройство сравнивает сколько тока ушло и сколько пришло, и если появляется разница, то устройство автоматически отключается.

В однофазной сети УЗО сравнивает токи только в двух проводах, один из которых фазный, а второй – нулевой. Время срабатывания устройства – несколько миллисекунд.

Принцип работы трехфазного УЗО при несимметричной нагрузке

Принцип работы УЗО в трехфазной сети аналогичен его работе в сети, где присутствует одна фаза. Но, если в однофазной сети всего два провода, то в трехфазной – четыре.

К сведению, обычно фазы обозначают латинскими буквами (А, B, C) а нейтраль всегда обозначают буквой N.

Теперь снова повторим: в однофазной сети ток течет в одном направлении по фазному проводу, и по нулевому проводу в другом. Значения токов при нормальной работе – одинаковые. Если вспомнить наш пример с отоплением, то 2 куба вошло и 2 куба вышло. При такой работе во вторичной обмотке трансформатора УЗО ток не возникает.

В трехфазном УЗО геометрическая сумма I1+I2+I3 = 0 (ему геометрическая? — вспомните векторы!) всех четырех проводов равна нулю (при равенстве нагрузки). То есть, как и в однофазной сети, во вторичной обмотке трансформатора ток не возникает.

Но, как только в сети возникает утечка тока, баланс в первичной обмотке будет нарушен, и тогда во вторичной обмотке возникнет ток, который запустит механизм срабатывания УЗО.

Внимательный читатель наверняка обратил внимание на оговорку “при равенстве нагрузки”, и естественно задался вопросом: а что если нагрузка на фазы не будет одинакова? Сработает ли УЗО при возникновении утечки в таком случае?

Спешу успокоить: УЗО сработает, и вот почему. Возьмем в качестве примера следующие данные:

1. 1. Фаза А – 10 ампер
2. 2. Фаза В – 5 ампер
3. 3. Фаза С – 15 ампер

Для несимметричной нагрузки должно выполняться геометрическое равенство I1+I2+I3=IN. Считаем: 10 + 5 + 15 = 30. Ток в 30 А, это ток который возвращается в сеть по нулевому проводу. То есть, баланс нашего тока равен 30 Ампер.

Во вторичной обмотке – ток равен нулю. То есть, при значении 30 Ампер во вторичной обмотке ток равен нулю и трехфазное УЗО работает в нормальном режиме. Теперь, в случае утечки тока на одной из фаз, равенство нарушится, и баланс не будет равным 30, а значит во вторичной обмотке появится ток. Как только там появляется ток – срабатывает реле устройства, УЗО отключается.

Важно! Если вы устанавливаете УЗО на водонагреватель (бойлер), который работает от напряжения 380 вольт, то обратите внимание на то, по какой схеме в вашем бойлере подключены ТЭНы. Если используется подключение типа “треугольник”, то четырехполюсное УЗО подключается без нулевого провода. При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод).

Подводим итоги. Трехфазное УЗО, принцип работы которого мало отличается от использования УЗО в сетях с одной фазой, применяется очень широко, и не является слишком сложным устройством для подключения. Самое главное – будьте осторожны и внимательны.

Похожие материалы на сайте:

• Пояснение как работает УЗО
• 15 фактов эксплуатации УЗО
• Что находится внутри УЗО
• Надо ли ставить УЗО на освещение

Установка трехфазной электропроводки в доме

В нашем сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и 3- Распределительный щит фаз. Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

Связанные руководства по электромонтажу:

• Монтаж трехфазной электропроводки в многоэтажном здании
• Установка однофазной электропроводки в доме – NEC и IEC
• Установка однофазной электропроводки в многоэтажном здании

Содержание

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения к подсистеме распределения. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , предохранители, SUNCERES и т. Д. . Например,

В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника (3 фазы, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенного по схеме «звезда» (трехфазная, 4-х проводная система).

В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (две фазы, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

Связанные руководства по подключению:

• • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
  • Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями. при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). В звездном соединении Трехфазное линейное напряжение (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.). , 277 В, 480 В и т. д. в США) .

При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, т.е. заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

Зачем нам нужен трехфазный источник питания?

Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д., нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про монтаж однофазной электропроводки в доме мы уже знаем что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т.д. Так что больше никогда не будем повторяться.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Уровни трехфазного и однофазного напряжения в США — NEC

В США и Канаде доступны различные однофазные и трехфазные уровни напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может быть использовано для промышленных и коммерческих приложений.

Ниже приведены уровни напряжения, доступные в США и Канаде.

3-фазное напряжение в США

• Three Hots (3-Lines) = 208V- 3-Φ
• Three Hots (3-Lines) — High Leg Delta = 240V — 3-Φ
• Три выхода (3 линии) — треугольник = 480 В — 3-Φ
• Три контакта (3 линии) — звезда = 600 В — 3-Φ

т. е.

• Между L ₁ , L ₂ и L ₃ = 208 В, 240 В, 480 В или 600 В – (3 фазы)

Однофазное напряжение в США

• Горячее к нейтральному = 120 В – 1-Φ
• Горячее к нейтральному = 208 В, (треугольник верхнего плеча) — 1-Φ
• Две горячие точки = 240 В – 1-Φ (расщепленная фаза)
• Горячий к нейтральному — звезда = 277 В — 1-Φ
• 2 контакта + нейтраль — звезда = 480 В — 1-Φ
• Горячий + нейтральный – звезда = 347 В – 1-Φ

т. е.

• • L ₁ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₂ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₃ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)

Примечание. В случае верхнего ответвления треугольника (силового или дикого ответвления) между верхним ответвлением и нейтралью имеется дополнительное однофазное напряжение 208 В, а также 120 В и 240 В от измерительной коробки к центру нагрузки и панели. коробка.

Связанные руководства по подключению:

• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить 230-вольтовый потребительский блок с двойной раздельной нагрузкой? – УЗО+ПЦ

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В»-NEC-US

Дельта с высокой ногой (120 В, 208 В и 240 В)

3-PHASE) Уровни однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритании и ЕС по сравнению с США и большинством стран (например, Индия, Пакистан, ОАЭ и другие арабские страны) та же система распределения напряжения, что и в Великобритании, ЕС и IEC. Как трехфазное, так и однофазное напряжение доступно для бытового и коммерческого применения в одном и том же блоке следующим образом.

Трехфазное напряжение в Великобритании и ЕС

• Межфазное = 400 В
• Любая фаза к нейтрали = 230 В – (1-Φ)
• Между тремя фазами = 400 В – (3-Φ)

Т.е.

• L ₁  до L ₂ = 400 В – (3 фазы)
• L ₂  до L ₃ = 400 В – (3 фазы)
• L ₃  – L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

• Фаза к нейтрали = 230 В

т. е.

• L ₁ до N = 230 В – (1-фазный)
• L ₂ до N = 230 В – (1-фазный)
• L ₃  до N = 230 В – (1-фазный)

Однофазные и трехфазные системы электропитания 230 В и 400 В — IEC — Великобритания и ЕС

• • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Требования к установке трехфазной проводки

В этом руководстве нам потребуются следующие электромонтажные принадлежности для подключения трехфазного питания в доме.

• Трехфазный счетчик электроэнергии: 1 №
• Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
• Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 №
• Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
• Однополюсный, 20 А, автоматический выключатель: 6 №
• Однополюсный, 16 А (20 А в США): MCB: 3 №
• Однополюсный, 10 А (15 А в США): MCB: 6 №
• Корпуса распределительных щитов: 3 шт.
• Шинная перемычка для подключения нейтрального кабеля
• Медные полосы для общего соединения автоматических выключателей: 3 шт. (сегмент медной шины)
• Медная полосовая шина для заземления и заземления

Как подключить трехфазный главный распределительный щит?

Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка менее 7,5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.

В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок. Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны в доме, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.

Практическая процедура трехфазной проводки распределительного щита и установки

Мы изучили основную электрическую проводку ламп, вентиляторов и т. д. (т. сделать то же самое, как указано ниже.

• Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
• Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем фазам на входе ( R , Y , B ) от трехфазного счетчика электроэнергии. (Проверьте цветовой код проводки для различных областей в разделе ниже)

• Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
• Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтральной линии. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.

• Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления, как показано на рис. ниже.
• Выполните те же действия для всех трех распределительных щитов в разных комнатах и ​​зонах.

 Нажмите на изображение, чтобы увеличить

Рис. – Схема монтажа трехфазной электропроводки

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или панель вспомогательного обслуживания, прочтите предыдущие опубликованные сообщения о схемах однофазной электропроводки. .

Похожие сообщения:

• • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.

Схемы установки трехфазной электропроводки — US — NEC

Трехфазное распределение 208 В и панельная проводка.

Нажмите на изображение, чтобы увеличить

Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и проводка панели.

Нажмите на изображение, чтобы увеличить

Трехфазное распределение 480 В и панельная проводка.

Щелкните изображение, чтобы увеличить его

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены и соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, размер провода, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей и розеток и т. д.

Похожие сообщения:

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

Схемы установки трехфазной электропроводки – Великобритания, ЕС – IEC

Нажмите на изображение, чтобы увеличить

Рис. — Проводка трехфазного распределительного щита в соответствии с цветовым кодом IEC

УЗО – только 3-Φ нагрузки

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО – 1-Φ нагрузки от 3-Φ источника питания

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО — комбинация нагрузок 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить его

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, типовая проводка распределительного щита с УЗО для обеих 3-Φ и 1-Φ цепей нагрузки

Нажмите на изображение, чтобы увеличить

• Электропроводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации. .

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить комбинированный выключатель и розетку?

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтральная по-прежнему необходим в трехфазной системе, что зависит от конструкции системы (перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5. Подключение однофазной и трехфазной нагрузки в трехфазной системе питания

Подключение трехфазной нагрузки 400 В и автоматических выключателей с УЗО и ВДТ в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Щит распределительно-потребительный с УЗО.

Электропроводка Типовые трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.

Похожие сообщения:

• Схема электропроводки на лестнице. Как управлять лампой с двух мест?
• Схема электропроводки в коридоре – электропроводка в коридоре с использованием двухпозиционных переключателей

Принципиальная схема подключения трехфазного распределительного щита

На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилой/коммерческой зоне.

Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки — IEC и NEC

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Общие меры предосторожности и Инструкции

• Электричество одновременно и наш друг, и враг, если вы дадите ему шанс убить вас, помните, оно никогда его не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
• Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете ознакомиться с соответствующими руководствами по установке электропроводки.

• Схема лестничной электропроводки – как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить портативный генератор к домашней электросети — 4 метода
• Еще больше инструкций по установке и установке электропроводки

Причины срабатывания автомата узо и почему они выведены из строя но бояре, насосы

• Принцип действия и работа УЗО
• Мотивационные растения УЗО. Опасный для организма человека электрический ток
• Выбор УЗО в зависимости от токов утечки
• Причины утечки тока
• Типы и УЗО; визуальное и техническое обозначение
• Форумы RCD
• срабатывание УЗО, причины первичных и вторичных
• Основные типы подключения УЗО
• Одно охранное устройство и несколько автоматических выключателей
• Основные виды неправильного подключения УЗО, смещения нуля защитного проводника и
• Преобразователь ваты в ампер, онлайн калькулятор

Первичная защита организма человека от действия опасных напряжений и токов в бытовых электрических сетях и установка защитных устройств. Кроме того, УЗО используется для защиты электроприборов от аварийных режимов работы в сетях бытового электроснабжения и постоянного и переменного синусоидального тока. Но срабатывает очень часто, и отечественных потребителей интересует, почему отключено УЗО на УЗО или постоянно включено.

Принцип действия и работа УЗО

Рис.1 Рабочие места УЗО

Сумма токов, входящих в секцию, должна равняться токам, которые идут. Это основной принцип работы данного агрегата отбойного молотка. Причина срабатывания УЗО в источнике питания — это то, что токи, которые идут от участка электрической сети, не равны токам, которые входят в эту сеть. Эта разница является величиной тока утечки или дифференциального тока. Векторная сумма токов в фазных проводах ( I1 ) Должен быть равен току в нейтральном проводнике ( I2 ). Они одинаковы по размеру, но направлены в разные стороны и поэтому компенсируют друг друга, а ЭДС (электродвижущая сила) отсутствует. Если эти токи не равны, значит, разница между ними и есть ток утечки. Он в свою очередь создает ЭДС а она в свою очередь через соленоид воздействует на запорный механизм и УЗО отключается.

Мотивационные растения УЗО. Опасный для организма человека электрический ток

На Рис. 1 Нормальный режим I 1 = I 2. При прикосновении человека к оголенным проводам возникает дифференциальный ток I∆n . Если вычислить ток, который пройдет через человека, то получится I = 230/ R _нет , А, где 230 Ток от бытовой электросети, R _нет — сопротивление человека . Хотя у каждого человека эта характеристика индивидуальна, но принято считать около 1 кОм (1000 Ом). В итоге получаем 230/1000 = 23 мА. Следует отметить, что порог чувствительности у человека начинается с 0,6 – 1,5 мА. При этом ток раздражения у человека ощутим. При силе тока в 10 – 15 мА у человека возникает мышечный спазм, и этот ток называют неотпускающим. В этом случае человек не может самостоятельно освободить оголенный провод, если он его взял. в настоящее время 90 – 100 мА возникает фибрилляционный ток. При таком токе сердечная мышца хаотично сокращается и через несколько секунд переходит в остановку сердца. Безопасным для человека считается ток 2 мА при его прохождении более 10 с, а если более 120 с, то безопасным током 6 мА. Эти токи, а также время отключения необходимо иметь в виду при выборе УЗО, чтобы понимать, что будет с вами, если вы попадете под опасное напряжение. По этим причинам помните, если обогреватель отключен УЗО, это избавит вас от минимума дискомфорта.

Выбор УЗО в зависимости от токов утечки

по СП31-110-2003 п.А.4.15 , при питании санузла от отдельной линии необходимо предусмотреть УЗО 10 мА, если линия общая с кухня и коридор, необходимо установить УЗО на ток до 30 мА. Для обычных бытовых линий электропередач (розетки, освещение) защитное устройство выбирают на максимальный ток 30 мА ( ПУЭ п.7.1.79.). УЗО на дифференциальные токи 100 и 500 мА как видно выше, не защищают тело человека от опасного напряжения, а основное назначение это противопожарная защита. При установке автоматического выключателя нужно понимать, что он не защищает от длительных перегрузок, максимальных токов или высоких напряжений. По этим причинам эта установка должна быть в сочетании с автоматическим выключателем с электромагнитным и тепловым расцепителем, а для защиты от перенапряжения должны быть установлены реле или ограничители перенапряжения (устройство защиты от перенапряжения). По этим причинам, если ТЕРМЭКС отключает УЗО, и автомат не работает, то причина выхода из строя — ток утечки.

Если УЗО отключается одновременно с автоматическим выключателем, причиной неисправности могут быть как дифференциальные токи, так и максимальные токи, возникающие при КЗ.

Причины возникновения тока утечки

Вы должны хорошо понимать, что наличие тока утечки — это аварийный режим или неисправность в электрических сетях бытового назначения или неисправности в работе электроприборов. Причины этого течения достаточно распространены. Основными причинами утечки тока являются прикосновение человека к оголенным проводам, его протекание через деформированную изоляцию кабеля или через токопроводящий элемент. Например, причиной срабатывания УЗО в водонагревателе может быть ток утечки через воду. Изоляция кабеля испортилась, влага проникла в оголенный провод и по нему пошел ток. току как раз не хватает для того, что бы разница входящего и выходящего токов равнялась 0 (нулю) и защита отключала аварийную секцию. Если это водонагреватель ТЕРМЭКС, отключилось УЗО прибора.Вода это тоже может быть причиной того,Почему отключилось УЗО при перекачке насоса различных жидкостей.

Типы и УЗО; визуально-техническое обозначение

рис. 2 Внешний вид и обозначение защитных устройств

Форум УЗО

• Бытовое напряжение и сеть 220/380 В.
• По количеству полюсов. При однофазной нагрузке в электросети УЗО необходимо устанавливать двухполюсным, при трехфазной нагрузке — четырехполюсным.
• Номинальный рабочий ток. Значение номинального (рабочего) тока УЗО такое же, как и для автоматических выключателей, это 16, 25, 32, 40, 63, 80 А.
• Остаточный ток (ток утечки), на величину которого ориентируется устройство УЗО 10, 30, 100, 300, 500 мА.

По виду тока утечки, который в свою очередь подразделяется на:

1. Ток электрический пульсирующий переменный синусоидальный и. Тип УЗО на ток « AS». Пульсация тока присутствует в регулируемых Лампах, стиральных машинах, в которых регулируется скорость вращения.
2. Электрический импульс переменного и постоянного тока типа УЗО « А». Этот вид защитных устройств рекомендуется использовать там, где есть бытовая электроника, микроволновая печь, компьютер, телевизор и т.п..
3. Постоянные электрические и переменного тока типа УЗО «АТ». Этот тип защитных устройств обычно устанавливают там, где есть выпрямленный ток. В бытовых электрических сетях этот тип не используется.
4. Для селективности, которая будет соблюдаться при установке 2-х и более защитных устройств в бытовых сетях и электросети, применяется УЗО с выдержкой времени срабатывания, УЗО типа «S». Данный тип УЗО используется в сетях, где используются АВР (автоматический ввод резерва), и тип « G », в той же сети, но имеет меньшее время экспозиции.

срабатывание УЗО, причины первичных и вторичных

Наиболее частые причины срабатывания УЗО в котле или водонагревателе Электролюкс, это недобросовестный производитель или разного рода неполадки в электросети. Если отключилось УЗО на водонагревателе , нужно снова включить его. Если прибор работает и не отключает УЗО, значит, имело место короткое замыкание по току утечки. Далее нужно воспользоваться кнопкой «Тест». Имитирует аварийный режим.

1. Необходимо отключить автоматическое включение в сеть вместе с УЗО и определить, почему отключено УЗО. При этом отключаем нулевой проводник. После того, как они отсоединились, включаем УЗО. Если он не выключен, значит, нажмите на кнопку «Тест». Если после нажатия «Тест» УЗО сработало, значит, оно исправно. Следует отметить, что тестовую работоспособность УЗО следует проверять не реже 1 раза в месяц нажатием кнопки «Тест».
2. Если при подключении УЗО работает без нагрузки, означает, что оно вышло из строя или в месте его установки имеются токи утечки. Если это правильно, то надо понять, почему срабатывает УЗО без нагрузки. При этом, если у него несколько машин, то все они сразу отключаются. затем определяем, зачем выключать УЗО, и по очереди включать автоматические выключатели и определять аварийный участок электрической сети.

Основные типы подключения УЗО

рис. 3. Одно УЗО и один потребитель

Подключить УЗО может любой электрик, имеющий не менее 3 разряда электрика. Схема подключения написана на самом устройстве, и в этом нет ничего сложного. Единственное, что следует сделать перед установкой, это учесть нюансы при включении сети и выбрать нужное количество выключаемых машин на одно УЗО. Можно установить одно охранное устройство на всю квартиру в панель пола, если кондоминиум, как показано на рис.3. Его можно установить отдельно на сетевую розетку и освещение, если у вас достаточно места для установки. Подойдет для квартиры. При установке и выборе УЗО следует учитывать номинальный (рабочий) ток, который должен быть на одну ступень выше номинального тока автомата, идущего после защитного устройства. Например, если машина на 25 А, то перед ней необходимо установить УЗО рабочего тока на 32 А и т. д. Если это частный дом, то лучше учесть следующие пункты, одно УЗО и один автомат, если машина немного.

Одно защитное устройство и несколько автоматических выключателей

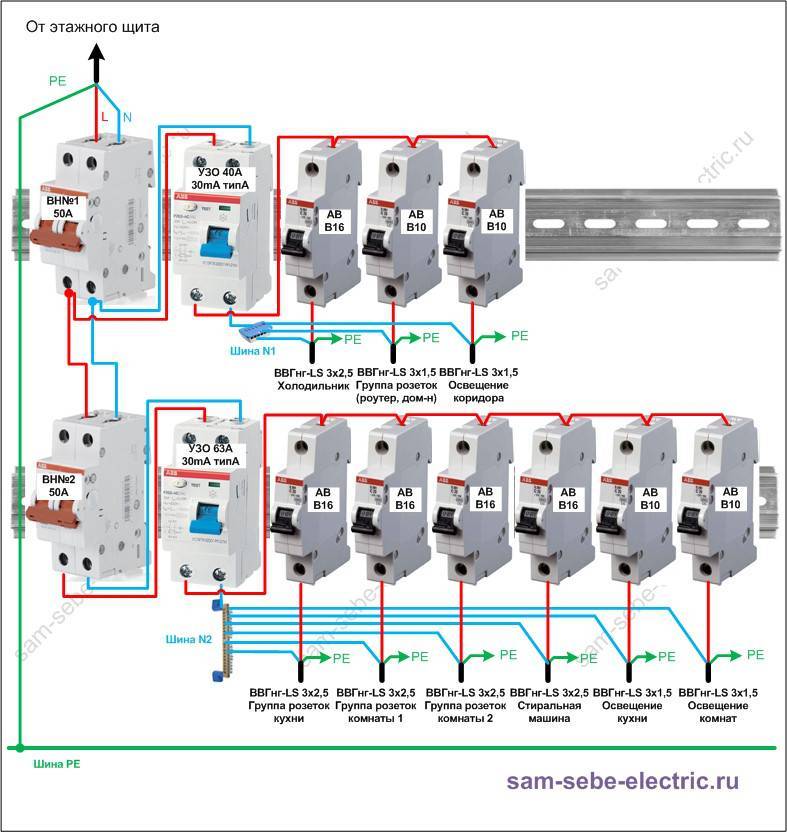

рис. 4 Подключ схемы УЗО

Если в одном, например, доме стоит много автоматов (один автомат = одна комната, = один прибор), то в этом случае размеры электрощита могут быть огромными. По этим причинам лучше комплектовать распределительный щит так, чтобы под одно УЗО установить несколько автоматов, но не более 5. В этом случае необходимо правильно рассчитать номинальный ток защитного устройства относительно выхлопных автоматов так, чтобы их сумма не превышала устройства защиты от тока срабатывания. Например, для вытяжных автоматов ВА1 16 А, ВА2 16 А, ВА3 32 А, сумма 16+16+32=А. Значит УЗО должно быть на номинальный ток не менее 64 А, и зная оптимальный диапазон номинальных токов вариант устройства номинальный ток выключателя на 63 А.

Как показано на рисунке. 4 ничего сложного, когда нет подключения, но в некоторых случаях будет интересно узнать, почему срабатывает УЗО на водонагревателе Аристон, если домашняя сеть и предохранительные устройства исправны и . При срабатывании УЗО причины могут быть в его неправильном подключении.

Основные виды неправильного подключения УЗО, смещения нуля защитного проводника и

• Невозможность подключения нейтрали ( N ) и фазный провод, пропущенный через УЗО, остальные нулевой и фазный проводники после УЗО.
• Нельзя производить подключение нулевого проводника (N) после УЗО электрического открытого исполнения, а также его нельзя подключать к защитному проводнику (ON).
• Категорически не подключаться к розетке нейтрали и защитному проводу.
• Если в электрической сети установлены два защитных устройства, объединение нейтрального проводника приведет к дополнительному току утечки и, следовательно, к срабатыванию обоих.
