Подключение выключателя с подсветкой. | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.

Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.

Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.

Устройство выключателя с подсветкой.

Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.

Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой.

И сначала вспомним, как работает двойной выключатель.

Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.

Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:

1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. LL1 и L2 -> нажаты обе клавиши.

Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.

Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.

Схема подсветки работает следующим образом:

Пока свет выключен, контакты выключателя

L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.

При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.

Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.

Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.

Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.

Как установить выключатель.

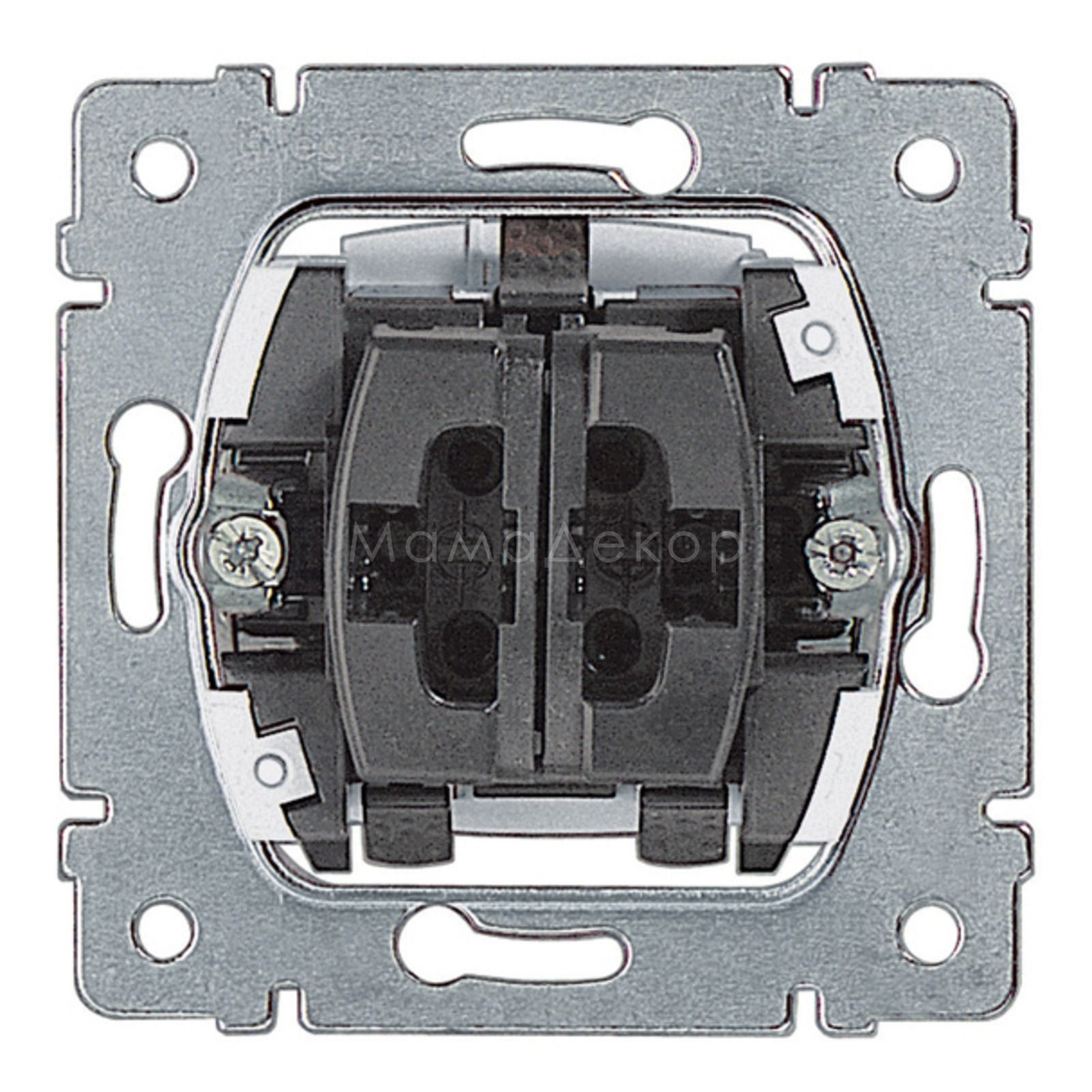

Чтобы установить выключатель, сначала необходимо снять клавиши.

Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1, и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями 2, входит в отверстия подвижной площадки 3.

Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.

Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.

Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!

Электроустановочное оборудование — Вопросы и ответы (FAQ)

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.

Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение., осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.

Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Установка двойного выключателя света Legrand

Установка двойной розетки Легранд возможна в любом помещении. Она позволяет подключать два бытовых прибора одновременно. Подключение механизма осуществляется от одной группы проводов — нуля, земли и фазы. При этом заземляющий контакт подключается к центральной клемме, а положение остальных не имеет значения.

Установка двойного выключателя света Legrand

Установка двухклавишного выключателя Легранд заменяет собой монтаж двух одноклавишных устройств. Схему его подключения, на которой виден весь принцип работы, можно посмотреть ниже:

Как установить двухклавишный выключатель Legrand, чтобы он исправно функционировал, а электросеть не повредилась? Для начала нужно убедиться, что у вас есть все необходимые инструменты.

Для монтажа понадобятся:

Мы приводим пошаговый алгоритм для тех, кто не знает, как установить выключатель Легранд двухклавишный:

  • Отключить электроснабжение во всей квартире.
  • Подключить электричество и протестировать.

2. Подготовить провода, расположенные в установочной коробке. Используя пассатижи, укоротить их так, чтобы осталось около 10 см.

3. Поместить проводки в клеммы, предварительно сняв с них изоляцию на 1-1,5 см. Фаза вставляется в зажим, промаркированный буквой L, а два других провода — в клеммы со стрелками.

Внимание: если ваша модель совмещает два одноклавишных устройства, которые независимы друг от друга, подвести напряжение придется к обоим. Для этого нужна перемычка — сделать ее можно из обычного провода.

4. Поместить механизм в установочную коробку, закрепить его по уровню.

5. Закрепить декоративную панель.

Установка двухклавишного выключателя Legrand Valena доступна всем пользователям. Не обязательно быть мастером: достаточно уметь пользоваться инструментом и знать, как снимать изоляцию.

Как установить выключатель света двухклавишный Legrand показано в следующем видеоролике:

Чем отличаются выключатели проходной, обычный и перекрестный

   Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями.

Говоря глобально, все выключатели можно поделить на три вида, а именно:

  • обычные,
  • проходные,
  • перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

   С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения.

Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе. Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

   Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

   Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные. Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

   Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

  • 2 связываются с первым переключателем,
  • 2 связываются со вторым,
  • а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя. В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

правила и схемы подсоединения Проходные выключатели Legrand

Розетки и выключатели ANAM, в нашей стране появились достаточно давно и завоевали уважение у потребителей. Этому способствовала достаточно либеральная стоимость продукции этой южнокорейской компании, а также очень её интересные технические решения. Ведь некоторые виды электроустановочной продукции от компании ANAM, вы не найдете в прайсах других компаний.

На данный момент, вся продукция компании представлена всего одной серией: ZUNIS. Это произошло после поглощения ANAM компанией Legrand. В данной серии представлены изделия белого и кремового цвета. Но это не главное.

Главное — это то, что все изделия в этой серии можно условно разделить на обычные и автоматизированные коммутационные устройства. К обычным изделиям можно отнести выключатели, розетки и диммеры.

Выключатели и диммеры ANAM

Давай разберем каждый из видов продукции более детально. Тем более что разбирать есть что. Ведь некоторые виды выключателей не совсем привычны для нашего потребителя.

Итак:

  • Все выключатели ANAM предназначены для работы с напряжением до 250В. Номинальный ток таких устройств составляет 6А. И в плане технических характеристик, продукция на первый взгляд не прельщает — но есть и есть одно но…
  • Дело в том, что кроме привычных одно-, двух- или даже трехклавишных выключателей, с подсветкой и без таковой, есть и другая продукция. Так, например: четырех-, пяти- или шестиклавишный выключатель вы наверняка найдете далеко не у каждого производителя. При этом каждая клавиша обладает собственной подсветкой.

Обратите внимание! Для монтажа таких выключателей, компания выпускает собственные закладные коробки и лицевые накладки. Ведь их размер отличается от стандартных. Это следует учитывать на стадии покупки. Ведь найти изделия с такими параметрами в обычном магазине может быть проблематично.

  • Кроме выключателей, среди продукции компании вы найдете переключатели. Они так же могут быть одно-, двух- или трехклавишными. Кроме того, среди продукции представлены перекрестные выключатели, которые позволяют управлять освещением сразу из нескольких мест как на видео.

  • Диммеры являются отдельной темой для разговора. Среди продукции компании, вы найдете такие изделия для разных типов ламп с номинальной нагрузкой до 1кВт. При этом, как говорит инструкция, здесь представлены как механические, так и электронные устройства.

Розетки ANAM

Розетки ANAM так же не лишены сюрпризов. Среди продукции этой компании вы найдете технические решения, несвойственные другим производителям.

Среди продукции компании есть обычные изделия с номинальным напряжением до 250В и номинальным током в 6, 10 и 16А.

Все розетки имеют заземляющий контакт, что, учитывая современные требования ПУЭ, является обязательным атрибутом розетки.

Здесь представлены одинарные и двойные розетки.

Что же касается интересных решений, то среди продукции компании вы найдете розетки со встроенным автоматом УЗО.

Такие изделия предназначены для установки в ванных комнатах и других влажных помещениях.

Наличие автомата УЗО в розетке, позволяет не устанавливать автомат УЗО в распределительном щите для питания групп освещения таких помещений.

Так же среди продукции компании вы найдете выключатели и розетки Анам в одном корпусе.

Это еще одно интересное решение, которое позволяет существенно снизить количество электрических точек в комнате.

Кроме того, это значительно упрощает монтаж для людей, не очень уверенно разбирающихся в электрике.

Но если описанные выше изделия вы можете встретить у большинства производителей, то компания может предложить и действительно практически уникальные решения.

К таковым можно отнести, например, четверную розетку, которую вы практически наверняка не встретите у других компаний.

Еще одним интересным с технической точки зрения, является двойная розетка с двумя выключателями в одном корпусе.

Да, номинальные данные этих выключателей и розеток не так хороши, но они позволяют своими руками, всего в одной электрической точке, обустроить полноценное снабжение всей комнаты или помещения.

Интересные решения есть и для слаботочных сетей.

Так, компания ANAM предлагает двойную розетку с розетками для подключения телефона, интернета и телевизора. И все это в одном корпусе.

В некоторых случаях, это может стать идеальным решением.

Автоматизированные электроустановочные изделия ANAM

Так же, есть у ANAM розетки и выключатели со встроенными средствами автоматизации. К таковым можно отнести датчики освещенности, движения и таймеры.

Кроме того, среди продукции компании имеются программируемые системы, которые можно использовать в электрических сетях типа «умный дом». Но давайте обо всем по порядку.

Итак:

  • Одна из моделей выключателей называется биовыключатель. Такое название не встретишь у других производителей, поэтому мы решили разобраться, что это за чудо, в первую очередь. На поверку оказалось, что это обычный выключатель с датчиком освещенности. При снижении освещенности в комнате он автоматически включает освещение.
  • Выключатели с датчиком движения тоже не являются новинкой на рынке. Принцип действия данного коммутационного аппарата сводится к тому, что освещение может быть включено либо от клавиши, либо от датчика.

Обратите внимание! Номинальный ток сети освещения, запитанной от подобных выключателей, не должен превышать 6А. В противном случае, силовые контакты датчиков просто перегорят.

  • Выключателем с таймером сейчас тоже никого не удивишь. И наличие в таких моделях еще и будильника, навряд ли станет определяющим фактором. Тем более, что цена такого устройства достаточно велика.

Наиболее интересным в этом плане, являются панели программирования освещения. Они позволяют управлять четырьмя-восемью каналами. Каждый из этих каналов может программироваться отдельно. Но скажем откровенно, современные технологии ушли далеко вперед, и у многих производителей такая объемная панель выполняет куда больше функций.

Вывод

Розетки и выключатели Анам, являются весьма интересным предложением на рынке. Но в первую очередь, интерес вызывают изделия, которые вы редко встретите у других производителей. Это разнообразное совмещение розеток и выключателей, а также количество этих коммутационных аппаратов в одном корпусе.

Что же касается электроустановочных устройств, оборудованных средствами автоматизации, то у других производителей вы найдете куда более широкий выбор.

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие комнаты, стандартные коммутаторы могут быть неудобны и непрактичны. Использование проходных выключателей, которые заметно упрощают управление освещением, возможностью включения и выключения света из различных мест, становится наиболее оптимальным решением.

Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

  • Этика;
  • Валена;
  • Селиан;
  • Галеа Лайф;
  • Карива;
  • Мозаик;
  • Анам;
  • Кутео;
  • Плексо.

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Valena
Celian
Mosaik
Galea Life

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

  1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
  2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
  3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.


N – фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.


N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.


Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Преимущество и область использования

Основным и отличительным преимуществом проходного выключателя Легранд является удобство в эксплуатации – выключатель не локализован только в одной точке, и вы можете устанавливать его и управлять им с разных мест.


Область применения:

  • длинные коридоры;
  • дорожки;
  • лестницы;
  • спальни;
  • большие комнаты.

Если раньше проходные выключатели использовались исключительно для облегчения управления светом в больших помещениях с длинными коридорами или лестничными пролетами, то сегодня такой способ освещения применяется повсеместно для наиболее комфортной жизнедеятельности человека.

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.


Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.


Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.


Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.


Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.


Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.


Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.


Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

  1. Нулевой провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных выключателей.
  3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
  4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
  5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.


К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.


Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.


Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.


Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Первое, что сразу бросается в глаза перед установкой — это их непривычная прямоугольная форма. Именно из-за этого большинство домашних мастеров не рискует с ними связываться, и совершенно зря. Объясню почему…

Помимо замечательных технических характеристик, привлекательной цены, надежности, и субъективной оценки, есть один фактор, который, пожалуй, может стать решающим — эти розетки НИКОГДА не вываливаются из стен. Как бы резко и неаккуратно пользователь не выдергивал штепсель, на розетке ANAM это никак не скажется. За счет чего такой потрясающий результат? Все очень просто — за счет применения специальных монтажных коробок.

Чем же отличаются эти монтажные коробки АНАМ от остальных? На самом деле только формой. Там, где используются не универсальные монтажные коробки, а адаптированные под свою марку, всегда имеет место быть высокая надежность всей конструкции, даже если это будет не АНАМ. Однако, не стоит забывать, что даже самая высоконадежная конструкция будет таковой, если ее правильно установить.

Установка АНАМ розеток своими руками по шагам

Первым делом производим разметку. В отличие от одиночных розеток, групповые бывает трудно установить ровно. Розетки Анам не исключение. Перед установкой обязательно сделайте разметку с использованием уровня. Так как углубление в стене прямоугольной формы, поэтому ошибки монтажа устранить практически невозможно.

Начинаем делать углубление в стене. Самый сложный и ответственный этап. Если для установки обычных розеток своими руками, выполняя круглое отверстие, мы могли воспользоваться буром, лопаткой или специальной фрезой соответствующего диаметра, то для анамовских изделий отверстие в стене будет прямоугольной или квадратной формы. При такой технике штробления края углубления получаются неровные. Во всяком случае, нужно будет приложить терпение, чтобы достичь приемлемого результата.

В качестве альтернативной технологии предлагаем использовать углошлифовальную машину, снабженную алмазным диском для работ по бетону. Вырезать квадратное отверстие в стене таким инструментом значительно быстрее и проще. Края таких углублений идеальной формы. Они не крошатся, и выглядят значительно красивее.

Но в мире нет ничего идеального. У такой технологии два недостатка. Проделывая квадратное отверстие, достичь одинаковой глубины невозможно без пересечения перпендикулярных линий. Чтобы добиться заданной глубины по углам нужно использовать дополнительный инструмент. Либо воспользоваться зубилом, либо с помощью вычистить труднодоступные места.

Второй недостаток использования углошлифовальной машины — это много шума и много пыли. Причем пыли будет столько, что избавляться от нее по всей квартире придется месяцами. Если вам нужно установить всего одну розетку, то практичнее будет отдать предпочтение медленной тактике, вооружиться проверенным временем перфоратором или зубилом. В нашем же случае мы , в которой пока нет ни отделки, ни мебели, ни жильцов — поэтому вполне можем воспользоваться углошлифовальной машиной при установке розеток своими руками.

На какую глубину устанавливается монтажная коробка Анам

Странный вопрос на первый взгляд. Конечно же, на глубину монтажной коробки. Но на последней имеется отметка, отсюда и неразбериха. Еще более усугубляет проблему, тот факт, что в продаже имеются коробки разных производителей с разными размерами этих отметок.

Вроде бы всего 2-3 мм разницы, но эта разница может потребовать корректировки, которую часто приходится выполнять в самых неудобных условиях. Вот и получается, что назвать точную глубину невозможно. Главное придерживаться одного правила: кромка от монтажной коробки должна выступать наружу не более, чем на 5 мм.

Фиксация монтажной коробки в стене. Следующий этап — установка монтажной коробки Анам в отверстие и обмазывание штукатуркой. Некоторые мастера предлагают использовать для фиксации монтажных коробок монтажную пену. Есть мнение, что это не самый пожаробезопасный способ, однако к качеству и надежности претензий нет. Есть одно ограничение — монтажная пена распирает коробку. Требуется предусмотреть распорки для сохранения формы монтажной коробки.

Если вы не надеетесь на качество заделки штукатуркой или боитесь не совладать с монтажной пеной, предлагаем способ, которым пользуются подавляющее большинство мастеров. Нужно закрепить монтажную коробку на саморезы, дюпель-гвозди, то есть любым механическим способом, если это возможно. А уже после этого замазывать отверстие вокруг коробки штукатуркой или другими подручными сухими смесями. После такого крепежа и противопожарные нормы соблюдены, и достигнута необходимая надежность.

Устанавливаем механизм в коробку . Перед установкой в коробку присоединяем провода в специально предназначенные для этого отверстия. В розетках Анам для этого используются специальные зажимы. Провод очищается от изоляции на 10-12 мм и просто вставляется. В такой конструкции не зависимо от квалификации монтажника мы имеем надежный и безопасный электрический контакт. Единственное условие — проводник должен быть одножильным, ровным, без изгибов.

Недокументированные особенности . Речь пойдет об экземплярах розеток, совмещенных с ТВ-розетками. Как известно, коаксиальный кабель имеет ограничение на минимально допустимый радиус изгиба. Когда мы уложили силовые провода и принялись за высокочастотный ТВ-кабель, механизм не поместился в монтажную коробку. Конечно, применив силу, уложить его можно было, однако, изгибаясь центральная жила телевизионного кабеля могла, повредив изоляцию соприкоснуться с экраном. Это привело бы, помимо повреждения кабеля, к очень сильным искажениям телевизионного сигнала.

Решить возникшую проблему можно двумя способами. Первый способ — предусмотреть в монтажной коробке место для укладки ВЧ кабеля. Подрезать заднюю стенку и сделать дополнительное углубление в стене. Естественно, лучше об этом позаботиться заранее. Второй вариант решения проблемы — отказаться от аттенюатора. Вместо него нужно установить . Правда остается вероятность, что при отключении ТВ-приемника от этой розетки, сигнал на оставшиеся телевизоры будет поступать с искажениями. Это зависит от распределительного устройства и у вас может не встретиться. Понять это можно только опытным путем. Если не будете использовать розетку какое-то время, и столкнулись с такой проблемой, то необходимо заглушить выход распределительного устройства идущего на эту розетку аттенюатором. Если распределительное устройство недоступно, значит нужно просто вернуть на место аттенюатор, прикрутив его вместо телевизора на ТВ розетку.

Завершающий этап установки розетки своими руками — монтаж лицевой панели. Она устанавливаеися на защелках. В линейке Zunis глубина установки рамки регулируется, за счет этого можно исправить некоторые шороховатости монтажа.

В целом, монтаж розеток Анам не слишком отличается от установки других современных . Единственная особенность — это прямоугольность изделий, требующая особого подхода. За незначительные хлопоты и аккуратность при работах с Анам вы получаете замечательные розетки и выключатели. Главное, чтобы они служили надежно и исправно, радуя день за днем долгие годы своим необычным внешним видом и удобством эксплуатации.

Для управления бытовыми электрическими источниками освещения используют различные приспособления, наиболее распространенным среди всех является выключатель. Это простое устройство, расположенное на стене и соединенное с проводами. Дизайн изделий отличается, но внутренняя принципиальная схема у одинарных моделей одинакова.

В нашем материале мы расскажем как подключить выключатель с одной клавишей, чтобы оперативно произвести ремонт. Для удобства будет приведено несколько способов подключения с тематическими фотографиями наглядно демонстрирующими процесс монтажа.

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

  • рабочего узла – металлическая основа с контактами и кнопочным приводом;
  • крепежа – лапок или усиков из металла, соединенных с металлической пластиной;
  • декоративного оформления – панели или рамки;
  • динамической части – пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали, внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

В числе причин для установки выключателя с одной клавишей значатся:

Галерея изображений

Выключатели света — Legrand

Специальные переключатели

Существует множество типов специальных переключателей. Вот несколько наиболее распространенных:
Выключатель света с таймером используется для управления освещением как внутри, так и снаружи дома и обеспечивает удобство, экономию энергии и безопасность дома. Наружные выключатели с таймером — отличный выбор для охранного, праздничного и ландшафтного освещения, поскольку их можно настроить на автоматическое включение ночью и выключение днем.Есть два типа переключателей таймера. Механические таймеры экономичны и просты в использовании. Циферблат просто поворачивается на нужное время работы, а когда оно заканчивается, разрывает цепь и выключает свет. Цифровые или программируемые переключатели таймера освещения предоставляют различные варианты программирования, например, для случайного включения и выключения света в разное время, создавая иллюзию того, что кто-то находится дома, когда никого нет. Диммерный переключатель с таймером может приглушать свет в заранее определенное время каждый день или может быть настроен на различное еженедельное расписание.
Автоматический выключатель света, также называемый выключателем света с датчиком движения, представляет собой тип выключателя, который включается, когда человек приближается к препятствию, например к лестничному пролету. Он также используется для комнат, где нецелесообразно щелкать выключателем, например, когда вы входите в прачечную с охапкой одежды или входите в дом с охапкой продуктов.
Еще одним типом автоматического выключателя является выключатель присутствия. Он экономит деньги, автоматически включая свет, когда кто-то входит в комнату, и выключая его, когда он уходит.Автоматические выключатели имеют активные или пассивные датчики. Активные датчики посылают звуковые волны в комнату и ждут возвращения сигнала, так же как летучая мышь использует эхолокацию, чтобы «видеть» ночью, в то время как пассивные датчики обнаруживают инфракрасное тепло тела людей и животных и преобразуют его в электрический ток, который активирует выключатель. В отличие от активных датчиков, пассивные датчики не могут обнаруживать присутствие людей или животных через мебель или предметы вокруг них. Независимо от типа автоматические выключатели обеспечивают безопасность на открытом воздухе, освещая двор, когда кто-то подъезжает, или подсвечивая входную дверь, когда кто-то приближается к ней.

Диммерный выключатель — это устройство, которое подключается к осветительной арматуре и используется для регулировки уровня освещенности в комнате. Диммеры добавляют атмосферу, экономят деньги на счетах за электричество и продлевают срок службы лампочек. Простые диммеры управляются вручную с помощью выключателя на стене, но все более популярными становятся интеллектуальные системы управления. Умные диммеры могут быть подключены к системе «умный дом», что дает домовладельцу возможность автоматически регулировать освещение в определенное время дня с помощью специальных приложений или устройств голосового управления.
Выключатели с подсветкой имеют локаторные огни, которые позволяют видеть выключатель в темноте. Они содержат внутреннюю цепь, которая обеспечивает достаточное количество электричества, чтобы зажечь тумблер, и эта цепь становится активной только тогда, когда переключатель находится в выключенном положении. Выключатель контрольного света работает противоположным образом, загораясь, когда переключатель находится в положении ON, чтобы сигнализировать, когда свет, находящийся вне поля зрения переключателя (например, наружный свет, свет в подвале или в шкафу), был оставлен включенным.
Выключатель освещения жалюзи управляет открытием и закрытием наружных жалюзи или внутренних штор и жалюзи, что может помочь сэкономить затраты на электроэнергию за счет лучшего контроля температуры. Жалюзи и тяжелые шторы также обеспечивают повышенную безопасность, конфиденциальность и могут помочь уменьшить шум от оживленной дороги или шумных соседей.
Управляемый механический выключатель вентиляции является частью системы вентиляции дома и вытягивает воздух изнутри дома наружу через настенные возвратные решетки, расположенные по всему дому. Надлежащая вентиляция обеспечивает хорошее качество воздуха в помещении и помогает предотвратить появление влаги и плесени.

Замена выключателя света и/или установка диммера

Установка выключателя света является относительно простым и недорогим проектом по благоустройству дома.Помимо атмосферы, которую они обеспечивают, они также могут помочь сохранить энергию. Я в значительной степени считаю, что все головное освещение в доме должно быть на диммере. Освещение настроения просто так важно!

Недавно я заменил несколько выключателей в своем доме благодаря Legrand, одному из спонсоров HGTV Smart Home. И сегодня я собираюсь провести вас через простой пошаговый процесс установки.

Я обещаю вам, что это не сложный проект. Основная истина в том, что если я могу это сделать, то сможет и обезьяна. Серьезно. Это идеальная маленькая поделка на выходные, так как установка занимает менее 30 минут от начала до конца. Итак, приступим!

Важная справочная информация

Я не электрик, но за годы работы над проектами по благоустройству дома я кое-чему научился.

Вы должны начать с проверки того, является ли переключатель, который вы хотите заменить, однополюсным ( один переключатель управляет устройством ) или трехпозиционным ( можно включать/выключать из двух мест). ).Это часто определяет тип переключателя, который вам необходимо приобрести. Выключатели Whisper из коллекции Adorne можно использовать для однополюсной или трехпозиционной установки.

(Коллекция Legrand Adorne Whisper Light Switch, Whisper Dimmer Switch)

Необходимые инструменты

Вам не понадобится много.

  1. Отвертка
  2. Инструмент для зачистки проводов
  3. Детектор напряжения (Не обязательно, но рекомендуется для обеспечения безопасности.)

Процесс установки

Всегда начинайте любые электромонтажные работы с отключения питания выключателем .Вы даже можете сделать дополнительный шаг, используя детектор напряжения после отключения питания, чтобы быть в большей безопасности.

Удаление старых переключателей

После того, как вы отвинтите выключатель от стены перед отсоединением проводов , вам нужно внимательно посмотреть, как все подключено, чтобы идентифицировать провода. К однополюсному выключателю подключено три провода, а к трехходовому — четыре. Оба будут иметь заземляющий провод, который будет легко идентифицировать, так как он будет медным и подключен к зеленому винту.Помимо определения провода заземления, вам также нужно отметить, какой провод является горячим проводом. Горячий провод обычно подключается к нижнему правому винту. На трехпозиционном переключателе горячий провод будет подключен к винту нечетного цвета.



Подключение новых коммутаторов

Благодаря маркировке горячего провода установка нового выключателя становится проще простого. Выключатели Legrand Adorne Collection немного отличаются от обычных выключателей, поскольку провод заземления подключается к пластине, а не к выключателю.Кроме того, их настенные панели не имеют винтов, поэтому выключатели крепятся к задней панели, что позволяет защелкнуть переднюю настенную панель. Это простой, бесшовный дизайн, и если вы новичок в установке продукта Legrand, вы будете приятно удивлены очень подробными и очень простыми в использовании инструкциями, которые сопровождают их продукты.

* Возможно, вам придется использовать инструменты для зачистки проводов, чтобы оголить немного больше заземляющего провода от пластины перед подключением.

После того, как провода заземления будут подключены, закрыты колпачками и вставлены обратно в коробку, вы можете подключить оставшиеся провода. Legrand позволяет очень легко узнать, куда именно подключать каждый провод, поскольку задняя часть их переключателей четко обозначена. При использовании переключателя стандартного типа вы подключите провода к новому переключателю так же, как они были подключены к старому переключателю.

После подключения выключателей можно установить настенную панель. С Legrand ваша тарелка просто встанет на место.Отвертка не нужна!

До и После

Замена выключателей света в прихожей была в моем списке дел с тех пор, как я оклеил здесь стены обоями. В то время как Legrand производит настраиваемую настенную пластину, которая идеально подходит для комнат с обоями, я решил вместо этого использовать настенную пластину Ashen Tan. Я очень доволен новым образом, и я думаю, что он очень хорошо сочетается.

Я большой поклонник более современного вида этих переключателей и пластин.И я рад, что наконец-то свет в фойе и на крыльце теперь стал более тусклым!

Надеюсь, этот пост с инструкциями был вам полезен! Я обещаю, что вы никогда не пожалеете об установке диммера!

*Большое спасибо Legrand за поддержку этого поста! Все мнения и мысли как всегда на 100% правдивы. Я сотрудничаю только с брендами, которым доверяю и в которые верю.


Тройные выключатели освещения Dual S/P + 3-позиционный Legrand RCD113

Дополнительный контроль над освещением в ограниченных настенных коробках с тройными кулисными выключателями с двумя однополюсными выключателями и дополнительным выключателем, который может быть подключен либо как однополюсный, либо как трехпозиционный.Элегантный тройной кулисный переключатель Legrand имеет три кулисных переключателя, которые плавно изгибаются и встречаются посередине: выпуклые, когда оба включены, и вогнутые, когда оба выключены. 3-позиционный переключатель позволяет управлять отдельным источником света, вентилятором, обогревателем, вентиляцией, двигателем и т. д. с двух сторон комнаты и обычно устанавливается парой. Каждое устройство устанавливается в одно отверстие настенной панели декоративного выключателя, что позволяет использовать текущую крышку панели настенного выключателя. Отлично подходит для противоположных концов большой комнаты, коридоров или лестниц. Если вы приобретете вставной световой модуль, устройство может превратиться в локатор с крошечным светодиодом вверху.

Характеристики

  • 15 А, 120 В каждый
  • тройной кулисный переключатель; нижний переключатель с тиснением «legrand»
  • двойные однополюсные (S/P) переключатели, установленные над дополнительным переключателем (однополюсным или трехпозиционным)
  • Комбинированные переключатели Decorator качаются вверх и вниз
  • управляет переключателями на одной или двух разных цепях (новая версия — ИМЕЕТ вкладку разделенной цепи)
  • два верхних переключателя должны быть на одной цепи; нижний переключатель может быть другой схемы
  • На задней стороне переключателя имеется черный съемный язычок с пометкой «удалить язычок для разделения цепи»
  • лицевая панель из сатинированного пластика; слегка изогнутый профиль
  • крепежные винты прилагаются
  • RDC113 светло-миндальный, белый, коричневый или черный Переключатель радиационного излучения от Pass & Seymour Legrand, сделано в Китае
  • Внесен в список UL и CUL
  • электрические схемы на английском, испанском, французском
  • 5 лет гарантии производителя
  • Устройства класса спецификации
  • для многолетней надежной службы

Кулисные электрические выключатели Decora всех стилей.

Тумблеры Legrand Спецификации

Название продукта Примечания
1-полюсный тумблер, провод сзади и сбоку, 30А 120/270В, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстый цельный медный…
1-контактный замок с ключом, задний и боковой провод, 20 ампер, 120/277 вольт ОСОБЕННОСТИ Задняя и боковая проводка.Принимает № 14 — № 10 AWG. Управляется кулачковым замком для максимальной безопасности в критических зонах. Рекомендуемые…
1-полюсный выключатель с подсветкой, провод сзади и сбоку, 15 А, 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
1-полюсный выключатель с подсветкой, задний и боковой провод, 20 ампер, 120/277 вольт, прозрачный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
1-полюсный выключатель с подсветкой, задний и боковой провод, 20 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
1-полюсный выключатель блокировки, провод сзади и сбоку, 20 А, 120/277 вольт, белый (ключ можно вынуть в обоих положениях) ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой.Принимает медь № 14 — № 10 AWG …
1-полюсный переключатель с подсветкой, задний и боковой провод, 15 ампер 120 вольт, прозрачный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстый цельный медный…
1-полюсный переключатель с подсветкой, задний и боковой провод, 15 ампер 120 вольт, красный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстый цельный медный…
1-полюсный переключатель с подсветкой, задний и боковой провод, 20 ампер 277 вольт, прозрачный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстый цельный медный…
1-полюсный выключатель с подсветкой, задний и боковой провод, 20 ампер 277 вольт, красный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстый цельный медный…
1-полюсный переключатель с подсветкой, задний и боковой провод, 30 ампер 120 вольт, красный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстый цельный медный…
1-полюсный тумблер, задний и боковой провод, 15 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстостенный цельный медный сплав…
1-полюсный тумблер, провод сзади и сбоку, 20 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
2-полюсный переключатель с подсветкой, задний и боковой провод, 20 ампер, 120/277 вольт, прозрачный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстый цельный медный…
2-полюсный переключатель с подсветкой, провод сзади и сбоку, 20 ампер 120/277 вольт, красный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстый цельный медный…
2-полюсный переключатель с подсветкой, задний и боковой провод, 30 ампер 120/277 вольт, красный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстый цельный медный…
2-полюсный тумблер, задний и боковой провод, 15 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
2-полюсный тумблер, задний и боковой провод, 20 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстостенный цельный медный сплав…
2-полюсный тумблер, провод сзади и сбоку, 30 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
30A ЗАМЕНА ПЕРЕКЛЮЧАТЕЛЯ ОСОБЕННОСТИ Верхняя, нижняя или обратная подача. Блоки поставляются без отверстий для кабелепровода. Сверла для определения местоположения кольцевой пилы или выбивных отверстий предусмотрены для верхней, нижней или…
3-ходовой замок с ключом, задний и боковой провод, 20 ампер, 120/277 вольт ОСОБЕННОСТИ Задняя и боковая проводка. Принимает № 14 — № 10 AWG. Управляется кулачковым замком для максимальной безопасности в критических зонах. Рекомендуемые…
3-ходовой выключатель с подсветкой, задний и боковой провод, 15 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
3-ходовой выключатель с подсветкой, задний и боковой провод, 20 ампер, 120/277 вольт, прозрачный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
3-ходовой выключатель с подсветкой, задний и боковой провод, 20 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстостенный цельный медный сплав…
3-позиционный переключатель блокировки, задний и боковой провод, 15 А, 120/277 вольт, серый (ключ можно вынуть в обоих положениях) ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медь № 14 — № 10 AWG …
3-позиционный переключатель блокировки, провод сзади и сбоку, 20 ампер, 120/277 вольт, серый (ключ можно вынуть в обоих положениях) ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медь № 14 — № 10 AWG…
3-позиционный переключатель с пилотной подсветкой, задний и боковой провод, 15A 120VAC, прозрачный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстый цельный медный…
3-ходовой переключатель с подсветкой, задний и боковой провод, 15 ампер 120 вольт, пилотный красный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстый цельный…
3-ходовой переключатель с подсветкой, задний и боковой провод, 20 ампер, 120/277 вольт, прозрачный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстый цельный медный…
3-ходовой переключатель с пилотной подсветкой, задний и боковой провод, 20 ампер 120 вольт, красный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстый цельный медный…
3-ходовой переключатель с подсветкой, задний и боковой провод, 20 ампер 277 вольт, красный ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстый цельный медный…
3-ходовой тумблер, провод сзади и сбоку, 15А 120/277В, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстостенный цельный медный сплав…
3-позиционный тумблер, провод сзади и сбоку, 20 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
3-позиционный тумблер, задний и боковой провод, 30 ампер, 120/277 вольт, коричневый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстостенный цельный медный сплав…
3-позиционный тумблер, провод сзади и сбоку, 30 ампер, 120/277 вольт, цвет слоновой кости ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
4-позиционный переключатель блокировки, провод сзади и сбоку, 20 ампер, 120/277 вольт, серый (ключ можно вынуть в обоих положениях) ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой.Принимает медь № 14 — № 10 AWG …
4-позиционный переключатель блокировки, провод сзади и сбоку, 20 ампер, 120/277 вольт, белый (ключ можно вынуть в обоих положениях) ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медь № 14 — № 10 AWG …
4-ходовой тумблер, провод сзади и сбоку, 15А 120/277В, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG.Толстостенный цельный медный сплав…
4-позиционный тумблер, провод сзади и сбоку, 20 ампер 120/277 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
ЗАМЕНА ВЫКЛЮЧАТЕЛЯ 60A ОСОБЕННОСТИ Верхняя, нижняя или обратная подача. Блоки поставляются без отверстий для кабелепровода. Сверла для определения местоположения кольцевой пилы или выбивных отверстий предусмотрены для верхней, нижней или…
Канадский 1-полюсный переключатель, задний и боковой провод, 15 ампер 347 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
Канадский трехпозиционный переключатель, задний и боковой провод, 15 ампер 347 вольт, белый ОСОБЕННОСТИ Внешний винт-нажимная пластина сзади и сбоку с проволокой. Принимает медные или покрытые медью проводники № 14 — № 10 AWG. Толстостенный цельный медный сплав…
Коммерческий 3-позиционный переключатель, боковой провод, 15 ампер 120/277 вольт, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента с интегрированным заземлением покрыта антикоррозионным покрытием. Высокий…
Коммерческий 3-позиционный переключатель, боковой провод, 20 ампер 120/277 вольт, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента с интегрированным заземлением покрыта антикоррозионным покрытием.Высокий…
Конструкция 1-полюсный переключатель, провод сзади и сбоку, 15А, 120/277В, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента с интегрированным заземлением покрыта…
Конструкция 1-полюсный переключатель, провод сзади и сбоку, 20 ампер 120/277 вольт, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента с интегрированным заземлением покрыта антикоррозийным покрытием…
Конструкция 2-полюсный переключатель, провод сзади и сбоку, 15А 120/277В, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента со встроенным заземлением покрыта антикоррозийным…
Конструкция 2-полюсный переключатель, провод сзади и сбоку, 20А, 120/277В, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента с интегрированным заземлением покрыта антикоррозийным покрытием…
Конструкция 3-позиционный переключатель, провод сзади и сбоку, 15 ампер 120/277 вольт, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента со встроенным заземлением покрыта антикоррозийным. ..
Конструкция Трехпозиционный переключатель, провод сзади и сбоку, 20 ампер 120/277 вольт, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента с интегрированным заземлением покрыта антикоррозийным покрытием…
Конструкция 4-позиционный переключатель, провод сзади и сбоку, 20 ампер 120/277 вольт, белый. ОСОБЕННОСТИ Цельный контактный рычаг из латунного сплава для надежных электрических характеристик. Цельная стальная лента со встроенным заземлением покрыта антикоррозийным…
Двойной полюс, двухпозиционный ручной переключатель управления, 30 ампер, 120/277 вольт, белый. ОСОБЕННОСТИ Увеличенные контакты из серебряного сплава для увеличения срока службы и лучшего отвода тепла. Боковые проводные клеммы принимают #14 -…
Двухполюсный, двухпозиционный переключатель, 30 ампер, 120/277 вольт, коричневый. ОСОБЕННОСТИ Увеличенные контакты из серебряного сплава для увеличения срока службы и лучшего отвода тепла. Боковые проводные клеммы подходят для #14 — #10 AWG…
Двухполюсный, однофазный переключатель, задний и боковой провод, рейтинг HP. 20 ампер, 277 вольт. ОСОБЕННОСТИ Увеличенные серебряные контакты для увеличения срока службы и лучшего отвода тепла. Однофазные выключатели — это…
Двухполюсный, однофазный переключатель, задний и боковой провод, рейтинг HP.30 ампер, 277 вольт. ОСОБЕННОСТИ Увеличенные серебряные контакты для увеличения срока службы и лучшего отвода тепла. Однофазные выключатели — это…
Четырехпозиционный переключатель, клеммы с заземлением, 15 ампер, 120 вольт, белый. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG. Три привода…
Четырехпозиционный, самозаземляющийся выключатель, 15 ампер, 120 вольт, белый. ОСОБЕННОСТИ Тумблер и рамка из термопластика.Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG. Три привода…
Предохранительный выключатель с плавким предохранителем. 100 ампер, 600 В переменного тока. ОСОБЕННОСТИ Верхняя или нижняя подача. Устройство поставляется без просверленных отверстий; точечное сверло с верхней и нижней подачей предназначено для определения местоположения отверстия …
Предохранительный выключатель с плавким предохранителем. 30 А, 600 В переменного тока. ОСОБЕННОСТИ Верхняя или нижняя подача. Устройство поставляется без просверленных отверстий; Для установочного отверстия предусмотрено сверло с верхней и нижней подачей…
Предохранительный выключатель с плавким предохранителем. 60 А, 600 В переменного тока. ОСОБЕННОСТИ Верхняя или нижняя подача. Устройство поставляется без просверленных отверстий; точечное сверло с верхней и нижней подачей предназначено для определения местоположения отверстия . ..
Однополюсный переключатель, соответствующий требованиям NAFTA, заземленные клеммы, 15 А, 120 В, белый. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Протяните провод №14…
Неплавкий защитный выключатель со вспомогательным контактом.100 ампер, 600 В переменного тока. ОСОБЕННОСТИ Верхняя, нижняя или обратная подача. Блоки поставляются без отверстий для кабелепровода. Сверла для установки кольцевой пилы или…
Неплавкий защитный выключатель со вспомогательным контактом. 30 А, 600 В переменного тока. ОСОБЕННОСТИ Верхняя, нижняя или обратная подача. Блоки поставляются без отверстий для кабелепровода. Сверла для установки кольцевой пилы или…
Неплавкий защитный выключатель со вспомогательным контактом. 60 А, 600 В переменного тока. ОСОБЕННОСТИ Верхняя, нижняя или обратная подача. Блоки поставляются без отверстий для кабелепровода. Сверла для установки кольцевой пилы или…
Неплавкий предохранительный выключатель. 100 ампер, 600 В переменного тока. ОСОБЕННОСТИ Верхняя, нижняя или обратная подача. Блоки поставляются без отверстий для кабелепровода. Предусмотрены точечные сверла для установки кольцевой пилы или выбивных отверстий…
Неплавкий предохранительный выключатель. 30 А, 600 В переменного тока. ОСОБЕННОСТИ Верхняя, нижняя или обратная подача. Блоки поставляются без отверстий для кабелепровода. Предусмотрены точечные сверла для установки кольцевой пилы или выбивных отверстий…
Неплавкий предохранительный выключатель. 60 А, 600 В переменного тока. ОСОБЕННОСТИ Верхняя, нижняя или обратная подача. Блоки поставляются без отверстий для кабелепровода. Предусмотрены точечные сверла для установки кольцевой пилы или выбивных отверстий…
Канадский трехпозиционный тумблер PlugTail™, 15 А, 347 В перем. тока, белый. ОСОБЕННОСТИ Цельная никелированная монтажная лента для превосходной коррозионной стойкости Встроенный разъем оснащен большими латунными контактными лезвиями, обеспечивающими стабильное и надежное электрическое соединение…
Канадский трехпозиционный тумблер PlugTail™, 20 А, 347 В перем. тока, белый. ОСОБЕННОСТИ Цельная никелированная монтажная лента для превосходной коррозионной стойкости Встроенный разъем оснащен большими латунными контактными лезвиями, обеспечивающими стабильное и надежное электрическое…
Однополюсный тумблер PlugTail™, 15 А, 120/277 В перем. тока, белый Также доступны цвета слоновой кости (PT15AC1I), светло-миндального (PT15AC1LA), серого (PT15AC1GRY), красного (PT15AC1RED) и коричневого (PT15AC1).ОСОБЕННОСТИ Цельный никелированный монтажный ремень для…
Однополюсный тумблер PlugTail™, 20 А, 120/277 В перем. тока, белый Также доступны цвета слоновой кости (PT20AC1I), светло-миндального (PT20AC1LA), серого (PT20AC1GRY), красного (PT20AC1RED) и коричневого (PT20AC1). ОСОБЕННОСТИ Цельный никелированный монтажный ремень для…
Трехпозиционный тумблер PlugTail™, 15 А, 120/277 В перем. тока, белый ОСОБЕННОСТИ Цельная никелированная монтажная лента для превосходной коррозионной стойкости Встроенный разъем оснащен большими латунными контактными пластинами, обеспечивающими стабильное и надежное электрическое соединение.Большой…
Трехпозиционный тумблер PlugTail™, 20 А, 120/277 В переменного тока, белый ОСОБЕННОСТИ Цельная никелированная монтажная лента для превосходной коррозионной стойкости Встроенный разъем оснащен большими латунными контактными пластинами, обеспечивающими стабильное и надежное электрическое соединение. Большой…
Однополюсный тумблер с подсветкой, 15 ампер 120 вольт, светлый миндаль. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция.Боковой провод №12 и №14 AWG. Протяните провод №14. ..
Однополюсный тумблер с подсветкой, 15 ампер, 120 вольт, цвет слоновой кости. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG.
Однополюсный тумблер с подсветкой, 15 ампер, 120 вольт, белый. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG.Толкающий провод № 14 AWG.
Однополюсный переключатель, клеммы с заземлением, 15 ампер, 120 вольт, черный. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG.
Однополюсный переключатель, клеммы с заземлением, 15 ампер, 120 вольт, коричневый. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG.
Однополюсный переключатель, клеммы с заземлением, 15 ампер, 120 вольт, цвет слоновой кости. *Доступно большими упаковками по 120 штук. Добавьте «U» в конце каталожного номера. Пример: 660IGU ОСОБЕННОСТИ Тумблер и рамка из термопластика.
Однополюсный переключатель, клеммы с заземлением, 15 ампер, 120 вольт, цвет слоновой кости. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG.
Однополюсный переключатель, клеммы с заземлением, 15 ампер, 120 вольт, светло-миндальный. *Доступно большими упаковками по 120 штук. Добавьте «U» в конце каталожного номера. Пример: 660ЛАГУ ОСОБЕННОСТИ Термопластичный тумблер и…
Однополюсный переключатель, клеммы с заземлением, 15 ампер, 120 вольт, белый. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG.
Трехполюсный, самозаземляющийся выключатель, 15 ампер, 120 вольт, белый. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG.
Трехпозиционный тумблер с подсветкой, 15 ампер, 120/277 вольт, белый ОСОБЕННОСТИ Цельная никелированная монтажная лента для превосходной коррозионной стойкости Встроенный разъем оснащен большими латунными контактными пластинами, обеспечивающими стабильное и надежное электрическое соединение.Большой…
Тумблер трехпозиционный с подсветкой, 15 ампер 120 вольт, белый. ОСОБЕННОСТИ Тумблер и рамка из термопластика. Удлиненный ремешок. Ударопрочная конструкция. Боковой провод №12 и №14 AWG. Толкающий провод № 14 AWG. Три привода…
Трехполюсный выключатель, клеммы с заземлением, 15 ампер, 120 вольт, белый. **Доступно большими упаковками по 90 штук. Добавьте «U» в конце каталожного номера. Пример: 663WGU ОСОБЕННОСТИ Тумблер и рамка из термопластика.

Анализ рынка выключателей-разъединителей без предохранителей, тенденции и прогноз до 2027 года

Получить образец отчета Купить полный отчет Запрос на настройку

Мировой рынок выключателей-разъединителей без предохранителей оценивался в 1448,38 млн долларов США в 2021 году и будет расти со среднегодовым темпом роста 3,34% с 2021 по 2027 год.

Global Выключатели-разъединители без предохранителей Рынок имеет значительные драйверы и будущие возможности для поставщиков, исследование включает в себя углубленную оценку конкурентной среды, размера рынка продуктов, сравнительный анализ продуктов, динамику рынка, инновации продуктов, финансовый анализ, стратегический анализ и т. д. .Кроме того, в отчете рассматриваются основные события на рынке. таких как запуск продуктов, сделки, приобретения, партнерства, слияния, а затем понять текущую динамику рынка и ее влияние в течение прогнозируемого периода 2021-2026 гг. Исследование также включает панель анализа конкурентных маркетинговых инициатив основных компаний, вклада в рынок и обновленных тенденций в историческом и текущем контекстах. Когда дело доходит до предоставления наиболее важных сведений о ситуации в бизнесе, ничто не сравнится с исследованием рынка выключателей-разъединителей без предохранителей.Доля рынка, масштаб, анализ и прогноз на период с 2021 по 2026 год, а также некоторые другие важные элементы перечислены в исследовании.

Для предоставления ежеминутного обзора бизнес-сценария и развития отрасли проводятся подробные исследования и отраслевые исследования рынка. Объем этого рынка Анализ выходит за рамки базовой диаграммы рынка Выключатель-разъединитель без предохранителей, представляя детали в виде эффективной информационной графики. Кроме того, информация и выводы данного исследования рынка были получены из надежных источников.Общие данные этого отчета о рынке Выключатели-разъединители без предохранителей чрезвычайно полезны для прогнозирования будущей прибыльности и принятия бизнес-решений. На прогнозный период 2021-2026 гг. этот исследовательский отчет дает четкое представление о потенциальных факторах роста, ограничениях и конкурентной среде.

Оформить БЕСПЛАТНЫЙ отчет Образец отчета о рынке выключателей-разъединителей без предохранителей для лучшего понимания:

@https://www.reporthive.com/request_sample/3042318

Выключатель-разъединитель без предохранителей Целевая аудитория:

– Производители выключателей-разъединителей без предохранителей

— Продавцы, дистрибьюторы и поставщики выключателей-разъединителей без предохранителей

— Отраслевые ассоциации выключателей-разъединителей без предохранителей

— Менеджеры по продукции, выключатели-разъединители без предохранителей, ответственные за отрасль, руководители отрасли уровня C

– Маркетинговые исследования и консалтинговые компании

Ведущие производители, участвующие в отчете о рынке выключателей-разъединителей без предохранителей:
ABB, Schneider Electric, Eaton, Siemens, Rockwell Automation, Legrand, Mitsubishi Electric, Mersen, Leviton, nVent, Socomec, Lovato Electric, Kraus & Naimer, Крейг и Деррикотт, Ронк, CHINT Electrics, Delixi Group

Глобальный рынок выключателей-разъединителей без предохранителей по типу продукта:

Роторный тип
Ножевой тип

Применение на мировом рынке выключателей-разъединителей без предохранителей:

Жилой
Коммерческий
Промышленный

Регионы и страны, упомянутые в отчете о рынке выключателей-разъединителей без предохранителей:

• Северная Америка: США, Канада и Мексика.

• Южная и Центральная Америка: Аргентина, Чили и Бразилия.

• Ближний Восток и Африка: Саудовская Аравия, Объединенные Арабские Эмираты, Турция, Египет и Южная Африка.

• Европа: Великобритания, Франция, Италия, Германия, Испания и Россия.

• Азиатско-Тихоокеанский регион: Индия, Китай, Япония, Южная Корея, Индонезия, Сингапур и Австралия.

Основные моменты из содержания:

Обзор: В дополнение к обзору рынка выключателей-разъединителей без предохранителей в этом разделе представлен обзор отчета, чтобы дать представление о типе и содержании исследования.

Динамика рынка: Здесь авторы отчета подробно обсудили основные движущие силы, ограничения, проблемы, тенденции и возможности на рынке.

Сегменты продуктов: В этой части отчета показан рост рынка различных видов продукции, продаваемой ведущими компаниями.

Сегменты приложений: Аналитики, составившие отчет, всесторонне оценили рыночный потенциал ключевых приложений и определили будущие возможности, которые они, как ожидается, создадут на рынке выключателей-разъединителей без предохранителей.

Географические сегменты: Каждый региональный рынок тщательно изучается, чтобы понять его текущие и будущие сценарии роста.

Наконец, исследователи пролили свет на точный анализ динамики мирового рынка выключателей-разъединителей без предохранителей. Он также измеряет устойчивые тенденции и платформы, которые являются важными источниками роста рынка. Степень компетентности также измеряется в исследовательском отчете. Используя SWOT и пять анализов Портера, рынок был тщательно проанализирован.Это также позволяет противостоять опасностям и вызовам, с которыми сталкиваются компании. Кроме того, он предлагает обширные исследования подходов к продажам.

>>> Получите скидку до 20% Используйте код купона: RHR20 @ https://www.reporthive.com/checkout?currency=single-user-licence&reportid=3042318

TOC Особенности:

Глава 1. Введение:
Отчет об исследовательской работе по выключателям-разъединителям без предохранителей представляет собой краткое введение в мировой рынок. В этом сегменте представлены оценки ключевых участников, обзор отрасли Выключатели-разъединители без предохранителей, перспективы по ключевым областям, финансовые услуги и различные трудности, с которыми сталкивается рынок Выключатели-разъединители без предохранителей. Этот раздел зависит от Объема исследования и руководства по отчету.

Глава 2. Выдающийся объем отчета:
Это вторая по значимости глава, в которой рассматривается сегментация рынка, а также определение выключателя-разъединителя без предохранителей. Он характеризует весь объем отчета о выключателях-разъединителях без предохранителей и различные функции, которые он описывает.

Глава 3. Динамика рынка и ключевые индикаторы:
В этой главе собраны ключевые элементы, посвященные факторам [включает глобальный рост частоты выключателей-разъединителей без предохранителей и увеличение инвестиций в выключатели-разъединители без предохранителей], основные рыночные ограничения [высокая стоимость Выключатель-разъединитель ], возможности [Возникающие рынки в развивающихся странах] и подробно представил возникающие тенденции [Последовательное внедрение инноваций новых продуктов скрининга], трудности развития, а также факторы влияния, представленные в этом последнем отчете.

Глава 4. Типовые сегменты:
Этот отчет о рынке выключателей-разъединителей без предохранителей показывает развитие рынка различных видов продукции, представленной самыми крупными организациями.

Глава 5. Сегменты приложений:
Аналитики, составившие отчет, полностью оценили рыночные возможности ключевых приложений и предполагаемые будущие свободы.

Глава 6. Географический анализ:
Каждый провинциальный рынок тщательно изучается, чтобы понять его текущее и будущее развитие, улучшения и ситуации с запросами на этом рынке.

Глава 7. Влияние пандемии COVID-19 на мировой рынок выключателей-разъединителей без предохранителей:
7.1 Северная Америка: анализ воздействия COVID-19, 2022–2027 гг.
7.3 Азиатско-Тихоокеанский регион: потенциальное воздействие COVID-19 (2022–2027 гг.)
7.4 Остальной мир: оценка воздействия пандемии COVID-19

Глава 8. Производственные профили:
Основные игроки на рынке Выключатель-разъединитель без предохранителей определены в отчете на основе их размера рынка, обслуживаемого рынка, продуктов, приложений, регионального развития и других переменных.

Глава 9. Оценочный анализ:
В этой главе дается анализ ценовых показателей по регионам и различные прогнозы.

Глава 10. Анализ рынка выключателей-разъединителей без предохранителей в Северной Америке:
В этой главе содержится оценка продаж выключателей-разъединителей без предохранителей в основных странах США и Канады, а также подробная сегментная точка зрения по этим странам на прогнозируемый период. 2022-2027 гг.

Глава 11. Анализ рынка выключателей-разъединителей без предохранителей в Латинской Америке:
Значительные страны Бразилии, Чили, Перу, Аргентины и Мексики оцениваются в связи с присвоением выключателей-разъединителей без предохранителей.

Глава 12. Анализ рынка выключателей-разъединителей без предохранителей в Европе: отчет
«Анализ рынка выключателей-разъединителей без предохранителей» содержит сведения о спросе и предложении и доходах от продаж выключателей-разъединителей без предохранителей в Германии, Франции, Великобритании, Испании, странах Бенилюкса, Северной Европы и Италии.

Глава 13. Анализ рынка выключателей-разъединителей без предохранителей в Азиатско-Тихоокеанском регионе, за исключением Японии (APEJ): оцениваются
стран Большого Китая, АСЕАН, Индии, Австралии и Новой Зеландии, и проводится оценка продаж выключателей-разъединителей без предохранителей в этих странах. покрытый.

Глава 14. Анализ рынка выключателей-разъединителей без предохранителей на Ближнем Востоке и в Африке (MEA):
В этой главе основное внимание уделяется рыночному сценарию выключателей-разъединителей без предохранителей в странах Персидского залива, Израиле, Южной Африке и Турции.

Глава 15. Методология исследования
Глава процедуры исследования включает сопутствующие первичные реалии,
15.1 Охват
15.2 Вторичное исследование
15.3 Первичное исследование

Глава 16. Заключение

>> [Благодаря непревзойденному пониманию рынка выключателей-разъединителей без предохранителей наше отраслевое исследование поможет вам поднять свой бизнес в области выключателей-разъединителей без предохранителей на новую высоту. ] <<

>>>> Для получения дополнительной информации свяжитесь с нами по адресу @ https://www.reporthive.com/3042318/enquiry_before_purchase

Зачем сообщать об исследованиях улья:

Report Hive Research предоставляет отчеты о стратегических исследованиях рынка, статистические обзоры, отраслевой анализ и прогнозные данные о продуктах и ​​услугах, рынках и компаниях. Наша клиентура включает в себя лидеров мирового бизнеса, государственные организации, малый и средний бизнес, частных лиц и стартапы, консалтинговые фирмы высшего уровня, университеты и т. д.Наша библиотека из более чем 700 000 отчетов предназначена для быстрорастущих развивающихся рынков США, Европы, Ближнего Востока, Африки, Азиатско-Тихоокеанского региона и охватывает такие отрасли, как ИТ, телекоммуникации, полупроводники, химическая промышленность, здравоохранение, фармацевтика, энергетика, производство, автомобилестроение и транспорт, пищевая промышленность и Напитки и др.

Свяжитесь с нами:

Отчет об исследованиях улья

500, Северный Мичиган-авеню,

Люкс 6014,

Чикаго, Иллинойс – 60611,

США

Веб-сайт: https://www.reporthive.com

Электронная почта: [email protected]

Телефон: +1 312-604-7084



Интеграций — Домашний помощник

Все (1936) Избранное

Добавлено: 2022.2 (16) 2021,9 (6) 2021,8 (9) 2021,7 (7) 2021,6 (10) 2021,5 (8) 2021,4 (3) 2021,3 (13) 2021,2 (6) 2021.12 (11) 2021.11 (2) 2021.10 (5) 2021.1 (1) 2020.12 (8) 0,118 (1) 0,117 (7) 0,116 (5) 0,115 (14) 0.114 (6) 0,113 (3) 0,112 (4) 0,111 (3) 0,110 (12) 0,109 (4) 0,108 (7) 0,107 (5) 0,106 (7) 0,105 (7) 0,104 (11) 0,103 (8) 0,102 (6) 0,101 (6) 0,100 (8) 0,99 (10) 0,98 (4) 0,97 (7) 0,96 (7) 0,95 (13) 0,94 (8) 0,93 (7) 0,92 (9) 0,91 (2) 0,90 (5) 0,89 (8) 0,88 (10) 0,87 (15) 0,86 (3) 0,85 (19) 0,84 (6) 0,83 (12) 0,82 (7) 0,81 (18) 0,80 (3) 0,79 (7) 0,78 (6) 0,77 (2) 0,76 (6) 0,75 (7) 0,74 (3) 0,73 (4) 0,72 (10) 0,71 (5) 0,70 (4) 0,69 (5) 0,68 (8) 0,67 (7) 0,66 (7) 0,65 (10) 0,64 (8) 0,63 (5) 0,62 (5) 0. 61 (11) 0,60 (9) 0,59 (5) 0,58 (7) 0,57 (15) 0,56 (13) 0,55 (9) 0,54 (9) 0,53 (9) 0,52 (5) 0,51 (9) 0,50 (11) 0,49 (12) 0,48 (11) 0,47 (14) 0,46 (2) 0,45 (6) 0,44 (15) 0,43 (10) 0,42 (9) 0,41 (4) 0,40 (10) 0,39 (16) 0,38 (12) 0,37 (14) 0,36 (19) 0,35 (11) 0,34 (12) 0,33 (5) 0,32 (15) 0,31 (12) 0,30 (7) 0,29 (7) 0,28 (5) 0,27 (13) 0,26 (8) 0,25 (8) 0,24 (3) 0,23 (8) 0,22 (4) 0,21 (5) 0,20 (8) 0,19 (8) 0,18 (8) 0,17 (5) 0,16 (4) 0,15 (3) 0,14 (10) 0,13 (16) 0,12 (6) 0,11 (7) 0,10 (9) 0,9 (6) 0,8 (8) 0.7,6 (7) 0,7,5 (2) 0,7,4 (5) 0,7,3 (6) 0,7,2 (2) 0,7 (77) 0,0 (1)

Сигнализация (36)Панель управления сигнализацией (1)Автоматика (24)Бинарный датчик (168)Кнопка (12)Календарь (7)Камера (44)Автомобиль (15)Климат (80)Крышка (59)Сделай сам (53)Автоматизация устройств (1)Дверной звонок (6)Загрузка (11)Энергия (53)Окружающая среда (18)Вентилятор (29)Финансы (13)Внешний интерфейс (4)Геолокация (8)Здоровье (27)История (18)Концентратор (102)Увлажнитель ( 6)Обработка изображений (19)Намерение (2)Ирригация (5)Свет (112)Блокировка (30)Почтовый ящик (4)Медиаплеер (76)Медиаисточник (4)Мультимедиа (5)Сеть (34)Уведомления (69)Номер (10)Организация (3)Почтовая служба (2)Обнаружение присутствия (67)Удаленный (13)Сцена (18)Выбор (13)Датчик (287)Сирена (6)Социальные (7)Переключатель (155)Системный монитор (36) Сканер тегов (1)Преобразование текста в речь (12)Транспорт (31)Утилиты (30)Пылесос (9)Голос (12)Водонагреватель (9)Погода (28)Другое (31)

Как установить выключатели света Legrand – 3-позиционные выключатели

Так же, как мы обновили розетки и выключатели на кухне, мы решили обновить и фойе.

Прежде чем я начну: ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ! Это электрические работы — то, что сработало в нашей ситуации, может быть другим в вашей ситуации. Мы провели небольшое исследование и просмотрели несколько видеороликов с практическими рекомендациями. Мы перепроверили информацию, которую мы нашли , чтобы убедиться, что в учебниках есть достоверная информация… потому что никогда не знаешь наверняка. (Пока мы не являемся экспертами в этой теме.) Этот пример, которым мы делимся, является лишь одной из нескольких различных ситуаций, с которыми мы столкнулись только в нашем собственном доме. Если сомневаетесь, наймите электрика!

Вперед к проекту! У нас было три места для выключателя света: один 3-клавишный (свет в фойе, освещение на крыльце и наружный прожектор), 1-клавишный выключатель (свет в холле наверху), 2-клавишный выключатель (диммер в гостиной и диммер в фойе).У нас тоже было 2 розетки. Для обновления мы оставили все в рабочем состоянии, но мы преобразовали 1-клавишный выключатель в 2-клавишный, чтобы добавить ночник.

Итак, мы решили немного рассказать об установке выключателей света Legrand и ночника!! И, чтобы сделать это намного сложнее, почему бы не сделать его 3-позиционным переключателем? Легко, верно? …ну, вроде того… Я постараюсь рассказать вам об этом шаг за шагом.

Во-первых, вам понадобятся некоторые элементы для установки — первое изображение ниже — это выключатели вместе с пластиной — я думаю, что общая комбинация ниже составила бы 27 долларов (да, они дороже, чем стандартные выключатели).

Следующий набор, только розетка, стоил около 13 долларов.

Вот так выглядит одна из настенных пластин без упаковки: сначала металлическая пластина крепится к стене, затем защелкивается эстетическая часть крышки. (Это означает, что вы можете заменить декоративную тарелку на другую, если хотите.)

Вам также потребуются некоторые инструменты для этого проекта: Пара хороших плоскогубцев с тонкими губками поможет вам в этом… несколько пластиковых колпачков для разъемов… мы использовали пилу для гипсокартона, потому что мы расширили одну коробку с 1-местной до 2-местной. .

И, конечно же, тестер розеток, чтобы знать, что вы все сделали правильно:

Итак, обо всем по порядку — снимаем старую коробку и ставим получше. Я на самом деле серьезно здесь — по крайней мере, для нас. Коробки, оригинальные для дома, были старыми не совсем белыми коробками, которые были менее чем прочными. Цвет, конечно, не имел значения, но они были немного тесноваты. Спенсер установил новые более глубокие коробки – с ними намного проще работать (просто больше места, чтобы втиснуть туда провод, когда закончите).Все ящики, которые мы установили в качестве замены, были «старыми рабочими ящиками». Эти коробки можно вставить в отверстие, и вы закручиваете винты в углу коробки, которые перемещают маленькие створки — эти створки закрепят блок за гипсокартоном. (Обычные электрические коробки можно использовать до установки гипсокартона и прибивания их к стойкам.)

Этот конкретный переключатель, о котором я буду писать, представляет собой трехпозиционный переключатель. Когда вы устанавливаете коробку, не забудьте поставить на нее уровень, чтобы убедиться, что она действительно ровная, прежде чем затягивать ее.

Вам понадобится еще больше инструментов — отвертка (или электрическая отвертка), какой-нибудь инструмент для зачистки электрических кабелей и дополнительная проводка того же калибра. Кстати, здесь я должен отметить – ОТКЛЮЧИТЕ ПИТАНИЕ в розетке, прежде чем приступить к работе.

Итак, эта конкретная комбинация выключателей Legrand предназначалась для одного выключателя и одного ночника — мы хотели иметь возможность видеть наш путь на кухню ночью, не включая свет.Это очень легко заставить это работать. Во-первых, мне просто нужно подключить несколько проводов — нейтраль к нейтрали и горячий к горячему. То, что вы видите ниже, бежит от белого к белому от выключателя к ночнику (обязательно прочитайте инструкции о том, какой из них горячий, а какой нейтральный).

Срезание и снятие пластикового покрытия для обнажения провода:

Использование инструмента для сгибания проволоки до нужной формы:

Итак, ниже это выглядит так: едва видна этикетка «белый» (отштампованная на черном пластике), которую Спенсер соединил с другим «белым» — то же самое для черного с черным. Теперь он действительно обмотал изолентой основание каждого из них, так как ему не нравилось, что провода расположены так близко друг к другу. Хотя это и не требуется, это практически ничего не стоит и гарантирует, что между ними не проскочит искра — оно того стоит. Кстати, это работает, поскольку два отверстия на область соединены… позвольте мне объяснить это. Там, где вы видите «белый» на фотографии ниже, обратите внимание на две дырки. Если вы протянете еще один белый кабель и продолжите его — он продолжит ток. То же самое для черного. Таким образом, если мы подведем белую и черную от стены (которая идет к плате), то она продолжит ток на следующий свет.Это как гирлянда.

Итак, ниже обычная установка – белый провод в белый, черный в черный. ОБЯЗАТЕЛЬНО затяните эти провода.

Спенсер наклеил еще немного изоленты внизу — нет причин не быть слишком осторожным. Кроме того, вы заметите, что зеленый провод от пластины переключателя Legrand подключен к медному заземлению. Зеленый = в большинстве случаев землянин. Здесь он использовал плоскогубцы, чтобы скрутить два провода вместе (скручивание пальцами просто разорвет их) и вставил их в желтую крышку разъема.

Красная линия (в большинстве случаев трехсторонняя линия) была согнута — для розеток и выключателей Legrand лучше всего резать прямо так, как вы хотите, чтобы она входила в отверстие.

Это было довольно просто — Спенсер вставил красный цвет в трехходовое отверстие и закрутил его. Большое примечание по этому поводу — ваш трехпозиционный переключатель может *полностью* отличаться от того, что у нас есть. Это действительно зависит от того, как человек подключил его в вашем доме (буквально).Блин, они могли бы решить, что «белый» будет обозначать их 3-полосный… они были бы неправы… но все провода имеют один и тот же кабель внутри — цвет только для организации (и безопасности). Итак, если вы попробуете 3-позиционный переключатель, и он не сработает, продолжайте пробовать, пока он не сработает. Мы надеемся, что он работает так же легко, как и этот (в другой комнате провода были полностью противоположного цвета для нас).


Итак, у вас красный на 3-ходовой порт. Черное к черному, а затем скармливается ночнику.Белое к белому, а потом скармливается ночному свету. Зеленая земля внизу.

Заталкивание всего в электрическую коробку:

Снова проверка на уровень:

Для этих винтов (ниже) гораздо проще использовать электрическую отвертку. Эти винты могут быть очень длинными, и на их закручивание вручную уходит вечность.

Защелкните тарелку, и все готово! Это намного лучше, чем то, что было раньше!!

Вот еще один переключатель и красивая фотография «до»:

Мы все любим не совсем бежевый цвет, я знаю.

Это (ниже) опасная фаза, когда рядом нет детей. Делая проводку, ДЕЛАЙТЕ ФОТОГРАФИИ. Серьезно, сфотографируйте каждый, прежде чем разбирать его… на случай, если предыдущие владельцы решили попробовать свои силы в электрике. Или, что еще лучше, пометьте каждую линию лентой — SW1 Hot (переключатель 1, горячий), SW1 N (переключатель 1 нейтральный) и т. д. Было бы неинтересно потерять какой из них какой.

И красивая чистая фотография ниже после установки подрулевых переключателей и пластины Legrand.

Сводка по фойе:
Мы обновили 2 розетки и 3 выключателя.

1-постовая старая рабочая ПВХ-распределительная коробка — 1,96 долл. США (x2)
2-постовая старая рабочая ПВХ-распределительная коробка — 3,80 долл. США (x2)
3-постовая старая рабочая ПВХ-распределительная коробка — 3,85 долл. США (x1)

Legrand Adorne, 1-местная настенная панель, глянцево-белого цвета — 4,78 долл. США (x2)
Legrand Adorne, 2-местная настенная панель, глянцево-белого цвета — 7,98 долл. США (x2)
Legrand Adorne, 3-местная настенная панель, глянцево-белого цвета — 11,48 долл. США (x1)

Двусторонняя розетка Legrand на 15 А с защитой от несанкционированного доступа белого цвета — 7 долларов США. 98 (x2)
Legrand, 15 А, однополюсный, 3-позиционный, комбинированный подрулевой переключатель белого цвета — 5,18 долл. США (x4)
2-модульный ночник Legrand — 17,98 долл. США (x1) )

Итого: $171,03

Я скажу, что не припомню, чтобы диммерные выключатели были такими дорогими… но, возможно, они были. В общем, какой апгрейд! Они выглядят намного лучше, чем оригинальные грязно-бежевые выключатели и розетки. Мы выбрали Legrand Adorne, потому что они выглядели очень современно, но менее дорогое обновление (просто замена стандартного белого выключателя/розетки) также могло иметь большое значение.Еще один способ получить больше отдачи от затраченных средств — использовать более дорогие выключатели/розетки только там, где это важно… там, где вы их увидите. Если вы точно знаете, что розетка всегда будет спрятана за предметом мебели, то используйте более распространенную (более дешевую).

Мы решили обновить комнаты, которые были наиболее очевидными в первую очередь: кухня (очень очевидные выключатели/розетки на фартуке) и первая комната, которую гости увидят… фойе.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
