Подключение выключателя с подсветкой: виды, устройство и схема

В домах, квартирах и остальных помещениях, куда проведена электроэнергия, обязательно установлены выключатели. Современные модели позволяют не только включать/выключать освещение, но и программировать работу отдельных приборов и систем, например, теплый пол.

Среди всех разновидностей самые удобные в использовании те, которые оборудованы подсветкой. Установка и подключение выключателя с подсветкой имеют свои нюансы и правила.

к содержанию ↑

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Схема соединения проста. Индикатор идет параллельно выводам устройства. При выключении приборов эта маленькая деталь подключается к проводу ноль (с помощью сопротивления лампы) и начинает светиться. При включении света схема закорачивается, индикатор выключается.

Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:

люминесцентные лампы;
приборы освещения с электронными пусковыми регуляторами;
некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимуществ:

Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Важно! Из недостатков можно выделить потребление большого количество электроэнергии при подключении по отдельным схемам (с использованием резистора).

к содержанию ↑

Виды в зависимости от типа подсветки

Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:

С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.

В быту используются приборы всех перечисленных видов.

к содержанию ↑

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
Вкрутить болты.
Установить декоративную рамку.
Вставить клавишу.
Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

к содержанию ↑

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.

Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

к содержанию ↑

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

Как и в остальных случаях, сначала необходимо отключить электроэнергию.
С помощью плоской отвертки поддеть, потом снять клавиши.
Снять декоративную рамку.
Открутить болтики.

Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
Используя индикаторную отвертку, проверить наличие напряжения на проводах.
Отсоединить провода от контактов.
Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
Найти резистор и светодиод.
Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

к содержанию ↑

Как самому установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

светодиод;
ограничивающий резистор;
диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Обратите внимание! Эта схема имеет недостаток — большое потребление электроэнергии. В месяц ее количество может достигать 1 кВт.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ. При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа. Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания.

Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

к содержанию ↑

Заключение

Подключение выключателей со светодиодом, неоновой лампой и т. д. выполнить довольно просто. Процесс напоминает монтаж обычного устройства и не зависит от разновидности (одно-, двух- или трехклавишный).

Схемы настолько просты, что подсветку можно установить самостоятельно, используя минимум времени и сил. Необходимо лишь приобрести обычный выключатель и индикатор.

Подключение выключателя с подсветкой: виды, устройство и схема

Почему у выключателей с подстветкой моргает светодиодная лампа

Производители выключателей с подсветкой не всегда указывают, что применение этих устройств рекомендовано в электрических цепях с преимущественно резистивной нагрузкой. То есть, источником света должны быть лампы накаливания.

Еще чаще технический паспорт изделия отправляется в мусорное ведро непрочитанным, вместе с упаковкой. Последствия такого технического нигилизма проявляются сразу после того, как вместо ламп накаливания начинают использовать люминесцентные или светодиодные. Даже обесточенные (казалось бы) они почему-то мерцают в темноте.

Это явление не только вызывает психологический дискомфорт, но и приводит к их преждевременному выходу из строя.

Почему так происходит

Чтобы понять физическую сущность этого явления, надо заглянуть внутрь как самого выключателя, так и источника света. Давайте попытаемся разобраться, почему моргает светодиодная лампа, и может ли выключатель с подсветкой быть этому причиной.

Принцип работы подстветительного устройства

Для устройства подстветки в схему выключателя добавляют цепь, которая параллельна коммутируемым контактам. Ее основным элементом является светодиод или неонка. Сопротивление этой дополнительной цепи значительно выше, чем у замкнутых накоротко контактов.

Когда коммутатор находится в положение «включено», электричество через него не проходит. А в положении «выключено» оно, в обход разомкнутых основных контактов, достигает нагрузки.

Если она резистивная, то его силы недостаточно для того, чтобы нить нагрелась до свечения.

Если же используются люминесцентные или светодиодные светотехнические приборы, то нагрузка носит характер реактивной, поскольку для обеспечения работы этих источников света используется схема, состоящая из конденсаторов, катушек и полупроводниковых приборов. Она может работать и со слабым током.

Что включает свет

И светодиодные, и люминесцентные источники света работают не от переменного сетевого напряжения, а постоянного. Для этого в их цоколях размещают устройство (драйвер), которое выпрямляет ток и производит некоторые другие действия. Например, конечным каскадом схемы управления люминесцентной лампой является высоковольтный трансформатор, обеспечивающий возникновение дугового разряда в газовой среде.

Схема драйвера светодиодной лампы несколько проще. Она состоит из конденсаторов и балластных сопротивлений, обеспечивающих защиту полупроводниковых приборов, которые соединены последовательно, за счет чего питающее напряжение делится между ними.
Схемы всех драйверов имеют два общих элемента. Первый – так называемый диодный мост, который обрезает синусоиду переменного напряжения и преобразует его в череду импульсов одного знака. Второй – параллельный ему электролитический конденсатор. В тот момент, когда напряжение падает до нуля, конденсатор разряжается и сглаживает провал между пиками импульсов. Вот именно этот элемент и является причиной несанкционированного срабатывания светильника.
Слабый ток от цепи подсветки все так же выпрямляется, но процесс зарядки конденсатора идет очень медленно. В конце концов, он наполняется электричеством до краев и разряжается в момент очередного падения выпрямленного напряжения до нуля. Этого достаточно для кратковременного возникновения дугового разряда в газовой среде или обеспечения работы цепочки последовательно соединенных светодиодов.
Для люминесцентных такой режим вреден по той причине, что их моторесурс определяется числом запусков. За несколько минут мигания он может быть выработан полностью. Светодиоды к работе в прерывистом режиме относятся более толерантно.
Как исправить проблему
Выключатель с подсветкой – это очень практичное устройство, облегчающее жизнь. Отказываться от него ради использования современных источников света не стоит. Чтобы не мигали лампочки из-за выключателя с подсветкой, можно воспользоваться одним из двух способов:
Увеличить балластное сопротивление дополнительной цепи;
Использовать резистивный или ёмкостный шунт.
В дополнительной схеме выключателя сопротивление (резистор) уже есть. Он установлен последовательно с неонкой или светодиодом. Если увеличить номинал резистора, то протекающий по ней ток будет еще слабее. Тогда конденсатор после выпрямительного моста драйвера не будет заряжаться полностью из-за естественных потерь.
Недостатком этого способа является сложность подбора номинала балластного сопротивления – если он будет слишком большим, то подсветка работать перестанет. Кроме того, это достаточно сложно технически. Надо иметь действительно золотые руки.
Простейшим резистивным шунтом является лампа накаливания мощностью в 40 Вт. Сопротивление ее холодной нити не более 100 Ом. Это меньше, чем входное сопротивление драйвера. Весь ток от подсветки пойдет через нее. Однако разные источники света в люстре – это очень некрасиво. Зато процесс шунтирования чрезвычайно прост.
Её может заменить резистор с номиналом 100 Ом для цепей с напряжением 250–400 вольт. Его устанавливают между фазным и нулевым проводом в клеммной коробке, от которой проложен кабель к коммутатору.
Если до нее никак не добраться (например, она заклеена обоями), то резистор-шунт можно припаять к входным проводам люстры.
Недостатком способа является то, что шунтирующий резистор может нагреваться.
Ёмкостный шунт отнимает электричество у конденсатора, который является причиной мигания источников света. Только использовать надо не электролитический (имеющий полярность выводов) элемент, а масляно-бумажный, маркированный знаком ≈ и рассчитанный на напряжение 250–400 вольт. Его емкость не должна превышать 1 мкФ. Монтируется он точно так же, как резистивный шунт – между фазным и нулевым проводом.
К свечению обесточенных ламп приводит и неправильный монтаж. Например, если коммутируется нулевой провод, а не фазный. Кроме того, на интенсивность мерцания люминесцентных «экономок» влияет качество их изготовления. Лучше всего провести работы по шунтированию отключателя еще при его монтаже.
При подключении энергосберегающих или светодиодных ламп к выключателю с подсветкой лампы полностью не гаснут или мигают. В видео-обзоре предлагаем вам посмотреть варианты решения данной проблемы:
Еще раз о мигании экономных ламп через выключатель с подсветкой.
Светодиодная или люминесцентная лампа, подсоединенная через выключатель с подсветкой, мигает, когда выключатель выключен. В статье рассмотрены причины и возможные варианты решения проблемы.

Причину удобно объяснять по приведенной ниже схеме:
Когда выключатель включен напряжение 220В через замкнутый выключатель попадает на верхний по схеме контакт блока питания лампы и по другому проводу из распределительной коробки на нижний контакт. При замкнутых контактах выключателя светодиод не горит, так как он перемкнут. Лампа светится, все нормально.
Когда выключатель выключен, лампа гаснет. В работу включается светодиод. Теперь он светится, так как контакты выключателя разомкнуты и ток течет по цепи: верхний контакт сети 220В, R1(75к), светодиод, R2(75к), диодный мост, предохранитель, нижний контакт сети. После диодного моста выпрямленное напряжение заряжает конденсатор фильтра С1(10мкф). По мере заряда напряжение на конденсаторе растет и достигнув напряжения запуска блока питания запускает его, лампа вспыхивает. Конденсатор быстро разряжается, и лампа гаснет. Процесс повторяется. Так как ток заряда очень мал, он ограничен R1 и R2 заряд С1 длится дольше, чем разряд через вспыхивающую лампу.
Какие в интернете есть варианты решения этой проблемы.
Выкусить из выключателя светодиод и лампа мигать перестанет. Это так. Но выключатель с подсветкой устанавливали для удобства, чтобы в темноте его было видно, а теперь нужно отказаться от этого. Явный минус, мне это не подошло. Ниже показана часть схемы с этой рекомендацией.
Установить параллельно лампе, в коробке или в самой лампе резистор 50 кОм на 2 Вт. Это тоже помогает. Резистор образует делитель из R1(75к), R2(75к) и собственно резистор на 50 кОм. Теперь напряжение на входе блока питания при разомкнутом выключателе не поднимется выше одной четвертой напряжения сети и блок питания не запустится. Но здесь тоже явный минус. Мы покупали экономную лампу, чтобы экономить электричество. Например, у нас светодиодная лампа на 4 Вт. При включении выключателя, при работе лампы, к этой мощности добавится еще около 1 Вт мощность, рассеиваемая на резисторе 50 кОм. А это увеличение на 20%. Недостаток существенный.
Установить параллельно экономной лампе обычную, на несколько ватт. Мигать экономная лампа не будет, но это имеет тот же минус, что и в предыдущем случае.
Вместо светодиода установить неоновую лампочку, как в индикаторной отвертке, для определения фазы. Это тоже работает, но лампочку нужно еще найти, в наши дни они не так часто встречаются в продаже. Да и резистор на несколько мОм еще нужен.
Установить выключатель на 3 провода. Но это редкий выключатель, да и к нему нужно прокладывать третий провод, соединенный с нулем.
Вместо резистора на 50 кОм параллельно лампе установить конденсатор (см. часть схемы в п.2). Ставил до 0,33 мкф на 630 В, мигать стала реже, но совсем не перестала. Большие емкости, наверное, решат проблему, но их габариты значительные.
Я остановился на таком варианте. В выключатель поставил конденсатор 0,01 мкф на 630В, а в лампу, параллельно сетевым контактам, конденсатор 0,33мкф на 630В. Доработка показана на схеме и фото ниже:
Конденсатор в выключателе:
Конденсатор в лампе (можно поставить в коробке, на те 2 провода, что идут к лампе, чтобы не разбирать лампу):
Мигание пропало полностью. Подсветки на выключателе я не лишился, потребляемая мощность не выросла, дефицитных деталей не использовал. Чуть слабее стал светиться светодиод при выключенном выключателе, но в темном помещении яркости более, чем достаточно. До переделки было даже слишком яркое свечение. Так, что в выключатель можно ставить конденсатор и меньше 0,01 мкф, например, 0,0068мкф или даже 0,0047мкф, конечно напряжением не менее 400В.
Блоки питания люминесцентных и светодиодных ламп могут отличаться и возможно потребуется подобрать емкость конденсаторов.
Есть еще проблемы мигания экономных ламп, включаемых даже не через выключатель с подсветкой, а через обычный выключатель. Но они, как правило следующие:
Выключатель стоит в цепи нуля, а не фазы.
Проводка имеет дефекты, провода с трещинами, через которые может быть утечка, сырость в местах прокладки проводки и т.д.
В этих случаях мигание ламп нужно устранять не дополнительными способами, а приведением в порядок проводки, тем более, что это уже напрямую связано с техникой безопасности.
Материал статьи продублирован на видео:
Сенсорный выключатель для светодиодной ленты: виды, особенности
Светодиодная лента часто используется для подсветки различных поверхностей. Благодаря ей удается создать особую атмосферу в помещении, оптимальный уровень освещенности. Для эффективного и комфортного управления подобными системами используется сенсорный выключатель для светодиодной ленты, обладающий широкими функциональными возможностями. В отличие от кнопочных моделей подобные устройства более удобны в управлении. Однако, прежде чем сделать выбор в их пользу, стоит ознакомиться с их отличительными особенностями.
Конструкционные особенности
Любая модель состоит из:
Лицевой панели. Для удобства пользования она достаточно часто оснащается подсветкой. Может иметь различную форму и исполнение. При выборе подходящей модели многие обращают внимание на нее, не вникая в принцип работы и функциональные возможности устройства в целом;
Сенсорного датчика, отправляющего управляющие сигналы устройству при возникновении внешнего воздействия;
Коммутационной схемы, с помощью которой поступивший извне сигнал преобразуется в электрический ток, необходимый для обеспечения работы ленты;
Корпуса, объединяющего все выше перечисленные элементы в единое целое. Конструктивное исполнение корпуса может отличаться. Он может быть встроенным и накладным. Его вид оказывает непосредственное влияния на порядок выполнения монтажных работ.
Внимание! Срок службы конкретного устройства напрямую зависит от качества его комплектующих.
Где востребованы
Необходимость в подключении светодиодной лампы или ленты может возникнуть в различных ситуациях. Чаще всего к данным осветительным приборам прибегают, если надо:
Обеспечить достаточное освещение рабочей зоны на кухне;
Подключить сразу несколько осветительных приборов;
Организовать освещение лестничных пролетов и площадок;
Подключить систему «умный дом».
Месторасположение светодиодной ленты на кухне выбирается с учетом преследуемых целей. Если требуется организовать светодиодное освещение рабочей зоны, выбирается мощный источник света, который располагают непосредственно под шкафчиками. Такой вариант является наиболее востребованным, так как позволяет предотвратить негативное влияние на глаза из-за недостаточного уровня света и облегчить уход за столешницей.
Для пространства около вытяжки или для мебели выбирается интегрированная подсветка. Светодиодную ленту монтируют над верхними шкафчиками или располагают под нижними. Иногда закрепляют под столешницей.
Преимущества
Сенсорный выключатель света имеет массу достоинств.
Простота включения и выключения прибора путем нажатия на чувствительную поверхность;
Возможность регулирования яркости освещения в достаточно широком диапазоне: 10–100 %;
Отсутствие звукового дискомфорта. При изменении режима работы или регулировки устройство практически не издает звуков;
Высокая степень защиты. Переключатель не боится воздействия влаги. Его можно смело монтировать не только на кухне, но и ванной комнате или туалете;
Презентабельность. Современные модели способны стать частью любого интерьера, гармонично вписавшись в окружающее пространство;
Компактность. Для устройств характерны небольшие размеры. Это позволяет установить выключатель в любом месте, в том числе в условиях ограниченного пространства. Чаще всего монтируется переключатель в профиль светодиодной ленты;
Наличие световой индикации, позволяющей найти устройства в условиях ограниченной видимости.
Виды выключателей
Предлагаемые производителями выключатели делятся на различные группы в зависимости от:
Способа управления. Они могут быть механическими, электронным или работающими в дистанционном режиме;
Метода монтажа. Одни модели монтируются непосредственно в алюминиевый профиль осветительного прибора, другие выполняются модельными либо накладными;
Типа подключения. Есть устройства проходные и непроходные. Главным преимуществом первого типа является возможность включения/отключения системы освещения из различных мест. Управление вторым типом можно производить из одного определенного места.
Все изделия отличаются по форме, расцветке и текстуре лицевой панели. Это позволяет подобрать оптимальный вариант, учтя общее стилистическое оформление помещения.
У современного сенсорного выключателя есть ряд дополнительных функций. Такие устройства могут иметь:
Пульт с ИК-датчиком. Появляется возможность управления контроллером и RGB лентой. Пользователь выбирает тот цвет подсветки, который ему большего всего нравится;
Таймер. Функциональные модели, позволяющие оптимизировать затраты на электроэнергию. При наличии данной функции у пользователя появляется возможность настройки временных интервалов, когда работает система освещения;
Бесконтактной системой, реагирующей на изменение температуры окружающего пространства, резкий звук либо срабатывающей при нахождении в заданном радиусе движущихся объектов;

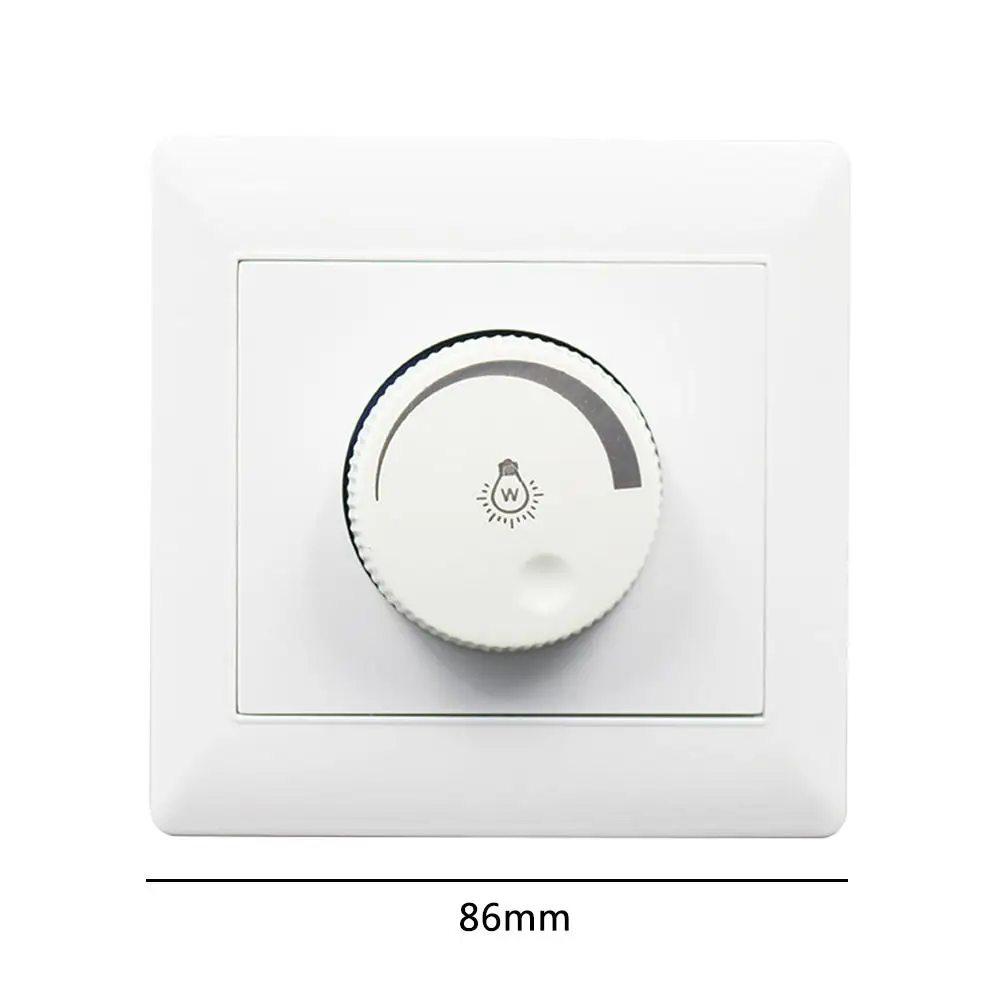

Диммер. Функциональный элемент, позволяющий изменить яркость светодиодной ленты. Регулирование яркости осуществляется в заданном диапазоне. Интенсивность освещения можно менять в диапазоне от 10 % до 100 %;
Емкостный отклик. Данный элемент позволяет повысить чувствительность панели.
Внимание! Сенсорные выключатели могут срабатывать при приближении к сенсору и после непосредственного контакта с пальцами. Последний вид получил наибольшее распространение.
Какой выбрать
Большой выбор сенсорных выключателей доставляет определенные трудности при подборе оптимального варианта. Подобные изделия представляют собой платы со средними размерами 40×10×2 мм, позволяющими поместиться в LED профиль, внешние модули, помещенные в пластиковый корпус либо контроллер, оснащенный пультом.
Чтобы выбрать подходящий вариант, следует сначала определиться с разновидностью светодиодного выключателя. После этого стоит учесть технические характеристики. Внимание заслуживает значение:
Напряжения, которое подается на вход устройства и создается на его выходе;
Сила тока, протекающего через устройство в режиме ожидания, и образующего в момент подключения нагрузки;
Мощность.
Если решено установить монохромную LED полосу, стоит определиться с принципом работы размыкателя. Производители предлагают устройства:
Емкостные, внутри которых находится пружина, плотно прилегающая к пластине. При прикосновении руки к выключателю она создает вибрацию. В результате замыкается контакт, и включается освещение. Однако, решив сделать выбор в пользу подобного устройства, стоит учесть, что при толщине рассеивателя из оргстекла более 1 мм можно столкнуться с отсутствием срабатывания. Это доставит серьезные неудобства в процессе эксплуатации;
Инфракрасные, срабатывающие каждый раз, когда на расстоянии 10 см от поверхности окажется предмет, от которого сигнал отразиться и вернется на приемный элемент. Если зазор между защитным экраном и чувствительным элементом превышает 5 мм, придется использовать профиль меньшей глубины либо позаботиться о наличии в светорассеивающей линзе отверстия.
Если выбор сделан в пользу модели с диммером, стоит также определиться с принципом работы. Такие сенсорные выключатели чаще всего включаются/выключаются от кратковременного касания. Для изменения яркости надо дольше задержать руку на панели управления.
У некоторых моделей принцип работы несколько отличается. Они могут иметь несколько заранее запрограммированных режимов работы. Подобный устройства подходят для RBG лент. Они комплектуются пультом управления, оснащенным сенсорным кольцом. Для изменения оттенка свечения надо плавно двигать пальцем по спектральному кругу. В результате в работу будут включаться диоды выбранного цвета либо их комбинация.
Внимание! Выбирая выключатель, обратите внимание на частоту импульсов ШИМ. Она должна быть более 300 Гц, чтобы не оказывать негативного влияние на зрение и нервную систему.
Особенности установки
Подключение готового устройства к светодиодной ленте обычно не вызывает трудностей. Однако, следует помнить, что LED ленты работают от напряжения 12–24 В. Чтобы обеспечить требуемые значения напряжения, подключение к сети осуществляется через блок питания.
При подключении к готовому светильнику со светодиодной лентой убирается рассеиватель и заглушка. На ленте до специальной отметки обрезаются 1–2 секции. На освободившееся место и будет устанавливаться переключатель.
Для проведения монтажных работ потребуются специальные коннекторы подходящего размера либо маломощный паяльник. Мощность последнего не должна превышать 40 Вт. В противном случае существует рису повреждения проводов в момент соединения элементов между собой.
Внимание! Монтажные работы выполняются с использованием кабеля, площадь поперечного сечения которого 1.5 мм². Если предстоит монтаж ленты, длина которой превышает 5 м, следует выполнить дополнительные расчеты для нахождения оптимального поперечного размера проводов.
Теперь о том, как подключить переключатель к LED-ленте правильно.
Жилы проводки зачищаются и опрессовываются;
Подготовленную проводку соединяют с разъемом переключателя, который располагается перед блоком питания;
Провода подключаются к осветительному элементу.
Чтобы не ошибиться при подключении сенсорного выключателя, стоит обратить внимание на маркировку, которая указана на корпусе изделия:
VCC, GND. Сюда подключают плюс и минус, через которые запитываются устройства;
LED+, LED. Данные контакты предназначены для подсоединения светодиодной ленты.
Внимание! Спайки следует качественно изолировать.
В качестве изоляции чаще всего используется термоусадочная трубка подходящего размера или термоклей. Рабочие детали в выбранном устройстве должны располагаться с одной стороны. В противном случае выключатель не получится закрепить в профиле. Для обозначения месторасположения сенсора используется светодиодный индикатор синего цвета.
Для фиксации выключателя и светодиодной ленты в алюминиевом профиле применяют двусторонний скотч. Защитная панель устанавливается самой последней и фиксируется при помощи заглушки.
Сенсорные выключатели оперативно откликаются даже на незначительное касание. Это доставляет определенные неудобства и сложности в процессе выполнения монтажных работы. Учитывая, что устройство мгновенно реагирует даже на незначительное касание, стоит действовать предельно осторожно и не допускать даже незначительных случайных прикосновений к сенсору.
Установка RBG контроллеров
Тем, кто любит яркие цвета и никак не может сделать выбор в пользу определенного свечения светодиодной ленты, будет интересна RBG лента. У таких изделий есть 4 контакта, каждый из которых отвечает за определенный цвет. Они промаркированы определенны образом:
R, соответствующий красному свечению;
B, отвечающий за голубой цвет;
G, позволяющий получить зеленый;
W, имеющийся в ограниченном количестве лент. Отвечает за подсветку белого цвета;
V+, обозначающий общий плюс.
Чтобы установить подобное изделие по всем правилам, проводами соединяют выходы ленты и одноименные клеммы на контроллере. Если выбранная модель осветительного элемента имеет пять выходов, при подборе прибора для управления следует это обязательно учесть. Производители предлагают устройства с 4–5 клеммами, что всегда позволяет подобрать оптимальный вариант для своей осветительной системы.
Для подвода электрического тока к контроллеру используются клеммы, обозначенные как V+ и V- (COM). Таким образом можно запараллелить несколько лент, суммарная протяженность которых не превышает 5 метров. Если указанное значение превышено, придется воспользоваться усилителем.
Сборка своими руками
Не всегда удается приобрести сенсорный выключатель с подходящими параметрами. В таком случае, обладая достаточными знаниями в области электротехники и имея элементарные навыки пайки и сборки, можно попробовать собрать подобное устройство своими силами.
Для этого обязательно надо сначала найти схему устройства, чтобы понять, какие детали потребуются для его изготовления. В самом общем случае для изготовления типового выключателя стоит подготовить:
Два транзистора KT315;
Полупроводник D226;
Конденсатор обычный с емкостью 0.22 мкФ;
Конденсатор электролитный, имеющий емкость 100 мкФ на 16 В;
Сопротивление R1. Достаточно элемента на 30 Ом;
Реле сопротивления на 400 Ом;
Блок питания. Если планируется, что устройство будет работать автономно, а не от сети 220 В, блок питания можно заменить на батарейку, рассчитанную на 9 В.
Подготовленные элементы располагают согласно выбранной схеме и аккуратно спаивают между собой. При выполнении работ следует обязательно соблюдать правила техники безопасности, чтобы не допустить получения травмы.
В самой простой схеме в качестве приемника выступает элемент, изготовленные из медного либо алюминиевого сплава. Его припаивают к обычному конденсатору. Затем последовательно подсоединяют оба транзистора КТ315. Следующим элементов по схеме становится резистор с сопротивлением 30 Ом, за которым следуют запараллеленный электролитный конденсатор, полупроводника Д226 и реле сопротивлением 400 Ом. Некоторые схемы допускают параллельную установку еще одного конденсатора.
При изготовлении устройства для RGB ленты с суммарной длиной более 5 метров для усиления сигнала можно использовать два блока питания. В процессе сборки данные элементы следует располагать таким образом, чтобы между ними оставался достаточный зазор. Это позволит обеспечить своевременный теплоотвод от блоков питания в процессе их работы.
После того как изделие будет полностью собрано, надо будет проверить его работоспособность и правильно выполнить монтаж.
Видео по теме

Facebook
Twitter
Мой мир
Вконтакте
Одноклассники
Pinterest
Выключатель освещения с лучшим соотношением цены и качества — Выгодные предложения на выключатель освещения от глобальных продавцов выключателей освещения
Отличные новости !!! Вы в нужном месте для выключателя освещения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот выключатель верхнего освещения в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели выключатель света на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в выключателе освещения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести выключатель с подсветкой по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Ac220v инфракрасный датчик движения pir переключатель для светодиодной лампы потолочный светильник Продажа
Совместимость
Чтобы подтвердить, что эта деталь подходит вашему автомобилю, введите данные вашего автомобиля ниже.
Эта запчасть совместима с автомобилем (ами) 0 . Показать все совместимые автомобили
Эта деталь совместима с 1 автомобилями, соответствующими
Эта деталь несовместима с
Год
Марка
Модель
Субмодель
Накладка
Двигатель
Спецификация:
Напряжение: AC220V
Мощность: лампочки 500 Вт, энергосберегающие лампы 200 Вт, LED Max 50 Вт
Расстояние датчика: 5-8 м
Рабочая температура: -20- + 50 ℃
Освещение: 6LUX
Диапазон задержки: 60 секунд
Степень датчика: 120 °
Рабочая влажность:
Материал: пластик
Размер: 88 * 38 * 28 мм
Характеристика:
Простота установки и простота использования
Вы можете удобно включить / выключить свет. Переключатель может обнаруживать инфракрасное излучение человеческого тела и использовать инфракрасный порт для управления нагрузкой. Когда кто-то входит в диапазон срабатывания, переключатель автоматически включает свет; когда люди находятся вдали от диапазона срабатывания, переключатель автоматически отключает задержку,
гаснет, продукт высокой чувствительности, высокой надежности.
Области применения: лампы накаливания, энергосберегающие лампы, светодиодные лампы, люминесцентные лампы и другие виды нагрузок и т. Д.
Примечание: красный провод подключается к L-линии; черный провод подключается к линии N; два белых провода подключаются к свету.Желтый провод — линия огня.
В пакет включено:
1 * AC220V переключатель датчика движения PIR
Можно ли затемнять светодиодные фонари? Все о проблемах с регулировкой яркости светодиодов
Все светодиодные фонари регулируются по яркости? Можно ли вообще диммировать светодиодные лампы? Какой диммер подходит для светодиодных ламп? Эти и многие подобные вопросы часто возникают, когда дело касается регулировки яркости светодиодных ламп. В этом руководстве вы узнаете о препятствиях светодиодной технологии и о том, как можно успешно приглушить светодиодный свет.
Проблема светодиодного диммера
Старые лампы накаливания и галогенные лампы имели преимущество в дополнение ко всем их недостаткам. Эти лампы могли легко управляться с диммером. Регулировка яркости была без проблем . Тем временем технология светодиодного освещения зарекомендовала себя и предлагает множество преимуществ по сравнению со старыми источниками света. Однако светодиодная технология намного сложнее и порождает некоторые проблемы.
Затемнение светодиодного освещения — одна из самых распространенных трудностей при переходе на светодиодное освещение.Однако в первую очередь это связано с тем, что многие люди просто предполагают, что светодиоды можно затемнить так же легко, как и старые источники света. Если это не работает без проблем, иногда вся светодиодная технология демонизируется как незрелая.
Дьявол кроется в деталях
Если вы последуете приведенным ниже советам, ничто не помешает вашему светодиодному освещению с регулируемой яркостью.
Светодиодные лампы с регулировкой яркости
Светодиодные лампы и светильники можно регулировать яркостью .Но в отличие от обычных источников света необходимо четко указать, что светодиодная лампа регулируется. Вы найдете эту информацию в описании продукта или на упаковке лампы. Если нет индикации уменьшения яркости, лампа не может быть затемнена .
Не все светодиодные лампы диммируются.
При покупке убедитесь, что нужная светодиодная лампа помечена как диммируемая.
Используйте соответствующий диммер
Используйте соответствующий диммер, который подходит для ваших светодиодных ламп.
Технические проблемы регулировки яркости
Основное различие между обычными источниками света и светодиодными лампами заключается в драйвере светодиода. Старые лампы накаливания были напрямую подключены к электросети. Проще говоря, диммеры с прямым управлением фазой , используемые в то время, снижали среднее напряжение, приходящее на нить накала. В результате лампа потемнела.
Яркость светодиодов регулируется не напряжением, а током или так называемой широтно-импульсной модуляцией .Это регулирование, а также преобразование сетевого напряжения во внутреннее низкое напряжение выполняется управляющей электроникой, встроенной в светодиодную лампу. Если светодиодная лампа должна быть приглушена, внутренняя схема должна быть разработана для этой цели .
Большая сложность светодиодной технологии
Процесс уменьшения яркости светодиодной лампы сложнее, чем при использовании старых источников света. К счастью, потребители не должны беспокоиться о технических деталях. Просто убедитесь, что лампа отмечена как регулируемая.
Почему не все светодиодные лампы регулируются по яркости?
Этот вопрос возникает после того, как выяснилось, что на рынке имеется большое количество диммируемых светодиодных ламп . Таким образом, уменьшение яркости светодиодов технически возможно. Почему технология диммирования встроена не во все осветительные приборы и светильники? Основная причина заключается в повышении затрат на внутреннюю электронику, что на приводит к увеличению затрат на . Светодиодные лампы с регулируемой яркостью обычно несколько дороже, чем лампы с регулируемой яркостью.
Если бы все светодиодные лампы подходили для подключения к диммеру, светодиодное освещение было бы в целом дороже. В большинстве помещений (например, в коридорах, кухнях, ванных комнатах, подвалах) регулировка яркости не требуется. Поэтому, как правило, дешевле платить за затемнение только для комнат, где важна регулируемая яркость (например, гостиных).
Разница в цене между регулируемой / не регулируемой яркостью
Светодиодные лампы с регулируемой яркостью обычно стоят немного дороже из-за более высоких затрат на переключение.
Затемнение нерегулируемого светодиодного освещения?
В любом случае может возникнуть соблазн подключить нерегулируемые светодиодные лампы к диммеру. В редких случаях это может даже сработать. Но в большинстве случаев могут возникнуть следующие эффекты:
Лампа остается темной
Яркость не регулируется
Светодиод мерцает
Светодиод гудит
Светодиод выходит из строя
При включении немигающего светодиода на диммер , может возникнуть много нежелательных побочных эффектов. Либо лампа не горит совсем, либо ее нельзя регулировать.В других случаях лампа мерцает или издает необычный шум. Любые эффекты могут рано или поздно привести к поломке нерегулируемой лампы. Даже если диммер всегда установлен на 100%, могут возникнуть те же эффекты.
Управляйте только светодиодными лампами с регулируемой яркостью на диммере
Из-за сложной внутренней конструкции только светодиодные лампы, помеченные как регулируемые, должны работать с диммером.
Какие светодиодные лампы регулируются по яркости?
Здесь нельзя делать никаких общих заявлений. Подходит ли светодиодный осветитель или светодиодный светильник для использования с диммером, видно по маркировке. Специально для светодиодных лампочек существует огромный выбор диммируемых моделей. Доля светодиодных светильников с регулируемой яркостью немного меньше. Многие интернет-магазины предлагают функцию сортировки, где вы можете фильтровать по регулируемым лампам.
Светодиодный трансформатор диммирования
При использовании низковольтных светодиодных фонарей требуется источник питания для светодиодов. Обратите внимание, что и светодиодные лампы, и светодиодный трансформатор должны иметь регулируемую яркость. Светодиодные трансформаторы с регулируемой яркостью также имеют соответствующую маркировку. Если только один компонент во всей цепочке (диммер — трансформатор — осветительный прибор) не помечен как регулируемый, трудности или дефекты неизбежны.
Какой диммер для светодиодных ламп?
Помимо лампы с регулируемой яркостью, необходимо также использовать светорегулятор, подходящий для светодиодной техники. В дополнение к различным вариантам диммера (поворотная ручка, сенсорный диммер, с дистанционным управлением) они работают внутри с помощью одного из следующих методов:
Прямое управление фазой
Обратное управление фазой
Диммеры, установленные для более старые источники света накаливания работают с технологией с прямым управлением фазой . Они в первую очередь подходят для резистивных нагрузок. Однако светодиодные лампы представляют собой емкостную нагрузку. Поэтому старые диммеры в большинстве случаев не подходят для новых светодиодных ламп. Для большинства светодиодных ламп требуется диммер с обратной фазой .
Список совместимости диммеров
В первые дни светодиодной технологии были большие проблемы совместимости, несмотря на регулируемые светодиодные лампы и светодиодные диммеры. Результатом стал слишком маленький диапазон затемнения или другие побочные эффекты. Тем временем ситуация улучшилась.Но даже сегодня нет стопроцентной гарантии, что регулируемая светодиодная лампа будет идеально работать с любым светодиодным диммером.
По этой причине некоторые производители ламп публикуют списки совместимости диммеров для своих регулируемых ламп и светильников. Поэтому производитель тестирует светодиодные лампы со светодиодными диммерами, широко доступными на рынке. Результаты представлены в списке совместимости. Такие списки можно найти в любой поисковой системе по вашему выбору, например, по запросу Список совместимости диммеров название производителя .
Такие списки совместимости можно найти, прежде всего, у производителей. Philips предоставляет этот список совместимости, среди прочего, для модифицированных ламп.
Безопасность с проверенной совместимостью
Вы можете узнать, идеально ли работает ваша светодиодная лампа с регулируемой яркостью с конкретным светодиодным диммером. Используйте списки совместимости, предоставленные производителями. Обзоры товаров в интернет-магазинах также могут помочь с выбором.
Минимальная и максимальная нагрузка диммера
Светодиодные диммеры работают только в определенном диапазоне нагрузки .Эта минимальная и максимальная нагрузка указана в описании продукта или в техническом паспорте. Если указан диапазон нагрузки от 10 до 45 Вт, вы должны подключать к диммеру только светодиодные лампы в этом диапазоне мощности. Если минимальная нагрузка занижена, светодиодная лампа, вероятно, останется темной, при перегрузке возможно сработает предохранитель.
Обратите внимание на минимальную и максимальную нагрузку
Всегда выбирайте диапазон нагрузки светодиодного диммера, соответствующий вашим светодиодным лампам с регулируемой яркостью.
Заключение
На рынке представлены светодиодные осветительные приборы и светильники как с регулируемой яркостью, так и без нее.При выборе светодиодных ламп с регулируемой яркостью обращайте внимание на метку затемнения. Диммер также необходимо подобрать под светодиодную лампу. У вас больше шансов получить идеально регулируемое освещение, если вы выберете светодиодный диммер из соответствующего списка совместимости производителей ламп.
3 лучшие схемы светодиодных ламп, которые вы можете сделать дома
В сообщении подробно объясняется, как построить 3 простых светодиодных лампы, используя несколько светодиодов последовательно и запитав их через цепь емкостного источника питания. Проведя много исследований в области дешевых светодиодных ламп, я, наконец, смог придумать универсальную дешевую, но надежную схему, которая обеспечивает отказоустойчивую безопасность светодиодной серии без использования дорогостоящей топологии SMPS.Вот окончательный вариант дизайна для всех вас:
Универсальный дизайн, разработанный Swagatam
Вам просто нужно отрегулировать потенциометр, чтобы установить выход в соответствии с общим прямым падением струны серии светодиодов.
Это означает, что если полное напряжение серии светодиодов составляет, скажем, 3,3 В x 50 шт. = 165 В, то отрегулируйте потенциометр, чтобы получить этот выходной уровень, а затем подключите его к цепочке светодиодов.
Это немедленно включит светодиоды на полную яркость и с полной защитой от перенапряжения и перегрузки по току или импульсных токов.
R2 можно рассчитать по формуле: 0,6 / Максимальный предел тока светодиода
Зачем нужны светодиоды
Светодиоды внедряются в огромных количествах сегодня для всего, что может включать свет и освещение.
Белые светодиоды стали особенно популярными благодаря своим миниатюрным размерам, впечатляющим возможностям освещения и высокой эффективности при потреблении энергии. В одном из своих предыдущих постов я обсуждал, как сделать супер простую схему светодиодной трубки, здесь концепция очень похожа, но продукт немного отличается своими характеристиками.
Здесь мы обсуждаем создание простой светодиодной лампы. СХЕМА. Под словом «лампочка» мы подразумеваем форму устройства, и его фитинги будут похожи на форму обычной лампы накаливания, но на самом деле весь корпус «лампочка» будет включать дискретные светодиоды, расположенные рядами над цилиндрическим корпусом.
Цилиндрический корпус обеспечивает правильное и равномерное распределение создаваемого освещения по всем 360 градусам, так что все помещение одинаково освещено.На изображении ниже показано, как установить светодиоды на предлагаемом корпусе.
Схема светодиодной лампы, описанная здесь, очень проста в сборке, а схема очень надежна и долговечна.
Разумная функция защиты от перенапряжения, включенная в схему, обеспечивает идеальное экранирование устройства от всех скачков напряжения при включении.
Как работает схема
На схеме показан один длинный ряд светодиодов, соединенных один за другим, чтобы сформировать длинную цепочку светодиодов.
Если быть точным, мы видим, что в основном было использовано 40 светодиодов, которые подключены последовательно. На самом деле, для входа 220 В вы, вероятно, могли бы включить около 90 светодиодов последовательно, а для входа 120 В будет достаточно около 45.
Эти цифры получены путем деления выпрямленного 310 В постоянного тока (от 220 В переменного тока) на прямое напряжение светодиода.
Следовательно, 310 / 3,3 = 93 числа, а для входов 120 В рассчитывается как 150 / 3,3 = 45 чисел. Помните, что по мере того, как мы сокращаем количество светодиодов ниже этих цифр, риск выброса при включении увеличивается пропорционально, и наоборот.
Схема источника питания, используемая для питания этого массива, получена из высоковольтного конденсатора, значение реактивного сопротивления которого оптимизировано для понижения входного высокого тока до более низкого тока, подходящего для схемы.
Два резистора и конденсатор на плюсовом источнике питания расположены для подавления начального скачка мощности при включении и других колебаний во время колебаний напряжения. Фактически, реальная коррекция помпажа выполняется C2, введенным после моста (между R2 и R3).
Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе цепи.
ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ЧРЕЗВЫЧАЙНО ОПАСНО ПРИКАСАТЬСЯ В ПОЛОЖЕНИИ ПИТАНИЯ.
Принципиальная схема # 1
Список деталей
R1 = 1M 1/4 Вт
R2, R3 = 100 Ом 1 Вт,
C1 = 474/400 В или 0. 5 мкФ / 400 В PPC
C2, C3 = 4,7 мкФ / 250 В
D1 — D4 = 1N4007
Все светодиоды = белый 5-миллиметровый вход типа соломенной шляпы = сеть 220/120 В …
Вышеупомянутый дизайн отсутствует подлинная функция защиты от перенапряжения и, следовательно, может быть серьезно подвержена повреждению в долгосрочной перспективе …. для защиты и гарантии конструкции от всех видов перенапряжения и переходных процессов
Светодиоды в вышеупомянутой схеме светодиодной лампы также могут быть защищены и их срок службы увеличен за счет добавления стабилитрона к линиям питания, как показано на следующем рисунке.
Показанное значение стабилитрона составляет 310 В / 2 Вт и подходит, если светодиодная лампа включает от 93 до 96 В. Для другого меньшего количества светодиодных цепочек просто уменьшите значение стабилитрона в соответствии с расчетом общего прямого напряжения цепочки светодиодов.
Например, если используется цепочка из 50 светодиодов, умножьте 50 на прямое падение каждого светодиода, которое составляет 3,3 В, что дает 50 x 3,3 = 165 В, поэтому стабилитрон 170 В будет хорошо защищать светодиод от любого вида скачков напряжения или колебания . … и т. д.
Видеоклип, показывающий схему светодиодной схемы с использованием 108 светодиодов (две последовательные цепочки из 54 светодиодов, соединенные параллельно)

Высоковаттная светодиодная лампа с использованием светодиодов мощностью 1 Вт и конденсатора
Простая светодиодная лампа высокой мощности может быть построена с использованием 3 или 4 светодиодов мощностью 1 Вт последовательно, хотя светодиоды будут работать только с 30% -ной мощностью, тем не менее, освещение будет удивительно высоким по сравнению с обычными светодиодами 20 мА / 5 мм, как показано ниже. .
Преимущества и недостатки светодиодного освещения
Мировой рынок освещения претерпевает радикальные преобразования, вызванные массовым распространением технологии светодиодов (LED). Эта революция в твердотельном освещении (SSL) коренным образом изменила экономику рынка и динамику отрасли. Технология SSL позволила не только повысить производительность труда, но и перейти от традиционных технологий к светодиодному освещению, что также существенно изменило представление людей об освещении.Обычные технологии освещения были разработаны в первую очередь для удовлетворения визуальных потребностей. Благодаря светодиодному освещению все большее внимание привлекает позитивная стимуляция биологического воздействия света на здоровье и благополучие людей. Появление светодиодных технологий также проложило путь к конвергенции освещения и Интернета вещей (IoT), что открывает совершенно новый мир возможностей. Вначале возникла большая путаница в отношении светодиодного освещения. Высокий рост рынка и огромный интерес потребителей вызывают острую необходимость развеять сомнения, связанные с технологией, и проинформировать общественность о ее преимуществах и недостатках.
Как работают светодиоды?
Светодиод — это полупроводниковый корпус, содержащий кристалл (чип) светодиода и другие компоненты, которые обеспечивают механическую поддержку, электрическое соединение, теплопроводность, оптическое регулирование и преобразование длины волны. Светодиодный чип представляет собой устройство с p-n-переходом, образованное противоположно легированными композитными полупроводниковыми слоями. Обычно используемый полупроводник представляет собой нитрид галлия (GaN), который имеет прямую запрещенную зону, что обеспечивает более высокую вероятность излучательной рекомбинации, чем полупроводники с непрямой запрещенной зоной.Когда pn-переход смещен в прямом направлении, электроны из зоны проводимости полупроводникового слоя n-типа перемещаются через пограничный слой в p-переход и рекомбинируют с дырками из валентной зоны полупроводникового слоя p-типа в активная область диода. Рекомбинация электронов и дырок заставляет электроны переходить в состояние с более низкой энергией и высвобождать избыточную энергию в виде фотонов (пакетов света). Этот эффект называется электролюминесценцией. Фотон может переносить электромагнитное излучение всех длин волн.Точные длины волн света, излучаемого диодом, определяются шириной запрещенной зоны полупроводника.
Свет, генерируемый электролюминесценцией в светодиодном чипе, имеет узкое распределение длин волн с типичной полосой пропускания в несколько десятков нанометров. Узкополосное излучение приводит к тому, что свет имеет один цвет, например красный, синий или зеленый. Чтобы обеспечить источник белого света с широким спектром, необходимо расширить спектральное распределение мощности (SPD) светодиодного чипа.Электролюминесценция от светодиодного чипа частично или полностью преобразуется через фотолюминесценцию в люминофорах. Большинство белых светодиодов сочетают в себе коротковолновое излучение голубых фишек InGaN и переизлучение более длинноволнового света люминофоров. Порошок люминофора диспергирован в матрице из кремния, эпоксидной смолы или другой смолы. Матрица, содержащая люминофор, нанесена на светодиодный чип. Белый свет также может быть получен путем накачки красного, зеленого и синего люминофоров с помощью ультрафиолетового (УФ) или фиолетового светодиодного чипа.В этом случае полученный белый цвет может обеспечить превосходную цветопередачу. Но этот подход страдает низкой эффективностью, потому что большой сдвиг длины волны, связанный с понижающим преобразованием УФ или фиолетового света, сопровождается большими стоксовыми потерями энергии.
Преимущества светодиодного освещения
Изобретение ламп накаливания более века назад произвело революцию в искусственном освещении. В настоящее время мы являемся свидетелями революции цифрового освещения, которую обеспечивает SSL. Освещение на основе полупроводников не только обеспечивает беспрецедентный дизайн, производительность и экономические преимущества, но также позволяет использовать множество новых приложений и ценностных предложений, которые ранее считались непрактичными.Возврат от использования этих преимуществ значительно перевесит относительно высокие первоначальные затраты на установку светодиодной системы, относительно которых на рынке все еще существуют некоторые колебания.
1. Энергоэффективность
Одним из основных аргументов в пользу перехода на светодиодное освещение является энергоэффективность. За последнее десятилетие световая отдача пакетов белых светодиодов с преобразованием люминофора увеличилась с 85 лм / Вт до более 200 лм / Вт, что представляет собой эффективность преобразования электрической энергии в оптическую (PCE) более 60% при стандартном рабочем токе. плотность 35 А / см2.Несмотря на повышение эффективности синих светодиодов InGaN, люминофоров (эффективность и длина волны соответствуют реакции человеческого глаза) и корпуса (оптическое рассеяние / поглощение), Министерство энергетики США (DOE) заявляет, что остается больше возможностей для ПК-светодиодов. Повышение эффективности и светоотдача примерно 255 лм / Вт должны быть практически возможны для синих светодиодов помпы. Высокая световая отдача, несомненно, является подавляющим преимуществом светодиодов перед традиционными источниками света — лампами накаливания (до 20 лм / Вт), галогенными (до 22 лм / Вт), линейными люминесцентными (65-104 лм / Вт), компактными люминесцентными (46). -87 лм / Вт), индукционная люминесцентная лампа (70-90 лм / Вт), пары ртути (60-60 лм / Вт), натрий высокого давления (70-140 лм / Вт), галогенид кварца (64-110 лм / Вт). Вт) и металлокерамический галогенид (80-120 лм / Вт).
2. Эффективность оптической доставки
Помимо значительного повышения эффективности источников света, возможность достижения высокой оптической эффективности светильников с помощью светодиодного освещения менее известна обычным потребителям, но очень желательна для дизайнеров освещения. Эффективная доставка света, излучаемого источниками света, к цели является серьезной проблемой проектирования в отрасли. Традиционные лампы в форме колбы излучают свет во всех направлениях. Это приводит к тому, что большая часть светового потока, создаваемого лампой, задерживается внутри светильника (например,г. отражателями, рассеивателями) или уходить от светильника в направлении, которое не подходит для предполагаемого применения или просто неприятно для глаз. Светильники HID, такие как металлогалогенные и натриевые светильники высокого давления, обычно имеют эффективность от 60% до 85% при направлении света, производимого лампой, из светильника. Нередко встраиваемые светильники даунлайта и троферы, использующие флуоресцентные или галогенные источники света, несут 40-50% оптических потерь. Направленность светодиодного освещения обеспечивает эффективную доставку света, а компактный форм-фактор светодиодов позволяет эффективно регулировать световой поток с помощью составных линз.Хорошо спроектированные системы светодиодного освещения могут обеспечить оптическую эффективность более 90%.
3. Равномерность освещения
Равномерное освещение — один из главных приоритетов в дизайне внутреннего освещения и освещения открытых пространств / проезжей части. Равномерность — это мера отношения освещенности по площади. Хорошее освещение должно обеспечивать равномерное распределение люменов, падающих на рабочую поверхность или зону. Сильные различия в яркости, возникающие из-за неравномерного освещения, могут привести к зрительному утомлению, повлиять на выполнение задачи и даже представлять угрозу безопасности, так как глаз должен адаптироваться между поверхностями с разной яркостью.Переходы из ярко освещенной области в область с очень разной яркостью вызовут временную потерю остроты зрения, что имеет большое значение для безопасности при использовании вне помещений, где задействовано движение автомобилей. В больших помещениях равномерное освещение способствует высокому визуальному комфорту, позволяет гибко выбирать места для работы и устраняет необходимость в перемещении светильников. Это может быть особенно выгодно на многоярусных промышленных и коммерческих объектах, где перемещение светильников связано со значительными затратами и неудобствами.Светильники, в которых используются HID-лампы, имеют гораздо более высокую освещенность непосредственно под светильником, чем области, находящиеся дальше от светильника. Это приводит к плохой однородности (типичное соотношение макс / мин 6: 1). Художники по свету должны увеличить плотность осветительных приборов, чтобы равномерность освещения соответствовала минимальным проектным требованиям. Напротив, большая светоизлучающая поверхность (LES), созданная из массива светодиодов небольшого размера, обеспечивает распределение света с равномерностью отношения макс / мин менее 3: 1, что приводит к лучшим визуальным условиям, а также к значительно меньшему количеству установок над рабочей областью.
4. Направленное освещение
Благодаря своей диаграмме направленности излучения и высокой плотности потока светодиоды по своей природе подходят для направленного освещения. Направленный светильник концентрирует свет, излучаемый источником света, в направленный луч, который беспрерывно проходит от светильника к целевой области. Узконаправленные лучи света используются для создания иерархии важности за счет использования контраста, чтобы отдельные элементы выделялись из фона, а также для добавления интереса и эмоциональной привлекательности к объекту.Направленные светильники, в том числе прожекторы и прожекторы, широко используются в акцентном освещении, чтобы усилить видимость или выделить элемент дизайна. Направленное освещение также используется в приложениях, где интенсивный луч необходим для решения сложных визуальных задач или для обеспечения дальнего освещения. Продукты, которые служат для этой цели, включают фонари, прожекторы, контрольные точки, фары для транспортных средств, прожекторы для стадионов и т. Д. Светодиодный светильник обладает достаточной мощностью в своей светоотдаче, независимо от того, создает ли он очень четко очерченный «жесткий» луч для ярких сцен COB светодиоды или направить длинный луч далеко вдаль с помощью светодиодов высокой мощности.
5. Спектральная инженерия
Светодиодная технология
предлагает новую возможность управления спектральным распределением мощности источника света (SPD), что означает, что состав света может быть адаптирован для различных приложений. Спектральная управляемость позволяет спроектировать спектр от осветительных приборов, чтобы задействовать определенные человеческие зрительные, физиологические, психологические реакции, реакции фоторецепторов растений или даже полупроводниковых детекторов (например, HD-камеры), или комбинацию таких реакций.Высокая спектральная эффективность может быть достигнута за счет максимизации желаемых длин волн и удаления или уменьшения повреждающих или ненужных участков спектра для данного приложения. В приложениях с белым светом SPD светодиодов может быть оптимизирован для заданной точности цветопередачи и коррелированной цветовой температуры (CCT). Благодаря многоканальной конструкции с несколькими излучателями, цвет, создаваемый светодиодным светильником, можно активно и точно контролировать. Системы смешивания цветов RGB, RGBA или RGBW, которые способны производить полный спектр света, создают бесконечные эстетические возможности для дизайнеров и архитекторов.В динамических белых системах используются светодиоды с несколькими CCT для обеспечения теплого затемнения, имитирующего цветовые характеристики ламп накаливания при затемнении, или для обеспечения настраиваемого белого освещения, которое позволяет независимо контролировать как цветовую температуру, так и интенсивность света. Освещение, ориентированное на человека, основанное на технологии настраиваемых белых светодиодов, является одной из движущих сил многих последних разработок в области светотехники.
6. Включение / выключение
Светодиоды
включаются на полную яркость практически мгновенно (от одной цифры до десятков наносекунд) и имеют время выключения в десятки наносекунд.Напротив, время прогрева или время, необходимое лампе для достижения максимальной светоотдачи, компактных люминесцентных ламп может длиться до 3 минут. Лампы HID требуют периода прогрева в течение нескольких минут, прежде чем они станут пригодным для использования светом. Горячий перезапуск вызывает гораздо большее беспокойство, чем первоначальный запуск металлогалогенных ламп, которые когда-то были основной технологией, используемой для освещения высотных пролетов и мощного прожектора на промышленных объектах, стадионах и аренах. Отключение электроэнергии на объекте с металлогалогенными лампами может поставить под угрозу безопасность и защищенность, поскольку процесс горячего перезапуска металлогалогенных ламп занимает до 20 минут.Мгновенный запуск и горячий перезапуск дают светодиодам уникальное положение для эффективного выполнения многих задач. Короткое время отклика светодиодов значительно выигрывает не только в области общего освещения, но и в широком спектре специальных приложений. Например, светодиодные фонари могут работать синхронно с камерами движения, обеспечивая прерывистое освещение для съемки движущегося транспортного средства. Светодиоды включаются на 140–200 миллисекунд быстрее, чем лампы накаливания. Преимущество времени реакции предполагает, что светодиодные стоп-сигналы более эффективны, чем лампы накаливания, в предотвращении столкновений сзади.Еще одно преимущество светодиодов в режиме переключения — это цикл переключения. На срок службы светодиодов не влияет частое переключение. Типичные драйверы светодиодов для общего освещения рассчитаны на 50 000 циклов переключения, а высокопроизводительные драйверы светодиодов редко выдерживают 100 000, 200 000 или даже 1 миллион циклов переключения. На срок службы светодиода не влияет быстрое переключение (высокочастотное переключение). Благодаря этой функции светодиодные фонари хорошо подходят для динамического освещения и для использования с элементами управления освещением, такими как датчики присутствия или дневного света.С другой стороны, частое включение / выключение может сократить срок службы ламп накаливания, HID и люминесцентных ламп. Эти источники света обычно имеют всего несколько тысяч циклов переключения за свой номинальный срок службы.
7. Возможность регулирования яркости
Способность производить световой поток очень динамичным образом позволяет светодиодам идеально управлять затемнением, тогда как люминесцентные и HID-лампы плохо реагируют на затемнение. Диммирование люминесцентных ламп требует использования дорогих, больших и сложных схем, чтобы поддерживать условия возбуждения газа и напряжения.Уменьшение яркости HID-ламп приведет к сокращению срока службы и преждевременному выходу лампы из строя. Затемнение металлогалогенных и натриевых ламп высокого давления не может быть ниже 50% номинальной мощности. Они также реагируют на сигналы затемнения значительно медленнее, чем светодиоды. Регулировка яркости светодиода может быть осуществлена либо за счет уменьшения постоянного тока (CCR), более известного как аналоговое регулирование яркости, либо путем применения широтно-импульсной модуляции (PWM) к светодиоду, или цифрового затемнения AKA. Аналоговое регулирование яркости контролирует управляющий ток, протекающий через светодиоды. Это наиболее широко используемое решение для диммирования общего освещения, хотя светодиоды могут не работать при очень низких токах (ниже 10%).ШИМ-регулировка яркости изменяет рабочий цикл широтно-импульсной модуляции для создания среднего значения на ее выходе в полном диапазоне от 100% до 0%. Управление затемнением светодиодов позволяет согласовать освещение с потребностями человека, максимизировать экономию энергии, включить смешивание цветов и настройку CCT, а также продлить срок службы светодиодов.
8. Управляемость
Цифровая природа светодиодов облегчает бесшовную интеграцию датчиков, процессоров, контроллера и сетевых интерфейсов в системы освещения для реализации различных стратегий интеллектуального освещения, от динамического освещения и адаптивного освещения до всего, что принесет IoT.Динамический аспект светодиодного освещения варьируется от простого изменения цвета до сложных световых шоу в сотнях или тысячах индивидуально управляемых узлов освещения и сложного преобразования видеоконтента для отображения на светодиодных матричных системах. Технология SSL лежит в основе большой экосистемы подключенных световых решений, которые могут использовать сбор дневного света, определение присутствия, контроль времени, встроенные возможности программирования и подключенные к сети устройства для управления, автоматизации и оптимизации различных аспектов освещения.Перенос управления освещением в IP-сети позволяет интеллектуальным системам освещения, оснащенным датчиками, взаимодействовать с другими устройствами в сетях IoT. Это открывает возможности для создания широкого спектра новых услуг, преимуществ, функций и потоков доходов, которые повышают ценность светодиодных систем освещения. Управление светодиодными системами освещения может быть реализовано с использованием различных протоколов проводной и беспроводной связи, включая протоколы управления освещением, такие как 0-10 В, DALI, DMX512 и DMX-RDM, протоколы автоматизации зданий, такие как BACnet, LON, KNX и EnOcean, и протоколы, развернутые во все более популярной ячеистой архитектуре (например,г. ZigBee, Z-Wave, Bluetooth Mesh, Thread).
9. Гибкость дизайна
Небольшой размер светодиодов позволяет разработчикам светильников придавать источникам света формы и размеры, подходящие для многих приложений. Эта физическая характеристика дает дизайнерам больше свободы в выражении своей философии дизайна или создании фирменного стиля. Гибкость, возникшая в результате прямой интеграции источников света, дает возможность создавать осветительные приборы, в которых идеально сочетаются форма и функции.Светодиодные светильники могут быть созданы, чтобы стереть границы между дизайном и искусством для приложений, где требуется декоративный фокус. Они также могут быть спроектированы так, чтобы поддерживать высокий уровень архитектурной интеграции и вписываться в любую композицию дизайна. Твердотельное освещение стимулирует новые тенденции в дизайне и в других секторах. Уникальные возможности стилизации позволяют производителям автомобилей разрабатывать отличительные фары и задние фонари, которые придают автомобилям привлекательный вид.
10. Прочность
Светодиод излучает свет от блока полупроводника, а не от стеклянной колбы или трубки, как в случае традиционных ламп накаливания, галогенных, люминесцентных и HID ламп, в которых для генерации света используются нити или газы.Твердотельные устройства обычно устанавливаются на печатной плате с металлическим сердечником (MCPCB), причем соединение обычно обеспечивается припаянными выводами. Благодаря отсутствию хрупкого стекла, движущихся частей и обрыва нити накала светодиодные осветительные системы чрезвычайно устойчивы к ударам, вибрации и износу. Долговечность твердотельных светодиодных систем освещения имеет очевидные значения в различных областях применения. На промышленном объекте есть места, где освещение страдает от чрезмерной вибрации от крупного оборудования.Светильники, установленные вдоль проезжей части и туннеля.
Регулируемый переключатель диммера
для светодиодных ламп, ламп накаливания, галогенных или CFL-ламп — переключатель диммирования с ручкой включает настенную пластину — Walmart.com
«,» tooltipToggleOffText «:» Поверните переключатель, чтобы получить
БЕСПЛАТНО на следующий день Доставка!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»
Мы прилагаем все усилия, чтобы снова начать работу.
Временно приостановлено в связи с высоким спросом.
Продолжайте проверять наличие.
«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https://www.walmart.com/account/api/location «,» hubStorePages «:» home, search, browse «,» enableHubStore «:» false «},» oneApp » : {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll «:» false «,» getAllTtl «:»
0 «},» search «: {» searchUrl «:» / search / «,» enabled «:» false «,» tooltipText «:»
Скажите нам, что вам нужно
«,» tooltipDuration «: 5000,» nudgeTimePeriod «: 10000}}},» uiConfig «: {» webappPrefix «:» «,» artifactId «:» header- footer-app «,» applicationVersion » : «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» d59e02f8-e8e9-4396-a690-24360dbd64ef «,» облако «:» a14 «prod oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0.
