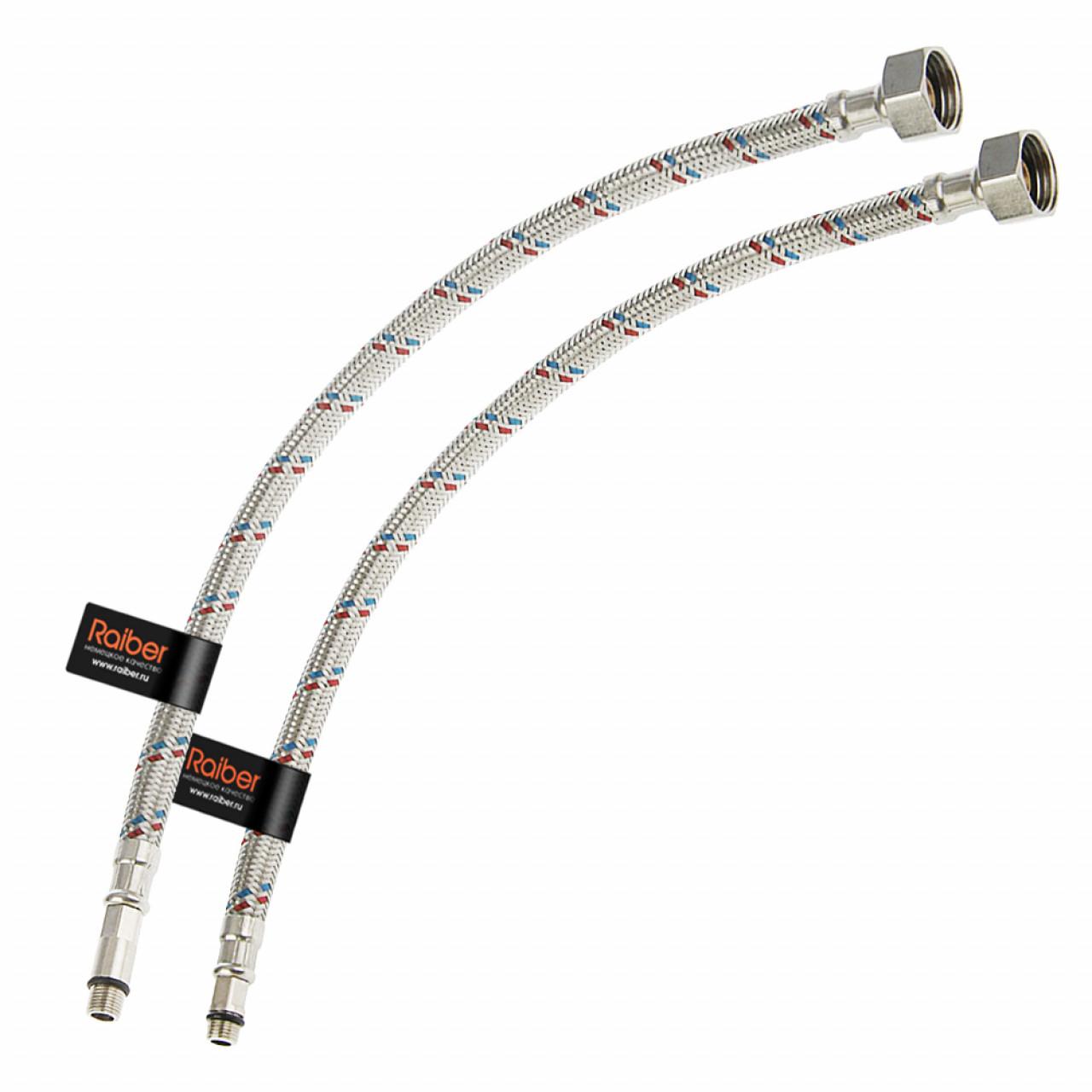

Подводка к смесителю: Гибкая подводка для воды, 1/2″, M10, штуцер-гайка, 40 см

Содержание

Ванная своими руками — ТаВанная.ру Обзор подводок для смесителя: их виды и инструкции монтажа — Ванная своими руками

Завершающим этапом работ при монтаже любой сантехнической арматуры является ее подключение к системе горячего и холодного водоснабжения. Важным связующим элементом этой зоны служит подводка для смесителя. Она отвечает за бесперебойное прохождение воды и должна соответствовать высоким стандартам качества. При покупке этих основных элементов для подключения смесителя, нужно обязательно учитывать их:

  • Конструктивное исполнение;
  • Качество соединительных участков;
  • Удобство при установке;
  • Надежность и износостойкость.

Часто подключение смесителя происходит не в столь удобных местах. Поэтому, чтобы обеспечить смесителю надежную, без непредвиденных сюрпризов работу, необходимо заранее продумать вариант его установки и подобрать необходимые к нему детали.

Содержание статьи

  • 1 Какая бывает подводка
    • 1. 1 Жесткая
    • 1.2 Гибкая
    • 1.3 Сильфонная
  • 2 Нюансы монтажных работ

Какая бывает подводка

Стандартная подводка для смесителя

Подключение смесителя к основному трубопроводу может происходить при помощи различных видов подводок:

  • Жесткой;
  • Гибкой;
  • Сильфонной.

Рассмотрим конструктивные особенности и эксплуатационные характеристики каждой более подробно.

Жесткая

Подводка в жестком исполнении для смесителя является самым надежным вариантом соединения. Она представлена металлическими трубками, материалом изготовления которых может быть:

  • Медь;
  • Латунь;
  • Сталь.

Фото жесткой подводки

Жесткая подводка подсоединяется одной стороной на резьбу трубопровода, второй, с помощью резьбового соединения, на смеситель. Материал жесткой подводки выдерживает высокие температурные нагрузки, химическую дезинфекцию помещений, определенные внешние механические воздействия.

Преимуществом жесткого подсоединения перед своими гибкими аналогами, при правильном монтаже, является:

  • Высокий срок службы до 20 лет;
  • Устойчивость к коррозии;
  • Сравнительно удобный монтаж.

К водопроводной системе жесткая подводка для смесителя может присоединяться двумя вариантами: без дополнительных переходников или при помощи соединительных элементов и специальных угловых вентилей.

Подводка для смесителя жесткого исполнения выпускается стандартной длины в диапазоне от 20 до 50 см. Варианты подсоединительной резьбы могут быть выполнены в двух вариантах:

  1. С одной стороны штуцер и накидная гайка с внутренней резьбой на ½ дюйма.
  2. С другой – стандартная резьба для смесителя М10 или накидная гайка на ½ дюйма с внутренней резьбой.

Жесткое соединение со смесителем можно увидеть в помещениях с высокими санитарно-гигиеническими требованиями, где присутствует большая проходимость людей:

  • Поликлиник;
  • Больниц;
  • Санаториев;
  • Пансионатов;
  • Школ;
  • Детских садов;
  • Спортивно-оздоровительных центров;
  • Аэропортов;
  • Вокзалов;
  • Стадионов.

Замена жесткой наружной подводки не сложное дело, которое можно произвести своими руками.

Гибкая

На сегодняшний день это самый простой и бюджетный вариант решения вопроса подсоединения. Гибкая подводка для смесителя представляет собой резиновый шланг в металлической оплетке. Оплетка как бы расположена на резиновом шланге и облегает его. Она чаще всего используется для установки в квартирах, частных домах и бытовых приборах, где необходимо подсоединение к источнику подачи воды.

Гибкая подводка смесителя

Надежность и срок службы такого элемента зависит от материала изготовления шланга и его оплетки. Металлическая оплетка служит для внешней защиты шланга от механических повреждений и внутренней от нежелательных последствий гидравлических ударов, возникающих в водопроводной сети. Она должна выдерживать давление до 10 атмосфер и выполняется из тонких нитей:

  • Стали;
  • Алюминия;
  • Оцинкованного железа.

Для производства шланга используют два вида материалов:

  1. Специальную нетоксичную резину.
  2. Высококачественный каучук.

Вторым важным элементом, которым обустроена гибкая проводка для смесителя является зона крепления. С одной стороны на ней располагается втулка из латуни с накидной гайкой. С другой стороны элементом крепления выступает латунный штуцер.

Для обеспечения герметичности соединений подводки и смесителя обязательно предусматриваются резиновые уплотнительные прокладки. По длине гибкая подводка для смесителя выпускается производителями размерами от 30 до 200 см. Поэтому ее можно использовать как для установки смесителя на бортик ванны, так и на стойку.

Визуально простое гибкое соединение, представляет собой довольно сложный соединительный элемент, который изготавливается по современным технологиям из качественных материалов. При условии изготовления гибкой подводки из качественных материалов и нитей из нержавеющей стали для оплетки, она может достаточно долгое время до 10 лет сохранять свои эксплуатационные качества. Однако высокие температуры, перегибы или резкое перекручивание при монтаже, могут вывести ее из рабочего состояния. Гибкая подводка смесителей — самое распространенное решение.

Сильфонная

Сильфонная подводка для смесителя

Сильфонная подводка для смесителя представляет собой гофрированный металлорукав из нержавеющей стали, оконцовочные элементы которого выполнены в виде латунных накидных гаек. В отличие от своих резиновых аналогов, сильфонные изделия изготавливаются по инновационной технологии, состоящей из трех основных переходов.

  1. Свертывание нержавеющей ленты.
  2. Сварка шва лазерной или дуговой аргоновой сваркой.
  3. Гофрирование металлического рукава.

Сильфонная проводка для смесителя – новое решение соединения с замечательными эксплуатационными характеристиками, она:

  1. Долго и надежно работает в условиях повышенных температур до 250 градусов.
  2. Отличается высокой износостойкостью.
  3. Обладает высоким сопротивлением диффузии кислорода.
  4. Выдерживает резкие сжатия и изгибы при монтаже.
  5. Не поддается коррозии.
  6. В меру выдерживает перепады температуры.
  7. Устойчива к агрессивным средам.
  8. Подключение подводки для смесителя сильфонного типа — достаточно простой процесс.
  9. Благодаря гофрированному состоянию подводка сильфонного типа, не меняет проходного сечения при изгибе.

Нюансы монтажных работ

Надежная и долговременная работа смесителя зависит не только от качества выбранного изделия, умело проведенных монтажных работ, но и соблюдения определенных правил.

  1. Учитывая качество воды в нашей водопроводной системе, которая содержит в себе огромное количество примеси грязи, ржавчины и других мелких частиц, нужно в начале квартирной разводки обязательно устанавливать сетчатый фильтр.
  2. До начала монтажа проверить качество подводки на отсутствие в ней повреждений, состояние резьбовых соединений, качество обжима гильз.
  3. Устанавливая гибкую подводку ее нельзя резко перегибать, переламывать или перекручивать. Радиус изгиба должен превышать диаметр подводки не менее чем в 6 раз.
  4. Нельзя чрезмерно затягивать соединительную арматуру, чтобы не нарушить герметичность или не повредить фитинг.
  5. Обязательно после завершения монтажа нужно проверить всю систему на герметичность. Если в течение 20 минут в местах соединений не происходит протечки, значит все сделано правильно.


Подводки для смесителя являются основной подводящей магистралью к нему холодной и горячей воды. Многообразные конструкционные решения сантехнической арматуры предусматривают к ним определенные подводки. В случае если они отсутствуют в комплекте, их необходимо выбрать самостоятельно.

Качественно выбранная подводка, ее правильный монтаж, обеспечат смесителю долгий срок эксплуатации без проблем, а хозяину отсутствие головной боли от незапланированных ремонтных работ. При этом, способов подключения смесителей довольно много. А, как правило, подводки обладают единым внутренним диаметром, что облегчает монтаж.

Виды и преимущества гибкой подводки для смесителя

Появление гибких подводок позволило значительно упростить установку сантехничексих устройств, особенно в помещениях с ограниченной площадью. Такое изделие легко помещается в нужном положении и очень просто монтируется.

Что такое гибкая подводка

Изделие представляет собой подвижный шланг, длина которого может варьироваться от 30 см до 5 м. С обеих сторон подводки имеются штуцеры или гайки с уплотнителями. Для защиты шланга от механических повреждений снаружи он покрывается металлической оплеткой или помещается в гофрированный рукав.

Основные преимущества гибкой подводки

Компактность. Гибкая подводка занимает мало места, благодаря чему она широко используется для подключения смесителей в ограниченном пространстве, например в совмещенных санузлах.

Гибкость. В отличие от жестких труб подводка допускает небольшое отклонение смесителя от заданного помещения. Это несовпадение легко устраняется изменением положенияшланга.

Простой монтаж. Подключение подводки не требует сварки. Достаточно стандартного гаечного ключа и/или других сантехнических инструментов. При наличии минимальных навыков подключение можно осуществлять самостоятельно.

Возможность повторного применения. При необходимости гибкая подводка легко демонтируется и может быть использована вторично. Например, если при ремонте смеситель или мойка переносится в другое место.

Долговечность. Гибкие подводки устойчивы к тряске, вибрациям, высокому давлению и температуре. Большинство изделий данной категории рассчитаны на срок эксплуатации до 10 лет и более.

Эстетичный вид. Гибкая подводка выглядит гораздо привлекательнее, чем сварные трубы. Она не требует дополнительной обработки, например покрытия краской.

Виды гибких подводок для смесителей

Армированные шланги. Основой такой гибкой подводки является трубка из этилен-пропиленового каучука (ERDM), не теряющего эластичности при низких и высоких температурах. Внешняя оплетка изготавливается из нержавеющей или оцинкованной стали, реже – из алюминия или нейлона. Производители предлагают три категории армированных подводок: для холодной и горячей воды, а также универсальные. Первые маркируются синей полосой в оплетке, вторые – красной, третьи – обеими. Наиболее востребованными являются универсальные гибкие подводки, рассчитанные на установку в системах горячего и холодного водоснабжения.

Сильфонные подводки. В таких изделиях эластичный шланг помещен в гофрированный рукав из нержавеющей стали марки AISI 304. На обоих концах находятся фитинги (гайки), присоединенные аргонно-дуговой сваркой. Сильфонные шланги отличаются от армированных подводок большей прочностью и способностью выдерживать высокие температуры и давление. Они устойчивы к гидроударам, могут гасить вибрации в водопроводных системах. Сильфонная подводка при изгибе не меняет своего сечения, благодаря чему снижаются гидравлические потери во время эксплуатации системы.

Условным недостатком таких шлангов можно считать их высокую стоимость. Однако она компенсируется большей долговечностью по сравнению с армированными изделиями.

Как подобрать гибкую подводку

Для обеспечения стабильной работы системы водоснабжения необходимо, чтобы все ее узлы и элементы соответствовали эксплуатационным характеристикам. Поэтому при подборе гибкой подводки рекомендуется учесть несколько факторов.

Штуцера. Они должны соответствовать резьбе подключаемого оборудования без дополнительного переходника. Это требование легко выполняется благодаря стандартизации диаметров труб и накидных гаек. Штуцера должны быть изготовлены из сантехнической латуни или нержавеющей стали.

Технические характеристики. Гибкая подводка должна выдерживать условия эксплуатации системы, соответствовать ее давлению и температуре. Последнюю легко определить по маркировке оплетки. Синяя полоса указывает, что подводка предназначена только для холодной воды, красная – для горячей, двухцветная – для всех систем водоснабжения.

Гибкость. При прочих одинаковых показателях лучше выбирать более гибкое изделие. Для этого нужно подержать несколько одинаковых изделий горизонтально, сравнив их угол наклона. Следует помнить, что лучшая гибкость внутреннего шланга говорит о его более высоком качестве.

Наличие запаха. Это особенно важно, если подводка будет использоваться в системах подачи питьевой воды. Кроме того, наличие запаха говорит о низком качестве используемого материала (резины или каучука).

Производители. Лучше всего отдавать предпочтение известным брендам, давно присутствующим на рынке сантехнических комплектующих. Из европейских марок это Kottmann® и Stout®, из российских – CTM® и ряд других. Отечественные изделия по качеству не уступают зарубежным аналогам, но намного дешевле.

Использованные источники:

Гибкая подводка для воды: виды и характеристики

Гибкая подводка для воды – это простое и оптимальное устройство для соединения смесителя с водопроводом или водонагревателем. Гибкий шланг для подвода воды сочетает в себе пластичность и прочность, отличается удобством монтажа и может устанавливаться даже в самых труднодоступных местах.

Это устройство представляет собой длинную трубку, через которую проходит вода, с обоих концов ее есть соединительные элементы для присоединения к сантехническим изделиям или водонагревательным приборам. На одном шланге может быть две гайки с обеих сторон (тип соединения «гайка-гайка») или с одной стороны гайка, с другой – штуцер (тип соединения «гайка-штуцер»). По этому параметру подбирают изделие к различным видам соединяемых устройств. Изделие для смесителя выдерживает высокие и низкие температуры, устойчива к появлению ржавчины, поэтому прослужит долгие годы при соблюдении правил эксплуатации.

Виды гибкой подводки для воды

Для подключения воды к водопотребителю используют два популярных вида гибкой подводки:

Армированная подводка

Армированная гибкая подводка представляет собой гибкий шланг, который состоит из качественного каучука и укрыт особой оплеткой из различных материалов. Сетка может быть изготовлена из нержавеющей стали, алюминия, оцинкованного металла. Считается, что рукав с нейлоновой оплеткой гарантировано подойдет под любую среду эксплуатации.

Сильфонная подводка

Сильфонная гибкая подводка представляет собой цельнотянутые или спрессованные под высоким давлением, и сваренные между собой стальные кольца. Кольца изготавливаются из нержавеющей стали. По сравнению с резиновыми шлангами в металлической оплетке, уступают в гибкости. Толщина стенок около 0, 3 мм.

Особенности

Гибкая подводка имеет целый ряд особенностей, среди которых легко выделяются положительные. Но негативные нюансы также следует упомянуть, чтобы избежать неприятного осадка, лишней траты времени, сил и денег.

Плюсы данной гибкой подводки:

  • Полная герметичность и защита от протеканий;
  • Экономия площади помещения, позволяющая устанавливать дополнительные предметы интерьера или технику без оглядки на громоздкие трубы;
  • Легкость в изменении местоположения подключенного гибкой подводкой предмета;
  • Отказ от использования сварочного аппарата;
  • Защита шланга от гидроударов. То есть в случае, если в водопроводе возникнет скачок давления, качественная гибкая подводка защищена от разрыва и утечки воды;
  • Простота установки и эксплуатации.

Гибкую подводку, как правило, используют для различных водопроводных соединений. Чаще всего она применяется в санузлах (подсоединение к воде унитаза, смесителя, бойлера) и на кухнях.

Правила выбора и монтажа гибкой подводки из нержавеющей стали

Гибкая подводка в оплетке из нержавеющей стали применяется для присоединения к трубопроводам системы водоснабжения сантехнической арматуры, приборов сантехнического назначения, отопительного оборудования и бытовых приборов. Подводка со штуцером служит для непосредственного присоединения к смесителям. Не допускается использование гибкой подводки в постоянном проточном режиме — вместо трубопроводов.

Шаг 1. Определиться с типом подключения


Подводка В-В

На концах — две гайки с внутренней резьбой. Для подключения используется ключ №22.

Подводка В-Н

На концах — две гайки: одна с внутренней, другая с наружной резьбой. Для подключения используется ключ №22.

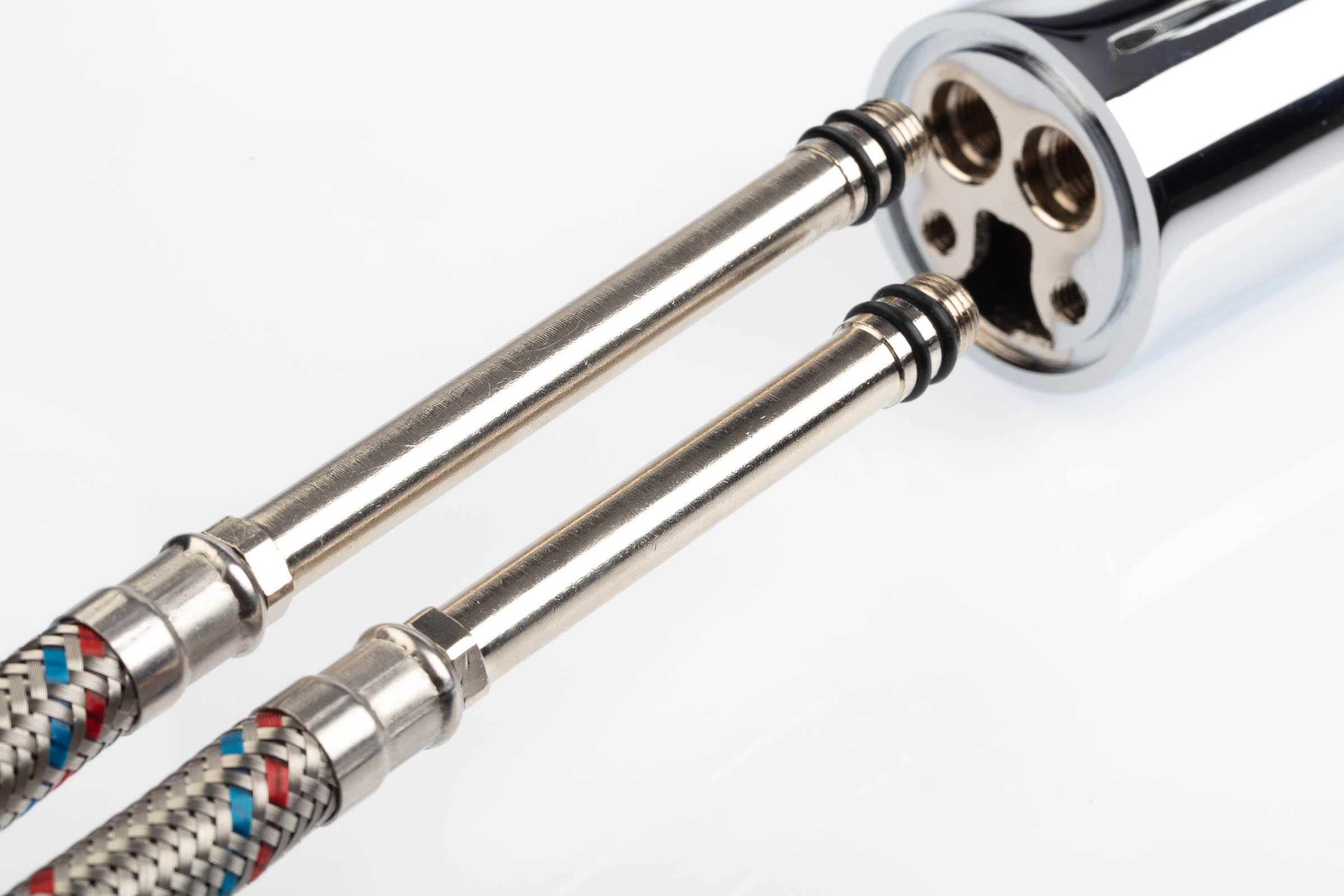

Подводка со штуцером

На концах — длинный или короткий штуцер. Такая подводка обычно продается парами и подходит для подключения смесителя. Штуцера сделаны разной длины для удобства подключения. На одном штуцере шестигранник для ключа ниже, на другом — выше. Используется ключ №10 и №22, также можно использовать разводной ключ. Недопустимо применение газового ключа — им можно повредить накидную гайку.

Шаг 2.

Определиться с длиной подводки
Подводка Возможная длина, см
В-В или В-Н 20, 30, 40, 50, 60, 80, 100, 150, 180, 200, 250, 300, 350, 400
Со штуцером 30, 40, 50, 60, 80, 100, 120, 150, 200

Шаг 3. Купить и установить подводку

Маркировка

В маркировке гибкой подводки применяются вплетенные в оплетку цветные ленты.

  • Красная — для горячей воды.
  • Синяя — для холодной воды.
  • Красная и синяя — универсальная.

В последнее время в продаже в основном присутствует только подводка универсального назначения.

Монтаж

Перед монтажом необходимо произвести визуальный осмотр подводки на предмет качества обжима гильзы, качества концевой арматуры, наличия прокладки, отсутствия повреждения резьбы, целостности оплетки и возможного наличия других дефектов, которые могут возникнуть при хранении и транспортировке изделия. Установка гибкой подводки с дефектами недопустима!

Соединительная гайка в гибкой подводке не требует какого-либо дополнительного уплотнения. Усиление этого места при помощи намотки льна или использования фум-ленты является распространенной ошибкой, которая приводит к трещинам на гайке. На практике достаточно имеющейся резиновой прокладки. К соединениям гибкой подводки должен быть обеспечен достаточный доступ.

В процессе монтажа не допускается:

  • Превышать момент затяжки (см. таблицу «Технические характеристики»). Если переборщить с усилием, можно разрезать прокладку, и соединение будет подтекать.
  • Перекручивать подводку.
  • Допускать приложения к подводке растягивающих усилий.
  • Протягивать подводку через отверстия с краями, способными повредить оплетку.
  • Изгибать подводку до радиуса изгиба меньше допустимого (минимальный допустимый радиус 50 мм).
  • Не допускается электролиз (при контакте меди и железа). При монтаже рекомендуется присоединять пары: латунь и латунь, медь и латунь, сталь и сталь.

После монтажа и подачи рабочего давления необходимо провести наблюдение в течение 30 минут за работой подводки. При обнаружении капель в местах соединения, необходимо произвести их подтяжку.

Рекомендуется устанавливать гибкую подводку вместе с краном в начале подключения, чтобы в случае прорыва вы могли быстро изолировать место протечки.

Эксплуатация и техническое обслуживание

  • Подводка должна эксплуатироваться без превышения значений параметров (номинальное давление и температура рабочей среды), изложенных в таблице «Технические характеристики».
  • В процессе эксплуатации не допускается воздействие на подводку минеральных масел, растворителей, жидких углеводородов и прочих жидкостей, агрессивных к материалам подводки.
  • Запрещается эксплуатировать подводку при отрицательных температурах и в непосредственной близости от предметов с температурой поверхности более 200ºС и открытого огня.
  • В процессе эксплуатации следует оберегать подводку от механических повреждений.
  • Качество затяжки соединений подводки следует проверять не реже 1 раза в 6 месяцев.
  • При переустановке гибкой подводки следует проверить целостность резиновых прокладок. Прокладки следует заменить в случае их значительного износа или повреждения.
Характеристика Ед. изм. Значение
Рабочее давление бар 10
Максимальное рабочее давление бар 20
Максимальная температура рабочей среды ºС 100
Внутренний диаметр резинового шланга мм 8,5±0,5
Наружный диаметр шланга в оплетке мм 12,5±0,5
Пропускная способность при перепаде давлений 3 бар ºС 100
Максимальная температура рабочей среды л/мин 35
Минимально допустимый радиус изгиба мм 50
Внутренний диаметр соединительного штуцера мм 6,2
Рекомендуемый максимальный момент затяжки Н/м 0,4
Средний срок службы лет 10

Конструкция и материалы гибкого шланга

Поз. Наименование элемента Материал
1 Внутренняя трубка гибкого шланга Этилен-пропиленовый каучук
2 Наружная оплетка (8 стальных нитей) Нержавеющая сталь
3 Штуцер соединительный Латунь
4 Накидная гайка Латунь никелированная или нержавеющая сталь (в зависимости от производителя)
5.1 Штуцер Латунь никелированная или нержавеющая сталь (в зависимости от производителя)
5.2 Штуцер для смесителя (17/45 мм) Латунь никелированная или нержавеющая сталь (в зависимости от производителя)
6 Обжимная гильза Нержавеющая сталь
7 Уплотнительная прокладка Этилен-пропиленовый каучук
Помните! Не допускается использование гибкой подводки в постоянном проточном режиме — вместо трубопроводов.

Гибкая подводка из нержавеющей стали для воды

Подключить смеситель, унитаз, водонагреватель и другие сантехнические приборы даже при самом неудобном расположении поможет гибкая подводка для воды. Она позволит отказаться от жестких труб, которые требуют большого количества соединений, и обойтись без вызова мастера. Выясним, как выбрать и подключить гибкий сантехнический шланг правильно, чтобы впоследствии не залить соседей.

Правильно подобранная гибкая подводка для воды при правильном монтаже может прослужить вам очень долго. Важно, при каждом откручивании подводки сменить резиновую прокладку. Если подводка потекла, то нужно требуется сменить прокладку. Срок службы армированной подводки с нержавеющей оплёткой составляет 10 лет.

Выбирайте только качественную сантехническую продукцию от производителей, иначе появляется риск потери денег и времени.

Изучить и сохранить полезную информацию о гибкой подводке можно в одном файле на нашем сайте:


Скачать буклет


Подключение микшера к Radio.

co

На первых порах простой USB-микрофон — отличное начало для мира прямых трансляций. Однако, по мере того, как вы будете развивать свои навыки, вы захотите ввести микшер, чтобы обеспечить большую гибкость/детальный контроль над вашими трансляциями.

Одним из наших любимых микшеров является Behringer XENYX X1222 USB, и в этом руководстве мы покажем вам, как подключить его к Radio.co с помощью Broadcast Using This Tool (BUTT).

Что вам нужно:

Что вам нужно:

  • микрофон с подключением XLR

  • компьютер с USB-портом (или адаптер USB)

  • Mixer

  • Доступный источник питания

Прежде чем начать, важно отметить, что это для более опытных ди-джеев и может оказаться довольно сложным.Для начала мы рекомендуем использовать USB-микрофон, для которого не требуется микшерный пульт.

Настройка микшера

Первое, что вам нужно сделать, это убедиться, что микшерный пульт подключен и включен. Как только это будет сделано, вам нужно подключить кабель XLR от микрофона к порту mic , как показано ниже. Вы захотите начать с канала 1 и продвигаться вперед в зависимости от того, сколько микрофонов вам нужно подключить.

Подключение микшера к компьютеру

Расположенный на задней панели микшера, вы увидите выход интерфейса USB (как показано на рисунке ниже).Вам нужно будет подключить провод отсюда к USB-порту на вашем компьютере.

ПРИМЕЧАНИЕ. Некоторые устройства (например, Macbook Air, который мы используем) не имеют порта USB, поэтому для них потребуется адаптер.

Настройка BUTT

Итак, с аппаратной конфигурацией разобрались. Теперь вам нужно открыть BUTT и перейти в «Настройки»> «Аудио».

На этом экране выберите раскрывающийся список «Аудиоустройство», и вы должны увидеть USB Audio CODEC в качестве одного из вариантов.Пожалуйста, выберите этот вариант.

И все! Теперь, когда вы выходите в эфир, вы будете транслировать звук, отправленный через микшер.

Как подключить микшер к портативному компьютеру для записи (Выбор правильных кабелей и т. д.) — Студия звукозаписи

Да, абсолютно возможно записывать звук с микшера на ваш компьютер. Как правило, вы захотите использовать аудиоинтерфейс, но если ваш компьютер имеет линейный вход, вы можете записать стереомикс непосредственно на линейный вход.

В этой статье мы обсудим различные способы подключения микшера к компьютеру для записи.

Обратите внимание, что мы рекомендуем и ссылаемся на продукты в этой статье, которые вам помогут. Если вы решите совершить покупку по одной из наших ссылок, мы можем получить партнерскую комиссию. Мы, безусловно, признательны, если вы сделаете покупку по одной из этих ссылок, так как это помогает нам продолжать создавать больше полезных статей и ресурсов.

Как записать с микшера на ноутбук?

Для записи аудиосигнала с микшера или микшерного пульта на ноутбук используйте кабель для подключения аудиовыхода микшера к аудиовходу на ноутбуке. В этой статье мы подробно объясним, как это сделать — какие кабели использовать и как правильно настроить параметры для наилучшего результата звучания.

Как подключить внешний микшер к ноутбуку?

Существует четыре основных способа подключения микшера к ноутбуку или настольному компьютеру. Мы подробно объясним каждый способ и опишем плюсы и минусы каждого метода.

  1. Использование аудиоинтерфейса (рекомендуемый метод)
  2. Использование линейного входа на вашем компьютере, если он у вас есть
  3. Использование USB, если ваш микшер имеет USB-соединение .разъем 5 мм)

1. Подключение микшера к компьютеру с помощью аудиоинтерфейса (рекомендуемый метод)

Рекомендуемый нами метод подключения микшера или микшерного пульта к компьютеру — использование аудиоинтерфейса. Аудиоинтерфейс — это внешнее устройство, которое подключается к вашему компьютеру (обычно через USB-порт) и предоставляет высококачественные аналоговые аудиовходы. Если ваш микшер имеет только аналоговый выходной сигнал, аудиоинтерфейс даст вам самый чистый сигнал на ваш компьютер.

Прочитайте наше руководство по лучшему 2-канальному аудиоинтерфейсу USB.

Ниже показан аудиоинтерфейс Focusrite Scarlett 2i2 с двумя комбинированными входами. Комбинированные входы означают, что вы можете подключать несколько типов аудиоустройств — от микрофона, таких инструментов, как гитара или бас, до устройств линейного ввода, таких как клавиатура или микшер.

Партнерская ссылка для покупки ;

Аудиовыход большинства микшеров будет на линейном уровне, поэтому убедитесь, что вы установили вход на «линейный вход» на аудиоинтерфейсе.

Если ваш аудиоинтерфейс имеет два входа, вы сможете подключить стереовыход микшера к этим двум входам.

Большинство микшеров имеют два выхода ¼” jack (левый и правый). Таким образом, вы захотите провести кабель от каждого из этих выходов вашего микшера к входам вашего аудиоинтерфейса.

Вы можете найти пару кабелей довольно дешево на Amazon примерно за 10-12 долларов.

Партнерская ссылка для покупки ;

Если ваш микшер оснащен линейными выходами XLR, вы можете использовать кабель XLR «папа-мама».

В чем разница между выходами XLR и выходами jack?

Выходы XLR имеют 3 контакта для симметричного выхода. Выходы обычно вилочные (с выводами на видном месте). Конфигурация выводов XLR обычно выглядит следующим образом;

  • Контакт 1: Земля/экран
  • Контакт 2: Горячий/Положительный
  • Контакт 3: Холодный/Отрицательный показано на изображении выше.


    2.Подключение микшера к линейному входу вашего компьютера

    Выходной уровень вашего микшерного пульта будет «линейным». Если у вас есть линейный вход на вашем компьютере, это, как правило, стереоразъем 3,5 мм, который выглядит точно так же, как микрофонный вход, который мы описали выше. Обычный цветовой код для линейного ввода — синий, и он может иметь небольшой значок со стрелкой, указывающей внутрь.

    Большинство микшеров имеют два 1/4-дюймовых выхода для линейного стереофонического выходного сигнала. С помощью переходного кабеля, подобного приведенному ниже, вы можете подключить выход микшера к линейному входу компьютера и начать запись!

    Партнерская ссылка для покупки


    Если ваш микшер имеет выходы XLR, вам понадобится XLR на 3.кабель 5мм.

    Партнерская ссылка на покупку;


    3. Как подключить микшер к компьютеру с помощью USB

    Многие современные микшеры имеют разъем USB, что позволяет подключать их непосредственно к компьютеру с помощью кабеля USB. Обычно это обеспечивает гораздо лучшее качество сигнала, чем использование микрофонного входа или линейного входа на вашем ноутбуке, поскольку микшер преобразует сигнал из аналогового в цифровой. Это снижает вероятность появления помех, таких как жужжание или гул, вносимых в ваш сигнал.

    Для подключения микшера вам понадобится стандартный USB-кабель типа A на тип B, чтобы подключить его к USB-выходу микшера и USB-входу компьютера.

    USB-кабель типа A на тип B для подключения USB-микшера к компьютеру. Подключите USB-кабель к выходу USB-интерфейса на микшере.

    Затем вставьте другой конец USB-кабеля в USB-порт на компьютере.

    Подключите другой конец вашего USB

    Нужен USB-кабель для подключения микшера к компьютеру?

    Мы рекомендуем использовать очень длинный кабель, чтобы у вас было больше гибкости при настройке.

    Партнерская ссылка для приобретения удлиненного 25-футового кабеля USB типа A на тип B ;


    Нужны ли мне программные драйверы для подключения USB-микшера к компьютеру?

    В зависимости от модели вашего микшера вам может потребоваться установить на компьютер некоторые программные драйверы для обнаружения входа. Микшер должен поставляться с инструкциями по установке программного обеспечения, если это необходимо, или вы можете найти номер модели на веб-сайте производителя и выполнить поиск драйверов для загрузки.

    После того, как вы установили драйверы и подключили USB-кабель, ваш микшер должен появиться как еще один аудиовход на вашем компьютере, который вы можете выбрать в программном обеспечении для записи (DAW) в качестве входа.


    4. Подключение микшера с помощью микрофонного входа на вашем компьютере

    Это последний метод, который мы обсудим, и это метод, который мы реже всего рекомендуем, поскольку он имеет ряд ограничений. Firstly

    Если на вашем компьютере есть специальное входное гнездо для микрофона, вы можете подключить кабель от микшера к этому входу.(Хотя этот метод имеет некоторые ограничения).

    Микрофонный вход на вашем компьютере обычно представляет собой разъем 3,5 мм, который выглядит как разъем для наушников, со значком, похожим на микрофон.

    Значок микрофонного входа, который вы можете увидеть на своем компьютере. Микрофонный вход обычно находится рядом с выходом для наушников на ноутбуке.

    Какой кабель мне нужен для подключения микшера к микрофонному входу на компьютере?

    Вам потребуется кабель с разъемом 1/4″ на разъем 3,5 мм для подключения выхода микшера к микрофонному входу компьютера.

    Большинство микшеров имеют 2 выхода ¼” jack для левого и правого каналов. Обратите внимание, что если вы используете входной разъем для микрофона, вы можете получить только моно (одна сторона стереосигнала), поэтому вам нужно протестировать и панорамировать весь ваш аудиосигнал на правильную сторону на микшере перед записью.

    Вот наш рекомендуемый кабель, который вам понадобится ( Партнерская ссылка для покупки )


    Как отрегулировать уровни входного сигнала для записи с микшера на микрофонный вход компьютера

    Технически микрофонный вход не предназначен для приема тип аудиосигнала, поступающего от микшера, который представляет собой выход линейного уровня.Ваш микрофонный вход на вашем компьютере предназначен для приема сигнала на «микрофонном уровне», который имеет гораздо более тихий уровень сигнала и более низкое напряжение, чем «линейный уровень».

    «Уровень сигнала микрофона» составляет всего -60 дБВ (0,001 В) по сравнению с -40 дБВ (0,010 В) для сигнала линейного уровня.

    Если вы используете микрофонный вход, вам нужно будет уменьшить выходной уровень на микшере, чтобы избежать перегрузки микрофонного входа на вашем ноутбуке. Если вы подключаетесь к основным выходам микшера, поверните мастер-фейдер почти до самого низа и постепенно повышайте уровни.

    Вы также можете уменьшить уровень входного сигнала микрофона в настройках звука на компьютере.

    Для этого войдите в панель управления на своем компьютере (в Windows) или в Системные настройки на Mac. Выберите «Звук» и соответствующим образом отрегулируйте уровень входного сигнала, пока уровни не будут отображаться примерно в середине диапазона на входном мониторе вашей DAW для записи

    . стереовыход с вашего микшера — это один шаг в правильном направлении, но что, если вы хотите записать несколько дорожек по отдельности с вашего микшера? Например, если вы записываете ударные, вам понадобятся отдельные дорожки для бочки, малого барабана, хэтов, томов и оверхедов.

    Читайте дальше, чтобы узнать, как записать несколько дорожек с микшера на компьютер.

    Как записать мультитрек с микшера?

    Вы можете записать несколько дорожек с микшера несколькими способами. Лучший способ сделать это, если ваш микшер имеет прямые выходы на каждый отдельный канал.

    Если ваш микшер имеет отдельные выходы на каждый канал, подключите эти выходы к отдельным входам аудиоинтерфейса и подключите его к компьютеру. Это означает, что вы можете записывать несколько отдельных треков по отдельности, что дает вам больше гибкости для последующего микширования ваших записей.Это замечательно, если вы записываете полную группу или живое выступление, или набор ударных, где вы хотите разделить отдельные треки.

    Если у вас нет прямых выходов на каждом канале вашего микшера, в некоторых случаях вы можете использовать разрывы.

    Прямые выходы предпочтительнее, так как во многих случаях они будут симметричными выходами, уменьшающими помехи и обеспечивающими более чистый аудиосигнал.

    В большинстве случаев посылы разрыва на микшере будут несбалансированными. Они по-прежнему будут выполнять свою работу, но вы должны держать свой кабель подальше от силовых кабелей и других источников помех.

    Кабели и разъемы, необходимые для записи нескольких дорожек с микшера на компьютер

    После того, как вы определили, какой тип выхода имеет ваш микшер на каждом канале, и какой тип входа есть на вашем аудиоинтерфейсе, вам понадобятся соответствующие кабели. .

    Если вы используете прямые выходы со сбалансированным четвертьдюймовым разъемом, вам понадобится стереоразъем ¼ дюйма на каждом конце.

    Наиболее распространенные типы кабелей:

    1. Балансный стереофонический разъем ¼ дюйма на каждом конце
    2. Балансный стереофонический разъем ¼ дюйма (со стороны микшера) и штекер XLR (со стороны аудиоинтерфейса)
    3. Балансный провод микрофона (гнездовой разъем) XLR на штыревой XLR)

    Другие типы разъемов, которые могут присутствовать на некоторых старых микшерных консолях и диджейских микшерах, будут иметь линейные выходы RCA.

    RCA — это несбалансированный аудиосигнал, и вам потребуется адаптер или кабель, идущий от RCA к несимметричному разъему ¼ дюйма, который затем подключается к большинству аудиоинтерфейсов.

    Какой аудиоинтерфейс мне нужен для записи нескольких дорожек с микшера на компьютер?

    Вам понадобится аудиоинтерфейс с несколькими входами, чтобы вы могли подключить каждый канал к компьютеру для записи.

    Пара хороших многодорожечных аудиоинтерфейсов — это Focusrite Scarlett 18i20, который имеет 8 аналоговых входов, и вы можете расширить его с помощью оптического ADAT, чтобы добавить еще 8 входов.

    Другой превосходный аудиоинтерфейс — Presonus Studio 192, который также имеет 8 встроенных аналоговых входов и возможность добавления до 16 дополнительных входов, что в сумме дает 26 входов. Этого будет более чем достаточно для большинства ситуаций записи!

    Если ваш микшер не имеет прямых выходов, вы также можете использовать «инсерты» для отправки аудиосигнала с каждого канала. Обычно сигнал с разрыва несбалансирован, поэтому он может быть не таким чистым, как если бы вы могли использовать прямые выходы, которые часто являются балансными выходами.

    Прочтите нашу статью о разнице между балансным и небалансным подключением.

    Шаг 1. Проложите кабель от каждого выхода трека вашего микшера к отдельным входам вашего аудиоинтерфейса.

    Шаг 2. Отрегулируйте усиление канала на микшере

    Шаг 3. Установите усиление входа на среднее значение для каждого канала аудиоинтерфейса.

    Шаг 4. Медленно увеличивайте усиление на микшере до тех пор, пока уровень входного сигнала не достигнет примерно -6 дБ при мониторинге

    Шаг 5.Загрузите DAW / программное обеспечение для записи на свой компьютер и выберите соответствующие входы

    Шаг 6. Активируйте каждый канал для записи

    Шаг 7. Начните запись

    Прочтите нашу статью о других микшерах с выходами USB.

    Как добавить аудиовход на моем компьютере?

    Если на вашем компьютере нет аудиовхода, лучше всего добавить его с помощью аудиоинтерфейса. Аудиоинтерфейс подключается через USB-порт и обеспечивает от 2 до 16 и более входов.

    Если вы только начинаете, мы рекомендуем аудиоинтерфейс Focusrite Scarlett 2i2. Он имеет два аналоговых входа и два аналоговых выхода. Вы можете записывать два микрофона

    Могу ли я использовать разъем для наушников в качестве аудиовхода?

    Нет! Вы не можете использовать разъем для наушников на ноутбуке в качестве аудиовхода. Он предназначен для вывода аудио, а не для приема входящего аудиовхода. Вам потребуется использовать выделенный линейный вход или, в некоторых случаях, вы можете использовать микрофонный вход в качестве аудиовхода для записи звука.

    Можно ли подключить микшер к аудиоинтерфейсу?

    Да, можно. Найдите основные линейные выходы вашего микшера (обычно это два разъема ¼ дюйма) и протяните кабели к входам на аудиоинтерфейсе. Большинство аудиоинтерфейсов имеют линейные входы ¼ дюйма, так что вы можете подключаться непосредственно к этим входам.

    Некоторые микшеры имеют 3-контактные симметричные выходы XLR. В этом случае вы можете использовать переходные кабели с разъемами XLR на одном конце и разъемами ¼ дюйма на другом конце.

    Микшер к ноутбуку Кабель для записи

    Лучший кабель для записи с микшера непосредственно на ноутбук будет иметь два разъема ¼” на одном конце и стерео 3.Разъем 5 мм на другом конце. (Это будет работать только в том случае, если на вашем ноутбуке есть стереовход линейного уровня)

    Если на вашем компьютере нет линейного входа, вам потребуется добавить аудиоинтерфейс или кабель-переходник, как показано ниже. подключается к порту USB на вашем компьютере.

    Могу ли я использовать микшер в качестве аудиоинтерфейса?

    Да, вы можете использовать микшер в качестве аудиоинтерфейса. Некоторые микшеры имеют встроенное USB-подключение, что означает, что вы можете подключить их напрямую к компьютеру через USB-порт и записать выход прямо в DAW.

    Прочитайте наше подробное руководство по использованию USB-микшера в качестве аудиоинтерфейса и о том, как выбрать лучший микшер.

    Как подключить телефон к микшеру

    Если вы хотите записать Skype-интервью для своего подкаста и запустить все прямо в микшер, но не хотите возиться со сложной настройкой «микс-минус», вот как сделать это.

    Хитрость заключается в адаптере интерфейса для гитары iRig 2 , который отделяет ваш голос от голоса человека, у которого вы берете интервью, используя тот же разъем, что и у вашей гарнитуры для мобильного телефона, и в основном дает вам тот же результат, что и микс-минус.Адаптер iRig 2 делает две вещи — позволяет перенаправить звук, исходящий от телефона, на микшер и позволяет использовать микрофон для подкастов вместо встроенного микрофона телефона.

    В качестве бонуса, в дополнение к записи интервью через Skype, вы также можете использовать эту настройку для:

    • воспроизведения и записи звуковых эффектов через звуковое приложение
    • воспроизведения и записи голосовой почты от слушателей (или других абонентов)
    • запись стандартных телефонных звонков

    Необходимое оборудование

    1. Адаптер интерфейса гитары iRig 2
    2. 3.5 мм TRS – двойной 1/4-дюймовый TS-разветвительный стереокабель (по нему сигнал от iRig 2 поступает на микшер) вернуться к iRig 2)

    Если у вас телефон с разъемом «Lightning», вам также понадобится переходник на 3,5 мм.

    Как все соединить

    В этом видео Рэя Ортеги из The Podcasters’ Studio показано, как собрать все воедино:

    Вот кое-что, что сбивает некоторых людей с толку… Многие микшеры не имеют подключения «Aux Out» или «FX Send». Многие микшеры, такие как Mackie 1202VLZ4, которым я пользуюсь, имеют пометку «Aux Send».

    Независимо от этикетки на микшере, все должно быть в порядке.

    Устранение неполадок — три распространенные проблемы

    1. НЕТ ЗВУКА ИЗ ТЕЛЕФОНА НА МИКШЕР — Это может быть связано с тем, что на вашем телефоне отключена «громкость наушников». Чтобы решить эту проблему, просто увеличьте громкость наушников.
    2. ЧЕЛОВЕК, С КОТОРЫМ ВЫ ГОВОРИТЕ, НЕ СЛЫШИТ ВАС — Поднимите регулятор усиления на боковой панели iRig 2.
    3. ЧЕЛОВЕК, С КОТОРЫМ ВЫ РАЗГОВАРИВАЕТЕ, ГОВОРИТ, ЧТО ВЫ ОБРЕЗАЕТЕ — Уменьшите усиление на боковой панели iRig 2.

    Нужна дополнительная помощь?

    Вы можете связаться со мной, и я помогу вам, если смогу, но имейте в виду, что я специализируюсь на подкастинге в области маркетинга, а не технологий. Список точного оборудования, которое Рэй использует в приведенном выше видео, можно найти на странице его оборудования. Вы также можете насладиться его подкастом на подкастинге, Круглый стол подкастеров.

    Как подключить цифровой микшер к компьютеру

    AudioVisual Pursuits поддерживается ридерами.Мы можем получать комиссионные, если вы покупаете по нашим ссылкам.

    Подключение цифрового микшера к компьютеру или ноутбуку

    Что такое цифровой микшер

    Для начала рассмотрим, что и как должен делать цифровой микшер. Цифровой микшерный пульт — это электронное устройство для комбинирования звуков множества различных аудиосигналов. К ним относятся микрофоны для певцов и акустических инструментов, сигналы электрических инструментов и записанная музыка. Они модифицируют все сигналы для создания комбинированного выходного сигнала, который затем готов к трансляции, усилению с помощью системы звукоусиления или записи.

    В профессиональной студии звукозаписи на микшере может быть до 90 каналов. На практике микшеры делают больше, чем просто объединяют звуки. Они могут обеспечивать фантомное питание для конденсаторных микрофонов, фильтрацию и выравнивание, а также сжатие динамического диапазона. Последнее позволяет специалистам по звуку увеличить общий коэффициент усиления, не нагружая систему. Они также могут отправлять сигнал с микшера на другое устройство, такое как система записи или диспетчерская, и средства мониторинга, позволяющие направлять несколько источников на громкоговорители или наушники для прослушивания.Это достигается без ущерба для основного выхода смеси. Некоторые микшеры имеют встроенную реверберацию и могут включать усилитель мощности.

    Какое оборудование необходимо для подключения цифрового микшера к компьютеру?

    Чтобы передать звук с цифрового микшера на компьютер, вам понадобится аудиоинтерфейс. Их также называют звуковыми картами. Ваш компьютер может содержать встроенную звуковую карту. Он также может иметь линейные или микрофонные входы на разъемах мини-джек. Если это так, вы можете просто подключить выходы цифрового микшера (стерео выход, монитор, выход записи или дополнительный звук) ко входу встроенной звуковой карты.

    Вам также понадобится кабель с соответствующими концами. Когда вы подключаетесь от ¼-дюймовых разъемов к линейному входу мини-джек звуковой карты вашего ПК, вам также понадобятся два монофонических 1/4-дюймовых разъема на одном конце кабеля и стереофонический мини-джек на другом конце. . Это позволяет практически любому записывающему устройству слышать входящий звук.

    В качестве альтернативы вы можете приобрести внешний аудиоинтерфейс, отвечающий вашим конкретным требованиям. На рынке их довольно много и они не дорогие.

    Идентификация соединений

    Теперь давайте определим звуковые порты на вашем компьютере. Во-первых, каковы звуковые возможности вашего компьютера? Большинство ПК (как с Windows, так и с Linux) имеют звуковые порты на задней панели компьютера. Они имеют следующую цветовую маркировку:

    • Розовый порт: обычно вход для микрофона, обычно моно, но может быть и стерео.
    • Светло-синий порт: Обычно порт линейного входа, обычно стереофонический.
    • Зеленый порт: обычно это выходной порт для наушников, обычно стереофонический.

    Они типичны для большинства компьютеров, но для уверенности обратитесь к руководству по эксплуатации вашего компьютера.

    Типы портов ввода и вывода звука на портативных ПК сильно различаются. Они не всегда находятся в одном и том же месте от ноутбука к ноутбуку, и они могут быть помечены по-разному от одного ноутбука к другому. Сегодня есть много ноутбуков, у которых нет линейного входа. Руководство по эксплуатации вашего компьютера является лучшим источником этой информации, так как оно позволит вам узнать возможности вашего ноутбука, расположение портов на компьютере и их маркировку и/или цветовую кодировку.

    • Для входа микрофона: Обычно порт входа на компьютере предназначен только для подключения небольшого компьютерного микрофона. Если у вас есть микрофон с 1/8-дюймовым (3,5 мм) 3-жильным разъемом, он, скорее всего, будет работать с портом на компьютере.
    • Для линейного входа: Это порт самого высокого качества на большинстве звуковых карт, и ожидается, что к нему будет подключен сигнал линейного уровня, тот же уровень, который используется большинством аудиооборудования, ориентированного на потребителя. Он работает с магнитофонами, проигрывателями грампластинок, проигрывателями мини-дисков и системами видеоигр.
    • Маки обычно не имеют входного разъема для микрофона. Аудиоразъемы на PowerBook или iMac имеют круглый порт с символом наушников, который является линейным выходным портом. Круглый порт рядом с портом для наушников — это порт линейного входа. Другие компьютеры Mac, такие как Mini, Mac Pro, MacBook, оборудованы аналогичным образом, но обязательно ознакомьтесь с руководством пользователя, чтобы убедиться в расположении и маркировке этих портов.
    • USB-устройства : аудиоустройство USB обеспечивает лучшее качество звука и используется многими людьми. Если он у вас есть, подключите к нему микрофон и динамики и подключите устройство к USB-порту компьютера.

    Как подключить микшер к компьютеру

    Для подключения микшера к порту линейного входа на компьютере вам понадобится двойной кабель RCA-мини-штекер (1/8 дюйма). Затем вы подключаете штекер RCA к выходным гнездам RCA на задней панели микшера. Затем вставьте стереофонический мини-штекер в порт линейного входа на компьютере.

    Если на вашем компьютере нет порта линейного входа, которого нет на многих ноутбуках с Windows, вам потребуется линейный аудиоинтерфейс USB и кабель, соединяющий выходной порт микшера с входным портом USB. интерфейс.Затем интерфейс USB подключается к порту USB на ноутбуке.

    Как проверить ваше входное соединение:

    Используйте панель управления звуком вашего компьютера или специальное приложение микшера для вашей конкретной звуковой карты, выберите устройство ввода, которое вы хотите подключить, а затем убедитесь, что вы получаете звук на компьютер с микшера . Панель управления звуком вашего компьютера проведет вас через подробный пошаговый процесс для этого приложения.

    Заключение:

    Цифровой микшерный пульт — это электронное устройство для объединения звуков множества различных звуковых сигналов.К ним относятся микрофоны для певцов и акустических инструментов, сигналы электрических инструментов и записанная музыка. Они изменяют все сигналы для создания комбинированного выходного сигнала, который затем готов к трансляции, усилению с помощью системы звукоусиления или записи. В них также включены другие спецэффекты.

    Соединения системной консоли, описанные в этой статье, дают вам несколько вариантов, чтобы вы могли выбрать правильный для работы с оборудованием, которое у вас есть или вы планируете иметь.Ваша система будет звучать великолепно, потому что вы сделали правильный выбор.

    Как успешно подключить активные динамики к микшерам

    Установление хорошего соединения между компонентами имеет важное значение при настройке аудиосистемы. Это помогает воспроизводить чистый и качественный звук. Микшеры помогают улучшить качество аудиосигналов и динамический диапазон. Чтобы добиться наилучшего звучания, узнайте, как правильно подключить активные динамики к микшерам .

    Помимо упомянутых выше, есть и другие преимущества активной колонки

    • Потребляет меньше энергии.
    • Повышение качества звука.
    • Дешевле.
    • Простота использования.
    • Миксер не сгорит.
    • Может быть подключен к компонентам источника.

    Это основной компонент системы PA (Personal Address). Это панель управления, которая принимает и обрабатывает аудиосигналы. Аудиомикшеры используются в студиях звукозаписи, на концертах и ​​в фильмах и на телевидении. Они также используются в различных случаях и общественных мероприятиях. Другие функции микшера:

    • Управление громкостью динамика
    • Изменение тембра звука
    • Изменение динамики и тембра звука

    Основные части микшерного пульта:

    • Каналы. Это сигнальные пути. Количество входных каналов указывает на количество имеющихся у вас источников. Обычно каждый канал содержит следующие кнопки:
    • Усиление — относится к громкости звука. Это входной уровень клипов.
    • Фейдер – регулирует звуковой сигнал с канала.
      «Л-П», «1-2» или «3-4» — или левый/правый селекторные маршруты. Используется в стереомониторинге.
    • Aux – посылает вторичный поток аудиосигналов другому получателю.
    • PAD – или пассивное аттенюаторное устройство.Он предотвращает искажение звуков при прохождении через канал.
    • PAN – или потенциометр. Устанавливает левое/правое положение канала в стереополе.
      Phantom Power – используется для конденсаторных микрофонов.
    • Эквалайзер – или эквалайзеры. Эта кнопка регулирует точность и гибкость звуковых частот.
    • Mute — отключает звук трека. Эта кнопка не отключает всю аудиосистему — она просто переводит микшер в «соло-режим».

    Основная секция. Это также называется главным томом. С помощью этой кнопки можно регулировать громкость.

    Дополнительная шина. Это схема, которая отправляет аудиосигналы на другие устройства.

    Чтобы успешно подключить активные динамики к микшеру, выполните следующие действия:

    1. Знайте способ подключения вашего микшера.

    Это поможет вам избежать помех или шума. Два типа соединения — симметричные и несимметричные линии.

    • Балансные линии – имеют возможность подавления наведенных шумов.Они идеально подходят для длинных кабельных трасс. Гнезда TRS и XLR передают аудиосигналы с балансного устройства на другое.
    • Несбалансированные линии – больше подвержены проблемам наведенного шума. Несимметричные соединения должны быть короткими, чтобы уменьшить шум и помехи.

    2. Разместите свое оборудование.

    Правильное расположение компонентов важно для достижения наилучшего усиления звука. Следуйте следующим советам:

    • Разместите активную колонку перед аудиторией.Убедитесь, что динамик находится перед всеми микрофонами. Это позволит избежать помех.
    • Поместите микшер на заднюю часть активной колонки. Не позволяйте двум компонентам соприкасаться друг с другом.

    3. Проверьте свое оборудование.

    Чтобы узнать, правильно ли работают микшер и динамики, сначала проверьте их. Начните с миксера. Убедитесь, что все кнопки каналов — EQ, Master Volume и т. д. нажаты. Затем включите кнопку питания. Проверьте, хорошо ли работают кнопки.Затем выключите кнопку питания. Выполните ту же процедуру при проверке активных динамиков.

    4.

    Проложите кабель динамика.

    Кабель динамика для подключения динамиков к другим источникам. По возможности делайте кабель коротким, чтобы избежать помех. Сверните лишний кабель в нижней части стойки динамика, чтобы предотвратить несчастные случаи.

    5. Подключите динамик к микшеру.

    Перед подключением убедитесь, что оба компонента выключены. Подключите динамик к стереовыходу микшера.Затем включите динамик и микшер.

    6. Подключите компоненты источника к микшеру.

    Компоненты источника являются наиболее важными частями аудиосистемы. К ним относятся CD-DVD-плееры, мобильные телефоны и ноутбуки. Качество звука аудиовыхода исходного компонента определяет возможности стереосистемы.

    Чтобы подключить компонент-источник к микшеру, выполните следующие действия:

    1. Подключите один конец кабеля к разъему для наушников на устройстве.
    2. Вставьте другой конец кабеля в порт «Line-In» микшера.
    3. Воспроизведение любой музыки на вашем устройстве. Это должно произвести звук.

    7. Установите кнопки каналов на минимальные уровни.

    Установите кнопки Gain, Fader и Master Volume микшера на минимальные уровни. Это предотвратит неожиданный шум. При использовании мобильного телефона переведите устройство в режим полета, чтобы избежать помех.

    8. Проверьте и отрегулируйте звук.

    Отрегулируйте громкость, высокие и низкие частоты с помощью элементов управления эквалайзером. Микшеры обычно имеют отдельный эквалайзер для каждого канала.Некоторые микшеры имеют глобальный эквалайзер, который влияет на весь микс.

    9. Выключите микшер и динамик.

    Сначала выключите миксер, затем миксер. Поставьте все кнопки на минимальные уровни.

    Связано: Микшер и аудиоинтерфейс

    Активные динамики более удобны в использовании по сравнению с другими типами динамиков. Им не нужны усилители для воспроизведения слышимого звука. Микшеры — это аудиокомпоненты, улучшающие качество вывода звука. Эти устройства могут сделать музыкальные впечатления более увлекательными и захватывающими.Если вы подключите активные динамики к микшерам, вы сможете хорошо управлять звуком. Для успешного подключения выполните шаги, описанные выше. Повеселись!

    Как подключить цифровые микшеры StudioLive к сети для дистанционного управления

    Цифровые микшеры StudioLive ® Series III могут быть напрямую подключены к стандартной сети LAN, что позволяет дистанционно управлять ими с помощью UC Surface или QMix ® -UC. Консольные микшеры StudioLive Series III также можно подключить к компьютеру Mac ® или Windows ® для управления Studio One ® Artist.

    Эта статья расскажет вам о лучших методах создания стабильной сети управления для вашего цифрового микшера StudioLive, а также о некоторых основах работы с сетью, чтобы вам было удобнее устранять любые неполадки, которые могут возникнуть.

    Что вам понадобится

    В дополнение к цифровому микшеру StudioLive Series III вам потребуется следующее для подключения микшера к сети и использования сопутствующих программных аксессуаров:

    Беспроводной маршрутизатор

    Беспроводной маршрутизатор необходим для удаленного управления цифровым микшером StudioLive Series III с помощью UC Surface или QMix-UC для iOS ® или Android™.Это устройство позволяет передавать данные между микшером, планшетом, мобильным устройством и компьютером по одному кабелю Ethernet.

    Кабель Ethernet

    Для вашего микшера требуется проводное подключение к беспроводному маршрутизатору. Этот кабель можно приобрести у большинства продавцов электроники.

    Планшет или компьютер с сенсорным экраном (рекомендуется для UC Surface)

    PreSonus UC Surface предоставляет все элементы управления, необходимые для микширования шоу, без привязки к аппаратной поверхности вашего цифрового микшера StudioLive Series III. Он предназначен для работы на планшетах Apple iPad и Android. Поскольку он также работает в Windows, вы можете использовать ноутбук с Windows Surface или Touch для удаленного управления микшером.

    Мобильное устройство (требуется для QMix-UC)

    QMix-UC предоставляет исполнителям возможность беспроводного управления своими мониторными (вспомогательными) миксами на сцене и в студии звукозаписи со своих мобильных устройств. Он предназначен для работы на мобильных устройствах iOS и Android.

    Основы работы в сети

    По своей сути сеть создается, когда два или более устройств (компьютеры, iPad, устройства Android, сетевые микшеры) интеллектуально обмениваются данными друг с другом.В случае цифровых микшеров StudioLive Series III и сопутствующего программного обеспечения это управляющие данные. Сеть может быть такой же простой, как один цифровой микшер StudioLive Series III, подключенный к iPad через беспроводной маршрутизатор.

    Тип сети, используемый цифровыми микшерами StudioLive Series III, называется локальной сетью или LAN. Этот тип сети формируется устройствами, находящимися достаточно близко друг к другу (например, в одном доме, в одном офисе или в одном кампусе).

    Обратите внимание, что хотя часть информации в этом разделе относится к стандартным сетям LAN, которые не включают цифровой микшер StudioLive Series III, в этом разделе описываются требования и рекомендации по настройке сети управления только для вашего цифрового микшера StudioLive Series III.

    Ниже приведены некоторые общие термины, с которыми вы можете столкнуться при покупке и настройке сети управления:

    • Узел. Узел — это любое устройство, подключенное к сети. Это может быть компьютер, устройство iOS или Android, ваш микшер и т. д.
    • Сегмент. Это любая часть сети, которая отделена от других частей сети маршрутизатором, коммутатором или мостом.
    • Топология. Топология описывает способ подключения каждого узла к сети.
    • Адрес управления доступом к среде (MAC). Это физический адрес любого узла в сети. Эта строка цифр идентифицирует производителя и серийный номер сетевой интерфейсной карты или сетевой карты каждого узла.

    Маршрутизаторы и коммутаторы

    При соединении нескольких узлов в стандартной сети LAN обычно можно использовать концентратор, коммутатор, маршрутизатор или их комбинацию. Для сетей управления StudioLive Series III необходимо использовать маршрутизатор.Если ваш маршрутизатор имеет встроенный коммутатор и вам требуются дополнительные порты Ethernet, вы можете подключить коммутатор к маршрутизатору; подробнее об этом через минуту.

    Самый распространенный вид маршрутизаторов на современном рынке — беспроводные. Хотя есть проводные маршрутизаторы, они менее распространены. PreSonus требует высококачественного беспроводного маршрутизатора для использования мобильных устройств и планшетов, однако у вас также есть возможность подключить компьютер по беспроводной сети как для использования UC Surface, так и для управления Studio One, если вы предпочитаете этот метод проводному подключению компьютера к маршрутизатору.

    Давайте посмотрим на следующую простую сеть:

    В этом примере у нас есть StudioLive 16, планшет Android и iPhone, которые обмениваются данными друг с другом через беспроводной маршрутизатор со встроенным коммутатором. StudioLive 16 подключается к беспроводному маршрутизатору через порт управления через порт локальной сети Ethernet на встроенном коммутаторе. Планшет и iPhone подключены по беспроводной сети.

    Хотя эмпирически вы никогда этого не заметите, маршрутизатор обменивается данными с каждым устройством по одному небольшими пакетами данных.Он берет пакет данных с адреса источника и отправляет его на адрес назначения. Эти адреса получены из адресов интернет-протокола (IP) каждого устройства в сети. В большинстве случаев эти IP-адреса назначаются маршрутизатором динамически с использованием протокола DHCP; однако большинство устройств, включая цифровые микшеры StudioLive Series III, поддерживают статическую самоназначаемую и ручную адресацию.

    Задача маршрутизатора — отслеживать эти пакеты данных и направлять их на соответствующий IP-адрес и обратно.

    В отличие от этого, сетевой коммутатор действует как контроллер, благодаря чему информация передается более эффективно между устройствами в сети. Проще говоря, коммутатор создает сеть, а маршрутизаторы действуют как диспетчеры, выбирая наилучший путь для передачи информации.

    Совет для опытных пользователей: При подключении микшера к маршрутизатору вы можете обнаружить порты LAN и WAN. Порты WAN иногда обозначаются как «Интернет». Этот порт защищен брандмауэром и предназначен для связи с поставщиками услуг Интернета (ISP).PreSonus рекомендует использовать только порты LAN на вашем маршрутизаторе.

    Добавление компьютера

    Есть три веские причины подключить компьютер к микшеру StudioLive по сети:

    • UC Поверхность. UC Surface можно использовать в качестве второго экрана для микшера, вы также можете создавать резервные копии и систематизировать сцены и пресеты.
    • Захват™. Когда компьютер, на котором работает программа Capture, подключен к вашему компьютеру по сети, вы можете сохранять и вызывать сцены микширования StudioLive со звуком Capture, а также дистанционно управлять цифровыми возвратами вашего микшера для виртуальной проверки звука.
    • Студия Один. Подключение консольного микшера StudioLive Series III к Studio One позволяет использовать его в качестве панели управления. Также доступны дополнительные функции интеграции.

    Проводное управление

    Простейшая конфигурация — подключение микшера и компьютера к одному и тому же маршрутизатору:

    Подсоедините стандартные кабели Ethernet CAT5e или CAT6 от порта Ethernet вашего компьютера к порту LAN на маршрутизаторе Ethernet и от маршрутизатора к порту управления на задней панели StudioLive, как показано выше.

    ПРИМЕЧАНИЕ. UCNET не поддерживает двойные сетевые подключения. Если ваш компьютер жестко подключен к тому же маршрутизатору, что и микшер, вы должны отключить его беспроводное соединение (если применимо).

    Беспроводное управление

    Использование беспроводного маршрутизатора позволяет дистанционно управлять микшером без каких-либо дополнительных кабелей.

    Подключите микшер и компьютер к маршрутизатору, как показано выше. Убедитесь, что вы подключаете порт управления вашего микшера к порту LAN на вашем маршрутизаторе.

    Для беспроводного подключения компьютера к маршрутизатору:

    Windows 7+

    1. Щелкните значок сети в области уведомлений, чтобы открыть панель управления «Подключение к сети».
    2. Выберите имя беспроводной сети, которую вы установили для беспроводного маршрутизатора.
    3. Введите пароль.
    4. Нажмите «Подключиться».

    macOS 10.8 и выше

    1. В строке меню щелкните значок состояния беспроводной сети.
    2. Выберите имя беспроводной сети, которую вы установили для беспроводного маршрутизатора.
    3. Введите пароль.
    4. Нажмите «Присоединиться»

    Совет опытного пользователя: В некоторых случаях маршрутизатор находится слишком далеко от микшера и компьютера, чтобы соединить их оба. Здесь могут пригодиться точки доступа. Эти устройства позволяют расширить беспроводную сеть и обеспечить дополнительные возможности подключения.

    Добавление планшета

    Подключение iPad к сети

    1. Коснитесь значка «Настройки» на iPad.
    2. Нажмите «Wi-Fi».
    3. Выберите сеть, к которой подключен StudioLive, и введите пароль при появлении запроса.
    4. Нажмите «Присоединиться».
    5. Введите пароль при появлении запроса и нажмите «Присоединиться».

    Подключение планшета Android к сети

    1. Коснитесь значка «Системные настройки».
    2. Нажмите «Wi-Fi».
    3. Выберите сеть, к которой подключен StudioLive, и введите пароль при появлении запроса. Нажмите «Присоединиться».
    4. Введите пароль при появлении запроса и нажмите «Присоединиться».

    Добавление мобильного устройства

    Подключение iPhone/iPod touch к сети

    1. Коснитесь значка «Настройки» на iPhone/iPod touch.
    2. Нажмите «Wi-Fi», убедившись, что для него установлено значение «Вкл.».
    3. В разделе «Выберите сеть» выберите из списка ту же сеть, которую вы сохранили в StudioLive.
    4. Нажмите на сеть, чтобы выбрать ее.
    5. Введите пароль при появлении запроса и нажмите «Присоединиться».

    Подключение телефона Android к сети

    1. Коснитесь значка «Системные настройки».
    2. Нажмите «Wi-Fi».
    3. Выберите сеть, к которой подключен StudioLive, и введите пароль при появлении запроса. Нажмите «Присоединиться».
    4. Введите пароль при появлении запроса и нажмите «Присоединиться».
    Активный динамик и микшер

    .

    Можно ли подключить активный динамик к микшеру?

    Объяснение Активный динамик и микшер. Можно ли подключить активный динамик к микшеру?

    Раскрытие информации об аффилированных лицах. Будучи партнером Amazon, Speaker Champion может получать комиссионные за соответствующие покупки на Amazon.com и у других поставщиков.

    Активный динамик, также известный как активный динамик и динамик с автономным питанием, представляет собой просто блок, в котором динамик и усилитель находятся в одном блоке.Он также включает в себя другие аксессуары, такие как сабвуферы и встроенные кроссоверы. Это устраняет необходимость как во внешних усилителях, так и в отдельных кроссоверах, толстых проводах для динамиков и связанных с этим затратах.

    Активный динамик можно использовать в ряде настроек, включая:

    • Системы звукоусиления, такие как те, которые используются на концертах живой музыки.
    • Его также могут использовать ди-джеи, выступающие на различных мероприятиях; как для основных динамиков, так и для мониторных динамиков, обращенных к ди-джею.
    • Активные колонки также можно использовать в частных домах как часть аудиосистемы Hi-Fi или;
    • В качестве компьютерных колонок.

    Каждая из активных колонок разных марок будет иметь уникальный звук, причем некоторые из них будут более совершенными, чем другие. Некоторые из них будут иметь встроенные предустановки эквалайзера, Wi-Fi и ограничители. Решая, какой из них купить, всегда выбирайте то, что звучит лучше для вас.

    Активные колонки имеют много преимуществ по сравнению с обычными колонками, очевидным из которых является их простота и компактность.Они облегчают задачу любому, кто хочет настроить звуковую систему, поскольку вам нужно собрать и подключить лишь несколько вещей.

    Кроме того, с активным динамиком усилитель спроектирован так, чтобы точно соответствовать активным динамикам, что обеспечивает более оптимизированный звук. Кроме того, характеристики драйвера, такие как импеданс и частотная характеристика, могут быть согласованы с возможностями усилителя. Кроме того, предустановки эквалайзера адаптированы к каждой характеристике драйвера в корпусе.

    Активные динамики часто включают в себя ограничители, которые тщательно подобраны с характеристиками драйвера, чтобы повысить вероятность того, что устройство выдержит длительное использование SPL.Это дает более нейтральный звук и, следовательно, делает устройство более надежным.

    Кроме того, считается, что более короткое расстояние между компонентами может повысить точность воспроизведения за счет уменьшения внешних помех. Короткие кабели внутри корпуса обеспечивают минимальные потери напряжения и управления, как в случае с длинными кабелями из-за более высокого сопротивления.

    Однако с другой стороны, активные динамики весят больше, чем эквивалентные обычные динамики из-за схемы внутреннего усилителя.Что касается кабелей, для активных динамиков требуется кабель питания переменного тока и кабель аудиосигнала, в отличие от пассивных динамиков, для которых требуется только один кабель. Однако совершенствование технологий привело к тому, что производители включили приемники УВЧ и Wi-Fi для аудиосигналов, так что требуется только кабель переменного тока.

    Некоторые активные динамики предназначены для использования встроенного микшера, который позволяет подключать различные входы непосредственно к динамику. Следующий раздел поможет вам понять, что такое микшер и его основы.

    Объяснение микшера

    Микшер, также называемый микшерным пультом или микшерным пультом, представляет собой электронное устройство, используемое для комбинирования различных аудиосигналов в различных условиях, например при воспроизведении и записи звука. Этот сигнал направляется на динамики, наушники или записывающее оборудование через входные разъемы.

    Хороший микшер изменяет звук в отдельных каналах, т. е. в высоких, низких и средних частотах, чтобы получить более качественный звук в сумме исходных каналов. По сути, аудиомикшер используется для фильтрации и оптимизации звука путем регулировки уровней двух или более аудиосигналов. Он также использует выравнивание и эффекты для улучшения звука, создания каналов мониторинга и записи того же, что и стереофайл, для использования в другом месте.

    Изображение предоставлено: Paha_L, Deposit Photos

    Ключевые компоненты миксера

    Доска

    Это в основном расположение различных элементов управления. На доске есть два разных расположения. Эти;

    1. Встроенная компоновка — в этой компоновке разделы ввода и мониторинга содержатся в одном разделе.
    2. Раздельная компоновка — обе эти секции расположены в разных половинах микшерного пульта.
    Входы

    Входы — это точки входа различных аудиоисточников в микшерный пульт. Наиболее распространенные входы включают в себя;

    1. RCA
    2. Гнездо 5 мм
    3. XLR
    Элементы управления эквалайзером

    Позволяет настраивать и контролировать высокие и низкие частоты для каждого канала.

    Вспомогательные посылы

    Они также известны как вспомогательные каналы. Они позволяют извлекать сигнал из микшера, отправлять его на вторичное устройство для обработки и мониторинга перед отправкой обратно в микшер.

    Фейдер

    Этот раздел позволяет вам повышать и понижать количество слышимого звука в каждом отдельном канале, когда он входит в окончательный микс. Конечный выход затем направляется на один или два стереовыхода.

    При этом важно помнить, что все микшеры имеют одинаковую конструкцию тракта прохождения сигнала. Они объединяют сигналы от своих источников, обрабатывают их до приемлемого качества и передают окончательный микс в систему громкой связи, записывающее устройство или цепь вещания. Хорошая смесь обеспечивает больше, чем просто один выходной сигнал.

    Подключение микшера к акустической системе. Можно ли подключить активный динамик к микшеру?

    Как упоминалось ранее, микшер обеспечивает постоянный звуковой сигнал, который может быть направлен на системы громкой связи, наушники и записывающее оборудование. Этот сигнал обычно не усиливается, поэтому вы можете выбрать любое усиление сигнала. Таким образом, отправка звука с микшера на систему громкой связи требует усиления.

    Однако, когда дело доходит до активных колонок, вам нужно только подключить микшер напрямую к колонкам, так как колонки имеют встроенный усилитель.Прежде чем подключить активный динамик к микшеру, первое, что нужно сделать, это установить соединение с микшером. Микшер может иметь либо балансное, либо несимметричное подключение.

    Балансный вариант позволяет использовать длинные кабели между динамиками и микшером без шума и помех. Это стало возможным благодаря наличию балансных разъемов TRS и XLR на динамиках.

    Несбалансированный вариант, с другой стороны, позволяет вам работать на длинных дистанциях до 30 футов, но он чувствителен к шуму и помехам.Большинство микшеров предоставляют способы преобразования несбалансированного сигнала в сбалансированный.

    Цифровые входы большинства активных динамиков просты в установке.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
