Последовательное соединение розеток: Параллельное соединение розеток. Соединение розеток между собой в блоке

Содержание

Параллельное соединение розеток. Соединение розеток между собой в блоке

Из всех устройств электрической коммутации, с которыми сталкивается современный человек, самые распространенные – розетки и выключатели. Благодаря совершающемуся переходу планеты на энергосберегающие светильники (газоразрядные и диодные), токовая нагрузка на выключатели все время снижается.

А вот нагрузка на розетки, наоборот, возрастает. Эксплуатация мощных пылесосов, стиральных машин с функцией подогрева воды, утюгов, электрических чайников и пр. приводит к тому, что потребляемый ток достигает значений в несколько десятков ампер. И вся эта нагрузка приходится на розетки.

Основная функция розеток – создание надежного контакта с вилкой подключаемого прибора. Какой бы мощным не было устройство, место контакта клеммы со штекером не должно греться, а тем более оплавляться. В противном случае возможно возгорание со всеми его ужасными последствиями.

Кроме этого, конструкция розетки должна исключать случайное прикосновение к токонесущим проводам и деталям.

Вывод из всего вышесказанного – во избежание всякого рода неприятностей нужно приобретать качественные розетки и подключать их с соблюдением необходимых правил. В данной статье рассмотрим, как выполнить параллельное соединение розеток размещенных в одном модуле.

Устройство электрических розеток

Рынком предлагается огромное количество розеток, различающихся конструкцией, внешним видом и цветом. Есть стационарные модели: внутренние, предназначенные для заделки в стену, и накладные, устанавливаемые на стену.

Есть выносные блоки с выключателем, – удлинитель пилот для подключения компьютера, например. Различаются розетки и по степени защиты от пыли и влаги – в соответствии со стандартом IP. Уровень защиты от влаги, например, может предусматривать даже возможность погружения включенного прибора в воду.

Для обычных условий, в которых живет подавляющее большинство пользователей, наибольшую важность имеет качество контакта токоподводящего проводы с клеммами розетки.

Именно в этом месте чаще всего возникает проблема в виде плохого контакта, нагрева и оплавления.

Самый распространенный вид соединения проводов с розетками – винтовые зажимы. Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт.

Для большей надежности желательно подкладывать под головку болта две шайбы. Одну обычную плоскую, другую – пружинную (шайба гровер). В этом случае не произойдет самопроизвольного отвинчивания винта и ослабления зажима.

Обычные розетки подключаются двумя проводами — фазным и нулевым. Но есть розетки с тремя клеммами, к одной из которых подсоединяется провод заземления. Они так и называются – «розетки с заземлением». Вилка, включаемая в такую розетку, кроме двух обычных штифтов имеет также клемму, которая соединяется с заземляющей клеммой розетки.

Количество бытовых электроприборов в наших домах увеличивается с каждым годом. Каждый хочет иметь у себя дома электрочайник, микроволновку, кофеварку и т.п. Но не всегда для всех этих приборов хватает установленных розеток. А если их даже и достаточно, то расположены они не там, где необходимо.

Приходится пользоваться этими приборами поочередно, вынимая их из розеток или использовать своеобразные удлинители, что является не очень удобным. В этом случае самый простой выход из положения– выполнить параллельное соединение розеток между собой. Установить в одном месте две, три розетки и подключить их параллельно.

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив

параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины. При подключении нужно обращать внимание и на цвет изоляции проводов.

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

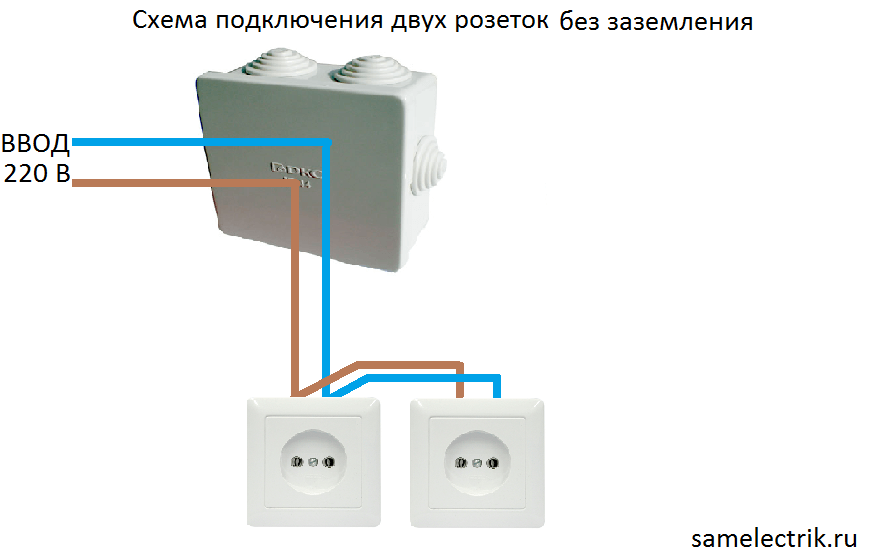

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как произвести параллельное подключение: 4 основы


Параллельное соединение розеток

Когда в доме или квартире прокладывается проводка и производится монтаж розеток, необходимо определиться с видом подключения данных устройств.

Одним из таких видов, является параллельное подключение. Но стоит отметить, что данное подключение устройств, обладает некоторыми особенностями.

Особенности при параллельном подключении:

  • Независимость отдельных устройств;
  • Соответствие правилам ПУЭ;
  • Больший расход проводника.

Независимость отдельных устройств определяется тем, что каждое из них подключается к одному питающему проводнику отдельным кабелем. Поэтому, если выйдет из строя одна из розеток, все оставшиеся продолжат работу в штатном режиме.

Обратите внимание! Согласно правилам ПУЭ, допускается подключение силовых устройств параллельно, при условии, что питающий проводник способен выдержать силовую нагрузку при работе всех устройств.

Параллельное подключение производится следующим образом. После штробления стен и установки розеток, от каждой отдельно стоящей розетки, к распределительной коробке прокладывается отдельный проводник.

При этом все проводники, подключаются к одному силовому кабелю, идущему от распределительно щитка. Этим обусловлен некоторый перерасход проводника. Но несмотря на затраты, работа всех устройств будет качественной и корректной.

Последовательное подключение розеток: схема

В первую очередь, стоит понимать, что данный вид подключения силовых устройств, не рекомендуется правилами ПУЭ. Но достаточно часто, для подключения розеток используют и этот способ.

Характеристики последовательного подключения:

  • Меньший расход материалов;
  • Отдельное подключение заземления.

Экономию материала, определяет сам способ подключения. Все электрические устройства, соединяются в одну силовую цепь посредством проводников, через контактные клеммы. Но важно знать, что при выходе из строя одной из розеток, все последующие работать не будут.

Обратите внимание! Важным правилом при данном подключении розеток, является неразрывность заземления.

В правилах четко прописано, что при последовательном подключении силовых устройств, заземляющий проводник подключается отдельной линией и при этом имеет неразрывный контур.

Последовательное подключение производится следующим образом. Фазный и нулевой проводники, идущие от распаечной коробки, подключаются к токопроводящим клеммам первой розетки. Следующая розетка, подключается от клемм первой.

При этом, заземление от каждой розетки, необходимо подключить к питающему кабелю отдельным проводом. Подключение производится в подрозетнике первой розетки, посредством клеммника.

Как подключить лампочку через выключатель

В любом помещении, для управления освещением используют различные выключатели. Многие люди, не владеющие достаточной информацией, не совсем корректно представляют, как правильно осуществить подключение осветительного прибора к выключателю.

Последовательность работ:

  • Подготовка стены;
  • Монтаж кабеля и выключателя;
  • Подключение устройства.

В первую очередь, необходимо понимать практическое назначение выключателя. Данное устройство, служит для разрыва электрической цепи посредством фазного проводника.

Обратите внимание! В зависимости от количества групп освещения, подбирается выключатель и кабель для подключения. Например, для подключения одной лампочки, достаточно двухжильного проводника.

После прокладки кабеля от распаечной коробки к подрозетнику, можно переходить к подключению устройства (одноклавишного). Разбираем выключатель и раскручиваем винтовые зажимы. После этого зачищаем провода, вставляем их в клеммы (например, коричневый в верхнюю клемму, синий в нижнюю) и затягиваем.

Устанавливаем внутреннюю часть выключателя в подрозетник, закрепляем винтами, и собираем устройство. Далее, необходимо правильно подключить повода в распределительной коробке.

При подключении одноклавишного выключателя, распаечная коробка выглядит следующим образом (питающий кабель – 3 жилы, кабель на выключатель – 2 жилы и кабель на осветительный прибор – 3 жилы).

Подключаем коричневый (фазный) провод, идущий на выключатель, к фазе питающего кабеля. Второй провод, идущий от выключателя, необходимо подключить к фазному проводу осветительного прибора.

Далее, нулевой провод питающего кабеля, соединяем с нулевым проводом осветительного прибора. И подключаем заземляющие провода питающего кабеля и прибора освещения. Готово!

Параллельное и последовательное подключение лампочек: как правильно делать

Как и для розеток, подключение различных осветительных приборов или отдельный источников света (ламп), осуществляют двумя способами. Данные виды подключения достаточно широко применяются.

Что влияет на выбор вида подключения:

  • Расположение осветительных приборов;
  • Количество источников света;
  • Экономическая составляющая.

Пример параллельного подключения лампочек, можно наблюдать в обычной люстре с несколькими рожками или плафонами. В таких устройствах, питание к каждому источнику света, подается отдельным проводником. В свою очередь все проводники, подключаются к одному питающему кабелю.

Обратите внимание! При параллельном подключении, лампочки (если их несколько), одного устройства, работают отдельно друг от друга.

Последовательное подключение применяется, когда между осветительными приборами большие расстояния (например, точечные светильники). Предположим, по периметру потолка, произведен монтаж 12 точечных светильников.

Для удобства подключения и экономии проводника, данные светильники распределяют на две группы освещения. Обе группы, подключаются к питающему кабелю параллельно, но сами источники света в группах, подключаются последовательно.

Из этого следует, что 6 из 12 светильников, необходимо подключить от одного к другому, а управление ими можно осуществлять при помощи одного двухклавишного выключателя. Таким образом, можно производить регулировку и яркости освещения, так как включены могут быть только половина или все устройства.

Параллельное соединение лампочек (видео)

Что вам было легче определиться какое соединение розеток подобрать – параллельное, или все же методичное, мы рекомендуем провести детальное сравнивание таких 2-ух возможностей. Что же касается соединения шлейфом, такой способ поможет сэкономить на материале. Аналогичным образом, вам нужно будет исполнять маленький объем работы и тратить меньше ресурсов.

Однако в этом случае есть риск, ведь сегодня не позволяется разрывать РЕ проводник. Это написано в обще-принятых нормах.

Данные правила можно обойти, исключительно в случае, если вы занимаетесь заменой проводки в своём доме или квартире. Вам не понадобиться сдавать приведенные объекты в работе, а, поэтому, и проверять их никто не будет. Какой способ подобрать от вас только зависит, но мы не советуем вам еще раз бравировать собственной безопасность и безопасностью собственных родных.

Можно реализовать соединение шлейфом и при этом избежать нарушение правил безопасности. Вам для этого потребуется только лишь оставить неразрывными провода токоведущего типа, а конкретно фазный и нулевой провода. Это даст возможность вам уменьшить нагрузку на ключевые клеммы первой розетки.

Если вы воплотите изложенный порядок правильно, то это даст возможность сберечь РЕ проводник целым, и вы аналогичным образом не нарушите общепринятые правила безопасности.

А еще вы можете посмотреть видео подключение розетки и выключателя

Как выполнить подключение розеток шлейфом

Работы, которые связаны с электротоком, также и монтаж/демонтаж розеток, несомненно, относятся к числу тех, что просят подхода с профессиональными навыками. На данное время подключение розеток делают одним из следующих возможностей: применяя для любого места отдельную линию электрической проводки или подключив несколько точек к одному источнику (шлейфом).

Первый вариант просит больших материальных затрат, более того, с ним появляется ряд дополнительных сложностей например если монтаж выполняется при уже сделанной облицовке. Все-таки все это с избытком возмещается надежностью.

Если речь идет об обслуживании мощных электрических приборов, то рекомендуется применять исключительно розетки с индивидуальной линией. При этом необходимо помнить, что интеллигентная таким образом цепь рассчитана на конкретную общую нагрузку и в случае несоблюдения эксплуатационных условий всегда могут появиться проблемы.

Эта статья предназначен в помощь тем, кто решил, что именно подключение розеток шлейфом считается прекрасным вариантом для его дома.

Итак, подключение шлейфом это параллельное соединение всех компонентов (в нашем случае розеток) к одной линии электрической проводки. Провод от силового щита идет к подрозетнику, где присоединяется к первой розетке, к той добавляется вторая, ко второй третья и т.д.

Минусом такой схемы считается то, что если в месте контакта поломается одна из жил, то в конкретной точке цепи перестанут работать, как минимум, все идущие дальше детали. Поэтому делаем вывод: чем меньше розеток входит в систему, тем лучше она будет.

Электрическая проводка бывает как спрятанной в стенках, так и лежать по их поверхности. Открытый вариант легче и удобнее, впрочем, не всегда прекрасно смотрится с точки зрения эстетики. Если нет желания регулярно задевать провод, то есть смысл поместить его в маленькие заранее проделанные борозды (штробы), после этого бережно их заделывать.

Минусом скрытой проводки считается необходимость еще раз «раскурочивать» стены, когда появится необходимость произвести какие-нибудь работы. Любой из вариантов прокладки имеет собственные преимущества, и недостатки, благодаря этому выбор тут индивидуален.

Этапы подсоединения и установки розеточного блока

Для выполнения работ по монтажу при соединении розеток. естественно, понадобятся инструменты. Их набор достаточно стандартен:

Последний приобретать не обязательно, его можно просто взять в долг или взять в аренду. Все же инструмент не из недорогих и нет смысла еще раз тратиться, если в том нет особенной необходимости. Со всем другим инвентарем проблем возникнуть точно не должно.

При крепеже подрозетника на стену применяются саморезы. Если он будет находиться в середине, то потребуется сделать в поверхности полость. Мы будем рассматривать типовую ситуацию, при которой к подрозетнику от щитка подводится всего один провод.

За то, уместятся ли все кабели в коробку, и без этого занятую розеткой, особо переживать не стоит. Типовый 42-х миллиметровый подрозетник спокойно вместит все, что необходимо.

Схема подсоединения розеток шлейфом

Как только подрозетники будут установлены нужно приготовить провод для перемычек. Отмеряем провод с запасом для любого блока, но не нужно делать очень длинные перемычки. Их длина должна быть такой, чтобы после подсоединения розетки, ее можно было установить в подрозетнике. я применил для перемычек провод аналогичный марки и сечения, как и питающий.

Соединение розеток шлейфом учитывает подключение нескольких электро розеток к одной линии проводки. Для реализации этого способа нужно объединить шлейфом приходящий и проходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подсоединении розетки с одной стороны к ней присоединяют провод от силового щита, со второй выводится кабель следующего «шлейфа». В этом примере применяется провод с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – жёлто-зеленая цветовая палитра.

В одном контакте розетки подсоединяем фазный кабель питающего кабеля и фазный кабель шлейфа идущего на вторую розетку. В другом контакте подсоединяем нулевые провода питающего кабеля и шлейфа второй розетки. Подобно выполняем подключение во второй, третьей и т.д. пока не подключим все розетки.

Спецификой такого подсоединения в том, что все провода соединяются конкретно в контактах розетки. Качество соединения также в большинстве случаев зависит от типа контакта.

Специалисты рекомендуют применять модели с плоско пружинным контактом, который считается наиболее надежным. Более-менее сносно, если он будет сделан в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Но в целях выполнения норм электрической безопасности исполняя подключение розеток шлейфом нужно сберечь неразрывность заземляющего проводника. Для этого подсоединяем его при помощи ответвления, а не шлейфованием. Этот метод соединения увеличит надежность контакта и даст возможность избежать его разрывов в течении всей длины проводника.

Ответвление заземляющей жилы делается одним из очень испытанных и надежных соединений – опрессовкой. Аналогичным образом, после обыкновенной скрутки, соединения проводов способом опрессовки гильзой и изолирования сберегается по всей длине проводника постоянный хороший контакт.

Важное замечание. Соединение розеток шлейфом допускается исключительно в случае, если обеспечена цельность нулевого защитного проводника РЕ. Другими словами каждая розетка подсоединяется к сети заземления не шлейфованием, а индивидуальным ответвлением.

Согласно пункту 1.7.144 правил устройства электрических установок, для подсоединения открытой проводящей части элемента к заземляющему или нулевому проводнику нужно реализовать индивидуальное ответвление. Исполнять методичное подключение защитных проводников не разрешается. При этом в пункте 2.1.26 указывается, что подобные ответвления требуется выполнять в которые предназначены для этой цели коробках, а еще в середине корпусов электрических изделий, к которым относятся и розетки.

Эта схема соединения розеток вилочного типа шлейфом. не нарушающая жилу заземления, даст возможность избежать нагрузки на клеммы. Ведь заземление собой представляет защитный ноль. Чтобы он оставался таким, обязательно следует обеспечить его постоянное и хорошее соединение в течении всей линии. Только не на механизмах розетки. Потому как если контакт заземления утратится (к примеру, перегорит) в питающей розетке, то все другие потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

Во время монтажного процесса важно тщательно наблюдать за тем, чтобы подсоединение проводилось максимально бережно и качественно.

Естественно, если жила будет плохо зачищена или вообще бракованная, то ждать трудностей с ней можно уже в самом скором времени. Если же подключение было сделано в полном согласии с технологией, то все обязано быть хорошо. Главное, наблюдать за тем, чтобы нагрузка не была больше допустимой нормы.

Принимайте во внимание нагрузку на розетки, которые соединены шлейфом

Выбор варианта соединения розеток при помощи клемной коробки или шлейфом – это, в первую очередь, возможность значительно сэкономить на электрическом кабеле. Но стоит иметь ввиду, что любой дополнительный «контакт» проводников собой представляет лишние «слабое» звено.

Номинальная ток, на который рассчитана розетка в границах 16 А. Если к одной из розеток в блоке присоединить подобную нагрузку с ней ничего не случится. Однако если включить подобную нагрузку во все розетки скорее всего не выдержит питающий провод или выключится автомат, так как по ним начнет протекать суммарный ток, который выше номинального значения.

Подключение розеток шлейфом подойдет для электроприемников ограниченной мощности. Если речь идет про подключение не особо мощных приборов (аудиотехника, компьютер и т.д.), размещенных в одной жилой зоне, то естественно нет особенного смысла проводить отдельную линию для каждой точки. Использование шлейфового подключения также резонно в вариантах, когда необходимо быстро добавить одну-две дополнительных розетки.

Если же брать ситуацию в общем, то лучше потратить больше средств и усилий, однако выполнить каждую розетку независимой. Это гораздо надежней и не придется еще раз думать над тем, можно ли будет использовать ее для того либо другого прибора. Тем более, что ежегодно кол-во которая тратится на домашние нужды электрической энергии растет, а значит, будут вырастать и требования к надежности розеток.

Похожие материалы на ресурсе:

Параллельное и методичное подключение выключателей и розеток: как присоединить розетку с заземлением

Установка и подключение выключателей и розеток собственными руками – это несложный процесс, который можно выполнить, обладая некоторыми знаниями. Монтируя электрическую проводку в квартире, необходимо иметь в виду, что такое схема подсоединения розетки. Не считая установки обычных однофазных электророзеток с заземлением либо же без него, для индивидуальных электрических приборов, работающих при сети с напряжением 380 Вольт, нужны трехфазные электрические розетки. На данный момент самые популярные розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только при помощи параллельного соединения, постепенно в блоке включать нельзя. Из параллельных соединений наиболее востребовано подключение розетки шлейфом.

Схема подсоединения розетки и выключателя: шлейфом, постепенно, параллельно

Необходимо рассмотреть, как присоединить розетку или блок из нескольких единиц. Присоединить электрические розетки параллельным соединением можно через распаечную (распределительную) коробку или при помощи клемм, это способ еще именуется шлейфным соединением. При соединении электророзеток шлейфом, провод присоединяется к первой единице блока, а провод для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые один от одного отделения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке присоединяется ноль и фаза. На кабель заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы присоединить второй розеточный блок, необходимо от последней единицы первого блока присоединить фазу и рабочий ноль, а в сжим – кабель заземления.

Теперь рассмотрим подключение обыкновенного одноклавишного выключателя. Для этого фазовый кабель подключаем к выключателю при помощи зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подключаем к зажиму со стрелкой “в середину” или буквой “N”. Оба провода надежно привинчиваем. Так как заземление в выключателях не применяется, лишний кабель отрезаем и изолируем.

Очередной важный вопрос: “Как присоединить выключатель от розетки”? Для этого лучше применять блок, который состоит из электрические розетки и нескольких либо одного выключателей. От клемной коробки ложится новый провод. По одной кабельной жиле направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Другие жилы проходят на осветительные приборы через выключатели. От распаечной коробки к осветительным приборам прокладывают 3-х жильные провода (ноль, заземление и фаза).

Как присоединить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подсоединяются к разным токопроводящим пластинкам. Если это некоторые электрические розетки, объединяем их при помощи параллельного подсоединения, к примеру шлейфа, как выше описывалось.

Теперь рассмотрим, как присоединить розетку с заземлением (трехфазную). Все трехфазные электрические розетки выделяются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением выполняется при помощи индивидуальной четырехжильной электрической проводки (три фазы, заземление и ноль), протянутой от электрического щита. Провода присоединяются к подобным контактам на электророзетке.

Узнайте больше про подключение розеток

Почему так нечасто применяется методичное подключение?

Если вы подумали, как присоединить розетки постепенно, то вам необходимо не забывать, что такая схема имеет две малоприятные характерности:

  • Напряжение в собранной цепи увеличивается от первой розетки к дальнейшим. А увеличение напряжения, со своей стороны, приводит к усилению нагрева розеток и вилок, а еще к ненужной нагрузке на электрические приборы.
  • Так как схема предполагает запитывание каждой розетки от предыдущей, то порча одной из них приведет к поломке всех идущих после нее.

Методичное подключение розеток есть смысл применять в случаях, когда применяться эти точки питания будут для маломощных электрических приборов – маленьких осветительных приборов, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток в кухонной комнате такая схема может быть просто опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличии от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет одинаковое – сколько бы розеток в цепи не принимало участие. А трудоспособность каждой взятой отдельно точки питания абсолютно не оказывает влияние на все другие. Такая схема наиболее стабильна и безвредна для домашней техники, а минус имеет один – высокий расход проводов.

Параллельное подключение используется не только на отдельно стоящих розетках, но также и в блоках из 2-ух и более штук. Все плюсы такой схемы в данном варианте будут сохранены. Правда, сам процесс подсоединения станет более трудоемким и долгим.

Как присоединить выключатель и розетку?

Схема подсоединения выключателя и розетки может быть самой разной. К примеру, так она будет смотреться для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, кабель с двумя жилами. На электророзетку подсоединяем фазу, ноль, и землю, если она есть.
  2. Дальше от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до осветительного прибора и так их подсоединяем.
  4. От распред. коробки к осветительным приборам укладываем ноль и землю.

И еще одна схема. Она не тяжелая, и подойдёт для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проходит через выключатель и подсоединяется к осветительным приборам.
  2. Ноль и земля для осветительных приборов тянутся также от розетки.

Как можно заметить, схемы различные, но единое правило у них одно: фаза должна обязательно разрываться выключателем.

Розетка с заземлением: что сделать, если проводка двухжильная?

Подключение розетки с заземлением не требует большого труда, если квартирная проводка или доме трехжильная. Но вот в строениях, где сеть разводилась несколько лет назад, проводка, в основном, в две жилы: фаза и ноль. В данном варианте проблема решается двумя вариантами:

  • На лестнице обязательно есть распределительный щиток, с заземлением. Необходимо протянуть от него контакт в жилую площадь, и через шину распределить заземление уже по всей квартире. Применять лучше кабель с жилой из меди.
  • Выполнение как говорят иначе “зануления”. Тут к клеммам контакта заземления присоединяется ноль. Такой способ стоит применять исключительно в исключительном случае, так как могут появиться проблемы в работе розеток с заземлением.
Как объединить розетку с проводами?

В том, как подключать провода к розетке, сложностей нет. В первую очередь готовим кабель: внешнюю изоляцию снимаем приблизительно на десять сантиметров, а жилы зачищаем на 1,5 см. Выполняется это специализированным инструментом или любым хорошим ножиком. С розетки снимаем защитную пластиковую крышку, а потом откручиваем зажимные винты – таким образом, чтобы между их шляпками и Основанием зажима было пространство ок. 5 мм. Также выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в собственное гнездо и плотно затягиваем винтами.

Существует еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с подобным диаметром, чтобы в них вошли ножки винтов. Каждый винт по очереди откручиваем и вкладываем под него смотанные в кольца концы проводов. Помещаем винт обратно и плотно затягиваем. Такая сборка лучше, но времени занимает больше.

Как присоединить тройной выключатель?

Тройная розетка подсоединяется параллельным или последовательным способом, они описаны выше. Тройной выключатель можно присоединить также двумя вариантами:

  1. От розетки. Ноль и земля на осветительные приборы при этом идут от розетки же или от клемной коробки.
  2. От клемной коробки. Фаза идет на выключатель и присоединяется к клеммам клавиш. Потом жилы возвращаются в клеммную коробку и оттуда разводятся к осветительным приборам. Ноль и земля идут от коробки на осветительные приборы напрямую.

Второй способ лучше, так как в первом варианте, при поломке розетки перестанет работать и выключатель.

Как присоединить двойную розетку, если разводка выполнена для одинарной?

Для работы понадобится розетка двойного типа с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для нарезания и зачистки проводов. Подключение выполняется так:

  • В левое гнездо подрозетника вытягиваем провода.
  • Отрезаем кусочек кабеля, с двоих кончиков зачищаем жилы.
  • Вкладываем провод в подрозетник таким образом, чтобы его концы выходили из двоих гнезд.
  • В левом гнезде скручиваем попарно жилы проводки с кабельными жилами – фаза с фазой, ноль с нолем и т. д.

Дальше делаем соединение проводов с розетками, простым порядком.

как подключить розетку с заземлением

С появлением Интернета жизнь многих семей изменилась. Большинство из них подключено к интернету, тем более, что для этого многого не нужно, достаточно иметь персональный компьютер или самый обычный компьютер. мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальная раздача интернет-ресурса осуществляется беспроводным способом по специальному протоколу Wi-Fi. И все же многие предпочитают разводку по проводам, так как это гораздо надежнее, проще и дешевле.Кроме того, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стену, чтобы они не мешали. Интернет-провода не являются исключением. В основном это осуществляется в период ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном используются розетки с разъемами RJ-45. Все процессы по его установке можно сделать самому, если уметь это делать, тем более, что проводов может быть больше двух и нужно знать, к какому контакту подключать.Процедура выполняется не скручиванием или пайкой, а с помощью опрессовки, используя для этого специальный инструмент.


Интернет-кабель, идущий в квартиру, называется витой парой и подключается к пластиковому разъему. Такой пластиковый разъем называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Валеты».


В основном пластиковый разъем выполнен из прозрачного материала, через который видны все цветные провода.Для соединения компьютеров, модема с компьютером и другой компьютерной техники используются абсолютно одни и те же детали. При этом возможно не обычное расположение цветных проводов. Этот разъем вставляется в информационную розетку. Здесь самое главное понять порядок расположения всех проводов и тогда проблема с обжимкой разъема будет решена.


Есть две схемы подключения: T568A и T568B. Первый вариант подключения нами не практикуется, а подключение производится по схеме «В».Поэтому вам необходимо ознакомиться с расположением цветов, согласно этой схеме.

Очень важным моментом является количество проводов в витой паре. Как правило, используются кабели с 2 парами или 4 парами проводов. 2-парные кабели используются для передачи данных со скоростью до 1 Гбит/с, а 4-парные — для передачи данных со скоростью от 1 до 10 Гбит/с. Интернет-соединения подключены к частным домам и квартирам, где передача данных осуществляется на скорости до 100 Мб/с.Несмотря на это, наблюдается устойчивая тенденция к увеличению скорости передачи интернет-ресурсов. Поэтому лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Более того, доступны разъемы и розетки для подключения 4 пар витых пар.

При использовании 2-х парного кабеля после прокладки первых 3-х жил по схеме «Б» зеленый провод подключается к шестому контакту, миновав два контакта. Это видно на соответствующем фото.



Для обжима концов на коннекторе используются специальные плоскогубцы, которые могут стоить от 6 до 10 долларов в зависимости от производителя.При использовании такого инструмента получаются качественные контакты, хотя это можно сделать и с помощью пассатижей и отвертки.

Сначала нужно снять защитную изоляцию с кабеля, на расстоянии 7-8 см от конца кабеля. Кабель имеет четыре пары проводов разного цвета, скрученных попарно. Есть кабели, где есть тонкая экранирующая оплётка. Он не понадобится, поэтому его можно просто отогнуть в сторону. Все пары разматываются, а провода выравниваются, разводятся в стороны и укладываются по схеме «Б».


Разведенные провода зажимаются между большим и указательным пальцами. При этом необходимо контролировать, чтобы провода были ровно и плотно прижаты друг к другу. Если провода разной длины, их можно выровнять кусачками, оставив в общей сложности 10-12 мм длины. Если брать разъем и примерять, то изоляция проводов должна начинаться немного выше фиксатора.


Это тоже видно на фото. После этого подготовленные провода вставляются в разъем.


Очень важно, чтобы каждый провод попадал в специальную дорожку, и каждый провод должен упираться в край разъема. Удерживая трос в этом положении, он вставляется в клещи. Аккуратными, плавными движениями сжимайте кабель до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции выполнены правильно, то проблем быть не должно. Если чувствуется, что необходимы дополнительные усилия, то желательно приостановить процесс опрессовки и еще раз все проверить.Главное, чтобы разъем занял правильное положение. После проверки и регулировки опрессовка продолжается.

В процессе опрессовки клещи прижимают жилы к микронам, которые продавливают изоляцию и контактируют с жилой.


В результате получается надежное соединение с отличным контактом. Если с первого раза не получилось, процесс опрессовки нужно повторить. Для этого провода с «джеком» отрезаются, зачищаются, берется новый «джек» и процесс повторяется.Главное запастись «валетами», ведь с первого раза вряд ли получится.

Видеоурок: обжимной разъем RJ-45

Благодаря появлению Интернета многие проблемы решаются достаточно быстро, особенно после просмотра роликов. Поэтому перед тем, как приступить непосредственно к обжиму проводов, желательно просмотреть видео, причем очень внимательно. Там показано, как правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и использовать инструмент для более качественной работы.

Как подключить интернет-кабель к розетке

Для начала следует отметить, что существует два типа интернет-розеток, как и электрических розеток: для наружной установки и для внутренней установки.

Следует отметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренняя часть розетки для подключения проводов и вторая часть корпуса служит защитным элементом. Есть как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип их работы одинаков. Все они оснащены микронимическими контактами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схемы подключения, с обозначением порядка размещения проводов, исходя из их цветов.Как правило, указывают схему «А» и схему «Б». Схему «А» не следует брать во внимание, а ориентироваться на схему «Б».


Первым делом приступаем к установке корпуса на стену, располагая его так, чтобы вход для кабеля смотрел вверх, а разъем компьютера — вниз. Хотя этот вариант установки можно изменить, в зависимости от конкретных условий, и розетку можно установить горизонтально.

Как видите, подключение интернет-розетки не сложная операция и с ней справится любой. Это может занять всего несколько минут. В этом случае достаточно одного раза, хотя с первого раза может и не получиться, особенно если нет навыков обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показано и объяснено, как подключить компьютерную розетку на 4 провода и на 8 проводов.

Несмотря на разное количество проводов, технология подключения одинакова.

Подключение внутренней интернет-розетки

Основная задача подключения — уметь правильно разобрать интернет-розетку, так как каждый производитель решает подобную задачу по-своему.

Главное, разобрать так, чтобы оказался свободный доступ к контактам с микроблейдами. Именно в этой части производится подключение, после чего закрывается крышка корпуса с контактами. Каждая модель этой розетки имеет свой способ сборки и разборки.

Если брать, к примеру, компьютерную розетку Legrand, то чтобы добраться до места подключения розеток Legrand Valena RJ-45, нужно предварительно снять переднюю крышку. Внутри корпуса виден белый цвет.пластиковая панель с крыльчаткой, где нарисована стрелка (см. фото).


Ручка на панели поворачивается в направлении стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, какие контакты и какой провод следует подключать. Здесь же указана цветовая маркировка витых пар. Перед началом подключения подготовленные к процессу подключения провода пропускают через отверстие, расположенное на пластине.

Чтобы было понятнее, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернет компании Lezard. Здесь конструкция совсем другая. Передняя панель сконструирована с помощью винтов, поэтому для ее снятия достаточно открутить эти винты. Что касается его внутренностей, то здесь все застегивается на кнопки. Чтобы стянуть внутреннюю часть корпуса, нужно взять в руки обычную, маленькую отвертку и сжать хомуты.


Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно найти сверху. В результате таких действий в руках может оказаться коробка, с которой придется снимать крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно тонким предметом подцепить боковые лепестки. Некоторое усилие все же придется приложить, так как защелка довольно упругая. При этом нужно помнить, что в руках пластик и, если все делать неаккуратно, то можно сломать.

Для большей наглядности предлагается ознакомиться с видео уроком.

В заключение стоит отметить, что наличие соответствующего видео в сети Интернет упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток.Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения у всех одинаков. Самое главное – освоить сам процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение производилось при помощи скрутки или пайки, что было бы доступно почти каждому. Но при этом обеспечить компактность и точность самого соединения не получится. Но в таких соединениях есть и плюсы: не пришлось бы запасаться «домкратами».Хотя, с другой стороны, подобный способ подключения больше рассчитан на профессионализм, простоту и скорость, особенно если использовать специальный инструмент.

И, тем не менее, при наличии хоть каких-то навыков работы с электрическими проводами, то такое подключение не содержит никаких сложностей. Без приглашения каких-либо специалистов действительно можно настроить компьютерную сеть в своей квартире или частном доме. Причем такие специалисты возьмут за это немалую сумму.

Выполняя ремонт или монтаж вашей электросетиВозможно, вы столкнетесь с вопросом, как соединить провода в розетке.Вопрос не сложный и не требует особых знаний.

В то же время есть нюансы, способные ввести непрофессионала в ступор. Поэтому в этой статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться при ремонте.

Возможные варианты подключения розеток

В этой статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением других электроприемников к розеткам, а также затронуты ситуации, связанные с проверкой розеток.

Вставьте в обычную розетку

Первым делом разберемся с вопросом, как соединить провода на розетке?

Для этого нам нужно подключить к нему фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто располагается под потолком над выключателем света на входе в помещение. Но сразу отметим, что это не норма, а неписаное правило.

Итак:

  • Перед подключением розетки необходимо ее установить и, если используется скрытый способ проводки, проложить к ней штробу от распределительной коробки.Мы не будем останавливаться на этом; Видео этого аспекта работ вы можете найти на страницах нашего сайта.
  • Когда установка розетки закончена и все подготовительные мероприятия выполнены, можно переходить непосредственно к подключению. Для этого нам нужно открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, находящихся в нем, а вводной автомат лучше сразу отключить к своему дому или квартире.
  • Вскрыв распределительную коробку, мы должны определить фазный, нулевой и защитный провода от кабеля, питающего линию.Если ваша электрическая сеть устроена в соответствии с п. 1.1.1 ПУЭ, то желто-зеленый провод – защитный, синий – нулевой, а третий – фазный.
  • Если у вас проводка сделана «как-то», то приступайте к поиску фазного, нулевого и защитного проводов. Для этого обеспечьте доступ к оголенным частям подводящего провода. Затем разведите их в стороны, обеспечив удобство работы.
  • Теперь мы можем подать напряжение на провода. С помощью двухполярного индикатора напряжения определить фазный, нулевой и защитный провода.

Внимание! Мы советуем использовать именно двуполярный индикатор напряжения из-за его большей надежности и функциональности. При этом его цена не разорит даже самый скромный бюджет. Набор функций, таких как индикация напряжения, обнаружение наличия замыкания и возможность использования в качестве обычного емкостного индикатора, позволяют решить практически любую задачу.

  • Для определения нулевого и защитного проводов необходимо отключить нулевой провод в вашем распределительном щите при снятии напряжения.Затем подать напряжение и определить нулевой провод в распределительной коробке по отсутствию замыкания между проводом и массой.

Внимание! Очень важно не перепутать нулевой и защитный провод, иначе могут возникнуть серьезные проблемы с регулировкой мощности. А если есть современный электронный счетчик, то он выявится на первом же туре.

  • Если Ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то пункты 4 — 6 нашей инструкции Вы можете опустить.Вместо этого вы должны подключить фазный, нулевой и защитный провода к соответствующим клеммам и провести их к настенной розетке. При этом в соответствии с п. 2.1.22 ПУЭ в месте присоединения как в распределительной коробке, так и в коробке розетки необходимо предусмотреть запас провода. Особенно это актуально при соединении розеток с алюминиевыми проводами.
  • Теперь подключите провода к розетке. Главное не ошибиться с подключением защитного провода.Его следует подключить к заземляющим контактам розетки. Фазовый и нулевой провод подключаются к гнездам силовых контактов. А какой провод куда — абсолютно без разницы.
  • После закрытия крышек распределительной коробки и окончательной установки розетки можно подать питание и протестировать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Последовательное соединение нескольких розеток

В некоторых случаях в целях экономии может потребоваться последовательное подключение нескольких розеток одновременно.Это тоже не сложно, а сделать своими руками достаточно легко.

Итак:

  • Сначала по описанной выше методике подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие к соседней розетке.
  • На вторую розетку соответственно подключить входящие провода. И здесь снова важно правильно подключить только защитный проводник. Порядок подключения остальных не так важен.Хотя справедливости ради стоит отметить, что правил ПУЭ следует придерживаться. Ведь это исключает проблемы при ремонте.
  • Отдельно хотелось бы остановиться на вопросе: как подключить розетку с 4 проводами при ремонте? Ведь ситуация, когда открываешь сломанную розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет ничего страшного, и сейчас мы разберем этот вопрос.
  • Если не работает розетка, то сначала нужно определить причины.Если визуально никаких проблем не видно, то воспользуйтесь нашим двуполярным индикатором напряжения.
  • Сначала проверяем наличие фазы и «ноля» на любом из четырех проводов. Если на одной паре есть фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаются к розетке розетки в произвольном порядке.

Внимание! Мы оговорили, что в случайном порядке подключаемся только в том случае, если они питают розетку. Если освещение запитано от них, то нужно определить провод, идущий к выключателю, и подключить его к фазному зажиму розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работу ближайших розеток и освещения. Причем делать это нужно не только в этой, но и в комнате, примыкающей к стене, на которой установлена ​​розетка.

Подключение от сетевой розетки

Хотя эта схема используется редко, но ее можно найти.Ведь это не так уж и сложно, но может дать существенную экономию времени и денег. Поэтому, если вы открыли розетку, а там увидели три-четыре провода, не пугайтесь.

Итак:

  • Если при ремонте розетки при ее вскрытии вы обнаружите три провода, то скорее всего один идет к ближайшему выключателю. Это легко проверить, отключив его.
  • Для того, чтобы осветительная сеть заработала после ремонта, нам нужно снова ее подключить.Согласно п.6.6.28 это необходимо делать на фазном проводе. Но будьте осторожны. Если ваш дом построен давно, а проводка не переделывалась или переделывалась непрофессионалами, то лучше удостовериться.
  • Для этого отсоедините наш провод от клемм розетки и включите тумблер, к которому он подключен. Если на наш провод пришел «ноль», значит, мы все сделали правильно. Если на проводе указана фаза, то провод следует подключить к нулевой клемме розетки.Это надо учесть и к следующему ремонту надо менять.
  • Но есть варианты при вскрытии розетки вы обнаружите четыре провода, которые питают сеть освещения. Здесь тоже нет ничего страшного.
  • В этом случае от розетки берутся и нулевой, и фазный провода для сети освещения. После устранения неполадок нам просто нужно все восстановить. Только перед подключением розетки с 4 проводами убедитесь, что провод к выключателю подключен к фазному выводу розетки, а ноль к нулевому выводу.

Заключение

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при установке и ремонте розеток. Но некоторые «мегаспециалисты» забывают правила ОЭС, приведенные в пунктах 1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

  — занятие достаточно безопасное, если соблюдать элементарные правила. Тем более, что это несложная процедура, занимающая не более 15 минут, когда уже есть слот для установки, с несъемной розеткой.

Устройство розетки, его разновидности, краткая схема подключения

Прежде чем рассматривать подключение розетки, кратко рассмотрим ее составляющие и виды. Конструкция изделия проста, включает в себя корпус и рабочий узел. Что касается корпуса, то он выполняет изоляционную и декоративную функцию. Рабочий узел имеет изолирующее основание, обычно выполненное из керамики или пластмассы, на котором расположены клеммы для присоединения электрических проводов, а также пружинящие контакты под штепсельной вилкой.

Несмотря на простоту конструкции, существует множество типов розеток, классифицируемых по:

  • способ установки — накладной, встроенный;
  • класс защиты
  • ;
  • способ крепления проводов — винтовой, контактный;
  • наличие или отсутствие заземляющего разъема.

Это не полный перечень различных видов, однако другие отличия не столь существенны при подключении изделия к электрической сети, схема которого следующая:

  • отключить питание, выключив машину или открутив пробки;
  • проверить отсутствие индикатора напряжения;
  • демонтировать старую розетку;
  • отделить корпус новой розетки от рабочего узла;
  • очистить контакты электрических проводов;
  • соедините зачищенные концы с клеммами;
  • закрепить рабочий блок в подкейсе;
  • установить выпускной корпус;
  • включить электричество;
  • проверить работоспособность.

Так выглядит подробная инструкция, указывающая, как правильно подключить розетку. Далее рассмотрим более подробно каждый из этапов подключения, а также отличия, обусловленные разным типом устройства.

Подготовительный этап

Первое и самое главное: обязательно обесточьте комнату. Если мы подключаем розетку дома, то достаточно выключить машину или вынуть вилки. Желательно, чтобы машина находилась внутри квартиры, а не на лестничной площадке.Многоэтажные дома, с электросчетчиками, вынесенными за пределы квартир, бывают ситуации, когда автомата внутри квартиры нет. Это усложняет задачу, поскольку блок питания не контролируется. При этом желательно, чтобы кто-то находился на лестнице у щита во время работ по подключению розетки. Отключите сеть, возьмите индикатор и убедитесь, что розетка действительно не находится под напряжением.

Ситуация, когда розетка для подключения устройства полностью готова: в ней закреплена розетка, выведены провода, встречается не так уж и часто.Чаще бывают случаи, когда необходимо заменить старую розетку или установить ее на новое место. Последний вариант обычно усложняет всю процедуру, требует проводки, подготовки розетки в стене. Все это добавляет времени, но для встроенной розетки все равно пыль и совсем другая история.

Остановимся на случае, когда розетка с проводкой к ней уже есть. Если его занимает старая розетка, необходимо ее демонтировать. Для этого достаточно отвертки.Отвинтите крепежный винт и снимите крышку. Осталось снять рабочий узел. Для встраиваемой модели предусмотрено два варианта крепления: с помощью распорных ножек или саморезов к днищу. В зависимости от типа установки ослабьте язычки или открутите винты. Аккуратно снимите рабочий блок с нижней пластины. Осталось отсоединить провода от клемм, ослабив прижимные винты. В случае пружинного зажима (автоматической клеммы) провод снимается после нажатия на клавишу защелки.Желательно очистить днище от пыли, если таковая имеется. Если нет, вам необходимо установить его. Однако даже при наличии старой подрозетки может возникнуть желание заменить ее на новую.

Оборудование для установки розеток

Установка основания для бетонной стены затянет процесс установки. Это связано со способом крепления изделия с помощью алебастра или другой строительной смеси. Необходимо приготовить раствор, плотно, тщательно замазать все щели между дном и стеной, дождаться полного схватывания смеси. Стена из гипсокартона имеет специальные прижимные лапки, она крепится намного быстрее.

Примечание. Не забудьте перед монтажом продеть электрические провода в отверстия коробки, они должны быть внутри коробки.

Если электрический кабель парный, то ножом аккуратно разрежьте оплетку по центру и разделите провода так, чтобы их концы можно было подвести к клеммам с разных сторон основания розетки. Не рекомендуется пропускать обе линии ноль и фазу по одной стороне базы.

Снятые провода сняли примерно на 10 мм с обмотки. Если кабель одножильный, то острым ножом аккуратно зачищаем изоляционный слой, стараясь не повредить жилу. В большинстве случаев это алюминий, неаккуратные действия при зачистке могут привести к зазубринам на сердечнике, которые впоследствии станут локальными точками нагрева под нагрузкой. Для многожильного провода необходимо сначала аккуратно сделать надрез по кругу, затем снять изоляцию. Также желательно залудить зачищенные концы многожильного кабеля. Осталось подключить электрические провода к клеммам розетки. Однако есть варианты.

Типы клемм

Клеммы на розетку бывают трех видов: винтовой и пружинный зажим, а также хомут. Наиболее распространена в старых домах винтовая конструкция зажима, когда провод прижимается к контактной пластине за счет затягивания винта. В этом случае конец либо просто заводится и прижимается, либо предварительно сворачивается в кольцо. Второй вариант предпочтительнее, так как увеличивает площадь контакта, его плотность, что позволяет снизить нагрев при электрической нагрузке.Причем кольцо рекомендуется расплющить по окружности. Это можно сделать молотком на наковальне. Такая нехитрая манипуляция еще больше увеличит площадь контакта.

Примечание: малая площадь контакта ограничивает мощность подключаемых устройств. Большая нагрузка в таком случае может привести к расплавлению вилки, а также корпуса розетки в месте контакта со штоком.

Если клемма типа «зажим», то прямой зачищенный конец провода просто вставляется в отверстие и затягивается винтом. При этом зажатие осуществляется только головкой винта, что имеет ряд недостатков. Во-первых, малая площадь контакта. Во-вторых, прикладывая чрезмерные усилия, можно сдавить алюминиевый сердечник, деформировав или даже сломав его. Если винт затянут не полностью, контакт будет хрупким. Все это приведет к сильному нагреву контактной площадки и искрению розетки. Поэтому этот тип клеммы лучше использовать для многожильных проводов. Недостатком является ограничение сечения проводов диаметром входа клеммы.

Современный тип зажима подпружиненный, иначе его называют автоматическим зажимом. Не требует винта, обеспечивает качественный контакт, благодаря высокому усилию пружинного зажима. Проволока фиксируется нажатием на ключ пружинного зажима.

Такие модели имеют длительный срок службы. Это связано со следующим. При нагреве под нагрузкой контактная часть провода расширяется. Выключение устройства приводит к охлаждению контакта и его сужению. Со временем этот ежедневный процесс «разгорает» контакт, розетка начинает перегреваться или искрить. Пружинный механизм обеспечивает гибкую саморегулировку, постоянно обеспечивая плотный контакт питающего провода с клеммой.

Люди, не имевшие дела с электричеством, могут задаться вопросом, к какой клемме подключить фазу и где поставить ноль. Это не имеет значения, абсолютно. Однако у электриков есть свои правила. Обычно фаза подключается к клемме, расположенной ближе к окну. Когда эту сторону определить сложно, то фазный провод устанавливается на левый зажим, если стоять лицом к стене.Напомним еще раз, практического значения это не имеет.

Примечание: Отличить фазу от нуля достаточно просто, но делается это при включенном электричестве. Индикатор поочередно подводят контактным наконечником к каждому из проводов. Контакт на ручке индикатора удерживаем большим пальцем руки. Когда наконечник коснется фазового провода, загорится индикатор изделия.

Крепление основания розетки

Стандартное крепление рабочего органа в коробе осуществляется с помощью распорных ножек. Соединяемые провода аккуратно укладываются в свободное пространство коробки, основание устанавливается точно параллельно стене. Далее, поочередно вкручивая прижимные винты распорных ножек, закрепляют рабочую часть.

Современные подрозетники имеют специальные отверстия для крепления основания розетки. В данной конструкции крепление осуществляется с помощью саморезов.

Однако оба варианта недостаточно надежны. Закрепленная таким образом розетка будет хорошо сидеть в стене, если постоянно вынимать из нее вилку по правилам: придерживая корпус одной рукой.Однако бывают ситуации, когда секундная стрелка занята. Кроме того, дети редко соблюдают правила. Поэтому «бытовое» снятие вилки одной рукой рано или поздно приведет к расшатыванию крепления и люфту изделия.

Можно потратить еще минут десять на подключение розетки и забыть об этой проблеме. Достаточно прикрепить по диагонали металлическую основу, через ее угловые отверстия, бетонными анкерами или пластиковыми.

Осталось заменить крышку, прикрутив ее. Подключаем обратно электричество, проверяем работу розетки.

Соединение накладной модели

В некоторых старых зданиях есть внешняя проводка. В таких случаях на стене устанавливаются розетки. Иногда этот вид изделий монтируется даже при скрытой проводке, поскольку не требует «обустройства» розетки под коробку. Это дает меньше энергии и сокращает время на установку розетки на новом месте.

Принцип подключения накладной модели такой же, как и у встроенной.Единственным исключением является демонтаж старого и установка нового изделия. Выносная розетка состоит из трех частей, лицевой панели, корпуса, рабочего узла с клеммами.

Сначала откручиваем винты крепления передней части, она снимается. Далее откручиваем крепления, удерживающие старую розетку на стене, снимаем ее. Аналогично анализируем новую модель. Его корпус устанавливаем на стену, прикрепляя анкерами к бетону или пластику.

Получаем электрический кабель. При наружной проводке электрические провода можно укрыть в гофре. Современные наружные розетки обычно оснащены вилкой, обеспечивающей несколько различных диаметров кабеля. Отрезаем колпачок по необходимому размеру, пропускаем туда электрические провода. При скрытой проводке силовой кабель включается с тыльной стороны основания.

Подсоедините электрические провода к клемме с клеммами, как для версии со встроенной розеткой. Закрепите рабочую часть изделия на его основе. Установите переднюю панель, закрепив ее винтами.

Перед началом работы не забудьте обесточить помещение, а также проверить индикатор отсутствия электричества.

Установка заземленной розетки

Современные здания включают контур заземления. Затем силовой кабель, намотанный в каждом жилище, состоит из трех проводов: фазного, царапины рабочего и защитного. Существует общепринятая цветовая схема обозначения жил:

  • рабочий ноль — синий, сине-белый;
  • заземление — желтый, зеленый, желто-зеленый;
  • Фаза
  • — другие цвета.

Зная расположение проводов, ничего сложного в процессе, как подключить розетку с заземлением, нет. Когда удаленные жилы имеют одинаковый цвет, на помощь придет индикатор. С его помощью можно точно определить фазу. Отличить ноль от земли сложнее; даже использование тестера не сильно поможет. Можно поочередно измерять напряжение между фазой и остальными контактами. Большее значение будет между землей и фазой. Для подтверждения определите напряжение между землей и заземленным устройством. Стрелка прибора должна оставаться на нуле.При проверке ноль — заземленный прибор должен иметь небольшое напряжение.

Можно приступать к подключению розетки с заземлением. Как всегда, первым делом отключите электричество. Проходим все этапы, как и в случае с обычной встроенной моделью. Провода, соответствующие фазе и нулю, подключаются к токоведущим клеммам. Подключаем провод заземления к клемме с «усиками», расположенными на корпусе розетки.

Не пытайтесь подключить заземление, если это не предусмотрено конструкцией здания.Возможны варианты использования нулевой жилы в качестве рабочего и защитного нулей. Это противоречит стандартам эксплуатации и представляет угрозу для всех жильцов.

При нарушении целостности нулевой жилы под фазой может оказаться корпус электрооборудования. Также есть вероятность того, что кто-то поменяет местами ноль и фазу на электрощитке, в результате чего фаза снова попадет на корпуса электроприборов.

В Советском Союзе понятие дизайна отсутствовало как таковое.Это было прикладное украшение, которое оставляло желать лучшего. Именно поэтому все было так однообразно и местами серо. В наших квартирах мы можем найти висящие провода и черные выключатели. Но по современным меркам хочется сделать все аккуратно и красиво. Чтобы спрятать витую пару в стену или коробку, нужно знать, как на его конце подключить интернет-розетку.

Типы и стандарты соединений

Современное телекоммуникационное оборудование от одного производителя используется в разных странах мира.Было бы очень неудобно, если бы у каждого были свои стандарты связи и подключения. Поэтому были приняты единые стандарты, позволяющие автоматизировать большинство задач.

Рж-45

Интернет сегодня перестал быть диковинкой, и многие получают его у себя дома по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема появляется кабель, который называется «витая пара». Обычно он имеет 8 жил. Разъем 8P8C подключен на каждом конце.Раньше его называли RJ-45, но если быть точным, то это не совсем так. RJ-45 является стандартом, а разъем называется 8P8C.


Раньше для связи с оборудованием нужно было скрестить часть проводов между собой, чтобы сделать его работоспособным. Этот вопрос был решен, когда в 2001 году Американская ассоциация утвердила два стандарта подключения витой пары под напряжением. Это стандарт TIA/EIA-568-B и TIA/EIA-568-A. Чаще всего сегодня используется первый вариант.Он подразумевает следующую последовательность проводов: бело-оранжево-оранжевый (1‒2), бело-зелено-синий (3‒4), бело-сине-зеленый (5‒6), бело-коричнево-коричневый (7‒8). ). Во втором варианте вместо зелено-белого подключается оранжево-белый, а вместо зеленого — оранжевый. Эта опция требуется для сетей 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически передают сигнал.


Кабельный ввод в розетку

Все розетки онлайн наружного и врезного исполнения.Каждый производитель может немного изменить механизм крепления тросов, но принцип остается прежним.

Легран (Legrand)

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации вены. Для его подключения нам нужно сделать следующее:

  • С помощью лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должно показаться все 4 пары. Выровняйте их так, чтобы с ними было удобно работать.
  • Берем розетку и снимаем переднюю панель. Для этого нужно выкрутить всего один болт, который его фиксирует.
  • Разверните внутренний механизм. На тыльной стороне видна белая ручка-замок. Его нужно вращать против часовой стрелки. После этого часть мебели убирается.
  • Основной корпус еще можно отложить, чтобы не мешал. В той части, которую мы сняли, есть дыра. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
  • На верхней грани две печатные схемы с цветами под каждым номером.Схема А – это второй вариант подключения, о котором упоминалось ранее. Нам нужна схема Б.
  • В соответствии с цветами вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
  • Далее берем основную часть, подключаем к ней элемент, в который мы только что вставили провода и поворачиваем ручку по часовой стрелке. Когда фиксатор прочно сядет, дополнительные бороздки подтолкнут наши жилы на отведенное им место.
  • Теперь устанавливаем нашу розетку в подготовленную для нее розетку и откручиваем стойки.
  • Закрепите переднюю панель.

Вико   (Вико)


С этой розеткой не все так просто, как с предыдущей:

  • Снимите переднюю панель.
  • Переворачиваем так, чтобы гнезда для проводов витой пары были вверху, а лицевая часть смотрела на нас.
  • На данном этапе нас ожидает сюрприз. Нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье по стандарту T568-B.
  • Зачищаем все провода. Производитель не предусмотрел пробивной механизм.
  • Мы будем вставлять их парами, как описано ранее. Двигаться будем справа налево, в том положении, в котором разместили розетку.
  • Закрепите каждый кабель болтом.
  • Проверяем корректность подключения тестером. Если этого нет, то можно, не монтируя вилку в розетку, воткнуть кабель, который идет в компьютер. В свойствах подключения должно отображаться производительность.
  • Если все в порядке, то закрепите переднюю панель и прикрепите розетку к стене.

Лезард

  • Начинаем со стандартного откручивания передней панели.
  • Теперь нужно вытащить сам разъем. Для этого нажмите на замок.
  • Берем отвертку и вставляем ее в отверстие для троса и поднимаем. Верхняя крышка должна открыться.
  • В соответствии со схемой вставлены в жилы. Вам не нужно их чистить.Чтобы утопить их поглубже, можно использовать обратную сторону канцелярского ножа.
  • Обрезаем лишние части жил и закрываем крышкой.
  • Установите фиксатор и закрепите панель.
  • Монтируем в подозетник.

Вот фотоинструкция:






Шнайдер   (Шнайдер)


Эта розетка подключается по аналогии с другими.Часто она может быть двойной. В этом случае придется подключать два кабеля от роутера, так как параллельное подключение для сетевого оборудования не поддерживается. Соединение производится с помощью цветов, где они окрашены по схеме А, только заменить пары 2‒3 и 5‒6 местами, как указано выше. Если вы получили сингл, то все немного сложнее.

  • Снимите декоративную панель.
  • Вынимаем основной механизм, отжав два фиксатора.
  • Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышку.
  • Продеваем кабель в этот колпачок и подключаем провода по указанной схеме.
  • Собираем все в обратном порядке.


Теперь вы знаете, как правильно распаковывать, а также самый распространенный стандарт. Для вас не будет проблемой подключить любую из розеток. Внешний можно использовать как удлинитель, если вдруг где-то оборвался кабель — достаточно перерезать его в этом месте и вставить туда разъем.Внутри коробки есть цветные указатели, которые позволят вам не сбиться с пути. Закрепите кабель кабельной стяжкой, которая предусмотрена в конструкции.

Установка и подключение розеток и выключателей своими руками – несложный процесс, который можно выполнить при наличии определенных знаний. Монтируя проводку в квартире, нужно знать, какая схема подключения розетки. Помимо установки простых однофазных электрических розеток с заземлением или без него, для отдельных электроприборов, работающих с сетью электроснабжения 380 вольт, необходимы трехфазные электрические розетки.В настоящее время наиболее распространены блоки розеток из нескольких блоков или блок розеток и выключателей. Все блоки розеточной группы соединяются только посредством параллельного соединения; последовательное соединение в блоке невозможно. Из параллельных подключений наиболее популярным является подключение через штепсельную розетку.

Розетка и выключатель: шлейф, последовательно, параллельно

  Рассмотрим, как подключить розетку или блок из нескольких блоков. Соедините электрические розетки параллельным соединением через клеммную коробку (распределительную коробку) или через клеммы, этот способ также называется шлейфовым соединением.При подключении электрических розеток кабелем кабель подключается к первому блоку блока, а кабель для следующего блока питается от последнего. Для петлевого подключения требуется самостоятельное отключение розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайку. Ноль и фаза подключаются к первой розетке питания. На провод заземления надевается зажим, от которого он через провод заземления подводится к каждому из блоков. Для подключения второго блока розеток необходимо подключить фазу и рабочий ноль от последнего блока первого блока, а провод заземления к компрессу.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого подключите фазный провод к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «out», нулевой подключите к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно закреплены. Так как заземление в выключателях не используется, лишний провод обрезается и изолируется.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из розетки и одного или нескольких выключателей. Новый кабель прокладывается от распределительной коробки. Одна жила кабеля ведет фазу к выключателю, а другая, рабочий «ноль» к розетке. Остальные проводники проходят к светильникам через выключатели. От клеммной коробки к лампам проложены 3-х жильные провода (ноль, земля и фаза).

Как соединить двойную розетку и тройную, трехфазную и трехпроводную (заземление)

  При подключении двойного или тройного блока розеток питающие провода подключаются к разным токопроводящим пластинам.Если это отдельные розетки, соедините их параллельным соединением, например шлейфом, как описано выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электрические розетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – заземление или ноль). Подключение розетки с заземлением выполняется с помощью отдельной четырехпроводной проводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подключаются к аналогичным контактам на электрической розетке.

Узнайте больше о подключении сокетов.

Почему так редко используется последовательное соединение?

Если задуматься о том, как соединить розетки последовательно, то следует помнить, что у этой схемы есть две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к следующей. А повышение напряжения, в свою очередь, приводит к повышенному нагреву розеток и вилок, а также к лишней нагрузке на электроприборы.
  • Так как схема подразумевает питание каждой розетки от предыдущей, то повреждение одной из них приведет к выходу из строя всех следующих по ней.

Последовательное соединение розеток имеет смысл использовать в тех случаях, когда эти точки питания будут использоваться для маломощных электроприборов — фонариков, зарядок телефонов и ноутбуков, фенов и т.п. Для питания трехфазных розеток На кухне, такая схема может быть просто опасной.

Лучшее параллельное соединение?

Параллельное соединение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерным — сколько бы розеток ни было задействовано в цепи.И производительность каждой отдельной точки питания не влияет на все остальные. Эта схема самая стабильная и безопасная для бытовой техники, а минус у нее один — больший расход проводов.

Параллельное соединение применяется не только на отдельных розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и длительным.

Как соединить выключатель и розетку?

Проводка выключателя и розетки может отличаться.Например, для блока питания и выключателя это будет выглядеть так:

  1. От распределительных коробок к агрегату протянуть трех- или, если заземления нет, двухжильный кабель. Подключите фазу, ноль и землю к розетке, если она есть.
  2. Дальше от вывода фазный зажим в клеммах выключателя.
  3. От выключателя фазы тянем к лампе и так их подключаем.
  4. От распределительных коробок до светильников проложить ноль и заземлить.

И еще одна схема.Он не сложный и подходит для выключателя, который находится отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников так же вытягиваются из розетки.

Как видите, схемы разные, но у них есть одно общее правило: фаза должна прерываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение заземляющей розетки не составит труда, если проводка в квартире или доме трехжильная.А вот в зданиях, где сеть была разведена много лет назад, проводка обычно двухжильная: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительная коробка с заземлением. Нужно протянуть от него контакт в квартиру, а через шину раздать землю уже по всей квартире. Используйте лучше провод с медной жилой.
  • Выполните так называемое «обнуление». Здесь к клеммам заземления подключается ноль.Этот способ следует использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.


Как соединить розетку с проводами?

Как подключить провода к розетке, тут нет ничего сложного. Сначала подготавливаем провод: снимаем внешнюю изоляцию примерно на 10 см, а провода зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. Снимаем защитную пластиковую крышку с розетки, а затем откручиваем прижимные винты так, чтобы оставалось пространство ок.Между их шляпками и основанием хомута. 5 мм. Также открутите винт на клемме заземления. Теперь розетка готова к подключению. Зачищенные провода — фаза, ноль и земля, по одному вставляем в нашу розетку и туго затягиваем винтами.

Есть еще вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и голые кони сворачиваем в кольца диаметром таким, чтобы вошли ножки шурупов. Каждый саморез поочередно откручиваем и подкладываем под него скрученные в концы концы проволоки.Вставьте винт обратно и плотно затяните. Такая сборка надежнее, но требует больше времени.

Как подключить тройной выключатель?

Тройная розетка подключается параллельно или последовательно, они описаны выше. Тройной выключатель также можно подключить двумя способами:

  1. Из розетки. При этом ноль и земля на лампы идут из той же розетки или из распределительной коробки.
  2. Из распределительной коробки. Фаза идет на выключатель и подключается к клеммам ключей.Затем проводники возвращаются в распределительную коробку и оттуда разводятся на светильники. Ноль и земля идут от коробки к лампам напрямую.

Второй способ предпочтительнее, так как в первом случае при выходе из строя розетки перестанет работать и выключатель.

обработчиков URL — документация pySerial 3.4

Обзор

Функция serial_for_url() принимает следующие типы URL-адресов:

  • rfc2217://<хост>:<порт>[?<опция>[&<опция>. ..]]
  • сокет://<хост>:<порт>[?logging={отладка|информация|предупреждение|ошибка}]
  • цикл://[?logging={отладка|информация|предупреждение|ошибка}]
  • hwgrep://[&skip_busy][&n=N]
  • шпион: // порт[?option[=value][&option[=value]]]
  • alt://port?class=<имя класса>
  • cp2110://<шина>:<устройство>:<если>

Изменено в версии 3.0: Опции указаны с помощью ? и и вместо /

Имена устройств также поддерживаются, например:

  • /dev/ttyUSB0 (Линукс)
  • COM3 (Windows)

В будущих выпусках pySerial могут быть добавлены дополнительные типы. Начиная с pySerial 2.6 это также пользователь может добавлять обработчики протоколов, используя протокол_обработчик_пакетов .

rfc2217://

Используется для подключения к серверам, совместимым с RFC 2217 . Все последовательные порты функции поддерживаются. Реализовано rfc2217.Serial .

Поддерживаемые параметры в URL:

  • ign_set_control не ожидает подтверждения SET_CONTROL. Этот можно использовать для несовместимых серверов (т. е. при получении удаленное отклоненное значение для опции «управление» ошибка при подключении).
  • poll_modem : Клиент выдает запросы NOTIFY_MODEMSTATE, когда статус читаются строки (CTS/DTR/RI/CD).Без этой опции он полагается на сервер отправка уведомлений автоматически (это то, что предлагает RFC и так делают большинство серверов). Включите эту опцию, если cts не работает как ожидается, т.е. для серверов, которые не отправляют уведомления.
  • timeout=<значение> : изменить время ожидания сети (по умолчанию 3 секунды). Это полезно, когда серверу требуется немного больше времени для отправки ответов. То тайм-аут также применяется к начальному согласованию Telnet / RFC 2217 как изменение настроек порта или команды смены линии управления.
  • logging={debug|info|warning|error} : Печатает диагностические сообщения (не полезно для конечных пользователей). Он использует модуль ведения журнала и регистратор, называемый pySerial.rfc2217 , чтобы приложение могло настроить ведение журнала обработчики и т. д. Он вызовет logging.basicConfig() , который инициализирует для вывода на sys.stderr (если ведение журнала уже не настроено).

Предупреждение

Соединение не зашифровано и аутентификация не выполняется. поддерживается! Используйте его только в надежных средах.

розетка://

Назначение этого типа подключения состоит в том, что приложения, использующие pySerial, могут подключаться к преобразователям TCP/IP в последовательный порт, которые не поддерживают RFC 2217 .

Использует сокет TCP/IP. Все настройки последовательного порта, строки управления и состояния игнорируются. Только данные передаются и принимаются.

Поддерживаемые параметры в URL:

  • logging={debug|info|warning|error} : Печатает диагностические сообщения (не полезно для конечных пользователей).Он использует модуль ведения журнала и регистратор, называемый pySerial.socket , чтобы приложение могло настроить обработчики ведения журнала и т. д. Он вызовет logging.basicConfig() , который инициализируется для вывод на sys.stderr (если ведение журнала уже не настроено).

Предупреждение

Соединение не зашифровано и аутентификация не выполняется. поддерживается! Используйте его только в надежных средах.

петля://

Наименее полезный тип.Он имитирует петлевое соединение ( RX<->TX RTS<->CTS DTR<->DSR ). Его можно использовать для проверки приложений или запустить модульные тесты.

Поддерживаемые параметры в URL:

  • logging={debug|info|warning|error} : Печатает диагностические сообщения (не полезно для конечных пользователей). Он использует модуль ведения журнала и регистратор, называемый pySerial.loop , чтобы приложение могло настроить обработчики ведения журнала и т. д. Он вызовет ведение журнала.basicConfig() , который инициализируется для вывод на sys.stderr (если ведение журнала уже не настроено).

hwgrep://

Этот тип использует serial.tools.list_ports для получения списка портов и ищет в списке совпадения по регулярному выражению, которое следует за косой чертой (см. Pythons или модуль для получения подробной информации о синтаксисе).

Обратите внимание, что параметры разделены с помощью символов и , это также относится к первый, где URL-адреса обычно используют ? .Это исключение сделано как вопрос mark используется в самом регулярном выражении.

В зависимости от возможностей модуля list_ports в системе можно найти описание или идентификатор оборудования устройства, например. USB VID:PID или тексты.

К сожалению, в некоторых системах list_ports отображает только подмножество портов. имена без дополнительной информации. В настоящее время в Windows и Linux и OSX он должен найти дополнительную информацию.

Поддерживаемые параметры в URL:

  • n=N : выберите N-ю запись вместо первой
  • skip_busy : пропускать порты, которые нельзя открыть, т.е.грамм. потому что они уже используется. Это может не работать должным образом на платформах, где файл не блокируется автоматически (например, Posix).

шпион: //

Оборачивая собственный последовательный порт, этот протокол позволяет перехватывать полученные и передаваемые данные, а также доступ к линии управления, команды разрыва и сброса. В основном используется для отладки Приложения.

Поддерживаемые параметры в URL:

  • файл=ИМЯ ФАЙЛА вывод в указанный файл или устройство вместо stderr
  • цвет включить управляющие последовательности ANSI для раскрашивания вывода
  • необработанный выводит считанные и записанные данные напрямую (по умолчанию создается шестнадцатеричный дамп). В этом режиме никакая линия управления и другие команды не регистрируются.
  • все также показывают in_waiting и пустые вызовы read() (скрыты по умолчанию из-за большого трафика).
  • log или log=LOGGERNAME вывод в модуль stdlib logging . По умолчанию имя канала серийный номер . Этот вариант выводит шестнадцатеричный дамп.
  • rawlog или rawlog=LOGGERNAME вывод в модуль stdlib logging .По умолчанию имя канала серийный номер . Этот вариант выводит текст ( repr ).

Для параметров log и rawlog необходимо настроить ведение журнала, чтобы чтобы увидеть вывод журнала.

Пример:

 импортный серийный номер

с serial.serial_for_url('spy:///dev/ttyUSB0?file=test.txt', timeout=1) как s:
    с.дтр = Ложь
    s.write('привет, мир')
    с. прочитать(20)
    с.дтр = Истина
    s.write (serial.to_bytes (диапазон (256)))
    с.прочитать(400)
    с.send_break()

с open('test.txt') как f:
    печать (f.read())


Выходы:

 000000.002 Q-RX reset_input_buffer
000000.002 DTR неактивен
000000.002 TX 0000 68 65 6C 6C 6F 20 77 6F 72 6C 64 привет мир
000001.015 RX 0000 68 65 6C 6C 6F 20 77 6F 72 6C 64 привет мир
000001.015 DTR активен
000001.015 TX 0000 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F ................
000001.015 TX 0010 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F ._
000001.016 TX 0060 60 61 62 63 64 65 66 67 68 69 6A 6B 6C 6D 6E 6F `abcdefghijklmno
000001.016 TX 0070 70 71 72 73 74 75 76 77 78 79 7A 7B 7C 7D 7E 7F pqrstuvwxyz{|}~.
000001.016 TX 0080 80 81 82 83 84 85 86 87 88 89 8A 8B 8C 8D 8E 8F ................
000001.016 TX 0090 90 91 92 93 94 95 96 97 98 99 9A 9B 9C 9D 9E 9F ................
000001.016 TX 00A0 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 AA AB AC AD AE AF ............
000001.016 TX 00B0 B0 B1 B2 B3 B4 B5 B6 B7 B8 B9 BA BB BC BD BE BF . ...............
000001.016 TX 00C0 C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF ................
000001.016 TX 00D0 D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DD DE DF ..................
000001.016 TX 00E0 E0 E1 E2 E3 E4 E5 E6 E7 E8 E9 EA EB EC ED EE EF ..................
000001.016 TX 00F0 F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA FB FC FD FE FF ..................
000002.284 RX 0000 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F ................
000002.284 RX 0010 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F ._
000002.284 RX 0060 60 61 62 63 64 65 66 67 68 69 6A 6B 6C 6D 6E 6F `abcdefghijklmno
000002.284 RX 0070 70 71 72 73 74 75 76 77 78 79 7A 7B 7C 7D 7E 7F pqrstuvwxyz{|}~.
000002.284 RX 0080 80 81 82 83 84 85 86 87 88 89 8A 8B 8C 8D 8E 8F ................
000002.284 RX 0090 90 91 92 93 94 95 96 97 98 99 9A 9B 9C 9D 9E 9F ................
000002.284 RX 00A0 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 AA AB AC AD AE AF ............
000002.284 RX 00B0 B0 B1 B2 B3 B4 B5 B6 B7 B8 B9 BA BB BC BD BE BF ...... ..........
000002.284 RX 00C0 C0 C1 C2 C3 C4 C5 C6 C7 C8 C9 CA CB CC CD CE CF ................
000002.284 RX 00D0 D0 D1 D2 D3 D4 D5 D6 D7 D8 D9 DA DB DC DD DE DF ..................
000002.284 RX 00E0 E0 E1 E2 E3 E4 E5 E6 E7 E8 E9 EA EB EC ED EE EF ..................
000002.284 RX 00F0 F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA FB FC FD FE FF ..................
000002.284 BRK send_break 0,25


Другой пример, на POSIX, откройте второе окно терминала и узнайте, устройство (т.грамм. с командой ps в столбце TTY), предполагается /dev/pts/2 здесь используются двойные кавычки, поэтому амперсанд в URL не интерпретируется оболочкой:

 python -m serial.tools.miniterm "spy:///dev/ttyUSB0?file=/dev/pts/2&color" 115200


Шпионские данные будут отображаться во втором окне терминала.

Изменено в версии 3.6: Добавлены опции log и rawlog

альт. //

Этот обработчик позволяет выбирать альтернативные реализации собственного серийного номера. порт.

В настоящее время только платформа POSIX предоставляет альтернативные реализации.

PosixPollSerial
Реализация чтения на основе опроса. Не все системы правильно поддерживают опрос. Однако у этого лучше обработка ошибок, таких как устройство отключение во время использования (например, USB-последовательный порт отключен).
VTIMESerial
Реализовать тайм-аут с использованием VTIME / VMIN устройства TTY вместо использования выберите .Это означает, что тайм-аут между символами и общий тайм-аут нельзя использовать одновременно. Общий тайм-аут отключен, когда используется межсимвольный тайм-аут. Обработка ошибок ухудшается.

Примеры:

 alt:///dev/ttyUSB0?class=PosixPollSerial
alt:///dev/ttyUSB0?class=VTIMESerial


cp2110://

Этот бэкенд реализует поддержку устройств HID-to-UART производства Silicon. Labs и продаются как CP2110 и CP2114. Реализация (в основном) Независимо от ОС и в пользовательской среде.Он опирается на cython-hidapi.

Примеры:

 cp2110://0001:004a:00
cp2110://0002:0077:00


Примеры

  • rfc2217://локальный: 7000
  • rfc2217://localhost:7000?poll_modem
  • rfc2217://localhost:7000?ign_set_control&timeout=5.5
  • сокет://локальный:7777
  • петля://?Журналирование=отладка
  • hwgrep://0451:f432 (USB VID:PID)
  • шпион://COM54?file=log.текст
  • alt:///dev/ttyUSB0?class=PosixPollSerial
  • cp2110://0001:004a:00

последовательных портов

Связь через последовательный порт поддерживается через порты RS-232 на некоторых устройствах Q-SYS. Вы можете использовать компонент сценариев, включая сценарий управления и контроллер блоков, для создания соединения через последовательный порт в Q-SYS.

Следующее содержимое описывает создание последовательного соединения с компонентом Control Script.Пример создания последовательного соединения с компонентом «Контроллер блоков» см. в разделе «Примеры блоков».

Создание последовательного соединения с управляющим сценарием

Чтобы получить доступ к последовательной связи, последовательные входы должны быть включены (не 0) в свойствах сценария управления. Затем компонент последовательного порта устройства Q-SYS перетаскивается на схему проекта и подключается к сценарию управления. В самом скрипте нет метода «Новый» SerialPort, потому что объекты SerialPort автоматически создаются для вас всякий раз, когда компонент Inventory последовательного порта устройства Q-SYS подключается к блоку ControlScript.

Примечание: Последовательные функции доступны только при развертывании в ядре Q-SYS и недоступны через эмуляцию, как многие другие расширения Q-SYS Lua.

Обратные вызовы

Дополнительные функции обратного вызова могут быть определены вместо использования единственного обработчика событий. В зависимости от приложения может быть предпочтительным определение отдельных функций для каждого события. Программист может использовать либо один обработчик событий для захвата всех событий сокета, либо отдельные функции обратного вызова.Нет необходимости изменять работающий скрипт, потому что эта новая функциональность уже существует, и вы можете никогда ее не использовать. Но некоторым программистам может показаться, что метод обратного вызова лучше соответствует их логическому стилю. См. эквивалентный пример в TcpSocket. Использование функции обратного вызова TcpSocket идентично SerialPorts.

Справочные таблицы

. Обработчик событий

Подпись функции: «функция (порт, событие)»

Функция вызывается при любом последовательном событии.См. определение «события» в таблице ниже.

.Открыт

Только для чтения

Возвращает true, если порт подключен

.Длина буфера

Только для чтения

Количество байтов данных в буфере

:Открыть

(скорость передачи [, биты данных] [, четность])

Попытки открыть последовательный порт с указанной скоростью передачи данных (до 230400 бит в секунду)

бита данных — опционально: 7, 8. По умолчанию = 8.

контроль четности — необязательный с битами данных: N (нет), E (четный), O (нечетный), M (метка), S (пробел)

:Закрыть

Н/Д

Закрывает последовательный порт

:Написать

(данные)

Записывает указанные данные в последовательный порт.Выдает ошибку, если порт не открыт.

:Читать

(длина)

Попытки считать байты длины из последовательного буфера.Данные удаляются из последовательного буфера.

:ReadLine

( EOL, <пользовательский> )

Попытки прочитать «строку» из последовательного буфера.«EOL» определен в таблице ниже. ‘‘ — необязательная строка, используемая только EOL.Custom.

:Поиск

(строка, [start_pos])

Ищет в последовательном буфере строку «str» (начиная с целого числа «start_pos») и возвращает индекс того, где находится «str». ‘start_pos’ по умолчанию 1.

Подключено

Порт теперь открыт

Повторное подключение

Ядро пытается переподключиться к порту

Данные

В последовательном буфере есть новые данные

Закрыто

Порт закрыт из-за ошибки.Второй аргумент (msg) EventHandler будет содержать дополнительную информацию, которую можно распечатать, чтобы перехватить сообщение об ошибке.

Ошибка

Сокет был закрыт из-за ошибки. Аргумент error для EventHandler будет содержать дополнительную информацию, которая может отображаться, если для перехвата сообщения об ошибке была создана переменная.

Тайм-аут

Инициирован тайм-аут чтения или записи, и порт был закрыт.

.Подключено

функция ( серийная таблица )’

Назначить функцию, которая вызывается при подключении к последовательному порту

. Повторное подключение

функция ( серийная таблица )’

Назначить функцию, которая вызывается, когда сокет пытается переподключиться к последовательному порту

.Данные

функция ( серийная таблица )’

Назначить функцию, которая вызывается при наличии новых данных в последовательном буфере

.Закрыто

функция ( серийная таблица )’

Назначить функцию, которая вызывается при закрытии последовательного порта

. Ошибка

Функция

( serialTable, ошибка )’

Назначить функцию, которая вызывается при закрытии последовательного порта из-за ошибки. Аргумент ошибки в функции будет содержать больше информации, которую можно отобразить, если для перехвата сообщения об ошибке была создана переменная.

.Тайм-аут

функция ( serialTable , ошибка)’

Назначьте функцию, которая вызывается, когда инициируется тайм-аут чтения или записи, а последовательный порт закрыт.

Любой

Конец строки — это любая последовательность любого количества символов возврата каретки и/или перевода строки. Это правильный выбор, если протокол использует просто возврат каретки в качестве конца сообщения.

КрЛф

Конец строки является необязательным символом возврата каретки, за которым следует перевод строки.(Другими словами, это либо «\r\n», либо «\n».) Этот формат полезен при анализе текстовых интернет-протоколов, поскольку стандарты обычно предписывают разделитель строк «\r\n». , но несовместимые клиенты иногда используют просто «\n».

CrLfStrict

Конец строки — это один возврат каретки, за которым следует один перевод строки. (Это также известно как «\r\n».Значения ASCII: 0x0D 0x0A).

Лф

Конец строки — это одиночный символ перевода строки. (Это также известно как «\n». Это значение ASCII равно 0x0A.)

Нуль

Конец строки — это один байт со значением 0  —   ASCII NUL.

Пользовательский

Конец строки определяется строкой, переданной в метод ReadLine().

Открыть()
Назначение:     Открывает последовательный порт для чтения и записи
Параметр: Скорость передачи
Тип: целое число
Определение: Скорость передачи, используемая для отправки и получения данных. Максимальная скорость передачи 230400
бит данных
Тип: целое число
Определение: Дополнительно — количество битов данных
Определение: 8 (по умолчанию), 7
Пример:

сер = последовательные порты[1]

ser:Open(9600) — Открывает последовательный порт на скорости 9600 бод.

Закрыть( )
Назначение:     Закрывает последовательный порт.
Запись (данные)
Назначение:     Записывает данные в сокет. Выдает ошибку, если последовательный порт не открыт или устройство, на котором размещен последовательный порт, отключено от сети.
Параметр: данные
Тип: строка
Определение: Данные для отправки
Ответ:    ошибка
Тип: строка
Определение: nil, если открытие выполнено успешно, иначе строка, представляющая ошибку
Пример:

сер = последовательные порты[1]

сер:Открыть(9600)

e = ser:Write(«данные на последовательный порт»)

если e, то напечатать(«ошибка:». .д) конец

Чтение( длина )
Цель:     Попытки прочитать до ‘length’ байтов из последовательного буфера. Любые прочитанные байты удаляются из буфера.
Параметр: длина
Тип: целое число
Определение: Количество байтов для чтения из последовательного буфера.
Ответ:    данные
Тип: строка
Определение: Данные, считанные из сокета.Nil, если буфер пуст

ser:Read( 10 ) —Получить до 10 байт данных.

ReadLine( EOL,
<пользовательский> )
Цель:     Попытки прочитать «строку» из последовательного буфера. Полученные данные удаляются из буфера.
Параметр: EOL
Тип: предопределенная константа
Определение: Один из определенных типов EOL. См. определения в таблице SerialPorts.EOL выше.
<пользовательский>
Тип: строка
Определение: Строка EOL, используемая только с типом EOL Custom. Этот аргумент не используется для любого другого EOL типа .
Ответ:    данные
Тип: строка
Определение: Данные, считанные из сокета. Nil, если чтение не удалось.

ser:ReadLine( CrLf ) —Получать данные до тех пор, пока не будет достигнуто или

ser:ReadLine( Custom, ‘.’) —Получать данные до тех пор, пока не будет достигнут период

Поиск(ул, [start_pos])
Назначение:     Ищет в последовательном буфере строку «str» ​​(начиная с «start_pos») и возвращает индекс места нахождения строки
Параметр: стр
Тип: строка
Определение: Строка для поиска
Ответ:    данные
Тип: целое число
Определение: Nil, если ‘str’ не найдено, в противном случае индекс первого символа, в котором найдена строка поиска
Пример:

сер = последовательные порты[1]

— Предполагая, что последовательный буфер содержит «всю вашу базу»

index = ser:Search(‘base’) —Поиск последовательности ‘base’

— индекс в этот момент будет равен 10, что является первым символом

— найденной последовательности

Пример

sp = последовательные порты[1]



сп. EventHandler = функция (порт, сообщение)

, если msg == SerialPorts.Events.Data, тогда

печать («строка чтения», порт: ReadLine (SerialPorts.EOL.Null))

конец

конец



данные = «ABCDEFG\0»

идата = 1



Элементы управления.Входы[1].EventHandler = функция()

если не sp.IsOpen то

sp:Открыть( 9600, 8, N )

конец

локальный tx = string.sub(данные, idata, idata)

печать («отправить», тх)

sp: Запись (TX)

идата = идата + 1

если idata > #data тогда idata = 1 end

конец

Начало работы с socat, многоцелевым инструментом ретрансляции для Linux

Утилита socat представляет собой реле для двунаправленной передачи данных между двумя независимыми каналами данных.

Существует множество различных типов каналов , которые можно подключить к socat , в том числе:

  • Файлы
  • Трубы
  • Устройства (последовательная линия, псевдотерминал и т. д.)
  • Сокеты (UNIX, IP4, IP6 — необработанные, UDP, TCP)
  • SSL-сокеты
  • Прокси-соединения CONNECT
  • Файловые дескрипторы (stdin и т. д.)
  • Построчный редактор GNU (readline)
  • Программы
  • Комбинации двух из этих

Этот инструмент считается расширенной версией netcat.Они делают похожие вещи, но socat имеет больше дополнительных функций, таких как разрешение нескольким клиентам прослушивать порт или повторное использование соединений.

Зачем нужен сокат?

Существует множество способов эффективного использования сокате . Вот несколько примеров:

  • Перенаправление портов TCP (одноразовое или демон)
  • Внешний носок
  • Инструмент для атаки на слабые брандмауэры (безопасность и аудит)
  • Интерфейс оболочки для сокетов Unix
  • Реле IP6
  • Перенаправить TCP-ориентированные программы на последовательную линию
  • Логически соединить последовательные линии на разных компьютерах
  • Установите относительно безопасную среду ( su и chroot ) для запуска сценариев оболочки клиента или сервера с сетевыми подключениями

Как мы используем сокат?

Синтаксис для socat довольно прост:

  socat [опции] <адрес> <адрес>

Для работы необходимо указать исходный и конечный адреса. Синтаксис этих адресов:

.
  протокол:ip:порт

Примеры использования сокат

Давайте начнем с некоторых основных примеров использования socat для различных подключений.

1. Подключитесь к TCP-порту 80 в локальной или удаленной системе:

  # сокат - TCP4:www.example.com:80

В этом случае socat передает данные между STDIO (-) и подключением TCP4 к порту 80 на хосте с именем www.пример.com.

2. Использовать socat в качестве переадресатора портов TCP:

Для одиночного подключения введите:

  # сокат TCP4-LISTEN:81 TCP4:192.168.1.10:80

Для нескольких подключений используйте опцию fork , как показано в примерах ниже:

  # socat TCP4-LISTEN:81,fork,reuseaddr TCP4:TCP4:192.168.1.10:80

Этот пример прослушивает порт 81, принимает соединения и перенаправляет соединения на порт 80 на удаленном узле.

  # socat TCP-LISTEN:3307,reuseaddr,fork UNIX-CONNECT:/var/lib/mysql/mysql.sock

Приведенный выше пример прослушивает порт 3307, принимает соединения и перенаправляет соединения на сокет Unix на удаленном узле.

3. Реализовать простой сетевой сборщик сообщений:

  # socat -u TCP4-LISTEN:3334,reuseaddr,fork OPEN:/tmp/test.log,creat,append

В этом примере, когда клиент подключается к порту 3334, создается новый дочерний процесс.Все данные, отправленные клиентами, добавляются в файл /tmp/test.log . Если файл не существует, socat создает его. Опция reuseaddr разрешает немедленный перезапуск серверного процесса.

4. Отправить рассылку в локальную сеть:

  # socat - UDP4-DATAGRAM:224.255.0.1:6666,bind=:6666,ip-add-membership=224.255.0.1:eth0

В этом случае socat передает данные с stdin на указанный многоадресный адрес, используя UDP через порт 6666 как для локальных, так и для удаленных подключений. Команда также указывает интерфейсу eth0 принимать многоадресные пакеты для данной группы.

Практическое применение socat

Socat — отличный инструмент для устранения неполадок. Это также удобно для простого удаленного подключения. Практически я использовал socat для удаленных подключений к MySQL. В приведенном ниже примере я демонстрирую, как я использую socat для подключения моего веб-приложения к удаленному серверу MySQL через локальный сокет.

1.На моем удаленном сервере MySQL я ввожу:

  # socat TCP-LISTEN:3307,reuseaddr,fork UNIX-CONNECT:/var/lib/mysql/mysql.sock &

Эта команда запускает socat и настраивает его на прослушивание через порт 3307.

2. На моем веб-сервере я ввожу:

  # socat UNIX-LISTEN:/var/lib/mysql/mysql.sock,fork,reuseaddr,unlink-early,user=mysql,group=mysql,mode=777 TCP:192.168.100.5:3307 &

Приведенная выше команда подключается к удаленному серверу 192. 168.100.5 через порт 3307.

Однако вся связь будет осуществляться через сокет Unix /var/lib/mysql/mysql.sock , и это делает его локальным сервером.

Завернуть

socat — это сложная утилита и действительно отличный инструмент для каждого системного администратора, позволяющий решать задачи и устранять неполадки. Перейдите по этой ссылке, чтобы прочитать больше примеров использования socat.

[ Бесплатный онлайн-курс: технический обзор Red Hat Enterprise Linux.]

Разница между портом и сокетом

Авторы Top

Если у вас есть несколько лет опыта работы в области компьютерных наук или исследований, и вы хотите поделиться этим опытом с сообществом, ознакомьтесь с нашим Руководством по участию .

1. Обзор

В этом уроке мы представим основные различия между портом и сокетом.

2.

Что такое порт?

Порт является частью транспортного уровня и помогает в сетевой связи. Порт — это логический идентификатор, назначаемый процессу для уникальной идентификации этого процесса в сетевой системе. Когда два сетевых устройства взаимодействуют друг с другом, они отправляют друг другу пакеты. Каждый пакет, полученный устройством-получателем, содержит номер порта, который однозначно идентифицирует процесс, в который необходимо отправить пакет.

Не все сетевые протоколы используют порт для связи. Например, ICMP не использует порт. С другой стороны, такие протоколы, как TCP, UDP, HTTP, используют порт для связи.

Давайте рассмотрим пример. Клиентский компьютер запрашивает у сервера виртуальное соединение с номером порта. Telnet — это хорошо известный протокол для установления удаленного соединения через TCP/IP, использующий порт . Следовательно, сервер подтверждает запрос от клиента и запускает telnet-соединение:

.

3.

Что такое сокет?

Два процесса, которые выполняются на компьютере или в двух разных системах, могут обмениваться данными через сокет. Сокет работает как межпроцессный коммуникатор и рассматривается как конечная точка процесса связи. Для связи сокет использует файловый дескриптор и в основном используется в клиент-серверных приложениях.

Сокет состоит из IP-адреса системы и номера порта программы в системе. IP-адрес соответствует системе, а номер порта соответствует программе, куда необходимо отправить данные:

Сокеты можно разделить на три категории: поток, дейтаграмма и необработанный сокет. Потоковые сокеты используют сетевую точку, ориентированную на соединение, для отправки и получения данных.Этот тип сокетов обычно использует TCP, чтобы позволить процессам взаимодействовать друг с другом.

Сокеты дейтаграмм

используют сетевые протоколы без установления соединения, такие как UDP, для обеспечения взаимодействия процессов. Необработанные сокеты ориентированы на дейтаграммы и позволяют процессам использовать ICMP для связи.

4. Порт и сокет

Теперь мы знаем основы портов и сокетов. Давайте посмотрим на разницу между портом и сокетом:

5. Заключение

В этом уроке мы узнали о портах и ​​сокетах в сети.Мы также представили некоторые ключевые различия между портом и сокетом.

Авторы Внизу

Если у вас есть несколько лет опыта работы в области компьютерных наук или исследований, и вы хотите поделиться этим опытом с сообществом, ознакомьтесь с нашим Руководством по участию .

Последовательная связь на I304

Последовательная связь на I304

Компьютерные лаборатории 2013/2014 — 1-й семестр


Проект: Последовательная связь на I304

1. Введение

Это примечание о том, как настроить среду, которая позволяет обмениваться данными между двумя виртуальными машинами (ВМ), работающими на разных ПК, через виртуальные последовательные порты.

Эта настройка полезна практически для всех проектов, использующих последовательный порт. Действительно, большинство из вас занимается разработкой игр и недостаточно подключить две ВМ на одном ПК. Это связано с тем, что вам обычно нужно, чтобы оба экземпляра вашего приложения реагировали на ввод с клавиатуры или мыши. Получается, что вы можете иметь фокус только на одной ВМ, поэтому вы не можете генерировать входные события на одну ВМ, пока фокус находится на другой. Если в многопользовательской версии приложения, которое вы планируете разрабатывать, пользователи могут чередоваться, это не так уж и проблематично.В противном случае запустить две ВМ на одном ПК не получится.

2. Раствор

Решением этой проблемы является использование утилиты с именем socat . Это достаточно мощный инструмент, позволяющий настроить «каналы связи» между различными типами приемников и источников данных.

На самом деле идея не сильно отличается от той, что используется для соединения двух виртуальных машин на одном компьютере с помощью сокетов (домена Unix). На рис. 1(i) показано, как последовательные порты двух виртуальных машин, работающих на одном компьютере, можно соединить с помощью сокетов домена Unix.

Рис. 1: Подключение последовательных портов двух виртуальных машин.
(i) ВМ на одном компьютере. (ii) ВМ на разных компьютерах, подключенных через сеть.

Проблема с доменными сокетами Unix заключается в том, что они позволяют обмениваться данными только между процессами одного и того же компьютера . Однако VMwarePlayer не позволяет подключать последовательный порт к другим типам сокетов. Таким образом, мы будем использовать socat, как показано на рисунке 1(ii).По сути, канал связи между двумя виртуальными машинами теперь состоит из: сетевого соединения между двумя процессами socat, каждый из которых работает на другом компьютере, этих двух процессов (socat) и двух доменных сокетов Unix, соединяющих каждый socat с работающей виртуальной машиной. на том же компьютере.

3. Настройка

Чтобы настроить этот «канал связи», вам необходимо соответствующим образом настроить последовательные порты двух виртуальных машин и вызвать утилиту socat на каждом компьютере с соответствующими параметрами.

3.1 VMwarePlayer

Для упрощения настройте последовательные порты обеих ВМ одинаково:

  • Выберите Подключить при включении питания
  • Выбрал использование сокета (именованный канал)
    • Настройте имя сокета в /tmp, например /тмп/вм. (Если вы хотите попробовать выполнить настройку на том же компьютере, вам придется использовать разные имена для каждой виртуальной машины.)
    • Выберите операцию сервера (для этого конца сокета, т. е. «От:»)
    • Выберите приложение (для другого конца сокета, т.е. «Кому:»)
  • Включить Выход ЦП при опросе

3,2 сокат

Каждый экземпляр утилиты socat должен вызываться с разными аргументами командной строки, но если вы настроили одно и то же имя для сокета (домен Unix), различия будут незначительными.

На терминале одного из компьютеров выполните socat следующим образом:

сокат TCP-LISTEN: 4567 UNIX-CONNECT:/tmp/vm

Обратите внимание, что строка после «UNIX-CONNECT» — это имя сокета, которое вы установили в VMwarePlayer.Номер после «TCP-LISTEN» известен как порт TCP. Это должно быть число больше 1023 и меньше 65636. Какое бы число вы ни выбрали, оно понадобится вам для запуска socat на втором компьютере. Кроме того, вам также необходимо найти IP-адрес этого (первого) компьютера. Вы можете найти его, выполнив команду ifconfig. Вывод будет выглядеть следующим образом:

$ ifconfig eth0 Link encap:Ethernet HWaddr 00:21:5d:62:78:82 инет-адрес: 172.30.9.196 Широковещательная рассылка: 172.30.255.255 Маска: 255.255.0.0 адрес inet6: 2001:690:2200:9a77:221:5dff:fe62:7882/64 Область: глобальная адрес inet6: fe80::221:5dff:fe62:7882/64 Область действия: ссылка ВВЕРХ ТРАНСЛЯЦИЯ РАБОТАЕТ MULTICAST MTU:1500 Метрика:1 Пакеты RX: 23303302 ошибки: 0 отброшены: 4 переполнения: 0 кадр: 0 Пакеты TX: 451083 ошибки: 0 отброшены: 0 переполнены: 0 перевозчик: 0 коллизии: 0 txqueuelen: 1000 Байты RX: 3831961730 (3,8 ГБ) Байты TX: 108440744 (108,4 МБ) lo Link encap: Локальная петля инет адрес:127. 0.0.1 Маска: 255.0.0.0 адрес inet6: ::1/128 Область: Хост UP LOOPBACK RUNNING MTU:16436 Метрика:1 Пакеты RX: 26131 ошибки: 0 отброшены: 0 переполнены: 0 кадр: 0 Пакеты TX: 26131 ошибки: 0 отброшены: 0 переполнены: 0 перевозчик: 0 коллизии: 0 txqueuelen: 0 Байты RX: 16152047 (16,1 МБ) Байты TX: 16152047 (16,1 МБ) vmnet1 инкапсуляция ссылки: Ethernet HWaddr 00:50:56:c0:00:01 инет-адрес: 192.168.184.1 Bcast: 192.168.184.255 Маска: 255.255.255.0 адрес inet6: fe80::250:56ff:fec0:1/64 Область действия: ссылка ВВЕРХ ТРАНСЛЯЦИЯ РАБОТАЕТ MULTICAST MTU:1500 Метрика:1 Пакеты RX: 0 ошибки: 0 отброшены: 0 переполнение: 0 кадр: 0 Пакеты TX: 261 ошибки: 0 отброшены: 0 переполнены: 0 перевозчик: 0 коллизии: 0 txqueuelen: 1000 Байты RX: 0 (0.0 Б) Байты TX: 0 (0,0 Б) vmnet8 Инкапсуляция ссылки: Ethernet HWaddr 00:50:56:c0:00:08 инет-адрес: 172.16.55.1 Bcast: 172.16. 55.255 Маска: 255.255.255.0 адрес inet6: fe80::250:56ff:fec0:8/64 Область действия: ссылка ВВЕРХ ТРАНСЛЯЦИЯ РАБОТАЕТ MULTICAST MTU:1500 Метрика:1 Пакеты RX: 10247 ошибки: 0 отброшены: 0 переполнены: 0 кадр: 0 Пакеты TX: 10322 ошибки: 0 отброшены: 0 переполнены: 0 перевозчик: 0 коллизии: 0 txqueuelen: 1000 Байты RX: 0 (0,0 Б) Байты TX: 0 (0,0 Б)

IP-адреса — это поле inet addr интерфейса eth0.(Предположим, что вы используете ПК в I304. Если вы тестируете через беспроводное соединение, сетевой интерфейс, скорее всего, будет называться wlan0.) Таким образом, в этом примере IP-адрес первого компьютера — 172.30.9.196. (Вы также можете найти IP-адрес с помощью графического интерфейса. Просто запустите SystemSettings и выберите значок сети.)

Теперь вы можете выполнить socat на терминале другого компьютера следующим образом:

сокат TCP-CONNECT:172.30.9.196:4567 UNIX-CONNECT:/tmp/vm

Первая строка, TCP-CONNECT:172. 30.9.196:4567 указывает, где можно найти удаленный сокат. Вторая строка, UNIX-CONNECT:/tmp/vm, указывает сокет домена Unix, к которому подключен последовательный порт виртуальной машины. При желании вы можете изменить порядок этих «адресов». С другой стороны, к тому времени, когда вы запустите этот экземпляр socat (который использует адрес «TCP-CONNECT»), другой экземпляр (который использует адрес «TCP-LISTEN») уже должен быть запущен.

3.3 Тестирование

Вы можете протестировать свою установку, запустив на виртуальных машинах код, разработанный вами для Lab 7, или тестовую программу, которую я предоставил.Вы должны иметь возможность обмениваться данными в обоих направлениях, вызывая тестовые программы с соответствующими аргументами.

Кабель последовательного порта Вилка DB9 к 10-контактному разъему IDC (перекрестная разводка контактов)

Кабель последовательного порта Вилка DB-9 к 10-контактному разъему IDC (перекрестная разводка контактов)

Кабели IDC появились в ответ на эволюцию компьютеров. До этого новшества провода ходили безудержно, ибо каждый провод был припаян непосредственно к самому компьютеру. В качестве более экономичной и эффективной альтернативы PI Manufacturing понимает необходимость таких кабелей, и поэтому мы предоставляем их клиентам, чтобы их работа с компьютером дополняла их душевное спокойствие.Кроме того, этот конкретный кабель передает данные последовательно через разъем DB-9 и 10-контактный разъем IDC. Кабели PI Manufacturing спроектированы с учетом самых жестких допусков, чтобы обеспечить непоколебимую надежность в критически важных и тяжелых условиях эксплуатации. Каждый кабель разработан для обеспечения оптимальной производительности, обеспечивая непревзойденную скорость передачи данных при сохранении максимальной целостности данных. С нашими кабелями вы можете наслаждаться непревзойденной четкостью видео, наслаждаясь реалистичными и реалистичными мультимедийными впечатлениями.

Технические характеристики

  • Последовательный порт DB9 на 10-контактный разъем IDC
  • Кабель 18″ (скоба к концу разъема)
  • Стандартный кронштейн для универсальной совместимости
  • Стандартная высота кронштейна для компьютерных корпусов
  • Распиновка кроссовера
