Принцип действия греющего кабеля: Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Содержание

Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

  • Систем трубопровода
  • Емкостей и резервуаров
  • Оборудования
  • Водосточных труб
  • Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию.

Такой принцип работы греющего кабеля позволяет обеспечить:

  • Долговечность и надежность
  • Возможность использовать его в любых условиях
  • Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

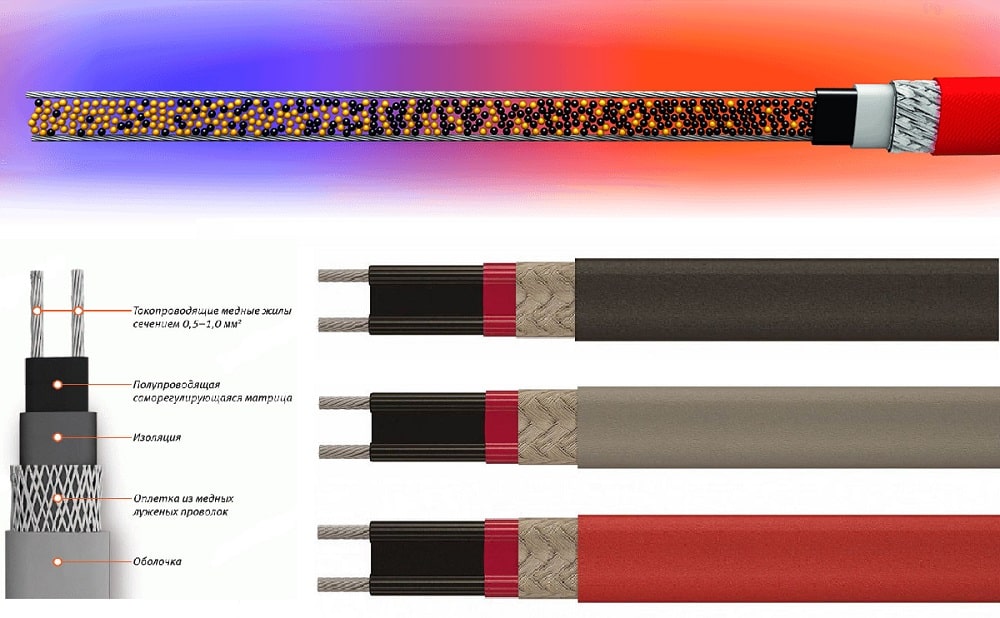

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

  • Два параллельных провода, обеспечивающих напряжение по всей длине
  • Греющая полимерная матрица
  • Несколько слоев изоляции
  • Заземление
  • Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

  • Однородное нагревание по всей длине греющего элемента
  • Устойчивость к скачкам напряжения
  • Возможность выполнить перехлест кабеля
  • Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в

+10 градусов Цельсия. Часто это число отображается в названии кабеля.

Буквы СТ, CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

  • Для частных хозяйств (обогрев водопровода, канализации, водостока)
  • Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
  • В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала.

Дороже всего обходятся кабели, предназначенные для работы на производстве.

Принцип работы греющего кабеля. Резистивный.

Резистивный кабель — это одна из разновидностей греющих кабелей, основным преимуществом которых являются малые габариты и простота монтажа. Это наиболее простой и недорогой в производстве кабель. Состоит из токопроводящей жилы в изоляции. Мощность такого кабеля статична: его изготавливают фиксированной длины и мощности, поэтому такой кабель нельзя укорачивать при монтаже. Произвольная нарезка такого кабеля приводит к повышению сопротивления всего кабеля и к дальнейшему его перегреву и выходу из строя.

Кабель постоянного нагрева обеспечивает одинаковую температуру по всей длине. Это основное его отличие от кабеля саморегулирующегося типа. Конфигурации систем обогрева, построенных на резистивном греющем кабеле, разнообразны: от простых (в которых кабель включается в розетку), до сложных, оборудованных автоматикой для измерения и регулирования температуры.

Разновидности

Одножильный резистивный кабель имеет нюанс, который следует учитывать при укладке. Кабель подключают с обоих концов к электросети, поэтому при монтаже кабель стараются уложить таким образом, чтобы оба конца сходились в одном месте.

Двужильный резистивный кабель можно подключать с одной стороны, что упрощает монтаж.



Следующей разновидностью резистивных кабелей в процессе развития технологий стали зональные нагревательный кабели. Конструкцию двужильного резистивного кабеля улучшили путем добавления в нее с определенным шагом коротких отрезков спиралевидных нагревательных проводников. Зональный кабель можно нарезать на нужные куски с определенным шагом. Его недостатком является возможный локальный перегрев и вероятность появления холодной зоны в конце и начале контура.

Преимуществом резистивных кабелей перед саморегулирующимися является доступная цена, неизменность характеристик на протяжении всего срока службы, отсутствие пусковых токов, высокая надежность греющего контура.

Наиболее широкое распространение резистивный кабель получил в системах обогрева пола и при локальном обогреве водопроводных труб малого диаметра, в обогреве кровли и теплиц. Резистивный кабель выдает постоянную мощность, поэтому целесообразно использовать его с термостатами и датчиками тепла для измерения окружающей среды и своевременного запуска системы.

Нюансы подбора резистивного кабеля

Определитесь с задачами, местом и способом монтажа кабеля. Обратите внимание на следующие советы:

  • При монтаже греющего кабеля избегайте пересекание кабеля, это может вызвать его перегрев и выход из строя всей секции.
  • Не следует применять греющий кабель, предназначенный для систем теплого пола в системах антиобледенения, поскольку у таких кабелей отсутствует должная изоляция.
  • Заранее продумайте, что будет располагаться на обогреваемом пространстве, так как недостаточное теплоотведение приводит к перегреву кабеля. (Этого можно избежать, если использовать более дорогой зональный кабель).
Рекомендуем резистивный кабель:

Саморегулирующийся греющий кабель принцип работы

Саморегулирующийся греющий кабель. В таком греющем кабеле применяется полупроводниковая матрица на основе сшитого полиэтилена и кремния в которой находятся две токоведущие жилы. При изменении температуры окружающей среды, меняется проводимость данной матрицы. Соответственно меняется мощность каждого отдельного участка кабеля. Таким-образом на каждом небольшом участке мощность может меняться и перегрев исключен. Даже если кабель идет внахлест, то перегрева не будет.  Чем более гибко может изменяться мощность греющего кабеля, тем лучше этот саморегулирующийся кабель. Со временем  данный показать может ухудшаться, к этому также может приводить работа в условиях с перегрузкой. Это когда мощность кабеля подобрана не верно, и труба которую он обогревает, периодически замерзает и отогревается.

На фото: иллюстрация принципа работы саморегулирующегося кабеля







На фото: Греющий саморегулирующийся кабель Handy Heat (Дания)

Получить подробную консультацию можно обратившись в нашу компанию.

Контактные данные расположены внизу страницы.







Системы электрообогрева на основе саморегулирующегося греющего кабеля

Назначение:

В отличие от обычных силовых кабелей, назначение которых передать электроэнергию потребителю с минимальными потерями, греющий кабель является потребителем, преобразующим электрическую энергию в тепловую.

Благодаря этому, системы электрообогрева на основе саморегулирующегося греющего кабеля позволяют защищать от замерзания, поддерживать технологическую температуру жидких и газообразных сред во всех типах трубопроводов, емкостей, и прочего технологического оборудования, в том числе во взрывоопасных зонах.

Саморегулирующийся греющий кабель имеет две токопроводящие луженые многопроволочные медные жилы, расположенные в изолирующем полимерном материале-матрице, которая является тепловыделяющим элементом. В целях электробезопасности и защиты, матрица имеет изоляцию из термопластика или фторполимера и оплетку из луженой меди, которая обеспечивает дополнительную механическую защиту и образует контур заземления. Наружная оболочка кабеля выбирается исходя из требований дальнейшей эксплуатации теплоспутника, например:

  • возможность повышенных механических нагрузок,
  • возможность случайных механических повреждений,
  • воздействие водных (коррозийных) сред,
  • пропарка,
  • случайное воздействие органических растворителей

и может быть выполнена из полиолефина или фторполимера соответственно.

По техническим характеристикам данный греющий кабель обладает тепловой мощностью от 10 до 95Вт/м при напряжении питания ~230В, сечением жилы от 0,5мм2 и более, максимальная температура эксплуатации кабеля составляет 250С, а температура монтажа достигает -60С.

Также существует взрывозащищенная версия кабелей для наземного использования, которая обладает взрывозащитой типа Exe.
Пример конструкции саморегулирующегося греющего кабеля и иллюстрации нескольких его типов представлены на рисунках 1 и 2.

Рис.1

Рис.2

Принцип действия:

Матрица состоит из полимера и углерода и является ключевым элементом саморегулирующегося греющего кабеля. При контакте греющего кабеля с объектом обогрева и подачей питающего напряжения температура объекта начинает влиять на образование условных электрических цепочек в матрице. За образование электрических цепочек отвечают молекулы углерода в полимерном составе матрицы, придавая полимерному изолятору жил кабеля свойства полупроводника. Чем ниже температура поверхности объекта обогрева или окружающей среды, тем большее количество электрических цепочек образуется, и тем больше тепла начинает выделять греющий элемент, и наоборот. Поэтому саморегулирующийся кабель еще можно назвать самоограничивающимся (см. рисунок 3). Особенность работы греющего кабеля в зависимости от температуры накладывает ограничения по длине используемой греющей секции — до 250м с одной точки питания. Это связано с наличием 3-5 кратных стартовых токов длительностью 300 с при «холодном» пуске. Нагрузку на питающую сеть при этом можно регулировать, применяя систему управления включением греющих секций.
Компонентный состав матрицы определяет мощность тепловыделения греющего кабеля(Вт/м), а качество компонентного состава определяет стабильность тепловыделения и безопасность эксплуатации кабеля в целом. Поэтому при разработке систем кабельного электрообогрева крайне важно базировать проектное решение на качественном и безопасном в эксплуатации оборудовании, особенно при дальнейшем использовании системы в технологических процессах, в обращении которых присутствуют ЛВЖ и ЛВГ (т. е. во взрывоопасных зонах).
ООО «Пром-А Урал» разрабатывает и внедряет решения только на проверенном оборудовании заводов-изготовителей, партнерами которых является. Оборудование сертифицировано на применение во взрывоопасных зонах (ТР ТС), а также имеет сертификаты соответствия в области пожарной безопасности и сертификаты Российского морского регистра судоходства. Линейка оборудования представлена как Российским, так и зарубежным заводом-изготовителем.

Рис.3

Саморегулирующийся греющий кабель за счет своих конструктивных особенностей имеет следующие преимущества перед другими типами греющих лент:

Энергоэффективность. Кабель регулирует тепловыделение в ответ на изменение температуры объекта либо окружающей среды, что позволяет снизить количество потребляемой электроэнергии при относительно высокой мощности тепловыделения до 95Вт/м.

Ремонтопригодность. Кабель не теряет своих свойств тепловыделения при изменении проектных длин, либо замен поврежденных участков.

• Безопасность. Кабель не перегревается и не перегорает даже при самопересечении.

• Экономичность. Рабочее напряжение на кабель подается только с одной стороны, что снижает затраты на покупку греющего кабеля или подвод сопроводительной сети.

• Практичность. Кабель имеет плоскую конструкцию, что повышает его тепловой контакт с обогреваемой поверхностью и эффективность обогрева даже нестандартных конструкций.

Исходя из преимуществ данного типа кабеля, идеальным применением для него является построение систем для обогрева импульсных линий, разветвленных трубопроводных площадочных сетей, блочно-модульного оборудования, малокубового емкостного парка.

Состав системы:

В основной состав системы кабельного электрообогрева входит сам греющий кабель, концевые заделки и крепежные элементы для греющего кабеля, коробки питания и управления греющего кабеля, термостаты или датчики температуры, шкафы и щиты управления системой обогрева. Внутрищитовое оборудование включает в себя оборудование для распределения и защиты линий питания (автоматические выключатели и УЗО), оборудование коммутации цепей (контакторы) и оборудование регулирования (регулятор температуры, контроллер).

В дополнительный состав системы входит сопроводительная сеть питания, монтажные короба или лотки, тепловая изоляция с наружным защитным слоем.

Состав системы кабельного электрообогрева условно показан на рисунке 4.

Рис.4

Специалисты ООО «Пром-А Урал» всегда готовы проконсультировать Вас по вопросам применения систем электрообогрева на основе саморегулирующегося греющего кабеля, а также оказать услуги по расчету, проектированию и внедрению систем электрообогрева на базе оборудования представленных заводов-изготовителей.





Нагревательные кабели — виды, принцип работы, свойства

Сегодня нагревательный кабель получил повсеместное применение в различных системах электрического обогрева. Его основная функция состоит в преобразовании электрического тока в теплоту. В отличие от других систем обогрева кабель обладает такими преимуществами, как экономичность, простота монтажа, эксплуатации и обслуживания. Применяется греющий кабель для прогрева трубопроводов, технологических цистерн, кровли, полов и площадок.

По принципу работы и применению греющие кабели делятся на 3 вида:

1. Резистивный кабель

Он работает на основе физического эффекта Джоуля-Ленца, проявляющегося в нагревании проводника при протекании электрического тока. Нагревательным проводником служит металлическая жила кабеля, обладающая постоянным линейным электрическим сопротивлением. Теплопроводящая изоляция жилы обеспечивает безопасную эксплуатацию кабеля. Он обладает высокой гибкостью и выпускается отрезками (секциями) определённой длины и дополнительно комплектуется соединительными муфтами.

2. Зональный кабель

Имеет две изолированные жилы, поверх которых намотаны нагревательные спирали, подключенные параллельно к жилам через определённые расстояния. Таким образом, спирали образуют независимые зоны обогрева по всей длине кабеля размерами до 1 метра
Мощности резистивного и зонального кабелей не регулируются, поэтому при монтаже требуется обеспечить необходимые условия теплоотдачи, чтобы избежать их перегрева и преждевременного выхода из строя.

3. Кабель «САМРЕГ»

В отличие от предыдущих типов этот кабель может регулировать количество выделяемого тепла обратно пропорционально температуре внешней среды. Это даёт экономию электроэнергии, увеличивает срок службы кабеля.
Самрег обладает большой мощностью и надёжностью, он выпускается в мотках и может нарезаться отрезками нужной длины, что даёт дополнительное удобство в монтаже и экономию материала. При необходимости большей интенсивности обогрева кабель можно укладывать несколькими витками.

Принцип действия саморегулирующегося кабеля

В самом общем виде саморегулирующийся греющий кабель состоит из параллельной пары медной проволоки, залитой по всей длине слоем полупроводника, который представляет собой нагревательную матрицу. Проводимость её зависит от температуры, чем обеспечивается саморегулирование выделяемого матрицей тепла.

Матрица защищается снаружи поливинилхлоридной поясной оболочкой, экранирующей медной оплёткой и наружным виниловым шлангом, они обеспечивают полную электромагнитную, электрическую и механическую безопасность.

Как это работает?

При подключении кабеля к источнику питания холодная матрица обладает высокой проводимостью и быстро нагревается под действием большого тока. Тепло излучается в пространство. По мере прогрева окружающей среды объём матрицы расширяется, и межмолекулярные связи в полупроводнике ослабляются, что приводит к росту внутреннего сопротивления материала и уменьшению протекающего тока. Соответственно снижается и количество излучаемого тепла.

Таким образом, достигается определённая сбалансированность между температурой матрицы и потребляемой мощностью, чем холоднее кабель, тем больше ток и больше выделяется тепла. При этом если кабель проходит через участки с разной температурой, то и нагрев его на этих участках будет соответственно разный. Это является основным преимуществом устройств данного типа – они греют там, где это действительно нужно и выделяют столько тепла, сколько необходимо для каждого участка.

Где применяется кабельный обогрев

К основным сферам применения кабельного обогрева относятся:
1. Система водоснабжения хозяйственных и жилых объектов, где кабель для водопровода прокладывается поверх трубы или наматывается на нее снаружи, чтобы вода не замерзала в морозные дни.

2. Система канализации и сброса стоков, где греющий кабель для канализации защищает открытые участки канализационных труб и водостоков от замерзания и образования ледяных заторов.

3. Греющие кабели для кровли предотвращают образование наледи и сосулек на крышах домов, опасных для прохожих, продлевают срок службы кровельного материала.

4. В нефтеперерабатывающей и химической отрасли электрокабельный обогрев позволяет поддерживать постоянную температуру в цистернах и резервуарах для хранения продуктов переработки.

5. В строительстве кабель применяются для подогрева бетонных растворов в зимнее время, предотвращения образования наледи на грунтовом и асфальтном покрытии дорог и придомовых площадок. Последнее достижение в области применения подобных изделий — греющий кабель размещаемый внутри трубы водопровода, позволяющий обойтись без наружной теплоизоляции его открытых участков. Кабель вставляется внутрь участка водопроводной или канализационной системы и включается в работу перед ожидаемыми заморозками, пока жидкость ещё не замёрзла.

Греющий кабель: устройство и принцип работы

В холодное время года водопроводные и канализационные трубы могут промерзать. Для их подогрева используют такой элемент электрики как греющий кабель. Также его часто применяют для устранения наледи с кровли, карнизов, пандусов, лестниц, подогрева полов в доме.

В основе работы любой разновидности греющего кабеля лежит преобразование электрической энергии в тепловую. Внутри защитной оболочки находится один или несколько жил, которые нагреваются при пропускании через них электрического тока.

Резистентный тип

Резистивные кабели бывают одно- и двухпроводными. Они изначально рассчитаны на определенную мощность тока, поэтому для их корректной работы необходимо подключить датчики температуры окружающего воздуха и термостат. Резистивные кабели нового поколения разделяют на готовые секции, что значительно облегчает монтаж. Цельный кабель нужно предварительно нарезать, делать это можно только в специальных местах, иначе проводник утратит свою работоспособность.

Саморегулирующийся тип

Он не имеет замкнутого контура. Тепло выделяется в полупроводниковой матрице. В зависимости от температуры меняется ее сопротивление, образуя различные мосты проводимости. В остывшей точке кабеля петля из жил самостоятельно замыкается и он начинает греться. В достаточно горячей точке петля размыкается и нагрев прекращается. При этом на разных участках кабеля температура может быть разной.

Для корректной работы такого кабеля не нужны дополнительные датчики. Достаточно включить его в обычную розетку, например legrand valena, и он начнет самостоятельно работать.

Стоимость саморегулирующих кабелей значительно выше резистивных, однако они более безопасны и имеют повышенный КПД.

Важные параметры

Кабель подбирают с учетом важных параметров:

  • мощности;
  • типа наружной изоляции;
  • наличие защитной оплетки.

Мощность зависит от объекта обогрева. Так, для канализационных труб используют проводник мощностью 15 Вт/м, до 30Вт/м для трубопроводов большого диаметра. Мощность проводников для устранения наледи и подогрева полов составляет 15-45 Вт/кв. м.

Помимо мощности производитель указывает на упаковке максимальную площадь (пола, кровли, трубопровода), которую может эффективно обогреть кабель. Проводник для прогрева труб выбирают исходя из их материала (металл или пластик).

Греющий кабель. Принцип работы, применение

Все чаще для обогрева жилья или административных зданий применяются системы кабельного обогрева. Устройство таких систем позволяет использовать их также в обогреве полов. Использование таких систем позволяет решить многие проблемы обустройства домов и реализовать интересные задумки в пользу комфорта.

Основное достоинство кабельного обогрева в том, что за счет его гибкости, возможно произвести укладку такого кабеля на любой поверхности, осуществляя при этом равномерный нагрев такой поверхности. Греющий кабель имеет ряд достоинств:

  • При правильно проведенных расчетах греющий кабель может надежно работать длительное время.
  • Возможность использования его практически в любых условиях, а также для обогрева различных устройств.
  • Кабельная система обогрева не наносит вреда окружающей среде.
  • Простота в монтаже и эксплуатации.

Такой кабель нагревается под действием электрического тока, проходящего по основной жиле кабеля, обладающего определенным сопротивлением. Греющий кабель характеризуется удельным тепловыделением и определяется как мощность, выделяемая в вольтах на метр погонный длины кабеля.

Греющий кабель имеет такую конструкцию:

  1. Основная, нагревающая жила, изготовленная из высокоумного материала. Чем больше сопротивление имеет внутренняя жила, тем больше тепла она выделяет на 1 метр длины. При этом, следует заметить, что тепловыделение, так же зависит от силы тока, который проходит по жиле. Силу тока можно регулировать с помощью длины греющего кабеля: в данном случае, чем меньше сопротивление, тем больший ток проходит по центральной жиле.
  2. Бесшовная оболочка из полимерного термостойкого материала, сверху которой имеется сплошной алюминиевый экран, который защищает жилье от различных наводок, связанных с движением электрического тока.
  3. Внешняя защитная оболочка, изготовленная из полимерного материала с повышенными термостойкими характеристиками. Кроме этого, внешняя оболочка имеет повышенную механическую прочность.

Существуют конструкции греющих кабельных систем как с одной греющей жилой, так и с несколькими. Все жилы таких кабелей по отдельности имеют экранирование, выполненное с помощью тонкой алюминиевой полосы или в виде медной экранирующей сетки. Естественно, что кабельные системы с медной экранирующей оболочкой гораздо дороже. Как правило, экранирующая оболочка подключается к заземляющим элементам электрической сети.

Производители выпускают и неэкранированные греющие кабели для труб водоснабжения, так как они более дешевые и более доступные для широких слоев населения.

Все чаще можно встретить электро-обогреваемые полы в частных жилищах. Их устанавливают для обогрева прихожих, ванн, кухонь и других помещений. Они просты в монтаже и удобны в эксплуатации. Производитель позаботился о том, чтобы процесс нагрева помещения происходил в автоматическом режиме. Для этого выпускаются специальные терморегуляторы.

Принцип работы нагревательного кабеля — Знания

— 20 июля 2020 г. —

Принцип работы нагревательного кабеля:

Внутренний сердечник нагревательного кабеля состоит из холодной и горячей проволоки, а внешняя часть состоит из изолирующего слоя, заземляющего слоя, экранирующего слоя и внешней оболочки. После подачи питания на нагревательный кабель горячая проволока выделяет тепло и работает при температуре от 40 до 60°C и заглубляется в слой наполнителя. Нагревательный кабель передает тепловую энергию теплопринимающему телу за счет теплопроводности (конвекции) и дальнего инфракрасного излучения с длиной волны 8-13 мкм.

Состав и принцип действия греющего кабеля системы лучистого отопления:

Линия электроснабжения → трансформатор → низковольтное распределительное устройство → бытовой счетчик электроэнергии → термостат → греющий кабель → излучающий тепло в помещение через этаж

а. Использование электричества в качестве энергии

b. Используйте нагревательный кабель в качестве нагревательного элемента

c.Механизм теплопроводности нагревательного кабеля

(1) Греющий кабель выделяет тепло после подачи питания. Его температура составляет от 40 ℃ до 60 ℃. За счет контактной проводимости он нагревает окружающий цементный слой, а затем передает его на пол или плитку, а затем за счет конвекции нагревает воздух для проведения тепла. На его долю приходится 50% тепла, выделяемого нагревательным кабелем.

(2) Вторая часть заключается в том, что после включения нагревательного кабеля он будет производить наиболее подходящие 7-10 микрон дальние инфракрасные лучи для человеческого тела и излучать их в тело человека и в космос.На эту часть тепла также приходится 50 % тепловыделения, а эффективность нагрева греющего кабеля близка к 100 %.

После включения нагревательного кабеля нагревательная проволока из никелевого сплава внутри вырабатывает тепло и работает при низкой температуре 40-60 ℃. Нагревательный кабель, заглубленный в слой наполнителя, передает тепловую энергию за счет теплопроводности (конвекции) и излучает 8-13 мкм Дальнее инфракрасное излучение передается нагреваемому телу.

Как работают саморегулирующиеся нагревательные кабели?

Саморегулирующиеся нагревательные кабели обеспечивают защиту от прорыва водопроводных труб, замерзания водосточных желобов, обледенелых или заснеженных пандусов, лестниц и пешеходных дорожек. Использование этих систем обеспечивает надежное и долгосрочное решение дорогостоящих повреждений или нарушений в работе. Но как они работают?

Когда вам нужны саморегулирующиеся нагревательные кабели?

Несмотря на то, что теплоизоляция эффективно противостоит обледенению, сама по себе теплоизоляция не может обеспечить полную защиту трубопровода от повреждения морозом. И трубы — не единственное, что нужно защищать зимой, так как мороз также может повлиять на водостоки и канализацию. Существуют альтернативные системы, но многие из них не предлагают энергоэффективных вариантов и требуют постоянного обслуживания.

Тем не менее, саморегулирующаяся система защищает здания от повреждения морозом, предлагая множество других преимуществ.

Как работают саморегулирующиеся нагревательные кабели?

Саморегулирующиеся системы работают по:

  • Крепление нагревательного кабеля по прямой линии под изоляцией на трубе.
  • Использование мощности нагрева в зависимости от температуры окружающей среды для поддержания температуры выше точки замерзания.
  • При изменении температуры окружающей среды разница с температурой выдержки, тепловым потоком и потреблением энергии соответственно уменьшаются.

Это делает саморегулирующиеся системы энергоэффективными, поскольку они включаются только при понижении температуры.

Почему вы должны рассмотреть саморегулирующиеся системы?

Зимой лед может стать причиной многих опасных ситуаций в зданиях.

  • Было много случаев, когда сосульки падали из желобов, причиняя серьезные травмы людям внизу.
  • Если температура днём повысится, талая вода не сможет стекать по канализации и будет разливаться по дворам и дорожкам.Когда он снова замерзает ночью, он может создать опасную ледяную поверхность.
  • Лед может повредить желоба и водостоки. Неисправная водосточная система представляет опасность для самого здания, особенно для крыши и фасада.

Саморегулирующиеся нагревательные кабели очень эффективны для защиты трубопроводов от повреждения морозом, оставаясь при этом безопасным вариантом. Технология предназначена для различных применений, в том числе внутри домов и зданий.

Сложите все это вместе, и станет ясно, что повреждения зданий и инженерных коммуникаций от мороза можно избежать, а эксплуатационные расходы снизить благодаря функциональности и универсальности систем защиты от замерзания.

Посмотрите это видео, чтобы узнать больше о том, как работает технология саморегулирующегося электрообогрева:





Принцип работы нагревательного кабеля с саморегуляцией температуры

Известный многим саморегулирующийся нагревательный кабель для обогрева коммуникаций: водопроводных и канализационных труб, водосточных желобов и элементов кровли, террас.

Но не всем известен его принцип работы и потребляемая мощность кабеля при разных температурах.

кабельное устройство кабельное устройство

Сначала принцип работы. Этот кабель состоит из двух латунных жил (два контакта), но по нему не протекает ток. Это не резистивная нагрузка. Они просто заряжены энергией. Между этими контактами находится полупроводниковый полимер. В его структуре есть графит. Вот по полимерным нитям меда и течет ток, и полимер нагревается. Все это находится в изоляции и металлической оболочке, которая может служить заземлением.

В зависимости от температуры этот полимер на разных его участках имеет различное сопротивление.Те. кабель может нагреваться по-разному в этих различных областях. И, нагреваясь, начинает потреблять меньше энергии, т.к. растет его сопротивление.

Кратковременный расход устройства и саморегулирующийся нагревательный кабель.

В нагретом состоянии кабель все равно расходует (примерно от одной трети до половины своей номинальной мощности). Имейте это в виду.

Стоимость греющего кабеля с покупкой метров и готового комплекта.

Наборы фотографий. Есть нагревательные кабели, которые можно прокладывать внутри труб.Для этих целей они продаются с фланцем. Например, для прокладки канализационных труб (распространенная проблема). Либо внутри водопроводных труб — такие покрытия имеют свой пищевой полиэтилен.

Кабель, закрепленный на пластиковых стяжках или ленте с металлизированным покрытием

Для наружной прокладки канализационных труб нужно использовать красный цвет. Серый — для внутренних систем.

Для меня непонятно, зачем некоторые трубы обматывают этим греющим кабелем, тем самым увеличивая расход кабеля на метр трубы n? Если труба находится в теплоизоляционной оболочке, то увеличивается площадь обогреваемой поверхности трубы.Но. При прокладке кабеля снизу трубы горячий воздух и теплопередача через материал трубы будут нагревать весь ее объем. Не вижу смысла нагревать канализационную трубу до 50 градусов (с учетом теплопотерь). Это приведет к увеличению количества бактерий и неприятного запаха.

В идеале все должно быть учтено. Для этого нужно знать значения температур и давлений в разных средах. Экспериментальные значения для нагревательного кабеля мощностью 30 Вт/м можно получить из информации в такой последовательности:

***

Фото взяты из открытых источников, с сервиса Яндекс.Фотографии

Подпишитесь на канал , внеся его в закладки браузера. Много полезной информации и интересных статей.

Принцип работы саморегулирующегося нагревательного кабеля, рекомендации по выбору, схема подключения и лучшие модели

Существует множество способов нагрева воды в водопроводных трубах. Одним из самых распространенных из них является обогрев саморегулирующимся греющим кабелем. Такое устройство высокоэффективно и экономично.Помимо обогрева водопровода, саморегулирующийся кабель используется для организации в доме системы «теплых полов».

Содержание

  • Принцип работы
  • Советы по выбору
  • Схема подключения
  • Популярные бренды

Принцип действия

Такие устройства принято использовать не только в быту, но и в промышленных масштабах. Основные цели , которых может достичь саморегулирующийся кабель:

  1. Круглогодичная защита от замерзания для всех труб.
  2. Безопасность на крышах и водосточных желобах. С саморегулирующимся греющим кабелем можно исключить риск получения травм от сосулек.
  3. Постоянное поддержание заданной температуры.
  4. Внедрение системы «теплый пол».

Некоторые мастера также используют саморегулирующиеся нагревательные кабели для обогрева диванов и кресел.

Само устройство довольно простое. Он состоит из 5 элементов: медных жил, плетеного экрана, внешней оболочки, полупроводниковой матрицы и внутренней изоляции.Полупроводниковая матрица предназначена для отвода тепла провода. Он позволяет регулировать тепловую мощность.

Когда температура окружающей среды падает до заданного уровня, середина провода сжимается на микрон. Затем кабель начинает выделять дополнительное тепло, повышая температуру окружающей среды.

Советы по выбору

Конструктивные особенности саморегулирующегося нагревательного кабеля играют важную роль. Модели самого высокого качества будут те, которые содержат все 5 элементов, упомянутых выше.В магазине следует тщательно проверить светильники на наличие различных повреждений и дефектов. Дополнительно рекомендуется учитывать следующие показатели:

  1. Уровень качества внутренней изоляции кабеля. Сопротивление этого пространства должно быть более 1 Ом.
  2. Наличие экранирующей оплётки. Этот элемент позволяет увеличить прочность устройства, а также заземлить его.
  3. Наличие защитной оболочки. Лучшей защитой считается внешняя теплоизоляционная оболочка из фторопласта.
  4. Мощность нагрева. Разные модели нагревательных кабелей рассчитаны на разные температуры. Необходимо подобрать вариант, подходящий для труб.

Для дополнительной безопасности рекомендуется узнать у продавца, есть ли у вас все необходимые сертификаты. Если вы планируете использовать устройство для бытового обогрева труб, то лучше всего приобрести небольшую систему, которая отлично справится со своей задачей и сэкономит вам деньги.

Схема подключения

Существуют различные способы установки саморегулирующегося отопительного прибора. . Каждый из них подходит для разных применений светильника. Для водопроводных и канализационных труб используется прямоточный монтаж. Он предполагает установку провода вдоль трубы. Помимо линейного, можно использовать спиральный способ установки. Для этого потребуется большая длина материала. В некоторых случаях выполняется внутренний монтаж вдоль трубы, но этот способ требует серьезных усилий по внедрению.

Когда прибор полностью установлен, необходимо подключить его к сети с помощью шнура питания. Также следует ознакомиться с рекомендациями специалистов:

  1. При установке температура окружающей среды должна быть не менее 15 градусов.
  2. Изгиб устройства должен быть равен сумме шести его диаметров.
  3. После завершения процедуры установки необходимо проверить индикатор сопротивления.

Популярные бренды

Что касается цены на саморегулирующийся нагревательный кабель, то она несколько выше стоимости стандартного крепежа.Однако за время службы он успевает себя оправдать.

Стоимость таких кабелей варьируется от 100$ до 1000$. рублей за 1 метр материала. Недорогие устройства предлагают отечественные производители. Кроме того, необходимо учитывать тот факт, что чем длиннее провод нужен заказчику, тем ниже цена за каждый метр.

Согласно отзывам, написанным сторонниками такой продукции, наиболее популярными марками нагревательных кабелей являются Raychem, Lavita, Ensto и Devi.

Продукцию производителей Ensto и Lavita отличает качественное внутреннее покрытие изделия. Самая дорогая продукция поставляется из Дании под брендом Devi. . К бюджетным вариантам относятся модели брендов Ensto и Lavita. По сроку службы Ensto не уступает дорогим устройствам от Devi. По этой причине большинство потребителей отдают предпочтение отопительным приборам от Ensto.

Если подробно изучить принцип работы и устройство саморегулирующегося нагревательного кабеля, то можно найти достаточно эффективное применение такому устройству в домашних условиях.

Классификация и принцип работы саморегулирующегося кабеля — Знания

Саморегулирующиеся нагревательные кабели стали сегодня наиболее распространенной формой электрических нагревательных кабелей в мире и являются энергосберегающими и экологически чистыми продуктами, поддерживаемыми государством. Его характеристики заключаются в том, что он может автоматически ограничивать температуру во время нагрева и автоматически регулировать выходную мощность в зависимости от температуры тела обогревателя без какого-либо дополнительного оборудования; его можно произвольно обрезать или удлинить в пределах определенного диапазона длины, допускается многократное наложение. Нет горячих точек высокой температуры и проблем с горением.

Классификация

Саморегулирующийся электрический нагревательный кабель, также известный как саморегулирующийся электрический нагревательный кабель, представляет собой новое поколение электрических нагревательных кабелей с постоянной температурой. Положительные температурные коэффициенты высокие и параллельны друг другу. Саморегулирующийся нагревательный кабель может автоматически ограничивать температуру нагрева и автоматически регулировать выходную мощность в соответствии с температурой измеряемого тела.Можно обрезать произвольно или удлинить в пределах определенной длины. Простота обслуживания и энергосбережение.

Принцип работы

Саморегулирующиеся электрические нагревательные кабели работают по принципу, согласно которому при понижении температуры вокруг нагревательного кабеля проводящая пластмасса в каждом нагревательном кабеле сжимается, а частицы углерода соединяются друг с другом, образуя электрическую цепь. высокая температура. Когда температура повышается, токопроводящий пластик расширяется, а частицы углерода постепенно отсоединяются, что приводит к разрыву цепи, увеличению сопротивления, и электрический нагревательный кабель автоматически снижает выходную мощность.Когда температура окружающей среды становится низкой, пластик возвращается в усадочное состояние, частицы углерода соединяются, образуя цепь, и мощность электрического нагревательного кабеля автоматически возрастает.

Саморегулирующийся нагревательный кабель имеет равномерную температуру, не перегревается, безопасен и надежен. Экономия энергии, быстрый нагрев и быстрый запуск. Низкие затраты на установку и эксплуатацию, а также простота установки и обслуживания. Широко используется в противопожарных трубах, водопроводных трубах промышленного кондиционирования воздуха, трубах для очистки воды.Он также может выполнять электрообогрев и технологическую изоляцию для различных технологических трубопроводов и резервуаров.

Отправить запрос

Принцип работы электрического нагревательного провода — Отраслевые знания

Принцип работы электрического нагревательного провода 25 февраля 2021 г.

Принцип работы электрического нагревательного провода:

Электрический нагревательный провод должен иметь соответствующее удельное сопротивление для достижения цели нагрева. Если удельное сопротивление слишком велико и слишком мало, он должен быть очень коротким или очень длинным, очень тонким или очень толстым электронагревательным проводом, что затрудняет изготовление и использование электронагревателей как размера, так и мощности.Температура плавления должна быть относительно высокой, нельзя нагревать до плавления; При более высокой температуре химическая стабильность относительно высока, не может быстро окисляться, а срок службы очень короткий. В настоящее время обычно используются: никель-хромовая проволока, железно-хромовая проволока, проволока из чистого никеля, медно-медная проволока, проволока кама, медно-никелевая проволока, нержавеющая сталь, новая медь, марганцевая медь, Манелл и т. д.

Некоторые специальные электрические обогреватели, такие как электрические одеяла, требуют большой площади рассеивания тепла и малой удельной мощности. Если использовать обычные никель-хромовые и железо-хромо-алюминиевые электропровода, то нужны плюсовые тонкие электропровода с сечением, которое вообще можно не изготавливать. Так электроодеяло изготовлено из марганцовистой медной проволоки, которая имеет гораздо меньшее удельное сопротивление, чем железо, хром и алюминий, поэтому имеет достаточную длину.

При определенном напряжении с повышением температуры сопротивление резистивной проволоки будет увеличиваться, а мощность несколько падать. Когда достигается баланс между теплом и теплопотерями, температура фиксируется.

Мощность провода сопротивления, по материалу, толщине провода сопротивления, длине для определения. Если это один и тот же материал, чем длиннее и тоньше провод сопротивления, тем больше сопротивление и меньше мощность. Провод сопротивления 220В/5А, мощность 1100Вт. Когда вы разрабатываете продукт, он уже установлен.

Рабочая температура резистивной проволоки определяется при проектировании электронагревательного изделия. Например, электрическое одеяло, расчетная рабочая температура которого составляет всего несколько десятков градусов, в зависимости от площади электрического одеяла, рассеивание тепла для выбора мощности электрического провода.Если использование условий использования изменилось, например, электрическое одеяло сложено до мощности, тепловыделение электрического одеяла не является гладким, легко вызвать пожар.

Кабель обогрева с минеральной изоляцией

— Кабель с минеральной изоляцией — Группа MICC

Являясь крупнейшим в мире производителем кабелей с минеральной изоляцией и экспертами в области проектирования, надзора и контроля электрообогрева; мы гордимся тем, что предлагаем самый широкий ассортимент нагревательных устройств, отвечающих вашим потребностям в обогреве.

Кабель с минеральной изоляцией

известен как самый прочный кабель в мире. Это идеальный выбор, когда требования к температуре и выходной мощности приложения превышают возможности саморегулирующихся кабелей и кабелей постоянной мощности. Греющий кабель с минеральной изоляцией может использоваться для приложений, отвечающих следующим требованиям:

Преимущества кабелей с минеральной изоляцией





  • Одножильный и двухжильный нагревательный кабель сопротивления, с минеральной изоляцией из оксида магния, в металлической оболочке
  • Высокая прочность
  • Сопротивление нагрева Сопротивление кабеля (Ом/м) определяет выходную мощность на единицу длины.
  • Постоянная выходная мощность, не зависящая от колебаний температуры.
  • Максимальное рабочее напряжение до 750В.
  • Выходная мощность до 300 Вт/м (стандартная макс.).
  • Самая высокая поддерживаемая температура до 800 ℃.
  • Максимальная температура воздействия до 1000 ℃.
  • Горячие и холодные концевые фитинги обычно изготавливаются на заводе

Являясь крупнейшим в мире производителем с тремя заводами на трех континентах, мы можем выбирать из всего ассортимента нагревательных приборов, поэтому мы можем использовать наш опыт и знания для разработки наиболее эффективной системы. Этот обширный ассортимент гарантирует быстрое решение любой проблемы с отоплением.

Благодаря этому обеспечивается полная отслеживаемость для обеспечения решения высочайшего качества. Это жизненно важно, так как состав кабеля должен выдерживать невероятно суровые условия. MICC производит все соединения и уплотнения на заводе с использованием передовых технологий, которые гарантируют неизменно высокий уровень качества. Определенные диапазоны нагревательных кабелей и устройств с минеральной изоляцией одобрены различными сертификатами для опасных и коррозионно-активных зон.

Конфигурация кабеля

Нагревательный элемент MI состоит из нагревательного кабеля, соединения «горячий-холодный» и холодного кабеля с соответствующим уплотнением и сальником. Подключение и герметизация нагревательного элемента MI имеют решающее значение для безопасной и надежной работы, пожалуйста, обратитесь к нижеследующим страницам для стандартных типов конструкции.

Изоляция внутреннего нагревательного провода выполнена из оксида магния, нестареющего и негорючего материала. Широкий диапазон сопротивлений обеспечивает подключение нагревательных кабелей различной длины с различной мощностью и номинальным напряжением.Мы предлагаем как одножильные, так и двухжильные провода сопротивления, а также бесшовную внешнюю оболочку из меди, мельхиора, нержавеющей стали, инконеля или сплава 825.

Нагревательные системы серии

MICC с минеральной изоляцией (MI) особенно подходят для систем отопления, где требуется высокая выходная мощность, высокие температуры воздействия или чрезвычайная устойчивость к коррозионным воздействиям окружающей среды (сплав 825).

Системы обогрева

MI обеспечивают наиболее надежные решения для температур до 1000 ℃.

Это ваше надежное решение для защиты от замерзания, поддержания температуры и создания рабочих температур до 700 ℃.

Греющие кабели с минеральной изоляцией

подходят для обогрева труб, резервуаров, фланцев и клапанов, а также для многих других применений как во взрывоопасных, так и в невзрывоопасных зонах.

Область применения

Наши нагревательные кабели подходят как для коротких, так и для очень длинных нагревательных контуров.Вот обзор нашей линейки кабельных оболочек, подходящих для максимальных температур и условий окружающей среды:

У нас также есть удобная таблица коррозионной стойкости, показывающая пригодность наших материалов для различных сред. Найдите его здесь

Также доступен полный спектр дополнительного оборудования. Успешное завершение любого проекта отопления полностью зависит от оригинальной концепции дизайна, основанной на интересах клиента.

Услуги по проектированию, которые мы предоставляем, используют объединенные преимущества опытной команды инженеров-теплотехников, которым помогают компьютеризированные возможности проектирования, охватывающие все аспекты промышленного, коммерческого и бытового электрического отопления.Они тесно сотрудничают с избранными полевыми специалистами, которые обеспечивают необходимую связь между проблемами, возникающими на месте, и экспертами, решающими проблемы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
