Принцип работы перепускного клапана: принцип работы, виды и правила выбора

Содержание

принцип работы, виды и правила выбора

Отопительные системы и водонагревательные приборы в ходе эксплуатации испытывают постоянные перепады давления и температур. Перегрев или резкое увеличение или падение напора рабочей среды может стать причиной поломки оборудования или узла трубопровода и даже коммунальной аварии. Чтобы сделать условия эксплуатации нагревательных приборов оптимальными и защитить теплосеть, используют устройства, позволяющие регулировать давление теплоносителя и поддерживать его на нужном уровне, – перепускные клапаны.

Для чего служит перепускной клапан в трубопроводе

Во время работы отопительной или водонагревательной систем объем рабочей среды может меняться. Повышение или снижение давления теплоносителя негативно сказывается на работоспособности теплового контура: может привести к неравномерному прогреву, завоздушиванию узлов системы, поломкам. Сказывается изменение напора рабочей среды и на комфорте: неконтролируемо меняется температура в помещениях, а трубы начинают гудеть и вибрировать. Чтобы этого не происходило, важно поддерживать баланс давления в трубопроводе.

Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике.

Существует несколько видов регулирующей арматуры, которая справляется с этой задачей лучше, чем человек.

Перепускной, или переливной, клапан позволяет стабилизировать давление в трубопроводе путем перенаправления рабочей среды через дополнительную ветку трубопровода, называемую байпасом.

Регуляция происходит не единоразовым или периодическим стравливанием излишка теплоносителя, а порционно, благодаря чему поддерживается напор жидкости или газа постоянно на одном уровне.

Обратите внимание! Перепускная арматура управляет давлением автоматически, не требует участия человека и, в отличие от ручной регулировки, не завоздушивает систему.

Устройством можно и нужно оснащать трубопроводы любой сложности, но больше всего в регулировке напора нуждаются:

  • многоконтурные отопительные системы – в случае отключения одного из контуров уменьшается потребление теплоносителя и увеличивается давление, что может вызвать порывы трубопровода, перегрузить насос и теплогенерирующий прибор – чтобы этого избежать, нужно снизить давление и поддерживать его на нужном уровне;
  • отопительные системы, оснащенные терморегуляторами, и системы горячего водоснабжения – при настройке температуры изменяется объем потребляемого теплоносителя, и нужно быстро восстановить баланс давления в контуре;
  • системы водоснабжения, оснащенные водонагревателями накопительного типа – в бойлере и трубопроводе вода находится под высоким давлением, а так как от постоянной регулировки и частых включений-выключений воды рывками меняется объем подаваемой жидкости, то давление рабочей среды особенно важно регулировать, чтобы не произошло аварии и не сломался водонагреватель.

Принцип действия

Перепускной клапан в системе отопления устанавливают на байпас – дополнительную линию трубопровода, расположенную после насоса или разгонного коллектора и соединяющую подающую трубу с обратной.

Если бойлер является частью водной отопительной системы, то перепуск излишков воды может производиться также в обратном направлении, если же водонагреватель автономен, излишек сбрасывается в канализацию.

Устройство перепускной арматуры несложное:

  • внутри металлического корпуса находится заслонка и соединенная с ней пружина;
  • на внешней части корпуса может располагаться настроечная рукоятка, позволяющая установить предельное давление;
  • дополнительно могут быть установлены датчики температуры и давления, узел подпитки и сброса теплоносителя.

При избыточном давлении заслонка давит на пружину, открывая пропускное отверстие в корпусе. Часть потока из линии подачи теплоносителя перенаправляется в линию отвода. В результате напор рабочей среды выравнивается до необходимого и поддерживается в этом состоянии.

Это важно! Чем больше давление жидкости или газа в трубах, тем сильнее сжимается пружина, тем шире открывается пропускное отверстие корпуса и больше теплоносителя перенаправляется в дополнительный контур.

Когда напор теплоносителя ослабевает, пружина разжимается и сдвигает заслонку обратно, перекрывая пропускное отверстие и прекращая подачу рабочей среды в дополнительный контур – давление в трубопроводе выравнивается.

Отличие от других регулировочных устройств

Нередко перепускной клапан путают с предохранительным и редукционным. Однако при общей схожести внешнего вида и функций, выполняемых этими устройствами, есть различия в механизме снижения давления и периодичности действия.

Тип устройстваМеханизм снижения давленияПериодичность действия
перепускной клапанизлишек рабочей среды отводится в дополнительную ветку трубопровода, регулируется давление жидкости или газа, проходящего по основной ветке, тогда как клапан стоит на дополнительнойпостоянно, пока это необходимо
предохранительный клапанизлишек теплоносителя стравливается во внешнюю среду или канализацию путем открывания клапанаэпизодически при перепадах давления
редукционный клапан (редуктор давления)устанавливается на основную ветку и регулирует напор рабочей среды путем уменьшения и увеличения своей пропускной способности, контролирует напор в части трубопровода, расположенной после устройствапостоянно

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

  • Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.

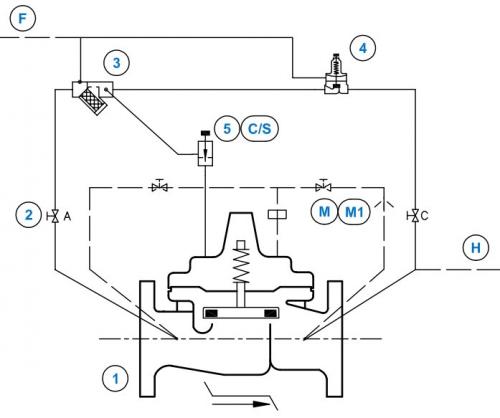

  • Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Как выбрать клапан для бойлера и байпаса

В заводской комплектации бойлеры и байпасы либо оснащены самым простейшим перепускным клапаном, либо не имеют устройства для перенаправления потока.

В первом случае можно не вмешиваться в конструкцию водонагревателя или обводного элемента и устанавливать их в имеющемся виде.

Во втором случае необходимо приобрести и установить перепускные клапаны. Байпас без этого устройства будет только пропускать поток рабочей среды при отключении теплового контура, но давление регулировать не сможет. А бойлер, не оснащенный перепускным клапаном, подвержен перегреву и может сломаться, так как вода в нем будет закипать и превращаться в пар, еще больше увеличивая давление на трубы и сам тепловой агрегат.

Выбор устройства зависит от отопительного или водонагревательного прибора: используемого им топлива, максимально допустимого давления, указанного в технической документации.

Обратите внимание! Важно также учитывать собственные возможности по управлению процессом регулировки давления – есть ли навыки по настройке рабочих параметров перепускного клапана.

Цена изделия в данном вопросе может играть роль только при выборе между однотипными устройствами разных производителей.

Для разных видов нагревательных приборов требуются клапаны различной конструкции:

  • Системы, работающие на электричестве, газе или дизельном топливе, нетребовательны – для регулировки давления в них достаточно простейшего перепускного клапана, не имеющего дополнительных элементов.
  • Твердое топливо прекращает гореть не сразу, следовательно моментально отключить твердотопливный котел или плавно отрегулировать температуру нагревания невозможно. Поэтому в твердотопливных отопительных системах важно не только регулировать давление, но и охлаждать теплогенерирующий агрегат. На байпасы и бойлеры ставят перепускные клапаны, реагирующие как на повышение давления, так и на увеличение температуры теплоносителя. Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения.
  • Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься.
  • Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них.
  • Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже. Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой.

Технические характеристики

Каждый перепускной клапан характеризуется несколькими параметрами, которые тоже следует учитывать при выборе изделия:

Наименование характеристикиЧто обозначает
пропускная способностьобъем теплоносителя, расходуемого в единицу времени при единичном давлении
номинальное давлениепредельное избыточное давление рабочей среды, выдерживаемое при 200 градусах
номинальный диаметрвнутреннее сечение соединительных патрубков, может иметь незначительное отклонение от реального размера
настроечный диапазонграницы предельного давления, настраиваемого на клапане

Перепускной клапан системы отопления: назначение, правила установки

Перепускной клапан терморегулятора отопительной системы — это достаточно простой механизм, который применяется для сброса рабочей среды. Все дело в том, что обогревательные приборы, в комплектацию которых входит терморегулятор, постоянно работают в новых условиях, поскольку они моментально реагируют на любые, даже самые незначительные изменения в окружающей среде.

При появлении сигнала на изменение температурного режима, теплоноситель сразу же перестает подаваться в водяные радиаторы отопления. Или же процесс поступления жидкости полностью возобновляется.

Такие ситуации приводят к увеличению рабочего давления, и зачастую показатели доходят до критической отметки, что особенно актуально для радиаторов, выполненных из стали. И здесь необходимо использовать перепускной клапан, который установлен за циркуляционным насосом.

Клапан перепускной угловой Watts USVR 1 1/4″ НВ для систем отопления

Принцип работы перепускного клапана отопительной системы

Перепускной клапан соединяется с:

  • насосом;
  • трубой обратки;
  • подающим патрубком.

Принцип работы перепускного клапана системы отопления отличается от предохранительного, поэтому отождествлять их не стоит. Подключаются они разными способами, предохранительный монтируется к сточной трубе.

Когда радиаторы перекрываются под воздействием терморегуляторов — повышается давление в отопительной системе и включается перепускной клапан, который перегоняет горячую жидкость в обратку.

Оперативная работа перепускного клапана снижает и давление в отопительном контуре и делают его более стабильным, что в разы снижает риски для водяных радиаторов.

Если речь идет о более сложных отопительных системах, где несколько контуров, то в таких случаях перепускной клапан монтируется за всеми циркуляционными насосами, которые присутствуют в системе. Если в подобных системах установлены перепускные клапаны, контуры отопления стабильно и без сбоев работают в нормальном режиме.

В системах отопления за циркуляционным насосом следует обратный клапан, который выступает своеобразным препятствием для теплоносителя и не позволяет ему двигаться в обратном направлении из-за повышения давления.

Конструкция обратного клапана состоит из заслонки и пружины с небольшим усилием, которого вполне хватает для запирания прохода для теплоносителя, движение которого может пойти в обратную сторону.

Назначение и место установки

Монтаж термостатического клапана осуществляется методом его врезки в систему на небольшой дистанции от насоса, который осуществляет подачу жидкости. Этот участок находится между обраткой и контуром подачи. Благодаря режиму настройки максимально допустимой границы давления рабочей среды, владелец может самостоятельно выполнить настройку прибора.

На сегодняшний день ассортимент изделий — обширный. Однако, все же лучше отдавать предпочтение известным, хорошо зарекомендовавшим себя торговым маркам: Mankenberg, Valtec, DANFOSS. Отзывы пользователей свидетельствуют о том, что устройства, выпускаемые данными производителями, отличаются высокой эффективностью, надежностью и длительным сроком службы.

Основное предназначение регулировочных термостатических клапанов заключается в обеспечении стабильной разницы в давлении между обратным и подающим трубопроводами в отопительных системах закрытого типа. Если тепловая нагрузка снижается — термостатические радиаторные вентили закрываются, и как следствие — перепад давления между обратным и подающим трубопроводами становится выше.

С применением перепускного клапана вы получите ряд достоинств:

  • нагрузка на насос будет гораздо ниже;
  • на котле будет появляться гораздо меньше ржавчины;
  • процесс работы отопительного прибора будет бесшумным;
  • температура рабочей среды в обратном трубопроводе будет выше.

Разновидности перепускных клапанов

Для того, чтобы определиться с порядком монтажных работ и подбором деталей для радиаторов, необходимо быть осведомленным о видах и предназначении предохранительных перепускных клапанов.

  1. Муфтовые предохранители. Данные изделия — это механизмы с двухсторонней резьбой и прокладкой, которая находится с внешней стороны. Работает данная деталь при помощи пружины, которая удерживает шток. Когда на шток вы приложите усилие, то откроется проход. При появлении давления с обратной стороны, за счет блокировки, оно усилится. Выполняются такие предохранители из латуни. Тарелка, которая располагается внутри штока, производится из термоустойчивого пластика, а пружина — из нержавейки. Механизм функционирует за счет того, что под давлением вода попадает на заслонку, которая поднимается, в свою очередь освобождая движение потоку. Когда давление снижается, шток опускается, поэтому возвращение потока исключено.
  2. Трехходовые клапаны. Такой элемент предназначен для того, чтобы теплоноситель охлаждался. Выделяются изделия с ручным управлением, электроприводом и сервоприводом. Конструкция их достаточно простая, имеются выходящие и входящие отверстия. Поток движения жидкости регулируется при помощи специальной заслонки, которая напоминает шток либо шар. При ее вращении поток движется в требуемом направлении. Данный клапан устанавливается на контуры, где температурный режим невысокий. Например, в участках, где к теплому полу примыкают батареи, функционирующие от одного источника тепла.
  3. Четырехходовый клапан. Данное изделие производится обычно из бронзы. У него есть три отверстия: два выходных и одно входное. В качестве регулирующего элемента выступает коррозионно-устойчивый шток. При движении в вертикальном направлении он не осуществляет перекрытие течения воды целиком, что позволяет перераспределить потоки.

Таким образом, пренебрегать установкой перепускного клапана в системе отопления не стоит.

Что такое перепускной клапан и где он устанавливается?

Данное устройство является не только очень важным для нормального функционирования автомобильного механизма, но и достаточно сложным. Ведь именно благодаря пропускному клапану поддерживается оптимальный уровень давлениякак в воздушной среде, так и в жидкой. То есть, если бы не пропускной клапан, то при неблагоприятных или слишком экстремальных условиях эксплуатации автомобиля, его двигатель мог бы запросто выйти из строя, что является страшным сном любого автовладельца. Вот именно по этому, очень важно знать, что же собой представляет пропускной клапан и сколько таких устройств можно найти на самом обычном легковом автомобиле.

Как Вы уже догадались, именно об этом и пойдет речь в нашей статье. В ней мы уделим внимание пропускной клапан турбонаддува, системы топлива и системы охлаждения двигателя внутреннего сгорания. Отдельно также рассмотрим вопрос о регулировке тяги пропускного клапана.

1. Как работает перепускной клапан: особенности всех его подвидов

Перед тем, как перейти к подробному знакомству с особенностями каждого отдельного подвида перепускных клапанов, давайте же разберемся, что же необходимо в целом знать об этом устройстве. В отличие от предохранительного клапана, который способен ограничить повышение давления в системе лишь путем однократного или же периодического отвода из нее газа или жидкости, перепускной клапан способен обеспечивать непрерывный отвод основных компонентов системы, которые и вызывают повышение давления.

Вместе с тем, стоит обратить Ваше внимание, что перепускной и предохранительный клапаны внешне являются практически идентичными (разница может быть вызвана только конструктивными особенностями, заданными производителем). Немало схожего в функциональном аспекте имеет пропускной клапан с редукционным. Оба они поддерживают постоянное давление внутри системы. Однако, задача редукционного клапана заключается в том, чтобы поддерживать постоянный уровень давления на выходе из клапана, то есть, «после себя». А вот перепускной клапан «заботится» о том, чтобы уровень давления был нормальным на входе в него, или же «до себя».

Подобные функциональные особенности характерны всем существующим подвидам этого устройства. Поэтому, в целом ответ на вопрос как работает перепускной клапан, мы Вам расписали. Остается лишь более подробно разобраться с вопросом, в чем заключается использование перепускного клапана каждого отдельного направления, то есть каждого подвида.

Особенности функционирования пропускного клапана в турбонаддуве двигателя внутреннего сгорания

В данном случае речь идет об устройстве, которое реализует сброс выхлопных газов, уменьшая тем самым давление внутри впускного коллектора. Но чем же может быть спровоцировано слишком высокое и опасное давление внутри данного устройства? Для этого необходимо разобраться в особенностях функционирования всей системы.

Выхлопные газы, которые образуются в процессе сгорания топливно-воздушной смеси, способствуют вращению специальной турбины. Проходя непосредственно через ее лопасти, они способствуют тому, что раскручивается крыльчатка, которая в свою очередь раскручивает колесо компрессора. Именно от вращения компрессора внутри впускного коллектора образуется давление. И чем больше воздуха попадает и проходит через турбину, тем быстрее и выше будет подниматься давление в коллекторе. А вот то, сколько выхлопных газов выработает двигатель, напрямую зависит на какой скорости и каких оборотах он эксплуатируется. То есть, чем больше количество оборотов двигателя в минуту, тем больше выхлопных газов он вырабатывает и тем выше поднимается давление во впускном коллекторе.

Так что, разгоняя свой автомобиль до максимума и пытаясь добиться самого лучшего показателя его мощности, Вы тем самым провоцируете нежелательные процессы внутри его основные деталей. Ведь от избытка давления запросто может сгореть непосредственно сам двигатель, что является крайне не желательным для любого автовладельца. Именно для того, наперед предупредить возможность подобной ситуации, конструкторы и придумали такое устройство, как перепускной клапан. В частности, именно благодаря ему поток выхлопных газов, которые непосредственно воздействуют на крыльчатку, уменьшается в разы.

Но вообще, выхлопные газы не обязательно должны удаляться прямо из турбины. Двигатель автомобиля будет вполне нормально функционировать, если определенная их часть будет покидать устройство еще до попадания в турбину. Именно поэтому может существовать два перепускных клапана турбонаддува – внутренний и внешний. Но зачастую используется именно внутренний. Благодаря ему газы удаляются непосредственно из корпуса турбины двигателя, что возможно благодаря большому отверстию на клапане.

В случае с внешним перепускным клапаном, для его установки требуется замена части выпускного коллектора, или же специальная установка перекрестной трубы, поскольку газы в этом случае выводятсяеще до попадания в турбину. То есть, это абсолютно отдельный агрегат, способный работать вне корпуса турбины, хотя некоторые модели могут устанавливаться на ее корпус. Зачем же конструкторы придумали еще один клапан, если есть уже внутренний? Дело в том, что мощность некоторых автомобилей настолько высока, что внутренний перепускной клапан просто не справляется со всеми выхлопными газами. А внешний перепускной клапан как раз таким способен пропускать через себя большие количества газов.

Еще одно преимущество внешних клапанов – они обладают способностью намного быстрее открывать свою заслонку, чтобы дать возможность потокам газов выходить наружу. А возможно это благодаря наличию у некоторых моделей двойного активатора (что это за механизм мы расскажем немного ниже). Такой клапан может направлять выхлопные газы либо в атмосферу, либо же перенаправлять их обратно в выхлоп. Таким образом, при конструировании особенно мощных машин такой вариант перепускного клапана является наиболее оптимальным, хотя в отдельных случаях их могут устанавливать в количестве двух, а то и трех штук.

У любого перепускного клапана имеется специальная перепускная заслонка, которая во время обычной работы турбины закрывает собой отверстие самого клапана. То есть, пока давление внутри впускного коллектора находится в пределах нормы – заслонка находится в закрытом состоянии. Но когда оно начинает подниматься, заслонка начинает понемногу открываться. То есть, она может находиться и в полуоткрытом состоянии.

Приводится в действие заслонка перепускного клапана следующим образом. Заслонка турбины имеет соединение с рычагом турбины, который в свою очередь приводится в действие благодаря рычагу активатора. Последний является пневматическим устройством, которое способно создавать линейное движение, то есть, приводить в действие заслонку до того момента, пока она не откроется полностью. Таким образом, перепускной клапан системы турбонаддува (или просто турбины, как его еще величают) играет очень важную роль в нормальном функционировании автомобильного двигателя. При чрезмерно активной эксплуатации автомобиля он просто спасает его мотор от перегрева и от поломок.

Пропускной клапан в системе подачи топлива в двигатель

Не менее важное значение имеет перепускной клапан и для системы подачи топлива в двигатель внутреннего сгорания. Какую функцию это устройство выполняет здесь? Прежде чем дать Вам ответ на этот вопрос, давайте ознакомимся с некоторыми особенностями функционирования топливной системы обычного двигателя.

Для работы двигателя в камеру сгорания постоянно подается определенное количество топлива, которое смешиваясь с воздушной массой, сгорает и выделяет при этом необходимую для работы автомобильных механизмов энергию. Однако, автомобиль не всегда эксплуатируется на одной и той же скорости. Говоря другими словами, иногда двигателю автомобиля требуется совсем мало топлива для нормального функционирования, а иногда очень много. Поскольку система не способна очень быстро перестраиваться под режимы езды водителя, на двигатель постоянно подается практически одно и то же самое количество топлива. И в том случае, если двигателю не нужно очень много топлива – его излишки сливаются обратно в бак.

Вот теперь мы можем ответить на заданный выше вопрос: функция перепускного клапана топливной системы как раз таки и заключается в том, чтобы осуществлять слив избыточных количеств топлива, которые закачивает к двигателю топливный насос, назад в топливные баки. Благодаря этому с топливной системе обеспечивается постоянный уровень давления.

Думаем, логика Вам уже подсказала, что искать данное устройство необходимо непосредственно возле топливного насоса. На некоторых моделях авто перепускной клапан объединяется с ним. Также, вместе с перепускным клапаном работает и соленоидный, который его перекрывает. Необходимо это для того, чтобы обеспечить цепи высокого давления необходимую герметичность.

Конструкционные особенности данного клапана практически ничем не отличаются от того, который используется в турбине двигателя. Его заслонка также способна находиться как в полностью закрытом, так и в полностью открытом положении. Реагирует она также на повышение давление в системе подачи топлива. То есть, если двигатель не перерабатывает все подкаченное насосами топливо, поднимается давление, которое открывает заслонку перепускного клапана и излишки топлива возвращаются в бак.

Как мы видим, конструкционные особенности как перепускного клапана турбины, так и системы подачи топлива практически ничем не отличаются. Единственная разница между ними – первый обеспечивает оптимальный уровень давления в газообразном пространстве, а второй – в жидком.

Использование пропускного клапана в системе охлаждения двигателя внутреннего сгорания

Если Вы хоть немного ознакомлены с тем, как функционирует система охлаждения двигателя внутреннего сгорания, то немного удивитесь, для чего в ней нужен перепускной клапан. Ведь здесь количество антифриза в этой системе всегда остается неизменным (разве что из-за поломки он может вытекать из системы). Однако, не стоит забывать о том, что эта жидкость функционирует по системе под определенным давлением. Но это не самое важное.

В процессе охлаждения двигателя антифриз поэтапно переходит из холодного состояния в горячее и наоборот. Из-за нагревания, которое происходит параллельно с нагреванием двигателя, антифриз расширяется и тем самым поднимает давление в системе охлаждения. Чтобы она от этого не пострадала, специальный предохранительный клапан собирает излишки антифриза и отправляет их в расширительный бачок.

Вместе с этим процессом происходит еще один, который также связан с давлением. В радиаторе охлаждения антифриз наоборот уменьшается в объеме и из-за его недостатка в системе охлаждения образуется разрежение. Чтобы его избежать, наш перепускной клапан возвращает в радиатор антифриз из расширительного бачка.

Оба клапана, как перепускной, так и предохранительный, располагаются в крышке радиатора. Функционирование обоих клапанов происходит под влиянием повышенного или пониженного давления. Их главная задача – предупреждение возникновение высокого давления в системе охлаждения и возможность ее поломки.

2. Регулировка тяги перепускного клапана или как обеспечить идеальное функционирование систем автомобиля?

Разобравшись с тем, какие функции выполняют основные перепускные клапаны автомобиля, необходимо более подробно ознакомиться с вопросом, как же регулируется тяга перепускного клапана. То есть, говорить будем о том, как повлиять на движение заслонки клапана – сделать, чтобы она открывалась при более высоких показателях давления внутри системы, или же наоборот, она выпускала излишки газа или жидкости даже при совсем низком давлении.

Сама по себе заслонка перепускного клапана открывается и закрывается очень легко. Если взять само устройство в руки, то крышка будет просто качаться на креплении. Если же подобное не происходит – с заслонкой есть какие-то проблемы, которые необходимо исправить. Иначе, она может вовремя не открыться, когда это будет очень нужно. При нагревании заслонка может двигаться рывками, однако это менее опасно.

Естественно, к заслонке подсоединяется тяга активатора, благодаря которой и регулируется степень закрытости/открытости отверстия перепускного клапана. Чем больше затянут конец тяги перепускного клапана, тем она будет короче, чем он больше расслаблен – тем тяга длиннее. В первом случае заслонка будет более плотно закрывать отверстие клапана и тем сильнее понадобиться давление в системе, чтобы этот клапан можно было открыть для выпуска газа или жидкости. Это способствует тому, что турбина раскручивается намного быстрее и интенсивнее, а клапан открывается медленнее и позже. Если же тяга ослаблена – то все процессы происходят с точностью до наоборот.

Однако, параллельно с перепускными клапанами, в вышеописанных системах давления часто используют такое устройство, как контролер с обратной связью. Этот контролер способен сам измерять и контролировать давление, при этом длина тяги не будет способна прямо влиять на открывание или закрывание заслонки клапана. Этот процесс будет происходить только тогда, когда на это «даст добро» контролер.

Выгода от этого также есть. Ведь благодаря контролеру перепускной клапан будет находиться в плотно закрытом состоянии до того момента, пока давление не достигнет необходимого уровня. Поскольку газ и жидкость в это время не выпускаются даже частично, то давление поднимается намного быстрее. К примеру, в зимнее время так намного проще и быстрее можно разогреть двигатель. Таким образом, регулировка тяги перепускного клапана не всегда является целесообразной.

Вот в принципе и все, что мы хотели поведать Вам об особенностях функционирования и устройства такой детали автомобиля, как перепускной клапан. В связи с тем, какую важную роль он играет в работе самых важных механизмов автомобиля, к этой детали необходимо относится очень внимательно, постоянно проверяя ее работоспособность и работоспособность всех ее деталей. Даже в том случае, если перепускной клапан выйдет из строя, подбирать новый необходимо с учетом всех особенностей предыдущего и ни в коем случае не жалеть на это устройство денег. Но все же мы не оставляем надежду, что подобного с Вашими перепускными клапанами не случиться и Вы будете только радоваться их функциональности и своевременности.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Технические характеристики и область применения перепускного клапана — рассказываем по пунктам

Здравствуйте, уважаемый читатель! Темой сегодняшней статьи мы выбрали перепускной клапан – устройство, без которого трудно представить себе современные трубопроводы, работающие под давлением. Вы узнаете, что он собой представляет, для чего нужен, какие бывают виды и какие выбрать.

Блок: 1/8 | Кол-во символов: 283
Источник: https://vseotrube. ru/ventili-i-zadvizhki/perepusknoj-klapan

Для чего служит перепускной клапан в трубопроводе

Во время работы отопительной или водонагревательной систем объем рабочей среды может меняться. Повышение или снижение давления теплоносителя негативно сказывается на работоспособности теплового контура: может привести к неравномерному прогреву, завоздушиванию узлов системы, поломкам. Сказывается изменение напора рабочей среды и на комфорте: неконтролируемо меняется температура в помещениях, а трубы начинают гудеть и вибрировать. Чтобы этого не происходило, важно поддерживать баланс давления в трубопроводе.

Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике.

Существует несколько видов регулирующей арматуры, которая справляется с этой задачей лучше, чем человек.

Перепускной, или переливной, клапан позволяет стабилизировать давление в трубопроводе путем перенаправления рабочей среды через дополнительную ветку трубопровода, называемую байпасом.

Регуляция происходит не единоразовым или периодическим стравливанием излишка теплоносителя, а порционно, благодаря чему поддерживается напор жидкости или газа постоянно на одном уровне.

Обратите внимание! Перепускная арматура управляет давлением автоматически, не требует участия человека и, в отличие от ручной регулировки, не завоздушивает систему.

Устройством можно и нужно оснащать трубопроводы любой сложности, но больше всего в регулировке напора нуждаются:

  • многоконтурные отопительные системы – в случае отключения одного из контуров уменьшается потребление теплоносителя и увеличивается давление, что может вызвать порывы трубопровода, перегрузить насос и теплогенерирующий прибор – чтобы этого избежать, нужно снизить давление и поддерживать его на нужном уровне;
  • отопительные системы, оснащенные терморегуляторами, и системы горячего водоснабжения – при настройке температуры изменяется объем потребляемого теплоносителя, и нужно быстро восстановить баланс давления в контуре;
  • системы водоснабжения, оснащенные водонагревателями накопительного типа – в бойлере и трубопроводе вода находится под высоким давлением, а так как от постоянной регулировки и частых включений-выключений воды рывками меняется объем подаваемой жидкости, то давление рабочей среды особенно важно регулировать, чтобы не произошло аварии и не сломался водонагреватель.

Блок: 2/21 | Кол-во символов: 2345
Источник: https://ravon-r2.ru/princip-raboty-perepusknogo-klapana/

Перепускной клапан и турбонаддув двигателя внутреннего сгорания

Перепускной клапан (blow-off) используется для сброса избыточного давления, создаваемого во впускном коллекторе, в атмосферу. Также, существует вариант сброса избыточного давления в начало тракта впуска (bypass).

Избыточное давление образуется вследствие работы турбонаддува ДВС.

Блок: 2/6 | Кол-во символов: 345
Источник: https://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D1%80%D0%B5%D0%BF%D1%83%D1%81%D0%BA%D0%BD%D0%BE%D0%B9_%D0%BA%D0%BB%D0%B0%D0%BF%D0%B0%D0%BD

Принцип действия

Перепускной клапан в системе отопления устанавливают на байпас – дополнительную линию трубопровода, расположенную после насоса или разгонного коллектора и соединяющую подающую трубу с обратной.

Если бойлер является частью водной отопительной системы, то перепуск излишков воды может производиться также в обратном направлении, если же водонагреватель автономен, излишек сбрасывается в канализацию.

Устройство перепускной арматуры несложное:

  • внутри металлического корпуса находится заслонка и соединенная с ней пружина;
  • на внешней части корпуса может располагаться настроечная рукоятка, позволяющая установить предельное давление;
  • дополнительно могут быть установлены датчики температуры и давления, узел подпитки и сброса теплоносителя.

При избыточном давлении заслонка давит на пружину, открывая пропускное отверстие в корпусе. Часть потока из линии подачи теплоносителя перенаправляется в линию отвода. В результате напор рабочей среды выравнивается до необходимого и поддерживается в этом состоянии.

Это важно! Чем больше давление жидкости или газа в трубах, тем сильнее сжимается пружина, тем шире открывается пропускное отверстие корпуса и больше теплоносителя перенаправляется в дополнительный контур.

Когда напор теплоносителя ослабевает, пружина разжимается и сдвигает заслонку обратно, перекрывая пропускное отверстие и прекращая подачу рабочей среды в дополнительный контур – давление в трубопроводе выравнивается.

Блок: 3/6 | Кол-во символов: 1444
Источник: https://InfoTruby.ru/armatura/perepusknoj-klapan

Перепускной клапан в системе подачи топлива

Перепускной клапан в системе подачи топлива устанавливается рядом с топливным насосом, а иногда и объединяется с ним. Он предназначается для слива избыточного топлива, подаваемого топливным насосом, обратно в топливные баки. Таким образом, перепускной клапан обеспечивает одинаковое давление в топливоподкачивающей системе, независимо от режима работы двигателя. Соленоидный клапан работает вместе с перепускным, перекрывая его, таким образом, герметизируя цепь высокого давления.

Блок: 3/6 | Кол-во символов: 525
Источник: https://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D1%80%D0%B5%D0%BF%D1%83%D1%81%D0%BA%D0%BD%D0%BE%D0%B9_%D0%BA%D0%BB%D0%B0%D0%BF%D0%B0%D0%BD

Перепускной клапан в системе охлаждения двигателя внутреннего сгорания

Перепускной клапан предназначен для возвращения жидкости из расширительного бака в радиатор охлаждения. Это необходимо, потому что при охлаждении антифриз уменьшается в объёме и в системе образуется разрежение.

Блок: 4/6 | Кол-во символов: 282
Источник: https://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D1%80%D0%B5%D0%BF%D1%83%D1%81%D0%BA%D0%BD%D0%BE%D0%B9_%D0%BA%D0%BB%D0%B0%D0%BF%D0%B0%D0%BD

Как выбрать клапан для бойлера и байпаса

В заводской комплектации бойлеры и байпасы либо оснащены самым простейшим перепускным клапаном, либо не имеют устройства для перенаправления потока.

В первом случае можно не вмешиваться в конструкцию водонагревателя или обводного элемента и устанавливать их в имеющемся виде.

Во втором случае необходимо приобрести и установить перепускные клапаны. Байпас без этого устройства будет только пропускать поток рабочей среды при отключении теплового контура, но давление регулировать не сможет. А бойлер, не оснащенный перепускным клапаном, подвержен перегреву и может сломаться, так как вода в нем будет закипать и превращаться в пар, еще больше увеличивая давление на трубы и сам тепловой агрегат.

Выбор устройства зависит от отопительного или водонагревательного прибора: используемого им топлива, максимально допустимого давления, указанного в технической документации.

Обратите внимание! Важно также учитывать собственные возможности по управлению процессом регулировки давления – есть ли навыки по настройке рабочих параметров перепускного клапана.

Цена изделия в данном вопросе может играть роль только при выборе между однотипными устройствами разных производителей.

Для разных видов нагревательных приборов требуются клапаны различной конструкции:

  • Системы, работающие на электричестве, газе или дизельном топливе, нетребовательны – для регулировки давления в них достаточно простейшего перепускного клапана, не имеющего дополнительных элементов.
  • Твердое топливо прекращает гореть не сразу, следовательно моментально отключить твердотопливный котел или плавно отрегулировать температуру нагревания невозможно. Поэтому в твердотопливных отопительных системах важно не только регулировать давление, но и охлаждать теплогенерирующий агрегат. На байпасы и бойлеры ставят перепускные клапаны, реагирующие как на повышение давления, так и на увеличение температуры теплоносителя. Такие устройства оснащены датчиком температуры, системой сброса и подпитки теплоносителя и соединяются с канализацией и системой холодного водоснабжения.
  • Перепускной клапан с регулирующей рукоятью стоит устанавливать только если домовладелец уже умеет настраивать предельное давление. Пытаясь приобрести это умение на практике, можно сломать устройство, вызвать аварию или обжечься.
  • Для тепловых контуров открытого типа перепускные клапаны не требуются – компенсационная емкость справляется с задачей регулировки давления и без них.
  • Технические характеристики перепускного клапана должны соответствовать параметрам источника тепла: регулирующая арматура должна быть настроена на такое же предельное давление, как и теплогенерирующий прибор и иметь пропускную способность не ниже. Важно также соответствие размеров соединительных патрубков – при несоблюдении этого условия придется использовать для соединения фитинги, что сделает систему более уязвимой.

Технические характеристики

Каждый перепускной клапан характеризуется несколькими параметрами, которые тоже следует учитывать при выборе изделия:

Наименование характеристики Что обозначает
пропускная способность объем теплоносителя, расходуемого в единицу времени при единичном давлении
номинальное давление предельное избыточное давление рабочей среды, выдерживаемое при 200 градусах
номинальный диаметр внутреннее сечение соединительных патрубков, может иметь незначительное отклонение от реального размера
настроечный диапазон границы предельного давления, настраиваемого на клапане

Блок: 6/6 | Кол-во символов: 3455
Источник: https://InfoTruby. ru/armatura/perepusknoj-klapan

Что собой представляет и для чего он нужен

Перепускной, он же переливной, клапан — это устройство, которое регулирует давление в системе путём перепуска или слива излишнего объема рабочей среды (газообразной или жидкостной) в другой контур. Особенность узла состоит в том, что он способен это делать непрерывно, чем отличается от предохранительного аналога, который снижает напор в трубопроводе путём разового или периодического отведения из него среды.

Схожий с ним редуктор давления в отличие от переливного узла, поддерживает стабильный напор жидкости в следующем от него потоке, в то время как переливной — до себя.

Блок: 2/8 | Кол-во символов: 621
Источник: https://vseotrube.ru/ventili-i-zadvizhki/perepusknoj-klapan

Назначение и области применения

Перепускные клапана устанавливаются в жидкостных и газовых трубопроводах, в которых возможно регулярное повышение давления по разным причинам. Задачей этого устройства является поддержание рабочего давления в системе. При возрастании напора на участке магистрали перед установленным клапаном, он сбрасывает часть рабочей среды в обводной контур, снижая тем самым давление в основной системе.

Эти устройства находят применение в системах:

  • холодного и горячего водоснабжения,
  • теплоснабжения от любых источников,
  • охлаждения,
  • кондиционирования.

Отдельная область – автомобилестроение. Они устанавливаются в системах охлаждения и подачи топлива. Перепускными клапанами в автомобильных двигателях с турбонаддувом регулируется нагнетание воздуха турбокомпрессором.

Перепускной клапан турбины автомобильного двигателя

Блок: 7/21 | Кол-во символов: 843
Источник: https://ravon-r2.ru/princip-raboty-perepusknogo-klapana/

Конструкция и принцип работы любого перепускного клапана

Его корпус изготавливается из стали или латуни. Основным элементом внутреннего механизма является затвор (заслонка), закрывающий пропускное отверстие. Затвор удерживается в закрытом состоянии пружиной. В отдельных моделях его роль выполняют мембрана или диафрагма. Усилие пружины регулируется настроечным рычагом, выведенным на внешнюю поверхность корпуса.

Схема устройства клапана

Гидравлика работы основана на давлении потока рабочей среды в трубопроводе на затвор, находящийся внутри корпуса. Пока усилие меньше установленного регулировками рычага, сливное отверстие остается закрытым. Как только напор становится больше настроечного, давление на пружину приводит к ее сжатию. В результате отверстие для слива оказывается приоткрытым, и часть потока перепускается в обходной контур, уменьшая давление в основной гидросистеме.

Дальше происходит обратный процесс – снижение напора приводит к разжиманию пружины и закрытию затвора, и клапан снова готов к очередному сбросу. Выравнивание давления происходит постоянно, в автоматическом режиме. При работе системы в режиме «закрытой водяной задвижки» перепускной канал остается постоянно открытым, обеспечивая постоянную рециркуляцию потока носителя по обходному контуру.

Разрез перепускного устройства

Блок: 8/21 | Кол-во символов: 1310
Источник: https://ravon-r2.ru/princip-raboty-perepusknogo-klapana/

Отличия от других видов защитных клапанов

Похожим устройством и принципом действия обладают и другие вентили, устанавливаемые для безопасной работы трубопроводов. Но они различаются по назначению и предъявляемым требованиям.

Тип клапана Механизм действия Принцип работы
Перепускной Устанавливается в обходном контуре и перенаправляет в него часть потока Постоянно работает по мере необходимости
Предохранительный Снижает давление в системе, выбрасывая часть носителя наружу При аварийном повышении давления
Редукционный Изменяя свою пропускную способность, регулирует напор в части основного контура, расположенной после места его установки Постоянная работа

Перепускной вентиль уменьшает нагрузку на насосы системы без изменения количества носителя в ней.

Блок: 9/21 | Кол-во символов: 757
Источник: https://ravon-r2.ru/princip-raboty-perepusknogo-klapana/

Технические характеристики

Основные величины, определяющие возможности работы перепускных устройств в системе:

  • Диаметр прохода. Внутреннее сечение прохода носителя через вентиль. Может отличаться от диаметра основного контура системы.
  • Пропускная способность. Характеризует объем рабочей среды, способных пройти через клапан в единицу времени при номинальном давлении в 1 атм. Измеряется в куб.м/час.
  • Предельное давление. Максимальное значение избыточного напора, на которое рассчитана работа устройства. Превышение в системе этого параметра приводит к смещению штока вентиля и началу перепуска носителя. Определяется при температуре носителя в 20 °С.
  • Диапазон настройки. Границы возможностей регулировки избыточного давления, при котором начинается открывание клапана. Единица измерения – бар.

Регулировочная шкала с настроечным движком

Блок: 10/21 | Кол-во символов: 837
Источник: https://ravon-r2. ru/princip-raboty-perepusknogo-klapana/

Виды и конструкции

По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и отопления используется рычажно-грузовой принцип.

Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.

В зависимости от среды трубопровода, перепускные устройства предназначаются для:

  • газа;
  • пара;
  • жидкостей.

По назначению системы они применяются для трубопроводов:

  • холодного водоснабжения,
  • горячего водоснабжения,
  • отопления,
  • охлаждения,
  • кондиционирования.

В системах отопления и водоснабжения различают перепускные клапаны по своему предназначению:

  • для радиаторов;
  • для бойлера и байпаса;
  • для автоматической подпитки;
  • для низких или высоких давлений.

На данном фото представлен переливной клапан со шкалой настройки. Изготовлен из бронзы и латуни, предназначен для установки в системах центрального отопления.

Наряду с перепускными регуляторами в конструкцию отопления устанавливают:

  • воздухоотводчик для предотвращения воздушных пробок в трубах;
  • трехходовой клапан для смешения или разделения потоков горячей и холодной воды;
  • обратный, предотвращающий обратный поток в трубопроводе.

Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.

В автомобиле пропускные устройства бывают для:

  • турбины;
  • механизма подачи топлива;
  • системы охлаждения двигателя.

Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.

В топливном трубопроводе переливной узел регулирует в ней скорость подачи бензина тем, что сливает излишек, закачиваемый к двигателю бензонасосом, назад в топливный бак.

Блок: 6/8 | Кол-во символов: 1822
Источник: https://vseotrube.ru/ventili-i-zadvizhki/perepusknoj-klapan

Разновидности перепускных клапанов

При схожести принципа действия и рабочих характеристик устройства имеют дополнительные различия.

Способ присоединения

На магистралях малого диаметра (до 150 мм) входные и выходные патрубки обычно выполняются под резьбовое соединение. Варианты – внешняя или внутренняя резьба патрубка. На трубопроводах большого сечения используется подключение методом сварки или с применением фланцевых соединений.

Фланцевые клапана большого диаметра

Направление потока

Вентиль, устанавливаемый в основном потоке, обычно имеет угловую форму для подключения отводящего контура. Клапана, включаемые в байпасную магистраль, могут быть и прямоточными.

Перепускной клапан прямого потока

Активный элемент

Обычно перекрытие выходного отверстия осуществляется затвором или заслонкой. Но в некоторых конструкциях запорным элементом является диафрагма, соединенная со штоком. Применение диафрагменных вариантов рекомендуется в магистралях с рабочей средой, содержащей помимо жидкости или газа твердые частицы.

Механизм действия

Различие в способе воздействия на запорный элемент обусловило появление двух типов вентилей.

  • Прямого действия. Простое механическое устройство, в котором теплоноситель непосредственно воздействует на активный элемент клапана. Недорогие и сравнительно простые в обслуживании.
  • С элементами непрямого воздействия. Фактически состоит из двух вентилей. Клапан малого диаметра работает как датчик давления и при срабатывании управляет штоком главного затвора, который и открывает слив в обводной канал. Характеризуются более точной настройкой порога срабатывания.

Блок: 11/21 | Кол-во символов: 1597
Источник: https://ravon-r2.ru/princip-raboty-perepusknogo-klapana/

Критерии выбора устройства

Перепускные вентили необходимы в следующих типах трубопроводных магистралей:

  • Бойлерные накопительные системы. Вода в них находится под давлением, а периодические включения/выключения приводят к резким перепадам объема и напора протекающей жидкости.
  • Системы горячего водоснабжения постоянного действия, снабженные терморегулирующими устройствами. При изменении температуры меняется и объем среды в магистрали. Требуется постоянная регулировка и сглаживание перепадов давления.
  • Многоконтурные системы отопления. При отключении любого из контуров возрастает давление в остальных частях. Перепускные устройства минимизируют изменение нагрузки на насосы системы.
  • Твердотопливные отопительные устройства не способны резко снизить температуру носителя после отключения. Перевод потока в обход магистрали позволяет уменьшить время охлаждения.

При выборе подходящего предохранительного устройства перепускного типа нужно учитывать следующие параметры:

  • Диаметр и способ подключения, позволяющие включить его в регулируемую магистраль.
  • Пропускная способность должна соответствовать расчетному отводу носителя в случае максимальной нагрузки.
  • Рабочая температура устройства и материал его изготовления.
  • Необходимость регулировки точки срабатывания клапана. Ее диапазон должен лежать в пределах планируемых изменений давления.

Значение имеет и ориентировка на продукцию известного производителя.

Блок: 12/21 | Кол-во символов: 1409
Источник: https://ravon-r2.ru/princip-raboty-perepusknogo-klapana/

Советы по настройке и обслуживанию

Ставить вентиль с регулировкой диапазона избыточного давления стоит тем, кто уже имеет опыт в расчете требуемого значения. Открытие сливного отверстия начинается при давлении, выбранном настройкой. Но полностью оно открывается обычно при давлении, превышающем начальное значение на 20%. Но расчет не может базироваться только на этом показателе, потому что такое понижение рабочего напора в системе носит нелинейный характер. Сброс части носителя уже приводит к уменьшению нагрузки на затвор клапана. Поэтому для точного расчета пропускной способности устройства ориентируются на диаграммы, приводимые в техпаспорте.

Следует учитывать, что погрешность настройки большинства регуляторов составляет 10%. Для первоначальной регулировки и последующего контроля рекомендуется устанавливать манометры до и после точки перепуска.

Сама настройка проводится либо сдвигом бегунка вдоль шкалы, либо вращением регулировочного винта. После установки и проверки требуемого значения, винт закрепляется зажимной гайкой.

Текущий уход за перепускным клапаном заключается в ежемесячном контроле начального давления срабатывания и скорости его открывания. Следить нужно и за состоянием фильтров.

При неправильной работе клапана следует его демонтировать, разобрать и промыть все детали. Возможно, неисправность вызвана простым засорением механизма.

Здравствуйте, уважаемый читатель! Темой сегодняшней статьи мы выбрали перепускной клапан – устройство, без которого трудно представить себе современные трубопроводы, работающие под давлением. Вы узнаете, что он собой представляет, для чего нужен, какие бывают виды и какие выбрать.

Блок: 14/21 | Кол-во символов: 1646
Источник: https://ravon-r2.ru/princip-raboty-perepusknogo-klapana/

Кол-во блоков: 27 | Общее кол-во символов: 21339
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://ravon-r2.ru/princip-raboty-perepusknogo-klapana/: использовано 8 блоков из 21, кол-во символов 10744 (50%)
  2. https://InfoTruby.ru/armatura/perepusknoj-klapan: использовано 2 блоков из 6, кол-во символов 4899 (23%)
  3. https://trubyda.ru/armatura/perepusknoj-klapan: использовано 1 блоков из 7, кол-во символов 1818 (9%)
  4. https://vseotrube.ru/ventili-i-zadvizhki/perepusknoj-klapan: использовано 3 блоков из 8, кол-во символов 2726 (13%)
  5. https://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D1%80%D0%B5%D0%BF%D1%83%D1%81%D0%BA%D0%BD%D0%BE%D0%B9_%D0%BA%D0%BB%D0%B0%D0%BF%D0%B0%D0%BD: использовано 3 блоков из 6, кол-во символов 1152 (5%)

Перепускной клапан системы отопления — назначение, виды, монтаж: tvin270584 — LiveJournal

В комплекте любой системы отопления должны находиться элементы безопасности и регулировки. С их помощью изменяются параметры теплового снабжения — автоматическая настройка и стабилизация работы. Для этого применяется запорная арматура для отопительных систем, включающая различные клапаны. В статье мастер сантехник расскажет о устройстве и назначении перепускного клапана.


Общие сведения

Автономное отопление обязано быть адаптировано под текущие значения параметров — температурный режим и давление. Для выполнения этих целей требуются предохранительные, смесительные, байпасные и перепускные клапаны для отопления.
Регулировочный клапан для отопления, в отличие от запорной арматуры, работает в полуавтоматическом или автоматическом режиме. Все устройства обязаны соответствовать показателям определенного теплоснабжения. Для этого нужно вначале рассчитать показатели, подробно разработать схему и с учетом полученных результатов подобрать оптимальный регулировочный клапан для систем отопления и иные виды этих элементов. Главными показателями являются:

  • Давление — максимальное и номинальное. Принцип работы перепускного клапана подразумевает определенные границы включения, которые обязаны быть не меньше максимального значения на 7—12%.
  • Режим температуры. Запорная арматура должна нормально работать даже во время максимального термического воздействия.
  • Необходимое устройство для сброса воздуха должно подбираться еще на этапе проектирования. Его работа обязана стабилизировать состояние системы при появлении возможных аварийных ситуаций.
  • Тип теплового носителя — антифриз или вода.

Принцип работы

Нередко во время работы теплоснабжения происходит увеличение температуры. Это провоцирует повышение давления и разрушение всех элементов системы. Чтобы вовремя сбросить часть теплоносителя, требуется перепускной клапан.
Принцип работы устройства довольно прост — на седло клапанного механизма байпаса все время действует давление теплового носителя. Если давление пружины становится меньше, в отличие от внешнего напора, то начинает происходить смещение штуцера и выход определенной части горячей воды. После нормализации давления седло переходит в изначальное положение.

Есть два основных вида клапанов — с постоянным давлением срабатывания и возможностью установить этот показатель вручную. Для автономных систем лучше всего использовать второй вид, поскольку его можно адаптировать под все показатели отопления дома. Клапан давления выполняет следующие функции:

  • Понижает шум. Без установки этого устройства увеличивается циркуляция теплоносителя, приводящая к усилению шума и вибрации.
  • Не допускает образование ржавчины. Во время превышения температуры происходит образование кислорода, который является главной причиной коррозийных процессов.
  • Снижает гидравлическое давление на насос.

Клапан требуется лишь для закрытых систем, в гравитационной схеме отопления этот элемент не нужен. При превышении температуры расширение теплового носителя компенсируется благодаря расширительному баку.
Чем отличается перепускной клапан от предохранительного клапана

Данный перепускной клапан иногда также обзывают предохранительным клапаном, так как функция его чем-то схожа с предохранительным клапаном. Разница в том, что предохранительный клапан нужен для того, чтобы защитить оборудование или систему от разрушения большим давлением путем вывода жидкости из системы. А перепускной клапан нужен для того, чтобы при определенном перепаде давления в замкнутом пространстве начать перекачивать среду (жидкость или газ) для того чтобы разгрузить перепад давления в контурах. Перепускной клапан поддерживает давление в системе путём непрерывного отвода среды, чтобы стабилизировать перепад давления.
Чем отличается перепускной клапан от редуктора давления

Перепускной клапан поддерживает постоянное давление на входе в клапан («до себя»), а редукционный клапан (Редуктор давления) поддерживает постоянство давления на выходе («после себя»).
Конструктивно перепускной и предохранительный клапаны могут не отличаться друг от друга. И поэтому данное устройство маркируется одним техническим знаком. С той лишь разницей, что у предохранительного клапана выходной канал выходит из системы, а у перепускного используются выходной канал с целью перенаправления среды по замкнутому контуру. Также перепускные клапаны имеют точный регулятор перепада давления, что позволяет его настроить на заданную требуемую работу в системе.
Место установки
Монтаж термостатического клапана осуществляется методом его врезки в систему на небольшой дистанции от насоса, который осуществляет подачу жидкости. Этот участок находится между обраткой и контуром подачи. Благодаря режиму настройки максимально допустимой границы давления рабочей среды, владелец может самостоятельно выполнить настройку прибора.

Оперативная работа перепускного клапана снижает и давление в отопительном контуре и делают его более стабильным, что в разы снижает риски для водяных радиаторов.
Если речь идет о более сложных отопительных системах, где несколько контуров, то в таких случаях перепускной клапан монтируется за всеми циркуляционными насосами, которые присутствуют в системе. Если в подобных системах установлены перепускные клапаны, контуры отопления стабильно и без сбоев работают в нормальном режиме.
Разновидности клапанов
На сегодняшний день ассортимент изделий — обширный. Однако, все же лучше отдавать предпочтение известным, хорошо зарекомендовавшим себя торговым маркам: Mankenberg, Valtec, DANFOSS. Отзывы пользователей свидетельствуют о том, что устройства, выпускаемые данными производителями, отличаются высокой эффективностью, надежностью и длительным сроком службы.

Перепускные клапаны на отопительную систему делятся на следующие виды:

  • С сервоприводом. Для нормальной работы этот регулировочный элемент подсоединяется к термодатчику либо блоку управления. При получении определенных настроек благодаря сервомеханизму меняется расположение штока, в результате чего регулируется количество подачи теплового носителя.
  • С термоголовкой. Во время температурного действия на термический элемент начинает происходить его расширение и повышение напора на седло. Вследствие этого штуцер опускается, что ограничивает подачу воды.
  • С ручной подачей теплоносителя.

Эти виды регулировочных устройств дают возможность менять основной параметр — рабочий режим температуры. Монтаж производится в обвязке коллекторов теплого пола и батарей отопления. Установку клапана регулировки нужно производить так, чтобы исходящая тепловая энергия от радиаторов не действовала на термоэлемент.
Видео
В сюжете - Как работает предохранительный клапан для систем отопления

В сюжете - Клапан перепускной VALTEC VT.623.G.05 3/4" с полусгоном

В продолжение темы посмотрите также наш обзор Почему холодная обратка в системе отопления частного или многоквартирного дома

Источник

https://santekhnik-moskva.blogspot.com/2020/12/Perepusknoy-klapan-sistemy-otopleniya.html

Перепускной клапан и его роль в работе теплосети

Перепускной клапан системы отопления: назначение, правила установки

Перепускной клапан терморегулятора отопительной системы — это достаточно простой механизм, который применяется для сброса рабочей среды. Все дело в том, что обогревательные приборы, в комплектацию которых входит терморегулятор, постоянно работают в новых условиях, поскольку они моментально реагируют на любые, даже самые незначительные изменения в окружающей среде.

При появлении сигнала на изменение температурного режима, теплоноситель сразу же перестает подаваться в водяные радиаторы отопления. Или же процесс поступления жидкости полностью возобновляется.

Такие ситуации приводят к увеличению рабочего давления, и зачастую показатели доходят до критической отметки, что особенно актуально для радиаторов, выполненных из стали. И здесь необходимо использовать перепускной клапан, который установлен за циркуляционным насосом.

Клапан перепускной угловой Watts USVR 1 1/4″ НВ для систем отопления

Принцип работы перепускного клапана отопительной системы

Перепускной клапан соединяется с:

  • насосом;
  • трубой обратки;
  • подающим патрубком.

Принцип работы перепускного клапана системы отопления отличается от предохранительного, поэтому отождествлять их не стоит. Подключаются они разными способами, предохранительный монтируется к сточной трубе.

Оперативная работа перепускного клапана снижает и давление в отопительном контуре и делают его более стабильным, что в разы снижает риски для водяных радиаторов.

Обратите внимание

Если речь идет о более сложных отопительных системах, где несколько контуров, то в таких случаях перепускной клапан монтируется за всеми циркуляционными насосами, которые присутствуют в системе. Если в подобных системах установлены перепускные клапаны, контуры отопления стабильно и без сбоев работают в нормальном режиме.

Конструкция обратного клапана состоит из заслонки и пружины с небольшим усилием, которого вполне хватает для запирания прохода для теплоносителя, движение которого может пойти в обратную сторону.

Назначение и место установки

Монтаж термостатического клапана осуществляется методом его врезки в систему на небольшой дистанции от насоса, который осуществляет подачу жидкости. Этот участок находится между обраткой и контуром подачи. Благодаря режиму настройки максимально допустимой границы давления рабочей среды, владелец может самостоятельно выполнить настройку прибора.

На сегодняшний день ассортимент изделий — обширный. Однако, все же лучше отдавать предпочтение известным, хорошо зарекомендовавшим себя торговым маркам: Mankenberg, Valtec, DANFOSS. Отзывы пользователей свидетельствуют о том, что устройства, выпускаемые данными производителями, отличаются высокой эффективностью, надежностью и длительным сроком службы.

Основное предназначение регулировочных термостатических клапанов заключается в обеспечении стабильной разницы в давлении между обратным и подающим трубопроводами в отопительных системах закрытого типа. Если тепловая нагрузка снижается — термостатические радиаторные вентили закрываются, и как следствие — перепад давления между обратным и подающим трубопроводами становится выше.

С применением перепускного клапана вы получите ряд достоинств:

  • нагрузка на насос будет гораздо ниже;
  • на котле будет появляться гораздо меньше ржавчины;
  • процесс работы отопительного прибора будет бесшумным;
  • температура рабочей среды в обратном трубопроводе будет выше.

Разновидности перепускных клапанов

Для того, чтобы определиться с порядком монтажных работ и подбором деталей для радиаторов, необходимо быть осведомленным о видах и предназначении предохранительных перепускных клапанов.

  1. Муфтовые предохранители. Данные изделия — это механизмы с двухсторонней резьбой и прокладкой, которая находится с внешней стороны. Работает данная деталь при помощи пружины, которая удерживает шток. Когда на шток вы приложите усилие, то откроется проход. При появлении давления с обратной стороны, за счет блокировки, оно усилится. Выполняются такие предохранители из латуни. Тарелка, которая располагается внутри штока, производится из термоустойчивого пластика, а пружина — из нержавейки. Механизм функционирует за счет того, что под давлением вода попадает на заслонку, которая поднимается, в свою очередь освобождая движение потоку. Когда давление снижается, шток опускается, поэтому возвращение потока исключено.
  2. Трехходовые клапаны. Такой элемент предназначен для того, чтобы теплоноситель охлаждался. Выделяются изделия с ручным управлением, электроприводом и сервоприводом. Конструкция их достаточно простая, имеются выходящие и входящие отверстия. Поток движения жидкости регулируется при помощи специальной заслонки, которая напоминает шток либо шар. При ее вращении поток движется в требуемом направлении. Данный клапан устанавливается на контуры, где температурный режим невысокий. Например, в участках, где к теплому полу примыкают батареи, функционирующие от одного источника тепла.
  3. Четырехходовый клапан. Данное изделие производится обычно из бронзы. У него есть три отверстия: два выходных и одно входное. В качестве регулирующего элемента выступает коррозионно-устойчивый шток. При движении в вертикальном направлении он не осуществляет перекрытие течения воды целиком, что позволяет перераспределить потоки.

Таким образом, пренебрегать установкой перепускного клапана в системе отопления не стоит.

Источник: https://teplofan.ru/sistemy-otopleniya/komplektuyushhie/perepusknoj-klapan-vidy-princip-raboty

Перепускной клапан системы отопления — что это такое и как работает

Отопительным приборам с терморегуляторами приходится функционировать в новых условиях, так как они начинают реагировать практически на любые изменения в окружающей среде. Когда поступает сигнал про изменение температуры, оперативно прекращается или возобновляется подача теплоносителя в водяные радиаторы отопления.

В таких случаях значительно возрастает рабочее давление и достигает критической отметки, что особенно актуально для стальных радиаторов, и требуется использование перепускного клапана, установленного за насосом циркуляционным.

Как работает перепускной клапан системы отопления

Соединение перепускного клапана производится:

  • С насосом,
  • С подающим патрубком,
  • С трубой обратки.

Сравнивать перепускной клапан с предохранительным не стоит, потому что подключение получается разным – предохранительный клапан соединяется со сточной трубой.

Оперативные действия перепускного клапана приводят к снижению и стабилизации давления в отопительном контуре, а значит, сводятся к минимуму риски для водяных радиаторов.

Если вы имеете дело со сложными отопительными системами, в которых контуров несколько, перепускной клапан системы отопления устанавливается за всеми циркуляционными насосами, имеющимися в системе. Когда в таких сложных системах имеются перепускные клапаны, отопительные контуры отличаются стабильностью и эксплуатируются в нормальном режиме.

Устройство обратного клапана представляет собой заслонку и пружину с небольшим усилием, которого достаточно для запирания прохода для теплоносителя, способного устремиться в обратную сторону.

Как узнать, нужен ли перепускной клапан системы отопления

По всем клапанам, устанавливаемым в отопительные системы, должны проводиться тщательные расчеты, причем за основу берется гидравлическое сопротивление, а так же давление на определенных участках отопительных контуров.

Каждый обратный клапан имеет собственное гидравлическое сопротивление, и его обязательно следует учитывать при выполнении расчетов – это поможет при выборе насоса для отопительного контура. Если перед монтажом отопительной системы будут проведены все необходимые расчеты, по их итогам приобретаются:

  • водяные радиаторы,
  • трубопроводы,
  • циркуляционные насосы,
  • отопительные котлы,
  • водопроводная арматура,
  • различные виды клапанов.

Как используется клапан автоматической подпитки системы отопления

Так как в отопительных системах основным теплоносителем является вода, то в процессе эксплуатации жидкость постепенно теряет свои объемы, то есть ее количество уменьшается.

Когда объемы теплоносителя достигают критического значения, нарушается баланс отопительной системы.

Работа отопительной системы становится более контролируемой и сбалансированной, если установлен клапан автоматической подпитки системы отопления. Ведь постоянно пользоваться вентилем для нормализации давления в отопительной системе слишком трудоемко, и пользователь просто забывает про подобные виды регулировки, поэтому предпочтительней будет установка клапана автоматической подпитки.

Важно

Кроме того, при использовании вентиля существует реальный риск повышения дифференцируемого давления, что приведет к аварийной ситуации и повредит отопительное оборудование.

И еще одним негативным явлением при применении ручного увеличения подачи теплоносителя, являются воздушные пузырьки, которые просачиваются в отопительную систему.

Благодаря клапану автоматической подпитки отопительной системы:

  • Постоянно контролируется давление в контурах,
  • Теплоноситель поступает в систему порционно, не оказывая дополнительной нагрузки на теплообменник,
  • В систему не просачивается воздух.

Источник: http://dnevnik-stroika.ru/otoplenie/perepusknoy-klapan-sistemy-otopleni/

Перепускной клапан систем отопления: особенности и принцип работы

Любой дом должен иметь перепускной клапан системы отопления. С его помощью можно менять параметры теплового снабжения. Сюда относится как стабилизация работы, так и настраивание автоматического порядка, а также иные операции. Но очень важно правильно выбрать перепускной клапан, который обеспечит необходимые параметры и подойдет для конкретной системы отопления в доме.

Перепускной клапан – важный элемент системы отопления любого дома

Назначение устройства

Любое теплоснабжение адаптируют для подходящей температуры и давления в системе. Исполнение такой задачи возможно с помощью соответствующих клапанных устройств.

Каждое устройство соответствует параметрам определенного теплового снабжения. Для этого рассчитываются характеристики, составляется определенная схема и выбирается оптимальный регулирующий клапан на отопление.

Основные критерии для выбора перепускного клапана:

  1. Температурный режим, потому что клапан должен работать даже при максимальных термических перепадах.
  2. Начальное и максимальное давление. У каждого изделия имеются свои пределы срабатывания. Они должны быть меньше на 10% по сравнению с максимальным.
  3. Какой теплоноситель внутри клапана. Здесь используется как вода, так и антифриз. Но во втором варианте возможны проблемы. Воздушный клапан не рассчитан на работу с жидкостями плотнее воды.

Подходящий вариант подбирается еще на этапе расчета. Работа устройства и схожих элементов должна состоять в стабилизации системы при возникновении критических ситуаций. Очень важно знать виды клапана и их особенности.

На видео представлена характеристика одного из видов клапанов системы отопления:

Перепускные клапаны

Перепускной клапан для отопления нужен для препятствия бесконтрольному росту давления и разрушению всей системы. Принцип работы достаточно простой: на седло устройство в отопительной системе действует давление теплоносителя.

Имеется два варианта таких изделий: с постоянным давлением срабатывания и возможностью ручного регулирования такого параметра. Предпочтителен второй вариант, который позволяет адаптировать под любые условия.

Перепускное устройство выполняет такие функции:

  • Снижается нагрузка гидравлического плана на насос для циркуляции.
  • Не дает появляться и распространяться ржавчине. При превышении температуры начинает выделяться кислород — основная причина появления коррозии.
  • Понижается уровень шума теплоснабжения. Если не будет регулирующего клапана, то возрастет циркуляция воды, что ведет к повышению шума и вибраций.

Для гравитационного отопления устройство давления не нужно. При выходе за пределы температурного режима расширение теплоносителя компенсируется через раскрытый расширительный бак.

Перепускной клапан выполняет несколько важных функций в системе отопления

Варианты для регулирования

Редукционные изделия для отопления работают на основе перемены сечения трубопровода. Это помогает ограничить приток теплоносителя. Для этого имеются головка регулирования и арматура запорного типа. Перепускные устройства подразделяются на следующие виды:

  1. Имеющие ручную регулировку потока. Это наиболее простые и работоспособные регулировочные устройства для отопительных конструкций. Они очень популярны, в том числе для очень сложных систем и закрытых помещений.
  2. С механической термической головкой. Когда случается воздействие на термоэлемент температурного характера, то он расширяется, и начинается давление на седло клапанного устройства. Далее шток опускается, ограничивая поток теплоносителя.
  3. Имеющие сервопривод. Чтобы подобное устройство работало, необходимо элемент управления подключить к блоку управления в виде программатора или обычного датчика. После получения управляющей команды через сервомеханизм меняется положение штока и происходит регулирование объема протекающего теплоносителя.

Перепускные клапаны с ручной регулировкой широко распространены в эксплуатации

Устанавливать регуляторы необходимо в обвязке радиаторов, батарей или частях теплого пола.

Один из вариантов регулировки клапана отопления представлен на видео:

Изделия для отопления являются очень важными элементами в подобных системах. С их помощью можно регулировать температуру батарей и объем протекающего теплоносителя.

Чтобы эксплуатация была долгой и не возникало проблем, необходимо периодически проводить его обслуживание и устранять неполадки, если они возникли. Ведь некоторые компоненты могут залипнуть или вовсе оказаться неисправными.

Необходимо правильно производить расчет и подбирать устройство по необходимым характеристикам и параметрам.

Регулярное обслуживание систем отопления – главный элемент их длительной эксплуатации

Источник: https://kaminguru.com/ustanovka/perepusknoj-klapan.html

Предохранительный клапан в системе отопления: виды, назначение, схемы, монтаж

В связи с неправильной эксплуатацией, перепадами температуры и всплесками давления в работе автономных систем обогрева могут происходить сбои. Негативные последствия в подобных ситуациях критичны: начиная поломкой отдельных компонентов, заканчивая разрушением строений и серьезной угрозой для жизни.

Исключить опасные риски поможет предохранительный клапан в системе отопления.

Для чего нужен предохранительный клапан

Отопительные системы заполняются водой, температура которой равна примерно 15 градусам. Циркулируя по замкнутому контуру, теплоноситель нагревается, значительно увеличиваясь в объеме. В это время существенно повышается давление, оказываемое на внутреннюю поверхность труб и установленные в системе приборы.

Превышение допустимой нормы, в большинстве случаев более 3,5 бар, оборачивается:

  • протечкой в местах состыковки частей трубопровода;
  • повреждениями или разрывами соединительных элементов и труб, изготовленных из полимеров;
  • взрывом котлового бака;
  • коротким замыканием электрического оборудования в котельной.

Наиболее высокий риск аварийных ситуаций характерен твердотопливным котлам, в которых сложно регулировать мощность теплоотдачи. Производительность электрического и газового оборудования быстро корректируется от стартовых до максимальных показателей и наоборот.

Зачастую в них присутствует автоматика безопасности, отключающая рабочие элементы при чрезмерных повышениях температуры.

Интенсивность горения дров, угля и другого вида топлива в твердотопливном котле корректируется с помощью открытия/закрытия заслонки. При этом сила отдачи тепла меняется не сразу, а постепенно. По причине инерционности теплогенератора жидкий теплоноситель может сильно перегреваться.

Совет

Вместе с вычисляющим давление манометром и удаляющим воздух из системы воздухоотводчиком предохранительный клапан часто включают в состав группы безопасности

Когда дрова в камере хорошо разогреваются, доведя воду в сети до необходимых температурных отметок, доступ воздуха перекрывают, и активное пламя начинает затухать.

Однако в раскаленном состоянии топка продолжает выделять накопившееся тепло. Достигая 90-95 градусов, теплоноситель вскипает и запускает неизбежное интенсивное парообразование. Вследствие этого провоцируется резкий скачок давления.

Именно в таких обстоятельствах включается в работу предохранительный клапан. При достижении граничного параметра давления он открывает затвор, освобождая для образовавшегося пара путь наружу. После стабилизации значений, клапан автоматически закрывается и снова переходит в спящий режим.

Его монтаж обязателен не только для твердотопливных, но и для паровых котлов, а также печей, оснащенных водяным контуром. Многие модификации отопительного оборудования комплектуются эти прибором еще на этапе производства. Обычно устройство врезают непосредственно в теплообменник или устанавливают в трубопровод поблизости котла.

Разновидности и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Различие по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

Главным рабочим элементом прибора является пружина. Она подпирает мембрану, которая перекрывает седло. На соединенном с рукояткой штоке размещается шайба, в которую упирается верхняя часть пружины.

Позиция шайбы и прижимное влияние на мембрану регулируется рукояткой

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой.

Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

Принцип действия пружинных предохранителей заключается в следующем:

  • на затвор устройства воздействует поток воды;
  • движение теплоносителя ограничивается усилием пружины;
  • критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
  • жидкость отправляется в выходной патрубок;
  • внутренний объем воды стабилизируется;
  • пружина закрывает затвор, возвращая его в первоначальное положение.

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Клапаны бывают открытыми и закрытыми.

В первом варианте конструкции теплоноситель сбрасывается в атмосферу, во втором – спускается в обратный трубопровод

Рычажно-грузовые предохранители распространены не так широко.

В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Настройка рычажно-грузовых предохранителей выполняется путем перемещения тяги по рычагу.

Обратите внимание

С целью предотвращения ее несанкционированного или случайного изменения, груз крепят болтами, накрывают специальным кожухом и запирают замком

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза.

Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Виды по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

Полноподъемные устройства оснащены двухпозиционным механизмом открытия.

Ими оборудуются не только сосуды с жидкостями, но и системы, в которых циркулируют сжимаемые среды (сжатый воздух, пар, газ)

У полноподъемных приборов подъем затвора выше.

Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Среди преимуществ предохранительных клапанов с пропорциональной скоростью срабатывания – низкая цена, простота конструкции, отсутствие автоколебаний, порционное открытие на уровне значений, необходимых для поддержания конкретных рабочих параметров

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Важно

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.

Трехходовые аварийные клапаны

Отдельно стоит поговорить о не столь известном потребителям устройстве — трехходовом клапане с ручным или электрическим переключателем. Он применяется в отопительных системах с низкотемпературными контурами.

Конструкция предохранителей оснащается тремя отверстиями, одно из которых входное, два – выходные. Потоки среды контролирует заслонка, сделанная в виде шара либо штока. Движущаяся жидкость перераспределяется вращениями.

Трехходовые предохранители уместны для конденсационных котлов и в случаях, когда от одного нагревательного оборудования работает несколько различных систем

Представим ситуацию: в доме реализована схема отопления с системой обычных радиаторов и теплого пола. Технические требования для функционирования второго варианта предусматривают не слишком высокие температуры теплоносителя.

Котел нагревает воду в одинаковом температурном режиме для всех систем. В подобных условиях появляется необходимость в перераспределяющем устройстве, с задачами которого отлично справляется трехходовой клапан.

Он отвечает за следующие функции:

  • разграничение областей;
  • распределение плотности потока по зонам;
  • содействие смешиванию теплоносителя из магистральных разветвлений подачи/обратки для отправления в трубопровод теплого пола более холодной воды, нежели в радиаторы.

Чтобы не осуществлять постоянный контроль над температурой среды самостоятельно, необходимо обратить внимание на модели клапана, снабженные сервоприводом.

Это устройство работает от датчика, установленного в низкотемпературном контуре. При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки.

Как выбрать оптимальную модель

Перед тем как остановиться на конкретном предохранительном оборудовании, нужно обязательно подробно ознакомиться с техническими характеристиками котельной установки.

На работе предохранительного клапана негативно отражаются минусовые температуры. Поэтому достаточно важной характеристикой для устройства является наличие защиты от промерзания

Не стоит пренебрегать изучением инструкций производителя, в которых указываются все предельные значения. Решающую роль в выборе устройства для отопления имеют несколько критериев:

  1. Производительность котла.
  2. Максимально допустимое давление среды для тепловой мощности нагревательного оборудования.
  3. Диаметр предохранительного клапана.

Следует проверить, чтобы регулятор давления в устройстве имел диапазон, в пределы которого входят параметры того или иного котла. Давление срабатывания должно быть на 25-30% больше рабочего показателя, требуемого для стабильной работы системы.

Чем выше рабочие показатели давления, тем меньше времени должен тратить прибор на срабатывание.

Разрыв между давлением на старте движения и при полном открытии затвора должен составлять 15 % для номинального значения меньше 2,5 атм, 10% — для более высоких параметров

Диаметр предохранительного клапана не может быть меньше разъема подводящего патрубка. Иначе постоянное гидравлическое сопротивление не даст предохранителю в полной мере выполнять непосредственные задачи.

Совет

Оптимальный материал изготовления оборудования – латунь. Она обладает малым коэффициентом температурного расширения, при котором исключено разрушение корпуса от воздействий сильного давления.

Регулирующий блок производят из термостойких пластиковых материалов, сохраняющих нужную жесткость даже при контакте с кипящей жидкостью.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом.

ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

  • если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
  • в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
  • в рычажно-грузовом оборудовании рычаг размещают горизонтально;
  • на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж обратных клапанов, кранов, задвижек, циркуляционного насоса;
  • для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
  • сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
  • выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
  • в системах, где циркуляция жидкости происходит по естественной схеме, предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

Обратите внимание

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Выводы и полезное видео по теме

Как устроен и из чего состоит предохранительный клапан:

Аварийный клапан в составе группы безопасности:

Подробнее о выборе и установке оптимального прибора:

Предохранительный клапан – простое и надежное оборудование, которое позволит обезопасить жилье от непредвиденных аварийных ситуаций, случающихся в отопительных системах. Для этого достаточно выбрать качественный прибор с подходящими параметрами, а затем выполнить его грамотную настройку и монтаж.

Источник: http://sovet-ingenera.com/otoplenie/otop-oborudovanie/predoxranitelnyj-klapan-v-sisteme-otopleniya.html

Перепускной клапан системы отопления

Перепускной клапан. Схемы и описания.

Перепускной клапан (переливной клапан) — это устройство, предназначенное для поддержания давления среды на требуемом уровне путём перепуска её через ответвление трубопровода. Другими словами это клапан, который устанавливается на альтернативный контур, который пропускает через себя поток с целью исключить повышение давления на других контурах.

Чем отличается перепускной клапан от редуктора давления?

Перепускной клапан поддерживает постоянное давление на входе в клапан («до себя»), а редукционный клапан (Редуктор давления ) поддерживает постоянство давления на выходе («после себя»).

На данной схеме установлен перепускной клапан. Здесь перепускной клапан служит для того чтобы во-первых исключить работу насоса в нагрузку при закрытых контурах на коллекторе. А во-вторых, если понадобиться, то можно его настроить на порог стабилизации перепада давления.

Необходимо перепускной клапан настроить на максимально возможный напор, то есть если напор насоса 5 метров, то напор перепускного клапана нужно сделать чуть меньше, например на 4 метра.

Что это дает? Когда контура на коллекторе перекрыты или работает один два контура, то происходит сильный перепад давления и на отдельных контурах. Происходит очень повышенное давление на контурах, что приводит к большему расходу на контурах.

Это значит, что перепад давления на манометрах возрастает, и клапан начинает пропускать жидкость, исключая повышение давления на контурах. Тем самым стабилизируя давление на каждом коллекторе. А вообще дело ваше, какое Вы выставите давление перепускного клапана.

Если перепускной клапан настроен на 3 метра, это значит, что перепад на манометрах не превысит 3 метра. И это значит, что не зависимо от количества задействованных контуров, будет поддержание заданного перепада давления на манометрах.

А теперь рассмотрим график зависимостей:

Предел стабилизации начинает возникать тогда, когда расход насоса достигает таких больших величин через клапан, что начинает увеличиваться гидравлическое сопротивление самого клапана, что уменьшает расход через клапана.

Рассмотрим другой график:

По графику видно, чтобы стабилизировать перепад давления контуров, происходит, простое увеличение или уменьшение расхода через клапан.

Случай из практики: Сталкивался с таким явлением, когда жидкость в трубе начинает шуметь. Этот шум вызван большим напором на контурах. Этот напор сильно разгоняет по трубам жидкость, которая начинает издавать шумы.

Важно

А происходит это из-за того, что вы оставили включенными краны для малого количества контуров. А насос при этом качает много и если расход маленький, то возникает повышенный перепад давления.

То есть возникает повышенная скорость течения воды в трубе.

Данный перепускной клапан устраняет данную причину. Его нужно установить, как показано на схеме. И если будет работать только один контур, то перепускной клапан начнет пропускать через себя поток для уменьшения давления создаваемое на контуре.

Для больших проектов типа теплосетей существуют перепускные клапаны с большим расходом, например:

Что такое перепад давления между двумя точками?

Рассмотрим пример: Допустим, у нас на подающем и обратном трубопроводе стоят манометры, который показывают давление в этих точках. Перепадом будет являться значение, которое равно разнице между двумя манометрами. То есть, если на манометре показывает 1,5 Bar, а на другом 1,6 Bar, то перепад равен 0,1 Bar.

0,1 Bar = 1 метр водного столба.

Если Вы не разбираетесь в перепадах давления, и не понимает, что такое вообще «давление «, то для Вас у меня есть специально разработанный раздел Гидравлики и теплотехники. который дает возможность производить гидравлический и теплотехнический расчет.

Источник: http://brus.club/stati/sistemy-otopleniya/7327-perepusknoj-klapan-sistemy-otopleniya

Что такое перепускной клапан и где он устанавливается?

Данное устройство является не только очень важным для нормального функционирования автомобильного механизма, но и достаточно сложным. Ведь именно благодаря пропускному клапану поддерживается оптимальный уровень давлениякак в воздушной среде, так и в жидкой.

То есть, если бы не пропускной клапан, то при неблагоприятных или слишком экстремальных условиях эксплуатации автомобиля, его двигатель мог бы запросто выйти из строя, что является страшным сном любого автовладельца.

Совет

Вот именно по этому, очень важно знать, что же собой представляет пропускной клапан и сколько таких устройств можно найти на самом обычном легковом автомобиле.

Как Вы уже догадались, именно об этом и пойдет речь в нашей статье. В ней мы уделим внимание пропускной клапан турбонаддува, системы топлива и системы охлаждения двигателя внутреннего сгорания. Отдельно также рассмотрим вопрос о регулировке тяги пропускного клапана.

1. Как работает перепускной клапан: особенности всех его подвидов

Перед тем, как перейти к подробному знакомству с особенностями каждого отдельного подвида перепускных клапанов, давайте же разберемся, что же необходимо в целом знать об этом устройстве.

В отличие от предохранительного клапана, который способен ограничить повышение давления в системе лишь путем однократного или же периодического отвода из нее газа или жидкости, перепускной клапан способен обеспечивать непрерывный отвод основных компонентов системы, которые и вызывают повышение давления.

Вместе с тем, стоит обратить Ваше внимание, что перепускной и предохранительный клапаны внешне являются практически идентичными (разница может быть вызвана только конструктивными особенностями, заданными производителем). Немало схожего в функциональном аспекте имеет пропускной клапан с редукционным.

Оба они поддерживают постоянное давление внутри системы. Однако, задача редукционного клапана заключается в том, чтобы поддерживать постоянный уровень давления на выходе из клапана, то есть, «после себя».

А вот перепускной клапан «заботится» о том, чтобы уровень давления был нормальным на входе в него, или же «до себя».

Подобные функциональные особенности характерны всем существующим подвидам этого устройства. Поэтому, в целом ответ на вопрос как работает перепускной клапан, мы Вам расписали. Остается лишь более подробно разобраться с вопросом, в чем заключается использование перепускного клапана каждого отдельного направления, то есть каждого подвида.

Особенности функционирования пропускного клапана в турбонаддуве двигателя внутреннего сгорания

В данном случае речь идет об устройстве, которое реализует сброс выхлопных газов, уменьшая тем самым давление внутри впускного коллектора. Но чем же может быть спровоцировано слишком высокое и опасное давление внутри данного устройства? Для этого необходимо разобраться в особенностях функционирования всей системы.

Выхлопные газы, которые образуются в процессе сгорания топливно-воздушной смеси, способствуют вращению специальной турбины. Проходя непосредственно через ее лопасти, они способствуют тому, что раскручивается крыльчатка, которая в свою очередь раскручивает колесо компрессора. Именно от вращения компрессора внутри впускного коллектора образуется давление.

И чем больше воздуха попадает и проходит через турбину, тем быстрее и выше будет подниматься давление в коллекторе. А вот то, сколько выхлопных газов выработает двигатель, напрямую зависит на какой скорости и каких оборотах он эксплуатируется.

То есть, чем больше количество оборотов двигателя в минуту, тем больше выхлопных газов он вырабатывает и тем выше поднимается давление во впускном коллекторе.

Обратите внимание

Так что, разгоняя свой автомобиль до максимума и пытаясь добиться самого лучшего показателя его мощности, Вы тем самым провоцируете нежелательные процессы внутри его основные деталей.

Ведь от избытка давления запросто может сгореть непосредственно сам двигатель, что является крайне не желательным для любого автовладельца. Именно для того, наперед предупредить возможность подобной ситуации, конструкторы и придумали такое устройство, как перепускной клапан.

В частности, именно благодаря ему поток выхлопных газов, которые непосредственно воздействуют на крыльчатку, уменьшается в разы.

Но вообще, выхлопные газы не обязательно должны удаляться прямо из турбины. Двигатель автомобиля будет вполне нормально функционировать, если определенная их часть будет покидать устройство еще до попадания в турбину.

Именно поэтому может существовать два перепускных клапана турбонаддува – внутренний и внешний. Но зачастую используется именно внутренний.

Благодаря ему газы удаляются непосредственно из корпуса турбины двигателя, что возможно благодаря большому отверстию на клапане.

В случае с внешним перепускным клапаном, для его установки требуется замена части выпускного коллектора, или же специальная установка перекрестной трубы, поскольку газы в этом случае выводятсяеще до попадания в турбину.

То есть, это абсолютно отдельный агрегат, способный работать вне корпуса турбины, хотя некоторые модели могут устанавливаться на ее корпус.

Зачем же конструкторы придумали еще один клапан, если есть уже внутренний? Дело в том, что мощность некоторых автомобилей настолько высока, что внутренний перепускной клапан просто не справляется со всеми выхлопными газами. А внешний перепускной клапан как раз таким способен пропускать через себя большие количества газов.

Еще одно преимущество внешних клапанов – они обладают способностью намного быстрее открывать свою заслонку, чтобы дать возможность потокам газов выходить наружу. А возможно это благодаря наличию у некоторых моделей двойного активатора (что это за механизм мы расскажем немного ниже).

Такой клапан может направлять выхлопные газы либо в атмосферу, либо же перенаправлять их обратно в выхлоп.

Таким образом, при конструировании особенно мощных машин такой вариант перепускного клапана является наиболее оптимальным, хотя в отдельных случаях их могут устанавливать в количестве двух, а то и трех штук.

У любого перепускного клапана имеется специальная перепускная заслонка, которая во время обычной работы турбины закрывает собой отверстие самого клапана.

То есть, пока давление внутри впускного коллектора находится в пределах нормы – заслонка находится в закрытом состоянии. Но когда оно начинает подниматься, заслонка начинает понемногу открываться.

То есть, она может находиться и в полуоткрытом состоянии.

Приводится в действие заслонка перепускного клапана следующим образом. Заслонка турбины имеет соединение с рычагом турбины, который в свою очередь приводится в действие благодаря рычагу активатора.

Важно

Последний является пневматическим устройством, которое способно создавать линейное движение, то есть, приводить в действие заслонку до того момента, пока она не откроется полностью.

Таким образом, перепускной клапан системы турбонаддува (или просто турбины, как его еще величают) играет очень важную роль в нормальном функционировании автомобильного двигателя. При чрезмерно активной эксплуатации автомобиля он просто спасает его мотор от перегрева и от поломок.

Пропускной клапан в системе подачи топлива в двигатель

Не менее важное значение имеет перепускной клапан и для системы подачи топлива в двигатель внутреннего сгорания. Какую функцию это устройство выполняет здесь? Прежде чем дать Вам ответ на этот вопрос, давайте ознакомимся с некоторыми особенностями функционирования топливной системы обычного двигателя.

Для работы двигателя в камеру сгорания постоянно подается определенное количество топлива, которое смешиваясь с воздушной массой, сгорает и выделяет при этом необходимую для работы автомобильных механизмов энергию. Однако, автомобиль не всегда эксплуатируется на одной и той же скорости.

Говоря другими словами, иногда двигателю автомобиля требуется совсем мало топлива для нормального функционирования, а иногда очень много. Поскольку система не способна очень быстро перестраиваться под режимы езды водителя, на двигатель постоянно подается практически одно и то же самое количество топлива.

И в том случае, если двигателю не нужно очень много топлива – его излишки сливаются обратно в бак.

Вот теперь мы можем ответить на заданный выше вопрос: функция перепускного клапана топливной системы как раз таки и заключается в том, чтобы осуществлять слив избыточных количеств топлива, которые закачивает к двигателю топливный насос, назад в топливные баки. Благодаря этому с топливной системе обеспечивается постоянный уровень давления.

Думаем, логика Вам уже подсказала, что искать данное устройство необходимо непосредственно возле топливного насоса. На некоторых моделях авто перепускной клапан объединяется с ним. Также, вместе с перепускным клапаном работает и соленоидный, который его перекрывает. Необходимо это для того, чтобы обеспечить цепи высокого давления необходимую герметичность.

Конструкционные особенности данного клапана практически ничем не отличаются от того, который используется в турбине двигателя. Его заслонка также способна находиться как в полностью закрытом, так и в полностью открытом положении.

Реагирует она также на повышение давление в системе подачи топлива. То есть, если двигатель не перерабатывает все подкаченное насосами топливо, поднимается давление, которое открывает заслонку перепускного клапана и излишки топлива возвращаются в бак.

Совет

Как мы видим, конструкционные особенности как перепускного клапана турбины, так и системы подачи топлива практически ничем не отличаются. Единственная разница между ними – первый обеспечивает оптимальный уровень давления в газообразном пространстве, а второй – в жидком.

Использование пропускного клапана в системе охлаждения двигателя внутреннего сгорания

Если Вы хоть немного ознакомлены с тем, как функционирует система охлаждения двигателя внутреннего сгорания, то немного удивитесь, для чего в ней нужен перепускной клапан.

Ведь здесь количество антифриза в этой системе всегда остается неизменным (разве что из-за поломки он может вытекать из системы).

Однако, не стоит забывать о том, что эта жидкость функционирует по системе под определенным давлением. Но это не самое важное.

В процессе охлаждения двигателя антифриз поэтапно переходит из холодного состояния в горячее и наоборот. Из-за нагревания, которое происходит параллельно с нагреванием двигателя, антифриз расширяется и тем самым поднимает давление в системе охлаждения. Чтобы она от этого не пострадала, специальный предохранительный клапан собирает излишки антифриза и отправляет их в расширительный бачок.

Вместе с этим процессом происходит еще один, который также связан с давлением. В радиаторе охлаждения антифриз наоборот уменьшается в объеме и из-за его недостатка в системе охлаждения образуется разрежение. Чтобы его избежать, наш перепускной клапан возвращает в радиатор антифриз из расширительного бачка.

Оба клапана, как перепускной, так и предохранительный, располагаются в крышке радиатора. Функционирование обоих клапанов происходит под влиянием повышенного или пониженного давления. Их главная задача – предупреждение возникновение высокого давления в системе охлаждения и возможность ее поломки.

2. Регулировка тяги перепускного клапана или как обеспечить идеальное функционирование систем автомобиля?

Разобравшись с тем, какие функции выполняют основные перепускные клапаны автомобиля, необходимо более подробно ознакомиться с вопросом, как же регулируется тяга перепускного клапана.

То есть, говорить будем о том, как повлиять на движение заслонки клапана – сделать, чтобы она открывалась при более высоких показателях давления внутри системы, или же наоборот, она выпускала излишки газа или жидкости даже при совсем низком давлении.

Сама по себе заслонка перепускного клапана открывается и закрывается очень легко. Если взять само устройство в руки, то крышка будет просто качаться на креплении.

Обратите внимание

Если же подобное не происходит – с заслонкой есть какие-то проблемы, которые необходимо исправить. Иначе, она может вовремя не открыться, когда это будет очень нужно.

При нагревании заслонка может двигаться рывками, однако это менее опасно.

Естественно, к заслонке подсоединяется тяга активатора, благодаря которой и регулируется степень закрытости/открытости отверстия перепускного клапана. Чем больше затянут конец тяги перепускного клапана, тем она будет короче, чем он больше расслаблен – тем тяга длиннее.

В первом случае заслонка будет более плотно закрывать отверстие клапана и тем сильнее понадобиться давление в системе, чтобы этот клапан можно было открыть для выпуска газа или жидкости. Это способствует тому, что турбина раскручивается намного быстрее и интенсивнее, а клапан открывается медленнее и позже.

Если же тяга ослаблена – то все процессы происходят с точностью до наоборот.

Однако, параллельно с перепускными клапанами, в вышеописанных системах давления часто используют такое устройство, как контролер с обратной связью. Этот контролер способен сам измерять и контролировать давление, при этом длина тяги не будет способна прямо влиять на открывание или закрывание заслонки клапана. Этот процесс будет происходить только тогда, когда на это «даст добро» контролер.

Выгода от этого также есть. Ведь благодаря контролеру перепускной клапан будет находиться в плотно закрытом состоянии до того момента, пока давление не достигнет необходимого уровня.

Поскольку газ и жидкость в это время не выпускаются даже частично, то давление поднимается намного быстрее. К примеру, в зимнее время так намного проще и быстрее можно разогреть двигатель.

Таким образом, регулировка тяги перепускного клапана не всегда является целесообразной.

Вот в принципе и все, что мы хотели поведать Вам об особенностях функционирования и устройства такой детали автомобиля, как перепускной клапан.

В связи с тем, какую важную роль он играет в работе самых важных механизмов автомобиля, к этой детали необходимо относится очень внимательно, постоянно проверяя ее работоспособность и работоспособность всех ее деталей.

Даже в том случае, если перепускной клапан выйдет из строя, подбирать новый необходимо с учетом всех особенностей предыдущего и ни в коем случае не жалеть на это устройство денег. Но все же мы не оставляем надежду, что подобного с Вашими перепускными клапанами не случиться и Вы будете только радоваться их функциональности и своевременности.

Источник: https://auto.today/bok/3192-chto-takoe-perepusknoy-klapan-pochemu-on-ne-travit.html

Регулятор перепуска, перепускной клапан. Устройство, монтаж, нормы

   Перепускной клапан — это регулирующая трубопроводная арматура прямого действия, которая предназначена для автоматического поддержания заданной разницы давлений между входным и выходным патрубком.

С ростом перепада давлений относительно значения настройки, затвор перепускного клапана автоматически открывается, а при падении соответственно закрывается.

   Перепускные клапаны применяются для оптимизации гидравлического режима в системах с динамически изменяющимся расходом: — Защита насоса от работы с нулевым расходом в тепловом пункте. — Поддержание постоянного расхода в контуре источника тепла в котельной.

 — Поддержание постоянного перепада давлений между подающим и обратным трубопроводом ветви системы отопления необходимого для оптимизации работы радиаторных термостатических клапанов.

Достоинства: — Низкая цена — Простая конструкция — Высокая надёжность — Малая масса и габариты — Не требует внешних источников энергии — Монтаж в любом рабочем положении — Не требует технического обслуживания

 — Давление настраивается вращением одного регулировочного винта

Недостатки: — На точность поддержания давления влияет температура рабочей среды.

 — Низкая точность поддержания давления настройки, при этом, чем больше открыт затвор, тем больше фактическая разница давлений превышает настройку.

Устройство и конструкция перепускного клапана

   Устройство перепускного клапана может быть двух принципиально различных конструкций, это клапаны прямого и непрямого действия. Клапаны непрямого действия в нашем каталоге не отображены, а клапаны прямого действия можно дополнительно разделить на пружинные и мембранные.

Перепускные клапаны прямого действия — это клапаны, в которых измерительный элемент воздействует на регулирующий клапан без дополнительных источников энергии используя энергию регулируемой среды.

Важно

Перепускные клапаны непрямого действия — это клапаны, в которых измерительный элемент (датчик давления) воздействует на командное устройство (контроллер), которое при помощи дополнительной энергии, воздействует на регулирующий клапан.

Пружинный перепускной клапан — поддерживает давление с меньшей точностью, отличается простой конструкцией, невысокой стоимостью и меньшей чувствительностью к загрязнённости воды, чем клапаны мембранного типа. Мембранные перепускные клапаны (регуляторы перепада давления) — поддерживают давление с высокой точностью и в конструкции имеют пружину и мембрану иногда, в зависимости от модификации, импульсную трубку.

Принцип работы перепускного клапана

   Принцип работы перепускного клапана основан на противодействии усилия рабочей среды и задатчика (пружины) на затворе клапана.

С одной стороны на затвор воздействует давление с большим потенциалом — оно стремится открыть клапан, а с другой стороны давление с меньшим потенциалом и усилие сжатой пружины — они стремятся закрыть клапан.

Пока усилие созданное сжатой пружиной и давлением воды с меньшим потенциалом, превышают давление воды с большим потенциалом, клапан находится в закрытом положении, но как только баланс нарушится клапан начнёт открываться.   Степень открытия перепускного клапана прямопропорциональна дисбалансу давлений на его затворе.

При этом следует отметить, что давлению настройки соответствует начало открытия затвора, а полное открытие достигается лишь при давлении в 1,2 — 2,0 раза больше от давления настройки. Давление создаваемое пружиной на затворе — это давление настройки перепускного клапана. Необходимый перепад задаётся сжатием пружины.

   Низкая точность поддержания давления, основной недостаток перепускных клапанов.

Способы установки перепускного клапана

   Ниже приведены наиболее популярные из способов установки перепускных клапанов в инженерных системах зданий:- Перепускной клапан устанавливают на байпасной линии в обвязке насоса в системах с сильно изменяющимся расходом.

При снижении расхода в системе, а соответственно и через насос, напор создаваемый насосом повышается, а значит, увеличивается перепад между всасывающим и напорным патрубком насоса. Перепускной клапан реагирует на увеличение перепада и открывается перепуская теплоноситель из напорного патрубка во всасывающий, поддерживая таким образом, постоянный расход через насос.

— Клапан перепускной устанавливают в перемычке между подающим и обратным трубопроводом в обвязке неконденсационного котла. В такой схеме он необходим для создания оптимального режима работы котлов в системах отопления с радиаторными термостатическими клапанами и регуляторами теплового потока.

Совет

Закрываясь регуляторы снижают расход теплоносителя циркулирующего в системе, вследствие чего увеличивается напор создаваемый насосом, а соответственно и перепад между подающим и обратным трубопроводом в котельной.

Перепускной клапан реагирует на увеличение перепада и открываясь перепускает горячий теплоноситель из подающего трубопровода в обратный, что обеспечивает стабильный расход теплоносителя через котёл независимо от колебаний расхода в системе. Кроме того, в котёл попадает горячий теплоноситель, что снижает вероятность конденсации отходящих газов на теплообменной поверхности котла.

— Назначение перепускного клапана в каждой из вышеописанных схем заключается в создании оптимального режима работы, как для отдельных элементов, так и для системы отопления в целом.

Настройка перепускного клапана

   Настройка перепускного клапана выполняется после заполнения трубопровода водой во время пусконаладочных работ всего узла. В случае если точно известно давление настройки и чётко определена позиция на настроечной шкале, допускается настройка клапана до момента заполнения трубопровода водой.

Для настройки перепускного клапана, в месте его установки создают желаемый перепад открытия и вращают регулировочный винт сжимающий пружину до момента открытия клапана, после уменьшают перепад обращая внимание на момент закрытия клапана и при необходимости проводят дополнительную настройку.

Вращение регулировочного винта плавно изменяет давление настройки и каждому числу оборотов соответствует определённый перепад давлений в поддерживаемом диапазоне. Проверка перепускного клапана выполняется путём изменения перепада в месте его установки. При этом обращают внимание на скорость срабатывания и точность поддержания перепада клапаном.

Допустимая погрешность калибровки пружины на граничных значениях диапазона настройки составляет примерно 10%. Следует помнить, что давлению настройки соответствует начало открытия клапана, полное же открытие достигается при значительно большем перепаде.

Зависимость давления настройки от позиции на регулировочной шкале и соответствующее давление полного открытия определяют по диаграммам, приведенным в техническом описании перепускных клапанов.

Порядок расчёта и подбора перепускного клапана

   Перепускной клапан открывается при превышении перепада давления между входным и выходным патрубком выше давления настройки. Расчёт перепускного клапана заключается в определении диапазона настройки и пропускной способности. Перепускной клапан не может поддерживать постоянное давление между входным и выходным патрубком при изменяющемся расходе через него.

Обратите внимание

Это означает, что клапан с давлением открытия в 0,2 бара – откроется при перепаде между входным и выходным патрубком в 0,2 бара, а при последующем увеличении давления и соответственно расхода — клапан откроется сильнее, но давление в месте его подключения уже превысит настроенное значение.

Степень отклонения давления, при увеличении расхода, можно определить по графикам, приведенным в техническом описании перепускных клапанов. Если по технологическому процессу необходимо точное подержание давления в месте установки перепускного клапана, следует применить регулятор перепада давления, открывающийся при увеличении давления настройки.

Выбор типоразмера осуществляется по диаграммам, приведенным в технических характеристиках перепускных клапанов, либо по их пропускной способности. Выше приведенный алгоритм подбирает перепускной клапан по пропускной способности, но так, как производители некоторых моделей не указывают пропускную способность — её значение было получено расчётным путём.

В любом случае подобранный типоразмер перепускного клапана следует проверить по диаграмме на соответствие исходным данным, при этом следует обратить внимание на давление открытия и давление соответствующее расчётному расходу.

Подбирая диапазон давлений перепускного клапана нет необходимости выбирать такой, при котором поддерживаемое давление будет находиться в средней трети, как это следовало бы сделать при подборе регулятора давления. Перепускные клапаны с одинаковой точностью поддерживают располагаемое давление независимо от близости давления настройки к краю регулируемого диапазона.

Технические характеристики перепускных клапанов

DN перепускного клапана — номинальный диаметр отверстия в присоединительных патрубках. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону.

Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду перепускных клапанов. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

PN перепускного клапана — номинальное давление — наибольшее избыточное давление рабочей среды с температурой 20°C, при котором обеспечивается длительная и безопасная эксплуатация.

Важно

Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру перепускных клапанов.

Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Kvs перепускного клапана — коэффициент пропускной способности соответствует расходу воды, в куб.м/ч с температурой в 20°C, при котором потери напора на клапане составят 1 бар. Значение коэффициента пропускной способности используется в гидравлических расчётах для определения потерь напора.

Диапазон настройки — диапазон перепадов давлений поддерживаемых перепускным клапаном, зависит от упругости пружины (усилия задатчика).

Установка и монтаж перепускных клапанов

Установку перепускного клапана следует выполнять в соответствии с инструкцией по монтажу и с учётом ниже приведенных рекомендаций. — Перед перепускным клапаном рекомендуется установка сетчатого фильтра.

 — До и после клапана следует установить манометры для контроля давления срабатывания. — Корпус перепускного клапана не должен испытывать нагрузок растяжения, кручения, изгиба или сжатия от присоединённых трубопроводов.

 — Различные производители представляют различные данные, но в среднем, рекомендуется выдержать прямые участки 5DN перед и 10DN после клапана.

 — Монтаж перепускного клапана допускается выполнять на горизонтальный, вертикальный или наклонный трубопровод, если иное не оговорено инструкцией по монтажу.

Обслуживание и ремонт перепускного клапана

Обслуживание перепускного клапана необходимо выполнять в соответствии с инструкцией по эксплуатации и с учётом ниже приведенных рекомендаций: — Раз в месяц следует проверить давление настройки, скорость срабатывания и точность поддержания перепада клапаном. Проверяют работу перепускного клапана, изменяя перепад давлений в месте его установки. — Сетчатый фильтр, установленный перед перепускным клапаном, очищают по мере засорения, которую определяют по показаниям манометров предусмотренных до и после него.

Ремонт перепускного клапана может потребоваться, в том случае, если во время работы или обслуживания было выявлено отклонение перепада от настроенного значения, и выполняется чисткой затвора от шлама и накипи.

Требования норм, касающиеся перепускных клапанов

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации перепускных клапанов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться.

Совет

Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий.

В разделе не приведены требования норм и правил которые относятся к перепускным клапанам применяемым в промышленности и технологических установках.

ДБН В.2.5-39 Тепловые сети

Пункт 12.12 — Глава 12 Конструкции трубопроводов

Для тепловых сетей, как правило, используют арматуру с концами под приварку или фланцевую.

Муфтовую арматуру допускается использовать с условным проходом Dу

Источник: http://www.gidro-term.com.ua/142-stati/928-regulyator-perepuska-perepusknoj-klapan-ustrojstvo-montazh-normy

Перепускной клапан для контроля давления турбины авто

Перепускной клапан турбины вращается за счет выхлопных газов автомобиля, что приводит к созданию давления во впускном коллекторе. Расскажем - для чего нужен перепускной клапан турбины в тюнинге авто и как работает. Различие между внешним и внутренним клапаном.

Зачем нужен

Количество и скорость выхлопных газов зависят от частоты вращения двигателя машины (об/мин). Чем выше мощность на выходе и больше об/мин совершает двигатель, тем больше выхлопов проходит через турбину. Т.е. создается большее давление. Если едите быстро, выхлопного газа много, турбина автомобиля создает много давления, выхлопов становится ещё больше. И мотор умер от избытка давления. Поток выхлопных газов на крыльчатку турбины должен быть уменьшен. Они должны контролируемо уходить до турбины или непосредственно из нее. В стоковых машинах используется внутренний перепускной клапан, т.е. выхлоп выводятся непосредственно из корпуса турбины. Но многие устанавливают внешний перепускной клапан до входа в турбину авто.

Как работает

Внутренний перепускной клапан имеет отверстие, через которое выхлопные газы авто выходит из турбины и специальную заслонку, которая закрывает это отверстие в момент работы турбины (когда набирается требуемое давление). Заслонка имеет промежуточные положения - частичной открытости и соединена с рычагом активатора. Активатор - пневматическое устройство, которое преобразует давление в линейное движение, используя диафрагму и пружину. Активатор приводит рычагом в действие заслонку, вплоть до ее полного открытия при давлении в 10-12 psi.

Сам по себе рычаг свободно перемещается, качаясь на креплении. Если не двигается свободно, когда отсоединен от тяги перепускного клапана, значит есть проблема и что-то ему мешает. Иногда рычаг двигается рывками, особенно при нагревании.

Длина самой тяги активатора может варьироваться, регулируя степень открытости/закрытости перепускного клапана. Если тяга короче, клапан более плотно закрыт и активатору требуется большее давление, чтобы открыть клапан. Результат - большее давление, быстрое раскручивание турбины и перепускной клапан не открывается сильно и быстро.

Если используете контроллер с обратной связью, который сам меряет и контролирует давление, то регулировка тяги перепускного клапана - не даст эффекта, как дает при отсутствии обратной связи. Это происходит потому, что контроллер «принимает во внимание» произошедшие изменения, поэтому такая регулировка сказываться незначительно.

Кроме того, хороший электронный контроллер держит перепускной клапан закрытым (давление на активаторе 0 psi), пока не будет набран нужный уровень - и набор давления происходит быстрее.

Внешний перепускной клапан авто

Это отдельное устройство, которое создано для работы отдельно от корпуса турбины. Оно обычно рассчитано на гораздо больший поток воздуха, чем внутренние. Большинство из них имеет двойной активатор, что способствует более быстрому открытию клапана и обеспечивает лучший контроль за раскручиваемостью турбины машины.

Если строите мощный автомобиль (с мощностью мотора 500 л.с. и выше), то внешний перепускной клапан - единственный правильный путь. Выход от внешнего перепускного клапан может направляться обратно в выхлоп или в атмосферу.

Школа инженерии Массачусетского технологического института | »Какова функция гидравлического байпасного клапана?

Какова функция гидравлического перепускного клапана?

Это важные механизмы для управления потоком и давлением жидкостей…

Сара Дженсен

Последнее, что вы хотите, чтобы произошло в середине поездки по пересеченной местности - или по дороге на рынок, - это утечка тормозной жидкости. К счастью, ваш автомобиль оснащен гидравлическим перепускным клапаном, который перенаправляет тормозную жидкость, если вы теряете давление в передних тормозах, что позволяет вам безопасно остановиться.

«Ваши передние тормоза выполняют большую часть торможения, поэтому, если утечка в вашей тормозной системе вызывает потерю давления, вы также можете потерять всю тормозную мощность», - говорит Амос Винтер, научный сотрудник из Сингапура, получивший докторскую степень. Университет технологий и дизайна - Международный центр дизайна MIT, который этим летом присоединится к факультету машиностроения. «Гидравлический перепускной клапан в системе, соединяющей передний и задний тормоза, направляет тормозную жидкость на задние тормоза, если происходит потеря давления, поэтому вы все равно можете остановить свой автомобиль.”

Перепускной клапан приводится в действие подпружиненным механизмом, который открывается, когда давление жидкости становится слишком высоким или слишком низким, - говорит Винтер. Пока давление одинаково на входной и выходной сторонах пружины, переключатель остается замкнутым. Но если давление слишком сильно увеличивается с одной стороны, пружина сжимается, что приводит к размыканию переключателя.

«Это тот же принцип, что и у регулятора акваланга», - говорит Винтер. «Когда вы делаете вдох, чтобы дышать, вы понижаете давление в мундштуке», - объясняет он.«Это действует на диафрагму, которая открывает клапан, позволяя воздуху течь из резервуара в ваши легкие. Когда вы выдыхаете, он закрывает клапан и позволяет воздуху выходить в воду ».

Байпасные клапаны важны в любой системе, через которую перекачивается вода или масло, для поддержания равномерного давления и поддержания работы системы. Строительное оборудование, в частности, полагается на перепускные клапаны для снятия повышенного давления. «Если вы работаете с ковшовым погрузчиком, - объясняет Винтер, - вы открываете клапан, который нагнетает масло в рычаг, поднимающий кусок бетона.Вы закрываете этот клапан, когда закончите, но насос все еще работает и пытается закачать жидкость в закрытый клапан ». Из-за того, что некуда течь, масло может создать слишком большое давление, что приведет к остановке двигателя или взрыву. Но прежде чем это произойдет, открывается перепускной клапан, чтобы сбросить давление и отвести масло обратно в резервуар насоса.

В таких областях инженерии, как проектирование машин и самолетов и гидродинамика, используется технология байпасных клапанов, как и в исследовательских центрах Winter, средствах передвижения для использования в суровых условиях и в технологиях подводных рытье нор.«Байпасные клапаны в основном предназначены для сброса давления», - говорит он. «Гидравлические системы работают с плотностью 2000 фунтов на квадратный дюйм, и вы не хотите, чтобы что-то подобное взорвалось».

Спасибо 30-летнему Мэтту Миллеру из Дерби, Англия, за этот вопрос.

Отправлено: 27 марта 2012 г.

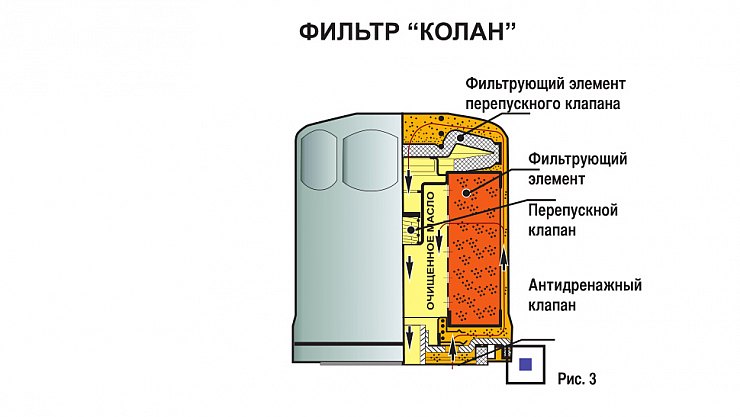

Какова функция перепускного клапана в масляном фильтре? -

Масляные фильтры являются ключевой частью системы смазки двигателя. Они удаляют загрязнения, которые могут вызвать долговременное повреждение вашего двигателя.

Чистое моторное масло имеет решающее значение для здоровья двигателя, и если его не фильтровать, оно может стать насыщенным мелкими твердыми частицами, которые могут истирать поверхности внутренних деталей.

Все современные системы фильтрации масла включают перепускной предохранительный клапан (BPRV), который предназначен для предотвращения «масляного голодания» при засорении фильтра. Существует два типа фильтров: центробежный фильтр, в котором клапан является неотъемлемой частью самого фильтра, и картриджный фильтр, в котором клапан в основном является частью корпуса.

Перепускной предохранительный клапан спроектирован с заданным давлением открытия, чтобы обеспечить свободный поток масла, когда фильтр забивается, и смазка не может проходить через фильтрующую среду. Без перепускного клапана или если клапан не открывается должным образом, давление может возрасти, что приведет к разрыву фильтра и утечке масла. Если клапан открывается слишком рано или слишком часто, это вызовет попадание загрязненного масла в двигатель, что может ускорить износ поверхностей. А если клапан открывается слишком поздно, поток масла может быть заблокирован, что приведет к плохой смазке.

Вот почему давление открытия тщательно продумано, чтобы продлить срок службы вашего двигателя.

Фильтры Premium Guard разработаны в соответствии со спецификациями производителей оригинального оборудования (OEM) во всех аспектах, включая перепускной предохранительный клапан. Он идеально подходит для регулирования расхода масла в современных двигателях.

Проще говоря, Premium Guard обеспечивает надежную защиту вашего двигателя, получая необходимое количество чистой смазки.

Перепускной клапан - обзор

16.8 Запорные и байпасные клапаны регулирующего клапана

Если в будущем не ожидается значительного расширения, менее гибкий, но более экономичный подход, который дает минимально приемлемую конструкцию, состоит в том, чтобы сделать запорные клапаны на один размер больше регулирующего клапана (но не больше, чем размер линии ).

Байпасная линия и клапан обычно должны иметь пропускную способность, по крайней мере, равную расчетной или требуемой C V регулирующего клапана, но не более чем в два раза превышающей выбранную C V регулирующего клапана.

Байпасные клапаны размером 4 дюйма или меньше обычно представляют собой шаровые клапаны, позволяющие дросселировать. Для больших размеров из-за стоимости обычно используются задвижки.

Если предусмотрены запорные клапаны, между ними следует установить выпускные клапаны, чтобы можно было сбросить давление и опорожнить регулирующий клапан, когда запорные клапаны закрыты. При необходимости следует предусмотреть подходящие дренажные линии.

Вентиляционные и дренажные патрубки не должны быть меньше номинального диаметра ¾ дюйма.

Обводное соединение и клапан должны быть установлены вокруг каждого регулирующего клапана, если не доступны другие средства для ручного управления, когда регулирующий клапан не работает.

Следует уделить внимание устранению байпасных и запорных клапанов вокруг регулирующих клапанов размером 2 дюйма и более, но это должно быть согласовано с пользователем.

Блокирующий и байпасный клапаны в сборе следует избегать в следующих случаях:

При работе с водородом.

Трехходовые клапаны вокруг.

Около самодействующих редукционных клапанов давления пара.

Регулирующие клапаны вокруг, образующие часть защитной системы.

Блоки и байпасные клапаны в сборе должны быть предоставлены в следующих случаях:

Если клапан управляет обслуживанием, общим для ряда заводов.

Если клапаны находятся в непрерывной работе и нет достаточных гарантий надежности в течение ожидаемого периода между капитальными ремонтами установки, например, при эрозионных или коррозионных средах или при температуре ниже 0 ° C. или выше 180 ° C. Также следует учитывать стоимость отказа.

Там, где отказ регулирующего клапана потребовал бы постоянного внимания оператора, например, при регулировании подачи топлива к нагревателям.

Если байпасные клапаны не предусмотрены, на регулирующий клапан должен быть установлен постоянный маховик сбоку. Если стоимость маховика превышает стоимость запорных и байпасных клапанов, последние должны быть предоставлены, за исключением водородных и защитных услуг.

Если запорный и байпасный клапаны изначально не установлены, должно быть предусмотрено достаточно места для возможной установки в будущем.

Когда регулирующие клапаны размещаются на линиях предварительного напряжения, они должны быть в байпасном узле к основному трубопроводу.

Клапаны перепуска давления | Регуляторы

Перепускные клапаны давления служат для регулирования давления в системе путем отвода части потока. Обычно они отводят жидкость от выпускного отверстия насоса обратно в резервуар.

Перепускной клапан давления - это, по сути, регулятор противодавления. Они оба контролируют входное или выходное давление и функционируют, открывая ровно столько, чтобы сбросить избыточное давление на входном отверстии.Эти клапаны называются по-разному, исходя из тонких различий в области применения или отрасли.

На схеме справа показан регулятор перепуска давления, используемый для регулирования давления на выходе из насоса. Обратите внимание, что концепция управления перепуском давления одинаково хорошо работает для всех типов насосов (то есть центробежных насосов, а также поршневых насосов прямого вытеснения).

Типичные перепускные клапаны давления имеют пружинно-поршневую конструкцию, и они хорошо подходят для наиболее распространенных промышленных применений, включая традиционные гидравлические системы (традиционные перепускные клапаны давления можно найти здесь)

Запросить расценки Загрузить брошюру
Прецизионные перепускные клапаны давления

для требований Приложения

Equilibar предлагает уникальный регулятор обратного давления, который предлагает несколько явных преимуществ для приложений с байпасом давления:

См. Подробную информацию о клапанах обратного давления и регуляторах Equilibar для получения дополнительной информации о доступных моделях и размерах.

Прецизионный регулятор обратного давления Equilibar® может обеспечить очень стабильное регулирование давления, несмотря на широкий диапазон значений расхода. В отличие от клапанов регулирования давления, которым обычно требуется несколько секунд для адаптации к изменяющимся условиям потока, Equilibar имеет молниеносный отклик (менее 10 мс). Используя Equilibar, можно даже быстро изменять давление в системе и даже генерировать шаблоны давления и формы импульсов.

Регуляторы обратного давления Equilibar в настоящее время поставляются для труб размером до 4 дюймов.Они могут получать сигнал уставки пилота 1: 1 либо от ручных регуляторов давления воздуха, либо от электронных регуляторов давления. Однако по запросу могут быть изготовлены регуляторы большего размера. Узнайте больше о нашей уникальной технологии регуляторов обратного давления и деталях наших продуктов.

Свяжитесь с нашими инженерами для получения дополнительной информации о вашем приложении.

Запрос цены Загрузить брошюру

Прецизионный перепускной клапан Equilibar размером 1/2 дюйма с компьютерным автоматизированным пилотным регулятором наверху


Перепускной регулятор давления, регулирующий давление на выходе из насоса.

Прецизионный регулятор обратного давления Equilibar может обеспечивать управление давлением байпаса насоса с помощью сигнала уставки воздуха, подаваемого ручным или электронным регулятором давления.

Этот более крупный 2-дюймовый перепускной клапан Equilibar® может управляться вручную или с помощью электроники для обеспечения точного управления давлением насоса.

Понимание байпасной фильтрации моторного масла

Соответствует ли масляный фильтр вашего двигателя вашим ожиданиям? Вы вообще знаете, как работает ваш фильтр? Большинство людей этого не делают, а если бы и сделали, то были бы потрясены.

Некоторые из лучших на рынке полнопоточных фильтров для двигателей работают с эффективностью улавливания 50 процентов при размере частиц 10 микрон и выше. Это коэффициент бета 2 для тех, кто ведет счет, и они считаются «хорошими» с точки зрения полнопоточной фильтрации двигателя. Для сравнения, коэффициент бета 1000 будет считаться «хорошим» с точки зрения промышленной гидравлической фильтрации. Почему такая разница в производительности? Следующие факторы способствуют расхождению:

Физический размер

Фильтры моторного масла, зачастую ограниченные физическими размерами, относительно малы по сравнению с их промышленными аналогами.Этот небольшой размер соответствует меньшей площади поверхности фильтрующего материала, через которую проходит смазка.

65% профессионалов в области смазки используют байпасные системы фильтрации на своих предприятиях, согласно недавнему опросу на сайте machinerylubrication.com

Перепад давления

Перепад давления - это изменение давления со стороны входа на выход фильтра.Если перепад давления слишком высок, открывается клапан, позволяя маслу проходить в обход фильтра. Все масляные фильтры или головки двигателя оснащены перепускным клапаном. Этот клапан необходим для того, чтобы двигатель не испытывал недостатка масла, поскольку фильтр забивается мусором.

Расход

В большинстве конструкций двигателей масло должно проходить через фильтр перед тем, как попасть в компоненты двигателя. Следовательно, фильтр должен выдерживать 100 процентов расхода, необходимого для питания движущихся компонентов двигателя.

Размер пор носителя

Размер пор среды является основным фактором, определяющим, насколько эффективно и насколько мелкие частицы может удалить фильтр.

Когда эти факторы сочетаются, возникает проблема. Физический размер обычно ограничен конструкцией. Фильтр не может быть слишком большим из-за всех остальных компонентов, которые мы пытаемся разместить под капотом. Скорость потока должна быть достаточно высокой для подачи всех смазываемых компонентов. Это означает, что нельзя делать поры слишком маленькими, иначе это увеличит перепад давления и байпасный клапан откроется, что фактически сделает фильтр бесполезным.

Есть несколько способов решить эту проблему. Войдите в обходную фильтрацию. Системы байпасной фильтрации отбирают от 5 до 10 процентов потока, который пошел бы на питание двигателя, и пропускают его через сверхэффективный фильтр и обратно в отстойник.

Благодаря байпасной фильтрации скорость потока может быть значительно снижена, что позволяет уменьшить размер пор при сохранении нормального перепада давления. В результате в поддон возвращается гораздо более чистое масло.Более мелкая суспензия сажи и полярные нерастворимые вещества, которые не контролируются полнопоточным фильтром, теперь могут быть удалены из системы. В сочетании с полнопоточным фильтром байпасная фильтрация обеспечивает преимущества более низкой скорости износа, меньшего расхода масла, более высокой эффективности сгорания и более длительного срока службы масла.

В тематическом исследовании, проведенном General Motors и опубликованном Обществом автомобильных инженеров (SAE), было определено, что срок службы двигателя может быть увеличен в восемь раз при использовании 5-микронной фильтрации по сравнению с.стандартная 40-микронная фильтрация.

Очевидно, что более чистое масло лучше для надежности двигателя. Есть старая пословица, что масло не изнашивается; он просто пачкается. Хотя есть некоторая обоснованность идеи о том, что более грязное масло «стареет» быстрее, чем чистое масло, моторное масло будет иметь ограниченный срок службы. Со временем его нужно будет изменить, независимо от того, насколько чистым вы его держите.

Хотя это правда, что система может удалить большую часть взвешенной сажи, мусора и грязи, масло и присадки все еще разлагаются в результате окисления и нитрования.Истощение этих присадок в конечном итоге станет причиной замены масла. Система должна замедлить скорость этого истощения, но не может его устранить. Кислоты, топливо и охлаждающая жидкость - это лишь некоторые из загрязнителей, с которыми не может справиться байпасная фильтрация. Они тоже могут сократить срок службы масла.

Если вы покупаете одну из этих систем, очень важно, чтобы вы сделали свою домашнюю работу. Не все системы обхода одинаковы, и существует множество маркетинговых материалов, которые могут вас полностью запутать.Имейте в виду, что, хотя отзывы могут показаться впечатляющими, они не являются научным доказательством. Убедитесь, что производитель прошел испытания по стандартам SAE и ISO, чтобы подтвердить свои заявления.

При правильной установке и обслуживании байпасная система может дать большие преимущества. Просто убедитесь, что задали все правильные вопросы и твердо усвоите концепцию, прежде чем выбирать систему.

.

Принцип работы перепускного клапана - бесшумный.transhumance.site

Принцип работы турбокомпрессора с байпасным клапаном: при высокой скорости и высокой нагрузке байпасный клапан турбокомпрессора открывается, часть выхлопных газов попадает в жизненную трубу арабестана непосредственно через байпасный клапан, выпускает часть выхлопных газов и снижает скорость турбины, чтобы для контроля давления турбонагнетателя.

· Принцип компенсации давления байпаса может обеспечить компенсацию давления поворотного клапана. При компенсации давления разница давлений, оказываемая на MVP и BP, остается неизменной.Когда золотник находится в определенном положении, коэффициент распределения потока Автор: Хайбо Се, Ву Чжу, Цзюцзю Львов, Лян Ху, Хуайонг Ян.

2. · Мейсон и Бартон [1] исследовали влияние ряда различных конфигураций байпасных труб на производительность транспортировки. На рис.

, ,

показаны характеристики транспортировки их песчаного глинозема, транспортируемого через трубопровод, имеющий рифленую байпасную трубу, аналогичную показанной на фиг. верх конвейера.1. · Перепускной клапан компрессора (CBV), также известный как предохранительный клапан или переключающий клапан, представляет собой клапан с вакуумным приводом в коллекторе, предназначенный для сброса давления во впускной системе транспортного средства с турбонаддувом, когда дроссельная заслонка поднята или неприглядна. Воздух под давлением на месте рециркулирует обратно в конец всасывающего патрубка без давления (перед турбонаддувом), но после датчика массового расхода воздуха.

6. · В состоянии «под напряжением» порты электромагнитного клапана «открыты»; загрузочный воздух проходит через.В «обесточенном» состоянии электромагнитный клапан «закрывается» и задерживает воздух внутри загрузочной камеры привода.

Если утечки воздуха нет, регулирующий клапан останется в последнем положении дросселирования. Работа дренчерного клапана. Дренчерный клапан представляет собой быстросъемный мембранный клапан с гидравлическим приводом. Он имеет три камеры, изолированные друг от друга заслонкой с диафрагмой и седлом. В положении «SET» давление воды передается через внешний байпасный обратный клапан и дроссельное отверстие со стороны подачи системы в верхнюю камеру, так что давление подачи в.

Принцип действия редукционного клапана. При работе редукционных клапанов всегда выделяется тепловая энергия из-за дроссельного эффекта.

Это тепловыделение необходимо учитывать при рассмотрении их применения. Если в контуре постоянно требуются два отдельных давления, система с двумя насосами может оказаться лучшим решением, чем система с редукционными клапанами.

Как работает электронный расширительный клапан EEV EXV. В этом видео мы расскажем об основных принципах работы электронного расширительного клапана.

Предохранительные клапаны - Micropump

Как лучше всего избежать неприятностей? Ищите путь наименьшего сопротивления. Хотя это может быть не лучший совет для всех ситуаций, нам полезно знать, что жидкости следуют этому клише с предсказуемым поведением. Применение этих знаний к вашему насосу / системе может предотвратить дорогостоящие простои, когда отказ компонентов вызван неизбежными или неожиданными скачками высокого давления. Как вы компенсируете скачки высокого давления? Простой, но очень эффективный способ - установить предохранительный клапан.

Предохранительный клапан

Предохранительный клапан (также называемый байпасным клапаном) - это механизм, используемый для управления или ограничения давления, позволяя жидкости течь во вспомогательный канал вдали от основного пути потока. Предохранительный клапан сконструирован или настроен на активацию при заданном давлении. Когда это значение давления превышено, предохранительный клапан становится «путем наименьшего сопротивления», поскольку клапан принудительно открывается и часть жидкости отводится по вспомогательному маршруту.Отведенная жидкость обычно возвращается либо в резервуар, либо на вход насоса. Обычно предохранительный клапан используется в качестве меры предосторожности, устанавливая предел максимального рабочего давления системы или насоса, готового к работе, если система превысит свои пределы давления. Предохранительный клапан и байпасный тракт могут быть внутренними (неотъемлемая часть насоса) или внешними (установленными как компонент в тракте для жидкости).

Внутренний байпас

Внутренний байпас просто рециркулирует жидкость внутри насоса, возвращая жидкость из выпускной камеры во впускную камеру.На изображениях в разрезе насосов серий GJ и GB (см. Рис. 1) показано, как нагнетаемая жидкость заполняет магнитную чашку. По мере того, как давление нагнетания на выпускной стороне насоса увеличивается, увеличивается и давление внутри магнитной чашки. Когда это давление превышает силу перепускной пружины, удерживающей тарелку, она толкает тарелку с «седла», позволяя жидкости перемещаться через вспомогательный канал к входу насоса. Натяжение пружины байпаса (и, следовательно, давление открытия байпаса) можно увеличивать или уменьшать извне, регулируя винт байпаса (см.рис.1).

Эта рециркуляция жидкости происходит на небольшом участке (рис. 1а) байпаса. Когда байпас остается открытым и жидкость рециркулирует в течение длительного периода, энергия движения жидкости и гидравлического трения вызывает повышение температуры жидкости. Пользователи должны знать, что даже если температура жидкости в системе не превышает рекомендуемых значений, байпасные условия могут привести к значительному повышению температуры, что приведет к значительному разбуханию насосов с зубчатой ​​передачей из PTFE.Нагрев жидкости является основной проблемой, когда байпас используется для рециркуляции большого процента перекачиваемой жидкости в небольших системах с замкнутым контуром.

Внешний байпас

Внешний байпас создается путем установки в систему предохранительного клапана. Предохранительные клапаны доступны из нескольких источников и обычно работают по тому же принципу, что и объяснялось ранее: тарелка, удерживаемая на месте с помощью пружины, активируется, когда давление жидкости преодолевает силу, прилагаемую пружиной.Внешний байпас обычно проектируется с предохранительным клапаном, расположенным рядом с выпускным отверстием насоса и перед любыми другими клапанами в системе. Отведенная жидкость должна быть направлена ​​обратно в резервуар подачи, чтобы избежать любой возможности проблем с температурой жидкости, как описано ранее. На рисунке 2 показана возможная конфигурация байпаса.

Характеристики предохранительного клапана

Закрытый байпас Это когда предохранительный клапан закрыт.В наших насосах это происходит, когда регулировочный винт полностью закручен (по часовой стрелке), полностью сжимая байпасную пружину, и насос может работать в режиме полного потока и создания давления.

Давление открытия Это давление, при котором жидкость начинает течь через предохранительный клапан.

Давление полного потока в байпасе Это давление жидкости, когда максимальный поток проходит через предохранительный клапан и байпасный тракт.В наших насосах 100% байпасной мощности рециркулируется.

Давление возврата Это давление жидкости, когда предохранительный клапан полностью закрыт. Давление повторного закрытия ниже, чем давление открытия.

Обратите внимание, как показано на рис. 3, наш байпас не сразу переходит от активации к полному потоку. Полнопоточный байпас происходит постепенно в диапазоне примерно 0,7 бар (10 фунтов на кв. Дюйм).

Выбор и настройка клапана

Предохранительные клапаны должны быть «настроены» на открытие при давлении выше рабочего давления.Это обеспечивает безопасность системы. Следует соблюдать осторожность при определении максимального давления в системе. Используйте компонент с наименьшим номинальным давлением в качестве ориентира для определения вашего предела. Не забывайте, что этот компонент может быть трубкой!

В приложениях для работы с жидкостями на многих рынках есть системы, в которых на одной фазе требуется высокий расход / низкое давление, а на следующей фазе - низкий расход / высокое давление. Как всегда, разработчик системы и насоса должен экономить электроэнергию, предотвращать повышение температуры и немедленно (или раньше) предоставлять надежные решения.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
