Что такое венткамеры. Виды венткамер и требования к ним. Подробный обзор

Венткамеры (вентиляционные камеры) — это помещения, предназначенные для размещения вентиляционного оборудования. Для удобства прокладки коммуникаций под венткамеру стараются выбрать помещение с наружной стеной, чтобы обеспечить удобный забор и выброс воздуха в окружающую среду, и возле вентиляционных шахт здания. Такие помещения могут располагаться на любом этаже здания, а также в подвале и на кровле.

В каких случаях требуется организация венткамер

Центральное вентиляционное оборудование, как известно, издаёт шум и вибрации при работе, а потому его не следует устанавливать в помещениях, предназначенных для постоянного пребывания людей (более 2 часов подряд). Его за подшивным потолком технических помещений или в отдельных специально предназначенных для этого помещениях (венткамерах).

Причём стандартами определено значение максимальной производительности вентиляционного оборудования, которое допускается размещать за подшивным потолком — 5000 кубометров в час (п.  7.9.3 СП 60.13330.2012). Для более мощных установок следует предусматривать венткамеры. О требованиях и устройстве этих помещений речь и пойдёт ниже.

Требования к венткамерам. СНиП для венткамер

Требования, которые предъявляются к венткамерам, можно разделить на несколько видов:

• Противопожарные требования
  • Противопожарные требования к помещениям венткамер
  • Противопожарные требования с точки зрения размещаемого оборудования
• Строительные требования
• Требования со стороны вентиляционного оборудования

Основные требования сформулированы в следующих документах:

• СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003 (разделы 7.9 и 7.10)
• СП 7.13130.2013 Свод правил отопление, вентиляция и кондиционирование требования пожарной безопасности (раздел 6)
• Технической документации производителей вентиляционного оборудования

Виды венткамер

Строго говоря, классификация венткамер нормативными документами не предусмотрена.

Однако инженеры иногда выделяют

• Приточные венткамеры
• Вытяжные венткамеры,
• По конструктивному признаку — венткамеры на крыше.

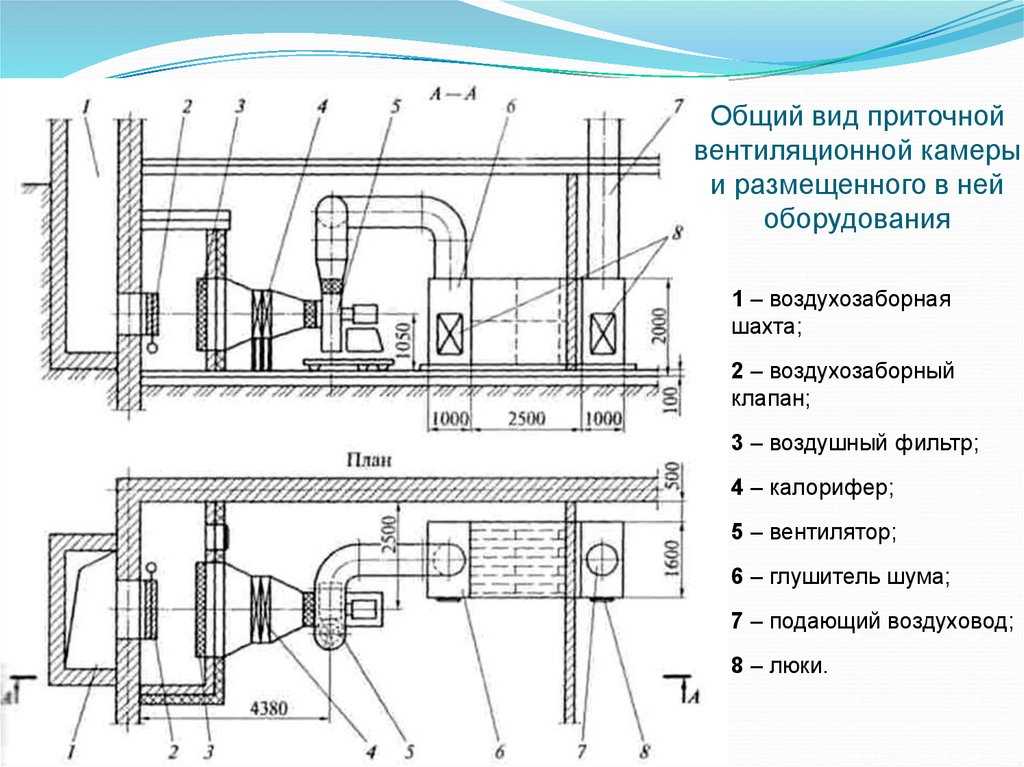

В вытяжной венткамере предусматривают центральное оборудование вытяжных систем вентиляции, а в приточной венткамере — оборудование приточных систем вентиляции. Последние, как правило, по площади больше вытяжных, так как приточные системы включают больше секций, а некоторые из них, например, водяного нагрева или охлаждения, требуют также установки узлов обвязки.

Подразделение венткамер на приточные и вытяжные оправдано в том случае, когда наружные решетки для забора и выброса воздуха не удается разнести на достаточное расстояние друг от друга. Тогда проще разместить сами установки в разных удалённых друг от друга помещениях.

Отдельный случай — крышные венткамеры. Они представляют собой надстройку на кровле здания для установки вентиляционного оборудования. На крыше часто предусматривают приточные и вытяжные венткамеры отдельно друг от друга.

Такой подход в конечном счете ведёт к экономии места в коридорах.

Действительно, если приточную и вытяжную венткамеры разместить на кровле в разных концах здания, то приточный и вытяжной воздуховоды в коридоре будут «идти» навстречу друг другу. Следовательно, в том месте, где один из них имеет большое сечение, второй будет иметь значительно меньшее сечение, и наоборот. Увеличивать ширину коридора или занижать потолки ради укладки одновременно двух воздуховодов большого сечения не придётся. На рисунке 1 представлена схема воздуховодов в обоих случаях, а сэкономленная ширина коридора заштрихована.

Рисунок 1. Схема расположения воздуховодов, идущих в одном направлении (слева) и навстречу друг другу (справа).

Противопожарные требования к помещениям венткамер

Как известно, для помещений, расположенных в разных пожарных отсеках, следует предусматривать отдельные системы вентиляции. Соответственно, в этих пожарных отсеках должны быть предусмотрены свои венткамеры — сводить в одну венткамеру оборудование вентиляционных систем из разных пожарных отсеков недопустимо.

В зданиях I и II степени огнестойкости возможно нарушение этого правила — при устройстве венткамеры непосредственно за противопожарной преградой, а также на удалении от неё при покрытии воздуховодов огнезащитным составом с пределом огнестойкости не менее предела огнестойкости противопожарной преграды.

Кроме того, существует ряд правил, по которым определяется категория венткамер по взрывопожарной и пожарной опасности.

Определение категории венткамер по взрывопожарной и пожарной опасности (по СП 7.13130.2013)

Помещения для вентиляционного оборудования вытяжных систем общеобменной вентиляции и местных отсосов по взрывопожарной и пожарной опасности следует относить:

• к категории помещений, которые они обслуживают, если в них размещается оборудование систем общеобменной вентиляции производственных зданий;
• к категории Д, если в них размещаются вентиляторы, воздуходувки и компрессоры, подающие наружный воздух в эжекторы, расположенные вне этих помещений;
• к категории помещений, из которых забирается воздух вентиляторами, воздуходувками и компрессорами для подачи в эжекторы;
• к категории А или Б, если в них размещается оборудование систем местных отсосов, удаляющих взрывоопасные смеси от технологического оборудования. Помещения для оборудования систем местных отсосов взрывоопасных пылевоздушных смесей с пылеуловителями мокрой очистки, размещенными перед вентиляторами, допускается при обосновании относить к помещениям категории Д;
• к категории Д, если в них размещается оборудование вытяжных систем общеобменной вентиляции жилых, общественных и административно-бытовых помещений.
• Помещения для оборудования вытяжных систем, обслуживающих несколько помещений различных категорий по взрывопожарной и пожарной опасности, следует относить к более опасной категории.

Помещения венткамер для приточных систем вентиляции по взрывопожарной и пожарной опасности следует относить:

• к категории В1, если в них размещены установки (фильтры и др.) с маслом вместимостью 75 л и более в одной из установок;
• к категориям В1, В2, В3, В4 или Г, если система работает с рециркуляцией воздуха из помещений соответственно категорий В1, В2, В3, В4 или Г, кроме случаев забора воздуха из помещений, где не выделяются горючие газы и пыль или для очистки воздуха от пыли применяются пенные или мокрые пылеуловители;
• к категориям В1, В2, В3, В4, если в помещении для вентиляционного оборудования размещаются вытяжные установки, обслуживающие помещения соответственно категорий В1, В2, В3, В4;
• к категории помещений, теплота удаляемого воздуха из которых используется в воздухо-воздушных теплоутилизаторах, размещаемых в помещении для оборудования приточных систем;
• к категории Г, если в обслуживаемых системами помещениях размещено теплогенерирующее оборудование на газовом топливе;
• к категории Д — в остальных случаях.
• Помещения для оборудования приточных систем с рециркуляцией, обслуживающих несколько помещений различных категорий по взрывоопасной и пожарной опасности, следует относить к более опасной категории.

Противопожарные требования с точки зрения размещаемого оборудования

Данные требования ограничивают возможности размещения в одной венткамере различного вентиляционного оборудования. Чаще всего ограничения возникают в том случае, если рассматриваемые системы вентиляции обслуживают помещения различных категорий по пожарной опасности.

Так, оборудование систем приточной вентиляции, кондиционирования, а также систем воздушного отопления, которые обслуживают помещения категорий А и Б, запрещается размещать в одной венткамере с оборудованием вытяжных и приточно-вытяжных систем вентиляции. Причем если система приточной вентиляции, кондиционирования и воздушного отопления обслуживает помещения категорий А и Б построена на базе оборудования в обычном исполнении, то в воздуховодах этих систем на границах венткамеры должны быть предусмотрены взрывозащищённые обратные клапана.

Отделять от прочих следует и оборудование вытяжных систем общеобменной вентиляции, обслуживающих помещения категорий А и Б. Оборудование вытяжных систем из помещений категорий B1, В2 и В3 не следует размещать в одной венткамере с оборудованием вытяжных систем из помещений категории Г. Оборудование систем местных отсосов взрывоопасных смесей допускается совмещать только с оборудованием вытяжных систем общеобменной вентиляции, обслуживающих помещения категорий А и Б.

Далее, вентиляционные установки приточных систем с рециркуляцией воздуха, обслуживающих помещения категорий В1-В4, не допускается размещать в одной венткамере с вентустановками, обслуживающими помещения других категорий.

Также следует отделять приточное вентиляционное оборудование, обслуживающее жилые помещения от любых вытяжных систем вентиляции и приточных систем, обслуживающих производственные помещения, помещения для бытового обслуживания населения.

Существуют ограничения и для размещения вентсистем, удаляющих воздух с резкими и неприятными запахами из таких помещений, как санузлы, уборные, комнаты для курения и других помещений. Данные вытяжные системы запрещается размещать в одной венткамере с приточными системами вентиляции.

Строительные требования к венткамерам

Строительные требования к венткамерам для удобства мы разделим на требования к микроклимату, к размещению этих помещений в здании, а также требования к стенам, полам и дверям.

Температура и воздухообмен в венткамере

Согласно таблице 11 СНБ 3.02.03-03 «Административные и бытовые здания» температура в холодный период времени:

• в приточной венткамере +16°С
• в вытяжной венткамере +16°С или не нормируется.

Современные венткамеры не требуют постоянного присутствия человека, поэтому поддержание комфортных для человека условий в них не обязательно. Однако в таких помещениях устанавливаются щиты автоматики, которые имеют определенный диапазон рабочих температур. Кроме того, в приточных венткамерах бывает вода, поэтому в помещении не должно быть отрицательных температур.

Что касается вентиляции венткамер, то в устаревшем ныне СНиП 2. 04.05-91* в разделе «Помещения для оборудования» было требование обеспечивать воздухообмен:

• В приточных венткамерах: кратность воздухообмена по притоку не менее 2
• В вытяжных венткамерах: кратность воздухообмена по вытяжке не менее 1.

Размещение венткамер

Венткамеры относятся к числу технических помещений, внутри которых установлено оборудование, излучающее такие вредные факторы, как шум и вибрации. Именно поэтому венткамеры запрещается устаивать в помещениях, смежных с жилыми, гостиничными и больничными помещениями.

Не рекомендуется их устраивать и в помещениях, смежными с офисными помещениями. Прямого запрета на это нет, но есть запрет косвенный — через ограничение уровня шума. Таким образом, смежное размещение возможно при соответствующей шумоизоляции общей стены. На практике такого решения рекомендуется избегать.

Полы и трап в венткамере

Полы в венткамере выполняются из бетона с выравниванием по горизонтали. Дополнительные требования на ровность полов могут быть предусмотрены инструкцией по монтажу вентиляционного оборудования.

При проектировании вентустановок следует учитывать их вес. Однако расчет несущей способности перекрытий инженеры по вентиляции не выполняют. В рамках проекта они готовят строительное задание, где и указывают место установки вентагрегатов, их массу и дают привязки точек опоры. На базе такого задания архитекторы делают вывод о необходимости усиления полов.

Венткамеры с вентиляционными установками, в которых предусматриваются секции водяного нагрева или охлаждения, увлажнения или осушения, должны иметь нескользкие полы и встроенные в них дренажные решетки, так называемый трап (см. рисунок 2), с уклоном поверхности пола в сторону этих решеток.

Рисунок 2. Устройство трапа в полу венткамеры

Требования к стенам в венткамеру

Ряд требований к стенам венткамеру содержится в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» (раздел 13), однако в актуализированную версию данного норматива (СП 60.13330.2012) он не попал. Тем не менее, данных положений можно придерживаться в рекомендательном порядке.

В частности, огнестойкость стен венткамер должна быть:

• не ниже REI45 при размещении венткамеры в том же пожарном отсеке, что и обслуживаемые помещения
• не ниже REI150 при размещении венткамеры в другом пожарном отсеке, нежели обслуживаемые помещения

Стены должны быть несущими и не являться перегородками. Если смежное с венткамерой помещение — офисное или иное с постоянным пребыванием людей (что не рекомендуется), то стены венткамеры должны быть покрыты шумозащитой.

Требования к дверям венткамеры

Огнестойкость дверей в венткамерах должна быть не ниже EI30. Двери рекомендуется применять с устройствами самозакрывания и уплотнителями для защиты внешних помещений от шума (см. рисунок 3). Вход в венткамеру должен быть ограничен узким кругом лиц — инженерами по эксплуатации инженерных систем.

Рисунок 3. Пример двери в венткамеру.

Высота помещений — не менее 2,2 метров, ширина проходов — не менее 0,7 метров. Несущая способность перекрытия должна выдерживать массу всего устанавливаемого вентоборудования с запасом. В ограждающих конструкциях следует предусматривать монтажные проёмы для вноса и выноса крупногабаритного оборудования в соответствии с габаритами этого оборудования. В связи с этим двери в венткамеры часто предусматривают двухстворчатые с шириной проёма не менее 1200 миллиметров.

Требования со стороны вентиляционного оборудования

Сервисные требования к венткамерам, главным образом, формируются требованиями по обслуживанию вентиляционного оборудования, которые в свою очередь декларируются производителем этого оборудования.

Комплектные вентсистемы состоят из различных секций — фильтрации, нагрева, охлаждения и других — к каждой из которых должен быть обеспечен доступ со стороны обслуживания. Обычно это одна из боковых сторон вентустановки. К слову, при заказе вентустановки следует указывать, с какой стороны (слева или справа по ходу движения воздуха) будет осуществляться её обслуживание.

Зона обслуживания сбоку от вентустановки обычно равна ширине этой установки плюс 200-300 миллиметров. Дело в том, что многие секции должны иметь возможность выниматься из вентустановки, а их ширина почти совпадает с шириной вентустановки. Следовательно, для комфортного извлечения секций зона обслуживания должна иметь ширину не менее ширины вентустановки. Дополнительные 200-300 миллиметров обеспечат удобство при переносе или развороте этих секций.

Для узких помещений некоторые производители вентустановок предлагают агрегаты с верхним обслуживанием. В этом случае свободное пространство над установкой должно позволять вытащить ту или иную секций вверх и вынести её из венткамеры наружу.

Вообще, все требования по геометрии венткамер легко выясняются при мысленном вносе и выносе всех секций вентустановок. Такая процедура позволяет быстро определить ширину и высоту дверного проёма, ширину прохода внутри венткамеры, ширину и высоту прочих дверей и подходных путей.

Юрий Хомутский, технический редактор журнала «Мир Климата»
