Приточный клапан в стену с рекуперацией: Рекуператор или приточка: что выбрать для дома?

Содержание

Рекуператор или приточка: что выбрать для дома?

Наличие правильного воздухообмена является ключевым фактором комфорта в доме и здоровья домочадцев. И тогда сама собой напрашивается мысль о создании правильной вентиляции. В последнее время чего только нет на рынке климатического оборудования! Неподготовленному человеку трудно разобраться в том, что ему действительно необходимо для создания комфортного микроклимата в квартире.
Давайте разберёмся, для чего служат, к примеру, приточные вентиляционные клапаны, приточные установки и рекуператоры.

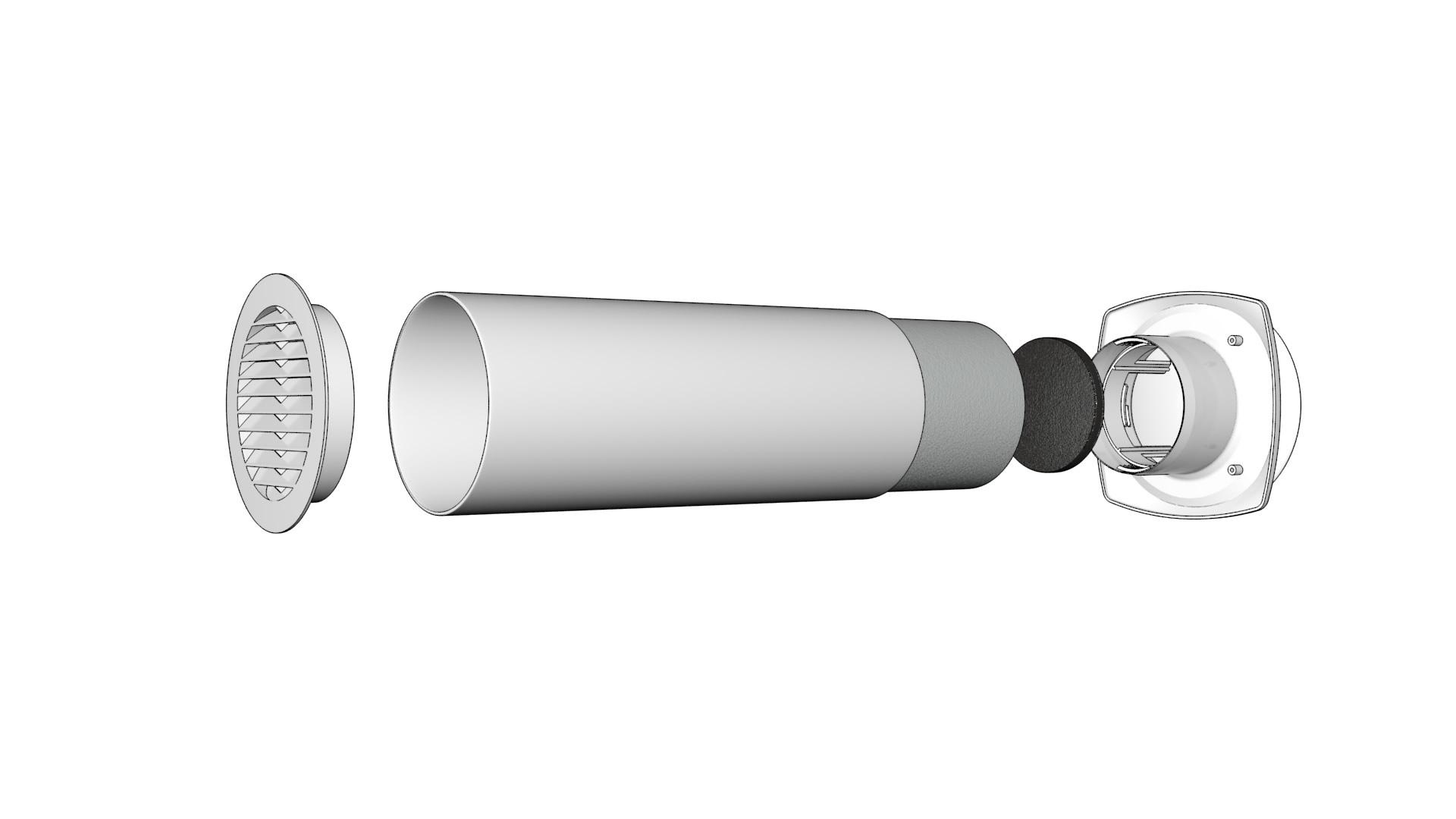

1. Приточный стеновой клапан с регулируемым открыванием КИВ-125
(он же КПВ, он же KIV и альпийская форточка)
обеспечивает поступление свежего воздуха в жилые
или другие помещения с постоянным нахождением людей.


Применяется в системах естественной и механической вентиляции.

Клапан имеет защиту от насекомых, шума, пыли, от промерзания стены и выпадения конденсата, а также регулировку количества поступающего воздуха. Регулировать поток проходящего через клапан воздуха можно при помощи рукоятки на оголовке клапана или специального шнура, если клапан расположен высоко. На оголовке клапана расположена шкала, указывающая степень открытия клапана. Клапан имеет плавную регулировку вплоть до полного закрытия. КИВ-125 не требует никаких затрат электроэнергии.
Как он работает? Существующая вытяжка (вентканалы, расположенные на кухне и в санузлах), удаляя отработанный воздух, создаёт разряжение в помещениях квартиры, и за счет этого разряжения в помещение через клапаны КИВ-125 поступает свежий наружный воздух.

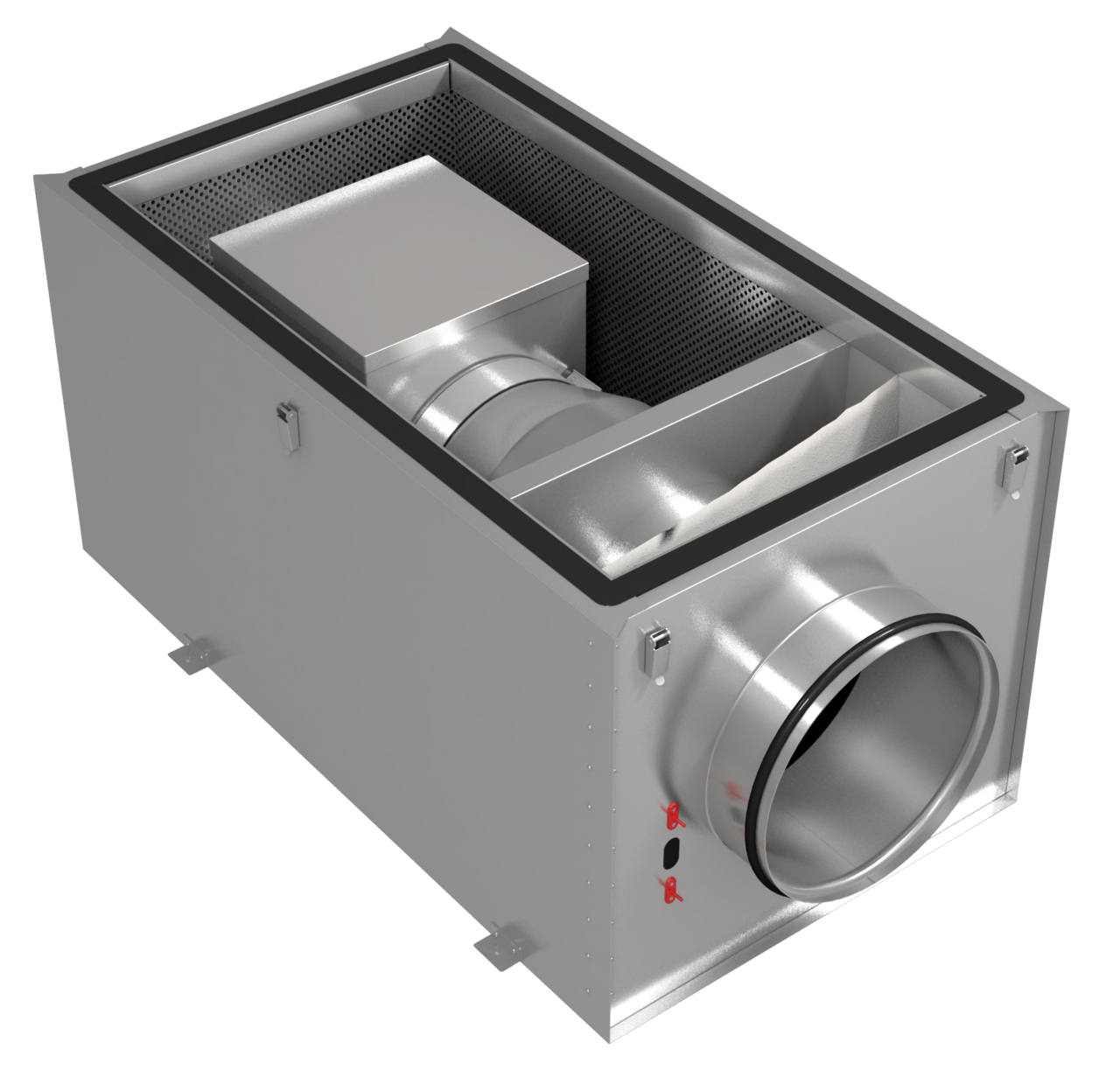

2. Приточная установка iFresh обеспечит Вас очищенным
свежим воздухом для комфортного проживания и работы.

Преимущества:
* Двойная очистка воздуха.
* Встроенный двухступенчатый керамический нагреватель — для вентиляции в холодное время года.
* Высокоэффективный вентилятор — для тихой работы (от 21 дБ) с минимальным потреблением электроэнергии.
* Производительность от 40 до 120 м3/ч

3. Рекуператор воздуха — это устройство приточно-вытяжной
вентиляции для квартиры и комнаты, для частного дома и дачи.



Рекуператор воздуха проветривает ваше помещение путем удаления

старого воздуха и притока нового, очищенного фильтром, внутрь помещения. В процессе обмена воздуха происходит рекуперация, передача энергии от выходящего воздуха входящему. Этим рекуператор экономит энергию, затраченную на отопление зимой и кондиционирование летом.


                                                                     * * * * *
Для эффективной работы приточного клапана или установки вытяжка должна быть активной. Активная вытяжка — это любая стабильно работающая вытяжная система – механическая (с помощью вентиляторов) или естественная (вентканалы, расположенные на кухне и в санузлах). Для гарантированной работы вентиляции в квартире в любой сезон, независимо от этажа, рекомендуется устанавливать вытяжные вентиляторы на кухнях и в санузлах.
Рекуператоры работают независимо от наличия вытяжных каналов. Мы помним, что в задачи рекуператоров, помимо притока свежего воздуха, входит выведение отработанного воздуха.

НО! Естественная вытяжка есть в каждом доме. Именно поэтому, устанавливать рекуператоры в жилых помещениях, на наш взгляд, нецелесообразно. Они, скорее, подойдут для помещений, в которых совсем нет вытяжки (гараж, сарай, кладовка и т.д.). Обещанная экономия электроэнергии — тоже спорный вопрос, поскольку объёма поступающего воздуха будет явно недостаточно — не более 40 м3/ч. А разве этого Вы хотели добиться, заботясь о проветривании своего дома? Да и подогрева воздуха в мороз Вы тоже не почувствуете.

Если Вам нужна действительная экономия, то рекомендуем рассмотреть приточные клапаны КИВ-125. Производительность клапана зависит от создаваемого вытяжкой разряжения:
при разряжении 20 Па (создаёт механическая вытяжка) — 50 м

3/ч;
при разряжении 10 Па (создаёт естественная вытяжка) — 35 м3/ч.

Если же Вам хочется большего притока свежего, очищенного и, при необходимости, ощутимо подогретого воздуха, стоит задуматься уже о приточной вентиляционной установке.

И ещё один немаловажный момент:
для наружного отверстия до 150 мм (которое необходимо для монтажа, например, КИВ-125 или iFresh) не требуется согласование (если здание не является объектом культурного наследия):

4.3.7.* Устройство систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,15 м, скрытое заборной решеткой, допускается повсеместно (для объектов культурного наследия — по согласованию с КГИОП).

*Постановление Правительства города Санкт-Петербурга «Об утверждении правил содержания и ремонта фасадов зданий и сооружений в Санкт-Петербурге» (№1135 от 14.09.2006 г.)

Для монтажа рекуператоров требуется наружное отверстие большего диаметра — 180 мм.



ПВУ с рекуперацией тепла и влаги: виды рекуператоров

Наша компания производит приточно-вытяжные системы вентиляции с применением высокоэффективных энтальпийных рекуператоров, благодаря которым удалось добиться стабильной рекуперации с высоким КПД в сложных климатических условиях.

Необходимо отметить, что энтальпийные рекуператоры TURKOV являются единственными, производимыми в Российской Федерации.

Энтальпийный рекуператор предназначен для передачи приточному воздуху тепла и влаги от отработанного. Помимо влаги из вытяжного воздуха переносится и часть тепла, тем самым увеличивая коэффициент полезного действия рекуператора.

Влагопроизводительность рекуператора зависит от температуры наружного воздуха. Выполненная из полимерной мембраны рабочая область пропускает молекулы водяного пара из увлажнённого вытяжного воздуха и передает сухому приточному.

В рекуператоре не происходит смешивания приточного и вытяжного потоков воздуха.
Молекулы воды проходят через мембрану благодаря диффузии из-за разницы концентрации водяного пара по обе стороны мембраны, размеры ячеек которой настолько малы, что пройти через неё может только водяной пар — для прочих веществ, загрязняющих воздушный поток, мембрана оказывается надёжной преградой.

Обладая свойством губки, пластина рекуператора позволяет ему впитывать влагу без выпадения на поверхности пластин конденсата.

Корпуса приточно-вытяжного вентиляционного оборудования, выпускаемого компанией, неизменно совершенствуется, улучшая свойства теплоизоляции и шумопоглощения.

Благодаря использованию полипропилена, удалось добиться кардинального снижения уровня низкочастотного шума.

Наша компания предлагает широчайший спектр вентиляционного оборудования с рекуперацией, способного удовлетворить потребностям помещений самого разного назначения и масштаба.

Основные отличия приточно-вытяжных систем вентиляции TURKOV

Помимо энтальпийных рекуператоров приточно-вытяжная вентиляция может быть оборудована и другими типами рекуперативных устройств, с кратким обзором которых мы и предлагаем вам ознакомиться:

О рекуперации в системе приточно-вытяжной вентиляции

Этот процесс определяет возврат некоторого количества тепла для повторного подогрева воздуха, поступающего в помещение. Возвращение осуществляется через теплообменник рекуператора, когда часть тепла передаётся из удаляемого воздуха поступающему свежему потоку. А в жаркий период лета теплообменник уменьшает проникновение в комнату вместе с приточным воздухом высокой температуры окружающей среды.

В теплообменниках вытяжной и приточный воздух протекает порознь, имея разную температуру. Холодный воздух, соприкасавшийся с тёплой поверхностью стенки, нагревается. Воздушный поток с повышенной температурой, контактируя с холодной поверхностью, охлаждается.

Основные характеристики рекуператоров

Приточно-вытяжная вентиляция с рекуперацией применяется на промышленных и общественных объектах, а также на жилых сооружениях. Показатели, по которым различают вентиляционные установки с рекуперацией следующие:

  • по имеющейся мощности.
  • по конструкции теплоносителя.
  • существующие типы могут быть трубчатыми, пластинчатыми и ребристыми.
  • по используемому материалу для передачи тепла. Эту функцию выполняет воздух или жидкость.
  • по ходу движения энергоносителя, направление которого может быть прямым, поперечным или противоточным.
  • от места установки на объекте. Если рекуператор обслуживает помещения всего здания, его называют центральным. К децентрализованным устройствам причисляют те, которые смонтированы для обслуживания отдельных комнат или офисов.

Основные составляющие конструкцию рекуператора такие:

  • корпус для закрепления комплектующих узлов агрегата, обеспечения их сохранности и работоспособности.
  • теплообменник, выполняющий обмен тепла между различными носителями энергии.
  • блок вентиляторов — для перемещения потоков воздушных масс по вытяжке и притоку.
  • нагревательные элементы, поддерживающие необходимую температуру.
  • многоступенчатые фильтры с разной степенью очистки воздуха, задерживающие загрязнения, примеси, запахи.
  • блок автоматики с программируемыми элементами управления процессов рекуперации.
  • контроллер с панелью отображения реального режима работы по таймеру с функцией диагностики узлов, датчиков.
  • воздушные заслонки разной формы с ручным или электрическим приводом, регулирующие пропускную способность воздухопровода.
  • клапана с резиновыми уплотнителями, имеющие ту же функцию что и воздушные заслонки.
  • шумоглушители для поглощения исходящего звука от работающего устройства.

Основные виды рекуператоров

Характеристика роторного типа.

Они занимают широкий сегмент применения в промышленности и в коммунальном хозяйстве. Имея большую поверхность теплообменника, устройства такого вида достаточно эффективны. Возможность регулирования скорости оборотов ротора, позволяет выбирать требуемый оптимальный режим. КПД у него меньше, чем у пластинчатого рекуператора. Объясняется это повышенным потреблением электроэнергии для его оптимальной работы. К недостаткам относятся: большой габарит рекуператора, контроль над вращающимся ротором и частичное попадание воздуха из вытяжной струи в поступающий приток. По этой причине ограничивается использование роторных теплообменников во влажных и токсичных средах.

Конструкция роторного рекуператора и его работа.

Основным узлом является набор теплообменных дисков с лопастями, образующих цилиндрической формы ротор. Вращаясь, он проталкивает потоки воздуха. И в то же время, как теплообменник нагревает его или охлаждает. Диски, количество которых может изменяться, состоят из ячеек, изготовленных из гофрированного листового материала. При монтаже вал барабана ориентируют горизонтально, выдерживая параллельность к направлению движения потоков воздуха. Вращаясь, он прогоняет попеременно сначала нагретый воздух, затем втягивает приточный, передавая ему часть тепла. Структура устройства технически сложная, повышающая его стоимость. При его установке требуется квалифицированный монтаж и умелое эксплуатационное обслуживание.

Характеристика пластинчатого рекуперативного устройства.

Работая по приточно-вытяжной системе, оно предназначено для вентиляции и сбережения тепловой энергии. Основной характеристикой является его эффективность (КПД). Тепловой коэффициент подсчитывают по такой формуле. Разницу температур в помещении после притока и наружного воздуха разделяют на разницу температур удаляемого и наружного воздуха.

Устройство пользуется повышенным спросом заказчиков. Недостатком является появление на пластинах со стороны выхода следов обмерзания. Это объясняется тем, что пластина теплообменника имеет разную температуру с удаляемым воздухом. Поэтому образуется конденсат. Понижение внешней температуры, ускоряет наращивание слоёв обледенения. Обмёрзшие пластины создают сопротивление для проходящей струи воздуха. Из-за этого уменьшается производительность вентиляции, рекуперация замедляется до полной остановки устройства. Работа возобновляется после оттаивания пластин. Степень обмерзания регулирует специальный клапан. При возникновении слоя льда клапан открывается, и входящий воздух некоторое время поступает без подогрева. Вытяжной тёплый воздух направлен на размораживание ледяного слоя, а образовавшиеся влажные потёки сливаются в дренажную ёмкость и в канализацию. В таком режиме расход энергии на работу рекуператора снижается до минимума.
Об устройстве рекуператора и его работа. Состоит он из корпуса, изготовленного из алюминиевого, оцинкованного листа с антикоррозийным покрытием. Стенки внутри корпуса покрыты слоем изоляционного материала. Приточный и вытяжной воздух проходят через встроенные фильтры.

Сравнивая с роторным устройством — потоки воздуха в пластинчатом рекуператоре чётко разграничены. Вытяжной и приточный каналы разделены пластинами. На аэродинамические характеристики и КПД влияет выбранное расстояние между пластинами теплообменника.

Узлы для обмена теплом изготовлены из меди, алюминия или стальных листов. Алюминиевый теплообменник отличается повышенной теплопередачей и устойчивый к коррозии. Для изготовления используют также пластиковые или очень редко целлюлозные материалы. Пластиковые теплообменники имеют малый вес, небольшую производительность и используются для бытовых условий. Бумажные теплообменники редко применяются, но они хорошо трансформируют влагу и тепло. Влага не удаляется в атмосферу, а поступает в комнату вместе с входящим воздухом. Количество набора пластин, разделяющих потоки, может быть разным. Оптимальное расстояние выдерживают от 5 до 9 мм. Регулируя подбором количества кассет, уменьшают появление конденсата. Тепловой элемент оттаивания уменьшает КПД, забирая на своё функционирование часть электроэнергии. Конструкция легко монтируется, надёжна в эксплуатации и небольшой стоимости.

Рекуператоры, монтируемые на крышах

Эти вентиляционные агрегаты используют на объектах с большим рабочим пространством. Они фильтруют, подогревают и подают в здание воздух. Температуру воздуха регулируют канальным нагревателем или охладителем. Его приток осуществляется частично или в полном объёме через пластинчатую конструкцию рекуператора.

Характеристика.

Устанавливают такие приточно-вытяжные системы вентиляции на кровельных перекрытиях зданий через проделанные в них отверстия. Рекуператоры вытягивают собираемый под потолком использованный воздух и выбрасывают в атмосферу, а его тепло передаётся мощной входящей струе. Подачу воздуха направляют сразу под потолок или направляют в рабочую зону. Рекуператор может быть составным узлом в общей схеме вентилирования всего объекта. Устройство простое в эксплуатации.

Конструкция.

Модели агрегатов изготавливают разной мощности, которую измеряют объёмом проходящего воздуха в кубических метрах за час. Основанием устройства служит каркасно-панельная конструкция из алюминиевых профилей. Оптимальная толщина листов теплообменника около 0,2 мм. Для звуковой и тепловой изоляции стенки корпуса заложены минеральной ватой. Рекуператоры комплектуют для подогрева электрическими, водяными и газовыми секциями. Достигаемая эффективность — около 65%. Монтаж приточно-вытяжной вентиляции не вызывает каких-либо трудностей. Для этого необходимо выполнить в кровле окно и укрепить конструкцию — «стакан» для правильного распределения нагрузки. Установка рекуператора на крыше не занимает полезный объём здания.

Рекуператор с водяной циркуляцией

Характеристика.

Тепловым энергоносителем является вода или антифриз, поступающий в приточное устройство из отдельно размещённого вытяжного теплообменника. Работа рекуператора с водяной циркуляцией сходственна с течением водяного обогрева. Полезность действия пластинчатого теплообменника с водяной циркуляцией достегает 50—65%.
Приточно-вытяжную вентиляцию с рекуператорами такого типа применяют редко, когда есть возможность собрать теплообменную магистраль. Работа этой системы требует частого контроля. Слабым местом является наличие насоса, обеспечивающего циркуляцию теплообменного вещества. А также дополнительных узлов, регулирующих работу системы. Они увеличивают расход электроэнергии. При большом удалении приточного и вытяжного теплообменников применять такой вариант нецелесообразно. Рекуператор выполняет только функцию теплообмена без трансформации влаги.

Конструкция.

Основными узлами приточно-вытяжной системы вентиляции с рекуперацией тепла являются два теплообменника. Они установлены отдельно в приточном и вытяжном воздуховоде. Соединяют их изолированным гибким трубопроводом. Он допускает более лёгкий выбор места размещения узлов и монтажа системы. Рекуператор с водяной циркуляцией комплектуют насосом, расширительным баком, контроллером, индикатором давления. Температурными датчиками. Воздушными, предохранительными и управляющими клапанами. При устройстве единой системы рекуперации возможны соединения нескольких теплоносителей. Разные пути вытяжки и притока воздуха обеспечивают работу рекуператора без образования следов обледенения. Исключён перенос загрязнений выходящим воздухом входному потоку.

Подбор приточно-вытяжной вентиляционной установки

Существуют специальные программы выбора вентиляционных установок. Используя компьютер, и в соответствии с предъявляемыми требованиями, подбирают оборудование с учётом производительности, расхода воздуха, подходящей комплектации. Программа смоделирует установку с необходимыми габаритами и характеристиками. Реально можно проанализировать оптимальное соединение узлов и составляющих элементов. Выполнение программы не требуют специального обучения. Подбор приточно-вытяжной вентиляционной установки облегчён демонстрацией на мониторе результата выбора. Указывают только её состав, заложив необходимую информацию с предлагаемых вариантов. Выбор ведётся автоматически, согласно введённым заказчиком данных. Дальше, как в игровом конструкторе, убирают или дополняют требуемые узлы. Например, добавить секцию водяного подогрева, указав её параметры. Или включить другие элементы регулировки и комплекты автоматики.

Кратко о монтаже рекуператора

До установки приточно-вытяжной системы вентиляции выполняют первичный проект монтажа. Примерно оценивают рамки стоимости будущей работы. Изучив все особенности объекта, условия заказчика и возможности исполнителя, устанавливают точную цену. Потом составляют подробный проект с согласованной окончательной ценой.

Монтируют рекуператоры на стенах, потолках, крышах на полу. Располагают их, в каком угодно положении и на внешней стороне здания. Монтажный проём в стене выполняют диаметром до 250 мм алмазным инструментом. Рабочий модуль устройства находится в стене. На торце размещают вентиляционные решётки. Отверстие в стене располагают под наклоном около 3 градусов к фундаменту здания. Наружный патрубок должен выходить за поверхность стены не менее 5 см.

Монтаж крышного рекуператора выполняют по специальному проекту на несущей части перекрытия. Его устанавливают в круглую или квадратную конструкцию, изготовленную из оцинкованной стали. Или же в железобетонный стакан, закладываемый при строительстве здания. Его размер по диаметру 700—1450 мм. Перед монтажом рекуператора предварительно закрепляют кожух, защищающий от попадания в каналы посторонних предметов.

Для перемещения воздуха прокладывают два воздуховоды. Первый — главный, приточный. Он большего диаметра. Служит для забора и разделения потоков воздуха каждому потребителю. Второй — меньшего диаметра для отвода использованной атмосферы. С целью бесшумной эксплуатации и предотвращения образования конденсата трубопроводы полностью изолированы. Укрепляя трубы за подвешенным потолком, они «съедают» размер комнаты по высоте на 20 см. Большая протяжённость воздухопроводов, создаёт увеличенное сопротивление потоку воздуха. В таком случае устройство комплектуют дополнительными вентиляторами, поддерживающими необходимый напор.

Список вопросов по выбору приточно-вытяжной вентиляции с рекуперацией

Заказчику необходимо.

  1. Получить от менеджера или продавца информацию о производителе оборудования. Продолжительностью существования фирмы, её положение на рынке сбыта и отзывы покупателей.
  2. Уточнить производительность рекуператора в месте его установки. В соответствии с размерами, планировкой помещения или дома. Информацию можно получить от специалистов компании.
  3. Определить сопротивление воздушного потокам после монтажа установки, с учётом размеров и сгибов воздуховода. Расчёт выполняется проектировщиком.
  4. Выбор типа и мощности рекуператора, учитывая расход воздуха и сопротивлением трубопроводов. Выполняет проектировщик.
  5. Определение класса (энергопотребление) рекуператора. Заказчик получает ответ на вопросы: расходы на эксплуатацию системы, количество сэкономленной энергии, расчёт расходов на отопительный сезон.
  6. Проверить наличие сертификата и срок действия гарантии. Она выдаётся на комплектующие узлы рекуператора и всей приточно-вытяжной системы вентиляции. Чем лучшее качество комплектующих узлов — тем дороже будет стоить устройство.
  7. Сравнить паспортный КПД с реальным коэффициентом. Он зависит от:
    — разницы температуры воздуха в помещении и наружной среды;
    — типа кассеты теплообменника;
    — влажности воздуха;
    — правильной компоновки системы и её размещение на объекте.

КПД для разных типов рекуператоров.

  • Для бумажного пластинчатого теплообменника он составит 60—70%. При промерзании установки её размораживает сама система, снижая при этом производительность. Наивысший показатель достигают при отсутствии функции оттаивания и дополнительного подогрева поступающего воздуха.
  • Для алюминиевого пластинчатого теплообменника КПД составит до 63%. Иногда производительность уменьшается до 45%. Это связано с частым процессом оттаивания теплообменника. Образование на поверхности льда устраняют увеличением расхода электроэнергии.
  • В роторном рекуператоре КПД регулирует «автоматика». Она реагирует на показания датчиков температуры, размещённых снаружи и в помещении. Однако, при появлении ледового наслоения КПД снижается.

Ориентировочная характеристика некоторых бытовых рекуператоров.

Из всего вышеизложенного можно увернно сказать:

Очевидно, что приточно-вытяжная вентиляция с рекуперацией компании от TURKOV находится на самом острие современных инженерных технологий.

Ещё раз напомним основные отличительные особенности приточно-вытяжных установок вентиляции TURKOV и пригласить в наш каталог для знакомства с подробными описаниями оборудования:

Остались вопросы?

Звоните 8 (800) 200 98 28!

Рекуператор Marley в Саратове — Мастерская комфорта

Обновленная модель рекуператора MarleyMEnV-180 допущена к эксплуатации Немецким Институтом строительной техники «Deutsches Institut für Bautechnik». Вне сомнений, самый беспристрастный, компетентный и уважаемый институт, контролирующий качество и безопасность товаров на территории Германии, а, пожалуй, и всей Европы.

MARLEY — это комфортный микроклимат в Вашем доме. Никакой влаги и плесени

Если у Вас:

  • Душно после установки пластиковых окон
  • Надоела бесконечная пыль на подоконнике
  • Шум и сквозняк при открытых окнах
  • Большие расходы на отопление
  • Открытые окна скорее остужают помещение, чем освежают

Вам поможет компактный немецкий Рекуператор Marley MEnV-180.

Рекуператор Marley MEnV 180 полностью обновляет воздух в квартире примерно каждые два часа. Причем – это чистый, отфильтрованный воздух, в холод – подогретый, а в жару – охлажденный за счет энергии отводимого воздуха. Керамический элемент теплообменника предотвращает пересыхание воздуха в помещении и обеспечивает комфортный внутренний микроклимат.

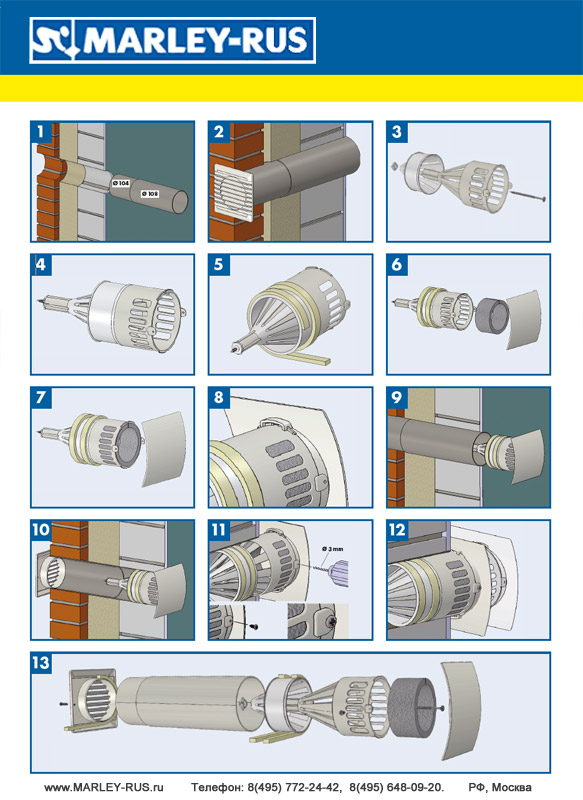

В монтажный комплект входит утепленный кожух, исключающий промерзание рекуператора или появление конденсата при температуре до -30°.

Принцип действия децентрализованной принудительной приточно-вытяжной вентиляции MARLEY MEnV 180

Один рекуператор MARLEY MEnV 180:

Теплый использованный воздух отводится из помещения наружу в течение 70 секунд и нагревает при этом керамический элемент. После этого устройство меняет направление подачи воздуха: теперь в помещение поступает свежий воздух снаружи и при этом подогревается за счет тепла, аккумулированного в керамическом элементе.

Два рекуператора MARLEY MEnV 180:

Пока одно устройство обеспечивает приток свежего воздуха, другое устройство отводит теплый использованный воздух наружу. При этом тепловая энергия использованного воздуха аккумулируется в керамическом элементе рекуператора. Через 70 секунд вентиляторы меняют направление подачи. Оба устройства взаимодействуют друг с другом через радиосвязь на частоте 433,92 MHz.

Преимущества рекуператора MARLEY MEnV180:

  • Сделано в Германии
  • Бесшумная модель. Вентилятор новейшего типа оснащен бесщеточным двигателем, который не требует обслуживания. Вал вращающегося ротора удерживается магнитным полем. Такие двигатели самые тихие и долговечные. Более того, вентилятор находится на внешней стороне стены и не имеет жесткого контакта с корпусом устройства.
  • Дополнительные элементы для установки в стены толщиной от 17 см.
  • Рекуператор MARLEY – компактная бытовая децентрализованная система вентиляции не требует расходов на проектирование, на проведение строительно-монтажных работ, на монтаж воздуховодов, сокращающих высоту помещений.
  • В рекуператоре MARLEY MEnV 180 применены инновационный керамический тепловой аккумулятор, надежный вентилятор для постоянной долгой работы, не требующий обслуживания.
  • Фильтр класса G3 или G4 обеспечивает надежную защиту от дыма, пыли, пыльцы, сажи.
  • Защита от уличного шума обеспечивается особенностями устройства. Окна закрыты, уровень шумоподавления рекуператора MARLEY превышает 40дБ(А).
  • Благодаря использованию рекуператора MARLEY, исключается повышенный уровень влажности, и, как следствие, появление плесени, грибка.
  • Более половины потерь денежных средств, потраченных на отопление здания, приходится на вентиляцию, залповые проветривания, вымораживание помещений при открытых окнах. Использование рекуператора MARLEY сокращает эти потери до 80%.
  • Оснащен пультом ДУ, синхронизированный режим проветривания парой устройств!
  • Простой монтаж, простой сервис, простое управление
  • Ещё более низкое энергопотребление — от 3.5 до 7 Вт!
  • Бытовая вентиляция с рекуперацией тепла не только разумна, комфортна, но и соответствует требованиям современных строительных норм (СНиП 31-02-2001 п. 9.6, СНиП 31-01-2003 п. 11.5)
  • Возможна установка в помещения с отделкой, подвалы и цокольные этажи
  • Сертифицировано и одобрено в России, Германии, Евросоюзе

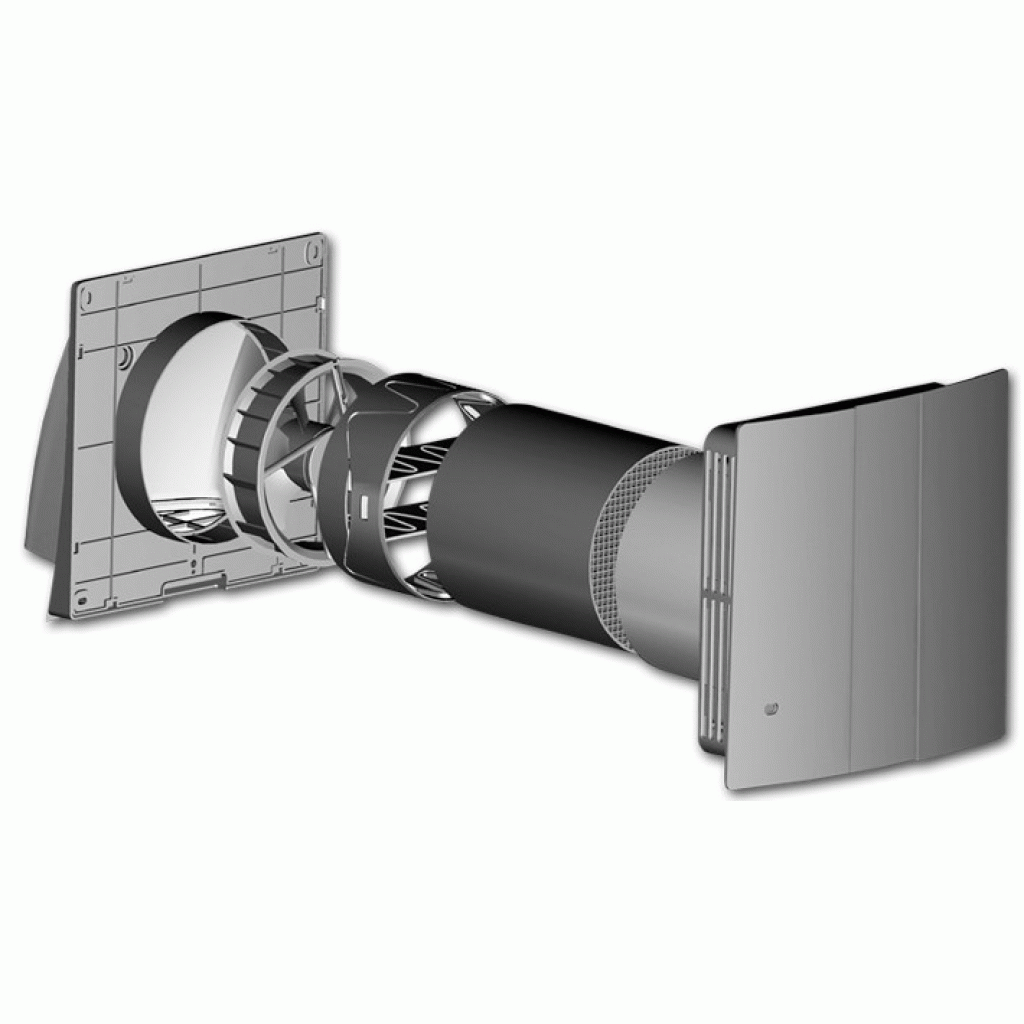

  1. Внешний кожух с защитой IPX4 от влаги, осадков и насекомых, выполненный в современном дизайне, устойчивый к ультрафиолетовому излучению, защищает стену дома от портящих внешний вид следов влаги.
  2. Вентилятор для продолжительной работы, не требующий обслуживания с тремя режимами производительности.
  3. Фильтрующий элемент класса G4 или G3.
  4. Утепленный кожух рекуператора.
  5. Корпус рекуператора, регулируемый в зависимости от толщины стены.
  6. Декоративная панель с главным выключателем.
  7. Керамический элемент рекуператора. Чрезвычайно высокая площадь поверхность керамического сотового элемента позволяет забирать и отдавать большое количество тепла из проходящего через элемент воздуха за короткое время.
  8. Дистанционное управление
  9. Регулируемые настройки производительности вентиляции.
  10. Выключатель ВКЛ/ВЫКЛ.
  11. Летний режим проветривания с возможностью синхронизации работы пары устройств.

Технические данные обновленной модели 2015 года:

1

Вентилятор с 3 ступенями мощности

Ступень 1 — 16 м³/ч
Ступень 2 — 25 м³/ч
Ступень 3 — 40 м³/ч

2

Коэффициент полезного действия

до 85%

3

Толщина внешней стены помещения

170-500мм. + допкомплект до 1000мм.

4

Необходимый диаметр отверстия во внешней стене

152-180 мм

5

Потребляемая мощность:

Ступень 1 — 3.5 Ватт
Ступень 2 — 5 Ватт
Ступень 3 — 7 Ватт

6

Шумы вентилятора

Ступень 1 — 22 дБ/(A)
Ступень 2 — 29 дБ/(A)
Ступень 3 — 35 дБ/(A)

7

Размер внутреннего блока

240 x 240 х 60 мм

8

Устойчивость к ультрафиолетовому излучению

Бесплатная консультация

 8 (8452) 24-90-40

Пн-Пт с 900 до 1900 | Сб с 1000 до 1800

Вентиляция с рекуперацией в квартире.

Без воздуховодов и СМС / Хабр

Написать этот пост меня подтолкнула

недавняя статья

о приточной вентиляции в квартире. Я было хотел оставить развёрнутый комментарий, но понял что правильнее будет написать статью, т.к. мой опыт использования комнатных рекуператоров в качестве основной системы вентиляции может быть интересен многим.

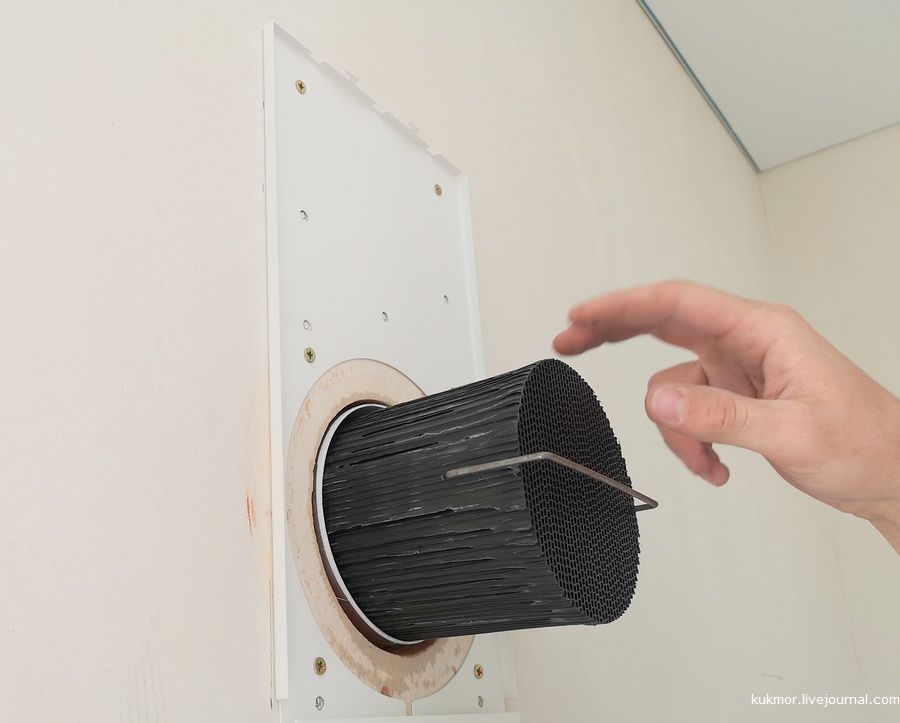

Это КДПВ блок рекуперации/регенерации. Надеюсь, ни у кого нет трипофобии?

Итак, всё началось с духоты. Точнее, с утепления квартиры слоем экструзионного пенополистирола по всему периметру (панельная 9-этажка родом из 80-х, с кучей сквозящих углов). В результате чего, квартира стала условно герметичной и вопрос свежего воздуха встал в полный рост.

Поиск решения

Вводные данные были такие: 5-комнатная квартира со сложной планировкой, площадью 91 м2 с потолками 2.55 и несущими железобетонными стенами. Домовые вент.стояки работают чуть лучше чем никак. Куда тянуть и как размещать воздуховоды — вообще не понятно, прятать их особо некуда, да и начинать новый ремонт желания никакого нет.

Двое маленьких детей играют на полу, что исключает приоткрытые форточки. Но свежий воздух нужен прямо сейчас, т.к. залповые проветривания каждые полчаса совсем не спасают, да и постоянно перемещать всю семью из комнаты в комнату — то ещё удовольствие.

Изучая варианты, наткнулся на концепцию комнатных рекуператоров: по сути тот же бризер, но с блоком рекуперации/регенерации тепла и возможностью работы вентилятора как на приток, так и на вытяжку. Суть идеи в том, что устройство работает в циклическом режиме, некоторое время (30-60 сек у разных производителей) продувая воздух в одну сторону, а затем в другую (например, разворачивая блок с вентилятором). Получается аналог работы лёгких с «вдохом» и «выдохом». Центральное ядро из теплоёмкого материала (пластик или керамика) при этом является и теплообменником и временным накопителем тепла — регенератором:

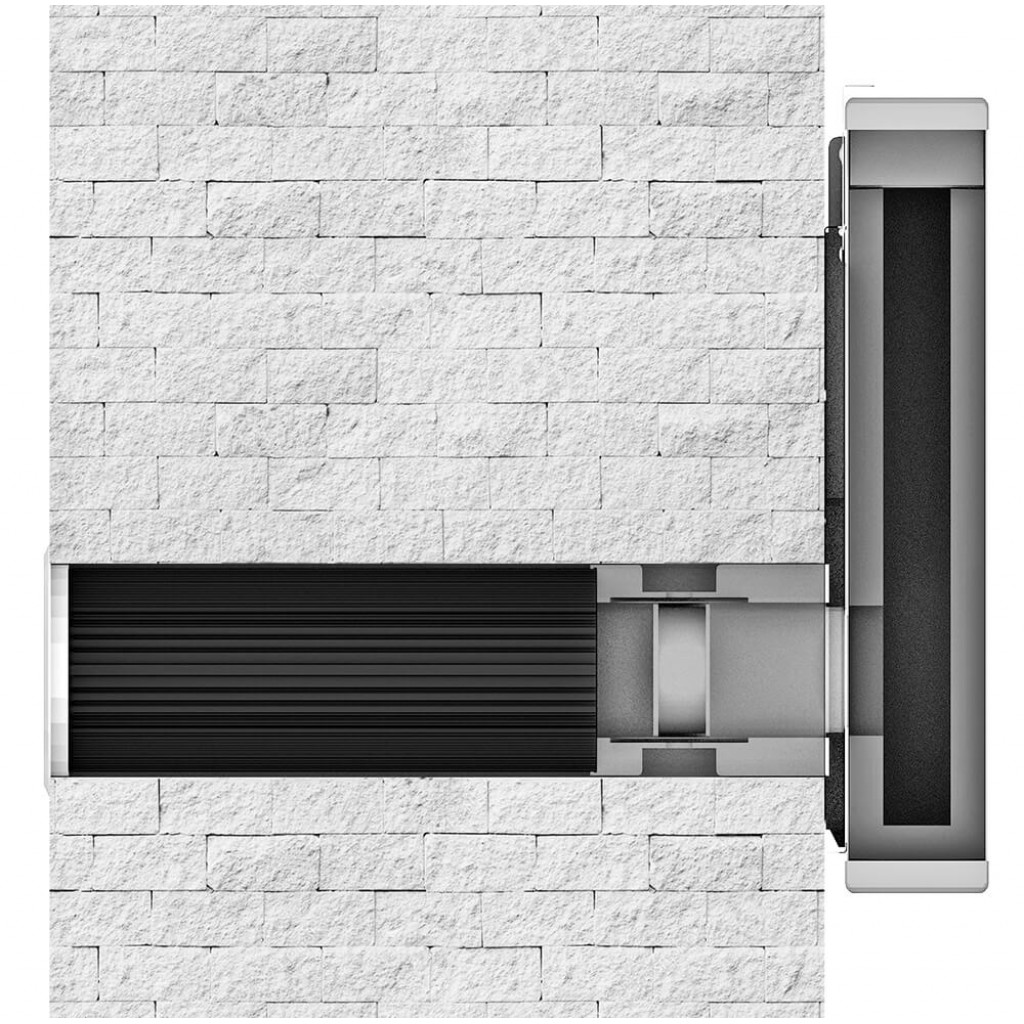

Регенераторы разных моделей, для размещения внутри стены (снизу) или на наружной стене дома (сверху)

Отзывы на такие устройства были противоречивые, но пообщавшись на форуме с одним из создателей подобного девайса, всё-таки решил установить пару штук и посмотреть, какой будет эффект. Выбор пал на простую модель от Vakio. За вполне вменяемые деньги производитель обещал работу при суровом морозе (у нас -40 бывает), до 60 м3*ч с рекуперацией (и до 120 м3*ч — без) и эффективность возврата тепла не менее 80%.

Более подробные характеристики

Что ж, заманчиво.

Установка и первые впечатления

Специалисты по алмазному бурению за пол дня наделали красивых

дырок

отверстий в наружных стенах (требуется 132 диаметр под гильзу 125 мм) и первые три прибора заняли свои места (по одному в спальне, детской и гостиной). И здесь обнаружилась моя ошибка — толщины стен немного не хватило, в результате оголовки гильз торчали снаружи на 5-7 см. Пришлось утеплять пеной — не очень эстетично, ну да ладно.

Внешний вид и отдельные узлы

Главный вопрос, который интересовал — насколько лучше станет качество воздуха? Стало сильно лучше. Собственно, в тех комнатах, где поселились приборы, мы просто перестали открывать форточки и как-либо ещё проветривать. В остальных комнатах — духота ощущалась сразу, свежий воздух туда не доходил.

Второй вопрос — рекуперация. По сравнению с приоткрытой форточкой — небо и земля. Зимой никаких проблем с холодными сквозняками, очень комфортно. Насколько хорошо работает рекуперация? Я решил это проверить и заморочился с измерениями (об этом — ниже), но в целом — думаю вполне в районе обещанных 80%.

Ну и третий вопрос — шум. Здесь всё немного грустнее. Шумят. На 2-3 скорости (из 7) — примерно как кондиционер, на 5-7 — слышно очень хорошо, особенно моменты разворота вентилятора. Но мне здесь повезло, никто в семье не испытывает проблем с этим шумом, спокойно спим даже при максимальной мощности приборов. Как выяснилось — на свежий воздух быстро «подсаживаешься», в итоге хочется ещё больше свежего воздуха. Так что у нас приборы почти всегда работают на максимуме (только в морозы ставим среднюю скорость).

Нужно больше воздуха!

Через год после установки первых приборов, взяли ещё три, в итоге теперь в квартире по одному в каждой комнате, включая кухню. И вот здесь выяснился неприятный момент: для нормальной работы нескольких приборов, они должны работать в противофазе. Т.е. когда половина из них работает на приток, вторая половина — на вытяжку. И каждые 40 секунд они меняются ролями, разворачивая вентиляторы. Проблема здесь в том, что приборы «глупые» и не умеют синхронизироваться (у производителя есть более дорогие модификации с заявленной возможностью синхронизации, но насколько это хорошо работает — сказать не могу). В общем, каждый раз, когда нужно переключить систему в режим рекуперации, приходится проходить по комнатам с секундомером в руках и каждые 40 секунд переводить один из приборов в нужный режим. И ещё повторять эту процедуру в случае если пропало электропитание (авария на подстанции или ещё что). Не удобно, наличие умных функций здесь бы очень пригодилось.

Но в целом, система работает и радует. Окна в квартире практически никогда не открываются, воздух всегда свежий. Настолько привык к работе вентиляции, что однажды проснулся ночью с неприятным ощущением, что что-то не так. Не сразу понял, что проблема была в духоте — сбой на подстанции обесточил несколько домов и у нас вырубилась вентиляция. Результат прям сразу стал ощутим. Что сказать — к хорошему быстро привыкаешь.

Ещё из важных моментов — необходимость работы увлажнителей в зимний период. Возможно конструкция регенераторов и позволяет вернуть часть влаги обратно, но этот эффект явно минимален и без увлажнителей воздух очень сухой (20-25%). Используем пару ультразвуковых, заливаем воду из осмоса, проблем нет.

Эксплуатация зимой и летом

Для эксплуатации приборов при температуре ниже -10С, предусмотрен так называемый «Зимний режим». При его включении, каждый час запускается пятиминутная усиленная продувка регенератора в режиме вытяжки. Для его отогрева и оттаивания конденсата (который таки намерзает). Это шумно, но терпимо. Больше раздражает необходимость учитывания этой продувки при синхронизации работы приборов зимой. Ведь если они включат продувку одновременно, то в квартире возникнет

вакуум

пониженное давление, начнётся подсос грязного воздуха из вент. стояков и подъезда. Да и эффективность такой продувки будет минимальной.

Что в итоге приходится делать? Верно, брать в руки секундомер и проходить по всем комнатам, переключая настройки, теперь уже каждые 6 минут (больше 5 минут и кратно циклам по 40 сек в которых работают приборы). Это меня сильно печалит, так что зимний режим я ставлю один раз, когда на улице начинаются лёгкие минуса и выключаю только весной. Да, этим приборам очень сильно не хватает автоматизации и привязки к различным системам умного дома.

Рекуперация зимой работает, даже в морозы. На удивление, проблем за два года эксплуатации особо не было. Так, один раз намертво замёрз регенератор, когда супруга совсем отключила прибор, но не перекрыла задвижку воздуховода — в результате за пол дня медленно уходящий воздух забил блок регенератора намёрзшим конденсатом. Но это скорее авария по вине пользователя. При обычной работе конденсат тоже намерзает, но проблем не создаёт:


Выглядит колхозно, но это моя вина: толщина стены меньше чем надо, гильза подрезана не по размеру и декоративная решётка успешно отвалилась.

С весны до осени всё вообще замечательно. Блоки регенераторов вынимаются, часть приборов переводится в режим притока (в комнатах, выходящих на северную сторону), часть приборов — в режим вытяжки (обычно делаю соотношение 4-2, чтобы создать небольшое избыточное давление).

Пыль и фильтры

Квартира находится на 5 этаже, крупных дорог рядом нет, но есть частный сектор. А топят у нас углём. Это реально проблема, зимой иногда над городом бывает «морозный смог» с дымом от угольных ТЭЦ и котелен. Фильтры в приборе стоят F6, моются раз в месяц. Вода при этом такая, как будто чернильницу опрокинули. Ну и в сухом виде это тоже не очень приятно:


Грязный и чистый фильтр.

Фильтры нужно промывать регулярно, иначе производительность приборов падает очень заметно. Мытый несколько раз фильтр субъективно не отличается по проницаемости от нового. Но здесь я могу ошибаться.

Измеряем КПД и качество воздуха

«Воздух стал свежий» — это конечно слишком субъективно. Нужно было чем-то измерить его качество и, после долгих поисков, остановился на портативном

BLATN 128s
Пыль разного размера, CO2, формальдегид, летучие органические.

Такие данные были получены зимой, с одним взрослым и одним ребёнком в комнате и рекуператоре на средней скорости. Не супер, конечно. На высокой скорости показатели чуть лучше, СО2 в районе 850 ppm.

Туман, который смог

Когда город накрывает смогом от угольных котелен, за окном можно увидеть вот такую картину:



Звук пришлось отключить. т.к. прибор безостановочно вопил тревогу. Ну и значок противогаза как бы намекает.

Прогулявшись с прибором по родственникам, живущим как в квартирах, так и в частных домах, сделал неутешительные выводы: никто не заморачивается с качеством воздуха. CO2 под 1500-2000 ppm встречается через раз, где-то фонит ламинат или новая мебель из ЛДСП. Грустно, в общем.

Для измерения КПД рекуперации взял термогигрометр UNI-T UT333 BT с возможностью построения графика измерений. Прибор тормознутый и у них страшно глючное мобильное приложение, нормально выгрузить графики так и не смог, но общую картину увидеть можно:


В квартире +26, на улице -8, средняя скорость, пылевой фильтр снят, измерения внутри помещения

Если кратко, КПД рекуперации меняется в течении всего цикла, в зависимости от дельты температур между проходящим воздухом и регенератором, который постоянно остывает/нагревается. Минимальный КПД, в конце цикла «вдоха» я насчитал ~60% (было -8, стало +12, общая дельта 34), средний за весь цикл — 75-80% (примерно, т.к. нет возможности выгрузить данные, есть только такие графики). Вообще, кому интересно покопаться в данных, множество измерений с разными настройками и скоростью вентилятора я выкладывал в соответствующей теме на Форумхаусе, но общие выводы такие: рекуперация работает и в целом соответствует заявленной.

Выводы

Система работает и свою задачу выполняет. Воздух поступает, рекуперация помогает не использовать дополнительный преднагрев. Да, немного шумно, но для нас это явно «меньшее зло». Кто-то может подумать, что при наличии центрального отопления, эта рекуперация нафиг не нужна и можно просто сделать приток над батареей, но в моём случае это не вариант — т.к. часть зимы батареи у нас просто перекрыты (дом и так перегрет).

Из явных минусов — отсутствие автоматизации и некого централизованного управления (сценарии под разные времена года и жизненные ситуации).

Ну и самый важный вопрос — делал бы я такую систему не в квартире а в своём (строящемся) доме? Нет, конечно! При возможности разместить воздуховоды и изначально всё спланировать — централизованная ПВУ с рекуператором, канальным увлажнителем и прочими ништяками будет вне конкуренции. Как по тишине, так и по комфорту.

Однако для многих квартир, где нет возможности/желания устанавливать централизованные ПВУ, подобная распределённая система из комнатных рекуператоров вполне может стать приемлемым вариантом.

Умный приточный клапан — ASPIRVELO ECOCOMFORT

Компания производитель «Аspira»(Италия)
Уровень шума на 1-ой скорости 25 дБА
Фильтр класса G3
Рекуператор: конденсаторного типа
Энергоэффективность: класс А
Производительность — 25-50 м3/час

Оказываем услуги по продаже, монтажу ASPIRVELO ECOCOMFORT приточной установки в Санкт-Петербурге и Ленинградской области от 16 650 RUB.

Современный децентрализованный приточный клапан с рекуперацией тепла высокой эффективности. Этот электромеханический клапан предназначен для проветривания помещений, предотвращает появление плесени и борется с избыточной влажностью. Приточный клапан экокомфорт оборудован рекуператором конденсаторного типа с высоким кпд — до 90 %. Керамический рекуператор накапливает тепло исходящего потока и передает его поступающему воздуху.

Приточный клапан может работать как самостоятельно, так и в системе. Возможно подключение до четырех устройств в одну цепь. Причем, вспомогательные — ведомые устройства не комплектуются дорогостоящим оборудованием и, соответственно, стоят дешевле. Притоный клапан экокомфорт занимает среднюю ценовую категорию. Стоимость устройства немного выше клапанов естественной вентиляции и дешевле чем многофункциональные электромеханические приточные установки.

Устройство клапана ECOCOMFORT

Приточный клапан экокомфорт это самостоятельной децентрализованное приточное устройство. Поставляется в двух вариантах диаметром 100 и 160 мм, в зависимости от площади помещения и интенсивности проветривания. Устройство комплектуется телескопическим воздуховодом, что позволяет монтировать в разные типы стен; безщеточный двигатель обеспечивает долгую работу и низкий уровень шума.

Внутренний оголовок выполнен в виде квадрата белого УФ пластика размерами 180 на 180 мм. со скругленными углами. Управление приточным клапаном осуществляется с помощью стационарного блока управления или пультом д/у.

Керамический теплообменник — рекуператор позволяет эффективно утилизировать тепло удаляемого воздуха. Приточное устройство экокомфорт комплектуется механической часть, блоком управления и складной наружной решеткой, которая облегчает монтаж и позволяет отказаться от услуг промальпинистов.

Фильтры ECOCOMFORT Качество фильтрации

Фильтр грубой очистки, класс G3 предотвращает попадание в помещение:

  • золы
  • пыли
  • тополиного пуха
  • насекомых
  • пр. загрязнения крупной фракции

Элементы управления

Блок управления, установленный на стене, оборудован двумя переключателями и рукоятками управления. Переключатель слева позволяет изменить скорость потока воздуха с максимальным значением 50 м³/ч и с минимальным значением 25 м³/ч, крайнее нижнее положение – выключает приточный клапан.

Переключатель справа устанавливает три режима работы:

  • «AUTO» — автоматическое переключение вентилятора между подачей и вытягиванием воздуха;
  • «IN» — только на подачу воздуха;
  • «OUT» — только на вытягивание воздуха.

Установка приточного клапана ECOCOMFORT

Для монтажа приточного клапана Экокомфорт необходимо выбрать место либо на стене рядом с окном, а высоте 210-240 см. Отверстие в фасадной стене выполняется путем алмазного бурения диаметром 110 или 170 мм в зависимости от типа устройства.

Использование умных приточных клапанов ASPIRVELO ECOCOMFORT позволяет наладить вентиляцию и одной комнаты, и целого коттеджа. Современные технологии утилизации тепла, передовые решения и материалы делают линейку приточных устройств фирмы «Aspira» недорогими в установке и в дальнейшей эксплуатации.

Приточно-вытяжная установка с рекуперацией ВЕНТС ВУТР 650 П ЕС

ОПИСАНИЕ
  • Приточно-вытяжные установки ВУТР П/ПЭ ЕС представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию и подачу свежего воздуха в помещение и удаление загрязненного.
  • При этом тепло вытяжного воздуха передается приточному воздуху посредством роторного рекуператора.
  • Применяются в системах вентиляции помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции.
  • Применение ЕС-двигателей позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума.
  • Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 или 200 мм.
МОДИФИКАЦИИ
  • ВУТР П(2) ЕС – модель без электрического нагревателя.
  • ВУТР П(2)Э ЕС – модель с электрическим нагревателем.
  • ВУТР П2(Э) ЕС – низкопрофильная установка с изоляцией 20 мм.
КОРПУС
  • Корпус изготовлен из оцинкованной стали с внутренней тепло- и звукоизоляцией из минеральной ваты.
  • Толщина изоляции ВУТР П/ПЭ ЕС составляет 40 мм, а ВУТР П2/П2Э ЕС – 20 мм.
  • Обслуживание установки осуществляется со стороны нижней панели.
  • Отличительной особенностью установок ВУТР П2/П2Э ЕС является низкий профиль корпуса.
ФИЛЬТР
  • Для фильтрации приточного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 и F7.
  • Очистка вытяжного воздуха осуществляется встроенным фильтром с классом очистки G4.
  • Опционально для фильтрации приточного воздуха доступен фильтр с классом очистки Н13.
ЭЛЕКТРОДВИГАТЕЛЬ
  • Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели с внешним ротором, оборудованные центробежным рабочим колесом.
  • Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения.
  • ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
  • Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90 %).
РОТОРНЫЙ РЕГЕНЕРАТОР

Принцип работы роторного регенератора
  • Роторный регенератор представляет собой вращающийся короткий цилиндр, заполненный слоями гофрированной алюминиевой ленты, уложенной таким образом, что приточный и вытяжной воздушные потоки проходят сквозь него.
  • При вращении лента, из которой выполнен регенератор, контактирует сначала с приточным, а затем с вытяжным воздушным потоками.
  • Вследствие этого она поочередно нагревается и охлаждается и таким образом передает тепло и влагу от теплого воздушного потока холодному.
  • Преимуществами роторного регенератора перед пластинчатыми рекуператорами является отсутствие конденсата, поддержание комфортной влажности воздуха и высокая стойкость к обмерзанию.
НАГРЕВАТЕЛЬ
  • Установки ВУТР ПЭ ЕС оборудованы электрическим нагревателем.
  • Нагреватели оборудованы средствами защиты для обеспечения надежной работы установки.
  • Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается нагреватель, который подогревает воздух, поступающий в помещение.
АВТОМАТИКА
  • Установки ВУТР П/П2/ПЭ/П2Э ЕС А21 оснащены встроенной системой автоматики.
  • А21 контроллер дает возможность интегрировать установку к системе Умный дом или BMS (Building Management Systems).
  • Дистанционная панель управления в комплект не входит (приобретается отдельно).

МОНТАЖ
  • Приточно-вытяжная установка крепится на стене либо устанавливается на пол.
  • Доступ к установкам и фильтрам для обслуживания осуществляется со стороны передней панели.
  • При монтаже передняя сервисная и задняя панели могут меняться местами, обеспечивая таким образом левое либо правое подключение.
УПРАВЛЕНИЕ И АВТОМАТИКА
 Функции A21
Управление по мобильному приложению через Wi-Fi +
Управление с помощью дистанционной панели проводной А22 (опция)
Управление с помощью дистанционной панели беспроводной  А22 Wi-Fi (опция)
Управление с помощью дистанционной LCD-панели проводной А25 (опция)
BMS RS-485
WI-FI
Ethernet
MODBUS (RTU, TCP)
Сервис Vents Cloud Server +
Переключение скорости +
Индикация замены фильтров По счетчику моточасов
Индикация аварии Полное описание аварии в мобильном приложении
Работа по недельному расписанию +
Таймер +
Режим Boost +
Режим Камин  +
Подключение догрева В моделях E – встроенный, внешний не подключается
Подключение охладителя Опция
Подключение кухонной вытяжки Опция
Контроль минимальной температуры приточного воздуха +
Контроль влажности Опция
Контроль CO2 Опция
Контроль VOC Опция
Подключение датчика пожарной сигнализации Опция
*Опция – функционал доступен при приобретении соответствующего аксессуара.

ВАРИАНТ ПРИМЕНЕНИЯ

Проветриватель Домовент Соло РА1-35А-9 Р

Рекупер Домовент Соло РА1-35-9 Р представляет собой механический приточный клапан с рекуперацией тепла до 75 %. Небольшая цена на устройство обусловлено отсутствием блока управления устройством, включение устройства происходит включателем на кабеле питания. Также возможно изменение производительности с помощью шнуркового переключателя. В данной модели используется алюминиевый рекуператор.

Проветриватель предназначен для обеспечения приточно-вытяжной вентиляции комнаты квартиры, офиса или другого помещения. Устройство используется в тех случаях, когда по разным причинам нет возможности установить приточно-вытяжную систему вентиляции с системой воздуховодов.

Технические характеристики

ПараметрВеличина
Напряжение, В
230
Максимальная мощность, Вт
1,36-1,89
Ток, А0,031/0,034
Производительность в реверсивном режиме, м3/ч
35
Рекуперация, %до 75
Уровень шума на расстоянии 3 м, дБ(А)
27-32
Защита, класс
IP 24
Температура перемещаемого воздуха,С-30 до +50

Конструкция рекупера

Проветриватель Домовент Соло состоит из вентилятора, алюминиевого рекуператора, двух фильтров, пластикового канала, наружного колпака и лицевой решетки. В пластиковом канале диаметром 100 мм и регулируемой длиной 300-580 мм размещаются фильтры, рекуператор и вентилятор. Со стороны улицы на канал устанавливается наружный колпак, со стороны комнаты лицевая решетка.

Вентилятор

В устройстве используется реверсивный вентилятор с ЕС-мотором осевого типа. В двигателе вентилятора используются шариковые подшипники с ресурсом работы 20000 часов. Благодаря использованию ЕС-электродвигателя у проветривателя низкое энергопотребление — всего 1.89 Вт за час. Также в электродвигателе установлена термозащиты от перегрева, которая автоматически выключит вентилятор в случае превышения максимальной температуры.

Рекуператор

В системе используется алюминиевый рекуператор с эффективностью рекуперации 75 %. Рекуператор представляет собой цилиндр с большим количеством отверстий небольшого сечения. Материал, из которого изготовлен рекуператор, обладает очень высоким коэффициентом теплоотдачи.

Фильтры

В проветривателе Соло установлено два фильтра круглого сечения. Фильтр установленный со стороны улицы, очищает приточный воздух от пыли и насекомых, фильтр, установленный с другой стороны рекуператора защищает рекуператор со стороны комнаты. Класс фильтрации G3. Фильтры требуется периодически чистить для сохранения производительности устройства и защиты устройства от засорения.

Решетки

Для забора свежего воздуха с улицы используется приточно-вытяжной пластиковый колпак. Для подачи воздуха в помещение со стороны комнаты на проветривателе установлена плоская лицевая решетка.

Как это все работает


Работа проветривателя основана на реверсивной работе вентилятора и рекуператора. Каждые 70 секунд происходит автоматическое изменение направления работы вентилятора. Когда вентилятор работает в режиме вытяжки из помещения, теплый воздух из комнаты проходит через большое количество отверстий рекуператора и тем самым нагревает его. Через 70 секунд вентилятор останавливается и переключается в режим притока воздуха в комнату. Воздух с улицы начинает поступать в комнату через фильтры и рекуператор. Когда он проходит рекуператор, воздух нагревается и поступает уже подогретым. Такое переключение между режимами притока и вытяжки происходит каждые 70 секунд автоматически.

Как управлять


Проветриватель оборудован выключателем на шнуре питания с вилкой и шнурковым переключателем скоростей.

Габаритные размеры


РазмерыLL1L2BB1D
мм305-3803084150153103

Пример монтажа


Проветриватель устанавливается в наружную стену в верхней зоне под потолком в предварительно подготовленное отверстие. Пластиковый воздуховод устанавливается под углом 3 градуса в сторону улицы.

Сервисное обслуживание

Техническое обслуживание состоит в обслуживании элементов проветривателя от пыли, очистку и замену фильтров.

Фильтры чистятся не реже одного раза в 3 месяца или раньше, в зависимости от степени засорения фильтров. Периодичность зависит от места установки проветривателя. Например, на улицах с большим дорожным трафиком засорение фильтра происходит в три раза быстрее, чем в частном доме за пределами города. Фильтры можно чистить пылесосом и мыть их. Срок службы фильтров — 3 года. Если фильтр вышел из строя, вы можете заказать новый фильтр у продавца оборудования.

Не реже 1 раза в год необходимо производить очистку рекуператора с помощью пылесоса.

Гарантия

Гарантия составляет 24 месяца при условии соблюдения правил эксплуатации с момента продажи оборудования. Необходимо сохранять товарный чек и паспорт оборудования.

Документация

(файл в формате pdf, откроется в новой вкладке)


Простота использования в запорных клапанах стены для туалетов и кранов

Запорная арматура для унитазов и смесителей

Избавьтесь от устаревшего типа выступающего приточного клапана и придайте стене ванной комнаты более чистый вид с помощью скрытой выпускной коробки. Это ненавязчивое перекрытие подачи проста в установке, оно низкопрофильное, вместо того, чтобы весь подающий клапан торчал из стены, и его можно покрасить, чтобы он гармонично вписался в ваш интерьер. Мы рады предложить это оригинальное решение для систем остановки подачи.

Комплекты скрытых выпускных коробок


Простая ручка для запуска или остановки потока воды Pull Stop Box установлен для раковины и унитаза Типовая установка водоснабжения туалета Особенности этих розеток:
  • Эта инновационная выпускная коробка, спроектированная как суперэкономичный помощник для строителей и ремонтников, значительно сокращает время и усилия, необходимые для установки выпускных отверстий для смесителя и унитаза.
  • Легко устанавливается за секунды, создавая аккуратную установку
  • Простое, интуитивно понятное нажатие / тянущее действие для легкого запуска и остановки потока воды
  • Высококачественный латунный клапан на четверть оборота с выходом 1/2 «NPT в комплекте
  • Конструкция с тройным уплотнительным кольцом на уплотнениях хвостовика клапана на входе клапана, но позволяет легко заменить клапан при необходимости
  • Накладка гармонирует со стеной вашей ванной комнаты путем покраски или оклейки обоями
  • Небольшую пластиковую запорную ручку при необходимости легко потянуть, но она находится близко к лицевой стороне накладки, когда клапан находится в открытом положении
  • Для удобства возможна установка в любом направлении
  • Предварительно просверленные отверстия в монтажной коробке для крепления с помощью шпильки или ремня Hyco
  • Соответствует Федеральному закону о безопасной питьевой воде, 2014 г.
  • Посмотреть детали взрыва
  • См. Обзор установки

Вы когда-нибудь вырезали заглушку только для того, чтобы она протекала на новых этажах, создавая еще один беспорядок, который нужно убирать? Этот грубый комплект устраняет это, делая всю установку быстрее и проще.Вместо того, чтобы собирать угловой упор, заглушку, монтажный кронштейн и клапан, вы просто цементируете или припаиваете подачу воды к блоку грубой подачи, который имеет встроенный латунный клапан, а затем прикручиваете коробку к шпильке. После того, как гипсокартон окрашен, прилагаемый кожух для мусора снимается, и подводящий трубопровод протягивается через декоративное покрытие, которое защелкивается над черновиком в коробке. Быстро, легко и практически надежно. Если вам когда-нибудь понадобится отключить воду в приспособлении, небольшая небольшая ручка легко вытащится, чтобы остановить поток.Вы даже можете покрасить комплект отделки обоями или окрасить ее обоями, чтобы они гармонировали со стеной.



Обзор установки

1. Определите желаемое расположение розетки.

2. Подсоедините линию подачи к впускному отверстию клапана с помощью труб, рекомендованных производителями. (например, пот для меди, клей на основе растворителя для CPVC, обжимные кольца для PEX)

3. Закрепите блокировку Pull Stop Box двумя винтами или двумя гвоздями в шпильке. (ЗАПРЕЩАЕТСЯ слишком сильно затягивать винты или забивные гвозди.)

4.Коробка Pull Stop поставляется в выключенном состоянии. После того, как коробка будет надежно прикреплена к стене и линия подачи будет правильно прикреплена, дальнейшие работы на этапе предварительной подготовки не требуются. Входящий в комплект защитный кожух защитит клапан в процессе строительства.

После того, как сантехника вставлена ​​в стену и стена закончена, пора устанавливать облицовку.

1. Снимите защитную крышку, оторвав ее от стены.

2. Проденьте гибкий соединитель через накладку. Может оказаться полезным сначала подсоединить питающую линию к приспособлению.

3. Навинтите гибкий подводящий трубопровод на выпускной патрубок клапана и затяните в соответствии со спецификациями производителя.

4. Поверните металлический рычаг с резьбой на клапане так, чтобы он располагался перпендикулярно стене.

5. Совместите квадратное отверстие в накладке с металлическим рычагом с резьбой и протолкните накладку в коробку Pull Stop Box, при этом проследив за тем, чтобы металлический рычаг с резьбой прошел через квадратное отверстие.

6. Навинтите ручку на металлический рычаг с резьбой как минимум на четыре полных оборота.

7. Продолжайте навинчивать ручку на металлический рычаг с резьбой до тех пор, пока квадратная часть стержня ручки не будет заподлицо с квадратным отверстием в накладке. (Квадратное отверстие предотвращает чрезмерное затягивание и случайное снятие ручки, когда клапан находится в положении «ВКЛ».)

8. Когда требуется подача воды, нажмите ручку в направлении стены, чтобы включить клапан. Чтобы остановить поток воды, потяните ручку на себя, от стены.

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

В. «Что удерживает клапан во впускном отверстии клапана?»
A. Клапан удерживается на месте красным блоком клапанов.

Q. «Как снимается нажимная / тянущая ручка, если необходимо снять накладку, если необходимо заменить шланг?»
A. Ручка прикручивается к клапану или выкручивается от него, как выдвижной ящик. Они сконструированы таким образом, что ручку можно устанавливать и снимать только в выключенном положении.

Q. «Можно ли использовать Pull Stop Box, помимо смесителей и унитазов, с другими приборами / приспособлениями?»
А.Скрытая выпускная коробка для подачи воды Pull Stop Box может использоваться для всего, что использует соединение 1/2 «NPT.

Q. «Это только для нового строительства?»
A. Блок Pull Stop Box был специально разработан с учетом новой конструкции, поскольку все стены открыты и несколько приспособлений обрабатываются одновременно, что позволяет значительно сэкономить время как во время черновой установки, так и при обрезке. Но это также было бы здорово для небольших проектов, таких как добавление еще одной ванной комнаты к существующему дому или даже ремонт кухни и ванной комнаты.Компании по управлению недвижимостью и арендодатели могут обнаружить, что конструкция нижнего профиля Pull Stop Box меньше изнашивается, чем обычные угловые упоры. Имейте в виду, что для того, чтобы установка выглядела безупречно, вам нужно установить Pull Stop Box, когда стены открыты или легко доступны через панель доступа.

Q. «Эти скрытые клапаны вандалозащищены?»
A. Нет, Pull Stop Box предназначен для жилых помещений, поэтому доступ к клапану не был спроектирован таким образом, чтобы он был недоступен и может быть поврежден, как и при традиционной установке углового ограничителя.

вернуться наверх ↑

Сантехники могут установить автоматический запорный клапан в вашем доме

Приближается зима, а это значит, что в ваш дом сойдутся морозы. Хорошая система отопления может держать вас в тепле и комфорте, но другие аспекты домашнего хозяйства также требуют внимания. Особенно опасны замерзшие трубы и лопнувшие трубы в это время года. И они могут нанести удар без предупреждения в любое время: даже посреди ночи или пока вы с семьей уезжаете на каникулы.Это может в мгновение ока превратить сравнительно незначительное домашнее неудобство в серьезную проблему.

Лучшее решение такой проблемы — это поручить обученному сантехнику установить автоматический запорный клапан в вашем доме. Хотя для этого требуется надлежащий сантехник с надлежащей подготовкой, он может иметь решающее значение, когда возникают проблемы с вызовом. Сейчас идеальное время для планирования установки, пока не стало слишком холодно.

Опасности

Автоматические запорные клапаны

предназначены для устранения любых повреждений или утечек в вашей системе, независимо от времени года. Если в вашем доме есть старые трубы, то вероятность утечек возрастает, и чем больше мер защиты вы добавите в свой дом, тем лучше.

Но опасность зимой усугубляется, когда проблемы с замерзшими трубами представляют собой постоянную опасность. Замороженные трубы — это просто трубы, содержащие замороженную воду — то, что чаще всего происходит в неизолированных частях водопровода или частях, которые проходят вдоль уязвимых частей дома (например, наружной стены). При замерзании вода расширяется, что оказывает огромное давление на внутреннюю часть самой трубы.В то время как замерзшая труба просто остановит поток воды, пока она снова не нагреется, разорвавшаяся труба создаст огромный беспорядок: разбрызгивание льда и замерзшей воды на близлежащие материалы и продолжение утечки до тех пор, пока поток воды не будет отключен.

Представьте, что это происходит посреди ночи в самый холодный день в году. Или рождественское утро, когда вы и ваша семья остаетесь с родственником. Это неприятная возможность, но в районе Бостона такое случается довольно часто, и, если не подготовиться к этому, может быть нанесен значительный ущерб.

Автоматические запорные клапаны

В каждом доме есть запорный вентиль на водопроводе, которым вы и ваша семья должны знать, как пользоваться. Он отлично работает, когда кто-то дома обнаруживает проблему. Однако автоматические запорные клапаны идут еще дальше и автоматически останавливают поток воды в тот момент, когда обнаруживают значительное изменение давления в трубопроводах. Это не только уменьшает повреждение замерзших и лопнувших труб, но и немедленно предупреждает вас о проблеме и позволяет вызвать сантехника, чтобы решить проблему должным образом.

Если вам нужен автоматический запорный клапан в вашем доме в Бостоне, штат Массачусетс, или у вас уже есть такой клапан и он требует ремонта до зимы, позвоните дружелюбным профессионалам в Cooling Unlimited, чтобы о нем позаботились!

Теги: Автоматический запорный клапан, Бостон, Сантехника, Утечки в сантехнике
Понедельник, 11 декабря 2017 г., 11:00 | Категории: Сантехника |

% PDF-1. 7 % 545 0 объект > эндобдж xref 545 136 0000000016 00000 н. 0000006154 00000 п. 0000006349 00000 п. 0000006984 00000 н. 0000007477 00000 н. 0000007514 00000 н. 0000007626 00000 н. 0000007740 00000 н. 0000007997 00000 н. 0000008483 00000 н. 0000008599 00000 н. 0000008723 00000 н. 0000027692 00000 п. 0000045842 00000 п. 0000063762 00000 п. 0000078321 00000 п. 0000095807 00000 п. 0000115498 00000 п. 0000116035 00000 н. 0000116298 00000 н. 0000116880 00000 н. 0000135998 00000 н. 0000155192 00000 н. 0000157841 00000 н. 0000167334 00000 н. 0000176856 00000 н. 0000176983 00000 н. 0000177110 00000 н. 0000177237 00000 н. 0000234591 00000 п. 0000234630 00000 н. 0000271767 00000 н. 0000271806 00000 н. 0000271881 00000 н. 0000272176 00000 н. 0000272251 00000 н. 0000311768 00000 н. 0000311843 00000 н. 0000311913 00000 н. 0000312008 00000 н. 0000330174 00000 н. 0000330455 00000 н. 0000330880 00000 н. 0000330907 00000 н. 0000331381 00000 н. 0000331521 00000 н. 0000349820 00000 н. 0000350087 00000 н. 0000350597 00000 п. 0000351054 00000 н. 0000364422 00000 н. 0000364695 00000 н. 0000365114 00000 п 0000365533 00000 п 0000378806 00000 н. 0000379087 00000 н. 0000379490 00000 н. 0000379908 00000 н. 0000382717 00000 н. 0000382792 00000 н. 0000382819 00000 н. 0000383257 00000 н. 0000383397 00000 н. 0000383467 00000 н. 0000383557 00000 н. 0000394517 00000 н. 0000394804 00000 н. 0000395112 00000 н. 0000395139 00000 н. 0000395479 00000 н. 0000395624 00000 н. 0000395694 00000 н. 0000395784 00000 н. 0000408126 00000 н. 0000408422 00000 н. 0000408740 00000 н. 0000408767 00000 н. 0000409107 00000 н. 0000409258 00000 п. 0000409667 00000 н. 0000410076 00000 н. 0000410454 00000 п. 0000410850 00000 н. 0000411225 00000 н. 0000411627 00000 н. 0000413020 00000 н. 0000413095 00000 н. 0000413122 00000 н. 0000413511 00000 н. 0000413651 00000 п. 0000414117 00000 н. 0000414554 00000 н. 0000414915 00000 н. 0000415297 00000 н. 0000415652 00000 н. 0000416038 00000 п. 0000417353 00000 п. 0000417428 00000 н. 0000417455 00000 н. 0000417864 00000 н. 0000418009 00000 н. 0000418036 00000 н. 0000418447 00000 н. 0000418598 00000 н. 0000418625 00000 н. 0000419091 00000 н. 0000419231 00000 п. 0000419560 00000 н. 0000419936 00000 н. 0000426567 00000 н. 0000426843 00000 н. 0000427164 00000 н. 0000427528 00000 н. 0000427871 00000 н. 0000428240 00000 п. 0000429573 00000 н. 0000429648 00000 н. 0000429675 00000 н. 0000430061 00000 н. 0000430201 00000 н. 0000430590 00000 н. 0000430998 00000 н. 0000431392 00000 н. 0000431808 00000 н. 0000432217 00000 н. 0000432628 00000 н. 0000433765 00000 н. 0000433840 00000 п. 0000434259 00000 п. 0000434674 00000 н. 0000435076 00000 н. 0000435489 00000 н. 0000435885 00000 н. 0000436301 00000 п. 0000437307 00000 п. 0000003016 00000 н. трейлер ] / Предыдущее 2010124 >> startxref 0 %% EOF 680 0 объект > поток hZlkLŸh) — $: J Ա Z: vi6Z7XF٥4IH’v. JiYNjVjTT mE7uwwΐv ڴ w {ޟ {| A4 T; haWW (] u / 1 P1 }> ﯐ r89! It /% 7} 4cJ2 @ g ~ hIht + c?% N (OIËY (w_ # Ί «;% | ĺaW

Предотвращение и размораживание замороженных труб

Предотвращение и размораживание замороженных труб | Американский Красный Крест
