Пропановый редуктор на баллон: Редуктор для газового баллона: бытовой, пропановый с регулятором

Редуктор для газового баллона: бытовой, пропановый с регулятором

Газ в баллоне находится в виде жидкости, он переходит в газообразное состояние и подается к газовому оборудованию через вентиль.

Газ в баллонеГаз в баллоне Газ в баллоне

Давление в емкости существенно больше, чем требуется для потребителей. Для его снижения и стабилизации применяется простое и полезное устройство — пропановый редуктор, или адаптер.

Содержание

Классификация в зависимости от сферы применения

В зависимости от сферы применения редукторы под газовый баллон разделяются на несколько видов:

  • Бытовые нерегулируемые.
  • Универсальные регулируемые
  • Профессиональные.

Бытовые нерегулируемые

К этому виду относятся самые простые редукторы, применяемые в бытовом газоснабжении домовладений и в походных условиях. Вместе с бытовыми газовыми баллонами устанавливают редукторы РДСГ. Они имеют простейшую конструкцию, позволяющую использовать газ только в бытовых плитах и отличаются дешевизной и надежностью. Редуктор лягушка для газового баллона, или РДСГ-1 используется вместе с емкостями от 12 до -50 литров.

Бытовые нерегулируемыеБытовые нерегулируемые

Бытовые нерегулируемые

Для пятилитровых газовых баллонов, популярных у дачников, туристов и охотников, используют модель РДСГ-2 Балтика. Редуктор Балтика надевается на ниппель газового баллона сверху и фиксируется в резиновом уплотнении специальным зажимом. Редукторы настроены на рабочее давление 0,3 МПа и пропускную способность 1,2 м3/час

Универсальные регулируемые

Этот класс редукторов отличается более сложной конструкцией и более широкими возможностями. Их уже можно применять как для бытового газоснабжения, так и для производства работ в домашней мастерской. Эти редукторы имеют обязательно резьбовое присоединение к газовому баллону, надежно фиксирующее устройство.

Универсальный регулируемый для пропана с манометром
Универсальный регулируемый для пропана с манометром

Универсальный регулируемый для пропана с манометром

Они также снабжены манометром и регулировочным винтом, позволяющим менять рабочее давление от 0 до 0,3 МПа, в зависимости от потребностей подключенного к ним устройства–потребителя газа. Эти устройства также имеют большую, чем у бытовых, пропускную способность — до 5 м3/час

Профессиональные

Этот класс характеризуется применением более износостойких материалов и лучшее качество сборки и регулировки. Также шире и параметры регулировок рабочего давления – от 0,4 до 1,6 МПа.

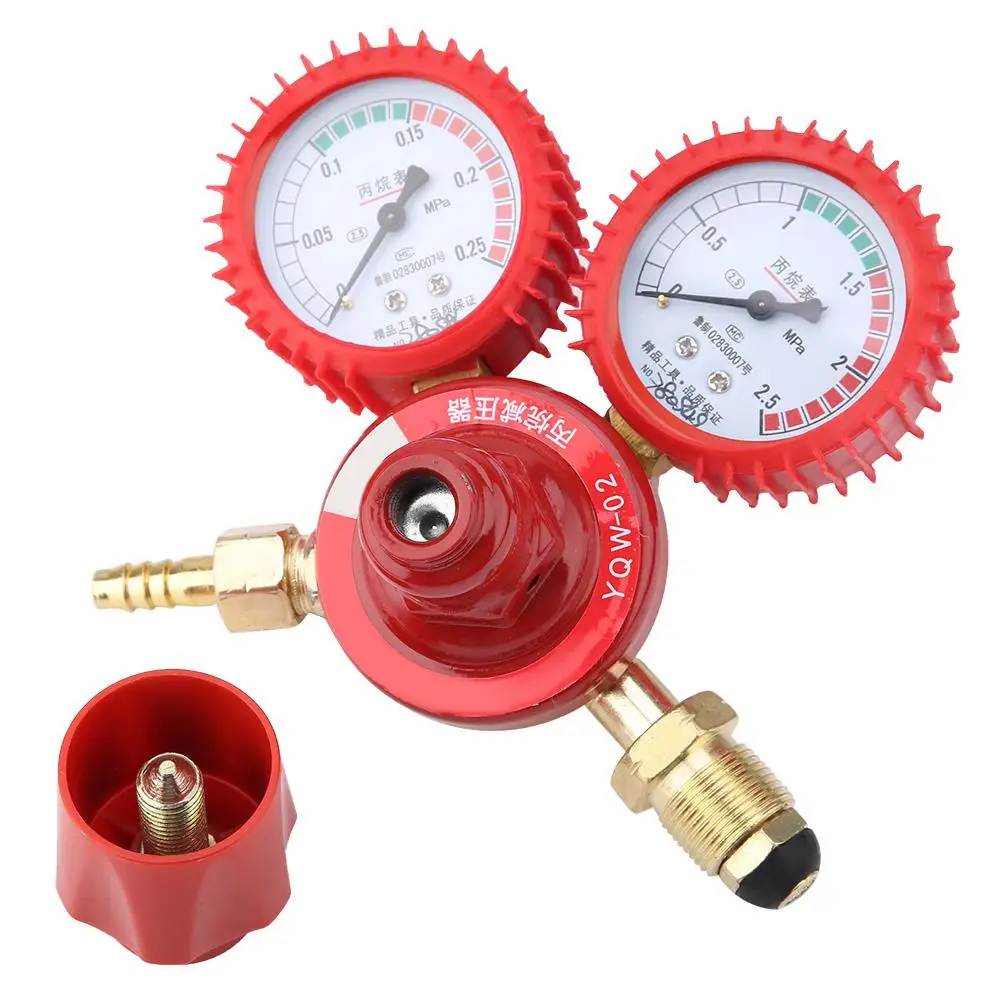

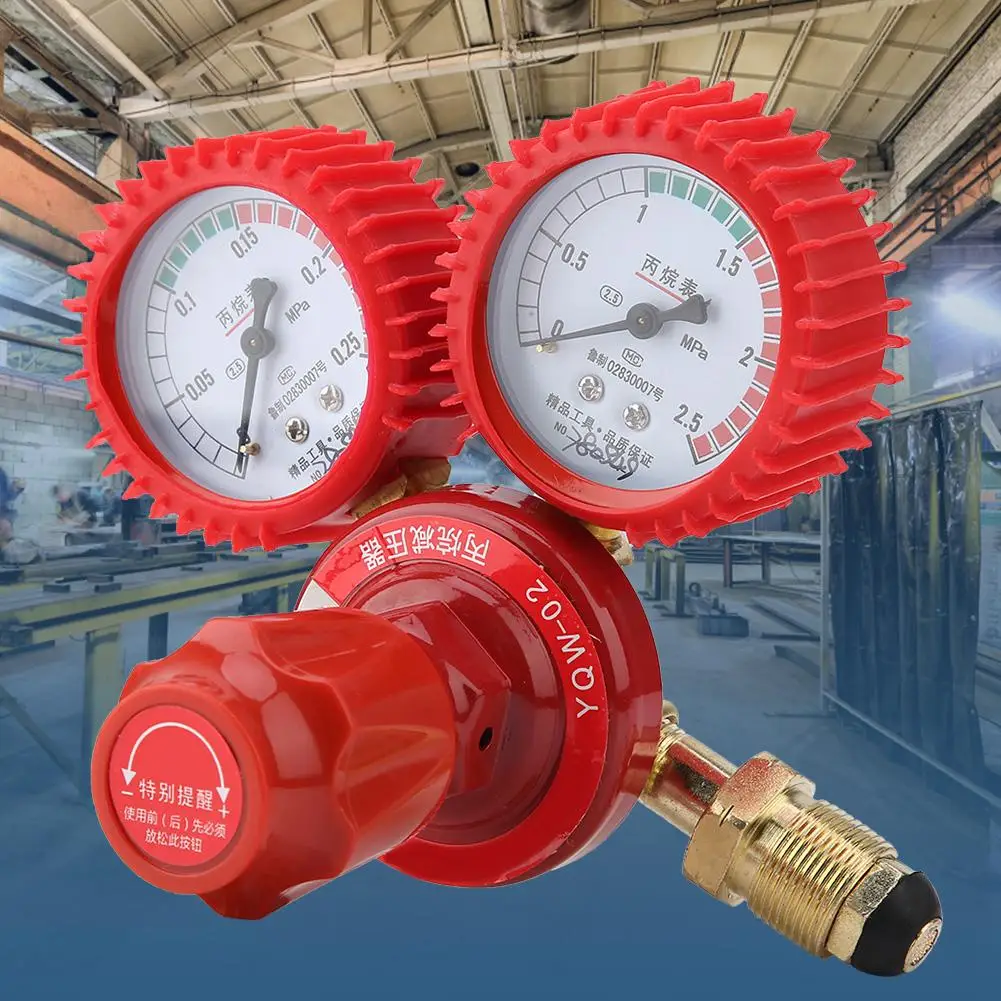

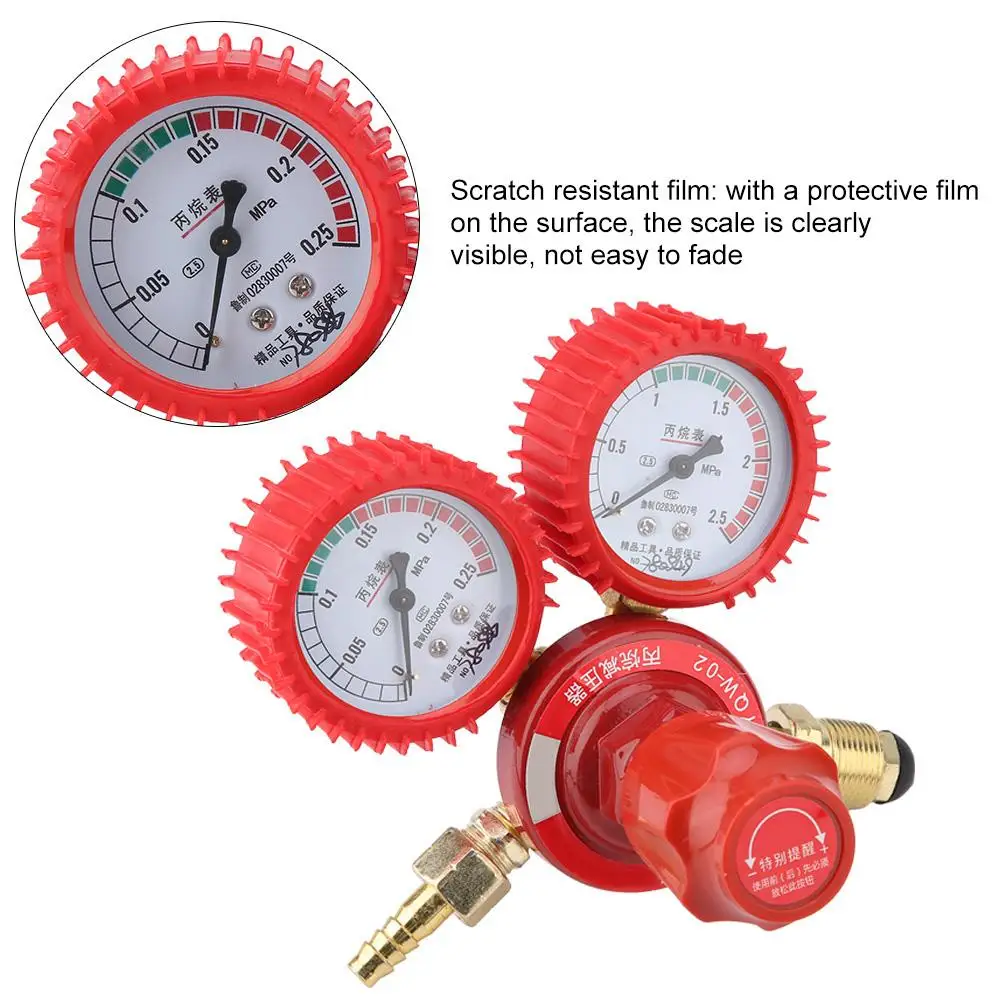

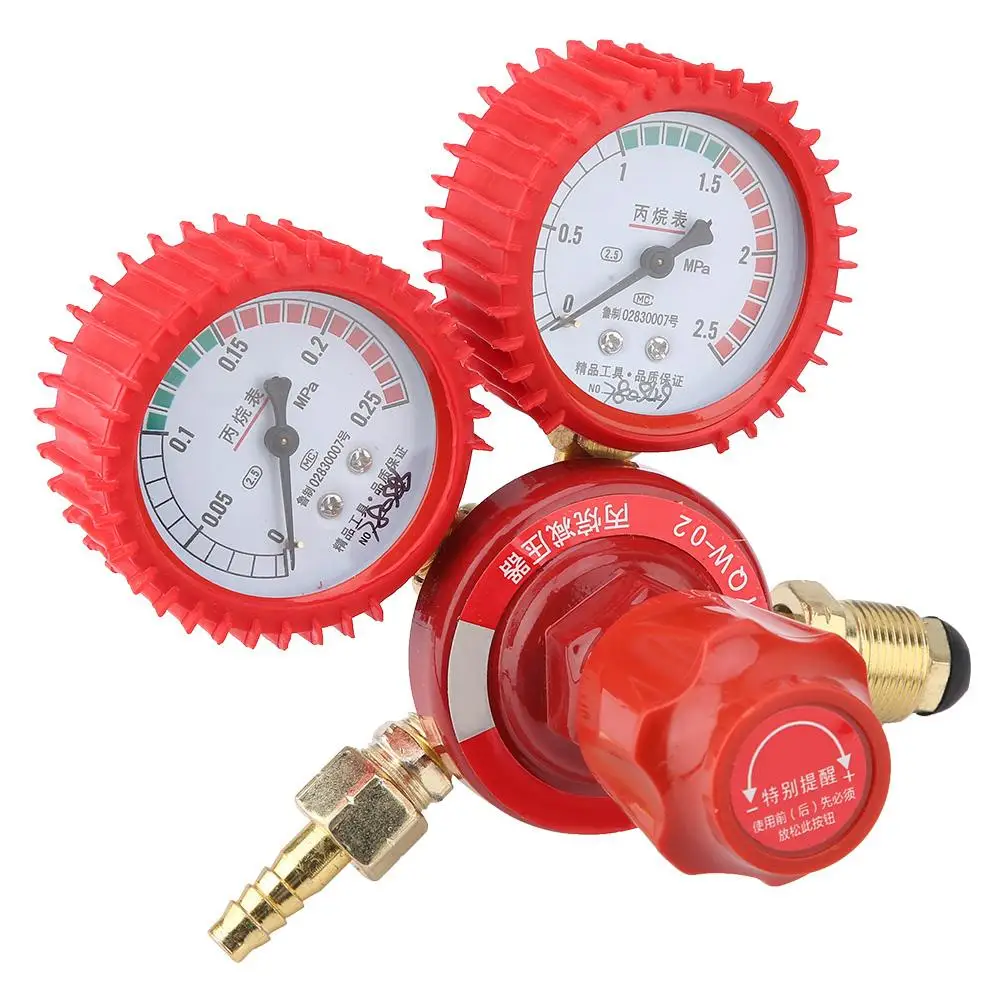

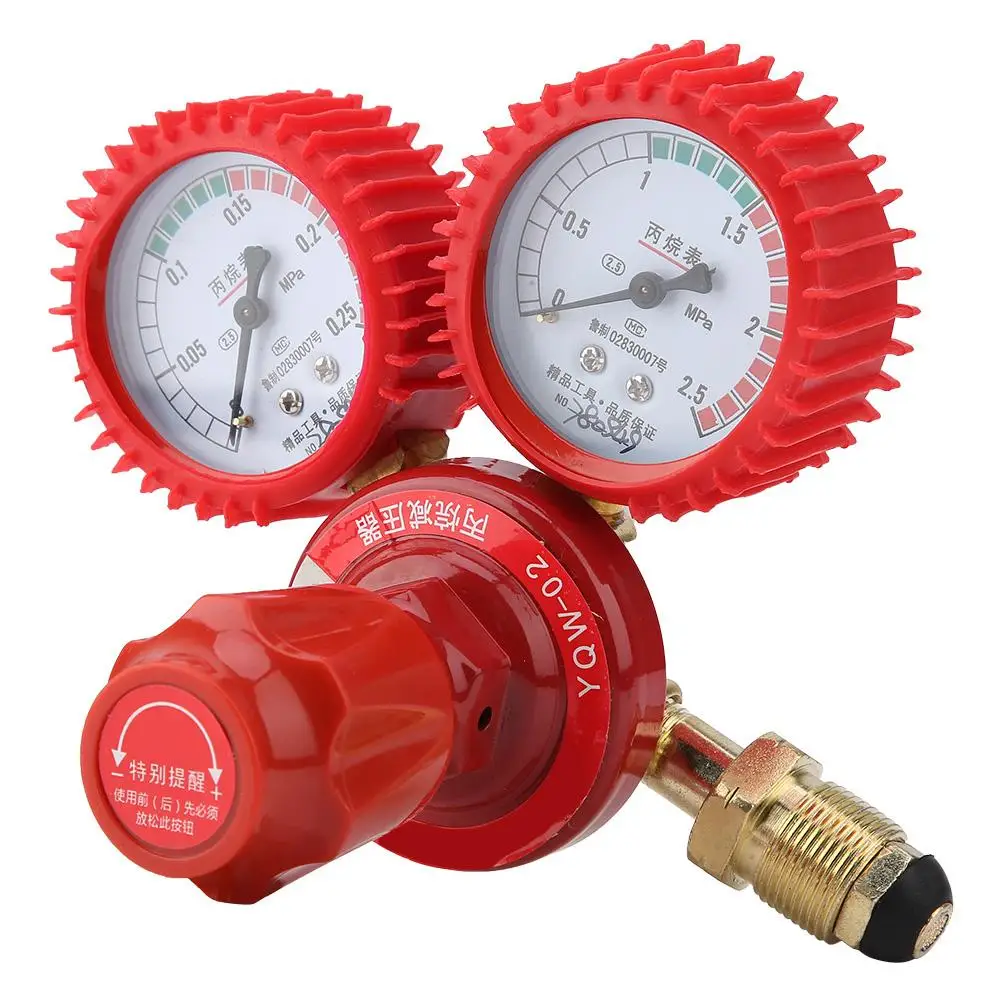

Профессиональный редуктор с двумя манометрамиПрофессиональный редуктор с двумя манометрами

Профессиональный редуктор с двумя манометрами

Некоторые модели снабжены двумя манометрами — для входного и рабочего давления соответственно.

Особенности использования композитных газовых баллонов

Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.

  • Вес. Легче стального почти вдвое.
  • Удобство обращения. Есть удобные ручки.
  • Прозрачность. Уровень заполнения можно легко увидеть.
  • Удобство хранения. Можно ставить один на другой и штабелировать.
  • Срок службы. Срок службы практически неограничен.
  • Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.

Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту — можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.

Что собой представляет пропановый редуктор

Устройство всех пропановых редукторов весьма схоже. Все они имеют:

  • Герметичный корпус, сделанный из алюминия, латуни или пластмассы.
  • Входной патрубок для подключения к баллону.
  • Выходной патрубок для соединения с потребителем.
  • Камеры высокого и низкого давления.
  • Гибкая мембрана.
  • Клапан и шток.
  • Возвратная пружина.
  • Рабочая пружина.

В профессиональных газовых редукторах в конструкцию добавляются манометр, регулирующий винт или маховик, резьбовое соединение подводящего патрубка. Корпус редуктора имеет цилиндрическую форму, что обусловлено использованием круглой мембраны, прогибающейся внутри камеры рабочего давления. Подводящий и отводящий патрубки выступают из корпуса.

Как подобрать редуктор для бытового пропанового баллона

Для подбора пропанового редуктора для газового баллона необходимо изучить и сравнить их характеристики. Наиболее значимыми являются:

  • Назначение.
  • Максимальное давление на входе, кг/см3.
  • Рабочее давление, кг/см3.
  • Максимальный расход газа, м3/час.
  • Стандарт присоединения.
  • Планируемый срок службы.
  • Цена.

В зависимости от планируемого применения и планируемого типа баллона лучшим выбором может стать та или иная модель. Так, например, если вы планируете подключить настольную газовую плитку в садовом домике, посещаемом по выходным (или взять ее в лодочный поход) и оценили месячный расход газа в пять литров, лучше всего подойдет пятилитровый баллон и газовый редуктор Балтика РДСГ-2.

Редуктор Балтика РДСГ-2Редуктор Балтика РДСГ-2

Редуктор Балтика РДСГ-2

Для стационарной плиты с духовкой уже потребуется баллон емкостью в 27 или 50 литров и, соответственно, редуктор Лягушка РДСГ-2.

Если вы хотите подключить композитный баллон к тепловому зонтику, причем и баллон, и зонтик имеют европейские разъемы, то имеет смысл рассмотреть и импортные газовые редукторы с разъемом KLF , например, производства германской компании GOK.

Если же вы планируете вести газовую сварку в домашней мастерской, то неплохим выбором станет профессиональный газовый редуктор БПО 5-3 Krass. Он обеспечивает максимальный расход до 5 м3 в час и возможность регулирования рабочего давления до 0,4 МПа. Для этого он снабжен регулировочным маховиком и манометром, позволяющим с большей точностью задавать рабочее давление в соответствии с потребностями газовой сварочной горелки или резака.

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

Памятка о бытовом газеПамятка о бытовом газе

Памятка о бытовом газе

  • Пожароопасность.
  • Непригодность для дыхания.
  • Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
  • Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Правила пользования газомПравила пользования газом

Правила пользования газом

  • Исключить соседство с открытым пламенем и источниками тепла.
  • Исключить присутствие в рабочей зоне других возгораемых материалов.
  • Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
  • Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Особенности конструкции и обслуживание

По своему устройству редукторы различаются на устройства прямого и обратного действия. Различия между ними – в деталях конструкции, рабочие характеристики идентичны.

Конструкция редукторов для газового баллонаКонструкция редукторов для газового баллона

Конструкция редукторов для газового баллона

Кроме того, газовые редукторы применяют одноступенчатые и двухступенчатые. В одноступенчатом давление снижается за один этап. В двухступенчатом снижение проводят в два приема. Шире всего применяются баллонные одноступенчатые редукторы ввиду надежности конструкции удобства в применении.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действияСхема редуктора прямого действия

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия
Схема редуктора обратного действия

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Периодический осмотр и сервисные работы

Осмотры и сервисные работы делятся на ежедневные и периодические.

Проверка герметичностиПроверка герметичности

Проверка герметичности

Ежедневные осмотры требуется проводить до того, как приступить к работе. Периодические проверки выполняются, как правило, в специализированных мастерских. Для редукторов, снабженных фильтром, в состав работ входит его очистка или замена

Типовые неисправности и их ремонт

Отклонение рабочего давления от заданного может вызываться следующими причинами:

  • Поломка пружины или ее смещение.
  • Разгерметизация корпуса.

Утечка газа вызывается:

  • Повреждение мембраны.
  • Разгерметизация корпуса.
  • Выход из строя клапана.

Некоторые редукторы выполняются разборными. Они, в принципе, доступны для самостоятельного ремонта. Неразборные газовые редукторы, разумеется, в случае неисправности подлежат замене целиком.

Важно! Помните, что, разбирая редуктор, вы принимаете на себя полную ответственность за последствия его использования.

Так, например, домашнему мастеру, владеющему базовыми навыками слесарных работ, вполне под силу заменить пружину или мембрану в нерегулируемом газовом редукторе «Лягушка». Корпус с нарушенной герметичностью ремонту не подлежит. В этом случае все устройство придется заменить.

После замены поврежденных деталей на новые из ремонтного комплекта и сборки газового редуктора необходимо проверить его герметичность с помощью мыльного раствора.

Стандарты подсоединения к системе

Широко распространены устройства, поддерживающие два стандарта подключения редуктора к газовому баллону:

  • ГОСТ — распространен в странах СНГ, применяется на стальных баллонах местного производства.
  • GLK европейский стандарт, используется преимущественно на композитных баллонах.
Подключение редуктора к газовому баллонуПодключение редуктора к газовому баллону

Подключение редуктора к газовому баллону

По присоединению рабочего патрубка:

  • Резьбовое соединение.
  • Ниппели на 6,3 или 9 мм.
  • Универсальный ниппель.
  • GLK.

Некоторые газовые редукторы, например, РГДС, на заводе комплектуются запрессованным в корпус ниппелем на 9 мм.

Редукторы с регулировкой рабочего давления снабжаются резьбовым полудюймовым выходом, в котором в качестве опции можно закрепить накидной гайкой и универсальный ниппель.

Безопаснее использовать устройства, совпадающие по стандарту. Каждый переходник — это дополнительное соединение, повышающее риск утечки газа.

Порядок монтажа и запуска

В целях обеспечения пожарной безопасности следует соблюдать следующий порядок монтажа и запуска оборудования:

  1. Провести тщательный внешний осмотр емкости, газового редуктора и трубопроводов и убедиться в отсутствии видимых дефектов и чрезмерного нагрева.
  2. Присоединить редуктор к газовому баллону.
  3. Присоединить устройство — потребитель к редуктору
  4. Приоткрыть вентиль баллона, прислушаться.
  5. Открыть вентиль редуктора (если присутствует).
  6. Открыть вентиль устройства — потребителя и начать его использование.

При наличии свиста или щелчков немедленно закрыть вентиль газового баллона.

Необходимое давление и объем

Ключевыми характеристиками газового редуктора являются входное давление, рабочее давление и объем расходования, или максимальный объем газа, проходящий через устройство за час.

Входное давление обуславливается стандартным давлением в баллонах и обычно составляет 20 МПа.

Технические характеристики редукторовТехнические характеристики редукторов

Технические характеристики редукторов

Рабочее давление для бытовых нерегулируемых газовых редукторов задается на уровне 0,3 МПа ±5%

Для регулируемых полупрофессиональных и профессиональных адаптеров рабочее давление задается в пользователем в диапазоне 0-0,4 МПа, а для отдельных высокопроизводительных моделей — до 1,6 МПа

Объем расходования должен превышать объем, потребляемый устройством (или группой устройств) за час.

Регулируемый редуктор для газового баллона

Регулируемые газовые редукторы работают по тем же физическим принципам, что и нерегулируемые и имеют сходную конструкцию. Различие заключается в том, что сила сжатия редукционной пружины, подпирающей мембрану, может изменяться с помощью соосного пружине регулировочного винта в простейших моделях либо с помощью маховика и более сложной механической передачи.

Регулируемый редуктор для газового баллонаРегулируемый редуктор для газового баллона

Регулируемый редуктор для газового баллона

Принцип работы заключается в том, что, изменяя силу предварительного сжатия редукционной пружины, пользователь изменяет пороговое давление газа в рабочей камере, необходимое для срабатывания и закрытия впускного клапана. К деталям также добавляется манометр, устанавливаемый на рабочем патрубке и позволяющий визуально следить за результатом регулировки.

Общие правила выбора баллонного редуктора

Суммируя правила выбора редуктора под газовый баллон, следует отметить, что:

Классификация редукторов для газовых баллоновКлассификация редукторов для газовых баллонов

Классификация редукторов для газовых баллонов

  1. необходимо набросать схему планируемой системы от газового баллона до конечного потребителя;
  2. четко сформулировать следующие требования к устройству:
  • Назначение.
  • Рабочее давление.
  • Необходимость регулировки.
  • Максимальный объем.
  • Способ присоединения к газовому баллону и к рабочему устройству.
  • Доступность обслуживания и ремонта.
  • Отведенный бюджет.
  1. Из всего многообразия представленных на рынке изделий следует выбрать те, которые удовлетворяют сформулированным требованиям.
  2. Далее нужно вписать модели и их характеристики в сравнительную таблицу и провести ценовой анализ.

Если подходящие по сформулированным требованиям устройства не укладываются отведенный бюджет, то надо либо пересмотреть бюджет, либо упростить требования к устройству.

Область применения устройств

Везде, где нет стационарного газораспределения, люди применяют пропан в баллонах. И к каждому баллону присоединен тот или иной редуктор. Самые популярные применения это:

Использование редуктора для пайки и сваркиИспользование редуктора для пайки и сварки

Использование редуктора для пайки и сварки

  • Бытовые и переносные плиты и гриля.
  • Газовые колонки и тепловые пушки для обогрева помещений.
  • Тепловые зонтики для обогрева зон отдыха.
  • Газовые резаки и сварочные горелки.
  • Топливо для сухопутного и речного транспорта.

Во многих станах созданы широкие газораспределительные сети, обеспечивающие перезарядку и подвоз газовых баллонов потребителям.

Редуктор для газового баллона обеспечивает безопасную и стабильную работу устройств, потребляющих газ.

редуктор для газового баллона с манометром.

Пропан — это наиболее широко используемый человечеством природный углеводородный газ. Он применяется как в быту, строительстве, промышленном производстве и на транспорте в качестве недорогого и удобного в использовании топлива.

ПропанПропан Пропан

На пропане готовят пищу и обогревают помещения, пропан используется для сварки, нагрева промышленных установок и в качестве горючего для наземного и маломерного водного транспорта.

Пропан удобен еще и тем, что его легко можно использовать там, где нет газопроводов.

Для этого в большинстве стран мира созданы широкие сети заправки и доставки газовых баллонов. Газ в баллоне находится в сжиженном состоянии, он испаряется в верхней части баллона и поступает к потребляющим устройствам через вентиль. Давление газа в баллоне намного выше, чем рабочее давление устройств-потребителей.

Пропановый редукторПропановый редуктор

Пропановый редуктор

Для снижения давления (или напора) и поддержания его на постоянном уровне используется несложное, но эффективное механическое устройство — пропановый редуктор или адаптер.

Конструкция и виды

Конструкция устройства достаточно проста, но изготовление его требует высокой точности соблюдения размеров и тщательной обработки седла клапана.

Устройство пропанового редуктораУстройство пропанового редуктора

Устройство пропанового редуктора

Пропановый редуктор состоит из следующих узлов и деталей:

  • Герметичный корпус, выполненный из металла или ударопрочного пластика.
  • Подводящий патрубок, снабженный накидной гайкой.
  • Сетчатый фильтр и объемный фильтрующий элемент.
  • Рабочий патрубок, снабженный резьбовым ниппелем.
  • Камеры высокого и низкого напора, разделенные упругой мембраной.
  • Клапан, его седло с уплотнением и шток.
  • Возвратная, или редуцирующая пружина.
  • Регулирующий винт.
  • Задающая пружина.
  • Манометр.

Пропановые редукторы бывают двухступенчатые и одноступенчатые. В одноступенчатом адаптере напор понижается с входного до рабочего за один прием. В двухступенчатом предусмотрена дополнительная камера высокого давления и еще один клапан. редукция происходит в два этапа. Такая конструкция эффективна, если напор на входе очень высок, и применяются в специальных случаях. Наибольшее распространение получили баллонные одноступенчатые адаптеры благодаря простоте своей конструкции и легкости в эксплуатации.

На корпусе устройства обязательно должны быть отштампованы или нанесены несмываемой краской его параметры, включая дату выпуска, предельные давления, тип газа и производительность. Пропановые  адаптеры, как и пропановые баллоны, красят в красный цвет.

Принцип работы редуктора

Пропан через подводящий патрубок поступает в камеру высокого давления. Он давит на мембрану, сжимает пружину и открывает клапан. Газ поступает в камеру низкого давления и давит  на мембрану с другой стороны.

Принцип работы редуктораПринцип работы редуктора

Принцип работы редуктора

Как только это давление вместе с силой сжатой пружины становится равным заданному рабочему значению, клапан закрывается, и подача газа в камеру прекращается. В рабочем патрубке создается заданное пониженное давление. По мере расходования газа из рабочей камеры давление газа на входе снова сжимает пружину и открывает клапан, и новая порция газа поступает в рабочую камеру. Цикл повторяется. В двухступенчатом пропановом редукторе рабочая камера первой ступени является камерой высокого давления второй ступени.

Как выбрать модель пропанового редуктора

Выбирая пропановый адаптер, необходимо изучить его характеристики, отштампованные на корпусе или нанесенные несмываемой краской. Критически важными для выбора будут:

  • Рабочая температура.
  • Максимальное давление на входе, кг/см3.
  • Рабочее давление, кг/см3.
  • Максимальный расход газа, м3/час.
  • Способ подключения.
Пропановый редуктор и его частиПропановый редуктор и его части

Пропановый редуктор и его части

Так, рабочая температура большинства моделей лежит в диапазоне -15+45˚С. Этого достаточно для уверенной работы устройства в зоне умеренного климата. Максимальный напор на входе обычно составляет 25 кг/см3 , что позволит работать от баллона. Рабочий напор должен быть не меньше, чем требуется по техническим условиям для устройства — потребителя. У большинства из них оно не превышает 3 кг/см3. Использование пропанового адаптера с максимальным значением расхода меньше, чем у устройств-потребителей в сумме, приведет к их нестабильной работе, прекращению горения и созданию пожароопасной обстановки.

Способ подключения входящего патрубка, как правило, общий для всех и определяется выходным соединением стандартного газового баллона. Он представляет собой резьбовую накидную гайку на ½ дюйма с левой резьбой.

С выходным, рабочим патрубком дело обстоит чуть сложнее. Некоторые пропановые адаптеры, особенно бытовые, предназначенные для подключения газовых плит или обогревателей, снабжены единственным вариантом — ниппельным выходом на 6,3 мм. Такие редукторы будут стоить дешевле.

Универсальным выходом является также резьбовое соединение, к нему можно присоединить как накидную гайку, так и переходник на штуцер 6,3 или 9 мм. Если вы собираетесь подключать к редуктору одновременно несколько устройств, то нужно выбрать вариант с резьбовым выходом, к которому и привинтить коллектор-раздатчик. В целях безопасности каждый отвод коллектора должен быть снабжен отдельным краном, перекрывающим патрубок.

Последовательность установки и использования

Существуют несложные правила установки и использования редуктора, однако следовать им нужно неукоснительно. Пропан пожароопасен и при определенных условиях взрывоопасен. На кону стоит жизнь и здоровье людей, а также материальные ценности.

Перед установкой необходимо осмотреть редуктор, баллон и вентиль на предмет отсутствия механических повреждений, запаха газа и посторонних звуков.

Последовательность установки пропанового редуктораПоследовательность установки пропанового редуктора

Последовательность установки пропанового редуктора

Сначала пропановый адаптер с полностью завинченным регулировочным винтом присоединяется к баллону, потом к редуктору присоединяется потребитель.

Далее частично приоткрывается вентиль на баллоне. Если утечки газа через соединения и корпус редуктора нет, то вентиль открывается полностью и регулировочным винтом, постепенно отдавая его, выставляется рабочий напор.

По окончании работы производится разборка. Закрывается вентиль баллона, потом отсоединяется устройство — потребитель. Остатки пропана из шлангов и рабочей камеры стравливаются в атмосферу. И, наконец, при необходимости, отсоединяется пропановый редуктор от баллона.

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — заводом «Нева»:

Технические характеристики редукторовТехнические характеристики редукторов

Технические характеристики редукторов

  • Вес 0,34 кг.
  • Длина × ширина × высота 135 × 105 × 96мм.
  • Рабочая температура -15+45˚С.
  • Максимальное давление на входе 25 кг/см3.
  • Рабочее давление 3 кг/см3.
  • Максимальный расход газа, 5 м3/час.
  • Способ подключения W 21,8-14 ниток на 1″ LH.
  • Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

  • Пропановый редуктор в сборе.
  • Технический паспорт.
  • Ниппель под рукав 6,3 или 9 мм.
  • Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

Меры безопасности при работе с пропановым редуктором БПО 5-2Меры безопасности при работе с пропановым редуктором БПО 5-2

Меры безопасности при работе с пропановым редуктором БПО 5-2

  • Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
  • Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
  • Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
  • При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.
Правила для работы с пропановым баллономПравила для работы с пропановым баллоном

Правила для работы с пропановым баллоном

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

  • Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
  • Не вносить в зону работы другие легковоспламеняющиеся вещества.
  • Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
  • Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше.

Каждый раз перед началом эксплуатации необходимо осмотреть пропановый  редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене.

Правила эксплуатация пропанового редуктораПравила эксплуатация пропанового редуктора

Правила эксплуатация пропанового редуктора

Если стрелка манометра  не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене.

Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 выпускается предприятием Krass. Сохраняя общие для пропанового редуктора принципы работы, он выгодно отличается от бюджетного БПО 5-2:

    • Вес 0,67 кг.
    • Длина × Ширина × Высота 164 × 108 × 136мм.
    • Рабочая температура -15+45˚С.
    • Максимальное давление на входе 25 кг/см3.
    • Рабочее давление, 4 кг/см3.
    • Максимальный расход газа 5 м3/час.
    • Способ подключения W 21,8-14 ниток на 1″ LH.
    • Рабочий выход М16х1,5 LH.
Технические характеристики пропанового редуктора БПО 5-3Технические характеристики пропанового редуктора БПО 5-3

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 производства Krass заслуженно считается уже не любительским, а профессиональным устройством.

Следует отметить, что под именем БПО 5-3 Ridius выпускает свой пропановый редуктор и дочерняя компания Вырицкого завода металлоизделий, однако характеристики и материалы корпуса, применяемые Ridius, не позволяют отнести их продукцию к классу профессиональных.

Назначение баллонного пропанового редуктора БПО 5-3

Пропановый редуктор БПО 5-3 используется для понижения, стабилизации и управления напором напором бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Комплектность газового пропанового редуктора БПО 5-3

  • устройство в сборе;
  • ниппель для подключения шлангов диаметром 6,3 или 9 мм;
  • гайка;
  • техпаспорт изделия;
  • упаковочная коробка.
Комплектность газового пропанового редуктора БПО 5-3Комплектность газового пропанового редуктора БПО 5-3

Комплектность газового пропанового редуктора БПО 5-3

Преимущества баллонного пропанового редуктора БПО 5-3

  • точная установка рабочего давления
  • лазерное нанесение параметров на корпус
  • эргономичный регулировочный маховик
  • штрих-код производителя на корпусе упрощает учет, логистику и комплектацию заказов для продавца

Устройство и принцип работы пропанового редуктора БПО 5-3

Пропановый адаптер исполнен по однокамерной схеме, однако отличается большей площадью мембраны, большим ходом штока и большим размером маховика. Все эти конструктивные преимущества позволяют точнее выставлять и регулировать рабочее давление.

Корпус пропанового редуктора выполнен целиком из латуни, что повышает прочность, надежность и удлиняет срок эксплуатации

Правила эксплуатации пропанового редуктора БПО 5-3

Правила эксплуатации пропанового редуктора не отличаются от правил для БПО 5-2

Меры безопасности при работе с пропановым редуктором БПО 5-3

Меры безопасности также совпадают с мерами для БПО 5-2, однако, ввиду более высокого рабочего давления необходимо тщательно следить за тем, чтобы не превысить допустимые параметры — потребителей .

на углекислотный полуавтомат с регулятором давления, с сжиженным кислородный, горелки, лягушка – Расходники и комплектующие на Svarka.guru

Пропан широко применяется в быту, для сварки, нагрева металла в термических печах и других отраслях. В местах, где нет подведенной газовой системы, используют баллоны различного объема. Получить стабильное требуемое давление позволяет редуктор пропановый для газового баллона. В зависимости от назначения он имеет различные конструкции и способы регулировки.

Как работает?

В баллоны газ закачивают под высоким давлением или сжиженный, чтобы как можно больше его поместилось в емкости. Для сварки и других целей нужен пропан значительно меньшего давления, подаваемый с постоянной скоростью. С этой целью ставят редуктор на баллон. Он понижает давление до рабочего и обеспечивает его равномерное поступление.

В камере, внутри корпуса, стоит мембрана, регулируемая винтом. На нее с одной стороны давит газ, поступающий из баллона. При смещении мембраны под напором газа, открывается проход во вторую часть камеры, где создается рабочее давление.

У всех газовых редукторов редукционный понижающий принцип работы. Когда давление внутри емкости снижается до рабочего, работа прекращается.

По принципу работы мембраны различают прямой и обратный способ редуцирования.

Прямой

При прямом редуцировании газ из баллона поступает в первую камеру и отжимает мембрану. Через образовавшийся зазор пропан переходит в рабочее пространство редуктора. При создании в нем требуемого давления, мембрана устанавливается на место и перекрывает поступление газа. Из рабочей камеры пропан выходит, давление снижается, и вновь газ с баллона открывает вход. Постепенно устанавливается равновесие и между камерами остается постоянный просвет.

Обратный

При обратном редуцировании мембрана первоначально открыта и газ из баллона свободно перетекает в рабочую половину камеры. После достижения нужного давления, он нажимает на мембрану и закрывает ее.

На газовых редукторах для баллонов с сжиженным пропаном устанавливают в основном обратный способ редуцирования. Он обеспечивает стабильную подачу газа с равномерной скоростью. Настраивать требуемое давление на такой конструкции проще и быстрее.

В редукторах для углекислоты для полуавтоматов используется прямое редуцирование. Давление снижается в основном за счет разницы в размерах камер. Манометр на таких приспособлениях только один. Он показывает давление на выходе. Регулировка происходит за счет изменения размера переточного канала.

Кислородный редуктор на кислородный баллон имеет два манометра или ротаметр вместо второго, установленного на выходе. Они показывают давление в баллоне и скорость расходования или давление в рабочей камере.

Классификация в зависимости от сферы применения

Газовое оборудование, работающее на пропане, отличается рабочим давлением и необходимостью регулировать расход. Редукторы делятся по принципу использования:

  • нерегулируемые бытовые;
  • регулируемые универсальные;
  • промышленные профессиональные.

Каждая группа рассчитана на определенное расходное оборудование и интенсивность использования.

Бытовые нерегулируемые

Домашнее оборудование: печи, котлы, автомобильные двигатели и другое, настроено на работу с постоянным давлением. Регулировка расхода газа в минуту не нужна. Бытовое редукционное оборудование настраивается на нужные параметры на предприятии и давление на выходе указывается на крышке корпуса рядом с датой изготовления. С корпуса выходят только 2 патрубка для соединения с баллоном и рабочим оборудованием, потребляющим бытовой газ. Регулятора и манометра нет. Не имеет приборов, указывающих давление и расход, метановый редуктор на автомобиле.

Бытовые редукторы рассчитаны на малый расход и низкое давление на выходе. Они имеют простое устройство, позволяющее ремонтировать их самостоятельно.

Универсальные регулируемые

Пропановый регулируемый адаптер по конструкции аналогичен редуктору углекислотному для полуавтомата. Он имеет один манометр, показывающий давление в рабочей камере и регулировочный винт.

Универсальный редуктор подходит для бытового и медицинского оборудования. Он верно будет служить любителям, использующим сварку периодически в небольших количествах. Не стоит долго задумываться, какой бюджетный редуктор приобрести, если для кратковременного подогрева используется газовая пушка.

Профессиональные

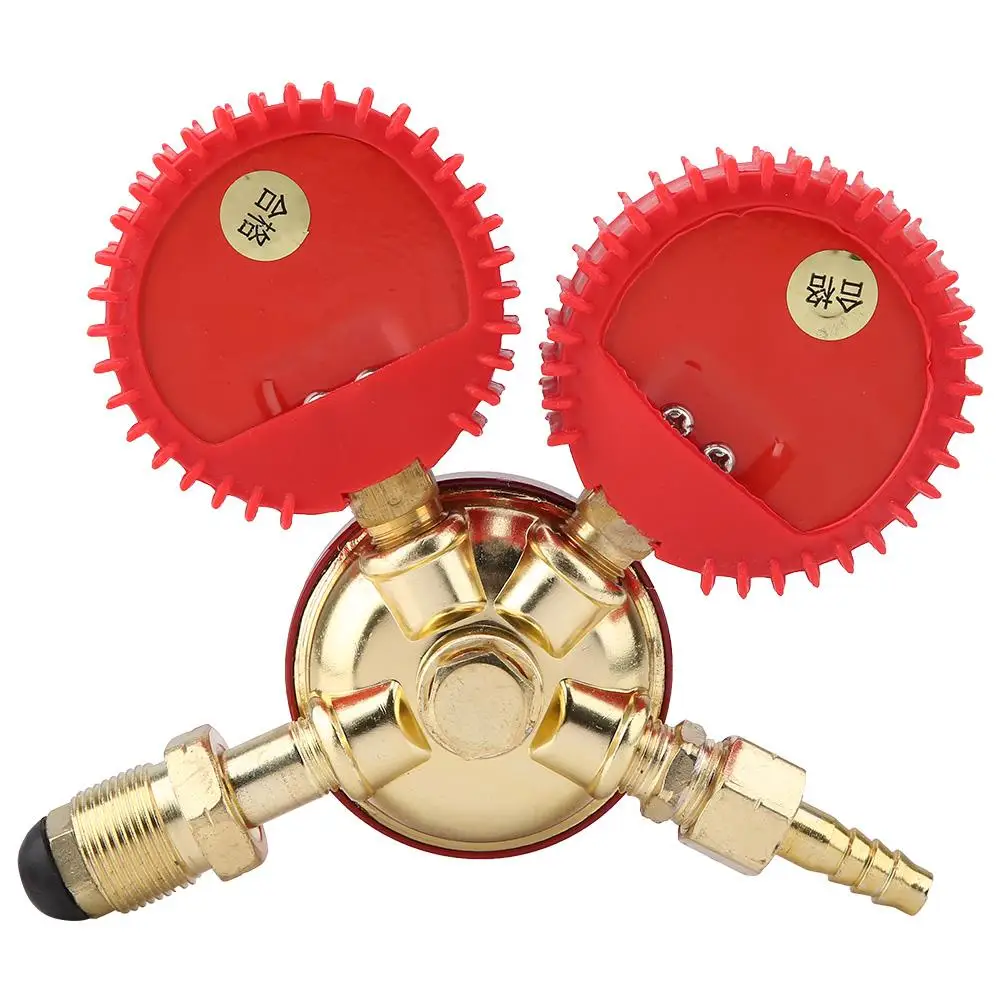

Внешне профессиональные редуктора для пропана отличаются наличием двух манометров и бокового отверстия, закрытого пробкой, используемого для прочистки канала. Винт регулирующий расположен сверху. Подходят для подключения на полуавтоматический сварочный аппарат, газовую горелку и другое промышленное оборудование, работающее в активном режиме.

От универсального устройство отличается повышенной прочностью. Корпус, прокладки, детали изготовлены из дорогих и износостойких материалов.

Особенности использования композитных емкостей

Емкость композитного баллона сделана из стекловолокна, пропитанного эпоксидным клеем – смола плюс отвердитель. Материал отличается высокой прочностью, не боится динамических нагрузок. При этом он хороший и удобный для транспортировки. 20 литровый пропановый баллон весит всего 7 кг.

Пластиковый кожух сверху защищает емкость от ударов, повреждений. Прорези позволяют видеть полупрозрачную основу и уровень сжиженного газа и определить количество. Перед металлическими баллонами композитные имеют преимущества:

  • на поверхности материалов не образуется статическое напряжение;
  • вес емкости в 2 раза меньше;
  • специальные ручки в наружной оболочке делают транспортировку удобной;
  • при ударе может лопнуть только пластиковый кожух, стекловолоконный баллон надежно защищен;
  • не взрываются при нагреве до 100⁰;
  • имеют плавкую вставку – предохранитель от перегрева;
  • безопасны.

При транспортировке и хранении композитные баллоны с газом можно укладывать друг на друга. Диапазон рабочих температур значительно больше, чем у металлических аналогов, от – 40⁰ до +60⁰.

На композитных баллонах установлены евроразъемы. Редуктора подключаются через переходники.

Что собой представляет?

Редукционный механизм в зависимости от назначения, имеет корпус, окрашенный в красный цвет. На нем имеется надпись краской «Пропан». У нерегулируемых устройств выпуклый корпус, из которого выходят 2 патрубка для присоединения к баллону и шлангу рабочего механизма.

Редуктор газовый с регулятором давления на пропан имеет вентиль, 1 или 2 манометра, в зависимости от назначения. На полупрофессиональных устройствах прибор показывает расход газа и по нему выставляется давление. Для сварочных аппаратов выбирают профессиональные модели. На них по приборам можно определить не только скорость подачи газа, но и давление в баллоне.

Как подобрать для бытового использования?

В быту широко используют пропан для приготовления пищи, обогрева помещений и в автомобилях вместо бензина. Все оборудование создано под постоянное давление газа. Бытовые редуктора под пропановые баллоны не регулируются. В них вмонтирована мембрана на заданное давление при изготовлении. Бытовые редуктора имеют 3 значения расхода газа: 50, 37 и 30 mbar.

Чтобы определить давление, на котором работает плита или другое оборудование, следует посмотреть в технический паспорт. Адаптер имеет маркировку на крышке, где кроме выдаваемого давления указана дата изготовления и проверки, стоит клеймо производителя.

Устанавливая самостоятельно газовое оборудование, следует выбирать редуктор лягушку на газовый баллон по рабочему значению давления газа печки или котла и расходу. Свое название редукционная модель получила за слегка выпуклую форму круглого корпуса, что придает ей сходство с земноводными.

На бытовое оборудование можно ставить универсальный регулируемый адаптер, предназначенный для пропана. Следует подбирать по значению давления или расхода газа на выходе. Если оборудование рассчитано на больший расход, то оно будет прерывать работу, пламя постоянно тухнуть.

Редуктор для углекислого баллона имеет другую конструкцию и не подойдет для длительной работы. Его детали, включая прокладки, сделаны из материала, разрушающегося при контакте с пропаном.

Особенности конструкции и обслуживание

В промышленности и быту применяется 2 типа газов:

  • инертные;
  • горючие.

Адаптеры на них принципиально отличаются, чтобы не перепутать. На баллоны с инертным газом соединения редуктора с баллоном осуществляется правой, стандартной резьбой. Кислород, пропан, углекислоту, метан и другие горючие газы, присоединяют редуктор, закручивая в отверстие с левой резьбой – против часовой стрелки.

Разнонаправленная резьба исключает возможность заправки емкости не тем видом газа и использование баллона не по назначению.

Редуктора имеют внутри мембрану, которая изнашивается. Каждые 5 лет редуктор должен проходить испытание. При этом мембрана заменяется новой. В редукторах для композитных баллонов – сделаны по евростандартам, мембрана рассчитана на работу минимум 10 лет, но проверку оборудование должно проходить через 5 лет.

На верхней части корпуса нанесена маркировка, в которой указаны год изготовления узла и первой поверки. При последующем испытании набивается следующая дата.

Редуктор необходимо регулярно смазывать, проверять на герметичность. При необходимости надо менять прокладки.

Инструктор, преподаватель колледжа при заводе Донмет Саркизов П. В.: «Среди любителей бытует мнение, что редуктор с ротаметром позволяет экономно расходовать газ. На практике приборы отличаются только показаниями. Второй манометр на редукторе показывает расход газа в минуту. Это значение заложено в режимах сварки. Ротаметр показывает фактическое давление в рабочей камере в данный момент. Для установки рабочих параметров надо пересчитывать показания ротаметра по коэффициенту или использовать переводную таблицу.

Редуктора с 2 ротаметрами, предназначены для сварки металлов тугоплавких и с высокой теплоотдачей. К первому подключается сварочная горелка, ко второму форсунка для подогрева обратной стороны шва. Подключать 2 аппарата нельзя».

Меры предосторожности

Пропан и другие газы, заправляемые в баллоны, огнеопасны и при неправильном обращении могут взорваться. Пропан не имеет запаха, но при его концентрации 3% в воздухе, вызывает отравление. Следует правильно подбирать оборудование и следить за его исправностью. Помещение следует постоянно проветривать.

Редуктор должен соответствовать газу, для которого он изготовлен. Можно выбрать кислородный узел и поставить на баллон с углекислотой. Но нельзя наоборот, особенно если сварка осуществляется в интенсивном режиме. Детали быстро выйдут из строя, поскольку материал не рассчитан на контакт с кислородом, остывает и разрушается.

Кислород при испарении охлаждается и замерзает. У редуктора на кислородный баллон должен быть подогрев. Оптимально использовать проточный нагреватель. Она согревает струю газа на входе в редуктор. При этом сам узел остается холодным. Использование кислородного адаптера без подогрева ведет к охлаждению деталей до – 60⁰ и быстрому разрушению прокладок. В результате возникает подтекание и утечка газа.

Метановый и пропановый редуктора имеют одинаковый цвет – красный, но совершенно разные конструкции. Они не взаимозаменяемые.

Периодический осмотр и сервисные работы

Инструкция на газовое оборудование требует, чтобы указанные в паспорте поверки проводились регулярно, даже если сварочные и другие работы проводятся периодически.

Раз в квартал проводится продувка редуктора – тест предохранительного клапана. Сервисное обслуживание требуется оборудованию раз в пол года. Мембрана проверяется и заменяется каждые 5 лет. Ежедневно, перед работой следует проверить герметичность всех соединений. Следует нанести мыльную воду на все стыки.

Стандарты подсоединения к системе

При подключении редуктора к баллону используют стандартные соединения с обозначениями:

  • цилиндрическая резьба СП 21.8 – W21/8×1/14;
  • трубная цилиндрическая, размеры в дюймах, обозначение G;
  • метрическая — М.

Правая нарезка считается стандартной. Левая резьба обозначается LH.

Порядок монтажа и запуска

При подключении сварочного и другого оборудования, следует соблюдать определенную очередность операций.

  1. Собрать систему шлангов для подачи газа.
  2. Проверить, что все баллоны закрыты.
  3. Установить гайку редуктора на вентиле баллона;
  4. Подсоединить шланги.
  5. Открыть газ и проверить герметичность соединений.

Рабочий режим на регулируемых устройствах устанавливается в последнюю очередь, непосредственно перед началом работы.

Общие правила выбора

Баллонный редуктор выбирается по типу газа и рабочему давлению. Пропускная способность устройства должна быть чуть выше, чем расход газа.

Объем пропана в баллоне должен превышать непрерывный цикл использования. Например, для дачи берется емкость, газа в которой хватит на выходные. При сварке пропана должно хватить на непрерывный цикл работ.

Перед покупкой редуктора следует посмотреть на способ подключения.

Область применения устройств

Пропан и редукторы на баллоны широко применяются в различных отраслях производства и быту:

  • сварка;
  • бытовые печки для приготовления еды;
  • обогрев подсобных помещений;
  • топливо для автомобилей;
  • на строительстве.

Легкие пропановые баллоны берут с собой на природу и жарят мясо, подключив к ним горелку.

Редуктор на пропан обеспечивает стабильный поток газа под заданным давлением. Использование баллона без редукционного оборудования приведет к аварии. Редуктор следует подбирать точно в соответствии с требованиями потребляемого газ оборудования.

Бытовой пропановый редуктор – ключевые критерии правильного выбора

Как известно, сжиженный углеводородный газ (пропан-бутан) хранится в баллонах или газгольдерах под давлением в несколько bar. Чтобы выйти на рабочие показатели потребителей (30-50 mbar), в системах автономного газоснабжения частных объектов применяется специальное устройство – бытовой пропановый редуктор. Если проводить аналогию с электрической сетью, данный прибор выполняет функцию стабилизатора, то есть снижает давление до необходимого значения и автоматически поддерживает его на одном уровне.



Конструкция и принцип действия газового редуктора.

Любой пропановый редуктор в своем составе имеет следующие компоненты:

  • клапан;
  • рабочую камеру;
  • запорную пружину;
  • нажимную пружину;
  • мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу. И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны. Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.



Принцип функционирования устройства:



Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.



Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

  • рабочее давление;
  • расход газа.

Образец паспорта на газовую плиту



Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.



Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)



Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.



Для справки:

1 кг ~ 1,9 л ~ 0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

1 bar-0.99 атм.

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке.



Правила установки и эксплуатации  газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер



Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

  1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
  2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
  3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
  4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке



Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

какой и зачем, что делает

Здравствуйте, уважаемые читатели. А вам известно, для чего нужен газовый редуктор? Где он может применяться и каковы его виды?

Когда люди проживают там, где отсутствует центральный газопровод, они вынуждены использовать газовый баллон. Он заполняется бутано-пропановым составом. В промышленных условиях заполнители другие, например ацетилен, метан и водород. У них и у бытового газа есть схожая черта – взрывоопасность. И чтобы регулировать и обезопасить выход веществ из такого баллона, задействуют специальные переходники – редукторы. Вот главная причина того, для чего нужен редуктор на газовом баллоне.

Другие причины того, зачем нужен редуктор на газовый баллон, следующие:

  1. Стабилизация давления в системе. Модели обратного действия могут сохранять необходимый уровень обеспечения приборов газом и при крайне малой его концентрации в баллоне.
  2. Защита от взрыва.
  3. Исключение проникновения воздуха в ёмкость. Ведь в этом случае даже при скромной искре баллон взорвётся.
  4. Развитие надёжности целой системы.

Принцип действия

Зачем нужен газовый редуктор – для контроля над выходящими веществами, безопасности и т.д. А каков же принцип его действия? Принцип таков:

От главной ёмкости поступает вещество. Там оно содержится под давлением больше 150 атм. Когда оно направляется в трубопровод и к бытовой аппаратуре, то редуктор доводит параметр давления до минимальных. Спектр значений обуславливается видом оборудования. Обычно это 10 – 70 атм.

Например, для работы бытовой плиты достаточно давления газа от 1 атм.

Виды

Виды редукторов имеют отличия по таким признакам:

  1. Вид. Постовая модель – для баллонов. Центральная – для трубопроводов.
  2. Метод работы.
  3. Тип подключения.
  4. Внешний облик.
  5. Пропускной потенциал.
  6. Уровень редуцирования. 1 или 2 камеры.

Есть бытовые и промышленные виды. Вторые оснащают манометрами.

Так как значение редуктора для газовой ёмкости велико И безопасность, и стабильная работа и т.п), то вопрос, нужен ли редуктор на газовый баллон, отпадает моментально.

И при выборе прибора следует учитывать соответствие его размеров нуждам аппаратуры, подключаемой через него.

Баллоны с этими устройствами ставят в доме или снаружи. В первой ситуации в помещении должна быть опция стремительного проветривания при опасной ситуации.

Версия размещения на улице более безопасна.

Виды устройств по такому критерию, как пропускаемый газ:

  1. Ацетилен. Редуктор имеет белый цвет.
  2. Водород. Тёмно-зелёная окраска устройства.
  3. Кислород. Редуктор голубого цвета.
  4. Пропан-бутан. Красный редуктор.
  5. Метан. Тоже красный.

Какой редуктор нужен для газового баллона? Ответ – п.4.

Версии, рассчитанные для прочих газов, запрещено применять для сжиженных смесей на углеводороде.

Характеристики устройства должны иметь равные параметры с баллоном и аппаратом, на который оно монтируется.

Большое значение имеет и грамотная настройка мощности выходящих газовых потоков. Когда параметры превосходят допустимые значения, автоматика в современной газовой технике её отключает. Если в технике нет такой защиты, может случиться авария.

Также редукторы обязательно сертифицируют.

Есть такие стандарты присоединения к газовой ёмкости (по резьбе):

  1. W 21,8 х 1/14 – вид цилиндр DIN 477/T1. Сокращённо – СП 21,8
  2. G – вид труба — цилиндр. Число после буквы – это шаблонный диаметр (измерение в дюймах).
  3. M – метрический. После буквы ставятся два числа. Первое – диаметр. Второе – дистанцию резьбы (в мм).

Для подключения можно применять обычный гибкий шланг. Штуцер прибора смачивается водой. Для крепежа соединения используется винтовой хомут.

Для подключения сильфонных шлангов используется переходник с резьбой. Он вкручивается взамен штуцера. После чего происходит проверка – пропускается газ при невключённых аппаратах. Откручивается вентиль расходования газа и выворачивается контролирующий винт. Пружина предельно ослабляется. Когда манометр отражает плавное развитие давления, устройство не пригодно.

Собрав систему, нужно устроить приход газа от ёмкости к редуктору. Нужно вращать настроечный винт, назначить оптимальное давление на выходном участке. Места контактов смачиваются мыльным составом. Это проверка утечки газа.

Конкретика

Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.

Бытовые версии могут быть не настраиваемыми.

Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.

Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.

У них есть манометр и настроечный винт, позволяющий варьировать функциональное давление в пределах 0 – 0,3 МПа. Их высший пропускной потенциал – 5 м3/час.

Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.

У некоторых модификаций есть два манометра. Они отражают входное и функциональное давление.

Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.

Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:

  1. Назначение прибора.
  2. Высшее входное давление.
  3. Функциональное давление.
  4. Высший расход газа.
  5. Метод присоединения.
  6. Планируемый эксплуатационный срок.
  7. Стоимость.

Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.

Для статичной плиты, имеющей духовку, необходима ёмкость 27 или 50 л. Подходящий редуктор — Лягушка РДСГ-2.

Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?

Зачем нужен газовый редуктор лягушка? Его функции, как и у других газовых редукторов, это стабилизация давления, безопасность и т.д.

Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.

Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.

При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF

Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.

Пушка

Сегодня многие хозяева для обогрева помещений или маленьких домиков используют тепловую пушку.

Её тоже можно присоединять к баллону. И здесь может образоваться вопрос – а зачем нужен газовый редуктор для тепловой пушки?

Дело в том, что для такого аппарата крайне опасны перепады давления, особенно повышенные его скачки. Это чревато быстрым взрывом. И здесь просто необходимо стабилизировать потоки газа и их давление. Эта необходимо намного выше, чем в случаях с горелками.

Присоединять пушку к баллону несложно. Метод подключения – газовый шланг. Его минимальная длина – 3 м. На редукторе назначается оптимальное давление, обычно это 1,5 МПа.

Ёмкость и пушка соединяются этим шлангом и накидными гайками. Под ними ложатся паронитовые прокладки. Позиция баллона – только вертикальная. Кран открывается только после его установки.

ГБО

Зачем нужен редуктор ГБО и каковы его виды? Это специальное устройство, преобразующее сжиженную смесь, которая находится под мощным давлением, в парообразную смесь. И эту смесь можно спокойно добавлять в двигатель.

На рынке обычно представлены 1-4 поколения этого редуктора. В каждом процесс идёт со своими особенностями. От уровня настройки и работы прибора зависит стабильная слаженная работа автомобиля. Также это ответ — для чего нужен газовый редуктор на автомобиле?

Заключение

Здесь было разобрано, зачем нужен редуктор для газового баллона бытовой, значение редуктора для тепловой пушки и автомобиля. По сути это одни задачи – нормализация давления газа и поддержание стабильной работы аппаратуры.

Похожие статьи

Дефлектор на дымоход газового котла: принципы устройства и виды Читать далее Применение бензиновых генераторов для газовых котлов: как выбрать, инверторный или обычный Читать далее Чистка и ремонт вторичного теплообменника для газового котла: как его промыть Читать далее Неполадки газового счётчика: почему не показывает показания Читать далее
Описание газового редуктора и его функционального назначения ➤ статья компании «ТОРГГАЗ»

Газовый редуктор – устройство для понижения давления газовой смеси на выходе из баллона. Подключается к емкости с помощью винтовой резьбы и дополнительно герметизируется уплотнителем.

Назначение газового редуктора:

  1. Понижение давления. Стандартное давление на входе газового баллона варьируется в диапазоне 150-250 атмосфер. С помощью газового редуктора это значение на выходе снижается до 1-16 атмосфер. Также существуют модификации, которые поддерживают давление на выходе до 70 атмосфер.
  2. Поддержание постоянного давления. Редуктор позволяет предупредить падение мощности оборудования при снижении давления внутри емкости. Благодаря этому возможно выполнять все необходимые работы даже при заполнении на 5-10% от максимального объема. Но для этого необходимо купить газовый баллон с редуктором обратного действия.
  3. Предотвращение попадания воздуха в баллон. Пропан, бутан, метан, водород и ацетилен, смешиваясь с воздухом, образуют взрывоопасную смесь, воспламеняющуюся даже от малейшей искры. Для повышения уровня пожарной безопасности настоятельно рекомендуется использовать емкости с надежным вентилем. Это особенно актуально, когда выполняется заправка газовых баллонов пропаном или метаном.
  4. Может функционировать как клапан сброса давления. В случае повышения рабочего давления до критических значений возможен выброс лишнего газа. Это позволяет предотвратить повреждение оборудования и взрыв в ходе эксплуатации газового баллона.
  5. Повышение общей надежности системы. Редуктор разработан специально для увеличения безопасности при использовании газового оборудования. Позволяет предупредить разрыв емкости и взрыв газа.

При проведении работ на опасных производственных объектах использование баллонов с газовыми редукторами является обязательным требованиям безопасности. В бытовых целях применение таких устройств желательно, поскольку позволяет защититься от возможного разрыва емкостей и продлить срок службы оборудования.

Похожие статьи

Измеритель пропанового редуктора YQW 02 Пропановый манометр из цинкового сплава Сварка деталей для резки Пропановый редуктор | |

YQW-02 Цинковый сплав Пропановый манометр Сварка Режущие детали Пропановый редуктор давления

Особенности:

  • Устойчивая к царапинам пленка: с защитной пленкой на поверхности, хорошо видна шкала, не легко выцветать
  • Компактная структура: в целом компактная и хорошая герметичность
  • Заводской контроль: каждое устройство для декомпрессии прошло строгий заводской контроль, чтобы убедиться, что каждое из них является безопасным и надежным квалифицированным продуктом
  • Переключатель с большой ручкой: противоскользящая конструкция обеспечивает более экономную работу
  • Изготовлен из цинкового сплава: корпус клапана изготовлен из цинкового сплава, который толще и долговечнее.Входной патрубок из спеченного латунного фильтра, воздуховыпускное сопло
  • Назначение: предохранительный клапан является необходимой частью пневматического регулирующего клапана, благодаря чему источник давления снижается и стабилизируется до фиксированного значения, чтобы клапан мог получить стабильный источник подачи энергии для регулирования управления

Спецификация:

Модель: YQW-02

Материал: Корпус клапана цинковый сплав + внутренняя арматура латунь

Номинальное входное давление: 1.6Mpa

Номинальное давление на выходе: 0.08Mpa

Номинальная скорость: 1 м3 / ч

Вес: 720 г / 25,4 унции (приблизительно)

Список пакетов:

1 * Пропановый редукционный клапан

1 * нескользящий переключатель

1 * инструкция

1) Мы принимаем Alipay, западное соединение, TT.Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвержденного заказа.Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, и исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7.Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. спасибо

Возврат и Возврат

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения.Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер для отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

Пропановый редуктор метр YQW 02 Из цинкового сплава Пропановый манометр Сварка деталей для резки Редуктор давления | |

Пропановый Редуктор Метр YQW-02 Сплав Цинкового Пропана Манометр Сварка Режущих Частей Редуктор Давления

Особенности:

  • Устойчивая к царапинам пленка: с защитной пленкой на поверхности, хорошо видна шкала, не легко исчезать
  • Компактная структура: в целом компактная и хорошая герметичность
  • Заводской контроль: каждое устройство для декомпрессии прошло строгий заводской контроль, чтобы гарантировать, что каждое из них является безопасным и надежным квалифицированным продуктом
  • Переключатель с большой ручкой: нескользкая конструкция обеспечивает большую экономию труда
  • Изготовлен из сплава цинка: корпус клапана изготовлен из сплава цинка, который толще и долговечнее.Входной патрубок из спеченного латунного фильтра, воздуховыпускное сопло
  • Назначение: предохранительный клапан является необходимой частью пневматического регулирующего клапана, благодаря чему источник давления снижается и стабилизируется до фиксированного значения, чтобы клапан мог получить стабильный источник подачи энергии для регулирования управления.

Спецификация:

Модель: YQW-02

Материал: Корпус клапана цинковый сплав + внутренняя арматура латунь

Номинальное входное давление: 1.6Mpa

Номинальное выходное давление: 0,08 МПа

Номинальная скорость потока: 1м3; / ч

Вес: 720 г / 25,4 унции (приблизительно)

Список пакетов:

1 * Пропан Редукционный Клапан Метр

1 * нескользящий переключатель

1 * инструкция

1) Мы принимаем Alipay, западное соединение, TT.Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ обеспечивается несущей и исключает выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом.Наша цель - удовлетворение клиентов!
7. В связи со складским состоянием и разницей во времени, мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. Спасибо

Возврат и возмещение

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

Безопасно пропановый редуктор давления газа

Безопасно пропановый редуктор давления газа

Описание продукта

Регулятор пропанового газа представляет собой декомпрессионное устройство для бутилированного газа, когда изменяется входное давление и выходной поток, чтобы обеспечить его экспортное давление остается стабильным.

Модель

YQW-02

Наименование

Регулятор пропанового газа

Диаметр

(L * H * W)

144 * 153 140 мм

Вес

960g

Номинальное входное давление P1 МПа

1.6

Номинальное выходное давление P2 МПа

0,08

Номинальный расход м³ / ч

1

Материал

Медь, сплав цинка

Страна происхождения

Шаньдун, Китай

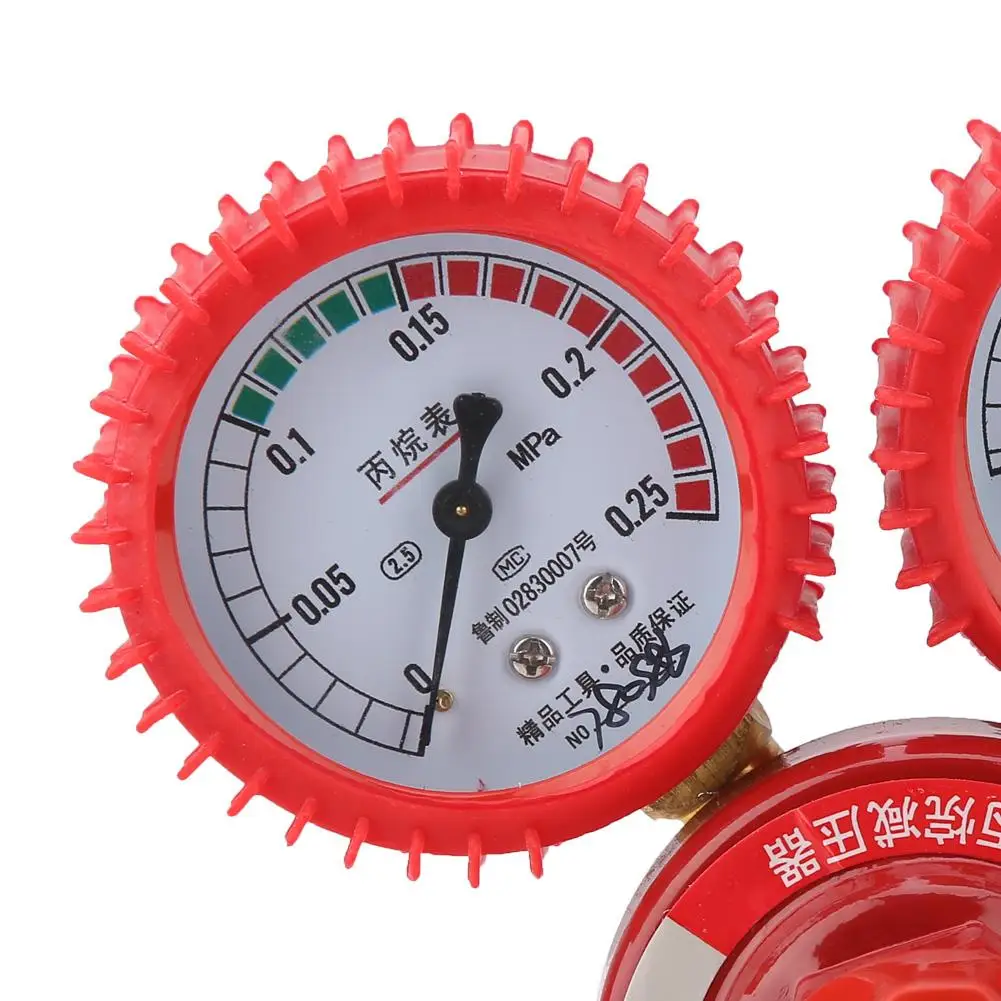

1. Манометр высокого давления показывает давление на входе, а манометр низкого давления показывает давление на выходе, увеличение значения низкого манометр может указывать на потенциальную опасность или опасность.

2. Предохранительный клапан - это устройство сброса давления, обеспечивающее безопасное использование регулятора газового баллона, и сигнальное устройство, в котором регулятор неисправен. Когда выходное давление более чем в 1,3 раза превышает 2 раз номинальное выходное давление, предохранительный клапан автоматически открывается и выпускает.

3. Регулировочный винт в основном используется для регулировки давления на выходе. При правильной установке регулятора газового баллона в клапане баллона и открытии клапана баллона поверните регулировочный винт по часовой стрелке, когда работа остановлена. регулировочный винт можно ослабить, так что регулировочная пружина возвращается в свободное состояние.

Наш регулятор газовых баллонов высокого давления можно разделить на регуляторы кислородных баллонов, регуляторы ацетиленовых баллонов, регуляторы азотных баллонов, регуляторы аргоновых баллонов, регуляторы баллонов с диоксидом углерода и регуляторы пропановых баллонов.

Меры предосторожности при работе с продуктом

(1) Перед использованием следует убедиться, что регулятор цилиндра не поврежден, а также в случае загрязнения маслом, если повреждена резьба.
(2) Присоедините регулятор газового баллона к клапану баллона и затяните входной и выходной разъемы.
(3) Перед тем, как открыть клапан газового баллона, поверните регулировочный винт регулятора против часовой стрелки до тех пор, пока регулировочная пружина не начнет давить.

,
Измеритель пропанового редуктора YQW 02 Пропановый манометр из цинкового сплава Сварка деталей для резки Пропановый редуктор | |

YQW-02 Сплав Цинкового Пропана Манометр Сварка Режущих Частей Пропан Редуктор Давления

HTB1tHW7MpXXXXXyXVXXq6xXFXXXK

1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, пожалуйста, подождите несколько минут и повторите платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ обеспечивается несущей и исключает выходные и праздники. Время в пути может меняться, особенно во время отпуска сезон.
6. Если вы не получили ваш груз в течение указанного периода, пожалуйста, Связаться с нами. Мы будем отслеживать доставку и свяжемся с вами, как только можно с ответом. Наша цель - удовлетворение клиентов!
7.Из-за состояния склада и разницы во времени, мы решим отправить ваш Товар с нашего первого доступного склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. Спасибо

Возврат и возмещение

1.У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет как продавец, так и покупатель. в половине.
2. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны Предоставьте нам номер отслеживания доставки, конкретную причину вернись, и твой ро #.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения в своем первоначальном состоянии и упаковке со всеми компонентами и аксессуары включены, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют сделку с алиэкспресс. ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если продукт (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживать высокие стандарты качества и стремиться к 100% клиентов удовлетворение! Обратная связь очень важна Мы просим Вас связаться с нами немедленно, прежде чем дать нам нейтральный или отрицательный отзыв, чтобы мы может удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

,

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
