Какой кабель нужен для проводки в квартире: расчет сечения

При проведении ремонта в доме или квартире нередко поднимается вопрос замены или модернизации электросети. Особенно он актуален для «хрущевок» и других зданий советской постройки. Ведь стандарты в те времена были другие, количество бытовой электроники — гораздо меньшим, да и были (если вообще были в продаже) все эти соковыжималки и микроволновки в дефиците. Нагрузка на сеть была другая, и сейчас адаптировать ее к современным реалиям жизненно необходимо. О том, как рассчитать сечение кабеля для проводки и выбрать оптимальный вариант, соблюдая технику безопасности, попробуем разобраться.

Важно! Все электромонтажные работы, согласно ТБ, должны проводиться специалистом, имеющим соответствующие познания, опыт и допуски. Конечно, ничего страшного при самостоятельном монтаже случиться не должно (прокладывать кабель — не АЭС обслуживать), но в таком случае крайне важно соблюдать все предписания и правила.

Читайте также: Как выбрать электродрель

Какой кабель нужен для проводки в квартире: выбираем материал

В продаже представлены два типа кабелей: алюминиевые и медные. Другие металлы распространены гораздо менее, и потому рассматриваться не будут. Если сравнивать медь и алюминий, то первый метал отличается большей прочностью, гибкостью, но стоит существенно дороже. Алюминий более доступен, но имеет меньшую прочность и электропроводность. Из-за этого кабели, сечением до 2,5 мм2, из алюминия вообще не производят. Точнее, китайцы могут делать и еще большие «чудеса», но никаким ГОСТ, ISO и другим стандартам такие творения соответствовать не будут, а их применение может быть оправдано лишь в низковольтных сетях.

Оптимальным решением для проводки в квартире своими руками является медный кабель. Он хоть и стоит дороже, но имеет лучшую проводимость, эффективнее отдает тепло при нагреве и проще монтируется. В местах соединений медь дает меньшие потери на сопротивление, так как ее оксидная пленка не так ухудшает контакт, как у алюминия.

Да и паять скрутки на алюминии — задача непростая, требующая ограничения притока кислорода к месту пайки.

Читайте также: Перфоратор для дома: какой выбрать и на что обратить внимание при покупке

Проводка в квартире своими руками: расчет сечения кабеля

В первую очередь, следует привести схему, как рассчитать сечение кабеля самостоятельно для медных проводов, как более подходящих для проводки в квартире. Для удобства понимания и быстрого сравнения, результаты выведены в таблицу. Учитывая, что открытым способом проводку в жилых помещениях сейчас никто не монтирует, все значения приведены для скрытого монтажа (в трубках, гофрах, шахтах или штробах).

Аналогичная таблица (с поправкой на свойства материала) имеется и для алюминиевых кабелей. Однако, стоит повториться, если кабель покупается новый, и бюджет не сильно стеснен, лучше предпочесть медь.

Для того, чтобы рассчитать нагрузку, необходимо узнать мощность бытового оборудования, которое будет подключено к той или иной линии. Показатели в ваттах нужно разделить на 230 (напряжение), чтобы узнать силу тока, требуемого приборам. К примеру, чайник, мощностью 2,3 кВт (2300 Вт), и пылесос на 1,5 кВт (1500 Вт) вместе потребляют 16,5 А. Это значит, что сечение медного кабеля к розетке, в которую они включены, должно составлять не менее 2,5 мм2. Прокладывая проводку розеткам, учитывайте, какие приборы туда будут включены, а также берите запас около 50 % на всякий случай. То есть, если суммарная мощность позволяет использовать и кабель сечением 1,5 мм2, лучше проложить 2,5 мм2.

Основной кабель, идущий от щитка (счетчика), от которого будут ответвляться остальная проводка, желательно выбирать с большим запасом, на случай повышения энергопотребления в будущем. Чтобы рассчитать ток — сложите потребление всех приборов, которые могут быть включены в сеть одновременно, и разделите показатели в ваттах на напряжение в вольтах. К полученной цифре следует прибавить запас около 50 %. Как показывает практика, для квартиры достаточно основного медного кабеля, сечением 6 мм2, или алюминиевого 10 мм2.

Для большого загородного дома может потребоваться 10 или 16 мм2, соответственно.

Выбор второстепенных кабелей, ответвляющихся от основного, определяет схема проводки в квартире, а также функциональность розеток. Желательно не особо экономить и везде подвести одинаковые жилы, но если бюджет ограничен — линии освещения можно запитать от недорогой медной жилы 1 мм2. Ведь современные светодиодные лампы потребляют очень мало электричества, всего десятки миллиампер.

Читайте также: Как выбрать и рассчитать светодиодное освещение

Как сделать проводку в квартире: важные нюансы

Проводка в квартире — вещь ответственная, поэтому важно обеспечить безопасность ее функционирования. При прокладке необходимо учитывать важные моменты. Перед работой стоит обесточить квартиру на щитке, чтобы исключить риск электротравмы. Также крайне желательно убедиться в отсутствии напряжения, проверив жилы отверткой-индикатором или мультиметром.

• Места соединения. Места, где соединяются фрагменты кабеля, нельзя располагать в произвольном месте, например, посреди трубки. Запрещено вмуровывать в стену кабель, имеющий стыки. Все сочленения и ответвления, для удобства обслуживания и повышения безопасности, должны располагаться в специальных коробках.
• Соединение кабелей. Нельзя соединять кабели простыми скрутками — это противоречит ПУЭ и правилам техники безопасности! В местах, где жилы просто скручены, контакт со временем ухудшается, что приводит к повышению сопротивления и перегреву. Особенно это актуально для соединений кабелей из разных металлов. Все стыки должны быть выполнены или с помощью специальных соединительных колодок, или качественно пропаяны под кислотой (иначе оксидные пленки могут мешать контакту).
• Изоляция. Все места сочленений должны быть хорошо изолированы, для предотвращения КЗ. Для этого следует использовать термоусадочную изоляционную трубку, или синюю любую качественную изоленту.
• Заземление. В старых домах при монтаже проводки нередко игнорировали потребность в заземлении, но если менять проводку самостоятельно — о нем обязательно нужно позаботиться. Для заземления можно использовать кабель меньшего сечения, но оно должно быть. В трехжильных кабелях заземляющая жила обычно имеет желто-зеленый цвет.

Читайте также: Как правильно выбрать генератор для дачи

Проводить все электромонтажные работы нужно в резиновых рукавицах, для профилактики электротравматизма. Не стоит спешить, так как допущенные в процессе монтажа ошибки — в будущем могут повлечь поражение током или спровоцировать пожар.

Какой кабель нужен в квартиру?

Какой кабель лучше использовать для проводки в квартире?

При выполнении ремонтных работ в квартире перед ее владельцем часто встает вопрос замены проводки, а вместе с ним еще и какой кабель использовать для проводки в квартире. Конечно можно положиться на добросовестность и профессионализм монтажников, но во-первых, не всегда они есть, так, как в небольших квартирах очень часто ремонт проводится своими силами.

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Некачественная проводка — причина пожара

Очень часто причиной пожара стает замыкание проводки, и не всегда из-за старой проводки. Новая проводка сделанная из некачественного кабеля, либо из кабеля не предназначенного для прокладки электропроводки часто стает причиной короткого замыкания. Так что вопрос безопасности во многом зависит от того, какой кабель использовать для проводки в квартире.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе проводки в дом или квартиру

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

материал жилы;
конструкция;
сечение;
толщина жильной изоляции;
толщина оболочки;
маркировка;
расцветка жил;

упаковка;
сертификат;
состояние продукции.



Медный или алюминиевый



По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

В настоящее время алюминиевый кабель для проводки в квартирах и домах почти не используют, это раньше применяли только такой кабель, но сейчас с развитием техники постоянно растет количество потребителей электроэнергии в квартирах, а также увеличивается их мощность. Все дело в том, что алюминий имеет меньшую токопроводность, а значит нужно использовать кабель с более большим сечением токопроводящей жилы, а так, как мощность подключаемой техники постоянно растет, то в теперешних реалиях для подключения розеточной группы, например, потребуется алюминиевый кабель с сечением 4 мм.кв., согласитесь непросто будет расключать кабель такой толщины.

К тому же алюминий хрупкий, проводники, со временем, окисляются, от этого перегреваются, следствием чего такая проводка стает непригодной. Единственный плюс — это цена. Что касается меди, то у нее только один недостаток — она стоит дороже. Исходя из всего вышесказанного можно сделать вывод, что алюминиевый кабель незаменим при прокладке линий с большой нагрузкой, это позволяет удешевить их стоимость, а если речь идет о том, какой кабель использовать для проводки в квартире, то ответ будет — медный.

Сечение кабеля

Сечение нужно подбирать по суммарной потребляемой мощности потребителей подключенных к линии, более подробно о том, как рассчитать сечение кабеля можно узнать тут:

Для розеточной группы сечение должно быть не меньше 2,5 мм.кв., для группы освещения не менее 1,5 мм.кв. для медного кабеля. Если планируется подключать более мощные приборы, такие как электроплита, бойлер, и т.п., то такие приборы подключаются в отдельную линию кабелем сечением 4 мм.кв. и более в зависимости от мощности прибора. Сечение кабеля можно подобрать по специальному калькулятору от МПКА  «Калькулятор расчета сечения кабеля»

Сечение кабеля измеряется в «квадратах», то есть квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не поплавилась изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

Самый распространённый отечественный кабель для электромонтажа в квартире

 Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

ВВГ — основной тип с виниловой изоляцией и оболочкой;
ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем покупать марок ВВГнг или ВВГнг-LS высокого качества от Запорожского завода кабельной продукции МПКА.

Качественное исполнение. Жилы, изоляция, оболочка соответствуют ДСТУ и это делает кабель надёжным.
Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
Большой выбор вариантов в марках по цене под любой бюджет.

Хотите знать больше, быть в курсе всех событий, знать о новинках в ассортименте кабельной продукции МПКА,  и получать информацию об уникальности и особенностях той или иной кабельной продукции?

Обязательно подпишитесь на наши страницы в соцсети:
Facebook Instagram

Какой провод использовать для электропроводки в квартире? Виды проводов и их характеристики

Какой провод необходим для монтажа проводки в квартире, знают электрики. Обывателям же необходимо понимать, когда меняется проводка, какой кабель необходимо покупать. Последних существует много, поэтому перед покупкой нужно спросить совета у электрика.

Время перемен

Не только при покупке квартиры меняется проводка, но и по истечении срока ее эксплуатации. После сдачи квартиры через каждые двадцать лет проводку необходимо менять. За это время провода изнашиваются и стареют. Для живущих в квартире это становится опаснее с каждым днем.

При перепланировке или капитальном ремонте также меняют проводку. Нужно добавить новые розетки, потому что электроприборов становится больше с каждым днем, а соединять старые провода с новыми не стоит. Характеристики кабелей и материалы могут не совпадать, что впоследствии приведет к проблемам.

Какой провод нужно покупать для монтажа в квартире, расскажем ниже.

Как выбрать

Сейчас существует много кабелей из разных материалов и с разным предназначением. Порой даже электрики не всегда понимают, какой провод нужен.

Многое зависит от бюджета, который человек может выделить на замену проводки. Кабели должны доставлять электричество в каждый угол дома и при этом быть безопасными, не «бить» током. Надежность и пожарная безопасность также важны.

Провода или кабели

Какой провод использовать в квартире и чем он отличается от канала, знают электрики, но не хозяева квартиры. Что же лучше купить для проводки — кабель или провод? Ответить можно будет после сравнения этих электротехнических изделий:

1. По ГОСТу, кабель состоит из одной или нескольких жил, которые покрыты изоляцией. Жилы могут быть заключены в полиэтиленовую, пластмассовую, резиновую или металлическую оболочку. Сверху элементы могут быть покрыты дополнительным слоем защиты, даже бронированным.
2. Кабель защищен от света, влаги, механических повреждений, воздействия агрессивных веществ двойной изоляцией. Производители каждый раз совершенствуют изоляцию, кабели можно прокладывать под водой или в других сложных условиях.
3. Из нескольких скрученных жил или одной жилы состоят провода. Они могут быть изолированными или оголенными. Жилы заключают в неметаллическую оболочку вроде сшитого полиэтилена или ПВХ, может быть обмотка из проволоки или текстиля. Провод защищен намного меньше, чем кабель, поэтому в тяжелых условиях его использовать нельзя.

Электрики считают, что проводка квартиры должна выполняться только кабелями, а провода можно использовать только для переносного электрооборудования или в слаботочных системах, где напряжение не превышает 24 В.

Конструкция и материал кабеля

В магазинах продаются провода с медными или алюминиевыми жилами. У последних цена меньше, хотя провода с медными жилами намного надежнее. Они лучше проводят ток, сопротивление у них ниже. Медные жилы нагреваются намного медленнее, они не окисляются быстро, пластичны. Все это увеличивает срок службы проводки.

Провода для квартиры используют из одной и нескольких жил. Одножильный провод считается монолитным проводником в изоляционной оболочке. Он намного дешевле, монтировать такой провод легче.

С другой стороны, большого сечения кабели гораздо жестче и ломаются в местах перегиба. По этой причине электрики выбирают многожильные провода. Во время монтажа их легко скручивать, поворачивать, изгибать.

Если случается какая-то непредвиденная ситуация, то под штукатурку разрешается использовать одножильный медный провод. В этом случае отделочный материал дополнительно защищает проводку.

Сечение кабеля

Сечение отражает пропускную способность тока, которая измеряется в квадратных миллиметрах. У медного кабеля один квадратный миллиметр пропускает до 10 ампер тока, алюминиевый провод способен пропустить только 8 ампер.

Для безопасности нужно выбирать проводники с большой пропускной способностью. Такая жила не нагревается выше нормы, защищает изоляционный материал от расплавления. Проводка, которую скрывают под штукатуркой, плохо охлаждается, поэтому важен запас сечения.

Специалисты советуют не брать кабель, который имеет номинал выше расчетного. Сначала нужно рассчитать защиту проводки на основе расчетного номинала. Это значит, что нужны УЗО большей мощности и автоматы.

Сечение должно соответствовать тому показателю, который указан на бирке кабеля. По факту не всегда происходит так, и показатель часто имеет меньшее значение. Расхождения могут быть только небольшими, потому что при выдаче сертификата важно сопротивление, а не сечение. Если отличия цифр существенны, то такой провод признается бракованным.

Каждая линия проводки рассчитывается отдельно с учетом предполагаемой нагрузки. Чаще всего при расчете руководствуются личным опытом. После наблюдений и расчетов электрики выбирают из следующих кабелей:

1. В загородных домах и городских квартирах монтируются кабели с сечением 3х1,5 мм².
2. Если ветки проводки нужно защитить, выбирают автоматы А10.
3. Максимальная мощность при этом должна составлять не больше 4,5 киловатта.

Толщина изоляции жил

Каждый проводник в одножильной или многожильном кабеле окружается изоляцией. Для последней используются разные виды пластика или ПВХ.

Толщина изоляции прописана в ГОСТах. Кабель для электропроводки в квартире должен выдерживать напряжение 600 В, сечение должно быть 1,5 и 2,5 квадратных миллиметров. По нормативам, изоляционный слой должен быть 0,6 миллиметра.

Чтобы не было ошибок, нужно покупать провода известных марок, которые продаются в узкопрофильных магазинах.

Толщина оболочки

Чтобы сделать электропроводку своими руками, нужно знать много всего, поэтому проще доверить работу специалистам. Основы знать все же нужно, чтобы купить правильный материал для проводки.

Целостный провод формирует внешняя оболочка, она оберегает и фиксирует внутренние проводники. Оболочка делается из разных видов пластика, толщина ее большая. Одножильные кабели защищаются оболочкой слоем 1,4 миллиметра, слой оболочки для многожильных кабелей — 1,8 миллиметра. В действительности толщина оболочки может быть меньше.

Вся проводка должна быть сделана из кабелей с целой оболочкой и защитой.

Планируете делать электропроводку своими руками? Берите кабели с двойной изоляцией. А еще лучше — доверьте работы профессионалу.

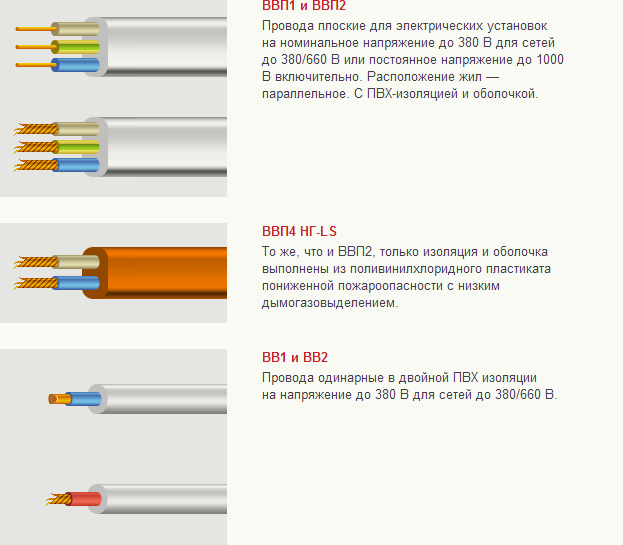

Как читать маркировку

На оболочке провода указана вся нужная информация. Надпись должна быть различимой и хорошо читаться, буквы пропечатывают и вдавливают во время изготовления.

Некоторые обозначения нужно знать даже не профессионалам, расшифруем их.

Первая буква, которая используется на оболочке всех видов проводов, означает:

• П — изоляция или провод из полиэтилена.
• К — контрольный кабель.
• В — поливинилхлоридная изоляция из ПВХ.
• Р — изоляция из резины.

Второй буквой обозначают материал, из которого изготавливается оболочка жил:

• Р — резиновая оболочка.
• В — ПВХ-изоляция.
• П — полиэтиленовая изоляция.

В маркировке могут быть и другие буквы:

• НГ — пониженная горючесть кабеля.
• Бб — защитная оболочка из двух стальных лент.
• Шв — ПВХ-шланг, защитный герметичный провод.
• Э — экранированный кабель.
• LS — мало дыма во время плавления провода.
• Б — бронированный провод.
• П — плоский провод.
• З — кабель с заполненными промежутками между проводниками.
• ОЖ — однопроволочная жила.
• Г — повышенная гибкость кабеля.

Из всех видов проводов только на алюминиевых есть маркировка материала, медные провода используются по умолчанию.

На проводах может быть выбито:

• Год выпуска.
• Название изготовителя.
• Сечение.
• Число жил.
• Напряжение или номинал.

На ценниках и в каталогах не указывается дата изготовления и производитель. Маркировка тогда выглядит так: ВВГнг(ож)-0.66 кВ 3х1.5. Электрики сразу понимают, что кабель состоит из трех жил, негорючий и гибкий. Три однопроволочных жилы с сечением 1,5 квадратных миллиметра. Кабель предназначен для напряжения 600 В, а изоляция и оболочка состоит из ПВХ-пластика.

Цвета жил

Провода для электропроводки в доме могут быть с одномиллиметровой полосой вдоль проводки или равномерно цветными.

Цвета кабелей тоже имеют значение:

1. Белые, коричневые, красные провода используются как фаза и обозначается буквой L.
2. Синие провода обозначают ноль, маркируется буквой N.
3. Желто-зеленые или зеленые жилы соответствуют заземлению. На плане они обозначаются буквами PE.

Благодаря цветовым обозначениям электрикам намного легче работать с проводами для розеток и выключателей и с прочими кабелями.

Сертификаты соответствия и упаковка

Для электропроводки есть два вида упаковки: бухты и барабаны. Первые предназначены для розничной продажи в специализированных магазинах или строительных маркетах. Вторые покупают строительные организации, оптовики и крупные потребители.

Провода могут быть в любой таре, но везде крепится бирка с описанием. На ней указывается:

1. Марка кабельной продукции.
2. Фирменный товарный знак или название завода.
3. ТУ или ГОСТ, по которому было изготовлен кабель.
4. Дата изготовления.
5. Номер барабана.
6. Число отрезков с обозначением длины.
7. Знак соответствия.
8. Вес проводника.
9. Отметка контролера.

Если покупается бухта полностью, то бирку отдают вместе с кабелем. Продавец дает ярлык для просмотра, если покупают только кусок провода.

Качество провода должно быть подтверждено специальными документами. Нужен сертификат соответствия и пожарной безопасности, подтверждающий пригодность для определенной работы. В документе обязательно должно быть прописано ТУ или ГОСТ и срок его действия. Продавцы должны показывать сертификаты по первому требованию покупателя.

Внешнее состояния

На проводах не должно быть явных повреждений вроде сдавленностей, перегибов или помятости. Это все говорит о внутренних проблемах, например, внутри могут быть обрывы, замкнутые друг на друга. В магазине кабель сначала проверяют на целостность и только потом покупают.

Разновидности

Нет одного вида проводов, применяемых для жилых помещений. Правильная проводка монтируется из нескольких видов кабелей.

На контур освещения падает наименьшая нагрузка, а значит, кабель нужно покупать с сечением 1,5 мм². Будет достаточно автоматического выключателя на 10 А.

Нагрузка в розетках может повышаться до 4 киловатт, поэтому сечение должно быть 2,5 мм². Такие провода способны выдерживать мощность до 5,9 кВт и ток до 27 А. Электрики не рекомендуют нагружать линию до предела, потому что корректная работа будет в том случае, если появится запас в треть от предполагаемой нагрузки. Выключатель должен быть рассчитан на 16 А.

Провод для подключения электроплиты должен быть с сечением 6 мм², мощность до 10,1 киловатта. Нужно выбрать правильный автомат, который предназначен для тока 32 А.

Если выбираете вводный кабель в квартиру, то учитывайте мощность, выделенную на квартиру. Чаще всего используют сечение от 6 до 10 квадратных миллиметров.

Кабель ВВГ

Провод отечественного производителя применяется для электромонтажных работ в квартире. Это небронированный силовой провод, он может состоять из 1-5 медных жил, сечения могут быть от 1,5 до 240 квадратных метров. Проводники бывают треугольной, плоской или круглой формы, окруженные общей оболочкой или поливинилхлоридной изоляцией.

У кабеля есть несколько модификаций:

1. ВВГ. Это основной тип.
2. ВВГнг. Силовой провод с внешней оболочкой и изоляцией жил, выполненной из негорючего поливинилхлорида.
3. ВВГнг-LS. Проводка с жилами покрытыми негорючей, самозатухающей изоляцией. Оболочка имеет низкий показатель выделения дыма.
4. ВВГнг-FR-LS. Негорючий провод с малой задымленностью, имеет дополнительную защиту от огня из слюдяной ленты.

Обычная модификация имеет меньшую цену, но при горении выделяет меньше дыма. Кабель нельзя использовать для пучковой прокладки, а значит, лучше взять провода с более совершенными характеристиками.

Кабель NYM

Медный провод изготавливает российский завод по немецкой лицензии. Кабель соответствует европейским и отечественным стандартам.

Характеристики совпадают с кабелем ВВГнг, модель рассчитана на напряжение 0,66 кВт. Бывает одножильным и многожильным.

К плюсам кабеля относится:

1. Качество. Все элементы проводки соответствуют действующему ГОСТу, продукция служит долго.
2. Безопасность и пожаростойкость. Кабели работают без нареканий под указанной нагрузкой. Благодаря изоляции можно использовать кабель в пучковой прокладке без риска возгорания.
3. Удобный монтаж и разделка. Кабель сматывается в бухту, а значит, во время монтажа он не перегибается, перекруток при прокладывании сетей не случается.

Тонкости подключения

Владельцам квартир часто надо нужно подключить к силовой розетке большую технику вроде стиральной машины или телевизора. Провода в таком случае используют гибкие, но они должны соответствовать всем условиям и правилам.

Что не подходит

Как правильно выбрать сечение провода, мы уже рассказали, но еще ни слова не было сказано о неподходящих проводах.

1. Провод ПВС. Медный соединительный элемент с оболочкой и изоляцией из ПВХ. У него многопроволочная конструкция из 2-5 проводников с сечением максимум 10 квадратных миллиметров. Кабель, рассчитанный на напряжение 0,38 кВт, используется для подключения бытовой техники и для удлинительных шнуров. Для прокладки его не используют из-за многопроволочной конструкции жилы. Соединить концы можно только с помощью пайки и лужения, а с этим справится не каждый электрик. Соединение медных проводов не должно вызывать сложности и создавать опасность пожара. Эти провода не прокладывают пучком, под каждый кабель нужно штробить отдельную жилу.
2. Провод ПВВП, ШВВП. Еще один медный кабель, применяемый для подключения бытовой техники и электрооборудование. Он не подходит для стационарных коммуникаций, потому что у провода нет негорючей изоляции. Шнур сам по себе короткий, а для многожильной конструкции нужно обрабатывать окончания и паять их при монтаже. По ГОСТу, электрические провода в квартире не могут быть плоскими. Небольшая мощность и слабая изоляция тоже не подходят для квартир, где много бытовой техники.

Как видите, не только соединение алюминиевых проводов и медных влияет на пригодность кабеля. От многих факторов зависит, какой кабель будет пригоден для монтажа проводки в квартире.

Кабель-каналы

Коробом называют конструкции, которые скрывают проводку. Раньше короба для проводов были только прямоугольной формы, но сейчас производятся разные их виды. Электрики полюбили кабель-каналы за то, что те быстро скрывают наружную проводку и легко монтируются. В комнате уже может быть сделан ремонт, и кабель-канал позволяет восполнить недостаток розеток и выключателей.

Короб для проводов производят из ПВХ, материал обладает диэлектрическими свойствами, он не проводит ток, поэтому подходит для изоляции. Кабель-канал защищает провода от механических повреждений. Кот уже не сгрызет провода, а собака не поцарапает.

Короб похож на короб-трубку, внутри которой пустота или пространство в виде каналов. У короба есть съемная панель, которая и скрывает уложенные кабеля. Лицевая сторона выглядит по-разному, но соединяется она всегда защелками по всей длине. Основание у короба плоское, чтобы его можно было плотно присоединить к стене. Не на всех моделях есть монтажные отверстия, чаще всего их приходится сверлить самостоятельно.

Каналы делятся на закрытые и вентилируемые. Первые применяют там, где нельзя допускать перегрева проводников. Они бывают:

1. Плинтусные. Провода прокладываются по полу и в разных направлениях.
2. Напольные. Их редко устанавливают в квартирах и загородных домах, но они отличаются повышенной прочностью. Кабели прокладывают прямо по полу.
3. Настенные. Их прокладывают прямо от распределительной коробки в любую сторону. Используются чаще всего.
4. Угловые. Тоже прямоугольной формы, но состоят из двух уголков. Один считается основанием, а другой — лицевой панелью. Канал может быть в виде треугольника, тогда он напоминает плинтус для вертикального монтажа.
5. Потолочные. Похожи на стеновые, но в них могут быть дополнительные пазы для светодиодной ленты или отверстия для точечного освещения. Потолочные кабель-каналы можно стилизовать под потолочные балки.

Существуют и гибкие коробы, похожие на цепи или гофры. Цепные модели представляют собой отдельные цепи ПВХ. Провода проходят внутри, хотя снаружи их тоже видно. Из-за этого их не используют в жилых помещениях, а только в промышленных.

Кабель-каналы отличаются еще и по размеру. Маленькие используют для телевизионных кабелей, проводов связи и прочего. Утолщенные коробы используют для электромонтажных работ.

Пластиковые коробы используют не только для электрики, но и для прокладки вентиляционного канала на улицу.

Для прокладки изолированных проводов используют многосекционные коробы. Внутри есть перегородки, которые и защищают кабели друг от друга. Такие коробы намного прочнее обычных, потому что перегородки выполняют роль ребер жесткости.

Кабель-каналы сейчас делают в виде наличников для окон и дверей. Цветов настолько много, что можно подобрать под любой интерьер. Большинство стилизованы под дерево, потому что в любом интерьере дерево будет уместно.

Заключение

Сделать правильную проводку может только специалист. Хозяевам же дома остается только следовать рекомендациям электрика и не пытаться монтировать проводку самостоятельно. Дело прежде всего в безопасности и риске возникновения пожара. Зачастую хозяева квартир пытаются сэкономить, выбирая провода подешевле, ведь они не знают, какой кабель для чего нужен. Все это приводит к печальным последствиям. Бывают случаи, когда электрики ошибаются, но все же человек с образованием не делает глупых ошибок.

С электричеством нельзя шутить, потому что заканчиваются такие шутки трагедиями. От проводки зависит безопасность, недаром есть определенные правила, позволяющие использовать провод в жилом или нежилом помещении.

Сколько трагедий произошло из-за неправильно смонтированной проводки или неверно подобранных проводов, а сколько еще их будет! Случившееся ничему не учит остальных самоделкиных, поэтому они продолжают экспериментировать. Если же вас все-таки заботит безопасность членов семьи, то разумнее будет доверить монтаж проводки специалистам.

Нельзя надеяться на авось, думать, что пронесет. Так не бывает, в первую очередь нужно думать о последствиях. Никакая экономия не сравнится с безопасностью семьи. Вот о чем нужно заботиться и покупать для электропроводки все самое лучше. Сэкономив пару тысяч, вы не выиграете, а только проиграете.

Замена алюминиевой проводки на медную в квартире и доме

Зачем менять алюминиевую проводку на медную в квартире

С двух тысячного года применение алюминиевой проводки в квартирах запрещено правилами устройства электроустановок. Разрешены только медные трех проводные кабели или провода в дополнительной изоляции. Решение было принято не случайно. Алюминиевые провода начали широко применятся с 50-60 годов прошлого века. Во время массовых застроек серийным жильем, «Хрущевки», «Брежнеки» и прочие панельные и кирпичные дома, встал вопрос об экономии средств. С учетом того что медный кабель значительно дороже, было принято решение прокладывать алюминий. Дома строились быстро, капитальный ремонт зданий должен был делаться через 25 лет, что соответствует сроку эксплуатации алюминиевой проводки. Как часто было в Советском Союзе сроки срывались и жилые кварталы до сих пор стоят без кап ремонта. Сегодня, замена алюминиевой проводки на медную в квартире крайне необходима. Существующие провода стали ломкими, в изоляции появились микротрещины и это сильно влияет на противопожарную безопасность.

Замена алюминиевой проводки на медную в квартире панельного дома

Панельные дома наиболее подвержены ускоренному выходу проводки из строя. За многие годы коммуникации, в том числе отопление и водопровод, сильно изношены. Наверное, многие сталкивались с протечками в квартирах панельных домов. Вода попадает не только на потолок, но и в каналы с проводами. Как написано выше, электропроводки в панельном доме алюминиевая, в потрескавшейся одиночной изоляции, попадание воды ускоренно выводит проводку из строя. Компания Элит-Сервис заменит алюминиевой проводки на медную в квартире панельного дома в соответствии с правилами и даст гарантию на выполненные работы. Проводка будет выполнена кабелем в двойной изоляции, что значительно увеличивает стойкость электропроводки к внешним агрессивным воздействиям.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Провода электрические для внутренней проводки и наружной, открытой и закрытой; какой кабель выбрать для проводки?

Давайте рассмотрим, какие провода и кабели используются для монтажа электропроводки внутри или снаружи помещения, в квартире или частном доме. Кабель для электропроводки – это несколько проводов, объединенных под одной изоляционной оболочкой. Алюминиевые провода стоят дешевле, но они быстро окисляются и выходят из строя, быстро ломаются на изгибах. Поэтому лучше выбирать медные провода для проводки. Они отличаются надежностью, высокой проводимостью, долгим сроком использования. Внутри помещений прокладывают кабеля следующих типов: ВВГ, ПВС, ШПВВП, NYM. Они все подходят для устройства скрытой и открытой проводки. Для открытой проводки также можно использовать декоративные ретро кабели. Кабель для уличной проводки лучше выбирать многожильный с сечением провода выше 2,5 мм².

Провода для электропроводки в квартире и в доме: типы (медные, витые) и значение цветов

Давайте разберемся, как выбрать провод для электропроводки:

• Наиболее распространенный кабель для монтажа внутри помещений – это ВВГ (с однопроволочной жилой). Он бывает круглый или плоский, делится на несколько разновидностей.
• ВВГнг – негорючий, при скручивании в пучки не распространяет горение. ВВГнг-LS – не горит, не выделяет дым.
• Характеристики NYM (с однопроволочной жилой) такие же, как у ВВГнг, только между жилами проложен наполнитель для придания кабелю округлой формы.
• ПВС (с многопроволочной жилой) бывает только круглым. От предыдущих типов кабеля отличается более высокой гибкостью.
• ШВВП (с многопроволочной жилой) бывает только плоским. Максимальное сечение ШВВП – 0,75 мм². Благодаря маленькому сечению провод используется только для подводки к слабомощным приборам (освещение, телевизор, компьютер). Для подключения стиральных машин, электроплит ШВВП не подходит.

Все перечисленные кабеля можно использовать для скрытой и открытой проводки. Характеристики токопроводящей жилы у всех этих видов практически одинаковы. Тогда от чего же зависит выбор провода для электропроводки? Кабель для монтажа скрытой проводки выбирается исходя только из того, каким видом вам будет удобнее монтировать проводку, жестким или гибким. Гибкие – ШВВП и ПВС. Жесткие – ВВГ и NYM. Если речь идет об открытой проводке, можно ориентироваться на цвет кабеля. Например, ВВГ бывают только черного цвета; NYM – серого; ПВС – белого, оранжевого, реже – черного; ШВВП выпускаются черного цвета. Если не получается подобрать кабель нужного цвета, можно проложить его в гофротрубе, выбор расцветок в этом случае больше.

Теперь рассмотрим, что означает цвет проводов в проводке:

• (N) Нулевой рабочий провод – голубой.
• (PE) Нулевой защитный провод – желто-зеленый.
• (PEN) Совмещенный нулевой провод – голубой с желто-зелеными полосами на концах.
• (L) Фазный проводник – коричневый, белый, черный, серый, красный, белый и еще несколько цветов.

Декоративный кабель для ретро проводки, уличные провода для наружной электропроводки

Наиболее оптимальный провод для наружной проводки по воздуху – это СИП. Не забывайте, СИП можно использовать только для воздушных линий. Подключение под землей производится бронированными кабелями ВББШВ (медь) и АВББШВ (алюминий). Оба эти кабеля сконструированы для подземной прокладки, не боятся механических повреждений и действия грунтовых вод. Для монтажа по крыше или стене используйте ВВГ, изоляция которого не боится перепадов температуры и ультрафиолета.

Для предотвращения возгорания в деревянных домах не рекомендуется использовать скрытую проводку. Специально, чтобы не испортить оригинальный дизайн деревянного дома уродливыми проводами, придумали декоративные проводки. Самая популярная из них – это ретро проводка. Декоративный витой провод для открытой проводки не только украсит дом, но и обеспечит полную безопасность. В основе такого кабеля лежит медная жила в красивой декоративной оплетке, изготовленной из негорючего синтетического материала.

Дополнительно о выборе кабеля для проводки

[vc_row][vc_column width=”1/1″] [vc_toggle title=”Какой кабель будет оптимальным для прокладывания электропроводки в квартире?” open=”true”]

Рано или поздно в квартире придется менять электропроводку. Как выбрать кабель для электропроводки правильно? В обычных квартирах применяется скрытая система проводов. Предназначение того, или иного провода определяет его марка.

Выбирая провода электрические для внутренней проводки, следует определить предполагаемую нагрузку на них. Для этого суммируют мощности всех бытовых приборов, которые будут подключены к электросети одновременно.

Это поможет определить оптимальное сечение кабеля для проводки в квартире. Согласно таблице, при общей нагрузке на сеть 4,5кВт, осуществляется монтаж закрытой проводки медным проводом ― 2,5 мм². Такие провода, как правило, применяются для питания розеток, для освещения достаточно кабеля сечением 1,5 мм². Для мощных бытовых приборов (кондиционеров, электроплит) уже надо выбирать провода сечением 4 мм².

[/vc_toggle] [vc_toggle title=”Как выбрать кабель и проложить проводку снаружи дома?” open=”false”]

Наружная проводка прокладывается по фасаду здания, или между постройками. Поэтому кабель для наружной прокладки должен быть хорошо изолирован и недоступен для прикосновения. Оптимальное расстояние от земли до проводов на стене ― 2,75 м, до кабелей между зданиями ― 3,5 м, над проездами ― 6 м. Расстояние от окна до кабеля должно составлять не менее 0,5 м.

Для этих целей можно использовать витой провод для наружной проводки, защищенный провод ПРТ. Кроме того, кабеля АПВГ и АВВГ можно прокладывать даже под землей. Глубина их залегания не должна быть меньшей 0,7 м.

При прокладывании наружной проводки кабель пропускают через стены зданий. Если используются одножильные провода, то отверстия формируются под каждый провод отдельно. Если используется двух- или трехжильный кабель, делают один проход в стене, в который устанавливают трубку. Зазоры между трубкой и проводами заполняют негорючей, влагонепроницаемой смесью.

[/vc_toggle] [vc_toggle title=”Из какого материала провода лучше?” open=”false”]

При выборе кабеля для электропроводки в первую очередь следует обратить внимание на материал его изготовления. Провода электрические для внутренней проводки могут изготовляться из:

• меди;
• алюминия.

Оба типа проводов можно использовать для прокладывания проводки в жилых, коммерческих и производственных зданиях. Но медные провода имеют преимущество над алюминиевыми ― они менее подвержены коррозии, более гибкие и обладают большей проводимостью.

Основное преимущество алюминиевого кабеля ― его низкая стоимость. Но данный провод более хрупкий, в местах сгиба они может крошиться и даже ломаться. Контактируя с воздухом, алюминий имеет свойство быстро окисляться, вследствие чего снижается проводимость тока, может возникнуть искрение, и даже замыкание.

Выбирая между медными и алюминиевыми кабелями, следует определиться, какой подходит вам больше ― дешевый, или безопасный.

[/vc_toggle] [vc_toggle title=”Как выбрать провода для электропроводки в доме самостоятельно?” open=”false”]

Выбирая провод для проводки в доме, следует определить максимальную силу тока, которую он должен выдержать. Для этого используется формула:

1=Р(паспортная мощность прибора)/220V.

Так для фена мощность 1600Вт, сила тока составит (1600/220) 7А.

Зная суммарный ток всех потребителей электрики, можно подобрать провод:

• медный кабель выдерживает силу тока в 10А/мм²;
• алюминиевый провод ― 8 А/мм².

Если для скрытой проводки достаточно кабеля сечением 2,5 мм², то для открытой следует купить более прочный провод сечением не менее 4 мм².

Какую проводку выбрать для дома больших габаритов? В особняке большой площади прокладка электричества осуществляется при помощи медного провода сечением 4-6 мм². Именно такой кабель способен выдерживать большие нагрузки.

Также стоит обратить внимание на изоляцию. Наилучшую безопасность обеспечивают трехжильные провода с двойной изоляцией.

[/vc_toggle] [vc_toggle title=”Какую проводку лучше проложить в доме из дерева?” open=”false”]

В домах из сруба, дерева чаще всего прокладывается внешняя (наружная) проводка. Наиболее эстетично она выглядит при использовании витого провода. Его еще называют витой парой, ПДВ (проводом декоративным витым, ретро-проводом).

Ретро-кабель для наружной проводки ― витой декоративный провод, состоящий из отдельных изолированных жил, свитых между собой. Каждая из жил помещена в отдельную текстильную оплетку из негорючих материалов. Из-за сложности исполнения, цена такого кабеля существенно выше обычного медного.

В зависимости от потребностей, ретро-кабель для проводки может быть двух-, или трехжильным. Для фиксации провода к стене применяются специальные изоляторы (ролики). На 1 м.п. провода приходится 2-3 ролика.

Данные провода также могут иметь различную расцветку ― они бывают белыми, коричневыми, черными, золотистыми, бежевыми. Цвет провода подбирается индивидуально под общую гамму интерьера.

[/vc_toggle] [/vc_column][/vc_row]

Как подобрать кабель для проводки в квартире

Выбираем кабель для проводки

Какой кабель выбрать для проводки в квартире?

Именно такой вопрос возникает у многих наших сограждан, когда они решают заменить старую или монтируют новую электрическую сеть в доме или квартире. Вопрос это достаточно серьезный и не имеет однозначного ответа.

Все зависит от параметров вашей электрической сети и способа монтажа. И если вы хотите разобраться в этом вопросе, наша инструкция именно для вас.

Предварительные параметры нашей электрической сети

Для того, чтобы решить, какой кабель использовать для проводки в квартире, нам сначала необходимо определиться с целым рядом параметров. Прежде всего, следует выбрать способ монтажа проводки, также следует определить количество жил кабеля, параметры помещений, в которых предстоит монтаж, количество проводов, проложенных совместно, и некоторые другие аспекты.

Способ монтажа проводки

На данный момент существует два основных вида монтажа проводки. Это скрытый и открытый монтаж.

Каждый из них имеет собственные преимущества и недостатки, и отдать предпочтение одному из них можно только после детального рассмотрения. Кроме ваших предпочтений в выборе не малую роль играют нормы ПУЭ по условиям электрической и пожарной безопасности.

Выбор способа монтажа проводки

• Открытая проводка достаточно проста в монтаже, имеет хорошую ремонтопригодность и относительно быстро монтируется. В то же время она портит дизайн комнат, забирает у нас свободное пространство и требует дополнительных коробов или труб для механической защиты.
• Хотя, с другой стороны, согласно 2.1.2 и 2.1.3 ПУЭ, требования к открытой проводке при монтаже по сгораемым конструкциям по многих параметрам не такие жесткие. Благодаря этому для монтажа по деревянным и другим сгораемым конструкциям выбирают именно этот тип монтажа.
• Проводка электрического кабеля в квартире скрытым способом позволяет скрыть все инженерные сети и не требует дополнительной защиты при монтаже по несгораемым конструкциям. В то же время трудоемкость выполнения работ значительно выше, ремонтопригодность не высока, а подключение дополнительных электроприборов может вызвать определенные трудности.
• Кроме того, согласно табл. 2.1.2 и 2.1.3 ПУЭ, выбор скрытой проводки для электроснабжения деревянного дома сопряжен с большим количеством трудностей и необходимости применения дополнительных средств защиты. Из-за этого конечная цена такой проводки будет значительно выше. В то же время п.12.22 ВСН59-88 рекомендует применять только скрытую проводку в ванных комнатах, санузлах и других комнатах с повышенной влажностью.
• Исходя из всего этого часто, приходится выбирать открытую проводку для одних комнат и закрытую для других. Это не является нарушением, но при дальнейшем выборе — какой кабель нужен для проводки в квартире, эти особенности следует учитывать.

Выбор количества жил провода

Чтобы определиться, каким кабелем делать проводку в квартире или доме, необходимо знать количество жил кабеля. Здесь все достаточно просто, и ПУЭ дает однозначный ответ.

Выбор количества жил провода

Итак:

• Согласно п. 6.1.20 ПУЭ, к розеткам в квартире от группового щитка должен быть подведен отдельный нулевой защитный провод. Исходя из этого, для однофазной сети 220В мы должны использовать трехжильный провод.
• Если вы используете трехфазную сеть, то вам необходим четырехжильный кабель. При этом, если она имеет ответвления к однофазному оборудованию, то она должна иметь защитный проводник. Поэтому в этом случае следует применять пятижильный провод.

Обратите внимание! Согласно п.1.3.10 ПУЭ, нулевые и защитные проводники для трехфазной сети не принимаются в расчет при расчете сечения провода. То есть, если вы используете четырехжильный провод, у которого одна жила нулевая, то выбор сечения вы производите, как для трехжильного провода.

Влияние условий в помещении на выбор кабеля

Немаловажным фактором для ответа на вопрос : какой провод выбрать для проводки в квартире, являются и условия в помещении. Температура, влажность и запыленность также играют в этом немалую роль. И если фактор запыленности для квартир не играет особой роли, то обратить внимание на остальные стоит.

Итак:

• Согласно п.1.1.6 и 1.1.7 ПУЭ, влажным называется помещение, в котором относительная влажность воздуха превышает 60%. Это свойственно ванным комнатам и некоторым санузлам. Сырыми помещениями называются те, в которых относительная влажность воздуха превышает 75%. Это свойственно опять-таки некоторым ванным комнатам и банным помещениям.
• Если у вас есть банные помещения или подсобные помещения, в которых длительно может быть температура выше 35⁰С, то это следует учесть, выбирая какой нужен провод. Для этих целей в ПУЭ предусмотрена табл.1.3.3, в которой приведены поправочные коэффициенты для помещений с разной средней температурой.

Таблица поправочных коэффициентов для помещений с различной температурой

Основные параметры для выбора электрической проводки

Основным параметром, который позволяет определить, какой провод использовать для проводки в квартире, является сечение его жил (см. Выполняем расчет сечения провода по мощности). Для определения данного параметра в ПУЭ имеются табл.1.3.4 для медных проводов и 1.3.5 для алюминиевых проводов.

Но, дабы использовать эти таблицы, нам необходимо знать номинальный ток, который будет протекать в проводниках. Для этого необходимо его рассчитать.

Расчет количества электроприемников

К электроприемникам относится все то, что в вашей квартире потребляет электрическую энергию. Это сеть освещения, розетки и мощное электрооборудование, подключаемое непосредственно через автоматический выключатель в распределительном щитке.

Для определения номинального тока электропроводки нам сначала необходимо знать, что от нее будет питаться.

• Согласно п.12.27 ВСН 59 – 88, в квартире должна быть предусмотрена одна розетка на 6А на каждые 6м² помещения. Для коридоров эта норма уменьшается до 1 розетки на каждые 10м² помещения. Кроме того, для кухни площадью до 8м² предусмотрено 3 розетки на 6А, а если площадь кухни больше, то 4 розетки. Также должна быть предусмотрена 1 розетка на 10 или 16А и одна розетка на 25А для подключения электрической плиты (см. Как установить розетку для электроплиты своими руками). Если электроплита не предусмотрена, то и розетку можно не устанавливать.

Вариант размещения электроприемников в квартире

• Именно исходя из этих норм, производился расчет количества розеток в квартирах старого образца. Но времена меняются и потребность в электроэнергии становится выше. Поэтому, если вы планируете полностью изменить свою электрическую сеть, советуем пересмотреть эти параметры.
• Не будем вам указывать точное количество розеток для каждой комнаты, оно зависит от дизайна, количеств видео, аудио и другой бытовой аппаратуры и, конечно, ваших пожеланий. Поэтому произведите планировку самостоятельно, не выходя за рамки здравого смысла.
• Что касается освещения, то здесь вам так же предоставляется полная свобода мысли.
• А вот относительно крупных электроприборов, то здесь есть определенные ограничения. Согласно п.13.15 ВСН 59 – 88, мощность отопительных приборов, устанавливаемых в квартирах, не должна превышать 2 кВт. Если же у вас установлены отопительные приборы от 1,5 до 2 кВт, то советуем их запитывать отдельным автоматом из распределительного щитка.

Расчет номинального тока проводки

Теперь, чтобы определить, какой провод нужен для проводки в квартире, нам следует рассчитать номинальный ток каждого отдельного электроприемника. И если с сетью освещения все более-менее понятно, — рассчитываем суммарный ток ламп, запитываемых от каждого выключателя, то с розетками могут возникнуть вопросы.

• В розетку может быть подключено любое оборудования. Но каждую из них вы планировали для определенной цели. Поэтому исходим из того, что к ней будет подключен прибор с самой большой мощностью из планируемых.
• Расчет номинального тока ведем по формуле I=P/U×cosα. Р – это мощность вашего электроприбора. Если вы не можете ее найти в паспорте или на корпусе, то можно воспользоваться приведенной ниже таблицей. U=220В. Cosα – коэффициент мощности, который должен быть указан в паспорте электроприбора. Если вы его не нашли, то смело принимайте равным 1.

Таблица номинальных мощностей различных электроприборов

Обратите внимание! Данный расчет поможет нам не только определить кабель для электропроводки в квартире, но и может быть использован при определении номинальных параметров розеток и выключателей. Ведь о номинальных токах этих коммутационных устройств частенько забывают при покупке, что приводит к их быстрому выходу из строя, а то и пожару.

Объединение электроприемников в группы

Определяющим при выборе числа групп, от которых будет запитана наша квартира, является п. 6.2.2 ПУЭ, который не допускает применения автоматических выключателей с номиналом более 25А. Исходя из этого, и производим наше разделение на группы.

• Разделение на группы можно производить по разным признакам или, исходя только из номинальных токов. Но, дабы избежать путаницы в дальнейшем, обычно объединяют освещение в одну – две группы, розетки при этом запитывают от своих групп.

Обратите внимание! Пункт 6.2.3 ПУЭ запрещает объединять в одну группу более 20 ламп или розеток. При этом многоламповые люстры считаются одним присоединением.

• Также часто используют разделение на группы по комнатам. Где от каждого автомата питается одна или две комнаты. Здесь все зависит от ваших пожеланий и суммарных цифр.
• Если вы собираетесь монтировать проводку своими руками, то вы должны помнить, что каждая группа может быть запитана от автоматических выключателей на 16 или 25А. Меньшие номиналы использовать не целесообразно, а большие запрещено.

Выбор сечения провода

На последнем этапе мы можем приступить непосредственно к выбору. Как мы уже отмечали выше, делается это по таблицам 1.3.3 и 1.3.4 ПУЭ, которые приведены на фото в нашей статье ниже.

Таблица выбора сечения алюминиевого провода

Итак:

• Чтобы выбрать, какой провод для проводки в квартире будет оптимальным, найдите суммарные значения номинальных токов, приблизительно равные вашим значениям. При этом следует учитывать количество жил провода. Выберете значение ближайшее большее к вашему и посмотрите, какой провод вам подойдет.
• Если вы собрались использовать медный провод, то обычно его сечение не выше 2,5 мм². Для алюминиевых проводов это значение может быть до 4 мм².
• Нельзя забывать и о том, что табл.7.1.1 ПУЭ предусматривает и минимально допустимые значения провода. Так для питания отдельных групп сечение медного провода должно быть не меньше 1 мм², для алюминиевого не меньше 2,5 мм².
• Есть еще один параметр, который мы не оговорили ранее из-за того, что не знали количества групп. Теперь, зная, сколько проводов у нас будут пролегать в одной трубе или коробе, нам необходимо это учесть. Для этого п.1.3.10 ПУЭ содержит поправочные коэффициенты. Поэтому, если у вас пролегает более пяти проводов пучком, то значения тока в табл.1.3.3 и 1.3.4 будет меньше 0.68, если более 7 проводов, то на 0,63, если же их больше 10, то значение будет меньше на 0,6.

Таблица выбора сечения медного провода

• А вот на вопрос: какой провод лучше для проводки в квартире, ответ достаточно однозначный – медный. Он не так сильно подвержен коррозии, при температурных перегревах он не так сильно теряет свои свойства и имеет более высокую электропроводность.

Вывод

Теперь вы знаете все аспекты выбора провода для квартиры или дома. Поэтому должны без труда рассчитать и выбрать проводку.

Ну а ее монтаж — дело не хитрое, и статьи на нашем сайте должны помочь вам справиться с самыми сложными вопросами подключения и прокладки провода.

Какой кабель использовать для проводки в квартире: оптимальное сечение для освещения

На чтение 7 мин. Просмотров 67 Опубликовано 24.08.2019 Обновлено 15.08.2019

Строительство домов и капитальный ремонт квартир включают в себя вопрос проведения или замены электропроводки. Чтобы она была безопасной и функциональной, нужно правильно выбрать провод и кабель. Следует внимательно ознакомиться со свойствами и характеристиками каждого предлагаемого вида проводов, а также заранее ознакомиться с нормами ГОСТ и требованиями безопасности.

Зачем менять проводку

Квартирная электропроводка обычно делается скрытым способом

Электропроводка в доме является важнейшей системой. Без нее не будет работать ни один бытовой прибор. Вместе с тем она несет и опасность. При неправильном выборе материалов или несоблюдении условий эксплуатации есть риск поражения электрическим током или возгорания.

Есть две основные причины, по которым люди меняют проводку в доме. Первая: любая проводка имеет ограниченный срок службы. Обычно замена требуется через 15-20 лет после сдачи строителями квартиры. Если не сделать своевременную модернизацию, пользоваться электричеством будет опасно. Вторая: замена требуется в случае добавления новых мощных электроприборов.

Делать присоединения новой электропроводки к старой не рекомендуется, так как у проводников могут не совпасть характеристики и используемый материал.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В. Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Виды кабелей для электропроводки

Есть разные виды проводников, которые можно использовать для домашней электросети. Они все имеют маркировку, по которой можно определить материал жил и изоляции, класс гибкости и сечение. Также используется маркировка цветом для определения назначения жил.

ВВГ

Кабель ВВГ различного сечения

Кабель для электропроводки в квартире ВВГ является самым известным и используемым отечественным кабелем в домашних электросетях. Получить необходимые значения тока и обеспечить соответствующую безопасность можно именно с его помощью. Изделие представляет собой медный провод с изоляцией и оболочкой из ПВХ. Может работать при нормальной и повышенной влажности. Рабочее напряжение не должно превышать 660 В. Это гибкий небронированный кабель для проводки в доме. Содержит до 5 жил в зависимости от модификации, площадь сечения достигает 240 кв.мм. По форме выделяют круглые, плоские и треугольные виды.

К основным модификациям относятся ВВГнг – негорючий, ВВГнг-ls – негорючий с низким выделением дыма, ВВГнг FR-LS – с дополнительной огнезащитой из слюды (применяется в помещениях с повышенной пожароопасностью). Для розеток обычно используют ВВГнг 3х2,5 или ВВГнг-LS 3х2,5. Для выключателей выбираются такие же кабели, но с сечением 1,5 кв.мм. Подходят для установки во всех комнатах, в том числе на кухне.

Кабель NYM

Провод NYM

Европейским аналогом ВВГ является кабель NYM. Он изготавливается как на российских, так и на зарубежных заводах и соответствует всем принятым нормам ЕС и ГОСТ. Есть два вида кабелей – однопроволочный с сечением 1,5-10 кв.мм. и многопроволочный с сечением свыше 16 кв.мм. Рабочее напряжение не превышает 660 В. В качестве материала для изоляции применяется ПВХ.

Для подключения розеток и на ввод используется модель NYM 3×2,5, для выключателей – NYM 3×1,5. При покупке важно не перепутать NYM с более дешевым кабелем NUM. Он имеет пониженные характеристики, поэтому  их нельзя применять для создания домашней электропроводки.

К плюсам NYM и ВВГ можно отнести:

• высокое качество исполнения, соответствующее всем необходимым требованиям;
• простота монтажа, удобство разводки;
• безопасность;
• пожаростойкость;
• самозатухание;
• низкое выделение дыма при горении;
• широкий ассортимент под любые финансы.

Какой кабель нужен для проводки в частном доме – ВВН или NYM, – каждый владелец решает самостоятельно. Эти проводники считаются самыми распространенными.

Провод ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Соединительный медный внутренний проводник имеет виниловую изоляцию. Его можно покупать для подключения бытовых приборов к электросети и создания удлинителей. В его конструкции находится от 2 до 6 медных проволок, общее сечение составляет от 0,75 кв.мм. до 10 кв.мм. Предельное напряжение составляет 380 В.

Основная сложность работы с проводом ПВС заключается в его многопроволочной конструкции. Все концы необходимо залудить, на что требуется много времени и сил. Также этот фактор приводит к повышенной пожароопасности. Из-за высокого нагрева изоляция разрушается, может произойти короткое замыкание. В отличие от кабелей провод нельзя проложить связанными пучками. Для каждой линии потребуется отдельная штроба.

Провода ШВВП и ПВВП

Это разновидности монтажных шнуров с одно- или многопроволочными жилами, изготовленными из меди. Основная сфера применения – подсоединение бытовых приборов. Срок годности короткий, сложны в монтаже из-за необходимости пайки. Изоляция горючая, поэтому для домашней проводки не подходят.

С 2007 года было запрещено использование провода ПУНП в электропроводке. Он небезопасен, характеристики не соответствуют нормативам.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

• средства защиты: автоматические выключатели и УЗО;
• подрозетники;
• розетки, переключатели;
• кабель-каналы;
• монтажные коробки;
• гофрированные трубки;
• щиток;
• изоляция, хомуты.

Все изделия подбираются под соответствующую нагрузку и индивидуальные особенности квартирного помещения. Закрыть проводку можно штукатуркой, так как все кабели прокладываются в защитных каналах.

Электрооборудование: Строительный провод — Медь Строительные проводные системы

Медь является самым эффективным, прочным и надежным металлом, доступным на сегодняшний день. В течение всего срока службы вашей системы это также может быть самый экономичный проводник, который можно купить за деньги. Вернуться к началу

Медь устанавливает стандарт проводимости

Обладая исключительной пропускной способностью по току, медь более эффективна, чем любой другой электрический проводник. Благодаря своей превосходной проводимости отожженная медь является международным стандартом, с которым сравниваются все другие электрические проводники.В 1913 году Международная электротехническая комиссия установила 100% -ную проводимость меди в своем Международном стандарте отожженной меди (IACS). Это означает, что медь обеспечивает большую пропускную способность по току для данного диаметра проволоки, чем любой другой конструкционный металл. Сегодня медные проводники, используемые в строительстве, на самом деле имеют рейтинг проводимости 100% или выше по шкале IACS.

Медный строительный провод требует меньшей изоляции и меньшего диаметра, чем алюминий, поскольку алюминий с его более низкой проводимостью должен быть больше в диаметре, чем медь, чтобы проводить такой же ток.Вот почему в один кабелепровод может поместиться больше медной проволоки по сравнению с алюминиевой. Это большее «заполнение проводами» является особым преимуществом при изменении или расширении системы. Еще одно преимущество заключается в том, что оксид меди также проводит электричество. Таким образом, соединения и концевые заделки не будут перегреваться и не потребуют использования соединений, ингибирующих образование оксидов. Кроме того, медь также обеспечивает превосходную теплопроводность (на 60% лучше, чем алюминий), что экономит энергию и ускоряет отвод тепла. Это свойство также особенно полезно при оконечных соединениях и подключениях.

Вернуться к началу

Медь прочная

Благодаря своей прочности медь сопротивляется растяжению, деформации, ползучести, царапинам и разрывам. Исключительная прочность меди по сравнению с алюминиевыми проводниками — еще одна причина, по которой она остается предпочтительным проводником в системах электропроводки во всей строительной отрасли.

Когда длинные отрезки алюминиевых проводов протягиваются через кабелепровод и кабельные лотки, они могут растянуться и перевернуться. Это снижает допустимую нагрузку по току, расходует энергию и может вызвать опасный перегрев.Медь, обладающая превосходной прочностью на разрыв, защищает от возникновения этих условий.

Медная проводка также противостоит тому, что инженеры называют ползучестью, постепенной деформацией металла несправедливым напряжением. Когда используется более легкий и более слабый алюминий, эта проблема часто возникает в точках соединения, где винт может сжимать и деформировать проводник, оставляя его под напряжением. Это может вызвать неплотное соединение, за которым может последовать окисление, искрение и перегрев. Используя медный провод в вашей системе, вы можете избежать этой проблемы.

Естественная твердость и превосходная прочность медной проводки также помогают ей не поцарапаться и не сломаться. В установках оборудования и станках, в которых используется не медная проводка, зазубрины и царапины могут привести к выходу из строя из-за вибрации и деформации. Из-за того, что металлурги называют усталостным отказом, эти небольшие дефекты могут перерасти в большие разрывы проводки, вызывая длительные перерывы в работе. Для прочности, долговечности и надежной работы вы можете рассчитывать на медь.

Вернуться к началу

Медь совместима с коннекторами и другими устройствами

Все ваши соединения будут прочными из прочной, устойчивой к коррозии меди.Медная строительная проволока совместима с латунными винтами и винтами с качественным покрытием, поэтому соединения не подвержены коррозии или ползучести. Его можно легко и просто установить без специальных инструментов, шайб, косичек или соединений для швов. А его гибкость позволяет легко соединять медь, а ее твердость помогает надежно удерживать соединения на месте. Вернуться к началу

Медь обеспечивает прочность и пластичность

Эта уникальная комбинация делает медь идеальной для систем электропроводки. Обычно чем прочнее металл, тем он менее податлив.Не так с медью. Выбирая медь, вы получаете преимущества долговечности и пластичности. В распределительных коробках и заделках вы можете гнуть медь дальше, крутить и тянуть сильнее, не растягивая и не ломая. Вернуться к началу

Медь проста в установке

Ductility plus упрощает работу с медью. Собственная прочность, твердость и гибкость медной строительной проволоки делают работу с ней очень простой. Когда вы протягиваете его через канал, он сопротивляется растяжению, опусканию шеи или поломке.Его можно легко согнуть или скрутить, и он все равно не сломается. Вы можете снять его и отключить во время установки или обслуживания с гораздо меньшей опасностью порезов или поломок. Если вам нужна система электропроводки, которую легко подключить и которая не ломается в процессе эксплуатации, положитесь на гибкую и прочную медь. Вернуться к началу

Медь устойчива к коррозии

Благородный металл, медь, придает вашей системе непревзойденную надежность и долговечность. Чистая медь, используемая в строительной проволоке, описывается специалистами по коррозии как благородный металл.Это означает, что он не подвержен гальванической коррозии при соединении с другими, менее благородными металлами и сплавами. Медная проводка также будет противостоять коррозии от влаги, влажности, промышленных загрязнений и других атмосферных воздействий, чтобы обеспечить безопасную и безотказную работу вашей системы. Вернуться к началу

Медь соответствует всем кодам

За годы надежной работы медная проводка стала отраслевым стандартом. Медная проводка соответствует всем кодексам, постановлениям и нормативам для электрических проводов на всей территории Соединенных Штатов.Превосходные характеристики меди во всех типах установок заслужили ее общественное признание как давно установившийся стандарт для изготовления проводов. Вернуться к началу

Медь экономичная

На протяжении всего срока службы вашей системы превосходная производительность и надежность превращаются в реальную экономию. На первый взгляд, алюминий иногда дешевле медной строительной проволоки. Но реальная экономика измеряется не только начальными затратами. Стоимость жизненного цикла, которая включает установку дополнительных инструментов, процедур, материалов, обращения в службу поддержки, ремонт и возможность расширения системы, также должна быть рассмотрена вместе с потенциальной ответственностью за неадекватное выполнение услуг.Это реальные затраты, которые часто упускают из виду при первом взгляде. Рассмотрим следующий список факторов и их влияние на стоимость. Затем сравните медь с заменителем. По мере продвижения по списку вы обнаружите, что медь становится все более и более экономичной.

С медью вы получите:

• Превосходная допустимая нагрузка по току для более узких трубопроводов
• Более простая установка — нет необходимости в специальных соединителях, инструментах, соединениях и процедурах
• Возможности заполнения и расширения проволоки
• Устойчивость к растяжению, перегибу, ползучести, царапинам, разрывам и коррозии
• Нет необходимости в дополнительном обслуживании и ремонте из-за плохой работы и поломок
• Дополнительная защита от ответственности за возможные проблемы в обслуживании. В течение всего срока службы вашей системы прочность, эффективность и рабочие характеристики меди почти всегда делают ее наиболее экономичным материалом для проводки, доступным на сегодняшний день.

Медь в вашем доме: Планировка дома

Июнь 2003

Если вы увлечены исторической архитектурой или хотите попробовать что-то новое, покупка старого дома может быть захватывающим опытом. Но перед закрытием потенциальные покупатели должны выполнить свою домашнюю работу, чтобы полностью понять, что они получают.

Как правило, когда готовый дом собирается продать, потенциальные покупатели проводят профессиональный осмотр дома. Однако останавливаться на достигнутом не стоит.По словам Уильяма Блэка, вице-президента компании Wire & Cable Ассоциации разработчиков меди: «Из всего, что нужно проверить, ничто не повлияет на вашу безопасность больше, чем проверка электропроводки. Поэтому сделайте следующий шаг и запросите проверку у специалист по электрике «.

Комиссия по безопасности потребительских товаров США настоятельно рекомендует проводить обязательные электрические проверки во время продажи собственности. Неплохое предложение, поскольку Бюро переписи населения США сообщает о 110.В 2001 году существовало 2 миллиона единиц жилья, 53 процента из которых были построены до 1970 года, и почти одна треть из них была старше 50 лет. Это означает, что более половины всех домов в США имеют более старые электрические системы. которые часто не соответствуют сегодняшним стандартам безопасности.

Что нужно знать

Старая проводка сама по себе не обязательно означает проблему. Однако электрик будет искать конкретные подсказки, указывающие на скрытые опасности или неисправности, которые могут потребовать дорогостоящего ремонта впереди, что может повлиять на ваше мнение о доме.Некоторые примеры включают следующее:

Электроемкость дома . Текущий код требует минимум 100 ампер, хотя для современных домашних хозяйств, заполненных бытовыми приборами, рекомендуется дополнительная мощность. Также важно, чтобы вся проводка и автоматические выключатели были правильно рассчитаны для работы.

Изоляция провода . Изоляция может быть повреждена при большой нагрузке на цепь, а также при истирании или прокалывании. Резиновая изоляция, обычно изготовленная в 1960-х годах или ранее, может легко рассыпаться или отслаиваться от провода.

Соответствующие торговые точки . До Второй мировой войны дома обычно оснащались только одной розеткой на комнату. Сегодня розетки обычно требуются через каждые 12 футов или в пределах 6 футов от любого дверного проема, поэтому удлинители нужны не так часто.

Защита GFCI . Выходы прерывателя цепи замыкания на землю (GFCI) должны быть установлены на кухнях, ванных комнатах, гаражах, а также на открытых палубах и бассейнах.

Безопасная проводка . Некоторые дома, построенные в 1960-х и 1970-х годах, были оснащены менее дорогой алюминиевой проводкой вместо стандартной медной проводки в ответвленных цепях, по которым электричество подается в каждую комнату с панели обслуживания.Позже было обнаружено, что алюминиевые соединения со временем могут ослабнуть, вызывая дуги и перегрев переключателей, розеток и панели выключателя.

Когда все сказано и сделано

После того, как осмотр дома и осмотр электричества будут завершены, вы получите полное представление о доме. Оценка вашего электрика проинформирует вас о потенциальных электрических рисках, а также о том, как устранить любые проблемы.

Обладая этой информацией, вы можете принять обоснованное решение о том, покупать или не покупать дом.Если вы обнаружите, что электрическая проводка не соответствует вашим стандартам, у вас есть несколько вариантов. Вы можете перестроить и модернизировать дом или продолжить поиск дома своей мечты. В любом случае, вы будете лучше спать по ночам, зная, что вы приняли правильные меры предосторожности для обеспечения безопасности своей семьи.

Для получения дополнительной информации о советах по осмотру дома и списка вопросов, которые следует задать подрядчику по электрике, посетите наш раздел «Строительная проводка» и прочтите «Нужен ли вам электрик?».

электрических — Следует ли мне заменить мою 36-летнюю медную домашнюю проводку на UF-B?

NM-B не сильно изменился с тех пор

Кабель NM-B, использовавшийся в 1982 году, мало чем отличается от сегодняшнего кабеля NM-B — медные провода с ПВХ-изоляцией или нейлоновым покрытием с изоляцией из крафт-бумаги, обернутой поверх них, и оболочкой из ПВХ, выдавленной поверх этого — все это конечно пропитано антипиренами.

С учетом этого и того, что известно о ПВХ-изоляции, при условии, что проводка не была повреждена при установке или впоследствии подвергалась механическому воздействию, повреждению водой или длительной / повторяющейся перегрузке или перегреву, нет причин для беспокойства по поводу состояния проволока в стенах.

Ваша панель, вероятно, важнее, чем ваши провода

Электрическая панель эпохи 1982 года , хотя и достаточно современная, все же может создавать проблемы. Когда дело доходит до гарантии замены панели, я принимаю во внимание три фактора: конструкция (кто ее построил? Это обычная / надежная конструкция или что-то, что не выдержало проверки временем?), Состояние (не было ли теплового повреждения? попадания воды? чрезмерной коррозии? ослабленных контактов?) и емкости (как в амперах, так и, что более важно, мест — многие дома могут обойтись на 100А даже в современном мире, и даже полностью электрического дома может легко хватить на обслуживание 200А, если он правильно спроектирован, но исчерпание места в панелях является серьезной и легко допускаемой ошибкой в ​​современном мире).

Если ваша панель изготовлена ​​в настоящее время и имеет достаточно места, я бы установил защиту GFCI и AFCI для текущих кодов на этом этапе — это будет держать вас в коде надолго.

Если

и только если есть другие причины перепрошить

Если есть другие причины для изменения проводки (например, слишком мало ответвлений или физическое повреждение существующей проводки), то есть несколько вариантов. В любом случае, переход на 12AWG повсюду — неплохая идея, если вы находитесь в такой ситуации — дополнительные затраты на медь уравновешиваются сокращением строк в Спецификации материалов (т.е. вы можете получить лучшую экономию на масштабе, если вам не придется покупать так много видов проводов и кабелей).

Как показывают другие ответы здесь, THHN в металлических кабелепроводах (EMT) является золотым стандартом строительной проводки — это в значительной степени излишне в типичном доме, однако, если вы не находитесь в Чикаго, где местные нормы требуют использования методов кабельной проводки.

За пределами Чикаго, если бы я рассматривал возможность повторной проводки, а ЕМТ не подходил для этого, я бы внимательно посмотрел на более новые кабели MCI-A, доступные сейчас на рынке.Они используют конструкцию, которая представляет собой гибрид между кабелем переменного тока и MC, заменяя малоразмерную «соединительную полосу» в сети переменного тока на полноразмерный неизолированный EGC, который находится в постоянном контакте с броней кабеля, обеспечивая, таким образом, кабель типа MC, в котором броня находится может использоваться как средство заземления.

В результате кабели MCI-A обеспечивают некоторые из преимуществ системы металлических кабелепроводов (например, заземление повсюду) со скоростью кабельной разводки, особенно с наличием соединителей коробки MC, которые вместо этого защелкиваются на кабеле и вставляются в коробку. требующих установочных винтов.Это дополнительно подчеркивается отсутствием сборки заземляющего проводника, особенно при использовании ярм для самозаземляющихся устройств.

Один удобный совет, если вы все же придерживаетесь NM

Если вы меняете проводку и хотите использовать кабель NM, можно использовать ENT (smurf) в местах, где может потребоваться расширение проводки (например, между вентилятором / выключателем освещения в ванной и связанным с ним вентилятором или для беговых дорожек в сложных многоходовых коммутационных ситуациях), затем протяните через него отдельные провода THHN.1/2 «ЛОР имеет место для большего количества THHN, чем вам когда-либо понадобится в жилых помещениях, и его приобретение и эксплуатация дешевы по сравнению с большинством других типов кабелепровода.

Алюминиевая проводка в домах — ответы на общие вопросы

Безопасны ли дома с алюминиевой проводкой?

Это часто задаваемый вопрос, ответ на который содержит некоторую дезинформацию. Алюминиевая проводка в основном безопасна, хотя при работе с алюминиевой проводкой следует учитывать некоторые особенности.По большей части у домовладельцев нет проблем с алюминиевой проводкой , но при установке неправильных розеток или проводов угроза опасности велика.

Хотя непрерывное прохождение AL Wire не обязательно является проблемой, когда этот провод подключен к розеткам и выключателям света — и даже к другим проводам в распределительных коробках — соединение может ухудшиться и привести к опасности возгорания. А с таким количеством подключений, которое есть в типичном доме, есть много потенциальных опасностей пожара.

Когда в Британской Колумбии использовалась алюминиевая проводка?

В 1960-х и 1970-х годах алюминиевая проводка использовалась как более дешевая альтернатива медной проволоке. Этот факт, возможно, заставил вас задуматься, дешевле ли он , почему он до сих пор не используется?

Что не так с алюминиевой проводкой?

Алюминий обладает рядом свойств, по которым он уступает меди при прокладке проводов. Алюминий — более мягкий металл, чем медь, и помимо того, что он подвержен повреждениям во время установки, он также больше расширяется при нагревании.Расширение и сжатие провода может привести к его выползанию из-под винта, удерживающего его на месте, что приведет к ослаблению проводов и перегреву. Еще одно различие между алюминием и медью — это окисление. Слой, образующийся на меди, легко проводит электричество, но оксид алюминия является плохим проводником электричества, что может привести к перегреву.

Как выглядит алюминиевая проводка?

Вы можете определить, есть ли у вас в доме алюминиевый провод, проверив электрическую панель или посмотрев на кабели, проходящие через подвал или чердак.Кабели могут иметь маркировку AL, ALUM или ALUMINIUM, что указывает на алюминиевый провод. Существуют и другие способы проверки алюминиевого провода, однако ни один из них не является таким безопасным, как поиск маркировки на оболочке кабеля, и мы рекомендуем, чтобы электрик провел осмотр у вас дома.

Чем опасна алюминиевая проводка? Как алюминиевая проводка вызывает возгорание?

Симптомы проблем с алюминиевым проводом включают мерцающие огни и признаки перегрева, такие как сгоревшая изоляция или необычно теплые накладки.Вот как алюминиевая проводка может стать причиной пожара. Он может перегреться легче, чем медь, и вызвать электрический пожар, медленно повреждая изоляцию и нагревая предметы вокруг себя. Проблемы вызваны окислением и другими факторами, которые приводят к перегреву в местах подключения проводов к стыкам, розеткам и осветительным приборам. Алюминиевая проволока может стать опасной, потому что все факторы, которые делают ее хуже, способствуют ее износу. Это серьезный повод для беспокойства, потому что дома, построенные в 60-х и 70-х годах с алюминиевой проводкой, уже довольно старые и могут подвергаться риску.

В моем доме алюминиевая проводка, что мне делать?

Могут быть предприняты специальные меры для обеспечения безопасности алюминиевой проводки, и в некоторых домах эти меры могут быть уже приняты. Первый шаг, который вы должны сделать для обеспечения безопасности домашней электропроводки, — это поручить сертифицированному электрику произвести осмотр электричества . Как только вы узнаете состояние вашей проводки, вы можете определить, нужно ли вам принять меры безопасности или полностью изменить проводку.

Возможно, вам вообще не понадобится ремонт алюминия. Если в доме правильно проведена проводка и нет признаков опасности возгорания или неисправной проводки, вы можете отдыхать спокойно, зная, что ваш дом безопасен.

* Даже при отсутствии признаков неисправности рекомендуется периодический осмотр опытным электриком. Если алюминиевая проводка в хорошем состоянии, и вы пытаетесь отложить ремонт на некоторое время, попросите электрика, имеющего опыт работы с алюминиевой проводкой , , , ремонт , осмотрите некоторые сильно используемые цепи, а затем проводите этот процесс один раз в год.

Алюминиевая проводка и страховое покрытие

Домовладельцы сегодня обнаруживают, что многие страховщики могут не предоставлять или не продлевать страховое покрытие этих домов, если только электропроводка не будет проверена, отремонтирована или заменена по мере необходимости, а копия сертификата проверки не будет предоставлена ​​страховщику. Вам следует узнать об их требованиях в своей страховой компании.

Если ремонт необходим, помните, что если вы нанимаете кого-то для выполнения электромонтажных работ в своем доме, по закону это должен быть Лицензированный подрядчик по электрике.Рекомендуется нанять человека, имеющего опыт работы с алюминиевой проводкой.

Это может быть длительный процесс и должен выполняться только квалифицированным электриком, который знает, как работать с AL, и который использует соответствующие материалы и заботится о том, чтобы алюминий не был поврежден, вызывая горячие точки и риск возгорания.

Некоторые люди могут подумать, что эту работу может выполнить любой самоделок, однако, правда в том, что это не так просто, как думают люди, даже для обученных профессионалов, и следует избегать стресса для AL.Съемники, плоскогубцы и марретки могут повредить алюминиевые проводники.

В заключение , алюминиевая проводка является безопасной *, если выполнены правильные соединения и концевые заделки без повреждения провода, и любые используемые устройства одобрены для использования с алюминиевым проводом.

* (Управление по электробезопасности)

Если вам нужен электрик для ремонта алюминиевой проводки, свяжитесь с нами для получения бесплатного и честного совета.

ВНИМАНИЕ: если вы не обладаете специальной квалификацией для этого, не открывайте, не разбирайте и не прикасайтесь к каким-либо электрическим панелям, устройствам, компонентам, если вы не обучены и не осведомлены.Существует серьезная опасность поражения электрическим током со смертельным исходом.

Похожие сообщения:

Страхование алюминиевой проводки в Ванкувере

Покупка старого дома с устаревшими электрическими системами

Насколько опасна старая электропроводка?

Ресурсов:

Что следует знать об алюминиевой проводке

Зачем нужно заботиться, если в вашем доме алюминиевая проводка

Когда следует заменить старую электрическую проводку

Ежегодно в США происходит от 45 000 до 55 000 домашних пожаров из-за неисправной электрической работы или старой проводки.Сегодняшний домовладелец предъявляет к электрическим системам дома гораздо больше требований, чем ожидалось, когда они были созданы. Если вы используете компьютерные системы, игровые системы, крупную бытовую технику и даже компоненты «умного дома» в системе, рассчитанной на гораздо меньшие затраты, безопасность вашего дома находится под угрозой. Это лишь одна из многих причин, по которым вам может потребоваться обновить электрическую систему вашего дома. Владельцу дома важно знать, когда заменять электропроводку, поскольку безопасность вашей семьи находится под угрозой.

Есть старая электропроводка? Немедленно свяжитесь с нами по поводу замены проводки.

Вот когда заменять электропроводку

Вот несколько знаков, на которые следует обратить внимание, которые показывают, что пора заменить электропроводку в вашем доме:

• Вашему дому 30 лет и более . В любом доме, построенном до 1985 года, электрическая проводка может быть старой и устаревшей. Оценка его лицензированным подрядчиком по электрике поможет вам узнать, пришло ли время для замены.
• Вы отключаете прерыватель . Если вы регулярно отключаете выключатели или перегораете предохранители, это признак того, что потребности вашего дома превышают возможности системы.Квалифицированный подрядчик по электромонтажу может помочь вам внести необходимые изменения, чтобы сделать ваш дом готовым к тому спросу, который вы предъявляете к нему.
• Удлинители нужны регулярно. Если вы используете удлинители для подключения электрических устройств, это означает, что у вас недостаточно розеток. Если в комнате всего одна или две розетки, то вам нужно обновление.
• Ваш свет тускнеет или мерцает при включении прибора . Это показывает, что старая электрическая проводка не справляется с задачей правильно питать предметы внутри вашего дома.
• Ваши розетки в пятнах . Пятна или обесцвечивание электрических розеток означает, что в вашем доме происходят скачки напряжения. Это риск возгорания, и его необходимо устранить.

Если вы заметили эти проблемы, вам необходимо обновить электропроводку в доме с помощью квалифицированного подрядчика по электрике.

Электропроводка — это не то, что вам нужно делать своими руками. Узнайте, почему здесь >>

Понимание преимуществ установки медной проводки

Если вы обновляете свою электрическую проводку и ваш дом был построен, когда в моде были брюки-клеш, скорее всего, в вашем доме есть алюминиевая проводка.Алюминиевая проводка была установлена ​​между 1965 и 1973 годами, потому что она была дешевле медной. К сожалению, с точки зрения безопасности он был намного хуже. Медная проводка используется с 1820-х годов и до сих пор остается идеальным материалом для электропроводки. Вот некоторые из причин, почему:

• Дуктильный и тягучий . Поскольку медь очень пластична, ее можно легко забить в тонкую проволоку для электрических нужд. Его пластичность позволяет придавать ему форму. Оба они делают его простым решением для электропроводки.
• Отличный проводник . Медь проводит электричество лучше, чем любой другой недрагоценный металл. Это важный компонент для электропроводки.
• Не — коррозионный. Медная проводка не вызывает коррозии, что означает, что она не ржавеет и не портится даже в сложных условиях. Вот почему медные провода могут прослужить до 40 лет, а то и больше.

Обладая этими превосходными свойствами, неудивительно, что медь десятилетиями использовалась в электропроводке.Если вам интересно, когда заменить электропроводку, найдите время, чтобы узнать, какой у вас тип.

Различия между медной и алюминиевой электропроводкой

Преимущества меди очевидны, но действительно ли алюминий является проблемой? Алюминий широко использовался в 60-х и 70-х годах, но с тех пор был обнаружен ряд проблем, связанных с ним. Например, алюминий, в отличие от меди, способен реагировать на другие материалы, используемые в домашних электрических системах в розетках, осветительных приборах и сращиваниях.Эта реакция заставляет алюминий окисляться, портиться, перегреваться и загораться. Другими словами, жить с алюминиевой проводкой — все равно, что жить в серьезной пожарной опасности, поэтому вам нужно знать, когда заменять электрическую проводку.

Но это не единственный риск. Алюминий также обладает высоким электрическим сопротивлением, поэтому току через него трудно протекать. Это означает, что дом с алюминиевой проводкой будет иметь больше электрических потерь, чем дом с медной проводкой. По оценкам CPSC, до того, как этот риск был обнаружен, около 2 миллионов домов были построены с алюминиевой проводкой.Многие из этих домов находятся в Мэриленде, Вирджинии и округе Колумбия.Если ваш дом был построен в это время, то велики шансы, что он был построен с алюминиевой проводкой.

Если вы подозреваете, что в вашем доме может быть алюминиевая проводка, не откладывайте. Вам необходимо немедленно решить эту проблему, чтобы обеспечить защиту вашего дома от риска возгорания, связанного с алюминиевой проводкой. Позвоните по телефону 877-287-1179, чтобы поговорить с командой Kolb Electric, и наши технические специалисты могут осмотреть ваш дом, чтобы определить, есть ли у вас опасная медная проводка.

Обновите старую электрическую проводку в MD, VA или DC сегодня

Если электрическая проводка в вашем доме нуждается в помощи, компания Kolb Electric готова вам помочь. Более 90 лет мы обслуживаем домовладельцев в Мэриленде, Вирджиния, и Вашингтоне, округ Колумбия, обеспечивая обновленную проводку и другую электрическую помощь. Если вам интересно, когда заменить электрическую проводку, или вы замечаете некоторые из этих проблем, которые указывают на то, что пора, обратитесь к нашим лицензированным электрикам для осмотра или позвоните по телефону 877-287-1179, чтобы составить смету для проекта ремонта вашего дома.

Почему медь используется для изготовления электрических проводов

Медь используется в различных сферах, в том числе в электрических проводах. Будь то кабель питания для телевизора, компьютера, кухонного оборудования или строительного инструмента, он, вероятно, сделан из меди. Этот красно-коричневый металл с атомным номером 29 стал незаменимым в нашей повседневной жизни, помогая приводить в действие бесчисленные устройства. Но медь — не единственный материал, который может передавать электричество, так почему же она предпочтительнее для создания электрических проводов?

Высокая проводимость

Медь, уступая только серебру, является металлом с высокой проводимостью.Это означает, что электричество может проходить через него с большей легкостью, что делает его идеальным для использования в электрических проводах. Компании могут использовать другие токопроводящие металлы для создания электрических проводов. Однако, если они не используют серебро, высокая проводимость меди позволяет проходить электрическому току на большее расстояние. Компании могут создавать более длинные и более эффективные электрические провода, используя медь вместо большинства других проводящих металлов.

Недорого

Медь также относительно недорога по сравнению с другими металлами.Золото, например, отличный проводник электричества, но стоит в несколько раз дороже меди. Если бы компании использовали золото для производства электрических проводов, они бы потратили зря деньги, поскольку медь более проводящая и стоит меньше, чем ее целевой аналог. Уже одного этого достаточно, чтобы сделать медь стандартом де-факто для электрических проводов.

Высокая пластичность

Медь не просто токопроводящая; он также пластичный. Другими словами, вы можете сгибать и сгибать медь — до некоторой степени — без того, чтобы она сломалась или иным образом не получила повреждений.Почему это важно? Что ж, электрические провода должны часто проходить через стены, пол, потолок и другие ограниченные пространства. В результате они естественным образом сгибаются и извиваются вокруг дома или здания, в котором их используют. Пластичные свойства меди позволяют медным электрическим проводам изгибаться и изгибаться. Они по-прежнему будут передавать электричество и не потеряют силу из-за деформации формы.

Термостойкость

Преимущество медных электрических проводов, о которых часто забывают, — это их термостойкость.По данным ESFI, электрические пожары являются причиной более 51 000 пожаров в жилых домах в Соединенных Штатах каждый год — и это не считая коммерческих / коммерческих пожаров. Медные электрические провода безопаснее использовать, чем провода из большинства других токопроводящих металлов, потому что они устойчивы к нагреванию.

Как видите, медь является предпочтительным металлом для электрических проводов по нескольким причинам. Обладает высокой электропроводностью; это недорого; он пластичный; и он термостойкий.Это общепринятый стандарт производства электрических проводов.

Остановить электрические пожары в квартире | All Maintenance Electric, Inc.

По данным Управления пожарной безопасности США, ежегодно в Соединенных Штатах происходит более 25 000 электрических пожаров. Если у вас есть жилой комплекс, вы должны принять все возможные меры для предотвращения возгорания электроэнергии. Если пожар вспыхнет только в одной квартире, этот пожар может быстро распространиться по всему вашему комплексу, потенциально травмировать и сместить многих ваших жильцов и нанести ущерб собственности на тысячи долларов.

Прочтите, чтобы узнать три совета по предотвращению электрических пожаров в вашем многоквартирном доме.

1. Проведите регулярный осмотр электрической системы

В идеале, каждый владелец многоквартирного дома должен проходить полную проверку электрической системы каждые три-пять лет. Во время этой проверки ваш электрик проверит безопасность и пожарную опасность в электрической системе вашего здания и порекомендует электрические обновления, которые могут помочь предотвратить пожары.

Лишь некоторые из опасностей электрического возгорания, которые ваш электрик проверит во время этой проверки, включают ухудшенную или поврежденную электрическую проводку, предохранители или прерыватели увеличенного размера, перегруженные цепи и устаревшую проводку, такую ​​как алюминиевая проводка или проводка с ручкой в ​​трубке.

Ваш электрик также расскажет вам о новых электрических устройствах, предназначенных для предотвращения пожаров, и подскажет, как вы можете включить их в электрическую систему вашего многоквартирного дома, чтобы поддерживать ее в актуальном состоянии.

2. Установите розетки или автоматические выключатели AFCI

Простой способ предотвратить возгорание электрического тока в жилом комплексе — это добавить защиту от дугового замыкания (AFCI) ко всем электрическим розеткам или автоматическим выключателям в здании.

Розетки и выключатели

AFCI защищают ваше здание от пожаров, вызванных определенным типом короткого замыкания, называемым дуговым замыканием.Дуговое замыкание возникает, когда электричество, выделяемое сломанным или изношенным проводом внутри стены здания, соприкасается с другим проводом и создает искру. Эта искра может вызвать электрический пожар при контакте с деревом, изоляцией стен и другими легковоспламеняющимися материалами внутри стен.

Стандартные автоматические выключатели

не обеспечивают защиты от AFCI, потому что большинство дуговых коротких замыканий не создают достаточного избыточного электрического тока для отключения выключателей. Однако, когда розетка или автоматический выключатель оснащены защитой AFCI, электричество к проводам, вызывающим дуговое замыкание, отключается, как только начинает происходить короткое замыкание.

Если ваши панели автоматических выключателей более новые, они могут быть совместимы с автоматическими выключателями AFCI. Однако, если автоматические выключатели AFCI несовместимы с вашими более старыми панелями выключателей, вы можете добавить защиту AFCI в свои многоквартирные дома, заменив первую розетку каждой ответвленной цепи на розетку AFCI. Эта розетка добавляет защиту AFCI к каждой розетке в ответвленной цепи и предотвращает электрические возгорания.

3. Заменить алюминиевую проводку на медную

Многие сооружения, построенные в 1960-х и 1970-х годах, были построены с алюминиевой электропроводкой вместо медной из-за высокой стоимости меди в то время.К сожалению, алюминиевая электропроводка с тех пор оказалась менее пожаробезопасной, чем медная, по нескольким причинам.

Во-первых, алюминий более мягкий металл, чем медь, поэтому его легче повредить при установке и ремонте проводов. Даже небольшой зазор в алюминиевой проволоке может вызвать электрическую горячую точку, которая может вызвать перегрев проволоки и вызвать возгорание.

Алюминиевая проводка также расширяется намного больше, чем медная, когда нагревается, а затем сильно сжимается при охлаждении.Это чрезмерное расширение и сжатие может со временем привести к его отсоединению от соединений, что создает опасность возгорания.

Наконец, когда алюминий корродирует, он теряет электропроводность, а медь — нет. Когда электричество больше не может свободно течь через корродированный алюминиевый провод, часто возникает опасность пожара.

Если ваш многоквартирный дом был построен с алюминиевой электропроводкой, попросите лицензированного электрика заменить эту электропроводку сплошной медной проводкой американского калибра 12 (AWG), чтобы снизить вероятность возгорания в многоквартирном доме.
