Решения для герметизации кабелей и труб

Адаптируемые решения для герметизации кабелей и труб

Компания Roxtec разрабатывает, производит и поставляет адаптируемые решения для герметизации кабельных и трубных проходок. Модульные вводы Roxtec используются по всему миру для герметизации кабелей и труб во многих самых требовательных отраслях и проектах, поскольку эти уплотнения обеспечивают сертифицированную защиту от различных факторов риска, включая огонь, газ и воду. Multidiameter™ — технология компании Roxtec, позволяющая идеально подогнать уплотнительный модуль под любой внешний диаметр трубы или кабеля с использованием съемных резиновых слоев и добиться безупречного уплотнения.

Ознакомьтесь с нашими решения для герметизации на сайте roxtec.com

Сайт Roxtec представляет международную группу компаний Roxtec, которая обслуживает потребителей уплотнений для кабелей и труб в 80 странах. Защитные уплотнения Roxtec используются в стенах, полах, палубах, переборках, шкафах и кабельных щитах во множестве отраслей.

На сайте вы найдете исчерпывающие данные о различных решениях для герметизации и уплотнительных компонентах Roxtec, а также подробную информацию, которая поможет понять разницу между технологией для герметизации MCT (многокабельные проходки) и кабельными сальниками.

Как проходки Roxtec решают проблемы с герметизацией

На сайте roxtec.com мы не только обслуживаем клиентов и партнеров, но и помогаем новым посетителям узнать больше о компании Roxtec. В разделе «Путь Roxtec» вы можете узнать, что делает наши предложения уникальными и как мы продолжаем совершенствоваться в сфере обеспечения безопасности, например, с помощью нашего пакета программного обеспечения, испытаний и сертификаций. Если вы зашли на сайт впервые, просто выберите свою отрасль и откройте для себя множество областей применения уплотнений Roxtec. Мы постоянно публикуем подробные статьи, чтобы помочь вам решать проблемы с помощью наших инновационных решений для герметизации, таких как уплотнения для электромагнитного экранирования или несварные уплотнения, которые позволяют обойтись без сварочных работ.

Актуальная тема: как защитить вводы металлических труб.



Проходки кабельные модульные типа ПКМ

ПКМК-10х10х20/1 ПКМК-10х20х20/1 ПКМК-10х30х20/1 ПКМК-10х40х20/1 ПКМК-10х50х20/1 ПКМК-10х60х20/1 ПКМК-20х20х20/1 ПКМК-20х30х20/1 ПКМК-20х40х20/1 ПКМК-20х50х20/1 ПКМК-20х60х20/1 ПКМК-30х30х20/1 ПКМК-30х40х20/1 ПКМК-30х50х20/1 ПКМК-40х40х20/1 ПКМК-40х50х20/1 ПКМК-10х10х40/1 ПКМК-10х20х40/1 ПКМК-10х30х40/1 ПКМК-10х40х40/1 ПКМК-10х50х40/1 ПКМК-10х60х40/1 ПКМК-20х20х40/1 ПКМК-20х30х40/1 ПКМК-20х40х40/1 ПКМК-20х50х40/1 ПКМК-20х60х40/1 ПКМК-30х30х40/1 ПКМК-30х40х40/1 ПКМК-30х50х40/1 ПКМК-40х40х40/1 ПКМК-40х50х40/1 ПКМК-10х10х60/1 ПКМК-10х20х60/1 ПКМК-10х30х60/1 ПКМК-10х40х60/1 ПКМК-10х50х60/1 ПКМК-10х60х60/1 ПКМК-20х20х60/1 ПКМК-20х30х60/1 ПКМК-20х40х60/1 ПКМК-20х50х60/1 ПКМК-20х60х60/1 ПКМК-30х30х60/1 ПКМК-30х40х60/1 ПКМК-30х50х60/1 ПКМК-40х40х60/1 ПКМК-40х50х60/1 ПКМК-10х10х80/1 ПКМК-10х20х80/1 ПКМК-10х30х80/1 ПКМК-10х40х80/1 ПКМК-10х50х80/1 ПКМК-10х60х80/1 ПКМК-20х20х80/1 ПКМК-20х30х80/1 ПКМК-20х40х80/1 ПКМК-20х50х80/1 ПКМК-20х60х80/1 ПКМК-30х30х80/1 ПКМК-30х40х80/1 ПКМК-30х50х80/1 ПКМК-40х40х80/1 ПКМК-40х50х80/1

100х100х200 100х200х200 100х300х200 100х400х200 100х500х200 100х600х200 200х200х200 200х300х200 200х400х200 200х500х200 200х600х200 300х300х200 300х400х200 300х500х200 400х400х200 400х500х200 100х100х400 100х200х400 100х300х400 100х400х400 100х500х400 100х600х400 200х200х400 200х300х400 200х400х400 200х500х400 200х600х400 300х300х400 300х400х400 300х500х400 400х400х400 400х500х400 100х100х600 100х200х600 100х300х600 100х400х600 100х500х600 100х600х600 200х200х600 200х300х600 200х400х600 200х500х600 200х600х600 300х300х600 300х400х600 300х500х600 400х400х600 400х500х600 100х100х800 100х200х800 100х300х800 100х400х800 100х500х800 100х600х800 200х200х800 200х300х800 200х400х800 200х500х800 200х600х800 300х300х800 300х400х800 300х500х800 400х400х800 400х500х800

4,09 6,01 7,94 9,86 11,79 13,71 8,69 11,36 14,04 16,71 19,39 14,79 18,21 21,64 22,39 25,56 6,59 9,44 12,32 15,17 18,04 20,92 13,67 17,92 22,14 26,40 30,65 23,56 26,40 34,81 36,14 43,17 9,28 13,24 17,21 21,17 25,24 29,12 19,31 25,42 31,49 37,59 43,70 33,66 39,14 50,11 52,19 62,56 11,78 16,66 21,59 26,47 31,40 36,32 24,29 31,97 39,60 47,28 54,97 42,44 47,38 63,29 65,95 79,17

ПКМК-15х15х20/2 ПКМК-15х30х20/2 ПКМК-15х45х20/2 ПКМК-15х60х20/2 ПКМК-15х15х40/2 ПКМК-15х30х40/2 ПКМК-15х45х40/2 ПКМК-15х60х40/2 ПКМК-15х15х60/2 ПКМК-15х30х60/2 ПКМК-15х45х60/2 ПКМК-15х60х60/2 ПКМК-15х15х80/2 ПКМК-15х30х80/2 ПКМК-15х45х80/2 ПКМК-15х60х80/2

150х150х200 150х300х200 150х450х200 150х600х200 150х150х400 150х300х400 150х450х400 150х600х400 150х150х600 150х300х600 150х450х600 150х600х600 150х150х800 150х300х800 150х450х800 150х600х800

5,67 8,56 11,46 14,35 8,77 13,08 17,36 21,69 12,23 18,18 24,14 30,12 15,32 22,70 30,04 37,45

ПКМК-20х20х20/3 ПКМК-20х40х20/3 ПКМК-20х60х20/3 ПКМК-20х20х40/3 ПКМК-20х40х40/3 ПКМК-20х60х40/3 ПКМК-20х20х60/3 ПКМК-20х40х60/3 ПКМК-20х60х60/3 ПКМК-20х20х80/3 ПКМК-20х40х80/3 ПКМК-20х60х80/3

200х200х200 200х400х200 200х600х200 200х200х400 200х400х400 200х600х400 200х200х600 200х400х600 200х600х600 200х200х800 200х400х800 200х600х800

7,22 11,08 14,94 10,96 16,69 22,45 15,13 23,08 31,05 18,87 28,70 38,57

ПКМТ-60х200 ПКМТ-60х200 ПКМТ-80х200 ПКМТ-80х600 ПКМТ-100х200 ПКМТ-100х600 ПКМТ-120х200 ПКМТ-120х600 ПКМТ-150х200 ПКМТ-150х600 ПКМТ-60х400 ПКМТ-60х800 ПКМТ-80х400 ПКМТ-80х800 ПКМТ-100х400 ПКМТ-100х800 ПКМТ-120х400 ПКМТ-120х800 ПКМТ-150х400 ПКМТ-150х800

Ø63,5х2,5х200 Ø63,5х2,5х600 Ø83х2,5х200 Ø83х2,5х600 Ø108х2,5х200 Ø108х2,5х600 Ø127х2,5х200 Ø127х2,5х600 Ø152х2,5х200 Ø152х2,5х600 Ø63,5х2,5х400 Ø63,5х2,5х800 Ø83х2,5х400 Ø83х2,5х800 Ø108х2,5х400 Ø108х2,5х800 Ø127х2,5х400 Ø127х2,5х800 Ø152х2,5х400 Ø152х2,5х800

1,51 3,01 2,32 4,30 2,51 5,11 3,49 6,57 3,58 7,26 2,26 3,76 3,31 5,29 3,81 6,41 5,03 8,11 5,42 9,10

Кабельные проходки: модульные, противопожарные, универсальные для прокладки через стены

Электромонтажные изделия >

Кабельные проходки типа ПКМ, выпуском которых давно и успешно занимается компания «ЭЦМ-Электро» – это одно из приоритетных направлений производственных мощностей. Чаще всего подобные детали применяются в монтаже при строительстве и располагаются в стенных отверстиях, что позволяет системно проводить силовые кабели через стены, дабы общая система безопасности не подвергалась риску, а проложенные изделия не создавали риск пожароопасной обстановки, так как являются противопожарными и огнестойкими.

Номенклатура или Типы

Тип изделия	Огнестойкость, ч.	Габаритные размеры, мм		Толщина металла, мм	Масса, кг
		Ширина, А, мм	Глубина, В, мм
Проходка типа ПК
ПК	0,75	200/100	100/140	2,0	1,3
Проходка типа ПКМ
ПКМ 1-1	0,75	100	200	2,0	1,3
ПКМ 1-2		200	200		1,9
ПКМ 1-3		300	200		2,5
ПКМ 2-1	0,75	100	400		2,5
ПКМ 2-2		200	400		3,8
ПКМ 2-3		300	400		5,0

Технические характеристики

Проходки кабельные модульные противопожарные изготавливаются по четким принципам и стандартам качества, требования ГОСТ 9. 307-89 дают возможность, как заказчику, так и изготовителю выпускать детали:

• окрашенными;
• оцинкованными;
• без покрытия.

Проходка кабельного модуля типа ПКМ в двух вариантах имеет толщину изделия – 2 мм, весит приблизительно 1,3– 5 кг. Огнестойкость проходки – класса 0,75 ч, ширина продукции– от 100 до 300 мм, глубина – от 100 до 400 мм. Тип изделий варьируется от ПКМ 1-1 до ПКМ 2-3.

Преимущества компании и ее изделий

Данный вид продукции буквально незаменим при проведении различных строительных работ, особенно работ про проводке кабеля через стены. Компания «ЭЦМ-Электро» предлагает проходку кабельную огнестойкую высокого качества, которая имеет надежный и безопасный уровень эксплуатации.

Цены и возможность купить

Покупатель вправе расплатиться как наличными, так и безналичным расчетом, а мы доставим заказ в любую указанную точку страны, будь-то крупный город либо крошечное село.

Если у Вас возникли вопросы в отношении продукции или схемы работы с нашей  компанией, то получить исчерпывающие ответы можно, связавшись с нашими менеджерами.

Герметичные кабельные проходки

Герметичные кабельные проходки или герметичные кабельные вводы предназанчены для соединения разных зон при обеспечении полного двухстороннего разделения специфических сред. Проходки обеспечивают сепарирование помещений и при чрезвычайных факторах (избыточное давление, наводнение, взрыв и т.п.) и в объектах с радиационной нагрузкой.

Гермопроходки используются:
— в ядерной энергетике, где непрерывно проводится мониторинг герметичности зоны реакторного отделения,
— для защиты объектов при наводнeнии, например, тунелей метро,
— при проходе кабелей через противопожарные перекрытия объекта с соблюдением норм пожарной безопасности,
— для разделения помещений с разными параметрами давления и температуры.

Уплотнение кабельного прохода осуществляется с помощью устойчивых к воздействию давления и газонепроницаемых конструкционных элементов. Применяется для кабелей с металлическими элементами (силовые, кабели высокого напряжения, кабель связи) и оптических кабелей.



Разделение герметичных кабельных проходок (ГКП)

ГКП KABEX 2002 — проходка предназначена для герметичного разделения зон АЭС и для уплотнения кабелей, проходящих через закладную трубу охранной стены контеймента гермозоны АЭС (оболочку реакторного отделения).



NHKP — герметичная кабельная проходка низкого напряжения до 1 кВ

Проходка состоит из корпуса и самостоятельных модулей — так называемая модульная система.

— 1-модульная HKP с диаметром корпуса 70 мм NHKP — DI (диагностическая)

— 7-модульная HKP с диаметром корпуса 168 мм

— 14-модульная HKP с диаметром корпуса 325 мм



VHKP — герметичная кабельная проходка высокого напряжения до 10 кВ предназначена для силовых цепей высокого наряжения с параметрами эксплуатационных, пусковых и токов короткого замыкания на чрезвычайно высоком уровне.

— 1 или 3 медных стержня для корпуса с диаметром 168 мм

— 3 или 4 медных стержня для корпуса с диаметром 508 мм



Проходки для атомной энергетики

ГКП нашего производства предназначены для прохода кабелей через границу гермозоны атомной электростанции, их конструкция решена так, чтобы была сохранена герметичность контеймента. Проходки препятствуют утечке радиации и выполняют функцию противопожарных пределов даже в случае проектной и запроектной аварии. ГКП производства Kabelovnа Kabex обозначаются как ГКП (HKP) Kabex 2002 и ГКП Kabex 2010.



ГКП KABEX 2002 M — герметичная кабельная проходки для метро, см. информацию внизу страницы

Главные преимущества проходок Kabex:

Не требуют обслуживания / унифицированы для ВВЭР 440/1000

ГКП KABEX® 2002 сконструирована как оборудование не требующее ухода. Для работы не требуется поддерживать эксплуатационное избыточное давление внутри HKP. Однако, он может служить для мониторинговых информаций.

Проходки KABEX унифицированы как для реакторов типа ВВЭР 440 так и для ВВЭР 1000. Это значит, одно обучение и одинаковые методы для обоих типов электростанций. Проходка в течении квалификации была подвергнута двум LOCA профилям без перерыва (1. профиль для ВВЭР 440 перешел в 2. профиль ВВЭР 1000).

Современное решение

Конструкция проходки KABEX® 2002 исходит из года 2000. Здесь обеспечено современное решение и избежание ошибок, которые выявляются на старшых моделях герметических кабельных проходок.

Отслеживание давления

Проходки KABEX® имеют двойное отслеживание давления. Есть возможность следить за давлением в корпусе и еще кроме того есть возможность наблюдать с помощью маномнетра за отдельным пространством под давлением между корпусом проходки и кровной стеной. Это очень важный элемент безопасности, потому что, этим можно определить качество сварки на облицовке в начале эксплуатации, и в течении всего срока эксплуатации мы способны отслеживать  до сих пор «глухое» пространство.

При эксплуатации HKP не является условием, чтобы внутреннее пространство корпуса проходки находилась под давлением. Зависит полностью на эксплуатирующей организации  блока, если избыточное давление в НКР требуется при эксплуатации. Манометрическая система предназначена для исполнения контрольных испытаний (ревизий) и для мониторинга избыточного давления, требуется ли этот тип эксплуатации согаласно другой инструкции.

Герметичность кабелей

KABEX для своих проходок производит кабели квалифицированные на продольную герметичность, которые значительно поддерживают герметичность целого прохода. Это решение КABEXA охраняется патентом.

В проходке на жилах кабеля отсутствует стандартно применяемый и ошибочно требуемый замок плотности, устранением изоляции жил. В таком случае, в очень короткий срок происходит основное  понижение изоляционных свойств проходки. Решение КАВЕХА заключается в экструзии изоляционных материалов на жилу кабеля под высоким давлением. Освидетельствовано, квалифицированно ÚJV ŘEŽ  (ИЯИ РжЕЖ).

Многократное обеспечение герметичности

HKP Kabex 2002 сконструирована как двухсторонняя система герметических барьеров с промежуточным пространством, служащее именно для мониторинга или контроля герметичности. Каждая система образованна тремя самостоятельными герметическими элементами, обеспечивающие самостоятельную герметичность при всех расчетных режимах работы эксплуатирующего блока АЭС. Герметическая зона АЭС разделена шестью герметическими элементы от остального пространства.

Уплотнение модулей

Заливка исполнена по целой длине с разделение первичной и вторичной части, как установленно в норме.

Укладка модулей

Отдельные модули можно демонтировать независимо друг от друга только ослаблением гаек согласно мгновенной потребности, без неизбежного демонтирования остальных кабельных соединений или целой НКР. Такое решение никаким способом не требует нарушения стены. Это значит, что заказчик только определит который тип (кабель) из семи пучков хочет заменить и KABEХ поставит уже целый залитый модуль, подготовленный для моментального монтажа без заливания и без излишнего нарушения стены (корпуса) проходки. Только установить, утянуть тарированным ключем и присоединить к имеющимся кабелям с помощью кабельных соединений. Этим значительно снижается требуемое время для замены модуля VHKP. Работники находятся минимальное время в герметической зоне.

Уровень биологической охраны

На основании измерений из АЭС Дукованы (ВВЭР 440) и АЭС Темелин (ВВЭР 1000). В решении KABEX используется комбинация материалов однократно превышающие требования  всех режимов АЭС и есть возможность их расширения для мимопроектовых состояний.  Целое экранирующее свойство усиляется конструкционным элементом – косая укладка модуля против «пробоя» нейтронов.

Пожарные свойства

Модули герметических кабельных проходок отвечают требованиям изоляционной целостности 180 мин. при пожаре согласно МЭК 60331, огонь не распространяющее свойство согласно EN 50266-2-2(МЭК 60332-3-22), Проходки обеспечивают тройную пожарную безопасноть. Одновременно все компоненты отвечают требованиям на низкий уровень коррозионности и выделения дыма согласно МЭК 60754  и МЭК 61034-2.

 Электрические свойства и непрерывность параметров передачи

Проходка решена так, чтобы сохраняла непрерывность в гомогенности параметров передачи целой кабельной трассы и с точки зрения электромагнитной совместимости. Проходной кабель, элементы передачи в нем и выполненные подключения соблюдают разделение всех заземляющих и экранирующих потенциалов согласно строгих требований норм. Конструкция, где не применено уплотнение удалением изоляции, обеспечивает константные изоляционные состояния проходок при всех эксплуатационных режимах.

Кабели разных систем в одной проходке

Позволяется монтаж кабелей разных систем в одном корпусе проходки. Отделение цепей здесь обеспечивается конструкцией, когда каждый модуль является отдельной самостоятельной проходкой. Кабель в проходке является полность полноценным, т.е. включая всех экранирующих слоев. Оболочка модуля — нержавеющая трубка, это прочий экранирующий барьер.

HKP можно чтоб входили и в присоединительные шкафы.

ТРОЙНАЯ пожарная безопасноть (предписанно для класса 1E согласно IEEE 323)

1. строительная

Разделение пожарного пространства  (отсеков)

Минимальная пожарная устойчивость HKP — EI 90 согласно EN 1363 — 1 — 90 минут

2. кабели являются огонь не распространяющими

Поставляемые кабели из нашего производства, у них обеспечено огонь не расширяющее исполнение, в т.ч. проводников и присоединительных комплектов.

3. сохранение изоляционной целостности цепи согласно МЭК 60331

Пожарная безопасность проверяется уже на стадии самостоятельных кабелей, или же модулей.



Упаковка и транспортировка

Герметические кабельные проходки Kabelovna Kabex® поставляет в стандартных фанерных ящиках, обеспечивающих максимальную охрану изделия, как при транспортировке, так и при последующем хранении.

HKP  в течении транспортировки и хранения могут заполнятся азотом или инертным газом.

Герметичные кабельные проходки высокого напряжения ВГКП (VHKP)

Предназначенны для силовых цепей высокого напряжения с параметрами эксплуатационных, пусковых и токов короткого замыкания на очень высоком уровне

1 проводниковая и 3 проводниковая для корпуса с диаметром 168мм

3 проводниковая и 4 проводниковая для корпуса с диаметром 508 мм



VHKP сконструированны для толщины стены 400 — 3500 мм

Частичные разряды макс. 10 пК/15 кВ

Проходки можно по желанию заказчика поставить с большими диаметрами корпуса проходки — напр. 25“, и другие (некруглые) профили корпуса проходки (квадратные, прямоугольные, и т.п.)



ВГПК

Эксплуатационное напряжение: 8 / 12 кВ

Сечение проводника: 25 — 1000 мм

Покрытие HKP — IP68

HKP сконструированны для максимального избыточного давления 0,56 MПa.



Герметичная кабельная проходка для низкого напряжения до 1 кВ — NHKP

Проходка состоит из корпуса и самостоятельных модулей,  так называемая модульная система

1 модульная HKP с диаметром корпуса 70 мм NHKP — DI (диагностическая)

7 модульная HKP с диаметром корпуса 168 мм

14 модульная HKP с диаметром корпуса 325 мм



NHKP модульная проходка

Есть возможность проходку оснастить семи модулями разного исполнения. Мы предлагаем данные типы/подгруппы модулей:

• KNC – модуль оснащен изолированными медными прутами

• KNK – модуль оснащен изолированными медными жилами

• KKK – модуль оснащен проходящими кабелями (контрольными)

• KZM – заглушной модуль (резервный)



NHKP сконструированны для толщины стены 400 — 3500 мм

Диаметр корпуса NHKP — 168 мм

Диаметр корпуса NHKP-DI — 70 мм

Проходки с подсоединенными кабелями с помощью KSO Kabelovny Kabex a. s., являются устойчивыми к помехам  электромагнитной совместимости, согласно норм серии EN 61000-4

Проходки можно по желанию заказчика поставить с большими диаметрами корпуса проходки — напр. 25“, и другие (некруглые) профили корпуса проходки (квадратные, прямоугольные, и т.п.)

Kabelovna KABEX a. s. Для своих проходок производит аксиально плотные квалифицированные кабели, которые значительно поддерживают герметичность целого прохода, такое решение Kabelovnу KABEX a.s. охраняется патентом.



НГКП (NHKP)

Эксплуатационное напряжение: 0,6 /1 кВ

Количество проводников в модуле: 1 — 55

Количество пар в модуле: 1 — 19

Сечение проводника: 0,5 — 254 мм2

Покрытие HKP — IP68

HKP сконтруированны для максимального избыточного давления 0,56 MПa.



NHKP применяется для:

a) силовых кабелей

b) контрольных и измерительных кабелей

c) парных кабелей

d) коаксиальных кабелей

e) удлинительные линии к термоэлементам



Проходки KABEX 2002 M для тоннелей метро

Конструкция герметической кабельной проходки KABEX 2002 M основана на заливке обоих сторон кабельного прохода смесью полиуретана с установленной позицией размещения. В случае необходимости дальнейшего приложения кабеля в установленный проход, оснащенный проходкой KABEX® 2002 M, можно исполнить после высверливания отверстия в полиуретановой заливке, с последующим повторным дополнением после просувки кабеля через проходку.

Проход кабеля перед герметизацией

Проход кабеля после герметизации

Проходки устанавливаются и на пределы эскалаторных туннелей – проходку KABEX 2002 M можно устанавливать в произвольном положении или применить даже на арочных (неконцентрических) проходах.

Проходка KABEX 2002 M полностью обеспечивает пожарное отделение пространства.

Является устойчивой к агрессивным растворам (pH от 4 до 11).

Кабель проходит через разделительный барьер без разъединения.

Инсталляция проходки осуществляется на работающем оборудовании.

Диапазон избыточного давления: длительно 0,6 MПa

                                                   кратковременно (5 мин.) 1,1 MПa

Исполнение проходки — IP68

Пример установки герметичной кабельной проходки Kabex 2002 M в тоннеле метро

Проходки KABEX 2002 M утверждены протоколом Технической дирекции АО «Транспортное предприятие города Праги» и устанавливаются в Пражском метро с 2003 г.

Противопожарная кабельная проходка ПРОМИЗОЛ-КП: огнестойкая заделка кабельных проемов

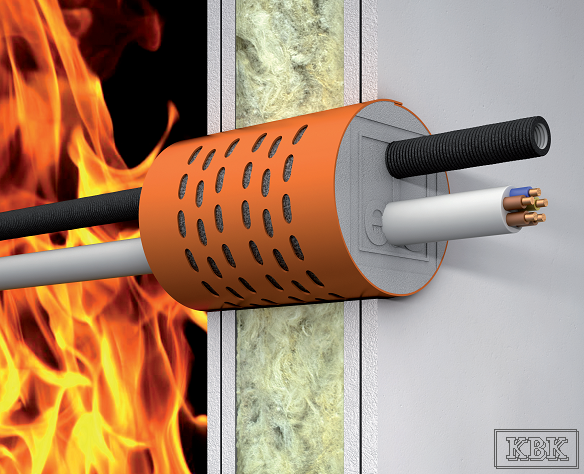

Принцип действия кабельной проходки

В настоящее время, наиболее распространенным решением для устройства кабельных проходок является заполнение проёма тем или иным способом, например, вспучивающими от температуры элементами (вспучивающейся краской, силиконовыми герметизирующими составами или подушками из вермикулита и элементами на их основе) совместно с минеральными плитами или ватой.  Соответственно, при воздействии огня на такое устройство кабельной проходки все свободное пространство для предотвращения опасных факторов пожара, должно заполниться вспученным пенококсом. Серьёзными недостатками такой системы является невозможность полностью обеспечить требуемый класс пожарной опасности — КМ0 (НГ). Кроме этого, невозможно контролировать снижение эксплуатационных характеристик вспучивающихся материалов, содержащих полимерную составляющую, в связи с чем подвергающихся деструкции.

Новизна предлагаемого устройства и уникальность принципа действия состоит в том, что для огнезащиты проёма используется новый заполняющий элемент – деформационный элемент, полностью изготовленный из негорючих, не распространяющих пламя, не воспламеняющихся, не образующих дым и токсичные выделения материалов (класс пожарной опасности — КМ0). Принцип действия устройства основан на способности восстановления своих геометрических размеров после устранения воздействия деформации. При пожаре происходит обгорание оболочки кабеля и появления свободного пространства, которое заполняется деформационным элементом за счёт его расширения и прекращает доступ опасных факторов пожара сквозь проходку.

Эти приспособления имеют сборно-разборную конструкцию. Проходки противостоят распространению огня и дыма при пожаре в соседние помещения.

По ГОСТу все межкомнатные и межэтажные коммуникации должны монтироваться в короба и трубы, а проходки встраиваются в стены и обладают рядом особенностей:

• обеспечивают барьер, не пропускающий дым и газ;
• удобство замены проводов;
• возможность прокладки дополнительных кабелей.

Модульные кабельные проходки расширяются под воздействием высоких температур, нагревающих стены. Материал, через который проходит кабель, разогревается и расширяется, превращаясь в герметичную пробку. За счет этого перекрывается подача кислорода к месту пожара из других помещений, исключается распространение дыма и огня.

Преимущества применения модульных кабельных систем

Огнезащитные кабельные проходки надежно герметизируют кабельные линии. Деформационные элементы кабельной проходки плотно обжимают провода, гарантируя надежно предотвратить проникновение опасных факторов пожаров через преграду.

К преимуществам этих изделий относятся:

• высокий предел огнестойкости до 2 часов и более;

• максимальная защита от влаги, пыли, огня;
• высокий уровень взрывозащиты;
• стойкость к вибрациям;
• возможность использовать проходку повторно.

Проходки огнестойкие ДКС «Vulcan»

  Подкатегории

Кабельные проходки — это общее название заделки мест прохождения кабеленесущих лотков и кабель-каналов, пластиковых труб и отдельных кабелей через стены, потолочные перекрытия, либо специальные противопожарные преграды. Заделка кабельной проходки может выполняться различным способом и с применением различных материалов.
Основные требования, предъявляемые к кабельным проходкам в нормативных документах:

• негорючесть материала;
• возможность замены кабеля в уже установленной кабельной проходке.

Сфера применения

• Производственно-складские предприятия. Готовые огнестойкие решения для комплексной защиты от возгорания.
• Жилая недвижимость. Все проходки прошли испытания согласно Российским нормам и имеют сертификаты соответствия с протоколами испытаний.
• Офисные центры. Предел огнестойкости до 180 минут для надежной работы систем противопожарной защиты.

Преимущества

• Высокая степень огнестойкости, подтвержденная сертификационными испытаниями.
• Система компонентов, позволяющая расширить область применения кабеленесущих систем ДКС.
• Легкость монтажа, не требующего специальных навыков.

Виды кабельных проходок

Компания ДКС предлагает широкий ассортимент кабельных проходок на основе различных технических решений, которые могут комбинироваться между собой, в зависимости от сложности коммуникаций, проходящих через проходку, а также ряд дополнительных компонентов, предназначенных для увеличения огнестойкости проходки и расширения области применения кабеленесущих систем ДКС.

Основные компоненты системы
Кабельная проходка из огнестойких подушек DB	Является самой легкой для монтажа. Подушки просто плотно закладывают в проем проходки; они могут быть легко извлечены в случае необходимости прокладки дополнительного кабеля. Наполнитель огнестойкой подушки содержит вермикулит – материал, имеющий высокий коэффициент водопоглощения (до 500 %). Под воздействием тепла вода, которая содержится в вермикулите, начинает моментально испаряться. Водяной пар раздувает подушку, которая формирует герметичное уплотнение внутри проема кабельной проходки и тем самым препятствует распространению пламени внутрь защищаемого помещения.
Огнестойкие плиты DP	Состоят из минерального волокна, которое не плавится даже при температуре 1000 °С, и покрытые специальным огнезащитным составом, являются наиболее распространенным способом организации кабельных проходок. Основным преимуществом огнестойких плит является возможность создания проходок с очень большой площадью поверхности, что позволяет монтировать проходки для сложных кабельных трасс с несколькими ярусами кабельных лотков.
Огнестойкие проходки из огнезащитных пеноблоков DT	Позволяют избежать использования компонентов, содержащих мелкодисперсные составляющие и минеральные волокна. Легкость использования пеноблока позволяет значительно сократить время монтажа, так как для этого необходимо всего лишь нарезать пеноблок на куски, соответствующие ширине основания лотка или проема проходки.

Дополнительные компоненты системы
Огнестойкая пена DF	Используется для герметизации стыков и щелей в стенах или перекрытиях, а также для заделки трещин, отверстий, вентиляционных каналов, монтажа дверей и окон. Применение двухкомпонентной огнестойкой пены оправдано для герметизации небольших проходок, проходок металлических труб и гильз, а также при наличии специальных требований к огнестойкости (180 мин).
Огнестойкий герметик	Предназначен для герметичной заделки стыков и щелей при монтаже проходки на основе огнестойких плит, подушек и пеноблока.
Дополнительные компоненты системы не могут быть использованы отдельно в качестве самостоятельных кабельных проходок.

Степень огнестойкости

Основным показателем эффективности огнестойкой проходки является предел огнестойкости, который определяется в ходе проведения специальных испытаний, и должен подтверждаться сертификатом соответствия требованиям технического регламента о требованиях пожарной безопасности.

Обозначение предела огнестойкости проходки состоит из условных обозначений, так называемых нормируемых предельных состояний, и цифры, соответствующей времени достижения одного из этих состояний (первого по времени) в минутах. Всего существует три вида предельных состояний, обозначаемых в виде индекса IET:

• литера I (Insulation) – потеря теплоизолирующей способности огнестойкой проходки вследствие повышения температуры на необогреваемой поверхности материала проходки более чем на 140 °С;
• литера E (Integrity) – потеря целостности материала огнестойкой проходки в результате образования в конструкции огнестойкой проходки сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения и пламя;
• литера T (Temperature) – достижение критической температуры нагрева материала элементов изделия в необогреваемой зоне проходки.

Соответствие стандартам

• ГОСТ Р 53310—2009 «Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость»;
• ГОСТ 30247.0-94 «Конструкции строительные. Методы испытаний на огнестойкость. Общие требования»;
• ГОСТ 30247.1-94 «Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции».

В рубрику «Подвижная связь» | К списку рубрик  |  К списку авторов  |  К списку публикаций

С.Н. Замятин
Ведущий менеджер ОАО «Скандинавский Дом»

Кабельные вводы широко используются в различных отраслях, где есть необходимость обеспечения герметизации при осуществлении кабельной проходки. В сетях связи они применяются для организации вводов коаксиальных кабелей и волноводов в здания и помещения, а также в кабельные шкафы.

Современные кабельные вводы позволяют не только добиться абсолютной герметизации мест ввода, но и обеспечивают защиту от проникновения огня и газов. Они устойчивы к вибрации, перепадам температур, взрывному воздействию. Кабельные вводы недоступны для насекомых и грызунов.

В настоящей статье компания ОАО «Скандинавский Дом» представляет своего партнера, всемирно известного производителя уплотнительных панелей для кабельных вводов, шведскую компанию MCT Brattberg.

Система уплотнения компании МСТ Brattberg, родоначальника концепции кабельных вводов, основана на принципе сжатия внутри стальной рамы уплотнительных модулей из специально разработанной резины. Она выполнена из запатентованного материала Lycron — полимера, не содержащего галоген.

Конструкция уплотнительной панели MCT позволяет обеспечить абсолютную герметизацию наиболее распространенных типоразмеров кабельных проходок.

В состав панели входят следующие основные компоненты:

• стальная рама, заполняемая специальными резиновыми уплотнительными блоками;
• упрочняющие стальные фиксаторы;
• зажимы для уплотнения;
• блоки концевого уплотнения;
• расклиниватели и выталкиватели концевого уплотнения.

Рама является несущей конструкцией уплотнительной панели MCT. Рамы изготавливаются из обычной или нержавеющей стали, а также из алюминия. Компания MCT предлагает 4 стандартных типоразмера внутреннего проема рамы с шириной проема 120 мм и высотой проема 60, 120, 180 и 240 мм. Предусмотрены как одиночные рамы, так и комплексные (конструкции, собранные из одиночных рам). Расширение рамы допускается как по вертикали, так и по горизонтали. Рамы могут изготавливаться также по чертежам заказчика. Их сборка производится путем автоматизированной дуговой сварки металлическим или вольфрамовым электродом. Весь процесс производства рам полностью автоматизирован. Система контроля качества соответствует стандарту ISO 9001.

Гибкая система уплотнения

Компания МСТ предлагает три системы уплотнения. Стандартная система используется для кабелей фиксированного диаметра в диапазоне от 4 до 100 мм. Для других размеров возможно изготовление панелей под заказ. Неиспользуемое пространство заполняется целиковыми блоками. Стандартные уплотнительные блоки выпускаются 7 типоразмеров, с шириной 15, 20, 30, 40, 60, 90 и 120 мм. Наиболее ходовыми являются размеры 20 мм для кабелей диаметром от 9,5 до 10,5 мм; 40 мм — для кабелей диаметром от 27,5 до 29,5 мм; (7/8″) и 60 мм — для кабелей диаметром 37,5-39,5 мм (1 1/4″).

Система AddBlock (блоки с изменяемым диаметром) разработана для случаев, когда заранее неизвестен точный диаметр кабелей, например, при ремонтных работах. С помощью съемных пластин (так называемых «крыльев») блок Addblock можно приспособить под 5 различных диаметров кабелей. Всего, таким образом, эта система позволяет уплотнять кабели 45 различных диаметров. Наибольшей популярностью пользуются блоки шириной 20, 40 и 60 мм для кабелей диаметрами 8,5-13,5, 23,5-28,5 или 38,5-43,5 мм соответственно. Воспользовавшись специальными заглушками, каждый блок Addblock можно превратить в запасной блок для прокладки вместо него в будущем дополнительного кабеля.

Система уплотнительных блоков U-block служит дополнением для первых двух систем. С ее помощью можно изменить наружные размеры стандартных блоков и блоков AddBlock, что часто необходимо при центрировании кабелей разного диаметра по высоте. Уникальная конструкция краев этих блоков позволяет фиксировать блоки один в другом, что значительно упрощает монтаж.

Все резиновые уплотнительные блоки MCT полностью совместимы. Это значит, что стандартные блоки пригодны для использования вместе с блоками AddBlock и U-блоками. При сборке кабельного ввода уплотнительные блоки устанавливаются в раму рядами одинакового размера, и каждый ряд перекладывается стальными пластинами.

Простая и надежная установка

Установка кабельного ввода MCT не требует использования специальных инструментов. Сборка кабельного ввода заключается в установке в раму кабелей и уплотнительных блоков с последующим сжатием этих блоков с помощью концевого уплотнения либо с помощью специального расклинивателя. Блоки Addblock и U-block имеют фиксаторы для предотвращения сползания уплотнительных блоков и пластин.

Зажимы для уплотнения устанавливаются над верхним рядом уплотнительных блоков. Болт зажима затягивается, сжимая блоки вокруг кабеля. При этом образуется место для установки концевого уплотнения, которое обеспечивает требуемую герметичность. Уплотнение выполнено из материала lycron и деталей из оцинкованной или нержавеющей стали.

Расклиниватель предлагается использовать в качестве альтернативы зажиму и уплотнению. Его можно вставлять в любом месте рамы. Устанавливается расклиниватель всегда вместе с фиксатором.

Фиксаторы помещаются в промежутке между рядами уплотнительных блоков. Они изготавливаются из стальных пластин и обеспечивают дополнительную прочность всей панели. Треугольные вырезы на краях пластины дополнительно защищают от проникновения влаги внутрь помещения.

Специальные кабельные вводы

Компания MCT предлагает помимо кабельных вводов для обычного применения специальные конструкции уплотнительных панелей, которые могут выдерживать высокое давление, а также панели для защиты от электромагнитных импульсов. Имеются конструкции панелей для вводов овальных волноводов. При этом обеспечивается защита от несанкционированного электронного воздействия и от статического электричества.

В заключение краткого обзора кабельных вводов компании MCT Brattberg особо отметим, что применение уплотнительных панелей МСТ помогает существенно снизить стоимость работ по монтажу кабельной инфраструктуры. Установка в раму неиспользуемых модулей на стадии проектирования кабельных трасс дает возможность проложить дополнительные кабели. Панели МСТ обеспечивают степень защиты от воздействий окружающей среды класса IP-68. Кабельные вводы МСТ сертифицированы.

Более подробную информацию о кабельных вводах можно получить в компании RayCom Wireless (ОАО «Скандинавский Дом») — официального дистрибьютора компании МСТ Brattberg в России и странах СНГ.

Опубликовано: Журнал «Технологии и средства связи» #1, 2007
Посещений: 12684

В рубрику «Подвижная связь» | К списку рубрик  |  К списку авторов  |  К списку публикаций

---

Roxtec – гибкие уплотнения для кабельных и трубных вводов

Компания Roxtec была основана в Швеции в 1990 году с изобретением Multidiameter™, решения для адаптации к кабелям и трубам различных размеров на основе уплотнительных модулей со съемными слоями. Эта гибкая концепция произвела революцию в процессе прокладки кабелей и монтажа труб, упростив конструкцию, ускорив монтажные работы и сократив потребность в складских запасах, материалах и логистике.

Сегодня компания Roxtec поставляет решения по уплотнению, а также услуги по проектированию и инструменты для многих международных проектов в морской, морской нефтегазовой, энергетической, обрабатывающей промышленности, инфраструктуре и производстве оборудования.

Защита жизни и имущества

Уплотнительная система Roxtec защищает от огня, газа, воды, пыли, взрыва, вредителей, перепадов давления и температуры. Он также снижает шум, вибрацию и усталость материала и существует в версиях для ЭМС, взрывоопасных зон (Ex), а также для соединения, заземления и защиты от молнии.

Система сертифицирована всеми основными классификационными органами. Продукция Roxtec имеет 285 сертификатов, в том числе IECEx/ATEX и MED, а также 430 зарегистрированных испытаний и разрешений.

Уплотнения используются во всем мире для обеспечения безопасности, эффективности и эксплуатационной надежности. Их также ценят за чистый процесс установки, эффективность использования площади и возможность адаптации к широкому спектру кабелей, металлических труб и пластиковых труб. Возможность открывать уплотнения для добавления кабелей или быстрой замены упрощает техническое обслуживание и модернизацию.

Готовность к будущему

Система разработана с учетом экономической эффективности, начиная с этапа проектирования и строительства и заканчивая техническим обслуживанием.Стандартные комплекты Roxtec поставляются с прямоугольными или круглыми рамами, отдельными или встроенными узлами сжатия и резиновыми модулями или корпусами. Существуют также круглые уплотнения, подходящие для металлических или пластиковых труб.

Гибкость позволяет легко герметизировать несколько кабелей и труб в небольшом количестве отверстий. Уплотнения позволяют предварительно заделывать кабели и обеспечивают встроенную резервную емкость. Пользователи могут оставаться конкурентоспособными и иметь дело с новыми потребностями и правилами, поскольку можно добавлять кабели и трубы и продлевать срок службы проектов — без дополнительных материальных затрат.

Сервис и разработка

Компания Roxtec располагает обширными ресурсами для исследований и разработок, включая конструкторский отдел, а также испытательные и противопожарные лаборатории. В тесном сотрудничестве с клиентами решения по герметизации кабелей и труб разрабатываются с учетом конкретных потребностей.

Поскольку идея Roxtec заключается в том, чтобы помочь владельцам, проектировщикам и подрядчикам снизить риски и сэкономить время и деньги, компания предоставляет услуги проектирования и Roxtec Transit Designer через Интернет.

Группа обслуживает клиентов на более чем 80 рынках через дочерние компании и дистрибьюторов.Благодаря своему присутствию компания Roxtec обеспечивает доступность продуктов на местах, быструю поддержку и быстрые поставки.

Факты и цифры

Основан

Микаэль Блумквист, Швеция, 1990 г.

Штаб-квартира

Карлскруна, Швеция

Собственность

Частная собственность Mellby Gård Holding AB

Председатель правления

Ханс Строберг

Продажи в 2019/2020 финансовом году

282 миллиона евро (18 месяцев)

Изобретения

Multidiameter™ и уплотнительная система Roxtec

Зарегистрированные сертификаты на продукцию

Более 250

Зарегистрированные испытания и одобрения

Более 500

Местное присутствие по всему миру

Клиенты на более чем 80 рынках

Количество дочерних компаний

28

Сертификаты

SS-EN ISO 14001:2015 и SS-EN ISO 9001:2015

Регистрационный номер

556370-8063

ИНН

СЭ556370806301

Среднесписочная численность работников, 2019/2020 финансовый год

822



Уплотнения кабельных проходок | Огнезащита

Противопожарные системы с панелями из минеральной ваты

Для наружных и внутренних работ (в том числе с повышенной влажностью)

Системы состоят из плит из минерального волокна, абляционного огнезащитного покрытия и герметика для швов. Они могут применяться как однопанельные проходки (продолжительность огнестойкости до EI60) и двухпанельные противопожарные перегородки (до EI120). Испытано на DIN 4102-9, европейский стандарт EN 1366-3 и одобрен в FM 4990.

0

System Огнестойкость 4 Тип одобрения	Комплекции
KBS ® plattenschott abl30	до s30	de (dibt)	kbs	KBS ® , КББ ® герметик
KBS ® Plattenschott ABL90	до S90	de (Dibt) CH (VKF)	KBS ® , КОБЛ ® , KBS ® герметик
KBS ® Панельная панель	до 2 ч	FM-одобрение (4990)	KBS ® покрытие, KBS ®  Sealant

KBS ^® системы герметизации смешанных проходов KBS ^® Kombischott также можно использовать для противопожарной защиты кабелей и кабельных опор c инструкции.

Для внутреннего применения в сухих помещениях

Системы состоят из плит из минерального волокна, вспучивающегося покрытия и герметика для швов. Они могут применяться как однопанельные проходки (продолжительность огнестойкости до EI60) и двухпанельные противопожарные перегородки (до EI120). Испытано в соответствии с DIN 4102-9 и европейским стандартом EN 1366-3.

Системы герметизации смешанных проходов KBS ^® KBS ^® Kombischott могут также использоваться для противопожарной защиты кабелей и кабеленесущих конструкций.

Противопожарные мешки

KBS ^® Герметизирующие мешки в основном используются для гибкой герметизации кабельных проходок в стенах и полах, когда кабели необходимо часто заменять или модернизировать.

KBS ^® Герметичные пакеты испытаны в соответствии с DIN 4102-9, европейским стандартом EN 1366-3. Они одобрены в соответствии с FM 4990 и внесены в список UL.

0

4

1 Огнестойкость

4

Комплекции

Комплекции
KBS ® Уплотнительные мешки	до S30	de (Dibt) CH (VKF)	KBS ® Уплотнительные мешки
KBS ® Уплотнительные мешки	до EI180	EU (EN13501-2, ETA — применяется для)	KBS ® Уплотнительные мешки
KBS ® Уплотнительные мешки	до 4 H	UL	UL	KBS ® 9012 9012
KBS ® Уплотнительные мешки	до 3 H	FM		FM	KBS ® Уплотнительные мешки

Ступка пожарной защиты

KBS ^®  Раствор представляет собой противопожарный раствор, который набухает после обработки. Он надежно герметизирует зазоры вокруг кабелей и предотвращает образование трещин при отверждении. В результате получается огне- и дымонепроницаемое уплотнение с высокой производительностью.

KBS ^®  Раствор испытан на использование в герметизации кабельных проходок в соответствии с DIN 4102-9, BS 476, часть 20, а также в соответствии с UL 1479. KBS ^®  Раствор испытан в соответствии с EN 1366-3 в качестве смешанной герметизации проходки .

KBS ^® Раствор доступен в 2 цветах: красный для идентификации в качестве противопожарного раствора или нейтрально-серый.

KBS ^® Раствор

Герметики для проходки — Greyton

Greyton может предоставить решения для проходок всех служб и противопожарной герметизации проходов в стенах, потолках и перекрытиях. Мы используем широкий спектр продуктов для достижения необходимого рейтинга независимо от параметров. Некоторые из систем включают:

• Безусадочный огнестойкий раствор для труб и кабельных вводов
• Огнестойкие «подушки» из вспучивающегося материала и минеральной ваты, устанавливаемые вокруг труб и кабелей.
• Вспучивающиеся манжеты, обертки и пасты для всех пластиковых труб или трубопроводов, проходящих через большие плиты или из огнеупорных стен или потолков. Это может включать строительство противопожарных переборок для размещения воротников, если их невозможно модифицировать.
• Противопожарный силикат кальция, огнезащитные проходки, вермикулит и плиты из минеральной ваты для проходов в стенах и полу.
• Гибкая огнестойкая пена вокруг труб, где важно расширение и сжатие.Обычно это часть системы огневого миномета.
• Уплотнительные мастики, акриловые или полиуретановые, вокруг кабелей и труб, где требуются отверстия в сердечниках или небольшие проникновения. Огнестойкие и неогнестойкие опорные стержни используются для повышения производительности системы.

Герметизация кабельных вводов с полной изоляцией (-/120/120 FRL)

Произошел важный сдвиг в том, как лаборатории по сертификации огнестойкости и советы по герметизации проверяют соответствие стандартам проникновения. Если до 2010 года можно было герметизировать проход в плите кучей противопожарных подушек, то теперь это стало гораздо более технической задачей. Основная проблема заключается в изоляционном компоненте, который может привести к медленному распространению горения или повреждению противопожарного уплотнения на невоспламеняющейся стороне. Это повышение температуры, не отвечающее требованиям испытаний, когда оно перемещается по коммуникациям за ограждение плиты. Такие компоненты, как кабельные лотки (сталь), являются хорошими проводниками и представляют собой серьезную проблему. То, как мы теперь относимся к этому, заключается в том, чтобы заключить сервисы выше барьера и (или) ниже, гарантируя, что мы строго соблюдаем тестовые прототипы.На приведенных выше фотографиях вы можете увидеть систему TBA, которая обматывает кабели и обеспечивает полный -/120/120 FRL.

Hilti Кабельные покрытия

Подстанция Хеймаркет часть кабельного проекта 132 кВ в центральном деловом районе Сиднея и внутренних пригородах.
см. ссылку от Siemens

Большие противопожарные проходы, уменьшенные с помощью блоков Hebel, затем загерметизированы с помощью Promaseal Bulkhead и Promaseal Mastic.

Проходки в перекрытиях с противопожарными проемами, выполненными с помощью Promatect H и раствора Promaseal, обеспечивающего 4-часовую стойкость.

Все проходимые проходы покрыты алюминиевыми пластинами.

Большие проходы от огня герметизируют проходы, уменьшенные с помощью блоков Hebel, затем загерметизированных с помощью Promaseal Bulkhead и Promaseal Mastic.

Пассивная противопожарная защита проходок электрических кабелей

Проходки электрических кабелей имеют решающее значение для секционирования зданий , поскольку они имеют высокий риск воспламенения во время пожара. Короткие замыкания и перегрузки по току, а также неисправности в проводниках или соединительных клеммах могут привести к перегреву, износу или «возгоранию» слоев изоляции кабеля.

Технические проходки могут распространять газ и пламя либо через трещины вокруг кабелей, либо через пространство, оставшееся после возгорания покрытия.

Европейский эталонный стандарт безопасности EN 1366-3 устанавливает критерии испытаний для систем противопожарной защиты , которым должен соответствовать этот тип проходок. Как и в случае других вводов в установку, в ходе испытаний контролировались следующие критические характеристики:

• герметичность системы по отношению к дымовым газам и дыму;
• способность восстанавливать теплоизоляцию на уровне проникающей конструкции.

Нет единого противопожарного решения.
Выбор зависит от среды установки и требований приложения.

Здесь мы рассмотрим различные уплотнительные системы и проанализируем их в соответствии с их техническими характеристиками и преимуществами в применении и обслуживании.

Наиболее гибкие решения состоят из систем, которые можно легко снимать и заменять непосредственно на месте, таких как вспучивающиеся мешки (например, AF Bags ) .
Установка проста, и при необходимости пакеты можно снять или слегка сжать, чтобы можно было вытянуть или вставить новые кабели.
Этот тип решения идеально подходит для небольших проемов или строительных площадок.

По окончании работ или для больших проемов, полужесткие системы, такие как панели из минеральной ваты низкой плотности (например, AF Pane l ) , которые обеспечивают большую эффективность применения для опытных монтажников. Однако это происходит за счет простоты повторной обработки.

Еще одним важным параметром, помимо гибкости , который отличает системы защиты от проникновения кабеля , является глубина уплотнения . Решения, предлагаемые на рынке, варьируются от 120 мм до более чем 300 мм.

Для сертификации предпочтительно испытать меньшую глубину уплотнения, чтобы уменьшить толщину изоляции, превышающую толщину подложки, в которую она вставлена. Это значительно снизит общую стоимость работ.

Чтобы объединить преимущества различных систем, мы хотели бы сосредоточиться на новом решении , которое становится все более стандартным для этих проходок – продуктах на основе двухкомпонентной терморасширяющейся пены.

Доступны в классическом исполнении из пеноматериала (например, AF Graphit Foam) и предварительно сформованном варианте из вспучивающегося кирпича (например, AF Brick с глубиной заделки всего 150 мм), эти продукты гарантируют целостность даже с горючими элементами. Это синтез, сочетающий в себе преимущества гибких и жестких решений.

AF Brick получил свой первый сертификат ETA (European Technical Approval) в ноябре 2021 года. Подобно более жестким решениям, эти системы имеют чрезвычайно компактную отделку и благодаря их сжатию обеспечивают отличную изоляцию от холодного дыма даже без дополнительных продукты.
Благодаря простому способу установки они идеально подходят для технического обслуживания и легкого повторного применения.

Противопожарная защита кабельных лотков

После 25 лет работы в кабельном бизнесе у меня появилась замечательная возможность разработать несколько механических систем проходки для установщиков кабелей. Во время разработки этих систем меня постоянно поражали некоторые проникновения, с которыми я сталкивался в коммерческих зданиях, школах и больницах. Почти всегда были обнаружены проблемы с противопожарной защитой и проблемы с проходкой кабельных лотков.Кабельные лотки, казалось, безрассудно продирались сквозь противопожарные барьеры; отверстия, образующиеся при прохождении лотка через стену или пол, различаются по размеру и форме. Как будто разные люди планировали и выполняли каждую дырку — даже в том же здании, даже на том же этаже! Казалось, что у безумия нет никакого метода.

В течение трех лет наша компания разрабатывала разъемные муфты для реконструкции нарушений проходки и пенетраторы для новых кабельных прокладок. Эти системы являются результатом накопления идей и решений, накопленных десятилетиями с точки зрения установщика кабеля. Наши продукты были хорошо приняты кабельной промышленностью.

А как насчет этих надоедливых отверстий для кабельных лотков? Вопрос беспокоил меня, особенно вопрос, почему строитель или подрядчик сделал огромные прямоугольные отверстия в противопожарных преградах. Я представил себе панику, когда пришло время занимать здание, и подрядчик обнаружил, что никто из монтажников не перекрыл кабельный лоток. Я представил себе гнев владельца здания, который должен доплатить, чтобы остановить возгорание этих проходов, а затем принять механический метод, который является неадекватным и его нужно будет модернизировать каждый раз, когда новый кабель протягивается или удаляется из этого кабельного лотка.

Противопожарная защита использует методы, которые проверены и классифицированы путем определения количества времени, прежде чем огонь пройдет через номинальный барьер. Промышленности кабельных лотков удалось избежать проблем с противопожарной защитой, просто говоря и ничего не делая. Средний архитектор или инженер определяет кабельный лоток и предоставляет подрядчику установить его, не обращая внимания на противопожарную защиту. Малоизвестный факт, что не существует упреждающих проходок кабельных лотков для прохождения лотков через противопожарный барьер.Другими словами, производитель кабельного лотка не обратился в UL или ETL и не сказал «проверить проникновение этого лотка в течение 2 часов, сделать отверстие такого размера и использовать эти подушки, сжатые до такой степени…» Вместо этого они оставили это на усмотрение. конечный пользователь модернизирует то, что у них получилось.

Эти большие дыры станут кошмаром для всего здания. Содержать их будет дорого и долго. Во многих районах западного побережья при прокладке кабельного лотка через противопожарную стену необходимо учитывать сейсмические факторы.Если кабельный лоток будет жестко проложен через противопожарный барьер и произойдет землетрясение, уплотнение будет нарушено, а противопожарный материал сместится. В результате огонь будет мчаться сквозь стену, специально предназначенную для тушения пожара.

Те, кто в строительной отрасли участвует в этом, должны ОСТАНОВИТЬ ЭТО!

Простым и эффективным решением могут быть «Рукавные системы». где кабельные лотки останавливаются в нескольких футах от противопожарного барьера, устанавливается рукав и снова поднимается лоток с другой стороны барьера.

Рукавные системы — это просто методы сдерживания расширения вспучивающегося материала. Рукава могут быть защищены от огня, чтобы соответствовать рейтингу барьера. С серией маленьких отверстий всегда легче справиться, чем с одним большим отверстием. Кабельные лотки, требующие заземления, могут пропускать заземляющий провод через однодюймовую втулку, чтобы изолировать его от кабелей связи.
Компании противопожарной защиты в течение многих лет вносили свой вклад в двусмысленность, связанную с этими проникновениями. Их представители на местах скажут строителю/подрядчику сделать отверстие настолько большим, насколько они хотят, они с радостью продадут вам подушки, замазку, герметик и проволочную сетку на весь срок службы здания.Крупные противопожарные компании занимаются прокладкой кабелей в качестве побочной работы; их опора находится в воздуховодах, трубах, уплотнениях и соединениях стены с полом. Они занимаются бизнесом, чтобы зарабатывать деньги для своей компании. Если строительная индустрия хочет выкинуть на них деньги, потому что у нас нет стандартов или даже методов для работы с проходками кабельных лотков, пусть будет так.

Любой из вас, читающий эту статью в любое время в полевых условиях, знает, о чем я говорю. Да, уже слишком поздно что-либо делать с теми барьерами, через которые проложены кабельные лотки.Однако мы можем учиться и быть частью решения, а не частью проблемы. Пройдите обучение противопожарной безопасности и установите стандартную процедуру преодоления противопожарного барьера. Если вы участвуете в размещении кабельного лотка, ПРЕКРАТИТЕ ЭТО. У нас есть система, которая преодолевает все подводные камни, упомянутые в этом техническом открытии: «Future Proof Plates» (FPP’s).

Нажмите, чтобы загрузить PDF-версию этой статьи

Факторы, влияющие на проникновение кабеля в срединный барьер

Авария с пересечением средней полосы является наиболее серьезным типом дорожно-транспортного происшествия, связанного со съездом с проезжей части. Вантовые срединные барьеры были определены как одни из наиболее экономичных и универсальных срединных барьеров для предотвращения столкновений в поперечном направлении. Тем не менее, сбой при проникновении по-прежнему происходит с каждой конструкцией кабельного барьера. Были проведены обширные исследования для определения оптимальных рекомендаций по размещению кабельных ограждений, высоты кабелей и статического натяжения, но в большинстве наблюдений, касающихся проникновения кабельных барьеров посередине, учитывались конкретные сценарии воздействия. Было проведено научное исследование для выявления обстоятельств, способствующих проникновению кабеля в срединный барьер.Для выявления факторов, способствующих проникновению реликтового излучения, использовались диаграммы и измерения в отчетах о авариях, срединные геометрии, фотографии, геометрия транспортных средств и инерционные свойства, а также компьютерное моделирование. Наиболее распространенный тип пробития подъезда был вызван транспортными средствами, ориентированными почти перпендикулярно ограждению при ударе, даже при умеренных углах удара. Некоторые высоковольтные кабельные барьеры перекрываются из-за захвата кабеля фланцем стойки или стенкой. В срединных барьерах низкого напряжения было несколько проколов, связанных с низкой прочностью нижних и средних креплений троса к стойке, но относительно небольшое количество проколов, которые были вызваны преимущественно пуском через барьеры.Чтобы предотвратить подкат, нижние тросы должны располагаться на расстоянии от 13 до 15 дюймов (от 330 до 381 мм) и должны использоваться прочные крепления троса к стойке. Во избежание перехвата верхние тросы систем, расположенных на склонах подходов с V-образными канавами 6:1 или круче, должны быть слабо прикреплены к стойке высотой 35 дюймов (889 мм) или выше.

Язык

Информация о СМИ

Тематические/указательные термины

Информация о подаче

• Регистрационный номер: 01519687
• Тип записи: Публикация
• Номера отчетов/документов: 14-4624
• Файлы: ТРИС, ТРБ, АТРИ
• Дата создания: 27 января 2014 г. 15:37

Герметизация трубных и кабельных вводов с помощью уплотнительной пасты KB Flex 200

Страна/регион — Пожалуйста, выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia HercegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard и Mc Donald IslandsHondurasHong Конг, С. AR, ChinaHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau, ЮАР, ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMawiMexicoMicronesiaMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinaPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант и ПринсипиСаудовская АравияСенегалСербияСейшелыСьерра-ЛеонеСингапурСловакияСловенияСоломон островаСомалиЮжная АфрикаИспанияШри-ЛанкаSt. ЕленаСв. Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemen, Республика ЗаирЗамбияЗимбабве

Расследование

.
