Как подсоединить выключатель двухклавишный. Как подключить двойной выключатель на две лампочки: схемы и инструкции

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов.

То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны.

Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

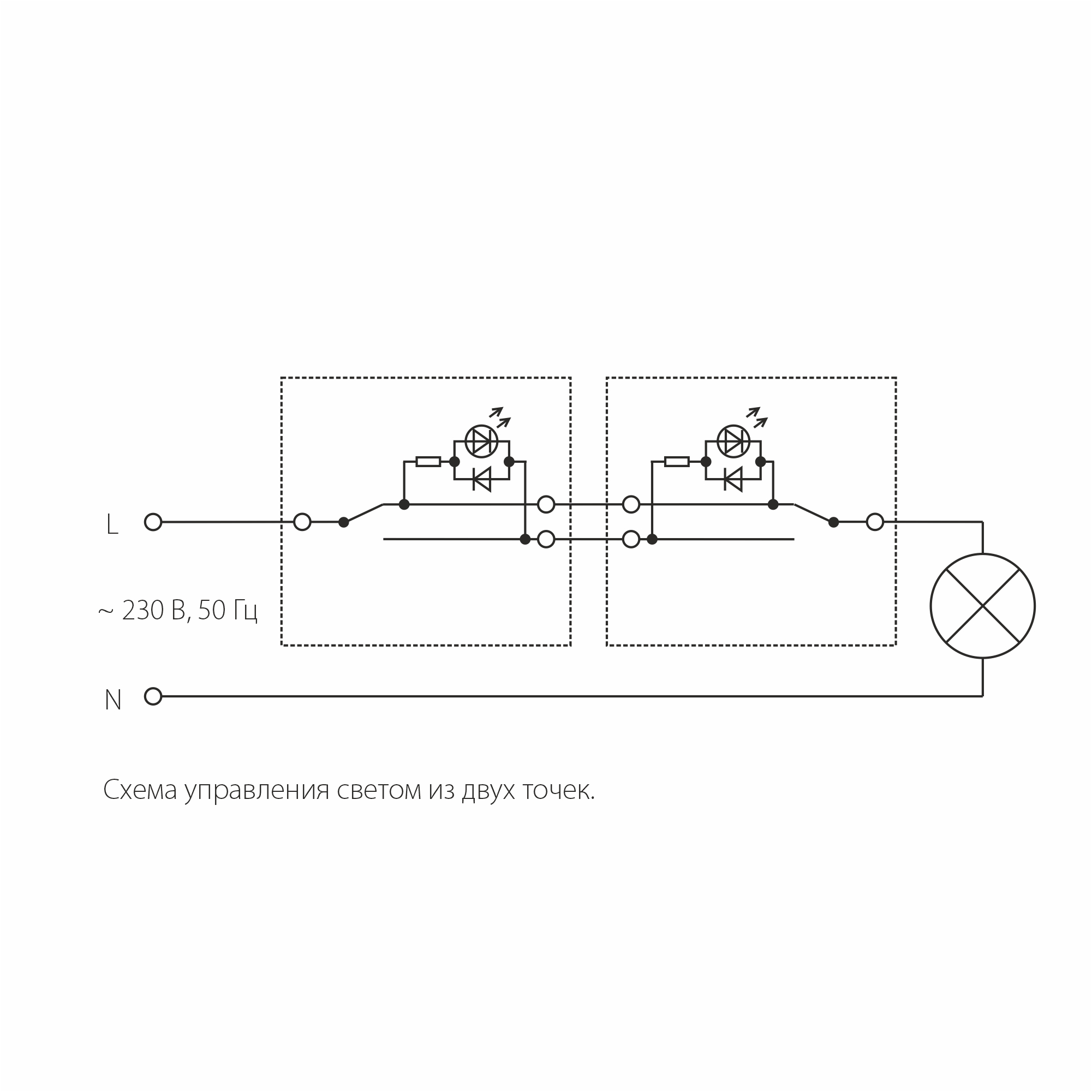

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.

Фаза подключается ко входу одного из проходных выключателей (с тремя входами).

Вход второго подается на свободный провод лампы.

Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).

Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео
Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).

К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.

В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Фото монтажа двухклавишного выключателя света

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

Схема подключения выключателя с подсветкой основана на следующей последовательности действий:
• обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
• в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого – сначала производится его демонтаж;
• с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
• корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
• производится включение сети и проверка работоспособности выключателя, его подсветки и сети освещения.

Кроме стандартных моделей, выключатель из двух клавиш может дополнительно укомплектовываться подсветкой, индикатором. Подсветка помогает определить его в темноте, а светящийся индикатор даст понять, что электрическая сеть исправна и является замкнутой. Выпускают также модели с ударопрочными и влагозащитными корпусами. Устанавливаться они могут в бане, ванной или на улице.

Существуют еще и проходные выключатели. Конструкцию они имеют практически ту же, за исключением дополнительной клеммы. Такие устройства подключаются к одному или группе светильников и позволяют управлять освещением с противоположных концов помещения. Например, заходя в спальную, можно включить свет, а ложась спать, выключить его около кровати.

Галерея изображений

Самый простой вариант сооружения электроточки с двумя клавишами заключается в установке устройства с двумя механизмами в одном корпусе

Двойной выключатель можно собрать из двух одноклавишных модулей типа ABB Niessen Zenit, которые соединяются перемычкой из куска провода

Для подключения устройств необходимо отключить питание и подготовить провода. Длина проводов примерно по 10 см, их края нужно зачистить от изоляции приблизительно на 1 см

Провода подключаются согласно указаниям изготовителя. Фаза подсоединяется к клемме L, вторые два к клеммам со стрелками, расположенными над клавишами

Для соединения двух отдельных модулей в двухклавишный выключатель из отрезка провода делают перемычку

Подготовленной перемычкой соединяют два отдельных модуля. Дальнейшие действия по подключению производятся в общем порядке

Синий и зеленый провод подключают к каждому из двух модулей через клеммы со стрелками, белый подсоединяется к фазе одного из модулей

Стандартный двойной выключатель просто заводится в подрозетник, модульный вариант сначала устанавливается в суппорт и закрепляется в подрозетнике шурупами. Затем все закрывают рамкой

Каких-нибудь стандартов для размещения устройства законодательством не предусмотрено. Их установка подразумевает удобное использование для взрослых и детей.

И если раньше привычной практикой было размещать устройство на высоте около 2 м, то сейчас выключатель часто располагают на уровне опущенной кисти руки взрослого человека. Таким образом, элемент становится доступным практически для всех жильцов дома.

Размещать выключатель лучше так, чтобы он был доступен всем, кроме самых маленьких

Единственным местом, где размещение выключателя может иметь какие-либо ограничения — это ванная комната или баня. Здесь нужно учитывать размещение умывальника и открытого душа. При эксплуатации прибора он не должен попадать под капли воды.

Какие бы работы по электромонтажу ни приходилось выполнять, первое, что важно сделать — обесточить сеть. Ни на секунду нельзя забывать, что электричество опасно. Кроме воздействия тока, неграмотно проложенная электропроводка может стать причиной поломки электроприборов или возгорания в доме.

Правила поведения при работе с электросетями:

• обязательно обесточить сеть;
• не прикасаться к подключенным приборам мокрыми руками;
• не использовать металлические скобы для закрепления проводки;
• не перегружать электрическую сеть;
• поврежденный провод лучше заменить новым, а не ремонтировать его;
• выполнять работу можно только инструментом с заизолированными ручками;

Работая с электричеством, нельзя дотрагиваться к водопроводным или газовым металлическим трубам.

Приступая к самостоятельному подключению, необходимо:

• предпринять шаги по соблюдению техники безопасности;
• ознакомиться с закономерностями маркировки проводов;
• проверить сеть на соответствие маркировки.

Любому хозяину дома для замены и подключения выключателя вряд ли захочется приглашать электрика. К тому же, для выполнения этой задачи, нет необходимости в сложных приборах и инструментах.

Для установки понадобятся:

• монтажный нож;
• изоляционная лента;
• молоток и зубило;
• пассатижи;
• индикаторная отвертка, а также фигурная и прямая.

Если установку приходится проводить в новом месте, а в доме проложена скрытая проводка, может пригодиться дрель с насадкой «коронка» или перфоратор.

Без отвертки-индикатора не обходятся ни одни электромонтажные работы

Без знания и соблюдения маркировки приступать к установке категорически нельзя. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ.

Правильная маркировка от производителя поможет избежать проблем с идентификацией проводников

Для формирования правильный соединений применяют следующие обозначения:

• ноль — всегда и без исключений синий;
• защита также строго одного цвета — желто-зеленого;
• фаза — имеет преимущественно коричневый или красный цвет.

Это лишь основные комбинации. Кроме того, чтобы исключить путаницу при идентификации, используют буквенно-цифровую маркировку.

Если при проведении работ выяснилось отсутствие визуальных обозначений, то необходимо самостоятельно промаркировать проводку с помощью разноцветной термоусадочной трубки или цветной изоляции.

Слепо доверять маркировке не стоит. Эти обозначения не раз меняли свои стандарты. Поэтому, приступая к делу, необходимо дополнительно проверить характер проводников. Для этого используют индикаторную отвертку и мультиметр.

Если в строении проведена однофазная электрическая сеть без системы заземления, то определить фазу или ноль поможет индикатор. Отключив электроэнергию, зачищают проводники и отводят их так, чтобы они не касались друг друга.

Включив подачу электроэнергии, к проводам подносят отвертку. Лампочка в индикаторе вспыхнет, при касании к проводнику фазы, а от прикосновения к нулю не загорится.

Мультиметр – многофункциональное контрольно-измерительное устройство, выполняющее работу как минимум трех контрольных приборов: вольтметра, омметра и амперметра

Внутренне устройство выключателя

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.

Конкретнее, он складывается из таких элементов:

• механизма и декоративной панели;
• одной входной клеммы;
• двух выходных клемм;
• двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.

Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Занимаясь подборкой электрики к новому или обновленному интерьеру в сети, часто приходится наталкиваться на фото двухклавишного выключателя. Данный прибор выглядит также аккуратно, как и одноклавишный, при этом выполняя сразу две полезные функции. При большей функциональной нагрузке, чем у стандартной разновидности, данный тип переключателей не является сложным в установке.

Применение

Применение такого устройства управления, как правило, проходит по двум сценариям. В первом случае к одному выключателю подводятся провода от двух разных приборов. Чаще всего, речь идет о лампах, осуществляющих освещение в смежных комнатах. Однако, управляемым может быть любой электрический прибор, начиная от кухонной вытяжки и заканчивая теплым полом.

Второй вариант использования переключателя позволяет обеспечить разные режимы работы прибора. Например, регулировать уровень освещения в помещении.

При использовании ламп, обладающих несколькими источниками света, данным типом выключателей контролируется подключение разного числа лампочек. Потому, нажатие одной из клавиш ведет к соответствующему зажиганию подведенных к ней лампочек.

Разборка

Процесс подключения двухклавишного выключателя можно осуществить своими руками. Здесь не потребуется серьезной узкоспециальной базы знаний. Главное: обесточить сеть при работе и соблюдать рекомендации.

Для того чтобы начать манипуляции, механизм потребуется разобрать. Внешне он выглядит, как целостная конструкция, не предназначенная к разборке, однако без снятия лишних деталей подключение невозможно.

При помощи тонкой плоской отвертки следует поддеть клавиши со стороны внешних боковин (или сверху) и аккуратно вынуть их из пазов.

Затем можно приступить к отсоединению рамки. Данный элемент крепится зажимами или винтами. То есть, используя отвертку, достаточно ослабить или отвинтить крепежи. После проделанной работы внутренний механизм выключателя легко вынется.

Подключение

Современные модели выключателей ориентированы на самостоятельную установку даже новичками. Помимо инструкции, вложенной в пакет со всеми составляющими, тыльная сторона механизма снабжена обозначениями всех контактов, а в некоторых случаях, еще и схемой подключения.

Всего в таком устройстве три контакта:

• входной, для фазового питающего провода;
• два выходных для управления приборами.

В процессе работы потребуется соединить входной контакт с проводом питания (фазой), а два выходных – с проводами управления прибором. В случае с люстрой это будут жилы, питающие разные лампочки.

Стоит отметить, что инструкция для подключения двухклавишной разновидности выключателя несколько меняется в зависимости от того, какой тип контактов используется в механизме. На рынке электротоваров представлено два типа контактных креплений:

• самозажимный
• винтовой.

Чтобы подключить двухклавишное устройство управления электроприбором используется трехжильный провод. При приобретении данного кабеля, особенно новичку, стоит обратить внимание на цвета изоляции проводов. Ускорит и облегчит процесс установки разноцветная изоляция.

Если речь идет о действующей сети, предварительной процедурой в установке любого выключателя является определение, который из двух проводов, подведенных к механизму, является фазовым. От этого зависит правильность подключения.

Осуществляется такая проверка при помощи щупа. Если собираемая схема является новой, фазовый провод выбирается на усмотрение монтажника.

После того, как фаза определена, ее нужно пометить маркером (лучше на поверхности изоляционного слоя). Затем сеть помещения обесточивается и можно приступать к непосредственному монтажу.

Установка выключателя с самозажимными контактами

Установка двойного выключателя с самозажимными контактами своими руками проста и безопасна. Преимуществом такого механизма является автоматический процесс фиксации вставляемой в гнездо жилы.

В случае с самозажимными контактами, их еще называют «втычными», провода купленного кабеля потребуется зачистить от изоляции на 8-10 мм длины. Затем, жила определенная, как фаза, подключается на входной контакт. Он, как правило, расположен в верхней части керамической основы и имеет маркировку 1 или L. Зачищенный провод просто вставляется в проем для фазы, а закрепление происходит при помощи внутреннего пружинного механизма. Две оставшихся зачищенных жилы должны быть вставлены в гнезда для выходных контактов. Процедура проводится аналогично установке входного контакта.

Перед тем, как приступить к монтажу выключателя на стену, важно проверить качество крепления жил кабеля. Для этого нужно просто потянуть за каждую жилу по очереди. Если провод окажется не зафиксирован или зафиксирован ненадежно, это может привести к его повреждению при эксплуатации, что, в свою очередь спровоцирует поломку или возгорание.

Потому, при обнаружении ненадежной фиксации, достаточно нажать на кнопку, расположенную над соответствующим контактом и полностью вытянуть жилу. Затем аккуратно повторить процедуру установки до тех пор, пока провод не будет зафиксирован в должной степени.

Когда с подключением контактов покончено, можно приступить к монтажу. Выключатель устанавливается в подрозетник при помощи специальных распорных лапок, расположенных, обычно, по бокам, которые встают в необходимое положение посредством управления винтов.

Здесь стоит отметить, что механизмы нового поколения обладают меньшими размерными характеристиками, нежели устройства старого образца. По этой причине не во всех старых подрозетниках новые выключатели станут надежно из-за несоответствия размеров. Потребуется либо замена подрозетника на конструкцию нового образца, либо его уменьшение механическим путем. Также можно рассмотреть «увеличение» распорок посредством замены их на более длинные полоски металла.

В подрозетниках нового образца выключатель фиксируется быстро, буквально парой поворотов винтов. Затем осуществляется дополнительное закрепление при помощи вмонтированного металлического каркаса. Остается выровнять положение механизма управления в стене согласно вертикальным и горизонтальным плоскостям. После этого рабочий механизм закрывается рамкой и клавишами из пластика.

Установка механизма с винтовыми контактами

Схема установки двухклавишного выключателя с винтовым креплением контактов не особенно отличается от самозажимного устройства. Сложность здесь состоит в том, что на таких приборах, как правило, нет обозначений контактов, а потому поиском входного нужно заниматься самостоятельно.

При этом, по логике расположения гнезд на тыльной стороне выключателя можно предположить, что отдельно стоящий в верхней части керамической панели вход и является контактом, предназначенным для фазы. Чтобы догадку подтвердить на 100%, нужно использовать индикатор.

Изоляция с проводов в данном случае снимается на 0,7 см. К верхнему контакту подводится фазный провод. Зачищенная часть жилы вставляется в зажим, образовавшийся при откручивании винта. Аккуратно, чтобы туда же не попал слой изоляции, винт фиксируется. Таким же образом подводятся два других контакта. Процесс фиксации в подрозетник и монтажа в стену проводится стандартным путем.

Теперь вопрос, как правильно подключить выключатель на две лампочки, не будет представлять сложности даже для человека, мало знакомого с электричеством в повседневной жизни. Главное соблюдать технику безопасности и лишний раз проконсультироваться со специалистом.

Фото двухклавишных выключателей

Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

Двухклавишное устройство является важной составляющей любого современного интерьера

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

• возможность отключать и включать целые группы ламп;
• экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
• позволяет регулировать освещение при большом количестве ламп в люстре;
• применяется для помещений с повышенным уровнем влажности;
• не требует особого ухода;
• простота монтажа.

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Статья по теме:

Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Статья по теме:

В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

• обесточивание помещения;
• важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться, следует посмотреть в щиток;
• проводится установка источников света и проведение проводов к выключателю;
• выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

• при монтаже проверяйте отдельные кабели;
• фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
• перед креплением важно проверить работоспособность конструкции.

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна из клавиш может пропускать определенную световую группу, или все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Cхема подключения двухклавишного выключателя на две лампочки (видео)

Возможно Вам также будет интересно:

Проходной выключатель: схема подключения на 2 точки и другие варианты монтажа Схема подключения светодиодной ленты 220в к сети – выполняем правильно Экономим электроэнергию: датчики движения для включения света

Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно . Но так как в комментариях эта тема поднимается довольно часто — внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован — понаблюдайте за ним).

Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.

Переходим к практическому подключению

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой — 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя — смотрите на фото:

В данном переключателе есть 4 пары контактов.

• В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
• Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
• К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Как управлять двумя независимыми лампами

Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом,

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
 На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

Поиск и устранение неисправностей 3-позиционного переключателя — сделай сам

Поиск и устранение неисправностей 3-позиционного переключателя

Насколько сложным может быть поиск и устранение неисправностей 3-позиционного переключателя? Учти это. Поскольку в системе с двумя переключателями 3 провода должны быть подключены к 3 клеммам в каждой коробке, получается, что только 1 из 9 возможностей будет работать. Каждый промежуточный 4-позиционный переключатель ухудшит шансы в 3 раза. А любой неисправный переключатель или соединение еще больше усложняет ситуацию. Что будет проще — метод проб и ошибок или понимание системы трехпозиционного переключателя? … (А может вызвать электрика в вашем районе?)

Меню страниц:

Терминология и принцип работы трехсторонней системы

Несколько выключателей могут быть расположены на нескольких подходах к комнате, чтобы включать или выключать свет в комнате из любого из этих мест. Они делают это, продолжая навстречу свету по двум альтернативным путям — проводам под названием « путешественников «. Горячее напряжение (напряжение) поступает в систему на одном переключателе типа « трехходовой », который мы будем называть «горячий конец ».В соответствии с положением его рукоятки тепло «переходит» к следующему выключателю по одному из двух проводов. « конец ноги » Он будет передавать тепло свету(ам), но только в том случае, если его ручка окажется в положении, при котором провод фонаря соприкасается с конкретным путешественником, который несет жар. Видео. Если бы между этими двумя (электрически) было больше переключателей, они бы просто передавали тепло, но могли бы изменить, по какому проводу-путешественнику подается питание; сделать это, эти (третий, четвертый и т.) переключатели должны быть типа « четырехпозиционный », отличающиеся от первого и последнего переключателей в системе. Четырехпозиционные переключатели имеют четыре клеммы для подключения двух пар контакторов (входящей пары и исходящей пары). Трехпозиционные переключатели имеют три контакта, причем тот, который не предназначен для двух путешественников, называется « общий ». На хот-энде входящий горячий провод подключается к общей клемме. На конце ноги провод, присоединенный к общему проводу, идет к свету (лампам).Все это станет ясно из следующих диаграмм.

Британцы, возможно, используют более здравый смысл, называя эти «двухпозиционные переключатели», но в Северной Америке мы застряли с более техническими терминами. Кажется, я заметил, что некоторые канадцы и другие говорят о «трехходовых переключателях». В любом случае, я называю эти выключатели, провода и свет, которыми они управляют, трехсторонней «системой», а не трехсторонней «цепью», потому что ее можно спутать с ответвлением цепи и выключателем, частью которого является такая система. из.

Общие схемы 4-х и 3-х ходового переключателя

Если вам нужно просмотреть, что такое цепь или функцию нейтрального провода, см. Задний план. Но здесь вы видите схему разводки 3-ходового выключателя и то, что происходит внутри выключателей… В уме поэкспериментируйте с поворотом контактов по-разному и обратите внимание, что любой переключатель может переопределить то, что другой сделал последним. Между каждой распределительной коробкой и следующей путешественницы будут находиться в одном и том же кабеле друг с другом. В большинстве распределительных коробок будут другие провода, служащие другим целям — один или два других провода в самом путевом кабеле и провода в других кабелях. Обычно, но не всегда, кабель, несущий путешественников, имеет еще один изолированный провод, который может быть нейтральным, горячим или продолжением ножного провода (к свету). Иногда дорожный кабель пробирается к следующему выключателю, проходя через сам световой короб. Возможно, странные маршруты, по которым идут эти кабели, и различные функции, которые выполняют непутевые провода, не меняют ничего из того, что я здесь сказал или скажу. Проще говоря, каждая нормальная система с несколькими переключателями нуждается в нейтрали на световой коробке, постоянном горячем на одном распределительном щите, переходах между ним и конечным распределительным щитом (проходящим через любые 4-позиционные переключатели на пути) и коммутируемом нога, идущая от этой последней коробки к световой коробке. Как это все устроено на практике, может сильно различаться.

Существуют две ненормальные и редкие трехсторонние системы, с которыми можно столкнуться. Их называют разными именами (Калифорния, Голливуд, побережье, фермерские, французские, Чикаго, Картер, ленивые Сьюзен, ленивые нейтральные).Названия двух видов перепутаны. Один из них является незаконным и представляет возможную опасность поражения электрическим током. Другой (я думаю, британский) кажется разрешенным кодом и настолько отличается по своей концепции, что немногие здешние электрики даже узнают его. То, что я говорю о трехполосных системах, не относится ни к одной из них. По сути, нелегальный навсегда прикрепляет горячее к одному путешественнику и нейтральное к другому; каждый общий провод простирается от своих клемм до светильника. Законный тоже прикрепляет к одному путнику горячее, а к другому ногу (к свету); другой провод проходит между общими клеммами.Вот схема этих Редкие 3-полосные.

Поскольку на практике существует множество способов подключения систем с несколькими коммутаторами, ниже я привожу ряд 3-ходовой и Схемы 4-позиционного переключателя, так что вы, возможно, узнаете свою собственную версию. Чтобы увидеть некоторые 3 пути в контексте всей схемы, см. Типовая схема.

Цвета проводов в системе с несколькими переключателями

Я постараюсь описать здесь, какого цвета обычно будет изоляция проводов многоклавишных систем, если они не перепутаны.В последнее время Код хочет, чтобы любые «фабричные» белые, служащие в качестве путешественников или горячих клиентов, были перемаркированы черными или красными. Здесь я только рассказываю то, что вы обычно найдете в большинстве домов. Горячий провод на общей клемме переключателя горячего конца будет черным (или редко: красным или белым). Световой провод на общей клемме концевого выключателя будет черным или (реже) красным. Каждая пара переходников содержится в одном кабеле и может быть либо черно-белой, либо черно-красной, либо красно-белой. Большинство других белых проводов, присутствующих в этих распределительных коробках, являются нейтральными, которые подключены друг к другу, а не к какой-либо клемме переключателя. Любые оголенные или зеленые провода являются заземляющими проводами, соединенными друг с другом. Если у переключателя есть дополнительный зеленый винт, для соответствия Кодексу к нему должен быть подведен оголенный кусок со всех концов. основания.

Стандартный 3-позиционный переключатель

Обычно встречающиеся 3-сторонние системы (3-сторонние «схемы», как их некоторые называют) имеют одну схему-тему:

 — С === С — О

где «S» — это выключатели, «O» — это свет, а показанные линии — это провода, несущие постоянную (линия слева) или переключаемую (остальные) температуру.Нейтрали, не участвующие в операции переключения, пока не показаны, так как они могут попадать в картину различными путями. Коробки или кабели, содержащие показанные провода, также не показаны; ни какие-либо дополнительные огни, включенные вместе с показанным; ни каких-либо четырехпозиционных переключателей, которые прерывали бы путь двух дорожных проводов в любой точке. Выше приведены две трехсторонние схемы подключения этой схемы, как вы можете видеть во плоти, с нейтралями, коробками и кабелями.

Варианты трехпозиционного переключателя

Есть несколько распространенных вариаций этой основной темы, которые могут выглядеть как отклонения от нее, но таковыми не являются.Основное отличие состоит в том, что во всех следующих примерах некоторые из проводов, связанных с выключателем , соединены через коробки на пути к фактическому подключению к свету или выключателям. Цвета проводов, показанные на приведенных ниже схемах переключателей, не являются единственно возможными. Это то, с чем вы можете столкнуться, не обязательно, как это должно быть сделано в соответствии с текущим Кодексом. Этим схемам проводки часто даются имена, но имена не совпадают.

A. Здесь горячее поступает в одну распределительную коробку.Затем его можно подключить к другому коммутатору, чтобы он был его постоянно горячим, или вместо этого он может подключиться как общий коммутатор, к которому он прибыл изначально. В любом случае, путешественники между переключателями в конечном итоге придают световой «ноге» горячее или негорячее. Эта ножка либо выходит непосредственно из общего провода ближайшего (электрически) к свету выключателя, либо подключается к свету от самого дальнего от него выключателя. Эта договоренность является общей.

B. Здесь горячее для системы поступает в световой короб, но его функциональное соединение находится на любом выключателе, к которому оно подключено.Другой переключатель в конечном итоге отправляет решение путешественников обратно по тому же кабелю, который спустил жар из световой коробки.

C. Здесь путники от одного выключателя к другому просто направляются через световой короб, через который их пропускают соединители.

Три приведенных выше варианта (A, B, C) обусловлены несколькими факторами:

• Тот факт, что домашний кабель поставляется с двумя или тремя изолированными жилами
• Физические отношения (направление, порядок, расстояние) между выключателями и огнями
• Доступные размеры электрических коробок для проводов, освещения и выключателей
• Направление, с которого цепь приближается к области
• Ограничения Кодекса на прокладку кабелей
• Любимая традиция электрика

Стандартный 4-позиционный переключатель

Все обычно встречающиеся системы с 4-позиционными переключателями имеют эту схему-тему:

 — S === S === S — O

, где буквы «S», «O» и линии соответствуют описанию. над.Вот два способа увидеть эту базовую схему с нейтралями, коробками и кабелями:

Варианты 4-позиционного переключателя

Как видите, это изображение соответствует схеме для базовая система с 3-позиционным переключателем выше. Возможны многие вариации этой основной темы. Например, схемы 3-позиционного переключателя (A, B, C выше) позволяют разместить 4-позиционный переключатель и блок (или любое их количество) между блоками 3-ходового переключателя. Тогда все три переключателя будут включать свет. Вспомните , один 3-х позиционный выключатель нужен постоянный горячий, другой должен быть готов «нагреть» провод до лампочки, нейтраль должна доходить до лампочки, и между каждым выключателем нужно пропустить двух путников в преемственность. Не занимая слишком много места, вот несколько 4-полосных схем в очень упрощенной форме, вдохновленных A, B и C выше:

— S === S === S
     |
     О

— O === S === S === S

— S === S === O === S

— S === O === S === S

— O === S === S
    |||
     S

Далее, в качестве примера дополнительных возможностей, я показываю 4-х контактную систему, в которой горячий провод входит в коробку 4-х контактного выключателя:

Если вы начали понимать идею 4-полосной системы, у вас может сложиться впечатление, что вы можете изобрести свой собственный способ подключения такой системы. Это правда. Все, что работает, не противоречит Кодексу и безопасно. Этот сайт не предназначен для того, чтобы консультировать вас по вопросам дизайна, кода или установки.

3-ходовой переключатель Поиск и устранение неисправностей

Вещи, которые обычно вызывают неисправность, включают в себя:

• Один из коммутаторов может выйти из строя.
• Может ослабнуть соединение провода на одном из переключателей. И эту, и предыдущую проблему часто можно проверить, ничего не отключая. Взяв в руку один контакт тестера неона, прикоснитесь другим контактом к общей клемме каждого трехпозиционного переключателя по очереди.Если один из них загорается, тестер горит (горячий) независимо от всех возможных положений обоих переключателей, это горячий конец. Затем просто следите за тем, передает ли следующий коммутатор (даже если он 4-позиционный) эту горячность, как и ожидалось, на основе приведенных выше диаграмм. Везде, где он не проходит, плохое соединение или плохой коммутатор.
• Кто-то, заменяющий переключатель, может сделать это неправильно или может установить переключатель, который имеет только две (не зеленые) клеммы. Замена переключателя с тумблером на большой «кулисный» переключатель в стиле декоратора также может вызвать проблему.Расположение клемм на качельке совсем другое. Здесь надежный способ подключения состоит в том, чтобы путешественники прикрепили два винта одного цвета и использовали оставшийся общий винт для другого провода.

При устранении неполадок трехпозиционного переключателя помните о трех вещах:

1. Два путешественника находятся на одном кабеле друг с другом.


2. Любая пара винтов переключателя (или проводов диммера) одинакового цвета предназначена для бегущей пары. Инструкции Leviton для их кулисного 4-позиционного переключателя сбивают людей с толку тем, как они называют одну пару клемм «ВХОД», а другую пару «ВЫХОД»; они идентифицировали их задом наперед, но это даже не имеет значения.


3. Единственный провод в системе с несколькими переключателями, который находится в горячем состоянии все время, когда все выключатели системы отключены от своих проводов, является горячим. Он будет присоединен к общей клемме коммутатора «горячего конца».

Если вы удалили старые переключатели, но потеряли след исходных соединений проводов с этими переключателями, я думаю, что приведенных выше советов по устранению неполадок должно быть достаточно, чтобы вы все сделали правильно. Дополнительные советы можно найти на Страница Рика Мэтьюза. Но если кто-то отсоединил другие провода, кроме тех, которые были подключены к выключателям, см. все схемы на этой странице, Типичная страница схемы, Учебник по подключениям, Каталог электрических соединений или свяжитесь со мной.

---

Пользователи, которым необходимо прочитать материал на этой странице, могут использовать фразы из этого утверждения: «Когда вы заменяете двухпозиционный переключатель трехпозиционным, трехходовой электрический переключатель отключает трехходовую цепь».

«Мой муж отключил несколько выключателей света, не записав, как они были подключены изначально. Ваше видео на YouTube о трехпозиционных выключателях и схема домашней цепи были как раз тем, что нам было нужно, чтобы понять, как правильно все подключить. » -Бетси

«Ваш сайт помог мне отремонтировать ранее неправильно подключенный трехпозиционный переключатель.Я понял, как они работают, но не знал, на что смотрю, пока не просмотрел ваши диаграммы», — Шейн

© 2005-2020 Laurence Dimock

РЕШЕНО: Я пытаюсь установить двойной проход и

ИСТОЧНИК: у меня есть 691pass&seymour

Спасибо за четкое описание вашего устройства P&S.
Вам нужно проверить свои провода.
Ищем Горячий, Нейтральный и Нагрузочный провода.

Ваш старый переключатель имеет два провода.
Один из этих проводов — Горячий (подозреваю на 100%, что провод, идущий от других скрученных вместе проводов — Горячий)
Другой — Нагрузка

Разъедините провода старого выключателя и включите питание.
Используйте обычный тестер.
Проверьте каждый провод на металлическую коробку и убедитесь, что коробка заземлена.
Тестер загорится на Hot wire.
Вы также можете проверить каждый из проводов старого переключателя на другие провода в коробке.

1) Горячий: как только вы определите горячий провод, этот провод будет подключен к устройству P&S:
Горячий соединяется с латунными винтами с правой стороны, как вы сказали … и эти винты находятся на противоположной стороне от серебряного винта. .

2) Нагрузка: провод нагрузки соединяется с латунным винтом вверху слева, который находится на той же стороне устройства, что и серебряный винт. Этот винт находится напротив переключателя P&S.

Последний провод — нейтральный.
Проверьте свой горячий провод на все остальные провода в коробке.
Когда тестер загорается, это означает, что нейтраль

3) Нейтраль соединяется с серебряным винтом, который замыкает цепь на розетке P&S.

http://waterheatertimer. org/How-to-select-right-wire-nut.html

Опубликовано 09 ноября 2010 г.

Switches — Что такое полюса и броски?

Выключатели часто описываются по количеству полюсов и срабатываний, например:

• SPST (однополюсный, на один ход)
• SPDT (однополюсный, на два направления)
• DPDT (двухполюсный, на два направления)
• 3PDT (3/трехполюсный, на два направления)
• 4PDT (4/четыре полюса, двойной ход)

В терминологии переключателей число полюсов — это количество отдельных цепей подключения, которыми управляет переключатель. Количество бросков — это количество возможных выходных соединений, которые можно сделать. Чтобы продемонстрировать, мы рассмотрим различные типы переключателей.

Однополюсный однопозиционный переключатель в виде схемы и чертежа

Этот переключатель SPST имеет один ход, потому что возможно только одно возможное подключение выхода — через красный светодиод и токоограничивающий резистор (CLR) к земле.Переключатель либо подключен, в результате чего светодиод загорается, либо отключен, что приводит к размыканию цепи и выключению светодиода. Выключатель считается однополюсным, поскольку он управляет только одной соединительной цепью, которая определяет, куда будет направляться +9 В.

Однополюсный двухпозиционный переключатель в виде схемы и чертежа

Двухпозиционный переключатель имеет два возможных выходных соединения. В то время как переключатель SPST может быть подключен или отключен (светодиод горит или не горит), SPDT может быть подключен к одной выходной цепи (горит красный светодиод) или к другой (горит зеленый светодиод). Этот переключатель по-прежнему считается однополюсным, поскольку он по-прежнему управляет только одной соединительной цепью, которая определяет, куда будет направляться +9 В. Обратите внимание, что переключатели SPDT можно использовать как переключатели SPST, если ничего не подключено ни к контакту 1, ни к контакту 3.

Двухполюсный двухпозиционный переключатель в виде схемы и чертежа

Двухполюсные выключатели

имеют две отдельные цепи подключения.Переключатель DPDT аналогичен двум переключателям SPDT, которые управляются одним и тем же механизмом. В этом переключателе каждая схема подключения имеет два возможных выходных пути (двойной ход). Контролируются две цепи: разводка +9В и разводка +5В (двухполюсная). Переключение переключателя в одном направлении включает красный светодиод и желтый светодиод. Переключение переключателя в другом направлении включает зеленый светодиод и синий светодиод.

Опять же, обратите внимание, что переключатели DPDT можно использовать как переключатели DPST, если ничего не подключено ни к контактам 1 и 4, ни к контактам 3 и 6.Это справедливо для любого количества полюсов. Если броски на одной стороне ни к чему не подключены, переключатель ведет себя как одиночный бросок.

Более практичное использование переключателей DPDT — маршрутизация сигналов в гитарной педали. На приведенной ниже схематической диаграмме показано, как можно подключить переключатель DPDT для истинного байпаса.

Двойной полюс, двухпозиционный переключатель для истинного обхода гитарной педали

Обратите внимание, как один полюс управляет маршрутизацией входа, а другой управляет маршрутизацией выхода. Входной и выходной разъемы можно либо напрямую соединить друг с другом (эффект выключен, как показано на схеме), либо их можно отправить на соответствующие входы и выходы платы эффектов (эффект включен). Примечание: возможно, существуют лучшие способы подключения переключателя DPDT для истинного байпаса, но это самый простой.

Трехполюсный двухпозиционный переключатель для байпаса гитарной педали со светодиодом

Возможно, чаще всего в гитарных педалях используется переключатель 3PDT.Переключатель 3PDT имеет еще один полюс, предназначенный для питания светодиода. Светодиод горит, когда эффект включен, и не горит, когда эффект выключен. Не оставляя ничего подключенного к контакту 7 переключателя, полюс светодиода подключен так, чтобы он функционировал как одиночный переключатель, поскольку нам нужно только, чтобы соединение светодиода было включено или выключено.

Существуют и другие типы переключателей помимо описанных здесь. Переключатели 4PDT довольно распространены. Выключатели с 5 и более полюсами встречаются редко, но существуют. Многие типы переключателей не могут иметь более двух положений из-за особенностей их конструкции, и хотя поворотные переключатели обычно рассматриваются с точки зрения «положений», а не «нажатий» (например,грамм. 1 полюс, 12 позиций), они являются полезным решением, если необходима функциональность 3+ бросков.

Методы подключения однополюсного выключателя

— электрик 101

Однополюсные выключатели  используются, когда требуется только один переключатель для управления одним или несколькими светильниками.
Это единственный переключатель с маркировкой « ON » и « OFF », а также единственный переключатель с двумя клеммными винтами (с третьим зеленым винтом заземления ). На чертежах они обозначены как S1.

 S1 Метод #1-1  Базовый однополюсный
Рейтинг   Отлично A+                                        🙂

Самый простой и распространенный способ подключения однополюсного выключателя.
Уровень   Начинающий
Описание    Питание (горячее и нейтральное) подается на выключатель с 1 ветвью выключателя, идущей от выключателя к 1 свету. 2-проводная подача тянется от ближайшего источника питания, такого как розетка или панель, к выключателю. 2 провода значение; либо 14/2 с заземлением (wg) для цепей на 15 ампер, либо 12/2wg для цепей на 20 ампер.Двухпроводная ножка выключателя протягивается от выключателя к ближайшему свету. Ниже приведена линейная схема и схема проводки базовой цепи однополюсного выключателя.
Линейные схемы  помогают электрикам понять, как выполнять соединения проводки, упрощая схему. Они нарисованы горячим слева и нейтральным справа.
Схемы электропроводки  больше похожи на настоящие чертежи, на дорожную карту.
Горячие и нейтральные отображаются в реальных местах, где они должны быть.
Для упрощения иллюстраций основания не показаны.



Фотография, схема и схема базовой схемы однополюсного выключателя с одной лампочкой.

Базовый однополюсный выключатель c цепь с одним светом. Вилка шнура L1 (горячая) и N (нейтральная) представляет питание , питающее эту цепь . Вы можете подключить к горячей розетке, и этот выключатель и свет будут работать.





Вот опять в другом формате,





Сравните схему подключения с фото.

Чтобы упростить подключение переключателя, попытайтесь представить себе, как электрический ток проходит по цепи.

Например, посмотрите на электрическую схему и скажите себе, ( ток движется)

✘ «От горячего, через выключатель, к свету и обратно на нейтраль»  *

Сноска; * В цепях переменного тока (переменного тока) поток электричества «чередуется» туда и обратно от линии (горячей) к нагрузке (свету), а затем меняет направление от нагрузки к линии. Когда электрики говорят о переменном токе, протекающем по цепи, они говорят, что это постоянный ток (постоянный ток), протекающий в одном направлении от линии к нагрузке. Описания в этих статьях также написаны так, как если бы ток был постоянным, хотя на самом деле это был переменный ток. Думайте об этом как об электрическом токе, который за доли секунды перемещается от линии к нагрузке. В следующую долю секунды ток изменит направление и потечет в обратном направлении от нагрузки к линии, от источника света к L1.

Итак, давайте начнем с самого начала,

От горячего
Электрический ток начинается с L1.  Этот ток исходит от электрического щитка или ближайшей розетки. От L1 ток течет по черному проводу к клемме №1 однополюсного переключателя.
через переключатель
Переключатель показан в разомкнутом или выключенном положении. Внутри переключателя, после замыкания ножевого переключателя, ток протекает через (фиолетовый) ножевой контакт от клеммного винта № 1 к клеммному винту № 2.
к свету
Затем он выходит из #2 и следует по следующему черному проводу, называемому «переключателем», к  клеммному винту #3 на светильнике. Провод ножки переключателя горячий только тогда, когда переключатель включен (замкнут). От  клеммы #3  ток течет к небольшой точке на цоколе лампочки, где он затем входит в лампочку, проходит через высокопрочный провод накаливания и затем выходит из лампочки через корпус основания, который соединен с клеммным винтом # 4  на светильнике.
и обратно на нейтраль
От клеммы #4 ток возвращается через белый нейтральный провод к соединению красного провода с гайкой и обратно к нейтрали. Часть, которая не показана, это то, как ток продолжается от нейтрали к панели к катушке трансформатора, через катушку в трансформаторе от N к L1, где он начинается снова.





 S1 Метод №1–2  Основной однополюсный с 2 ​​ножками переключателя

Оценка    Отлично A+      🙂       Просто и привычно.

Уровень   Начинающий
Описание Питание подается на выключатель, и 2 отдельные ножки переключателя тянутся от переключателя к 2 отдельным светильникам. 2-проводная (14/2wg или 12/2wg) подача протягивается от ближайшего источника питания к коммутатору. Первая ножка переключателя проходит от переключателя до ближайшего светофора слева. 2-я ветвь переключателя проходит от переключателя до ближайшего светофора справа.

   Помни нашу поговорку;
✘ С горячей через выключатель, на свет и обратно на нейтраль.

Единственное, что здесь отличается, это то, что «светлый» и «нейтральный» стоят во множественном числе;
✘ От горячего (L1), через выключатель (1,2), к фонарям (3,4 и 3,6) и обратно на нейтрали (5,8,N и 7,8,N).



Линейная схема и схема соединений базовой цепи однополюсного выключателя с 2 лампочками.





   Вопрос; Должен ли второй свет подключаться напрямую к выключателю?

   Ответ; Нет. 2-й фонарь можно подключить к любой точке ножки выключателя (ветвь переключателя от 3 до 4 и от 5 до 8). Следующей лучшей точкой подключения будет , чтобы подключить 2-ю лампочку к первой лампочке (черный провод от от 4 до 6 и белый провод от 5 до 7) Разрешено соединение с любой другой точкой ножки переключателя , если ваши соединения находятся в доступной распределительной коробке, а длина провода внутри коробки составляет 6 дюймов. Дополнительные источники света могут быть добавлены, как показано ниже;

Линейная схема и схема соединений базовой цепи однополюсного выключателя с 3 лампами.



Зачем подключать 2 ножки переключателя к переключателю? Ответ; Если выключатель расположен между двумя дальними фонарями, вы сэкономите провод.



Посмотрите на фото дома. Выключатель, расположенный у двери в #2, будет управлять 2 лампочками; один свет в № 1 и другой свет в № 3.

Каждый свет находится на расстоянии 50 футов от выключателя. Установка одной ножки выключателя (14/2 с заземляющим кабелем в неметаллической оболочке) от выключателя № 2 до первого фонаря № 1 (на расстоянии 50 футов) и соединение первого источника света со вторым светом № 3 (на расстоянии 100 футов) потребуется 150 футов провода.Если вы установите 2 ножки выключателя, одну от выключателя № 2 к свету № 1 (на расстоянии 50 футов), а вторую ножку переключателя от выключателя № 2 к свету № 3 (на расстоянии 50 футов), вы будете использовать 100 футов провода экономят вам 50 футов провода. Если бы вы заплатили 20 центов за фут за провод, вы бы сэкономили 10 долларов (20 центов x 50 футов = 1000 центов или 10 долларов)

Эта экономия применима только в том случае, если переключатель находится между светильниками. Если бы переключатель был расположен в № 1, вы бы потратили 50 футов провода на установку двух ножек переключателя; #1 — #2 (50 футов) и #1 — #3 (100 футов) (50 + 100 = 150 футов провода)





В этих первых двух методах мы подавали питание на распределительную коробку.
В следующем методе питание подается на световой короб.





 S1 Метод #2-1  Осветитель, однополюсный

Рейтинг   Средний C   😦

Хотя этот метод распространен и часто используется в старых домах, он получает низкую оценку, потому что;

✓  За лампой на потолке трудно добраться до важных перекрестков.

✓  Это создает опасность поражения электрическим током. Провода у светильника будут горячими даже при выключенном выключателе.

✓  У переключателя нет нейтрали, которая может понадобиться для специальных переключателей.

Уровень    Промежуточный
Описание
Питание (горячее и нейтральное) подается на свет (не на выключатель) с 1 ножкой переключателя, идущей от фонаря к выключателю. 2-проводной (14/2 или 12/2) ввод протягивается от ближайшего источника питания, как розетка, непосредственно к световому коробу, а другая 2-проводная ножка выключателя протягивается от фонаря к выключателю.



См. рисунки ниже для этих соединений на световом коробе.

Соединение #1 Черный горячий ввод L1 подключен к белому проводу в ножке переключателя 14/2.

Соединение № 4 Черная ножка выключателя (№ 3–4) соединяется с черным проводом, идущим к свету (№ 4–5).

Соединение № 7 Белый свет (от № 6 до № 7) подключается к нейтральному белому проводу (от № 7 до N).



Номера на линейной схеме выше соответствуют соединениям на схеме подключения и на фотографии ниже.Электрики используют линейные схемы, чтобы разобраться в сложных проводных соединениях .





Сравните схему подключения выше с фото ниже. Обратите внимание, что электрический ток все еще течет; ✘ С горячей (L1) через выключатель (2,3) на свет (5,6) и обратно на нейтраль.(7,N)

Метод однополюсного переключателя Light Fed. Хотя это распространенный метод, в нем отсутствует нейтраль на переключателе, чтобы соответствовать коду, поскольку некоторым переключателям для работы требуется нейтраль. Авторское право на фото 2021 Джеймс Морелли



Электрический ток начинается с  L1  и течет по черному проводу к красному гаечному соединению #1  в световом коробе. Затем ток течет по белому проводу, помеченному черной лентой (не нейтральный), к клемме #2 на однополюсном выключателе. Внутри переключателя, после замыкания ножевого переключателя, ток протекает через ножевой переключатель (фиолетовый) от клеммы #2 к клемме #3 .Затем он покидает #3 и следует по черному проводу «переключатель» к красному гайковому соединению #4 внутри светового короба, а затем к клемме #5  на светильнике. От #5 ток течет по проводу накала внутри лампы и выходит на клемму #6 . Оттуда ток возвращается через белый нейтральный провод к красному проводу с гайкой #7 и обратно к нейтрали, Н.

Этот метод «Light Fed S1» использует белый провод в качестве горячего.(От №1 до №2) На выключателе нет нейтрали. На выключателе есть белый провод, но это не нейтраль. Нейтраль от подачи идет прямо на свет. (От N до №7 до №6).



Но зачем использовать белый в качестве горячего?

Ответ, потому что кабель 14/2 NM-B (и 12/2) поставляется с 3 проводами; черный, белый и земля. Этот метод подключения выключателя требует 2 черных проводов от лампы к выключателю вместо 1 черного и 1 белого. Когда это происходит, белый провод используется как горячий.Возможно, вы сможете сделать специальный заказ 14/2 с 2 черными и грунтовыми, но это, вероятно, будет стоить дороже, займет 2 недели и требует минимального заказа 250 футов. Нет, просто наклейте черную ленту на белый провод, как показано на рисунке, вам не нужно закрывать весь провод.



Существует 2 правила использования белого провода в качестве горячего;

1. Пометьте белый провод черным маркером или черной лентой рядом с концами провода
2. Этот белый провод с черной лентой должен использоваться как горячая подача (от № 1 до № 2), а не для ножки переключателя (от № 3 до № 4).

✓  К сожалению, этот метод подключения горячего и нейтрального внутри световой коробки, а не внутри распределительной коробки, очень затрудняет доступ к этим соединениям, если требуется устранение неполадок. Если что-то неправильно подключено в световом коробе, вам, возможно, придется подняться по 12-футовой лестнице и снять 50-фунтовую люстру, чтобы получить доступ к соединениям в потолочном световом коробе, не подозревая, что один из проводов все еще будет горячим. Новички будут думать, что проводка в световом коробе обесточена, когда свет выключен, но горячий провод, идущий от розетки прямо к свету, все еще будет под напряжением, если автоматический выключатель не выключен.

Вопрос; Однополюсному выключателю не нужна нейтраль, так зачем вам нейтраль в распределительной коробке?

Ответ; Поскольку для изменений или дополнений может потребоваться нейтральное значение. Поскольку в распределительной коробке нет нейтрали, вы не можете;

– Установить цифровой таймер   – Установить датчик движения.   – Установите переключатель с дистанционным управлением   – Протяните провод ко второму свету от распределительной коробки. (Вы должны будете оторваться от первого света.)   – Вытяните провод из распределительной коробки, чтобы добавить ближайшую розетку. (Вам придется найти другой источник питания.)



 S1 Метод №3  Переключатель питания, переключаемая розетка  Рейтинг   Отлично A+     🙂



Уровень    Средний уровень

Описание

Верхняя и нижняя розетки на розетке включаются и выключаются настенным выключателем.

Питание подается на выключатель с 14/2, а ножка 14/2 подводится к розетке.







S1, метод № 3.1. Розетка с питанием от переключателя, наполовину переключаемая розетка

Рейтинг    Отлично A+       🙂

Лучший способ подключения полувыключаемой розетки, потому что она имеет нейтраль в распределительной коробке, где она может понадобиться для других приложений. Этот метод часто используется в спальнях для включения ламп.

Уровень   Средний уровень
Описание

Настенным выключателем включается и выключается только верхняя половина розетки. Нижний патрубок постоянно горячий. Питание подается на коммутатор с 14/2. 14/3 проходит от выключателя к розетке, используя красный провод в качестве ножки выключателя, черный в качестве неотключаемого горячего и белый в качестве нейтрального. Заводской язычок, соединяющий верхний винт горячей клеммы с нижним винтом горячей клеммы, удален. Удаляется только горячая вкладка, а не нейтральная вкладка.Язычок удаляют, захватывая его плоскогубцами и сгибая вперед и назад, пока он не сломается.





---





  S1 Метод № 3.2 Розетка с коммутацией и питанием

Рейтинг    Средний C      😦

На переключателе нет нейтрали, и это может быть недостатком, если вам нужна эта нейтраль для чего-то другого в распределительной коробке.

Уровень   Средний уровень
Описание

Верхняя и нижняя розетки на розетке включаются и выключаются настенным выключателем.
Питание подается на розетку с ветвью выключателя, идущей к выключателю.
Двухпроводный провод вытягивается из ближайшего источника питания, такого как горячая розетка или электрический щит, для питания коммутируемой розетки. Другая 2-проводная ножка выключателя протягивается от коммутируемой розетки к выключателю. Белый провод в ножке двухпроводного выключателя обмотан черной лентой и используется как горячий.







S1 Метод № 3.3 Розетка с полупереключателем и питанием

Рейтинг       Средний C     😦
Нет нейтрали на переключателе, и это может быть недостатком, если вам нужна эта нейтраль для чего-то еще в распределительной коробке.
Уровень    Средний уровень
Описание

Настенным выключателем включается и выключается только верхняя половина розетки. Нижний патрубок постоянно горячий. Питание подается на розетку с помощью 14/2, а ножка 14/2 подводится к выключателю.
Белый провод в ножке выключателя 14/2 маркируется черной лентой и используется как горячий. Заводской язычок, соединяющий верхний винт горячей клеммы с нижним винтом горячей клеммы, удален. Удаляется только горячая вкладка, а не нейтральная вкладка.



Если вы хотите добавить вторую, новую розетку справа от этого выключателя и запускаете новый 14/2 от этой распределительной коробки, чтобы питать новую розетку… у вас проблема; в этой распределительной коробке нет нейтрали. Вам придется кормить новую емкость из первой емкости слева, даже если она находится на расстоянии 10 футов.

Вопрос; Винты какого размера используются для крепления переключателя к распределительной коробке?
Ответ; 6/32

---



S1 Метод №4-1 Комбинированные переключатели

Когда одно устройство содержит 2 или более переключателей, оно называется комбинированным, комбинированным, контрейлерным или тандемным переключателем. Если у вас нет места для 2-блочной коробки, но вам нужны 2 переключателя, вы можете использовать комбинированный переключатель в одинарной коробке.

Вот как выглядит комбинированный переключатель;



Обратите внимание, что этот комбинированный переключатель будет использовать пластину с одной розеткой, а не пластину переключателя. Крепежный винт сверху и снизу, а также винт пластины имеют размер 6/32.
(Фото http://www.lowes.com)





Оценка   Отлично A      🙂
Этот метод обычно используется, когда 2 переключателя должны находиться в одном месте.
Уровень     Промежуточный
Описание  Питание подается на комбинированный переключатель путем протягивания 2-проводного кабеля от ближайшего источника питания. Затем от выключателя к потолочному вентилятору протягиваются 2 ножки переключателя. В проводе 3 есть 2 ножки переключателя; красный для света и черный для вентилятора, а белый используется в качестве нейтрального. Если у вас нет 3 проводов, вы можете протянуть два 2 провода, что оставит вам дополнительный белый нейтральный провод. Один черный для света, другой черный для вентилятора и один из белых для нейтрального положения.

Линейная схема и схема подключения комбинированного выключателя с подсветкой и вентилятором.

Многие новые потолочные вентиляторы поставляются с пультом дистанционного управления, с помощью которого можно управлять освещением и вентилятором. Это устраняет необходимость во втором однополюсном выключателе. Поскольку неиспользуемый выключатель подключен к неиспользуемому проводу, который находится на потолке, вполне возможно, что можно подняться на чердак и подключить новый провод к этому неиспользуемому проводу (и к нейтрали) и добавить несколько новых лампочек, которые могут затем управляйте неиспользуемым переключателем.





S1 Метод №5-1  Несколько одиночных полюсов для одного вентилятора

Рейтинг  Отлично A+       🙂
Редкий метод, используемый для управления одним вытяжным вентилятором из 2 или более разных ванных комнат. Вытяжной вентилятор расположен в центре, например, на чердаке, и подключен к воздуховоду, который идет из всех (скажем) 3 ванных комнат. В каждой ванной комнате есть однополюсный выключатель, который может включать и выключать вентилятор, но выключать вентилятор можно только в том месте, где он включен.
Уровень     Расширенный
Описание     Питание подается на разъединитель, расположенный рядом с вентилятором. 2-проводная ножка переключателя протягивается от вентилятора к 1-му ближайшему выключателю в ванной и еще 2-проводная от 1-го выключателя ко 2-му и еще 2-проводная от 2-го к 3-му. Белый во 2-м проводе обозначен черной лентой и используется как горячий, а не нейтральный и не коммутируемый горячий, который подключается к вентилятору.

На блоке вентилятора; горячая подача подключается к одной клемме на разъединителе.Белый (с черной лентой) подключается к другой клемме на разъединителе и подает питание на одну клемму на каждом отдельном полюсе ванной комнаты. Черная ножка переключателя подключается к другой клемме на каждом отдельном полюсе ванной комнаты, а затем непосредственно к вентилятору. Белый от вентилятора подключается к нейтральному белому проводу.



Линейная схема и схема подключения вентилятора, управляемого 3 однополюсными выключателями.









Имейте в виду, что эти одиночные полюса не являются 3-ходовыми или 4-ходовыми, что означает, что 1-й S1 не может отключить вентилятор, если 3-й S1 находится в положении «включено».Вентилятор выключен, когда разъединитель (переключатель 1-2) включен и все 3 S1 выключены (переключатели 3-8, 4-7 и 5-6). Вентилятор включен, когда разъединитель и любой один или несколько из S1 также включены, как показано здесь;

Вентилятор выключен, когда разъединитель выключен, и его нельзя включить ни в одной ванной комнате S1, что позволяет безопасно работать с вентилятором, как показано здесь;





Нравится:

Нравится Загрузка. ..

Связанные

Вот как можно использовать двухполюсный выключатель как однополюсный

Вот как можно использовать двухполюсный выключатель в качестве однополюсного

Переключатель — это устройство, используемое для управления потоком тока в электрической системе.Простой переключатель электрически соединяет две клеммы, когда проводник, подключенный к одной клемме, соприкасается с другой клеммой. Выключатели бывают двух типов: однополюсные и двухполюсные.

Двухполюсный выключатель света, также известный как четырехпозиционный выключатель, представляет собой два однополюсных выключателя, соединенных вместе. Два отдельных контура управляются одним переключателем. Обычно это используется для управления цепью из нескольких мест в серии из трех переключателей на одной цепи.Двухполюсный переключатель можно использовать для управления освещением и вентилятором или двумя светильниками в отдельных цепях. Двухполюсный выключатель легко подключить для работы в качестве однополюсного выключателя, потому что вместо обоих используется только одна сторона.

Однополюсный переключатель называется однополюсным однопозиционным переключателем. Это переключатель, обеспечивающий безопасное соединение или разъединение двух терминалов. Он обычно используется в приложениях включения / выключения, таких как выключатели для света.

Двухполюсный переключатель называется двухполюсным однопозиционным переключателем.Это просто комбинация двух переключателей SPST, которые одновременно управляются одним механизмом.

Вот как можно использовать двухполюсный выключатель как однополюсный:

Либо вы можете сделать это сами, либо воспользоваться помощью эксперта.

Начните с отключения питания области, над которой вы работаете. Проверьте переключатель с помощью тестера напряжения, чтобы убедиться в отсутствии напряжения.

Вытащите провода из распределительной коробки, где будет установлен выключатель света.

Снимите покрытие с черных проводов достаточно далеко, чтобы образовалась петля для обхода винтов со стороны переключателя.

Чтобы скрутить их вместе, снимите покрытие с белого провода. У вас должно быть два черных провода, два белых провода и два оголенных провода.

Соедините оголенные провода и провода заземления, скрутив их вместе. Скрутите один над другим примерно в 6 дюймах от одного конца. Одиночный провод должен быть продет через заземляющий разъем и плотно прикручен, достигнув скрученного участка.

Скрутите вместе концы двух белых проводов и закрутите гайку до конца. Убедитесь, что не видно оголенного провода, если он есть, отрежьте конец провода.

Сложите белые провода на высоте электрической коробки и вставьте их в заднюю часть коробки. Если все сделано правильно, они должны легко упираться в заднюю часть коробки и занимать небольшую комнату.

Присоедините единственный выступающий оголенный (заземляющий) провод к зеленому винту в нижней части выключателя освещения. Вам нужно будет слегка скрутить проволоку острогубцами, убедившись, что проволока обвивается вокруг винта по часовой стрелке.

Ослабьте винты выключателя света с одной стороны. Убедитесь, что вы не используете только верхние или нижние винты. Используйте один винт в положении «Вкл.» и один винт в положении «Выкл.» на одной стороне.

Используйте ту же технику обмотки по часовой стрелке, что и провод заземления, чтобы прикрепить черные кабели к двум винтам. Какой черный провод идет сверху или снизу значения не имеет.

Вставьте все кабели в коробку и сложите по ходу движения. Это гарантирует, что переключатель правильно сидит на коробке и не оказывает большого давления на провода.

С помощью винтов прикрепите выключатель к коробке и наденьте крышку. Восстановите питание и убедитесь, что ваш коммутатор работает.

Всегда проверяйте питание самостоятельно перед началом процесса. Если у вас нет вольтметра, вы можете переключить все питание в дом, чтобы убедиться. Также, используя металлическую коробку, обмотайте изолентой винты выключателя; это поможет защититься от коротких замыканий и дуг.

Как подключить выключатели

Увеличенное изображение	Как для подключения 2 розеток Розетки подключены параллельно Каждая розетка получает провод «горячий» и «нейтральный». Осмотрите винты на каждой розетке, чтобы убедиться, что латунные винты приклеены. вместе, а серебряные винты соединены вместе. Присоедините Black Hot к боковой стороне с помощью латунных винтов и узкого лезвия. Соедините белую нейтральную сторону с серебряными винтами и широким лезвием. Розетки имеют номинальную силу тока, напечатанную на задней панели устройства. Соответствуйте номинальному току и ожидаемой нагрузке. Всегда подключайте заземляющий провод. Ресурсы: Выберите и соедините гайки для проводов Как скрутить провод Выберите правильный размер провода
Для уверенности всегда проверяйте клеммы выключателя с помощью тестера непрерывности. перед проводкой. Практическая схема подключения Схема подключения	DPDT переключатель Двухполюсный Двухпозиционный Переключатель между 120 В и 240 В с центром от Купить двухполюсный двойной переключатель 30 А 2 переключателя DPDT с отключенным центром на Amazon 2 переключателя DPDT с центром на Amazon Ресурсы: Как подключить водонагреватель на 120 Вольт Термостаты водонагревателя в непиковый период Выберите правильный провод и выключатель Рисунок вольт, ампер, ватт для водонагревателя См. внутри коробки главного выключателя Два водонагревателя Как для управления двигателем с помощью двух переключателей Сопоставьте мощность электропроводки с мощностью прибора. Устройство на 30 А x 80 % = безопасный максимум 24 А
	Вода выключатель нагревателя/ 30 А 240 В водонагревателем можно управлять напрямую с помощью переключателя на 30 ампер . Ищите переключатель зеленого цвета Максимальный номинал 25 ампер на переключателе на 30 ампер Элементы мощностью 5500 Вт потребляют 23 ампера Элементы мощностью 4500 Вт потребляют 19 ампер Ресурсы: Как подключить водонагреватель с обычным переключатели Рисунок вольт ампер ватт для водонагревателя Купить: Leviton 3032 Переключатель на 30 ампер на Amazon Leviton Переключатель на 30 ампер на Amazon
	3-полосный Выключатель водонагревателя/ 30 ампер 240В водонагревателем можно управлять напрямую с помощью выключателей на 30 А Вот чертеж для 30-амперной трехходовой цепи Примечание: цепь 240 В имеет 2 провода под напряжением <> Максимальный ток 25 А на переключателе на 30 А Элементы мощностью 5500 Вт потребляют 23 А Элементы мощностью 4500 Вт потребляют 19 А Ресурсы: Управление водонагревателем с двумя выключателями Рисунок вольт ампер ватт для водонагревателя Купить: Левитон Коммутатор 3033 на Amazon
	Вода выключатель нагревателя/ выключатель 15-20 ампер Ресурсы: Как подключить обычный выключатель к водонагревателю
	Мусор выключатель Только черный Горячий провод подключается к выключателю Белый Нейтральный провод не подключается к выключателю Ресурсы: Как подключить выключатель GFCI Как устранить неисправность, отремонтировать, установить мусор утилизация
	Безопасность Теплый выключатели и розетки указывают на ослабление проводов и/или перегрузку. Проверьте наличие перегрева и электрических проблем, нащупав их рукой. высокая температура. Все электрические выключатели и розетки должны быть закрыты Накрыть электрические распределительные коробки, закрыть дверцы с таймером, закрыть главный выключатель коробку и держите дверцу панели закрытой. Это действие предотвратит возгорание внутри дома от искр, а также предотвратить возгорание перегретых проводов. Ресурсы: Устранение неполадок с электричеством в доме
Увеличенное изображение	Установить новый Коробки Ресурсы: Как установить распределительную коробку
	Движение Датчики и выключатели присутствия Проводка сильно различается в зависимости от марки и номер модели, цвет провода и приложение Некоторые датчики движения заменяют однополюсный выключатель, а другие заменяют 3-позиционный переключатель, остальные могут быть подключены параллельно Ресурсы: Проводка датчика движения Cooper/по номеру модели Проводка датчика движения Leviton Датчик присутствия Leviton Датчики присутствия Pass и Seymour Купить: Движение сенсорные переключатели на Amazon
	Движение сенсорный светильник — замена наружного освещения светильник Датчик движения выключатель. Если у предыдущего светильника есть выключатель, включите его, чтобы Убедитесь, что переключатель датчика движения имеет питание. Будет 2 провода (черный и белый) для каждого светильника Будет 3 провода для датчика движения (черный, белый и красный) В коробке будет 1 черный горячий и 1 белый нейтральный. Скрутите все белые провода вместе. Крышка с проволочной гайкой Black Hot подключается к черному проводу датчика движения. Крышка с проволокой орех. Детектор движения Красный провод соединяется с черными проводами, идущими к каждому фонарю.Крышка с проволочной гайкой. Ресурсы: Основы проволочных гаек Купить: Движение датчик наружного освещения на Amazon Движение сенсорные прожекторы на Amazon
Модель Omron LY23 переменного тока клеммы/ задом наперед: 7-8 магнитные клеммы (повернуты в направлении, противоположном остальным контактам) 5-6 общие клеммы 3-4 нормально разомкнутые клеммы NO (питание отключено, когда реле выключено) 1-2 нормально закрытые клеммы NC (питание включено, когда реле выключено) Номинальная нагрузка 7. 5 А переменного тока Лампа накаливания 900 Вт при 120 В Лампа накаливания 1800 Вт при 240 В Двигатель 1/4 л.с. при 120 В; 1/2 л.с. при 240 В	Фото глаз переключатели К обратная работа фотоэлемента So Нагрузка включается в светлое время суток фотоэлемент подключен к реле DPDT Реле 30 А x 80% = макс. 24 А до 2880 Вт при 120 В или 5600 Вт при 240 В 30 А, провод 10 калибра до 2 л.с. при 50 футах или 1,5 л.с. при 100 футах при 120 В См. диаграммы нагрузки Используйте 8-контактное реле Omron 120 В LY2-AC для 7.5 ампер.     7,5 А Omron 30Amp DPDT Купить Omron LY2 на Amazon / Выбрать Катушка 120 В Реле DPDT 30 А на Amazon DPDT 12 А Packard на Amazon Ресурсы: Реле Omron/Страница 450 / pdf Как подключить фотоэлемент и устранить неполадки
	Удаленный выключатель Усовершенствованная техника в моем офисе Ресурсы: Таймер с дистанционным управлением Выключатели дистанционного управления Как выбрать размер провода и размер выключателя
	Два проводка скоростного вентилятора.
	Приколоть таймеры Ресурсы: Как подключить таймеры Как подключить таймеры задержки
	Коробка таймеры Ресурсы: Таймеры водонагревателя Как подключить таймеры
Увеличенное изображение	С питанием от батареи настенный выключатель-таймер Включает и выключает свет 9 ON-OFF, 2 батарейки AA Ресурсы: Руководство Utilitec 0357930 Руководство Utilitec TMDW50L Таймеры Utilitec Купить: AutoChron на Amazon
	Как установить таймеры Ресурсы: Таймеры
	Контактор переключатели Используйте контактор для управления большими нагрузками, такими как водонагреватель или насос бассейна Контактор управления с таймером или переключателем 2-полюсные контакторы и 3-полюсные контакторы Ресурсы: См. контакторы Управление 30-амперным водонагревателем с обычным Переключатели на 15 ампер Рисунок вольт ампер ватт для водонагревателя Как подключить 3-фазный таймер с помощью контактора
Увеличенное изображение	Автомобиль переключатель проводки Moroso переключатель проводки. Свет и вентилятор получает + мощность от батареи после активации переключателя. Свет ВКЛЮЧАЕТСЯ, и вентилятор ВКЛЮЧАЕТСЯ, когда цепь замыкается обратно на — полюс включен батарея, поскольку мощность проходит через металлический корпус автомобиля. Предохранитель защищает каждый провод и устройство от перегрева или перегрузок, которые могут короткие и горящие части. Для например, если двигатель вентилятора + короткое замыкание на землю, скачок силы тока буду поток, точно так же, как если бы аккумулятор + клемма была подключена к — Терминал. Провода греются и дымят, кроме предохранителя срабатывает, когда тепло превышает номинал предохранителя. Когда предохранитель срабатывает, он останавливается перегрев, который может расплавить детали и вызвать возгорание. Предохранитель должен соответствовать ожидаемая нагрузка от освещения и вентилятора вместе, но не более (тепловой) номинал любого аксессуара или номинальный ток провода. Вольты х Ампер = Вт Более 1 переключателя: перемычка + провод питания к каждому из других предохранителей и повторите проводку для каждого предохранителя-выключателя Ресурсы: Пример руководства Moroso Общие электрические формулы Купить: Moroso коммутаторы на Amazon
	Фото Ресурс переключателя Фотовыключатель Intermatic
	Переключатель фонаря Cooper 1664
	Выключатели вентилятора Удачи Как подключить выключатели вентилятора
	Добавить еще переключатель наверху Как добавить 3-позиционный переключатель.html
	4 Переключатель DP скоро Микровыключатели Выключатели зажигания
	Пожарный переключатель Автоматически выключает плавание подогреватель бассейна за 20 минут до бассейна насос выключается Resources Таймеры Intermatic pool Панели управления
	Ресурсы для воздушного переключателя Воздушный переключатель Другие детали для бассейна
http://waterheatertimer. org/images/GM40-dip-switches.jpg	DIP-переключатели Ресурсы Как подключить таймер GM40 Как подключить таймер GE 15207
Увеличенное изображение	Потолок распределительная коробка 1 одиночный кабель 12-2 идет к свету выключатель Светильник крепится к горячему от выключателя и нейтрали
Увеличенное изображение	Добавить к любой розетке Добавить выключатель и свет к любой розетка Максимум 12 коробок на автоматический выключатель. Вставьте провод питания в розетку. Как вставить провод в стену
Увеличенное изображение	Добавить розетку к выключателю Добавить розетку к выключателю Требуется нулевой провод
	Добавить новое розетка Добавить новый провод в любую розетку Проложить провод к новой коробке В коде указано не более 12 коробок на автоматический выключатель Ресурсы Читать в формате pdf Рисунок размера провода
Увеличенное изображение	3-скоростной вентилятор переключатель Ресурсы Переключатель трехскоростного вентилятора Pass и Seymour

Однополюсные и двухполюсные выключатели

Когда вы думаете о реконструкции своего дома или о новом проекте, вы все планируете; от умных жалюзи и новой электроники до стильных произведений искусства, которые дополнят весь интерьер. Однако мы часто упускаем из виду электрические переключатели . Эти переключатели различаются по стилю, отделке и функциональности. Хотя все они могут выглядеть одинаково снаружи, различные переключатели выглядят и функционируют по-разному внутри.

Обычно используемые в домашнем хозяйстве в качестве выключателей света , все электрические выключатели могут практически включать и выключать любое электронное устройство. Мы классифицируем переключатели как однополюсные (SP) или двухполюсные (DP) переключатели в зависимости от их рабочего механизма и функциональных возможностей.

Однополюсный переключатель (SP)

Переключатель SP — это самый простой переключатель общего назначения, который вы используете для управления светом или другим устройством из одного места. Эти переключатели имеют две винтовые клеммы латунного цвета, подключенные к горячим проводам источника питания. Одна клемма выполняет функцию входящего провода от источника питания, а другая – отходящего к светильнику. Большинство переключателей SP также имеют клемму заземления для подключения заземляющего провода цепи. Как правило, вы подключаете нейтральные провода к выключателям.Если в ящике есть нейтралы, вы присоединяетесь к ним, чтобы пройти через ящик, не касаясь переключателя.

Двухполюсный переключатель (DP)

Переключатель DP обычно используется в промышленности, но его также можно найти в определенных домашних системах электропроводки. Существенная разница между переключателем SP и переключателем DP заключается в том, что последний имеет четыре латунных контакта вместо двух, с дополнительной клеммой заземления, обычно не встречающейся в переключателях SP. Две клеммы позволяют подключить две пары проводов от сети 240 вольт.Переключатели DP обычно рассчитаны на 30 ампер, что позволяет им управлять питанием устройств и оборудования с более высокими требованиями.

Преимущества коммутатора DP по сравнению с коммутатором SP

Помимо двух пар проводов под напряжением, переключатель DP отличается от переключателя SP еще одним существенным отличием. Переключатели DP рассчитаны на более высокие токи. Более высокий рейтинг указывает на то, что переключатель DP имеет более крупные клеммы для регулировки более толстых проводов.

Хотя проводка в обоих переключателях практически одинакова, вы должны убедиться, что красный и черный провода находятся с двух сторон.Смешивание их может быть опасным или даже привести к неисправным переключателям.

Правильный выбор переключателя для ваших нужд

Стандартный переключатель SP отлично подходит для большинства общих приложений. Например, если вам нужен переключатель для включения света или вентилятора, лучше всего подойдет один переключатель. С другой стороны, для запуска устройств в двух местах вам понадобится коммутатор DP. Тем более, что для блока питания 120В нужен только переключатель SP. Напротив, если вы хотите управлять требовательным электрическим устройством, вам нужен переключатель DP.

Часто упускаемые из виду электрические переключатели являются важными компонентами вашей системы управления питанием. И когда мы говорим об эффективных устройствах управления энергопотреблением и питанием, переключатели Schneider Electric India выделяются на первый план. Их широкий ассортимент продукции отличается инновационными функциями, такими как натуральные материалы и атмосферостойкие розетки, которые играют решающую роль в лучшем управлении, бесперебойной работе и электрической защите вашего дома.

Так что не ждите больше и обновите свой интерьер с помощью концевых выключателей, выключателей света и электрических розеток Schneider Electric India, которые идеально подходят для любого интерьера и экстерьера.

.
