Установка дымохода в бане через потолок и крышу

В одной из прошлых статей про бани в старину упоминался такой факт, что эти деревянные постройки всегда размещали около воды и подальше от жилых домов. Это в первую очередь было связано с тем, что они часто горели. Отсутствие как таковой дымовой трубы и соломенная крыша — в этом крылась причина возникновения пожаров.

В настоящее время технологии возведения бань ушли вперед, применяется очень много современных строительных материалов, вот только гореть они не стали реже. Это результат неумелой эксплуатации печей (топим пока уши в трубочку не начнут сворачиваться) и ошибочного устройства дымохода.
Про первую причину можно сказать так — нужно соизмерять свои желания со своими возможностями (правильный подбор печи) и просто соблюдать культуру приготовления бани.

Но все же, чаще всего возгорание или задымление происходит по причине неправильного дымоотведения. Для чего нужен дымоход, из каких частей он состоит и общие правила его установки были рассказаны вот в этой статье.

1

Сейчас же более подробно рассмотрим наиболее проблематичный участок дымоходной системы — место где он проходит сквозь потолок.

Часть канала проходящего через перекрытия принято называть разделкой. Она может быть потолочной и кровельной.

Потолочная разделка

Ее еще называют потолочно-проходной узел (ППУ).

Как бы не противились ценители настоящей русской бани печей из металла, нужно признать, что в настоящее время подавляющее большинство приобретают именно такие приборы. А они в свою очередь, за редким исключением, снабжаются железными дымоходами. Поэтому будем разбираться в устройстве разделки на примере представленных данных.

Итак, печь выбрана и водружена на полагающееся только ей место. При этом учтено, что на пути предполагаемого дымохода не встанет потолочная балка или стропильная нога крыши. Дальнейшие работы зависят от готовности потолка.

В этом случае возможно два варианта:

— перекрытие делается при уже установленном дымоходе,
— труба ставится, когда уже готов черновой или чистовой потолок.

2

В первом случае несколько проще устроить разделку, не нужно ни чего подгонять или переносить. Но такой вариант скорее исключение, гораздо чаще установка печи осуществляется уже после того как перекрытия готовы.

В этом случае определяется как можно точнее где должен пройти канал, затем это место выпиливается в размер разделки.
Заводское ее исполнение — это готовый короб из полированной нержавейки. Марка стали и толщина изделия у разных производителей неодинакова.  Приобретать ее лучше сразу вместе с другими элементами дымохода.

3

Инструмент и составные части д/канала на месте, приступаем к работе. С помощью отвеса определяем точку — центр канала на потолке: нить прижимаем к потолочной доске, а грузик должен зафиксироваться по середине  выходного патрубка печи. Далее, берем короб разделки, переворачиваем и приставляем. Совместив его центр с отмеченной точкой, размечаем контур для выпиливания.

Выбрать место под проходной узел можно разными способами, но мы поступаем так — дрелью сверлим отверстие в потолке, а дальше лобзиком производим аккуратный выпил.

Сухие цифры взятые из устаревшего СНиПа, разработанного еще в СССР, нам говорят, что по пожарным нормативам расстояние между горючим материалом, т.е. деревом или воспламеняющимся утеплителем и наружной стенки дымохода должно быть не менее 37см. Современные разделки предполагают это расстояние сократить до 13-26см, при условии применения утепленной трубы. Многие опасаясь, что этого недостаточно увеличивают это расстояние или дополнительно изолируют, заменяя (дополняя) узел листами минерита, магнезита или другими устойчивыми к нагреву материалами.

Отверстие нужного размера готово, далее, примерив короб и убедившись что все как надо, приступаем непосредственно к монтажу. Собрав первую часть д/канала, в том числе элемент с шибером, надеваем на него разделку, после чего на переходной элемент закрепляем сэндвич-трубу, которая проходит через потолок и выходит на чердак.

4

Затем края короба прилегающего к вагонке изолируем картоном на основе асбеста или базальта и закрепляем его к потолку на саморезы с п/ш.

5

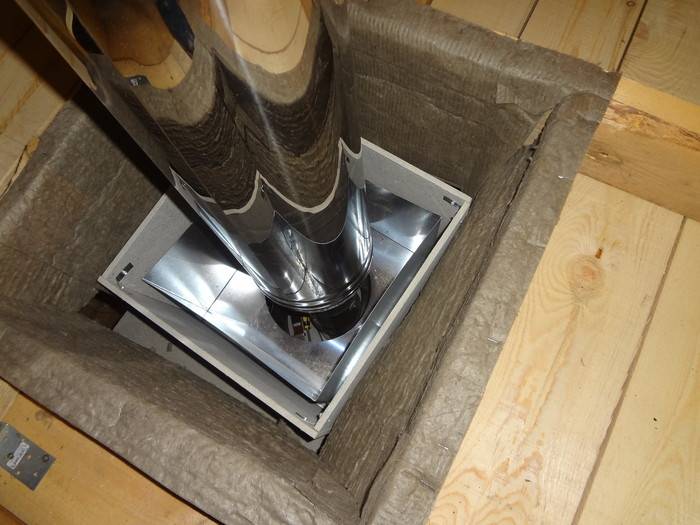

Дальнейшие работы ведем уже на чердаке, задача не допустить нагрев дерева от стенок трубы. Для этого пространство снаружи короба и внутри необходимо заполнить материалом имеющим низкую теплопроводность и не способным возгораться. В качестве него применяют песок, керамзит, базальтовую вату, вермикулит и минерит.

6

Несколько рекомендаций:

— разделка, вне зависимости от толщины перекрытия, должна возвышаться над ним не менее чем на 10см,

— если ППУ будет заполняться изол. материалом, то производить крепление двух элементов дымохода здесь не допустимо,

— стык над потолком двух участком канала не ниже 30 см.

Проход через кровлю

Температура в этой части дымохода несколько ниже, чем в ППУ, поэтому требования к ее изоляции не так суровы. Но опять же, вырез отверстия, установка следующего колена трубы и изоляция от осадков заставит потратить немало времени.

Обрешетку крыши обрезаем лобзиком, после чего, отметив центр прохождения д/канала отвесом, вырезаем в кровельном материале отверстие немного больше чем диаметр дымохода.  Ставим следующий участок трубы, не забывая промазать стык термостойким герметиком, и выводим ее на кровлю. Сэндвич может пройти крышу как через специальную кровельную разделку, так и без нее.

7

В первом варианте покупается готовая конструкция, имеющая разные углы наклона. Она будет уместна при устройстве комнаты на втором этаже или просто утеплении кровли.

Во втором — ее не только не ставят, а даже не изолируют трубу. Хотя фольгированный материал или этот же базальтовый утеплитель будет не лишним.

Главная беда таких мест — это протечка воды, поэтому следует ответственно провести работы по гидроизоляции. Опять же, для этого можно использовать элемент из магазина, т.к. называемый мастер-флешь или, если вы не ищите легких путей или привыкли делать все сами, изготовить его из листа оцинковки с применением кровельного герметика.

8

Ну и в заключение хочется сказать, что выполнив все по правилам не стоит забывать про регулярную проверку всех элементов данной системы.

И чем старше становится возраст дымохода, тем пристальнее нужно за ним следить.



Как сделать проход перекрытия дымоходом в бане просто и безопасно с точки зрения перегревов. Показываю на примере своей бани | Баня на 5+

Проход перекрытия дымоходом — очень важны узел, от которого напрямую зависит срок службы не только дымохода, но и всего строения. Особенно это касается бани, т.к. температура в банном дымоходе может быть значительно выше, чем в домашней печи и по статистике именно из-за неправильно сделанного прохода перекрытия горит большинство бань.

В конце статьи есть видео, где показываю все этапы устройства прохода перекрытия на примере своей бани!

У меня на канале здесь и на YouTube есть уже несколько публикаций о пожаробезопасных проходах перекрытия (ссылку на одну из них оставлю в конце), но сегодня покажу, как я прошёл перекрытие в бане при установке нового дымохода.

ППУ-Н (в минерите), который я использовал для прохода перекрытия в бане

ППУ-Н (в минерите), который я использовал для прохода перекрытия в бане

В качестве самого проходного узла я использовал ППУ-Н от завода Феррум — это уже готовое решение для установки и не требует много возни с теплоизоляцией. В случае небольшого расстояния между балками перекрытия, достаточно лишь дополнительно изолировать их керамикой или базальтом на крайний случай и установить туда этот ППУ-Н.

Мой случай отличался тем, что расстояние от балок до оси дымохода было больше, т.к. проектировалось данное перекрытие под кирпичный дымоход с учётом норм для него положенных. Это только хорошо, ведь чем больше расстояние от дымохода до сгораемых конструкций, тем безопаснее! А для установки ППУ-Н посередине я сделал простой каркас из метало-профиля.

Металлический профиль для крепления ППУ-Н внутри перекрытия

Металлический профиль для крепления ППУ-Н внутри перекрытия

Достаточно пустить пару потолочных профилей вдоль монтажных отверстий, чтобы как бы подвесить ППУ-Н в перекрытии, а дальше можно его утеплить со всех сторон той же базальтовой ватой.

Вид установленного ППУ из одной комнаты (утеплена и обшита)Вид из другой комнаты (ещё не обшит потолок)

Вид установленного ППУ из одной комнаты (утеплена и обшита)

Метало-каркас хорош ещё и тем, что можно установить ППУ-Н на нужном уровне. То есть не обязательно монтировать его поверх обшивки потолка, можно сделать его вровень с плоскостью обшивки и т.д.

Между сэндвич-трубой и отверстием в ППУ есть щель, которую нужно закрыть

Между сэндвич-трубой и отверстием в ППУ есть щель, которую нужно закрыть

После установки ППУ-Н и трубы сэндвича через него нужно сделать изоляцию внутри. В случае с баней нам нужна как теплоизоляция, так и газоплотность — чтобы пар из парной не убегал на чердак.

Прокладка из керамического волокна, которая прикрывает щель между трубой и ППУ

Прокладка из керамического волокна, которая прикрывает щель между трубой и ППУ

Для большей газоплотности можно изготовить вот такую «прокладку» из керамического волокна или базальта. Суть в том, чтобы «натянуть» эту заготовку на сэндвич и она плотно прилегала к нему, закрывая щель и давая возможность для тепловых расширений металла.

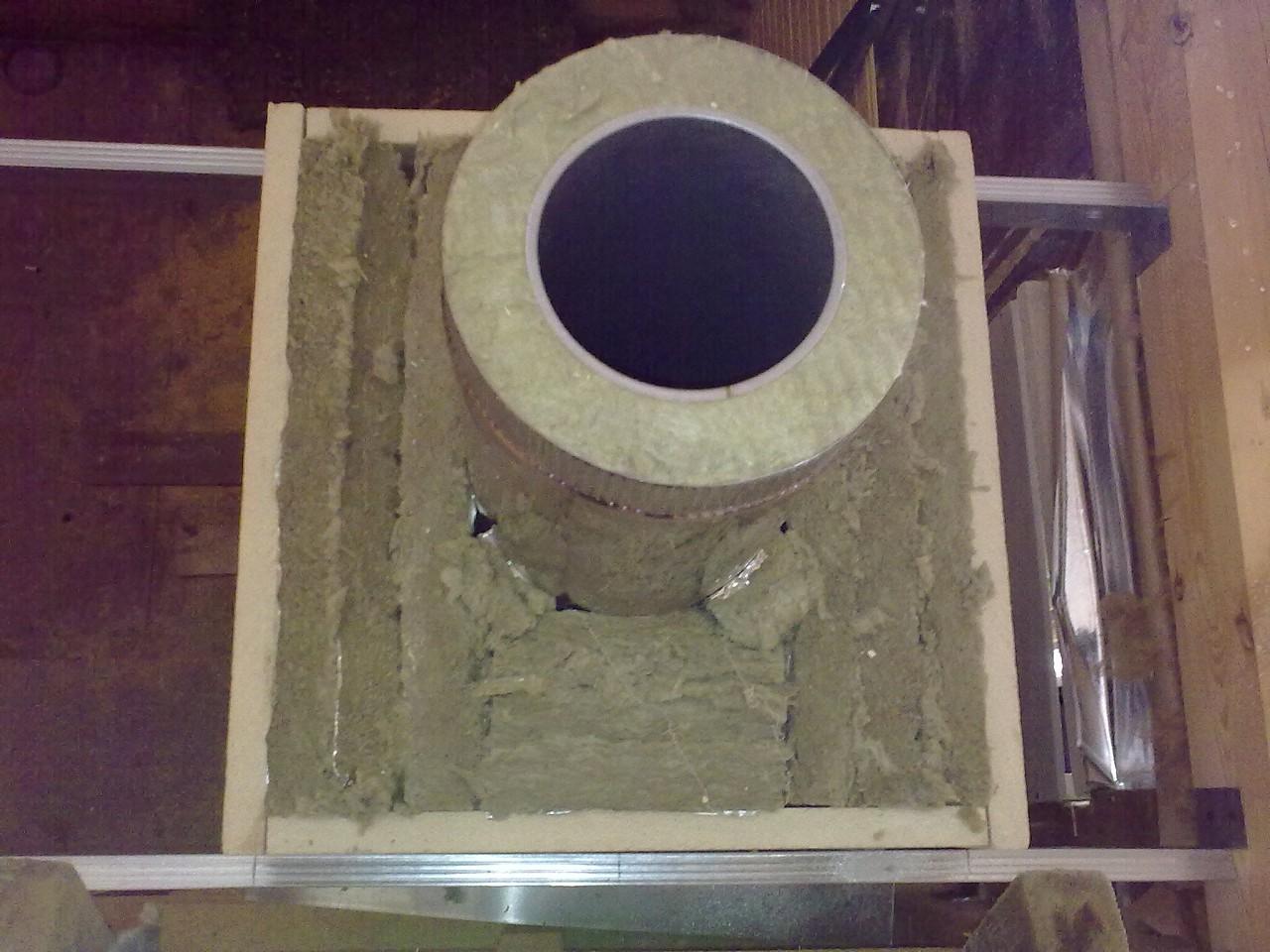

Заполнил ППУ на 1/4-1/3 базальтовой ватой для проходных узлов

Заполнил ППУ на 1/4-1/3 базальтовой ватой для проходных узлов

После можно заполнить ППУ-Н базальтовым материалом, но полностью его заполнять не стоит. Для того, чтобы труба сэндвича имела возможность охлаждаться снаружи, следует заполнять ППУ-Н не на всю высоту, а на 1/4, 1/3… лучшим вариантом в этом плане было бы вообще его не заполнять, но тогда будут потери тепла и пара!

Готовый проход перекрытия

Готовый проход перекрытия

Ну и в завершении нужно прикрыть снизу щель между трубой и отверстием в ППУ-Н. Сделать это можно при помощи так называемой «юбки», у которой немного другое назначение, но здесь она очень не плохо подходит!

Началась вся эта история со сменой дымохода здесь — Меняю кирпичный дымоход на «сэндвич». 3 причины сразу поставить утеплённый дымоход, не дожидаясь моих проблем

О безопасном монтаже ППУ рассказывал здесь — Как пройти потолок в бане пожаробезопасно: монтаж ППУ-Н от Феррум

чем заполнить потолочно-проходной узел прохода кровли в бане? ППУ для сэндвич-дымохода и других, монтаж узла через потолок

Разделочно-проходной блок (узел) – противопожарная вставка между трубой и стеной. Она защищает стены от возгорания, когда они выполнены из сгораемых материалов (дерево, пластик), а также из нежаростойких блоков (наподобие пеноблоков или газоблоков).

Что это такое?

Устройство ППУ для дымохода в баню, в частности, для сэндвич-дымохода, что нагревается при непрерывной работе печи на протяжении нескольких часов или даже всего дня (или ночи в зависимости от графика работы банного заведения), не даёт, в свою очередь, перегреть стену, через которую и проходит дымовой канал.

Особенно его применяют в деревянных и строениях из экспериментальных материалов. ППУ представляет собой квадратный или круглый отсек, в который насыпан уплотнитель, плохо проводящий тепло из-за наличия в нём пористых структур. Стена или потолок, межэтажное или чердачно-потолочное перекрытие нуждается в защите от высокой температуры.

Модуль приобретается в специализированном строймаркете – или собирается самостоятельно мастером, разбирающимся в противопожарных технологиях. Выбирая изделие, учитывают диаметр дымохода и расположение печи или отопительного котла относительно потолочных, чердачных или межэтажных перекрытий.

Только соблюдая ряд правил безопасности монтажа и эксплуатации, его возможно правильно установить.

Какими бывают?

Проход через деревянное перекрытие используется в бане или сауне, всевозможных парилках, отопительных помещениях или отсеках загородных и частных домов.

Кирпичная конструкция является частью стены или потолка, так как может быть дополнительно скреплена при помощи цементно-песчаного раствора. Со стороны будет казаться, что дымоход из кирпича – единое целое. Разделка печной трубы выполняется с помощью утолщения в месте прохода. По высоте данного перехода укладываются кирпичи в три ряда. Нарушив эту технологию, вы добьётесь не самой лучшей тяги, отчего возможно задымление помещения, вплоть до пожара.

Короб переход реализуется и из высокотемпературного гипсокартона. Для него заранее заготавливается минвата или асбест. Устанавливаются гипсокартонные перегородки, а свободное пространство между ними и трубой заполняется высокопористым и негорючим утеплителем. Сверху, после базальтовой минваты, насыпается керамзит, проникающий во все остаточные свободные места, при этом утепление не пострадает, так как сминания ваты и ухудшения теплоудержания не произойдёт.

Стальной короб возводится из нержавейки. При этом в одной из его стенок прорезается отверстие – по диаметру внешней стенки сэндвич-трубы. Пустота засыпается керамзитом, базальтовой минватой или иными негорючими материалами.

Строительные нормы и правила

По ГОСТу в перекрытии или в стене вырезается квадратный проём в 1 м2, в него вставляется проходной блок. Расстояние в бане между балками потребуется равным в 1 м, что бывает не всегда. Простой ППУ изготавливается вчетверо меньше – квадрат со стороной в полметра. Но правило установки простого ППУ не позволяет применить диаметр трубы, больший чем в 20 см. В местах соприкосновения по периметру ППУ наклеивается со всех четырёх сторон фольга на теплоизоляторе. Фольгированная изоляция не даёт дереву нагреваться – слой фольги отражает тепло обратно.

Основное требование – металлический или кирпичный дымоход не должен нагревать стены и перекрытия выше 50°C. За это требование отвечает выдержка из СНиП 41-01 в редакции 2003 г. Без потолочного перехода соблюсти данное (непреложное) правило соблюсти не удастся. При отсутствии прямого контакта с трубой, которая нагрелась, достаточно печи разогреться до значительных температур, например, до 500 градусов, чтобы окружающая трубу деревянная конструкция начала подпаляться. Это влечёт за собой потерю прочности балок с их последующим обрушением. Чтобы это предотвратить, необходим слой теплоизоляции, которая не сгорит при длительном нахождении дымохода практически в раскалённом состоянии.

Для этого и нужен разделочный блок, создающий вокруг печной трубы барьер.

Чем можно заполнить?

Среди наполнителей на первый план выходят керамзит и минвата. Однако ими не ограничивается заполнение пустого пространства. Некоторые утеплители, например, керамзит и минвата, могут совмещаться без потери теплоудерживающего свойства проходного блока.

Базальтовая и минеральная вата

Проще говоря, минвата – это почти то же стекловолокно, использовавшееся в холодильниках советского производства. Работа с ним небезопасна, так как требует использования респиратора, защищающего лёгкие рабочего при работе с волокном, стеклопыль от которого способна вызвать силикоз. Но минвата, как и чисто базальтовое волокно, способна выдерживать нагрев до нескольких сотен градусов без потери «взбитого» состояния. Но она способна слёживаться, источает формальдегиды при нагревании, которые, в свою очередь, относятся к веществам, вызывающим рак. Вата не переносит намокание – теплоизолирующие свойства её при этом теряются.

Керамзит

Керамзитовый утеплитель значительно превосходит вату – после высушивания он легко восстанавливает свои теплоизолирующие свойства. Недостаток – применение специальных емкостей, при некачественной изоляции он способен высыпаться. Безвреден, так как изготовлен из спечённой глины.

Минерит

Минеритовая теплоизоляция включает в себя цемент и опилки, «сдобренные» минеральными добавками. Высокотемпературна – выдерживает нагрев до 600 градусов. Не выделяет канцерогенов.

Асбест

Хотя асбест производят в основном из природных минералов, он способен вызвать, опять же, рак у людей, находящихся в помещении, где работает печь, дымоход которой закрыт от стены или перекрытия именно асбестовым наполнителем. Опасное его воздействие на здоровье людей достигается преимущественно ядами, пары которых выделяются при нагреве. Исключён из перечня материалов, применяемых в жилых постройках, ограничен для использования на металлургическом производстве в цехах, где используется доменная печь. В холодном состоянии относительно безопасен.

Глина и песок

Глиняно-песчаные наполнители, уступая по теплоудержанию более современным композитным и синтетическим материалам, занимают промежуточную позицию между ними и сплошными материалами, у которых, в свою очередь, теплопроводность считается неплохой.

Глина и песок натуральны и безвредны, что доказано тысячелетиями их использования в качестве всевозможных наполнителей.

Этапы монтажа

Если между дымоходом и основными материалами стенки имеется более чем двухсантиметровый слой негорючей и жаростойкой штукатурки, согласно ТУ, можно уменьшить зазор между трубой и стеной так, чтобы общий зазор ППУ не превышал 35 см. Но это значение – необходимый минимум, без которого обойтись невозможно. Высота штукатурки должна быть выше слоя теплоизоляции как минимум на 7 см. Размер отступа от трубы до стены со всех сторон может колебаться в пределах 20-50 см. Утолщённые стенки разделочного короба позволяют сократить расстояние (но не ниже минимального) за счёт дополнительной защиты от жара нагретой трубы.

Самыми надёжными материалами для короба считаются кирпич (можно взять огнеупорный, например, шамотный), лист нержавеющей стали, плиты из фламма или минеритовый заполнитель. Между стеной и обшивкой расстояние должно быть не менее 1 см, то есть крепление короба вплотную к ней запрещено.

Подготовка

На начальном этапе монтажа в стене или перекрытии прорезают (либо, если стройка идёт в новом проекте – подготавливают) квадрат в 1 или в 0,25 м2. При близко расположенных балках и стропилах дополнительный деревянный короб изнутри обкладывают минеритом. Короб закрепляется на балках, затем в него устанавливается проходной блок. Крыша в идеале должна быть изготовлена полностью из несгораемых материалов. Покрытие негорючими пропитками деревянных конструкций не защитит их от обугливания, когда всё же нарушены противопожарные интервалы.

Установка

Пошаговое руководство по установке дымохода с проходным блоком заключается в следующем.

1. Сэндвич-труба позволяет опустить температуру внутренней трубы – по отношению к внешней – на 250°. Сэндвич-дымоход препятствует образованию конденсата внутри трубной конструкции.
2. На банной печи вначале ставится одностенная труба, затем, по достижении одного метра, устанавливается переход на двустенную трубу. С двустенной можно перейти на сэндвич-дымоход, используя соответствующий переходник.
3. Сам «сэндвич» «зашивается» в настенный или короб для перекрытия. Применение такой усложнённой схемы позволяет окончательно исключить перегрев трубы, идущей от печи к наружному (над кровлей) участку, позволив ей прослужить дольше. Использование стыков на чердаке или на уровне стены/перекрытия/кровли исключено.
4. Не следует злоупотреблять строго горизонтальными участками трубы. Чтобы тяга не пошла назад, рекомендуется использовать наклонённые вверх, диагональные, не на 100% горизонтальные секции. Длина строго горизонтальной секции не должна превысить 1 м. Использование в дымоходе более трёх поворотов недопустимо.
5. На выходе жёсткая фиксация трубы недопустима – сталь расширяется при нагревании.
6. Слишком близко расположенные балки, особенно деревянные, нуждаются в дополнительной защите минеритовым теплоизолятором.
7. Закрепление переходного короба дымохода допускается посредством саморезов – при этом их головки должны быть надёжно изолированы от источника тепла, чтобы не вызвать подпаливание деревянного перекрытия с их помощью.
8. Отверстие переходного блока должно строго совпасть с локацией выходной трубы, так как отклонять дымоход более чем на 1 мм в любую из сторон запрещено: стыки неплотно прилегают, возможен выход отработанных газов непосредственно в помещение, где работает печь.
9. Если дымоход монтируется в двухэтажном здании, рекомендуется через метр после выхода из пола на втором этаже вновь перейти с сэндвич-секции на одностенную трубу, что позволит качественно прогреть расположенное выше помещение.
10. Перед проходом в пространство чердака, где размещается второй такой же короб, применяют вновь переход на двустенную трубу, а затем – на сэндвич-конструкцию, которая и проходит до уровня выше кровельного «пирога».

Установка переходного короба между этажами, в стенах ничем не отличается от его монтажа в чердачно-потолочном перекрытии. Кровля, сложенная из металлочерепицы или профнастила, одинаково хорошо подходит для вывода сэндвич-дымохода: и то и другое представляет собой профилированную сталь.

SS Дымоходная труба через 2 этажа в интерьере?

firefighterjake сказал:

Папа Дакоты сказал:

Мэдисон сказал:

ИМХО, очень трудно следовать описаниям различных производителей их зазоров. Я знаю, что несколько недель играл с картонными вырезами, малярной лентой и все еще не был уверен, будет ли установка соответствовать требованиям. Хорошего дня.

это ТОЧНАЯ причина, по которой мне сообщили, почему местные инспекторы не проверяют дровяные печи. Каждая печь уникальна, и каждая печь имеет несколько характеристик в зависимости от «типа» установки и/или аксессуаров. А еще есть такие люди, как мы, у которых установка не описана ни в одном руководстве.. лол

Мне кажется, что это полицейский. . . мы следуем спецификациям NFPA и спецификациям производителя печи. . . В 99 случаях из 100 установка покрывается книгой или спецификациями NFPA. . . и в большинстве случаев варианты установки ограничены, поэтому пролистать руководство, чтобы найти подходящий раздел, можно довольно быстро (к тому же у них обычно есть изображение, а инспекторы любят изображения).. . конечно, всегда есть одна чудаковатая установка. . . но в этом случае часто кто-то либо проверял у производителя, либо может доказать нам, что он / она выполнил и / или превысил требования по зазорам / защите пола / и т. д.

Я согласен, я не думал, что это будет так сложно, но кто я такой, чтобы спорить, если мне не нужно разрешение или проверка, чтобы что-то делать на МОЕЙ собственности. .. при этом, поскольку он приятель и друг по охоте, Я заставил его взглянуть на мою. он на самом деле сказал, что это было намного больше, чем что-либо, что он когда-либо видел, построенное для дровяной печи.:cheese:

Я укажу, что это Кентукки.. если бы я жил примерно в 6 милях к западу от того места, где я нахожусь, в этом округе вообще нет инспектора. никто. нада. стройте что и где хотите. Собственно, если бы у меня был еще 1 акр, мы были бы «фермой», и почти все инспекции/местные нормы были бы для нас здесь за окном.

Как использовать одностенную трубу от первого этажа до потолка второго этажа???

Здравствуйте,

Я купил двухэтажный дом, и он расположен на Аляске, где много дров, а теплый сухой огонь приветствуется около 10 месяцев в году.

Дом представляет собой простой прямоугольник с лестницей примерно на 2/3 длины вдоль длинной стороны дома, но в центре. Нынешняя дровяная печь из мыльного камня расположена рядом с лестницей (около 7 футов) на первом этаже. Главная спальня находится на 2-м этаже в большей части за лестницей и камином.

В целом, дом остается довольно теплым с разницей температур внизу и наверху всего 6-8 градусов. В главной спальне и ванной комнате самый большой пробел.

В настоящее время печь выходит через наружную стену на первом этаже и вверх по внешней стороне дома.

Я хочу это изменить и вентилировать печь прямо над плитой И передвинуть печь на 2 фута ближе к лестнице. Я хочу построить стену рядом с печкой, используя металлические шпильки, дюрарок и каменный шпон. Я также построю стену 2×6 с 1-дюймовым вентиляционным отверстием шириной 5 футов за печью с 3-дюймовым зазором внизу и вверху. Это позволит мне расположить печь в пределах 10 дюймов от стены, так как это негорючая стена И вентиляция.Подойдет любой из них, но я сделаю оба.

Мне нужна помощь вот в чем. Печная труба — это место, где значительное количество лучистого тепла направляется вверх по дымоходу и из дома. Я хочу попытаться устранить или смягчить разницу температур на нижнем этаже и в главной спальне. Счастливая жена — счастливая жизнь!

Я ХОЧУ провести одностенную трубу от печи через потолок и сделать ее открытой в главной спальне, чтобы она могла излучать тепло в хозяйскую комнату. Там, где труба проходит через пол, мне, очевидно, нужно удалить фанерный пол и гипсокартон, которые обнажают только балки пола.Есть ли способ построить экран в этой области, чтобы соответствовать стандартам безопасности и сохранить одностенную трубу через область балки?

Над 1-м этажом, потолком/полом 2-го этажа, я хочу иметь U-образную «нишу» примерно 24 x 24 дюйма, которая обрамлена металлическими стойками и покрыта дюрароком, а затем плиткой, что также сделает стену НЕГОРЮЧЕЙ. На противоположной стороне ниши я бы использовал дюрарок поверх металлических стоек, а затем гипсокартон. Я хочу, чтобы дюрарок и плитка действовали как отражающий радиатор.

Я бы накрыл эту U-образную нишу металлической решеткой, чтобы маленькие руки, пальцы и т. д. не могли касаться трубы, но при этом позволял излучать большое количество тепла из пространства в главную спальню.

Как только я доберусь до потолка 2-го этажа, я буду рад использовать трубу класса А через крышу и т. д.

Это на Аляске. НУЛЕВЫЕ местные строительные нормы. IBC и NFC — единственные коды, о которых мне нужно беспокоиться в случае возможной будущей продажи с проверкой и финансированием банком.Мне не нужно разрешение или инспекция, чтобы выполнять работу или жить с работой.

Кто-нибудь делал что-нибудь подобное? Или у вас есть предложение о том, как пройти через балки перекрытия и соответствовать нормам IBC и NFC, чтобы сохранить одностенную трубу на 2-м этаже?

Моя причина в том, что одностенная труба излучает гораздо больше тепла, чем двустенная и т. д. Я ненавижу отводить все это тепло из дымохода, когда тепло на Аляске так ценится.

Мой следующий вопрос: сколько тепла будет излучаться трубой с двойными стенками, если я ее использую? Любой? Будет ли это стоить всех этих хлопот, если я буду вынужден использовать трубу с двойными стенками?

Рад услышать ваши мысли и предложения.

8-дюймовый многоэтажный комплект DuraPlus — DP850-KIT

Этот 8-дюймовый многоэтажный комплект DuraPlus — идеальный вариант для домовладельца, он не требует профессиональной установки и имеет пожизненную гарантию.

входит в этот 8 «Turaplus Kit:

9000-9
• 8″ Duraplus Cap
• 8 «Duraplus Striplus
• 8″ Duropplus круглый Потолочный коробка
• 8 «Дураплес, мигающий на крыше
• 8″ Duraplus настенные ремни — 2
• 8-дюймовый изоляционный экран DuraPlus для чердака
• 8-дюймовый переходник для печной трубы

Доступные опции Вкл.

• 8 «Duraplus расширенные кронштейны крыши

не включены в этот комплект.

• 8″ Durablack, или DVL черная плита длины трубы
• 8 «Duropplus трубы трубы трубы

The 8″ Duraplus Multi-Story Kit содержит все компоненты, необходимые для установки 8-дюймового дымохода (за исключением черной печной трубы и секций дымохода DuraPlus) прямо через обычный плоский потолок и несколько этажей.

Этот комплект включает следующее: (из вниз)

8-дюймовая крышка дымохода DuraPlus требуется там, где дымоход заканчивается над линией крыши.Эта крышка дымохода имеет съемные винты, чтобы упростить очистку дымохода и экрана искрогасителя. Включает экран искрогасителя.

8-дюймовая штормовая манжета DuraPlus эта алюминиевая штормовая манжета требуется для использования на любых установках, проходящих через крышу с использованием кровельного оклада.

8-дюймовая кровельная окладка DuraPlus обеспечивает герметичное проникновение через крышу. Целью обшивки крыши является защита от атмосферных воздействий крыши в том месте, где дымоход проходит через крышу. Просветление заправляется под черепицу, и при необходимости черепица обрезается вокруг мигания.Фартук приклеивается к крыше с помощью силикона, чтобы обеспечить необходимую герметизацию, чтобы предотвратить попадание воды под гидроизоляционный материал на чердак или в дом, затем на гидроизоляционный материал надевается штормовой воротник и прикрепляется к трубе дымохода с помощью высокотемпературного силикона. чтобы вода не стекала в дымоход.

8-дюймовый изоляционный экран DuraPlus для чердака требуется для установок, проходящих через чердак, чтобы предотвратить скопление изоляции и мусора возле дымохода.Чердачный изоляционный экран надевается на противопожарный радиационный щит или опорную коробку и состоит из двух частей — воротника и основания.

8-дюймовый противопожарный экран DuraTech устанавливается там, где дымоход проходит через пол или потолок без использования опорной коробки. Он используется для центрирования трубы и обеспечения надлежащего зазора, необходимого для установки. приспосабливается к широкому каркасу и крепится к нижней стороне потолка.

8-дюймовая настенная лента DuraPlus предназначена для использования в установках внутри и снаружи помещений для поддержки и стабилизации дымохода при обеспечении зазора в 2 дюйма.Настенные ремни требуются через каждые 8 ​​футов снаружи здания. Регулируется от 2 до 6 дюймов от стены.

Круглая потолочная опора DuraPlus 8″ используется при прохождении через плоский потолок. Она включает в себя встроенную начальную секцию с поворотным замком для дымохода DuraPlus. Используйте адаптер с защелкой или скользящий соединитель DuraBlack для перехода к одностенной дымовой трубы или используйте переходник с малым зазором для перехода на двухстенную дымовую трубу DVL. Для круглой потолочной опоры требуется рамочное отверстие 14 1/2″ x 14 1/2″.В комплект входит декоративная манжета шириной 1 1/2 дюйма. Эта круглая потолочная опора выдерживает до 35 футов дымохода Dura/Plus. несколько вариантов на выбор в зависимости от ваших требований.

• Скользящий соединитель — артикул 1871 — Используется для соединения одностенной трубы печи DuraBlack с потолочной опорной коробкой. Используйте скользящий соединитель, если у вас нет другой регулируемой длины трубы печи между вашей печью и опорной коробкой.Этот адаптер обеспечит скользящее соединение от 3 до 13 дюймов без необходимости резать трубу для идеальной посадки. Подсоединяется только к жесткой трубе печи DuraBlack и не может использоваться с телескопическими трубами.
• .
  Технические характеристики:

  • Наружная стенка из нержавеющей стали 430 0,016 дюйма или наружная стенка из оцинкованной стали 0,018 дюйма.
  • 0,018″ промежуточный вкладыш из алюминированной стали.
  • .016» Внутренний вкладыш из нержавеющей стали 430.
  • Изолирующие слои керамического покрытия плюс вентилируемое воздушное пространство.
  • Плотно запирается с помощью прецизионного поворотного замка.

  ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию угарного газа, который известен штат Калифорния, чтобы вызвать врожденные дефекты или другой репродуктивный вред. Для получения дополнительной информации посетите веб-сайт http://www.P65Warnings.ca.gov.

Дровяная печь — 23 вещи, которые могут спасти вашу жизнь!

23 вещи, которые нужно знать о дровяных печах, которые могут спасти вашу жизнь!

Примечание:  Перед установкой дровяной печи проконсультируйтесь с продавцом печи, местным инспектором по строительству или пожарной службой. И уточните у своего страхового агента. У страховой компании могут быть свои требования к установке, и, поскольку вы меняете метод отопления своего дома, ваш агент должен быть уведомлен о сохранении страхового покрытия от пожара в вашем доме.

Дровяная печь придает элегантность каждой комнате

Защита стен

дрова и т.д., должен быть не ближе 36 дюймов к дровяной печи.

Простой тест покажет, достаточно ли у вас расстояния до незащищенной стены. Положите руку на ближайшую поверхность. Если вы можете удобно держать там руку во время работы плиты, это место проходит тест. Если нет, вам нужна дополнительная защита.

Расстояние от стены до плиты из асбестового картона или стали 28 калибра на расстоянии 1 дюйм позволяет уменьшить расстояние, на котором можно разместить печь от стены. Эти материалы поглощают тепло, излучаемое печью, а зазор позволяет воздуху циркулировать за панелью и охлаждать пространство между стеной и панелью. Распорки должны быть изготовлены из негорючего материала.

Зазор от 1 до 1 1/2 дюйма между панелью и полом и в верхней части панели необходим для обеспечения надлежащего потока воздуха. Асбестовый картон отличается от асбестоцементного картона или асбестотранспортного картона.

Цементная плита или транспортировочная плита представляют собой твердые плитные материалы, похожие на сланец, предназначенные для защиты имени. Они мало обеспечивают теплостойкость и проводят тепло к любой горючей поверхности, к которой они прикреплены.

Так как кирпич и камень являются хорошими проводниками тепла, они обеспечивают слабую защиту, если их поставить у стены из горючих материалов или если за ними стоят деревянные стойки. Чтобы быть эффективными, кирпичи должны располагаться на расстоянии не менее 1 дюйма от стены с воздушными зазорами сверху и снизу. Вы можете обеспечить эти воздушные зазоры, используя половинки кирпича в верхнем и нижнем ряду. Печи можно размещать на расстоянии не более 12 дюймов от кирпичной облицовки, если вы обеспечите воздушное пространство за кирпичом.

Недорогой и временный способ защитить стену, если у вас уже есть печь, установленная ближе 36 дюймов к незащищенной стене, — установить перегородку.Эта перегородка может быть изготовлена ​​из листового металла, металлической ткани или цементной плиты, подвешенной на металлических кронштейнах примерно в 4 дюймах от печи.



Защита пола

2. Все полы, на которых установлены печи, кроме бетонных, должны быть защищены как от тепла огня, так и от выпадающих горячих углей при добавлении топлива.

Металл на асбестовой основе и асбестовый картон – негорючие материалы, используемые для защиты пола.

Огнеупорная глиняная плитка, сланец, кирпич, цветная галька и мраморная крошка могут использоваться отдельно, только если они залиты раствором без зазоров.Если они не замурованы или имеют зазоры, то между ними и деревянным полом необходимо установить металлическую или асбестовую доску.

2-дюймовый слой золы, песка или кирпичей, уложенный на дно печи, помогает изолировать дно печи и защитить пол. Как правило, 18 дюймов достаточно для защиты пола, если он покрыт негорючим материалом, таким как лист металла 24 калибра, кирпич или огнеупорная глиняная плитка.

Если ножки печи имеют длину от 6 до 18 дюймов, необходим листовой металл 24 калибра, уложенный на 1/4-дюймовый лист асбестового картона.Ноги 6 дюймов или менее требуют от 2 до 4 дюймов пустотелой каменной кладки, уложенной для обеспечения циркуляции воздуха и покрытой листовым металлом 24 калибра. Если у печи нет ножек, установите прочную опору, чтобы воздух мог проходить под печью.

3. Защита пола должна выходить не менее чем на 12 дюймов за боковые и заднюю части печи и не менее чем на 18 дюймов за пределы передней части печи для защиты от падающих углей и для загрузки дров или удаления золы.

Перед укладкой тяжелых защитных материалов, таких как кирпич, проверьте пол, чтобы убедиться, что он выдержит повышенный вес.Вы можете усилить балки под полом. При необходимости обратитесь к плотнику.

Труба печи

4. Для безопасной установки трубы печи требуются соответствующие материалы, строительные зазоры и надлежащая тяга. Рекомендуется металл калибра 24 или более толстый;

Этот манометр обеспечивает лучшую защиту в случае пожара в дымоходе, а также дольше противостоит химической коррозии.

5.   В большинстве печей используется дымовая труба диаметром 6 или 8 дюймов.Использование печной трубы меньшего диаметра, чем выпускное отверстие топки, снизит эффективность сгорания и может вызвать неправильную тягу.

6. Соединительная трубка должна быть как можно короче.

Длина не должна превышать 75% вертикальной высоты дымохода над входом дымохода (где соединительная труба входит в дымоход).

Максимальная длина 10 футов. Если труба проходит горизонтально, она должна иметь подъем не менее 1/4 дюйма на погонный фут от колена или выхода печи до входа дымохода.

7. Используйте уголки 45″, чтобы создать восходящий уклон в соединительной трубе дымохода.

Старайтесь, чтобы между печью и дымоходом не было более одного поворота под прямым углом. Дополнительные изгибы под прямым углом могут привести к скоплению сажи и креозота в дымоходе или дымоходе, блокируя поток дымовых газов и увеличивая опасность возгорания.

Диаметр соединительной трубы должен быть равен диаметру воротника дымохода (где соединительная труба соединяется с печью).

8. При соединении секций трубы перекрывайте стыки не менее чем на 2 дюйма, при этом обжатый (папа) конец должен быть направлен вниз, чтобы предотвратить капание или утечку креозота .

Многие пожары в домах происходят из-за того, что во время пожара в дымоходе разлетаются стыки печных труб.

Закрепите каждое соединение не менее чем тремя винтами для листового металла. Также можно использовать огнеупорный герметик.

9. Зазоры от соединительной трубы должны в три раза превышать диаметр трубы (для 6-дюймовой трубы требуется зазор 18 дюймов), если только стена не защищена.

10. Нельзя пропускать печную трубу через горючую стену.

Когда стена прорезана между опорными стойками для наперстка, осмотрите отверстие, чтобы убедиться в отсутствии электрических проводов или кабелепровода в пространстве между соседними стенными стойками.Тепла от печной трубы может быть достаточно, чтобы расплавить изоляцию на проводе в этом месте, что приведет к возгоранию электричества.

Труба печи не должна проходить через потолки, шкафы или снаружи здания. Отверстия в потолке (включая регистры горячего воздуха) позволяют вести огонь через верхние этажи. Огонь в шкафу может тлеть и распространяться незамеченным.

Прокладка печной трубы через окно и вверх по внешней стене дома является опасной практикой, поскольку труба остывает быстрее, чем сборный металлический дымоход, и способствует быстрому накоплению креозота.

Для некоторых установок печи требуется заслонка, встроенная в печь или в трубу рядом с печью, чтобы контролировать тягу и утечку летучих газов. Ознакомьтесь с рекомендацией производителя печи.

При подсоединении печной трубы к дымоходу убедитесь, что фитинг плотно прилегает к входу дымохода. Используйте правильный наперсток. Труба не должна выступать в сам дымоход, так как это будет препятствовать тяге.

11. Длинные печные трубы и трубы с ограничениями следует часто чистить, чтобы предотвратить накопление креозота и возможное возгорание дымохода.

Труба печи по всей длине должна легко осматриваться, надежно закрепляться в местах соединения и не содержать горючих материалов. Постучите по трубе, чтобы проверить ее состояние несколько раз в течение отопительного сезона и каждый год перед запуском печи.

Дополнительные меры предосторожности

12. Дымоход и соединители дымохода требуют регулярного осмотра и очистки, чтобы оставаться достаточно безопасными.

Пожары в дымоходах — распространенная проблема.Есть несколько факторов, которые могут вызвать возгорание дымохода.

13. Мебель, дерево, газеты, спички и т. д. могут воспламениться, если их поставить или оставить слишком близко к плите.

Эти материалы должны находиться на расстоянии не менее 36 дюймов от печи.

14. Никогда не используйте керосин или жидкости для розжига угля, чтобы разжечь огонь.

Также не сжигайте мусор в печи. Эти материалы приводят к горячим неконтролируемым пожарам и могут стать причиной возгорания дымохода.

15.Держите огонь под контролем с заслонками.

Не позволяйте ему разгореться. Правильно контролируемый огонь безопаснее и эффективнее.

16. Если вы хотите, чтобы ваш огонь горел всю ночь или когда вы находитесь вдали от дома, засыпьте огонь пеплом или затушите его.

Не выходите на пенсию и не выходите из дома, если в печи бушует огонь.

17. Поместите пепел в металлический контейнер с крышкой.

Поскольку они могут быть горячими, уберите пепел и золу, которые высыпались на пол.

18. Надевайте перчатки при работе с грубыми или осколками дерева.

Если они тяжелые, следите за тем, чтобы не напрячься и не уронить их себе на ногу.

19. Вы можете топить дровами в угольной печи, но вы не должны топить уголь в дровяной печи, если она не облицована и не предназначена для этого.

При добавлении угля в утвержденную печь держите заслонку трубы печи открытой до тех пор, пока топливо не начнет хорошо гореть, чтобы избежать потенциально взрывоопасного скопления газов от угля.Тяжело нагруженные угольные ковши также могут стать причиной деформации и других несчастных случаев, если с ними не обращаться должным образом.

20. За отопительный сезон не менее одного-двух раз снимать трубу печи и очищать от копоти.

Удаление скопившейся сажи экономит топливо, повышает тепловыделение и сводит к минимуму опасность возгорания.

21. Если вы еще не оборудовали свой дом пожарной сигнализацией, обязательно сделайте это при установке печи.

Установите детектор дыма в соседней комнате, чтобы избежать ложных срабатываний при подзарядке печи или от обратного пыхтения из-за ветра.

22. Прежде чем открыть топку, чтобы добавить топлива или просто посмотреть на огонь, всегда сначала открывайте заслонку печной трубы.

Это позволяет газам выходить вверх по дымоходу и исключает возможность «возгорания», когда воздух внезапно входит через дверь.

23. В сегодняшних домах с плотной конструкцией может не быть достаточной утечки воздуха для эффективной работы печи.

Предусмотрев приток наружного воздуха, вы предотвратите возможность обратной тяги, которая может всасывать пары угарного газа при сжигании (природный газ и т. д.).) электроприборы и выбрасывать их в жилую зону.

Эта информация взята из бюллетеня Мичиганского государственного университета Е-1390 «Установка дровяной печи и безопасность».

Сделать пропуск. Как сделать дымоход через металлическую крышу для квадратной и круглой трубы. Вентиляция в доме своими руками

Пересечение крыши с трубой – один из крайне уязвимых элементов конструкции. В месте пересечения крыши с дымоходом обязательно отверстие, которое при нарушении правил устройства способно пропускать воду.Неправильная герметизация пространства вокруг трубы может стать причиной пожара, а неправильная фиксация рискует стать причиной разрушения. Чтобы перечисленные грозные обстоятельства обошли любителей русского пара, следует знать, как правильно установить трубу в баню через крышу. Соблюдение правил устройства этой очень важной проходки убережет вас от массы серьезных хлопот и неприятностей.

Принципы устройства проходов через крышу

Пространство между дымоходом и обращенной к нему стенкой короба также заполнено базальтовой ватой, а снаружи между этой стеной и утеплителем оставлен воздушный зазор для улучшения теплоизоляции. Снизу, со стороны банных помещений, проходка закрывается коробчатым кожухом из оцинкованной или нержавеющей стали. Для окончательной конструкции со стороны чердака сначала монтируется стальной лист, затем обшивка.

Устройство прохода через скат со стороны бани осуществляется с помощью металлического подкровельного листа с овальным отверстием. Он крепится саморезами к элементам стропильной системы. Перед установкой листов в вырезанный проем укладывают базальтовый картон и вату.Свободное пространство заполняется негорючей теплоизоляцией. Сверху устанавливается свинцовая обшивка крыши. Его подгоняют к поверхности крыши, постукивая киянкой.

Видео по устройству кровельных проходок

Стандартное исполнение разделки труб:

Устройство прохода через ондулин:

Самодельный узел для прохода трубы через профнастил:

Информация о правилах устройства дымоходов полезна и самостоятельные мастера, так и заказчики услуг бригады строителей.Соблюдение технологических требований убережет вас от многих негативных последствий. Правильно выполненные проходные узлы обеспечат отличную изоляцию и продлят срок службы банных дымоходов и самой бани.

Одним из самых проблемных этапов организации вентиляции или дымохода является их проход через поверхность крыши. В этом вопросе существуют индивидуальные особенности монтажа дымохода или вентиляционной трубы, которые зависят в первую очередь от материала, из которого выполнен потолок и сама крыша.Узнаем подробнее о том, как сделать вентиляцию своими руками и как правильно провести дымоход через крышу.

Вентиляция частного дома своими руками — характеристики и особенности

На этапе проектирования частного кирпичного дома вентиляцию устраивают прямо в стенах. В этом случае выход вентиляции осуществляется через крышу. Таким образом, в помещении всегда свежий воздух, а на стенах нет грибка и плесени.

Если естественная вентиляция в помещении работает недостаточно хорошо, то для ее дополнения используется принудительная вытяжка. Однако он не потребуется при обустройстве грамотного вентиляционного отверстия на крыше. Уровень вентиляции в помещении напрямую зависит от высоты установленной в доме трубы. Неправильно оборудованные стояки в вентиляционных шахтах над крышей приводят к возникновению таких неприятных ситуаций:

• так как вентиляционные каналы совмещены неравномерно, в спальню попадает запах из ванной и кухни;
• недостаточно длинная труба приводит к снижению производительности системы вентиляции;
• неправильное место установки трубы на крыше приводит к обратному и неправильному режиму работы вытяжки;
• отсутствие надлежащей изоляции вентиляционной трубы приводит к замерзанию каналов.

Современные виды крыш характеризуются сложной конфигурацией и конструкцией в виде кровельного пирога. Поэтому, чтобы провести вентиляционную трубу через крышу, нужно потрудиться. При некачественном выполнении монтажных работ может произойти повреждение стропил и обрешетки. В месте установки крышки на форточке часто появляются щели, через которые дождевая вода уходит на чердак. Поэтому для сохранения герметичности кровли при монтажных работах необходимо использовать специальные элементы проходного сечения.

Вентиляционный выход своими руками: проектные работы по планировке проходов

Работу по системе вентиляции дома нужно начинать с составления проекта или чертежа, в котором подробно описаны все проходы вентиляционных шахт. Рекомендуется удалить вентиляционные трубы из всех помещений, в которых расположены вытяжки, и соединить их между собой. Центральная труба выводит воздух наружу через крышу. Однако в этом случае необходимо установить специальные клапаны, предотвращающие обратную тягу.В противном случае воздух из кухни будет попадать через форточки в спальню.

При монтаже вентиляционных каналов на новую крышу установить трубу намного проще, чем на уже оборудованную крышу. Вентиляционные проходы устанавливаются на кровле для выполнения следующих функций:

• для вентиляции помещений внутри дома;
• в качестве фановых труб канализационного назначения;
• для вентиляции подкровельного пространства на чердаке.

Кроме того, в некоторых случаях через крышу выносят телевизионные антенны и дымоходы.Последний верхний элемент системы воздуховодов представляет собой предварительно построенный отрезок трубы, который называется вентиляционным выходом.

Технологически правильно установленная вентиляционная труба – залог качественного выхода воздуха из помещения наружу, при этом протечки воды под кровлю в данном случае недопустимы.

Есть готовые комплекты для вывода вентиляционных каналов через крышу. Они особо герметичны. Существует два варианта таких комплектов в зависимости от материалов, из которых сделана кровля.Они позволяют быстро и качественно вывести вентиляционную трубу через крышу, не теряя ее привлекательности. Кроме того, в этих наборах есть функция предотвращения попадания внутрь пыли и грязи извне. вентиляционный канал.

Размеры вентиляционного прохода определяются строго индивидуально и зависят от индивидуальных особенностей дома, количества комнат, материала, из которого сделана кровля и т. д. Сечение труб для организации вытяжки либо круглое или прямоугольный или квадратный.

Вентиляция в частном доме своими руками схема

Простейшие механизмы вентиляционных проходов состоят из стальной трубы, которая устанавливается в вентиляционное отверстие и фиксируется железобетонным или металлическим стаканом. При этом кровельный проход имеет клапан для закрытия отверстия и кольцо, внутри которого собирается конденсат.

Нижняя часть трубы соединяется с воздуховодом отводного типа, на верхнюю часть узла устанавливается дефлектор или простой защитный зонт.В некоторых случаях для утепления труб используется минеральная вата, в этом случае необходимо обеспечить ее качественную гидроизоляцию, так как этот материал неустойчив к влаге.

Прежнее устройство вентиляции своими руками устарело. Современные комплекты для строительства вентканалов отличаются универсальностью использования, эстетически привлекательным внешним видом и простотой монтажа. Среди преимуществ установки вентканалов от производителя выделим:

• для изготовления трубы используется два варианта материала — оцинкованная сталь внутри, и легкий полипропилен снаружи;
• для крепления выводных элементов используется надежный кондуктор, в точности повторяющий форму трубы;
• значение высоты трубы определяется индивидуально, в зависимости от оптимальной длины вентиляционного канала;
• во избежание появления ледяных пробок осуществляется монтаж теплоизоляционного материала на трубу;
• в некоторых случаях на трубу монтируется электровентилятор;
• наличие заглушки предотвращает попадание мусора и влаги в вентиляционные трубы.

Некоторые производители не включают впускные элементы в комплект, их необходимо приобретать отдельно. Обратите внимание, что проход должен совпадать по форме с ранее оборудованным для него отверстием.

С помощью проходных элементов можно быстро установить вентиляционную трубу. Эти работы выполняются как на этапе возведения кровли, так и на готовой кровле. Эти элементы обеспечивают качественную герметизацию и стабильную вентиляцию частного дома своими руками.При этом готовые комплекты ускоряют монтажные работы минимум в два раза.

Вентиляция в доме своими руками

В дополнение к основной вентиляционной трубе на крыше установлен дополнительный аэратор. Его основная функция – предотвращение образования конденсата под крышей в зимнее время года. Эта вентиляционная часть проста в эксплуатации. Через него естественно проходит воздух. Через специальное отверстие воздух подается на карниз, а аэратор обеспечивает его вывод наружу.Специальный чехол защищает аэратор от снега или дождя.

Особое внимание в процессе организации вентиляции в частном доме своими руками следует уделить месту крепления вентиляционной трубы к кровле. Трубу рекомендуется обустраивать прямо над стояком, чтобы вентиляция была максимально эффективной. Если в системе все же есть изгибы, то для их обустройства используется переходник на их гофры. На скатных крышах рекомендуется устанавливать вентиляционный канал рядом с коньком.Такой способ монтажа трубы позволяет большую часть трубы установить под крышей, а ее короткая часть легко выдержит ветер.

Кроме того, особое внимание уделите вентиляционным шахтам, расположенным над крышей. Если они расположены низко по отношению к крыше, то это приводит к снижению тяги. Минимальное значение трубы по отношению к кровле – полметра. Для плоской кровли это значение утраивается.

Правильно установленная вентиляционная труба должна оптимально соответствовать ветровой нагрузке.В противном случае ветровая опора перекроет вентиляцию.

Вентиляция вручную

Предлагаем ознакомиться с инструкцией по монтажу вентиляционного канала на крышу, отделанную металлочерепицей. Эта технология применяется и для других вариантов кровли, правда, с некоторыми корректировками.

Инструкция по обустройству вентиляции:

1. Решите, где установить вентиляционное отверстие. Для этого рекомендуется заранее составить чертеж системы вентиляции.

2. На верхней части крыши сделайте рисунок по шаблону, который идет в комплекте с инструкцией. Если шаблона нет, то диаметр чертежа должен точно соответствовать диаметру трубы, которая по нему проходит.

3. Прорезка отверстия производится стамеской или ножницами по металлу. То же самое делается в нижних частях кровельного пирога в виде тепло- и гидроизоляционных материалов.

4. По отношению к шаблону нужно просверлить отверстия для крепления саморезов.Удалите воду и грязь с поверхности металлочерепицы, обезжирьте ту часть кровли, которая находится возле места установки трубы.

5. На нижнюю часть прокладки наносится герметик. Прокладка размещается в месте ее установки. Проходная часть вентиляционной системы закреплена на прокладке; используйте саморезы, чтобы закрепить его. Чаще всего они идут в комплекте с основным набором.

6. Внутрь проходного элемента устанавливается труба, в обязательном порядке проверяется ее вертикальность с помощью уровня.Следите за герметичностью монтажа проходного элемента как на чердаке, так и на крыше.

Впускной патрубок необходимо плотно прижать к прокладке, чтобы из него выдавился герметик. Для защиты трубы от атмосферных осадков и мусора на нее устанавливается специальный защитный кожух.

Технология установки вентиляции в погребе своими руками

Наличие правильно организованной вентиляции в погребе обеспечивает комфортные условия для хранения в нем различных продуктов питания.Есть готовые комплекты для организации вентиляционной системы. Однако гораздо дешевле соорудить вентиляцию своими руками.

Для того, чтобы обустроить простейшую вытяжку в подвал, вам потребуются две трубы. Один из них будет выполнять функцию вытяжки, а второй – элемента для притока свежего воздуха. Таким образом можно организовать оптимальный естественный воздухообмен.

Возможны два варианта организации вентиляции — принудительная и естественная. Второй способ дешевле, но менее эффективен.Для принудительной вентиляции монтирую на трубы дополнительные вентиляторы и колпаки, улучшающие циркуляцию воздуха.

Для обеспечения качественной циркуляции необходимо правильно рассчитать сечение труб и определить место их установки. Труба вытяжного типа располагается в нижней части помещения, рядом с продуктами. Приточная труба устанавливается ближе к потолку погреба. В этом случае обе трубы выводятся наружу. Выхлопную трубу необходимо утеплить.

Для повышения эффективности работы вытяжки используйте различные виды дефлекторов. Эти приспособления не только защищают устройство от осадков, но и улучшают их сцепление с дорогой. Подающая труба оборудована решеткой, защищающей ее от грызунов и насекомых. В качестве труб для организации вентиляции используют полиэтиленовые или асбестоцементные разновидности. Первый вариант отличается длительным сроком службы, легко переносит перепады температур и влажность, быстро монтируется и имеет малый вес.Асбестовые трубы применяются реже из-за их тяжести, длительности монтажа и неустойчивости перед атмосферными осадками.

Для улучшения вентиляции в подвале это особенно важно для больших помещений. На трубы устанавливаются колпаки и вентиляторы. Канальные вентиляторы устанавливаются непосредственно внутри трубы. Осевые вентиляторы монтируются на конце трубы. Выбор того или иного варианта должен быть обоснован эксплуатационными характеристиками, мощностью и производительностью устройств.

Металлочерепица — надежная и долговечная защита дома от осадков, ветра и зимних холодов. Материал удобен в использовании, имеет достаточно большой выбор вариантов – по производителю, цвету и типу металла. Он прост и вполне доступен для самостоятельного выполнения, но требует учета некоторых особенностей материала и предварительного ознакомления с правилами его монтажа и использования.

Для решения данного вопроса наибольшее внимание необходимо уделить качеству герметизации трубы со стороны конька .Проход топки рекомендуется обустраивать как можно ближе к коньку, это исключит возможность скопления больших масс снега.

ПРИМЕЧАНИЕ!

Все элементы трубы в месте прохода через крышу должны быть сплошными, без стыков. Все соединения выполняются либо до, либо после прохода.

Для обеспечения пожарной безопасности необходимо изготовить (или приобрести, если труба на крышу из металлочерепицы имеет стандартную форму) специальный металлический короб , обеспечивающий необходимый зазор и отсечку горячих участков трубы от материала кровельного пирога и стропильной системы.Пространство между коробкой и крышей заполняется негорючим материалом, стекловатой или минеральной ватой. Это обеспечит изоляцию проходного сечения и позволит избежать появления карманов конденсата.

дымоход с металлической крышей

Итак, как обойти трубу металлочерепицей? Об этом мы поговорим дальше.

Проход квадратной трубы через металлочерепицу

1. Проход дымохода через кровлю из металлочерепицы начинается с установки внутреннего фартука .Для этого необходимо разметить на трубе места соприкосновения планок примыкания (элементов внутреннего фартука), с помощью болгарки пройти паз, в который будет вставляться верхний край планок.
2. Выполните установку соединительных планок. Крепятся на кровельные саморезы с шагом не более 25 см. . Начиная с нижней стороны трубы, полосы укладываются внахлест не менее 15 см. Стыки и зазоры (особенно поясной паз, куда вставляется край примыкающих планок) заполняются герметиком.
3. Под планку донную устанавливается лист металла — стяжка нижняя , обеспечивающая сток воды в желоб или ендову.
4. Оборудована дополнительная гидроизоляционная оболочка внутренней части агрегата. Можно обойтись и без него, если все работы будут выполнены достаточно надежно, но в этом случае дополнительная страховка от протечек не будет лишней. Его верхний край должен перекрывать срез соседних полос не менее чем на 5 см.
5. После этого начинают по монтажу металлочерепицы.
6. Поверх готовой кровли место выхода дымохода через металлочерепицу необходимо окружить верхним фартуком. Это будет первый слой защиты от дождя или талой воды. Крепление производится без проточки, поэтому стык трубы и фартука необходимо герметизировать.

соединение с металлочерепицей

ОСТОРОЖНО!

Фартук устанавливайте аккуратно, не допускайте деформации металла и растрескивания (отслаивания) полимерного слоя.Это поможет избежать коррозии элементов и обеспечить максимальный срок службы.

проход дымохода круглый

Если используется круглая труба, то оптимальным вариантом выхода будет использование кровельных проходок круглого сечения.

Изготавливаются из резины или термосиликона, что обеспечивает эластичность материала и возможность плотного соединения с любым рельефом кровли.

Устанавливается поверх существующей кровли плотно натягивается на трубу и крепится к металлочерепице.

Таким образом получается эластичная «шапка», плотно облегающая трубу и плавно переходящая в плоскость кровли.

Для надежности стыки необходимо залить герметиком . Такая система надежно обеспечивает защиту от дождя, не боится перепадов температур и деформаций.

Внутренняя часть прохода заполнена негорючей изоляцией и закрыта листом металла.

установка круглой трубы

Все места примыкания трубы к металлочерепице должны быть изолированы силиконовым герметиком.Это касается как нижнего, так и верхнего фартука. Не пренебрегайте установкой слоя утеплителя между фартуками. После установки верхнего фартука необходимо тщательно заизолировать все имеющиеся стыки и соединения элементов.

Полезное видео

А теперь предлагаем вам посмотреть видео по самостоятельному монтажу дымохода:


Заключение

В целом оборудование для проходки дымохода требует аккуратности и полного понимания сути выполняемых операций. Несоблюдение правил влечет за собой образование протечек и разрушение кровельного пирога, грозит пожаром. Соблюдение правил – залог долгой и надежной службы кровли.

Чтобы добиться визуального расширения площади квартиры, дизайнеры используют популярный прием, создавая дополнительный проход. Сделать такой проем в стене самостоятельно может каждый человек, знакомый с техническими правилами и имеющий строительные навыки.

Зачем и как делается дверной проем?

В некоторых квартирах выполнена перепланировка с целью создания свободного пространства, включающая в себя:

• дверной переход;
• расширение окна;
• увеличение арки.

Как сделать дверной проем, чтобы не было катастрофических последствий? Этот вопрос волнует владельцев собственных квартир. Ответ тот же. Необходимо знать технологию строительства и иметь строительный опыт.

Если сделать проход без соблюдения нормативных требований, можно разрушить и стену, и дом.

Усиление прохода в несущей стене

На что обратить внимание

Стоимость создания прохода зависит от исполнителя работ. Если выполнять эту работу самостоятельно, то можно неплохо сэкономить, но за неправильные действия придется отвечать самому. Следует обдумать свой выбор, чтобы потом не жалеть об этом.

Соберите полную информацию перед началом работы.Узнайте, как сделать отверстие в стене. Необходимо учитывать несколько факторов:

• материал стен;
• ширина открытия;
• этажность здания;
• трещины;
• отводы;
• выбоины.

Вам необходимо узнать, как расположены этажи и какого они типа. Такая информация понадобится для расчета усиления прохода, если для этого нужно было разобрать несущую стену.Сделанный проем должен иметь надежные перемычки, чтобы не произошло обрушения здания. Подходящий материал для этого – стальной швеллер.


Демонтаж стены под дверной проем

Если стена из кирпича

Как сделать проем в кирпичной стене, чтобы избежать катастрофических последствий? По технологии сначала нужно снять с кладки пару кирпичей. Перед началом разборки большой секции сначала устанавливается перемычка, которая будет удерживать стену.Толщина такой армирующей конструкции составляет 12 см.

Если необходимо вырезать отверстие над проходом для установки перемычки, над потолком будущего проема делаются штробы глубиной, равной ширине угла. Длина штробы больше ширины проема. Расчет производится исходя из длины одного кирпича.

Для обеспечения надежной фиксации вставленные уголки должны быть хорошо закреплены. В углу и стене делаются зазоры, куда вставляются крепежные болты для связки угла.

Усиление проема в кирпичной стене

Как работать с бетонной стеной?

При снятом кирпиче уголки скрепляются между собой стальными полосами, приваренными к полкам. После этого застежка снимается. Армирование вертикали производится с помощью швеллеров, приваренных к перемычке, что создает единую конструкцию.

Дверной проем в кирпичной стене можно переместить, следуя описанной выше технологии. Необходимо соблюдать последовательность операций и заранее установить усиливающие перемычки.

Такая работа требует много времени. Вы не можете сделать все быстро. В отличие от кирпичной стены здесь вырезается дверной проем без установки перемычек. Бетонная панель выполнена цельной, поэтому не требует дополнительной поддержки.

При разборке прохода делается усиление. По толщине проема подбирается швеллер, служащий каркасом для верхней перекладины. Он будет поддерживать вертикальные проемы стен.


Резка бетона

Работа с железобетонной стеной

Бетонные стены выполняются несущими.Поэтому, как сделать проем в такой железобетонной стене, чтобы не разрушить здание, указано в нормативных документах. Важно сделать правильный расчет армирующего каркаса. Самостоятельно такую ​​работу лучше не делать во избежание неприятных последствий.

Такие изменения несущей конструкции требуют специального разрешения. Необходимо представить план работ и чертежи будущей перепланировки помещения. В документах учитываются даже самые мелкие нюансы.Только в этом случае вы можете рассчитывать на одобрение работы архитектурной организацией. После получения разрешения можно приступать к работе.

Сначала делается разметка будущего прохода. Причем делать это нужно с обеих сторон стены. Чтобы линии совпадали, в углах стены сверлят канавки, и, начиная от них, проводят линии разметки. Затем сверлятся отверстия по периметру проема, с шагом 30 мм.

Для обработки бетонных стен желательно иметь алмазные пилы.Они легко справляются с бетонной поверхностью. Без них такая работа потребует большого количества времени и станет трудоемкой.

В ломаной стене производится обвязка проема. Для этого используйте металлический швеллер. Можно установить уголки, предварительно приваренные друг к другу.


Усиление швеллера проема

Установка дверного проема на новом месте

Дверной проем легче перемещать, если он находится во внутренней стене. Он не несущий, поэтому каждый владелец квартиры знает, как передвинуть дверной проем. Можно обойтись без сложных расчетов и проводить демонтаж, не опасаясь, что целостность здания будет нарушена.

Перекрытие выполняется из различных материалов:

Сделать проход в такой стене несложно. Его можно вырезать, а можно выбить.

Перед началом работы делается разметка. Контуры проема рисуются на стене. Кроме того, необходимо учитывать размеры дверной коробки. Поэтому контур должен иметь запас в несколько сантиметров.В дальнейшем это поможет легко установить дверь.

Чтобы вырезать отверстие, вам понадобится болгарка и алмазный диск. Только не пытайтесь сразу вырезать весь проем. Разделите участок на несколько фрагментов, прорежьте каждый по очереди.

Отверстие можно выбить тяжелой кувалдой. Но перед началом работы сделайте перфорацию стены с шагом 5 см. Стена сломается только по границам.

Сменный дверной проем

В случае низкой прочности материала проем обязательно усиливается перемычкой.Если этого не сделать, он может разрушиться. Материал перемычки может быть: деревянный брус

• ;
• уголок металлический;
• канал.

Для начала необходимо сначала сделать зазор, в который вставить перемычку и зафиксировать ее. Она не позволит стене рухнуть.

Заполнить старый проем кирпичами. Иногда в этом ненужном проходе делают каркас и обшивают гипсокартоном. Свободное пространство заполняется минеральной ватой. В результате достигается превосходный уровень звукоизоляции.

Помните, что проход в несущей стене нельзя делать без соответствующего разрешения. Для выполнения такой работы лучше пригласить профессионалов. Они произведут необходимые расчеты и сделают работу быстро и качественно.

О том, как делаются проемы в несущих стенах, вы можете узнать из представленного видео.

В контакте с

Комментарии

К сожалению, комментариев и отзывов пока нет, но вы можете оставить свой…

Новые статьи

Новые комментарии

Сергей
Сергей
Алексей
Катерина
Сергей

Последние отзывы

adminadmin

Дымоход может быть выполнен из кирпичной, обычной стальной или утепленной многослойной трубы. В каждом случае нужен индивидуальный подход, ведь на самом деле бывает разная интенсивность нагрева, и способ крепления разделки потолка и кровли.

Кирпичные дымоходы наиболее практичны и просты в устройстве.Высокая теплоемкость кладки не позволяет температуре на наружной поверхности подниматься до пожароопасных значений. Кроме того, к кирпичному дымоходу можно легко и надежно закрепить части вырубки и защитных кожухов. Ну а крепление гидроизоляционного фартука кровли полностью осуществляется по простейшей схеме без использования «фирменных» фасонных деталей.
кирпичный дымоход
Утепленные композитные трубы используются так же широко, но по некоторым параметрам уступают кирпичным.Они выглядят не так естественно и практически не выдерживают никакой дополнительной нагрузки. Более того: дымоходы сложной формы и большой длины требуют дополнительной фиксации, что не очень хорошо для эстетики. Теплоотдача у таких труб больше, чем у кирпичных, несмотря на наличие утеплителя, они способны достаточно сильно нагревать окружающее пространство и требуют дополнительной футеровки.

Дымоходная сэндвич-труба
Наконец, часто используются неизолированные трубы – асбестоцементные, а то и стальные. Проход такого дымохода через перекрытие и крышу осуществляется по сложнейшей схеме.Вагонка должна не только теплоизолировать, она должна быть термостойкой. Помимо негорючести требуется сохранение целостности и механической прочности при циклическом нагреве/охлаждении.

Дымоход из асбестовой трубы
Проделывание отверстия в потолке
Помимо трудностей, связанных с разными типами дымоходов, существует определенная доля неопределенности из-за разнообразия потолков. Проще всего с бетонными монолитными потолками: в них вырезают проем УШМ с диском для резки бетона, придерживаясь минимально допустимых отступов от трубы дымохода.Так как материал пола негорючий, теплоизоляции потребуется минимум.
Разметка отверстия для дымохода
С прочностью конструкции сложнее, особенно при проходе через сборные перекрытия или если ширина дымохода в 2–3 раза больше шага арматуры плиты. Необходимость проема целесообразно предусмотреть еще на этапе монтажа перекрытия, соорудив армированный стальной обруч или заполнив торец проема включением дополнительной арматуры.
Отверстие под дымоход в железобетонном перекрытии
Отверстие в каркасном перекрытии сделать сложнее. Для начала нужно определиться с расположением несущих балок. Примерно по центру проема нужно сделать отверстие широким венцом, на ощупь уточнить вынос балок и их направление. Снаружи наносим разметку в пределах свободного пространства, затем электролобзиком или ручной циркуляркой вырезаем участок пола и чернового потолка. Скорее всего, полный профиль не будет вырезан сразу балками, но теперь они станут доступны для дальнейших манипуляций.
Можно обычной ручной пилой вырезать фрагменты балок и затем выполнить отделку частей пола и потолка. Для восстановления прочности несущей системы потолка достаточно добавить пару ригелей, которые по мощности эквивалентны суммарному сечению снятых деталей. Припуск на толщину вставок необходимо сделать заранее. В полости на открытых торцах необходимо уложить утеплитель и обшить проем тонкой доской или листовыми материалами.Для большей надежности можно повторить обшивку материалами с низкой теплопроводностью – жаростойкими ГКЛ или МГЛ.
Проход трубы через деревянный пол
Заполнение проходного отверстия теплоизолятором и реставрацию обшивки опишем чуть позже. Теперь только стоит отметить, что из-за теплового линейного расширения дымоход и его облицовка должны располагаться независимо друг от друга с небольшим зазором, иначе образование трещин может распространиться далеко за пределы зоны примыкания.Внутренние поверхности проемов в перекрытиях из условно горючих материалов следует обрабатывать антипиренами, а также площадь потолка и пола в 50–60 см от прохода.

Проход через крышу
При проходе как через потолок, так и через крышу действует главное правило — не стыковать трубы в плоскости их сечения. Кроме того, стыковать сегменты лучше под крышей, чем над ней, даже если для этого потребуется покупка дополнительных молдингов для труб.
Дымоход через крышу
Отверстие в крыше делается изнутри. При наличии обшивки и утеплителя их демонтируют и с помощью отвеса переносят участок дымохода, отмечая на обрешетке эллипс. По его контуру нужно просверлить несколько отверстий в местах, с которых удобно начинать резку электролобзиком, при этом пропиливая и кровельное покрытие, и обрешетку под ним.
Дымоход через крышу
Когда отверстие сделано, необходимо разобрать покрытие на 30–40 см от него.Далее нужно расширить проем в обрешетке на толщину теплоизоляции. Простейший способ обустроить полость для заполнения утеплителем – связать стропильные ноги перемычками, образовав прямоугольный карман.

Теплоизоляция дымохода и устройство проходного узла
Дымоходы из кирпичной кладки Теплоизоляция как таковая не требуется. Вместо этого выполняется распушение – расширение канала в месте его прохождения через перекрытие. Раскладывать пух несложно: он начинается на 3-4 ряда ниже потолка.Каждый последующий ряд расширения выкладывается, начиная с наружных кирпичей, которые выпускаются за профилем дымохода на половину их ширины. Образовавшаяся внутри полость вымощена кирпичами, уложенными на ребро.
Распушение кирпичного дымохода
Стоит предупредить, что при кладке кирпичного дымохода нужно дать время на усадку, собирая за один день не более 10–12 рядов. Особенно это касается каналов, называемых навесными, то есть выложенными сверху печи или камина, а не рядом с ними.Если размеры проема были выбраны правильно, после укладки пуха между ним и кожей должен оставаться зазор около 15–20 мм.
Распушение кирпичного дымохода
Совершенно по-разному утепление прохода составных и простых труб. В качестве наполнителя проема используется базальтовая вата, это актуально для прохода как через крышу, так и через перекрытие. Толщина термобарьера всегда подбирается индивидуально, в среднем она составляет 200–250 мм для композитных труб и около 400 мм для неизолированных.
Изоляция дымохода в перекрытии
Для удобства укладки наполнителя проем подшивают снизу листовым жаростойким материалом — магнезитовой или асбестоцементной плитой, листовой сталью или рубероидом. В накладке предварительно следует сделать отверстие, сечением на 10–15 мм больше, чем швеллер с каждой стороны.
Проход дымохода через потолок
Аналогичная операция выполняется в проходе через крышу. За тем лишь исключением, что поверхность наклонная и отверстие для канала должно быть овальным.Если дымоход выполнен с неизолированной трубой, пространство проема должно быть разделено кожухом. Внутри него пространство заполнено плотным термостойким материалом, например, пропитанным асбестовым брикетом с добавлением цемента и связующего волокна.

Разновидности разделки кровли, восстановление гидроизоляции
Если восстановить пол потолка достаточно просто, то обшивка прохода через кровлю должна полностью исключать протечки воды. Для изоляции кирпичных дымоходов прямоугольного сечения их вырезают по кольцу глубиной около 30–50 мм.Из тонкого листового металла нужно согнуть Z-образные профили в количестве четырех штук. Верхняя полка вставляется в паз, нижняя прилегает к кровельному покрытию. Помимо внешнего фартука устраивают и внутренний, который не врезается в тело дымохода и сопрягается с кровельной гидроизоляцией.

Гидроизоляция кирпичного дымохода
Внутренний фартук выполняется Г-образным (коньковым) профилем с шириной полки 150 мм и более. Монтаж начинают с самой высокой точки: конек прибивается к дымоходу дюбелями, сверху наносится гидроизоляция и фиксируется клеем.По бокам нужно оставить выпуски около 200 мм, которые обрезаются по линии сгиба и заворачиваются по бокам канала дымохода.
Перед окончательной фиксацией лепестков монтируются боковые части фартука, а до их фиксации монтируется нижний сегмент кожуха. Важно правильно залить гидроизоляцию: по линии сгиба нижней части фартука ее выпускают по металлическому коньку. Далее восстанавливается кровля и монтируется верхняя обшивка – схема перевязки с покрытием такая же, как и на предыдущем этапе.Стык обеих накладок рекомендуется промазать мастикой или пластиковым герметиком, полностью исключающим проникновение влаги.

Проход дымохода через крышу
Если кирпичный дымоход устроен строго вертикально, то в случае с трубами рекомендуется сместить место прохода как можно выше к коньку крыши. В этом случае достаточно подложить под конек широкую металлическую пластину, а затем изолировать соединение с трубой эластичной манжетой. В противном случае без приобретения специального комплекта для резки кровли не обойтись, но таким образом вероятность протечки будет гарантированно устранена.Для каждого типа кровли существует набор канавок, повторяющих форму поверхности и герметизируемых трубой либо герметиком, либо термоусадочной горловиной.


Что можно купить за 270 000 долларов в Пенсильвании, Нью-Йорке и Висконсине

Кораополис, Пенсильвания | $269 900

Коттедж Кейп-Код 1924 года с тремя спальнями и одной ванной комнатой на участке площадью 0,3 акра

Кораополис, небольшой городок в округе Аллегейни с населением около 6000 человек, находится в нескольких минутах езды от Питтсбурга, примерно в 20 минут езды. Его небольшой центр города находится примерно в 10 минутах езды на машине от этого дома и в нескольких кварталах от реки Огайо. В последние годы на участке Четвертой авеню появилось несколько пивоварен и кофеен, закрепленных за железнодорожной станцией в стиле романского возрождения, которую местные защитники восстанавливают. Этот отель находится менее чем в полумиле от средней школы и примерно в 15 минутах от Университета Роберта Морриса, в котором обучается около 5000 студентов.

Размер: 1092 квадратных фута

Цена за квадратный фут: $247

В помещении: Дорога ведет с улицы к гаражу, а мощеная дорожка соединяет эту часть участка с домом.

Входная дверь открывается в маленькое фойе с паркетным полом и арочным проемом, выходящим в гостиную с темно-серыми стенами, белой лепниной и камином с изразцовым очагом.

Деревянные полы продолжаются через гостиную в просторную столовую с туалетными обоями и люстрой. Эта комната соединена с обновленной кухней с техникой из нержавеющей стали. За кухней находится спальня с двумя окнами, выходящими на крыльцо дома.

Лестница в гостиной ведет на второй этаж, где есть еще две спальни: Главная спальня имеет бледно-лиловые стены и глубокий шкаф с оригинальной дверной ручкой; по соседству находится уютная гостевая комната со скошенными потолками.Через холл находится ванная комната с фарфоровой раковиной на пьедестале и совмещенной ванной и душем.

Наружное пространство: На приподнятой веранде, огибающей стены и заднюю часть дома, есть потолочный вентилятор и несколько мест, достаточно больших для обеденного стола. Из него открывается вид на двор, засаженный аккуратным рядом цветов и взрослых деревьев, некоторые из которых достаточно сильны, чтобы выдержать качели. Отдельный гараж вмещает одну машину.

Налоги: 5 616 долларов США (примерно)

Контактное лицо: Мишель Ван Бален, Piatt Sotheby’s International Realty, 412-471-4900; SothebysRealty. com

---

Буффало | $269 900

Дом в итальянском стиле, построенный примерно в 1876 году, с тремя спальнями и одной ванной комнатой, на участке площадью 0,1 акра

Этот дом находится недалеко от нескольких исторических мест, включая место инаугурации Теодора Рузвельта — когда-то это была частная резиденция, где 26-й президент принял присягу после смерти Уильяма МакКинли — примерно в полумиле от него. Еще ближе находится соседний дом Койт, один из старейших домов на одну семью в Буффало, построенный примерно в 1815 году.Центр города Буффало, а также музеи и рестораны, расположенные вдоль берегов озера Эри, находятся в 10 минутах езды на автомобиле, как и Мост Мира, соединяющий Соединенные Штаты с Канадой.

Размер: 1702 квадратных фута

Цена за квадратный фут: 159 долларов США

Внутри: Низкий железный забор отделяет передний двор от улицы, а вход расположен под портиком сбоку от улицы. дом.

Фойе с черно-белыми полами, высокими потолками и цветочными обоями, продолжающимися вдоль стен, обрамляющих лестницу на второй этаж.

Слева от фойе — гостиная с декоративной лепниной, камином с мраморной полкой и двумя окнами от пола до потолка, выходящими во двор. Через дверной проем на одной стороне этого пространства находится столовая с зеленой обшивкой. За ней находится кухня с плиточным фартуком, достаточно места для еще одного обеденного стола и кладовой в углу.

Все три спальни находятся наверху, за длинным коридором. Наверху лестницы находится главная спальня, из окон которой открывается вид на некоторые из других домов района 19-го века.По соседству находится гостевая комната с солнечно-желтыми стенами и синей отделкой, а в дальнем конце коридора находится спальня, которая в настоящее время используется в качестве домашнего офиса, с розово-фиолетовыми обоями в стиле 1960-х годов. Также в коридоре находится ванная комната с ванной на ножках, большой душевой кабиной и двумя консольными раковинами.

Наружная площадь: Небольшой задний двор окружен низкой кирпичной стеной; комплект садовой мебели включен в продажу дома. Уличная парковка в этом районе в изобилии.

Налоги: 7 176 долларов США (примерно)

Контактное лицо: Дженнифер Гетц, команда Goetz, Keller Williams Realty, 716-316-6664; зиллоу.com

Эпплтон, Висконсин | $275 000

Дом эпохи Тюдоров, построенный в 1935 году, с четырьмя спальнями и двумя ванными комнатами, на участке площадью 0,2 акра

Этот дом находится примерно в полутора милях от центра Эпплтона, города примерно в 40 минутах от Грина. Бэй, штат Висконсин, и в двух часах езды от Милуоки. В половине квартала находится парк Эрб с бассейнами и ледовым катком. Университет Лоуренса, основанный в 1840-х годах как второй колледж совместного обучения в стране, находится в пяти минутах езды.Кварталы вокруг школы оживлены барами, ресторанами и музеями, посвященными искусству и истории, а также концертным залом, где проходят музыкальные представления и гастрольные театральные представления.

Размер: 2061 кв. фут

Цена за квадратный фут: $133

Внутри: Мощеная дорожка ведет от тротуара к арочной входной двери, которая ведет в фойе с оригинальными деревянными стенами, оштукатуренными и шкаф с оригинальной стеклянной дверной ручкой.

Beyond — это столовая, которая в настоящее время используется как домашняя библиотека, со сводчатыми потолками, встроенной полкой для телефона и светильником в стиле 1930-х годов. Паркетные полы продолжаются через это пространство в соседнюю гостиную с рядом окон, выходящих на улицу, и сводчатыми потолками.

Справа от входа находится кухня с центральным островом и солнечная комната для завтрака со стеклянными дверями, выходящими на задний двор. Спальня также находится на этой стороне дома, с большим количеством деревянных полов и ванной комнатой по соседству.

Еще три спальни на втором уровне: Большая спальня с голубым ковровым покрытием; главная спальня по соседству, достаточно большая, чтобы вместить большую двуспальную кровать и письменный стол; и в дальнем конце зала еще одна комната для гостей со скошенными потолками. В ванной комнате, также расположенной за пределами главного коридора, есть комбинированная ванна и душ, а также длинный туалетный столик с двумя наборами ящиков.

Наружное пространство: На деревянной террасе рядом с кухней установлена ​​гидромассажная ванна. На заднем дворе, в нескольких шагах вниз, есть плоская площадка, обрамленная деревьями, и сарай, в котором можно хранить инструменты и другое оборудование.В отдельно стоящем гараже есть парковка на две машины.

Налоги: 5 304 долл. США (примерно)

Контактное лицо: Салли Шульц, банкир Coldwell, 920-277-9737; coldwellbanker.com

Чтобы получать еженедельные обновления по электронной почте с новостями в области жилой недвижимости, подпишитесь здесь. Следите за нами в Твиттере: @nytrealestate.

Хитрости для небольших помещений: советы по дизайну для увеличения площади в квадратных метрах

В проекте Marylebone от Jonathan Tuckey Design скрытое хранилище огибает периметр гостиной, используя преимущество вертикальной высоты комнаты, а успокаивающая монохромная цветовая гамма отсылает к георгианскому наследию здания. Фотография: Ståle Eriksen

Маленькие дома стали нормой, но жизнь в меньшей площади не обязательно должна быть тесной или непрактичной.

Дизайнеры создают индивидуальные мебельные решения, которые бросают вызов представлению о том, что чем больше, тем лучше, и черпают вдохновение из множества источников вдохновения, начиная от игр-пазлов и заканчивая искусством эпохи Возрождения.

В то время как решения для хранения в Верхнем Уимполе соответствуют вертикальным пропорциям квартиры, повторяющиеся арки поддерживают обзор по всей длине квартиры.Фотография: Ståle Eriksen

Jonathan Tuckey Design недавно завершил проект переоборудования таунхауса в георгианском стиле в Мэрилебоне, в котором использовалась мебель для многофункционального разделения большого внутреннего объема. «Мы создали комнаты внутри комнат, чтобы изменить порядок, использовать и сохранить его величественные пропорции», — говорится в сообщении.

Их вдохновение? Планы замка Людовика Хана, на которых показаны большие центральные залы с вспомогательными помещениями в толстых стенах, и собор св. Картина Иеронима в кабинете, , изображающая деревянное рабочее место в величественных пропорциях церкви.

Мы собрали шесть полезных советов по максимальному увеличению пространства и максимально эффективному использованию каждого уголка собственного дома.

Встроенные модули, гармонирующие с

Встроенные стенки для хранения обеспечивают изящное решение проблемы неудачной планировки, предоставляя достаточно места для хранения вещей, не занимая при этом много места на полу.

Нестандартные шкафы также полезны для скрытия необычных форм, таких как ниши и дымоходы, и превращения неровных пространств в квадратные или правильные формы.Минималистичные шкафы с отделкой заподлицо (кромки, монотонные цвета) оптимизируют все и работают как в старинных, так и в современных домах.

Нужно разделить большую комнату на несколько помещений? Архитектурные столярные изделия могут использоваться для формирования комнат внутри комнат, таких как дизайн Мэрилебон Джонатана Таки, а также комнат между комнатами или вестибюлей. Установка высоких шкафов сочетается с вертикальными пропорциями внутреннего пространства, что часто упускается из виду.

Передвижные панели вместо стен

Аксель Вервоорт установил поворотную перегородку от пола до потолка в своем проекте 15 Central Park West, чтобы скрыть место для хранения небольшого кабинета.Фотография: Sotheby’s International

Стены не должны быть статичными. Шарниры или раздвижные потолочные направляющие превращают их в перегородки, а также фасады шкафов. Передвижные двери размером с комнату берут свое дизайнерское решение от ширм сёдзи в японских интерьерах, которые традиционно изготавливаются с деревянной рамой и полупрозрачной бумагой, хотя твердая древесина также является хорошим вариантом.

Даже для небольших или неудобных жилых помещений лучше подходят карманные двери, которые вдвигаются в стену, а не распахиваются.Это викторианское нововведение возвращается и делается на заказ, требуя, чтобы стена либо строилась в соответствии с дверью, либо специально для нее создавался карман. Ищите дизайн с аккуратными линиями, чтобы подчеркнуть лаконичный вид.

Лестницы с открытой ступенькой

Голландский архитектор Ана Роча использовала фанеру из березы, чтобы объединить интерьеры этого узкого дома площадью 16 кв. м в Алмере-Порт, а также лестницу с открытой ступенькой и вертикальные встроенные элементы. Фотография: Кристиан Вирт

Лестницы с открытой ступенькой, плавающие или консольные лестницы имеют легкий внешний вид и занимают меньше места, чем стандартные закрытые конструкции.Они пропускают естественный свет и обеспечивают обзор в другие части дома и за его пределы. Открытые ступени повышают удобство использования подлестничного пространства благодаря более высокому уровню освещенности.

Мансардные окна и панорамные окна

В просторной квартире-студии Noiascape есть глубокие окна и мансардные окна. Фотография: © Николас Уорли. Предоставлено Noiascape.

Стратегически расположенные панорамные окна и световые люки могут иметь множество преимуществ, увеличивающих пространство. Оба притягивают взгляд снаружи, создавая проблески природы и усиливая свет, особенно в темных углах, таких как лестничные клетки.

Переосмыслить боковые уровни

Вам нужно больше комнат, чем позволяет площадь вашего дома? Рассмотрим взаимосвязанную конфигурацию мозаики, такую ​​как отмеченное наградами расширение Брэдли Ван Дер Стрэтена «Два с половиной этажа». Здесь удалось объединить планировки двух соседних этажей, чтобы создать дополнительные помещения.

Спальные места можно разместить на приподнятой платформе, поскольку для этого требуется меньшая высота головы, что дает комнате более высокий потолок, или утопленный пол позволит установить более высокий потолок над головой.Между тем, компактные инновации, такие как вакуумные изоляционные панели, могут использоваться при ограниченной глубине пола и крыши.

Дизайн гостиной-студии

Минимализм и сделанные на заказ столярные изделия пересекаются в этой квартире-студии в Варшаве от Thisispaper. Деревянный объем скрывает кладовую, спальню и ванную комнату. Фото: Maja Wirkus

Возьмите дизайнерские решения из квартиры-студии, в которой спальная, обеденная и жилая зоны находятся в одной комнате. Инвестируйте в центральную, многомерную часть нестандартных столярных изделий, которая может образовывать зоны для чтения, столовой и гостиной, обеспечивая при этом легкий доступ через круговой проход.Полностью деревянная конструкция создает ощущение тепла, в то время как благодаря непрерывности материалов создается ощущение пространства, а окна в крыше освещают углы, недоступные для традиционных окон.

Читать далее: Будет ли «жизнь с нарушенным планом» лучшим архитектурным продуктом после пандемии?

Дизайнер Тиффани Дагган рассказывает, как сочетать старый и новый

Берлинская квартира Graft Architects — брутальная красота с яркими всплесками цвета

Как наполнить свое пространство «Very Peri» Pantone

.
