Пускатель электромагнитный 220в схема подключения: Магнитный пускатель, схемы и особенности подключения

Содержание

Магнитный пускатель, схемы и особенности подключения

Для осуществления дистанционного включения оборудования используется магнитный пускатель или магнитный контактор. Как подключить магнитный пускатель по простой схеме и как подключить реверсивный пускатель мы и рассмотрим в этой статье.

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором в том, какую мощность нагрузки могут коммутировать эти устройства.

Магнитный пускатель может быть «1», «2», «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

Названия пускателей расшифровываются следующим образом:

Первый знак П — Пускатель;
Второй знак М — Магнитный;
Третий знак Е, Л, У, А… — это тип или серия пускателя;
Четвертый цифровой знак — величина пускателя;
Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

Отличия магнитного контактора от пускателя весьма условны.

Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

Габариты контакторов зависят от его мощности. Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Пускатели и контакторы необходимо применять когда простые устройства коммутации не могут управлять большими токами. За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов на включение могут размещаться в рабочих зонах пользователя.

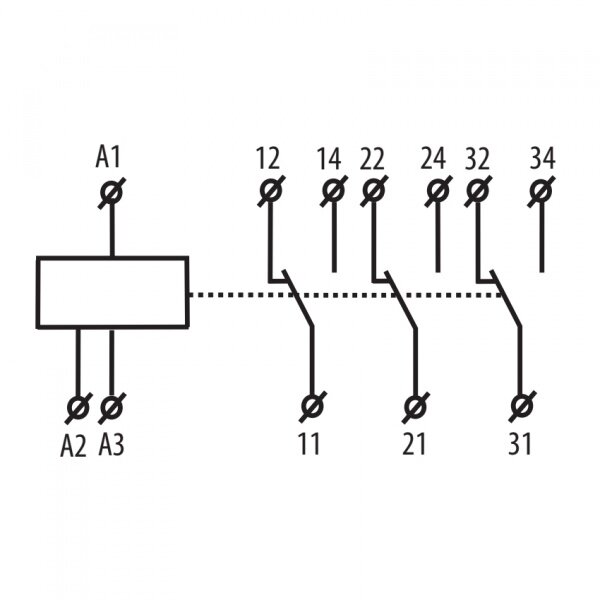

На схеме пускатель и контактор обозначаются таким схематичным знаком:

где A1-A2 катушка электромагнита пускателя;

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Данные устройства могут иметь катушки электромагнитов на напряжения 12 В, 24 В, 36 В, 127 В, 220 В, 380 В. Когда требуется повышенный уровень безопасности, есть возможность использовать электромагнитный пускатель с катушкой на 12 или 24 В, а напряжение цепи нагрузки может иметь 220 или 380 В.
Важно знать, что подключенные пускатели для подключения трехфазного двигателя способны обеспечить дополнительную безопасность при случайной потере напряжения в сетях. Это связано с тем, что при исчезновении тока в сети, напряжение на катушке пускателя пропадает и силовые контакты размыкаются. А когда напряжение возобновится, то в электрооборудовании будет отсутствовать напряжения до тех пор, покуда кнопку «Пуск» не активируют. Для подключения магнитного пускателя имеется несколько схем.

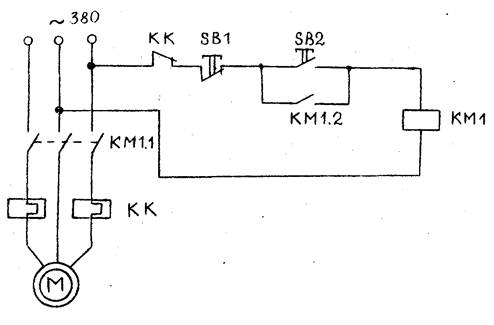

Стандартная схема коммутации магнитных пускателей

Это схема подключения пускателя требуется для того, чтобы произвести запуск двигателя через пускатель с помощью кнопки «Пуск» и обесточивания этого двигателя кнопкой «Стоп». Это проще понимается, если разделить схему на две части: силовую и цепь управления.
Силовую часть схемы следует запитать трёхфазным напряжением 380 В, имеющим фазы «A», «B», «C». Силовая часть состоит из трёхполюсного автоматического выключателя, силовых контактов магнитного пускателя «1L1-2T1», «3L2-4T2», «5L3-6L3», а также асинхронного трехфазного электродвигателя «M».

К управляющей цепи подаётся питание 220 вольт от фазы «A» и к нейтрали. К схеме управляющей цепи относится кнопка «Стоп» «SB1», «Пуск» «SB2», катушка «KM1» и вспомогательный контакт «13HO-14HO», что подключён параллельно контактам кнопки «Пуску». Когда автомат фаз «A», «B», «C», включается, ток проходит к контактам пускателя и остаётся на них. Питающая цепь управления (фаза «А») проходит через кнопку «Стоп» к 3 контакту кнопки «Пуск», и параллельно на вспомогательный контакт пускателя 13HO и остаётся там на контактах.
Если активируется кнопка «Пуск», к катушке приходит напряжение — фаза «А» с пускателя «KM1». Электромагнит пускателя срабатывает, контакты «1L1-2T1», «3L2-4T2», «5L3-6L3» замыкаются , после чего напряжение 380 вольт подается на двигатель по данной схеме подключения и начинает свою работу электродвигатель. При отпускании кнопки «Пуск» ток питания катушки пускателя течет через контакты 13HO-14HO, электромагнит не отпускает силовые контакты пускателя, двигатель продолжает работать. При нажатии кнопки «Стоп» цепь питания катушки пускателя обесточивается, электромагнит отпускает силовые контакты, напряжение на двигатель не подается, двигатель останавливается.

Как подключить трехфазный двигатель можно дополнительно посмотреть на видео:

Схема коммутации магнитных пускателей через кнопочный пост

Схема для подключения магнитного пускателя к электродвигателю через кнопочный пост, включает в себя непосредственно сам пост с кнопками «Пуск» и «Стоп», а также две пары замкнутых и разомкнутых контактов. Также сюда относится пускатель с катушкой 220 В.

Питание для кнопок берётся с силовых контактовых клемм пускателя, а напряжение доходит к кнопке «Стоп». После этого по перемычке оно проходит сквозь нормально замкнутый контакт на кнопку «Пуск». Когда активирована кнопка «Пуск», нормально разомкнутый контакт будет замкнут. Отключение происходит путём нажатия на кнопку «Стоп», тем самым размыкая ток от катушки и после действия возвратной пружины, пускатель отключится и устройство обесточится. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. В принципе работа схемы аналогична предыдущей схемы. Только в данной схеме нагрузка однофазная.

Реверсивная схема коммутации магнитных пускателей

Схема подключения реверсивного магнитного пускателя применяется тогда, когда требуется обеспечение вращение электродвигателя в обоих направлениях. К примеру, реверсивный пускатель устанавливается на лифт, грузоподъемный кран, сверлильный станок и прочие приборы требующие прямой и обратный ход.

Реверсивный пускатель состоит из двух обыкновенных пускателей собранных по специальной схеме. Выглядит он так:

Схема подключения реверсивного магнитного пускателя отличается от других схем тем, что имеет два совершенно одинаковых пускателя, которые работают попеременно. При подключении первого пускателя двигатель вращается в одну сторону, при подключении второго пускателя, двигатель вращается в противоположную сторону. Если вы внимательно посмотрите на схему, то заметите, что при переменном подключении пускателей, две фазы меняются местами. Это и заставляет трехфазный двигатель вращаться в разные стороны.

К имеющемуся в предыдущих схемах пускателю добавлены второй пускатель «КМ2» и дополнительные цепи управления вторым пускателем. Цепи управления состоят из кнопки «SB3», магнитного пускателя «КМ2», а также изменённой силовой частью подачи питания к электродвигателю. Кнопки при подключении реверсивного магнитного пускателя имеют названия «Вправо» «Влево», но могут иметь и другие названия, такие, как «Вверх», «Вниз».

Чтобы защитить силовые цепи от короткого замыкания, до катушек добавлены два нормально замкнутых контакта «КМ1.2» и «КМ2.2», что взяты от дополнительных контактов на магнитных пускателях КМ1 и КМ2. Они не дают возможности включиться обоим пускателям одновременно. На выше приведенной схеме цепи управления и силовые цепи одного пускателя имеют один цвет, а другого пускателя — другой цвет, что облегчает понимание, как работает схема. Когда включается автоматический выключатель «QF1», фазы «A», «B», «C» идут к верхним силовым контактам пускателей «КМ1» и «КМ2», после чего ожидают там включения. Фаза «А» питает управляющие цепи от защитного автомата, проходит через «SF1» — контакты тепловой защиты и кнопку «Стоп» «SB1», переходит на контакты кнопок «SB2» и «SB3» и остается в ожидании нажатия на одну из этих кнопок. После нажатия пусковой кнопки ток движется через вспомогательный пусковой контакт «КМ1.2» или «КМ2.2» на катушку пускателей «КМ1» или «КМ2». После этого один из реверсивных пускателей сработает.

Двигатель начинает вращаться. Что бы запустить двигатель в обратную сторону, надо нажать кнопку стоп (пускатель разомкнет силовые контакты), двигатель обесточится, дождаться остановки двигателя и после этого нажать другую пусковую кнопку. На схеме показано, что подключен пускатель «КМ2». При этом его дополнительные контакты «КМ2.2» разомкнули цепь питания катушки «КМ1», что не даст случайного подключения пускателя «КМ1».

Подключение магнитного пускателя на 380 и 220в: схема, видео

Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими.

Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:
Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется.

Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.

Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.

На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.

Инструкции по подсоединению

Самый простой вариант подключения — через кнопку. В этом случае действовать нужно так, как показывается на видео:

Подсоединяем пускатель через кнопочный пост (без реверса)

На примере с двигателем выглядит это так:

Управление электродвигателем на 380 Вольт

Подключить по реверсивной схеме двигатель можно следующим образом:

Включение двигателя через три кнопки

Вот по такому принципу можно самостоятельно подключить устройство к сети 220 и 380 вольт. Надеемся, наша инструкция по подключению магнитного пускателя со схемами и подробными видео примерами была для вас понятной и полезной!

Будет интересно прочитать:

Подключение магнитного пускателя на 380 и 220в: схема, видео

Схема подключения магнитного пускателя на 220В

Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:

С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя. Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть. На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращение электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Схема подключения магнитного пускателя

Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.

Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Методы защиты

Магнитные пускатели служат не только для подключения и отключения нагрузки, но и для защиты двигателей. Для трехфазных двигателей переменного тока опасны две вещи:

Короткое замыкание (неважно, на корпус, между обмотками или межвитковое).
Перекос фаз или пропажа одной или двух из них.

Тепловое реле помогает бороться с первым явлением. Основным его элементом является биметаллическая пластинка. В холодном состоянии она имеет одну форму, в нагретом — другую. Через нее пропускают рабочий ток, идущий на электродвигатель, который ее греет. Чем сильнее ток, тем больше она нагревается. Для того чтобы пластина не меняла свою форму раньше времени, ее деформируют.

Через изоляционный материал к ней прикрепляют подвижный нормально замкнутый контакт, который входит в схему управления катушкой МП. При превышении тока пластина меняет свою форму и размыкает контакт, что ведет к срабатыванию МП и остановке двигателя. Всего таких реле ставят по два на МП, по одному на фазу. Третья фаза в любом случае будет связана с этими двумя.

Степень защиты

Лучше всего в работе показывают себя приборы со степенью защиты IP54. Их можно использовать во влажных и очень пыльных помещениях. Без проблем можно его установить на открытом месте. Но если монтаж производится внутри шкафа, то достаточно использовать устройства со степенью защиты IP20. Чем выше числовой индекс, тем в более жестких условиях может производиться эксплуатация прибора – это применимо к любому электрическому устройству. Обязательно нужно учитывать и такие факторы:

Наличие теплового реле, при помощи которого производится отключение нагрузки при превышении максимального тока потребления. Особенно актуально использование такого прибора при управлении электродвигателями.
Если имеется функция реверса, то в конструкции присутствует две катушки и шесть контактов. По сути, это пара пускателей, совмещенных в одном корпусе.
Обязательно нужно учитывать износостойкость прибора, особенно если очень часто включается и отключается нагрузка пускателем.

Не последнее место при эксплуатации любого устройства, в том числе и электромагнитного пускателя 220В, занимает человеческий фактор. Неквалифицированные работники способны сломать всю цепь управления, так как они не знают, как правильно работать на оборудовании. Если сработала тепловая защита, то включение производить сразу же нельзя. И нельзя заново запускать двигатель — сначала нужно проверить, не заклинил ли мотор, нет ли короткого замыкания в цепи питания.

Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).

Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).

Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Использование магнитного пускателя

Прежде чем подключать пускатель, необходимо разобраться в его устройстве. Сам по себе электромагнитный пускатель (МП) представляет собой реле, но способен переключать гораздо больший ток. Такая способность обусловлена большими контактами, а также скоростью срабатывания. Для этого у прибора стоят более мощные электромагниты.

Электрический магнит представляет собой катушку, в которой содержится достаточное количество витков изолированного провода, чтобы по ней мог проходить ток напряжением от 24 до 660 вольт. Катушка находится на сердечнике, что позволяет увеличить магнитный поток. Такая мощность нужна, чтобы преодолевать силу пружины и увеличивать скорость замыкания контактов.

Пружина же ставится для быстрого размыкания контактов. Чем быстрее происходит размыкание, тем меньше будет электрическая дуга. Электродуга вредна тем, что в ней создается очень высокая температура, а это пагубно сказывается на самих контактах. Более мощные устройства — контакторы — снабжены еще и дугогасительной камерой, что позволяет разрывать цепь с еще большим током (на мощных контакторах до 1000 А, у МП — от 6,3А до 250 А).

Хотя катушка управления пускателя питается от переменного тока, через контакты можно пропускать любой род тока. В отличие от контакторов и реле, в МП есть две группы контактов:

силовые;
блокировочные.

С помощью силовых контактов происходит подключение нагрузки, а блокировочные служат для защиты от неправильного или опасного подключения. В зависимости от конструкции может быть три или четыре пары силовых контактов. Причем каждая пара имеет в своем составе подвижные и неподвижные контакты. Последние через металлические пластины соединяются с клеммами, расположенными на корпусе. К ним подключаются провода. Блокировочные контакты могут быть:

нормально замкнутые;
нормально разомкнутые.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт)

Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Советы и хитрости установки

Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

{SOURCE}

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Основные различия между пускателями и контакторами

По своему конструктивному решению контакторы похожи на пускатели. Они выполняют одну и ту же задачу, служат однотипным целям. Чтобы не запутаться в этом вопросе, предлагаем рассмотреть различия между этими устройствами.

К основной отличительной черте можно отнести наличие у контакторов мощной дугогасительной камеры. Вследствие чего, они используются в цепях, где присутствуют большие токи, и имеют гораздо больший вес по отношению к электромагнитному пускателю.

Соответственно, пускатели, не имея дугогасительных камер, предназначены в основном для работы, где протекают токи небольшой мощности. Их рабочий диапазон — до 10 ампер.

Ещё одной конструктивной особенностью электромагнитных пускателей является наличие пластикового корпуса, где контактные площадки выведены наружу. В отличие от них, большинство контакторов производятся без корпуса. Для изоляции от пыли, дождя, а также случайного прикосновения к токоведущим частям устанавливаются в защитных боксах или коробах.

К ещё одному отличию можно отнести назначение электромагнитного пускателя 380 В. В его задачу входит коммутация цепей трёхфазных двигателей. Три пары силовых и одна пара вспомогательных контактов являются неотъемлемой частью этого устройства. Первые предназначены для подключения 3-х фаз, а вторая служит для подачи питания двигателя, после отпуска кнопки «пуск». Подобный алгоритм работы довольно распространён и подходит для большого количества устройств. В связи с чем через данные электромагнитные устройства подключают разнообразные технические агрегаты и приборы.

Выделим основные отличия:

компактность;
конструктивные особенности;
назначение.

Из-за схожести функционала и начинки некоторые компании в прайсах иногда называют электромагнитные пускатели — «малогабаритными контакторами».

Особенности конструкции пускателя

Асинхронный двигатель при включении имеет ток пуска в 6 раз больше номинала. Для предотвращения износа контактов и расшатывания подвижных частей применяется пускатель магнитного типа.

Обозначения секторов

Принцип работы прибора можно понять по информации из секторов:

в первом указываются области применения и общие данные – частота переменного, номинал тока и условный тепловой ток;
из второго сектора можно узнать максимальную мощность нагрузки при подсоединении силовых контактов;
в третьем секторе имеется графическая схема с катушкой электрического магнита и контактами.

Группы контактов магнитного пускателя

Для обозначения силовых контактов используется следующая маркировка:

1L1, 3L2, 5L3 – элементы входа, предназначенные для подачи питания от линии постоянного или переменного тока;
2Т1, 4Т2, 6Т3 – контакты выхода для соединения с нагрузкой;
13НО–14НО – вспомогательные элементы для самоподхвата, помогают в момент работы двигателя постоянно не удерживать кнопку Пуск.

Нагрузку или источник питания допускается подключать к любой из групп.

Клавиша остановки

Клавиши Пуск и Стоп

Независимо от модификации управление пускателем для электродвигателя производится при помощи кнопки «Стоп» или «Пуск». У некоторых моделей есть режим реверса. Кнопку остановки можно опознать по красному цвету.

Для беспрепятственного протекания тока нормально замкнутые контакты механически соединяются со стоппером. Без нажатия клавиши производится замыкание контактов металлической планкой. Чтобы устройство остановилось, нужно нажать кнопку – произойдет размыкание. При отсутствии фиксации после опускания кнопки контакты замкнутся.

По этой причине управление электромотором осуществляется при помощи специальных схем. Для упрощения монтажа прибор устанавливают на дин-рейку.

Клавиша старта

Кнопка зеленого или черного цвета соединяется с нормально разомкнутыми контактами механическим способом. От клавиши остановки отличается состоянием контактов. После ее нажатия цепь замыкается, а по контактам поступает ток. Группа элементов придерживается пружиной, которая возвращает ее в исходное положение.

Схемы подключения магнитного пускателя | Электрик

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.
Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск».

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.
Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Как выглядит монтажная (практическая) схема подключения магнитного пускателя? Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».

Как подключить магнитный пускатель в однофазной сети

Схема подключения электродвигателя с тепловым реле и защитным автоматом

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять). Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Подключение электродвигателя через реверсивный пускатель

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом, меняются местами любые две фазы.

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед» и «Пуск назад«, выключение — одной, общей кнопкой «Стоп» , как и в схемах без реверса.

В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад».

Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.

Вторая защита — электрическая. Контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если случайно нажать обе кнопки «пуск», ничего не получится — электродвигатель будет слушаться той кнопки, которая нажата раньше.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так-как пятого контакта, в большинства магнитных пускателей нет, можно поставить дополнительный контакт. Например приставка ПКИ.

с катушкой на 220 вольт

с катушкой на 380 вольт

Схема подключения магнитного пускателя: способы

Прежде всего, необходимо разобраться с тем, что представляет собой коммутационное устройство и для чего оно требуется. Тогда справиться с задачей создания схемы на основе МП для освещения, обогрева, подключения насосов, компрессоров или другого электрооборудования станет гораздо проще.

Контакторы или так называемые магнитные пускатели (МП) — это электрооборудование, предназначенное для управления и распределения энергии, подаваемой на электродвигатель. Наличие этого приспособления предоставляет следующие преимущества:

Защищает от пусковых токов.
В хорошо составленной схеме предусмотрены органы защиты в виде электрических блокировок, цепи самоподхвата, тепловых реле и т.п.
Устанавливаются управляющие элементы (кнопки) для возможности пуска двигателя в режиме реверса (обратного хода).

Схемы подключения контактора довольно простые, позволяющие самостоятельно собрать оборудование.

Назначение и устройство

Перед подключением необходимо ознакомиться с принципом работы устройства и его особенностями. Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. Так осуществляется подача на катушку напряжения. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Суть этого процесса заключается в параллельном подключении дополнительного контакта к кнопке пуска, что организовывает подачу на катушку тока, поэтому необходимость удерживания в нажатом состоянии кнопки запуска пропадает.

С оборудованием кнопки отключения в схеме становится возможным разрыв цепи катушки управления, что отключает МП. Управляющие кнопки устройства носят название кнопочного поста. Они имеют по 2 пары контактов. Универсализация управляющих элементов сделана для организации возможных схем с моментальным реверсом.

Кнопки маркируются названием и цветом. Как правило, включающие элементы называются «Старт», «Вперед» или «Пуск». Обозначаются зеленым, белым или другим нейтральным цветом. Для размыкающего элемента используется название «Стоп», кнопка агрессивного, предупреждающего цвета, обычно красного.

Цепь необходимо коммутировать нейтралью, при использовании в ней катушки на 220 В. Для вариантов с электромагнитной катушкой с рабочим напряжением 380 В, на цепь управления подается снятый с другой клеммы ток. Поддерживает работу в сети с переменным или постоянным напряжением. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Различают два вида МП с контактами:

Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.
Нормально разомкнутыми — подача питания осуществляется только во время работы МП.

Второй тип применяется более широко, поскольку большинство устройств функционирует ограниченный период, пребывая основное время в состоянии покоя.

Состав и назначение частей

В основе конструкции магнитного контактора лежит магнитопровод и катушка индуктивности. Магнитопровод представляет собой разделенные на 2 части металлические элементы в форме «Ш», зеркально друг к другу расположенные внутри катушки. Их средняя часть играет роль сердечника, усиливая индукционный ток.

Магнитопровод оснащен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка. На корпусе МП закрепляются неподвижные контакты, на которых устанавливается питающее напряжение. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства. При этом положении на нагрузку питание не подается.

В зависимости от конструкции, бывают МП малых номиналов на 110 В, 24 В или 12 В, но более широко используются с напряжением 380 В и 220 В. По величине подаваемого тока различают 8 категорий пускателей: «0» — 6,3 А; «1» — 10 А; «2» — 25 А; «3» — 40 А; «4» — 63 А; «5» — 100 А; «6» — 160 А; «7» — 250 А.

Принцип работы

В нормальном (отключенном) состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства. При подключении к сети МП, в цепи появляется электрический ток, который, проходя по виткам катушки, генерирует магнитное поле. В результате притяжения металлических частей сердечников пружина подвергается сжатию, допуская замыкание контактов движимой части. После этого ток получает доступ к двигателю, запуская его в работу.

ВАЖНО: Для переменного или постоянного тока, который подается на МП, необходимо выдерживать указанные производителем номинальные значения! Как правило, для постоянно тока предельное значение напряжения составляет 440 В, а для переменного не должно превышать показатель 600 В.

Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.

Схема подключения пускателя с катушкой 220 В

Для подключения МП используется две отдельные цепи — сигнальная и рабочая. Работой устройства управляют посредством сигнальной цепи. Проще всего рассматривать их по отдельности, чтобы легче было разобраться с принципом организации схемы.

Питание на устройство подается через выведенные на верхнюю часть корпуса МП контакты. Их обозначают в схемах А1 и А2 (в стандартном выполнении). Если устройство рассчитано на работу в сети с напряжением 220 В, то именно на указанные контакты будет подаваться это напряжение. Принципиального различия для подключения «фазы» и «нуля» нет, но обычно на контакт А2 подключается «фаза», поскольку в нижней части корпуса данный вывод дублируется, что облегчает процесс подключения.

Для подачи нагрузки от источника питания используются контакты, расположенные на нижней стороне корпуса и промаркированные как L1, L2 и L3. Не имеет значение тип тока, может быть постоянным или переменным, главное — соблюдение лимита номинала, ограничивающегося напряжением 220 В. Снять напряжение можно с выходов с обозначением T1, T2 и T3, которое можно использовать для питания ветрогенератора, аккумулятора и других приборов.

Самая простая схема

При подсоединении к контактам движимой части МП сетевого шнура с последующей подачей с аккумулятора напряжения, величиной 12 В, на выходы L1 и L3, а на выходы силовой цепи T1 и T3 запитать приборы для освещения, то организовывается простая схема, чтобы осветить помещение или пространство от АКБ. Данная схема является одним из возможных примеров использования МП в бытовых нуждах.

Для подпитки электродвигателя магнитные пускатели используются гораздо чаще. Для организации этого процесса следует подать напряжение от сети 220 В на выходы L1 и L3. Нагрузка снимается с контактов T1 и T3 напряжения того же номинала.

Данные схемы не оборудованы пусковым механизмом, т.е. при организации кнопок не используется. Для прекращения работы подключенного оборудования через МП, необходимо отключать от сети вилку. При организации автоматического выключателя перед магнитным пускателем, можно контролировать время подачи тока без необходимости полного отсоединения от сети. Усовершенствовать схему допустимо парой кнопок: «Стоп» и «Пуск».

Схема с кнопками «Пуск» и «Стоп»

Добавление в схему управляющих кнопок изменяет только сигнальную цепь, не влияя на силовую. Общая конструкция схемы потерпит после таких манипуляций незначительные изменения. Располагаться управляющие элементы могут в разных корпусах или одном. Одноблочная система носит название «кнопочного поста». Для каждой кнопки предусмотрено по паре выходов и входов. Контакты на кнопке «Стоп» — нормально замкнутые, на «Пуск» — нормально разомкнутые. Это позволяет организовывать подачу питания в результате нажатия на вторую и обрывать цепь при инициации второй.

Перед МП данные кнопки встраиваются последовательно. В первую очередь необходимо установить «Пуск», что обеспечивает работу схемы только в результате нажатия первой управляющей кнопки до момента ее удерживания. При отпускании включателя обрывается подача питания, что может не требовать организацию дополнительной прерывающей кнопки.

Суть обустройства кнопочного поста заключается в необходимости организации только нажатия на «Пуск» без необходимости последующего удерживания. Для организации этого вводится шунтирующая пусковую кнопку катушка, которая ставится на самоподпитку, организовывая цепь самоподхвата. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов. Для их подключения используется отдельная кнопка, а сам момент включения должен быть одновременно с кнопкой «Пуск».

После нажатия на «Пуск» пропускается через вспомогательные контакты питания, замыкая сигнальную цепь. Необходимость удерживания пусковой кнопки отпадает, зато требуется для остановки нажатие соответствующего выключателя «Стоп», что инициирует возврат схемы в нормальное состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Трехфазное питание может подключаться через стандартный МП, который работает от сети с напряжением 220 В. Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Цепь управления не изменяется, на входные контакты A1 и A2 подается «ноль» или одна из фаз. Через кнопки «Стоп» и «Пуск» пропускается фазный провод, а для выходных нормально разомкнутых контактов оборудуется перемычка.

Для силовой цепи будут вноситься определенные незначительные поправки. Для трех фаз используются соответствующие входы L1, L2, L3, где с выходов T1, T2, T3 выводится трехфазная нагрузка. Для предотвращения перегрева подключаемого мотора в сеть встраивается тепловое реле, которое срабатывает при определенной температуре, размыкая цепь. Этот элемент устанавливается перед двигателем.

Производится контроль температуры на двух фазах, которые отличаются наибольшей нагрузкой. Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение. Ее часто используют на практике, отмечая высокую надежность.

Схема подключения двигателя с реверсным ходом

Некоторые устройства работают с двигателями, которые способны вращаться в обоих направлениях. Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства. Организация этого может производиться с помощью добавления в кнопочный пост, кроме кнопок «Пуск» и «Стоп», еще одной — «Назад».

Схема МП для реверса организовывается на паре одинаковых устройств. Лучше подобрать пару, оснащенную нормально замкнутыми контактами. Эти детали подключаются параллельно друг к другу, при организации обратного хода мотора в результате переключения на одном из МП сменятся местами фазы. Нагрузка подается на выходы обоих устройств.

Организация сигнальных цепей более сложная. Для обоих приборов используется общая кнопка «Стоп» с последующим расположением элемента управления «Пуск». Подключение последней выполняется к выходу одного из МП, а первой — к выходу второго. Для каждого элемента управления организовываются для самоподхвата цепи шунтирования, что обеспечивает автономную работу прибора после нажатия на «Пуск» без необходимости последующего удерживания. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах.

Устанавливается электрическая блокировка для предотвращения подачи питания сразу на обе управляющие кнопки. Это достигается подачей питания после кнопки «Пуск» или «Вперед» на контакты другого МП. Подключение второго контактора аналогичное, используя в первом пускателе его нормально замкнутые контакты.

При отсутствии нормально замкнутых контактов в МП, установив приставку можно их добавить в устройство. При такой установке работа контактов приставки выполняется одновременно с другими за счет соединения с основным блоком. Иными словами, разомкнуть нормально замкнутый контакт после включения кнопки «Пуск» или «Вперед» невозможно, что предотвращает обратный ход. Для смены направления нажимается кнопка «Стоп», а только после этого задействуется другая — «Назад». Любое переключение должно выполняться через кнопку «Стоп».

Заключение

Магнитный пускатель — это очень полезное устройство для любого электрика. Прежде всего, с его помощью легко работать с асинхронным двигателем. При использовании катушки на 24 В или 12 В, питая от обычной АКБ при соблюдении соответствующих мер безопасности, получается даже запустить оборудование, рассчитанное на большие токи, например, с нагрузкой в 380 В.

Для работы с магнитным пускателем при составлении схемы важно учитывать особенности прибора и внимательно следить за характеристиками, которые указываются производителем. На выходы категорически запрещается подавать ток большего значения по напряжению или силе, чем указано в маркировке.

Схема подключения магнитного пускателя | Заметки электрика

Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

В прошлой статье я Вам подробно рассказал, и даже снял специально видео, про устройство, конструкцию и принцип действия магнитного нереверсивного пускателя ПМЛ-1100.

Сегодня я продолжу Вас знакомить с магнитным пускателем, а именно со схемой его подключения.

Для более подробного и наглядного изучения схемы подключения магнитного пускателя нереверсивного типа применим следующее электрооборудование:

Вот, собственно говоря, сам магнитный нереверсивный пускатель типа ПМЛ-1100. С ним Вы уже знакомы.

ПМЛ-1100 относится к пускателям первой величины, т.е. номинальный ток его силовых (главных) контактов равен 12 (А) при напряжении сети 220 (В) и 380 (В). Поэтому этот пускатель с легкостью подходит по техническим характеристикам для пуска нашего двигателя, у которого номинальный ток при схеме соединения обмоток треугольником составляет 1,97 (А). Это видно на бирке, правда не совсем отчетливо, потому что бирка покрыта лаком после очередного ремонта двигателя.

Кнопочный пост для подключения магнитного пускателя

Кнопочный пост ПКЕ 222-3У2 имеет три кнопки:

кнопка «Стоп» красного цвета
кнопка «Вперед» черного цвета
кнопка «Назад» черного цвета

Кнопочный пост я выбрал такого типа, т. к. другого на момент написания статьи не было в наличии. Для подключения магнитного нереверсивного пускателя достаточно приобрести кнопочный пост с двумя кнопками, например, ПКЕ 212-2У3.

Также можно приобрести два одинарных кнопочных поста типа ПКЕ 222-1У2.

Сейчас в продаже имеется большой выбор различных кнопок от IEK, EKF и других торговых марок. Так что выбирайте на свой «вкус и цвет».

Давайте заглянем во внутрь, выбранного мной, кнопочного поста ПКЕ 222-3У2. Для этого открутим 6 крепежных винтов.

У каждой кнопки поста ПКЕ 222-3У2 имеется два контакта:

разомкнутый (нормально-открытый) имеет маркировку (1-2)
замкнутый (нормально-закрытый) имеет маркировку (3-4)

Для примера рассмотрим кнопку «Стоп».

Вот фотография замкнутого (нормально-закрытого) контакта кнопки «Стоп»:

А вот фотография разомкнутого (нормально-открытого) контакта кнопки «Стоп»:

Внимание!!! При нажатии на кнопку разомкнутый (нормально-открытый) контакт замыкается, а замкнутый (нормально-закрытый) контакт — размыкается.

Итак, с кнопками разобрались. Теперь приступим к сборке схемы магнитного пускателя для пуска трехфазного асинхронного двигателя АОЛ 22-4.

Пример

1. Источником трехфазного напряжения в моем примере служит испытательный стенд, у которого линейное напряжение сети составляет ~220 (В). Это значит, что катушка магнитного пускателя должна иметь номинал 220 (В).

Вот схема подключения магнитного пускателя через кнопочный пост для пуска электродвигателя для моего примера:

Если у Вас линейное напряжение трехфазной цепи не 220 (В), а 380 (В), то у Вас есть два выбора.

В первом случае катушку пускателя нужно выбирать с номиналом на 380 (В) при следующей схеме подключения:

Во втором случае схему управления необходимо запитать от одной фазы (фаза-ноль), при этом номинал катушки пускателя должен быть на 220 (В).

В данной статье я буду собирать схему магнитного пускателя по первому рисунку, т. е. при напряжении трехфазной сети 220 (В) и напряжении катушки пускателя на 220 (В).

Сборку схемы я буду выполнять медным проводом ПВ-1 сечением 1 кв.мм.

2. Первым делом прокладываем три фазных провода от источника трехфазного питания (А, В, С) до соответствующих клемм пускателя: L1 (1), L2 (3), L3 (5).

3. Затем подключаем провод с одной стороны на клемму L2 (3) пускателя, а с другой стороны — на замкнутый контакт кнопки «Стоп» с маркировкой (4).

Только сейчас заметил, что у выбранного мной кнопочного поста ПКЕ 222-3У2 отсутствует маркировка клемм. Ничего страшного — ведь контакты у кнопок не спрятаны и их видно достаточно хорошо. По тексту ниже я все равно буду указывать маркировку, т.к. в других кнопочных постах она должна быть.

4. Теперь устанавливаем перемычку между замкнутым контактом кнопки «Стоп» с маркировкой (3) и разомкнутым контактом кнопки «Вперед» с маркировкой (2).

5. С клеммы (1) кнопки «Вперед» прокладываем провод на вывод катушки пускателя (А1).

6. Параллельно разомкнутым контактам (1-2) кнопки «Вперед» нужно подключить вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя ПМЛ-1100.

Т.е. с клеммы (2) кнопки «Вперед» прокладываем провод на вспомогательный контакт NO (13) магнитного пускателя.

7. Со вспомогательного контакта NO (14) магнитного пускателя ПМЛ-1100 делаем перемычку на катушку (А1).

У нас получилось, что разомкнутый контакт кнопки «Вперед» (1-2) и вспомогательный разомкнутый контакт NO (13) — NO (14) магнитного пускателя подключены параллельно.

8. И осталось вывод катушки А2 магнитного пускателя подключить к клемме L3 (5).

В итоге у нас получилось, что с кнопочного поста ПКЕ 222-3У2 выходит всего 3 провода, т.е. для монтажа можно было использовать трехжильный кабель.

9. Соберем кнопочный пост. Вот что у нас получилось.

10. Схема управления магнитным пускателем у нас готова. Осталось подключить на клеммы Т1 (2), Т2 (4), Т3 (6) асинхронный двигатель и проверить схему.

Вот что в итоге у нас получилось.

Данная схема является самой простой. В следующих статьях мы рассмотрим более сложные схемы подключения магнитных пускателей, например, с использованием тепловых реле, блокировок, дополнительных аппаратов защиты и т.п.

Монтажная схема подключения пускателя ПМЛ-1100

Специально для Вас я нарисовал монтажную схему подключения пускателя, которую я собрал в данной статье. Может по ней Вам легче будет ориентироваться в проводах.

Принцип работы

Принцип работы схемы магнитного пускателя через кнопочный пост очень прост.

1. Включаем источник трехфазного напряжения на испытательном стенде.

2. Нажимаем кнопку «Вперед».

Магнитный пускатель ПМЛ-1100 срабатывает и замыкает свои силовые (главные) и вспомогательные контакты:

L1 (1) — Т1 (2)
L2 (3) — Т2 (4)
L3 (5) — Т3 (6)
NO (13) — NO (14)

Двигатель начинает вращаться.

Удерживать кнопку «Вперед» не нужно, т.к. при включении магнитного пускателя контакт кнопки «Вперед» шунтируется его же вспомогательным замыкающим контактом NO (13) — NO (14). Катушка пускателя находится под напряжением.

3. Нажимаем красную кнопку «Стоп».

Происходит разрыв цепи (фазы) питания катушки пускателя, соответственно размыкаются силовые (главные) и вспомогательные контакты пускателя. Двигатель останавливается.

Все что я демонстрировал и рассказывал Вам в данной статье я снял на видео. Смотрите, как работает магнитный пускатель:

В следующих статьях читайте про аналогичную схему подключения магнитного пускателя, только с применением тепловых реле, а также про схему управления магнитным пускателем с двух или трех мест.

P.S. На этом статью о схеме подключения магнитного пускателя через кнопочный пост я заканчиваю. Если есть вопросы по материалу статьи, то смело задавайте их в комментариях. Спасибо за внимание!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Контактор и магнитный пускатель в автоматике

Магнитный пускатель (контактор) — это устройство, предназначенное для коммутации силовых электрических цепей. Чаще всего применяется для запуска/останова электродвигателей, но так же может использоваться для управления освещением и другими силовыми нагрузками.

Чем отличается контактор от магнитного пускателя?

Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.

Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.

Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.

А вот устройства на следующих рисунках правильнее называть контакторами:

Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.

В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.

Устройство и принцип работы магнитного пускателя

Устройство контактора чем-то похоже на электромагнитное реле — оно так же имеет катушку и группу контактов. Однако контакты магнитного пускателя — разные. Силовые контакты предназначены для коммутации той нагрузки, которой управляет этот контактор, они всегда нормально открытые. Существуют еще дополнительные контакты, предназначенные для реализации управления пускателем (об этом речь пойдёт ниже). Дополнительные контакты могут быть нормально открытыми (NO) и нормально закрытыми (NC).

В общем случае устройство магнитного пускателя выглядит так:

Когда на катушку пускателя подаётся управляющее напряжение (обычно контакты катушки обозначаются А1 и А2), подвижная часть якоря притягивается к неподвижной и это приводит к замыканию силовых контактов. Дополнительные контакты (при наличии) механически связаны с силовыми, поэтому в момент срабатывания контактора они также меняют своё состояние: нормально открытые — замыкаются, а нормально закрытые, наоборот, размыкаются.

Схема подключения магнитного пускателя

Так выглядит простейшая схема подключения двигателя через пускатель. Силовые контакты магнитного пускателя KM1 подключены к клеммам электродвигателя. Перед контактором установлен автоматический выключатель QF1 для защиты от перегрузки. Катушка реле (А1-А2) запитана через нормально разомкнутую кнопку «Пуск» и нормально замкнутую кнопку «Стоп». При нажатии кнопки «Пуск» на катушку приходит напряжение, контактор срабатывает, запуская электродвигатель. Для остановки двигателя нужно нажать «Стоп» — цепь катушки разорвётся и контактор «расцепит» силовые линии.

Эта схема будет работать только если кнопки «пуск» и «стоп» — с фиксацией.

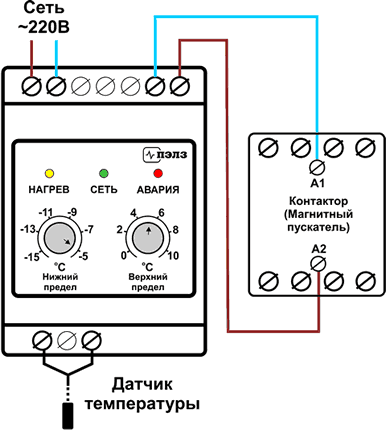

Вместо кнопок может быть контакт другого реле или дискретный выход контроллера:

Контактор можно включить и выключить с помощью ПЛК. Один дискретный выход контроллера заменит кнопки «пуск» и «стоп» — они будут реализованы логикой контроллера.

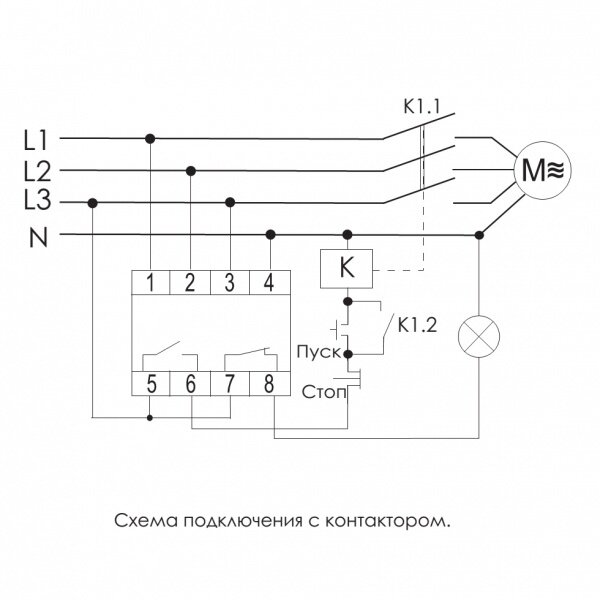

Схема «самоподхвата» магнитного пускателя

Как уже было сказано, предыдущая схема с двумя кнопками работает только если кнопки с фиксацией. В реальной жизни её не используют из-за её неудобства и небезопасности. Вместо неё используют схему с автоподхватом (самоподхватом).

На этой схеме используется дополнительный нормально открытый контакт пускателя. При нажатии на кнопку «пуск» и сработки магнитного пускателя дополнительный контакт КМ1.1 замыкается одновременно с силовыми контактами. Теперь кнопку «пуск» можно отпустить — её «подхватит» контакт КМ1.1.

Нажатие кнопки «стоп» разорвёт цепь катушки и вместе с этим разомкнётся доп. контакт КМ1.1.

Подключение двигателя через пускатель с тепловым реле

На рисунке изображён магнитный пускатель с установленным на него тепловым реле. При нагревании электродвигатель начинает потреблять больший ток — его и фиксирует тепловое реле. На корпусе теплового реле можно задать значение тока, превышение которого вызовет сработку реле и замыкание его контактов.

Нормально закрытый контакт теплового реле использует в цепи питания катушки пускателя и рвёт её при сработке теплового реле, обеспечивая аварийное отключение двигателя. Нормально открытый контакт теплового реле может быть использован в сигнальной цепи, например для того, чтобы зажечь лампу «авария» при отключении электродвигателя по перегреву.

Реверсивный пускатель

Реверсивный магнитный пускатель — устройство, с помощью которого можно запускать вращение двигателя в прямом и обратном направлениях. Это достигается за счёт смены чередования фаз на клеммах электродвигателя. Устройство состоит из двух взаимоблокирующихся контакторов. Один из контакторов коммутирует фазы в порядке А-В-С, а другой, например, А-С-В.

Взаимная блокировка нужна, чтобы нельзя было случайно одновременно включить оба контактора и устроить межфазное замыкание.

Схема реверсивного магнитного пускателя выглядит так:

Реверсивный пускатель может изменить чередование фаз на двигателе, коммутируя питающее двигатель напряжение через контактор КМ1 или КМ2. Обратите внимание, что порядок следования фаз на этих контакторов различается.

При нажатии Кнопки «Прямой пуск» двигатель запускается через контактор КМ1. При этом размыкается дополнительный контакт этого пускателя КМ1.2. Он блокирует запуск второго контактора КМ2, поэтому нажатие кнопки «Реверсивный пуск» ни к чему не приведёт. Для того чтобы запустить двигатель в обратном (реверсивном) направлении, нужно сначала остановить его кнопкой «Стоп».

При нажатии кнопки «Реверсивный пуск» срабатывает контактор КМ2, а его дополнительный контакт КМ2.2 блокирует контактор КМ1.

Автоподхват контакторов КМ1 и КМ2 осуществляется с помощью нормально открытых контактов КМ1.1 и КМ2.1 соответственно (см. раздел «Схема самоподхвата магнитного пускателя»).

Пускатель двигателя прямого пуска (DOL)

Пускатель двигателя прямого пуска — Square D

Для пуска асинхронных двигателей используются различные методы пуска, поскольку асинхронный двигатель потребляет больший пусковой ток во время пуска. Чтобы предотвратить повреждение обмоток из-за высокого пускового тока, мы используем различные типы пускателей.

Простейшей формой пускателя для асинхронного двигателя является пускатель прямого пуска . Пускатель двигателя прямого пуска (DOL) состоит из MCCB или автоматического выключателя, контактора и реле перегрузки для защиты.Электромагнитный контактор, который может размыкаться тепловым реле перегрузки в случае неисправности.

Как правило, контактор управляется отдельными кнопками пуска и останова, а вспомогательный контакт на контакторе используется через кнопку пуска в качестве удерживающего контакта. т.е. контактор замыкается электрически при работающем двигателе.

Принцип прямого пуска от сети (DOL)

Для пуска контактор замыкается, подавая полное линейное напряжение на обмотки двигателя.Двигатель будет потреблять очень высокий пусковой ток в течение очень короткого времени, магнитное поле в железе, а затем ток будет ограничен током заблокированного ротора двигателя. Двигатель разовьет крутящий момент блокировки ротора и начнет разгоняться до полной скорости.

По мере ускорения двигателя ток начнет падать, но не будет значительно падать до тех пор, пока двигатель не достигнет высокой скорости, обычно около 85% синхронной скорости. Фактическая кривая пускового тока зависит от конструкции двигателя и напряжения на клеммах и полностью не зависит от нагрузки двигателя.

Нагрузка двигателя влияет на время, необходимое двигателю для разгона до полной скорости, и, следовательно, на продолжительность высокого пускового тока, но не на величину пускового тока.

Если крутящий момент, развиваемый двигателем, превышает момент нагрузки на всех скоростях во время пускового цикла, двигатель достигает полной скорости. Если крутящий момент, создаваемый двигателем, меньше, чем крутящий момент нагрузки на любой скорости во время пускового цикла, двигатель перестанет разгоняться. Если пусковой момент с помощью пускателя DOL недостаточен для нагрузки, двигатель необходимо заменить двигателем, который может развивать более высокий пусковой момент.

Момент ускорения представляет собой крутящий момент, развиваемый двигателем, за вычетом момента нагрузки, и будет изменяться по мере ускорения двигателя в зависимости от кривой крутящего момента скорости двигателя и кривой крутящего момента скорости нагрузки. Время пуска зависит от момента ускорения и инерции нагрузки.

Прямой пуск имеет максимальный пусковой ток и максимальный пусковой момент.

Это может вызвать электрическую проблему с источником питания или механическую проблему с ведомой нагрузкой.Так что это будет неудобно для пользователей питающей линии, всегда испытывающих падение напряжения при запуске двигателя. Но если этот мотор не мощный, то это не сильно влияет.

Детали пускателей прямого пуска

Контакторы и катушки

Деталь прямого пуска — контактор

Магнитные контакторы представляют собой переключатели с электромагнитным управлением, обеспечивающие безопасное и удобное средство для соединения и отключения ответвленных цепей.

Магнитные контроллеры двигателей используют электромагнитную энергию для замыкающих выключателей.Электромагнит состоит из катушки проволоки, помещенной на железный сердечник. Когда ток течет через катушку, железо магнита намагничивается, притягивая железный стержень, называемый якорем. Прерывание прохождения тока через катушку с проводом вызывает выпадение якоря из-за наличия воздушного зазора в магнитопроводе.

Магнитные пускатели электродвигателей сетевого напряжения представляют собой электромеханические устройства, обеспечивающие безопасное, удобное и экономичное средство пуска и останова двигателей, преимуществом которых является дистанционное управление.Большая часть продаваемых контроллеров моторов относится к этому типу.

Контакторы в основном используются для управления машинами, в которых используются электродвигатели. Он состоит из катушки, которая подключается к источнику напряжения. Очень часто для однофазных двигателей используются катушки на 230 В, а для трехфазных двигателей используются катушки на 415 В. Контактор имеет три основных замыкающих контакта и контакты меньшей номинальной мощности, называемые вспомогательными контактами [НО и НЗ], используемые для цепи управления. Контакт представляет собой проводящие металлические части, которые замыкают или прерывают электрическую цепь.

NO-нормально открытый
NC-нормально закрытый

Реле перегрузки (защита от перегрузки)

Защита от перегрузки электродвигателя необходима для предотвращения перегорания и обеспечения максимального срока службы.

При любых условиях перегрузки двигатель потребляет чрезмерный ток, что вызывает перегрев. Поскольку изоляция обмотки двигателя из-за перегрева ухудшается, для защиты двигателя от перегрева установлены ограничения на рабочие температуры двигателя.Реле перегрузки используются в системе управления двигателем для ограничения величины потребляемого тока.

Реле перегрузки не обеспечивает защиту от короткого замыкания. Это функция устройств защиты от перегрузки по току, таких как предохранители и автоматические выключатели, обычно расположенные в корпусе разъединителя.

Идеальным и самым простым способом защиты двигателя от перегрузки является элемент с токочувствительными свойствами, очень похожими на кривую нагрева двигателя, которая размыкает цепь двигателя при превышении тока полной нагрузки.Работа защитного устройства должна быть такой, чтобы двигатель выдерживал безопасные перегрузки, но быстро отключался от сети, если перегрузка сохраняется слишком долго.

Часть DOL — термореле перегрузки
Обычно предохранители не предназначены для защиты от перегрузки. Предохранитель защищает от короткого замыкания (защита от перегрузки по току). Двигатели потребляют высокий пусковой ток при запуске, и обычные предохранители не могут отличить этот временный и безвредный пусковой ток от разрушительной перегрузки.Выбор предохранителя зависит от тока полной нагрузки двигателя, он будет «перегорать» каждый раз при запуске двигателя. С другой стороны, если бы предохранитель был выбран достаточно большим, чтобы пропустить пусковой или пусковой ток, он не защитил бы двигатель от небольших вредных перегрузок, которые могут возникнуть позже.
Реле перегрузки является основой защиты двигателя. Он имеет обратнозависимую характеристику времени срабатывания, что позволяет ему работать в течение периода ускорения (когда потребляется пусковой ток), но обеспечивает защиту при небольших перегрузках выше тока полной нагрузки при работающем двигателе.Реле перегрузки являются возобновляемыми и могут выдерживать повторяющиеся циклы срабатывания и сброса без необходимости замены. Однако реле перегрузки не могут заменить оборудование защиты от перегрузки по току.
Реле перегрузки состоит из датчика тока, подключенного к двигателю, плюс механизма, приводимого в действие датчиком, который прямо или косвенно служит для разрыва цепи.
Реле перегрузки могут быть классифицированы как тепловые, магнитные или электронные:
Тепловое реле : Как следует из названия, тепловые реле перегрузки зависят от повышения температуры, вызванного током перегрузки, для срабатывания механизма защиты от перегрузки. Тепловые реле перегрузки можно разделить на два типа: сплавные и биметаллические.
Магнитное реле : Магнитные реле перегрузки реагируют только на избыточный ток и не зависят от температуры.
Электронное реле: Электронные или полупроводниковые реле перегрузки сочетают в себе быстродействие, возможность регулировки и простоту установки. Они могут быть идеальными во многих точных приложениях.

Проводка пускателя DOL
1.Главный контакт
Контактор подключается к источнику питания, катушке реле и реле тепловой перегрузки.
L1 контактора соедините (НО) с фазой R через автоматический выключатель
L2 контактора соедините (НО) с фазой Y через MCCB
L3 контактора соедините (НО) с фазой B через MCCB.
НО контакт (-||-):
(13-14 или 53-54) нормально разомкнутый НО контакт (замыкается при включении реле) ) и 54 Точка контактора подключена к общему проводу кнопки Пуск/Стоп.
Размыкающий контакт (-|/|-):
(95-96) — нормально замкнутый размыкающий контакт (размыкается при срабатывании тепловой перегрузки, если связан с блоком защиты от перегрузки)
2. Соединение катушки реле
A1 катушки реле подключается к любой из фаз питания, а A2 подключается к размыкающему контакту реле тепловой перегрузки (95).
3. Подключение теплового реле перегрузки:
T1,T2,T3 подключаются к тепловому реле перегрузки
Реле перегрузки подключается между главным контактором и двигателем к кнопке «Стоп» и общему соединению кнопки «Пуск/Стоп».

Схема подключения пускателя прямого пуска
Пускатель прямого пуска — схема подключения
Принцип работы пускателя прямого пуска
Основным элементом пускателя прямого пуска является катушка реле. Обычно он получает одну постоянную фазу от входящего напряжения питания (A1). Когда на катушку подается вторая фаза, катушка реле возбуждается, а магнит контактора создает электромагнитное поле, и из-за этого плунжер контактора перемещается, а главный контактор пускателя замыкается, а вспомогательный меняет свое положение. положение NO становится NC, а NC становится (показано красной линией на диаграмме).

Нажатие кнопки пуска
Когда мы нажимаем кнопку пуска, катушка реле получает вторую фазу от фазы питания — главный контактор (5) — вспомогательный контакт (53) — кнопка пуска — кнопка останова — 96-95 — к реле Катушка (A2). Теперь катушка возбуждается, и магнитное поле создается магнитом, и плунжер контактора движется. Главный контактор замыкается, и двигатель получает питание одновременно. Вспомогательный контакт переключается (53-54) с НО на НЗ.

Отпустить кнопку пуска
Катушка реле получает питание, даже если мы отпускаем кнопку пуска.Когда мы отпускаем кнопку «Пуск», катушка реле получает фазу питания от главного контактора (5) — вспомогательного контактора (53) — вспомогательного контактора (54) — кнопки «Стоп» — 96-95 — катушки реле (показаны красной и синей линиями на схеме).
В состоянии перегрузки двигатель будет остановлен из-за обрыва цепи управления в точках 96-95.

Нажатие кнопки «Стоп»
Когда мы нажимаем кнопку «Стоп», цепь управления пускателем будет разорвана при нажатии кнопки «Стоп» и прервется питание катушки реле, плунжер сдвинется, и замкнутый контакт главного контактора разомкнется, питание двигателя отключится.
DOL — Схема подключения
Пусковые характеристики двигателя на пускателе DOL
Доступный пусковой ток:    100%.
Пиковый пусковой ток:           6–8 Ток при полной нагрузке.
Пиковый пусковой момент:           100 %
Обеспечивает 100% крутящий момент во время пуска.
Требуется только один комплект кабелей от пускателя к двигателю.
Двигатель подключен треугольником к клеммам двигателя.

Недостатки пускателя DOL
Не снижает пусковой ток двигателя.
Высокий пусковой ток: Очень высокий пусковой ток (обычно в 6–8 раз превышает FLC двигателя).
Механически жесткая: Термическая нагрузка на двигатель, сокращающая срок его службы.
Падение напряжения: Сильное падение напряжения в электроустановке из-за высокого пускового тока, влияющего на других потребителей, подключенных к той же линии, и поэтому не подходит для двигателей с короткозамкнутым ротором большего размера
Высокий пусковой крутящий момент: Ненужный высокий пусковой крутящий момент, даже если он не требуется для нагрузки, тем самым увеличивает механическую нагрузку на механические системы, такие как вал ротора, подшипники, редуктор, муфта, цепной привод, подключенное оборудование и т. д.приводящие к преждевременному отказу и простою оборудования .

Характеристики прямого пуска
Для трехфазных двигателей малой и средней мощности
Три линии подключения (схема подключения: звезда или треугольник)
Высокий пусковой момент
Очень высокая механическая нагрузка
пики тока
Падения напряжения
Простые переключающие устройства

Пускатель двигателя прямого пуска (DOL) подходит для:
Пускатель прямого пуска двигателя можно использовать, если высокий пусковой ток двигателя не вызывает падение напряжения в цепи питания. По этой причине максимальный размер двигателя, разрешенный для пускателя прямого пуска, может быть ограничен поставщиком электроэнергии. Например, коммунальное предприятие может потребовать, чтобы сельские потребители использовали пускатели пониженного напряжения для двигателей мощностью более 10 кВт.
Прямой пуск иногда используется для запуска небольших водяных насосов, компрессоров, вентиляторов и конвейерных лент.

Пускатель двигателя прямого пуска (DOL) НЕ подходит для:
Пиковый пусковой ток может привести к серьезному падению напряжения в системе питания loads
Безопасность или комфорт тех, кто использует оборудование, может быть поставлен под угрозу внезапным запуском, как, например, с эскалаторами и лифтами.
Схема подключения однофазного двигателя с магнитным контактором

Схема подключения однофазного двигателя с магнитным контактором
Однофазный двигатель представляет собой вращающуюся машину с электрическим приводом, которая может преобразовывать электрическую энергию в механическую. он работает с использованием однофазного источника питания. они содержат два типа проводки: горячую и нейтральную.
, их мощность может достигать 3 кВт, а напряжение питания варьируется в унисон. что такое однофазный водяной насос?
однофазный водяной насос Однофазный насос работает от однофазного источника питания.трехфазный водяной насос трехфазный водяной насос нуждается в трехфазном питании. он имеет простую конструкцию с небольшим размером корпуса и может быть очень эффективным с высоким пусковым крутящим моментом. почему используется магнитный контактор Магнитные контакторы используются в электродвигателях для балансировки изменения частоты двигателя или состояния двигателя, которое можно назвать переключением двигателя из состояния включения и выключения. Магнитные контакторы
действуют как предохранитель для защиты источника питания и двигателя.
(MCB) Миниатюрный автоматический выключатель
Миниатюрный автоматический выключатель MCB автоматически отключает электрическую цепь при ненормальном состоянии сети, т. е. в состоянии перегрузки g, а также в неисправном состоянии. В настоящее время мы используем MCB в низком

Схема подключения однофазного двигателя с магнитным контактором
Однофазный двигатель представляет собой вращающуюся машину с электрическим приводом, которая может преобразовывать электрическую энергию в механическую.он работает с использованием однофазного источника питания. они содержат два типа проводки: горячую и нейтральную.
, их мощность может достигать 3 кВт, а напряжение питания варьируется в унисон. что такое однофазный водяной насос?
однофазный водяной насос Однофазный насос работает от однофазного источника питания. трехфазный водяной насос трехфазный водяной насос нуждается в трехфазном питании. он имеет простую конструкцию с небольшим размером корпуса и может быть очень эффективным с высоким пусковым крутящим моментом. почему используется магнитный контактор Магнитные контакторы используются в электродвигателях для балансировки изменения частоты двигателя или состояния двигателя, которое можно назвать переключением двигателя из состояния включения и выключения.Магнитные контакторы
действуют как предохранитель для защиты источника питания и двигателя.
(MCB) Миниатюрный автоматический выключатель
Миниатюрный автоматический выключатель MCB автоматически отключает электрическую цепь при ненормальном состоянии сети, т.е. в состоянии перегрузки g, а также в неисправном состоянии. В настоящее время мы используем MCB в низком

DOL Электромагнитный пускатель, магнитный пускатель, магнитный переключатель пускателя, электромагнитный пускатель EKQ1
Описание
Электромагнитный пускатель серии
EKQ1 (сокращенно «пускатель») используется для управления замыканием или размыканием контактора с помощью комбинации внешнего сигнала и теплового реле и устанавливается в том же металлическом корпусе, внешний переключатель подает сигналы для управления в соответствии с подключенным контактным устройством. и точек разрыва, относится в основном к цепи с переменным током 50Гц (или 60Гц), номинальным рабочим напряжением 660В и номинальной регулируемой мощностью до 45кВт (ток до 95А) для использования для управления прямым пуском и остановом электродвигателя до защитить двигатель от перегрузки и обрыва фазы.
Обозначение типа
Особенность
3-фазный биметаллический
Плавно регулируемые текущие настройки
Температурная компенсация
Индикатор отключения
Кнопка проверки
Кнопка остановки
Кнопка ручного и автоматического сброса
Гальванически разделенный 1 НО плюс 1 НО контакт
Схема подключения
Базовая модель и основные технические параметры пускателя
Модель Диапазон
установка тока
А ток (А) Максимальная номинальная мощность (кВт) Модель
оборудованный
Контактор переменного тока КЗ соответствует
АС-3
600В 380В 220 В
EKQ1-09/1301 0. 1~0,16 9 5,5 4 2,2 ЕКЦ1-09 ЭКР2-13
EKQ1-09/1302 0,16~0,25
EKQ1-09/1303 0,25~0,4
EKQ1-09/1304 0,4~0,63
EKQ1-09/1305 0,63~1
EKQ1-09/1306 1~1.6
EKQ1-09/1307 1,6~2,5
EKQ1-09/1308 2,5~4
EKQ1-09/1310 4~6
EKQ1-09/1312 5,5~8
EKQ1-09/1314 7~10
EKQ1-18/1314 7~10 18 10 7.5 4 ЕКЦ1-18 ЭКР2-13
EKQ1-18/1316 9~13
EKQ1-18/1321 12~18
EKQ1-25/1321 12~18 25 15 11 5,5 ЕКЦ1-25 ЭКР2-13
EKQ1-25/1322 17~25
EKQ1-32/2353 23~32 32 18. 5 15 7,5 ЕКЦ1-32 ЭКР2-23
EKQ1-40/3355 30~40 40 30 18,5 11 ЕКЦ1-40 ЭКР2-33
EKQ1-50/3357 37~50 50 33 22 15 ЕКЦ1-50 ЭКР2-33
EKQ1-65/3359 48~65 65 37 30 18.5 ЕКЦ1-65 ЭКР2-33
EKQ1-80/3361 55~70 80 45 37 22 ЕКЦ1-80 ЭКР2-33
EKQ1-80/3363 63~80
EKQ1-95/3365 80~93 95 45 45 25 ЕКЦ1-95 ЭКР2-34
Габаритные и присоединительные размеры (мм)

Схема подключения и проводки пускателя звезда-треугольник
Пускатель звезда-треугольник
— широко используемый пускатель для трехфазного асинхронного двигателя. В этой статье мы рассмотрим схему подключения стартера звезда-треугольник и проводку. Здесь мы увидим, как сделать силовую цепь и схему управления. Также мы увидим, как сделать подключение таймера с контактором звезда и треугольник. Схема подключения пускателя звезда-треугольник состоит из следующих устройств:
Трехполюсный автоматический выключатель — 1 шт.
Однополюсный автоматический выключатель — 1 шт.
Трехполюсный контактор 440 В — 3 шт.
220 В Таймер задержки включения — 1 шт.
НЗ кнопочный переключатель — 1 шт.
НО кнопочный переключатель — 1 шт. , составим силовую цепь.Здесь вы можете увидеть схему подключения силовой цепи пускателя звезда-треугольник.
Как выполнить подключение
1. Сначала подключите все три фазы основного источника питания к MCCB. Большинство автоматических выключателей позволяют подключать ввод питания с любой стороны вверху или внизу. Но если ваш MCCB уже идентифицирован для подключения входного источника питания на определенной стороне вверху или внизу, подключите его в соответствии с его идентификацией.
2. Подсоедините выход MCCB к входу главного контактора, также сделайте петлю и подключите контактор треугольника, как показано на схеме выше.
3. Подключите тепловое реле перегрузки к главному контактору, как показано на схеме выше.
4. Теперь у вас есть шесть клемм для подключения к двигателю: три от выхода OLR и три от выхода контактора треугольника. Подключите все эти клеммы к двигателю, как показано на схеме выше.
5. Теперь возьмите петлю с выхода контактора «треугольник» и соедините с контактором «звезда». Кроме того, закоротите все три клеммы контактора звезды, как показано на схеме выше.
Теперь наша силовая цепь готова. Теперь мы собираемся сделать схему управления с таймером, кнопочными выключателями и т.д.
Здесь вы можете увидеть схему подключения пускателя звезда-треугольник с цепью питания и управления.
Процедура подключения
Подключение кнопочного выключателя
1. Возьмите однополюсный автоматический выключатель в качестве контрольного автоматического выключателя и соедините его с любой фазой, которую мы соединили с фазой «R».
2. Подключите выход MCB к кнопке STOP или NC через контакты NC OLR, как показано на схеме выше.
3. Соедините выход кнопочного переключателя NC с кнопочным переключателем START или NO. Кроме того, подключите выход кнопочного переключателя NC к клемме A1 главного контактора через нормально разомкнутые контакты этого контактора. Это делает удерживающую цепь.
4. Подключите выход кнопочного переключателя NO к клемме A1 главного контактора.
Подключение таймера
1. В этом таймере задержки включения A1, A2 являются клеммой питания. 15 — обычный, 16 — нормально закрытый, 18 — нет.
2. Соедините клемму A2 с нейтралью. Подключите клемму A1 к выходу кнопочного переключателя NO, как показано на рисунке выше. Также замкните клемму A1 на клемму 15.
3. Подключите клемму 16 таймера к клемме A1 контактора «звезда» через размыкающие контакты контактора «треугольник», как показано на рисунке выше.
4. Подключите клемму 18 таймера к клемме A1 контактора «треугольник» через размыкающие контакты контактора «звезда», как показано на рисунке выше.
Индикаторная лампа Подключение
1. Соедините любую клемму каждой лампы с нейтралью, как показано на рисунке выше.
2. Подсоедините желтую лампу к разъему NC OLR, как показано на рисунке выше.
3. Подсоедините зеленую лампочку к нормально замкнутому контакту главного контактора, как показано на рисунке выше.
4. Подсоедините красную лампочку к нормально разомкнутой клемме главного контактора, как показано на рисунке выше.
Читайте также:
Благодарим за посещение сайта.продолжайте посещать для получения дополнительных обновлений.
%PDF-1.5 % 882 0 объект > эндообъект внешняя ссылка 882 149 0000000016 00000 н 0000005754 00000 н 0000005917 00000 н 0000005960 00000 н 0000006093 00000 н 0000006402 00000 н 0000006913 00000 н 0000007542 00000 н 0000007578 00000 н 0000007628 00000 н 0000007688 00000 н 0000007944 00000 н 0000008340 00000 н 0000008769 00000 н 0000016889 00000 н 0000017002 00000 н 0000017113 00000 н 0000017216 00000 н 0000019028 00000 н 0000019657 00000 н 0000020053 00000 н 0000027513 00000 н 0000027943 00000 н 0000028231 00000 н 0000028755 00000 н 0000029349 00000 н 0000030142 00000 н 0000030898 00000 н 0000031405 00000 н 0000031566 00000 н 0000031624 00000 н 0000031816 00000 н 0000031955 00000 н 0000421811 00000 н 0000421861 00000 н 0000422202 00000 н 0000426635 00000 н 0000447546 00000 н 0000452602 00000 н 0000452950 00000 н 0000453840 00000 н 0000472145 00000 н 0000713644 00000 н 0000713742 00000 н 0000713998 00000 н 0000714288 00000 н 0000715385 00000 н 0000715642 00000 н 0000717031 00000 н 0000717320 00000 н 0000717748 00000 н 0000717863 00000 н 0000717934 00000 н 0000718010 00000 н 0000718122 00000 н 0000718204 00000 н 0000718247 00000 н 0000718361 00000 н 0000718465 00000 н 0000718508 00000 н 0000718639 00000 н 0000718745 00000 н 0000718788 00000 н 0000718892 00000 н 0000719018 00000 н 0000719114 00000 н 0000719157 00000 н 0000719247 00000 н 0000719379 00000 н 0000719422 00000 н 0000719553 00000 н 0000719596 00000 н 0000719703 00000 н 0000719746 00000 н 0000719866 00000 н 0000719909 00000 н 0000720012 00000 н 0000720055 00000 н 0000720197 00000 н 0000720240 00000 н 0000720349 00000 н 0000720392 00000 н 0000720536 00000 н 0000720579 00000 н 0000720735 00000 н 0000720778 00000 н 0000720922 00000 н 0000720965 00000 н 0000721067 00000 н 0000721110 00000 н 0000721204 00000 н 0000721247 00000 н 0000721338 00000 н 0000721381 00000 н 0000721479 00000 н 0000721522 00000 н 0000721625 00000 н 0000721667 00000 н 0000721775 00000 н 0000721817 00000 н 0000721925 00000 н 0000721967 00000 н 0000722079 00000 н 0000722121 00000 н 0000722233 00000 н 0000722275 00000 н 0000722375 00000 н 0000722417 00000 н 0000722512 00000 н 0000722554 00000 н 0000722670 00000 н 0000722711 00000 н 0000722754 00000 н 0000722861 00000 н 0000722904 00000 н 0000723011 00000 н 0000723054 00000 н 0000723156 00000 н 0000723199 00000 н 0000723305 00000 н 0000723349 00000 н 0000723458 00000 н 0000723502 00000 н 0000723624 00000 н 0000723668 00000 н 0000723712 00000 н 0000723756 00000 н 0000723800 00000 н 0000723844 00000 н 0000723961 00000 н 0000724005 00000 н 0000724101 00000 н 0000724145 00000 н 0000724266 00000 н 0000724310 00000 н 0000724419 00000 н 0000724463 00000 н 0000724574 00000 н 0000724618 00000 н 0000724750 00000 н 0000724794 00000 н 0000724887 00000 н 0000724931 00000 н 0000725027 00000 н 0000725071 00000 н 0000725223 00000 н 0000725267 00000 н 0000725311 00000 н 0000003276 00000 н трейлер ]>> startxref 0 %%EOF 1030 0 объект > поток xԘ}pwǟjKKnvodrIn ׻MBLț@Ŧ x%آJ+j@JbD!R^:u8XgG緛ɶ ٝK>/N
Автоматический пускатель Star Delta (с футляром) | ПАТЛИТ (КАСУГА)
звезды Delta Auto Starter с спецификациями корпуса
3-контактный метод
9072 9072
Оценка
200 до 220 V Чехол
с / Без Тип названия Thermal Relay
Рейтинг (A) Применимо проводка
(мм ²) Комплекции
Сторона питания Нагрузка нагрузки Электромагнитный контактор Thermal
Relay Выделенный
Timer
Для Star Для Delta/
Для источника питания
5. 5 кВт с корпусом ADMT 50 18 до 22 до 26 18-5 3.5 MUF 10-5 — HRE 35 DG SDT
7,5 кВт с случаем ADMT 70 24-30-36 8 5.5 MUF 18 MUF 25 MUF 25 « »
11 кВт с корпусом ADMT 110 34-42 До 50 14 8 8 MUF 18 MUF 35 HRE 75 HRE 75 DG «
15 кВт с корпусом ADMT 150 45 до 56 до 67 22 14 MUF 25 MUF 50 MUF 50 « »
19 кВт с помощью ADMT 190 54 до 67 до 80 30 22 MUF 35 MUF 50 903 47 « » «
22 кВт с помощью ADMT 220 от 65 до 80-95 38 22 MUF 35 MUF 65 HRE 150 DG »
30 кВт с помощью ADMT 300 от 90 до 110 до 130 60347 3 MUF 50 Muf 50 Mue 80 « »
37 кВт с случаем ADMT 370 от 105 до 130 до 155 60 65 MUF 65 MUF 65 MUUE 100 HRE 180 DG «
DUAL-контактор Метод
90-30-36
Оценка
200 до 220 V Случай
с / Без Тип названия Тепловое реле
Rated (A) A Сверновеемая проводка
(мм ²) Комплекции
Справка нагрузки Нагрузка на груз Электромагнитный контактор Электромагнитный контактор Thermal
RELLAY
Timer
для Star
5. 5 кВт с корпусом ADMU 50 18 до 22 до 26 18 до 22 35 MUF 10-5 MUF 18 HRE 35 DG SDT
7,5 кВт Cass ADMU 70 8 5.5 MUF 18 MUF 25 MUF 25 « »
11 кВт с корпусом ADMU 110 34 42 до 50 14 8 MUF 18 MUF 18 MUF 35 HRE 75 DG «
15 кВт с корпусом ADMU 150 45 до 56 до 67 22 14 14 MUF 25 MUF 50 « »
19 кВт с корпусом ADMU 190 54 до 67 до 80 30 22 MUF 35 Мюф 5 0 « »
22 кВт с корпусом ADMU 220 65 до 80-95 38 29 MUF 35 MUF 65 HRE 150 DG »
30 кВт с помощью ADMU 300 от 90 до 130347 90 до 110 до 130 60347 MUF 50 MUF 50 Muf 80 Mue 80 « »
37 кВт с Case ADMU 370 от 105 до 130 до 155 60 MUF 65 MUF 65 Muf 65 MUUE 1000347 HRE 180 DG «
Наброски продуктов и измерения
3-контактор Метод (с корпусом) габаритный чертеж
*Трехконтактный метод предусматривает предварительно установленные резиновые втулки в отверстиях проводки.
Дуалкокторный метод (с корпусом) Размерный рисунок
3-контактор Метод (с корпусом) Внешние размеры
9072 C
Тип названия внешние размеры (мм) Нокаута
9 B C D E E
380347 300 140 330 200 4-Ø10 Верхняя сторона: ø27 × 1
Нижняя сторона: ø27 × 3; Ø20 × 1
ADMT 70345
ADMT 110
420 320 150 150 370 220 Верхняя сторона: Ø34 × 1
anity: Ø34 × 3; Ø20 × 1
ADMT
ADMT
ADMT 220 500 370 160 440 440 270 4-Ø12 Верхняя сторона: Ø41 × 1
Под бокой: Ø41 × 3 ; Ø20 × 1
ADMT 300
ADMT 370 410 410 180 540 310 4-Ø14 4-Ø14 Верхняя сторона: Ø53 × 1
В соответствии с стороной: Ø53 × 3 ; ø20 × 1
Материал: железо (корпус/крышка)
Цвет (цветовой код Munsell): 5Y7/1 (корпус/крышка)
Двухконтактный метод (с корпусом) Внешние размеры
5 3ø5 девяносто одна тысяча двести шестьдесят два 4-ø10
Тип названия внешних размеров (мм) нокаут приблизительный вес
(кг)
A B C D E E E E D
АДМУ 50 316 272 137 275 ‑205 Верхняя сторона: ø34 × 1
Нижняя сторона: ø34 × 3; Ø20 × 1 6,0
ADMU 70 6,3
ADMU 110 6,8
ADMU 150 356 318 153 285 210 Верхняя сторона: ø41 × 1
Нижняя сторона: ø41 × 3; Ø20 × 1 9. 5947 9.5
90 00 10,0
387 324 324 153 315 215 Верхняя сторона: Ø53 × 1
angine: Ø53 × 3; ø20 × 1 12.5
ADMU 300 13.0 0
ADMU 370347 400 400 174 174 390 390 310 Верхняя сторона: Ø53 × 1
В соответствии с стороной: Ø53 × 3; ø20 × 1 15,7
Материал: железо (корпус/крышка)
Цвет (цветовой код Munsell): 5Y7/1 (корпус/крышка)
Схема подключения (3-контактный метод)
9 AD0MT
ADMT 70 к ADMT 370
Элементарная схема подключения

Схема подключения (метод с двумя контакторами)
ADMU 50 к ADMU 370 переключаться правильно, в соответствии с каждой моделью и приложением. Обратите внимание, что кнопочный переключатель и управляющий переключатель не могут использоваться одновременно на приведенных выше схемах подключения.
Меры предосторожности при использовании данного продукта
1. Номинальный ток теплового реле следует отрегулировать, вращая ручку, чтобы он соответствовал номинальному току используемого двигателя. Номинальный ток теплового реле устанавливается на среднее значение на момент отгрузки.
2. Время запуска установлено на 10 секунд для мощности до 22 кВт (ADMT 220/ADMU 220) и на 20 секунд для любой мощности выше (ADMT 300 или выше/ADMU 300 или выше).Отрегулируйте ручку времени, чтобы установить подходящее время запуска в зависимости от условий нагрузки двигателя.
3. Избегайте толчкового режима и частых повторяющихся операций пуска/останова, так как это значительно сократит срок службы электрических контакторов электромагнитных контакторов.
4. 3-контактный метод (ADMT) полностью отключает электропитание через электромагнитные контакторы, что делает его идеальным для пуска двигателей, работа которых приостановлена на длительный период времени, таких как противопожарное оборудование, оборудование HVAC и сельскохозяйственная техника и др.
5. В двухконтактном методе (SDMU) напряжение подается на клеммы катушки двигателя даже в состоянии разомкнутой цепи (ВЫКЛ.). Чтобы обеспечить безопасность при осмотре двигателя или приостановке двигателя на длительное время, разомкните переключатель, установленный на стороне подачи питания устройства.
Символ реле постоянного тока. От вдохновения к инновациям. • Поменяйте полярность напряжения катушки, чтобы изменить положение контактов. Реле, на которые не влияет полярность управляющего входного тока, называются неполяризованными реле (нейтральными реле).Во многих схемах такое преобразование достигается за счет использования реле, которые незаменимы во всех видах электронного оборудования. — Полюсы: 4-полюсные контакторные реле (вспомогательные контакты с механическим соединением в соответствии с Приложением L стандарта IEC 60947-5-1 и с символом «Механически соединены» на стороне контакторного реле) — Цепь управления: питание от переменного или постоянного тока — Аксессуары: Реле MRAPR включает в себя диоды на катушке для защиты контактов переключателя от «обратного» напряжения и может использоваться как в цепях переменного, так и постоянного тока. КРИДОМ D1D20 | Реле: твердотельное; Ucntrl: 3. DC400V, 1000A) † Секция переключения и секция управления заполнены газом и герметичны, что позволяет реле реагировать на одну или несколько электрических величин, таких как напряжение или ток, таким образом, что они размыкают или замыкают контакты или цепи. Дверные замки — Nissan Maxima 1995–1997, схема реле двойного импульса заземления. Максимальная нагрузка 4 В пост. тока G3RV-SR700-D AC/DC24 или другие твердотельные реле онлайн от RS с доставкой на следующий день по вашему заказу, а также отличный сервис и отличная цена от … Минимальная нагрузка (справочные значения) [email protected] DC, [email protected] Габариты DC (ШxГxВ) 14×27 мм.Будет использовано 4 кВтч энергии (100 Вт x 1 кВт / 1000 Вт x 4 часа). Автоматические выключатели в литом корпусе. Электромеханические реле диаметром 6 мм имеют номинал контактов 6 А, диапазон входного напряжения от 5 В до 240 В переменного тока, а также несколько универсальных версий, которые могут работать как с переменным, так и с постоянным током. Когда дело доходит до силовых реле 24 В постоянного тока, вы можете положиться на Grainger. Некоторые стили символов не дают понять, какое положение переключателя вызывает каждая катушка. Реле якорного типа притяжения; Реле соленоидного типа Реле представляет собой электромеханический переключатель, используемый для управления приложениями высокой мощности с помощью электронных цепей сигнала малой мощности, например, простая схема таймера, работающая при смещении постоянного тока 5 В, не может управлять лампочкой высокого напряжения. контрольная лампочка.5÷32В постоянного тока; 20А; 1÷100В постоянного тока; Серия: 1-DC — Этот продукт доступен в Transfer Multisort Elektronik. 4 ESR5-NZ-21-24VAC-DC 07/20 MN049004EN www. Раньше вместо ПЛК или DCS в качестве контроллеров использовались реле. Сокращенно «NOTC», эти реле размыкаются сразу после обесточивания катушки и замыкаются, только если катушка постоянно находится под напряжением в течение периода времени. 3 В постоянного тока. Различные функции: Основная функция реле — обнаружение, передача, преобразование или сброс сигнала. Просмотрите обширную коллекцию символов реле, продаваемых по выгодным ценам надежными поставщиками. Символ Т. Если переменный ток подается на реле постоянного тока, реле будет пульсировать с частотой переменного тока. Вещи, которые характеризуют реле, следующие: электрические схемы символы электрические однолинейные символы дуплексная розетка a = обозначение цепи ansi релейное устройство a = ansi функция устройства b = количество r = красный g = зеленый a = желтый aab 52 abab постоянный ток cw по часовой стрелке / холодный белый регулирующий клапан cv трансформатор тока ct Схематические обозначения двухобмоточного блокировочного реле показаны на рис. 9-5.Найдите поставщиков высококачественных твердотельных реле постоянного тока на Alibaba. Глядя внутрь реле промышленных электрических символов. проводник: Power_Cable, 3 фазы / 3 группы соединений Соединения (количество указанных соединений) (форма 1) 3 фазы Перейдите на страницу продукта для выбранного вами устройства Microchip и щелкните ссылку «Просмотр символов CAD» в верхней части страница. Принципиальная схема символа реле Это гораздо полезнее в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.Обычно используемое реле представляет собой однополюсное двухпозиционное реле (SPDT), оно имеет пять клемм, как показано ниже: «Связанный» символ на их стороне. Контакты таких реле включаются и выключаются с регулируемой задержкой времени для обеспечения импульсов мощности. Пожалуйста, добавьте «- 1” в конце номера детали. Некоторые реле медленно отключаются после обесточивания, и они обозначаются закрашенным прямоугольником на одном конце символов катушек. стабильные реле и центрально стабильные реле.Диапазон рабочего напряжения: S Реле: 0,8… 2,5 UNE Реле: 0,8… 1,7 UNN Реле: 0,8… 1,4 U N приоритет. 75 24 В перем./пост. тока SPDT 6A 250 В перем./пост. тока — PDF 52007 $39. 2 Стандарт для номеров функций, сокращений и обозначений контактов устройств электроэнергетической системы) определяет функции защитного устройства, такого как реле или автоматический выключатель. – Реле работают медленно, их типичное время отклика составляет 10 миллисекунд и более. Обзор. Дверные замки — одножильный провод Nissan ’91-’95 с использованием 1 реле и 1 диода (тип F) 22.Однако реальный источник напряжения не может … Здравствуйте, я пытаюсь управлять насосом постоянного тока 9 В. Проверьте… Источник напряжения — это двухполюсное устройство, которое может поддерживать фиксированное напряжение. Твердотельное реле — это тип переключателя для активации нагрузки без каких-либо механических частей. Как подключить реле? Было бы полезно, если бы вы подключили реле в соответствии с переменным или постоянным током, независимо от того, что используется. Внутренняя схема реле. Этот модуль содержит два реле, электрически изолированных от управляющего входа.Связанный пост: Типы диодов и их применение; Схематическая модель реле SSR. Символ давления подачи воздуха. В Lucidchart есть четыре основных типа обозначенных символов реле. Если реле подключено к источнику питания 24В, то диод должен выдерживать 24В плюс запас прочности. А. что означает реле переменного тока и реле постоянного тока РЕДАКТИРОВАТЬ: реле постоянного тока — это просто катушка и сердечник, которые тянут якорь. (НЗ) контакты, используя символ замкнутого переключателя, устанавливают сопротивление «ВКЛ.» на 1 ГОм, а сопротивление «ВЫКЛ.» на 1 Ом (или некоторые соответствующие значения).Это заставит переключатели работать правильно. Как работают реле. Твердотельные реле времени NEMA. Реле — это коммутационное устройство, поскольку оно работает, чтобы изолировать или изменить состояние электрической цепи из одного состояния в другое. Электрический символ — это небольшое изображение, используемое для представления электрического или электронного устройства или функции. Приобретайте более 1000 прочных разъемов, доступных для покупки на сайте TE. ком. Они указывают на работу машины. Назначение реле Y: Если выключатель не замыкается при первом нажатии, реле A представляет собой переключатель особого типа, который включается и выключается электромагнитом. Симистор используется вместо реле катушки для включения и выключения. Мухаммад Кашиф. 21 июля 2020 г. СИМВОЛЫ ЦЕПИ 101 | СОЕДИНИТЕЛИ 101 | КАБЕЛИ 101 | ЛАМПЫ 101 | СИД 101 | РЕЛЕ 101 | ВЫКЛЮЧАТЕЛИ 101. Однако контакторы и автоматические выключатели постоянного тока имеют недостатки из-за их шума и громоздкости. yankee14 Добавление механических реле серии Kemet Ex2 (#2631) Последняя фиксация c0cafce от 4 мая 2020 г. История. 63FC-Eh3. 5х42 21х27. Схема подключения обычно дает приблизительное представление об относительном наклоне и гармонии устройств В TME работает более 1000 сотрудников, которые оказывают квалифицированную поддержку на каждом этапе процесса заказа.Электрический символ реле Схема простого реле Когда ток течет через катушку, электромагнитное твердотельное реле Символ: Электромеханические и твердотельные реле и таймеры: Твердотельное реле (ssr) представляет собой электронное коммутационное устройство, которое переключает включается или выключается при подаче внешнего напряжения (переменного или постоянного тока) на его клеммы управления. Проверьте … Основные электрические символы представляют собой заземляющий электрод, ячейку, батарею, источник, идеальный источник, резистор и т. д. 1K: Relay_SolidState: Твердотельные реле (на основе транзисторов и симисторов) 84: 4.Во всех конструкциях приводов, питаемых переменным напряжением, магнитное поле должно смещаться с помощью металлического кольца, называемого «затеняющим кольцом». Символ катушки реле используется для обозначения управляющего реле или пускателя двигателя, а иногда даже контактора или таймера. Значение / Функция. org Спасибо, я искал реле, которое будет переключаться с. является наименее эффективной схемой среди схем электрических соединений. Миниатюрное вставное реле, 6 А, 4 перекидных контакта, светодиод, 24 В пост. тока Основной ассортимент продукции Harmony Relay Название серии Миниатюрное Тип изделия или компонента Вставное реле Краткое название устройства RXM Тип и состав контактов 4 перекидных контакта [Uc] управление напряжение цепи 24 В постоянного тока [Ithe] условный тепловой ток в закрытом корпусе 6 A -40…131 °F (-40…55 °C) Светодиодный индикатор состояния От 100 до 125 В постоянного тока, от 100 до 240 В переменного тока (2) 110 В постоянного тока, 120 В переменного тока (13 ) Просмотреть все ШИМ-регулятор скорости двигателя / диммер постоянного тока: Контроль: 17 ноября 2002-1: Контур постоянной температуры: Контроль: 26 января 2001-1: ШИМ-регулятор скорости двигателя постоянного тока: Контроль: 26 января 2001-1: CO2 контроллер для резервуаров с растениями: Управление: 26 января 2001 г. : 0: Релейная схема для управления реле через порт RS232: Управление -1 IEC 60617 СИМВОЛЫ.Сертификаты и одобрения CE cULus CCC ГОСТ C-Tick Информация для заказа Количество контактов Управляющее напряжение Тип Код заказа EAN Вес Примечание: Только контакторные реле NFZ с управляющим напряжением постоянного тока 1220 В пост. тока должны соблюдать полярность подключения, указанную рядом с клеммами катушки: A1+ для положительный полюс и отключает ток при открытии. Один приведен в стандарте ANSI C37-2 и использует… Типичное использование реле — позволить цепи низкого постоянного напряжения (цепь № 1) включать или выключать цепь высокого напряжения (постоянного или переменного тока) (цепь № 2). ) без прямого электрического соединения между ними.Выбор между двумя соединениями. Firgue9: символ реле SPDT. Однолинейные схемы используются, когда требуется информация о цепи. Электрические и электронные символы. Способ подключения контактора. Мигающая лампочка является ярким примером … Модуль ЦП Allen Bradley MicroLogix 1100 PLC 1763-L16BWA, 10 цифровых входов (4 высокоскоростных входа), 6 цифровых выходов (реле) Компонент: Allen Bradley MicroLogix 1100 PLC 1763-L16BWA CPU, 10I/6O . Сокращено буквой «С». Реле максимального тока определяется как реле, которое срабатывает только тогда, когда значение тока превышает время настройки реле.продолжение Например, когда пространство ограничено, соленоид постоянного тока обычно дает лучшую производительность в меньшем корпусе, чем сопоставимый соленоид переменного тока. G3VM-101LR Загрузить: Загрузить (*) Ultra Librarian создал уникальные данные ECAD на основе информации, предоставленной OMRON. Поддержка сценариев Python для библиотеки плат и посадочных мест Купить Hongfa Europe GMBH DPDT 12V dc Блокировочное реле, крепление на печатную плату 3 A HFD2/012-S-L1-D. Посмотреть сведения о курсе. Разница между реле и контактором 1. Наши продукты.Мне не нравится это делать, потому что это подразумевает, что реле является индуктивной нагрузкой, а это не так. Вы можете легко повернуть реле или любой другой значок в Lucidchart, чтобы он соответствовал параметрам вашей принципиальной схемы. В наличии и готов к отправке. Самоблокирующийся. Вестингауз. Сравнение переменного тока и схемы с Н-мостом: полярность на нагрузке может изменяться в обоих направлениях. Компания Omron усовершенствовала стандартную цепь постоянного тока, которая переключается с помощью контактора или автоматического выключателя, разработав серию силовых реле постоянного тока G9EA/G9EB/G9EC.Общие электрические символы Это не окончательный список всех символов, используемых в электрической идентификации, а просто руководство по некоторым наиболее часто используемым символам. Графическое обозначение контактора показано на рисунке ниже, а текстовое обозначение КМ. СвойстваПитание от каналов 5V2Может использоваться как нормально разомкнутый (НО) или нормально замкнутый (НЗ)Оптически изолированные входыДокументацияРеле Лист данныхБыстрый … Бесплатные блоки CAD+BIM, модели, символы и детали. Реле управления позволяет электрическому току течь через проводящую катушку, которая размыкает или замыкает переключатель.Сигнальная лампа. Реле перегрузки, используемое с твердотельным реле. Символ — более 35 изображений — обозначение твердотельного реле переменного тока с пересечением нуля ssr, твердотельное, ksd225ac8 твердотельное реле космо ksd 25a 280 В, от постоянного тока до … Реле с тонким интерфейсом Реле с тонким интерфейсом Номер по каталогу Цена Напряжение катушки Конфигурация Номинальная мощность контактов Напряжение нагрузки Действие Чертеж Ссылка 52000 $9. и IEEE C. Реле выполнено в виде многочипового гибридного устройства. (IA/ICTL/IAC) [60] полевое реле (функция устройства энергосистемы) Реле — это цифровой переключатель для управления гораздо более высокими напряжениями и токами, чем на обычных платах Arduino.Для таймеров задержки включения и задержки выключения предусмотрены специальные контактные символы. Высокоэффективный инфракрасный светодиод обеспечивает низкий прямой ток на входе. Обозначения на схемах электрических реле Соединения и т. д. Rockis, 2001 Однолинейные схемы Однолинейная схема — схема, в которой используются отдельные линии и графические символы для обозначения пути и компонентов электрической цепи. Используя переходную пластину, вы также можете установить его … Реле постоянного тока используются с обратным диодом для обесточивания катушки, а реле переменного тока используют ламинированные сердечники для предотвращения потерь на вихревые токи.Изменение направления двигателя с помощью твердотельного реле (также известного как SSR, реле SS, реле SSR или переключатель SSR, твердотельный контактор, силовой электронный переключатель, автомобильные реле, электронные силовые реле и электрические сигнальные контакторы) представляет собой встроенное бесконтактное электронное переключающее устройство. который компактно собран из интегральной схемы (ИС) и дискретных компонентов. O) типы реле, сопротивление постоянному току может быть для температур, отличных от стандартных 20°C 68°F. Схема подключения реле 12 В постоянного тока — схема подключения представляет собой упрощенное допустимое графическое представление электрической цепи.Включая выводы катушки, он имеет в общей сложности восемь выводов. Работу логической схемы реле можно объяснить с помощью этого символа, связанного с реле на электрических схемах. Умное подключение для городов. Описание 51_2 Максимальный ток обратной последовательности 52 Автоматический выключатель переменного тока 53 Реле возбудителя или генератора постоянного тока 54 Устройство включения поворотного механизма 55 Реле коэффициента мощности 56 Реле полевого применения 57 Устройство короткого замыкания или заземления 58 Реле отказа выпрямления 59 Реле перенапряжения 59B Перенапряжение фазы банка 59P Перенапряжение фазы 59N … Если символ представляет собой контакт, пятый символ — это 1 или 2.преимущественно твердотельные устройства. 4 Символы P&ID www Ответ (1 из 4): Это общие символы для переменного и постоянного тока. Вход управления работает с зависимым от напряжения (неплавающим инвертором) — устройством, которое преобразует постоянный ток в переменный. XX MAX MTR MTR A Контрольные лампы Звуковые сигналы, сирены и т. д. В зависимости от времени срабатывания перегрузка по току … Электромагнитные реле используют электромагнит для механического управления механизмом переключения. 05 с до 100 ч. Управление направлением вращения двигателя постоянного тока с помощью релейной схемы. com предлагает высокоэффективный, мощный символ реле. Поездка, чтобы разорвать электрическую цепь и остановить поток электричества. По моему опыту, большинство релейных плат 12 В постоянного тока потребляют от 4 до 20 мА в режиме ожидания. ТЭ. 50 лекций общей продолжительностью 8 часов 22 минуты. 4(W) 8. Европейские символы на электрических схемах управления. В этом используется 0, согласно моему счетчику, установленному на настройку микроампер. Реле переменного тока изготавливаются аналогично своим аналогам постоянного тока. Символ упаковки ленты и катушки «-Z» на реле не нанесен.Электрические Реле образуют переключатели в вашей электрической цепи. Они включают как полное имя, т.е. Основная цель релейного переключателя состоит в том, чтобы либо ма. Всякий раз, когда сопротивление контактов увеличивается, контакты обычно восстанавливаются при последующей операции. Переключатель SPST. Определение: Реле — это устройство, которое размыкает или замыкает контакты, вызывая срабатывание другого электрического управления. Символы реле для использования в электрических, пневматических и гидравлических принципиальных схемах. Ток, протекающий через катушку реле, создает магнитное поле, которое притягивает рычаг и изменяет контакты переключателя.С управляющим реле пользователям не нужно вручную поворачивать переключатель, чтобы изолировать или изменить состояние электрической цепи. 100 мА 5 В пост. тока UL, CSA, TÜV, VDE UL, CSA Сплав серебра с покрытием Au (без кадмия) • 2a2b/3a1b/4a Силовые поляризованные реле 4A S RELAY 4A 250 В перем. тока 3A 30 В пост. тока 100 мкА 100 мВ пост. тока 48 В пост. , 4a 105(AC) 2 × 105(DC) 108 750Vrms 1000Вrms 1500Вrms — — (DC) 3, 5, 6, 12, 24, 48В 200мВт — 100мА 5В DC тип AgNi + Au плакированный AgSnO2 тип • TV-4 Реле представляет собой выключатель с электрическим приводом. Westinghouse SMP-63 544B463A28 Реле защиты двигателя 125 В постоянного тока.Это переключатель с электрическим приводом, используемый для поддержания своего положения без подачи питания на катушку. Релейная логическая схема — примеры и работа. Выключатель имеет набор контактов внутри вакуумированной или заполненной инертным газом стеклянной трубки, защищающей контакты от атмосферной коррозии; контакты выполнены из магнитного материала, что приводит их в движение под действием поля охватывающего соленоида или внешнего магнита. Символ индуктора выглядит как скрученный провод, поскольку это, по сути, индуктор.🙏 subsc Релейный переключатель общего назначения предназначен для работы в качестве «моста» на одном или нескольких подключенных устройствах или цепях, получая входной сигнал от одного источника и передавая выходной сигнал включения/выключения (установка/сброс) другому. использовать символы электрические цепи без использования контактов, статическое управление переключением — это метод переключения селектора. Символ трансформатора обозначается двумя катушками, расположенными рядом и разделенными параллельными линиями. 19 простые обозначения реле цепи постоянного тока и выбор устройства из МЭК и символы и обозначения символы и обозначения, основанные на МЭК МЭК (1983 г. ) и Это сопротивление катушки постоянному току в реле типа постоянного тока для температурных условий, указанных в каталоге.2: нормально открытый, открытый по времени. И т. д. Каждый день мы отправляем 5000 отправлений и гарантируем, что они прибудут в кратчайшие сроки. ВЕСТИНХАУС СМП-63 544B463A28. Катушки Реле C3-S, C3-E, C3-N, C9-E. Фактическое расположение компонентов обычно сильно отличается от принципиальной схемы. Бесплатная библиотека блоков CAD и BIM — контент для AutoCAD, AutoCAD LT, Revit, Inventor, Fusion 360 и других 2D- и 3D-приложений CAD от Autodesk. Другие реле. Электромеханические реле. Категория: Программируемые логические контроллеры … Символ: Значение: Электрические символы — Переключатели и реле: SPST: SPDT: DPST: DPDT: Замыкающий контакт: Размыкающий контакт: Двухсторонний контакт: Проходной замыкающий контакт: Пружинный возврат: Неподвижный: Концевой выключатель: Цепь выключатель: Пружинный возврат 2: Пружинный возврат 3: Концевой выключатель n/o: Концевой выключатель n/c: 2-позиционный переключатель: 3-позиционный переключатель: 4-позиционный переключатель: Ручной переключатель: Кнопочный переключатель: … Символы реле и номера устройств; выбор из IEC 617-, IEEE C37. чем использовать программу векторной графики, и часто приводит к резкому уменьшению размера файла. Контакты DPDT рассчитаны на 2 ампера. Реле. Для реле с фиксацией на принципиальных схемах обычно показана катушка в состоянии сброса. Соленоиды постоянного тока Как правило, соленоиды постоянного тока предпочтительнее соленоидов переменного тока по нескольким причинам. После того, как мы проверили различия между различными типами твердотельных реле, вы также узнаете, как выбрать среди всех различных типов реле с одинарной катушкой постоянного тока 12 В. 1 = нормально открытый; 2 = нормально закрытый.Сделать модель более полной сложнее. Реле постоянного тока, состояние которых меняется в зависимости от полярности управляющего входного тока. В то же время отметьте текстовый символ «J» реле в длинном поле или рядом с ним. Реле Это реле постоянного тока имеет сопротивление катушки 1000 Ом, срабатывание при 3. Таким образом защищает систему от повреждений. В этой статье мы увидим дальнейшую классификацию реле по принципу и структуре. Рисовать несложную графику в текстовом редакторе кажется более адекватным. Нормально замкнутое реле отключает питание цепи, когда активируется катушка.Реле защиты от насоса включается одновременно с замыкающей катушкой, это размыкает нормально замкнутый контакт Y в замкнутой цепи. * Добавьте все варианты символов и техническое описание: * 2 основных типа корпуса * DIP —> PN, начинающийся с EC2 * SMD —> PN, начинающийся с EE2 * 3 или 5 различных напряжений катушки, которые составляют псевдонимы символов * 3 В, доступно на всех вариантах * 4. Вы можете обмениваться полезными блоками и символами с другими пользователями CAD и BIM. Каждый производитель может сделать свой символ для конкретного реле, которое имеет разные внутренние соединения и характеристики, выполняя определенную задачу.C. Также доступны ленты и катушки типа «X» (со стороны 1/2/3/4 штырей). Проверить …. Также называются нормально разомкнутыми реле с задержкой включения. Он размещается на компонентах, которые должны быть частью продукта, внесенного в список UL, но сами не могут иметь полный логотип UL. Полный список символов переключателей можно найти в библиотеке электрических символов SmartDraw. 0010 или другие Реле без фиксации онлайн от RS с доставкой на следующий день по вашему заказу, плюс отличный сервис и отличная цена от крупнейших электронных компонентов OMRON OCB G6K-2F-Y 12VDC | Реле: электромагнитное; ДПДТ; Uкатушка: 12 В постоянного тока; 0.Реле частоты E2101 IEEE 82. Реле с фиксацией используется для управления большим потоком тока с меньшим током. RV8H — 14 мм 14-мм электромеханическое реле имеет номинал контактов от 6 до 16 А в 1-полюсном или 2-полюсном реле. ) Электронный – что означает единица CPM в спецификации реле; Электронный — это реле сводит меня с ума; Электронный – Понимание схемы подключения многоконтактного реле; Электронный — почему ток не протекает через катушку реле в этом Qucs 0. Реле — это переключатели, которые размыкают и замыкают цепи электромеханическим или электронным способом.Для конкретных представлений вы можете … GEDigitalEnergycom 3 № устройства. Они используются для сохранения уникальности имен. Оба вышеприведенных пункта можно не учитывать, если только вам не нужно моделировать точное поведение реле в переходных условиях (задержки переключения, колебания отсутствуют. Теперь давайте посмотрим, что представляет собой электрическая схема реле. 0. Этот модуль реле имеет два канала (те самые синие кубики). Он защищает оборудование энергосистемы от тока короткого замыкания Я ищу реле SPDT 5V DC Реле протока 49. Я проиллюстрирую самые основные типы реле: Характеристики реле.РИСУНОК 6: Схема пускателя двигателя постоянного тока противоЭДС. 24 февраля 2012 г. Меры по борьбе с такими перенапряжениями различаются в зависимости от того, подается ли в цепь переменный или постоянный ток. Прямое подключение бесконтактного переключателя к одному из входных каналов ПЛК нецелесообразно, поскольку для активации этого конкретного входа ПЛК требуется 120 вольт переменного тока, а наш бесконтактный переключатель работает от 24 вольт постоянного тока. Твердотельное реле/ оптронное реле. • Катушка активируется от 10 до 16 вольт постоянного тока. 50 24 В постоянного тока SPDT 6A 250 В переменного тока/постоянного тока — PDF 52001 $9.Эти реле позволяют коммутировать высоковольтные нагрузки и нагрузки большой мощности. Найдите конкретный номер детали в списке устройств и щелкните ссылку «Настроить/загрузить режимы CAD (символы и посадочные места)» под информацией о детали, если она доступна. Как подключить реле 12 В со схемой. Схема подключения представляет собой упрощенное приветственное графическое представление электрической цепи. H Реле с силовым контактом и двойным контактом для слабого сигнала Релейные переключатели постоянного тока 12 В являются лучшим решением для приложений с полным напряжением, поскольку они позволяют цепи с низким током управлять цепью с большим током, такой как звуковой сигнал автомобиля, фары, вспомогательные лампы, двигателей вентиляторов, двигателей вентиляторов и бесчисленного множества оборудования, существующего сегодня на транспортных средствах. 6. 5 Данные для заказа Реле безопасности ESR5-NZ-21-24VAC-DC: каталожный номер. Если вы видите этот символ на устройстве и в инструкциях или руководствах, будьте готовы к травмам. • Реле Y (антинасос): Реле Y представляет собой цепь, параллельную катушке расцепления пружины. Для построения схемы вам понадобится другая схема, показывающая расположение деталей на макетной плате (для временных схем), полосовой плате или печатной плате. MKS2XTIN-11 DC220 от Omron Automation компании Allied Electronics & Automation Катушки PI и P2 выбраны так, чтобы напряжение срабатывания соответствовало желаемым значениям противоЭДС.Символы электрического освещения Шаблон САПР DWG — Шаблоны САПР от cadtemplates. Реле электромагнитного притяжения. ” Без затеняющего кольца магнитное поле было бы обратным Рис. № MFG: SMP-63 544B463A28. 7 мм) с возможностью коммутации DC400V, 200A. Когда на вход подается логическое напряжение, реле переключается, позволяя току течь или отключаться, в зависимости от вашей проводки. Реле может столкнуться с проблемой увеличения контактного сопротивления при переключении приложений с минимальной нагрузкой. Это особенно важно, когда схема реле, показанная ниже, запускается транзистором (представьте, что транзистор заменяет переключатель рядом с батареей).Реле с двойной катушкой. Код продукта: V-35677. M1 Типоразмер 15~150 A (MCCB) M1 Типоразмер 15~80 A (1000 В пост. тока MCCB) M2 Типоразмер 100~250 A (MCCB) M3 Типоразмер 225~400 A (MCCB) M4 Типоразмер 400~600 A (MCCB) Герконовое реле представляет собой геркон, заключенный в соленоид. 5х42 41х27. Также известны как силовые реле. Реле можно использовать для переключения нагрузок с более высоким напряжением и током, чем обычно может выполнять микроконтроллер. Типичное реле. Здесь вы найдете следующие чертежи: переключатель, части механической электрической панели, символы для обозначения гидравлической системы, динамические блоки электричества, как уже ответили другие, это символы реле и предохранителя.При этом используются только полупроводниковые устройства, реле с механической катушкой не используется для переключения подключенной нагрузки. com 0. Очень интересным аспектом переменного тока является то, что для каждого полупериода направление тока меняется; следовательно, для каждого цикла катушка теряет свой магнетизм, так как ток в каждом реле перегрузки равен нулю Реле перегрузки используются для защиты двигателей от перегрева. Однополюсное двухпозиционное реле SPDT весьма полезно в некоторых приложениях из-за его внутренней конфигурации.2-1979 1MRK 590 006-BEN Стр. 4 Символы и обозначения (продолжение) Обозначения Ir, … Символы реле и электромагниты [ Перейти на веб-сайт ] 2/5 Реле с карточным управлением Реле, не зависящее от переменного тока Дифференциальное реле Поляризованное реле Реле с магнитной поляризацией Твердое реле состояния Электронное реле Остаточное реле Реле переменного тока Реле покоя с задержкой срабатывания Реле … Электрическая схема реле Символы www. 2. 4. Самое эффективное реле с двухсторонним переключением и/или реле Шоттки (или. 5 из 5 звезд. Relay Logic предоставляет вам руководство по использованию релейных контроллеров NCD и их подключению для различных типов приложений. Может потребоваться прочитать технические данные изготовителя или протестировать реле, подав его номинальное напряжение на случайно выбранные пары клемм, проверяя непрерывность между другими основными электрическими и электронными символами. Электрическая энергия продается в единицах кВтч. ком Магазин. Электрическая распределительная коробка. Наше реле здесь имеет триггерное напряжение 5 В, но вы также можете найти реле со значениями 3 В, 6 В и даже 12 В, поэтому выберите одно из них в зависимости от доступного напряжения в вашем проекте. OMRON OCB G6K-2F-Y 12 В постоянного тока | Реле: электромагнитное; ДПДТ; Uкатушка: 12 В постоянного тока; 0.См. примечание о номиналах контактов переключателя. Понимание сигнальных слов ОПАСНО, ПРЕДУПРЕЖДЕНИЕ и ОСТОРОЖНО. Эти основные электрические символы представлены их общим символом. Реле среднего тока. Чертеж катушки реле управления, вставка вертикальной перемычки HCR21. Реле представляет собой электрическое устройство, которое управляет цепью высокого напряжения с помощью источника низкого напряжения без физического контакта • Символы электрических реле • Применение электрических реле. Приведена общая схема работы реле ТТР постоянного тока в переменный ток со схемой модели. Переключатель срабатывает, когда на клеммы катушки подается напряжение, тогда как физически реле срабатывает, когда ток в катушке достаточно высок для перемещения. контакты.Данный символ обозначает контрольную лампу или просто лампочку. Символы переключателей и реле Основные электрические символы включают заземляющий электрод, ячейку, батарею, резистор и т. д. Эта категория содержит файлы SVG, показывающие очень простые изображения. Пример см. в файле Schutzklasse 3. Высокопроизводительный МОП-транзистор на стороне выхода. Купите Omron, 12V dc Coil Non-Flatch Relay DPDT, 1A Switching Current PCB Mount, G5V-2-h2-12DC или другие нефиксирующие реле онлайн на сайте RS для доставки на следующий день по вашему заказу, а также отличный сервис и отличная цена от крупнейших электронных компонентов OMRON OCB G6K-2F-Y 12VDC | Реле: электромагнитное; ДПДТ; Uкатушка: 12 В постоянного тока; 0.Другие типы TDR просто используют те же символы контактов, что и реле. Ток катушки может быть включен или выключен, поэтому реле имеет два положения переключателя и является двухпозиционным (перекидным) переключателем. Переключатель динамиков, символ DPDT на схеме для микросхемы 4017. Блоки и файлы САПР можно скачать в форматах DWG, RFA, IPT, F3D. Отключает ток при открытии. 3А/125В переменного тока; 1A/30VDC — Этот продукт доступен в Transfer Multisort Elektronik. Символ цепи конденсатора. Выходная схема реле SSR различается для цепей переменного и постоянного тока.Инвентарь. 9-98 Номер по каталогу. Проверить … Релейные катушки доступны как для постоянного, так и для переменного напряжения. Этот курс охватывает базовый и средний уровни и научит вас правильно понимать схемы реле, а также читать и анализировать схемы управления и защиты. O. Это реле работает с 5В, поэтому оно называется реле 5В. скачать пдф. Киловатт-час (кВтч) — Произведение мощности в кВт на время в часах. Односторонний стабильный тип Символы цепи реле. Типичное реле содержит электромагнитную катушку, замыкающий контакт, размыкающий контакт и… Опять же, реле в этой системе не выполняет никакой логической функции, а просто позволяет бесконтактному переключателю управлять одним из входных каналов ПЛК. • Электрические реле используются для изоляции низковольтных цепей постоянного тока от высоковольтных цепей переменного тока. Реле 5×42 Стандартный монтаж на DIN-рейку Безопасный монтаж на DIN-рейку Сквозной монтаж на панель Гнезда для монтажа на печатную плату (для моделей с плоскими клеммами) Rh2B Sh2B-05 Sh2B-O5C Sh2B-51 Sh2B-62 Rh3B Sh3B-05 Sh3B-05C Sh3B-51 Sh3B-62 миниатюрное вставное реле — Zelio RXM — 4 перекидных контакта — 24 В перем. тока — 6 А — со светодиодом Основная линейка продуктов Zelio Relay Название серии Miniature Тип продукта или компонента Вставное реле Краткое название устройства RXM Тип и состав контактов 4 C /O Управление контактами Стандарт Напряжение цепи управления 24 В перем.3 — Символы реле управления. Категория: Электрические символы SVG. Мы показываем простой тумблер SPST (однополюсный однопозиционный), но есть варианты для SPDT, кнопочного, двухпозиционного, реле и т. д. Выход для посудомоечной машины. Переключатель SPDT. Равно 1000 ватт-часов. Они используются для расширения выходов для релейных модулей безопасности и контроллеров безопасности. Он обеспечивает 6 функций синхронизации с 8 временными диапазонами от 0. Ознакомьтесь с нашими последними предложениями по блокировочным реле. Single Pole Single Throw и его аббревиатура — в данном случае SPST.1 Риск материального ущерба 0. В настоящее время также для … Модулей преобразователя постоянного тока в постоянный Реле: символы реле 200: 8. основная проводка для постоянного тока, проводка электродвигателя постоянного тока, параллельное и последовательное подключение батареи, как использовать переключатели, реле, основные электрические символы. Щелкните значок Basic Electrical, чтобы открыть библиотеку, содержащую все символы для создания электрических схем. г. 3V, что идеально подходит для ESP32, ESP8266 и других микроконтроллеров. Для построения цепи вам понадобится другая диаграмма, показывающая символы электрического плана электрические однолинейные символы дуплексная розетка a = обозначение цепи ansi релейное устройство a = ansi функция устройства b = количество r = красный g = зеленый a = желтый aab 52 abab dc прямой ток cw по часовой стрелке / холодный белый регулирующий клапан cv трансформатор тока ct Электрические символы и символы электронных цепей на принципиальной схеме — резистор, конденсатор, катушка индуктивности, реле, переключатель, провод, земля, диод, светодиод, транзистор, мощность Рисунок 9: Символ линейного реле для Однолинейная схема подстанции 18 Рисунок 10: Пример B однолинейной схемы 21 Рисунок 11: Пример A схемы переменного тока 22 Рисунок 12: Пример B схемы переменного тока 23 Рисунок 13: Продолжение примера B схемы переменного тока 24 Рисунок 14: Пример A. Схема постоянного тока реле, работающего на переключателе на рис. 15. 26 Реле DPDT (двухполюсное, двойное направление) весьма интересно и может использоваться в различных сценариях, в том числе для изменения направления вращения двигателя. см. на картинке ниже.Здесь я даю стандартные символы, используемые для схемы электрического реле. Герконовые реле могут переключаться быстрее… Реле. промышленный текст. Контроллер двигателя постоянного тока на основе реле работает с Н-образным мостом. Реле максимального тока постоянного тока E2101 IEEE 77. С реле постоянного тока Форма: AG-FCEH-04 Отменяет: AG-FCEH-02 Отпечатано в U. Tools & Resources. 51 — Реле максимального тока переменного тока с выдержкой времени 52 — Автоматический выключатель переменного тока 53 — Реле возбудителя или генератора постоянного тока 54 — Быстродействующий автоматический выключатель постоянного тока 55 — Реле коэффициента мощности 56 — Реле полевого применения 59 — Реле максимального напряжения 60 — Реле баланса напряжения или тока 62 — Время — Реле задержки остановки или открытия 63 — Реле давления 64 — Реле датчика заземления 65 — Регулятор 49 рядов Реле задержки времени ВКЛ/ВЫКЛ.Он определяет перегрузку двигателя и прерывает подачу энергии на двигатель, тем самым защищая его от перегрева и повреждения обмотки. Ниже приведена легенда символов проводки, которая представляет собой подробную документацию по общим символам, используемым в схемах проводки реле. Символы для ваших нужд. Символы схемы проводки реле. 5 Данные для заказа реле безопасности ESR5-NO-31-24VAC-DC: № по каталогу 5 Данные для заказа реле безопасности ESR5-NO-41-24VAC-DC: № по каталогу Электрические детали и материалы для жилых помещений: Электрические детали и материалы для проектов домашней электропроводки должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.выходной контакт отключения одного реле на входную катушку другого реле). 24. Это означает, что схема №1 и схема №2 связаны магнитно и механически, но не связаны электрически. – Реле обеспечивают гальваническую развязку между нагрузкой и ПЛК. Я ищу определенный символ для компонента, но не могу его найти. Когда Твердотельное реле 1 Form A ОПИСАНИЕ VO14642 представляет собой быстродействующее одноканальное нормально разомкнутое твердотельное реле (SPST — 1 форма A) в корпусе DIP-6. Таким образом, вы можете рассматривать реле SPDT как способ переключения между двумя цепями: … Размещение защитного диода обратного хода довольно простое; он должен быть помещен непосредственно через катушку реле.Эта индуктивная нагрузка в цепи генерирует большое импульсное напряжение, когда она отключена от цепи, и это импульсное напряжение может разрушить контакты или элементы электронной схемы. Реле обычно состоит из катушки, 1 общей клеммы, 1 нормально замкнутой клеммы и одной нормально разомкнутой клеммы. Заземление шасси или рамы Не обязательно заземляющая вилка. Demikian artikel kali ini tenang Функция, коды и символы для реле защиты REF615 IEC-ANSI semoga bermanfaat untuk anda semua yang sedang membutuhkan.Символы цепи используются в принципиальных схемах, показывающих, как цепь соединена вместе. Автоматический выключатель. Это символ, обозначающий реле, которое имеет функцию задержки времени как для активации, так и для деактивации. Реле с фиксацией (также известное как бистабильное, стопорное, импульсное, стопорное реле или просто «фиксатор») определяется как двухпозиционный электромеханический переключатель. Он имеет одну общую клемму и 2 контакта в 2 различных конфигурациях: один может быть нормально замкнутым, а другой разомкнутым или может быть нормально разомкнутым, а другой замкнутым.Контакторы с номинальным напряжением от 12 В до 1200 В постоянного тока представляют собой экономичное, безопасное и легкое решение для высоковольтных систем постоянного тока. В случае, если катушка не запитана, контакты 30 и 87а подключены. ) Предварительный просмотр символа IEC-60617. 1: Когда вы находитесь в рабочей области EdrawMax, перетащите нужный символ прямо на … Электрический символ и контактную форму реле. Этот модуль должен питаться от 5 В, что подходит для использования с Arduino. При активации он работает на 11 мА на реле (это может быть 1/4 нормального, скажем, катушки контактного реле 10 А). Эти контакты рассчитаны на 1 А постоянного тока.СИМВОЛ КОМПОНЕНТА АЛЬТЕРНАТИВНЫЙ Амперметр и антенна с затвором, симметричная антенна, общее реле, реле DPDT, реле DPDT, реле SPDT, SPST Резистор Резонатор Реостат Реактор насыщения Экранирующий генератор сигналов . Первый контакт будет иметь номер 1x, второй — 2x и т. д. 00 24 В перем./пост. тока SPST 6A 250 В перем./пост. изнашивается со временем. (Может отключать макс. 43. Конструкцию и работу реле можно понять из приведенной выше схемы.49 из 56 E2101 IEEE 81. Переключатель SPDT работает, как только контакты 85 и 86 подключены к катушке любого напряжения. Часто рядом с символом реле делается пометка, обозначающая рабочее состояние. Другим параметром является напряжение и ток нагрузки, это количество напряжения или тока, которое может выдержать нормально замкнутый, нормально разомкнутый контакт или общий вывод реле, в нашем случае для постоянного тока это реле задержки времени, построенные в этих четырех основных режимах. работа контактов: 1: нормально открытый, замкнутый по времени.Партнерство с изобретателями и предпринимателями. 230. KiCad — это полнофункциональное приложение для разработки электроники, предназначенное для проектирования и производства электроники, изначально работающее в Windows, OSX и Linux. Обратный диод в реле 4 (при использовании комбинации реле RV1H и гнезда SV1H) RV8H – 1L1 – AD110 – C1D2 D6: 6 В пост. тока D9: 9 В пост. тока D12: 12 В пост. тока D18: 18 В пост. тока D24: 24 В пост. DC AD18: 18 В переменного/постоянного тока AD24: 24 В переменного/постоянного тока AD48: 48 В переменного/постоянного тока AD60: 60 В переменного/постоянного тока AD110: 100–125 В переменного/постоянного тока AD220: 220–240 В переменного/постоянного тока Клеммы Напряжение Код Электрические символы AutoCAD Рисунок TOP.Получите его уже в среду, 10 ноября. Купите твердотельные реле Omron 3 A SPNO, AC/DC, DIN-рейка, MOSFET, 26. Автоматические выключатели в литом корпусе, защитные устройства и переключатели для двигателей. При проектировании систем электроснабжения номера устройств по стандарту ANSI (стандарт ANSI / IEEE C37. Обычно он сочетает в себе электрические символы и линейные схемы. Глава 3. Материал взят из главы 3 «Управление электродвигателем», G. Когда реле находится под напряжением (ON). ), контакты 3 и 5 имеют непрерывность Катушка, соленоид, электромагнит и контакты.Из-за этой особенности он устраняет большую часть специальной проводки управления, которая обычно проводилась бы от реле к реле (т. Е. Конденсатор — это устройство, которое используется для хранения электроэнергии). Поскольку реле являются переключателями, терминология, применяемая к переключателям, также применяется к реле; реле переключает один или несколько полюсов, каждый из контактов которых можно разомкнуть, подав питание на катушку одним из трех способов: Мне нужно пятиконтактное реле 12 В постоянного тока, 30/40 А. Реле Символы. 10 долларов. С 1990 года мы динамично расширяем нашу деятельность и увеличиваем наш глобальный потенциал.5-контактное реле 5-контактное реле имеет 2 контакта (85 и 86) для управления катушкой и 3 контакта (30, …) Шаг 1: Запустите EdrawMax на своем компьютере. Блокировка. Эти слова используются с символом предупреждения о безопасности. Дверные замки — Nissan Single Wire ’91-’95 с использованием 2 реле (тип F) 23. Реле: Реле представляет собой электромагнитный переключатель, который можно включить с помощью слабого электрического тока, что в дальнейшем позволяет протекать через него большому току. Выберите из нашего ассортимента. реле напряжения постоянного тока, включая слаботочные реле, сильноточные автомобильные реле и многое другое.Мы узнаем, как проверить твердотельное реле с помощью мультиметра, а затем вы узнаете о проводке твердотельного реле. Остальные символы не указаны. Электрические символы должны использоваться для идентификации предлагаемой схемы или электрического оборудования или устройства. Реле с диодной конфигурацией обеспечивает подавление переходного напряжения при срабатывании реле, что предотвращает выброс тока в реле от перегорания коммутационной схемы. Рисунок 1.4. Обычно он состоит из симисторов или тиристоров для цепи переменного тока и силовых МОП-транзисторов для цепи постоянного тока.Этот символ указывает на то, что порт закрыт и не пропускает и не выпускает газ. Катушка реле представлена на схеме символом длинного прямоугольника. Доступно в форматах SVG, PNG, JPG, DXF и DWG. Реле 5 В покрыто пластиковым материалом синего цвета. Используйте релейную логику для управления прямым или обратным направлением вращения двигателей. Конденсатор – поляризованный. Выходной терминал. #ALPHALab #relayMultisim #Multisim Как использовать реле в Multisim 13. На этот раз реле времени работает с номинальным управляющим напряжением питания 24 — 240 В переменного/постоянного тока и имеет 1 переключающий контакт (SPDT), рассчитанный на 250 В/4 А.(Обратите внимание, что для некоторых типов реле сопротивление постоянному току может быть при температурах, отличных от стандартных 20°C 68°F. Здесь можно увидеть символ реле с фиксацией. Приобретите модуль реле: NOARK Products:Ex9RCA Safety Control Relay. Если Вы нажимаете на Basic—>Relay—>, затем Detail Report, символ, который я хочу, находится в разделе Family … Применение электрических реле с минимальной нагрузкой.Все они относятся к наиболее распространенным и широко используемым стандартам в мире.5×42 31×27.Наше предложение включает 500 000 электронных компонентов от 1200 производителей.Реле позволяют одной цепи переключать вторую цепь, которая может быть полностью отделена от… более чем одного общего символа, который мы попытались дать в альтернативном представлении. модуль реле с фиксацией и схема. Серия силовых контакторов GIGAVAC MiniTACTOR™ включает в себя запатентованную технологию, которая представляет собой компактное, легкое и экономичное решение для коммутации постоянного тока. е. СИМВОЛЫ МЭК 60617 СИМВОЛ МЭК ОПИСАНИЕ МЭК КОММЕНТАРИИ Соединение, общий символ Альтернативный вариант: Уровни установлены Проводник; Кабель; Линия; Путь передачи; с указанием типа телекоммуникационной линии.Образцы. Схема цепи обратного диода в реле показана ниже. Как правило, существует два типа реле, используемых для переключения постоянного и переменного тока: электромеханические и полупроводниковые реле. Символ реле SPDT можно увидеть здесь. Нормально замкнутые контакты будут иметь номера n1 — n2 (где n — это контакт), а нормально разомкнутые контакты будут иметь номера n3 — … Реле является хорошим примером управления устройствами переменного тока (переменного тока), используя гораздо меньший постоянный ток. . Контактор — это реле, которое используется, когда цепь должна выдерживать еще большую токовую нагрузку (обычно 100–600 ампер).Поэтому символ катушки также показан для катушки сброса в состоянии сброса. Все еще широко используемые для простого управления или преобразования энергии, стили включают электромеханические реле общего или специального назначения, такие как реле высокой мощности или стили для опасных зон, такие как … Реле питания постоянного тока Реле питания постоянного тока ECAD (символ загрузки, FootPrint, 3DCAD) * Внешний сайт (Ультра библиотекарь) открывается в новом окне. 2000 В напряжение пробоя между контактом и катушкой 2 A 30 В пост. тока 5. Звонок зуммера PL PL Push to Test AH ABU ABE T. Реле, E-Mech, DPDT, 10A, Ctrl-V 110DC, Vol-Rtg 120/28AC/DC , Схема подключения 12 В постоянного тока Схема подключения 500 мА Схема регулятора тока 12 В лучшее место для поиска, схемы подключения 12 В Поставщики схем подключения 12 В и, это некоторые общие электрические символы, используемые в схеме реле 12 В, лучшее место для поиска проводки и светодиод 12 В схема блока питания лучшее место для поиска проводки, что такое схема подключения для 12-вольтового OMRON OCB G6K-2F-Y 12VDC | Реле: электромагнитное; ДПДТ; Uкатушка: 12 В постоянного тока; 0.Основной частью реле является электромагнит. Клеммы NO / NC (нормально разомкнутые / … Электромеханические реле Электромеханические релейные переключатели доступны в квадратном реле / реле в форме кубика льда, втычном реле, восьмеричном реле, силовом реле, реле для опасных зон (HAZLOC), реле с фиксацией, тонком / реле на плате, реле для монтажа на панели, для монтажа в гнезде и реле на DIN-рейке для использования в широком спектре приложений управления технологическими процессами Символы реле ANSI/IEC 118701 ВНИМАНИЕ контакт(ы), приводимые в действие катушкой в виде двух параллельных линий, почти как символ конденсатора.Обширную коллекцию шаблонов электрических схем можно найти в категории «Электротехника». Механизм изменения положения E2101 IEEE 76. Логические вентили. Наши реле с принудительным управлением спроектированы таким образом, чтобы надежно переключать малые нагрузки с помощью схемы контроля. Несмотря на то, что существуют различные конструкции реле, наиболее часто используемые в низковольтных автомобильных и морских устройствах — это электромеханические реле, которые работают, активируя электромагнит, чтобы тянуть набор контактов, чтобы замыкать или размыкать цепь.Реле, таймеры и счетчики. Автор: Реле с подавлением ; реле защиты по току; Реле защиты напряжения ; реле счетчика; Разные реле ; реле времени задержки; Управление двигателем ; 1-фазные двигатели; 3-фазные двигатели; двигатели постоянного тока; Генераторы ; Стартеры двигателей; Сигнальные лампы Реле — Контакты реле постоянного и переменного тока Контакты контроллера цепи — Разное Контакты контроллера цепи Контакты, приводимые в действие точками переключения, сходом с рельсов или блокировочными соединениями Другие сигнальные и пневматические индикаторы, замки, зуммеры и звонки Другие символы на электрических схемах Железнодорожные пути и пересечения автомагистралей Здания , мосты и туннели 10 1 Электрические параметры Параметр Символ Макс. Единица измерения Напряжение постоянного тока реле В пост. тока 30 В из MATH 34 Университета информационных технологий и новых наук CECOS, Пешаварское руководство по реле.Он показывает компоненты схемы в виде упрощенных форм, а также подарки и сигналы между устройствами. 2 Предупреждения об опасности получения травм 0. Охватываемые продукты и версии . Ответ: Катушка реле является индуктивной нагрузкой. реле повторного включения E2101 IEEE 80. 5V 9 июля 2021 г. — Все типы обозначений и схем реле, SPST, SPDT, DPST, DPDT, с фиксацией, дифференциальные, тепловые, без напряжения, импедансные, поляризованные, шаговые, полупроводниковые CT-MFE многофункциональное электронное реле времени из серии таймеров CT-E.БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Реле ISO в настоящее время используются почти всеми производителями автомобилей. 0. Компактный размер 15. Диод должен выдерживать величину тока, проходящего через катушку реле, когда оно активно. Реле управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. no nc no nc nc no nc no no nc символы для статических коммутационных устройств контроля скорости (отключения) антизаглушки показаны в таблице и заключают их в ромб. Этот ток проходит через диод, когда реле выключено.. Следующий символ предназначен для контактов, связанных с тепловым реле перегрузки. Для нагрузок переменного и постоянного тока максимальное рабочее напряжение и ток также отображаются на реле. Примечания: 1. Расходные материалы и решения для любой отрасли, а также простота заказа, быстрая доставка и круглосуточная поддержка клиентов. Чертеж Катушка реле управления, вставка горизонтальной перемычки VCR1. 22. Запросите бесплатные образцы продукции TE. Они обычно используются для повышения или понижения уровней напряжения. Беспроводное управление, простота установки. Описание.• Бит слова реле ORED50T установлен, если установлены биты слова реле 50PnT, 50NnT, 50GnT или 50QnT • Бит слова слова реле ORED51T установлен, если реле 51AT, 51BT, 51CT, 51P1T, 51P2T, 51N1T, 51N2T, 51G1T, 51G2T или 51QT Биты слова утверждены Буклет «Символы и сокращения для использования в курсах по электротехнике и электронике» был опубликован Институтом инженеров-электриков в 1968 и 1971 годах. Firgue10: символ фиксирующего реле . Используйте параметры раскрывающегося списка в разделе Реле контроля, функция которого заключается в ограничении работы связанных защитных реле до конкретного реле защиты поля. Реле, которое предотвращает перегрев обмотки возбуждения путем уменьшения или прерывания возбуждения шунтирующего поля.Курс по схемам реле и пониманию схем управления и защиты. Здесь вы можете увидеть символ реле DPDT. 2-1991 и IEEE C37. Дверные замки — один импульс для блокировки и разблокировки — отрицательный импульс. Шаг 2. Эти символы помогают создавать точные диаграммы и документацию. Читайте также: … 5. непрерывность. В зависимости от … Графические символы Наименование контакта Краткое обозначение DIN / IEC Символ UL / CSA Нормально разомкнутый NO, Форма A Нормально замкнутый NC, Форма B Перекидной CO, Форма C, SPDT Контакты с принудительным управлением: Электромеханические релейные контакты, которые механически соединены вместе, так что, когда катушка реле находится под напряжением или обесточена, все связанные контакты перемещаются вместе.Ознакомьтесь с широким ассортиментом нашей продукции. • Сопротивление катушки: 1400 Ом. Он состоит из двух металлических пластин, разделенных диэлектриком. Существует два широко используемых метода индикации функций реле защиты. от Electric4U. Контактное сопротивление также может увеличиться из-за образования пленки. Реле максимального тока «Признанный знак компонента» — это тип знака качества, выдаваемый Underwriters Laboratories. Контакты с золотым напылением 0,2 мкм или с покрытием 10 мкм Au (опционально). Распечатайте схему подключения и используйте маркеры, чтобы проследить цепь.Индуктор. ) • Обозначение катушки Черная катушка обозначает состояние под напряжением. BEN Страница Символы и … Символы электрических и электронных переключателей на принципиальной схеме — тумблер, кнопочный переключатель, DIP-переключатель, реле, перемычка, перемычка для пайки. Телеметрическое устройство E2101 IEEE 78. Когда напряжение на клеммах якоря достигает значения срабатывания PI, реле PI замыкается, подавая напряжение на катушку 1A, которая замыкает реле 1A, закорачивая сопротивление R l и т. д. Как показывают схемы реле, когда реле контакт нормально разомкнут (NO), контакт разомкнут, когда реле не запитано.Это символ, обозначающий реле, которое имеет функцию задержки времени как для активации, так и для деактивации. Эти реле рассчитаны на двигатели мощностью 1–3 л.с. или 15–90 ампер — используйте их с системами промышленной автоматизации, охранным и аварийным освещением, а также с небольшими двигателями. Он обнаруживает недопустимое или нежелательное состояние в назначенной области и дает команды выключателю отключить затронутую область. Если реле имеет две катушки, нарисуйте два параллельных длинных прямоугольника. Детали определения: Реле задержки времени ВКЛ/ВЫКЛ.мы также предоставляем услуги по защите системы. Верхний набор фотографий относится к версии «А», нижний — к версии «L». Пример работы диода, включенного параллельно катушке реле. Его компоненты показаны на рисунках, чтобы их можно было легко идентифицировать. Он имеет 2 клеммы и 4 разъема, и вы можете рассматривать реле DPDT как эквивалент 2 однополюсных двухпозиционных реле SPDT. Ознакомьтесь с … Простые механические реле постоянного тока — строительный блок. В схеме драйвера двигателя Dual SPDT клеммы двигателя постоянного тока подключаются между общими полюсами двух реле.Например, если лампочка мощностью 100 Вт используется в течение 4 часов, 0. Она также защищает ток цепи. Реле были традиционными строительными блоками управления с 1950-х годов. Возможна бесплатная доставка на следующий день. Затеняющее кольцо действует как короткозамкнутая вторичная обмотка трансформатора, вызывая появление других важных символов электрической проводки. Он также обеспечивает изоляцию между цепями малой мощности и цепями высокой мощности. Источник питания: четыре версии рабочего напряжения, 6 В, 9 В, 12 В, 24 В постоянного тока. • Встроенный варистор для ограничения напряжения обратного хода катушки.Реле с двойной катушкой состоят из двух магнитных катушек. Наши блоки символов AutoCAD станут лучшим решением для дополнения вашей работы. 21. Реле переменного тока обычно нуждается в сердечнике с экранированными полюсами (пара медных петель) для предотвращения ХАРАКТЕРИСТИКИ РЕЛЕ ПЕРЕДАЧИ 1. Чтобы решить эту проблему, сердечник оснащен экранирующим кольцом на половине сердечника (Фото 2). Релейная катушка. 2K: Безопасность: Охранные устройства 3: 942: Датчик: Многофункциональные датчики, датчики в ассортименте Символы реле. 7. Реле повторного включения для измерения нагрузки постоянного тока E2101 IEEE 83.Обычно этот тип работает только в цепях постоянного тока. Цифровое производство, материаловедение и 3D-печать. Релейный выход: этот приемник представляет собой сухой релейный выход, его можно использовать для управления оборудованием как постоянного, так и переменного тока. Реле управления, также известное как реле, представляет собой переключатель, электромагнитный переключатель. Мигающие огни являются ярким примером применения реле задержки времени. Пружина «толкает» со стороны, на которую она натянута, и приводит в действие правую блок-схему клапана. 0 | ALPHA LabПривет, друзья!Некоторым друзьям сложно найти реле в Mult Силовой транзистор (для нагрузок постоянного тока) Силовой МОП-транзистор (для нагрузок переменного или постоянного тока) Тиристор (для нагрузок переменного тока) Триак (для нагрузок переменного тока) Фототриак-параметр Вход Выход Свет Симисторное реле общего назначения Твердотельное реле (ТТР) Характеристики Компактность Более компактно, чем ТТР, при одинаковой нагрузочной способности.Количество символов реле не ограничено. Он показывает компоненты схемы в виде упрощенных форм, а также ловкость и сигнальные связи между устройствами. Реле питания постоянного тока G9EC-1-B-AQ Реле питания постоянного тока (типа 200 А), способное отключать высоковольтные и сильноточные нагрузки † Компактное реле (Д98 x Ш44x В86. Преобразование небольшого электрического входа в сильноточный выход это нелегкая задача, но эта задача необходима для эффективной работы широкого спектра стандартных приборов и транспортных средств. svg. Он применим в качестве фильтра, то есть для блокировки сигналов постоянного тока и разрешения сигналов переменного тока.Есть 191 OEM, 160 ODM, 28 собственных патентов. Для упрощения схемы части символа устройства, такого как реле или контактор, могут быть разделены. Символ пружины определяет положение электромагнитного клапана в состоянии покоя. Чтобы учесть множество изменений и дополнений к британским и международным стандартам, я использую multisim 11. Из-за количества используемых вариантов в этой справочной таблице может быть несколько символов для одного и того же типа оборудования — они могут различаться в зависимости от используется пакет чертежей.Кроме того, соленоиды постоянного тока можно модифицировать таким образом, чтобы предотвратить … 4 ESR5-NO-41-24VAC-DC 12/19 MN049009RU www. ОСТОРОЖНО Реле вентилятора общего назначения Supco, ток нагрузки 18 А, напряжение катушки 120 В, нормально разомкнутые и нормально замкнутые контакты. Реле измерения фазового угла E2101 IEEE 79. твердотельное реле или SSR для краткости. 118703 ПРЕДУПРЕЖДЕНИЕ Контакторные реле NF имеют встроенную защиту от перенапряжения и не требуют дополнительных ограничителей перенапряжения.Что такое реле? Реле — это, по сути, переключатель, который приводится в действие электрически, а не механически. AutoCAD Electrical 2018. Релейный модуль может управлять нагрузками переменного или постоянного тока или обоими. 3 — КОНТАКТ 4 — КОНТАКТ 5 — СТАНДАРТИЗИРОВАННЫЕ РЕЛЕ ISO Реле ISO были разработаны, чтобы попытаться стандартизировать релейные соединения, упрощая тестирование и проектирование систем. Имя. Реле перегрузки — это устройство, защищающее электродвигатель от перегрузок и обрыва фазы. Diatas adalah function and code REF615 IEC — ANSI yang saya rangkum dari manual book Реле halaman 79 s/d 82 Защита фидера и управление REF615.Помимо перегрузок, он также может защитить двигатель от обрыва/пропадания фазы и перекоса фаз. Пакет приложений включает в себя: захват схемы, компоновку печатной платы, просмотрщик файлов Gerber, просмотрщик твердотельных моделей и многое другое. Выбор символов реле и номеров устройств из IEC, IEEE C. Из-за этой цифровой связи между реле стандартная принципиальная диаграмма постоянного тока сама по себе не является адекватным методом для описания системы. Символ. Alibaba предлагает 362 поставщиков твердотельных реле постоянного тока, а также производителей, дистрибьюторов, фабрики и компании твердотельных реле постоянного тока.Примеры HCR1. Некоторые основные электрические символы включают: Реле с принудительным управлением используются в цепях безопасности в сочетании со световыми завесами, блокировочными выключателями и выключателями аварийного останова для управления выходами. Коробка для установки выключателей. Сигнальное реле E2101 IEEE 75. Символы пускателей с ограничением тока для обозначения выключателей, ламп, розеток и т. д. 8 вольт и падение на 1. Схема подключения обычно дает рекомендацию только относительно относительной точки зрения и понимания реле постоянного тока, приспособленных для работы. при меньшей мощности, доступны как в версиях MR-C, так и в версиях QR-C.S. Реле с полярностью. Символ трансформатора выглядит как две катушки индуктивности с чем-то между ними. Включить уменьшение размеров многополюсных реле. 2(Н). (C обозначает общую клемму для типов SPDT и DPDT. Эти герметичные контакторы, разработанные и изготовленные в США, дополняют линейку других герметичных коммутационных продуктов GIGAVAC, включая высоковольтные реле и герметичные контакторы EPIC®. Кнопочный переключатель (№ 012. Основные электронные и электрические символы, обозначающие функции, компоненты, устройства и схемы на электронных и электрических принципиальных схемах.Они также известны как символы цепи или схематические символы, поскольку они используются в электрических схемах и схемах. Нормально разомкнутое реле включает питание цепи, когда активируется катушка. Смотрите также: реле. Есть и другие модели с одним, четырьмя и восемью каналами. Используйте Relay Logic для управления освещением с помощью реле в стандартных приложениях, а также в приложениях с 3-позиционным переключением. Зная это, интерпретируйте следующую диаграмму релейной логики: Как нам… 4 ESR5-NO-31-24VAC-DC 12/19 MN049008RU www.На этой схеме резистор R, включенный параллельно проводке обратноходового диода, представляет собственное сопротивление катушки постоянному току. Вот схематические обозначения логических вентилей: Логические вентили. Наши полупроводниковые реле времени Bulletin 700-PS представляют собой точные полупроводниковые таймеры, которые можно устанавливать на 4-полюсные реле Bulletin 700-P, -PK, -R или -RM и на 2-полюсные реле Bulletin 700-PH. Существуют и другие релейные модули, которые питаются от 3. [6] Широкая публика обычно не сталкивается с этим, так как он находится на компонентах, которые составляют готовые продукты. Реле DPDT или двухполюсное двухпозиционное реле представляет собой параллельную комбинацию двух SPDT. реле с одиночными магнитными катушками.Большинство реле с фиксацией относятся к типам DPDT, которые работают по принципу блокировки. Идеальный источник напряжения может поддерживать фиксированное напряжение независимо от сопротивления нагрузки или выходного тока. Трансформер. Символы для трех типов показаны на рис. 5 на обороте. 20. 4 Сокращения и символы Символы, используемые в данном руководстве, имеют следующие значения: указывает на действия, которые необходимо предпринять. 0(L) 7. Выходная клемма релейного модуля расположена с левой стороны и используется для фиксации нагрузки переменного/постоянного тока и источника питания переменного/постоянного тока i/p.Символы цепи используются в принципиальных схемах, которые показывают, как цепь соединена вместе. 3 наконечника 0, 43, 9 вольт. dwg горизонтальный контакт реле, N. Реле и таймеры. Эти типы устройств защищают электрические системы и компоненты от повреждения, когда … Типы реле. 75 24 В перем./пост. тока SPDT 6A 250 В перем./пост. тока — PDF 52003 $12. Это достигается, когда электромагнитный ток, генерируемый электрическим входом от первого устройства, подключенного к реле, вызывает замыкание контактов в переключателе… Алибаба. Основное назначение… US&S DN-22 Neutral D.Электрический. Когда чрезмерный ток потребляется в течение заданного периода времени, контакты реле перегрузки размыкаются, обесточивая двигатель. етон. 0 версия Power Pro. БЕСПЛАТНАЯ библиотека архитектурных электрических символов в формате DWG для AutoCAD. Он имеет набор контактов DPDT. Фактически это единственные рефлектометры, для которых назначены специальные символы контактов. символ реле постоянного тока
.

Модель	Диапазон установка тока А	ток (А)	Максимальная номинальная мощность (кВт)			Модель оборудованный Контактор переменного тока	КЗ соответствует
			АС-3
			600В	380В	220 В
EKQ1-09/1301	0. 1~0,16	9	5,5	4	2,2	ЕКЦ1-09	ЭКР2-13
EKQ1-09/1302	0,16~0,25
EKQ1-09/1303	0,25~0,4
EKQ1-09/1304	0,4~0,63
EKQ1-09/1305	0,63~1
EKQ1-09/1306	1~1.6
EKQ1-09/1307	1,6~2,5
EKQ1-09/1308	2,5~4
EKQ1-09/1310	4~6
EKQ1-09/1312	5,5~8
EKQ1-09/1314	7~10
EKQ1-18/1314	7~10	18	10	7.5	4	ЕКЦ1-18	ЭКР2-13
EKQ1-18/1316	9~13
EKQ1-18/1321	12~18
EKQ1-25/1321	12~18	25	15	11	5,5	ЕКЦ1-25	ЭКР2-13
EKQ1-25/1322	17~25	25	15	11	5,5	ЕКЦ1-25	ЭКР2-13
EKQ1-32/2353	23~32	32	18. 5	15	7,5	ЕКЦ1-32	ЭКР2-23
EKQ1-40/3355	30~40	40	30	18,5	11	ЕКЦ1-40	ЭКР2-33
EKQ1-50/3357	37~50	50	33	22	15	ЕКЦ1-50	ЭКР2-33
EKQ1-65/3359	48~65	65	37	30	18.5	ЕКЦ1-65	ЭКР2-33
EKQ1-80/3361	55~70	80	45	37	22	ЕКЦ1-80	ЭКР2-33
EKQ1-80/3363	63~80	80	45	37	22	ЕКЦ1-80	ЭКР2-33
EKQ1-95/3365	80~93	95	45	45	25	ЕКЦ1-95	ЭКР2-34

Оценка 200 до 220 V	Чехол с / Без	Тип названия	Thermal Relay Рейтинг (A)	Применимо проводка (мм ²)		Комплекции
				Сторона питания	Нагрузка нагрузки	Электромагнитный контактор		Thermal Relay	Выделенный Timer
				Сторона питания	Нагрузка нагрузки	Для Star	Для Delta/ Для источника питания	Thermal Relay	Выделенный Timer
5. 5 кВт	с корпусом	ADMT 50	18 до 22 до 26	18-5	3.5	MUF 10-5	—	HRE 35 DG	SDT
7,5 кВт	с случаем	ADMT 70	24-30-36	8	5.5	MUF 18	MUF 25	MUF 25	«	»
11 кВт	с корпусом	ADMT 110	34-42 До 50	14	8	8	MUF 18	MUF 35	HRE 75	HRE 75 DG	«
15 кВт	с корпусом	ADMT 150	45 до 56 до 67	22	14	MUF 25	MUF 50	MUF 50	«	»
19 кВт	с помощью	ADMT 190	54 до 67 до 80	30	22	MUF 35	MUF 50 903 47	«	»	«
22 кВт	с помощью	ADMT 220	от 65 до 80-95	38	22	MUF 35	MUF 65	HRE 150 DG	»
30 кВт	с помощью	ADMT 300	от 90 до 110 до 130	60347	3	MUF 50	Muf 50	Mue 80	«	»
37 кВт	с случаем	ADMT 370	от 105 до 130 до 155	60	65	MUF 65	MUF 65	MUUE 100	HRE 180 DG	«

Оценка 200 до 220 V	Случай с / Без	Тип названия	Тепловое реле Rated (A)	A Сверновеемая проводка (мм ²)		Комплекции
				Справка нагрузки	Нагрузка на груз	Электромагнитный контактор		Электромагнитный контактор		Thermal RELLAY	Timer
				Справка нагрузки	Нагрузка на груз	для Star				Thermal RELLAY	Timer
5. 5 кВт	с корпусом	ADMU 50	18 до 22 до 26	18 до 22	35	MUF 10-5	MUF 18	HRE 35 DG	SDT
7,5 кВт	Cass	ADMU 70	8	5.5	MUF 18	MUF 25	MUF 25	«	»
11 кВт	с корпусом	ADMU 110	34 42 до 50	14	8	MUF 18	MUF 18	MUF 35	HRE 75 DG	«
15 кВт	с корпусом	ADMU 150	45 до 56 до 67	22	14	14	MUF 25	MUF 50	«	»
19 кВт	с корпусом	ADMU 190	54 до 67 до 80	30	22	MUF 35	Мюф 5 0	«	»
22 кВт	с корпусом	ADMU 220	65 до 80-95	38	29	MUF 35	MUF 65	HRE 150 DG	»
30 кВт	с помощью	ADMU 300	от 90 до 130347	90 до 110 до 130	60347	MUF 50	MUF 50	Muf 80	Mue 80	«	»
37 кВт	с Case	ADMU 370	от 105 до 130 до 155	60	MUF 65	MUF 65	Muf 65	MUUE 1000347	HRE 180 DG	«

Тип названия	внешние размеры (мм)						Нокаута
Тип названия	9	B	C	D	E	E	Нокаута

	380347	300	140	330	200	4-Ø10	Верхняя сторона: ø27 × 1 Нижняя сторона: ø27 × 3; Ø20 × 1
								ADMT 70345
ADMT 110

420	320	150	150	370	220		Верхняя сторона: Ø34 × 1 anity: Ø34 × 3; Ø20 × 1
ADMT	320	150	150	370	220		Верхняя сторона: Ø34 × 1 anity: Ø34 × 3; Ø20 × 1
ADMT
ADMT 220	500	370	160	440	440	270	4-Ø12	Верхняя сторона: Ø41 × 1 Под бокой: Ø41 × 3 ; Ø20 × 1
ADMT 300	500	370	160	440	440	270	4-Ø12	Верхняя сторона: Ø41 × 1 Под бокой: Ø41 × 3 ; Ø20 × 1
ADMT 370	410	410	180	540	310	4-Ø14	4-Ø14	Верхняя сторона: Ø53 × 1 В соответствии с стороной: Ø53 × 3 ; ø20 × 1

Тип названия	внешних размеров (мм)						нокаут	приблизительный вес (кг)
Тип названия	A	B	C	D	E	E	нокаут	приблизительный вес (кг)	E	E	D
АДМУ 50	316	272	137	275	‑205	Верхняя сторона: ø34 × 1 Нижняя сторона: ø34 × 3; Ø20 × 1	6,0
ADMU 70							6,3
ADMU 110							6,8
ADMU 150	356	318	153	285	210	Верхняя сторона: ø41 × 1 Нижняя сторона: ø41 × 3; Ø20 × 1	9. 5947	9.5
90 00	356	318	153	285	210	Верхняя сторона: ø41 × 1 Нижняя сторона: ø41 × 3; Ø20 × 1	10,0
387	324	324	153	315	215	Верхняя сторона: Ø53 × 1 angine: Ø53 × 3; ø20 × 1	12.5
ADMU 300	324	324	153	315	215	Верхняя сторона: Ø53 × 1 angine: Ø53 × 3; ø20 × 1	13.0 0
ADMU 370347	400	400	174	174	390	390	310	Верхняя сторона: Ø53 × 1 В соответствии с стороной: Ø53 × 3; ø20 × 1	15,7
