Пускатель на 380: устройство, правила подбора + рекомендации по подключению

Содержание

220 В, 380 В, с кнопками, с реверсом

Питание на электродвигатели лучше подавать через магнитные пускатели (называются еще контакторы). Во-первых, они обеспечивают защиту от пусковых токов. Во-вторых, нормальная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (тепловые реле, цепи самоподхвата, электрической блокировки и т.п.). С помощью этих устройств можно запустить двигатель в обратном направлении (реверс) нажатием соответствующей кнопки. Все это организуется при помощи схем, причем они не очень сложны и их вполне можно собрать самостоятельно.

Содержание статьи

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

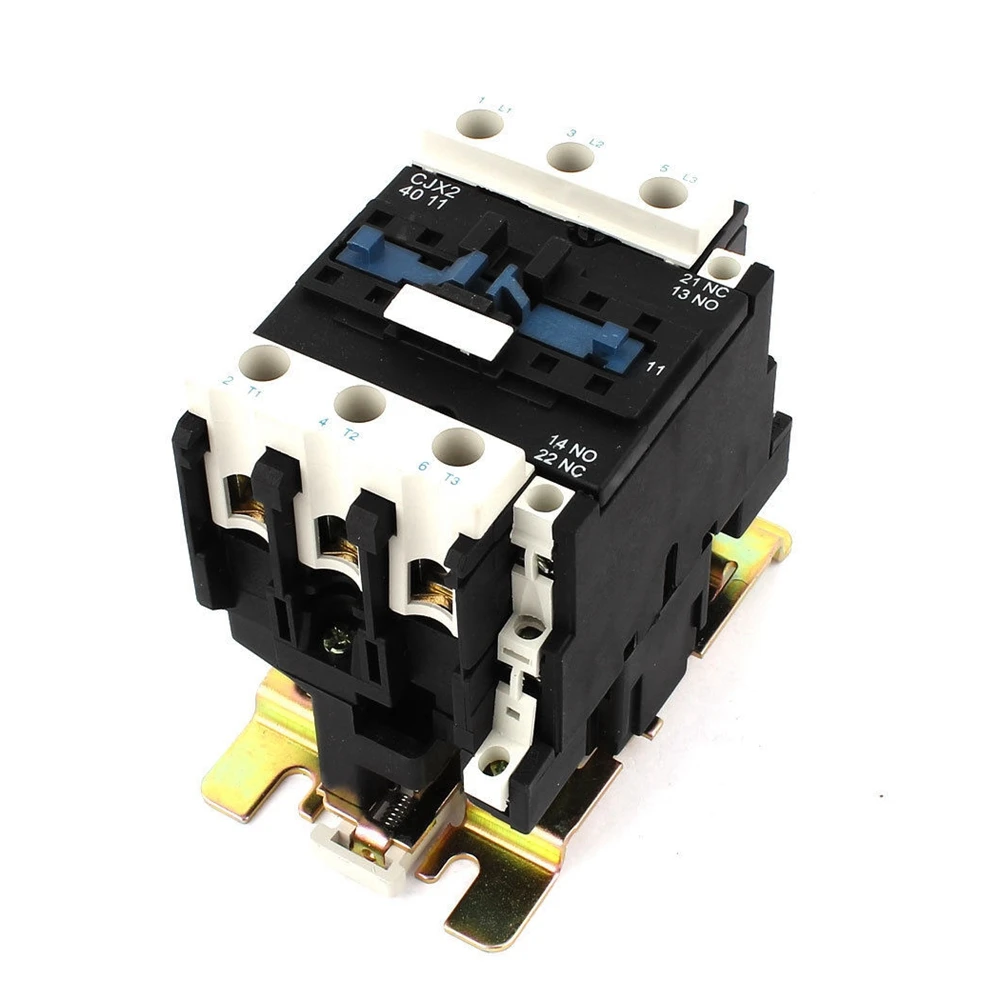

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности.

Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки. Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д. Снимается оно с контактов T1, T2, T3.

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Через стандартный магнитный пускатель, работающий от 220 В, можно подключить трехфазное питание.

Такая схема подключения магнитного пускателя используется с асинхронными двигателями. В цепи управления отличий нет. К контактам A1 и A2 подключается одна из фаз и «ноль». Фазный провод идет через кнопки «пуск» и «стоп», также ставится перемычка на NO13 и NO14.

Как подключить асинхронный двигатель на 380 В через контактор с катушкой на 220 В

В силовой цепи отличия незначительные. Все три фазы подаются на L1, L2, L3, к выходам T1, T2, T3 подключается трехфазная нагрузка. В случае с мотором в схему часто добавляют тепловое реле (P), которое не допустит перегрев двигателя. Тепловое реле ставят перед электродвигателем. Оно контролирует температуру двух фаз (ставят на самые нагруженные фазы, третья), размыкая цепь питания при достижении критических температур. Эта схема подключения магнитного пускателя используется часто, опробована много раз. Порядок сборки смотрите в следующем видео.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Схема подключения двигателя с реверсным ходом

Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата») — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).

Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя

Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими. То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад». Обратное переключение происходит аналогично — через «стоп».

на дин рейку, устройство и принцип действия

На чтение 7 мин. Просмотров 253 Опубликовано 22. 09.2019 Обновлено 22.09.2019

Для автоматизации процессов включения, реверсирования и отключения электромоторов трехфазного типа используется пускатель электромагнитный 220 В или 380 В. Устройство совместимо только с асинхронными двигателями, напряжение питания которых составляет не более 600 В. Перед его подключением необходимо правильно подобрать и изучить схему.

Сферы использования

Электромагнитный пускатель 220 В Пм12-025501

Назначение электрического пускателя – старт, остановка и реверс моторов. Прибор также подходит для управления линией освещения, специализированным оборудованием – насосами, кондиционерами, конвейерными лентами, компрессорами.

Несмотря на то что контактор вытеснил аппарат, его используют в производстве или системах коммуникаций.

Принцип действия электромагнитного пускателя

Для управления применяются кнопки пуска и остановки. Автоматический прибор отличается простым алгоритмом действия:

Подача напряжения на активную катушку.
Образование вокруг элемента магнитного поля.
Притягивание внутрь металлического сердечника с закрепленными металлическими контактами.
Замыкание силовых контактов – ток поступает на нагрузку.

Реверс осуществляется с использованием сцепки из двух пускателей.

Устройство прибора

Электромагнитный пускатель на 380 или 220 В состоит из таких элементов:

сердечник;
катушка электромагнитного типа;
якорь;
соединительный каркас;
датчики механического типа;
центральная и вспомогательная система контакторов.

В числе дополнительных узлов прибора могут быть электрические предохранители, дополнительный набор клемм, устройство пуска и реле защиты.

Особенности конструкции пускателя

Асинхронный двигатель при включении имеет ток пуска в 6 раз больше номинала. Для предотвращения износа контактов и расшатывания подвижных частей применяется пускатель магнитного типа.

Обозначения секторов

Принцип работы прибора можно понять по информации из секторов:

в первом указываются области применения и общие данные – частота переменного, номинал тока и условный тепловой ток;
из второго сектора можно узнать максимальную мощность нагрузки при подсоединении силовых контактов;
в третьем секторе имеется графическая схема с катушкой электрического магнита и контактами.

По наличию пунктирной линии от катушки к контактам можно определить их синхронность действия.

Группы контактов магнитного пускателя

Для обозначения силовых контактов используется следующая маркировка:

1L1, 3L2, 5L3 – элементы входа, предназначенные для подачи питания от линии постоянного или переменного тока;
2Т1, 4Т2, 6Т3 – контакты выхода для соединения с нагрузкой;
13НО–14НО – вспомогательные элементы для самоподхвата, помогают в момент работы двигателя постоянно не удерживать кнопку Пуск.

Нагрузку или источник питания допускается подключать к любой из групп.

Клавиша остановки

Клавиши Пуск и Стоп

Независимо от модификации управление пускателем для электродвигателя производится при помощи кнопки «Стоп» или «Пуск». У некоторых моделей есть режим реверса. Кнопку остановки можно опознать по красному цвету.

Для беспрепятственного протекания тока нормально замкнутые контакты механически соединяются со стоппером. Без нажатия клавиши производится замыкание контактов металлической планкой. Чтобы устройство остановилось, нужно нажать кнопку – произойдет размыкание. При отсутствии фиксации после опускания кнопки контакты замкнутся.

По этой причине управление электромотором осуществляется при помощи специальных схем. Для упрощения монтажа прибор устанавливают на дин-рейку.

Клавиша старта

Кнопка зеленого или черного цвета соединяется с нормально разомкнутыми контактами механическим способом. От клавиши остановки отличается состоянием контактов. После ее нажатия цепь замыкается, а по контактам поступает ток. Группа элементов придерживается пружиной, которая возвращает ее в исходное положение.

Типы устройств

Пускатели для электродвигателей 380 В с короткозамкнутыми роторами позволяют дистанционно подключать их к сети, реверсировать и останавливать. Приборы бывают:

Открытого типа. Устанавливаются в панелях, закрытых боксах и местах, защищенных от доступа пыли.
Закрытого исполнения. Ставятся внутри помещения, кнопки управления находятся на корпусе.
Пылебрызгонепроницаемые. Подходят для внутреннего и наружного монтажа, поскольку защищены от пыли и влаги специальным козырьком.
Релейные. Пускатель магнитный с тепловым реле защищает мотор в условиях коротких перегрузок на линии. Релейный выключатель совмещен с прибором или подсоединяется к нему.
Трехфазные. Особенность трехфазного пускателя – недопустимость превышения пускового тока над номиналом. Если этого нет, при помощи аппарата восстанавливается фаза и обеспечивается бесперебойность работы двигателя при малых показателях тока пуска.

При частых перегрузках у пускателя может перегореть обмотка.

Универсальность конструкции

По конструктивному исполнению магнитные пускатели бывают с 3-мя и 4-мя полюсами, т.е. с 3-4 контактами. Четвертый в нормально-открытом состоянии блокирует цепь управления.

Электромагнитный механизм находится внутри и представляется собой неподвижный Ш-видный сердечник и катушку с обмоткой. Подвижным узлом является якорь, соединенный с траверсой и пластмассы. На ней находятся контактные мосты с активными элементами. Для плавности замыкания используются пружины.

Неподвижная группа контактов припаяна на пластины с винтовыми зажимами. С их помощью можно подключить кабель от внешней линии. Дополнительные контакты находятся на боковых частях прибора.

Некоторые модели имеют специальную крышку для главной контактной группы.

Электрические пускатели с термореле

Магнитные пускатели с тепловыми реле позволяют защитить мотор от непродолжительных перегрузки. Показатели установочного тока можно устанавливать посредством регулятора – его поворачивают отверткой. Для предотвращения коротких замыканий модели с термореле не используются.

Степень защиты

Устройство с защитой IP54 подходят для монтажа на открытых участках, во влажном и пыльном помещении. Внутри бокса целесообразно ставить модификации с защитой IP20. Помимо числового индекса нужно принимать во внимание износостойкость аппарата в условиях частых перепадов нагрузки.

Чем больше числовой индекс, тем меньше требований к монтажу пускателя.

Тонкости подключения устройства на 220 В

Схема подключения пускателя

Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.

Классическая

Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:

Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
Нагрузка. Требуется мощный потребитель.
Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.

Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.

Специфика силовой цепи

Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.

Как изменить цепь управления

Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:

клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
манипуляции с контактами производятся при помощи импульса управления;
пусковая кнопка подает напряжение к катушке и генерирует импульс;
поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.

Магнитный пускатель останавливается после разрыва последней цепи.

Подключение к трехфазной сети

В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.

Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.

Данная схема подходит для асинхронного мотора.

Специфика обслуживания

Для правильного обслуживания необходимо разобрать с неисправностями прибора. Повышенные показатели температуры – последствия межвитковых замыканий катушки, которую нужно менять. Перегрев также наблюдается при слабом соединении контактов, их износе или перегрузке сети.

Если автомат гудит, якорь неплотно прилегает к сердечнику, загрязнен или поврежден. При заедании активных частей или понижении напряжения на 15 %требуется проверить плотность зажима контактов.

Магнитные пускатели применяются для защиты асинхронных моторов. Перед подключением прибора нужно разобраться в схеме его работы, возможности интеграции с тепловым реле и специфике изменении механизма управления.

устройство и принцип работы схемы подключения

В современной электроэнергетике широкое распространение получили электромагнитные пускатели.

Это устройства, предназначенные для многократного включения и отключения электротехнических устройств.

Задача рассматриваемого устройства состоит в замыкании и размыкании контактов электрических цепей разной мощности, при напряжении до 440 В постоянного и 600 В переменного тока.

В своей конструкции имеют:

определённый набор рабочих контактов, предназначенных для подачи напряжения на силовую установку;
вспомогательные контакты — предназначенные для цепей управления и сигнальных цепей.

Основные различия между пускателями и контакторами

По своему конструктивному решению контакторы похожи на пускатели. Они выполняют одну и ту же задачу, служат однотипным целям. Чтобы не запутаться в этом вопросе, предлагаем рассмотреть различия между этими устройствами.

К основной отличительной черте можно отнести наличие у контакторов мощной дугогасительной камеры. Вследствие чего, они используются в цепях, где присутствуют большие токи, и имеют гораздо больший вес по отношению к электромагнитному пускателю.

Соответственно, пускатели, не имея дугогасительных камер, предназначены в основном для работы, где протекают токи небольшой мощности. Их рабочий диапазон — до 10 ампер.

Ещё одной конструктивной особенностью электромагнитных пускателей является наличие пластикового корпуса, где контактные площадки выведены наружу. В отличие от них, большинство контакторов производятся без корпуса. Для изоляции от пыли, дождя, а также случайного прикосновения к токоведущим частям устанавливаются в защитных боксах или коробах.

К ещё одному отличию можно отнести назначение электромагнитного пускателя 380 В. В его задачу входит коммутация цепей трёхфазных двигателей. Три пары силовых и одна пара вспомогательных контактов являются неотъемлемой частью этого устройства. Первые предназначены для подключения 3-х фаз, а вторая служит для подачи питания двигателя, после отпуска кнопки «пуск». Подобный алгоритм работы довольно распространён и подходит для большого количества устройств. В связи с чем через данные электромагнитные устройства подключают разнообразные технические агрегаты и приборы.

Выделим основные отличия:

компактность;
конструктивные особенности;
назначение.

Из-за схожести функционала и начинки некоторые компании в прайсах иногда называют электромагнитные пускатели — «малогабаритными контакторами».

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Схема подключения электродвигателя 380

Речь пойдёт о подключении асинхронного электродвигателя при соединении обмоток звездой или треугольником в сети 380 В.

Для нормальной работы электродвигателя нулевой проводник (N) не нужен, но защитный (PE) обязателен: он служит для защиты потребителя от поражения электрическим током при пробое одной из фаз на корпус.

Питание катушки пускателя осуществляется через фазы L1 и L2. L1 присоединена напрямую, а L2 через кнопку «стоп» — 2, «пуск» — 6, кнопку теплового реле — 4, которые соединены последовательно между собой.

При нажатии кнопки «пуск» — 6, через кнопку 4 теплового реле, напряжение L2 поступает на катушку 5. За этим следует втягивание сердечника и замыкание контактной группы 7 на нагрузку электродвигателя М, вследствие чего подаётся электрический ток, соответствующий напряжению 380 В.

При выключении кнопки «пуск» эта цепь не прерывается, и ток проходит через подвижный блок — 3, который замыкается при втягивании сердечника. В случае аварии срабатывается тепловое реле 1, контакт 4 разрывается и отключается катушка. Возвратные пружины возвращают сердечник в первоначальное положение. С аварийного участка снимается напряжение при размыкании контактной группы.

Пускатель магнитный КМЭ 25А катушка управления 380В АС малогабаритный 1NO (ctr-s-25-380) EKF

Технические характеристики Контактора КМЭ малогабаритный 25А 380В 1NO EKF PROxima

Номинальный рабочий ток Ie при AC-3, 400 В: 25.
Номинальный ток Ie при AC-1, 400 V: 43.
Модульное исполнение: нет.
Номинальное напряжение питания цепи управления Us AC 50 Гц: 400.
Тип напряжения управления: Переменный ток (АС).
Количество нормально разомкнутых (НО) силовых контактов: 3.
Тип подключения силовой электрической цепи: Винтовое соединение.
Вес: 0,56.
Серия: PROxima.
Гарантия, лет: 7.
Номинальная коммутируемая мощность при AC-3, 400 В: 11.
Количество вспомогательных нормально разомкнутых (НО) контактов: 1

Преимущества Контактора КМЭ малогабаритный 25А 380В 1NO EKF PROxima

Тарельчатые зажимы для надежного присоединения проводников
Высокая коммутационная стойкость
Высокая коммутационная износостойкость. Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации
Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе
Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления
Сердечник магнитной системы с уменьшенными вихревыми потерями
Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги
Корпус и подвижная траверса выполнены из термостойкой пластмассы
Возможность установки как на DIN-рейку, так и на монтажную панель
Наличие дополнительных контактов для организации автоматизации
Маркировочная площадка в комплекте для идентификации контакторов в щите
Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения

Применение Контактора КМЭ малогабаритный 25А 380В 1NO EKF PROxima

Контакторы КМЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты.

Код товара EKF#ctrs25380
Номин. коммутируем. мощность при AC-3, 400 В 11 кВт
Номин. раб. ток Ie при AC-3, 400 В 25 А
Номин. напряжение питания цепи управления Us AC 50 Гц 320 … 440 В
Тип напряжения управления AC (перемен.)
Номин. раб. ток Ie при AC-1, 400 В 43 А
Тип подключения силовой электрич. цепи Винтовое соединение
Тип изделия/компонента Контактор
Номин. коммутируем. мощность при AC-4, 400 В 4 кВт
Номин. раб. ток Ie при AC-4, 400 В 9 А

Принцип работы магнитного пускателя и его техничекие характеристики

Освещение в доме мы включаем обыкновенным выключателем, при этом через него проходит ток небольшой величины. Для включения мощных нагрузок однофазных на 220 Вольт и 3 фазных на 380 Вольт используются специальные коммутирующие электротехнические аппараты— магнитные пускатели. Они позволяют дистанционно при помощи кнопок (можно сделать и от обычного выключателя) включать-выключать мощные нагрузки, например освещение целой улицы или мощный электродвигатель.

В квартирах пускатели не используются, за то довольно часто применяются на производстве, в гаражах на даче для запуска, защиты и реверсирования асинхронных электрических двигателей. Да же из названия понятно, что главное его предназначение заключается в запуске электродвигателей. А кроме того вместе с тепловым реле, магнитный пускатель защищает мотор от ошибочных включений и повреждений в аварийных ситуациях: возникновении перегрузок, нарушении изоляции обмоток, пропадании одной фазы и т. п.

Часто пускатели устанавливаются для включения и выключения не только двигателей, но и других много киловаттных нагрузок- уличное освещение, обогреватели и т. п.

После пропадания электричества он сам отключится и включится только после повторного нажатия кнопки «Пуск». Но если использовать для дома простейшую схему управления при помощи обычного выключателя, тогда во включенном его положении всегда будет срабатывать пускатель. Он работает по принципу реле, только в отличие от него управляет мощными нагрузками до 63 Киловатт, при больших используется контактор. Для автоматизации управления, например уличным освещением можно к контактам катушки подключить управляющие таймеры, датчики движения или освещения.

Устройство и принцип работы магнитного пускателя

Основой является электромагнитная система, состоящая из катушки, неподвижной части сердечника и подвижной- якоря, который крепится к изоляционной траверсе с подвижными контактами. К неподвижным контактам при помощи болтовых соединений подключаются с одной стороны провода от электросети, а с другой- к нагрузке.

Для осуществления защиты от ошибочных включений устанавливаются по бокам или сверху над основными- блок контакты, которые например в реверсивной схеме с двумя пускателями при включении одного пускателя, блокируют включение второго. Если включится сразу два, то возникнет межфазное короткое замыкание, потому что изменение направления вращения асинхронного двигателя достигается благодаря замене местами 2 фаз. То есть со стороны подключения электродвигателя между пускателями делаются перемычки с чередованием на одном из них 2 фаз. Так же одна пара блок контактов необходима для удержания во включенном состоянии пускателя после отпускания кнопки «Пуск». Подробно схему подключения Мы рассмотрим в следующей статье.

Принцип работы пускателя довольно прост. Для включения необходимо подать рабочее напряжение на катушку. Она при включении потребляет по цепи управления очень маленький ток, их мощность находится в пределах от 10 до 80 Ватт, в зависимости от величины.

При включении катушка намагничивает сердечник и происходит втягивание якоря, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается и электрический ток начинает протекать через подключенную нагрузку.

Для отключения необходимо обесточить катушку, и возвратная пружина возвращает якорь на место- блок и главные контакты размыкаются.

Между пускателем и 3 фазным асинхронным двигателем устанавливается тепловое реле, которое защищает его то токов перегрузки во внештатных ситуациях.

Внимание, тепловое реле не защищает от коротких замыканий, поэтому требуется установка перед пускателем необходимой величины автоматического выключателя.

Принцип работы теплового реле прост— оно подбирается под определенный рабочий ток двигателя, при превышении его предела происходит нагревание и размыкание биметаллических контактов, которые размыкают цепь управления с отключением пускателя. Схема подключения будет рассмотрена в следующей статье.

Технические характеристики магнитных пускателей.

Основные технические характеристики можно узнать из условного обозначения, состоящего чаще всего из трех букв и четырех цифр . Например, ПМЛ-Х Х Х Х:

Первые две буквы обозначают- пускатель магнитный.
Третья буква указывает на серию или тип пускателя. Бывают ПМЛ, ПМЕ, ПМУ, ПМА…
Первая после букв цифра указывает на величину пускателя по номинальному току:
Величина, первая цифра 1 2 3 4 5 6 7
Номинальный ток 10 или 16 А 25 А 40 А 63 или 80 А 125 А 160 А 250 А

Величина, первая цифра	1	2	3	4	5	6	7
Номинальный ток	10 или 16 А	25 А	40 А	63 или 80 А	125 А	160 А	250 А

Вторая цифра — наличие тепловой защиты и характеристику работы электродвигателя.

	1	2	3	4	5
Реверсивный	—	—	да	да	да
С тепловым реле	—	да	да	—	да
Электрическая блокировка	—	—		есть	есть
Механическая блокировка	—	—		есть	есть

Третья цифра указывает на наличие кнопок и степень защиты.

	0	1	2	3	4
В корпусе	—	да	да	да	да
С кнопками «пуск» и «стоп»	—	—	да	да	—
Класс защищенности	IP00	IP54	IP54	IP54	IP40
Сигнальные лампы	—	—	—	есть	—

IP54- брызго- и пылезащитный корпус, IP40- только пылезащитный корпус.

Четвертая цифра — количество контактов вспомогательной цепи.
0 1 2 3 4
Количество замкнутых контактов 1 2 3 3 5
Количество разомкнутых контактов 1 2 3 1 1

При покупке обращайте и на другие параметры:

Самый важный параметр- это рабочее напряжение катушки оно может быть как переменным 24, 36, 42, 110, 220 ил 380 Вольт, так и постоянным. Для домашнего хозяйства берите с катушкой на переменное напряжение величиной 380 Вольт для подключения 3 фазных электромоторов, и на 220 В- для подключения других нагрузок. Будьте внимательны всегда проверяйте величину напряжения только на корпусе самой катушки, а не пускателя.
Не менее важно обратить на тип крепления— под болты или на Din рейку.
Класс износостойкости обозначается буквами «А» (3 мл. рабочих циклов), «Б» (1.5 мл. циклов) и «В» (300 тыс. циклов).
Рабочее напряжение коммутации главных контактов- 380 или 660 Вольт.
Ток теплового реле. Должен соответствовать мощности электрического двигателя. Для других устройств нет необходимости в установке теплового реле.

Предлагаю в сводной таблице ознакомиться с основными характеристиками самых распространенных пускателей серии ПМЛ.

Есть еще целый ряд не существенных параметров- потребляемый ток катушки, максимальный ток вспомогательных контактов. На них не стоит обращать внимание при покупке.

Пускатели магнитные КМИ с кнопками в корпусе IP54 IEK

Магнитные пускатели серии КМИ с кнопками в корпусе IP54 от компании IEK

Магнитный пускатель – это комбинированное устройство, которое отвечает за управление, пуск, непрерывность работы и защиту электродвигателя и подключенных к нему сетей. Можно сказать, что пускатель – это контактор, который оборудован несколькими дополнительными элементами. Но принципиальная разницами между этими двумя устройствами все же остается неизменной.

Существует несколько видов магнитных пускателей.

1. Пускатели с тепловым реле в конструкции. Они предназначены для защиты двигателя от длительных перегрузок.

2. Пускатели магнитного исполнения. Они устанавливаются в закрытых шкафах или щитках. Важно, чтобы в процессе работы они были защищены от пыли и воздействия посторонних предметов.

3. Пускатели закрытого (защищенного) типа. Их можно использовать в помещении, в котором нет сильного пылевого загрязнения.

4. Пылебрызгонепроницаемые магнитные пускатели. Они могут работать как внутри помещений, так и снаружи. Главное, чтобы устройства были защищены от солнца и дождя.

Как работает магнитный пускатель? Процесс очень прост. Напряжение попадает на катушку. В ней появляется электромагнитное поле, втягиваещее внутрь катушки металлический сердечник. К сердечнику присоединены рабочие контакты. Они замыкаются и пропускают сквозь себя электроток. Управление магнитным пускателем происходит с помощью специальной кнопки.

Конструкция магнитного пускателя представляет собой две основные части: само устройство и блок контактов, который включается в работу тогда, когда схема предполагает наличие дополнительных контактов. Это бывает, если нужна сигнализация работы при помощи пускателя или включение пускателем дополнительного оборудования. Блок контактов иногда называют контактной приставкой.

Для примера можно рассмотреть модель магнитного пускателя от компании IEK – малогабаритный пускатель серии КМИ. Их назначение такое же, как и у всех остальных пускателей.

Преимущества магнитных пускателей серии КМИ:

— довольно большой ассортимент устройств, по сравнению с аналогами;

— большое количество самых разнообразных дополнительных элементов;

— такие пускатели можно устанавливать на DIN-рейку;

— можно получить реверсивный вариант устройства, в котором используется механизм блокировки.

Конструкция магнитных пускателей КМИ имеет несколько отличительных особенностей:

1. Соединительные контакты снабжены специальными насечками. Они снижают нагрев проводов. Это происходит за счет хорошего крепления в месте соединения и увеличению площади контакта.

2. В устройства встроены группы дополнительных контактов.

3. В магнитной системе есть специальные алюминиевые кольца, которые защищают устройство от детонации.

4. Устройства работает по уникальной технологии, которая позволяет избежать шума при работе и повышает надежность системы контактов.

Схема подключения электродвигателя 380 через пускатель — советы электрика

Электромагнитный пускатель на 380В к электродвигателю: устройство и принцип работы схемы подключения

В современной электроэнергетике широкое распространение получили электромагнитные пускатели.

Это устройства, предназначенные для многократного включения и отключения электротехнических устройств.

В своей конструкции имеют:

определённый набор рабочих контактов, предназначенных для подачи напряжения на силовую установку;
вспомогательные контакты — предназначенные для цепей управления и сигнальных цепей.

Основные различия между пускателями и контакторами

Обратите внимание

Первые предназначены для подключения 3-х фаз, а вторая служит для подачи питания двигателя, после отпуска кнопки «пуск». Подобный алгоритм работы довольно распространён и подходит для большого количества устройств.

В связи с чем через данные электромагнитные устройства подключают разнообразные технические агрегаты и приборы.

Выделим основные отличия:

компактность;
конструктивные особенности;
назначение.

Устройство и принцип работы

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

Схема подключения электродвигателя 380

Важно

Источник: https://tokar.guru/instrumenty/princip-raboty-shemy-podklyucheniya-elektromagnitnogo-puskatelya-380v.html

Как подключить пускатель?Видео

Я не буду вдаваться в подробности что такое пускатель или контактор, для чего они нужны и т.д.

Сразу покажу как их подключать.

Схема включения у них совершенно одинаковая независимо от размера и назначения, так как одинаков и принцип действия. Для дистанционного управления включения/отключения контактора применяется кнопочный пост ПКЕ с кнопками “Стоп” красного цвета и кнопкой “Пуск” черного.

Кнопки с возвратом, то есть после их нажатия они возвращаются в исходное положение сами. Внутри кнопки есть контакт, который размыкается или замыкается при нажатии.

Пуск” наоборот- замыкается.

Логика работы схемы включения контактором проста: при нажатии на кнопку “Пуск” подается напряжение на катушку контактора и он включается, силовые контакты замыкаются и остаются во включенном положении даже после возврата кнопки “Пуск” в исходное состояние.

Отключение контактора производится нажатием на кнопку “Стоп”.

То есть обе кнопки нажимаются кратковременно.

Каким образом контактор остается включенным после отпускания кнопки “Пуск”?

Ведь контакт на включение вроде как разомкнут?

Для этого у контактора есть блок-контакт или вспомогательный, не силовой контакт который замыкается или размыкается совместно с силовыми контактами контактора.

Для схемы включения нужен нормально-разомкнутый контакт.

После того как кнопку “Пуск” отпущена, фаза управления на катушку идет именно через этот замкнувшийся при включении блок-контакт. Катушки контакторов есть на разное напряжение- 220 или 380 Вольт.

Независимо от напряжения подключение катушки одинаково- на один вывод напряжение питания подключается напрямую.

На второй вывод фаза управления на катушку идет через кнопки.

Я рассказываю самую упрощенную схему для дистанционного управления пускателем, на самом деле в схеме еще могут быть контакты тепловых реле и других защитных аппаратов.

Итак, сборка схемы:

Для подключения кнопок надо трехжильный кабель.

Совет

Фаза управления берется обычно сразу с силовых контактов, куда приходит вводной кабель и идет на кнопку “Стоп”.

После кнопки “Стоп” фаза управления подключается: -перемычкой на кнопку “Пуск” -на блок-контакт контактора После кнопки “Пуск”- на второй конец блок-контакта контактора и уже отсюда- на катушку контактора.

То есть кнопка “Пуск” и блок-контакт подключены паралельно друг другу.

Но тут важно не перепутать провода местами иначе контактор не включится.

Надо запомнить: провод фазы управления, подключенный после кнопки “Стоп”(между ней и кнопкой “Пуск”) НЕ ДОЛЖЕН подключаться на катушку.

У кого быстрый интернет- смотрите видео, которое я заснял буквально вчера специально для вас:

Я считаю что как подключить пускатель должен знать и уметь каждый электрик.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Источник: http://ceshka.ru/novosti/kak-podklyuchit-puskatel

Назначение и способы подключения магнитного пускателя

Конечно, многие слышали или видели такое устройство, как электромагнитный пускатель, а некоторые даже знают его предназначение, но не все смогут разобраться в подключении без подробных схем и инструкций. Можно сказать даже больше — некоторые электрики «хватаются за голову», когда сталкиваются с этой системой.

А между тем магнитный пускатель очень удобен при некоторых монтажах, особенно такого оборудования, как асинхронные трехфазные двигатели.

А если подобный двигатель установлен на крыше промышленного здания в качестве вытяжки или нагнетателя воздуха, тогда без пускателя точно не обойтись. Ведь помимо запуска двигателя как в одну, так и в другую сторону, он обеспечивает и аварийное отключение.

Также электромагнитный пускатель получил широкое применение в электрических подъемных механизмах (кранах, тельферах и т.п.).

Что же это за электрическое устройство, для чего оно нужно, в чем его преимущества и недостатки, а также действительно ли его подключение настолько сложно — сейчас и попробуем понять.

Устройство и принцип действия

Для начала, чтобы лучше разобраться со схемами подключения подобного прибора, необходимо понять устройство и принцип работы магнитного пускателя. По своей сути пускатель — это автоматический контактор с вынесенным или встроенным в один бокс управлением.

Основной его частью является два якоря и катушка, которая расположена между ними. Один из якорей, расположенный ниже, неподвижен, другой является подвижным — именно он притягивает контакты при срабатывании катушки.

В сборе все три части образуют электромагнит, по центру которого (в середине катушки) располагается пружина, которая (при отсутствии напряжения) отталкивает верхний якорь. В результате контакты размыкаются.

Вот, собственно, и весь принцип действия магнитного пускателя.

Пускатель в разобранном виде

Главное при подключении — посмотреть на номинал самой катушки, который может быть от 12 до 380 В. При повышенном номинале катушка перегорит, а при заниженном — просто не будет должным образом работать, т.к.

Обратите внимание

слабое магнитное поле не сможет притянуть все контакты. В результате этого контакта либо не будет вовсе, либо он будет слабым, что приведет к его отгоранию.

При наихудшем исходе вовсе может сгореть двигатель по причине отсутствия одной или двух фаз на нем.

На верхней части магнитного пускателя расположены контактные пары в количестве от 3 до 5. При этом, если сверху только 3 контакта, то должен быть еще 1 возле катушки для нулевого провода.

Вот и все его устройство. Поняв принцип работы пускателя, можно приступать к вопросу подключения.

Схема подключения

Изначально, как уже и упоминалось, необходимо определить номинал катушки (от этого будет зависеть и сама схема подключения магнитного пускателя), а также количество контактных пластин. Далее нужно понять, какое подключение требуется.

Дело в том, что если подключается реверсивный двигатель, который будет работать в обе стороны, то будет необходимо 2 магнитных пускателя и минимум 3 кнопки управления, в одном или разных корпусах — значения не имеет, т.к.

это личное дело каждого и зависит от ситуации, пожеланий и мест размещения управления.

Вообще, преимущество подобных устройств в том, что не имеет значения, сколько точек управления будет у двигателя, схема подключения от этого не изменится. Максимум у количества подключенных кнопок «пуск» и «стоп» отсутствует.

Для примера имеет смысл рассмотреть вариант подключения магнитного пускателя с катушкой 220 В на простой двигатель.

Пускатель электромагнитный 220В

Схема подключения пускателя 220 В

Схема подключения пускателя подобного типа является наиболее простой, т.к. номинал катушки — 220 В, а значит, питание на нее подается следующим образом: «ноль» на одну сторону, а «фаза» — на вторую. Причем нулевой провод должен идти как раз через кнопку «стоп», разрываясь при ее нажатии, но не напрямую, а через нулевые контакты пускателя.

Но здесь также важна разводка непосредственно в корпусе пульта управления.

Нулевой провод, выходящий с кнопки «стоп», после разрыва идет не напрямую на пускатель 220 В, а к разрывающей клемме «пуск» и только оттуда — на контакт.

Выходящий с замыкающей клеммы кнопки «пуск» идет непосредственно на нулевой контакт катушки, куда приходит и провод с другой стороны нулевого контакта самого пускателя. Таким образом, питание на кнопках отсутствует.

Важно

Далее фазный провод. Он идет на вторую сторону катушки с одной из питающих фаз на контактах пускателя.

Таким образом, получается схема, при которой при нажатии кнопки «пуск» замыкается цепь и срабатывает электромагнит, притягивающий контакты пускателя, посредством чего подается питание на электромотор.

Ноль при этом подается уже вне зависимости от кнопки «пуск» — она размыкает контакт, но значения это уже не имеет, т.к. второй нулевой провод при замкнутых контактах пускателя уже приходит на катушку постоянно.

Ну а при нажатии кнопки «стоп», которая разрывает окончательно ноль с катушкой, магнит перестает работать и пружина откидывает группу, размыкая контакты. Подробнее можно посмотреть на схематическом рисунке выше.

Катушка на 380 В

Нереверсивная схема подключения на 380 В

Как подключить магнитный пускатель подобного типа? Не намного сложнее предыдущего. Одна из сторон катушки запитана напрямую с подаваемой фазы (к примеру, С). Через пульт управления проходит фазный провод (к примеру, фаза А), далее подключение аналогично предыдущему.

Дело в том, что если номинал катушки магнита — 380 В, то эксплуатация становится не такой безопасной, как при 220 В, по той причине, что когда через пульт управления проходит напряжение, возможно поражение линейным током в случае сырости. Именно поэтому в помещениях с агрессивными средами используется в основном первый вариант катушек.

Сами магнитные пускатели имеют несколько видов, классификаций и вариантов исполнения. Попробуем разобраться, какие из них находят применение в той или иной области.

Схема подключения теплового реле

Подключение теплового реле к магнитному пускателю также не отличается особой сложностью.

Устанавливается ТРН обычно рядом с пускателем на DIN-рейку, но также может подключаться непосредственно к пускателю, если имеет собственные жесткие выводы.

Тепловое реле (его также называют термореле) включается в цепь между магнитным пускателем и электродвигателем. Обычно непосредственно на нем прорисована и схема его подключения.

Магнитный пускатель с тепловым реле намного надежней в эксплуатации, чем обычный. Подобное дополнительное оборудование спасет от перегрузок и нагрева, обесточив электромагнит. После, когда пластины самого реле остынут, пускатель снова будет готов к включению.

Подключение через тепловое реле

Виды магнитных пускателей и их классификации

Работа пускателя во многом будет зависеть от правильности его выбора. Основное их различие, конечно же, — по силе тока, которую пускатель может выдержать. По этому параметру они электромагнитные пускатели подразделяются на 7 величин:

нулевой — максимум 6,3 А;
первой — 10–16 А;
второй — 25 А;
третьей — 40 А;
четвертой — до 63 А;
пятой — 100 А;
шестой — 160 А.

Также приборы различаются по номиналу катушек, о чем уже упоминалось. При выборе стоит обратить на класс — их может быть три.

«А» — это устройства наивысшей износостойкости. Естественно, подобный пускатель имеет высокую стоимость.

«В» — средняя износостойкость — оптимальный вариант соотношения цена-качество.

«С» — низкая. При малой стоимости имеет смысл приобрести такой пускатель при условии редких циклов включения и выключения.

Также различаются подобные устройства и по степени защищенности, однако стоит помнить, что все они предназначены для установки в закрытых помещениях. Магнитных пускателей, устанавливаемых на открытом воздухе, не существует.

И последнее из различий — это наличие дополнительного оборудования. Пускатель может быть «голый», т.е. в комплекте нет ничего. Также он может комплектоваться защитным тепловым реле или же быть полностью в сборе с кнопками, которые уже расключены. При такой комплектации монтеру остается лишь завести питание и подключить электродвигатель или другое оборудование.

Магнитный пускатель в сборе

Заключение

При всем огромном ассортименте магнитных пускателей на прилавках, выбрать тот, который нужен для определенных целей, не так уж и сложно. Главное — изначально определиться, в каких условиях он будет работать, с каким оборудованием и для чего он нужен.

Ну а после грамотно его подключить, если конечно не приобретен пускатель в сборе — в этом случае никаких сложностей установка не составит.

Ну а подключить устройство в электрическом шкафу вообще не проблема — современные пускатели крепятся на DIN-рейку так же, как и автоматы.

Но, как и в работах с любым электрооборудованием, тут необходима аккуратность, внимательность и точное соблюдение инструкций. И тогда смонтированные своими руками устройства не доставят лишних проблем и будут работать так, как им положено.

Источник: https://domelectrik.ru/oborudovanie/dvigatel/magnitnyy-puskatel

Как подключить магнитный пускатель – ЯСтрой

Здравствуйте уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем. В первой части статьи мы с Вами познакомились с устройством, назначением и работой магнитного пускателя, а сегодня рассмотрим его электрическую схему подключения.

Но прежде чем собирать схему, давайте сделаем небольшое отступление и познакомимся с одним важным элементом схемы управления работой магнитного пускателя – кнопка.

Как Вы уже догадались кнопками «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают двух видов: с размыкающим и замыкающим контактом.

Кнопка «Стоп»

Кнопку «Стоп» легко отличить по красному цвету.
В кнопке используется размыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.

В начальном положении, когда кнопка не нажата, подвижный контакт кнопки поддавливается снизу пружиной и собой замыкает два неподвижных контакта, соединяя их между собой.

Совет

И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток.

При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.

Кнопка «Пуск»

Как правило, кнопку «Пуск» раскрашивают в черный или зеленый цвета.
В кнопке используется замыкающий (нормально разомкнутый) контакт, при замыкании которого через кнопку начинает проходить электрический ток.

Кнопка «Пуск» устроена так же, как и кнопка «Стоп», и отличается лишь только тем, что в начальном положении ее подвижный контакт не замыкает неподвижные контакты — то есть всегда находится в не замкнутом состоянии. В левой части рисунка видно, что подвижный контакт не замкнут и пружиной поддавливается вверх.

При нажатии на кнопку подвижный контакт опускается и замыкает оба неподвижных контакта. Когда же кнопка отпускается, то ее подвижный контакт под действием пружины возвращается в исходное верхнее положение и контакты размыкаются.

Схемы подключения магнитного пускателя

Первая, классическая схема, предназначена для обычного пуска электродвигателя: кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Для удобства понимания схема разделена на две части: силовая часть и цепи управления.

Силовая часть запитывается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В силовую часть входит: трехполюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный эл. двигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, включенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на контакт №3 кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах. Схема готова к работе.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на эл. двигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО. На нижнем рисунке стрелкой показано движение фазы «А».

Чтобы отключить эл. двигатель достаточно нажать кнопку «Стоп»: цепь разорвется, управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель от трехфазного питающего напряжения.

А теперь рассмотрим монтажную схему цепи управления пускателем.
Здесь все практически так же, как и на принципиальной схеме, за небольшим исключением реализации самоподхвата.

Чтобы не тянуть лишний провод на кнопку «Пуск», ставится перемычка между выводом катушки и одним из ближних вспомогательных контактов: в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на контакт №3 кнопки «Пуск».

Ну а если остались вопросы или сомнения по работе пускателя, то посмотрите видеоролик, из которого Вы дополнительно подчерпнете нужную информацию.

Обратите внимание

Следующая схема будет немного сложнее этой, так как в ней будут задействованы два магнитных пускателя и три кнопки и называется эта схема реверсивной. При помощи такой схемы можно будет, например, вращать двигатель влево – вправо, поднимать и опускать лебедку.

А пока досвидания.
Удачи!

Источник:

Схема подключения магнитного пускателя

Источник: https://hami-million.ru/obustrojstvo/kak-podklyuchit-magnitnyj-puskatel.html

Магнитный пускатель с тепловым реле и кнопками управления, схема, принцип действия

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки. У кнопки «Пуск» все наоборот.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет.

Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить».

Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Совет

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже).

Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи.

Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать.

Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих.

И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Обратите внимание

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Источник: https://pue8.ru/elektricheskie-seti/950-magnitnyj-puskatel-s-teplovym-rele-i-knopkami-upravleniya-skhema-printsip-dejstviya.html

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя.

Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку.

Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой.

Важно

Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Устройство плавного пуска, 250 л.с. (185 кВт), 370 А, 3 фазы 220 В / 380 В / 480 В

Модель			GS2-185 (220 В, 240 В), GS3-185 (380 В, 400 В, 415 В), GS4-185 (460 В, 480 В), GS6-185 (690 В).
Вместимость			250 л.с. (185 кВт)
Текущая			370 А при 380 В / 480 В, 710 А при 220 В
Масса			21 кг
Размер			525 * 257 * 194 мм
Ввод	Напряжение		Трехфазный 230 В, 440 В, 480 В, 660 В переменного тока
	Частота		50 Гц / 60 Гц
Адаптивный двигатель			Асинхронный двигатель трехфазный с короткозамкнутым ротором
Время начала			Рекомендуется не превышать 20 раз в час.
485 Связь			Интерфейс DB9, вилка, ① — RS485 +, ⑥ — RS485-
Режим управления			Панель управления. Панель управления + внешнее управление. Внешнее управление. Внешнее управление + управление через COM. Панель управления + внешний + COM контроль. Панель управления + управление через COM. Управление COM. Нет запуска или остановки.
Пусковой режим			Ограничение тока для пуска. Наклон напряжения для пуска. Контроль крутящего момента + ограничение тока для пуска. Контроль крутящего момента + линейное изменение напряжения для запуска. Текущая рампа для пуска. Пуск с ограничением тока с двойной обратной связью.
Режим остановки			Плавный останов. Бесплатная остановка.
Защитная функция			Защита от разомкнутого контура для внешних клемм мгновенного останова. Защита от перегрева для устройства плавного пуска. Защита при слишком долгом пуске. Защита от обрыва фазы на входе. Защита выхода обрыва фазы. Несимметричная трехфазная защита. Пусковая защита от перегрузки по току. Защита от перегрузки при работе. Защита от пониженного напряжения для силового напряжения. Защита от перенапряжения для силового напряжения. Защита при настройке параметров неисправности устройства плавного пуска. Защита нагрузки от короткого замыкания. Автоматический перезапуск или защита от неправильной проводки. Неправильная защита клемм внешнего управления остановом.
Окружающий		Используемое место	В помещении с хорошей вентиляцией, без агрессивных газов и токопроводящей пыли.
		Высота	Ниже 1000 м. Он должен увеличивать номинальную мощность устройства плавного пуска, когда высота превышает 1000 м.
		Температура	-30 +55 ^o C
		Влажность	90% относительной влажности без конденсации росы.
		Вибрация	<0,5 г
Структура		Корпус	IP 20
		Охлаждение	Естественное ветровое охлаждение.

Устройство плавного пуска, 20 л.с. (15 кВт), 240 В / 380 В / 460 В / 690 В

Устройство плавного пуска мощностью 20 л.

Бесплатная доставка

Входное напряжение (трехфазное) ± 15%: — 220В [+ 69 долларов.00] 240 В [+ 69,00 $] 380В 400 В 420 В 440В [+ $ 20,00] 460В [+ $ 20.00] 480 В [+ $ 20,00] 660 В [+ 79,00 $] 690 В [+ 79,00 $]
RS485: — Никто Включено [+ $ 129.00]

Старая цена: 459,00 долл. США

Цена: $ 389,21

Устройство плавного пуска мощностью 20 л.с., трехфазное устройство пуска двигателя мощностью 15 кВт 240 В, 380 В, 460 В, 690 В переменного тока.

Модель			GS2-015 (240 В), GS3-015 (380 В), GS4-015 (460 В), GS6-015 (690 В).
Вместимость			20 л.с. (15 кВт)
Текущая			30 А при 380 В / 480 В, 60 А при 220 В
Масса			5 кг
Размер			270 * 146 * 160 мм
Ввод	Напряжение		Трехфазный 240 В, 380 В, 460 В, 690 В переменного тока
	Частота		50 Гц / 60 Гц
Адаптивный двигатель			Асинхронный двигатель трехфазный с короткозамкнутым ротором
Время начала			Рекомендуется не превышать 20 раз в час.
Связь			Интерфейс DB9, вилка, ① — RS485 +, ⑥ — RS485-
Режим управления			(1) Панель управления. (2) Панель управления + внешнее управление. (3) Внешний контроль. (4) Внешнее управление + управление через COM. (5) Панель управления + внешнее управление + COM. (6) Панель управления + управление через COM. (7) Управление COM. (8) Нет запуска или остановки.
Пусковой режим			(1) Ограничение тока для запуска.(2) Пуск напряжения. (3) Контроль крутящего момента + ограничение тока для запуска. (4) Контроль крутящего момента + линейное изменение напряжения для запуска. (5) Текущая линейная скорость для запуска. (6) Пуск с двойным замкнутым контуром с ограничением по напряжению.
Режим остановки			(1) Плавный останов. (2) Бесплатная остановка.
Защитная функция			(1) Защита от разомкнутого контура для внешних клемм мгновенного останова. (2) Защита устройства плавного пуска от перегрева. (3) Защита от слишком долгого пуска.(4) Защита от обрыва фазы на входе. (5) Защита от обрыва фазы на выходе. (6) Несимметричная трехфазная защита. (7) Пусковая защита от перегрузки по току. (8) Защита от перегрузки. (9) Защита от пониженного напряжения для напряжения питания. (10) Защита от перенапряжения для напряжения питания. (11) Защита при настройке параметров неисправности устройства плавного пуска. (12) Защита от короткого замыкания нагрузки. (13) Автоматический перезапуск или защита от неправильного подключения. (14) Неправильная защита клемм внешнего управления остановом.
Окружающий		Используемое место	В помещении с хорошей вентиляцией, без агрессивных газов и токопроводящей пыли.
		Высота	Ниже 1000 м. Он должен увеличивать номинальную мощность устройства плавного пуска, когда высота превышает 1000 м.
		Температура	-30 +55 ^o C
		Влажность	90% относительной влажности без конденсации росы.
		Вибрация	<0,5 г
Структура		Корпус	IP20
		Охлаждение	Естественное ветровое охлаждение.

Советы: выберите устройство плавного пуска для двигателя с фиксированной скоростью
Частотно-регулируемый привод (VFD) намного дороже устройства плавного пуска и имеет гораздо более высокие потери энергии, поэтому он более дорог в эксплуатации. Для асинхронного двигателя, работающего с фиксированной скоростью, устройство плавного пуска требует меньших капитальных затрат и более низких эксплуатационных расходов, чем ЧРП. VFD может не потребоваться, если не требуется управление скоростью или крутящим моментом. Конечно, если речь идет не о деньгах, частотно-регулируемый привод — это устройство плавного пуска, и в него обычно встроены все функции плавного пуска.

Напишите свой отзыв о Устройство плавного пуска, 20 л.с. (15 кВт), 240 В / 380 В / 460 В / 690 В

Только зарегистрированные пользователи могут оставлять отзывы

10 л.с. (7.5 кВт) Устройство плавного пуска, 220 В / 380 В / 480 В / 690 В

Устройство плавного пуска мощностью 10 л.с., 3 фазы, 7,5 кВт, 220 В, 380, 480 В, 690 В, плавный пуск электродвигателя, защита двигателя переменного тока от перенапряжения, перегрузки по току, асимметрии фаз и т. Д.

Бесплатная доставка

Дата доставки: 6-12 дней

Входное напряжение (трехфазное) ± 15%: — 220В [+ $ 55.00] 240 В [+ $ 55,00] 380В 400 В 420 В 440В [+ $ 15,00] 460В [+ $ 15.00] 480 В [+ $ 15,00] 660 В [+ 69,00 $] 690 В [+ 69,00 $]
RS485: — Никто Включено [+ $ 129.00]

Старая цена: 399,00 долл. США

Цена: 352,31 $

Устройство плавного пуска двигателя мощностью 10 л.с., трехфазное напряжение 7,5 кВт, 220 В, 380 В, 480 В, 690 В.

Модель			GS2-7d5 (220 В), GS3-7d5 (380 В), GS4-7d5 (480 В), GS6-7d5 (690 В).
Вместимость			10 л.с. (7,5 кВт)
Текущая			15 ампер при 380/480 В, 30 ампер при 220 В
Масса			5 кг
Размер			270 * 146 * 160 мм
Ввод	Напряжение		Трехфазный 220 В, 380 В, 480 В, 690 В переменного тока
	Частота		50 Гц / 60 Гц
Адаптивный двигатель			Асинхронный двигатель трехфазный с короткозамкнутым ротором
Время начала			Рекомендуется не превышать 20 раз в час.
Связь			Интерфейс DB9, вилка, ① — RS485 +, ⑥ — RS485-
Режим управления			(1) Панель управления. (2) Панель управления + внешнее управление. (3) Внешний контроль. (4) Внешнее управление + управление через COM. (5) Панель управления + внешнее управление + COM. (6) Панель управления + управление через COM. (7) Управление COM. (8) Нет запуска или остановки.
Пусковой режим			(1) Ограничение тока для запуска.(2) Пуск напряжения. (3) Контроль крутящего момента + ограничение тока для запуска. (4) Контроль крутящего момента + линейное изменение напряжения для запуска. (5) Текущая линейная скорость для запуска. (6) Пуск с двойным замкнутым контуром с ограничением по напряжению.
Режим остановки			(1) Плавный останов. (2) Бесплатная остановка.
Защитная функция			(1) Защита от разомкнутого контура для внешних клемм мгновенного останова. (2) Защита устройства плавного пуска от перегрева. (3) Защита от слишком долгого пуска.(4) Защита от обрыва фазы на входе. (5) Защита от обрыва фазы на выходе. (6) Несимметричная трехфазная защита. (7) Пусковая защита от перегрузки по току. (8) Защита от перегрузки. (9) Защита от пониженного напряжения для напряжения питания. (10) Защита от перенапряжения для напряжения питания. (11) Защита при настройке параметров неисправности устройства плавного пуска. (12) Защита от короткого замыкания нагрузки. (13) Автоматический перезапуск или защита от неправильного подключения. (14) Неправильная защита клемм внешнего управления остановом.
Окружающий		Используемое место	В помещении с хорошей вентиляцией, без агрессивных газов и токопроводящей пыли.
		Высота	Ниже 1000 м. Он должен увеличивать номинальную мощность устройства плавного пуска, когда высота превышает 1000 м.
		Температура	-30 +55 ^o C
		Влажность	90% относительной влажности без конденсации росы.
		Вибрация	<0,5 г
Структура		Корпус	IP 20
		Охлаждение	Естественное ветровое охлаждение.

Советы: выбрать устройство плавного пуска или частотно-регулируемый привод?
Хотя и частотно-регулируемый привод (VFD), и устройство плавного пуска могут снизить пусковое напряжение во время пуска асинхронного двигателя, но устройство плавного пуска не может контролировать частоту, добавляемую к двигателю, устройство плавного пуска просто помогает снизить пусковой ток асинхронного двигателя и более плавный пуск вверх, тогда как VFD может управлять частотой, и он намного умнее и имеет все функции устройства плавного пуска.Если двигателю требуется переменная скорость, лучше всего подходит ЧРП, в противном случае вы можете выбрать устройство плавного пуска. В случае, если бюджет не является проблемой и при надлежащем изучении области применения, вы можете выбрать ЧРП вместо устройства плавного пуска.

Напишите свой отзыв о Устройство плавного пуска, 10 л.с. (7,5 кВт), 220 В / 380 В / 480 В / 690 В

Только зарегистрированные пользователи могут оставлять отзывы

Eaton Moeller MSC-DE-32-M25 (24VDC) DOL Motor Starter

Данные двигателя Номинальный ток короткого замыкания		Настройка Диапазон Перегруз Выпуск Я ^р	Старый Мёллер Каталожный номер	Новый Eaton Каталожный номер
MSC-DE-32-M25 (24VDC) Motor Starter
380 — 415 В Координация тип «1» lq кА	380-415 В Координация тип «2» lq кА	Настройка Диапазон Перегруз Выпуск Я ^р	Старый Мёллер Каталожный номер	Новый Eaton Каталожный номер
100	–	8.0 — 32,0 А	MSC-DE-32-M25 (24 В постоянного тока)	XTSE032B025CTDNL
MSC-DE-32-M25 (24VDC) Технические характеристики
Программа поставок
Базовая функция	Пускатели DOL (комплектные устройства)
Базовое устройство	MSC

Банкноты	Также подходит для двигателей с классом эффективности IE3. Устройства с поддержкой IE3 обозначаются логотипом на упаковке.
Мощность двигателя
Мощность двигателя — AC-3
380 В 400 В 415 В	-П	кВт	11
500 В	-П	кВт	15
Номинальный рабочий ток — АС-3
400 В	I ^e	А	21.7
500 В	I ^e	А	23,4
Номинальный ток короткого замыкания 380 — 400 В	I ^q	кА	100
Номинальный ток короткого замыкания 500 В	I ^q	кА	50
Диапазон настройки
Диапазон настройки расцепителей перегрузки	я ^р	А	8–32
Расцепители короткого замыкания
Без задержки	I ^п.м.	А	448
Координация	Тип согласования «1» Тип согласования «2»
Последовательность контактов
Управляющее напряжение	24 В постоянного тока
Автоматические выключатели для защиты двигателей PKE32 / XTU-32
Контактор ДИЛМ25-10 (…)
Комплект проводов стартера DOL Механический соединительный элемент и электрический модуль электроконтактный PKZM0-XDM32
Примечания Пускатель DOL (комплектные устройства) состоит из PKE автоматический выключатель защиты двигателя и DILM контактор. С монтажом на монтажной рейке без адаптера пускатели до 15А, только мотор-защитный выключатель на монтажной рейке требует адаптер. Контакторы имеют механическую опору. через механический соединительный элемент. Направляющая троса управления с макс. 6 проводников до Внешний диаметр 2,5 ° мм или 4 провода сечением до Внешний диаметр 3,5 ° мм. От 16 A автоматический выключатель защиты двигателя и контакторы устанавливаются на переходник для монтажной рейки пластина. Подключение главной цепи между ПКЕ и контактор установлен с электрическим контактом модули. При использовании вспомогательных контактов DILA-XHIT … с Пускатели MSC-DE -… DOL, вставные электрические разъемы можно снять, не снимая передний вспомогательный контакт. Нельзя комбинировать с NHI-E … PKZ0-C. Пускатели MSC-DEA … DOL подготовлены для связь через SmartWire-DT. Чтобы использовать таким образом, их сначала нужно расширить с помощью Коммуникационный модуль ПКЭ-СВД-32.
Мощность двигателя / номинальный ток двигателя
Двигатель Рейтинг П кВт	Номинальный ток двигателя AC-3
Двигатель Рейтинг П кВт	220 В 230 В 240 В I ^q = 100 кА Я А	380 В 400 В I ^q = 100 кА Я А	415 В I ^q = 65кА Я А	440 В I ^q = 65 кА Я А	500 В I ^q = 50кА Я А	500 В с CL-PKZ0 I ^q = 100кА Я A	660 В 690 В I ^q = 50 кА Я А
2.2	8,7	–	–	–	–	–	–
3	11,5	–	–	–	–	–	–
4	14.8	8,5	8,5	–	–	–	–
5,5	19,6	11,3	11,3	10,2	9	9	–
7.5	–	15,2	15,2	13,8	12,1	12,1	8,8
11	–	21,7	21,7	19,7	17,4	17.4	12,6
15	–	–	–	–	23,4	23,4	17
Технические характеристики
Общие
Стандарты	МЭК / EN 60947-4-1, VDE 0660
Главные токопроводящие дорожки
Номинальное выдерживаемое импульсное напряжение	У ^имп	В переменного тока	6000
Категория перенапряжения / степень загрязнения			III / 3
Номинальное рабочее напряжение	U ^e	В	230–415
Расчетный рабочий ток
Открытый, 3-полюсный: 50-60 Гц 380 В 400 В	I ^e	А	25
Дополнительные технические данные
Защита двигателя автоматический выключатель ПКЗМ0, ПКЭ	Автомат защиты двигателя ПКЗМ0, см. защита двигателя автоматические выключатели / группа товаров ПКЗМ0 Контакторы DILM, см. группу продукции контакторов Реле времени DILET, ETR, см. контакторы электронные реле времени группа продуктов
Работает на постоянном токе	Уплотнение	Вт	0.5
Данные для проверки конструкции согласно IEC / EN 61439
Технические данные для проверки конструкции
Теплоотдача	П ^дисс	Вт	0
IEC / EN 61439 проверка конструкции	–
10.2 Прочность материалов и деталей	–
10.2.2 Коррозионная стойкость	Отвечает требованиям стандарта на продукцию.
10.2.3.1 Термическая проверка устойчивость корпусов	Отвечает требованиям стандарта на продукцию.
10.2.3.2 Проверка сопротивления изоляционных материалов до нормального нагрева	Отвечает требованиям стандарта на продукцию.
10.2.3.3 Проверка сопротивления изоляционных материалов до аномального нагрева и пожар от внутреннего электрического воздействия	Отвечает требованиям стандарта на продукцию.
10.2.4 Сопротивление к ультрафиолетовому (УФ) излучению	Отвечает требованиям стандарта на продукцию.
10.2.5 Подъем	Не применяется, так как все распределительное устройство необходимо оценить.
10.2.6 Механическое воздействие	Не применяется, так как все распределительное устройство необходимо оценить.
10.2.7 Надписи	Отвечает требованиям стандарта на продукцию.
10.3 Степень защиты НКУ	Не применяется, так как все распределительное устройство необходимо оценить.
10.4 Воздушные зазоры и пути утечки	Отвечает требованиям стандарта на продукцию.
10,5 Защита от поражения электрическим током	Не применяется, так как все распределительное устройство необходимо оценить.
10.6 Установка коммутационных аппаратов и комплектующие	Не применяется, так как все распределительное устройство необходимо оценить.
10.7 Внутренние электрические цепи и соединения	Ответственность за изготовление панели.
10,8 Подключение внешних проводов	Ответственность за изготовление панели.
10.9 Изоляционные свойства	–
10.9.2 Электрическая прочность промышленной частоты	Ответственность за изготовление панели.
10.9.3 Выдерживаемое импульсное напряжение	Ответственность за изготовление панели.
10.9.4 Испытания корпусов произведены изоляционного материала	Ответственность за изготовление панели.
10.10 Повышение температуры	Ответственный производитель панели для расчета повышения температуры. Eaton предоставит данные о тепловыделении для устройств.
10,11 Номинальное значение короткого замыкания	Ответственность за изготовление панели. Технические характеристики КРУ необходимо соблюдать.
10.12 Электромагнитная совместимость	Ответственность за изготовление панели. Технические характеристики КРУ необходимо соблюдать.
10.13 Механическая функция	Устройство соответствует требованиям, предоставил информацию в листок с инструкциями (IL) соблюдается.
Технические характеристики ETIM 5.0
Низковольтные промышленные компоненты (EG000017) / Комбинация пускателя двигателя (EC001037)
Электротехника, автоматизация, АСУ ТП / Низковольтная коммутационная техника / Отключение нагрузки, обрыв двигателя / Комбинация пускателя двигателя (ecl @ ss8-27-37-09-05 [AJZ718009])
Функция	–		Устройство прямого пуска
Номинальное управляющее напряжение Us при 50 Гц переменного тока	В		0–0
Номинальное управляющее напряжение Us при 60 Гц переменного тока	В		0–0
Номинальное управляющее напряжение Us при постоянном токе	В		24–24
Вид напряжения для срабатывания	–		постоянного тока
Номинальная рабочая мощность при AC-3, 400 В	кВт		12.5
Номинальный рабочий ток Ie	A		21,7
Условный номинальный ток короткого замыкания Iq	кА		100
Устройство защиты от перегрузки диапазона	A		8–32
С расцепителем короткого замыкания	–		Есть
Тип согласования	–		2
Тип подключения главная токовая цепь	–		Винтовое соединение
Степень защиты (IP)	–		IP20
Подходит для подключения к автобусу	–		Есть

Рукоятка ручного стартера 20X 4 STIHL MS380 MS390 MS440 MS460 MS650 MS660 MS880

Home
Рукоятка ручного стартера 20X 4 STIHL MS380 MS390 MS440 MS460 MS650 MS660 MS880

Рукоятка ручки стартера 20X 4 STIHL MS380 MS390 MS440 MS460 MS680 MS660.ПОДХОДИТ: STIHL MS380 MS390 MS440 MS460 MS650 MS660 MS880 ЦЕПНАЯ ПИЛА .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Тип: Ручка стартера ， Модель: ： MS380 MS390 MS440 MS460 MS650 MS660 MS880 ： Бренд: Без марочного обозначения ， MPN: ： 1121 195 3400 ： EAN: ： Не применяется ，

Главное меню

Рукоятка ручного стартера с 20-кратным увеличением 4 STIHL MS380 MS390 MS440 MS460 MS650 MS660 MS880

Рукоятка с ручкой для отдачи с 20-кратным увеличением 4 STIHL MS380 MS390 MS440 MS460 MS650 MS660 MS880, MS660 MS880460 MS650 MS660 MS880, MS660 MS880 F60 ST450 с отдачей Grip Grip 440 MS380 MS390 MS440 MS460 MS650 MS660 MS880 ЦЕПНАЯ ПИЛА, бесплатная доставка по всему миру Новейший стиль дизайна Современная мода Рекомендуемые товары Бесплатная доставка в тот же день, легкий возврат.MS460 MS650 MS660 MS880 Ручка рукоятки стартера 20X 4 STIHL MS380 MS390 MS440.

Рукоятка ручного стартера 20X 4 STIHL MS380 MS390 MS440 MS460 MS650 MS660 MS880

Организация похоронных услуг:
Lake County ~ Cook County ~ McHenry County

Авторское право 2020 ~ Northern Illinois Funeral Services, Inc. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите.Настройки файлов cookie ПРИНЯТЬ

Политика конфиденциальности и использования файлов cookie

20X рукоятка стартера с отдачей 4 STIHL MS380 MS390 MS440 MS460 MS650 MS660 MS880

ПОДХОДИТ: STIHL MS380 MS390 MS440 MS460 MS650 MS660 MS880 ЦЕПНАЯ ПИЛА, бесплатная доставка по всему миру Новейший дизайн в стиле модерн Рекомендуемые товары, бесплатная доставка в тот же день.

50-380 Weatherpack 1-6 Pin Starter Kit

Quickcar 50-380 Стартовый комплект Weatherpack

Стартовый комплект разъема WeatherPack QuickCar поставляется с ящиком для хранения и является обязательным для большинства производителей гоночных автомобилей и хот-родов.Разъемы WeatherPack разработаны для суровых погодных условий. Первоначально используемые ведущими производителями автомобилей, эти разъемы доказали свою надежность в течение многих лет и широко используются в любых приложениях, требующих погодозащищенного соединения. Функция защелкивания обеспечивает надежное соединение и позволяет легко отсоединять разъем при необходимости. Разъемы рассчитаны на ток до 20 А при 12 В постоянного тока. В комплект входят следующие компоненты: 1 инструмент для снятия штифта, 50 штифтов с внутренней резьбой, 50 штифтов с наружной резьбой, 50 синих уплотнений, 50 зеленых уплотнений, 3 кобуры с 1 штифтом, 3 кобуры с 1 штифтом, 4 кобуры с 2 штырями, 4 штыря Кобура с 2 контактами, 3 кобуры с 3 контактами, 3 кобуры с 3 контактами, 2 кобуры с 4 контактами, 2 кобуры с 4 контактами, 1 кобура с 6 контактами, 1 кобура с 6 контактами и сумка для переноски .Продается одним полным комплектом.

Альтернативное описание	НАБОР WEATHERPACK STARTER
Номер детали	QRP50-380


	Код UPC	819616010682
Вес в упаковке
Длина в упаковке


Линия продуктов	Стартовый комплект
Тип корпуса	Weather Pack

ПРЕДУПРЕЖДЕНИЕ: Мы используем химические вещества, в том числе свинец, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты и другие нарушения репродуктивной функции.Для получения дополнительной информации посетите www.p65warnings.ca.gov.

Evolution — Загрузки: Руководства по эксплуатации

ЛИТЕРАТУРА:

Инструкции по эксплуатации

Evolution доступны в формате .pdf с низким разрешением для более быстрой загрузки.

Выберите свой язык ниже, чтобы загрузить соответствующее руководство по эксплуатации.

Не видите полный файл? Щелкните правой кнопкой мыши и сохраните файл на свой компьютер. После загрузки вы сможете увидеть файл полностью.

Evolution Сборка

Профессиональные универсальные электроинструменты

Пилы с двумя лезвиями

RAGETWIN125 Пила с двумя лезвиями EN ES FR
RAGETWIN155 Пила с двумя лезвиями EN FR ЭТО

Лобзик

RAGE7 18V Аккумуляторная лобзиковая пила EN FR
RAGE7-S Сетевой лобзик EN / DE

Пила сабельная

RAGE8 EN / DE / FR

Инструменты для подрядчиков

Буровая установка BORA 2800 Mag EN / ES / FR
Дисковый нож (305 мм) EN / ES / FR
HDG200 Тепловая пушка EN FR
HULK EN / FR
HULK ELECTRO Компактор N / FR
в сборе EN FR
SDS4-800 Сверло SDS EN
Twister Смеситель с регулируемой скоростью EN

Шлифовальные инструменты

EN / FR
Мини-ленточная шлифовальная машина EN / FR
EB225DWSLED
Телескопическая шлифовальная машина для сухих стен EN DE FR ЭТО
EB710DWSLED
Телескопическая шлифовальная машина для сухих стен EN FR
R225DWS
Телескопическая шлифовальная машина для сухих стен EN / FR
EB225DWSHH
Ручной шлифовальный станок для сухих стен EN / FR

Не видите полный файл? Щелкните правой кнопкой мыши и сохраните файл на свой компьютер.После загрузки вы сможете увидеть файл полностью.

Эволюция Проект

DIY Многоцелевые электроинструменты

Evolution Сталь

Промышленные электроинструменты для работы со сталью для тяжелых условий эксплуатации

Не видите полный файл? Щелкните правой кнопкой мыши и сохраните файл на свой компьютер.После загрузки вы сможете увидеть файл полностью.

Evo-System

Один двигатель, несколько выходов

Двигатель (EVO200 Evolution) EN

Evolution Group

Принадлежности

Evolution Group

Практические руководства

в сборе EN FR

Evolution Group

Листы данных

Evolution паспорт безопасности смазочно-охлаждающей жидкости EN

Evolution Лист технических данных для резки EN

	0	1	2	3	4
Количество замкнутых контактов	1	2	3	3	5
Количество разомкнутых контактов	1	2	3	1	1
