Пуско-защитное устройство для насоса

Организация эффективного водоснабжения занимает одно из главенствующих проблем в домашнем хозяйстве или любой хозяйственной деятельности. В наше время подача и перемещение воды обеспечивается современными насосными системами. Они разнообразны как по назначению, так и по производительности. Перекачку воды обеспечивает электродвигатель, на оси которого крепится крыльчатка насоса, перегоняющая жидкость в нужном направлении и количестве. Используются и другие принципы работы насосов, например, вибрационный метод.

В любом случае, их объединяет одно: работают приборы с помощью электроэнергии, которая приводит в действие исполнительный насос. Важным элементом в конструкции насосной системы является пуско-защитное устройство (ПЗУ), которое обеспечивает уверенный и плавный запуск насоса и предохраняет его от выхода из строя при возникновении аварийного режима работы электрооборудования.

Конструктивные особенности насосов с ПЗУ

Насосы, предназначенные для перекачки жидкости, подразделяются по назначению:

По принципу действия– вихревые, центробежные, винтовые, вибрационные.
По применению – погружные, и с верхним расположением насоса – поверхностные. Они имеют как бытовое, так и промышленное назначение. Пуско-защитное устройство для всех типов насосов – это обязательное оборудование, конструктивно обеспечивающее его работу.

Современные конструкции ПЗУ плавно запускают двигатель насоса, предохраняя его обмотки или вибрационный механизм от резких стартовых перепадов тока. Этим экономятся материалы при расчете и изготовлении обмоток, уменьшается сечение токоподводящего кабеля.

ПЗУ, в зависимости от конструкции, бывает выносного или встроенного типа. Пуско-защитная аппаратура состоит из пускового конденсатора и реле защиты, которое обеспечивает его срабатывание при превышении установленного порога по току, что защищает целостность обмотки электродвигателя насоса.

Пусковой конденсатор имеет номинал (в mF) в зависимости от мощности электродвигателя. Обычно, это пределы от 0,25 kW до 2,2 kW. Корпус ПЗУ выполняется из металла или ударопрочного пластика, что защищает устройство от внешних воздействий, а также предохраняет от влияния атмосферных осадков.

Обычно прибор устанавливается в помещении, где обеспечивается контроль оборудования.

В корпус устройства вмонтирована клеммная колодка, рассчитанная на подключение насоса, пускового оборудования и кабеля подачи напряжения. В корпусе установлена защищенная от влаги кнопка пуска и отключения насосного агрегата.

Специфика выбора насоса и автоматики

Каждый выпускаемый промышленностью насос имеет свое назначение и специфику применения. Если вы уже подобрали оборудование для перекачки воды или другой жидкости в соответствии с необходимыми параметрами работы, то необходимо знать, что ПЗУ, как правило, применяется в оборудовании с достаточно большой производительностью. Это насосы погружного типа с однофазными асинхронными двигателями и достаточно большой глубиной погружения.

Пусковая аппаратура выносная, т.е. размещается наверху и соединяется с насосом посредством кабельного подключения. При обслуживании данного оборудования не требуется подъем насоса, не производится демонтаж и последующий монтаж водопроводной магистрали, что упрощает эксплуатацию и уменьшает габариты самой насосной установки.

В продаже имеется множество марок насосов, так называемого эконом-класса, бытового назначения и относительно невысокой производительности. Они устанавливаются, как правило, на небольшие (до 10 метров) глубины. Такие насосы экономны и компактны, пусковое оборудование не занимает много места и располагается непосредственно в корпусе приборов.

Встроенное ПЗУ имеет свое преимущество в экономии кабеля (только линия обычной бытовой электросети), в экономии затрат на дополнительное оборудование для насоса, в простоте его использования.

Направление правильного выбора

Наибольшей популярностью пользуются насосы вихревого типа с достаточно высокими характеристиками напора водяного столба, с внешним ПЗУ. Они имеют высокий коэффициент полезного действия и относительно умеренные ценовые показатели.

В бытовых целях используются насосы со встроенными ПЗУ. Они компактные, надежные, удовлетворяют запросы многих владельцев частных домов, дач и других пользователей насосной техники.

Обычно это оборудование вибрационного типа или другое целевое оборудование.

В любом случае, чтобы точно знать недостатки и преимущества того или другого насосного оборудования следует обратиться к специалистам компании «АЛЬФАТЭП», которые профессионально подберут для вас соответствующее вашим нуждам насосное оборудование, а также ответят на важные вопросы его установки и эксплуатации.

Связаться со специалистами «АЛЬФАТЭП» можно по контактному номеру телефона 8 (495) 109-00-95. По согласованию с компанией, приобретенный вами товар может быть доставлен по необходимому адресу. Специалисты компании могут выполнить работы по установке и запуску приобретенного вами насосного оборудования.

Для чего нужна пзу в насосе. Пуско-защитное устройство (ПЗУ) и скважинный насос

Опубликовано автором - - Ноябрь 8, 2013

Высокий пусковой ток – проблема для систем с ограничением по максимальной мощности. Автомат может выбивать, система бесперебойного питания уйти в режим перегрузки. Как быть?

Удачным решением станет использование устройства плавного пуска (УПП). Например, мы имеем однофазный погружной насос мощностью 1кВт, расположенный в скважине на глубине 50 метров. Для старта его двигателя потребуется 4-6-ти кратный пусковой ток, т.е. система должна выдержать кратковременную мощность около 5кВт. Скажем, инвертор, расчитанный на 3кВт просто не сможет осуществить запуск. Момент старта также будет сопровождаться резким повышением давления, который фактически означает гидроудар по системе водопровода.

В линию, питающую насос вставим УПП. Устройство в течение заданного времени (обычно до 20сек.) плавно поднимет напряжение, что позволит насосу с ускорением раскрутить крыльчатку, без рывка. В итоге мы приравняли пусковой ток к номиналу,т.е. он составил величину 1кВт и существенно продлили жизнь погружному насосу (срок службы увеличивается где-то в 2 раза, учитывая стоимость насоса, решение о применении УПП, даже в отсутствии системы резервирования энергии становится очевидным):

Представим схему подключения , которое может использоваться как с однофазным, так и с трехфазным оборудованием:


Существую ли ограничения для использования устройства плавного пуска? Да, таковые есть и о них следует знать:
1) УПП нельзя использовать с холодильниками. Высокий пусковой ток необходим для срыва в движение клапанов компрессора
2) Аналогично для кондиционеров и прочего оборудования

Если у вас остались вопросы – рад буду ответить в комментариях!

Читайте также:

  • Стабилизаторы напряжения: какой выбрать? Обзор типов…

Пуско защитное устройство скважинного насоса применяется для осуществления корректного запуска глубинного насоса с однофазным электродвигателем там, где источником воды является артезианская скважина. О том, что погружной насос оснащен однофазным электродвигателем, можно судить по свободно торчащему из него концу 4-жильного провода.

Что такое пускозащитное устройство и его элементы

Ручной штанговый насос, который ранее применялся для поднятия воды из глубины скважины, в настоящее время повсеместно вытесняется погружным. Однако электрификация процесса подачи воды накладывает свои требования и ограничения на используемое оборудование, несоблюдение которых неизбежно приводит к выходу его из строя.

Поломка насосного оборудования — это в первую очередь затраты на его ремонт, а в крайнем случае и на приобретение нового. Кроме того, прекращается водоснабжение на длительный срок. Стремлением избежать подобных неприятностей обусловлена необходимость установки вспомогательной аппаратуры, обеспечивающей бесперебойную подачу воды. Пускозащитный эффект в процессе работы устройства обеспечивают 2 его составных элемента.

Применением конденсатора достигается плавный запуск электродвигателя и последующий его разгон до рабочего режима. А наличие в его составе защитного теплового реле обеспечивает защиту при возникновении нештатной ситуации, а также отключает подачу питания в случае неисправности электродвигателя.

Наиболее часто встречаются следующие причины срабатывания пускового защитного устройства:

  1. Превышение рабочего напряжения. Возникает из-за скачков напряжения в электросети выше предельно допустимого уровня.
  2. Перегрузка по току. Причина — в повышенной нагрузке на скважинный насос, а также в случае его неисправности.

Основными элементами пускозащитного устройства являются:

Пусковое защитное устройство скважинного насоса может как изначально входить в его комплект, так и поставляться отдельно, однако в обоих случаях самостоятельного подключения избежать защитного оборудования не получится.

Схема подключения, при которой конденсатор выносится отдельно, наиболее часто применяется именно при использовании погружных насосов. Такой способ обусловлен большими трудовыми затратами при устранении неисправности встроенного ПЗУ. Раздельный принцип монтирования позволяет не извлекать электронасос из скважины, и в результате поломка устраняется гораздо быстрее и проще.

Критерии выбора пускозащитного устройства

Выбирая пускозащитное устройство скважинного насоса, необходимо обращать внимание прежде всего на мощность насоса, а также на соответствующую этой мощности емкость конденсатора. Они находятся в непосредственной зависимости друг от друга. Само по себе ПЗУ — это универсальное оборудование, и правильно подобранное устройство обеспечивает корректную и бесперебойную работу любого глубинного насоса.

Способ подключения

Подсоединение ПЗУ не представляет собой каких-либо трудностей, и наличие элементарных познаний в электротехнике позволяет самостоятельно выполнить все необходимые работы. Почти каждое изделие поставляется со схемой монтажа, которую можно найти на внутренней стороне крышки корпуса ПЗУ.

Однако в целях предотвращения случаев поражения электрическим током для подключения рекомендуется привлечь квалифицированного специалиста. Тем более не рекомендуется установка и использование самодельного устройства.

Уважаемые корифеи!
У меня скважинный насос подключен через пуско-защитное устройство. И насос (какой-то китайский, мощностью 1,5 кВт) и ПЗУ устанавливались лет 10 назад. Сегодня провел ежегодную профилактику: отрегулировал давление включения / выключения и подкачал ГА. Затем запустил насос на полив. После минут 10 работы ПЗУ сработало. У меня стоит такое ПЗУ (см. файл во вложении). На нем справа есть красная лампочка и кнопка предохранителя.
Так вот красная лампочка горела, а вернуть ПЗУ к жизни мне удалось, нажав на кнопку предохранителя.
Снова включил насос и начал набирать воду. Больше пока ПЗУ не срабатывало, хотя я набрал где-то литров 750 воды в бак, но красная лампочка горела все время до отключения реле давления.
Подскажите, пожалуйста, в чем обычно бывает причина срабатывания ПЗУ?
В ПЗУ стоит вот такой конденсатор (см. файл во вложении). Может он за 10 лет работы потерял свои характеристики и его надо заменить?
Заранее признателен.

Может быть ответ и запоздалый, но если у Вас насос на 1.5 кВт, то его рабочий ток около 6,8 А, с учетом того, что тепловое реле выбирают из условия 1,2 от рабочего тока, то оно должно быть на 8,2 А. По данным на крышке блока управления, там стоит термореле на 8 А, т. е. оно на самой границе рабочего диапазона, совсем без запаса. И непродолжительная работа насоса с перегрузкой, возникшей от подклинивания крыльчатки или винта, пережатия шланга на полив с поднятием давления и т.

п., могли вызвать срабатывание защиты.
А профилактику проводили? Если да, то что выявилось, и как насос работает в нынешнее время?
Почему задал вопрос, у меня у самого 1.5 недели назад начал сбоить блок управления. Насос включался на 20 секунд, потом выключался, а так как давление успевало подняться выше давления включения, то насос не включался, пока давление опять не падало. Путем блокировки реле давления удалось выяснить, что первое включение насоса длится 20 секунд, потом ПЗУ выключается на 8-10 сек, пока не остынет термореле, а потом второе и все последующие включения работают в цикле 8-10 секунд работает, 8-10 секунд отдыхает, поднимая при этом давление на 0.05 бар. Так термореле работать не должно, при срабатывании оно должно отключаться, и включить его можно, путем нажатия на кнопку. И чтобы накачать гидроаккумулятор с 2 бар до 3.5 бар надо ждать в режиме такого тактирования 10-15 минут. Трогаю термореле, оно температурой не выше 30-35 градусов. Автомат на щитке на 10 А не срабатывает. Термореле тоже на 8 А.
Провел эксперимент, закоротил термореле, после этого насос стал накачивать воду с 2 до 3.5 бар за 2.5-3 минуты.
На эти выходные взял токовые клещи, чтобы проверить ток потребления насоса. При пуске секунд 10-20 ток потребления 5.2 А, потом начинает падать до 4.8 А, а в конце цикла, когда давление поднимается до 3.5 бар, ток потребления падает до 4.5 А. Насос на 0.75 кВт, для него номинальный ток потребления должен быть около 3.4 А, ну с учетом потерь cosFi=0.8, то около 4.3 А. Насос тоже китаец, там может быть всё что угодно. Поэтому считаю, что с насосом пока всё в порядке, просто сломалось термореле, причем очень странно, срабатывает при токе в 5 А, причем контакт разрывает, а потом автоматически включается, но уже на меньшее время. Буду его менять.

Пусковое устройство для скважинного насоса

Пускозащитные устройства (сокращенно ПЗУ) служат для пуска и защиты погружных однофазных электронасосов с двигателями без встроенного конденсатора. В состав пускозащитного устройства входит пусковой конденсатор, защитное тепловое реле с автоматической или ручной перезагрузкой и клеммная колодка. Без данного блока однофазные двигатели без встроенного конденсатора не запустятся!

Каким моделям насосов необходимо ПЗУ?

Начнем с того, что пусковой конденсатор необходим для пуска любого однофазного двигателя.

Двигатели многих погружных глубинных насосов поставляются без встроенного конденсатора. Основная причина заключается в том, что в случае выхода конденсатора из строя (такое случается), элементарная процедура его замены превращается в настоящую проблему — придется поднимать и заново опускать насос в скважину. Именно поэтому конденсатор хочется иметь «под рукой» — его вынесли в отдельный блок, который можно расположить наверху в любом удобном месте.

Поверхностным же однофазным двигателям дополнительное пусковое устройство не требуется. Пусковой конденсатор у них встроенный (ему всегда достаточно места под клеммной крышкой или непосредственно рядом с ней), также как и тепловое реле. В любой момент неисправный конденсатор может быть заменен без сложностей.

На рынке представлены однофазные погружные насосы как уже со встроенным в двигатель конденсатором, так и без такового. Именно для насосов второго типа и потребуется пускозащитное устройство с конденсатором.

Остается выяснить, встроен ли конденсатор в конкретную модель вашего насоса (что желательно сделать еще до покупки). Если это не так, то необходимо уточнить входит ли ПЗУ в комплектацию насоса или придется покупать его дополнительно.

Цены на ПЗУ зависят от страны производства и качества комплектующих, но в любом случае остаются на приемлемом уровне.

Где устанавливать?

Кабельные вводы пускозащитного устройства надежно обжимают кабели, а само устройство защищено от водяных брызг и может быть установлено как внутри, так и снаружи помещений. Однако при круглогодичном использовании насоса, ПЗУ очень желательно разместить в помещении с нормальным уровнем влажности.

Удобнее всего расположить ПЗУ рядом с автоматикой насоса и гидроаккумулятором, но это совсем не обязательно.

Политика конфиденциальности

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др. , передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию "cookies". "Cookies" не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

  • Обработка информации осуществляется на законной и справедливой основе;
  • Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
  • Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
  • Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
  • Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

  • номер основного документа, удостоверяющего личность Пользователя или его представителя;
  • сведения о дате выдачи указанного документа и выдавшем его органе;
  • дату регистрации через Форму обратной связи;
  • текст обращения в свободной форме;
  • подпись Пользователя или его представителя.

для юридического лица:

  • запрос в свободной форме на фирменном бланке;
  • дата регистрации через Форму обратной связи;
  • запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

  • предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
  • предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
  • защита от вредоносных программ;
  • обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

  • в целях удовлетворения требований, запросов или распоряжения суда;
  • в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
  • в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5. 3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Пуско защитное устройство скважинного насоса применяется для осуществления корректного запуска глубинного насоса с однофазным электродвигателем там, где источником воды является артезианская скважина. О том, что погружной насос оснащен однофазным электродвигателем, можно судить по свободно торчащему из него концу 4-жильного провода.

Что такое пускозащитное устройство и его элементы

Ручной штанговый насос, который ранее применялся для поднятия воды из глубины скважины, в настоящее время повсеместно вытесняется погружным. Однако электрификация процесса подачи воды накладывает свои требования и ограничения на используемое оборудование, несоблюдение которых неизбежно приводит к выходу его из строя.

Поломка насосного оборудования — это в первую очередь затраты на его ремонт, а в крайнем случае и на приобретение нового. Кроме того, прекращается водоснабжение на длительный срок. Стремлением избежать подобных неприятностей обусловлена необходимость установки вспомогательной аппаратуры, обеспечивающей бесперебойную подачу воды. Пускозащитный эффект в процессе работы устройства обеспечивают 2 его составных элемента.

Применением конденсатора достигается плавный запуск электродвигателя и последующий его разгон до рабочего режима. А наличие в его составе защитного теплового реле обеспечивает защиту при возникновении нештатной ситуации, а также отключает подачу питания в случае неисправности электродвигателя.

Наиболее часто встречаются следующие причины срабатывания пускового защитного устройства:

  1. Превышение рабочего напряжения. Возникает из-за скачков напряжения в электросети выше предельно допустимого уровня.
  2. Перегрузка по току. Причина — в повышенной нагрузке на скважинный насос, а также в случае его неисправности.

Основными элементами пускозащитного устройства являются:

  • пусковой конденсатор или конденсаторный блок;
  • защитное тепловое реле с автоматической или ручной перезагрузкой;
  • соединительная клеммная колодка, предназначенная для удобства и обеспечения надлежащего качества подключения устройства.

Пусковое защитное устройство скважинного насоса может как изначально входить в его комплект, так и поставляться отдельно, однако в обоих случаях самостоятельного подключения избежать защитного оборудования не получится.

Схема подключения, при которой конденсатор выносится отдельно, наиболее часто применяется именно при использовании погружных насосов. Такой способ обусловлен большими трудовыми затратами при устранении неисправности встроенного ПЗУ. Раздельный принцип монтирования позволяет не извлекать электронасос из скважины, и в результате поломка устраняется гораздо быстрее и проще.

Критерии выбора пускозащитного устройства

Выбирая пускозащитное устройство скважинного насоса, необходимо обращать внимание прежде всего на мощность насоса, а также на соответствующую этой мощности емкость конденсатора. Они находятся в непосредственной зависимости друг от друга. Само по себе ПЗУ — это универсальное оборудование, и правильно подобранное устройство обеспечивает корректную и бесперебойную работу любого глубинного насоса.

Способ подключения

Подсоединение ПЗУ не представляет собой каких-либо трудностей, и наличие элементарных познаний в электротехнике позволяет самостоятельно выполнить все необходимые работы. Почти каждое изделие поставляется со схемой монтажа, которую можно найти на внутренней стороне крышки корпуса ПЗУ.

Однако в целях предотвращения случаев поражения электрическим током для подключения рекомендуется привлечь квалифицированного специалиста. Тем более не рекомендуется установка и использование самодельного устройства.

При покупке глубинного насоса, оснащенного однофазным двигателем без встроенного конденсатора, насос необходимо обязательно доукомплектовать пускозащитным устройством (ПЗУ). Оно может сразу идти в комплекте с насосом, либо покупается дополнительно. В любом случае подключать ПЗУ приходится самостоятельно.

Подбор пускозащитного устройства для скважинного насоса

Устройство называется пускозащитным, поскольку в его состав входит конденсатор, необходимый для пуска однофазного двигателя, и тепловое реле, обеспечивающее защиту двигателя от токовой перегрузки.

Следовательно, правильный подбор ПЗУ сводится к определению требуемой емкости конденсатора и номинального тока теплового реле.

Емкость конденсатора, необходимого для пуска, указывается в технической документации на скважинный насос/двигатель. Кроме этого, значение емкости конденсатора (в µF) может быть указано на шильде двигателя.

Если вам неизвестна емкость конденсатора, необходимая для пуска конкретного насоса, обратитесь к таблице, в которой указаны значения емкости в зависимости от номинальной мощности (P2) двигателя:

Таблица не является универсальной, а содержит усредненные по производителям значения!
Рекомендуемые значения емкости конденсатора у разных производителей двигателей могут отличаться (±10-15% от значений указанных в таблице).
Номинальная мощность погружного двигателя 1×230 В (Р2) Емкость конденсатора
0,37 кВт 16 мкФ
0,55 кВт 20 мкФ
0,75 кВт 30 мкФ
1,1 кВт 40 мкФ
1,5 кВт 50 мкФ
2,2 кВт 75 мкФ
3 кВт 300 мкФ

Правильно подобрав пускозащитное устройство по мощности/емкости конденсатора, мы практически наверняка обеспечиваем соответствие встроенного в ПЗУ теплового реле номинальному току двигателя. Однако дополнительная проверка по току не помешает.

Номинальный ток, на который рассчитано тепловое реле, должен быть выше номинального тока двигателя примерно на 15-20% (например если номинальный ток двигателя составляет 10 А, то необходимо выбрать теплового реле на 12 А). Значение номинального тока двигателя можно найти в технической документации производителя либо на шильде самого двигателя.

Схема подключения ПЗУ

Так как же правильно выполнить подключение ПЗУ? На рисунке 1 представлена схема подключения ПЗУ с конденсатором и тепловой защитой.


Рис. 1 Схема подключения ПЗУ.

В однофазных насосах с выносным конденсатором из двигателя до ПЗУ идет четырехжильный кабель. После ПЗУ выходит уже более привычный трехжильный кабель (фаза, ноль, земля).

Схема не сложная, поэтому имея минимальные знания в электротехнике можно подключить пусковой конденсатор самостоятельно. Более того, можно даже собрать и полноценное ПЗУ с тепловой защитой своими руками.

Однако наиболее простым способом будет покупка готового заводского ПЗУ, с уже полностью выполненной разводкой. В заводских устройствах схема подключения располагается внутри (под крышкой). Достаточно будет просто выполнить подсоединение к соответствующим зажимам клеммной колодки, согласно указанным на схеме цветам проводов.

Политика конфиденциальности

Интернет-магазин «Водомастер. ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию "cookies". "Cookies" не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

  • Обработка информации осуществляется на законной и справедливой основе;
  • Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
  • Определение конкретных законных целей до начала обработки (в т. ч. сбора) информации;
  • Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
  • Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

  • номер основного документа, удостоверяющего личность Пользователя или его представителя;
  • сведения о дате выдачи указанного документа и выдавшем его органе;
  • дату регистрации через Форму обратной связи;
  • текст обращения в свободной форме;
  • подпись Пользователя или его представителя.

для юридического лица:

  • запрос в свободной форме на фирменном бланке;
  • дата регистрации через Форму обратной связи;
  • запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

  • предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
  • предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
  • защита от вредоносных программ;
  • обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

  • в целях удовлетворения требований, запросов или распоряжения суда;
  • в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
  • в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5. 3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Пуско защитное устройство скважинного насоса схема подключения. Пуско защитное устройство скважинного насоса. Принцип действия и существующие разновидности автоматики

Алексей 28.01.2015 Насосные станции

Счастливые владельцы загородных домов и дач очень часто сталкиваются с проблемой водоснабжения своих жилищ.

Привозить и хранить воду в больших емкостях можно только на этапе строительства, а в последующем проблема обеспечения водой решается другими способами. Одним из них является обустройство на участке отдельной скважины.

В ней для бесперебойного водоснабжения устанавливается специальное устройство. Этот агрегат может снабжать водой не только дом, но и огород. Подключение и устройство погружного насоса, совсем не сложное и вполне может быть выполнено самостоятельно. Попробуем разобраться как это делается.

Виды оснащения для системы водоснабжения

Данный вид устройств отличается от других тем, что он работает на напор, он выталкивает жидкость на поверхность. В связи с этим они подвергаются значительно меньшей нагрузке и, как следствие, потребляют намного меньше электроэнергии. А это в наши дни существенный фактор для любого хозяйства.

Насос в отличие от обычной стационарной станции издает намного меньше шума и не приводит к вибрации на поверхности и в доме. Еще одним преимуществом следует считать то, что он выполнен из деталей, не поддающихся ржавчине и не может выйти из строя под воздействием воды. После открытия крана в доме, вы услышите только небольшой щелчок, свидетельствующий о том, что произошло подключение установленного в скважине насоса.

Смотрим видео, немного о видах насосов:

В настоящее время выпускаются различные типы оборудования. Их подразделяют по различным характеристикам, в том числе и по принципу действия на:

  • Динамические;
  • Объемные.

В зависимости от того какой метод подачи используется, они делятся на:

  1. Погружные;
  2. Поверхностные.

Наиболее популярными у владельцев загородного жилья являются погружные модели насосов, которые в свою очередь можно разделить на несколько категорий: фонтанные, циркуляционные и дренажные.

Основная часть устройств принадлежит к динамическим. В этом оснащении перекачивание жидкости происходит в результате воздействия на некоторые его комплектующие. Среди них выделяют такие модели:

  • Лопастные;
  • Струйные;
  • Воздушные.

Первый тип устройств подразделяется еще на несколько групп: осевые, диагональные и центробежные.

Разновидности центробежных агрегатов

Эта категория аппаратов наиболее широко распространена в частных домах. Они обладают достаточной для этого мощность, а их эксплуатация довольно легкая. Схема подключения такого насоса доступна каждому и не отличается особой сложностью.

Применение устройств довольно широко. Кроме подачи воды, они предназначены для удаления стоков или других жидкостей. В частных подворьях с их помощью обустраивают систему канализации.

Устройство насоса

Устройство центробежного насоса погружного типа может быть разным. Применяются два их вида:

  • Штанговый;
  • Бесштанговый.

В первом случае аппарат оснащен приводом, который располагается над водой. Эту модель можно применять в скважинах, имеющих небольшие глубины.

Второй вариант изготавливают как целостное устройство. Питание осуществляется с помощью применения электрокабеля в надежной изоляции, погружаемого в воду вместе с агрегатом.

В настоящее время можно выбрать любое устройство водяного погружного центробежного насоса, подходящее под определенные условия эксплуатации. Производители выпускают различные модели, отличающиеся друг от друга как по размерам, так и по рабочему объему. Это дает возможность приобрести необходимый аппарат, не тратя лишних средств за, например, очень мощный, но не совсем подходящий для определенных условий.

Подключение оборудования

Для того чтобы правильно это сделать, необходимо точно соблюдать некоторые правила и следовать данным рекомендациям. Вот как, например, нужно подключать напорный бак, который будет получать питание от аппарата. Чтобы выполнить такое подключение автоматики к любому погружному насосу потребуются следующие приспособления:


Схема погружного насоса выполняется таким образом: в первую очередь к аппарату подключаем заранее приготовленный клапан и ниппель. Это выполняется с помощью шланга, который обычно идет в комплекте. Далее следует провести тщательную герметизацию всех мест соединений. Это можно сделать с применением специальной липкой ленты, используемой в строительстве. После этого необходимо соединить ниппель с возвратным клапаном.

Смотрим видео, этапы установки насосной группы:

На следующем этапе совершается подключение водоснабжающего шланга насоса. Наконечник трубы фиксируется с помощью ниппеля.

Потом в перекрытии колодца необходимо установить шланг, идущий к мембранному баку, установленному в доме. Снова нужно тщательно герметизировать все места соединений. Это защитит устраиваемую систему не только от мелких протечек, но и возможных серьезных поломок, связанных с этим.

Насосный кабель протягивается через специальное отверстие в наконечнике и после этого осуществляется само соединение. На следующем этапе предусматривается закрытие колодца, на позволяющее попаданию в него мусора.

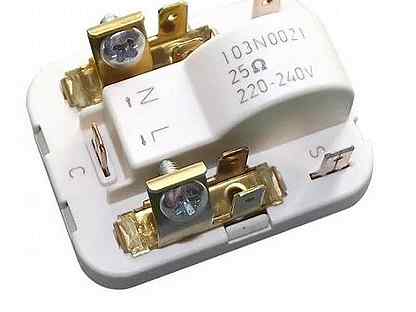

Пускозащитное устройство (ПЗУ) для погружных насосов

Схема подключения автоматики

Этот элемент применяется при первоначальном запуске устройства и для последующего разгона его двигателя. Этот момент является наиболее неблагоприятным режимом для электрических моторов, водозахватной части скважины и труб, по которым поднимается вода.

Для того чтобы предупредить негативные последствия, возникающие при пуске насосов, и применяется данное оборудование. ПЗУ служит защитой электродвигателя по току, осуществляя автоматическое его выключение при появлении перегрузки. Это выполняется с помощью теплового реле, размещенного в корпусе.

Кроме реле в состав устройства входят:

  • Конденсаторный блок;
  • Клемник.

Все элементы объединены в одну электрическую схему.

Гидроаккумуляторы и особенности их подключение

Являясь одной из важных составляющих в водоснабжении частного дома, они используются для накопления воды, находящейся под давлением и по необходимости поступающей в систему. Они выполняются в виде металлической емкости, внутри нее размещена резиновая груша, играющая роль мембраны.

Смотрим видео, завершающие работы и первый запуск:

Прежде, чем совершить подключение водяного погружного насоса к гидроаккумулятору, следует в обязательном порядке проверить наличие давления в баке. Оно должно на 0,2-1 бар быть меньше, чем значение, выставленное на реле.

В некоторых случаях предпочтительно устанавливать гидроаккумулятор на максимально возможной высоте, например, на чердаке или на втором этаже здания.

Выводы

Для того чтобы обеспечить нормальное водоснабжение загородного дома при отсутствии центрального водопровода чаще всего применяются погружные насосы, которые способны функционировать в скважинах. Они надежны и легки в эксплуатации, а схема их установки довольно проста. Выполняется монтаж с применением самых обычных материалов и под силу каждому домовладельцу.

Зачастую предстоит владельцам загородных домов и коттеджей, хозяева рано или поздно сталкиваются с такой проблемой, как обеспечение водоснабжения своих домов.

Постоянно привозить воду и хранить её в больших емкостях можно только на этапе строительства, а в последующем проблема обеспечения водой решается другими способами. Одним из них является обустройство на участке отдельной скважины.

В ней для бесперебойного водоснабжения устанавливается насос. Такой насос может снабжать водой не только дом, но и огород.

Схема такого насоса и его характеристики подробно рассмотрены . В общих чертах центробежный насос состоит из
- ротора и статора
- рабочего колеса и вала
- направляющего аппарата и корпуса
- нагнетательно и всасывающего патрубков.

Немного теории

Для повышения производительности конструктивная схема насоса может изменяться.

Конструктивная схема параллельного соединения колес насоса

При параллельном соединении каждое лопастное колесо подает только часть общей подачи, создавая полный напор, поток в насосе делится на ряд параллельных струй. Такие насосы называют многопоточными.

При входе в насос поток делится на две части и поступает в лопастное колесо с двух сторон. Лопастное колесо в таком случае представляет собой объединение в одной детали двух лопастных колес, расположенных симметрично относительно плоскости, нормальной к оси насоса. При выходе из лопастного колеса обе части потока вновь соединяются и поступают в спиральный отвод.

Конструкция такого насоса получается очень компактной.

Конструктивная схема последовательного соединения колес насоса

При последовательном соединении каждое лопастное колесо создает лишь часть полного напора при полной подаче, напор в насосе возрастает ступенями.

Такой тип конструкции позволяет увеличить напор насоса во столько раз, сколько у него ступеней. Все колеса насажены на общий вал и образуют единый ротор насоса.

Система уравновешивания осевого давления, подшипники, сальники объединяют в одном общем для всех ступеней корпусе, что придает насосу компактность, уменьшает вес и снижает стоимость.

Схема подключения погружного насоса нужна для того, что посмотреть в каком порядке происходит соединение всех деталей.

Первым делом необходимо определиться с глубиной скважины. Глубина скважины определяется глубиной залегания грунтовых вод. Необходимо помнить, что расстояние от дна скважины до насоса должно составлять не менее 1 метра. Расстояние от верхней точки грунтовых вод до поверхности земли называется динамическим уровнем.

Для обеспечения бесперебойного всесезонного использования скважины, оборудуется специальный колодец – кессон. Глубина кессона должна быть не менее глубины промерзания почвы.

1. Труба, выходящая из скважины в кессон подрезается и соединяется с трубой, прокладываемой в траншее, идущей к дому. Таким образом, трубопровод, расположенный в траншее идущей к дому, должен находится на глубине не менее глубины промерзания почвы – т.е. на уровне нижней границы кессона. Рекомендуется в этой траншее закладывать две трубы: первая труда – водопровод, вторая – электропроводка.

Непосредственно перед узлом регулирования давления и гидроаккумулятором необходимо установить фильтр грубой очистки. Дополнительно такой же фильтр устанавливается на выходе гидроаккумулятора перед подачей воды в трубопроводную систему дома, но это требование носит рекомендательный характер.

Электрическая схема подключения насоса

Подключение насоса напрямую к электропитанию грозит быстрой поломкой центробежного агрегата и основная причина в том, что насос продолжит работать в холостую даже при падении уровня воды. Для бытовых систем водообеспечения правильным вариантом является включение в схему водоснабжения заводских блоков автоматики. Такие блоки называют - станциями управления насосом или гидроконтроллерами.

Основные функции гидроконтроллера:
Плавный пуск и плавная остановка насоса;
Автоматическое поддержание давления;
Защита насоса от скачков напряжения;
Защита от отсутствия уровня воды в скважине;
Защита от перегрузки в сети.

Такой блок автоматического управления скважинным насосом очень нужное устройство и поэтому, солидные фирмы включают его в комплектацию насоса, зачастую с ограниченным функционалом.

И электрическая схема подключения насоса в этом случае выглядит следующим образом.
1 - блок управления
2 - кабель насоса с вилкой
3 - кабель с розеткой
4 - автоматический выключатель
5 - розетка с заземлением
6 - насос
7 - кабель насоса
8 - ниппель
9 - обратный клапан
10 - нагнетающий трубопровод
11 - крестовина
12 - переходный ниппель
13 -металлорукав
14 - гидроаккумулятор
15 - трубопровод

Однако, для более долгой работы блока автоматики в схему подключения скважинного насоса необходимо добавить контактор, который обеспечит одновременное включение блока автоматики с погружным насосом.

Контактор – это высоконадежное изделие предназначенное для управления электрическими нагрузками, требующими большого количества включений/отключений.

Схема подключения реле насоса

В некоторых случаях, с целью экономии окончательной стоимости комплекта насоса, подключение выполняется без блока управления. Используется только реле давления.

Реле давления обеспечивает отключение насоса от электрической сети при достижении верхнего предела давления воды в гидроаккумуляторе и включение насоса при достижении давления воды ниже нижнего предела.

Одновременно с подключением реле давления к насосу в схему добавляют блок автоматики, который защищает насос от работы на сухой ход (отсутствие уровня воды в скважине).


Электрическая схема подключения реле давления и автоматики насоса в этом случае выглядит следующим образом.

Схема подключения насоса должна производится только специальным водопогружным кабелем, обеспечивающим надежное заземление. Стандартный влагозащищенный кабель в этом случае не подойдет. Длина проводки равна сумме динамического уровня насоса плюс расстояние от скважины до котельной.

Кабель крепится(припаивается) непосредственно к насосу, изоляция выполняется термоусадочной гидромуфтой. Сам процесс термоусадки довольно сложен, особенно при выполнении в первый раз, поэтому эту процедуру рекомендуется оставить профессионалам, поскольку превышение времени термоусадки грозит потерей эластичности и водостойкости, а недостаточная термоусадка характерна неполной гидроизоляцией кабеля.

Подключение ПЗУ (пускозащитное устройство) для погружных насосов

Пускозащитное устройство предназначено для первоначального запуска насоса и для последующего разгона его двигателя. Пуск является наиболее неблагоприятным режимом для электродвигателей и для того, чтобы предупредить негативные последствия, возникающие при пуске устанавливается ПЗУ насоса.

ПЗУ служит для защиты электродвигателя по току, осуществляя его автоматическое выключение при появлении перегрузки. Это осуществляется с помощью теплового реле, размещенного в корпусе насоса.

Кроме того, в устройство(вместе с реле) входят:
- конденсатный блок
- клеммы

Все эти элементы объединены в общую электрическую схему.

Схема подключения насоса к гидроаккумулятору

Гидроаккумулятор является одной из важнейших составляющих системы водоснабжения дома. Гидроаккумулятор используется для накопления воды, поддержания давления в водопроводной системе и при необходимости добавления воды в трубопровод (например, при падении давления).

Гидроаккумулятор представляет собой металлическую емкость, внутри которой размещена резиновая мембрана.

Схема глубинного насоса при подключении его к гидроаккумулятору должна включать реле давления и манометр. Для удобства обслуживания и контроля давления гидроаккумулятор размещается в котельной дома. Заводские настройки реле давления: нижнее - 1,5 Бар, верхнее – 2,8 Бар.

Перед подключением насоса к гидроаккумулятору необходимо убедится в наличии давления в баке. Давление в баке НЕ должно превышать давления, выставленного на реле. Рекомендуемое значение давления бака гидроаккумулятора должно быть на 0,2 – 1 бар меньше давления, выставленного на реле.

4. Подготовка к спуску насоса в скважину. Схема погружного насоса для обеспечения подачи воды в дом должна содержать: бочонок + обратный клапан + фитинг. Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Здесь применяется паста Анпак плюс льняная пакля.

Перед спуском насоса в скважину, сразу после подрезки выходящей из скважины трубы на нее надевается нижняя часть оголовка и резиновое кольцо-уплотнитель. Каждое соединение должно быть тщательно герметизировано, чтобы защитить систему от протечек.

Опускание насоса в скважину осуществляется с помощью троса из нержавеющей стали диаметром 4-5 мм. Трос подбираю с запасом два – три метра, для возможности закрепления его на концах: с одной стороны – это верхняя часть насоса (протягивается через специальные отверстия), на другой стороне крепятся специальные зажимы (или заклепка). Зажимы тщательно заматываются изолентой.

Трубу, по которой насос будет подавать воду в дом необходимо выпрямить на ровной поверхности. Рядом разматывается кабель электропитания, так же с тросом. Насос подготовлен к спуску.

5. Спуск насоса в скважину. Схема погружного насоса в скважину выглядит следующим образом. С помощью строительных стяжек, через каждые 1,5 – 2 метра необходимо закреплять трос в трубе.

После спуска на обсадную трубу надевают скважинный оголовок. Можно водный шланг, трос и кабель заранее продеть через отверстие оголовка, перед спуском. Оголовок будет предохранять скважину от попадания мусора.

6. Подключите конденсатор и проверьте работу насоса. Если вода выкачивается, значит можно обрезать трубу возле оголовка и соединять ее с трубой, проложенной в траншее для подачи воды в котельную. Соединение производится через муфту с цанговым зажимом.

7. Подключаем насос в розетку

На панели управления загорается сигнальная лампа. Включаем подачу воды для того, чтобы выпустить воздух из системы. Насос начинает работать, и вода поступает в гидроаккумулятор. Должен быть слышен шум воды.

После выпуска воздуха начинает течь вода. Закрываем кран. Следим за показаниями манометра: отключение насоса происходит после нагнетания давления 2,8 Бар. Затем пускаем воду из крана и проверяем работу насоса после снижения давления до 1,5 Бар. Насос снова в работе. Итак, цикл работы повторяется.

Если вы герметично подключили всю систему, то включение и выключение насоса будет осуществляться в соответствии с его настройками. Подключение насоса успешно завершено.

Подробная видео инструкция

Схема установки не отличается высокой сложностью проводимых работ, но требует внимательного и последовательного выполнения каждого этапа работ. Для того, чтобы оборудование прослужило Вам длительный срок и не было поломок, внимательно отнеситесь к каждому этапу работ. В идеальном варианте – обратитесь за помощью к профессионалам.

Уважаемые корифеи!
У меня скважинный насос подключен через пуско-защитное устройство. И насос (какой-то китайский, мощностью 1,5 кВт) и ПЗУ устанавливались лет 10 назад. Сегодня провел ежегодную профилактику: отрегулировал давление включения / выключения и подкачал ГА. Затем запустил насос на полив. После минут 10 работы ПЗУ сработало. У меня стоит такое ПЗУ (см. файл во вложении). На нем справа есть красная лампочка и кнопка предохранителя. Так вот красная лампочка горела, а вернуть ПЗУ к жизни мне удалось, нажав на кнопку предохранителя.
Снова включил насос и начал набирать воду. Больше пока ПЗУ не срабатывало, хотя я набрал где-то литров 750 воды в бак, но красная лампочка горела все время до отключения реле давления.
Подскажите, пожалуйста, в чем обычно бывает причина срабатывания ПЗУ?
В ПЗУ стоит вот такой конденсатор (см. файл во вложении). Может он за 10 лет работы потерял свои характеристики и его надо заменить?
Заранее признателен.

Может быть ответ и запоздалый, но если у Вас насос на 1.5 кВт, то его рабочий ток около 6,8 А, с учетом того, что тепловое реле выбирают из условия 1,2 от рабочего тока, то оно должно быть на 8,2 А. По данным на крышке блока управления, там стоит термореле на 8 А, т. е. оно на самой границе рабочего диапазона, совсем без запаса. И непродолжительная работа насоса с перегрузкой, возникшей от подклинивания крыльчатки или винта, пережатия шланга на полив с поднятием давления и т. п., могли вызвать срабатывание защиты.
А профилактику проводили? Если да, то что выявилось, и как насос работает в нынешнее время?
Почему задал вопрос, у меня у самого 1.5 недели назад начал сбоить блок управления. Насос включался на 20 секунд, потом выключался, а так как давление успевало подняться выше давления включения, то насос не включался, пока давление опять не падало. Путем блокировки реле давления удалось выяснить, что первое включение насоса длится 20 секунд, потом ПЗУ выключается на 8-10 сек, пока не остынет термореле, а потом второе и все последующие включения работают в цикле 8-10 секунд работает, 8-10 секунд отдыхает, поднимая при этом давление на 0. 05 бар. Так термореле работать не должно, при срабатывании оно должно отключаться, и включить его можно, путем нажатия на кнопку. И чтобы накачать гидроаккумулятор с 2 бар до 3.5 бар надо ждать в режиме такого тактирования 10-15 минут. Трогаю термореле, оно температурой не выше 30-35 градусов. Автомат на щитке на 10 А не срабатывает. Термореле тоже на 8 А.
Провел эксперимент, закоротил термореле, после этого насос стал накачивать воду с 2 до 3.5 бар за 2.5-3 минуты.
На эти выходные взял токовые клещи, чтобы проверить ток потребления насоса. При пуске секунд 10-20 ток потребления 5.2 А, потом начинает падать до 4.8 А, а в конце цикла, когда давление поднимается до 3.5 бар, ток потребления падает до 4.5 А. Насос на 0.75 кВт, для него номинальный ток потребления должен быть около 3.4 А, ну с учетом потерь cosFi=0.8, то около 4.3 А. Насос тоже китаец, там может быть всё что угодно. Поэтому считаю, что с насосом пока всё в порядке, просто сломалось термореле, причем очень странно, срабатывает при токе в 5 А, причем контакт разрывает, а потом автоматически включается, но уже на меньшее время. Буду его менять.

Внешнее пусковое устройство погружного насоса. Зачем нужен плавный пуск насоса? Защита с поплавковыми элементами: контроль уровня

Каждый выпускаемый промышленностью насос имеет свое назначение и специфику применения. Если вы уже подобрали оборудование для перекачки воды или другой жидкости в соответствии с необходимыми параметрами работы, то необходимо знать, что ПЗУ, как правило, применяется в оборудовании с достаточно большой производительностью. Это насосы погружного типа с однофазными асинхронными двигателями и достаточно большой глубиной погружения.

Пусковая аппаратура выносная, т.е. размещается наверху и соединяется с насосом посредством кабельного подключения. При обслуживании данного оборудования не требуется подъем насоса, не производится демонтаж и последующий монтаж водопроводной магистрали, что упрощает эксплуатацию и уменьшает габариты самой насосной установки.

В продаже имеется множество марок насосов, так называемого эконом-класса, бытового назначения и относительно невысокой производительности. Они устанавливаются, как правило, на небольшие (до 10 метров) глубины. Такие насосы экономны и компактны, пусковое оборудование не занимает много места и располагается непосредственно в корпусе приборов.

Встроенное ПЗУ имеет свое преимущество в экономии кабеля (только линия обычной бытовой электросети), в экономии затрат на дополнительное оборудование для насоса, в простоте его использования.

Направление правильного выбора

  • Устройства защиты насоса с плавным пуском
  • Электронные блоки управления и защиты насосов
  • Безыскровые реле давления воды
  • Реле давления для полива
  • Реле контроля уровня
  • Реле защиты по давлению
  • Стабилизаторы давления воды
  • Устройство плавного пуска электроинструмента (УПП-И)
  • Погружные насосы с плавным пуском и защитой от сухого хода
  • Фитинги и комплектующие
  • Есть множество причин для включения бытовых насосов через устройство плавного пуска.

    Обычно погружной или поверхностный насос подключают через электромеханическое или электронное реле, блок автоматики или магнитный пускатель. Во всех перечисленных случаях сетевое напряжение подаётся на насос путем замыкания контактов, то есть через прямое подключение. Это означает, что на обмотки статора электродвигателя мы подаём полное сетевое напряжение, а ротор в это время ещё не вращается. Это приводит к появлению мгновенного мощного вращательного момента на роторе электродвигателя насоса.

    Такая схема подключения характеризуется следующими явлениями при запуске насоса:

      Скачки тока через статор (соответственно, и через подводящие провода), так как ротор короткозамкнутый.
      В упрощённом понимании мы имеем короткое замыкание на вторичной обмотке трансформатора. По нашему опыту, в зависимости от насоса, производителя и нагрузки на валу, импульсный пусковой ток может превышать рабочий ток от 4 до 8, а на отдельных экземплярах и до 12 раз.

      Резкое появление вращающего момента на валу.
      Это оказывает негативное воздействие на пусковую и рабочую обмотки статора, подшипники, керамические и резиновые уплотнители, существенно увеличивая их износ и уменьшая ресурс службы.

      Появление резкого вращающего момента на валу приводит к резкому повороту корпуса скважинного насоса относительно трубопроводной системы.
      Мы неоднократно бывали свидетелями того, как из-за этого скважинный насос отсоединялся от трубопроводов и падал в скважину. В случае насосной станции на базе поверхностного насоса, установленного на платформу гидроаккумулятора, это приводит к разбалтыванию крепёжных гаек и разрушению сварных точек и швов гидроаккумулятора. Также при прямом включении насоса сокращается срок службы водопроводной и запорной арматуры, особенно в местах их соединения.

      Принято считать, что гидроаккумулятор убирает гидроудары в системе водоснабжения.
      Это действительно так, но гидроудары исчезают в трубопроводах только начиная от места подключения гидроаккумулятора. В промежутке между насосом и гидроаккумулятором при прямом подключении насоса гидроудар остаётся. В итоге на промежутке от насоса до гидроаккумулятора мы имеем все последствия гидроудара на все части насоса и на трубопроводную систему.

      В системах фильтрации воды гидроудары, возникающие при прямом подключении насоса, значительно сокращают срок службы фильтрующих элементов.

      Если локальная электросеть слабая , то о запуске насоса мощностью более 1кВт при прямом подключении узнают и Ваши соседи по резкому спаду напряжения в сети в момент включения насоса.
      Если локальная сеть КРАЙНЕ СЛАБА , и Ваш сосед тоже получает удовольствие от жизни, подключив к сети все доступные электрические приборы, то скважинный насос, погружённый на большую глубину, может и не запуститься. Такой скачок напряжения может вывести из строя электронные приборы, подключённые в сеть. Известны случаи, когда при запуске насоса выходил из строя напичканный электроникой дорогостоящий холодильник.

      Чем чаще включается насос, тем меньше его ресурс службы.
      Частые запуски через прямое подключение приводят к выходу из строя пластмассовых муфт скважинных насосов, соединяющих электродвигатель с насосной частью.

    Мы с Вами прошлись по проблемам, которые возникают при запуске насоса без устройства плавного пуска (УПП) .

    Необходимо отметить, что и при выключении насоса без УПП с прямой схемой подключенияесть негативные моменты:

      При выключении насоса также происходит гидроудар в системе, но теперь уже по причине резкого снижения вращающего момента на валу насоса, что равносильно созданию мгновенного разряжения.

      Резкое снижение вращающего момента на валу насоса также приводит к повороту корпуса насоса, но в противоположную сторону.
      Вспомним о трубопроводах и резьбовых соединениях насоса.

      В обычных бытовых насосах электродвигатели являются асинхронными и имеют явно выраженный индуктивный характер.
      Если мы резко прерываем подачу тока через индуктивную нагрузку, то происходит резкий скачок напряжения на этой нагрузке по причине непрерывности тока. Да, мы размыкаем контакт, и всё высокое напряжение должно остаться на стороне насоса. Но при любом механическом размыкании контакта присутствует так называемый «дребезг контактов», и импульсы высокого напряжения попадают в сеть, а значит попадают и в приборы, подключенные в это время к сети.

    Таким образом, при прямом подключении насоса происходит повышенный износ механических и электрических частей насоса (как при запуске, так и при отключении). Также страдают приборы, включенную в эту же сеть, и уменьшается ресурс работы систем фильтрации и водопроводной арматуры.

    Использование устройства плавного пуска («Акваконтроль УПП-2,2С») позволяет сгладить большинство описанных выше недостатков. В устройстве УПП-2,2С реализована специально рассчитанная кривая нарастания напряжения на насосе, позволяющая с одной стороны гарантированно запустить насос в самых неблагоприятных условиях эксплуатации, а с другой стороны плавно увеличить частоту вращения вала. Также в этот прибор встроена защита от низкого и высокого напряжения сети, чтобы оградить насос от экстремальных режимов работы и включения.

    В УПП-2,2С используется фазное симисторное управление. В момент пуска на насос подается часть сетевого напряжения, которое создает вращающий момент, достаточный для гарантированного запуска насоса. По мере раскрутки ротора плавно увеличивается напряжение на насосе до момента полной подачи напряжения. После этого включается реле и отключается симистор. В итоге, при использовании УПП-2,2С насос подключён к сети через контакты реле, то есть так же, как и при прямом подключении. Но в течение 3,2 секунд (это время плавного пуска) напряжение на насос подаётся через симистор, что обеспечивает «мягкий пуск», без искр на контактах реле.

    При таком запуске максимальный пусковой ток превышает рабочий не более чем в 2,0-2,5 раза вместо 5-8 раз. Используя УПП-2,2С , мы в 2,5-3 раза уменьшаем пусковые нагрузки на насос и во столько же раз продлеваем жизнь насосу, обеспечиваем более комфортную работу приборов, подключённых к электрической сети. УПП-2,2С можно назвать устройством с ресурсосберегающей технологией.

    Опубликовано автором - - Ноябрь 8, 2013

    Высокий пусковой ток – проблема для систем с ограничением по максимальной мощности. Автомат может выбивать, система бесперебойного питания уйти в режим перегрузки. Как быть?

    Удачным решением станет использование устройства плавного пуска (УПП). Например, мы имеем однофазный погружной насос мощностью 1кВт, расположенный в скважине на глубине 50 метров. Для старта его двигателя потребуется 4-6-ти кратный пусковой ток, т.е. система должна выдержать кратковременную мощность около 5кВт. Скажем, инвертор, расчитанный на 3кВт просто не сможет осуществить запуск. Момент старта также будет сопровождаться резким повышением давления, который фактически означает гидроудар по системе водопровода.

    В линию, питающую насос вставим УПП. Устройство в течение заданного времени (обычно до 20сек.) плавно поднимет напряжение, что позволит насосу с ускорением раскрутить крыльчатку, без рывка. В итоге мы приравняли пусковой ток к номиналу,т.е. он составил величину 1кВт и существенно продлили жизнь погружному насосу (срок службы увеличивается где-то в 2 раза, учитывая стоимость насоса, решение о применении УПП, даже в отсутствии системы резервирования энергии становится очевидным):

    Представим схему подключения , которое может использоваться как с однофазным, так и с трехфазным оборудованием:


    Существую ли ограничения для использования устройства плавного пуска? Да, таковые есть и о них следует знать:
    1) УПП нельзя использовать с холодильниками. Высокий пусковой ток необходим для срыва в движение клапанов компрессора
    2) Аналогично для кондиционеров и прочего оборудования

    Если у вас остались вопросы – рад буду ответить в комментариях!

    Читайте также:

    • Стабилизаторы напряжения: какой выбрать? Обзор типов…

    Пуско защитное устройство скважинного насоса применяется для осуществления корректного запуска глубинного насоса с однофазным электродвигателем там, где источником воды является артезианская скважина. О том, что погружной насос оснащен однофазным электродвигателем, можно судить по свободно торчащему из него концу 4-жильного провода.

    Что такое пускозащитное устройство и его элементы

    Ручной штанговый насос, который ранее применялся для поднятия воды из глубины скважины, в настоящее время повсеместно вытесняется погружным. Однако электрификация процесса подачи воды накладывает свои требования и ограничения на используемое оборудование, несоблюдение которых неизбежно приводит к выходу его из строя.

    Поломка насосного оборудования — это в первую очередь затраты на его ремонт, а в крайнем случае и на приобретение нового. Кроме того, прекращается водоснабжение на длительный срок. Стремлением избежать подобных неприятностей обусловлена необходимость установки вспомогательной аппаратуры, обеспечивающей бесперебойную подачу воды. Пускозащитный эффект в процессе работы устройства обеспечивают 2 его составных элемента.

    Применением конденсатора достигается плавный запуск электродвигателя и последующий его разгон до рабочего режима. А наличие в его составе защитного теплового реле обеспечивает защиту при возникновении нештатной ситуации, а также отключает подачу питания в случае неисправности электродвигателя.

    Наиболее часто встречаются следующие причины срабатывания пускового защитного устройства:

    1. Превышение рабочего напряжения. Возникает из-за скачков напряжения в электросети выше предельно допустимого уровня.
    2. Перегрузка по току. Причина — в повышенной нагрузке на скважинный насос, а также в случае его неисправности.

    Основными элементами пускозащитного устройства являются:

    • пусковой конденсатор или конденсаторный блок;
    • защитное тепловое реле с автоматической или ручной перезагрузкой;
    • соединительная клеммная колодка, предназначенная для удобства и обеспечения надлежащего качества подключения устройства.

    Пусковое защитное устройство скважинного насоса может как изначально входить в его комплект, так и поставляться отдельно, однако в обоих случаях самостоятельного подключения избежать защитного оборудования не получится.

    Схема подключения, при которой конденсатор выносится отдельно, наиболее часто применяется именно при использовании погружных насосов. Такой способ обусловлен большими трудовыми затратами при устранении неисправности встроенного ПЗУ. Раздельный принцип монтирования позволяет не извлекать электронасос из скважины, и в результате поломка устраняется гораздо быстрее и проще.

    Критерии выбора пускозащитного устройства

    Выбирая пускозащитное устройство скважинного насоса, необходимо обращать внимание прежде всего на мощность насоса, а также на соответствующую этой мощности емкость конденсатора. Они находятся в непосредственной зависимости друг от друга. Само по себе ПЗУ — это универсальное оборудование, и правильно подобранное устройство обеспечивает корректную и бесперебойную работу любого глубинного насоса.

    Способ подключения

    Подсоединение ПЗУ не представляет собой каких-либо трудностей, и наличие элементарных познаний в электротехнике позволяет самостоятельно выполнить все необходимые работы. Почти каждое изделие поставляется со схемой монтажа, которую можно найти на внутренней стороне крышки корпуса ПЗУ.

    Однако в целях предотвращения случаев поражения электрическим током для подключения рекомендуется привлечь квалифицированного специалиста. Тем более не рекомендуется установка и использование самодельного устройства.

    Принцип действия пускозащитного реле холодильника и как его учитывать при ремонте ─ Блог

    Холодильник – довольно-таки насыщенное автоматикой устройство. И для того, чтобы отрегулировать возникшую неполадку, пусть даже мелкую, нужно иметь хотя бы некоторое представление о принципах работы каждого узла и агрегата. Сегодня мы решили поговорить о функциональном назначении пускозащитного реле холодильника.

    А нашими консультантами по данному вопросу выступят специалисты интернет-магазина запчастей к бытовой технике ALM-запчасти.

    Знание принципов действия пускозащитного реле вам очень пригодятся, если ваш холодильник вдруг стал запускаться с перебоями.

    Например, со второй-третьей попытки или, вообще, через раз. Как уже можно догадаться из названия, пускозащитное реле некоторым образом участвует в запуске работы мотора-компрессора после предусмотренного технологическим циклом перерыва в работе холодильника.

    Принцип действия пускозащитного реле

    Принцип действия пускового реле холодильника достаточно прост. Когда температура внутри камеры падает ниже заданной терморегулятором, то контакты терморегулятора замыкаются. В этот момент реле получает сигнал на запуск мотора-компрессора. Как правило, вместе с пусковым реле в том же корпусе находится тепловое защитное реле, которое защищает мотор от перегрузок и перегревания. Такое реле и называется пускозащитным.

    При нормальной работе холодильника выше описанный процесс занимает примерно две секунды. Если за эти пару секунд мотор почему-либо не запустился, то срабатывает защита и мотор уже не запустится. Во всяком случае, пока не получит новый сигнал к началу работы. Далее компрессор работает до тех пор пока температура не достигнет заданной терморегулятором. По достижению нужной температуры срабатывает температурный датчик, контакты пускозащитного реле холодильника размыкаются и компрессор останавливается.

    Когда же температура в камере вновь повысится сверх заданной, то весь цикл начинается по новой. Терморегулятор подает сигнал реле, контакты реле замыкаются, образуя замкнутую электрическую цепь, по которой электродвигатель получает электропитание. В момент пуска компрессор потребляет ток в 3-5 раз выше номинального. Это нужно, чтобы разогнать двигатель до рабочего состояния. Вот на это как раз и уходят те самые пару секунд, о которых шла речь выше.

    Одновременно с запуском двигателя начинает нагреваться защитная пластина, вмонтированная в корпус пускозащитного реле холодильника. Если двигатель никак не запускается, то через несколько секунд пластина нагреется до температуры, при которой она начинает деформироваться (выгибаться) и размыкает контакты защитного теплового реле. Это и есть принцип срабатывания защитного механизма пускозащитного реле.

    Как не сложно догадаться, следующая попытка запуска мотора-компрессора может быть предпринята системой лишь тогда, когда защитная пластина остынет и вернется в прежнее состояние и замкнет контакты теплового реле. Если последующие попытки запуска также окажутся неудачными – видимо, случилась поломка пускового реле холодильника. Эта деталь считается не ремонтопригодной, поэтому вышедшее из строя пускозащитное реле придется менять.

    Как проверить исправность пускозащитного реле

    Но не спешите покупать новую запчасть сразу. Сначала попытайтесь проверить исправность пускозащитного реле. Посмотрите, чтобы не было нарушено крепление. По правилам пускозащитное реле холодильника должно быть закреплено точно вертикально (ориентир – метка). Только так сердечник реле при получении сигнала тянется быстро, за те самые плановые пару секунд, и замкнет контакты цепи.

    Если крепление не было нарушено – значит, нужно проверить само реле. То есть снять пускозащитное реле и «прозвонить» контакты. С основным массивом модификаций реле сориентироваться несложно, так как там всего одна пара контактов. А вот некоторые модификации – например, LS-08B и РТК-Х - имеют две пары контактов. Поэтому, при неисправности одной пары, цепь замыкается через планку контактодержателя.

    Если где-то цепь «не прозванивается», то можно попробовать зачистить контакты и протереть их спиртом. В пускозащитном реле холодильника модификации РТП-1 можно попробовать подогнуть планку контактодержателя, чтобы цепь замыкалась плотнее, а контакты не расходились. Если же все эти ухищрения не привели реле в рабочее состояние – значит, нужно покупать новое! Или сначала проверить работу мотора-компрессора. Но это уже задача для квалифицированных мастеров сервисных служб. Самостоятельно вмешиваться в устройство электродвигателя специалисты Интернет-магазина ALM-запчасти не рекомендуют!



    Установка и схема подключения погружного насоса. Пуско-защитное устройство (ПЗУ) и скважинный насос Пуско защитное устройство скважинного насоса схема подключения

    Алексей 28.01.2015 Насосные станции

    Счастливые владельцы загородных домов и дач очень часто сталкиваются с проблемой водоснабжения своих жилищ.

    Привозить и хранить воду в больших емкостях можно только на этапе строительства, а в последующем проблема обеспечения водой решается другими способами. Одним из них является обустройство на участке отдельной скважины.

    В ней для бесперебойного водоснабжения устанавливается специальное устройство. Этот агрегат может снабжать водой не только дом, но и огород. Подключение и устройство погружного насоса, совсем не сложное и вполне может быть выполнено самостоятельно. Попробуем разобраться как это делается.

    Виды оснащения для системы водоснабжения

    Данный вид устройств отличается от других тем, что он работает на напор, он выталкивает жидкость на поверхность. В связи с этим они подвергаются значительно меньшей нагрузке и, как следствие, потребляют намного меньше электроэнергии. А это в наши дни существенный фактор для любого хозяйства.

    Насос в отличие от обычной стационарной станции издает намного меньше шума и не приводит к вибрации на поверхности и в доме. Еще одним преимуществом следует считать то, что он выполнен из деталей, не поддающихся ржавчине и не может выйти из строя под воздействием воды. После открытия крана в доме, вы услышите только небольшой щелчок, свидетельствующий о том, что произошло подключение установленного в скважине насоса.

    Смотрим видео, немного о видах насосов:

    В настоящее время выпускаются различные типы оборудования. Их подразделяют по различным характеристикам, в том числе и по принципу действия на:

    • Динамические;
    • Объемные.

    В зависимости от того какой метод подачи используется, они делятся на:

    1. Погружные;
    2. Поверхностные.

    Наиболее популярными у владельцев загородного жилья являются погружные модели насосов, которые в свою очередь можно разделить на несколько категорий: фонтанные, циркуляционные и дренажные.

    Основная часть устройств принадлежит к динамическим. В этом оснащении перекачивание жидкости происходит в результате воздействия на некоторые его комплектующие. Среди них выделяют такие модели:

    • Лопастные;
    • Струйные;
    • Воздушные.

    Первый тип устройств подразделяется еще на несколько групп: осевые, диагональные и центробежные.

    Разновидности центробежных агрегатов

    Эта категория аппаратов наиболее широко распространена в частных домах. Они обладают достаточной для этого мощность, а их эксплуатация довольно легкая. Схема подключения такого насоса доступна каждому и не отличается особой сложностью.

    Применение устройств довольно широко. Кроме подачи воды, они предназначены для удаления стоков или других жидкостей. В частных подворьях с их помощью обустраивают систему канализации.

    Устройство насоса

    Устройство центробежного насоса погружного типа может быть разным. Применяются два их вида:

    • Штанговый;
    • Бесштанговый.

    В первом случае аппарат оснащен приводом, который располагается над водой. Эту модель можно применять в скважинах, имеющих небольшие глубины.

    Второй вариант изготавливают как целостное устройство. Питание осуществляется с помощью применения электрокабеля в надежной изоляции, погружаемого в воду вместе с агрегатом.

    В настоящее время можно выбрать любое устройство водяного погружного центробежного насоса, подходящее под определенные условия эксплуатации. Производители выпускают различные модели, отличающиеся друг от друга как по размерам, так и по рабочему объему. Это дает возможность приобрести необходимый аппарат, не тратя лишних средств за, например, очень мощный, но не совсем подходящий для определенных условий.

    Подключение оборудования

    Для того чтобы правильно это сделать, необходимо точно соблюдать некоторые правила и следовать данным рекомендациям. Вот как, например, нужно подключать напорный бак, который будет получать питание от аппарата. Чтобы выполнить такое подключение автоматики к любому погружному насосу потребуются следующие приспособления:


    Схема погружного насоса выполняется таким образом: в первую очередь к аппарату подключаем заранее приготовленный клапан и ниппель. Это выполняется с помощью шланга, который обычно идет в комплекте. Далее следует провести тщательную герметизацию всех мест соединений. Это можно сделать с применением специальной липкой ленты, используемой в строительстве. После этого необходимо соединить ниппель с возвратным клапаном.

    Смотрим видео, этапы установки насосной группы:

    На следующем этапе совершается подключение водоснабжающего шланга насоса. Наконечник трубы фиксируется с помощью ниппеля.

    Потом в перекрытии колодца необходимо установить шланг, идущий к мембранному баку, установленному в доме. Снова нужно тщательно герметизировать все места соединений. Это защитит устраиваемую систему не только от мелких протечек, но и возможных серьезных поломок, связанных с этим.

    Насосный кабель протягивается через специальное отверстие в наконечнике и после этого осуществляется само соединение. На следующем этапе предусматривается закрытие колодца, на позволяющее попаданию в него мусора.

    Пускозащитное устройство (ПЗУ) для погружных насосов

    Схема подключения автоматики

    Этот элемент применяется при первоначальном запуске устройства и для последующего разгона его двигателя. Этот момент является наиболее неблагоприятным режимом для электрических моторов, водозахватной части скважины и труб, по которым поднимается вода.

    Для того чтобы предупредить негативные последствия, возникающие при пуске насосов, и применяется данное оборудование. ПЗУ служит защитой электродвигателя по току, осуществляя автоматическое его выключение при появлении перегрузки. Это выполняется с помощью теплового реле, размещенного в корпусе.

    Кроме реле в состав устройства входят:

    • Конденсаторный блок;
    • Клемник.

    Все элементы объединены в одну электрическую схему.

    Гидроаккумуляторы и особенности их подключение

    Являясь одной из важных составляющих в водоснабжении частного дома, они используются для накопления воды, находящейся под давлением и по необходимости поступающей в систему. Они выполняются в виде металлической емкости, внутри нее размещена резиновая груша, играющая роль мембраны.

    Смотрим видео, завершающие работы и первый запуск:

    Прежде, чем совершить подключение водяного погружного насоса к гидроаккумулятору, следует в обязательном порядке проверить наличие давления в баке. Оно должно на 0,2-1 бар быть меньше, чем значение, выставленное на реле.

    В некоторых случаях предпочтительно устанавливать гидроаккумулятор на максимально возможной высоте, например, на чердаке или на втором этаже здания.

    Выводы

    Для того чтобы обеспечить нормальное водоснабжение загородного дома при отсутствии центрального водопровода чаще всего применяются погружные насосы, которые способны функционировать в скважинах. Они надежны и легки в эксплуатации, а схема их установки довольно проста. Выполняется монтаж с применением самых обычных материалов и под силу каждому домовладельцу.

    Опубликовано автором - - Ноябрь 8, 2013

    Высокий пусковой ток – проблема для систем с ограничением по максимальной мощности. Автомат может выбивать, система бесперебойного питания уйти в режим перегрузки. Как быть?

    Удачным решением станет использование устройства плавного пуска (УПП). Например, мы имеем однофазный погружной насос мощностью 1кВт, расположенный в скважине на глубине 50 метров. Для старта его двигателя потребуется 4-6-ти кратный пусковой ток, т.е. система должна выдержать кратковременную мощность около 5кВт. Скажем, инвертор, расчитанный на 3кВт просто не сможет осуществить запуск. Момент старта также будет сопровождаться резким повышением давления, который фактически означает гидроудар по системе водопровода.

    В линию, питающую насос вставим УПП. Устройство в течение заданного времени (обычно до 20сек. ) плавно поднимет напряжение, что позволит насосу с ускорением раскрутить крыльчатку, без рывка. В итоге мы приравняли пусковой ток к номиналу,т.е. он составил величину 1кВт и существенно продлили жизнь погружному насосу (срок службы увеличивается где-то в 2 раза, учитывая стоимость насоса, решение о применении УПП, даже в отсутствии системы резервирования энергии становится очевидным):

    Представим схему подключения , которое может использоваться как с однофазным, так и с трехфазным оборудованием:


    Существую ли ограничения для использования устройства плавного пуска? Да, таковые есть и о них следует знать:
    1) УПП нельзя использовать с холодильниками. Высокий пусковой ток необходим для срыва в движение клапанов компрессора
    2) Аналогично для кондиционеров и прочего оборудования

    Если у вас остались вопросы – рад буду ответить в комментариях!

    Читайте также:

    • Стабилизаторы напряжения: какой выбрать? Обзор типов…
    Уважаемые корифеи!
    У меня скважинный насос подключен через пуско-защитное устройство. И насос (какой-то китайский, мощностью 1,5 кВт) и ПЗУ устанавливались лет 10 назад. Сегодня провел ежегодную профилактику: отрегулировал давление включения / выключения и подкачал ГА. Затем запустил насос на полив. После минут 10 работы ПЗУ сработало. У меня стоит такое ПЗУ (см. файл во вложении). На нем справа есть красная лампочка и кнопка предохранителя. Так вот красная лампочка горела, а вернуть ПЗУ к жизни мне удалось, нажав на кнопку предохранителя.
    Снова включил насос и начал набирать воду. Больше пока ПЗУ не срабатывало, хотя я набрал где-то литров 750 воды в бак, но красная лампочка горела все время до отключения реле давления.
    Подскажите, пожалуйста, в чем обычно бывает причина срабатывания ПЗУ?
    В ПЗУ стоит вот такой конденсатор (см. файл во вложении). Может он за 10 лет работы потерял свои характеристики и его надо заменить?
    Заранее признателен.

    Может быть ответ и запоздалый, но если у Вас насос на 1.5 кВт, то его рабочий ток около 6,8 А, с учетом того, что тепловое реле выбирают из условия 1,2 от рабочего тока, то оно должно быть на 8,2 А. По данным на крышке блока управления, там стоит термореле на 8 А, т. е. оно на самой границе рабочего диапазона, совсем без запаса. И непродолжительная работа насоса с перегрузкой, возникшей от подклинивания крыльчатки или винта, пережатия шланга на полив с поднятием давления и т. п., могли вызвать срабатывание защиты.
    А профилактику проводили? Если да, то что выявилось, и как насос работает в нынешнее время?
    Почему задал вопрос, у меня у самого 1.5 недели назад начал сбоить блок управления. Насос включался на 20 секунд, потом выключался, а так как давление успевало подняться выше давления включения, то насос не включался, пока давление опять не падало. Путем блокировки реле давления удалось выяснить, что первое включение насоса длится 20 секунд, потом ПЗУ выключается на 8-10 сек, пока не остынет термореле, а потом второе и все последующие включения работают в цикле 8-10 секунд работает, 8-10 секунд отдыхает, поднимая при этом давление на 0.05 бар. Так термореле работать не должно, при срабатывании оно должно отключаться, и включить его можно, путем нажатия на кнопку. И чтобы накачать гидроаккумулятор с 2 бар до 3.5 бар надо ждать в режиме такого тактирования 10-15 минут. Трогаю термореле, оно температурой не выше 30-35 градусов. Автомат на щитке на 10 А не срабатывает. Термореле тоже на 8 А.
    Провел эксперимент, закоротил термореле, после этого насос стал накачивать воду с 2 до 3.5 бар за 2.5-3 минуты.
    На эти выходные взял токовые клещи, чтобы проверить ток потребления насоса. При пуске секунд 10-20 ток потребления 5.2 А, потом начинает падать до 4.8 А, а в конце цикла, когда давление поднимается до 3.5 бар, ток потребления падает до 4.5 А. Насос на 0.75 кВт, для него номинальный ток потребления должен быть около 3.4 А, ну с учетом потерь cosFi=0.8, то около 4.3 А. Насос тоже китаец, там может быть всё что угодно. Поэтому считаю, что с насосом пока всё в порядке, просто сломалось термореле, причем очень странно, срабатывает при токе в 5 А, причем контакт разрывает, а потом автоматически включается, но уже на меньшее время. Буду его менять.

    Каждый выпускаемый промышленностью насос имеет свое назначение и специфику применения. Если вы уже подобрали оборудование для перекачки воды или другой жидкости в соответствии с необходимыми параметрами работы, то необходимо знать, что ПЗУ, как правило, применяется в оборудовании с достаточно большой производительностью. Это насосы погружного типа с однофазными асинхронными двигателями и достаточно большой глубиной погружения.

    Пусковая аппаратура выносная, т.е. размещается наверху и соединяется с насосом посредством кабельного подключения. При обслуживании данного оборудования не требуется подъем насоса, не производится демонтаж и последующий монтаж водопроводной магистрали, что упрощает эксплуатацию и уменьшает габариты самой насосной установки.

    В продаже имеется множество марок насосов, так называемого эконом-класса, бытового назначения и относительно невысокой производительности. Они устанавливаются, как правило, на небольшие (до 10 метров) глубины. Такие насосы экономны и компактны, пусковое оборудование не занимает много места и располагается непосредственно в корпусе приборов.

    Встроенное ПЗУ имеет свое преимущество в экономии кабеля (только линия обычной бытовой электросети), в экономии затрат на дополнительное оборудование для насоса, в простоте его использования.

    Направление правильного выбора

    Много типов электростартеров

    Магнитный пускатель двигателя

    Другой основной тип пускателя - пускатель магнитного двигателя переменного тока. Эти пускатели широко используются, и часто термин пускатель двигателя используется в ссылка на пускатель магнитного двигателя переменного тока. Пускатели двигателей предлагают некоторые дополнительные возможности, недоступные в ручных пускателях. главное дистанционное и автоматическое управление.Другими словами, пускатель магнитного двигателя переменного тока удаляет оператора из непосредственной близости. Подобно магнитным контакторам, пускатель двигателя зависит от магнитов и магнетизма для своей работы. Эти дополнительные возможности обусловлены, в частности, к электромагнитному срабатыванию пускателей двигателей и цепи управления.

    Схема пускателя магнитного двигателя

    Пускатель двигателя имеет две цепи: цепь питания и цепь управления .Цепь питания проходит от линии к двигателю. Электричество проходит через контакты стартера, реле перегрузки и выходит на двигатель. Силовые (главные) контакты несут двигатель. Текущий.
    Схема управления управляет контактором (вкл. / Выкл.). Контакты, которые прерывают или пропускают основной ток к двигателю: управляется размыканием или замыканием контактов в цепи управления. Схема управления питает катушку, создавая электромагнитное поле, которое замыкает силовые контакты, тем самым подключая двигатель к линии. Схема управления обеспечивает дистанционное управление возможный.
    Схема управления может получать питание одним из двух способов. Если схема управления получает питание от того же источника, что и двигатель, это называется Common Control .
    Другой тип - Separate Control . Это наиболее распространенная форма контроля. При таком расположении цепь управления получает питание от отдельного источника, обычно более низкого напряжения, чем источник питания двигателя.
    Кроме того, есть два способа подключения цепи управления. Один из распространенных методов подключения цепи управления известен как двухпроводной. В нем используется пилотное устройство с поддерживаемым контактом, такое как термостат, поплавковый выключатель или датчик присутствия. Эта схема обеспечивает автоматический режим (старт-стоп) нагрузки.
    Другой распространенный метод подключения цепи управления - трехпроводное управление.В нем используются пилотные устройства моментального контакта и удержание контурный контакт. Контакт удерживающей цепи обычно является вспомогательным контактом пускателя или контактора. Если питание отключено, цепь должна быть перезапущена оператором или другой промежуточной логикой.

    Магнитные пускатели двигателя, подобные изображенному выше, способны работать без использования ручного вмешательство.Таким образом, оператор по-прежнему может запуск мотора, правда, из удаленного места.

    Стартер - документация Tango Controls 9.3.4

    Целевая аудитория: администраторы, разработчики, пользователи

    Введение

    Стартовое устройство можно использовать для управления другими запущенными серверами устройств. на том же хосте.

    Возможные варианты использования:

    • запускать все серверы устройств при запуске системы,
    • получить список всех запущенных серверов устройств,
    • запустить или остановить сервер устройства,
    • получить журналы с сервера устройства.

    Astor - графический клиент для устройств Starter.

    Установка

    Есть несколько способов установить Starter device server:

    Конфигурация

    Общие рекомендации по настройке стартера:

    • должен быть только один экземпляр сервера стартового устройства, работающего на хосте,
    • имя экземпляра может быть произвольным,
    • Сервер стартового устройства предоставляет Стартовый класс ,
    • член часть имени стартового устройства должна соответствовать короткому имени хозяина.
    • домен / семейство часть имени стартового устройства должна быть «Tango / admin», чтобы устройство Starter было обнаружено Astor.

    Пример определения стартового устройства с помощью инструмента tango_admin :

     хост = $ (имя хоста -s)
    tango_admin --add-server Starter / $ host Начальный танго / admin / $ host
    Стартовый $ host


    Примечание

    Требование, чтобы член часть имени совпадала с именем хоста можно отключить, установив для переменной среды DEBUG значение true .Стартер будет виден в Astor под именем, указанным в члене .

    Использование

    Графический интерфейс Astor можно использовать для запустить новый сервер устройств Tango с помощью стартового устройства.

    В качестве альтернативы можно использовать интерфейс Starter напрямую, например, начать сервер устройства:

     импортное танго
    starter = tango.DeviceProxy ("танго / админ / тангобокс")
    starter.command_inout ("DevStart", "TangoTest / test")


    Стартовое устройство будет использовать пути из свойства StartDsPath при поиске исполняемого файла сервера устройства для запуска. Пути ищутся в том порядке, в котором они появляются в собственности. Если свойство пусто, используется рабочий каталог сервера стартового устройства. при поиске исполняемых файлов.

    Автостартер

    Сервер стартового устройства может запускаться автоматически при запуске системы. с помощью выбранного сервис-менеджера. Затем он может запустить любые другие серверы устройств.

    Ниже приведены примеры файлов конфигурации для различных менеджеров служб.

    ActivaDose tDCS Starter Kit - БЕСПЛАТНАЯ доставка

    Необходимо вернуть покупку? Это просто - Caputron предлагает бесплатный возврат в течение 90 дней

    Наша политика возврата проста.Если вы не на 100% удовлетворены своей покупкой в ​​Caputron, вы можете вернуть товар в течение 90 дней с момента покупки. Если с момента покупки прошло 90 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

    (Возвращенные устройства должны быть в новом неповрежденном состоянии. ) Товар, возвращенный поврежденным, не может претендовать на возмещение.

    Открытые или использованные аксессуары, такие как электроды, гель, физиологический раствор или другие расходные материалы, не подлежат возмещению.

    Доставка
    ----
    Пакеты обычно отправляются в течение 1-3 дней после получения оплаты, хотя могут применяться некоторые исключения, и они отправляются через UPS, DHL и USPS с отслеживанием (если применимо) и сдачей без подписи.Если вы предпочитаете доставку другим способом, свяжитесь с нами. Доставка с подписью возможна за дополнительную плату.

    Как только ваш заказ будет отправлен, вы получите электронное письмо или sms-сообщение о его применении (могут применяться дополнительные тарифы оператора) с любой доступной информацией для отслеживания - вы можете проверить статус заказа, войдя в свою учетную запись.

    Международные клиенты Обратите внимание: любые дополнительные сборы, требуемые таможней, будут нести ответственность покупателя. Мы не можем контролировать время таможенного оформления в других странах.Посылки первого класса с фиксированной ставкой USPS или пакеты любого типа нередко задерживаются на таможне в течение нескольких недель. Мы настоятельно рекомендуем использовать UPS или DHL для международных заказов, поскольку они обеспечивают более быстрое таможенное оформление и точное отслеживание обновлений. Мы не несем ответственности за дополнительное время из-за таможни. Мы не несем ответственности и не будем предоставлять какие-либо корректировки, возмещение или кредит любого рода в результате любой задержки, неправильной доставки или недоставки. Возвращенные нам товары, которые были сочтены недоставленными и не поврежденными каким-либо образом, подлежат частичному возмещению стоимости товара за вычетом стоимости доставки.По усмотрению как Caputron, так и покупателя, может быть предпринята попытка повторной доставки за дополнительные транспортные расходы, определенные до повторной отправки.

    * Бесплатная доставка возможна только в континентальную часть США и не распространяется на товары, которые необходимо доставить фрахтом, или на определенные исследовательские товары.

    Что это такое, как это работает и многое другое

    Главная »О нас» Новости »Магнитные пускатели двигателей: основы

    Опубликовано: автором springercontrols

    Магнитный пускатель двигателя - это устройство с электромагнитным управлением, которое запускает и останавливает подключенную нагрузку двигателя.Магнитные пускатели состоят из электрического контактора и устройства защиты от перегрузки в случае внезапной потери мощности.

    Контактор и реле

    Контактор похож на реле, но предназначен для переключения большего количества электроэнергии и обработки нагрузок с более высоким напряжением. В отличие от реле, контактор не имеет общего полюса под напряжением, который переключается между нормально разомкнутым и нормально замкнутым полюсами. Контактор состоит из держателя контактов с электрическими контактами для подключения входящего сетевого силового контакта к контакту нагрузки, электромагнита (обычно называемого «катушкой»), который обеспечивает силу для замыкания контактов, чтобы позволить току течь, и корпус, который представляет собой изолирующий материал, удерживающий детали вместе и обеспечивающий некоторую степень защиты от прикосновения человека к клеммам. Контакторы обычно изготавливаются с нормально разомкнутыми контактами, что означает, что мощность не будет поступать на нагрузку до тех пор, пока не сработает катушка, которая замыкает контактор. Активация катушки обычно выполняется оператором управления, либо вручную, то есть человеком, нажимающим кнопку / щелчком переключателя, либо автоматически с помощью датчика или таймера, который переключается при достижении определенного состояния. Контакторы могут быть снабжены вспомогательными контактами (нормально разомкнутыми или нормально замкнутыми) для выполнения дополнительных операций, когда контактор замкнут.

    Когда контактор замкнут, это позволяет току проходить на «катушку» (электромагнит). Это может быть то же самое напряжение, что и мощность, проходящая через контакты, или часто более низкое «управляющее» напряжение используется только для возбуждения катушки. Когда катушка находится под напряжением, это создает магнитную связь между контактами и держателем контактов, позволяя им оставаться вместе, и ток течет к двигателю или другой нагрузке до тех пор, пока система не будет отключена путем отключения питания катушки. В обесточенном состоянии пружина заставляет контакты разъединяться и останавливать поток энергии через контакты, тем самым выключая двигатель или нагрузку.

    Реле тепловой перегрузки: что такое и как работает

    Тепловое реле перегрузки предназначено для защиты двигателя или другой нагрузки от повреждений в случае короткого замыкания, перегрузки и перегрева. Простейшее реле перегрузки срабатывает из-за тепла, вызванного протеканием большого тока через перегрузку и по биметаллической полосе. Биметаллическая полоса - это полоса из двух разных металлов, прикрепленных друг к другу, причем каждый металл имеет свой коэффициент теплового расширения.Когда эта биметаллическая полоса нагревается, один металл будет расширяться быстрее, чем другой, и приведет к изгибу сборки. Когда он станет достаточно горячим, кривизны будет достаточно, чтобы контакты в перегрузке разъединились. Поскольку перегрузка имеет контакт, подключенный к цепи управления контактора, это эффективно размыкает цепь и обесточивает систему. Как только биметаллическая полоса остынет, она выпрямится и позволит цепи снова замкнуться.

    Режимы работы реле перегрузки

    Реле перегрузки можно настроить на 4 различных режима работы.

    • Только ручной сброс - оператор должен нажать кнопку для перезапуска системы. Этот параметр обычно используется в целях безопасности, чтобы система не перезапустилась сама по себе.
    • Только автоматический сброс - когда биметаллическая полоса остывает, система автоматически перезагружается. Это полезно, когда система находится в удаленном месте, что затрудняет ручной перезапуск, а автоматический перезапуск вряд ли создаст опасное состояние.
    • Ручной сброс / останов - Аналогичен только ручному сбросу, но позволяет использовать кнопку для ручной остановки системы. Это полезно для простых систем, где отдельный выключатель не требуется.
    • Автоматический отдых / остановка - Аналогичен только автоматическому сбросу, но позволяет использовать кнопку для остановки системы вручную. Это полезно для простых систем, где отдельный выключатель не требуется.

    Реле перегрузки обычно компенсируются по температуре окружающей среды, и настройка отключения часто регулируется в относительно узком диапазоне.Более старые реле перегрузки доступны с фиксированными точками срабатывания по температуре с использованием биметаллических полос. Их обычно называют «нагревателями», и они специфичны для каждой точки срабатывания (тока). Новые реле перегрузки доступны с электронным управлением и используются для различных функций двигателя.


    Остались вопросы по магнитным пускателям двигателей?

    Если у вас все еще есть вопросы о магнитных пускателях двигателей и их применении, специалисты Springer Controls готовы помочь. Свяжитесь с нами сегодня, и мы будем рады вам помочь!

    в рубрике: Новости

    dsPIC33E Стартовый комплект USB

    Набор dsPIC33E USB Starter Kit обеспечивает недорогой метод разработки и тестирования приложений USB OTG, Host и Device в семействе dsPIC33E DSC 60 MIPS. Плата содержит встроенный программатор / отладчик, стандартные разъемы A USB и micro A / B, три программируемых пользователем светодиода, три кнопочных переключателя и разъем расширения, совместимый с платой расширения ввода / вывода (DM320002).В стартовый комплект предварительно загружено базовое демонстрационное программное обеспечение класса коммуникационных устройств (CDC).

    Программирование, запуск и отладка приложений

    Используйте следующую процедуру для программирования / отладки ваших прикладных программ (здесь в качестве примера упоминается демонстрационная программа dsPIC33E Start Kit CDC USB Device, доступная по ссылке ниже):

    - Использование MPLAB IDE откройте проект C: \ dsPIC33E PIC24E USB Starter Kit Demo \ Firmware \ USB Device - CDC - Basic Demo - dsPIC33E USB Starter Kit.mcp. (Предполагается, что демоверсия была установлена ​​в папку по умолчанию)
    - Подключите стартовый комплект к компьютеру с помощью прилагаемого кабеля USB mini-B к полноразмерному кабелю A. Учтите, что перемычку в J5 устанавливать не следует.
    - Выберите «Starter Kit On Board» в качестве инструмента отладчика в MPLAB IDE, выбрав «Отладчик»> «Выбрать инструмент»> «Стартовый комплект на борту».
    - Выберите конфигурацию сборки отладки, выбрав «Проект»> «Конфигурация сборки»> «Отладка».
    - Создайте проект, выбрав «Проект»> «Собрать все».
    - Загрузите код в стартовый комплект, выбрав «Отладчик»> «Программа».
    - Запустите загруженное приложение, выбрав «Отладчик»> «Выполнить». В это время должен загореться светодиод 2 на стартовом комплекте.

    Эта демонстрация позволяет стартовому набору выступать в качестве последовательного (COM) порта для хоста. Инструкции для этой демонстрации можно найти по адресу C: \ dsPIC33E PIC24E USB Starter Kit Demo \ Documentation \ Getting Started \ Getting Started - Running the Device - CDC - Basic Demo. См. Раздел «Запуск демонстрации».

    Oklahoma принимает Закон о GPS и устройствах прерывания стартера

    29 июня 2018

    Эрик Л. Джонсон

    1 мая 2018 года губернатор Оклахомы Мэри Фаллин подписала законопроект № 3260 о Палате представителей. Сразу же вступив в силу, новый закон расширяет состав преступления преследования, чтобы включить в него «преследование», определяемое как «отслеживание передвижения или местоположения человека с помощью устройства глобальной системы позиционирования (GPS) или другого устройства мониторинга… без согласия лица, за перемещением или местонахождением которого следят.«

    Преступление преследования в Оклахоме связано с тем, что лицо «умышленно, злонамеренно и неоднократно» преследует другого человека или преследует его таким образом, который может вызвать у разумного человека или ближайшего родственника этого человека чувство страха, запугивания, угрозы, преследования и т. Д. или приставал и фактически заставляет этого человека чувствовать себя терроризированным, напуганным, запуганным, угрожающим, оскорбленным или приставленным. Преступление - это проступок, караемый штрафом в размере 1000 долларов США, годом заключения в окружной тюрьме или и тем и другим.

    Подобные изменения в статут о преследовании были предложены несколько лет назад, но закон столкнулся с некоторыми неудачами, и он так и не стал законом. Закон был возрожден в этом году после того, как в декабре прошлого года член палаты представителей Марк Макбрайд обнаружил несанкционированное и секретное устройство слежения на своем пикапе. В интервью репортерам многих местных новостных станций он заявил, что подозревал, что ветряная промышленность заставила его расследовать и отслеживать из-за его откровенной критики государственных налоговых льгот для ветряных электростанций.Как и следовало ожидать от лирики Оскара Хаммерштейна «Оклахома, где ветер сметает равнину», ветроэнергетика в Оклахоме очень сильна, и это утверждение стало серьезной новостью.

    Вскоре после этого представитель Макбрайд представил H.B. 3260, после встречи с бюро расследований штата Оклахома и дорожным патрулем Оклахомы для обсуждения предполагаемого пробела в законе о несанкционированном отслеживании и преследовании.

    К счастью для дилеров и автокредиторов, новый закон создал исключение из определения «подписки» для использования дилером новых или подержанных автомобилей или другим кредитором автотранспортных средств устройства GPS или другого устройства мониторинга, включая устройство, которое содержит технологию, используемую для удаленного отключения зажигания автомобиля (т.е., устройство прерывания стартера) в связи с законными действиями после неисполнения обязательств в соответствии с условиями продажи, ссуды или аренды автотранспортного средства и с четко выраженного письменного согласия владельца или арендатора автомобиля.

    Итак, если вы планируете установить устройство GPS или устройство прерывания стартера на автомобиль покупателя или арендатора в Оклахоме, теперь вам необходимо явное письменное согласие на это. Если вы не получите предварительного письменного согласия на установку устройства, вам придется заплатить небольшой штраф и / или отсидеть некоторое время в окружной тюрьме. Кроме того, вы получите бесплатную и очень нежелательную огласку за то, что виновны в преследовании в штате.

    Hudson Cook, LLP, время от времени предоставляет на своем веб-сайте статьи, веб-семинары и другой контент, предоставляемый как юристами Hudson Cook, LLP, так и другими сторонними авторами, только для информационных целей. Hudson Cook, LLP не гарантирует точность или полноту содержания и не обязана исправлять или обновлять информацию, содержащуюся на ее веб-сайте. Взгляды и мнения, содержащиеся в контенте, представленном на веб-сайте Hudson Cook, LLP, не являются взглядами и мнением фирмы.Такой контент не является юридической консультацией таких авторов или Hudson Cook, LLP. Для получения юридической консультации по какому-либо вопросу следует обратиться за советом к адвокату.

    Фундаментальное обучение бровей с устройством для начинающих - Nouveau Contour USA

    Микропигментация + микроблейдинг (только брови) Фундаментальный тренинг

    Брови горячие! Сразу к цели и узнайте все о самой популярной процедуре перманентного макияжа. Самая востребованная техника, подходящая для всех типов кожи.

    День 1: Теория

    День 2: Симметрия бровей - Практическое руководство

    День 3: Практика нанесения затененных бровей и / или волос - Практика микроблейдинга и устройств

    День 4: Прически - микроблейдинг и практические занятия

    День 5: Практика гибридной техники - микроблейдинг и практика устройств

    На этом 5-дневном курсе вы сможете достичь:

    • Естественные тушеные брови
    • 3D брови с эффектом завивки
    • Продвинутые техники бровей
    • Симметрия бровей
    • Знание игл и пигментов
    • Тренировка на тренировочных подушках
    • Практическое обучение на моделях
    • Изучите различные техники бровей с помощью цифрового и / или ручного инструмента
    • Изучите реальные сценарии использования цифрового устройства или ручного инструмента

    Рекомендуемый дополнительный курс:

    День 6: (по желанию) Изучите базовую подводку для глаз и как дополнительную услугу к вашему меню!

    Общая стоимость обучения в классе - 6 495 долларов США + 150 долларов США (единовременный) регистрационный взнос. Гостиница, питание и все материалы курса включены в стоимость. Без стартового устройства!

    После завершения вы получите статус «Специалист по бровям».

    ____________________________________________________________________

    Включено в обучение:

    Устройство простоты

    A 150,00 $ невозмещаемый регистрационный взнос необходимо добавить в корзину, чтобы зарезервировать место!

    * Со всех студентов NC взимается единовременный невозмещаемый регистрационный взнос, который подходит для любого класса, взятого в NC Academy.

    Питание, проживание и питание оплачиваются только в Nouveau Contour Florida Academy!

    Даты могут быть изменены. Студент не будет активно зачислен до тех пор, пока не будут своевременно получены все необходимые документы.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
