Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы  разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить  люстру с 3 проводами к двухклавишному выключателю?

Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

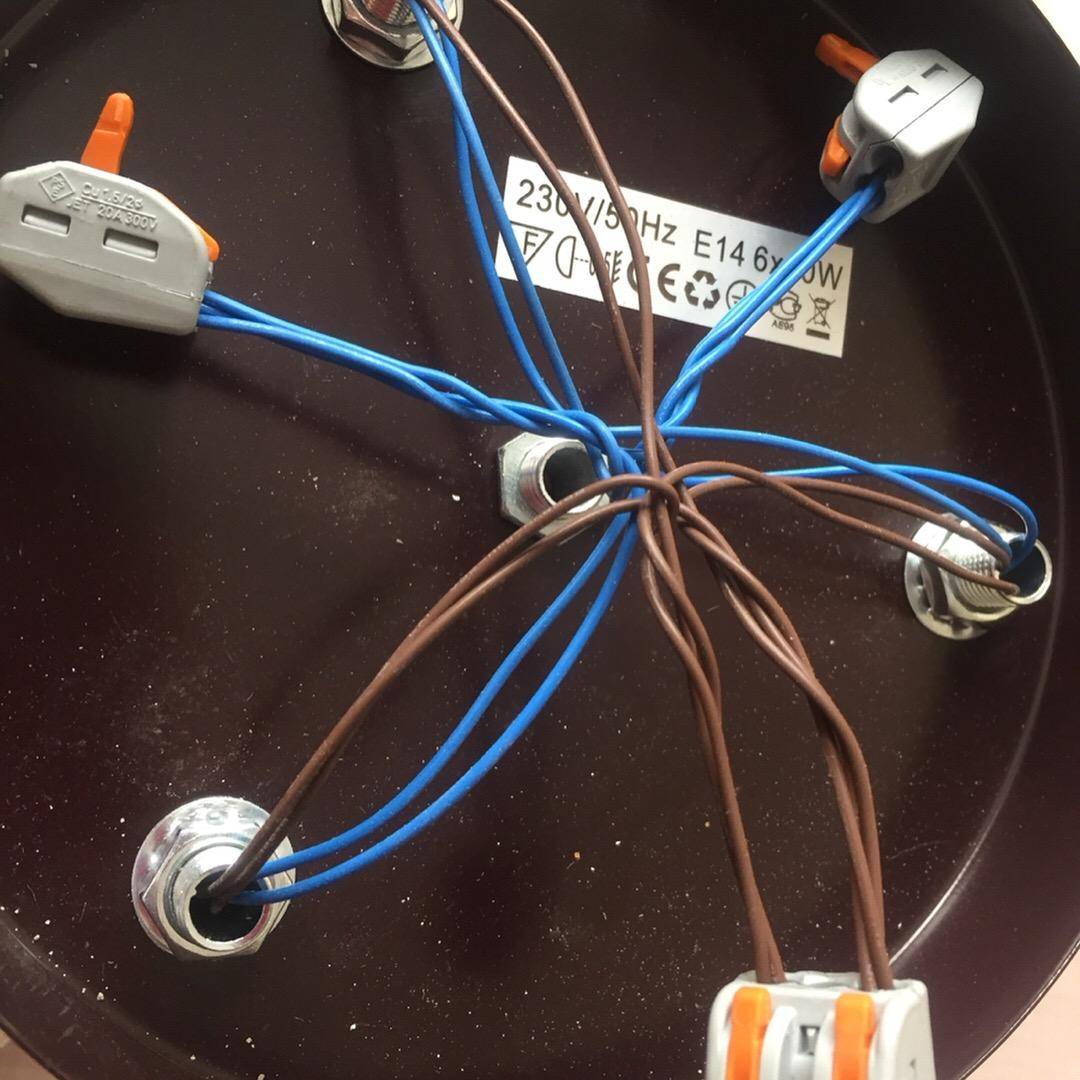

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.

Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново. Хотя от старой можно использовать провод заземления, нулевой провод, выходящий на потолок от распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых  проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет – только проводов больше.

Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей.

В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей.

А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

3 ошибки при подключении люстры к выключателю, схемы подключения

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Блок: 1/6 | Кол-во символов: 281
Источник: http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клеммы и т. д.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Блок: 2/11 | Кол-во символов: 1284
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Блок: 3/11 | Кол-во символов: 1018
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Прозвонка проводки

В первую очередь нужно проверить правильность подключения выключателя. В разомкнутом положении индикаторная отвертка должна показать наличие фазы на одном из проводников. Если фазу найти нельзя, то это значит, что выключатель подключен неправильно или есть проблемы в распределительной коробке.

В том месте потолка, где будет установлен светильник, должно выходить как минимум два провода – нулевой и фазный от выключателя. В случае подключения многорожковой люстры количество проводов может быть большим. Один из них так и остается нейтральным, количество других соответствует количеству клавиш на выключателе.

При помощи индикатора

Определить назначение каждого провода очень просто. При включенном выключателе только на одном из проводов не должно быть напряжения. Остальные должны вызывать свечение индикатора. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Поиск фазного провода при помощи индикаторной отвертки

При помощи вольтметра

При проверке измерительным прибором нужно найти провод, относительно которого на остальных проводах будет присутствовать напряжение. Этот провод и будет нулевым. Между остальными проводами прибор покажет отсутствие напряжения. Далее, оставив подключенным к нулевому проводу один из щупов прибора, поочередно выключают клавиши выключателя, чтобы определить принадлежность проводов.

Блок: 4/9 | Кол-во символов: 1410
Источник: https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Блок: 3/6 | Кол-во символов: 3128
Источник: http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Подключениелюстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.

Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.

Далее выполняется процедура соединения. Ноль, выходящий из люстры, соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.

Блок: 2/6 | Кол-во символов: 1437
Источник: https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники — https://cable.ru, Кабель.РФ

Блок: 4/4 | Кол-во символов: 3600
Источник: https://svetosmotr. ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Блок: 5/6 | Кол-во символов: 865
Источник: http://stroychik. ru/elektrika/podklyuchenie-lyustry-svoimi-rukami

Как подключить люстру через диммер

Необходимый материал для монтажа:

• двухжильный кабель ВВГнГ-Ls 2*1,5мм2

• трехжильный кабель ВВГнГ-Ls 3*1,5мм2

• диммер

• гильзы соединительные

• клеммы Wago

Начальный этап по монтажу 3-х жильного кабеля питания от щитка до распредкоробки такой же самый, как и в ранее рассмотренном варианте. Подключение в щитке, опять же выполняется к однополюсному автомату.

Отличие заключается в том, что вниз, к месту установки диммера, теперь уже спускается не трехжильный, а двухжильный кабель. Промаркировать его нужно следующим образом:

• L – фазный провод от щитовой

• Люстра – фазный провод для подключения самой люстры

Далее, от распаечной коробки до самой люстры, необходимо протянуть 3-х жильный кабель сечением 1,5мм2.

Наносите на его жилы три надписи в местах зачистки изоляции:

После этого, в коробке при помощи зажимов Ваго, коммутируете жилы согласно всех надписей.

Одинаково промаркированные жилы подключаете между собой.

Переходите к диммеру снизу. Главную фазу питания, которая идет с элекрощитка (ранее вы ее подписали как L), заводите на клемму диммера с надписью ”L” или “фаза”.

Другую жилу подписанную ”Люстра”, зажимаете под винт со значком диммируемая нагрузка.

Далее, светорегулятор монтируете и закрепляете в самой коробке, установив сверху декоративные рамки.

На люстре, фазную жилу подписанную ”Люстра”, через прессуемую гильзу соединяете с питающим проводом светильника.

Если со светильника у вас выходит несколько фазных жил (двух, трех, четырех рожковые люстры), то для подключения нагрузки через диммер, просто скручиваете их в один общий проводник.

Осталось подключить ноль и землю, подать напряжение и проверить работоспособность всей конструкции.

Блок: 3/4 | Кол-во символов: 1717
Источник: https://svetosmotr.ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Блок: 7/11 | Кол-во символов: 1525
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Блок: 11/11 | Кол-во символов: 578
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html

Кол-во блоков: 16 | Общее кол-во символов: 16843
Количество использованных доноров: 5
Информация по каждому донору:

1. http://sovet-ingenera.com/elektrika/svetylnik/podklyuchenie-lyustry-k-dvojnomu-vyklyuchatelyu.html: использовано 4 блоков из 11, кол-во символов 4405 (26%)
2. http://stroychik.ru/elektrika/podklyuchenie-lyustry-svoimi-rukami: использовано 3 блоков из 6, кол-во символов 4274 (25%)
3. https://LampaGid.ru/osveshchenie/kvartira-i-ofis/podklyuchenie-lyustry: использовано 1 блоков из 9, кол-во символов 1410 (8%)
4. https://svetosmotr.ru/3-oshibki-pri-podklyuchenii-lyustry-k-vyklyuchatelyu/: использовано 2 блоков из 4, кол-во символов 5317 (32%)
5. https://electric-220.ru/news/podkljuchenie_ljustry_k_dvojnomu_vykljuchatelju/2016-09-12-1057: использовано 1 блоков из 6, кол-во символов 1437 (9%)

Установка и подключение пятирожковой люстры с двухклавишным выключателем.

Как правильно подключить люстру на двойной выключатель Подключение люстры 2 провода

Как правило, сам монтаж люстры особых сложностей ни у кого не вызывает — благо, что различных приспособлений для ее крепления более чем достаточно. Но вот вопрос, как ее подключить к сдвоенному выключателю, многих ставит в тупик. Расскажем, как это сделать самостоятельно, без помощи профессионального электрика.

Сначала нужно решить, сколько и каких ламп мы хотим включить одной или второй клавишей. Вариантов здесь немного. Одна клавиша включает одну лампу, а вторая – сразу две. Но вот какая (левая или правая) клавиша что будет включать, для некоторых очень важно (или удобно).

Потолок

С потолка свисают, как правило, 3 (или трехжильный провод). В домах новой постройки проводов может быть и 4. Один – это «земля», по евростандарту. Он окрашен в желтый цвет, и вдоль него идет зеленая полоса. Остальные проверяются индикатором. Нужно найти провод, на котором нет напряжения. Это – ноль. Остальные – фаза. Делается это при положении клавиш «вкл».

Люстра

Из люстры также выходят провода. Если на потолке есть провод «земля», то желто-зеленые можно смело соединять. В современных моделях люстр все соединения сделаны «внутри» люстры, наружу выходят только провода от каждой лампочки на «фазу», и один провод – это их общий ноль. Причем внутри люстры уже сделано соединение фазных проводов некоторых ламп. Для моделей из 3 ламп две уже соединены между собой и будут включаться одновременно. Другими словами, изготовитель за нас решил, как должна включаться люстра.

Итак, из люстры выходят 3 провода («земля» не в счет). Ноль «люстры» соединяем с нулем «потолка». Тут все ясно. Теперь фазы. Каждый из фазных проводов «потолка» идет на выключатель. Мы установили с двумя клавишами. Соответственно, соединяем провода фаз люстры и выключателя.

Потом проверяем. Если есть желание сделать, чтобы именно правая клавиша включала те лампы (или лампу), которые включает сейчас левая, то провода нужно поменять местами — ничего сложного. А при включении одновременно обеих клавиш загораться будут сразу все лампы.

Предупреждение:

В любом случае, независимо от цветовой окраски проводов, их следует проверить на наличие напряжения. Особенно – желто-зеленый. При монтаже электрики могли допустить ошибку, поэтому контроль обязателен. Соединение проводов делается при отключенном автомате защиты.

Перед присоединением проводов от люстры в обязательном порядке нужно ознакомиться с инструкцией изготовителя и посмотреть . Она бывает различной, как и количество проводов, выходящих из люстры.

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:

Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
2. Пассатижи с изолированными ручками.
3. Нож (чтобы снимать изоляцию на жилах).
4. Мультиметр.
5. Изолента.
6. Отвёртки (плоская и крестообразная).
7. Кусачки.
8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
3. С каждой жилы примерно на 1 см снимите изоляцию.
4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
3. Проверьте наличие и целостность всех плафонов.
4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
2. Аналогичные действия проделайте с двумя другими рожками.
3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
• Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Общая схема подключения двухклавишного выключателя показана на изображении ниже. На ней:

Нулевой проводник (синий или бело-синий провод), идет к люстре напрямую, из распределительной коробки, не заходя в выключатель. Он является общим для всех ламп люстры, подключается к каждой из них.

Фазный проводник (белый провод) из распределительной коробки идет к двухклавишному выключателю, где разделяется на два независимых фазных провода, подача напряжения по каждому из которых, регулируется своей клавишей.

Проводник заземления (желто-зеленый провод) подключается напрямую к корпусу люстры.

Вот от куда берутся 4 провода на потолке для подключения люстры — это нулевой, два независимых фазных и заземление. Если электропроводка квартиры или дома старая, у вас может быть всего три провода, в этом случае просто отсутствует заземление, остальные же проводники те же самые.

У люстры же два имеющихся провода для подключения — это соответственно фазный и нулевой проводники, защитное заземление чаще всего подключается напрямую к токопроводящей части корпуса, просто притягивается винтом.

Итак, мы имеем 3 или 4 провода выходящих из потолка и два 2 провода у люстры, в таком случае у нас есть два основных варианта подключения.

1. Подключаем как есть.

При этом люстра будет включаться сразу вся, одной из клавиш двухклавишного выключателя, вторая же никак не будет задействована.

Этот вариант подключения можно выбрать, если в люстре всего одна лампа и нельзя физически сделать из неё двухрежимную или если вас не пугает нерабочая одна из клавиш выключателя.

Порядок пподключения при этом будет следующий:

Один из проводов люстры, подключается к нулевому проводу, выходящему из потолка (синий или бело-синий), а второй (белый) к одному из двух фазных проводов.

Выглядит это так:

Но не спешите подключать так, есть еще один вариант монтажа.

2. Переделываем люстру под двухклавишный выключатель

Второй вариант, хоть и более трудоемкий, все же будет предпочтительнее. Переделываем люстру под двухклавишный выключатель, другими словами разделяем лампы в светильнике на 2 группы, каждая из которых включается своей клавшей выключателя . Звучит грозно, но на самом деле это довольно легко сделать.

Для работы любой лампе требуется питание, которое обычно подаётся по двум проводам, в случае с лампами под переменный ток бытовой квартирной сети 230 Вольт — это фазный проводник и нулевой.

В любой люстре, вся проводка от ламп/плафонов приходит в одно место, где объединяются фазные и нулевые провода , а к месту подключения питающего кабеля уже приходит всего два провода.

Наша задача:

1. Найти место соединения всех проводов в люстре

2. Разделить лампы люстры на две группы

Зная, что где-то все провода от ламп люстры соединены, можно без труда найти место, где находится соединение. Обычно оно располагается либо в основании люстры, вариант 1 на изображении, либо в одном их элементов конструкции, до которого часто есть доступ даже на подвешенной люстре, вариант 2.

Т еперь нам нужно разделить все лампы люстры на 2 группы, сделать это можно следующим образом:

— Нулевые провода остаются соединены все друг с другом, их трогать не нужно

— Фазные провода рассоединяем и формируем из них две группы, вместо одной. Принцип разделения подбирается индивидуально, например, можно первым режимом сделать одну половину ламп, а вторым вторую, либо соединять лампы чередуя через одну, т.е. первая группа это 1, 3 и 5 ламы, а 2, 4 и 6 это вторая в шестирожковой люстре, здесь всё зависит от вашей фантазии.

Если рассматривать схему разделения ламп по группам, на примере двухрожковой люстры, должно получится примерно так:

Вместо двух соединений, получится три — (два соединения фазных проводов и одно нулевых), для этого в место подключения люстры к электропроводке от двухклавишного выключателя необходимо прокинуть еще один провод, чтобы схема работала. Обычно с этим проблем не возникает, все элементы люстр обычно полые и предполагают прокладку проводов.

Теперь у нас все сходится, 3 провода от выключателя с 2 клавишами на потолке (+ заземление) и три у люстры (заземление подключается к корпусу). Подключив их по этой схеме, мы получаем полноценно работающий двухклавишный выключатель и двухрежимную люстру. Как видите все довольно просто.

Если же вы столкнулись с какими-то сложностями во время подключения люстры с 2 проводами к двухклавишному выключателю или у вас просто остались вопросы или дополнения к статье, обязательно пишите в комментариях!

Люстры — неотъемлемая часть интерьера. Дело не только в красоте и эстетичности, но и в прекрасной возможности хорошо осветить помещение. Однако правильно подключить люстру может не каждый. Если светильники с одной лампой или с двумя проводами не вызывают сложностей, то наличие трёх может поставить в тупик даже опытных электриков.

Назначение проводов на потолке

Существует огромное количество форм и вариаций светильников. Начиная от привычных, с обыкновенными лампами накаливания, до многоцветных диодных. Широта и оригинальность мыслей человека не знает границ. Но чего будет стоить даже самая шикарная люстра, если её неправильно подключить.

В квартире или частном доме из потолка могут выходить 2,3, или 4 провода . Существуют стандарты, по которым определяется их назначение:

• Чёрный, коричневый или серый — это, как правило, фаза. Может быть промаркирован буквой «L «.
• Синий, голубой или их оттенки, говорят о том, что это нулевой провод. Он имеет буквенное обозначение «N».
• Зелёный, жёлтый или жёлто-зелёный является «землёй» или, как ещё выражаются, защитным нулём. Обозначается как «PE».

Цвета могут не соответствовать принятому стандарту . Например, в некоторых странах обозначение имеет иное значение, если проводка делалась неквалифицированным человеком, или при монтаже не было в наличии кабеля с нужного цвета.

Чтобы определить назначение проводов без привязки к цвету, понадобятся следующие инструменты:

• мультиметр;
• индикаторная отвёртка;
• стриппер или нож для снятия изоляции;
• пассатижи;
• изолента;
• колодка клеммная;
• изоляционные трубки или кембрики.

Если из потолка выходят три провода, а выключатель двухклавишный, значит, два провода будут «фаза» и один «ноль ». С помощью мультиметра не составит труда определить их назначение. Можно сделать это индикаторной отвёрткой, дотронувшись ей до оголённых проводов. При этом выключатели должны быть в положении «включено».

Чтобы определить где «фаза», а где «ноль» с помощью тестера мультиметра, необходимо прибор поставить в положение «вольты» и выбрать два любых провода. Если на табло появятся цифры (≈220 В), значит, один из них «ноль», а один «фаза». Далее не отнимая один из щупов от провода, второй щуп перемещаем на другой. В случае если снова появится значение, — «фазы» были перемещены, а «ноль» находился постоянно прижатым.

Если показаний на приборе появилось, оба провода — «фазы». Убедиться в этом можно, переместив одни из щупов на соседний кабель — должны появиться показания ≈220 В.

В ситуации, когда из потолка выходят только два провода, а выключатель с одной клавишей, значит, один из них «ноль», другой «фаза ». Определить «фазу» легко с помощью индикаторной отвёртки.

Провода на люстре

В зависимости от вида люстры количество проводов в ней будет разным. Это говорит о том, что и подключить её можно по-разному. Наиболее частый при этом вопрос, как подсоединить люстру с 3 проводами, он требует более детального рассмотрения.

Если в светильнике всего два провода, — «фазу» нужно подключить к одному проводу, «ноль» — к другому. Выключатель при этом должен быть одноклавишный .

Если осветительный прибор трехрожковый и более, выводов будет несколько. Тогда встаёт вопрос, как подключить люстру с 3 проводами и более.

В отличие от проводов в потолке, на светильнике всегда есть цветовое и буквенное обозначение . Если из потолка выходит провод заземления (жёлтый, зелёный или жёлто-зелёный), то аналогичный ему на светильнике подключается к нему. Далее подключение люстры с тремя проводами выполняется по схеме: «землю» подключаем к «земле» на потолке, «фазу» к «фазному» проводу, «ноль» к «нулевому».

Подключение люстры с четырьмя проводами и более

Из каждого рожка люстры выходят по два провода, как правило, это одинарный синий и коричневый (чёрный). Хотя не исключено, что цвета могут быть и другими. В целях экономии и удобства многорожковые осветительные приборы подключают к двухклавишным выключателям.

Если управление производится двойным выключателем, необходимо все провода светильника разделить на три группы . Одна группа — «ноль», и две — «фазы». Все «фазы» необходимо собрать вместе, после чего оставшиеся провода разбить на две группы. Обратите внимание, чтобы в любую из трёх групп не попали кабели другого цвета. Нужно понимать, что от одной группы будут гореть одна часть лампочек, от другой — другая.

Схема подключения люстры с двойным выключателем довольно простая. Получившиеся три группы нужно подключить к имеющимся в потолке трём проводам . Главное здесь помнить, где «фазы», а где «ноль». «Фазы», соответственно подключаются к найденным на потолке «фазам», оставшуюся группа «ноль» — к «нулю» на потолке.

Что делать, если люстра у нас многорожковая, а из потолка выходят всего два провода? Нужно не делить «фазы» на группы, а объединять их в одну . При этом пульт будет одноклавишный, а гореть все лампочки при включении будут вместе без возможности разделения на две группы. В этом случае подключить люстру к двойному выключателю не получится, или будет работать только одна клавиша из двух.

Таким образом, вопрос, как подключить люстру к двухклавишному выключателю, может быть решен самостоятельно без помощи специалистов. Главное, всегда помнить о технике безопасности . Все работы необходимо производить при выключенных выключателях и автоматах. Под напряжением можно работать только в случае, когда необходимо определить «фазу» и «ноль». При этом дотрагиваться до оголённых проводов категорически запрещено.

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто -зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

Схема подключения трех люстр

от одного трех клавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

инструкция по подключению. Возможности новых технологических решений

Люстра на несколько лампочек или, говоря иначе, рожков – это не только гармоничный элемент интерьера, но и возможность формировать освещенность в комнате для разных обстоятельств. Иногда самое главное обстоятельство заключается в необходимости сэкономить киловатты, ведь горящая ярко люстра, хотя и выглядит празднично, но в ежемесячной платежке за свет «выглядеть» тоже будет заметно. Компромисс между одинокой лампой под потолком и яркой люстрой есть – двухклавишный выключатель. Он позволяет регулировать режимы освещенности в комнате по желанию хозяев. Осталось лишь разобраться, как подключить люстру на двойной выключатель.

Подготовим необходимое

Инструмент для подключения люстры

Поскольку все электротехнические работы сопряжены с опасностью поражения электричеством, подвешивание и подключение к электросети новой люстры потребует от вас аккуратности и сосредоточенности. Поэтому все инструменты и мелочи готовьте заранее, чтобы они были на расстоянии вытянутой руки. Вот то, что вам пригодится:

• набор отверток с разными головками;
• индикаторная отвертка;
• мультиметр;
• пассатижи с изолированными ручками;
• клеммные зажимы;
• нож и изолента;
• устойчивый стул или стремянка.

Ориентируемся на местности

Классически, в месте крепления люстры на потолке имеется крюк для нее. Но большинство современных люстр крепится совершенно иным образом: на металлическую планку с несколькими точками фиксации. Это несколько осложняет работу, т.к. вам могут потребоваться дрель или шуруповерт, а также не помешает помощь домашних, кто поддержит люстру, чтобы ваши руки были свободны.

Прекрасно, если новая люстра поставлялась с паспортом, который содержит схему подсоединения к электропитанию, но чаще люстры такого паспорта не имеют, поэтому и необходимо однажды научиться и знать в дальнейшем, как подключить выключатель к люстре.

Подключение люстры с помощью клемм

Сосчитаем кабели на потолке. Здесь арифметика простая: если в центре потолка вы насчитали всего два провода, то это говорит о том, что вариант с двухклавишным выключателем – точно не ваш. Сколько бы при этом проводов не выходило из трубки люстры, без прокладки в толще стен и потолка дополнительного кабеля или замены проводки на трехжильный кабель, вам не удастся реализовать свои планы относительно поочередного включения ламп в люстре. Кабелей должно быть, как минимум, три. Какое у них назначение? Два из них – это фазные жилы, один – нейтральная жила. Только при наличии двух фаз на потолке можно подключить люстру на два выключателя и формировать разные степени освещенности.

Внимание! При покупке осветительного прибора обращайте внимание на количество проводов на выходе из приглянувшейся люстры: их должно быть три или больше. В противном случае эта люстра рассчитана на одновременное включение и работу всех ламп.

Работаем безопасно

Вам придется работать напрямую с электропроводкой, поэтому на момент всех работ она не должна быть под напряжением. Чтобы полностью себя обезопасить от удара током, вам нужно не просто проследить, чтобы выключатель был в позиции «выключено», а вообще отключить автоматы на щитке.

Внимание!!! Все работы производить только на обесточенном оборудование.

Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались. У кабелей есть принятая маркировка латинскими символами:

• L – фазный провод;
• N – нейтраль;
• PE – желто-зеленого цвета.

Вообще, маркировка кабелей встречается не всегда. Что вы делаете, если не видите никаких обозначений? Идете к щитку и переводите автоматический выключатель в режим «включено». Возвращаетесь к люстре и, вооружившись индикаторной отверткой, поочередно дотрагиваетесь ею оголенных концов проводов, выходящих из потолка. Кабель, которому будет соответствовать загоревшийся светодиод в отвертке и будет фазным.

Теперь нужно снова обесточить сеть в квартире и можно приступать к работе.

Переходим к подключению люстры на двойной выключатель

Схема подключения люстры к двойному выключателю

Подключаем люстру

Итак, вы уже знаете, что подключить люстру на двойной выключатель возможно лишь тогда, когда на потолке и на люстре есть по три провода. Иногда можно видеть целый пучок проводов, выходящих из люстры. Это означает, что производитель люстры оставил вам возможность сформировать группы из ламп по вашему предпочтению.

В качестве примера подключения люстры на двухклавишный выключатель, рассмотрим случай, когда из потолка выведены четыре кабеля. Скорее всего, вы уже догадались, что четвертый кабель – не что иное, как . В современной электромонтажной практике его принято обозначать «РЕ». Он имеет желто-зеленый цвет и все, что требуется, это соединить его с такими же по цвету проводами люстры, предварительно объединив их контакт. Функция этого провода – увести опасное напряжение с люстры через заземляющую шину в почву.

Квартиры и люстры старого образца, в отличие от современных новостроек и европейского оборудования, не имеют заземления. Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Либо, если из потолка заземление все же выведено, но в люстре не предусмотрено, тогда этот кабель нужно тщательно заизолировать.

Внимание! Четвертый кабель может оказаться и фазой! Наличие третьей по счету фазной жилы на потолке дает вам уникальную возможность сформировать из ламп люстры целых три группы, но тогда и выключатель понадобится соответствующий – с тремя клавишами. Если третья фаза вам не нужна – смело ее изолируйте.

Переходим к самому главному. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:

• первая группа ламп (две лампы) – соединяем две фазы в одну и две нейтрали в одну;
• вторая группа (три лампы) – соединяем три фазы в одну и три нейтрали в одну;
• соединяем нейтральные кабели обеих групп в общий ноль;
• результат: из люстры выходят две фазы и общий ноль, итого – три подготовленных контакта.

Соблюдая маркировку и назначение, эти три провода соединяются с соответствующими по цвету и назначению проводами на потолке: первая фаза к первой фазе, вторая фаза – ко второй фазе, ноль соединяется с нулем.

Не пользуйтесь скрутками! Скрутка очень распространенный способ, но далеко не безопасный. Места скруток, при неполном касании, часто перегреваются, их изоляция от этого рассыхается и теряет свою защитную функцию. Применяйте соединительные экспресс-клеммы, это быстро и надежно.

Схема подключения люстры

Если провода люстры одинакового цвета

Производитель люстры мог не оставить никакой маркировки на кабелях и однозначно определить их принадлежность получится лишь применив мультиметр. Как действовать:

1. из люстры нужно выкрутить лампу и визуально определить фазный (пружина в центре) и нулевой (расположен сбоку) контакты.
2. ищем нейтральный провод. Для этого коснитесь щупом мультиметра бокового контакта в патроне, а вторым по очереди касайтесь зачищенных кабелей на выходе из люстры. Если в момент касания появится звуковой сигнал, значит, вы нашли нулевой провод. Пометьте его.
3. те же действия выполняются при поиске фазных кабелей, только щупом касаются среднего контакта в патроне. Прибор издаст сигнал, когда отыщется фаза. Провод следует пометить как фазу.
4. если кабелей на люстре много, то понять какая фаза и какой ноль принадлежат какой из лампочек, можно лишь прощупав мультиметром каждую цепь. Найденные фазные провода поочередно замыкаются с центральными контактами лампочек. Звук прибора укажет на соответствие провода какой-либо из ламп. Также нужно поступить и поиском нуля. Итогом станет количество найденных контуров, которое соответствует количеству рожков в люстре. Вам предстоит самостоятельно сформировать их в две группы.
5. , если он присутствует, также идентифицируют мультиметром по звуковому сигналу, касаясь щупами прибора металлического корпуса люстры и искомого провода.

Двухклавишный выключатель

На двухклавишный выключатель подходит общая фаза и две нейтрали, по одной на каждую клавишу. Общая фазная жила расходится на обе клавиши и, при их синхронном включении, запитывает оба контура освещения, а поочередное включение запитает только один из контуров.

В бытовых сетях для освещения помещений используются различные устройства: софиты, люстры, светодиодные ленты. Большинство осветительных приборов подключаются к электрической сети двумя проводами, но встречаются и такие, подсоединение которых вызывает некоторые затруднения у обывателей и начинающих электриков.

Наиболее ярким примером является потолочный светильник с пятью плафонами, получивший название пятирожкового, в котором вместо двух проводов выведены сразу десять. Чтобы упростить процесс монтажа далее будет приведена схема подключения пятирожковой люстры в двух вариациях.

Подготовительные работы

Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.

В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.

Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно отличаться в зависимости от производителя. Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.

Данный вариант подходит в тех ситуациях, когда вам нужно обеспечить максимальный световой поток в течении всего периода работы осветительного оборудования.

Для этого вам понадобится:

• непосредственно сама люстра;
• одноклавишный выключатель;
• соединительные провода для удлинения нулевых и фазных проводников;
• отвертка и паяльник для монтажных работ.

Пример схемы приведен на рисунке ниже:

Как видите, в этой схеме подключения нулевые жилы нужно соединить вместе и подвести к соответствующему выводу на потолке. Общая точка фазных проводов подводится к одноклавишному выключателю на разрыв цепи.

Следует отметить, что при соединении всех узлов схемы нужно использовать пайку, клеммное или болтовое соединение, скрутки ни в коем разе не допустимы – это довольно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком такой схемы подключения является только один режим работы – с номинальной нагрузкой. Решить такую проблему поможет схема питания люстры от двойного выключателя.

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

• С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
• Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
• Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Техника безопасности при подключении пятирожковой люстры

Выполняя монтажные работы, не забывайте о собственной безопасности.

Чтобы предотвратить угрозу вашей жизни и здоровью, придерживайтесь следующих простых правил:

• При прокладке и подключении проводки, установке и присоединении люстры и выключателя обязательно снимайте напряжение с питающей сети. Для этого отключите автомат на щитке, лучше разрывайте цепь и для фазного, и для нулевого провода.
• Перед выполнением подключения, проверьте отсутствие напряжения в сети, может случиться так, что отключенный автомат не оперирует питанием нужной вам линии или в разрыве стоит ноль. Для проверки можно воспользоваться мультиметром или индикаторной отверткой.
• Для питания люстры всегда используйте фазу на этапе подключения, если вы поставите в разрыв нулевую клемму, человек может попасть под напряжение сети при попытке заменить электролампу.
• Если вы собрались просверливать отверстия под крепление люстры к потолку, пользуйтесь очками для защиты глаз от пыли. Выполнять эту операцию следует без напряжения в линии освещения.
• Металлический корпус люстры следует подключить к защитному заземлению. Благодаря чему в случае повреждения изоляции между токоведущими элементами и корпусом, ток перейдет на клемму заземления и контур.
• При первом опробовании работоспособности люстры защищайте глаза от попадания стекла, на случай разрушения стеклянных ламп. Самый простой способ – отвернуться или надеть защитные очки.

Практически в каждой квартире имеется люстра. Это многоламповый светильник, который чаще всего подвешивается по середине потолка. Такое расположение обеспечивает максимально равномерное освещение по всей площади комнаты.

В месте, выбранном для установки, к потолку крепится крюк. В некоторых квартирах такой крюк отсутствует. Это, пожалуй, может вызвать некоторые трудности, ведь не у всех дома имеется электроинструмент. В этом случае придется обратиться за помощью к мастеру.

Если же крюк имеется, светильник вешается на него с помощью кольца или скобы, расположенной в верхней части конструкции светильника.

Теперь нужно подключить люстру к электрической сети квартиры. Из центра потолка обычно выходят провода, их может быть два или три. Через вертикальную трубку, на которой крепится подвес, также выведены два или три провода.

Наличие двух проводов в этой трубке означает, что конструкция допускает включение всех ламп только одновременно. Три провода позволяют выполнить по секциям для изменения уровня освещенности в помещении.

Два провода, выходящих из потолка, лишают нас такой возможности. Рассмотрим все случаи подключения электрических проводов к люстре.

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трех жильным кабелем с проводами разного цвета. К месту предполагаемого крепления светильника подходят так же три провода от двухклавишного выключателя. Как подключить люстру в таком случае?

Здесь возникают трудности с определением назначения проводов. Один из трех — это нулевой проводник, общий для всех ламп. Два других – фазные, проходящие через различные клавиши выключателя.

К сожалению, электромонтажники не придерживаются единой цветовой схемы подключения проводов, да и цвета проводов в кабелях различных фирм могут также быть разными. Перед подключением светильника нужно определить назначение проводов. Проше всего это сделать с помощью индикатора напряжения при нажатых клавишах выключателя. Тот проводник, на котором индикатор не обнаружит фазу и будет нулевым.

При отсутствии такого индикатора придется обесточивать всю квартиру и разбирать выключатель. Сняв крышку с выключателя, можно увидеть, провода какого цвета идут от клавиш к люстре. Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы.

Соединение проводов на люстре похоже на подключение к одноклавишному выключателю. Разница заключается в том, что провода, идущие от ламп, заранее разделяются на две секции. По одной скрутке от каждой группы ламп вместе подключают к нулевому проводу. Две других скрутки подсоединяют раздельно к двум оставшимся проводам.

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание , что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника. Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

Для начала готовим нужный инструмент. Вам понадобятся:

• кусачки, для укорачивания проводов;
• канцелярский нож или специальные щипцы для очистки проводов от изоляции;
• клеммы любого удобного типа;
• плоскогубцы;
• отвертка-индикатор;
• тестер;
• перфоратор;
• крестовая отвертка;
• изолента;
• штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Шаги, фото	Описание
	При скрытом монтаже проводки, прятать нужно и основание выключателей. Устанавливаются они в круглые пластиковые коробки, которые необходимо вмонтировать в стену. Установка элемента отличается в зависимости от материала стен. Если они из бетона или других твердых материалов, используем перфоратор с алмазным корончатым сверлом. Нам нужно пробурить углубление диаметром 73 мм. Если перед вами каркасная стена, то монтаж коробок ведется одновременно с их сборкой – кабель пропускается с обратной стороны и выводится в прорезанное отверстие (тут используется коронка по дереву). Затем ставится коробка, которая удерживается за счет винтовых затяжек. В бетонной стене коробки держатся за счет гипсового раствора.
	Далее нужно проштробить каналы, которые будут вести в распределительную коробку. Для этих целей лучше всего использовать штроборез – с ним штроба будет одной глубины и ровной — ее будет намного проще потом замазать. Ведется канавка сначала вертикально, пока не достигнет уровня распределительной коробки, а потом – горизонтально, прямо до нее. Совет! Если у вас будет подвесной потолок, то вместо горизонтальной штробы можно пустить провода прямо по перекрытию. Как вариант можно воспользоваться болгаркой или перфоратором. Последний вариант самых плохой, так как есть риск сколоть штукатурку. Если стена у вас каркасного типа, то, опять же, делаем протяжку во время ее сборки.
	Затем прокладывается проводка. Нам нужен трехжильный провод сечением, достаточным для нагрузок от люстры. Провода в штробе нужно как-то закрепить. Для этого используются специальные дюбели с хомутами, самодельные фиксаторы из кусков проводов или раствор гипса, который застывает очень быстро. Концы проводов выводятся в коробки, где мы их и будем соединять.
	Провода зачищаем сначала от общей изоляции, а потом от внутренней, оголяя концы на 1-1,5 см. Длины выводов должно хватать, чтобы достать до нужных клемм в выключателе. Много тоже оставлять нельзя, иначе установить прибор не получится. Контакты на выключателе будут промаркированы как L, L1 и L2. Первый – это общая фаза, подключаем сюда любой провод из трех и запоминаем его (как вариант, на другом конце можно прикрепить бирку). Остальные провода соединяем с подвижными контактами – тоже все разметьте, чтобы потом было легче ориентироваться. После подключения выключатель крепится к своей коробке. Держится он в ней за счет раздвигающихся усиков, которые при затяжке винта, расклиниваются между стенками коробки, или на саморезах. В конце ставится лицевая декоративная панель, и сюда мы больше не возвращаемся.
	Переходим к распределительной коробке. В ней нам нужно отыскать общие нуль и фазу. Сделать это можно при помощи прозвонки, о чем мы поговорим ниже. Снимаем с них изоляцию, если использованы для соединения скрутки, предварительно все обесточив в щитке. Провод, который мы ранее подключали к неподвижной клемме (пусть будет синий) присоединяем к общей фазе.
	Берем такой же трехжильный провод и протягиваем его до точки, где будет установлена люстра. Проще всего выполнить поверхностный монтаж, как показано на фото. Проводники помещаются в пластиковую гофру и крепятся к основанию при помощи специальных клипс. Бывает и внутренняя разводка, когда провода прокладываются в пустотах плит перекрытия – подобная схема крайне неудобна при необходимости замены проводки. При монтаже провода внутри каркаса, например, гипсокартонного, очень важно не связывать его с ним, так как в случае КЗ стенки гофры могут не выдержать и вся конструкция окажется под напряжением, что чревато авариями и поражением электрическим током. Прокладка всегда осуществляется по несгораемым и непроводящим электричество поверхностям. Если потолок из дерева, гофра используется из нержавеющей стали.
	Три провода от люстрымы будем соединять с проложенным кабелем. Нулевую скрутку кидаем на синий провод. Фазные — на оставшиеся. Соединения лучше всего сделать через клеммные колодки. Если их нет, можно и скрутить, только хорошо все заизолируйте. Внимание! Если люстра предусматривает наличие заземления, то прокинуть к ней вы должны четырехжильный провод, чтобы соединить нужный вывод с общей землей.
	Возвращаемся в распределительную коробку. Тут у нас будет 4 свободных провода – 2 от люстры, 2 от выключателя. Цветовая маркировка у них будет попарной. Все они фазные. Соединяем их по цветам и аккуратно укладываем.

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Шаги, фото	Описание
	Первым делом нам нужно отыскать фазу основного провода, идущего из щитка. Мы приблизительно можем сориентироваться по направлению, в котором уходят провода в стену, но гарантии, что угадаем, нет. Поэтому в щитке отключаем рубильник, отсоединяем все провода друг от друга и отводим их в стороны, чтобы они не касались друг друга.
	Берем отвертку индикатор и поочередно касаемся ей проводов, подав на них предварительно напряжение. При соприкосновении с фазой, лампа на приборе загорится. Запоминаем провод и снова отключаем общий рубильник. Помечаем фазу маркером. Вторая жила будет, скорее всего, нулем. Если хотите провериться, то до отключения света используйте еще и тестер.
	Теперь нам нужно понять, откуда идут остальные провода. Идем, скажем, к выключателю, и соединяем в его коробке все три провода одной скруткой.
	Берем тестер и начинаем, перебирая, искать концы нужных проводов. Как только вы найдете первую пару, на приборе загорится лампочка. Пометьте эти провода. Затем оставьте один щуп на любом из найденных проводов и продолжите поиск, пока не найдете третий провод. Все просто.

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

• сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
• монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

• От количества проводков, которые выходят из люстры;
• От количества проводков, которые торчат из люстры;
• От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

1. общий, который дает вывод для подключения к люстре или к проводу с фазой
2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы – преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Правильное подключение люстры к двойному выключателю: 5 важных правил

Пример: как собрать люстру с 5 лампами

Перед тем, как подключать и монтировать новую люстру, необходимо ее собрать. К сборке, особенно некоторых деталей, следует отнестись внимательно и с особой осторожностью.

Потолочная люстра состоит из:

• Основания;
• Корпуса;
• Рожков;
• Плафонов.

В первую очередь, распаковываем осветительный прибор. Стоит отметить, что для правильной сборки, следует соблюдать порядок. Поэтому, детали, которые будут монтироваться в последнюю очередь, стоит отложить в сторону.

Обратите внимание! Для самостоятельной сборки, вместе с деталями, в упаковке должна находиться краткая инструкция.

Собираем основную часть люстры. Для этого, при помощи штока, производим соединение декоративной тарелки, с деталью, на которой крепятся рожки. Далее, производим сборку декоративной части.

Важно понимать, что в зависимости от модели и конструкции, можно собрать трехрожковую и пятирожковую люстру. Затем, производим монтаж рожков. В отверстия на несущей конструкции, продеваем провода. Перед установкой рожка, необходимо открутить гайку и снять шайбу.

Перед началом работы, необходимо снять крышку с несущей конструкции. Вставляем рожок в отверстие и, используя гайку с шайбой прикручиваем. Производим сборку всей конструкции.

Прежде чем устанавливать крышку на место, необходимо проверить и при необходимости отрегулировать симметричность расположения рожков. После регулировки, крепежные гайки подтягиваются. Провода продеваются через центральный шток. И устанавливается на место декоративная крышка.

Стоит отметить, что перед сборкой, необходимо убедиться в том, что присутствуют все элементы конструкции. Таким образом, производиться сборка люстры любой марки (например, Ricco хром).

Как правильно соединить провода в люстре

После того как потолочная люстра или светильник собран, необходимо подсоединить провода согласно определенной схеме. Важно понимать, что, как собрана схема, так и будет работать осветительный прибор.

Последовательность работ:

• Определение схемы подключения;
• Прозвонка;
• Сборка схемы.

В первую очередь, определяемся со схемой подсоединения проводов в люстре. Данный параметр зависит от количества рожков (лампочек), в осветительном приборе, и к какому выключателю будет подключаться люстра.

Если подключить нужно к одинарному (одноклавишному) выключателю, то провода в независимости от количества рожков, скручиваются в два пучка (по одному проводу от каждой лампочки).

Если электрическая схема подключения включает две клавиши (подключение производится к двухклавишному выключателю), тогда следует разделить провода на три пучка.

Обратите внимание! Одна скрутка проводов, будет подключаться к нулевому проводнику, поэтому данная скрутка состоит из проводов, идущих от каждого рожка.

Далее, разделяем количество рожков на группы. Если рожков 2 то (1 – 1), если 3 то (2 – 1), если 5 то (3 – 2).И от каждой группы, скручиваем провода. Должно получиться три скрутки, одна для подключения к нулевому проводу, и две для фазного проводника.

Для того чтобы, в дальнейшем не пришлось переделать работу, необходимо прозвонить провода идущие к патронам люстры. Для этого можно использовать индикаторную отвертку. Прикасаясь рукой к оголенной части провода, индикатором, поочередно прикасаемся к контактам в патроне. Светящийся индикатор указывает на рабочий провод. После этого, собираем схему. При знании данной схемы, возможна переделка подключения люстры.

Как установить и подключить люстру к двойному выключателю

Установка и подключение люстры к двойному (двухклавишному) выключателю не сложная задача. С данной работой вы сможете справиться самостоятельно без привлечения специалистов.

Для работы потребуется:

• Перфоратор;
• Молоток;
• Шуруповерт.

В первую очередь, производим разметку на потолке. Для этого прикладываем крепежную планку люстры и согласно отверстиям, делаем маркеров отметки.

Обратите внимание! Для того чтобы не повредить провод при сверлении, необходимо знать от какой распаечной коробки он идет. Согласно этим данным, планку устанавливают перпендикулярно проводу.

После этого, перфоратором просверливаем отверстия и при помощи молотка, забиваем пластиковые или металлические анкеры. Затем, саморезами или болтами, прикручиваем планку к потолку.

Далее, необходимо наживить несущую часть люстры к планке. После сборки конструкции, подключаем люстру. Для проведения работ безопасно, отключите подачу напряжения на проводник посредством автоматического выключателя в распределительном щитке.

Далее, необходимо зачистить провода расположенные на потолке. Снимаем внешнюю изоляцию (примерно, 10 – 12 см), и зачищаем каждый провод на длину (5- 7 см). Важно понимать, что провод синего цвета, является нулевым проводником, и к нему подключаются провода, идущие от всех рожков. Скручиваем провода и изолируем их при помощи изоленты.

Данную работу проделываем и с двумя оставшимися скрутками люстры. Каждая группа, подключается отдельно к фазным проводам идущим от выключателя. После того, как скрутки заизолированы, аккуратно укладываем провода в тарелку, и декоративными гайками, прикручиваем ее к потолку. Готово!

Как подключить (подцепить) одинарный выключатель: монтажные работы

Для удобства проведения монтажных работ, используйте специальный инструмент, при помощи которого вы не только быстро, но и легко справитесь с работой.

Особенности монтажа:

• Прокладка кабеля;
• Установка и подключения выключателя.

При условии, что кабель уже проложен, то это облегчает работы, так как не нужно тратить на это время. Но если кабель отсутствует, то его необходимо проложить. Для этого, от распаечной коробки, проделывается штроба в стене. Глубины штробы, должно быть достаточно для укладки кабеля.

Обратите внимание! Перед проделыванием штробы, следует перфоратором, просверлить нишу для установки подрозетники.

После того, как ниша под распределительную коробку проделана, устанавливаем в нее подрозетник. Предварительно продеваем в него кабель. Установку можно производить посредством дюбелей с саморезами или алебастра.

Далее, зачищаем провод для подключения к выключателю. Важно понимать, что для того чтобы подключить одинарный выключатель, достаточно двойного провода определенного сечения.

Далее, разбираем выключатель. При помощи плоской отвертки снимаем клавиши и откручиваем лицевую панель. Затем один из проводов, подключаем к контакту выключателя и затягиваем его отверткой. Далее подключаем второй.

После этого устанавливаем выключатель в подрозетник и прикручиваем его при помощи крепежных саморезов. После этого, в распаечной коробке, один из проводов, идущих на выключатель, подключаем к питающей фазе, а другой подключаем к проводу, идущему на осветительный прибор. Подаем напряжение и проверяем работоспособность устройства.

Как подключить люстру к двухклавишному выключателю (видео)

В сборке и подключении люстры или другого осветительного прибора нет ничего сложного. Так как механическая и электрическая их составляющие схематически совершенно просты. Поэтому данные работы легко выполнять самостоятельно.

Как подсоединить люстру с двумя лампочками. Подключение люстры к двойному выключателю – схема подключения

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры — это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры — обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод — кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

Варианты монтажа люстры можно найти, перейдя по ссылке:

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий — проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля — достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля — все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза — L1 (оранжевого цвета), фаза — L2 (желтого цвета) и ноль — N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые — к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками — первая клавиша включает 5 лампочек вместе, а вторая — шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий — PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели — достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора — задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

Из данной статьи вы узнаете, какое сечение проводов необходимо для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение проводов люстры.

Как подключить люстру простым способом, правила соединения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и много других вопросов.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:

И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

• Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
• Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
• На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает .

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением.

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми.

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Двухклавишный выключатель — люстра

Теперь о том, как произвести подключение люстры к двухклавишному выключателю.

Поскольку количество ламп и разделение их на группы может быть самым разным, то рассмотрим несколько вариантов:

Один выключатель – несколько люстр

Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.

Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.

Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.

В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.

В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.

Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.

Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: , недостатки и преимущества устройства.

Техника безопасности

Выполняя подключение люстры, не стоит забывать о технике безопасности. Все работы следует проводить только с обесточенной проводкой. Причем просто отключения линии на выключателе недостаточно, ее следует обесточивать на распределительном щите.

Очень внимательно нужно относиться к распределению проводки перед подключением.

5 / 5 ( 1 vote )

Прочитав название статьи, наверняка кто-нибудь обязательно скажет – «зачем про э то-то писать, с такой работой любой хозяин квартиры сам сможет справиться». Да, конечно, установка и подключение люстры не относится к работам высшей категории сложности, однако, и эти процессы имеют специфические нюансы, от которых, кстати, зависит и безопасность проживания в квартире.

Люстра подключается к электричеству, а все электроприборы при их неправильной установке становятся источником опасности — поражения электротоком или даже возникновения пожара. Кроме того, этот осветительный прибор зачастую достаточно массивен, и может причинить немало неприятностей при ненадёжном его закреплении на потолке. Таким образом, весь комплекс пр облем, связанных с тем, как подключить люстру своими руками, условно разбивается на два направления – обеспечение правильного подключения ее к электросети и надёжное и максимально красивое ее размещение на плоскости потолка.

Узнайте полезную информацию, из нашей новой статьи.

Что учесть при выборе люстры

Понятно, что подавляющее большинство владельцев квартир выбирают этот осветительный прибор, опираясь, прежде всего, на его внешнее дизайнерское исполнение, так, чтобы оно соответствовало общему интерьерному оформлению помещения. Однако, при этом никак нельзя забывать и о некоторых других аспектах выбора.

• Общая световая мощность люстры должна соответствовать размерам и виду помещения, для которого она предназначается. Существуют определенные нормы освещенности , которые вкратце можно представить следующим образом:

— Для помещений, где требуется мягкий рассеянный, приглушенный свет (типичный пример – спальная) следует исходить из 10 ÷ 12 Вт/м² площади.

— Для помещений со средним уровнем общей освещённости (кухня, ванна, санузел) или там, где предполагается установка дополнительного освещения конкретных рабочих мест (кабинет или детская) норма составит от 15 до 20 Вт/м².

— Для комнат с яркой освещённостью (гостиная) это показатель принимают равным 20 Вт/м².

В соответствии с вычисленной мощностью следует подбирать осветительный прибор с требуемым числом рожков. Важный нюанс – ни в коем случае нельзя поднимать общую освещенность , используя более мощные лампы, чем разрешено производителем. Материал плафонов, патронов, сечение внутренней проводки могут быть не рассчитаны на повышенные нагрузки, и это приведет к порче прибора или даже к пожароопасной ситуации.

• Размеры осветительного прибора должны гармонировать с общими размерами помещения. Нелепо будет смотреться огромная люстра в достаточно тесной комнате, или же, наоборот, слишком маленькая просто потеряется на плоскости потолка обширного зала.Дизайнеры рекомендуют исходить из следующих соображений:

— Оптимальный диаметр люстры можно ориентировочно определить по формуле:

D = ( L + S) × 10

D – диаметр люстры в сантиметрах

L и S – длина и ширина комнаты соответственно, в метрах.

Так, к примеру, для помещения размерами 5 × 3 м оптимальным вариантом будет люстра диаметром 80 см.

• От высоты помещения зависит тип выбираемой люстры. Если потолки в комнате невысокие, порядка 2,5 м , то лучше отдать предпочтение потолочному варианту осветительного прибора, так чтобы от пола до него было не менее 2,0 ÷ 2,2 м . Подвесной вариант будет уместен в помещении с высокими потолками, и здесь длина подвеса будет определяться только соображениями эстетичности.
• Обязательно следует сопоставить тип и материал потолка с весом люстры и способом ее подвешивания – об этом будет рассказано ниже.
• Люстры чаще всего продаются в разобранном виде, поэтому особое внимание комплектности, соответствию резьбы на всех разборных деталях, целостности декоративных элементов. Обязательно проверить наличие четкой и понятной инструкции по монтажу изделия.
• К сожалению, рынок осветительных приборов буквально перенасыщен дешевым и низкокачественным товаром и откровенными подделками под известные бренды. На таких изделиях могут устанавливаться патроны из низкосортного пластика, который не рассчитан на высокие температуры. Выдадут контрафакт некачественный монтаж электрической части, скрутки проводов, отсутствие клеммных соединений и т.п . Часто приходится самостоятельно проводить перекоммутацию проводов , их распайку и изоляцию по всем правилам. В особенности это касается «навороченных» люстр со светодиодными дополнительными контурами, блоками питания или трансформации тока, устройствами дистанционного управления и т.п . Чтобы не брать на себя эти лишние хлопоты, лучше подобрать изделие с действительно качественной кабельной и электротехнической «начинкой», потребовать в магазине сборки и проверки работоспособности изделия.

Цены на люстры и потолочные светильники

Люстры и потолочные светильники

Разбираемся с проводами на люстре и на потолке

Не будем в данной статье рассматривать особо сложные варианты с люстрами, напичканными электроникой – их установка в большинстве случаев однозначно потребует услуг соответствующего квалифицированного специалиста. А вот обычную люстру самостоятельно подключить должен суметь каждый.

Прежде всего, несколько теоретических вопросов их области домашней электропроводки. Как известно, электропитание в наших краях организовано со стандартным напряжением 220 В и частотой 50 Гц. Бытовая разводка осуществляется по двум проводам – фазовому и нулевому. Если в доме предусмотрен контур заземления (в современном жилье это становится необходимостью и чаще всего, в новостройках этот вопрос заранее предусмотрен), то в проводку включается третий провод, подключенный к заземляющей шине.

Существует общепринятая цветовая маркировка проводов однофазной электрической сети:

Характерный нюанс— если нулевой провод всегда имеет голубую или синюю окраску, а заземляющий контакт – желто-зелёную , то расцветка фазного провода может варьироваться:

Нередко в одном кабеле может быть собрано несколько фазных проводов одного или нескольких цветов – это используется, в том числе, и при подключении осветительных приборов, для переключения различных режимов их работы:

В идеале, и на люстре, и на домовой проводке должна использоваться такая цветовая маркировка. Однако, практика показывает, что и в том, и в другом случае это правило не всегда соблюдается. Например, в домах старой постройки для проводки использовались алюминиевые или медные провода в одноцветной изоляции. В этом случае придется разбираться с ними самостоятельно.

Особое внимание при работе с электропроводкой следует уделить мерам безопасности. Категорически запрещено касаться оголенных проводов незащищенными руками, если не выключена общее питание сети. Необходимо надеть обувь на резиновой подошве. Для работы под потолком нужно предусмотреть надежную основу – неустойчивая табуретка или тумбочка могут привести к потере равновесия, падению и травме. Для этих целей лучшим вариантом будет стремянка, установленная на резиновый коврик.

1. Итак, самый простой вариант – из отверстия на потолке выходит кабель с двумя проводами. Понятно, что один из них фазовый, а другой нулевой. По существующим правилам нулевой должен идти непосредственно на распределительную коробку, а фазовый – прерываться на выключателе. Тем не менее проверить не мешает – очень часто электрики этим вопросам «не заморачивались».

• Для проверки необходимо иметь специальный прибор – индикатор фазы. Чаще всего он исполняется в виде отвертки с прозрачным корпусом, хотя современные модели могут иметь и другое исполнение, в том числе даже с индикацией величины фазного напряжения.
• Прежде всего, необходимо полностью обесточить комнату или всю квартиру на распределительном щитке. Это необходимо для того, чтобы тщательно зачистить провода от изоляции и окислов на длину 5 ÷ 8 мм. После зачистки провода разводятся максимально в стороны, чтобы исключить их замыкание. После этого включают автомат на щитке.
• Затем, при выключенном положении выключателя последовательно проверяются оба провода. Ни один не должен показать наличия фазы. Если же на одном проводе фаза есть – значит проводка в доме выполнена неправильно – на выключателе, судя по всему, прерывается «ноль». Изменить в данном случае что-либо весьма сложно – просто это следует иметь в виду, проявляя особую осторожность при дальнейшей работе.

• Аналогичным образом проверяется фаза при включенном положении выключателя. В результате буде выявлен фазный провод, который можно пометить определенным образом (маркером или цветной изолентой).

2. В случае если в комнате установлен выключатель с двумя и более клавишами, то из потолочного отверстия должно походить соответствующее количество фазных проводов. Проверка проводится так же, как описано выше, с маркировкой каждой фазы отдельно, в соответствии с расположением клавиш выключателя.

Подобную проверку следует провести даже , в том случае, если установлена проводка с цветовой маркировкой – просто, чтобы исключить ошибки электрика, когда-то ее монтировавшего.

3. Теперь — о кабельной части самой люстры.

• Проще всего, когда люстра одно- или двух-трех рожковая, без разделения их на группы. Все провода от патронов собраны в две контактных группы – нулевую и фазовую. Если есть провод заземления, то он обычно присоединен к металлическому корпусу светильника.

• В случае когда потребуется разделение рожков с патронами на две или более групп, то все синие «нулевые» провода соединяются в одну связку, а фазовые делятся на несколько, по количеству клавиш на выключателе.

Очень часто на люстрах это видно достаточно наглядно, и особого труда подобная коммутация не составит.

Самый простой случай: все провода — как на ладони

• И в том, и в другом случае связки скрутки проводов следует хорошенько пропаять и разместить в клеммной винтовой колодке или отдельных пружинных клеммах.

• Несколько сложнее разобраться, когда устройство люстры не дает возможности визуально понять ее внутреннюю разводку. Однако и здесь можно разобраться, прозвонив в се выходящие провода с помощью мультитестера. Для этого в патроны можно последовательно вкручивать лампу накаливания (энергосберегающая люминесцентная в данном случае не поможет), и опытным путем выяснить, какой рожок от какого провода запитывается . После этого уже будет несложно распределить рожки по группам.

Для «прозвона» скрытых проводов понадобится мультитестер

Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.

Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

Видео: схема подключения пятирожковой люстры к двухклавишному выключателю

Крепление люстры на потолке комнаты

Если с электрической часть все стало понятно, необходимо обеспечить надежное крепление люстры на потолке. Технология работы зависит и от конструкции люстры, и от вида потолочного покрытия.

Подвешивание люстры на крюке

Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.

В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью выдерживается, то особых опасений возникать не должно.

А что делать, если старый крюк ненадежный или его состояние не внушает уверенности в том, что он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.

С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается крюк-шуруп.

С бетонной плитой перекрытия могут быть различные решения:

— Можно подвесить крюк на поперечном стальном стержне, который вводится к кабель-канал плиты. При этом следует соблюдать осторожность, чтобы не повредить стержнем проходящей там проводки.

— Другой вариант со старым отверстием в потолке – вставить в него крюк с фиксатором-«бабочкой». Пройдя в кабель-канал, «крылья» этого крепления распрямятся и создадут необходимую опору, и останется лишь зафиксировать весь подвес шайбой и гайкой.

Крюк с пружинным фиксатором-«бабочкой»

— Если это вариант невозможен, например, в случае, когда «штатный» проем для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.

Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.

Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при его вкручивании образуется «юбка», надежно удерживающая крепежный элемент в перекрытии.

После установки любого вида крюка следует его протестировать на на грузку – так, как было описано выше. Рекомендуют после этого выступающую металлическую часть заизолировать, обмотав ее изолентой или надев на нее термоусадочную трубку соответствующего диаметра с последующим прогревом.

Если крюк надежен , можно подвешивать люстру за штатное крепление. Обязательно следует выключить общее электропитание помещения, для того чтобы соединить контактную часть. Провода соединяются клеммными разъемами – скрутки не допускаются, так как на них могут возникнуть искрения с плавлением изоляции. Подключение осуществляется в полном соответствии со схемой разводки, про которую было написано выше.

Место контактного соединения проводов и подвеса на крюке обычно закрывается декоративным стаканом (колпаком).

После окончания монтажа следует включить электропитание на щитке, затем – на выключателе, чтобы сразу убедиться в отсутствии коротких замыканий. Не помешает проверить индикатором отсутствие фазы на металлическом корпусе люстры. Если все нормально, то при выключенных клавишах выключателя вкручиваются или вставляются в патрон необходимые лампы и проверяется практическая функциональность всех рожков люстры во всех режимах включения.

После проверки можно приступить к окончательному монтажу люстры – установке плафонов, подвеске всех съёмных декоративных деталей и т.п ., согласно приложенной к изделию инструкции по сборке.

Установка люстры на монтажную планку

Многие выпускаемые люстры, особенно предназначенные для невысоких помещений, не подвешиваются на крюках, а устанавливаются с помощью винтовых крепёжных элементов на специальную монтажную планку, закрепленную на потолке. Это значительно улучшает надежность общей установки, так как нагрузка равномерно распределяется по нескольким точкам крепления.

Конструкция монтажной планки может быть различной – все зависит от конкретной модели люстры и ее массы. Планка может быть прямой или изогнутой, с кронштейнами для крепления корпуса осветительного прибора либо с выступающими шпильками или винтами.

В комплект с особо увесистыми люстрами могут входить планки крестообразной формы или в виде усиленного двутаврового профиля.

В планке может быть отверстие с покрытыми изоляционной втулкой краями для пропуска проводов, выходящих из потолка. Можно расположить планку и в непосредственной близости от места выхода кабеля – корпус установленной люстры скроет и отверстие в потолке, и коммутацию проводов.

Крепление монтажной планки к плоскости потолка производится различными способами, зависящими от конкретных условий. По сути, об этом рассказано выше, с той лишь разницей, что вместо дюбелей с кольцом или крюком используются обычные, с прижимной головкой «под потай ».

Так же , как и при использовании крюка, обязательно проверяется надежность крепления под нагрузкой.

Крепление обязательно проверяется под нагрузкой — чтобы не допустить вот таких ситуаций

Довольно часто случается ситуация, когда чрезмерно близкое расположение дюбелей от старого отверстия в потолке не обеспечивает надежности монтажа – край бетона может растрескаться или раскрошиться. Так что оптимальный выбор крепежа и места установки все же остается за непосредственным исполнителем работы.

Крепление самой люстры к монтажной планке также может иметь свои особенности. Возможно, в данном случае потребуется помощь – светильник придется удерживать на весу, пока проводится коммутация кабельной части. После того как провода присоединены, корпус люстры крепится на планке декоративными гайками или винтами.

Дальнейшая же работа по контролю работоспособности и окончательному монтажу ничем не отличается от того , что было изложено выше.

Особенности крепления люстры к потолку из гипсокартона

По большому счету , планировать размещение люстры на следует еще до его монтажа. В этом случае никаких проблем не предвидится – заранее предусматриваются один или и несколько дополнительных металлических профилей для крепления монтажной планки либо устанавливается крюк, который несложно затем будет нарастить с помощью цепи или штанги. В гипсокартонном листе сразу размечается и высверливается в нужном месте отверстие для выхода проводов и крюка.

Но что делать, если этот вопрос подвески люстры возник уже позднее?

• В случае когда осветительный прибор — подвесного типа , устанавливать крюк непосредственно в ГВЛ нельзя – его прочности вряд ли хватит для точечной нагрузки. Поступить же можно следующим образом:

В потолке высверливается отверстие диаметром меньшим, чем декоративный колпак светильника.

Ровно по центу этого проема длинным буром, установленным в перфоратор, сверлится отверстие в плите перекрытия по анкерное крепление .

Вставляется анкер с длинной резьбовой шпилькой и до предела фиксируется в проделанном отверстии, так, чтобы шпилька выходила наружу, за плоскость гипсокартона.

На выступающий конец шпильки накручивается рым-гайка, к которой и будет подвешиваться позднее сама люстра. Излишек шпильки аккуратно срезается ножовкой.

Пружинная «бабочка» со шпилькой

Если в перекрытии пустота или старое отверстие – все так же , как и при работе на обычном потолке, только крепежные элементы имеют не кольцо, а длинную резьбовую часть, так, чтобы она выходила наружу.

• Если люстра консольного типа , то есть устанавливается на монтажную планку, то многое зависит от ее массы.

— В случае когда общий вес с ветильника не превышает 3 – 5 кг, можно планку закрепить непосредственно к листу ГВЛ. Для этого применяются специальные дюбеля для гипсокартона – «бабочки» или улитки.

Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне

Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает надежное соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее центру остается отверстие, в которое легко заходит обычный саморез.

— Если люстра более тяжелая , то для крепления монтажной планки придется прибегнуть к методу с анкерами со шпильками. – — так, как описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.

Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.

Видео: вариант кр епления люстры к гипсокартонному потолку

Цены на различные виды анкерных креплений

Анкерные крепления

Крепление люстры на на тяжном потолке

Никаких практических советов по самостоятельному монтажу люстры на на тяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.

Читайте подробную информацию, о , что важно знать, в нашей новой статье.

Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.

Попытки самостоятельно прорезать отверстия для того, чтобы подвесить люстру на уже установленном натяжном потолке, с использованием приемов работы по типу гипсокартонного потолка, ни к чему хорошему не приведут. С вероятностью, близкой к 100%, они обречены на неудачу. Плачевным, но закономерным итогом такой самодеятельности станет необходимость полной замены полотна.

После того как мастера-«потолочники » закончат работу, оставив для люстры и крепежа необходимые укрепленные специальными люверсами отверстия, монтаж светильника проводится с максимальной аккуратностью, чтобы ни в коем случае не допустить разрыва или прокола поверхности.

На на тяжном потолке предпочтительней использовать подвесной , чтобы лампы не были в непосредственной близости от полотна. Кроме того, обычные лампы накаливания, «галогенки » или люминесцентные «экономки» для этих целей не подойдут – они быстро испортят декоративность потолочного покрытия. Стало быть, чтобы потолок максимально долго сохранял свою привлекательность, необходимы исключительно светодиодные модели.

Видео: пример монтажа люстры на на тяжном потолке

Люстра представляет собой светильник, закреплённый на потолке. Для равномерного освещения она обычно крепится по центру комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещённость в комнате. Т.е. можно отдельно включать первую и вторую группу ламп, или же включать обе группы одновременно.

Общая схема подключения к двойному выключателю выглядит следующим образом: в соединительную коробку подводятся фазный и нулевой провода, проложенные обычно от общего щитка с автоматами. От соединительной коробки нулевой провод идёт к люстре напрямую, а фазный провод – на общий контакт двойного выключателя. Из выключателя выходят два провода на люстру.

По новым требованиям кроме фазного и нулевого провода, должен использоваться защитный PE-проводник («земля»), необходимый для заземления металлических корпусов электрической техники.

Подключение люстры может выполняться полностью с нуля, или при наличии уже проложенной проводки, установленной соединительной коробки и выключателя.

Подготовка

Подключение с нуля предусматривает несколько этапов электромонтажных работ. Для начала выбирается место для монтажа соединительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены возле потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место под двойной выключатель. Его желательно располагать в самой комнате прямо на входе. Что касается люстры, то она вешается на специальный крючок в центральной части потолка.

Монтаж проводки

После того, как определены места под коробку и выключатель, подготавливается трасса для прокладки проводов. Выполняется штробление в стене и в потолочной плите от соединительной коробки до выключателя и до люстры. Также выполняется штробление от общего щитка до соединительной коробки.

После работ по штроблению монтируется соединительная коробка. Затем укладываются провода по всей трассе. От общего щитка в соединительную коробку идут три провода (общий ноль, общая фаза и общая «земля»). Далее от коробки прокладывается ноль и «земля» напрямую к люстре, а фазный провод подводится на место, где будет установлен двойной выключатель. От двойного выключателя должны выходить два фазных провода, которые идут сначала в соединительную коробку, а затем от коробки к люстре (на две группы ламп).

Подключение выключателя

После прокладки проводов подключается двойной выключатель. Фазный провод от коробки подключается на общий контакт двойного выключателя. Два отходящих провода, идущих через коробку на люстру, подключаются к выходным контактам выключателя. Следует отметить, что функция комнатного выключателя – это разрыв фазы. Ни в коем случае нельзя подключать на выключатель ноль.

Подключение люстры

Для того, чтобы подключить люстру, сначала необходимо все её лампы условно разделить на группы. Например, если в люстре три лампы, то первая группа будет с одной лампой, а вторая – с двумя. Если люстра с пятью лампами, то существует два варианта разделения на группы.

• Первый способ (наиболее часто применяемый) – первая группа с двумя лампами, вторая группа с тремя.
• Второй способ – первая группа с одной лампой, вторая группа с четырьмя. Выбрать можно любой вариант по желанию.

После разделения ламп на группы, выполняется подключение в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах для ламп. Фазный провод необходимо подключать к центральному контакту патрона, а нулевой провод подключается к боковому контакту. Затем все нулевые провода со всех патронов люстры соединяются вместе и подключаются к нулевому проводу, подведённому от соединительной коробки.

Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Т.е. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы тоже соединяются между собой, но отдельно от фазных проводов первой группы. Затем соединённые фазы первой и второй групп люстры соединяются с фазными проводами двойного выключателя, идущими через соединительную коробку. Первая группа к одному проводу, вторая – к другому проводу от выключателя.

Если в люстре предусмотрено заземление, то защитный PE-провод от коробки необходимо подключить на специальный контакт для заземления.

Подключение в распределительной коробке

После подключения и соединения проводов в люстре и выключателе, выполняется соединение всех проводов в соединительной коробке. Общий ноль от щитка соединяется с нулевым проводом, идущим на люстру, защитный PE-проводник соединяется с «землёй», идущей также на люстру. Общая фаза от щитка соединяется с фазным проводом на выключатель. Выходящие провода от выключателя соединяются с фазными проводами, идущими на каждую группу люстры.

Последний этап – это подключение общего нуля, фазы и «земли» в щитке. Фаза подключается на автоматический выключатель, ноль – на нулевую клемму, PE-проводник – на шину заземления. После этого подаётся напряжение включением автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света.

Очень часто бывает, что на старое место необходимо подключить новую люстру. В этом случае уже установлен двойной выключатель, под потолком находится соединительная коробка, провода уже проложены и для подключения люстры достаточно определить, где какой провод.

• Самый простой способ – это развести все выходящие из потолка провода в разные стороны и включить обе клавиши двойного выключателя. С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором напряжения не будет – это ноль, остальные два – это фазы.
• Второй способ – это прозванивание всех проводов. Для этого придётся разбирать сам выключатель, а иногда и вскрывать соединительную коробку.

Подключение люстры и двойного выключателя необходимо выполнять только при отключенном напряжении.

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

• Индикаторная отвертка или указатель напряжения;
• Мультиметр;
• Пассатижи;
• Клеммная колодка на три клеммы;
• Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

• Белый или коричневый провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

1. Возьмите индикаторную отвертку или указатель напряжения.
2. Включите обе клавиши выключателя.
3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
4. Отметьте фазные провода маркером.
5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
7. Проверяют работу люстры, поочередно включая обе клавиши.

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

особенностей поведения. Соединение люстры с заземляющим проводом

Люстра

, популярный потолочный светильник, есть в каждом доме, и не в одном. Поэтому время от времени каждому необходимо установить и подключить люстру. Конечно, совсем не сложно пригласить для этого электрика, который сделает эту работу за вас за определенную сумму. Но и самому можно научиться подключать люстру, для этого не требуется особых способностей.Позитивный настрой, наличие простейших знаний из области электротехники и соблюдение элементарных правил безопасности позволят даже неопытному человеку самостоятельно подключить люстру.

Необходимые инструменты и оборудование:

1. Клещи.
2. Отвертка.
3. Индикатор напряжения.
4. Маркер.
5. Стремянка или другое устойчивое устройство достаточной высоты.
6. Клеммные зажимы.

Как подключить люстру — идентификация проводов

Перед началом работы необходимо ознакомиться с инструкцией по эксплуатации люстры, где указаны основные технические параметры, а также есть схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

• «Нейтральный» провод должен быть синим;
• провод заземления — желтый или желто-зеленый;
• Провод «Фаза» — обычно красного, коричневого, черного или другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах обычно есть специальный крючок для подвешивания на потолке. Необходимо обратить внимание на количество проводов, выходящих из потолка: два или три.Наличие трех проводов (если, конечно, один из них не заземляющий) позволяет подключать люстру секциями для применения разного уровня освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка обычно выполняется с использованием проводов с цветовой маркировкой. Распределение цвета такое же, как указано выше.

Если у вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите фазные провода на потолке и отметьте их маркером.

Подключение люстры к одному выключателю

Самый простой способ подключения люстры. Провода бытовой электропроводки и провода светильников соединяются между собой попарно.

1. Соедините нейтральный провод люстры с нейтральным проводом от распределительной коробки.
2. Фазный провод от распределительной коробки необходимо предварительно подключить к выключателю и провести под его кнопкой. Подключите его к фазному проводу люстры.

При соединении проводов самым безопасным и надежным вариантом является использование зажимов с винтовыми зажимами.Однако на практике витые стыки часто изолируют специальными колпачками. Категорически не рекомендуем использовать ленту ПВХ для утепления, через время из-за ее высыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение люстры к двойному выключателю

Этот способ подключения используется при подключении трехрожковой люстры или потолочного светильника с более чем тремя лампами.Этот тип люстр позволяет регулировать уровень освещенности в помещении и, кроме того, позволяет экономить на счетах за электроэнергию. Если вы хотите установить люстру именно такой модификации, при покупке обратите внимание на количество отходящих от нее проводов: фазных должно быть не менее двух, не считая заземления и нулевого провода.

Ваша домашняя электропроводка тоже должна быть выполнена соответственно: три провода от двойного выключателя подключаются к точке крепления люстры. Один из проводов — нулевой, два других — фазные, проходящие через разные ключи в выключателе.

Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.

Последовательность выполнения:

1. Разделите провода от ламп люстры на две секции.
2. Подсоедините по одной скрутке из каждой секции к нейтральному проводу.
3. Подсоедините две оставшиеся скрутки отдельно к фазным проводам.

В итоге при таком подключении у вас будет три разных режима освещения.

Схема подключения двух или трех люстр от одного выключателя

В большом помещении часто устанавливают несколько люстр или большое количество галогенных светильников, светодиодные лампы, которые включаются все одновременно одним единственным выключателем. Также иногда возникает необходимость установить выключатель, чтобы он мог включать освещение одновременно в нескольких комнатах. В этом случае используется параллельное соединение люстр, как несколько плафонов в одной люстре.

Если количество проводов в люстре и на потолке не совпадает

Может оказаться, что купленная вами люстра имеет три провода, а на потолке, где крепится люстра, всего два провода, а выключатель, соответственно, одинарный.Или наоборот. Алгоритм подключения трехрожковой люстры к одному выключателю выглядит так:

1. Соедините нейтральный провод люстры с нейтральным проводом на потолке.
2. В клеммнике люстры установить перемычку между фазными проводами или зажать их в одну клемму и подключить к фазному проводу на потолке.

При такой схеме подключения уже не получится регулировать уровень освещенности.

В обратной ситуации, когда в домашней электропроводке три провода (две фазы и одна нейтраль) и двойной выключатель, а в люстре всего два провода, подключение производится в следующей последовательности:

1. С помощью указателя напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
2. Зажать два других провода (фазы) в одну клемму или поставить перемычку.

ВНИМАНИЕ: В такой ситуации обязательно нужно проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нулевой. Такое, к сожалению, тоже бывает.

Как преобразовать люстру с одним выключателем в двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит всего два провода, а ламп несколько, и ваша проводка позволяет, то можно попробовать переделать люстру под двойной выключатель.Процесс трудоемкий, но результат того стоит.

В люстре данной конструкции вся проводка от светильников (плафонов) заходит в одно объединение фазного и нулевого проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как мы нашли точку подключения, делаем следующее:

1. Нулевые провода остаются соединенными друг с другом, их не нужно трогать.
2. Разделяем фазные провода на две группы проводов вместо одной. Схема деления на ваше усмотрение, в зависимости от количества оттенков и ваших личных предпочтений.
3. Подсоедините общий (нейтральный) провод к нейтральному проводу, идущему от распределительной коробки.
4. Для подключения фазных проводов от полученных секций плафонов секций необходимо провести еще один дополнительный провод от люстры до места подключения люстры к проводке от двойного выключателя.

Таким образом, обычную люстру довольно легко превратить в трехрежимную.

Наиболее распространенные ошибки при подключении люстры

Ошибки при установке и подключении встречаются не только у начинающих электриков, даже у опытных специалистов часто бывает так, что люстра светит совсем не так, как должна. Эти ошибки типичны и распространены.

Неправильное подключение двойного выключателя

Это самая распространенная ошибка, что входящий фазный провод подключается к одному из выходных контактов выключателя.При такой схеме подключения люстра не может нормально функционировать, так как одна секция светильников включается только в том случае, если другая секция находится под напряжением. То есть, если входящая фаза подключена к левому контакту выключателя, то при нажатии левой кнопки фаза через нижний входной контакт поступает в распределительную коробку и включает одну секцию ламп. Повторное нажатие правой клавиши включает другую секцию. Но при открытии левой клавиши отключаются все разделы.

Когда левая клавиша отпущена, правая клавиша не может быть включена.

Причина зависимости правого ключа от левого в том, что изначально фаза поступала через входной контакт левого ключевого выключателя, а левый ключ при выключении обрывает фазу на обеих секциях сразу.

Чтобы устранить эту ошибку, поменяйте местами соединения входящей и исходящей фаз.

Вместо фазного провода через выключатель проходит нулевой провод

По правилам устройства электроустановок предусмотрен порядок подключения выключателя, замыкающего и размыкающего цепь путем разрыва фазы.Как это выглядит на схеме? Нулевой провод, минуя выключатель, прокладывается от распределительной коробки непосредственно к нулевому проводу потолочного светильника. Фазный провод от распределительной коробки проходит через ключ выключателя, который разрывает цепь.

Однако на практике иногда происходит неправильное подключение: через выключатель проходит не фаза, а нулевой провод. То есть при выключении ключа выключателя электропроводка остается под напряжением, несмотря на то, что освещение не включено.Это чревато тем, что возможен удар током при замене лампы, при случайном прикосновении к оголенным частям плафона люстры или при нарушении изоляции провода.

Поэтому по возможности желательно устранить такую ​​ошибку подключения.

Обнаружить данное нарушение схемы подключения можно с помощью индикатора напряжения, который при нахождении выключателя в состоянии «выключено» указывает на наличие фазы на потолочных проводах.

Неправильное подключение нулевого провода люстры

Эта ошибка является причиной того, что только часть лампочек в люстре включается нормально, остальные либо слабо светят, либо вообще не включаются.Как обсуждалось ранее, при наличии трех проводов фазные провода подключаются каждый к отдельной секции лампочек, а нулевой провод является общим для всех лампочек, которые все подключены к нему параллельно. Если перепутать провода, а подключенные лампочки, например, первую секцию подключить к нулю вместо фазы, а все лампочки обеих секций (вместо нуля) подключить к фазе, то при нажатии первой клавиши в первой секции лампочки включатся, так как они входят одновременно и ноль и фаза.При нажатии второй клавиши на втором участке лампочки гореть не будут, так как оба входящих провода будут фазными, а чтобы свет светил, на него нужно подать одновременно фазу с нулем.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенным риском. Подключение люстры к дому не является исключением, к тому же работа выполняется на высоте. Для защиты себя и окружающих при электромонтажных работах необходимо соблюдать следующие правила техники безопасности:

1. Внимательно изучите инструкцию по подключению люстры.
2. Электроинструменты, используемые в работе, должны быть в исправном состоянии, особенно это касается изолирующих частей инструментов.
3. Оборудование для подъема на высоту — проверить лестницы и другие приспособления на надежность и устойчивость конструкции.
4. Перед началом работы отключите электропитание, выключив автоматы в электрощите.

Люстра относится к тем предметам интерьера, с которыми люди начинают знакомиться чуть ли не с рождения.Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которая крепится по центру потолка. Он не только становится украшением интерьера, но и позволяет равномерно распределить световую нагрузку по пространству комнаты. Для варьирования освещенности помещения чаще всего используют люстры с 5 и более лампочками. О таких лампах и пойдет речь в этой статье.Поговорим о том, как подключить люстру на 3 провода, что нужно для такой работы, и сможет ли это сделать человек без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с замысловатыми конструкциями, большим количеством светодиодов или ламп, с дистанционным управлением. Однако до сих пор большинство людей предпочитают устанавливать в своих гостиных пятирожковую люстру.

Если такую ​​люстру подключить к одному выключателю, это повлечет за собой большой расход электроэнергии.Согласитесь, не всегда обязательно, чтобы в комнате светились все пять рожков, иногда достаточно двух-трёх. Поэтому самой популярной является схема подключения люстры с двойным выключателем. О такой схеме мы поговорим ниже, а прежде чем подключать люстру к бытовому двухкнопочному выключателю, давайте разберемся, из чего состоит такая лампа и как она работает.

Прежде всего, это базовая конструкция для 5 рожков. Вне зависимости от того, куда направлены светильники (вниз или вверх), крепление патронов и плафонов с рожками осуществляется одинаково – с помощью резьбовых соединений.Каждый рог на конце выглядит как трубка с резьбой; к нему с помощью гайки крепится декоративная крышка. Но очень часто крепление происходит за счет донышка патрона, который накручивается на рожковую резьбу. Вам нужно подключить провода к патрону и вкрутить лампочки, именно в нем происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их изготавливают из металла, стекла или пластика.

Провода люстры чаще всего проходят внутри металлической конструкции.Плафоны крепятся к корпусу светильника с помощью защелок, болтов или пластикового кольца, которое навинчивается на резьбу раструба. От каждого гнезда внутри рупора 2-жильный провод подключается к соединительной коробке светильника.

На люстру можно установить самые разные лампы — лампы накаливания, люминесцентные, светодиодные, энергосберегающие.

Корпус люстры также может быть оснащен блоком питания или балластом для запуска светодиодных и люминесцентных ламп.

Существуют люстры, оснащенные рефлекторами, которые имеют белую или зеркальную поверхность и создают направленный свет.

Подробно о том, как выбрать люстру и светильники к ней можно посмотреть в этом видео:

Инструмент

Перед подключением люстры с тремя проводами подготовьте необходимый инструмент:

1. Индикаторная отвертка (понадобится для определения фазы и нуля).
2. Клещи с изолированными ручками.
3. Нож (для зачистки изоляции на жилах).
4. Мультиметр.
5. Изолента.
6. Отвертки (плоские и крестообразные).
7. Кусачки.
8. Маркер.

Устройства, с которыми будут соединяться провода. Это могут быть специальные накладки, в которых соединяемый провод зажимается под винт, пружину или соединительные изолирующие зажимы (СИЗ). И не забудьте, конечно же, о стремянке.

Назначение проводов

Прежде чем подключить комнатную люстру с двухкнопочным выключателем, давайте разберемся, сколько нам нужно проводов и зачем нужен каждый из них.

пример инструкции по сборке люстры (нажмите для увеличения)

Любой осветительный прибор должен иметь паспорт с указанной в нем схемой.Изучите его внимательно, там описано назначение проводов по цветам. Как правило, фаза выполняется в белом или коричневом цвете, синий провод означает ноль, также может быть и третий провод защитного заземления, обычно он выполняется в зеленом или желтом цвете. Всего из люстры должно выходить 4 жилы — ноль, защитное заземление и 2 фазы.

Если нет паспорта на осветительный прибор, то мы сами определим где фаза, а где ноль.

Итак, у вас есть дырка в потолке, из которой торчат три жилы, одна из них нулевая, а остальные 2 фазы от двухкнопочного выключателя.Если ваша люстра с защитным заземлением, то для этого будет отдельный четвертый провод.

1. Отключите подачу электроэнергии в квартиру и установите ключи двойного выключателя в положение «Отключено».
2. Во избежание короткого замыкания разведите три провода, торчащие из потолка на расстоянии друг от друга в стороны.
3. Снимите изоляцию с каждой жилы примерно на 1 см.
4. Подайте напряжение, включив машину, а затем выключатель.Индикаторной отверткой коснитесь каждой жилы, та из них, при соприкосновении с которой индикатор не загорается, будет равна нулю. Отметьте его маркером.
5. Теперь поочередно выключайте ключи на выключателе и проверяйте наличие соответствующей фазы.

Определить назначение жил в светильнике с помощью мультиметра:

1. Для начала установите на устройстве режим «Вызов» и замкните щупы на 1 секунду. Должен прозвучать звуковой сигнал, это означает, что вы правильно выбрали предел измерения и прибор работает исправно.
2. В патроне 2 контакта, один из них фазный, он пружинистый и расположен по центру, второй нулевой, он расположен сбоку (при вкручивании лампочки касается его цоколем ).
3. Также зачистите все четыре нити, идущие от люстры, на 1 см.
4. Теперь нам нужно найти нулевое ядро. Присоедините один щуп мультиметра к нулевому (боковому) контакту в любом из патронов. Вторым щупом коснитесь по очереди зачищенных проводов.Как только вы услышите звуковой сигнал, значит, это ядро ​​нулевое, также отметьте его маркером.
5. Аналогичным образом определить соответствие двух фазных проводов, отходящих от светильника. На этот раз щупом мультиметра поочередно коснитесь центральных фазных контактов в патронах. В пятирожковой люстре одна фазная жила подключается к трем патронам, а вторая идет к оставшимся двум.
6. Для проверки заземляющего провода нужно одним щупом прикоснуться к нему, а другим прикоснуться к металлическому корпусу светильника, звуковой сигнал подтвердит правильность выбора.

Схема с однокнопочным выключателем

Для начала рассмотрим более простую схему — как подключить трехрожковую люстру на 3 провода. Вот три подробные пошаговые инструкции. Во-первых, проверьте комплектацию вашего светильника:

.

1. Вскрыв заводскую упаковку, сразу же найдите список комплектов, входящих в люстру, и проверьте наличие всех комплектующих по списку.
2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку.Это полоса, которая прикручивается непосредственно к деревянному основанию в потолке, и к этой полосе будет крепиться плафон люстры.
3. Проверьте наличие и целостность всех оттенков.
4. Далее должно быть устройство (можно назвать его распределительной коробкой люстры), в котором будут отсоединяться провода, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство будет протянут двойной провод (фазный и нулевой проводники).Один его конец будет присоединен к фазному и нулевому проводникам, выходящим из отверстия в потолке, другой конец предназначен для подключения к проводникам в рупорах.
5. Обычно третий провод заземления входит в комплект светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком указано место подключения защитного заземления.
6. Проверить наличие трех рожков, на них должны быть закреплены патроны, из каждого должен выходить фазный и нулевой проводник.

Теперь разберемся как подключить провода в люстре:

1. Возьмите одно плечо и соединительную коробку светильника, куда будет производиться подключение. Из рога выходят две жилки (синяя – ноль, коричневая – фаза). Протяните их через одно из трех отверстий и закрепите рог.
2. Проделайте то же самое с двумя другими рогами.
3. В итоге в распределительной коробке светильника получилось 6 проводов от рожков — три синих и три коричневых, и двойной 2-х жильный провод, который будет использоваться для подключения к сети.
4. Снимите изоляцию на всех 6 проводах с рожков и на сдвоенном проводе.
5. Соедините вместе три синих провода от одной жилы двойного провода и таким же образом соедините три коричневых провода со второй жилой двойного провода. Делайте это с закруткой, можно и сверху припаять. Наденьте изолирующие колпачки, они обычно идут в комплекте.
6. Аккуратно уложите все провода в распределительную коробку люстры и закройте сверху крышкой.
7. Подсоедините провод защитного заземления в указанном месте.

Осталось подключить нашу люстру тремя проводами к сети:

1. Перед началом электротехнической части работ обесточить помещение, отключив сетевой выключатель.
2. Прикрепите крепежную раму к деревянной конструкции потолка с помощью обычных шурупов. Сделать это нужно максимально прочно и надежно, потому что штанга должна будет выдержать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка прикрепив декоративные болты.Смотрите, если вас все устраивает, то откручивайте болты и приступайте к подключению проводов.
4. Такую работу желательно выполнять с напарником, чтобы один человек мог держать вставную лампу, а другой занимался подключением. Если напарника нет, то закрепите лампу на установленной планке, туго привязав ее бечевкой или куском прочной проволоки.
5. Начните с установки самозажимных клеммных колодок на провода, торчащие из отверстия в потолке. Затем подключите к ним соответствующие провода светильника.
6. Теперь включите выключатель и автоматический выключатель, чтобы проверить правильность работы. Если загорятся все три лампы, выключите выключатель, станок и закончите работу, окончательно прикрутив лампу к планке.

Теперь вы знаете, как правильно подключить трехрожковую люстру, давайте рассмотрим более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухкнопочным выключателем

Подключение пятирожковой люстры к бытовому двухкнопочному выключателю выполняется аналогично.

1. Из распределительной коробки идет нулевая жила, которая прокладывается к светильнику, к ней будут подключаться все пять нулевых жил от каждой лампы.
2. Фазовый провод от коробки подходит к двухкнопочному выключателю, от него отходят два проводника, которые будут подавать напряжение на одну и вторую группу лампочек.
3. В распределительной коробке нулевой и фазный проводники подключаются к фазе и нулю питающей сети.
4. Вместо 6 проводов в распределительной коробке светильника, как в трехрожковом варианте, теперь будет выводиться 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике должны быть соединены в один общий жгут. А из фазных жилок сформируйте два соединительных жгута – одну из трех коричневых жилок от луковиц, вторую, соответственно, из двух. То есть при включении одной клавиши выключателя загорятся три лампочки, а при включении второй клавиши две.

В распределительной коробке люстры три провода. Некоторые концы выводятся на верхнюю часть и будут соединяться с жилами, подведенными к отверстию в потолке до точки крепления светильника.Соедините другие концы таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Один фазный провод, например коричневый, с соединительным жгутом из фазных проводов трех светильников.
• Второй фазный провод, например, белого цвета, с соединительным жгутом из фазных проводов двух светильников.

Из отверстия в потолке, в том месте, где будет закреплена лампа, у вас торчат три зачищенные жилы.Подсоедините их к фазному и нулевому проводникам люстры соответственно. В случае защитного заземления светильника будет четвертый провод и подключение.

Как видите, по аналогии с более простым вариантом подключить люстру к двойному выключателю тоже несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хочу дать небольшой совет по недорогим китайским люстрам. Проверяйте всю проводку на целостность сразу после покупки.Часто уже всю электрическую часть в распределительной коробке люстры собрали, проверяют надежность контактов. Обидно будет, если потом придется переделывать такую ​​огромную работу.

Теперь вы знаете, как подключить 5- или 6-рожковую люстру к двойному выключателю. В принципе, если у вас есть базовые знания электротехники, вам не составит труда это сделать. Но получится немного сэкономить на вызове профессионального электрика.

Из этой статьи вы узнаете какое сечение проводов нужно для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение люстровых проводов.

Как подключить люстру простым способом, правила подключения проводов, подключение люстры на 2,3,4,5,6 к одиночному и двойному выключателю и многие другие вопросы.

Особенности конструкции люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры — многоламповые светильники, предназначенные для потолочного монтажа.

Люстра — это конструкция, соединяющая несколько осветительных элементов — лампочек, что позволяет обеспечить хорошее освещение в помещении.

Если использовать в комнате обычную лампочку, то для обеспечения должного освещения потребуется установить мощный осветительный элемент, да и то при значительных объемах помещения его будет недостаточно.

Но такой свет нужен не всегда, поэтому лучший вариант — использовать несколько ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или ответвление от распределительной коробки.

А вот если установить люстру, конструкция которой предполагает установку нескольких лампочек, то подключение будет таким же по сложности, как одна или несколько лампочек.

Но при этом все элементы освещения, входящие в конструкцию, будут питаться, причем от одного провода.

А все потому, что разветвление проводки происходит на вводе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая лампочка, висящая на потолке, выглядит тускло или это красивая люстра.

Чтобы получить хорошее освещение в помещении при отличном сочетании светильника с интерьером, недостаточно просто приобрести подходящую люстру, ее еще нужно правильно повесить и подключить.

Что учитывается перед выполнением работ?

Сразу определим несколько ключевых моментов, которые необходимо учитывать:

И еще, одно дело просто снять старый осветительный прибор и подключить вместо него новый, и совсем другое – полностью создать линию питания освещения , в том числе от распределительного щита, установка выключателей, распределительных коробок и осветительных приборов с последующим их подключением в одну сеть.

Не будем углубляться в особенности самостоятельной прокладки силовой ветви люстры, так как нас больше интересуют лишь способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки, будут затронуты.

Полезная информация

Укажем некоторые особенности, которые могут помочь:

• Размыкание цепи выключателем осуществляется только по фазной линии, а нулевая жила и заземление (при наличии) идут непосредственно к потребителю ;
• Для каждой ветки на выходе своего выключателя прокладывается свой фазный провод (Разделен в самом выключателе. Однокнопочный выключатель имеет на выходе один фазный провод, двухкнопочный — два, трехкнопочный -Кнопочный переключатель имеет три).Это влияет на провод, используемый от выключателя;
• На клеммниках люстр можно найти обозначение клемм, облегчающее подключение (маркировка «L» указывает на то, что выход — фаза, «N» — ноль, «PE» — земля).

Теперь непосредственно как подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод «земля»).

В общем схема подключения самая простая — «однокнопочный выключатель — 1 осветительный прибор».

Если люстра безрожковая (с 1 лампой), то способ подключения ничем не отличается от питания простой лампочки.

Также в значительной степени упрощается подключение люстры к одной или нескольким лампочкам.

Выключатель однокнопочный — 1 люстра

Перед началом работы следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовой разницей жил.На начальном этапе интересует только «земля».

Если электрики ничего не напутали, то провод заземления будет с желто-зеленой оплёткой.

А вот с фазой и нулем придется разобраться самостоятельно и для этого понадобится только индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, так как проверка производится в проводке, которая находится под напряжением.

Поэтому перед подачей напряжения следует убедиться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно повернуть переключатель в положение «включено»).

После того, как кончиком индикаторной отвертки коснемся концов проводки, загоревшаяся контрольная лампа при прикосновении будет указывать, что жила фаза, а значит, секунда — ноль.

Если на выходе три жилы, и непонятно какая из них ноль и «земля» можно определить по контрольной лампе (двухжильный провод подключаем к обычной 220 лампе через розетка).После этого идентифицируем фазу индикаторной отверткой.

Если лампа загорается после подачи напряжения, то второй провод будет нулевым (если не загорается, к управлению подключена «масса»). Для надежности провода следует поменять местами.

После определения, где какая жила, остается только подключить их к соответствующим выводам клеммника люстры, а затем закрепить на потолочном крюке. В общем, все проще простого.

Схема подключения люстры к двум клеммам следующая:

Если схема трехпроводная, то подключение делается так:

Теперь допустим, что люстра двухрожковая и вам нужно чтобы подключить его к однокнопочному выключателю.

Каждый рупор является ответвлением и от него должны идти два провода (фаза и ноль), при этом «земля» подключается к корпусу, поэтому на ответвления не идет.

Предположим, что от каждого рупора идут синий и коричневый провода.

Для подключения люстры нужно разделить провода рожков по цветам и скрутить их между собой (синий отдельно от коричневого).

Потом подключаем их к ЛЭП, причем не важно какого цвета провода будут фаза и ноль.

Например, скрутку коричневых проводов через колодку подключаем к фазному проводу, а синего к нулю.

Потом все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы лампочек ни было в люстре, все они при включении будут гореть.

Бывает так, что третий провод в люстре или проводке лишний (отсутствует «земля» ни в осветительном приборе, ни в питающей линии).

В случае с люстрой этот вывод просто игнорируем (на работоспособность это никак не повлияет), а вот заземляющий провод проводки нужно будет изолировать.

В целом это общая схема подключения люстры и она у всех идентична, но есть некоторые нюансы, которые будут указаны ниже.

Немного о подключении проводов. Для этого можно использовать как клеммники, так и обычную скрутку с последующей изоляцией защитными колпачками.

Каждый из способов подключения имеет свои преимущества и недостатки.

Терминалы удобнее для установки, но не всегда есть возможность установить.

Скрутка более компактна по размерам, но всегда можно качественно скрутить провода.

Выключатель двухклавишный — люстра

Теперь о том, как подключить люстру к двухкнопочному выключателю.

Так как количество светильников и их деление на группы может быть самым разным, рассмотрим несколько вариантов:

Один выключатель, несколько люстр

Теперь рассмотрим, как подключить несколько люстр к одному выключателю. Здесь придется учитывать особенности линии электропередач.

Для примера возьмем однокнопочный выключатель, от которого будет питаться сразу три люстры.

Схема линии освещения с этим выключателем следующая: от распределительного щита к распределительной коробке идет фаза и ноль.

В него идет провод от фазного провода к выключателю, и снова к нему возвращается.

В итоге у нас в коробке есть ноль и фаза (с включенным в цепь выключателем), к которой можно подключить проводку, ведущую к потребителю.

Следовательно, чтобы подключить к этому выключателю сразу три люстры, достаточно кинуть одну общую линию и вставить в нее фазный и нулевой провода осветительных приборов.

При этом каждую люстру лучше подключать к общей линии в распределительных коробках (их необходимо установить дополнительно).А потом в самой люстре разделить на рожки (ветви).

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего лишнего специального для подключения данный осветительный прибор не требует, так как вентилятор является таким же потребителем, как и обычная лампочка (то есть схема такая же, как и у двухрожковой люстры).

Подключается к двухкнопочному выключателю, чтобы можно было при необходимости выключить свет или вентилятор.

Также при подключении такой люстры следует ознакомиться с инструкцией, в которой должно быть указано, какой из проводов, идущих на питание вентилятора, фаза, а какой нулевой, и использовать эту информацию при подключении.

То же самое относится к люстрам, которые снабжены пультом дистанционного управления с помощью пульта дистанционного управления.

Внутри такого устройства будет специальный исполнительный блок с контроллером, принимающим сигналы с пульта.

Итак, этот блок требует питания, и осуществляется он по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами элементы освещения работают от сети 12В с постоянным током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором есть выводы фазы и нуля.

Подключить эту люстру так же просто, как подключить обычную лампочку.

Иногда возникает необходимость установки комбинированного выключателя для питания люстры, совмещенного с розеткой.

И тут вся фишка заключается именно в подключении самого выключателя, а не осветительного прибора.

Раз есть розетка, то для ее функционирования необходимо, чтобы к ней подавалась и фаза, и ноль.

И если к обычному выключателю был подключен только фазный провод, то в комбинированном придется прокладывать еще и нулевой провод. Схема подключения такого выключателя представлена ​​ниже.

Бывают случаи, когда части питающей проводки, выступающей из потолка, недостаточно для подключения люстры. В этом случае их можно просто увеличить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и соедините их с линейными клеммами с помощью скрутки. Затем следует правильно утеплить стыки.

Популярно у читателей: недостатки и преимущества устройства.

Техника безопасности

При подключении люстры не забывайте о технике безопасности. Все работы следует проводить только при обесточенной проводке. Более того, просто отключить линию на выключателе недостаточно; он должен быть обесточен на распределительном щите.

Перед подключением необходимо очень внимательно отнестись к прокладке проводки.

5 / 5 ( 1 голос )

Сегодня в магазинах продается огромное количество различных многорожковых люстр. Большинство из них не имеют возможности подключения к двухкнопочному выключателю. Это можно определить сразу в магазине. Если от люстры выходит двухжильный провод, то без переделки его можно подключить только к однокнопочному выключателю. Если трехжильный, то вам повезло, его можно без дополнительных апгрейдов воткнуть в двухавтоматический выключатель.

Зачем нам этот двойной переключатель? Например, если поставить пятирожковую люстру только на один выключатель. Тогда получаем тот факт, что либо все пять лампочек будут светиться сразу, либо ни одна. Часто бывает, что нам не всегда нужен такой яркий свет и хочется его немного приглушить. Этого можно добиться, только отключив 2 или 3 лампы в люстре. Вот если две лампочки работают от одной клавиши выключателя, а остальные три от другой клавиши, то можно легко поиграть с яркостью освещения в комнате.

С одним моим другом поехали выбирать люстру. Мы выбрали этот вариант. На фото окончательный результат установки, но перед этим прошел процесс его модернизации. Это подробно описано ниже.

Купили в начале 2015 года за 4000 руб. Честно говоря, меня немного удивили цены. За что нужно платить 4 тысячи рублей? 5 стеклянных абажуров, 5 металлических трубок и 2 метра проволоки столько не стоят. Никаких сложных работ, нестандартных элементов и каких-то изысканных дизайнерских решений.Может я чего-то не понимаю? А в магазинах люди просто не оставили выхода, так как дешевле вряд ли где найдешь. Что-то я отвлекся от темы. Итак, идем дальше…

В этой люстре был двухжильный провод для подключения. То же самое наблюдал со всеми подобными лампами. Продавцы просто говорили всем, что если вы хотите подключить его к двухкнопочному выключателю, то переделывайте дом сами. После этого я решил написать статью о том, как переделать люстру в двойной выключатель.Может быть, это пригодится вам.

Для этого нам достаточно заменить существующий двухжильный провод на трехжильный.

На первом этапе разбираем пятирожковую люстру. Откручиваем все гайки, шайбы, трубки и т.д. Ваша конструкция может немного отличаться. Главное помнить что и куда прикручено и в какой последовательности, так как потом придется собирать обратно. Это как конструктор.

В нашей люстре соединения питающего провода с проводами, которые идут к лампочкам, расположены в ее нижнем центре.Отвинтите нижнюю крышку рукой и снимите крышку.

Здесь мы видим аккуратно уложенные провода.

Мы вынимаем их, чтобы с ними можно было работать. Соединения выполнены с помощью обычных пластиковых заглушек. Так сделано во всех китайских люстрах.

Один колпачок соединяет все нейтральные проводники. Это синие провода. Второй колпачок соединяет все фазные провода. Это коричневые провода.

Аккуратно открутите крышки против часовой стрелки и отсоедините питающий провод от скрутки.Затем стоит вернуть колпачки на место, чтобы провода от картриджей не отсоединялись и впоследствии не сбивали вас с толку.

Затем выводим питающий провод со всех элементов люстры. На фото ниже он лежит рядом с ней.

Так как все элементы люстры имеют круглые отверстия и множество изгибов и поворотов, для удобного монтажа стоит выбрать мягкий провод круглой формы. Далее считаем мощность всех ламп.В паспорте указано, что максимальная мощность каждой лампы не должна превышать 60Вт. Итого получаем 5 штук х60Вт=300Вт. В моем случае были куплены светодиодные лампы мощностью 10 Вт. В итоге вся пятирожковая люстра будет потреблять 50Вт. Вы видите, какая экономия. На всякий случай купил провод с хорошим запасом. Вдруг в будущем хозяин заменит перегоревшие лампы на обычные 100 ватных. Лучше быть в безопасности. В итоге был выбран провод марки ПВА 3х0,75.

Продеваем новый провод через все необходимые элементы люстры.Это трубки, шайбы, гайки и др.

В месте отсоединения проводов подрезаем новый питающий провод.

Синяя жила является нейтральным проводником. Из схемы подключения автоматического выключателя мы знаем, что «ноль» общий и идет от распределительной коробки. Соединяем его со всеми пятью синими проводами от патронов. Вы можете просто закрутить их с помощью имеющегося защитного колпачка.

Коричневая жила нового провода – это фазный провод, идущий от одной клавиши двойного выключателя.Соединяем его с помощью имеющегося защитного колпачка двумя проводами от двух разных ламп. Лучше выбирать светильники, расположенные друг напротив друга. Так что в будущем свет будет падать равномерно со всех сторон.

Желто-зеленая жила предназначена для заземления. Но что делать в нашей ситуации? Придется использовать его как фазный проводник. Там нет ничего плохого. Если не тянуть новый провод, то белее места для этого нет.

Подключаем последнюю желто-зеленую жилу нового провода к оставшимся трем коричневым проводам.Для этого нам нужно купить новый аналогичный защитный колпачок. Это ядро ​​пойдет к другому ключу на двойном выключателе.

После того как все подключено аккуратно укладываем все провода в корпус люстры.

С другой стороны люстры продеваем новый провод по трассе старого.

Здесь осталось перерезать новый питающий провод и подключить его в месте крепления люстры.Если в доме есть заземление, то желто-зеленую жилу с нижнего фото подключаем к заземлителю. Если заземления дома нет, то эту проводку просто прячем под кожух, так как она может пригодиться в будущем.

Вот мы и разобрались с вопросом, как переделать люстру под двойной выключатель. Думаю понятно все объяснил.

Осталось повесить люстру и подключить. Он крепится к потолку с помощью крючка, что хорошо видно на фото ниже.Также можно увидеть блок дистанционного управления, через который я его подключил. Ждите рассказ об этом в следующих статьях.

Давайте улыбнемся:

Электрик, закончив работу, говорит хозяйке:
— Ну все, бабулька, у тебя есть бутылка.
— Дорогая, а может с деньгами лучше?
— Нет, бабуля, мне денег нельзя — пропью.

Вам не нужно вызывать электрика для выполнения работы, которую вы легко можете сделать сами.В этой статье мы расскажем, как подключить люстру к одноклавишному или двухклавишному выключателю своими руками.

Принцип подключения люстры

При подключении люстры к выключателю нужно понимать, как он работает. Это довольно просто. Свет горит, когда к нему подключены два провода, это фазный провод (обозначение на схеме L) и нулевой (обозначение на схеме N). При подключении лампочки (люстры) один из проводников идет напрямую от распределительной коробки к люстре (светильнику), второй также подключается к люстре, но через разрыв (выключатель).

Важно! Из соображений безопасности нейтральный провод не должен проходить через выключатель. Должен идти на лампочку (люстру) от распределительной коробки без обрыва.

Не стоит полагаться на то, что электрики правильно подключили проводку по цвету проводов (нулевой рабочий провод синий или синий, нулевой защитный проводник желто-зеленый). Они могут ошибаться. Именно по этой причине перед началом работы необходимо посмотреть, где находится фазный провод (фаза) и где ноль (ноль) выходит из потолка или распределительной коробки.Для этих целей понадобится отвертка с индикатором напряжения. При определении фазного и нулевого проводника нужно проверить показатель напряжения там, где вы уверены, что он есть. Это можно сделать в рабочей розетке или в панели пола. После этого определяем и запоминаем, какие проводники выходят из потолка. Здесь нет ничего сложного, нужно прикоснуться к проводу индикаторной отверткой, и если загорится индикаторная лампочка, то это фазный проводник.

Провода могут выходить из потолка в следующем порядке:

1. Два провода.Это фазный провод и нулевой. Эта схема означает, что можно соединить только все лампы вместе.
2. Три провода. Два фазных провода и один нейтральный. С помощью этой схемы можно распределить включение светильников в люстре.
3. Два двухжильных провода — так же можно распределить включение ламп.
4. Из потолка выходят три провода, но без возможности распределения включения ламп. Третий провод имеет желто-зеленый цвет и является нулевым защитным проводником (землей).

Рассмотрим основные варианты подключения люстры к выключателям.

Подключение люстры к однокнопочному выключателю

Если из потолка выходит только два провода, это значит, что возможно подключение только однокнопочного выключателя с одновременным включением всех светильников и не важно, сколько проводов выходит из люстры, два, три или пять.

Схема подключения однокнопочного выключателя: 1 — однокнопочный выключатель; 2 — распределительная коробка; 3 — люстра

Если из люстры выходит три провода, то их нужно соединить между собой по цвету, чтобы в итоге было два пучка проводов.Дальше просто подключаем провода от люстры и от потолка.

Если из люстры выходит два провода, то все лампы можно включать только одновременно. Если от люстры выходит три провода, то это означает: один общий проводник для всех светильников, который необходимо соединить с нулевым проводом. Второй и третий провода предназначены для первой и второй секции ламп в люстре соответственно (например, 1+2 лампы для трехламповой люстры или 3+2 лампы для пятиламповой люстры и т.д.).

Подключение люстры к двухкнопочному выключателю

Условия подключения двухклавишного выключателя — три провода от потолка (нулевой и двухфазный) и три провода от люстры (трех- или пятиламповая люстра). В этом случае с помощью индикатора напряжения определяем нулевой и фазный проводники, выходящие из потолка. Определить общий проводник для всех ламп нет ничего проще, он один, а два других одного цвета, а значит идут к двум секциям ламп.Это специально сделано производителем, чтобы люстру смог подключить даже не электрик. Затем подключаем нулевой провод от потолка к общему в люстре, и каждую секцию светильников с фазными проводами, которые идут через двухкнопочный выключатель.

Схема подключения люстры к двухкнопочному выключателю: 1 — двухкнопочный выключатель; 2 — распределительная коробка; 3 — люстра

Важно! При работах по подключению люстры и установке выключателей необходимо отключить подачу электроэнергии на соответствующую ветку.

Как правило, для верхнего света имеется отдельная ветка, которую можно отключить пакетным выключателем, не обесточив розетку. Для освещения помещения при монтаже используйте светильники, которые подключаются к розеткам.

Соединение электрических проводов должно осуществляться с помощью клеммных колодок. Допускается подключение электропроводки с обязательной скруткой изоляции. Скрутка с пайкой считается надежным соединением.

Важно! Медные и алюминиевые провода скручивать нельзя.Это пожароопасно! Их можно подключать только с помощью клеммных колодок.

Схема подключения 2-х контурных люстр. Как подключить люстру: советы по установке

Ситуаций, когда необходимо подключить два светильника к одной сети электропитания с помощью всего одного выключателя, может быть много. Чаще всего используются одноклавишные и двухклавишные выключатели, реже перекрестные. Если с подключением одной лампочки, как правило, не возникает сложностей, то наличие 2-х источников света заставляет домашних мастеров задуматься об их правильном подключении к сети.Однако хотелось бы перечислить все возможные способы, исходя не только из типа выключателя, но и из типов лампочек и способа их подключения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы установки.

Типы ламп и выключателей

Перед тем, как приступить непосредственно к установке, нужно четко понимать, что существует несколько видов лампочек, которые подключаются к сети как напрямую, так и через балластное или выпрямительно-понижающее оборудование.В любом случае каждый из них имеет свое рабочее напряжение и мощность, от которых соответственно зависит ток.

Типы искусственных источников света, часто используемых в быту:

• Лампы накаливания и галогенные, принцип работы одинаков только в одних есть вакуум, а в других специальные галогеновые пары, увеличивающие срок службы.
• Люминесцентные, а также их разновидности, так называемые хозяйственные и натриевые.
Светодиод
• питается от светодиодных систем и оснащен полупроводниковым диодом для излучения светового потока.

Часто возникает ситуация, когда необходимо, чтобы лампочки в одной из комнат включались с разных мест. На лестничных клетках для таких случаев есть проходные выключатели, которые сложно установить, поэтому в квартирах такие выключатели обычно устанавливать нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек от одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Автоматический выключатель

Основным элементом выключателя является рабочая часть, которая монтируется в подрозетнике.Представляет собой металлическую конструкцию с прикрепленным приводом. С помощью привода устройство включается и выключается. Привод представляет собой подвижный контакт, который замыкает и размыкает электрическую цепь между двумя статическими контактами.

Первый контакт называется входящим: он подключен к фазе от сети. Второй контакт (отходящий) подключается к фазному проводу, идущему от осветительного прибора. При правильном положении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии.При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электрической сети ток поступает на лампочку, и она загорается.

Для обеспечения безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала. Корпуса изготовлены из пластика или фарфора.

Другими компонентами переключателя являются рамка и клавиши. Эти элементы обычно изготавливаются из пластика.Ключи закреплены на приводе рабочей части. Перемещаясь за счет нажатия, клавиша меняет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного контакта человека с контактами выключателя. Другими словами, рама действует как барьер между энергетизированными элементами и человеком. Каркас фиксируется шурупами или защелками из пластика.

Единственным отличием двухклавишного устройства от одноклавишного является наличие пары отходящих контактов. Каждый контакт подключается к фазному проводу одной из ламп.

Обычный выключатель на одну лампу

На рисунке ниже показана схема подключения лампочки к обычному выключателю света.

Выключатель установлен в фазовом разрыве. Ноль направлен на осветительную арматуру. Если поставить переключатель на ноль, контакты скоро сгорят. Причина — повышенная нагрузка при прохождении электричества по нулевому контакту.

Еще одной причиной обрыва фазного провода является необходимость быстрого отключения напряжения от потребителя в случае возникновения аварийной ситуации.Ноль не позволяет обесточить систему, а только размыкает цепь.

Внимание! Электромонтажные работы следует проводить только в обесточенной сети. При невозможности определения фазного провода по цветовой схеме токоподвод допускается проводить «прозвонку». Перед проверкой нужно убедиться в отсутствии коротких замыканий в оголенной проводке.

Две лампы на выключатель

Схема подключения двух ламп к одному выключателю аналогична правилам подключения одной лампы.Нулевой провод последовательно направляют от распределительной коробки через все источники света. Фазный провод, идущий через выключатель, подключается ко вторым контактам ламп.

Контакты должны быть соединены максимально надежно. Рекомендуется использовать клеммные колодки. Соединения выполняются винтами или блоками Wago (проводник прижимается пружиной).

Внимание! Недопустимо скручивание проводов из разных металлов (медь и алюминий).В противном случае результатом таких действий будет окислительный процесс, который приведет к ослаблению контакта и перегреву.

На приведенной ниже схеме показано подключение двух лампочек к однокнопочному выключателю.

На каждом источнике света указан предел нагрузки. Эту информацию необходимо иметь в виду при расчете суммарной мощности подключаемых осветительных приборов.

Двухкнопочный переключатель

Двухклавишные выключатели применяются в помещениях с раздельным освещением, когда необходимо подключить люстру с несколькими рожками.Такие выключатели используются в отдельных блоках (устанавливаются между дверями в ванную и туалет).

Двухкнопочный выключатель имеет более компактные размеры по сравнению с двумя однокнопочными выключателями, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Отдельное освещение

Подобная схема часто применяется в офисных зданиях, где необходимо отдельно освещать множество придомовых территорий. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель находится в фазовом промежутке. Устройства оснащены одним входным и двумя выходными контактами напряжения. Фазные провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие одной из клавиш включает только устройства, подключенные к определенной фазе. Остальные источники света не включаются.

Многорожковая люстра

Для подключения многоконтактного осветительного прибора с помощью двухклавишного выключателя требуется трехжильный проводник.Одна жила укорачивается так, чтобы вывести ее в распределительную коробку, а еще пара жил должна доходить до выключателя.

Фазный провод направлен на выключатель. Отходящие жилы закрепляются в клеммниках выключателя. Комплект осветительного прибора имеет вывод из трех проводов: нулевого и двухфазного. Ноль от распределительной коробки направляется на нулевой контакт, а отходящие провода от выключателя подключаются к фазам многодорожечной люстры.

Схема подключения люстры с пятью рожками показана на рисунке ниже.

Это создает соединение, при котором нажатие одной клавиши включает только пару лампочек. Другая клавиша управляет тремя лампами. Если вы хотите включить все огни, вы должны нажать обе клавиши. В конечном итоге такая компоновка обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях есть выключатели с тремя клавишами. Схема их подключения немного сложнее, но в целом аналогична приведенным ранее.

Подключение от розетки

В некоторых случаях необходимо подключить дополнительный светильник с отдельным выключателем. В такой ситуации подойдет подключение от существующей розетки.

При установке однокнопочного выключателя потребуется двухжильный кабель и коммутационное устройство. Для прерывателя напряжения, установленного над розеткой, ноль и фаза берутся от нее. Фазный провод прерывается внутри выключателя, а нулевой провод остается нетронутым.Питание других осветительных приборов в схеме осуществляется так же, как и в приведенных выше схемах.

Для электромонтажных работ потребуются три жилы (ноль и две фазы). Для трехкнопочного выключателя требуется еще один фазный проводник.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или преобразователи на 12 Вольт. Последние создают задержку включения на несколько секунд, после чего плавно пропускают ток к электроприборам.

Схема позволяет беречь лампы накаливания или галогенные источники света, так как защищает их от скачков напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливается перед ним. На это есть две важные технологические причины:

1. Пониженное напряжение связано со значительной силой тока. Прерыватели не рассчитаны на этот режим работы, вследствие чего возможно перегорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если после преобразователя поставить прерыватель, то не получится обеспечить плавный пуск, и электричество будет приходить скачками после нажатия на клавишу.

Если необходимо установить двухкнопочный переключатель, требуется второй преобразователь. Его питание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого внимания к безопасности.Приступать к работе следует только после отключения сети. Если вы не уверены в своих силах и хотя бы базовых знаниях электротехники, лучше обратиться за помощью к квалифицированному электрику.

Перед началом работ по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение провода люстры

Контакты для подключения к проводам электропроводки на люстре обозначаются следующими латинскими буквами:

• L — фаза,
• N — нулевой провод,
• ПЭ — заземлитель желто-зеленый цвета.

Люстры стали маркировать совсем недавно, а люстры, произведенные давно, могут не иметь маркировки. В этом случае придется разбираться самому.

О подключении провода заземления в люстре

В современных люстрах с металлической фурнитурой установлен заземляющий провод желто-зеленый цвета. Заземляющий провод обозначается латинскими буквами PE . Если электропроводка в квартире выполнена с заземляющим проводом (он должен быть желто-зеленый , но может быть любого цвета), то он также должен быть быть подключен к клемме, к которой подключен желто-зеленый провод люстры.

В старых домах квартирная электропроводка обычно выполняется без заземлителя. Старые люстры или те, что с пластиковой фурнитурой, также не имеют заземляющего проводника. В таких случаях заземляющий проводник не подключается, на работоспособность люстры это не повлияет, так как он выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, показаны белым цветом, и это не случайно. Единого международного стандарта цветовой маркировки проводов в электрической сети, а тем более в люстрах, не существует.А в России цветовая маркировка электрических проводов изменилась с 1 января 2011 года. Только провод заземления РЕ в спецификациях всех стран маркируется желто-зеленым цветом .

Внимание! Перед подключением люстры, во избежание поражения электрическим током, необходимо обесточить проводку. Для этого отключите соответствующий автоматический выключатель в распределительном щите и проверьте надежность отключения по индикатору фаз.

Схемы подключения люстры

Несмотря на все разнообразие моделей, все люстры, в том числе и светодиодные с пультом, подключаются по одной из рассмотренных ниже схем.Для подключения достаточно проводов, выходящих из потолка, правильно подключить к выводам клеммы, установленной на корпусе люстры. Работа несложная и под силу любому домашнему мастеру, даже без опыта электромонтажных работ.

Если из потолка и люстры выходит 2 провода

Подключить однорожковую люстру, состоящую из одной лампочки, и однокнопочного выключателя в электропроводку обычно несложно. Достаточно соединить два провода, выходящие из потолка, с помощью любой клеммной колодки с проводами, выходящими из основания люстры.

Хотя согласно требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, учитывая, что люстра потребляет малый ток, возможно временное подключение люстры методом скрутки с последующим изоляция соединения.

Согласно требованиям ПУЭ, для повышения безопасности эксплуатации фазный провод в электропатроне должен быть подключен к центральному контакту, а выключатель должен размыкать фазный провод.Желательно соблюдать это правило. Но на практике об этом никто не задумывается, обычно подключают выключатель и люстру по необходимости.

Если из потолка выходят 2 провода и многорожковая люстра

Если люстра имеет несколько рожков, но из нее выходят только два провода, то все лампочки внутри люстры соединены параллельно, и такая люстра подключается, согласно приведенной выше схеме.

Если из потолка выходит 2 провода, из люстры 3 и более провода

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно.Для нашего случая все пары проводов от патронов, вне зависимости от их количества, должны быть соединены параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розовая).

Можно обойтись без установки перемычки. Достаточно открутить винты у первой и третьей клеммы, снять с первой клеммы провод, идущий от левого патрона, и вставить его в третий, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2 провода

Обычно из потолка выходит три провода, если установлен двухкнопочный выключатель.В первую очередь нужно разобраться с проводами, выходящими из потолка – найти общий провод. Это легко сделать с помощью фазового индикатора.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться щупом-индикатором к каждому проводу. В зависимости от того, какой провод размыкает выключатель, фаза или нейтраль, возможны два варианта поведения индикатора.

• При касании двух проводов свечение есть, а третьего нет. При этом провод, на котором нет накала, является общим.
• При касании одного из проводов свечение есть, двух других нет. Тогда провод, на котором есть свечение, является общим.

Без указателя фаз тоже легко разобраться с подключением. Вам нужно подключить любые два провода от потолка к люстре и включить обе клавиши выключателя. Если лампочка загорится, значит, соединение было выполнено общим проводом и одним из идущих от выключателя. Можно оставить все так. Если вы хотите разобраться с проводами до конца, нужно перебором подключить так, чтобы при включении обеих клавиш на выключателе лампочка не загоралась.Таким образом, получится найти провода, идущие от выключателя.

Осталось зажать общий провод в клемме и любой другой провод, идущий от потолка парой проводов люстры. При необходимости подключите люстру так, чтобы свет включался любой из двух клавиш выключателя, затем поставьте перемычку (на фото розовая) или зажмите провода, которые на фото перемычены, в одну клемму. Перемычку можно установить не в клеммник, а в выключатель.

Если из потолка выходит 3 провода, из люстры выходит несколько проводов.

Если необходимо, чтобы все лампы многорожковой люстры включались не одновременно, а группами, то люстру необходимо подключить по приведенной ниже схеме. Обязательным условием является наличие двухкнопочного выключателя. Подключать двух- или трехрожковую люстру нужно по описанной выше методике. Он определяется по трем общим проводам, выходящим из потолка. Подключается к одному проводу из пар, идущих от каждого держателя люстры.

Оставшиеся два провода соединяются с оставшимися свободными проводниками из пар, идущих от розеток люстры. Справиться с подключением многорожковой люстры будет гораздо проще, если вы ознакомитесь с ее устройством.

Схема подключения 2-3 люстр

от однокнопочного выключателя

В большом помещении, или если установлен натяжной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников, вмонтированных в потолок, которые должны включаться одновременно одним однокнопочным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было включить свет одновременно в двух, трех и более комнатах. В этом случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключается к выключателю через отдельную распределительную коробку, но все подключения можно сделать в одной распределительной коробке, все зависит от схемы разводки в помещении.Если рожков в каждой люстре много, то они подключаются параллельно, как и для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры три и более.

Схема подключения трех люстр

от одного трехкнопочного выключателя

Если в одной или нескольких комнатах необходимо включать каждую люстру отдельно от одного трехкнопочного выключателя, то люстры следует подключать по приведенной ниже схеме.

Этот вариант подключения светильников часто используется для управления светильниками, установленными в ванных, туалетах и ​​кухнях.В коридоре установлен один трехкнопочный выключатель, а перед входом в помещение включается соответствующая люстра.

Подключение люстры

к распределительной коробке Viko с розеткой

Иногда необходимо установить дополнительную розетку рядом с выключателем. При необходимости установленный выключатель целесообразно заменить на блок, состоящий из выключателей и розетки, например Вико, показанный на фото. В блоке имеется от одного до четырех выключателей для люстры.Так что есть возможность сделать правильный выбор. На фото двухкнопочный блок со светодиодной подсветкой и одной розеткой.

Подсоедините блок выключателей с розеткой к люстре согласно схеме ниже. Как видите, схема мало чем отличается от подключения люстры к обычному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме показано соединение проводов в соответствии с требованиями ПУЭ; в реальной проводке ноль и фаза могут быть подключены наоборот.Если, например, был двухкнопочный выключатель, а нужен однокнопочный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке на ноль или фазу , в зависимости от того, какой провод подходит к выключателю.

Удлинение или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры начали устанавливать подвесные потолки. Особенно популярны натяжители. Они имеют прекрасный вид, практически не изнашиваются, бывают любого цвета с глянцевой и матовой поверхностью, не боятся воды.Натяжные потолки устанавливаются на расстоянии 5-10 см ниже существующей плоскости потолка, поэтому длина проводников для подключения светильников становится недостаточной. Требуется увеличить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа плафона без его демонтажа будет невозможно. Это означает, что соединение должно быть выполнено максимально надежным способом.Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке со временем могут ослабнуть, и их необходимо подтянуть.

В статье сайта «Соединение оборванных в стене проводов» подробно на фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящие на случай удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов с медными рекомендую прочитать статью «Как соединить алюминиевые провода».Для удлинения проводов подключения люстры к натяжному потолку подойдет один из описанных в статье способов, резьбовой или неразъемный с заклепкой.

Сечение провода для подключения люстры

Если в люстре установлены шестистоваттные лампы накаливания, рассчитанные на напряжение питания 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медная жила сечением 0,5 мм 2 , а стандартная квартира разводку обычно выполняют проводами сечением не менее 2.5 мм 2. Так что при подключении люстры с лампочками на напряжение 220 В можно не думать о сечении провода. При подключении люстры со светодиодными лампами также можно не беспокоиться о сечении проводов.

При подключении люстры или светильников с галогенными лампочками 12 В потребляемый ток становится значительно выше, и сечение провода на участке проводки от понижающего трансформатора или переходника к лампам люстры необходимо рассчитывать с помощью онлайн-калькулятора ниже и проверьте его соответствие.

Потребляемый ток которых в десять раз меньше, чем у ламп накаливания.

Содержание:

Покупка новой люстры считается очень ответственным и волнующим событием. После его сборки у многих возникают проблемы, особенно если приходится подключать люстру на 5 лампочек по разным схемам. С этой задачей справится не каждый владелец квартиры, если не обладает хотя бы минимальными знаниями в области электротехники. Но, при соблюдении определенных правил, такую ​​люстру вполне можно подключить самостоятельно, либо использовать.

Подключение пятиламповой люстры к двойному выключателю

Существует несколько способов подключения люстры к двойному выключателю. В большинстве современных домов кабель к осветительному прибору проложен по внутренним каналам плит перекрытия. Нормальное подключение будет возможно, если прилагаемый кабель имеет три жилы. В некоторых случаях может присутствовать двухжильный кабель, что делает невозможным использование двойного выключателя.

Поэтому изначально следует рассматривать классический вариант с 5-ти полюсной люстрой, трехжильным кабелем и двойным выключателем.В первую очередь следует проверить, выведен ли фазный провод на выключатель. По техническим условиям подача фаз к светильникам осуществляется только через выключатель, что делает их ремонт и обслуживание безопасным.

В современных конструкциях люстр все провода выведены и соединены отдельными жгутами. Фазные жилы собираются в один пучок, а нулевые – в другой. В этом случае подключение будет очень простым. Пучок нулевых проводов подключается к нулевой жиле кабеля, а фазные провода делятся на две группы, которые затем подключаются к соответствующим ключам.Каждый двойной выключатель снабжен одним общим контактом, к которому подключается фаза, и двумя клеммами, к которым подключаются группы ламп. Если клемм две в верхней и нижней части, то со стороны ввода фазного провода устанавливается перемычка.

Если провода светильника заранее никак не обозначены, необходимо сначала прозвонить их с помощью, а затем сгруппировать. Есть еще одна рекомендация, позволяющая значительно продлить срок службы обычных ламп накаливания.Дело в том, что перегорание таких ламп происходит именно в момент включения. Нить накала находится в холодном состоянии, поэтому ее сопротивление низкое. Во время включения возникает пусковой ток, что приводит к выходу из строя лампочки.

Этой ситуации можно избежать благодаря диоду, установленному внутри переключателя на первой клавише. Через него подается напряжение, уменьшенное вдвое. При этом нить нагревается постепенно, сопротивление увеличивается и вторым ключом напряжение подается в полном объеме.Для такой схемы подойдут диоды от любых выпрямительных устройств, которые помещаются внутрь выключателя.

Подключение люстры на 5 ламп к тройному выключателю

Продлить срок службы обычных ламп накаливания будет эффективнее с помощью трехкнопочного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего начальное включение в щадящем режиме.

Принцип работы этой схемы аналогичен действиям с двухкнопочным выключателем.Однако здесь возможности более расширены. Помимо экономии ламп, этот режим позволяет выбрать одну лампу в качестве источника ночного света. Использование люстры в качестве ночника позволяет значительно сэкономить электроэнергию.

Так, двух- и трехкнопочные выключатели, используемые для управления и подключения люстры на пять лампочек, позволяют разделить светильники на несколько независимых групп.

Как соединить провода в люстре

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения.Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными способами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. В противном случае люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Однако это не такая сложная задача, если знать и соблюдать определенные правила и процедуры.

Подключение люстры к двойному выключателю на 2 лампы

С потолка, из отверстия в плите перекрытия могут выходить три-четыре провода.По современным меркам четвертая жила служит заземлением и окрашена в желтый цвет с идущей по ней зеленой полосой. Остальные провода проверяются с помощью индикаторной отвертки при включенном выключателе. Провод, на котором нет напряжения, считается нулевым, а все остальные фазными.

Как подключить люстру на 3 провода? Желто-зеленые провода заземления можно сразу соединить. Остальные провода следует заранее отнести к аксессуарам. В современных люстрах все внутренние соединения уже сделаны заранее.Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами фазные проводники между собой не соединены, что позволяет включать лампы попеременно или одновременно двухкнопочным выключателем.

Далее выполняется процедура подключения. Ноль, выходящий из люстры, подключается к соответствующему нулевому проводу, выходящему из потолка. Фазы от каждой лампочки подаются на выключатель и подключаются к определенным клавишам.В каждом из них есть лампа. При необходимости их можно поменять местами. Одновременное включение обоих светильников производится нажатием сразу двух кнопок. Все соединения должны выполняться при отключенном автоматическом выключателе.

Как подключить люстру на 3 лампочки к двойному выключателю

Каждый плафон трехрожковой люстры имеет гнездо для вкручивания лампочки с двумя контактами — под. Фазные провода окрашены в разные цвета, а ноль чаще всего синий.

Люстра подключается так же, как и с двумя лампочками, только одна из клавиш включает одну лампу, а другая — сразу два рожка.Назначение клавиш при желании можно изменить. В случае одновременного включения загораются сразу все лампы.

Для достижения желаемого результата все действия следует выполнять по определенной схеме. Как обычно, нулевые провода от каждого патрона объединены по центру, а фазные разделены на две группы. Провода люстры подключаются к потолочным проводникам при отключении напряжения. Заземление осуществляется соответствующими проводами.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухкнопочный выключатель и три провода, выходящие из отверстия в потолке. В новых домах предусмотрен и четвертый — заземляющий провод, используемый при наличии такого же проводника в люстре. Все соединения выполняются скруткой, а затем тщательно изолируются.

Соединение можно выполнить двумя способами. В первом случае схема будет иметь вид 1+3, то есть поочередно включаются одна или три лампочки.Вторая схема — 2+2, когда поочередно включаются две лампочки. Этот способ не совсем экономичен и используется для освещения больших помещений, когда одной лампы мало, а трех слишком много. Одновременное нажатие обеих клавиш позволяет включить все четыре гудка одновременно.

Для этого существуют определенные схемы подключения. Провод приходящей фазы от сети через распределительную коробку подключается к проводнику, идущему к выключателю. Далее он подключается к входному контакту, где находится постоянно.Вторая жила, подключенная к контакту кнопки, идет в распределительную коробку и подключается к проводу, подведенному к месту установки люстры. В этот момент провода сети и светильника соединяются друг с другом.

Аналогично подключается контакт другого ключа. Разница между правой и левой клавишами заключается в количестве фазных проводов от люстры, подключаемых к каждому из проводов сети. Нейтральные провода также соединяются друг с другом.Варианты подключения можно настроить так, чтобы использование светильника было максимально удобным.

Подключение люстры к двойному выключателю на 5 ламп

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно обращаться. Используемый в данном случае двухкнопочный переключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают отдельными группами одна за другой, что позволяет значительно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий.В первую очередь нужно определиться с общим проводом, выходящим из люстры, который нулевой. Его необходимо пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором нет напряжения. Каждый проводник проверяется с помощью индикатора. Провода под напряжением будут фазами. Нулевая жила также должна быть помечена изолентой. После этого люстру можно повесить на крючок и подключить провода.

Сначала подключаются нулевые жилы, а потом фазные. При включении первой клавиши загораются две лампочки, а вторая клавиша включает остальные три лампочки. Их можно включать по одному или все вместе. Если желаемый результат не был достигнут с первого раза, необходимо снова отключить электричество и изменить порядок подключения фазных проводов.

Эта схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых ламп.Размеры люстры должны соответствовать площади помещения, где ее планируется установить.

Подключение люстры к двойному выключателю на 6 ламп

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать разные режимы работы люстры. Поэтому следует сразу выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, то и новый светильник будет работать без проблем. Следует помнить, что двухкнопочный выключатель обеспечивает всего три режима работы: включение 1-й группы, включение 2-й группы и включение всех ламп одновременно. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера рассмотрим шестирожковый светильник.Одним из вариантов схемы подключения будет установка трех режимов работы: 1 группа — две лампочки, 2 группа — четыре лампочки, третий режим — включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если нет, то вам нужно сделать сборку самостоятельно. В каждом таком устройстве двенадцать проводков, из расчета по две на каждую лампочку. Их нужно изначально правильно подключить непосредственно в люстре. Шесть нейтральных проводников подключаются к одной клемме.Остальные фазные жилы подключаются группами в отдельные клеммы, например, две и четыре.

Перед тем, как выполнить подключение к проводам на потолке, следует определить и разделить нулевой и фазный проводники с помощью специальной индикаторной отвертки. Этот процесс происходит, когда переключатель включен. Ядра проверяются по одному. Проводник, в котором нет тока, считается нулевым, остальные проводники – фазными. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить последовательность их работы.Для этого каждый ключ по очереди выключается, после чего проверяется наличие тока. Если тока нет, то это правильный провод.

После того, как все проводники определены, люстра подключается к двойному выключателю. Электричество в квартире должно быть отключено во избежание поражения электрическим током. Нулевой провод потолка подключается к нулевой клемме люстры, а фазные – к соответствующим группам фазных проводов, распределенным заранее.

правила и порядок подключения люстры к выключателю

Помимо самой лампы вам понадобится минимальный набор инструментов и немного свободного времени. 1. Подготовить инструменты и материалы Необходимая техника почти всегда найдется в любом доме. Вот полный список: люстра; стриппер или нож — для зачистки проводов; индикатор напряжения — для определения фазы; мультиметр — для проверки цепи; отвертки прямая и крестовая — для монтажа; клеммы wago самоблокирующиеся — для соединения проводов; кусок провода — для поддержки люстры при подключении; дюбели или шурупы — для крепления люстры; перфоратор — для сверления отверстий в бетоне; или отвертка — для завинчивания.    Провода внутри люстры / atcharlotteshouse.com Если светильник не проверяли на работоспособность в магазине, перед установкой необходимо убедиться в отсутствии короткого замыкания и пробоя на корпус. Выполните следующие действия: На мультиметре установить режим прозвонки цепи. В люстре с одним плафоном два провода, коснитесь их щупами мультиметра. Если звукового сигнала нет, значит все в порядке.Если есть, то где-то в цепи короткое замыкание. Необходимо детально осмотреть все контакты и устранить неисправность. В люстре с несколькими плафонами много проводов. Разделите их по цвету на две группы. Считайте эти жгуты как два отдельных провода и проверьте их мультиметром, как описано выше. Если у светильника металлический корпус, прикрепите к нему один щуп мультиметра, а вторым коснитесь каждого из контактов внутри патронов люстры.Сигнала быть не должно. В противном случае происходит поломка и нужно искать какой из выводов касается корпуса. Если неисправность не устранена, это может быть при прикосновении к люстре во время работы. Три провода на потолке — самый распространенный вариант / отличный ремонт.ру Теперь нужно выяснить, какой кабель идет к месту установки люстры. От этого будет зависеть схема подключения. В принципе о количестве жил можно судить по клавишам переключателя: Один ключ — два провода. Два ключа — три провода. Три ключа — четыре провода. Чтобы проверить точное количество проводов, снимите крышку старой люстры. Ослабьте декоративные гайки крепления и, придерживая лампу, посмотрите на кабель. Там может быть два, три или четыре провода. Если люстра еще не установлена, сразу будет видно их количество. 4. Определить фазу и ноль на потолке domovod.su Сколько бы проводов ни было, один всегда будет ноль, а все остальные фаза.Исключение — если есть заземление, в этом случае добавляется еще один провод. Если все подключено в соответствии с маркировкой, то синий — ноль, коричневый, красный или белый — фаза, а желто-зеленый — заземление. Но лучше не полагаться на цвета, а проверять фазу индикаторной отверткой. Канал YouTube Кшиштоф Климас Включите все клавиши на выключателе. Прикоснитесь к каждому концу провода наконечником. На фазе индикатор загорается, на нуле — нет. Пометьте провода или запомните, какие цвета соответствуют фазе, а какие — нулю. Если два провода, то все просто: фаза и ноль. Если три — один ровно ноль, а остальные либо две фазы, либо фаза и земля. Последний вариант встречается редко. Если четыре провода, как и в предыдущем случае, один из проводов ровно нулевой, остальные либо три фазы, либо две фазы и земля. 5. Выберите схему коммутации В зависимости от количества фазных проводов на потолке можно управлять одной или несколькими группами светильников.Для каждой цепи есть отдельная клавиша на выключателе. Обычно выбираются следующие типы переключения. Однофазный провод — можно подключить одну лампу. Или люстра с несколькими плафонами, но все они будут включаться одновременно. Двухфазные провода — можно подключить люстру с несколькими рожками. Плафоны делятся на две равные группы или таким образом, что первая кнопка выключателя управляет одной лампой, а вторая — всеми остальными.Например, если оттенков пять, то их удобно разделить на группы 1+4 или 2+3. Трехфазные провода работают по тому же принципу, что и в предыдущей схеме. можно разделить на три группы в любых пропорциях и управлять ими соответствующими клавишами-переключателями. Например, если у люстры шесть рожков, удобно делить на 2+2+2 или 1+2+3. 6. Подсоедините провода внутри люстры   fb.ru Для начала с помощью стриппера или ножа снимите 1 см изоляции со всех проводов.Будьте осторожны, чтобы не повредить их. Канал Gewacom на YouTube Если у вас первая схема, то провода подключаются напрямую к кабелю на потолке с помощью самозажимных клемм: фазный проводник с фазой, нулевой — с нулем. Во второй и третьей схемах, когда лампы разбиты на несколько групп, подключение осуществляется немного по другому, но по одному принципу: С помощью самозажимных клемм соедините нулевые провода всех ламп в одну группу.В зависимости от количества жил может понадобиться блок на два или три сокета. Один из них оставьте свободным для подключения к кабелю на потолке, в остальные вставьте провода от люстры. Таким же образом соедините между собой фазные провода первой группы ламп. Повторите то же самое для остальных групп.   Красный индикатор указывает на то, что машина включена / ac220.ru Отключите помещение выключателем в электрощите на лестничной площадке или в квартире.Для этого поверните ручки выключения автоматов вниз. Иконки изменятся с красного на зеленый или с единицы на ноль. С помощью индикаторной отвертки убедитесь в отсутствии напряжения в сети. 8. Установите монтажный кронштейн avito.st Два винта находятся на специальной металлической планке из комплекта люстры. На них будет закреплена лампа. Канал Gewacom на YouTube Монтажная пластина должна быть надежно закреплена. В бетонных полах — перфоратором просверлить отверстия, забить дюбели и зафиксировать планку. В гипсокартоне – заверните шурупы в профиль прямо через пластину. В натяжных потолках — прикрутить монтажную пластину шурупами к закладной балке. 9. Подсоедините люстру к проводке на потолке viktorpotapov.incpalife.ru Предварительно снимите с лампы, чтобы не сломать их. Для удобства установки временно подвесьте люстру с помощью проволоки на потолочный крюк или монтажный кронштейн. Как подключить лампу с одним абажуром Соедините фазные провода на потолке и в люстре между собой с помощью самозажимной клеммы. Аналогичным образом соедините нулевые провода на потолке и люстре. Как подключить люстру с несколькими плафонами Вставьте нулевой провод на потолке в оставшуюся клемму гнезда нулевого провода люстры. Подключите один из фазных проводов к клемме фазного провода первой группы. Повторите предыдущий шаг для остальных групп ламп. Если люстра металлическая и у нее есть зажимная клемма для заземления, подсоедините к ней желто-зеленую жилу (если она на потолке). 10. Закрепить люстру housemaster24.ru Осталось снять провод для временного крепления и установить светильник. Выполните следующие действия: Аккуратно уложите провода внутрь корпуса. Совместите монтажные отверстия с винтами на монтажной пластине. Накрутите декоративные гайки на винты. Установите плафоны на люстру, если вы сняли их ранее. Электрик на дому Канал YouTube 11.Включите электричество glazovlife.ru Подайте напряжение, включив выключатель в электрощите на лестничной площадке или в квартире. Поочередно нажмите все клавиши переключения. Если все сделано правильно, загорятся соответствующие лампы в люстре. Перед началом работ по подключению люстры рекомендую ознакомиться с ее устройством. Обозначение провода люстры Контакты для подключения к проводам электропроводки на люстре обозначаются следующими латинскими буквами: L  — фаза N  — нулевой провод РЭ — заземляющая жила желто-зеленая цветов. Маркировать на люстрах начали совсем недавно, а на люстрах давно выпущенных знаков может и не быть. В этом случае нужно разобраться в себе. О подключении провода заземления в люстре В современных люстрах с металлической фурнитурой устанавливается заземляющий провод желто-зеленого цвета. Провод заземления обозначается латинскими буквами. РД . Если в квартире есть электропроводка с заземляющим проводом (он должен быть желто-зеленый , но может быть любого цвета), то его также необходимо подключить к клемме, к которой подключается желто-зеленый провод люстры. В домах старой постройки квартирная электропроводка обычно выполняется без заземлителя. В старых люстрах или тех, у которых фурнитура из пластика, также отсутствует заземляющий проводник. В таких случаях заземляющий проводник не подключается, на работоспособность люстры это не повлияет, так как он выполняет только защитную функцию. На фотографиях выходящие из потолка провода и люстра показаны белым цветом, и это неспроста.Единого международного стандарта цветовой маркировки проводов в электрической сети, а тем более в люстрах, не существует. А в России цветовая маркировка электрических проводов изменилась с 1 января 2011 года. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто-зеленым цветом. Внимание! Перед подключением люстры, во избежание поражения электрическим током, необходимо отключить проводку. Для этого отключите соответствующий автоматический выключатель в распределительном щите и проверьте надежность отключения по индикатору фаз. Схемы подключения люстры Несмотря на разнообразие моделей, все люстры, в том числе и светодиодные с пультом, подключаются по одной из рассмотренных ниже схем. Для подключения достаточного количества проводов, выходящих из потолка, следует правильно подключить их к выводам клеммы, установленной на корпусе люстры. Работа несложная и доступная любому домашнему мастеру, даже без опыта работы с электрикой. Если из потолка и люстры выходит 2 провода Подключение одной люстры рожкового, состоящей из одной лампочки, и одноклавишного выключателя в электропроводку обычно не вызывает затруднений.Достаточно двух проводов, выходящих из потолка, чтобы соединить с помощью любой клеммной колодки провода, выходящие из основания люстры. Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, учитывая то, что люстра потребляет малый ток, можно временно подключить люстру скруткой с последующей изоляцией связь. Согласно требованиям ПУЭ, для повышения безопасности эксплуатации фазный провод должен подключаться к центральному контакту в электропатроне, а выключатель должен размыкать фазный провод.Желательно соблюдать это правило. Но на практике об этом никто не задумывается, обычно подключают выключатель и люстру по необходимости. Если из потолка выходят 2 провода и многорожковая люстра Если люстра имеет несколько рожков, но из нее выходят только два провода, то все лампочки внутри люстры соединены параллельно, и такая люстра подключается, согласно приведенной выше схеме. Если из потолка выходит 2 провода, из люстры 3 и более Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно.Для нашего случая все пары проводов от патронов, вне зависимости от их количества, должны быть соединены параллельно. Один из вариантов — установить дополнительную перемычку из провода (на фото розовый). Можно обойтись без установки перемычки. Достаточно открутить винты у первой и третьей клеммы, вывести из первой клеммы провод, идущий от левого патрона, и вставить в третий, вместе с правым проводом, идущим от правого патрона. Если из потолка выходит 3 провода, а из люстры 2 Обычно из потолка выходит три провода в случае установки двухклавишного выключателя.В первую очередь нужно разобраться с проводами, выходящими из потолка – найти общий провод. Это легко сделать с помощью фазового индикатора. Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться щупом-индикатором к каждому проводу. В зависимости от того, какой провод размыкает автоматический выключатель, фазный или нулевой, возможны два поведения индикатора. При касании двух проводов свечение есть, а третьего нет. При этом провод, на котором нет накала, является общим. При прикосновении к одному из проводов есть свечение, к двум другим нет. Тогда провод, на котором есть свечение, является общим. Без указателя фаз тоже легко разобраться с подключением. Необходимо подключить любые два провода от потолка к люстре и включить обе клавиши выключателя. Если лампочка загорается, значит, соединение с общим проводом и одним из тех, что идут от выключателя. Можно оставить все так. Если хотите разобраться в проводах до конца, нужно переборщить, чтобы подключить так, чтобы при включении обоих ключей лампочка не горела.Таким образом, можно будет найти провода, идущие от выключателя. Осталось зажать общий провод и любой другой провод, идущий от потолка с парой проводов люстры в клемму. При необходимости подключить люстру так, чтобы свет включался любой из двух клавиш выключателя, затем поставить перемычку (на фото розовая) или зажать провода, которые соединены перемычкой на фото, в одну клемму. Перемычку можно установить не в клеммник, а в выключатель. Если из потолка выходит 3 провода, несколько Если вам нужно включить не все лампочки многорожковой люстры одновременно, а группами, то люстру необходимо подключить по приведенной выше схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по описанной выше методике. Он определяется по трем общим проводам, выходящим из потолка. К нему подключается один провод из пар, идущих от каждого держателя люстры. Оставшиеся два провода соединяются с оставшимися свободными проводниками из пар, идущих от патронов. Разобраться с подключением многорожковой люстры будет намного проще, если ознакомиться с ее устройством. Схема подключения 2-3 люстр от одноклавишного выключателя В большом помещении или при наличии натяжного потолка для хорошего освещения приходится устанавливать несколько люстр или точечных светильников, вмонтированных в потолок, которые необходимо включать одновременно одним однокнопочным выключателем. Иногда необходимо подключить выключатель, чтобы он мог включать свет одновременно в двух, трех и более комнатах. При этом люстры или светильники подключаются параллельно, как несколько витков в одной люстре, по следующей схеме. Каждая люстра на схеме подключается к выключателю через отдельную распределительную коробку, но можно все подключения сделать в одной распределительной коробке, все зависит от расположения проводки в помещении. Если в каждой люстре рожков много, то их соединяют параллельно, как и для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три и более. Схема подключения трех люстр от одного трехклавишного выключателя Если в одной или нескольких комнатах необходимо включать каждую люстру отдельно от одного трехклавишного выключателя, то подключайте люстры по приведенной ниже схеме. Этот вариант подключения светильников часто используется при управлении светильниками, установленными в ванной, туалете и на кухне. В коридоре установлен один трехклавишный выключатель, а перед входом в помещение включается соответствующая люстра. Подключение люстры к блоку выключателей Viko (Вико) с розеткой Иногда требуется дополнительная розетка рядом с выключателем. При необходимости установленный выключатель целесообразно заменить на блок, состоящий из выключателей и розеток, например Viko (Вико), показанный на фото. Выключатели для люстры в блоке от одной клавиши до четырех. Так что есть возможность сделать правильный выбор. На фото — двухклавишный блок со светодиодной подсветкой и одной розеткой. Подсоедините блок выключателей с розеткой к люстре согласно схеме ниже. Как видите, схема мало чем отличается от подключения люстры к обычному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки. На схеме соединение проводов приведено в соответствии с требованиями ПУЭ, в реальной разводке ноль и фаза могут быть соединены наоборот. Если был, например, двухклавишный выключатель, а нужен был одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его на ноль или фазу в распределительной коробке , в зависимости от того, какой провод подходит к выключателю. Удлинение или удлинение проводов при подключении люстры Сейчас при ремонте квартир стали устанавливать натяжные потолки. Особой популярностью пользуется растяжка. Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже существующей плоскости потолка, поэтому длина проводников для подключения светильников становится недостаточной.Требуется увеличить их длину. Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа плафона без его демонтажа будет невозможно. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке со временем могут ослабнуть, и их необходимо будет подтянуть. В статье «Соединение оборванных проводов в стене» в статье подробно рассмотрены способы соединения алюминиевых и медных проводов между собой на фото, которые так же подходят для удлинения проводов для подключения люстры или др. лампы. Для надежного соединения при наращивании алюминиевых проводов с медными рекомендую прочитать статью «Как соединить алюминиевые провода». Для удлинения проводов для подключения люстры к натяжному потолку подойдет один из описанных в статье способов, на резьбе или цельной заклепке. Сечение провода для подключения люстры Если в люстре установить шестисотваттные лампы накаливания, рассчитанные на напряжение питания 220 В, то ток потребления не превысит 3 А. Такой ток выдерживает медная жила сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполняется проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками к напряжению 220 В можно не думать о сечении провода.При подключении люстры со светодиодными лампами также можно не беспокоиться о сечении проводов. При подключении люстры или светильников с галогенными лампочками к напряжению 12 В ток потребления становится значительно больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера к лампам люстры необходимо рассчитывать по формуле онлайн-калькулятор ниже и проверьте его соответствие. Потребляемый ток которых в десять раз меньше, чем у ламп накаливания. Люстра представляет собой светильник, закрепленный на потолке. Для равномерного освещения его обычно монтируют в центре комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещенность в помещении. Те. Вы можете отдельно включить первую и вторую группу ламп, а можете включить обе группы одновременно. Общая схема подключения к двойному выключателю следующая: фазный и нулевой провода, обычно прокладываемые от общего щитка с автоматами, заводятся в распределительную коробку. От распределительной коробки нулевой провод идет непосредственно на люстру, а фазный – на общий контакт двойного выключателя. От выключателя к люстре идут два провода. Согласно новым требованиям, помимо фазного и нулевого проводов, должен использоваться защитный РЕ-проводник (земля), необходимый для заземления металлических корпусов электрооборудования. Люстра может быть подключена полностью с нуля, или если уже есть проводка, устанавливается распределительная коробка и выключатель. Обучение Подключение с нуля предполагает несколько этапов электромонтажных работ. Сначала выбирается место для монтажа распределительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены у потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место для двойного выключателя. Желательно разместить его в самой комнате прямо у входа.Что касается люстры, то она подвешивается на специальный крючок в центральной части потолка. Проводка После того, как определены места для коробки и выключателя, готовится маршрут прокладки проводов. Штробление осуществляется в стене и в потолочной плите от распределительной коробки до выключателя и до люстры. Штробление также осуществляется от общего щитка до распределительной коробки. После литниковых работ монтируется распределительная коробка.Затем провода прокладываются по всей трассе. От общего щитка к распределительной коробке идут три провода (общий ноль, общая фаза и общая земля). Далее от коробки прямо к люстре прокладывается ноль и земля, а фазный провод подводится к месту установки двойного выключателя. От двойного выключателя должны идти два фазных провода, которые идут сначала к распределительной коробке, а потом от коробки к люстре (на две группы светильников). Соединение переключателя После прокладки проводов подключается двойной выключатель.Фазный провод от коробки подключается к общему контакту двойного выключателя. Два отходящих провода, идущих через коробку к люстре, подключаются к выходным контактам выключателя. Следует отметить, что функцией внутреннего выключателя является разрыв фазы. Ни в коем случае нельзя подключать ноль к выключателю. Соединение для люстры Для того, чтобы подключить люстру, сначала нужно условно разделить все ее лампы на группы. Например, если в люстре три лампы, первая группа будет с одной лампой, а вторая с двумя.Если люстра с пятью лампами, то возможны два варианта разделения на группы. Первый метод (наиболее часто используемый) — первая группа с двумя лампами, вторая группа с тремя. Второй способ — первая группа с одной лампой, вторая группа с четырьмя. Вы можете выбрать любой вариант по желанию. После разделения ламп на группы подключение производится в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах ламп.Фазный провод необходимо подключить к центральному контакту патрона, а нулевой провод – к боковому контакту. Затем все нулевые провода от всех патронов люстры соединяются между собой и подключаются к нулевому проводу, который подключается от распределительной коробки. Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Те. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы также соединяются между собой, но отдельно от фазных проводов первой группы.Затем соединенные фазы первой и второй групп люстры подключаются к фазным проводам двойного выключателя, идущим через распределительную коробку. Первая группа на один провод, вторая на другой провод от выключателя. Если в люстре предусмотрено заземление, то защитный провод РЕ от коробки необходимо подключить к специальному заземляющему контакту. Соединение в соединительной коробке После подключения и подключения проводов в люстре и выключателе все провода в распределительной коробке подключены.Общий ноль от щитка подключается к нулевому проводу, идущему на люстру, защитный РЕ-проводник подключается к земле, которая также идет на люстру. Общая фаза от щитка подключается фазным проводом к выключателю. Выходные провода от выключателя подключаются к фазным проводам, идущим к каждой группе люстры. Последний шаг — подключение общего нуля, фазы и земли в щитке. Фаза подключается к автомату защиты, ноль к нулевой клемме, РЕ-проводник к шине заземления.После этого подается напряжение путем включения автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света. Часто бывает, что нужно подключить новую люстру на старое место. В этом случае уже установлен двойной выключатель, распределительная коробка находится под потолком, провода уже проложены, а для подключения люстры достаточно определить, где какой провод. Самый простой способ — Это развести все провода, идущие от потолка в разные стороны, и включить обе клавиши двойного выключателя.С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором не будет напряжения, — нулевой, два других — фазы. Второй способ — Это прозвонка всех проводов. Для этого приходится разбирать сам выключатель, а иногда и вскрывать распределительную коробку. Подключение люстры и двойного выключателя производить только при отключенном напряжении. Прежде чем приступить к подключению люстры, необходимо изучить ее устройство. Если из люстры и потолка торчит всего 2 провода, то особых сложностей с подключением не предвидится. А вот более замысловатый вариант, когда нужно провести эту процедуру, имея возможность подключения к двум одинаковым выключателям, если из люстры и потолка торчит 3 провода. То есть лампочка, или их группа, включается отдельно. В результате получается картина: из этого потолка торчит какое-то количество проводов, а еще из люстры — что нужно подключить? Чтобы это понять, в предоставленной статье будет отображена подробная схема подключения люстры. Главные контакты, для проведения электропроводки, имеют свое обозначение — это буквы латинского алфавита: L — Это обозначение фазы, Н — нулевой провод, PE — заземляющая жила желто-зеленого цвета. Маркировка люстр маркировкой началась не так давно, поэтому в этих приборах более раннего производства она отсутствует. Тогда вам придется разобраться в этом самостоятельно. Как подключить провод заземления к люстре В светильниках современного производства при наличии металлической арматуры устанавливается специальный заземляющий провод, имеющий желто-зеленый цвет.Этот провод имеет обозначение — RE. Если комнатная проводка выполнена таким проводом, кстати, он может быть и другого оттенка, то его нужно подключать к клемме. Клемма, в свою очередь, подключается к проводу люстры (желто-зеленый). В большинстве помещений электропроводка выполняется без заземляющего проводника. В старых светильниках, или в тех, у которых светильники из пластика, этот проводник тоже отсутствует. Тогда не подключайте заземляющий провод, и это абсолютно не влияет на функционирование люстры.Заземление имеет исключительно защитную функцию. В том случае, если изоляция фазной проводки перетерлась и она касается арматуры люстры (металлической), то при прикосновении рукой к отдельным металлическим участкам прибора может произойти поражение электрическим током. Когда изображены фотографии провода, который идет от люстры и потолка, то там он белый. Это не совпадение. Не существует единого установленного мирового стандарта цветовой маркировки проводов в электрической сети, а тем более в осветительных приборах.В Российском государстве цветовая маркировка провода изменилась с 1 января 2011 года. Каждая отдельная страна имеет свою маркировку. Единственное, провод заземления РЕ маркируется во всех странах стандартным цветом — желто-зеленым. Схема подключения люстры при выходе двух отдельных проводов от люстры и потолка Подключить одну рожковую люстру от одного светильника и одного клавишного выключателя, в принципе, не составляет большого труда. Достаточно будет 2-х проводов, выходящих из потолка, соединить между собой с помощью клеммы, Wago, , а также клеммных колодок.  Также можно выполнить соединение скруткой с двумя отдельными проводами, идущими от осветительного прибора. Требования, изложенные в ПУЭ, гласят, что фазный провод обязателен для подключения к центральному контакту в патроне. Выключатель в этом случае должен разомкнуть фазную проводку. Это необходимо для повышения безопасности эксплуатации. Рекомендуем придерживаться этого правила. Но на самом деле в практической работе об этом мало кто задумывается. В большинстве случаев выключатель и осветительный прибор подключаются очень небрежно. Схема подключения одной люстры, когда из потолка выходят два провода, а из люстры три и более Если в одной люстре два и более светильника, а существующий выключатель с одной клавишей, то вполне возможно подключение данного осветительного прибора в трех вариантах: — при включении выключателя загораются сразу все лампочки; — выключатель с несколькими клавишами, можно включать каждую из ламп по отдельности, много рожковых люстр; — выключатель с несколькими клавишами, можно включать целые группы ламп, например, в люстре трехрожкового двухклавишного выключателя может работать либо одна лампа, либо две, либо все имеющиеся одновременно. Если из потолка торчит всего 2 провода, то осветительный прибор можно подключить по первому варианту — все лампы одновременно. Подключение одной люстры осуществляется в зависимости от того, как производитель подключил провода, от патронов. В основном, люстры, с определенным количеством плафонов, содержат парные соединения проводов от плафонов и далее соединение производится как описано выше. Ниже приведена еще более сложная схема подключения люстры.Проводка в люстре подключена так, что каждая лампа включается отдельно. В этом случае необходимо соединить все имеющиеся пары проводов от патронов параллельно. Это не зависит от их количества. Есть какой-то вариант — установка дополнительной перемычки из проводки. Перемычку ставить не надо, поставится только открутив винты в первой и третьей клемме, вытащить провод проходящий через левый патрон из начальной клеммы, а третий надежно вставить в клемму, вместе с проводом, идущим от патрона с правой стороны. Схема подключения осветительного прибора двумя отдельными проводами, при наличии трех проводов, идущих от потолка В большинстве случаев из потолка выходят три отдельных провода при наличии двухклавишного выключателя. Здесь следует сначала разобраться с проводкой – найти общий основной провод. Это действие легко реализовать при наличии фазового индикатора. Чтобы начать поиск этого основного провода, включите две имеющиеся клавиши и по порядку коснитесь каждого провода с помощью индикатора-отвертки.Возможны два типа поведения этого индикатора, в зависимости от того, какой именно провод (нулевой или фазный) размыкается выключателем: — при прикосновении к двум отдельным проводам свечение есть, к третьему — отсутствует. Следовательно, провод без свечения является обычным явлением; — при прикосновении к одному из этих проводов свечение есть, а двух других нет. Тогда провод со свечением общий. Если индикатора фаз нет, то так же легко можно разобраться в особенностях подключения.Для этого подсоедините любые два провода, идущие от потолка к люстре, и включите в выключателе два ключа. Если появилось свечение, значит, получилось соединение с общим проводом, а также с одним проводом, идущим от выключателя. Так что все может остаться. Если хотите разобраться во всех проводах до конца, то подключать нужно так, чтобы свет не появлялся даже при включении двух клавиш в выключателе. Потом получается найти провода идущие от выключателя. Схема подключения одиночной люстры с несколькими проводами, и с тремя проводами от потолка Если вам необходимо сделать так, чтобы в люстре включались не все лампы одновременно, а только группами, данный осветительный прибор следует подключить по предоставленной схеме. Должен присутствовать переключатель с двумя ключами. Подключать одну люстру, а вот две и три рожковые, нужно по методике, описанной чуть выше. Из трех проводов, отходящих от потолка, выделяется один общий основной провод.Затем к нему подключается по одному отдельному проводу из тех пар, которые идут от каждой из кассет. Два оставшихся провода подключаются к свободным проводам пар, которые идут от патронов в люстре. Как удачно подключить две-три люстры от одноклавишного выключателя Если в огромном помещении монтируется натяжной потолок, то для обеспечения идеального освещения необходимо разместить определенное количество люстр. Также это могут быть галогенные лампы или светодиодные лампы, которые необходимо включать одноклавишным выключателем.Это одновременное действие. В некоторых случаях необходимо подключить этот выключатель, чтобы с его помощью появилась возможность включать освещение одновременно в нескольких комнатах (двух, трех и более). Затем параллельно подключаются люстры и другие светильники, а также определенное количество патронов в люстре. Схема подключения люстры тогда состоит в следующем. Каждая из люстр подключается к выключателю через отдельную распределительную коробку.Зато появляется возможность реализовать все доступные соединения в единой коробке. Здесь многое зависит от предложенной схемы проведения электричества в помещении. Если рожков в люстрах много, то их подключают параллельно, как в ситуации, описанной ранее. Это ситуация, когда от потолка идет два отдельных провода, а от люстры их три и более. Схема подключения трех осветительных приборов, от одного выключателя до трех клавиш Если в одном отдельном помещении, а то и в нескольких однотипных, потребуется включать в каждом отдельно осветительный прибор, от единого выключателя с тремя клавишами, то необходимо подключить эти приборы по предоставленной схеме. Этот вариант подключения светильников очень часто используется при управлении этими светильниками. Их можно установить в кухонном помещении, ванной и туалете. В коридоре установлен один выключатель на три клавиши, а непосредственно перед входом в это помещение планируется включить соответствующий осветительный прибор. Схема подключения люстры к блоку спецвыключателей при наличии розетки Viko Не всегда, но в некоторых ситуациях требуется, чтобы вместе с выключателем была дополнительная функционирующая розетка.Если бы возникла такая необходимость, было бы логично заменить уже установленный ранее выключатель на отдельный блок, содержащий выключатель и розетку. Например, розетка возможна как у Viko. Этот блок имеет выключатели для люстры от одной до четырех клавиш. Поэтому есть хорошая возможность выбрать тот, который нужен. На фото блок с двумя клавишами, с наличием светодиодной подсветки и одной розеткой. Выполнение подключения с наличием подсветки почти ничем не отличается от подключения того же выключателя, но без соответствующей подсветки. Подключать блок выключателей с розеткой к осветительному прибору необходимо строго в соответствии с представленной схемой. Эта схема мало чем отличается от схемы подключения одной люстры к штатному выключателю. Единственное небольшое отличие в том, что от нулевого провода идет дополнительный провод, который направлен на левый выход розетки. На схеме подключения люстры, показано подключение проводки, которое осуществляется согласно штрафам ПУЭ.В реальности ноль, как и фаза, может подключаться наоборот. Например, если был подключен выключатель с двумя клавишами, а нужен просто одноклавишный с розеткой, то вполне можно не прокладывать дополнительный провод. Можно воспользоваться бесплатным, а впоследствии переключить его в распределительной коробке на нулевой показатель или фазу. Все зависит от того, какой тип провода проходит к этому выключателю. Удлинение или удлинение проводки при подключении одной люстры В настоящее время в ходе реставрации помещений начали устанавливать натяжные потолки.Особенно широко распространен. Они красиво выглядят, не поддаются износу, долговечны, бывают различных оттенков, а также с поверхностью. Они достаточно водонепроницаемы. Натяжные потолки устанавливаются на расстоянии ниже существующей плоскости потолка (50-10см). По этой причине не хватает длины существующих проводников для подключения осветительных приборов. Необходимо увеличить их длину. Сложность такой задачи следующая. Добраться до места соединения проводов при подключении люстры и других светильников, после завершения монтажа, практически невозможно.Это говорит о том, что такое соединение должно быть предусмотрено так, чтобы оно было оптимально надежным. Если провода соединяются с помощью клеммной колодки в особо труднодоступных местах, это очень ненадежный тип соединения. Со временем винты, расположенные в блоке, ослабевают, и нужно их немного подтянуть. Сечение для подключения одной люстры Лампы не большой мощности в люстре. Даже если в нем будет шесть стандартных ламп накаливания, а также стоваттные галогенные, рассчитанные на напряжение до 220В, то потребляемый ток при всех включенных лампах будет не более 3А.Медная жила сечением 0,5 мм квадратная выдерживает ток этого индикатора. Известно, что обычная квартирная электропроводка выполняется проводами, имеющими сечение не менее 2,5 мм кв. А это, в свою очередь, позволяет подключить одну люстру к электропроводке из алюминиевых проводов. Суммарная потребляемая мощность их ламп составляет 2000 Вт. Поэтому при подключении любой люстры с лампами на напряжение до 220В вопрос о сечении проводки не стоит. При подключении одной люстры, а также приборов с галогенными лампами на напряжение до 12В значительно увеличивается потребляемый люстрой ток. Следует рассчитать и проверить сечение проводки в зоне разводки от понижающего трансформатора или переходника до самой люстры. Необходимо определить, насколько сечение прокладываемой проводки подходит к полученному значению. Если светильник или люстра потребляют большой ток, то нужно задуматься о замене ламп накаливания современными источниками света, удобными люминесцентными лампами или светодиодными лампами.Ток, потребляемый последними, в десятки раз меньше, чем у ламп накаливания. При покупке нового светильника мало кто задумывается, как подключить люстру, сколько приводов и какой нужен выключатель? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочитал наизусть рекламу производителя и покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разного цвета. Как быть Что делать? Ведь в магазине сказали, что в люстре можно включить только две лампы, а не все пять, и подключается она к одноклавишному выключателю.В этой статье рассматриваются все варианты подключения, а также меры безопасности. Техника безопасности Прежде чем приступить к подключению люстры к сети, установке выключателя, необходимо ознакомиться с техникой безопасности при работе с электричеством. Для этого не требуется изучение талмудов «Физики электричества», стоит ознакомиться с правилами: У всех используемых инструментов для работы с электроприборами, а также для электромонтажа ручки изолированный. Для работы электричество во всем помещении отключается на щитке. Для этого выключения выключателя света недостаточно. Требуется отключить вилки на электрощите (счетчик в частном доме), если там нет кнопок, вилки перекручены. Выключатель светильника устанавливается в разрыв провода «фаза». Если соблюдать эти правила, то жизни ничего не будет угрожать.   Проверка проводов индикатором Как распознать провода? Все провода доступны в нескольких цветах.Это значительно облегчает работу электрика, а новичку дает подсказку. Общепринятый стандарт: Заземление — желтый провод со светло-зеленой полосой (земля). Внимание! Он не используется для подключения электрических устройств. Это только заземление (чтобы при работе прибора ток не пробивался через «мелкую дрожь»). Синий (голубой) провод — ноль. Phase имеют цвета, отличные от перечисленных. В домах и квартирах со старой проводкой все кабели одинаковые, заземления не было. Для определения типа необходимо сделать звонок. Чем грозит перепутать фазу и ноль? Есть мнение людей, считающих себя профессионалами (я устанавливал в доме 1 розетку), что при установке выключателя разницы в подключении проводов нет, т.к. через разомкнутые контакты электричество не поступает в светильник. Это неправда . Вы должны точно знать, что такое фаза, а какой провод «ноль». При обрыве нуля электрический ток не течет, но во всех кабелях присутствует фазный ток. Чем грозит человеку поражение электрическим током. В противном случае люминесцентные светильники, а также лампы «эконом» мерцают или слабо светят фазным током. Как подключить провода? Скручивание — дело очень кропотливое. Если это сделано неправильно, вносится переделка.Поэтому делать это следует правильно, а также надежно изолировать его. Если таких скруток много, а в сети большое напряжение или плохой контакт соединения греется, то скоро изолента перегорит, что приведет к короткому замыканию. Поэтому при скрутке проводов необходимо их хорошо прижимать и изолировать. Теперь используются клеммные колодки. Они зарекомендовали себя как элементы пожаротушения. С их помощью соединяются четыре и более скрутки.Один из них WAGO. Для подключения не требуются инструменты, установка происходит в короткие сроки. Сначала открываются рычаги, вставляем туда провода и закрываем рычаг. В этом случае соединение будет надежным, пожаробезопасным. Купленная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости хорошо затяните винты. Особенно, если люстра китайского производства.   Удобнее всего использовать клеммные колодки Необходим инструмент для монтажа люстры Для того, чтобы подключить люстру к проводам на потолке, вам потребуются инструменты: Три разные отвертки: плоская, фигурная, индикаторная. Бокорезы и плоскогубцы. Нож — должен быть заточен. Вольтметр. Изолента. Для обнажения одножильного провода требуется нож, поскольку плоскогубцы могут повредить или сломать саму жилу. Экспонирование производится острым лезвием ножа, подобно тому, как затачивают карандаш. Если есть колючки — это ничем не грозит. Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов.В этом нет необходимости, потому что это нецелесообразно и скоро сломается. Измерители бывают 2 видов: с цифровым экраном и со стрелками. Цифровые предпочтительнее, потому что их показания наиболее точны. Цифровые противоударные устройства имеют защиту от перегрузок. Индикатор часового типа используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (батарейки, батарейки). Внимание! Во всех устройствах диапазон переменного тока не более 500–600 Вт. Для подключения осветительного прибора к электросети необходимо выполнить пошаговый алгоритм действий с подробной инструкцией. Подготовительные работы: прозвонка — определение фазы на потолке На данном этапе подготовки будет выяснено что делать с грозотросом и как отличить фазу и ноль на потолке? Как подключить множество проводов от люстры к кабелям на потолке? Подключение осветительного прибора своими руками – дело аккуратное, требующее минимальных знаний в области электричества.   Индикатор поможет найти нужный кабель. Провод заземления Если проводка уже сделана по потолку (проводка делается, скажем, под гипсокартоном в каркасном основании), то среди них есть «ноль», остальные фаза и земля. Внимание! Электропроводка с заземлением производится в новостройках и в помещениях с ремонтом. Провод заземления желто-зеленый. По международному стандарту имеет обозначение PE.Он подключается к проводу того же цвета на люстре. Просто оставлять провод нельзя, так как это может привести к короткому замыканию. Если в люстре есть заземление, а проводка на потолке старая, то в люстре необходимо сделать изоляцию PE. Изоляция заземления выполняется на потолке, если его нет в люстре. Изоляция сделана аккуратно и качественно с помощью изоляционной ленты. Край ленты не должен торчать или отслаиваться.   Правильная изоляция Ищем фазу и ноль Все провода проверены — нужно определить где фаза и ноль.Нельзя полагаться только на цветовую гамму по нескольким причинам. Во-первых, неизвестно (во многих случаях) каким образом были подключены провода к распределительной коробке — квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза имеет красный цвет, то это мнение может быть ошибочным. Если из потолка выходит всего три провода, установлен выключатель с 2 ключами, то силовых проводов может быть два, на каждую секцию выключателя, и один ноль общий.Прозвонка производится с помощью мультиметра (тестера), индикатора. Для набора необходимо: Обувь на резиновой подошве. Находиться в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока. Включится напряжение на счетчике или панели, и поставьте переключатель в режим «включено». Аккуратно, чтобы провода не касались друг друга (чтобы не сжечь всю проводку в доме), следите за индикатором, острием отвертки касайтесь каждого по очереди.Если отвертка воспламеняется, напряжение есть. При подключении измерительного прибора тестер покажет стрелкой или цифрами на дисплее, какое напряжение в проводе. Для верности (если память плохая) фаза отмечена маркером или все написано на бумаге — каким цветом. После обнаружения фазы выключатель выключается, после чего квартира обесточивается на электрощите или на счетчике. Для определения проводов тестером требуется установить переключатель на приборе в положение «вольт», выбрать шкалу «более 220 В».После этого аккуратно прикасайтесь к щупам, держите за ручку, а не за голое железо, к разводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают звонка. Если такая пара есть, то это фазные провода. А третья нулевая. Далее каждый провод, предполагаемая фаза, требуется соединить щупами с нолем. На экране тестера определяется напряжение 220 В. Кабели должны быть промаркированы маркером на изоляции или записанными цветами. Работать с индикатором проще: горит — фаза, нет — ноль (обозначается буквой N).Фаза — буква L. Если в потолке всего 2 провода, то один из них обязательно фазный. Выключатель одноклавишный, а если есть второй, то он нерабочий. Схемы подключения люстр На рынке представлено большое количество люстр, которые поражают своей красотой и неординарностью. Люстра с одним патроном. С вращающейся платформой. С большим количеством галогенных и светодиодных источников света. Есть модели со встроенными диммерами, драйверами, позволяющими включать осветительный прибор с пульта.А также с помощью пульта меняется яркость света и последовательность включения ламп. Но, несмотря на столь обширную классификацию моделей люстр, все они будут подключаться по схемам, приведенным ниже. Одним из основных нюансов является правильное соединение кабелей на потолке с проводами от люстры. При наличии необходимых инструментов подключение производит быстро человек, не имеющий опыта работы с электроприборами.  Схема подключения люстры Если выключатель одинарный, а люстра двухпроводная (например, арион или бра), то необходимо выполнить действия по схеме люстры — плафон 2х2. То есть на потолке есть двухжильный кабель. Этот вариант быстрый и простой. После определения фазы и нуля питание отключается. Нулевой провод на люстре (это можно узнать из инструкции к осветительному прибору, по цвету) необходимо соединить с нужным «нулем» на потолке.Это также делается с «фазой». Все подключаемые провода должны быть надлежащим образом изолированы. Сложностей нет, установка быстрая. Если люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, то следует: Считаем все провода в люстре. Из каждого рожка выходит по 2 провода. Это означает, что фаза и ноль подключены к каждому. Затем загораются все огни. Подготовка проводов для подключения к общедомовой электропроводке. Каждый провод на люстре оголен на 3 см.Так как они очень тонкие, все нужно делать аккуратно. Далее берутся все провода одного цвета (например, синего) и скручиваются в одну группу. Скрутил по одной жиле от каждого картриджа. Такую же скрутку делаем с оставшимися проводами другого цвета. Получилось 2 крутки — на одной поместится ноль, а на второй фаза. После этого индикатор проверяет замкнутость цепи патрона — закручивание. Две скрутки проводов крепятся к 2 проводам на потолке. Обязательно наклейте изоленту. Внимание! Не соединяйте алюминиевые и медные провода. Эти 2 металла со временем окисляются и контакт пропадает. Для этого есть специальные адаптеры.   Подключение люстры к одноклавишному выключателю Люстра имеет 2 провода, 3 провода на потолке (двойной выключатель) Здесь 2 варианта: третий провод заземление или вторая фаза, с 2-кнопочным выключатель. В данной ситуации нужно сделать так: Обязательно набрать с помощью индикатора.При такой работе в сети должен быть электрический ток, а выключатель включен. В противном случае индикатор не покажет вторую фазу. Поведение индикатора: Первый случай, когда при касании отверткой 2 провода дают засветку на индикатор, а третий не горит. Это общий провод. Второй корпус — один горит, а 2 других нет. Провод, дающий свечение, общий. Если индикатора нет, то берутся любые 2 кабеля с потолка и подключаются к люстре.Электричество на щите и выключатель включены. Если лампы загораются, установка проходит правильно. И нет необходимости переделывать дальше. Указать фазы и ноль, если они одного цвета, отключить питание на счетчике. После этого в клемму закрепляется общий провод и один из оставшихся двух на выбор. Также подключите провода от люстры. Воздействие обязательно изолированное. Если есть желание, чтобы люстра загоралась от любой из двух клавиш на выключателе, устанавливается перемычка. После полной изоляции включается питание и проверяется работоспособность. Если выключатель двухклавишный, а люстра пятиламповая, то: В люстре из каждого рожка выходит по 2 провода с лампочкой. Все собрано в один пучок и разделено на группы (двойные): 2 подкормки, 1 ноль. Один цвет — 1 группа. Остальные выходящие разбиваются на группы врассыпную. Все группы проводов скручиваются с отмеченными на потолке. Подключение трехпроводной люстры к многоклавишному выключателю Схема подключения многоклавишного выключателя Если люстра двухрожковая и более, то возможны варианты подключения: При включении выключателя — загораются все огни. Одной клавишей включается группа лампочек на люстре (например, нижние патроны в многоярусном светильнике). Одной клавишей горят 2-3 лампы, но не все. На потолке 2 провода, значит возможен только первый вариант — все лампы загорятся одновременно.Чтобы подключить люстру с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном на заводе-изготовителе все нити в люстре соединяются попарно. В этом случае подключение происходит элементарно: нахождение фазы и нуля, подключение люстры. Если каждый провод в люстре идет от потолка, то все провода соединяются параллельно путем установки дополнительной перемычки. Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке Если необходимо включить лампы группами в трехламповой люстре (пятипатронная колядка), то подключение осуществляется выходит по схеме. В этом случае устанавливается двух- или трехклавишный выключатель. Для этого общий провод, ноль, фаза в трехжильном кабеле определяется по индикатору на потолке. При этом на всех устанавливается выключатель не менее чем на 2 клавиши.К общему проводу подключается 1 провод их пары, идущий от каждого рожка люстры. Будет 2 нити, соединяющиеся со свободными проводами пар картриджей. Внимание! Перед установкой многорожковой люстры к многоклавишному (тройному) выключателю нужно внимательно изучить осветительное устройство, его технические характеристики и инструкцию по эксплуатации.   Схема подключения трехклавишного выключателя Подключение люстры к блоку выключателей с розеткой В некоторых случаях установка розетки и выключателя рядом (это часто встречается на кухне).Эти две точки меняются на одну — блок анам-розетка-выключатель. При этом переключатель имеет от одной клавиши до четырех. Действуя по схеме, на которой указано нормальное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноля» и входит в выход розетки. Схема классическая, но на практике ноль и фаза часто меняются местами. Светодиодная люстра Выделяется тем, что типичный прожектор содержит заложенные производителем дополнительные элементы для бесперебойной работы.Этими элементами являются: диммеры, драйверы, преобразователи. Управление включением света происходит с пульта дистанционного управления. К люстре прилагается паспорт с указанием вариантов работы, технических характеристик, а также с электрической схемой подключения к сети. При подключении люстры требуется аккуратная работа по приведенной в паспорте схеме, иначе она будет работать неправильно или перегорит. После подключения осветительного прибора к сети проводится настройка и проверка с помощью выключателя и пульта дистанционного управления.

Millennium 7255-RBZ Люстра с пятью лампами, бронза/темный —

---

В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии. Выпуклые

Осветительная форма	Люстра
Источник питания	шнуровой Electric
	Материал стекло, металл
	Стиль Современный
Тип установки

---

• Убедитесь, что это подходит, введя номер модели.
• Люстра Five Light из коллекции Bristo
• Высота: 21,50 дюйма Ширина: 21,00 дюйма
• Стиль: Transitional Light Тип: Люстра
• Отделка: матовая бронза
• Класс безопасности: UL и класс безопасности: Dry 9009

› Подробнее о продукте

Примечание. Изделия с электрическими вилками предназначены для использования в США.Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

Как повесить люстру в комнате без проводки потолочного освещения

Продукты, указанные ниже, были исследованы и протестированы в рамках этого проекта. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Этот учебник — отличный способ добавить верхний свет без затрат или хлопот, связанных с добавлением или изменением существующей проводки внутри ваших стен и потолков.

Это идеальное решение для арендаторов старых домов и отличный способ добавить забавный светильник в комнату с резким освещением (например, во многих профессиональных офисах, где флуоресцентное освещение является единственным источником верхнего света).

Когда я продал свой дом и переехал в студию в районе Беллтаун в центре Сиэтла, я даже изменил метод, чтобы защитить залог за аренду.

В старых домах строители часто не устанавливали проводку для верхнего освещения в местах общего пользования, таких как гостиные.В то время было модно иметь лампы, тепло освещающие гостиную, но в сегодняшней многофункциональной гостиной большинство людей предпочитают сочетание: лампы для создания настроения и верхний свет для полного освещения комнаты по требованию.

Гостиная Хоука Хилла относится к прежним убеждениям. Застряв в том, чтобы ходить, включая и выключая несколько ламп, я действительно хотел, чтобы один выключатель возле двери управлял светом в моей гостиной, и я не собирался открывать ящик Пандоры, чтобы электрик прокладывал новые провода через Хоука. Штукатурка Хилла 90-летней давности и токарные стены.Потребовалось немного исследований и творчества, но я понял, как получить свой торт и съесть его, используя быстрый метод «сделай сам», описанный ниже. Теперь, когда в гостиной Хоук Хилла щелкают настенным выключателем, люстра и лампа включаются и ярко освещают комнату. В восторге от результатов уже несколько месяцев, и я решил потратить несколько минут, чтобы поделиться инструкциями по установке беспроводного переключателя для освещения вашего собственного логова тьмы.

Список поставок:

Шаг 1: Выберите светильник:

Я выбрал люстру (конечно!), но подойдет любой светильник, предназначенный для подвешивания (т.е. модифицированный подвесной или барабанный абажур должен работать).

В этом грубом примере (буквально запасная люстра, которую я хранил — функционально! — в своем гараже в течение нескольких месяцев) вы можете увидеть, как подвесные светильники могут быть подвешены не в той точке, где они подключены. Хитрость для большинства приложений заключается в том, чтобы спрятать шнур.

Шаг 2. Переделка проводного соединения

У меня уже есть популярный пост в блоге о том, как преобразовать светильник в подключаемую лампу, но для оптимальной безопасности вам нужно преобразовать этот светильник в бит , отличный от этого метода.

Поскольку вам понадобится длинный шнур, чтобы дотянуться от потолка до розетки, вам действительно нужно соединить провода светильника с вилкой мощного удлинителя. С этим проектом вам может помочь электрик, или вы можете проконсультироваться со специалистом (которым я не являюсь!) о том, как сращивать электрические провода и шнуры.

Как видно на фотографии ниже, термоусадочные трубки позволяют легко сращивать провода для получения гладкого, безопасного одинарного шнура.

Шаг 3.Установите прочный потолочный крюк

Вам нужно будет установить крюк на потолке для вашего нового светильника. Поскольку осветительные приборы могут быть тяжелыми и особенно опасными при падении, очень важно использовать крюк хорошего качества и закреплять его на потолочной балке или балке. Мне нравится этот простой в установке сверхмощный потолочный крюк.

Потолочные балки в основном представляют собой просто «шпильки», но в потолке вы можете установить балку так же, как если бы вы нашли стенную шпильку. Любой поисковик шпилек или ряд приемов, которые вы можете найти через Google, должны помочь вам найти балку, чтобы установить крюк для вашего фонаря.

Если вы не можете найти стойку или ее нет там, где вам нужен источник света, потолочные крюки с «рычажками-рычажками» должны удерживать любой светильник весом менее 20 фунтов, если он правильно установлен на полой стене, штукатурке и токарный станок или гипсокартон среднего листа.

Шаг 4. Спрячьте или замаскируйте шнур

После того, как вы перемонтируете свет и установите потолочный крюк, установка может быть такой же простой, как просто повесить светильник, однако я предпочитаю подумать о том, как замаскировать или прикрыть шнур.С вашим светом, свисающим с потолка, шнур будет очень заметен. Для этого проекта я выбрал чехол для шнура люстры на липучке, чтобы мой удлинитель был немного менее бельмом на глазу.

Вариант № 2 для сокрытия шнура: используйте один из удивительных удлинителей, замаскированных под манильскую веревку, доступных в Haddock Industrial.

Покрытие шнура из мешковины придает стильный вид открытому шнуру.

Далее вам нужно подумать о том, как ваш шнур будет проходить по стене к розетке.Можно ли скрыть это за молдингом? Подвернуть его вокруг рамы для картины?

Вы можете покрасить удлинитель, чтобы он гармонировал с цветом. Чтобы легко покрасить шнур, просто наденьте пластиковый пакет на руку, наденьте на пластиковый пакет старый носок, а затем насыпьте несколько столовых ложек краски в ладонь. ладонь в перчатке. Вы можете мгновенно покрасить удлинитель, протянув шнур через рукавицу с краской. Открытая часть моего шнура окрашена в синий цвет Wythe Blue, чтобы соответствовать стенам.

Шнур моего фонаря спускается по стене.Чтобы скрыть его, я расположил шнур так, чтобы он шел по стене с противоположной стороны оконного молдинга. Затем шнур покрасили в тот же цвет, что и стена.

Шаг 5. Добавление и настройка беспроводного коммутатора

К пятому шагу у вас будет установленный на потолке светильник в ранее освещенной комнате, но вы не сможете включать и выключать новый верхний свет, подключая и отключая его. Чтобы добавить простой настенный выключатель, я обыскал Amazon и нашел эту жемчужину (которых у меня теперь 3 штуки по всему дому!) Настенный выключатель Westek RFK100LC/RFK101LC и подключаемый приемник

Этот продукт состоит из двух частей: беспроводного выключателя (по сути, пульта дистанционного управления), который крепится к стене, и дистанционно управляемой розетки, которая включает или выключает свет в соответствии с сигналом, посылаемым беспроводным выключателем.

Этот настенный выключатель на самом деле представляет собой беспроводной пульт дистанционного управления, выполненный в виде выключателя света.

Вот несколько изображений того, как работает установка в моей гостиной для управления двумя источниками света. Во-первых, уменьшенный вид:

Беспроводной переключатель управляет удлинителем, а удлинитель подает питание на лампу на столе и люстру — достаточно ярко, чтобы осветить всю комнату, а также верхний свет. (Что это? О. Да! Да на потолке ЕСТЬ ветки. 😉

Вот более подробный вид установки:

А вот и панорама комнаты без мебели, скомпрометирована, чтобы можно было увидеть всю установку:

Как я освещаю свою гостиную, в которой нет проводки для верхнего света: беспроводной пульт дистанционного управления (выглядит как выключатель света) прикручен к стене в левой части фотографии, а розетка беспроводного приемника (в центре под двойными окнами) поворачивается включать или выключать питание лампы и специально модифицированной люстры (нажмите здесь для получения инструкций), когда переключатель беспроводной связи щелкнут.

Я все еще считаю свою гостиную незавершенной (эти кушетки были на следующей неделе! Ого!), но мне нравится, как она собирается вместе. Вот несколько кадров в процессе работы.

Наконец-то полюбила свою каминную полку. Трофейные кубки, стремена и книги о лошадях делают его конноспортивным, но когда эта фигурка белой таксы вернулась домой, я сразу понял, где она! Я люблю украшать животными и переделывать оборудование для обращения с животными. На этом снимке кожаный ошейник для собак добавляет стиля дешевой декоративной подушке.

Зима 2019/2020 Обновление: использование этого метода для дополнительного освещения

В 2015 году я совершил большой рывок в крошечную жизнь, и две люстры преодолели «любовный инвентарь» и втиснулись в мою уменьшенную жизнь. Хотя в моей квартире-студии в центре Сиэтла было верхнее освещение, оно никогда не казалось достаточно ярким, чтобы отогнать мрак зимы в Сиэтле настолько, чтобы заниматься искусством, ремеслами и проектами «сделай сам», которые я люблю. Поэтому я повесил люстру в своей квартире и повторил этот метод еще раз, на этот раз с одним изменением: вместо того, чтобы монтировать беспроводной пульт в качестве выключателя света, я повесил его с помощью командных полос на липучке.Это позволяет мне брать с собой пульт в постель ночью, когда я хочу, чтобы комната была полностью освещена, когда я готовлюсь ко сну, и выключать свет, не вставая, когда я готов ко сну. Это была такая маленькая роскошь и такое наслаждение — улечься в постель с книгой при теплом свете люстры.

Запрос

Если бы это руководство сэкономило вам расходы на привлечение электрика для переоборудования вашего светильника, не могли бы вы сказать спасибо, став спонсором на 1 доллар, чтобы помочь поддерживать работу этого веб-сайта?

Другие люстры Похожие сообщения:

Вт для 5-ти ламповой кухонной люстры?

Это может быть лучше разместить на форуме освещения, но я думаю, что это займет много времени, чтобы получить там ответ, и это действительно связано с вопросами декорирования.

Я только что заменил старый строительный светильник из стекла и латуни (с одной гигантской лампочкой, обращенной вниз в стеклянном абажуре, мощность неизвестна, потому что она стерлась, но, думаю, 60 Вт), которая висела над моим кухонным столом. Мы установили люстру из кованого железа на 5 ламп (со «плечами», которые изгибаются вниз, а затем поднимаются, так что лампочки смотрят в потолок). на несколько дюймов ниже лампочек) примерно на 34 дюйма выше поверхности стола.

Теперь думаю какую мощность лампочки купить. Кухонный стол довольно маленький, в него помещаются всего четыре стула, а в комнате много другого освещения. Есть два других верхних светильника, и комната открыта для прихожей и гостиной, в обеих из которых есть верхние светильники, а в гостиной есть дополнительные лампы. Исторически мы очень редко использовали свет над кухонным стол
