Расчет длины кабеля теплого пола: Расчет теплого пола. Как рассчитать теплый пол и мощность нагревательного кабеля

Содержание

Расчет теплого пола. Как рассчитать теплый пол и мощность нагревательного кабеля

В последнее время данный вид обогрева помещения становится очень популярным. Расчет мощности нагревательного кабеля производят для того, чтобы система обогрева теплый пол в процессе работы соответствовала всем требованиям комфортности. То есть, теплый пол должен обогревать помещение в нужной степени без чрезмерных затрат электроэнергии.

Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-180 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.

Чтобы рассчитать необходимую удельную мощность кабеля нужно узнать полезную площадь помещения. Полезная площадь — это та, на которой непосредственно будет прокладываться кабель без учета площади занимаемой стационарной мебелью (шкаф, диван, тумбы).

Например, если у вас площадью комнаты 16 кв.м с расположенными в ней диваном 2.5 кв.м и шкафом 1 кв.м, то полезная площадь будет составлять 12.5 кв.м.

Исходя из выше сказанного следует что, мощность нагревательного кабеля для помещений, где теплый пол как:

  • — основной источник тепла:

P = 12.5 (кв.м) * 160 (Вт/кв.м) = 2 кВт;

  • — дополнительный:

P = 12.5 (кв.м) * 100 (Вт/кв.м) = 1.25 кВт.

Любой нагревательный кабель имеет свою погонную мощность — это мощность одного метра кабеля (например, 20 Вт/м). Некоторые покупатели, сопоставив удельную и погонную мощность, придя в магазин, просят продать им «столько-то» метров кабеля. Однако при покупке кабеля опираясь на погонную мощность, не следует!

В ряду того, что холодные и горячие концы соединяются специальными муфтам, нагревательные кабели продаются фиксированными отрезками (разной мощности). Эти отрезки нельзя увеличивать или уменьшать, поскольку установка неквалифицированным персоналом концевых и соединительных муфт может стать причиной преждевременного выхода кабеля из строя.

Также при разрезании кабеля с него снимается гарантия.

Поэтому основной показатель, на который регламентируются при покупке кабеля, является не его метраж, а мощность. К примеру, если у вас расчетная мощность составляет 2 кВт, то ближайшая ей соответствующая 2.08 кВт, длиной 140 м.

Таблица расчета мощности нагревательного кабеля
Мощность,
кВт
Длина кабеля,
м
Сопротивление
при 20 °C,
Ом ±10 %
«Полезная» площадь помещения, м²
доп. источник тепла основной источник тепла
100 Вт/м² 150 Вт/м² 160 Вт/м² 180 Вт/м²
0.16 11 300 1.6 1.1 1.0 0.9
0. 25 17 190 2.5 1.7 1.5 1.4
0.44 29 109 4.4 2.9 2.5 2.4
0.67 45 64.4 6.7 4.5 4.1 3.7
0.82 55 52.6
8.2
5.5 4.9 4.6
1.05 71 40.8 10.5 7.0 6.3 5.8
1.25 83 34.3 12.5 8.3 7.5 6.9
1.40 95 30.4 14.0 9.3 8.6 7. 8
1.75 117 22.1 17.5 11.7 10.9 9.7
2.08 140 18.0 20.8 13.9 12.8 11.6

На сегодняшний день существует достаточно широкий спектр выбора кабельных систем обогрева, поэтому проблем с выбором типа и мощности кабеля возникнуть не должно. Тем более, что в большинстве магазинов мощность кабеля рассчитывают продавцы в качестве бесплатной услуги.

Как рассчитать теплый пол своими руками

После того как вы определитесь в качестве какого источника тепла у вас будет установлен электрический теплый пол (основного или дополнительного) и будет выбран нагревающий элемент, можно приступать к расчету шага укладки. Очень важно непосредственно перед монтажом произвести правильный расчет теплого пола с учетом тепловых потерь и полезной площади обогреваемого помещения.

Рассчитываем шаг укладки нагревательного кабеля

После того как кабель выбран, для его равномерной укладки необходимо рассчитать шаг укладки. Шаг укладки – это расстояние между уложенными параллельно линиями нагревательного кабеля.

Рассчитать шаг укладки можно по несложной формуле:

h шаг укладки (мм) = (S площадь обогрева * 1000) / (L длина кабеля)

Для нашего случая: (12.5 * 1000) / (140) = 90 мм.

В результате получаем, что приобретенный кабель нужно укладывать с шагом в 9 см. Перед началом укладки желательно нарисовать план укладки.

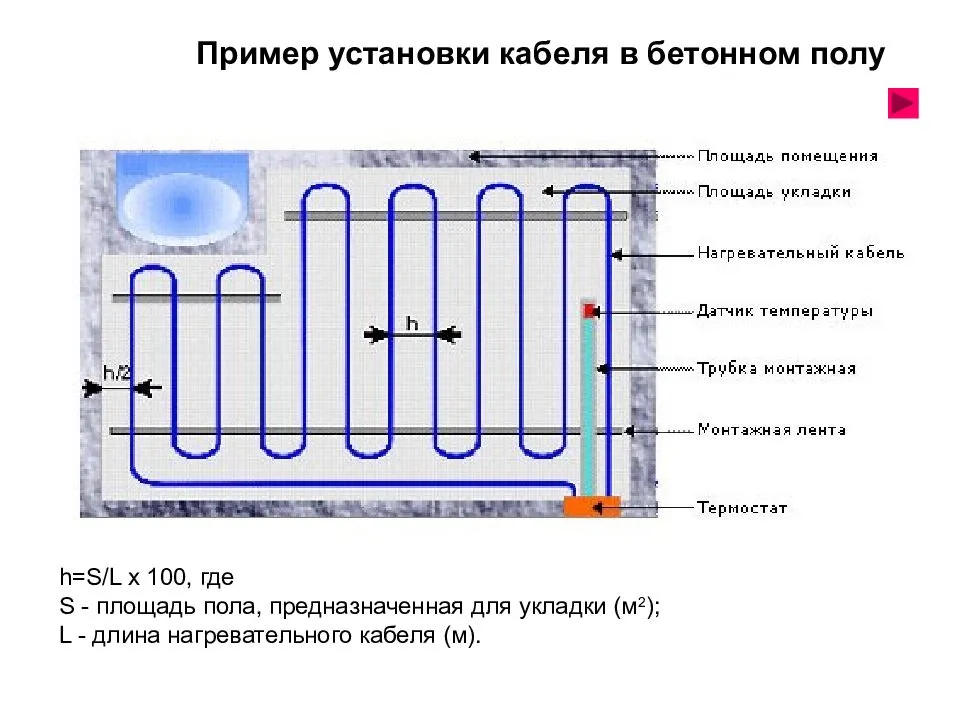

План укладки двухжильного нагревательного кабеля с обозначением шага укладки.

Если после расчета мощности нагревательного кабеля был выбран одножильный кабель, то при укладке необходимо помнить что для его подключения используется оба конца кабеля.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Кабель для теплого пола — обзор марок, расчет длины нагревательного кабеля

На сегодняшний день теплые полы делают по разным технологиям. Одна из них кабельные теплые полы. Для них обычно используют нагревательный кабель для теплого пола, основная задача которого преобразовывать электричество в тепло. Нагревательные кабели бывают двух видов: резистивные кабели и саморегулирующиеся.


Резистивные кабели для теплого пола более простые конструктивно и представляют собой одножильные или двухжильные металлические (медные, латунные или нихромовые) жилы, заключенные в термостойкие слои изоляции и оболочку, а также экран. Недостаток резистивных кабелей — возможность их перегрева.

Саморегулирующийся нагревательный кабель для теплого пола отличается тем, что нагревательным элементом в нем служит не жила, а полупроводниковая матрица. Величина сопротивления на саморегулирующемся кабеле неодинакова, за счет чего температура выравнивается при перегреве. Считается, что саморегулирующийся кабель для теплого пола более надежный.


Кабель для теплого пола под бетонную стяжку — обзор марок

Кабель БНО 2х0,3

— резистивный кабель для теплого пола. Используют для обогрева полов, стен, потолков в жилых помещениях. Прокладывают под бетонную стяжку. Рабочая температура данного кабеля составляет 100 С. Работает при рабочем переменном напряжении 220/380 В. Тепловыделение кабеля для теплого пола составляет 15-25 Вт/м.

Кабель НО-3, НО-13, НО-23 — резистивные нагревательные кабели для теплого пола со стальной оцинкованной или медной жилой (возможен сплав). Прокладывают под бетонную стяжку. Рабочая температура данного кабеля составляет 100 С. Работает при рабочем переменном напряжении 220/380 В. Тепловыделение кабеля для теплого пола составляет 15-20 Вт/м.

Кабель НБМК бронированный резистивный кабель, чаще всего используется как кабель для теплых полов для большой площади (торговые залы). Кабель устойчив к механическим нагрузкам, коррозии, гибок. Рабочая температура — до + 90 С. Работает при рабочем переменном напряжении 220-240 В. Тепловыделение кабеля для теплого пола составляет 20-25 Вт/м.



Резистивные кабели КНМПЭВ, КННПЭВ, КННмПЭВ, КННсПЭВ (Чувашкабель) используют для обогрева строительных конструкций и жилых помещений. Кабель представляет собой 2 параллельно расположенные жилы в полиэтиленовой изоляции, экран и оболочка ПВХ.

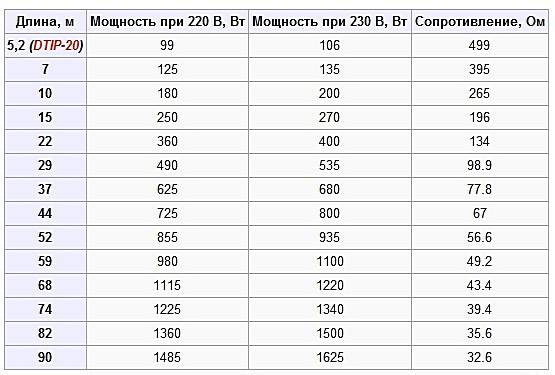

Ниже представлена сравнительная таблица характеристик кабелей для теплого пола.

Марка кабеля
Мак. длина секции Рабочее напряжение, В Тепловыделение, Вт/м Температура, С
220-240 380 Макс. рабочая Макс. без нагр. Мин. монтажа
НО 125 х о 15-20 100 100 -10
БНО 100 х о 15-25 100 100 -10
НБМК 550 х о 25 90 90 -20

В качестве кабеля для теплого пола вы сможете использовать импортные аналоги: TXLP/1, TXLP/2R (производство NEXANS), HC-800 (производство Aeg)


Расчет кабеля для теплого пола

Чтобы купить кабель для теплого пола нужного метража,обязательно рассчитайте мощность системы. Для этого необходимо измерить площадь помещения (м2) за вычетом площади мебели, под которой кабель не будет укладываться (рис.1). Получившееся значение нужно умножить на мощность теплого пола на 1 м2 для данного помещения. Расчет мощности системы необходимо произвести обязательно, чтобы избежать перегрева кабеля для теплого пола. Мощности теплого пола на 1 м2 для разных типов помещения представлены в таблице 1.

Таблица 1. Мощность теплого пола на 1 м2

Вид помещения

Мощность (Вт/м2)

Кухня, коридор, жилая комната 110 — 150
Застеклённая лоджия 140 — 180
Ванная комната, туалет 140 — 150

Пример: Необходимо сделать теплый пол в гостиной с полезной площадью 8м2. Мощность теплого пола на 1м2 для жилого помещения составляет 150 Вт/м2. Мощность всей системы составит 8 м2* 150 Вт/м2 = 1200 Вт.

Исходя из мощности системы продавцы в магазине смогут подобрать кабель нужной длины.

Для расчета длины кабеля для теплого пола самостоятельно можно воспользоваться формулой:

L = S* Ps/PL, где:

  • L- длина кабеля в метрах
  • S — обогреваемая площадь, м2
  • Ps- необходимая удельная мощность, Вт/м2
  • PL- удельная мощность кабеля, Вт/м
Пример: Необходимо сделать теплый пол в гостиной с полезной площадью 8м2 с необходимой удельной мощностью помещения 150 Вт/м2. Для монтажа используется кабель для теплого пола БНО с удельной мощностью 25 Вт/м. таким образом, длина кабеля получается L = 8*150/25 = 48 м.

Далее необходимо рассчитать шаг укладки кабеля в помещении. Делается это с помощью простой формулы:

H (шаг укладки)= S/L, таким образом в нашем примере получаем H=8/48 = 0,16м, то есть через каждые 16 см.

Если вы хотите более подробно ознакомиться, как проложить кабель для теплого пола, рекомендуем просмотреть видео

Расчет электрического теплого пола в Минске. Цены. Фото

1. В зависимости от вида помещения принимается различная удельная мощность:

  • для кухонь, коридоров, прихожих  140-150 Вт/ м2,
  • для ванных комнат, с/узлов – 150-170 Вт/ м2,
  • для утепленных балконов и лоджий – 200 Вт/ м2, основного отопления – 200 -250 Вт/ м2.

2. Умножаем удельную мощность на чистую площадь подогрева (общая площадь помещения без площади, занимаемой не сдвигаемой мебелью, холодильником, шкафом и т. д., с учетом отступа от стен  и  стационарым оборудованием) и получаем расчетную мощность кабеля.

Пример : Общая площадь кухни  9 м2 ,вычитаем  4 м2 площади кухонной мебели и холодильника и получаем  5 м2 площади подогрева кухни.

  1. 5 м2 умножаем на 150 Вт/ м2  и получаем 750 Вт – это расчетная мощность,  необходимая для обогрева Вашей кухни.
  2. Из таблицы выбираем ближайший по мощности кабель (например ECOFLOOR —  680 Вт длиной 37.9 м или 830 Вт длиной 46м).

Мощность Вт

Длина кабеля

Площадь обогрева,м2

   Длина   ленты

   160

8. 5 м

0,9-1,1

3 м

260

14.5 м

1,5-1,8

4 м

320

18.5 м

1,9-2,3

5 м

420

24 м

2,5-3

7 м

520

28. 4 м

3-3,5

8 м

600

34.4 м

3,6-4,3

8 м

680

37.9 м

4-4,7

9 м

830

46.1 м

4,8-5,7

10 м

1000

57. 5 м

6-7,2

15 м

1200

68.9 м

7,2-8,6

16 м

1500

83.2 м

8,7-10,4

19 м

1700

100,4 м

10,5-12,5

  22 м

2200

123 м

12,6-18

   26 м

2600

150 м

15-22,5

   34 м

Расчет шага укладки (расстояние между витками) кабеля:

  • Перед закреплением кабеля необходимо рассчитать шаг укладки его на монтажной ленте. Для этого площадь подогрева (5 м2 ) делим на длину выбранного кабеля, умножаем на 100 и получаем шаг   укладки кабеля в сантиметрах.

Пример:

5 м2  делим на 37.9 м ( длина кабеля мощностью 680 Вт), умножаем на 100 и получаем шаг укладки — 13,2 см.

5 м2  делим на 46,1 м ( длина кабеля мощностью 830 Вт), умножаем на 100 и получаем шаг укладки — 10,8 см.


ВНИМАНИЕ! ЛЕНТА ИМЕЕТ ШАГ КРАТНЫЙ 2.5 СМ

Запрещается  выполнять шаг укладки менее 5см по причине возможного перегрева кабеля при работе и, как следствие,  сокращения срока службы.

Рекомендуемый шаг укладки для комфортного обогрева 12,5 см, для основного обогрева 7,5-10 см в зависимости от теплопотерь помещения.

Типичные ошибки при самостоятельной укладке теплого пола

Теплые полы — это не роскошь, а скорее способ превратить свое жилье в более комфортное для проживания. Чтобы качественно установить теплые полы, важно не совершить следующие ошибки:

Ошибка первая: неточный расчет длины кабеля

Здесь стоит учесть тот фактор, что впоследствии кабель невозможно будет дополнить или урезать. Многие мастера совершают эту ошибку до сих пор, подправляя кабель на месте. Этого не стоит допускать. Иначе такой «исправленный» кабель попросту выйдет из строя. Провести расчеты как можно точнее стоит еще до установки кабеля, но никак не на месте и уж тем более не при начале установки.

Ошибка вторая: расчет кабеля не нужно делать на всю поверхность пола

Важно знать, хотя бы примерно, в каком месте будет стоять мебель и на площадь мебели кабель не рассчитывать. Это делается не столько из экономии, сколько в целях безопасности. Можно избежать перегрева пола и излишних физических нагрузок на него, не прокладывая его под мебелью. Таким образом, можно рассчитывать на долгосрочную работу оборудования. Напротив, несоблюдение этого правила, грозит перегревом кабеля и выходом из строя всей системы.

Ошибка третья: спешка

Она связана с нетерпеливостью, когда хочется проверить кабель до того, как он установлен. Этого категорически нельзя делать. Почему? Потому что кабель сразу выйдет из строя и нужно будет начинать заново проделывать работу. Работу кабеля можно проверить простым способом — вычислить его сопротивление.

Ошибка четвертая: недопустимо, при установке кабеля, ходить по нему в обуви

Такое воздействие нужно полностью исключить. Если полностью исключить его нет возможности, то нужно передвигаться по нему с максимальной осторожности. Если говорить, вообще, о воздействии на кабель, то не стоит забывать, что при температуре менее +5 кабель теряет свою эластичность.

Ошибка пятая: грязь на основании

Правило, которое касается непосредственно укладки кабеля на поверхность. Необходимо проследить, чтобы эта поверхность была максимально чистой, без грязи и другого бытового мусора. Пылесос справится с задачей чистоты. Для лучшего эффекта можно предварительно прогрунтовать поверхность пола. Это необходимо сделать для того, чтобы кабель как можно равномернее распределился по полу. Если сделать очистку поверхности качественно, то в дальнейшем не возникнет проблем с перебоями в системе и др.

Ошибка шестая: не стоит заливать датчик температуры в раствор

Этого делать нельзя по той причине, что при необходимости легко заменить датчик не получится. Поэтому проще изначально поместить его в защитную гофрированную трубку. Выбирайте герметичную трубку, раствор в нее попадать не должен. Расположение датчика также желательно в самом прохладном месте комнаты.

Ошибка седьмая: экономия на растворе

Ни в коем случае не нужно этого делать. Также необходимо исключить халатность в проведении работ и проследить, чтобы раствор, ровно ложился на весь участок пола без «воздушных карманов». Данная оплошность может привести к тому, что кабель перегреется и теплый пол выйдет из строя. Это, кстати, наиболее распространенная причина поломок.

Ошибка восьмая: нет времени и желания чертить схему теплого пола

Если не сделать этого, то впоследствии перепланировки, ремонта, установки дверей или сантехники, можно повредить кабели и вывести из строя теплый пол. Гораздо проще, если под рукой окажется подробная схема, с данными о расстоянии до кабеля от стен или других предметов-ориентиров.

Ошибка девятая: не стоит включать теплый пол до полного высыхания раствора

Многие думают, что пол так быстрее затвердеет. Если кабель начнет работать в не застывшем растворе, то это наверняка приведет к полной поломке электрооборудования. До полного высыхания системы теплого пола нужно подождать примерно 25 суток, а после проверять оборудование, включать и наслаждаться проделанной работой.



Расчет мощности нагревательного кабеля.

Как узнать мощность теплого пола. Шаг укладки кабеля. ~ Электрик в квартире и частном доме. Расчет мощности нагревательного кабеля производят для того, чтобы система обогрева теплый пол в процессе работы соответствовала всем требованиям комфортности. То есть, теплый пол должен обогревать помещение в нужной степени без чрезмерных затрат электроэнергии.
Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-180 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.
Чтобы рассчитать необходимую удельную мощность кабеля нужно узнать полезную площадь помещения. Полезная площадь — это та, на которой непосредственно будет прокладываться кабель без учета площади занимаемой стационарной мебелью (шкаф, диван, тумбы).
Например, если у вас площадью комнаты 16 кв.м с расположенными в ней диваном 2.5 кв.м и шкафом 1 кв.м, то полезная площадь будет составлять 12.5 кв.м.
Исходя из выше сказанного следует что, мощность нагревательного кабеля для помещений, где теплый пол как:
  • — основной источник тепла:
P = 12.5 (кв.м) * 160 (Вт/кв.м) = 2 кВт;
  • — дополнительный:
P = 12.5 (кв.м) * 100 (Вт/кв.м) = 1.25 кВт.
Любой нагревательный кабель имеет свою погонную мощность — это мощность одного метра кабеля (например, 20 Вт/м). Некоторые покупатели, сопоставив удельную и погонную мощность, придя в магазин, просят продать им «столько-то» метров кабеля. Однако при покупке кабеля опираясь на погонную мощность, не следует!
В ряду того, что холодные и горячие концы соединяются специальными муфтам, нагревательные кабели продаются фиксированными отрезками (разной мощности). Эти отрезки нельзя увеличивать или уменьшать, поскольку установка неквалифицированным персоналом концевых и соединительных муфт может стать причиной преждевременного выхода кабеля из строя. Также при разрезании кабеля с него снимается гарантия.
Поэтому основной показатель, на который регламентируются при покупке кабеля, является не его метраж, а мощность. К примеру, если у вас расчетная мощность составляет 2 кВт, то ближайшая ей соответствующая 2.08 кВт, длиной 140 м.
Таблица расчета мощности нагревательного кабеля
Мощность,
кВт
Длина кабеля,
м
Сопротивление
при 20 °C,
Ом ±10 %
«Полезная» площадь помещения, м²
доп. источник теплаосновной источник тепла
100 Вт/м²150 Вт/м²160 Вт/м²180 Вт/м²
0.16113001. 61.11.00.9
0.25171902.51.71.51.4
0.44291094.42.92.52.4
0.674564.46.74.54.13.7
0.825552. 68.25.54.94.6
1.057140.810.57.06.35.8
1.258334.312.58.37.56.9
1.409530.414.09.38.67.8
1.7511722. 117.511.710.99.7
2.0814018.020.813.912.811.6
На сегодняшний день существует достаточно широкий спектр выбора кабельных систем обогрева, поэтому проблем с выбором типа и мощности кабеля возникнуть не должно. Тем более, что в большинстве магазинов мощность кабеля рассчитывают продавцы в качестве бесплатной услуги.

Рассчитываем шаг укладки нагревательного кабеля

После того как кабель выбран, для его равномерной укладки необходимо рассчитать шаг укладки. Шаг укладки – это расстояние между уложенными параллельно линиями нагревательного кабеля.
Рассчитать шаг укладки можно по несложной формуле:
h шаг укладки (мм) = (S площадь обогрева * 1000) / (L длина кабеля)
Для нашего случая: (12. 5 * 1000) / (140) = 90 мм.
В результате получаем, что приобретенный кабель нужно укладывать с шагом в 9 см. Перед началом укладки желательно нарисовать план укладки.
План укладки двухжильного нагревательного кабеля с обозначением шага укладки.
Если после расчета мощности нагревательного кабеля был выбран одножильный кабель, то при укладке необходимо помнить что для его подключения используется оба конца кабеля.

Расчет необходимой длины нагревательного кабеля

Определение общей длины нагревательного кабеля, необходимого для проекта, может оказаться непростой задачей. С учетом многих факторов, таких как размер и доступное пространство, задача может показаться сложной, особенно для крупных проектов с большим количеством инфраструктуры.

Однако расчеты довольно просты, если помнить о некоторых вещах. Чтобы определить общую длину необходимого нагревательного кабеля, сложите длины, необходимые для каждого компонента во всей системе трубопроводов. Давайте рассмотрим несколько полезных советов, как это сделать.

Для трубопровода

Рассчитайте количество нагревательного кабеля, необходимого для длины трубы. В случае прямой прокладки нагревательного кабеля она равна общей длине трубопровода.

  • Ввод в соединительную коробку и торцевое уплотнение: добавить не менее 3 футов / 1 м
  • Компенсация изгибов, фланцев, отводов: добавьте 5 – 10 % к общей длине

Для каждого клапана

Добавьте следующую длину нагревательного кабеля:

Диаметр трубы (IPS) (дюймы) Нагревательный кабель (футы) Нагревательный кабель (м) Комментарии
1/4 0.3 0,09 Эти рекомендации ограничены количеством нагревательного кабеля, которое физически можно установить на небольшие клапаны. Потеря тепла не может быть полностью компенсирована в экстремальных условиях.
1/2 0,8 0,24
3/4 1,3 0,4
1 2,0 0,6
1-1/4 3,3 1,1
1-1/2 4.3 1,3
2 4,3 1,3
3 4,3 1,3
4 4,3 1,3
6 5,0 1,5
8 5,0 1,5
10 5,6 1,7 Эти цифры представляют собой минимальное количество нагревательного кабеля, необходимого для контура обслуживания.Для компенсации общих потерь тепла может потребоваться дополнительный кабель.
14 7,3 2,2
18 9,4 2,9
24 12,6 3,8
Пример: 2-дюймовая труба:
Длина нагревательного кабеля = длина трубы: 30 футов = 30 футов
Вход в распределительную коробку + торцевое уплотнение = 3 фута
Фланцы: 5% = 1. 65 футов
Клапаны: 3 клапана x 4,3 фута 12,9 футов
Общая длина: 47,55 футов

Готовы узнать больше? Свяжитесь с Зимним экспертом, чтобы помочь с более сложными системами и расчетами.

Калькулятор кабеля WarmWire

| Сантач

Чтобы определить количество продукта, необходимого для вашего дома, введите информацию ниже и выберите «Рассчитать».

Доступное напряжение 120 В переменного тока240 В переменного тока Желаемое расстояние между проводами 3.532,5 Тип чернового пола под отапливаемым помещением БетонДерево Предложите комплект, который подходит для вашего проекта.

Да нет

Рассчитать

Требуемая область слишком мала для установки продуктов Sun Touch. Наша продукция требует минимум 12 квадратных футов охвата.

Предоставленная область превышает максимально допустимую для этого калькулятора.

Ваш расчет

Расчетные ежедневные эксплуатационные расходы:

Рассчитано с использованием {cent}¢/кВтч.Изменять

Расчетные ежедневные эксплуатационные расходы

Вот ваш список деталей для печати:

Нужен более или менее теплый пол в этой комнате?

ST WarmWire можно размещать по-разному, чтобы обеспечить большее или меньшее количество тепла в помещении. Измените настройку интервала на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3.5 дюймов, чтобы обеспечить меньше тепла на квадратный фут. Наше расстояние по умолчанию составляет 3 дюйма.

Для указанной области нет доступных наборов. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотреть варианты комплектов для 240 В. Если вы не уверены, каковы электрические требования/возможности вашего места установки, обратитесь к лицензированному электрику.

Для указанной области нет доступных наборов.Этот проект слишком велик для нашего самого большого комплекта на 240 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не уверены, каковы электрические требования/возможности вашего места установки, обратитесь к лицензированному электрику.

Для указанной области нет доступных наборов.

Комплекты WarmWire не доступны для расстояния между проводами 2,5 дюйма. Комплекты WarmWire доступны только для расстояния 3 дюйма.

Нет доступных комплектов WarmWire для 3.Расстояние между проводами 5 дюймов. Комплекты WarmWire доступны только для расстояния 3 дюйма.

Доступные комплекты

Комплекты SunTouch WarmWire

включают в себя важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель(и) WarmWire, командный термостат SunStat™, кабельный ремешок, монитор установки Loudmouth®, двусторонняя лента и руководство по установке. Комплекты WarmWire также доступны с термостатами SunStat View.Свяжитесь с вашим представителем для получения подробной информации.

Выберите отдельные продукты (некоторые варианты требуют выбора более одного элемента для завершения установки):

Или выберите отдельные продукты (некоторые варианты требуют выбора более одного элемента для завершения установки):

Распечатать результаты

Количество: {{Количество}}

{{Краткое описание}}

Код заказа: {{Код заказа}}

Модель №: {{Имя}}

{{/каждый}}

Размеры ковриков и кабеля для электрического обогрева пола

Маты с подогревом пола:


Шаг 1: Создайте план этажа.

Начните с рисования плана отапливаемого помещения на бумаге с сеткой. Обязательно точно измерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как туалетные столики, шкафы, прилавки, душевые кабины, ванны, туалеты и т. д. Под этими приспособлениями нельзя прокладывать маты HeatTech и кабели. Четко обведите нагретую область маркером.

Шаг 2: Рассчитайте размер отапливаемой площади.

Рассчитайте общий размер обогреваемого пола, используя данные шага 1.При необходимости разбейте область на более мелкие части (квадраты, прямоугольники) и сложите их индивидуальные размеры (A, B и C, как показано на образце справа). Запишите результаты. Для матов на 120 В общая площадь отапливаемого пола не должна превышать 150 квадратных футов. Для матов на 240 В она не должна превышать 300 кв. футов.

Как видно из примера, все 3 зоны — A, B и C — это зоны, где необходим обогрев. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.

Показанная буферная зона (где отопление не является обязательным) рекомендуется, но не является обязательной и поэтому не учитывается при расчетах. Эта площадь может быть использована для установки избыточной длины теплового мата.
Совет: чтобы вычислить размер треугольника, умножьте его стороны и разделите результат на 2.

Шаг 3: Определите расположение термостата.

Термостат следует располагать подальше от мест, где он может подвергаться брызгам воды, таких как ванны, душевые кабины и раковины.Расположение термостата также важно, так как оно определяет начальную точку мата. В показанном примере показано расположение термостата «T» рядом с входом.

Шаг 4: Нарисуйте расположение матов на плане этажа.

План этажа необходим для выбора подходящего размера мата для подогрева пола. Учтите, что мат имеет постоянную ширину 20 дюймов, однако навигация в более узких местах может быть достигнута путем обрезки сетки из стекловолокна (не обрезайте нагревательный провод!). Убедитесь, что нагревательный мат покрывает основные области, например, прямо перед душем/ванной/туалетом и в пространстве под шкафчиками.Любые корректировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за туалетом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на схеме.

Для получения дополнительной информации о том, как обрезать и установить коврики с электрическим подогревом, нажмите здесь.

Шаг 5: Выберите нагревательный мат(ы) подходящего размера.

Сложите общую длину излучающего нагревательного мата и найдите соответствующую длину в таблице со спецификациями продукта.Сравните общую площадь покрытия (в кв. футах) из таблицы с размером отапливаемой площади из шага 2. Она не должна превышать площадь обогреваемого пола.

Примечание: можно использовать более простой метод определения размеров, который предполагает сопоставление общей площади отапливаемого пола с доступными размерами матов. Этот вариант хотя и приемлем, но менее точен и рекомендуется только для прямоугольных участков с минимальным количеством препятствий и поворотов или без них.


Кабель для обогрева пола


Шаг 1: Создайте план этажа.

Начертите план отапливаемой зоны, как описано выше в разделе «Маты с подогревом пола».

Шаг 2: Рассчитайте размер отапливаемой площади.

Следуйте инструкциям выше в разделе «Нагревательные маты».

Пример, показанный справа, показывает 5 зон, где требуется обогрев: A, B, C, D и E. Буферная зона (не часть секции «E») не включена в расчет площади и используется для прокладки дополнительного нагревательного кабеля. , если имеется.

Шаг 3: Выберите нагревательный кабель соответствующего размера.

Используя данные из таблицы продуктов, выберите греющий кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Полное покрытие кабеля на выбранном расстоянии должно быть равно или меньше размера обогреваемой поверхности. Это гарантирует, что не останется лишнего нагревательного кабеля.

В показанном примере общее покрытие кабеля обогреваемого пола (с интервалом 3 дюйма) превышает площадь обогрева, что означает, что избыточная длина кабеля будет проложена в буферной зоне, указанной на плане этажа.

Советы по установке для обоих типов систем:

  • Настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является необходимым и которую можно использовать для прокладки оставшегося кабеля или оставить без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
  • Пропустите ленту — клейкая лента не рекомендуется для крепления кабеля электрического обогрева пола, так как она не гарантирует надлежащего расстояния между кабелем и может привести к недостаточной/остаточной длине кабеля и неравномерной теплоотдаче.Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет прокладывать кабель точно на расстоянии 2 дюймов, 3 дюйма (рекомендуется) или 4 дюйма. Направляющие кабеля входят в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.

Для получения помощи в определении размера и выборе продукта свяжитесь с нашей командой дизайнеров по адресу [email protected], используя нашу форму запроса коммерческого предложения. Кроме того, вы также можете просмотреть наш ассортимент продуктов для обогрева пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Все ломается. Это факт жизни, и, как и все остальное, с теплым полом могут быть проблемы. Укладчик плитки неосознанно перерезает проволоку своим мастерком и продолжает укладывать плитку. Шовный нож пробивается сквозь нагревательный кабель. Предыдущий ремонт от много лет назад и терпит неудачу. В полу просверливается отверстие для нового дверного упора, разрывая нагревательный провод где-то между заглушкой на конце кабеля и автоматическим выключателем.

Все это может привести к тому, что электрический подогрев пола не будет работать. Однако не все потеряно, потому что ремонт теплых полов и проводка в доме, как правило, довольно простой процесс. Сложность заключается в том, чтобы найти брешь. К счастью, у WarmlyYours есть инструменты для работы.

Теперь, если вы задаетесь вопросом «Как мне найти оборванный электрический провод под землей?» первый шаг — связаться с нами. Связавшись с представителем по работе с клиентами WarmlyYours или с сотрудником нашей службы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепи или тестера напряжения), рефлектометр с временной задержкой (Shortstop) и, конечно же, несколько комплектов для сращивания для устранения обрыва после его обнаружения. Также потребуется тепловизионная камера (TIC), которую можно арендовать отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс поиска неисправности электрического теплого пола довольно прост. Всегда начинайте с получения показаний сопротивления в цепи пола. Если показания открыты или бесконечны от одного жильного провода до другого жильного провода, у вас есть обрыв. Если у вас есть показания Ом между любым жильным проводом и заземляющей оболочкой, у вас есть короткое замыкание. В одной и той же электрической цепи возможен как обрыв, так и короткое замыкание.Если омы подтвердят обрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтвердят короткое замыкание (независимо от того, есть обрыв или нет), можно использовать вариак.

Шорт-стоп может пригодиться, помогая сузить область, где произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения провода и сообщает о длине провода в футах. Например, если вы тестируете проект, в котором использовались рулоны TempZone Flex, и шорт-стоп дает показания 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата. Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли лучше видеть обогреваемый кабель через плитку с помощью TIC. Я обычно приношу несколько черных мешков для мусора, чтобы закрыть все окна в комнате, если нет жалюзи или штор. Это поможет ограничить воздействие солнечных лучей на пол.На самом деле все источники света должны быть выключены, особенно верхние лампы накаливания, так как они имеют тенденцию оставлять свой собственный тепловой след.

Процесс Hipot

Важно: Этот процесс должен выполнять только лицензированный квалифицированный электрик.

Этот процесс включает в себя подачу от 400 до 600 вольт через многожильный провод с намерением «пропустить» ток через заземляющий экран напольного кабеля, по сути, дублируя поведение свечи зажигания. Следует соблюдать осторожность при выполнении этого процесса из-за возможности поражения электрическим током.

Как только мы сможем пропустить ток через эти два компонента провода, мы повторяем процесс, посылая напряжение через каждые 2 секунды 2-секундными импульсами. Это утомительная работа. Я обычно использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включаю, 2 секунды выключаю, постукивая по проводу щупом в одной руке и удерживая поршень сброса другой. Я делаю это в течение 10 минут.Через 10 минут зарядки провода хватайте ТИК и сканируйте пол в поисках горячей точки, созданной Хипотом.

Тепловая сигнатура обычно представляет собой оранжевую точку размером с монетку, всего на несколько градусов теплее, чем остальная часть пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда эта зарядка провода приводит к сплавлению основного провода с заземляющим экраном, создавая короткое замыкание. Если у нас есть показания омметра в этой точке между фазой и землей, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще на десять минут. Помните: каждые 2 секунды, 2 секунды, 10 минут. Повторяйте при необходимости и снимайте показания в омах после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Эксплуатация Hipot таким образом может серьезно повредить оборудование. Это может быть дорогостоящим и задержать ваши усилия.

Процесс Variac

По сравнению с процессом Hipot процесс Variac — это прогулка в парке. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к основному проводу и заземляющему экрану, которые регистрируют значение сопротивления в Омах или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где жила соприкасается с заземляющим экраном. Поскольку этот заземляющий экран имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет безопасно направлено от цепи к земле дома. Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подсоединив Variac и удлинитель к сердечнику и заземляющему экрану, найдите мультиметр и установите его на показания силы тока. Поместите зажим вокруг оголенного участка провода на удлинительном шнуре. Установив циферблат на ноль, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10 % от номинального напряжения цепи (12 вольт для нагревательных элементов на 120 вольт и 24 вольта для любой цепи на 240 вольт).Мультиметр должен начать регистрировать потребляемый ток. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к короткому замыканию. Дайте системе «готовиться» при токе 1,5–2 ампера в течение примерно 10 минут. Подготовьте TIC и начните сканировать пол. В этот момент мы должны начать видеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в виде змеи, переплетающаяся взад и вперед по полу. Там, где останавливается оранжевая линия, находится основной провод и заземляющий экран, и вы обнаружили короткое замыкание.

Теперь осталось разбить плитку и начать откалывать кусочки. Возьмите молоток в центр плитки и используйте тупую отвертку, чтобы поддеть кусочки. Идите медленно и осторожно, избегайте использования каких-либо острых инструментов, так как мы не хотим еще больше повредить систему отопления, которую мы так усердно пытались исправить.Затем, после того как вы оголили поврежденный провод, вы можете использовать набор для его ремонта (не используйте изоленту). Как только это будет сделано, и все ваши показания вернутся, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем по работе с клиентами WarmlyYours об аренде нашего комплекта для устранения неполадок, воспользуйтесь нашей страницей контактов с нами.

Lava Loose Cable Теплый пол

Обратите внимание: площадь покрытия кабеля Lava Loose показана с интервалом 80 мм для обеспечения выходной мощности 150 Вт.
Если вы хотите увеличить или уменьшить выходную мощность, обратитесь к приведенной ниже таблице, чтобы рассчитать необходимую длину кабеля.

Lavacable Loose Wire Кабель для теплого пола имеет толщину всего 3 мм и идеально подходит для участков пола неправильной и неудобной формы и обеспечивает максимальную гибкость для конфигурации кабелей для теплого пола.

Свободный кабель имеет толщину всего 3 мм и просто прикрепляется к полу с помощью тканевой фиксирующей ленты или вставляется в систему развязывающего несущего мата (например, Dural Durabase C.я ФХ).

Расстояние, необходимое для различных вариантов мощности, указано в таблице ниже и в руководстве по установке.

Установка свободного кабеля
Греющий кабель необходимо закрепить по всей длине. Всегда помните, что важно обеспечить равномерное расстояние между кабелями для равномерного нагрева поверхности пола и избежать горячих и холодных точек. Ни при каких обстоятельствах ни один кабель не должен быть ближе 50 мм к соседнему, чтобы избежать длительного перегрева и износа.

Планирование установки
Чтобы рассчитать свободную площадь, доступную для отопления, просто оставьте запас в 100 мм по всему периметру вашей комнаты и любых неподвижных объектов и вычтите сумму из общей площади. Затем вы должны выбрать размер кабеля или комбинацию размеров кабеля, которая равна или меньше этого значения. (Помните, что нагревательные кабели нельзя укорачивать).

Кабель не должен прокладываться над существующими трубами горячего водоснабжения или центрального отопления или рядом с ними, и имейте в виду, что нагревательный кабель должен располагаться на расстоянии примерно 80 мм друг от друга или в соответствии с рекомендациями таблицы расстояний.Помните, что участки под стационарными объектами, такими как ванны, туалеты, стационарная мебель, сантехника и т. д., а также приборы обычно не отапливаются, и следует уделить внимание расположению кухонных приборов, чтобы не повредить нагревательный элемент.

Обратите внимание:
Крайне важно заранее спланировать установку любой системы напольного отопления.
Необходимо внимательно изучить требования выбранной вами системы отопления.
Прокладка нагревательного кабеля должна быть заранее спланирована, чтобы избежать «перекрещивания».
Расположение датчиков и источника питания должно быть определено заранее.

Теплый пол | Максимальный расход воды

Калькулятор поверхности

Точные измерения — ключ к успешной установке!

Шаги для расчета отапливаемой площади:

Эскиз помещения
• Составьте чертеж помещения в масштабе и рассчитайте общую площадь поверхности.

Постоянные приспособления
• Рассчитайте площадь поверхности постоянных приспособлений.
• Вычтите площадь поверхности стационарных светильников из общей площади поверхности (не забудьте вычислить углы, если стены или стационарные светильники не квадратные и не прямоугольные).
• Результатом является максимальная площадь покрытия.

Буферные зоны
• Обеспечьте пространство для буферных зон (область, не требующая обогрева), где вы можете разместить лишний кабель.
• Вычтите площадь буферной зоны из максимальной площади, которую нужно охватить.
• Вы получите минимальную площадь покрытия.

* Все измерения должны производиться в дюймах для более точного расчета.

Перечисляем Кабели без термостата.

Термостат Honeywell с двойным напряжением Th215-AF-GA, 120/240 В, с двумя напряжениями

Термостат высшего качества, рассчитанный на мощность до 3600 Вт при напряжении 240 В и сопротивлении 15 А, созданный специально для систем подогрева пола. Датчик лучистого пола входит в комплект.

Установка термостата НЕ КЛАССА А в ванных комнатах и ​​на кухнях является незаконной. Вы берете на себя ответственность.

НОМЕР МОДЕЛИ Th215-AF-GA 120 В/ 240 В

*Режимы регулирования температуры возможный предел температуры пола
Floor (F) – контролирует температуру пола с помощью датчика в полу

Защитные отключения GFCI и EGFPD
• Модели GA соответствуют стандартам UL и CSA для устройств GFCI класса A
• Модели GA отключают питание системы отопления при обнаружена утечка 5 мА; Модели GB отключают питание при обнаружении утечки 15 мА

Пример охвата площадью 215–280 кв.Ft

215 кв. футов при расстоянии 3 дюйма (основная система отопления)

280 кв. футов при расстоянии 4 дюйма (система подогрева пола)

Руководство по установке — английский язык

Руководство по установке — французский язык

Калькулятор энергопотребления

A:Во-первых, рассчитайте покрытие используемого кабеля в квадратных футах.

B: Определите, используете ли вы 12 Вт или 9 Вт на кв. фут

C: Узнайте, какова ваша стоимость электроэнергии в час.Умножьте стоимость на потребляемую мощность, чтобы получить стоимость.

Пример:

Если вы используете блок TW 050065240 с шагом 3 дюйма, потребляемая мощность составит 12 Вт на кв. фут

Общая потребляемая мощность в час составит будет: 12 X 50 = 600 Вт

Если ваша местная стоимость энергии составляет 12 центов за кВт/ч: 12 X 600 = 7200

Поскольку киловатт равен 1000 Вт, ваши затраты будут 7,2 цента в час

Если отопление включено по 12 часов в сутки, это будет стоить вам 12 Х 7.2 = 86,4 цента.


Heat ON использует только термостат класса A (прерыватель цепи замыкания на землю), этот термостат также является электронным термостатом включения/выключения для контроля температуры с помощью датчика, размещенного снаружи или встроенного в термостат. Он имеет встроенную функцию часов для автоматического комфорта и понижения скорости.

Обогрев ВКЛ Генерирует 12 Вт комфорта на квадратный фут пола (120 Вт/квадратный фут). Термостат задаст ваш персональный комфорт. При этом экономя электроэнергию и деньги.

Heat ON поставляется в виде нагревательного кабеля. нагревательный мат или их комбинация. Нагревает безопасно, с эмиссией ЭДС (электромагнитного поля) ниже минимально допустимого уровня.

Полезное руководство по выбору электрических теплых полов | Поговорим о плитке

За последние десять лет популярность электрического подогрева пола в Великобритании значительно возросла.Прошли те времена, когда теплый пол считался дорогой роскошью, которую просто «приятно иметь», теперь он считается одним из самых эффективных способов обогрева дома.

Чтобы запустить электрический теплый пол площадью 2 м² в течение одного месяца, вам понадобится меньше, чем одна средняя кофе на вынос.

Больше не нужно драться из-за стула, расположенного ближе всего к батарее, электрические теплые полы обеспечивают идеально равномерный уровень тепла во всем помещении.

В отличие от обычных систем центрального отопления, в которых теплый воздух поднимается вверх, электрические теплые полы предназначены для обеспечения равномерного распределения тепла по помещению. После установки электрический теплый пол требует минимального обслуживания, а в помещениях меньше сквозняков и аллергенов в воздухе.

Если электрический подогрев пола кажется идеальным вариантом для вашего проекта, вероятно, вы задаетесь вопросом, как он устанавливается, какие системы лучше всего подходят и как для него соответствовать. Не бойтесь, это руководство поможет вам.

Выберите тип электрического теплого пола:

Когда вы отделываете свой пол плиткой или камнем, вы можете выбрать один из двух основных типов электрического подогрева пола: мембрана ThermoSphere или сетка ThermoSphere.

Thermosphere Mesh — это маты с электрическим подогревом пола. Они настолько просты в установке и отлично подходят как для новых проектов, так и для модернизации. Просто достаньте коврик из упаковки и раскатайте на черновом полу. Предварительно проложенный кабель внутри нагревательного мата означает, что работа уже сделана за вас, поэтому не нужно беспокоиться об измерении расстояния между кабелями.

ThermoSphere Membrane представляет собой комбинированную электрическую систему теплого пола, состоящую из развязывающего мембранного слоя, в который заключен инновационный электрический нагревательный кабель.

Разъединяющий мембранный слой нейтрализует напряжения, вызванные различными скоростями расширения и сжатия плиточного пола, что сводит к минимуму риск расслоения и растрескивания плитки, то есть после укладки она остается установленной.

Если вы хотите создать идеальный уровень тепла во влажном помещении, мы рекомендуем мембрану ThermoSphere.

При использовании с совместимыми продуктами для резервуаров влажное помещение остается водонепроницаемым в течение всего срока службы плитки с дополнительным преимуществом водонепроницаемости мембраны ThermoSphere и степени защиты IP68.Его также можно использовать на стенах для максимального обогрева.

Выберите термостат для электрического теплого пола:

Способность эффективно управлять системой электрического обогрева пола имеет первостепенное значение для получения максимальной отдачи от нее и сокращения потерь энергии. Этот законодательный акт вступил в силу в 2018 году и предназначен специально для электрообогрева, чтобы помочь снизить воздействие на окружающую среду и помочь потребителям добиться экономии энергии.

Чем больше энергосберегающих функций имеет термостат для теплого пола, тем больше он соответствует законодательству Lot 20.

Например, программируемый термостат Thermonet имеет такие функции, как гибкое расписание, автоматический датчик открытия окна и энергосберегающий адаптивный запуск.

Опции также включают термостат Thermosphere Smarthome Control, который позволяет управлять электрическим подогревом пола с помощью мобильного приложения или Google Assistant и Amazon Alexa.Эта функция отлично подходит, когда вы путешествуете, вы можете включить ее, где бы вы ни находились, и вернуться в теплый дом.

Все нагревательные термостаты Thermosphere прекрасно выглядят и обеспечивают простое и эффективное управление электрическим подогревом пола, уменьшая потери энергии и помогая создать идеальную атмосферу в вашем доме.

Что еще более важно, продукты Thermosphere полностью соответствуют требованиям, как и вы, когда используете, указываете и устанавливаете электрические теплые полы и термостаты Thermosphere.

Измерение — размер пола, температура и варианты отопления:

Проще говоря, чем выше мощность, тем быстрее время нагрева.

Например, 200 Вт/м2 чаще всего используется в зимних садах, поскольку они более подвержены потерям тепла. Электрические нагревательные маты мощностью 100 Вт/м2 обычно используются, когда вам требуется вторичный источник тепла или у вас есть недвижимость с высокой изоляцией, где потеря тепла никогда не будет проблемой.

Помните, что вы можете повысить эффективность более чем на 50%, если установите электрический теплый пол в сочетании с подложкой для плитки Dukkaboard благодаря их превосходным изоляционным свойствам.

Размер помещения будет иметь прямое влияние на тепловую мощность, так как большие площади пола требуют более высокой тепловой мощности. Важно иметь в виду, что для того, чтобы теплые полы выступали в качестве основного источника тепла, они должны покрывать не менее 80-90% общей площади пола. Если площадь комнаты, которую можно отапливать, покрывает менее 80% общей площади пола из-за препятствий, система вряд ли будет обеспечивать достаточное количество тепла, если только дом не будет хорошо изолирован.

Максимальная мощность системы напольного отопления обычно измеряется в ваттах на квадратный метр, при этом цифры обычно указываются в диапазоне от 65 до 85 Вт/м².

Чтобы гарантировать требуемую тепловую мощность, в большинстве домов требуется система отопления, которая после установки обеспечивает от 150 до 200 Вт/м².

Расчет требований к электрическому подогреву пола:

  1. Первым шагом является измерение общей площади пола, которая представляет собой произведение длины на ширину комнаты в м². Например, 2,5 х 2 м = общая площадь 5 м².
  2. Затем необходимо рассчитать различные площади в помещении, которые не будут отапливаться. Например, в ванной нужно рассчитать общие площади пола для туалета, ванны, раковины и душа.
  3. После расчета сложите эти неотапливаемые площади вместе, чтобы найти общее количество всех неотапливаемых площадей в помещении.
  4. Вычесть сумму неотапливаемых площадей из общей площади помещения. Например, общая неотапливаемая площадь может составлять 1,2 м², что дает общую отапливаемую площадь 3,8 м².
  5. Чтобы не переусердствовать, уменьшите это значение на 10%.Например, 3,8 м², уменьшенные на 10%, составляют 3,42 м².
  6. Наконец, уменьшите это значение до ближайшего доступного размера нагревательного мата. В этом примере ближайший размер нагревательного мата, вероятно, будет 3 м².

Если в помещении есть несколько препятствий, многие установщики предпочтут использовать мембрану Thermosphere со свободными кабелями для обогрева пола. Эта система облегчает навигацию по препятствиям в комнате. Каждый кабельный комплект предназначен для покрытия различных площадей пола, поскольку мощность нагрева можно регулировать, регулируя расстояние между кабелями. Например, кабель, расположенный на расстоянии 95 мм вместо 75 мм, обеспечит меньшую мощность, но покроет большую площадь пола.

Шаги для расчета точной длины кабеля:

  1. Как описано выше, рассчитайте максимальную отапливаемую площадь помещения.
  2. Определите мощность помещения в ваттах, чем выше мощность, тем быстрее прогреется пол. Основывайте свой расчет на рекомендованных компанией Thermosphere показателях 136 Вт/м2 или 200 Вт/м2.
  3. Рассчитайте как какой длины кабель вам нужен для покрытия площади пола.Затем кабели подключаются к термостату через распределительную коробку.

Какую бы систему вы ни решили установить, следует помнить, что кабели, слишком длинные из-за ошибок в расчетах, нельзя обрезать. Всегда лучше использовать нагревательные маты и кабели немного меньшего размера, так как любые разрезы кабелей для их подгонки остановят работу вашего обогрева.

Здесь, в Trimline Group, мы храним различные продукты для электрического подогрева пола, включая маты для подогрева пола, термостаты, нагревательные кабели и датчики нагрева.

Маловероятно, что у вас возникнут проблемы с каким-либо решением для электрического подогрева пола Thermosphere, не беспокойтесь, вы можете расслабиться, зная, что на каждую установку распространяется пожизненная гарантия.

Чтобы купить эти продукты Thermosphere, посетите сайт trimlinegroup.com или свяжитесь с членом нашего опытного отдела продаж по телефону 020 8778 9000.

#электрическиетеплыеполыруководство#электрическиетеплыеполы#теплыеполы#электрическиетеплыеполы

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
