Расключение кабеля: Правила совместной прокладки слаботочных и электрических кабелей в структурированных кабельных системах | Полезные статьи

Содержание

Правила совместной прокладки слаботочных и электрических кабелей в структурированных кабельных системах | Полезные статьи


Ни в российском ГОСТ Р 53246-2008, ни в американском TIA/EIA-568B, ни в международном ISO 11801 стандартах на структурированные кабельные системы нет никаких данных о том, как правильно осуществлять совместную прокладку витой пары и электрических кабелей. Какими стандартами руководствуются специалисты, прокладывающие кабельные магистрали?

Ранее таблицу с расстояниями, допустимыми для совместной прокладки кабелей при различных мощностях и экранах, можно было найти в приложении к TIA/EIA-569, но из обновленной версии этого стандарта ее исключили по причине недостаточно хорошего понимания экспертами этой проблемы.

Именно поэтому ссылаться на подобную таблицу не имеет фактически никакого смысла, так как приведенные там данные могут не полностью соответствовать действительности.

Исходя из опыта многих специалистов по СКС, приведем несколько рекомендаций по монтажу и проектированию, которых следует придерживаться всем желающим провести подобные работы.


1) Для того чтобы снизить уровень воздействия внешнего поля на кабель, рекомендуется применять экранированную витую пару, либо заключать ее в металлическую трубу.
2) Необходимо всегда устанавливать перегородку между электрическим кабелем и слаботочным, так как в противном случае они довольно скоро выйдут из строя. Кроме того, при условии несоблюдения этого правила существенно возрастает риск возникновения пожара.
3) При прокладке в коридорах следует разделять электрические и слаботочные кабели по разным каналам, по противоположным стенам.
4) Желательно располагать оборудование, распределяющее и потребляющее электрическую мощность, как можно дальше от электрического кабеля. Это снизит негативное воздействие на витую пару.
5) Если необходимо пересечь слаботочный и электрический кабель, следует сделать это перпендикулярно.

Для самостоятельной разводки кабельных трасс в доме или в малом офисе этих рекомендаций вполне достаточно. При осуществлении проектных работ с утверждением проекта в контролирующих организациях можно пользоваться следующими нормативами:
• В одном кабелепроводе допускается прокладка электрических кабелей и витых пар только в секциях со сплошными продольными перегородками, имеющими огнестойкость 0,25 ч.

и более, и сделанными из несгораемого материала. При этом электрическая мощность не должна превышать 5 кВ, а расстояние рабочей зоны — 15 метров.
• Параллельная прокладка электрических и слаботочных кабелей допускается, только когда расстояние между ними составляет не менее 50 миллиметров, и при этом они находятся в разных кабелепроводах либо в отдельных секциях. Напряженность поля не должна превышать 3 В/м, в противном случае необходимо еще сильнее отдалить друг от друга два кабеля либо каким-то образом устранить электромагнитные помехи.
• Для неэкранированных витых пар расстояние от люминесцентных ламп и прочих устройств с разрядниками, находящихся под высоким напряжением, должно составлять 125 миллиметров либо больше.
• Следует прокладывать неэкранированные витые пары как можно дальше от источника электромагнитных помех, создающего поле напряженностью более 3 В/м. Минимальное расстояние в этом случае — 1,5 метра.
• Аналогичное правило действует и на распределительные устройства, содержащие в своей конструкции заделанные неэкранированные витые пары.
Разница лишь в том, что в случае со сложными приборами расстояние увеличится до трех метров.

Практический опыт показывает, что соблюдение этих норм позволяет не только защитить сеть от электромагнитных наводок, но и подтвердить соответствие правилам безопасности в проверяющих инстанциях.

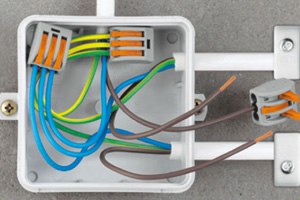

Соединение проводов в распределительной коробке

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек.

Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

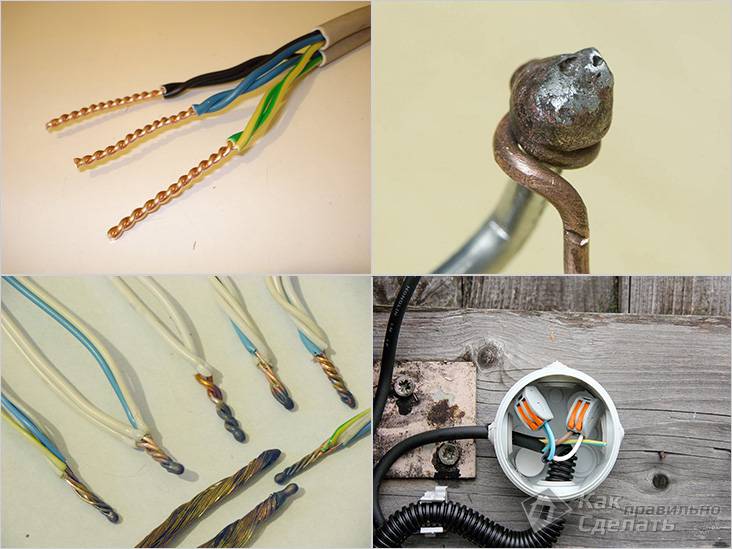

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

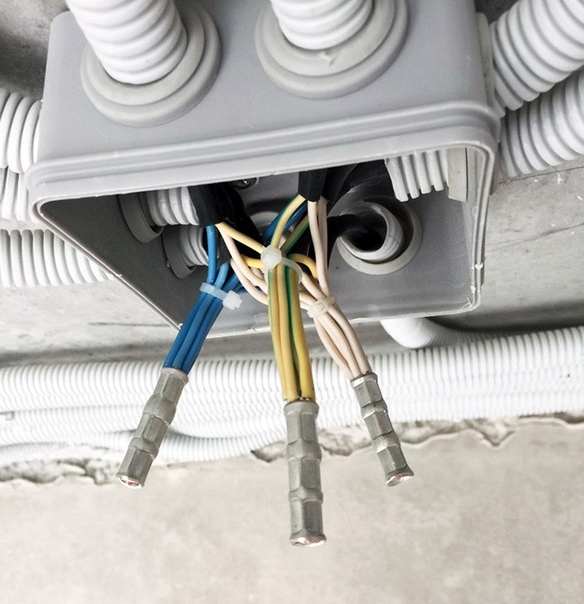

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки
Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг
Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг
Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

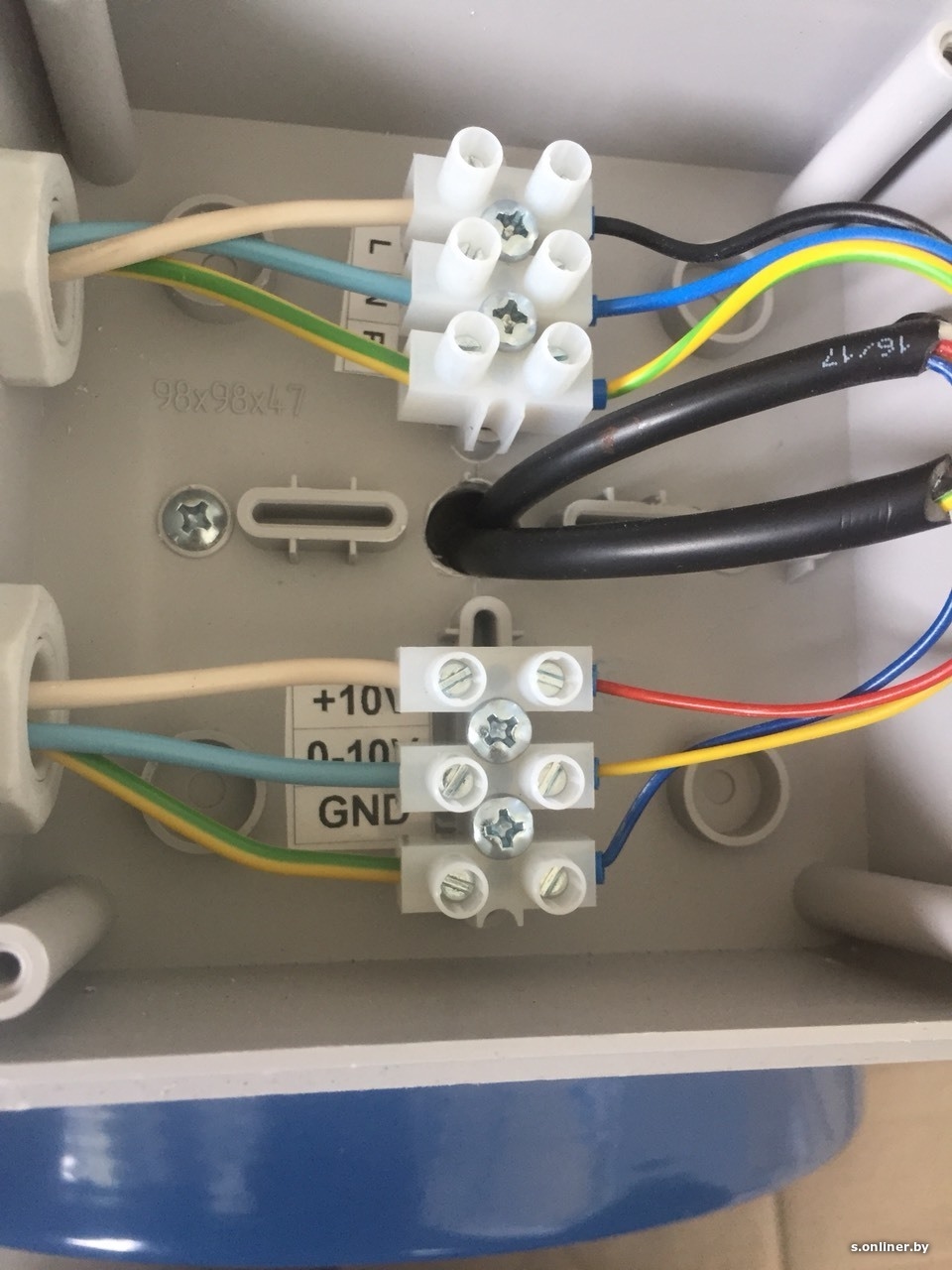

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Сравниваем по разноплановым критериям что лучше, дифавтомат или УЗО, в нашей новой статье.

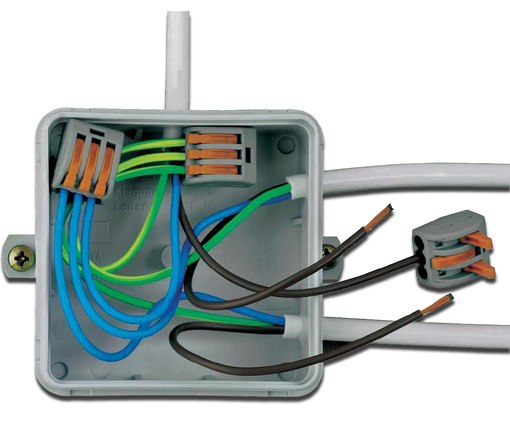

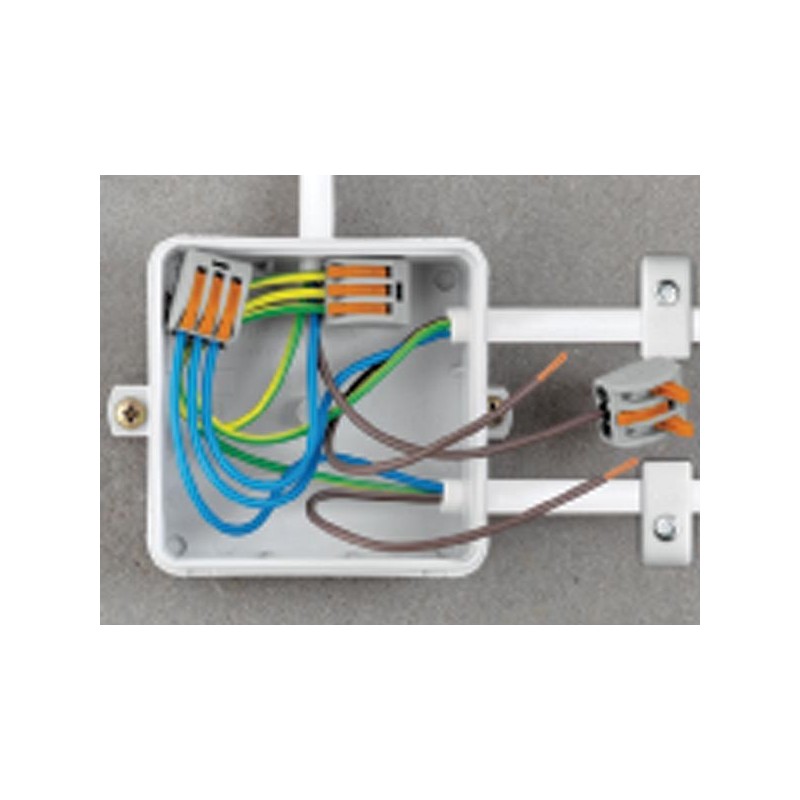

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

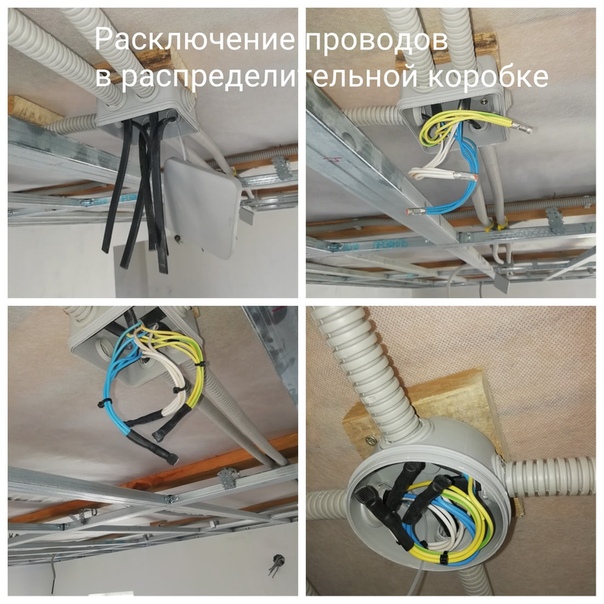

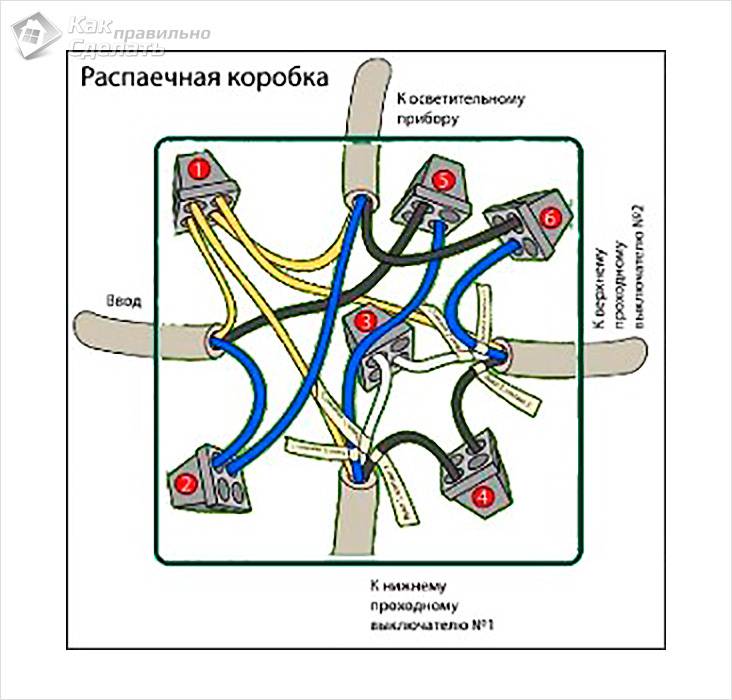

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

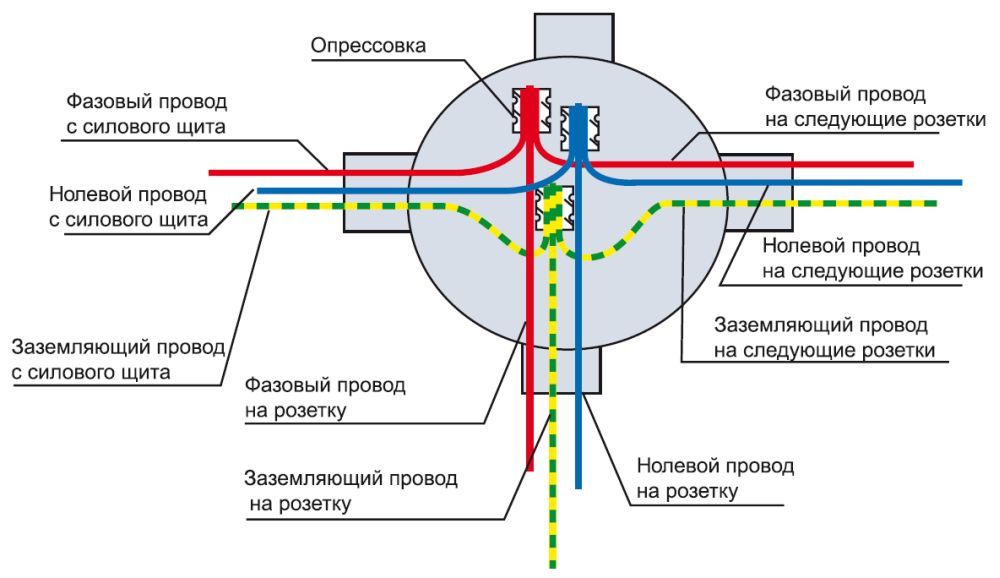

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом).

Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

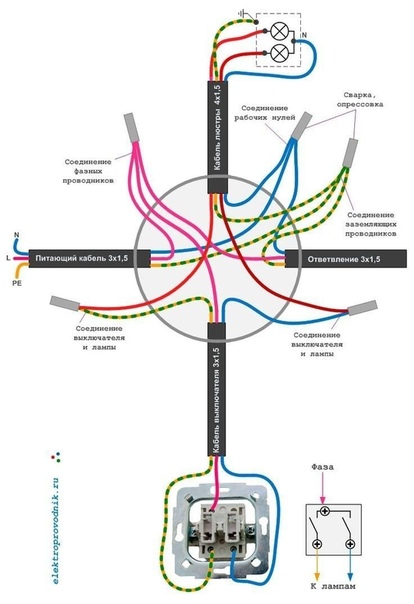

Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

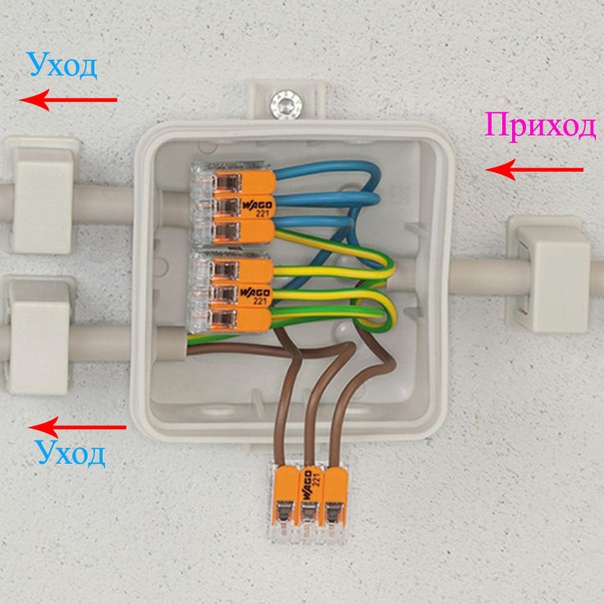

Правильное соединение проводов в распределительной коробке

Цены на распределительные коробки

Распределительные коробки

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

  • кабели 3х2,5, ВВГ;
  • кабели 2х2,5, АВВГ;
  • выключатель на 2 клавиши;
  • крепления;
  • осветительные приборы;
  • розетку;
  • круглогубцы;
  • рулетку;
  • кусачки;
  • плоскогубцы;
  • плоскую отвертку;
  • молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

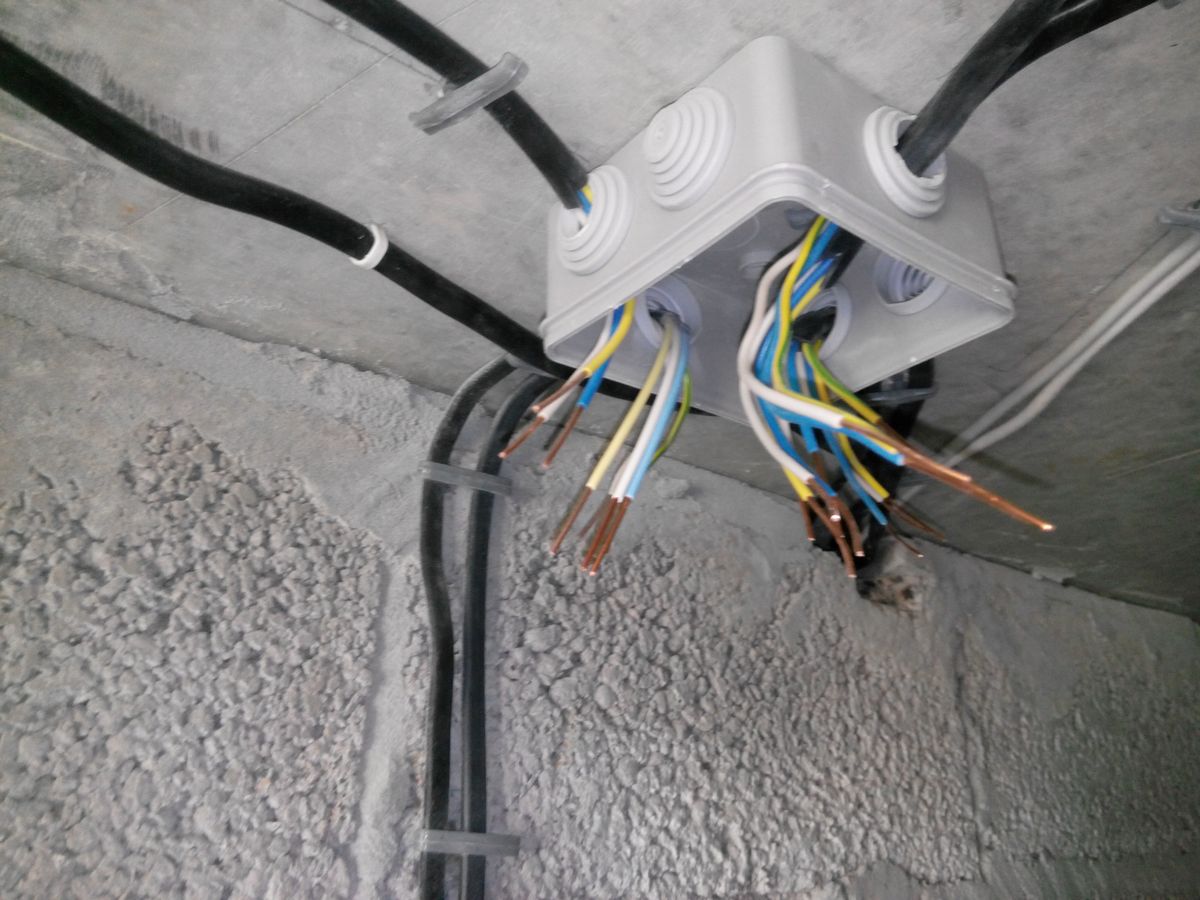

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

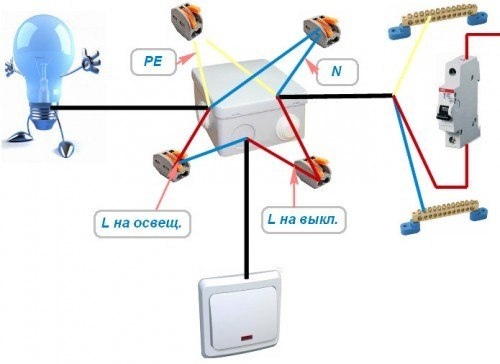

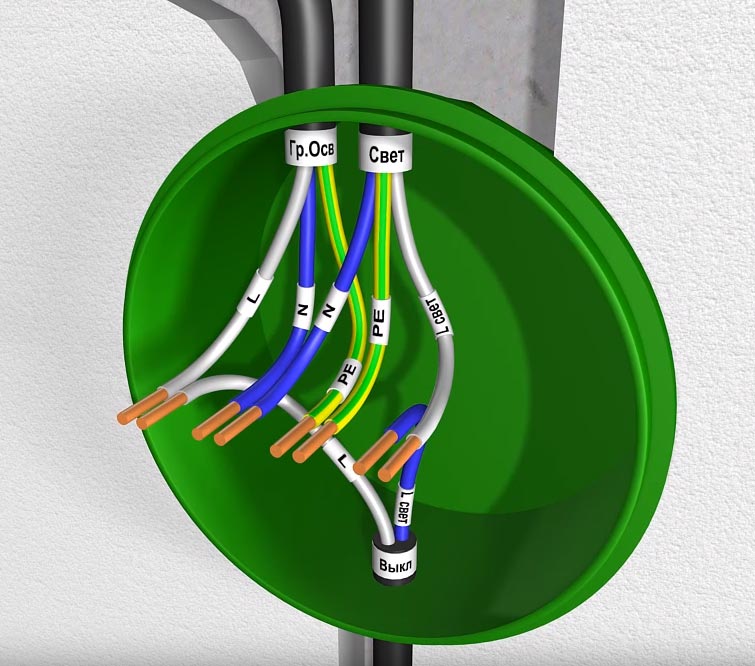

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1
Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.
526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

- материал проводника и его изоляцию;

- число и форму проводов, формирующих проводник;

- площадь поперечного сечения проводника;

- число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Сжимы

Рекомендуют все нормативы

Есть масса различных зажимов для проводов, все они сертифицированы, но, к сожалению, имеют различное качество.

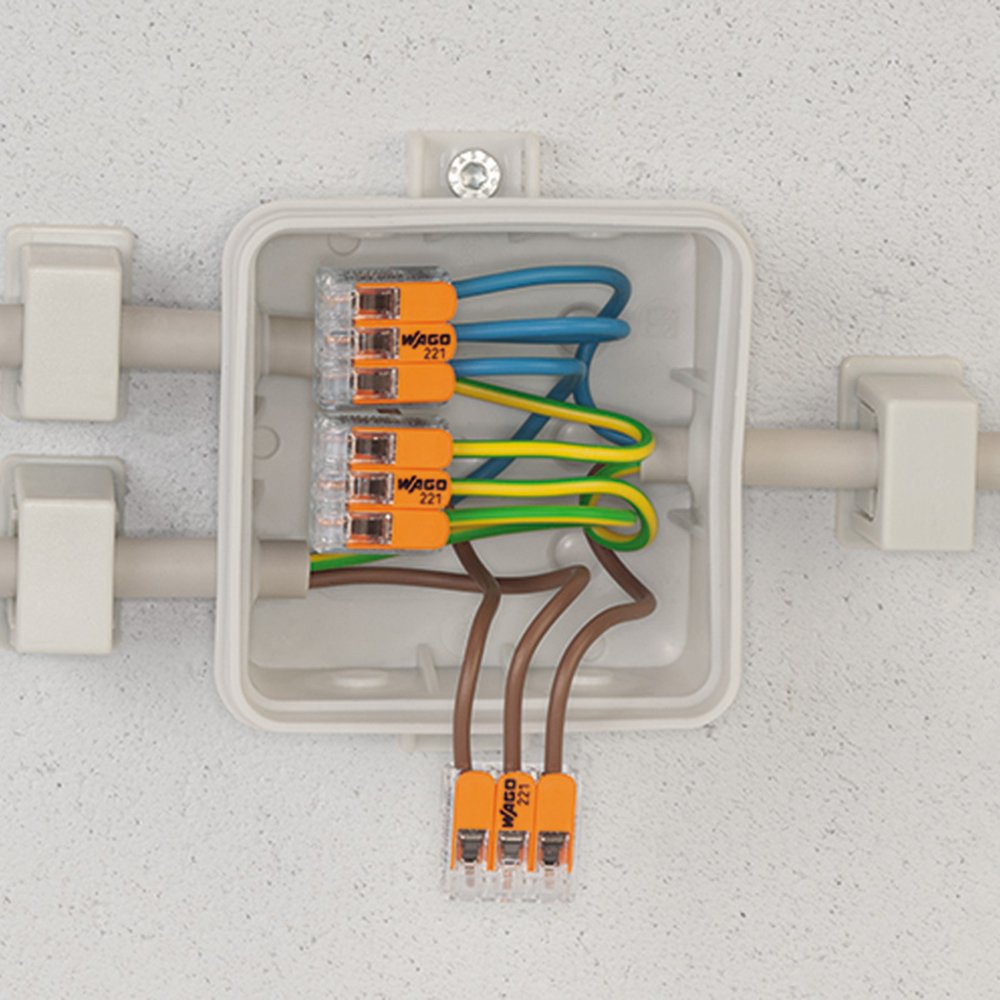

Самые распространенные клеммы «Wago»: монтаж быстрый, выглядит красиво, но долгих нагрузок приближенным к максимальным не выдерживают. Наша компания использует «Ваги» только в случае работы по согласованному проекту, где четко прописана модель соединительных клемм. Тем самым мы снимаем с себя ответственность в случае нештатной ситуации, перекладывая ее на проектировщика и производителя клемм.

Винтовые зажимы: Качественное соединение получается только с зажимах, где под винтом есть дополнительные лепесток, а если винт вкручивается непосредственно в провод, со временем жди подгорания.

СИЗ (Соединительный изолирующий зажим): При использовании в чистом виде проблема та же что у сварки и пайки, зажим большого числа проводов. Но если делаем сначала скрутку, двадцать-двадцать пять миллиметров, а поверх накрутить СИЗ результат получается отличный. Соединение не подвергается нагреву, что положительно влияет на дальнейшую эксплуатацию. Мы используем такой метод более пятнадцати лет и не имели не одного нарекания. Есть единственный недостаток, из под СИЗа торчит оголенная шейка, которую требуется дополнительно изолировать. Поэтому способ не такой эстетичный как; клеммы «Wago», но соединение получается очень хорошее, площадь контакта значительно превышает сечение проводника.

Системы защиты подводных кабелей - отключение и удаление

Опубликовано 16 сентября 2019 г.

Системы защиты подводных кабелей

  ♦ Переиздано Крисом Доддсом

  с любезного разрешения Грега Кэмпбелла-Смита ((директор по продажам и развитию бизнеса First Subsea)



First Subsea - ведущий мировой разработчик подводных технологий подключения, поставки, монтажа и вывода из эксплуатации.

Подводные силовые кабели на морских ветряных электростанциях обычно защищаются заглублением.

Это хорошо зарекомендовавшее себя средство защиты кабеля, используемое в других оффшорных отраслях.

Однако на обоих концах кабелей морских ветровых решеток они переходят из могильника вверх через воду в фундамент ветряной турбины. Этот участок кабеля со свободным пролетом чувствителен к значительным волновым и токовым нагрузкам.

Эти нагрузки вызывают движение и изгиб подводного кабеля, что без защиты кабеля может привести к чрезмерному изгибу, перенапряжению, усталостному износу и абразивному износу.

Этот открытый подводный кабель традиционно «защищен» с помощью относительно дорогой и сложной запатентованной системы защиты кабеля (CPS).

Наша 3-я статья , посвященная системам защиты кабелей рассматривает, как подводные кабели могут быть отсоединены и удалены, уделяя особое внимание времени и затратам на удаление.

Отключение CPS не является обычным явлением на море, после успешной установки должно быть мало причин для отключения, если только система не испытала случайное повреждение, преждевременный отказ из-за конструкции, изготовления или более высокой, чем ожидалось, нагрузки.

Проблемы во время установки могут потребовать отсоединения, например, точки защемления в I-образной трубе, превышение грузоподъемности лебедки из-за потерь на трение, приспособлений для втягивания неправильного размера и препятствий во входных отверстиях.

Распространенным заблуждением является то, что CPS удаляют, если кабель неисправен. Обычно кабель отсоединяется и пропускается обратно через систему, а новый кабель продевается обратно.

First Subsea CPS - проверенная съемная система. В одном из недавних проектов возникла проблема с установкой, из-за которой необходимо было удалить CPS .Отключение, ремонт и повторное подключение заняли менее 12 часов.

Вы можете подумать довольно долго, но когда вы рассматриваете альтернативные системы, они требуют демонтажа подводной пилой или рискуют повредить конструкцию при снятии. First Subsea CPS сэкономит судну минимум 40 000 евро, время погружения / ROV. Клиент «это была бесценная функция, которая вывела нас из затруднительного положения»

➡ Если вам нужна копия отчета, пожалуйста, свяжитесь с Chris Dodds cdodds @ thorneandderrick. co.uk

СОЕДИНЕНИЕ КАБЕЛЕЙ НН, СН И ВН, ЗАЗЕМЛЕНИЕ, ПОДСТАНЦИЯ И ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ

Thorne & Derrick являются специализированными дистрибьюторами в Великобритании и международной отрасли Offshore Wind & Renewable , предлагая безопасные и надежные низковольтные высоковольтные электрические кабели и системы распределения энергии - мы очень отзывчивы к клиентам и абсолютно привержены предоставлению услуг мирового класса.

У нас есть международное дистрибьюторское соглашение с Nexans Power Accessories UK на поставку их термоусадочных и холодных соединений 11 кВ / 33 кВ / 66 кВ разъемов и концевых заделок и Euromold марки разъемных разъемов.

С 1985 года мы завоевали международную репутацию на основе Service, Integrity and Trust - свяжитесь с нами.

т: 0191 410 4292 | e: [email protected] | www.powerandcables.com

Мы обеспечиваем квалифицированную техническую поддержку и поставку из многомиллионного запаса:

  • Кабельные муфты, заделки и соединители Заземление и молниезащита
  • Кабельные аксессуары - наконечники, сальники
  • Защита цепей и предохранители
  • Кабельные зажимы и зажимы Оборудование для электробезопасности
  • Оборудование для протяжки и укладки кабеля
  • Защита от дуги и одежда
  • Уплотнения кабельных каналов и системы транспортировки Ограничители перенапряжения и втулки

Дополнительная литература:

Mazda CX-5 Руководство по обслуживанию и ремонту - Отключение / подключение отрицательного кабеля аккумуляторной батареи [Skyactiv G 2. 0]

ВНИМАНИЕ:

Необходимая процедура после отсоединения / подключения отрицательного провода аккумуляторной батареи


Название системы

Условия после отсоединения отрицательного провода аккумуляторной батареи

Требуемая процедура

Номер ссылки

Перед отсоединением отрицательного провода аккумуляторной батареи

После подключения отрицательного провода аккумуляторной батареи

Стеклоподъемник

Сброс на исходную настройку, автоматическая функция отключена.

?

Выполните начальную настройку системы электрических стеклоподъемников.

(См. ПРОЦЕДУРА ИНИЦИАЛИЗАЦИИ СИСТЕМЫ ОКНА.)

Часы и звук

Дисплей часов и память аудиосистемы сброшены.

Проверьте содержание настройки.

Установите проверенный контент перед отсоединением отрицательного кабеля аккумуляторной батареи.

?

Система контроля давления в шинах (TPMS)

Снижается точность определения системы контроля давления в шинах.

?

Выполните инициализацию системы контроля давления в шинах.

(См. ПРОЦЕДУРУ ИНИЦИАЛИЗАЦИИ СИСТЕМЫ МОНИТОРИНГА ДАВЛЕНИЯ В ШИНАХ.)

Отключение отрицательного кабеля аккумулятора

1. Выключите зажигание.

2. Отсоедините отрицательный провод аккумуляторной батареи.

Подключение отрицательного кабеля батареи

ВНИМАНИЕ:

  • При затягивании отрицательного провода аккумуляторной батареи затяните его до указанного момента.Если не затянуть с указанным моментом затяжки, происходит зарядка / разрядка аккумулятора. может быть затронуто ..

1. Выполните необходимые работы после подключения отрицательного провода аккумуляторной батареи.

Аккумулятор [Skyactiv G 2.0]
Назначение, функция Аккумулятор накапливает электричество, вырабатываемое генератором. Кроме того, это при необходимости подает питание на электронные устройства. строительство Батарея инст ...
Проверка напряжения батареи удаленного передатчика
ЗАМЕТКА: Поскольку заряд батареи дистанционного передатчика не может быть определен с помощью Сама батарея, определить с помощью пульта дистанционного управления срабатывание предупреждения о низком заряде батареи условия.Опер ...
Другие материалы:

Конфигурация модуля управления задней частью кузова (куб. См) (с использованием встроенных данных)
ПРИМЕЧАНИЕ. Если конфигурация выполняется с использованием данных As-Built, установленное значение параметра функция персонализации сбрасывается на начальное значение (состояние при отгрузке с завода). Согласуйте установленное значение с заказчиком и проведите персонализацию. настройка функции после выполнения . ..

Размеры днища [Размеры]
ПРИМЕЧАНИЕ: На следующем рисунке показан вид снизу.Символ точки Обозначение Диаметр отверстия или размер болта или гайки, мм {дюйм} А Отверстие для установки передней поперечины ? 24 {0,94} B Фро ...

Потолок
Назначение / Функция Обивка потолка оснащена амортизирующей накладкой для защиты головы водителя. во время столкновения.строительство Спереди и сзади обивка потолка оснащена амортизатором. подушка с пластиковой ребристой структурой. ...

© 2016-2020 Авторские права www.mcx5.org

Сетевые и коммуникационные кабели для питания вашего Интернета

Сетевые и коммуникационные кабели, питающие ваш Интернет

В зависимости от физического уровня, топологии и размера сети необходимы разные сетевые кабели.Можете ли вы выяснить, какой тип соединительного кабеля и разъема сетевого кабеля использовать? В этой статье будут представлены некоторые распространенные типы сетевых кабелей и их характеристики.

Сетевые и коммуникационные кабели - это сетевое оборудование, используемое для подключения одного сетевого устройства к другим сетевым устройствам. Например, подключение двух или более компьютеров для совместного использования принтеров и сканеров; подключение нескольких серверов к коммутатору доступа. Ассортимент охватывает кабельные сборки для передачи данных и Ethernet, включая кабель витой пары, коаксиальный кабель, оптоволоконный кабель, линии электропередач и т. Д.Чаще всего упоминаются витая пара, коаксиальный кабель и оптоволоконный кабель.

Что такое витая пара и стандарты на ее кабели

Кабельная система с витой парой - это тип проводки, при которой два проводника (обычно медные) одной цепи скручены вместе. Почему пары скручены? Поскольку два провода несут одинаковые и противоположные сигналы, одна пара может вызвать перекрестные помехи в другой, и эффект усиливается по длине кабеля, что плохо для передачи сигнала.Скручивание пар уменьшает перекрестные помехи между линиями. Кабельная витая пара часто используется в сетях передачи данных для соединений короткой и средней длины из-за относительно более низкой стоимости по сравнению с оптоволоконным и коаксиальным кабелями.

Сравнение экранированной витой пары и неэкранированной витой пары

Сетевые кабели витой пары часто экранируются, чтобы предотвратить электромагнитные помехи. Витая пара с экраном называется экранированной витой парой (STP). В отличие от STP, неэкранированная витая пара (UTP) не экранирована.

Кабель STP также делится на общий экран и индивидуальный экран. Индивидуальная экранированная витая пара покрывается алюминиевой фольгой для каждой витой пары или квадрата. Этот тип экранирования защищает кабель от внешних электромагнитных помех (EMI), входящих в кабель или выходящих из него, а также защищает соседние пары от перекрестных помех. В целом экранированная витая пара имеет общий экран из фольги или оплетки по всем парам кабеля витой пары 100 Ом. Этот тип экранирования помогает предотвратить попадание или выход электромагнитных помех из кабеля. Один кабель STP может иметь как общее, так и индивидуальное экранирование.

Рисунок 1: конструкция экранированной витой пары.

Кабель UTP без экранирования более подвержен внешним помехам. По этой причине этот тип кабеля чаще используется в телефонных системах внутри помещений. Уличные телефонные кабели содержат сотни или тысячи пар. Пары, которые имеют одинаковую скорость скрутки в кабеле, могут испытывать некоторую степень перекрестных помех, поэтому пары проводов обычно тщательно выбираются в большом кабеле, чтобы уменьшить перекрестные помехи.

В большинстве кабелей UTP используются разъемы RJ45, которые выглядят как телефонные разъемы (RJ11), но имеют восемь проводов вместо четырех.

Рисунок 2: Разъем RJ45 (вверху) и адаптер RJ45 (вверху).

Ближайшая к нам витая пара: кабель Ethernet

Кабель Ethernet - это типичный тип витой пары и, вероятно, самый знакомый нам. В следующей таблице представлена ​​основная информация о некоторых типах сетевых кабелей.

Таблица 1: типы кабелей Ethernet витая пара.

Имя Типовая конструкция Полоса пропускания Приложения
Кошка 3 UTP 16 МГц 10BASE-T и 100BASE-T4 Ethernet
Кошка 4 UTP 20 МГц Token Ring 16 Мбит / с
Кошка 5 UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
Кот 5e UTP 100 МГц 100BASE-TX и 1000BASE-T Ethernet
Кошка 6 STP 250 МГц 10GBASE-T Ethernet
Cat 6a STP 500 МГц 10GBASE-T Ethernet
Кошка 7 STP 600 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Cat 7a STP 1000 МГц 10GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Кошка 8/8. 1 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю
Кошка 8.2 STP 1600-2000 МГц 40GBASE-T Ethernet или POTS / CATV / 1000BASE-T по одному кабелю

Кабельная витая пара: T568A или T568B?

Для кабелей с витой парой обычно используются два стандарта подключения: T568A и T568B.Это телекоммуникационные стандарты TIA и EIA, которые определяют расположение контактов для разъемов (часто RJ45) на сетевых кабелях UTP или STP. Номер 568 указывает на порядок, в котором провода в кабеле витой пары заканчиваются и присоединяются к разъему. Сигнал одинаков для обоих.

Номера контактов читаются слева направо, язычком разъема вниз. Обратите внимание, что распиновка остается прежней, единственная разница заключается в цветовой кодировке проводки.

Рисунок 3: Стандарты проводки T568A и T568B для кабелей с витой парой.

Коаксиальный кабель: не только видеокабель

Коаксиальный кабель - это тип кабеля, который имеет внутренний проводник, окруженный трубчатым изоляционным слоем, окруженный трубчатым проводящим экраном. Внутренний проводник и внешний экран имеют общую геометрическую ось. Многие коаксиальные кабели имеют изолирующую внешнюю оболочку или оболочку.

Рисунок 4: конструкция коаксиального кабеля.

Почему коаксиальный кабель подходит для радиопередачи?

Коаксиальный кабель используется как линия передачи радиочастотных (RF) сигналов. Его приложения включают в себя фидеры, соединяющие радиопередатчики и приемники с их антеннами, подключения к компьютерной сети, цифровое аудио и распространение сигналов кабельного телевидения. Коаксиальный кабель имеет очевидное преимущество перед другими типами линий радиопередачи. В хорошем коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним проводником и внешним проводящим экраном. По этой причине коаксиальные кабели разрешается прокладывать рядом с металлическими объектами без потерь мощности, которые возникают в других типах линий радиопередачи.

Широко используемые типы коаксиальных разъемов

Многие типы разъемов кабеля Ethernet доступны в аудио-, цифровой, видео-, радиочастотной и микроволновой промышленности, каждый из которых предназначен для определенной цели и приложения. Следует учитывать количество циклов подключения-разъединения, которое пара разъемов может выдержать, продолжая работать должным образом.Вот несколько распространенных типов коаксиальных разъемов.

Таблица 2: типы коаксиальных разъемов.

Возможный оптоволоконный кабель

Оптоволоконный кабель является отличной средой передачи благодаря высокой пропускной способности и поддержанию больших расстояний. Незаменим в любой оптоволоконной сети. Он имеет стекловолоконную сердцевину с резиновым внешним покрытием и использует лучи света, а не электрические сигналы для передачи данных. Поскольку свет не ослабевает с расстоянием, как электрические сигналы, эти кабели могут проходить на расстояниях, измеряемых в километрах, со скоростью передачи от 10 Мбит / с до 100 Гбит / с или выше.

Рис. 5: разрез оптоволоконного кабеля.

Размер сердцевины волокна имеет значение: SMF и MMF

Внутреннее волокно может быть одномодовым или многомодовым. Обычно сердцевина одномодового волокна имеет ширину 9/125 мкм, тогда как сердцевина многомодового волокна может иметь ширину 62,5 / 125 мкм или 50/125 мкм. Только ранний OM1 имеет волокно 62,5 / 125 мкм, более поздние поколения OM2, OM3, OM4, OM5 волокно 50/125 мкм. Буквы «ОМ» обозначают оптический многомодовый режим. Для высокоскоростной передачи можно использовать как многомодовое волокно (MMF), так и одномодовое волокно (SMF).MMF часто предназначен для короткой досягаемости, а SMF - для большой досягаемости.

Рисунок 6: диаметры сердцевины многомодового и одномодового волокна.

Разъемы для нескольких оптоволоконных кабелей

Волоконно-оптические кабели могут быть оконцованы оптоволоконными разъемами различных типов, которые можно подключать к различным портам устройств. На рисунке ниже показаны некоторые распространенные типы оптоволоконных соединителей, и наиболее часто используются три типа LC, SC и ST.

Рисунок 7: распространенные типы оптоволоконных разъемов.

Кроме того, существует тип многоволоконного разъема MTP / MPO (Multi-fiber Push On). Он разработан для приложений с более высокой пропускной способностью, таких как 40GbE и 100GbE. Версии с 12 и 24 волокнами в настоящее время используются для прямого подключения к приемопередатчикам 40G и 100G, а также используются в распределительных сетях с высокой плотностью волокон. Также доступны версии с более высокими волокнами (48, 72 волокна), но их использование и развертывание в настоящее время ограничено.

Рис. 8. Интерфейсы разъема MTP / MPO с 12 и 24 волокнами.

Резюме

Это краткое руководство по распространенным типам сетевых кабелей и разъемов. Более глубокую интерпретацию любого типа вышеупомянутых кабелей также можно найти на нашей странице или вы можете изучить их, выполнив поиск в Интернете.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
