Распайка otg кабеля: Как сделать для смартфона Android кабель microUSB OTG | hardware

Содержание

USB-OTG

Что такое OTG?

OTG («On-The-Go» — «На ходу») это возможность подключить к смартфону или планшету флешку, мышь, клавиатуру и прочую USB периферию.
Увы, такой возможностью обладают не все мобильные устройства.
Для подключения требуется специальный переходник.

Нюансы:
• Флешка должна быть отформатирована в FAT32.
• Ёмкость подключаемой флешки ограничена аппаратными возможностями смартфона.
• Винчестер и прочие энергоёмкие устройства требуют отдельного источника питания.

Поддерживает ли ваше устройство режим OTG можно узнать из списка на 4PDA. Правда, список устройств не полон.

Для подключения, например, флешки к смартфону чаще всего используется переходник «USB AF — USB micro AM» (о значении этих сокращений читайте в статье «USB 2.0»). К «маме» (USB AF) подключается флешка, а штекер (USB micro AM) подключается к смартфону.

Миниатюрный переходник OTG на GearBest ▶

Как самому сделать OTG-кабель?

Кабель OTG состоит из штекера USB micro (или mini) и большого гнезда USB (как в компе).

Штекер можно взять от дата-кабеля, а гнездо — от USB удлинителя.

Главная фишка — в штекере USB micro/mini контакт 4 нужно замкнуть с контактом 5. Именно по наличию перемычки между 4 и 5 контактами в штекере устройство определяет, что ему предоставляют активную роль.

Монтажная схема кабеля OTG.
Штекер USB micro показан со стороны пайки

Установка перемычки на штекер залитый изоляцией ▼

Паятельные концы контактов штекера USB micro разведены в шахматном порядке. Нечётные отведены к одной стенке штекера, чётные — к другой. Сквозь полупрозрачную изоляцию можно разглядеть чёрный, зелёный, красный проводки с одной стороны. Осторожно подплавляем изоляцию у чёрного проводка и подпаиваем один конец перемычки к контакту GND. Смотрим с противоположной стороны: сквозь изоляцию виден незадействованный контакт и белый провод. Подплавляем изоляцию у незадействованного контакта и подпаиваем к нему второй конец перемычки.

Распайка штекера USB mini ▼

Осталось припаять USB маму от USB удлинителя к переделанному нами штекеру цвет в цвет. Если кабели экранированные, то соединяем и экраны.

Можно ли заряжать активное устройство в режиме OTG?

Да, такой режим предусмотрен разработчиками, но далеко не каждое портативное устройство этот режим поддерживает. Режим зарядки при работе с периферией называется ACA (Accessory Charger Adapter). Для перехода в этот режим требуется особый OTG-кабель — в штекере USB-mini/micro контакты 4 и 5 (ID и GND) должны быть замкнуты через резистор RID_A=124 кОм.

Источник информации: «Battery Charging v1.2 Spec and Adopters Agreement (BC1.2)» (спасибо за информацию нашему читателю Виктору)

На форуме «L.F.» владелец смартфона Lenovo Ideaphone K900 сообщил об успешном подключении флешки одновременно с зарядом смартфона. В его случае RID=25 кОм.


Поделиться новостью в соцсетях

Как сделать для смартфона Android кабель microUSB OTG | hardware

Многие современные телефоны и смартфоны Android, и почти все планшеты Android поддерживают сегодня стандарт подключения устройств USB OTG (On-The-Go, можно перевести «на лету»). Это позволяет пользователям подключать стандартные устройства ввода USB HID наподобие клавиатур и мышей, или даже расширить устройство хранения с помощью внешней флешки USB (USB MSD, Mass Storage Device). Однако только некоторые Android-устройства наподобие планшетов из коробки оборудованы портом USB для хоста (коннектор

Type A Female), в то время как на мобильных устройствах такого коннектора нет. Некоторые производители мобильных телефонов поставляют порты хоста USB со своими трубками только с помощью отдельных дополнительных аксессуаров, и обычно по завышенной цене.

Чтобы подключить телефон Android к стандартному устройству USB, Вам нужен переходник microUSB (или miniUSB) в коннектор USB Type A Female, но он должен быть также кабелем OTG. Кабели mini USB OTG и micro USB OTG сейчас можно легко и недорого купить на рынке или в Интернет-магазинах типа aliexpress, dealextreme или ebay, но так было не всегда.

Иногда такого кабеля нет под рукой, и найти подходящего продавца непросто. Тогда решить проблему подключения устройств USB можно, изготовив кабель OTG (micro или mini) самостоятельно. Имейте в виду, что описанная здесь процедура подразумевает взлом Вашего имеющегося кабеля, и при этом даже маленькая грубая ошибка может повредить Ваши используемые кабель или устройство. Делайте это только на свой страх и риск. Кроме того, уделите внимание изучению спецификации Вашего Android, чтобы убедиться, что у него есть поддержка подключения устройств USB (версия Android должна быть также не ниже

Android 3.1.x). Рутинг применять необязательно, так как стоковые прошивки ROM обычно поддерживают OTG на совместимых трубках. Пользователи, кто залил на свой телефон прошивку сторонних производителей (или кастомную прошивку частных разработчиков), должны также убедиться, что в ядре прошивки разрешена функция OTG.

[Разрезание коннектора microUSB на стандартном шнуре]

Поскольку все телефоны обычно поставляются вместе с кабелем (например штекер microUSB < — > штеккер Type A), то для изготовления кабеля OTG можно использовать его. Однако лучше приобрести такой кабель дополнительно. Для тех, у кого нет возможности купить такой кабель отдельно, здесь будет показано, как использовать один и тот же кабель обычном режиме и в режиме OTG. В следующей процедуре мы будем использовать кабель micro USB, который переделаем в кабель USB OTG.

Необходимые материалы и инструменты:

• Стандартный кабель miniUSB или microUSB.
• Несколько коротких, тонких проводов (наподобие МГТФ).
• Острый ножик.
• Паяльник и трубчатый припой с канифолью.
• Бокорезы.
• Термоклей или любой другой быстро схватывающий клей.
• Микровыключатель.

Первое, что нужно сделать — с помощью острого ножа вскрыть коннектор microUSB. Идея состоит в том, чтобы аккуратно разделить рукав коннектора продольно на две половины (как показано на фото), и получить доступ к тому, что находится внутри коннектора. В некоторых простых случаях корпус коннектора может держаться на защелках или каплях клея, тогда его можно легко разделить на две половинки. Но в некоторых случаях придется осторожно разрезать залитый корпус коннектора. В этом случае постарайтесь не уничтожить внешний рукав коннектора, потому что мы его будем впоследствии использовать, приклеив обратно.

После того, как корпус коннектора вскрыт, иногда можно обнаружить белый пластик, заливающий поверхности контактов разъема. Это сделано для усиления кабеля в месте соединения кабеля с контактами коннектора, и как это сделано может меняться от производителя к производителю. Если такая заливка присутствует, Вы должны прорезать её, чтобы добраться до проводов и контактов.

[

Использование микровыключателя для перевода телефона в режим OTG]

Когда Вы откроете контакты коннектора, то увидите, что их 5, а не 4. Обычно 4 контакта представляют собой питание +5V, 2 провода данных D+ и D-, и землю, в то время как пятый, никуда не подключенный провод является входом переключения режима (sense). Этот провод sense должен быть подключен к земле перед подсоединением к телефону, чтобы телефон переключился к режим OTG и обнаружил устройство USB, подключенное к интерфейсу.

На рисунке выше показаны отличия обычного кабеля (вверху) от кабеля OTG (внизу). Нумерация сигналов на коннекторах miniUSB и microUSB следующая:

Вывод 1: VCC
Вывод 2: сигнал данных D-
Вывод 3: сигнал данных D+
Вывод 4: не подключен / не используется
Вывод 5: ground (общий провод, земля)

Чтобы перевести телефон в режим OTG, нужно замкнуть контакты 4 и 5. Вы можете их соединить навсегда, спаяв вместе, или подключить к ним 2 провода, вывести их наружу и подсоединить к микровыключателю. С использованием выключателя можно переключать кабель из обычного состояния в режим OTG, когда это нужно.

В этом случае на противоположной стороне кабеля нужно параллельно коннектору Type A Male запаять коннектор Type A Female. Можно также сделать маленький переходник с двумя коннекторами Type A Female, чтобы его можно было подключить на противоположной стороне кабеля. Если Вы решили замкнуть контакты 4 и 5 постоянно, то нужно на противоположной стороне заменить коннектор Type A Male на коннектор Type A Female, чтобы он подходил для подключения устройства USB. Коннектор Type A Female можно взять от планки расширения портов USB, которая устанавливается на заднюю стенку корпуса компьютера PC. Если Вам повезет, и Вы найдете коннекторы в магазине радиотоваров, то самодельный кабель можно изготовить по цене порядка 1 доллара.

[Ссылки]

1. How to: Make your own USB OTG cable for an Android smartphone site:tech.firstpost.com.
2. Цоколевка разъемов USB.

Узнаем как изготовить ОТГ-кабель своими руками

Всем известно, что любое электронное устройство можно подключить к компьютеру посредством стандартного USB-кабеля. Таким образом, с помощью ноутбука или персоналки можно связывать между собой различные устройства, например принтеры, фотоаппараты, смартфоны и устройства хранения данных (флешки и внешние винчестеры).

Что такое OTG?

Существует ли способ обходиться без компьютера? Запросто, на рынке уже давно появилось множество переходников под общим названием OTG-кабель. Стоимость их варьируется от нескольких долларов до десятка или даже двух. Однако их отличие от простых кабелей данных настолько незначительное, что можно легко сделать ОТГ-кабель своими руками. Например, из остатков старых соединителей, кабелей и переходников.

Итак, для начала нужно решить, для чего нам нужен кабель OTG. Питание другого устройства за счёт аккумулятора может понадобиться при отсутствии электросетей рядом, например в поездках или туристических походах, но такой вариант не самый эффективный. Нужно сразу определиться, будем ли мы соединять два конкретных устройства постоянно между собой или лучше сделать универсальный ОТГ-кабель своими руками для использования любых USB-устройств, по типу магазинного. Также лучше сразу проверить, способен ли ваш девайс поддерживать такие соединения.

Инструменты и техника безопасности

В работе с кабелями потребуются:

  • нож для зачистки от изоляции;

  • кусачки или бокорезы (помните поговорку: «7 раз отмерь — 1 отрежь»), лишняя спайка на кабеле ухудшит качество связи между устройствами и повысит сопротивление в целом, что скажется на потере данных или невозможности зарядки из-за сопротивления проводника;

  • паяльник, припой и флюс; в конце статьи мы рассмотрим, как можно обойтись без этого прибора.

При работе с паяльником помните о мерах безопасности. Это прибор опасен своей высокой температурой не только во время работы, но и несколько минут после выключения. Защитите рабочую поверхность стола от попадания расплавленного олова или канифоли. Берегите открытые участки кожи от прикосновения к разогретым частям паяльника.

Что к чему?

Для начала стоит разобрать, какие контакты в штекерах и розетках для чего нужны, так как в мини- и микро-вариантах на 1 пин больше, нежели в разъёмах универсальной последовательной шины. Итак, первый пин стандартно маркируется красной изоляцией внутри провода, предназначен для подачи напряжения. Второй и третий пины, маркированные белой и зелёной изоляцией, предназначены для передачи данных. Четвёртый чёрный пин — это ноль или заземление, работающее в паре с первым подающим проводом. В мини- и микро-USB такие функции отведены пятому, последнему пину, а четвёртый является маркировочным или идентификатором. Он предназначен для подачи информации о соединении на устройство и в кабелях данных вообще никуда не подключен.

Простейший вариант

В первую очередь рассмотрим вариант соединения между собой двух конкретных устройств, например планшетного компьютера и фотоаппарата. Поскольку оба они имеют гнёзда с 5 контактами, будь то микро- или мини-USB, нужно просто аккуратно спаять соответствующие провода между собой. Подойдут 2 ненужных кабеля данных с подходящими штекерами. Нужно разрезать их и зачистить провода от изоляции, после чего соединить согласно цветовой дифференциации, то есть чёрный с чёрным, жёлтый с жёлтым и так далее. Каждое соединение нужно изолировать от других с помощью термоклея или хотя бы изоленты. При подключении такого кабеля к устройствам на экранах высветится диалоговое меню, где нужно будет выбрать, какое из устройств будет главным в этой мини-сети. Можно принудительно в самом кабеле обозначить главное и второстепенное устройство. Для этого в штекере главного устройства нужно соединить 4-й и 5-й контакты, а в другом штекере 4-й контакт просто не соединять ни с каким. Таким образом, устройство автоматически определит себя главным в соединении, так как маркерный контакт покажет наличие соединения, тогда как на втором устройстве он будет «пустым».

Для разнообразных устройств

Рассмотрим вариант, как изготовить универсальный ОТГ-кабель своими руками. Кроме штекера микро- или мини-USB, в зависимости от устройства, нам понадобится USB-разъём. Взять его можно из старых материнских плат, отрезать от USB-удлинителя или разобрать USB-разветвитель (так называемый ЮСБ-хаб). Последний вариант предпочтительнее, так как позволит подключать к главному устройству сразу несколько периферийных, как к компьютеру. Последовательность подключения такая же, как и выше, на штекере устройства аналогичным образом принудительно указывается главное устройство, соединяя 4-й и 5-й пины. На рисунках наглядно видна схема подключения пинов в разъёмах и штекерах.

С подключением к питанию

Некоторые устройства отличаются повышенным энергопотреблением, что приводит к быстрой разрядке аккумулятора основного гаджета, будь то смартфон или планшет. На этот случай ОТГ-кабель своими руками можно усовершенствовать, добавив питающий кабель с USB-штекером для сетевого адаптера. Для этого можно использовать остатки кабеля данных, от которого был ранее отрезан микро- или мини-USB-штекер. Соединение производят по двум токоведущим контактам, черному и красному, игнорируя провода для передачи данных. Нужно помнить, что на больших расстояниях сопротивление провода, усиленное паяными соединениями, будет снижать напряжение и силу тока, поэтому использование длинных отрезков кабелей, скорее всего, не позволит достичь стабильного соединения устройств. Используйте примерно по 20-30 см кабеля для каждого штекера и разъёма, чтобы избежать обрывов и перебоев соединения.

Напоследок хочется упомянуть, как собрать ОТГ-кабель своими руками без паяльника. Принцип сборки тот же, что и описан выше, однако соединения проводов производятся несколько другими способами. Укажем здесь два из них:

  1. Паяльная паста содержит порошковый припой и флюс и не требует использования паяльника. Такую пасту наносят на соединяемые части и разогревают обычной зажигалкой.

  2. Есть соединения вообще без использования высоких температур. Так называемые скотч-локи — соединители для слаботочных систем со специальным контактом, врезающимся в провода с помощью зажимного устройства, плоскогубцев например.

Что бы вы ни задумали сделать своими руками, помните, что разрезание кабелей — случай не гарантийный и замене такие кабели не подлежат.

Распиновка отг кабеля с питанием. USB OTG от А до Я

В комплектацию некоторых планшетных компьютеров и современных смартфонов на базе системы Андроид часто входит аксессуар, который называется OTG кабелем, но некоторые пользователи не понимают, что это такое и для чего нужно. Это приспособление является крайне полезным , особенно если вам хочется применять свое устройство вкупе с каким-то другим оборудованием. Следует подробно разобраться с тем, какими возможностями обладает этот переходник и как нужно им пользоваться.

Функции и назначение кабеля OTG

Итак, OTG шнур представляет собой специальный кабель-переходник, с одной стороны которого расположен полноценный USB-порт, а с другой — micro или mini. Полноценный порт применяется для подсоединения портативных устройств, к примеру, к компьютерной клавиатуре, мышке, флеш-накопителям и иным приборам. Другой же конец провода подключается непосредственно к планшетному компьютеру или телефону на базе Андроид.

После того как дополнительное оборудование будет подключено к гаджету, на его дисплее отобразится соответствующее уведомление. Устройства, которые подсоединяются к смартфону или планшету, питаются от них. Исключением можно считать лишь те ситуации, когда дополнительное оборудование подключено к стационарной электросети.

Если у вас есть особые навыки , специальные инструменты и приспособления, то кабель OTG можно сделать и самостоятельно. Смысл этой процедуры основывается на замыкании пары контактов, находящихся внутри коннектора.

Возможности применения кабеля

Возможностей применения OTG кабеля существует довольно много. Следует отметить самые популярные и актуальные из их числа:

После подключения к девайсу USB-устройства на дисплее возникнет уведомление «Подготовка накопителя». После непродолжительной загрузки у пользователя появится возможность увидеть все данные, хранящиеся на жестком диске или флеш-накопителе, пользуясь обычным менеджером файлов. Перед тем как отключать флешку, не забывайте использовать опцию безопасного извлечения устройства. Эта опция позволяет избежать порчи или потери важных файлов, присутствующих на носителе. Кстати, аналогичная функция доступна и на ноутбуках, и на стационарных персональных компьютерах.

Использовать компьютерную мышку на планшете с Андроид тоже несложно: один клик осуществляет выделение, два быстрых (двойной клик) активизируют приложения и программное обеспечение. Мышка существенно облегчает управление портативным девайсом. Что касается клавиатуры, то с ее помощью можно оперативно набирать тексты. Она позволяет превратить обыкновенный сенсорный планшет в некое подобие нетбука. При использовании OTG кабеля вам больше не придется искать иные варианты подключения периферийных устройств. Это относится и к веб-камере, и к иному оборудованию.

Перед тем как подключать к своему телефону ксерокс, следует уяснить, что технология OTG успешно функционирует лишь на современном оборудовании. Кроме шнура вам также нужно загрузить с «маркета» специальную программу, которая пригодится при подключении ксероксов и принтеров. Если все будет сделано правильно, то у вас появится возможность распечатывать тексты и фотоснимки прямо с портативного устройства.

Чтобы оценить возможности OTG кабеля в плане передачи данных, попробуйте представить, что у вас появилась необходимость загрузить файлы с планшетного компьютера на флешку. Обыкновенная методика предполагает, что данные сначала будут загружены на ПК, а после этого на флеш-накопитель. С помощью OTG у вас будет возможность быстро загрузить файлы непосредственно с портативного девайса.

Смотреть фотоснимки, фильмы и видео намного приятнее и комфортнее на большом дисплее, к примеру, телевизора. Если у вас дома современный телевизор, то с помощью технологии OTG вы можете устроить демонстрацию мультимедийных файлов прямо с телефона или планшета на телевизионном экране. Нужно лишь соединить друг с другом два прибора. Телевизор в этом случае будет выполнять функции проектора.

Устройства, поддерживающие OTG

Многие думают, что все приборы, оснащенные USB-портами, имеют поддержку usb otg кабеля, но на практике все совершенно иначе. Легче всего синхронизировать с устройством на Андроид обычный флеш-накопитель на тридцать два гигабайта. Труднее пользоваться жестким диском, питающимся от портативного устройства, так как ему может не хватать мощности. Если носитель данных питается от стационарной сети, то не появится никаких проблем.

Также некоторые трудности могут возникнуть при подключении:

  • компьютерной клавиатуры и мыши;
  • джойстика для игр;
  • игрового руля;
  • веб-камеры;
  • компьютерной акустики.

Помимо всего прочего, к мобильному устройству можно подключить сразу несколько видов оборудования, но для этого нужно будет заранее приобрести специальный разветвитель USB (хаб) или двойной OTG кабель.

Планшетные компьютеры и телефоны, которые имеют поддержку OTG-технологии, относятся к флагманам или же среднему ценовому сегменту . Большое количество разработчиков не предлагает этой опции в целях экономии на производстве девайсов и уменьшении энергопотребления их АКБ.

Теперь вам известно, как использовать кабель USB OTG и для чего он нужен. Такой переходник может оказать немалую помощь при работе, развлечениях и обучении. Узнайте на практике обо всех его возможностях и проверьте их.

История о том как непросто оказалось подключить 4g модем, флешки и мышь к планшету, да еще и не дать ему разрядиться. Разборка, тесты напруги, кабеля Орико, вещь годная, рекомендую, не п.18. Все под кат)

Привет! Сегодня на обзоре mcroUSB-OTG хаб с доп питанием. Обзор на него уже был на муське, но очень краткий, попробую дополнить. Все началось с того что я подарил своим родителям планшет Prestigio Visconte Quad (8″», Intel Atom Z3735G, 1GB RAM, 16GB ROM, Windows 8.1\10). Нужен был именно windows планшет чтобы владельцам было максимально комфортно пользоваться, как на их ноутбуке вобщем. Планшет покупал с рук у знакомого, поэтому комплектация была далека от оригинальной: какая то несерьезная зарядка 1А и microUSB кабель первый попавшийся под руку. Как итог во время активного использования (wi-fi, онлайн видео, блютус мышь) планшет разряжался будучи на зарядке. Более того, подключенный по otg-кабелю 4g модем не завелся, он то появлялся в системе, то вновь отваливался еще на этапе установки дров. Благодаря сообществу на 4pda выяснил что модему тупо не хватает силы тока. А проблеме выживания с одним microUSB посвящена целая . И я начал мастерить кабеля с доп питанием по схемам 4pda.

Схема с применением скотч-локов

Вариант с хабом


Все работало, модем заводился, но пользоваться такими кабелями было неудобно, да и сама конструкция служила недолго. Было решено убить всех зайцев приобрести фабричный вариант и выбор пал на Acasis H-027. Мне сразу понравился его строгий дизайн и скромная, но оригинальная маркировка Acasis, которая выглядит так, словно ели бы там было написано Asus я бы нисколько не усомнился. Я выбрал самый дешевый на тот момент лот и через 37 дней получил его. В комплекте не было инструкции (хотя некоторым кладут). Вся упаковка это пупырка и пакет.



Устройство может работать в трех режимах:
1. Только зарядка
2. otg+зарядка
3. Только otg
Для переключения между ними предусмотрен переключатель

На моем планшете эти режимы работали так:
1. otg+зарядка
2. otg+зарядка
3. Только otg
Корпус устройства состоит из двух половинок, скрепленных методом шип-паз. При разборке шипы страдают и героически отваливаются. Внутри все чисто и аккуратно.




Управляет хабом микросхема fe 1.1s, очень дешевая, ее можно встретить во многих usb 2.0 хабах c али, от весьма добротных моделей, до экземпляров, которые буквально разваливаются в руках. Часто можно встретить в недорогих китайских планшетах.


Световой индикатор сигнализирует о том что подключено питание. Реализовано не очень толково — просто дырка в корпусе.


Otg-режим работает без нареканий, замеры скоростей копирования с накопителей не делал, там все обычно. Режим «otg+зарядка» с кабелем Orico colorful 0,5m
с тремя флешками


с винтом и флешками


С 4g модемом тоже все корректно.В основном для питания планшета и хаба я использую ЗУ Robiton и microUSB кабель Orico длиной 2м.


В максимально возможно варианте: зу+2метра кабеля+хаб с винтом, модемом и мышкой планшет медленно, но заряжается, otg работает т.е. свое назначение хаб отрабатывает. Тем не менее проведем замеры.

без хаба с нагрузкой 1А

с хабом и нагрузкой 1А


Не все старые планшеты поддерживают функцию подключения флешки или модема, а я Вам расскажу как их перехитрить и подключить к ним флешку, модем и даже жесткий диск.

Сегодня хочу представить вашему вниманию OTG – переходник.

Для начала хочу рассказать Вам что такое OTG? Это способ подключения к вашему планшету или телефону который поддерживает функцию OTG, принтер, флешку и даже жесткий диск. Еще это подключение называют — USB-host.

Также можно подключить клавиатуру или мышь к Вашему гаджету, если гаджет такую функцию поддерживает.

И так, для создания этого чудо кабеля, нам понадобится:
Старый удлинитель USB
Micro USB разъем (достать можно из обычного USB кабеля для вашего девайса)
Паяльник и паяльные принадлежности

И так, поехали, чтобы нам сделать такой кабель, нам будет необходимо соединить 4й контакт с 5м контактом разъема micro USB

Мы должны добраться до четвёртого контакта и соединить его перемычкой с проводом GND так как показано на картинке


После того как мы соединим перемычкой 4й и 5й контакты, наш гаджет будет выполнять функцию активного устройства и будет понимать, что к нему собираются подключить другое пассивное устройство. Пока мы не поставим перемычку то гаджет и дальше будет выполнять роль пассивного устройства и не будет видеть ваши флешки.

Но это еще не всё, чтобы подключить к телефону или планшету жесткий диск, этого переходника нам будет недостаточно. Для подключения устройств у которых потребление больше чем 100мА, а именно 100мА может выдать порт вашего устройства, нам потребуется подключить к нашему OTG-кабелю дополнительное питания которого должно быть достаточно чтобы ваш жесткий диск заработал.

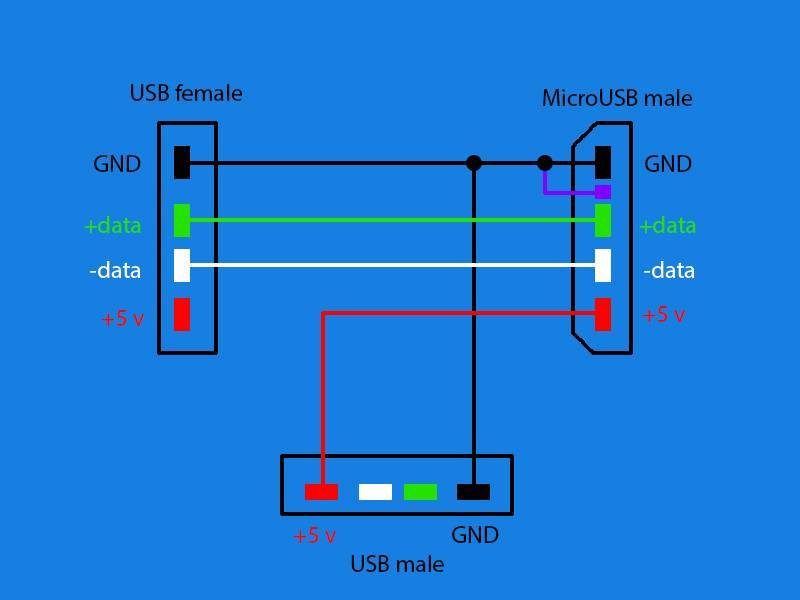

Вот схема такого переходника


Теперь пора приступить к сбору
Берем старый удлинитель USB и разрезаем его не сильно далеко от разъема 2.0, так как ток всего лишь 100мА, чтобы избежать больших потерь. Отрезаем приблизительно в том месте как показано на фото


После зачищаем наш провод



Я соединил каплей припоя 4 и 5 контакты.

Ну и вот весь наш кабель в сборе


Осталось только проверить работоспособность, берем планшет, вставляем «переходник» и вставляем в него флешку, все работает о чем нам говорит мигающий светодиод на флешке и планшет определяющий флешку.

В комплекте с многочисленными смартфонами или планшетами на базе Андроид можно встретить аксессуар, именуемый кабелем OTG, однако многие пользователи не могут разобраться, что это такое, и как пользоваться OTG кабелем, так же какие дополнительные возможности он дает вашему устройству. На самом деле он может быть чрезвычайно полезным, в особенности, если вы хотите использовать свой девайс в сочетании с дополнительным оборудованием. Необходимо разобраться, чем полезен данный переходник, и как его можно использовать.

Назначение OTG переходника

Итак, что такое OTG кабель USB – это специальный кабель (переходник), на одном конце которого имеется порт USB полноценного типа, а на другом – mini или micro USB. Полноценный USB порт используется для подключения к периферийным устройствам, например, к компьютерной мышке, клавиатуре, флешке и прочим устройствам. Второй конец подсоединяется к смартфону или планшету на ОС Андроид. После подключения ко всем девайсам на дисплее Андроид-устройства появляется сообщение о том, что периферийное оборудование готово к работе (при условии, что вы все подключили верно, а планшет или смартфон поддерживает работу с переходником на программном и аппаратном уровне). Все устройства, подключаемые к мобильному гаджету, получают питание от него, за исключением тех случаев, когда они подсоединены непосредственно к электрической сети.

При наличии специальных приспособлений, инструментов и навыков вы можете сделать OTG кабель своими руками. Суть этого процесса заключается в замыкании двух последних контактов, которые содержатся внутри коннектора.

Что можно подключить через OTG USB кабель?

Как использовать OTG на планшете или смартфоне – возможностей его эксплуатации существует довольно-таки много, требуется отметить наиболее распространенные среди них:

  1. Подсоединение жесткого диска или внешнего накопителя (флеш).
  2. Подключение периферийных устройств вроде мыши или клавиатуры.
  3. Подсоединение к мобильному девайсу принтера.
  4. Быстрая передача файлов.
  5. Демонстрация медиафайлов со смартфона или планшета на большом экране.

При подсоединении к гаджету внешнего накопителя для хранения данных на дисплее устройства появляется сообщение «Подготовка USB-накопителя». После того, как аппарат будет готов к использованию, вы сможете просмотреть все файлы, которые хранятся на накопителе или диске, пользуясь обыкновенным файловым менеджером. Не забывайте перед отключением накопителя пользоваться функцией безопасного извлечения. Она предоставляет возможность избежать повреждения файлов, хранящихся на накопителе, и прочих неприятностей (такая же функция доступна на стационарном ПК или ноутбуке).

Пользоваться мышкой на Андроид-планшете очень просто: одно нажатие выделяет объекты, два – запускают программы и приложения. Компьютерная мышь значительно упрощает управление мобильным гаджетом. Если говорить о клавиатуре, то она предоставляет возможность быстро набирать текст, тем самым превратить планшетное устройство в своего рода нетбук. Благодаря кабелю OTG вам не нужно искать альтернативные способы подключения всего этого периферийного оборудования. То же самое касается веб-камеры и прочих устройств. Прежде чем подсоединять к своему девайсу принтер, приготовьтесь к тому, что технология OTG USB кабеля доступна только по отношению к наиболее новому и распространенному оборудованию. Помимо кабеля, вам потребуется скачать и установить с Google Play специальное приложение, которое поможет в подключении принтера, а также упростит его эксплуатацию. Если все действия будут выполнены верно, вы сможете распечатывать фото или текстовые документы прямо с телефона.

Чтобы оценить по достоинству быструю передачу файлов при помощи переходника, представьте, что вам нужно перенести данные с планшета на флеш-накопитель (обыкновенную флешку USB). Традиционный способ предполагает сбрасывание файлов с гаджета на компьютер, а потом с компьютера на флешку. Благодаря OTG вы сможете выполнить быструю передачу с Андроида сразу на флеш-накопитель, это займет лишь несколько минут.

Смотреть видеозаписи, фильмы, фотографии гораздо удобнее и приятнее на большом экране, например, телевизора. Если в вашем распоряжении имеется современная модель ТВ, то вы сможете организовать демонстрацию медиафайлов с планшета или смартфона на экране телевизора, а поможет вам в этом подключение OTG кабеля. Для этого достаточно соединить эти два устройства при помощи кабеля. Телевизор в данном случае сыграет роль проектора.

Какие устройства поддерживают OTG кабель?

Считается, что любое оборудование, которое оснащено портом USB, способно работать с кабелем OTG, однако на деле ситуация немного сложнее. Проще всего подключить к Андроид-устройству обыкновенную флешку вместительностью до 32 Гб. Сложнее воспользоваться жестким диском, который будет получать питание от девайса, поскольку ему недостает мощности. Если же накопитель питается от электросети, никаких проблем не возникнет.

Также сложности не возникают при подсоединении следующих устройств:

  • мышки;
  • клавиатуры;
  • игрового джойстика;
  • руля;
  • камеры;
  • компьютерных колонок
  • картридера.

Более того, к смартфону или планшету можно подсоединить несколько периферийных устройств одновременно, однако для этого придется обзавестись USB-хабом (разветвителем), оснащенным несколькими портами. Чем больше оборудования подключено, тем быстрее разряжается аккумулятор.

Смартфоны и планшеты, поддерживающие OTG, как правило, принадлежат к среднему ценовому сегменту или флагманским девайсам. Многие разработчики не предоставляют пользователям такую функцию, чтобы сэкономить на установке соответствующего программного обеспечения или с целью снижения энергопотребления аккумулятора.

Заключение

Теперь вы знаете, как пользоваться кабелем USB OTG, для чего он предназначается, и какие трудности могут возникнуть при попытке подсоединить то или иное устройство к своему смартфону/планшету на Андроид. Этот переходник может стать действительно полезным помощником в работе, обучении и развлечениях. Даже если в комплекте не оказалось OTG, однако гаджетом он поддерживается, можно приобрести кабель в любом магазине.

Забыли закинуть важный файл на флэшку или планшет? Или хотите печатать быстрее на своем смартфоне? Если так, то это руководство как сделать ОТГ кабель своими руками для вас.

Шаг 1: Вам потребуется




  • Первое что вам потребуется для OTG cable это стандартный входной разъем USB и выходной microUSB. Вы можете купить их совсем недорого в ближайшем магазине.
  • Вам также понадобится очень тонкая изолированная медная проволока.
  • Возьмите ножницы и отрежьте 4 куска проволоки одинаковой длины. Я отрезал по 10см, но вы решайте сами какой длины вы хотите.
  • И отрежьте еще один очень маленький кусок проволоки, который поможет нам преобразовать наш кабель в OTG-кабель.

Шаг 2: Проводка и пайка







  • Очистите концы ваших проводов и нанесите небольшое количество припоя, чтобы легче припаять их к разъему
  • Вот простая схема USB-кабеля, которая показывает правильный порядок контактов и стандартный цвета для каждого вывода.
  • Стандартный разъем USB имеет 4 контакта. Красный и черный — это входное напряжение и земля, зеленый и коричневый — данные + и данные -.
  • У меня не было зеленого дома, поэтому вместо него я использую желтый.
  • После того как вы закончите паять, оденьте нагреваемую оплетку на разъем, убедитесь что она сидит туго.
  • Теперь припаяйте другие концы проводов к разъему microUSB. Я сделал еще одну схему, как вы должны подключать провода, чтобы USB работал в режиме OTG.
  • Многие люди задаются вопросом, почему у microUSB 5 контактов вместо 4. На самом деле дополнительный контакт обычно не подключен, но если припаять его к контакту заземления, телефон переключится в режим хоста и будет возможность считывать USB флэшки, веб-камеры, мышки и клавиатуры.
  • Не забудьте надеть оплетку, перед тем как припаяете. На этом основная работа завершена.
  • Кабель слабоват, надо его укрепить.
  • Вы можете использовать изоленту, но лучше обтянуть все одной большой нагреваемой оплеткой.
  • Я пытался это сделать со старым кабелем, но это оказалось довольно сложно, кроме того, некоторые кабеля не имеют дополнительного контакта, особенно зарядные.

Шаг 3: Что можно делать с OTG кабелем





Показать еще 6 изображений







Теперь я покажу вам несколько вариантов использования OTG шнура.

Здесь у меня есть клавиатура, которая очень хорошо работает на моему Nexus 5. Я могу печатать в 2-3 раза быстрее по сравнению с экранной клавиатурой.

Мышь работает отлично, но я лично не нашел ей практического применения.

Для меня наиболее важным преимуществом ОТЖ кабеля является то, что вы можете поместить файл с вашего телефона на USB флэшку или жесткий диск. Для этого вам необходимо получить root доступ и установить приложение Stickmount, которое позволит вам подключать накопитель с помощью OTG кабеля micro USB. Stickmount в Google play:

что за функция, как работает, какие смартфоны поддерживают

Современные смартфоны не могут полноценно заменить стационарные компьютеры, потому что не способны выполнять все функции ПК. К примеру, к ним нельзя подключить мышь или флешку, если только гаджет не поддерживает OTG в телефоне. Что это за технология, зачем она нужна и как работает, описано в данной статье.

Что это?

Технология USB OTG (On-The-Go) предназначена для подключения периферийных устройств друг с другом без использования компьютера как посредника. С ее помощью к смартфону на Android можно подключить флешку, компьютерную мышь, принтер или другую периферию. Для этого используется специальный кабель OTG.

Важно! При подключении периферии через OTG-кабель она питается от смартфона, поэтому его аккумулятор разрядится быстрее.

Зачем нужно?

Технология USB OTG предназначена для расширения функций смартфона. С ее помощью можно переместить файлы с мобильного гаджета на флешку, не используя компьютер, вводить текст, подключаться к интернету.

Поддерживаемые модели

Теоретически OTG поддерживают смартфоны с версией Android 2.3 и выше, но на практике это не так. Производители, чтобы сэкономить заряд батареи гаджета, а также снизить его стоимость, не устанавливают ПО для работы технологии. В большинстве случаев это касается устройств начального ценового сегмента. Смартфоны и планшеты среднего и высокого уровня без проблем поддерживают OTG.

Важно! Стандартный USB кабель отличается от OTG по распайке проводов. Поэтому он не подойдет для подключения.

Если для вас важна эта технология, перед покупкой нового смартфона спросите у консультанта о ее наличии или прочитайте описание гаджета на сайте производителя.

Использование

При подключении периферии на экране смартфона появляется сообщении о том, что устройство распознало USB и готово с ним работать. Есть несколько категорий внешних носителей, с которыми взаимодействует мобильный гаджет, поддерживающий технологию OTG.

Съемный флеш-накопитель

Самый распространенный способ использования технологии OTG. После подключения на экране Android-устройства отображается содержимое флеш-накопителя. Пользователь может работать с файлами без переноса на смартфон. Но при необходимости их можно скачать.

Полезно знать! Если гаджет не «увидел» флешку, попробуйте открыть ее сторонним приложением, таким как ES File Explorer.

Клавиатура

Используется для ввода текстов большого объема. Смартфон распознает вводимые символы и комбинаций Ctrl+A, Ctrl+X.

Мышь

Технология поддерживает работу с проводной и беспроводной мышью. После подключения на экране смартфона появляется курсор, который можно использовать для управления устройством.

USB-хаб

Используется для одновременного подключения сразу нескольких устройств (мышь, клавиатура, флеш-накопитель). Но этот режим сказывается на времени функционирования аккумулятора устройства.

Внешний жесткий диск

Главный недостаток этих устройств – питание через USB-кабель. Но вряд ли мощности Android-устройства хватит для этого. Поэтому для такой конфигурации нужен внешний HDD с отдельным блоком питания.

Гейм-пад

Эту опцию поддерживают не все модели смартфонов. Помимо этого, игра должна быть адаптирована для распознавания джойстика.

Картридер

Функция полезна для пользователей, которые работают с фото- и видео. Например, фотографов. С помощью картридера, который подключен по OTG, можно быстро скинуть сделанные снимки на планшет или смартфон и показать клиенту.

DSLR-камера

Подключение через OTG-кабель позволяет использовать смартфон как спусковой затвор фотоаппарата или для других целей. Для этого на устройство устанавливается дополнительное ПО.

Подключение к Ethernet

OTG-кабель используется для подключения адаптера USB-to-Ethernet, если невозможно подсоединить мобильный гаджет к Wi-Fi-сети, но есть доступ к проводному интернету.

Подключение к Android-устройству

В большинстве случаев в таком тандеме одно из устройств начнет заряжать другое. Но некоторые модели, в зависимости от установленного ПО, предложат на выбор несколько функций, среди которых использование гаджета как камеры и проч.

Видео

Наглядно работа технологии OTG показана на видео.

Всё, что вы хотели знать про USB Type-C, но боялись спросить / Хабр

День добрый, Geektimes!

Все уже слышали про USB Type-C? Тот самый, который двухсторонний, быстрый-модный-молодёжный, заряжает новый макбук,

делает волосы гладкими и шелковистыми

и обещает стать новым стандартом подключения на следующие лет десять?

Так вот, во-первых, это тип разъёма, а не новый стандарт. Стандарт называется USB 3.1. Во-вторых, говорить нужно именно о новом стандарте USB, а Type-C лишь приятный бонус. Чтобы понять, в чём разница, что скрывается за USB 3. 1, а что — за Type C, как заряжать от USB-кабеля целый ноутбук и что ещё можно сделать с новыми USB Type-C:

Коротко о главном

USB как стандарт появился почти двадцать лет назад. Первые спецификации на USB 1.0 появились в 1994 году и решали три ключевых проблемы: унификацию разъёма, по которому подключалось расширяющее функции ПК оборудования, простоту для пользователя, высокую скорость передачи данных на устройство и с него.

Не смотря на определённые преимущества USB-подключения перед PS/2, COM и LPT-портами, популярность пришла к нему не сразу. Взрывной рост USB испытал в начале двухтысячных: сначала к нему подключались камеры, сканеры и принтеры, затем флеш-накопители.

В 2001 году появились первые коммерческие реализации того USB, который нам привычен и понятен: версии 2.0. Им мы пользуемся вот уже 14-й год и устроен он сравнительно просто.

USB 2.0

Любой кабель USB версии 2.0 и ниже имеет внутри 4 медных проводника. По двум из них передаётся питание, по двум другим — данные. Кабели USB (по стандарту) строго ориентированы: один из концов должен подключаться к хосту (то есть системе, которая будет управлять соединением) и называется он

Type-A

, другой — к устройству, он называется

Type-B

. Разумеется, иногда в устройствах (таких, как флешки) кабеля нет вообще, разъём типа «к хосту» располагается прямо на плате.

На стороне хоста существует специальный чип: контроллер USB (в настольных компьютерах он может быть как частью системной логики, так и вынесен в качестве внешней микросхемы). Именно он инициализирует работу шины, определяет скорость подключения, порядок и расписание движения пакетов данных, но это всё детали. Нас больше всего интересуют разъёмы и коннекторы классического USB-формата.

Самый популярный разъём, которым все пользовались — USB Type-A классического размера: он расположен на флешках, USB-модемах, на концах проводов мышей и клавиатур. Чуть реже встречаются полноразмерные USB Type-B: обычно таким кабелем подключаются принтеры и сканеры. Мини-версия USB Type-B до сих пор часто используется в кардридерах, цифровых камерах, USB-хабах. Микро-версия Type-B стараниями европейских стандартизаторов стала де-факто самым популярным разъёмом в мире: все актуальные мобильники, смартфоны и планшеты (кроме продукции одной фруктовой компании) выпускаются именно с разъёмом USB Type-B Micro.

Ну а USB Type-A микро и миниформата наверное никто толком и не видел. Лично я навскидку не назову ни одного устройства с такими разъёмами. Даже фотографии пришлось из википедии доставать:

Скрытый текст

Type-A mini:

Type-A micro:


Все эти разъёмы объединяет одна простая вещь: внутри находится четыре контактных площадки, которые обеспечивают подключаемое устройство и питанием, и связью:


Номер контакта
4
3
2
1
Обозначение
GND
D+
D-
VBUS
Цвет провода
Чёрный
Зелёный
Белый
Красный

С USB 2. 0 всё более-менее понятно. Проблема стандарта заключалась в том, что двух проводников для передачи данных мало, да и разработанные в середине первого десятилетия спецификации не предусматривали передачу больших токов по цепям питания. Сильнее всего от подобных ограничений страдали внешние жёсткие диски.

USB 3.0

Для улучшения характеристик стандарта была разработана новая спецификация USB 3.0, которая содержала следующие ключевые отличия:

  • Пять дополнительных контактов, четыре из которых обеспечивают дополнительные линии связи;
  • Увеличение максимальной пропускной способности с 480 МБит/с до 5 Гбит/с;
  • Увеличение максимального тока с 500 мА до 900 мА.

Кроме того, появилось ещё 4 разъёма, электрически и механически совместимые с USB Type-A версии 2.0. Они позволяли как подключать USB 2.0-устройства к 3.0-хостам, так и 3.0-устройства к 2.0-хостам или по 2.0-кабелю, но с ограничением по питанию и скорости передачи данных.

USB 3.1

С осени 2013 года приняты спецификации на обновлённый стандарт USB 3.1, который и принёс нам разъём

Type-C

, передачу до 100 Вт питания и удвоение скорости передачи данных по сравнению с USB 3.0. Однако стоит отметить, что все три новшества — это лишь части одного нового стандарта, которые могут быть как применены все вместе (и тогда девайс или кабель получит сертификацию USB 3.1), либо по отдельности. Например, технически внутри Type-C кабеля можно организовать хоть USB 2.0 на четырёх проводах и двух парах контактов. К слову, такой «финт» провернула компания Nokia: её планшет Nokia N1 имеет разъём USB Type-C, но внутри используется обычный USB 2.0: со всеми ограничениями по питанию и скорости передачи данных.

USB 3.1, Type-C и питание

За возможности по передаче действительно серьёзных мощностей отвечает новый стандарт

USB PD

(Power Delivery). Согласно спецификациям, для сертификации USB PD устройство и кабель должны обеспечивать передачу тока с мощностью до 100 Ватт, причём в обе стороны (как к хосту, так и от него). При этом передача электроэнергии не должна мешать передаче данных.

Пока существует только два ноутбука, полностью поддерживающие USB Power Delivery: новый макбук и Chromebook Pixel.

Ну а потом, кто знает, может, будем дома вот такие розетки ставить?

USB Type-C и обратная совместимость

USB как стандарт силён своей обратной совместимостью. Найдите древнюю флешку на 16 мегабайт, поддерживающую только USB 1.1, вставьте её в порт 3.0 и работайте. Подключите современный HDD в разъём USB 2.0, и если ему хватит питания — всё заведётся, просто скорость будет ограничена. А если не хватит — существуют специальные переходники: они используют цепи питания ещё одного порта USB. Скорость не увеличится, но HDD будет работать.

Та же история и с USB 3.1 и разъёмом Type-C, с одной лишь поправкой: новый разъём геометрически никак не совместим со старыми. Впрочем, производители активно начали производство как проводов Type-A <=> Type-C, так и всевозможных переходников, адаптеров и разветвителей.

USB Type-C и туннелирование

Скорость передачи данных стандарта USB 3.1 позволяет не только подключать накопители и периферию, заряжать ноутбук от сети через Type-C-кабель, но и подключить, скажем… монитор. Одним проводом. И USB hub с несколькими 2.0-портами внутри монитора. 100 Вт питания, скорость, сравнимая с DisplayPort и HDMI, универсальный разъём и всего один проводок от ноутбука к монитору, блок питания которого и дисплей обеспечит электричеством, и ноутбук зарядит. Разве это не прекрасно?

Что сейчас есть на USB Type-C

Так как технология молодая, на USB 3.1 девайсов совсем немного. Устройств же с кабелем / разъёмом USB Type-C немногим больше, но всё равно недостаточно, чтобы Type-C стал таким же распространённым и естественным, как Micro-B, который есть у любого пользователя смартфона.

На персональных компьютерах Type-C ждать можно уже в 2016, но некоторые производители взяли и обновили линейку имеющихся материнских плат. Например, USB Type-C с полной поддержкой USB 3. 1 есть на материнской плате MSI Z97A Gaming 6.

Не отстаёт и компания ASUS: материнские платы

ASUS X99-A

и

ASUS Z97-A

поддерживают USB 3.1, но, к сожалению, лишены разъёмов Type-C. Кроме того, анонсированы специальные платы расширения для тех, кому не хочется ни обновлять материнскую плату, ни отказываться от пары USB 3.1-портов.


Компания SanDisk не так давно представила 32 Гб флеш-накопитель с двумя разъёмами: классическим USB Type-A и USB Type-C:


Разумеется, не стоит забывать про недавний MacBook с пассивным охлаждением и всего одним разъёмом USB Type-C. Про его производительность и прочие прелести поговорим как-нибудь отдельно, а вот про разъём — сегодня. Apple отказалась как от своей «волшебной» зарядки MagSafe, так и от других разъёмов на корпусе, оставив один порт для питания, подключения периферии и внешних дисплеев. Разумеется, если вам мало одного разъёма, можно купить официальный переходник-разветвитель на HDMI, классический USB и разъём питания (всё тот же Type-C) за… 80 долларов. 🙂 Остаётся надеяться, что Type-C придёт и на мобильные девайсы Apple (и на этом зоопарк с проводами для смартфонов закончится окончательно), хотя шансы на такой апдейт минимальные: зря что ли разрабатывали и патентовали Lightning?


Один из производителей периферии — LaCie — уже успел выпустить для нового макбука стильный внешний накопитель с поддержкой USB 3.1 Type-C.

Цена

у него, правда, совершенно яблочная, но что поделаешь – за новые технологии и надпись PORSCHE DESIGN надо платить.


Кроме Apple заигрывают с USB 3.1 Type-C и в компании Google: новый ChromeBook Pixel помимо интересных характеристик получил и соответствующий порт.


Ну и, разумеется, не стоит забывать про девайс от компании Nokia. Их планшет N1 получил разъём Type-C одним из первых, правда, без поддержки функций USB 3.1.



Итоги

USB 3.1 наконец-то станет «королём» разъёмов. По нему можно подключить практически что угодно: внешний диск, дисплей, периферию, адаптер питания и даже массив из SSD-дисков. Пропускная способность и 100 Вт передаваемой мощности — серьёзная заявка на успех.

Представьте мир через 5 лет? Куда не приди — всюду и зарядка есть, и разъём подходит, и спрашивать не надо. И фотоаппарат подключить легко, и телефон, и вообще всё-всё-всё… И только в бухгалтерии как пользовались дискетами, так и будут пользоваться.

Наши предыдущие обзоры:
» Два месяца с LG G Watch R
» Эволюция мышей Razer на примере DeathAdder и Naga
» Изучаем TV-флагман компании Philips: Часть 1 | Часть 2

Спасибо за внимание!

Как сделать кабель OTG своими руками

Все мы знаем, что любое электронное устройство можно подключить к компьютеру с помощью стандартного кабеля USB. Таким образом, с помощью ноутбука или персонального компьютера можно связать между собой различные устройства, такие как принтеры, фотоаппараты, смартфоны и устройства хранения данных (флэш-накопители и внешние жесткие диски).

Что такое OTG?

Есть ли способ обойтись без компьютера? Запросто, на рынке уже давно много переходников под общим названием OTG кабель. Стоимость варьируется от нескольких долларов до десятка или даже двух. Однако их отличие от простых дата-кабелей настолько незначительно, что OTG-кабель несложно сделать своими руками. Например, из остатков старых разъемов, кабелей и переходников.

Итак, для начала нужно определиться, зачем нам кабель OTG. Питание другого устройства за счет аккумулятора может понадобиться при отсутствии поблизости электросети, например в поездках или походах, но это не самое эффективное. Нужно решить в ближайшее время, хотим ли мы подключать два конкретных устройства постоянно или лучше сделать универсальный OTG кабель своими руками, чтобы использовать любые USB устройства, по типу магазина.Также лучше проверить, поддерживает ли ваше устройство такое подключение.

Инструменты и техника безопасности

При работе с кабелями необходимы:

  • Нож для снятия изоляции с;

  • Кусачки или бокорезы (помните поговорку: «7 раз отмерь-1 отрежь»), лишний шип на кабеле ухудшит качество связи между устройствами и повысит сопротивление в целом, какой будет влияние на потерю данных или невозможность зарядки из-за сопротивления проводника;

    Рекомендуем

    Наиболее эффективные методы проращивания семян

    Несмотря на то, что рассадный метод в овощеводстве является очень трудоемким процессом, его использует большинство огородников. Посев семян в открытый грунт — простой и удобный способ, но эффективен он только в определенных климатических зонах. I…

    Краска световозвращающая. Область применения

    Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,…

  • Паяльник, припой и флюс; в конце статьи мы рассмотрим, как мы можем обойтись без этого устройства.

При работе с паяльником помните о мерах безопасности. Это устройство опасно своей высокой температурой не только во время работы, но и через несколько минут после выключения. Защитите поверхность рабочего стола от контакта с расплавленным оловом или канифолью. Защищайте открытые участки кожи от прикосновения к нагретым частям паяльника.

Что?

Для начала стоит понять, какие контакты в вилках и розетках есть какие нужны, так как в мини- и микро-версиях на 1 пин больше, чем в разъемах универсальной последовательной шины. Итак, первый штырь маркируется стандартной красной изоляцией внутри провода, предназначенного для подачи напряжения. Второй и третий контакты, помеченные бело-зеленой изоляцией, предназначены для передачи данных. Четвертый черный штырь — нулевой или земляной, спаренный с первым проводом питания. В mini и micro-USB такие функции отведены пятому и последнему контакту, а четвертый является маркировкой или идентификатором. Он предназначен для предоставления информации о подключении к устройству, а кабели передачи данных обычно не подключаются.

Простая версия

Сначала рассмотрим соединение между двумя конкретными устройствами, такими как планшетный компьютер и камера. Поскольку они оба имеют гнездо с 5 контактами, будь то микро или мини USB, вам просто нужно аккуратно припаять соответствующие провода вместе. 2 ненужных дата-кабеля с подходящими штекерами. Вы должны срезать их и зачистить изоляцию от провода, а затем соединить по цвету дифференциации, т.е. черный с черным, желтый с желтым и так далее. Каждое соединение должно быть изолировано от других с помощью термоклея или хотя бы изоленты. При подключении этого кабеля к устройствам на экранах отображается диалоговое меню, где можно выбрать, какое устройство будет основным в данной мини-сети. Вы можете заставить кабель идентифицировать основное и дополнительное устройство. Для этого штекер основного устройства нужно подключить к 4-му и 5-му контактам, а другой штекер к 4-му контакту просто не соединяется ни с каким. Таким образом, устройство автоматически определит себя в основном в соединении, потому что маркер будет показывать соединение, тогда как на втором устройстве оно будет «пустым».

Разные устройства

Рассмотрим, как сделать универсальный кабель OTG своими руками. В дополнение к разъему micro или mini USB в зависимости от устройства нам понадобится USB-разъем. Возьмите его из старой материнской платы, отрежьте от USB-удлинителя или разберите USB-концентратор (так называемый USB-концентратор). Последний вариант предпочтительнее, так как позволит подключить к основному устройству и несколько периферийных устройств, например компьютер. Последовательность подключения аналогична вышеописанной, аналогичным образом подключите устройство, чтобы принудительно указать ведущее устройство, подключив 4-й и 5-й контакты.На рисунках хорошо видны схемы соединения этих штырей разъемов и вилок.

Powered

Некоторые устройства имеют повышенное энергопотребление, что приводит к быстрой разрядке основного аккумулятора гаджета, будь то смартфон или планшет. В этом случае кабель OTG своими руками можно улучшить, добавив кабель питания с USB-разъемом для сетевого адаптера. Можно использовать остатки дата-провода, которые ранее были перерезаны разъемом micro или mini USB. Соединение производится двумя токоведущими контактами, черным и красным, без учета проводов для передачи данных.Нужно помнить, что на больших расстояниях сопротивление кабеля, усиленного пайкой, будет снижать напряжение и силу тока, поэтому использование кабелей большой длины, скорее всего, не позволит добиться стабильного соединения устройств. Используйте примерно 20-30 см провода на каждую вилку и разъем, чтобы избежать обрывов и прерываний соединения.

Напоследок хочу упомянуть как собрать OTG кабель своими руками без пайки. Принцип сборки такой же, как описано выше, однако соединение проводов производится несколько другими способами.Здесь мы указываем два из них:

  1. Паяльная паста содержит порошок припоя и флюс и не требует использования паяльника. Эту пасту наносят на соединительную часть и обычно прогревают зажигалкой.

  2. Есть связь вообще без использования высоких температур. Так называемые Scotch-Loki — разъемы для слаботочных систем со специальным контактом, ударом по проводу зажимным приспособлением, пассатижами например.

Неважно, что вы планируете делать своими руками, помните, что обрезка тросов — без гарантии и замены таких тросов быть не может.

Самодельный USB-кабель OTG

Ранее на этой неделе я решил заняться новыми проектами Raspberry Pi до конца лета. В настоящее время у меня есть только 2 устройства Pi: модель 3B+ и Zero W. Моя модель 3B+ обычно зарезервирована для небольших проектов программирования и OTG (на ходу) для установки Linux. Это оставляет мне Zero W для использования в проектах, требующих встроенного компьютера.

В отличие от своих старших братьев, Zero W имеет только один USB-вход… и это micro . Я мог бы купить USB-кабель OTG, но в магазинах цена на него обычно завышена, а покупка более дешевого кабеля в Интернете может означать ожидание в течение нескольких недель.

Будучи увлеченным новатором (читай: преданным гуглом), я решил сделать свой собственный. Ниже приведено пошаговое руководство на случай, если вы тоже захотите его сделать!

Материалы:
— 1 кабель micro USB (штекер) — USB тип A (штекер)
— 1 разъем USB типа A (мама)
— провод для электронных устройств с покрытием (я использовал медный провод Striveday 18 AWG)
— тепло Термоусадка
— (дополнительно) изолента

Инструменты:

— паяльник

— термофен или зажигалка

— инструменты для зачистки проводов

— (дополнительно) руки-помощники- (дополнительно) оловоотсос / фитиль

Шаг 1 : Приобретите USB-разъем «мама»

Если поблизости нет удобного магазина электроники с большим количеством запасных частей, возможно, вам придется поискать разъем USB «мама». Я отпаял свой от платы старого адаптера переменного тока.

Шаг 2. Обрежьте и зачистите кабели данных и питания

После того, как разъем был удален с платы, я отрезал разъем micro USB от кабеля и зачистил все провода. Большинство кабелей передачи данных будут зелеными и белыми (положительными и отрицательными), как показано на рисунке ниже. У меня не было белого провода, поэтому я выбрал желтый для отрицательного вывода данных.

Шаг 3: Припаяйте соединения

Я отдал свой разъем в руки помощника и припаял провода (извините за ужасную работу по пайке).Затем каждое соединение было изолировано с помощью небольшого куска термоусадочной трубки.

Шаг 4. Добавление поддержки кабеля . Вы даже можете напечатать собственный корпус на 3D-принтере. Это совершенно необязательно в зависимости от типа вашего разъема. Я использовал большой кусок термоусадки, чтобы связать все провода вместе, прежде чем прикрепить их к моему разъему micro USB. Примечание: важно надеть термоусадку ПЕРЕД пайкой выводов!

Шаг 5: Проверка

Я допустил ошибку, забыв отмерить выводы перед пайкой, поэтому готовый кабель выглядит немного грубо. Но после небольшого тестирования Zero W я подтвердил, что он работает отлично! Большой кусок термоусадки или несколько витков изоленты значительно увеличат общую долговечность. Поскольку я планирую переделывать этот кабель, я не слишком беспокоился об общей отделке.

В настоящее время я работаю над 3D-печатным корпусом для обновленной версии этого проекта. Я также хотел бы создать USB-концентратор для использования в будущих проектах. Я буду загружать файлы STL на свой GitHub по мере их завершения.

Обязательно оставьте комментарий ниже, если вы попробовали это сами!

Все изображения Нейта Хеппарда

Вопрос: Как удалить otg на обслуживании устройства

Как удалить OTG с телефона?

Прокрутите список всех настроек и коснитесь Хранилище, когда найдете его. В настройках хранилища вы найдете параметр «Отключить USB-накопитель» в нижней части экрана — затем выберите этот параметр, чтобы начать отключение накопителей OTG (USB), подключенных к вашему телефону через OTG или USB-кабель.

Где в настройках OTG?

Проверьте настройки OTG Обычно при попытке подключения OTG появляется предупреждение «Включить OTG». Это когда вам нужно включить опцию OTG. Для этого перейдите в «Настройки» > «Подключенные устройства» > «OTG».

Как размонтировать OTG на планшете Samsung?

2 есть способ безопасного удаления usb otg устройства.В меню «Память» отображается внутренняя память, SD-карта и USB. Вы должны выбрать USB-накопитель, и внутри вы найдете возможность размонтировать. Вы обновляете свой moto g до Android 4.4 Kit Kat.

Как отключить USB-накопитель?

Отключение запоминающего устройства USB На устройстве Droid сдвиньте вниз панель уведомлений и коснитесь «Подключено USB», чтобы отключить запоминающее устройство USB. Внутренняя память вашего телефона, включая приложения, хранящиеся на SD-карте, снова становится доступной.

Как решить проблему с OTG?

Попробуйте отключить кабель OTG и USB от вашего устройства.Затем снова подключите соединения к вашему устройству. Убедитесь, что ваше устройство поддерживает OTG. Программное обеспечение вашего телефона должно поддерживать это, например, версии Android выше 3.1 Honeycomb.

Как размонтировать OTG в vivo y91?

Чтобы размонтировать диск, выберите параметр «РАЗМОНТ» в панели уведомлений, а затем извлеките диск OTG.

Что такое OTG в мобильных настройках?

USB On-The-Go (OTG) — это стандартизированная спецификация, позволяющая устройству считывать данные с USB-устройства без использования ПК.Устройство в основном становится USB-хостом, что есть не у каждого гаджета. Вам понадобится кабель OTG или разъем OTG.

Что означает OTG?

USB On-The-Go (USB OTG или просто OTG) — это спецификация, впервые использованная в конце 2001 года, которая позволяет USB-устройствам, таким как планшеты или смартфоны, выступать в качестве хоста, позволяя другим USB-устройствам, таким как флэш-накопители USB, цифровые камеры, мышь или клавиатура, которые будут прикреплены к ним.

Что такое Android OTG?

Адаптер OTG или On The Go (иногда называемый кабелем OTG или разъемом OTG) позволяет подключать полноразмерный USB-накопитель или кабель USB A к телефону или планшету через порт зарядки Micro USB или USB-C.

Как безопасно извлечь USB из ноутбука?

Как удалить внешний USB-накопитель с ноутбука Найдите значок «Безопасное извлечение устройства» на панели задач. Значок отличается для Windows Vista и Windows XP. Щелкните значок «Безопасное извлечение устройства». Нажмите на устройство, которое хотите удалить. Отключите или удалите устройство.

Что означает размонтировать USB?

Размонтирование диска делает его недоступным для компьютера. Конечно, чтобы размонтировать диск, его нужно сначала смонтировать.Поэтому перед извлечением внешнего устройства хранения данных, например USB-накопителя, диск следует размонтировать во избежание возможного повреждения данных. 16 апреля 2008 г.

Как извлечь USB из планшета Samsung?

Настройки>управление устройством>память>кнопка меню>настройки памяти. Прокрутите вниз до своего хранилища и размонтируйте. Вы всегда можете выключить устройство, а затем удалить его, но мысль о том, что вы ходите с торчащим USB-портом, веселая, лол.Спасибо.

Как отключить SD-карту на Samsung?

Запустите приложение «Настройки» и нажмите «Уход за устройством» → «Память» → «3 точки» → «Настройки памяти» → «SD-карта» → «Отключить».

Где находятся настройки USB в Android?

Как настроить USB-соединение вашего Android Откройте приложение «Настройки». Выберите Хранилище. Коснитесь значка Action Overflow и выберите команду USB Computer Connection. Выберите «Медиа-устройство» (MTP) или «Камера» (PTP). Выберите Медиа-устройство (MTP), если оно еще не выбрано.

Как отключить отладку по USB?

Чтобы отключить режим отладки по USB: перейдите в «Настройки» и прокрутите до раздела «Система» (на Android 8 и более поздних версиях перейдите в «Настройки»> «Система») Нажмите «Параметры разработчика». Нажмите кнопку, чтобы отключить параметры разработчика. Отладка по USB включена в параметры разработчика.

Можно ли включить отладку по USB без экрана?

Включить отладку по USB без прикосновения к экрану Если сенсорный экран на вашем телефоне Android сломан, но дисплей все еще включен (вы все еще можете видеть дисплей), вы можете использовать USB OTG и мышь для управления телефоном с разбитым экраном. и включите отладку по USB.

Как безопасно удалить USB из Galaxy Tab s7?

Перейти к параметрам; А также техническое обслуживание аккумуляторов и устройств; И Хранение; И (правый и верхний угол) Дополнительные настройки; И выберите внешний накопитель USB Flash; И выберите РАЗМОНТИРОВАТЬ.

Почему мой телефон не обнаруживает USB?

Вы можете обратиться к первому решению выше, чтобы включить параметры разработчика на своем телефоне, а затем выполнить следующие шаги, чтобы включить отладку по USB. Запустите настройки устройства и нажмите «Теперь» выберите «Параметры разработчика».Прокрутите вниз и найдите отладку по USB. Включите его и попробуйте повторно подключиться к компьютеру, чтобы проверить, работает ли он.

Не удается подключиться к USB-накопителю Android?

Убедитесь, что характеристики вашего телефона позволяют подключить к нему внешнее устройство. Проверьте версию Android в настройках и проверьте свое устройство в USB OTG Checker. Вставьте кабель OTG в разъем microUSB. Подключите USB-накопитель к разъему USB на кабеле OTG.

Как узнать, работает ли мой OTG-кабель?

Еще один простой способ проверить совместимость вашего Android-телефона с USB OTG — подключить к нему устройство USB OTG.Если то же самое обнаружено, и вы получаете уведомление / запрос подтверждения на устройстве, ваш телефон Android поддерживает USB OTG.

Что такое OTG для мобильных устройств in vivo?

USB OTG (USB On The Go) — это стандарт, позволяющий мобильным устройствам взаимодействовать друг с другом. Традиционно мобильные устройства могли подключаться к Mac/ПК только через USB, но USB OTG позволяет устройствам напрямую подключаться друг к другу.

Поддерживает ли vivo Y51 OTG?

A : Да, Vivo Y51 поддерживает USB OTG.

Как проверить телефон на наличие поддержки USB OTG для подключения флэш-накопителей, управления зеркальными фотокамерами и т. д. « Android :: Гаджеты

По сравнению с продуктами Apple, такими как iPhone и iPad, телефоны и планшеты Android являются очень гибкими устройствами. Например, вы можете установить новый домашний экран, заменить экран блокировки или даже передать файлы с помощью NFC — но это всего лишь программная часть, а гибкость выходит далеко за рамки этого.

Благодаря технологии USB On-The-Go (USB OTG) ваше Android-устройство может быть даже более мощным, чем вы думали.Это позволяет вам подключать другие устройства к вашему смартфону или планшету с помощью адаптера за 5 долларов, который подключается к порту зарядки, и возможности практически безграничны. Но не все телефоны поддерживают USB OTG, и о технологии нужно узнать немного больше, поэтому мы расскажем обо всем ниже.

Что такое USB OTG?

USB OTG — это аппаратный и программный стандарт, позволяющий подключать устройство к смартфону или планшету через порт USB Type-C или micro USB. Почти все, что использует разъем USB, может быть подключено к вашему устройству Android с помощью USB OTG, после чего вы сможете управлять вторым устройством с помощью смартфона или наоборот.

Некоторые хорошие примеры использования USB OTG включают в себя подключение флэш-накопителя к телефону для дополнительной памяти, подключение телефона к цифровой зеркальной камере в качестве видоискателя или кнопки спуска затвора или простое подключение мыши или клавиатуры к планшету для получения как на рабочем столе.

Типичный кабель USB OTG, используемый для подключения флешки к смартфону. Изображение через Amazon

Для этого вам понадобится специальный тип адаптера, называемый кабелем USB OTG. Они доступны менее чем за 10 долларов, и у них в основном есть один меньший конец, который подключается к вашему телефону, и больший конец, к которому вы подключаете второе устройство.

Однако не все устройства Android совместимы с USB OTG. Поэтому, прежде чем вы побежите покупать адаптер USB OTG, я покажу вам, как убедиться, что ваш телефон или планшет поддерживает этот стандарт.

Шаг 1. Установите USB OTG Checker

Чтобы узнать, поддерживает ли ваше Android-устройство USB OTG, начните с установки бесплатного приложения под названием USB OTG Checker.

Шаг 2. Проверьте, поддерживает ли ваше устройство USB OTG

Затем просто запустите приложение, и вы мгновенно увидите статус своего USB OTG.Здесь вы надеетесь увидеть сообщение «USB OTG, совместимый с Android». В любом случае, вы можете узнать больше о своем результате, нажав кнопку «Подробнее».

Шаг 3. Приобретите адаптер OTG для подключения других устройств

Теперь, когда вы уверены, что ваш телефон или планшет может использовать преимущества технологии USB OTG, можно смело покупать адаптер USB OTG. Существует два основных типа кабелей OTG: один с питанием, а другой нет. В большинстве случаев не требуется кабель USB OTG с внешним питанием, поэтому обычный кабель OTG удовлетворит все ваши потребности.

Кабели OTG (устройства с портами micro USB)

Вот несколько обычных кабелей OTG с хорошими отзывами на Amazon для устройств с портом micro USB.

Кабели OTG с питанием (для устройств с портами micro USB)

Если вы хотите заряжать телефон, когда к нему подключено другое устройство, вам понадобится кабель USB OTG с внешним питанием. По сути, это разветвитель, который одновременно подключается к трем вещам: вашему устройству Android, внешнему устройству и кабелю питания.Если вы подключаете устройство, которому для работы требуется питание (например, программируемая печатная плата Teensy), то лучше использовать внешнее питание.

Кабели OTG (для устройств с портами USB Type-C)

Если у вас есть более новое устройство Android, использующее порт USB Type-C, обязательно приобретите адаптер OTG, который подходит для вашего телефона или планшета. Вот некоторые из лучших вариантов на Amazon.

Какие устройства вы подключали к телефону или планшету Android с помощью USB OTG? Дайте нам знать в разделе комментариев ниже.

Не пропустите: как узнать, есть ли у вашего телефона ЖК-дисплей или AMOLED-дисплей

Защитите свое соединение без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Купить сейчас (скидка 80%) >

Другие выгодные предложения:

Изображение на обложке и скриншоты от Dallas Thomas/Gadget Hacks

Как обойти FRP с помощью OTG в 2022 году [100% рабочие методы]

Если после сброса на вашем телефоне или планшете Android отображается экран защиты от заводских настроек Google (FRP), то вы видите функцию безопасности, предназначенную для защитить ваше Android-устройство от несанкционированного доступа.

Я знаю, что вы, возможно, безуспешно пробовали несколько способов обойти экран FRP, но не расстраивайтесь — мы поможем вам обойти FRP с помощью OTG и познакомим вас с другими руководствами, которые работают на 100%.

Часть 1. Подробное руководство по обходу FRP с помощью OTG

Метод OTG для обхода блокировки Google FRP на устройствах Samsung Galaxy после выполнения полной перезагрузки — это хорошее решение, выпущенное анонимным разработчиком приложения APK, чтобы помочь пользователям устройств Android (в частности, пользователям Samsung) обойти проверку учетной записи Google.

Это решение работает для устройств с Android 5.0 или 5.1 Lollipop. Следовательно, если на вашем устройстве Samsung не установлена ​​ни одна из вышеуказанных версий Android, то обойти FRP с помощью OTG на вашем устройстве Samsung невозможно.

Прежде чем мы перейдем к пошаговому руководству, мы хотели бы, чтобы вы выполнили следующие требования:

  • Кабель Android OTG
  • Быстрое подключение к Интернету через Wi-Fi
  • Компьютер

Если у вас есть вышеуказанные требования, выполните следующие действия, чтобы обойти проверку учетной записи Google на вашем устройстве Samsung.

Шаг 1. Нажмите здесь , чтобы загрузить APK-файл обхода FRP на свой компьютер.
Шаг 2. Скопируйте и вставьте файл apk на флэш-накопитель.
Шаг 3. Используйте кабель OTG для подключения флэш-накопителя к телефону Samsung.
Шаг 4. Когда откроется приложение диспетчера файлов, установите файл apk на свой телефон.
Шаг 5. Теперь вам будут доступны настройки телефона.
Шаг 6. Перейдите к опции « Резервное копирование и сброс » и выберите ее.
Шаг 7. Выберите следующее « Сброс заводских данных » > Сброс устройств или Стереть все ». Следующие файлы, приложения и настройки будут удалены с вашего устройства:

  • Медиафайлы
  • Настройки устройства
  • Загруженные приложения
  • Аккаунт Google
  • Системные данные и данные приложения

Шаг 8. Ваше устройство перезагрузится, и вы больше не увидите экран FRP.Теперь вы можете завершить процесс настройки и начать использовать устройство.

Минусы метода OTG

  1. Чтобы обойти FRP с помощью OTG, вы должны выполнить перечисленные выше требования, без которых вы не сможете обойти блокировку FRP.
  2. Вы не сможете использовать это решение на других устройствах Android, кроме устройств Samsung под управлением Android 5.0 или 5.1.

Часть 2. Лучший способ разблокировать FRP без OTG

Метод обхода FRP с помощью OTG, который мы обсуждали выше, может показаться лучшим решением для разблокировки блокировки Google FRP, пока вы не столкнетесь с инструментом разблокировки FRP iMyFone LockWiper (Android).Как вы можете видеть выше, метод OTG имеет множество недостатков, и мы также представляем решение, которое разблокирует блокировку Google FRP на устройствах Samsung без особых требований.

iMyFone LockWiper (Android) — это решение, которое позволяет тем, кто забыл имя пользователя и пароль своей учетной записи Google или купил подержанное устройство Android, успешно выполнить полную перезагрузку своих устройств Android и добавить любую учетную запись Google по своему выбору. После использования LockWiper (Android) для разблокировки устройства вы получите полный доступ к устройству и сможете использовать его без каких-либо проблем или проблем.

1 000 000+ загрузок

  • Лучший и более простой метод разблокировки Google FRP, чем обход FRP с помощью OTG.
  • Удалить проверку аккаунта Google/блокировку FRP без пароля.
  • Обходит блокировку FRP без пароля и предоставляет вам полный доступ через ваше устройство Android.
  • Также может помочь вам удалить блокировки экрана, такие как PIN-код, графический ключ, пароль, отпечаток пальца или Face ID.
  • Более 1 000 000 (один миллион) пользователей Android используют приложения iMyFone по всему миру.

Попробуйте бесплатно

Действия по обходу блокировки Google FRP с помощью LockWiper (Android)

Шаг 1: Установите iMyFone LockWiper (Android) на свой компьютер. Затем откройте его и выберите режим « Remove Google Lock (FRP) ».

Шаг 2: Перейдите на вкладку «Пуск», подтвердите информацию об устройстве и следуйте инструкциям на экране. Выберите правильную информацию о КПК, операторе связи и стране.

Шаг 3: Загрузите и подготовьте пакет данных для устройства Android.

Шаг 4: Подтвердите и извлеките пакет, переведите устройство в режим загрузки, чтобы установить его, и включите отладку по USB и разблокировку OEM на устройстве.

Шаг 5: Переключите ваше устройство в режим загрузки, загрузите пакет прошивки и щелкните вкладку «Начать извлечение», чтобы начать процесс обхода.

Шаг 6: Программа удалит блокировку Google FRP с вашего устройства.

Шаг 7: Вы можете настроить на устройстве новую учетную запись Google или добавить существующую.

Вот подробная инструкция как обойти FRP без кабеля OTG с помощью iMyFone LockWiper (Android). Отметьте его, чтобы получить дополнительную информацию, которая поможет вам выполнить шаги.

Попробуйте бесплатно


В общем, мы обсудили, как обойти FRP с помощью OTG и с помощью инструмента разблокировки — разблокировки FRP iMyFone LockWiper (Android). Мы призываем вас получить бесплатную или платную версию LockWiper (Android) и разблокировать свое устройство без стресса.

Вопрос: Как подключить USB к телефону Android?

Как подключить с помощью кабеля USB OTG

  • Подключите флэш-накопитель (или SD-ридер с картой) к полноразмерному разъему USB адаптера.Ваш USB-накопитель сначала подключается к кабелю OTG.
  • Подключите кабель OTG к телефону.
  • Проведите сверху вниз, чтобы открыть панель уведомлений.
  • Коснитесь USB-накопителя.
  • Найдите файл, которым хотите поделиться.

Где я могу найти настройки USB на Android?

  1. Выберите «Настройки» > «Дополнительно…»
  2. В разделе «Дополнительно» нажмите «Утилиты USB».
  3. Затем коснитесь Подключить хранилище к ПК.
  4. Теперь подключите кабель USB к ПК, а затем к устройству Android®.Появится экран с зеленым значком Android® с USB-подключением на экране. Нажмите ОК. В случае успеха значок Android® станет оранжевым.

Можно ли подключить USB к телефону?

Флэш-накопитель USB. Это во многом зависит от вас. Любое хранилище с разъемом USB будет работать, если оно отформатировано в FAT32. Вы можете подключить его к компьютеру, передать на него файлы, а затем подключить его к телефону и транслировать мультимедиа без необходимости использования отдельного кабеля OTG.

Включен ли мой телефон OTG?

Плохая новость заключается в том, что не все устройства поставляются с необходимым оборудованием и драйверами для этой возможности USB On-The-Go (OTG). На сегодняшний день самым быстрым и эффективным решением является установка USB OTG Checker, бесплатного приложения, которое быстро и эффективно определяет, поддерживает ли ваш Android-телефон или планшет USB OTG.

Все ли телефоны Android поддерживают OTG?

По сути, если ваш Android-смартфон или планшет поддерживает USB OTG, вы можете подключить к своему устройству USB-устройства, такие как клавиатуры, игровые контроллеры или USB-накопитель.Если ваш телефон не поддерживает OTG, есть способ включить его, при условии, что ваше устройство рутировано.

Как изменить настройки USB на Android?

Вариант USB-подключения изменен.

  • Подключите кабель USB к телефону. Вы можете изменить настройки USB, чтобы ваш телефон синхронизировался, заряжался и т. д.
  • Коснитесь и перетащите панель уведомлений вниз.
  • Сенсорный экран Подключен как мультимедийное устройство.
  • Коснитесь нужной опции (например,г., камера (PTP)).
  • Вариант USB-подключения изменен.

Как включить передачу файлов на Android?

Перемещение файлов по USB

  1. Загрузите и установите Android File Transfer на свой компьютер.
  2. Открыть передачу файлов Android.
  3. Разблокируйте устройство Android.
  4. С помощью USB-кабеля подключите устройство к компьютеру.
  5. На вашем устройстве коснитесь уведомления «Зарядка этого устройства через USB».
  6. В разделе «Использовать USB для» выберите «Передача файлов».

Для чего нужен USB-разъем Samsung?

Адаптер On-The-Go (разъем USB) — новейшее дополнение к постоянно расширяющемуся ассортименту аксессуаров Samsung Galaxy — входит в комплект поставки как Galaxy S7, так и S7 edge. На первый взгляд это может выглядеть как обычный USB-разъем, но на самом деле он позволяет делать гораздо больше, чем когда-либо прежде.

Как прошить телефон Samsung с помощью USB-кабеля?

Подключите кабель USB к телефону, затем к ПК. Запустите программное обеспечение odin сейчас. Убедитесь, что выбраны следующие параметры, как показано на фотографии ниже. Щелкните параметр PDA, чтобы найти файл микропрограммы/флэш-памяти, который вы загрузили для своего устройства.

Как безопасно удалить USB из Android?

Безопасное удаление OTG

  • Выберите «Настройки» > «Хранилище».
  • Нажмите «Отключить USB-накопитель».
  • Вы увидите сообщение «USB-накопитель будет отключен» (см. снимок экрана).
  • Теперь отсоедините кабель OTG от Android.Вы увидите такое уведомление:

Как использовать двойной USB-накопитель на Android?

Как подключить с помощью кабеля USB OTG

  1. Подключите флэш-накопитель (или SD-ридер с картой) к полноразмерному разъему USB адаптера. Ваш USB-накопитель сначала подключается к кабелю OTG.
  2. Подключите кабель OTG к телефону.
  3. Проведите сверху вниз, чтобы открыть панель уведомлений.
  4. Коснитесь USB-накопителя.
  5. Найдите файл, которым хотите поделиться.

Могу ли я подключить внешний жесткий диск к телефону Android?

Предполагая, что ваш телефон Android поддерживает функцию USB OTG (On The Go), любой тип USB-устройства может быть подключен к вашему телефону с помощью кабеля OTG. Жесткий диск в USB-ПОРТ стандартного размера подключите один из мини-портов USB к вашему устройству с поддержкой otg, а другой к источнику питания, например, к зарядному устройству для мобильных телефонов.

Что такое функция OTG в Android?

Ну, если только у вас нет телефона на Android и вы не знаете, что такое USB OTG.USB On-The-Go (OTG) — это стандартизированная спецификация, позволяющая устройству считывать данные с USB-устройства без использования ПК. Устройство в основном становится USB-хостом, что есть не у каждого гаджета. USB OTG не является особенностью Android.

Поддерживает ли Samsung s9 OTG?

Отличные способы использования адаптера USB OTG Galaxy S9. Итак, вы купили новенький блестящий Galaxy S9. Адаптер, который поставляется с Samsung Galaxy S9, представляет собой полноценный разъем USB OTG, и его можно использовать для множества забавных вещей, о которых вы даже не догадывались.

Поддерживает ли Tecno spark 2 OTG?

Сборки Tecno Spark 2 поставляются с оперативной памятью объемом 1 или 2 ГБ. 2 ГБ оперативной памяти и 6,0-дюймовый дисплей также делают устройство идеальным для игр. Tecno Spark 2 не является смартфоном 4G LTE, но поддерживает мобильные сети 2G и 3G. Кроме того, этот смартфон поддерживает технологию USB-OTG.

Поддерживает ли Samsung j4 OTG?

Да, Samsung Galaxy J4 Plus поддерживает OTG. USB OTG или USB On-The-Go — одна из новейших технологий, которая позволяет подключать флэш-накопители и, в некоторых случаях, жесткие диски к смартфонам и планшетам. У него есть кабель, и через этот кабель вы можете напрямую просматривать и использовать флешку на своих смартфонах.

Как изменить настройки USB на Galaxy s8?

Samsung Galaxy S8+ (Android)

  • Подключите кабель USB к телефону и компьютеру.
  • Нажмите и перетащите панель уведомлений вниз.
  • Touch Нажмите для других опций USB.
  • Коснитесь нужной опции (например, Передача медиафайлов).
  • Настройка USB была изменена.

Как изменить настройки USB на Samsung?

Вариант USB-подключения изменен.

  1. Подсоедините кабель USB к телефону. Вы можете изменить настройки USB, чтобы ваш телефон синхронизировался, заряжался и т. д.
  2. Коснитесь и перетащите панель уведомлений вниз.
  3. Сенсорный экран Подключен как мультимедийное устройство.
  4. Коснитесь нужного параметра (например, Камера (PTP)).
  5. Вариант USB-подключения изменен.

Как изменить действие USB по умолчанию на Android?

При включенных параметрах разработчика перейдите в приложение «Настройки» и нажмите «Параметры разработчика». Прокрутите вниз до раздела настроек «Сеть», и вы увидите опцию «Выбрать конфигурацию USB». Коснитесь его и выберите тип по умолчанию, который вы хотите установить. Подключите устройство к компьютеру и подождите.

Как перенести с Android на Android?

Перенос данных между устройствами Android

  • Коснитесь значка приложений.
  • Нажмите «Настройки» > «Учетные записи» > «Добавить учетную запись».
  • Коснитесь Google.
  • Войдите в свою учетную запись Google и нажмите ДАЛЕЕ.
  • Введите свой пароль Google и нажмите ДАЛЕЕ.
  • Нажмите ПРИНЯТЬ.
  • Коснитесь новой учетной записи Google.
  • Выберите параметры для резервного копирования: Данные приложения. Календарь. Контакты. Водить машину. Gmail. Данные Google Fit.

Как передавать файлы между телефонами Android?

Шаги

  1. Проверьте, есть ли на вашем устройстве NFC. Выберите «Настройки» > «Еще».
  2. Нажмите «NFC», чтобы включить его. При включении поле будет отмечено галочкой.
  3. Подготовьтесь к передаче файлов. Чтобы передавать файлы между двумя устройствами с помощью этого метода, убедитесь, что NFC включен на обоих устройствах:
  4. Передача файлов.
  5. Завершить передачу.

Как разблокировать телефон Android для передачи файлов?

Так что найдите другой USB-кабель, подключите телефон или планшет Android к Mac с помощью нового кабеля, и если Android File Transfer сможет найти ваше устройство на этот раз.

Выберите передачу файлов на Android

  • Разблокируйте телефон Android;
  • Нажмите, чтобы разрешить отладку по USB;
  • В центре уведомлений нажмите «USB для зарядки» и выберите «Передача файлов».

Как безопасно извлечь флешку?

Безопасное извлечение флешки. Когда вы закончите использовать диск на компьютере, обязательно безопасно извлеките его. В Windows не забудьте щелкнуть значок «Безопасное извлечение запоминающего устройства USB» на панели задач, прежде чем отключать его. Вы должны увидеть значок, похожий на этот, в системном трее.

Как отключить USB-накопитель на моем телефоне?

[Обсуждение] отключить usb накопитель. Зайдите в настройки > usb-модем и выключите.Зайдите в настройки > usb-модем и выключите.

Как размонтировать диск в Android?

Прокрутите вниз экран «Хранилище» и внизу вы найдете то, что мы ищем. Нажмите кнопку «Отключить SD-карту». Затем нажмите OK для подтверждения в появившемся всплывающем окне. SD-карта будет размонтирована, и появится уведомление «SD-карту можно удалить.

Что такое USB на ходу в мобильных телефонах?

USB On-The-Go, часто сокращаемый до USB OTG или просто OTG, — это спецификация, впервые использованная в конце 2001 года, которая позволяет USB-устройствам, таким как планшеты или смартфоны, выступать в качестве хоста, позволяя другим USB-устройствам, таким как USB-накопители, цифровые фотоаппараты, мыши или клавиатуры, которые будут подключены к ним.

В чем разница между кабелем OTG и кабелем USB?

Добавляет дополнительный контакт к разъему micro-USB. Если вы подключите обычный USB-кабель A-B, устройство будет работать в периферийном режиме. Но кабели с USB-OTG на обоих концах встречаются редко: чаще используется адаптер, который имеет штекер USB-OTG для режима хоста на одном конце и прямоугольное гнездо USB-A на другом.

Что совместимо с OTG?

Ответ дан 6 апреля 2015 г. OTG означает «На ходу».С двумя устройствами, совместимыми с USB OTG, вы можете заставить их общаться. Использование приложения USB OTG Checker определяет, поддерживает ли ваш телефон или планшет Android USB OTG.

Фото в статье «PxHere» https://pxhere.com/ru/photo/1223196

6 лучших решений для исправления USB OTG Android Not Working-Carlcare

Настройка соединения между OTG и Android-устройство простое. Просто подключите кабель к разъему Micro USB, а к другому концу подключите флэш-накопитель/периферийное устройство.На экране появится всплывающее окно, означающее, что настройка выполнена. Но для некоторых пользователей Android этот, казалось бы, простой процесс не проходит так гладко — по той или иной причине. И это довольно неприятно, мягко говоря. Даже после нескольких попыток они обнаруживают, что устройства показывают ошибки подключения «USB OTG android не работает» или, что еще хуже, вообще не подключены.

В этой статье мы собираемся решить эту проблему, предоставив вам краткое изложение основных причин, по которым USB OTG Android не работает, и как это исправить.

Сначала определите основную причину

Что ж, если вы боретесь с ошибкой «usb otg android не работает», первое, что вам нужно сделать, это выяснить, в чем именно заключается проблема. Это вызвано вашим устройством или флешкой OTG? Чтобы это узнать, подключите OTG к другому устройству — смартфону или ноутбуку.

Там нормально работает? Если да, это может означать, что проблема в вашем телефоне. Если нет, скорее всего, OTG неисправен и его необходимо заменить.В любом случае, вы можете искать решение. Итак, вот вы!





6 лучших решений   для устранения неработающего USB OTG android

Проверьте, поддерживает ли оборудование вашего устройства USB OTG

Для подключения телефона к OTG USB необходимо, чтобы ваш телефон поддерживал стандарт OTG. Вы можете убедиться в этом, проверив технические характеристики телефона. Просто загуглите модель своего телефона, и вы сможете найти различные сайты с обзорами, на которых можно найти полную информацию о характеристиках вашего телефона.Или обратитесь в авторизованный сервисный центр и подтвердите, подходят ли аппаратное и программное обеспечение вашего телефона для его подключения с помощью USB OTG.

Другой вариант — попробовать некоторые приложения, которые могут определить совместимость вашего устройства со стандартом OTG. Одним из таких популярных приложений является USB OTG Checker. Он может сканировать и тестировать версии аппаратного и программного обеспечения вашего устройства, чтобы сообщить, подходят ли они и достаточно ли способны для подключения OTG.

  Подходящая ли версия ОС вашего телефона

Наряду с правильным оборудованием и драйверами ваш телефон должен иметь подходящую версию ОС для подключения к OTG.Помните, что USB 2.0 и USB 3.0 можно подключить к устройству, поддерживаемому Android 3.1 и выше. А USB-драйвер   работает только на Android 9.0 и выше.

Проверить настройки OTG

Во многих устройствах есть «настройка OTG», которую необходимо включить для подключения телефона к внешним USB-устройствам. Обычно при попытке подключения OTG выдается предупреждение «Включить OTG».

Это когда вам нужно включить опцию OTG. Для этого перейдите в Настройки > Подключенные устройства > OTG . Здесь нажмите на переключатель Вкл./Выкл. , чтобы активировать его.

Обновление приложений и программного обеспечения

Это делается для того, чтобы исключить возможность того, что какое-либо стороннее приложение или программное обеспечение вызывает проблему. Убедитесь, что программное обеспечение и приложения вашего телефона являются последними версиями. Этот трюк обязательно нужно попробовать, если ваш телефон ранее подключался к OTG, и проблема возникла после установки некоторых новых приложений.

Ваш файловый менеджер по умолчанию не поддерживает программу просмотра OTG

Если вы уверены, что ваш телефон поддерживает OTG, но вы по-прежнему не можете получить доступ к подключенному устройству, следующий лучший вариант — установить EX File Explorer и проверить еще раз.Надежное и мощное приложение для управления файлами, EX File Explorer чаще всего может читать подключенный USB-накопитель, даже не рутируя телефон.

Получите root права на свое устройство

Некоторые телефоны Android можно подключить к OTG только после рутирования. Это связано с тем, что эта конкретная модель телефона не может автоматически подключать внешнюю память. Здесь вам нужно рутировать устройство и выбрать другое программное обеспечение, которое лучше совместимо с USB-устройствами. Но при проведении этого процесса помните следующие пункты.

  • Укоренение устройства состоит из нескольких сложных шагов и требует совершенства для получения результатов.
  • Один неверный шаг может поставить ваш смартфон под угрозу. Так что пробуйте это только в том случае, если вы уверены, что сделаете это правильно.
  • Вам необходимо установить поддерживающее ядро. Также понадобится кабель USB OTG.
  • На случай, если ваше устройство начнет нагреваться. Немедленно остановитесь
  • Использование OTG в течение длительного времени также может привести к нагреву телефона.

Примечание: Если вы используете телефон Infinix, TECNO или itel, вы можете отнести свой телефон в ближайший к вам сервисный центр Carlcare, чтобы прошить его или получить root-права

После завершения процесса рутирования вы можете использовать стороннее приложение, например «USB OTG Helper», чтобы проверить процесс и совместимость вашего телефона с OTG.Приложение также может проверить, правильно ли установлен OTG.

Чтобы избежать этих неприятностей и обеспечить безопасную установку и подключение OTG, мы рекомендуем вам обратиться за помощью в надежное ремонтное агентство. Для вашего устройства TECNO, itel и Infinix вам подойдет сервисный центр Carlcare. Посетите ближайший центр Carlcare и проведите диагностику вашего устройства у наших обученных технических специалистов. Они помогут вам разобраться в проблеме, если таковая имеется, и предложат наилучшее решение. Поскольку мы являемся эксклюзивным авторизованным сервисным центром TECNO, itel и Infinix и располагаем всеми современными инструментами и технологиями в нашем центре, весь процесс будет безопасным и принесет наилучший результат.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
