Распределительные монтажные коробки для электропроводки

Монтажные коробки используются для организации доступа к соединениям проводников силовых и слаботочных сетей, установки различного активного и пассивного оборудования силовых, слаботочных и радио сетей и можно разделить на две большие группы:

1. Распределительные монтажные коробки;

2. Установочные монтажные коробки.

Распределительные монтажные коробки выпускаются во внутреннем и внешнем исполнениях. В зависимости от типа стены, климатических условий помещения стоит использовать следующие изделия:

— коробка внутреннего исполнения предназначенная для скрытого монтажа в бетонных и кирпичных стенах, или стенах из пеноблока, ракушечника и им подобного материала. Коробка представляет из себя изделие с крышкой крепящейся на защелки, винты, или саморезы, без дополнительных крепежных приспособлений на наружных стенках. Как правило такие коробки монтируются на гипсовую смесь в выбитых в стене нишах. Для использования во влажных помещениях рекомендуется использовать распределительную коробку с уровнем защиты не менее IP 44.

— для монтажа в гипсокартонных перегородках, пластиковых панелях используются распределительные коробки с дополнительными фиксаторами на наружных стенках. Для монтажа в стенах или потолках из горючих материалов, для соблюдения правил пожаробезопасности, необходимо использовать изделия из негорючего, само затухающего пластика проверенных фирм производителей.

— при построение электрических сетей методом наружного монтажа в пластиковых закрытых кабель каналов, стоит использовать распределительные коробки для монтажа в коробе. Как правило идут отдельным модулем комплектации пластиковых кабель каналов.

Распределительные коробки для наружного монтажа исполняются в различных форм факторах. В зависимости от условий эксплуатации и назначения изделия могут быть выполнены с разной степенью защиты IP, начиная от коробок IP 20 для установки, исключительно в сухих отапливаемых помещениях, заканчивая коробками IP68 предназначенных для использования в условиях 100% влажности. Пластиковые или металлические монтажные коробки IP54 – IP68 часто применяют для установки в них различного оборудования, например блоков домофонов, различного активного сетевого оборудования.

Абсолютно все пластиковые распределительные коробки должны выдерживать напряжение на пробой не менее 1 кВ. Металлические распределительные коробки стоит применять для монтажа различного слаботочного оборудования, или как внешний антивандальный корпус для пластиковых изделий. Для монтажных коробок наружного исполнения можно, дополнительно использовать кабелевводы с резиновыми прокладками.

Установочные монтажные коробки, аналогично распределительным, делятся на изделия для монтажа в бетонных и кирпичных стенах, гипсокартонных или пластиковых перегородках, коробных системах.

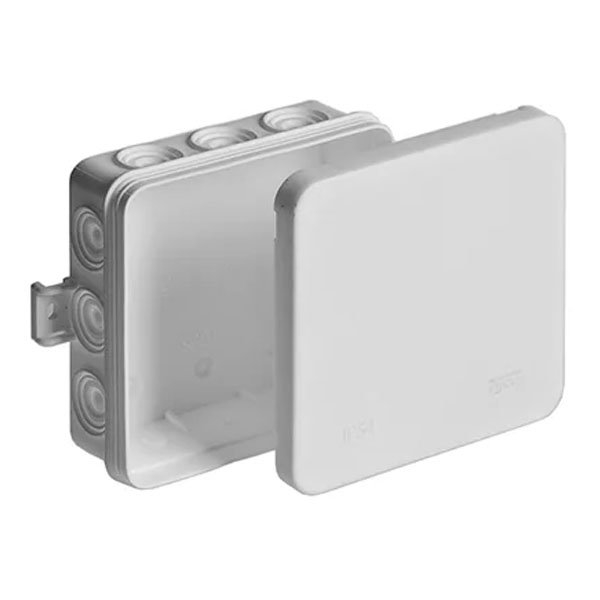

Коробка распаячная 100х100х50, без вводов, для открытой проводки, откидная крышка, серый (67044)

Код товара 6678772

Артикул 67044

Страна Россия

Наименование

Упаковки 48 шт

Сертификат POCC RU.TP06.H00673

Тип изделия Коробка распаячная

Способ монтажа Открытый

Степень защиты IP54

Высота, мм 50

Ширина, мм 100

Материал изделия Пластик

Форма Квадратная

Цвет Серый

Длина, мм 100

Все характеристики

Характеристики

Код товара 6678772

Артикул 67044

Страна Россия

Наименование

Упаковки 48 шт

Сертификат POCC RU. TP06.H00673

Тип изделия Коробка распаячная

Способ монтажа Открытый

Степень защиты IP54

Высота, мм 50

Ширина, мм 100

Материал изделия Пластик

Форма Квадратная

Цвет Серый

Длина, мм 100

Все характеристики

Описание

Коробка распаячная 100х100х50, без вводов, для открытой проводки, откидная крышка, серый. Применяются для разветвления проводов при монтаже открытой проводки. Ударопрочный полистирол, полипропилен. Комплектация: Монтажные заглушки-2шт. Степень защиты: IP54 Температура монтажа: от -25 С до +60 С.

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Распаячная коробка IEK открытой проводки, 100x100x29, IP44, KM41219, ИЭК UKO10-100-100-029-K01 — цена, отзывы, характеристики, фото

• Вес, кг 0.06
• Степень защиты, IP 44
• Материал полистирол
• Конструкция квадратная
• Цвет белый
• Количество в упаковке, шт 1
• org/PropertyValue»> Тип проводки открытая
• Назначение для наружного монтажа
• Длина, мм 100
• Ширина, мм 100
• Глубина, мм 29
• Тип распаячная коробка
• Max температура эксплуатации, °С 60
• Min температура эксплуатации, °С -25
• Показать еще

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 1,00

Длина, мм: 1
Ширина, мм: 1
Высота, мм: 1

Произведено

• Россия — родина бренда
• Россия — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Распаячные коробки | ehto.ru

Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.

Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.

Чем расключение отличается от распайки

Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение  это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.

Но вернемся к распаячным (распределительным) коробкам.

Виды распаячных коробок

Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.

Общее устройство распаячной коробки

Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.

Степени защиты распаячных коробок

Распаячные коробки для открытой электропроводки имеют разные степени защиты IP. Чаще всего это IP=54, иногда IP=55.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Коробки под подвесными потолками

Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним. Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.

Где нельзя ставить разветвительные коробки

Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).

Как и где искать распределительные коробки в старых домах

Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.

В домах старой постройки, можно только гадать, где расположили  коробки с распайками проводов.

Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).

Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.

Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь,  за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.

На этом про распаячные коробки все!
